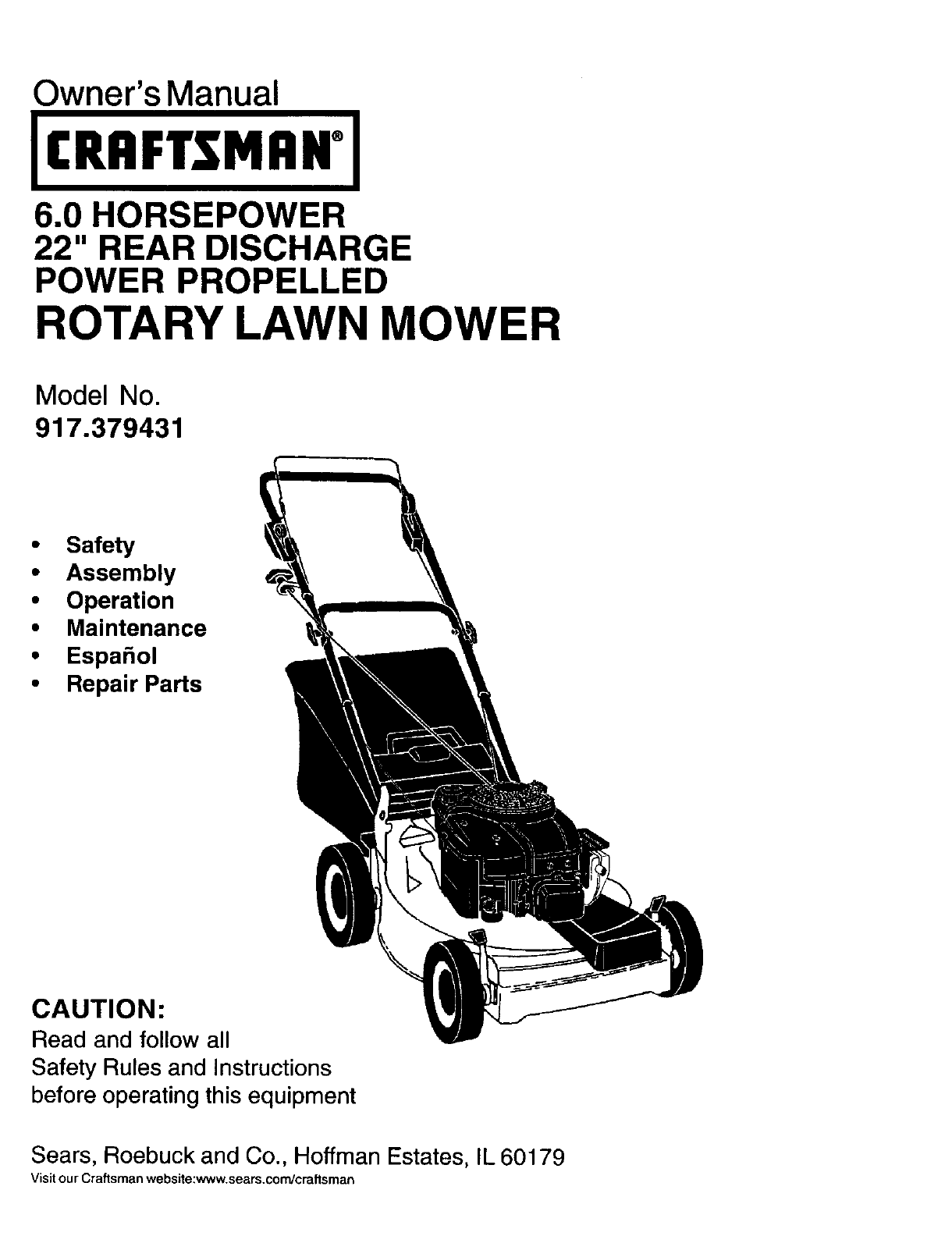

Owner's Manual

JCRIIFTSMIIN°J

6.0 HORSEPOWER

22" REAR DISCHARGE

POWER PROPELLED

ROTARY LAWN MOWER

Model No.

917.379431

•Safety

•Assembly

•Operation

•Maintenance

•Espa_ol

•Repair Parts

CAUTION:

Read and follow all

Safety Rules and instructions

beforeoperatingthis equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website:www.sears,com/craftsman

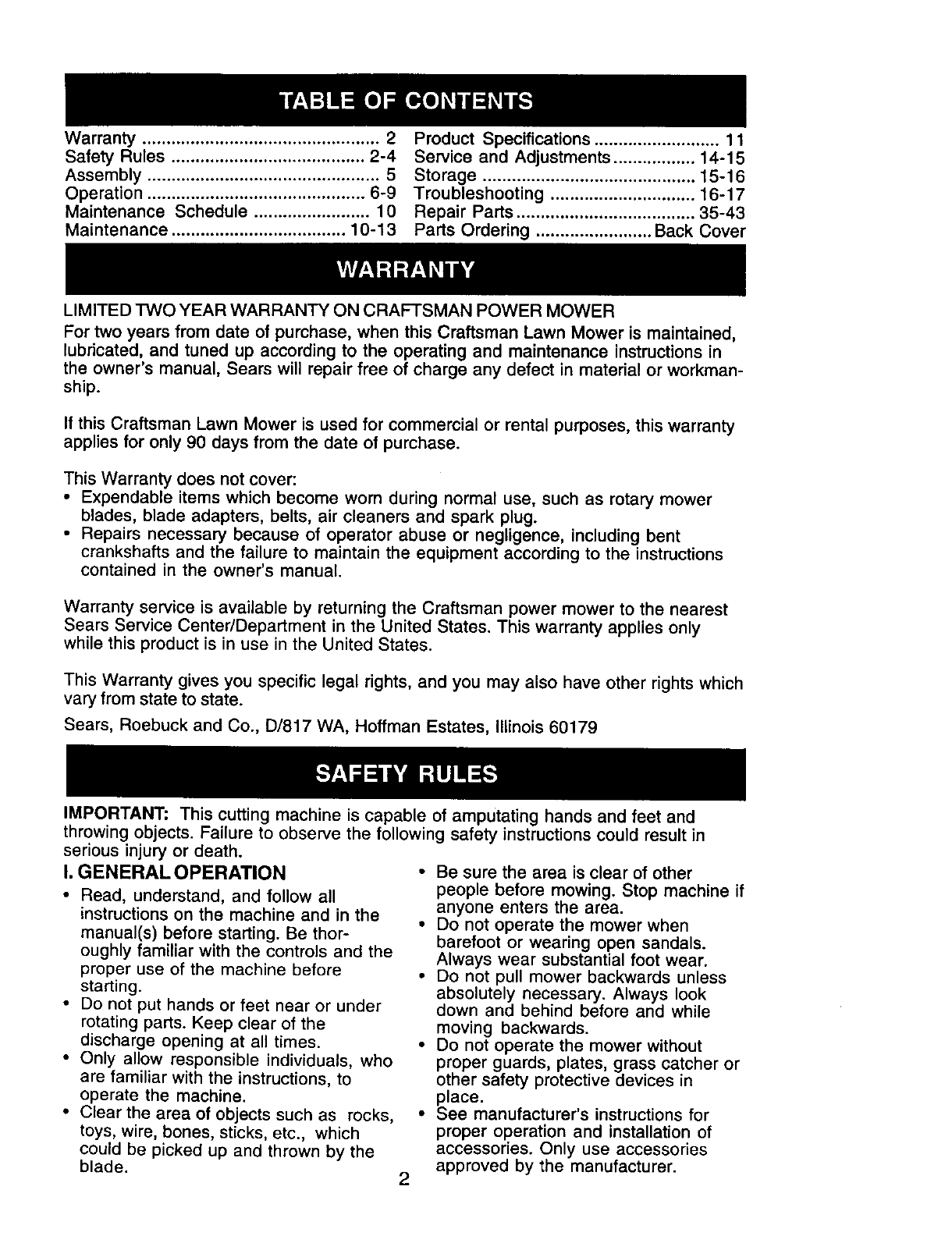

Warranty ................................................. 2

Safety Rules ........................................ 2-4

Assembly ................................................ 5

Operation ............................................. 6-9

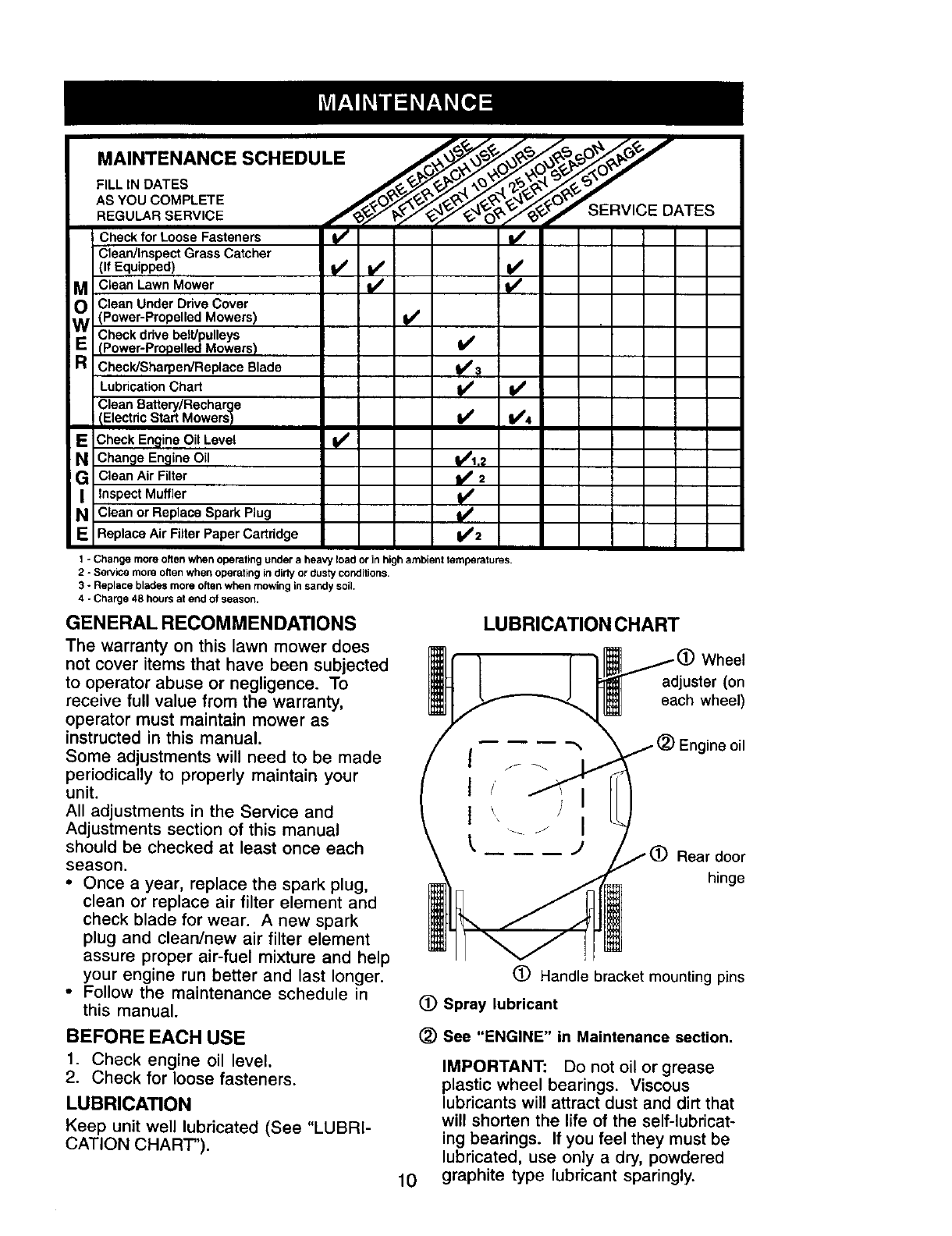

Maintenance Schedule ........................ 10

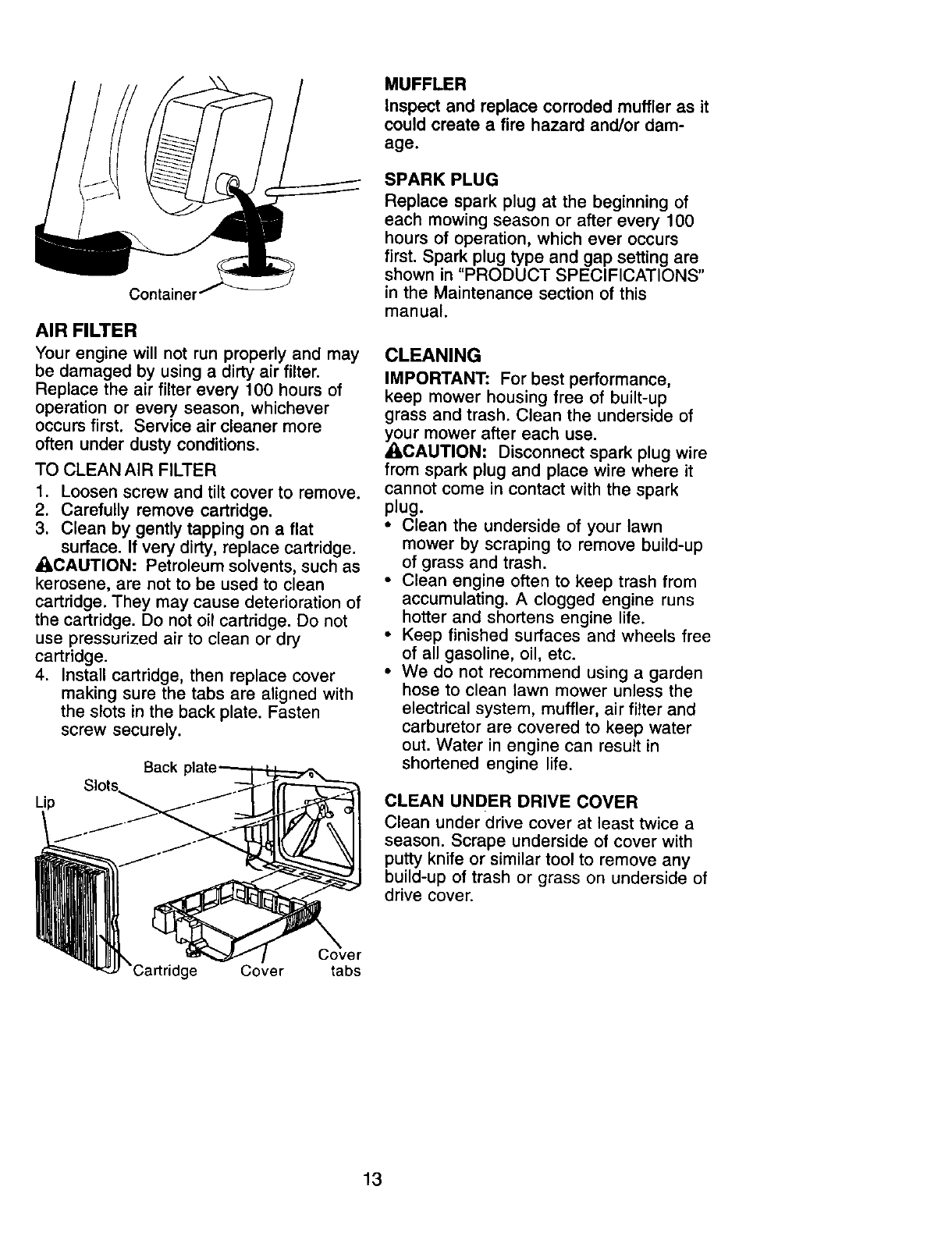

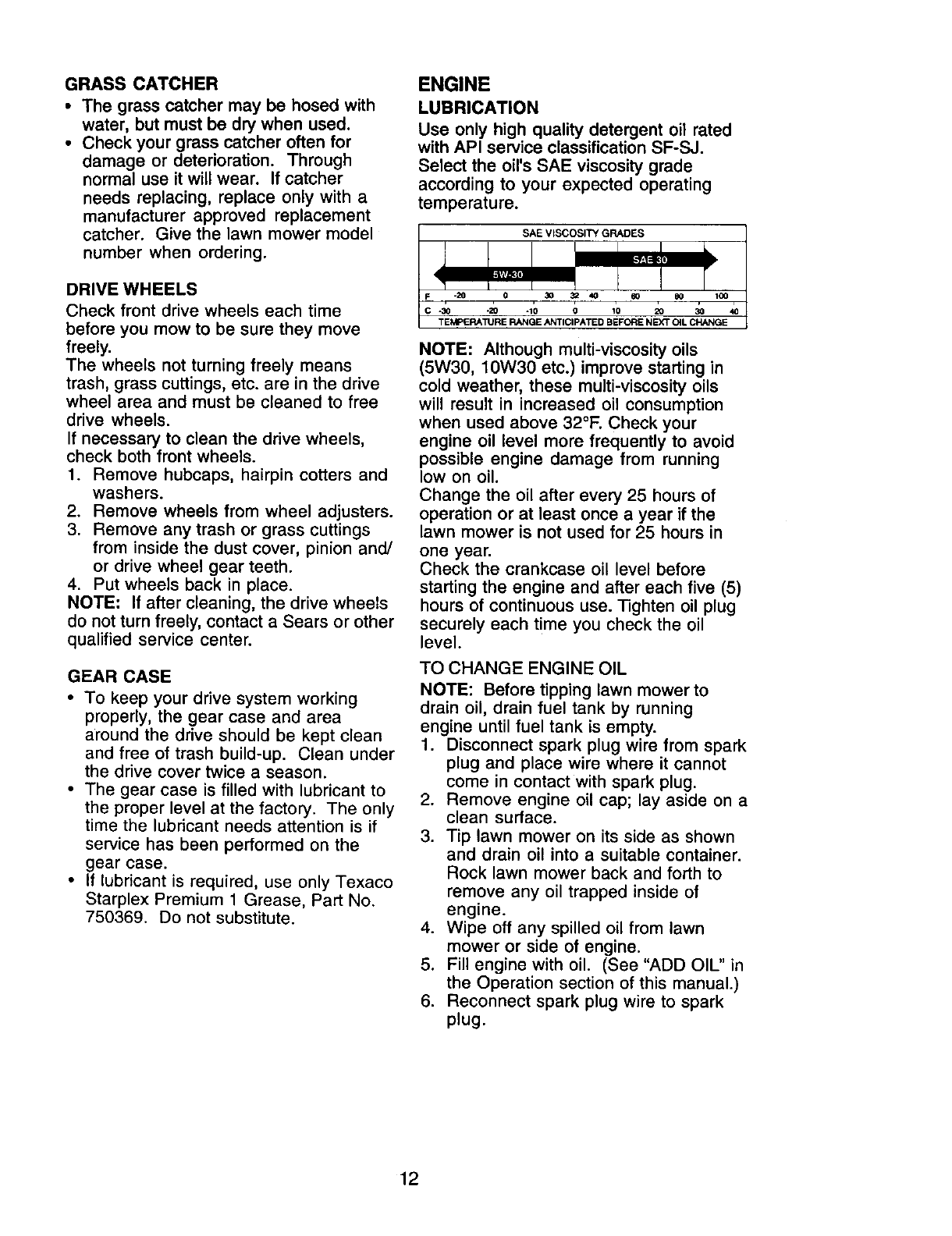

Maintenance .................................... 10-13

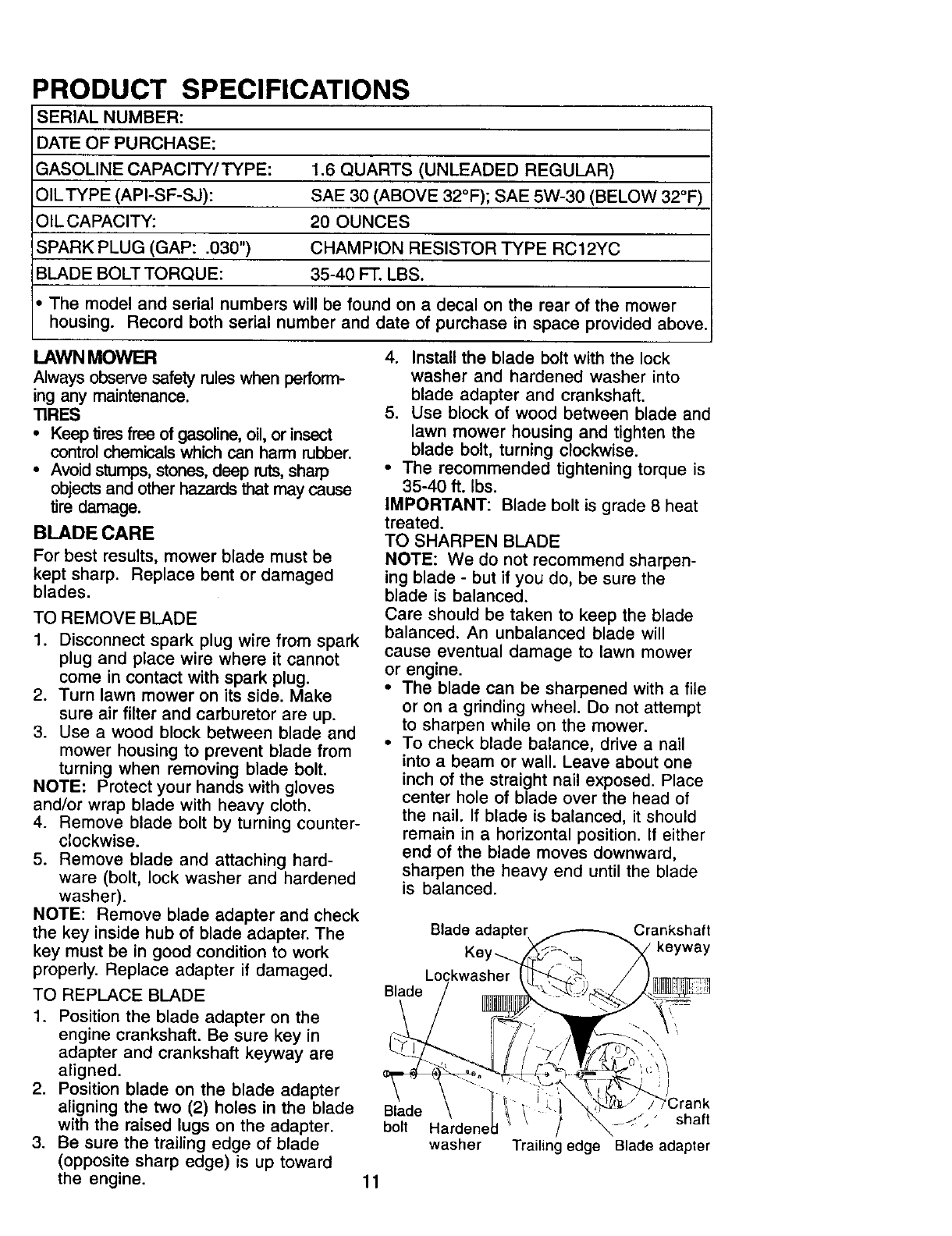

Product Specifications .......................... 11

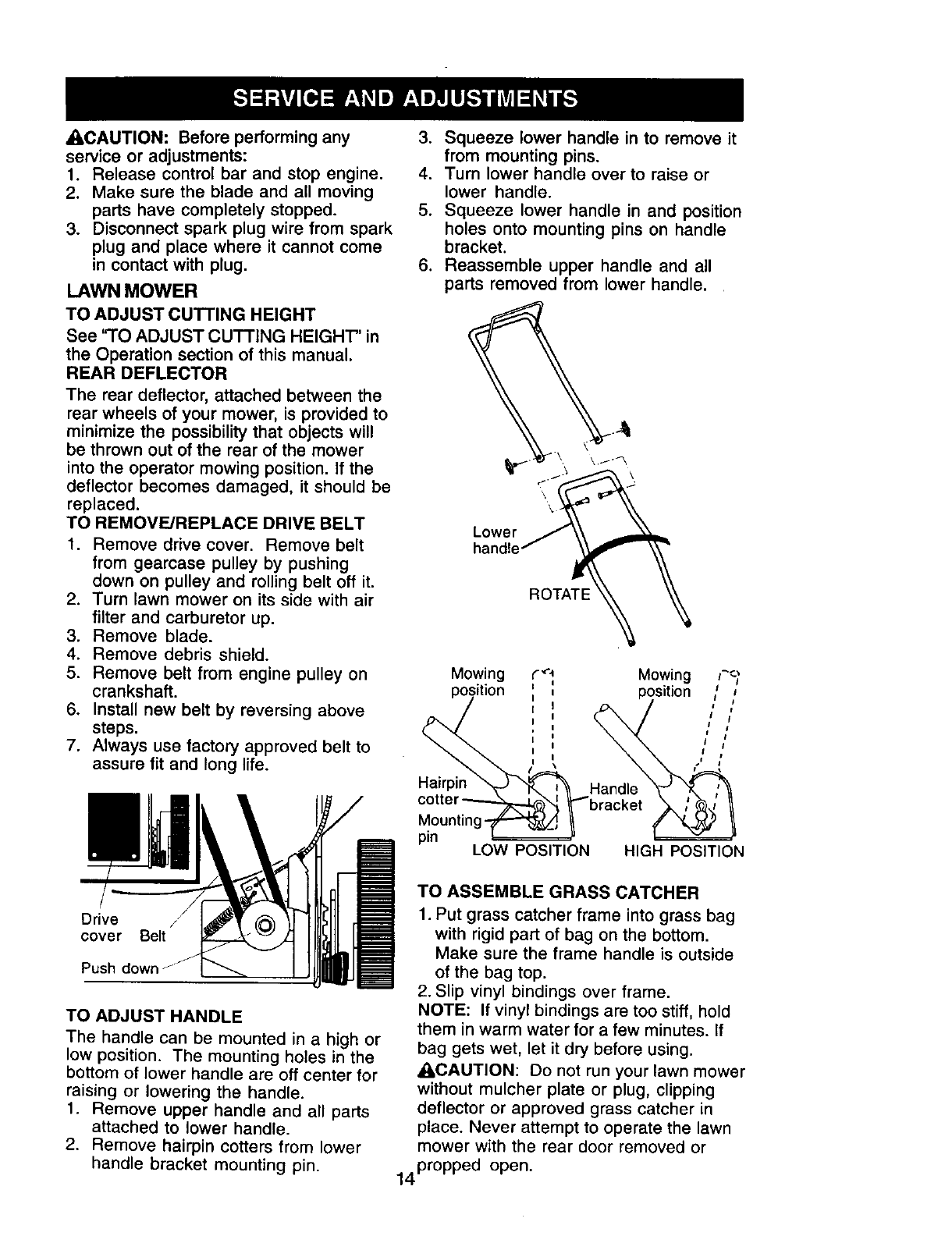

Service and Adjustments ................. 14-15

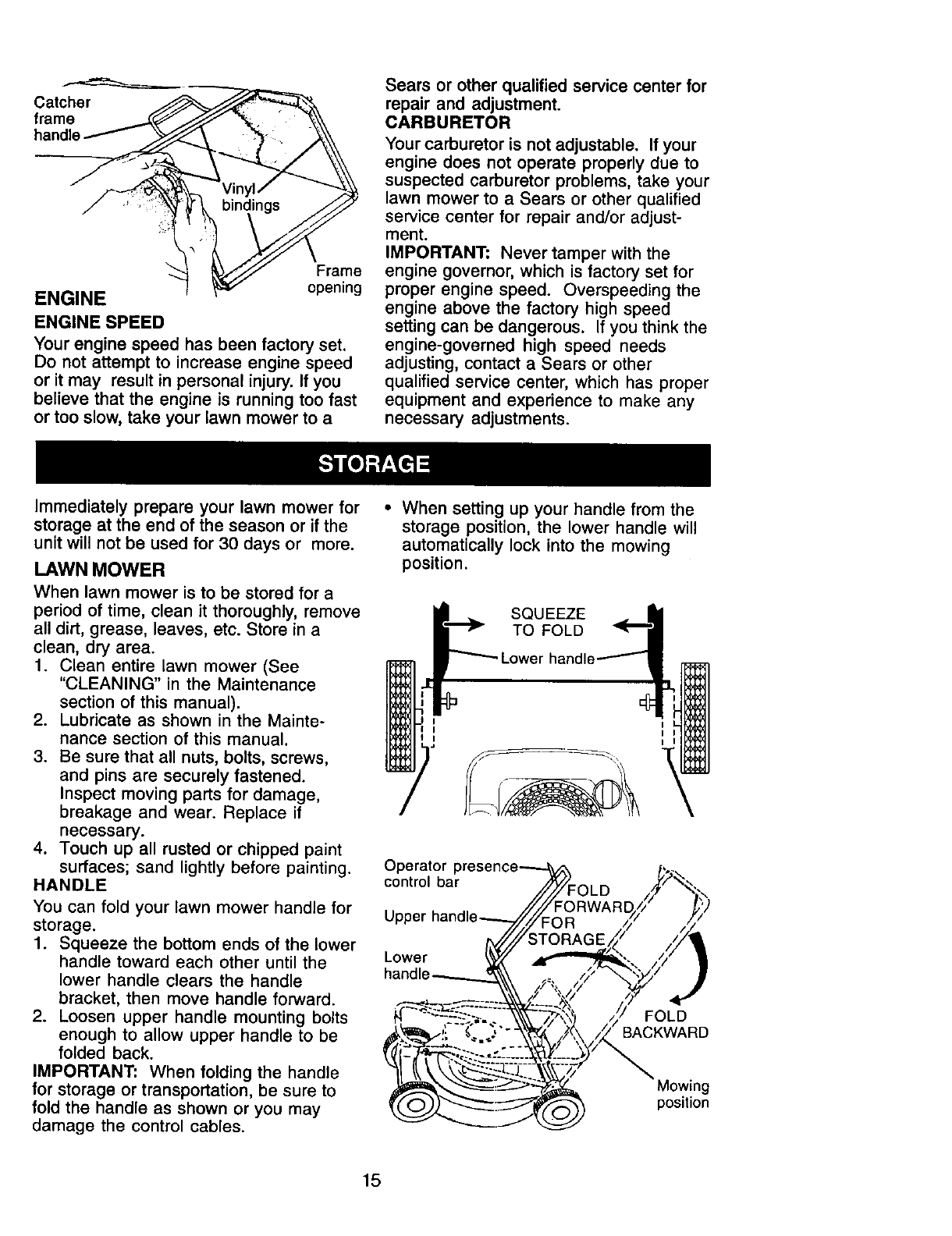

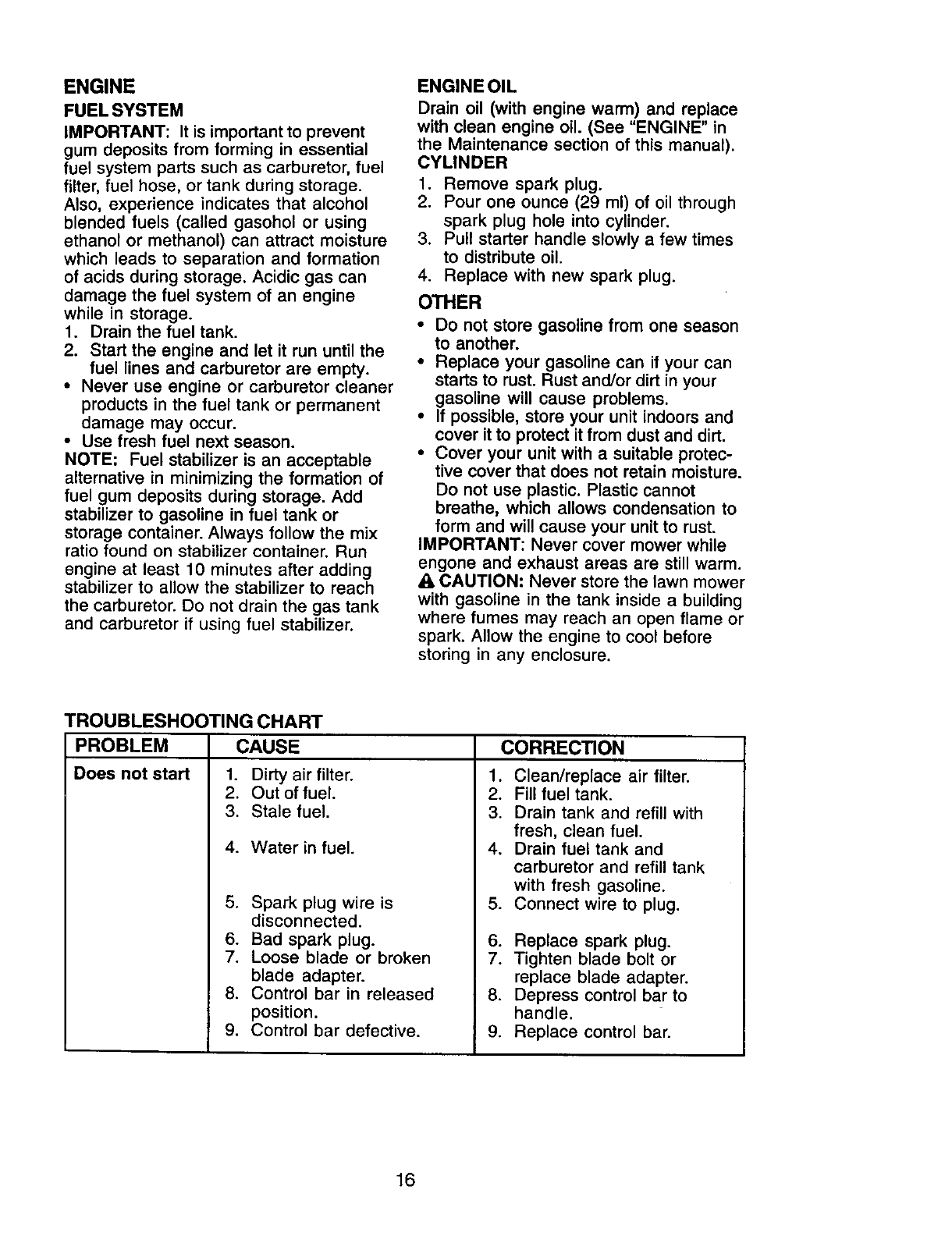

Storage ............................................ 15-16

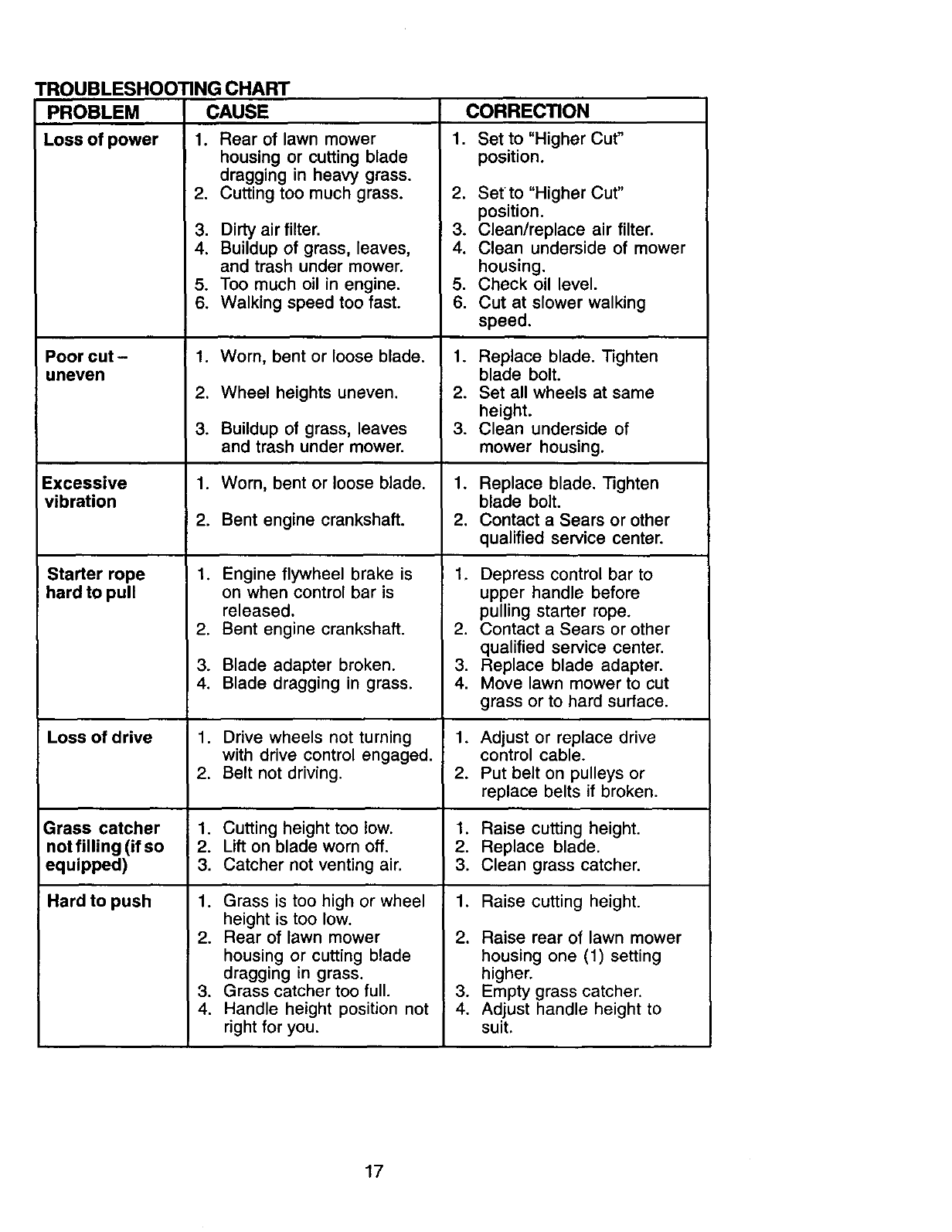

Troubleshooting .............................. 16-17

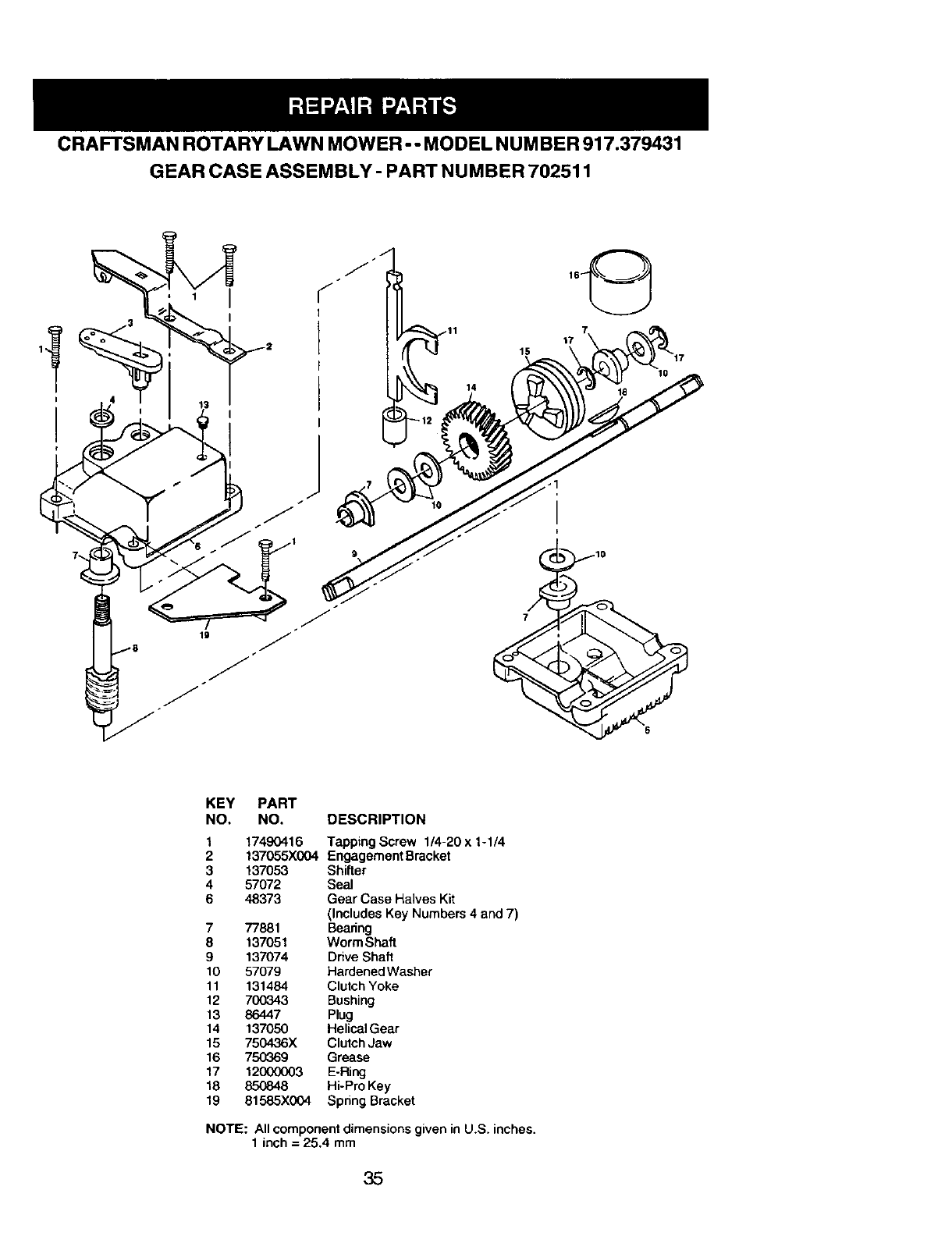

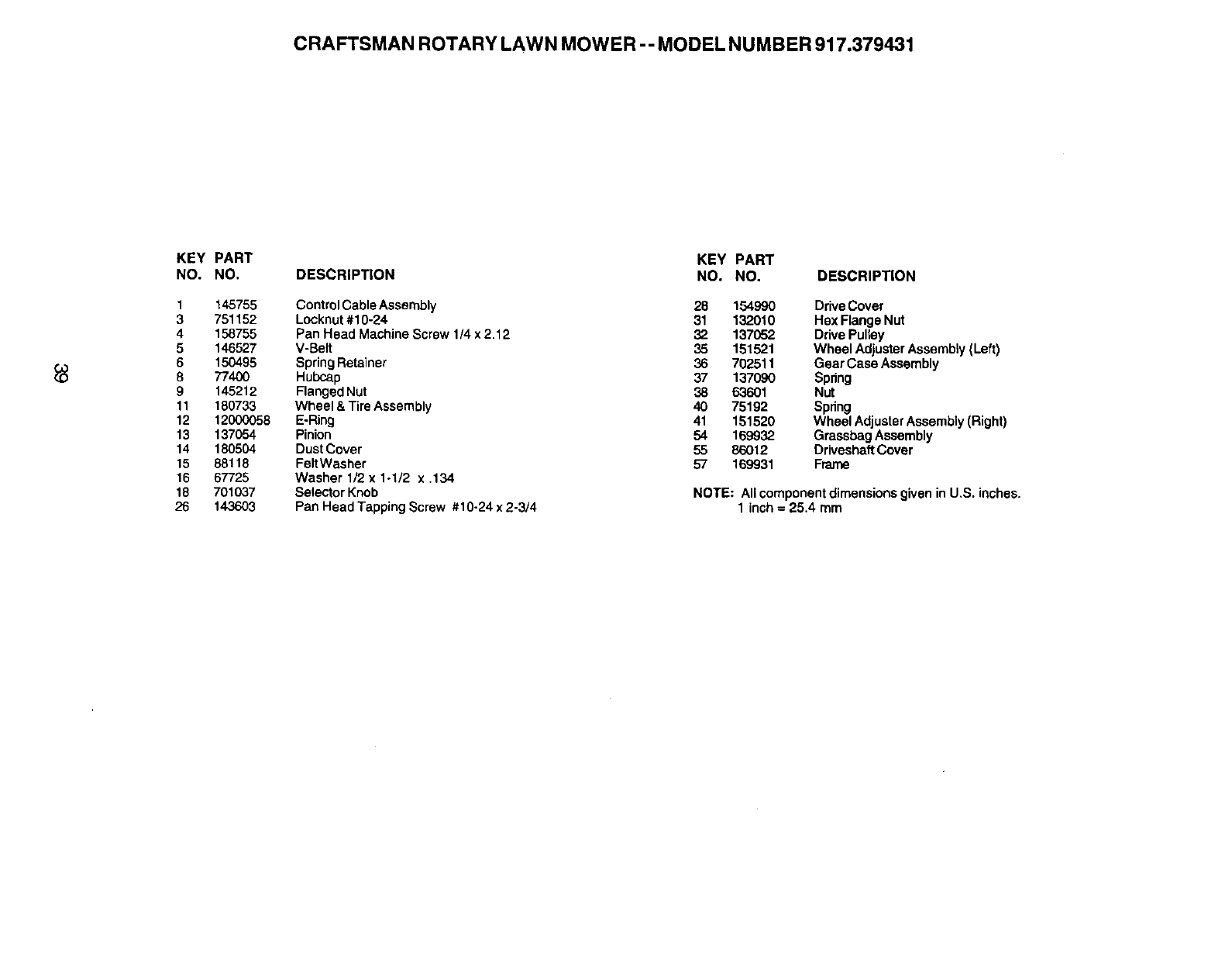

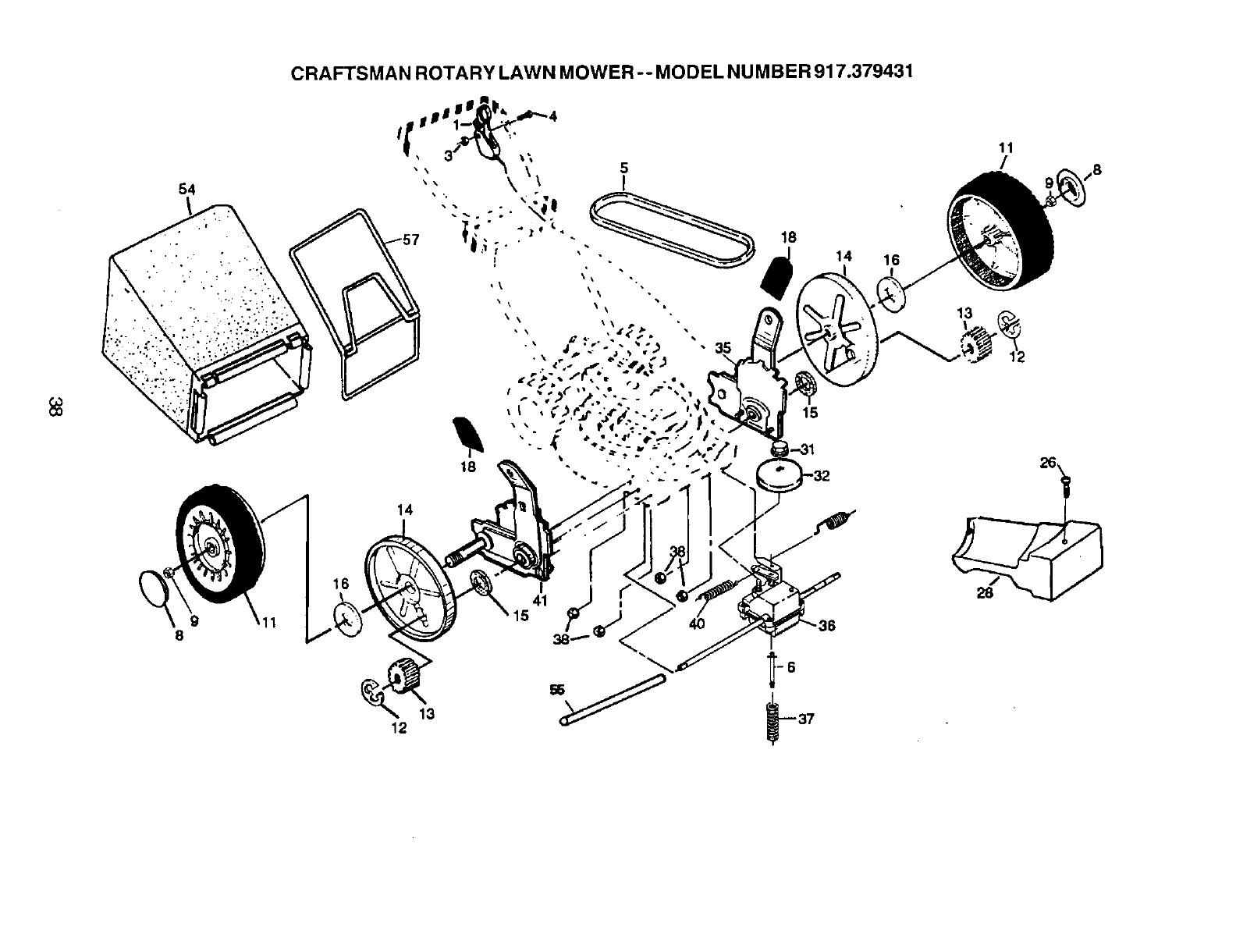

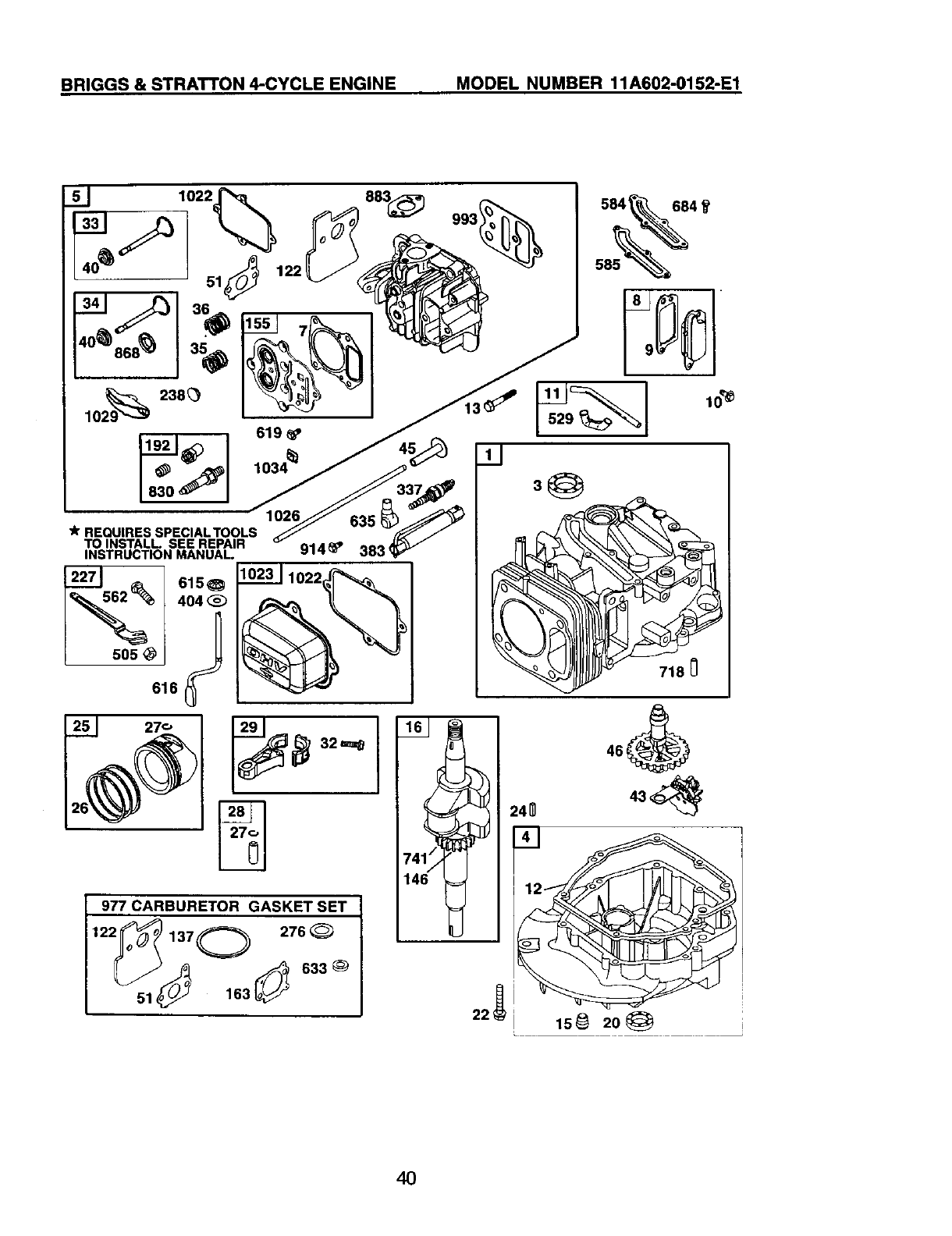

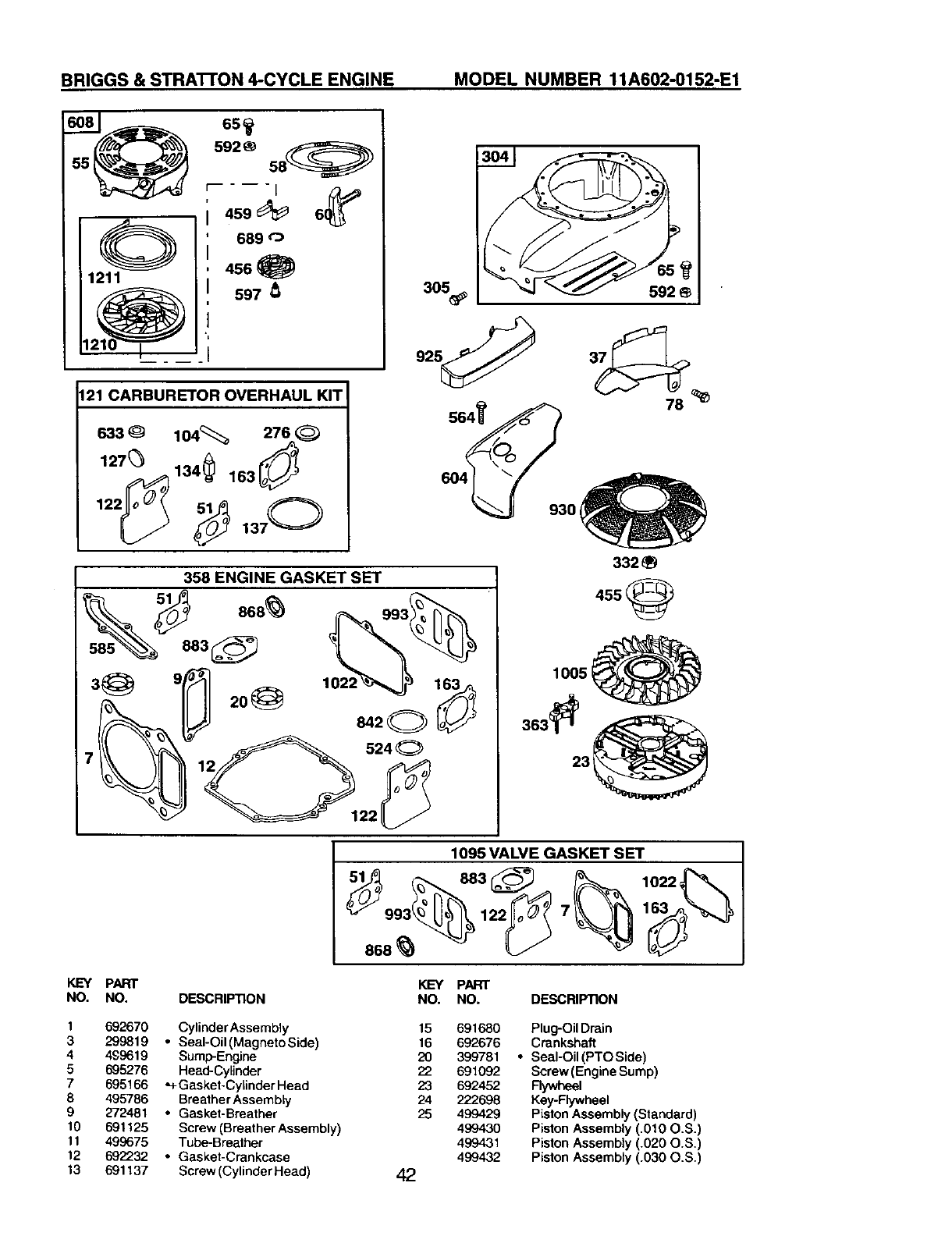

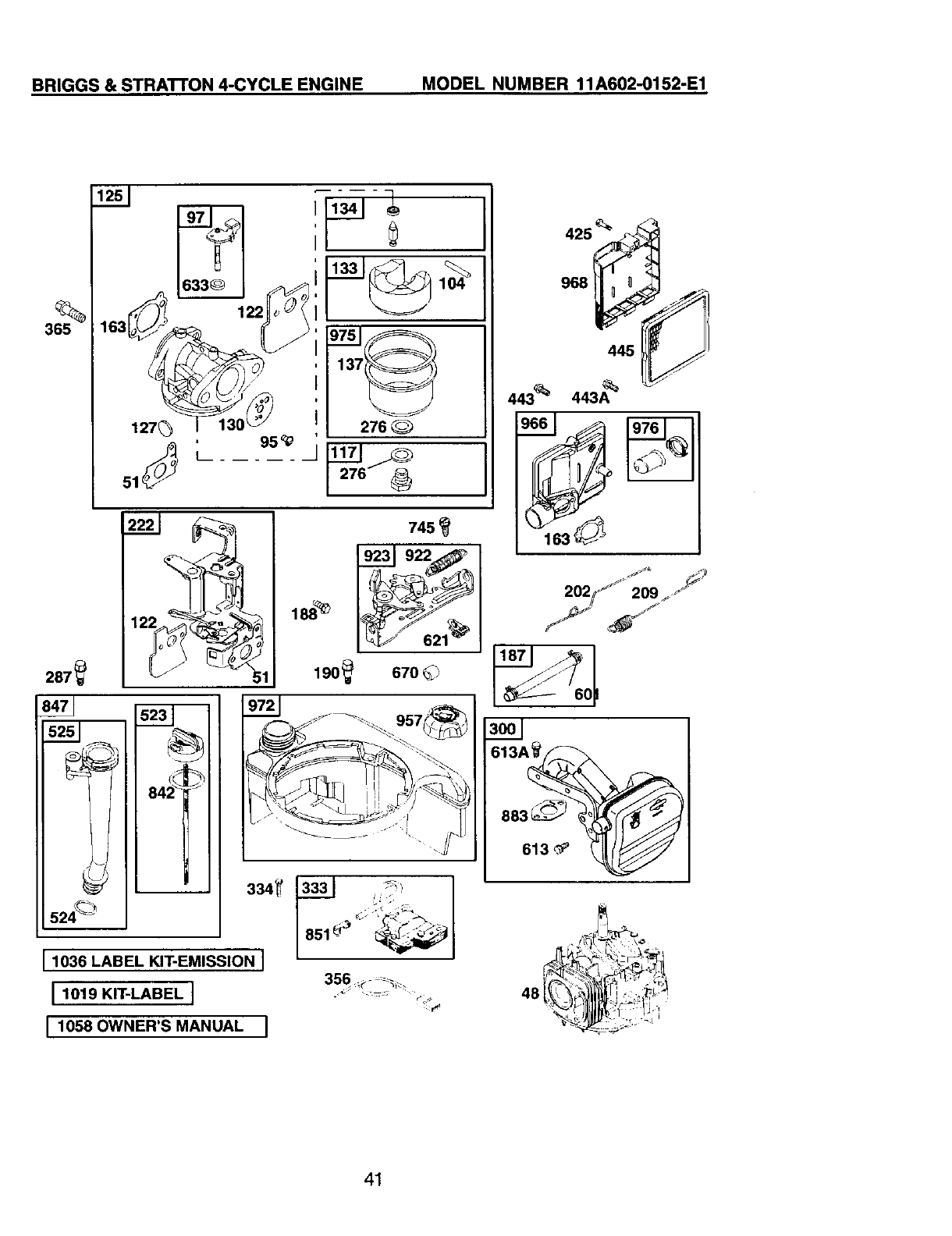

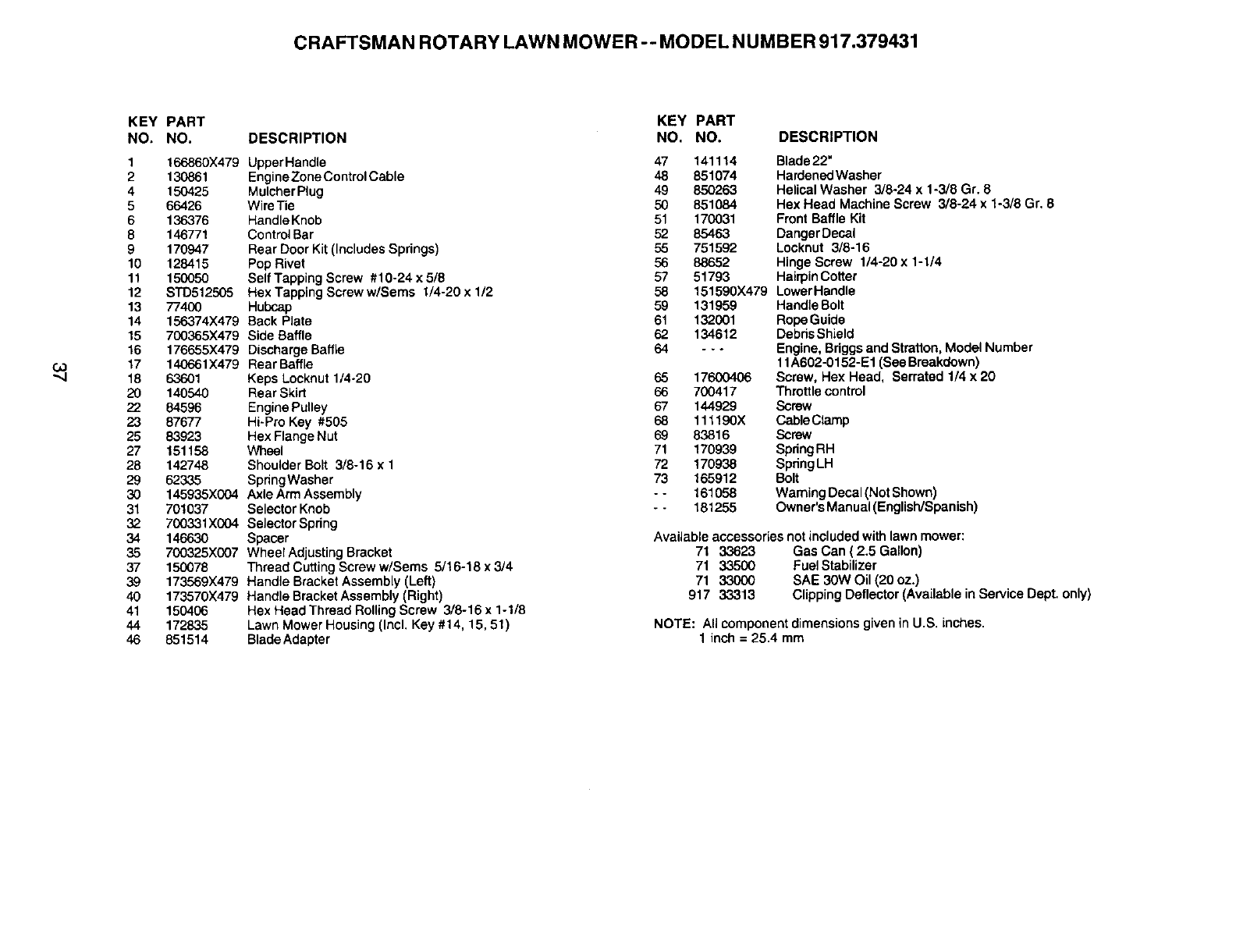

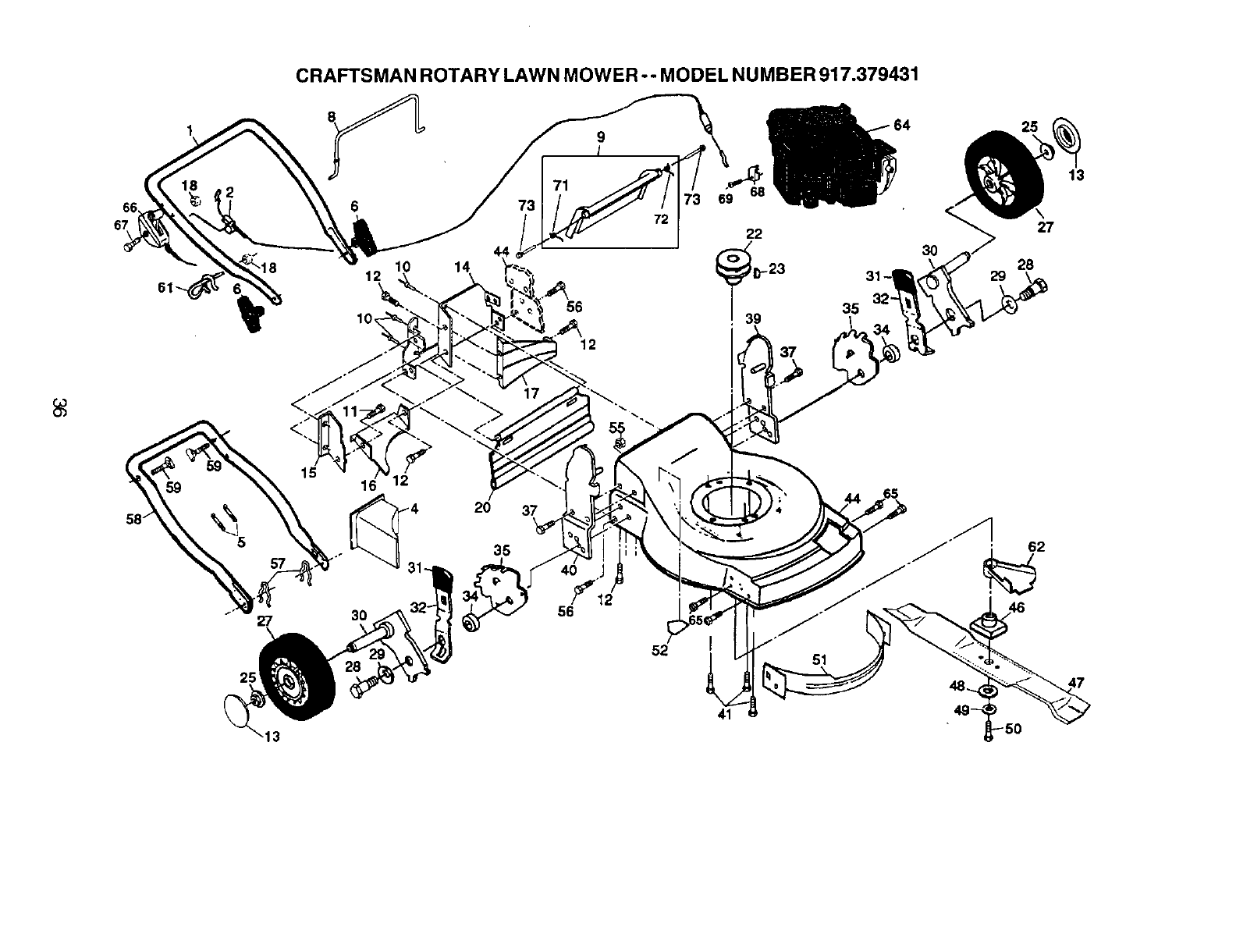

Repair Parts ..................................... 35-43

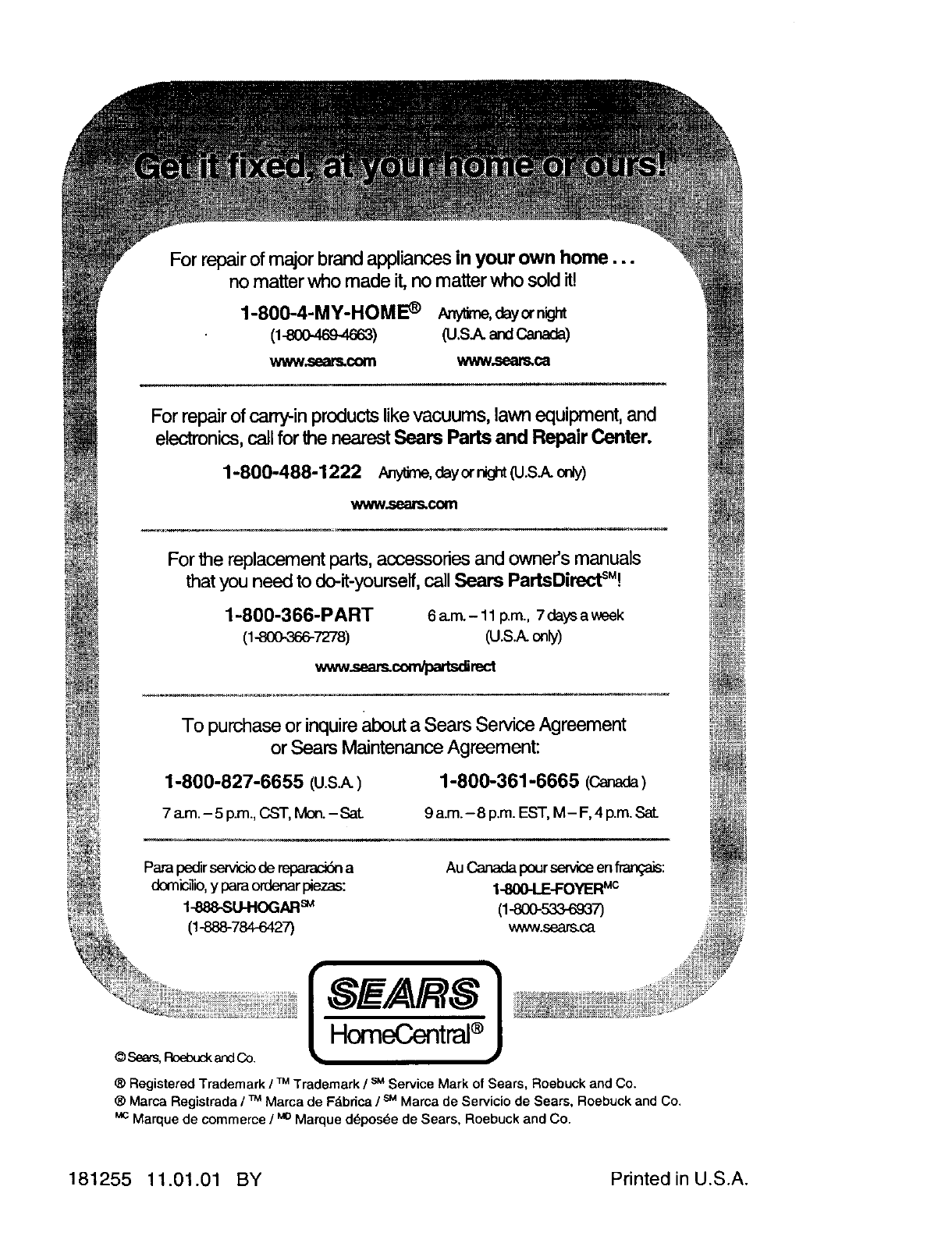

Parts Ordering ........................ Back Cover

LIMITED "I'WO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is in use in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

I. GENERAL OPERATION

•Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and the

proper use of the machine before

starting.

•Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

•Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

•Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade. 2

•Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in

place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

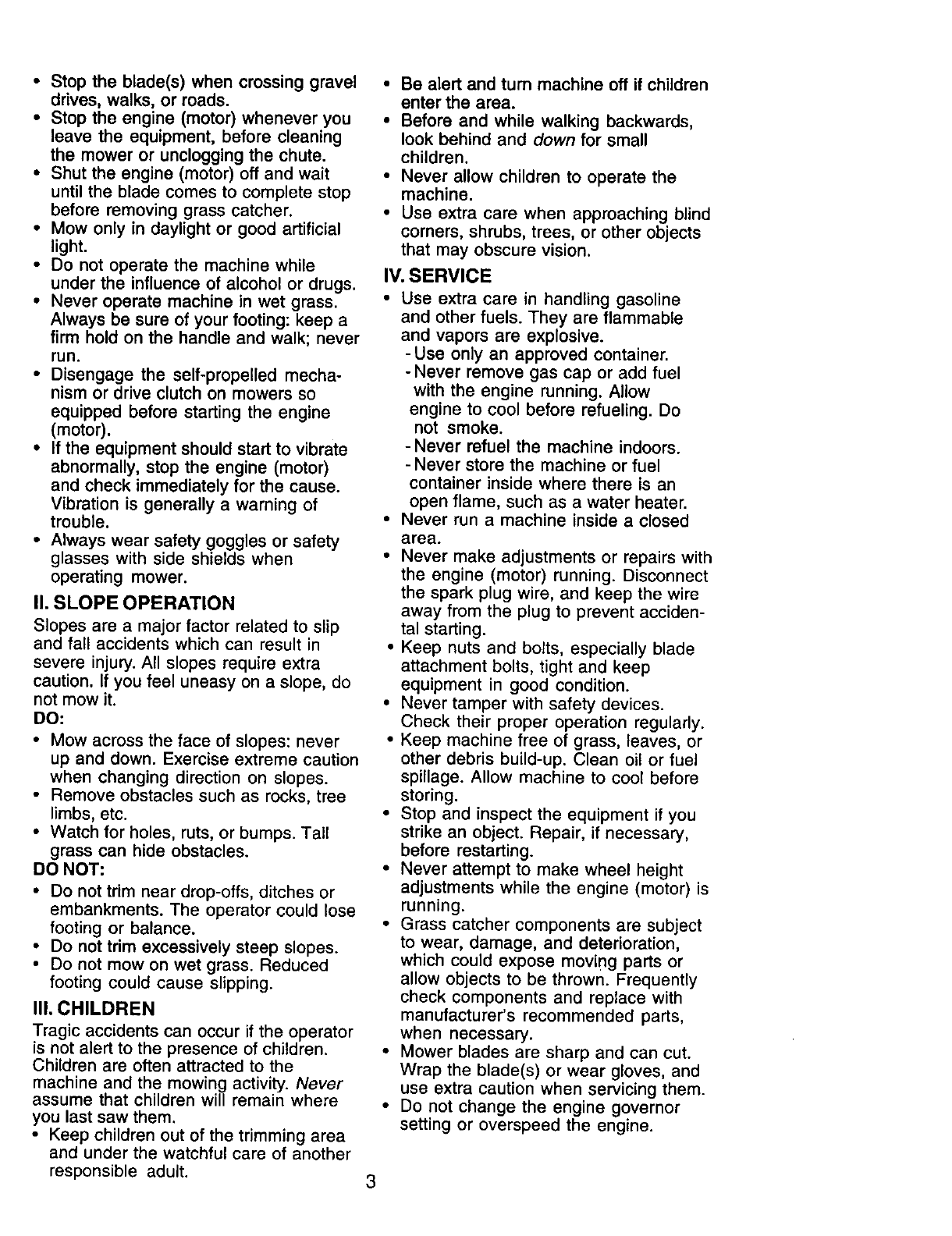

•Stop the blade(s) when crossing gravel

drives, walks, or roads.

•Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when

operating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury.All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

•Do not trim excessively steep slopes.

•Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

•Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent acciden-

tal starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

3

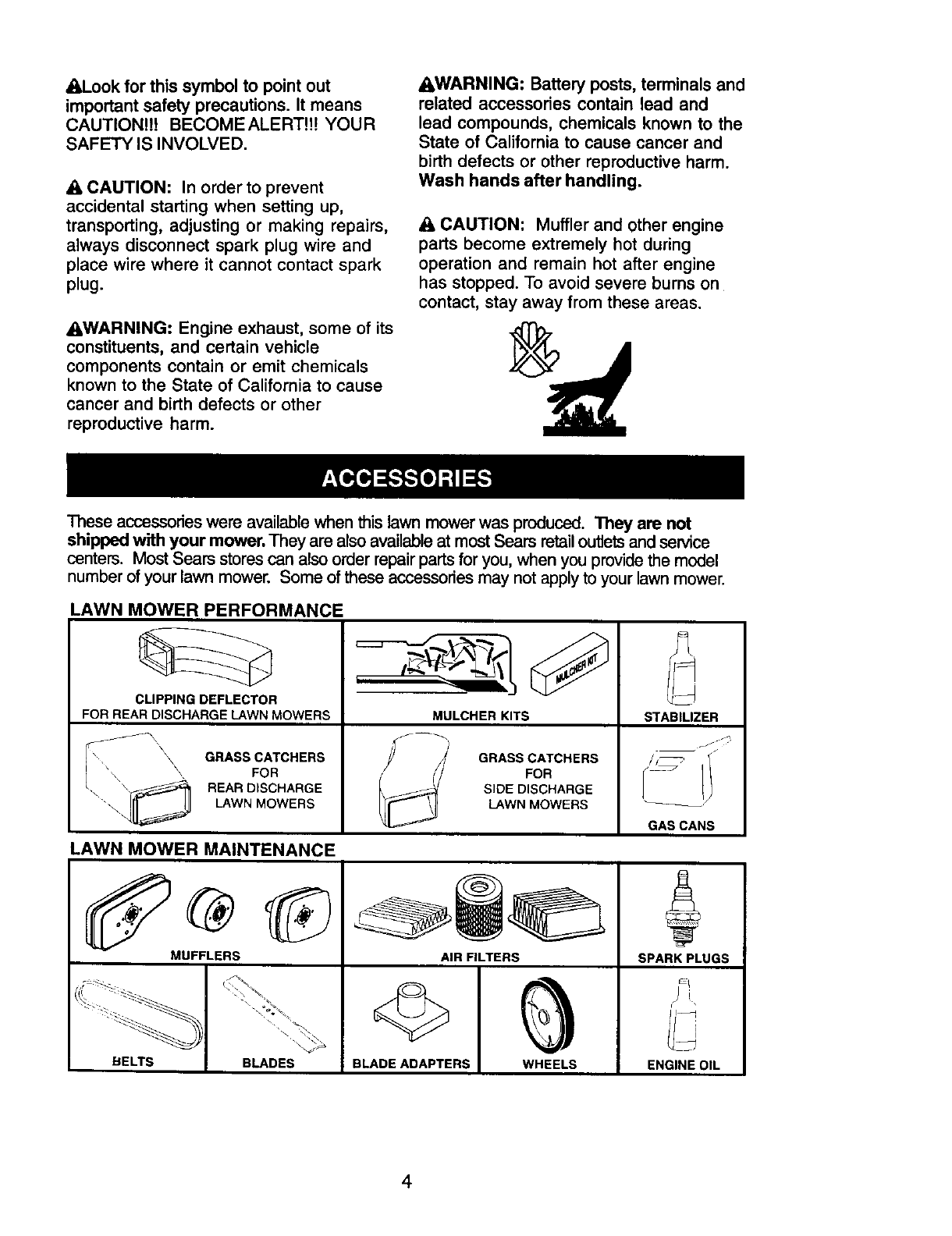

•,Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERT!!t YOUR

SAFETY IS INVOLVED.

_, CAUTION: In order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact spark

plug.

_I,WARNING: Engine exhaust, some of its

constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other

reproductive harm.

&WARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

_1_CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and service

centers. Most Sears stores can also order repair parts for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

'

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

'\\

\\

r j

MULCHER KITS STABILIZER

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWNMOWERS

/GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

.4

!

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

4

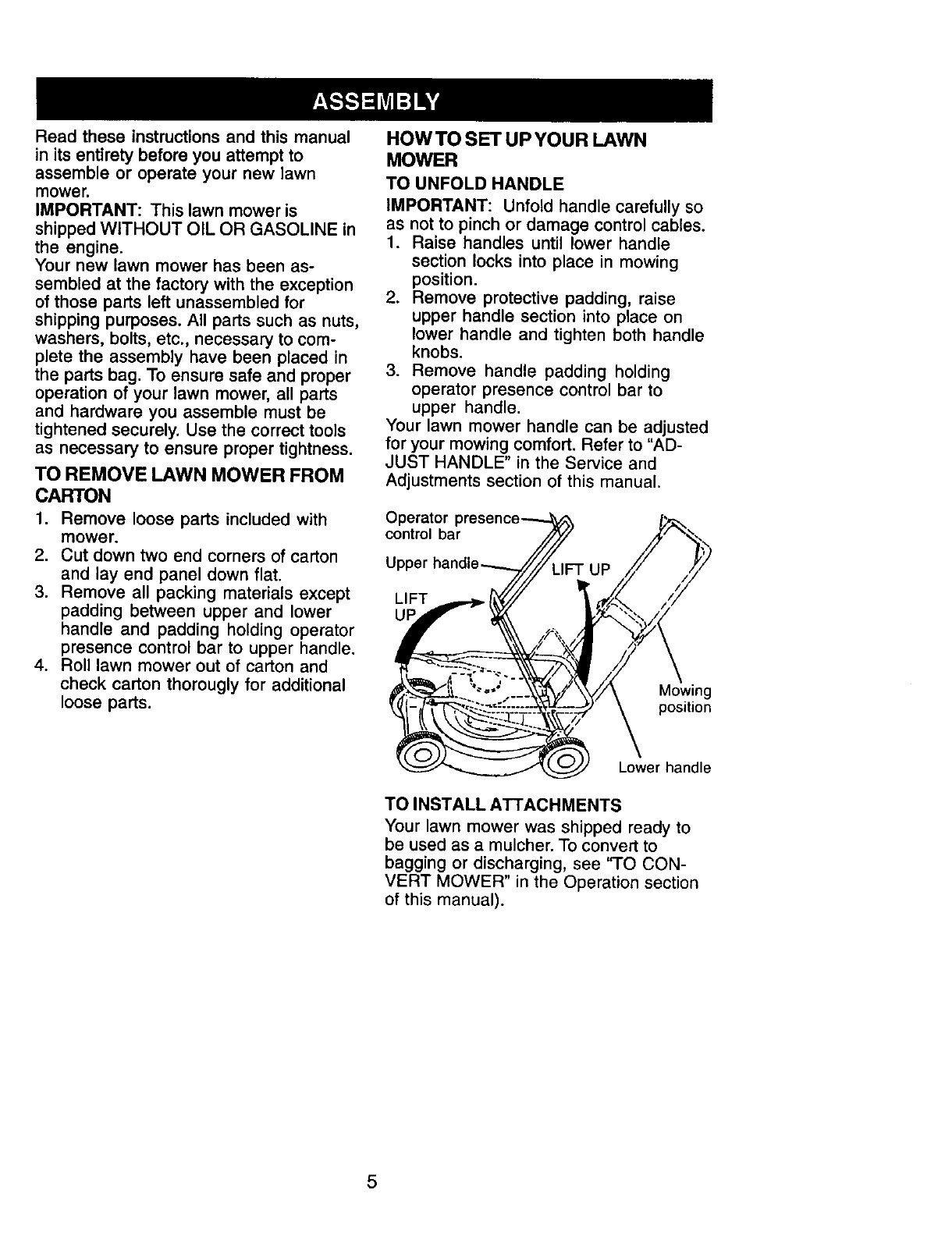

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to com-

plete the assembly have been placed in

the parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to

upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and

Adjustments section of this manual.

Operator

control bar

Upper UP

LIFT

Ul

Mowing

position

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging, see 'TO CON-

VERT MOWER" in the Operation section

of this manual).

5

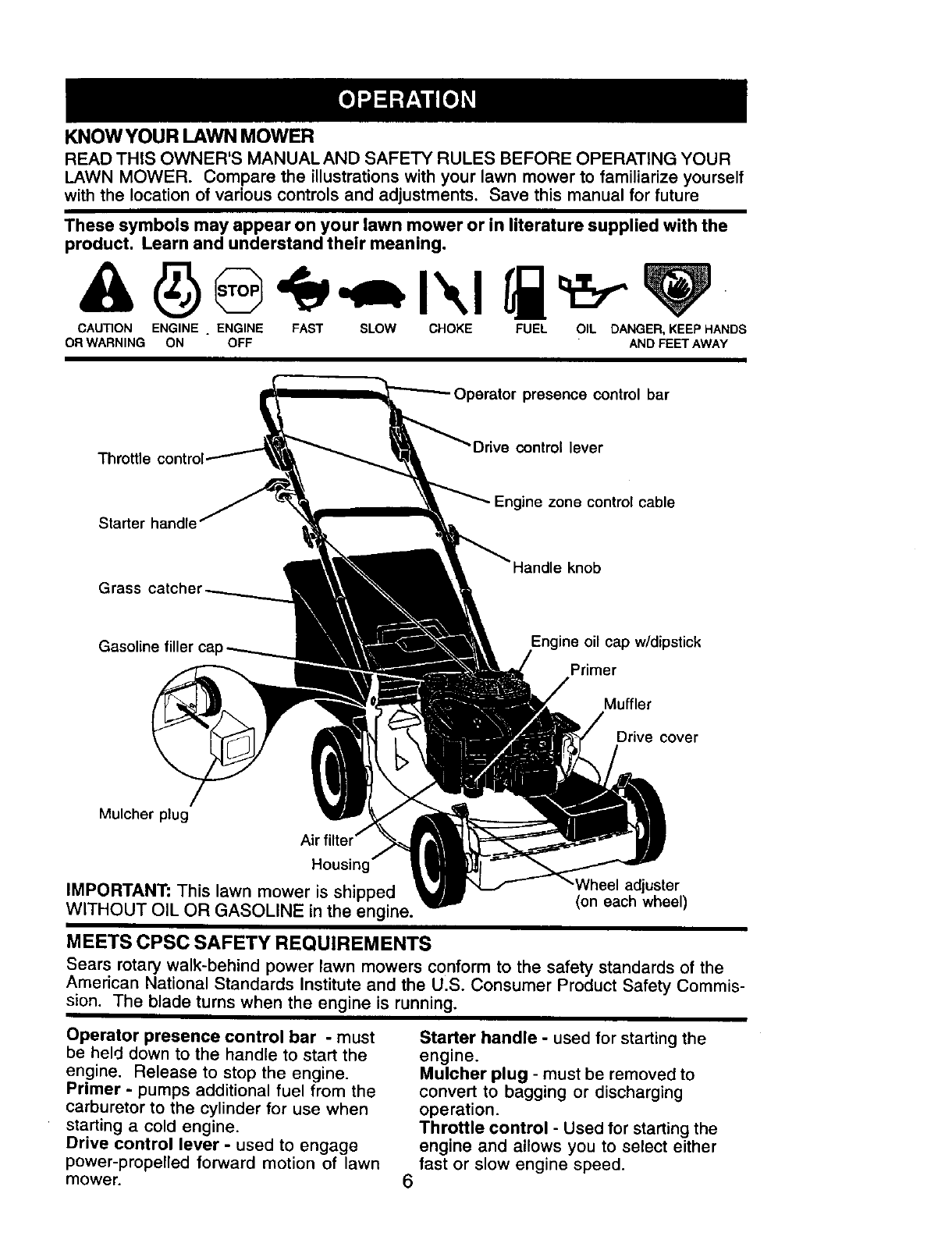

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself

with the location of various controls and adjustments. Save this manual for future

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning,

CAUTION ENGINE . ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Throttle control, control lever

Starter handl

Engine zone control cable

Grass

knob

Gasoline filler ine oil cap w/dipstick

Primer

Muffler

Drive cover

Mulcher plug

Housing

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

,Wheel adjuster

(on each wheel)

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Drive control lever -used to engage

power-propelled forward motion of lawn

mower. 6

Starter handle -used for starting the

engine.

Mulcher plug - must be removed to

convert to bagging or discharging

operation.

Throttle control - Used for starting the

engine and allows you to select either

fast or slow engine speed.

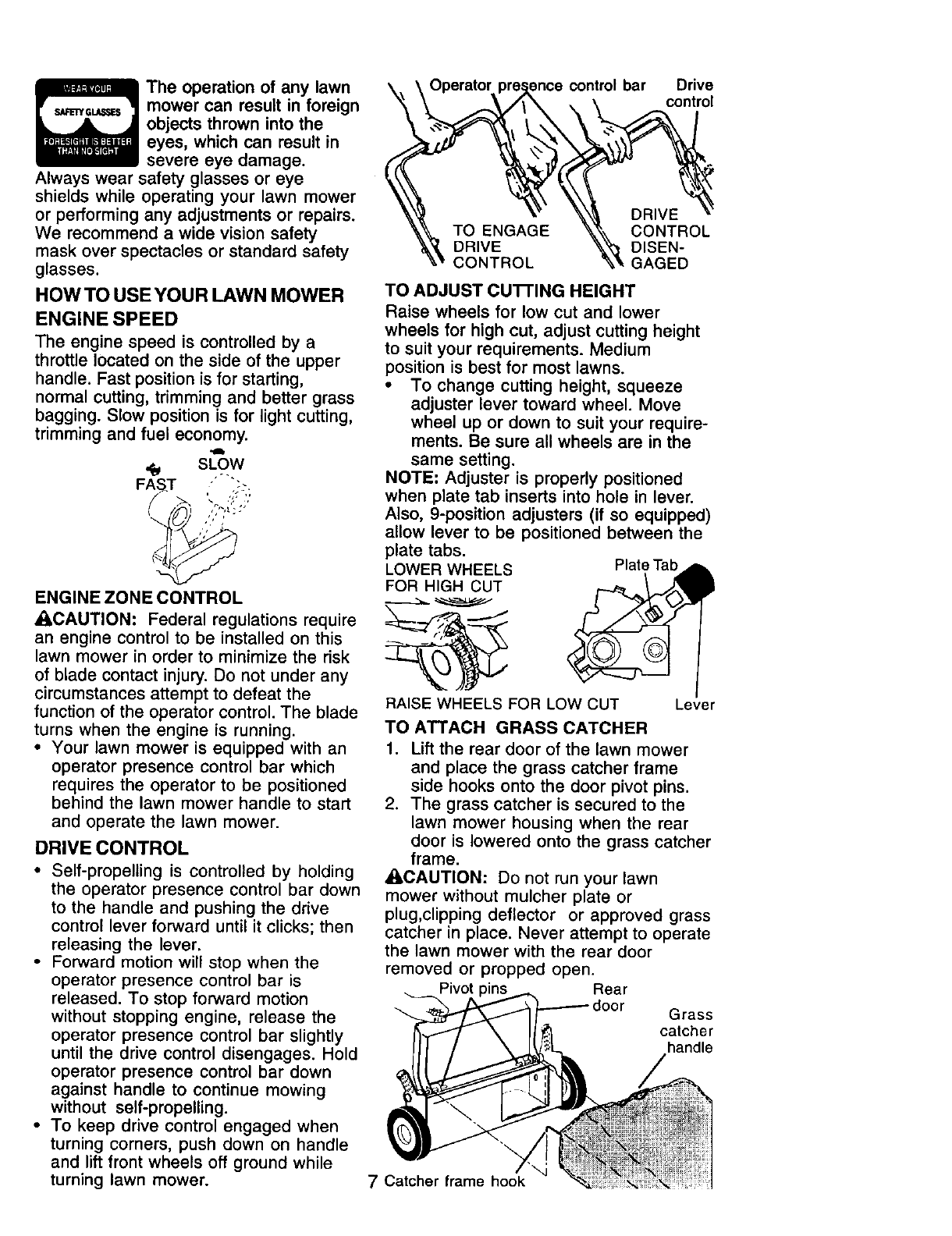

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a wide vision safety

mask over spectacles or standard safety

glasses.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

The engine speed is controlled by a

throttle located on the side of the upper

handle. Fast position is for starting,

normal cutting, trimming and better grass

bagging. Slow position is for light cutting,

trimming and fuel economy.

'gb

,_ SLOW

FAST " : -

//; -

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

•Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

releasing the lever.

•Forward motion will stop when the

operator presence control bar is

released. To stop forward motion

without stopping engine, release the

operator presence control bar slightly

until the drive control disengages. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

•To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

_nce control bar Drive

control

DRIVE

TO ENGAGE CONTROL

DRIVE DISEN-

CONTROL GAGED

TO ADJUST cu'n'ING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

•To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS

FOR HIGH CUT

RAISE WHEELS FOR LOW CUT Lever

TO ATTACH GRASS CATCHER

1. Lift the rear door of the lawn mower

and place the grass catcher frame

side hooks onto the door pivot pins.

2. The grass catcher is secured to the

lawn mower housing when the rear

door is lowered onto the grass catcher

frame.

ACAUTION: Do not run your lawn

mower without mulcher plate or

plug,clipping deflector or approved grass

catcher in place. Never attempt to operate

the lawn mower with the rear door

removed or propped open.

Pivot " Rear

Grass

catcher

handle

"\

7 Catcher frame hook

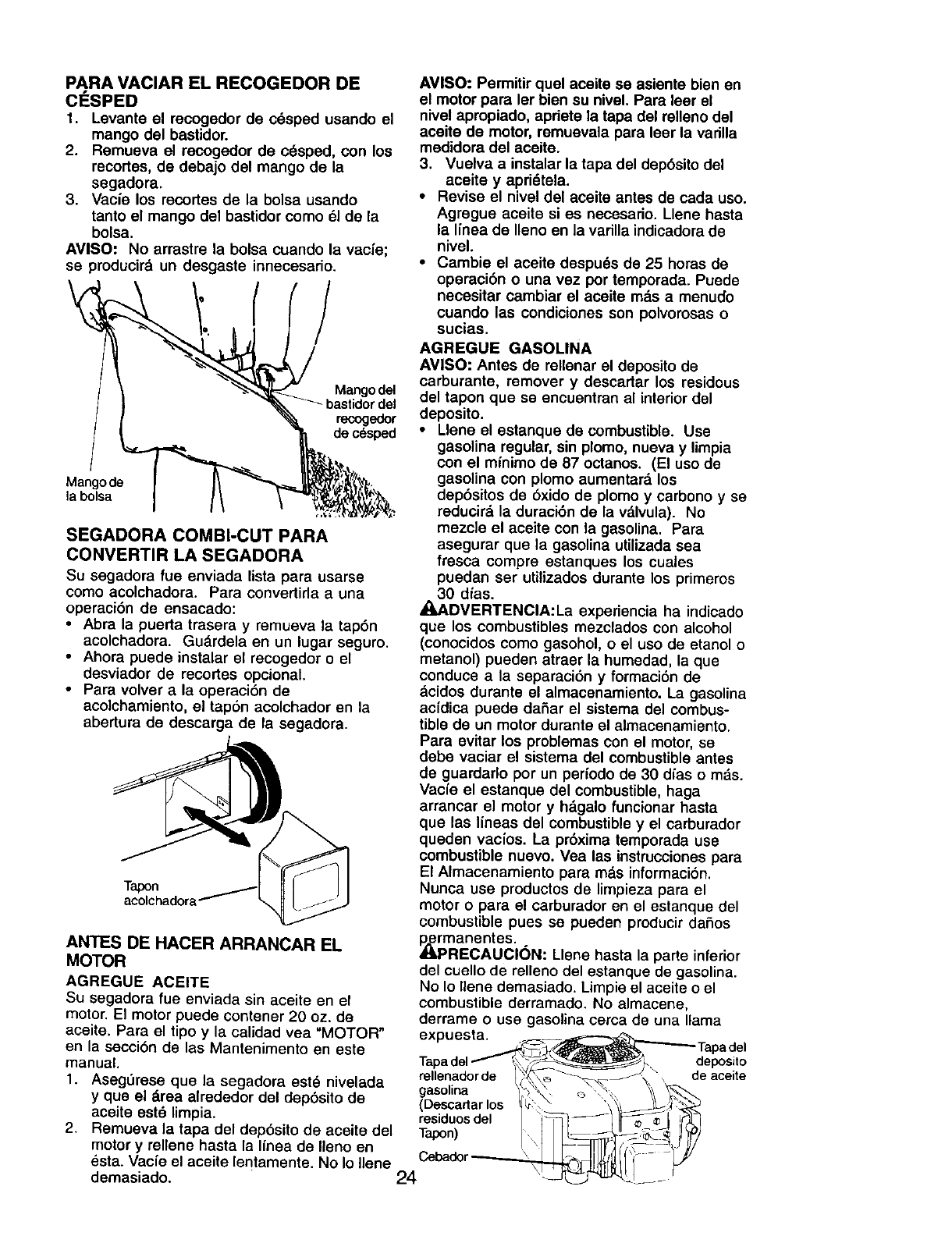

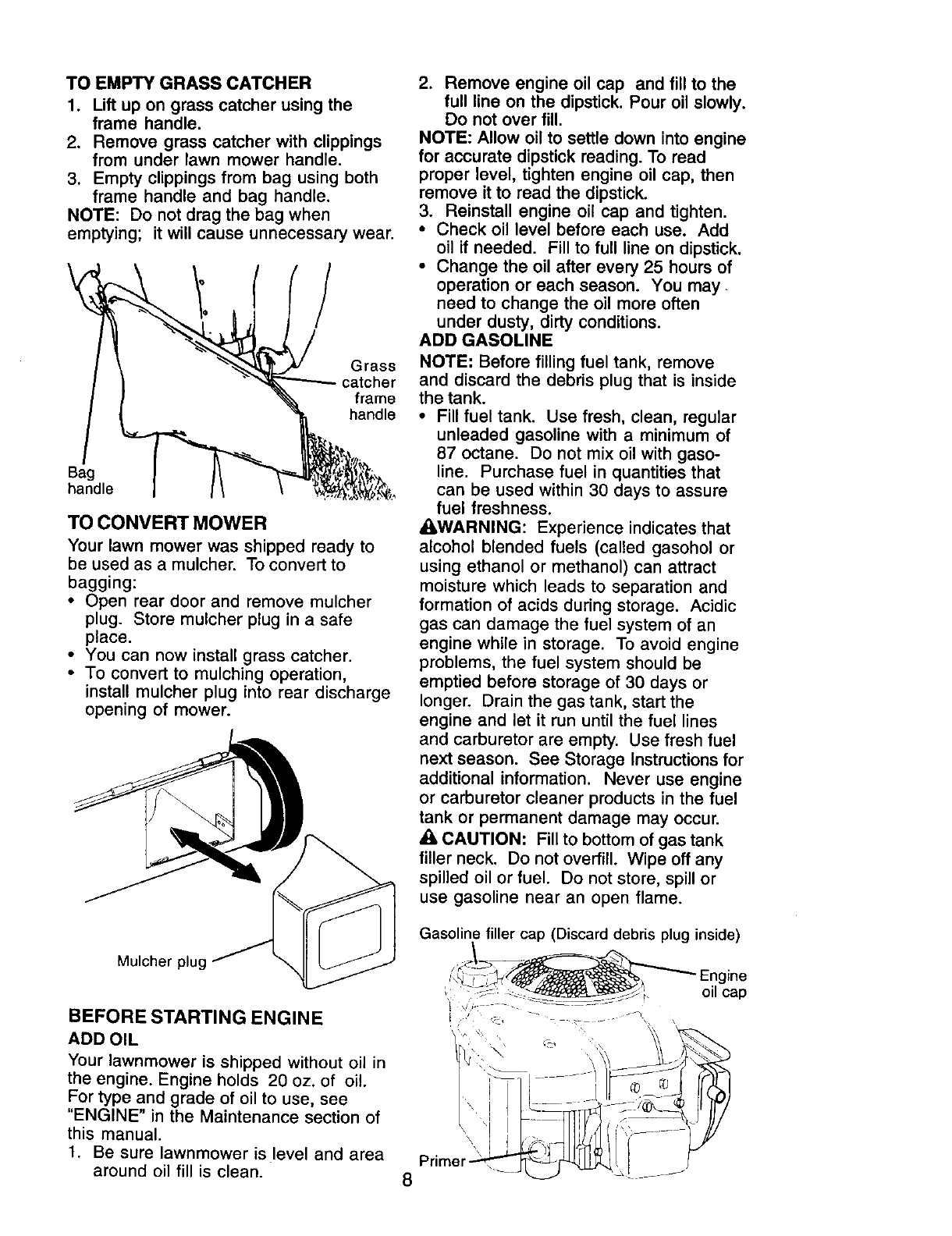

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

TO CONVERT MOWER

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging:

• Open rear door and remove mulcher

plug. Store mulcher plug in a safe

place.

• You can now install grass catcher.

• To convert to mulching operation,

install mulcher plug into rear discharge

opening of mower.

Mulcher plug

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. Engine holds 20 oz. of oi!.

For type end grade of oil to use, see

"ENGINE" in the Maintenance section of

this manual.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove engine oil cap and fill to the

full line on the dipstick. Pour oil slowly.

Do not over fill.

NOTE: Allow oil to settle down into engine

for accurate dipstick reading. To read

proper level, tighten engine oil cap, then

remove it to read the dipstick.

3. Reinstall engine oil cap and tighten.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

•Change the oil after every 25 hours of

operation or each season. You may.

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

NOTE: Before filling fuel tank, remove

and discard the debris plug that is inside

the tank.

• Fill fuel tank. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gaso-

line. Purchase fuel in quantities that

can be used within 30 days to assure

fuel freshness.

_I,WARNING: Experience indicates that

alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information, Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

,_ CAUTION: Fillto bottom of gas tank

filler neck. Do not overfill. Wipe off any

spilled oil or fuel. Do not store, spill or

use gasoline near an open flame.

8

Gasoline filler cap (Discard debris plug inside)

'.__-__" Engne

.

, _:-: _:___-S; OIIcap

Pri-.r ll:

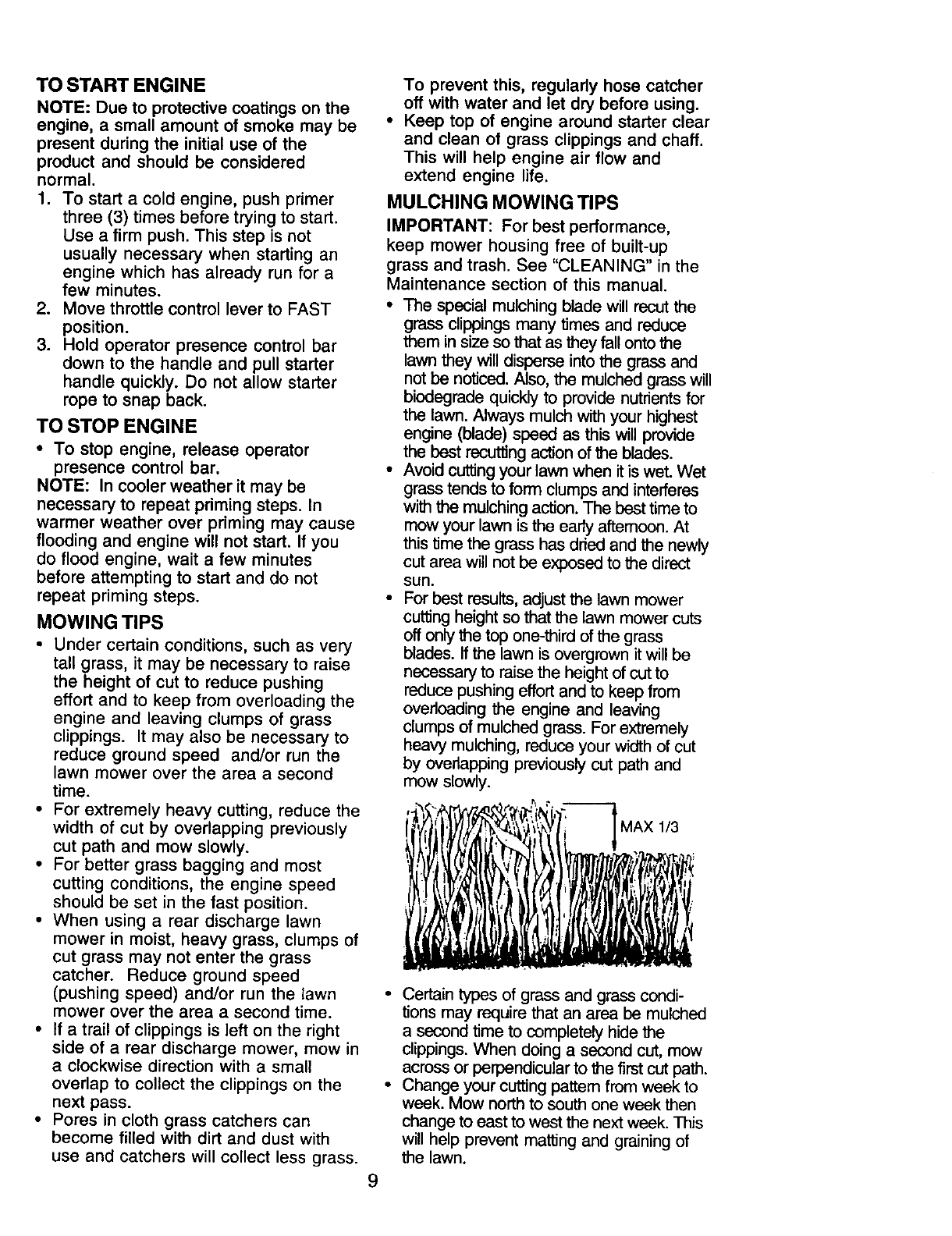

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Move throttle control lever to FAST

position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

• To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

•For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

•For better grass bagging and most

cutting conditions, the engine speed

should be set in the fast position.

•When using a rear discharge lawn

mower in moist, heavy grass, clumps of

cut grass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

•If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small

overlap to collect the clippings on the

next pass.

•Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

•The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass will

biodegrade quickly to provide nutrients for

the lawn. Always mulch with your highest

engine (blade) speed as this will provide

the best recut'dng action of the blades.

• Avoid cutting your lawn when it is wet. Wet

grass tends to form clumps and interferes

with the mulching action. The best time to

mow your lawn is the early aftemoon. At

this time the grass has dried and the newly

cut area will not be exposed to the direct

sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off only the top one-third of the grass

blades. If the lawn is overgrown it will be

necessary to raise the height of cut to

reduce pushing effort and to keep from

overloading the engine and leaving

clumps of mulched grass. For extremely

heavy mulching, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

9

• Certain types of grass and grass condi-

tions may require that an area be mulched

a second time to completely hide the

clippings. When doing a second cut, mow

across or perpendicular to the first cut path.

• Change your cutting pattern from week to

week. Mow north to south one week then

change to east to west the next week. This

will help prevent matting and graining of

the lawn.

.A,NTENANCESC.EDOLE

REGULARSERVICE f__'_'_'7 SERVICE DATES

Check for Loose Fasteners t,/ i/

Clean/Inspect Grass Catcher

(If Equipped) _t_,

MClean Lawn Mower

Clean Under Drive Cover

(Power-Propelled Mowers) I_

_Check drive beWpulleys

(Power-Propelled Mowers) I_

RCheck/Sharpen/Replace Blade I/_

Lubrication Chart if I_

Clean Battery/Recharge

IElectdc Start MowersII/ 1_4

ECheck Engine Oil Level !/

Change Engine Oil VPl.2

Clean Air Filter _2

Inspect Muffler

N clean or Replace Spark Plug

Replace Air Filter Paper Cartridge I/2

1-Change more often when operating under a heavy load orin high ambient temperatures.

2 - Sewine more often when operating in dirty or dusty conditions.

3 * Replace blades more often when mowing in sandy soil.

4oCharge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your

unit.

All adjustments in the Service and

Adjustments section of this manual

should be checked at least once each

season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in

this manual.

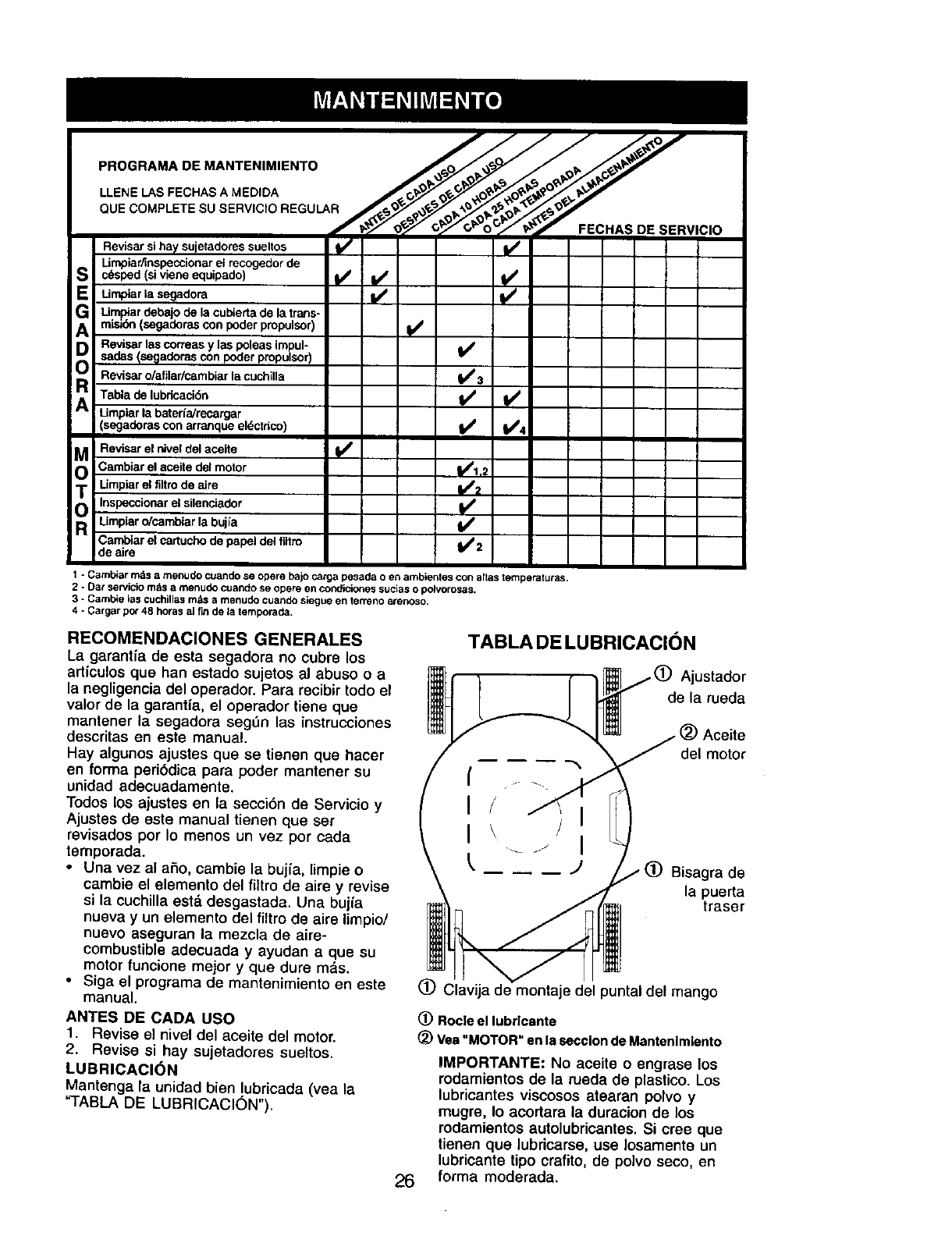

LUBRICATION CHART

ad]_.._ _(_) Wheel

juster (on

ch wheel)

I/

I

L

ine oil

Rear door

hinge

(_ Handle bracket mounting pins

(!) Spray lubricant

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

(_) See "ENGINE" in Maintenance section.

10

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

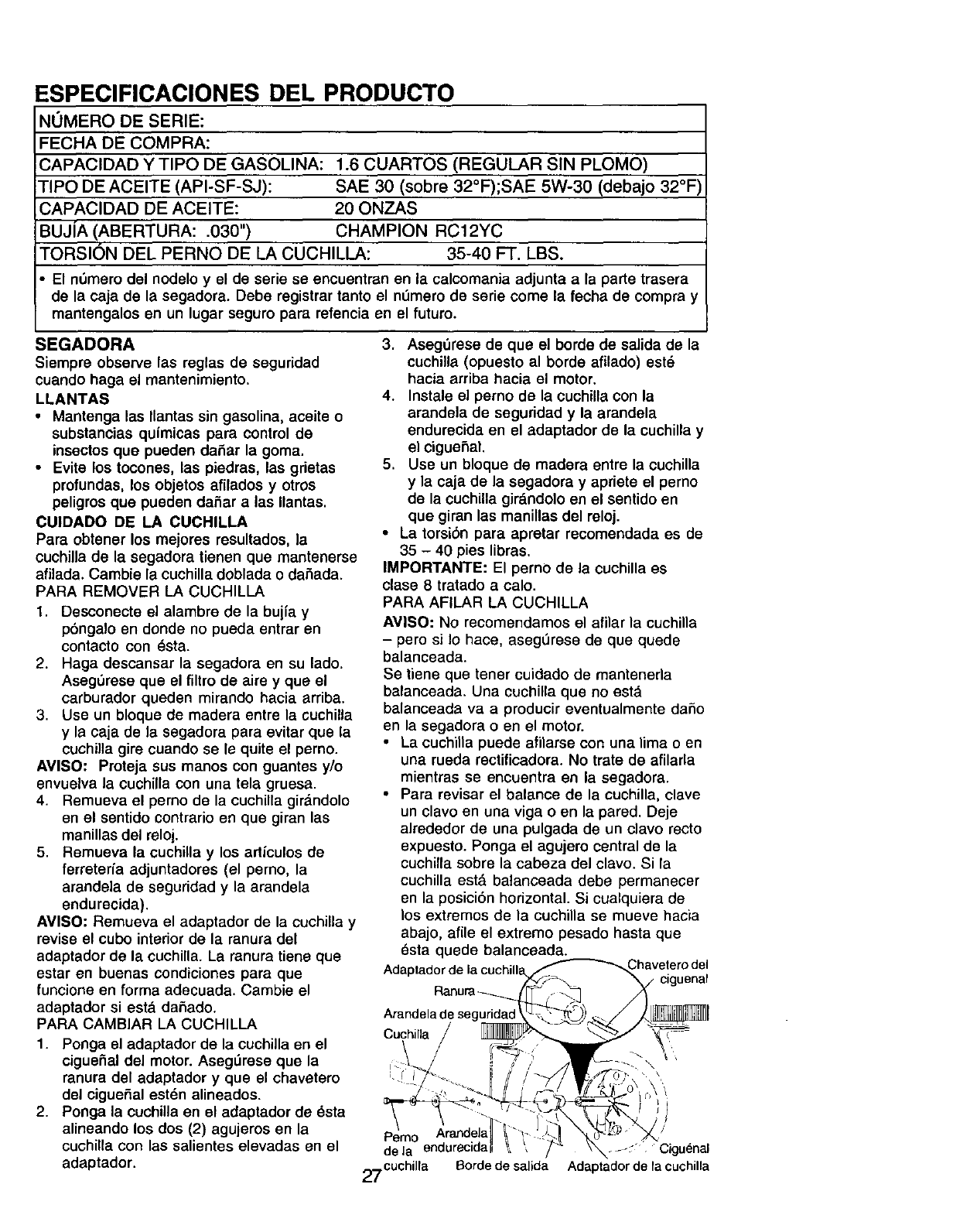

PRODUCT SPECIFICATIONS

SERIAL NUMBER:

DATE OF PURCHASE:

GASOLINE CAPACITY/TYPE: 1.6 QUARTS (UNLEADED REGULAR)

OILTYPE (API-SF-SJ): SAE 30 (ABOVE 32°F); SAE 5W-30 (BELOW 32°F)

OIL CAPACITY: 20 OUNCES

SPARK PLUG (GAP: .030") CHAMPION RESISTOR TYPE RC12YC

BLADE BOLT TORQUE: 35-40 FT. LBS.

•The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOWER

Alwaysobserve safety rules when perform-

ing any maintenance.

TIRES

•Keep tiresfree of gasoline,oil,or insect

controlchemicalswhich can harm rubber.

•Avoidstumps,stones,deep ruts,sharp

objectsand other hazardsthat may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove blade adapter and check

the key inside hub of blade adapter. The

key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine. 11

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Key_

Lockwasher

Blade

Crankshaft

keyway

Blade

bolt Harden_

washer

/

__. J shaft

Trailing edge Blade adapter

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

•Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher

needs replacing, replace only with a

manufacturer approved replacement

catcher. Give the lawn mower model

number when ordering.

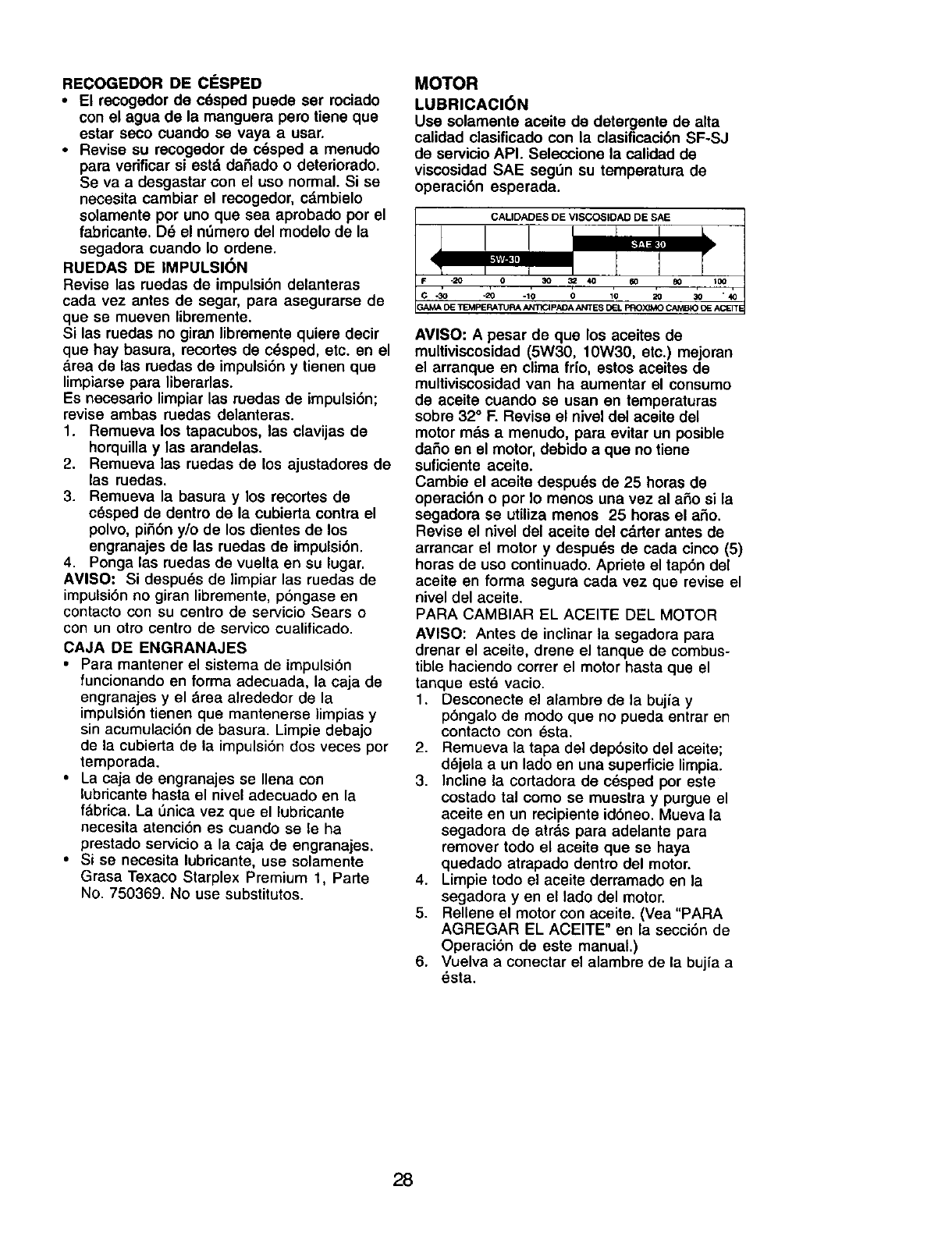

DRIVE WHEELS

Check front drive wheels each time

before you mow to be sure they move

freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels,

check both front wheels.

1. Remove hubcaps, hairpin cotters and

washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

GEAR CASE

•To keep your drive system working

properly, the gear case and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

•The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the

gear case.

• If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

-20 0 60 60

.30 -_ -,; o ,o _o 3o

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual.)

6. Reconnect spark plug wire to spark

plug.

12

Container

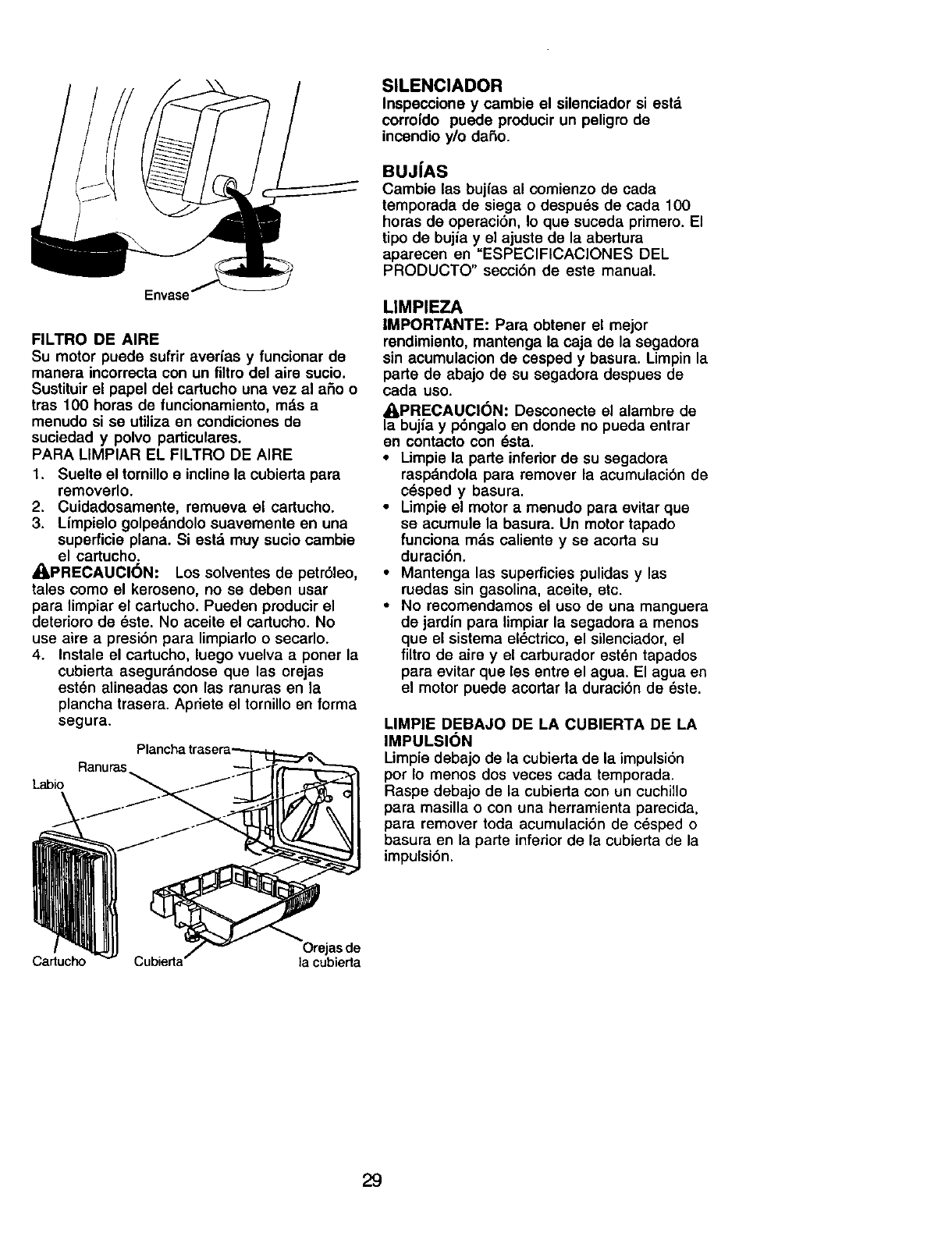

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface. If very dirty, replace cartridge.

_CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Lip

Cover

Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, which ever occurs

first. Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in the Maintenance section of this

manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

your mower after each use.

_I_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

•Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

13

_kCAUTION: Before performing any

service or adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See 'q'O ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE/REPLACE DRIVE BELT

1. Remove drive cover. Remove belt

from gearcase pulley by pushing

clown on pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

6. Install new belt by reversing above

steps.

7. Always use factory approved belt to

assure fit and long life.

Drive

cover Belt

Push

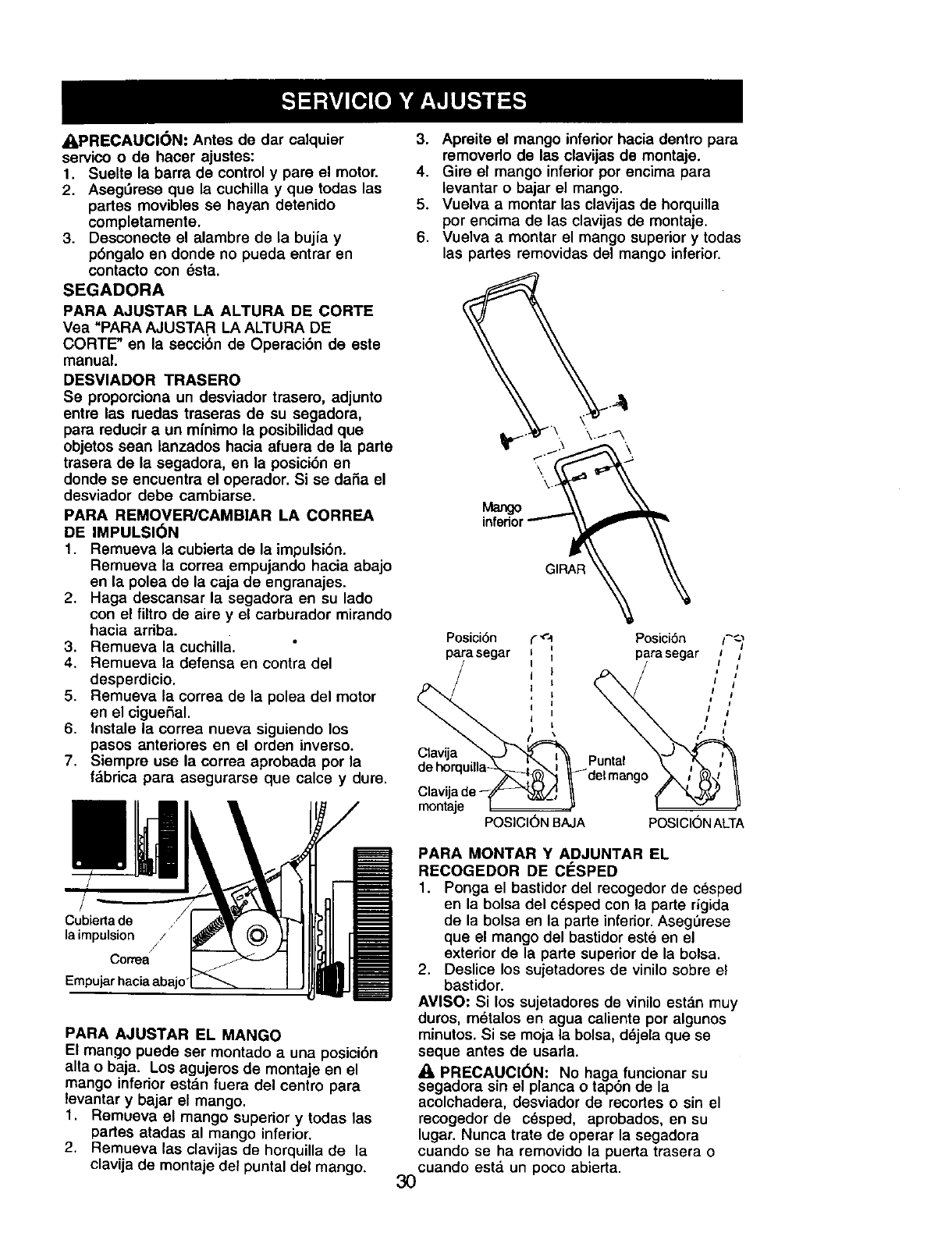

TO ADJUST HANDLE

The handle can be mounted in ahigh or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

\

\-

Lower

handle

Mowing

position

Hairpin

Mounting-

pin LOW POSITION

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_CAUTION: Do not run your lawn mower

without mulcher plate or plug, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

14Propped open.

Catcher

frame

handle

ENGINE

Frame

opening

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair and adjustment.

CARBURETOR

Your carburetor is not adjustable, If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

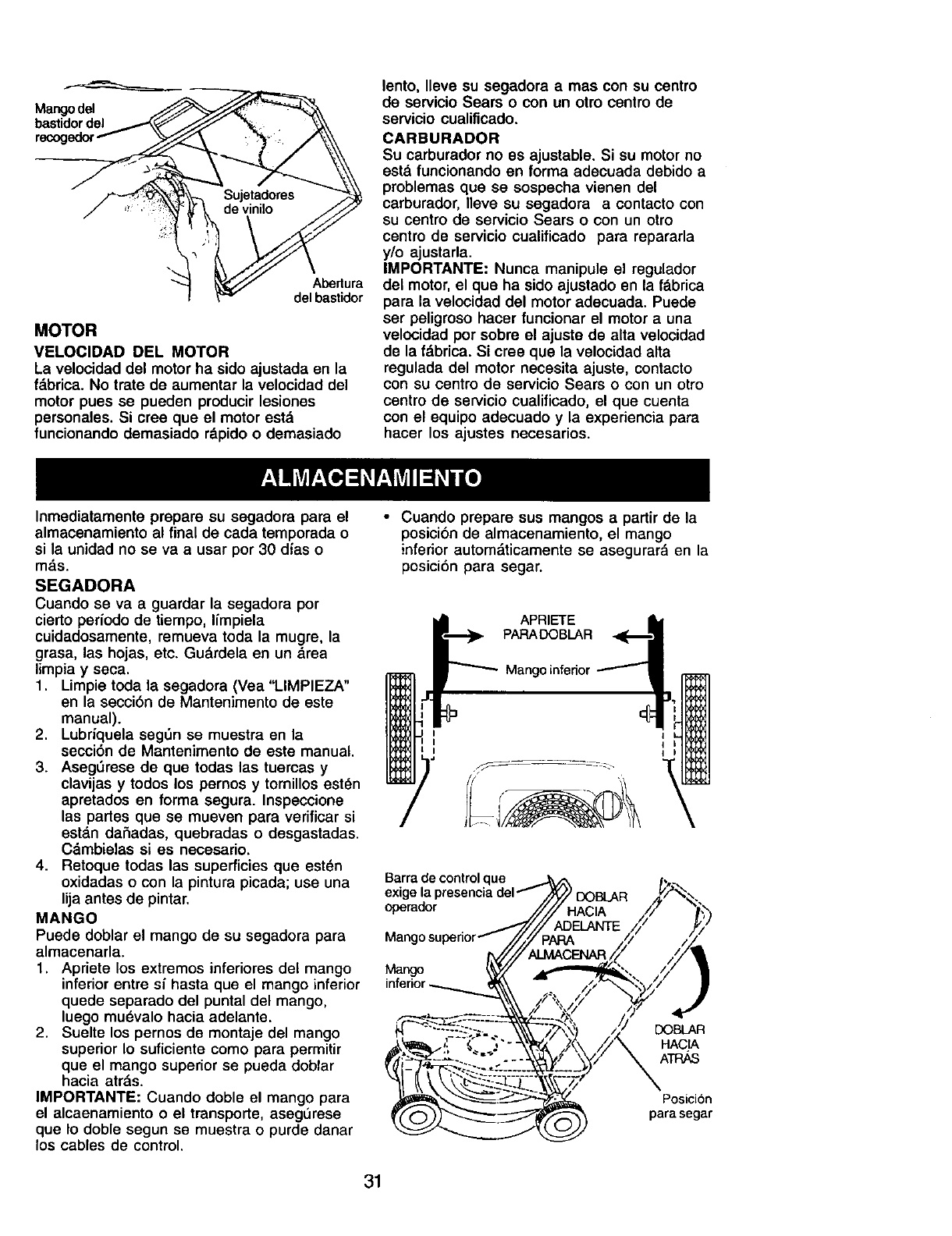

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

•When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

SQUEEZE

TO FOLD

Operator

control bar

Upper

Lower

FOLD

BACKWARD

Mowing

position

15

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage.

1. Drain the fuel tank.

2. StaY[ the engine and let it run until the

fuel lines and carburetor are empty.

•Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

•Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

•Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

•If possible, store your unit indoors and

cover it to protect it from dust and dirt.

•Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engone and exhaust areas are still warm.

A CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING CHART

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

16

TROUBLESHOOTING CHART

PROBLEM CAUSE

Loss of power 1. Rear of lawn mower

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Loss of drive

CORRECTION

1, Set to "Higher Cut"

position.

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is

on when control bar is

released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Drive wheels not turning

with drive control engaged.

2. Belt not driving.

Cutting height too tow.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Setto "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Adjust or replace drive

control cable.

2. Put belt on pulleys or

replace belts if broken.

Grass catcher 1. 1. Raise cutting height.

notfilling(ifso 2. 2. Replace blade.

equipped) 3. 3. Clean grass catcher.

Hard to push 1. 1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

17

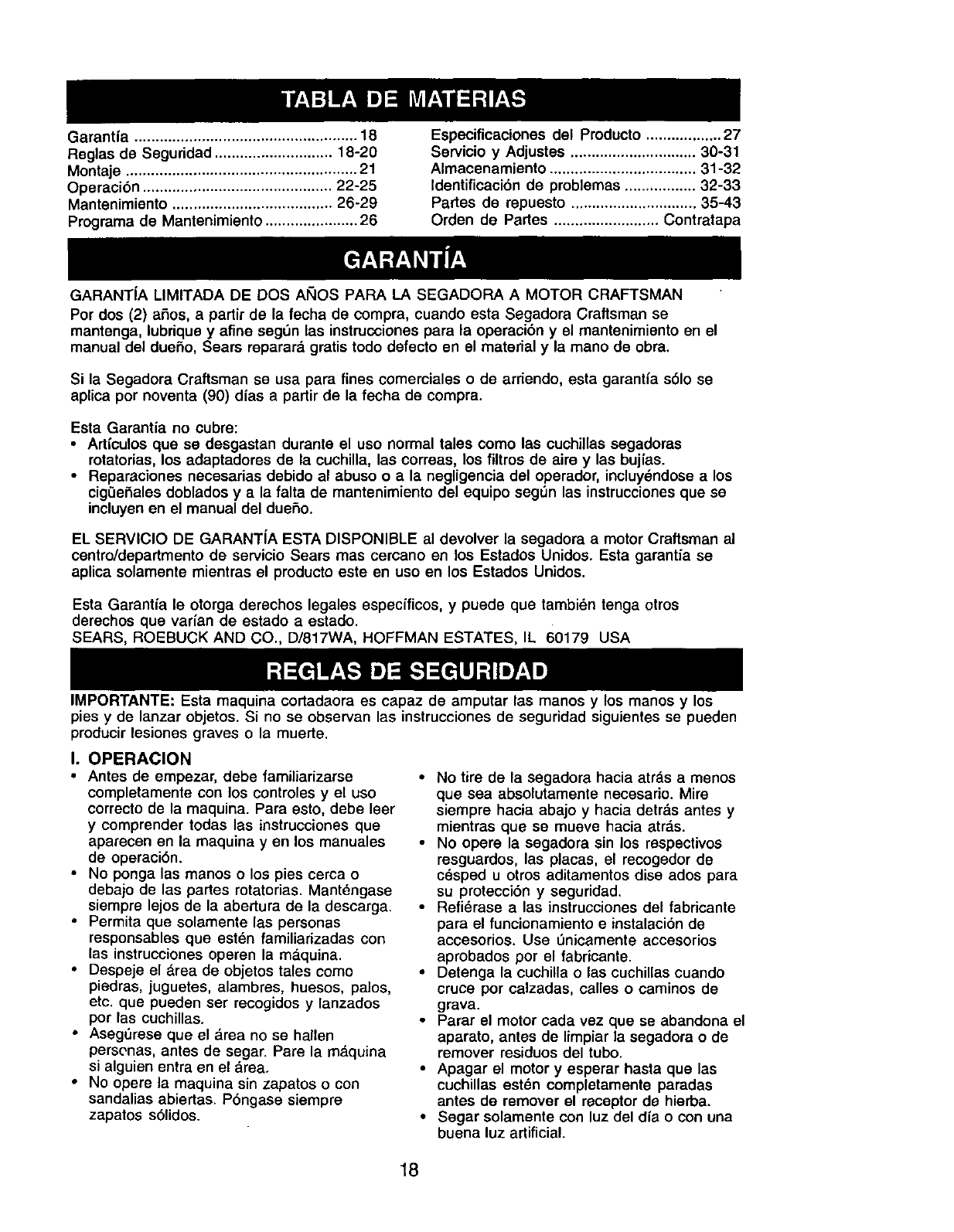

Garantfa ............... ...................................... 18

Reglas de Segufidad ............................ 18-20

Montaje ....................................................... 21

Operaci6n ............................................. 22-25

Mantenimiento ...................................... 26-29

Programa de Mantenimiento ...................... 26

Especificaciones del Producto .................. 27

Servicio y Adjustes .............................. 30-31

Almacenamiento ................................... 31-32

Identificaci6n de problemas ................. 32-33

Partes de repuesto .............................. 35-43

Orden de Partes ......................... Contratapa

GARANT[A LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Pot dos (2) afios, a partir de la fecha de compra, cuando esta Segadora Craftsman se

mantenga, lubrique y afine seg0n las instrucciones para la operacibn y el mantenimiento en el

manual del duefio, Sears reparara gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61o se

aplica por noventa (90) dfas a partir de la fecha de compra.

Esta Garant(a no oubre:

•Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras

rotatorias, los adaptadores de la cuchilla, las correas, los filtros de aire y las buj(as.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy_ndose a los

cigOefiales doblados y a la falta de mantenimiento del equipo segen las instrucciones que se

incluyen en el manual del duefio.

EL SERVlClO DE GARANTJA ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

centro/departmento de servicio Sears mas cercano en los Estados Unidos. Esta garantfa se

aplica solamente mientras el producto este en uso en los Estados Unidos.

Esta Garantfa le otorga derechos legales especfficos, y puede que tambi_n tenga otros

derechos que varian de estado a estado.

SEARS, ROEBUCK AND CO., D/817WA, HOFFMAN ESTATES, IL 60179 USA

IMPORTANTE" Esta maquina cortadaora es capaz de amputar las manos y los manos y los

pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden

producir lesiones graves o la muerte.

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y eomprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las parles rotatorias. Mantbngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que est6n familiarizadas con

las instrueciones operen la maquina.

• Despeje el area de objetos tales como

piedras, juguetes, alambres, hueses, palos,

etc. que pueden ser recogidos y lanzados

per las cuchillas.

• AsegSrese que el _irea no se hallen

personas, antes de segar. Pare la m_.quina

si alguien entra en el &rea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

•No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_.s antes y

mientras que se mueve hacia atr_.s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

e6sped u otros aditamentos dise ados para

su proteccibn y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use 0nioamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas estbn completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dfa o con una

buena luz aflificial.

18

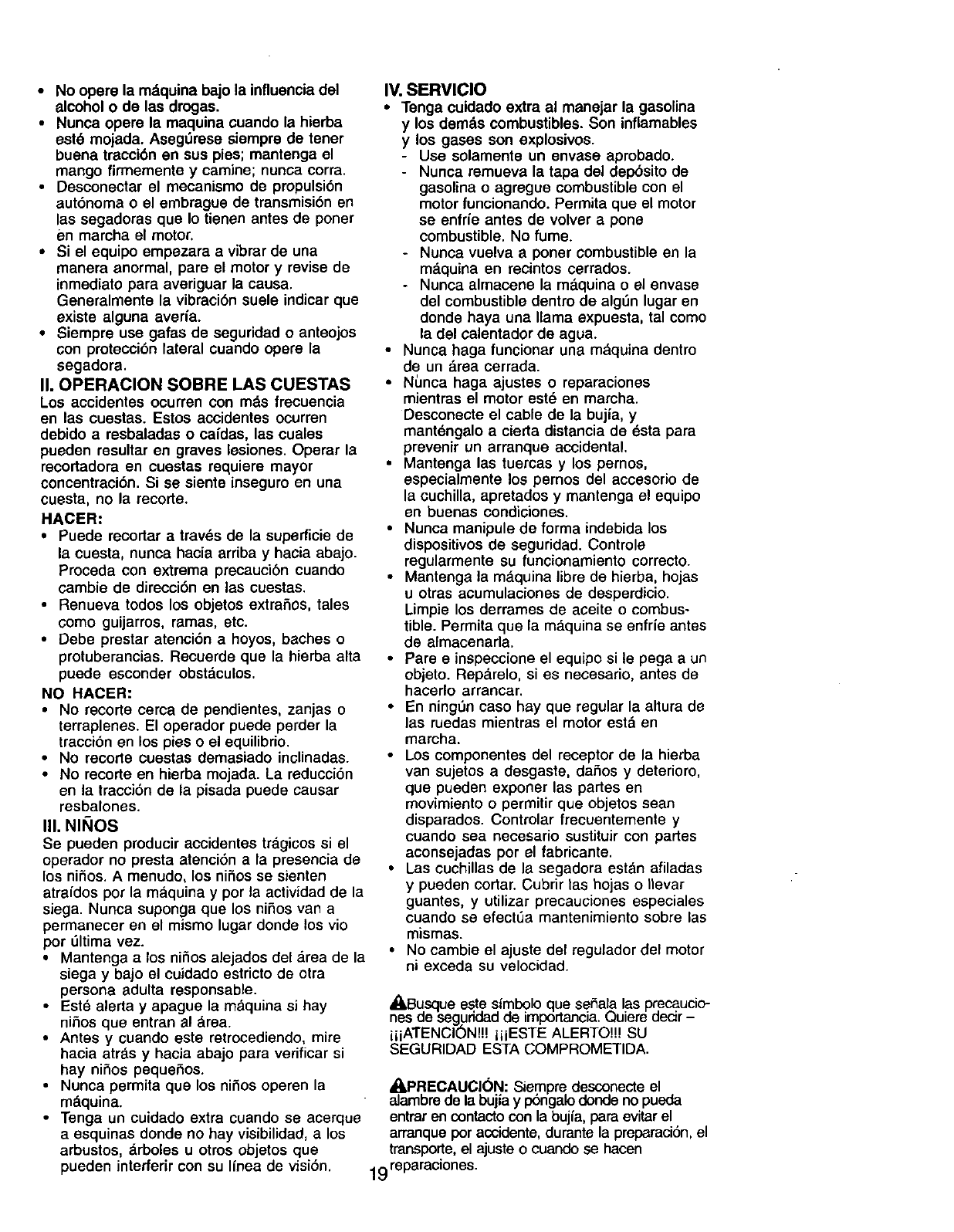

•No opera la mdquina bajo la influencia del

alcohol o de las drogas.

•Nunca opera la maquina cuando la hierba

est6 mojada. Aseg_rase siempra de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

•Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisibn en

las segadoras qua Io tienen antes de poner

en marcha el motor.

•Si el equipo empezara avibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicar que

existe alguna avada.

•Siempre use gafas de seguridad o anteojos

con proteccibn lateral cuando opera la

segadora.

I1. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurran con rods frecuencia

en las cuestas. Estos accidentes ocurran

debido aresbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiem mayor

concentracibn. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

•Puede recortar atray,s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precaucibn cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

•Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst&culos.

NO HACER:

•No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

II1. NINOS

Se pueden producir accidentes trdgicos si el

operador no presta atenci6n a la presencia de

los niSos. A menudo, los niSos se sienten

atraidos pot la maquina y por la actividad de la

siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

pot 61tima vez.

• Mantenga a los niSos alejados del _.rea de la

siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est_ alerta y apague la m_quina si hay

niSos qua entran al &rea.

• Antes y cuando este retrocediendo, mire

hacia atrds y hacia abajo para verificar si

hay niSos pequeSos.

• Nunca permita qua los niSos operen la

m._quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _.rboles u otros objetos que

pueden interferir con su I{nea de visi6n.

IV. SERVIClO

•Tenga cuidado extra al manejar la gasolina

y los demds combustibles, Son inflamables

ylos gases son oxplosivos.

-Use solamente un envase aprobado.

- Nunca remueva la tapa del depbsito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfde antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustible en la

m_.quina en recintos cerrados.

- Nunca almacene la m&quina o el envase

del combustible dentro de algSn lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una mdquina dentro

de un _.rea cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor est_ en marcha.

Desconecte el cable de la bujia, y

mantdngalo a cieda distancia de 6sta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pernos,

especialmente los pernos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la mdquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la m_.quina se enfde antes

de almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• En ningOn caso hay que regular la altura de

las ruedas mientras el motor est& en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en

movimiento o permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas por el fabricante.

• Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o llevar

guantes, y utilizar precauciones especiales

cuando se electra mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

_usque este simbolo que seSala las precaucio-

nes de seguridad de importancia. Quiere dedr -

iiiATENCI_N!!! iiiESTE ALERTO!!! SU

SEGURIDAD ESTA COMPROMETIDA.

_PRECAUCI(_N: Siempre desconecte el

alambre de la bujia y i:x_ngalodonde nopueda

entrar en contactocon la bujia, para evitarel

arranque por accidente,durante la preparaci6n,el

transporte, el ajuste o cuando se hacen

19 reparaciones.

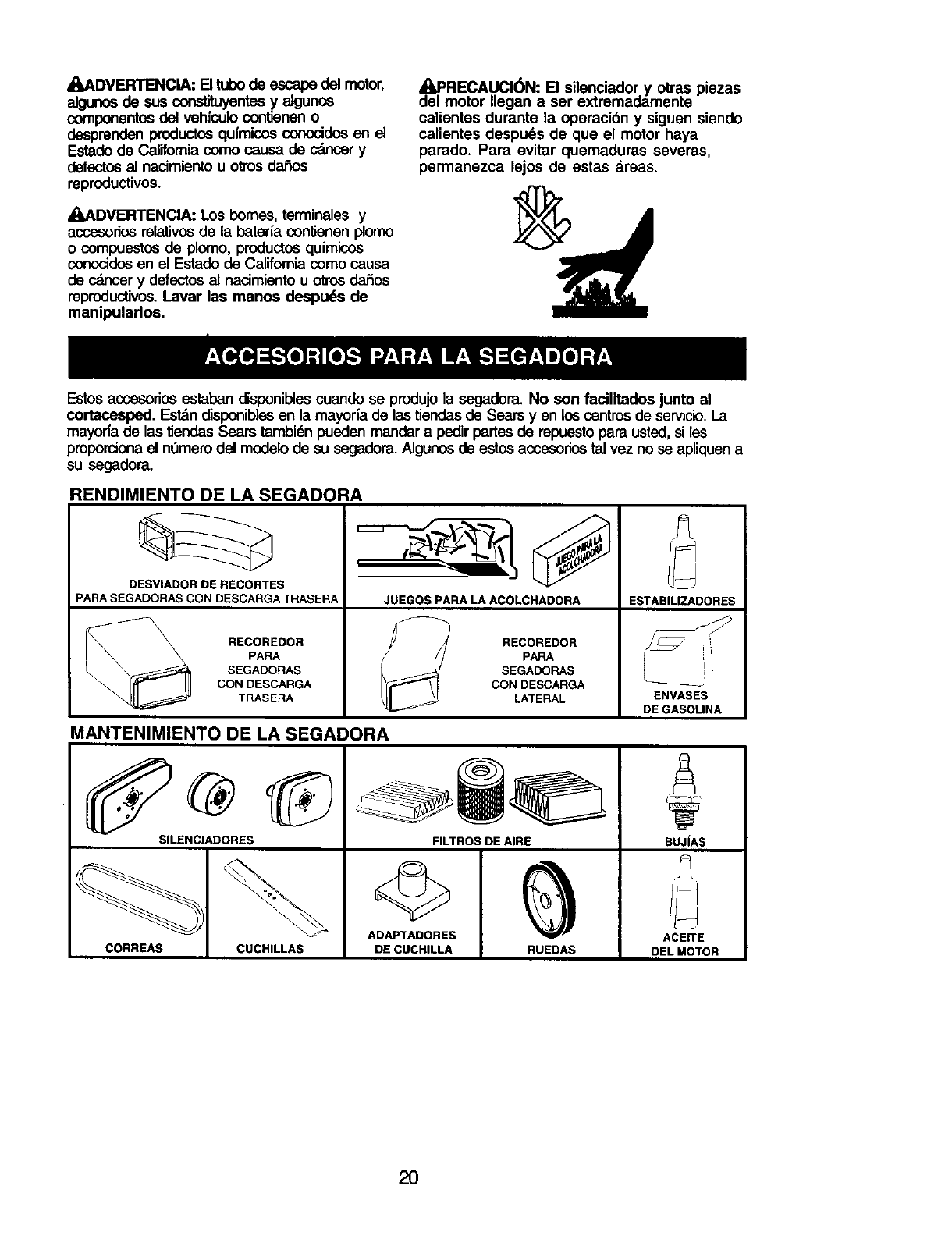

_.DVERTENClA: [] tubo de escape del motor,

algunos de sus con_ntes y algunos

componentesdel vehfculocontienen o

desprendenproductosqufmicosconocidosen el

Estade de Californiacomo causa de cdncer y

defectos al nacimiento uotros dar3os

reproductivos.

_,0,DVERTENCIA: Los homes, terminales y

accesodos relativosde la bateria contienen plomo

ocompuestos de plomo, productos quimicos

conocidos en el Estado de California como causa

de _r y defectos al nacimiento u otros dar3os

reproductivos. Lavar las manos despuds de

manipularlos.

de_lmRECAUCl6N:El silenciador y otras piezas

otor Ilegan aser extremademente

calientes durante la operaci6n y siguen siendo

calientes despu6s de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas dreas.

Estosaccesorios estaban disponibles cuando se produjo la segadora. No son facilltados junto al

cortacesped. Estdn disponiblesen la mayoria de las tiendasde Sears yen los centros de servicio. La

mayoda de las tiendas Sears tambidn pueden mandar a pedir partes de repuesto para usted, si les

propordona el nOmero del modelo de su segadora. Algunos de estos accesorios tal vez no se apliquen a

su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA JUEGOSPARALAACOLCHADORA

__ RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

ESTABILIZADORES

ENVASES

DE GASOLINA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJJAS

_ADAPTADORES ACERE

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

2O

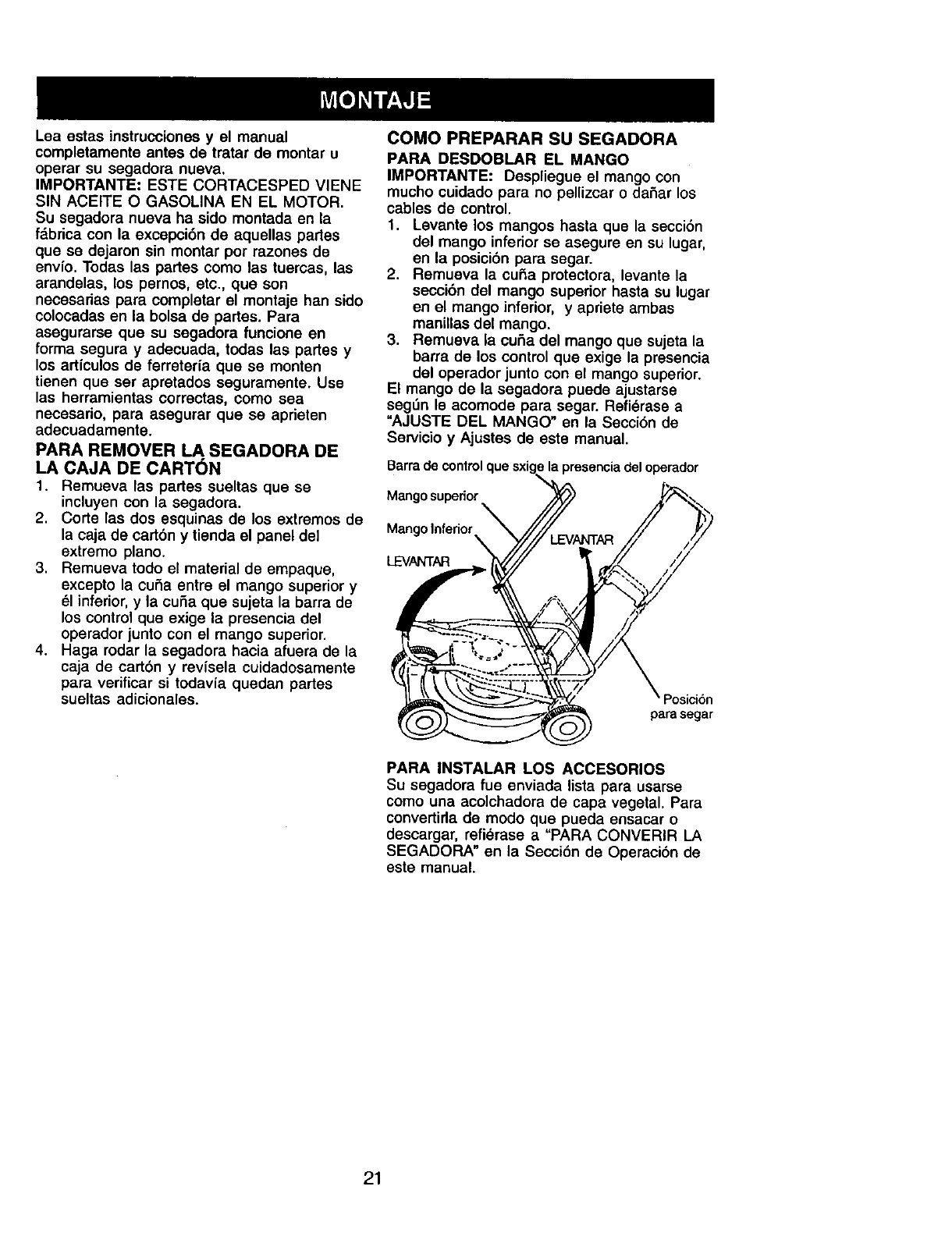

Lea estas instrucciones y el manual

completamente antes de tratar de montar u

operar su segadora nueva,

IMPORTANTE: ESTE CORTACESPED VIENE

SIN ACEITE O GASOLINA EN EL MOTOR.

Su segadora nueva ha sido montada en la

fdbrica con la excepci6n de aquellas partes

que se dejaron sin montar por razones de

envio. Todas las partes como las tuercas, las

arandelas, los pernos, etc., que son

necesarias para complatar el montaje han sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los articulos de ferreter[a que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cartbn y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la cuSa entre el mango superior y

61inferior, y la cuSa que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cartbn y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dahar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cuSa protectora, levante la

secci6n del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la cuha del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg6n le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

Barrade controlquesxigela presenciadeloperador

Mangosuperior _ _>..

Mang° Inferior "_ANTAR //_ h

"_ I_,_"I _/'-.'_,,,/y

__ parF°Skg°anr

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertida de modo que pueda ensacar o

descargar, refierase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operacibn de

este manual.

21

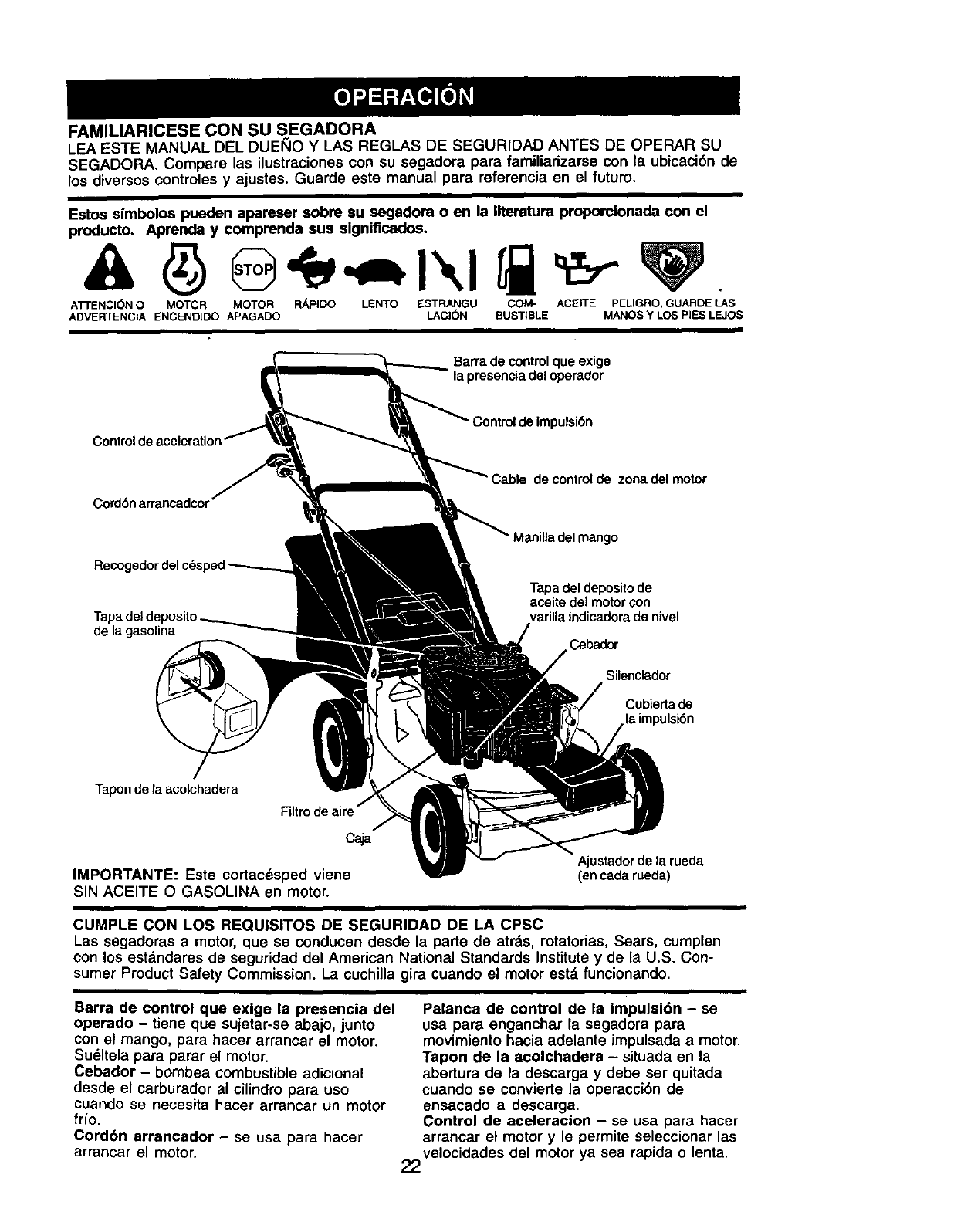

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEI_IO Y I_AS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiadzarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual pare referencia en el futuro.

Estos sfmbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus signiflcados.

ATTENCI(_N O MOTOR MOTOR R/_pIDO LENTO ESTRANGU COM- AcErrE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(_N BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

Contmlde_

Cord6n arrancadcor"

de control de zone del motor

de la gasoline

Tapa del deposito de

aceite del motor con

varilla indicadora de nivel

Silenciador

Cubierta de

,la impulsi6n

Tapon de la acolchadera

Filtrodeaire

caja

IMPORTANTE: Este cortac_sped viene

SIN ACEITE OGASOLINA en motor.

Ajustador de la rueda

(en cada rueda)

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrds, rotatorias, Sears, cumplen

con los est_ndares de seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exlge la presencia del

operado - tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Sudltela pare parar el motor.

Cebador - bombea combustible adioional

desde el carburador al cilindro para uso

cuando se necesita hacer arrancar un motor

ffio.

Cordon arrancador - se usa para hacer

arrancar el motor.

Palanca de control de la impulsi6n - se

usa pare enganchar la segadora para

movimiento hacia adelante impulsada a motor.

Tapon de la acolchadera - situada en la

abertura de la descarga y debe ser quitada

cuando se convierte la operaccibn de

ensacado a descarga.

Control de aeeleracion - se usa pare hacer

arrancar el motor y le permite seleccionar las

velocidades del motor ya sea rapida o lenta.

22

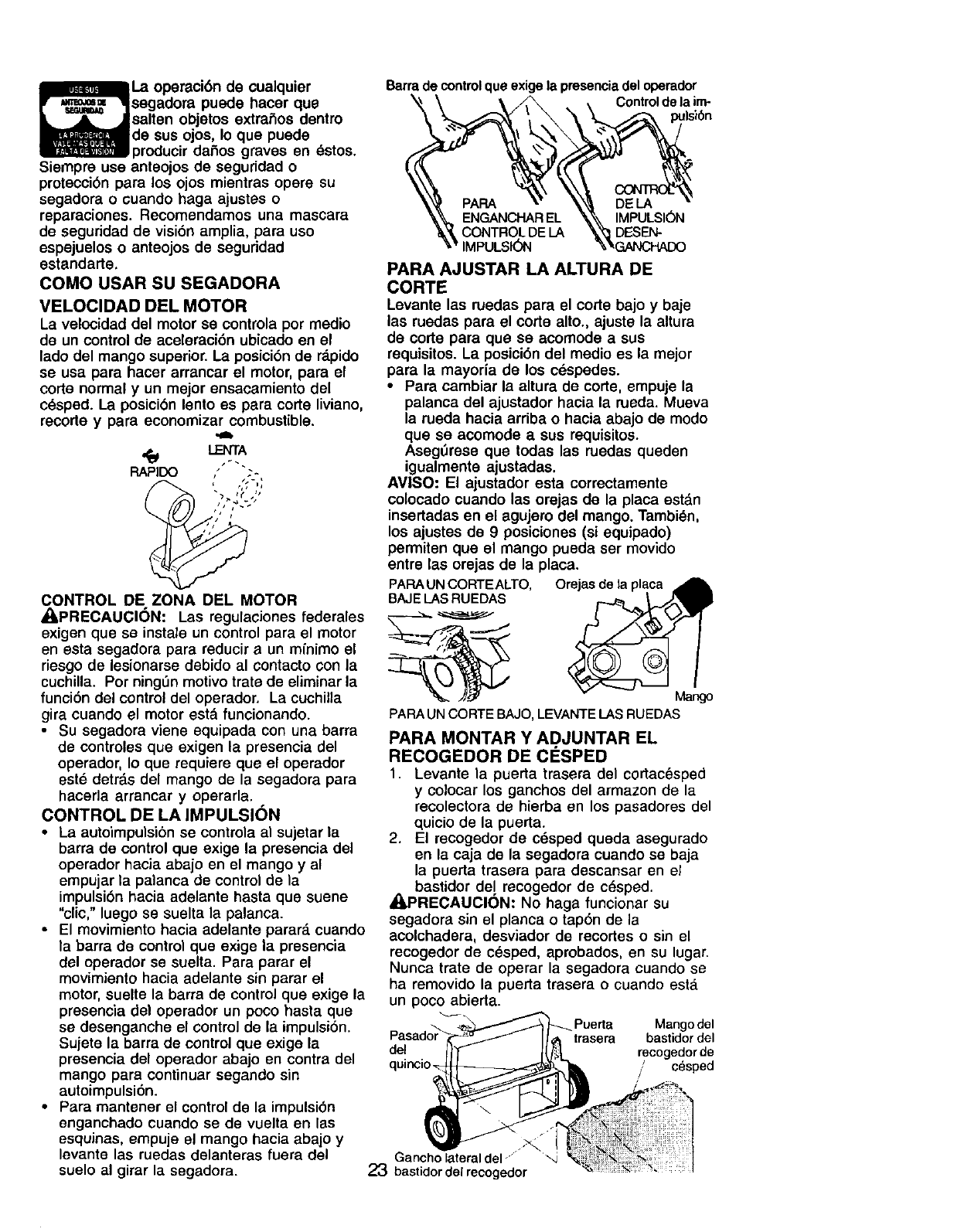

La operaci6n de cualquier

sagadora puede hacar que

salten objetos extraSos dentro

de sus ojos, Io que puede

producir da_os graves en _stos.

Siempre use anteojos de seguridad o

proteccibn para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos una mascara

de seguridad de visi6n amplia, para uso

espejuelos o anteojos de seguddad

estandarte.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se controla por medic

de un control de aceleraci6n ubicado en el

lado del mango superior. La posici6n de rdpido

se usa para hacer arrancar el motor, para el

corte normal y un mejor ensacamiento del

c_sped. La posici6n lento es para corte liviano,

recorta y pars economizar combustible.

,_ LENTA

RAPIDO , . *

CONTROL DE ZONA DEL MOTOR

/i, PRECAUCI6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir aun minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning6n motivo trate de eliminar la

funci6n del control del operador. La cuchilla

gira cuando el motor est_ funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detrds del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

•La autoimpulsibn se controla al sujetar la

barra de control que exige la presencia del

operador hacia abajo en el mango y al

empujar la palanca de control de la

impulsi6n hacia adelante hasta que suene

"clic," luego se suelta la palanca.

•El movimiento hacia adelante parard cuando

la barra de control que exige la presencia

del operador se suelta. Para parar el

movimiento hacia adelante sin parar el

motor, suelte la barfs de control que exige la

presencia del operador un poco basra que

se desenganche el control de la impulsi6n.

Sujete la barra de control que exige la

presencia del operador abajo en contra del

mango para continuar segando sin

autoimpulsi6n.

•Para mantener el control de la impulsibn

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abajo y

levante las ruedas delanteras fuera del

suelo al girar la segadora.

Barra de controlque exige la presencia del operador

Control de la irrv

ENGANCHAR EL IMPULSION

CONTROL DE LA DESEN-

IMPULSI(_I

PARA AJUSTAR LA ALTURA DE

CORTE

Levante las ruedas pars el corte bajo y baje

las ruedas pars el corte alto., ajuste la altura

de code para que se acomode a sus

requisitos. La posici6n del medic es la mejor

pars la mayoda de los cespedes.

•Para cambiar la altura de code, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de mode

que se acomode a sus requisitos.

Aseg_rese que todas las ruedas queden

igualmente ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orejas de la placa estdn

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orejas de la placa.

PAPAUNCORTEALTO, Orejasde la

BAJELASRUEDAS

PAPAUNCORTEBAJO,LEVANTELASRUEDAS

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE ClaSPED

1. Levante la puerta trasera del cortac6sped

y colocar los ganchos del armazon de la

recolectora de hierba en los pasadores del

quicio de la puerta.

2. El recogedor de cdsped queda asegurado

en la caja de la segadora cuando se baja

la puerta trasera pars descansar en el

bastidor del recogedor de c_sped,

,APRECAUCI6N: No hags funcionar su

segadora sin el planca o tap6n de la

acolchadera, desviador de recortes o sin el

recogedor de cesped, aprobados, en su lugar.

Nunca trate de operar la segadora cuando se

ha removido la puerta trasera o cuando esta

un poco abierta.

Pueda Mangodel

trasera bastidordel

recogedorde

/c_sped

/

Gancho

23 bastidor del recogedor

PARA VACIAR EL RECOGEDOR DE

CESPED

I. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la

segadora.

3. Vacie los recortes de la bolsa usando

tanto el mango del bastidor como _1de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacfe;

se pmducird un desgaste innecesario.

Mango del

recogedor

de crisped

Mango de

]a bolsa

SEGADORA COMBI-CUT PARA

CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora. Para convertirla a una

operaci6n de ensacado:

•Abra la puerta trasera y remueva la tap6n

acolchadora. Gu&rdela en un lugar seguro.

•Ahora puede instalar el recogedor o el

desviador de recortes opcional.

• Para volver a la operaci6n de

acolchamiento, el tap6n acolchador en la

abertura de descarga de la segadora.

Tapon

acolchadora

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. El motor puede contener 20 oz. de

aceite. Pars el tipo y la calidad vea "MOTOR"

en la secci6n de las Mantenimento en este

manual.

1. Asegt_rese que la segadora este nivelada

y que el area alrededor del dep6sito de

aceite est6 limpia.

2. Remueva la tapa del dep6sito de aceite del

motor y rellene hasta la linea de Ileno en

_sta. Vacie el aceite lentamente. No Io Ilene

demasiado.

AVISO: Permitir quel aceite se asiente bien en

el motor para ler bien su nivel. Para leer el

nivel apropiado, apriete la tapa del relleno del

aceite de motor, remuevala para leer la varilla

medidora del aceite.

3. Vuelva a instalar la tapa del dep6sito del

aceite y apri6tela.

•Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la Ifnea de Ileno en la varilla indicadora de

nivel.

•Cambie el aceite despuds de 25 horas de

operaci6n o una vez por temporada. Puede

neeesitar cambiar el aceite md.sa menudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

AVISO: Antes de rellenar el deposito de

carburante, remover y descartar los residous

del tapon que se encuentran al interior del

deposito.

•Llene el estanque de combustible. Use

gasolina regular, sin plomo, nueva y limpia

con el minimo de 87 octanos. (El uso de

gasolina con plomo aumentard los

dep6sitos de 6xido de plomo y carbono y se

reducird la duraci6n de la vdlvula). No

mezcle el aceite con la gasolina. Para

asegurar que la gasolina utilizada sea

fresca compre estanques los cuales

puedan ser utitizados durante los primeros

30 dias.

_,DVERTENClA:La experiencia ha indicado

que los combustibles mezclados con alcohol

(conocidos como gasohol, o el uso de etanol o

metanol) pueden atraer la humedad, la que

conduce a la separaci6n y formaci6n de

dcidos durante el almacenamiento. La gasolina

acfdica puede daSar el sistema del combus-

tible de un motor durante el almacenamiento.

Para evitar los problemas con el motor, se

debe vaciar el sistema del combustible antes

de guardarlo por un pefiodo de 30 dfas o mds.

Vacfe el estanque del combustible, haga

arrancar el motor y hdgalo funcionar hasta

que las lineas del combustible y el carburador

queden vacios. La pr6xima temporada use

combustible nuevo. Vea las instrucciones para

El Almacenamiento para mds informaci6n.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir da6os

,_rmanentes..

PRECAUCION: Llene hasta la parte inferior

del cuello de relleno del estanque de gasolina.

No Io Ilene demasiado. Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta. apadel

deposito

de aceite

24

rellanador de

gasolina

(Descartar los

residuos del

Tapon)

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del

motor, una cantidad pequeSa de humo puede

estar presente durante el uso inicial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor frfo, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando pot unos cuantos minutos.

2. Mueva la palanca de control de

aceleraci6n del motor a la posicibn de

R,i_PIDO.

3. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

rdpidamente. No permita que el cord6n

arrancador se

devuelva abruptamente.

PARA PARAR EL MOTOR

•Para parar el motor, suelte la barra de

controles que exigen la presencia del

operador.

AVISO: En climes mds frfos puede que sea

necesado repetir los pasos del cebado. En

climas mds calurosos el cebar demasiado

puede producir el ahogo yel motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

•Bajo ciedas condiciones, tal como c6sped

muy alto, puede ser necesario el elevar la

altura del code para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recodes de cdsped. Puede

que sea necesario reducir la velocidacl del

recorrido y/o haga funcionar la segadora

sobre el _.rea por segunda vez.

•Para un code muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

•Para un mejor ensacado del c_sped y para

la mayoria de las condiciones de code, la

velocidad del motor debe ajustarse a la

posici6n de rdpido.

•Cuando use una segadora con descarga

trasera en cesped h6medo y pesado, los

montones del cdsped cortado puede que no

entren en el recogedor de c_sped. Reduzca

la velocidad del recorrido (velocidad de

empuje) y/o haga funcionar la segadora

sobre el _rea por segunda vez.

• Si queda una huella de cortes en el lado

dereeho de una segadora con desearga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la pr6xima

pasada.

25

•Los poros en los recogedores de c6sped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudardn

menos cdsped. Para evitar 6sto, rocie el

recogedor con la manguera de agua

regularmente y dejelo secarse antes de

usarlo.

•Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de c_sped y paja. Esto ayudar& el

flujo del aire del motor y extender,, su

duraci6n.

CONSEJOS PAPA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtenerel mejor rendimeinto

mantenga la caja de la segadorasinacumulacion

de cesped y basura.Vea "LIMPIOZA" en la

seccionde Mantenimentode este manual.

•La cuchillaacolchadoraespecialva avolver a

cortar los recortes de cc_.spedmuchas veces, y

losreduce en tamafio, de mode que si se caen

en el c__,spedse van a dispesar entre _ste y no

se van a notar.Tambi_n, el c_sped acolchado

se va a deshacer r_pidamente entregando

substanciasnutritives para el c_sped. Siempre

acolche con la velocidad del motor (cuchilla)

m_s alta, pues asi se obtendr& la mejor action

de recorte de las cuchillas.

• Evite cortar el c_sped cuando est6 rnojado. El

cesped mojado tiende a formar montones e

interfiere con la acci6n de acolchado. La mejor

hera para segar el c_sped es temprano en la

tarde. A esa hora _ste se ha secado y el &rea

reci_n cortada no quedar_, expuesta al col

directo.

• Para obtener los mejores resultados, ajuste fa

altura del corte de la segadora de modo que

_sta corte colamente el terciosuperior de las

hojas de c_sped. En el caso de que el cesped

haya crecide demesiado, puede cor necesario

el elevar la altura del corte para reducir el

esfuerzo necesario para empujar la segadera y

para evitar sobrecargar el motor, dejando

montones de recortes de cesped. Para un

acolchamiento muy pesado, reduzca el ancho

del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un &rea tenga que ser

acolchada pot cogunda vez para esconder

completamente los recortes. Cuando se haga el

segundo corte, siegue atravesado o en forma

perpendicular a la pasada del primer corte.

• Cambie su patr6n de code de semana a

semana. Siegue de norte a sur una semana y

luego cambie de este aoeste la pr6xima

semana. Esto evitar&que el c_sped co enrede

y cambie de direcci6n.

P ROGRAMADE MANTENIMIENTO ._- _./_'/_/_.o_J

QUE

Revisar si hay sujetadores sueltos _

Limpiar/inspeccionar el recogedor de

Ss c_sped (si vieneequipad°)Limpiarla segadora _1' t#/_ i__

G umpiar debajo de la cub_ertado la trans-

misi_ (segadoras con poder propulsor) _'

O Revisar las correas y las poleas impel-

sadas IseQadoras con poder propulsor)

Revisar o/afilar/cambiar la cuchilla _3

R Tabla de lubricaci6n i,'

Limpiar la baterfa/mcargar

(segadoras con arranque eldctrtco) _ _4

M Revisar el rdvel del aceite I_

Cambiar el aceite del motor _1_1,2

JLimpiar el filtrode aire V'2

T Inspecoionar el silenciador

R umpiaro/cambiarlabujfaCambiar el caducho de papel del filtro

de aire 2

1 - CarntYar rn&s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

2°eat sewicio m_ls a merludo cuando Se opero en col3diciones sucia$ o poJvorosas,

3 - Cam_e las cuchillas m_ a menudo cuando siegue en terreno arenoso.

4 - Cargar pot 48 horas al fin de la temporada.

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articulos que ban estado sujetos al abuso o a

la negligencia del operador. Para recibir todo el

valor de la garanfia, el operador tiene que

mantener la segadora seg0n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser

revisados por Io menos un vez por cada

temporada.

• Una vez al aho, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla est,. desgastada. Una bujfa

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure m&s.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICACI(_N

Mantenga la unidad bien lubricada (vea la

%ABLA DE LUBRICACION").

TABLA DE LUBRICACI(_N

Ajustador

de la rueda

del motor

•(_) Bisagra de

la puerta

traser

(_) Clavija de montaje del puntal del mango

(_) Roc|e el lubricante

_) Vea "MOTOR" en la secclon de Mantenlmlento

26

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma moderada.

ESPECIFICACIONES DEL PRODUCTO

NUMERO DE SERIE:

FECHA DE COMPRA:

CAPACIDAD Y TIPO DE GASOLINA: 1.6 CUARTOS (REGULAR SIN PLOMO)

TIPO DE ACEITE (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

CAPACIDAD DE ACEITE: 20 ONZAS

BUJiA (ABERTURA: .030") CHAMPION RC12YC

TORSION DEL PERNO DE LA CUCHILLA: 35-40 FT. LBS.

El n_mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nl3merode serie come la fecha de compra y

mantengalos en un lugar seguro pars refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

•Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de

insectos que pueden dai_ar la goma.

•Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilla doblada o daSada.

PARA REMOVER LA CUCHILLA

1, Desconecte el alambre de la bujfa y

pbngalo en donde no pueda entrar en

contacto con _sta.

2. Haga descansar la segadora en su lado.

AsegOrese que el filtro de aim y que el

carburador queden mirando hacia arriba,

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el pemo de la cuchilla gir_ndolo

en el sentido contrario en que giran las

manillas del relol.

5. Remueva la cuchilla y los arliculos de

ferreterfa adjuntadores (el perno, la

arandela de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchiila y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones pars que

funcione en forma adecuada. Cambie el

adaptador siesta dahado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Aseg_rese que la

ranura del adaptador y que el chavetero

del cigueSal est6n alineados.

2. Ponga la cuchilla en el adaptador de 6sta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en el

adaptador.

3. Aseg_rese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est_

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el cigue_al.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir&ndolo en el sentido en

que giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegerese de que quede

balanceada.

Se tiene que tener cuidado de manteneda

balanceada. Una cuchilla que no estd

balanceads va aproducir eventualmente daSo

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

•Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla estd balanceada debe permanecer

en la posiciSn horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

_sta quede balanceada.

•,,_avetero del

Arandel_

Cuchilla

Pemo

de la endurecida o--::: Ciguenal

,.,_, cuchilra Borde de salida Adaptador de ra cuchilla

L/

RECOGEDOR DE CESPED

•El recogedor de c6sped puede set rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

•Revise su recogedor de c6sped a menudo

para verificar si estd daSado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cdmbielo

solamente pot uno que sea aprobado por el

fabricante, D6 el nt_merodel modelo de la

segadora cuando Io ordene.

RUEDAS DE IMPULSION

Revise las ruedas de impulsibn delanteras

cada vez antes de segar, para asegurarse de

que se mueven libremente.

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c_sped, etc. en el

drea de las ruedas de impulsi6n y tienen que

limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las clavijas de

horquilla y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c6sped de dentro de la cubierta contra el

polvo, pi56n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Si despu_s de limpiar las ruedas de

impulsi6n no giran libremente, pbngase en

contacto con su centro de servicio Sears o

con un otre centre de servico cualificado.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el drea alrededor de la

impulsi6n tienen que mantenerse limpias y

sin acumulaci6n de basura. Limpie debajo

de la cubierta de la impulsi6n dos veces per

temporada.

•La caja de engranajes se Ilena con

lubricante hasta el nivel adecuado en la

fabrica. La enica vez que el lubricante

necesita atencibn es cuando se le ha

prestado servicio a la caja de engranajes.

•Si se necesita lubricante, use solamente

Grasa Texaco Starplex Premium 1, Parte

No. 750369. No use substitutes.

MOTOR

LUBRICACI6N

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ

de servicio API. Seleccione la calidad de

viscosidad SAE seg6n su temperatura de

operaci6n esperada.

CALIDADES DE VISCOSIDAD DE SAE

AVISO: A pesar de que los aceites de

multiviscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima fr[o, estos aceites de

mulUviscosidadvan ha aumentar el consumo

de aceite cuando se usan en temperaturas

sobre 32° F. Revise el nivel del aceite del

motor m&s a menudo, para evitar un posible

daSo en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o por Io menos una vez al aSo si la

segadora se utiliza menos 25 horas el aSo.

Revise el nivel del aceite del c_.der antes de

arrancar el motor y despuds de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haciendo correr el motor hasta que el

tanque estd vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

ddjela a un lado an una superficie limpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr&s para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

dsta.

28

Envase

FILTRO DE AIRE

Su motor puede sufrir averfas y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aSo o

tras 100 horas de funcionamiento, rods a

menudo si se utiliza en condiciones de

suciedad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tomillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpedndolo suavemente en una

superficie plana. Si estd muy sucio cambie

el cartucho.

,_I_PRECAUCI6N" Los solventes de petr61eo,

tales como el keroseno, no se deben usar

para limpiar el cartucho. Pueden producir el

deterioro de _ste. No aceite el cartucho. No

use aire apresi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva aponer la

cubierta asegur&ndose que las orejas

est_n alineadas con las ranuras en la

plancha trasera. Apriete el tornillo en forma

segura.

Labio Ranuras

Orejas de

Cartucho ]a cubierta

SILENClADOR

Inspeccione ycambie el silenciador siesta

corro|do puede producir un peligro de

incendio y/o daSo.

BUJ|AS

Cambie las bujfas ai comienzo de cada

temporada de siega o despu_s de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de bujia y el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimiento, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpin la

parte de abajo de su segadora despues de

cada uso.

/I=PRECAUCI6N: Desconecte el alambre de

la bujfa y p6ngalo en donde no pueda entrar

en contacto con _sta.

•Limpie la parte inferior de su segadora

raspdndola para remover la acumulacibn de

c_sped y basura.

•Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado

funciona m_.s caliente y se acorta su

duraci6n.

•Mantenga las superficies pulidas y las

ruedas sin gasolina, aceite, etc.

•No recomendamos el uso de una manguera

de jardfn para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duracibn de 6ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cucHIo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de c6sped o

basura en la parte inferior de la cubierta de la

impulsi6n.

29

_kPRECAUCl6N: Antes de dar calquier

servico o de hacer ajustes:

1, Suelte la barra de control y pare el motor.

2. AsegOrese que la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujfa y

p6ngalo en donde no pueda entrar an

contacto con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un minimo la posibilidad que

objetos sean lanzados hacia afuera de la parle

trasera de la segadora, en la posici6n en

donde se encuentra el operador. Si se da_a el

desviador debe cambiarse,

PARA REMOVEPJCAMBIAR LA CORREA

DE IMPULSI6N

1. Remueva la cubierta de la impulsi6n.

Remueva la correa empujando hacia abajo

an la polea de la caja de engranajes.

2. Haga descansar la segadora en su lade

con el fUtro de aire y el carburador mirando

hacia arriba.

3. Remueva la cuchilla.

4. Remueva la defensa en contra del

desperdicio.

5. Remueva la correa de la polea del motor

en el ciguefial.

6. Instale la correa nueva siguiendo los

pasos anteriores en el orden inverso.

7. Siempre use la correa aprobada por la

fdbdca para asegurarse que calce y dure.

Cubierta de

la impulsion //

Correa

PARA AJUSTAR EL MANGO

El mango puede ser montade a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior estdn fuera del centro para

tevantar y bajar el mango.

1, Remueva el mango superior y todas las

partes atadas al mango inferior,

2, Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerio de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla

por encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las pades removidas del mango inferior.

Posici6n

p_ra segar

_'4 Posici6n i_

parasegar i

!j

! i

t _

Ctavija

Clavijade-

montaje POSICIONBAJA POSIClC)NALTA

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de cesped

en la bolsa del c_sped con la parte rigida

de la bolsa en la parte inferior.AsegL_rese

que el mango del bastidor este en el

exterior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo est_.nmuy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

_1_PRECAUCI(_N: No haga funcionar su

segadora sin el planca o tap6n de la

acolchadera, desviador de recortes o sin el

recogedor de c6sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando est6 un poco abierta.

3O

Mangodel

bastidor del

recogedor

Aberlura

del bastidor

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

f_.brica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motor estd

funcionando demasiado r&pidoo demasiado

lento, Ileve su segadora a mas con su centro

de servicio Sears o con un otro centro de

servicio cualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

esta funcionando en forma adecuada debido a

problemas que se sospecha vienen del

carburador, Ileve su segadora a contacto con

su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla

y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f&brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor auna

velocidad por sobre el ajuste de alta velocidad

de la f._brica. Si cree que la velocidad alta

regulada del motor necesita ajuste, contacto

con su centro de servicio Sears o con un otto

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dfas o

m_.s.

SEGADORA

Cuando se va aguardar la segadora por

cierto perfodo de tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gudrdela en un drea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela seg6n se muestra en la

secci6n de Mantenimento de este manual.

3. Aseg6rese de que todas las tuercas y

clavijas y todos los pernos y tomillos est_n

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

est&n daSadas, quebradas o desgastadas.

Cdmbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenarla.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para perrnitir

que el mango superior se pueda doblar

hacia atr&s.

IMPORTANTE: Cuando doble el mango para

el alcaenamiento oel transporte, aseg6rese

que Io doble segun se muestra o purde danar

los cables de control.

•Cuando prepare sus mangos a partir de la

posicibn de almacenamiento, el mango

inferior automdticamente se asegurard en la

posicibn para segar.

APRIETE

PARADOBLAR

Mang

Barra de controlque

operador '_DOBLAR

Mango

DOBLAR

HACIA

ATRAS

Posicion

para segar

31

MOTOR

SlSTEMA DE COMBUSTIBLE

IMPORTANTE" Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistema de combustible

tales como el carburador, el filtro del combus-

tible, la manguera del combustible o en el

estanque durante el almacenamiento. La

experiencia tambien indica que los combus-

tibles tambien indica que los combustibles

mezclados con alcohol (conocido como

gasohol o que tienen etanol o metanol) pueden

atraer humedad, Io que conduce a la

separacion y a la formacion de acidos durante

el almacenamiento. La gasolina acidica puede

danar el sistema de combustible de un motor

durante el periodo de almacenamiento.

1. Drane el estanque de combustible.

2. Haga arrancar el motor y d6jelo funcionar

hasta que las Ifneas del combustible y el

carburador est6n vacios.

•Nunca use los productos para limpieza del

carburador odel motor en el estanque de

combustible pues se pueden pmducir

dafios permanentes.

•Use combustible nuevo la pr6xima

temporada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mfnimo

la formaci6n de dep6sitos de goma en el

combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacena-miento. Siempre siga

la proporcibn de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor pot Io menos 10 minutos despu_s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

estd usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

cdmbielo con aceite de motor limpio. (Vea

=MOTOR" en la secci6n de Mantenimiento de

este manual,)

ClLINDRO

1. Remueva la bujfa.

2. Vac{e 29 ml (una onza) de aceite a tray,s

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Cambie por una bujfa nueva.

OTROS

• No guarde la gasolina de una temporada a

la otra.

•Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producirdn problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y c_brala para protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pldstico. El pl_.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape to

davia estan calientes.

• LPRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfde el motor antes de alma-

cenarla en alg6n recinto cerrado.

IDENTIFICACION DE PROBLEMAS

PROBLEMA

No arranca

CAUSA CORRECCION

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la buj{a

desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

1. Limpie/cambie el filtrode aire.

2. Llene el estanque de combustible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible limpio

ynuevo.

4. Drene el estanque de combustible

y el carburador y vuelva a Ilenar el

estanque con gasolina nueva.

Conecte el alambre a la buj/a.

5.

6.

7.

8.

9.

Cambie la bujia.

Apriete el pemo de la cuchilla

cambie el adaptador de la cuchilla.

Presione la barra de control

hacia el mango.

Cambie la barra de control.

32

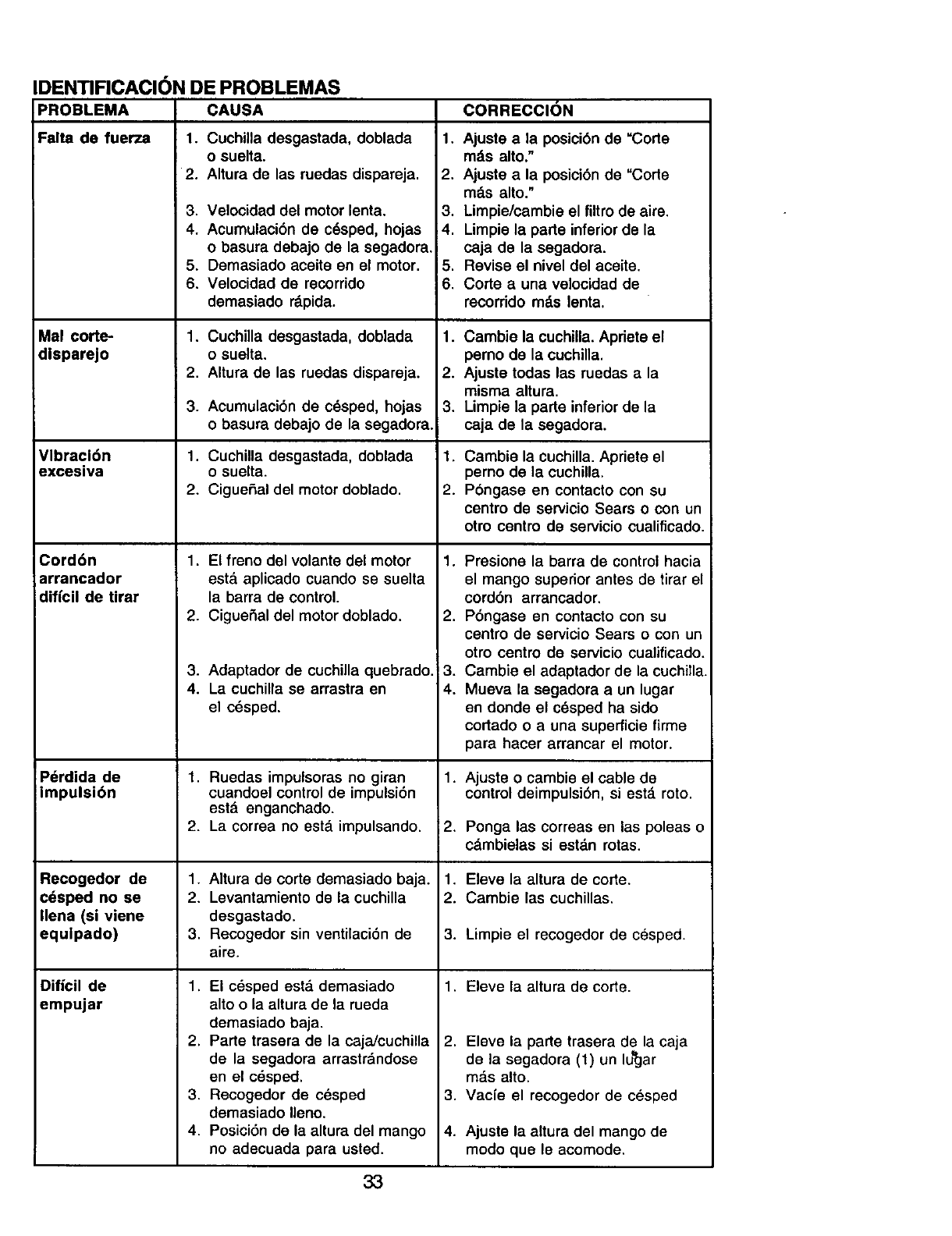

IDENTIFICACI(_N DE PROBLEMAS

PROBLEMA

Falta de fuerza

Mal corte-

disparejo

Vlbraci6n

excesiva

Corddn

arrancador

diffcil de tirar

P6rdida de

impulsibn

Recogedor de

cesped no se

Ilena (siviene

equipado)

Dificil de

empujar

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c6sped, hojas

o basura debajo de la segadora.

5. Demasiado aceite en el motor.

6. Velocidad de recorrido

demasiado r&pida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de cdsped, hojas

o basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

1. El freno del volante del motor

est,. aplicado cuando se suelta

la barra de control.

2. Ciguefial del motor doblado.

3. Adaptador de cuchilla quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. Ruedas impulsoras no giran

cuandoel control de impulsi6n

est& enganchado.

2. La correa no est,. impulsando.

1. AItura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de

aire.

1. El c6sped est,. demasiado

alto o la altura de la rueda

demasiado baja.

2. Parte trasera de la caja/cuchilla

de la segadora arrastrdndose

en el c_sped.

3. Recogedor de cesped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCION

1. Ajuste ala posici6n de =Code

md.s alto."

2. Ajuste a la posici6n de "Code

m_.s alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mds lenta.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. Ajuste todas las ruedas a la

misma altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. Pbngase en contacto con su

centro de servicio Sears o con un

otro centro de servicio cualificado.

1. Presione la barra de control hacia

el mango superior antes de tirar el

cord6n arrancador.

2. P6ngase en contacto con su

centro de servicio Sears ocon un

otro centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c6sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Ajuste ocambie el cable de

control deimpulsi6n, si est,. roto.

2. Ponga las correas en las poleas o

cambielas si estdn rotas.

1. Eleve la altura de code.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de code.

2.

3.

4.

Eleve la parle trasera de la caja

de la segadora (1) un lu*'gar

mds alto.

Vacie el recogedor de cesped

Ajuste la altura del mango de

modo que le acomode.

33

SERVICE NOTES

34

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.379431

GEAR CASE ASSEMBLY- PART NUMBER 702511

14

KEY PART

NO. NO. DESCRIPTION

11749<3416 Tapping Screw 1/4-20 x 1-1/4

2 137055X004 Engagement Bracket

3137053 Shifter

4 57072 Seal

6 48373 Gear Case Halves Kit

(Includes Key Numbers 4 and 7)

777881 Bearing

8 137051 Worm Shaft

9 137074 Drive Shaft

10 57079 HardenedWasher

11 131484 Clutch Yoke

12 700343 Bushing

13 86447 Plug

14 137050 HelicalGear

15 750436X ClutchJaw

16 750369 Grease

17 120(XX303 E-Ring

18 850848 Hi-Pro Key

19 81585X004 Spring Bracket

NOTE: All component dimensions given in U.S. inches.

1 inch =25.4 mm

35

27

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NU MBER 917.379431

9

73 69

27

3O 28

31- 29

35

I

15 16 12

r.._ 4

30

20

35

37

52

41

"13

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917,379431

KEY

NO.

1

2

4

5

6

8

9

10

11

12

13

14

15

16

17

18

20

22

23

25

27

28

29

30

31

32

34

35

37

39

40

41

44

46

PART

NO.

166860X479

13O861

150425

66426

136376

146771

170947

128415

150050

STD512505

774O0

156374X479

700365X479

176655X479

140661X479

63601

140540

84596

87677

83923

151158

142748

62335

145935X004

701037

700331X004

146630

700325X007

150078

173569X479

173570X479

150406

172835

851514

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

UpperHandle 47

Engine Zone Control Cable 48

MulcherPlug 49

Wire Tie 50

HandleKnob 51

Control Bar 52

Rear Door Kit (Includes Springs) 55

Pop Rivet 56

Self Tapping Screw #10-24 x 5/8 57

Hex Tapping Screw w/Seres 1/4-20 x 1/2 58

Hubcap 59

Back Plate 61

Side Baffle 62

Discharge Baffle 64

Rear Baffle

Keps Locknut 1/4-20 65

Rear Skirt 66

Engine Pulley 67

Hi-Pro Key #505 68

Hex Flange Nut 69

Wheel 71

Shoulder Bolt 3/8-16 x 1 72

SpdngWasher 73

Axle Arm Assembly - -

Selector Knob - -

Selector Spring

Spacer

Wheel Adjusting Bracket

Thread Cutting Screw w/Sems 5/16-18 x 3/4

Handle Bracket Assembly (Left)

Handle Bracket Assembly (Right)

Hex Head Thread Rolling Screw 3/8-16 x 1-1/8

Lawn Mower Housing (Incl. Key #14, 15, 51)

Blade Adapter

141114 Blade 22"

851074 HardenedWasher

850263 Helical Washer 3/8-24 x 1-3/8 Gr. 8

851084 Hex Head Machine Screw 3/8-24 x 1-3/8 Gr. 8

170031 Front Baffle Kit

85463 Danger Decal

751592 Locknut 3/8-16

88652 Hinge Screw 1/4-20 x 1-1/4

51793 Hairpin Cotter

151590X479 Lower Handle

131959 Handle Bolt

132001 RopeGuide

134612 Debds Shield

- - -Engine, Briggsand Stratton, Model Number

11A602-0152-E1 (SeeBreakdown)

17600406 Screw, Hex Head, Serrated 1/4 x 20

700417 Throttle control

144929 Screw

111190X CableClamp

83816 Screw

170939 Spring RH

170938 SpdngLH

165912 Bolt

161058 Waming Decal (Not Shown)

181255 Owner's Manual (English/Spanish)

Available accessories not included withlawn mower:

71 33623 Gas Can ( 2.5 Gallon)

71 33500 Fuel Stabilizer

71 33000 SAE 30W Oil (20 oz.)

917 33313 Clipping Deflector (Available inService Dept. only)

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

54

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.379431

5

I

18

11

/

14 16

!

26

4O

12 13 55J _37

,8

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.379431

KEY

NO.

1

3

4

5

6

8

9

11

12

13

14

15

16

18

26

PART

NO.

145755

751152

158755

146527

150495

774OO

145212

180733

12000058

137054

180504

88118

67725

701037

143603

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Control Cable Assembly 28 154990 DriveCover

Locknut#10-24 31 132010 Hex Flange Nut

Pan Head Machine Screw 1/4 x 2.12 32 137052 Drive Pulley

V-Belt 35 151521 Wheel Adjuster Assembly(Left)

SpringRetainer 36 702511 Gear Case Assembly

Hubcap 37 137090 Spring

Flanged Nut 38 63601 Nut

Wheel &Tire Assembly 40 75192 Spring

E-Ring 41 151520 Wheel Adjuster Assembly (Right)

Pinion 54 169932 Grassbag Assembly

DustCover 55 86012 Driveshaft Cover

FeltWasher 57 169931 Frame

Washer 1/2x 1-1/2 x .134

Selector Knob NOTE: All component dimensions given in U.S. inches.

Pan Head Tapping Screw #10-24 x 2-3/4 1 inch = 25.4 mm

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 11A602-0152-E1

619 _'

1034_

_o_

•.11 026

'A"REQUIRES SPECIALTOOLS

TOINSTALL SEEREPAIR

INSTRUCTIONMANUAL.

615_

404 @

505

616

914_P' 383 t

9931

11

4O

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 11A602-0152-E1

137

127_ 130 276 G

95_ 117

s2D 334_

1036 LABEL KIT-EMISSION ]

11019K,T-LABELI

I 1058OWNER'S MANUAL I

745

190 _670 @

i 851_ _:_" '_ ,_.

356 _ _:-_

I

443 _

425_

202__209 __

FY' _s

_/60

613A_._

41

BRIGGS & STRA'R'ON 4-CYCLE ENGINE MODEL NUMBER 11A602-0152-E1

121 CARBURETOR OVERHAUL KIT

633 _104_::_ 276

127_ 1_4 _

122___ ,_ 1370

925_ 37

564_ 78

358 ENGINE GASKET SET 332

455

1005

1895 VALVE GASKET SET

KEY PART

NO. NO, DESCRIPTION

KEY PART

NO. NO. DESCRIPTION

1692670 Cylinder Assembly

3 299819 •SeaI-Oil(MagnetoSide)

4499619 Sump-Engine

5 695276 Head-Cylinder

7 695166 "+Gasket-Cylinder Head

8 495786 Breather Assembly

9272481 ° Gasket-Breather

10 691125 Screw (Breather Assembly)

11 499675 Tube-Breather

12 692232 •Gasket-Crankcase

13 691137 Screw (Cylinder Head)

15

16

2O

22

23

24

25

42

691680 Plug-Oil Drain

692676 Crankshaft

399781 ° SeaI-Oil(PTOSide)

691092 Screw(Engine Sump)

692452 Flywheel

222698 Key-Flywheel

499429 Piston Assembly (Standard)

499430 Piston Assembly (.010 O.S.)

499431 Piston Assembly (.020 O.S.)

499432 Piston Assembly (.030 O.S.)

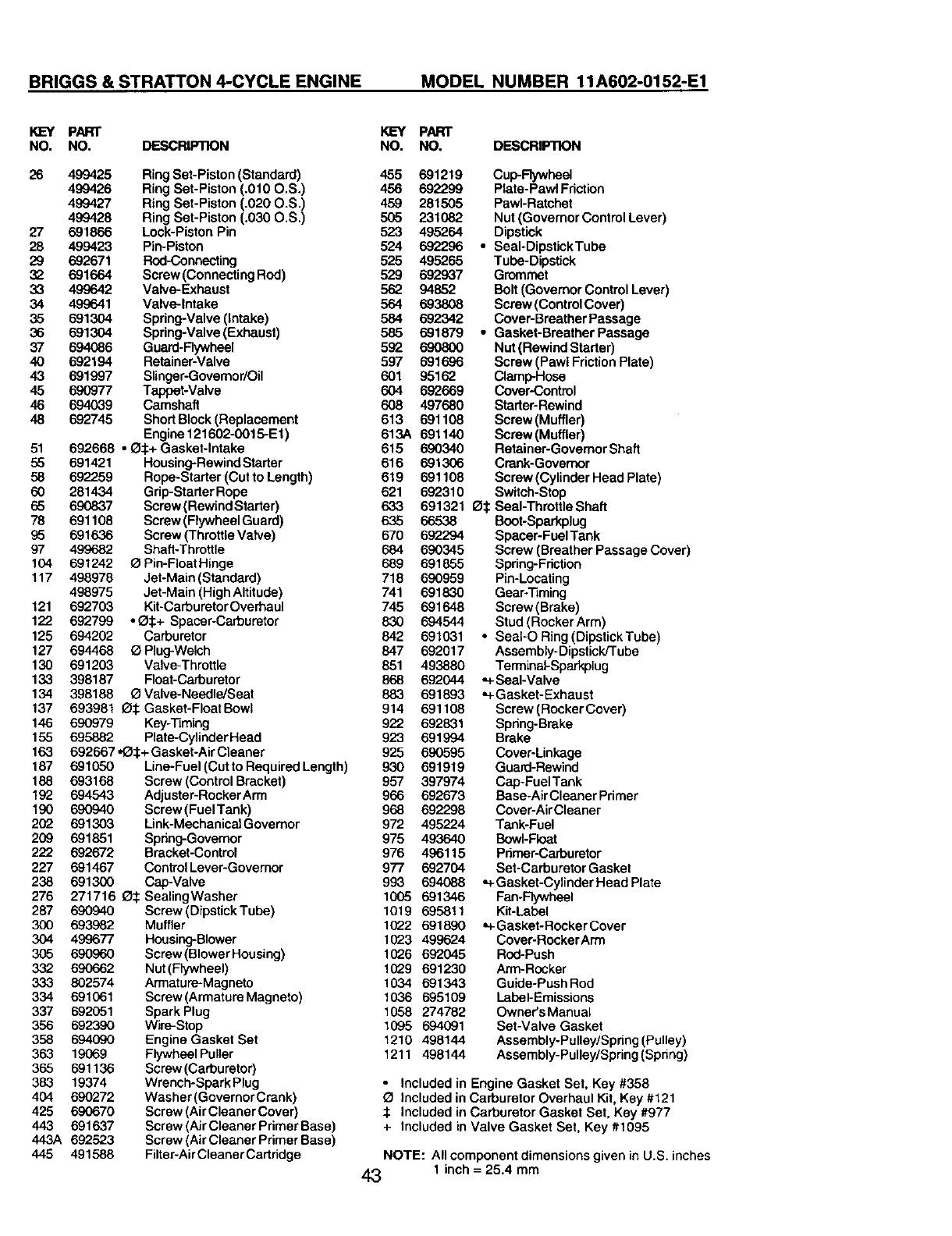

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 11A602-0152-E1

KEY PART

NO. NO. DESCRIPTION

26 499425

499426

499427

499428

27 691866

28 499423

29 692671

32 691664

33 499642

34 499641

35 691304

36 691304

37 694086

40 692194

43 691997

45 690977

46 694039

48 692745

51

55

58

6O

65

78

95

97

104

117

RingSet-Piston (Standard)

Ring Set-Piston (.010 O.S.)

Ring Set-Piston (.020 O.S.)

Ring Set-Piston (.030 O.S.)

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

Valve-Exhaust

Valve-Intake

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Guard-Fiywhael

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

Short Block (Replacement

Engine 121602-0015-E 1)

692668 * I_:1:+Gasket-Intake

691421 Housing-Rewind Starter

692259 Rope-Starter (Cut to Length)

281434 Grip-StarterRope

690837 Screw (Rewind Starter)

691108 Screw (Flywheel Guard)

691636 Screw (Throttle Valve)

499682 Shaft-Throttle

691242 _ Pin-FloatHinge

498978 Jet-Main (Standard)

498975 Jet-Main (High Altitude)

121 692703 Kit-CarburetorOverhaul

122 692799 *O:_+ Spacer-Carburetor

125 694202 Carburetor

127 694468 _ Plug-Welch

130 691203 Valve-Throttle

133 398187 Float-Carburetor

134 398188 O Valve-Needle/Seat

137 693981 _1:1:Gasket-FloatBowl

146 690979 Keyo'i3ming

155 695882 Plate-Cylinder Head

163 692667 •O_+ Gasket-Air Cleaner

187 691050 Line-Fuel (Cut to Required Length)

188 693168 Screw (Control Bracket)

192 694543 Adjuster-RockerArm

190 690940 Screw (FuelTank)

202 691303 Link-Meohanicel Governor

209 691851 Spring-Governor

222 692672 Bracket-Control

227 691467 Control Lever-Governor

238 691300 Cap-Valve

276 271716 O:_SealingWasher

287 690940 Screw (DipstickTube)

300 693982 Muffler

304 499677 Housing-Blower

305 690_o0 Screw (Blower Housing)

332 690662 Nut(Flywheel)

333 802574 Armature-Magneto

334 691061 Screw (Armature Magneto)

337 692051 Spark Plug

356 692390 Wire-Stop

358 694090 Engine Gasket Set

363 19069 Flywheel Puller

365 691136 Screw(Carburetor)

383 19374 Wrench-Spark Plug

404 690272 Washer (Governor Crank)

425 690670 Screw (Air Cleaner Cover)

443 691637 Screw (AirCleaner Primer Base)

443A 692523 Screw (Air Cleaner Primer Base)

445 491588 Fliter-Air Cleaner Cart ddge

KEY PAFrF

NO. NO. DESCRIPTION

455 691219 Cup-Flywheel

456 692299 Ptate-Pawl Fdction

459 281505 PawI-Ratchet

505 231082 Nut (Governor Control Lever)

523 495264 Dipstick

524 692296 •SeaI-DipstickTube

525 495265 Tube-Dipstick

529 692937 Grommet

562 94852 Bolt (Govemor Control Lever)

564 693808 Screw (Control Cover)

584 692342 Cover-Breather Passage

585 691879 • Gasket-BreatherPassage

592 690800 Nut (Rewind Starter)

597 691696 Screw (Pawl Friction Plate)

601 95162 Clamp-Hose

604 692669 Cover-Control

608 497680 Starter-Rewind

613 691108 Screw (Muffler)

613A 691140 Screw(Muffler)

615 690340 Retainer-Governor Shaft

616 691306 Crenk-Govemor

619 691108 Screw (Cylinder Head Plate)

621 692310 Switch-Stop

633 691321 O:_ Seal-Throttle Shaft

635 66538 Boot-Spark,plug

670 692294 Spacer-FcelTank

684 690345 Screw (Breather Passage Cover)

689 691855 Spring-Friction

718 690959 Pin-Locating

741 691830 Gear:riming

745 691648 Screw(Brake)

830 694544 Stud (Rocker Arm)

842 691031 •Seal-ORing(DipstickTube)

847 692017 Assembly- DipstickJ'rube

851 493880 TerminaI-Sparkplug

868 692044 ,H-Seal-Valve

883 691893 ,H-Gasket-Exhaust

914 691108 Screw (RockerCover)

922 692831 Spdng-Breke

923 691994 Brake

925 690595 Cover-Linkage

930 691919 Guard-Rewind

957 397974 Cap-FuelTank

966 692673 Base-Air Cleaner Primer

968 692298 Cover-AirCleaner

972 495224 Tank-Fuel

975 493640 Bowl-Float

976 496115 Primer-Carburetor

977 692704 Set-Carburetor Gasket

993 694088 ,H-Gasket-CylinderHead Plate

1005 691346 Fan-Flywheel

1019 695811 Kit-Label

1022 691890 ,,+Gasket-RockerCover

1023 499624 Cover-Rocker Arm

1026 692045 Rod-Push

1029 691230 Arm-Rocker

1034 691343 Guide-Push Rod

1036 695109 Label-Emissions

1058 274782 Owner's Manual

1095 694091 Set-Valve Gasket

1210 498144 Assembly- Pulley/Spring (Pulley)

1211 498144 Assembly- Pulley/Spring (Spnng)

•Included in Engine Gasket Set, Key #358

Included in Carburetor Overhaul Kit, Key #121

:_ Included in Carburetor Gasket Set, Key #977

+Included in Valve Gasket Set, Key #1095

NOTE: All component dimensions given in U.S. inches

z_31inch = 25.4 mm

1-800-4-MY-HOME_

(1-_o-4sg4s63) _, day ornight

(u.s._ andCanada)

For repair of carry-in products like vacuums, lawn equipment, and

electronics, call for the nearest Sears Pads and Repair Center.

1-800-488-1222 Anytkne,dayorright(U.S.A.only)

WWw.sears.corn

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirectSM!

1-800-366-PART 6a.m.- 11 p,m., 7daysaweek

(1-8(X3-366-7278) (U.S.A.only)

www.sear_conVp_rect

To purchase or inquire about a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (U.S.A.)

7&m. - 5 p.m.,CST, Mort.- Sat.

Para pedirsewidode reparaci_ a

dornblb, y para ordenar piezas:

1-888-SU-HOGARs_

(1-888-784-6427)

1-800-361-6665 (Canada)

9 a.m.-8 p,m.EST, M- F,4 p.m.Sat.

AU Canada pourservice en_:

1-800-LE-FOYER Mc

(1-8oo533-6937)

WWw.sec3ts.ca

© Sears,Roet:x._ andCo.

SE/.4R8 ]

H°meCentral®J

® Registered Trademark /TMTrademark /SMService Mark of Sears, Roebuck and Co.

® Marca Registrada /TM Marca de Fdbdca /SMMarca de Servicio de Sears, Roebuck and Co.

Mc Marque de commerce /MOMarque d_posee de Sears, Roebuck and Co.

181255 11.01.01 BY Printed in U.S.A.
