OWNER'S MANUAL | MANUAL DE INSTRUCCIONES | MODE D'EMPLOI | MANUAL DO PROPRIETÁRIO

MANUALE UTENTE | BEDIENUNGSHANDBUCH | INSTRUKCJA OBSŁUGI | NÁVOD K POUŽITÍ

NÁVOD NA POUŽITIE | UPORABNIŠKI PRIROČNIK | オーナーズ・マニュアル | 用户手册

FIGHTER 10 AND FIGHTER 12 TWO-WAY POWERED LOUDSPEAKER

BLUETOOTH ENABLED | 1,100 WATTS

Fender Fighter™ Powered Loudspeakers

Thank you for choosing the Fender Fighter series two-way powered

loudspeaker. Designed to provide exceptional delity, reliability and

ease of use, it delivers maximum exibility, including three input

channels with two-band EQ (for mic, line and auxiliary sources),

Bluetooth audio streaming and durable styling. Other premium

Fighter features include:

• 10” (Fighter 10) and 12” (Fighter 12) low-frequency speakers

• 1” titanium horn-loaded high-frequency compression driver

• 1,100-watt class “D” power amplier with active crossover

• Dynamic limiting circuitry for continuous headroom monitoring

and seamless system gain adjustment for maximum clean power

without distortion

• Dual tuned-port system for extended bass response

• Loop output with subwoofer crossover switch

• Rugged, compact and lightweight wood enclosure with vinyl

covering, perforated steel grille, durable protective corners and

dual rear handles

• 35 mm pole-mount socket

Controls and Features

A. CHANNEL TREBLE CONTROL: Treble frequency boost/cut; one for

each of the three channels. Control is “at” in center position (no

eect on channel sound).

B. CHANNEL BASS CONTROL: Bass frequency boost/cut; one for

each of the three channels. Control is “at” in center position (no

eect on channel sound).

C. CHANNEL VOLUME CONTROL: Adjusts volume of each channel

relative to volume of other channels.

D. 1/4” INPUT: For connection of line-level input sources to

channels one and two (left and center channels).

E. LINE/MIC INPUT SWITCH: Selects input sensitivity for channels

one and two (left and center channels). “Out” position is for line-

level input sources such as mixers, keyboards and amplier line

outputs. “In” position is for dynamic microphones.

F. XLR INPUT: Input for connection of microphones and line-level

input sources to channels one and two (left and center channels).

G. LOOP OUTPUT: XLR output for connection to additional Fighter

speakers or external subwoofer. Provides full-range signal for all

three channels.

H. AUX/BT INPUT: Provides 3.5 mm connection for auxiliary devices

such as MP3 players, computers and other line-level stereo sources.

Defeats Bluetooth module when in use.

I. BT PAIR SWITCH: Activates Bluetooth module for pairing with

external devices. After a device is paired, unit will search for device

when power is on; Bluetooth module will enter “standby” mode if

no connection is established after 15 minutes.

J. MASTER VOLUME CONTROL: Adjusts overall volume level of all

three channels.

K. FULL RANGE/SUBWOOFER SWITCH: “Out” position is for full-

range frequency response. “In” position activates internal high-

pass speaker crossover, limiting lower bass frequencies to Fighter

speaker when using an external subwoofer.

L. POWER INDICATOR LIGHT: Illuminated when unit is on.

M. POWER CORD: Connect to a grounded outlet in accordance with

the voltage and frequency specications.

N. POWER SWITCH: Turns unit on and o.

ENGLISH

Specifications

TYPE 5205

POWER AMP 1,100 watts class “D”

FREQUENCY RESPONSE Fighter 10: 55 Hz–20 kHz Fighter 12: 50 Hz–20 kHz

MAXIMUM SPL 130 dB

SPEAKERS Fighter 10: One 10” woofer, one 1” compression driver

Fighter 12: One 12” woofer, one 1” compression driver

NOMINAL COVERAGE Fighter 10: 90 degrees horizontal, 35 degrees vertical

Fighter 12: 90 degrees horizontal, 30 degrees vertical

FUSE T4AL 250V (100V-120V)

T2AL 250V (220V-240V)

DIMENSIONS AND WEIGHT Fighter 10: Width: 12” (30.5 cm) Height: 20.5” (52 cm) Depth: 12.9” (32.7 cm) Weight: 28 lbs. (12.7 kg)

Fighter 12: Width: 13.5” (34.3 cm) Height: 22.5” (57.2 cm) Depth: 15.1” (38.4 cm) Weight: 32 lbs. (14.5 kg)

Product specifications subject to change without notice.

ENGLISH

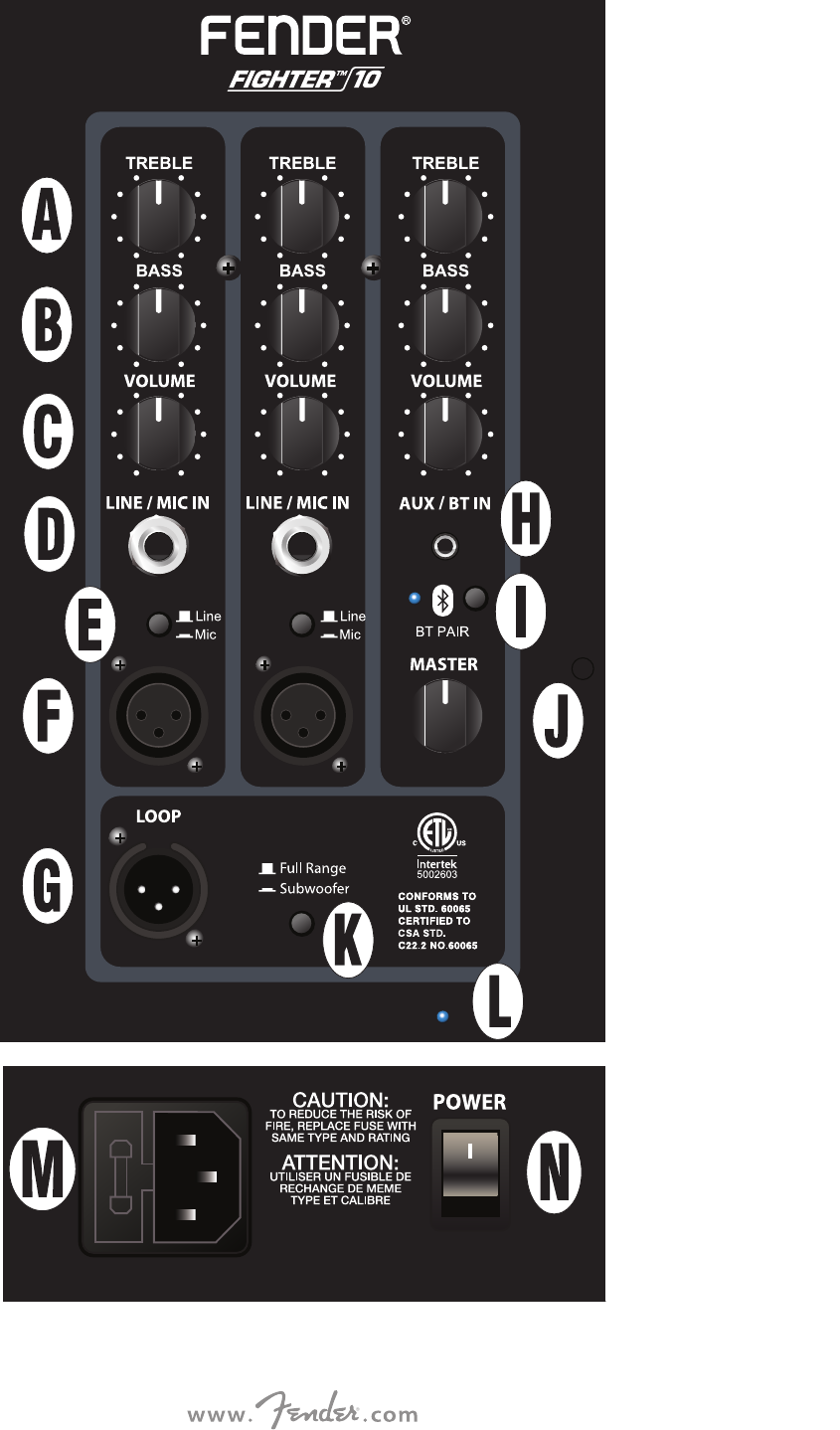

Fighter 10 rear panel shown; Fighter 12 shares same features and layout.

Altavoces autoamplicados Fender Fighter™

Felicidades y gracias por escoger un altavoz autoamplicado de dos vías

Fender Fighter Series. Diseñados para ofrecer una delidad, abilidad y

facilidad de uso excepcionales, le ofrecen la máxima exibilidad posible,

incluyendo tres canales de entrada con EQ de dos bandas (para micros y

fuentes de línea y auxiliares), recepción de audio Bluetooth y un diseño muy

resistente. Entre otras de sus increíbles características encontrará:

• Altavoces de bajas frecuencias de 10” (Fighter 10) y 12” (Fighter 12)

• Cabezal de compresión de agudos con trompeta de titanio de 1”

• Etapa de potencia de 1.100 watios y clase “D” con crossover activo

• Circuito de limitación dinámico para una continua monitorización del

margen o headroom y suave ajuste de la ganancia del sistema para que

disponga de la máxima potencia limpia y sin distorsión

• Sistema de doble tobera anada para una mayor respuesta en graves

• Salida de bucle (loop) con interruptor crossover de subwoofer

• Recinto acústico fabricado en madera de gran robustez, a la vez que

compacto y ligero con recubrimiento de vinilo, rejilla de acero perforado,

robustas cantoneras y doble asa trasera

• Casquillo para montaje en barra de 35 mm

Controles y funciones

A. CONTROL DE CANAL TREBLE: Realza/corta las frecuencias agudas; uno

para cada uno de los tres canales. El control está en “plano” en la posición

central (no hay efecto sobre el sonido del canal).

B. CONTROL DE CANAL BASS: Realza/corta las frecuencias graves; uno para

cada uno de los tres canales. El control está en “plano” en la posición central

(no hay efecto sobre el sonido del canal).

C. CONTROL DE VOLUMEN DE CANAL: Ajusta el volumen de cada uno de

los canales en relación al volumen del resto.

D. ENTRADA DE 6,3 MM: Permite la conexión de fuentes de entrada de

nivel de línea a los canales uno y dos (canales izquierdo y central).

E. INTERRUPTOR DE ENTRADA LINE/MIC: Elige la sensibilidad de la

entrada para los canales uno y dos (canales izquierdo y central). La

posición de “no pulsado” en para las fuentes de entrada de nivel de

línea tales como mesas de mezclas, teclados y salidas de línea de

amplicadores. La posición “pulsado” es para micros dinámicos.

F. ENTRADA XLR: Entrada para la conexión de micros y fuentes de entrada

de nivel de línea a los canales uno y dos (canales izquierdo y central).

G. SALIDA LOOP: Salida XLR para la conexión de altavoces Fighter adicionales

o de un subwoofer externo. A través de ella es emitida una señal de rango

completo de los tres canales.

H. ENTRADA AUX/BT: Le ofrece una conexión 3.5 mm para dispositivos

auxiliares tales como reproductores de MP3, ordenadores y otras fuentes

de señal stereo de nivel de línea. Esta toma anula el módulo Bluetooth

cuando esté en uso.

I. INTERRUPTOR BT PAIR: Este interruptor activa el módulo Bluetooth para

la sincronización o emparejamiento de dispositivos externos. Una vez

que un dispositivo haya sido sincronizado, la unidad buscará dispositivos

encendidos; el módulo Bluetooth entrará en el modo “standby” si no es

establecida ninguna conexión en los 15 minutos siguiente.

J. CONTROL DE VOLUMEN MÁSTER: Este control ajusta el nivel de volumen

global de los tres canales.

K. INTERRUPTOR FULL RANGE/SUBWOOFER: La posición “no pulsada” es

para una respuesta de frecuencia de rango completo. La posición “pulsado”

activa un crossover pasa-altos interno de altavoz que limita las frecuencias

graves para el altavoz Fighter cuando esté usando un subwoofer externo.

L. PILOTO DE ENCENDIDO: Se ilumina cuando la unidad está encendida.

M. CABLE DE ALIMENTACIÓN: Conecte este cable a una salida de corriente

alterna de las características correctas de voltaje y amperaje.

N. INTERRUPTOR POWER: Le permite encender y apagar la unidad.

Especificaciones técnicas

REFERENCIA 5205

ETAPA DE POTENCIA 1.100 watios, clase “D”

RESPUESTA DE FRECUENCIA Fighter 10: 55 Hz–20 kHz Fighter 12: 50 Hz–20 kHz

SPL MÁXIMO 130 dB

ALTAVOCES Fighter 10: Un woofer de 10”, un cabezal de compresión de 1”

Fighter 12: Un woofer de 12”, un cabezal de compresión de 1”

COBERTURA NOMINAL Fighter 10: 90 grados horizontal, 35 grados vertical

Fighter 12: 90 grados horizontal, 30 grados vertical

FUSIBLE T4AL 250V (100V-120V)

T2AL 250V (220V-240V)

DIMENSIONES Y PESO Fighter 10: Anchura: 30,5 cm (12”) Altura: 52 cm (20,5”) Profundidad: 32,7 cm (12,9”) Peso: 12,7 kg (28 lbs.)

Fighter 12: Anchura: 34,3 cm (13.5”) Altura: 57,2 cm (22,5”) Profundidad: 38,4 cm (15,1”) Peso: 14,5 kg (32 lbs.)

Las especificaciones de este producto están sujetas a cambios sin previo aviso.

ESPAÑOL

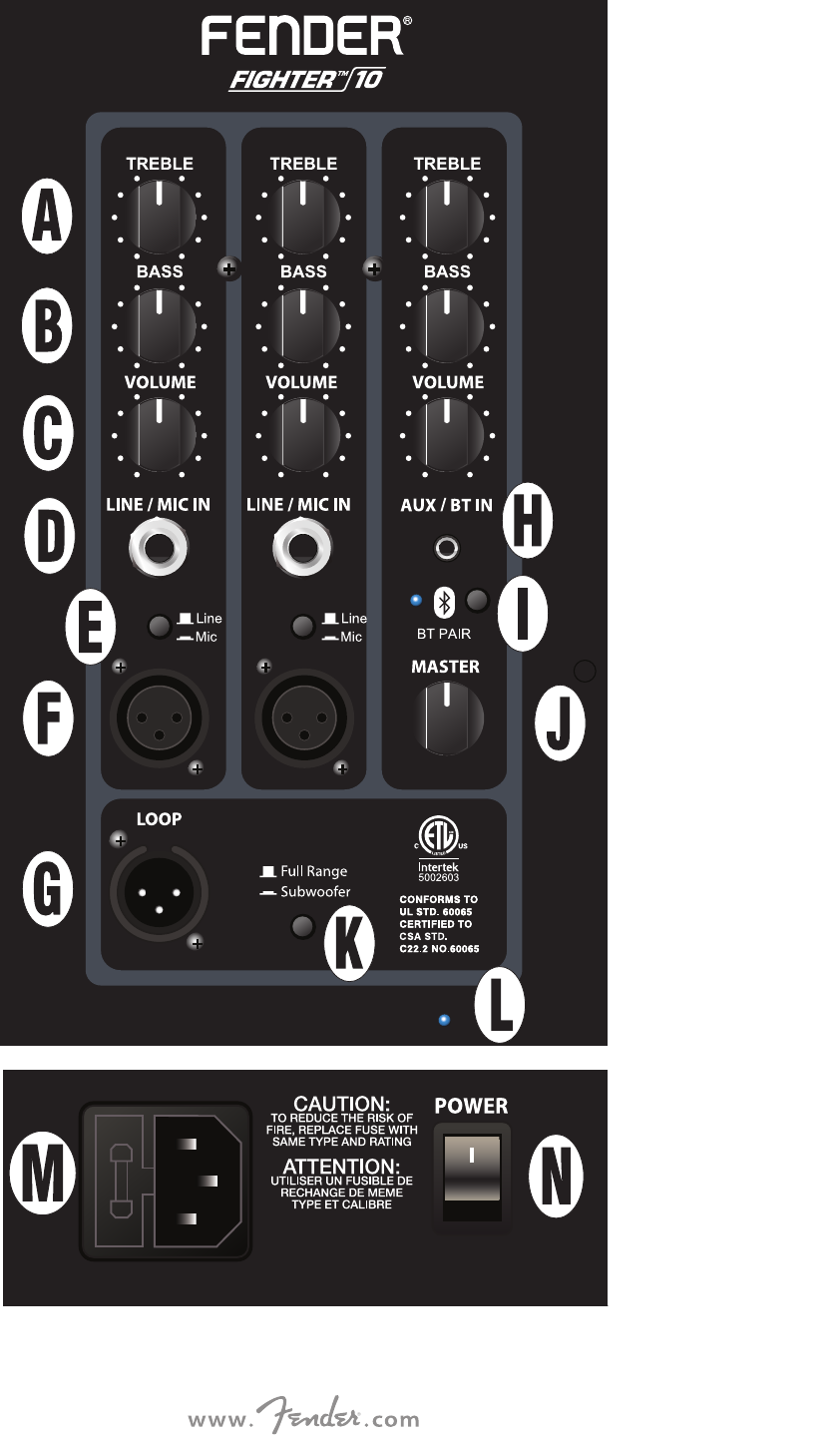

Panel trasero de Fighter 10; el Fighter 12 tiene las mismas funciones y distribución.

ESPAÑOL

Enceintes actives Fender Fighter™

Merci d’avoir choisi une enceinte active à deux voies de la série Fender

Fighter. Extrêmement polyvalente, able et simple d’utilisation, elle délivre

un son d’une délité exceptionnelle. D’une conception robuste, elle dispose

de trois canaux d’entrée dotés d’un égaliseur à deux bandes (pour micro,

ligne et sources auxiliaires) et permet le transfert de ux audio par connexion

Bluetooth. L’enceinte Fighter propose également d’autres caractéristiques:

• Woofers de 10” (Fighter 10) et de 12” (Fighter 12)

• Moteur de compression à cornet en titane d’1”

• Ampli de puissance de 1100 watts classe “D” avec ltre actif

• Circuit limiteur dynamique permettant un réglage en continu du niveau

maximum et du gain an d’obtenir une puissance maximale sans

distorsion du signal

• Double évent adapté pour une réponse accrue dans les basses

fréquences

• Sortie Loop avec ltre de coupure pour Subwoofer

• Bae en bois robuste, compact et léger avec revêtement en vinyle,

grille de protection en acier perforée, protections pour les coins et deux

poignées à l’arrière

• Embase de 35 mm pour montage sur pied

Réglages et caractéristiques

A. RÉGLAGE TREBLE: Réglage des hautes fréquences (un pour chacun des

trois canaux). En position centrale, le réglage n’aecte pas le son.

B. RÉGLAGE BASS: Réglage des basses fréquences (un pour chacun des trois

canaux). En position centrale, le réglage n’aecte pas le son.

C. RÉGLAGE VOLUME: Permet de régler le volume de chaque canal

indépendamment.

D. ENTRÉE JACK 6,35 MM: Permet de connecter des sources niveau ligne

aux canaux 1 et 2 (gauche et centre).

E. SÉLECTEUR LINE/MIC: Permet de sélectionner la sensibilité d’entrée

des canaux 1 et 2 (gauche et centre). Relâchez le sélecteur si vous utilisez

des sources niveau ligne comme une console de mixage, un clavier ou

la sortie ligne d’un ampli. La position enfoncée permet d’adapter la

sensibilité aux micros dynamiques.

F. ENTRÉE XLR: Permet de connecter des micros et des sources niveau

ligne aux canaux 1 et 2 (gauche et centre).

G. SORTIE LOOP: Sortie XLR permettant la connexion d’enceintes Fighter

supplémentaires ou d’un Subwoofer externe. Cette sortie transmet la

bande de fréquences complète du signal des trois canaux.

H. ENTRÉE AUX/BT: Entrée MiniJack 3,5 mm permettant de connecter un

lecteur MP3, un ordinateur ou d’autres sources stéréo niveau ligne. Lorsque

cette entrée est utilisée, la connexion Bluetooth est désactivée.

I. BOUTON BT PAIR: Permet d’établir la connexion Bluetooth avec un

appareil externe. Une fois la connexion établie, l’enceinte cherche à se

connecter à l’appareil à chaque mise sous tension ; le module Bluetooth est

désactivé si aucune connexion n’est établie après 15 minutes.

J. POTENTIOMÈTRE MASTER: Permet de régler le volume général des trois

canaux simultanément.

K. SÉLECTEUR FULL RANGE/SUBWOOFER: En position relâchée, l’enceinte

transmet le signal complet. En position enfoncée, le ltre passe-haut

intégré est activé an de limiter les basses fréquences produites par

l’enceinte Fighter lorsqu’elle est utilisée avec un Subwoofer externe.

L. TÉMOIN LUMINEUX: S’allume lorsque l’appareil est sous tension.

M. EMBASE D’ALIMENTATION: Permet de connecter l’appareil à une

prise secteur reliée à la masse et dont les caractéristiques électriques

correspondent à celle indiquées à côté de l’embase.

N. INTERRUPTEUR POWER: Permet de mettre l’appareil sous/hors tension.

FRANÇAIS

Caractéristiques techniques

TYPE 5205

AMPLI DE PUISSANCE 1100 watts classe “D”

RÉPONSE EN FRÉQUENCES Fighter 10 : 55 Hz–20 kHz Fighter 12 : 50 Hz–20 kHz

NPA MAXIMUM 130 dB

HAUT-PARLEURS Fighter 10 : Un woofer de 10”, un moteur de compression d’1”

Fighter 12: Un woofer de 12”, un moteur de compression d’1”

COUVERTURE NOMINALE Fighter 10 : 90 degrés horizontalement, 35 degrés verticalement

Fighter 12 : 90 degrés horizontalement, 30 degrés verticalement

FUSIBLE T4AL 250V (100V-120V)

T2AL 250V (220V-240V)

DIMENSIONS ET POIDS Fighter 10: Largeur: 30,5 cm Hauteur: 52 cm Profondeur: 32,7 cm Poids: 12,7 kg

Fighter 12: Largeur: 34,3 cm Hauteur: 57,2 cm Profondeur: 38,4 cm Poids: 14,5kg

Les caractéristiques du produit sont soumises à modifications sans préavis.

FRANÇAIS

Panneau arrière du Fighter 10; les caractéristiques du Fighter 12 sont similaires.

Colunas amplicadas Fender Fighter™

Obrigado por escolher a coluna amplicada bidirecional da gama Fender

Fighter. Concebida para oferecer delidade excecional, abilidade e facilidade

de uso, esta coluna fornece também uma exibilidade sem precedentes,

incluindo três canais de entrada com equalizador de duas bandas (para

microfone, linha e fontes auxiliares), transmissão de áudio por Bluetooth e um

estilo duradouro. Outras características exclusivas da gama Fighter:

• Altifalantes de baixa frequência de 10 polegadas (Fighter 10) e 12

polegadas (Fighter 12)

• Driver de compressão de frequências altas em titânio de 1 polegada;

• Amplicador de potência de classe D com 1100 watts e crossover ativo

• Circuito limitador dinâmico para uma monitorização contínua do

headroom (relação sinal/ruído) e um ajuste perfeito do ganho do

sistema, a m de fornecer o máximo de potência sem distorção

• Sistema de duas portas de reexão de graves, para uma melhor resposta

às frequências baixas

• Saída de loop com seletor de subwoofer/crossover

• Estrutura de madeira robusta, compacta e leve com revestimento em

vinil, grelha em aço perfurado, cantos de proteção resistentes e duas

pegas traseiras

• Entrada de 35 mm para montagem em suporte vertical

Controlos e características

A. CONTROLO DE TREBLE DO CANAL: Aumento/corte das frequências

altas; um para um dos três canais. Quando o potenciómetro está na

posição central "at" (não é acrescentado qualquer efeito ao som).

B. CONTROLO DE BASS DO CANAL: Aumento/corte das frequências

baixas; um para um dos três canais. Quando o potenciómetro está na

posição central "at" (não é acrescentado qualquer efeito ao som).

C. CONTROLO DE VOLUME DO CANAL: Ajusta o volume de cada canal

relativamente ao dos outros canais.

D. ENTRADA DE 1/4 POLEGADAS: Para a ligação de fontes de entrada de

nível de linha aos canais um e dois (canais esquerdo e central).

E. BOTÃO DE ENTRADA LINE/MIC: Seleciona a sensibilidade de entrada

para os canais um e dois (canais esquerdo e central). A posição "para

fora" serve para fontes de entrada de nível de linha, tais como mesas

de mistura, teclados e saídas de linha de amplicador. A posição "para

dentro" serve para microfones dinâmicos.

F. ENTRADA XLR: Entrada para a ligação de microfones e fontes de entrada

de nível de linha aos canais um e dois (canais esquerdo e central).

G. SAÍDA LOOP: Saída XLR para a ligação de colunas Fighter adicionais

ou subwoofer externo. Fornece sinal de espectro completo para os três

canais.

H. ENTRADA AUX/BT: Ligação de 3,5 mm para dispositivos auxiliares, tais

como leitores de MP3, computadores e outras fontes de nível de linha

estéreo. Sobrepõe-se ao módulo Bluetooth quando em utilização.

I. BOTÃO BT PAIR: Ativa o módulo Bluetooth para o emparelhamento

com dispositivos externos. Depois de emparelhada com um dispositivo,

a unidade irá procurá-lo quando este estiver ligado; caso não seja

estabelecida qualquer ligação após 15 minutos, o módulo Bluetooth irá

entrar em modo de espera.

J. CONTROLO DE VOLUME GERAL: Ajusta o nível geral de volume dos três

canais.

K. BOTÃO FULL RANGE/SUBWOOFER: A posição "para fora" ativa a

resposta de espectro completo. A posição "para dentro" ativa o crossover

passa-alto interno, limitando as frequências mais baixas para o altifalante

Fighter aquando da utilização de um subwoofer externo.

L. LUZ INDICADORA DE CORRENTE: Acende quando a unidade está

ligada.

M. CABO DE CORRENTE: Liga o cabo a uma tomada de corrente com

ligação à terra em conformidade com as denições de frequência e

voltagem.

N. INTERRUPTOR DE CORRENTE: Liga e desliga a unidade.

Especificações

TIPO 5205

AMPLIFICADOR DE POTÊNCIA 1100 watts classe “D”

FREQUÊNCIA DE RESPOSTA Fighter 10: 55 Hz–20 kHz Fighter 12: 50 Hz–20 kHz

NPA MÁXIMO 130 dB

ALTIFALANTES Fighter 10: Um woofer de 10 polegadas, um driver de compressão de 1 polegada

Fighter 12: Um woofer de 12 polegadas, um driver de compressão de 1 polegada

COBERTURA NOMINAL Fighter 10: 90 graus horizontal, 35 graus vertical

Fighter 12: 90 graus horizontal, 30 graus vertical

FUSÍVEL T4AL 250V (100V-120V)

T2AL 250V (220V-240V)

DIMENSÕES E PESO Fighter 10: Largura: 12 polegadas (30,5 cm) Altura: 20,5 polegadas (52 cm) Profundidade: 12,9 polegadas (32,7 cm) Peso: 28 lbs. (12,7 kg)

Fighter 12: Largura: 13.5 polegadas (34,3 cm) Altura: 22,5 polegadas (57,2 cm) Profundidade: 15,1 polegadas (38,4 cm) Peso: 32 lbs. (14,5 kg)

As especificações técnicas dos produtos podem ser alteradas sem aviso prévio.

PORTUGUÊS

Painel traseiro do Fighter 10; o Fighter 12 partilha as mesmas características e conguração.

PORTUGUÊS

Diusori attivi Fender Fighter™

Grazie per aver scelto la serie di diusori attivi Fender Fighter. Progettata

per orire la massima fedeltà, adabilità e facilità di utilizzo, garantisce una

essibilità ineguagliabile grazie a tre canali in ingresso con EQ a due bande

(per mic, line e sorgenti aux), allo streaming audio Bluetooth e al robusto

design. Altre caratteristiche premium includono:

• Altoparlanti per le basse frequenze da 10” (Fighter 10) e 12” (Fighter 12)

• Driver a compressione per le alte frequenze in titanio da 1” caricato a tromba

• Amplicatore da 1100 watt in classe “D” con crossover attivo

• Circuito per la limitazione della dinamica per un controllo costante

della headroom e regolazione continua del guadagno del sistema per la

massima potenza senza distorsione

• Sistema con doppia porta accordata per una risposta estesa dei bassi

• Uscita loop con interruttore crossover per subwoofer

• Cabinet in legno robusto, compatto e leggero, con rivestimento in

vinile, griglia in acciaio perforato, protezioni angolari e doppie maniglie

posteriori

• Foro da 35 mm per il montaggio su palo

Controlli e funzioni

A. CONTROLLO TREBLE DEI CANALI: incrementa/attenua le alte

frequenze; uno per ognuno dei tre canali. Il controllo è neutro in

posizione centrale (nessun eetto sul suono del canale).

B. CONTROLLO BASS DEI CANALI: incrementa/attenua le basse frequenze;

uno per ognuno dei tre canali. Il controllo è neutro in posizione centrale

(nessun eetto sul suono del canale).

C. CONTROLLO VOLUME DEI CANALI: regola il volume di ogni canale in

relazione al volume degli altri canali.

D. INGRESSO DA 6,35 mm: per collegare in ingresso sorgenti a livello di

linea ai canali uno e due (canali sinistro e centrale).

E. SELETTORE DI INGRESSO LINE/MIC: seleziona la sensibilità in ingresso

per i canali uno e due (canali sinistro e centrale). Il pulsante non premuto

è per le sorgenti con segnale a livello di linea, come mixer, tastiere e

uscite line degli amplicatori. Il pulsante premuto è per i microfoni

dinamici.

F. XLR INPUT: ingresso per il collegamento di microfoni e sorgenti a livello

di linea ai canali uno e due (canali sinistro e centrale).

G. USCITA LOOP: uscita XLR per il collegamento di altri diusori Fighter o di

un subwoofer esterno. Fornisce il segnale full-range di tutti e tre i canali.

H. INGRESSO AUX/BT: supporta un connettore da 3,5 mm per dispositivi

ausiliari, come lettori MP3, computer e altre sorgenti stereo a livello di

linea. Quando è in uso, sostituisce il modulo Bluetooth.

I. INTERRUTTORE BT PAIR: attiva il modulo Bluetooth per consentire

l’abbinamento con dispositivi esterni. Con un dispositivo abbinato,

l’unità cercherà il dispositivo quando viene accesa; il modulo Bluetooth

entra in modalità standby se non viene stabilita una connessione entro

15 minuti.

J. CONTROLLO VOLUME MASTER: regola il volume generale di tutti e tre

i canali.

K. INTERRUTTORE FULL RANGE/SUBWOOFER: il pulsante non premuto

è per la risposta in frequenza full-range. Il pulsante premuto attiva il

crossover interno passa-alto, limitando le basse frequenze destinate

all’altoparlante Fighter quando si usa un subwoofer esterno.

L. SPIA ALIMENTAZIONE: si illumina quando l’unità è accesa.

M. CAVO DI ALIMENTAZIONE: da collegare a una presa con messa a terra

rispettando le speciche di voltaggio e frequenza.

N. INTERRUTTORE ALIMENTAZIONE: accende e spegne l’unità.

ITALIANO

Specifiche

TIPO 5205

AMPLIFICATORE DI POTENZA 1100 watt in classe “D”

RISPOSTA IN FREQUENZA Fighter 10: 55 Hz–20 kHz Fighter 12: 50 Hz–20 kHz

SPL MASSIMO 130 dB

ALTOPARLANTI Fighter 10: un woofer da 10”, un driver a compressione da 1”

Fighter 12: un woofer da 12”, un driver a compressione da 1”

COPERTURA NOMINALE Fighter 10: 90 gradi orizzontali, 35 gradi verticali

Fighter 12: 90 gradi orizzontali, 30 gradi verticali

FUSIBILE T4AL 250V (100V-120V)

T2AL 250V (220V-240V)

DIMENSIONI E PESO Fighter 10: Larghezza: 30,5 cm Altezza: 52 cm Profondità: 32,7 cm Peso: 12,7 kg

Fighter 12: Larghezza: 34,3 cm Altezza: 57,2 cm Profondità: 38,4 cm Peso: 14,5 kg

Le specifiche dei prodotti possono variare senza preavviso.

ITALIANO

Pannello posteriore del Fighter 10; funzioni e disposizione sono uguali per il Fighter 12.

Fender Fighter™ Aktivlautsprecher

Herzlichen Dank, dass Sie 2-Weg Aktivlautsprecher der Fender Fighter-

Serie gewählt haben. Diese robust konstruierte Serie bietet hervorragende

Klangtreue und Zuverlässigkeit, ist sehr einfach und exibel einsetzbar und

verfügt über drei Eingangskanäle mit 2-Band-EQ (für Mikrofon-, Line- und

Aux-Quellen) sowie Bluetooth Audio Streaming.

Weitere premium Features der Fighter-Serie:

• 10” (Fighter 10) und 12” (Fighter 12) Basslautsprecher

• Hornbestückter 1” Höhen-Kompressionstreiber aus Titan

• 1100 Watt Class-D Endstufe mit aktivem Crossover

• Dynamische Limiter-Schaltung zur konstanten Headroom-Überwachung

sowie nahtlose Gain-Einstellung des Systems für saubere Maximal-

leistung ohne Verzerrungen

• Abgestimmtes Doppel-Reexkanal-System zur Erweiterung des

Bassfrequenzgangs

• Loop-Signalausgabe mit Crossover-Schalter für Subwoofer

• Robustes, kompaktes und leichtes Holzgehäuse mit Vinyl-Bezug,

perforierter Schutzbespannung aus Stahl, strapazierfähigen

Schutzecken sowie zwei rückseitigen Tragegrien

• 35 mm Önung zur Ständermontage

Regler und Funktionen

A. KANAL TREBLE-REGLER: Zur Verstärkung/Bedämpfung der Höhen des

jeweiligen Kanals. Linearer Verlauf in der Mitteposition des Reglers (keine

Klangveränderung).

B. KANAL BASS-REGLER: Zur Verstärkung/Bedämpfung der Bässe des

jeweiligen Kanals. Linearer Verlauf in der Mitteposition des Reglers (keine

Klangveränderung).

C. KANAL VOLUME-REGLER: Regelt die Lautstärke des Kanals relativ zur

Lautstärke der anderen Kanäle.

D. 6,3 mm EINGANG: Zum Anschließen von Eingangsquellen mit Line-

Pegel an die Kanäle 1 und 2 (linker und mittlerer Kanal).

E. LINE/MIC EINGANGSTASTE: Wählt die Eingangsempndlichkeit der

Kanäle 1 und 2 (linker und mittlerer Kanal). Die gelöste Position eignet

sich für Eingangsquellen mit Line-Pegel wie Mixer, Keyboards und

Line-Ausgänge von Verstärkern. Die gedrückte Position eignet sich für

dynamische Mikrofone.

F. XLR-EINGANG: Buchse zum Anschließen von Mikrofonen und Line-

Pegel-Quellen an die Kanäle 1 und 2 (linker und mittlerer Kanal).

G. LOOP-AUSGANG: Dieser XLR-Ausgang zum Anschließen weiterer Fighter-

Lautsprecher oder externer Subwoofer liefert ein breitbandiges Signal aller

drei Kanäle.

H. AUX/BT-EINGANG: 3,5 mm Eingang zum Anschließen von zusätzlichen

Geräten wie MP3-Player, Computer und andere Stereoquellen mit Line-

Pegel. Bei belegter Buchse ist das Bluetooth-Modul deaktiviert.

I. BT PAIR-TASTE: Aktiviert das Bluetooth-Modul für die Verbindung mit

externen Geräten. Nach Herstellung der Verbindung sucht das Modul nach

dem externen Gerät, solange es eingeschaltet ist. Wenn nach 15 Minuten

keine Verbindung hergestellt werden konnte, schaltet das Bluetooth-

Modul in den „Standby“-Modus.

J. MASTER VOLUME-REGLER: Regelt die Gesamtlautstärke aller drei Kanäle.

K. FULL RANGE/SUBWOOFER-TASTE: Die gelöste Position liefert einen

breitbandigen Frequenzgang. Die gedrückte Position aktiviert das interne

Hochpass-Crossover und begrenzt die Tiefbässe zum Fighter-Lautsprecher

beim Einsatz eines externen Subwoofers.

L. NETZANZEIGE: Leuchtet bei eingeschaltetem Gerät.

M. NETZANSCHLUSS: Zur Verbindung mit einer geerdeten Netzsteckdose,

die den angegebenen Spannungs- und Frequenznennwerten entspricht.

N. NETZSCHALTER: Schaltet das Gerät ein/aus.

Technische Daten

TYP 5205

ENDSTUFE 1100 Watt Class-D

FREQUENZGANG Fighter 10: 55 Hz – 20 kHz Fighter 12: 50 Hz – 20 kHz

MAX. SCHALLDRUCK 130 dB

LAUTSPRECHER Fighter 10: ein 10” Woofer, ein 1” Kompressionstreiber

Fighter 12: ein 12” Woofer, ein 1” Kompressionstreiber

NOMINALE ABSTRAHLUNG Fighter 10: 90 Grad horizontal, 35 Grad vertikal

Fighter 12: 90 Grad horizontal, 30 Grad vertikal

SICHERUNG T4AL 250V (100V - 120V)

T2AL 250V (220V - 240V)

ABMESSUNGEN UND GEWICHT Fighter 10: Breite: 30,5 cm (12”) Höhe: 52 cm (20,5”) Tiefe: 32,7 cm (12,9”) Gewicht: 12,7 kg (28 lbs.)

Fighter 12: Breite: 34,3 cm (13.5”) Höhe: 57,2 cm (22,5”) Tiefe: 38,4 cm (15,1”) Gewicht: 14,5 kg (32 lbs.)

Technische Daten können unangekündigt geändert werden.

DEUTSCH

Die Abbildung zeigt die Rückseite des Fighter 10. Funktionen und Anordnung sind beim Fighter 12 identisch.

DEUTSCH

Aktywne głośniki Fender Fighter™

Dziękujemy za zakup dwudrożnego aktywnego głośnika z serii Fender Fighter.

Oferuje on najwyższej klasy dźwęk, trzy kanały wejściowe z dwupasmowym

korektorem gracznym (mikrofon, linia i Aux), streaming dźwięku przez

Bluetooth, jest niezawodny, łatwy w obsłudze i stylowo wykończony.

Pozostałe cechy premium serii Fighter to:

• Głośniki niskoczęstotliwościowe 10” (Fighter 10) i 12” (Fighter 12)

• Tytanowy driver wysokoczęstotliwościowy 1” w obudowie tubowej

• Wzmacniacz mocy 1100 W klasy „D” z aktywną zwrotnicą

• Dynamiczny obwód ograniczajcy, umoliwiający ciągły monitoring i

płynną regulację parametru gain systemu dla maksymalnie czystego

brzmienia bez przesteru

• Obudowa z dwoma tunelami rezonansowymi dla lepszego podbicia

niskich tonów

• Wyjście pętli z przełącznikiem zwrotnicy subwoofera

• Wytrzymała, kompaktowa i lekka drewniana obudowa z winylowym

obiciem, siatką zabezpieczającą z perforowanej stali, ochronnymi

narożnikami i dwiema rączkami z tyłu

• Gniazdo 35 mm do montażu na statywie

Sterowanie i funkcje

A. REGULACJA PARAMETRU TREBLE: Podbicie/wycięcie wysokich

częstotliwości; osobne dla każdego kanału. W położeniu środkowym

brzmienie kanału nie ulega zmianie.

B. REGULACJA PARAMETRU BASS: Podbicie/wycięcie niskich częstotliwości;

osobne dla każdego kanału. W położeniu środkowym brzmienie kanału nie

ulega zmianie.

C. REGULACJA PARAMETRU VOLUME: Regulacja głośności każdego z

kanałów względem głośności pozostałych kanałów.

D. WEJŚCIE 1/4”: Do podłączenia źródeł sygnału liniowego do kanałów

jeden i dwa (lewy i środkowy).

E. PRZEŁĄCZNIK WEJŚCIA LINE/MIC: Wybór czułości wejścia kanałów

jeden i dwa (lewy i środkowy). Położenie „Out” przeznaczone jest dla

źródeł sygnału liniowego, takich jak miksery, keyboardy czy wyjścia

liniowe wzmacniacza. Położenie „In” przeznaczone jest dla mikrofonów

dynamicznych.

F. WEJŚCIE XLR: Wejście do podłączenia mikrofonów i źródeł sygnału

liniowego do kanałów jeden i dwa (lewy i środkowy).

G. WYJŚCIE LOOP: Wyjście XLR do podłączenia dodatkowych głośników

Fighter lub zewnętrznego subwoofera. Zapewnia pełnozakresowy sygnał

dla wszystkich trzech kanałów.

H. WEJŚCIE AUX/BT: Gniazdo 3,5 mm do podłączenia urządzeń

zewnętrznych, takich jak odtwarzacze MP3, komputery i inne źródła

sygnału liniowego stereo. Jeżeli jest używane, moduł Bluetooth zostaje

wyłączony.

I. PRZYCISK BT PAIR: Aktywuje moduł Bluetooth na potrzeby sparowania z

urządzeniami zewnętrznymi. Po sparowaniu i włączeniu głośnik wyszuka

urządzenie. Jeżeli w ciągu 15 minut połączenie nie zostanie nawiązane,

moduł Bluetooth przejdzie w tryb czuwania.

J. REGULACJA GŁOŚNOŚCI MASTER: Regulacja ogólnego poziomu

głośności każdego z trzech kanałów.

K. PRZEŁĄCZNIK FULL RANGE/SUBWOOFER: Położenie „Out” oferuje pełen

zakres częstotliwości. Położenie „In” aktywuje wewnętrzną zwrotnicę

górnoprzepustową, ograniczającą niskie częstotliwości wydobywające się z

głośnika Fighter podczas korzystania z zewnętrznego subwoofera.

L. KONTROLKA ZASILANIA: Świeci się, gdy głośnik jest włączony.

M. PRZEWÓD ZASILAJĄCY: Podłącz do uziemionego gniazdka

elektrycznego zgodnie z podanymi wartościami napięcia i

częstotliwości.

N. WŁĄCZNIK ZASILANIA: Włącza/wyłącza głośnik.

Specyfikacje

TYP 5205

WZMACNIACZ MOCY 1100 W, klasa „D”

CHARAKTERYSTYKA CZĘSTOTLIWOŚCIOWA Fighter 10: 55 Hz–20 kHz Fighter 12: 50 Hz–20 kHz

MAX SPL 130 dB

GŁOŚNIKI Fighter 10: Jeden głośnik niskotonowy 10”, jeden driver 1”

Fighter 12: Jeden głośnik niskotonowy 12”, jeden driver 1”

POKRYCIE ZNAMIONOWE Fighter 10: 90 stopni w poziomie, 35 stopni w pionie

Fighter 12: 90 stopni w poziomie, 30 stopni w pionie

BEZPIECZNIK T4AL 250V (100V–120V)

T2AL 250V (220V–240V)

WYMIARY I WAGA Fighter 10: Szerokość: 30,5 cm Wysokość: 52 cm Głębokość: 32,7 cm Waga: 12,7 kg

Fighter 12: Szerokość: 34,3 cm Wysokość: 57,2 cm Głębokość: 38,4 cm Waga: 14,5 kg

Specyfikacje produktów mogą ulec zmianie bez powiadomienia.

POLSKI

Tylny panel Fighter 10; Fighter 12 wygląda identycznie.

POLSKI

Aktivní reprosoustavy Fender Fighter™

Děkujeme vám za nákup dvoupásmových aktivních reprosoustav řady

Fender Fighter. Nabídnou vám výjimečnou věrnost, spolehlivost a snadné

použití, poskytnou maximální exibilitu, včetně tří vstupních kanálů se

dvoupásmovým ekvalizérem (pro mikrofon, linku a další zdroje), přenos

audiosignálu prostřednictvím Bluetooth a odolné provedení. Mezi další

prémiové vlastnosti modelu Fighter patří:

• 10" (Fighter 10) a 12" (Fighter 12) hlubokotónové reproduktory

• 1" vysokotónový titanový tlakový reproduktor se zvukovodem

• Koncový zesilovač 1100W třídy „D“ saktivní výhybkou

• Obvod pro dynamickou limitaci pro trvalé monitorování rezervy a

plynulou regulaci zisku systému umožňuje dosažení maximálního

čistého výkonu bez zkreslení

• Duální laděný bassreex pro rozšíření rozsahu spodního pásma

• Smyčkový výstup spřepínačem výhybky pro subwoofer

• Robustní, kompaktní a lehká dřevěná ozvučnice svinylovým potahem,

perforovaná ocelová mřížka, odolné ochranné rohy a dvojitá zadní

držadla

• 35mm patice pro umístění na stojan

Ovládací prvky a jejich funkce

A. KOREKCE VÝŠEK TREBLE: Zdůraznění/potlačení vysokých kmitočtů; pro

každý ze třech kanálů. Ve střední poloze nedochází ke korekci (zvuk kanálu

zůstává beze změny).

B. KOREKCE HLOUBEK TREBLE: Zdůraznění/potlačení hlubokých kmitočtů;

pro každý ze třech kanálů. Ve střední poloze nedochází ke korekci (zvuk

kanálu zůstává beze změny).

C. OVLÁDÁNÍ HLASITOSTI VOLUME: Regulace hlasitosti každého kanálu

relativně vzhledem khlasitosti ostatních kanálů.

D. VSTUP JACK 6,3MM: K připojení vstupních zdrojů slinkovou úrovní pro

kanály jedna a dva (levý a střední kanál).

E. VSTUPNÍ PŘEPÍNAČ LINE/MIC: Volba vstupní citlivosti pro kanály

jedna a dva (levý a střední kanál). Horní poloha „Vypnuto“ je pro zdroje

vstupního signálu slinkovou úrovní (např. mixy, klávesy a zesilovače

slinkovým výstupem). Spodní poloha „Zapnuto“ je určena pro

dynamické mikrofony.

F. VSTUP XLR: Vstup kpřipojení mikrofonů a zdrojů signálu slinkovou

úrovní pro kanály jedna a dva (levý a střední kanál).

G. Výstup LOOP: Výstup XLR kpřipojení dalších reprosoustav Fighter nebo

externího subwooferu. Přenáší úplný širokopásmový signál ze všech třech

kanálů.

H. Vstup AUX/BT: Jack 3,5 mm kpřipojení přídavných zařízení například

MP3 přehrávače, počítače a jiných zdrojů stereofonního signálu slinkovou

úrovní. Během použití ruší režim Bluetooth.

I. TLAČÍTKO BT PAIR: Aktivace modulu Bluetooth kpárování sexterním

zařízením. Po spárování bude jednotka vyhledávat zařízení vždy po

zapnutí; Pokud po 15minutách nedojde knavázání žádného připojení,

modul Bluetooth se přepne do pohotovostního režimu.

J. HLAVNÍ REGULÁTOR HLASITOSTI MASTER: Nastavení celkové hlasitosti

ze všech třech kanálů.

K. PŘEPÍNAČ FULL RANGE/SUBWOOFER: Horní poloha „Vypnuto“ je určena

pro širokopásmový signál. Spodní poloha „Zapnuto“ aktivuje vestavěnou

výhybku, která omezuje spodní kmitočty vyzařované zreproduktorů

Fighter vpřípadě použití externího subwooferu.

L. INDIKÁTOR NAPÁJENÍ: Rozsvěcí se při zapnutí zařízení.

M. NAPÁJECÍ KABEL: Slouží kpřipojení aktivní reprosoustavy do zemněné

elektrické zásuvky, jejíž napětí a síťová frekvence odpovídá specikacím.

N. SÍŤOVÝ VYPÍNAČ POWER: Slouží kzapínání a vypínání reprosoustavy.

ČEŠTINA

Technické údaje

TYP 5205

VÝKONOVÝ ZESILOVAČ 1100 wattů třída „D“

KMITOČTOVÝ ROZSAH Fighter 10: 55Hz – 20kHz Fighter 12: 50Hz – 20kHz

MAX. ÚROVEŇ AKUST. TLAKU 130dB

REPRODUKTORY Fighter 10: Jeden 10" basový reproduktor, jeden 1" výškový tlakový reproduktor

Fighter 12: Jeden 12" basový reproduktor, jeden 1" výškový tlakový reproduktor

JMENOVITÉ POKRYTÍ Fighter 10: 90 stupňů horizontálně, 35 stupňů vertikálně

Fighter 12: 90 stupňů horizontálně, 30 stupňů vertikálně

POJISTKA T4AL 250V (100V-120V)

T2AL 250V (220V-240V)

ROZMĚRY A HMOTNOST Fighter 10: Šířka: 30,5cm Výška: 52cm Hloubka: 32,7cm Hmotnost: 12,7kg

Fighter 12: Šířka: 34,3cm Výška: 57,2cm Hloubka: 38,4cm Hmotnost: 14,5kg

Technické údaje se mohou změnit bez předchozího upozornění.

ČEŠTINA

Model Fighter 10, vyobrazení zadního panelu; model Fighter 12 má stejné funkce i uspořádání.

Aktívne reproduktory Fender Fighter™

Ďakujeme, že ste si vybrali obojsmerný aktívny reproduktor Fender série

Fighter. Je navrhnutý na poskytnutie výnimočnej precíznosti, spoľahlivosti

a na jednoduché používanie a dodáva najvyššiu exibilitu vrátane troch

vstupných kanálov s dvojpásmovým ekvalizérom (pre mikrofón, linku a

vedľajšie zdroje), prehrávanie zvuku prostredníctvom Bluetooth a odolnú

konštrukciu. Ostatné prémiové prvky série Fighter:

• 10-palcové (model Fighter 10) a 12-palcové (model Fighter 12)

nízkofrekvenčné reproduktory

• 1-palcový vysokofrekvenčný tlakový reproduktor s titánovým výškovým

reproduktorom

• Zosilňovač triedy D s výkonom 1 100 wattov s aktívnym prechodom

• Dynamický obmedzovací obvod pre priebežnú rezervu monitoringu a

funkčný systém úpravy zisku na docielenie najvyššieho čistého výkonu

bez skreslenia

• Duálne ladený systém ozvučenia na rozšírenú basovú odozvu

• Výstup na slučku so spínačom na prechod na subwoofer

• Odolný, kompaktný a ľahký drevený reprobox s vynilovým poťahom,

perforovanou oceľovou mriežkou, odolnými ochrannými rohmi a

duálnymi rukoväťami vzadu

• 35 mm úchytka na tyč

Ovládacie prvky a vlastnosti

A. NASTAVENIE VÝŠOK KANÁLA: Zosilnenie/zoslabenie vysokej

frekvencie, jeden pre každý z troch kanálov. V centrálnej polohe je

ovládanie vyvážené (bez účinku na zvuk kanála).

B. NASTAVENIE BASOV KANÁLA: Zosilnenie/zoslabenie basovej

frekvencie, jeden pre každý z troch kanálov. V centrálnej polohe je

ovládanie vyvážené (bez účinku na zvuk kanála).

C. NASTAVENIE HLASITOSTI KANÁLA: Upravuje hlasitosť každého kanálu

v relatívnom pomere k ostatným kanálom.

D. 1/4-PALCOVÝ VSTUP: Slúži na pripojenie vstupov s linkovou úrovňou

pre kanály jeden a dva (ľavé a stredné kanály).

E. SPÍNAČ VSTUPU LINE/MIC: Slúži na výber citlivosti vstupu pre kanály

jeden a dva (ľavé a stredné kanály). Poloha „von“ slúži na vstupy s

linkovou úrovňou, ako sú mixéry, klávesy alebo aktívne linkové výstupy.

Poloha „dnu“ slúži na dynamické mikrofóny.

F. VSTUP XLR: Slúži na pripojenie mikrofónov a vstupov s linkovou

úrovňou pre kanály jeden a dva (ľavé a stredné kanály).

G. SLUČKOVÝ VÝSTUP: Výstup XLR slúži na pripojenie dodatočných

reproduktorov Fighter alebo externý subwoofer. Poskytuje signál v

plnom rozsahu pre všetky tri kanály.

H. VSTUP AUX/BT: Poskytuje 3,5 mm vstup pre vedľajšie zariadenia ako

MP3 prehrávače, počítače a iné stereo zdroje s linkovou úrovňou. Vypne

modul Bluetooth, keď sa používa.

I. TLAČIDLO SPÁROVANIA BT: Aktivuje modul Bluetooth na spárovanie

sa s externými zariadeniami. Jednotka po spárovaní so zariadením bude

v zapnutom stave hľadať zariadenie. Modul Bluetooth sa prepne do

pohotovostného režimu standby, ak nedôjde k pripojeniu do 15 minút.

J. REGULÁCIA HLAVNEJ HLASITOSTI: Upravuje celkovú úroveň hlasitosti

pre všetky tri kanály.

K. SPÍNAČ PLNÝ ROZSAH/SUBWOOFER: V polohe „von“ funguje

plnofrekvenčná odozva. V polohe „dnu“ sa aktivuje vnútorný prechod

hornopriepustného reproduktora, ktorý obmedzuje nižšie basové

frekvencie idúce do reproduktora Fighter, keď sa používa externý

subwoofer.

L. SVETLO INDIKÁTORA NAPÁJANIA: Rozsvieti sa, keď je jednotka

zapnutá.

M. NAPÁJACÍ KÁBEL: Pripojte do uzemnenej zásuvky v súlade s príslušným

napätím a frekvenciou.

N. SIEŤOVÝ VYPÍNAČ: Slúži na zapnutie a vypnutie prístroja.

SLOVENSKY

Špecifikácie

TYP 5205

KONCOVÝ ZOSILŇOVAČ 1 100 wattov triedy D

FREKVENČNÁ ODOZVA Fighter 10: 55 Hz – 20 kHz Fighter 12: 50 Hz – 20 kHz

MAXIMÁLNY AKUSTICKÝ TLAK 130 dB

REPRODUKTORY Fighter 10: Jeden 10-palcový woofer, jeden 1-palcový” tlakový reproduktor

Fighter 12: Jeden 12-palcový woofer, jeden 1-palcový” tlakový reproduktor

NOMINÁLNE POKRYTIE Fighter 10: 90 stupňov horizontálne, 35 stupňov vertikálne

Fighter 12: 90 stupňov horizontálne, 30 stupňov vertikálne

POISTKA T4AL 250V (100V – 120V)

T2AL 250V (220V – 240V)

ROZMERY A HMOTNOSŤ Fighter 10: Šírka: 12” (30,5 cm) Výška: 20,5” (52 cm) Hĺbka: 12,9” (32,7 cm) Hmotnosť: 28 lbs. (12,7 kg)

Fighter 12: Šírka: 13.5” (34,3 cm) Výška: 22,5” (57,2 cm) Hĺbka: 15,1” (38,4 cm) Hmotnosť: 32 lbs. (14,5 kg)

Špecifikácie výrobku podliehajú zmene bez oznámenia.

SLOVENSKY

Zadný panel modelu Fighter 10; model Fighter 12 má rovnaké prvky a rozloženie.

Zvočniki z napajanjem Fender Fighter™

Hvala, da ste izbrali dvosmerni zvočnik z napajanjem serije Fender Fighter.

Zasnovan je za predvajanje izredno kakovostnega zvoka, je zanesljiv,

enostaven za uporabo, trpežne izdelave in zelo prilagodljiv, saj vključuje tri

vhodne kanale z dvofrekvenčnim izenačevalnikom (za mikrofonske, linijske

in pomožne vire), pretočno predvajanje zvoka Bluetooth. Druge vrhunske

funkcije serije Fighter:

• 10” (Fighter 10) in 12” (Fighter 12) nizkofrekvenčna zvočnika

• 1" visokofrekvenčni kompresijski "horn" zvočnik iz titana

• 1100 W ojačevalec razreda "D” z aktivnim crossovrom

• Dinamično omejevanje toka za neprekinjeno nadzorovanje razpona

zvoka in brezhibno prilagajanje ojačanja sistema za najmočnejšo čisto

moč brez distorzije

• Zračni sistem dveh odprtin za razširjen odziv nizkih tonov

• Izhod Loop s crossover-stikalom nizkotonca

• Robustno, kompaktno in lahko leseno ohišje z vinilnim ovojem,

perforirano kovinsko mrežico, vzdržljivimi zaščitnimi robovi in dvojnimi

zadnjimi ročaji

• 35 mm luknja za namestitveni drog

Krmilniki in funkcije

A. NADZOR KANALOV ZA VISOKE TONE: Zvišanje ali znižanje frekvence

visokih tonov; en krmilnik za vsakega od treh kanalov. Krmilnik je

“nevtralen” v središčnem položaju (brez učinka na zvok kanala).

B. NADZOR KANALOV ZA NIZKE TONE: Zvišanje ali znižanje frekvence

nizkih tonov; en krmilnik za vsakega od treh kanalov. Krmilnik je

“nevtralen” v središčnem položaju (brez učinka na zvok kanala).

C. NADZOR GLASNOSTI KANALOV: Prilagoditev glasnosti za vsak kanal,

odvisen od glasnosti ostalih kanalov.

D. 1/4'' VHOD: Za povezavo virov prek linijskega vhoda na kanala ena in

dva (levi in srednji kanal).

E. STIKALO LINIJSKEGA/MIKROFONSKEGA VHODA: Za izbiro

občutljivosti vhoda za kanala ena in dva (levi in srednji kanal). "Izvlečen"

položaj je namenjen virom prek linijskega vhoda, kot so mešalke,

klaviature in linijski izhodi ojačevalca. "Pritisnjen" položaj je za dinamične

mikrofone.

F. VHOD XLR: Vhod za povezavo mikrofonov in virov prek linijskega vhoda

na kanala ena in dva (levi in srednji kanal).

G. IZHOD LOOP: XLR-izhod za povezavo z dodatnimi zvočniki Fighter ali

zunanjim nizkotoncem. Zagotavlja signal polnega razpona za vse tri

kanale.

H. VHOD AUX/BT: Omogoča povezavo prek 3,5 mm za zunanje naprave,

kot so MP3-predvajalniki, računalniki in drugi linijski stereo viri. Kadar je v

uporabi, ima prednost pred modulom Bluetooth.

I. STIKALO BT PAIR: Aktivira modul Bluetooth za seznanjanje z zunanjimi

napravami. Ko je naprava seznanjena, bo enota poiskala napravo; če je

vključena; modul Bluetooth bo vstopil v način "pripravljenosti", če v 15

minutah povezava ni vzpostavljena.

J. NADZOR SKUPNE GLASNOSTI: Prilagoditev skupne ravni glasnosti za

vse tri kanale.

K. STIKALO ZA POLN RAZPON/NIZKOTONEC: "Izvlečen" položaj je

namenjen polnemu frekvenčnemu odzivu. "Pritisnjen" položaj aktivira

notranji visokoprehodni (high-pass) crossover zvočnika in omejuje nižje

frekvence zvočniku Fighter pri uporabi zunanjega nizkotonca.

L. LUČKA INDIKATORJA DELOVANJA: Sveti, ko je enota vključena.

M. NAPAJALNI KABEL: Povežite z ozemljeno vtičnico v skladu s

frekvenčnimi specikacijami in specikacijami napetosti.

N. GLAVNO STIKALO: To stikalo vključi/izključi napravo.

SLOVENŠČINA

Specifikacije

VRSTA 5205

OJAČEVALEC 1100 W, razred “D”

FREKVENČNI ODZIV Fighter 10: 55 Hz–20 kHz Fighter 12: 50 Hz–20 kHz

MAKSIMALNI ZVOČNI TLAK (SPL) 130 dB

ZVOČNIKI Fighter 10: En 10'' nizkotonec, en 1'' kompresijski zvočnik

Fighter 12: En 12'' nizkotonec, en 1'' kompresijski zvočnik

NAZIVNA POKRITOST Fighter 10: 90 stopinj horizontalno, 35 stopinj vertikalno

Fighter 12: 90 stopinj horizontalno, 30 stopinj vertikalno

VAROVALKA T4AL 250V (100V–120V)

T2AL 250V (220V–240V)

MERE IN TEŽA Fighter 10: Širina: 30,5 cm Višina: 52 cm Globina: 32,7 cm Teža: 12,7 kg

Fighter 12: Širina: 34,3 cm Višina: 57,2 cm Globina: 38,4 cm Teža: 14,5 kg

Specifikacije izdelka se lahko spremenijo brez predhodnega obvestila.

SLOVENŠČINA

Prikazana je zadnja plošča zvočnika Fighter 10; plošča zvočnika Fighter 12 ima enake funkcije in razporeditev.

Fender Fighter™ パワードラウドスピーカー

このたびは Fender Fighterシリーズ 2ウェイパワードスピーカーをお選びいただ

き、誠にありがとうございます。本製品は高い忠実度と信頼性、容易な操作を実現す

る設計で、3つの入力チャンネル（マイク／ライン、およびAUXソース）には2バンド

EQを装備、そしてBluetoothオーディオストリーミング、耐久性に優れたスタイリン

グ等、多彩な目的に柔軟に対応します。Fighterに搭載されたそのほかの高品位な

機能は以下のとおりです：

• 10インチ（Fighter 10）または12インチ（Fighter 12）低周波スピーカー

• 1インチチタニウムローデッドホーン高周波コンプレッションドライバー

• アクティブクロスオーバー搭載 1,100ワットクラス“D” パワーアンプリフ

ァー

• ダイナミックリミッタ回路による持続的なヘッドルームモニタリング、歪みのな

いクリーンパワーを最大限に引き出す、シームレスシステムゲイン調整

• ベースレスポンスを拡張する、デュアルチューンドポートシステム

• サブウーファークロスオーバースイッチ付きループ出力

• ビニールカバーリング、パーフォレイテッドスチールグリル、高耐久性のコーナ

ープロテクト、デュアル背面ハンドルを装備。頑丈で、コンパクトかつ軽量な、

ウッドエンクロージャー

• 35 mm ポールマウントソケット

コントロール類および機能

A. チャンネルTREBLE（高域）コントロール：3 つのチャンネルそれぞれに装備さ

れていて、高域をブースト／カットします。位置を中央にすると、”フラット”（チ

ャンネルのサウンドに効果がかかっていない状態）になります。

B. チャンネルBASS（低域）コントロール：3 つのチャンネルそれぞれに装備され

ていて、低域をブースト／カットします。位置を中央にすると、”フラット”（チャ

ンネルのサウンドに効果がかかっていない状態）になります。

C. チャンネルVOLUME（音量）コントロール：各チャンネルの音量を、ほかのチ

ャンネルと相対的に調節します。

D. 1/4 インチ入力：チャンネル1および2（左および中央チャンネル）に、ラインレ

ベル入力ソースを接続するための入力端子です。

E. L I N E / M I C（ライン／マイク）入力スイッチ：チャンネル1および2（左および中

央チャンネル）の入力感度を選択します。ミキサー、キーボード、アンプリファ

ーのライン出力など、ラインレベル入力ソースを接続する場合は突き出た状態

（凸）にします。ダイナミックマイクロフォンを接続する場合は押し入れた状態

（凹）にします。

F. XLR 入力：マイクロフォンおよびラインレベル入力ソースを、チャンネル1およ

び2（左および中央チャンネル）に接続するための入力端子です。

G. L O O P（ループ）出力：追加のFighterスピーカー、または外部サブウーファー

を接続するためのXLR出力。3つのチャンネルすべてにフルレンジ信号を供給

します。

H. AUX/BT（Bluetooth）入力：MP3プレイヤー、コンピューター等ラインレ

ベルステレオ音源などの、AUX機器を接続するための3.5 mm端子です。こ

の端子の使用時は、Bluetoothに優先します。

I. BT PAIR（Bluetoothペアスイッチ）：外部機器とのペアリングのた

め、Bluetoothモジュールを有効にします。機器のペアリング後、ユニット

は電源オン時には機器を検出します；15分経過しても接続ができない場合

は、Bluetoothモジュールは”スタンバイ”モードになります。

J. MASTER（マスター）音量コントロール：全3チャンネルの総合的な音量レベ

ルを調節します。

K. FULL RANGE/SUBWOOFER（フルレンジ／サブウーファー）スイッチ: ス

イッチを突き出た状態（凸）にすると、フルレンジ周波数レスポンスとなります。

押し入れた状態（凹）では、外部ウーファー使用時に、内蔵ハイパススピーカー

クロスオーバーが有効になり、Fighterスピーカーの低域を制限します。

L. 電源インディケーターライト : ユニットの電源がオンの時に点灯します。

M. 電源コード接続端子：電圧および周波数仕様に適合した、接地コンセントに接

続します。

N. P O W E R（電源）スイッチ : ユニットの電源をオン／オフします。

仕様

型式 5205

パワーアンプ 1,100 ワットクラス “D”

周波数応答 Fighter 10： 55 Hz–20 kHz Fighter 12: 50 Hz–20 kHz

最大SPL 130 dB

スピーカー Fighter 10： 10インチウーファー1基、1インチコンプレッションドライバー1基

Fighter 12： 12インチウーファー1基、1インチコンプレッションドライバー1基

公称指向角度 Fighter 10：（水平×垂直） 90°× 35°

Fighter 12：（水平×垂直） 90°× 30°

ヒューズ T4AL 250V (100V-120V)

T2AL 250V (220V-240V)

サイズおよび重量 Fighter 10：幅：30.5 cm 高さ：52 cm 奥行き：32.7 cm 重量：12.7 kg

Fighter 12：幅：34.3 cm 高さ：57.2 cm 奥行き：38.4 cm 重量：14.5 kg

製品の使用は予告なく変更になる場合があります。

日本語

図は Fighter 10 背面パネル； Fighter 12 の機能およびレイアウトも同様です。

日本語

Fender Fighter™ 有源扬声器

非常感谢您选择Fender Fighter系列双路有源扬声器。专为提供出色

的保真度、可靠性和易用性设计，它可提供最大的灵活性，包括三路

输入和双频段均衡器（用于麦克风、线路输入和辅助输入）、蓝牙音

频流和经久不衰的样式。其他高级Fighter功能包括：

• 10 寸 (Fighter 10) 和 12 寸 (Fighter 12) 低频扬声器

• 1 寸钛号角负载式高频压缩单元

• 1,100 瓦带有源分频器的丁类功率放大器

• 动态限幅电路，提供连续裕量监测和无缝系统增益调整电路，

获得最大的无失真纯净功率

• 双调谐端口系统获得扩展低音响应

• 带低音炮分频器开关的回路输出

• 坚固耐用、小巧、轻便木质箱体，带有乙烯覆罩、打孔钢格栅、

耐用保护角和后方双手柄

• 35 毫米杆装插座

控制和功能

A. 通道高音控制：高音频率提升或抑制；三个通道各一。控制在中

心位置是“平”的（不影响通道声音）。

B. 通道低音控制：低音频率提升或抑制；三个通道各一。控制在中

心位置是“平”的（不影响通道声音）。

C. 通道音量控制：调整每个通道相对于其他通道的音量。

D. 1/4寸输入：将线路电平输入源连接到通道一和二（左和中通

道）。

E. 线路/麦克风输入开关：选择通道一和二的输入灵敏度（左和中

通道）。“弹起”位置用于线路电平输入源，如调音台、键盘和放

大器线路输出。“按下”位置用于动圈式麦克风。

F. XLR 输入：输入用于将麦克风和线路电平输入源连接到通道一

和二（左和中通道）。

G. 回路输出：XLR 输出用于连接到其他Fighter扬声器或外部低音

炮。提供所有三个通道的全频段信号。

H. AUX/BT 输入：提供辅助设备的 3.5 毫米连接，如 MP3 播放器、

电脑和其他线路电平立体声音源。使用时会使蓝牙模块失效。

I. BT 配对开关：激活蓝牙模块与外部设备配对。设备配对成功

后，通电时单元将搜索设备；如果 15分钟后仍未建立连接，蓝牙

模块将进入“待机”模式。

J. 主音量控制：调整所有三个通道的总体音量电平。

K. 全频段/重低音开关：“弹出”位置用于全频段频率响应。“按

下”位置激活内置高通扬声器分频器，使用外部低音炮时抑制

Fighter扬声器的低频段。

L. 电源指示灯：单元打开时亮起。

M. 电源线：连接符合电压和频率规格的接地插座。

N. 电源开关：打开和关闭放大器。

技术指标

型号 5205

功率放大器 1,100 瓦丁类

频率响应 Fighter 10：55 赫兹-20 千赫兹 Fighter 12：50 赫兹-20 千赫兹

最大声压级 130 分贝

扬声器 Fighter 10：一个 10 寸低音单元，一个 1 寸压缩激励单元

Fighter 12：一个 12 寸低音单元，一个 1 寸压缩激励单元

名义覆盖 Fighter 10：水平 90 度，垂直 35 度

Fighter 12：水平 90 度，垂直 30 度

保险丝 T4AL 250V (100V-120V)

T2AL 250V (220V-240V)

尺寸和重量 Fighter 10：宽度：12 英寸 (30.5 厘米) 高度：20.5 英寸 (52 厘米) 深度：12.9 英寸 (32.7 厘米) 重量：28磅。(12.7 千克)

Fighter 12：宽度：13.5 英寸 (34.3 厘米) 高度：22.5 英寸 (57.2 厘米) 深度：15.1 英寸 (38.4 厘米) 重量：32磅。(14.5 千克)

产品规格可改变，恕不另行通知。

中文

显示 Fighter 10 后面板；Fighter 12 的功能和布局与此相同。

中文

PART NUMBERS / REFERENCIAS / RÉFÉRENCE / NÚMERO DAS PEÇAS / NUMERO PARTI / TEILENUMMERN

NUMERY REFERENCYJNE / REFERENČNÍ ČÍSLA / REFERENČNÉ ČÍSLA / REFERENČNE ŠTEVILKE /

部品番号

型号

A PRODUCT OF

FENDER MUSICAL INSTRUMENTS CORP.

311 CESSNA CIRCLE

CORONA, CALIF. 92880

U.S.A.

AMPLIFICADOR DE AUDIO

IMPORTADO POR: Fender Ventas de México, S. de R.L. de C.V.

Calle Huerta #279, Int. A. Col. El Naranjo. C.P. 22785. Ensenada, Baja California, México.

RFC: FVM-140508-CI0

Servicio al Cliente: 01(800) 7887395, 01(800) 7887396, 01(800) 7889433

Fender® is a trademark of FMIC.

Other trademarks are property of their respective owners.

部件名称

本表格依据 SJ/T 11364 的规定编制。

O：表示该有毒有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

注：含有有害物质的部件由于全球技术发展水平限制而无法实现有害物质的替代。

*产品含有喇叭单元时有效。

箱体

喇叭单元*

电子部分

接线端子

电线

附件

有害物质

产品中有害物质的名称及含量

铅

(Pb)

汞

(Hg)

镉

(Cd)

六价铬

(Cr(VI))

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

Fighter™ 10

6962000000 (100V-120V) NA

6962006000 (220V-240V) EU

6962007000 (100V-120V) JP

6962003000 (220V-240V) AU

Fighter™ 12

6962100000 (100V-120V) NA

6962106000 (220V-240V) EU

6962107000 (100V-120V) JP

6962103000 (220V-240V) AU

Fender Musical Instruments FEN1714 Power Amplifier User Manual Manual

Fender Musical Instruments Power Amplifier Manual

Contents

Manual

Navigation menu

Namespaces

Views

Navigation
