KEF SPEAKERSSpecificationSpec_approbation_05-20180710.indd 1 2018/7/10 17:32:43

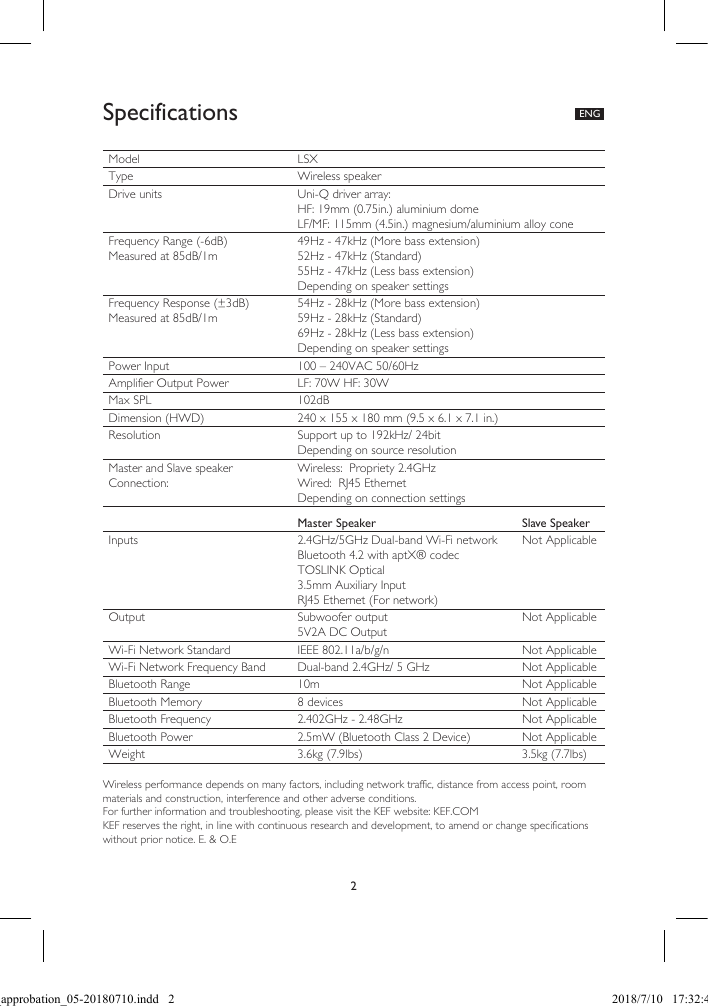

2Specifications ENGWireless performance depends on many factors, including network traffic, distance from access point, room materials and construction, interference and other adverse conditions.For further information and troubleshooting, please visit the KEF website: KEF.COMKEF reserves the right, in line with continuous research and development, to amend or change specifications without prior notice. E. & O.EModel LSXType Wireless speakerDrive units Uni-Q driver array:HF: 19mm (0.75in.) aluminium domeLF/MF: 115mm (4.5in.) magnesium/aluminium alloy coneFrequency Range (-6dB)Measured at 85dB/1m49Hz - 47kHz (More bass extension)52Hz - 47kHz (Standard)55Hz - 47kHz (Less bass extension)Depending on speaker settingsFrequency Response (±3dB)Measured at 85dB/1m54Hz - 28kHz (More bass extension)59Hz - 28kHz (Standard)69Hz - 28kHz (Less bass extension)Depending on speaker settingsPower Input 100 – 240VAC 50/60HzAmplifier Output Power LF: 70W HF: 30WMax SPL 102dBDimension (HWD) 240 x 155 x 180 mm (9.5 x 6.1 x 7.1 in.)Resolution Support up to 192kHz/ 24bitDepending on source resolutionMaster and Slave speaker Connection:Wireless: Propriety 2.4GHz Wired: RJ45 EthernetDepending on connection settingsMaster Speaker Slave SpeakerInputs 2.4GHz/5GHz Dual-band Wi-Fi networkBluetooth 4.2 with aptX® codecTOSLINK Optical3.5mm Auxiliary InputRJ45 Ethernet (For network)Not ApplicableOutput Subwoofer output5V2A DC OutputNot ApplicableWi-Fi Network Standard IEEE 802.11a/b/g/n Not ApplicableWi-Fi Network Frequency Band Dual-band 2.4GHz/ 5 GHz Not ApplicableBluetooth Range 10m Not ApplicableBluetooth Memory 8 devices Not ApplicableBluetooth Frequency 2.402GHz - 2.48GHz Not ApplicableBluetooth Power 2.5mW (Bluetooth Class 2 Device) Not ApplicableWeight 3.6kg (7.9lbs) 3.5kg (7.7lbs)Spec_approbation_05-20180710.indd 2 2018/7/10 17:32:43

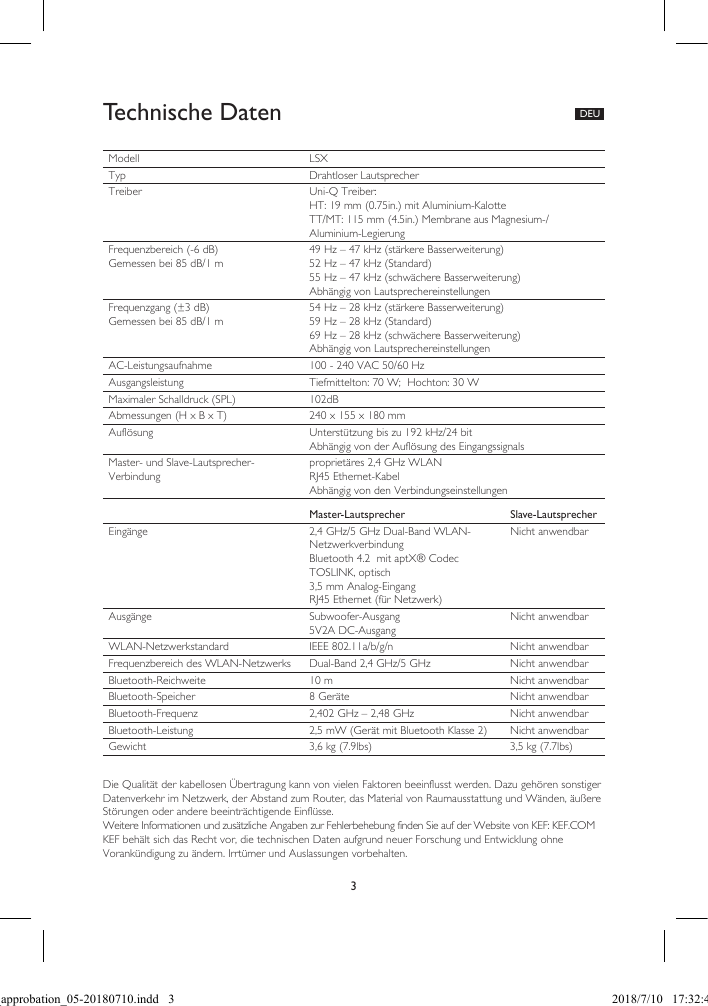

3Technische Daten DEUDie Qualität der kabellosen Übertragung kann von vielen Faktoren beeinflusst werden. Dazu gehören sonstiger Datenverkehr im Netzwerk, der Abstand zum Router, das Material von Raumausstattung und Wänden, äußere Störungen oder andere beeinträchtigende Einflüsse.Weitere Informationen und zusätzliche Angaben zur Fehlerbehebung finden Sie auf der Website von KEF: KEF.COMKEF behält sich das Recht vor, die technischen Daten aufgrund neuer Forschung und Entwicklung ohne Vorankündigung zu ändern. Irrtümer und Auslassungen vorbehalten.Modell LSXTyp Drahtloser LautsprecherTreiber Uni-Q Treiber:HT: 19 mm (0.75in.) mit Aluminium-KalotteTT/MT: 115 mm (4.5in.) Membrane aus Magnesium-/Aluminium-LegierungFrequenzbereich (-6 dB)Gemessen bei 85 dB/1 m49 Hz – 47 kHz (stärkere Basserweiterung)52 Hz – 47 kHz (Standard)55 Hz – 47 kHz (schwächere Basserweiterung)Abhängig von LautsprechereinstellungenFrequenzgang (±3 dB)Gemessen bei 85 dB/1 m54 Hz – 28 kHz (stärkere Basserweiterung)59 Hz – 28 kHz (Standard)69 Hz – 28 kHz (schwächere Basserweiterung)Abhängig von LautsprechereinstellungenAC-Leistungsaufnahme 100 - 240 VAC 50/60 HzAusgangsleistung Tiefmittelton: 70 W; Hochton: 30 WMaximaler Schalldruck (SPL) 102dBAbmessungen (H x B x T) 240 x 155 x 180 mmAuflösung Unterstützung bis zu 192 kHz/24 bitAbhängig von der Auflösung des EingangssignalsMaster- und Slave-Lautsprecher-Verbindungproprietäres 2,4 GHz WLANRJ45 Ethernet-KabelAbhängig von den VerbindungseinstellungenMaster-Lautsprecher Slave-LautsprecherEingänge 2,4 GHz/5 GHz Dual-Band WLAN-NetzwerkverbindungBluetooth 4.2 mit aptX® CodecTOSLINK, optisch3,5 mm Analog-EingangRJ45 Ethernet (für Netzwerk)Nicht anwendbarAusgänge Subwoofer-Ausgang5V2A DC-AusgangNicht anwendbarWLAN-Netzwerkstandard IEEE 802.11a/b/g/n Nicht anwendbarFrequenzbereich des WLAN-Netzwerks Dual-Band 2,4 GHz/5 GHz Nicht anwendbarBluetooth-Reichweite 10 m Nicht anwendbarBluetooth-Speicher 8 Geräte Nicht anwendbarBluetooth-Frequenz 2,402 GHz – 2,48 GHz Nicht anwendbarBluetooth-Leistung 2,5 mW (Gerät mit Bluetooth Klasse 2) Nicht anwendbarGewicht 3,6 kg (7.9lbs) 3,5 kg (7.7lbs)Spec_approbation_05-20180710.indd 3 2018/7/10 17:32:43

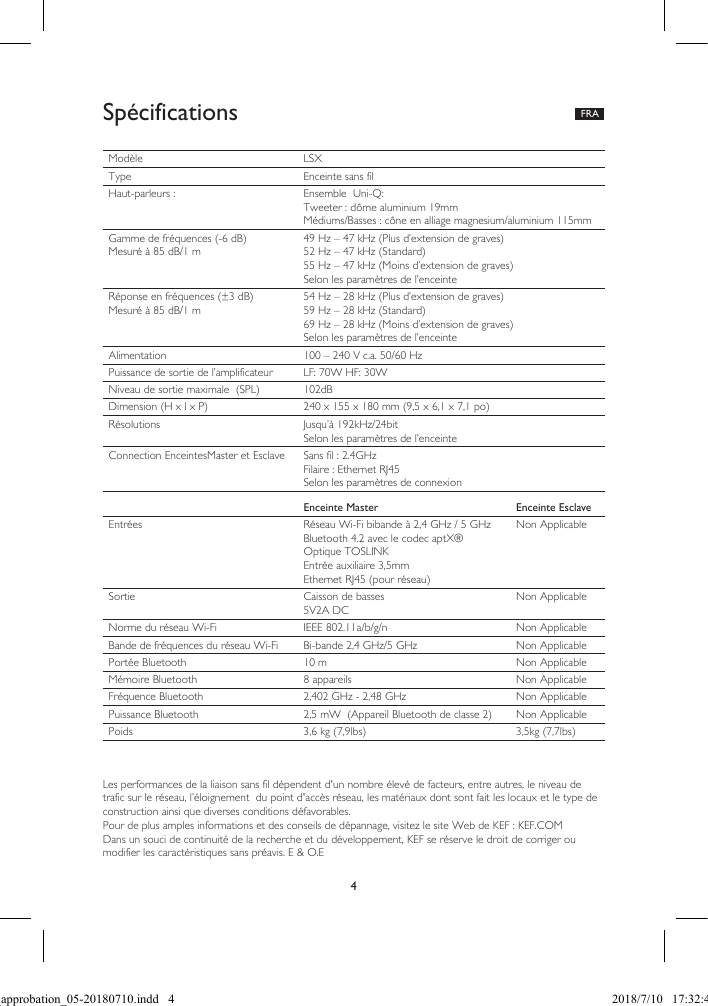

4Spécifications FRALes performances de la liaison sans fil dépendent d'un nombre élevé de facteurs, entre autres, le niveau de trafic sur le réseau, l’éloignement du point d'accès réseau, les matériaux dont sont fait les locaux et le type de construction ainsi que diverses conditions défavorables.Pour de plus amples informations et des conseils de dépannage, visitez le site Web de KEF : KEF.COMDans un souci de continuité de la recherche et du développement, KEF se réserve le droit de corriger ou modifier les caractéristiques sans préavis. E & O.EModèle LSXType Enceinte sans filHaut-parleurs : Ensemble Uni-Q:Tweeter : dôme aluminium 19mm Médiums/Basses : cône en alliage magnesium/aluminium 115mmGamme de fréquences (-6 dB)Mesuré à 85 dB/1 m49 Hz – 47 kHz (Plus d’extension de graves)52 Hz – 47 kHz (Standard)55 Hz – 47 kHz (Moins d’extension de graves)Selon les paramètres de l’enceinteRéponse en fréquences (±3 dB)Mesuré à 85 dB/1 m54 Hz – 28 kHz (Plus d’extension de graves)59 Hz – 28 kHz (Standard)69 Hz – 28 kHz (Moins d’extension de graves)Selon les paramètres de l’enceinteAlimentation 100 – 240 V c.a. 50/60 HzPuissance de sortie de l’amplificateur LF: 70W HF: 30WNiveau de sortie maximale (SPL) 102dBDimension (H x l x P) 240 x 155 x 180 mm (9,5 x 6,1 x 7,1 po)Résolutions Jusqu’à 192kHz/24bitSelon les paramètres de l’enceinteConnection EnceintesMaster et Esclave Sans fil : 2.4GHzFilaire : Ethernet RJ45Selon les paramètres de connexionEnceinte Master Enceinte EsclaveEntrées Réseau Wi-Fi bibande à 2,4 GHz / 5 GHzBluetooth 4.2 avec le codec aptX®Optique TOSLINKEntrée auxiliaire 3,5mmEthernet RJ45 (pour réseau)Non ApplicableSortie Caisson de basses 5V2A DCNon ApplicableNorme du réseau Wi-Fi IEEE 802.11a/b/g/n Non ApplicableBande de fréquences du réseau Wi-Fi Bi-bande 2,4 GHz/5 GHz Non ApplicablePortée Bluetooth 10 m Non ApplicableMémoire Bluetooth 8 appareils Non ApplicableFréquence Bluetooth 2,402 GHz - 2,48 GHz Non ApplicablePuissance Bluetooth 2,5 mW (Appareil Bluetooth de classe 2) Non ApplicablePoids 3,6 kg (7,9lbs) 3,5kg (7,7lbs)Spec_approbation_05-20180710.indd 4 2018/7/10 17:32:43

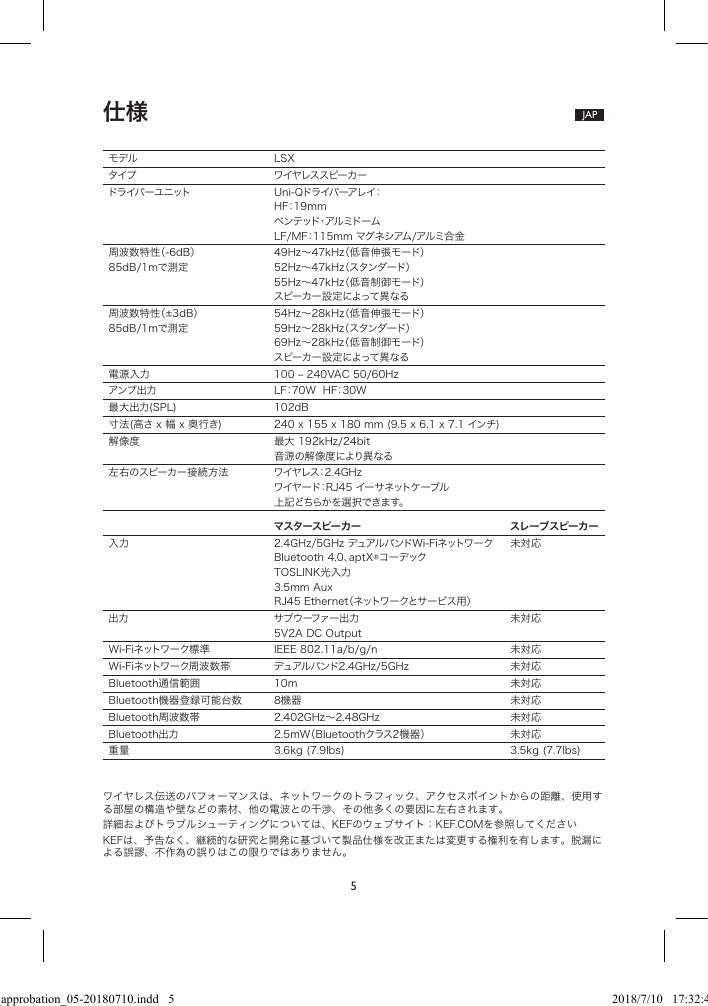

5仕様 JAP ワイヤレス伝送のパフォーマンスは、ネットワークのトラフィック、アクセスポイントからの距離、使用する部屋の構造や壁などの素材、他の電波との干渉、その他多くの要因に左右されます。詳細およびトラブルシューティングについては、KEFのウェブサイト：KEF.COMを参照してくださいKEFは、予告なく、継続的な研究と開発に基づいて製品仕様を改正または変更する権利を有します。脱漏による誤謬、不作為の誤りはこの限りではありません。モデル LSXタイプ ワイヤレススピーカ ードライバ ー ユ ニット Uni-Qドライバーアレイ：HF：19mmベ ン テ ッド・ア ル ミ ド ー ムLF/MF：115mm マグネシアム/アルミ合金周波数特性（-6dB）85dB/1mで測定49Hz～47kHz（低音伸張モード）52Hz～47kHz（スタンダード）55Hz～47kHz（低音制御モード）スピーカー設定によって異なる周波数特性（±3dB）85dB/1mで測定54Hz～28kHz（低音伸張モード）59Hz～28kHz（スタンダード）69Hz～28kHz（低音制御モード）スピーカー設定によって異なる電源入力 100 – 240VAC 50/60Hzアンプ出力 LF：70W HF：30W最大出力(SPL) 102dB寸法(高さ x 幅 x 奥行き) 240 x 155 x 180 mm (9.5 x 6.1 x 7.1 インチ)解像度 最大 192kHz/24bit音源の解像度により異なる左右のスピーカー接続方法 ワイヤレス：2.4GHzワイヤード：RJ45 イーサネットケーブル上記どちらかを選択できます。マスタースピーカー スレーブスピーカー入力 2.4GHz/5GHz デュアルバンドWi-FiネットワークBluetooth 4.0、aptX®コーデックTOSLINK光入力3.5mm AuxRJ45 Ethernet（ネットワークとサービス用）未対応出力 サ ブ ウ ーフ ァ ー 出 力5V2A DC Output未対応Wi-Fiネットワーク標準 IEEE 802.11a/b/g/n 未対応Wi-Fiネットワーク周波数帯 デュアルバンド2.4GHz/5GHz 未対応Bluetooth通信範囲 10m 未対応Bluetooth機器登録可能台数 8機器 未対応Bluetooth周波数帯 2.402GHz～2.48GHz 未対応Bluetooth出力 2.5mW（Bluetoothクラス2機器） 未対応重量 3.6kg (7.9lbs) 3.5kg (7.7lbs)Spec_approbation_05-20180710.indd 5 2018/7/10 17:32:43

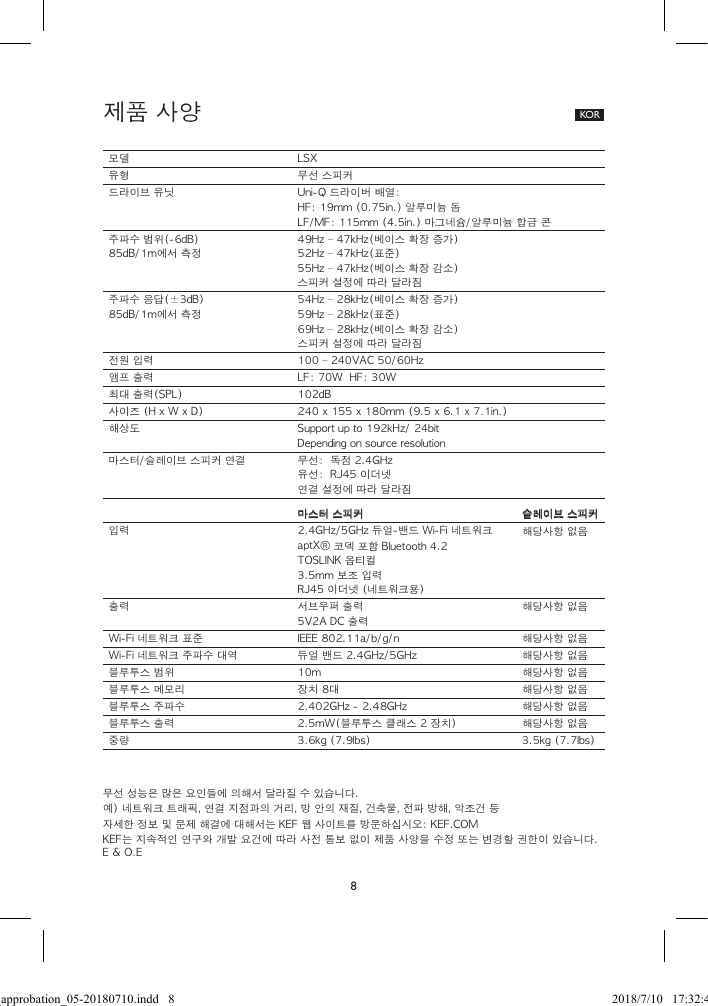

8제품 사양 KOR무선 성능은 많은 요인들에 의해서 달라질 수 있습니다.예) 네트워크 트래픽, 연결 지점과의 거리, 방 안의 재질, 건축물, 전파 방해, 악조건 등자세한 정보 및 문제 해결에 대해서는 KEF 웹 사이트를 방문하십시오: KEF.COMKEF는 지속적인 연구와 개발 요건에 따라 사전 통보 없이 제품 사양을 수정 또는 변경할 권한이 있습니다. E & O.E모델 LSX유형 무선 스피커드라이브 유닛 Uni-Q 드라이버 배열:HF: 19mm (0.75in.) 알루미늄 돔LF/MF: 115mm (4.5in.) 마그네슘/알루미늄 합금 콘주파수 범위(-6dB)85dB/1m에서 측정49Hz – 47kHz(베이스 확장 증가)52Hz – 47kHz(표준)55Hz – 47kHz(베이스 확장 감소)스피커 설정에 따라 달라짐주파수 응답(±3dB)85dB/1m에서 측정54Hz – 28kHz(베이스 확장 증가)59Hz – 28kHz(표준)69Hz – 28kHz(베이스 확장 감소)스피커 설정에 따라 달라짐전원 입력 100 – 240VAC 50/60Hz앰프 출력 LF: 70W HF: 30W최대 출력(SPL) 102dB사이즈 (H x W x D) 240 x 155 x 180mm (9.5 x 6.1 x 7.1in.)해상도 Support up to 192kHz/ 24bitDepending on source resolution마스터/슬레이브 스피커 연결 무선: 독점 2.4GHz 유선: RJ45 이더넷연결 설정에 따라 달라짐마스터 스피커 슬레이브 스피커입력 2.4GHz/5GHz 듀얼-밴드 Wi-Fi 네트워크aptX® 코덱 포함 Bluetooth 4.2TOSLINK 옵티컬3.5mm 보조 입력RJ45 이더넷 (네트워크용)해당사항 없음출력 서브우퍼 출력5V2A DC 출력해당사항 없음Wi-Fi 네트워크 표준 IEEE 802.11a/b/g/n 해당사항 없음Wi-Fi 네트워크 주파수 대역 듀얼 밴드 2.4GHz/5GHz 해당사항 없음블루투스 범위 10m 해당사항 없음블루투스 메모리 장치 8대 해당사항 없음블루투스 주파수 2.402GHz - 2.48GHz 해당사항 없음블루투스 출력 2.5mW(블루투스 클래스 2 장치) 해당사항 없음중량 3.6kg (7.9lbs) 3.5kg (7.7lbs)Spec_approbation_05-20180710.indd 8 2018/7/10 17:32:45
Spec_approbation_05-20180710.indd 9 2018/7/10 17:32:45
Spec_approbation_05-20180710.indd 10 2018/7/10 17:32:45

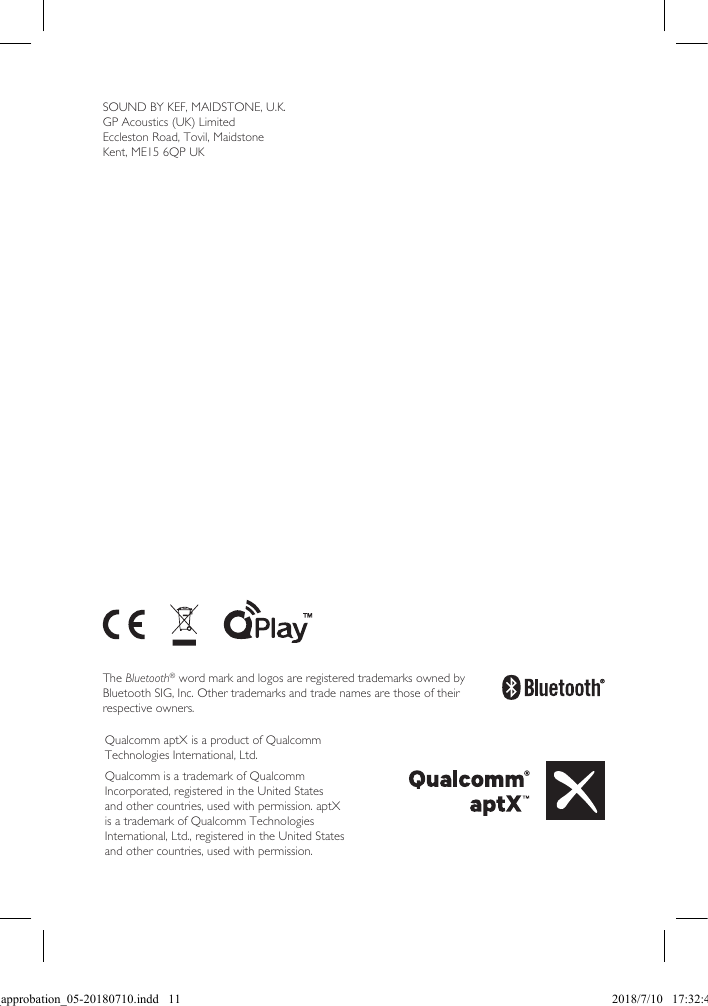

The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. Other trademarks and trade names are those of their respective owners.Qualcomm aptX is a product of Qualcomm Technologies International, Ltd.Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries, used with permission. aptX is a trademark of Qualcomm Technologies International, Ltd., registered in the United States and other countries, used with permission.SOUND BY KEF, MAIDSTONE, U.K.GP Acoustics (UK) LimitedEccleston Road, Tovil, MaidstoneKent, ME15 6QP UKSpec_approbation_05-20180710.indd 11 2018/7/10 17:32:45

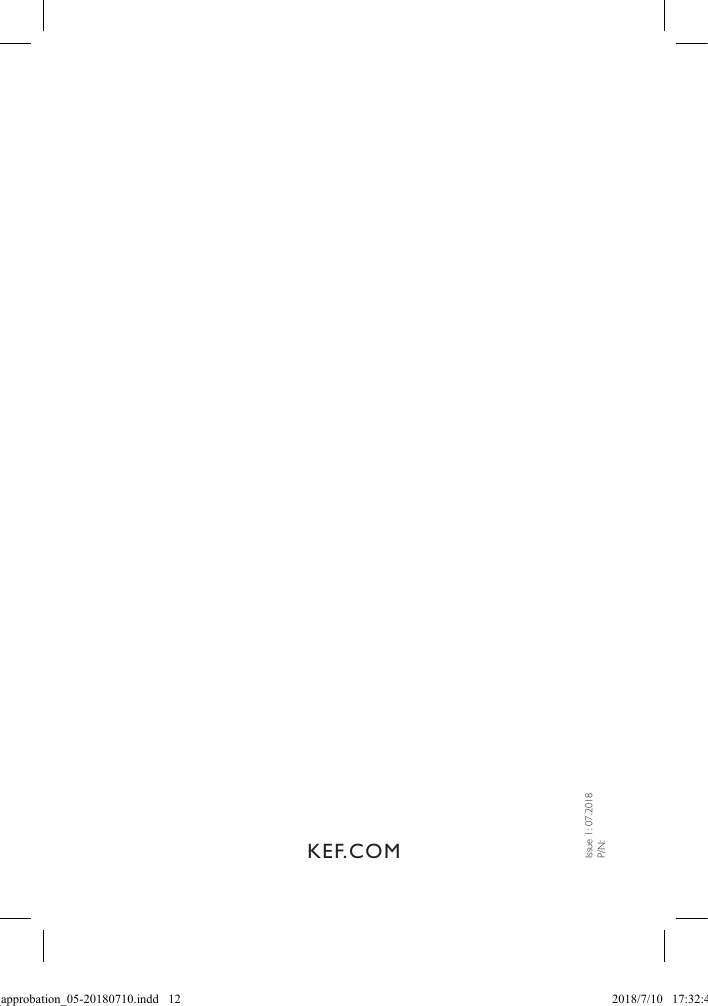

KEF.COMIssue 1: 07.2018P/N: Spec_approbation_05-20180710.indd 12 2018/7/10 17:32:45
