GoPro CHDHX302 Wireless Portable Camera User Manual HERO3 Plus Black UM ENG FRA REVA indb

GoPro, Inc. Wireless Portable Camera HERO3 Plus Black UM ENG FRA REVA indb

Contents

Users Manual

USER MANUAL
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 1 6/26/13 3:04 PM
Join the GoPro party at facebook.com/gopro to see
what other GoPro owners are capturing and sharing.
Share your footage and join the GoPro movement!
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 2 6/26/13 3:04 PM
table of contents
Accessories 4
Mounts + Accessories 5
HERO3+ Features 6
Camera LCD Status Screen 8
Camera Menu Flow Chart 9
Camera Soware Updates 10
Basics 10
Camera Modes 13
Camera Settings 20
Capture Settings 32
Set Up 40
Wi-Fi + Wi-Fi Remote 48
Connecting to GoPro App 51
Storage/microSD™ Cards 52
System Requirements 53
Transferring Files 54
Playback 55
Battery 57
Important Warning Messages 60
Camera Housing 61
Using the Mounts 65
Handling the Wi-Fi Remote 67
Customer Support 68
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 3 6/26/13 3:04 PM
4
FEATURED ACCESSORIES
LCD Touch BacPac™
Battery BacPac™
Wi-Fi Remote
The Frame
weaR It. mount It. loVe It.
HERO3+ ACCESSORIES
Wrist Housing
Standard Housing
Rechargeable Battery
Dive Housing
Lens Replacement Kit
Protective Lens + Covers
More HERO3+ accessories available at gopro.com
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 4 6/26/13 3:04 PM
5
see moRe at GoPRo.com
MOUNTS + ACCESSORIES
Helmet Front Mount Chesty Handlebar/Seatpost/
Pole Mount Surfboard Mounts
Floaty Backdoor Head Strap
+ QuickClip Suction Cup Vented Helmet
Strap
Roll Bar Mount Tripod Mounts Anti-Fog Inserts Jaws Flex
Clamp Mount
Curved + Flat
Adhesive Mounts Side Mount Camera Tethers Dual Battery
Charger
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 5 6/26/13 3:04 PM
6
HeRo3+ featuRes
1. Camera Status Lights (Red)
2. Shutter/Select Button
3. LCD Status Screen
4. Wi-Fi Status Lights (Blue )
5. Power/Mode Button
6. Micro HDMI Port
(Cable not included)
7. MicroSD Card Slot
(SD card not included)
8. Mini-USB Port
(Supports Composite A/C
cable/3.5mm stereo mic
adapter, not included)
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 6 6/26/13 3:04 PM
7
HeRo3+ featuRes
9. HERO Port
10. Battery Door
11. Wi-Fi On/Off Button
12. Audio Alert
13. Microphone
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 7 6/26/13 3:04 PM
8

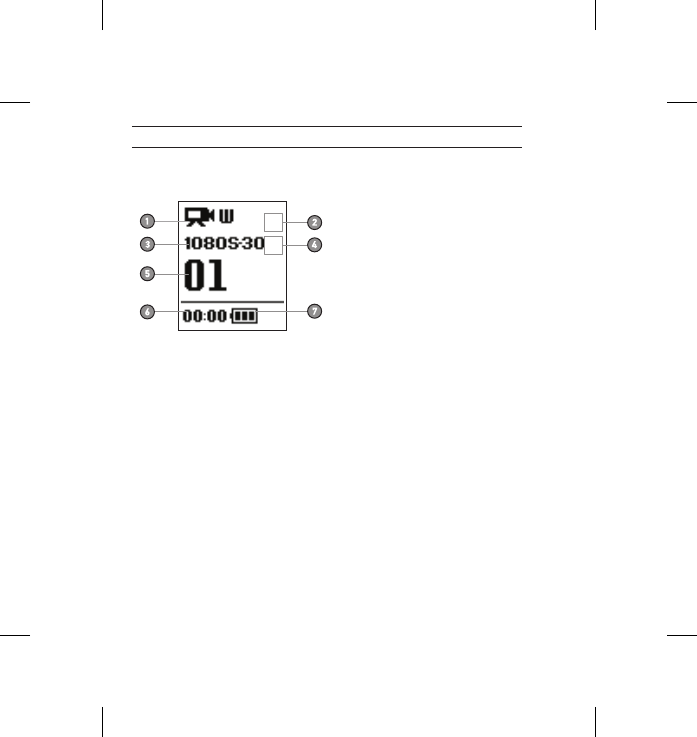

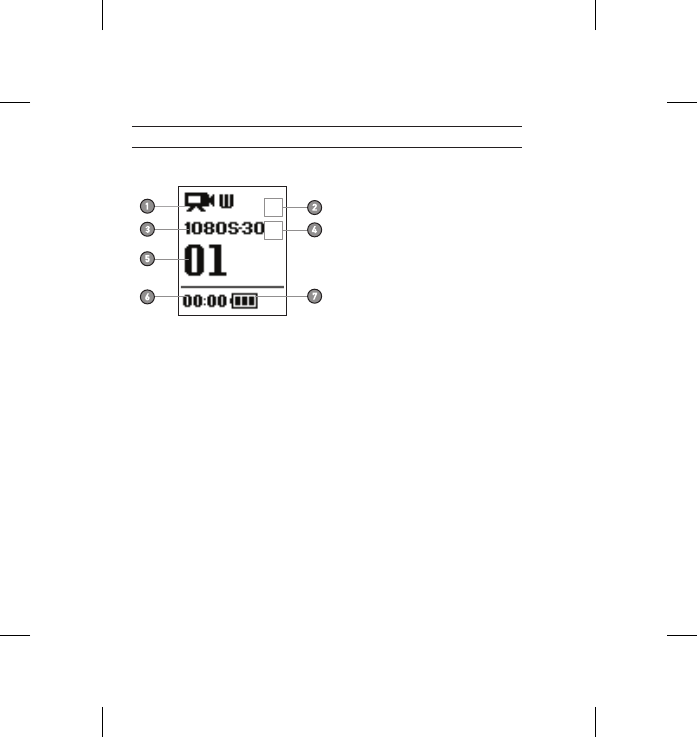

cameRa lcd status scReen
The LCD screen displays the following information about HERO3+ modes and settings:
1. Camera Modes/FOV (Field of View)
2. Capture Setting Modes (not shown)
3. Resolution/fps (Frames Per Second)
4. Time Interval Settings: (not shown)
5. Counter
6. Time/Storage/Files
7. Battery Life
NOTE: The icons displayed above will vary depending on what mode your camera is in.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 8 6/26/13 3:04 PM
9

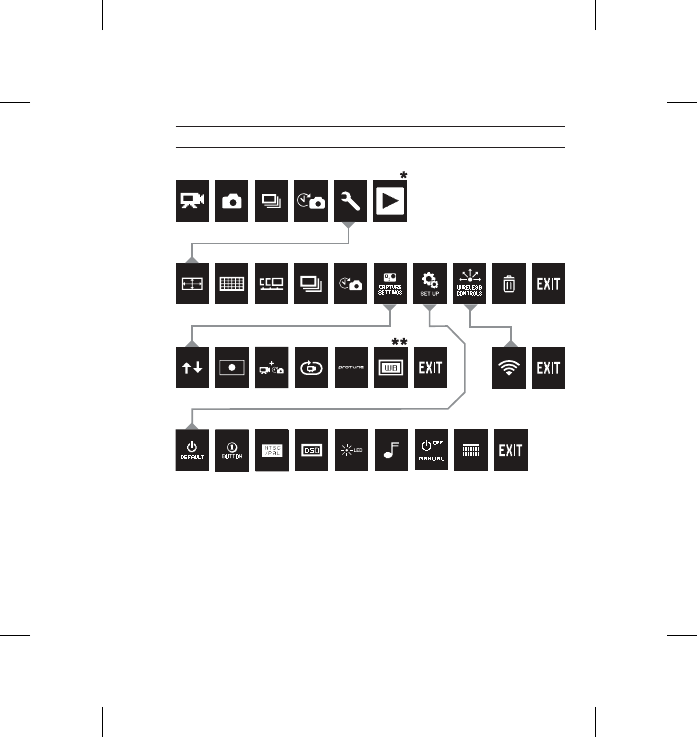

cameRa menu flow cHaRt
MODES
CAMERA SETTINGS
CAPTURE SETTINGS WI-FI
SET UP
* Playback only appears in LCD Status Screen if camera is connected
to a TV or LCD Touch BacPac™ (optional accessory, sold separately).
**White Balance only appears if Protune™ is turned ON.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 9 6/26/13 3:04 PM
10
usInG YouR HeRo3+: basIcs
GETTING STARTED

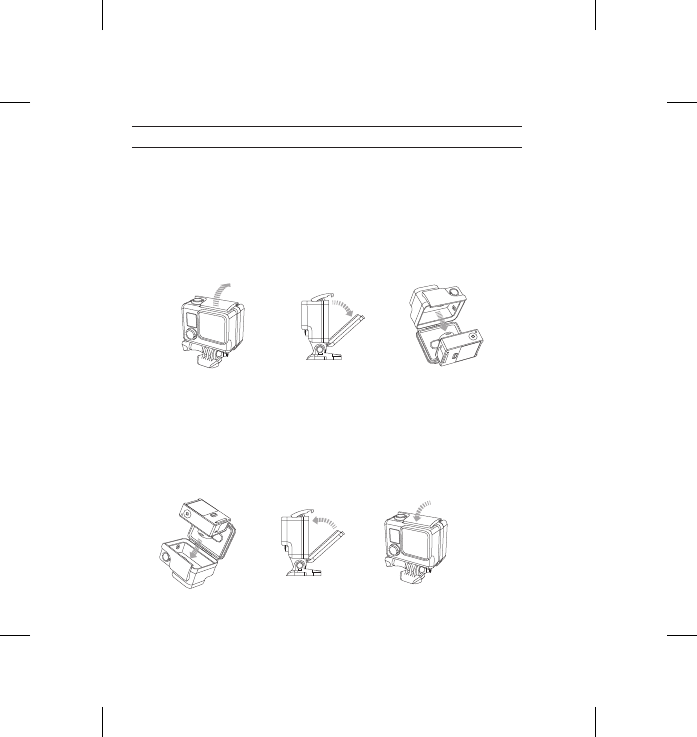

1. Remove camera from housing

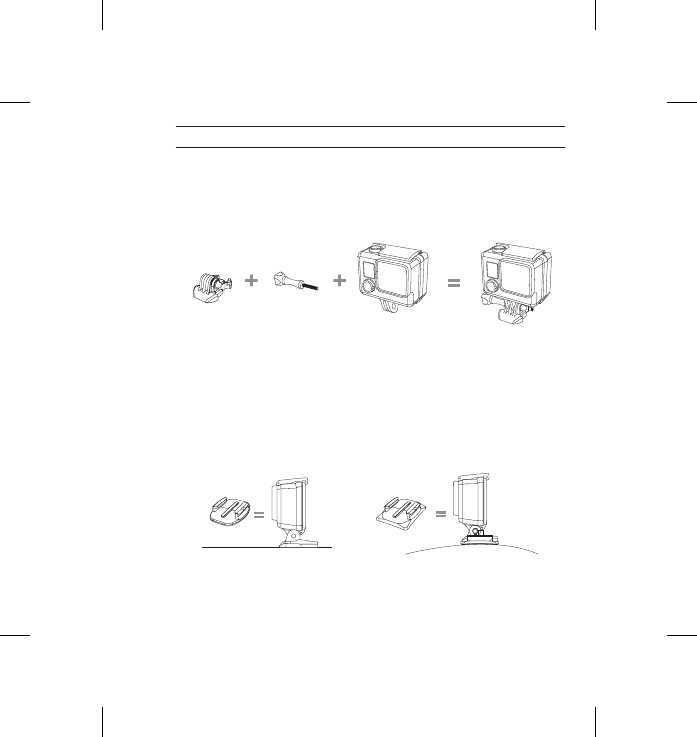

Slim housing surfboard mount installation
Slim housing remove camera Slim housing insert camera

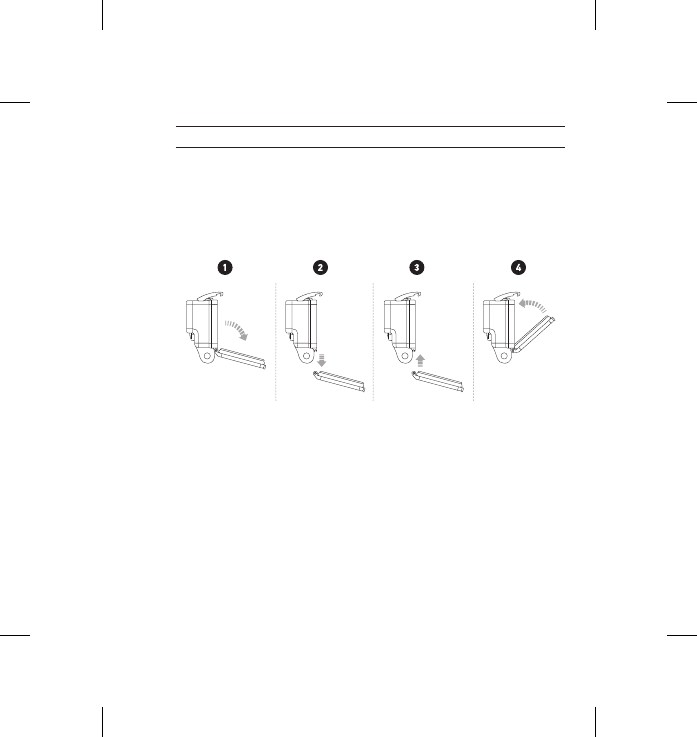

Slim housing closed Swapping housing doors

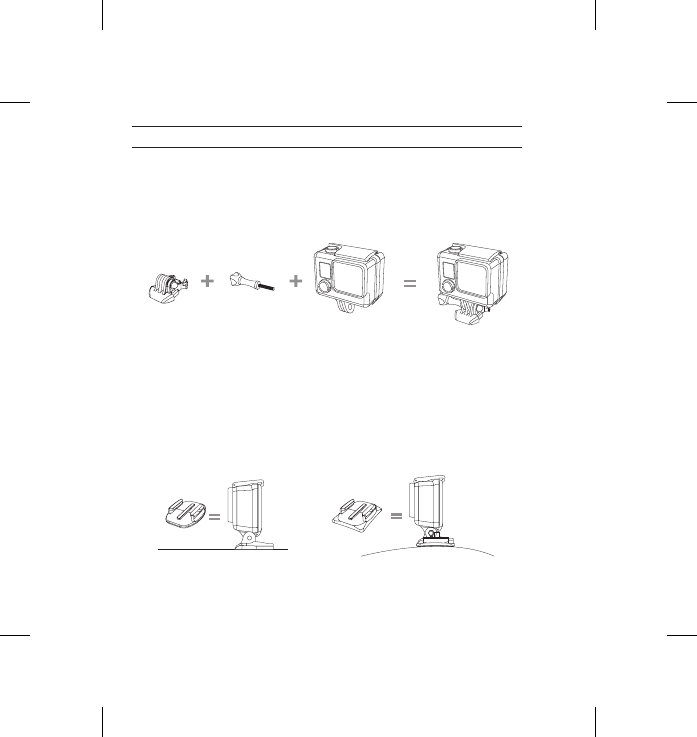

Quick Release Buckle + Thumb Screw + Slim housing = Complete Unit
2. Remove camera side door and insert a microSD,
microSDHC™ or microSDXC™ card into the
card slot. A microSD card with a Class 10 speed
rating is required.

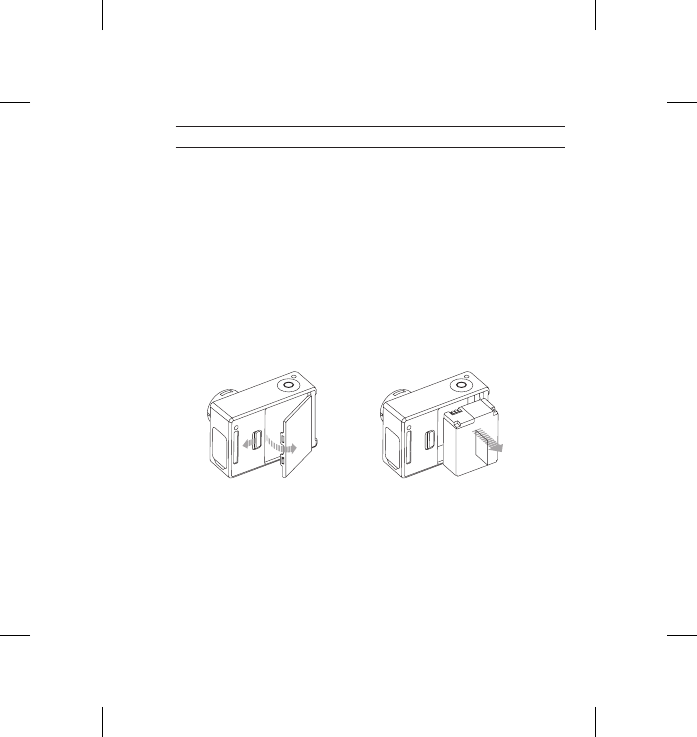

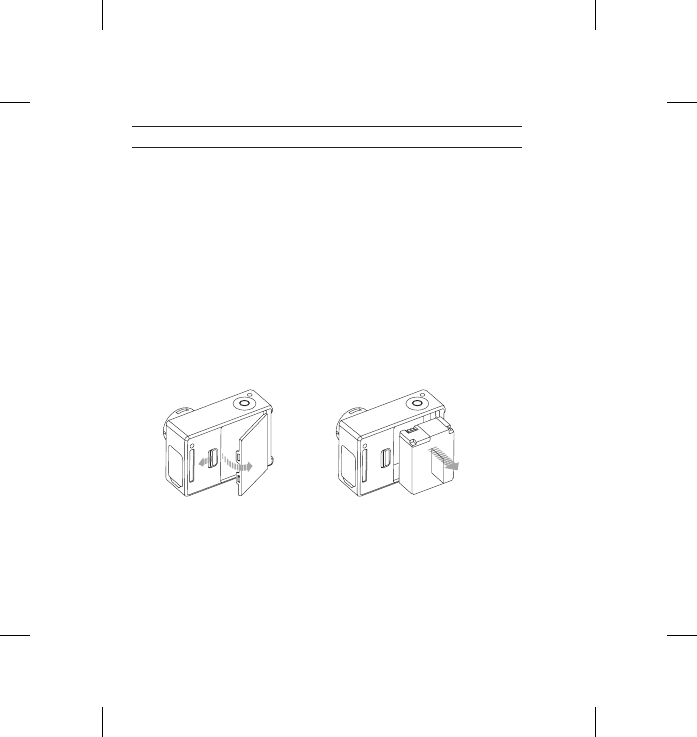

3. Open camera back door, insert battery, close camera back door.
cameRa softwaRe uPdates
To get the latest features and best performance from your HERO3+
camera, make sure you’re using the most current camera soware.
To check if soware updates are available, visit: gopro.com/update.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 10 6/26/13 3:04 PM
11

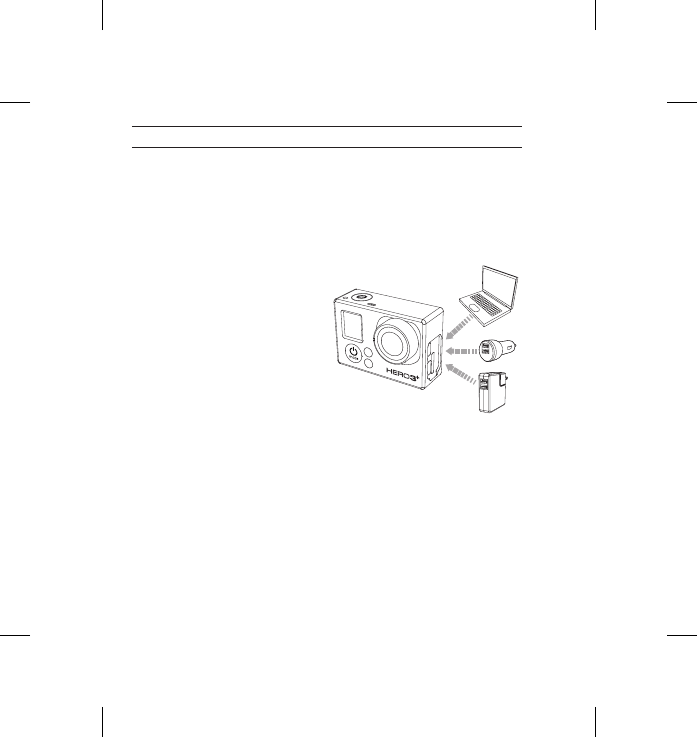

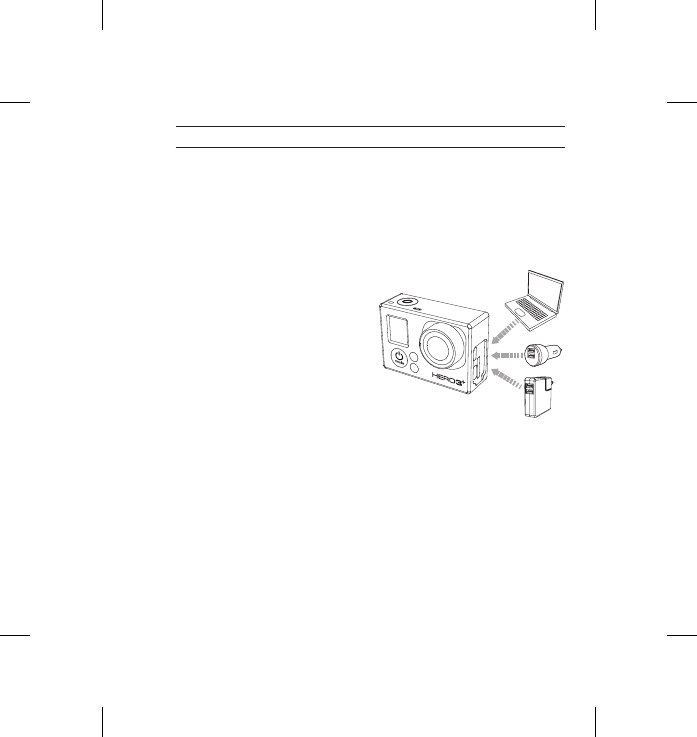

5. Charge the battery. The included lithium-ion battery comes partially
charged. To charge, connect the included USB cable to camera and
connect the other end of the cable to a power source such as a computer,
GoPro Wall Charger or GoPro Auto Charger. No damage will occur to
the camera or battery if used prior to a full charge.
PRO
TIP:
When camera is OFF and charging:
• Red Camera Status Light will turn ON when camera
is charging.
• Red Camera Status Light will turn OFF when charging
is complete.
▶See BATTERY LIFE for more information.
▶See PROTUNE for more information.
CAMERA DEFAULT SETTINGS
The HERO3+ Black Edition camera powers up with the following default settings:
Video Resolution 1080p SuperView 30fps
Photo Resolution 12MP
Burst Photo 30 photos in 1 second
Time Lapse 0.5 seconds
Wi-Fi OFF
PRO
TIP:
Want to change your VIDEO and PHOTO settings?
▶See SETTINGS menu to make changes.
usInG YouR HeRo3+: basIcs
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 11 6/26/13 3:04 PM
12
POWERING ON AND OFF
To power ON:
Press the Power/Mode Button . The red Camera Status Lights flash
three times and the Sound Indicator emits three beeps.
To power OFF:
Press and hold the Power/Mode Button . The red Camera Status Lights
flash several times and the Sound Indicator emits seven beeps.
PRO
TIP:
Want to turn your HERO3+ into a “one-button” camera that
automatically starts recording PHOTOS or VIDEOS once it
turns ON? Set the camera to ONE BUTTON mode.
▶See ONE BUTTON mode for more information.
usInG YouR HeRo3+: basIcs
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 12 6/26/13 3:04 PM
13
OVERVIEW
The HERO3+ features several camera modes. To cycle through the modes, press
the
Power/Mode Button
. The modes will appear in the following order:
VIDEO
Record Video
Capture a single Photo
BURST PHOTO
Capture up to 30 Photos in one second
TIME LAPSE
Capture a series of
Photos
at timed intervals
SETTINGS
Adjust camera Settings
PLAYBACK
Playback Video and Photos. Appears only if camera
is connected to a TV or LCD Touch BacPac™
(optional accessory, sold separately).
PRO
TIP:
Use BURST PHOTO to capture fast-moving subjects.
▶See PLAYBACK for more information.
usInG YouR HeRo3+: cameRa modes
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 13 6/26/13 3:04 PM
14
usInG YouR HeRo3+: cameRa modes
VIDEO
To record Video, verify the camera is in Video mode. If the Video
icon
on your camera’s LCD screen
is not showing, press the Power/Mode Button
repeatedly until it appears.
To start recording:
Press the Shutter/Select Button . The camera will emit one beep and the
red Camera Status Lights will flash while recording.
To stop recording:
Press the Shutter/Select Button . The red Camera Status Lights flash
three times and the camera emits three beeps to indicate recording has stopped.
The HERO3+ automatically stops recording when the memory card is full or the
battery is out of power. Your video will be saved before the camera powers OFF.
▶See VIDEO mode for instructions on how to change resolution settings.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 14 6/26/13 3:04 PM
15
usInG YouR HeRo3+: cameRa modes
To capture a Photo, verify the camera is in Photo mode. If the Photo icon
on your camera’s LCD is not showing, press the Power/Mode Button
repeatedly until it appears.
To take a photo:
Press and release the Shutter/Select Button . The camera beeps two times
and the red Camera Status Lights flash.
▶ See PHOTO modes for instructions on how to change resolution settings
and other PHOTO features.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 15 6/26/13 3:04 PM
16
usInG YouR HeRo3+: cameRa modes
BURST PHOTO
In Burst Photo mode your camera takes multiple photos in short time intervals—
3 photos /1 second, 5 photos /1 second, 10 photos /1 second, 10 photos /2
seconds, 30 photos /1 second, 30 photos /2 seconds or 30 photos /3 seconds.
To capture a Burst Photo series, verify the camera is in Burst Photo mode.
If the Burst Photo icon on your camera’s LCD screen is not showing,
press the Power/Mode Button repeatedly until it appears.
To take a
Burst Photo
series:
Press the Shutter/Select Button . The red Camera Status Lights flash
and the camera beeps multiple times.
PRO
TIP:
Sometimes 30 photos /1 second is too fast.
Try a slower BURST PHOTO setting to better match the action.
▶See BURST PHOTO for instructions on how to change the interval settings.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 16 6/26/13 3:04 PM
17
usInG YouR HeRo3+: cameRa modes
TIME LAPSE
Time Lapse mode captures a series of photos at 0.5, 1, 2, 5, 10, 30 or 60
second intervals.
To capture a Time Lapse series, verify the camera is in Time Lapse mode.
If the Time Lapse icon is not showing on your camera’s LCD screen,
press the Power/Mode Button repeatedly until it appears.
To take Time Lapse:
Press the Shutter/Select Button . The camera initiates countdown and the red
Camera Status Lights
flash each time a Photo is taken.
To stop Time Lapse:
Press the Shutter/Select Button . The red
Camera Status Lights
flash three
times and the camera emits three beeps to indicate that Time Lapse has stopped.
▶See TIME LAPSE for instructions on how to change the interval settings.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 17 6/26/13 3:04 PM
18
usInG YouR HeRo3+: cameRa modes
SETTINGS
The Settings menu allows you to adjust a variety of camera settings including:
Video Resolution
Photo Resolution
Time Lapse
Burst Photo
Continuous Photo
▶ See SETTINGS menu to make changes, learn how to navigate menu options
and read more details on each setting.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 18 6/26/13 3:04 PM
19
usInG YouR HeRo3+: cameRa modes
PLAYBACK
Playback Video and Photos by connecting your HERO3+ to a TV
(requires Micro HDMI, Composite or Combo Cable, sold separately).
You can also playback Video and Photos on the LCD Touch BacPac™
(optional accessory, sold separately). The Playback icon appears
only if camera is connected to a TV or LCD Touch BacPac.
▶See PLAYBACK for more information on viewing your VIDEOS and PHOTOS.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 19 6/26/13 3:04 PM
20
cameRa settInGs
SETTINGS
To enter the Settings menu:
1. Verify the camera is in the Settings mode. If the Settings icon on your
camera’s LCD screen is not showing, press the Power/Mode Button
repeatedly until it appears.
2. Press the Shutter/Select Button to enter Settings menu .
3. Use the Power/Mode Button to cycle through the various Settings
options.
4. Press the Shutter/Select Button to select desired option.
5. To exit, hold down the Shutter/Select Button for two seconds or cycle
through to and press the Shutter/Select Button .
PRO
TIP:
If at any time you wish to exit from the Settings menu,
press and hold the Shutter/Select Button for two seconds.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 20 6/26/13 3:04 PM
21
cameRa settInGs
VIDEO RESOLUTION/ FPS/FOV MODES
You can change Resolution, fps (frames per second) and FOV (field of view)
in the Video mode menu. You can also turn Auto Low Light mode ON/OFF.
Once in the Settings menu:
1. Press the Shutter/Select Button to enter .
2. Use the Power/Mode Button to cycle through options.
3. Press the Shutter/Select Button to enter desired menu.
4. Use the Power/Mode Button to cycle through each sub-menu option
and the Shutter/Select Button to select it.
5. To change additional options, repeat step 4.
6. To exit, hold down the Shutter/Select Button for two seconds or
cycle through to and press the Shutter/Select Button to
select it.
Turn AUTO LOW LIGHT mode ON when shooting in low-light
environments or if quickly transitioning in and out of low-
light conditions. The camera will automatically adjust fps to
achieve the optimal exposure and best results.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 21 6/26/13 3:04 PM
22
cameRa settInGs
The HERO3+ Black Edition offers the following Video Capture modes:
Video
Resolution NTSC
fps PAL
fps Protune Field of View
(FOV) Screen
Resolution
4K /
4K 17:9 15
12 12.5
12 Yes Ultra Wide 3840x2160, 16:9
4096x2160, 17:9
2.7K /
2.7K 17:9 30
24 25
24 Yes Ultra Wide
Medium 2704x1524, 16:9
2704x1440, 17:9
1440p 48
30
24
48
25
24
Yes Ultra Wide 1920x1440, 4:3
1080p 60
48
30
24
50
48
25
24
Yes Ultra Wide
Medium
Narrow
1920x1080, 16:9
1080p SuperView* 48
30
24
48
25
24
Yes Ultra Wide 1920x1080, 16:9
960p 100
60
48
100
50
48
Yes
Yes
No
Ultra Wide 1280x960, 4:3
720p 120
60
100
50
Yes
Yes
Ultra Wide
Medium**
Narrow
1280x720,16:9
720p SuperView* 100
60
48
100
50
48
Yes Ultra Wide 1280x720,16:9
WVGA 240 240 No Ultra Wide 848x480, 16:9
* SuperView delivers the world’s most immersive field of view.
** 720p120 and 720p100 only support Ultra Wide and Narrow FOV.
NOTE: Protune mode is only possible in select Video resolutions.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 22 6/26/13 3:04 PM
23
cameRa settInGs
Video
Resolution
Best Use
4K /
4K 17:9 Stunning high-resolution video with professional low-light performance.
Pull 8MP stills from video. Recommended for tripod or fixed position shots.
2.7K /
2.7K 17:9
16:9 / 17:9 resolution video downscales to provide stunning, cinema-quality results
for professional productions. Recommended for tripod or fixed position shots.
1440pRecommended for body-mounted shots as larger viewing area and high frame
rate yield the smoothest, most immersive results for high-action capture.
1080p
1080p60 is great for all shots as high resolution and frame rate yield
stunning results. Tripod or fixed mounting for 1080p48 and 30 fps and
1080p24 is ideal for television and film productions.
1080p
SuperView
Recommended for body- or gear-mounted shots. More vertical 4:3 content is
automatically stretched to full-screen 16:9 for greater viewing enjoyment.
960p Use for body-mounted shots and when slow motion is desired.
Provides large viewing area and smooth results for high action capture.
720p
Good for handheld shots and when slow motion is desired.
720p SuperView
Good for body- or gear-mounted shots. More vertical 4:3 content is
automatically stretched to full-screen 16:9 for greater viewing enjoyment.
WVGA Good when super slow motion is desired and standard definition is acceptable.
PRO
TIP:
Setting the PROTUNE mode to ON allows for high-quality capture,
neutral color and 24 fps video for professional video production.
▶See PROTUNE for more information.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 23 6/26/13 3:04 PM
24
cameRa settInGs
PHOTO RESOLUTION MODES
The HERO3+ can capture photos at 12MP, 7MP and 5MP resolutions.
Any change to photo resolution also affects photos captured in Photo,
Photo Burst and Time Lapse modes.
Resolution
Field of View
(FOV)
12MP Wide (Default)
7MP Wide
7MP Medium
5MP Wide
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 24 6/26/13 3:04 PM
25
cameRa settInGs
CONTINUOUS PHOTO
Continuous Photo mode allows you to capture a series of Photos continuously
while holding down the
Shutter/Select Button
button.
3 photos every 1 second
5 photos every 1 second
10 photos every 1 second
NOTE: Your camera will remain in Continuous Photo mode
until you return it to single Photo capture mode.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 25 6/26/13 3:04 PM
26
cameRa settInGs
BURST PHOTO OPTIONS
Burst Photo mode captures a series of Photos when
the
Shutter/Select
Button is pressed. Photos can be captured at the following rates:
3 photos in 1 second
5 photos in 1 second
10 photos in 1 second
10 photos in 2 seconds
30 photos in 1 second
(Default)
30 photos in 2 seconds
30 photos in 3 seconds
TIME LAPSE
Several time interval options are available for Time Lapse mode,
including 0.5, 1, 2, 5, 10, 30 and 60 seconds.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 26 6/26/13 3:04 PM
27
cameRa settInGs
CAPTURE SETTINGS MENU
Capture Settings allows you to adjust the following advanced capture options:
Camera Orientation
Spot Meter
Simultaneous Video and Photo
Looping Video
Protune
White Balance
▶See CAPTURE SETTINGS section for a complete list of capture options.
NOTE: White Balance menu appears only when Protune is turned ON.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 27 6/26/13 3:04 PM
28
cameRa settInGs
SET UP MENU
The Set Up menu allows you to adjust the following camera settings:
Default mode at Power Up
One Button Mode
NTSC/PAL
On Screen Display
Camera Status Lights
Sound Indicator
Month/Day/Year/Time
▶See SET UP menu section for a complete list of set up options.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 28 6/26/13 3:04 PM
29
cameRa settInGs
WIRELESS CONTROLS
The camera’s built-in Wi-Fi allows you to connect to the Wi-Fi Remote or
smartphone/tablet via the GoPro App. When Wi-Fi is ON, a Wi-Fi status icon
will appear on the camera’s LCD Status Screen and the blue Wi-Fi Status
Lights will blink intermittently. When you turn OFF the Wi-Fi, the Wi-Fi
Status Lights flash seven times.
To turn Wi-Fi ON/OFF:
Press the Wi-Fi On/Off Button to turn Wi-Fi ON/OFF. The most recently
used Wi-Fi mode will be active when Wi-Fi is ON.
▶See WIRELESS CONTROLS section for a complete list of wireless functions
NOTE: Your camera cannot connect to the Wi-Fi Remote and GoPro App
at the same time.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 29 6/26/13 3:04 PM
30
cameRa settInGs
DELETE
Delete the last file or all files and format the memory card. During delete
LAST or ALL, the Camera Status Lights blink until operation is complete.
CANCEL (Default)
LAST
ALL (Formats SD card)
To delete LAST or ALL:
1. Verify the camera is in Settings mode. If the Settings icon
on your
camera’s LCD screen
is not showing, press the Power/Mode Button
repeatedly until it appears.
2. Press the Shutter/Select Button to enter Settings menu .
3. Use the Power/Mode Button to cycle through Settings to locate
the Trash .
4. Press the Shutter/Select Button to enter Delete.
5. Use the Power/Mode Button to cycle through options.
6. Select highlighted option by pressing the Shutter/Select Button .
7. To exit, hold down the Shutter/Select Button for two seconds or cycle
through to and press the Shutter/Select Button .
PRO
TIP:
Use caution—by selecting ALL, the memory card will be
formatted, deleting every file on your SD card.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 30 6/26/13 3:04 PM
31
cameRa settInGs
EXIT
From the screen, press the Shutter/Select Button to exit the
Settings menu.
PRO
TIP:
If at any time you wish to exit from the Settings menu,
press and hold the Shutter/Select Button for two seconds.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 31 6/26/13 3:04 PM
32
caPtuRe settInGs
CAPTURE SETTINGS
To enter the Capture Settings menu:
1. Verify the camera is in Settings mode. If the Settings icon
on your
camera’s LCD screen
is not showing, press the Power/Mode Button
repeatedly until it appears.
2. Press the Shutter/Select Button to enter the Settings menu .
3. Use the Power/Mode Button to cycle through Settings to locate the
Capture Settings menu .
4. Press the Shutter/Select Button to enter Capture Settings.
5. Use the Power/Mode Button to locate the desired option to change.
6. Press the Shutter/Select Button to select the desired option.
7. Some options have a sub-menu. Use the Power/Mode Button
to cycle through the sub-menus.
8. Press the Shutter/Select Button to select a highlighted option.
9. To exit, hold down the Shutter/Select Button for two seconds
or cycle through to and press the Shutter/Select Button
to select it.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 32 6/26/13 3:04 PM
33
caPtuRe settInGs
You can customize the way your HERO3+ camera captures Video and Photos
in the Capture Settings menus, such as Upside Down, Looping Video and
White Balance.
UPSIDE DOWN
Mounting your HERO3+ Upside Down but wish the files to appear upright
when viewing or editing? This setting eliminates the need to flip your Video
or Photos aer recording.
Camera right side up (Default)
Camera upside down
SPOT METER
Turn on Spot Meter when filming from within a dark space pointing the
camera into a brighter setting, such as filming the outdoors from within a car.
When Spot Meter is set to ON, appears in the LCD window.
OFF (Default)
ON
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 33 6/26/13 3:04 PM
34
caPtuRe settInGs
SIMULTANEOUS VIDEO AND PHOTO
Simultaneous Video and Photo mode, allows you to simultaneously capture
both Videos and Photos. You can set the camera to take a Photo every 5
seconds, 10 seconds, 30 seconds or 60 seconds while you record Video.
To set your camera to Picture In Video mode, verify that a supported Video
resolution is selected and that Protune is turned OFF.
OFF
5 seconds
10 seconds
30 seconds
60 seconds
NOTE: You can capture
Simultaneous Video and Photo
in one of the following
resolution settings: 1080p24 fps, 1080p30 fps, 720p60 fps or 1440p24 fps.
PRO
TIP:
Your resulting Photo size is determined by the Video dimensions
you select.
Video Dimensions Megapixel
16:9 (1080p, 720p) 8MP
4:3 (1440p) 12MP
While capturing Video you can manually take a Photo at any time
by simply pressing
the Power/Mode Button
.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 34 6/26/13 3:04 PM
35
caPtuRe settInGs
LOOPING VIDEO
Looping Video mode allows you to record a continuously looping video that
overwrites itself until you press the Shutter/Select Button button to stop it.
Looping Video is not available if Protune mode is turned ON.
Looping Video options include:
OFF (Default)
Max video Camera records until memory card is full, then overwrites
with a new video.
5 min video Camera records for 5 minutes, then begins a new video,
progressively overwriting the previous 5 minute video.
20 min video Camera records for 20 minutes, then begins a new video,
progressively overwriting the previous 20 minute video.
60 min video Camera records for 60 minutes, then begins a new video,
progressively overwriting the previous 60 minute video.
120 min video Camera records for 120 minutes, then begins a new video,
progressively overwriting the previous 120 minute video.
PRO
TIP:
Multiple chapter files are written to your memory card.
This allows for small segments of content to be overwritten
during loop recording. When viewing on a computer screen,
you will see separate files for each time segment. Use video
editing soware if you wish to combine files into a longer video.
NOTE: Looping Video is disabled in Protune mode.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 35 6/26/13 3:04 PM
36
caPtuRe settInGs
PROTUNE
Protune is a video mode that unlocks the camera’s full potential, yielding
stunning image quality and cinema-caliber video optimized for professional
productions. Protune gives content creators more flexibility and workflow
efficiency than ever before.
PROTUNE KEY BENEFITS:
High-Quality Image Capture
Protune’s high data rate captures images with less compression, giving content
creators higher quality for professional productions.
Neutral Color
Protune’s neutral color profile offers more flexibility during post-production color
correction. Protune’s log curve captures more detail in shadows and highlights.
Film/TV Frame Rate Standard
Record video in cinema-quality 24 fps and easily intercut GoPro content with
other source media without the need to perform fps conversion.
Turning Protune ON affects several settings and features, such as Video
Resolution, fps, FOV and Simultaneous Video and Photo.
OFF (Default)
ON
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 36 6/26/13 3:04 PM
37
caPtuRe settInGs
PROTUNE RESOLUTIONS (continued):
Protune is available in the following HERO3+: Black Edition resolutions:
RESOLUTION fps
4K / 4K 17:9 15/12.5,12
2.7K / 2.7K 17:9 30/25, 24
1440p 48, 30,25,24
1080p 60, 50, 48, 30, 25, 24
1080p SuperView 48, 30, 25, 24
960p 100, 60, 50
720p 120, 100, 60, 50
720p SuperView 100, 60, 50
COMPATIBILITY: Protune is compatible with professional color correction tools,
editing programs and GoPro Studio.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 37 6/26/13 3:04 PM
38
caPtuRe settInGs
WHITE BALANCE
White Balance adjusts the overall color tone of videos. Standard video
records in AUTO White Balance only. Advanced users can make
adjustments to the White Balance settings when in Protune mode.
Videos recorded with Protune turned ON require that you post process
the video with an editing program to achieve your desired finish.
PRO
TIP:
Consider manually setting WHITE BALANCE to the following
settings when operating in the following conditions:
Incandescent or sunrise/sunset lighting 3000K
Daylight or sunlit shooting 5500K
Cool white fluorescent skylight lighting 6500K
Industry standard optimized color Cam RAW
Cam RAW (Camera RAW)
The HERO3+ camera can record Video in Protune mode in Cam RAW. GoPro
Cam RAW mode yields a minimally processed data file direct from the image
sensor that allows for more precise adjustments to be made in post-process.
Working in this mode takes full advantage of the image sensor’s capabilities.
PRO
TIP:
If you’ve changed your WHITE BALANCE settings in PROTUNE
and then switch back to Standard recording, the WHITE
BALANCE settings will automatically revert back to AUTO.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 38 6/26/13 3:04 PM
39
caPtuRe settInGs
EXIT
From the EXIT screen press the Shutter/Select Button to exit the
Capture Settings menu.
PRO
TIP:
If at any time you wish to exit from the CAPTURE SETTINGS
menu, press and hold the Shutter/Select Button for two
seconds.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 39 6/26/13 3:04 PM
40
set uP
SET UP
To enter the Set Up menu:
1. Verify the camera is in Settings mode. If the Settings icon
on your
camera’s LCD screen
is not showing, press the Power/Mode Button
repeatedly until it appears.
2. Press the Shutter/Select Button to enter the Settings menu .
3. Use the Power/Mode Button to cycle through Settings to locate the
Set Up menu .
4. Press Shutter/Select Button to enter Set Up.
5. Use the Power/Mode Button to locate the desired option to change.
6. Press Shutter/Select Button to select the desired option.
7. To exit, hold down Shutter/Select Button for two seconds or cycle
through to and press Shutter/Select Button to select it.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 40 6/26/13 3:04 PM
41
set uP
DEFAULT MODE AT POWER UP
You can set the camera’s Default mode at power up to any of the following modes:
VIDEO (default)
BURST PHOTO
TIME LAPSE
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 41 6/26/13 3:04 PM
42
set uP
ONE BUTTON
With One Button mode selected, the camera automatically begins recording
when powering the camera ON. One Button mode can be configured to start
in Video or Time Lapse.
OFF (Default)
ON
To turn One Button mode ON:
1. Verify the camera is in Settings mode. If the Settings icon
on your
camera’s LCD screen
is not showing, press Power/Mode Button
repeatedly until it appears.
2. Press the Shutter/Select Button to enter the Settings menu .
3. Use the Power/Mode Button to cycle through Settings to locate
the Set Up menu .
4. Press the Shutter/Select Button to enter Set Up.
5. Use the Power/Mode Button to cycle through to locate
One Button mode .
6. Press the Shutter/Select Button to enter One Button menu.
7. Use the Power/Mode Button to cycle through options.
8. Press the Shutter/Select Button to select a highlighted option.
9. To exit, hold down the Shutter/Select Button for two seconds or cycle
through to and press the Shutter/Select Button to select it.
The next time you power your camera ON, it will begin recording in its Default
Power Up Mode. To stop recording, push and hold for two seconds.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 42 6/26/13 3:04 PM
43
set uP
ONE BUTTON MODE (continued)
To exit One Button mode:
1. Power camera ON.
2. Press and hold the Shutter/Select Button until shows
in the LCD window.
3. Press the Shutter/Select Button to enter.
4. Use the Power/Mode Button to highlight OFF.
5. Press the Shutter/Select Button to select it.
6. To exit, hold down the Shutter/Select Button for two seconds or cycle
through to and press the Shutter/Select Button .
PRO
TIP:
To stop the capture process (VIDEO or TIME LAPSE)
when in ONE BUTTON, press and hold the Shutter/Select
Button for two seconds. You will return to the ONE
BUTTON menu where you can turn ONE BUTTON mode OFF.
NOTE: One Button mode is disabled when connected to Wi-Fi Remote or GoPro App.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 43 6/26/13 3:04 PM
44
set uP
NTSC / PAL
The NTSC and PAL settings govern Video recording frame rate and playback
when viewing Video on a TV/HDTV. Select NTSC when viewing a TV/HDTV in
North America. Select PAL if viewing on a PAL TV/HDTV (most televisions
outside of North America) or if viewing on a PAL TV/HDTV in any region.
ONSCREEN DISPLAY
To display or hide the recording icons and file information on Video or the
viewing screen during playback, turn Onscreen Display (OSD) OFF or ON.
OFF
ON (Default)
CAMERA STATUS LIGHTS
Keep all four Camera Status Lights active, only two active (front and back)
or turn OFF all lights.
4 (Default)
2
OFF
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 44 6/26/13 3:04 PM
45
set uP
SOUND INDICATOR
You can adjust volume or turn OFF the Sound Indicator.
100% (Default)
70%
OFF
MANUAL POWER OFF
The HERO3+ can be configured to automatically power OFF aer a specific
period of inactivity (when no Videos or Photos are being taken and no
buttons have been pressed).
MANUAL (Default)
60sec
120sec
300sec
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 45 6/26/13 3:04 PM
46
set uP
MONTH / DAY / YEAR / TIME
Set the HERO3+ clock to ensure Video and Photo files are saved with the
correct date and time.
To change Month/Day/Year/Time:
1. Verify the camera is in Settings mode. If the Settings icon
on your camera’s
LCD screen
is not showing, press the Power/Mode Button repeatedly until
it appears.
2. Press the Shutter/Select Button to enter the Settings menu .
3. Use the Power/Mode Button to cycle through Settings to locate
the Set Up menu .
4. Press the Shutter/Select Button to enter the Set Up menu.
5. Use the Power/Mode Button to locate the Month/Day/Year/Time menu .
6. Press the Shutter/Select Button to enter Month/Day/Year/Time menu;
Month (MM) will be highlighted.
7. Press the Shutter/Select Button to access the list of months (1 to 12).
8. Use the Power/Mode Button to cycle through list until desired selection
is highlighted.
9. Press the Shutter/Select Button to select it.
10. To advance to the next option, press the Shutter/Select Button .
11. Repeat steps 7, 8 and 9 to make selections for day (DD), year (YY),
hour (HH) and minutes (MM).
12. To exit, hold down the Shutter/Select Button for two seconds or cycle
through to and press the Shutter/Select Button .
NOTE: If the battery is removed from the camera for an extended period of time
Month/Day/Year/Time will need to be set again.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 46 6/26/13 3:04 PM
47
set uP
EXIT
From the EXIT screen, press the Shutter/Select Button to exit the
Set Up menu.
PRO
TIP:
If at any time you wish to exit from the SET UP menu,
press and hold the Shutter/Select Button for
two seconds.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 47 6/26/13 3:04 PM
48
wI-fI + wI-fI Remote
WIRELESS CONTROLS
The built-in Wi-Fi allows your HERO3+ camera to connect to the Wi-Fi Remote
or to the GoPro App using a smartphone or tablet.
To turn Wi-Fi ON/OFF via the Wi-Fi On/Off Button :
Press the Wi-Fi On/Off Button to turn Wi-Fi ON/OFF. When turning Wi-Fi
ON, the Wi-Fi mode will be set to the most recently used mode.
PAIRING YOUR HERO3+ WITH THE WI-FI REMOTE
Before using the Wi-Fi Remote for the first time, you must pair it with your camera.
On the camera:
1. Ensure both camera and remote are powered OFF.
2. Press the Power/Mode Button to power ON your HERO3+.
3. Press the Wi-Fi On/Off Button to turn ON the Wi-Fi,
4. Press the Wi-Fi On/Off Button again to access the Wi-Fi menu .
5. Press the Shutter/Select Button to enter the Wi-Fi menu .
6. Use the Power/Mode Button to cycle to Wi-Fi RC, then press the
Shutter/Select Button to select it.
7. Use the Power/Mode Button to cycle to NEW, then press the
Shutter/Select Button to select it.
8. You will see .
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 48 6/26/13 3:04 PM
49
wI-fI + wI-fI Remote
WIRELESS CONTROLS CONTINUED
On the Wi-Fi Remote:
1. While holding down the Shutter/Select Button , press and release the
Power/Mode Button once to power the remote ON into pairing mode.
2. When you see on the remote’s screen, you can release the
Shutter/Select Button .
3. will appear on both screens once the devices have paired.
4. The remote will now ask if you want to CONNECT ANOTHER? camera.
a. If you want to connect additional cameras at this time, press the
Shutter/Select Button to select YES, then repeat the pairing
process from the beginning.
b. If no, press the Power/Mode Button to cycle to NO, then press
the Shutter/Select Button to select it.
The remote’s LCD screen will mirror the camera’s LCD screen. You can now
use the remote to control your camera.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 49 6/26/13 3:04 PM
50
wI-fI + wI-fI Remote
USING YOUR HERO3+ WITH THE WI-FI REMOTE
Once you have paired your camera with the Wi-Fi Remote, follow these steps
the next time you want to use the remote to control your camera. You only need
to pair the camera and remote once.
On the camera:
1. First, ensure both camera and remote are powered OFF.
2. Press the Power/Mode Button to power ON your HERO3+.
3. Press the Wi-Fi On/Off Button to turn ON the Wi-Fi.
4. Press the Wi-Fi On/Off Button again to access the Wi-Fi menu .
5. Press the Shutter/Select Button to enter the Wi-Fi menu .
6. Use the Power/Mode Button to cycle to Wi-Fi RC, then press the
Shutter/Select Button to select it.
7. Press the Shutter/Select Button to select CURRENT.
8. You will see .
On the remote:
1. Press the Power/Mode Button to power ON the remote.
2. You will see on the remote’s screen.
3. will appear once camera and remote are connected.
The remote’s LCD screen will mirror the camera’s LCD screen.
You can now use the remote to control your camera.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 50 6/26/13 3:04 PM
51
connectInG to GoPRo aPP
USING YOUR HERO3+ WITH THE GOPRO APP (FREE)
The GoPro App lets you control your camera remotely using a smartphone or
tablet. Features include full camera control, live preview, playback and sharing
of select content and more.*
Follow these steps to connect your HERO3+ to the GoPro App.
1. Download the GoPro App to your smartphone or tablet at the
Apple App Store, Google Play or Windows Phone marketplace.
2. Press the Power/Mode Button to power camera ON.
3. Press the Wi-Fi On/Off Button twice, then press the
Shutter/Select Button to enter Wi-Fi menu .
4. Use the Power/Mode Button to cycle through options,
press the Shutter/Select Button to select GoPro App.
5. In your smartphone’s or tablet’s Wi-Fi network settings, connect to the
camera’s Wi-Fi network. The network name will begin with “GOPRO-BP-”,
followed by a series of letters/numbers.
6. Enter the password “goprohero”. (This is the camera’s default password.
You can customize the password at gopro.com/update. If you’ve already
customized the password, enter that password instead of “goprohero”.)
7. Open the GoPro App on your smartphone or tablet. You will now be able
to control the camera with your smartphone or tablet plus view, playback
and share select content.*
PRO
TIP:
See what your HERO3+ sees by viewing it on your smartphone
or tablet’s screen.
*For device compatibility, please see gopro.com.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 51 6/26/13 3:04 PM
52
stoRaGe/mIcRosd caRds
The HERO3+ camera is compatible with 4GB, 8GB, 16GB, 32GB and 64GB
capacity microSD, microSDHC and microSDXC memory cards. You must use
a microSD card with a Class 10 speed rating. GoPro recommends using brand
name memory cards for maximum reliability in high-vibration activities.
To insert microSD card: To remove microSD card:
1. Slide memory card into card slot
with label facing front of camera.
2. The card will click into place when
fully inserted.
1. Place fingernail against edge of
memory card and lightly press
further into camera.
2. Card will spring out far enough
to be removed.
PRO
TIP:
Use care when handling memory cards. Avoid liquids, dust and
debris. As a precaution, turn off the camera before inserting or
removing the card. Check manufacturer guidelines regarding
use in acceptable temperature ranges.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 52 6/26/13 3:04 PM
53
sYstem RequIRements
The HERO3+ camera is compatible with Microso® XP (Service Pack 2 or later)
and Mac OS X 10.4.11 or later.
WINDOWS MAC
Windows XP (Service Pack 2 or later)
or Vista Mac OS® X 10.4.11 or later
3.2GHz Pentium 4 or faster 2.0GHz Intel Core Duo or faster
DirectX 9.0c or later
Minimum 1GB of system RAM Minimum 1GB of system RAM
Video card with minimum 256MB
of RAM Video card with minimum 128MB
of RAM
PRO
TIP:
Want to see your Video and Photos on the big screen?
Connect your HERO3+ directly to your TV/HDTV using a
Micro HDMI Cable, Composite Cable or Combo Cable
(optional accessories, sold separately).
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 53 6/26/13 3:04 PM
54
tRansfeRRInG fIles
TO TRANSFER VIDEO AND PHOTO FILES TO A COMPUTER
On a PC:
1. Connect the camera to the computer using included USB cable.
2. Press the Power/Mode Button to turn ON the camera.
3. Double click “My Computer” and locate “Removable Disk”.
4. If “Removable Disk” is not showing, close “My Computer” folder
and reopen it. The “Removable Disk” icon should appear.
5. Double click “Removable Disk” icon.
6. Double click “DCIM” folder icon.
7. Double click “100GOPRO” icon to view all Photo and Video files.
8. Copy files to the computer or external hard drive.
On a Mac:
1. Connect the camera to Mac using included USB cable.
2. Press the Power/Mode Button to turn ON the camera.
3. Icon will appear on desktop. Double click the icon to access files.
4. Copy files to computer or external hard drive.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 54 6/26/13 3:04 PM
55
PlaYback
TO VIEW VIDEOS AND PHOTOS
Videos and Photos can be viewed on a TV/HDTV or the LCD Touch BacPac
(optional accessory, sold separately).
PLAYBACK ON TV/HDTV
To browse Videos and Photos:
1. Plug the camera into a TV/HDTV with a Micro HDMI Cable,
Composite Cable or Combo Cable (optional accessories).
2. Turn camera ON.
3. On your camera, press the Power/Mode Button to cycle to
Playback . Press the Shutter/Select Button .
4. HERO3+ displays thumbnail previews of all Videos and Photos on
the SD card. Photo sets taken in Continuous Photo, Photo Burst
and Time Lapse display the first Photo in a series.
5. While in thumbnail preview, use the Power/Mode Button to cycle
through thumbnails. Press the Shutter/Select Button to view.
6. Use and to navigate backward and forward to see more
media files on your memory card.
7. Depending on whether you are viewing Videos or Photos, different
control options will appear. Use the Power/Mode Button and
the Shutter/Select Button to navigate.
NOTE: Burst Photo and Time Lapse files will display the first Photo in the series.
To view all Photos in a series, use the Power/Mode Button to select
View and press the Shutter/Select Button .
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 55 6/26/13 3:04 PM
56
PlaYback
PLAYBACK ON LCD TOUCH BACPAC (SOLD SEPARATELY)
Playback using the LCD Touch BacPac™ follows a similar process/procedure
as described with a few slight variations.
▶See the LCD Touch BacPac User Manual for more information.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 56 6/26/13 3:04 PM
57
bat teRY
MAXIMIZING BATTERY LIFE
To maximize battery life, turn Wi-Fi OFF. To maximize battery life when
shooting longer-duration activities, turn OFF or detach the LCD Touch BacPac™
(optional accessory, sold separately). Extreme cold temperatures may decrease
battery life. To maximize battery life in cold conditions, keep camera in a warm
place prior to use. Shooting with Protune mode turned ON will increase power
consumption.
*Based on GoPro engineering testing. Actual performance may vary based on
settings, environmental conditions, wireless connectivity and other factors.
Maximum battery capacity will normally decrease with time and use.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 57 6/26/13 3:04 PM
58
bat teRY
CHARGING THE BATTERY
The battery icon displayed in the camera’s LCD will blink when the battery drops
below 10%. If recording is occurring when battery reaches 0%, the camera will
save the file and power OFF.
To charge the battery:
1. Connect the camera to a
computer or USB power supply
(such as the GoPro Wall Charger
or GoPro Auto Charger).
2. The red Status Indicator Light
remains ON while the battery
is charging.
3. The red Status Indicator Light
will turn OFF when the battery is
fully charged.
The battery will charge to 80% in one hour and 100% in two hours when using
GoPro’s 1000mAh USB-compatible Wall or Auto Charger. Other chargers may
charge at a slower rate.
You can also charge the battery outside the camera using the Dual Battery Charger
(optional accessory, sold separately).
No damage will occur to the camera or the battery if used prior to full charge.
Spare batteries and additional charging accessories are available at: gopro.com.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 58 6/26/13 3:04 PM
59
bat teRY
USING THE CAMERA WHILE CHARGING
You can capture Video and Photos while charging the camera’s battery.
Simply plug the camera into a computer, any USB charging devices, or for
best results, the GoPro Auto or Wall Chargers using the included USB Cable.
Performance of non-GoPro chargers cannot be guaranteed.
REMOVING THE BATTERY FROM THE CAMERA
The
HERO3+
battery is designed to have a tight fit to maximize reliability
in high-vibration activities.
To remove the battery:
1. Remove the battery door by placing your thumb in the indentation in the
battery door (on the back of the camera) and sliding it to the le.
2. Allow the door to pop out. Grasp the battery pull-tab and remove from the camera.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 59 6/26/13 3:04 PM
60
ImPoRtant waRnInG messaGes
MICROSD CARD MESSAGES
NO SD No card present. The camera requires a microSD, microSDHC
or microSDXC card to record Video or take Photos.
SD FULL Card is full. Delete files or swap card.
SD ERROR Camera unable to access card.
FILE REPAIR ICON ON THE LCD
If you see the File Repair icon on the LCD screen, your Video file
was corrupted during recording. Press any button and the camera
will repair the file.
TEMPERATURE WARNING ICON ON THE LCD
The Temperature Warning icon will appear on the LCD when the
camera has become too hot and needs to cool down. Simply let it sit
and cool before attempting to use it again. Your camera will not allow
itself to overheat —do not worry, no damage has occurred.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 60 6/26/13 3:04 PM
61
cameRa HousInG
ASSEMBLING THE CAMERA HOUSING
To remove camera from housing:
1. Li front of latch up to disengage from camera housing.
2. Pivot latch backward and pull up to release backdoor.
3. Pull open housing backdoor and remove camera.
Slim housing surfboard mount installation
Slim housing remove camera Slim housing insert camera
Slim housing closed Swapping housing doors
Quick Release Buckle + Thumb Screw + Slim housing = Complete Unit
To secure camera in housing:
1. Open housing and drop camera into position.
2. Close housing backdoor.
3. Pivot hinged arm backwards and hook lip of latch into grooved top
of housing backdoor.
4. Push latch down to snap into place.
Slim housing surfboard mount installation
Slim housing remove camera Slim housing insert camera
Slim housing closed Swapping housing doors
Quick Release Buckle + Thumb Screw + Slim housing = Complete Unit
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 61 6/26/13 3:04 PM
62
cameRa HousInG
Your HERO3+ camera housing comes with two types of backdoors—
Skeleton (non-waterproof) and Standard (waterproof).
Skeleton Backdoor Standard Backdoor
The Skeleton Backdoor (non-waterproof)
provides better sound quality by allowing
more sound to reach the camera’s
microphone. It also reduces wind noise
at speeds up to 100mph when mounted
on helmets, motorcycles, bikes and other
fast-moving vehicles. Use this backdoor
only when sand, excessive dirt/dust
and water damage is not a risk. This
backdoor is also recommended for use
inside vehicles.
The Standard Backdoor makes the
housing waterproof to 131’/40m.
Use this door when you need to
protect the camera from water and
other environmental hazards.
PRO
TIP:
Apply Rain-X or a similar anti-beading solution to the camera
housing lens to prevent water spots from forming when using your
camera in rain or water. When Rain-X is not available, periodically
licking your lens is a good backup solution. Trust us, it works.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 62 6/26/13 3:04 PM
63
cameRa HousInG
SWAPPING BACKDOORS
You can switch the Backdoor of your HERO3+ camera to suit your activity and
shooting conditions.
To change backdoor:
1. Open the Backdoor of the housing so that it is hanging downwards.
2. Pull downwards on the Backdoor until it snaps free from the hinge.
3. Line up replacement Backdoor into the hinge opening.
4. Push upwards on the Backdoor until it clicks into place.
Slim housing surfboard mount installation
Slim housing remove camera Slim housing insert camera
Slim housing closed Swapping housing doors
Quick Release Buckle + Thumb Screw + Slim housing = Complete Unit
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 63 6/26/13 3:04 PM
64
cameRa HousInG
PREVENTING WATER DAMAGE TO YOUR CAMERA
The rubber seal that lines the camera housing forms a waterproof barrier
that protects your
HERO3+
in wet and underwater conditions.
Keep the camera housing’s rubber seal clean. A single hair or grain of sand
can cause a leak and damage your camera.
Aer every use in salt water, rinse the outside of the camera housing with
non-salt water and dry. Not doing this can eventually cause corrosion of the
hinge pin and salt buildup in the seal, which can cause failure.
To clean the seal, rinse in fresh water and shake dry (drying with a cloth may
cause lint to compromise the seal). Re-install the seal into the grooves in the
backdoor of the camera housing.
WARNING: Failure to follow these steps each time you use your
HERO3+
can
result in leaks that may damage or destroy your camera. Your warranty does not
cover water damage resulting from user error.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 64 6/26/13 3:04 PM
65
usInG tHe mounts
ATTACHING YOUR CAMERA TO MOUNTS
To attach your
HERO3+
camera to a mount, you will need a Quick Release
Buckle, thumb screw or hardware depending on the mount you are using.
For more information on mounts, visit: gopro.com/support.
Slim housing surfboard mount installation
Slim housing remove camera Slim housing insert camera
Slim housing closed Swapping housing doors
Quick Release Buckle + Thumb Screw + Slim housing = Complete Unit
Quick Release
Buckle
Thumb Screw Housing Complete Unit
USING CURVED + FLAT ADHESIVE MOUNTS
The Curved + Flat Adhesive Mounts make it easy to attach the camera to curved
and flat surfaces of helmets, vehicles and gear. Using the Quick Release Buckle,
the assembled camera housing can be clicked on and off the secured Curved or
Flat Curved Adhesive Mounts.
Flat Adhesive Mount Curved Adhesive Mount
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 65 6/26/13 3:04 PM
66
usInG tHe mounts
ATTACHING ADHESIVE MOUNTS
PRO
TIPS:
Apply to clean surface only. Wax, oil, dirt or other debris
will reduce adhesion, which can result in a weak bond
and risk of losing camera should connection fail.
Attach mount in room temperature conditions.
Mount’s adhesive will not bond properly if applied in
cold or damp environments to cold or damp surfaces,
or if the surface is not room temperature.
Adhesive mounts should only be mounted to smooth surfaces;
porous or textured surfaces will not enable a proper bond.
When applying mount, firmly press into place and ensure
full contact over entire surface.
For best results, attach the mount 24 hours prior to use.
▶See: gopro.com/support for more information on mounts.
Locking Plug
Using the HERO3+ in high impact sports such as surfing or skiing
where significant impact may occur? Use the special Locking Plug
which securely locks the Quick Release Buckle fingers into place—
helping prevent accidental housing release from the mount.
The circular ring fits over the thumbscrew and acts as a leash
to prevent dropping or losing the locking plug
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 66 6/26/13 3:04 PM
67
HandlInG tHe wI-fI Remote
CAUTION
Failure to follow these safety instructions could result in damage to the Wi-Fi Remote
or other property.
HANDLING
The Wi-Fi Remote contains sensitive components. Do not drop, disassemble, open, crush,
bend, deform, puncture, shred, microwave, incinerate, paint or insert foreign objects into either
product. Do not use the Wi-Fi Remote if it has been damaged—for example, if the product is
cracked, punctured or damaged by water.
KEEPING THE WI-FI REMOTE’S LCD CLEAN
Clean LCD screen immediately if it comes into contact with any contaminants that may cause
stains, such as ink, dyes, makeup, dirt, food, oils and lotions. To clean the LCD, use a so,
slightly damp, lint-free cloth. Avoid getting moisture in openings. Don’t use window cleaners,
household cleaners, aerosol sprays, solvents, alcohol, ammonia or abrasives to clean LCD.
WATER RESISTANCE
Do not submerge the Wi-Fi Remote in more than 10 / 3m of water. Do not attempt to dry the
Wi-Fi Remote with an external heat source, such as a microwave oven or hair dryer. Damage to
the Wi-Fi Remote caused by excessive water pressure is not covered under warranty.
USING CONNECTORS AND PORTS
Never force a connector into a port. Check for obstructions on the port. If the connector and
port don’t join with reasonable ease, they probably don’t match. Make sure that the connector
matches the port and that you have positioned the connector correctly in relation to the port.
KEEPING THE WI-FI REMOTE WITHIN ACCEPTABLE TEMPERATURES
The Wi-Fi Remote is designed to be operated in temperatures between 0° C and 40° C and stored
in temperatures between 0° C and 70° C. Extreme temperatures may temporarily affect battery
life, or affect the functionality of the Wi-Fi Remote. Avoid dramatic changes in temperature or
humidity when using the Wi-Fi Remote as condensation may form on or within the product.
When you’re using the Wi-Fi Remote or charging the battery, it is normal for the product to get
warm. The exterior of the product functions as a cooling surface that transfers heat from inside
the unit to the cooler air outside.
USE WITH OTHER ELECTRONIC DEVICES
Users of digital transceivers (avalanche beacons) should consult with their user manuals
regarding use of GoPro cameras and other GPS or electronic devices when engaged in the
avalanche beacon search mode in order to limit potential interference.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 67 6/26/13 3:04 PM
68
customeR suPPoRt
GoPro is dedicated to providing the best possible service.
To reach GoPro Customer Support, visit gopro.com/support.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 68 6/26/13 3:04 PM
MANUEL DE L’UTILISATEUR
FRANÇAIS
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 1 6/26/13 3:04 PM
Soyez de la fête GoPro sur facebook.com/gopro et
consultez les images prises par d’autres utilisateurs de GoPro.
Montrez vos images et prenez part à la révolution GoPro !
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 2 6/26/13 3:04 PM
table des matières
Accessoires 4
Supports et accessoires 5
Fonctionnalités de la HERO3+ 6
Écran d’état LCD de la caméra 8
Diagramme de l’interface utilisateur de la caméra 9
Mise à jour du logiciel de la caméra 10
Principes de base 10
Modes de la caméra 13
Réglages de la caméra 20
Configurations des prises de vue 32
Configuration 40
Commandes sans fil 48
Connexion à l'appli GoPro 51
Archivage / cartes microSD™ 52
Configuration système requise 53
Transfert de fichiers 54
Lecture 55
Durée de fonctionnement de la batterie 57
Messages d'avertissement importants 59
Boîtier de la caméra 60
Utilisation des supports 64
Manipulation de la Wi-Fi Remote 66
Assistance clientèle 67
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 3 6/26/13 3:04 PM
4
ACCESSOIRES
LCD Touch BacPac™
Battery BacPac™
Wi-Fi Remote™
Support de cadre
Wear it. mount it. love it.
ACCESSOIRES SPÉCIFIQUES
À LA CAMÉRA HERO3+
Boîtier de poignet
Boîtier de remplacement
Batterie rechargeable Li-ion
Dive Housing
Kit d’objectifs de rechange
Couvercles et portes
Accessoires HERO3+ supplémentaires
disponibles sur gopro.com
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 4 6/26/13 3:04 PM
5
découvreZ d'autres Produits sur goPro.com
SUPPORTS ET ACCESSOIRES
Support de fi xation
à l’avant de casques Harnais de fi xation au
niveau de la poitrine Support pour guidon /
tige de selle / poteau
Supports de
montage sur
planche de surf
Porte arrière
fl ottante
Sangle de tête +
kit de fi xation rapide
Ventouse Sangle pour
casque ventilé
Support de montage
sur barre de
renversement
Support de montage
sur trépied Accessoires
anti-buée Support fl exible à
mâchoires
Supports adhésifs
incurvés ou plats Support de fi xation
latérale Ancrages caméra Dual Battery
Charger
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 5 6/26/13 3:04 PM
6
Fonctionnalités de la Hero3+
1. Voyants indicateurs d’état (rouges)
2. Bouton Obturateur/Sélection
3. Écran d’état LCD
4. Voyant indicateur Wi-Fi (bleu)
5. Bouton Marche/Mode
6. Port Micro HDMI
(câble non livré avec l’appareil)
7. Fente de carte microSD
(carte SD non livrée avec l’appareil)
8. Port mini-USB
(compatible avec un câble composite
A/V adaptateur de micro stéréo
3,5 mm non livré avec l’appareil)
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 6 6/26/13 3:04 PM
7
Fonctionnalités de la Hero3+
9. Port HERO
10. Porte de la batterie
11. Bouton Marche/Arrêt Wi-Fi
12. Alarme sonore
13. Microphone
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 7 6/26/13 3:04 PM
8
écran d’état lcd de la caméra
L’écran LCD affiche les renseignements suivants en ce qui concerne
les modes et réglages HERO3+ :
1. Modes de la caméra / Champ de vision (FOV)
2. Modes de prises de vues (non illustrés)
3. Résolution/IPS (images par seconde)
4. Réglages des intervalles de temps (non illustrés)
5. Compteur
6. Heure/Archivage/Fichiers
7. Durée de fonctionnement de la batterie
REMARQUE : Les icônes affichées ci-dessus varient en fonction du mode
de votre caméra.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 8 6/26/13 3:04 PM
9
diagramme de l’interFace utilisateur de la caméra
MODES
RÉGLAGES DE LA CAMÉRA
CONFIGURATION DE PRISES DE VUE WI-FI
CONFIGURATION
* Lecture ne s'affiche sur l'écran d'état LCD que si la caméra est branchée à un
téléviseur ou un LCD Touch BacPac™ (accessoire facultatif, vendu séparément).
** Le menu Équilibre des blancs ne s'affiche que lorsque le mode ProtuneTM
est sélectionné.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 9 6/26/13 3:04 PM
10
utilisation de votre Hero3+ : PrinciPes de base
POUR COMMENCER
1. Retirez la caméra du boîtier :
Slim housing surfboard mount installation
Slim housing remove camera Slim housing insert camera
Slim housing closed Swapping housing doors
Quick Release Buckle + Thumb Screw + Slim housing = Complete Unit
2. Insérez une carte microSD, microSDHC™ ou
microSDXC™ dans la fente des cartes avec
l’étiquette dirigée vers l’avant, en commençant
par la partie la plus étroite de la carte. Il est
nécessaire d’utiliser une carte microSD de classe 10.
3. Mettez la batterie dans la caméra.
mise à jour du logiciel de la caméra
Pour profiter des fonctionnalités les plus récentes et obtenir le
meilleur rendement de votre caméra HERO3+, assurez-vous de vous
servir du logiciel le plus récent pour la caméra. Pour vérifier s'il existe
des mises à jour, consultez : gopro.com/update.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 10 6/26/13 3:04 PM
11
4. Chargez la batterie. La batterie au lithium-ion est livrée partiellement chargée.
Pour la charger, connectez le câble USB pourvu à cet effet à la caméra et l’autre
extrémité du câble sur une source d’alimentation électrique telle qu’un ordinateur, le
chargeur mural GoPro ou le chargeur automobile GoPro. La caméra ou la batterie
ne subira aucun dommage si on l’utilise avant qu’elle ne soit pleinement chargée.
TRUC
DE
PRO :
Lorsque la caméra est éteinte et en chargement :
• Les voyants indicateurs d'état rouges s'allumeront
pendant le chargement de la caméra.
• Les voyants indicateurs d'état rouges s'éteindront lorsque le
chargement est terminé.
Voir DURÉE DE FONCTIONNEMENT DE LA BATTERIE pour en savoir plus.
Voir PROTUNE pour en savoir plus.
RÉGLAGES DE LA CAMÉRA PAR DÉFAUT
La caméra HERO3+ Black Edition s’allume avec les réglages par défaut suivants :
Résolution vidéo 960p48 images par seconde (ips)
Résolution photo 12 méga-pixels (MP)
Rafales de photos 30 photos en 1 seconde
Accéléré 0,5 seconde
Wi-Fi Éteint
TRUC
DE
PRO :
Vous souhaite z modifier vos configurations VIDÉO et PHOTO ?
Voir le menu CONFIGURATIONS pour en savoir plus sur
comment faire les modifications.
utilisation de votre Hero3+ : PrinciPes de base
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 11 6/26/13 3:04 PM
12
MARCHE ET ARRÊT
Pour mettre l’appareil en marche :
Appuyez sur le bouton Marche/Mode et relâchez. Les voyants indicateurs
d'état rouges clignotent trois fois et l'indicateur sonore émet trois bips.
Pour éteindre l'appareil :
Appuyez sur le bouton Marche/Mode et maintenez-le enfoncé. Les
voyants indicateurs d'état rouges clignotent à plusieurs reprises et l'indicateur
sonore émet sept bips.
TRUC
DE
PRO :
Vous voulez transformer votre caméra HERO3+ en une
caméra « Une touche » qui commence automatiquement à
enregistrer des photos ou des vidéos lorsqu'on l'allume ?
Mettez la caméra en mode UNE TOUCHE.
Voir le mode UNE TOUCHE pour en savoir plus.
utilisation de votre Hero3+ : PrinciPes de base
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 12 6/26/13 3:04 PM
13
APERÇU
La HERO3+ offre plusieurs modes de caméra. Pour passer d’un mode à l’autre,
appuyez sur le bouton Marche/Mode . Les modes se succèdent dans l’ordre
suivant :
VIDÉO
Enregistrement vidéo
Prise d'une seule photo
RAFALE DE PHOTOS
Prise de jusqu'à 30 photos en une seconde
ACCÉLÉRÉ
Prise d'une série de
photos
à des intervalles
donnés
CONFIGURATIONS
Réglage des configurations de la caméra
LECTURE
Lecture de vidéos et de photos. Ne s'affiche que
si la caméra est branchée à un téléviseur ou LCD
Touch BacPac™ (accessoire facultatif, vendu
séparément).
TRUC
DE
PRO :
Servez-vous de RAFALE DE PHOTOS pour prendre des
images de sujets en mouvement rapide.
Voir LECTURE pour en savoir plus.
utilisation de votre Hero3+ : modes de la caméra
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 13 6/26/13 3:04 PM
14
utilisation de votre Hero3+ : modes de la caméra
VIDÉO
Pour enregistrer des images vidéo, assurez-vous que la caméra est en mode
vidéo. Si l'icône Vidéo
ne s'affiche pas
sur l’écran LCD de votre caméra
,
appuyez sur le bouton Marche/Mode à plusieurs reprises jusqu’à ce qu’elle
s’affiche.
Pour commencer à enregistrer :
Appuyez sur le bouton Obturateur/Sélection . La caméra émet
un bip et les voyants indicateurs d'état rouges clignoteront pendant
l’enregistrement.
Pour interrompre l’enregistrement :
Appuyez sur le bouton Obturateur/Sélection . Les voyants indicateurs
d'état rouges clignotent trois fois et la caméra émet trois bips sonores pour
indiquer que l’enregistrement est interrompu.
La HERO3+ s’arrête automatiquement d’enregistrer lorsque la carte mémoire
est pleine ou que la batterie est épuisée. Votre vidéo sera enregistrée avant que
la caméra ne s'éteigne.
Voir le mode VIDÉO pour savoir en plus sur les modalités de modification des
réglages de résolution.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 14 6/26/13 3:04 PM
15
utilisation de votre Hero3+ : modes de la caméra
Pour prendre une photo, assurez-vous que la caméra est en mode Photo.
Si l'icône Photo ne s'affiche pas sur l’écran LCD de votre caméra, appuyez
sur le bouton Marche/Mode à plusieurs reprises jusqu’à ce qu’elle s’affiche.
Pour prendre une photo :
Appuyez sur le bouton Obturateur/Sélection . La caméra émet deux bips
sonores et les voyants indicateurs d'état rouges clignotent.
Voir le mode PHOTO pour savoir en plus sur les modalités de modification
des réglages de résolution et les autres fonctionnalités du mode Photo.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 15 6/26/13 3:04 PM
16
utilisation de votre Hero3+ : modes de la caméra
RAFALE DE PHOTOS
En mode Rafale de photos, votre caméra prend plusieurs photos à de courts
intervalles de temps — 3 photos / 1 seconde, 5 photos / 1 seconde, 10 photos /
1 seconde , 10 photos / 2 secondes, 30 photos / 1 seconde, 30 photos / 2
secondes ou 30 photos / 3 secondes.
Pour prendre une rafale de photos, assurez-vous que la caméra est en mode
Rafale de photos. Si l'icône Rafale de photos ne s’affiche pas sur l’écran
LCD de votre caméra, appuyez sur le bouton Marche/Mode à plusieurs
reprises jusqu’à ce qu’elle s'affiche.
Pour prendre une
rafale de photos :
Appuyez sur le bouton Obturateur/Sélection . Les voyants indicateurs
d'état rouges clignotent et la caméra émet plusieurs bips sonores.
TRUC
DE
PRO :
Le mode 30 photos / 1 seconde est parfois trop rapide.
Essayez un réglage de rafale de photos plus lent et mieux
adapté à l’action.
Voir le mode RAFALE DE PHOTOS pour en savoir plus sur les modalités
de modification des réglages des intervalles.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 16 6/26/13 3:04 PM
17
utilisation de votre Hero3+ : modes de la caméra
ACCÉLÉRÉ
Le mode Accéléré prend une série de photos à des intervalles de 0,5, 1, 2, 5, 10,
30 ou 60 secondes.
Pour prendre une série d’images par intervalles en mode Accéléré, assurez-vous
que la caméra est en mode Accéléré. Si l’icône Accéléré ne s’affiche pas sur
l’écran LCD de votre caméra, appuyez sur le bouton Marche/Mode à plusieurs
reprises jusqu’à ce qu’elle s’affiche.
Pour prendre des images à intervalles :
Appuyez sur le bouton Obturateur/Sélection . La caméra commence un
compte à rebours et les voyants indicateurs d'état clignotent toutes les fois que
l'on prend une photo.
Pour mettre fin à la prise d’images par intervalles :
Appuyez sur le bouton Obturateur/Sélection . Les
voyants indicateurs
d'état
rouges clignotent trois fois et la caméra émet trois bips sonores pour indiquer
que la prise d'images par intervalles est terminée.
Voir le mode ACCÉLÉRÉ pour en savoir plus sur les modalités de modifications
des réglages des intervalles.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 17 6/26/13 3:04 PM
18
utilisation de votre Hero3+ : modes de la caméra
CONFIGURATIONS
Le menu Configurations vous permet de régler différentes configurations de la
caméra, en particulier :
la résolution vidéo
la résolution photo
la prise de photos à intervalles
la prise de rafales de photos
les photos en continu
• et bien plus encore
Voir le menu des CONFIGURATIONS pour effectuer des changements,
savoir comment naviguer dans les options du menu et en savoir plus sur
chaque réglage.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 18 6/26/13 3:04 PM
19
utilisation de votre Hero3+ : modes de la caméra
LECTURE
Vous pouvez visionner des vidéos et des photos en branchant votre caméra
HERO3+ à un téléviseur (au moyen d'un câble Micro HDMI, composite ou
combiné, vendu séparément). Vous pouvez également visionner des vidéos
et des photos avec le LCD Touch BacPac™ (accessoire facultatif, vendu
séparément). Le mode Lecture ne s'affiche que si la camera est branchée
à un téléviseur ou un LCD Touch BacPac.
Voir le mode LECTURE pour en savoir plus sur la lecture des vidéos et des photos.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 19 6/26/13 3:04 PM
20
réglages de la caméra
CONFIGURATIONS
Pour accéder au menu des configurations :
1. Assurez-vous que la caméra est en mode Configurations. Si l'icône
Configurations ne s'affiche pas sur l'écran LCD de votre caméra,
appuyez sur le bouton Marche/Mode à plusieurs reprises jusqu’à ce
qu’elle s'affiche.
2. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu
Configurations .
3. Servez-vous du bouton Marche/Mode pour passer d'une option
à l'autre des Configurations.
4. Appuyez sur le bouton Obturateur/Sélection pour sélectionner
l’option souhaitée.
5. Pour quitter, maintenez le bouton Obturateur/Sélection
enfoncé pendant deux secondes, ou passez à et appuyez
sur le bouton Obturateur/Sélection .
TRUC
DE
PRO :
Si vous souhaitez quitter le menu Configurations, appuyez sur
le bouton Obturateur/Sélection et maintenez-le enfoncé
pendant deux secondes.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 20 6/26/13 3:04 PM
21
réglages de la caméra
RÉSOLUTION VIDÉO/IPS/MODES FOV
Vous pouvez modifier la résolution, le nombre d'images par seconde (ips) et
le champ de vision (FOV) lorsque vous utilisez le menu du mode Vidéo. Vous
pouvez également activer ou désactiver le mode Faible luminosité.
Lorsque vous êtes dans le menu Configurations :
1. Appuyez sur le bouton Obturateur/Sélection pour accéder
au menu Mode Vidéo .
2. Servez-vous du bouton Marche/Mode pour passer d’une option à l’autre.
3. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu souhaité.
4. Servez-vous du bouton Marche/Mode pour passer d’une option à l’autre du
menu secondaire et du bouton Obturateur/Sélection pour la sélectionner.
5. Pour modifier d’autres options, répétez l’étape 4.
6. Pour quitter le menu, maintenez le bouton Obturateur/Sélection
enfoncé pendant deux secondes ou passez à et appuyez sur
le bouton Obturateur/Sélection .
Activez le mode Faible luminosité lorsque vous prenez des
photos ou enregistrez des vidéos dans un environnement où
il y a peu de lumière ou si vous passez rapidement dans ou
depuis un environnement où il y a peu de lumière. La caméra
ajustera automatiquement les ips pour obtenir l'exposition
optimale et les meilleurs résultats possibles.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 21 6/26/13 3:04 PM
22
réglages de la caméra
La HERO3+ Black Edition offre les modes de prise d’images vidéo suivants :
Résolution
vidéo NTSC
ips PAL
ips Protune Champ de
vision (FOV) Résolution
de l'écran
4K /
4K 17:9 15
12 12.5
12 Oui Ultra large 3840 sur 2160, 16:9
4096 sur 2160, 17:9
2.7K /
2.7K 17:9 30
24 25
24 Oui Ultra large,
Moyen 2704 sur 1524, 16:9
2704 sur 1440, 17:9
1440p 48
30
24
48
25
24
Oui Ultra large 1920 sur 1440, 4:3
1080p 60
48
30
24
50
48
25
24
Oui Ultra large,
Moyen,
Étroit
1920 sur 1080, 16:9
1080p SuperView* 48
30
24
48
25
24
Oui Ultra large 1920 sur 1080, 16:9
960p 100
60
48
100
50
48
Oui
Oui
Non
Ultra large 1280 sur 960, 4:3
720p 120
60
100
50
Oui
Oui
Ultra large,
Moyen**,
Étroit
1280 sur 720,16:9
720p SuperView* 100
60
48
100
50
48
Oui Ultra large 1280 sur 720,16:9
WVGA 240 240 Non Ultra large 848 sur 480, 16:9
*SuperView offre le champ de vision le plus immersif au monde
** 720p120 et 720p100 seulement compatibles avec des champs de vision ultra grand angle et étroit.
REMARQUE : Le mode Protune n’est possible que pour des résolutions vidéo choisies.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 22 6/26/13 3:04 PM
23
réglages de la caméra
Résolution vidéo Meilleure utilisation
4K /
4K 17:9
Haute résolution vidéo impressionnante avec des performances professionnelles dans
de mauvaises conditions d’éclairage. Extrayez des photos fixes de 8MP des vidéos.
Recommandée pour les prises de vues avec trépied ou dans des positions fixes.
2.7K /
2.7K 17:9
16:9 / 17:9 graduation de la résolution vidéo pour obtenir des résultats
impressionnants de qualité cinématographique pour des productions professionnelles.
Recommandée pour les prises de vues avec trépied ou dans des positions fixes.
1440p
Recommandée pour les prises de vues lorsque la caméra est fixée au corps dans la
mesure où une surface de vision supérieure et une vitesse de défilement plus élevée
permettent d’obtenir les résultats les plus homogènes, les plus immersifs, pour les
prises d’images d’action.
1080p
La résolution 1080p60 est parfaite pour toutes les images, puisque une résolution
élevée et la fréquence d'images donnent des résultats remarquables. Trépied ou
montage fixe pour 1080p48 et 30 ips et 1080p24 est idéal pour les productions de
télévision et cinéma.
1080p
SuperView
À utiliser lorsque la caméra est montée sur le corps ou de l'équipement. Le contenu
4:3 plus vertical est étiré automatiquement jusqu'à 16:9 plein écran afin d'offrir une
meilleure expérience de visionnement.
960p
Utiliser pour les prises de vues lorsque la caméra est montée sur le corps et lorsque
l’on souhaite obtenir des images au ralenti. Offre un champ de vision large et des
résultats homogènes pour des images d’action rapide.
720p
Adaptée aux prises de vues à la main et lorsque l’on veut obtenir des images au ralenti.
720p SuperView
À utiliser lorsque la caméra est montée sur le corps ou de l'équipement. Le contenu
4:3 plus vertical est étiré automatiquement jusqu'à 16:9 plein écran afin d'offrir une
meilleure expérience de visionnement.
WVGA
Adaptée pour des images au ralenti extrême et lorsque la définition standard
est acceptable.
TRUC
DE
PRO :
L'activation du mode Protune permet des prises de vue de meilleure qualité, des
couleurs neutres et des vidéos à 24 ips pour des productions vidéo professionnelles.
Voir PROTUNE pour en savoir plus.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 23 6/26/13 3:04 PM
24
réglages de la caméra
MODES DE RÉSOLUTION PHOTO
La HERO3+ peut prendre des photos à des résolutions de 12 MP, 7 MP et 5 MP.
Toute modification d’une résolution photo influence également les photos prises
en modes Photo, Rafale de photos et Accéléré.
Résolution
Champ de vision
(FOV)
12MP Large (défaut)
7MP Large
7MP Moyen
5MP Large
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 24 6/26/13 3:04 PM
25
réglages de la caméra
PHOTO CONTINUE
Le mode Photo continue vous permet de prendre une série de photos de manière
continue tout en maintenant enfoncé le bouton Obturateur/Sélection .
3 photos toutes les 1 seconde
5 photos toutes les 1 seconde
10 photos toutes les 1 seconde
REMARQUE : Votre caméra restera en mode Photo continue jusqu’à ce que
vous reveniez à l’option de prise d’une seule photo.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 25 6/26/13 3:04 PM
26
réglages de la caméra
OPTIONS DE RAFALES DE PHOTOS
Le mode Rafale de photos permet de prendre des séries photos lorsque
l'on appuie sur le bouton Obturateur/Sélection . Les photos peuvent
être prises aux vitesses suivantes :
3 photos en 1 seconde
5 photos en 1 seconde
10 photos en 1 seconde
10 photos en 2 secondes
30 photos en 1 seconde
(défaut)
30 photos en 2 secondes
30 photos en 3 secondes
ACCÉLÉRÉ
Plusieurs options d’intervalles de temps existent pour le mode Accéléré,
y compris 0,5, 1, 2, 5, 10, 30 et 60 secondes.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 26 6/26/13 3:04 PM
27
réglages de la caméra
MENU DE CONFIGURATION DE PRISES DE VUE
Le menu Configuration de prises de vue vous permet de régler les
configurations avancées suivantes de la caméra :
Orientation de la caméra
Posemètre
Vidéo et photo simultanées
Boucle vidéo
Protune
Équilibre des blancs
Voir CONFIGURATIONS DE PRISES DE VUE pour consulter une liste complète
des options correspondantes.
REMARQUE : Le menu Équilibre des blancs ne s'affiche que lorsque le mode
Protune est sélectionné.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 27 6/26/13 3:04 PM
28
réglages de la caméra
MENU CONFIGURATION
Le menu Configuration vous permet de procéder aux réglages suivants
de votre caméra :
Mode par défaut à l’allumage
Mode Une touche
NTSC/PAL
Affichage écran
Voyants indicateurs d’état
Indicateur sonore
Mois/Jour/Année/Heure
Voir la section MENU CONFIGURATION pour consulter une liste complète
des options correspondantes .
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 28 6/26/13 3:04 PM
29
réglages de la caméra
COMMANDES SANS FIL
La fonctionnalité Wi-Fi intégrée à la caméra vous permet de vous connecter à
une Wi-Fi Remote, un smartphone ou une tablette au moyen de l’appli GoPro.
Lorsque le Wi-Fi est activé, une icône d'état Wi-Fi s'affichera sur l'écran
indicateur d'état LCD et les voyants indicateurs d'état bleus de Wi-Fi
clignoteront de façon intermittente. Lorsque vous désactivez le Wi-Fi,
les voyants indicateurs d'état de Wi-Fi clignotent sept fois.
Pour activer/désactiver le Wi-Fi :
Appuyez sur le bouton Marche/Arrêt Wi-Fi pour activer/désactiver le Wi-Fi.
Le mode Wi-Fi le plus récemment utilisé sera actif lorsque le Wi-Fi est activé.
Voir la section COMMANDES SANS FIL pour consulter une liste complète
des fonctions sans fil.
REMARQUE : Votre caméra ne peut se connecter à la Wi-Fi Remote et
à l'appli GoPro au même moment.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 29 6/26/13 3:04 PM
30
réglages de la caméra
EFFACEMENT
Efface le dernier fichier ou tous les fichiers et formate la carte de mémoire. Pendant
l’effacement du dernier fichier ou de tous les fichiers, les voyants indicateurs d’état
clignotent jusqu’à la fin de l’opération.
ANNULER (défaut)
DERNIER
TOUS (formate la carte SD)
Pour effacer le dernier fichier ou tout les fichiers :
1. Assurez-vous que la caméra est en mode Configurations. Si l'icône Configurations
ne s'affiche pas sur l'écran LCD de votre caméra, appuyez sur le bouton
Marche/Mode à plusieurs reprises jusqu’à ce qu’elle s'affiche.
2. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu Configurations.
3. Servez-vous du bouton Marche/Mode pour passer d'une option à l'autre
des Configurations afin de trouver la Poubelle .
4. Appuyez sur le bouton Obturateur/Sélection pour accéder à l'option d'effacement.
5. Servez-vous du bouton Marche/Mode pour passer d’une option à l’autre.
6. Sélectionnez l’option en surbrillance en appuyant sur le bouton Obturateur/Sélection .
7. Pour quitter, maintenez le bouton Obturateur/Sélection enfoncé pendant deux
secondes, ou passez à et appuyez sur le bouton Obturateur/Sélection .
TRUC
DE
PRO :
Attention — lorsque vous choisissez TOUS, la carte de mémoire
est formatée, ce qui efface tous les fichiers sur votre carte SD.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 30 6/26/13 3:04 PM
31
réglages de la caméra
QUITTER
À partir de l'écran , appuyez sur le bouton Obturateur/Sélection
pour quitter le menu Configurations.
TRUC
DE
PRO :
Si vous souhaitez quitter le menu Configurations, appuyez sur
le bouton Obturateur/Sélection et maintenez-le enfoncé
pendant deux secondes.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 31 6/26/13 3:04 PM
32
conFiguration de Prises de vue
CONFIGURATION DE PRISES DE VUE
Pour accéder au menu Configuration de prises de vue :
1. Assurez-vous que la caméra est en mode Configurations. Si l'icône Configurations
ne s'affiche pas sur l'écran LCD de votre caméra, appuyez sur le bouton
Marche/Mode à plusieurs reprises jusqu’à ce qu’elle s'affiche.
2. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu
Configurations .
3. Servez-vous du bouton Marche/Mode pour passer d'une option à l'autre des
Configurations afin de trouver le menu Configuration de prises de vue .
4. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu
Configuration de prises de vue.
5. Servez-vous du bouton Marche/Mode pour trouver l’option que vous
souhaitez modifier.
6. Appuyez sur le bouton Obturateur/Sélection pour sélectionner l’option souhaitée.
7. Certaines options ont un menu secondaire. Servez-vous du bouton Marche/Mode
pour passer d’un menu secondaire à l’autre.
8.
Appuyez sur le bouton Obturateur/Sélection pour sélectionner l’option
en surbrillance.
9. Pour quitter le menu, maintenez le bouton Obturateur/Sélection
enfoncé pendant deux secondes ou passez à et appuyez sur le bouton
Obturateur/Sélection .
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 32 6/26/13 3:04 PM
33
conFiguration de Prises de vue
Vous pouvez personnaliser les modalités de prises de vidéos et de photos de
votre caméra HERO3+ au moyen des menus Configuration de prises de vue,
comme par exemple à l'Envers, Boucle vidéo et Équilibre des blancs.
ENVERS
Vous avez fixé votre HERO3+ à l'envers mais vous souhaitez visionner ou
éditer les fichiers à l’endroit ? Ce réglage élimine le besoin de retourner votre
vidéo ou vos photos après l’enregistrement.
Caméra à l’endroit (défaut)
Caméra à l’envers
POSEMÈTRE
Activez le posemètre lorsque vous filmez d’un espace sombre en dirigeant
la caméra vers un endroit plus éclairé, comme par exemple lorsque vous
filmez l’extérieur à partir d’une voiture. Lorsque Posemètre est activé,
s’affiche dans la fenêtre LCD.
INACTIF (défaut)
ACTIF
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 33 6/26/13 3:04 PM
34
conFiguration de Prises de vue
VIDÉO ET PHOTO SIMULTANÉES
Le mode Vidéo et photo simultanées vous permet de prendre des vidéos et des photos
simultanément. Vous pouvez régler la caméra pour qu’elle prenne une photo toutes les
5 secondes, 10 secondes, 30 secondes ou 60 secondes pendant que vous enregistrez
une vidéo. Pour régler votre caméra en mode Photo en vidéo, assurez-vous d'avoir
choisi une résolution vidéo compatible et que Protune est désactivé.
ACTIVÉ
5 secondes
10 secondes
30 secondes
60 secondes
REMARQUE : Vous pouvez prendre des
photos et enregistrer des vidéos
simultanément
dans l’un des réglages de résolution suivants :
1080 p/24 ips, 1080 p/30 ips, 720 p/60 ips ou 1440 p/24 ips.
TRUC
DE
PRO :
La taille de vos photos est déterminée par les dimensions vidéo
que vous sélectionnez.
Dimensions vidéo en méga-pixels
16:9 (1080p, 720p) 8MP
4:3 (1440p) 12MP
Lorsque vous prenez des images vidéo, vous pouvez prendre une photo
manuellement au moment de votre choix en appuyant simplement
sur le bouton Marche/Mode .
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 34 6/26/13 3:04 PM
35
conFiguration de Prises de vue
BOUCLE VIDÉO
Le mode Boucle vidéo vous permet d’enregistrer une vidéo en boucle continue qui
écrase
l’enregistrement précédent jusqu’à ce que vous appuyiez sur le bouton Obturateur/Sélection
pour l’interrompre. La boucle vidéo n’est pas disponible si le mode Protune est activé.
Les options de boucle vidéo sont entre autres :
INACTIVE (défaut)
Vidéo Max La caméra enregistre jusqu’à ce que la carte de mémoire soit
pleine, puis réécrit sur l’enregistrement avec une nouvelle vidéo.
5 min vidéo La caméra enregistre pendant 5 minutes, puis commence une
nouvelle vidéo, en écrasant progressivement la vidéo précédente
de 5 minutes.
20 min vidéo La caméra enregistre pendant 20 minutes, puis commence une
nouvelle vidéo, en écrasant progressivement la vidéo précédente
de 20 minutes.
60 min vidéo La caméra enregistre pendant 60 minutes, puis commence une
nouvelle vidéo, en écrasant progressivement la vidéo précédente
de 60 minutes.
120 min vidéo La caméra enregistre pendant 120 minutes, puis commence une
nouvelle vidéo, en écrasant progressivement la vidéo précédente
de 120 minutes.
TRUC
DE
PRO :
Les fichiers de plusieurs chapitres sont enregistrés sur votre carte de
mémoire. Cela permet de faire en sorte que des petits segments de contenu
soient écrasés pendant l’enregistrement en boucle. Lorsque vous visionnez
les fichiers sur un écran d’ordinateur, vous voyez des fichiers séparés pour
chaque segment de temps. Servez-vous d'un logiciel d’édition de vidéo si
vous souhaitez combiner des fichiers dans une vidéo plus longue.
REMARQUE : La boucle vidéo n’est pas compatible avec le mode Protune.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 35 6/26/13 3:04 PM
36
conFiguration de Prises de vue
PROTUNE
Protune est un mode vidéo qui permet d’exploiter tout le potentiel de la caméra
et d’obtenir des images d’une qualité impressionnante et des vidéos de qualité
cinématographique destinées à des productions professionnelles. Protune permet
aux créateurs de contenu de disposer désormais de beaucoup plus de flexibilité et
d’un processus de travail beaucoup plus efficace que jamais auparavant.
AVANTAGES CLÉS DE PROTUNE :
Des prises de vue de qualité supérieure
Les hauts débits de données de Protune permettent de prendre des images avec
une compression inférieure, de sorte que les créateurs de contenu bénéficient
d’une meilleure qualité pour réaliser des productions professionnelles.
Couleur neutre
Le profil de couleur neutre de Protune offre une plus grande flexibilité pendant
la correction des couleurs post-production. La courbe logarithmique de Protune
permet de saisir plus de détails au niveau des ombres et des lumières.
Norme de vitesse cinéma/télévision
Enregistrez des vidéos de qualité cinématographique à 24 ips et incorporez
facilement du contenu GoPro et des contenus d’autres sources média sans devoir
procéder à des conversions d’ips.
L'activation de Protune influence plusieurs configurations et fonctionnalités,
telles que la résolution vidéo, les images par seconde, le champ de vision
et la prise de vidéo et de photo simultanée.
DÉSACTIVÉ (défaut)
ACTIVÉ
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 36 6/26/13 3:04 PM
37
conFiguration de Prises de vue
RÉSOLUTIONS PROTUNE (suite) :
Protune est offert pour les résolutions suivantes de la HERO3+ Black Edition :
RÉSOLUTION ips
4K / 4K 17:9 15/12.5,12
2.7K / 2.7K 17:9 30/25, 24
1440p 48, 30,25,24
1080p 60, 50, 48, 30, 25, 24
1080p SuperView 48, 30, 25, 24
960p 100, 60, 50
720p 120, 100, 60, 50
720p SuperView 100, 60, 50
COMPATIBILITÉ : Protune est compatible avec les outils professionnels de
correction de couleur, les programmes d’édition et GoPro CineForm Studio.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 37 6/26/13 3:04 PM
38
conFiguration de Prises de vue
ÉQUILIBRE DES BLANCS
L'équilibre des blancs ajuste la tonalité générale des couleurs de vidéos.
Le réglage par défaut de l'équilibre des blancs est AUTO seulement. Les
utilisateurs avertis peuvent modifier les réglages d'équilibre des blancs en
mode Protune. Les vidéos enregistrées lorsque le mode Protune est activé
doivent être traitées avec un logiciel d'édition afin que le rendu soit satisfaisant.
TRUC
DE
PRO :
Envisagez de configurer manuellement l'équilibre des blancs de la
manière suivante lors du fonctionnement dans les conditions suivantes :
Éclairage incandescent ou lever/coucher du soleil 3000K
Prise de vue dans la lumière du jour ou du soleil 5500K
Éclairage fluorescent blanc froid 6500K
Fichiers de couleur optimisés de norme industrielle Cam RAW
Cam RAW (Caméra RAW)
La caméra HERO3+ peut enregistrer des vidéos en mode Protune en Cam RAW.
Le mode GoPro Cam RAW permet d’obtenir un fichier de données traitées de
manière minimale directement à partir du capteur d’images, ce qui permet des
réglages plus précis après le traitement. Le travail dans ce mode permet de tirer le
meilleur profit des capacités du capteur d’images.
TRUC
DE
PRO :
Si vous avez modifié les réglages d'équilibre des blancs
dans le mode Protune et que vous sélectionnez ensuite
l'enregistrement standard, les réglages d'équilibre des blancs
reprennent automatiquement leur valeur AUTO.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 38 6/26/13 3:04 PM
39
conFiguration de Prises de vue
QUITTER
À partir de l'écran QUITTER, appuyez sur le bouton Obturateur/Sélection
pour quitter le menu Configuration de prises de vue.
TRUC
DE
PRO :
Si vous souhaitez quitter le menu CONFIGURATION DE
PRISES DE VUE , appuyez sur le bouton Obturateur/Sélection
et maintenez-le enfoncé pendant deux secondes.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 39 6/26/13 3:04 PM
40
conFiguration
CONFIGURATION
Pour accéder au menu Configuration :
1. Assurez-vous que la caméra est en mode Configurations. Si l'icône
Configurations
ne s'affiche pas sur l'écran LCD de votre caméra,
appuyez sur
le bouton Marche/Mode à plusieurs reprises jusqu’à ce qu’elle s'affiche.
2. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu
Configurations .
3. Servez-vous du bouton Marche/Mode pour passer d'une option à
l'autre des Configurations afin de trouver le menu Configuration .
4. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu
Configuration.
5. Servez-vous du bouton Marche/Mode pour trouver l’option que vous
souhaitez modifier.
6. Appuyez sur le bouton Obturateur/Sélection pour sélectionner
l’option souhaitée.
7. Pour quitter le menu, maintenez le bouton Obturateur/Sélection
enfoncé pendant deux secondes ou passez à et appuyez sur le
bouton Obturateur/Sélection .
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 40 6/26/13 3:04 PM
41
conFiguration
MODE PAR DÉFAUT À L’ALLUMAGE
Vous pouvez configurer le mode de la caméra par défaut à l’allumage sur l’un des
modes suivants :
VIDÉO (défaut)
RAFALE DE PHOTOS
ACCÉLÉRÉ
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 41 6/26/13 3:04 PM
42
conFiguration
UNE TOUCHE
Lorsque le mode Une touche est choisi, la caméra commence automatiquement à
enregistrer dès son allumage. Le mode Une touche peut être configuré de façon à
commencer en mode Vidéo ou Accéléré.
DÉSACTIVÉ (défaut)
ACTIVÉ
Pour activer le mode Une Touche :
1. Assurez-vous que la caméra est en mode Configurations. Si l'icône Configurations
ne s'affiche pas sur l'écran LCD de votre caméra, appuyez sur le bouton Marche/Mode
à plusieurs reprises jusqu’à ce qu’elle s'affiche.
2.
Appuyez sur le bouton Obturateur/Sélection pour accéder au menu Configurations .
3. Servez-vous du bouton Marche/Mode pour passer d'une option à l'autre des
Configurations afin de trouver le menu Configuration .
4. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu Configuration.
5. Servez-vous du bouton Marche/Mode pour passer d'une option
à l'autre des Configurations afin de trouver le mode .
6. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu Une touche.
7. Servez-vous du bouton Marche/Mode pour passer d’une option à l’autre.
8. Appuyez sur le bouton Obturateur/Sélection pour sélectionner l’option en surbrillance.
9. Pour quitter, maintenez le bouton Obturateur/Sélection enfoncé pendant deux
secondes, ou passez à et appuyez sur le bouton Obturateur/Sélection .
La prochaine fois que vous allumerez votre caméra, elle commencera à enregistrer dans
son mode par défaut à l’allumage. Pour interrompre l’enregistrement, maintenez le bouton
Marche/Mode enfoncé pendant deux secondes.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 42 6/26/13 3:04 PM
43
conFiguration
MODE UNE TOUCHE (suite)
Pour quitter le mode Une touche :
1. Allumez la caméra.
2. Appuyez sur le bouton Obturateur/Sélection et maintenez-le
enfoncé jusqu'à ce que s’affiche dans la fenêtre LCD.
3. Appuyez sur le bouton Obturateur/Sélection pour accéder.
4. Servez-vous du bouton Marche/Mode pour mettre OFF en
surbrillance.
5. Appuyez sur le bouton Obturateur/Sélection pour sélectionner.
6. Pour quitter le menu, maintenez le bouton Obturateur/Sélection
enfoncé pendant deux secondes ou passez à et appuyez sur le
bouton Obturateur/Sélection .
TRUC
DE
PRO :
Pour interrompre le processus de prise de vues (VIDÉO ou
ACCÉLÉRÉ) en mode UNE TOUCHE, appuyez sur le bouton
Obturateur/Sélection et maintenez-le enfoncé pendant
deux secondes. Vous reviendrez au menu UNE TOUCHE dans
lequel vous pouvez désactiver le mode UNE TOUCHE.
REMARQUE : Le mode Une touche est inactivé lorsque la caméra est reliée à la
Wi-Fi Remote ou à l’appli GoPro.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 43 6/26/13 3:04 PM
44
conFiguration
TSC/PAL
Les configurations NTSC et PAL régissent la vitesse d’enregistrement et de lecture vidéo
lorsque l’on visionne des images vidéo sur un téléviseur ou téléviseur à haute définition.
Sélectionnez NTSC lors du visionnement sur un téléviseur ou téléviseur à haute définition en
Amérique du Nord. Sélectionnez PAL lors du visionnement sur un téléviseur ou téléviseur
à haute définition (la plupart des téléviseurs à l’extérieur de l’Amérique du Nord) ou lors du
visionnement sur un téléviseur ou téléviseur à haute définition PAL dans toute région.
AFFICHAGE ÉCRAN
Pour afficher ou cacher les icônes d’enregistrement et les renseignements
des fichiers sur la vidéo ou l’écran de visionnement pendant la lecture, activez
ou désactivez Affichage écran (OSD).
DÉSACTIVÉ
ACTIVÉ (défaut)
VOYANTS INDICATEURS D’ÉTAT
Conservez les quatre voyants indicateurs d'état actifs, seulement deux
d'entre eux (avant et arrière) ou éteignez tous les voyants.
4 (défaut)
2
ÉTEINTS
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 44 6/26/13 3:04 PM
45
conFiguration
INDICATEUR SONORE
Vous pouvez régler le volume de l’indicateur sonore ou le désactiver.
100 % (défaut)
70 %
DÉSACTIVÉ
ARRÊT MANUEL
La HERO3+ peut être configurée pour s'éteindre automatiquement après
une période d’inactivité spécifique (lorsque l’on ne prend pas de vidéos ou de
photos et que l’on n’appuie sur aucun bouton).
MANUEL (défaut)
60 s
120 s
300s
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 45 6/26/13 3:04 PM
46
conFiguration
MOIS/JOUR/ANNÉE/HEURE
Réglez l’horloge de la HERO3+ pour faire en sorte que les fichiers vidéo et photo
enregistrés portent la mention correcte de la date et de l’heure.
Pour changer les Mois/Jour/Année/Heure :
1. Assurez-vous que la caméra est en mode Configurations. Si l'icône Configurations
ne s'affiche pas sur l'écran LCD de votre caméra, appuyez sur le bouton Marche/
Mode à plusieurs reprises jusqu’à ce qu’elle s'affiche.
2. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu Configurations .
3. Servez-vous du bouton Marche/Mode pour passer d'une option à l'autre des Configurations
afin de trouver le menu .
4. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu Configuration.
5.
Servez-vous du bouton Marche/Mode pour trouver le menu Mois/Jour/Année/Heure
.
6. Appuyez sur le bouton Obturateur/Sélection pour accéder au menu secondaire
Mois/Jour/Année/Heure ; le mois (MM) figurera en surbrillance.
7. Appuyez sur le bouton Obturateur/Sélection pour accéder à la liste des mois (1 à 12).
8. Servez-vous de du bouton Marche/Mode pour passer d’une rubrique à l’autre
de la liste jusqu’à ce que l’option souhaitée soit en surbrillance.
9. Appuyez sur le bouton Obturateur/Sélection pour sélectionner.
10. Pour passer à l’option suivante, appuyez sur le bouton Obturateur/Sélection .
11. Répétez les étapes 7, 8 et 9 pour effectuer des sélections pour le jour (DD), l'année
(YY), l'heure (HH) et les minutes (MM).
12. Pour quitter le menu, maintenez le bouton Obturateur/Sélection enfoncé pendant
deux secondes ou passez à et appuyez sur le bouton Obturateur/Sélection .
REMARQUE : Si la batterie est retirée de la caméra pendant une période prolongée,
vous devrez régler de nouveau Mois/Jour/Année/Heure.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 46 6/26/13 3:04 PM
47
conFiguration
QUITTER
À partir de l'écran QUITTER, appuyez sur le bouton Obturateur/Sélection
pour quitter le menu Configuration.
TRUC
DE
PRO :
Si vous souhaitez quitter le menu CONFIGURATION,
appuyez sur le bouton Obturateur/Sélection et
maintenez-le enfoncé pendant deux secondes.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 47 6/26/13 3:04 PM
48
commandes sans Fil
COMMANDES SANS FIL
La fonctionnalité Wi-Fi intégrée à votre caméra HERO3+ vous permet de vous connecter
à une Wi-Fi Remote ou à l'appli GoPro au moyen d'un smartphone ou d'une tablette.
Pour activer/désactiver le Wi-Fi grâce au bouton Wi-Fi :
Appuyez sur le bouton Marche/Arrêt Wi-Fi pour activer/désactiver le Wi-Fi.
Lorsque vous activez le Wi-Fi, le mode Wi-Fi se règle sur le dernier mode utilisé.
APPARIEMENT DE LA HERO3+ À LA WI-FI REMOTE
Avant de pouvoir utiliser pour la première fois la Wi-Fi Remote pour commander
votre HERO3+, vous devez apparier les deux dispositifs.
Tout d'abord, assurez-vous que la caméra et la télécommande sont éteintes.
Sur la caméra :
1. Appuyez sur le bouton Marche/Mode pour allumer votre HERO3+.
2. Appuyez sur le bouton Marche/Arrêt Wi-Fi pour activer/désactiver le Wi-Fi.
3. Appuyez de nouveau sur le bouton Marche/Arrêt Wi-Fi pour accéder
au menu Wi-Fi .
4. Appuyez sur le bouton Obturateur/Sélection pour entrer dans le
menu Wi-Fi .
5. Appuyez sur le bouton Marche/Mode pour naviguer jusqu'à Wi-Fi RC,
puis sur le bouton Obturateur/Sélection pour sélectionner.
6. Appuyez sur le bouton Marche/Mode pour naviguer jusqu'à NOUVEAU,
puis sur le bouton Obturateur/Sélection pour sélectionner.
7. Vous verrez .
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 48 6/26/13 3:04 PM
49
commandes sans Fil
COMMANDES SANS FIL SUITE
Sur la Wi-Fi Remote :
1. Tout en maintenant le bouton Obturateur/Sélection enfoncé,
appuyez une fois sur le bouton Marche/Mode et relâchez-le pour
activer la télécommande en mode d'appariement.
2. Dès que vous voyez s'afficher sur l'écran de la télécommande,
vous pouvez relâcher le bouton Obturateur/Sélection .
3. s'affichera sur les deux écrans lorsque les dispositifs auront été appariés.
4. La télécommande vous demandera alors si vous souhaitez
CONNECTER UNE AUTRE ? caméra.
a. Si oui, appuyez sur le bouton Obturateur/Sélection pour
sélectionner OUI, puis recommencez le processus d'appariement.
b. Si non, appuyez sur le bouton Marche/Mode pour naviguer jusqu'à
NON, puis sur le bouton Obturateur/Sélection pour sélectionner.
L'écran LCD de la télécommande reflètera l'écran LCD de la caméra.
Vous pouvez maintenant utiliser la télécommande pour contrôler votre caméra.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 49 6/26/13 3:04 PM
50
commandes sans Fil
UTILISATION DE LA HERO3 AVEC LA WI-FI REMOTE
Lorsque vous avez apparié votre caméra à la Wi-Fi Remote, suivez ces étapes chaque
fois que vous souhaitez utiliser la télécommande pour contrôler votre caméra (vous
n'avez besoin d'apparier la caméra et la télécommande qu'une seule fois).
Tout d'abord, assurez-vous que la caméra et la télécommande sont éteintes.
Sur la caméra :
1. Appuyez sur le bouton Marche/Mode pour allumer votre HERO3+.
2. Appuyez sur le bouton Marche/Arrêt Wi-Fi pour activer/désactiver
le Wi-Fi.
3. Appuyez de nouveau sur le bouton Marche/Arrêt Wi-Fi pour accéder
au menu Wi-Fi .
3. Appuyez sur le bouton Obturateur/Sélection pour entrer dans le
menu Wi-Fi .
4. Appuyez sur le bouton Marche/Mode pour naviguer jusqu'à Wi-Fi RC,
puis sur le bouton Obturateur/Sélection pour sélectionner.
5. Appuyez sur le bouton Obturateur/Sélection pour sélectionner ACTUEL.
6. Vous verrez s'afficher.
Sur la télécommande :
1. Appuyez sur le bouton Marche/Mode pour activer la télécommande.
2. Vous verrez s'afficher sur l'écran de la télécommande.
3. s'affichera lorsque la caméra et la télécommande sont connectées.
L'écran LCD de la télécommande reflètera l'écran LCD de la caméra.
Vous pouvez maintenant utiliser la télécommande pour contrôler votre caméra.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 50 6/26/13 3:04 PM
51
conneXion à l'aPPli goPro
UTILISATION DE LA HERO3+ AVEC L’APPLI GOPRO (GRATUITE)
L'application GoPro vous permet de contrôler votre caméra à distance à l'aide d'un
smartphone ou d'une tablette. Parmi les fonctionnalités, on peut citer le contrôle complet de
tous les réglages, l’aperçu vidéo en direct en plus de la lecture et du partage de contenu choisi.
Voici les étapes à suivre pour connecter votre caméra HERO3+ à l'appli GoPro.
1. Téléchargez l'appli GoPro sur votre smartphone ou votre tablette depuis le site
gopro.com, le Apple App Store, Google Play ou Windows Phone Marketplace.
2. Allumez la caméra.
3. Appuyez deux fois sur le bouton Marche/Arrêt Wi-Fi , puis appuyez sur
pour accéder au menu Wi-Fi .
4. Appuyez sur le bouton Marche/Mode pour passer d'une option à l'autre et
appuyez sur le bouton Obturateur/Sélection pour sélectionner l'appli GoPro.
5. Dans les réglages de réseau Wi-Fi de votre smartphone ou de votre tablette,
branchez-vous sur le réseau Wi-Fi de la caméra. Le nom du réseau débutera par
« GOPRO-BP- », suivi d'une série de lettres et de chiffres.
6. Inscrivez le mot de passe « goprohero ». (Il s'agit du mot de passe par défaut de
la caméra. Vous pouvez personnaliser le mot de passe sur le site gopro.com/
update. Si vous avez déjà personnalisé le mot de passe, inscrivez plutôt votre
nouveau mot de passe au lieu de « goprohero ».)
7. Ouvrez l'appli GoPro sur votre smartphone ou votre tablette. Vous pourrez
désormais contrôler la caméra avec votre smartphone ou votre tablette, en plus
de pouvoir visualiser, lire et partager du contenu choisi.
TRUC
DE
PRO :
Voyez sur l'écran de votre smartphone ou de votre tablette ce
que voit votre caméra HERO3+.
Voir gopro.com pour en savoir plus.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 51 6/26/13 3:04 PM
52
arcHivage / cartes microsd
La caméra HERO3+ est compatible avec les cartes de mémoire microSD,
microSDHC et microSDXC de capacité 4 Go, 8 Go, 16 Go, 32 Go et 64 Go.
Il est nécessaire d’utiliser une carte microSD de classe 10. GoPro recommande
d’utiliser des cartes de mémoire de marque pour une fiabilité maximum pendant
les activités à fortes vibrations.
Pour insérer une carte SD : Pour retirer une carte SD :
1. Faites glisser la carte de mémoire
dans la fente prévue à cet effet avec
l’étiquette dirigée vers l’avant de
la caméra.
2. La carte s’emboîte en place
lorsqu’elle est totalement insérée.
1. Mettez l’ongle contre le bord de
la carte de mémoire et appuyez
légèrement pour l’enfoncer dans
la caméra.
2. La carte est expulsée de sorte
que l’on puisse la retirer.
TRUC
DE
PRO :
Faites bien attention lorsque vous utilisez des cartes de
mémoire. Évitez les liquides, la poussière et les débris. À
titre de précaution, éteignez la caméra avant d’insérer ou de
retirer la carte. Consultez les directives du fabricant en ce qui
concerne les températures d’utilisation acceptables.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 52 6/26/13 3:04 PM
53
conFiguration système requise
La caméra HERO3+ est compatible avec Microso® XP (Service Pack 2 ou les
versions ultérieures) et Mac OS X 10.4.11 ou versions ultérieures.
WINDOWS MAC
Windows XP (Service Pack 2 ou
version ultérieure) ou Vista Mac OS. X 10.4.11 ou version
ultérieure
Pentium 4 de 3,2 GHz ou plus rapide Intel Core Duo de 2,0 GHz ou plus rapide
DirectX 9.0c ou version ultérieure
Minimum de 1 Go de RAM système Minimum de 1 Go de RAM système
Carte vidéo avec au moins 256 Mo
de RAM Carte vidéo avec au moins 128 Mo
de RAM
TRUC
DE
PRO :
Vous voulez voir vos vidéos et photos sur grand écran ?
Branchez directement votre caméra HERO3+ à votre
téléviseur ou téléviseur à haute définition au moyen d'un câble
Micro HDMI, d'un câble composite ou d'un câble combiné
(accessoires facultatifs, vendus séparément).
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 53 6/26/13 3:04 PM
54
transFert de FicHiers
POUR TRANSFÉRER DES FICHIERS VIDÉO ET PHOTO SUR
UN ORDINATEUR
Sur un PC :
1. Connectez la caméra à l’ordinateur à l’aide du câble USB qui accompagne
l’appareil.
2. Appuyez sur le bouton Marche/Mode pour allumer la caméra.
3. Cliquez deux fois sur « Mon ordinateur » et trouvez « Disque amovible ».
4. Si vous ne voyez pas « Disque amovible », fermez le répertoire « Mon
ordinateur », puis ouvrez-le de nouveau. L’icône « Disque amovible »
devrait s'afficher.
5. Cliquez deux fois sur l’icône « Disque amovible ».
6. Cliquez deux fois sur l’icône du répertoire « DCIM ».
7. Cliquez deux fois sur l’icône « 100GOPRO » pour voir tous les fichiers
photo et vidéo.
8. Copiez les fichiers vers l’ordinateur ou une unité de disque externe.
Sur un Mac :
1. Connectez la caméra au Mac à l’aide du câble USB qui accompagne l’appareil.
2. Appuyez sur le bouton Marche/Mode pour allumer la caméra.
3. L’icône apparaîtra sur le bureau. Cliquez deux fois sur l’icône pour accéder
aux fichiers.
4. Copiez les fichiers vers l’ordinateur ou une unité de disque externe.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 54 6/26/13 3:04 PM
55
lecture
POUR VISIONNER LES VIDÉOS ET PHOTOS
Vous pouvez visionner les vidéos et les photos sur un téléviseur ou un téléviseur à haute
définition ou avec le LCD Touch BacPac™ (accessoire facultatif, vendu séparément).
LECTURE SUR TÉLÉVISEUR OU TÉLÉVISEUR À HAUTE DÉFINITION
Pour naviguer dans les vidéos et photos :
1. Branchez la caméra à un téléviseur ou téléviseur à haute définition au moyen d'un câble
Micro HDMI, d'un câble composite ou d'un câble combiné (accessoires facultatifs).
2. Allumez la caméra.
3. Sur la caméra, appuyez sur le bouton Marche/Mode pour accéder à
Lecture . Appuyez sur le bouton Obturateur/Sélection .
4. La caméra HERO3+ affiche un aperçu en miniatures de toutes les vidéos et
de toutes les photos qui se trouvent sur la carte SD. Les séries en photos
continues, en rafales de photos et en accéléré sont représentées par la
première photo de la série.
5. En vues miniatures, servez-vous du bouton Marche/Mode pour passer d’une
vue miniature à l’autre. Appuyez sur le bouton Obturateur/Sélection pour
visionner les images.
6. Servez-vous de et de pour naviguer en avant et en arrière pour voir
plus de fichiers médias sur votre carte de mémoire.
7. Les options de commande qui s’affichent sont différentes selon que vous
visionnez des vidéos ou des photos. Servez-vous du bouton Marche/Mode
et du bouton Obturateur/Sélection pour naviguer.
REMARQUE : Les fichiers de rafales de photos et en accéléré sont représentés par
la première photo de la série. Pour visionner toutes les photos d'une
série, servez-vous du bouton Marche/Mode pour sélectionner
Visionner et appuyez sur le bouton Obturateur/Sélection .
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 55 6/26/13 3:04 PM
56
lecture
LECTURE SUR LE LCD TOUCH BACPAC (VENDU SÉPARÉMENT)
La lecture sur le LCD Touch BacPac™ suit une procédure similaire à celle décrite
précédemment, avec quelques légères variations.
Voir le manuel de l’utilisateur du LCD Touch BacPac pour en savoir plus.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 56 6/26/13 3:04 PM
57
durée de Fonctionnement de la batterie
CHARGEMENT DE LA BATTERIE
L’icône qui s’affiche sur l’écran LCD de la caméra clignote lorsque la charge de la
batterie est inférieure à 10 %. Si l'on enregistre lorsque la batterie atteint 0 %, la
caméra enregistre le fichier et s'éteint.
Pour charger la batterie :
1. Connectez la caméra à un
ordinateur ou une source
d’alimentation électrique USB
(comme le chargeur mural ou
automobile GoPro).
2. Le voyant indicateur d'état
rouge reste allumé pendant le
chargement de la batterie.
3. Le voyant indicateur d'état
rouge s'éteint lorsque la
batterie est totalement chargée.
La batterie se charge à 80 % en une heure et 100 % en deux heures lorsque
l’on utilise le chargeur mural ou automobile de 1 000 mAh compatible USB de
GoPro. D’autres chargeurs peuvent charger plus lentement la batterie.
Vous pouvez également charger la batterie en la sortant de la caméra et en vous
servant du Dual Battery Charger (accessoire facultatif, vendu séparément).
La caméra ou la batterie ne subira aucun dommage si on l’utilise avant qu’elle
ne soit pleinement chargée. Des batteries de rechange et des accessoires de
chargement supplémentaires sont disponibles sur le site gopro.com.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 57 6/26/13 3:04 PM
58
durée de Fonctionnement de la batterie
UTILISATION DE LA CAMÉRA PENDANT LE
CHARGEMENT
Vous pouvez enregistrer des vidéos et des photos pendant que la batterie
de la caméra se charge. Il vous suffit pour cela de brancher la caméra dans
un ordinateur, un appareil de chargement USB ou, pour obtenir des résultats
optimaux, les chargeurs mural ou automobile GoPro au moyen du câble USB
qui accompagne l'appareil. Nous ne pouvons pas garantir la performance des
chargeurs de marques autres que GoPro.
RETRAIT DE LA BATTERIE DE LA CAMÉRA
La batterie de la caméra
HERO3+
est conçue pour bien s’adapter et l’appareil de
sorte à maximiser sa fiabilité lors d’activités faisant intervenir de fortes vibrations.
Pour retirer la batterie :
1. Retirez la porte de la batterie en plaçant votre pouce dans l’indentation de la porte
de la batterie (à l’arrière de la caméra) et en la faisant glisser vers la gauche.
2. Laissez la porte s’ouvrir. Saisissez la languette de la batterie et retirez-la de la caméra.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 58 6/26/13 3:04 PM
59
messages d'avertissement imPortants
MESSAGES DES CARTES MICROSD
NO SD
Pas de carte. La caméra doit être utilisée avec une carte
microSD, microSDHC ou microSDXC pour enregistrer des
vidéos ou prendre des photos.
SD FULL La carte est pleine. Effacez des fichiers ou changez de carte.
SD ERROR La caméra ne peut pas accéder à la carte.
ICÔNE RÉPARATION DES FICHIERS SUR L’ÉCRAN LCD
Si vous voyez l’icône Réparation des fichiers sur l’écran LCD,
votre fichier vidéo a été corrompu pendant l’enregistrement.
Appuyez sur tout bouton et la caméra réparera le fichier.
ALERTE DE TEMPÉRATURE SUR L’ÉCRAN LCD
L’icône Alerte de température s’affiche sur l’écran LCD lorsque
la caméra est devenue trop chaude et doit refroidir. Laissez-la
simplement refroidir avant de tenter de la réutiliser. Votre caméra ne
peut pas surchauffer. Ne vous inquiétez pas, aucun dommage n’est
survenu.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 59 6/26/13 3:04 PM
60
boÎtier de la caméra
ASSEMBLAGE DU BOÎTIER DE LA CAMÉRA
Pour retirer la caméra du boîtier :
1. Soulevez le devant du loquet afin de le dégager du boîtier de la caméra.
2. Faites pivoter le loquet vers l'arrière et tirez vers le haut pour dégager
la porte arrière.
3. Ouvrez la porte arrière du boîtier et retirez la caméra.
Slim housing surfboard mount installation
Slim housing remove camera Slim housing insert camera
Slim housing closed Swapping housing doors
Quick Release Buckle + Thumb Screw + Slim housing = Complete Unit
Pour mettre la caméra dans le boîtier :
1. Ouvrez le boîtier et insérez-y la caméra.
2. Fermez la porte arrière du boîtier.
3. Faites pivoter le bras articulé vers l'arrière et accrochez le rebord du
loquet dans le dessus rainuré de la porte arrière du boîtier.
4. Enfoncez le loquet afin de l'emboîter en place.
Slim housing surfboard mount installation
Slim housing remove camera Slim housing insert camera
Slim housing closed Swapping housing doors
Quick Release Buckle + Thumb Screw + Slim housing = Complete Unit
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 60 6/26/13 3:04 PM
61
boÎtier de la caméra
Le boîtier de votre caméra HERO3+ est doté de deux types de porte arrière —
Squelette (non étanche) et Étanche.
Porte arrière Squelette Porte arrière étanche
La porte arrière squelette (non étanche)
offre une meilleure qualité sonore en
permettant à plus d’éléments audio
d’atteindre le microphone de la caméra.
Elle réduit également le bruit du vent à des
vitesses de jusqu’à 160 km/h lorsque la
caméra est montée sur des casques, des
motos, des bicyclettes et d’autres véhicules
en mouvement rapide. Ne vous servez de
cette porte arrière qu’en l’absence de risque
de dommages causés par le sable, de la
poussière ou de la saleté excessive et de l’eau.
Elle est également recommandée pour une
utilisation à l’intérieur de véhicules.
La porte arrière étanche rend le boîtier
étanche jusqu’à 131 pieds/40 mètres.
Utilisez cette porte lorsque vous devez
protéger la caméra contre l’eau ou
d’autres risques liés à l’environnement.
TRUC
DE
PRO :
Appliquez du produit RAIN-X ou une solution anti-goutte
semblable sur l’objectif du boîtier pour éviter que des taches d’eau
ne se forment pendant l’utilisation de votre caméra sous la pluie
ou dans l’eau. Si vous n’en avez pas, léchez périodiquement votre
objectif. Faites-nous confiance. Cela fonctionne.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 61 6/26/13 3:04 PM
62
boÎtier de la caméra
CHANGEMENT DES PORTES DU BOÎTIER
Vous pouvez changer la porte arrière de votre caméra HERO3+ afin qu'elle
convienne à vos activités et aux conditions d'enregistrement.
Pour changer la porte arrière :
1. Ouvrez la porte arrière du boîtier pour qu’elle pende vers le bas.
2. Tirez sur la porte vers le bas jusqu’à ce qu’elle se déboîte de la
charnière.
3. Alignez la porte de remplacement sur l’ouverture de la charnière.
4. Poussez vers le haut sur la porte arrière jusqu’à ce qu’elle s’emboîte
en place.
Slim housing surfboard mount installation
Slim housing remove camera Slim housing insert camera
Slim housing closed Swapping housing doors
Quick Release Buckle + Thumb Screw + Slim housing = Complete Unit
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 62 6/26/13 3:04 PM
63
boÎtier de la caméra
PRÉVENTION DE DOMMAGES DUS À L’EAU À
VOTRE CAMÉRA
Le joint de caoutchouc qui recouvre l’intérieur du boîtier forme une barrière
étanche qui protège votre caméra HERO3+ dans des conditions humides et
sous l’eau.
Faites en sorte que le joint de caoutchouc reste propre. Un simple cheveu ou
grain de sable peut causer une fuite et endommager votre caméra.
Après chaque utilisation dans l’eau salée, vous devrez rincer l’extérieur du
boîtier avec de l’eau douce et le sécher. Dans le cas contraire, la charnière risque
de rouiller et le sel de s’accumuler dans le joint, ce qui peut provoquer des
défaillances.
Pour nettoyer le joint, rincez-le dans l’eau douce et secouez-le pour le sécher
(l’essuyer avec un chiffon risque d’y déposer des peluches et de compromettre le
joint). Réinstallez le joint dans les rainures de la porte arrière du boîtier.
ATTENTION : Si vous ne respectez pas ces précautions toutes les fois que vous
utilisez votre caméra
HERO3+
, des fuites risquent de l’endommager ou de la
détruire. Votre garantie ne couvre pas les dommages dus à l’eau en raison d’une
erreur de l’utilisateur.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 63 6/26/13 3:04 PM
64
utilisation des suPPorts
FIXATION DE VOTRE CAMÉRA AUX SUPPORTS
Pour fixer votre caméra HERO3+ à un support, il vous faut une accessoire boucle,
une vis de fixation ou un autre type de fixation en fonction du support que vous
utilisez. Pour en savoir plus sur les supports, consultez le site gopro.com/support.
Slim housing surfboard mount installation
Slim housing remove camera Slim housing insert camera
Slim housing closed Swapping housing doors
Quick Release Buckle + Thumb Screw + Slim housing = Complete Unit
Accessoire
boucle
Vis de fixation Boîtier étanche Appareil
complet
UTILISATION DE SUPPORTS ADHÉSIFS INCURVÉS
OU PLATS
Les supports adhésifs incurvés ou plats permettent de fixer facilement la caméra
aux surfaces incurvées et plates de casques, de véhicules et d’équipements. La
boucle de fixation permet d’emboîter/de déboîter le boîtier de la caméra assemblé
sur les supports adhésifs incurvés ou plats fixés.
Flat Adhesive Mount Curved Adhesive Mount
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 64 6/26/13 3:04 PM
65
utilisation des suPPorts
FIXATION DES SUPPORTS ADHÉSIFS
TRUC
DE
PRO :
Appliquez sur une surface propre uniquement. La cire, l’huile,
la saleté ou d’autres débris réduisent l’adhésion, de sorte que
le support peut se détacher et la caméra tomber et se perdre.
Fixez le support de fixation à température ambiante. L’adhésif
du support n’adhère pas correctement s’il est appliqué dans des
environnements froids ou humides ou sur des surfaces froides
et humides, ou si la surface n’est pas à température ambiante.
Les supports de fixation adhésifs ne doivent être fixés que sur
des surfaces lisses. Les surfaces poreuses ou texturées ne
permettent pas une adhésion suffisante. Lorsque l’on applique
le support, appuyer fermement en place pour permettre un
contact complet sur l’intégralité de la surface.
Pour obtenir les meilleurs résultats, fixez le support 24 heures
avant son utilisation.
Voir gopro.com/support pour en savoir plus sur les supports.
Accessoire de verrouillage
Vous utilisez la HERO3+ lors de sports à forts impacts tels que le
surf ou le ski ? Utilisez l’accessoire spécial de verrouillage qui fixe
les doigts de la boucle de fixation en place, pour prévenir toute
libération accidentelle du boîtier de son support de montage.
L’anneau circulaire s’adapte sur la vis de fixation et fonctionne
comme une longe pour prévenir la chute ou la perte de l’accessoire
de verrouillage.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 65 6/26/13 3:04 PM
66
maniPulation de la Wi-Fi remote
ATTENTION
Le non-respect de ces instructions de sécurité risque d’endommager la Wi-Fi Remote ou d’autres biens.
MANIPULATION
La Wi-Fi Remote contient des pièces sensibles Ne pas laisser tomber, démonter, ouvrir, écraser,
plier, déformer, percer, lacérer, exposer aux micro-ondes, incinérer ou peindre les caméras ou le
câble de synchronisation, ni y insérer des objets étrangers. N’utilisez pas la Wi-Fi Remote si elle a été
endommagée, par exemple si le produit est fissuré, percé ou endommagé par de l’eau.
ENTRETIEN DE L’ÉCRAN LCD DE LA WI-FI REMOTE
Nettoyez immédiatement l’écran LCD s’il entre en contact avec tout contaminant susceptible de le tâcher
tels que de l’encre, des teintures, du maquillage, de la saleté, des aliments, des huiles et des lotions. Pour
nettoyer le LCD, servez-vous d’un chiffon doux anti-pelucheux légèrement humide. Évitez que l’humidité
s’introduise dans les ouvertures. Ne vous servez pas de nettoyants pour vitres, de détergents ménagers, de
vaporisateurs aérosols, de solvants, d’alcool, d’ammoniac ou de produits abrasifs pour nettoyer l’écran LCD.
RÉSISTANCE À L'EAU
Ne submergez pas la Wi-Fi Remote dans plus de 10 pieds / 3 mètres d’eau. Ne tentez pas de sécher la
Wi-Fi Remote à l’aide d’une source de chaleur externe, comme un four à micro-ondes ou un séchoir
à cheveux. Les dommages à la Wi-Fi Remote causés par une pression excessive de l’eau ne sont pas
couverts par la garantie.
UTILISATION DE CONNECTEURS ET DE PORTS
Ne faites jamais pénétrer un connecteur de force dans un port. Assurez-vous que le port n'est pas obstrué.
Si le connecteur et le port ne se joignent pas de manière raisonnablement facile, c’est qu’ils ne sont pas
compatibles. Assurez-vous que le connecteur est adapté au port et que vous avez positionné le connecteur
correctement par rapport au port.
MAINTIEN DE LA WI-FI REMOTE À DES TEMPÉRATURES ACCEPTABLES
La Wi-Fi Remote est conçue pour fonctionner à des températures entre 0 °C et 40 °C et pour être
entreposée entre 0 °C et 70 °C. Les températures extrêmes peuvent nuire temporairement à la durée de vie
de la batterie ou nuire à la fonctionnalité de la Wi-Fi Remote. Évitez les changements de températures ou
d’humidité extrêmes lors de l’utilisation de la Wi-Fi Remote puisque de la condensation peut se former sur
les produits ou à l’intérieur de ceux-ci. Lorsque vous utilisez la Wi-Fi Remote ou lorsque vous chargez la
batterie, il est normal que le produit devienne chaud. L’extérieur des produits joue le rôle d’une surface de
refroidissement qui transfère la chaleur de l’intérieur de l’appareil vers l’air plus froid de l’extérieur.
UTILISATION AVEC D’AUTRES APPAREILS ÉLECTRONIQUES
Les utilisateurs d’émetteurs-récepteurs numériques (radiophares de repérage en cas d’avalanche) doivent
consulter leurs manuels d’utilisateurs en ce qui concerne l’utilisation des caméras GoPro et d’autres GPS
ou appareils électroniques lorsqu’ils sont engagés en mode de radiophare de repérage en avalanche, pour
limiter les interférences potentielles.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 66 6/26/13 3:04 PM
67
assistance clientèle
GoPro s’engage à fournir le meilleur service possible.
Pour joindre le service d’assistance clientèle de
GoPro, consultez gopro.com/support.
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 67 6/26/13 3:04 PM
Learn about more GoPro products at gopro.com
130-03710-000 REVA Please Recycle
HERO3_Plus_Black_UM_ENG_FRA_REVA.indb 68 6/26/13 3:04 PM

Navigation menu
