1
EchoLife WS311
家庭网关无线配件 快速入门
欢迎您使用 EchoLife WS311 家庭网关无线配件（以下简称“WS311”）！
1 连接线缆
以使用 ADSL（Asymmetric Digital Subscriber Line）Modem 接入因特网为例，介
绍WS311 的连接。操作步骤如下：

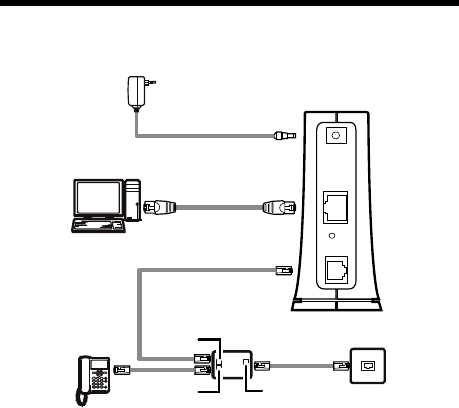

步骤 1 按照下图所示，连接计算机与ADSL Modem。
###
###
1
5
4
POWER
LAN
RESET
ADSL
3
PHO N E LIN E
MODEM
6
2
1.ADSL Modem 的电源适配器 2.计算机 3.电话
4.分离器 5.墙上电话接口 6.ADSL Modem
2
步骤 2 配置ADSL Modem，并确保计算机成功接入因特网网络。

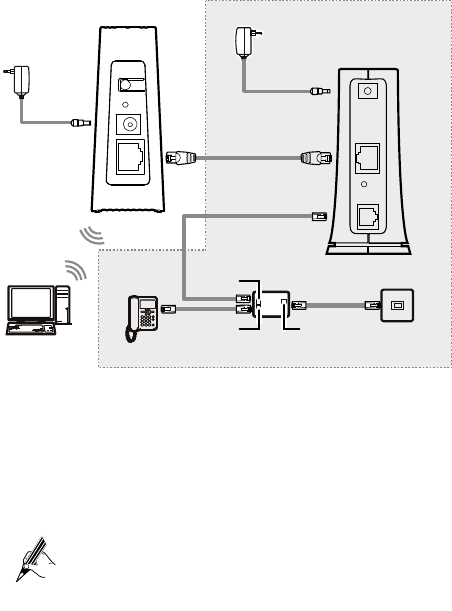

步骤 3 按照下图所示，将WS311接入网络。
###
###
8
6
5
POWER
LAN
RESET
ADSL
4
PHONE LINE
MODEM
7
3
1
2
WPS
RESET
POWER
LAN
1.WS311 的电源适配器 2.WS311 3.安装了无线网卡的计算机
4.电话 5.分离器 6.墙上电话接口
7.ADSL Modem
8.ADSL Modem 的电源适配器
图中的 ADSL Modem 以华为技术有限公司的“ SmartAX MT880d
ADSL 用户端设备” 为例。其他型号的 ADSL Modem 的接口类型和
连线方式与此类似。
3
2 开机

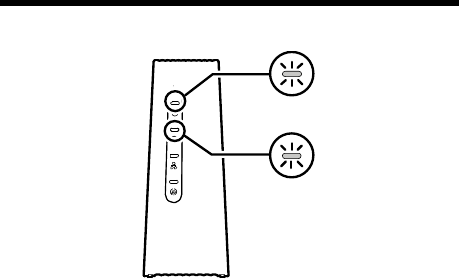

连接到 WS311 的电源适配器通电以后，WS311 面板上的电源指示灯会亮起。稍
等片刻（1分钟以内），当状态指示灯亮起的时候，表示 WS311 已经正常启动。
1
2
1.电源指示灯 2.状态指示灯
4
3 连接无线网络
通过 WPS 按钮连接无线网络
WS311 支持 WPS 功能。如果您计算机的无线网卡也支持 PBC 模式的 WPS 功能，
您就可以通过 WPS 按钮快速建立无线连接。操作步骤如下：

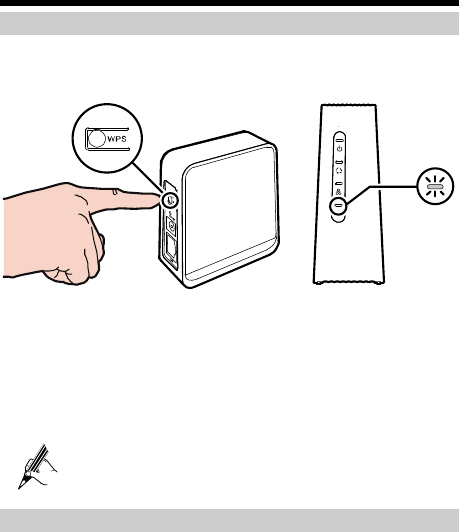

步骤 1 按下WS311的WPS按钮并保持2秒钟以上，然后放开。
W P S
此时您可以看到WS311的状态指示灯进入橙色闪烁状态，说明WS311进
入WPS协商状态。
步骤 2 在2分钟内启动计算机无线网卡的WPS协商功能。
等待片刻（一般情况下大约10秒钟，最多不超过2分钟），WS311的状态
指示灯将由橙色闪烁变成橙色常亮，表示WS311已经通过无线网络和计
算机成功建立连接。
状态指示灯的橙色常亮状态的持续时间为 5分钟，之后状态指示灯
的颜色会变为绿色。
通过手动配置方式连接无线网络
如果您的网卡不支持 WPS 功能，您可以通过手动配置的方式来建立无线连接。
下面以 Windows XP 操作系统自带的无线配置软件为例，介绍无线网络连接的配
置方法。
步骤 1 请记录WS311的无线网络名称和无线网络接入密码。
5
步骤 2 启用Windows XP的无线配置服务。
1. 右键单击“我的电脑”图标，在快捷菜单中选择“管理”菜单项。
2. 在“计算机管理”窗口左侧选择“计算机管理(本地) > 服务和应用程
序 > 服务”。
3. 在“计算机管理”窗口右侧的服务列表中右键单击“Wireless Zero
Configuration”，在快捷菜单中选择“属性”菜单项。
4. 在“ Wireless Zero Configuration 的属性(本地计算机)”对话框中检查“服
务状态”是否为“已启动”。如果服务没有启动，请单击“启动”按
钮。
5. 单击“确定”，关闭对话框。然后关闭“计算机管理”窗口。
步骤 3 配置计算机的无线网络连接。
1. 单击“开始 > 所有程序 > 附件 > 通讯 > 网络连接”菜单项。
2. 在“网络连接”窗口中用鼠标右键单击“无线网络连接”图标，在快
捷菜单中选择“属性”菜单项。
3. 在“无线网络连接属性”对话框中选择“无线网络配置”页签。
4. 选择“用 Windows 配置我的无线网络设置”。
5. 单击“查看无线网络”按钮。
6. 在“无线网络连接”对话框的无线网络列表中选择网络名称与您配置
的无线网络名称一致的无线网络，然后单击窗口右下角的“连接”按
钮。
7. 在弹出的对话框中输入您配置的无线接入密码，然后单击“连接”按
钮。
密码验证通过后，无线网络列表中的无线网络图标右上角会显示“已
连接上”，表明计算机已经和 WS311 建立了无线连接。
8. 关闭“无线网络连接”对话框。
9. 在“无线网络连接 属性”对话框中单击“确定”。
您还可以使用网卡自带的工具软件来建立无线连接。具体方法请参
见该网卡提供的用户指南。
6
4 装箱单
产品包装中的物品如下表所示。如果表中的物品与实际不符，请与供应商联系。
物品名称 数量
WS311 无线以太网适配器 1
电源适配器 1
网线 1
快速入门 1
7
版权所有 © 华为技术有限公司 2011。保留一切权利。
非经华为技术有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内
容的部分或全部，并不得以任何形式传播。
本手册中描述的产品中，可能包含华为技术有限公司及其可能存在的许可人享有
版权的软件，除非获得相关权利人的许可，否则，任何人不能以任何形式对前述
软件进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、
转让、分许可以及其他侵犯软件版权的行为，但是适用法禁止此类限制的除外。
商标声明
、 、华为、
是华为技术有限公司的商标或者注册商标。
在本手册中以及本手册描述的产品中，出现的其他商标、产品名称、服务名称以
及公司名称，由其各自的所有人拥有。
注意
本手册描述的产品及其附件的某些特性和功能，取决于当地网络的设计和性能，
以及您安装的软件。某些特性和功能可能由于当地网络运营商或网络服务供应商
不支持，或者由于当地网络的设置，或者您安装的软件不支持而无法实现。因此，
本手册中的描述可能与您购买的产品或其附件并非完全一一对应。
华为技术有限公司保留随时修改本手册中任何信息的权利，无需进行任何提前通
知且不承担任何责任。
无担保声明
本手册中的内容均“如是”提供，除非适用法要求，华为技术有限公司对本手册
中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性或者适用于某
一特定目的的保证。
在法律允许的范围内，华为技术有限公司在任何情况下，都不对因使用本手册相
关内容而产生的任何特殊的、附带的、间接的、继发性的损害进行赔偿，也不对
任何利润、数据、商誉或预期节约的损失进行赔偿。
进出口管制
若需将此产品手册描述的产品（包含但不限于产品中的软件及技术数据等）出口、
再出口或者进口，您应遵守适用的进出口管制法律法规。
8
电子信息产品有毒有害物质申明
部件名称
有毒有害物质或元素
铅
（Pb）
汞
（Hg）
镉
（Cd）
六价铬
（Cr(VI)）
多溴联苯
（PBB）
多溴二苯醚
（PBDE）
结构件 ○ ○ ○ ○ ○ ○
单板/电路模块 × ○ ○ ○ ○ ○
线缆 × ○ ○ ○ ○ ○
连接器 × ○ ○ ○ ○ ○
配套设备 × ○ ○ ○ ○ ○
○ ：表示该有毒有害物质在该部件所有均质材料中的含量在 SJ/T 11363-2006 《电
子信息产品中有毒有害物质的限量要求》规定的限量要求以下。
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T
11363-2006 规定的限量要求，但并不表示对人体有害。
本设备的环保使用期限为 20 年，标识如左图所示。某些可更换的
零部件会有一个不同的环保使用期贴在其产品上。此环保使用期限
只适用于产品是在产品手册中所规定的条件下工作。
文档版本：01 (2011-09-06)
部件编码：201326
