Amplificador
de cobertura Wi-Fi
Guía de Instalación
Repetidor Wi-Fi
Incrementa la cobertura de la red Wi-Fi
Cuando se selecciona el modo Repetidor Wi-Fi, el amplicador de
cobertura Wi-Fi estará conectado a Internet por medio del módem y dará
servicio inalámbricamente a los dispositivos conectados a él.
Este modo se recomienda en casas de 2 niveles o lugares amplios donde es necesario
incrementar la cobertura actual.
1
El modo repetidor Wi-Fi es usado para expandir la cobertura inalámbrica
actual.
Los LEDs indicadores de intensidad de señal, nos ayudan a determinar la mejor
ubicación del equipo para su instalación.
* El botón WPS también te servirá para cambiar el modo de operación.
Especificaciones del equipo
Botón de reinicio
LEDs indicadores de
intensidad de señal
Botón de WPS*
Indicador de estado
Ítem Estado Descripción
Indicador
de estado
Apagado
Parpadeando
Indicador Azul Fijo
Apagado
Parpadeando
Indicador de
Intensidad
LEDs
Indicadores
de intensidad
de la señal
Botón WPS
Botón de
Reinicio
EI Amplicador de cobertura Wi-Fi no está
conectado a la corriente o está dañado
Rojo: EI equipo se está inicializando
Azul: Operando correctamente
EI Amplicador de cobertura Wi-Fi está
operando normalmente
EI Amplicador de cobertura Wi-Fi no está
conectado a ninguna red
EI Amplicador de cobertura Wi-Fi se está
conectando a una red o está cambiando su
modo de operación
EI Amplicador de cobertura Wi-Fi está
conectado a una red. Las barras indican la
intensidad de la señal Wi-Fi. Tres barras encendidas
signica que la señal es fuerte, dos que es buena y
una que la señal es débil. Se recomienda conectar
el equipo en donde la señal sea buena.
Congura rápidamente una conexión
inalámbrica o cambia el modo de operación
Se usa para reinicar el equipo a conguraciones
de fábrica para ello mientras el equipo esté
encendido presiona con un objeto puntiagudo
(aller) por 6 segundos o mas
/
/
2Integra tu Amplicador de cobertura Wi-Fi a tu red
inalámbrica:
2.1 Anota los datos de la etiqueta de tu
Amplificador de cobertura Wi-Fi
como son
SSID
y
WLAN Key
.
2.2 Conecta tu equipo a la corriente eléctrica en una ubicación cercana
o intermedia entre el módem inalámbrico y tu computadora.
2.3 Tu amplicador de cobertura Wi-Fi encenderá intermitentemente
en color rojo por un lapso aproximado de 30 segundos, espera a
que cambie a color Azul para continuar.
2.4 Una vez que el Amplicador de cobertura Wi-Fi esté listo presiona el botón
WPS en el Amplicador de cobertura Wi-Fi y en tu módem de Internet,
después de un minuto observarás en color verde los LEDs indicadores de
señal, en este momento el Repetidor Wi-Fi ya está congurado. Si tu
módem no tiene botón WPS sigue los siguientes pasos.
3Congurando la conexión inalámbrica
Procedimiento en computadoras con Windows 8
Para congurar manualmente el modo Repetidor Wi-Fi, asegúrate de que la
red Wi-Fi de la computadora esté encendida y la computadora pueda recibir
dirección IP automáticamente.
3.1 Selecciona el icono de Wi-Fi.
3.2 Ubica la red Wi-Fi que se llama
como el SSID que anotaste
previamente y dale clic.
3.3 Se te solicitará la clave WLAN
Key que anotaste en el paso 2.1.
3.4 Se te preguntará si habilitas el uso
compartido de archivos, es indistinto
para esta conguración inicial.
3.5 Después de que la clave WPA ha
sido vericada, se mostrará la
leyenda
Conectado
al lado
derecho del nombre de red
indicando que la computadora y
el Amplicador de cobertura Wi-Fi
están conectados inalámbricamente.
96723805_01
4Congurando manualmente el Amplicador de
cobertura Wi-Fi en modo Repetidor Wi-Fi

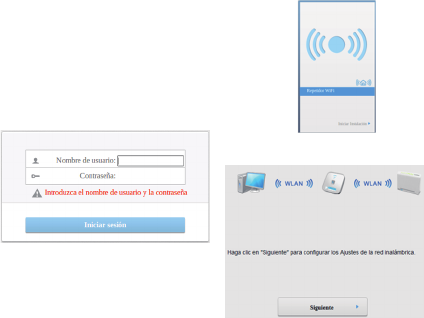

4.1 Ahora que estas conectado
El usuario es
TELMEX
y la
contraseña es la clave
WLAN Key
que
se encuentra en la etiqueta
del amplicador de cobertura Wi-Fi.
4.2 Selecciona
Repetidor Wi-Fi
.
4.3 Da clic en
siguiente
.
a tu repetidor, abre tu navegador
(Internet Explorer) y en lugar de tu
página de inicio se mostrará la
página de conguración del
amplicador de cobertura Wi-Fi.
En caso de no desplegar la siguiente
imagen entra a la dirección
http://mediarouter.home ó
http://192.168.2.253

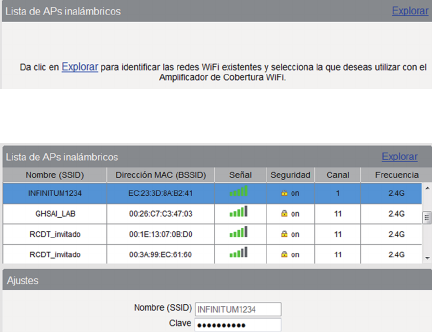

4.4 Da clic en
Explorar
.
4.5 Selecciona la red a la que te deseas conectar e ingresa su Clave de
red y da clic en
siguiente
.
Se sugiere usar este modo Repetidor Wi-Fi donde la intensidad de la señal sea de 2
barras o mas.
Preguntas Frecuentes
Ubique el Amplicador de cobertura Wi-Fi más cerca de la computadora y
asegúrese de que no haya obstáculos como paredes de concreto o madera
entre ellos.
¿Qué puedo hacer si no puedo acceder a la página de conguración del
Amplicador de cobertura Wi-Fi http://mediarouter.home ó 192.168.2.253?
1. Revisa que en la lista de redes, estés conectado a la red que conguraste
en el Amplicador de cobertura Wi-Fi, intenta acceder a otros sitios Web
para comprobar que el amplicador de cobertura inalámbrica puede
brindar acceso a otros sitios.
2. Revisa que el Amplicador de cobertura Wi-Fi esté conectado a la corriente.
3. Revisa que esté conectado a la red de datos.
4. Comprueba que la computadora pueda obtener dirección IP automáticamente.
6. Revisa que el usuario y contraseña sean los correctos, revísalos en la etiqueta.
7. Si el Amplicador de cobertura Wi-Fi no tiene acceso a otros sitios web, te
sugerimos restaurarlo a sus valores de fábrica. Si necesitas ayuda comunícate al
01 800 123 2222.
5
5. Abre Internet Explorer y selecciona; Herramientas > Opciones de Internet >
Conexiones > Conguración de LAN, asegúrate de que ninguna opción este
seleccionada.
¿Qué signican los LEDs Indicadores de intensidad de la señal en el
Amplicador de cobertura Wi-Fi?
Los LEDs indicadores de intensidad de señal solo trabajan en modo Repetidor Wi-Fi
y modo Cliente Wi-Fi.
El número de barras iluminadas corresponden al nivel de intensidad de la señal
Wi-Fi. Tres barras indican que la señal es muy fuerte, dos barras signican que la
señal es buena. Una barra signica que la señal es débil. Se recomienda usar el
Amplicador de cobertura Wi-Fi en donde la señal sea buena.

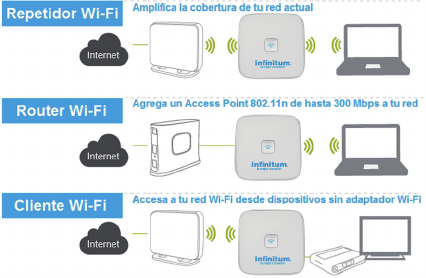

6 Otros Modos de Operación
El
Amplificador de cobertura Wi-Fi
soporta 3 modos de operación Repetidor Wi-Fi,
Router Wi-Fi
y
Cliente Wi-Fi
, esta guía se enfoca en el modo
Repetidor Wi-Fi
.
Innitum pone a tu disposición en la página de
http://www.telmex.com/mx/pdf/pt_descarga.jsp?a=guiaWS322.pdf
la guía
completa te ayudará a realizar conguraciones avanzadas, permitiéndote así
sacar el mayor provecho a los diferentes modos de operación del
Amplificador de
cobertura Wi-Fi
.
