User manual - YWW-BLOL.pdf

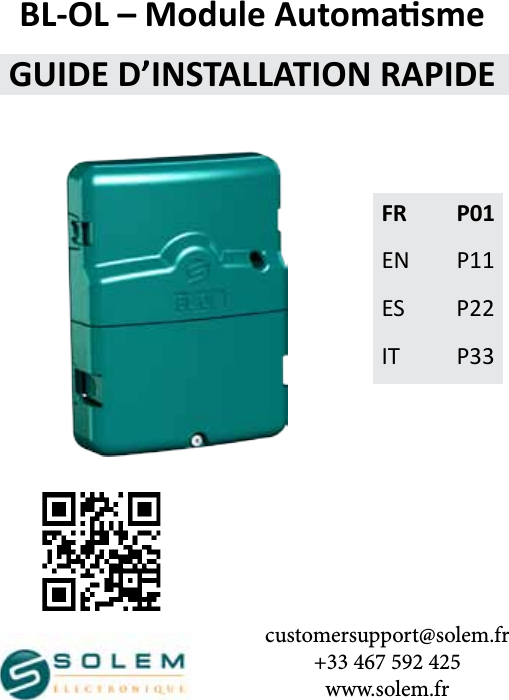

customersupport@solem.fr+33 467 592 425www.solem.frFR P01EN P11ES P22IT P33BL-OL – Module AutomasmeGUIDE D’INSTALLATION RAPIDE

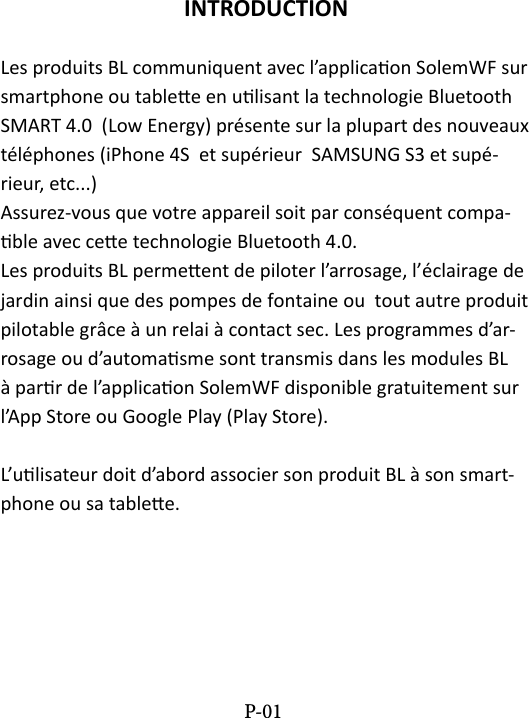

INTRODUCTIONLes produits BL communiquent avec l’applicaon SolemWF sur smartphone ou tablee en ulisant la technologie Bluetooth SMART 4.0 (Low Energy) présente sur la plupart des nouveaux téléphones (iPhone 4S et supérieur SAMSUNG S3 et supé-rieur, etc...) Assurez-vous que votre appareil soit par conséquent compa-ble avec cee technologie Bluetooth 4.0. Les produits BL permeent de piloter l’arrosage, l’éclairage de jardin ainsi que des pompes de fontaine ou tout autre produit pilotable grâce à un relai à contact sec. Les programmes d’ar-rosage ou d’automasme sont transmis dans les modules BL à parr de l’applicaon SolemWF disponible gratuitement sur l’App Store ou Google Play (Play Store).L’ulisateur doit d’abord associer son produit BL à son smart-phone ou sa tablee.P-01

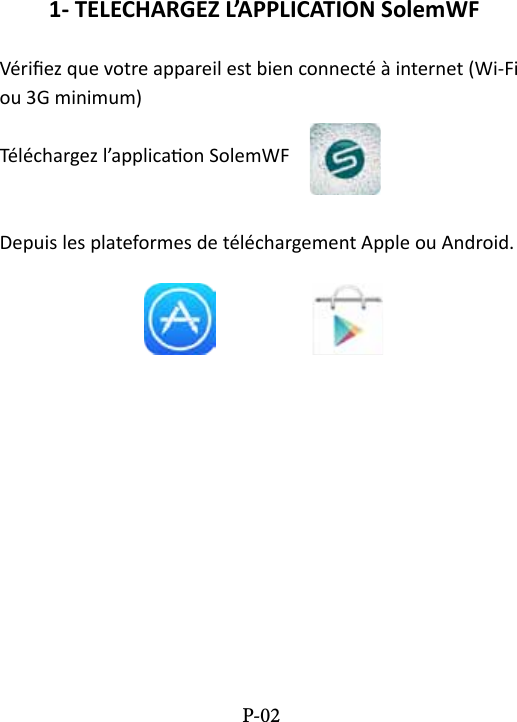

1- TELECHARGEZ L’APPLICATION SolemWFVériez que votre appareil est bien connecté à internet (Wi-Fi ou 3G minimum)Téléchargez l’applicaon SolemWF Depuis les plateformes de téléchargement Apple ou Android.P-02

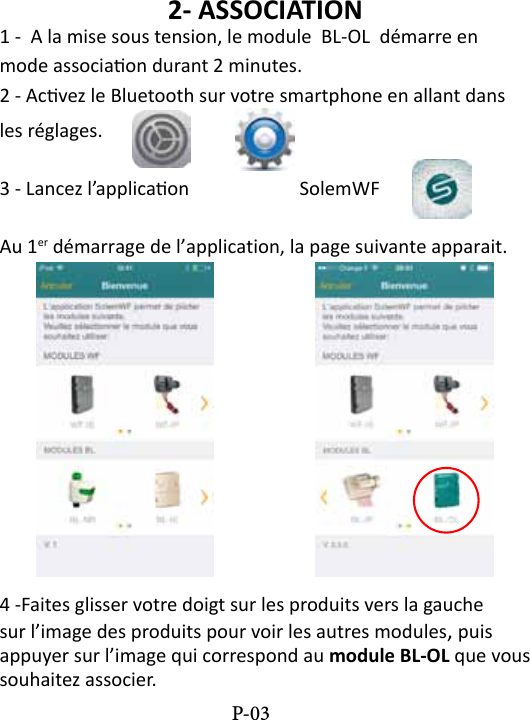

2- ASSOCIATION1 - A la mise sous tension, le module BL-OL démarre en mode associaon durant 2 minutes.2 - Acvez le Bluetooth sur votre smartphone en allant dans les réglages. 3 - Lancez l’applicaon SolemWF Au 1er démarrage de l’application, la page suivante apparait.4 -Faites glisser votre doigt sur les produits vers la gauche sur l’image des produits pour voir les autres modules, puis appuyer sur l’image qui correspond au module BL-OL que vous souhaitez associer. P-03

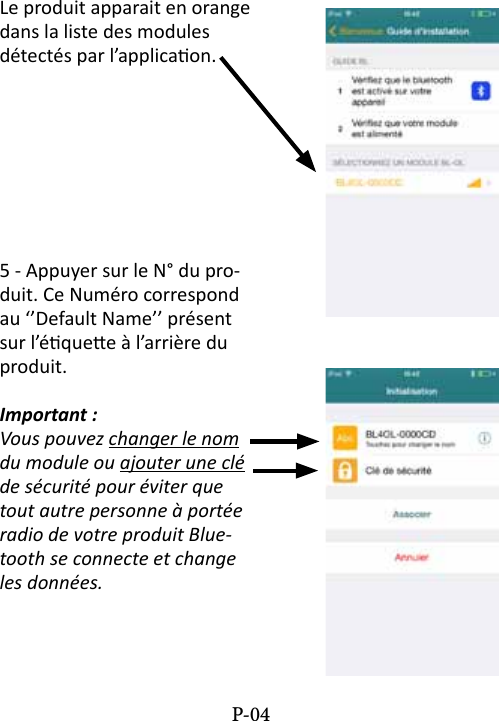

Le produit apparait en orange dans la liste des modules détectés par l’applicaon.5 - Appuyer sur le N° du pro-duit. Ce Numéro correspond au ‘’Default Name’’ présent sur l’équee à l’arrière du produit.Important :Vous pouvez changer le nom du module ou ajouter une clé de sécurité pour éviter que tout autre personne à portée radio de votre produit Blue-tooth se connecte et change les données.P-04

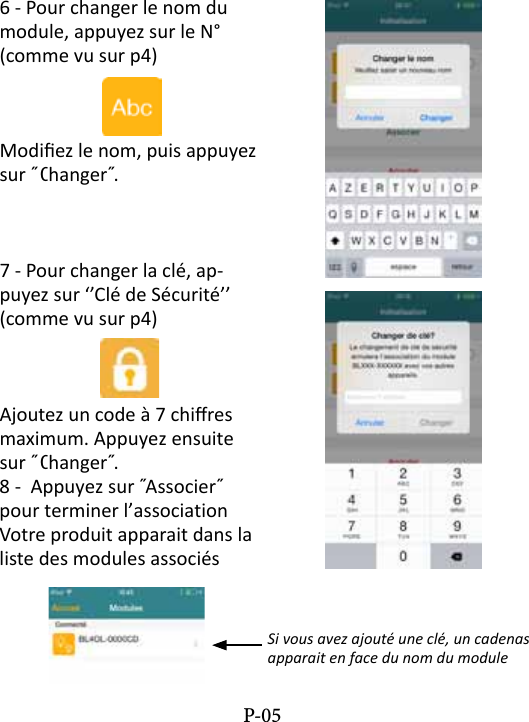

6 - Pour changer le nom du module, appuyez sur le N° (comme vu sur p4)Modiez le nom, puis appuyez sur ˝ Changer˝. 7 - Pour changer la clé, ap-puyez sur ‘’Clé de Sécurité’’ (comme vu sur p4)Ajoutez un code à 7 chires maximum. Appuyez ensuite sur ˝ Changer˝. 8 - Appuyez sur ˝Associer˝ pour terminer l’associationVotre produit apparait dans la liste des modules associésSi vous avez ajouté une clé, un cadenas apparait en face du nom du moduleP-05

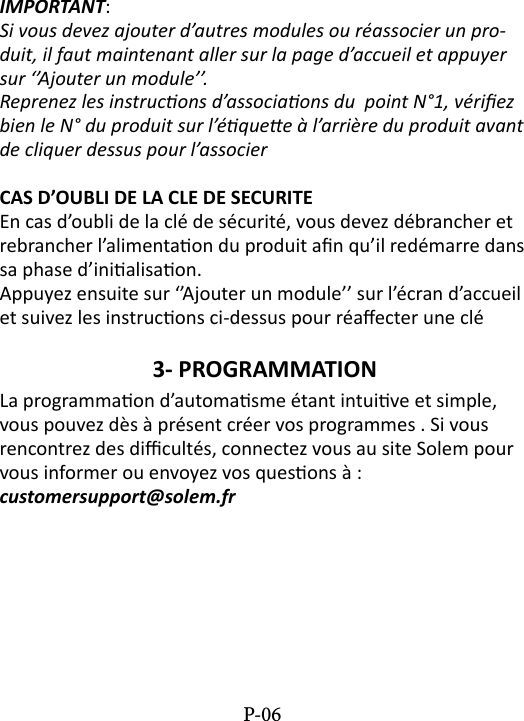

IMPORTANT: Si vous devez ajouter d’autres modules ou réassocier un pro-duit, il faut maintenant aller sur la page d’accueil et appuyer sur ‘’Ajouter un module’’.Reprenez les instrucons d’associaons du point N°1, vériez bien le N° du produit sur l’équee à l’arrière du produit avant de cliquer dessus pour l’associerCAS D’OUBLI DE LA CLE DE SECURITEEn cas d’oubli de la clé de sécurité, vous devez débrancher et rebrancher l’alimentaon du produit an qu’il redémarre dans sa phase d’inialisaon. Appuyez ensuite sur ‘’Ajouter un module’’ sur l’écran d’accueil et suivez les instrucons ci-dessus pour réaecter une clé3- PROGRAMMATION La programmaon d’automasme étant intuive et simple, vous pouvez dès à présent créer vos programmes . Si vous rencontrez des dicultés, connectez vous au site Solem pour vous informer ou envoyez vos quesons à : customersupport@solem.frP-06

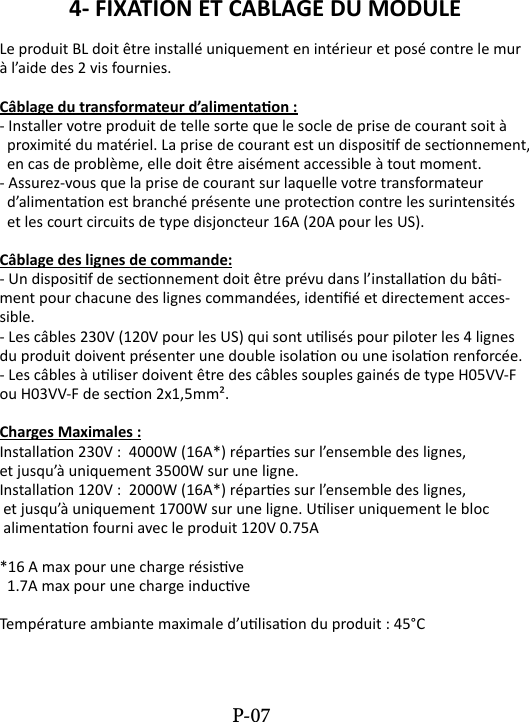

4- FIXATION ET CABLAGE DU MODULE Le produit BL doit être installé uniquement en intérieur et posé contre le mur à l’aide des 2 vis fournies.Câblage du transformateur d’alimentaon :- Installer votre produit de telle sorte que le socle de prise de courant soit à proximité du matériel. La prise de courant est un disposif de seconnement, en cas de problème, elle doit être aisément accessible à tout moment.- Assurez-vous que la prise de courant sur laquelle votre transformateur d’alimentaon est branché présente une protecon contre les surintensités et les court circuits de type disjoncteur 16A (20A pour les US).Câblage des lignes de commande:- Un disposif de seconnement doit être prévu dans l’installaon du bâ-ment pour chacune des lignes commandées, idené et directement acces-sible.- Les câbles 230V (120V pour les US) qui sont ulisés pour piloter les 4 lignes du produit doivent présenter une double isolaon ou une isolaon renforcée.- Les câbles à uliser doivent être des câbles souples gainés de type H05VV-F ou H03VV-F de secon 2x1,5mm².Charges Maximales :Installaon 230V : 4000W (16A*) répares sur l’ensemble des lignes, et jusqu’à uniquement 3500W sur une ligne.Installaon 120V : 2000W (16A*) répares sur l’ensemble des lignes, et jusqu’à uniquement 1700W sur une ligne. Uliser uniquement le bloc alimentaon fourni avec le produit 120V 0.75A*16 A max pour une charge résisve 1.7A max pour une charge inducveTempérature ambiante maximale d’ulisaon du produit : 45°CP-07

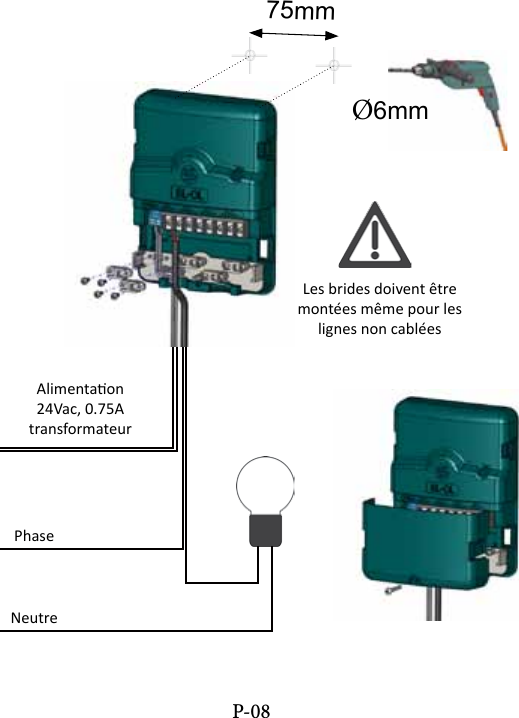

Ø6mm75mmP-08Les brides doivent être montées même pour les lignes non cabléesAlimentaon24Vac, 0.75AtransformateurPhaseNeutre

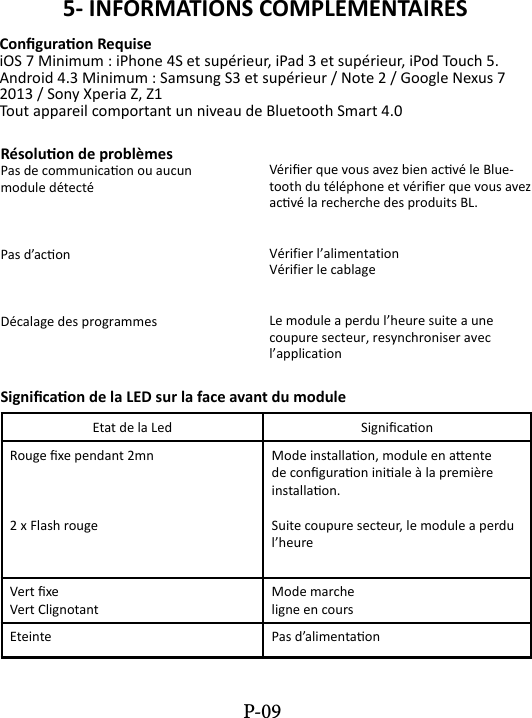

5- INFORMATIONS COMPLEMENTAIRESConguraon RequiseiOS 7 Minimum : iPhone 4S et supérieur, iPad 3 et supérieur, iPod Touch 5.Android 4.3 Minimum : Samsung S3 et supérieur / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1Tout appareil comportant un niveau de Bluetooth Smart 4.0 Résoluon de problèmesPas de communicaon ou aucun module détecté Pas d’aconDécalage des programmesVérier que vous avez bien acvé le Blue-tooth du téléphone et vérier que vous avez acvé la recherche des produits BL.Vérifier l’alimentationVérifier le cablage Le module a perdu l’heure suite a une coupure secteur, resynchroniser avec l’applicationSignicaon de la LED sur la face avant du moduleEtat de la Led SignicaonRouge xe pendant 2mn2 x Flash rougeMode installaon, module en aente de conguraon iniale à la première installaon.Suite coupure secteur, le module a perdu l’heureVert xeVert ClignotantMode marcheligne en coursEteinte Pas d’alimentaonP-09

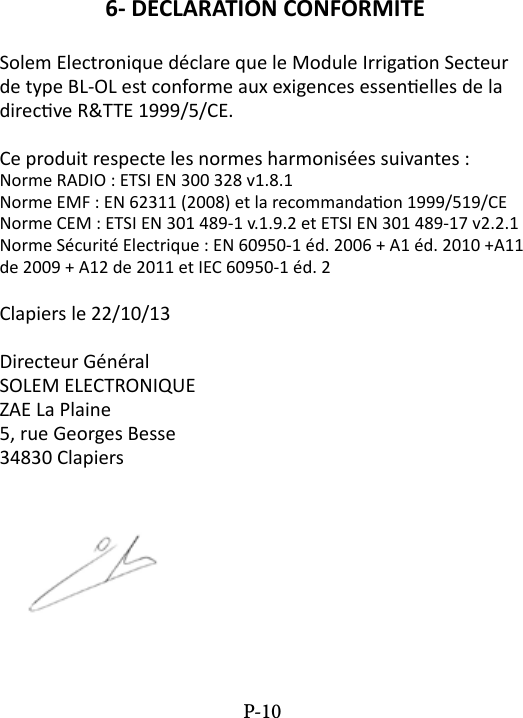

6- DECLARATION CONFORMITESolem Electronique déclare que le Module Irrigaon Secteur de type BL-OL est conforme aux exigences essenelles de la direcve R&TTE 1999/5/CE.Ce produit respecte les normes harmonisées suivantes :Norme RADIO : ETSI EN 300 328 v1.8.1Norme EMF : EN 62311 (2008) et la recommandaon 1999/519/CENorme CEM : ETSI EN 301 489-1 v.1.9.2 et ETSI EN 301 489-17 v2.2.1Norme Sécurité Electrique : EN 60950-1 éd. 2006 + A1 éd. 2010 +A11 de 2009 + A12 de 2011 et IEC 60950-1 éd. 2Clapiers le 22/10/13Directeur GénéralSOLEM ELECTRONIQUEZAE La Plaine5, rue Georges Besse34830 ClapiersP-10

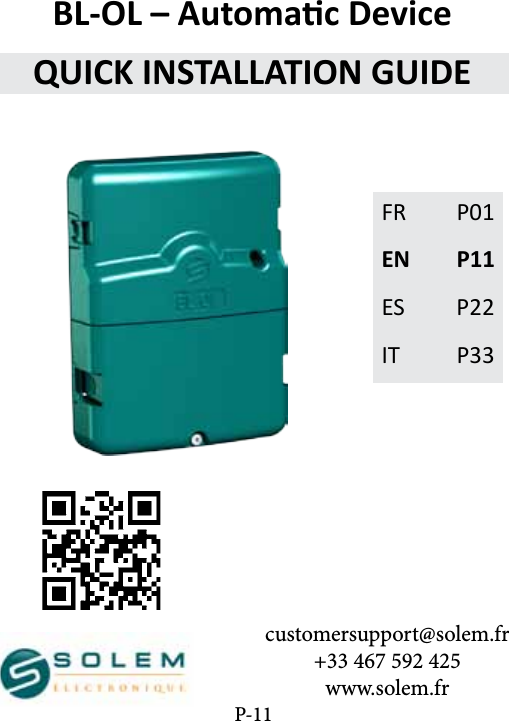

customersupport@solem.fr+33 467 592 425www.solem.frFR P01EN P11ES P22IT P33BL-OL – Automac DeviceQUICK INSTALLATION GUIDEP-11

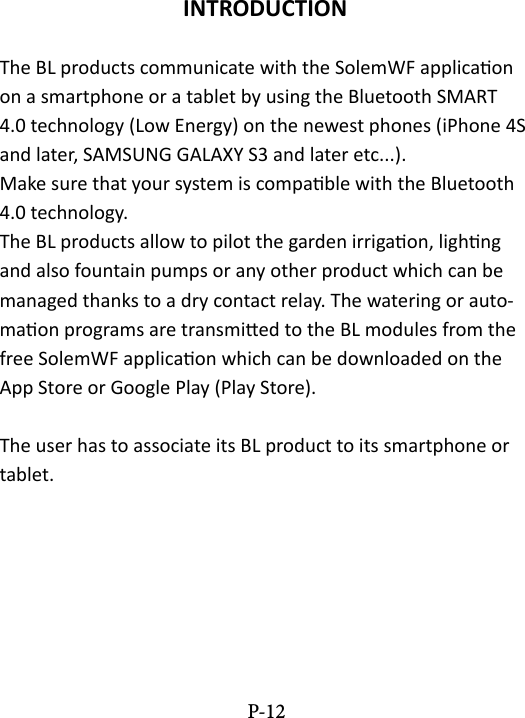

INTRODUCTIONThe BL products communicate with the SolemWF applicaon on a smartphone or a tablet by using the Bluetooth SMART 4.0 technology (Low Energy) on the newest phones (iPhone 4S and later, SAMSUNG GALAXY S3 and later etc...). Make sure that your system is compable with the Bluetooth 4.0 technology.The BL products allow to pilot the garden irrigaon, lighng and also fountain pumps or any other product which can be managed thanks to a dry contact relay. The watering or auto-maon programs are transmied to the BL modules from the free SolemWF applicaon which can be downloaded on the App Store or Google Play (Play Store).The user has to associate its BL product to its smartphone or tablet. P-12

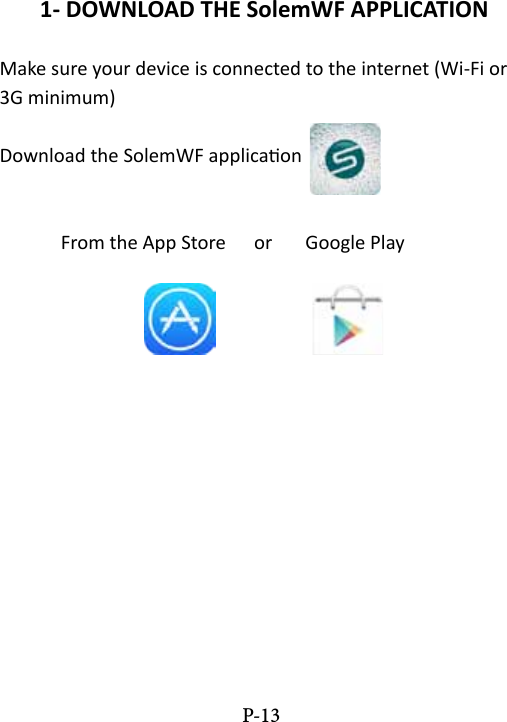

1- DOWNLOAD THE SolemWF APPLICATIONMake sure your device is connected to the internet (Wi-Fi or 3G minimum)Download the SolemWF applicaon From the App Store or Google PlayP-13

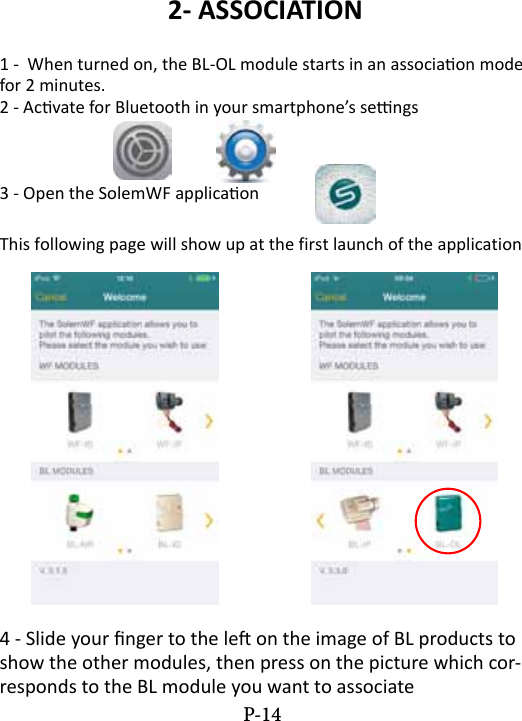

2- ASSOCIATION1 - When turned on, the BL-OL module starts in an associaon mode for 2 minutes.2 - Acvate for Bluetooth in your smartphone’s sengs 3 - Open the SolemWF applicaon This following page will show up at the first launch of the application4 - Slide your nger to the le on the image of BL products to show the other modules, then press on the picture which cor-responds to the BL module you want to associate P-14

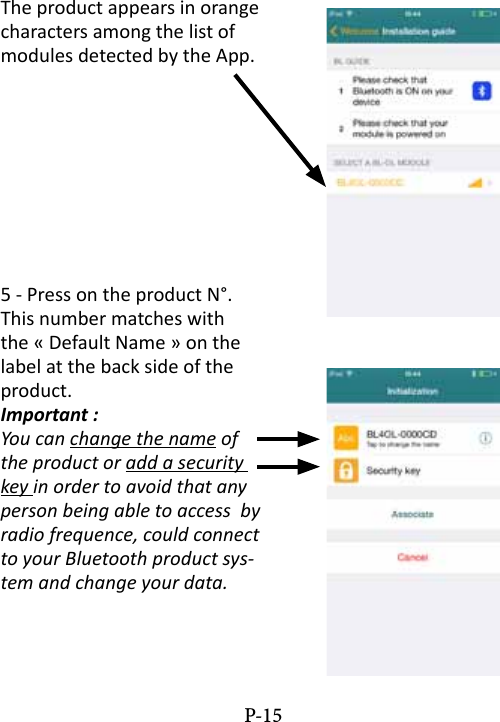

The product appears in orange characters among the list of modules detected by the App.5 - Press on the product N°. This number matches with the « Default Name » on the label at the back side of the product.Important :You can change the name of the product or add a security key in order to avoid that any person being able to access by radio frequence, could connect to your Bluetooth product sys-tem and change your data.P-15

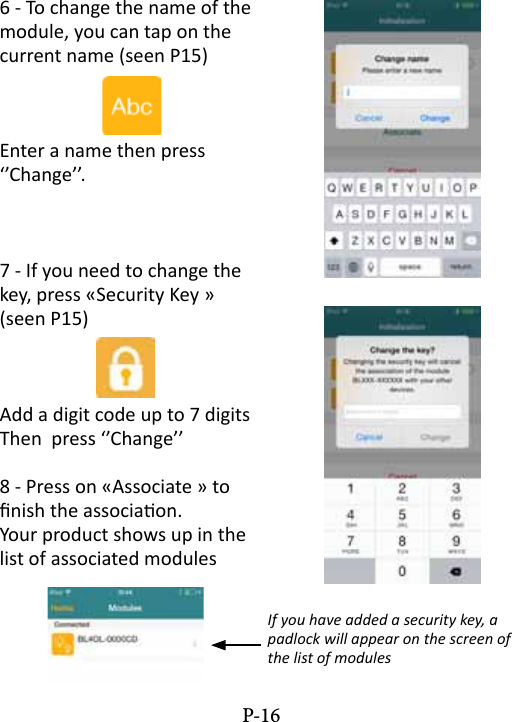

6 - To change the name of the module, you can tap on the current name (seen P15) Enter a name then press ‘’Change’’. 7 - If you need to change the key, press «Security Key » (seen P15)Add a digit code up to 7 digitsThen press ‘’Change’’8 - Press on «Associate » to nish the associaon.Your product shows up in the list of associated modulesIf you have added a security key, a padlock will appear on the screen of the list of modulesP-16

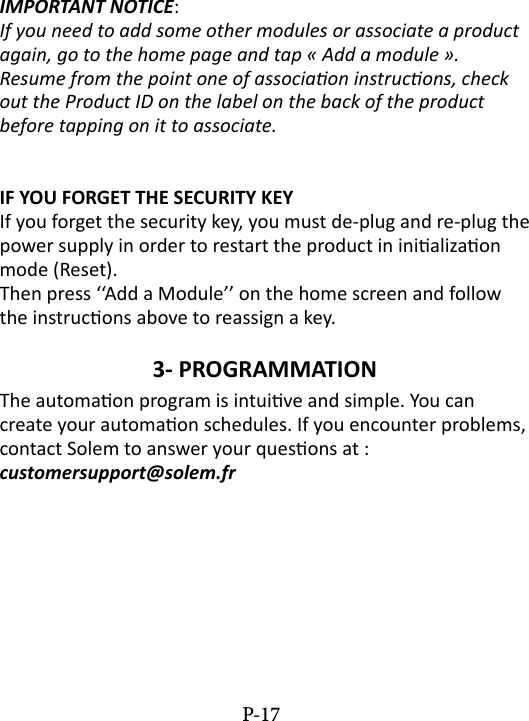

IMPORTANT NOTICE: If you need to add some other modules or associate a product again, go to the home page and tap « Add a module ».Resume from the point one of associaon instrucons, check out the Product ID on the label on the back of the product before tapping on it to associate.IF YOU FORGET THE SECURITY KEYIf you forget the security key, you must de-plug and re-plug the power supply in order to restart the product in inializaon mode (Reset). Then press ‘‘Add a Module’’ on the home screen and follow the instrucons above to reassign a key.3- PROGRAMMATION The automaon program is intuive and simple. You can create your automaon schedules. If you encounter problems, contact Solem to answer your quesons at : customersupport@solem.frP-17

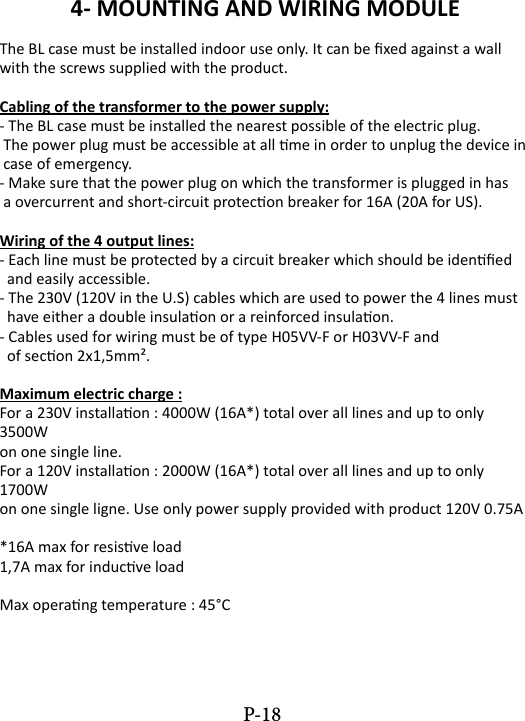

4- MOUNTING AND WIRING MODULEThe BL case must be installed indoor use only. It can be xed against a wall with the screws supplied with the product.Cabling of the transformer to the power supply:- The BL case must be installed the nearest possible of the electric plug. The power plug must be accessible at all me in order to unplug the device in case of emergency.- Make sure that the power plug on which the transformer is plugged in has a overcurrent and short-circuit protecon breaker for 16A (20A for US).Wiring of the 4 output lines:- Each line must be protected by a circuit breaker which should be idened and easily accessible.- The 230V (120V in the U.S) cables which are used to power the 4 lines must have either a double insulaon or a reinforced insulaon.- Cables used for wiring must be of type H05VV-F or H03VV-F and of secon 2x1,5mm².Maximum electric charge :For a 230V installaon : 4000W (16A*) total over all lines and up to only 3500W on one single line.For a 120V installaon : 2000W (16A*) total over all lines and up to only 1700W on one single ligne. Use only power supply provided with product 120V 0.75A*16A max for resisve load1,7A max for inducve loadMax operang temperature : 45°CP-18

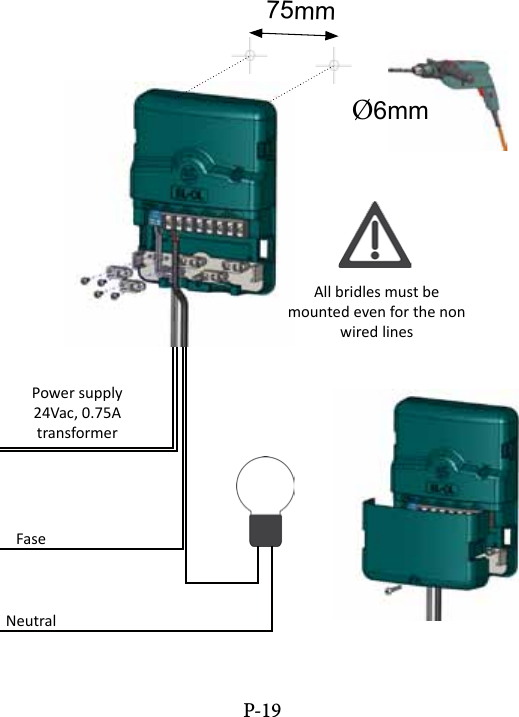

Ø6mm75mmP-19All bridles must be mounted even for the non wired linesPower supply24Vac, 0.75AtransformerFaseNeutral

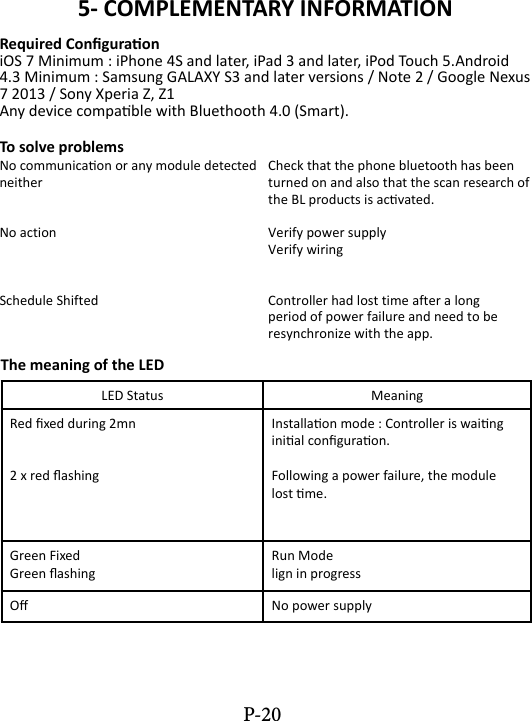

5- COMPLEMENTARY INFORMATIONRequired ConguraoniOS 7 Minimum : iPhone 4S and later, iPad 3 and later, iPod Touch 5.Android 4.3 Minimum : Samsung GALAXY S3 and later versions / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1Any device compable with Bluethooth 4.0 (Smart).To solve problemsNo communicaon or any module detected neither No actionSchedule ShiftedCheck that the phone bluetooth has been turned on and also that the scan research of the BL products is acvated.Verify power supplyVerify wiringController had lost time after a long period of power failure and need to be resynchronize with the app.The meaning of the LEDLED Status MeaningRed xed during 2mn2 x red ashingInstallaon mode : Controller is waing inial conguraon.Following a power failure, the module lost me.Green FixedGreen ashingRun Modelign in progressO No power supplyP-20

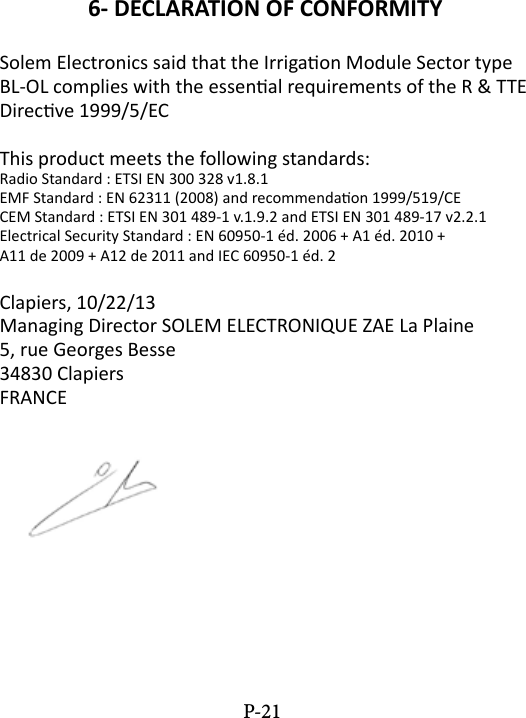

6- DECLARATION OF CONFORMITYSolem Electronics said that the Irrigaon Module Sector type BL-OL complies with the essenal requirements of the R & TTE Direcve 1999/5/ECThis product meets the following standards:Radio Standard : ETSI EN 300 328 v1.8.1EMF Standard : EN 62311 (2008) and recommendaon 1999/519/CECEM Standard : ETSI EN 301 489-1 v.1.9.2 and ETSI EN 301 489-17 v2.2.1Electrical Security Standard : EN 60950-1 éd. 2006 + A1 éd. 2010 +A11 de 2009 + A12 de 2011 and IEC 60950-1 éd. 2Clapiers, 10/22/13Managing Director SOLEM ELECTRONIQUE ZAE La Plaine5, rue Georges Besse34830 ClapiersFRANCEP-21

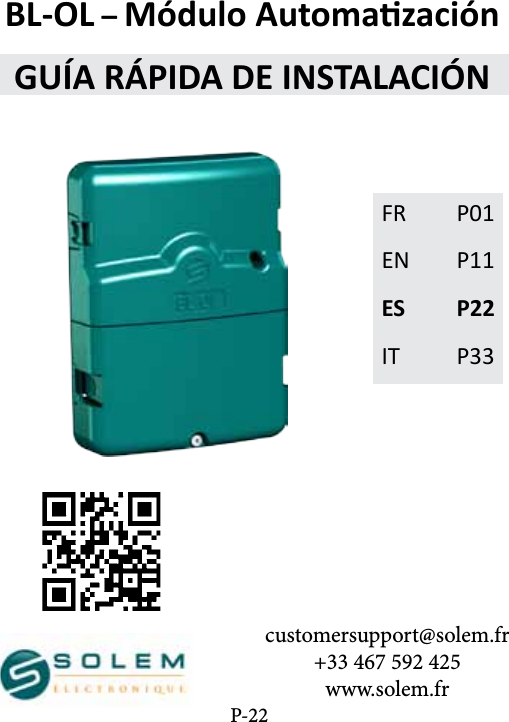

customersupport@solem.fr+33 467 592 425www.solem.frFR P01EN P11ES P22IT P33BL-OL – Módulo AutomazaciónGUÍA RÁPIDA DE INSTALACIÓNP-22

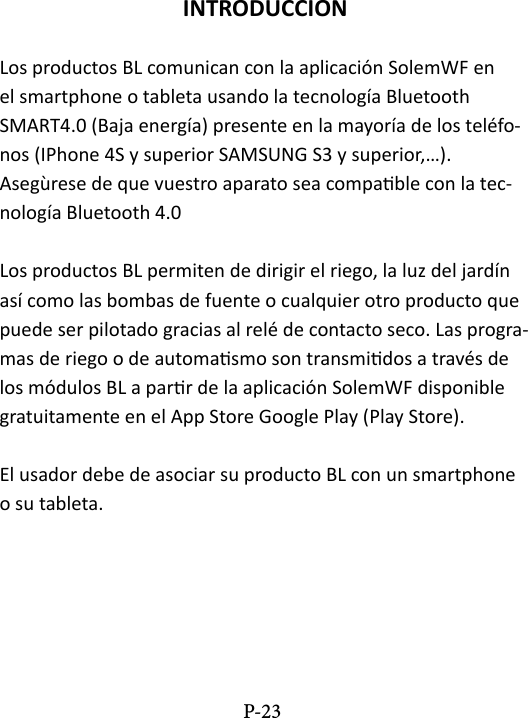

INTRODUCCIONLos productos BL comunican con la aplicación SolemWF en el smartphone o tableta usando la tecnología Bluetooth SMART4.0 (Baja energía) presente en la mayoría de los teléfo-nos (IPhone 4S y superior SAMSUNG S3 y superior,…).Asegùrese de que vuestro aparato sea compable con la tec-nología Bluetooth 4.0 Los productos BL permiten de dirigir el riego, la luz del jardín así como las bombas de fuente o cualquier otro producto que puede ser pilotado gracias al relé de contacto seco. Las progra-mas de riego o de automasmo son transmidos a través de los módulos BL a parr de la aplicación SolemWF disponible gratuitamente en el App Store Google Play (Play Store).El usador debe de asociar su producto BL con un smartphone o su tableta.P-23

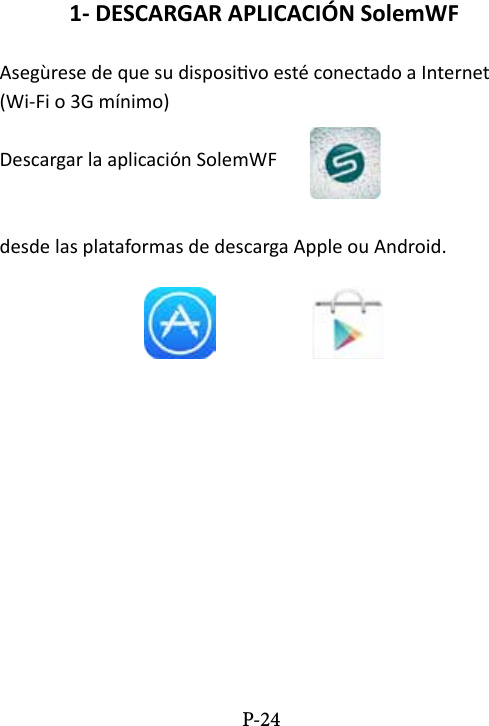

1- DESCARGAR APLICACIÓN SolemWFAsegùrese de que su disposivo esté conectado a Internet (Wi-Fi o 3G mínimo)Descargar la aplicación SolemWF desde las plataformas de descarga Apple ou Android.P-24

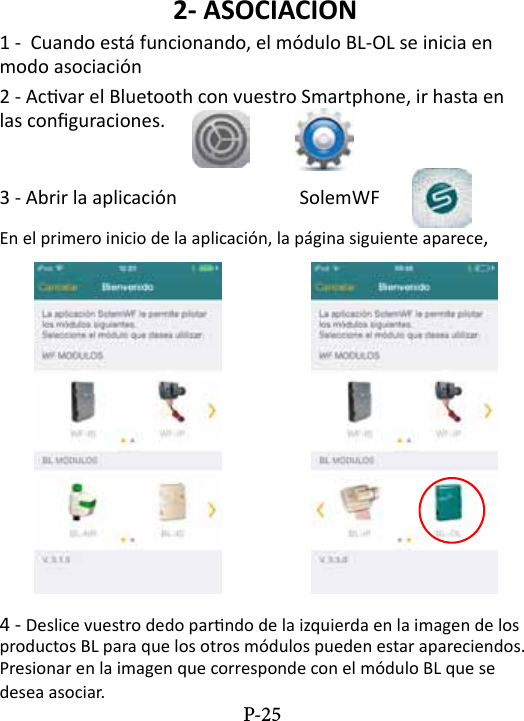

2- ASOCIACION1 - Cuando está funcionando, el módulo BL-OL se inicia en modo asociación 2 - Acvar el Bluetooth con vuestro Smartphone, ir hasta en las conguraciones. 3 - Abrir la aplicación SolemWF En el primero inicio de la aplicación, la página siguiente aparece,4 - Deslice vuestro dedo parndo de la izquierda en la imagen de los productos BL para que los otros módulos pueden estar apareciendos. Presionar en la imagen que corresponde con el módulo BL que se desea asociar. P-25

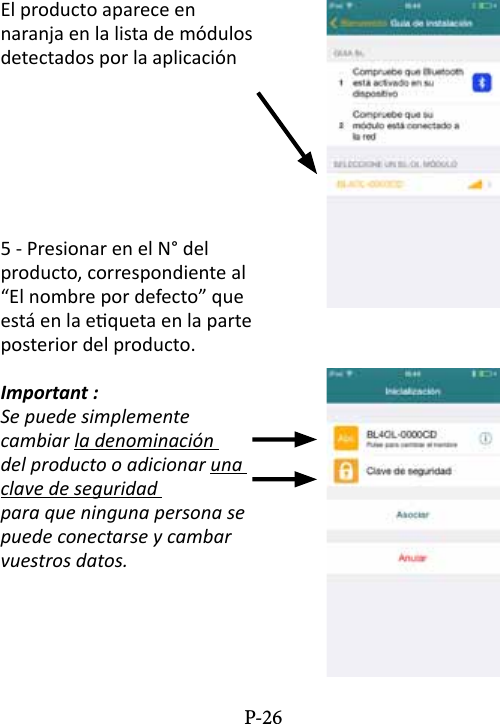

El producto aparece en naranja en la lista de módulos detectados por la aplicación5 - Presionar en el N° del producto, correspondiente al “El nombre por defecto” que está en la equeta en la parte posterior del producto.Important :Se puede simplemente cambiar la denominación del producto o adicionar una clave de seguridad para que ninguna persona se puede conectarse y cambar vuestros datos.P-26

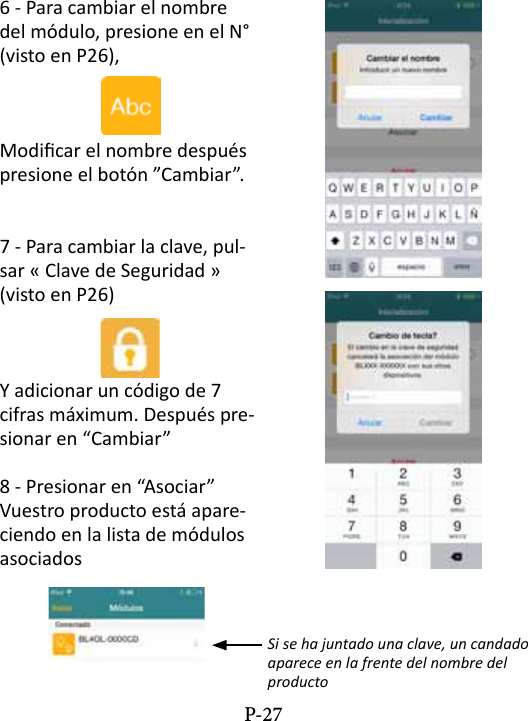

6 - Para cambiar el nombre del módulo, presione en el N° (visto en P26),Modicar el nombre después presione el botón ”Cambiar”. 7 - Para cambiar la clave, pul-sar « Clave de Seguridad » (visto en P26)Y adicionar un código de 7 cifras máximum. Después pre-sionar en “Cambiar”8 - Presionar en “Asociar” Vuestro producto está apare-ciendo en la lista de módulos asociadosSi se ha juntado una clave, un candado aparece en la frente del nombre del productoP-27

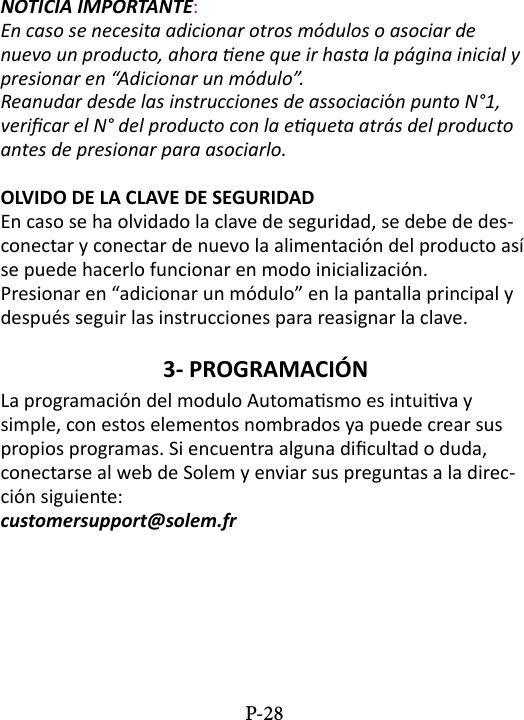

NOTICIA IMPORTANTE: En caso se necesita adicionar otros módulos o asociar de nuevo un producto, ahora ene que ir hasta la página inicial y presionar en “Adicionar un módulo”.Reanudar desde las instrucciones de associación punto N°1, vericar el N° del producto con la equeta atrás del producto antes de presionar para asociarlo.OLVIDO DE LA CLAVE DE SEGURIDADEn caso se ha olvidado la clave de seguridad, se debe de des-conectar y conectar de nuevo la alimentación del producto así se puede hacerlo funcionar en modo inicialización.Presionar en “adicionar un módulo” en la pantalla principal y después seguir las instrucciones para reasignar la clave.3- PROGRAMACIÓN La programación del modulo Automasmo es intuiva y simple, con estos elementos nombrados ya puede crear sus propios programas. Si encuentra alguna dicultad o duda, conectarse al web de Solem y enviar sus preguntas a la direc-ción siguiente: customersupport@solem.frP-28

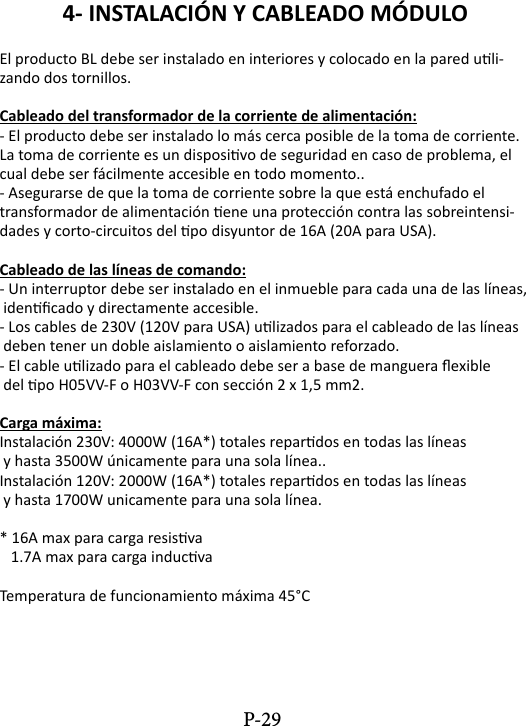

4- INSTALACIÓN Y CABLEADO MÓDULO El producto BL debe ser instalado en interiores y colocado en la pared uli-zando dos tornillos.Cableado del transformador de la corriente de alimentación:- El producto debe ser instalado lo más cerca posible de la toma de corriente. La toma de corriente es un disposivo de seguridad en caso de problema, el cual debe ser fácilmente accesible en todo momento..- Asegurarse de que la toma de corriente sobre la que está enchufado el transformador de alimentación ene una protección contra las sobreintensi-dades y corto-circuitos del po disyuntor de 16A (20A para USA).Cableado de las líneas de comando:- Un interruptor debe ser instalado en el inmueble para cada una de las líneas, idencado y directamente accesible.- Los cables de 230V (120V para USA) ulizados para el cableado de las líneas deben tener un doble aislamiento o aislamiento reforzado. - El cable ulizado para el cableado debe ser a base de manguera exible del po H05VV-F o H03VV-F con sección 2 x 1,5 mm2. Carga máxima:Instalación 230V: 4000W (16A*) totales repardos en todas las líneas y hasta 3500W únicamente para una sola línea..Instalación 120V: 2000W (16A*) totales repardos en todas las líneas y hasta 1700W unicamente para una sola línea.* 16A max para carga resisva 1.7A max para carga inducvaTemperatura de funcionamiento máxima 45°CP-29

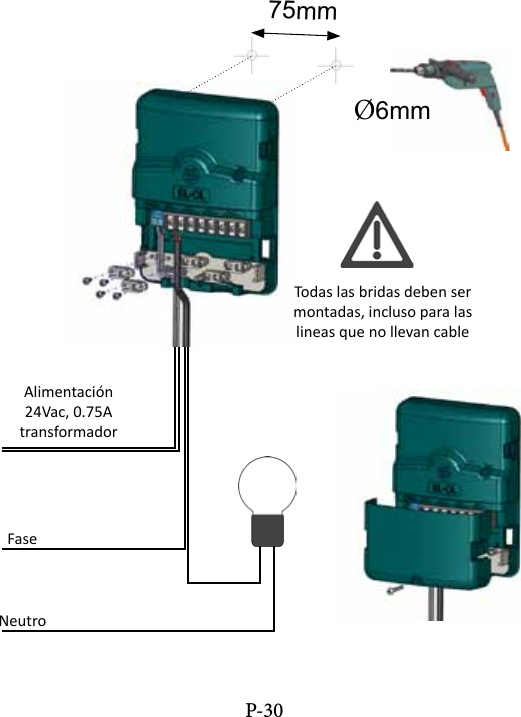

Ø6mm75mmP-30Todas las bridas deben ser montadas, incluso para las lineas que no llevan cableAlimentación24Vac, 0.75AtransformadorFaseNeutro

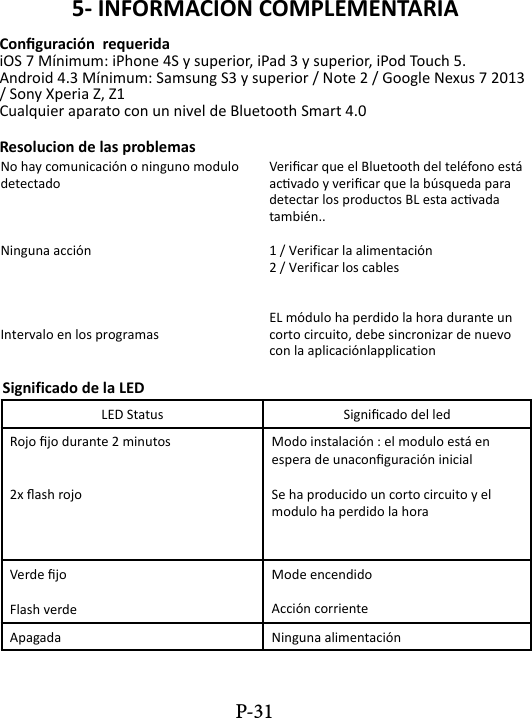

5- INFORMACION COMPLEMENTARIAConguración requeridaiOS 7 Mínimum: iPhone 4S y superior, iPad 3 y superior, iPod Touch 5.Android 4.3 Mínimum: Samsung S3 y superior / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1Cualquier aparato con un nivel de Bluetooth Smart 4.0Resolucion de las problemasNo hay comunicación o ninguno modulo detectado Ninguna acciónIntervalo en los programasVericar que el Bluetooth del teléfono está acvado y vericar que la búsqueda para detectar los productos BL esta acvada también..1 / Verificar la alimentación2 / Verificar los cables EL módulo ha perdido la hora durante un corto circuito, debe sincronizar de nuevo con la aplicaciónlapplicationSignificado de la LEDLED Status Signicado del ledRojo jo durante 2 minutos2x ash rojoModo instalación : el modulo está en espera de unaconguración inicialSe ha producido un corto circuito y el modulo ha perdido la horaVerde joFlash verdeMode encendidoAcción corrienteApagada Ninguna alimentaciónP-31

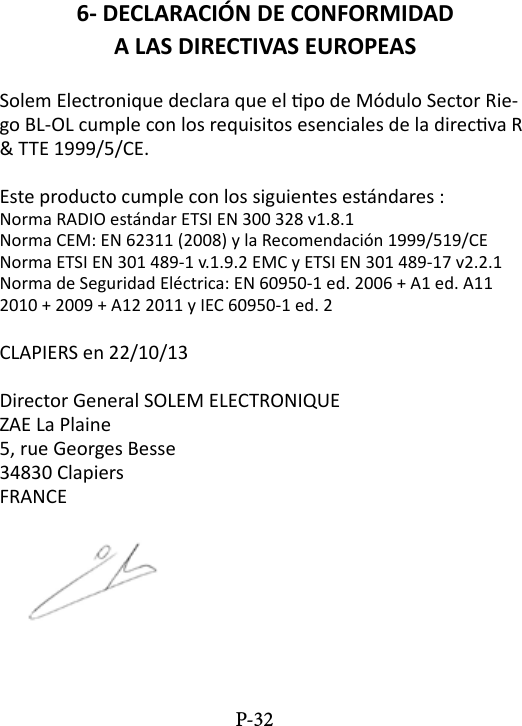

6- DECLARACIÓN DE CONFORMIDADA LAS DIRECTIVAS EUROPEASSolem Electronique declara que el po de Módulo Sector Rie-go BL-OL cumple con los requisitos esenciales de la direcva R & TTE 1999/5/CE.Este producto cumple con los siguientes estándares :Norma RADIO estándar ETSI EN 300 328 v1.8.1Norma CEM: EN 62311 (2008) y la Recomendación 1999/519/CENorma ETSI EN 301 489-1 v.1.9.2 EMC y ETSI EN 301 489-17 v2.2.1Norma de Seguridad Eléctrica: EN 60950-1 ed. 2006 + A1 ed. A11 2010 + 2009 + A12 2011 y IEC 60950-1 ed. 2CLAPIERS en 22/10/13Director General SOLEM ELECTRONIQUEZAE La Plaine5, rue Georges Besse34830 ClapiersFRANCEP-32

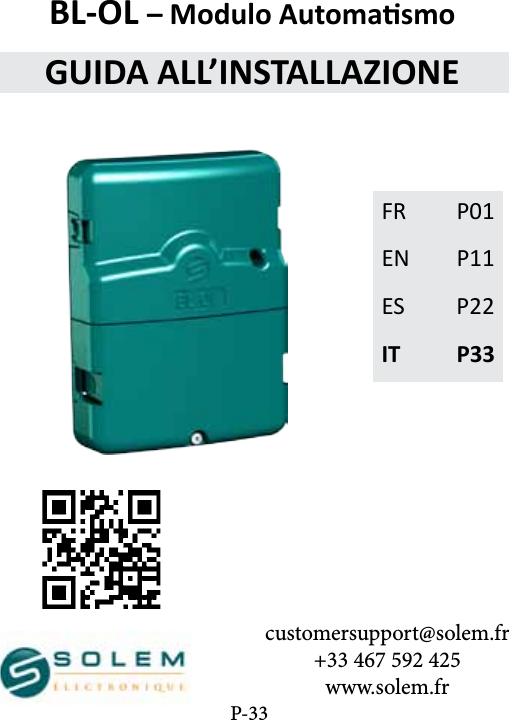

customersupport@solem.fr+33 467 592 425www.solem.frFR P01EN P11ES P22IT P33BL-OL – Modulo AutomasmoGUIDA ALL’INSTALLAZIONEP-33

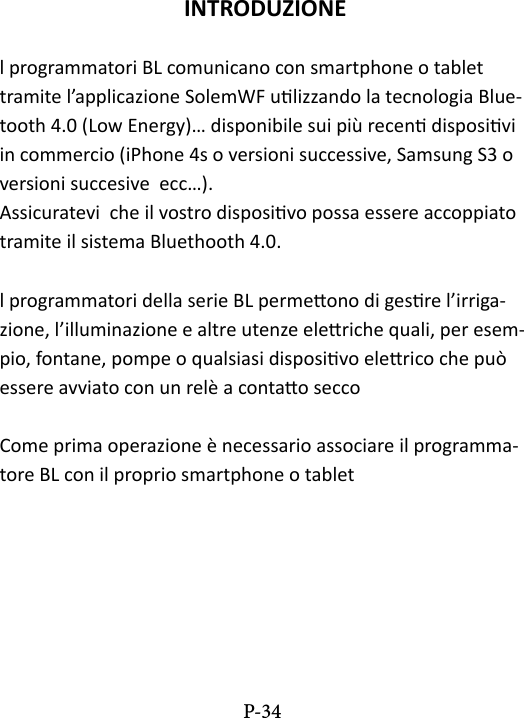

INTRODUZIONEl programmatori BL comunicano con smartphone o tablet tramite l’applicazione SolemWF ulizzando la tecnologia Blue-tooth 4.0 (Low Energy)… disponibile sui più recen disposivi in commercio (iPhone 4s o versioni successive, Samsung S3 o versioni succesive ecc…). Assicuratevi che il vostro disposivo possa essere accoppiato tramite il sistema Bluethooth 4.0. l programmatori della serie BL permeono di gesre l’irriga-zione, l’illuminazione e altre utenze eleriche quali, per esem-pio, fontane, pompe o qualsiasi disposivo elerico che può essere avviato con un relè a contao seccoCome prima operazione è necessario associare il programma-tore BL con il proprio smartphone o tabletP-34

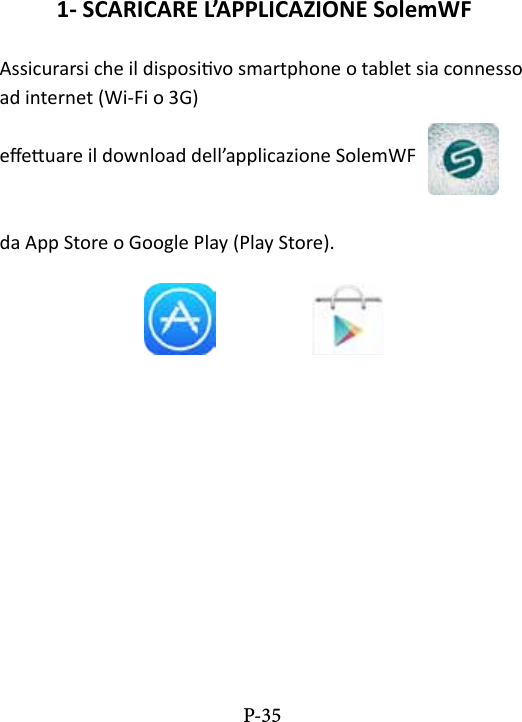

1- SCARICARE L’APPLICAZIONE SolemWFAssicurarsi che il disposivo smartphone o tablet sia connesso ad internet (Wi-Fi o 3G)eeuare il download dell’applicazione SolemWF da App Store o Google Play (Play Store).P-35

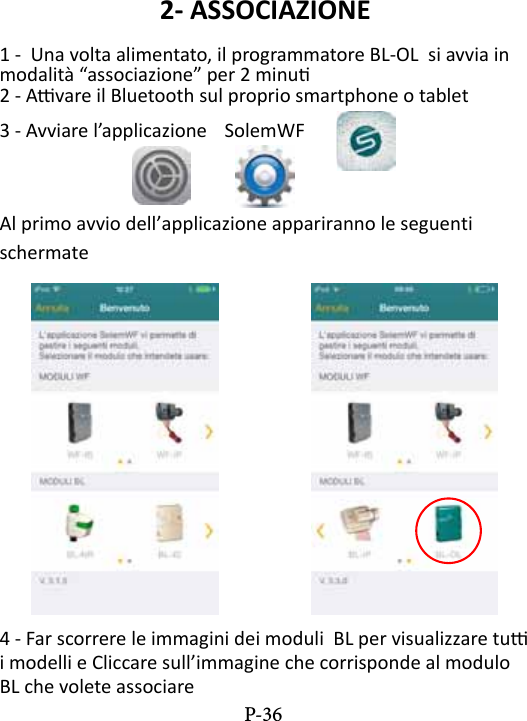

2- ASSOCIAZIONE1 - Una volta alimentato, il programmatore BL-OL si avvia in modalità “associazione” per 2 minu2 - Avare il Bluetooth sul proprio smartphone o tablet3 - Avviare l’applicazione SolemWF Al primo avvio dell’applicazione appariranno le seguenti schermate4 - Far scorrere le immagini dei moduli BL per visualizzare tu i modelli e Cliccare sull’immagine che corrisponde al modulo BL che volete associare P-36

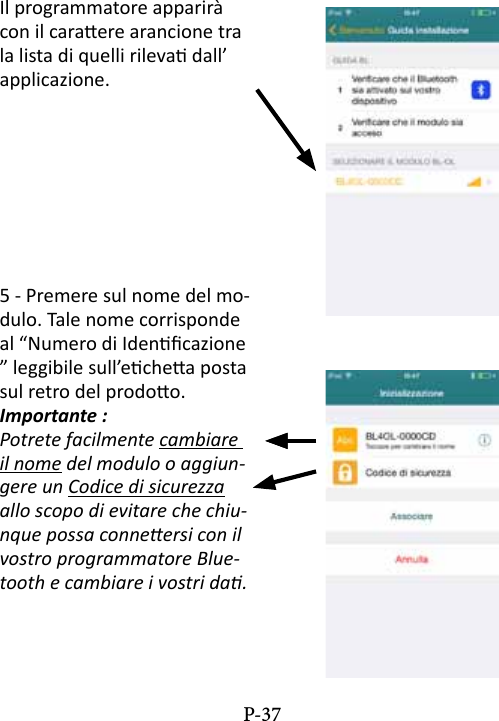

Il programmatore apparirà con il caraere arancione tra la lista di quelli rileva dall’applicazione.5 - Premere sul nome del mo-dulo. Tale nome corrisponde al “Numero di Idencazione ” leggibile sull’echea posta sul retro del prodoo.Importante :Potrete facilmente cambiare il nome del modulo o aggiun-gere un Codice di sicurezza allo scopo di evitare che chiu-nque possa conneersi con il vostro programmatore Blue-tooth e cambiare i vostri da.P-37

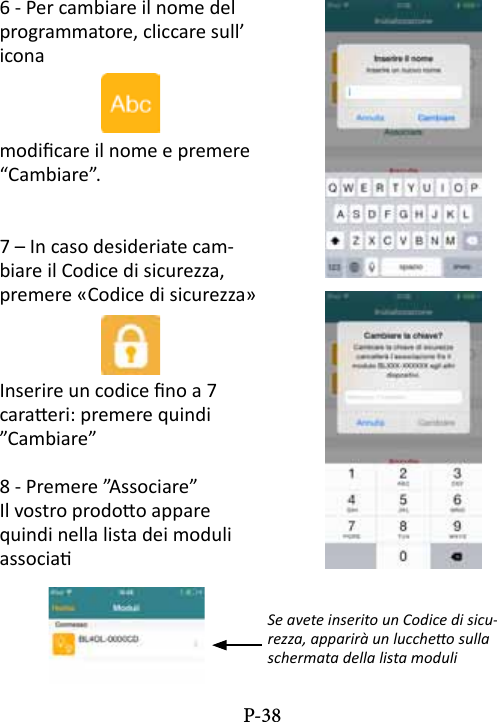

6 - Per cambiare il nome del programmatore, cliccare sull’ iconamodicare il nome e premere “Cambiare”.7 – In caso desideriate cam-biare il Codice di sicurezza, premere «Codice di sicurezza»Inserire un codice no a 7 caraeri: premere quindi ”Cambiare”8 - Premere ”Associare” Il vostro prodoo appare quindi nella lista dei moduli associa Se avete inserito un Codice di sicu-rezza, apparirà un luccheo sulla schermata della lista moduliP-38

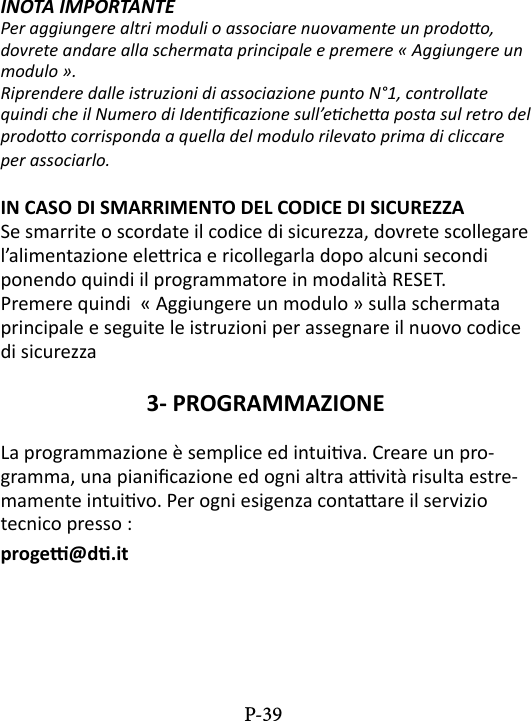

INOTA IMPORTANTE Per aggiungere altri moduli o associare nuovamente un prodoo, dovrete andare alla schermata principale e premere « Aggiungere un modulo ». Riprendere dalle istruzioni di associazione punto N°1, controllate quindi che il Numero di Idencazione sull’echea posta sul retro del prodoo corrisponda a quella del modulo rilevato prima di cliccare per associarlo. IN CASO DI SMARRIMENTO DEL CODICE DI SICUREZZASe smarrite o scordate il codice di sicurezza, dovrete scollegare l’alimentazione elerica e ricollegarla dopo alcuni secondi ponendo quindi il programmatore in modalità RESET.Premere quindi « Aggiungere un modulo » sulla schermata principale e seguite le istruzioni per assegnare il nuovo codice di sicurezza3- PROGRAMMAZIONE La programmazione è semplice ed intuiva. Creare un pro-gramma, una pianicazione ed ogni altra avità risulta estre-mamente intuivo. Per ogni esigenza contaare il servizio tecnico presso : proge@d.itP-39

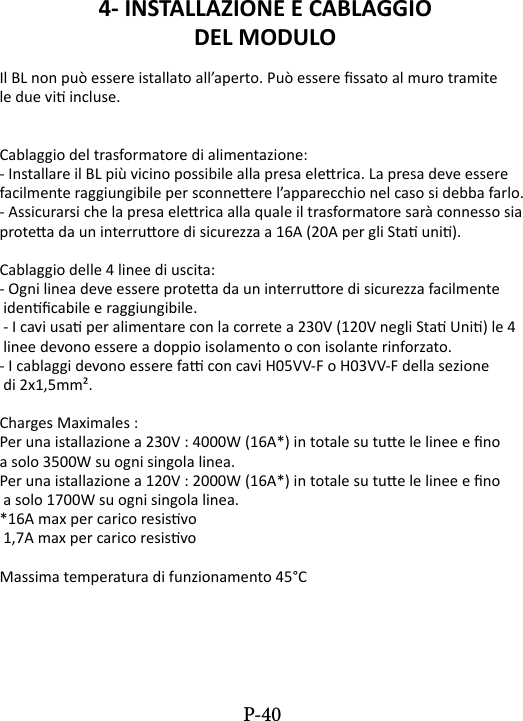

4- INSTALLAZIONE E CABLAGGIO DEL MODULO Il BL non può essere istallato all’aperto. Può essere ssato al muro tramite le due vi incluse.Cablaggio del trasformatore di alimentazione:- Installare il BL più vicino possibile alla presa elerica. La presa deve essere facilmente raggiungibile per sconneere l’apparecchio nel caso si debba farlo.- Assicurarsi che la presa elerica alla quale il trasformatore sarà connesso sia protea da un interruore di sicurezza a 16A (20A per gli Sta uni).Cablaggio delle 4 linee di uscita:- Ogni linea deve essere protea da un interruore di sicurezza facilmente idencabile e raggiungibile. - I cavi usa per alimentare con la correte a 230V (120V negli Sta Uni) le 4 linee devono essere a doppio isolamento o con isolante rinforzato.- I cablaggi devono essere fa con cavi H05VV-F o H03VV-F della sezione di 2x1,5mm².Charges Maximales :Per una istallazione a 230V : 4000W (16A*) in totale su tue le linee e no a solo 3500W su ogni singola linea.Per una istallazione a 120V : 2000W (16A*) in totale su tue le linee e no a solo 1700W su ogni singola linea.*16A max per carico resisvo 1,7A max per carico resisvoMassima temperatura di funzionamento 45°CP-40

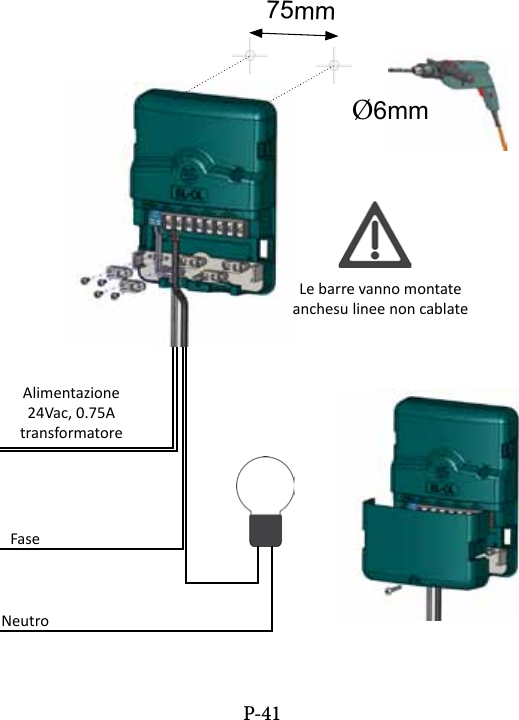

Ø6mm75mmP-41Le barre vanno montate anchesu linee non cablateAlimentazione24Vac, 0.75AtransformatoreFaseNeutro

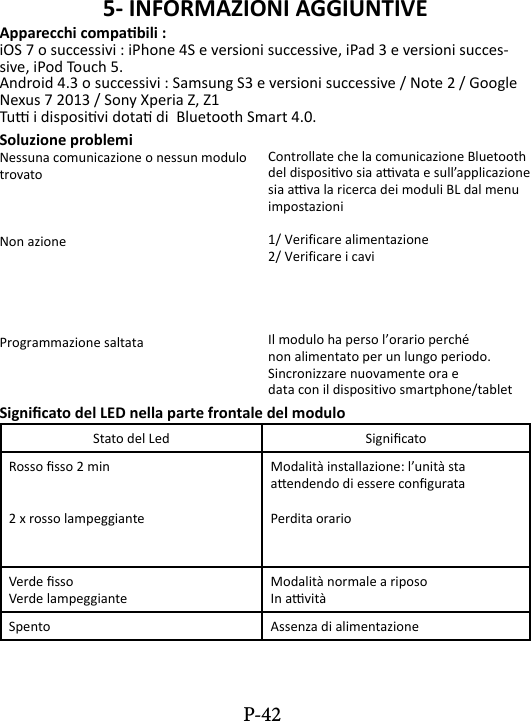

5- INFORMAZIONI AGGIUNTIVEApparecchi compabili : iOS 7 o successivi : iPhone 4S e versioni successive, iPad 3 e versioni succes-sive, iPod Touch 5.Android 4.3 o successivi : Samsung S3 e versioni successive / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1Tu i disposivi dota di Bluetooth Smart 4.0.Soluzione problemiNessuna comunicazione o nessun modulo trovatoNon azioneProgrammazione saltataControllate che la comunicazione Bluetooth del disposivo sia avata e sull’applicazione sia ava la ricerca dei moduli BL dal menu impostazioni1/ Verificare alimentazione2/ Verificare i cavi Il modulo ha perso l’orario perché non alimentato per un lungo periodo. Sincronizzare nuovamente ora edata con il dispositivo smartphone/tabletSignicato del LED nella parte frontale del moduloStato del Led SignicatoRosso sso 2 min2 x rosso lampeggianteModalità installazione: l’unità sta aendendo di essere congurataPerdita orarioVerde ssoVerde lampeggianteModalità normale a riposoIn avitàSpento Assenza di alimentazioneP-42

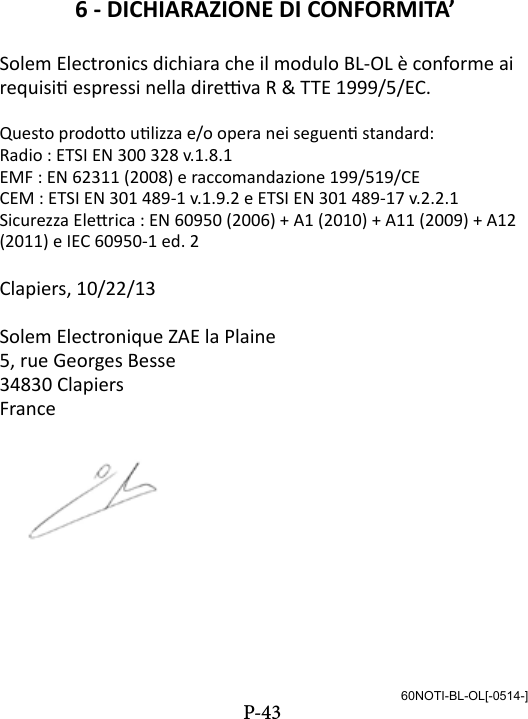

6 - DICHIARAZIONE DI CONFORMITA’Solem Electronics dichiara che il modulo BL-OL è conforme ai requisi espressi nella direva R & TTE 1999/5/EC.Questo prodoo ulizza e/o opera nei seguen standard:Radio : ETSI EN 300 328 v.1.8.1EMF : EN 62311 (2008) e raccomandazione 199/519/CECEM : ETSI EN 301 489-1 v.1.9.2 e ETSI EN 301 489-17 v.2.2.1Sicurezza Elerica : EN 60950 (2006) + A1 (2010) + A11 (2009) + A12 (2011) e IEC 60950-1 ed. 2Clapiers, 10/22/13Solem Electronique ZAE la Plaine5, rue Georges Besse34830 ClapiersFrance60NOTI-BL-OL[-0514-]P-43
