User Guide
CONSERVEZ VOTRE REÇU
CONSERVEZ VOTRE REÇU
Votre nouvel achat est couvert par la garantie limitée
Votre nouvel achat est couvert par la garantie limitée
Road King de UN AN
Road King de UN AN
Pour plus de détails à propos de la garantie,
Pour plus de détails à propos de la garantie,
visitez www.roadprobrands.com
visitez www.roadprobrands.com
RoadKing et Turner sont des marques déposées de DAS Companies,
Inc. Toutes les autres marques de commerce, marques déposées, ainsi
que tous les logos et droits d’auteur, appartiennent à leurs propriétaires
respectifs.
AVERTISSEMENT : Ce produit contient des substances chimiques
reconnues dans l’État de la Californie comme provoquant le cancer
et des malformations congénitales ou d’autres atteintes à l’appareil
reproducteur.
© 2014 DAS Companies inc.
Distribué par RoadKing
1875 Zeager Road
Elizabethtown, PA 17022 É.-U.
Conçu pour le conducteur professionnel
Fabriqué au Vietnam
13
Caractéristiques techniques (suite)
Caractéristiques techniques (suite)
Compteur: Éclairé, indique la puissance relative
de sortie et d’entrée du signal.
Émetteur
Puissance de sortie : 4 watts
Modulation : Haut niveau et bas niveau d’amplitude
de modulation, classe B
Réponse en fréquence : 300 à 3.000 Hz
Impédance de sortie : 50 Ohm, non équilibrée
Récepteur
Sensibilité : Moins d’1 µV pour 10 dB, (S+N)/N
Sélectivité : 6 dB à 7 kHz, 60 dB à 10 kHz
Réjection d’image : Typiquement 80 dB
Réjection de canal adjacent : Typiquement 60 dB
Fréquences FI : Double Conversion
1er: 10.695 MHz
2ème: 455 kHz
Contrôle de Gain RF : Réglable pour une réception de signal
optimale
Portée du Delta Tune : ±1,5 kHz, réglable en permanence
Suppresseur de bruit : Type RF
Blocage automatique : Réglable, seuil inférieur à 1 µV
Puissance de sortie audio : 4 Watts
Réponse en fréquence : 300 à 3,000 Hz
Distorsion : Moins de 7 % à 3 Watts, 1000 Hz
Internal Speaker : 16 Ohms, round
Haut-parleur interne : 16 Ohms, rond
Haut-parleur externe : 8 Ohms, désactive le haut-parleur
interne (non fourni) quand il
est branché
Caractéristiques techniques (suite)
Caractéristiques techniques (suite)
Système de sonorisation
Puissance de sortie: 4 watts dans le haut-parleur externe
Haut-parleur externe pour
haut-parleur de sonorisation: 8 Ohms quand l’interrupteur BP/PA
est en mode sonorisation. Le
haut-parleur de sonorisation
(non fourni) contrôle également
le récepteur, prise séparée fournie.
Les spécifications sont particulières et peuvent être modifiées sans préavis.
14
Réparation de l’émetteur-récepteur
Réparation de l’émetteur-récepteur
Les informations techniques, les diagrammes et tableaux sont fournis
sur demande. Il est de la responsabilité de l’utilisateur de s’assurer que
la radio fonctionne en conformité avec les règlements relatifs à la bande
de fréquence publique de la FCC. Nous vous recommandons fortement
de consulter un technicien radio/téléphone qualifié pour l’entretien et
la révision de votre radio BP. Veuillez lire la partie sur le fonctionnement
d’urgence à la page 1 de ce guide.
REMARQUE
Lorsque vous commandez des pièces, assurez-vous de spécifier le numéro de
modèle et le numéro de série de l’appareil.
Définitions des codes radio
Définitions des codes radio
La liste suivante contient les 10 codes les plus utilisés par les opérateurs
de radio BP pour des communications plus rapides et une meilleure
compréhension.
Code Signification
10-1 Mauvaise réception
10-2 Bonne réception
10-3 Arrêt de la transmission
10-4 OK, message reçu
10-5 Transmettre le message
10-6 Occupé, attendre
10-7 Hors service, je quitte
les ondes
10-8 En opération, disponible
pour un prochain appel
10-9 Répétez le message
10-10 Transmission terminée,
je reste à l’écoute
10-11 Vous parlez trop vite
10-12 Visiteurs présents
10-13 Veut connaître la météo/
conditions routières
10-16 Prenez livraison à
10-17 Affaire urgente
10-18 Quelque chose pour nous?
10-19 Rien pour vous, retour à
la base
10-20 Je suis à
Code Signification
10-21 Appelez par téléphone
10-22 Venez en personne
10-23 Restez à l’écoute
10-24 Dernière mission terminée
10-25 Pouvez-vous contacter
10-26 Annulez dernier message
10-27 Je passe au canal
10-28 Donnez l’indicatif d’appel
10-29 Période d’émission terminée
10-30 N’est pas conforme aux
règlements de la FCC
10-32 Je vous donnerai un
signal radio
10-33 TRAFIC D’URGENCE
10-34 En difficulté à cette station
10-35 Information confidentielle
10-36 L’heure exacte est
10-37 Remorqueuse demandée à
10-38 Ambulance demandée à
10-39 Votre message a été transmis
10-41 Prière de vous rendre sur
le canal
10-42 Accident de la circulation à
Code Signification
10-43 Circulation immobilisée à
10-44 J’ai un message pour vous
10-45
Toutes les unités à l’écoute,
prière de vous annoncer
10-50 Laissez-moi transmettre
10-60 Donnez le numéro du
message suivant
10-62 Réception impossible,
Passer un appel
téléphonique
10-63 Réseau dirigé vers
10-64 Réseau libre
10-65 Attends message/mission
suivant(e)
10-67 Toutes les unités conformes
10-70 Incendie
10-71 Vos missions, la suite
12
11
Code Signification
10-77 Contact négatif
10-81 Réserver une chambre
d’hôtel pour
10-82 Réserver une chambre pour
10-84 Mon numéro de téléphone
est le
10-85 Mon adresse est
10-91 Parlez plus près du
microphone
10-93 Vérifiez ma fréquence sur
ce canal
10-94 Veuillez me donner un long
compte
10-99 Mission achevée, toutes les
unités en bon état.
10-200 Police demandée à
Caractéristiques techniques
Caractéristiques techniques
Généralités
Canaux: 40
Bande de fréquences: 26,965 à 27,405 MHz
Contrôle de fréquences: Synthétiseur à boucle à verrouillage de
phase (PLL)
Tolérance de fréquence: ± 0,002 %
Température de service: - 30 °C à + 50 °C
Microphone: Enfichable, dynamique
Tension d´entrée: 13,8 V CC nominale (prise de
terre négative)
Consommation de courant: TX: Modulation AM, 2,2 A (max.)
RX: Bloqué, 0,3 A, avec sortie audio au
maximum, 1,2 A (nominale)
Dimension (LxPxH) 18,4 x 22,5 x 5,5 cm
Poids: 1,8 kg avec le microphone
Connecteur d’antenne: Connecteur de type M
COMPTEUR RF : Mesure la puissance de sortie RF pour l’émetteur.
Pour l’utiliser, placez l’interrupteur du compteur sur S/RF. Appuyez sur le
bouton du microphone pour lire la puissance de transmission.
COMPTEUR S : Mesure la force du signal entrant. Pour l’utiliser, placez
l’interrupteur du compteur sur S/RF. L’aiguille du compteur bouge pour
indiquer la puissance de signal, par ex. S 3, S 5, S 7…
PORT USB: Alimentation électrique de sous 5 V CC pour vos appareils
électroniques.
Entretien préventif
Entretien préventif
Tous les six mois :
1. Vérifiez le ratio d’ondes stationnaire (ROS).
2. Assurez-vous que tous les branchements électriques sont serrés.
3. Vérifiez que le blindage du câble coaxial de l’antenne n’est ni usé ni cassé.
4. Assurez-vous que toutes les vis et la quincaillerie sont serrées.
Entretien
Entretien
La radio RK5640 a été conçue pour vous offrir des années de service
sans problème. À l’intérieur, aucune pièce ne peut être changée par
l’utilisateur. À l’exception du fusible du cordon d’alimentation CC, aucun
entretien n’est nécessaire.

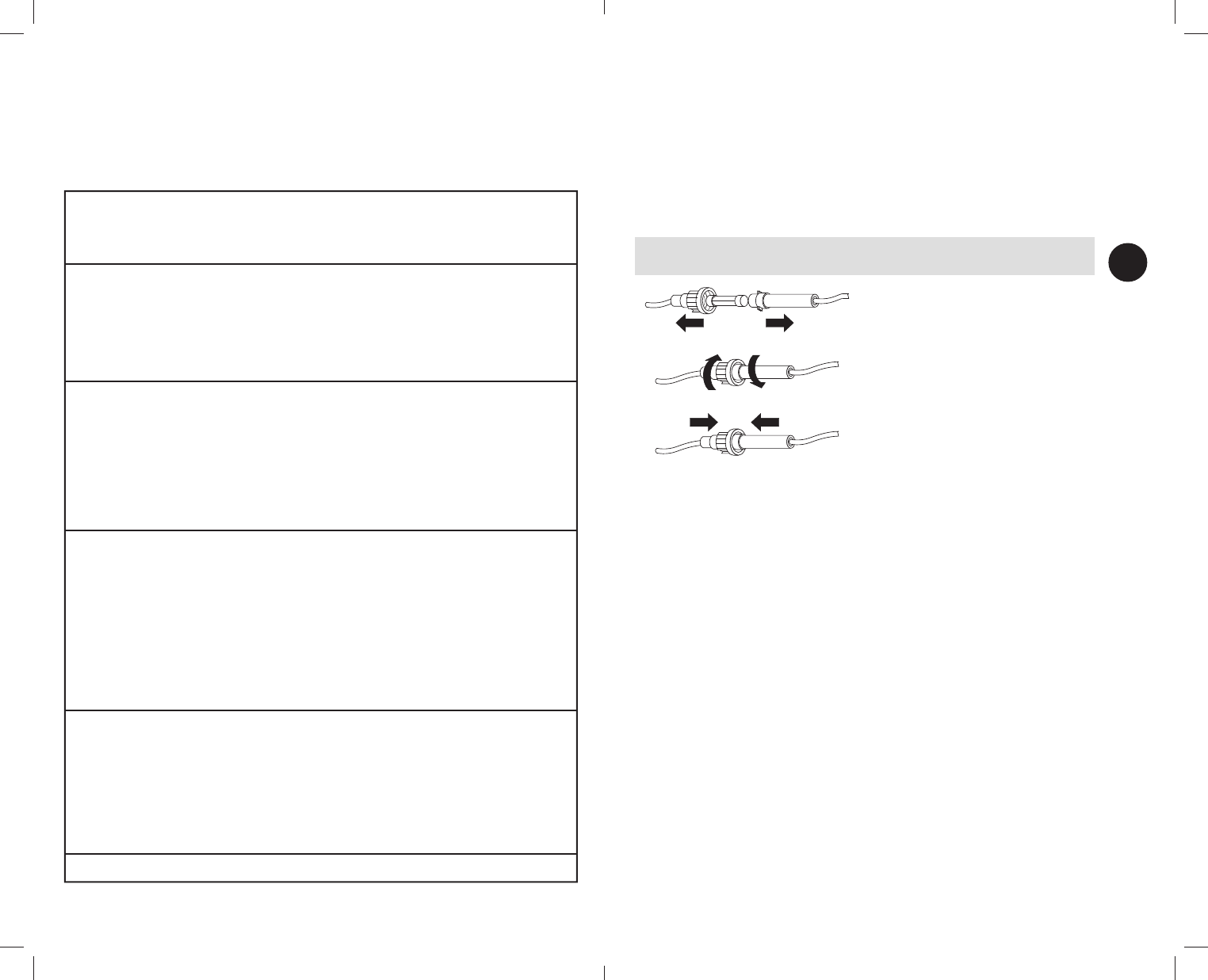

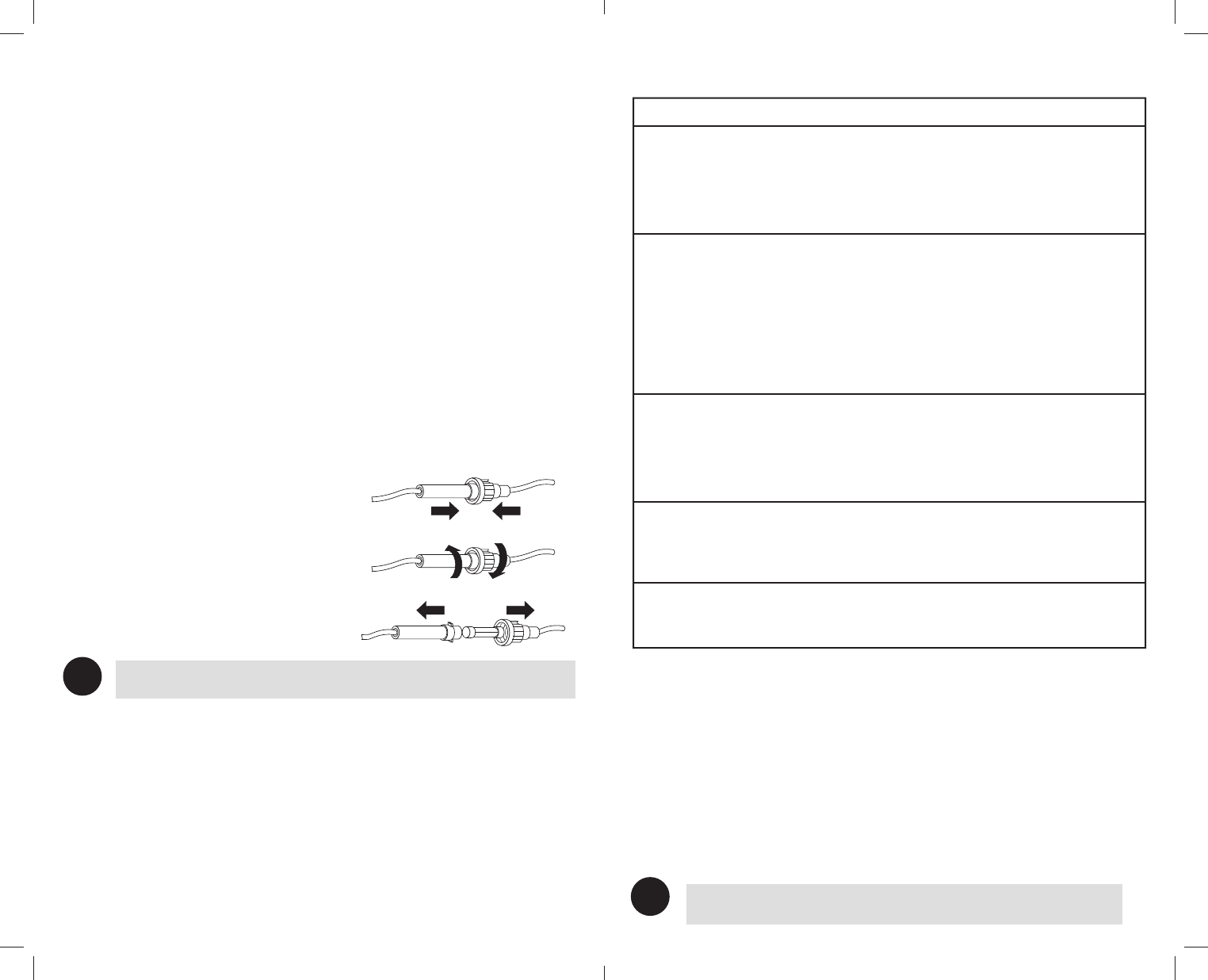

Pour remplacer un fusible grillé:
1. Appuyez sur les deux extrémités du
porte-fusible. Tournez pour ouvrir.
Séparez délicatement les deux parties.
2. Retirez le fusible et inspectez-le.
S’il est grillé, remplacez-le par un
fusible du même type..
! Utilisez uniquement un fusible recommandé pour votre RK5640. Le
manquement à cette consigne annulera la garantie.
Dépannage
Dépannage
Problème Suggestion
L’appareil ne s’allume pas V
érifiez la position de la clé de contact.
Vérifiez les branchements du cordon
d’alimentation.
Vérifiez le fusible.
Vérifiez le système électrique
du véhicule.
Aucune réception
Vérifiez le branchement du microphone.
Positionnez l’interrupteur BP/PA sur BP.
V
érifiez le VOLUME et le bouton
de BLOCAGE.
Vérifiez l’antenne.
Vérifiez le branchement de l’antenne.
Réglez le GAIN RF sur MAX.
Mauvaise réception Vérifiez le VOLUME et le bouton
de BLOCAGE.
Assurez-vous que le ROS de l’antenne
est normal
Réglez le GAIN RF sur MAX.
Vérifiez et ajustez le DELTA TUNE.
Pas de transmission Positionnez l’interrupteur BP/PA
sur BP.
Vérifiez le branchement du
microphone.
Vérifiez le GAIN MIC et réglez sur MAX.
Faible transmission
Assurez-vous que le ROS de l’antenne
est normal.
Vérifiez le GAIN MIC et réglez sur MAX.
Si vous n’obtenez aucun résultats satisfaisants après avoir effectué les
vérifications suivantes, contactez le centre du service à la clientèle de
RoadKing au (00) 1-866-622-7979, de 8:00 à 17:00 HNC, du lundi au
vendredi.
10
9
5. Réglez le bouton de GAIN RF (petit) pour
améliorer la réception dans les zones où le
signal est puissant.
6. Réglez le bouton DELTA TUNE pour diminuer
ou éliminer les interférences d’un canal adjacent.
7. Placez l’interrupteur sur S/RF.
transmission
transmission
MISE EN GARDE
Effectuez un Rapport d’Ondes Stationnaires (ROS) avant
toute utilisation de l’émetteur-récepteur. Un ratio
ROS supérieur à 2:1 pourrait endommager l’appareil.
REMARQUE
Assurez-vous de prendre connaissance de l’article 95,des
règles et règlements de la FCC avant de faire fonctionner
votre émetteur-récepteur.

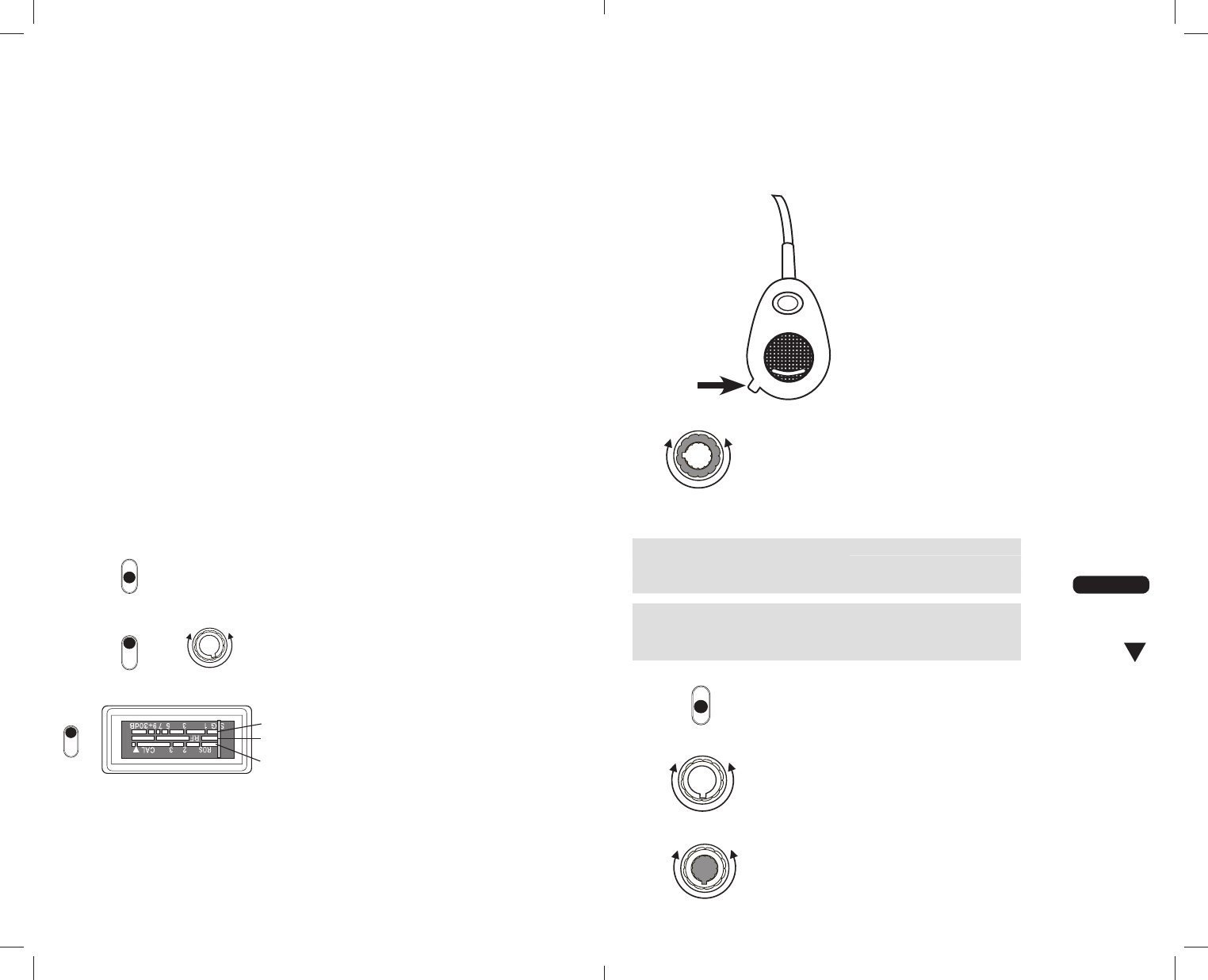

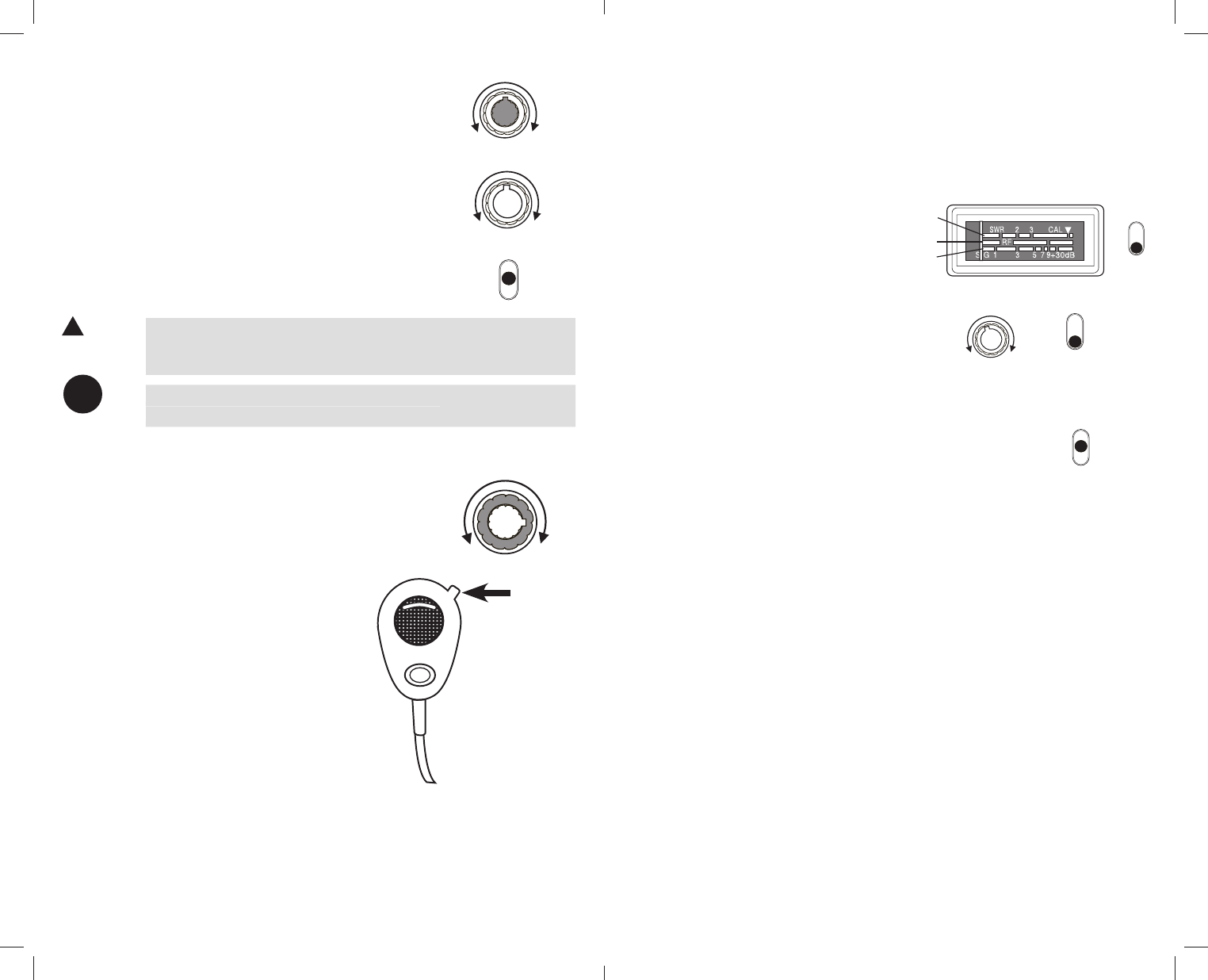

1. Sélectionnez un CANAL.
2. Réglez le GAIN MIC.
3. Quand le signal du canal est clair,
appuyez sur le bouton du
microphone et parlez.
Assurez-vous
d
e pren
d
re connaissance
d
e
l
’artic
l
e 95,
d
es
règles et règlements de la FCC avant de faire fonctionner
votre
é
metteur-r
é
cepteur
.
Compteur multi-fonctions
Compteur multi-fonctions
Compteur ROS: Mesures ROS (rapport d’ondes stationnaires) de
l’antenne. Pour vérifier l’antenne ou régler sa longueur adéquate.
Pour mesurer le ROS, suivez les étapes indiquées ci-après sur les
canaux 1 et 40 :
1. Placez l’interrupteur du
compteur sur CAL
2. Appuyez sur le bouton du
microphone. (Parlez)
3. Calibrez le compteur avec le bouton
de contrôle ROS CAL jusqu’à ce que
l’aiguille atteigne la marque M.
4. Puis placez l’interrupteur sur la
position ROS tout en continuant
d’appuyer sur le bouton du microphone.
Une fois terminé, comparez vos résultats aux solutions de réglages ci-dessous:
• Si le ROS des canaux 1 et 40 est inférieur à 2.0, vous pouvez utiliser
votre radio en toute sécurité.
• Si le ROS du canal le plus bas est supérieur à celui du canal le plus
élevé, le circuit électrique de votre antenne est court. La longueur
de votre antenne doit être augmentée.
REMARQUE : Il peut être judicieux de marquer pour chaque
réglage, d’où vous êtes parti et jusqu’où vous êtes allé.
• Si le ROS du canal 40 est plus élevé que celui du canal 1, votre
antenne est considérée comme « longue ». Pour corriger cette
situation, il suffit de réduire sa longueur.
REMARQUE : Chaque ajustement doit être effectué par petits
incréments, par ex. 3,1 mm.
Si après avoir essayé les corrections proposées ci-dessus, le ROS de tous
les canaux est supérieur à 2.0 mais ne se situe pas dans la zone rouge (au-
dessus de 3), il s’agit peut-être d’une réaction du câble coaxial (mauvaise
qualité, mauvaise longueur, etc.), plan de sol insuffisant, ou montage
d’antenne non raccordé à la terre.
RoadKing recommande les câbles coaxiaux de qualité et les antennes des
marques Wilson, Francis, et K-40.
Gain RF
MIN MAX
DELTA TUNE
S/RF
ROS
CAL
Gain RF
MIN MAX
RK56
S/RF
ROS
CAL
S/RF
ROS
CAL
CAL ROS
Compteur
ROS
Compteur
RF
Compteur
Signal
S/RF
ROS
CAL
87
!
INSTALLATION MARITIME
Consultez votre revendeur pour obtenir des informations concernant
l’installation maritime. Il est important de brancher correctement le
système à la terre et d’empêcher l’électrolyse entre les raccords de la
coque et l’eau.
BRANCHEMENT DES CORDONS D’ALIMENTATION
Nous vous recommandons de brancher le câble d’alimentation à la
borne de l’interrupteur d’allumage auxiliaire. De cette façon, l’émetteur-
récepteur est automatiquement mis hors tension lorsque vous placez
l’interrupteur en position arrêt.
Vous pouvez également raccorder le cordon d’alimentation à une borne
disponible sur la boîte à fusibles ou sur un point du faisceau de câbles.
Toutefois, il faut être prudent afin d’éviter un court-circuit. Dans le
doute, contactez votre vendeur d’automobiles pour plus d’informations.
INFORMATION RELATIVE À LA MISE À LA TERRE
REMARQUE
Cet émetteur-récepteur peut être installé et utilisé dans tous les
véhicules équipés d’un système mis à la terre par le pôle négatif de
12 Volt CC.
Les voitures les plus récentes, fabriquées aux États-Unis ou à l’étranger,
et les petits camions sont équipés d’une mise à la terre négative.
Certaines voitures plus anciennes et les nouveaux camions plus grands
utilisent une mise à la terre positive.
Avec un système de mise à la terre négatif, la borne négative (-) de la
batterie est généralement branchée au bloc moteur du véhicule. Si vous
n’arrivez pas à déterminer le système de polarité de votre véhicule,
contactez votre vendeur d’automobile pour plus d’informations.
SYSTÈME DE MISE À LA TERRE NÉGATIF
Si la mise à la terre de votre véhicule est
négative, branchez le câble d’alimentation
CC rouge de l’émetteur-récepteur à la
borne positive (+) de la batterie ou tout
autre point opportun.
Puis branchez le câble d’alimentation noir au châssis du véhicule ou à la
borne négative (-) de la batterie.
Réception
Réception
REMARQUE
Assurez-vous que la source d’alimentation, l’antenne et le microphone
sont correctement branchés avant de continuer.
1. Mettez l’appareil en marche et réglez
Le volume à un niveau confortable.
2. Sélectionnez un canal.
3. Placez l’interrupteur sur NB+ANL.
COUPURE HF : Dispositif d’élimination des interférences hautes
fréquences devant être utilisé en fonction des conditions de réception.
4. Tournez le commutateur dans le sens
horaire, seuls les signaux forts peuvent
être entendus.
4b. Tournez le commutateur dans le sens
anti-horaire jusqu’à ce que vous
entendiez un sifflement. Tout passe: \
le bruit, les signaux faibles et les
signaux puissants.
4c. Tournez le commutateur de blocage
dans le sens horaire jusqu’à ce que le
sifflement arrête. Seuls les signaux
clairs sont entendus
REMARQUE
Réglez le blocage uniquement quand la radio ne reçoit pas de
signal puissant.
ARRÊT
ARRÊT
NB+ANL
ANL
VOLUME
65
Installation
Installation
INSTALLATION DE LA STATION MOBILE
REMARQUE
Déterminez l’emplacement de l’émetteur-récepteur et du support du
microphone avant de commencer l’installation.
1. Choisissez un emplacement opportun pour l’utilisation de la radio
mais qui ne gêne ni le conducteur, ni le passager.
2. Installez le support à l’aide des deux vis autotaraudeuses fournies.
3. Branchez le câblage. (Voir instructions pour le branchement des
cordons d’alimentation).
4. Fixez le support du microphone sur le côté de la radio.
5. Fixez la radio sur son support.
ANTENNE DE LA STATION MOBILE
En raison de la limitation de la puissance maximale de sortie du signal de
l’émetteur par la FCC, la qualité de votre antenne est primordiale. Pour
atteindre une distance de transmission optimale, nous vous recommandons
fortement d’installer une antenne de haute qualité. Vous venez d’acheter un
poste émetteur de qualité supérieure, ne diminuez pas ses performances en
installant une antenne de moindre qualité.
Seule une antenne adéquate vous permettra d’obtenir un transfert maximal
de puissance depuis une ligne de transmission de 50 Ohm jusqu’à l’élément
rayonnant. Votre revendeur RoadKing est qualifié pour vous aider à choisir
l’antenne adéquate selon vos besoins. Une antenne fouet peut être utilisée
pour les installations automobiles.
Une antenne fouet courte “chargée” est plus facile à
installer pour une automobile. Cependant, l’efficacité d’une
antenne courte est moindre par rapport à une antenne
fouet quart d’onde pleine grandeur.
Note spéciale à propos des antennes à montage magnétique :
Les branchements électriques de la radio BP et de l’antennedoivent
être raccordés à la mise à la terre du châssis. Les antennes magnétiques
ne fournissent pas une aussi bonne mise à la terre sur le châssisqu’une
antenne permanente. Cela peut avoir comme conséquence des
mesures élevées de ROS. Les antennes à montage magnétique
seront performantes si vous fixez un fil de mise à la terre du châssis de
la radio au châssis du véhicule, lui-même relié à la borne négative de
la batterie du véhicule. Ne pas confondre la borne négative du système
électrique
avec la terre du châssis, elles ont toutes deux des fonctions
importantes bien différentes.
15. INTERRUPTEUR BP/PA : Permet de sélectionner la PA (fonction
sonorisation) ou la BP.
REMARQUE
Ne pas utiliser la fonction sonorisation sauf si un haut-parleur externe
est branché.
16. NB+ANL-ANL/ARRÊT : Réduit le bruit externe et les interférences
du système d’allumage du véhicule.
17. S/RF-ROS/CAL :
Pour sélectionner la fonction du compteur. S/RF
- mode normal; les modes ROS et CAL sont uniquement destinés aux
mesures de ROS. Voir page 8 pour les méthodes d’utilisation du
compteur multi-fonctions.
18.
Compteur multi-fonctions : Mesure le ROS, le RF et la puissance de
signal S.

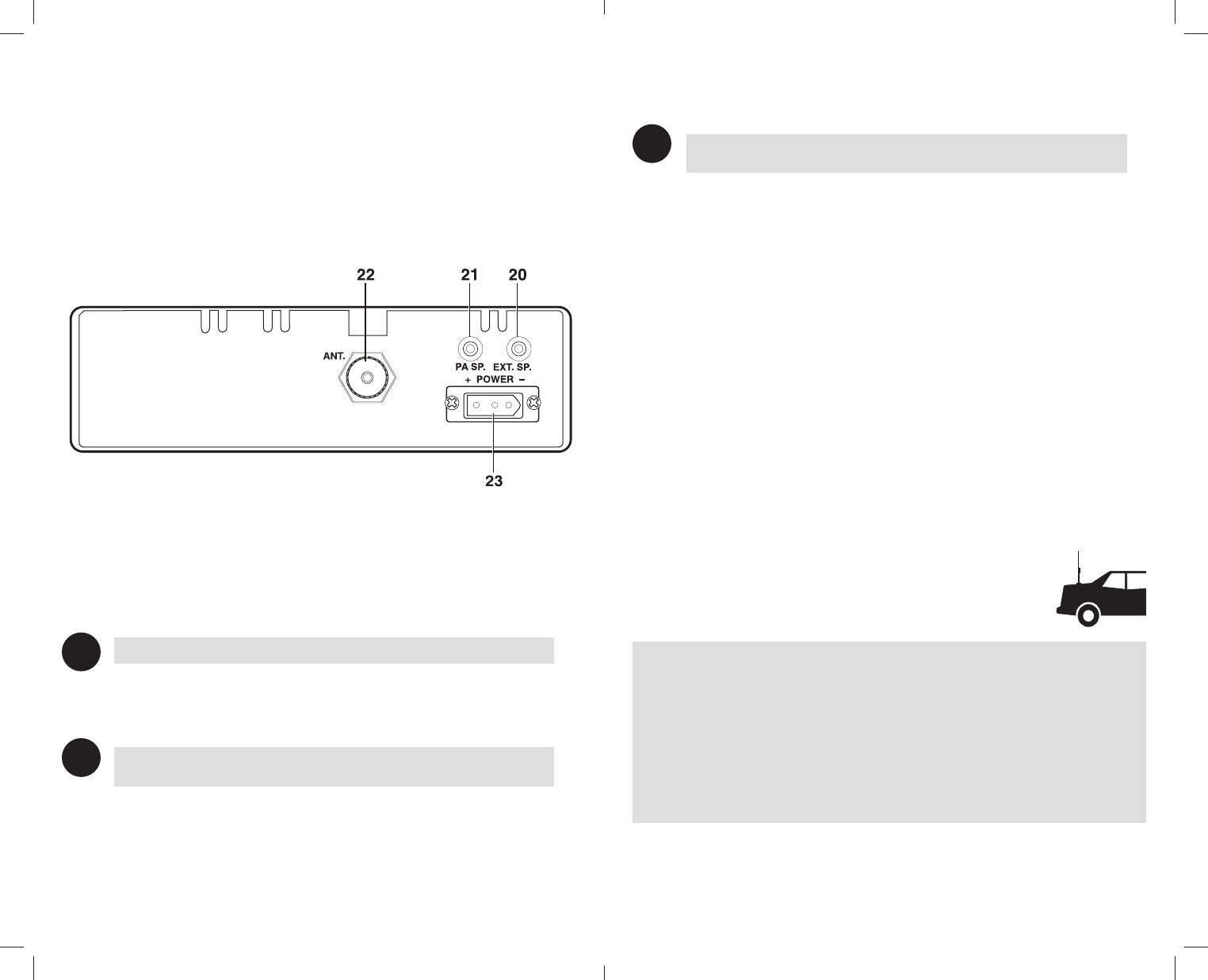

VUE ARRIÈRE
19.
Port USB
: 2,1 A sous 5 V CC.
20.
HAUT-PARLEUR SUPPLÉMENTAIRE : Connexion pour un haut-parleur
optionnel de 8 Ohm et 4 Watts sur un poste de réception à distance.
REMARQUE
Lorsque le haut-parleur externe est branché, le haut-parleur interne
est hors fonction.
21. HAUT-PARLEUR DE SONORISATION (PA) : Connexion pour un
haut-parleur externe de 8 Ohm, 4 Watts à utiliser comme système
de sonorisation.
REMARQUE
Afin d’éviter une réaction acoustique, éloigner le microphone du
haut-parleur lorsque vous utilisez la fonction sonorisation à
des niveaux de sortie puissants.
22. ANTENNE : Connexion du câble d’antenne à l’émetteur-récepteur.
23.
ALIMENTATION : Connexion de l’émetteur-récepteur au courant continu.
43
2
Description
Description
Votre radio RoadKing RK5640 représente la meilleure qualité d’appareils
de communication conçus pour les services radio de la bande publique.
Elle fonctionne sur n’importe quelle fréquence AM parmi les 40
autorisées par la Commission fédérale des communications (FCC).
!
Les services radio de la bande publique sont sous la juridiction de la
FCC. Tout ajustement ou modification qui altèrerait la performance
originale de l’émetteur-récepteur homologué par la FCC ou qui
changerait la méthode de détermination de la fréquence est
strictement prohibé.
Le remplacement ou la substitution des cristaux,
transistors, circuits intégrés, diodes régulatrices ou toute autre pièce
de nature unique par des pièces autres que celles recommandées par
RoadKing, peut enfreindre la réglementation technique de l’article 95
de la réglementation de la FCC ou enfreindre les exigences pour
l’homologation des types de l’article 2 de cette même réglementation.
Élimination des licences
Élimination des licences
La FCC a statué que les opérateurs de services radios BP n’ont plus besoin
d’obtenir une licence FCC pour faire fonctionner leur équipement BP. Ce
faisant, la FCC a également décidé de permettre le fonctionnement de
station BP sans identification de station.
L’élimination de licence individuelle de station ne diminue en aucun cas
les privilèges ou les responsabilités relatives au fonctionnement de la
radio BP pour les utilisateurs. L’utilisateur d’une station de radio BP doit se
conformer à la Loi sur les communications ainsi qu’aux règles relatives au
service radio de la bande publique.
RoadKing est une marque de commerce déposée de DAS Companies.
REMARQUE
Les caractéristiques, spécifications et la disponibilité des
accessoires en option peuvent changer sans préavis.
Fonctionnement d’urgence
Fonctionnement d’urgence
1.
Placez l’interrupteur sur CH9 ou tournez le sélecteur de canaux sur le
canal
9.
2. Appuyez sur le bouton PTT du microphone et parlez clairement.
3. S’il n’y a pas de réponse, choisissez un canal actif et demandez à
l’autre partie de relayer votre message d’urgence sur le canal 9.
REMARQUE
Tous les canaux, à l’exception du canal 9, peuvent être utilisés pour des
communications normales. Le canal 9 est réservé par la FCC pour des
communications urgentes relatives à la sécurité immédiate des individus
ou à la protection de la propriété. Le canal 9 peut également être utilisé
pour prêter assistance à un automobiliste.
Ceci est un règlement de la
FCC, il s’applique à tous les opérateurs de radio BP.
Commandes et fonctions
Commandes et fonctions

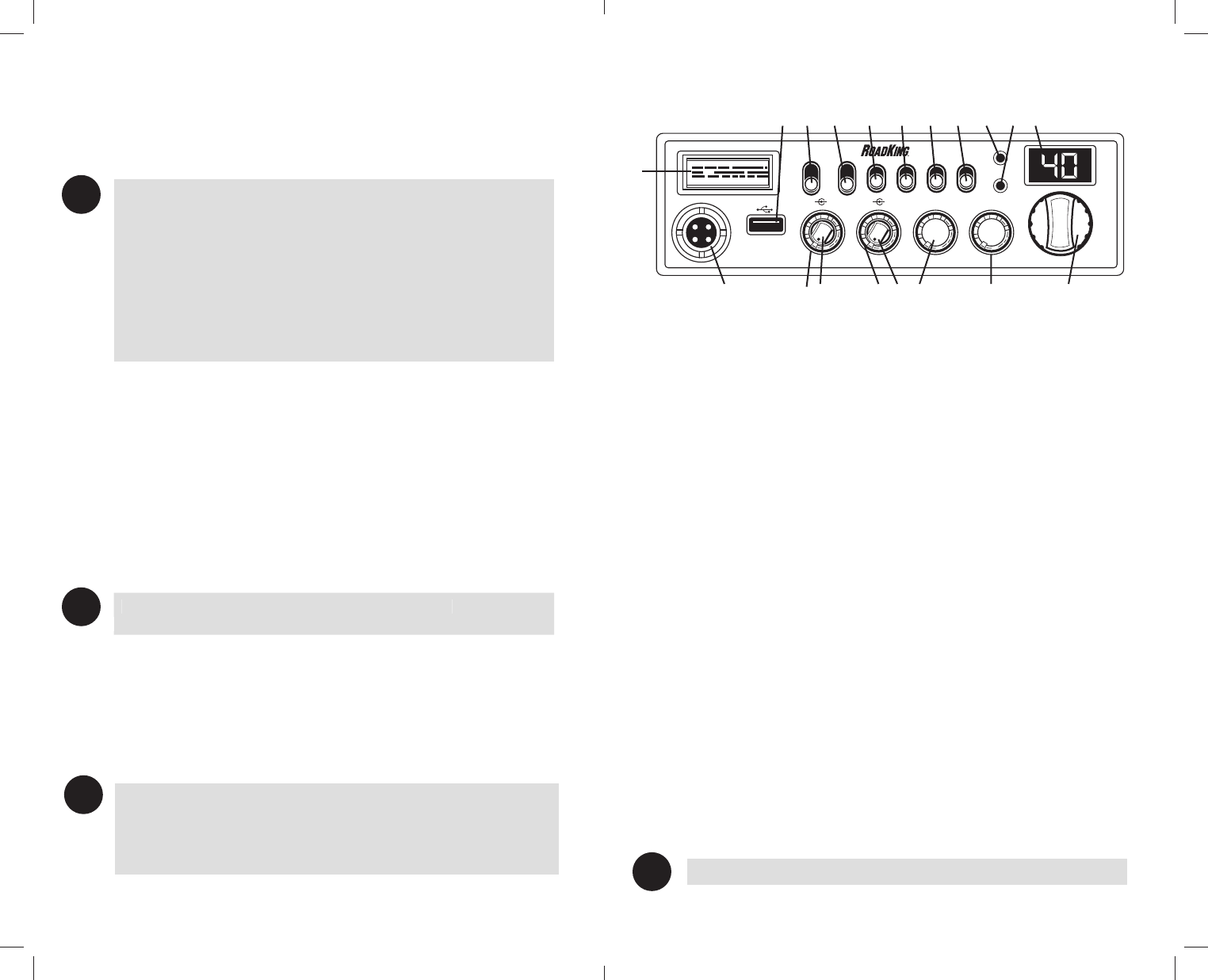

VUE DE FACE - PANNEAU RETRO-ÉCLAIRÉ DE LA RADIO RK5640
1. PRISE POUR MICROPHONE : 4 Broches.
2. MARCHE/ARRÊT - VOLUME : Mise en/hors fonction, commande
du volume.
3. BLOCAGE AUTOMATIQUE : Réduit le bruit de fond en l’absence
de signal d’entrée.
4. GAIN RF : Améliore la réception dans les zones où le signal
est puissant.
5. GAIN MIC : Règle la sensibilité du microphone.
6. DELTA TUNE : Affine la réception.
7. CAL ROS :
Permet de calibrer le compteur pour mesurer le Rapport
d’Ondes Stationnaires (ROS).
8. BOUTON DE SÉLECTION DES CANAUX : Sélectionne les canaux.
9.
ÉCRAN D’AFFICHAGE DES CANAUX : Affiche le canal sélectionné
.
10. VOYANT RX/TX : Mode transmission (voyant rouge), mode
réception (voyant vert).
11. ANT : Indique une valeur ROS élevée dans l’antenne. Vérifiez
l’antenne, le câble et les connexions.
12. COUPURE HF : Dispositif d’élimination des interférences hautes
fréquences devant être utilisé en fonction des conditions de réception.
13. CH9/ARRÊT : Pour allumer ou éteindre le canal 9.
14. LUM/DIM : Règle la luminosité de l’affichage DEL des canaux, du
voyant et du compteur de réception de signal.
Les caractéristiques, spécifications et la disponibilité des
accessoires en option peuvent changer sans préavis
.
S/RF CB
ANL
PA
OFF
DIM
OFF
SQUELCH
DELTA TUNE SWR CAL
MIN MAX
OFF
RX/TX
ANT
SWR
CAL
NB+
ANL BRT CH9
HI
CUT
OFF
RF GAIN
MIC GAIN
VOLUME
1 SWR 2 3 CAL
M
SIG 1 3 5 7 9 +30dB
RF
18
13 2 5 4 6 7 8
19 17 16 15 14 13 12 10 11 9
1
Table des matières
Table des matières
Description .....................................................................................................1
Élimination des licences ................................................................................1
Fonctionnement d’urgence .....................................................................1
Commandes et fonctions ........................................................................2
Installation ......................................................................................................4
Installation de la station mobile ..............................................................4
Antenne de la station mobile .................................................................4
Installation maritime .................................................................................5
Branchement des cordons d’alimentation .............................................5
Information relative à la mise à la terre ..................................................5
Système de mise à la terre négatif....................................................5
Réception ......................................................................................................6
Transmission ..................................................................................................7
Compteur multi-fonctions .............................................................................8
Entretien préventif .........................................................................................9
Entretien .........................................................................................................9
Dépannage ..................................................................................................10
Réparation de l’émetteur-récepteur ..........................................................11
Définitions des codes radio ................................................................. 11-12
Caractéristiques techniques ................................................................. 12-14
Garantie limitée d’un (1) an ....................................................................... 15
Retirez avec soin le RK5640 de son emballage et vérifiez le contenu avec
la liste suivante:
Radio RK5640 BP portative à deux voies
Microphone
Kit de support de fixation
Cordon d’alimentation CC
Guide de référence
Article 95, section D de la réglementation de la FCC
Si un article est manquant ou endommagé, veuillez contacter
immédiatement le magasin où vous l’avez acheté.
LE CHOIX DES CONDUCTEURS PROFESSIONNELS
LE CHOIX DES CONDUCTEURS PROFESSIONNELS
DEPUIS PLUS DE 50 ANS
DEPUIS PLUS DE 50 ANS
La version d’origine de ce produit RoadKing® existe depuis la
construction du réseau d’autoroutes inter-États aux États-Unis,
il y a plus de 50 ans!
Nous comprenons les besoins uniques des chauffeurs
professionnels d’aujourd’hui.
Le modèle C4 permet des communications BP extrêmement claires grâce
à un système BP étudié, intégré et testé de manière unique afin d’obtenir
l’adaptation idéale (valeur ROS).
Grâce à son installation et sa mise au point rapides, le système C4
maximise immédiatement le rendement et le gain.
Ajoutez l’antenne Wilson T-2000 et le câble coaxial blindé à 97 % Wilson
pour obtenir la combinaison idéale.
Microphone
& Radio
Connexion
des câbles
Antenne
RK5640
RK5640
CB Radio
CB Radio
Owner’s Guide
Owner’s Guide
RK5640
RK5640
Radio BP
Radio BP
Guide de l’utilisateur
Guide de l’utilisateur
Contents
Contents
Description .....................................................................................................1
Elimination of Licensing ...............................................................................1
Emergency Operation .............................................................................1
Controls and Functions ...........................................................................2
Installation ......................................................................................................4
Mobile Station Installation .......................................................................4
Mobile Station Antenna ..........................................................................4
Marine Installation ...................................................................................5
Connecting the Power Cords ..................................................................5
Ground Information ..................................................................................5
Negative Ground System ..................................................................5
To Receive .....................................................................................................6
To Transmit ....................................................................................................7
Multi-Function Meter ....................................................................................8
Preventive Maintenance ................................................................................9
Maintenance ..................................................................................................9
Troubleshooting ..........................................................................................10
Servicing Your Transceiver ..........................................................................10
Radio Code Definitions ...............................................................................11
Specifications ......................................................................................... 12-13
One-Year Limited Warranty ....................................................................... 13
Carefully unpack your RK5640 and check the contents against this list:
RK5640 CB 2-way mobile radio
Microphone
Mounting Bracket Kit
DC Power Cord
Reference Guide
Part 95 Subpart D (FCC Rules)
If any items are missing or damaged, contact your place
of purchase immediately.
The Professional Driver’s Choice
The Professional Driver’s Choice
for Over 50 Years
for Over 50 Years
The original RoadKing® has been around since the
creation of the interstate – over 50 years!
We understand the unique needs of today’s professional drivers.
C4 delivers Crystal Clear CB Communication by an uniquely-engineered,
integrated & tested CB communication system
to achieve the perfect match (SWR Rating).
Quick set-up and easy tuning, the C4 System immediately
provides maximum efficiency and highest gain.
Add the Wilson T-2000 antenna and the Wilson 97% shielded low loss
coxial cable to get The Perfect Match.
Microphone
& Radio
Connecting
Cables
Antenna
2
Description
Description
Your RoadKing RK5640 represents the highest quality communications
device designed for use in the Citizens Band Radio Service. It will
operate on any of the 40 AM frequencies authorized by the Federal
Communications Commission (FCC).
! The Citizens Band Radio Service is under the jurisdiction of the
Federal Communications Commission (FCC). Any adjustments
or alterations which would alter the performance of the transceiver’s
original FCC type acceptance, or which would change the frequency
determining method, are strictly prohibited.
Replacement or substitution of crystal, transistors, ICs, regulator
diodes, or any other part of a unique nature, with parts other than
those recommend by RoadKing, may cause violations of the technical
regulations in Part 95 of the FCC Rules or in violation of type
acceptance requirements in Part 2 of the rules.
Elimination of Licensing
Elimination of Licensing
The FCC has ruled that CB Radio Service operators are no longer
required to obtain an FCC License to operate their CB equipment. In
doing so, the FCC also decided to permit CB station operation without
station identification.
Elimination of individual station licenses does not reduce the operating
privileges or responsibilities of CB users. An operator of a CB radio
station is still required to comply with the Communications Act and with
the rules of Citizens Band Radio Service.
RoadKing is a registered trademark of DAS Companies.
NOTE
Features, Specifications, and availability of Optional
Accessories are all subject to change without notice.
Emergency Operation
Emergency Operation
1. Set the switch to CH9 or turn Channel Selector knob to Channel 9.
2. Press PTT switch on microphone and speak clearly.
3. If there is no response, select an active channel and ask that party to
relay your emergency broadcast on Channel 9.
NOTE
All channels, except Channel 9 may be used for normal communication.
Channel 9 is reserved by the FCC for emergency communications
involving the immediate safety of individuals or protection of property.
Channel 9 may also be used to render assistance to a motorist.
This is an FCC rule and applies to all operators of CB radios.
Controls and Functions
Controls and Functions
FRONT VIEW - RK5640 BACKLIGHTED PANEL
1. MICROPHONE JACK: 4-Pin
2. ON/OFF - VOLUME: Turns radio on or off; adjusts speaker volume.
3. SQUELCH: Reduces background noise when there is no
incoming signal.
4. RF GAIN: Improves reception in strong signal areas.
5. MIC GAIN: Adjusts microphone sensitivity.
6. DELTA TUNE: Fine tunes the receiver.
7. SWR CAL: Calibrates the meter for Standing Wave Ratio
(SWR) measurements.
8. CHANNEL KNOB: Selects channel.
9. CHANNEL DISPLAY: Displays current channel selection.
10. RX/TX INDICATOR: Red-transmitting; Green-receiving.
11. ANT: Indicates a high SWR condition in antenna system.
Check antenna, cable and connections.
12. HI CUT: Cuts out the high frequency interferences and has to be
used in accordance with the reception conditions.
13. CH9/OFF: Turns Channel 9 on or off.
14. BRT/DIM: Adjusts the brightness of LED Channel Display and
Indicator and RF Signal Meter.
15. CB/PA SWITCH: Selects PA (Public Address) or CB.
NOTE
Do not use PA function unless an external speaker is connected.
Features, Speci
f
ications, and availability o
f
Optional
Accessories are a
ll
su
b
ject to c
h
ange wit
h
out notice
.
S/RF CB
ANL
PA
OFF
DIM
OFF
SQUELCH
DELTA TUNE SWR CAL
MIN MAX
OFF
RX/TX
ANT
SWR
CAL
NB+
ANL BRT CH9
HI
CUT
OFF
RF GAIN
MIC GAIN
VOLUME
1 SWR 2 3 CAL
M
SIG 1 3 5 7 9 +30dB
RF
18
13 2 5 4 6 7 8
19 17 16 15 14 13 12 10 11 9
1
Installation
Installation
MOBILE STATION INSTALLATION
NOTE
Plan the location of the transceiver and microphone bracket
before beginning installation.
1. Select a location that is convenient for operating the radio, but
does not interfere with the driver or passenger.
2. Install bracket with self-tapping screws provided.
3. Connect wiring. (See instructions for Connecting the Power Cords).
4. Attach the microphone bracket to side of the radio.
5. Attach radio to bracket.
MOBILE STATION ANTENNA
Because the maximum power output of the transmitter is limited by
the FCC, the quality of your antenna is very important. To achieve the
maximum transmission distance, we strongly recommend that you install
only a high quality antenna. You have just purchased a superior transceiver
- don’t diminish its performance by installing an inferior antenna.
Only a properly matched antenna system will allow maximum power
transfer from the 50 Ohm transmission line to the radiating element. Your
RoadKing dealer is qualified to help you select the proper antenna for your
requirements. A whip style antenna may be used for automobile installation.
A short ‘loaded’ whip antenna is easier to install on
an automobile. However, the efficiency of the short
whip antenna is less than that of a full quarter-wave
whip antenna.
Special Note On Magnetic Mount Antennas:
CB radios and antennas must be electrically connected through a chassis
ground. Magnetic antennas do not provide as good a chassis ground
connection as a permanent mount antenna and could result in high
SWR readings. Magnetic mount antennas will offer just as good
performance if you attach a grounding wire from the radio chassis to the
chassis of the vehicle that is also attached to the vehicles negative battery
terminal. Do not confuse the “negative” power hook up with the chassis
ground, they serve separate important functions.
16. NB+ANL-ANL/OFF: Reduces external noise and interference from
vehicle ignition systems.
17. S/RF-SWR/CAL: Selects meter function. S/RF - normal; SWR and
CAL are for SWR measurements only. See page 8 for multi-function
meter procedures.
18. Multi-Function Meter: Measures SWR, RF and S signal strength.
19. USB Port: 2.1 Amps @ 5 VDC.
REAR VIEW
20. EXTENSION SPEAKER: Connects optional 8 Ohm 4 Watt speaker
to remotely monitor receiver.
NOTE
When the external speaker is plugged in, the internal speaker is off.
21. PA SPEAKER: Connects external 8 Ohm, 4 Watt speaker to use as
a public address system.
NOTE
To prevent acoustic feedback, separate the microphone from the
speaker when operating the PA at high output levels.
22. ANTENNA: Connects antenna cable to transceiver.
23. POWER: Connects DC power to transceiver.
43
MARINE INSTALLATION
Consult your dealer for information regarding marine installation. It is
important to adequately ground the system and to prevent electrolysis
between the fittings in the hull and the water.
CONNECTING THE POWER CORDS
We recommend connecting the power lead to the Ignition Switch
Accessory Terminal. This way, the transceiver is automatically turned off
when the ignition switch is turned off.
Or, the power cord may be connected to an available terminal on the
fuse block, or, to a point in the wiring harness. However, caution must
be taken to prevent a short circuit. If in doubt, contact your vehicle
dealer for information.
GROUND INFORMATION
NOTE This transceiver may be installed and used in any 12-Volt DC
negative ground system vehicle.
Most newer U.S. and foreign made cars, and small trucks, use a negative
ground system. Some older cars, and some new large trucks, use a
positive ground system.
With a negative ground system, the negative (-) battery terminal is
usually connected to the vehicle motor block. If you cannot determine
the polarity system of your vehicle, contact your vehicle dealer for
information.
NEGATIVE GROUND SYSTEM
If you have a negative ground system,
connect the red DC power cord from
the transceiver to the positive (+) battery
terminal or other convenient point.
Then connect the black power cord to
the vehicle chassis or negative (-)
battery terminal.
To Receive
To Receive
NOTE
Be sure that the power source, antenna, and microphone are
properly connected before proceeding.
1. Turn unit ON and set.
VOLUME Control to a comfortable level.
2. Select CHANNEL.
3. Set switch to NB+ANL.
HI CUT: Cuts out the high frequency interferences and has to be used in
accordance with the reception conditions.
4. Turn SQUELCH fully clockwise
so only strong signals can get through.
4b. Turn SQUELCH fully counter-clockwise
until you hear a hiss. Everything gets
through - noise, weak signals, and
strong signals.
4c. Turn SQUELCH back clockwise until
the hiss stops. Only clearer signals
get through.
NOTE
Set SQUELCH only when the radio is not receiving a strong signal.
NB+ANL
ANL
OFF
OFF
VOLUME
65
5. Adjust RF GAIN knob (small) to optimize
reception in strong signal areas.
6. Adjust DELTA TUNE knob to reduce or
eliminate adjacent channel interference.
7. Set meter switch to S/RF.
To Transmit
To Transmit
CAUTION
Perform a voltage Standing Wave Ratio (SWR) measurement prior
to using the transmitter. An SWR ratio in excess of 2:1 may
damage the transmitter.
NOTE
Be sure to read and understand Part 95, FCC Rules and
Regulations before operating your transmitter.
1. Select CHANNEL.
2. Adjust MIC GAIN.
3. When the channel is clear, press the
microphone PTT switch and speak.
Be sure to rea
d
an
d
un
d
erstan
d
Part 95, FCC Ru
l
es an
d
Regulations be
f
ore operating your transmitter
.
Multi-Function Meter
Multi-Function Meter
SWR Meter: Measures SWR (standing wave ratio) of antenna. Use it to
check the antenna system or to adjust your antenna to the proper length.
To measure SWR, complete the following steps on channels 1 & 40:
1. Position meter switch to CAL.
2. Press microphone PTT
switch. (Transmit)
3. Calibrate meter with the
SWR CAL control by adjusting the
needle to the M mark.
4. Move the meter switch to the SWR
position while continuing to press
the microphone PTT switch.
When completed, compare your results to the tuning solutions below:
• If SWR on channels 1 & 40 is below 2.0, your radio can be
operated safely.
• If SWR on the lowest channel is higher than it is on the highest
channel, your antenna system is electrically short. Your antenna
length may need to be increased.
NOTE: It is a good idea to put a mark at each setting to reference
how far you have moved and where you started.
• If the SWR on channel 40 is greater than that on channel 1, your
antenna is considered to be “LONG” and reduction of physical
length will correct this situation.
NOTE: Any adjustments should be made in small increments,
i.e. 1/8”.
If after trying the above corrections, and the SWR on all channels is
above 2.0 but not in the “red zone” (over 3), you may be experiencing
coaxial cable reaction (bad quality, wrong length, etc.), insufficient
ground plane, or have an ungrounded antenna mount.
RoadKing recommends quality coax and antenna brands Wilson, Francis, & K-40.
RF GAIN
MIN MAX
DELTA TUNE
S/RF
SWR
CAL
MIC GAIN
MIN MAX
RK56
S/RF
SWR
CAL
SWR CAL
SWR
METER
RF
METER
SIGNAL
METER
S/RF
SWR
CAL
S/RF
SWR
CAL
87
!
RF METER: Measures RF Output Power for transmitter. To use,
position the meter switch at S/RF. Press microphone PTT switch to read
transmitting power.
S-METER: Measures incoming signal strength. To use, position the
meter switch at S/RF. The meter swings to indicate signal strength.
i.e. S 3, S 5, S 7 . . .
USB PORT:
5V DC of power supply for your personal electronics.
Preventive Maintenance
Preventive Maintenance
Every six months:
1. Check the Standing Wave Ratio (SWR).
2. Be sure all electrical connections are tight.
3. Inspect antenna coaxial cable for wear or breaks in shielding.
4. Be sure all screws and mounting hardware are tight.
Maintenance
Maintenance
The RK5640 is designed to give you years of trouble-free service. There
are no user-serviceable parts inside. Except for the fuse in the DC power
cord, no maintenance is required.
To replace a blown fuse:
1. Press ends of the fuse holder together.
Twist to open. Carefully separate the
two pieces.
2. Remove the fuse and inspect.
If blown, replace with the same
type fuse.
! Use only the fuse specified for your RK5640. Failure to do so may void
your warranty.
Troubleshooting
Troubleshooting
Problem Suggestion
Unit does not power up Check the ignition key position.
Check power cord connections.
Check fuse.
Check vehicle electrical system.
No reception Check microphone connection.
Set CB/PA switch to CB.
Check VOLUME and SQUELCH.
Check antenna.
Check antenna connection.
Set RF GAIN to MAX.
Poor reception Check VOLUME and SQUELCH.
Be sure antenna SWR is normal.
Set RF GAIN to MAX.
Check and adjust DELTA TUNE.
No transmission Set CB/PA switch to CB.
Check microphone connection.
Check MIC GAIN and adjust to MAX.
Low transmission Be sure antenna SWR is normal.
Check MIC GAIN and adjust to MAX.
If you do not get satisfactory results after performing the above checks,
call the RoadKing Customer Service Center at 1-866-622-7979, 8:00 a.m.
to 5:00 p.m. CST, Monday through Friday.
Servicing Your Transceiver
Servicing Your Transceiver
Technical information, diagrams, and charts are provided on request. It
is the user’s responsibility to see that this radio is operating at all times in
accordance with the FCC Citizens Radio Service regulations. We highly
recommend that you consult a qualified radio/telephone technician for
servicing and aligning this CB radio product. Please read the emergency
operation on page 1 of this Guide.
NOTE
When ordering parts, be sure to specify the correct model number
and serial number of the unit. 109
Radio Code Definitions
Radio Code Definitions
The following list contains common “10-Codes” used by CB radio
operators for faster communication and better understanding.
Code Meaning
10-1 Received poorly
10-2 Receiving well
10-3 Stop transmitting
10-4 OK, message received
10-5 Relay message
10-6 Busy, stand by
10-7 Out of service, leaving air
10-8 In service, subject to call
10-9 Repeat message
10-10 Transmission completed,
standing by
10-11 Talking too rapidly
10-12 Visitors present
10-13 Advise Weather/ Road
conditions
10-16 Make pickup at
10-17 Urgent business
10-18 Anything for us?
10-19 Nothing for you,
return to base
10-20 My location is
10-21 Call by telephone
10-22 Report in person to
10-23 Stand by
10-24 Completed last assignment
10-25 Can you contact
10-26 Disregard last information
10-27 I am moving to channel
10-28 Identify your station
10-29 Time is up for contact
10-30 Does not conform to
FCC rules
10-32 I will give you a radio check
10-33 EMERGENCY TRAFFIC
10-34 Trouble at this station
Code Meaning
10-35 Confidential information
10-36 Correct time is
10-37 Wrecker needed at
10-38 Ambulance needed at
10-39 Your message is delivered
10-41 Please turn to channel
10-42 Traffic accident at
10-43 Traffic tie up at
10-44 I have a message for you
10-45 All units within range
please report
10-50 Break channel
10-60 What is next message
number
10-62 Unable to copy, use phone
10-63 Net directed to
10-64 Net clear
10-65 Awaiting your next
message / assignment
10-67 All units comply
10-70 Fire at
10-71 Proceed with transmission
in sequence
10-77 Negative contact
10-81 Reserve hotel room for
10-82 Reserve room for
10-84 My telephone number is
10-85 My address is
10-91 Talk closer to microphone
10-93 Check my frequency on
this channel
10-94 Please give me a long count
10-99 Mission completed, all
units secure
10-200 Police needed at
Specifications
Specifications
General
Channels: 40
Frequency Range: 26.965 to 27.405 MHz
Frequency Control: Phase Locked Loop (PLL) synthesizer
Frequency Tolerance: ±0.002%
Operating Temperature: -30°C to +50°C
Microphone: Plug-in type; dynamic
Input Voltage: 13.8 VDC nominal (negative ground)
Current Drain: TX: AM full modulation, 2.2A (max.)
RX: Squelched, 0.3A; with maximum
audio output,1.2A (nominal)
Size (W x D x H): 7-9/32”x 8-57/64 x 2-13/64”
Weight: 4 lbs. 3 oz. with microphone
Antenna Connector: M-Type
Meter: Illuminated; indicates relative power
output and received signal strength.
Transmitter
Power Output: 4 Watts
Modulation: High- and low-level, Class B amplitude
modulation
Frequency Response: 300 to 3000 Hz
Output Impedance: 50 Ohm, unbalanced
Receiver
Sensitivity: Less than 1µV for 10dB, (S+N)/N
Selectivity: 6dB @ 7 kHz, 60dB; @10 kHz
Image Rejection: 80dB typical
Adjacent-Channel Rejection: 60dB typical
IF Frequencies: Double Conversion
1st: 10.695 MHz
2nd: 455 kHz
12
11
13
Specifications (Con’T)
Specifications (Con’T)
RF Gain Control: Adjustable for optimum signal
reception
Delta Tune Range: ±1.5 kHz, continuously adjustable
Noise Blanker: RF type
Squelch: Adjustable; threshold less than 1 µV
Audio Output Power: 4 Watts
Frequency Response: 300 to 3000 Hz
Distortion: Less than 7% at 3 Watts, 1000 Hz
Internal Speaker: 16 Ohms, round
External Speaker: 8 Ohms, disables internal speaker
(not supplied) when connected
PA System
Power Output: 4 watts into external speaker
External Speaker for PA Speaker: 8 Ohms when CB/PA switch is in PA.
The PA (not supplied) also monitors
the receiver; separate jack provided.
Specifications shown are typical and subject to change without notification.
SAVE YOUR RECEIPT
SAVE YOUR RECEIPT
Your new purchase is covered by the
Your new purchase is covered by the
RoadKing One-Year Limited Warranty
RoadKing One-Year Limited Warranty
Visit www.roadprobrands.com for warranty details
Visit www.roadprobrands.com for warranty details
RoadKing and Turner are registered trademarks of DAS Companies, Inc.
All other trademarks, registered trademarks, copyrights and logos are
the property of their respective owners.
WARNING: This product contains a chemical known to the State of
California to cause cancer and birth defects or other reproductive harm.
© 2014 DAS Companies, Inc.
Distributed by RoadKing
1875 Zeager Road
Elizabethtown, PA 17022
Designed for the Professional Driver
MADE IN VIETNAM
SAFETY NOTICE
The antenna used for this radio must be properly installed and maintained and must
provide a separation distance of at least 34 cm (13.4 Inches) from all persons and must
not be collocated or operated in conjunction with any other antenna or transmitter. Never
transmit if any person is closer than the specified distance to the antenna.
Note that RoadKing does not specify or supply any antenna with this transceiver. While a
0 dBi gain antenna is normal for a typical installation, the above limit applies to any
antenna with up to 3 dBi gain.
This device complies with Industry Canada licence-exempt RSS standard(s). Operation
is subject to the following two conditions: (1) this device may not cause interference, and
(2) this device must accept any interference, including interference that may cause
undesired operation of the device.
Cet appareil est conforme la norme d’Industrie Canada exempt de licence RSS (s). Son
fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut pas
provoquer d’interférences, et (2) cet appareil doit accepter toute interférence, y compris
les interférences qui peuvent causer un mauvais fonctionnement de l’appareil.
Tous les changements apportés à cet appareil, s’ils ne sont pas expressément
approuvés par RoadKing ou toute utilisation de celui-ci d’une autre manière que celle
décrite dans ce guide peut annuler votre autorisation de le faire fonctionner.
