16E09-101
Commande de température électronique universelle
DIRECTIVES D’INSTALLATION ET D’UTILISATION
PIÈCE No 37-6885F
Remplace 37-6885C
0925
DESCRIPTION
PRÉCAUTIONS
White-Rodgers is a division
of Emerson Electric Co.
www.white-rodgers.com
Printed In U.S.A.
La 16E09-101 est une commande de température électronique
à un étage dotée d’une boîtier homologué Nema 1. Elle convient
à la plupart des utilisations dans une plage de régulation de
–40 °C à 104 °C (–40 °F à 220 °F). Elle est équipée d’un relais
de commande unipolaire bidirectionnel (SPDT).
La commande autorise le réglage de plusieurs paramètres :
différentiel, temporisation contre les cycles courts, décalage du
point de consigne, décalage de la température affichée, alar-
mes et plus encore. Elle comporte un capteur de température
à thermistor CTN (coefficient de température négatif) et s’utilise
également avec certains autres thermistors CTN ou CTP (coef-
ficient de température positif) répondant aux caractéristiques
données de résistance en fonction de la température (voir les
tableaux à la page 7).
En raison de sa large plage de service, la commande convient
à de nombreuses utilisations en réfrigération et en chauffage.
Parmi les usages les plus courants, notons les congélateurs-
chambres, les refroidisseurs de boissons, les vitrines réfrigérées
dans les supermarchés (pour fleurs, fruits et légumes, viandes),
les présentoirs frigorifiques dans les dépanneurs, les chauffe-
plats, les chaudières, voire même certains usages industriels.
MISE EN GARDE
!
-
™
TAbLE DES mATIÈRES
Description .................................................................. 1
Précautions ................................................................. 1
Installation ................................................................... 2
Câblage ....................................................................... 3
Menu de configuration ................................................ 4
Fonctionnement .......................................................... 5
Spécifications .............................................................. 7
Dépannage ................................................................. 8
www.white-rodgers.com
www.emerson.com
Doigt de gant ....................................................... F89-0286
Télécapteur CTN de rechange de 7,5 pi ............. F136-0114
Graisse thermoconductrice pour doigt de gant ... F145-0650
2

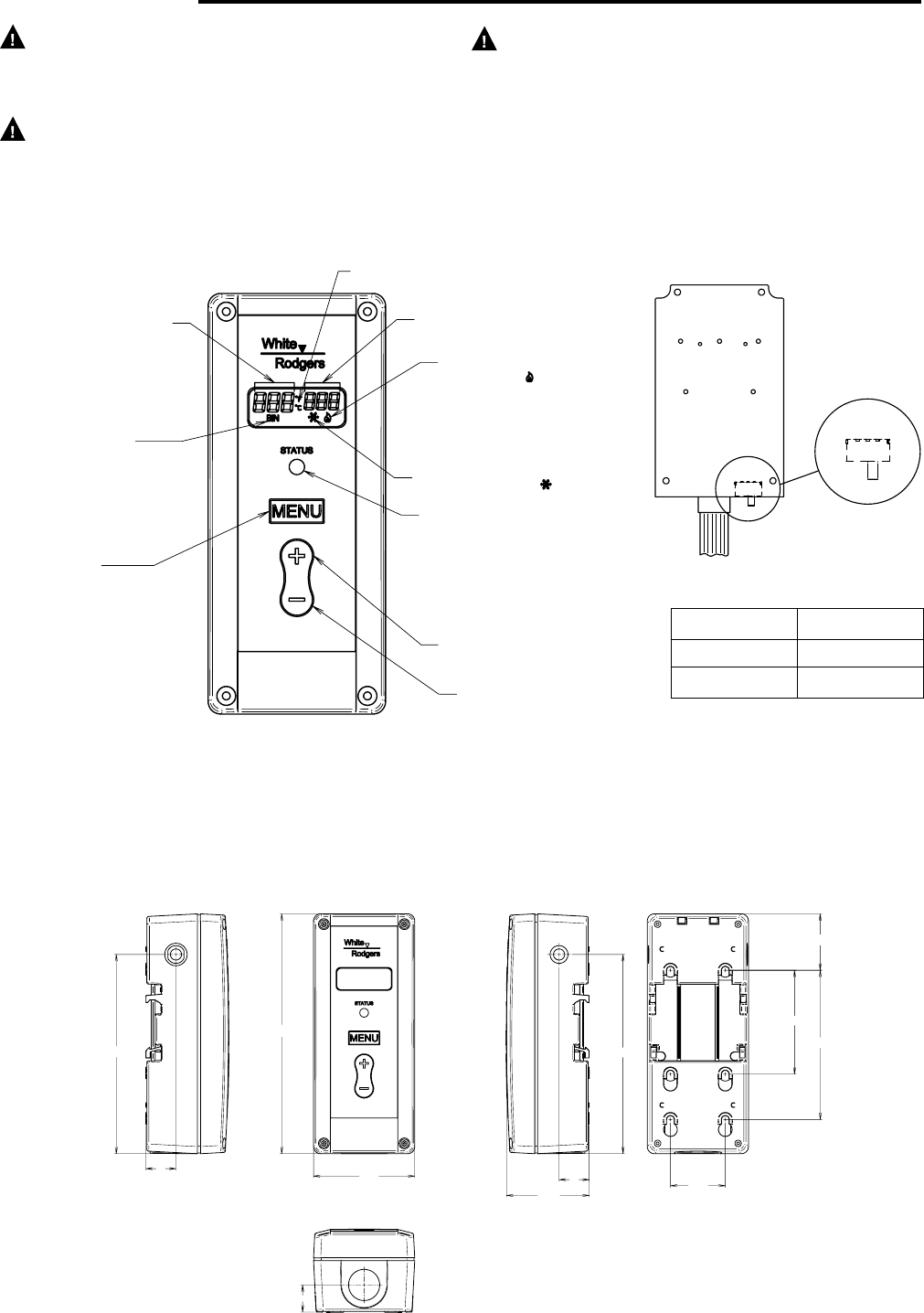

INSTALLATION
VUE DE FACE
VUE INFÉRIEURE
VUE LATÉRALE DROITE VUE DE L’ARRIÈRE
6,73”
2,8”
0,76”
5,59”
0,85”
2,54”
1,54”
2,91”
4,19”
1,58”
VUE LATÉRALE GAUCHE
0,85”
5,59”
Un paramètre permet de définir la température de démarrage
ou d’arrêt de la commande comme point de consigne. Il est es-
sentiel de bien comprendre l’effet de ce paramètre sur la plage
d’utilisation de la commande en fonction de la valeur choisie
pour le différentiel. Si les mauvais réglages sont utilisés, la
commande risque de fonctionner hors des paramètres voulus.
Consulter la section intitulée « Fonctionnement ».
COOL HEAT
SW1
COOL HEAT
SW1
INDICATEUR DES UNIT
É
S DE
TEMPÉRATURE (°F ou °C)
TEMPÉRATURE
RÉELLE CAPTÉE
POINT DE CONSIGNE
INDICATEUR DU MODE
CHAUFFAGE ( )
INDICATEUR DU MODE
REFROIDISSEMENT ( )
INDICATEUR D’ENTRÉE BINAIRE:
A
LLUMÉ LORSQUE LA
COMMANDE EST EN
DÉCALAGE DU
POINT DE CONSIGNE
(VOIR PAGE 6)
INDICATEUR D’ÉTAT:
ALLUMÉ LORSQUE LA CHARGE
EST SOUS TENSION (EN MARCHE)
(VOIR LA REMARQUE CI-DESSOUS)
TOUCHE DE HAUSSE DU
POINT DE CONSIGNE
TOUCHE DE BAISSE DU
POINT DE CONSIGNE
TOUCHE MENU:
A
PPUYER POUR LANCER
LE MODE MENU
(VOIR PAGES 4 & 5)
Réglage du commutateur SW1 :
SW1
Réfrigération COOL
Chauffage HEAT
-
REmARqUE :
L’indicateur d’état vert et l’illumination de l’afficheur s’éteignent parfois pendant un appel
de chaleur ou de froid. Cela survient lorsque la commande effectue une vérification interne
qui peut durer jusqu’à 15 secondes. Cette vérification est parfaitement normale et sans
effet sur l’alimentation de la charge.
3
CÂbLAGE
Régler le commutateur SW2 en fonction de la configuration du
système :
Tension du réseau * – Alimentation système PS
Tension du réseau – Alimentation autonome NON PS
24 V CA – Alimentation autonome NON PS
L’alimentation système est un dispositif électronique à l’intérieur
de la commande qui peut faire en sorte qu’il ne soit pas néces-
saire d’y brancher un fil neutre pour l’alimenter : la commande
est alors alimentée à même l’équipement dont elle assure la
régulation. L’alimentation système permet de gagner du temps
et d’économiser en éliminant l’obligation de mettre en place un
fil neutre pour alimenter la commande. Le tableau ci-dessous
fait état de certaines restrictions à ce sujet.
PTC
BIN
GND
ALARM
NTC
SW2
PS
NON
PS
NC
NEUT
LINE
LOAD
24 VAC
TH TR
Sortie d’alarme
Raccordement facultatif
à l’alarme de l’utilisateur
Entrée binaire
(contacts plaqués or)
Capteur de
température
CTN*
Capteur de
température
CTP*

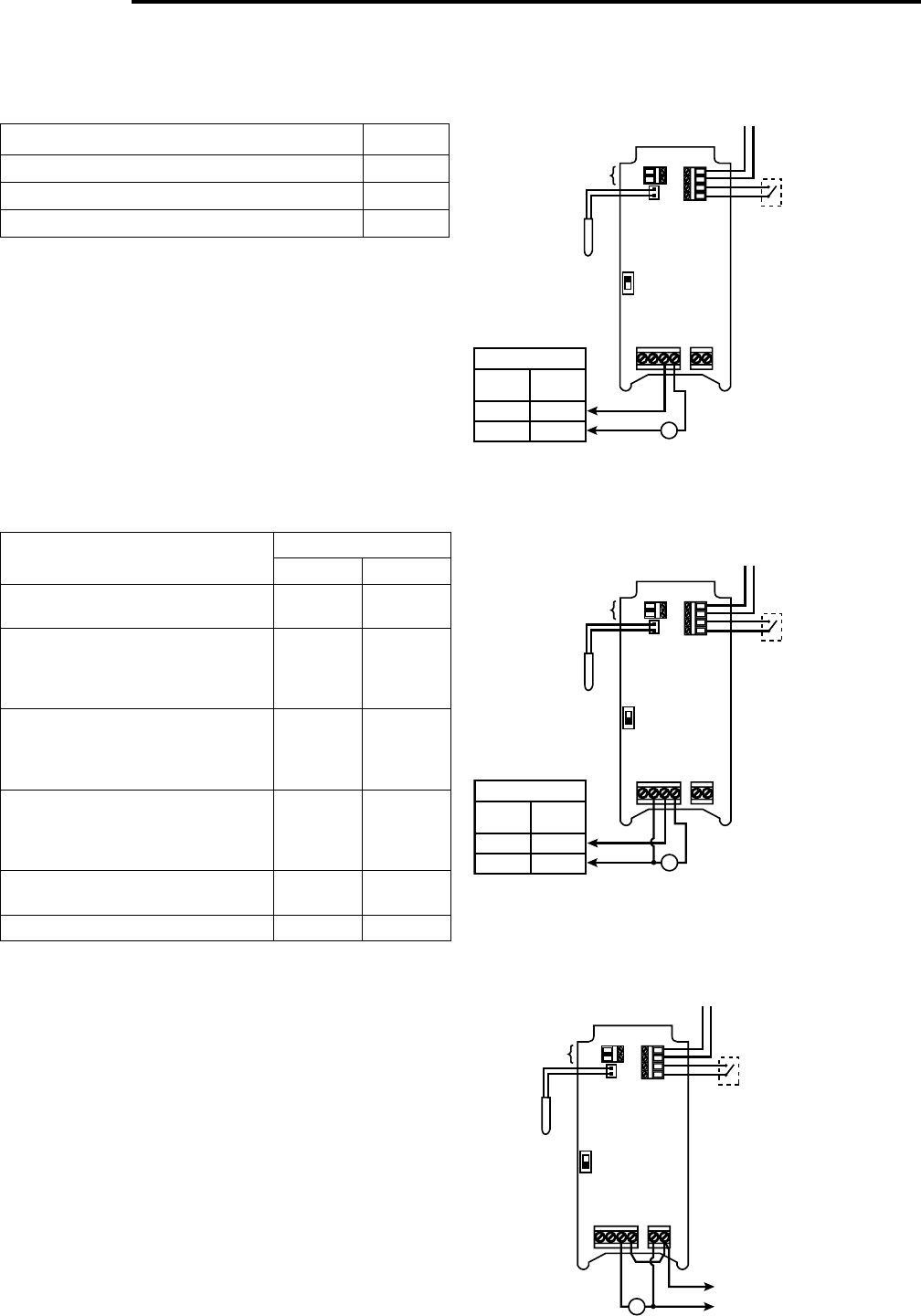

Fig. 3. Installation à la tension du réseau
(alimentation système)
120 V CA
Sous tension
Neutre
L1
L2
208/240
V CA
Tension absorbée
Charge
24 V CA
TH : Thermostat (tension)
TR : Thermostat (retour)
(Voir la NOTE SPÉCIALE
au paragraphe Alarme de
la section Fonctionnement)
Fig. 4. Installation à la tension du réseau
(alimentation autonome)
SW2
PTC
BIN
GND
ALARM
NTC
PS
NC
NEUT
LINE
LOAD
24 VAC
TH TR
Entrée binaire
(contacts plaqués or)
Capteur de
température
CTN*
Capteur de
température
CTP*
120 V CA
Sous tension
Neutre
L1
L2
208/240
V CA
Tension absorbée
Charge
NON
PS
Sortie d’alarme
Raccordement facultatif
à l’alarme de l’utilisateur
24 V CA
TH : Thermostat (tension)
TR : Thermostat (retour)
Fig. 5. Installation de 24 V CA
(alimentation autonome)
SW2
PTC
BIN
GND
ALARM
NTC
PS
NC
NEUT
LINE
LOAD
24 VAC
TH TR
Entrée binaire
(contacts plaqués or)
Capteur de
température
CTN*
Capteur de
température
CTP*
Transformateur
classe 2 de
24 V CA
Charge
NON
PS
Sortie d’alarme
Raccordement facultatif
à l’alarme de l’utilisateur
Remarque: Ne pas utiliser le
relais de sortie pour commander
la tension secteur avec une
alimentation de 24 V CA
24 V CA
TH : Thermostat (tension)
TR : Thermostat (retour)
* CTN : Coefficient de température négatif
CTP : Coefficient de température positif
REmARqUE : Un seul capteur (CTP ou CTN) peut être branché
à la fois. Le capteur doit répondre à des exigences précises de
température et de résistance.
Tension du réseau, remplacement
d’une commande dotée d’un fil neutre Oui Oui
Tension du réseau, charge supérieure
à 2,5 ampères, sans minuterie de
dégivrage ou autre dispositif coupe-
circuit, avec ou sans alarme
Oui Oui
Tension du réseau, charge supérieure
à 2,5 ampères, avec minuterie de
dégivrage ou autre dispositif coupe-
circuit, sans alarme
Voir
note 1 Oui
Tension du réseau, charge supérieure
à 2,5 ampères, avec minuterie de
dégivrage ou autre dispositif coupe-
circuit, avec alarme
Non Oui
Tension du réseau, charge inférieure à
2,5 ampères Non Oui
Installation de 24 V CA Non Oui
NOTE 1 : Pendant le dégivrage ou lorsque le circuit est coupé,
l’afficheur est effacé, car le courant qui alimente la
commande est également coupé. Lorsque le courant
est rétabli, les réglages et le point de consigne sont
également rétablis.
4
RÉGLAGES DU mENU DE CONFIGURATION
La commande dispose d’un menu de configuration qui permet
d’en régler le fonctionnement. Elle est livrée avec des réglages
par défaut. L’utilisateur est chargé de modifier les réglages en
fonction de ses besoins. Afin de rétablir tous les réglages par
défaut, appuyer simultanément sur les 3 touches ( , et
) et les tenir pendant environ 5 secondes.
Pour afficher les éléments du menu, tenir la touche en-
foncée pendant 5 secondes. L’appareil affiche alors le premier
élément du menu sur le côté gauche de l’afficheur. Le réglage
correspondant s’affiche à droite. Pour changer le réglage, ap-
puyer brièvement sur la touche ou .
Appuyer brièvement sur la touche pour afficher l’élément
suivant du menu et ainsi de suite jusqu’au dernier. Appuyer sur
la touche lorsque le élément du menu, (AL), s’affiche
pour remettre la commande en mode de fonctionnement.
Chaque pression de la touche fait avancer le menu à l’élé-
ment suivant. Pour modifier un élément que l’on a déjà passé,
on doit appuyer à répétition sur la touche afin de revenir
au mode de fonctionnement, puis la tenir enfoncée pendant
5 secondes pour relancer le menu. Ensuite, appuyer brièvement
sur la touche à répétition jusqu’à ce que l’élément du menu
désiré s’affiche de nouveau.
Pour stocker les changements effectués à un élément du menu,
on doit relancer le mode de fonctionnement de la commande
en appuyant sur la touche lorsque le dernier élément
s’affiche. Si aucune touche n’est enfoncée pendant dix minu-
tes en mode menu, la commande revient automatiquement au
mode de fonctionnement sans conserver aucun changement
aux réglages.
Le tableau suivant présente les différents éléments du menu, le ré-
glage par défaut de chacun et les autres réglages possibles.
REmARqUE : Régler correctement le commutateur chauffa-
ge/climatisation (SW1) AVANT de régler les options du menu.
mENU DE CONFIGURATION
CF Échelle de température F C ou F Réglage de l’affichage de la température en
degrés Fahrenheit ou Celsius
dFF Différentiel 5 1 à 30 Réglage de la différence entre les températures
de démarrage et d’arrêt.
SP Mode de consigne
Cool (refroidissement)
Heat (chauffage) CI
CO CO ou CI
CI ou CO
Réglage qui détermine le fonctionnement du point
de consigne. CI indique que le point de consigne
correspond à la température de démarrage. CO
indique que le point de consigne correspond
à la température d’arrêt. Voir la section
Fonctionnement.
SOF Panne du capteur
Cool (refroidissement)
Heat (chauffage) 1
00 ou 1
Aucune
Refroidissement : Réglage du fonctionnement du
relais de commande en cas de panne du capteur.
Le réglage 1 (par défaut) cause la fermeture
des contacts de travail du relais et les maintient
fermés si le circuit du capteur est ouvert ou
court-circuité. Le réglage 0 cause l’ouverture des
contacts de travail et les maintient ouverts. Il n’y
a aucun réglage possible pour le chauffage. Une
panne du capteur en chauffage ouvre les contacts
du relais.
dL Illumination de
l’afficheur Off On ou Off Réglage de l’illumination de l’afficheur. Lorsque le
réglage est à Off, l’afficheur est illuminé chaque
fois qu’une touche du clavier est enfoncée et
il s’éteint après 10 secondes. Cela permet de
bien voir ce qui s’affiche, même dans l’obscurité.
Lorsque le réglage est à On, l’afficheur demeure
allumé en permanence.
ASd Temporisation contre
les cycles courts Cool
(refroidissement)
1
Heat
(chauffage)
0
0 à 12 Réglage de la durée minimale (en minutes)
pendant laquelle les contacts de charge N.O.
restent ouverts après un cycle. Cela prévient
les dommages qui peuvent survenir à un
compresseur ou autre appareil s’il est remis en
marche trop rapidement. Le clignotement de
l’icone du flocon de neige ou de la flamme indique
que la commande fait une demande de mise
sous tension de la charge, mais qu’elle attend
que s’écoule la temporisation. Un réglage de 0
désactive la fonction. On doit régler correctement
le commutateur SW1 avant de régler la
temporisation.
5
mENU DE CONFIGURATION
FONCTIONNEmENT
Le point de consigne par défaut de la commande est de 7 °C
(45 °F) pour la réfrigération et de 49 °C (120 °F) pour le chauffage.
Le point de consigne est réglé à l’aide des touches et .
Les pannes de courant n’ont aucun effet sur les réglages. Tous
les paramètres du menu et le point de consigne sont conservés
en mémoire permanente.
C’est l’utilisateur qui choisit la plage de température de service.
Pour fixer la plage de service, l’utilisateur doit effectuer trois
réglages : il doit choisir si le point de consigne (SP) corres-
pond à la température de démarrage ou d’arrêt ; il doit régler
le différentiel (dFF) ; et il doit régler un point de consigne. La
température d’arrêt est celle à laquelle la charge est mise hors
tension ; la température de démarrage est celle à laquelle la
charge est mise sous tension.
REmARqUE : Régler correctement le commutateur chauffage/
climatisation (SW1) AVANT de régler les options du menu.
REFROIDISSEmENT ET RÉFRIGÉRATION
Pour utiliser la commande comme régulateur de refroidissement,
régler le commutateur SW1 à COOL. L’icone représentant un
flocon de neige ( ) s’affiche.
Si la commande est réglée pour le refroidissement et que le point
de consigne est réglé à la température de démarrage :
=
–
Exemple :
40 ° Point de consigne
(démarrage)
35 °
SW1 = Cool (refroidissement)
Mode de consigne (SP) = Démarrage
Différentiel = 5
Point de consigne = 40 °
Plage de
température
Si la commande est réglée pour le refroidissement et que le
point de consigne est réglé à la température d’arrêt :
=
+
Exemple :
40 ° Point de consigne
(arrêt)
45 °
SW1 = Cool (refroidissement)
Mode de consigne (SP) = Arrêt
Différentiel = 5
Point de consigne = 40 °
Plage de
température
LP Verrouillage du clavier Off On ou Off Lorsque cette fonction est réglée à Off, le clavier
fonctionne normalement. Lorsqu’elle est réglée à
On, les touches sont verrouillées afin de prévenir
toute modification non autorisée des réglages.
Pour déverrouiller le clavier, tenir la touche MENU
enfoncée pendant 5 secondes.
OFS Décalage de la
température affichée 0 -4, -3, -2, -1, 0,
1, 2, 3, 4 La commande est étalonnée à l’usine, mais la
température qui s’affiche peut être incorrecte en
raison de différents facteurs : position de montage,
type d’installation, etc. Cette fonction permet
de décaler la température affichée afin qu’elle
corresponde à la température réelle.
bIn Entrée binaire Off On ou Off Le réglage par défaut (Off) n’a aucun effet sur le
fonctionnement du thermostat. Lorsque la fonction
est réglée à On, une entrée binaire externe
(p. ex. un commutateur ou un relais) entraîne le
décalage du point de consigne. Voir Décalage du
point de consigne (Sb).
Sb Décalage du point de
consigne 0 0 à 50 Réglage du nombre de degrés de décalage
du point de consigne sur réception d’un signal
d’entrée binaire externe. Le réglage 0 fait en sorte
qu’aucun décalage ne se produise. Voir Entrée
binaire (bIn).
AL Alarme 0 0 à 99 Réglage de la temporisation (en minutes) avant
l’envoi d’un signal d’alarme de température
hors limites. Le réglage 0 désactive le relais
avertisseur.
6
FONCTIONNEmENT
CHAUFFAGE
Pour utiliser la commande comme régulateur de chauffage,
régler le commutateur SW1 à HEAT. L’icone représentant une
flamme ( ) s’affiche.
Si la commande est réglée pour le chauffage et que le point de
consigne est réglé à la température d’arrêt :
=
–
Exemple :
100 ° Point de consigne
(arrêt)
95 °
SW1 = Heat (chauffage)
Mode de consigne (SP) = Arrêt
Différentiel = 5
Point de consigne = 100 °
Plage de
température
Si la commande est réglée pour le chauffage et que le point de
consigne est réglé à la température de démarrage :
=
+
Exemple :
100 ° Point de consigne
(démarrage)
105 °
SW1 = Heat (chauffage)
Mode de consigne (SP) = Démarrage
Différentiel = 5
Point de consigne = 100 °
Plage de
température
On peut verrouiller le clavier afin de prévenir toute modification
non autorisée des réglages de la commande. Dans le menu de
configuration, régler l’élément LP à On. Une fois le menu fermé
et les réglages enregistrés, les touches , et cessent
de fonctionner normalement.
Pour déverrouiller le clavier, tenir la touche enfoncée
pendant 5 secondes. LP On s’affiche. Appuyer brièvement sur
la touche ou pour régler le menu à Off, puis appuyer
brièvement sur la touche . La commande revient au mode
de fonctionnement normal avec clavier déverrouillé.
La fonction d’entrée binaire permet de décaler le point de consigne
afin de conserver l’énergie ou pour toute autre raison choisie
par l’utilisateur. Le réglage de décalage détermine de combien
de degrés le point de consigne est changé.
On peut raccorder un commutateur externe ou un relais N.O.
aux bornes BIN et GND de la commande. Lorsque le réglage
bIn est à On, la fermeture de ce commutateur entraîne un chan-
gement du point de consigne du nombre de degrés réglé par la
fonction Sb. En mode de chauffage, le point de consigne change
à la baisse, c’est à dire pour une température plus froide. En
réfrigération, le point de consigne change à la hausse ou pour
une température plus chaude.
Tant que le commutateur est fermé, bIn s’affiche dans le coin
inférieur gauche de l’afficheur. Si une alarme est raccordée, faire
en sorte que sa temporisation soit suffisante pour empêcher
que le décalage ne déclenche une fausse alarme.
-
Lorsque
la sortie d’alarme est employée avec l’alimentation
système, il est important que l’installateur vérifie le
circuit de câblage de l’équipement afin de s’assurer qu’il
ne comporte aucun dispositif qui pourrait couper le courant
électrique qui alimente la commande de température. Une
minuterie de dégivrage utilisée pour certains types de ré-
frigération est un exemple d’un tel dispositif.
Si un élément sur le circuit interrompt périodiquement
l’alimentation de la commande de température, il est im-
possible de faire appel à l’alimentation système. Il est alors
nécessaire de raccorder un fil neutre à la commande et de
régler la commande au mode d’alimentation autonome.
Ainsi, l’alimentation de la commande est maintenue pendant
ces coupures de courant et l’envoi de fausses alertes à la
sortie d’alarme est évitée.
NOTE
SPÉCIALE
La commande est dotée d’un relais dont la sortie peut servir
d’alerte. L’utilisateur raccorde ce relais à un témoin externe, à
une alarme sonore ou à un autre dispositif. Si AL est réglé à 0,
le relais n’émet aucun signal de sortie. Si AL est réglé à une
valeur supérieure à 0, alors le relais peut indiquer trois anomalies :
température hors limites, panne de courant et bris du capteur.
La valeur réglée correspond à la temporisation, en minutes,
avant l’envoi d’une alarme de température hors limites. Il n’y a
aucune temporisation pour les alarmes de panne de courant
et de bris du capteur.
Si la température se trouve à plus
de 5 degrés du point de consigne continuellement pendant toute
la durée réglée pour AL, la sortie du relais est fermée. On doit
régler cette temporisation en tenant compte des conditions qui
peuvent causer une variation de la température, par exemple
le cycle de dégivrage, l’ouverture d’une porte ou le décalage
du point de consigne. Il est important de tenir compte de ces
différents facteurs afin de prévenir toute fausse alerte.
Si la fonction de décalage du point de consigne est utilisée, la
temporisation réglée pour AL doit tenir compte du temps qu’il
faut à l’équipement pour atteindre la température décalée afin
de prévenir une fausse alerte.
Si le courant qui alimente la commande
est coupé, celle-ci ferme le relais avertisseur avant qu’il cesse
complètement d’être alimenté. Cette fonction n’est pas tem-
porisée : le relais avertisseur est fermé dans les secondes qui
suivent une panne de courant. De plus, le contact du relais de
commande change d’état en fonction du réglage de panne du
capteur (SOF).
Lorsque le courant reprend, les contacts d’alarme sont ouverts.
Le relais de commande reste cependant en position de panne
du capteur (SOF) pendant la durée fixée pour la temporisation
contre les cycles courts (ASd). L’afficheur fait clignoter la flamme
ou le flocon de neige pendant tout ce temps afin de signaler
que la charge est verrouillée. Cette fonction aide à protéger
l’équipement contre les dommages causés par un cycle de
fonctionnement trop court.
Si, en fonctionnement normal, le
circuit du capteur est ouvert ou court-circuité, SOF clignote sur
l’afficheur de la commande ainsi que SH pour un court-circuit
ou SO pour un circuit ouvert. Cependant, la commande attend
environ 1 minute avant de fermer le relais de la sortie d’alarme
pour signaler une panne du capteur. Si, pendant cette minute, le
capteur se remet à fonctionner normalement, alors la minuterie
est remise à zéro et l’affichage revient à la normale. Le relais de
commande est actionné selon le réglage choisi pour la fonction
SOF (panne du capteur).
7
CTN
La commande est fournie avec un capteur CTN (à coefficient
de température négatif) doté d’un câble de 230 cm de longueur.
On peut prolonger la longueur de câble jusqu’à un maximum
de 120 mètres en y raccordant du câblage supplémentaire de
calibre AWG 22 ou de diamètre supérieur ; la polarité est sans
CTP
On peut raccorder la commande à un capteur CTP (à coeffi-
cient de température positif) existant. Celui-ci doit respecter
les valeurs indiquées dans les tableaux ci-dessous. S’il ne les
respecte pas, la température sera imprécise. L’entrée CTP ne
doit pas être prolongée au-delà de 15 mètres et le fil doit être
de calibre 18 AWG ou d’un diamètre supérieur. S’assurer que
les caractéristiques du capteur suivent les tableaux de tempé-
rature en fonction de la résistance, sans quoi la température
sera incorrecte.
Température Résistance
(°F) (°C) (KΩ)
–40 –40 328,29
–31 –35 236,83
–22 –30 172,90
–13 –25 127,65
–4 –20 95,23
5 –15 71,74
14 –10 54,56
23 –5 41,85
32 0 32,37
41 5 25,23
Température Résistance
(°F) (°C) (KΩ)
50 10 19,82
59 15 15,67
68 20 12,48
77 25 10,00
86 30 8,07
95 35 6,55
104 40 5,34
113 45 4,38
122 50 3,61
131 55 2,99
Température Résistance
(°F) (°C) (KΩ)
140 60 2,49
149 65 2,09
158 70 1,76
167 75 1,48
176 80 1,26
185 85 1,07
194 90 0,92
203 95 0,79
212 100 0,68
221 105 0,59
CAPTEURS CTN – TAbLEAUX DE TEmPÉRATURE EN FONCTION DE LA RÉSISTANCE
Température Résistance
(°F) (°C) (Ω)
–40 –40 613
–31 –35 640
–22 –30 668
–13 –25 697
–4 –20 727
5 –15 758
14 –10 789
23 –5 822
32 0 855
41 5 889
Température Résistance
(°F) (°C) (Ω)
50 10 924
59 15 960
68 20 997
77 25 1035
86 30 1074
95 35 1113
104 40 1153
113 45 1194
122 50 1236
131 55 1279
Température Résistance
(°F) (°C) (Ω)
140 60 1323
149 65 1368
158 70 1413
167 75 1459
176 80 1506
185 85 1554
194 90 1602
203 95 1652
212 100 1702
221 105 1753
CAPTEURS CTP – TAbLEAUX DE TEmPÉRATURE EN FONCTION DE LA RÉSISTANCE
conséquence. Une fois la longueur de câble supplémentaire
ajoutée, vérifier si la température affichée est correcte et utiliser
si nécessaire la fonction de décalage de la température affichée
(OFS) pour la corriger.
SPÉCIFICATIONS
Courant à charge nominale,
N.O. et charge 16 A 9,2 A 8 A
Courant à rotor bloqué,
N.O. et charge 96 A 55,2 A 48 A
Courant à charge non inductive,
N.O. et charge 16 A 16 A 16 A
Puissance N.O. et charge 1 hp 1 hp 1 hp
24 V CA N.O et
charge
100 VA, 30 V CA max. (classe 2)
Régime asservi N.O. et
charge
125 VA, 24 à 240 V CA
• Chargenominaleminimale:1A@24VCA
• Remarque:Lesvaleursminimalesdecourantetdetension
indiquées ci-dessus sont requises pour assurer le bon
fonctionnement de l’appareil.
Contact N.O. : 1 A, 5 à 24 V CA ou CC
Plage de service : –34 °C à 60 °C (–29 °F à 140 °F)
Température d’entreposage : –40 °C à 85 °C (–40 °F à 185 °F)
Humidité de service : 0 à 95% d’humidité relative sans
condensation
Point de rosée maximal : 29 °C (85 °F)
Plage de service : –40 °C à 104 °C (–40 °F à 220 °F)
Différentiel : 1 à 30 (degrés F ou C)
Enveloppe NEMA 1, cote d’inflammabilité : UL94VO
White-Rodgers est une division
d’Emerson Electric Co.
Le logo Emerson est une
marque de commerce et de
service d’Emerson Electric Co.
DÉPANNAGE
Ce comportement est normal lorsque la commande est réglée
en alimentation système et qu’une minuterie de dégivrage ou
tout autre dispositif qui coupe l’alimentation de la commande
est raccordé au circuit électrique.
Cela ne nuit aucunement aux réglages de la commande. Ce-
pendant, l’installateur doit s’assurer que l’appareil nécessitant
une alimentation système est compatible avec ces coupures
d’alimentation de la commande.
À noter : Si la fonction d’alarme intégrée de la commande doit
être employée avec des équipements qui risquent d’interrompre
l’alimentation de la commande, celle-ci doit être raccordée à
un fil neutre et réglée en mode d’alimentation autonome. Cela
fait en sorte que la commande soit alimentée en tout temps,
sauf en cas de panne de courant. La commande est alors en
mesure d’émettre une alarme lorsque l’alimentation de l’équi-
pement est coupée.
La commande n’a pas subi d’étalonnage. La retourner et obtenir
un remplacement.
- Vérifier le câblage.
- S’assurer que l’appareil est alimenté.
- Vérifier les raccordements aux borniers.
- S’assurer que les deux commutateurs à l’intérieur de la com-
mande sont bien réglés.
- Si la commande est alimentée par le système :
- S’assurer qu’elle obtient un minimum de 2,5 ampères CA. Si
ce n’est pas le cas, refaire le câblage en suivant le schéma
pour une alimentation autonome.
- S’assurer que rien n’ouvre le circuit d’alimentation, comme
une minuterie de dégivrage ou un autre dispositif, alors
que la fonction d’alarme est activée. Cela causerait une
fausse alerte. Si la fonction d’alarme est activée, câbler la
commande en suivant le schéma pour une alimentation
autonome.
- L’appareil du client change rapidement de température et il est
possible que la temporisation contre les cycles courts inter-
rompe les appels de chaleur ou de froid. Solution : raccourcir
la temporisation contre les cycles courts.
L’alarme se fait entendre tant que la température n’a pas atteint
le point de consigne. L’utilisateur doit désactiver l’alarme (AL = 0)
jusqu’à ce que la température atteigne le point de consigne, puis
régler la temporisation de l’alarme.
Fausse alarme lors du changement du point de consigne. L’uti-
lisateur doit désactiver l’alarme (AL = 0) tant que l’équipement
s’ajuste à la nouvelle température. Lorsque la nouvelle tempé-
rature est atteinte, régler la temporisation de l’alarme.
Fausse alarme lorsque la commande fait décaler le point de
consigne. L’utilisateur doit régler une temporisation suffisante
pour que la température correspondant au point de consigne
décalé soit atteinte avant que l’alarme soit déclenchée.
Remarque : Si la température décalée ne peut être atteinte en
99 minutes (la temporisation maximale de l’alarme), réduire la
valeur du décalage du point de consigne. S’il n’est pas désirable
d’utiliser un décalage inférieur du point de consigne, alors il n’est
peut-être pas possible d’utiliser la fonction d’alarme.
L’utilisateur doit faire en sorte que la temporisation de l’alarme
(AL) est suffisamment longue pour tenir compte des conditions
pouvant faire en sorte que la température ne reste pas dans la
fourchette de 5 degrés :
- Ouverture des portes pour l’achat ou le stockage de produits
(prolonger suffisamment la temporisation de l’alarme).
- La commande cesse d’être alimentée si le circuit est ouvert
par une minuterie de dégivrage ou autre dispositif (câbler la
commande pour une alimentation indépendante à la tension
secteur et raccorder ou ajouter le neutre).
