MANUAL. Instrução de uso e Instalação. CONDICIONADOR DE AR. SPLIT HI-WALL ... Este manual contém instruções de operação e manutenção.
Extracted Text

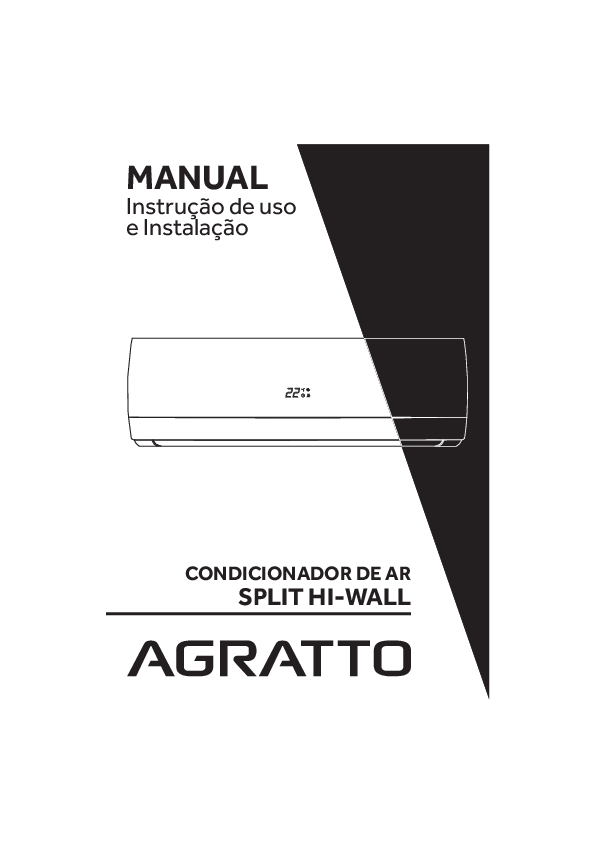

MANUAL Instru��o de uso e Instala��o 22 CONDICIONADOR DE AR SPLIT HI-WALL Informa�es Iniciais Parab�ns! Voc� acaba de adquirir um �timo equipamento. Os produtos Agratto s�o criados para proporcionar mais conforto e deixar a vida moderna muito mais pr�tica, para voc� ter mais tempo para viver e aproveitar os bons momentos. Este manual cont�m instru�es de opera��o e manuten��o. Recomendamos que voc� leia este manual atentamente antes de come�ar a utilizar o seu aparelho e busque um instalador credenciado Agratto/Ventisol para fazer sua instala��o. 02 Informa�es Iniciais VERIFICA��ES INICIAIS Antes de iniciar a instala��o das unidades evaporadora e condensadora � de extrema import�ncia que se verifiquem os seguintes itens: � Adequa��o do equipamento para a carga t�rmica do ambiente. � Compatibilidade entre as unidades evaporadora e condensadora, ambas devem ser da mesma capacidade e do mesmo modelo. � Tens�o da rede onde os equipamentos ser�o instalados. Em caso de d�vida consulte um credenciado Agratto. � IMPORTANTE: O Grau de Prote��o deste equipamento � IPX4. MODELOS DESSE MANUAL Este manual possui instru�es de uso e instala��o dos seguintes modelos: � Split Hi-Wall ON/OFF ACS 220V - 60Hz | ONE ACS9FR4 | ACS9QFR4 | ACS12FR4 | ACS12QFR4 | ACS18FR4 ACS18QFR4 | ACS22FR4 | ACS22QFR4 | ACS30FR4 | ACS30QFR4 ACST9FR4 | ACST9QFR4 | ACST12FR4 | ACST12QFR4 � Split Hi-Wall ON/OFF CCS 220V - 60Hz | FIT CCS9FR4 | CCS9QFR4 | CCS12FR4 | CCS12QFR4 | CCS18FR4 CCS18QFR4 | CCS22FR4 | CCS22QFR4 | CCS30FR4 | CCS30QFR4 CCST9FR4 | CCST9QFR4 | CCST12FR4 | CCST12QFR4 � Split Hi-Wall ON/OFF ECS 220V - 60Hz | ECO ECS9FR4 | ECS9QFR4 | ECS12FR4 | ECS12QFR4 | ECS18FR4 ECS18QFR4 | ECS22FR4 | ECS22QFR4 | ECS30FR4 | ECS30QFR4 ECST9FR4 | ECTS9QFR4 | ECST12FR4 | ECST12QFR4 � Split Hi-Wall INVERTER ICS 220V - 60Hz | NEO ICS9FR4 | ICS9QFR4 | ICS12FR4 | ICS12QFR4 | ICS18FR4 ICS18QFR4 | ICS24FR4 | ICS24QFR4 | ICS30FR4 | ICS30QFR4 ICST9FR4 | ICS9TQFR4 | ICST12FR4 | ICST12QFR4 � Split Hi-Wall INVERTER DCS 220V - 60Hz | BIO DCS9FR4 | DCS9QFR4 | DCS12FR4 | DCS12QFR4 | DCS18FR4 DCS18QFR4 | DCS24FR4 | DCS24QFR4 | DCS30FR4 | DCS30QFR4 DCST9FR4 | DCS9TQFR4 | DCST12FR4 | DCST12QFR4 Verifique as instru�es de seu modelo no manual. 03 Instru�es para sua Seguran�a Leia cuidadosamente este manual antes de utilizar seu condicionador de ar. � O correto funcionamento de seu produto depende da leitura deste manual de instru�es. Guarde estas instru�es para futura consulta. � Este produto � destinado para uso interno. � Este produto � destinado para uso interno. � Este aparelho n�o deve ser utilizado por pessoas (incluindo crian�as) com capacidades f�sicas, sensoriais ou mentais reduzidas, ou sem experi�ncia e conhecimento, a menos que sejam supervisionadas ou instru�das em rela��o ao uso do aparelho por algu�m que seja respons�vel por sua seguran�a. � Crian�as devem ser supervisionadas para que n�o brinquem com o aparelho. � Certifique-se de que a instala��o de seu condicionador de ar seja realizada por um profissional qualificado e autorizado VENTISOL/AGRATTO. � N�o coloque o condicionador de ar pr�ximo a equipamentos ou subst�ncias perigosas que liberem chamas, de modo a evitar inc�ndios, explos�es ou ferimentos. � N�o instale a unidade externa em local inst�vel, que apresentem risco de queda. � Se ocorrerem falhas ou danos, decorrentes de mudan�as ou modifica�es realizadas pelo cliente, que n�o estejam indicadas neste manual, o usu�rio ser� respons�vel pelas despesas de reparo. � Evite instalar o condicionador de ar em locais onde tenha incid�ncia direta do sol. � Instale um disjuntor exclusivo para o condicionador de ar, nunca altere ou danifique o cabo de alimenta��o. � N�o utilize extens�es ou conectores intermedi�rios, pois, h� risco de curto- circuito. � Se o cabo de alimenta��o estiver danificado, ele deve ser substitu�do pelo agente de servi�o da VENTISOL/AGRATTO. � Se o seu aparelho possui um plugue n�o o desconecte da tomada puxando pelo cabo de for�a, puxe pelo plugue. � N�o utilize o produto ap�s uma queda ou se apresentar qualquer tipo de mau funcionamento. A queda pode ter provocado danos internos no produto que poder�o afetar o funcionamento ou a sua seguran�a pessoal. Leve-o a um Servi�o Autorizado VENTISOL para ser examinado antes de voltar a us�-lo. � Antes de realizar a limpeza do condicionador de ar, desligue o produto atrav�s do controle remoto e remova o plugue da tomada. � Ao realizar a limpeza do condicionador de ar, use panos levemente umedecidos, a umidade em excesso pode causar choque. � Para desligar o condicionador de ar, sempre utilize o controle remoto, nunca desligue o aparelho retirando o plugue da tomada ou desligando diretamente no disjuntor, essa opera��o pode causar danos ao aparelho. � N�o introduza nada, objetos pontiagudos ou os dedos nas aberturas do condicionador de ar, durante o seu funcionamento. � N�o bloqueie ou coloque objetos na frente do ar condicionado. N�o ponha os p�s, 04 n�o se pendure ou coloque itens pesados sobre o aparelho. � N�o obstrua a descarga de ar da unidade interna ou externa. Esta a��o bloquear� o fluxo de ar diminuindo a capacidade de resfriamento e mau funcionamento da unidade. � N�o mova as aletas manualmente, seu mecanismo � delicado e pode ser danificado. � N�o coloque os dedos ou outros objetos nas aberturas de entrada ou sa�da de ar. Fazer isso com o aparelho ligado pode causar danos imprevis�veis ou machucados. � Em qualquer caso de anormalidade de funcionamento, o aparelho dever� ser imediatamente desconectado da rede el�trica e deve ser encaminhado � Assist�ncia T�cnica de sua regi�o. � N�o nos responsabilizamos por danos causados ao produto devido a instala��o incorreta. Por favor siga as instru�es deste manual. � Realize uma manuten��o preventiva a cada seis meses. � Para obter o contato de uma assist�ncia t�cnica autorizada entre em contato atrav�s do email sac@agratto.com.br, do site www.agratto.com.br ou do telefone 48 2107 9500. � A Ventisol /Agratto se resguarda no direito de alterar o manual sem aviso pr�vio. � N�o utilize o aparelho para fins n�o previstos neste Manual. � N�o jogue fora este Manual de Instru�es. Guarde-o para eventuais consultas. Instru�es de Seguran�a para Instala��o RECOMENDA��ES GERAIS � Em primeiro lugar consulte as normas ou c�digos aplic�veis � instala��o do equipamento no local selecionado para se assegurar que o sistema idealizado estar� de acordo com as mesmas. � Consulte, por exemplo a NBR-5410 da ABNT "Instala�es El�tricas de Baixa Tens�o". � Fa�a tamb�m um planejamento cuidadoso da localiza��o das unidades para evitar eventuais interfer�ncias com quaisquer tipos de instala�es j� existentes (ou projetadas), tais como instala��o el�trica, canaliza�es de �gua, esgoto, etc. � Instale as unidades de forma que elas fiquem livres de quaisquer tipos de obstru��o das tomadas de ar de retorno ou insuflamento. � Escolha locais com espa�os que possibilitem reparos ou servi�os de quaisquer esp�cies e possibilitem a passagem das tubula�es (tubos de cobre que interligam as unidades, fia��o el�trica e dreno). � As unidades devem estar corretamente niveladas ap�s sua instala��o. � Verificar se o local externo � isento de poeira ou outras part�culas em suspens�o que por ventura possam vir a obstruir o aletado da unidade condensadora. � � imprescind�vel que a unidade evaporadora possua linha hidr�ulica para drenagem. � Esta linha hidr�ulica n�o deve possuir di�metro inferior a 19,05 mm (3/4 in) e deve possuir, logo ap�s a sa�da, sif�o que garanta um perfeito caimento e veda��o do ar. Quando da partida inicial este sif�o dever� ser preenchido com �gua, para evitar que seja succionado ar da linha de drenagem. � A drenagem na unidade condensadora somente se faz imprescind�vel quando instalada no alto e causando risco de gotejamento. 05 � Mantenha um extintor de inc�ndio sempre pr�ximo ao local de trabalho. Cheque o extintor periodicamente para certificar-se que ele est� com a carga completa e funcionando perfeitamente. � Quando estiver trabalhando no equipamento, observe sempre todos os avisos de precau��o contidos nas etiquetas presas �s unidades. � Siga sempre todas as normas de seguran�a aplic�veis e use roupas e equipamentos de prote��o individual. Use luvas e �culos de prote��o quando manipular as unidades ou o g�s refrigerante do sistema. � Verifique os pesos e dimens�es das unidades para assegurar-se de um manejo adequado e com seguran�a. � Saiba como manusear o equipamento de oxiacetileno seguramente. Deixe o equipamento na posi��o vertical dentro do ve�culo e tamb�m no local de trabalho. � Use Nitrog�nio seco para pressurizar e checar vazamentos do sistema. Use um bom regulador. Cuide para n�o exceder 2070 kPa (300 psig) de press�o de teste nos compressores. � Antes de trabalhar em qualquer uma das unidades desligue sempre a alimenta��o de for�a, chave geral, disjuntor, etc. � Nunca introduza as m�os ou qualquer outro objeto dentro das unidades enquanto o ventilador estiver funcionando. CUIDADOS COM AS UNIDADES � Para evitar danos durante a movimenta��o ou transporte, n�o remova a embalagem das unidades at� chegar ao local definitivo de instala��o. � Evite que cordas, correntes ou outros dispositivos encostem nas unidades. � Respeite o limite de empilhamento indicado na embalagem das unidades. � N�o balance a unidade condensadora durante o transporte nem incline-a mais do que 15� em rela��o � vertical. � Para manter a garantia, evite que as unidades fiquem expostas a poss�veis acidentes de obra, enviando imediatamente para o local de instala��o ou outro local seguro. � Ao remover as unidades das embalagens e retirar as prote�es de poliestireno expandido (isopor) n�o descarte imediatamente os mesmos, pois, poder�o servir eventualmente como prote��o contra poeira ou outros agentes nocivos at� que a obra e/ou instala��o esteja completa e o sistema pronto para entrar em opera��o. FONTE DE ALIMENTA��O, FUS�VEL OU DISJUNTOR � Certifique-se que a fonte de alimenta��o � compat�vel com as normas de seguran�a. � Sempre instale o condicionador de ar em conformidade com as atuais normas de seguran�a local. � Verifique se a liga��o do aterramento est� dispon�vel. � Verifique se a voltagem e a frequ�ncia da fonte de alimenta��o combinam com as especifica�es e se a pot�ncia instalada � suficiente para garantir o funcionamento de qualquer equipamento dom�stico conectado na mesma linha el�trica. � Verifique se os fus�veis ou disjuntores est�o devidamente dimensionados. 06 Modos de Opera��o do Aparelho O aparelho possui alguns modos de opera��o. Escolha o que mais agrade e regule conforme sua necessidade. � Auto Restart - Religa o aparelho ap�s queda de energia, mantendo a �ltima fun��o e temperatura selecionadas antes do desligamento. ESTA FUN��O � AUTOMATICA. � Modo Cool - Neste modo o aparelho ativa a FUN��O DE REFRIGERA��O, que opera numa faixa de temperatura que pode ser escolhida entre 16�C e 32�C. � Modo Heat - Neste modo o aparelho ativa a FUN��O DE AQUECIMENTO, que opera numa faixa de temperatura que pode ser escolhida entre 16�C e 32�C. Essa fun��o � exclusiva de aparelho com a op��o de climatiza��o QUENTE E FRIO. � Modo Auto - Neste modo o aparelho ativa a FUN��O AUTOM�TICA, que opera numa temperatura fixa de 25�C, a qual n�o pode ser alterada. � Modo Dry - Neste modo o aparelho ativa a FUN��O DESUMIDIFICADORA do ambiente, que opera numa temperatura fixa de 25�C e velocidade baixa, as quais n�o podem ser alteradas. � Modo Fan - Neste modo o aparelho ativa a FUN��O VENTILA��O do ambiente, sem ativar a climatiza��o, podendo apenas variar a velocidade entre: baixa, m�dia e alta. � Modo Eco� - Neste modo o aparelho ativa a FUN��O ECON�MICA. Em Modo de Refrigera��o a temperatura programada aumentar� 2�C. Em Modo de Aquecimento a temperatura programada baixar� 2�C. � Modo Clean� - Neste modo o aparelho ativa a FUN��O DE LIMPEZA. Deve ser acionado com o aparelho desligado. Esse procedimento tem o objetivo de remover a poeira que pode ficar retida na unidade interna. � Modo Felling - Neste modo o aparelho ativa a FUN��O DE SENSA��O. Nessa fun��o o display do controle ir� mostrar a temperatura do ambiente. � Modo Healthy - Neste modo o aparelho ativa a FUN��O SA�DE. Essa fun��o controla o ionizador ou gerador de plasma. � Modo Fungusprof - Neste modo o aparelho ativa a FUN��O ANTI-MOFO. Essa fun��o funciona apenas nos modos AUTO, COOL ou DRY. O objetivo desta fun��o � secar o interior da unidade evaporadora e evitar que estrague devido � acumula��o de �gua e evitar a prolifera��o de cheiro ruim. Teclas e Fun�es do Controle Remoto Esse manual possui instru�es para alguns modelos de controle remoto. Verifique seu controle remoto e as fun�es dispon�veis nele. 01 - Tecla ON/OFF - Pressione para ligar os desligar ou aparelho de Ar Condicionado. 02 - Tecla TEMP UP - Pressione para aumentar o ajuste de temperatura em 1�. 03 - Tecla TEMP DOWN - Pressione para diminuir o ajuste de temperatura em 1�. 04 - Tecla MODE - Pressione para alternar entre os modo de opera��o do aparelho. 07 COOL | HEAT | AUTO | DRY | FAN | ECO*. 05 - Tecla FAN | SPEED - Pressione para alternar entre as diferentes velocidades de ventila��o. AUTOM�TICA | BAIXA | M�DIA | ALTA. 06 - Tecla TURBO | STRONG - Pressione para ativar ou desativar a FUN��O TURBO, que permite que o aparelho alcance o pr�-ajuste de temperatura em um menor tempo. 07 - Tecla SLEEP - Pressione para ativar ou desativar a FUN��O DORMIR, que faz com que o aparelho alcance, gradualmente, uma temperatura mais agrad�vel para o ambiente. Recomendada usar ao ir dormir. 08 - Tecla LIGHT� | DISPLAY�� | SCREEN - Pressione para ligar ou desligar a ilumina��o do painel. 09 - Teclas SWING - Pressione para ativar ou desativar o movimento das aletas. 10 - Teclas TIMER - Pressione para selecionar o tempo desejado para ligar o ar condicionado, caso o aparelho esteja desligado, ou para desligar o ar condicionado caso o aparelho esteja ligado, num ajuste de at� 24h. 11 - Teclas HOLD� | LOCK� - Pressione para travar ou destravar os bot�es do controle. 12 - Tecla �C/�F� - Pressione para alternar a exibi��o da temperatura entre �C (Celsius) e �F (Fahrenheit). 13 - Tecla CLEAN� - Com o aparelho desligado, pressione para alternar e ativar a FUN��O DE LIMPEZA. 14 - Tecla QUIET� - Pressione para que o aparelho opere com baixo ru�do 15 - Teclas HOUR� | MINU� | SETTIME� - Pressione para acertar o rel�gio do controle remoto. 16 - Tecla ECO� - Pressione para ativar a FUN��O ECON�MICA�. 17 - Tecla FEELING - Pressione para ativar ou desativar a FUN��O FEELING . 18 - Tecla HEALTHY - Pressione para ativar ou desativar a FUN��O HEALTH . 19 - Tecla FUNGUSPROF - Com o aparelho desligado, pressione at� ouvir um sinal sonoro que apitar� por cinco vezes, para ativar ou desativar a FUN��O FUNGUSPROF . 20 - Bot�o RESET� - Pressione com o aux�lio de um clip de papel para resetar todas as configura�es do controle remoto (e n�o do aparelho). � Dispon�vel apenas nos modelos Split Hi-Wall ON/OFF ACS | ACST 220V. � Dispon�vel apenas nos modelos Split Hi-Wall ON/OFF CCS | CCST | DCS | DCST220V. � Dispon�vel apenas nos modelos Split Hi-Wall ON/OFF ECS | ECST 220V. Dispon�vel apenas nos modelos Split Hi-Wall ON/OFF ICS | ICST 220V. Troca de Pilhas do Controle Remoto � Se o controle remoto come�ar a falhar e o aparelho n�o mais reconhecer os comandos, ou o display do controle aparecer borrado, � necess�rio trocar as pilhas. � Sempre utilize duas pilhas novas padr�o AAA. � Instale as pilhas em seus devidos polos (positivo e negativo). � Remova as pilhas se n�o for utilizar o controle remoto por um longo per�odo de tempo. � Para reiniciar o controle remoto, remova as pilhas e coloque-as novamente. 08 Modelos Controle Remoto Modelos Split Hi-Wall ACS | ACST 220V Modelos Split Hi-Wall CCS | CCST | DCS | DCST 220V 02 07 09 01 05 08 04 04 03 02 03 09 06 01 05 09 07 06 11 10 12 10 15 11 08 15 14 15 20 09 Modelos Controle Remoto Modelos Split Hi-Wall ECS | ECST 220V Modelos Split Hi-Wall ICS | ICST 220V 01 03 02 03 02 10 04 01 04 16 05 10 05 08 09 09 09 09 17 13 18 06 06 18 07 07 19 04 10 Instru�es de Limpeza do Aparelho � Antes da limpeza do ar condicionado, ele deve ser desligado e a eletricidade deve ser cortada por mais de 5 minutos, caso contr�rio, pode haver risco de choques el�tricos. � N�o molhe o ar condicionado, o que pode causar choque el�trico. Certifique-se de n�o enxaguar o ar condicionado com �gua sob quaisquer circunst�ncias. � L�quidos vol�teis, como diluente ou gasolina, danificar�o a carca�a do ar condicionado, portanto, limpe a caixa do ar condicionado apenas com um pano macio e seco e um pano �mido umedecido com detergente neutro. � No curso da utiliza��o, preste aten��o na limpeza do filtro regularmente, para evitar o ac�mulo de poeira. Se o ambiente de servi�o do condicionador de ar estiver empoeirado, aumentar� o n�mero de vezes de limpeza. Depois de remover o filtro, n�o toque nas pe�as do interior da unidade interna. � Se o painel da unidade interna estiver contaminado com poeira, limpe com uma toalha umedecida usando �gua morna abaixo de 45�, n�o remova o painel durante a limpeza. Instru�es de Limpeza do Filtro de Ar � Use ambas as m�os para abrir o painel para um �ngulo de ambas as extremidades do painel de acordo com a dire��o da seta. � Solte o filtro de ar da ranhura e remova-o. � Use um aspirador de p� ou �gua para enxaguar o filtro e, se o filtro estiver muito sujo (por exemplo, com sujeira gordurosa), limpe-o com �gua morna (abaixo de 45�c) com detergente suave e coloque o filtro na sombra para secar no ar. � Reinstale o filtro seco na ordem inversa de remo��o, depois cubra e bloqueie o painel. Cuidados de Antes e Depois do Uso Favor desligar o aparelho, remover o plugue da tomada e/ou desligar o disjuntor antes de limpar ou fazer qualquer tipo de manuten��o no aparelho. ANTES DA TEMPORADA DE USO � Verifique se as sa�das de ar das unidades interna e externa est�o bloqueadas � Verifique se a base n�o cont�m ferrugem ou corros�o. � Verifique se o aparelho est� aterrado. � Cheque se o filtro est� limpo. � Coloque o plugue na tomada e ligue o disjuntor. � Coloque pilhas no controle remoto. 11 DURANTE A TEMPORADA DE USO � Para remo��o do filtro de ar da unidade. Puxe a parte inferior da tampa frontal da unidade interna e abra a unidade. Retire o filtro com cuidado puxando-o suavemente. � Limpe o filtro. Se o filtro estiver muito sujo, utilize �gua morna com cerca de 30�C para limpar o mesmo. IMPORTANTE: N�o utilize �gua fervente para limpar o filtro. N�o coloque o filtro para secar no forno. N�o empregue muita for�a ao manusear o filtro. � Coloque o filtro de ar. Utilizar o condicionador de ar sem o filtro causar� perda de performance e danos na sua unidade. Limpe o aparelho. Utilize um pano macio e seco ou um aspirador de p� para limpar o aparelho. Se o aparelho estiver muito sujo, utilize um pano levemente umedecido e um pouco de detergente neutro. AP�S A TEMPORADA DE USO � Na temperatura 30�C e deixe ventilando por 12h para secar o interior da unidade. � O aparelho consumir� cerca de 5W de energia ap�s desligado. Para poupar energia, remova o plugue da tomada se n�o for utilizar o aparelho por um per�odo prolongado. � Limpe e instale o filtro de ar. � Limpe as unidades interna e externa. � Retire as pilhas do controle remoto. Solu��o de Problemas Por favor, verifique os seguintes t�picos antes de acionar a assist�ncia t�cnica. O aparelho n�o funciona. Verifique se: � O disjuntor est� desligado � O plugue est� fora da tomada � O aparelho est� ligado � Existe falha da rede el�trica � O controle remoto est� funcionando Baixa performance de refrigera��o. Verifique se: � A temperatura foi ajustada � O filtro de ar est� limpo � As janelas e portas est�o abertas � Existe forte incid�ncia solar no ambiente � Existe alguma fonte de calor � Existem muitas pessoas no ambiente Chame uma assist�ncia t�cnica, desligue o aparelho e remova o plugue da tomada em qualquer uma da situa�es: � O disjuntor desarma com freq��ncia � O cabo de for�a e/ou plugue esquentam � Cabo de for�a partido � Interfer�ncia em aparelhos el�tricos � Comandos n�o respondem com precis�o � Ru�do estranho durante o funcionamento � O aparelho apresenta vibra��o ou se move de forma estranha em sua base 12 A unidade n�o liga novamente ap�s ser desligada. (A luz de funcionamento est� acesa) � Espere 3 minutos e ligue novamente N�voa sai junto com o ar frio. � Isto ocorre quando a temperatura e umidade do ambiente est�o muito altas, mas desaparecer� assim que a temperatura e umidade baixarem. Odor estranho sai do aparelho. � Isto pode acontecer por falta de manuten��o e limpeza da unidade interna. O aparelho faz sons estranhos. logo O aparelho faz sons estranhos ap�s ser desligado. � Isso ocorre por causa do g�s refrigerante circulando no aparelho. � Isso ocorre porque o calor faz com que o pl�stico do aparelho sofra contra��o. O aparelho n�o responde aos � Verificar as pilhas do controle remoto. comandos do controle. Umidade se forma na sa�da de ar. � Isso ocorre quando o aparelho funciona por um longo per�odo de tempo em um local muito �mido. N�o tente instalar ou consertar o seu condicionador de ar sozinho. Procure sempre o servi�o de um T�cnico credenciado Agratto/Ventisol. Circula��o de Ar Grade de Retorno de Ar Sa�da de Ar Descarga de Ar Entradas de Ar Laterais Entradas de Ar Lateral e Traseira Descarga de Ar Frontal Instala��o da Unidade Interna POSICIONAMENTO � Instale em uma posi��o onde o ar possa ser distribu�do em todos os cantos da sala; � Evite bloqueios nas entradas ou sa�das de ar. 13 � Evite que a unidade tenha contato com qualquer tipo de gordura, fuma�a, vapor ou gases inflam�veis. � Evite locais em que sejam utilizados sprays, subst�ncias �cidas ou corrosivas. � N�o instale este aparelho sobre televisores, computadores, etc. � N�o instale este aparelho perto de alarmes de inc�ndio. � Certifique-se de que haja espa�o suficiente para instala��o e manuten��o. � Instalar a unidade interna a uma altura m�nima de 2,3m. � Seguir o espa�o m�nimo necess�rio na imagem a seguir. Teto 100mm 150mm UNIDADE INTERNA 150mm Lado Esquerdo Lado Direito 2300mm Ch�o LIMITE DE ALTURA ENTRE AS UNIDADES INTERNA E EXTERNA � Reduza ao m�ximo a dobra dos canos para que evite a perda de efici�ncia do aparelho. � Favor respeitar a diferen�a m�xima de altura entre as unidades interna e externa. Unidade Interna 5m no M�ximo (9K|12K|18K) 8m no M�ximo (22K|24K|30K) Unidade Externa � Quando a tubula��o exceder o comprimento padr�o de 5 metros, adicione 50g/m de g�s refrigerante, at� o limite de 7,5m (observando a utiliza��o do super aquecimento, para garantir uma carga de g�s ideal). COMPRIMENTO DOS TUBOS Modelos 9|12|18.000 22|24|30.000 Padr�o 7,5m 7,5m M�ximo 15m 15m M�nimo 2m 2m Desn�vel (H) 5,0m 8,0m PLACA DE FIXA��O DA UNIDADE INTERNA � A parede para a instala��o deve ser dura e firme, para evitar vibra�es. � Centralize a placa a partir da fixa��o na unidade interna (centros podem ser diferentes). � Use os parafusos de tipo philips para fixar a placa de fixa��o (n�o inclusos). � Monte horizontalmente a placa de fixa��o na parede e se assegure de respeitar as medidas m�nimas e de nivelar corretamente. � Puxe a placa de fixa��o ap�s a instala��o, para confirmar se est� firme. 14 FURO PARA PASSAGEM DE ENCANAMENTO � Fa�a um furo com uma furadeira e o aux�lio de pe�as necess�rias, na posi��o predeterminada na parede para a tubula��o, que deve inclinar-se para fora por 5 � -10 �. � Normalmente, o orif�cio da parede � �60mm ~ �80mm (verifique seu modelo). � Para proteger os tubos e os cabos de serem danificados atrav�s da parede, e dos roedores que podem habitar em uma parede oca, um anel de prote��o de tubos deve ser instalado e selado com massa. � Evite os fios de energia e encanamentos presentes na parede ao fazer o furo. CAMINHO DA TUBULA��O � Dependendo da posi��o da unidade, os tubos podem ser encaminhados lateralmente a partir da esquerda ou da direita, ou verticalmente da parte de tr�s (dependendo do comprimento do tubo da unidade interior). � No caso do encaminhamento lateral, corte o excesso de corte da sa�da do lado oposto. � O cabo de alimenta��o pode ser encaminhado separadamente da tubula��o. � Corte o material de corte da sa�da e, em seguida, passe o cabo de alimenta��o atrav�s do furo, mantendo a parte restante como prote��o contra roedores. � Os canos podem ser distribu�dos em 5 posi�es diferentes: 1 - Sa�da traseira direita 2 - Sa�da traseira esquerda 3 3 - Sa�da da esquerda 4 - Sa�da da direita 5 - Sa�da inferior 4 1 5 2 INSTALA��O DO DRENO � Instale os tubos da unidade interna de acordo com a dire��o dos furos da parede. � Envolva firmemente o tubo do dreno com fita especial. � Certifique-se que o cano do dreno esteja abaixo da linha frigor�gena. Dreno Linha frigorigena FIXA��O NO SUPORTE � Pendure a unidade interna pelos ganchos superiores na placa de fixa��o pelos dois suportes superiores. � Aperte a base da unidade interna para fixar os ganchos inferiores nos suportes inferiores da placa de fixa��o at� encostar. � Garanta que a fixa��o esteja bem firme. Ganchos Ganchos Suportes Suportes 15 Instala��o da Unidade Externa Top Discharge Exclusivo dos modelos Top Discharge. FIXA��O DA UNIDADE EXTERNA � Tente transportar a unidade em sua embalagem original. � N�o incline os aparelhos, (armazene de acordo com as instru�es da embalagem). � Use parafusos e porcas para fixar a unidade externa nos suportes, mantendo nivelada. � O suporte deve ser instalado com firmeza suficiente para resistir a ventos fortes. � N�o permita a entrada de p�, umidade ou qualquer objeto na unidade externa. � Tenha cuidado quando a conex�o entre as unidades interna e externa for efetuada, evite ao m�ximo fazer curvas nos canos e tubula�es, pois isso pode danific�-los. � Chaves adequadas devem ser utilizadas quando as conex�es forem feitas, a fim de garantir o aperto necess�rio. Torque excessivo pode danificar as articula�es e pouco torque pode causar vazamentos POSICIONAMENTO DA UNIDADE EXTERNA � Fa�a a instala��o apenas em locais que suportem o peso da m�quina com o objetivo de evitar grandes vibra�es e ru�dos. � Fixe em local com boa ventila��o, que n�o fique exposto diretamente a chuva e ao sol. � Instale em locais em que o barulho emitido pela m�quina n�o prejudique a vizinhan�a. � N�o instale o aparelho perto de locais que possam ocorrer vazamento de gases inflam�veis. Verificar o espa�amento necess�rio ao instalar a unidade externa. Limite Superior da Unidade 300mm Com a Parte Frontal Livre Com Obst�culos �rea Manuten��o na Parte Frontal 300mm 300mm 500mm 300mm 700mm 300mm 300mm 300mm Obst�culos em duas laterais e posicionamento de unidades paralelas 500mm �rea de manuten��o 500mm 500mm 300mm 300mm A instala��o n�o dever� ser feita se houver obst�culos em todos os quatro lados do aparelho. 16 Instala��o da Unidade Externa Retangular FIXA��O DA UNIDADE EXTERNA � Tente transportar a unidade em sua embalagem original. � N�o incline os aparelhos, (armazene de acordo com as instru�es da embalagem). � Use parafusos e porcas para fixar a unidade externa nos suportes, mantendo nivelada. � O suporte deve ser instalado com firmeza suficiente para resistir a ventos fortes. � N�o permita a entrada de p�, umidade ou qualquer objeto na unidade externa. � Tenha cuidado quando a conex�o entre as unidades interna e externa for efetuada, evite ao m�ximo fazer curvas nos canos e tubula�es, pois isso pode danific�-los. � Chaves adequadas devem ser utilizadas quando as conex�es forem feitas, a fim de garantir o aperto necess�rio. Torque excessivo pode danificar as articula�es e pouco torque pode causar vazamentos POSICIONAMENTO DA UNIDADE EXTERNA � Fa�a a instala��o apenas em locais que suportem o peso da m�quina com o objetivo de evitar grandes vibra�es e ru�dos. � Fixe em local com boa ventila��o, que n�o fique exposto diretamente a chuva e ao sol. � Instale em locais em que o barulho emitido pela m�quina n�o prejudique a vizinhan�a. � N�o instale o aparelho perto de locais que possam ocorrer vazamento de gases inflam�veis. Verificar o espa�amento necess�rio ao instalar a unidade externa. Limite Superior da Unidade 100mm Com a Parte Frontal Livre Com Obst�culos �rea Manuten��o na Parte Frontal 100mm 500mm 500mm 500mm 1000mm 100mm 200mm 300mm Obst�culos em duas laterais e posicionamento de unidades paralelas 200mm 500mm �rea de manuten��o 300mm A instala��o n�o dever� ser feita se houver obst�culos em todos os quatro lados do aparelho. 17 Instala��o El�trica A instala��o el�trica deve ser preparada por um profissional eletricista qualificado e estar de acordo com a norma brasileira de instala�es el�tricas ABNTNBR 5410. Os cord�es de alimenta��o de partes de aparelhos para uso externo n�o deve ser inferiores a cabos flex�veis com coberturas de policloropreno (c�digo de designa��o 60245 IEC 57). ALIMENTA��O EL�TRICA (REDE EL�TRICA - UNIDADE INTERNA) Deve ser utilizado um circuito exclusivo para alimenta��o el�trica do condicionador de ar. Instale o disjuntor pr�ximo a unidade interna, de acordo com a recomenda��o da tabela abaixo. Para conectar o disjuntor ao quadro principal da instala��o, dimensione os condutores apropriadamente com base na corrente m�xima de funcionamento indicada na tabela abaixo. Providencie um ponto de aterramento adequado para o condicionador de ar. S� acione o disjuntor ap�s ter conclu�do todos os trabalhos de instala��o el�trica, com o condicionador de ar pronto para partida inicial. INTERLIGA��O EL�TRICA (UNIDADE EXTERNA - UNIDADE INTERNA) A interliga��o el�trica entre as unidades externa e interna deve ser feita de acordo com os diagramas da p�gina seguinte. O cabo de interliga��o el�trica n�o acompanha o produto. Utilize cabos com as dimens�es recomendadas na tabela abaixo. N�o acompanha plugue no produto. MODELO 9K Frio 12K Frio 18K Frio 22K|24K Frio 30K Frio TENS�O ALIMENTA��O FREQU�NCIA CORRENTE DE FUNCIONAMENTO* 220V 60Hz 5,5A 220V 60Hz 8,2A 220V 60Hz 12A 220V 60Hz 14A 220V 60Hz 18A DIMENS�ES RECOMENDADAS 3x1,5mm2 3x1,5mm2 3x1,5mm2 3x2,5mm2 3x2,5mm2 PARA CABO DE INTERLIGA��O At� 10mm At� 10mm At� 10mm At� 10mm At� 10mm DISJUNTOR RECOMENDADO MODELO 10A 9K Q|F** 16A 12K Q|F** 16A 16A 25A 18K Q|F** 22K|24K Q|F** 30K Q|F** TENS�O ALIMENTA��O FREQU�NCIA CORRENTE DE FUNCIONAMENTO* 220V 60Hz 5,5A 220V 60Hz 8,2A 220V 60Hz 12A 220V 60Hz 14A 220V 60Hz 18A DIMENS�ES RECOMENDADAS 5x1,5mm2 5x1,5mm2 5x1,5mm2 5x2,5mm2 5x2,5mm2 PARA CABO DE INTERLIGA��O At� 10mm At� 10mm At� 10mm At� 10mm At� 10mm DISJUNTOR RECOMENDADO 10A 16A 16A 16A 25A * Corrente m�xima para dimensionamento do circuito de alimenta��o el�trica. ** Aparelhos Condicionadores de Ar Modelo Quente e Frio. A unidade externa � comandada a partir da unidade interna atrav�s do cabo de interliga��o que n�o deve exceder 15 metros. A alimenta��o dever� ser feita atrav�s do cabo tripolar j� instalado na unidade interna. Para executar a interliga��o, utilize um cabo PP conforme especifica�es. 18 Instala��o do Cabo El�trico de Interliga��o � Antes de instalar a unidade interna na placa de instala��o, deve ser executada a conex�o dos cabos e do fio-terra. � Levante o painel frontal da unidade interna, retire o parafuso e a tampa que da acesso ao borne de liga��o. � Identifique cada cabo el�trico e conecte de acordo com o diagrama el�trico de cada modelo. Obs.: a identifica��o dos cabos auxiliar� a liga��o na unidade externa. � Ligue os cabos nos terminais 1 e 2 e terra. A alimenta��o � feita por um cabo tripolar j� instalado na unidade. O cabo para aterramento deve estar com um terminal tipo olhai em sua extremidade. � Utilize o prensa-cabos que est� pr�ximo ao conector, para fixar o cabo de conex�o entre as unidades. � Passe a outra extremidade do cabo atrav�s do furo aberto na parede. � Recoloque a tampa sobre os bornes do conector, a grade frontal, e instale a unidade na placa de fixa��o. Fio-terra deve ter em cada extremidade, no m�nimo, 100mm a mais que os cabos de alimenta��o. Isto garante que se for aplicada alguma for�a neste conjunto (alimenta��o e terra), o fio-terra ser� o �ltimo submetido a esfor�os mec�nicos. Modelos ACS 220V Modelos CCS 220V Modelos DCS 220V 1 2N 3 4 Unidade Interna Modelos ECS 220V 1 2N 3 4 5 Unidade Interna Modelos ICS 220V 1 2N 3 4 Unidade Interna 1 2N 3 4 LN S Unidade Interna Unidade Interna � Retire a tampa da caixa de liga��o el�trica localizada na lateral da unidade externa. � Levante o painel frontal da unidade interna, abra a caixa el�trica, conecte o cabo de liga��o no conector conforme figura abaixo. � Conecte o fio-terra no borne da unidade interna e na base el�trica da unidade externa. � Prenda os cabos que saem da caixa de liga��o com o prensa-cabos, evite tra��o no cabo. � Para finalizar a liga��o, revise se todos os bornes foram bem conectados e apertados, verifique se h� algum contato em curto. Se tudo estiver certo, feche as caixas el�tricas. 19 Unidade Externa Unidade Interna Unidade Externa Unidade Interna Unidade Externa Unidade Interna Unidade Externa Unidade Interna Interliga��o El�trica Entre Unidades ACS | ACST 9K Frio 1 1 2N 2N 3 4 5 ACS | ACST 9K Quente e Frio 1 1 2N 2N 3 3 4 4 5 5 Unidade Externa Unidade Interna ACS | ACST 12K Frio 1 1 2N 2N 3 4 5 ACS | ACST 12K Quente e Frio 1 1 2N 2N 3 3 4 4 5 5 Unidade Externa Unidade Interna ACS 18K Frio 1 1 2N 2N 3 4 5 ACS 18K Quente e Frio 1 1 2N 2N 3 3 4 4 5 5 ACS 22K Frio Ponto de For�a LN 1 1 2N 2N L ACS 30K Frio Ponto de For�a LN N1 N1 L1 L1 N 4L1 L Conector Conector Unidade Externa Unidade Interna Unidade Externa Unidade Interna ACS 22K Quente e Frio LN Ponto de For�a 1 1 2N 2N L1 3 3 4 4 ACS 30K Quente e Frio Ponto de For�a LN L L1 2N 2N 3 3 L1 Conector Conector Unidade Externa Unidade Interna Unidade Externa Unidade Interna 20 Unidade Externa Unidade Interna Unidade Externa Unidade Interna Unidade Externa Unidade Interna Unidade Externa Unidade Interna Interliga��o El�trica Entre Unidades CCS | CCST 9K Frio 1 1 2N 2N 3 4 5 CCS | CCST 9K Quente e Frio 1 1 2N 2N 3 3 4 4 5 5 Unidade Externa Unidade Interna CCS | CCST 12K Frio 1 1 2N 2N 3 4 5 CCS | CCST 12K Quente e Frio 1 1 2N 2N 3 3 4 4 5 5 Unidade Externa Unidade Interna CCS 18K Frio 1 1 2N 2N 3 4 5 CCS 18K Quente e Frio 1 1 2N 2N 3 3 4 4 5 5 Unidade Externa Unidade Interna CCS 22K Frio Ponto de For�a LN 1 1 2N 2N 3 3 4L1 CCS 30K Frio Ponto de For�a LN LN 1 2N 3 4L1 Ponto de Alimenta��o Opcional 1 2N 3 4L1 CCS 22K Quente e Frio Ponto de For�a LN LN Ponto de Alimenta��o Opcional 1 2N 3 4L1 Conector 1 2N 3 4L1 Conector CCS 30K Quente e Frio Ponto de For�a LN LN Ponto de Alimenta��o Opcional 1 2N 3 4L1 Conector 1 2N 3 4L1 Conector Unidade Externa Unidade Interna Unidade Externa Unidade Externa Unidade Interna Unidade Interna 21 Interliga��o El�trica Entre Unidades ECS | ECST 9K Frio L L N N ECS | ECST 9K Quente e Frio L L 2 2 3 3 N N Unidade Externa Unidade Externa Unidade Interna Unidade Interna Unidade Externa Unidade Externa Unidade Interna Unidade Interna ECS | ECST 12K Frio L L N N ECS | ECST 12K Quente e Frio L L 2 2 3 3 N N Unidade Externa Unidade Externa Unidade Interna Unidade Interna ECS 18K Frio L L N N ECS 18K Quente e Frio L L 2 2 3 3 N N Unidade Externa Unidade Externa Unidade Interna Unidade Interna ECS 22K Frio L Ponto de For�a N N L 1 L N 1 ECS 30K Frio L Ponto de For�a N N L 1 L N 1 Unidade Externa Unidade Interna ECS 22K Quente e Frio L Ponto de For�a N L N 3 L 2 N 1 3 2 1 Unidade Externa Unidade Interna ECS30K Quente e Frio L Ponto de For�a N L N 3 L 2 N 1 3 2 1 22 Unidade Interna Unidade Interna Unidade Interna Unidade Interna Unidade Interna L N S L N S L N S L N S L N S Interliga��o El�trica Entre Unidades ICS | ICST 9K Frio ICS | ICST 12K Frio ICS 18K Frio ICS 24K Frio ICS 30K Frio L N S L N S L N S L N S L N S 23 Unidade Externa Unidade Externa Unidade Interna Unidade Externa Unidade Interna Unidade Externa Unidade Interna Unidade Externa Unidade Interna L N S ICS | ICST 9K Quente e Frio ICS | ICST 12K Quente e Frio L N S L N S L N S ICS 18K Quente e Frio ICS 24K Quente e Frio L N S L N S L N S L N S Unidade Externa Unidade Externa Unidade Externa Unidade Externa Unidade Externa Unidade Interna Unidade Externa Unidade Interna Unidade Externa Interliga��o El�trica Entre Unidades DCS | DCST 9K Frio 1 1 2N 2N 3 3 4 4 DCS | DCST 9K Quente e Frio 1 1 2N 2N 3 3 4 4 Unidade Externa Unidade Interna DCS | DCST 12K Frio 1 1 2N 2N 3 3 4 4 DCS 18K Frio 1 1 2N 2N 3 3 4 4 DCS 24K Frio 1 1 2N 2N 3 3 4 4 Unidade Externa Unidade Interna Unidade Externa Unidade Interna DCS | DCST 12K Quente e Frio 1 1 2N 2N 3 3 4 4 DCS 18K Quente e Frio 1 1 2N 2N 3 3 4 4 DCS 24K Quente e Frio 1 1 2N 2N 3 3 4 4 Unidade Externa Unidade Interna DCS 30K Frio 1L 1L 2N 2N 3 3 4L� 4L� Unidade Interna Unidade Externa Unidade Interna Unidade Externa Unidade Interna 24 Instala��o da Linha de Cobre CONEX�ES DE INTERLIGA��O � Para fazer a conex�o das tubula�es de interliga��o nas respectivas v�lvulas de servi�o das unidades interna e externa, proceda da seguinte maneira: � Remova as porcas flanges que est�o pr�-montadas nas conex�es das duas unidades. Corpo Conex�o Tampa Tampa Ventil Porca Flange Tampa de Prote��o Porca Flange � Encaixe as porcas que est�o pr�montadas nas conex�es das unidades interna e externa nas extremidades dos tubos de liga��o entre as unidades. � Fa�a flanges nas extremidades dos tubos. Use um flangeador de di�metro adequado. FLANGE DO TUBO � Conecte as duas extremidades dos tubos de suc��o e expans�o, j� com as porcas e flanges, �s respectivas v�lvulas de servi�o da unidade interna e externa. NIPLE VENTIL Procedimento de Interliga��o � Quando a unidade condensadora estiver em um n�vel superior ao da unidade evaporadora, fazer sif�es nas subidas da linha de suc��o a considerando desde a sa�da da evaporadora. � Quando a unidade condensadora estiver em um n�vel inferior ao da unidade evaporadora n�o h� necessidade de que sejam feitos sif�es. � Inclinar as linhas horizontais de suc��o no sentido do fluxo. � Isolar as linhas de expans�o e suc��o da radia��o (al�m de bem isoladas termicamente) quando estiverem expostas ao sol. 25 Linha de Expans�o Linha de Suc��o SL UNIDADE CONDENSADORA Fazer um sif�o a cada 3m UNIDADE EVAPORADORA 3m Verificando a Exist�ncia de Vazamentos � Depois de efetuar as conex�es, utilize um aparelho para detectar vazamentos. � Verifique cuidadosamente se n�o h� vazamentos nas juntas. � Este � um passo importante para garantir a qualidade da instala��o. � Caso seja encontrado algum vazamento, ele deve ser reparado imediatamente. � O v�cuo deve ser realizado ap�s o teste de vazamento e antes da libera��o do flu�do refrigerante, sendo necess�ria uma bomba de v�cuo e Um vacu�metro eletr�nico. Antes de se iniciar o v�cuo, a bomba deve ser testada, devendo atingir, no m�nimo 33,33Pa (250pmHg). Caso contr�rio, deve-se trocar o seu �leo, que provavelmente est� contaminado. � Conecte a bomba de v�cuo conforme o diagrama ao lado, e efetue o v�cuo at� que o vacu�metro eletr�nico atinja de 33,33Pa a 66,7Pa (250pmHg a 500pmHg). � O processo deve ser realizado com as v�lvulas de servi�o da unidade externa fechadas. � Para quebrar o v�cuo, abra as v�lvulas de servi�o da unidade externa para adicionar carga de flu�do refrigerante ao sistema, proceda da seguinte maneira: 1. Atrav�s de um manifold, conecte o cilindro de g�s refrigerante � v�lvula de servi�o da linha de suc��o. 2. Purgue o ar das mangueiras na v�lvula de servi�o da linha de suc��o, abrindo a v�lvula do cilindro. 3. Abra a v�lvula de servi�o da linha de suc��o para permitir a entrada do g�s refrigerante. 26 Modelo Top Discharge Unidade Interna Modelo Retangular Unidade Interna Unidade Externa Manometro Vacuometro V�lvula de 2 vias V�lvula de 3 vias Mangueira de Servi�o Bomba de V�cuo Unidade Externa Manometro Vacuometro V�lvula de 3 vias V�lvula de 2 vias Mangueira de Servi�o Bomba de V�cuo Verifica��o Final da Instala��o POSI��O ADEQUADA � N�o obstrua as entradas e sa�das de ar do Condicionador de Ar, para evitar falhas durante seu funcionamento. � Verifique se h� um bloqueio na sa�da de �gua do tubo de drenagem e limpe-o imediatamente, se houver. � Verifique se o fio terra est� conectado de forma confi�vel. � Verifique se as pilhas do controle remoto est�o instaladas e se a energia � suficiente. � Verifique se h� danos no suporte de montagem da unidade externa e, se houver, entre em contato com nosso centro de servi�o local. � N�o instale a Unidade Interna em ambientes com a presen�a de G�s inflam�vel, �leo em suspens�o ou Produtos qu�micos. VERIFICA��O DE SEGURAN�A EL�TRICA � Se a tens�o el�trica de alimenta��o est� conforme a rede el�trica. � Se h� conex�o com defeito ou falta em um dos fios de alimenta��o, sinal e aterramento. � Se o fio de aterramento do ar condicionado est� firmemente aterrado. VERIFICA��O DE SEGURAN�A DA INSTALA��O � Se a instala��o est� segura. � Se o dreno da �gua est� suave. � Se a fia��o e os tubos est�o instalados corretamente. 27 � Verifique se alguma mat�ria estranha ou ferramentas s�o deixadas dentro da unidade. TESTE DE VAZAMENTO DO REFRIGERANTE � Dependendo do m�todo de instala��o, os seguintes m�todos podem ser usados para verificar o vazamento, em �reas como as quatro conex�es da unidade externa e os n�cleos das v�lvulas de corte e v�lvulas T: 1. M�todo de bolha: aplique de uma camada uniforme de �gua de sab�o sobre a �rea que se suspeita vazamento e observe cuidadosamente para ver se surgem bolhas. 2. M�todo do instrumento: verificar o vazamento apontando a sonda do detector de vazamento de acordo com as instru�es para os pontos suspeitos de vazamento. TESTE DE OPERA��O � Verifique se todos os cabos de tubula��o e conex�o est�o bem conectados. � Confirme se as v�lvulas de g�s do lado e de l�quido est�o totalmente abertas. � Ligue o cabo de alimenta��o a uma tomada de energia independente. � Instale as pilhas no controle remoto. � Ligue a alimenta��o e pressione o bot�o de alternar ON / OFF do controle remoto para iniciar o aparelho de ar condicionado. � Selecione COOL, HEAT (n�o dispon�vel em modelos de apenas frio), SWING e outros modos de opera��o com o controle remoto e veja se a ativa��o dos modos est� correta. PRESTE ATEN��O A RU�DOS DURANTE A OPERA��O � Quando estiver instalando a unidade, instale-a em um local que suporte seu peso, sem causar vibra�es ou barulhos durante a opera��o. � Posicione a unidade externa em um lugar onde seu barulho n�o atrapalhe a vizinhan�a. � N�o obstrua as entradas e/ou sa�das de ar das unidades interna e/ou externa. � Caso o aparelho emita ru�dos estranhos durante o funcionamento, entre em contato com o assistente t�cnico. MANUTEN��O � O condicionador de ar precisa de manuten��o peri�dica. Para tanto, procure servi�o de um t�cnico Autorizado Agratto/Ventisol (servi�o n�o � coberto por Garantia). 28 Auto-Diagn�stico Este aparelho possui um sistema de auto-diagn�stico instalado, que mostra informa�es do seu aparelho (conforme tabelas a seguir). Verifique seu modelo de Condicionador de Ar. Modelos ACS | ACST C�DIGO PAINEL dF Motor parado E2 E3 E8 E5 E7 E0 E1 C�DIGO DE LUZ (L�mpada Indicadora) Pisca 1 vez / 1s Pisca 1 vez / 1s Pisca 1 vez / 8s Pisca 2 vezes / 8s Pisca 2 vezes / 8s Pisca 6 vezes / 8s Pisca 7 vezes / 8s Pisca 3 vezes / 8s Pisca 4 vezes / 8s AUTO-DIAGN�STICO Descongelamento Sem ventila��o Falha no sensor de temperatura Sensor de temperatura da serpentina Protetor t�rmico/Descongelar Falha no ventilador Falha externa Falha ao abrir a porta Falha no senso de temperatura externo Modelos CCS | CCST C�DIGO PAINEL P2 DESCRI��O DE ERRO Prote��o contra superaquecimento. Preven��o de P3 congelamento do evaporador. F1 Erro do sensor de temperatura ambiente. F2 Erro no sensor de temperatura do evaporador. Erro no sensor de F3 temperatura do condensador. F4 Erro do motor PG. AUTO-DIAGN�STICO Superaquecimento do Evaporador ou a velocidade do ventilador n�o est� correta. Evaporador congelado. LED Stand-by pisca; Unidade para. LED TIMER pisca; Unidade para. LED RUN pisca; Unidade para. Led Air fresh pisca; Unidade para. 29 C�DIGO PAINEL Modelos ECS | ECST C�DIGO DE LUZ (L�mpada Indicadora) AUTO-DIAGN�STICO Led RUN aceso Falha no sensor de temperatura ambiente E1 Pisca uma vez Falha no sensor de temperatura do trocador de calor E2 Pisca duas vezes Mau funcionamento do motor ventilador da unidade interna Falta de flu�do refrigerante, ou defeito na E4 Pisca quatro vez unidade condensadora, compressor ou motor ventilador... Falha no reconhecimento do auto diagn�stico, desligue o equipamento pelo disjuntor ou tomada E6 Pisca seis vezes e na unidade evaporadora pressione o bot�o de auto algumas vezes, persistindo, o defeito pode ser no motor ventilador da unidade interna . C�DIGO PAINEL E1 E2 E3 E4 E5 F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 FA P4 P5 P6 P7 Modelos ICS | ICST C�DIGO DE LUZ LED1 LED2 LED3 Light Flash Light Light Flash Flash Light Flash Dark Dark Flash Light Flash Light Light Flash Dark Dark Flash Flash Light Flash Flash Dark Flash Light Flash Flash Dark Flash Dark Light Dark Dark Flash Flash Dark Dark Light Flash Light Dark Flash Dark Light Light Light Dark Light Dark Light Light Dark Light Dark Light Dark AUTO-DIAGN�STICO Falha no sensor de temperatura do quarto. Falha do sensor de temperatura da bobina OD. Falha do sensor de temperatura da bobina ID. Falha do feedback do motor PG ID. Falha de comunica��o ID & OD. Falha de retorno do motor CC ao ar livre. Falha modular IPM. Falha modular PFC. Falha na opera��o do compressor. Falha do sensor de temperatura de descarga OD. Prote��o da tampa superior do compressor. Falha do sensor de temperatura ambiente OD. Prote��o sobre / sob tens�o. Falha de comunica��o do m�dulo Odt. OD EE PROM falha. Falha no sensor de temperatura de suc��o. Prote��o de sobrecarga. Prote��o de temperatura de descarga. Prote��o de alta temperatura. Prote��o contra congelamento. 30 Modelos DCS | DCST C�DIGO PAINEL EF F6 F8 E4 E3 F9 E0 F5 E5 F4 F2 E2 P2 P0 P7 P8 P9 P1 P5 P6 P4 PA PE EE F0 E1 F3 F1 E8 P3 AUTO-DIAGN�STICO Falha EEPROM da unidade externa. Falha de comunica��o interna e externa. Falha de comunica��o da placa principal e placa de driver. Compress�o do compressor anormal (falha de faze, reverso). Falha do compressor fora de passo. Falha do m�dulo IPM. Falha / prote��o do teto do casco do compressor. Falha do sensor de temperatura de escape. Falha do sensor de temperatura de suc��o. Falha do sensor de temperatura da bobina externa. Falha do sensor de temperatura ambiente externa. Falha do motor do ventilador CC da unidade externa. Prote��o da corrente AC da unidade externa. Prote��o atual da fase com compressor. Prote��o contra sobretens�o AC over-high / over-low da unidade externa. Prote��o de sobretens�o DC over-high / over-low da unidade externa. Prote��o contra temperatura excessiva de IPM. Prote��o contra superaquecimento da temperatura de escape. Prote��o contra congelamento das bobinas externas. Desligamento de prote��o contra superaquecimento de bobina externa de resfriamento Aquecimento de prote��o contra superaquecimento de bobina interna. Refrigera��o de temperatura ambiente da unidade externa com produ��o insuficiente. Aquecimento de temperatura ambiente da unidade externa de alta prote��o. Falha EEPROM da unidade interna. Falha interna do motor do ventilador. falha de passagem zero do PCB interior. Falha da bobina interna e falha do sensor. Falha interna do sensor de temperatura ambiente. Exce��o do sistema da unidade externa. Aquecimento / trocar pasta de contato. 31 CERTIFICADO DE GARANTIA A Garantia deste produto � de responsabilidade da Ventisol. A VENTISOL solicita ao consumidor e ao instalador, a leitura pr�via do manual de usu�rio e o manual de instala��o, para uma melhor utiliza��o do produto e uma adequada instala��o do mesmo. A garantia tem in�cio a partir da data de emiss�o da nota fiscal de venda do produto contemplando o prazo legal de 90 (noventa) dias, conforme disp�e o artigo 26, inciso II de lei n� 8.078, de 1990, C�digo de Defesa do Consumidor. O prazo de Garantia inicia-se a partir da data de emiss�o da nota fiscal de compra do aparelho, observando-se as seguintes disposi�es: 1- A garantia VENTISOL abrange defeitos de fabrica��o em pe�as, partes e componentes, num prazo de at� 90dias, conforme c�digo de defesa do consumidor, dentro das condi�es de prazo estabelecidos neste termo, ressalvadas as condi�es estabelecidas no item 4 (quatro). Se o produto for instalado por uma assist�ncia da rede autorizada VENTISOL, e comprovada com a nota de servi�o de instala��o, a garantia se estende por mais 9 (nove) meses, que somados aos 90 (noventa) dias de garantia legal, o consumidor tem o direito a 12 (doze) meses de garantia na unidade interna (evaporadora) e na unidade externa (condensadora). 2-Entende-se por garantia o reparo gratuito do aparelho e a reposi��o de pe�as que de acordo com o parecer do Assistente T�cnico Autorizado VENTISOL apresentem defeito t�cnico de fabrica��o. Tal garantia, somente ter� validade mediante apresenta��o da Nota Fiscal de venda do produto e da nota de servi�o, quando este for credenciado Agratto/Ventisol. � imprescind�vel, para o atendimento gratuito, que o aparelho esteja dentro do prazo estipulado acima. A lista de empresas credenciadas como servi�o t�cnico autorizado VENTISOL, podem ser encontradas no site: www.agratto.com.br ou atrav�s do SAC (48) 2107-9500, e-mail: sac@agratto.com.br 3 - Fica automaticamente cancelada a garantia em qualquer uma das condi�es abaixo: � Danos provocados por acidentes tais como: queda, descarga el�trica, inunda��o, desabamento ou inc�ndio; � Danos provocados por salinidade na unidade externa; � Danos provocados por umidade, exposi��o a luz solar ou gordura na unidade interna; � Remo��o das etiquetas e logomarcas de identifica��o do produto; � Uso em desacordo com as informa�es contidas no manual de instru�es; � Liga��o do aparelho em voltagem incorreta, excessiva ou sujeita a oscila�es de tens�o da rede el�trica; � Ajuste interno ou conserto feito por pessoa n�o credenciada pela VENTISOL, ou se for verificado sinais de viola��o de suas caracter�sticas originais; � Se a Nota Fiscal de venda apresentar rasuras e/ou adultera�es; � Modifica��o das caracter�sticas originais de f�brica; � Utiliza��o de itens e/ou pe�as de reposi��o n�o originais Agratto/Ventisol; � Qualquer instala��o diversa da recomendada pelo manual de instala��o que acompanha o produto; 32 4 - N�o est�o cobertos pela Garantia: � Danos causados por avarias de transporte e movimenta��o incorreta; � Quaisquer danos causados quando a instala��o n�o for realizada por uma empresa ou t�cnico credenciado pela VENTISOL; � Despesas eventuais de transporte das unidades at� a oficina; � Despesas de locomo��o do t�cnico para atendimento � domic�lio quando o equipamento estiver fora do per�metro urbano da cidade sede da empresa credenciada pela Ventisol. � Manuten��o preventiva e peri�dica do produto, que inclui limpeza e troca de filtro de ar; � Altera�es nas caracter�sticas do produto. � Qualquer reparo ou componente substitu�do ap�s a data em que se encerra esta garantia os mesmos ser�o cobrados integralmente do usu�rio. A PRESENTE GARANTIA ANULA QUALQUER OUTRA ASSUMIDA POR TERCEIROS. NENHUMA PESSOA OU EMPRESA EST� AUTORIZADA A FAZER EXCE��ES OU ASSUMIR COMPROMISSO EM NOME DA VENTISOL. ESTA GARANTIA � V�LIDA APENAS EM TERRIT�RIO NACIONAL. Guarde sua Nota Fiscal, pois ela � parte integrante deste Certificado de Garantia. Este Certificado apenas ser� v�lido ap�s o correto preenchimento de todos os dados solicitados abaixo, pelo Instalador Credenciado Ventisol e dever�o ser fornecidos sempre que solicitados. Instala��o do Aparelho Credenciado: Nome do t�cnico leg�vel: Data da Instala��o: Nome do Cliente: Modelo da unidade Evaporadora: N� de s�rie: Modelo da unidade condensadora: N� de s�rie: Nota fiscal: Data de compra: Press�o de trabalho: Tens�o: Corrente: 33 Manuten��o Preventiva Credenciado: Nome do t�cnico leg�vel: Press�o de trabalho: Tens�o: Estado dos filtros: Estado dos isolantes: Estado da condensadora: Data da Manuten��o preventiva: Nota fiscal: Componente com defeito: Credenciado: Nome do t�cnico leg�vel: Press�o de trabalho: Tens�o: Estado dos filtros: Estado dos isolantes: Estado da condensadora: Data da Manuten��o preventiva: Nota fiscal: Componente com defeito: Credenciado: Nome do t�cnico leg�vel: Press�o de trabalho: Tens�o: Estado dos filtros: Estado dos isolantes: Estado da condensadora: Data da Manuten��o preventiva: Nota fiscal: Componente com defeito: Corrente: Corrente: Corrente: 34 Anota�es 35 Fabricado por: VENTISOL DA AMAZ�NIA IND. DE APARELHOS EL�TRICOS LTDA. CNPJ: 17.417.928/0001-79 Rua Azal�ia, 2421 - Distrito Industrial II Manaus / AM - CEP: 69.075-000 Tel./Fax: 92 3029 1000 sac@agratto.com.br www.agratto.com.br 20190404 Todas as imagens deste manual s�o todas meramente ilustrativas.
