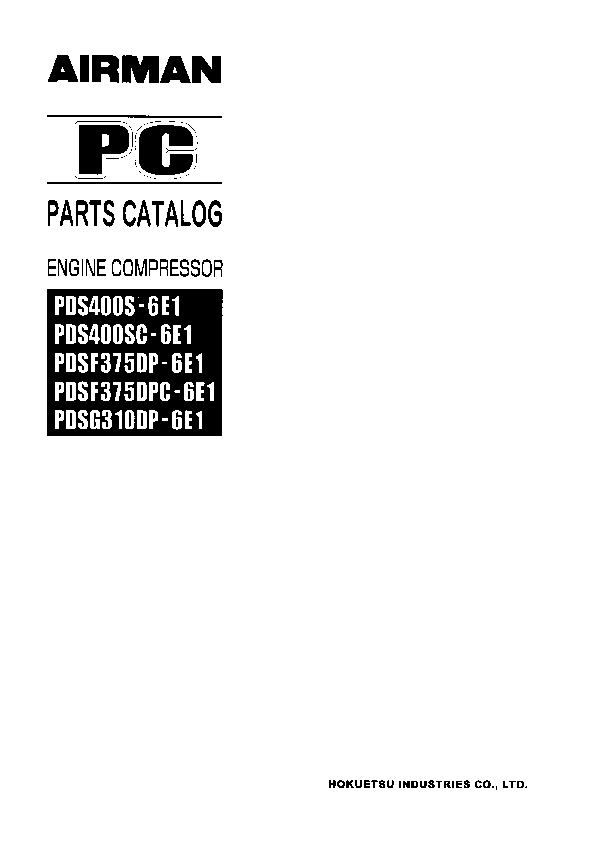

PDS400S PDS375DP PDS310DP PARTS
[WITH AFTER COOLER TYPE]
[WITH AFTER COOLER TYPE]
2007-04
1. This parts catalog contains all the parts and assemblies of"AIRMAN"brand products. The complete unit is divided into several parts groups, the details of which are clearly illustrated, and completely listed. So desired part number, name and quantity can be easily determined referring to Ref.No.
2. When you place order for service parts, please be sure to advise us of the following information. (1) Part number. (2) Quantity required. (3) Part name. (4) Model name and Serial number.
3. How to read parts catalog. (8)
(1) (2) (3) (4)
(5) (6) (7) (8)
(1) Ref.No. Reference number (Ref.No.) is to be used for locating the part number and name from the illustrations. (However some parts such as bolts and nuts etc., are not illustrated but their reference numbers only listed.) Ref.No.1, 1-1, 1-2,...... shows history of part modifications. [These reference numbers mean 1: primary period, 1-1: first alteration, 1-2: second alteration and 1-3......follows]
(2) Part No. Every part has its own proper number. Even if a part has the same shape as an other part and if its number different, it is not interchangeable at all in many cases.
(3) Interchangeability A, B, C, D, E, Q, X, Y and Z in column"Interchangeability"show the following. AA new part can replace an old part, but an old part cannot replace a new part. BNot interchangeable. CDisused. DNewly added. ECompatible with eachother. QQuantity per unit changed. XIncluded in this set of parts, this part is not used for this model. YPart to be selected. ZThis part can not be supplied as an individual part.
(4) Part name Every part has its own proper name.
(5) Q'ty The number shown in the column of Q'TY indicates the quantity of parts used per one unit machine.
(6) Applicable Ser.No. (Serial Number) Ser.No. shows the machine number to which the part is applicable. Month and year stated in column"Ser.No."show the month and year from which the part is applicable.
(7) Change column M1, M2,...... Mn mentioned in the column indicate the change of part number and the serial number of the unit, the part of which was modified.
(8) Remarks This column"Remarks"mentions in mark or signal the specifications of each part, original part number of manufacturer, model name of the part for which is used and etc. [Example. SC:w.AFTER COOLER]
4. Abbreviations used in this catalog.
ass'y C/H Comp. Const. Cont. Cyl. Eng. EXP. Incl.
assembly Change column Compressor Consisting of Control Cylinder Engine Export Including
L o & p OPT. Press. SPC/S. STD. T or t w. w/o
Length overrun & parking brake Option Pressure Special specifications Standards Thickness with without
NOTE : We are always engaged in improving our products. So there may be some changes of the product which are not yet mentioned in this parts catalog. Therefore, in necessary case, we issue a revision in which such changes ars added. When you have any question on the parts catalog, please ask your nearest dealer or directly us.
CONTENTS
FIG.NO.
FIG.NAME
PAGE
21 - 00 22 - 00 31 - 00 33 - 00 33 - 01 35 - 00 36 - 00 36 - 01 37 - 00 38 - 00 39 - 00 41 - 00 43 - 00 44 - 00 51 - 00 52 - 00
AIR END
UNLOADER
MOUNTING & INTAKE
,
RECEIVER,SEPARATOR & SERVICE HEADER ,,
PRESSURE CONTROL VALVE
SERVICE HEADER(WITH AFTER COOLER) ()
AIR LINE
AIR LINE(HIGH PRESSURE TYPE)
()
OIL LINE
COOLING
NAME PLATE
ENGINE & EXHAUST
,
FUEL LINE
ELECTRIC
FRAME & BONNET
,
LINING
21- 13 22- 13 31- 12 33- 13 33- 4 35- 13 36- 12 36- 35 37- 12 38- 13 39- 13 41- 12 43- 13 44- 13 51- 14 52- 12
HOW TO READ MODELS
PD PORTABLE DIESEL ENGINE S SCREW(OIL-INJECTION) No mark0.7MPa F 1.03MPa / G 1.4MPa 400Free air delivery(cfm) S SILENT TYPE DPDUAL PRESSURE TYPE No markSTANDARD TYPE C AFTERC OOLER TYPE 6 WIDE BODY MODEL CHANGE MARK VARIATION MARK
PD , S () : 0.7MPa F 1.03MPa / G 1.4MPa 400(cfm) S DP2 : C 6
2003-03
CONTENTS
FIG.NO.
FIG.NAME
ENGINE PARTS
500000
CRANKCASE
501000
OIL PAN
501200
DIPSTICK AND GUIDE
502000
CYLINDER HEAD
503000
INLET VALVE AND EXHAUST VALVE
504000
ROCKER ARM SHAFT
505000
HEAD COVER
508000
GEAR CASE
511000
PISTON AND CRANKSHAFT
512000
CAMSHAFT AND IDLE GEAR SHAFT
514000
BEARING CASE COVER
515000
FLYWHEEL
526500
SUPPLY PUMP
531001
FUEL FILTER
531002
FUEL FILTER
531500
FUEL PIPE
532500
SEPARATOR
545000
INJECTION PUMP
547100
FUEL PUMP (ELECTRICAL)
548000
COMMON RAIL
550000
ALTERNATOR AND PULLEY
551000
ALTERNATOR [COMPONENT PARTS]
554000
STARTER
555000
STARTER [COMPONENT PARTS]
557000
SWITCH/SENSOR
557500
INJECTOR HARNESS
558000
WIRE HARNESS
558500
WIRE HARNESS BRACKET
560000
WATER FLANGE AND THERMOSTAT
561000
WATER PUMP
561200
WATER PIPE
567000
FAN AND PULLEY
571000
INLET MANIFOLD
571100
AIR CLEANER FLANGE AND THROTTLE VALVE
572000
EXHAUST MANIFOLD
572300
EGR VALVE
572400
EGR COOLER
572600
TURBO CHARGER
574000
DIESEL PARTICULATE FILTER MUFFLER
574200
DIESEL PARTICULATE FILTER MUFFLER [COMPONENT PARTS]
574300
DIESEL PARTICULATE FILTER MUFFLER SENSOR
574500
PRESSURE PIPE
575000
SELECTIVE CATALYTIC REDUCTION MUFFLER
576000
BREATHER PIPE/SEPARATOR PIPE
576501
OIL SEPARATOR
576502
OIL SEPARATOR [OPTION]
580000
OIL PIPE (TURBO CHARGER)
582000
OIL COOLER
583000
OIL FILTER
587000
STARTER SWITCH
587200
ECU
588000
ACCESSORIES AND SERVICE PARTS
589000
LABEL AND OPERATOR'S MANUAL
594000
PISTON KIT [OPTION]
597500
HEAT INSULATION KIT [OPTION]
599000
Diagmaster [OPTION]
() EGR EGR [] () ECU [] [] []
PAGE
1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 46 47 48 49 50 51 52 53 54 55 56 57 58
Ref.NO.
Part NO.
Inter-
change ability
21 - 00 AIR END
Part Name
Q'ty S400
Applicable Ser.No.
F375
G310
21 - 00
COMPRESSION GROUP
1
21201 45802
Cylinder,1st
1
1
21201 48800
Cylinder,1st
1
2
33238 02000
Plug
1
3
03402 25024
O-ring
O-
1
4
21214 19100
Casing,power side 1
5
21221 05300
O-ring
O-
1
6
22314 06400
O-ring
O-
1
7
21211 13302
Oil seal
1
8
21212 21100
Cover,oil seal
1
9
03402 15150
O-ring
O-
1
10
21465 07000
Collar
1
11
21207 03800
Nozzle
1
12
21217 35401
Casing,discharge 1
12
21217 38000
Casing,discharge 1
13
03620 60002
Plug
7
14
03620 60003
Plug
2
15
03620 60004
Plug
1
16
21221 05200
O-ring
O-
1
17
02280 10045
Socket bolt
2
18
21218 36100
End cover
1
19
03402 15125
O-ring
O-
1
20
21218 36200
End cover
1
21
03402 15105
O-ring
O-
1
22
02280 10030
Socket bolt
32
23
03115 40010
Spring washer
13
24
21461 36900
Rotor,male
1 0229 0151
-
24 -1 21461 39200 B Rotor,male
1 0230 0152
25
21462 27200
Rotor,female
1
A pair of rotor (male & female) should be ordered.
26
21406 43800
Bearing,rotor
1
27
03413 20160
Snap ring
1
28
21470 17600
Bearing,complete , 1
29
21468 19901
Plate
1
30
03413 40040
Snap ring
1
31
21406 28400 Y Bearing,rotor
1 0229 0151
-
31 -1 21406 45400 Y Bearing,rotor
1 0230 0152
31
21406 30400 Y Bearing,rotor
1
32
03413 20080
Snap ring
1
33
21470 17700
Bearing,complete , 1
34
21468 01300
Plate
1
35
21411 10400
Shaft
1
36
03410 06315
Bearing
1
37
03413 10075
Snap ring
1
38
21406 43100
Bearing
1 0207 0118
-
38 -1 21406 45200 A Bearing
1 0208 0119
39
03306 14050
Key
1 0229 0151
-
39 -1 03306 16050 B Key
1 0230 0152
40
21468 03500
Plate
1
41
02280 10040
Socket bolt
6
42
03115 30010
Lock washer
6
- 21-2 -
C/H
Remarks
Incl.No.3
M489
M492
M480 M489
2007-04
Ref.NO.
Part NO.
Inter-
change ability
21 - 00 AIR END
Part Name
Q'ty S400
Applicable Ser.No.
F375
G310
43
03316 14028
Pin
4
44
GD920 14200
Nipple elbow
1
45
03402 25029
O-ring
O-
1
21 - 01
COMPRESSION GROUP
71 71 -1 71 71 -1 71 72 72 72
21467 47700
Gear,driven
21467 52700 B Gear,driven
21467 50400
Gear,driven
21467 52800 B Gear,driven
21467 52500
Gear,driven
21469 37300
Gear,drive
21469 40000
Gear,drive
21469 41300
Gear,drive
Shaft & gear should be ordered in pairs.
1 0229
1 0230
1
0151
1
0152
1
1
1
1
22 - 00
101
22100 48501
101
22100 50501
102
03402 15150
103
02280 10030
104
03115 30010
105
22311 10202
106
03402 25095
107
02280 10035
108
02280 10120
109
03115 40010
VALVE GROUP
Unloader ass'y
1
Unloader ass'y
1
O-ring
O-
1
Socket bolt
4
Lock washer
4
Discharge elbow
1
O-ring
O-
1
Socket bolt
2
Socket bolt
2
Spring washer
4
61 - 00
161
61123 03900
162
61121 09200
163
21420 19100
164
61136 01800
165
03307 18080
166
21468 16900
167
02282 10040
168
03115 30010
169
02238 10030
COUPLING GROUP
Coupling complete Coupling,drive Coupling,driven Bolt Key Plate Socket bolt Lock washer Bolt,w/w
1
, 1
, 1
8
1
1
2
2
12
