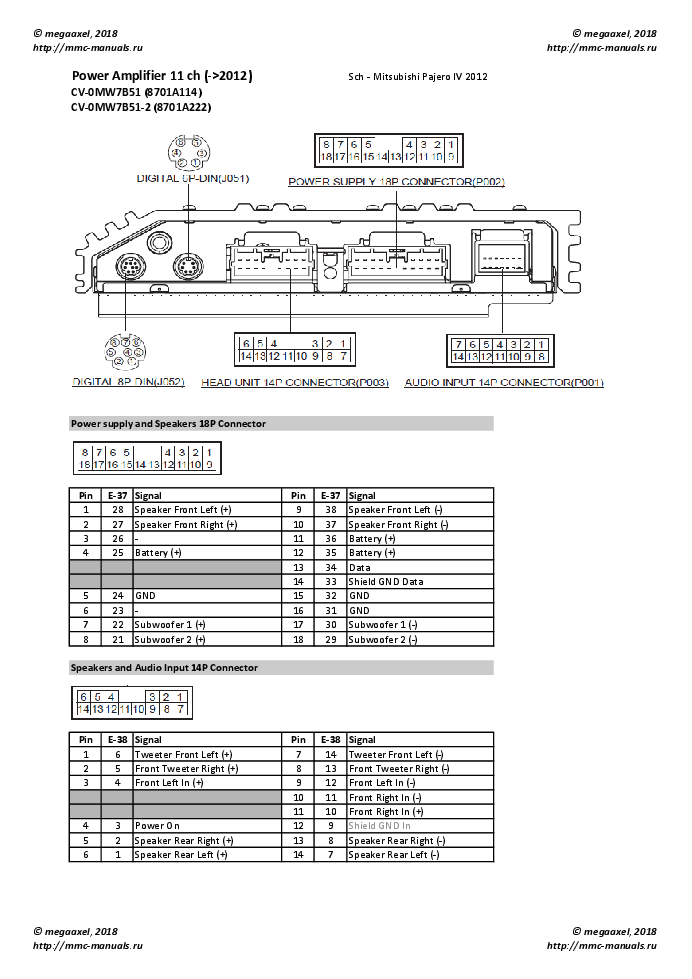

Power Amplifier 11 ch (->2012)
CV-0MW7B51 (8701A114) CV-0MW7B51-2 (8701A222)

Sch - Mitsubishi Pajero IV 2012

� megaaxel, 2018 http://mmc-manuals.ru

Power supply and Speakers 18P Connector

Pin E-37 Signal 1 28 Speaker Front Left (+) 2 27 Speaker Front Right (+) 3 26 4 25 Battery (+)
5 24 GND 6 23 7 22 Subwoofer 1 (+) 8 21 Subwoofer 2 (+)
Speakers and Audio Input 14P Connector

Pin E-37 Signal 9 38 Speaker Front Left (-) 10 37 Speaker Front Right (-) 11 36 Battery (+) 12 35 Battery (+) 13 34 Data 14 33 Shield GND Data 15 32 GND 16 31 GND 17 30 Subwoofer 1 (-) 18 29 Subwoofer 2 (-)

Pin E-38 Signal 1 6 Tweeter Front Left (+) 2 5 Front Tweeter Right (+) 3 4 Front Left In (+)
4 3 Power On 5 2 Speaker Rear Right (+) 6 1 Speaker Rear Left (+)

Pin E-38 Signal 7 14 Tweeter Front Left (-) 8 13 Front Tweeter Right (-) 9 12 Front Left In (-) 10 11 Front Right In (-) 11 10 Front Right In (+) 12 9 Shield GND In 13 8 Speaker Rear Right (-) 14 7 Speaker Rear Left (-)

� megaaxel, 2018 http://mmc-manuals.ru

� megaaxel, 2018 http://mmc-manuals.ru

� megaaxel, 2018 http://mmc-manuals.ru
Audio Input and Extended Speakers 14P Connector

Pin E-36 Signal 1 47 2 46 3 45 4 44 Speaker Reargate Left (+) 5 43 Speaker Reargate Right (+) 6 42 Speaker Center (+) 7 41 -
Digital 6P-DIN (to RSES)

Pin E-36 Signal 8 54 9 53 10 52 11 51 Speaker Reargate Left (-) 12 50 Speaker Reargate Right (-) 13 49 Speaker Center (-) 14 48 -
Digital 8P-DIN (to MMCS)

Pin Signal 1 Digital Data (-) 2 Digital Data (+) 3 Mute 4 Digital Data Common 56Case Shield

Pin 1 2 3 4 5 6 7 8 Case

Signal Digital Data (+) Mute Digital Data (-) Digital Data Common Shield
