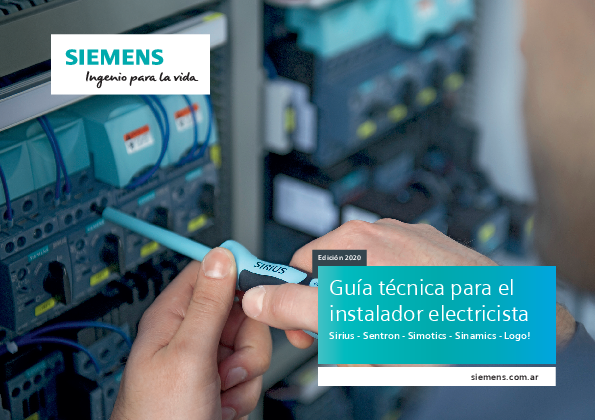

Edición 2020 Guía técnica para el instalador electricista
es manual, establece un vínculo entre la instalación y los operarios; o si queremos obtener información de la instalación. Introducción. 5
Extracted Text
Edici�n 2020 Gu�a t�cnica para el instalador electricista Sirius - Sentron - Simotics - Sinamics - Logo! siemens.com.ar La Gu�a T�cnica para el Instalador Electricista ha sido elaborada para facilitar el desarrollo de su trabajo cotidiano. Introducci�n El objetivo de esta publicaci�n es aportar datos y ejemplos pr�cticos para la soluci�n de cualquier tipo de inconvenientes que se puedan presentar en su actividad. Todo el contenido ha sido elaborado sobre la base de las consultas realizadas a los t�cnicos especialistas de nuestra Hotline T�cnica. No hay que olvidar que cuanto m�s f�cil y r�pido pueda realizar su trabajo, mayores ser�n sus beneficios y los de su cliente. Del mismo modo, cuanto mejor sea la calidad de los productos utilizados, mayor ser� la confiabilidad de la instalaci�n. A trav�s de esta gu�a t�cnica le proporcionamos la ayuda necesaria para llevar adelante todos sus proyectos. Deseamos que sea una herramienta de gran utilidad para su trabajo, sum�ndose a las ya existentes: Hotline T�cnica Tel�fono 0810-333-2474 (opci�n 3) support.aan.automation@siemens.com Introducci�n. 3 Las tareas m�s frecuentes de un instalador electricista consisten en conectar circuitos de iluminaci�n y circuitos de motores. Para asegurar que las mismas sean desarrolladas de manera confiable, es conveniente analizar las diferentes funciones que las componen, todas ellas importantes. La maniobra de carga: permite que, por ejemplo, un motor arranque o una l�mpara se encienda cuando es necesario. La protecci�n de la carga: es la funci�n de los aparatos que evitan que la carga se da�e cuando hay una aver�a ajena a ella. La protecci�n del circuito: si a pesar de nuestras precauciones hay una falla en el circuito o en la carga, debemos evitar que tambi�n se da�en o destruyan los dem�s aparatos que conforman el circuito. El control: establece cu�ndo y porqu� una carga debe ser conectada. El mando: cuando la maniobra de las cargas es manual, establece un v�nculo entre la instalaci�n y los operarios; o si queremos obtener informaci�n de la instalaci�n. Para cada una de estas funciones, existen aparatos espec�ficos. Aparatos de maniobra: son los contactores, arrancadores, variadores de velocidad, interruptores o seccionadores que permiten vincular el�ctricamente a la red con la carga, y conducen la corriente hacia la misma permitiendo su funcionamiento. Aparatos de protecci�n: seg�n su forma de actuaci�n protegen a los motores contra sobrecargas (guardamotores, rel�s de sobrecargas); o a los aparatos de maniobra contra los efectos de las corrientes de cortocircuito (fusibles, guardamotores o interruptores limitadores); o a las conductores contra sobrecargas y cortocircuitos (fusibles, interruptores autom�ticos). 4 Introducci�n. Aparatos de control: se utilizan para realizar tareas de automatismo, m�s o menos complicadas, siendo su mejor exponente los rel�s de tiempo, interruptores horarios o los M�dulos L�gicos Programables LOGO! Aparatos de mando: son los encargados de vincular a la instalaci�n y a los operadores de la misma con los aparatos de maniobra y protecci�n. Ejemplo de ello son los botones y las l�mparas de se�alizaci�n, los fines de carrera, los sensores, etc. Al mencionar a los motores, se hace referencia a los motores trif�sicos asincr�nicos con rotor con jaula de ardilla. Excepcionalmente tambi�n se tratar�n temas relativos a motores monof�sicos y asincr�nicos con rotor en cortocircuito. Valores nominales y asignados: las actuales normas internacionales reservan el adjetivo de "nominales" para las fuentes de alimentaci�n, bater�as y redes de distribuci�n de energ�a, ya que estos valores nominan, es decir, dan el nombre a los sistemas. En cambio, para los motores, los aparatos de maniobras y dem�s dispositivos se utiliza la denominaci�n de valores "asignados", ya que son los valores tomados para definir a todos los par�metros f�sicos que determinan las caracter�sticas de los aparatos en cuesti�n. Por lo tanto, al referirnos a los valores de los aparatos, s�lo usaremos la denominaci�n "valor asignado". Introducci�n. 5 Cap�tulo 12. Interruptores Termomagn�ticos Autom�ticos. Foto 12.1 Peque�o interruptor autom�tico 5SL Generalidades Los interruptores termomagn�ticos autom�ticos (tambi�n denominados peque�os interruptores autom�ticos) se utilizan para proteger contra los efectos de sobrecargas y cortocircuitos a los cables y conductores que conforman una red de distribuci�n de energ�a el�ctrica. De esta manera, tambi�n asumen la protecci�n contra calentamiento de equipos el�ctricos seg�n determina la norma DIN VDE 0100, parte 430 y bajo ciertas condiciones la protecci�n contra tensiones de contacto peligrosas originadas por defectos de aislamiento, seg�n norma DIN VDE 0100, parte 410. Los interruptores termomagn�ticos autom�ticos responden a la norma IEC 60898, que constituye la base para su dise�o, fabricaci�n y sus homologaciones. La norma IEC 60898 presta especial atenci�n a la aplicaci�n dom�stica o comercial de los interruptores termomagn�ticos y a su operaci�n por personal no id�neo, no capacitado en el manipuleo de aparatos el�ctricos. Esta es la fundamental diferencia con otros aparatos, que respondiendo a otras normas, no prestan tanta atenci�n al usuario. Por eso los interruptores termomagn�ticos autom�ticos no permiten la regulaci�n de ninguna de las protecciones para evitar que personal no especializado tome decisiones equivocadas. Estos ajustes fijos no permiten implementar una amplia protecci�n de motores el�ctricos; para ello se deben emplear interruptores autom�ticos para la protecci�n de motores, es decir, guardamotores. Principio de funcionamiento Los interruptores termomagn�ticos disponen de un disparador t�rmico retardado (bimetal), dependiente de su caracter�stica intensidad / tiempo, que reacciona ante sobrecargas moderadas y un disparador electromagn�tico que reacciona sin retardo ante elevadas sobrecargas y cortocircuitos. Los materiales especiales empleados en su construcci�n garantizan una larga vida �til de, en promedio, 20.000 maniobras y una elevada seguridad contra soldaduras de los contactos. 6 Interruptores termomagn�ticos Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas Foto 12.2 Peque�os interruptores autom�ticos 5SL & 5SY, de izquierda a derecha: Unipolares, Bipolares, Tripolares y Tetrapolares. Gracias a la alta velocidad de actuaci�n de los contactos ante una corriente de falla, y a una r�pida extinci�n del arco en la c�mara apagachispas, la intensidad de la corriente de cortocircuito se ve limitada con los interruptores termomagn�ticos autom�ticos de Siemens. De esta forma se superan hasta en un 50% los valores de limitaci�n de energ�a de paso, determinados para la clase 3 seg�n la Norma DIN VDE 0641, parte 11. As� se garantiza una excelente selectividad con respecto a los dem�s dispositivos de protecci�n conectados aguas arriba. Caracter�sticas Distintas curvas de actuaci�n seg�n la carga: A, B, C � D. Elevada capacidad de ruptura de hasta 15kA, acorde con IEC 60898. Excelente selectividad y elevada limitaci�n de la corriente de cortocircuito. F�cil montaje sobre riel de montaje r�pido seg�n DIN EN 50022 de 35 mm. Bornes de seguridad que impiden el contacto casual con dedos, palma y dorso de la mano; de acuerdo con VDE 0106, parte 100. �gil cableado gracias a aberturas de bornes c�nicas, f�cil introducci�n de cables. Bornes combinados que permiten conectar cable o barras colectoras. Caracter�sticas de seccionador para el interruptor 5SP4 seg�n DIN VDE 0660, con indicador de estado de los contactos. Caracter�sticas de interruptor principal para el interruptor 5SP4 seg�n EN 60204. Accesorios: Contactos auxiliares para se�alizaci�n de estado. Contactos de alarma para se�alizaci�n de disparo. Bloqueo palanca de accionamiento para maniobras no autorizadas. Accionamiento motorizado para apertura y cierre a distancia. Disparador (bobina) de apertura o por m�nima tensi�n para control a distancia. Curvas caracter�sticas La funci�n de los interruptores termomagn�ticos es la protecci�n de la aislaci�n de los cables y conductores contra sobrecargas t�rmicas producidas por sobreintensidades o cortocircuitos. Es por ello que las curvas de disparo de los interruptores se adaptan a las curvas de carga de cables y conductores. Interruptores Termomagn�ticos Autom�ticos. Cap�tulo 12. � 7 Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas En la representaci�n de la Figura 12.1 se coordinan los valores de referencia de los cables con los interruptores termomagn�ticos autom�ticos. En la norma IEC 60898 se definen las curvas: B, C y D. La curva B ha reemplazado a la curva L y la curva C reemplaz� a la curva G. Se debe cumplir para una buena selecci�n, con la siguiente f�rmula: IB In IZ y adem�s que I2 1,45xIZ. Donde: IB = Corriente de servicio; es la intensidad de la corriente determinada por la carga en funcionamiento normal. In = Corriente asignada; es la intensidad de la corriente para la que se dise�� el interruptor termomagn�tico y a la que se refieren otras magnitudes asignadas. IZ = Corriente admisible; es la intensidad de la corriente de carga permanente de un conductor sin que se exceda la temperatura l�mite del aislamiento. 1,45xIZ = Corriente de sobrecarga m�xima; con limitaci�n de tiempo, para la cual, el sobrepasar moment�neamente la temperatura l�mite permanente, no origine una reducci�n de seguridad en las propiedades del aislamiento. I1 = Corriente de prueba 1; es la intensidad de la corriente con la que, bajo condiciones definidas, no se produce la desconexi�n. I2 = Corriente de prueba 2; es la intensidad de la corriente para la que, bajo condiciones definidas, se produce la desconexi�n antes de una hora. I3 = Tolerancias del disparador con retardo (t�rmico) por sobrecargas. I4 = Intensidad de la corriente para la que no se produce la actuaci�n del disparador instant�neo (magn�tico) por cortocircuitos. Tiempo de disparo mayor a 100 ms. I5 = Intensidad de la corriente para la que se produce la actuaci�n del disparador instant�neo (magn�tico) por cortocircuitos. Tiempo de disparo menor a 100 ms. Debido a que todos los interruptores termomagn�ticos tienen su caracter�stica de disparo t�rmico por sobrecargas igual, ajustada a I2=1,45xIn, se simplifica la asignaci�n del mismo a la protecci�n por sobrecargas de un cable, ya que s�lo debe verificarse la condici�n de In< Iz. a 1. condici�n Ib In Iz Ib In Iz I2 a 2. condici�n I2 1,45 x Iz 1,45 x Iz I Tiempo I1 I2 I3 I3 I4 I5 Intensidad Fig 12.1 Coordinaci�n de los valores de referencia de cables e interruptores termomagn�ticos autom�ticos. 8 � Cap�tulo 12. Interruptores Termomagn�ticos Autom�ticos. Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas A continuaci�n se presentan las curvas de referencia: Curva caracter�stica de desconexi�n A I4 = 2 x In I5 = 3 x In Curva caracter�stica de desconexi�n B I4 = 3 x In I5 = 5 x In Curva caracter�stica de desconexi�n C I4 = 5 x In I5 = 10 x In Minuto s Tiempo de disparo 1,13 1,45 120 60 40 20 10 6 4 2 1 40 20 10 6 4 2 1 0,6 0,4 0,2 0,1 0,06 0,04 0,02 0,01 1 1,5 2 3 4 5 6 8 10 15 20 30 M�ltiplo de la intensidad asignada de corriente Tiempo de disparo S egundos Minuto s 1,13 1,45 120 60 40 20 10 6 4 2 1 40 20 10 6 4 2 1 0,6 0,4 0,2 0,1 0,06 0,04 0,02 0,01 1 1,5 2 3 4 5 6 8 10 15 20 30 M�ltiplo de la intensidad asignada de corriente Tiempo de disparo S egundos Minutos 1,13 1,45 120 60 40 20 10 6 4 2 1 40 20 10 6 4 2 1 0,6 0,4 0,2 0,1 0,06 0,04 0,02 0,01 1 1,5 2 3 4 5 6 8 10 15 20 30 M�ltiplo de la intensidad asignada de corriente S egundos Fig 12.2 - Curva A (seg�n DIN VDE 0100 parte 410) Protecci�n limitada de semiconductores. Protecci�n de circuitos de medici�n con transformadores. Protecci�n de circuitos con conductores largos. Fig 12.3 � Curva B Protecci�n de gran longitud pero que no permite la inserci�n de corrientes elevadas de corta duraci�n. Fig 12.4 � Curva C Protecci�n de conductores, en instalaciones donde se produzcan corrientes de arranque elevadas, por ejemplo: motores, l�mparas, etc. Tiempo de disparo S egundos Minuto s Curva caracter�stica de desconexi�n D I4 = 10 x In I5 = 20 x In 1,13 1,45 120 60 40 20 10 6 4 2 1 40 20 10 6 4 2 1 0,6 0,4 0,2 0,1 0,06 0,04 0,02 0,01 1 1,5 2 3 4 5 6 8 10 15 20 30 M�ltiplo de la intensidad asignada de corriente Fig 12.5 � Curva D Protecci�n de conductores, en instalaciones donde se produzcan fuertes corrientes de impulso, por ejemplo: transformadores, capacitores, etc. Interruptores Termomagn�ticos Autom�ticos. Cap�tulo 12. � 9 Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas Existen aplicaciones donde es m�s importante la seguridad del servicio que la del cable; por ejemplo en redes de esquema IT de quir�fanos o en la alimentaci�n de bombas contra incendio o de achique; en estos casos es posible utilizar interruptores autom�ticos s�lo magn�ticos o fusibles. El cable queda desprotegido (sin t�rmico) pero existe selectividad ante cortocircuitos. Capacidad de ruptura Se define como capacidad de ruptura "Icn", a la caracter�stica que tiene un aparato de protecci�n de dominar una corriente de cortocircuito. Los interruptores termomagn�ticos deben satisfacer requerimientos especiales en lo referido a la capacidad de ruptura. Los valores se encuentran normalizados y se determinan de acuerdo a condiciones de prueba estrictamente especificadas en la IEC 60898. Los valores especificados son 3kA; 4,5kA; 6kA, 10kA y 15kA. Para otras tensiones asignadas o condiciones de prueba diferentes pueden indicarse valores tambi�n diferentes, que inclusive superan a los determinados por IEC 60898, tal es el caso cuando se cita a la IEC 60947-2 de interruptores autom�ticos industriales, menos exigente en sus especificaciones "Icu". N�tese que todas las caracter�sticas son iguales en cuanto a la protecci�n de conductores, y s�lo difieren en el valor de ajuste del disparador por cortocircuitos. Este disparador est� destinado a proteger al bimetal y a los contactos del propio interruptor termomagn�tico; no a la carga. Conductor tendido en ca�er�as embutidas Interruptor termomagn�tico Secci�n nominal mm2 1,5 2,5 4 6 10 16 25 35 Intensidad de carga, Iz 2 conductores 3 conductores A A 17,5 16 24 21 32 28 41 37 58 51 76 68 101 89 125 110 Intensidad asignada, IN 2 conductores 3 conductores A A 16 16 20 20 32 25 40 32 50 50 63 63 100 80 125 100 Tabla 12.1 Asignaci�n de interruptores autom�ticos para conductores de cobre con aislamiento de pvc tendidos en ca�er�as embutidas, temperatura ambiente 30�C. Estos valores son orientativos. Foto 12.3 Ancho de 18mm por polo hasta los 63A (5SL y 5SY) y de 27mm en 80, 100 y 125A (5SP). 10 � Cap�tulo 12. Interruptores Termomagn�ticos Autom�ticos. Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas Selectividad En general las redes de distribuci�n de energ�a tienen una disposici�n radial. En cada reducci�n de secci�n debe instalarse una protecci�n contra sobreintensidades. De esta forma se obtiene un escalonamiento en serie, ordenado por las intensidades asignadas de las corrientes de cada tramo. Este escalonamiento en serie ordenado debe ser "selectivo". Peque�os interruptores autom�ticos (PIA) Modelo Intensidad asignada Capacidad de ruptura uni, bi, tri o tetrapolar 230/400VCA 5SX1 In (A) 0,5 ... 2 3 ... 8 IEC 60898-1 IEC 60947-2 Icn (kA) Icu (kA) 3 6 3 4,5 10 ... 25 3 5 32 ... 63 3 4,5 5SY6 0,3 ... 6 6 30 8 ... 32 6 15 40 ... 63 6 10 5SY4 0,3 ... 6 10 35 8 ... 32 10 20 40 ... 63 10 15 5SP4 80 ... 125 10 20 5SY7 0,3 ... 2 15 50 3 ... 6 15 40 8 ... 10 15 30 13 ... 32 15 25 40 ... 63 15 20 5SP4 D80 y D100: Icu = 15 kA 5SY7 D50 y D63: Icu = 15 kA Tabla 12.2 Capacidad de ruptura seg�n normas IEC Q2 Q3 Circuito 1 Q4 Q5 Q6 Q7 C2 C3 C4 C5 Fig 12.6 Selectividad radial Selectividad significa que en caso de una falla s�lo reaccionar� el elemento de protecci�n m�s cercano, en el sentido de la corriente, al punto de la anomal�a. De esta manera los dem�s circuitos conectados en paralelo seguir�n suministrando energ�a. En resumen, en el esquema de la fig 12.6, ante una falla en el circuito C4, actuar� el interruptor Q6, permaneciendo en servicio los interruptores Q1 y Q3, suministrando as� energ�a a los circuitos C1, C2, C3 y C5. El l�mite de la selectividad de los interruptores termomagn�ticos autom�ticos depende principalmente de la limitaci�n de corriente y las caracter�sticas de disparo del interruptor pospuesto, as� como del valor de la energ�a de paso I2t del elemento antepuesto. Por lo tanto, para interruptores termomagn�ticos con diferentes curvas caracter�sticas y capacidades asignadas de ruptura se obtienen distintos l�mites de selectividad. En las tablas siguientes se informa, en kA, la intensidad l�mite de selectividad permitida de la corriente presunta de cortocircuito aguas abajo del interruptor pospuesto en un circuito; esto dependiendo del interruptor termomagn�tico pospuesto referido a distintos elementos de protecci�n antepuestos. Los valores informados se refieren a condiciones de ensayo muy desfavorables. En la pr�ctica se podr�n obtener valores m�s favorables. Interruptores Termomagn�ticos Autom�ticos. Cap�tulo 12. � 11 Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas Peque�o interruptor autom�tico aguas abajo 5SY4. . .-5, -6, 5SY7. . .-6 Curva A, B 5SY4. . .-7, 5SY7. . .-7 Curva C 5SY4. . .-8, 5SY7. . .-8 Curva D In [A] 6 10 16 20 25 32 40 50 63 2 4 6 10 16 20 25 32 40 50 63 2 4 6 10 16 20 25 32 40 50 63 Fusible antepuesto aguas arriba 16 A 20 A 25 A 35 A 50 A 63 A 80 A 100 A 0.3 0.4 0.8 1.4 3.2 4.5 9.0 � -- 0.4 0.7 1.2 2.5 3.5 5.0 � -- -- -- 1.0 2.0 2.8 4.2 9.0 -- -- -- 1.0 2.0 2.6 4.2 9.0 -- -- -- -- 1.7 2.2 3.7 7.0 -- -- -- -- 1.7 2.2 3.7 7.0 -- -- -- -- -- 1.6 2.2 4.0 -- -- -- -- -- -- 2.2 4.0 -- -- -- -- -- -- -- 3.0 0.3 0.5 1.5 2.0 9.0 � � � 0.3 0.4 0.9 1.4 3.5 5.0 9.0 � -- 0.4 0.8 1.4 2.7 4.5 6.0 � -- -- 0.5 1.2 2.0 3.0 4.2 7.0 -- -- -- 1.0 1.5 2.2 3.0 6.0 -- -- -- -- 1.3 2.2 3.0 6.0 -- -- -- -- -- 2.2 2.9 5.0 -- -- -- -- -- -- 2.4 4.0 -- -- -- -- -- -- 2.0 3.5 -- -- -- -- -- -- -- 3.0 -- -- -- -- -- -- -- 3.0 0.3 0.4 1.0 1.8 5.0 7.0 � � -- 0.4 0.8 1.2 3.0 3.8 5.5 � -- -- 0.7 1.1 2.5 3.1 4.4 8.1 -- -- -- -- 2.1 2.5 3.5 6.2 -- -- -- -- -- 2.2 3.1 5.1 -- -- -- -- -- -- 2.7 4.3 -- -- -- -- -- -- -- 4.0 -- -- -- -- -- -- -- 4.0 -- -- -- -- -- -- -- 3.5 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- Tabla 12.3 Valores l�mites de selectividad entre peque�os interruptores autom�ticos de hasta 63A y fusibles antepuestos, expresados en kA 125 A � � � � � � 6.0 6.0 5.0 � � � � � � 9.0 7.0 4.0 4.0 3.5 � � � 9.3 7.5 6.3 5.7 5.5 4.8 4.0 -- 12 � Cap�tulo 12. Interruptores Termomagn�ticos Autom�ticos. Peque�o interruptor autom�tico aguas abajo 5SP4. . .-6 5SP4. . .-7 5SP4. . .-8 In [A] 100 125 100 125 100 Fusible antepuesto aguas arriba 100 A 125 A 160 A 200 A 224 A 250 A 2.8 3.8 5.7 8.1 � � -- 3.5 5.2 7.0 � � -- -- 5.2 7.0 � � 2.5 3.5 5.1 7.5 9.2 � -- 3.3 4.5 6.5 8.0 � -- -- 4.5 6.5 8.0 � 2.3 3.3 4.6 6.9 8.1 � -- 2.8 4.3 6.2 7.5 9.2 Tabla 12.4 Valores l�mites de selectividad entre peque�os interruptores autom�ticos de 80, 100 y 125A y fusibles antepuestos, expresados en kA Q2 Q3 Circuito 1 Q4 Q5 Q6 Q7 C2 C3 C4 C5 Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas Interruptores Termomagn�ticos Autom�ticos. Cap�tulo 12. � 13 Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas Protecci�n de respaldo o Back-up En caso de que no se conozca la intensidad m�xima de la corriente de cortocircuito en el lugar de montaje del interruptor termomagn�tico, o de que la misma exceda a la capacidad asignada de ruptura, se debe instalar aguas arriba un elemento adicional que ofrezca una protecci�n de respaldo, para evitar que esa exigencia excesiva deteriore al interruptor termomagn�tico. En general, se utilizan fusibles para esta funci�n, pero dentro de ciertos l�mites tambi�n se puede ofrecer respaldo con otros interruptores termomagn�ticos. En la tabla siguiente se informan las corrientes de cortocircuito, en kA, para las que puede asegurarse una protecci�n de respaldo (Back-up), con el uso de fusibles de alta capacidad de ruptura seg�n VDE 0636 e IEC 60269. Interruptores termomagn�ticos Fusibles NH o Diazed conectados aguas arriba, antepuestos Caracter�sticas C In (A) 50 A < 4 6 50 10 50 16 50 20 50 25 50 32 50 40 50 50 50 63 50 63 A 80 A 100 A 125 A No es necesario respaldo hasta 50 kA 50 50 50 50 50 50 50 50 50 50 35 30 50 50 35 25 50 50 35 30 50 50 35 30 50 50 50 25 50 50 50 25 50 35 25 25 160 A 35 30 30 25 25 25 15 15 15 Tabla 12.5 Valores l�mites de respaldo entre peque�os interruptores autom�ticos y fusibles, expresados en kA Interruptores termomagn�ticos Interruptor compacto 3VL27 regulable, conectado aguas arriba, antepuesto 500 A 630 A 800 A 1000 A 1250 A 1600 A Caracter�sticas C In (A) 50 A 63 A < 2 6 6 4 4 4 6 4,5 4,5 10 4,5 4,5 16 4,5 4,5 20 4,5 4,5 25 4,5 4,5 32 4,5 4,5 40 4,5 4,5 50 - 4,5 63 - - 80 A 6 4 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 100 A 6 4 4 4 4 4 4 4 4 4 4 125 A 6 4 4 4 4 4 4 4 4 4 4 160 A 6 4 4 4 4 4 4 4 4 4 4 Tabla 12.6 Valores l�mites de respaldo entre peque�os interruptores autom�ticos e interruptores compactos, expresados en kA 14 � Cap�tulo 12. Interruptores Termomagn�ticos Autom�ticos. Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas Maniobra de circuitos de iluminaci�n La conexi�n de l�mparas es un caso muy particular por el comportamiento de las mismas durante el encendido. Las l�mparas incandescentes toman una elevada corriente de conexi�n (hasta 15 veces del valor asignado), pero s�lo durante un instante. Se clasifican seg�n la categor�a de servicio AC-5b que indica una corriente levemente inferior a la asignada. Se debe considerar que un interruptor termomagn�tico de curva caracter�stica C produce su disparo instant�neo en un valor m�ximo de diez veces la corriente asignada. Por ello en la pr�ctica no es conveniente superar el 60 % del valor asignado cuando se conectan l�mparas incandescentes. Se debe tener en cuenta el valor de corriente asignada del interruptor al seleccionar la secci�n del conductor. En l�mparas de descarga el valor de la corriente de inserci�n es considerablemente menor pero mucho m�s prolongado. Se clasifican seg�n la categor�a de servicio AC-5a; si se trata de l�mparas con compensaci�n mediante capacitores, la conexi�n de estos exige adicionalmente a los contactos del interruptor; vale entonces una clasificaci�n seg�n la categor�a de servicio AC-6b. Maniobra de circuitos de corriente continua Todos los modelos de peque�os interruptores autom�ticos de Siemens (por ejemplo: 5SX, 5SL, 5SY y 5SP4) son aptos para ser utilizaci�n en circuitos de corriente continua de hasta 60 V por polo (con picos de 72 V durante la carga de la bater�a), o de hasta 120 V con ambos polos conectados en serie. Para tensiones mayores, usted necesitar� utilizar peque�os interruptores autom�ticos especiales, como los modelos 5SY5 y 5SP5, los cuales pueden ser utilizados en aplicaciones en CA o en CC. La tensi�n en CC por polo es de 220 V (m�ximo 250 V). En los modelos est�ndar, la conexi�n puede realizarse por arriba o por abajo, es indistinto. En cambio, en los modelos 5SY5 y 5SP5 existe un im�n permanente que ayuda a la extinci�n del arco el�ctrico. Y debido a este im�n, es que los peque�os interruptores autom�ticos deben ser conectados respetando la polaridad. La tensi�n m�nima de operaci�n es de 24 VCA/CC. Para tensiones menores no es posible asegurar el cierre del contacto, ya que la poluci�n ambiente puede formar pel�culas aislantes que impidan su vinculaci�n galv�nica. + PIA unipolar: 220 VCC + -+ 1 (-) 1 (-) 2+ 2+ +- Polo - a tierra Polo + a tierra PIA bipolar: 220 VCC + -+ 1 (-) 3 (+) 2+ 4 - 1 (-) 3 (+) 2+ 4- ++ Alim. inferior Alim. superior PIA bipolar: 440 VCC -+ + 1 (-) 3 (+) 2+ 4- 1 (-) 3 (+) 2+ 4 - + +- Polo - a tierra y alim. inf. Polo + a tierra y alim. sup. PIA bipolar: 440 VCC -+ 1 (-) 3 (+) + 1 (-) 3 (+) 2+ 4 - 2+ 4- ++ Alim. inferior Alim. superior Interruptores Termomagn�ticos Autom�ticos. Cap�tulo 12. � 15 Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas Correcci�n por agrupamiento Seg�n la cantidad de interruptores termomagn�ticos montados consecutivamente en una misma fila o hilera de un tablero, se producir� un aumento de la temperatura ambiente producto de la disipaci�n de los mismos. En estos casos, se deber� considerar un factor de correcci�n sobre la corriente de actuaci�n del interruptor termomagn�tico. Esto influir� sobre la curva caracter�stica de cada uno de los dispositivos de protecci�n, incrementando la sensibilidad al disparo originado por una corriente de sobrecarga. Foto 12.4 Fila/hilera de peque�os interruptores autom�ticos Interruptores por fila/hilera Factor de correcci�n 1 1,00 2 a 3 0,90 4 a 6 0,88 7 � m�s 0,85 16 � Cap�tulo 12. Interruptores Termomagn�ticos Autom�ticos. Distribuci�n de energ�a y t�cnicas en instalaciones el�ctricas AutoevLoaslcuonatacctio�s nauxiliares conmutar�n siempre antes que los principales, permi1. L os distitniteonsdtoipaoss� rdeealciuzarvr acsomdebaincatuciaocni�ens dperotegen del mismo modo a un conductor; �verdadesreoguorfiadlasdo.? 2. U n inteInrrtueprrtuopr taourteosmd�etMicoanctoennicmurievnatdoe disparo C es apto para proteger motores; �verdadCeuraonodofaslesod?eben realizar tareas de mante- 3. U n intenrirmupietonrtoteernm�ormeaasgdne�tliacopleasnataptaolepjadraaspdroetleger a un contactor; �verdadero o falso? 4. E xistentainbtleerrorudpetocroens taruolt,oomc�utiacnodsosilna dviissip�anraddeolr t�rmico; �verdadero o falso? 5. U n inte�vrerrenuaipetdnoetretcrioannbsatcajaolaperascetin�daocdabmsdtepaocruualpizutuandraian,itneedsrriccuoapdn-a- seg�n IEC 60947 es de mayor calidad; �verdadtoerrodeo mfaalsnot?enimiento. 6. L os valores de capacidad de ruptura seg�n IEC 60898 e IEC 60947 indican lo mismo; �verdadUenroinotefrarulspot?or de mantenimiento es aquel que re�ne todas las caracter�sticas de un 7. C� vaepradcaididdneeatrdeuorndrouaepfcratuaoljspraotduc?eoranemeusnelraggrecanadcpoiaadc,iecdopalrdoocdtaeedccodio�dmneniInPtraor una corriente de cortocircuito; 8. L a sele6c5tivaiddeacdueandtorepadroassiuntinersrtualpatcoi�rensetnerlma omagn�ticos esta limitada a un valor m�ximo de la corrienptleandteacfouretroacdireculaitop;ro�tveecrcdi�adnedreo uonfaalssaola? de 9. E l fusibcloenptruoel.dDeebreisntdaamr arensepraldeloo(pBearcakr-iuope)nacaurn- interruptor termomagn�tico autom�tico cuandogaladocadpearceidaalidzadr elartuaprteuar,aadem�s�tsedneodescsou-ficiente; �verdadero o falso? 10. L os innteecrrtuarptlaoraelismteernmtaocmi�angdne�ltmicootsoprueendeelncepnro- teger circuitos de corriente continua; �verdtardoedroe coofnatlrsool?de motores, puede realizar el seccionamiento localmente junto al motor y colocar un candado que le garantiza seguridad durante el desarrollo de su trabajo. Si el motor est� conectado seg�n un esquema estrella-tri�ngulo, se deber�n cortar mediante un interruptor de mantenimiento a los seis conductores de alimentaci�n. Interruptores Termomagn�ticos Autom�ticos. Cap�tulo 12. � 17 Soluciones 1. Verdadero. 2.Falso. 3. Falso. 4. Verdadero. 5. Falso. 6.Falso, se prueban seg�n protocolos diferentes. 7. Verdadero. 8.Verdadero. 9.Verdadero. 10. Verdadero, dentro de ciertos l�mites. Siemens Industrial Sujeto a cambios sin previo aviso Versi�n en PDF � Siemens 2020 Servicio T�cnico Ponemos a su disposici�n un equipo capacitado y preparado para asistirlo. 0810 333 2474 (opci�n 1) service.ar@siemens.com Centro de Reparaciones Diagn�stico t�cnico sin cargo. Contamos con un equipo especializado en nuestros productos y sistemas. 0810 333 2474 (opci�n 2) centroreparaciones.ar@siemens.com Hotline T�cnica Por consultas t�cnicas relacionadas con productos y sistemas Siemens, cont�ctese de Lunes a Viernes de 8:30 a 17:30 hs. 0810 333 2474 (opci�n 3) support.aan.automation@siemens.com La informaci�n que contiene esta gu�a corresponde a descripciones generales o caracter�sticas de rendimiento que en el caso de uso real no siempre se aplica seg�n lo descrito o puede cambiar en caso de desarrollo ulterior de los productos. La obligaci�n de proporcionar las caracter�sticas espec�ficas s�lo existir� si as� lo determinase un contrato escrito. Todas las denominaciones de productos pueden ser marcas registradas o nombres de productos de Siemens AG o de empresas proveedoras, su uso por parte de terceros para sus propios fines podr�a violar el derecho de propiedad.
