us_main.book.book Page 1 Wednesday, February 3, 2021 9:14 AM

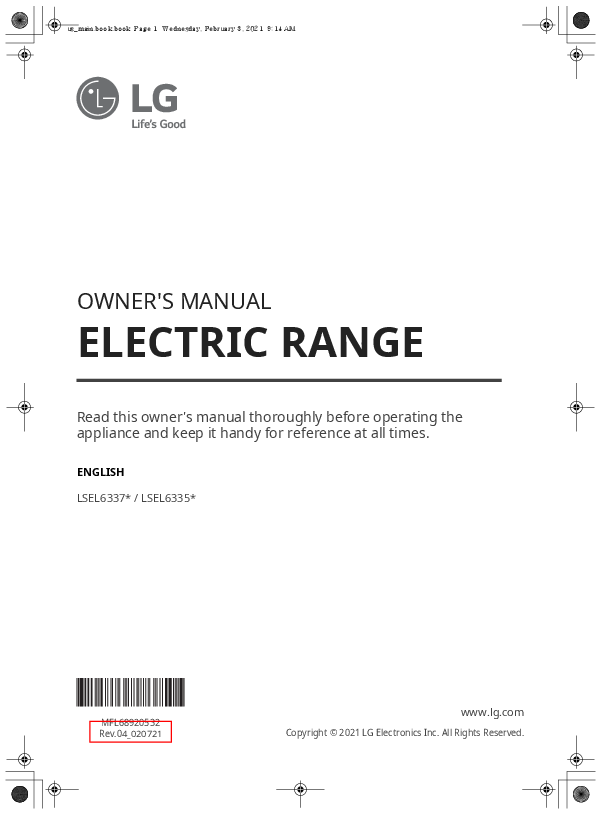

OWNER'S MANUAL
ELECTRIC RANGE
Read this owner's manual thoroughly before operating the appliance and keep it handy for reference at all times.
ENGLISH LSEL6337* / LSEL6335*
MFL68920532 Rev.04_020721
www.lg.com
Copyright © 2021 LG Electronics Inc. All Rights Reserved.
us_main.book.book Page 2 Wednesday, February 3, 2021 9:14 AM
2
TABLE OF CONTENTS
4 IMPORTANT SAFETY INSTRUCTIONS
4 READ ALL INSTRUCTIONS BEFORE USE 4 Safety Messages 4 Anti-Tip Device
5 WARNING 5 Installation 5 Operation 6 Maintenance 6 Risk of Fire and Flammable Materials
7 CAUTION 7 Operation 7 Maintenance
8 PRODUCT OVERVIEW
8 Product Features 8 Exterior & Interior 8 Product Specifications 9 Accessories
10 INSTALLATION
10 Before Installing 10 Installation Overview 11 Tools Needed 11 Parts 11 Unpacking and Moving the Range
12 Choosing the Proper Location 12 Electricity 12 Flooring 12 Ambient Temperature 12 Additional Installation Requirements 13 Dimensions and Clearances
15 Leveling 15 Leveling the Range
15 Connecting Electricity 15 Electrical Requirements 16 Connecting the Power Cord / Conduit
20 Optional Rear Filler 20 Installing the Rear Filler
21 Anti-Tip Device 21 Installing the Anti-Tip Device
21 Test Run 21 Test the Range Before Use
23 OPERATION
23 Control Panel 23 Control Panel Features 25 Knob Positions 25 Knob Lighting
26 Changing Oven Settings 26 Clock 26 Oven Light 26 Timer On/Off 27 Wi-Fi 27 Settings (Hour Mode, Convection Auto Conversion, Oven Thermostat, Preheat Alarm Light, Beeper Volume, Fahrenheit or Celsius, Cooktop On Alert Volume) 28 Control Lock 29 Start Time (Delayed Timed Cook) 29 Cook Time (Timed Cook) 30 Minimum & Maximum Default Settings
31 Cooktop 31 Before Using the Cooktop 31 Cooking Areas 32 Using the Cooktop Elements 33 The Recommended Surface Cooking Setting 33 Using the Proper Cookware
35 Oven 35 Before Using the Oven 35 Oven Vent 35 Using Oven Racks 35 Instaview 36 Bake 36 Convection Mode 37 Recommended Baking and Roasting Guide 38 Broil 40 Recommended Broiling Guide 42 Proof 42 Warm 42 Keep Warm 43 Air Fry 44 Recommended Air Frying Guide 45 Air Sous-Vide
us_main.book.book Page 3 Wednesday, February 3, 2021 9:14 AM
3
46 Recommended Air Sous-Vide Guide 46 Frozen Meal 46 Slow Cook 47 Remote Start 47 Meat Probe 48 Using the Sabbath Mode
50 SMART FUNCTIONS
50 LG ThinQ Application 50 LG ThinQ Application Features 50 Before Using LG ThinQ Application 51 Installing the LG ThinQ Application 51 Connecting to Wi-Fi 51 Wireless LAN Module Specifications 51 FCC Notice 51 FCC RF Radiation Exposure Statement 52 Open Source Software Notice Information
52 Smart DiagnosisTM Feature 52 Using LG ThinQ to Diagnose Issues 52 Using Audible Diagnosis to Diagnose Issues
53 MAINTENANCE
53 Cleaning 53 General Cleaning Tips 53 Exterior 55 Cooktop Surface 57 EasyClean 59 Self Clean 62 Removing/Assembling Lift-Off Oven Doors 63 Removing/Assembling Drawers 63 Removing/Assembling the Vent Trim
64 Replacing 64 Changing the Oven Light
65 TROUBLESHOOTING
65 FAQs 65 Frequently Asked Questions
67 Before Calling for Service 67 Cooking 69 Parts & Features 71 Noises 72 Wi-Fi
73 LIMITED WARRANTY
73 USA 73 TERMS AND CONDITIONS 73 THIS LIMITED WARRANTY DOES NOT COVER: 76 PROCEDURE FOR RESOLVING DISPUTES:
us_main.book.book Page 4 Wednesday, February 3, 2021 9:14 AM
4 IMPORTANT SAFETY INSTRUCTIONS
IMPORTANT SAFETY INSTRUCTIONS
READ ALL INSTRUCTIONS BEFORE USE
Download this owner's manual at http://www.lg.com
Safety Messages
Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and follow all safety messages.
This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or injure you and others. All safety messages will follow the safety alert symbol and either the word WARNING or CAUTION. These words mean: WARNING You may be killed or seriously injured if you do not follow instructions. CAUTION You may be injured or cause damage to the product if you do not follow instructions. All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what may happen if the instructions are not followed.
Anti-Tip Device
To reduce the risk of tipping, the appliance must be secured by a properly installed anti-tip device. To check if the device is installed properly, verify that the anti-tip device is engaged, or grasp the top rear edge of the range back guard and carefully attempt to tilt it forward. Refer to the installation section for instructions.
WARNING
· A child or adult can tip the range and be killed.
· Install the anti-tip device to the structure and/or the range. Verify the anti-tip device has been properly installed and engaged by following the guide on the anti-tip bracket template.
· Engage the range to the anti-tip device by following the guide on the anti-tip bracket template. Ensure the anti-tip device is re-engaged when the range is moved by following the guide on the anti-tip bracket template.
· Re-engage the anti-tip device if the range is moved. Do not operate the range without the anti-tip device in place and engaged.
· See installation instructions for details. · Failure to do so can result in death or serious burns to children or adults. · Do not rest large, heavy items such as whole turkeys on the open oven door. The range could tip forward
and cause injury.
ENGLISH
us_main.book.book Page 5 Wednesday, February 3, 2021 9:14 AM
IMPORTANT SAFETY INSTRUCTIONS 5
· Do not step or sit on the oven door. The range could be tipped and injury might result from spilled hot liquid, food, or the range itself.
· Never remove the oven legs. The range will not be secured to the anti-tip bracket if the legs are removed.
aAnti-tip bracket bLeveling leg
WARNING
WARNING
· To reduce the risk of explosion, fire, death, electric shock, injury or scalding to persons when using this product, follow basic precautions, including the following:
Installation
· Do not line the oven walls, racks, bottom, or any other part of the oven with aluminum foil or any other material. Doing so will disrupt heat distribution, produce poor baking results and cause permanent damage to the oven interior (aluminum foil will melt to the interior surface of the oven).
· To eliminate the risk of burns or fire by reaching over heated surface units, cabinet storage space located above the surface units should be avoided. If cabinet storage is to be provided, the risk can be reduced by installing a range hood that projects horizontally a minimum of 5 inches beyond the bottom of the cabinets.
· Do not use aluminum foil or any other material to line the oven bottom. Improper installation of these liners may result in a risk of electric shock or fire.
· Make sure your range is properly installed and grounded by a qualified installer, according to the installation instructions. Any adjustment and service should be performed only by qualified range installers or service technicians.
Operation
· Do not leave children alone or unsupervised near the appliance when it is in use or is still hot. Children should never be allowed to sit or stand on any part of the appliance as they could be injured or burned.
· Children should not be allowed to play with controls or other parts of the appliance. · DO NOT TOUCH HEATING ELEMENTS OR INTERIOR SURFACES OF OVEN. Heating elements may be hot
even though they are dark in color. Interior surfaces of an oven become hot enough to cause burns. During and after use, do not touch or let clothing or other flammable materials contact heating elements or interior surfaces of oven until they have had sufficient time to cool. Other surfaces, such as oven vent openings and surfaces near these openings, oven doors, and windows of oven doors, also get hot and may cause burns if not cooled. · Use care when opening door. The hot air and steam that escape can cause burns to hands, face and eyes. Let hot air or steam escape from the oven before removing or replacing food in the oven. · Do not operate the oven without the charcoal heater mesh. · Do not use plastic to cover food. Use foil or oven-safe lids only. · Never attempt to dry a pet in the oven.
us_main.book.book Page 6 Wednesday, February 3, 2021 9:14 AM
6 IMPORTANT SAFETY INSTRUCTIONS
· Never use your appliance for warming or heating the room. · Always use pot holders or oven mitts when removing food from the oven or the surface element.
Cookware will be hot. Use only dry pot holders. Moist or damp pot holders on hot surfaces may result in burns from steam. Do not let the pot holder touch hot heating elements. Do not use a towel or other bulky cloth to remove food. · Do not heat unopened food containers. Pressure in the containers may cause them to burst which may result in injury. · Be certain that all packing materials are removed from the appliance before operating. Keep plastic, clothes, paper, and other flammable materials away from parts of the appliance that may become hot. · Do not allow aluminum foil or the temperature probe to contact heating elements. · Do not touch the hot surface between the bottom of the oven door and the top of the drawer on the front of the oven while the oven is in operation. The surface becomes hot and can cause burns and other injury. · Do not touch the oven racks while they are hot. · If a rack must be moved while the oven is hot, do not let the pot holder contact the hot heating element in the oven. · Pull the oven rack to the stop-lock position when loading and unloading food from the oven. This helps prevent burns caused by touching hot surfaces of the door and oven walls. · Do not use the oven if a heating element develops a glowing spot during use or shows other signs of damage. A glowing spot indicates the heating element may fail and present a potential burn, fire, or shock hazard. Turn the oven off immediately and have the heating element replaced by a qualified service technician. · During oven operation, the upper surface of the drawer cavity becomes hot and may cause burns. Never allow children to remain unsupervised near the oven or cooktop. · Do not put your hand inside the drawer during the oven operation.
Maintenance
· Do not store items of interest to children in cabinets above a range or on the back guard of a range. Children climbing on the range to reach items could be seriously injured.
· Do not allow children to crawl into the oven. · Let hot cookware and utensils cool in a safe place, out of reach of small children. · If the door glass, cooktop glass, surface, or oven heating unit of the range are damaged, discontinue use
of the range and call for service. · Do not allow anyone to climb, stand or hang on the door, storage drawer or cooktop. They could
damage the range and even tip it over, causing severe personal injury. · Always disconnect power from the appliance before servicing. · Before replacing the oven light lamp, switch off the electrical power to the oven at the main fuse or
circuit breaker panel. Failure to do so can result in severe personal injury, death, or electrical shock. · Never pour cold water over a hot oven for cleaning. Doing so may cause the oven to malfunction.
Risk of Fire and Flammable Materials
· Do not store or use flammable material in the oven or near or on the cooktop. Flammable materials include paper, plastic, pot holders, linens, wall coverings, curtains, and gasoline or other flammable vapors and liquids such as grease or cooking oil. These materials can be ignited when the oven and cooktop are in use.
· Use extreme caution when moving or disposing of hot grease. · Wear proper apparel. Do not wear loose-fitting or hanging garments, which may ignite if they contact
hot surfaces, and cause severe burns.
ENGLISH
us_main.book.book Page 7 Wednesday, February 3, 2021 9:14 AM
IMPORTANT SAFETY INSTRUCTIONS 7
· Do not use the oven for drying clothes. Only use the oven for its intended purpose. · If a cabinet storage is provided directly above cooking surface, place items that are not frequently used
and can be safely stored in an area subjected to heat. Temperatures may be unsafe for volatile items such as flammable liquids, cleaners or aerosol sprays. · Do not use water on grease fires. Should an oven fire occur, leave the oven door closed and turn the oven off. If the fire continues, throw baking soda on the fire or use a fire extinguisher. Do not put water or flour on the fire. Flour may be explosive and water can spread a grease fire and cause personal injury.
CAUTION
CAUTION
· To reduce the risk of minor injury to persons, malfunction, or damage to the product or property when using this product, follow basic precautions, including the following:
Operation
· Always heat fat slowly, and watch as it heats. · If frying combinations of oils and fats, stir them together before heating. · Use a deep fat thermometer, if possible, to prevent overheating fat beyond the smoking point. · Use the least possible amount of fat for effective shallow or deep-fat frying. Filling the pan with too much
fat can cause spillovers when food is added. · Accessible parts may become hot when the grill is in use. · Do not place food or cookware on the bottom of the oven cavity. Doing so will cause permanent damage
to the oven bottom finish. · When using cooking or roasting bags in the oven, follow the manufacturer's directions. · To protect against food-borne illnesses, cook meat and poultry thoroughly. The USDA has indicated the
following as safe minimum internal temperatures for consumption: - Ground beef: 160 °F - Poultry: 165 °F - Beef, veal, pork, or lamb: 145 °F - Fish/seafood: 145 °F
Maintenance
· Do not repair or replace any part of the appliance unless specifically recommended in the manual. All other servicing should be performed by a qualified technician.
· Do not use harsh etching, abrasive cleaners or sharp metal scrapers to clean the oven door glass since they can scratch the surface. Scratches may cause the glass to shatter.
· Make sure oven lights are cool before cleaning. · Do not clean door gasket. The door gasket is essential for a good seal. Care should be taken not to rub,
damage, or move the gasket.
SAVE THESE INSTRUCTIONS
us_main.book.book Page 8 Wednesday, February 3, 2021 9:14 AM
8 PRODUCT OVERVIEW
PRODUCT OVERVIEW
Product Features
Exterior & Interior
a Cooktop b Cooktop controller c Oven door d Storage drawer (LSEL6337* : handle, LSEL6335* : no handle) e Glass-ceramic cooktop f Oven mode knob g Gasket h Broil heater i Convection heater j Model & serial number plate
Product Specifications
The appearance and specifications listed in this manual may vary due to constant product improvements.
Oven Range Models Description Electrical requirements
Exterior Dimensions
Height to cooking surface Net weight
LSEL6337*, LSEL6335*
Electric Slide In Oven Range
LSEL6337* : 13.6 kW 120/240 VAC or 10.2 kW 120/208 VAC LSEL6335* : 13.0 kW 120/240 VAC or 9.8 kW 120/208 VAC
30" (W) x 36 1/2" (H) x 26 7/8" (D) (D with door closed) 76.2 cm (W) x 92.7 cm (H) x 68.3 cm (D) (D with door closed)
36" (91.3 cm)
162 lb (73.5 kg)
us_main.book.book Page 9 Wednesday, February 3, 2021 9:14 AM
Oven Range Models Total capacity
6.3 cu. ft.
PRODUCT OVERVIEW 9 LSEL6337*, LSEL6335*
Accessories
Included Accessories
without prior notice for product improvement purposes.
ENGLISH
Cleaner
a Heavy duty rack (2ea) b Air Fry Tray (1ea) c Meat probe (1ea)
· LSEL6337* model only d Owner's manual (1ea) e Spray bottle (1ea) f Non-scratch scouring pad (1ea) g Cooktop cleaner (1ea) h Rear filler (1ea)
Optional Accessories
a Grid b Broiler pan
NOTE · Contact LG Customer Service at 1-800-243-0000
(1-888-542-2623 in Canada) if any accessories are missing. · For your safety and for extended product life, only use authorized components. · The manufacturer is not responsible for product malfunction or accidents caused by the use of separately purchased, unauthorized components or parts. · The images in this guide may be different from the actual components and accessories, which are subject to change by the manufacturer
us_main.book.book Page 10 Wednesday, February 3, 2021 9:14 AM
10 INSTALLATION
INSTALLATION
Before Installing
Installation Overview
Please read the following installation instructions first after purchasing this product or transporting it to another location. The images in this guide may be different from the actual components and accessories, which are subject to change by the manufacturer without prior notice for product improvement purposes.
a Check and choose the proper location b Level the range c Connect electric range d Plug in the power cord e Install anti-tip device f Engage the anti-tip device g Test run
us_main.book.book Page 11 Wednesday, February 3, 2021 9:14 AM
ENGLISH
Tools Needed
a Phillips screwdriver b Flat-blade screwdriver c 1/4" Nut driver d Pliers e Tape measure f Level g Adjustable wrench h Drill i Safety glasses j Gloves
Parts
Parts Provided
a Template (1) b Anti-tip bracket kit (1) c Anchor sleeves (6) d Lag bolts (6)
Parts Not Provided
INSTALLATION 11
a 4-Wire cord or 3-Wire cord (UL approved 40 or 50 AMP)
b Strain relief (For conduit installations only)
NOTE · Observe all governing codes and ordinances. · Have the installer show you the location of the
circuit breaker or fuse. Mark it for easy reference. · As when using any appliance generating heat, there are certain safety precautions you should follow. · Be sure your range is installed and grounded properly by a qualified installer or service technician.
Unpacking and Moving the Range
WARNING · You should use two or more people to move and
install the range. (Excessive Weight Hazard) Failure to do so can result in back or other injury. · Do not use the door handles to push or pull the range during installation or when moving the range out for cleaning or service. Doing so can result in serious damage to the door of the range. · To reduce the risk of burns, do not move this appliance while it is hot.
NOTE · Remove packing material, tape and any
temporary labels from your range before using. Do not remove any warning-type labels, the model and serial number label, or the Tech Sheet that is located on the back of the range. · To remove any remaining tape or glue, rub the area briskly with your thumb. Tape or glue residue can also be easily removed by rubbing a small amount of liquid dish soap over the adhesive with your fingers. Wipe with warm water and dry. · Do not use sharp instruments, rubbing alcohol, flammable fluids, or abrasive cleaners to remove tape or glue. These products can damage the surface of your range.
us_main.book.book Page 12 Wednesday, February 3, 2021 9:14 AM
12 INSTALLATION
NOTE · Your range is heavy and can be installed on soft
floor coverings such as cushioned vinyl or carpeting. Use care when moving the range on this type of flooring. Use a belt when moving the range to prevent damaging the floor. Or slide the range onto cardboard or plywood to avoid damaging the floor covering.
heat (up to 194 °F) generated by the range. Discoloration, delamination or melting may occur. This range has been designed to comply with the maximum allowable wood cabinet temperature of 194 °F.
· Before installing the range in an area covered with linoleum or other synthetic floor covering, make sure the floor covering can withstand temperatures of at least 200 °F (93 °C).
Choosing the Proper Location
Electricity
The range should always be plugged into its own individual properly grounded electrical outlet.
· This prevents overloading house wiring circuits which could cause a fire hazard from overheated wires.
· It is recommended that a separate circuit serving only this appliance be provided.
Additional Installation Requirements
Mobile Home
The installation of this range must conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280), or when such standard is not applicable, the Standard for Manufactured Home Installations, ANSI A225.1/ NFPA 501A or with local codes.
· When this range is installed in a mobile home, it must be secured to the floor during transit. Any method of securing the range is adequate as long as it conforms to the standards listed above.
· A four-wire power supply cord or cable must be used in a mobile home installation.
Flooring
CAUTION · Use an insulated pad or 1/4 in. (0.64 cm) plywood
under the range if installing the range over carpeting.
Ambient Temperature
CAUTION · Make sure wall covering, countertop and
cabinets around the range can withstand the
us_main.book.book Page 13 Wednesday, February 3, 2021 9:14 AM
Dimensions and Clearances
Dimensions
INSTALLATION 13
ENGLISH
-
Dimensions
LSEL6337*, LSEL6335*
A
Width
30" (761.8 mm)
B
Height
36 1/2" (927.9 mm)
C
Depth (Includes Door Handle)
29 9/32" (743.9 mm)
D
Height (Excludes Vent Trim)
36" (913.0 mm)
E
Depth (Includes only the product body that is loaded into the cabinet. Excludes door, drawer, and handles)
24 3/4" (629.4 mm)
F
Depth (Excludes Door Handle)
26 7/8" (683 mm)
Depth when drawer is fully opened G
38 7/16" (976.7 mm) 36 1/16" (916.2 mm)
(Excludes handle)
H
Depth when door is fully opened
48 5/8" (1235.9 mm)
us_main.book.book Page 14 Wednesday, February 3, 2021 9:14 AM
14 INSTALLATION
Clearances
A
a Acceptable electrical outlet area b Normal counter top depth c Counter top height d Cabinet e Wall f Center A (Cabinet opening) = 30" (76.2 cm) For U.S.A = 30" (76.2 cm) ~ 31" (78.7 cm) For CANADA
Minimum Dimensions
us_main.book.book Page 15 Wednesday, February 3, 2021 9:14 AM
INSTALLATION 15
a 30" (76.2 cm) minimum clearance between the top of the cooking surface and the bottom of an unprotected wood or metal cabinet; or 24" (60.9 cm) minimum when bottom of wood or metal cabinet is protected by not less than 1/4"(6.4 cm) flame retardant millboard covered with not less than no. 28 MSG sheet steel, 0.015" (0.381 mm) stainless steel, 0.024" (0.610 mm) aluminum or 0.020" (0.508 mm) copper.
b 15" (38.1 cm) minimum between countertop and adjacent cabinet bottom.
NOTE · Important Save for the use of the local electrical inspector. · For installation in Canada, a free-standing range is not to be installed closer than 15/32" (12 mm) from
any adjacent surface.
ENGLISH
Leveling
Leveling the Range
Level the range by adjusting the leveling legs with a wrench. Extending the legs slightly may also make it easier to insert the rear leg into the anti-tip bracket.
Checking Adjustments
1 Place the level diagonally on the oven rack,
and check each direction for level. · First check direction a. Then check
direction b.
2 If the level doesn't show that the rack is level,
adjust the leveling legs with a wrench.
Connecting Electricity
Electrical Requirements
This appliance must be installed and grounded on a branch circuit by a qualified technician in accordance with the National Electrical code ANSI/ NFPA NO. 70 - latest edition.
All wiring should conform to Local and NEC codes. This range requires a single-phase, 3 wire, A.C 120/ 208 V or 120/240 V 60 Hz electrical system. Use only a 3-conductor or a 4-conductor UL - listed range cord with closed-loop terminals, open-end spade lugs with upturned ends or similar termination. Do not install the power cord without a strain relief.
A range cord rated at 40 amps with 120/240 minimum volt range is required. If a 50 amp range cord is used, it should be marked for use with 13/ 8" diameter connection openings. This appliance may be connected by means of a conduit or power cord. If a conduit is being used, refer to "3-Wire Connection: Conduit" or "4-Wire Connection: Conduit" sections.
WARNING
· Allow 2 to 3 ft (61.0 cm to 91.4 cm) of slack in the line so that the range can be moved if servicing is ever necessary.
· The power supply cord and plug should not be modified. If it will not fit the outlet, have a proper outlet installed by a qualified electrician.
· Using an extension cord to connect the power is prohibited. Connect the power cord and plug directly.
· Electrical ground is required on this appliance.
· Make sure that the power cord is not pinched by the range or heavy objects. Failure to do so can result in serious burns or electrical shock.
us_main.book.book Page 16 Wednesday, February 3, 2021 9:14 AM
16 INSTALLATION
Specified Power Cord Kit Rating
Case 1 · Voltage: 120/240 volts (3-wire) · Range rating: 8,750 W - 16,500 W · Specified rating of power supply-cord kit,
amperes: 40 A or 50 A · Diameter (inches) of range connection opening
- Power cord: 1 3/8" - Conduit: 1 1/8"
Case 2 · Voltage: 120/240 volts (3-wire) · Range rating: 16,501 W - 22,500 W · Specified rating of power supply-cord kit,
amperes: 50 A · Diameter (inches) of range connection opening
- Power cord: 1 3/4" - Conduit: 1 3/8"
Case 3 · Voltage: 120/208 volts (3-wire) · Range rating: 7,801 W- 12,500 W · Specified rating of power supply-cord kit,
amperes: 40 A or 50 A · Diameter (inches) of range connection opening
- Power cord: 1 3/8" - Conduit: 1 1/8"
Case 4 · Voltage: 120/208 volts (3-wire) · Range rating: 12,501 W - 18,500 W · Specified rating of power supply-cord kit,
amperes: 50 A · Diameter (inches) of range connection opening
- Power cord: 1 3/4" - Conduit: 1 3/8"
3, 4 - Wire Electrical Wall Receptacle
Connecting the Power Cord / Conduit
The rear access cover a must be removed. Loosen the two screws with a screwdriver. The terminal block will then be accessible.
Use the cord/conduit connection plate b to install the power cord or conduit. Leave the connection plate as installed for power cord installations. Remove the connection plate for conduit installations and use the smaller 1 1/8 in. (2.8 cm) conduit hole c instead of the 1 3/8 in. (3.5 cm) power cord hole d.
11/8" (2.8 cm)
13/8" (3.5 cm)
For power cord e installations, hook the strain relief over the 1 3/8 in. (3.5 cm) power cord hole located below the rear of the oven. Insert the power cord through the strain relief and tighten it.
For conduit installations, insert the conduit strain relief in the 1 1/8 in. (2.8 cm) conduit hole. Then install the conduit through the body of the strain relief and fasten the strain relief with its ring.
4 Wire receptacle (14-50R)
3 Wire receptacle (10-50R)
us_main.book.book Page 17 Wednesday, February 3, 2021 9:14 AM
ENGLISH
f Ring g Body h Cord/Conduit connection plate i Conduit
3-Wire Connection: Power Cord
WARNING · The middle (neutral or ground) wire, which is
white, of a 3-wire power cord or a 3-wire conduit has to be connected to the middle post of the main terminal block. The remaining two wires of the power cord or conduit have to be connected to the outside posts of the main terminal connection block. Failure to do so can result in electrical shock, severe personal injury or death. · If screws are not tightened securely, it can result in electrical spark and severe personal injury or death.
1 For power cord installations, hook the strain
relief over the power cord hole (1 3/8") located below the rear of the oven.
2 Insert the power cord through the strain relief
and tighten it.
CAUTION · Do not install the power cord without a strain
relief.
3 Remove the lower 3 screws from the terminal
block and retain them.
4 Insert the 3 screws through each power cord
terminal ring and into the lower terminals of the terminal block. · Make sure that the center (neutral) wire,
which is white, is connected to the center lower position of the terminal block.
INSTALLATION 17
5 Tighten the 3 screws securely into the
terminal block.
CAUTION · Do not remove the ground strap connections.
a Black b White c Red d Terminal block e Cord/Conduit connection plate
4-Wire Connection: Power Cord
WARNING · Only a 4-conductor power-supply cord kit rated
120/240 volts, 50 amperes and marked for use with ranges with closedloop connectors or opened spade lugs with upturned ends shall be used. The white middle (neutral) wire of the power cord or 4-wire conduit has to be connected to the middle post of the main terminal block. The other two wires of the power cord or conduit have to be connected to the outside posts of the main terminal connection block. The 4th ground wire (green) must be connected to the frame of the range with the ground screw. Failure to do so can result in electrical shock, severe personal injury or death. · If screws are not tightened securely, it can result in electrical spark and severe personal injury or death.
1 For power cord installations, hook the strain
relief over the power cord hole (1 3/8") located below the rear of the oven.
us_main.book.book Page 18 Wednesday, February 3, 2021 9:14 AM
18 INSTALLATION
2 Insert the power cord through the strain relief
and tighten it.
CAUTION · Do not install the power cord without a strain
relief.
3 Remove the lower 3 screws from the terminal
block and retain them.
4 Remove the ground screw and bend the end
of the ground strap up so the slot is over the hole of the center screw removed in step 3.
5 Insert the ground screw into the power cord
ground wire (green) terminal ring and secure it to the range frame.
6 Insert the 3 screws through each power cord
terminal ring and into the lower terminals of the terminal block. · Make sure that the white center (neutral)
wire is connected to the center lower position of the terminal block.
7 Tighten the 3 screws securely into the
terminal block. · The center screw now attaches the bent up
ground strap to the block.
g Cord/Conduit connection plate
3-Wire Connection: Conduit
WARNING · If screws are not tightened securely, it can result
in electrical spark and severe personal injury or death.
Conduit Installations
CAUTION · Do not install the conduit without a strain relief.
1 Remove the cord/conduit connection plate
from the rear of the oven and rotate it. · The conduit hole (1 1/8") must be used.
2 Prepare the conduit wires as shown below.
a Cord/Conduit connection plate
3 Install the conduit strain relief.
1) Insert the strain relief in the 1 1/8 in. (2.8 cm) conduit hole.
2) Install the conduit through the body of the strain relief and fasten the strain relief with its ring.
NOTE · For conduit installations, purchase a strain relief.
a Black b White c Red d Terminal block e Ground strap f Ground screw
4 Reinstall the cord/conduit connection plate.
Conduit Connections If the wire in the conduit is copper it must be 8 or 10 AWG wiring. If the wire in the conduit is aluminum it must be 6 or 8 AWG wiring.
1 Loosen the lower 3 screws from the terminal
block.
us_main.book.book Page 19 Wednesday, February 3, 2021 9:14 AM
2 Insert the bare wire (white/neutral) end
through the center terminal block opening. Do not remove the ground strap connections.
3 Insert the two side bare wire ends into the
lower left and the lower right terminal block openings.
4 Tighten the 3 screws securely into the
terminal block. (approximately 35 - 50 IN-LB)
INSTALLATION 19
Conduit Installations
CAUTION · Do not install the conduit without a strain relief.
1 Remove the cord/conduit connection plate
from the rear of the oven and rotate it. · The conduit hole (1 1/8") must be used.
2 Prepare the conduit wires as shown below.
ENGLISH
a Black
b White
c Red
d Terminal block
e Wire ends
f Conduit connection plate
4-Wire Connection: Conduit
WARNING · The white middle (neutral) wire of the power
cord or 4-wire conduit has to be connected to the middle post of the main terminal block. The other two wires of the power cord or conduit have to be connected to the outside posts of the main terminal connection block. The 4th ground wire (green) must be connected to the frame of the range with the ground screw. Failure to do so can result in electrical shock, severe personal injury or death. · If screws are not tightened securely, it can result in electrical spark and severe personal injury or death.
a Cord/Conduit connection plate
b Ground wire
3 Install the conduit strain relief.
1) Insert the strain relief in the 1 1/8 in. (2.8 cm) conduit hole.
2) Install the conduit through the body of the strain relief and fasten the strain relief with its ring.
NOTE · For conduit installations, purchase a strain relief.
4 Reinstall the cord/conduit connection plate.
Conduit Connections If the wire in the conduit is copper it must be 8 or 10 AWG wiring. If the wire in the conduit is aluminum it must be 6 or 8 AWG wiring.
1 Loosen the 2 lower left and right screws from
the terminal block. Remove the lower 2 center screws. Do not discard any screws.
2 Remove the ground screw and bend the end
of the ground strap up so the slot is over the hole of the center screw removed in step 1.
us_main.book.book Page 20 Wednesday, February 3, 2021 9:14 AM
20 INSTALLATION
3 Attach the ground (green) bare wire end to
the range frame and secure it in place with the ground screw.
4 Insert the bare wire (white/neutral) end
through the center terminal block opening. The center screw now attaches the bent up ground strap to the block.
5 Insert the two side bare wire ends into the left
and the right terminal block openings. Tighten the 3 screws securely into the terminal block. (approximately 35 - 50 IN-LB)
Optional Rear Filler
Installing the Rear Filler
If the counter does not bridge the opening at the rear wall, the rear filler kit which is provided with the slide in range will be needed.
NOTE · If the countertop depth is greater than 25 3/8"
there will be a gap between the filler kit and the back wall. · If the countertop depth is less than 24 3/4", the control panel will not sit flush with the countertop.
1 Using a screwdriver, remove the three screws
holding the rear top plate in place.
a Black b White c Red d Terminal block e Wire ends f Ground strap g Conduit connection plate h Ground screw i Ground wire
a Rear Top Plate
2 Attach the rear top plate and filler assembly
as shown, using three screws removed in step 1.
b Rear filler
us_main.book.book Page 21 Wednesday, February 3, 2021 9:14 AM
ENGLISH
Anti-Tip Device
Installing the Anti-Tip Device
Tip Hazard
WARNING · A child or adult can tip the range and be killed.
· Install the anti-tip device to the structure and/or the range. Verify the anti-tip device has been properly installed and engaged by following the guide on the anti-tip bracket template.
· Engage the range to the anti-tip device by following the guide on the anti-tip bracket template. Ensure the anti-tip device is reengaged when the range is moved by following the guide on the anti-tip bracket template.
· Re-engage the anti-tip device if the range is moved. Do not operate the range without the anti-tip device in place and engaged.
· See installation instructions for details. · Failure to follow these instructions can result in
death or serious burns to children or adults. · Range must be secured with an approved anti-
tip device. · The range could be tipped by standing, sitting or
leaning on an open door if the range or anti-tip device is not properly installed. · The use of this device does not preclude tipping of the range when not properly installed.
· After installing the anti-tip device, verify that it is in place by carefully attempting to tilt the range forward.
· This range has been designed to meet all recognized industry tip standards for all normal conditions.
· The installation of the anti-tip device must meet all local codes for securing the appliance.
Using the Anti-Tip Bracket Template
· The anti-tip bracket is packaged with an installation template. The instructions include necessary information to complete the installation. Read and follow the range installation instruction sheet.
INSTALLATION 21 · Screws c must enter wood or concrete.
a Anti-tip bracket b Wall plate
Engaging the Anti-tip Device
a Anti-tip bracket b Leveling leg
1 Slide the range against the wall, making sure
the back leg slides into and engages the antitip bracket. · Make sure the back leg slides into and
engages the anti-tip bracket.
2 Check for proper installation by grasping the
front edge of the cooktop and carefully attempting to tilt the range forward.
Test Run
Test the Range Before Use
Check if the range is properly installed and run a test cycle.
1 Before using the cooktop for the first time,
clean it with a ceramic cooktop cleaner. This helps protect the top and makes cleanup easier.
2 Turn the oven mode knob to the OFF position
to start test.
3 Turn each knob to the Hi position to check
that the surface heating elements are working properly. The elements should glow
us_main.book.book Page 22 Wednesday, February 3, 2021 9:14 AM
22 INSTALLATION
red and radiate heat, and they should cycle on and off periodically even when the knob is in the Hi position. This cycling prevents the glass-ceramic from being cracked by thermal shock.
NOTE · The Warm Zone does not consume enough
power to glow red.
4 After checking all the surface heating
elements, check the locking system by pressing Control Lock for three seconds. The oven controller should lock and the cooktop should not operate while the Control Lock function is turned on. Pressing Control Lock for three seconds to disable Control Lock.
5 Now check the oven's operation. Turn the
oven mode knob to select the Bake mode. 350 °F appears in the display. Press START.
6 The oven should finish preheating in 15
minutes, and the convection fan should operate while the oven is preheating.
7 After checking the oven's operation, turn the
temperature up to 450 °F and leave the oven on for at least an hour to help remove any oil which might cause smoke and odors when first using the oven.
NOTE · Smoke may come out of the range when it is first
used.
us_main.book.book Page 23 Wednesday, February 3, 2021 9:14 AM
OPERATION
Control Panel
Control Panel Features
Model: LSEL6337*
OPERATION 23
ENGLISH
Model: LSEL6335*
a Smart DiagnosisTM Use during the Smart Diagnosis feature.
b Control Lock Press and hold the button for 3 seconds to lock the control panel.
c Cook Time Press the button to set the desired amount of time for food to cook. The oven shuts off when the set cooking time runs out.
d Start Time Press the button to set the delayed timed cook. The oven starts at the set time.
e Temp. Press the button to set the oven temperature during oven use.
f Timer On/Off / Wi-Fi Press the button to set or cancel timer on oven. Press and hold button for three seconds to connect the appliance to a Wi-Fi network.
g Keep Warm Press the button to keep food warm after cooking. · This feature should be used after cooking in the oven.
us_main.book.book Page 24 Wednesday, February 3, 2021 9:14 AM
24 OPERATION
h Settings Press button to select and adjust oven settings.
i Clock Press button to set the time of day.
j Light Press the button to turn oven light on or off.
k START Press the button to start all oven features.
l Oven Mode Knob Turn the knob to select oven operating mode.
NOTE · Flashing Clock
- If the colon in the clock display flashes, press Clock and reset the time, or press any key to stop the flashing.
NOTE · Press any button on the control panel to activate the display.
ENGLISH
us_main.book.book Page 25 Wednesday, February 3, 2021 9:14 AM
OPERATION 25
Knob Positions
After cleaning the oven knobs, make sure to replace each knob in the correct position. Failure to do so can result in improper operation of the burners.
a Dual (Mark A) b Single (Mark C) c Mode d Triple (Mark B) NOTE · When reassembling the knobs, refer to the marks for the correct orientation.
Knob Lighting
This feature is only available on some models. Knob lighting illuminates the edge of the knob when you turn the knob to operate the heating elements (excluding Mode Knob).
us_main.book.book Page 26 Wednesday, February 3, 2021 9:14 AM
26 OPERATION
a LED Lighting
b Mode Knob
NOTE · Oven Mode Knob does not operate the Knob Lighting. · If the knob lighting does not match the actual operation of the heating elements, it may indicate a
problem with the product.
Changing Oven Settings
Clock
The clock must be set to the correct time of day in order for the automatic oven timing functions to work properly.
1 Press Clock
· Press Light to manually turn the oven light on.
NOTE · The oven light cannot be turned on if the Self
Clean function is active. · The oven light turns off automatically after 90
seconds.
2 Press the numbers to enter the time. For
example, to set the clock for 10:30, press the numbers: 1, 0, 3 and 0.
3 Press START.
NOTE · The time of day cannot be changed during a
timed baking or self-clean cycle. · To check the time of day when the display is
showing other information, press Clock. · If no other keys are pressed within 25 seconds of
pressing Clock, the display reverts to the original setting. · If the display time is blinking, there may have been a power failure. Reset the time.
Oven Light
The interior oven light automatically turns on when the door is opened.
Timer On/Off
The Timer On/Off serves as an extra timer in the kitchen that beeps when the set time has run out. It does not start or stop cooking. The Timer On/Off feature can be used during any of the other oven control functions.
For example, to set 5 minutes:
1 Press Timer On/Off once.
0:00 appears and Timer flashes in the display.
2 Press 5.
0:05 appears in the display.
3 Press Timer On/Off to start the Timer. The
remaining time countdown appears in the display.
us_main.book.book Page 27 Wednesday, February 3, 2021 9:14 AM
ENGLISH
NOTE · If Timer On/Off is not pressed, the timer returns
to the time of day.
4 When the set time runs out, End shows in the
display. The indicator tones sound every 15 seconds until Timer On/Off is pressed.
NOTE · If the remaining time is not in the display, recall
the remaining time by pressing Timer On/Off. · Press Timer On/Off twice to set the time in
minutes and seconds. · Press Timer On/Off once to set the time in
hours and minutes.
Canceling the Timer
1 Press Timer On/Off once.
The display returns to the time of day.
Wi-Fi
The Wi-Fi button is used to connect the appliance to a home Wi-Fi network.
1 Set the oven mode knob to the OFF position.
2 Press and hold Timer On/Off for 3 seconds.
3 The power on chime sounds, SEt appears in
the display, and the Wi-Fi icon (f) blinks.
4 Connect the appliance to the Wi-Fi network
using the smartphone app.
5 To disconnect the appliance from the
network, delete it from the connected appliances in the app.
NOTE · See the "Smart Functions" section in the owner's
manual for more details.
OPERATION 27
Settings (Hour Mode, Convection Auto Conversion, Oven Thermostat, Preheat Alarm Light, Beeper Volume, Fahrenheit or Celsius, Cooktop On Alert Volume)
Press the Settings key repeatedly to toggle through and change oven settings. The Settings key allows you to: · set the hour mode on the clock (12 or 24 hours) · enable/disable convection auto conversion · adjust the oven temperature · activate/deactivate the preheating alarm light · set the beeper volume · switch the temperature scale between
Fahrenheit and Celsius · set the cooktop on alert volume
Setting the Hour Mode The control is set to use a 12-hour clock. To reset the clock to 24-hour mode, follow the steps below.
1 Press Settings once.
2 Press 1 to toggle between a 12-hour and 24-
hour clock.
3 Press START to accept the change.
Setting Convection Auto Conversion When Conv. Bake and Conv. Roast are selected, Convection Auto Conversion automatically converts the standard recipe temperature entered to a convection temperature by subtracting 25 °F / 14 °C. This auto converted temperature shows on the display. For example, select Conv. Bake, enter 350 °F, and 325 °F shows on the display after preheat. Convection Auto Conversion is enabled by default. To change the setting, follow these instructions.
1 Press Settings repeatedly until Auto appears
in the display.
2 Press 1 to disable or enable auto conversion.
3 Press START to accept the change.
Adjusting the Oven Thermostat Your new oven may cook differently from the one it replaced. Use your new oven for a few weeks to
us_main.book.book Page 28 Wednesday, February 3, 2021 9:14 AM
28 OPERATION
become more familiar with it before changing the temperature settings. If after familiarizing yourself with the new oven, you still think that it is too hot or too cold, you can adjust the oven thermostat yourself. · To begin, either raise or lower the thermostat 15
°F (8 °C). Try the oven with the new setting. If the oven still needs adjustment, raise or lower the thermostat again, using the first adjustment as a gauge. For example, if the adjustment was too much, raise or lower the thermostat 10 °F (5 °C). If the adjustment was not enough, raise or lower the thermostat 20 °F (12 °C). Proceed in this way until the oven is adjusted to your satisfaction.
1 Press Settings repeatedly until AdJU appears
in the display.
2 Use the number keys to enter the number of
degrees you want to adjust the oven temperature.
3 Adjust the temperature either up or down by
pressing Settings repeatedly to toggle between plus (+) or minus (-).
4 Press START to accept the change.
NOTE · This adjustment does not affect the broiling or
Self Clean temperatures. The adjustment is retained in memory after a power failure. The oven temperature can be increased (+) or decreased (-) as much as 35 °F or 19 °C. · Once the temperature is increased or decreased, the display shows the adjusted temperature until it readjusts.
Turning the Preheat Alarm Light On/Off When the oven reaches its set-temperature, the preheating alarm light flashes 5 times or until the oven door is opened. You can activate or deactivate the preheating alarm light.
1 Press Settings repeatedly until PrE appears in
the display.
2 Press 1 to turn the light on/off.
3 Press START to accept the change.
Adjusting the Beeper Volume
1 Press Settings repeatedly until Beep appears
in the display.
2 Press 1 to select Hi, Lo or Off.
3 Press START to accept the change.
Selecting Fahrenheit or Celsius Set the oven temperature display to show either Fahrenheit (°F) or Celsius (°C) units. The oven defaults to Fahrenheit unless changed by the user.
1 Press Settings repeatedly until Unit appears
in the display.
2 Press 1 to select F (Fahrenheit) or C (Celsius).
3 Press START to accept the change.
Adjusting Cooktop On Alert Volume
1 Press Settings repeatedly until CtOP appears
in the display.
2 Press 1 to select Hi, Lo, Off.
3 Press START to accept the change.
Control Lock
The Control Lock feature locks the control panel and oven mode knob. · When the Control Lock feature is activated, the
cooktop and oven mode knob do not operate.
1 Press and hold Control Lock for three
seconds.
2 The lock melody sounds. Loc and the lock k
appear in the display.
3 To deactivate the Control Lock feature, press
and hold Control Lock for three seconds. The unlock melody sounds and the controls unlock.
us_main.book.book Page 29 Wednesday, February 3, 2021 9:14 AM
OPERATION 29
ENGLISH
NOTE · The Burner On indicator light turns on when the
knob is turned even if the cooktop element does not operate.
Start Time (Delayed Timed Cook)
The automatic timer of the Delayed Timed Cook function turns the oven on and off at the time you select. This feature can be used with the Bake, Conv. Bake and Conv. Roast modes.
CAUTION · Use caution with the Delayed Timed Cook
features. Use the automatic timer when cooking cured or frozen meats and most fruits and vegetables. Foods that can easily spoil, such as milk, eggs, fish, meat or poultry, should be chilled in the refrigerator first. Even when chilled, they should not stand in the oven for more than 1 hour before cooking begins, and should be removed promptly when cooking is complete. Eating spoiled food can result in sickness from food poisoning.
Setting a Delayed Timed Cook For example, to bake at 300 °F and delay the start of baking until 4:30, first set the clock for the correct time of day.
1 Turn the oven mode knob to select Bake. 350
°F appears in the display.
2 Set the temperature: press 3, 0 and 0.
3 Press Cook Time and touch the number keys
to set the baking time.
4 Press Start Time.
5 Set the start time: press 4, 3 and 0 for 4:30.
6 Press START. A short beep sounds and Timed
Delay and the start time appear in the display. The oven begins baking at the set start time.
NOTE · To cancel the Delayed Timed Cook function, turn
the oven mode knob to the OFF position at any time. · To change the cooking time, repeat step 3 and press START. · If the oven clock is set as a 12-hour clock, you can delay the cook time for 12 hours. If the oven clock is set as a 24-hour clock, you can delay the cook time for 24 hours.
The oven will continue to cook for the set amount of time and then turn off automatically. When the cooking time has elapsed: · End and the time of day show in the display. · The cook end indicator tone sounds every 60
seconds until the oven mode knob is turned to the OFF position.
Cook Time (Timed Cook)
Set the oven to cook for a specific length of time using the Timed Cook feature. This feature can only be used with the Bake, Conv. Bake, Conv. Roast, Air Sous-Vide, Air Fry, Slow Cook, FrozenMeal and Proof modes.
Setting a Timed Cook For example, to bake at 300 °F for 30 minutes, first set the clock to the correct time of day.
1 Turn the oven mode knob to select Bake. 350
°F appears in the display.
2 Set the temperature. Press 3, 0 and 0.
3 Press Cook Time. Timed flashes in the
display. Bake, 0:00 and 300 °F appear in the display.
4 Set the baking time: press 3 and 0 (for 30
minutes). · The baking time can be set for any amount
of time between 1 minute and 11 hours and 59 minutes
5 Press START.
The oven will continue to cook for the set amount of time and then turn off automatically. When the cooking time has elapsed: · End and the time of day show in the display.
us_main.book.book Page 30 Wednesday, February 3, 2021 9:14 AM
30 OPERATION
· The cook end indicator tone sounds every 60 seconds until the oven mode knob is turned to the OFF position.
Changing the Cook Time during Cooking For example, to change the cook time to 1 hour and 30 minutes during cooking:
1 Press Cook Time.
2 Change the baking time: press 1, 3, 0.
3 Press START to accept the change.
Minimum & Maximum Default Settings
All of the features listed have a minimum and a maximum time or temperature setting that may be entered into the control. An entry acceptance beep sounds each time a control key is pressed.
An entry error tone (two short tones) sounds if the entry of the temperature or time is below the minimum or above the maximum setting for the feature.
This feature is only available on some models.
Feature
Min.
Temp. /
Time
Max.
Temp. /
Time
Clock
12 Hr.
1:00 Hr. / min.
24 Hr.
0:00 Hr. / min.
12:59 Hr. / min.
23:59 Hr. / min.
Timer
12 Hr.
0:10 min. / sec.
24 Hr.
0:10 min. / sec.
11:59 Hr. / min.
11:59 Hr. / min.
Cook Time
12 Hr.
0:01 Hr. / min.
24 Hr.
0:01 Hr. / min.
11:59 Hr. / min.
11:59 Hr. / min.
Default
Feature
Conv. Bake Conv. Roast Broil Bake
Proof Warm Probe
Self Clean EasyClean
Frozen Meal
Air Fry
Air Sous Vide Slow Cook
Min.
Temp. /
Time
Max.
Temp. /
Time
Default
300 °F / (*275
°F)
550 °F / 285 °C
350 °F (*325 °F) /
12 Hr.
300 °F / (*275
°F)
550 °F / 285 °C
350 °F (*325 °F) /
12 Hr.
Lo
Hi
400 °F 500 °F
Hi / 3 Hr.
170 °F / 550 °F / 80 °C 285 °C
350 °F / 12 Hr.
0:01 Hr. / min.
11:59 Hr. / min.
12 Hr.
3 Hr.
80 °F / 210 °F / 27 °C 100 °C
150 °F / 65 °C
3 Hr. 5 Hr.
4 Hr.
300 / 150 0:01
Hr. /
min.
550 / 285 11:59
Hr. /
min.
300 / 150 0:01
Hr. /
min.
550 / 285 11:59
Hr. /
min.
100 / 205 / 38 96
Low 0:01 Hr. / min.
High 11:59 Hr. / min.
10 min.
400 °F / 205
400 °F / 205
130 °F / 54
High
NOTE · * : Using auto conversion
· Default cook mode times are without setting cook time.
us_main.book.book Page 31 Wednesday, February 3, 2021 9:14 AM
ENGLISH
Cooktop
Before Using the Cooktop
WARNING
· Do not cook on a broken cooktop. If the cooktop is broken, cleaning solutions and spillovers may penetrate the broken cooktop and create a risk of electric shock. Contact a qualified technician immediately.
· Do not place or store items that can melt or catch fire on the glass cooktop, even when it is not being used.
· Turn cookware handles inward so they don't extend over adjacent surface units. This reduces the risk of burns, ignition of flammable materials, and spillage due to unintentional contact with the cookware.
· Some cleaners can produce dangerous fumes if applied to a hot surface.
· Always place the pan in the center of the surface unit you are cooking on. Never leave surface units unattended at high heat settings. Proper contact of cookware to burner also will improve efficiency. Boilovers cause smoking and greasy spills that may catch on fire.
· Clean cooktop with caution. Do not use sponges or cloth to wipe spills on a hot cooking area. Use a proper metal scraper. If a wet sponge or cloth is used to wipe spills on a hot cooking area, it can cause steam burns. Some cleaners can produce noxious fumes if applied to a hot surface.
OPERATION 31
· Immediately clean spills on the cooking area to prevent a tough cleaning chore later.
· Do not turn surface units on before placing cookware.
· Do not store heavy items above the cooktop surface that could fall and damage it.
· Do not place aluminum foil or plastic items such as salt and pepper shakers, spoon holders, or plastic wrappings or any other material on the range when it is in use.
· Do not use a steel-wool pad or scrub pad or abrasive cleaning pads. They can scratch the surface.
Cooking Areas
The cooking areas on your range are identified by permanent circles on the glass cooktop surface. For the most efficient cooking, fit the pan size to the element size. Pans should not extend more than 1/2 to 1-inch beyond the cooking area. When a control is turned on, a glow can be seen through the glass cooktop surface.
NOTE · It is normal for the surface elements to cycle on
and off during cooking, even on higher settings. This will happen more frequently if cooking on a lower temperature setting.
CAUTION
· Do not use the glass cooktop surface as a cutting board.
· Choose proper burner size. For smaller pots and pans, use the smaller heating elements. For larger pots and pans, use the larger heating elements. Select pans that have flat bottoms large enough to cover the heating elements. Using undersized pans exposes a portion of the heating element to direct contact and may result in clothing burning.
· Glazed cookware. Only certain types of glass, glass-ceramic, ceramic, earthenware, or other glazed cookware are suitable for range-top service without breaking due to the sudden change in temperature.
· Never cook directly on the glass. Always use cookware.
· Always turn the surface units off before removing cookware.
a SINGLE
b WARM ZONE
c DUAL
d TRIPLE
NOTE · It is normal to see a very faint red ring around
the outer edge of a dual or triple element when using it as a single element at a high heat setting. This is only a reflection from the bright glow of the center element and is not a malfunction.
us_main.book.book Page 32 Wednesday, February 3, 2021 9:14 AM
32 OPERATION
Using the Cooktop Elements
CAUTION · Only use cookware and dishes that are safe for
oven and cooktop use. · Always use oven mitts when removing food from
the cooktop and oven. · Do not place sealed containers on the cooktop. · Do not use plastic wrap to cover food while on
the cooktop. Plastic may melt onto the surface and be very difficult to remove. · Never leave food on the cooktop unattended. Spillovers can cause smoke. Greasy spillovers may catch on fire. · The surface element may appear to have cooled after it has been turned off. The element may still be hot and touching the element before it has cooled sufficiently can cause burns. · Match the size of the cooktop element to the size of the cookware in use. Using a large element for a small pan wastes heating energy, and the exposed surface of the element is a burn or fire hazard.
NOTE · Hot Surface Indicator
- The hot surface indicator light glows as long as any surface cooking area is too hot to touch.
- It remains on after the element is turned off and until the surface has cooled to approximately 150 °F.
Heating element
OFF
ON
NOTE · HI is the highest temperature available. · LO is the lowest temperature available.
Turning on a Dual Element There is one dual element located in the left front position. Use the dual element as a dual or single element.
1 Push in the appropriate knob A.
2 Turn the knob to use it as a single element or
a dual unit B. · To use it as a single element, turn the knob
counterclockwise. · To use it as a dual unit, turn the knob
clockwise.
Turning on a Single Element
1 Push the Single element knob in A.
2 Turn the knob in either direction to the
desired setting B. · The control knob clicks when it is positioned
at both OFF, HI and LO.
a Dual
b Single
Heating with inner (smaller) element
only
Heating with both elements together
B
A
Turning on a Triple Element (On Some Models) There is one triple element that can be used as either a single, dual or triple element.
1 Push in the appropriate knob A.
us_main.book.book Page 33 Wednesday, February 3, 2021 9:14 AM
ENGLISH
2 Turn the knob to use it as a single, dual or
triple element.
· To use it as a single element, turn the knob counterclockwise.
· To use it as a dual element, turn the knob clockwise to the dual position.
· To use it as a triple element, turn the knob clockwise to the triple position.
OPERATION 33
NOTE · For best results, food on the warmer should be
kept in its container or covered with a lid or aluminum foil to maintain food quality. · The warmer will not glow red like the other cooking elements.
a Single b Dual c Triple
Single
Dual
Triple
C
B
A
Turning on the Warm Zone
CAUTION · FOOD POISON HAZARD : Bacteria may grow in
food at temperatures below 140 °F. - Always start with hot food. Do not use the
warm setting to heat cold food. - Do not use the warm setting for more than 2
hours.
The Warm Zone, located in the back center of the glass surface, will keep hot, cooked food at serving temperature. Use the Warm Zone to keep food warm after it has already been cooked. Attempting to cook uncooked or cold food on the Warming Zone could result in a food-borne illness.
1 Push the Warm Zone element knob in A.
2 Turn the knob in either direction to the
desired setting B.
· The control knob clicks when it is positioned at OFF, HI and LO.
The Recommended Surface Cooking Setting
Setting 8.5-Hi 5.5-8.0
3.5-5.0 2.2-3.0 Lo-2.0
Recommended Use
· Bring liquid to a boil · Start cooking
· Hold a rapid boil, frying, deep fat fry
· Quickly brown or sear food
· Maintain a slow boil · Fry or saute foods · Cook soups, sauces and gravies
· Stew or steam food · Simmer
· Keep food warm · Melt chocolate or butter · Simmer
Using the Proper Cookware
The size and type of cookware will influence the settings needed for the best cooking results. Be sure to follow the recommendations for using proper cookware.
NOTE · Match the size of the cookware to the amount of
food being cooked to save energy when heating. Heating 1/2 quart of water requires more energy in a 3-quart pot than in a 1-quart pot.
Cookware should have flat bottoms that make good contact with the entire surface heating
us_main.book.book Page 34 Wednesday, February 3, 2021 9:14 AM
34 OPERATION
element. Check for flatness by placing a ruler across the bottom of the cookware. The ruler should touch the cookware across the entire bottom, with no gaps.
Cookware Recommendations · Flat bottom and straight sides · Heavy-gauge pans · Pan sizes that match the amount of food to be
prepared and the size of the surface element · Weight of handle does not tilt pan. Pan is well
balanced · Tight-fitting lids · Flat bottom woks
Cookware should not
· have a curved or warped bottom.
· be smaller or larger than the surface burner.
· have a heavy handle that tilts the pan.
· be a wok with a ring stand.
· have loose or broken handles. · have loose-fitting lids.
NOTE · Do not use pans less than 7 inches in diameter
on the front elements. · Do not use foil or foil-type containers. Foil may
melt onto the glass. Do not use the cooktop if metal has melted on it. Call an authorized LG Service Center.
Choosing Cookware The cookware material determines how evenly and quickly heat is transferred from the surface element to the pan bottom. The most popular materials available are:
· Aluminum - Excellent heat conductor. Some types of food will cause it to darken (anodized aluminum cookware resists staining and pitting). If aluminum pans slide across the ceramic cooktop, they may leave metal marks which will resemble scratches. Remove these marks immediately.
· Copper - Excellent heat conductor but discolors easily. May leave metal marks on glass-ceramic (see Aluminum above).
· Stainless steel - Slow heat conductor with uneven cooking results. Is durable, easy to clean and resists staining.
· Cast iron - A poor heat conductor but retains heat very well. Cooks evenly once cooking temperature is reached. Not recommended for use on ceramic cooktops.
· Porcelain-enamel on metal - Heating characteristics will vary depending on base material. Porcelain-enamel coating must be smooth to avoid scratching ceramic cooktops.
· Glass - Slow heat conductor. Not recommended for ceramic cooktop surfaces because it may scratch the glass.
Home Canning Tips Be sure that the canner is centered over the surface element and is flat on the bottom.
· The base must not be more than 1 inch larger than the element. Use of water bath canners with rippled bottoms may extend the time required to bring the water to a boil and may damage the cooktop.
· Some canners are designed with smaller bases for use on smooth surfaces.
· Use the high heat setting only until the water comes to a boil or pressure is reached in the canner.
· Reduce to the lowest heat setting that maintains the boil, or pressure. If the heat is not turned down, the cooktop may be damaged.
ENGLISH
us_main.book.book Page 35 Wednesday, February 3, 2021 9:14 AM
Oven
Before Using the Oven
NOTE · Because the oven temperature cycles, an oven
thermometer placed in the oven cavity may not show the same temperature that is set on the oven. · It is normal for the convection fan to run while preheating during a regular bake cycle. · The convection fan motor may run periodically during a regular bake cycle. · The heat turns off if the door is left open during baking. If the door is left open for longer than 30 seconds during baking, the heat turns off. The heat turns back on automatically once the door is closed. · Avoid opening the oven door more than necessary during use. This helps the oven maintain temperature, prevents unnecessary heat loss, and saves on energy use.
Oven Vent
Areas near the vent may become hot during operation and may cause burns. Do not block the vent opening. Avoid placing plastics near the vent as heat may distort or melt the plastic. It is normal for steam to be visible when cooking foods with high moisture content.
OPERATION 35
Using Oven Racks
The racks have a turned-up back edge that prevents them from being pulled out of the oven cavity.
CAUTION · Replace oven racks before turning the oven on
to prevent burns. · Do not cover the racks with aluminum foil, or
any other material, or place anything on the bottom of the oven. Doing so will result in poor baking and may damage the oven bottom. · Only arrange oven racks when the oven is cool.
Removing Racks
1 Pull the rack straight out until it stops.
2 Lift up the front of the rack and pull it out.
Replacing Racks
1 Place the end of the rack on the support.
2 Tilt the front end up and push the rack in.
Instaview
Knock twice on the center of the glass panel to reveal the contents of the oven without opening the door.
a Oven Vent b Vent trim
CAUTION · The edges of the range vent are sharp. Wear
gloves when cleaning the range to avoid injury.
CAUTION
· Do not hit the glass door panel with excessive force. Do not allow hard objects like cookware or glass bottles to hit the glass door panel. The glass could break, resulting in a risk of personal injury or product damage.
us_main.book.book Page 36 Wednesday, February 3, 2021 9:14 AM
36 OPERATION
NOTE · Knocking twice on the glass panel turns the
interior light on or off. · The light turns off automatically after 90
seconds. · The InstaView function is disabled when the
oven door is opened and for one second after closing the door. · The InstaView function is disabled during Self Clean, Control Lock, and initial power input (on some models only). · Tapping the edges of the glass panel may not activate the InstaView function. · The taps on the glass panel must be hard enough to be audible. · Loud noises near the oven may activate the InstaView function.
Bake
Bake is used to prepare foods such as pastries, breads and casseroles. The oven can be programmed to bake at any temperature from 170 °F (80 °C) to 550 °F (285 °C). The default temperature is 350 °F (175 °C).
Setting the Bake Function (example, 375 °F)
1 Turn the oven mode knob to select Bake.
2 Set the oven temperature: press 3, 7 and 5.
3 Press START. The oven starts to preheat.
NOTE · As the oven preheats, the temperature is
displayed and rises in 5-degree increments. Once the oven reaches the set temperature, a tone sounds and the oven light blinks on and off.
4 When cooking is complete, turn the oven
mode knob to the OFF position.
5 Remove food from the oven.
NOTE · It is normal for the convection fan to operate
periodically throughout a normal bake cycle in the oven. This is to ensure even baking results.
Baking Tips
· Baking time and temperature will vary depending on the characteristics, size, and shape of the baking pan used.
· Check for food doneness at the minimum recipe time.
· Use metal bakeware (with or without a nonstick finish), heatproof glass-ceramic, ceramic or other bakeware recommended for oven use.
· Dark metal pans or nonstick coatings will cook food faster with more browning. Insulated bakeware will slightly lengthen the cooking time for most foods.
· The oven bottom has a porcelain-enamel finish. To make cleaning easier, protect the oven bottom from excessive spillovers by placing a cookie sheet on the rack below the rack you are cooking on. This is particularly important when baking a fruit pie or other foods with a high acid content. Hot fruit fillings or other foods that are highly acidic may cause pitting and damage to the porcelain-enamel surface and should be wiped up immediately.
Convection Mode
The convection system uses a fan to circulate the heat evenly within the oven. Improved heat distribution allows for even cooking and excellent results while cooking with single or multiple racks.
Setting the Convection Function (example, 375 °F)
1 Turn the oven mode knob to select Conv.
Bake or Conv. Roast. The display flashes 350 °F.
2 Set the oven temperature: press 3, 7 and 5.
3 Press START. The display shows Conv. Bake
or Conv. Roast and the oven temperature starting at 100 °F.
· As the oven preheats, the display shows increasing temperatures in 5-degree increments. Once the oven reaches the set adjusted temperature, a tone sounds and the oven light flashes on and off. The
us_main.book.book Page 37 Wednesday, February 3, 2021 9:14 AM
ENGLISH
display shows the auto converted oven temperature, 350 °F and the fan icon.
4 When cooking has finished or to cancel, turn
the oven mode knob to the OFF position.
NOTE · The oven fan runs while convection baking. The
fan stops when the door is open. In some cases, the fan may shut off during a convection bake cycle.
Grid (sold separately)
OPERATION 37
Broiler pan (sold separately)
CAUTION · Do not use a broiler pan without a grid. · Do not cover the grid with aluminum foil. · Position food (fat side up) on the grid.
Tips for Convection Baking
· Use Convection Bake for faster and more even multiple-rack cooking of pastries, cookies, muffins, biscuits, and breads of all kinds.
· Bake cookies and biscuits on pans with no sides or very low sides to allow heated air to circulate around the food. Food baked on pans with a dark finish will cook faster.
· When using Convection Bake, place the oven racks in positions suggested in the charts in this manual.
· Multiple oven rack cooking may slightly increase cook times for some foods.
· Cakes, cookies and muffins have better results when using multiple racks.
The Convection Roast feature is designed to give optimum roasting performance. Convection Roast combines cooking with the convection fan to roast meats and poultry. The heated air circulates around the food from all sides, sealing in juices and flavors. Foods are crispy brown on the outside while staying moist on the inside. Convection roasting is especially good for large tender cuts of meat, uncovered.
Tips for Convection Roasting Use a broiler pan and grid when preparing meats for convection roasting. The broiler pan catches grease spills and the grid helps prevent grease splatters.
1 Place the oven rack in the recommended
position.
2 Place the grid in the broiler pan.
Recommended Baking and Roasting Guide
Baking results will be better if baking pans are centered in the oven as much as possible. If cooking on multiple racks, place the oven racks in the positions shown.
Multiple-rack cooking saves time and energy. Whenever possible, cook foods requiring the same cooking temperature together in one oven.
Rack and Pan Placement
Multiple rack baking
Heavy duty rack (Position 2)
Heavy duty rack (Position 5)
Single rack baking
3 Place the broiler pan on the oven rack.
Heavy duty rack
us_main.book.book Page 38 Wednesday, February 3, 2021 9:14 AM
38 OPERATION
Baking Rack Guide
Food
Cakes
Cookies Pizza Pastry Crust Breads
Desserts
Custards Soufflés Casserole
Layer cakes Bundt cakes Angel food cake
Sugar cookies Chocolate chips Brownies
Fresh Frozen
From scratch Refrigerated
Biscuit, canned Biscuit, from scratch Muffins
Fruit crisps and cobblers, from scratch Pies, from scratch, 2crust fruit
Cheesecake, crème brulée
Sweet or savory
Frozen lasagna
Rack position
5 3 3
4 4 4
4 4
4 4
5 5 5
4 4
2
2
5
Roasting Rack Guide
Beef Pork Poultry
Food
Rare
Rib
Medium
Well done
Boneless rib, top sirloin
Rare Medium Well done
Beef
Rare
tenderloin Medium
Rib
Bone-in, sirloin
Ham, cooked
Whole chicken
Chicken pieces
Turkey
Rack position
2 2 2
2 2 2
2 2
2
2
2
2
2
2
Broil
The Broil function uses intense heat from the upper heating element to cook food. Broiling works best for tender cuts of meat, fish, and thinly cut vegetables. Some models may feature a hybrid broiler consisting of an inner broiler that utilizes a carbon heating element which provides instantaneous heat, and a traditional outer broiling element. During normal broiler operation, it is normal for either element to cycle off intermittently.
CAUTION · Do not use a broiler pan without a grid. Oil can
cause a grease fire. · Do not cover the grid and broiler pan with
aluminum foil. Doing so will cause a fire. · Always use a broiler pan and grid for excess fat
and grease drainage. This will help to reduce splatter, smoke, and flare-ups. · When using your broiler, the temperature inside the oven will be extremely high. Take caution to avoid possible burns by: - Keeping the door closed when broiling - Always wearing oven mitts when inserting or
removing food items
NOTE · This range is designed for closed-door broiling.
Close the door to set the Broil function. If the door is open, the Broil function cannot be set and "door" appears on the display. Close the door and reset the Broil function. Opening the door turns off the broil burner during broiling. If the door is opened during broiling, the broil burner turns off after five seconds. The broiler turns back on automatically once the door is closed.
Setting the Oven to Broil
1 Turn the oven mode knob to select Broil.
· Press 1 to set Hi or press 2 to set Lo.
2 Press START. The oven begins to heat.
3 Let the oven preheat for approximately five
minutes before cooking the food if using Broil.
us_main.book.book Page 39 Wednesday, February 3, 2021 9:14 AM
4 Turn the oven mode knob to the OFF position
to cancel at any time or when cooking is complete.
Tips for Reducing Smoke Due to the intense heat associated with broiling, it is normal to experience smoke during the cooking process. This smoke is a natural byproduct of searing and should not cause you to worry. If you are experiencing more smoke than you are comfortable with, use the following tips to reduce the amount of smoke in your oven.
· Always use a broiler pan. Do not use saute pans or regular baking sheets for safety reasons.
· The broiler pan should always be thoroughly cleaned and at room temperature at the beginning of cooking.
· Always run your cooktop ventilation system or vent hood during broiling.
· Keep the interior of your oven as clean as possible. Leftover debris from prior meals can burn or catch fire.
· Avoid fatty marinades and sugary glazes. Both of these will increase the amount of smoke you experience. If you would like to use a glaze, apply it at the very end of cooking.
· If you are experiencing significant smoke with any food item, consider: - Lowering the broiler to the Lo setting. - Lowering the rack position to cook the food further away from the broiler. - Using the Hi broil setting to achieve the level of searing you desire, and then either switching to the Lo broil setting, or switching to the Bake function.
· As a rule, fattier cuts of meat and fish will produce more smoke than leaner items.
· Adhere to the "Recommended Broiling Guide" section whenever possible.
OPERATION 39
ENGLISH
us_main.book.book Page 40 Wednesday, February 3, 2021 9:14 AM
40 OPERATION
Recommended Broiling Guide
The size, weight, thickness, starting temperature, and your preference of doneness will affect broiling times. This guide is based on meats at refrigerator temperature. For best results when broiling, use a pan designed for broiling.
a Grid (sold separately) b Broiler pan (sold separately)
Food
Quantity and/or Thickness
Rack Position
9 patties
Hamburgers
1/2 to 3/4" thick
7
Rare
7
1" thick
1 to 11/2 lbs.
Medium
7
Well done
7
Beef Steaks
Rare
5
11/2" thick 2 to 2 1/2 lbs.
Medium
5
Well done
5
Toast
1 to 9 pieces
7
1 whole 2 to 21/2 lbs., split
5
Chicken
lengthwise
2 Breasts
5
Lobster Tails
24 10 to 12 oz. each
5
Fish Fillets
1/4 to 1/2" thick
6
Ham Slices (precooked)
1/2" thick
5
First Side (min.) 3-6 3-5 4-6 5-7 7-9 9-11 11-13 0.5-1 8-10 8-10
9-12
2-4
2-4
Second Side (min.)
Comments
Space evenly. Up to 9
2-4
patties may be broiled
at once.
2-4
2-4
Steaks less than 1"
thick cook through
3-5
before browning. Pan
4-6
frying is
recommended. Slash
6-8
fat.
8-10
0.5
4-6
Broil skin-side-down
first.
5-7
Do not turn over
Cut through back of shell. Spread open. Brush with melted butter before broiling and after half of broiling time.
Handle and turn very
carefully. Brush with
2-4
lemon butter before
and during cooking, if
desired.
Increase time 5 to 10
2-4
minutes per side for 1 1/2" thick or home-
cured ham.
us_main.book.book Page 41 Wednesday, February 3, 2021 9:14 AM
ENGLISH
OPERATION 41
Food
Quantity and/or Thickness
Rack Position
First Side (min.)
Second Side (min.)
Comments
Pork Chops Well done
2 (1/2" thick) 2 (1" thick) about 1lb.
6
3-6
4-7
5
5-8
5-8
2 (1" thick)
Medium
6
Lamb Chops
about 10 to 12 oz.
Well Done
6
2 (1 1/2" thick)
Medium
6
about 1lb.
Well done
6
3-5
2-5
5-7
4-7
7-9
7-9
9-11
7-9
2 (1" thick) Salmon Steaks
4 (1" thick) about 1 lb.
5
8-10
3-5
Grease pan. Brush
steaks with melted
5
9-11
4-6
butter.
· This guide is only for reference. Adjust cook time according to your preference.
NOTE · The USDA advises that consuming raw or undercooked fish, meat, or poultry can increase your risk of
food-borne illness. · The USDA has indicated the following as safe minimum internal temperatures for consumption:
- Ground beef: 160 °F (71.1 °C) - Poultry: 165 °F (73.9 °C) - Beef, veal, pork, or lamb: 145 °F (62.8 °C) - Fish / Seafood: 145 °F (62.8 °C)
Tips for Broiling
· Beef
- Steaks and chops should always be allowed to rest for five minutes before being cut into and eaten. This allows the heat to distribute evenly through the food and creates a more tender and juicy result.
- Pieces of meat that are thicker than two inches should be removed from the refrigerator 30 minutes prior to cooking. This will help them cook more quickly and evenly, and will produce less smoke when broiling. Cooking times will likely be shorter than the times indicated in the Broiling Chart.
- For bone-in steaks or chops that have been frenched (all meat removed from around the bone), wrap the exposed sections of bone in foil to reduce burning.
· Seafood
- When broiling skin-on fish, always use the Lo broil setting and always broil the skin side last.
- Seafood is best consumed immediately after cooking. Allowing seafood to rest after cooking can cause the food to dry out.
- It is a good idea to rub a thin coating of oil on the surface of the broiling pan before cooking to reduce sticking, especially with fish and seafood. You can also use a light coating of non-stick pan spray.
· Vegetables
- Toss your vegetables lightly in oil before cooking to improve browning.
us_main.book.book Page 42 Wednesday, February 3, 2021 9:14 AM
42 OPERATION
Proof
This feature maintains a warm oven for rising yeast leavened products before baking. (Set temperature: 92 °F)
Setting the Proof Function
1 Use rack position 2 or 3 for proofing.
Setting the Warm Function
1 Turn the oven mode knob to select Proof/
Warm until Proof appears in the display.
2 Press 2 to set Warm.
3 Press START.
2 Turn the oven mode knob to select Proof/
Warm until Proof appears in the display.
3 Press START.
4 Turn the oven mode knob to the OFF position
when proofing is finished.
NOTE · To avoid lowering the oven temperature and
lengthening proofing time, do not open the oven door unnecessarily. Check bread products early to avoid over proofing. · Do not use the proofing mode for warming food or keeping food hot. The proofing oven temperature is not hot enough to keep foods at safe temperatures. Use the Warm feature to keep food warm. Proofing does not operate when the oven is above 125 . Hot shows in the display. · It is normal for the fan to operate during the Proof function.
4 To cancel the Warm function, turn the oven
mode knob to the OFF position.
NOTE · The Warm function is intended to keep food
warm. Do not use it to cool food down. · It is normal for the fan to operate during the
Warm function. · The Warm function will be maintained up to 3
hours unless the oven mode knob is turned to the OFF position.
Keep Warm
This function will maintain an oven temperature of 170 °F. The Keep Warm function will keep cooked food warm for serving up to 3 hours after cooking has finished. The Keep Warm function should be used with any other cooking operations. The Keep Warm function can be used after cooking has finished using a Timed Cook or a Delayed Timed Cook.
Setting the Keep Warm Function after a Timed Cook
1 Select the Bake, Conv. Bake, Conv. Roast, Air
Fry, Slow Cook, or FrozenMeal cooking mode.
2 Set the temperature.
Warm
This function will maintain an oven temperature of 170 °F. The Warm function will keep cooked food warm for serving up to 3 hours after cooking has finished. The Warm function may be used without any other cooking operations or can be used after cooking has finished using a Timed Cook or a Delayed Timed Cook.
3 Press Cook Time and enter the cook time
using the number buttons.
4 Press Keep Warm.
5 To cancel the Keep Warm function, turn the
oven mode knob to the OFF position.
ENGLISH
us_main.book.book Page 43 Wednesday, February 3, 2021 9:14 AM
NOTE
· You can also activate the Keep Warm function while operating some cook modes.
· The Keep Warm function will be maintained up to 3 hours unless you turn the oven mode knob to the OFF position.
OPERATION 43
b Heavy Duty Rack · If you don't have the air fry tray, place food on a
wire rack inside a foil-lined cookie pan.
Air Fry
This feature automatically increases the entered temperature by 50°F for optimal performance when using Air Fry. The Air Fry function is specially designed for oilfree frying.
Setting the Air Fry Function
1 Turn the oven mode knob to select Air Fry.
400°F appears in the display.
2 Set the oven temperature. (Range: 300°F ~
550°F)
3 Press START.
4 When cooking is complete, turn the oven
mode knob to the OFF position.
NOTE · No preheating is required when using the Air Fry
mode. · If cooking multiple batches, the later batches
may take less time to cook. · Wet batters and coatings will not crisp or set
when using the Air Fry mode.
Tips for Air Fry
· For best results, use the provided air fry tray. - The mesh section of the air fry tray can be cleaned in a dishwasher.
a Broiler Pan
· For best results, cook food on a single rack placed in positions suggested in the chart in this manual.
· Spread the food out evenly in a single layer.
· Use either the optional air fry tray available from LG or a dark baking tray with no sides or short sides that does not cover the entire rack. This allows for better air circulation.
· If desired, spray the baking tray or air fry tray with a pan spray. Use an oil that can be heated to a high temperature before smoking, such as avocado, grapeseed, peanut or sunflower oil.
· Place a foil-lined baking tray on a rack in position 1 to catch the oil falling from the food. For highfat foods like chicken wings, add a few sheets of parchment paper to absorb the fat.
· Check food often and shake it or turn it over for crisper results.
· Prepared frozen foods may cook faster with the Air Fry mode than stated on the package. Reduce the cooking time by about 20 percent, check food early, and adjust cooking time as needed.
· Use a food thermometer to make sure food has reached a safe temperature for consumption. Eating undercooked meats can increase your risk of food-borne illness.
· For the crispiest results, dredge fresh chicken wings or tenders in seasoned flour. Use 1/3 cup flour for 2 pounds.
Recommendations When Air Frying High-Fat Foods
Foods high in fat will smoke when using the Air Fry mode. For best results, follow these recommendations when air frying foods that are high in fat, such as chicken wings, bacon, sausage, hot dogs, turkey legs, lamb chops, ribs, pork loin, duck breasts, or some plant-based proteins.
a Air Fry Tray
us_main.book.book Page 44 Wednesday, February 3, 2021 9:14 AM
44 OPERATION
CAUTION · Never cover slots, holes, or passages in the oven
bottom or cover entire racks with materials such as aluminum foil. Doing so blocks airflow through the oven and can result in carbon monoxide poisoning. Aluminum foil can also trap heat, causing a fire hazard or poor oven performance.
· Turn on your exhaust hood at a high fan setting before you start Air Fry and leave it on for 15 minutes after you're done.
· Open a window or sliding glass door, if possible, to make sure the kitchen is well-ventilated.
· Clean the grease filters on your exhaust hood regularly.
· Keep the oven free from grease buildup. Wipe down the interior of the oven before and after air frying (once the oven has cooled).
· Run oven cleaning cycles (Easy Clean or SelfClean) regularly, depending on how often and what types of food you Air Fry.
· Avoid opening the oven door more than necessary to help maintain the oven temperature, prevent heat loss, and save energy.
· Air-frying fresh chicken pieces such as wings or drumsticks with the skin left on can produce smoke as the fat renders at high temperatures. If the smoke is excessive, use the Convection Roast mode instead of Air Fry.
Recommended Air Frying Guide
· Arrange food evenly in a single layer. · Put a foil-lined baking pan on a rack in position 1 to catch drips. If needed, add parchment paper to
absorb oil and reduce smoking. · Flip food over during cooking to avoid burning it.
High-fat items may produce more smoke when cooked using Air Fry. For less smoke, cook using Convection Roast mode.
Recommended Items
Quantity (oz)
POTATOES-Frozen
Frozen French Fries
20
(Shoestring)
Frozen French Fries
35
(Crinkle cut, 10x10 mm)
Frozen Sweet Potato
25
Fries
Frozen Tater Tots
50
Frozen Hash Browns
40
POTATOES-Fresh/Homemade
Homemade French Fries
25
(10x10 mm)
Homemade Potato
60
Wedges
Temp. (°F)
425 425 425 450 450
450 450
Rack Position
4 4 4 4 4
4 4
CHICKEN-Frozen
Frozen Chicken Nuggets,
30
425
4
Crispy
Time
Guide
20-30 25-35 20-35 22-32 25-35
27-37 30-40
Cut the potatoes and soak for 30 minutes in hot tap water. Drain and pat dry.Brush or lightly spray with 3 tbsp. of oil. Add salt and pepper to taste.
15-25
ENGLISH
us_main.book.book Page 45 Wednesday, February 3, 2021 9:14 AM
OPERATION 45
Recommended Items
Frozen Chicken Strips Frozen Hot Wings, Bonein CHICKEN-Fresh, Skin on
Fresh Chicken Wings
Fresh Chicken Drumsticks Thighs Breasts
OTHER Frozen Onion Rings, Breaded Frozen Spring Rolls (0.7 oz each)
Thin Sausage (2.5 oz each, diameter 0.8") Frozen Coconut Shrimp
Quantity (oz) 35 50
40 70
40 40
20 45 90 25
Temp. (°F) 425 425
450 450 450 450
425 425 425 425
Rack Position
4 4
4 4
4 4
4 4 4 4
Fresh Scallops on the half
35
425
4
shell (35.3 oz)
Fresh Shrimp Mixed Vegetables
50
425
4
35
450
4
Time 30-40 30-40
Guide
30-35 35-45
Brush or lightly spray with 3 tbsp. of oil. Add salt and pepper to taste.
30-35 30-35
20-30
25-35
25-35
30-40 Brush or lightly spray the surface of food with oil.
20-30
Melt 4 tbsp. of butter and brush on scallops. Mix 1/2 cup bread crumbs, 1 tbsp. minced garlic, 1/4 cup grated parmesan cheese and season to taste. Sprinkle mixture over scallops.
25-35
17-28
Brush or lightly spray with 4 tbsp. of olive oil. Add salt and pepper to taste.
Air Sous-Vide
Air Sous-Vide cooking uses air to cook foods "low and slow." Use it to cook meat, fish, seafood, poultry or vegetables. Food must be vacuum packed in pouches before cooking.
· It is not necessary to preheat the oven when using Air Sous-Vide.
· Refer to the cooking guide for recommended Air Sous-Vide settings.
Benefits of Air Sous-Vide
The lower temperatures and long cooking times used in Air Sous-Vide cooking provide many benefits.
· Healthier
- Compared to other cooking methods, Air SousVide retains most of the original nutrients in food.
· Safe and Convenient
- The long cooking times used in Air Sous-Vide cooking allow food to be pasteurized. Because food is vacuum packed before cooking, the unopened pouches can be quickly chilled in an
us_main.book.book Page 46 Wednesday, February 3, 2021 9:14 AM
46 OPERATION
ice bath and stored in the freezer or refrigerator after cooking. · Crisp and Moist Results - The fine temperature control of Air Sous-Vide cooking is an excellent way to achieve the perfect texture when cooking meat and poultry. The low temperatures used retain more of the moisture in food than conventional cooking methods. After cooking, a final sear in a frying pan adds the perfect crisp finish.
Setting Air Sous-Vide Mode
1 Place the heavy duty rack in position 3 and
place the sealed food bag on it.
2 Turn the oven mode knob to select Air Sous-
Vide mode.
3 Set the desired oven temperature. (Range:
100 °F ~ 205 °F)
4 Press START.
5 Once cooking is finished, allow the oven to
cool completely.
Recommended Air Sous-Vide Guide
Food
Quantity (oz)
Temp. (°F)
Beef steak Chicken breast Salmon
Asparagus
1" thick 14.1-17.6 oz
135
4.2-5.3 oz
145
1" thick 7 oz
130
2.8 oz / 6 ea 5.6 oz / 12 ea
185
Min -
20 min.
Time Target 2.5 hr. 2.5 hr.
2 hr. 30 min.
Max 3 hr. 3 hr. 2.5 hr. 45 min.
Frozen Meal
The Frozen Meal function is specially designed for cooking frozen prepared meals. It heats from both the top and bottom to brown food more evenly. This system is designed to give the optimum cooking performance by automatically selecting a combination of the broil and bake heating systems. No preheating is required when using the Frozen Meal mode. For best results with frozen pizza, cook food on a single rack placed in position 4 at 400 °F.
Setting the Frozen Meal Function
1 Turn the oven mode knob to select Frozen
Meal. Frozen appears in the display.
2 Set the cook temperature using the number
buttons.
3 Press START. The Frozen Meal function starts
operation.
4 When cooking is complete, turn the oven
mode knob to the OFF position.
NOTE · To cancel the Frozen Meal function during use,
turn the oven mode knob to the OFF position at any time.
Slow Cook
This feature is only available on some models. The Slow Cook function is specially designed for grilling beef, pork and poultry. It is common for the surface of the food to darken after the completion of the Slow Cook. No preheating is required when using the Slow Cook mode.
us_main.book.book Page 47 Wednesday, February 3, 2021 9:14 AM
ENGLISH
Setting the Slow Cook Function
1 Turn the oven mode knob to select Slow
Cook. Hi appears in the display.
2 Select the desired option by pressing either 1
or 2. · 1: Hi (275 °F) · 2: Lo (220 °F)
3 Press START.
· The Slow Cook function starts operation.
4 When cooking is complete, turn the oven
mode knob to the OFF position.
NOTE · To cancel Slow Cook during use, turn the oven
mode knob to the OFF position at any time. · For best results, use a single rack in position 1 or
2.
Remote Start
If the appliance is connected to a home Wi-Fi network, this function starts preheating and then holds the temperature for up to 12 hours (including preheating time). If the appliance is not connected to the network, OFF appears in the display. Follow the instructions in the Smart Functions section to connect the appliance to the network.
Setting Remote Start
1 Open the oven door to make sure the oven is
empty and ready for pre-heating. Close the oven door.
2 Turn the oven mode knob to select Remote
Start.
OPERATION 47
NOTE · Do not place food in the oven before or during
the Remote Start run time. · Remote Start is disconnected in the following
situations: - Remote Start is never set up in the
smartphone app. - The Remote Start status is OFF or door. - Remote Start experiences a problem during
operation. - The Remote Start function cannot be started
when the oven door is open. A beep alerts you to shut the door.
Meat Probe
This feature is only available on some models. The meat probe accurately measures the internal temperature of meat, poultry and casseroles. It should not be used during broiling, self clean, warming, proofing, FrozenMeal or Air Sous-Vide. Always unplug and remove the meat probe from the oven when removing food. Before using, insert the probe into the center of the thickest part of the meat or into the inner thigh or breast of poultry, away from fat or bones. Place food in the oven and connect the meat probe to the jack. Keep the probe as far away from heat sources as possible.
Setting the Meat Probe Function (example for Roast 375 °F with Probe temp. 160 °F)
1 Insert the meat probe into the meat.
2 Connect the meat probe to the jack.
3 When ON appears in the display, the Remote
Start function is ready to use.
4 Follow the directions in the smart phone
application to set the cook mode, temperature, and run time (preheating time plus holding time).
3 The meat probe icon flashes in the display if
the meat probe is properly connected.
us_main.book.book Page 48 Wednesday, February 3, 2021 9:14 AM
48 OPERATION
Method
1 Select cook mode. Turn the oven mode knob
to select Conv. Roast.
· Do not pull wire to remove probe. Hold the probe head, not the wire, when inserting or removing probe.
2 Set the oven temperature: touch 3, 7 and 5
until 375 °F appears in the display.
3 Press Start.
Recommended Probe Temperature
4 Set the probe temperature: touch 1, 6 and 0
until 160 °F appears in the display.
5 Press Start.
NOTE · The default probe temperature is 150 °F (65 °C),
but can be changed to any temperature between 80 °F (27 °C) and 210 °F (100 °C). The display shows the changing probe temperature. When the set probe temperature is reached, the oven shuts off automatically.
Changing the Probe Temperature
1 Press Temp.
2 Set the oven temperature.
3 Press Start.
4 Set the probe temperature.
5 Press Start.
IMPORTANT NOTE
Turn the oven mode knob to the OFF position to cancel the Meat Probe function at any time. To avoid breaking the probe, make sure food is completely defrosted before inserting.
CAUTION · Always use an oven mitt to remove the
temperature probe. Do not touch the broil element. Failure to obey this caution can result in severe personal injury. · To avoid damage to the meat probe, Do not use tongs to pull on the probe when removing it. · Do not store the meat probe in the oven.
Beef, Lamb and Veal Rare: 130 °F (54 °C) Medium Rare: 140 °F (60 °C) Medium: 150 °F (66 °C) Well Done: 160 °F (71 °C)
Pork Well Done: 170 °F (77 °C)
Poultry Breast, Well Done: 170 °F (77 °C) Thigh, Well Done: 180 °F (82 °C) Stuffing, Well Done: 165 °F (74 °C)
Using the Sabbath Mode
Sabbath mode is typically used on the Jewish Sabbath and Holidays. When the SABBATH mode is activated, the oven does not turn off until the SABBATH mode is deactivated. In SABBATH mode, all function buttons are inactive. sb will appear in display.
1 Disconnect the probe. The probe function is
not available in Sabbath mode.
2 Turn the oven mode knob to select Bake.
3 Set the desired temperature and cook time.
4 Press START.
5 Press and hold Settings for three seconds. sb
appears in the display when the Sabbath mode is activated.
6 To stop Sabbath mode, press and hold
Settings for three seconds. To cancel the Bake function, set the oven mode knob to the OFF position at any time.
us_main.book.book Page 49 Wednesday, February 3, 2021 9:14 AM
NOTE · If a cook time is set, the oven turns off
automatically at the end of the cook time, without chiming. The oven remains in Sabbath mode, but is turned off. · If no cook time is set, the oven will not automatically turn off. · After a power failure, the display will turn back on in Sabbath mode, but the oven will be off. · Please always close the oven door first before engaging Sabbath Mode.
OPERATION 49
ENGLISH
us_main.book.book Page 50 Wednesday, February 3, 2021 9:14 AM
50 SMART FUNCTIONS
SMART FUNCTIONS
LG ThinQ Application
This feature is only available on models with Wi-Fi.
The LG ThinQ application allows you to communicate with the appliance using a smartphone.
LG ThinQ Application Features
· Smart DiagnosisTM - This function provides useful information for diagnosing and solving issues with the appliance based on the pattern of use.
· Settings - Allows you to set various options on the oven and in the application.
· Scan to Cook - Scan the barcode on a ready-made meal using the LG ThinQ application and send the recommended or customized cooking instructions straight to your oven. Remote Start must be activated on the oven to use Scan to Cook.
· Monitoring - This function helps you check the current status, remaining time, cook settings and end time in one place.
· Product Notifications - Turn on the Push Alerts to receive appliance status notifications. The notifications are triggered even if the LG ThinQ application is off.
· Timer - You can set the timer from the application.
· Firmware Update - Keep the appliance updated.
NOTE · If you change your wireless router, Internet
service provider, or password, delete the connected appliance from the LG ThinQ application and connect it again. · This information is current at the time of publication. The application is subject to change for product improvement purposes without notice to users.
NOTE · Scan to Cook cannot be used while the timer is
running. Cancel the timer operation to use Scan to Cook.
Before Using LG ThinQ Application
1 Use a smartphone to check the strength of
the wireless router (Wi-Fi network) near the appliance. · If the distance between the appliance and
the wireless router is too far, the signal becomes weak. It may take a long time to register or fail to install the application.
2 Turn off the Mobile data or Cellular Data on
your smartphone.
3 Connect your smartphone to the wireless
router.
NOTE
· To verify the Wi-Fi connection, check that f icon
on the control panel is lit. · The appliance supports 2.4 GHz Wi-Fi networks
only. To check your network frequency, contact your Internet service provider or refer to your wireless router manual. · LG ThinQ is not responsible for any network connection problems or any faults, malfunctions, or errors caused by network connection. · The surrounding wireless environment can make the wireless network service run slowly. · If the appliance is having trouble connecting to the Wi-Fi network, it may be too far from the router. Purchase a Wi-Fi repeater (range extender) to improve the Wi-Fi signal strength.
us_main.book.book Page 51 Wednesday, February 3, 2021 9:14 AM
ENGLISH
· The network connection may not work properly depending on the Internet service provider.
· The Wi-Fi may not connect or the connection may be interrupted because of the home network environment.
· If the appliance cannot be registered due to problems with the wireless signal transmission, unplug the appliance and wait about a minute before trying again.
· If the firewall on your wireless router is enabled, disable the firewall or add an exception to it.
· The wireless network name (SSID) should be a combination of English letters and numbers. (Do not use special characters.)
· Smartphone user interface (UI) may vary depending on the mobile operating system (OS) and the manufacturer.
· If the security protocol of the router is set to WEP, network setup may fail. Change the security protocol (WPA2 is recommended), and register the product again.
Installing the LG ThinQ Application
Search for the LG ThinQ application from the Google Play Store or Apple App Store on a smartphone. Follow instructions to download and install the application.
Connecting to Wi-Fi
The Wi-Fi button, when used with the LG ThinQ application, allows the appliance to connect to a
home Wi-Fi network. The f icon shows the status
of the appliance's network connection. The icon illuminates when the appliance is connected to the Wi-Fi network.
· Initial Appliance Connection
Run the LG ThinQ application and follow the instructions in the application to connect the appliance.
· Reconnecting the Appliance or Connecting Another User
Press and hold the Wi-Fi button for 3 seconds. Run the LG ThinQ application and follow the instructions in the application to connect the appliance.
Wireless LAN Module Specifications
Frequency Range
2412 - 2462 MHz
SMART FUNCTIONS 51
Output Power < 30 dBm (Max)
FCC Notice
The following notice covers the transmitter module contained in this product.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
· Reorient or relocate the receiving antenna.
· Increase the separation between the equipment and the receiver.
· Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
· Consult the dealer or an experienced radio/TV technician for help.
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference and
(2) This device must accept any interference received, including interference that may cause undesired operation.
Any changes or modifications in construction of this device which are not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.
FCC RF Radiation Exposure Statement
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This transmitter must not be colocated or operating in conjunction with any other antenna or transmitter.
us_main.book.book Page 52 Wednesday, February 3, 2021 9:14 AM
52 SMART FUNCTIONS
This equipment should be installed and operated with a minimum distance of 20 cm (7.8 inches) between the antenna and your body. Users must follow the specific operating instructions for satisfying RF exposure compliance.
Open Source Software Notice Information
To obtain the source code under GPL, LGPL, MPL, and other open source licenses, that is contained in this product, please visit http:// opensource.lge.com. In addition to the source code, all referred license terms, warranty disclaimers and copyright notices are available for download.
LG Electronics will also provide open source code to you on CD-ROM for a charge covering the cost of performing such distribution (such as the cost of media, shipping, and handling) upon email request to opensource@lge.com. This offer is valid for a period of three years after our last shipment of this product. This offer is valid to anyone in receipt of this information.
Smart DiagnosisTM Feature
This feature is only available on models with the c or d logo.
Use this feature to help you diagnose and solve problems with your appliance.
NOTE · For reasons not attributable to LGE's negligence,
the service may not operate due to external factors such as, but not limited to, Wi-Fi unavailability, Wi-Fi disconnection, local app store policy, or app unavailability.
· The feature may be subject to change without prior notice and may have a different form depending on where you are located.
Using Audible Diagnosis to Diagnose Issues
Follow the instructions below to use the audible diagnosis method. · Launch the LG ThinQ application and select the
Smart Diagnosis feature in the menu. Follow the instructions for audible diagnosis provided in the LG ThinQ application.
1 Press the START button for three seconds.
· If the display has been locked, you must deactivate the lock and then reactivate it.
2 Hold the mouthpiece of your phone in front of
the Smart Diagnosis logo located on the control panel.
a Max: 3/8" (10 mm)
3 Keep the phone in place until the tone
transmission has finished. The display will count down the time. Once the countdown is over and the tones have stopped, the diagnosis will be displayed in the application.
NOTE · For best results, do not move the phone while
the tones are being transmitted.
Using LG ThinQ to Diagnose Issues
If you experience a problem with your Wi-Fi equipped appliance, it can transmit troubleshooting data to a smartphone using the LG ThinQ application.
· Launch the LG ThinQ application and select the Smart Diagnosis feature in the menu. Follow the instructions provided in the LG ThinQ application.
us_main.book.book Page 53 Wednesday, February 3, 2021 9:14 AM
ENGLISH
MAINTENANCE
Cleaning
CAUTION · Do not clean this appliance with bleach. · To prevent burns, wait until the cooktop has
cooled down before touching any of its parts. · Always wear gloves when cleaning the cooktop.
General Cleaning Tips
· A plastic spatula can be used as a scraper to scrape off any chunks or debris before and during oven cleaning.
· Using the rough side of a non-scratch scouring pad may help to take off burnt-on stains better than a soft sponge or towel.
· Certain non-scratch scrubbing sponges, such as those made of melamine foam, available at your local stores, can also help improve cleaning.
Exterior
Control Panel
To prevent activating the control panel during cleaning, unplug the range. Clean up splatters with a damp cloth using a glass cleaner. Remove heavier soil with warm, soapy water. Do not use abrasives of any kind.
Front Manifold Panel and Knobs
It is best to clean the manifold panel after each use of the range. For cleaning, use a damp cloth and mild soapy water or a 50/50 solution of vinegar and water. For rinsing, use clean water and polish dry with a soft cloth.
CAUTION · Do not use abrasive cleansers, strong liquid
cleaners, plastic scouring pads or oven cleaners on the manifold panel. Doing so will damage the finish. · Do not try to bend the knobs by pulling them up or down, and do not hang a towel or other objects on them. This can damage the gas valve shaft. · The control knobs may be removed for easy cleaning.
MAINTENANCE 53
· To clean the knobs, make sure that they are in the OFF position and pull them straight off the stems.
· To replace the knobs, make sure the knob has the OFF position centered at the top, and slide the knob directly onto the stem.
NOTE · To prevent scratching, do not use abrasive
cleaners on any of these materials.
Painted and Decorative Trim
For general cleaning, use a cloth with hot soapy water. For more difficult soils and built-up grease, apply a liquid detergent directly onto the soil. Leave it on for 30 to 60 minutes. Rinse with a damp cloth and dry. Do not use abrasive cleaners.
Stainless Steel Surfaces
To avoid scratches, do not use steel wool pads.
1 Place a small amount of stainless steel
appliance cleaner or polish on a damp cloth or paper towel.
2 Clean a small area, rubbing with the grain of
the stainless steel if applicable.
3 Dry and buff with a clean, dry paper towel or
soft cloth.
4 Repeat as necessary.
NOTE · To clean the stainless steel surface, use warm
sudsy water or a stainless steel cleaner or polish. · Always wipe in the direction of the metal surface
finish. · Stainless steel appliance cleaner or polish can be
purchased online or from most retailers of appliances or home goods.
us_main.book.book Page 54 Wednesday, February 3, 2021 9:14 AM
54 MAINTENANCE
Oven Door
CAUTION · Do not use harsh cleaners or harsh abrasive
cleaning materials on the outside of the oven door. Doing so can cause damage.
· Use soapy water to thoroughly clean the oven door. Rinse well. Do not immerse the door in water.
· You may use a glass cleaner on the outside glass of the oven door. Do not spray water or glass cleaner on the door vents.
· Do not use oven cleaners, cleaning powders, or harsh abrasive cleaning materials on the outside of the oven door.
· Do not clean the oven door gasket. The oven door gasket is made of a woven material that is essential for a good seal. Care should be taken not to rub, damage, or remove this gasket.
· Both the broiler pan and grid may be cleaned with a commercial oven cleaner or in the dishwasher.
Oven Racks
Remove the oven racks before operating the Self Clean cycle (On some models) and EasyClean.
1 Clean with a mild, abrasive cleaner.
· Food spilled into the tracks could cause the racks to become stuck.
2 Rinse with clean water and dry.
NOTE · For Models with Self Clean function:
- If the racks are cleaned using the Self Clean cycle (not recommended), the color will turn slightly blue and the finish will become dull. After the Self Clean cycle is complete, and the oven has cooled, rub the sides of the racks with wax paper or a cloth containing a small amount of oil. This will make the racks glide more easily into the rack tracks.
a Don't hand clean oven door gasket b Do hand clean door
Broiler Pan and Grid
Vent Louvers
· The appearance of the range may differ from model to model.
Use a vacuum cleaner with a brush or crevice attachment to clean the vent louvers a. Do not remove the panel covering the range.
· Do not store a soiled broiler pan or grid anywhere in the range.
· Do not clean the broiler pan or grid in a self cleaning mode. (On some models)
· Remove the grid from the pan. Carefully pour out the grease from the pan into a proper container.
· Wash and rinse the broiler pan and grid in hot water with a soap-filled or plastic scouring pad.
· If food has burned on, sprinkle the grid with cleaner while hot and cover with wet paper towels or a dishcloth. Soaking the pan will remove burned-on foods.
ENGLISH
us_main.book.book Page 55 Wednesday, February 3, 2021 9:14 AM
MAINTENANCE 55
Cooktop Surface
Glass-Ceramic Cooktop
CAUTION · If any sugar or food containing sugar spills, or plastic or foil melts on the cooktop, remove the material
IMMEDIATELY with a metal razor scraper while the cooking surface is still hot to avoid the risk of damage to the glass-ceramic surface. When used correctly, the scraper will not damage the cooktop surface. For your safety, please use an oven mitt or pot holder while scraping the hot cooking surface. · If water or food containing water spills, remove the spill IMMEDIATELY with a dry paper towel. · Do not use scrub pads or abrasive cleaning pads. They may damage your cooktop surface. · For your safety, wear an oven mitt or pot holder while using a scraper on the hot cooking surface.
Use ceramic cooktop cleaner on the glass cooktop. Other creams may not be as effective or may scratch, damage or stain the cooktop surface. To maintain and protect the surface of the glass cooktop, follow these steps:
1 Before using the cooktop for the first time, clean it with a ceramic cooktop cleaner. This helps protect
the top and makes cleanup easier.
2 Use ceramic cooktop cleaner daily to help keep the cooktop looking new.
3 Shake the cleaning cream well. Apply a few drops of cleaner directly to the cooktop.
4 Use a paper towel to clean the entire cooktop surface.
5 Rinse with clear water and use a dry cloth or paper towel to remove all cleaning residue.
NOTE · Any damage or failure of the product resulting from the items below may not be covered under the
LIMITED WARRANTY. - Sugary spillovers (such as preserves, ketchup, tomato sauce, jellies, fudge, candy, syrups, or chocolate)
or melted plastics can cause pitting on the surface of your cooktop. - If food or water containing calcium (such as baking powder, wine, milk, spinach, or broccoli) is spilled
on the cooktop, it can permanently stain or discolor the surface.
Burned-On Residue
1 While the cooktop is still warm, remove any burnt on deposits or spilled food from the glassceramic
cooking surface with a suitable metal razor scraper. To prevent burns, wear an oven mitt or pot holder while using the metal scraper.
NOTE · Do not use a dull or nicked blade. · Hold the scraper at approximately a 30° angle to the cooktop.
us_main.book.book Page 56 Wednesday, February 3, 2021 9:14 AM
56 MAINTENANCE
NOTE · The razor scraper will not damage the markings on the cooking surface.
2 When the cooking surface has completely cooled, apply a few dime-sized dabs of a ceramic glass
cooktop cleaner in each burner area. Work the cleaning cream over the cooktop surface with a damp paper towel. Leave the cleaner on for 10 minutes before rinsing it off.
3 Rinse with clean water and wipe the cooktop surface with a clean, dry paper towel.
Maintaining the Cooktop
CAUTION · Do not use chlorine bleach, ammonia, or other cleaners not specifically recommended for use on glass-
ceramic cooktops. · Let your glass-ceramic cooking surface cool off before cleaning.
Regular (Recommended after each use)
Wipe off with a damp towel and mild detergent
Use a metal scraper
Apply cooktop cleaning cream. Rub with a towel.
Rinse with a damp towel, then wipe
dry.
Occasional (Recommended every week)
Thorough (Recommended for tough stains or burnt-on food)
NOTE · For additional product information, visit our website at www.lg.com
us_main.book.book Page 57 Wednesday, February 3, 2021 9:14 AM
MAINTENANCE 57 Metal Marks and Scratches
CAUTION · Cookware with rough or uneven bottoms can mark or scratch the cooktop surface.
ENGLISH
· Do not slide metal or glass across the cooktop surface. · Do not use cookware with any dirt build-up on the bottom. · Do not use cookware if there are foreign matters on the cooktop surface. Always clean the cooktop
surface before cooking.
NOTE · Any damage or failure of the product resulting from the items below may not be covered under the
LIMITED WARRANTY. - Be careful not to slide pots and pans across the cooktop. Doing so will leave metal markings on the
cooktop surface. To help remove these marks, use a ceramic cooktop cleaner with a cleaning pad for ceramic cooktops. - If pots with a thin overlay of aluminum or copper are allowed to boil dry, the overlay may leave a black discoloration on the cooktop. This should be removed immediately before heating again or the discoloration may be permanent.
EasyClean
This feature is only available on some models.
LG's EasyClean enamel technology provides two cleaning options for the inside of the range. The EasyClean feature takes advantage of LG's new enamel to help lift soils without harsh chemicals, and it runs using ONLY WATER for just 10 minutes in low temperatures to help loosen LIGHT soils before hand cleaning.
While EasyClean is quick and effective for small and LIGHT soils, the Self Clean feature can be used to remove HEAVY, built up soils. The intensity and high heat of the Self Clean cycle may result in smoke which will require the opening up of windows to provide ventilation. Compared to the more intense Self Clean process, your LG oven gives you the option of cleaning with LESS HEAT, LESS TIME, and virtually NO SMOKE OR FUMES. You can reduce energy use by cleaning light oven soils with the EasyClean feature instead of Self Clean.
When needed, the range still provides the Self Clean option for longer, more thorough oven cleaning for heavier, built up soils. (On some models)
· For hard to reach areas such as the back surface of the oven, it is better to use the Self Clean cycle.
Benefits of EasyClean
· Helps loosen light soils before hand-cleaning · EasyClean only uses water; no chemical cleaners · Makes for a better Self Clean experience (On
some models) - Delays the need for a Self Clean cycle - Minimizes smoke and odors - Can allow shorter Self Clean time
NOTE · For models without Self Clean option
- The EasyClean feature may not be effective in removing heavy, built-up soils. Because the range does not include a Self Clean option, clean the oven regularly using the EasyClean feature to prevent heavy, burnt-on soil from building up in the oven.
us_main.book.book Page 58 Wednesday, February 3, 2021 9:14 AM
58 MAINTENANCE
When to Use EasyClean
· Example of oven soiling
Case 1 - Soil pattern: Small drops or spots - Types of soils: Cheese or other ingredients - Common food items that can soil your oven:
Pizza
Case 2 - Soil pattern: Light splatter - Types of soils: Fat/grease - Common food items that can soil your oven:
Steaks, broiled / Fish, broiled / Meat roasted at low temperatures
EasyClean Instruction Guide
NOTE · Allow the oven to cool to room temperature
before using the EasyClean cycle. If your oven cavity is above 150 °F (65 °C), Hot will appear in the display, and the EasyClean cycle will not be activated until the oven cavity cools down. · The range should be level to ensure that the bottom surface of the oven cavity is entirely covered by water at the beginning of the EasyClean cycle. · For best results, use distilled or filtered water. Tap water may leave mineral deposits on the oven bottom. · Soil baked on through several cooking cycles will be more difficult to remove with the EasyClean cycle. · Do not open the oven door during the EasyClean cycle. Water will not get hot enough if the door is opened during the cycle.
1 Remove oven racks and accessories from the
oven.
2 Scrape off and remove any burnt-on debris
with a plastic scraper.
· Suggested plastic scrapers: - Hard plastic spatula - Plastic pan scraper - Plastic paint scraper - Old credit card
3 Fill a spray bottle (10 oz or 300 ml) with water
and use the spray bottle to thoroughly spray the inside surfaces of the oven.
4 Use at least 1/5 (2 oz or 60 ml) of the water in
the bottle to completely saturate the soil on both the walls and in the corners of the oven.
5 Spray or pour the remaining water (8 oz or
240 ml) onto the bottom center of the oven cavity. The indentation on the oven bottom should be fully covered to submerge all soils. Add water if necessary.
NOTE · If cleaning multiple ovens, use an entire bottle of
water to clean each oven. Do not spray water directly on the door. Doing so will result in water dripping to the floor.
6 Close the oven door. Turn the oven mode
knob to select EasyClean. Press START.
CAUTION · Some surfaces may be hot after the EasyClean
cycle. Wear rubber gloves while cleaning to prevent burns.
us_main.book.book Page 59 Wednesday, February 3, 2021 9:14 AM
ENGLISH
· During the EasyClean cycle, the oven becomes hot enough to cause burns. Wait until the cycle is over before wiping the inside surface of the oven. Failure to do so may result in burns.
· Avoid leaning or resting on the oven door glass while cleaning the oven cavity.
7 A tone will sound at the end of the 10 minute
cycle. Turn the oven mode knob to the OFF position to clear the display and end the tone.
8 After the cleaning cycle and during hand-
cleaning, enough water should remain on the oven bottom to completely submerge all soils. Add water if necessary. Place a towel on the floor in front of the oven to capture any water that may spill out during hand-cleaning.
9 Clean the oven cavity immediately after the
EasyClean cycle by scrubbing with a wet, nonscratch scouring sponge or pad. (The scouring side will not scratch the finish.) Some water may spill into the bottom vents while cleaning, but it will be captured in a pan under the oven cavity and will not hurt the burner.
NOTE · Do not use any steel scouring pads, abrasive
pads or cleaners as these materials can permanently damage the oven surface.
10 Once the oven cavity is cleaned, wipe any
excess water with a clean dry towel. Replace racks and any other accessories.
11 If some light soils remain, repeat the above
steps, making sure to thoroughly soak the soiled areas. · For models with Self Clean function
- If stubborn soils remain after multiple EasyClean cycles, run the Self Clean cycle. Be sure that the oven cavity is empty of oven racks and other accessories, and that the oven cavity surface is dry before running the Self Clean cycle. Consult the Self Clean section of your owner's manual for further details. If a Self Clean option is
MAINTENANCE 59
not available, scrape off and remove stubborn soil using a scraper.
NOTE · If you forget to saturate the inside of the oven
with water before starting EasyClean, turn the oven mode knob to the OFF position to end the cycle. Wait for the range to cool to room temperature and then spray or pour water into the oven and start another EasyClean cycle.
· The cavity gasket may be wet when the EasyClean cycle finishes. This is normal. Do not clean the gasket.
· If mineral deposits remain on the oven bottom after cleaning, use a cloth or sponge soaked in vinegar to remove them.
· It is normal for the fan to operate during the EasyClean cycle.
· Using commercial oven cleaners or bleach to clean the oven is not recommended. Instead, use a mild liquid cleanser with a pH value below 12.7 to avoid discoloring the enamel.
Self Clean
This feature is only available on some models.
The Self Clean cycle uses extremely hot temperatures to clean the oven cavity. While running the Self Clean cycle, you may notice smoking or an odor. This is normal; especially if the oven is heavily soiled. During Self Clean, the kitchen should be well ventilated to minimize the odors from cleaning.
Before Starting Self Clean
· Clean only parts listed in manual. Remove the oven racks, broiler pan, broiler grid, all cookware, aluminum foil or any other material from the oven.
- If oven racks are left in the oven cavity during the Self Clean cycle, they will discolor and become difficult to slide in and out.
· The kitchen should be well ventilated to minimize the odors from cleaning. Open a window or turn on a ventilation fan or hood before self-cleaning.
· Wipe any heavy spillovers on the bottom of the oven.
· Make sure that the oven light lamp cover is in place and the oven light is off.
· Clean the frame of the oven and door with hot soapy water. Rinse well.
us_main.book.book Page 60 Wednesday, February 3, 2021 9:14 AM
60 MAINTENANCE
WARNING
· If the oven is heavily soiled with oil, self-clean the oven before using the oven again. The oil could cause a fire.
· If there is a fire in the oven during self-clean, turn the oven off and wait for the fire to go out. Do not force the door open. Introduction of fresh air at self-clean temperatures may lead to a burst of flame from the oven. Failure to follow this instruction may result in severe burns.
CAUTION
· Do not use oven cleaners. Commercial oven cleaner or oven liner protective coating of any kind should not be used in or around any part of the oven.
· The oven displays an F error code and sounds three long beeps during the self-cleaning process if it malfunctions in the self-clean mode. Switch off the electrical power to the main fuse or breaker and have the oven serviced by a qualified technician.
· If the self cleaning mode malfunctions, turn the range off and disconnect the power supply. Have it serviced by a qualified technician.
· It is normal for parts of the oven to become hot during a Self Clean cycle. Avoid touching the cooktop, door, window or oven vent area during a Self Clean cycle.
· Do not leave small children unattended near the appliance. During the Self Clean cycle, the outside of the range can become very hot to the touch.
· If you have pet birds, move them to another well-ventilated room. The health of some birds is extremely sensitive to the fumes given off during the Self Clean cycle of any range.
· Do not line the oven walls, racks, bottom or any other part of the range with aluminum foil or any other material. Doing so will destroy heat distribution, produce poor baking results and cause permanent damage to the oven interior (aluminum foil will melt to the interior surface of the oven).
· Do not force the door open. This can damage the automatic door locking system. Use care when opening the oven door after the Self Clean cycle. Stand to the side of the oven when opening the door to allow hot air or steam to escape. The oven may still be VERY HOT.
NOTE
· The oven light cannot be turned on during a Self Clean cycle. The oven light cannot be turned on until the oven temperature has cooled below 500 °F (260 °C) after a Self Clean cycle is complete.
· During the Self Clean cycle, the cooktop elements and warming drawer cannot be used.
· Clean the frame of the oven and door with hot soapy water. Rinse well.
· Do not clean the gasket. The fiberglass material of the oven door gasket cannot withstand abrasion. It is essential for the gasket to remain intact. If you notice it becoming worn or frayed, replace it.
· It is normal for the fan to operate during the Self Clean cycle.
· As the oven heats, you may hear sounds of metal parts expanding and contracting. This is normal and will not damage the oven.
· You may notice some white ash in the oven. Wipe it off with a damp cloth or a soap-filled steel wool pad after the oven cools. If the oven is not clean after one Self Clean cycle, repeat the cycle.
· If oven racks were left in the oven and do not slide smoothly after a Self Clean cycle, wipe racks and rack supports with a small amount of vegetable oil to make them glide more easily.
· After a Self Clean cycle, fine lines may appear in the porcelain because it went through heating and cooling. This is normal and will not affect performance.
· The Self Clean cycle cannot be started if the Control Lock feature is active.
· Once the Self Clean cycle is set, the oven door locks automatically. You will not be able to open the oven door until the oven is cooled. The lock releases automatically.
· Once the door has been locked, the lock k
indicator light stops flashing and remains on. Allow about 15 seconds for the oven door lock to activate.
· If the clock is set for a 12-hour display (default) the Delayed Self Clean can never be set to start more than 12 hours in advance.
· After the oven is turned off, the convection fan keeps operating until the oven has cooled down.
us_main.book.book Page 61 Wednesday, February 3, 2021 9:14 AM
ENGLISH
When to Use Self Clean
· Example of oven soiling
MAINTENANCE 61
2 Turn the oven mode knob to select Self Clean.
The oven defaults to the recommended fourhour Self Clean for a moderately soiled oven. Press buttons as below to select a self clean time from 3 to 5 hours.
· 1 : 3 hours
· 2 : 4 hours
· 3 : 5 hours
Case 1 · Soil pattern: Medium to heavy splatter · Types of soils: Fat/grease · Common food items that can soil your oven:
Meat roasted at high temperatures
Case 2 · Soil pattern: Drops or spots · Types of soils: Filling or sugar based soils · Common food items that can soil your oven: Pies
Case 3 · Soil pattern: Drops or spots · Types of soils: Cream or tomato sauce · Common food items that can soil your oven:
Casseroles
NOTE · The Self Clean cycle can be used for soil that has
been built up over time.
Setting Self Clean
The Self Clean function has cycle times of 3, 4, or 5 hours.
Self Clean Soil Guide
Soil Level
Cycle Setting
Lightly Soiled Oven Cavity
3-Hour Self Clean
Moderately Soiled Oven 4-Hour Self Clean Cavity
Heavily Soiled Oven Cavity
5-Hour Self Clean
1 Remove all racks and accessories from the
oven.
3 Press START.
4 Once the Self Clean cycle is set, the oven door
locks automatically and the lock icon k
displays. You will not be able to open the oven door until the oven has cooled. The lock releases automatically when the oven has cooled.
CAUTION · Do not force the oven door open when the lock
icon is displayed. The oven door remains locked until the oven temperature has cooled. Forcing the door open will damage the door.
Setting Self Clean with a Delayed Start
1 Remove all racks and accessories from the
oven.
2 Turn the oven mode knob to select Self Clean.
The oven defaults to the recommended fourhour self clean for a moderately soiled oven. Press buttons as below to select a self clean time from 3 to 5 hours. · 1 : 3 hours · 2 : 4 hours · 3 : 5 hours
3 Press Start Time.
4 Set the time of day you would like the Self
Clean to start by pressing numbers.
5 Press START.
us_main.book.book Page 62 Wednesday, February 3, 2021 9:14 AM
62 MAINTENANCE
NOTE · It may become necessary to cancel or interrupt a
Self Clean cycle due to excessive smoke or fire in the oven. To cancel the Self Clean function, turn the oven mode knob to the OFF position.
closed. If the position is correct, the hinge arms will move freely.
Removing/Assembling Lift-Off Oven Doors
Door Care Instructions
Most oven doors contain glass that can break.
CAUTION · Do not close the oven door until all the oven
racks are fully in place. · Do not hit the glass with pots, pans, or any other
object. · Scratching, hitting, jarring, or stressing the glass
may weaken its structure causing an increased risk of breakage at a later time.
Removing Doors
1 Fully open the door.
a about 5°
5 Lift door up and out until the hinge arms are
clear of the slots.
Assembling Doors
1 Firmly grasp both sides of the door at the top.
2 With the door at the same angle as the
removal position, seat the indentation of the hinge arms into the bottom edge of the hinge slots. The notch in the hinge arms must be fully seated into the bottom edge of the slots.
2 Unlock the hinge locks, rotating them as far
toward the open door frame as they will go.
a Slot b Hinge Lock c Lock d Unlock
3 Firmly grasp both sides of the door at the top.
4 Close the door to the removal position
(approximately five degrees) which is halfway between the broil stop position and fully
a Hinge arm b Bottom edge of slot c Indentation
3 Open the door fully. If the door will not open
fully, the indentation is not seated correctly in the bottom edge of the slots.
4 Lock the hinge locks, rotating them back
toward the slots in the oven frame until they lock.
ENGLISH
us_main.book.book Page 63 Wednesday, February 3, 2021 9:14 AM
MAINTENANCE 63
Assembling Drawers
1 Pull the bearing glides to the front of the
chassis glide.
a Hinge arm b Hinge lock
5 Close the oven door.
2 Align the glide on each side of the drawer with
the glide slots on the range.
3 Push the drawer into the range until levers
click (approximately 2 inches).
4 Pull the drawer open again to seat the
bearing glides into position.
Removing/Assembling Drawers
Removing Drawers
CAUTION · Disconnect the electrical power to the range at
the main fuse or circuit breaker panel. Failure to do so can result in severe personal injury, death, or electrical shock.
Most cleaning can be done with the drawer in place; however, the drawer may be removed if further cleaning is needed. Use warm water to thoroughly clean.
1 Fully open the drawer.
Removing/Assembling the Vent Trim
Removing the Vent Trim
1 Using a screwdriver, remove the two screws
holding the vent trim in place.
2 Locate the glide lever on each side of the
drawer. Push down on the left glide lever and pull up on the right glide lever.
2 Move the vent trim in the indicated direction
approximately 1/4".
a Lever b Push down with finger c Pull up with finger
3 Pull the drawer away from the range.
3 Lift the vent trim.
us_main.book.book Page 64 Wednesday, February 3, 2021 9:14 AM
64 MAINTENANCE
6 Plug in the range or reconnect the power.
Assembling the Vent Trim
Assemble the vent trim in the reverse sequence of its removal.
Replacing
Changing the Oven Light
The oven light is a standard 40-watt appliance halogen. It turns on when the oven door is open. When the oven door is closed, press Light to turn it on or off.
WARNING · Make sure that the oven and lamp are cool. · Disconnect the electrical power to the range at
the main fuse or circuit breaker panel. Failure to do so can result in severe personal injury, death, or electrical shock.
1 Unplug the range or disconnect power.
2 Turn the glass lamp cover in the back of the
oven counterclockwise to remove.
3 Remove the halogen lamp from the socket.
4 Insert the new halogen lamp.
5 Insert the glass lamp cover and turn it
clockwise.
us_main.book.book Page 65 Wednesday, February 3, 2021 9:14 AM
ENGLISH
TROUBLESHOOTING
TROUBLESHOOTING 65
FAQs
Frequently Asked Questions
Q: What types of cookware are recommended for use with the cooktop?
A: · The pans must have a flat bottom and straight sides. · Only use heavy-gauge pans. · The pan size must match the amount of food to be prepared and the size of the surface element. · Use tight fitting lids. · Only use flat-bottom woks.
Q: Why do the heating elements appear to be turning ON and OFF during use of the cooktop or oven?
A: Depending on your cooktop element setting or the temperature selected in your oven it is NORMAL for the cooking elements to cycle on and off.
Q: My new oven doesn't cook like my old one. Is there something wrong with the temperature settings?
A: No. Your oven has been factory tested and calibrated. For the first few uses, follow your recipe times and temperatures carefully. If you still think your new oven is too hot or too cold, you can adjust the oven temperature yourself to meet your specific cooking needs. Refer to "Changing Oven Settings" section in this manual for easy instructions on how to adjust your thermostat.
Q: Is it normal to hear a clicking noise coming from the back of my oven when I am using it?
A: Your new range is designed to maintain a tighter control over your oven's temperature. You may hear your oven's heating elements click on and off more frequently on your new oven. This is NORMAL.
Q: Why is the time flashing?
A: This means that the product has just been plugged in, or that it has experienced a power interruption. To clear the flashing time, touch any button and reset the clock if needed.
Q: During convection cooking the fan stops when I open the door. Is that normal?
A: Yes, this is normal. When the door is opened, the convection fan will stop until the door is closed.
Q: Can I use aluminum foil to catch drippings in my oven cavity?
A: Never use aluminum foil to line the bottom or sides of the oven or the warming drawer (on some models). The foil will melt and stick to the bottom surface of the oven and will not be removable. Use a sheet pan placed on a lower oven rack to catch drippings instead. (If foil has already melted onto the bottom of the oven, it will not interfere with the oven's performance.)
Q: Can I use aluminum foil on the racks?
A: Do not cover racks with aluminum foil. Covering entire racks with foil restricts air flow, leading to poor cooking results. Use a sheet pan lined with foil under fruit pies or other acidic or sugary foods to prevent spillovers from damaging the oven finish.
CAUTION
· Foil may be used to wrap food in the oven or warming drawer, but do not allow the foil to come into contact with the exposed heating/broiling elements in the oven. The foil could melt or ignite, causing smoke, fire, or injury.
us_main.book.book Page 66 Wednesday, February 3, 2021 9:14 AM
66 TROUBLESHOOTING
Q:
Can I leave my racks in the oven when running a Self Clean cycle? (On some models)
A:
No. Although it will not damage the racks, it will discolor them and may make them hard to slide in
and out during use. Remove all items from the oven before starting a Self Clean cycle.
Q:
What should I do if my racks are sticky and have become hard to slide in and out?
A:
Over time, the racks may become hard to slide in and out. Apply a small amount of olive oil to the
sides of the racks. This will work as a lubricant for easier gliding.
Q:
What should I do for hard to remove stains on my cooktop?
A:
The cooktop should be cleaned after every use to prevent permanent staining. When cooking foods
with high sugar content, such as tomato sauce, clean the stain off with a scraper while the cooktop is
still warm. Use an oven mitt when scraping to prevent burns. Refer to the "MAINTENANCE" section of
this owner's manual for further instruction.
Q:
Why aren't the function buttons working?
A:
Make sure that the range is not in Control Lock mode. The lock k will show in the display if Control
Lock is activated. To deactivate Control Lock, refer to "Control Lock" section. The unlock melody
sounds and Loc appears in the display until the controls are unlocked.
Q:
My range is still dirty after running the EasyClean cycle. What else should I do?
A:
The EasyClean cycle only helps to loosen light soils in your oven range to assist in hand-cleaning of
your oven. It does not automatically remove all soils after the cycle. Some scrubbing of your oven
range is required after running the EasyClean cycle.
Q:
I tried scrubbing my oven after running. EasyClean, but some soils still remain. What can I do?
A:
The EasyClean feature works best when the soils are fully soaked and submerged in water before
running the cycle and during hand-cleaning. If soils are not sufficiently soaked in water, it can
negatively affect the cleaning performance. Repeat the EasyClean process using sufficient water.
· For models with Self Clean function:
Sugar-based and certain greasy soils are especially hard to clean. If some stubborn soils remain, use the Self Clean feature to thoroughly clean your oven.
Q:
Soils on my oven walls are not coming off. How can I get my walls clean?
A:
Soils on the side and rear walls of your oven range may be more difficult to fully soak with water. Try
repeating the EasyClean process with more than the ¼ cup (2 oz or 60 ml) of spray recommended.
Q:
Will EasyClean get all of the soils and stains out completely?
A:
It depends on the soil type. Sugar-based and certain grease stains are especially hard to clean. Also, if
stains are not sufficiently soaked in water, this can negatively affect cleaning performance.
· For models with Self Clean function:
If stubborn or built-up stains remain, use the Self Clean feature. Refer to the Self Clean section of your owner's manual.
Q:
Are there any tricks to getting some of the stubborn soils out?
A:
Scraping the soils with a plastic scraper before and during hand-cleaning is recommended. Fully
saturating soils with water is also recommended.
· For models with Self Clean function:
However, certain types of soils are harder to clean than others. For these stubborn soils, the Self Clean cycle is recommended. Consult the Self Clean section of your owner's manual for details.
Q:
Is it safe for my convection fan or heater element to get wet during EasyClean?
us_main.book.book Page 67 Wednesday, February 3, 2021 9:14 AM
ENGLISH
TROUBLESHOOTING 67
A:
Yes. The convection fan or heater element may get a little wet during cleaning. However, direct spray
onto the broil burner and heater elements is not necessary because these are self-cleaning during
regular use.
Q:
Do I need to use all 1 ¼ cups (10 oz or 300 ml) of water for EasyClean?
A:
Yes. It is highly recommended that 1 cup (8 oz or 240 ml) of water be sprayed or poured on the
bottom and an additional ¼ cup (2 oz or 60 ml) of water be sprayed on walls and other soiled areas to
fully saturate the soils for better cleaning performance.
Q:
I see smoke coming out of my oven range's cooktop vents during EasyClean. Is this normal?
A:
This is normal. This is not smoke. It is actually water vapor (steam) from the water in the oven cavity.
As the oven heats briefly during EasyClean, the water in the cavity evaporates and escapes through
the oven vents.
Q:
How often should I use EasyClean?
A:
EasyClean can be performed as often as you wish. EasyClean works best when your oven is LIGHTLY
soiled from such things as LIGHT grease splatter and small drops of cheese. Please refer to the
EasyClean section in your owner's manual for more information.
Q:
What is required for EasyClean?
A:
A spray bottle filled with 1¼ cups (10 oz or 300 ml) of water, a plastic scraper, a non-scratch scrubbing
pad and a towel. You should not use abrasive scrubbers such as heavy-duty scouring pads or steel
wool. Except for a towel, all of the materials you need are included in a special cleaning kit with your
new range.
Q:
How can I help keep children safe around the range?
A:
Children should be supervised around the range whenever it is in use, and after use until surfaces
have cooled. You can also use the Control Lock feature to help prevent children from accidentally
turning on the cooktop or oven. The Control Lock feature disables most control panel buttons and the
cooktop control knobs. On some models, it also locks the oven door. Consult the "Control Lock"
section of your owner's manual for details. (In models without a Self Clean option, the Control Lock
feature locks the controls but does not lock the oven door.)
Q:
Why isn't the Instaview working?
A:
Level the range by adjusting the leveling legs with a wrench.
Before Calling for Service
Review this section before calling for service; doing so will save you both time and money.
Cooking
Problem Oven will not work
Possible Cause & Solution Plug on range is not completely inserted in the electrical outlet. · Make sure electrical plug is plugged into a live, properly grounded outlet. A fuse in your home may be blown or the circuit breaker tripped. · Replace the fuse or reset the circuit breaker. Oven controls improperly set. · See the "Oven" section in the Operation chapter. Oven too hot. · Allow the oven to cool to below locking temperature.
us_main.book.book Page 68 Wednesday, February 3, 2021 9:14 AM
68 TROUBLESHOOTING
Problem Steam is exhausted through the oven vent. Appliance does not operate.
Oven smokes excessively during broiling.
Food does not bake or roast properly
Food does not broil properly
Food does not broil properly.
Oven temperature too hot or too cold
Possible Cause & Solution Cooking foods with high moisture produces steam. · This is normal.
Cord is not plugged correctly. · Make sure cord is plugged correctly into outlet. Check circuit breakers. Service wiring is not complete. · Contact your electrician for assistance. Power outage. · Check house lights to be sure. Call your local electric company for service. Control not set properly. · Follow instructions under Setting Oven Controls. Meat too close to the element. · Reposition the rack to provide proper clearance between the meat and the element.
Preheat broil element for searing. Meat not properly prepared. · Remove excess fat from meat. Cut remaining fatty edges to prevent curling. Insert on broiler pan wrong side up and grease not draining. · Always place grid on the broiler pan with ribs up and slots down to allow grease to drip
into pan. Grease has built up on oven surfaces. Old grease or food spatters cause excessive smoking. · Regular cleaning is necessary when broiling frequently. Oven controls improperly set. · See the "Oven" section in the Operation chapter. Rack position is incorrect or the rack is not level. · See the "Oven" section in the Operation chapter. Incorrect cookware or cookware of improper size being used. · See the "Oven" section in the Operation chapter. Oven sensor needs to be adjusted. · See the "Adjusting the Oven Thermostat" section in the Operation chapter. Oven controls improperly set. · Make sure you select the Broil mode properly. Improper rack position being used. · See the Broiling Guide. Cookware not suited for broiling. · Use broiling pan and grid. Aluminum foil used on the broiling pan and grid has not been fitted properly and slit as recommended. · See the "Oven" section in the Operation chapter. In some areas the power voltage may be low. · Preheat the broil element for 5-7 minutes. See the Broiling Guide. Oven sensor needs to be adjusted. · See the "Adjusting the Oven Thermostat" section in the Operation chapter.
us_main.book.book Page 69 Wednesday, February 3, 2021 9:14 AM
ENGLISH
TROUBLESHOOTING 69
Problem
Excessive smoking during a Self Clean cycle (On some models)
Burning or oily odor emitting from the vent
Moisture collects on oven window or steam comes from oven vent
Possible Cause & Solution Excessive soil. · Turn off the Self Clean function. Open the windows to rid the room of smoke. Wait until the
Self Clean mode is cancelled. Wipe up the excess soil and reset the clean.
This is normal in a new oven. · This will disappear in time. To speed the process, set a Self Clean cycle for a minimum of 3
hours. See the Self Clean section. (On some models) This happens when cooking foods high in moisture. · This is normal. Excessive moisture was used when cleaning the window. · Do not use excessive moisture when cleaning the window.
Parts & Features
Problem
Possible Cause & Solution
Range is not level.
Poor installation. · Place oven rack in center of oven. Place a level on the oven rack. Adjust leveling legs at
base of range until the oven rack is level. · Be sure floor is level and strong and stable enough to adequately support range. · If floor is sagging or sloping, contact a carpenter to correct the situation.
Kitchen cabinet alignment may make range appear unlevel. · Be sure cabinets are square and have sufficient room for range clearance.
Cannot move appliance easily. Appliance must be accessible for service.
Cabinets not square or are built in too tightly. · Contact builder or installer to make appliance accessible. Carpet interferes with range. · Provide sufficient space so range can be lifted over carpet.
Anti-tip device engaged.
· Uninstall the anti-tip device to move the range. Reengage the anti-tip device after pulling the range out for cleaning, service, or any other reason.
Surface units will not maintain a rolling boil or cooking is not fast enough.
Improper cookware being used. · Use pans which are flat and match the diameter of the surface unit selected. In some areas, the power(voltage) may be low. · Cover pan with a lid until desired heat is obtained.
Surface units do not A fuse in your home may be blown or the circuit breaker tripped.
work properly.
· Replace the fuse or reset the circuit breaker.
Cooktop controls improperly set. · Check to see the correct control is set for the surface unit you are using.
Surface unit stops glowing when changed to a lower setting.
The unit is still on and hot. · This is normal.
us_main.book.book Page 70 Wednesday, February 3, 2021 9:14 AM
70 TROUBLESHOOTING
Problem Areas of discoloration on the cooktop
Frequent cycling on and off of surface units Scratches or abrasions on cooktop surface
Metal marks
Brown streaks or specks
Areas of discoloration on cooktop Oven control beeps and displays any F code error.
Possible Cause & Solution
Food spillovers not cleaned before next use. · See the "Glass-Ceramic Cooktop" section in the MAINTENANCE chapter.
Hot surface on a model with a light-colored cooktop. · This is normal.The surface may appear discolored when it is hot. This is temporary and will
disappear as the glass cools.
The element will cycle on and off to maintain the heat setting. · This is normal.
Coarse particles such as salt or sand between cooktop and utensils can cause scratches. · Be sure the cooktop surface and bottoms of utensils are clean before using. Small
scratches do not affect cooking and will become less visible with time.
Cleaning materials not recommended for glass-ceramic cooktop have been used. · See the "Glass-Ceramic Cooktop" section in the MAINTENANCE chapter.
Cookware with rough bottom has been used. · Use smooth, flat-bottomed cookware.
Scraping of metal utensils on cooktop surface. · Do not slide metal utensils on cooktop surface. Use a glass-ceramic cooktop cleaning
creme to remove the marks. See the "Glass-Ceramic Cooktop" section in the MAINTENANCE chapter.
Boilovers are cooked onto surface. · Use a blade scraper to remove soil. See the "Glass-Ceramic Cooktop" section in the
MAINTENANCE chapter.
Mineral deposits from water and food. · Remove using a glass-ceramic cooktop cleaning creme. Use cookware with clean, dry
bottoms.
Electronic control has detected a fault condition. · Turn off the oven function you are using to clear the display and stop beeping. Reprogram
oven. If fault recurs, record fault number and contact a Service agent.
Displayed colon in the clock is flashing
CLEAN and door flash in the display (On some models)
Loc is on in the display when you want to cook (On some models)
Oven light does not work.
Convection fan stops. (During Conv.Bake mode)
Fan operation (During Bake mode)
This means that the product has just been plugged in, or that it has experienced a power interruption. · This is normal. Reset the clock or press any key to stop the flashing. The Self Clean cycle has been selected, but the door is not closed. · Close the oven door.
The oven is locked because of the Control Lock feature. · Deactivate the Cotrol Lock feature.
It is time to replace the lamp or the lamp is not tightened enough. · Replace or tighten lamp. See "Changing the Oven Light" section in this Owner's Manual. Convection fan stops during a convection bake cycle. It is done to allow for more even heating during the cycle. · This is not a failure of the range and should be considered normal operation. This is to ensure even baking results. · It is normal for the fan to operate periodically throughout a normal bake cycle in the oven.
us_main.book.book Page 71 Wednesday, February 3, 2021 9:14 AM
ENGLISH
TROUBLESHOOTING 71
Problem
Possible Cause & Solution
Oven will not Self Clean. (On some models)
The oven temperature is too high to set a Self Clean operation. · Allow the range to cool and reset the controls. Oven controls improperly set. · See the Self Clean section.
A Self Clean cycle cannot be started if the oven Control Lock feature is active. · See the "Control Lock" in "Changing Oven Settings" section.
Oven door does not open after a Self Clean cycle (On some models)
Oven is too hot. · Allow the oven to cool below locking temperature.
The control and door may be locked. · Allow about one hour for the oven to cool after the completion of a Self Clean cycle. The
door can be opened when the lock k is no longer displayed.
The oven is not clean after a Self Clean cycle (On some models)
Oven controls not properly set. · See the Self Clean section.
Oven was heavily soiled. · Clean up heavy spillovers before starting the clean cycle. Heavily soiled ovens may need to
Self Clean again or for a longer period of time.
Oven racks are difficult to slide (On some models)
The shiny, silver-colored racks were cleaned in a Self Clean cycle.
· Apply a small amount of vegetable oil to a paper towel and wipe the edges of the oven racks with the paper towel.
Noises
Problem
Possible Cause & Solution
"Crackling" or "popping" sound
This is the sound of the metal heating and cooling during both the cooking and Self Clean functions.
· This is normal.
Fan noise
A convection fan may automatically turn on and off.
· This is normal.
A chime sounds when surface elements are turned on.
When any cooktop burner is activated, a chime sounds to indicate the cooktop is in use. · This is normal.
us_main.book.book Page 72 Wednesday, February 3, 2021 9:14 AM
72 TROUBLESHOOTING
Wi-Fi
Problem
Trouble connecting appliance and smartphone to Wi-Fi network
Possible Cause & Solution
The password for the Wi-Fi network was entered incorrectly. · Delete your home Wi-Fi network and begin the registration process again.
Mobile data for your smartphone is turned on. · Turn off the Mobile data on your smartphone before registering the appliance.
The wireless network name (SSID) is set incorrectly. · The wireless network name (SSID) should be a combination of English letters and
numbers. (Do not use special characters.)
The router frequency is not 2.4 GHz. · Only a 2.4 GHz router frequency is supported. Set the wireless router to 2.4 GHz and
connect the appliance to the wireless router. To check the router frequency, check with your Internet service provider or the router manufacturer.
The distance between the appliance and the router is too far. · If the appliance is too far from the router, the signal may be weak and the connection may
not be configured correctly. Move the router closer to the appliance or purchase and install a Wi-Fi repeater.
us_main.book.book Page 73 Wednesday, February 3, 2021 9:14 AM
ENGLISH
LIMITED WARRANTY
LIMITED WARRANTY 73
USA
TERMS AND CONDITIONS
ARBITRATION NOTICE: THIS LIMITED WARRANTY CONTAINS AN ARBITRATION PROVISION THAT REQUIRES YOU AND LG TO RESOLVE DISPUTES BY BINDING ARBITRATION INSTEAD OF IN COURT, UNLESS YOU CHOOSE TO OPT OUT. IN ARBITRATION, CLASS ACTIONS AND JURY TRIALS ARE NOT PERMITTED. PLEASE SEE THE SECTION TITLED "PROCEDURE FOR RESOLVING DISPUTES" BELOW.
Should your LG Electric Range ("Product") fail due to a defect in materials or workmanship under normal and proper use, during the warranty period set forth below, LG Electronics ("LG") will, at its option, repair or replace the Product. This limited warranty is valid only to the original retail purchaser of the Product and applies only when purchased and used within the United States including U.S. Territories.
Warranty Period
Scope of Warranty
HOW SERVICE IS HANDLED
One (1) year from date of Parts and Labor (internal LG will provide, free of charge, all labor and in-home
original retail purchase / functional parts only)
service to replace defective part(s).
· Replacement products and parts are warranted for the remaining portion of the original warranty period or ninety (90) days, whichever is greater.
· Replacement products and parts may be new, reconditioned, refurbished, or otherwise factory remanufactured.
· Proof of original retail purchase specifying the Product model and date of purchase is required to obtain warranty service under this limited warranty.
EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE ON THE PRODUCT IS LIMITED IN DURATION TO THE DURATION OF THE ABOVE LIMITED WARRANTY. UNDER NO CIRCUMSTANCES SHALL LG OR ITS U.S. DISTRIBUTORS/DEALERS BE LIABLE FOR ANY INDIRECT, INCIDENTAL, CONSEQUENTIAL, SPECIAL, OR PUNITIVE DAMAGES, INCLUDING, WITHOUT LIMITATION, LOST GOODWILL, LOST REVENUES OR PROFITS, WORK STOPPAGE, IMPAIRMENT OF OTHER GOODS, COST OF REMOVAL AND REINSTALLATION OF THE PRODUCT, LOSS OF USE, OR ANY OTHER DAMAGES WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE. LG'S TOTAL LIABILITY, IF ANY, SHALL NOT EXCEED THE PURCHASE PRICE PAID BY YOU FOR THE PRODUCT.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an implied warranty lasts, so the above exclusions or limitations may not apply to you. This limited warranty gives you specific legal rights and you may also have other rights that vary from state to state.
THIS LIMITED WARRANTY DOES NOT COVER:
· Service trips to deliver, pick up, or install, educate how to operate, correct wiring, or correct unauthorized repairs.
· Damage or failure of the Product to perform during power failures and interrupted or inadequate electrical service.
· Damage or failure resulting from operating the Product in a corrosive atmosphere or contrary to the Product owner's manual.
· Damage or failure to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, acts of God, or any other causes beyond the control of LG.
· Damage or failure caused by unauthorized modification or alteration, or if used for other than the intended purpose.
us_main.book.book Page 74 Wednesday, February 3, 2021 9:14 AM
74 LIMITED WARRANTY
· Damage or failure resulting from misuse, abuse, improper installation, repair, or maintenance. Improper repair includes use of parts not authorized by LG. Improper installation or maintenance includes installation or maintenance contrary to the Product owner's manual.
· Damage or failure caused by incorrect electrical current, voltage, or ventilation/plumbing codes.
· Damage or failure caused by transportation and handling, including scratches, dents, chips, and/or other damage to the finish of the Product, unless such damage is reported within one (1) week of delivery.
· Damage or missing items to any display, open box, or discounted Product.
· Refurbished Product or any Product sold "As Is", "Where Is", "With all Faults", or similar disclaimer.
· Products with original serial numbers that have been removed, altered, or cannot be readily determined.
· Increases in utility costs and additional utility expenses.
· Any noises associated with normal operation.
· Use of accessories, components, or consumable cleaning products that are not authorized by LG.
· Replacement of light lamps, filters, or any consumable parts.
· When Product is used for other than normal and proper household use (e.g. commercial or industrial use, offices, and recreational facilities or vehicles) or contrary to the instructions outlined in the Product's owner's manual.
· Costs associated with removal and reinstallation of your Product for repairs.
· Shelves, drawers and accessories, except for internal/functional parts covered under this limited warranty.
Not Covered by this Limited Warranty
Problem Cooktop crack
Possible Cause & Prevention Cooktop crack caused by impact of object
A
B
· A: Out of warranty - a Mechanical breakage
· A: In warranty - b Primary crack c Secondary crack
· DO NOT store heavy items above the cooktop surface as they could fall and damage it.
· DO NOT scratch the cooktop or the cooktop could crack. · Clean the cooktop before and after using.
NOTE · Damage caused after delivery (Not covered by warranty)
ENGLISH
us_main.book.book Page 75 Wednesday, February 3, 2021 9:14 AM
Problem
Cooktop enamel chipping off
Improper usage
LIMITED WARRANTY 75 Possible Cause & Prevention
· Do not hit enamel cooktop.
Pitting of the cooktop glass
If not removed immediately, sugary spillovers (such as preserves, ketchup, tomato sauce, jellies, fudge, candy, syrups, or chocolate) or melted plastic or foil can cause surface pitting of the cooktop. (Not covered by warranty)
· Remove the molten material IMMEDIATELY with a metal razor scraper.
· For safety, wear an oven mitt or hot pad while scraping the hot surface.
Unit has no power
1. House power turned off (power supply)
· Check power at main board before calling for service. 2. Tripped breaker
· Match power cord type and outlet type. 3. The power cord is not installed properly.
· Properly install the power cord.
Oven or racks are stained after using aluminum foil
<NEMA 10-50>
A
<NEMA 14-50>
B
· A: 3-WIRE HOOK UP
· B: 4-WRIE HOOK UP a Black b White c Red d Outer wire e Center wire (neutral) f Black wire g Green ground wire h White wire (neutral) i Red wire j Ground strap k Remove ground strap
Aluminum foil has melted in the oven
· Never cover the oven bottom or cover an entire rack with materials such as aluminum foil.
· If the foil has already melted onto the oven, it will not affect the performance of the oven.
us_main.book.book Page 76 Wednesday, February 3, 2021 9:14 AM
76 LIMITED WARRANTY
Problem Surface is not level Range not leveled Oven is tipping
Possible Cause & Prevention
· Check with installer first. · Use carpenter's level a to check level. Anti-tip device not installed correctly
a Approximately 0.65" (16.5 mm) b Level both sides of range c Screw must enter wood or concrete d Anti-tip bracket e Wall plate a Use carpenter's level to check level. · Check with installer first.
The cost of repair or replacement under these excluded circumstances shall be borne by the consumer. TO OBTAIN WARRANTY SERVICE AND ADDITIONAL INFORMATION Call 1-800-243-0000 and select the appropriate option from the menu. Or visit our website at http://www.lg.com Or by mail: LG Electronics Customer Service P.O. Box 240007 Huntsville, AL 35813 ATTN: CIC
PROCEDURE FOR RESOLVING DISPUTES:
ALL DISPUTES BETWEEN YOU AND LG ARISING OUT OF OR RELATING IN ANY WAY TO THIS LIMITED WARRANTY OR THE PRODUCT SHALL BE RESOLVED EXCLUSIVELY THROUGH BINDING ARBITRATION, AND NOT IN A COURT OF GENERAL JURISDICTION. BINDING ARBITRATION MEANS THAT YOU AND LG ARE EACH WAIVING THE RIGHT TO A JURY TRIAL AND TO BRING OR PARTICIPATE IN A CLASS ACTION. Definitions. For the purposes of this section, references to "LG" mean LG Electronics U.S.A., Inc., its parents, subsidiaries and affiliates, and each of their officers, directors, employees, agents, beneficiaries, predecessors in interest, successors, assigns and suppliers; references to "dispute" or "claim" shall include any dispute, claim or controversy of any kind whatsoever (whether based in contract, tort, statute, regulation, ordinance, fraud, misrepresentation or any other legal or equitable theory) arising out of or relating in any way to the sale, condition or performance of the product or this Limited Warranty. Notice of Dispute. In the event you intend to commence an arbitration proceeding, you must first notify LG in writing at least 30 days in advance of initiating the arbitration by sending a letter to LG at LG Electronics, USA, Inc. Attn: Legal Department- Arbitration 111 Sylvan Avenue, Englewood Cliffs, NJ 07632 USA. You and LG agree to engage in good faith discussions in an attempt to amicably resolve your claim. The notice must provide your name, address, and telephone number; identify the product that is the
ENGLISH
us_main.book.book Page 77 Wednesday, February 3, 2021 9:14 AM
LIMITED WARRANTY 77
subject of the claim; and describe the nature of the claim and the relief being sought. If you and LG are unable to resolve the dispute within 30 days, either party may proceed to file a claim for arbitration.
Agreement to Binding Arbitration and Class Action Waiver. Upon failure to resolve the dispute during the 30 day period after sending written notice to LG, you and LG agree to resolve any claims between us only by binding arbitration on an individual basis, unless you opt out as provided below. Any dispute between you and LG shall not be combined or consolidated with a dispute involving any other person's or entity's product or claim. More specifically, without limitation of the foregoing, any dispute between you and LG shall not under any circumstances proceed as part of a class or representative action. Instead of arbitration, either party may bring an individual action in small claims court, but that small claims court action may not be brought on a class or representative basis.
Arbitration Rules and Procedures. To begin arbitration of a claim, either you or LG must make a written demand for arbitration. The arbitration will be administered by the American Arbitration Association ("AAA") and will be conducted before a single arbitrator under the AAA's Consumer Arbitration Rules that are in effect at the time the arbitration is initiated (referred to as the "AAA Rules") and under the procedures set forth in this section. The AAA Rules are available online at www.adr.org/consumer. Send a copy of your written demand for arbitration, as well as a copy of this provision, to the AAA in the manner described in the AAA Rules. You must also send a copy of your written demand to LG at LG Electronics, USA, Inc. Attn: Legal Department- Arbitration 111 Sylvan Avenue, Englewood Cliffs, NJ 07632 USA. If there is a conflict between the AAA Rules and the rules set forth in this section, the rules set forth in this section will govern. This arbitration provision is governed by the Federal Arbitration Act. Judgment may be entered on the arbitrator's award in any court of competent jurisdiction. All issues are for the arbitrator to decide, except that issues relating to the scope and enforceability of the arbitration provision and to the arbitrability of the dispute are for the court to decide. The arbitrator is bound by the terms of this provision.
Governing Law. The law of the state of your residence shall govern this Limited Warranty and any disputes between us except to the extent that such law is preempted by or inconsistent with applicable federal law.
Fees/Costs. You do not need to pay any fee to begin an arbitration. Upon receipt of your written demand for arbitration, LG will promptly pay all arbitration filing fees to the AAA unless you seek more than $25,000 in damages, in which case the payment of these fees will be governed by the AAA Rules. Except as otherwise provided for herein, LG will pay all AAA filing, administration and arbitrator fees for any arbitration initiated in accordance with the AAA Rules and this arbitration provision. If you prevail in the arbitration, LG will pay your attorneys' fees and expenses as long as they are reasonable, by considering factors including, but not limited to, the purchase amount and claim amount. Notwithstanding the foregoing, if applicable law allows for an award of reasonable attorneys' fees and expenses, an arbitrator can award them to the same extent that a court would. If the arbitrator finds either the substance of your claim or the relief sought in the demand is frivolous or brought for an improper purpose (as measured by the standards set forth in Federal Rule of Civil Procedure 11(b)), then the payment of all arbitration fees will be governed by the AAA Rules. In such a situation, you agree to reimburse LG for all monies previously disbursed by it that are otherwise your obligation to pay under the AAA Rules. Except as otherwise provided for, LG waives any rights it may have to seek attorneys' fees and expenses from you if LG prevails in the arbitration.
Hearings and Location. If your claim is for $25,000 or less, you may choose to have the arbitration conducted solely on the basis of (1) documents submitted to the arbitrator, (2) through a telephonic hearing, or (3) by an in-person hearing as established by the AAA Rules. If your claim exceeds $25,000, the right to a hearing will be determined by the AAA Rules. Any in-person arbitration hearings will be held at a location within the federal judicial district in which you reside unless we both agree to another location or we agree to a telephonic arbitration.
Opt Out. You may opt out of this dispute resolution procedure. If you opt out, neither you nor LG can require the other to participate in an arbitration proceeding. To opt out, you must send notice to LG no later than 30 calendar days from the date of the first consumer purchaser's purchase of the product by either: (i) sending an e-mail to optout@lge.com, with the subject line: "Arbitration Opt Out" or (ii) calling 1800-980-2973. You must include in the opt out e-mail or provide by telephone: (a) your name and address; (b) the date on which the product was purchased; (c) the product model name or model number; and (d) the serial number (the serial number can be found (i) on the product; or (ii) online by accessing https:// www.lg.com/us/support/repair-service/schedule-repair continued and clicking on "Find My Model & Serial Number").
us_main.book.book Page 78 Wednesday, February 3, 2021 9:14 AM
78 LIMITED WARRANTY
You may only opt out of the dispute resolution procedure in the manner described above (that is, by e-mail or telephone); no other form of notice will be effective to opt out of this dispute resolution procedure. Opting out of this dispute resolution procedure will not affect the coverage of the Limited Warranty in any way, and you will continue to enjoy the full benefits of the Limited Warranty. If you keep this product and do not opt out, then you accept all terms and conditions of the arbitration provision described above.
us_main.book.book Page 79 Wednesday, February 3, 2021 9:14 AM
Memo 79
us_main.book.book Page 80 Wednesday, February 3, 2021 9:14 AM
80 Memo
ls_main.book.book Page 1 Wednesday, February 3, 2021 9:21 AM
MANUAL DEL PROPIETARIO
COCINA ELÉCTRICA
Lea el manual del propietario detenidamente previo a operar el electrodoméstico y mantengalo al alcance para futuras referencias.
ESPAÑOL LSEL6337* / LSEL6335*
www.lg.com
Copyright © 2021 LG Electronics Inc. Todos los derechos reservados
ls_main.book.book Page 2 Wednesday, February 3, 2021 9:21 AM
2
ÍNDICE
4 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
4 LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR 4 Mensajes de Seguridad 4 Dispositivo antivuelco
5 ADVERTENCIA 5 Instalación 5 Funcionamiento 6 Mantenimiento 7 Riesgo de incendio y materiales inflamables
7 PRECAUCIÓN 7 Funcionamiento 8 Mantenimiento
9 DESCRIPCIÓN GENERAL DEL PRODUCTO
9 Características del Producto 9 Interior y exterior 9 Especificaciones del producto 10 Accesorios
11 INSTALACIÓN
11 Antes de la Instalación 11 Descripción general de la instalación 12 Herramientas necesarias 12 Piezas 12 Desembalaje y traslado de la cocina
13 Elección de la ubicación adecuada 13 Electricidad 13 Suelo 13 Temperatura ambiente 13 Requisitos de instalación adicionales 14 Dimensiones y Espacios
16 Nivelando 16 Nivelación de la cocina
16 Conexión de electricidad 16 Requisitos eléctricos 17 Conexión del cable de alimentación/conducto
22 Relleno trasero opcional
22 Instalación de la placa trasera
22 Dispositivo antivuelco 22 Instalación del dispositivo antivuelco
23 Prueba de funcionamiento 23 Pruebe la cocina antes de usarla
25 FUNCIONAMIENTO
25 Panel de control 25 Funciones del panel de control 27 Posiciones de las perillas 27 Luz de perilla
28 Cambio de configuración del horno 28 Reloj 28 Luz del horno 28 Timer On/Off (Temporizador encendido/ apagado) 29 Wi-Fi 29 Configuración (Modo de horas, Conversión automática a convección, Temperatura del horno, Luz de alarma de precalentado, Volumen del indicador sonoro, Fahrenheit o Celsius, Placa de cocción en volumen de alarma) 31 Bloqueo de control 31 Hora de inicio (Cocción programada retrasada) 32 Cook Time (Timed Cook) (Tiempo de cocción [Cocción programada]) 32 Configuraciones mínimas y máximas predeterminadas
33 Placa de cocción 33 Antes de usar la placa de cocción 34 Áreas de cocción 35 Uso de las hornallas de la placa de cocción 37 Configuración recomendada de cocción en superficie 37 Uso de los utensilios de cocina adecuados
38 Horno 38 Antes de usar el horno 38 Ventilación del horno 39 Uso de los estantes del horno 39 InstaView 39 Bake (Hornear) 40 Modo de convección 41 Guía de recomendaciones para hornear y rostizar
ls_main.book.book Page 3 Wednesday, February 3, 2021 9:21 AM
3
42 Broil (Asar) 44 Guía de recomendaciones para asar 47 Proof (Leudar) 47 Warm (Calentar) 47 Keep Warm (Mantener caliente) 48 Air Fry (Freír con aire) 49 Guía para freír con aire recomendada 51 Air Sous-Vide (Cocción al vacío por flujo de
aire) 52 Guía de cocción al vacío por flujo de aire
recomendada 52 Frozen Meal (Comida congelada) 52 Slow Cook (Cocción lenta) 53 Inicio remoto 53 Meat Probe (Sonda para carne) 54 Uso del Modo Sabbath
56 FUNCIONES INTELIGENTES
56 Aplicación LG ThinQ 56 Funciones de la aplicación LG ThinQ 56 Antes de usar la aplicación LG ThinQ 57 Instalación de la aplicación LG ThinQ 57 Conexión a Wi-Fi 57 Especificaciones módulo LAN inalámbrico 57 Aviso de la FCC 58 Declaración sobre exposición a la radiación de RF de la FCC 58 Software de código abierto
58 Función Smart DiagnosisTM 58 Uso de LG ThinQ para diagnosticar problemas 58 Uso del diagnóstico audible para diagnosticar problemas
60 MANTENIMIENTO
60 Limpieza 60 Consejos Generales de Limpieza 60 Exterior 62 Superficie de la placa de cocción 64 EasyClean 67 Self Clean (Autolimpieza) 69 Extracción y colocación de las puertas desmontables del horno 70 Extracción y colocación de cajones 71 Extracción/montaje de la moldura de venti-
lación 71 Reemplazo
71 Cambio de la luz del horno
73 SOLUCIÓN DE PROBLEMAS
73 Preguntas Frecuentes 73 Preguntas frecuentes
76 Antes de llamar al servicio técnico 76 Cocción 78 Partes y Características 80 Ruidos 81 Wi-Fi
82 GARANTÍA LIMITADA
82 EE. UU. 82 TÉRMINOS Y CONDICIONES 82 ESTA GARANTÍA LIMITADA NO CUBRE LO SIGUIENTE: 86 PROCEDIMIENTO PARA RESOLVER CONFLICTOS:
ls_main.book.book Page 4 Wednesday, February 3, 2021 9:21 AM
4 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR
Descargue este manual del propietario en http://www.lg.com
Mensajes de Seguridad
Su seguridad y la de los demás son muy importantes. Tanto en este manual como en el equipo, hemos proporcionado muchos mensajes de seguridad importantes. Siempre debe leer y respetar todos los mensajes de seguridad.
Este es el símbolo de alerta de seguridad. Este símbolo le advierte de posibles peligros que pueden matarlos o lastimarlos a usted y a otros. Todos los mensajes de seguridad seguirán el símbolo de alerta de seguridad y la palabra ADVERTENCIA o PRECAUCIÓN. Estos términos significan lo siguiente: ADVERTENCIA Podría sufrir lesiones graves o la muerte si no sigue las instrucciones. PRECAUCIÓN Puede resultar lesionado o causar daño al producto si no sigue las instrucciones. Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, le indicarán cómo reducir la probabilidad de lesiones y le proporcionarán información sobre qué podría suceder si no se siguen las instrucciones.
Dispositivo antivuelco
Para reducir el riesgo de vuelco, el electrodoméstico debe estar asegurado con un dispositivo antivuelco instalado de manera adecuada. Para comprobar si el dispositivo está instalado correctamente, verifique que el dispositivo antivuelco esté bien sujeto, o tome el borde superior trasero de la protección posterior de la cocina e intente inclinarla hacia adelante con cuidado. Consulte la sección de instalación para obtener instrucciones.
ADVERTENCIA
· Un niño o adulto pueden volcar la cocina y morir.
· Coloque el dispositivo antivuelco en la estructura y/o cocina. Verifique que el dispositivo antivuelco se haya instalado y acoplado correctamente siguiendo la guía del soporte antivuelco.
· Enganche la cocina al dispositivo antivuelco conforme a la guía del soporte antivuelco. Asegúrese que el dispositivo antivuelco se vuelva a acoplar cuando se mueva la cocina según la guía del soporte antivuelco.
· Vuelva a enganchar el dispositivo antivuelco si mueve la cocina. No opere la cocina sin el dispositivo antivuelco en su lugar y enganchado.
· Consulte las instrucciones de instalación para obtener los detalles. · Si no sigue estas instrucciones puede ocasionar la muerte o quemaduras graves en niños o adultos.
ESPAÑOL
ls_main.book.book Page 5 Wednesday, February 3, 2021 9:21 AM
INSTRUCCIONES IMPORTANTES DE SEGURIDAD 5
· No coloque objetos grandes y pesados, como pavos enteros, sobre la puerta del horno abierta. La cocina podría inclinarse hacia adelante y ocasionar lesiones.
· No se pare ni se siente sobre la puerta del horno. La cocina podría inclinarse y usted podría sufrir lesiones con líquidos calientes derramados, alimentos calientes o la cocina misma.
· Nunca retire las patas del horno. La cocina no estará asegurada al soporte antivuelco si se retiran las patas del horno.
aSoporte antivuelco bPata de nivelación
ADVERTENCIA
ADVERTENCIA
· Para reducir el riesgo de explosiones, incendios, descargas eléctricas, quemaduras, lesiones o muerte de las personas al usar este producto, siga las precauciones básicas, incluidas las siguientes:
Instalación
· No recubra las paredes del horno, los estantes, el fondo ni ninguna otra parte del horno con papel de aluminio ni ningún otro material. Esto destruye la distribución de calor, produce resultados de horneado deficientes y causa daños permanentes al interior del horno (el papel de aluminio se fundirá en la superficie interior del horno).
· Para eliminar el riesgo de quemaduras o incendio al estirarse sobre las llamas de las unidades de la superficie encendidas, se debe evitar el espacio de almacenamiento del gabinete ubicado sobre las unidades de superficie. Si se proporcionará almacenamiento en gabinetes, el riesgo se puede reducir instalando una campana extractora sobre la cocina, que se proyecte hacia adelante 5 pulgadas como mínimo al frente de los gabinetes.
· No utilice papel de aluminio ni ningún otro material para revestir la base del horno. La instalación inadecuada de estos revestimientos podría causar riesgo de descarga eléctrica o incendio.
· Haga que un instalador calificado instale y conecte a tierra su cocina de manera apropiada, de acuerdo con las instrucciones de instalación. Cualquier ajuste y servicio deben realizarlo instaladores de cocinas de calificados o técnicos de servicio.
Funcionamiento
· No deje a los niños solos o sin supervisión cerca del electrodoméstico en uso o todavía caliente. Nunca se debe permitir que los niños se sienten o paren sobre ninguna parte del electrodoméstico, ya que podrían lesionarse o quemarse.
· No debe permitir que los niños jueguen con los controles ni con ninguna otra parte del electrodoméstico.
· NO TOQUE LOS ELEMENTOS CALENTADORES NI LAS SUPERFICIES INTERIORES DEL HORNO. Los elementos calentadores podrían estar calientes incluso cuando presenten un color oscuro. Las superficies interiores del horno se calientan lo suficiente como para causar quemaduras. Durante y después del uso, no toque ni permita que la vestimenta u otro material inflamable entren en contacto con los elementos calentadores ni las superficies interiores del horno, hasta que hayan tenido tiempo suficiente para enfriarse. Otras superficies, como los orificios de ventilación del horno y las superficies
ls_main.book.book Page 6 Wednesday, February 3, 2021 9:21 AM
6 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
cercanas a estos orificios, las puertas del horno y las ventanas de las puertas del horno también se calientan y podrían causar quemaduras. · Abra la puerta del horno con cuidado. El aire caliente y el vapor que salen del horno pueden causar quemaduras en las manos, el rostro y los ojos. Permita que el aire caliente o el vapor salgan del horno antes de sacar o colocar nuevamente la comida en el horno. · No ponga en funcionamiento el horno sin la malla calentadora de carbón. · No utilice plástico para cubrir los alimentos. Utilice únicamente papel de aluminio o tapas seguras para horno. · Nunca intente secar una mascota en el horno. · Nunca utilice su electrodoméstico para calefaccionar el ambiente. · Utilice siempre agarraderas o guantes para horno cuando retire alimentos del horno o del elemento de la superficie. Los utensilios de cocina estarán calientes. Utilice solo agarraderas secas. Las agarraderas húmedas o mojadas sobre superficies calientes podrían producir quemaduras por vapor. No permita que la agarradera toque los elementos calentadores. No utilice una toalla u otra tela gruesa para retirar alimentos. · No caliente recipientes cerrados de alimentos. La presión puede causar una explosión que podría generar lesiones. · Asegúrese de retirar todos los materiales del embalaje antes de la puesta en funcionamiento. Mantenga el plástico, telas, papel y otros materiales inflamables lejos de las piezas del electrodoméstico que se podrían calentar. · No permita que el papel de aluminio ni la sonda de temperatura entren en contacto con las hornallas. · No toque la superficie caliente entre la parte inferior de la puerta del horno y la parte superior del cajón, en el frente del horno, mientras está en funcionamiento. La superficie se calienta y puede causar quemaduras y otras lesiones. · No toque los estantes del horno mientras están calientes. · Si se debe mover un estante mientras el horno está caliente, evite que la agarradera toque el quemador del horno. · Tire del estante del horno hasta llegar a la posición de detención y bloqueo al cargar, y descargar alimentos del horno. Esto ayuda a prevenir quemaduras causadas al tocar superficies calientes de la puerta y las paredes del horno. · No utilice el horno si el quemador desarrolla un punto de brillo durante el uso o si muestra otros signos de daño. Un punto de brillo indica que el quemador podría fallar y representar un peligro potencial de quemadura, incendio o descarga eléctrica. Apague el horno de inmediato y solicite que un técnico calificado reemplace el quemador. · Cuando el horno está en funcionamiento, la superficie superior de la cavidad del cajón se calienta y puede causar quemaduras. Nunca deje a los niños sin supervisión cerca del horno o de la placa de cocción. · No ponga la mano dentro del cajón mientras el horno está en funcionamiento.
Mantenimiento
· No guarde objetos de interés para los niños en los gabinetes que se encuentran arriba de la cocina o sobre la protección trasera de la cocina; si los niños suben a la cocina para alcanzar algo que buscan, podrían sufrir lesiones graves.
· No permita que los niños se metan dentro del horno. · Deje que los utensilios calientes se enfríen en un lugar seguro, fuera del alcance de los niños. · Si el vidrio de la puerta, la vitrocerámica de la placa de cocción, la superficie o la resistencia del horno
están dañados, deje de usar la cocina y solicite servicio técnico. · No permita que nadie se suba, pare o cuelgue de la puerta, del cajón de almacenamiento ni de la placa
de cocción. Podrían causar daños a la cocina e incluso hacerla caer, lo que generaría lesiones personales graves.
ESPAÑOL
ls_main.book.book Page 7 Wednesday, February 3, 2021 9:21 AM
INSTRUCCIONES IMPORTANTES DE SEGURIDAD 7
· Siempre desconecte la energía del electrodoméstico antes de que se efectúen tareas de mantenimiento. · Antes de reemplazar la bombilla del horno, desconecte la energía eléctrica del horno desde el fusible
principal o el panel disyuntor. Si no lo hace, podría causar lesiones graves, descargas eléctricas o la muerte. · Nunca derrame agua fría sobre el horno caliente para limpiarlo. Si lo hace, podría provocar el mal funcionamiento del horno.
Riesgo de incendio y materiales inflamables
· No almacene ni utilice material inflamable en el horno ni cerca de la placa de cocción. Los materiales inflamables incluyen papel, plástico, agarraderas, telas, recubrimientos para paredes, cortinas y gasolina u otros vapores inflamables y líquidos como grasa o aceite de cocina. Estos materiales pueden prenderse fuego cuando el horno y la placa de cocción están en uso.
· Tenga sumo cuidado al mover o desechar grasa caliente. · Use vestimenta adecuada. No use prendas holgadas o que cuelguen, ya que podrían prenderse fuego en
contacto con superficies calientes y causar quemaduras graves. · No utilice el horno para secar ropa. Solo use el horno para el propósito diseñado. · Si posee gabinetes de almacenamiento directamente sobre la superficie de cocción, guarde los objetos
que use con poca frecuencia y que puedan almacenarse de manera segura en un lugar expuesto al calor. Las altas temperaturas pueden ser peligrosas para objetos volátiles como líquidos inflamables, limpiadores o aerosoles. · No utilice agua para apagar incendios provocados por grasa. Si se produce un incendio en el horno, mantenga la puerta del horno cerrada y apague el horno. Si el fuego continúa, arroje bicarbonato de sodio sobre el fuego o utilice un extinguidor. No arroje agua ni harina sobre el fuego. La harina podría ser explosiva y el agua podría hacer que un incendio causado por grasa se propague y genere lesiones personales.
PRECAUCIÓN
PRECAUCIÓN
· Para reducir el riesgo de lesiones leves a personas, mal funcionamiento o daño al producto o a la propiedad al usar este producto, siga las precauciones básicas, incluidas las siguientes:
Funcionamiento
· Siempre caliente la grasa lentamente y vigile mientras aumenta la temperatura. · Si freirá una combinación de aceites y grasas, mézclelos antes de calentarlos. · Si es posible, utilice un termómetro para frituras a fin de evitar que la grasa se caliente por encima del
punto de humeo. · Utilice la menor cantidad posible de grasa para rehogados o frituras profundas efectivos. Llenar la
sartén con demasiada grasa podría causar derrames al agregar los alimentos. · Las partes accesibles podrían calentarse cuando se utiliza la parrilla. · No coloque alimentos ni utensilios de cocina en el fondo de la cavidad del horno. Si lo hace podría causar
daños permanentes al acabado de la base del horno. · Al usar bolsas para hornear o asar en el horno, siga las instrucciones del fabricante. · Para evitar enfermedades transmitidas por los alimentos, cocine bien las carnes rojas y aves. El USDA ha
indicado que las siguientes constituyen temperaturas internas mínimas de seguridad para el consumo: - Carne molida de vaca: 160 °F - Aves: 165 °F - Carne de res, ternera, cerdo o cordero: 145 °F
ls_main.book.book Page 8 Wednesday, February 3, 2021 9:21 AM
8 INSTRUCCIONES IMPORTANTES DE SEGURIDAD - Pescado/mariscos: 145 °F
Mantenimiento
· No repare ni reemplace ninguna pieza del electrodoméstico a menos que así se recomiende específicamente en el manual. Un técnico calificado debe estar a cargo de todas las demás tareas de mantenimiento.
· No utilice limpiadores ásperos, abrasivos ni espátulas de metal para limpiar el vidrio de la puerta del horno, ya que podrían rayar la superficie. Los arañazos podrían hacer que el vidrio se quiebre.
· Asegúrese de que las luces del horno estén frías antes de limpiar. · No limpie las juntas de la puerta del horno. Las juntas de la puerta del horno son esenciales para lograr
un buen sellado. No debe frotar, dañar ni mover la junta.
GUARDE ESTAS INSTRUCCIONES
ls_main.book.book Page 9 Wednesday, February 3, 2021 9:21 AM
DESCRIPCIÓN GENERAL DEL PRODUCTO 9
DESCRIPCIÓN GENERAL DEL PRODUCTO
Características del Producto
Interior y exterior
ESPAÑOL
a Placa de cocción b Controlador de la placa de cocción c Puerta del horno d Cajón de almacenamiento (LSEL6337*: con manija; LSEL6335*: sin manija) e Placa de cocción de vitrocerámica f Perilla de modo del horno g Junta h Calentador de asar i Calentador de convección j Placa con el número de serie y modelo
Especificaciones del producto
La apariencia y las especificaciones detalladas en este manual podrían variar debido a mejoras constantes en el producto.
Modelos de cocinas con horno
LSEL6337*, LSEL6335*
Descripción
Cocina con horno eléctrica empotrable
Requisitos eléctricos
LSEL6337* : 13.6 kW 120/240 VCA o 10.2 kW 120/208 VCA LSEL6335* : 13.0 kW 120/240 VCA o 9.8 kW 120/208 VCA
Dimensiones exteriores
30" (ancho) x 36 1/2" (alto) x 26 7/8" (prof.) (profundidad con la puerta cerrada) 76.2 cm (Ancho) x 92.7 cm (Alto) x 68.3 cm (Profundidad) (Profundidad con la puerta cerrada)
ls_main.book.book Page 10 Wednesday, February 3, 2021 9:21 AM
10 DESCRIPCIÓN GENERAL DEL PRODUCTO
Modelos de cocinas con horno
Altura hasta la superficie de cocción
36" (91.3 cm)
Peso neto
162 lb (73.5 kg)
Capacidad total
6.3 pies cúbicos
LSEL6337*, LSEL6335*
Accesorios
Accesorios incluidos
· Las ilustraciones en esta guía pueden diferir de los componentes y accesorios reales, los cuales están sujetos a cambios sin previo aviso por parte del fabricante a fin de introducir mejoras en el producto.
Cleaner
a Estante resistente (2 c/u) b Estante Air Fry (1 c/u) c Sonda para carne (1 c/u)
· Solo para el modelo LSEL6337* d Manual del propietario (1 c/u) e Botella rociadora (1 c/u) f Esponja de limpieza que no raya (1 c/u) g Limpiador para placa de cocción (1 c/u) h Relleno trasero (1 c/u)
Accesorios opcionales
a Rejilla b Asadera
NOTA · Comuníquese con el Servicio de atención al
cliente de LG al 1-800-243-0000 (1-888-542-2623 en Canadá) si le falta algún accesorio. · Para su seguridad y una mayor duración del producto, utilice únicamente componentes autorizados. · El fabricante no es responsable del mal funcionamiento del producto ni de accidentes causados por el uso de componentes o piezas no autorizados y comprados por separado.
ls_main.book.book Page 11 Wednesday, February 3, 2021 9:21 AM
INSTALACIÓN
INSTALACIÓN 11
Antes de la Instalación
Descripción general de la instalación
Lea las siguientes instrucciones de instalación inmediatamente después de adquirir este producto o transportarlo a otra ubicación.
Las ilustraciones en esta guía pueden diferir de los componentes y accesorios reales, los cuales están sujetos a cambios sin previo aviso por parte del fabricante a fin de introducir mejoras en el producto.
ESPAÑOL
a Verifique y elija la ubicación adecuada b Nivele la cocina c Conecte la cocina eléctrica d Enchufe el cable de alimentación e Instale el dispositivo antivuelco f Conecte el dispositivo antivuelco g Prueba de funcionamiento
ls_main.book.book Page 12 Wednesday, February 3, 2021 9:21 AM
12 INSTALACIÓN
Herramientas necesarias
a Destornillador Phillips b Destornillador plano c Llave para tuercas de 1/4" d Pinzas e Cinta medidora f Nivel g Llave ajustable h Taladro i Gafas de seguridad j Guantes
Piezas
Piezas incluidas
a Cable eléctrico de 4 hilos o cable eléctrico de 3 hilos (40 o 50 AMP aprobado por UL)
b Pasacables (Solo para instalaciones de conductos)
NOTA · Cumpla todos los códigos y ordenanzas
vigentes. · Solicite al instalador que le muestre la ubicación
del disyuntor o fusible. Márquelo para que sea fácil de detectar. · Al igual que al utilizar cualquier otro electrodoméstico que genera calor, existen determinadas precauciones de seguridad que se deben respetar. · Asegúrese de que su cocina esté instalada correctamente y con la conexión a tierra adecuada, a cargo de un instalador o técnico de mantenimiento calificado.
Desembalaje y traslado de la cocina
ADVERTENCIA · Debe haber dos o más personas para mover e
instalar la cocina. (Peligro de peso excesivo) Si no se cumple con esto, se pueden producir lesiones en la espalda o de otro tipo. · No utilice las manijas de la puerta para empujar o tirar de la cocina durante la instalación ni al mover la cocina para tareas de limpieza o reparaciones. Si lo hace podría causar daños graves a la puerta de la cocina. · Para reducir el riesgo de quemaduras, no mueva el electrodoméstico mientras esté caliente.
a Plantilla (1) b Juego del soporte antivuelco (1) c Casquillos de anclaje (6) d Pernos tirafondo (6)
Piezas no incluidas
NOTA
· Retire el material de embalaje, la cinta y cualquier etiqueta temporaria de la cocina, antes de usarla. No retire las etiquetas de advertencia, del modelo y número de serie ni la hoja técnica ubicada en la parte trasera de la cocina.
· Para remover cualquier cinta adhesiva o goma restante frote enérgicamente el área con su pulgar. La cinta adhesiva o residuos de goma pueden ser fácilmente removidos frotando una pequeña cantidad de jabón líquido para platos con sus dedos. Limpie con agua caliente y seque.
· No utilice instrumentos puntiagudos, alcohol para frotar, fluidos inflamables o limpiadores abrasivos para remover cinta adhesiva o goma.
ESPAÑOL
ls_main.book.book Page 13 Wednesday, February 3, 2021 9:21 AM
Estos productos pueden dañar la superficie de la cocina.
· La cocina es pesada y puede instalarse sobre revestimientos blandos para pisos como vinilo acolchado o piso alfombrado. Tenga cuidado al mover la cocina sobre este tipo de pisos. Utilice una correa al mover la cocina para evitar dañar el piso. O deslice la cocina sobre un cartón o madera enchapada para evitar dañar el revestimiento del piso.
INSTALACIÓN 13
Temperatura ambiente
PRECAUCIÓN · Asegúrese de que los revestimientos de las
paredes, la encimera y los gabinetes alrededor de la cocina puedan resistir el calor (hasta 194 °F) generado por la cocina. Puede producirse decoloración, delaminación o fusión. Esta cocina está diseñada para cumplir con la temperatura máxima permitida del gabinete de madera de 194 °F.
· Antes de instalar la cocina en un área cubierta con linóleo u otro revestimiento sintético para pisos, asegúrese de que este pueda soportar temperaturas de 200 °F (93 °C), como mínimo.
Elección de la ubicación adecuada
Electricidad
La cocina debe estar siempre enchufada en su propio tomacorriente individual con conexión a tierra.
· Esto evita sobrecargar los circuitos eléctricos de la vivienda, lo que podría causar un peligro de incendio, debido a los cables sobrecalentados.
· Se recomienda la instalación de un circuito exclusivo para este electrodoméstico.
Requisitos de instalación adicionales
Casa móvil
La instalación de esta cocina debe cumplir con el Estándar de Construcción y Seguridad de Casas Prefabricadas, Título 24 CFR, Parte 3280 (anteriormente el Estándar Federal de Construcción y Seguridad de Casas Móviles, Título 24, Parte 280 del Departamento de Vivienda y Desarrollo Urbano [Department of Housing and Urban Development, HUD]), o cuando ese estándar no sea aplicable, debe ajustarse al Estándar de Instalaciones para Casas Prefabricadas, ANSI A225.1/NFPA 501A, o a los códigos locales.
· Cuando se instala esta cocina en una casa móvil, debe estar fijada al piso durante el tránsito. Cualquier método de fijación de la cocina al piso es adecuado, siempre que cumpla los estándares detallados anteriormente.
· Se debe utilizar un cable de alimentación de cuatro hilos en una instalación de casa móvil.
Suelo
PRECAUCIÓN · Utilice una almohadilla de aislamiento o una
placa de madera enchapada de 1/4 pulgada (0.64 cm) debajo de la cocina si la instala sobre piso alfombrado.
ls_main.book.book Page 14 Wednesday, February 3, 2021 9:21 AM
14 INSTALACIÓN
Dimensiones y Espacios
Dimensiones
-
Dimensiones
A
Ancho
B
Alto
C
Profundidad (Incluye manija de la puerta)
D
Alto (No incluye moldura de ventilación)
E
Profundidad (Incluye solo el cuerpo del producto que se carga en el gabinete. No incluye puerta, cajón y manijas)
F
Profundidad (No incluye manija de la puerta)
Profundidad cuando el cajón está totalmente abierto G
H
Profundidad cuando la puerta está totalmente abierta
LSEL6337*, LSEL6335* 30" (761.8 mm) 36 1/2" (927.9 mm) 29 9/32" (743.9 mm) 36" (913.0 mm)
24 3/4" (629.4 mm)
26 7/8" (683 mm) 38 7/16" (976.7 mm) 36 1/16" (916,2 mm) (no incluye manija) 48 5/8" (1235.9 mm)
ls_main.book.book Page 15 Wednesday, February 3, 2021 9:21 AM
Espacios libres
A
a Área de tomacorriente aceptable b Profundidad normal de la encimera c Altura de la encimera d Gabinete e Pared f Centro A (Apertura del gabinete) = 30" (76.2 cm) para EE. UU. = de 30" (76.2 cm) a 31" (78.7 cm) Para CANADÁ
Dimensiones mínimas
INSTALACIÓN 15
ESPAÑOL
ls_main.book.book Page 16 Wednesday, February 3, 2021 9:21 AM
16 INSTALACIÓN
a 30" (76.2 cm) de espacio mínimo entre la parte superior de la superficie de cocción y la parte inferior de un gabinete de madera o metal no protegido; o 24" (60.9 cm) mínimo cuando el fondo del gabinete de madera o metal está protegido por 1/4" (6.4 cm) como mínimo, de material pirorresistente cubierto con una lámina de acero superior a n.º 28 MSG, 0.015" (0.381 mm) de acero inoxidable, 0.024" (0.610 mm) de aluminio o 0.020" (0.508 mm) de cobre.
b 15" (38.1 cm) de espacio mínimo entre la encimera y la parte inferior del gabinete adyacente.
NOTA · Importante Guarde para el uso del inspector eléctrico local. · Para la instalación en Canadá, no se debe instalar una cocina independiente (no empotrable) a menos de
15/32" (12 mm) de distancia de cualquier superficie adyacente.
Nivelando
Nivelación de la cocina
Nivele la cocina ajustando las patas de nivelación con una llave. Si extiende las patas ligeramente, podría ser más fácil insertar la pata trasera en el soporte antivuelco.
Verificación de los ajustes
1 Ubique el nivelador en diagonal sobre el
estante el horno y verifique en todas direcciones para nivelar. · Primero verifique la dirección a. Luego
verifique la dirección b.
2 Si el nivelador no queda equilibrado sobre el
estante, ajuste las patas de nivelación con una llave.
Conexión de electricidad
Requisitos eléctricos
Un técnico calificado debe instalar este electrodoméstico e incluir una conexión a tierra en un circuito derivado, de acuerdo con el Código Eléctrico Nacional ANSI/NFPA N.° 70, en su edición más reciente.
Todo el cableado debe cumplir con el Código Eléctrico Nacional (National Electrical Code, NEC) y el local. Esta cocina requiere un cable monofásico de 3 hilos, un sistema eléctrico de 120/208 VCA o 120/240 V 60 Hz. Utilice únicamente un cable para cocina de 3 o 4 conductores homologados por UL con terminales de circuito cerrado, terminales de horquilla abiertos o una terminación similar. No instale el cable de alimentación sin un pasacables.
Se requiere un cable apto para cocinas de 40 amperios con un rango de voltaje mínimo de 120/240 voltios. Si se utiliza un cable apto para cocinas de 50 amperios, debe estar indicado para un uso con aberturas de conexión de 13/8" de diámetro. Este electrodoméstico puede conectarse por medio de un conducto o un cable de alimentación. Si se utiliza un conducto, consulte las secciones "Conexión con cable de 3 hilos: Conducto" o "Conexión con cable de 4 hilos: Conducto".
ADVERTENCIA
· Deje de 2 a 3 pies (61.0 cm a 91.4 cm) de lugar libre en la línea para que se pueda mover la cocina si es necesario hacer reparaciones.
· No se deben modificar ni el cable de alimentación ni el enchufe. Si el enchufe no entra en el tomacorriente, debe solicitar que un electricista calificado instale un tomacorriente adecuado.
ls_main.book.book Page 17 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
· Se prohíbe utilizar un cable de extensión para conectar la energía eléctrica. Conecte el cable de alimentación y enchufe directamente.
· Se requiere una conexión eléctrica a tierra en este electrodoméstico.
· Asegúrese de que el cable de alimentación no esté presionado por la cocina ni por objetos pesados. Si no verificara esto y el cable estuviera presionado, podría sufrir quemaduras graves o descargas eléctricas.
Valores nominales especificados del juego del cable de alimentación
Caso 1 · Voltaje: 120/240 voltios (3 hilos) · Tensión nominal de la cocina: 8.750 W - 16.500 W · Corriente nominal especificada del juego del
cable de alimentación, amperios: 40 A o 50 A · Diámetro (pulgadas) de la abertura de conexión
de la cocina - Cable de alimentación: 1 3/8" - Conducto: 1 1/8"
Caso 2 · Voltaje: 120/240 voltios (3 hilos) · Tensión nominal de la cocina: 16.501 W - 22.500
W · Corriente nominal especificada del juego del
cable de alimentación, amperios: 50 A · Diámetro (pulgadas) de la abertura de conexión
de la cocina - Cable de alimentación: 1 3/4" - Conducto: 1 3/8"
Caso 3 · Voltaje: 120/208 voltios (3 hilos) · Tensión nominal de la cocina: 7.801 W - 12.500 W · Corriente nominal especificada del juego del
cable de alimentación, amperios: 40 A o 50 A · Diámetro (pulgadas) de la abertura de conexión
de la cocina - Cable de alimentación: 1 3/8" - Conducto: 1 1/8"
Caso 4 · Voltaje: 120/208 voltios (3 hilos)
INSTALACIÓN 17
· Tensión nominal de la cocina: 12.501 W - 18.500 W
· Corriente nominal especificada del juego del cable de alimentación, amperios: 50 A
· Diámetro (pulgadas) de la abertura de conexión de la cocina - Cable de alimentación: 1 3/4" - Conducto: 1 3/8"
Receptáculo eléctrico de pared para cables de 3 o 4 hilos
Receptáculo para cable de 4 hilos (1450R)
Receptáculo para cable de 3 hilos (1050R)
Conexión del cable de alimentación/conducto
Se debe retirar la cubierta de acceso trasera a. Afloje los dos tornillos con un destornillador. El bloque de terminales debe quedar accesible.
Utilice la placa de conexión del cable/conducto b para instalar el cable de alimentación o el conducto. Deje la placa de conexión como estaba instalada para las instalaciones del cable de alimentación. Retire la placa de conexión para las instalaciones de conductos y utilice el orificio para conducto c más pequeño de 1 1/8 pulg. (2.8 cm), en lugar del orificio para cable de alimentación d de 1 3/8 pulg. (3.5 cm).
11/8" (2.8 cm)
13/8" (3.5 cm)
Para instalaciones con cable de alimentación e, enganche el pasacables sobre el orificio para cable de alimentación de 1 3/8 pulg. (3.5 cm), ubicado por debajo de la parte trasera del horno. Inserte el
ls_main.book.book Page 18 Wednesday, February 3, 2021 9:21 AM
18 INSTALACIÓN
cable de alimentación a través del pasacables y ajústelo.
cable de alimentación (1 3/8") ubicado por debajo de la parte trasera del horno.
2 Inserte el cable de alimentación a través del
pasacables y ajústelo.
PRECAUCIÓN · No instale el cable de alimentación sin un
pasacables.
Para instalaciones de conductos, inserte el pasacables del conducto en el orificio correspondiente de 1 1/8 pulgadas (2.8 cm). Luego, instale el conducto a través del cuerpo del pasacables y ajústelo con su anillo.
3 Retire los 3 tornillos inferiores del bloque de
terminales y consérvelos.
4 Inserte los 3 tornillos a través de cada anillo
de terminales del cable de alimentación y en los terminales inferiores del bloque. · Asegúrese de que el hilo central (neutro),
que es blanco, esté conectado a la posición central inferior del bloque de terminales.
f Anillo g Cuerpo h Placa de conexión del cable/conducto i Conducto
Conexión de 3 hilos: Cable de alimentación
ADVERTENCIA · El hilo del medio (neutro o tierra), que es blanco,
de un cable de alimentación de 3 hilos o un conducto de 3 hilos se debe conectar al poste medio del bloque de terminales principal. Los dos hilos restantes del cable de alimentación o del conducto se deben conectar a los postes exteriores del bloque de terminales principal. De lo contrario, podría causar lesiones personales graves, descargas eléctricas o la muerte. · Si los tornillos no están ajustados de manera segura, podría generarse una chispa eléctrica y causar lesiones personales graves o incluso la muerte.
1 Para instalaciones con cable de alimentación,
enganche el pasacables sobre el orificio para
5 Ajuste los 3 tornillos de manera segura al
bloque de terminales. No retire las conexiones de la correa a tierra. PRECAUCIÓN · No retire las conexiones de la correa a tierra.
a Negro b Blanco c Rojo d Bloque de terminales e Placa de conexión del cable/conducto
ls_main.book.book Page 19 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
Conexión de 4 hilos: Cable de alimentación
ADVERTENCIA · Solo debe utilizar un juego de cable de
alimentación de 4 conductores con un valor nominal de 120/240 voltios, 50 amperios y marcado para uso en cocinas de conectores de circuito cerrado o terminales de horquilla abiertos con los extremos hacia arriba. El hilo blanco del medio (neutro) del cable de alimentación o conducto de 4 hilos se deben conectar al poste medio del bloque de terminales principal. Los otros dos hilos del cable de alimentación o conducto se deben conectar a los postes exteriores del bloque de terminales principal. El cuarto cable a tierra (verde) se debe conectar al marco de la cocina con el tornillo de conexión a tierra. De lo contrario, podría causar lesiones personales graves, descargas eléctricas o la muerte. · Si los tornillos no están ajustados de manera segura, podría generarse una chispa eléctrica y causar lesiones personales graves o incluso la muerte.
1 Para instalaciones con cable de alimentación,
enganche el pasacables sobre el orificio para cable de alimentación (1 3/8") ubicado por debajo de la parte trasera del horno.
2 Inserte el cable de alimentación a través del
pasacables y ajústelo.
PRECAUCIÓN · No instale el cable de alimentación sin un
pasacables.
3 Retire los 3 tornillos inferiores del bloque de
terminales y consérvelos.
4 Retire el tornillo de conexión a tierra y doble
el extremo de la correa de conexión a tierra para que la ranura quede sobre el orificio del tornillo central que retiró en el paso 3.
5 Inserte el tornillo a tierra en el anillo del
terminal del hilo a tierra del cable de alimentación (verde) y fíjelo al marco de la cocina.
INSTALACIÓN 19
6 Inserte los 3 tornillos a través de cada anillo
de terminales del cable de alimentación y en los terminales inferiores del bloque. · Asegúrese de que el hilo central blanco
(neutro) esté conectado a la posición central inferior del bloque de terminales.
7 Ajuste los 3 tornillos de manera segura al
bloque de terminales. No retire las conexiones de la correa a tierra. · El tornillo central ahora fija la correa de
conexión a tierra, plegada hacia arriba al bloque.
a Negro b Blanco c Rojo d Bloque de terminales e Correa de conexión a tierra f Tornillo de conexión a tierra g Placa de conexión del cable/conducto
Conexión de 3 hilos: Conducto
ADVERTENCIA · Si los tornillos no están ajustados de manera
segura, podría generarse una chispa eléctrica y causar lesiones personales graves o incluso la muerte.
Instalaciones del conducto PRECAUCIÓN
· No instale el conducto sin un pasacables.
ls_main.book.book Page 20 Wednesday, February 3, 2021 9:21 AM
20 INSTALACIÓN
1 Retire la placa de conexión de conductos de la
parte posterior del horno y gírela. · Se debe utilizar el orificio para conductos (1
1/8").
4 Ajuste los 3 tornillos de manera segura al
bloque de terminales (aproximadamente de 35 a 50 pulg-lb).
2 En primer lugar, prepare los hilos del
conducto como se indica a continuación.
a Placa de conexión del cable/conducto
3 Instale el pasacables del conducto.
1) Inserte el pasacables en el orificio para conducto de 1 1/8 pulg.(2.8 cm).
2) Instale el conducto a través del cuerpo del pasacables y ajústelo con su anillo.
NOTA · Para instalaciones de conductos, compre un
pasacables.
4 Vuelva a colocar la placa de conexión del
cable/conducto.
Conexiones de conductos Si el hilo del conducto es de cobre debe ser un cableado de 8 o 10 AWG. Si el hilo del conducto es de aluminio debe ser un cableado de 6 u 8 AWG.
1 Afloje los 3 tornillos inferiores del bloque de
terminales.
2 Inserte el extremo expuesto del cable (blanco/
neutro) a través de la abertura central del bloque de terminales. No retire las conexiones de la correa a tierra.
a Negro
b Blanco
c Rojo
d Bloque de terminales
e Extremos del cable
f Placa de conexión del conducto
Conexión de 4 hilos: Conducto
ADVERTENCIA · El hilo blanco del medio (neutro) del cable de
alimentación o conducto de 4 hilos se deben conectar al poste medio del bloque de terminales principal. Los otros dos hilos del cable de alimentación o conducto se deben conectar a los postes exteriores del bloque de terminales principal. El cuarto cable a tierra (verde) se debe conectar al marco de la cocina con el tornillo de conexión a tierra. De lo contrario, podría causar lesiones personales graves, descargas eléctricas o la muerte. · Si los tornillos no están ajustados de manera segura, podría generarse una chispa eléctrica y causar lesiones personales graves o incluso la muerte.
3 Inserte los dos extremos expuestos del cable
en las aberturas inferiores izquierda y derecha del bloque de terminales.
Instalaciones del conducto
PRECAUCIÓN · No instale el conducto sin un pasacables.
ESPAÑOL
ls_main.book.book Page 21 Wednesday, February 3, 2021 9:21 AM
1 Retire la placa de conexión de conductos de la
parte posterior del horno y gírela. · Se debe utilizar el orificio para conductos (1
1/8").
2 En primer lugar, prepare los hilos del
conducto como se indica a continuación.
INSTALACIÓN 21
y asegúrelo con el tornillo de conexión a tierra.
4 Inserte el extremo expuesto del cable (blanco/
neutro) a través de la abertura central del bloque de terminales. El tornillo central ahora fija la correa de conexión a tierra, plegada hacia arriba, al bloque.
5 Inserte los dos extremos expuestos del cable
a través de las aberturas izquierda y derecha del bloque de terminales. Ajuste los 3 tornillos de manera segura al bloque de terminales (aproximadamente de 35 a 50 pulg-lb).
a Placa de conexión del cable/conducto
b Cable de conexión a tierra
3 Instale el pasacables del conducto.
1) Inserte el pasacables en el orificio para conducto de 1 1/8 pulg.(2.8 cm).
2) Instale el conducto a través del cuerpo del pasacables y ajústelo con su anillo.
NOTA · Para instalaciones de conductos, compre un
pasacables.
4 Vuelva a colocar la placa de conexión del
cable/conducto.
Conexiones de conductos Si el hilo del conducto es de cobre debe ser un cableado de 8 o 10 AWG. Si el hilo del conducto es de aluminio debe ser un cableado de 6 u 8 AWG.
1 Afloje los 2 tornillos inferiores izquierdo y
derecho del bloque de terminales. Retire los 2 tornillos centrales inferiores. No descarte ningún tornillo.
2 Retire el tornillo de conexión a tierra y doble
el extremo de la correa de conexión a tierra para que la ranura quede sobre el orificio del tornillo central que retiró en el paso 1.
a Negro b Blanco c Rojo d Bloque de terminales e Extremos del cable f Correa de conexión a tierra g Placa de conexión del conducto h Tornillo de conexión a tierra i Cable de conexión a tierra
3 Una el extremo expuesto del cable de
conexión a tierra (verde) al marco de la cocina
ls_main.book.book Page 22 Wednesday, February 3, 2021 9:21 AM
22 INSTALACIÓN
Relleno trasero opcional
Instalación de la placa trasera
Si la encimera no cubre la abertura en la pared posterior, se necesitará el kit de placa trasera que se suministra con la cocina. NOTA · Si la profundidad de la encimera es mayor que
25 3/8", habrá un espacio entre el kit y la pared posterior. · Si la profundidad de la encimera es menor que 24 3/4", el panel de control no se colocará al ras de la encimera.
1 Con un destornillador, retire los tres tornillos
que sujetan la placa superior trasera en su lugar.
a Placa superior trasera
2 Fije el conjunto de placa superior trasera y
relleno como se muestra en la imagen, con los tres tornillos que retiró en el paso 1.
b Placa trasera
Dispositivo antivuelco
Instalación del dispositivo antivuelco
Peligro de vuelco
ADVERTENCIA · Un niño o adulto pueden volcar la cocina y morir.
· Coloque el dispositivo antivuelco en la estructura y/o cocina. Verifique que el dispositivo antivuelco se haya instalado y acoplado correctamente siguiendo la guía del soporte antivuelco.
· Enganche la cocina al dispositivo antivuelco conforme a la guía del soporte antivuelco. Asegúrese que el dispositivo antivuelco se vuelva a acoplar cuando se mueva la cocina según la guía del soporte antivuelco.
· Vuelva a enganchar el dispositivo antivuelco si mueve la cocina. No opere la cocina sin el dispositivo antivuelco en su lugar y enganchado.
· Consulte las instrucciones de instalación para obtener los detalles.
· Si no sigue estas instrucciones puede ocasionar la muerte o quemaduras graves en niños o adultos.
· Se debe asegurar la cocina con un dispositivo antivuelco aprobado.
· La cocina puede inclinarse si una persona se pone de pie, se sienta o apoya en la puerta abierta y el dispositivo antivuelco no está instalado de manera adecuada.
· El uso de este dispositivo no impide que la cocina se caiga si no está bien instalado.
· Después de instalar el dispositivo antivuelco, intente inclinar la cocina hacia adelante para verificar una correcta instalación.
· Esta cocina está diseñada para cumplir con todos los estándares de vuelco reconocidos por la industria para todas las condiciones normales.
· La instalación del dispositivo antivuelco debe cumplir con todos los códigos locales para asegurar el electrodoméstico.
ls_main.book.book Page 23 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
Uso de la plantilla de soporte antivuelco
· Se incluye un soporte antivuelco con una plantilla de instalación. Las instrucciones incluyen la información necesaria para completar la instalación. Lea y siga la hoja de instrucciones de instalación de la cocina.
· Los tornillos c deben ser aptos para madera u hormigón.
a Soporte antivuelco b Placa de pared
Colocación del dispositivo antivuelco
a Soporte antivuelco b Pata de nivelación
1 Deslice la cocina contra la pared y asegúrese
de que la pata trasera se deslice y se enganche en el soporte antivuelco. · Asegúrese de que la pata trasera se deslice
y se enganche en el soporte antivuelco.
2 Verifique la correcta instalación sujetando el
borde delantero de la placa de cocción e intente inclinar la cocina hacia adelante.
INSTALACIÓN 23
cocción de cerámica. Esto ayuda a proteger la parte superior y facilita la limpieza.
2 Gire la perilla de modo del horno hasta la
posición OFF (APAGADO) para iniciar la prueba.
3 Gire cada perilla hasta la posición Hi (Alto)
para verificar que los elementos calentadores de la superficie funcionan correctamente. Los elementos deben emitir un brillo rojo e irradiar calor, y deben cumplir el ciclo de encendido y apagado periódicamente, incluso cuando las perillas estén en la posición Hi (Alto). Este ciclo evita que la vitrocerámica se quiebre debido al choque térmico.
NOTA · La zona de calentamiento no consume energía
suficiente como para emitir un brillo rojo.
4 Después de revisar todos los elementos
calentadores de la superficie, verifique el sistema de bloqueo presionando Control Lock (Bloqueo de Control) durante tres segundos. La puerta del horno debe bloquearse y la placa de cocción no debe funcionar mientras que la función Bloqueo de Control está encendida. Presione Control Lock (Bloqueo de Control) durante tres segundos para desactivar el Bloqueo.
5 Ahora verifique el funcionamiento del horno.
Gire la perilla de modo del horno para seleccionar el modo Bake (Hornear). En la pantalla aparece 350 °F. Presione START (COMENZAR).
6 El horno debe terminar de precalentarse en
15 minutos y el ventilador de convección debe funcionar mientras el horno se está precalentando.
Prueba de funcionamiento
Pruebe la cocina antes de usarla
Verifique si la cocina está instalada correctamente y realice un ciclo de prueba.
1 Antes de usar la placa de cocción por primera
vez, límpiela con un limpiador para placas de
7 Después de controlar el funcionamiento del
horno, suba la temperatura a 450 °F y deje el horno encendido durante una hora, como mínimo, para ayudar a remover cualquier resto de aceite que pudiera causar humo y olores al usar el horno por primera vez.
ls_main.book.book Page 24 Wednesday, February 3, 2021 9:21 AM
24 INSTALACIÓN
NOTA · Cuando la cocina se usa por primera vez, podría
salir humo.
ls_main.book.book Page 25 Wednesday, February 3, 2021 9:21 AM
FUNCIONAMIENTO
Panel de control
Funciones del panel de control
Modelo: LSEL6337*
FUNCIONAMIENTO 25
ESPAÑOL
Modelo: LSEL6335*
a Smart DiagnosisTM Uso durante la función Smart Diagnosis (Diagnóstico inteligente).
b Control Lock Mantenga presionado el botón durante 3 segundos para bloquear el panel de control.
c Cook Time Presione el botón para configurar la cantidad de tiempo que desea cocinar la comida. El horno se apaga cuando se agota el tiempo de cocción establecido.
d Start Time Presione el botón para configurar la cocción programada retrasada. El horno se inicia a la hora configurada.
e Temp. Presione el botón para configurar la temperatura durante el uso del horno.
f Timer On/Off / Wi-Fi Presione el botón para configurar o cancelar el temporizador del horno. Mantenga presionado el botón durante tres segundos para conectar el electrodoméstico a una red WiFi.
g Keep Warm Presione el botón para mantener la comida caliente después de la cocción.
ls_main.book.book Page 26 Wednesday, February 3, 2021 9:21 AM
26 FUNCIONAMIENTO
· Esta función debe usarse después de cocinar en el horno. h Settings
Presione el botón para seleccionar y hacer ajustes en la configuración del horno. i Clock
Presione el botón para configurar la hora del día. j Light
Presione el botón para encender o apagar la luz del horno. k START
Presione el botón para iniciar todas las funciones del horno. l Perilla de modo del horno
Gire la perilla para seleccionar el modo de operación del horno.
NOTA · Reloj intermitente
- Si el signo de dos puntos parpadea en la pantalla del reloj, presione Clock (Reloj) y restablezca la hora, o presione cualquier tecla para detener el parpadeo.
NOTA · Presione cualquier botón del panel de control para activar la pantalla.
ESPAÑOL
ls_main.book.book Page 27 Wednesday, February 3, 2021 9:21 AM
FUNCIONAMIENTO 27
Posiciones de las perillas
Después de limpiar las perillas del horno, asegúrese de volver a colocarlas en la posición correcta; de lo contrario podría ocasionar un mal funcionamiento de los quemadores.
a Doble (Marca A) b Simple (Marca C) c Modo d Triple (Marca B) NOTA · Al recolocar las perillas, revise las marcas para ver la orientación correcta.
Luz de perilla
Esta característica solo está disponible en algunos modelos. La luz de perilla ilumina el borde de la perilla al girarla para operar los elementos calentadores (sin incluir la perilla de Modo).
ls_main.book.book Page 28 Wednesday, February 3, 2021 9:21 AM
28 FUNCIONAMIENTO
a Luz LED
b Perilla de modo
NOTA · La perilla de modo del horno no acciona la luz de perilla. · La luz de perilla no coincide con el funcionamiento real de los elementos calentadores, esto puede
indicar un problema con el producto.
Cambio de configuración del horno
Reloj
El reloj debe estar configurado en la hora correcta para que las funciones con temporizador del horno funcionen correctamente.
1 Presione Clock (Reloj).
2 Presione los números para ingresar la hora.
Por ejemplo, para configurar 10:30, presione los botones: 1, 0, 3 y 0.
3 Presione START.
NOTA · La hora del día no puede modificarse durante los
ciclos de horneado con temporizador o de autolimpieza. · Para comprobar la hora mientras se muestra otra información en pantalla, presione Clock (Reloj). · Si no se presionan los botones numéricos dentro de los 25 segundos después de presionar el botón Clock (Reloj) la pantalla vuelve a la configuración original. · Si puede verse una hora parpadeando en la pantalla, se ha experimentado un corte de energía. Reconfigure el reloj.
Luz del horno
La luz interior del horno se enciende de forma automática cuando se abre la puerta. · Presione Light (Luz) para encender la luz del
horno de forma manual.
NOTA · La luz del horno no se puede encender si está
activa la función Self Clean. · La luz del horno se apaga automáticamente
luego de 90 segundos.
Timer On/Off (Temporizador encendido/apagado)
El Temporizador encendido/apagado sirve de temporizador adicional en la cocina y emite un pitido cuando se ha agotado el tiempo configurado. No inicia ni detiene la cocción. La función Temporizador encendido/apagado se puede utilizar durante cualquiera de las funciones de control del horno.
Por ejemplo, para configurar 5 minutos:
1 Presione Timer On/Off (Ajustes) una vez.
En la pantalla aparece 0:00 y parpadea Timer (Temporizador).
2 Presione 5.
En la pantalla aparece 0:05.
ls_main.book.book Page 29 Wednesday, February 3, 2021 9:21 AM
3 Presione Timer On/Off para iniciar el
temporizador. La cuenta regresiva del tiempo restante aparece en pantalla.
NOTA · Si no se presiona Timer On/Off (Temporizador
Encendido/Apagado), el temporizador vuelve a mostrar la hora del día.
FUNCIONAMIENTO 29
5 Para desconectar el artefacto de la red,
elimínelo de los artefactos registrados en la aplicación.
NOTA · Consulte la sección de Funciones Inteligentes en
el manual del usuario para obtener más detalles.
ESPAÑOL
4 Cuando el tiempo establecido se agota,
aparece End (Fin) en la pantalla. Los tonos indicadores suenan cada 15 segundos hasta que se presiona Timer On/Off (Temporizador Encendido/Apagado).
NOTA · Si en la pantalla no aparece el tiempo restante,
recupérelo presionando Timer On/Off (Temporizador Encendido/Apagado). · Presione Timer On/Off (Temporizador Encendido/Apagado) dos veces para configurar la hora en minutos y segundos. · Presione Timer On/Off (Temporizador Encendido/Apagado) una vez para configurar la hora en horas y minutos.
Cancelación del temporizador
1 Presione Timer On/Off (Ajustes) una vez.
La pantalla vuelve a mostrar la hora del día.
Wi-Fi
El botón Wi-Fi se usa para conectar el electrodoméstico a una red de Wi-Fi doméstica.
1 Gire la perilla de modo del horno a la posición
OFF (APAGADO).
2 Mantenga presionado Timer On/Off
(Temporizador Encendido/Apagado) durante 3 segundos.
3 Se emite el sonido de encendido, en la
pantalla aparece SEt (Ajustes), y parpadea el
icono de Wi-Fi (f).
4 Conecte el artefacto en la red de Wi-Fi con la
aplicación del teléfono inteligente.
Configuración (Modo de horas, Conversión automática a convección, Temperatura del horno, Luz de alarma de precalentado, Volumen del indicador sonoro, Fahrenheit o Celsius, Placa de cocción en volumen de alarma)
Presione la tecla Settings (Ajustes) varias veces para alternar entre las diferentes configuraciones del horno y modificarlas.
La tecla Settings (Ajustes) permite:
· Configurar el modo de horas en el reloj (12 o 24 horas)
· Habilitar/inhabilitar la conversión automática a convección
· Ajustar la temperatura del horno · Activar/desactivar la luz de alarma de
precalentamiento · Configurar el volumen del indicador sonoro · Cambiar la escala de temperatura entre
Fahrenheit y Celsius · Configurar la placa de cocción en volumen de
alarma
Configuración del modo de la hora El control está configurado para usar un reloj de 12 horas. Si desea restablecer el reloj al modo de 24 horas, siga los pasos a continuación.
1 Presione Settings (Ajustes) una vez.
2 Presione 1 para ir cambiando entre un reloj
de 12 horas y uno de 24 horas.
3 Presione START (COMENZAR) para aceptar el
cambio.
ls_main.book.book Page 30 Wednesday, February 3, 2021 9:21 AM
30 FUNCIONAMIENTO
Configuración del modo de conversión automática a convección Cuando se seleccionan los modos Conv. Bake (Horneado por convección) y Conv. Roast (Rostizado por convección), la función Conversión automática a convección convierte de manera automática la temperatura estándar de la receta ingresada en una temperatura de convección al restar 25 °F / 14 °C. Esta temperatura convertida automáticamente aparece en la pantalla. Por ejemplo, si selecciona Conv. Bake (Horneado por convección) e ingresa 350 °F, en la pantalla aparecerá 325 °F después de precalentar.
La función Conversión automática a convección está habilitada de forma predeterminada. Para cambiar la configuración, siga estas instrucciones.
1 Presione Settings (Ajustes) varias veces hasta
que aparezca Auto (Unidad) en la pantalla.
3 Ajuste la temperatura presionando Settings
(Ajustes) varias veces para aumentar (+) o disminuir (-).
4 Presione START (COMENZAR) para aceptar el
cambio.
NOTA · Este ajuste no afecta a las temperaturas de
asado o SelfClean. El ajuste se retiene en la memoria después de una falla eléctrica. Es posible aumentar (+) o disminuir (-) la temperatura del horno hasta 35 °F o 19 °C.
· Una vez que haya subido o bajado la temperatura, la pantalla mostrará la temperatura ajustada hasta que la misma se vuelva a ajustar.
2 Presione 1 para habilitar o inhabilitar la
conversión automática.
3 Presione START (COMENZAR) para aceptar el
cambio.
Ajuste del termostato del horno El horno nuevo podría cocinar de manera diferente a su horno anterior. Use el horno nuevo durante algunas semanas para familiarizarse con él antes de cambiar los ajustes de temperatura. Si, después de familiarizarse con el horno nuevo, sigue pensando que la temperatura está demasiada elevada o baja, puede ajustar el termostato del horno.
· Para comenzar, suba o baje el termostato 15 °F (8 °C). Pruebe el horno con la nueva configuración. Si el horno aún necesita un ajuste, suba o baje nuevamente el termostato y utilice el primer ajuste como referencia medidora. Por ejemplo, si el ajuste fue excesivo, suba o baje el termostato 10 °F (5 °C). Si el ajuste no fue suficiente, suba o baje el termostato 20 °F (12 °C). Proceda de esta manera hasta que el horno quede ajustado para su satisfacción.
1 Presione Settings (Ajustes) varias veces hasta
que aparezca AdJU (Unidad) en la pantalla.
2 Use las teclas numéricas para ingresar la
cantidad de grados que desea ajustar la temperatura del horno.
Encendido/apagado de la luz de alarma de precalentamiento Cuando el horno alcanza la temperatura programada, la luz de alarma de precalentamiento titila 5 veces o hasta que se abra la puerta del horno. Puede activar o desactivar la luz de alarma de precalentamiento.
1 Presione Settings (Ajustes) varias veces hasta
que aparezca PrE (Unidad) en la pantalla.
2 Presione 1 para encender o apagar la luz.
3 Presione START (COMENZAR) para aceptar el
cambio.
Ajuste del volumen del indicador sonoro
1 Presione Settings (Ajustes) varias veces hasta
que aparezca Beep (Unidad) en la pantalla.
2 Presione 1 para seleccionar Hi (Alto), LO (Bajo)
u OFF (Apagado).
3 Presione START (COMENZAR) para aceptar el
cambio.
Selección de grados Fahrenheit o Celsius Configure la visualización de la temperatura del horno para que muestre unidades Fahrenheit (°F) o Celsius (°C). El ajuste predeterminado del horno es en unidades Fahrenheit, a menos que lo cambie el usuario.
ls_main.book.book Page 31 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
1 Presione Settings (Ajustes) varias veces hasta
que aparezca Unit (Unidad) en la pantalla.
2 Presione 1 para seleccionar F (Fahrenheit) o C
(Celsius).
3 Presione START (COMENZAR) para aceptar el
cambio.
Ajuste de la Placa de cocción en volumen de alarma
1 Presione Settings (Ajustes) varias veces hasta
que aparezca CtOP (Unidad) en la pantalla.
2 Presione 1 para seleccionar Hi, Lo, Off (Alto,
Bajo, Apagado).
3 Presione START (COMENZAR) para aceptar el
cambio.
Bloqueo de control
La función Control Lock (Bloqueo de control) bloquea el panel de control y la perilla de modo del horno. · Cuando la función Control Lock (Bloqueo de
Control) está activada, las perillas de la placa de cocción y del horno no funcionan.
1 Mantenga presionado el botón Control Lock
(Control de bloqueo) por tres segundos.
2 Suena la melodía de bloqueo. Loc y el
candado k aparecen en la pantalla.
FUNCIONAMIENTO 31
Hora de inicio (Cocción programada retrasada)
El temporizador automático de la función Cocción programada retrasada enciende y apaga el horno a la hora que usted seleccione. Esta función puede usarse junto con los modos Bake (Hornear), Conv. Bake (Horneado por convección) y Conv. Roast (Rostizado por convección).
PRECAUCIÓN · Tenga cuidado con las funciones de Cocción
programada retrasada. Utilice el temporizador automático cuando cocine carnes curadas o congeladas y la mayoría de las frutas y verduras. Los alimentos que se pueden echar a perder fácilmente, como la leche, los huevos, el pescado, la carne o las aves, deben enfriarse primero en el refrigerador. Incluso cuando estén fríos, no deben permanecer en el horno durante más de 1 hora antes de que comience la cocción, y deben retirarse inmediatamente cuando finalice la cocción. Comer alimentos en mal estado puede provocar enfermedades por intoxicación alimentaria.
Configuración de la Cocción programada retrasada Por ejemplo, para hornear a 300 °F y retrasar el inicio del proceso de horneado hasta las 4:30, primero debe configurar el reloj para la hora correcta del día.
1 Gire la perilla de modo del horno para
seleccionar el modo Bake (Freír con aire) 350 °F aparece en la pantalla.
2 Configure la temperatura: presione 3, 0 y 0.
3 Para desactivar la función Control Lock
(Bloqueo de control), mantenga presionado el botón Control Lock durante tres segundos. Suena la melodía de desbloqueo y se destraban los controles.
NOTA
· Al girar la perilla se enciende la luz indicadora Burner On (Hornalla encendida) aunque el elemento de la placa de cocción no esté en funcionamiento.
3 Presione Cook Time (Tiempo de cocción) y
configure el tiempo de horneado.
4 Presione Start Time.
5 Configure la hora de inicio: presione 4, 3 y 0
para 4:30.
6 Presione START (COMENZAR). Suena un tono
corto y Timed Delay (Retraso programado) y la hora de inicio aparecen en la pantalla. El horno comienza a funcionar a la hora de inicio configurada.
ls_main.book.book Page 32 Wednesday, February 3, 2021 9:21 AM
32 FUNCIONAMIENTO
NOTA · Para cancelar la función Cocción programada
retrasada, presione OFF (APAGADO) en cualquier momento. · Para cambiar el tiempo de cocción, repita el paso 3 y presione START (COMENZAR). · Si el reloj de horno está configurado para 12 horas, puede retrasar la hora de inicio de la cocción 12 horas. Si el reloj de horno está configurado para 24 horas, puede retrasar la hora de inicio de la cocción 24 horas.
El horno seguirá cocinando durante la cantidad de tiempo configurada y luego se apagará automáticamente. Cuando haya transcurrido el tiempo de cocción:
· End (Fin) y la hora del día aparecen en la pantalla.
· El tono indicador de fin de cocción suena cada 60 segundos hasta que la perilla del modo de horno gira a la posición OFF (APAGADO).
Cook Time (Timed Cook) (Tiempo de cocción [Cocción programada])
Configure el horno para que realice la cocción durante un período específico de tiempo mediante la función Cocción programada. Esta función solo puede usarse junto con los modos Bake (Horneado) Conv. Bake (Horneado por convección), Conv. Roast (Asado por convección), Air Sous-Vide (Rostizado por convección), Air Fry (Cocción al vacío por flujo de aire), Slow Cook (Freír con aire), FrozenMeal (Comida congelada) y Proof (Leudar).
Configuración de la Cocción cronometrada Por ejemplo, para hornear a 300 °F durante 30 minutos, primero debe configurar el reloj para la hora correcta del día.
1 Gire la perilla de modo del horno para
seleccionar el modo Bake (Freír con aire) 350 °F aparece en la pantalla.
2 Configure la temperatura. Presione los
botones 3, 0 y 0.
4 Configure la hora de inicio: presione 3 y 0
(durante 30 minutos). · El tiempo de horneado se puede configurar
para cualquier cantidad de tiempo entre 1 minuto y 11 horas y 59 minutos
5 Presione START.
El horno seguirá cocinando durante la cantidad de tiempo configurada y luego se apagará automáticamente. Cuando haya transcurrido el tiempo de cocción: · End (Fin) y la hora del día aparecen en la
pantalla. · El tono indicador de fin de cocción suena cada 60
segundos hasta que la perilla del modo de horno gira a la posición OFF (APAGADO).
Cambio de Tiempo de cocción durante la cocción Por ejemplo, para cambiar el tiempo de cocción a 1 hora y 30 minutos durante la cocción, haga lo siguiente.
1 Presione Cook Time.
2 Cambie el tiempo de horneado: presione 1, 3,
0.
3 Presione START (COMENZAR) para aceptar el
cambio.
Configuraciones mínimas y máximas predeterminadas
Todas las funciones detalladas tienen un ajuste mínimo y máximo de tiempo o temperatura que puede ingresarse en el control. Cada vez que se presiona una tecla de control, suena un pitido. Suena un tono de error de la entrada (dos tonos cortos) si la entrada de la temperatura o tiempo está por debajo de la configuración mínima o por encima de la máxima para esa función.
Esta característica solo está disponible en algunos modelos.
3 Presione Cook Time (Tiempo de cocción).
Timed parpadea en la pantalla. Bake (Hornear), 0:00 y 300 °F aparece en la pantalla.
ls_main.book.book Page 33 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
Característica
Temp. min. / Hora
Temp. máx. / Hora
Predeter minado
Clock
12 1:00 12:59
hor Horas/ Horas/
as min.
min.
24 0:00 11:59
hor Horas/ Horas/
as min.
min.
Timer
12 0:10 11:59
hor min./ Horas/
as seg.
min.
24 0:10 11:59
hor min./ Horas/
as seg.
min.
Cook Time
12 0:01 11:59
hor Horas/ Horas/
as min.
min.
24 0:01 11:59
hor Horas/ Horas/
as min.
min.
Conv. Bake
300 °F/ (*275 °
F)
550 °F/ 285 °C
350 °F (*325 °F)/ 12 horas
Conv. Roast
300 °F/ (*275 °
F)
550 °F/ 285 °C
350 °F (*325 °F)/ 12 horas
Broil
Bajo
Alto
400 °F 500 °F
Alto / 3 horas
Bake
170 °F/ 550 °F/ 80 °C 285 °C
350 °F/ 12 horas
Proof
0:01 Horas/
min.
11:59 Horas/
min.
12 horas
Warm
3 horas
Probe
80 °F/ 210 °F/ 27 °C 100 °C
150 °F/ 65 °C
Self Clean
3 horas 5 horas 4 horas
EasyClean
10 min.
Frozen Meal
300 °F/ 150 °C
0:01 Horas/
min.
550 °F/ 285 °C 11:59 Horas/ min.
400 °F/ 205 °C
FUNCIONAMIENTO 33
Característica
Air Fry
Air Sous Vide Slow Cook
Temp. min. / Hora
Temp. máx. / Hora
300 °F/ 150 °C
0:01 Horas/
min.
550 °F/ 285 °C 11:59 Horas/ min.
100 °F/ 205 °F/ 38 °C 96 °C
Bajo 0:01 Horas/ min.
Alto 11:59 Horas/ min.
Predeter minado
400 °F/ 205 °C
130 °F/ 54 °C
Alto
NOTA
· * : Uso de la conversión automática
· Los tiempos predeterminados del modo de cocción se habilitan sin configurar el tiempo de cocción.
Placa de cocción
Antes de usar la placa de cocción
ADVERTENCIA
· No cocine sobre una placa de cocción dañada. Si la superficie de cocción está dañada, las soluciones de limpieza y todo lo que se derrame pueden penetrar en la placa de cocción con daños y causar riesgo de descarga eléctrica. Comuníquese con un técnico calificado inmediatamente.
· No coloque ni almacene artículos que puedan derretirse o prenderse fuego sobre la placa de cocción de vidrio, incluso cuando no se esté utilizando.
· Gire las manijas de los utensilios de cocina hacia adentro para que no se extiendan sobre las unidades de superficie adyacentes. Esto reduce el riesgo de quemaduras, ignición de materiales inflamables y derrames debido al contacto no intencional con los utensilios de cocina.
· Algunos limpiadores pueden producir vapores peligrosos si se aplican sobre una superficie caliente.
ls_main.book.book Page 34 Wednesday, February 3, 2021 9:21 AM
34 FUNCIONAMIENTO
ADVERTENCIA
· Coloque siempre la olla en el centro de la unidad de la superficie en la que está cocinando. Nunca deje las unidades de la superficie de cocción desatendidas a temperaturas altas. El contacto adecuado del utensilio de cocina con el quemador también mejorará la eficacia del artefacto. Los derrames provocan humo y derrames grasosos que podrían incendiarse.
· Limpie la cocina con precaución. No use esponjas o paños para limpiar derrames en un área de cocción caliente. Utilice un raspador de metal adecuado. Si usa una esponja o un paño húmedo para limpiar los derrames en un área de cocción caliente se pueden provocar quemaduras por vapor. Algunos limpiadores pueden producir vapores nocivos si se aplican sobre una superficie caliente.
PRECAUCIÓN
· No utilice la superficie de la placa de cocción de vidrio como tabla de cortar.
· Elija el tamaño de quemador adecuado. Para ollas y sartenes más pequeñas, use los elementos calentadores más pequeños. Para ollas y sartenes más grandes, use los elementos calentadores más grandes. Seleccione ollas que tengan fondos planos lo suficientemente grandes como para cubrir los elementos calentadores. El uso de ollas de tamaño insuficiente expone una parte del elemento calentador al contacto directo y puede provocar que se quemen las prendas de vestir.
· Utensilios de cocina vidriados. Solo ciertos tipos de vidrio, vitrocerámica, cerámica, loza u otros utensilios vidriados son adecuados para usarse sobre la cocina sin romperse debido al cambio repentino de temperatura.
· Nunca cocine directamente sobre el vidrio. Siempre utilice utensilios de cocina.
· Siempre apague las unidades de superficie antes de quitar la batería de cocina.
· Limpie inmediatamente los derrames en el área de cocción para evitar una tarea de limpieza ardua más adelante.
· No encienda las unidades de la superficie antes de colocar la batería de cocina.
· No almacene artículos pesados sobre la superficie de la placa de cocción que puedan caerse y dañarla.
· No coloque papel de aluminio o artículos de plástico como saleros y pimenteros, portacucharas o envoltorios de plástico o
cualquier otro material sobre la cocina cuando esté en uso. · No utilice almohadillas de lana de acero, esponjas limpiadoras ni limpiadores abrasivos. Pueden rayar la superficie.
Áreas de cocción
Las áreas de cocción de la cocina están identificadas por círculos permanentes en la superficie de vidrio de la placa de cocción. Para una cocción más eficiente, utilice el tamaño correcto de utensilios de cocina para el tamaño de cada hornalla. El utensilio de cocina no debe extenderse más de 1/2 a 1 pulgada del área de cocción. Cuando se enciende un control, se produce un brillo visible a través de la superficie de vidrio de la placa de cocción.
NOTA · Es normal que los círculos de las hornallas de
superficie se enciendan y apaguen durante la cocción, incluso en un ajuste de alta temperatura. Esto sucederá con más frecuencia si se cocina a un ajuste de temperatura bajo.
a SIMPLE b ZONA DE CALENTAMIENTO c DOBLE d TRIPLE
NOTA · Es normal notar un tono rojizo muy pálido
alrededor del borde externo de un elemento doble o triple cuando se utiliza como elemento simple en un ajuste de alta temperatura. Esto es solo un reflejo del brillo intenso de la hornalla central y no constituye un mal funcionamiento.
ls_main.book.book Page 35 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
Uso de las hornallas de la placa de cocción
PRECAUCIÓN · Utilice únicamente utensilios de cocina y vajilla
que sean seguros para su uso en el horno y la placa de cocción.
· Use siempre agarraderas o guantes para horno al retirar alimentos de la placa de cocción y del horno.
· No coloque recipientes sellados sobre la placa de cocción.
· No utilice envolturas plásticas para cubrir alimentos mientras estén sobre la placa de cocción. El plástico podría derretirse sobre la superficie y muy difícil de limpiar.
· Nunca deje alimentos sin supervisión sobre la placa de cocción. Los derrames podrían causar humo. Los derrames grasosos podrían iniciar un incendio.
· Es posible que el elemento de la superficie parezca que se ha enfriado una vez apagado, pero aún podría estar caliente y tocarlo antes de se haya enfriado lo suficiente puede causar quemaduras.
· Haga coincidir el tamaño del elemento de la placa de cocción con el tamaño del utensilio en uso. El uso un elemento grande para una olla pequeña desperdicia energía térmica, y la superficie expuesta del elemento constituye un riesgo de quemadura o incendio.
NOTA · Indicador de superficie caliente
- La luz indicadora de superficie caliente permanecerá encendida mientras cualquier área de la superficie de cocción se encuentre demasiado caliente para tocarla.
- Permanecerá encendida hasta que se apague y hasta que la superficie se haya enfriado aproximadamente a 150 °F.
FUNCIONAMIENTO 35
2 Gire la perilla en cualquier dirección hasta el
ajuste deseado B.
· La perilla de control hace clic cuando se coloca en posición OFF (APAGADO), Hi (ALTO) y LO (BAJO).
Elemento calentador
APAGADO
ENCENDIDO
NOTA · Hi (ALTO) es la temperatura más alta disponible.
· LO (BAJO) es la temperatura más baja disponible.
Encendido de un elemento doble Hay un elemento doble ubicado en la posición delantera izquierda. Utilice el elemento doble como doble o simple.
1 Presione la perilla adecuada A.
2 Gire la perilla para utilizarlo como elemento
simple o como una unidad doble B. · Para usar como elemento simple, gire la
perilla hacia la izquierda. · Para usar como elemento doble, gire la
perilla hacia la derecha.
Encendido de un elemento simple
1 Presione la perilla del elemento simple a A.
a Doble b Simple
ls_main.book.book Page 36 Wednesday, February 3, 2021 9:21 AM
36 FUNCIONAMIENTO
Calentamiento solo con un elemento interior (más pequeño)
Calentamiento con los dos elementos
juntos
B
A
Encendido de un elemento triple (En algunos modelos) Hay un elemento triple que se puede utilizar como simple, doble o triple.
1 Presione la perilla adecuada A.
2 Gire la perilla para utilizar como elemento
simple, doble o triple.
· Para usar como elemento simple, gire la perilla hacia la izquierda.
· Para usar como elemento doble, gire la perilla hacia la derecha hasta la posición doble.
· Para usar como elemento triple, gire la perilla hacia la derecha hasta la posición triple.
Encendido de la zona de calentamiento
PRECAUCIÓN · PELIGRO DE VENENO ALIMENTARIO: Las
bacterias pueden crecer en los alimentos con temperaturas inferiores a 140 °F.
- Siempre empiece con comida caliente. No use la configuración de calentamiento para calentar alimentos fríos.
- No utilice la configuración de calentamiento durante más de 2 horas.
La Zona de calentamiento, ubicada en el centro posterior de la superficie de vidrio, mantendrá los alimentos cocidos calientes a la temperatura adecuada para servir. Use la Zona de calentamiento para mantener la comida caliente después de que ya se haya cocinado. Si intenta cocinar alimentos crudos o fríos en la Zona de calentamiento podría provocar enfermedades transmitidas por los alimentos.
1 Presione la perilla del elemento Warm Zone
(Zona de calentamiento) en A.
2 Gire la perilla en cualquier dirección hasta el
ajuste deseado B.
· La perilla de control hace clic cuando se coloca en OFF (APAGADO), Hi (ALTO) y LO (BAJO).
a Simple b Doble c Triple
Simple
Doble
C
B
Triple A
NOTA
· Para obtener mejores resultados, los alimentos que se encuentran en el calentador deben guardarse en su recipiente o cubrirse con una tapa o papel de aluminio para mantener su calidad.
· El calentador no emitirá un brillo rojo como los otros elementos de cocción.
ls_main.book.book Page 37 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
Configuración recomendada de cocción en superficie
Configur ación
Uso recomendado
8.5 a Hi (Alto)
· Llevar líquidos al hervor · Comenzar a cocinar
5.5-8.0
· Mantener un hervor rápido, rehogado o fritura
· Dorado o sellado rápido de alimentos
3.5-5.0
· Mantener un hervor lento · Fritura o salteado de alimentos · Cocinar sopas, salsas y aderezos
2.2-3.0
· Cocinar alimentos estofados o al vapor
· Cocción a fuego lento
Lo (Bajo) a 2.0
· Mantener calientes los alimentos · Derretir chocolate o manteca · Cocción a fuego lento
Uso de los utensilios de cocina adecuados
El tamaño y el tipo de utensilios de cocina influyen en los ajustes necesarios para obtener resultados óptimos de cocción. Asegúrese de seguir las recomendaciones para utilizar los utensilios de cocina adecuados.
NOTA · Haga coincidir el tamaño de los utensilios de
cocina con la cantidad de comida que cocine para ahorrar energía al calentar. Calentar 1/2 litro de agua requiere más energía en una olla de 3 cuartos que en una de 1 cuarto.
Los utensilios de cocina deben tener fondo plano para hacer buen contacto con la superficie completa del elemento calentador. Verifique que los recipientes sean planos colocando una regla a lo largo del fondo. La regla debe tocar todo el fondo del recipiente, sin dejar brechas.
FUNCIONAMIENTO 37
Recomendaciones para los utensilios de cocina · Con fondo plano y lados rectos · Ollas gruesas · Ollas cuyos tamaños coincidan con la cantidad
de alimentos a preparar y el tamaño del elemento de la superficie · El peso de las manijas no debe inclinar la sartén. La sartén debe estar bien equilibrada · Tapas que queden bien ajustadas · Woks con fondo plano
Los utensilios de cocina
· no deben tener fondo curvo ni torcido.
· no deben ser ni más pequeños ni más grandes que los quemadores de superficie.
· no deben tener una manija pesada que los incline.
· no deben ser woks con base circular.
· no deben tener manijas flojas ni rotas.
· no deben tener tapas flojas.
NOTA · No utilice sartenes que midan menos de 7
pulgadas de diámetro sobre los elementos frontales. · No use recipientes de papel de aluminio o similares. El papel aluminio podría derretirse sobre el vidrio del área de cocción. No utilice la placa de cocción si se ha derretido metal sobre ella. Llame a un Centro de servicio al cliente de LG autorizado.
Elección de los utensilios de cocina El material de los utensilios de cocina determina la uniformidad y rapidez en que se transfiere el calor del elemento de la superficie al fondo del
ls_main.book.book Page 38 Wednesday, February 3, 2021 9:21 AM
38 FUNCIONAMIENTO
recipiente. Los materiales más populares disponibles son los siguientes:
· Aluminio: excelente conductor de calor. Algunos tipos de alimentos pueden oscurecer este tipo de recipientes (los utensilios de cocina de aluminio anodizado resisten las manchas y picaduras). Si las sartenes o cacerolas de aluminio se deslizan por la placa de cocción de cerámica, podrían dejar marcas de metal parecidas a rayaduras. Quite estas marcas de inmediato.
· Cobre: excelente conductor de calor, pero se decolora con facilidad. Podría dejar marcas de metal en la vitrocerámica (consulte Aluminio más arriba).
· Acero inoxidable: conductor lento del calor con resultados de cocción disparejos. Es duradero, fácil de limpiar y resiste las manchas.
· Hierro forjado: conductor de calor deficiente, pero retiene el calor perfectamente. Cocina de manera pareja una vez que alcanzada la temperatura de cocción. No se recomienda para el uso sobre placas de cocción de cerámica.
· Porcelana esmaltada sobre metal: las características de calentamiento varían según el material de base. El revestimiento de porcelana esmaltada debe ser suave, para no rayar las placas de cocción de cerámica.
· Vidrio: conductor lento del calor. No se recomienda para superficies con placa de cocción de cerámica porque podría rayar el vidrio.
Consejos para preparar conservas caseras Asegúrese de que el envasador esté bien centrado sobre la hornalla y que sea de fondo plano.
· La base debe ser hasta 1 pulgada más grande que el elemento. El uso de envasadores a baño maría con fondos ondulados podría extender el tiempo requerido para que el agua hierva y podría dañar la placa de cocción.
· Algunos envasadores están diseñados con bases más pequeñas para usar sobre superficies suaves.
· Use la configuración de temperatura alta solo hasta que el agua hierva o el producto a conservar alcance la presión deseada.
· Reduzca a la configuración de temperatura más baja que mantenga el hervor o la presión. Si el calor no se reduce, podría dañarse la placa de cocción.
Horno
Antes de usar el horno
NOTA · Como la temperatura del horno es cíclica, es
posible que el termómetro que está dentro de la cavidad del horno no indique la misma temperatura configurada. · Es normal que el ventilador de convección funcione durante el precalentamiento en un ciclo normal de horneado. · El motor del ventilador de convección puede funcionar periódicamente durante un ciclo normal de horneado. · Si la puerta queda abierta durante el proceso de horneado, el calor se escapa. Si la puerta queda abierta durante más de 30 segundos durante el proceso de horneado, el calor se escapa. El calor regresa automáticamente cuando la puerta se cierra. · Evite abrir la puerta del horno más de lo necesario durante el uso. Esto ayuda a que el horno mantenga la temperatura, evita la pérdida innecesaria de calor y ahorra el consumo de energía.
Ventilación del horno
Las áreas cercanas a la ventilación podrían calentarse durante el funcionamiento y causar quemaduras. No bloquee la abertura de ventilación. Evite colocar plásticos cerca de la ventilación, ya que el calor podría deformar o derretir el plástico. Es normal que se vea vapor cuando se cocinan alimentos con un alto contenido de humedad.
a Ventilación del horno
b Moldura de ventilación
ls_main.book.book Page 39 Wednesday, February 3, 2021 9:21 AM
PRECAUCIÓN
· Los bordes de la ventilación de la cocina son filosos. Para evitar sufrir lesiones, use guantes cuando limpie la cocina.
FUNCIONAMIENTO 39
InstaView
Golpee suavemente dos veces el centro del panel de vidrio para revelar el contenido del horno sin abrir la puerta.
ESPAÑOL
Uso de los estantes del horno
Los estantes tienen un borde posterior hacia arriba que evita que salgan de la cavidad del horno.
PRECAUCIÓN · Reemplace los estantes del horno antes de
encender el horno para evitar quemaduras. · No cubra los estantes con papel de aluminio o
cualquier otro material, ni coloque nada sobre la parte inferior del horno. Si lo hace, podría generar un proceso de horneado deficiente y dañar la base del horno. · Acomode los estantes del horno solo cuando el horno esté frío.
Extracción de los estantes
1 Tire del estante hacia afuera hasta que se
detenga.
2 Levante el frente del estante y tire de él hacia
afuera.
Reemplazo de los estantes
1 Coloque el extremo del estante sobre el
soporte.
2 Incline el extremo frontal hacia arriba y
empuje el estante hacia adentro.
PRECAUCIÓN · No golpee el panel de la puerta de vidrio con una
fuerza desmedida. No se debe golpear el panel de la puerta de vidrio con objetos duros, como utensilios de cocina o botellas de vidrio. El vidrio podría romperse causando un riesgo de lesiones personales o daños en el producto.
NOTA · Golpee suavemente dos veces el panel de vidrio
para encender o apagar la luz en el interior.
· La luz se apaga automáticamente luego de 90 segundos.
· La función InstaView está deshabilitada cuando la puerta del horno está abierta y durante un segundo después de cerrarla.
· La función InstaView está deshabilitada durante Self Clean, Bloqueo de Control y la entrada de potencia inicial (solo en algunos modelos).
· Tocar los bordes del panel de vidrio no activa la función InstaView.
· Los golpes en el panel de vidrio deben ser lo suficientemente fuertes para que se oigan.
· Los ruidos fuertes cerca del horno pueden activar la función InstaView.
Bake (Hornear)
La función Hornear se utiliza para preparar alimentos como pasteles, panes y estofados. Es posible programar el horno para hornear a cualquier temperatura entre 170 °F (80 °C) y 550 °F (285 °C). La temperatura predeterminada es 350 °F (175 °C).
ls_main.book.book Page 40 Wednesday, February 3, 2021 9:21 AM
40 FUNCIONAMIENTO
Configuración de la función Hornear (ejemplo: 375 °F)
1 Gire la perilla de modo del horno para
seleccionar Bake (Hornear).
2 Ajuste la temperatura del horno: presione los
botones 3, 7 y 5.
3 Presione START (COMENZAR). El horno
comienza a precalentar.
NOTA · A medida que el horno se precalienta, aparece la
temperatura en pantalla y aumenta en incrementos de 5 grados. Una vez que el horno alcanza la temperatura configurada, suena un tono, y la luz del horno se enciende y se apaga.
4 Cuando termine de cocinar, gire la perilla de
modo del horno a la posición OFF (APAGADO).
5 Retire los alimentos del horno.
NOTA · Es normal que el ventilador de convección
funcione periódicamente durante un ciclo normal de horneado. Esto sucede para asegurar resultados uniformes de horneado.
Consejos de horneado · El tiempo y la temperatura de horneado variarán
según las características, el tamaño y la forma de la bandeja para hornear que se utilice. · Compruebe que los alimentos estén cocidos en el tiempo mínimo de preparación. · Utilice recipientes para horneado de metal (con o sin acabado antiadherente), vitrocerámica resistente al calor, cerámica u otros recipientes para horneado recomendados para horno. · Las bandejas de metal oscuro o los revestimientos antiadherentes cocinarán los alimentos más rápido y se dorarán más. Los recipientes para hornear aislados extenderán levemente el tiempo de cocción de la mayoría de los alimentos. · La base del horno tiene un acabado de esmalte de porcelana. Para facilitar la limpieza, proteja el fondo del horno de derrames excesivos colocando una bandeja para hornear galletas debajo del estante en el que está cocinando.
Esto es particularmente importante cuando se hornea un pastel de frutas u otros alimentos con un alto contenido de ácido. Los rellenos de frutas calientes u otros alimentos que son muy ácidos pueden causar salpicaduras y dañar la superficie de esmalte de porcelana, y deben limpiarse de inmediato.
Modo de convección
El sistema de convección usa un ventilador para hacer circular el calor de manera uniforme dentro del horno. Esto mejora la distribución del calor y permite una cocción uniforme y excelentes resultados mientras se cocina con un solo estante o con varios.
Configuración de la función Horneado por convección (ejemplo: 375 °F)
1 Gire la perilla de modo del horno para
seleccionar Conv. Bake (Horneado por convección) o Conv. Roast (Rostizado por convección). En la pantalla aparece 350 °F.
2 Ajuste la temperatura del horno: presione los
botones 3, 7 y 5.
3 Presione START (COMENZAR). La pantalla
muestra Conv. Bake (Horneado por convección) o Conv. Roast (Rostizado por convección) y la temperatura convertida comienza en 100 °F.
· A medida que el horno se precalienta, se muestran incrementos de temperatura cada 5 grados. Una vez que el horno alcanza la temperatura deseada, suena un tono y la luz del horno se enciende y apaga. La pantalla muestra la temperatura del horno convertida automáticamente a 350 °F y el icono de ventilador.
4 Cuando termine de cocinar o para cancelar el
procedimiento, gire la perilla de modo del horno a la posición OFF (APAGADO).
NOTA · El ventilador del horno funciona mientras se
hornea por convección. Si la puerta está abierta, el ventilador se detiene. En algunos casos, el ventilador podrá detenerse durante un ciclo de horneado por convección.
ESPAÑOL
ls_main.book.book Page 41 Wednesday, February 3, 2021 9:21 AM
Consejos para el horneado por convección
· Utilice el horneado por convección para lograr una cocción más rápida y uniforme de pasteles, galletas, muffins, bizcochos y panes de todo tipo en varios estantes.
· Hornee galletas y bizcochos en bandejas sin lados o con lados muy bajos para permitir que el aire caliente circule alrededor de la comida. Los alimentos horneados en bandejas con un acabado oscuro se cocinarán más rápido.
· Si usa el Horneado por convección, coloque los estantes del horno en las posiciones sugeridas en las tablas que se muestran en este manual.
· La cocción con varios estantes puede aumentar ligeramente los tiempos de cocción de algunos alimentos.
· Los pasteles, las galletas y los muffins tienen mejores resultados cuando se utilizan varios estantes.
La función de rostizado por convección está diseñada para ofrecer resultados de rostizado óptimos. El rostizado por convección combina la cocción con el ventilador de convección para rostizar carnes y aves. El aire caliente circula alrededor de los alimentos desde todos los ángulos, y sella los jugos y los sabores. Los alimentos cocinados de esta manera quedan dorados y crocantes por fuera, y jugosos por dentro. El rostizado por convección es ideal para cortes de carne grandes y tiernos, sin cubrir.
FUNCIONAMIENTO 41
PRECAUCIÓN · No use una asadera sin rejilla. · No cubra la rejilla con papel de aluminio. · Coloque los alimentos (con la grasa hacia arriba)
en la rejilla.
Guía de recomendaciones para hornear y rostizar
Los resultados del horneado serán mejores si las bandejas para hornear están centradas en el horno todo lo posible. Si cocina en varios estantes, coloque los estantes del horno en las posiciones que se muestran. La cocción con varios estantes ahorra tiempo y energía. Siempre que sea posible, cocine los alimentos que requieran la misma temperatura de cocción juntos en un horno.
Colocación de estantes y bandejas
Consejos para asar por convección Use una asadera y una rejilla cuando prepare carnes para asar por convección. La asadera contiene la grasa derramada, y la rejilla ayuda a prevenir las salpicaduras de grasa.
1 Coloque el estante del horno en la posición
recomendada.
Horneado en varios estantes
2 Coloque la rejilla en la asadera. 3 Coloque la asadera en el estante del horno.
Estante resistente (Posición 2)
Estante resistente (Posición 5)
Horneado en un solo estante
Rejilla (se vende por separado) Asadera (se vende por separado)
Estante resistente
ls_main.book.book Page 42 Wednesday, February 3, 2021 9:21 AM
42 FUNCIONAMIENTO
Guía para horneado en estantes
Pasteles
Galletas
Pizza Masa de hojaldre Panes
Postres
Cremas Suflés Cazuela
Comida
Pasteles en capas Pasteles en savarín Pastel de ángel
Galletas azucaradas Con chispas de chocolate Con chocolate y nueces
Fresca Congelada
Casera Refrigerada
Bizcochos, enlatados Bizcochos, caseros Madalenas
Frutas azucaradas y crujientes, caseras Pasteles caseros con frutas de doble corteza
Cheesecake, crème brulée
Dulces o salados
Lasaña congelada
Posición del
estante
5 3 3
4 4 4
4 4
4 4
5 5 5
4 4
2
2
5
Guía para rostizado en estantes
Comida
Carne de res
Costilla
Poco cocidos Término medio Bien cocidas
Costillas deshuesad as, solomillo superior
Poco cocidos Término medio Bien cocidas
Carne de res de carne de res
Poco cocidos Término medio
Posición del
estante
2 2 2
2 2 2
2 2
Cerdo Aves
Comida
Costilla Con hueso, solomillo Jamón, cocido Pollo entero Presas de pollo Pavo
Posición del
estante
2 2
2 2 2
2
Broil (Asar)
La función Asar utiliza calor intenso del elemento calentador superior para cocinar los alimentos. La función Asar funciona mejor cuando se asan cortes de carne, pescado y vegetales tiernos y finos.
Algunos modelos pueden incluir un asador híbrido compuesto por un asador interior que utiliza un elemento calentador de carbón que proporciona calor instantáneo y un elemento asador exterior tradicional. Durante el funcionamiento normal del asador, cualquiera de los elementos se puede apagar de forma intermitente.
PRECAUCIÓN · No utilice una asadera sin rejilla. El aceite puede
provocar un incendio causado por grasa.
· No cubra la rejilla ni la asadera con papel de aluminio. Si lo hace, se prenderá fuego.
· Siempre use una asadera con rejilla para drenar el exceso de grasa. Esto ayuda a reducir las salpicaduras, el humo y las llamaradas ocasionales.
· Cuando use su asador, la temperatura dentro del horno será extremadamente elevada. Tenga cuidado de evitar posibles quemaduras por los siguientes motivos:
- Mantener la puerta cerrada al asar
- Siempre use guantes de cocina al insertar o quitar alimentos
NOTA · Su horno está diseñado para asar con la puerta
cerrada. Cierre la puerta para configurar la función Asar. Si la puerta está abierta, la función Asar no se puede configurar, y aparece la palabra "door" (puerta) en la pantalla. Cierre la puerta y restablezca la función Asar. Abrir la puerta durante el proceso de asar, hace que se apague el quemador. Si la puerta se abre
ls_main.book.book Page 43 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
durante el proceso de asar, el quemador se apaga luego de cinco segundos. El quemador para asar se vuelve a encender automáticamente una vez cerrada la puerta.
Configuración del horno para asar
1 Gire la perilla de modo del horno para
seleccionar Broil (Hornear). · Presione 1 para ajustar en Hi (Alto) o
presione 2 para ajustar en LO (Bajo).
FUNCIONAMIENTO 43
- Bajar la posición del estante para cocinar los alimentos más lejos del asador.
- Utilice la configuración Asar Hi (Alto) para lograr el nivel de dorado que desee y luego cambie a la configuración Asar LO (Bajo) o cambie a la función de Horneado.
· Como regla general, los cortes de carne y pescado más grasos producirán más humo que los más magros.
· Siga la sección "Guía recomendada para asar" siempre que sea posible.
2 Presione START (COMENZAR). El horno
comienza a calentar.
3 Si usa Broil (Asar), deje que el horno se
precaliente durante aproximadamente cinco minutos antes de cocinar los alimentos.
4 Para cancelar el procedimiento en cualquier
momento o cuando la cocción haya finalizado, gire la perilla de modo horno hasta la posición OFF (APAGADO).
Consejos para reducir el humo Debido al intenso calor asociado con el asado, es normal experimentar humo durante el proceso de cocción. Este humo es un producto secundario natural del proceso de dorado y no debe preocuparlo. Si hay más humo del esperado, siga estos consejos para reducir la cantidad de humo en su horno.
· Utilice siempre una asadera. No use sartenes o bandejas para hornear normales por razones de seguridad.
· La asadera debe estar siempre limpia y a temperatura ambiente al comienzo de la cocción.
· Siempre encienda el sistema de ventilación de la placa de cocción o la campana de ventilación durante el asado.
· Mantenga el interior del horno lo más limpio posible. Los restos de comidas anteriores pueden quemarse o incendiarse.
· Evite los adobos grasos y los glaseados azucarados. Ambos aumentarán la cantidad de humo presente. Si desea utilizar un glaseado, aplíquelo al final de la cocción.
· Si experimenta demasiado humo con algún alimento, considere lo siguiente:
- Bajar el asador a la configuración LO (Bajo).
ls_main.book.book Page 44 Wednesday, February 3, 2021 9:21 AM
44 FUNCIONAMIENTO
Guía de recomendaciones para asar
El tamaño, peso, espesor, la temperatura inicial y su preferencia de cocción afectarán el tiempo de asado. Esta guía se basa en carnes a temperatura de refrigerador. Para obtener mejores resultados al asar, use una bandeja especial para asar.
a Rejilla (se vende por separado) b Asadera (se vende por separado)
Comida
Cantidad y/o espesor
Hamburguesa 9 hamburguesas
s
1/2 a 3/4" de espesor
Bistecs de carne vacuna
Tostadas Pollo
1" de espesor 1 a 11/2 lb.
Poco cocidos
Término medio
Bien cocidas
11/2" de espesor 2 a 2 1/2 lb.
Poco cocidos
Término medio
Bien cocidas
De 1 a 9 piezas
1 entero de 2 a 21/2 lb., cortado a lo largo
2 pechugas
Colas de langostas
2-4 10 a 12 oz. cada una
Posición del
estante
7
7 7 7 5 5 5 7 5 5
5
Primer lado (min.)
3-6
Segundo lado (min.)
Comentarios
Espaciar de manera
2-4
uniforme. Se pueden asar hasta 9
hamburguesas.
3-5
2-4
4-6 5-7 7-9 9-11
2-4
Los bistecs de menos
3-5
de 1" de espesor se
cocinan totalmente
antes de dorarse. Se
4-6
recomienda usar una
sartén. Corte la grasa.
6-8
11-13 0.5-1 8-10 8-10
9-12
8-10
0.5
4-6 5-7
No las gire.
Ase con el lado de la piel hacia abajo.
Corte la parte trasera del caparazón. Abra bien. Pincele con mantequilla derretida antes de asar y en la mitad de la cocción.
ls_main.book.book Page 45 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
FUNCIONAMIENTO 45
Comida
Cantidad y/o espesor
Posición del
estante
Primer lado (min.)
Segundo lado (min.)
Comentarios
Filetes de pescado
1/4 a 1/2" de espesor
Mueva y gire con
mucho cuidado.
Pincele con
6
2-4
2-4
mantequilla con limón
antes de la cocción y
durante la cocción si
lo desea.
Fetas de jamón (precocidas)
1/2" de espesor
Aumente el tiempo de
5 a 10 minutos por
5
2-4
2-4
lado para un espesor de 1 1/2" o para
jamón ahumado
casero.
Chuletas de cerdo Bien cocidas
2 (1/2" de espesor)
2 (1" de espesor) de alrededor de 1 lb.
6
3-6
4-7
5
5-8
5-8
2 (1" de espesor) de
Término medio
6
Chuletas de
alrededor de 10 Bien
a 12 oz.
cocidas
6
cordero
2 (1 1/2" de espesor) de
Término medio
6
alrededor de 1 lb.
Bien cocidas
6
3-5
2-5
5-7
4-7
7-9
7-9
9-11
7-9
Filetes de salmón
2 (1" de espesor)
4 (1" de espesor) de alrededor de 1 lb.
5
8-10
3-5
Engrase la bandeja.
Pincele los filetes con
5
9-11
4-6
mantequilla
derretida.
· Esta guía es meramente de referencia. Ajuste el tiempo de cocción según su preferencia.
NOTA · El Departamento de Agricultura de los Estados Unido (United States Department of Agriculture, USDA)
advierte que el consumo de pescado, carne o aves crudos o poco cocidos puede aumentar el riesgo de enfermedades transmitidas por los alimentos.
· El USDA ha indicado que las siguientes constituyen temperaturas internas mínimas de seguridad para el consumo:
- Carne molida de vaca: 160 °F (71,1 °C)
- Aves: 165 °F (73,9 °C)
- Carne de vaca, ternera, cerdo o cordero: 145 °F (62,8 °C)
- Pescado/mariscos: 145 °F (62,8 °C)
ls_main.book.book Page 46 Wednesday, February 3, 2021 9:21 AM
46 FUNCIONAMIENTO
Consejos para asar · Carne de res
- Los filetes y chuletas siempre deben dejarse reposar durante cinco minutos antes de cortarlos y comerlos. Esto permite que el calor se distribuya uniformemente a través de la comida y crea un resultado más tierno y jugoso.
- Los trozos de carne que tengan más de dos pulgadas de espesor deben sacarse del refrigerador 30 minutos antes de cocinarlos. Esto permitirá cocinar de manera más rápida y uniforme, y producirá menos humo al asar. Los tiempos de cocción probablemente serán más cortos que los tiempos indicados en la Tabla para asar.
- En el caso de los bistecs con hueso o las chuletas deshuesadas (que se les quitó toda la carne alrededor del hueso), envuelva las secciones expuestas del hueso en papel de aluminio para reducir el quemado.
· Mariscos - Al asar pescado con piel, utilice siempre la configuración de Asar en Lo y ase siempre por último el lado de la piel. - Es mejor consumir mariscos inmediatamente después de cocinarlos. Dejar reposar los mariscos después de cocinarlos puede hacer que los alimentos se sequen. - Es una buena idea frotar una capa fina de aceite en la superficie de la asadera antes de cocinar para evitar que se pegue, especialmente con pescados y mariscos. También puede usar una capa ligera de aerosol antiadherente para sartenes.
· Vegetales - Mezcle las verduras ligeramente en aceite antes de cocinarlas para mejorar el dorado.
ls_main.book.book Page 47 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
Proof (Leudar)
Esta función mantiene el horno caliente para leudar los productos con levadura antes de hornear. (Configure la temperatura a 92 °F)
Configuración de la función Leudar
1 Use el estante en la posición 2 o 3 para
realizar el leudado.
FUNCIONAMIENTO 47
caliente la comida cocida para servir hasta 3 horas después de realizada la cocción. La función Calentar puede utilizarse sin ninguna otra operación de cocción o se puede usar después de que la cocción haya terminado con las funciones de Cocción programada o Cocción programada retrasada.
Configuración de la función Calentar
1 Gire la perilla de modo del horno para
seleccionar el modo Proof/Warm (Leudar/ Calentar) hasta que aparezca Proof (Leudar) en la pantalla.
2 Presione 2 para ajustar en Warm (Calentar).
3 Presione START.
2 Gire la perilla de modo del horno para
seleccionar el modo Proof/Warm (Leudar/ Calentar) hasta que aparezca Proof (Leudar) en la pantalla.
3 Presione START.
4 Una vez que el leudado haya finalizado, gire la
perilla de modo del horno hasta la posición OFF (APAGADO).
NOTA · Para evitar que baje la temperatura del horno y
que se prolongue el tiempo de leudado, no abra la puerta del horno si no es necesario. Revise los alimentos panificados con tiempo para evitar un leudado excesivo. · No use el modo de leudado para calentar comida ni para mantener calientes los alimentos. La temperatura del horno para el leudado no es lo suficientemente alta para mantener alimentos a temperaturas seguras. Use la función Calentar para mantener calientes los alimentos. La función Leudar no funciona si la temperatura del horno es superior a 125. La pantalla mostrará la palabra Hot (Caliente). · Es normal que el ventilador funcione durante la función Leudar.
Warm (Calentar)
Esta función mantendrá una temperatura del horno de 170 °F. La función Calentar mantendrá
4 Para cancelar la función Calentar durante el
uso, gire la perilla de modo del horno a la posición OFF (APAGADO).
NOTA · La función Calentar está diseñada para
mantener calientes los alimentos. No la use para bajar la temperatura de los alimentos. · Es normal que el ventilador funcione durante la función Calentar. · La función Calentar se mantendrá hasta 3 horas, salvo que gire la perilla de modo del horno a la posición OFF (APAGADO).
Keep Warm (Mantener caliente)
Esta función mantendrá una temperatura del horno de 170 °F. La función Mantener caliente mantendrá caliente la comida cocida para servir hasta 3 horas después de realizada la cocción. La función Mantener caliente puede utilizarse con cualquier otra operación de cocción. La función Mantener caliente se puede usar después de que la cocción haya terminado con las funciones de cocción programada o cocción programada retrasada.
Configuración de la función Mantener caliente después de una cocción programada
1 Seleccione el modo de cocción Bake
(Horneado), Conv. Bake (Horneado por convección), Conv. Roast (Rostizado por
ls_main.book.book Page 48 Wednesday, February 3, 2021 9:21 AM
48 FUNCIONAMIENTO
convección), Air Fry (Freír con aire), Slow Cook (Cocción lenta) o FrozenMeal (Comida congelada).
2 Ajuste la temperatura.
3 Presione Cook Time (Tiempo de cocción) e
introduzca el tiempo de cocción utilizando los botones numéricos.
NOTA
· Cuando se usa el modo Freír con aire, no se requiere precalentamiento.
· Si cocina varias tandas de comidas, las últimas tandas pueden tardar menos en cocinarse.
· Los batidos y recubrimientos húmedos no se doran ni se endurecen cuando se usa el modo Freír con aire.
4 Presione Keep Warm.
5 Para cancelar la función Mantener caliente
durante el uso, gire la perilla de modo del horno a la posición OFF en cualquier momento.
Consejos para Air Fry (Freír con aire)
· Para obtener mejores resultados, utilice el estante para Air Fry.
- La sección de la malla de la bandeja para freír con aire se puede limpiar en lavavajillas.
NOTA · También puede activar la función Mantener
caliente mientras opera algunos modos de cocción. · La función Mantener caliente se mantendrá hasta 3 horas, salvo que gire la perilla de modo del horno a la posición OFF.
Air Fry (Freír con aire)
Esta función aumenta automáticamente la temperatura ingresada a 50°F para un rendimiento óptimo cuando se usa Freír con aire. La función Freír con aire está especialmente diseñada para freír sin aceite.
Configuración de la función Freír con aire
1 Gire la perilla de modo del horno para
seleccionar el modo Air Fry (Freír con aire) 400 °F aparece en la pantalla.
2 Ajuste la temperatura del horno. (Rango: de
300 °F a 550 °F)
3 Presione START.
4 Cuando termine de cocinar, gire la perilla de
modo del horno a la posición OFF (APAGADO).
a Bandeja para freír con aire
b Estante resistente · Si no tiene esta bandeja, coloque los alimentos
sobre un estante dentro de una bandeja para galletas forrada con papel de aluminio.
a Asadera · Para obtener mejores resultados, cocine los
alimentos en un solo estante colocado en las posiciones sugeridas en la tabla en este manual. · Distribuya los alimentos de manera uniforme en una sola capa. · Use la bandeja para freír con aire opcional disponible de LG o una bandeja para hornear oscura sin lados o con lados bajos que no cubra todo el estante. Esto permite una mejor circulación del aire. · Si lo desea, rocíe con aerosol para sartenes la bandeja para hornear o la bandeja para freír con aire. Use un aceite que se pueda calentar a una temperatura elevada antes de provocar humo; como por ejemplo, aceite de aguacate, semillas de uva, maní o girasol. · Coloque una bandeja para hornear forrada con papel de aluminio en un estante en la posición 1 para atrapar el aceite que caiga de los alimentos.
ls_main.book.book Page 49 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
Para alimentos con alto contenido de grasa, como las alitas de pollo, agregue algunas hojas de papel de horno para absorber la grasa.
· Controle los alimentos con frecuencia y agítelos o gírelos para obtener resultados más crujientes.
· Con el modo Freír con aire, los alimentos congelados preparados pueden cocinarse más rápido de lo que se indica en el paquete. Reduzca el tiempo de cocción en aproximadamente un 20 %, verifique los alimentos con anticipación y ajuste el tiempo de cocción según sea necesario.
· Use un termómetro para alimentos si desea asegurarse de que hayan alcanzado una temperatura adecuada para el consumo. Comer carnes mal cocidas puede aumentar el riesgo de enfermedades transmitidas por los alimentos.
· Para obtener resultados más crujientes, reboce las alitas de pollo frescas o los filetes en harina sazonada. Use 1/3 taza de harina cada 2 libras.
Recomendaciones para freír alimentos con alto contenido de grasa
Los alimentos con alto contenido de grasa se ahumarán cuando se use el modo Freír con aire. Para obtener mejores resultados, siga estas recomendaciones al freír alimentos con alto contenido de grasa, como alitas de pollo, tocino, salchichas, salchichas, muslos de pavo, chuletas de cordero, costillas, lomo de cerdo, pechugas de pato o algunas proteínas de origen vegetal.
PRECAUCIÓN
· Nunca cubra ranuras, orificios o pasajes en la base del horno ni cubra todos los estantes con
FUNCIONAMIENTO 49
materiales como papel de aluminio. Si lo hace, bloqueará el flujo de aire a través del horno y puede provocar una intoxicación por monóxido de carbono. El papel de aluminio también puede atrapar el calor y provocar riesgo de incendio o un rendimiento deficiente del horno.
· Encienda la campana extractora en una configuración de ventilador alta antes de iniciar el modo Freír con aire, y déjela encendida durante 15 minutos después de que haya terminado.
· En lo posible, abra una ventana o una puerta para asegurarse de que la cocina esté bien ventilada.
· Limpie los filtros de grasa de la campana extractora con regularidad.
· Mantenga el horno libre de grasa acumulada. Limpie el interior del horno antes y después de freír con aire (una vez que el horno se haya enfriado).
· Ejecute ciclos de limpieza del horno (Easy Clean o SelfClean) con regularidad, según la frecuencia y el tipo de alimentos que cocina con Freír con aire.
· Evite abrir la puerta del horno más de lo necesario para ayudar a mantener la temperatura del horno, evitar la pérdida de calor y ahorrar energía.
· Freír con aire piezas de pollo frescas, como alitas o muslos, sin piel, puede producir humo ya que la grasa se derrite a altas temperaturas. Si el humo es excesivo, use el modo de asado por convección en lugar del modo Freír con aire.
Guía para freír con aire recomendada
· Disponga los alimentos de manera uniforme en una sola capa. · Coloque una bandeja para hornear forrada con papel de aluminio en un estante en la posición 1 para
que caigan las gotas. Si es necesario, agregue papel de horno para absorber el aceite y reducir el humo. · Dé vuelta los alimentos durante la cocción para evitar que se quemen.
Los alimentos con mucha grasa pueden producir más humo si se los cocina con la función Air Fry (Freír con aire). Para reducir el humo, cocine con el modo de Rostizado por convección.
Puntos recomendados
PAPAS congeladas Papas fritas congeladas (Shoestring)
Cantidad (onzas)
20
Temp. (°F)
Posición del estante
425
4
Hora 20-30
Guía
ls_main.book.book Page 50 Wednesday, February 3, 2021 9:21 AM
50 FUNCIONAMIENTO
Puntos recomendados
Papas fritas congeladas (Corte ondulado, 10 x 10 mm) Batatas fritas congeladas Tater Tots congeladas Hash Browns congeladas PAPAS frescas/caseras Papas fritas caseras (10 x 10 mm) Gajos de papas caseras
POLLO congelado Nuggets crocantes de pollo congeladas Tiras de pollo congeladas Alitas de pollo congeladas POLLO fresco con piel Alitas de pollo frescas Patitas de pollo frescas Muslos Pechugas OTRAS Aros de cebolla empanados congelados Rollos primavera congelados (0,7 onzas c/ u) Salchichas (2,5 onzas c/u, 0,8" de diámetro) Camarones con coco congelados
Cantidad (onzas)
35
25 50 40
25 60
30 35 50
40 70 40 40
20 45
90 25
Temp. (°F)
Posición del estante
425
4
425
4
450
4
450
4
450
4
450
4
425
4
425
4
425
4
450
4
450
4
450
4
450
4
425
4
425
4
425
4
425
4
Hora 25-35
Guía
20-35 22-32 25-35
27-37 30-40
Corte las papas y sumérjalas durante 30 minutos en agua caliente del grifo. Escurra y seque. Pinte o rocíe ligeramente con 3 cucharadas de aceite. Agregue sal y pimienta a gusto.
15-25
30-40 30-40
30-35 35-45 30-35
Pinte o rocíe ligeramente con 3 cucharadas de aceite. Agregue sal y pimienta a gusto.
30-35
20-30 25-35
25-35
30-40 Pinte o rocíe con aceite la superficie del alimento.
ESPAÑOL
ls_main.book.book Page 51 Wednesday, February 3, 2021 9:21 AM
FUNCIONAMIENTO 51
Puntos recomendados Ostiones frescos en su media concha (35,3 onzas)
Camarones frescos Vegetales mixtos
Cantidad (onzas)
35
50 35
Temp. (°F)
Posición del estante
425
4
425
4
450
4
Hora 20-30
25-35 17-28
Guía
Derrita 4 cucharadas de manteca y pinte los ostiones. Mezcle 1/2 taza de pan rallado, 1 cucharada de ajo picado, 1/4 de tasa de queso parmesano rallado y condimente a gusto. Esparza la mezcla sobre los ostiones.
Pinte o rocíe ligeramente con 4 cucharadas de aceite de oliva. Agregue sal y pimienta a gusto.
Air Sous-Vide (Cocción al vacío por flujo de aire)
La función Cocción al vacío por flujo de aire utiliza aire para cocinar los alimentos "a fuego lento". Úsela para cocinar carnes, pescados, mariscos, aves o verduras. Los alimentos deben estar envasados al vacío en bolsas antes de cocinarlos.
· No es necesario precalentar el horno cuando se utiliza la función Cocción al vacío por flujo de aire.
· Consulte la guía de cocción para obtener los ajustes recomendados de la Cocción al vacío por flujo de aire.
Beneficios de la Cocción al vacío por flujo de aire
Las temperaturas más bajas y los tiempos de cocción prolongados que se usan en la Cocción al vacío proporcionan numerosos beneficios.
· Más saludable
- En comparación con otros métodos de cocción, la Cocción al vacío por flujo de aire retiene la mayoría de los nutrientes originales de los alimentos.
· Seguro y conveniente
- Los tiempos de cocción prolongados que se utilizan en la Cocción al vacío por flujo de aire permiten pasteurizar los alimentos. Debido a que los alimentos se envasan al vacío antes de cocinarlos, las bolsas sin abrir se pueden enfriar rápidamente en un baño de hielo y guardarse en el congelador o el refrigerador después de la cocción.
· Resultados crujientes y húmedos - El control fino de la temperatura de la Cocción al vacío por flujo de aire es una excelente manera de lograr la textura perfecta al cocinar carne y aves. Las bajas temperaturas que se emplean en esta cocción retienen más humedad en los alimentos que los métodos de cocción convencionales. Después de cocinar, un último dorado en una sartén agrega el perfecto acabado crujiente.
Configuración del modo Cocción al vacío por flujo de aire
1 Coloque el estante resistente en la posición 3
y coloque la bolsa sellada con los alimentos sobre ella.
2 Gire la perilla de modo del horno para
seleccionar Air Sous-Vide.
3 Ajuste la temperatura deseada del horno.
(Rango: de 100 °F a 205 °F)
4 Presione START.
5 Una vez finalizada la cocción, deje que el
horno se enfríe por completo.
ls_main.book.book Page 52 Wednesday, February 3, 2021 9:21 AM
52 FUNCIONAMIENTO
Guía de cocción al vacío por flujo de aire recomendada
Comida
Carne de res filete Pechuga de pollo Salmón
Espárragos
Cantidad (onzas)
1" de espesor 14,1-17,6 onzas
4,2-5,3 onzas
1" de espesor 7 onzas
2,8 onzas (6 c/u) 5,6 onzas (12 c/u)
Temp. (°F) 135 145 130 185
Min. -
20 min.
Hora Objetivo 2.5 horas 2.5 horas 2 horas 30 min.
Máx. 3 horas 3 horas 2.5 horas 45 min.
Frozen Meal (Comida congelada)
La función Comida congelada está diseñada especialmente para cocinar comidas preparadas que están congeladas. Permite que los alimentos se calienten tanto desde arriba como desde abajo para dorarlos de manera más uniforme. Este sistema está diseñado para brindar un rendimiento de cocción óptimo al seleccionar automáticamente una combinación de los sistemas de calentamiento para asar y hornear. Cuando se usa el modo Comida congelada, no se requiere precalentamiento. Para obtener mejores resultados con la pizza congelada, cocine los alimentos en un solo estante colocado en la posición 4 a 400 °F.
Configuración de la función Comida congelada
1 Gire la perilla de modo del horno para
seleccionar el modo Frozen Meal (Cocción lenta). Frozen (Alto) aparece en la pantalla.
2 Seleccione la temperatura de cocción
utilizando los botones de números.
3 Presione START (COMENZAR). La función de
comida congelada comienza a funcionar.
4 Cuando termine de cocinar, gire la perilla de
modo del horno a la posición OFF (APAGADO).
NOTA · Para cancelar la función Comida congelada
durante el uso, gire la perilla de modo del horno
a la posición OFF (APAGADO) en cualquier momento.
Slow Cook (Cocción lenta)
Esta característica solo está disponible en algunos modelos. La función Cocción lenta está diseñada especialmente para asar carne de res, cerdo y aves. Es común que la superficie de los alimentos se oscurezca después de completar la cocción lenta. No se requiere precalentamiento cuando se usa el modo de cocción lenta.
Configuración de la función Cocción lenta
1 Gire la perilla de modo del horno para
seleccionar el modo Slow Cook (Cocción lenta). Hi (Alto) aparece en la pantalla.
2 Seleccione la opción deseada presionando los
números 1 o 2. · 1: Hi (Alto, 275 °F) · 2: Lo (Bajo, 220 °F)
3 Presione START.
· La función Cocción lenta comienza a funcionar.
4 Cuando termine de cocinar, gire la perilla de
modo del horno a la posición OFF (APAGADO).
ls_main.book.book Page 53 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
NOTA · Para cancelar la cocción lenta durante el uso,
gire la perilla de modo del horno a la posición OFF (APAGADO) en cualquier momento. · Para obtener los mejores resultados, utilice un solo estante en la posición 1 o 2.
Inicio remoto
Si el electrodoméstico está conectado a una red de Wi-Fi doméstica, esta función inicia el precalentamiento y luego mantiene la temperatura hasta 12 horas (incluido el tiempo de precalentado). Si el electrodoméstico no está conectado a la red, aparecerá OFF (APAGADO) en la pantalla. Siga las instrucciones de la sección Funciones inteligentes para conectar el electrodoméstico a la red.
Configuración de Inicio remoto
1 Abra la puerta del horno para asegurarse de
que esté vacío y listo para el precalentamiento. Cierre la puerta del horno.
2 Gire la perilla de modo del horno para
seleccionar Remote Start (Hornear).
3 Cuando en la pantalla aparece ON
(ENCENDIDO), la función Inicio remoto está lista para su utilización.
FUNCIONAMIENTO 53
- La función Inicio remoto no puede iniciarse cuando la puerta del horno está abierta. Sonará un pitido de alerta para que cierre la puerta.
Meat Probe (Sonda para carne)
Esta característica solo está disponible en algunos modelos.
La sonda para carne mide con precisión la temperatura interna de la carne, las aves y los estofados. No debe utilizarse durante las funciones de asar, autolimpieza, calentamiento, leudado, FrozenMeal (Comida congelada), Air Sous-Vide (Cocción al vacío por flujo de aire). Desenchufe y extraiga siempre la sonda para carne del horno al retirar la comida. Antes de usar, inserte la sonda en el centro de la parte más gruesa de la carne, en el muslo interno o en la pechuga de las aves, alejada de la grasa o los huesos. Coloque la comida en el horno y enchufe la sonda para carne al conector hembra. Mantenga la sonda lo más alejada posible de las fuentes de calor.
Configuración de la función Sonda para carne (ejemplo para Rostizar a 375 °F con una temperatura de Sonda de 160 °F)
1 Inserte la sonda en la carne.
4 Siga las instrucciones de la aplicación de su
teléfono inteligente para establecer el modo de cocción, la temperatura y el tiempo de funcionamiento (tiempo de precalentado más tiempo de espera).
NOTA · No coloque alimentos en el horno antes o
durante el tiempo de funcionamiento de Inicio remoto.
· La función Inicio remoto se encuentra desconectada en las siguientes situaciones:
- Inicio remoto nunca está configurado en la aplicación del teléfono inteligente.
- El estado de Inicio remoto es OFF (APAGADO) o door (puerta).
- Inicio remoto experimenta un problema durante el funcionamiento.
2 Enchufe la sonda para carne al conector
hembra.
3 Si la sonda para carne está conectada
correctamente, el icono de la sonda para carne parpadea en la pantalla.
ls_main.book.book Page 54 Wednesday, February 3, 2021 9:21 AM
54 FUNCIONAMIENTO
Método
1 Seleccione el modo de cocción. Gire la perilla
de modo del horno hasta seleccionar el modo Conv. Roast (Rostizado por convección).
2 Ajuste la temperatura del horno: toque los
botones 3, 7 y 5 hasta que aparezca 375 °F en la pantalla.
se cumple con esta advertencia, se pueden producir lesiones personales graves.
· Para evitar daños en la sonda para carne, no use pinzas para tirar de la sonda al retirarla.
· No guarde la sonda para carne dentro del horno.
· No tire del cable para quitar la sonda. Al insertar o retirar la sonda, sostenga el cabezal de la sonda, no el cable.
3 Presione START.
4 Ajuste la temperatura de la sonda: toque los
botones 1, 6 y 0 hasta que aparezca 160 °F en la pantalla.
5 Presione START.
NOTA · La temperatura predefinida para la sonda es de
150 °F (65 °C), pero puede modificarse a cualquier temperatura entre 80 °F (27 °C) y 210 °F (100 °C). La pantalla muestra la temperatura modificada de la sonda. Cuando se alcanza la temperatura configurada de la sonda, el horno se apaga automáticamente.
Cambio de temperatura de la sonda
1 Presione Temp.
2 Ajuste la temperatura del horno.
3 Presione START.
4 Ajuste la temperatura de la sonda.
5 Presione START.
NOTA IMPORTANTE
Gire la perilla de modo del horno hasta la posición OFF (APAGADO) para cancelar la función Sonda para carne en cualquier momento. Para evitar que la sonda se rompa, asegúrese de que la comida esté totalmente descongelada antes de insertarle la sonda.
PRECAUCIÓN · Utilice siempre un guante para horno al retirar la
sonda de temperatura. No toque el asador. Si no
Temperatura de sonda recomendada
Carne de res, cordero y ternera Poco cocida: 130 °F (54 °C). A punto: 140 °F (60 °C) Término medio: 150 °F (66 °C) Bien cocido: 160 °F (71 °C)
Cerdo Bien cocido: 170 °F (77 °C)
Aves Pechuga, bien cocida: 170 °F (77 °C) Muslo, bien cocido: 180 °F (82 °C) Rellenas, bien cocidas: 165 °F (74 °C)
Uso del Modo Sabbath
El Modo Sabbath se usa generalmente en las fiestas y el Sabbath judío. Cuando el modo SABBATH está activo, el horno no se apaga hasta que se desactive el modo SABBATH. En el modo SABBATH, todos los botones de función están inactivos. Aparecerá sb en pantalla.
1 Desconecte la sonda. La función Sonda no
está disponible en modo Sabbath.
2 Gire la perilla de modo del horno para
seleccionar Bake (Hornear).
3 Ajuste la temperatura deseada y el tiempo de
cocción.
4 Presione START.
ls_main.book.book Page 55 Wednesday, February 3, 2021 9:21 AM
5 Mantenga presionado Settings (Hora de
inicio) durante tres segundos. Aparece sb en la pantalla cuando está activado el modo Sabbath.
6 Para detener el modo Sabbath, mantenga
presionado Settings (Hora de inicio) durante tres segundos. Para cancelar la función Hornear, gire la perilla del modo de horno a la posición OFF (APAGADO) en cualquier momento.
NOTA · Si se configura un tiempo de cocción, el horno se
apaga automáticamente al final de ese tiempo de cocción, sin que suene. El horno permanece en modo Sabbath, pero está apagado. · Si no se configura un tiempo de cocción, el horno no se apagará automáticamente. · Después de un corte de energía, la pantalla se volverá a encender en modo Sabbath, pero el horno se apagará. · Siempre cierre primero la puerta del horno antes de activar el modo Sabbath.
FUNCIONAMIENTO 55
ESPAÑOL
ls_main.book.book Page 56 Wednesday, February 3, 2021 9:21 AM
56 FUNCIONES INTELIGENTES
FUNCIONES INTELIGENTES
Aplicación LG ThinQ
Esta característica solo está disponible en modelos con Wi-Fi.
La aplicación LG ThinQ le permite comunicarse con el electrodoméstico usando un teléfono inteligente.
Funciones de la aplicación LG ThinQ
· Smart DiagnosisTM
- Esta función brinda información útil para diagnosticar y resolver problemas con el producto conforme a su patrón de uso.
· Configuración
- Esta función le permite ajustar varias opciones en el horno y en la aplicación.
· Scan to Cook (Escanear para cocinar)
- Escanee el código de barras en una comida precocinada usando la aplicación LG ThinQ y envíe las instrucciones de cocción recomendadas o personalizadas directamente a su horno. Arranque remoto debe estar activado en el horno para usar la funcion Escanear para Cocinar.
· Monitoreo
- Esta función le ayuda a comprobar el estado actual, el tiempo restante, la configuración de cocción y la hora de finalización en un lugar.
· Notificaciones de productos
- Active las Alertas Push para recibir notificaciones del estado del electrodoméstico. Las notificaciones se emiten incluso si la aplicación LG ThinQ está apagada.
· Temporizador
- Se puede configurar el temporizador desde la aplicación.
· Actualización de Firmware
- Mantiene el electrodoméstico actualizado.
NOTA · Si cambia de enrutador inalámbrico, proveedor
de Internet o contraseña, borre el electrodoméstico conectado desde la aplicación LG ThinQ y conéctelo de nuevo.
· Esta información está actualizada en el momento de su publicación. La aplicación está sujeta a cambios, con fines de mejorar el producto, sin previo aviso a los usuarios.
NOTA · No se puede utilizer Scan to Cook (Escanear para
cocinar) mientras el temporizador está funcionando. Cancele la operación del temporizador para usar Scan to Cook.
Antes de usar la aplicación LG ThinQ
1 Utilice un teléfono inteligente para verificar la
potencia del enrutador (Red Wi-Fi) cerca del electrodoméstico. · Si la distancia entre el electrodoméstico y el
enrutador inalámbrico es muy grande, la señal será débil. Probablemente le tome más tiempo registrarse o no pueda instalar la aplicación.
2 Desactive los Datos Móviles o Datos
Celulares en su teléfono inteligente.
3 Conecte su teléfono inteligente al enrutador
inalámbrico.
NOTA · Para verificar la conexión Wi-Fi, revise que el
ícono f en el panel de control esté encendido.
· El electrodoméstico funciona únicamente con redes Wi-Fi de 2.4 GHz. Contacte a su proveedor de servicios de internet o verifique el manual del enrutador inalámbrico para revisar la frecuencia de su red.
· LG ThinQ no es responsable por ningún problema de conexión en red, falla, mal funcionamiento o error causado por la conexión de red.
ls_main.book.book Page 57 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
· El entorno inalámbrico circundante puede hacer que el servicio de red inalámbrica funcione lentamente.
· Si el aparato tiene problemas para conectarse a la red Wi-Fi, es posible que se encuentre demasiado lejos del router. Adquiera un repetidor Wi-Fi (extensor de alcance) para mejorar la intensidad de la señal Wi-Fi.
· Es posible que la conexión de red no funcione bien por cuestiones relacionadas con su proveedor de servicios de Internet.
· Es posible que el equipo no se conecte a la red Wi-Fi o que se interrumpa la conexión debido al entorno de la red doméstica.
· Si el electrodoméstico no puede registrarse debido a problemas con la transmisión de la señal inalámbrica, desconéctelo y espere alrededor de un minuto previo a intentarlo de nuevo.
· Si el cortafuegos de su enrutador inalámbrico está activado, desactivelo o añada una excepción a éste.
· El nombre de la red inalámbrica (SSID) debe ser una combinación de letras y números. (No utilice símbolos especiales)
· La interfaz de usuario (IU) del teléfono inteligente puede variar dependiendo del sistema operativo (OS) del móvil y del fabricante.
· Puede que la configuración de red falle si el protocolo de seguridad del router está en WEP. Cambie el protocolo de seguridad por otro (es recomendado el WPA2) y registre el producto de nuevo.
Instalación de la aplicación LG ThinQ
Busque la aplicación LG ThinQ en la tienda Google Play o App Store desde su teléfono inteligente. Siga las instrucciones para descargar e instalar la aplicación.
Conexión a Wi-Fi
El botón Wi-Fi, al ser usado con la aplicación LG ThinQ, permite al electrodoméstico conectarse a
la red Wi-Fi doméstica. El ícono f muestra el
estado de la conexión de red del electrodoméstico. El ícono se ilumina cuando el electrodoméstico está conectado a la red Wi-Fi.
· Conexión inicial del electrodoméstico
FUNCIONES INTELIGENTES 57
Ejecute la aplicación LG ThinQ y siga las instrucciones en ella para conectar el electrodoméstico.
· Reconexión del electrodoméstico o conexión de otro usuario Mantenga presionado el botón Wi-Fi durante 3 segundos. Ejecute la aplicación LG ThinQ y siga las instrucciones en ella para conectar el electrodoméstico.
Especificaciones módulo LAN inalámbrico
Rango de frecuencia
Potencia de salida (máx.)
2412 - 2462 MHz < 30 dBm
Aviso de la FCC
El siguiente aviso cubre el módulo transmisor contenido en este producto.
Este equipo fue probado y se determinó que cumple con los límites para los dispositivos digitales de Clase B, en conformidad con la parte 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencias dañinas en una instalación residencial. Este equipo genera, usa y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, podría causar interferencias dañinas a las comunicaciones por radio. Sin embargo, no se garantiza que dicha interferencia no pueda ocurrir en instalaciones particulares. Si este equipo causa interferencia dañina a la recepción de radio o televisión, que se puede determinar encendiendo y apagando el equipo, se aconseja al usuario intentar corregir la interferencia realizando alguna de las siguientes acciones:
· Reorientar o reubicar la antena receptora.
· Aumentar la separación entre el equipo y el receptor.
· Conecte el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor.
· Consultar al vendedor o a un técnico de radio/TV con experiencia para solicitar ayuda.
El dispositivo cumple con la parte 15 de las Reglas FCC. La operación está sujeta a las siguientes dos condiciones:
(1) Este dispositivo no debe causar interferencia dañina, y
ls_main.book.book Page 58 Wednesday, February 3, 2021 9:21 AM
58 FUNCIONES INTELIGENTES
(2) Este dispositivo debe aceptar cualquier interferencia que reciba, incluida la interferencia que pueda causar un funcionamiento no deseado.
Cualquier cambio o modificación en la construcción de este dispositivo, que no cuente con la aprobación expresa de la parte responsable del cumplimiento, puede anular la autorización del usuario para operarlo.
Declaración sobre exposición a la radiación de RF de la FCC
Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para entornos no controlados. Este transmisor no se debe ubicar ni operar junto con ninguna otra antena ni transmisor.
El equipo se debe instalar y operar con una distancia mínima de 20 cm (7.8 pulg.) entre la antena y su cuerpo. Los usuarios deben seguir las instrucciones de operación específicas de manera tal de cumplir con las normas de exposición a la RF.
Software de código abierto
Para obtener el código fuente bajo GPL, LGPL, MPL y otras licencias de código abierto que contiene este producto, visite http://opensource.lge.com. Además del código fuente, se pueden descargar los términos de la licencia, las anulaciones de la garantía y los avisos de derechos de autor.
LG Electronics también le proporcionará el código abierto en un CD-ROM por un costo que cubra los gastos de dicha distribución (como el costo del medio, del envío y de la manipulación) una vez realizado el pedido por correo electrónico a la dirección opensource@lge.com. Esta oferta es válida solo durante un período de tres años después de que se envíe el último cargamento de este producto. Esta oferta es válida para todo aquel que reciba esta información.
ejemplo, la indisponibilidad de Wi-Fi, desconexión de Wi-Fi, política de la tienda de aplicaciones local o indisponibilidad de aplicaciones, entre otros. · Esta función puede estar sujeta a cambios sin previo aviso y puede tener una forma diferente según dónde se encuentre ubicado.
Uso de LG ThinQ para diagnosticar problemas
Si experimenta un problema con su electrodoméstico equipado con Wi-Fi, este puede transmitir datos sobre la resolución de problemas a un teléfono inteligente con la aplicación LG ThinQ.
· Inicie la aplicación LG ThinQ y seleccione la función Smart Diagnosis en el menú. Siga las instrucciones provistas en la aplicación LG ThinQ.
Uso del diagnóstico audible para diagnosticar problemas
Siga las instrucciones a continuación para utilizar el método de diagnóstico audible.
· Inicie la aplicación LG ThinQ y seleccione la función Smart Diagnosis en el menú. Siga las instrucciones para el diagnóstico audible provistas en la aplicación LG ThinQ.
1 Mantenga presionado el botón START
(COMENZAR) durante tres segundos. · Si la pantalla ha sido bloqueada, debe
desactivar el bloqueo y luego reactivarlo.
2 Mantenga el micrófono de su teléfono frente
al logo de Smart Diagnosis ubicado en el panel de control.
Función Smart DiagnosisTM
Esta característica solo está disponible en el
modelo con el logo c o d.
Utilice esta función como ayuda para diagnosticar y resolver problemas con su electrodoméstico.
NOTA · Por motivos no atribuibles a la negligencia de
LGE, es posible que el servicio no pueda funcionar debido a factores externos como por
a Máx: 3/8" (10 mm)
3 Mantenga el teléfono en su sitio hasta que
haya terminado la transmisión de tonos. La pantalla mostrará el recuento de tiempo. Una vez que haya finalizado el recuento de tiempo
ls_main.book.book Page 59 Wednesday, February 3, 2021 9:21 AM
y los tonos se hayan detenido, aparecerá el diagnóstico en la aplicación. NOTA · Para obtener resultados óptimos, no mueva el teléfono mientras se transmitan los tonos.
FUNCIONES INTELIGENTES 59
ESPAÑOL
ls_main.book.book Page 60 Wednesday, February 3, 2021 9:21 AM
60 MANTENIMIENTO
MANTENIMIENTO
Limpieza
PRECAUCIÓN · No limpie este aparato con lejía. · Para evitar quemaduras, deje enfriar la parte
superior de la cocina antes de tocar cualquiera de sus piezas. · Use guantes para limpiar la parte superior.
· Las perillas de control se pueden quitar para limpiarlas fácilmente.
· Para limpiar las perillas, asegúrese de que estén en la posición OFF (APAGADO) y sáquelas de los vástagos.
· Para volver a colocarlas, asegúrese de que la perilla esté colocada en la posición OFF (APAGADO) centrada en la parte superior y deslice la perilla directamente sobre el vástago.
Consejos Generales de Limpieza
· Se puede usar una espátula plástica como raspador para quitar los restos o residuos antes de la limpieza del horno o durante el proceso.
· Puede resultar de ayuda usar el lado áspero de una esponja que no raye para quitar manchas quemadas mejor que con una esponja blanda o una toalla.
· Algunas esponjas que no rayan, como las hechas de espuma de melamina, disponibles en las tiendas locales, también pueden ayudar a mejorar la limpieza.
Exterior
Panel de control
Para evitar que el panel de control se active durante la limpieza, desenchufe la cocina. Limpie las salpicaduras con un paño húmedo y limpiador para vidrios. Elimine la suciedad más difícil con una solución de agua tibia jabonosa. No use ningún tipo de abrasivos.
Perillas y panel del múltiple delantero
Se recomienda limpiar el panel del múltiple después de cada uso de la cocina. Para limpiarlo, use un paño húmedo y una solución de agua jabonosa suave o una solución mitad agua y mitad vinagre. Para enjuagar, use agua limpia y seque con un paño suave.
PRECAUCIÓN · No use limpiadores abrasivos, limpiadores
líquidos fuertes, esponjas abrasivas plásticas ni limpiadores para horno en el panel del múltiple. Si lo hace, dañará el acabado.
· No intente doblar las perillas moviéndolas hacia arriba o hacia abajo y no cuelgue toallas ni otros objetos de ellas. Puede dañar el eje de la válvula de gas.
NOTA · Para evitar rayas, no use limpiadores abrasivos
en ninguno de estos materiales.
Reborde decorativo y pintado
Para la limpieza general, use un paño con agua jabonosa caliente. En el caso de suciedad más difícil y grasa acumulada, aplique detergente líquido directamente sobre la suciedad. Déjelo reposar allí entre 30 y 60 minutos. Enjuague con un paño húmedo y seque. No use limpiadores abrasivos.
Superficies de acero inoxidable
Para evitar hacer rayas, no use esponjas de lana de acero.
1 Coloque una pequeña cantidad de limpiador
o pulidor para electrodomésticos de acero inoxidable en un paño o una toalla de papel húmedos.
2 Limpie un área pequeña y friegue siguiendo
el grano del acero inoxidable si corresponde.
3 Seque y saque brillo con un paño suave o una
toalla de papel secos y limpios.
4 Repita si fuera necesario.
NOTA · Para limpiar la superficie de acero inoxidable,
utilice agua tibia jabonosa, limpiador o pulidor para acero inoxidable. · Limpie siempre en la dirección del acabado de la superficie de metal. · Los limpiadores o pulidores para electrodomésticos de acero inoxidable pueden comprarse por Internet o en la mayoría de los
ESPAÑOL
ls_main.book.book Page 61 Wednesday, February 3, 2021 9:21 AM
comercios minoristas de electrodomésticos o artículos para el hogar.
Puerta del horno
PRECAUCIÓN · No use limpiadores para horno, polvos
limpiadores ni materiales abrasivos de limpieza en el exterior de la puerta del horno. Si lo hace, podría causar daños.
· Use agua jabonosa para limpiar bien la puerta del horno. Enjuague bien. No sumerja la puerta en agua.
· Puede usar un limpiador para vidrios en la parte externa de la puerta del horno. No rocíe agua ni limpiador para vidrios en las ventilaciones de la puerta.
· No use limpiadores para horno, polvos limpiadores ni materiales abrasivos de limpieza en el exterior de la puerta del horno.
· No limpie la junta de la puerta del horno. La junta está hecha de material tejido que es fundamental para lograr un buen sellado. Se debe tener cuidado de no frotar, dañar ni quitar esta junta.
MANTENIMIENTO 61
· Lave y enjuague la asadera y la rejilla con agua caliente y una esponja abrasiva plástica o jabón.
· Si hay comida quemada, rocíe la rejilla con limpiador mientras está caliente y cúbrala con toallas de papel húmedas o un paño de cocina. Al sumergir la asadera se removerán los restos de comida quemada.
· Tanto la asadera como la rejilla se pueden limpiar con un limpiador para horno comercial o en el lavavajillas.
Estantes del horno
Retire los estantes del horno antes de iniciar el ciclo Self Clean (En algunos modelos) y la función EasyClean.
1 Limpie con un limpiador abrasivo suave.
· Los alimentos derramados en las guías pueden atascar los estantes.
2 Enjuague con agua limpia y seque.
NOTA · Para modelos con función Self Clean:
- Si limpia los estantes usando el ciclo Self Clean (no recomendado), el color cambiará a azul claro y el acabado perderá el brillo. Una vez finalizado el ciclo Self Clean y después de que el horno se haya enfriado, frote los costados de los estantes con papel encerado o con un paño que contenga una pequeña cantidad de aceite. Esto hará que los estantes se deslicen más fácilmente en las guías.
a No limpie manualmente la junta de la puerta del horno
b Limpie manualmente la puerta
Asadera y rejilla
Celosía de ventilación
· La apariencia de la cocina puede variar entre los distintos modelos.
Use una aspiradora con un accesorio de cepillo o boquilla para limpiar la celosía de ventilación a. No quite el panel que cubre la cocina.
· No guarde una asadera o rejilla sucia en ninguna parte de la cocina.
· No limpie la asadera ni la rejilla en el modo de autolimpieza. (En algunos modelos)
· Retire la rejilla de la asadera. Vierta la grasa de la asadera en un recipiente adecuado con cuidado.
ls_main.book.book Page 62 Wednesday, February 3, 2021 9:21 AM
62 MANTENIMIENTO
Superficie de la placa de cocción
Placa de cocción de vitrocerámica
PRECAUCIÓN · Si se derrama azúcar o alimentos que contienen azúcar, o plástico o papel de aluminio en la placa de
cocción, retire el material INMEDIATAMENTE con un raspador de metal mientras la superficie de la placa de cocción aún está caliente para evitar el riesgo de que se dañe la superficie de vitrocerámica. Si se usa correctamente, el raspador no dañará la superficie. Para su seguridad, utilice un guante de cocina o una agarradera mientras raspa la superficie de cocción caliente. · Si se derrama agua o alimentos que contienen agua, elimine el derrame INMEDIATAMENTE con una toalla de papel seca. · No use esponjas limpiadoras ni limpiadores abrasivos, ya que pueden dañar la superficie de la placa de cocción. · Para su seguridad, utilice un guante de cocina o una agarradera mientras usa un raspador en la superficie de cocción caliente.
En la placa de cocción de vidrio, use un limpiador para placas de cocción de cerámica. Es posible que otras cremas no sean tan efectivas o pueden rayar, dañar o manchar la superficie de la placa de cocción. Para mantener y proteger la superficie de la placa de cocción de vidrio, siga estos pasos:
1 Antes de usar la placa de cocción por primera vez, límpiela con un limpiador para placas de cocción de
cerámica. Esto ayuda a proteger la parte superior y facilita la limpieza.
2 Use un limpiador para placas de cocción de cerámica diariamente para ayudar a mantener la placa
como nueva.
3 Agite bien la crema limpiadora. Aplique unas gotas de limpiador directamente sobre la placa de
cocción.
4 Use una toalla de papel para limpiar toda la superficie de la placa de cocción.
5 Enjuague con agua limpia y use un paño seco o una toalla de papel para eliminar todos los residuos
de limpieza.
NOTA · Es posible que cualquier daño o falla del producto que resulte de los elementos que se describen a
continuación no estén cubiertos por la GARANTÍA LIMITADA. - Los derrames de alimentos azucarados (como conservas, kétchup, salsa de tomate, jaleas, dulces,
jarabes o chocolate) o plásticos derretidos pueden causar picaduras en la superficie de la placa de cocción. - Si se derrama comida o agua que contenga calcio (como polvo de hornear, vino, leche, espinacas o brócoli) sobre la placa de cocción, puede manchar o decolorar la superficie de forma permanente.
Residuos quemados
1 Mientras la placa de cocción aún está caliente, retire los depósitos quemados o los alimentos
derramados de la superficie de la placa cocción de vitrocerámica con un raspador de metal adecuado. Para evitar quemaduras, use un guante de cocina o una agarradera mientras usa el raspador de metal.
ESPAÑOL
ls_main.book.book Page 63 Wednesday, February 3, 2021 9:21 AM
MANTENIMIENTO 63
NOTA · No utilice una cuchilla desafilada o mellada. · Sostenga el raspador en un ángulo de aproximadamente 30° con respecto a la placa de cocción. · El raspador no dañará las marcas en la superficie de cocción.
2 Cuando la superficie de cocción se haya enfriado por completo, aplique unas gotas de un limpiador
para placas de cocción de vitrocerámica en las áreas de los quemadores. Aplique la crema limpiadora sobre la superficie con una toalla de papel húmeda. Deje actuar durante 10 minutos antes de enjuagar.
3 Enjuague con agua limpia, y limpie la superficie de la placa de cocción con una toalla de papel limpia y
seca.
Mantenimiento de la placa de cocción
PRECAUCIÓN · No use blanqueador con cloro, amoníaco u otros limpiadores que no estén específicamente
recomendados para su uso en placas de cocción de vitrocerámica. · Deje que la superficie de cocción de vitrocerámica se enfríe antes de limpiarla.
Regular (recomendado después de cada uso)
Limpie con una toalla húmeda y un detergente suave
Use un raspador de metal
Aplique crema limpiadora para superficies de cocción. Frote con
una toalla.
Ocasional (recomendado cada semana)
Enjuague con una toalla húmeda y
luego seque.
ls_main.book.book Page 64 Wednesday, February 3, 2021 9:21 AM
64 MANTENIMIENTO
Completo (recomendado para manchas difíciles o comida quemada)
NOTA · Para obtener más información sobre el producto, visite nuestro sitio web en www.lg.com
Marcas de metal y rayas
PRECAUCIÓN · Los utensilios de cocina con fondos ásperos o desiguales pueden marcar o rayar la superficie de la placa
de cocción.
· No deslice metal o vidrio por la superficie de la placa de cocción. · No use utensilios de cocina con suciedad acumulada en la base. · No use utensilios de cocina si hay materias extrañas en la superficie de la placa de cocción. Siempre
limpie la superficie antes de cocinar.
NOTA · Es posible que cualquier daño o falla del producto que resulte de los elementos que se describen a
continuación no estén cubiertos por la GARANTÍA LIMITADA. - Tenga cuidado de no deslizar ollas y sartenes por la placa de cocción para evitar que queden marcas
de metal. Si desea eliminar estas marcas, use un limpiador para placas de cocción de cerámica con una esponja limpiadora para tal fin. - Si las ollas con una capa delgada de aluminio o cobre se dejan hervir en seco, la capa puede dejar una decoloración negra sobre la placa de cocción. Esta mancha se debe eliminar de inmediato antes de volver a calentar o la decoloración puede ser permanente.
EasyClean
Esta característica solo está disponible en algunos modelos.
La tecnología esmaltada de LG EasyClean ofrece dos opciones de limpieza para el interior de la cocina. La función EasyClean se beneficia con el nuevo esmalte de LG ya que ayuda a despegar la suciedad sin usar químicos fuertes y funciona SOLAMENTE CON AGUA durante apenas 10 minutos a baja temperatura para aflojar la suciedad LEVE antes de la limpieza manual.
Si bien la función EasyClean es rápida y eficaz para la suciedad LEVE y pequeña, la función Self Clean se puede usar para quitar la suciedad DIFÍCIL acumulada. La intensidad y la alta temperatura del
ciclo Self Clean pueden producir humo, de modo que se deberán abrir las ventanas para ventilar. En comparación con el proceso más intenso de Self Clean, el horno LG le brinda la opción de limpiar con MENOS CALOR, en MENOS TIEMPO y, prácticamente, SIN HUMO NI VAPORES. Puede reducir el uso de energía limpiando la suciedad leve del horno con la función EasyClean en lugar de usar Self Clean.
Cuando sea necesario, la cocina ofrece también la opción de Self Clean más prolongada y profunda del horno para quitar la suciedad más difícil acumulada. (En algunos modelos)
· Para limpiar áreas difíciles de alcanzar, como la superficie trasera del horno, es mejor usar el ciclo Self Clean.
ls_main.book.book Page 65 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
Beneficios de EasyClean
· Ayuda a aflojar la suciedad leve antes de la limpieza manual
· EasyClean solo usa agua; no usa limpiadores químicos
· Favorece una mejor experiencia de Self Clean (En algunos modelos)
- Retrasa la necesidad de un ciclo Self Clean
- Minimiza el humo y los olores
- Puede acortar el tiempo de Self Clean
NOTA · Para modelos sin la opción de Self Clean
- La función EasyClean tal vez no sea efectiva para quitar la suciedad difícil acumulada. Debido a que la cocina no incluye una opción de Self Clean, limpie el horno periódicamente con la función EasyClean para evitar que se acumulen residuos difíciles quemados en el horno.
MANTENIMIENTO 65
superior a 150 °F (65 °C), aparecerá "Hot" en la pantalla y el ciclo EasyClean no se activará hasta que la cavidad del horno se enfríe. · La cocina debe estar nivelada para garantizar que la superficie inferior de la cavidad del horno esté completamente cubierta con agua al comienzo del ciclo EasyClean. · Para obtener mejores resultados, use agua destilada o filtrada. El agua del grifo puede dejar depósitos minerales en la base del horno. · La suciedad quemada en varios ciclos de cocción será más difícil de quitar con el ciclo EasyClean. · No abra la puerta del horno durante el ciclo EasyClean. El agua no se calienta lo suficiente si se abre la puerta durante este ciclo.
1 Quite los estantes y los accesorios del horno.
2 Raspe y retire los residuos quemados con un
raspador plástico.
Cuándo usar EasyClean
· Ejemplo de suciedad en el horno
Caso 1 - Forma de la suciedad: gotitas o manchitas - Tipos de suciedad: queso u otros ingredientes - Alimentos comunes que pueden ensuciar el
horno: pizza
Caso 2 - Forma de la suciedad: salpicadura leve - Tipos de suciedad: grasa/aceite - Alimentos comunes que pueden ensuciar el
horno: bistecs, asados / pescado, asado / carne rostizada a baja temperatura
Guía de instrucciones de EasyClean
NOTA · Permita que el horno se enfríe a temperatura
ambiente antes de usar el ciclo EasyClean. Si la cavidad del horno alcanza una temperatura
· Raspadores plásticos sugeridos: - Espátula de plástico dura - Raspador plástico para bandejas - Raspador plástico para pintura - Tarjeta de crédito sin usar
3 Llene un envase rociador con agua (10 oz o
300 ml) y utilícelo para rociar bien las superficies interiores del horno.
4 Use por lo menos 1/5 (2 oz o 60 ml) del agua
de la botella para saturar completamente la suciedad en las paredes y las esquinas del horno.
ls_main.book.book Page 66 Wednesday, February 3, 2021 9:21 AM
66 MANTENIMIENTO
5 Rocíe o vierta el agua restante (8 oz o 240 ml)
en el centro de la base de la cavidad del horno. La hendidura en la base del horno debe estar totalmente cubierta para sumergir toda la suciedad. Agregue agua si fuera necesario.
NOTA · Si limpia varios hornos, use una botella de agua
entera para cada uno. No rocíe agua directamente en la puerta. Si lo hace, el agua caerá al piso.
6 Cierre la puerta del horno. Gire la perilla de
modo del horno hasta seleccionar EasyClean. Presione START (COMENZAR).
PRECAUCIÓN · Algunas superficies pueden quedar calientes
después del ciclo EasyClean. Use guantes de goma cuando limpie para evitar quemaduras. · Durante el ciclo EasyClean, el horno se calienta lo suficiente como para provocar quemaduras. Espere hasta que el ciclo termine antes de limpiar la superficie interna del horno. Si no espera, podría quemarse. · Evite apoyarse o posarse sobre el vidrio de la puerta del horno mientras limpia la cavidad del horno.
7 Sonará un tono al final del ciclo de 10
minutos. Gire la perilla de modo del horno hasta la posición OFF (APAGADO) para borrar la pantalla y apagar el tono.
8 Después del ciclo de limpieza y durante la
limpieza manual, debe quedar suficiente agua en la base del horno para sumergir completamente la suciedad. Agregue agua si fuera necesario. Coloque una toalla en el piso frente al horno para absorber el agua que pueda derramarse durante la limpieza manual.
9 Limpie la cavidad del horno inmediatamente
después del ciclo EasyClean fregando con una esponja o un paño de limpieza húmedos que no rayen. (El lado para refregar no rayará el acabado). Se puede derramar un poco de agua en las ventilaciones de la base cuando se realice la limpieza, pero se recogerá en una bandeja que se encuentra debajo de la cavidad del horno y no dañará el quemador.
NOTA · No use esponjas de acero ni paños o limpiadores
abrasivos, ya que estos materiales pueden dañar en forma permanente la superficie del horno.
10 Una vez que haya limpiado la cavidad del
horno, quite el exceso de agua con una toalla limpia y seca. Vuelva a colocar los estantes y demás accesorios.
11 Si queda alguna suciedad leve, repita los
pasos anteriores y asegúrese de empapar bien las áreas sucias.
· Para modelos con función Self Clean
- Si queda suciedad rebelde después de varios ciclos EasyClean, ejecute el ciclo Self Clean. Asegúrese de que se hayan retirado de la cavidad del horno los estantes y los demás accesorios y que la superficie de la cavidad esté seca antes de ejecutar el ciclo Self Clean. Consulte la sección Self Clean (Autolimpieza) del manual del propietario para obtener más detalles. Si la opción de Self Clean no está disponible, raspe y retire la suciedad difícil usando un raspador.
NOTA · Si olvida empapar el interior del horno con agua
antes de comenzar el ciclo EasyClean, gire la perilla de modo del horno hasta la posición OFF (APAGADO) para finalizar el ciclo. Espere que la cocina se enfríe a temperatura ambiente y, luego, rocíe o vierta agua en el horno y comience otro ciclo EasyClean.
· La junta de la cavidad puede quedar mojada cuando termine el ciclo EasyClean. Esto es normal. No limpie la junta.
· Si quedan depósitos minerales en la base del horno después de la limpieza, use un paño o una esponja impregnada en vinagre para quitarlos.
· Es normal que el ventilador funcione durante el ciclo EasyClean.
· No es recomendable el uso de limpiadores comerciales o blanqueadores para limpiar el horno. Utilice un limpiador líquido suave con un
ls_main.book.book Page 67 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
valor de pH inferior a 12.7 para evitar que el esmalte pierda el color.
Self Clean (Autolimpieza)
Esta característica solo está disponible en algunos modelos.
El ciclo Self Clean usa temperaturas sumamente altas para limpiar la cavidad del horno. Mientras se ejecuta el ciclo de autolimpieza, es posible que perciba humo u olor. Esto es normal, especialmente si el horno está muy sucio. Durante el ciclo Self Clean, se debe ventilar bien la cocina para minimizar los olores de la limpieza.
Antes de comenzar Self Clean
· Limpie solo las partes mencionadas en el manual. Quite los estantes del horno, la asadera, la rejilla de la asadera, los recipientes, el papel aluminio y cualquier otro material del horno.
- Si se dejan los estantes en el horno durante el ciclo Self Clean se decolorarán y será difícil deslizarlos hacia adentro o hacia afuera.
· La cocina debe estar bien ventilada para minimizar los olores de la limpieza. Abra una ventana o encienda un ventilador o extractor antes de la autolimpieza.
· Limpie los derrames difíciles en la base del horno.
· Asegúrese de que la tapa de la bombilla de la luz del horno esté en su lugar y que la luz esté apagada.
· Limpie el marco del horno y la puerta con agua jabonosa caliente. Enjuague bien.
ADVERTENCIA · Si el horno está muy sucio con aceite, realice una
autolimpieza del horno antes de volver a utilizarlo. El aceite puede provocar un incendio.
· En caso de un incendio en el horno durante la autolimpieza, apáguelo y espere a que se apague el fuego. No fuerce la puerta para abrirla. El ingreso de aire fresco a las temperaturas de autolimpieza puede producir un estallido de llamas en el horno. Si no sigue estas instrucciones podría sufrir quemaduras graves.
PRECAUCIÓN · No use limpiadores para horno. No deben
usarse limpiadores comerciales ni
MANTENIMIENTO 67
revestimientos protectores para horno de ningún tipo alrededor de las piezas del horno.
· Aparece un código de error F en la pantalla del horno y suenan tres pitidos largos durante el proceso de autolimpieza si el modo de autolimpieza no funciona correctamente. Desconecte la energía eléctrica del fusible principal o el disyuntor y hágalo revisar por un técnico calificado.
· Si el modo de autolimpieza no funciona correctamente, apague la cocina y desconecte la alimentación eléctrica. Hágalo revisar por un técnico calificado.
· Es normal que las piezas del horno se calienten durante el ciclo Self Clean. No toque la placa de cocción de la cocina, la ventana ni el área de ventilación del horno durante el ciclo Self Clean.
· No deje a niños pequeños sin supervisión cerca del aparato. Durante el ciclo Self Clean, el exterior de la cocina puede estar muy caliente al tacto.
· Si tiene aves domésticas, llévelas a otra sala bien ventilada. La salud de algunas aves es muy sensible a los vapores emanados durante el ciclo Self Clean de cualquier cocina.
· No recubra las paredes del horno, los estantes, el fondo ni ninguna otra parte de la cocina con papel de aluminio ni con ningún otro material. Esto destruye la distribución de calor, produce resultados de horneado deficientes y causa daños permanentes al interior del horno (el papel de aluminio se fundirá en la superficie interior del horno).
· No fuerce la puerta del horno para abrirla. Podría dañar el sistema automático de bloqueo de la puerta. Tenga cuidado cuando abra la puerta del horno después del ciclo Self Clean. Ubíquese al costado del horno cuando abra la puerta para dejar que salgan el aire y el vapor calientes. El horno todavía puede estar MUY CALIENTE.
NOTA
· La luz del horno no se puede encender durante el ciclo Self Clean. La luz del horno no se puede encender hasta que la temperatura sea inferior a 500 °F (260 °C) después de completar el ciclo Self Clean.
· Durante el ciclo Self Clean, no se pueden usar los elementos de la placa de cocción ni el cajón de calentamiento.
· Limpie el marco del horno y la puerta con agua jabonosa caliente. Enjuague bien.
ls_main.book.book Page 68 Wednesday, February 3, 2021 9:21 AM
68 MANTENIMIENTO
NOTA
· No limpie la junta. La fibra de vidrio de la junta de la puerta del horno no resiste la abrasión. Es fundamental que la junta permanezca intacta. Si nota que está gastada o deshilachada, reemplácela.
· Es normal que el ventilador funcione durante el ciclo Self Clean.
· A medida que el horno se calienta, es posible que escuche ruidos por la expansión y contracción de las piezas metálicas. Es normal y no dañará el horno.
· Es posible que note un poco de ceniza blanca en el horno. Límpiela con un paño húmedo o una esponja de lana de acero con jabón después de que el horno se enfríe. Si el horno no está limpio después de un ciclo de autolimpieza, repita el ciclo.
· Si se dejaron los estantes en el horno y no se deslizan bien después de un ciclo Self Clean, aplique a los estantes y sus soportes un poco de aceite vegetal para que se desplacen con facilidad.
· Pueden aparecer líneas finas en la porcelana porque fue sometida a frío y calor. Esto es normal y no afecta su desempeño.
· No se puede iniciar el Ciclo de Autolimpieza si está activa la función Bloqueo de Control.
· Una vez que se haya configurado el ciclo Self Clean, la puerta del horno se traba automáticamente. No podrá abrir la puerta del horno hasta que el horno se haya enfriado. El bloqueo se libera de manera automática.
· Una vez que la puerta se haya trabado, la luz
indicadora de bloqueo k dejará de parpadear y
quedará encendida. Espere unos 15 segundos para que se active la traba de la puerta del horno.
· Si el reloj está configurado para una visualización de 12 horas (predeterminado), Self Clean atrasada nunca se podrá iniciar con más de 12 horas de anticipación.
· Luego de que se apague el horno, el ventilador de convección seguirá funcionando hasta que el horno se haya enfriado.
Cuándo usar Self Clean
· Ejemplo de suciedad en el horno
Caso 1 · Forma de la suciedad: salpicadura mediana a
grande · Tipos de suciedad: grasa/aceite · Alimentos comunes que pueden ensuciar el
horno: carne rostizada a alta temperatura
Caso 2 · Forma de la suciedad: gotas o manchas · Tipos de suciedad: relleno o suciedad de
alimentos con azúcar · Alimentos comunes que pueden ensuciar el
horno: tartas
Caso 3 · Forma de la suciedad: gotas o manchas · Tipos de suciedad: crema o salsa de tomate · Alimentos comunes que pueden ensuciar el
horno: estofados
NOTA · El ciclo de autolimpieza puede usarse para
suciedad que se haya acumulado con el tiempo.
Ajuste de Self Clean
La función Self Clean tiene ciclos de 3, 4 o 5 horas.
Guía de suciedad para Self Clean
Nivel de suciedad
Ajuste del ciclo
Cavidad del horno levemente sucia
Self Clean de 3 horas
Cavidad del horno moderadamente sucia
Self Clean de 4 horas
Cavidad del horno muy Self Clean de 5 horas sucia
1 Quite todos los estantes y los accesorios del
horno.
ls_main.book.book Page 69 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
2 Gire la perilla de modo del horno hasta
seleccionar Self Clean. De manera predeterminada, el horno comienza la limpieza automática de cuatro horas recomendada para un horno moderadamente sucio. Presione los botones de la siguiente manera para seleccionar el tiempo de autolimpieza de 3 a 5 horas.
· 1 : 3 horas
· 2 : 4 horas
· 3 : 5 horas
MANTENIMIENTO 69
4 Presione los números para establecer la hora
del día en la que quisiera iniciar Self Clean.
5 Presione START.
NOTA · Es posible que deba cancelar o interrumpir el
ciclo Self Clean debido a exceso de humo o la presencia de fuego en el horno. Para cancelar la función Self Clean, gire la perilla de modo del horno hasta la posición OFF (APAGADO).
3 Presione START.
4 Una vez que se haya configurado el ciclo de
autolimpieza, la puerta del horno se traba automáticamente y aparece el icono del
candado k No podrá abrir la puerta del
horno hasta que el horno se haya enfriado. El bloqueo se libera de manera automática cuando baja la temperatura.
PRECAUCIÓN · No fuerce la puerta del horno para abrirla
cuando vea el icono del candado. La puerta permanece trabada hasta que baja la temperatura del horno. Si abre la puerta a la fuerza, se dañará.
Configuración de Self Clean con Inicio retrasado
1 Quite todos los estantes y los accesorios del
horno.
2 Gire la perilla de modo del horno hasta
seleccionar Self Clean. De manera predeterminada, el horno comienza la limpieza automática de cuatro horas recomendada para un horno moderadamente sucio. Presione los botones de la siguiente manera para seleccionar el tiempo de autolimpieza de 3 a 5 horas. · 1 : 3 horas · 2 : 4 horas · 3 : 5 horas
3 Presione Start Time.
Extracción y colocación de las puertas desmontables del horno
Instrucciones para el cuidado de la puerta
La mayoría de las puertas de los hornos contienen un vidrio que puede romperse.
PRECAUCIÓN · No cierre la puerta del horno hasta que todos los
estantes estén bien colocados en su lugar. · No golpee el vidrio con ollas, sartenes ni con
ningún otro objeto. · Si se raya, golpea, hace vibrar o fuerza el vidrio,
se puede debilitar su estructura, lo que aumenta el riesgo de rotura más adelante.
Extracción de las puertas
1 Abra la puerta totalmente.
2 Desbloquee las trabas de las bisagras
haciéndolas girar alejándolas todo lo posible del marco de la puerta abierta.
a Ranura b Traba de la bisagra c Lock (Bloqueo) d Desbloqueo
ls_main.book.book Page 70 Wednesday, February 3, 2021 9:21 AM
70 MANTENIMIENTO
3 Tome firmemente ambos lados de la puerta
desde la parte superior.
4 Cierre la puerta hasta la posición de remoción
(aproximadamente cinco grados) que es a mitad de camino entre la posición de tope del asador y totalmente cerrada. Si la posición es correcta, los brazos de las bisagras se moverán libremente.
3 Abra totalmente la puerta. Si la puerta no se
abre por completo, la hendidura no está bien apoyada en el borde inferior de las ranuras.
4 Bloquee las trabas girándolas nuevamente
hacia las ranuras del marco del horno hasta que traben.
a Aproximadamente 5°
a Brazo de la bisagra b Traba de la bisagra
5 Levante la puerta y tire hacia afuera hasta que
los brazos de las bisagras salgan de las ranuras.
Colocación de las puertas
1 Tome firmemente ambos lados de la puerta
desde la parte superior.
2 Con la puerta en el mismo ángulo que la
posición de remoción, apoye la hendidura de los brazos de las bisagras en el borde inferior de las ranuras de las bisagras. Las muescas de los brazos de las bisagras deben estar totalmente apoyadas en el borde inferior de las ranuras.
5 Cierre la puerta del horno.
Extracción y colocación de cajones
Extracción de cajones
PRECAUCIÓN · Desconecte la energía eléctrica de la cocina del
fusible principal o el panel disyuntor. Si no lo hace, podría causar lesiones graves, descargas eléctricas o la muerte.
La mayor parte de la limpieza se puede realizar con el cajón en su lugar; sin embargo, el cajón puede extraerse si se necesita realizar una limpieza adicional. Use agua caliente para limpiar a fondo.
1 Abra el cajón totalmente.
2 Localice las palancas de deslizamiento a
ambos lados del cajón. Presione la palanca de deslizamiento izquierda hacia abajo y tire hacia arriba la palanca de deslizamiento derecha.
a Brazo de la bisagra b Borde inferior de la ranura c Hendidura
ls_main.book.book Page 71 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
a Palanca b Empuje hacia abajo con el dedo c Levante con el dedo
MANTENIMIENTO 71
3 Retire el cajón de la cocina.
Colocación de los cajones
1 Lleve las correderas de apoyo a la parte
delantera de la corredera del chasis.
2 Alinee las correderas de cada lado del cajón
con las ranuras de las correderas de la cocina.
3 Levante la moldura de ventilación.
3 Empuje el cajón en la cocina hasta que las
palancas hagan clic (aproximadamente 2 pulgadas).
4 Tire nuevamente del cajón para abrirlo y
encajar las correderas de apoyo en su lugar.
Extracción/montaje de la moldura de ventilación
Extracción de la moldura de ventilación
1 Con un destornillador, retire los dos tornillos
que sujetan la moldura de ventilación en su lugar.
2 Mueva la moldura de ventilación en la
dirección indicada aproximadamente 1/4".
Montaje de la moldura de ventilación
Coloque la moldura de ventilación en la secuencia inversa a la de su extracción.
Reemplazo
Cambio de la luz del horno
La luz del horno es una bombilla estándar halógena para electrodomésticos de 40 vatios. Se enciende cuando se abre la puerta del horno. Cuando la puerta del horno está cerrada, presione Light (Luz) para encenderla o apagarla.
ADVERTENCIA · Asegúrese de que el horno y la bombilla estén
fríos. · Desconecte la energía eléctrica de la cocina del
fusible principal o el panel disyuntor. Si no lo hace, podría causar lesiones graves, descargas eléctricas o la muerte.
1 Desenchufe la cocina o desconéctela de la
corriente eléctrica.
ls_main.book.book Page 72 Wednesday, February 3, 2021 9:21 AM
72 MANTENIMIENTO
2 Para quitar la tapa de vidrio de la bombilla
que se encuentra en la parte trasera del horno, gírela hacia la izquierda.
3 Retire la bombilla halógena del enchufe.
4 Inserte la nueva bombilla halógena.
5 Inserte la tapa de vidrio de la bombilla y gírela
hacia la derecha.
6 Enchufe la cocina o reconecte la corriente
eléctrica.
ls_main.book.book Page 73 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
SOLUCIÓN DE PROBLEMAS
SOLUCIÓN DE PROBLEMAS 73
Preguntas Frecuentes
Preguntas frecuentes
P: ¿Qué tipo de utensilios cocina se recomienda usar con la placa de cocción?
R: · Las bandejas deben tener fondo plano y laterales rectos. · Use solamente bandejas gruesas. · El tamaño de la bandeja debe coincidir con la cantidad de comida que se preparará y el tamaño de la hornalla. · Use tapas herméticas. · Use solamente woks de fondo plano.
P: ¿Por qué los elementos calentadores parecen ENCENDERSE y APAGARSE durante el uso de la placa de cocción o del horno?
R: Según el ajuste de los elementos de la placa de cocción o la temperatura seleccionada en el horno es NORMAL que los elementos calentadores se enciendan y se apaguen.
P: Mi nuevo horno no cocina como el que tenía antes. ¿Hay algún problema con los ajustes de temperatura?
R: No, su horno se probó y calibró en la fábrica. Durante los primeros usos, siga cuidadosamente los tiempos y las temperaturas de su receta. Si todavía piensa que el horno nuevo se calienta o enfría demasiado, puede ajustar su temperatura para adecuarla a sus necesidades específicas de cocción. Consulte la sección "Cambio de configuración del horno" de este manual para obtener instrucciones fáciles sobre cómo ajustar el termostato.
P: ¿Es normal que se escuche un chasquido que proviene de la parte trasera del horno cuando lo uso?
R: Su nueva cocina está diseñada para mantener un control más estricto de la temperatura del horno. Es posible que escuche los elementos calentadores del horno hacer un chasquido al encenderse y apagarse con más frecuencia en su horno nuevo. Esto es NORMAL.
P: ¿Por qué parpadea el reloj?
R: Esto significa que el producto acaba de enchufarse o que hubo una interrupción del suministro eléctrico. Para eliminar el parpadeo del reloj, toque cualquier botón o reinicie el reloj si es necesario.
P: Durante la cocción por convección, el ventilador se detiene cuando abro la puerta. ¿Es normal?
R: Sí, es normal. Cuando se abre la puerta, el ventilador de convección se detiene hasta que se cierra la puerta.
P: ¿Puedo usar papel de aluminio para que recolecte el goteo en la cavidad del horno?
R: Nunca utilice papel de aluminio para revestir la base o los costados del horno o el cajón calentador (en algunos modelos). El papel se derretirá y se pegará a la superficie del fondo del horno y no se podrá quitar. En lugar de eso, coloque una bandeja sobre un estante inferior del horno y úsela para recolectar las gotas. (Si ya se ha derretido papel de aluminio en el fondo del horno, esto no interferirá con el rendimiento del horno).
P: ¿Puedo usar papel de aluminio en los estantes?
R: No cubra los estantes con papel de aluminio. Cubrir estantes por completo con papel de aluminio restringe el flujo de aire, generando resultados de cocción deficientes. Coloque una bandeja cubierta con papel de aluminio debajo de tartas de frutas u otros alimentos ácidos o dulces para evitar que los derrames dañen el acabado del horno.
ls_main.book.book Page 74 Wednesday, February 3, 2021 9:21 AM
74 SOLUCIÓN DE PROBLEMAS
PRECAUCIÓN
· Se puede utilizar papel de aluminio para envolver los alimentos dentro del horno o el cajón de calentamiento, pero no permita que el papel de aluminio entre en contacto con los elementos calentadores o asaderas del horno expuestos. El papel de aluminio podría derretirse o prenderse fuego, lo que ocasionaría humo, incendio o lesiones.
P:
¿Puedo dejar los estantes en el horno cuando ejecute un ciclo de autolimpieza? (En algunos
modelos)
R:
No. Aunque no dañará los estantes, esto los decolorará y no se deslizarán bien cuando los use. Quite
todos los elementos del horno antes de comenzar un ciclo de autolimpieza.
P:
¿Qué debo hacer si los estantes están pegajosos y es difícil deslizarlos hacia dentro y hacia
fuera?
R:
Con el tiempo, se puede hacer difícil deslizar los estantes. Aplique una pequeña cantidad de aceite de
oliva en los extremos de los estantes. Este actuará como lubricante para un mejor deslizamiento.
P:
¿Qué debo hacer para quitar manchas difíciles de la placa de cocción?
R:
La placa de cocción debe limpiarse después de cada uso para evitar que queden manchas
permanentes. Cuando cocine alimentos con alto contenido de azúcar, como salsa de tomate, se
recomienda limpiar la mancha con una espátula mientras la placa de cocción todavía esté tibia. Use
un guante para horno cuando raspe para evitar quemarse. Consulte la sección "MANTENIMIENTO"
del presente manual del propietario para obtener más instrucciones.
P:
¿Por qué no se pueden operar los botones de función?
R:
Asegúrese de que la cocina no esté en modo Bloqueo de Control. El icono del candado k aparecerá
en la pantalla si el modo Bloqueo de Control está activado. Para desactivarlo, consulte la sección
"Bloqueo de Control". Suena la melodía de desbloqueo y aparece Loc (Bloqueo) en la pantalla hasta
que los controles se desbloquean.
P:
Mi cocina todavía está sucia después de ejecutar el ciclo EasyClean. ¿Qué más debo hacer?
R:
El ciclo EasyClean solo ayuda a aflojar la suciedad leve de la cocina para ayudar en la limpieza manual
del horno. No quita automáticamente toda la suciedad después del ciclo. Es posible que necesite
fregar la cocina después de haber ejecutado el ciclo EasyClean.
P:
Probé fregar el horno después de ejecutar EasyClean, pero queda suciedad. ¿Qué puedo hacer?
R:
La función EasyClean tiene un mejor resultado cuando la suciedad se empapa y sumerge totalmente
en agua antes de ejecutar el ciclo y durante la limpieza manual. Si la suciedad no está muy empapada
en agua, puede tener un efecto negativo sobre el desempeño de la limpieza. Repita el proceso
EasyClean utilizando suficiente agua.
· Para modelos con función Self Clean:
La suciedad de azúcar y algunos residuos grasosos son particularmente difíciles de limpiar. Si queda alguna suciedad rebelde, use la función Self Clean para limpiar bien el horno.
P:
La suciedad de las paredes del horno no sale. ¿Cómo puedo dejar limpias las paredes?
R:
La suciedad en las paredes laterales y traseras de su cocina con horno puede resultar más difícil de
empapar totalmente con agua. Intente repetir el proceso EasyClean con más de ¼ de taza (2 oz o 60
ml) del producto recomendado.
P:
¿EasyClean quita toda la suciedad y las manchas por completo?
ls_main.book.book Page 75 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
SOLUCIÓN DE PROBLEMAS 75
R:
Depende del tipo de suciedad. Las manchas de azúcar y algunas de grasa son particularmente
difíciles de limpiar. Además, si las manchas no están muy empapadas en agua, esto puede tener un
efecto negativo en el desempeño de la limpieza.
· Para modelos con función Self Clean:
Si todavía quedan manchas rebeldes o acumulación, use la función Self Clean. Consulte la sección Self Clean (Autolimpieza) del manual del propietario.
P:
¿Hay algún truco para eliminar algo de la suciedad rebelde?
R:
Se recomienda raspar la suciedad con un raspador plástico antes de limpiar manualmente y mientras
limpia. También se recomienda saturar por completo con agua la suciedad.
· Para modelos con función Self Clean:
Sin embargo, hay suciedad que es más difícil de limpiar que otra. Para la suciedad rebelde, se recomienda usar el ciclo Self Clean. Consulte la sección Self Clean (Autolimpieza) del manual del propietario para obtener más detalles.
P:
¿Es seguro que el ventilador de convección o el elemento calentador se mojen durante la
función EasyClean?
R:
Sí. Tanto el ventilador de convección como el elemento calentador pueden mojarse un poco durante
la limpieza. Sin embargo, no es necesario aplicar un rocío directo sobre el quemador del asador ni los
elementos calentadores porque se limpian automáticamente durante el uso regular.
P:
¿Debo usar toda el agua 1 ¼ taza (10 oz o 300 ml) para la función EasyClean?
R:
Sí. Se recomienda encarecidamente rociar o verter 1 taza (8 oz o 240 ml) de agua en la base y otro ¼
de taza (2 oz o 60 ml) de agua en las paredes y otras áreas sucias para saturar por completo la
suciedad a fin de lograr un mejor resultado de la limpieza.
P:
Veo humo que sale de las ventilaciones de la placa de cocción de la cocina durante la función
EasyClean. ¿Es normal?
R:
Esto es normal. No es humo. En realidad es vapor del agua que está en la cavidad del horno. Cuando
el horno se calienta brevemente durante la función EasyClean, el agua de la cavidad se evapora y sale
por las ventilaciones del horno.
P:
¿Con qué frecuencia debo usar EasyClean?
R:
EasyClean se puede usar las veces que desee. EasyClean funciona mejor cuando el horno está
LEVEMENTE sucio, por ejemplo, con salpicaduras de grasa LEVES y gotitas de queso. Consulte la
sección EasyClean del manual del propietario para obtener más información.
P:
¿Qué se necesita para EasyClean?
R:
Un envase rociador con 1 ¼ taza (10 oz o 300 ml) de agua, un raspador plástico, una esponja que no
raye y una toalla. No debe usar esponjas abrasivas como las de trabajo pesado ni lana de acero.
Excepto por la toalla, todos los materiales necesarios se incluyen en un kit de limpieza especial con su
cocina nueva.
P:
¿Cómo puedo mantener la seguridad de los niños alrededor de la cocina?
R:
Los niños deben estar bajo supervisión cuando estén alrededor de la cocina en uso y hasta que las
superficies se hayan enfriado. También puede usar la función de Bloqueo de Control para evitar que
los niños enciendan accidentalmente la placa de cocción o el horno. La función de Bloqueo de Control
desactiva la mayoría de los botones del panel de control y las perillas de control de la placa de
cocción. En algunos modelos, también se puede trabar la puerta del horno. Consulte la sección
"Bloqueo de Control" del manual del propietario para obtener más detalles. (En modelos sin la opción
de Self Clean, la función de Bloqueo de Control bloquea los controles, pero no traba la puerta del
horno).
P:
¿Por qué no está funcionando Instaview?
R:
Nivele la cocina ajustando las patas de nivelación con una llave.
ls_main.book.book Page 76 Wednesday, February 3, 2021 9:21 AM
76 SOLUCIÓN DE PROBLEMAS
Antes de llamar al servicio técnico
Revise esta sección antes de llamar para servicio; hacerlo le ahorrará tiempo y dinero.
Cocción
Problemas
Causas posibles y solución
El horno no funciona
El enchufe de la cocina no está introducido completamente en el tomacorriente.
· Verifique que el enchufe eléctrico esté conectado a un tomacorriente con tensión y adecuada conexión a tierra.
Es posible que se haya quemado un fusible o saltado el disyuntor de la vivienda. · Reemplace el fusible o reinicie el disyuntor.
Los controles del horno no se configuraron correctamente. · Consulte la sección "Horno" en el capítulo Funcionamiento.
El horno está demasiado caliente. · Deje enfriar el horno por debajo de la temperatura de bloqueo.
Sale vapor a través de la ventilación del horno.
Cocinar comidas muy húmedas produce vapor. · Esto es normal.
El aparato no funciona.
El cable no está enchufado correctamente.
· Asegúrese de que el cable esté enchufado correctamente al tomacorriente. Verifique los disyuntores.
El cableado de servicio no está completo. · Comuníquese con un electricista para obtener ayuda.
Corte de energía.
· Controle las luces de la vivienda para asegurarse. Llame a la compañía de servicio eléctrico local para recibir mantenimiento.
El horno hace demasiado humo durante el asado.
El control no está configurado correctamente. · Siga las instrucciones de Configuración de los controles del horno.
La carne se encuentra muy cerca del elemento. · Cambie la posición del estante para dejar un espacio adecuado entre la carne y el
elemento. Precaliente el elemento de asado para sellar los jugos.
No se ha preparado bien la carne.
· Quite el exceso de grasa de la carne. Corte los costados restantes de grasa para evitar que se enrulen.
La asadera está mal colocada y no se escurre la grasa.
· Siempre coloque la rejilla sobre la asadera con las estrías hacia arriba y las ranuras hacia abajo para que la grasa caiga dentro de la asadera.
Se ha acumulado grasa en las superficies del horno. La grasa antigua o las salpicaduras de comida provocan humo excesivo.
· Es necesaria una limpieza regular cuando se asa frecuentemente.
ls_main.book.book Page 77 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
SOLUCIÓN DE PROBLEMAS 77
Problemas
Causas posibles y solución
Los alimentos no se hornean o rostizan correctamente
Los controles del horno no se configuraron correctamente. · Consulte la sección "Horno" en el capítulo Funcionamiento. La posición del estante es incorrecta o está mal nivelado. · Consulte la sección "Horno" en el capítulo Funcionamiento.
Se está utilizando un utensilio de cocina incorrecto o de un tamaño inapropiado. · Consulte la sección "Horno" en el capítulo Funcionamiento.
Se debe ajustar el sensor del horno. · Consulte la sección "Ajuste de temperatura del horno" en el capítulo Funcionamiento.
Los alimentos no se asan de manera adecuada
Los controles del horno no se configuraron correctamente. · Asegúrese de seleccionar el modo Broil (Asar) correctamente. Se está usando una posición de estante inadecuada. · Consulte la Guía de asado.
Los utensilios de cocina no son los adecuados para asar. · Use la asadera y la rejilla.
Los alimentos no se asan de manera adecuada.
El papel metálico que se utiliza en la asadera y la rejilla no se colocó de manera correcta y no se realizaron los cortes recomendados.
· Consulte la sección "Horno" en el capítulo Funcionamiento.
En algunas áreas puede haber baja tensión eléctrica. · Precaliente el elemento de asado entre 5 y 7 minutos. Consulte la Guía de asado.
La temperatura del horno es demasiado alta o baja
Se debe ajustar el sensor del horno. · Consulte la sección "Ajuste de temperatura del horno" en el capítulo Funcionamiento.
Hay demasiado humo durante el ciclo SelfClean (En algunos modelos)
Suciedad excesiva.
· Apague la función SelfClean. Abra las ventanas para que salga el humo. Espere hasta que se cancele el modo de autolimpieza. Limpie el exceso de suciedad y vuelva a configurar el ciclo de limpieza.
Un olor a quemado o a aceite sale de la ventilación
Esto es normal en un horno nuevo.
· Desaparecerá con el tiempo. Para acelerar el proceso, configure un ciclo Self Clean durante un mínimo de 3 horas. Consulte la sección Self Clean (Autolimpieza). (En algunos modelos)
Se junta humedad en la ventana del horno o sale vapor de la ventilación del horno
Esto sucede al cocinar alimentos muy húmedos. · Esto es normal. Se usó demasiada agua para limpiar la ventana.
· No use demasiada agua para limpiar la ventana.
ls_main.book.book Page 78 Wednesday, February 3, 2021 9:21 AM
78 SOLUCIÓN DE PROBLEMAS
Partes y Características
Problemas
Causas posibles y solución
La cocina no está nivelada.
Instalación deficiente.
· Coloque el estante en el centro del horno. Ubique un nivelador en el estante. Ajuste las patas niveladoras en la base de la cocina hasta que el estante del horno esté nivelado.
· Asegúrese de que el piso esté nivelado y que sea lo suficientemente firme y estable para soportar la cocina de manera adecuada.
· Si el piso está hundido o en pendiente, comuníquese con un carpintero para corregir la situación.
La alineación del gabinete de la cocina puede hacer que la cocina parezca desnivelada. · Asegúrese de que los gabinetes sean cuadrados y tengan espacio suficiente para la cocina.
No se puede mover el aparato con facilidad. El aparato debe estar accesible para el mantenimiento.
Los gabinetes no son cuadrados o están instalados muy justos. · Comuníquese con el fabricante o instalador para hacer que el aparato sea accesible.
La alfombra interfiere con la cocina. · Deje espacio suficiente para elevar la cocina sobre la alfombra.
Dispositivo antivuelco conectado. · Desinstale el dispositivo antivuelco para mover la cocina y vuelva a conectarlo después de
sacar la cocina para la limpieza, el mantenimiento o cualquier otro motivo.
Las unidades de la superficie no mantienen un hervor fuerte o la cocción no es suficientemente rápida.
Se utilizan utensilios de cocina inapropiados. · Use ollas que sean planas y coincidan con el diámetro de la unidad de superficie
seleccionada.
En algunas áreas puede haber baja potencia (tensión) eléctrica. · Cubra la olla con una tapa hasta lograr el calor deseado.
Las unidades de superficie no funcionan correctamente.
Es posible que se haya quemado un fusible o saltado el disyuntor de la vivienda. · Reemplace el fusible o reinicie el disyuntor. Los controles de la placa de cocción no se realizaron correctamente. · Compruebe si se estableció el control correcto de la unidad de superficie que está usando.
La unidad de superficie deja de brillar cuando se cambia a una configuración más baja.
La unidad todavía está encendida y caliente. · Esto es normal.
Áreas de descoloración en la placa de cocción
Los alimentos derramados no se limpiaron antes del siguiente uso. · Consulte la sección "Placa de cocción de vitrocerámica" en el capítulo MANTENIMIENTO.
Superficie caliente en un modelo con placa de cocción de color claro. · Esto es normal. La superficie puede parecer descolorida cuando esté caliente. Esto es
temporal y desaparecerá a medida que se enfríe el vidrio.
Las unidades de superficie se encienden y se apagan con frecuencia
El elemento se enciende y se apaga para mantener la configuración de calor. · Esto es normal.
ls_main.book.book Page 79 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
SOLUCIÓN DE PROBLEMAS 79
Problemas
Causas posibles y solución
Rayas o abrasiones en la superficie de la placa de cocción
Las partículas gruesas como la sal o la arena entre la placa de cocción y los utensilios pueden causar rayas.
· Asegúrese de que la superficie de la placa de cocción y la base de los utensilios estén limpias antes de usarlas. Las rayas pequeñas no afectan la cocción y se verán menos con el tiempo.
Se usaron materiales de limpieza no recomendados en la placa de cocción de vitrocerámica.
· Consulte la sección "Placa de cocción de vitrocerámica" en el capítulo MANTENIMIENTO.
Se usaron utensilios de cocina con una base áspera. · Use utensilios con base suave y plana.
Marcas de metal
Hay rayas de utensilios de metal en la superficie de la placa de cocción.
· No deslice utensilios de metal sobre la superficie de la placa de cocción. Use una crema de limpieza para placas de cocción de vitrocerámica para remover las marcas. Consulte la sección "Placa de cocción de vitrocerámica" en el capítulo MANTENIMIENTO.
Rayas o manchas marrones
Los derrames se cocinan en la superficie.
· Use una cuchilla raspadora para remover la suciedad. Consulte la sección "Placa de cocción de vitrocerámica" en el capítulo MANTENIMIENTO.
Áreas de descoloración en la placa de cocción
Depósitos minerales de agua y comida.
· Remueva usando una crema de limpieza para placa de cocción de vitrocerámica. Use utensilios de cocina con bases limpias y secas.
El control del horno suena y aparece un código de error F.
El control electrónico detectó una condición de falla.
· Apague la función del horno que está usando para borrar la pantalla y detener el pitido. Reprograme el horno. Si la falla se repite, registre el número de falla y comuníquese con un agente del Servicio Técnico.
Los dos puntos del reloj parpadean
Esto significa que el producto se ha enchufado recién o que se ha interrumpido el suministro eléctrico.
· Esto es normal. Restablezca el reloj o presione cualquier tecla para que deje de parpadear.
CLEAN (LIMPIAR) y la puerta parpadean en la pantalla (En algunos modelos)
Se ha seleccionado el ciclo Self Clean, pero la puerta no está cerrada. · Cierre la puerta del horno.
Se enciende Loc (Bloqueo) en la pantalla cuando quiere cocinar (En algunos modelos)
El horno está bloqueado por la función Bloqueo de Control. · Desactive la función Control Lock (Bloqueo de Control).
La luz del horno no funciona.
Es hora de reemplazar la bombilla o la bombilla no está ajustada lo suficiente.
· Reemplace o ajuste la bombilla. Consulte la sección "Cambio de la luz del horno" en el Manual del Propietario.
El ventilador de convección se detiene. (Durante el modo Horneado por convección)
El ventilador de convección se detiene durante un ciclo de horneado por convección. Esto sucede para lograr un calor más parejo durante el ciclo.
· No es una falla de la cocina y debe considerarse un funcionamiento normal.
Funcionamiento del ventilador (Durante el modo Horneado)
Esto se realiza para garantizar resultados uniformes de horneado.
· Es normal que el ventilador funcione periódicamente durante un ciclo normal de horneado en el horno.
ls_main.book.book Page 80 Wednesday, February 3, 2021 9:21 AM
80 SOLUCIÓN DE PROBLEMAS
Problemas
Causas posibles y solución
El horno no realiza Self Clean. (En algunos modelos)
La temperatura del horno es demasiado elevada para establecer la operación Self Clean.
· Deje enfriar la cocina y reinicie los controles.
Los controles del horno no se configuraron correctamente. · Consulte la sección Self Clean (Autolimpieza).
No se puede iniciar un ciclo Self Clean si está activa la función Bloqueo de Control del horno.
· Consulte "Bloqueo de Control" en la sección "Cambio de configuración del horno".
La puerta del horno no se abre después de un ciclo Self Clean (En algunos modelos)
El horno está demasiado caliente. · Deje enfriar el horno por debajo de la temperatura de bloqueo. El control y la puerta pueden estar bloqueados.
· Deje enfriar el horno durante aproximadamente una hora después de completar un ciclo
Self Clean. Puede abrir la puerta cuando desaparezca el candado k.
El horno no está limpio después de un ciclo Self Clean (En algunos modelos)
Los controles del horno no se configuraron correctamente. · Consulte la sección Self Clean (Autolimpieza).
El horno está muy sucio. · Limpie los derrames difíciles antes de iniciar el ciclo de limpieza. Es posible que los hornos
con suciedad difícil necesiten otro ciclo Self Clean o durante más tiempo.
Los estantes del horno no deslizan bien (En algunos modelos)
Los estantes brillantes color plateado se limpiaron en un ciclo Self Clean.
· Aplique una pequeña cantidad de aceite vegetal en una toalla de papel y limpie los bordes de los estantes del horno con ella.
Ruidos
Problemas Ruido de crujidos o chasquidos
Ruido del ventilador
Suena una campanilla cuando se encienden los elementos de superficie.
Causas posibles y solución
Es el sonido del metal calentándose y enfriándose durante las funciones de cocción y autolimpieza. · Esto es normal.
Un ventilador de convección puede encenderse y apagarse automáticamente. · Esto es normal.
Cuando se activa cualquier hornalla de la cocina, suena una campanilla para indicar que la placa de cocción está en uso. · Esto es normal.
ls_main.book.book Page 81 Wednesday, February 3, 2021 9:21 AM
ESPAÑOL
SOLUCIÓN DE PROBLEMAS 81
Wi-Fi
Problemas
Problemas para conectar el electrodoméstico y el teléfono inteligente a la red Wi-Fi
Causas posibles y solución
La contraseña para la red Wi-Fi se introdujo de forma incorrecta.
· Elimine su red Wi-Fi doméstica y comience el proceso de registro nuevamente.
Los Datos Móviles para su teléfono inteligente están activados.
· Desactive los Datos Móviles en su teléfono inteligente antes de registrar el electrodoméstico.
El nombre de la red inalámbrica (SSID) se ha configurado incorrectamente.
· El nombre de la red inalámbrica (SSID) debe ser una combinación de letras y números. (No utilice símbolos especiales)
La frecuencia del enrutador no es de 2.4 GHz.
· Sólo se admite una frecuencia de enrutador de 2.4 GHz. Configure el enrutador inalámbrico a 2.4 GHz y conecte el electrodoméstico a éste. Para verificar la frecuencia del enrutador, consulte con su proveedor de servicios de internet o con el fabricante del enrutador.
La distancia entre el electrodoméstico y el enrutador es muy grande.
· Si el electrodoméstico se encuentra muy lejos del enrutador, puede que la señal sea débil y que la conexión no sea configurada correctamente. Coloque el enrutador más cerca del electrodoméstico o compre e instale un repetidor Wi-Fi.
ls_main.book.book Page 82 Wednesday, February 3, 2021 9:21 AM
82 GARANTÍA LIMITADA
GARANTÍA LIMITADA
EE. UU.
TÉRMINOS Y CONDICIONES
AVISO DE ARBITRAJE: ESTA GARANTÍA LIMITADA CONTIENE UNA CLÁUSULA DE ARBITRAJE QUE LE DEMANDA A USTED Y A LG RESOLVER CONFLICTOS A TRAVÉS DE UN ARBITRAJE VINCULANTE EN LUGAR DE HACERLO EN EL TRIBUNAL, A MENOS QUE USTED DECIDA NO PARTICIPAR. EN EL ARBITRAJE NO ESTÁN PERMITIDAS LAS ACCIONES COLECTIVAS NI LOS JUICIOS CON JURADO. POR FAVOR, VEA A CONTINUACIÓN LA SECCIÓN "PROCEDIMIENTO PARA RESOLVER CONFLICTOS".
En caso de que su Cocina eléctrica LG ("Producto") presente alguna falla por defectos de materiales o de fabricación bajo uso apropiado y normal durante el período de garantía establecido más abajo, el mismo será reparado o reemplazado por LG Electronics ("LG"), a su opción. Esta garantía limitada es válida únicamente para el comprador final original del producto, y únicamente cuando el producto ha sido comprado y utilizado dentro de los Estados Unidos, incluidos los territorios norteamericanos.
Período de garantía Alcance de la garantía
CÓMO SE MANEJA EL SERVICIO
Un (1) año a partir de la fecha original de la compra minorista
Piezas y mano de obra (solo piezas internas/ funcionales)
LG suministrará toda la mano de obra y el mantenimiento a domicilio sin cargo para reemplazar las piezas defectuosas.
· Los productos y las piezas de repuesto están cubiertos durante el tiempo restante del período original de garantía o noventa (90) días, lo que resulte mayor.
· Los productos y las piezas de repuesto pueden ser nuevos, reparados, reacondicionados, o reconstruidos por la fábrica.
· Es necesario presentar prueba de la compra minorista especificando el modelo del Producto y la fecha de compra para obtener el servicio de garantía conforme a la presente garantía limitada.
SALVO LO PROHIBIDO POR LA LEY, TODA GARANTÍA DE COMERCIALIZACIÓN O IDONEIDAD IMPLÍCITA, PARA UN PROPÓSITO PARTICULAR EN EL PRODUCTO, ESTÁ LIMITADA A LA DURACIÓN DE LA GARANTÍA ARRIBA EXPRESADA. BAJO NINGUNA CIRCUNSTANCIA DEBERÁ LG O SUS DISTRIBUIDORES/REPRESENTANTES SER RESPONSABLE POR CUALQUIER DAÑO INDIRECTO, INCIDENTAL, CONSECUENTE, ESPECIAL, O PUNITIVO, LO CUAL INCLUYE PERO NO SE LIMITA A, PÉRDIDA DE FONDOS DEL COMERCIO, GANANCIAS PERDIDAS, INTERRUPCIÓN DEL TRABAJO, DETERIORO DE OTROS BIENES, COSTO DE REMOVER Y REINSTALAR EL PRODUCTO, PÉRDIDA DE USO, O CUALQUIER OTRO DAÑO YA SEA BASADO EN CONTRATO, PERJUICIO, U OTROS. LA RESPONSABILIDAD TOTAL DE LG, EN CASO EXISTA, NO EXCEDERÁ EL PRECIO QUE USTED PAGÓ POR ADQUIRIR EL PRODUCTO.
Algunos estados no permiten la exclusión o limitación de daños incidentales o emergentes, o limitaciones a la duración de la garantía implícita, por lo que la exclusión o limitación anteriormente mencionada podrían no corresponder en su caso. Esta garantía limitada le otorga derechos legales específicos y es posible que usted cuente con otros derechos que varían según el estado.
ESTA GARANTÍA LIMITADA NO CUBRE LO SIGUIENTE:
· Viajes del servicio técnico para entregar, buscar o instalar el producto, instruir al cliente sobre la operación del mismo, corregir el cableado o las reparaciones/instalaciones no autorizadas.
· Daño o fallo del producto al operar durante fallas e interrupciones del suministro eléctrico, o resultado de un servicio eléctrico inadecuado.
· Daño o fallo resultantes de operar el producto en una atmósfera corrosiva o contraria a las instrucciones detalladas en el manual del propietario del producto.
· Daños o fallos del producto causados por accidentes, pestes y alimañas, rayos, viento, incendio, inundaciones, hechos de fuerza mayor, o cualquier otra causa fuera del control de LG.
ESPAÑOL
ls_main.book.book Page 83 Wednesday, February 3, 2021 9:21 AM
GARANTÍA LIMITADA 83
· Daños o fallos causados por modificaciones o alteraciones no autorizadas, o si se usa para otro fin que no sea el previsto.
· Daños o fallos resultantes de mal uso, abuso, instalación, reparación o mantenimiento incorrectos. Una reparación incorrecta incluye el uso de piezas no autorizadas, aprobadas o especificadas por LG. La instalación o el mantenimiento inadecuado incluye aquellos contrarios a lo especificado en el manual del usuario del producto.
· Daños o fallos causados por corriente o voltaje eléctrico incorrecto, o códigos de ventilación / fontanería. · Daños o fallos causados por el transporte y el manejo, incluye rayas, muescas, astillados y/u otros daños
al acabado del producto, a menos que tales daños se informen dentro del plazo de una (1) semana de la entrega. · Daños o artículos faltantes a productos comprados con descuento, con la caja abierta o que hayan estado en exhibición. · Productos reacondicionados o cualquier producto vendido con los avisos "En el estado actual", "En el sitio actual", "Con todos sus defectos" o similares. · Productos cuyos números de serie originales hayan sido retirados, alterados o no se puedan determinar fácilmente. · Aumentos en los costos de los servicios públicos y otros gastos adicionales de dichos servicios. · Cualquier ruido asociado con la operación normal. · Uso de accesorios, componentes, o productos de limpieza consumibles que no estén autorizados por LG. · Reemplazo de bombillas de luz, filtros o cualquier parte consumible. · Cuando el producto se use de otra forma que no sea uso doméstico usual y normal (p. ej., uso comercial o industrial, en oficinas e instalaciones recreativas o vehículos) o uso contrario a las instrucciones detalladas en el manual del propietario del producto. · Costos asociados con el retiro y la reinstalación de su producto para realizar reparaciones. · Estantes, cajones y accesorios, excepto partes internas / funcionales cubiertas bajo esta garantía limitada. Esta garantía limitada no cubre
ls_main.book.book Page 84 Wednesday, February 3, 2021 9:21 AM
84 GARANTÍA LIMITADA
Problema
Posible causa y prevención
Grietas de la placa Grietas de la placa de cocción causada por el impacto de un objeto de cocción
Saltado del esmalte de la placa de cocción
A
B
· A: No cubierto por la garantía - a Roturas mecánicas
· A: Cubierto por la garantía - b Grieta primaria c Grieta secundaria
· NO apoye elementos pesados sobre la superficie de la placa de cocción; podrían caerse y dañarla.
· NO raye la placa de cocción; si lo hace podría romperla. · Limpie la placa de cocción antes y después de usarla.
NOTA · Daños causados después de la entrega (No cubierto por la garantía)
Uso inadecuado
Picado del vidrio de la placa de cocción
· No golpee la placa de cocción de cerámica.
Si no se remueven de inmediato, los derrames de alimentos a base de azúcar (como conservas, kétchup, salsa de tomate, gelatina, dulce, caramelo, almíbar o chocolate), el plástico o el papel de aluminio derretido podrían provocar el picado de la placa de cocción. (No cubierto por la garantía)
· Retire el material fundido DE INMEDIATO con un raspador de metal.
· Por seguridad, use un guante para horno o una esponja caliente cuando raspe la superficie caliente.
ls_main.book.book Page 85 Wednesday, February 3, 2021 9:21 AM
GARANTÍA LIMITADA 85
Problema
Posible causa y prevención
La unidad no tiene potencia
1. La electricidad de la vivienda está cortada (suministro de energía)
· Controle la electricidad en el tablero principal antes de solicitar mantenimiento. 2. Disyuntor activado
· Haga coincidir el tipo de cable de electricidad con el tipo de tomacorriente. 3. El cable de alimentación no está instalado correctamente.
· Instale el cable de alimentación correctamente.
ESPAÑOL
<NEMA 10-50>
A
<NEMA 14-50>
B
· A: CONEXIÓN DE 3 HILOS
· B: CONEXIÓN DE 4 HILOS a Negro b Blanco c Rojo d Cable exterior e Cable central (neutro) f Cable negro g Cable a tierra verde h Cable blanco (neutro) i Cable rojo j Correa a tierra k Retirar la correa a tierra
El horno o los estantes están manchados después de usar papel de aluminio
El papel de aluminio se derritió dentro del horno
· Nunca cubra la base del horno ni un estante completo con materiales como papel de aluminio.
· Si ya se ha derretido papel de aluminio en el horno, esto no afectará su rendimiento.
ls_main.book.book Page 86 Wednesday, February 3, 2021 9:21 AM
86 GARANTÍA LIMITADA
Problema
La superficie no está nivelada El horno está inclinado
Posible causa y prevención La cocina no está nivelada
· Primero consulte con el instalador.
· Use un nivelador de carpintero a para verificar la nivelación.
El dispositivo antivuelco no está instalado correctamente
a Aproximadamente 0.65" (16.5 mm) b Nivele ambos lados de la cocina c El tornillo debe ser apto para madera u hormigón d Soporte antivuelco e Placa de pared a Use un nivelador de carpintero para verificar la nivelación.
· Primero consulte con el instalador.
El costo de la reparación o el reemplazo en estas circunstancias excluidas estará a cargo del consumidor.
PARA OBTENER SERVICIO EN GARANTÍA E INFORMACIÓN ADICIONAL Llame al 1-800-243-0000 y seleccione la opción apropiada desde el menú. O visite nuestro sitio web en http://www.lg.com O por correo: LG Electronics Customer Service P.O. Box 240007 Huntsville, AL 35813 ATTN: CIC
PROCEDIMIENTO PARA RESOLVER CONFLICTOS:
TODOS LOS CONFLICTOS ENTRE USTED Y LG QUE SURJAN FUERA DE O RELACIONADOS DE ALGUNA MANERA CON ESTA GARANTÍA LIMITADA O CON EL PRODUCTO, SE RESOLVERÁN EXCLUSIVAMENTE A TRAVÉS DE UN ARBITRAJE VINCULANTE Y NO EN UNA CORTE DE JURISDICCIÓN GENERAL. ARBITRAJE VINCULANTE SIGNIFICA QUE USTED Y LG RENUNCIAN AL DERECHO DE UN JUICIO CON JURADO Y A REALIZAR O PARTICIPAR EN UNA DEMANDA COLECTIVA. Definiciones. Para el propósito de esta sección, las referencias a "LG" significan: LG Electronics U.S.A., Inc., sus empresas matrices, subsidiarias y filiales y cada uno de sus directivos, directores, empleados, agentes, beneficiarios, predecesores en interés, sucesores, cesionarios y proveedores; las referencias a "conflicto" o "reclamación" incluirán cualquier conflicto, reclamo o controversia de cualquier tipo, sin importar (ya sea basado en contrato, agravio, estatuto, regulación, ordenanza, fraude, falsa representación o cualquier teoría legal o equitativa) que surja de o esté relacionada con cualquier forma de venta, condición o desempeño del producto o de esta Garantía Limitada. Aviso de disputa. En caso de que usted desee iniciar un procedimiento de arbitraje, primero debe notificar a LG por escrito al menos 30 días antes de iniciar el arbitraje enviando una carta a LG a LG Electronics, USA, Inc. Atención: Legal Department- Arbitration 111 Sylvan Avenue, Englewood Cliffs, NJ
ESPAÑOL
ls_main.book.book Page 87 Wednesday, February 3, 2021 9:21 AM
GARANTÍA LIMITADA 87
07632. Usted y LG aceptan participar en discusiones de buena fe en un intento de resolver su reclamo de manera amistosa. En la carta debe proporcionar su nombre, dirección y número de teléfono; identificar el producto que es objeto de la reclamación; y describir la naturaleza del reclamo y el remedio que busca. Si usted y LG no pueden resolver la disputa dentro de 30 días, cualquiera de las partes puede proceder a presentar una demanda de arbitraje.
Acuerdo de arbitraje vinculante y renuncia de demanda colectiva. En caso de no resolver la disputa durante el período de 30 días después de enviar una notificación por escrito a LG, Usted y LG se comprometen a resolver cualquier reclamo entre nosotros, solamente a través de arbitraje vinculante sobre una base individual, a menos que usted se excluya, conforme a lo dispuesto a continuación. Cualquier conflicto entre usted y LG no estarán combinados o consolidados con una controversia relacionada con cualquier otro producto o reclamo de otra persona o entidad. Más específicamente y sin prejuicio de lo anterior, no procederá bajo ninguna circunstancia cualquier disputa entre usted y LG como parte de una acción colectiva o representativa. En lugar del arbitraje, cualquiera de las partes podrá iniciar una acción individual en la corte de reclamos menores, pero tales acciones en la corte de reclamos menores no podrán ser realizadas en una acción colectiva o representativa.
Normas y procedimientos de arbitraje. Para comenzar con el arbitraje de un reclamo, usted o LG deben realizar una demanda escrita para arbitraje. El arbitraje será administrado por la Asociación Americana de Arbitraje (AAA) y se llevará a cabo ante un árbitro único bajo las Normas de Arbitraje del Consumidor de la AAA, que tienen efecto al momento de inicio del arbitraje (en adelante "Normas de la AAA") y bajo los procedimientos establecidos en esta sección. Las Normas de la AAA están disponibles en línea en www.adr.org/consumer. Envíe una copia de su solicitud de arbitraje por escrito, así como una copia de esta disposición, a la AAA de la forma descrita en las Normas de la AAA. También debe enviar una copia de su solicitud por escrito a LG en LG Electronics, USA, Inc. Atención: Legal Department- Arbitration 111 Sylvan Avenue, Englewood Cliffs, NJ 07632. Si hay un conflicto entre las Normas de la AAA y las reglas establecidas en esta sección, prevalecerán dichas reglas de esta sección. Esta disposición de arbitraje se rige por la Ley Federal de Arbitraje. El juicio se puede introducir en el laudo arbitral en cualquier tribunal de jurisdicción competente. Todos son temas para que el árbitro tome sus decisiones, excepto aquellos asuntos relativos al alcance y aplicabilidad de la cláusula de arbitraje y de la capacidad de arbitraje de la controversia para que el tribunal decida. El árbitro se regirá por los términos de esta disposición.
Legislación vigente. La legislación del estado de su residencia regirá esta Garantía Limitada, así como todas las disputas entre nosotros, salvo que sea invalidada o inconsistente con leyes federales aplicables.
Tarifas / Costos. Usted no debe pagar ninguna tarifa para comenzar un arbitraje. Al recibir su solicitud de arbitraje por escrito, LG pagará todos los gastos administrativos rápidamente a la AAA, a menos que usted solicite más de $25,000.00 por daños, en cuyo caso el pago de estos gastos se regirá por las Normas de la AAA. Salvo disposición contraria prevista en el presente documento, LG pagará a la AAA todos los gastos documentales, administrativos y de arbitraje para cualquier arbitraje iniciado, de conformidad con las Normas de la AAA y esta disposición de arbitraje. Si usted prevalece en el arbitraje, LG pagará los honorarios y gastos de sus abogados, siempre y cuando sean razonables, considerando factores que incluyen, entre otros, el monto de la compra y el monto del reclamo. No obstante lo anterior, si la ley aplicable permite una adjudicación de honorarios y gastos razonables de abogados, un árbitro puede otorgarlos en la misma medida que lo haría un tribunal. Si el árbitro considera que la sustancia de su reclamo o la reparación solicitada en la demanda es frívola o se utiliza para un propósito inadecuado (calificado según las normas establecidas en la Norma Federal de Procedimiento Civil 11 (b)), el pago de todos los honorarios de arbitraje se regirá por las Normas de la AAA. En tal situación usted se compromete a reembolsar a LG todos los fondos erogados previamente por ella, cuyo pago es, por otra parte, su obligación, según las Normas de la AAA. Salvo disposición contraria, LG renuncia a cualquier derecho que pudiera tener para solicitarle los honorarios y gastos de sus abogados, si LG prevalece en el arbitraje.
Audiencias y ubicación. Si su reclamo es por $25,000 o menos, usted puede optar que el arbitraje sea realizado únicamente sobre la base de: (1) documentos presentados al árbitro, (2) a través de una audiencia telefónica o (3) por una audiencia en persona, según lo establecido por las Normas de la AAA. Si su reclamo excede $25,000, el derecho a una audiencia estará determinado por las Normas de la AAA. Cualquier audiencia de arbitraje en persona se realizará en un lugar dentro del distrito judicial federal en el cual resida, a menos que ambos acuerden otra ubicación o estemos de acuerdo con el arbitraje telefónico.
Exclusión. Usted puede quedarse fuera de este procedimiento de resolución de la disputa. Si se excluye, ni usted ni LG pueden solicitar al otro que participe en un procedimiento de arbitraje. Para excluirse usted debe enviar una notificación a LG, en un lapso de hasta 30 días continuos, contados a partir de la fecha de
ls_main.book.book Page 88 Wednesday, February 3, 2021 9:21 AM
88 GARANTÍA LIMITADA
la primera compra del consumidor del producto, ya sea por: (i) el envío de un correo electrónico a optout@lge.com con el siguiente Asunto: "Exclusión del arbitraje" o (ii) llamada al 1-800-980-2973. Debe incluir en el correo electrónico de exclusión o suministrar por teléfono: (a) su nombre y dirección; (b) la fecha en la cual el producto fue comprado; (c) el nombre o el número del modelo del producto; y (d) el número del serial (el número del serial puede ser hallado (i) en el producto, o (ii) en la dirección de https:// www.lg.com/us/support/repair-service/schedule-repair-continued al hacer clic en "Find My Model & Serial Number"). Sólo puede excluirse del procedimiento de resolución de conflictos en la forma descrita anteriormente (es decir, por correo electrónico o por teléfono); ninguna otra forma de notificación será efectiva para hacerlo. Excluirse de este procedimiento de resolución de controversias no afectará de ninguna manera la cobertura de la Garantía Limitada, por lo que usted continuará disfrutando de todos sus beneficios. Si conserva este producto y no se excluye, usted acepta todos los términos y condiciones de la cláusula de arbitraje descrita anteriormente.
ls_main.book.book Page 89 Wednesday, February 3, 2021 9:21 AM
Memorándum 89
ls_main.book.book Page 90 Wednesday, February 3, 2021 9:21 AM
90 Memorándum
ls_main.book.book Page 91 Wednesday, February 3, 2021 9:21 AM
Memorándum 91
ls_main.book.book Page 92 Wednesday, February 3, 2021 9:21 AM
LG Customer Information Center
For inquiries or comments, visit www.lg.com or call:
1-800-243-0000 U.S.A. 1-888-542-2623 CANADA
Register your product Online!
www.lg.com
