SAMSUNG RA-TIMO63PP Quick-Connect Auto Ice Maker Kit Installation Guide
File info: application/pdf · 60 pages · 10.78MB
21 cu. ft. Top Freezer Refrigerator with FlexZone™ in Stainless Steel RT21M6213SR Installation Guide
Samsung Top Freezer Refrigerator 21 cu ft FlexZone, Stainless Steel RT21M6213SR/AA Quick Guide
18 cu. ft. Top Freezer Refrigerator with FlexZone™ in Black Stainless Steel RT18M6213SG Installation Guide
Samsung Top Freezer Refrigerator 18 cu ft FlexZone, Black Stainless Steel RT18M6213SG/AA Quick Guide
18 cu. ft. Top Freezer Refrigerator with FlexZone™ in White RT18M6213WW Installation Guide
Samsung Top Freezer Refrigerator 18 cu ft FlexZone, White RT18M6213WW/AA Quick Guide
Extracted Text

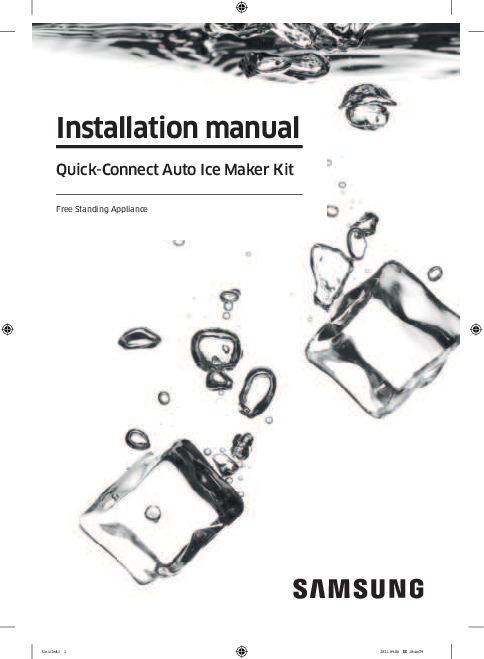

Installation manual Quick-Connect Auto Ice Maker Kit Free Standing Appliance Untitled-1 1 2021-09-06 10:46:59 Contents Contents Safety information 3 Important safety symbols and precautions: 3 State of California Proposition 65 Warning 3 Severe warning signs for transportation and site 3 Installation 4 Before connecting the water line 4 Install the Auto Ice Maker 5 Connect the water line 14 Troubleshooting 16 Auto Ice Maker 16 Warranty (U.S.A) 17 Warranty Information (CANADA) 19 Limited Warranty for Original Purchaser 19 Obligation to the Original Owner 19 Exclusions of the Warranty 19 2 English Untitled-1 2 2021-09-06 10:46:59 Safety information Safety information Important safety symbols and precautions: WARNING Hazards or unsafe practices that may result in severe personal injury or death. CAUTION Hazards or unsafe practices that may result in minor personal injury or property damage. These warning signs are here to prevent injury to you and others. Please follow them carefully. After reading this section, keep it in a safe place for future reference. State of California Proposition 65 Warning WARNING Cancer and Reproductive Harm - www.P65Warnings.ca.gov. Severe warning signs for transportation and site WARNING � When transporting and installing the appliance, care should be taken to ensure that no parts of the refrigerating circuit are damaged. - Refrigerant leaking from the pipe work could ignite or cause an eye injury. If a leak is detected, avoid any naked flames or potential sources of ignition and air the room in which the appliance is standing for several minutes. - This appliance contains a small amount of isobutane refrigerant (R-600a), a natural gas with high environmental compatibility that is, however, also combustible. When transporting and installing the appliance, care should be taken to ensure that no parts of the refrigerating circuit are damaged. Untitled-1 3 English 3 2021-09-06 10:46:59 Installation Before connecting the water line To use the ice maker, you must connect the water line to it. For the ice maker to operate properly, a water pressure of 20 - 125 psi (0.138 - 0.862 mPa) is required. WARNING Make sure to connect the water line only to a potable water source. CAUTION � Do not reuse an old hose set. Use the new hose sets supplied with your refrigerator only. � The water line installation is not covered by the Warranty of this product. Read carefully through these instructions to protect your property and prevent possible damage. � Banging pipes (water banging in the pipes) can cause damage to the refrigerator, and lead to water leakage or flooding. If you encounter this problem, contact a plumber for professional assistance. � To prevent burns and product damage, do not connect the water line to a hot water source. � Do not install the water line in areas where temperatures fall below the freezing point. � When using any electrical device (such as a motorized drill) during installation, be sure the device is insulated and properly grounded to prevent electric shock. � All installations must be in accordance with local plumbing code requirements. � The water filter must be replaced as instructed by the manufacturer or the retailer. � To purchase additional water filters, contact the manufacturer or the retailer of the filter. NOTE � You can purchase the water line installation kit from your retailer. We recommend using a kit that contains copper tubing and a 6 mm (1/4") compression nut. � In an area with low water pressure (below 20 psi (0.138 mPa)), you can install a booster pump to compensate for the low pressure. Installation 4 English Untitled-1 4 2021-09-06 10:46:59 Install the Auto Ice Maker To purchase a new Auto Ice Maker (part type : RA-TIMO63PP/AA), visit the Samsung website (www.samsung.com) or contact your retailer. Ice maker kit Ice maker Ice bucket Water line (Blue) Water line (White) Tools required (not provided) Flexible tubes Fixers Phillips screwdriver Installation Untitled-1 5 English 5 2021-09-06 10:47:00 Installation To install the ice maker kit WARNING Refrigerator must be disconnected from the source of electrical supply before attempting the installation. 1. Remove the screws tightening the water inlet cover (A) located on the top of the refrigerator. Then, slide out the water inlet cover (A) to remove. - After removing the water inlet cover (A), remove the aluminum seal. A A 2. Remove the pipe plug foam (A) from the pipe. A B A 3. Slide the flexible tube (A) towards the water inlet tube (B) (with a white water line) and secure it to the water inlet tube (B). NOTE Do not remove the cap plugged in at the end of the white water line. Installation 6 English Untitled-1 6 2021-09-06 10:47:00 4. Straighten the wire (A) attached to the A white water line and put it into the water inlet on the top of the refrigerator. Be careful not to damage the wire. 5. Insert the water inlet tube (A) (with a white water line) into the water inlet on A the top of the refrigerator. Secure the water inlet tube (A) with the hook (B). B Installation Untitled-1 7 English 7 2021-09-06 10:47:00 Installation 6. Place the aluminum seal (A) on the water inlet tube. Then, slide the water inlet cover (B) back into its place, and A then fasten the water inlet cover (B) with the screws. NOTE Make sure the flexible tube is securely fixed to protect the bending part of the water line. B B A 7. Open the freezer door, and then remove the shelf (A). Installation 8 English Untitled-1 8 2021-09-06 10:47:00 8. Remove the screws fastening the cover (A) on the inner upper corner of the freezer. Then, remove the cover (A) by A pulling it to the front. A 9. Connect the wire harness (A) of the white water line (which you have inserted through the water inlet on the top of the refrigerator) to the right socket in the freezer. Make sure the connector is fully inserted. (You should hear a clicking sound.) A 10.Connect the wire harness (A) of the ice maker to the left socket in the freezer. Make sure the connector is fully inserted to prevent system failure. A Installation Untitled-1 9 English 9 2021-09-06 10:47:01 Installation A B 11.Insert the ice maker into the front side of the grommets (A) as shown. Then, push the ice maker (B) inwards to the end. To prevent deviation of the ice maker, make sure the ice maker fits into position. Installation 10 English Untitled-1 10 B A A A 12.Tighten the provided screws (x2) to attach the ice maker (A) firmly to the refrigerator. - Make sure the screw holes are aligned with each other before tightening the screws. 13.Put the ice bucket (A) on the shelf as shown. By design, the ice bucket (A) is supposed to sit behind the ice maker. Otherwise, the ice cubes from the ice maker will not collect in the bucket as intended. 14.Unscrew the screws to remove the compressor compartment cover (A) at the back of the refrigerator. WARNING Be careful not to get a cut on your hands when removing the compressor compartment cover (A). 2021-09-06 10:47:01 15.Remove the cap at the end of the white water line and slide the flexible tube (A) to the white water line. Then, connect A the white water line to the bottom of the valve (B) (with a blue water line). NOTE Dispose the cap immediately after removing it from the water line. Do not B play with the cap or put it in your mouth. Installation A A Untitled-1 11 NOTE There is line (A) marked on the white water line. Make sure to insert the water line up to the marked line when you connect it to A the valve. 16.Connect the valve connector (A) to the port in the compressor compartment. Make sure the connector is fully inserted. (You should hear a clicking sound.) 17.Secure the valve bracket (A) to the refrigerator as shown in the figure. NOTE Make sure the valve or the bracket does not come in contact with the surrounding parts (especially the refrigerant pipe) in the compressor compartment. English 11 2021-09-06 10:47:01 Installation A A NOTE � Make sure to arrange the water lines as shown in the figures. � Make sure the water lines are not pinched or kinked during the process. � Make sure the flexible tube is securely fixed to protect the bending part of the water line. 18.Reattach the compressor compartment cover (A). NOTE Make sure the water lines are not pinched or kinked during the process. 19.Use the 3 fixers (A) to secure the water lines. NOTE � Do not remove the cap plugged in at the end of the blue water line until you connect the blue water line to a water source. � If the water hose is loose, use a tape to firmly attach it to the back of the refrigerator. CAUTION Do not mount the water filter on any part of the refrigerator. This may damage the refrigerator. Installation 12 English Untitled-1 12 2021-09-06 10:47:02 NOTE If you must relocate the refrigerator after connecting the water line, make sure the joined section of the water line is straight. Installation Untitled-1 13 English 13 2021-09-06 10:47:02 Installation Connect the water line Install a Water Filter The water filter and the water filter installation kit containing necessary parts illustrated in this section are not provided. You must purchase the water filter and the water filter installation kit at a local hardware store. To connect to the water supply line 01 07 02 03 06 05 04 09 01 Cold water line 02 Pipe clamp 03 Plastic line 04 Compression nut 05 Compression sleeve 06 Packing nut 07 Shut off valve 08 Filter cartridge 09 Cartridge holder 10 Cut vertically by 90 degrees 08 10 Installation 1. Shut off the main water line and turn the ice maker off. 2. Locate the nearest cold potable water line. 3. Follow the instructions mentioned in the water filter installation kit. 4. After connecting the water line to the inlet of the cartridge holder with the plastic line fully inserted, insert and tighten the filter cartridge. 5. Turn on the water line and flush 11 liters of water (approximately 6 minutes) through the filter before use. CAUTION � The water line must be connected outside of the refrigerator. � Do not use copper lines. � If cutting the tubing for resizing, make sure the ends of the tubing are vertically clean cut. 14 English Untitled-1 14 2021-09-06 10:47:02 To connect the water line to the refrigerator 01 Cartridge holder 02 Plastic clip 03 Plastic line 04 Filter cartridge 01 02 03 04 1. Connect the plastic line from the rear of the refrigerator to the outlet of the cartridge holder until the plastic line is fully inserted. 2. Clamp both ends of the cartridge holder using the plastic clips. 3. Turn the water line on and check for leaks. CAUTION � Use only potable water. � The filter cartridge is not provided. You must purchase it at a local hardware store. � When moving the refrigerator for line connection, use caution so that you don't step on the power cord or water line. Installation Untitled-1 15 English 15 2021-09-06 10:47:02 Troubleshooting Auto Ice Maker Symptom The ice maker does not produce ice. Possible causes � The freezer room is not cold enough. � The ice maker is turned off. � The wire connector of the ice maker is not connected properly. � The water line flowing to the ice maker is bent or kinked. Solution � Make sure the cold air outlet is not clogged. � Make sure the ice maker is turned on. Turn on the switch located at the top of the refrigerator, and check if the ice maker starts working. � Make sure the wire connector from the wire housing is connected properly. � Make sure the water line in the rear of the refrigerator is not bent or kinked. Troubleshooting 16 English Untitled-1 16 2021-09-06 10:47:02 Warranty (U.S.A) LIMITED WARRANTY TO ORIGINAL PURCHASER This Samsung brand ice maker, as supplied and distributed by Samsung Electronics America, Inc. (Samsung) and delivered new, in the original carton to the original consumer purchaser is warranted by Samsung against manufacturing defects in materials and workmanship for a limited warranty period of: One (1) year Parts on the ice maker. This limited warranty begins on the original date of purchase, and is valid only on products purchased from SAMSUNG or a SAMSUNG authorized reseller and used in the United States. Before receiving warranty service, SAMSUNG or its agents may require that you respond to questions designed to assist with diagnosing potential issues and follow SAMSUNG's procedures for obtaining warranty service. You must contact SAMSUNG at the number provided below. Warranty service can only be performed by a SAMSUNG authorized service center. The original dated bill of sale must be presented upon request as proof of purchase to SAMSUNG or SAMSUNG's authorized service center. In the event SAMSUNG determines, in its sole discretion, that the product is eligible for warranty service, and subject to the conditions and exceptions stated in this limited warranty, SAMSUNG will repair or replace this product, at our option and at no charge. SAMSUNG may, at SAMSUNG's option, use rebuilt, reconditioned or new parts or components when repairing the product, or may replace the product with a rebuilt, reconditioned or new product. If return of the product is required, you must ship the product to the specified SAMSUNG authorized service center or other address provided by SAMSUNG in its original or equivalent packaging. You are responsible for the shipping charges. You are advised to ship any product to SAMSUNG or its designated service center with the benefit of tracking information, as SAMSUNG is not responsible for any damage or loss to the product while in transit. In the case of replacements, ownership of the original product, parts or components will be transferred to SAMSUNG and SAMSUNG will not return the original product, parts or components to you. Replacement product, parts and components assume the remainder of the original warranty, or ninety (90) days, whichever is longer. This limited warranty covers manufacturing defects in materials and workmanship encountered in normal, reasonable, noncommercial use of this product and shall not apply to the following: damage that occurs in shipment, delivery or installation; damage caused by applications and uses for which this product is not intended or designed; damage caused by ordinary wear and tear; product alterations or modifications; products with a serial number that has been removed, defaced, damaged, altered or made illegible; cosmetic damage or damage to the exterior finish; damage caused by accidents, abuse, neglect, misuse, mishandling; damage due to liquid spills; fire, water, lightning, or other acts of nature or God; damage that results from the use of products, equipment, systems, utilities, services, parts, supplies, accessories, applications, installations, repairs, external wiring or connectors not supplied or authorized by SAMSUNG; damage caused by connections to incorrect or improper power supply; electrical current fluctuations; power surges; damage caused by failure to follow operating instructions or user manuals or failure to perform preventive maintenance; product removal and reinstallation; or problems caused by pest infestations. SAMSUNG does not warrant uninterrupted or error-free operation of the product. Untitled-1 17 English 17 2021-09-06 10:47:02 Warranty (U.S.A) THERE ARE NO EXPRESS WARRANTIES OTHER THAN THOSE LISTED AND DESCRIBED ABOVE AND ALL OTHER WARRANTIES WHETHER EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, IS EXPRESSLY DISCLAIMED, AND NO OTHER EXPRESS WARRANTY OR GUARANTY GIVEN BY ANY PERSON, FIRM OR CORPORATION WITH RESPECT TO THIS PRODUCT SHALL BE BINDING TO SAMSUNG. SAMSUNG SHALL NOT BE LIABLE FOR LOSS OF REVENUE OR PROFITS, FAILURE TO REALIZE SAVINGS OR OTHER BENEFITS, OR ANY OTHER SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES CAUSED BY THE USE, MISUSE OR INABILITY TO USE THIS PRODUCT, REGARDLESS OF THE LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND EVEN IF SAMSUNG HAS BEEN ADVISED OF THE POSSIBILTY OF SUCH DAMAGES; NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER IN AMOUNT THAN THE PURCHASE PRICE OF THE PRODUCT SOLD BY SAMSUNG AND CAUSING THE ALLEGED DAMAGE. WITHOUT LIMITING THE FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY FOR LOSS, DAMAGE OR INJURY TO PURCHASER AND PURCHASER'S PROPERTY AND TO OTHER AND THEIR PROPERTY ARISING OUT OF THE USE, MISUSE OR INABILITY TO USE THIS PRODCUT SOLD BY SAMSUNG NOT CAUSED DIRECTLY BY THE NEGLIGENCE OF SAMSUNG. THIS LIMITED WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL PURCHASER OF THIS PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE REMEDY. Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty gives you specific rights, and you may also have other rights, which vary from state to state. To obtain warranty service, please contact SAMSUNG at: SAMSUNG CUSTOMER CARE CENTER Samsung Electronics America, Inc. 85 Challenger Road Ridgefield Park, NJ 07660 1-800-SAMSUNG (726-7864) www.samsung.com/us/support 18 English Untitled-1 18 2021-09-06 10:47:02 Warranty Information (CANADA) Limited Warranty for Original Purchaser This Samsung ice maker is warranted by Samsung Electronics Canada Inc. (hereafter referred to as SECA) against manufacturing defects in material or workmanship for the following periods: Parts : 1 year SECA further warrants that if this product fails to operate properly within the specified warranty period and the failure is due to defective material, SECA will repair or replace the ice maker. In-home service is not available in all areas. Contact us to find out if in-home service is currently available in your area by using the contact information at the back of this warranty. All warranty repairs or replacements must be performed by a SECA Authorized Service Center. (To find the nearest SECA Service Center, call 1-800-SAMSUNG (7267864) or visit our web site at www.samsung.com/ca) Obligation to the Original Owner The original dated sales receipt must be retained by the customer and is the only acceptable proof of purchase. It must be presented to a SECA Authorized Service Center at the time service is requested before warranty services are rendered. On all carry-in models, transportation to and from the Authorized Service Center is the responsibility of the customer. Exclusions of the Warranty This warranty does not cover damage due to accident, fire, flood, and/or other Acts of God, misuse, incorrect line voltage, improper installation, improper or unauthorized repairs, commercial use, or damage that occurs during shipping. Customer adjustments which are explained in this owners manual are not covered under the terms of this warranty. This warranty will automatically be voided for any unit found with a missing or altered serial number. This warranty is valid only on products purchased and used in the Canada. SAMSUNG CUSTOMER CARE CENTER Samsung Electronics Canada Inc. 2050 Derry Road West Mississauga, Ontario L5N 0B9 Canada 1-800-SAMSUNG (726-7864) www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) Untitled-1 19 English 19 2021-09-06 10:47:02 Scan the QR code* or visit www.samsung.com/spsn to view our helpful How-to Videos and Live Shows * Requires reader to be installed on your smartphone Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG Customer Care Center. Country U.S.A CANADA Contact Center 1-800-SAMSUNG (726-7864) 1-844-SAM-PAYS (726-7297) 1-800-SAMSUNG(726-7864) 1-844-SAM-PAYS (726-7297) Web Site www.samsung.com/us/support www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) DA68-03648A-04 Untitled-1 20 2021-09-06 10:47:03 Manual de instalaci�n Equipo de r�pida conexi�n de la f�brica de hielo autom�tica Electrodom�stico independiente Untitled-2 1 2021-09-06 10:50:17 Contenido Informaci�n sobre seguridad 3 S�mbolos y advertencias de seguridad importantes: 3 Advertencia sobre la State of California Proposition 65 3 Se�ales de advertencia importantes para el transporte y el emplazamiento 3 Instalaci�n 4 Antes de conectar a la tuber�a de agua 4 Instalar la f�brica de hielo autom�tica 5 Conecte la tuber�a de agua 14 Soluci�n de problemas 16 F�brica de hielo autom�tica 16 Garant�a (EE.UU.) 17 Contenido 2 Espa�ol Untitled-2 2 2021-09-06 10:50:17 Informaci�n sobre seguridad Informaci�n sobre seguridad S�mbolos y advertencias de seguridad importantes: ADVERTENCIA Riesgos o pr�cticas inseguras que pueden causar graves lesiones personales o incluso la muerte. PRECAUCI�N Riesgos o pr�cticas inseguras que pueden causar lesiones personales leves o da�os materiales. Estas se�ales de advertencia se incluyen aqu� para evitar que usted o terceros sufran lesiones. S�galas atentamente. Despu�s de leer esta secci�n, cons�rvela en un lugar seguro para referencia futura. Advertencia sobre la State of California Proposition 65 ADVERTENCIA C�ncer y Da�o Reproductivo - www.P65Warnings.ca.gov. Se�ales de advertencia importantes para el transporte y el emplazamiento ADVERTENCIA � Al transportar e instalar el electrodom�stico deber� tener cuidado de no da�ar ninguna de las piezas del circuito del refrigerante. - La p�rdida de refrigerante del tubo podr�a incendiarse o da�ar los ojos. Si se detecta una fuga, mant�ngalo alejado de las llamas o de posibles fuentes de inflamaci�n y ventile durante varios minutos el ambiente en el que se encuentra la unidad. - El electrodom�stico contiene una peque�a cantidad de refrigerante de isobutano (R-600a), un gas natural con alta compatibilidad ambiental que, no obstante, tambi�n es combustible. Al transportar e instalar el electrodom�stico deber� tener cuidado de no da�ar ninguna de las piezas del circuito del refrigerante. Untitled-2 3 Espa�ol 3 2021-09-06 10:50:17 Instalaci�n Antes de conectar a la tuber�a de agua Para usar la f�brica de hielo debe conectarla a la tuber�a de agua. Para que la f�brica de hielo funcione correctamente, se requiere una presi�n de agua de entre 20 y 125 psi (0.138 y 0.862 mPa). ADVERTENCIA Aseg�rese de conectar la tuber�a de agua solamente a una fuente de agua potable. PRECAUCI�N � No reutilice las mangueras antiguas. Utilice solo las mangueras nuevas provistas con el refrigerador. � La Garant�a de este producto no cubre la instalaci�n de la tuber�a de agua. Lea detenidamente estas instrucciones a fin de proteger su propiedad y evitar posibles da�os. � Las tuber�as que golpean (el agua golpea en las tuber�as) pueden causar da�os en las piezas del refrigerador y provocar fugas de agua o inundaci�n. Si tiene este problema, comun�quese con un plomero para recibir asistencia profesional. � Para evitar quemaduras y da�os en el producto, no conecte la tuber�a de agua a una fuente de agua caliente. � No instale la tuber�a de agua en �reas con temperaturas por debajo del punto de congelaci�n. � Al usar cualquier dispositivo el�ctrico (por ejemplo, un taladro motorizado) durante la instalaci�n, aseg�rese de que el dispositivo est� aislado y conectado a tierra correctamente de manera tal de evitar la descarga el�ctrica. � Todas las instalaciones deben cumplir con los requerimientos del c�digo de plomer�a local. � El filtro de agua debe reemplazarse seg�n la indicaci�n del fabricante o minorista. � Para comprar filtros de agua adicionales, comun�quese con el fabricante o el minorista del filtro. NOTA � Puede comprar el equipo de instalaci�n de la tuber�a de agua a su minorista. Recomendamos utilizar un equipo con tuber�a de cobre y una tuerca de compresi�n de 6 mm (1/4") . � Si la zona es de baja presi�n de agua (inferior a los 20 psi (0.138 mPa)), puede instalar una bomba cebadora para compensar la baja presi�n. Instalaci�n 4 Espa�ol Untitled-2 4 2021-09-06 10:50:18 Instalar la f�brica de hielo autom�tica Para comprar una nueva f�brica de hielo autom�tica (tipo de pieza: RA-TIMO63PP/AA), visite el sitio web de Samsung (www.samsung.com) o comun�quese con su minorista. Equipo de la f�brica de hielo F�brica de hielo Cubeta de hielo Tuber�a de agua (azul) Tuber�a de agua (blanca) Herramientas necesarias (no provistas) Tubo flexible Fijadores Destornillador Philips Instalaci�n Untitled-2 5 Espa�ol 5 2021-09-06 10:50:18 Instalaci�n Para instalar el equipo de la f�brica de hielo ADVERTENCIA Se debe desconectar el refrigerador de la fuente de suministro de energ�a antes de intentar instalarlo. 1. Retire los tornillos que ajustan la cubierta de entrada de agua (A) ubicada en la parte superior del refrigerador. Luego, deslice hacia afuera la cubierta de entrada de agua (A) para retirarla. - Despu�s de retirar la cubierta de entrada A de agua (A), retire el sello de aluminio. A 2. Retire la espuma protectora de la pipa (A) de la pipa. A B A 3. Deslice el tubo flexible (A) hacia el tubo de entrada de agua (B) (que tiene la tuber�a de agua blanca) y aseg�relo al tubo de entrada de agua (B). NOTA No retire la tapa que est� colocada en el extremo de la tuber�a de agua blanca. Instalaci�n 6 Espa�ol Untitled-2 6 2021-09-06 10:50:18 4. Ponga recto el cable (A) que est� conectado A a la tuber�a de agua blanca y col�quelo en la entrada de agua en la parte superior del refrigerador. Tenga cuidado de no da�ar el cable. 5. Inserte el tubo de entrada de agua (A) (que tiene la tuber�a de agua blanca) en la entrada A de agua en la parte superior del refrigerador. Ajuste el tubo de entrada de agua (A) con el gancho (B). B Instalaci�n Untitled-2 7 Espa�ol 7 2021-09-06 10:50:18 Instalaci�n 6. Coloque el sello de aluminio (A) en el tubo de entrada de agua. Despu�s, deslice la cubierta de entrada de agua (B) en su lugar y, luego, A ajuste la cubierta de entrada de agua (B) con los tornillos. NOTA Aseg�rese de que el tubo flexible est� bien fijado para proteger la parte curva de la tuber�a de agua. B B A 7. Abra el congelador y extraiga el estante (A). Instalaci�n 8 Espa�ol Untitled-2 8 2021-09-06 10:50:19 8. Retire los tornillos que sostienen la cubierta (A) en la esquina superior interna del congelador. Luego, retire la cubierta (A) jal�ndola hacia A adelante. A 9. Enchufe el arn�s de cables (A) de la tuber�a de agua blanca (que ya coloc� a trav�s de la entrada de agua en la parte superior del refrigerador) en la toma de la derecha del congelador. Aseg�rese de que el conector est� completamente insertado. (Deber�a o�r un clic.) A 10. Enchufe el arn�s de cables (A) de la f�brica de hielo en la toma de la izquierda del congelador. Aseg�rese de que el conector est� completamente insertado para evitar una falla del sistema. A Instalaci�n Untitled-2 9 Espa�ol 9 2021-09-06 10:50:19 Instalaci�n A B 11. Inserte la f�brica de hielo en el lado delantero de los anillos de caucho (A) como se muestra. Luego, empuje la f�brica de hielo (B) hasta el fondo. Para impedir que la f�brica de hielo se desv�e, aseg�rese de que encaje en su lugar. Instalaci�n 10 Espa�ol Untitled-2 10 B A A A 12. Ajuste los tornillos provistos (x2) para fijar firmemente la f�brica de hielo (A) en el refrigerador. - Aseg�rese de que los orificios est�n alineados entre s� antes de ajustar los tornillos. 13. Coloque la cubeta de hielo (A) en el estante como se muestra. Por dise�o, se supone que la cubeta de hielo (A) debe ir detr�s de la f�brica de hielo. De lo contrario, la cubeta no recolectar� los cubos de hielo de la f�brica de hielo. 14. Afloje los tornillos para retirar la cubierta del compartimiento del compresor (A) en la parte trasera del refrigerador. ADVERTENCIA Tenga cuidado de no cortarse las manos al retirar la cubierta del compartimiento del compresor (A). 2021-09-06 10:50:19 15. Retire la tapa en el extremo de la tuber�a de agua blanca y deslice el tubo flexible (A) hacia la tuber�a de agua blanca. Luego, conecte la A tuber�a de agua blanca a la parte inferior de la v�lvula (B) (que tiene una tuber�a de agua azul). NOTA Deseche la tapa inmediatamente despu�s de retirarla de la tuber�a de agua. No juegue con la B tapa ni se la ponga en la boca. Instalaci�n A A Untitled-2 11 NOTA Hay una l�nea (A) marcada en la tuber�a de agua blanca. Aseg�rese de insertar la tuber�a de agua hasta la l�nea marcada cuando la conecte a la A v�lvula. 16. Enchufe el conector de la v�lvula (A) al puerto en el compartimiento del compresor. Aseg�rese de que el conector est� completamente insertado. (Deber�a o�r un clic.) 17. Ajuste el soporte de la v�lvula (A) al refrigerador como se muestra en la figura. NOTA Aseg�rese de que la v�lvula o el soporte no entren en contacto con las piezas circundantes (en especial la tuber�a de refrigerante) en el compartimiento del compresor. Espa�ol 11 2021-09-06 10:50:19 Instalaci�n A A NOTA � Aseg�rese de colocar las tuber�as de agua como se muestra en las figuras. � Aseg�rese de que las tuber�as de agua no est�n pinchadas o retorcidas durante el proceso. � Aseg�rese de que el tubo flexible est� bien fijado para proteger la parte curva de la tuber�a de agua. 18. Vuelva a colocar la cubierta del compartimiento (A) del compresor. NOTA Aseg�rese de que las tuber�as de agua no est�n pinchadas o retorcidas durante el proceso. 19. Use los 3 fijadores (A) para ajustar las tuber�as de agua. NOTA � No retire la tapa que est� colocada en el extremo de la tuber�a de agua azul hasta que haya conectado la tuber�a de agua azul con la fuente de agua. � Si la manguera de agua est� floja, use cinta para ajustarla con firmeza a la parte posterior del refrigerador. PRECAUCI�N No instale el filtro de agua en ninguna parte del refrigerador. Esto podr�a da�ar el refrigerador. Instalaci�n 12 Espa�ol Untitled-2 12 2021-09-06 10:50:20 NOTA Si tiene que reubicar el refrigerador despu�s de conectar la tuber�a de agua, aseg�rese de que la secci�n de la uni�n de la tuber�a se mantenga recta. Instalaci�n Untitled-2 13 Espa�ol 13 2021-09-06 10:50:20 Instalaci�n Conecte la tuber�a de agua Instalar un filtro de agua Ni el filtro de agua ni el equipo de instalaci�n del filtro de agua que contiene las piezas ilustradas en esta secci�n vienen incluidos. Debe comprar el filtro de agua y el equipo de instalaci�n del filtro de agua en una ferreter�a local. Para conectar la tuber�a de suministro de agua 01 07 02 03 06 05 04 09 01 Tuber�a de agua fr�a 02 Abrazadera 03 Tuber�a de pl�stico 04 Tuerca de compresi�n 05 Manga de compresi�n 06 Tuerca de empaque 07 V�lvula de cierre 08 Cartucho del filtro 09 Portacartucho 10 Corte vertical a 90 grados 08 10 1. Cierre la tuber�a principal de agua y apague la f�brica de hielo. 2. Localice la tuber�a de agua potable fr�a m�s cercana. 3. Siga las instrucciones del equipo de instalaci�n del filtro de agua. 4. Despu�s de conectar la tuber�a de agua a la entrada del portacartucho con la tuber�a de pl�stico totalmente insertada, coloque y ajuste el cartucho del filtro. 5. Deje correr 11 litros de agua (unos 6 minutos) por el filtro antes de utilizarlo. PRECAUCI�N � La tuber�a de agua debe instalarse fuera del refrigerador. � No use tuber�as de cobre. � En caso de cortar la tuber�a para adaptar el tama�o, aseg�rese de realizar un corte vertical limpio a los extremos de la tuber�a. Instalaci�n 14 Espa�ol Untitled-2 14 2021-09-06 10:50:20 Para conectar la tuber�a de agua al refrigerador 01 Portacartucho 02 Horquilla de pl�stico 03 Tuber�a de pl�stico 04 Cartucho del filtro 01 02 03 04 1. Conecte la tuber�a de pl�stico de la parte posterior del refrigerador a la salida del portacartucho hasta que la tuber�a de pl�stico quede totalmente insertada. 2. Sujete ambos extremos del portacartucho usando las horquillas pl�sticas. 3. Haga correr el agua y verifique si hay alguna fuga. PRECAUCI�N � Use solo agua potable. � El cartucho del filtro no est� incluido. Debe comprarlo en una ferreter�a local. � Cuando mueva el refrigerador para conectar las tuber�as, tenga cuidado de no pisar el cable de alimentaci�n o la tuber�a de agua. Instalaci�n Untitled-2 15 Espa�ol 15 2021-09-06 10:50:20 Soluci�n de problemas F�brica de hielo autom�tica S�ntoma La f�brica de hielo no hace hielo. Causas posibles � El compartimento del congelador no est� lo suficientemente fr�o. � La f�brica de hielo est� apagada. � El conector del cable de la f�brica de hielo no est� correctamente conectado. � La tuber�a de agua que abastece la f�brica de hielo est� doblada o enroscada. Soluci�n � Aseg�rese de que las rejillas de ventilaci�n no est�n obstruidas. � Aseg�rese de que la f�brica de hielo est� encendida. Encienda el interruptor ubicado en la parte superior del refrigerador y verifique si la f�brica de hielo comienza a funcionar. � Aseg�rese de que el conector del cable de la carcasa de cables est� conectado correctamente. � Aseg�rese de que la tuber�a de agua en la parte posterior del refrigerador no est� doblada o enroscada. Soluci�n de problemas 16 Espa�ol Untitled-2 16 2021-09-06 10:50:20 Garant�a (EE.UU.) GARANT�A LIMITADA PARA EL COMPRADOR ORIGINAL Esta f�brica de hielo de marca Samsung, suministrada y distribuida por Samsung Electronics America, Inc. (Samsung) y entregada nueva en su caja de f�brica al comprador original, est� garantizada por Samsung ante defectos de fabricaci�n relacionados con los materiales y la mano de obra durante un per�odo de garant�a limitado a: Un (1) a�o para las piezas de la f�brica de hielo. Esta garant�a limitada entra en vigencia en la fecha original de compra y solo es v�lida para productos adquiridos a SAMSUNG o a un distribuidor autorizado por SAMSUNG y utilizados en los Estados Unidos. Antes de recibir el servicio de garant�a, SAMSUNG o sus agentes pueden solicitarle que responda a unas preguntas destinadas a ayudarle con el diagn�stico de posibles problemas y que siga los procedimientos de SAMSUNG para obtener el servicio de garant�a. Debe comunicarse con SAMSUNG al n�mero que se ofrece a continuaci�n. El servicio de garant�a solo puede realizarse a trav�s de un Centro de Servicio autorizado por SAMSUNG. Debe presentarse la factura original de venta bajo solicitud de SAMSUNG o del Centro de Servicio autorizado por SAMSUNG como prueba de compra. En el caso de que SAMSUNG determine, a su absoluta discreci�n, que el producto cumple los requisitos para el servicio de garant�a y que est� sujeto a las condiciones y excepciones especificadas en la presente garant�a limitada, SAMSUNG reparar� o reemplazar� este producto, a nuestra entera discreci�n y sin cargo. SAMSUNG puede, a la entera discreci�n de SAMSUNG, utilizar piezas o componentes reparados, reacondicionados o nuevos en la reparaci�n del producto, o reemplazar el producto por un producto reparado, reacondicionado o nuevo. Si se requiere la devoluci�n del producto, deber� enviarlo al centro de servicio autorizado y especificado por SAMSUNG o a cualquier otra direcci�n provista por SAMSUNG en su empaque original o equivalente. Usted ser� el responsable de los costos de transporte al Centro de Servicio. Es aconsejable enviar el producto a SAMSUNG o a su Centro de Servicio designado con el beneficio de la informaci�n de rastreo, ya que SAMSUNG no es responsable de los posibles da�os o p�rdida ocasionados al producto durante el transporte. En caso de reemplazos, la propiedad del producto original, las piezas o los componentes ser� transferida a SAMSUNG y SAMSUNG no le devolver� el producto original, las piezas o los componentes. El producto, las piezas y los componentes de reemplazo quedar�n bajo el per�odo restante de garant�a original o noventa (90) d�as, el que sea m�s extenso. Esta garant�a limitada cubre defectos de fabricaci�n en materiales y de mano de obra bajo condiciones de uso normal, razonable, no comercial, del producto y no se aplicar� en los siguientes casos: da�os ocasionados durante el transporte, la entrega o la instalaci�n; da�os ocasionados por aplicaciones y usos para los que el producto no fue dise�ado; da�os causados por el desgaste normal debido al uso; alteraciones o modificaciones del producto; productos cuyo n�mero de serie haya sido eliminado, desfigurado, da�ado, alterado o hecho ilegible; da�os externos o da�os del acabado exterior; da�os causados por accidentes, abuso, negligencia, mal uso, manejo inadecuado; da�o causado por derramamiento de l�quidos; incendio, agua, rayos u otros fen�menos naturales; da�o resultante de la utilizaci�n de productos, equipo, sistemas, servicios p�blicos, servicios generales, piezas, suministros, accesorios, aplicaciones, instalaciones, reparaciones, cableado externo o conectores no suministrados o autorizados por SAMSUNG; da�os ocasionados por conexiones a suministro el�ctrico incorrecto o inadecuado; fluctuaciones de corriente el�ctrica; sobrecargas de energ�a; da�os ocasionados por falla en el cumplimiento de las instrucciones de funcionamiento o manuales del usuario o falla en la realizaci�n de mantenimiento preventivo; traslado y reinstalaci�n del producto; o problemas causados por plagas. SAMSUNG no garantiza un funcionamiento ininterrumpido y sin fallas del producto. Untitled-2 17 Espa�ol 17 2021-09-06 10:50:20 Garant�a (EE.UU.) NO EXISTEN OTRAS GARANT�AS EXPL�CITAS APARTE DE LAS MENCIONADAS Y DESCRITAS ANTERIORMENTE, Y TODAS LAS DEM�S GARANT�AS EXPL�CITAS O IMPL�CITAS, INCLUYENDO SIN LIMITACI�N A TODAS LAS GARANT�AS IMPL�CITAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN CONCRETO, SE RECHAZAN EXPRESAMENTE, Y NINGUNA OTRA GARANT�A EXPL�CITA U OFRECIDA POR PERSONAS, FIRMAS O EMPRESAS EN RELACI�N A ESTE PRODUCTO SER� LEGALMENTE VINCULANTE PARA SAMSUNG. SAMSUNG NO SER� RESPONSABLE POR NINGUNA P�RDIDA DE INGRESOS O GANANCIAS, INCAPACIDAD DE GENERAR AHORROS U OTROS BENEFICIOS, NI POR CUALQUIER OTRO DA�O ESPECIAL, INCIDENTAL O EMERGENTE PROVOCADOS POR EL USO, MAL USO O INCAPACIDAD DE USAR ESTE PRODUCTO, INDEPENDIENTEMENTE DE LA TEOR�A LEGAL EN LA QUE SE BASE EL RECLAMO E INCLUSO SI SAMSUNG HA SIDO ADVERTIDA DE LA POSIBILIDAD DE DICHOS DA�OS; NI EL RESARCIMIENTO DE NING�N TIPO CONTRA SAMSUNG SER� SUPERIOR AL MONTO DEL PRECIO DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y QUE HAYA PROVOCADO EL PRESUNTO DA�O. SIN LIMITAR LO INDICADO ANTERIORMENTE, EL COMPRADOR ASUME TODO EL RIESGO Y LA RESPONSABILIDAD DE CUALQUIER P�RDIDA, DA�O O LESI�N A S� MISMO O A SU PROPIEDAD, AS� COMO A TERCEROS Y A LA PROPIEDAD DE ESTOS, OCASIONADOS POR EL USO, ABUSO O INCAPACIDAD DE USAR ESTE PRODUCTO VENDIDO POR SAMSUNG QUE NO HAYAN SIDO CAUSADOS DIRECTAMENTE POR NEGLIGENCIA DE SAMSUNG. ESTA GARANT�A LIMITADA NO SER� V�LIDA PARA PERSONAS AJENAS AL COMPRADOR ORIGINAL DE ESTE PRODUCTO, ADEM�S ES INTRANSFERIBLE Y CONSTITUYE SU RECURSO EXCLUSIVO. Ciertos estados no permiten limitaciones en cuanto a la vigencia de una garant�a impl�cita o la exclusi�n o limitaci�n de da�os accidentales o indirectos, de tal forma que las limitaciones o excepciones mencionadas tal vez no se apliquen a usted en particular. Esta garant�a le otorga derechos espec�ficos, e incluso puede otorgarle otros derechos que var�an de un estado a otro. Para obtener el servicio de garant�a, p�nganse en contacto con SAMSUNG en: SERVICIO DE ATENCI�N AL CLIENTE DE SAMSUNG Samsung Electronics America, Inc. 85 Challenger Road Ridgefield Park, NJ 07660 1-800-SAMSUNG (726-7864) www.samsung.com/us/support 18 Espa�ol Untitled-2 18 2021-09-06 10:50:20 Notas Untitled-2 19 2021-09-06 10:50:20 Scan the QR code* or visit www.samsung.com/spsn to view our helpful How-to Videos and Live Shows * Requires reader to be installed on your smartphone Contacte a SAMSUNG WORLD WIDE Si tiene preguntas o comentarios relacionados con los productos Samsung, p�ngase en contacto con el Servicio de Atenci�n al Cliente de SAMSUNG. Pa�s U.S.A CANADA Centro de contacto 1-800-SAMSUNG (726-7864) 1-844-SAM-PAYS (726-7297) 1-800-SAMSUNG(726-7864) 1-844-SAM-PAYS (726-7297) Sitio web www.samsung.com/us/support www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) DA68-03648A-04 Untitled-2 20 2021-09-06 10:50:21 Manuel d'installation Kit de la machine � gla�ons automatique � branchement rapide Appareil amovible Untitled-3 1 2021-09-06 10:53:24 Sommaire Sommaire Consignes de s�curit� 3 Consignes de s�curit� importantes et symboles : 3 Avertissement de la proposition 65 de l'�tat de Californie 3 Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil 3 Installation 4 Avant de raccorder la conduite d'eau 4 Installation de la machine � gla�ons automatique 5 Raccorder la conduite d'eau 14 D�pannage 16 Machine � gla�ons automatique 16 Informations relatives � la garantie (CANADA) 17 Garantie limit�e � l'acheteur initial 17 Obligation du propri�taire initial 17 Exclusions de la garantie 17 2 Fran�ais Untitled-3 2 2021-09-06 10:53:24 Consignes de s�curit� Consignes de s�curit� Consignes de s�curit� importantes et symboles : AVERTISSEMENT Pratiques inadapt�es ou dangereuses susceptibles de causer des blessures graves, voire la mort. ATTENTION Pratiques inadapt�es ou dangereuses susceptibles de causer des blessures l�g�res ou des dommages mat�riels. Ces symboles d'avertissement ont pour but d'�viter tout risque de blessure. Respectez-les en toutes circonstances. Lisez attentivement la pr�sente section et conservez le guide en lieu s�r afin de pouvoir le consulter ult�rieurement. Avertissement de la proposition 65 de l'�tat de Californie AVERTISSEMENT Risque de cancer et de malformations cong�nitales - www.P65Warnings.ca.gov. Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil AVERTISSEMENT � Veillez � ce qu'aucune pi�ce du circuit frigorifique ne soit endommag�e pendant le transport ou l'installation de l'appareil. - Risque d'incendie ou de l�sions oculaires en cas de fuite de r�frig�rant. En cas de fuite, n'approchez pas de flamme nue ou de source d'inflammation potentielle et a�rez la pi�ce pendant plusieurs minutes. - Cet appareil contient une faible quantit� de r�frig�rant isobutane (R-600a), un gaz naturel pr�sentant une compatibilit� �cologique �lev�e, mais qui est aussi un combustible. Veillez � ce qu'aucune pi�ce du circuit frigorifique ne soit endommag�e pendant le transport ou l'installation de l'appareil. Untitled-3 3 Fran�ais 3 2021-09-06 10:53:24 Installation Avant de raccorder la conduite d'eau Avant d'utiliser la machine � gla�ons, vous devez la raccorder � la conduite d'eau. Pour que la machine � gla�ons puisse fonctionner correctement, la pression de l'eau doit se situer entre 20 et 125 psi (0,138 et 0,862 mPa). AVERTISSEMENT Assurez-vous de raccorder la conduite d'eau � une source d'eau potable uniquement. ATTENTION � Ne r�utilisez pas d'anciens tuyaux. Utilisez uniquement les nouveaux tuyaux fournis avec l'appareil. � L'installation de la conduite d'eau n'est pas couverte pas la garantie de ce produit. Lisez attentivement les instructions pour prot�ger votre mat�riel et emp�cher tout dommage potentiel. � Si des coups de b�lier se produisent dans les canalisations, le r�frig�rateur peut �tre endommag� et des fuites d'eau et une inondation peuvent se produire. Si vous rencontrez ce probl�me, contactez un plombier professionnel. � Pour �viter des br�lures et des endommagements du produit, ne raccordez pas la conduite d'eau � une source d'eau chaude. � N'installez pas la conduite d'eau dans des zones o� la temp�rature descend en dessous du point de cong�lation. � Si vous utilisez un appareil �lectrique (comme une perceuse �lectrique) lors de l'installation, assurezvous que l'appareil soit isol� ou c�bl� de fa�on � �viter tout risque de choc �lectrique. � Toutes les installations doivent �tre conformes aux exigences de la r�glementation locale en mati�re de plomberie. � Le filtre � eau doit �tre remplac� conform�ment aux instructions du fabricant ou du revendeur. � Pour commander des filtres � eau suppl�mentaires, veuillez contacter le fabricant ou le revendeur du filtre. REMARQUE � Vous pouvez vous procurer le kit d'installation de la conduite d'eau aupr�s de votre revendeur. Nous vous recommandons d'utiliser un kit compos� d'un tube en cuivre et d'un �crou de serrage de 6 mm (1/4"). � Dans une zone o� la pression de l'eau est faible (inf�rieure � 20 psi (0,138 mPa)), vous pouvez installer une pompe de surpression pour compenser la faible pression. Installation 4 Fran�ais Untitled-3 4 2021-09-06 10:53:24 Installation de la machine � gla�ons automatique Pour acheter une nouvelle machine � gla�ons automatique (type de pi�ce : RA-TIMO63PP/AA), rendez-vous sur le site Web de Samsung (www.samsung.com) ou contactez votre revendeur. Kit de la machine � gla�ons Machine � gla�ons Bac � gla�ons Conduite d'eau (bleue) Conduite d'eau (blanche) Outils requis (non fournis) Tuyaux flexibles Pi�ces de fixation Tournevis cruciforme Installation Untitled-3 5 Fran�ais 5 2021-09-06 10:53:25 Installation Installer le kit de la machine � gla�ons AVERTISSEMENT Le r�frig�rateur doit �tre d�branch� de la source d'alimentation �lectrique avant de proc�der � l'installation. 1. Retirez les vis servant � fixer le cache de l'arriv�e d'eau (A) situ� sur le dessus du r�frig�rateur. Puis, faites glisser le cache de l'arriv�e d'eau (A) pour le retirer. - Apr�s avoir retir� le cache de l'arriv�e d'eau (A), retirez le cache d'�tanch�it� en A aluminium. A 2. Retirez le bouchon en mousse (A) du tuyau. A B A 3. Faites glisser le tuyau flexible (A) en direction du tuyau d'arriv�e d'eau (B) (avec une conduite d'eau blanche) et fixez-le sur le tuyau d'arriv�e d'eau (B). REMARQUE Ne retirez pas le cache mont� � l'extr�mit� de la conduite d'eau blanche. Installation 6 Fran�ais Untitled-3 6 2021-09-06 10:53:25 4. Redressez le c�ble (A) fix� � la conduite d'eau A blanche et ins�rez-le dans l'arriv�e d'eau sur le dessus du r�frig�rateur. Veillez � ne pas endommager le c�ble. 5. Ins�rez le tuyau d'arriv�e d'eau (A) (avec une conduite d'eau blanche) dans l'arriv�e d'eau sur A le dessus du r�frig�rateur. S�curisez le tuyau d'arriv�e d'eau (A) � l'aide du crochet (B). B Installation Untitled-3 7 Fran�ais 7 2021-09-06 10:53:25 Installation 6. Placez le cache d'�tanch�it� en aluminium (A) sur le tuyau d'arriv�e d'eau. Ensuite, remettez le cache de l'arriv�e d'eau (B) en place en le A faisant glisser, puis fixez le cache de l'arriv�e d'eau (B) � l'aide des vis. REMARQUE Assurez-vous que le tuyau flexible est solidement fix� afin de prot�ger la partie courb�e de la conduite d'eau. B B A 7. Ouvrez la porte du cong�lateur, puis retirez la clayette (A). Installation 8 Fran�ais Untitled-3 8 2021-09-06 10:53:25 8. Retirez les vis qui maintiennent en place le cache (A) dans le coin sup�rieur � l'int�rieur du cong�lateur. Puis, retirez le cache (A) en le A tirant vers l'avant. A 9. Raccordez le faisceau �lectrique (A) de la conduite d'eau blanche (que vous avez ins�r� � travers la conduite d'eau sur le dessus du r�frig�rateur) � la prise de droite dans le cong�lateur. Assurez-vous que le connecteur soit bien ins�r�. (Vous devriez entendre un � clic �.) A 10. Raccordez le faisceau �lectrique (A) de la machine � gla�ons � la prise de gauche dans le cong�lateur. Assurez-vous que le connecteur soit bien ins�r� afin de pr�venir toute d�faillance du syst�me. A Installation Untitled-3 9 Fran�ais 9 2021-09-06 10:53:26 Installation A B 11. Ins�rez la machine � gla�ons dans la partie avant des oeillets (A), comme indiqu�. Ensuite, poussez la machine � gla�ons (B) vers l'int�rieur, jusqu'en but�e. Afin d'�viter toute d�viation de la machine � gla�ons, assurez-vous qu'elle est bien install�e en position. Installation 10 Fran�ais Untitled-3 10 B 12. Serrez les vis fournies (x2) pour fixer fermement la machine � gla�ons (A) au r�frig�rateur. A - Assurez-vous que les trous de vis sont align�s entre eux avant de serrer les vis. A A 13. Placez le bac � gla�ons (A) sur la clayette, comme indiqu�. De par sa conception, le bac � gla�ons (A) est cens� �tre plac� derri�re la machine � gla�ons. Autrement, les gla�ons produits par la machine � gla�ons ne seront pas r�cup�r�s correctement dans le bac. 14. D�vissez les vis pour retirer le couvercle du compartiment du compresseur (A) � l'arri�re du r�frig�rateur. AVERTISSEMENT Veillez � ne pas vous couper les mains lors du retrait du couvercle du compartiment du compresseur (A). 2021-09-06 10:53:26 15. Retirez le cache � l'extr�mit� de la conduite d'eau blanche et faites glisser le tuyau flexible (A) vers la conduite d'eau blanche. Puis, A raccordez la conduite d'eau blanche � la partie inf�rieure de la vanne (B) (avec une conduite d'eau bleue). REMARQUE Jetez imm�diatement le cache apr�s son retrait de B la conduite d'eau. Ne jouez pas avec le cache et ne le mettez pas dans votre bouche. Installation A A Untitled-3 11 REMARQUE Une ligne (A) est marqu�e sur la conduite d'eau blanche. Veillez � ins�rer la conduite d'eau jusqu'� la ligne marqu�e lors de son raccordement � la A vanne. 16. Raccordez le connecteur de la vanne (A) � l'orifice dans le compartiment du compresseur. Assurez-vous que le connecteur soit bien ins�r�. (Vous devriez entendre un � clic �.) 17. Fixez le support de vanne (A) sur le r�frig�rateur comme illustr�. REMARQUE Assurez-vous que la vanne ou le support n'entre pas en contact avec les pi�ces situ�es autour (en particulier le tuyau de r�frig�rant) dans le compartiment du compresseur. Fran�ais 11 2021-09-06 10:53:26 Installation A A REMARQUE � Veillez � disposer les conduites d'eau comme indiqu� sur les illustrations. � V�rifiez que les conduites d'eau ne sont pas pinc�es ou tordues pendant le processus. � Assurez-vous que le tuyau flexible est solidement fix� afin de prot�ger la partie courb�e de la conduite d'eau. 18. R�installez le couvercle du compartiment du compresseur (A). REMARQUE V�rifiez que les conduites d'eau ne sont pas pinc�es ou tordues pendant le processus. 19. Utilisez les 3 pi�ces de fixation (A) pour s�curiser les conduites d'eau. REMARQUE � Ne retirez pas le cache mont� � l'extr�mit� de la conduite d'eau bleue jusqu'� ce que la conduite d'eau bleue soit raccord�e � une source d'eau. � Si le tuyau d'eau n'est pas fermement fix�, utilisez du ruban adh�sif pour le fixer solidement � l'arri�re du r�frig�rateur. ATTENTION Ne montez pas de filtre � eau sur n'importe quelle partie du r�frig�rateur. Cela pourrait endommager le r�frig�rateur. Installation 12 Fran�ais Untitled-3 12 2021-09-06 10:53:27 REMARQUE Si vous devez d�placer le r�frig�rateur apr�s avoir raccord� la conduite d'eau, assurez-vous que la section jointe de la conduite d'eau est droite. Installation Untitled-3 13 Fran�ais 13 2021-09-06 10:53:27 Installation Raccorder la conduite d'eau Installer un filtre � eau Le filtre � eau et le kit d'installation du filtre � eau compos� des pi�ces n�cessaires, illustr�s dans cette section, ne sont pas fournis. Vous devez acheter un filtre � eau et un kit d'installation de filtre � eau aupr�s d'un magasin de bricolage local. Raccorder au tuyau d'alimentation en eau 01 07 02 03 06 05 04 09 01 Conduite d'eau froide 02 Collier de fixation 03 Conduite en plastique 04 �crou de serrage 05 Gaine de compression 06 �crou de presse-garniture 07 Robinet de sectionnement 08 Cartouche du filtre 09 Support de la cartouche 10 Couper verticalement � 90� 08 10 Installation 1. Coupez la conduite d'eau principale et �teignez la machine � gla�ons. 2. Trouvez la conduite d'eau potable la plus proche. 3. Suivez les consignes indiqu�es sur le kit d'installation du filtre � eau. 4. Apr�s avoir raccord� la conduite d'eau � l'entr�e du support de la cartouche en introduisant compl�tement la conduite en plastique, ins�rez puis serrez la cartouche du filtre. 5. Ouvrez la conduite d'eau et faites couler 11 litres d'eau (environ 6 minutes) � travers le filtre avant de l'utiliser. ATTENTION � La conduite d'eau doit �tre raccord�e � l'ext�rieur du r�frig�rateur. � N'utilisez pas de fils de cuivre. � Si vous coupez le tuyau afin d'adapter sa longueur, assurez-vous que ses extr�mit�s sont coup�es verticalement. 14 Fran�ais Untitled-3 14 2021-09-06 10:53:27 Raccorder la conduite d'eau au r�frig�rateur 01 Support de la cartouche 02 Attaches en plastique 03 Conduite en plastique 04 Cartouche du filtre 01 02 03 04 1. Raccordez la conduite en plastique en partant de l'arri�re du r�frig�rateur jusqu'� la sortie du support de cartouche jusqu'� ce que la conduite en plastique soit compl�tement ins�r�e. 2. Fixez les deux extr�mit�s du support de cartouche � l'aide des attaches en plastique. 3. Ouvrez la conduite d'eau et v�rifiez qu'il n'y a pas de fuite. ATTENTION � Utilisez uniquement de l'eau potable. � La cartouche de filtre n'est pas fournie. Vous devez l'acheter dans un magasin de bricolage local. � Lorsque vous d�placez le r�frig�rateur pour le raccordement, veillez � ne pas marcher sur le cordon d'alimentation ou la conduite d'eau. Installation Untitled-3 15 Fran�ais 15 2021-09-06 10:53:27 D�pannage Machine � gla�ons automatique Sympt�me La machine � gla�ons ne produit pas de glace. Causes possibles � Le compartiment du cong�lateur n'est pas assez froid. � La machine � gla�ons est �teinte. � Le connecteur de c�ble de la machine � gla�ons n'est pas branch� correctement. � La conduite d'eau alimentant la machine � gla�ons est tordue ou pinc�e. Solution � Assurez-vous que l'entr�e d'air froid n'est pas obstru�e. � Assurez-vous que la machine � gla�ons est allum�e. Activez l'interrupteur situ� sur le dessus du r�frig�rateur et v�rifiez si la machine � gla�ons commence � fonctionner. � Assurez-vous que le connecteur de c�ble est bien branch� � la bo�te de raccordement. � Assurez-vous que la conduite d'eau � l'arri�re du r�frig�rateur n'est pas tordue ou pinc�e. D�pannage 16 Fran�ais Untitled-3 16 2021-09-06 10:53:27 Informations relatives � la garantie (CANADA) Garantie limit�e � l'acheteur initial Cette machine � gla�ons Samsung est garantie par Samsung Electronics Canada, Inc. (d�sign� ci-apr�s par SECA) contre les d�fauts de fabrication mat�riels ou une malfa�on durant les p�riodes suivantes : Pi�ces : 1 an SECA garantit en outre que si cet appareil ne fonctionne pas correctement durant la p�riode de garantie sp�cifi�e et que le dysfonctionnement est d� � un mat�riau d�fectueux, SECA r�parera ou remplacera la machine � gla�ons. Le service � domicile n'est pas offert partout. Communiquez avec nous pour savoir si le service � domicile est actuellement offert dans votre r�gion en utilisant les coordonn�es se trouvant au dos de votre garantie. Toutes les r�parations ou tous les remplacements sous garantie doivent �tre effectu�s par un centre de service autoris� SECA. (Pour localiser le centre de service SECA le plus proche, appelez le 1 800 SAMSUNG (726-7864) ou visitez notre site Web � l'adresse www.samsung.com/ca) Obligation du propri�taire initial Le re�u de vente dat� initial doit �tre conserv� par le client et il s'agit de la seule preuve d'achat acceptable. Il doit �tre pr�sent� au centre de service autoris� SECA au moment de la demande de service avant que les services de garantie ne soient rendus. Pour tous les mod�les portatifs, le transport vers et depuis le centre de service autoris� rel�ve de la responsabilit� du client. Exclusions de la garantie Cette garantie ne couvre pas les dommages provoqu�s par un accident, un incendie, une inondation et/ ou toutes autres catastrophes naturelles, une manipulation, une tension d'alimentation ou une installation incorrectes, des r�parations incorrectes ou non-autoris�es, une utilisation commerciale ou enfin des dommages survenus au cours de l'exp�dition. Les ajustements de la part du client qui sont expliqu�s dans ce guide d'utilisation ne sont pas couverts par les dispositions de la pr�sente garantie. Cette garantie sera automatiquement annul�e pour tout appareil re�u avec un num�ro de s�rie manquant ou modifi�. Cette garantie est valide uniquement pour les produits achet�s et utilis�s au Canada. CENTRE D'ASSISTANCE CLIENT�LE SAMSUNG Samsung Electronics Canada Inc. 2050 Derry Road West, Mississauga, Ontario L5N 0B9 Canada 1-800-SAMSUNG (726-7864) www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) Untitled-3 17 Fran�ais 17 2021-09-06 10:53:27 M�mo Untitled-3 18 2021-09-06 10:53:27 M�mo Untitled-3 19 2021-09-06 10:53:27 Scan the QR code* or visit www.samsung.com/spsn to view our helpful How-to Videos and Live Shows * Requires reader to be installed on your smartphone Prendre contact avec SAMSUNG WORLD WIDE Si vous avez des questions ou des commentaires sur les produits Samsung, veuillez prendre contact avec le centre d'assistance client�le SAMSUNG. Pays U.S.A CANADA Centre d'appels 1-800-SAMSUNG (726-7864) 1-844-SAM-PAYS (726-7297) 1-800-SAMSUNG(726-7864) 1-844-SAM-PAYS (726-7297) Site Internet www.samsung.com/us/support www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) DA68-03648A-04 Untitled-3 20 2021-09-06 10:53:28
