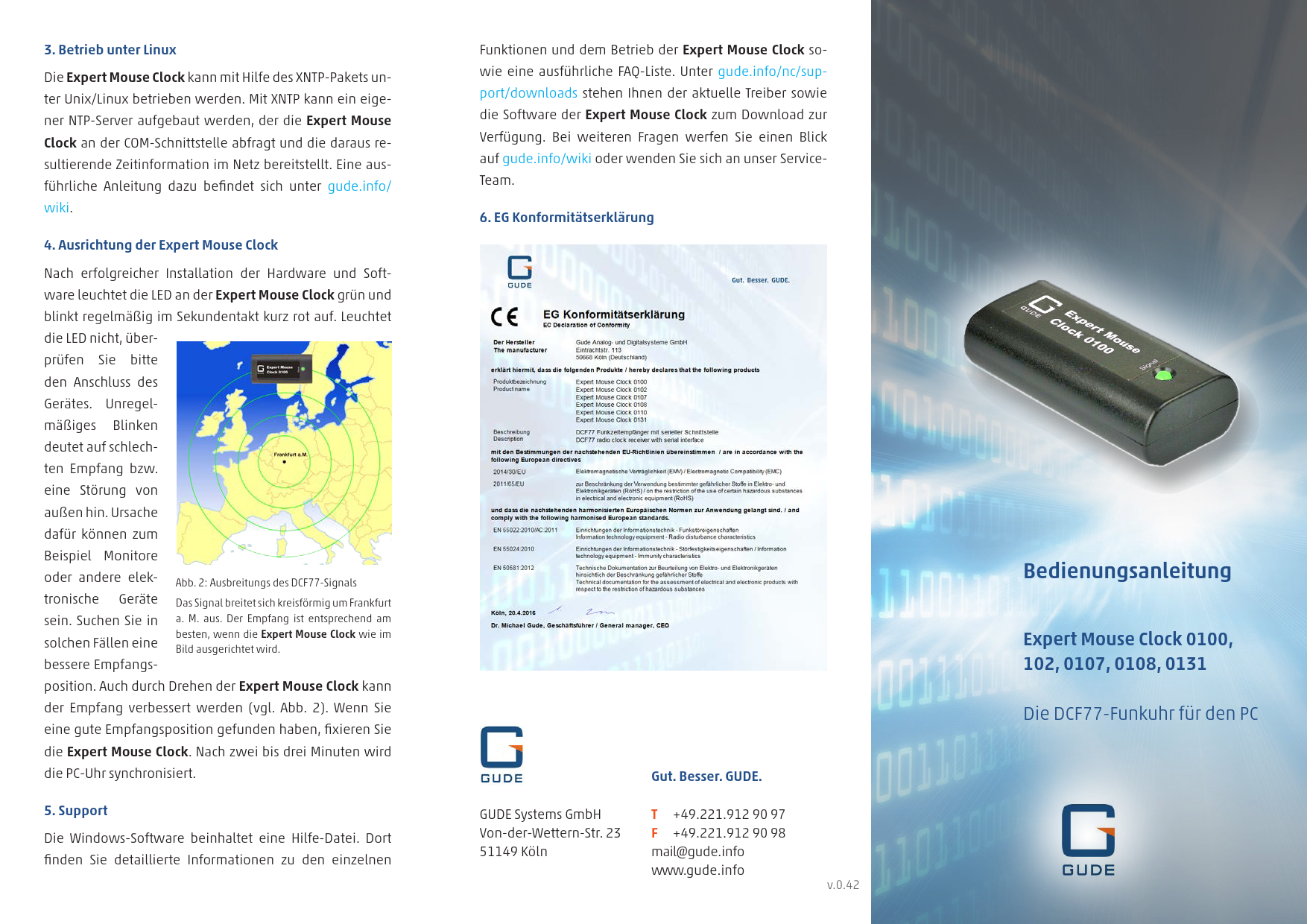

Bedienungsanleitung Expert Mouse Clock-Serie
Bedienungsanleitung Expert Mouse Clock-Serie - gude.info
1.2). Legen Sie die CD-ROM Drivers, Tools & Manuals in das CD-. Laufwerk des PC ein oder laden Sie sich die aktuelle Soft ...
Extracted Text
3. Betrieb unter Linux Die Expert Mouse Clock kann mit Hilfe des XNTP-Pakets unter Unix/Linux betrieben werden. Mit XNTP kann ein eigener NTP-Server aufgebaut werden, der die Expert Mouse Clock an der COM-Schnittstelle abfragt und die daraus resultierende Zeitinformation im Netz bereitstellt. Eine ausf�hrliche Anleitung dazu befindet sich unter gude.info/ wiki. 4. Ausrichtung der Expert Mouse Clock Nach erfolgreicher Installation der Hardware und Soft- ware leuchtet die LED an der Expert Mouse Clock gr�n und blinkt regelm��ig im Sekundentakt kurz rot auf. Leuchtet die LED nicht, �ber- pr�fen Sie bitte den Anschluss des Ger�tes. Unregel- m��iges Blinken deutet auf schlech- ten Empfang bzw. eine St�rung von au�en hin. Ursache daf�r k�nnen zum Beispiel Monitore oder andere elektronische Ger�te sein. Suchen Sie in solchen F�llen eine bessere Empfangs- Abb. 2: Ausbreitungs des DCF77-Signals Das Signal breitet sich kreisf�rmig um Frankfurt a. M. aus. Der Empfang ist entsprechend am besten, wenn die Expert Mouse Clock wie im Bild ausgerichtet wird. position. Auch durch Drehen der Expert Mouse Clock kann der Empfang verbessert werden (vgl. Abb. 2). Wenn Sie eine gute Empfangsposition gefunden haben, fixieren Sie die Expert Mouse Clock. Nach zwei bis drei Minuten wird die PC-Uhr synchronisiert. 5. Support Die Windows-Software beinhaltet eine Hilfe-Datei. Dort finden Sie detaillierte Informationen zu den einzelnen Funktionen und dem Betrieb der Expert Mouse Clock sowie eine ausf�hrliche FAQ-Liste. Unter gude.info/nc/support/downloads stehen Ihnen der aktuelle Treiber sowie die Software der Expert Mouse Clock zum Download zur Verf�gung. Bei weiteren Fragen werfen Sie einen Blick auf gude.info/wiki oder wenden Sie sich an unser ServiceTeam. 6. EG Konformit�tserkl�rung Gut. Besser. GUDE. GUDE Systems GmbH Von-der-Wettern-Str. 23 51149 K�ln T +49.221.912 90 97 F +49.221.912 90 98 mail@gude.info www.gude.info v.0.42 Bedienungsanleitung Expert Mouse Clock 0100, 102, 0107, 0108, 0131 Die DCF77-Funkuhr f�r den PC Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich f�r ein Produkt der Firma GUDE entschieden haben. Unsere Ger�te stammen aus eigener Entwicklung und Fertigung mit dem Ziel h�chsten Qualit�tsanspr�chen gerecht zu werden. Die Expert Mouse Clock-Serie erweitert Ihren PC um eine pr�zise Zeitmessung. Die Ger�te eigenen sich f�r den Einsatz in Geb�uden und wettergesch�tzten Positionen. Die Expert Mouse Clock 102 ist dar�ber hinaus wasserdicht (IP68) und damit auch f�r den Au�enbereich geeignet. 1. Installation der Hardware unter Windows* 1.1 Expert Mouse Clock 0100, 0102, 0131 (RS232) Die Expert Mouse Clock wird an eine serielle Schnittstelle (9-polig) des PC angeschlossen. Hierbei ist eine Baudrate von 50 Baud einzustellen. Bei der Expert Mouse Clock 0131 wird nun die externe Antenne an den BNC-Anschluss angeschlossen. Bei einer 25-poligen seriellen Schnittstelle kann auf handels�bliche Adapter zur�ckgegriffen werden, um die Expert Mouse Clock anzuschlie�en. 1.2 Expert Mouse Clock 0107, 0108 (USB) Legen Sie die CD-ROM Drivers, Tools & Manuals in das CDLaufwerk des PC ein oder laden Sie sich den aktuellen USBTreiber herunter von gude.info/nc/support/downloads. Daraufhin wird die Expert Mouse Clock an eine USBSchnittstelle des PC angeschlossen. Windows installiert nun automatisch den USB-Treiber sowie den Treiber f�r die virtuelle serielle Schnittstelle. Die Installation der Treiber kann ebenso manuell �ber den Windows Ger�temanager durchgef�hrt werden. Bei der Expert Mouse Clock 0108 wird nun die externe Antenne an den BNC-Anschluss angeschlossen. 2. Betrieb unter Windows* 2.1 Installation der Software Die Windows-Software WinClk rechnet das empfangene Zeitsignal in UTC-Zeit um und synchronisiert damit in regelm��igen Abst�nden die interne Uhr des PC (Systemzeit). Die ausgegebene Zeit ergibt sich aus den jeweiligen Einstellungen des Betriebssystems (Zeitzone, Sommer- bzw. Winterzeit). Bei der Expert Mouse Clock 0107 / 0108 ist der entsprechende USB-Treiber vor der Installation der Windows-Software zu installieren (s. 1.2). Legen Sie die CD-ROM Drivers, Tools & Manuals in das CDLaufwerk des PC ein oder laden Sie sich die aktuelle Software herunter von gude.info/nc/support/downloads. Folgen Sie den Anweisungen des Installationsprogramms. * Windows Server 2003/2008/2012 (x32/x64), Windows XP (x32), Vista, 7/8/10 (x32/x64) 2.2 Anzeigefelder in der Software Empfang Status: Aktueller Empfangsstatus der Funkuhr Empfangsqualit�t: Anzeige in Prozent letzte korrekte DCF-Zeit: Zeitpunkt der letzten korrekt �bertragenen Uhrzeit Schnittstelle: Verwendete Schnittstelle (USB oder COM) Bitanalyse Hier werden die empfangenen Bits (0 oder 1) der letzten zwei Minuten angezeigt (vorherige und aktuelle Minute). Die beiden Reihen werden bis zum Ende mit Bits gef�llt. Die Bedeutung der empfangenen Bits wird unter Information angezeigt. Zeitversatz Hier kann ein Zeitversatz zur empfangenen Zeit eingestellt werden. �blicherweise ist dieses Feld deaktiviert. Falls ein Zeitversatz gew�nscht ist, lesen Sie bitte vorher die entsprechenden Erl�uterungen in der Software-Hilfe. max. korrigierte Abweichung Diese Option bietet eine zus�tzliche Pr�froutine: Ist dieses Auswahlfeld angekreuzt, wird die empfangene Zeitinformation mit der aktuellen PC-Zeit verglichen. Ist die Abwei- Abb. 1: Bedienoberfl�che der Software WinClk chung gr��er als der eingestellte Wert (Beispiel in Abb. 1: 60 Minuten), wird die PC-Zeit nicht synchronisiert. Lesen Sie hierzu bitte auch die Erl�uterungen in der Software-Hilfe. 2.3 Optionen im Men� Einstellungen COM-Anschluss: W�hlen Sie einen beliebigen COM-Port aus, falls der gew�nschte COM-Port nicht automatisch erkannt wird. Synchronisieren: W�hlen Sie zwischen einer einmaligen und einer regelm��igen (empfohlen) Synchronisation der Zeit. Farben: Passen Sie die Farbauswahl des Programms an. Sprache: W�hlen Sie die gew�nschte Sprache aus. Schlie�en: W�hlen Sie die Option Fenster oder Anwendung, wenn Sie entweder nur das Fenster schlie�en oder das komplette Programm beenden m�chten. Bitanalyse W�hlen Sie zwischen Anzeigen oder Verbergen des Bitanalyse-Fensters. ? Hilfe: Erhalten Sie Hilfe zum Programmfenster der WinClkSoftware oder zur kompletten Expert Mouse Clock-Serie. Info: Erhalten Sie alle Informationen �ber die eingesetzte WinClk-Software.
