SAMSUNG W108069060 Undercounter Dishwasher Stainless Steel Tub Installation Guide
File info: application/pdf · 76 pages · 28.65MB
Installation Instructions
stainless steel tub, stainless steel tub, stainless steel tub, stainless steel tub, dishwasher, installation instructions
Full PDF Document
If the inline viewer fails, it will open the original document in compatibility mode automatically. You can also open the file directly.
Extracted Text

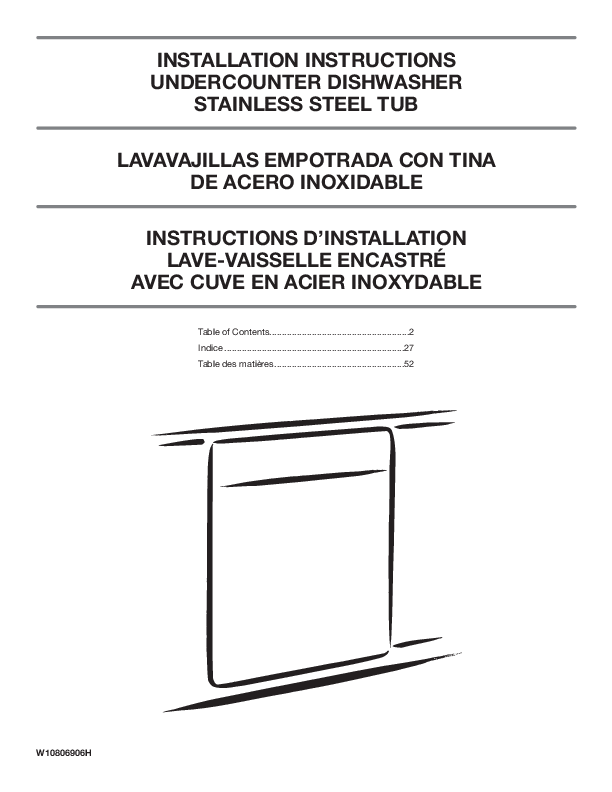

INSTALLATION INSTRUCTIONS UNDERCOUNTER DISHWASHER STAINLESS STEEL TUB LAVAVAJILLAS EMPOTRADA CON TINA DE ACERO INOXIDABLE INSTRUCTIONS D'INSTALLATION LAVE-VAISSELLE ENCASTR� AVEC CUVE EN ACIER INOXYDABLE Table of Contents........................................................2 Indice ........................................................................27 Table des mati�res....................................................52 W10806906H TABLE OF CONTENTS DISHWASHER SAFETY ................................................... 3 INSTALLATION REQUIREMENTS................................... 4 Tools and Parts .........................................................................4 Location Requirements.............................................................6 Product and Cabinet Opening Dimensions .............................. 7 Drain Requirements .................................................................. 8 Water Supply Requirements .....................................................8 Electrical Requirements ............................................................8 INSTALLATION INSTRUCTIONS..................................... 9 Prepare Cabinet Opening � New Utilities .................................9 Install Optional Moisture Barrier ...............................................9 Electrical Connection..............................................................10 Prepare Dishwasher................................................................11 Remove Access Panel ............................................................11 Connect Water Line to Fill Valve .............................................12 Connect Fill Hose to Fill Valve ................................................13 Drain Hose Connection ..........................................................13 Power Cord Connection .........................................................14 Install Door Handle .................................................................16 Place Diswasher in Cabinet ....................................................16 Custom Panel Installation .......................................................17 Choose Anchor Attachment Method ......................................17 Final Installation Check...........................................................18 Secure Dishwasher in Cabinet Opening .................................19 Direct Wire Connection...........................................................20 Connect Water Line to House Shutoff Valve...........................22 Connect Drain Hose ..............................................................22 Complete Installation ..............................................................24 Install Access Panel................................................................25 Check Operation.....................................................................26 If Dishwasher Does Not Operate ............................................ 26 Additional Tips ........................................................................26 2 DISHWASHER SAFETY WARNING Tip Over Hazard Do not use dishwasher until completely installed. Do not push down on open door. Doing so can result in serious injury or cuts. You Need to: Slowly open dishwasher door while someone grasps the rear of the dishwasher. Remove shipping materials and drain hose. Close dishwasher door until latched. NOTE: Each dishwasher is tested at the factory and may contain some residual water in the tub as a result of the test. Observe all governing codes and ordinances. Install this dishwasher as specified in these instructions. Installation should be performed by a qualified service technician. The dishwasher must be installed to meet all electrical and plumbing national and local codes and ordinances. Care shall be exercised when the appliance is installed or removed, to reduce the likelihood of damage to the power cord. WARNING: To reduce the risk of electric shock, fire, or injury to persons, the installer must ensure that the dishwasher is completely enclosed at the time of installation. 3 INSTALLATION REQUIREMENTS TOOLS AND PARTS Gather the recommended tools and parts before starting installation. Read and follow the instructions provided with any tools listed here. All Installations Tools Needed: Other Useful Items You May Need: Flashlight Shallow pan Pliers Flat-blade screwdriver Bath towel Parts Supplied: Masking or duct tape Phillips screwdriver Utility knife Drain hose clamps (2) Drain hose (1 large/red and 1 small/green) 5/16" (8 mm) and 1/4" (6.35 mm) Small level nut drivers or hex sockets Measuring tape or ruler 5/8" (16 mm) open-end wrench #10 x 1/2" (12.7 mm) Phillips-head screws (2) Undercounter mounting brackets (2) Make sure all these parts are included in the literature package. If parts are not included, call us at our toll-free number or visit our website listed in the User Guide. 10" (254 mm) adjustable wrench that opens to 11/8" (29 mm) Torx� T20� and, if installing custom front panels, Torx� T15� screwdrivers Door handle (on some models) �TORX, T15, and T20 are registred trademarks of Acument Intellectual Properties, LLC. 4 Other Parts Needed (not provided): 3/8" (9.5 mm) Compression x 3/4" (19 mm) Hose Fitting with rubber seal and 90� elbow (required to properly connect household water line to the dishwasher) (Whirlpool Part Number W10685193) First-Time Installations Check local codes. Check existing electrical supply. See the "Electrical Requirements" section. It is recommended that electrical connections be made by a licensed electrical installer. Additional Tools Needed: Household Wiring (Metallic) Strain Relief to fit 7/8" (22 mm) hole (required to properly secure household wiring to the dishwasher terminal box) (Whirlpool Part Number 4396672) NOTE: Use only UL Listed/ CSA Approved part. Twist-On Wire Connectors NOTES: Confirm proper size for connecting your gauge of household wiring to the 16-gauge wiring in the dishwasher. Use only UL Listed/CSA Approved parts. Call us at our toll-free number, visit our website listed in the User Guide for part numbers above, or see local electrical/plumbing supply retailer for equivalent. Optional Accessory Parts Available: Moisture Barrier Tape NOTE: Moisture barrier tape is an optional, added level of protection if installing a dishwasher under a wooden countertop. (Whirlpool Part Number 4396277) Side Panel Kit For enclosing the side of the dishwasher when installing it at the end of your cabinetry (Whirlpool Part Number varies with color.) Call us at our toll-free number or visit our website listed in the User Guide for part numbers above. Small tubing cutter Wire stripper Cordless drill with 1/2" (12.7 mm), 3/4" (19 mm) , and 11/2" (38 mm) hole saw bits Additional Parts Needed (not provided): Copper Tubing (3/8" (9.5 mm) O.D. suggested) or Flexible Braided Water Supply Line Kit (Whirlpool Part Number W10278635RP). Kit includes braided hose and 3/8" (9.5 mm) compression x 3/4" (19 mm) hose fitting. Screw-Type Clamps 11/2"-2" (38-50 mm) (3 maximum) Optional-Longer Drain Hose Maximum length 12 ft (3.7 m) (Whirlpool Part Number 3385556) NOTE: Must meet AHAM/IAPMO test standards, fit 1" (25 mm) drain connection, and be resistant to heat and detergent Call us at our toll-free number, visit our website listed in the User Guide for part numbers above, or see local plumbing supply retailer for equivalent. NOTE: If using a flexible braided hose, replace inlet hose after 5 years to reduce the risk of hose failure. Record hose installation or replacement dates on the hose for future reference. 5 For Direct Wire For Power Cord Cabinet Grommet For 11/2" (38 mm) hole in cabinet. (Whirlpool Part Number 302797) NOTE: Required for metal cabinets Power Cord Kit Kit typically includes power cord, metallic strain relief, grommet, and twist-on wire connectors. (Whirlpool Part Number 4317824) Call us at our toll-free number, visit our website listed in the User Guide for part numbers above, or see local electrical supply retailer for equivalent. LOCATION REQUIREMENTS Dishwasher must be fully enclosed (top, sides, back, and floor) upon installation. A side panel kit is available from your dealer for installing your dishwasher at the end of your cabinetry. An optional moisture barrier accessory is also available for installing underneath a wooden countertop. See the "Tools and Parts" section at the front of the guide for part details and orders. Check location where dishwasher will be installed. The location must provide: Convenient access for loading and unloading dishes. Corner locations require a 2" (51 mm) minimum clearance between the side of the dishwasher door and the wall or cabinet. Easy access to water, electricity, and drain: Grounded electrical supply is required. This dishwasher has a water heating feature and also requires a connection to a hot water supply line. Make sure pipes, wires and drain hose are within the shaded area shown in the "Product and Cabinet Opening Dimensions" section. Do not run drain lines, water lines, or electrical wiring where they can interfere with or contact dishwasher motor or legs. Shelter dishwasher and water lines leading to dishwasher against freezing. Damage from freezing is not covered by the warranty. NOTE: If dishwasher will be left unused for a period of time or in a location where it may be subject to freezing, have it winterized by authorized service personnel. If installed in new construction, flush the water supply line of debris before connecting it to the fill valve. If it is not flushed, debris from the water supply could plug the fill valve screen. A square opening for proper operation and appearance The cabinet front to be perpendicular to floor A level floor Helpful Hint: If floor at front of opening is not level with floor at rear of opening, shims may be used to level dishwasher. NOTE: To avoid shifting during dishwasher operation, shims must be securely attached to the floor. The location where the dishwasher will be installed must provide clearance between motor and flooring. Motor should not touch the floor. Do not install dishwasher over carpeted flooring. 6 Product and Cabinet Opening Dimensions 237/8" (606 mm) 30" (762 mm) 331/2" (851 mm) min. with wheels removed 30" (762 mm) 241/2" (622 mm) B C 3/4" (19 mm) A 3 7/16 7/16" (87 mm - 113 mm) For 47/16" (113 mm) toe kick, height of cabinet opening is 341/2" (876 mm). 33/4" (95 mm) 21" (533 mm) A. Insulation may be compressed (not used on all models). B. For panel-ready models, dishwasher depth is 24" (610 mm), not including the 3/4" (19 mm) custom door panel. C. Door handles may protrude forward of the face of the dishwasher, varies by model. Check that all surfaces have no protrusions that would prohibit dishwasher installation. 34" (864 mm) D 4" (102 mm) 101/2" (267 mm) 63/4" (172 mm) NOTE: Shaded areas of cabinet walls show where utility connections may be installed. 3" (76 mm) 24" (610 mm) 21/4" (5674 mm) 13/4" (44 mm) 61/4" (159 mm) 2" (51 mm) D. Measured from the lowest point on the underside of the countertop. May be reduced to 331/2" area of insulation (blanket) on dishwasher. E. Minimum, measured from narrowest point of opening 24" (610 mm) E 7 DRAIN REQUIREMENTS A new drain hose is supplied with your dishwasher. If drain hose is not long enough, use a new drain hose with a maximum length of 12 ft (3.7 m) that meets all current AHAM/ IAPMO test standards, is resistant to heat and detergent, and fits the 1" (25 mm) drain connector of the dishwasher. See the "Tools and Parts" section at the front of the guide for part details and orders. NOTE: Do not connect multiple drain hoses together. Make sure to connect drain hose to waste tee or disposer inlet above drain trap in house plumbing and 20" (508 mm) minimum above the floor. It is recommended that the drain hose either be looped up and securely fastened to the underside of the counter or be connected to an air gap. Make sure to use an air gap if the drain hose is connected to house plumbing lower than 20" (508 mm) above subfloor or floor. Use of air gap Air gap If required, the air gap should be installed in accordance with the air gap installation instructions. When you are connecting the air gap, a rubber hose (not provided) will be needed to connect to the waste tee or disposer inlet. Use 1/2" (12.7 mm) minimum I.D. drain line fittings. WATER SUPPLY REQUIREMENTS This dishwasher has a water heating feature and also requires a connection to a hot water supply line. A hot water line with 20 to 120 psi (0.138 to 0.827 mPa) water pressure can be verified by a licensed plumber. 120�F (49�C) water at dishwasher 3/8" (9.5 mm) O.D. copper tubing with compression fitting or flexible braided water supply line. See the "Tools and Parts" section at the front of the guide for part details and orders. NOTE: 1/2" (12.7 mm) minimum plastic tubing is not recommended. A 90� elbow with 3/4" (19 mm) hose connection with rubber washer. See the "Tools and Parts" section at the front of the guide for part details and orders. Do not solder within 6" (152 mm) of the water inlet valve. If installed in new construction, make sure the house water supply lines have been flushed prior to connecting the dishwasher to remove any debris that may exist in the supply line. NOTE: If replacing an existing dishwasher, it is recommended to install a new water line (see the "Tools and Parts" section at the front of the guide for part details) and drain hose (supplied) with the new dishwasher. ELECTRICAL REQUIREMENTS Be sure that the electrical connection and wire size are adequate and in conformance with the National Electrical Code, ANSI/NFPA 70 - latest edition, and all local codes and ordinances. A copy of the above code standards can be obtained from: National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 You Must Have: 120 V, 60 Hz, AC-only, 15- or 20 A, fused electrical supply Copper wire only A maximum of 2 field wiring supply conductors (12 AWG largest size) plus 1 grounding conductor are permitted in the terminal box. We Recommend: A time-delay fuse or circuit breaker A separate circuit If Connecting Dishwasher with a Power Cord: Use UL Listed power cord kit marked for use with dishwasher. See the "Tools and Parts" section at the front of the guide for part details and orders. Plug into a grounded 3 prong outlet. Outlet must meet all local codes and ordinances. If Connecting Dishwasher with Direct Wiring: Use flexible, armored, or nonmetallic sheathed copper wire with grounding wire that meets the wiring requirements for your home and local codes and ordinances. Use a UL Listed/CSA Approved metallic strain relief. See the "Tools and Parts" section at the front of the guide for part details and orders. 8 INSTALLATION INSTRUCTIONS WARNING 4. Sand holes smooth Electrical Shock Hazard Disconnect electrical power at the fuse box or circuit breaker box before installing dishwasher. Failure to do so can result in death or electrical shock. 1. Disconnect power Disconnect electrical power at the fuse box or circuit breaker box before installing dishwasher. 2. Shut off water supply Shut off the water supply to the dishwasher. PREPARE CABINET OPENING � NEW UTILITIES 3. Drill hole locations new construction Optional location 11/2" (38 mm) Preferred location 1/2" (12.7 mm) NOTE: Refer to the "Product and Cabinet Opening Dimensions" section for the correct hole placement and dimensions of the shaded area. Drill a 11/2" (38 mm) drain hose hole in the side or rear of cabinet, depending on location of drain hose routing and drain hose connection location. Drill a 1/2" (12.7 mm) water supply hose hole in the side or rear of cabinet, depending on location of water supply routing and connection location Drill a 11/2" (38 mm) electrical conduit hole in the right-hand side or rear of cabinet. Wood cabinet Metal cabinet Wood cabinet: Sand the hole until smooth. Metal cabinet: Cover edges of hole with grommet included with power cord kit. See the "Tools and Parts" section at the front of the guide for part details. Helpful Tip: Wiring the dishwasher will be easier if you route the cable into the cabinet opening from the right-hand side. INSTALL OPTIONAL MOISTURE BARRIER � RECOMMENDED FOR WOOD COUNTERTOPS Moisture barrier/wood shims Moisture barrier Install wood shims See the "Tools and Parts" section at the front of the guide for part details and orders. Make sure the area under the cabinet is clean and dry for installation of the moisture barrier. Remove the backing of the moisture barrier, and apply to underside of the countertop along the front edge of the counter. NOTE: Install wood shims if side anchoring and the gap between the sides of the cabinet and sides of the dishwasher are greater than 1/2" (12.7 mm) on each side or are greater than the length of the side anchor screws. 9 5. Built-up floors � add shims as needed If installing into a 331/2" (851 mm) opening Built-up floors: If the kitchen floor is higher than the cabinet opening's floor - for example, the kitchen floor tile does not extend into the cabinet opening - add shims, as needed, in the area shown to bring the dishwasher up to 34" (864 mm) below the countertop. NOTE: Shims must be securely attached to floor to avoid movement when the dishwasher is in use. 6. Remove foam block Cut insulation blanket along perforation for cabinet opening height of 331/2" (851 mm). For other cabinet opening heights, do not cut the insulation blanket. ELECTRICAL CONNECTION � For Direct Wire, begin with Step 7 � For Power Cord, wait until Step 22 7. Direct wire � route cable Foam block Remove and discard the foam blocks (if blocks are present; not all models have them) located above the front legs on each side of the dishwasher. The blocks cover the rope/link pulleys on the dishwasher. If installing with direct wire, route the cable as shown. Route cable from power supply through cabinet hole. (Cable must extend to the right front side of cabinet opening.) Tape cable to the floor in area shown. This will prohibit cable from moving when dishwasher is moved into cabinet opening. NOTE: If removing a previous dishwasher with a power cord, you will need to transfer the power cord to the new dishwasher. 10 PREPARE DISHWASHER WARNING Tip Over Hazard Do not use dishwasher until completely installed. Do not push down on open door. Doing so can result in serious injury or cuts. WARNING Excessive Weight Hazard Use two or more people to move and install dishwasher. Failure to do so can result in back or other injury. 8. Put dishwasher on its back REMOVE ACCESS PANEL � For Plastic Access Panels, go to Step 9 � For Metal Access Panels, go to Step 10 9. Plastic panel 1/4 turn Using a flat-blade screwdriver, turn the plastic fasteners 1/4 turn counterclockwise to unlock them. Remove panel. Do not remove tech sheet from access panel. Go to Step 11. 10. Metal panel Helpful Tip: Place cardboard under dishwasher until installed in cabinet opening to avoid damaging floor covering. Using 2 or more people, grasp sides of dishwasher door frame, and place the dishwasher on its back. Do not use the door panel as a worktable without first covering it with a towel to avoid scratching the door panel. NOTE: On some models, once the dishwasher is on its back, pull on the door handle to remove it from the access panel. Using a 1/4" ( 6.35 mm) nut driver or Phillips screwdriver, remove 2 screws attaching access panel to dishwasher. Do not remove tech sheet from access panel. 11 11. Measure cabinet opening 12. Adjust wheels and legs Measure height of cabinet opening from underside of countertop to floor where dishwasher will be installed. Be sure to measure the lowest point on the underside of the countertop and the highest point on the floor. Dishwasher Height Adjustment Chart Cabinet opening height 331/2" (851 mm) 34" (864 mm) 341/4" (871 mm) 341/2" (876 mm) Front legs height 3/8" (9.8 mm) 9/16" (14 mm) 13/16" (21 mm) 11/16" (27 mm) Wheel position Removed 1 2 3 Insulation blanket Cut No Cut No Cut No Cut Refer to the "Dishwasher Height Adjustment Chart" for wheel position and for height of front legs needed for your cabinet opening height. 13. Remove plastic rail cover (only on certain models) Plastic rail cover Front legs � A Adjust both front leveling legs to the same height. Put the rear wheels in the correct position according to the "Dishwasher Height Adjustment Chart." NOTE: If the minimum cabinet opening height is less than 34" (864 mm), the rear wheels can be removed for additional clearance. This will allow the dishwasher to fit into a 331/2" (851 mm) high cabinet opening, but the dishwasher will be more difficult to move. Measurements are approximate. Remove and discard the plastic rail cover on each side of the dishwasher frame. To remove the plastic rail cover, push upward and back to unsnap it from the dishwasher frame. CONNECT WATER LINE TO FILL VALVE � For Copper line, begin with Step 14 � For Flexible line, begin with Step 16 14. Copper water line If using copper tubing, measure overall length of copper tubing required to reach the water supply, cut to length, and attach with compression fittings. 12 15. Slide nut and ferrule onto tubing (copper tubing only) Nut CONNECT FILL HOSE TO FILL VALVE 18. Tighten 90� elbow fitting to valve Ferrule Copper tubing only: Put the tubing into the 90� elbow fitting as far as it will go. (The copper tubing bends and kinks easily.) Slide the nut and ferrule forward and start the nut onto the elbow threads. NOTE: To avoid vibration during operation, route the water supply line so that it does not touch the dishwasher base, frame, or motor. Go to Step 17. 16. Flexible line Be sure rubber washer is properly seated in fitting. Slide the 3ti/g4"ht(e1n9 tmomav) ofiitdtincgroosfst-hthere9a0d� ienlgb.oHwaunpd ttoigthhteenvaulnvteil athned hand coupling is tight. Using pliers, check the tightness of the coupling. An additional 1/4 (6.35 mm) to 1/2 (12.7 mm) turn may be required to seal the rubber gasket. Route fill hose out the rear left side of unit. NOTES: Do not use Teflon� tape with compression fittings. Do not over-tighten. Damage to the coupling can result. DRAIN HOSE CONNECTION 19. Connect drain hose Flexible braided line: Confirm the flexible braided line is long enough. See the "Tools and Parts" section at the front of the guide for part details and orders. 17. Add 90� elbow fitting to the water supply line Small clamp Rubber drain hose connector Drain hose Stop Drain hose stop Stop Place towel under drain hose to catch any water in drain hose. Place the small (green) drain hose clamp onto the small end of the drain hose. Push the new drain hose into the rubber drain hose connector up to the drain hose stop. 20. Slide clamp onto connector Get 3/8" (9.5 mm) compression x 3/4" (19 mm) hose fitting with 90� elbow. See the "Tools and Parts" section at the front of the guide for part details and orders. Connect the 3/8" (9.5 mm) compression fitting of the 90� elbow fitting to the water supply line. Attach such that the 3/4" (19 mm) connection is facing upward as shown above. Small clamp Rubber drain hose connector Stop Stop Drain hose Drain hose stop Using pliers, squeeze open the small drain hose clamp and slide it onto the connector between stops. �TEFLON is a registered trademark of Chemours. 13 21. Hose clamp final position Drain hose Drain hose stop Small clamp Rubber drain hose connector Stop Stop NOTE: Route drain hose out the rear of the dishwasher. POWER CORD CONNECTION NOTE: If removing a previous dishwasher with a power cord, you will need to transfer the power cord to the new dishwasher. 22. Remove terminal box 24. Install strain relief Install a UL Listed/CSA Approved metallic strain relief. Make sure screw heads are facing up when tightening conduit nut. Strain relief is provided with the power cord kit. See the "Tools and Parts" section at the front of the guide for part details and orders. 25. Power cord � route cord into terminal box Use a 1/4" ( 6.35 mm) nut driver or 1/4" (6.35 mm) hex head socket wrench to remove the screw that holds the terminal box to the cross brace. Then, tilt the terminal box, free the tab, and lift the terminal box away from the crossbar. 23. Remove cover Route cord so that it does not touch dishwasher motor or lower part of dishwasher tub. Pull cord through strain relief in terminal box. NOTE: A maximum of 2 power cord supply conductors (12 AWG largest size) plus 1 grounding conductor are permitted in the terminal box. Remove the cover by sliding it up and lifting its hooks out of the slot. Retain cover for later use. 14 WARNING Wiring configuration Electrical Shock Hazard Electrically ground dishwasher. Connect ground wire to green ground connector in terminal box. Do not use an extension cord. Failure to follow these instructions can result in death, fire, or electrical shock. 26. Power cord � connect ground wire 28. Power cord � secure cord on strain relief Ground wire Ground wire Washer Ground screw Remove the ground connector screw on the raised floor inside the box and place it through the ring terminal of the green ground wire of power cord. Reattach and tighten the ground connector screw to the raised floor of the box. 27. Power cord � connect remaining wires Select UL Listed/CSA Approved twist-on wire connectors of the proper size. See the "Tools and Parts" section at the front of the guide for part details. Connect wires, black-to-black and white-to-white, using the twist-on wire connectors. NOTE: Do not pre-twist stranded wire. Twist on wire connector. Gently tug on wires to be sure both are secured. Tighten strain relief screws to secure cord. 29. Power cord � reinstall terminal box cover and wires Place wires inside terminal box. Replace the cover by inserting the hooks of the terminal cover into the slots in the floor of the terminal box and sliding the cover tight against the back wall where wires come in. Make sure wires are tucked inside the box and not pinched by the cover. Put the terminal box back on the crossbar with the tab in place. Use a 1/4" (6.35 mm) nut driver and the screw removed in Step 22 to secure the terminal box to the crossbar. Once the terminal box has been remounted on the dishwasher, tuck any excess length or slack over nearby components or clip them back into the nearby clips to help keep them off the floor. NOTE: Route power cord out the rear of the dishwasher. Do not plug cord into an outlet until instructed to do so. 15 INSTALL DOOR HANDLE (ON SOME MODELS) 30. Install door handle Setscrew (in bottom of handle) Mounting stud Handle Hex key IMPORTANT: Do not scratch the front panel during this procedure. If door panel has a protective film, peel film back past the point of the handle studs before installing handle. Handle is easiest to install while unit is on its back. Remove the door handle and hex key from the packaging. Setscrews are already installed in the handle. Place handle on mounting studs with the setscrews facing down. Push the door handle tightly against the door. Insert the short end of the hex key into the setscrews. Tighten the setscrews 1/4 turn past snug. Retain hex key with Installation Instructions. PLACE DISHWASHER IN CABINET WARNING Excessive Weight Hazard Use two or more people to move and install dishwasher. Failure to do so can result in back or other injury. 31. Stand dishwasher upright It is all right if dishwasher fits tightly into cabinet opening. Do not remove insulation blanket � the blanket reduces the sound level. NOTE: Route water supply, drain hose, and power cord out the rear of the dishwasher. 32. Move dishwasher close to cabinet opening Water line Drain hose Cable Route the utilities through the holes in the cabinet, and pull the slack out at the same time as the dishwasher is pushed into the cabinet. 33. Route power cord If using a power cord, make sure to route end through hole in cutout before sliding dishwasher into cabinet opening. 34. Secure insulation blanket Insulation blanket Using 2 or more people, stand the dishwasher up. NOTE: Do not install kick plate until instructed to do so. IMPORTANT: If wheels were removed, cover the floor when moving the dishwasher. Slowly move dishwasher completely into cabinet opening. Do not kink or pinch water line, drain hose, power cord, or direct wire between dishwasher and cabinet. Remove cardboard from under dishwasher. 16 Secure blanket NOTE: Make sure insulation blanket is secured at both left and right rear corners before pushing into cabinet opening to keep the blanket from bunching up in a tight fitting cabinet. 35. Move dishwasher all but 6" (152 mm) into cabinet opening 6" (152 mm) Countertop Attachment: 37. Insert bracket Tabs must point to the right. NOTE: Leave unit about 6" (152 mm) out from cabinet in order to install anchor brackets and adjust door tension if needed. 36. Pull slack from utilities Remove the brackets from the package, and insert into the open slots on the left- and right-hand top of the dishwasher collar as shown. Go to Step 41. Bend tab NOTE: Pull slack out of utilities at the same time the dishwasher is pushed into the cabinet opening to avoid any kinks. CUSTOM PANEL INSTALLATION (CUSTOM PANEL MODELS ONLY) For custom panel installation, refer to the Custom Panel Installation Instruction Sheet. Complete custom panel installation before proceeding to the "Choose Anchor Attachment Method" section. CHOOSE ANCHOR ATTACHMENT METHOD IMPORTANT: The dishwasher must be secured to the cabinet as one of the final steps. Prepare the dishwasher for this by attaching the 2 brackets found in the parts bag to the dishwasher. � For countertops that are wood, laminate or another similar surface, use Countertop Attachment: go to Step 37. � For countertops that are marble, granite, or another hard surface, use Side Attachment: go to Step 38. NOTE: If the gap between the top of the door and the underside of the counter top is tight (less than 1/4" [6.35 mm]), we suggest using Side Attachment to keep from scratching the User Interface or console with the anchor screws. Using pliers, bend/twist tab to lock the brackets in place. Side Attachment: 38. Break end of bracket Score line Break off the end of the bracket along the scored line using pliers. 17 39. Remove plastic buttons Plastic button Push the plastic buttons out of the side of the tub. NOTE: Save the buttons to cover the holes after dishwasher is installed. 40. Install bracket Bend tabs Push bracket into slot on the side of dishwasher, and bend tab in toward the side of the dishwasher so that it keeps the bracket in place. Repeat this step for the other side of the dishwasher. NOTE: Install wood shims to the inside of the cabinets if the gap between the sides of the cabinet and the sides of the dishwasher are greater than 1/2" (13 mm) on each side. NOTE: Do not attach the dishwasher. This will be done later. FINAL INSTALLATION CHECK 41. Open and close door 42. Door spring tension adjustment Spring Plastic rope end Tensioner Screw 3 12 If door closes too quickly or falls, open and adjust spring tension. To adjust the door spring tension, remove the white plastic rope end attached to the door hinge. Using a 5/16" (8 mm) nut driver or hex socket, remove the screw from the tensioner. The screw can be put into one of 3 holes (1, 2, 3) in the front leg of the dishwasher. If the door closes by itself: Move the tensioner to a lowernumbered hole and replace the screw. Reattach the white plastic rope end to the door hinge. If the door opens by itself: Move the tensioner to a higher numbered hole and replace the screw. Reattach the white plastic rope end to the door hinge. NOTE: Tensioners on both sides of dishwasher should be secured at same holes. 43. Align front of dishwasher with front of cabinet doors Align front of dishwasher door panel with front of cabinet doors. You may need to adjust alignment to be even with your cabinets. 18 44. Check for plumb and adjust legs if needed SECURE DISHWASHER IN CABINET OPENING 46. Double-check dishwasher alignment in cabinet opening Check that leveling legs are firmly against the floor. Close and latch the door and place level against the front panel. Check that dishwasher is centered from front to back in the opening. If needed, adjust leveling leg until dishwasher is plumb. Repeat for other side of dishwasher. Helpful Tip: Push up on front of dishwasher to raise dishwasher off the ground to adjust front legs. With some installations, it may be easier to adjust the front leg using a 3/16" (4.76 mm) hex head socket or adjustable wrench. If the gap between the top of the door and the underside of the counter top is tight (less than 1/4" [6 mm]), we suggest side anchoring to keep from scratching the User Interface or console. Check that dishwasher is still level front to back and side-to-side in the cabinet opening. Open dishwasher door and place towel over pump assembly and spray arm of dishwasher. This will keep screws from falling into pump area when you are securing dishwasher to cabinet. 47. Secure dishwasher Level legs Preferred method Optional method Screw to side cabinet 45. Check level side to side and adjust legs if needed Place level against top front opening of tub. Check that dishwasher is level from side to side. If dishwasher is not level, adjust front legs up or down until dishwasher is level. Open dishwasher door to prepare for securing the dishwasher to the countertop or side cabinet. NOTES: The dishwasher must be secured to keep it from shifting when the door is opened or closed. Do not drop screws into bottom of dishwasher. Locate brackets installed in the "Choose Anchor Attachment Method" section, either on top or on the sides of the dishwasher. If countertop anchoring: Secure dishwasher to the countertop with two #10 x 1/2" (12.7 mm) Phillips-head screws (included). If side anchoring: Drill pilot holes in cabinet to avoid splitting the wood. Secure dishwasher to cabinet with two #10 x1/2" (12.7 mm) Phillips-head screws (included). Remove upper rack for easier access. See the Use and Care Guide for instructions how to remove the upper rack if needed. 19 48. Check door clearance DIRECT WIRE CONNECTION 51. Remove terminal box IMPORTANT: Check that top of door does not contact screws, brackets, or countertop. If it does, adjust leveling legs or use the side attachment option. 49. Check inner spacing Use a 1/4" (6.35 mm) nut driver or 1/4" (6.35 mm) hex head socket wrench to remove the screw that holds the terminal box to the cross brace. Then, tilt the terminal box, free the tab, and lift the terminal box away from the crossbar. 52. Remove cover Open door and check that space between dishwasher cabinet opening and tub is equal on both sides. If spacing is not equal, loosen bracket screws and shift tub. Tighten bracket screws. 50. Reinstall plastic buttons Plastic button Remove the cover by sliding it up and lifting its hooks out of the slots. Retain cover for later use. 53. Unclip green, white, and black wires If side attachment method was used, reinstall the gray plastic buttons removed in Step 39 to hide the screw holes. There should be adequate length in the wires to pull the terminal box out from under the dishwasher. Lift the wires off of the nearby clips or components to extend the length of wire harness for easier access. 20 54. Install strain relief 56. Direct wire � connect remaining wires Install a UL Listed/CSA Approved metallic strain relief. See the "Tools and Parts" section at the front of the guide for part details and orders. WARNING Electrical Shock Hazard Electrically ground dishwasher. Connect ground wire to green ground connector in terminal box. Do not use an extension cord. Failure to follow these instructions can result in death, fire, or electrical shock. Select UL Listed/CSA Approved twist-on wire connectors of the proper size. See the "Tools and Parts" section at the front of the guide for part details. Connect wires, black-to-black and white-to-white, using the twist-on wire connectors. NOTE: Do not pre-twist stranded wire. Twist on wire connector. Gently tug on wires to be sure both are secured. 57. Direct wire � reinstall terminal box cover and wires 55. Direct wire � connect ground wire Ground wire Ground wire Washer Ground screw Form bare ground wire into a U-shaped hook. Wrap ground wire hook clockwise around the ground connector screw on the raised floor inside the box and under the dishwasher. Securely tighten ground connector. Place wires inside terminal box. Replace the cover by inserting the hooks of the terminal cover into the slots in the floor of the terminal box and sliding the cover tight against the back wall where wires come in. Make sure wires are tucked inside the box and not pinched by the cover. Put the terminal box back on the crossbar with the tab in place. Use a 1/4" (6.35 mm) nut driver and the screw removed in Step 51 to secure the terminal box to the crossbar. Once the terminal box has been remounted on the dishwasher, tuck any excess length or slack over nearby components or clip them back into the nearby clips to help keep them off the floor. 21 CONNECT WATER LINE TO HOUSE SHUT-OFF VALVE NOTE: If using a flexible braided hose, replace inlet hose after 5 years to reduce the risk of hose failure. Record hose installation or replacement dates on the hose for future reference. 58. Attach water supply line Option A: Waste disposer � no air gap Disposer inlet Large drain hose clamp Drain hose Drain trap Helpful Tip: Remove disposer knockout plug. 1 1. Using a hammer and screwdriver, knock plug into disposer. Attach the water supply line (copper tubing or flexible braided line) to the hot water line using a connection configuration that is in compliance with local codes and ordinances. The water supply to the dishwasher should have a manual shut-off valve located under the sink. 2 CONNECT DRAIN HOSE 59. Connect drain hose Connect drain hose to waste tee or waste disposer using one of the following options: 3 Option A: Waste disposer � no air gap Option B: No waste disposer � no air gap Option C: Waste disposer � with air gap Option D: No waste disposer � with air gap IMPORTANT: The drain hose connection of the disposer or a waste tee must be made before the drain trap and at least 20" (508 mm) above the floor where the dishwasher will be installed. Helpful Tip: To reduce vibration of the hose, keep the hose away from the floor. 2. Use needle-nose pliers to remove plug. 3. Attach drain hose to disposer inlet with large drain hose clamp (provided). Use pliers to squeeze clamp open and move into position. 22 Option B: No waste disposer � no air gap Waste tee Large drain hose clamp Drain hose 1 Rubber end 2 Drain trap 1. Fit rubber end of drain hose to waste tee and cut if needed. NOTE: Do not cut ribbed section. 2. Attach rubber end of drain hose to waste tee with a large drain hose clamp (provided). Use pliers to squeeze clamp open and move into position. If the drain hose was cut, use a 11/2" to 2" (38 to 50 mm) screw-type clamp (not provided). Option C: Waste disposer � with air gap Screw-type clamps Disposer inlet Air gap Large drain hose clamp Rubber hose connector Drain hose Drain trap Helpful Tip: Remove disposer knockout plug. 1 1. Using a hammer and screwdriver, knock plug into disposer. 2 2. Use needle-nose pliers to remove plug. 3 Rubber end 4 5 3. Connect rubber end of drain hose to air gap and cut if needed. NOTE: Do not cut ribbed section. 4. Attach drain hose to air gap with large drain hose clamp (provided). Use pliers to squeeze clamp open and move into position. If the drain hose was cut, use a 11/2" to 2" (38 to 50 mm) screw-type clamp (not provided). 5. Use a rubber hose (not provided) with screw-type clamps (not provided) to connect from air gap to disposer inlet. 23 Option D: No waste disposer � with air gap Screw-type clamps Waste tee Drain trap Air gap Large drain hose clamp Rubber hose connector Drain hose COMPLETE INSTALLATION Check that the power supply wire or cord does not touch dishwasher motor or the lower part of the dishwasher tub. 1 Rubber end 2 3 1. Connect rubber end of drain hose to air gap and cut if needed. NOTE: Do not cut ribbed section. 2. Attach drain hose to air gap with large drain hose clamp (provided). Use pliers to squeeze clamp open and move into position. If the drain hose was cut, use a 11/2" to 2" (38 to 50 mm) screw-type clamp (not provided). 3. Use a rubber hose (not provided) with screw-type clamps (not provided) to connect from waste tee to air gap. 60. Power supply cord � Plug into a grounded 3 prong outlet Plug into a grounded 3 prong outlet. 61. Reconnect power Reconnect electrical power at the fuse box or circuit breaker box. NOTE: With the access panel off, start the dishwasher and allow it to complete the shortest wash cycle. After the first 2 minutes, unlatch door, wait 5 seconds, then open door. Check that there is water in the bottom of the dishwasher tub. Check that dishwasher is working properly. 24 INSTALL ACCESS PANEL � For Plastic: Begin with Step 62 � For Metal: Begin with Step 65 Plastic Panel: 62. Reinstall access panel and fasteners Insulation (on some models) Metal Panel: 65. Reinstall access panel Place the plastic access panel against the dishwasher leg. Make sure insulation does not interfere with the float assembly. 63. Check access panel edge Place the panel against dishwasher legs. Using a Phillips screwdriver or 1/4" (6.35 mm) nut driver, reinstall the screws through the holes in the access panel. 66. Check lower panel edge Check that the lower edge of the access panel touches the floor. Adjust if necessary. 64. Tighten fasteners Check that the lower edge of the access panel touches the floor. Adjust if necessary. 67. Tighten screws 1/4 turn Using a flat-blade screwdriver, turn the fasteners 1/4 turn clockwise to lock into place. The fastener slot will be straight up and down when properly locked. Go to Step 67. Tighten access panel screws. 25 CHECK OPERATION Read the dishwasher User Guide that came with your dishwasher. Check that all parts have been installed and no steps were skipped. Check that you have all tools used. If the dishwasher is not working properly, disconnect power or unplug dishwasher and refer to the "If Dishwasher Does Not Operate" section. IF DISHWASHER DOES NOT OPERATE First try the solutions suggested here to possibly avoid the cost of a service call. Has the circuit breaker tripped or the house fuse blown? Is the door closed tightly and latched? Has the cycle been set correctly to start the dishwasher? Is the water turned on? If none of these possible solutions work, please see the User Guide for service contact information. ADDITIONAL TIPS Expect longer wash times. Your new dishwasher will average 2-5 hours per load but use nearly 40% less energy than older models. Designed with a low wattage, low energy consumption motor, your dishwasher washes longer to ensure exceptional cleaning. Certain models are equipped with an optical water sensor, so the first cycle will run longer to calibrate to optical sensor. Selecting certain options could increase cycle time past 3.5 hours. Rinse Aid is necessary for good drying results: This dishwasher is designed to be used with rinse aid for good drying performance and controlling hard water deposit buildup. Energy efficient dishwashers use less water and energy, so they depend on the water sheeting action of rinse aid for good drying performance. Start/Resume light may flash: When pressing Start/Resume, you must make sure the door is closed within 3 seconds. If you do not close the door within 3 seconds, the Start/Resume light will flash until you press it again. (You must also do this when adding a dish during the middle of a cycle.) 26 �NDICE SEGURIDAD DE LA LAVAVAJILLAS ............................. 28 REQUISITOS DE INSTALACI�N ................................... 29 Herramientas y piezas ............................................................29 Requisitos de ubicaci�n .........................................................31 Medidas del producto y de la abertura del gabinete..............32 Requisitos de desag�e ........................................................... 33 Requisitos del suministro de agua..........................................33 Requisitos el�ctricos...............................................................33 INSTRUCCIONES DE INSTALACI�N ........................... 34 Preparaci�n de la abertura del gabinete: instalaciones nuevas...............................................................34 Instalaci�n de la barrera contra la humedad opcional ...........34 Conexi�n el�ctrica ..................................................................35 Preparaci�n de la lavavajillas..................................................36 Retiro del panel de acceso .....................................................36 Conexi�n de la tuber�a de agua a la v�lvula de llenado .........37 Conexi�n de la manguera de llenado a la v�lvula de llenado ...............................................................................38 Conexi�n de la manguera de desag�e...................................39 Conexi�n del cable de alimentaci�n.......................................39 Instalaci�n del asa de la puerta ..............................................41 Coloque la lavavajillas en el gabinete .....................................41 Instalaci�n del panel personalizado .......................................42 Selecci�n del m�todo de sujeci�n de anclaje ........................42 Verificaci�n final de la instalaci�n ...........................................43 Fijaci�n de la lavavajillas a la abertura del gabinete...............45 Conexi�n por cable directo ....................................................46 Conexi�n de la tuber�a de agua a la v�lvula de cierre de la casa ...............................................................................47 Conexi�n de la manguera de desag�e...................................47 Finalizaci�n de la instalaci�n .................................................. 50 Instalaci�n del panel de acceso .............................................50 Comprobaci�n del funcionamiento ........................................51 Funcionamiento inadecuado de la lavavajillas .......................51 Consejos adicionales..............................................................51 27 SEGURIDAD DE LA LAVAVAJILLAS Su seguridad y la seguridad de los dem�s es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodom�stico. Lea y obedezca siempre todos los mensajes de seguridad. Este es el s�mbolo de alerta de seguridad. Este s�mbolo le llama la atenci�n sobre peligros potenciales que pueden ocasionar la muerte o una lesi�n a usted y a los dem�s. Todos los mensajes de seguridad ir�n a continuaci�n del s�mbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan: PELIGRO Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesi�n grave. ADVERTENCIA Si no sigue las instrucciones, usted puede morir o sufrir una lesi�n grave. Todos los mensajes de seguridad le dir�n el peligro potencial, le dir�n c�mo reducir las posibilidades de sufrir una lesi�n y lo que puede suceder si no se siguen las instrucciones. ADVERTENCIA Peligro de Vuelco No use la lavavajillas antes de estar completamente instalada. No se apoye en la puerta abierta. No seguir estas instrucciones puede ocasionar heridas serias o cortaduras. Usted necesita: Abra despacio la puerta de la lavavajillas mientras otra persona agarra la parte posterior de la lavavajillas. Retire los materiales de embalaje y la manguera de desag�e. Cierre la puerta de la lavavajillas hasta que quede asegurada. NOTA: Cada lavavajillas se prueba en la f�brica y puede contener agua residual en la tina debido a la prueba. Respete todos los c�digos y ordenanzas aplicables. Instale esta lavavajillas como indican estas instrucciones. La instalaci�n se debe llevar a cabo por un t�cnico de servicio cualificado. La lavavajillas se debe instalar conforme a todos los c�digos y ordenanzas relativas a la electricidad y plomer�a nacionales y locales. Se debe tener cuidado al instalar o desinstalar el electrodom�stico para reducir la posibilidad de da�ar el cable de alimentaci�n. ADVERTENCIA: Para reducir el riesgo de descarga el�ctrica, incendio o da�os a personas, el instalador debe comprobar que la lavavajillas quede totalmente enclaustrada tras la instalaci�n. 28 REQUISITOS DE INSTALACI�N HERRAMIENTAS Y PIEZAS Re�na todas las herramientas y piezas recomendadas antes de comenzar la instalaci�n. Lea y siga las instrucciones proporcionadas con cualquiera de las herramientas mencionadas aqu�. Todas las instalaciones Herramientas necesarias: Otros elementos �tiles que puede necesitar: Linterna Bandeja llana Alicates Destornillador de hoja plana Toalla de ba�o Piezas suministradas: Cinta para ductos o cinta adhesiva protectora Destornillador Phillips Cuchillo para uso general Aprietatuercas o llaves de tubo de 5/16" (8 mm) y 1/4" (6.35 mm) Nivel peque�o Cinta de medir o regla Llave fija de 5/8" (16 mm) Abrazaderas para manguera de desag�e (2) (1 grande/roja y 1 peque�a/verde) Manguera de desag�e Tornillos Phillips (2) n.� 10 x 1/2" (12.7 mm) Soportes de montaje bajo barra de cocina (2) Compruebe que se han incluido todas estas piezas en el paquete con el material impreso. Si no se han incluido piezas, contacte con nosotros a trav�s del tel�fono gratuito o visite nuestra p�gina web mencionada en la Gu�a del usuario. Llave ajustable de 10" (254 mm) que se abra hasta 11/8" (29 mm) Destornilladores Torx� T20� y, si se instalan paneles frontales a la medida, Torx� T15� Asa de la puerta (en algunos modelos) �TORX, T15, y T20 son marcas registradas de Acument Intellectual Properties, LLC. 29 Otras piezas requeridas (no proporcionadas): Racor de manguera con conexi�n de compresi�n de 3/8" (9,8 mm) x 3/4" (19 mm) con junta de goma y codo de 90� (necesario para conectar de forma adecuada la tuber�a de agua del hogar a la lavavajillas) (n�mero de referencia de pieza Whirlpool W10685193) Protector de cables (de metal) para cableado dom�stico que encaje en un orificio de 7/8" (22 mm) (necesario para fijar de forma correcta el cableado del hogar a la caja de terminales de la lavavajillas) (n�mero de referencia de pieza Whirlpool 4396672) NOTA: Utilice solo piezas con certificaci�n UL/ homologaci�n CSA. Conectores de torsi�n NOTAS: Compruebe el tama�o adecuado para conectar el calibre del cableado del hogar al calibre 16 de la lavavajillas. Utilice solo piezas con certificaci�n UL/ homologaci�n CSA. Contacte con nosotros mediante el n�mero gratuito o visite nuestra p�gina web mencionada en la Gu�a del usuario para los n�meros de pieza anteriormente mencionadas, o bien contacte con un punto local de distribuci�n de componentes el�ctricos/ plomer�a para la pieza equivalente. Piezas opcionales disponibles: Cinta de barrera contra la humedad NOTA: La cinta de barrera contra la humedad es un nivel de protecci�n adicional y opcional para la instalaci�n de una lavavajillas bajo una barra de cocina de madera. (N�mero de referencia de pieza Whirlpool 4396277) Kit de panel lateral Para cubrir el lado de la lavavajillas al instalarla en el extremo de un conjunto de gabinetes. (El n�mero de referencia de pieza Whirlpool var�a seg�n el color) Contacte con nosotros mediante el n�mero gratuito o visite nuestra p�gina web mencionada en la Gu�a del usuario para los n�meros de pieza anteriormente mencionados. 30 Instalaciones nuevas Compruebe los c�digos locales. Compruebe el suministro el�ctrico existente. Consulte la secci�n "Requisitos el�ctricos". Se recomienda que todas las conexiones el�ctricas se realicen por un instalador el�ctrico autorizado. Herramientas adicionales requeridas: Cortador de tubos peque�o Pelacables Taladro inal�mbrico con fresas de 1/2" (12,7 mm), 3/4" (19 mm), y 11/2" (38 mm). Herramientas adicionales requeridas (no proporcionadas): Canalizaci�n de cobre (se recomienda un di�metro exterior de 9,8 mm, 3/8") o kit de tuber�a trenzada flexible de suministro de agua (n�mero de pieza de Whirlpool W10278635RP). El kit incluye la manguera trenzada y el racor de manguera con conexi�n de compresi�n de 3/8" (9,8 mm) x 3/4" (19 mm) Abrazaderas de tipo tornillo 11/2" � 2" (38 � 50 mm) (m�ximo 3) Longitud m�xima de la manguera de desag�e m�s larga opcional 3,7 m (12 pies) (n�mero de referencia de pieza Whirlpool 3385556) NOTA: Debe estar conforme a los est�ndares de comprobaci�n AHAM/IAPMO, compatible con una conexi�n de desag�e de 1" (25 mm), y ser resistente al calor y al detergente Contacte con nosotros mediante nuestro n�mero gratuito o visite nuestra p�gina web mencionada en la Gu�a del usuario para los n�meros de pieza anteriormente mencionadas, o bien contacte con un distribuidor local de plomer�a para la pieza equivalente. NOTA: Si se utiliza una manguera trenzada flexible, sustituya la manguera de entrada despu�s de 5 a�os para reducir el riesgo de fallas. Apunte las fechas de instalaci�n o sustituci�n en la manguera para su consulta en el futuro. Para cable directo Para cable de alimentaci�n Pasacables de gabinete Para orificio de 11/2" (38 mm) en el gabinete. (N�mero de referencia de pieza Whirlpool 302797) NOTA: Requerido para gabinetes de metal Kit de cable el�ctrico El kit incluye generalmente el cable el�ctrico, protector de cables de metal, pasacables y conectores de torsi�n. (N�mero de referencia de pieza Whirlpool 4317824) Contacte con nosotros mediante nuestro n�mero gratuito o visite nuestra p�gina web mencionada en la Gu�a del usuario para los n�meros de pieza anteriormente mencionadas, o bien contacte con un distribuidor local de productos el�ctricos para la pieza equivalente. REQUISITOS DE UBICACI�N La lavavajillas debe estar totalmente enclaustrada (cara superior, lateral, posterior e inferior) tras la instalaci�n. Un kit de panel lateral est� disponible mediante el distribuidor para la instalaci�n de la lavavajillas en un extremo del conjunto de gabinetes. Tambi�n est� disponible un accesorio de barrera contra la humedad opcional para la instalaci�n bajo una barra de cocina de madera. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles de pieza. Revise la ubicaci�n donde se instalar� la lavavajillas. La ubicaci�n debe ofrecer: Un acceso adecuado para cargar y descargar la vajilla. Las ubicaciones en esquinas requieren de un huelgo m�nimo de 2" (51 mm) entre el lado de la puerta de la lavavajillas y la pared o el gabinete. Un acceso f�cil a los sistemas de agua, electricidad y desag�e: Se requiere un suministro el�ctrico conectado a tierra. Esta lavavajilla tiene una funci�n de calentamiento de agua y tambi�n requiere una conexi�n a una l�nea de suministro de agua caliente. Compruebe que las tuber�as, los cables y el desag�e est�n dentro de la zona sombreada que se muestra en la secci�n "Dimensiones del producto y de la abertura del gabinete". No pase las l�neas de desag�e, de agua o el cableado el�ctrico por donde puedan interferir o hacer contacto con el motor o las patas de la lavavajillas. Proteja la lavavajillas y las tuber�as de agua que van a la lavavajillas contra el congelamiento. Los da�os ocasionados por congelamiento no est�n cubiertos bajo la garant�a. NOTA: Si no se va a utilizar la lavavajillas durante un tiempo o si se encuentra en un punto donde pueda sufrir riesgo congelaci�n, solicite a personal de servicio autorizado que la acondicione para el invierno. Si se instala en una construcci�n nueva, drene la tuber�a de suministro de agua para eliminar residuos antes de conectarla a la v�lvula de llenado. Si no se desagua, los residuos del suministro de agua pueden obstruir el filtro de la v�lvula de llenado. Una abertura cuadrada para el funcionamiento y la apariencia adecuados. La parte frontal del gabinete debe estar perpendicular respecto al piso. Un piso nivelado. Consejo �til: si el piso frente a la abertura no est� nivelado con el piso detr�s de la abertura, se pueden utilizar suplementos para nivelar la lavavajillas. NOTA: Para evitar que se muevan durante el funcionamiento de la lavavajillas, los suplementos deben estar sujetos firmemente al piso. La ubicaci�n donde se instalar� la lavavajillas debe ofrecer huelgo entre el motor y el piso. El motor no debe hacer contacto con el piso. No instale la lavavajillas sobre pisos alfombrados. 31 Medidas del producto y de la abertura del gabinete 237/8" (606 mm) 30" (762 mm) 331/2" (851 mm) m�n. sin las ruedas 30" (762 mm) 241/2" (622 mm) B C 3/4" (19 mm) A 37/16 7/16" (87 mm - 113 mm) Para un zoclo de 47/16" (113 mm), la altura de la abertura del gabinete es de 341/2" (876 mm). 33/4" (95 mm) 21" (533 mm) A. El aislamiento puede estar comprimido (no se utiliza para todos los modelos). B. Para los modelos adaptados a la instalaci�n de panel, la profundidad de la lavavajillas es de 24" (610 mm) sin incluir el panel de la puerta a la medida de 3/4" (19 mm). C. Las asas de la puerta pueden sobresalir del lado frontal de la lavavajillas, dependiendo del modelo. que puedan impedir la instalaci�n de la lavavajillas. 34" (864 mm) D 4" (102 mm) 101/2" (267 mm) 63/4" (172 mm) NOTA: Las zonas sombreadas de las paredes del gabinete muestran d�nde se pueden instalar las conexiones de suministro. 3" (76 mm) 24" (610 mm) 21/4" (5674 mm) 13/4" (44 mm) 61/4" (159 mm) 2" (51 mm) 24" (610 mm) E D. Medido desde el punto m�s bajo del lado inferior de la barra de cocina. Se puede reducir a 331/2" (851 mm) retirando las ruedas y la zona perforada del aislamiento (manta) en la lavavajillas. E. M�nimo, medido desde el punto m�s estrecho de la abertura 32 REQUISITOS DE DESAG�E Se provee una manguera nueva de desag�e con su lavavajillas. Si la manguera de desag�e no es lo suficientemente larga, utilice una manguera de desag�e nueva con una longitud m�xima de 12 pies (3,7 m) que cumpla con todos los est�ndares de comprobaci�n actuales de AHAM/IAMPO, que sea resistente al calor y al detergente, y que encaje en el conector de desag�e de 1" (25 mm) de la lavavajillas. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles y pedidos de pieza. NOTA: No use m�ltiples mangueras de desag�e. Aseg�rese de conectar la manguera de desag�e al conector de residuos en "T" o a la entrada del colector de residuos sobre el sif�n de desag�e en la plomer�a de la casa, y a un m�nimo de 20" (508 mm) por encima del piso. Se recomienda que la manguera de desag�e se enrolle y fije con firmeza a la parte inferior de la barra de cocina, o que se conecte a una purga de aire. Aseg�rese de utilizar una purga de aire si la manguera de desag�e est� conectada a la plomer�a de la casa a una altura menor de 20" (508 mm) sobre el contrapiso o el piso. Uso de la purga de aire Purga de aire Si se requiere, la purga de aire se debe instalar siguiendo las instrucciones de instalaci�n de la misma. Al conectar la purga de aire, se requiere una manguera de goma (no proporcionada) para conectar al tubo de residuos en "T" o la entrada del colector de residuos. Utilice racores para l�neas de desag�e con un di�metro interior m�nimo de 1/2" (12,7 mm). REQUISITOS DEL SUMINISTRO DE AGUA Esta lavavajilla tiene una funci�n de calentamiento de agua y tambi�n requiere una conexi�n a una l�nea de suministro de agua caliente. Un plomero cualificado puede comprobar una tuber�a de agua caliente con una presi�n de agua de 20 a 120 psi (0.138 a 0.862 mPa). Temperatura del agua en la lavavajillas de 120 �F (49 �C). Tuber�a de cobre con un di�metro externo de 3/8" (9.8 mm) con racor a compresi�n o tuber�a trenzada flexible de suministro de agua. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles y pedidos de pieza. NOTA: No es conveniente utilizar una tuber�a de pl�stico de 1/2" (12.7 mm) como m�nimo. Un codo de 90� con una conexi�n de manguera de 3/4" (19 mm) y con una arandela de goma. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles y pedidos de pieza. No suelde a una distancia inferior a 6" (152 mm) de la v�lvula de entrada del agua. Si la instalaci�n se realiza en una construcci�n nueva, aseg�rese de drenar las tuber�as de suministro de agua del hogar antes de conectar la lavavajillas para eliminar cualquier residuo que pueda haber en la tuber�a de suministro. NOTA: Si se sustituye una lavavajillas, se recomienda instalar una tuber�a de agua (consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles de pieza) y una manguera de desag�e (proporcionada) nuevas con la lavavajillas nueva. REQUISITOS EL�CTRICOS Aseg�rese de que la conexi�n el�ctrica y el tama�o del cable sean adecuados y de conformidad con el C�digo Nacional El�ctrico, ANSI/NFPA 70 - �ltima edici�n y con todos los c�digos y ordenanzas locales. Puede obtener una copia de las normas de los c�digos arriba indicadas en: National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 Se requiere: Un suministro el�ctrico de 120 V, 60 Hertz, solo CA, de 15 o 20 A y protegido con fusibles. Solo cable de cobre. La caja de terminales admite un m�ximo de dos conductores de suministro de cableado de campo (tama�o m�ximo 12 AWG) y un conductor a tierra en la caja de terminales. Se recomienda: Un fusible retardador o un cortacircuitos Un circuito separado Conexi�n de la lavavajillas con un cable de alimentaci�n: Utilice un cable de alimentaci�n con certificaci�n UL para su uso con la lavavajillas. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles y pedidos de pieza. Conecte el producto a una toma de 3 terminales con conexi�n a tierra. La toma debe respetar todos los c�digos y ordenanzas locales. Conexi�n de la lavavajillas con cableado directo: Utilice un cable de cobre flexible, blindado o con una funda no met�lica con un cable de conexi�n a tierra que cumpla con los requisitos de cableado para su hogar y con los c�digos y ordenanzas locales. Utilice un protector de cables con certificaci�n UL/ homologaci�n CSA. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles y pedidos de pieza. 33 INSTRUCCIONES DE INSTALACI�N ADVERTENCIA Peligro de Choque El�ctrico Desconecte el suministro de energ�a en la caja de fusibles o cortacircuitos antes de instalar la lavavajillas. No seguir esta instrucci�n puede ocasionar la muerte o choque el�ctrico. 1. Desconecte el suministro el�ctrico Desconecte el suministro el�ctrico en la caja de fusibles o la caja de cortacircuitos antes de instalar la lavavajillas. 2. Cierre el suministro de agua Cierre el suministro de agua a la lavavajillas. PREPARACI�N DE LA ABERTURA DEL GABINETE: INSTALACIONES NUEVAS 3. Ubicaciones de creaci�n de orificios: construcci�n nueva Ubicaci�n opcional 11/2" (38 mm) Ubicaci�n recomendada 1/2" (12,7 mm ) Taladre un orificio para la manguera de suministro de agua de 11/2" (12,7 mm) en la parte trasera o lateral del gabinete, dependiendo de la ubicaci�n del paso de la manguera de suministro de agua y de la ubicaci�n de la conexi�n. Taladre un orificio de 11/2" (38 mm) para el orificio del cable el�ctrico en la parte derecha o trasera del gabinete. 4. Lije los orificios hasta que queden lisos Gabinete de madera Gabinete de metal Gabinete de madera: lije el orificio hasta que quede liso. Gabinete de metal: cubra los bordes del orificio con el pasacables incluido en el kit del cable de alimentaci�n. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles de pieza. Consejo �til: Las conexiones a la lavavajillas son m�s sencillas si se dirige el cable al interior de la abertura del gabinete desde el lado derecho. INSTALACI�N DE LA BARRERA CONTRA LA HUMEDAD OPCIONAL � RECOMENDADO PARA BARRAS DE COCINA DE MADERA Suplementos para barrera contra la humedad/madera Barrera contra la humedad NOTA: Consulte la secci�n "Medidas del producto y de la abertura del gabinete" para la ubicaci�n correcta del orificio y las medidas de la zona sombreada. Taladre un orificio para la manguera de desag�e de 11/2" (38 mm) en la parte trasera o lateral del gabinete, dependiendo de la ubicaci�n del paso de la manguera de desag�e y de la conexi�n a la manguera de desag�e. 34 Instalaci�n de suplementos para madera Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles y pedidos de pieza. Compruebe que la zona bajo el gabinete est� limpia y seca para la instalaci�n de la barrera contra la humedad. Retire la parte trasera de la barrera contra la humedad y aplique a la parte inferior de la barra de cocina a lo largo del borde delantero. NOTA: Instale suplementos de madera si el anclaje lateral y el huelgo entre los lados del gabinete y de la lavavajillas son superiores a 1/2" (12,7 mm) a cada lado, o si son superiores a la longitud de los tornillos de anclaje laterales. 5. Pisos falsos: a�ada suplementos seg�n sea necesario Instalaci�n en una abertura de 331/2" (851 mm) Pisos falsos: Si el piso de la cocina es m�s alto que el piso de la abertura del gabinete, por ejemplo, si las baldosas del piso de la cocina no se extienden hasta el interior de la abertura del gabinete, a�ada suplementos seg�n sea necesario en la zona que se muestra para elevar la lavavajillas hasta 34" (864 mm) debajo de la barra de cocina. NOTA: los suplementos se deben sujetar al piso con firmeza para evitar el movimiento cuando la lavavajillas est� en uso. 6. Retire el bloque de espuma Recorte la manta aislante a lo largo de la l�nea de puntos para una altura de abertura de gabinete de 331/2" (851 mm). Para otras alturas de gabinete, no recorte la manta aislante. CONEXI�N EL�CTRICA � Para un cable directo, contin�e con el paso 7 � Para un cable de alimentaci�n, espere al paso 22 7. Cable directo: paso del cable Bloque de espuma Retire y deseche los bloques de espuma (si est�n presentes; no todos los modelos los incluyen) situados sobre las patas delanteras a cada lado de la lavavajillas. Los bloques cubren las poleas de cable/cadena en la lavavajillas. Para la instalaci�n con cable directo, disponga el cable como se indica. Dirija el cable desde el suministro de energ�a a trav�s del orificio en el gabinete (el cable se debe extender hacia el lado derecho frontal de la abertura del gabinete). Pegue el cable al piso con cinta adhesiva en la zona indicada. Esto evitar� que se mueva al colocar la lavavajillas dentro de la abertura del gabinete. NOTA: si se retira una lavavajillas anterior con cable de alimentaci�n, debe conectar dicho cable a la lavavajillas nueva. 35 PREPARACI�N DE LA LAVAVAJILLAS ADVERTENCIA Peligro de Vuelco No use la lavavajillas antes de estar completamente instalada. No se apoye en la puerta abierta. No seguir estas instrucciones puede ocasionar heridas serias o cortaduras. ADVERTENCIA Peligro de Peso Excesivo Use dos o m�s personas para mover e instalar la lavavajillas. No seguir esta instrucci�n puede ocasionar una lesi�n en la espalda u otro tipo de lesiones. 8. Coloque la lavavajillas sobre su lado posterior RETIRE EL PANEL DE ACCESO � Para paneles de acceso de pl�stico, contin�e con el paso 9 � Para paneles de acceso met�licos, contin�e con el paso 10 9. Panel de pl�stico No asegurado 1/4 Asegurado de giro Utilice un destornillador plano para girar los elementos de sujeci�n de pl�stico 1/4 de giro hacia la izquierda para soltarlos. Quite el panel. No quite la hoja t�cnica del panel de acceso. Vaya al paso 11. 10. Panel de metal Consejo �til: Coloque un cart�n debajo de la lavavajillas y no lo quite hasta que quede instalada en la abertura del gabinete para no da�ar el revestimiento del piso. Con la ayuda de dos o m�s personas, sujete los lados del marco de la puerta de la lavavajillas y apoye la lavavajillas sobre su parte posterior. No utilice el panel de la puerta como mesa de trabajo sin antes cubrirlo con una toalla para no rayarlo. NOTA: Para algunos modelos, cuando la lavavajillas est� apoyada sobre su parte trasera, tire del asa de la puerta para retirarla del panel de acceso. Utilice una llave de tuercas de 1/4" (6 mm) o un destornillador Phillips para retirar los dos tornillos que fijan el panel de acceso a la lavavajillas. No quite la hoja t�cnica del panel de acceso. 36 11. Mida la abertura del gabinete 12. Ajuste las ruedas y las patas Determine la altura de la abertura del gabinete del lado inferior de la barra de cocina al piso donde se va a instalar la lavavajillas. Aseg�rese de medir desde el punto m�s bajo del lado inferior de la barra de cocina y desde el punto m�s elevado del piso. Cuadro de ajuste de la altura de la lavavajillas Altura de la abertura del gabinete Altura de las patas delanteras Posici�n de las ruedas 331/2" (851 mm) 3/8" (9,8 mm) Sin ruedas 34" (864 mm) 9/16" (14 mm) 1 341/4" (871 mm) 13/16" (21 mm) 2 341/2" (876 mm) 11/16" (27 mm) 3 Manta aislante Con recorte Sin recorte Sin recorte Sin recorte Patas delanteras � A Consulte el "Cuadro de ajuste de altura de la lavavajillas" para la posici�n de las ruedas y para la altura de las patas delanteras requeridas para la altura de la abertura del gabinete. 13. Retire la cubierta de carril de pl�stico (solo en ciertos modelos) Cubierta de carril de pl�stico Retire y deseche la cubierta de carril pl�stica a cada lado del marco de la lavavajillas. Para retirar la cubierta de carril pl�stica, empuje hacia arriba y hacia atr�s para desengancharla del marco de la lavavajillas. CONEXI�N DE LA TUBER�A DE AGUA A V�LVULA DE LLENADO � Para una tuber�a de cobre, contin�e con el paso 14 � Para una tuber�a flexible, contin�e con el paso 16 14. Tuber�a de agua de cobre Ajuste las dos patas niveladoras delanteras a la misma altura. Ponga las ruedas traseras en la posici�n correcta seg�n el "Cuadro de ajuste de la altura de la lavavajillas". NOTA: Si la altura m�nima de la abertura del gabinete es inferior a 34" (864 mm), se pueden retirar las ruedas traseras para obtener un huelgo adicional. Esto permitir� que la lavavajillas encaje en una abertura de gabinete con una altura de 331/2" (851 mm), pero ser� m�s dif�cil mover la lavavajillas. Las medidas son aproximadas. Si se utiliza una tuber�a de cobre, determine la longitud total de la tuber�a de cobre necesaria para llegar al suministro de agua, corte a la longitud necesaria y conecte con racores de compresi�n. 37 15. Deslice la tuerca y la f�rula sobre la tuber�a (solo para tuber�a de cobre) Tuerca 17. A�ada un codo 90� a la tuber�a de suministro de agua F�rula Solo tuber�a de cobre: Coloque la tuber�a en el codo de 90� hasta donde sea posible. (La tuber�a de cobre se dobla y se retuerce con facilidad.) Deslice la tuerca y la f�rula hacia delante y comience a enroscar la tuerca en las roscas del codo. NOTA: Para evitar vibraciones durante el funcionamiento, disponga la tuber�a de suministro de agua de modo que no toque la base, el marco o el motor de la lavavajillas. Vaya al paso 17. 16. Tuber�a flexible Utilice un racor de manguera con conexi�n de compresi�n de 3/8" (9,5 mm) x 3/4"(19 mm) con un codo de 90�. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles y pedidos de pieza. Conecte el racor de compresi�n de 3/8" (9,5 mm) del racor acodado de 90� a la tuber�a de suministro de agua. F�jelo orientando hacia arriba la conexi�n de 3/4" (19 mm) como se indica m�s arriba. CONEXI�N DE LA MANGUERA DE LLENADO A LA V�LVULA DE LLENADO 18. Apriete el codo de 90� a la v�lvula Tuber�a trenzada flexible: Compruebe que la tuber�a trenzada flexible posea la longitud suficiente. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles y pedidos de pieza. Compruebe que la arandela de goma est� encajada debidamente en el conector. Deslice el racor de 3/4" (19 mm) del codo de 90� hacia la v�lvula, y apriete a mano para no da�ar la rosca. Apriete a mano hasta que el acoplamiento quede ajustado. Utilice alicates para comprobar que el acoplamiento est� apretado. Puede que sea necesario entre 1/4 y 1/2 giro adicional para sellar la junta de goma. Pase la manguera de llenado por el lado izquierdo trasero de la unidad. NOTAS: No use cinta Teflon� con los conectores a compresi�n. No apriete en exceso. Puede da�ar el acoplamiento. �TEFLON es una marca registrada de Chemours. 38 CONEXI�N DE LA MANGUERA DE DESAG�E 19. Conexi�n de la manguera de desag�e Abrazadera peque�a Conector de manguera de desag�e de goma Manguera de desag�e Tope Tope de la manguera de desag�e Tope CONEXI�N DEL CABLE DE ALIMENTACI�N NOTA: Si se retira una lavavajillas anterior con cable de alimentaci�n, debe conectar dicho cable a la lavavajillas nueva. 22. Retire la caja de terminales Coloque una toalla bajo la manguera de desag�e para absorber el agua que pueda haber en su interior. Coloque la abrazadera peque�a (verde) para manguera de desag�e en el extremo peque�o de la manguera de desag�e. Empuje la manguera de desag�e nueva hacia el interior del conector de goma de manguera de desag�e hasta el tope de la manguera de desag�e. 20. Deslice la abrazadera sobre el conector Utilice una llave de tuercas de 1/4" (6.35 mm) o una llave de tubo de 1/4" (6.34 mm) para retirar el tornillo que fija la caja de terminales al travesa�o. A continuaci�n, incline la caja de terminales, suelte la leng�eta y eleve la caja de terminales separ�ndola del travesa�o. 23. Retire la cubierta Abrazadera peque�a Conector de manguera de desag�e de goma Tope Tope Manguera de desag�e Tope de la manguera de desag�e Utilice alicates para abrir mediante presi�n la abrazadera peque�a de la manguera de desag�e y deslice al conector entre los topes. 21. Posici�n final de la abrazadera de la manguera Abrazadera peque�a Conector de manguera de desag�e de goma Manguera de desag�e Tope de la manguera de desag�e Tope Tope NOTA: Pase la manguera de desag�e por la parte trasera de la lavavajillas. Retire la cubierta desliz�ndola hacia arriba y sacando sus enganches del orificio. Guarde la cubierta para su uso en posterior. 24. Instale el protector de cables Instale un protector de cables con certificaci�n UL/ homologaci�n CSA. Compruebe que las cabezas de los tornillos est�n orientadas hacia arriba al apretar la tuerca de la tuber�a. Se proporciona un protector de cables con el kit de cable de suministro el�ctrico. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles y pedidos de pieza. 39 25. Cable de alimentaci�n: dirija el cable a la caja de terminales 27. Cable de alimentaci�n: conecte los cables restantes Disponga el cable de forma que no toque el motor o la parte inferior de la tina de la lavavajillas. Tire del cable a trav�s del protector de cables en la caja de terminales. NOTA: Se permite un m�ximo de 2 conductores de cable de alimentaci�n el�ctrica (tama�o m�ximo 12 AWG) y 1 conductor de conexi�n a tierra en la caja de terminales. ADVERTENCIA Peligro de Choque El�ctrico Conecte a tierra la lavavajillas. Conecte el alambre de conexi�n a tierra al conector verde de conexi�n a tierra en la caja de terminales. No use un cable el�ctrico de extensi�n. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque el�ctrico. 26. Cable de alimentaci�n: conecte el cable a tierra Seleccione conectores de torsi�n con certificaci�n UL/ homologaci�n CSA del tama�o adecuado. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles de pieza. Conecte los cables, negro a negro y blanco a blanco, mediante los conectores de torsi�n. NOTA: No enrosque el cable trenzado previamente. Gire el conector de torsi�n. Tire con suavidad de los cables para comprobar que est�n firmes. Configuraci�n del cableado Cable de suministro el�ctrico: blanco negro hilo de puesta a tierra Cable de la caja de terminales: blanco negro conector de puesta a tierra 28. Cable de alimentaci�n: fije el cable al protector de cables Cable a tierra Cable a tierra Arandela Apriete los tornillos del protector de cables para asegurar el cable. Tornillo de puesta a tierra Retire el tornillo del conector a tierra en la superficie elevada dentro de la caja y p�sela por la anilla de terminal del cable a tierra verde del cable de alimentaci�n. Reinstale y apriete el tornillo del conector a tierra a la superficie elevada de la caja. 40 29. Cable de alimentaci�n: vuelva a instalar la cubierta y los cables de la caja de terminales Coloque los cables dentro de la caja de terminales. Sustituya la cubierta insertando los enganches de la cubierta de la caja de terminales en los orificios de la parte inferior de la caja de terminales, y deslice la cubierta apret�ndola contra la pared inferior donde se introducen los cables. Compruebe que los cables est�n dentro de la caja y no aprisionados contra la cubierta. Vuelva a poner la caja de terminales en el travesa�o colocando la leng�eta en su posici�n. Utilice una llave de tuercas de 1/4" (6.35 mm) y el tornillo retirado en el paso 22 para fijar la caja de terminales al travesa�o. Despu�s de reinstalar la caja de terminales en la lavavajillas, coloque el sobrante o la parte floja de los cables sobre componentes cercanos o suj�telos en las abrazaderas cercanas para mantenerlos alejados del piso. NOTA: Pase el cable de alimentaci�n por la parte trasera de la lavavajillas. No enchufe el cable a una toma hasta que se le indique. INSTALACI�N DEL ASA DE LA PUERTA (PARA ALGUNOS MODELOS) 30. Instalaci�n del asa de la puerta Esp�rrago de montaje Asa Tornillo de ajuste (en la base del asa) Llave hexagonal IMPORTANTE: No raye el panel delantero durante este procedimiento. Si el panel de puerta tiene una pel�cula de protecci�n, desp�guela m�s all� del punto de los esp�rragos del asa antes de instalar el asa. La instalaci�n del asa es m�s sencilla cuando la unidad est� tumbada. Retire el asa de la puerta y la llave hexagonal del embalaje. Los tornillos de ajuste ya est�n instalados en el asa. Coloque el asa sobre los esp�rragos de montaje con los tornillos de ajuste orientados hacia abajo. Empuje con firmeza el asa de la puerta contra la puerta. Inserte el extremo corto de la llave hexagonal en los tornillos de ajuste. Apriete los tornillos de ajuste 1/4 de giro adicional tras apretarlos. Conserve la llave hexagonal con las instrucciones de instalaci�n. COLOQUE LA LAVAVAJILLAS EN EL GABINETE ADVERTENCIA Peligro de Peso Excesivo Use dos o m�s personas para mover e instalar la lavavajillas. No seguir esta instrucci�n puede ocasionar una lesi�n en la espalda u otro tipo de lesiones. 31. Ponga la lavavajillas de pie Con la ayuda de 2 o m�s personas, ponga la lavavajillas en posici�n vertical. NOTA: No instale la placa de protecci�n hasta que se le indique. IMPORTANTE: Si se han retirado las ruedas, proteja el piso al desplazar la lavavajillas. Introduzca lentamente la lavavajillas por completo en la abertura del gabinete. No retuerza ni apriete la tuber�a de agua, la manguera de desag�e, el cable de alimentaci�n o el cable directo entre la lavavajillas y el gabinete. Quite el cart�n que est� debajo de la lavavajillas. Es correcto que la lavavajillas encaje de forma ajustada en la abertura del gabinete. No quite la manta aislante, ya que reduce el nivel de sonido. NOTA: Pase el suministro de agua, la manguera de desag�e y el cable de alimentaci�n por la parte trasera de la lavavajillas. 41 32. Mueva la lavavajillas cerca de la abertura del gabinete Tuber�a de agua Manguera de desag�e Cable Pase los elementos a trav�s de los orificios en el gabinete y tire para tensarlos mientras se introduce la lavavajillas en el gabinete. 33. Pase el cable de alimentaci�n 35. Introduzca la lavavajillas en la abertura del gabinete dejando que sobresalga 6" (152 mm) 6" (152 mm) NOTA: Deje que la unidad sobresalga unas 6" (152 mm) del gabinete para instalar los soportes de anclaje y ajustar la tensi�n de la puerta si es necesario. 36. Tire del cableado flojo de la lavavajillas Si se utiliza un cable de alimentaci�n, aseg�rese de pasar el extremo por el orificio en la parte recortada antes de deslizar la lavavajillas en la abertura del gabinete. 34. Fije la manta aislante Manta aislante Fije la manta NOTA: Compruebe que la manta aislante est� fijada a las esquinas izquierda y derecha trasera antes de empujar a la abertura del gabinete para evitar que la manta se pliegue en un gabinete estrecho. 42 NOTA: Tire de los elementos de suministro para tensarlos mientras se introduce la lavavajillas en la abertura del gabinete para evitar dobleces. INSTALACI�N DEL PANEL A LA MEDIDA (SOLO PARA MODELOS CON PANEL A LA MEDIDA) Para la instalaci�n del panel a la medida, consulte la Hoja de instalaci�n del panel a la medida. Complete la instalaci�n del panel a la medida antes de pasar a la secci�n "Selecci�n del m�todo de sujeci�n de anclaje". SELECCI�N DEL M�TODO DE SUJECI�N DE ANCLAJE IMPORTANTE: La fijaci�n de la lavavajillas al gabinete debe ser uno de los �ltimos pasos. Prepare la lavavajillas para este proceso fijando a la lavavajillas los 2 soportes que se encuentran en la bolsa de piezas. � Para barras de cocina de madera, laminados o superficie similar, realice la Sujeci�n a la barra de cocina del paso 37. � Para barras de cocina de m�rmol, granito u otra superficie s�lida, realice la Sujeci�n lateral del paso 38. NOTA: Si el huelgo entre la parte superior de la puerta y la parte inferior de la barra de cocina es estrecho (inferior a 1/4" [6,35 mm]), se recomienda realizar la Sujeci�n lateral para no ara�ar la interfaz del usuario o consola con los tornillos de anclaje. Sujeci�n a la barra de cocina: 37. Inserte el soporte Las leng�etas deben estar orientadas hacia la derecha. 39. Retire los tapones de pl�stico Tap�n de pl�stico Retire los soportes del paquete e ins�rtelos en las ranuras abiertas de la parte superior izquierda y derecha del collar de la lavavajillas como se indica. Vaya al paso 41. Doble la leng�eta Empuje los tapones de pl�stico fuera del lado de la tina. NOTA: Guarde los tapones para cubrir los orificios despu�s de instalar la lavavajillas. 40. Instalaci�n del soporte Doble las leng�etas Utilice alicates para doblar/torcer la leng�eta y bloquear los soportes en su posici�n. Sujeci�n lateral: 38. Separe el extremo de la leng�eta L�nea trazada Empuje el soporte en la ranura del lado de la lavavajillas y doble la leng�eta hacia dentro y hacia el lado de la lavavajillas para mantener el soporte en su lugar. Repita este paso para el otro lado de la lavavajillas. NOTA: Instale suplementos de madera en el interior del gabinete si el huelgo entre los lados del gabinete y de la lavavajillas es superior a 1/2" (13 mm) en cada lado. NOTA: No fije la lavavajillas. Esto se har� m�s tarde. VERIFICACI�N FINAL DE LA INSTALACI�N 41. Abra y cierre la puerta Utilice alicates para separar el extremo del soporte a lo largo de la l�nea marcada. 43 42. Ajuste de la tensi�n de muelle de puerta Muelle 44. Compruebe la verticalidad y ajuste las patas si es necesario Extremo de cuerda de pl�stico Tensor Tornillo 3 12 Si la puerta se abre con demasiada rapidez o cae, ajuste la tensi�n del muelle de apertura. Para ajustar la tensi�n del muelle de la puerta, retire el extremo de cuerda pl�stica blanca fijada a la bisagra de la puerta. Retire el tornillo del tensor con una llave de tuercas o una llave de tubo de 5/16" (8 mm). El tornillo se puede colocar en uno de los tres orificios (1,2,3) en la pata delantera de la lavavajillas. Si la puerta se cierra sola: Ponga el tensor en un orificio con un n�mero menor y sustituya el tornillo. Vuelva a fijar el extremo de cuerda pl�stica blanca a la bisagra de puerta. Si la puerta se abre sola: Ponga el tensor en un orificio con un n�mero mayor y sustituya el tornillo. Vuelva a fijar el extremo de cuerda pl�stica blanca a la bisagra de puerta. NOTA: Los tensores que se encuentran a ambos lados de la lavavajillas se deben fijar a los mismos orificios. 43. Alinee la parte frontal de la lavavajillas con la parte frontal de las puertas del gabinete Revise que las patas niveladoras est�n firmes contra el piso. Cierre y trabe la puerta y coloque el nivel contra el panel frontal. Verifique que la lavavajillas est� centrada de frente hacia atr�s en la abertura. Si es necesario, ajuste la pata niveladora hasta que la lavavajillas est� en posici�n vertical. Repita el procedimiento para el otro lado de la lavavajillas. Consejo �til: Levante la parte frontal de la lavavajillas para separarla del piso y ajustar las patas frontales. En algunas instalaciones, puede ser m�s sencillo ajustar la pata delantera con una llave de tubo de 3/16" (4.76 mm) o con una llave ajustable. Si el huelgo entre la parte superior de la puerta y la parte inferior de la barra de cocina es estrecho (inferior a 1/4" [6,35 mm]), se recomienda realizar la sujeci�n lateral para no ara�ar la interfaz del usuario o consola. Patas niveladoras M�todo preferido M�todo optativo Alinee la parte frontal del panel de la puerta de la lavavajillas con la parte frontal de las puertas del gabinete. Tal vez necesite ajustar el alineamiento para que quede pareja con los armarios. 45. Compruebe la nivelaci�n de lado a lado y ajuste las patas si es necesario Coloque el nivel contra la abertura superior frontal de la tina. Compruebe que la lavavajillas est� nivelada a cada lado. Si la lavavajillas no est� nivelada, ajuste las patas delanteras hacia arriba o hacia abajo hasta que la lavavajillas est� nivelada. 44 FIJACI�N DE LA LAVAVAJILLAS A LA ABERTURA DEL GABINETE 46. Compruebe otra vez el alineamiento de la lavavajillas con la abertura del gabinete 48. Compruebe el huelgo de la puerta Compruebe que la lavavajillas sigue nivelada de frente hacia atr�s y de lado a lado en la abertura del gabinete. Abra la puerta de la lavavajillas y coloque una toalla sobre el conjunto de la bomba y el brazo pulverizador de la puerta de la lavavajillas. Esto evitar� que los tornillos caigan en la zona de la bomba al fijar la lavavajillas al gabinete. 47. Fije la lavavajillas IMPORTANTE: Compruebe que la parte superior de la puerta no haga contacto con los tornillos, los soportes o la barra de cocina. En caso contrario, ajuste las patas de nivelado o utilice la opci�n de fijaci�n lateral. 49. Compruebe el huelgo interior Atornille al gabinete lateral Abra la puerta de la lavavajillas como preparativo para fijar la lavavajillas a la barra de cocina o al lado del gabinete. NOTAS: La lavavajillas se debe fijar para que no se mueva al abrir o cerrar la puerta. No deje que los tornillos caigan al fondo de la lavavajillas. Localice los soportes instalados en la secci�n "Selecci�n de m�todo de fijaci�n de anclaje", bien en la parte superior o los lados de la lavavajillas. Para el anclaje a la barra de cocina: fije la lavavajillas a la barra de cocina con dos tornillos Phillips n.� 10 x 1/2" (12.7 mm) (proporcionados). Para el anclaje lateral: taladre orificios de gu�a en el gabinete para no agrietar la madera. Fije la lavavajillas al gabinete con dos tornillos Phillips n.� 10 x 1/2" (12.7 mm) (proporcionados). Retire el estante superior para facilitar el acceso. Consulte las instrucciones en la Gu�a de uso y cuidados para retirar el estante superior si es necesario. Abra la puerta y compruebe que el espacio entre la abertura del gabinete de la lavavajillas y la tina sea igual en ambos lados. Si los espacios no son iguales, afloje los tornillos del soporte y mueva la tina. Apriete los tornillos del soporte. 50. Vuelva a instalar los tapones de pl�stico Tap�n de pl�stico Si se ha utilizado el m�todo de fijaci�n lateral, vuelva a instalar los tapones de pl�stico gris retirados en el paso 39 para ocultar los orificios de tornillo. 45 CONEXI�N POR CABLE DIRECTO 51. Retire la caja de terminales 54. Instale el protector de cables Utilice una llave de tuercas de 1/4" (6.35 mm) o una llave de tubo de 1/4" (6.35 mm) para retirar el tornillo que fija la caja de terminales al travesa�o. A continuaci�n, incline la caja de terminales, suelte la leng�eta y eleve la caja de terminales separ�ndola del travesa�o. 52. Retire la cubierta Instale un protector de cables con certificaci�n UL/ homologaci�n CSA. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles y pedidos de pieza. ADVERTENCIA Retire la cubierta desliz�ndola hacia arriba y sacando sus enganches de los orificios. Guarde la cubierta para su uso en posterior. 53. Suelte los cables verde, blanco, y negro Peligro de Choque El�ctrico Conecte a tierra la lavavajillas. Conecte el alambre de conexi�n a tierra al conector verde de conexi�n a tierra en la caja de terminales. No use un cable el�ctrico de extensi�n. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque el�ctrico. 55. Cable directo: conecte el cable a tierra Cable a tierra Cable a tierra Arandela Los cables deben poseer la longitud adecuada para poder extraer la caja de terminales de la parte inferior de la lavavajillas. Separe los cables de las abrazaderas cercanas o componentes para extender el cableado por completo y facilitar el acceso. Tornillo de puesta a tierra Haga un gancho en forma de "U" con el cable a tierra pelado. Enrolle el gancho de cable a tierra hacia la derecha en el tornillo de conexi�n a tierra de la superficie elevada dentro de la caja y bajo la lavavajillas. Apriete el conector a tierra con firmeza. 46 56. Cable directo: conecte los cables restantes CONEXI�N DE LA TUBER�A DE AGUA A LA V�LVULA DE CIERRE DE LA CASA NOTA: Si se utiliza una manguera trenzada flexible, sustituya la manguera de entrada despu�s de 5 a�os para reducir el riesgo de fallas. Apunte las fechas de instalaci�n o sustituci�n en la manguera para su consulta en el futuro. 58. Fije la tuber�a de suministro de agua Seleccione conectores de torsi�n con certificaci�n UL/ homologaci�n CSA del tama�o adecuado. Consulte la secci�n "Herramientas y piezas" al principio de la gu�a para los detalles de pieza. Conecte los cables, negro a negro y blanco a blanco, mediante los conectores de torsi�n. NOTA: No enrosque el cable trenzado previamente. Gire el conector de torsi�n. Tire con suavidad de los cables para comprobar que est�n firmes. 57. Cable directo: vuelva a instalar la cubierta y los cables de la caja de terminales Coloque los cables dentro de la caja de terminales. Sustituya la cubierta insertando los enganches de la cubierta de la caja de terminales en los orificios de la parte inferior de la caja de terminales, y deslice la cubierta apret�ndola contra la pared inferior donde se introducen los cables. Compruebe que los cables est�n dentro de la caja y no aprisionados contra la cubierta. Vuelva a poner la caja de terminales en el travesa�o colocando la leng�eta en su posici�n. Utilice una llave de tuercas de 1/4" (6.35 mm) y el tornillo retirado en el paso 51 para fijar la caja de terminales al travesa�o. Despu�s de reinstalar la caja de terminales en la lavavajillas, coloque el sobrante o la parte floja de los cables sobre componentes cercanos o suj�telos en las abrazaderas cercanas para mantenerlos alejados del piso. Fije la tuber�a de suministro de agua (tuber�a de cobre o tuber�a trenzada flexible de suministro de agua) a la tuber�a de suministro de agua caliente mediante una conexi�n que cumpla con los c�digos y ordenanzas locales. El suministro de agua a la lavavajillas deber� tener una v�lvula de cierre manual ubicada debajo del lavadero. CONEXI�N DE LA MANGUERA DE DESAG�E 59. Conexi�n de la manguera de desag�e Conecte la manguera de desag�e al tubo de residuos en "T" o al colector de residuos mediante una de las siguientes opciones: Opci�n A: colector de residuos, sin purga de aire Opci�n B: sin colector de residuos, sin purga de aire Opci�n C: colector de residuos, con purga de aire Opci�n D: sin colector de residuos, con purga de aire IMPORTANTE: La conexi�n de la manguera de desag�e del colector de residuos o del tubo de residuos en "T" se debe realizar antes de la purga de aire y como m�nimo a 20" (508 mm) sobre el piso donde se instalar� la lavavajillas. Consejo �til: Para reducir la vibraci�n de la manguera, mant�ngala lejos del piso. 47 Opci�n A: colector de residuos, sin purga de aire Entrada del colector de residuos Abrazadera grande de manguera de desag�e Manguera de desag�e Sif�n de desag�e Consejo �til: Retire el tap�n de knockout del colector de residuos. 1 1. Golpee el tap�n del colector de residuos con un martillo y un destornillador. 2 2. Utilice alicates de punta fina para quitar el tap�n. 3 3. Fije la manguera de desag�e a la entrada del colector de residuos con una abrazadera grande de manguera de desag�e (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posici�n. Opci�n B: sin colector de residuos, sin purga de aire Tubo de residuos en "T" Abrazadera grande de manguera de desag�e Manguera de desag�e 1 Extremo de goma 2 Sif�n de desag�e 1. Conecte el extremo de goma de la manguera de desag�e al tubo de residuos en "T" y c�rtela si es necesario. NOTA: No corte la secci�n en relieve. 2. Sujete el extremo de goma de la manguera de desag�e al tubo de residuos en "T" con una abrazadera grande de manguera de desag�e (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posici�n. Si se recort� la manguera de desag�e, utilice una abrazadera de tipo tornillo de 11/2" a 2" (38 a 50 mm (no proporcionada). 48 Opci�n C: colector de residuos, con purga de aire Abrazaderas de tipo tornillo Entrada del colector de residuos Sif�n de desag�e Purga de aire Abrazadera grande de manguera de desag�e Conector de manguera de goma Manguera de desag�e Consejo �til: Retire el tap�n de knockout del colector de residuos. 1 1. Golpee el tap�n del colector de residuos con un martillo y un destornillador. 2 2. Utilice alicates de punta fina para quitar el tap�n. 3 Extremo de goma 4 5 3. Conecte el extremo de goma de la manguera de desag�e a la purga de aire y recorte si es necesario. NOTA: No corte la secci�n en relieve. 4. Sujete la manguera de desag�e a la purga de aire con la abrazadera grande de manguera de desag�e (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posici�n. Si se recort� la manguera de desag�e, utilice una abrazadera de tipo tornillo de 11/2" a 2" (38 a 50 mm) (no proporcionada). 5. Use una manguera de goma (no provista) con las abrazaderas tipo tornillo (no provistas) para conectarlas desde la purga de aire hasta la entrada del recipiente de desechos. Opci�n D: sin colector de residuos, con purga de aire Abrazaderas de tipo tornillo Tubo de residuos en "T" Sif�n de desag�e Purga de aire Abrazadera grande de manguera de desag�e Conector de manguera de goma Manguera de desag�e 1 Extremo de goma 2 3 1. Conecte el extremo de goma de la manguera de desag�e a la purga de aire y recorte si es necesario. NOTA: no corte la secci�n en relieve. 2. Sujete la manguera de desag�e a la purga de aire con la abrazadera grande de manguera de desag�e (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posici�n. Si se recort� la manguera de desag�e, utilice una abrazadera de tipo tornillo de 11/2" a 2" (38 a 50 mm) (no proporcionada). 3. Utilice una manguera de goma (no proporcionada) con las abrazaderas de tipo tornillo (no proporcionadas) para conectarlas desde el tubo de residuos en "T" hasta la purga de aire. 49 FINALIZACI�N DE LA INSTALACI�N Compruebe que el cable de suministro el�ctrico no entra en contacto con el motor o con la parte inferior de la tina de la lavavajillas. INSTALACI�N DEL PANEL DE ACCESO � Para pl�stico: contin�e con el Paso 62 � Para metal: contin�e con el Paso 65 Panel de pl�stico: 62. Vuelva a instalar el panel de acceso y los elementos de sujeci�n Aislamiento (para algunos modelos) 60. Cable de suministro el�ctrico: enchufe a una toma de 3 terminales con conexi�n a tierra Coloque el panel de acceso de pl�stico contra la pata de la lavavajillas. Compruebe que el aislamiento no interfiere con el conjunto de flotaci�n. 63. Compruebe el borde del panel de acceso Conecte a una toma de 3 terminales con conexi�n a tierra. 61. Reconecte el suministro de energ�a Reconecte el suministro de energ�a en la caja de fusibles o la caja de cortacircuitos. NOTA: Con el panel de acceso retirado, ponga la lavavajillas en marcha y deje que complete el ciclo de lavado m�s corto. Despu�s de los 2 primeros minutos, desbloquee la puerta, espere 5 segundos y luego �brala. Compruebe si hay agua en la parte inferior de la tina de la lavavajillas. Compruebe que la lavavajillas funciona de forma adecuada. Compruebe que el borde inferior del panel de acceso est� en contacto con el piso. Aj�stelo si es necesario. 64. Apriete los elementos de sujeci�n No asegurado 1/4 de giro 1/4 de giro Asegurado Con un destornillador plano, gire los elementos de sujeci�n 1/4 hacia la derecha para fijarlos en su lugar. La ranura de los elementos de sujeci�n estar� completamente vertical cuando se asegure correctamente. Vaya al paso 67. 50 Panel de metal: 65. Vuelva a instalar los panel de acceso Coloque el panel contra las patas de la lavavajillas. Use un destornillador Phillips o un aprietatuercas de 1/4" (6.35 mm) para volver a instalar los tornillos a trav�s de los orificios en el panel de acceso. 66. Compruebe el borde del panel inferior Compruebe que el borde inferior del panel de acceso est� en contacto con el piso. Aj�stelo si es necesario. 67. Apriete los tornillos Apriete los tornillos del panel de acceso. COMPROBACI�N DEL FUNCIONAMIENTO Consulte el Gu�a del usuario de la lavavajillas proporcionado con la lavavajillas. Compruebe que se han instalado todas las piezas y que no se ha omitido ning�n paso. Compruebe que tiene todas las herramientas que utiliz�. Si la lavavajillas no funciona de forma adecuada, desconecte el suministro de energ�a o desenchufe la lavavajillas y consulte la secci�n "Funcionamiento inadecuado de la lavavajillas". FUNCIONAMIENTO INADECUADO DE LA LAVAVAJILLAS Pruebe primero las soluciones aqu� sugeridas y posiblemente se evite el costo de una visita de servicio t�cnico. �Se ha disparado el cortacircuitos o se ha quemado el fusible de la casa? �Se ha cerrado y bloqueado bien la puerta? �Se ha seleccionado correctamente el ciclo para poner en marcha la lavavajillas? �Est� abierta la llave del agua? Si no funciona ninguna de estas soluciones, consulte el Gu�a del usuario para obtener la informaci�n de contacto del servicio t�cnico. CONSEJOS ADICIONALES El lavado tomar� m�s tiempo. Su nueva lavavajillas tardar� un promedio de 2 a 5 horas por carga, pero utiliza un 40 % menos de electricidad que modelos anteriores. Su lavavajillas se ha dise�ado con un motor de bajo voltaje y de bajo consumo de energ�a; por ello, lava durante per�odos m�s prolongados para garantizar una limpieza excepcional. Algunos modelos est�n equipados con un sensor de agua �ptico, de modo que el primer ciclo funcionar� por m�s tiempo para calibrar el sensor �ptico. La selecci�n de ciertas opciones puede aumentar la duraci�n del ciclo a m�s de 3,5 horas. El agente de enjuague es esencial para lograr buenos resultados en el secado: esta lavavajillas se ha dise�ado para usarse con un agente de enjuague para obtener un buen secado y para limitar la acumulaci�n de dep�sitos de agua dura. Las lavavajillas eficientes utilizan menos agua y energ�a, y por ello dependen de la acci�n de difusi�n del agente de enjuague para realizar un buen secado. Es posible que la luz de Start/Resume (Inicio/Reanudar) parpadee: Al presionar Start/Resume, aseg�rese de cerrar la puerta antes de 3 segundos. Si no cierra la puerta antes de 3 segundos, la luz de Start/Resume parpadear� hasta que la presione nuevamente. (Tambi�n debe hacer esto al a�adir vajilla durante un ciclo.) 51 TABLE DES MATI�RES S�CURIT� DU LAVE-VAISSELLE ................................. 53 EXIGENCES D'INSTALLATION ..................................... 54 Outils et pi�ces .......................................................................54 Exigences d'emplacement .....................................................56 Dimensions du produit et de l'emplacement d'installation.....57 Exigences d'�vacuation..........................................................58 Sp�cifications de l'alimentation en eau ..................................58 Sp�cifications �lectriques.......................................................58 INSTRUCTIONS D'INSTALLATION ............................... 59 Pr�paration de l'emplacement � nouvelles unit�s ..................59 Installer la barri�re anti-humidit� optionnelle..........................59 Raccordement �lectrique........................................................60 Pr�paration du lave-vaisselle..................................................61 Retrait du panneau d'acc�s....................................................61 Branchement de l'arriv�e d'eau � la valve de distribution......62 Branchement du tuyau de distribution � la valve de distribution.........................................................................63 Raccord du tuyau de vidange.................................................63 Branchement du c�ble �lectrique...........................................64 Installation de la poign�e de porte .........................................66 Placer le lave-vaisselle dans l'armoire....................................66 Installation du panneau personnalis� .....................................67 Choix de l'option de fixation...................................................67 V�rification de l'installation finale............................................68 Fixation du lave-vaisselle dans l'ouverture d'encastrement de l'armoire...................................................69 M�thode de raccordement direct ...........................................70 Branchement de l'arriv�e d'eau au robinet d'arr�t de la maison ...........................................................................72 Raccordement du tuyau de vidange.......................................72 Terminer l'installation .............................................................. 74 Installation du panneau d'acc�s .............................................75 Contr�le du fonctionnement ...................................................76 Si le lave-vaisselle ne fonctionne pas.....................................76 Conseils suppl�mentaires.......................................................76 52 S�CURIT� DU LAVE-VAISSELLE AVERTISSEMENT Risque de basculement Ne pas utiliser le lave-vaisselle jusqu'� ce qu'il soit compl�tement install�. Ne pas appuyer sur la porte ouverte. Le non-respect de ces instructions peut causer des blessures graves ou des coupures. Il faut : Ouvrir lentement la porte du lave-vaisselle tandis qu'une autre personne saisit l'arri�re de l'appareil. Enlever le mat�riau d'exp�dition et le tuyau de vidange. Fermer la porte du lavevaisselle; elle doit s'enclencher. REMARQUE : Chaque lave-vaisselle a �t� test� en usine � en raison de ces tests, il est possible qu'il reste un peu d'eau dans la cuve du lave-vaisselle. Observer les dispositions de tous les codes et r�glements en vigueur. Installer le lave-vaisselle conform�ment aux prescriptions des pr�sentes instructions. L'installation doit �tre ex�cut�e par un technicien qualifi�. Le lave-vaisselle doit �tre install� conform�ment aux dispositions de tous les codes et r�glements locaux et nationaux r�gissant les installations de plomberie et d'�lectricit�. L'installation ou le retrait de l'appareil doit se faire avec pr�caution afin de r�duire le risque d'endommagement du cordon d'alimentation. AVERTISSEMENT : Afin de r�duire le risque d'incendie, de choc �lectrique ou de blessures corporelles, l'installateur doit s'assurer que le lave-vaisselle est compl�tement encastr� au moment de l'installation. 53 EXIGENCES D'INSTALLATION OUTILS ET PI�CES Rassembler les outils et composants n�cessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Toutes les installations Outils n�cessaires : Autres articles utiles pouvant �tre n�cessaires : Lampe de poche Plat peu profond Pince Tournevis � lame plate Tournevis Phillips Couteau utilitaire Tourne �crou ou cl� � douille Petit niveau de 5/16" (8 mm) 1/4" (6.35 mm) Serviette de bain Pi�ces fournies : Ruban de masquage ou ruban adh�sif Brides pour tuyau de d�charge (2) (1 grosse/rouge et 1 petite/verte) Tuyau de d�charge M�tre-ruban ou r�gle Cl� plate de 5/8" (16 mm) Vis Phillips no 10 x 1/2" (12.7 mm) (2) Brides de soutien (au-dessous du plan de travail) (2) S'assurer que toutes ces pi�ces sont comprises dans le sachet de documentation. Si les pi�ces ne sont pas incluses, nous contacter au num�ro sans frais ou visiter notre site Web (voir le Guide d'utilisation). Cl� � molette de 10 po avec ouverture jusqu'� 11/8" (29 mm) Tournevis Torx� T20�. Si l'on installe des panneaux avant personnalis�s, tournevis Torx� T15�. Poign�e de porte (sur certains mod�les) � TORX, T15 et T20 sont des marques d�pos�es de Acument Intellectual Properties, LLC. 54 Autres pi�ces n�cessaires (non fournies) : Raccord de tuyau coud� � 90� de 3/8" (9,8 mm) x 3/4" (19 mm) d'extr�mit� de compression avec joint de caoutchouc (n�cessaire pour raccorder correctement la canalisation d'eau du domicile au lave-vaisselle (no de pi�ce Whirlpool W10685193) Serre-c�bles m�tallique pour c�blage du domicile qui convient � l'orifice de 7/8" (22 mm) (n�cessaire pour raccorder correctement le c�ble du domicile au bo�tier de connexion du lave-vaisselle) (no de pi�ce Whirlpool 4396672) REMARQUE : Utiliser uniquement une pi�ce homologu�e UL ou CSA. Capuchon de connexion REMARQUES : Confirmer une taille correcte pour connecter le calibre du c�blage du domicile au c�blage de calibre 16 du lave-vaisselle. Utiliser uniquement des pi�ces homologu�es UL ou CSA. Nous contacter au num�ro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les num�ros des pi�ces ci-dessus ou visiter un d�taillant de fournitures �lectriques et de plomberie pour une �quivalence. Accessoires facultatifs disponibles : Ruban de barri�re antihumidit� REMARQUE : Le ruban de barri�re anti-humidit� ajoute une protection facultative suppl�mentaire si le lavevaisselle est install� sous un plan de travail en bois. (No de pi�ce Whirlpool 4396277) Ensemble de panneaux lat�raux Pour fermer le c�t� du lavevaisselle lorsqu'il est install� � l'extr�mit� de l'armoire. (le num�ro de r�f�rence Whirlpool varie selon la couleur) Nous contacter au num�ro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les num�ros des pi�ces ci-dessus. Premi�re installation Consulter les codes locaux. V�rifier l'alimentation �lectrique existante. Voir la section "Sp�cifications �lectriques". Il est recommand� de faire r�aliser tous les raccordements �lectriques par un �lectricien qualifi� agr��. Outils suppl�mentaires n�cessaires : Petit coupe-tube Pince � d�nuder Perceuse �lectrique avec m�ches scie-cloche de 1/2" (12.7 mm), 3/4" (19 mm) et 11/2" (38 mm) Pi�ces suppl�mentaires n�cessaires (non fournies) : Canalisation de cuivre (diam�tre externe sugg�r� de 3/8" [9.5 mm]) ou ensemble de canalisation d'arriv�e d'eau flexible � tresse d'acier (num�ro de pi�ce Whirlpool W10278635RP). L'ensemble inclut un tuyau tress� et un raccord de tuyau de 3/8" (9.5 mm) x 3/4" (19 mm) d'extr�mit� de compression Bride � vis 11/2" � 2" (38 � 50 mm) (maximum 3) Plus long tuyau de vidange optionnel d'une longueur maximale de 12' (3,7 m) (num�ro de pi�ce Whirlpool 3385556) REMARQUE : Doit �tre conforme � toutes les normes de test AHAM/IAPMO, convenir � des raccordements de vidange de 1" (25 mm) et �tre r�sistant � la chaleur et aux d�tergents. 55 Nous contacter au num�ro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les num�ros des pi�ces ci-dessus ou visiter un d�taillant de fournitures �lectriques et de plomberie pour une �quivalence. REMARQUE : Si l'on utilise un tuyau flexible tress�, remplacer le tuyau d'alimentation apr�s 5 ans d'utilisation pour r�duire le risque de d�faillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour r�f�rence ult�rieure. Pour les installations � raccordement direct Pour un cordon d'alimentation Entretoise d'armoire Pour un trou de 11/2" (38 mm) dans une armoire. (No de pi�ce Whirlpool 302797) REMARQUE : Requis pour les armoires en m�tal. Ensemble pour cordon d'alimentation L'ensemble comprend habituellement un cordon d'alimentation, un serrec�bles m�tallique, un oeillet et des connecteurs de fils. (No de pi�ce Whirlpool 4317824) Nous contacter au num�ro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les num�ros des pi�ces ci-dessus ou visiter un d�taillant de fournitures �lectriques pour une �quivalence. EXIGENCES D'EMPLACEMENT L'appareil doit �tre enti�rement encastr� (sur le dessus, les c�t�s, l'arri�re et au sol) d�s l'installation. Un ensemble de panneaux lat�raux est disponible chez votre marchand pour l'installation du lave-vaisselle � l'extr�mit� d'une rang�e d'armoires. Une barri�re anti-humidit� en option est �galement disponible pour l'installation sous un plan de travail en bois. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. Inspecter l'emplacement d'installation du lave-vaisselle. Il doit comporter les caract�ristiques suivantes : Acc�s facile pour chargement et d�chargement de la vaisselle. Dans le cas de l'installation dans un angle, on doit pouvoir �tablir un d�gagement de 2" (51 mm) ou plus entre le c�t� de la porte du lave-vaisselle et le mur ou l'armoire. Facilit� d'acc�s aux canalisations d'eau et d'�vacuation et � la source d'�lectricit�. Une source d'�lectricit� avec liaison � la terre est n�cessaire. Ce lave-vaisselle est dot� d'une fonction de chauffage de l'eau et doit �tre raccord� � la canalisation d'alimentation en eau chaude. Veiller � ce que les canalisations d'eau et d'�vacuation et les c�bles �lectriques se trouvent dans les limites de la zone marqu�e en gris illustr�e dans la section "Dimensions du produit et de l'emplacement d'installation". Ne pas placer de canalisation d'�vacuation, canalisation d'eau ou c�blage �lectrique � un endroit o� cela susciterait interf�rence ou contact avec les pieds ou le moteur du lave-vaisselle. Prot�ger du gel le lave-vaisselle et les canalisations d'eau qui l'alimentent. La garantie de l'appareil ne couvre pas les dommages imputables au gel. REMARQUE : Si le lave-vaisselle ne doit pas �tre utilis� pendant une p�riode prolong�e ou s'il est laiss� � un endroit qui pourrait �tre expos� au gel, veiller � faire ex�cuter les op�rations de pr�-hivernage par un technicien comp�tent. S'il est install� dans une nouvelle construction, enlever tout d�bris de l'arriv�e d'eau avant de la brancher � la valve de distribution. Les d�bris qui ne sont pas enlev�s de l'eau pourraient obturer le filtre de la valve de distribution. Une ouverture carr�e offrant l'esth�tique appropri�e et permettant un fonctionnement correct. La fa�ade des armoires perpendiculaire au plancher. Un plancher horizontal et plat Conseil utile : S'il y a un �cart de niveau sur le plancher entre l'avant et l'arri�re de l'emplacement d'installation, il pourrait �tre n�cessaire d'utiliser des cales pour �tablir l'aplomb de l'appareil. REMARQUE : Pour �viter tout d�placement des cales durant le fonctionnement du lave-vaisselle, les cales doivent �tre solidement fix�es au plancher. � l'emplacement d'installation du lave-vaisselle, on doit pouvoir �tablir le d�gagement appropri� entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher. Ne pas installer le lave-vaisselle par-dessus un tapis. 56 Dimensions du produit et de l'emplacement d'installation 237/8" (606 mm) 30" (762 mm) 331/2" (851 mm) min sans roulettes 30" (762 mm) 241/2" (622 mm) B C 3/4" (19 mm) A 37/16 7/16" (87 mm - 113 mm) Pour un coup-de-pied de 4 7/16" (113 mm), la hauteur de l'ouverture est de 341/2" (876 mm). 33/4" (95 mm) 21" (533 mm) A. L'isolant peut �tre comprim� (utilis� sur certains mod�les). B. Pour les mod�les avec panneaux pr�ts � installer, la profondeur porte personnalis� de 3/4 C. Les poign�es de porte peuvent d�passer vers la fa�ade du lave-vaisselle; varie selon le mod�le. emp�cherait l'installation du lave-vaisselle. 34" (864 mm) D 4" (102 mm) 101/2" (267 mm) 63/4" (172 mm) Les zones gris�es des parois de l'armoire indiquent les endroits o� les raccordements �lectriques peuvent �tre install�s. 3" (76 mm) 24" (610 mm) 21/4" (5674 mm) 13/4" (44 mm) 61/4" (159 mm) 2" (51 mm) D. Mesure depuis le point le plus bas de la face inf�rieure du plan de travail. Cette dimension peut �tre r�duite � 331/2 roulettes du lave-vaisselle et en perforant l'isolant (la plaque d'insonorisation) de l'appareil. 24" (610 mm) E E. Dimension minimale mesur�e au point le plus �troit de l'ouverture 57 EXIGENCES D'�VACUATION Un tuyau d'�vacuation neuf est fourni avec le lave-vaisselle. Si le tuyau d'�vacuation n'est pas suffisamment long, utiliser un tuyau d'�vacuation neuf d'une longueur maximale de 12 pi (3,7 m) satisfaisant � toutes les normes de test AHAM/ IAPMO en vigueur, qui soit r�sistant � la chaleur et au d�tergent et qui convienne au raccord d'�vacuation de 1" (25 mm) du lave-vaisselle. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. REMARQUE : Ne pas utiliser plusieurs tuyaux de vidange. Veiller � raccorder le tuyau d'�vacuation � la canalisation d'�gout en T ou au raccord de broyeur � d�chets en amont du siphon du circuit de plomberie du domicile, et � au moins 20" (508 mm) au-dessus du sol. On recommande de lover le tuyau d'�vacuation et de le fixer solidement sur la face inf�rieure du plan de travail ou de le raccorder � un dispositif de brise-siphon. Utiliser un dispositif de brise-siphon si le tuyau d'�vacuation est raccord� au circuit de plomberie du domicile � moins de 20" (508 mm) au-dessus du sous-plancher ou du plancher. Utiliser un brise-siphon Brise-siphon Si n�cessaire, le dispositif de brise-siphon doit �tre install� conform�ment aux instructions d'installation de ce dernier. Lors du raccordement du dispositif de brisesiphon � la canalisation d'�gout en T ou au raccord de broyeur � d�chets, un tuyau en caoutchouc (non fourni) sera n�cessaire. Utiliser des raccords de canalisation d'�vacuation de diam�tre int�rieur de 1/2" (12.7 mm) minimum. SP�CIFICATIONS DE L'ALIMENTATION EN EAU Ce lave-vaisselle est dot� d'une fonction de chauffage de l'eau et doit �tre raccord� � la canalisation d'alimentation en eau chaude. Une canalisation d'eau chaude, sous pression de 20 � 120 psi (138 � 862 mPa), peut �tre inspect�e par un plombier certifi�. Temp�rature de 120 �F (49 �C) � l'entr�e du lave-vaisselle Tube de cuivre de 3/8" (9.5 mm) de diam�tre externe avec raccord de compression ou canalisation d'alimentation en eau flexible � tresse d'acier. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. REMARQUE : L'emploi d'un tuyau de plastique d'un minimum de 1/2" (12.7 mm) n'est pas recommand�. Raccord coud� � 90� avec raccord de tuyau de 3/4" (19 mm) et rondelle de caoutchouc. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. Ne pas souder � moins de 6" (152 mm) de l'�lectrovanne d'admission d'eau. S'il est install� dans une nouvelle construction, vous assurer que l'entr�e d'eau de la maison a �t� nettoy�e avant d'effectuer le branchement au lave-vaisselle pour en enlever les d�bris possibles. REMARQUE : S'il remplace un lave-vaisselle existant, il est recommand� d'installer une nouvelle entr�e d'eau (voir la section "Outils et pi�ces" au d�but du guide pour les renseignements sur les pi�ces) et vider le tuyau de vidange (fourni) avec le nouveau lave-vaisselle. SP�CIFICATIONS �LECTRIQUES S'assurer que le raccordement �lectrique est ad�quat et conforme au code national de l'�lectricit�, ANSI/NFPA 70 � derni�re �dition, et � tous les codes et r�glements locaux en vigueur. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 Il vous faut : Une source d'alimentation de 120 V CA, 60 Hz, 15 ou 20 A CA seulement, prot�g�e par fusible Conducteurs de cuivre uniquement Un maximum de 2 conducteurs d'alimentation (calibre 12 AWG maximum) plus 1 conducteur de mise � la terre est autoris� dans le bo�tier de connexion. Nous recommandons : L'utilisation d'un fusible ou disjoncteur temporis� Un circuit s�par� Pour le raccordement du lave-vaisselle avec un cordon d'alimentation �lectrique : Utiliser un cordon d'alimentation (homologation UL) con�u pour utilisation avec un lave-vaisselle. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. Brancher l'appareil sur une prise 3 alv�oles reli�e � la terre. La prise doit �tre conforme � tous les codes et r�glements locaux. Pour le raccordement direct du lave-vaisselle : Utiliser des conducteurs de cuivre gain�s non m�talliques ou blind�s souples avec conducteur de liaison � la terre qui satisfassent aux exigences de l'installation �lectrique du domicile, et qui soient conformes aux prescriptions des codes et r�glements locaux. Utiliser un serre-c�bles (homologation UL ou CSA). Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. 58 INSTRUCTIONS D'INSTALLATION AVERTISSEMENT 4. Poncer pour obtenir des trous lisses Risque de choc �lectrique Interrompre l'alimentation �lectrique avant d'installer le lave-vaisselle (au niveau du tableau de distribution fusible ou disjoncteur) Le non-respect de cette instruction peut causer un d�c�s ou un choc �lectrique. 1. D�connecter la source de courant �lectrique Interrompre l'alimentation �lectrique � la bo�te de fusibles (fusible ou disjoncteur) avant d'installer le lave-vaisselle. 2. Couper l'arriv�e d'eau Fermer l'approvisionnement en eau du lave-vaisselle. PR�PARATION DE L'EMPLACEMENT � NOUVELLES UNIT�S 3. Emplacement des trous � percer � nouvelle construction Emplacement optionnel 11/2" (38 mm) Emplacement souhait� 1/2" (12,7 mm) Armoire de bois Armoire m�tallique Armoire de bois : Poncer le trou jusqu'� obtenir une surface lisse. Armoire m�tallique : Couvrir le contour du trou avec l'oeillet fourni avec l'ensemble du cordon d'alimentation. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces. Conseil utile : Le raccordement au lave-vaisselle sera plus facile si on achemine le c�ble par le c�t� droit de l'ouverture d'encastrement de l'armoire. INSTALLER LA BARRI�RE ANTI-HUMIDIT� OPTIONNELLE � RECOMMANDER POUR LES DESSUS DE COMPTOIR EN BOIS Barri�re anti-humidit�/cales en bois Barri�re anti-humidit� Installation des cales en bois REMARQUE : Consulter la section "Dimensions du produit et de l'emplacement d'installation" pour conna�tre l'emplacement exact des trous et les dimensions des zones grises. Percer un tour de 11/2" (38 mm) pour le tuyau de vidange sur le c�t� ou l'arri�re de l'armoire, en fonction de la position du tuyau de vidange et de son emplacement de connexion. Percer un tour de 1/2" (12,7 mm) pour le tuyau d'arriv�e d'eau sur le c�t� ou l'arri�re de l'armoire, en fonction de la position du tuyau d'arriv�e d'eau et de son emplacement de connexion. Percer un trou de 11/2" (38 mm) pour le c�blage �lectrique sur le c�t� droit ou � l'arri�re de l'armoire. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. Veiller � ce que la zone se trouvant sous l'armoire soit propre et s�che avant d'installer la barri�re anti-humidit�. �ter la protection de la barri�re anti-humidit� et appliquer la barri�re sur le dessous du plan de travail, le long de la rive avant du comptoir. REMARQUE : Utiliser des cales en bois si la fixation de c�t� et l'espacement entre les c�t�s de l'armoire et du lave-vaisselle est sup�rieur � 1/2" (12,7 mm) de chaque c�t� ou sup�rieur � la longueur des vis d'ancrage. 59 5. Sur�lever le plancher � ajouter des cales au besoin Si install� dans une ouverture de 331/2" (851 mm) Sur�lever le plancher : Si le plancher de la cuisine est plus �lev� que le plancher de l'ouverture de l'armoire (par exemple, le carrelage du plancher de la cuisine n'arrive pas jusque dans l'ouverture de l'armoire), ajouter des cales selon le besoin dans la zone indiqu�e pour placer le lave-vaisselle � une hauteur maximale de 34" (864 mm) sous le plan de travail. REMARQUE : Pour �viter tout d�placement des cales durant le fonctionnement du lave-vaisselle, les cales doivent �tre solidement fix�es au plancher. 6. Retrait de la cale en polystyr�ne D�couper la plaque d'insonorisation le long des perforations pour une ouverture d'armoire d'une hauteur de 331/2" (851 mm). Pour les autres hauteurs d'ouverture d'armoire, ne pas d�couper. RACCORDEMENT �LECTRIQUE � Pour un raccordement direct, commencer � l'�tape 7 � Pour un cordon d'alimentation, attendre jusqu'� tape 22 7. Raccordement direct � position du c�ble Cale en polystyr�ne Enlever et jeter les cales en polystyr�ne (si pr�sents; car tous les mod�les n'en sont pas pourvus) situ�es au-dessus des pieds avant, de chaque c�t� du lave-vaisselle. Les cales permettent de couvrir les poulies � cordon/cha�ne du lave-vaisselle. Passer le c�ble comme indiqu� pour un raccordement direct. Acheminer le c�ble de l'alimentation �lectrique � travers le trou dans l'armoire (le c�ble doit d�passer par le c�t� avant droit de l'ouverture d'encastrement de l'armoire). Fixer le c�ble au plancher avec du ruban adh�sif dans la zone indiqu�e. Cela emp�chera le c�ble de bouger lors du d�placement du lave-vaisselle dans l'ouverture de l'armoire. REMARQUE : Si un vieux lave-vaisselle avec cordon d'alimentation est enlev�, il faudra transf�rer ce cordon d'alimentation au nouveau lave-vaisselle. 60 PR�PARATION DU LAVE-VAISSELLE Risque de basculement Ne pas utiliser le lave-vaisselle jusqu'� ce qu'il soit compl�tement install�. Ne pas appuyer sur la porte ouverte. Le non-respect de ces instructions peut causer des blessures graves ou des coupures. AVERTISSEMENT Risque du poids excessif Utiliser deux personnes ou plus pour d�placer et installer le lave-vaisselle. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure. 8. Placer le lave-vaisselle sur le dos RETRAIT DU PANNEAU D'ACC�S � Pour les panneaux d'acc�s en plastique, continuer � l'�tape 9 � Pour les panneaux d'acc�s en m�tal, continuer � l'�tape 10 9. Panneau en plastique D�verrouill� 1/4 Verrouill� de tour � l'aide d'un tournevis � lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens antihoraire pour les d�verrouiller. Retirer le panneau. Ne pas retirer la fiche technique du panneau d'acc�s. Passer � l'�tape 11. 10. Panneau m�tallique � l'aide d'un tourne �crou ou un tournevis Phillips de 1/4" (6.35 mm) , �ter les deux vis fixant le panneau d'acc�s au lave-vaisselle. Ne pas retirer la fiche technique du panneau d'acc�s. Conseil utile : Placer une feuille de carton sous le lave-vaisselle jusqu'� son installation dans l'ouverture d'encastrement de l'armoire pour �viter d'endommager le rev�tement de sol. � l'aide d'au moins deux personnes, saisir les c�t�s de l'encadrement de la porte du lave-vaisselle et placer le lave-vaisselle sur le dos. Afin d'�viter d'�rafler le panneau de porte, ne pas se servir du panneau de porte comme planche de travail sans l'avoir recouvert d'une serviette au pr�alable. REMARQUE : Sur certains mod�les, une fois le lave-vaisselle sur le dos, tirer sur la poign�e de porte pour l'enlever du panneau d'acc�s. 61 11. Mesure de l'ouverture d'encastrement 12. R�glage des roues et pieds Mesurer la hauteur libre de l'espace d'installation, sous le plan de travail. Vous assurer de mesurer le point le plus bas sous le plan de travail et le point le plus sur le sol. Tableau de r�glage de la hauteur du lave-vaisselle Hauteur de l'encastrement Hauteur des Position pieds avant des roues Plaque d'insonor- isation 331/2" (851 mm) 34" (864 mm) 3/8" (9,8 mm) 9/16" (14 mm) Retirer 1 Coupe Pas de coupe 341/4" (871 mm) 13/16" (21 mm) 2 Pas de coupe 341/2" (876 mm) 11/16" (27 mm) 3 Pas de coupe Consulter le "Tableau de r�glage de la hauteur du lave-vaisselle" pour la position des roulettes et la position et la hauteur des pieds avant requise pour la hauteur de l'ouverture de l'armoire. 13. Enlever la baguette en plastique de la glissi�re (seulement sur certains mod�les) Baguette en plastique de glissi�re Pieds arri�re � A Ajuster les pieds de r�glage de l'aplomb avant � la m�me hauteur. Placer les roues arri�re � la position requise d�termin�e � partir du "Tableau de r�glage de la hauteur du lave-vaisselle". REMARQUE : Si la hauteur libre minimale de l'ouverture d'encastrement de l'armoire est inf�rieure � 34" (864 mm), on peut enlever les roulettes arri�re pour obtenir un d�gagement suppl�mentaire. On pourra ainsi installer le lave-vaisselle dans une ouverture d'encastrement d'armoire �lev�e de 331/2" (851 mm), mais il sera plus difficile de d�placer le lave-vaisselle. Les mesures ne sont pas exactes. 62 Enlever et jeter la baguette en plastique de glissi�re de chaque c�t� du ch�ssis du lave-vaisselle. Pour retirer la baguette en plastique de glissi�re, la pousser vers le haut puis vers l'arri�re et la d�bo�ter du ch�ssis du lave-vaisselle. BRANCHEMENT DE L'ARRIV�E D'EAU � LA VALVE DE DISTRIBUTION � Pour un tuyau en cuivre, commencer � l'�tape 14 � Pour un tuyau flexible, commencer � l'�tape 16 14. Canalisation d'eau en cuivre Si l'on utilise un tuyau en cuivre, mesurer la longueur de tuyau en cuivre n�cessaire pour atteindre l'alimentation en eau, couper � cette longueur et fixer les raccords de compression. 15. Enfiler l'�crou et la virole sur le tuyau (tuyau de cuivre uniquement) �crou BRANCHEMENT DU TUYAU DE DISTRIBUTION � LA VALVE DE DISTRIBUTION 18. Raccorder le raccord coud� de 90� � la valve Virole Canalisation en cuivre uniquement : Ins�rer la canalisation dans le raccord coud� de 90� aussi loin que possible. La canalisation en cuivre se plie et s'�crase facilement. Faire glisser l'�crou et la virole vers l'avant et engager l'�crou sur le filetage du raccord coud�. REMARQUE : Pour r�duire les vibrations durant le fonctionnement, acheminer la canalisation d'alimentation en eau de telle mani�re qu'elle ne touche pas la base, le ch�ssis ou le moteur de l'appareil. Passer � l'�tape 17. 16. Tuyau flexible Tuyau flexible � tresse d'acier : V�rifier que le tuyau flexible � tresse d'acier est suffisamment long. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. 17. Raccorder le raccord coud� de 90� � la canalisation d'alimentation en eau S'assurer que la rondelle de caoutchouc est correctement install�e dans le raccord. Enfiler le raccord de 3/4" (19 mm) du coude � 90� jusqu'au robinet et serrer � la main pour �viter de visser de travers. Serrer � la main jusqu'� ce que le raccord soit serr�. � l'aide d'une pince, v�rifier l'�tanch�it� du raccord. Un serrage suppl�mentaire de 1/4 � 1/2 tour peut �tre n�cessaire pour sceller le joint d'�tanch�it� en caoutchouc. Passer le tuyau par le c�t� arri�re gauche de l'unit�. REMARQUES : Ne pas utiliser de ruban adh�sif Teflon� avec les raccords de compression. Ne pas serrer excessivement. Le raccord risque d'�tre endommag�. RACCORD DU TUYAU DE VIDANGE 19. Raccordement du tuyau de vidange Petite bride Raccord de tuyau de vidange en caoutchouc Tuyau de d�charge Arr�t Arr�t du raccord du tuyau de vidange Arr�t Placer une serviette sous le tuyau d'�vacuation pour r�cup�rer l'eau rest�e dans le tuyau d'�vacuation. Placer la petite bride (verte) pour tuyau d'�vacuation sur la petite extr�mit� du tuyau d'�vacuation. Enfoncer le tuyau d'�vacuation neuf dans le connecteur de tuyau d'�vacuation en caoutchouc jusqu'� la but�e d'arr�t du tuyau d'�vacuation. Prendre le raccord de tuyau coud� � 90� de 3/8" (9.5 mm) x 3/4" (19 mm). Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. Brancher le raccord de tuyau coud� � 90� de 3/8" ( 9.5 mm) � l'arriv�e d'eau. Le fixer de fa�on � ce que le raccord de 3/4" (19 mm) soit orient� vers le haut, tel qu'illustr� ci-dessus. �TEFLON est une marque d�pos�e de Chemours. 63 20. Glisser la bride dans le connecteur 23. �ter le couvercle Raccord de tuyau de vidange en caoutchouc Petite bride Tuyau de d�charge Arr�t Arr�t Arr�t du raccord du tuyau de vidange � l'aide d'une pince, ouvrir la petite bride de tuyau d'�vacuation en la serrant et la glisser sur le connecteur, entre les but�es. 21. Position finale de la bride de tuyau Tuyau de d�charge Arr�t du raccord du tuyau de vidange Petite bride Raccord de tuyau de vidange en caoutchouc Arr�t Arr�t REMARQUE : Passer le tuyau de vidange par l'arri�re du lave-vaisselle. BRANCHEMENT DU C�BLE �LECTRIQUE REMARQUE : Si un vieux lave-vaisselle avec cordon d'alimentation est enlev�, il faudra transf�rer ce cordon d'alimentation au nouveau lave-vaisselle. 22. Retirer la bo�te de connexion Retirer le couvercle en le faisant coulisser vers le haut et en d�gageant ses crochets hors de l'encoche. Conserver le couvercle pour utilisation ult�rieure. 24. Installation du serre-c�bles Installer un serre-c�bles m�tallique (homologation UL ou CSA). S'assurer que les t�tes de vis soient orient�es vers le haut lors du serrage de l'�crou � conduit. Un serre-c�bles est fourni dans l'ensemble du cordon d'alimentation. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. 25. Cordon d'alimentation � acheminement du cordon dans la bo�te de connexion � l'aide d'un tourne �crou de 1/4" (6.35 mm) ou d'une cl� � douille hexagonale de 1/4" (6.35 mm), retirer la vis maintenant le bo�tier de connexion sur l'entretoise. Ensuite, incliner le bo�tier de connexion, d�gager la languette et sortir le bo�tier de connexion de la grille transversale. Acheminer le cordon d'alimentation de fa�on � ce qu'il ne touche ni le moteur du lave-vaisselle ni la partie inf�rieure de la cuve du lave-vaisselle. Tirer le c�ble pour le faire passer � travers le serre-c�bles dans le bo�tier de connexion REMARQUE : Un maximum de 2 c�bles d'alimentation (calibre 12 AWG maximum) plus 1 conducteur de mise � la terre est autoris� dans le bo�tier de connexion. 64 AVERTISSEMENT Configuration de c�blage C�blage de l`alimentation �lectrique Blanc Noir Conducteur de liaison � la terre C�blage du bo�tier de connexion : Blanc Noir Conducteur de liaison � la terre Risque de choc �lectrique Relier le lave-vaisselle � la terre d'une m�thode �lectrique. Brancher le fil reli� � la terre au connecteur vert reli� � la terre dans la bo�te de la borne. Ne pas utiliser un c�ble de rallonge. Le non-respect de ces instructions peut causer un d�c�s, un incendie ou un choc �lectrique. 28. Cordon d'alimentation � fixation du cordon � l'aide du serre-c�bles 26. Cordon d'alimentation � branchement du conducteur de terre Conducteur de terre Conducteur de terre Rondelle Resserrer les vis de serre-c�bles pour fixer le cordon. 29. Cordon d'alimentation � r�installation du couvercle de la bo�te de connexion et des c�bles Vis de mise � la terre Retirer la vis de liaison � la terre du plancher sur�lev� � l'int�rieur du bo�tier et la placer � travers la borne en anneau de la vis verte de mise � la terre du cordon d'alimentation. R�attacher et serrer la vis de liaison � la terre sur le plancher sur�lev� du bo�tier. 27. Cordon d'alimentation � branchement des autres conducteurs S�lectionner des connecteurs de fils (homologation UL ou CSA) de la taille correcte. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc � l'aide des connecteurs de fils. REMARQUE : Ne pas pr�torsader les brins de conducteurs. Installer le connecteur de fils en le faisant pivoter. Tirer doucement sur les conducteurs pour v�rifier qu'ils sont bien fix�s. Placer les conducteurs � l'int�rieur du bo�tier de connexion. Remettre le couvercle en place en ins�rant les crochets du couvercle du bo�tier de connexion dans les encoches du fond du bo�tier de connexion, et en enfilant le couvercle bien serr� contre le mur arri�re o� passent les c�bles. S'assurer que les c�bles sont bien log�s � l'int�rieur du bo�tier et ne sont pas coinc�s sous le couvercle. R�installer le bo�tier de connexion sur la grille transversale avec la languette en place. � l'aide d'un tourne �crou de 1/4" (6.35 mm) et de la vis pr�c�demment �t�e, fixer le couvercle du bo�tier de connexion sur la grille transversale. Une fois le bo�tier de connexion r�install� sur le lave-vaisselle, glisser tout exc�s sur les composantes situ�es � proximit� ou l'agrafer � l'aide des agrafes situ�es � proximit� pour aider � le maintenir loin du sol. REMARQUE : Passer le cordon d'alimentation par l'arri�re du lave-vaisselle. Ne pas brancher le cordon dans une prise avant d'en avoir re�u l'instruction. 65 INSTALLATION DE LA POIGN�E DE PORTE (SUR CERTAINS MOD�LES) 30. Installation de la poign�e de porte Goujon de montage Poign�e Vis de calage (au fond de la poign�e) Cl� � t�te hexagonale IMPORTANT : Ne pas �rafler le panneau avant au cours de ce processus. SI le panneau de porte est muni d'une pellicule de protection, l'enlever jusqu'au point de fixation de la poign�e avant d'installer cette derni�re. La poign�e est plus facile � installer lorsque l'unit� est sur le dos. Retirer les poign�es de porte et la cl� � t�te hexagonale de leur emballage. Des vis de blocage sont pr�-install�es sur la poign�e. Placer la poign�e sur les poteaux de colombage avec les vis de blocage orient�es vers le bas. Pousser la poign�e de porte fermement en appui contre la porte. Ins�rer le c�t� court de la cl� � t�te hexagonale dans les vis de blocage. Serrer les vis de 1/4 de tour au-del� de la but�e. Conserver la cl� � t�te hexagonale avec les instructions d'installation. PLACER LE LAVE-VAISSELLE DANS L'ARMOIRE AVERTISSEMENT Risque du poids excessif Utiliser deux personnes ou plus pour d�placer et installer le lave-vaisselle. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure. 31. Redresser le lave-vaisselle IMPORTANT : Si on enl�ve les roulettes, couvrir le plancher lors des d�placements du lave-vaisselle. Ins�rer lentement et compl�tement le lave-vaisselle dans l'ouverture d'encastrement de l'armoire. Veiller � ne pas coincer la canalisation de cuivre, le tuyau d'�vacuation, le cordon d'alimentation ou le c�ble de raccordement direct entre le lave-vaisselle et l'armoire. Enlever la feuille de carton plac�e sous le lave-vaisselle. Le fait qu'il n'y ait que peu d'espace entre le lave-vaisselle et l'ouverture d'encastrement de l'armoire ne pose pas de probl�me. Ne pas enlever la plaque d'insonorisation � celle-ci r�duit le niveau sonore. REMARQUE : Passer l'arriv�e d'eau, le tuyau de vidange et le cordon d'alimentation par l'arri�re du lave-vaisselle. 32. D�placer le lave-vaisselle pr�s de l'ouverture d'encastrement Canalisation d'eau Tuyau de d�charge C�ble Passer les raccordements par les trous du cabinet et tirer l'exc�dent en m�me temps que le lave-vaisselle est positionn� dans son espace. 33. Acheminement du cordon d'alimentation En cas d'utilisation d'un cordon d'alimentation, veiller � acheminer l'extr�mit� de celui-ci dans le trou de l'ouverture d�coup�e avant de pousser le lave-vaisselle � sa place. 34. Fixer la plaque d'insonorisation Plaque d'insonorisation � l'aide d'au moins 2 personnes, mettre le lave-vaisselle en position verticale. REMARQUE : Ne pas installer le garde-pieds avant d'en avoir re�u l'instruction. 66 Fixer la plaque REMARQUE : S'assurer que l'insonorisation est bien fix�e aux coins arri�re gauche et droit avant de pousser le lavevaisselle en place pour qu'elle ne s'entasse pas lorsque l'espace est restreint. 35. Ins�rer le lave-vaisselle en laissant 6" (152 mm) d�passer de l'avant des armoires 6" (152 mm) Fixation � la surface de travail : 37. Ins�rer les brides Les languettes doivent �tre orient�es vers la droite. REMARQUE : Laisser sorti d'environ 6" (152 mm) de l'armoire pour permettre l'installation des brides d'ancrage et r�gler la tension de porte au besoin. 36. Tirer l'exc�dent des raccordements Retirer les brides de l'emballage et les ins�rer dans les fentes ouvertes sur les c�t�s sup�rieurs droit et gauche du collet du lave-vaisselle, comme indiqu�. Passer � l'�tape 41. Plier les languettes REMARQUE : Tirer l'exc�dent en m�me temps que le lave-vaisselle est pouss� en place dans son ouverture pour �viter la formation de coudes. INSTALLATION DU PANNEAU PERSONNALIS� (MOD�LES � PANNEAU PERSONNALIS� UNIQUEMENT) Pour l'installation du panneau personnalis�, consulter les instructions d'installation du panneau personnalis�. Terminer l'installation du panneau personnalis� avant de passer � la section "Choix de l'option de fixation". CHOIX DE L'OPTION DE FIXATION IMPORTANT : Le lave-vaisselle doit �tre fix� � l'armoire lors de l'une des �tapes finales. Pr�parer le lave-vaisselle pour cette op�ration en y fixant les deux attaches plac�es dans le sachet de pi�ces. � Pour une surface de travail en bois, stratifi�e ou une autre surface semblable, utiliser les fixations pour plan de travail : passer � l'�tape 37. � Pour une surface de travail en marbre, granite ou une autre surface semblable, utiliser les fixations pour les c�t�s : passer � l'�tape 38. REMARQUE : SI l'espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4" [6,35 mm]), il est sugg�r� d'utiliser les fixations de c�t�s pour �viter de rayer l'interface utilisateur ou la console avec les vis de fixation. � l'aide des pinces, plier/tordre la languette pour verrouiller les brides en place. Fixation sur les c�t�s : 38. Briser le bout des languettes Ligne en pointill�s Briser l'extr�mit� de la bride le long des pointill�s � l'aide de pinces. 67 39. . Retirer les boutons en plastique Bouton en plastique Pousser sur les boutons en plastique pour les extraire du c�t� de la cuve. REMARQUE : Conserver les boutons � part pour recouvrir les trous une fois le lave-vaisselle install�. 40. Installation des brides Plier les languettes Enfoncer la bride dans la fente sur le c�t� du lave-vaisselle et replier la languette vers le c�t� du lave-vaisselle afin de maintenir la bride en place. R�p�ter cette �tape pour l'autre c�t� du lave-vaisselle. REMARQUE : Utiliser des cales en bois si l'espace entre les c�t�s de l'armoire et du lave-vaisselle est sup�rieur � 1/2" (13 mm) de chaque c�t�. REMARQUE : Ne pas fixer le lave-vaisselle. Ceci sera fait ult�rieurement. V�RIFICATION FINALE DE L'INSTALLATION 41. Ouvrir et fermer la porte 42. R�gler le ressort de tension de la porte Ressort Bout de la corde de plastique Tendeur Vis 3 12 Si la porte se referme trop rapidement ou tombe ouverte, r�gler le ressort de tension. Pour r�gler le ressort de tension de la porte, retirer le bout de la corde en plastique blanc fix� � la charni�re de la porte. � l'aide d'un tourne �crou ou d'une cl� � douille de 5/16" (8 mm), �ter la vis du tendeur. La vis peut �tre plac�e dans l'un des trois trous (1, 2, 3), dans le pied avant du lave-vaisselle. Si la porte se referme toute seule : D�placer le tenseur vers un trou au plus gros chiffre et replacer la vis. Replacer la corde de plastique blanc sur la charni�re de la porte. Si la porte s'ouvre toute seule : D�placer le tenseur vers un trou au plus petit chiffre et replacer la vis. Replacer la corde de plastique blanc sur la charni�re de la porte. REMARQUE : Les tendeurs des deux c�t�s du lave-vaisselle doivent �tre fix�s aux m�mes trous. 43. Aligner l'avant du lave-vaisselle avec les portes des armoires Aligner l'avant du panneau de porte du lave-vaisselle avec les portes des armoires. Il faudra peut-�tre ajuster l'alignement de celui-ci pour qu'il soit en affleurement avec les armoires. 68 44. V�rifier l'aplomb et r�gler les pieds au besoin FIXATION DU LAVE-VAISSELLE DANS L'OUVERTURE D'ENCASTREMENT DE L'ARMOIRE 46. V�rifier de nouveau l'alignement du lave-vaisselle avec l'ouverture V�rifier que chaque pied de r�glage de l'aplomb est fermement en appui sur le sol. Fermer et verrouiller la porte; placer un niveau contre le panneau avant. V�rifier que le lave-vaisselle est centr� de l'avant vers l'arri�re dans l'ouverture. Si n�cessaire, r�gler le pied de nivellement jusqu'� ce que le lave-vaisselle soit d'aplomb. R�p�ter ces op�rations pour l'autre c�t� du lave-vaisselle. Conseil utile : Pousser contre l'avant du lave-vaisselle pour le soulever et pouvoir ajuster les pieds avant. Pour certaines installations, il peut �tre plus facile de r�gler le pied avant � l'aide d'une cl� � douille hexagonale ou une cl� � molette de 3/16" (4.76 mm). SI l'espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4" [6,35 mm]), il est sugg�r� d'utiliser les fixations de c�t�s pour �viter de rayer l'interface utilisateur ou la console. Pieds de r�glage de l'aplomb M�thode souhait�e M�thode optionnelle V�rifier que le lave-vaisselle est toujours d'aplomb d'avant en arri�re et transversalement dans l'ouverture d'encastrement de l'armoire. Ouvrir la porte du lave-vaisselle, placer une serviette sur la pompe et le bras d'aspersion du lave-vaisselle. Ceci emp�chera les vis de tomber dans la pompe lors de la fixation du lave-vaisselle � l'armoire. 47. Fixer le lave-vaisselle vis pour les armoires lat�rales 45. V�rifier l'aplomb transversal et r�gler les pieds au besoin Placer le niveau contre la partie sup�rieure de l'ouverture avant de la cuve. V�rifier l'aplomb transversal de l'appareil. Si le lave-vaisselle n'est pas d'aplomb, r�gler la hauteur des pieds avant vers le haut ou vers le bas jusqu'� ce que le lave-vaisselle soit d'aplomb. Ouvrir la porte du lave-vaisselle pour pr�parer la fixation de l'appareil � la surface de travail ou au c�t� de l'armoire. REMARQUES : Le lave-vaisselle doit �tre immobilis� pour l'emp�cher de basculer lors de l'ouverture ou de la fermeture de la porte. Ne pas faire tomber de vis au fond du lave-vaisselle. Situer les brides fix�es � la section "Choix de l'option de fixation", soit sur le dessus ou les c�t�s du lave-vaisselle. Pour une fixation � la surface de travail : Assujettir le lave- vaisselle sur le plan de travail ou sur les c�t�s des armoires avec deux vis Phillips n� 10 x 1/2" (12.7 mm). Pour une fixation sur les c�t�s : Percer des avant-trous dans l'armoire pour �viter toute fente dans le bois. Assujettir le lave-vaisselle aux c�t�s avec deux vis Phillips n� 10 x 1/2"(12.7 mm). Retirer le panier du haut pour faciliter l'acc�s. Consulter le Guide d'utilisation et d'entretien pour savoir comment enlever le panier sup�rieur. 69 48. Contr�ler l'ouverture de la porte M�THODE DE RACCORDEMENT DIRECT 51. Retirer la bo�te de connexion IMPORTANT : V�rifier qu'il n'y a aucun contact entre le sommet de la porte et les vis, les brides ou le plan de travail. Si un tel contact se produit, r�gler le niveau des pattes ou utiliser l'option de fixation sur les c�t�s. 49. V�rifier l'espace int�rieur � l'aide d'un tourne �crou de 1/4" (6.35 mm) ou d'une cl� � douille hexagonale de 1/4" (6.35 mm), retirer la vis maintenant le bo�tier de connexion sur l'entretoise. Ensuite, incliner le bo�tier de connexion, d�gager la languette et sortir le bo�tier de connexion de la grille transversale. 52. �ter le couvercle Ouvrir la porte et v�rifier que la distance entre l'ouverture de l'armoire pour l'installation du lave-vaisselle et la cuve est la m�me des deux c�t�s. Si l'espace n'est pas identique des deux c�t�s, desserrer les vis des brides d'arrimage et d�placer l�g�rement la cuve. Resserrer les vis de brides. 50. R�installer les boutons en plastique Bouton en plastique Retirer le couvercle en le faisant coulisser vers le haut et en d�gageant ses crochets hors des encoches. Conserver le couvercle pour utilisation ult�rieure. 53. D�brancher les c�bles vert, blanc, et noir Si le lave-vaisselle a �t� fix� par les c�t�s, r�installer les boutons de plastique gris enlev�s � l'�tape 39 pour cacher les trous de vis. Il devrait y avoir suffisamment de longueurs de c�ble pour tirer la bo�te de connexion de sous le lave-vaisselle. Retirer les c�bles des agrafes les plus proches ou des composantes pour en augmenter la longueur et en faciliter l'acc�s. 70 54. Installation du serre-c�bles 56. Raccordement direct � branchement des autres conducteurs Installer un serre-c�bles m�tallique (homologation UL ou CSA). Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces et pour commander. AVERTISSEMENT Risque de choc �lectrique Relier le lave-vaisselle � la terre d'une m�thode �lectrique. Brancher le fil reli� � la terre au connecteur vert reli� � la terre dans la bo�te de la borne. Ne pas utiliser un c�ble de rallonge. Le non-respect de ces instructions peut causer un d�c�s, un incendie ou un choc �lectrique. S�lectionner des connecteurs de fils (homologation UL ou CSA) de la taille correcte. Voir la section "Outils et pi�ces" sur la couverture du guide pour des d�tails sur les pi�ces. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc � l'aide des connecteurs de fils. REMARQUE : Ne pas pr�torsader les brins de conducteurs. Installer le connecteur de fils en le faisant pivoter. Tirer doucement sur les conducteurs pour v�rifier qu'ils sont bien fix�s. 57. Raccordement direct � r�installation du couvercle de la bo�te de connexion et des c�bles 55. Raccordement direct � branchement du conducteur de terre Conducteur de terre Conducteur de terre Rondelle Vis de mise � la terre Former un crochet en U avec le conducteur nu de liaison � la terre. Enrouler le crochet du conducteur de liaison � la terre sur la vis de liaison � la terre sur le plancher sur�lev� � l'int�rieur de la bo�te et sous le lave-vaisselle (dans le sens horaire). Serrer fermement le connecteur de liaison � la terre. Placer les conducteurs � l'int�rieur du bo�tier de connexion. Remettre le couvercle en place en ins�rant les crochets du couvercle du bo�tier de connexion dans les encoches du fond du bo�tier de connexion, et en enfilant le couvercle bien serr� contre le mur arri�re o� passent les c�bles. S'assurer que les c�bles sont bien log�s � l'int�rieur du bo�tier et ne sont pas coinc�s sous le couvercle. R�installer le bo�tier de connexion sur la grille transversale avec la languette en place. � l'aide d'un tourne �crou de 1/4" (6.35 mm) et de la vis �t�e � l'�tape 51, fixer le couvercle du bo�tier de connexion sur la grille transversale. Une fois le bo�tier de connexion r�install� sur le lave-vaisselle, glisser tout exc�s sur les composantes situ�es � proximit� ou l'agrafer � l'aide des agrafes situ�es � proximit� pour aider � le maintenir loin du sol. 71 BRANCHEMENT DE L'ARRIV�E D'EAU AU ROBINET D'ARR�T DE LA MAISON REMARQUE : Si l'on utilise un tuyau flexible tress�, remplacer le tuyau d'alimentation apr�s 5 ans d'utilisation pour r�duire le risque de d�faillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour r�f�rence ult�rieure. 58. Fixer la canalisation d'alimentation en eau Option A : Broyeur de d�chets � sans brise-siphon Entr�e du broyeur � d�chets Bride pour gros tuyau de vidange Tuyau de d�charge Fixer la canalisation d'alimentation en eau (tube de cuivre ou canalisation flexible � tresse d'acier) � la canalisation d'eau chaude � l'aide d'une configuration de raccordement qui soit conforme � tous les codes et r�glements locaux. La canalisation d'alimentation en eau raccord�e au lave-vaisselle doit comporter un robinet d'arr�t manuel situ� sous l'�vier. RACCORDEMENT DU TUYAU DE VIDANGE 59. Raccordement du tuyau de vidange Employer l'une des options suivantes pour raccorder le tuyau d'�vacuation sur un raccord T ou sur un broyeur � d�chets. Option A : Broyeur de d�chets � sans brise-siphon Option B : Sans broyeur de d�chets � sans brise-siphon Option C : Broyeur de d�chets � avec brise-siphon Option D : Sans broyeur de d�chets � avec brise-siphon Siphon du circuit d'�vacuation Conseil utile : �ter l'opercule escamotable du broyeur � d�chets. 1 1. � l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur � d�chets. 2 2. Retirer le bouchon d'obturation � l'aide de pinces � bec fin. 3 3. Fixer le tuyau d'�vacuation sur le raccord de broyeur � d�chets � l'aide de la grosse bride de tuyau d'�vacuation (fournie). � l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. IMPORTANT : Le raccordement du tuyau d'�vacuation � la canalisation d'�gout en T ou au raccord de broyeur � d�chets doit �tre r�alis� en amont du siphon du circuit d'�vacuation et � au moins 20" (508 mm) au-dessus du plancher de l'espace d'installation du lave-vaisselle. Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir � distance du plancher. 72 Option B : Sans broyeur de d�chets � sans brise-siphon Tuyau d'�vacuation en T Bride pour gros tuyau de vidange Tuyau de d�charge Siphon du circuit d'�vacuation 1 Embout en caoutchouc 2 1. Raccorder l'extr�mit� en caoutchouc du tuyau d'�vacuation � la canalisation d'�gout en T et couper si n�cessaire. REMARQUE : Ne pas couper la section ondul�e. 2. Fixer l'extr�mit� du tuyau d'�vacuation en caoutchouc � la canalisation d'�gout en T � l'aide d'une grosse bride pour tuyau d'�vacuation (fournie). � l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'�vacuation a �t� coup�, utiliser une bride � vis de 11/2 � 2" (38 � 50 mm) (non fournie). Option C : Broyeur de d�chets � avec brise-siphon Bride � vis Entr�e du broyeur � d�chets Siphon du circuit d'�vacuation Brise-siphon Bride pour gros tuyau de vidange Raccord de tuyau en caoutchouc Tuyau de d�charge Conseil utile : �ter l'opercule escamotable du broyeur � d�chets. 1 1. � l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur � d�chets. 2 2. Retirer le bouchon d'obturation � l'aide de pinces � bec fin. 3 Embout en caoutchouc 4 5 3. Raccorder l'extr�mit� en caoutchouc du tuyau d'�vacuation au dispositif de brise-siphon et couper si n�cessaire. REMARQUE : Ne pas couper la section ondul�e. 4. Fixer le tuyau d'�vacuation sur le dispositif de brise-siphon � l'aide de la grosse bride de tuyau d'�vacuation (fournie). � l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'�vacuation a �t� coup�, utiliser une bride � vis de 11/2 � 2" (38 � 50 mm) (non fournie). 5. Utiliser un tuyau en caoutchouc (non fourni) et une bride � vis (non fournie) pour le raccordement du dispositif de brise-siphon � l'entr�e du broyeur � d�chets. 73 Option D : Sans broyeur de d�chets � avec brise-siphon Bride � vis Tuyau d'�vacuation en T Siphon du circuit d'�vacuation Brise-siphon Bride pour gros tuyau de vidange Raccord de tuyau en caoutchouc Tuyau de d�charge 1 Embout en caoutchouc 2 3 1. Raccorder l'extr�mit� en caoutchouc du tuyau d'�vacuation au dispositif de brise-siphon et couper si n�cessaire. REMARQUE : Ne pas couper la section ondul�e. 2. Fixer le tuyau d'�vacuation sur le dispositif de brise-siphon � l'aide de la grosse bride de tuyau d'�vacuation (fournie). � l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'�vacuation a �t� coup�, utiliser une bride � vis de 1/2 2" (38 � 50 mm) (non fournie). 3. Utiliser un tuyau en caoutchouc (non fourni) et une bride � vis (non fournie) pour le raccordement de la canalisation d'�gout en T au dispositif de brise-siphon. TERMINER L'INSTALLATION V�rifier l'absence de tout contact entre le fil ou le cordon d'alimentation et le moteur du lave-vaisselle ou la partie inf�rieure de la cuve du lave-vaisselle. 60. Cordon d'alimentation �lectrique � brancher dans une prise � trois alv�oles reli�e � la terre Brancher l'appareil sur une prise 3 alv�oles reli�e � la terre. 61. Reconnecter la source de courant �lectrique Reconnecter l'alimentation �lectrique de la bo�te de fusibles (fusible ou disjoncteur). REMARQUE : Avec le panneau d'acc�s ferm�, mettre le lave-vaisselle en marche et le laisser effectuer compl�tement le programme de lavage le plus court. Apr�s les deux premi�res minutes, d�verrouiller la porte; attendre cinq secondes, puis ouvrir la porte. V�rifier qu'il y a bien de l'eau au fond de la cuve du lave-vaisselle. V�rifier que le lave-vaisselle fonctionne correctement. 74 INSTALLATION DU PANNEAU D'ACC�S � Pour le plastique : Commencer � l'�tape 62 � Pour le m�tal : Commencer � l'�tape 65 Panneau en plastique : 62. R�installer le panneau d'acc�s et les dispositifs de fixation Isolant (sur certains mod�les) Panneau m�tallique : 65. R�installer les panneau d'acc�s Placer le panneau d'acc�s en plastique contre le pied du lave-vaisselle. Vous assurer que l'isolant ne d�range pas le flotteur. 63. Inspecter le bord du panneau d'acc�s Placer le panneau contre le pied du lave-vaisselle. � l'aide d'un tournevis Phillips ou d'un tournevis de 1/4" (6.35 mm), r�installer les vis � travers les trous du panneau d'acc�s. 66. Inspecter le bord inf�rieur du panneau d'acc�s V�rifier que la rive inf�rieure du panneau d'acc�s est au contact du plancher. La r�ajuster au besoin. 64. Serrer les dispositifs de fixation D�verrouill� V�rifier que la rive inf�rieure du panneau d'acc�s est au contact du plancher. La r�ajuster au besoin. 67. Resserrer les vis 1/4 de tour Verrouill� Serrer les vis du panneau d'acc�s. � l'aide d'un tournevis � lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens horaire pour les embo�ter. L'encoche des dispositifs de fixation est compl�tement � la verticale lorsqu'ils sont correctement embo�t�s. Passer � l'�tape 67. 75 CONTR�LE DU FONCTIONNEMENT Lire le guide d'utilisation du lave-vaisselle compris avec le lave-vaisselle. V�rifier que toutes les pi�ces ont �t� install�es et qu'aucune �tape n'a �t� omise. V�rifier la pr�sence de tous les outils. Si le lave-vaisselle ne fonctionne pas correctement, d�connecter la source de courant �lectrique ou d�brancher le lave-vaisselle et consulter la section "Si le lave-vaisselle ne fonctionne pas". SI LE LAVE-VAISSELLE NE FONCTIONNE PAS Essayer d'abord les solutions sugg�r�es ici pour �viter le co�t d'une intervention de d�pannage. Un disjoncteur est-il ouvert ou un fusible grill�? La porte est-elle bien ferm�e et enclench�e? Le programme a-t-il �t� correctement s�lectionn� pour que le lave-vaisselle puisse se mettre en marche? L'arriv�e d'eau est-elle ouverte? Si aucune de ces solutions ne fonctionne, veuillez consulter le guide d'utilisation pour obtenir les renseignements de contact pour l'entretien. CONSEILS SUPPL�MENTAIRES Pr�voir des dur�es de lavage plus longues. La dur�e d'ex�cution des programmes de votre nouveau lave-vaisselle est d'environ 2 � 5 heures par charge, mais il utilise presque 40 % moins d'�nergie que des mod�les plus anciens. Con�u pour une faible consommation d'ensemble avec un moteur � faible consommation d'�nergie, votre lave-vaisselle lave plus longtemps pour garantir un lavage d'exception. Certains mod�les sont dot�s d'un capteur optique de niveau d'eau; pour ces mod�les, le premier programme doit se calibrer en fonction du capteur optique et est donc plus long que les autres. La s�lection de certaines options peut entra�ner l'allongement de la dur�e du programme et mener � une dur�e totale de plus de 3 heures et demie. L'agent de rin�age est essentiel pour un s�chage satisfaisant : Afin d'obtenir un bon s�chage et pour limiter l'accumulation de d�p�ts d'eau dure, ce lave-vaisselle est con�u pour �tre utilis� avec un agent de rin�age. Un lave-vaisselle �conergique consomme moins d'eau et d'�nergie. Il d�pend donc de l'effet � nappe d'eau � d'un agent de rin�age pour fournir un bon s�chage. Il est possible que le t�moin lumineux Start/Resume (mise en marche/reprise) clignote : Lorsque l'on appuie sur Start/Resume (mise en marche/reprise), refermer la porte dans les 3 secondes qui suivent. Si l'on ne ferme pas la porte dans les 3 secondes qui suivent, le t�moin lumineux Start/Resume (mise en marche/reprise) continue de clignoter jusqu'� ce que l'on appuie � nouveau dessus. (Cette op�ration est �galement n�cessaire lors de l'ajout d'un plat au cours d'un programme.) W10806906H �2018 All rights reserved. Todos los derechos reservados. Tous droits r�serv�s. 08/18
