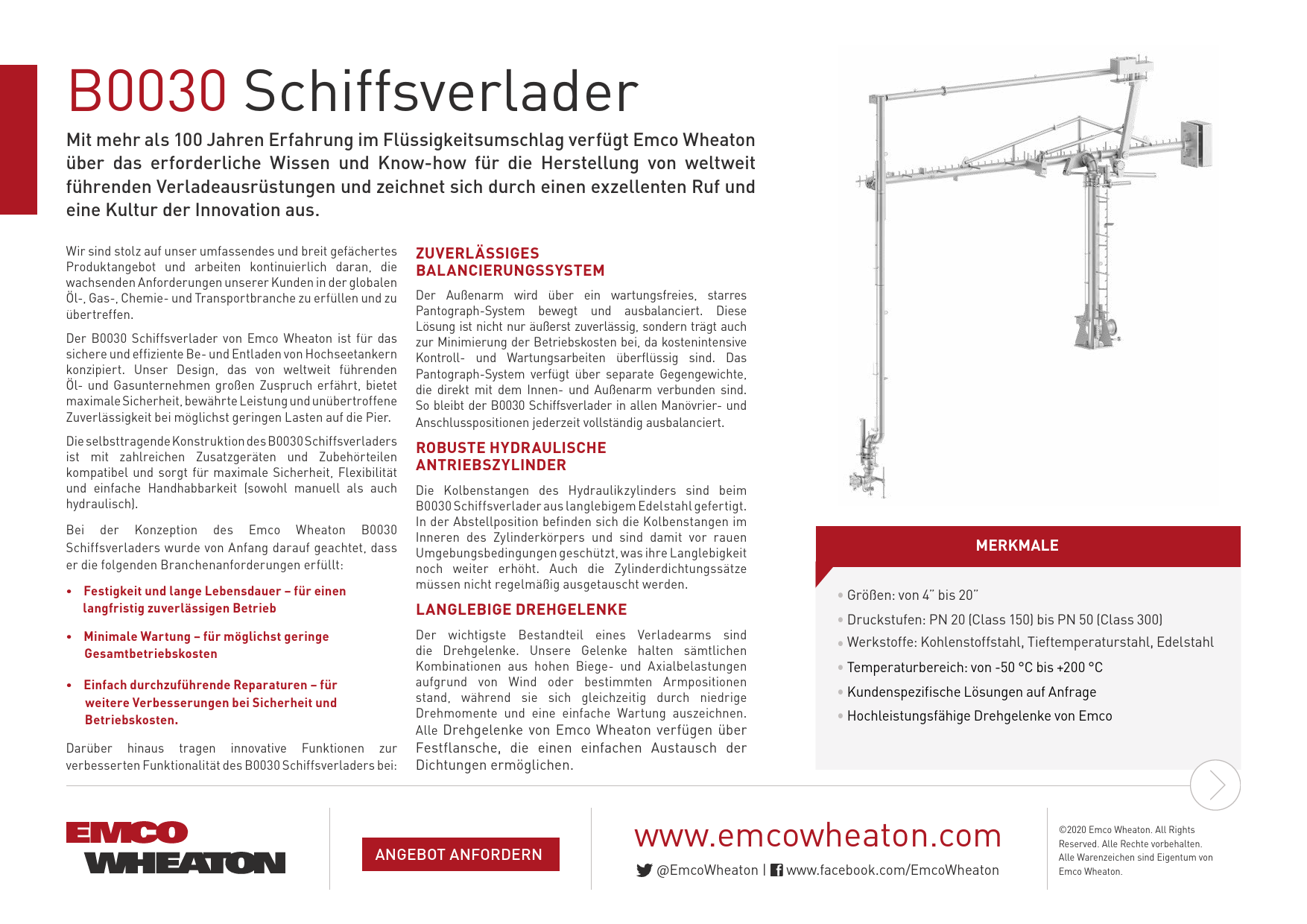

B0030 Schiffsverlader Mit mehr als 100 Jahren Erfahrung im Fl�ssigkeitsumschlag verf�gt Emco Wheaton �ber das erforderliche Wissen und Know-how f�r die Herstellung von weltweit f�hrenden Verladeausr�stungen und zeichnet sich durch einen exzellenten Ruf und eine Kultur der Innovation aus. Wir sind stolz auf unser umfassendes und breit gef�chertes Produktangebot und arbeiten kontinuierlich daran, die wachsenden Anforderungen unserer Kunden in der globalen �l-, Gas-, Chemie- und Transportbranche zu erf�llen und zu �bertreffen. Der B0030 Schiffsverlader von Emco Wheaton ist f�r das sichere und effiziente Be- und Entladen von Hochseetankern konzipiert. Unser Design, das von weltweit f�hrenden �l- und Gasunternehmen gro�en Zuspruch erf�hrt, bietet maximale Sicherheit, bew�hrte Leistung und un�bertroffene Zuverl�ssigkeit bei m�glichst geringen Lasten auf die Pier. Die selbsttragende Konstruktion des B0030 Schiffsverladers ist mit zahlreichen Zusatzger�ten und Zubeh�rteilen kompatibel und sorgt f�r maximale Sicherheit, Flexibilit�t und einfache Handhabbarkeit (sowohl manuell als auch hydraulisch). Bei der Konzeption des Emco Wheaton B0030 Schiffsverladers wurde von Anfang darauf geachtet, dass er die folgenden Branchenanforderungen erf�llt: � Festigkeit und lange Lebensdauer � f�r einen langfristig zuverl�ssigen Betrieb � Minimale Wartung � f�r m�glichst geringe Gesamtbetriebskosten � Einfach durchzuf�hrende Reparaturen � f�r weitere Verbesserungen bei Sicherheit und Betriebskosten. Dar�ber hinaus tragen innovative Funktionen zur verbesserten Funktionalit�t des B0030 Schiffsverladers bei: ZUVERL�SSIGES BALANCIERUNGSSYSTEM Der Au�enarm wird �ber ein wartungsfreies, starres Pantograph-System bewegt und ausbalanciert. Diese L�sung ist nicht nur �u�erst zuverl�ssig, sondern tr�gt auch zur Minimierung der Betriebskosten bei, da kostenintensive Kontroll- und Wartungsarbeiten �berfl�ssig sind. Das Pantograph-System verf�gt �ber separate Gegengewichte, die direkt mit dem Innen- und Au�enarm verbunden sind. So bleibt der B0030 Schiffsverlader in allen Man�vrier- und Anschlusspositionen jederzeit vollst�ndig ausbalanciert. ROBUSTE HYDRAULISCHE ANTRIEBSZYLINDER Die Kolbenstangen des Hydraulikzylinders sind beim B0030 Schiffsverlader aus langlebigem Edelstahl gefertigt. In der Abstellposition befinden sich die Kolbenstangen im Inneren des Zylinderk�rpers und sind damit vor rauen Umgebungsbedingungen gesch�tzt, was ihre Langlebigkeit noch weiter erh�ht. Auch die Zylinderdichtungss�tze m�ssen nicht regelm��ig ausgetauscht werden. LANGLEBIGE DREHGELENKE Der wichtigste Bestandteil eines Verladearms sind die Drehgelenke. Unsere Gelenke halten s�mtlichen Kombinationen aus hohen Biege- und Axialbelastungen aufgrund von Wind oder bestimmten Armpositionen stand, w�hrend sie sich gleichzeitig durch niedrige Drehmomente und eine einfache Wartung auszeichnen. Alle Drehgelenke von Emco Wheaton verf�gen �ber Festflansche, die einen einfachen Austausch der Dichtungen erm�glichen. MERKMALE � Gr��en: von 4" bis 20" � Druckstufen: PN 20 (Class 150) bis PN 50 (Class 300) � Werkstoffe: Kohlenstoffstahl, Tieftemperaturstahl, Edelstahl � Temperaturbereich: von -50 �C bis +200 �C � Kundenspezifische L�sungen auf Anfrage � Hochleistungsf�hige Drehgelenke von Emco ANGEBOT ANFORDERN www.emcowheaton.com @EmcoWheaton | www.facebook.com/EmcoWheaton �2020 Emco Wheaton. All Rights Reserved. Alle Rechte vorbehalten. Alle Warenzeichen sind Eigentum von Emco Wheaton. Sekund�res Gegengewicht Steife Verbindung Mittlere St�tze Hydraulikzylinder Prim�res Gegengewicht Hauptarretierung Stands�ule Einlassflansch Grundplatte BasisDrehgelenk Dreharretierung Prim�rer Verladearm ApexDrehgelenk Sekund�rer Verladearm Isolierflansch / Isolierdrehgelenk Doppel-Kugel-/Klappenventil mit Sicherheitstrennvorrichtung Abst�tzung Entleerungsanschluss Manuelle- / Hydraulische Kupplung Dreiergelenkgruppe Hydraulische- oder Manuelle Kupplung WERKSTOFFE UND TECHNISCHE DATEN - AUSSER SICHERHEITSTRENNVORRICHTUNG NB A + B X C D N S Durchsatz Gewicht Biegemo- m3/h ment mm mm mm mm mm mm kN kNm 4" 4500 1000 8000 8000 590 3900 300 62 103 6" 4500 1000 8000 8000 590 3900 600 63 105 8" 4500 1000 9000 9000 740 3900 1100 87 144 10" 6000 1500 10000 10000 890 5250 1700 119 230 12" 7000 1500 11000 11000 1040 6250 2500 157 340 16" 7000 1500 11000 11000 1310 6250 4000 224 500 ZUBEH�R � Alarmsystem f�r Betriebsbereiche � Entleerungsanschl�sse � Sicherheitstrennkupplung (STK) � Hydraulikbetrieb � Hydraulische oder manuelle Schnellkupplung � Isolierflansch � Stickstoffsp�lleitung � Entleerungsleitung � Vakuumbrecher � Dampfr�ckf�hrleitung DESIGN � Vollst�ndig ausbalanciert mit separaten Gegengewichten f�r Innenund Au�enarm � Selbsttragende Konstruktion � Weniger Arbeitskraft durch geringes Gewicht erforderlich � Drehgelenke entweder in verschwei�ter oder geflanschter Ausf�hrung � F�r den Umschlag von Mineral�l, Chemikalien und Fl�ssiggas geeignet � Dichtungen aus Buna-N, Viton, PTFE oder anderen Spezialwerkstoffen erh�ltlich ANGEBOT ANFORDERN www.emcowheaton.com @EmcoWheaton | www.facebook.com/EmcoWheaton �2020 Emco Wheaton. All Rights Reserved. Alle Rechte vorbehalten. Alle Warenzeichen sind Eigentum von Emco Wheaton.
