Porta RJ11 ADSL Fibra alla Centrale Splitter ADSL ArcherTelefono Porta Phone Collegare Archer VR1200v all’impianto telefonico di tramite splitter.Ogni ulteriore telefono deve essere collegato all’impianto
Come Installare Tp-Link Vr1200V?

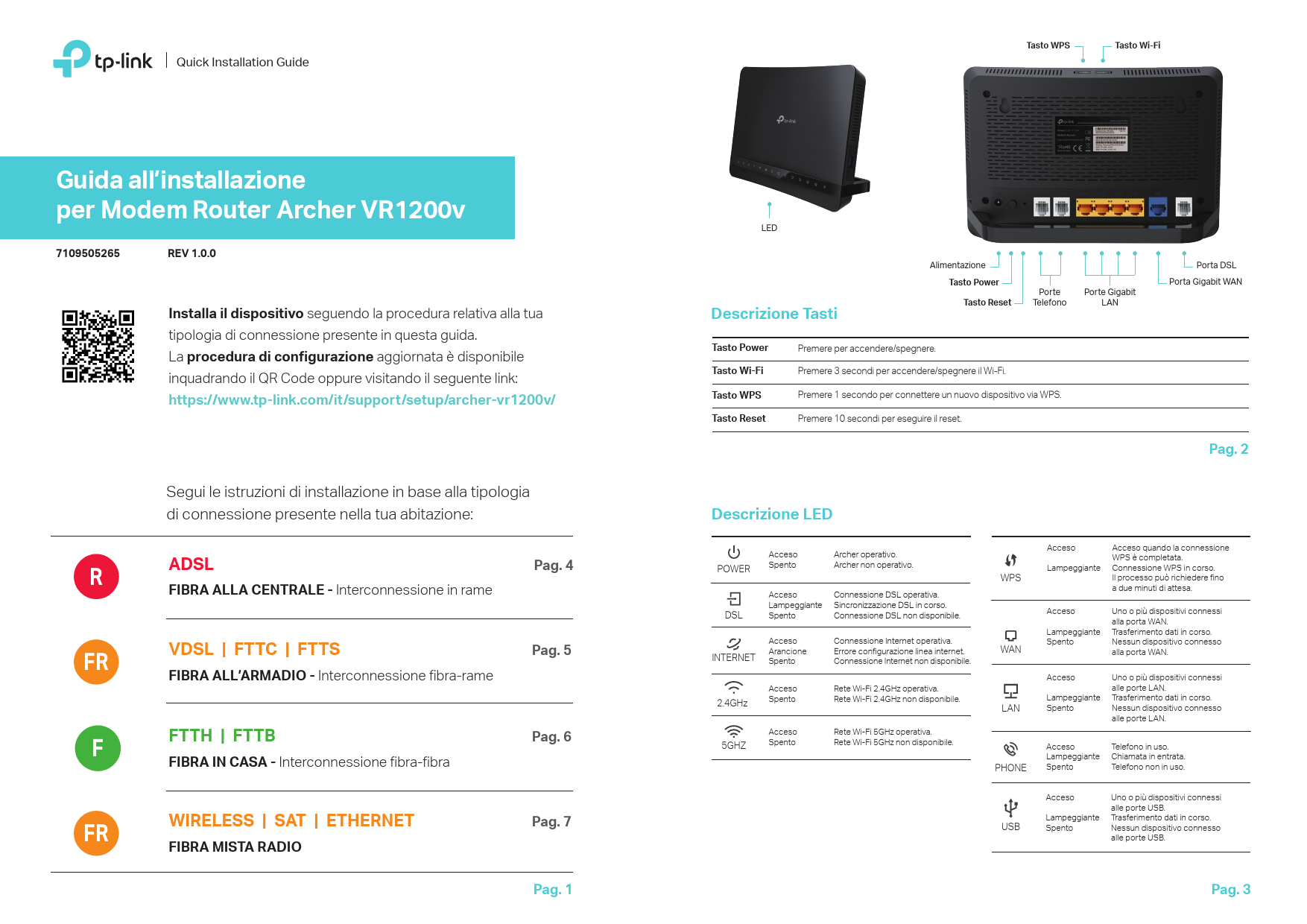

Quick Installation Guide Guida all'installazione per Modem Router Archer VR1200v 7109505265 REV 1.0.0 Installa il dispositivo seguendo la procedura relativa alla tua tipologia di connessione presente in questa guida. La procedura di configurazione aggiornata è disponibile inquadrando il QR Code oppure visitando il seguente link: https://www.tp-link.com/it/support/setup/archer-vr1200v/ Segui le istruzioni di installazione in base alla tipologia di connessione presente nella tua abitazione: R ADSL Pag. 4 FIBRA ALLA CENTRALE - Interconnessione in rame FR VDSL | FTTC | FTTS Pag. 5 FIBRA ALL'ARMADIO - Interconnessione fibra-rame F FTTH | FTTB FIBRA IN CASA - Interconnessione fibra-fibra Pag. 6 FR WIRELESS | SAT | ETHERNET FIBRA MISTA RADIO Pag. 7 Pag. 1 Tasto WPS Tasto Wi-Fi LED Descrizione Tasti Alimentazione Tasto Power Tasto Reset Porte Telefono Porte Gigabit LAN Tasto Power Tasto Wi-Fi Tasto WPS Tasto Reset Premere per accendere/spegnere. Premere 3 secondi per accendere/spegnere il Wi-Fi. Premere 1 secondo per connettere un nuovo dispositivo via WPS. Premere 10 secondi per eseguire il reset. Porta DSL Porta Gigabit WAN Pag. 2 Descrizione LED POWER Acceso Spento Archer operativo. Archer non operativo. DSL Acceso Lampeggiante Spento Connessione DSL operativa. Sincronizzazione DSL in corso. Connessione DSL non disponibile. INTERNET Acceso Arancione Spento Connessione Internet operativa. Errore configurazione linea internet. Connessione Internet non disponibile. 2.4GHz Acceso Spento Rete Wi-Fi 2.4GHz operativa. Rete Wi-Fi 2.4GHz non disponibile. 5GHZ Acceso Spento Rete Wi-Fi 5GHz operativa. Rete Wi-Fi 5GHz non disponibile. WPS WAN LAN Acceso Lampeggiante Acceso quando la connessione WPS è completata. Connessione WPS in corso. Il processo può richiedere fino a due minuti di attesa. Acceso Lampeggiante Spento Uno o più dispositivi connessi alla porta WAN. Trasferimento dati in corso. Nessun dispositivo connesso alla porta WAN. Acceso Lampeggiante Spento Uno o più dispositivi connessi alle porte LAN. Trasferimento dati in corso. Nessun dispositivo connesso alle porte LAN. PHONE Acceso Lampeggiante Spento Telefono in uso. Chiamata in entrata. Telefono non in uso. USB Acceso Lampeggiante Spento Uno o più dispositivi connessi alle porte USB. Trasferimento dati in corso. Nessun dispositivo connesso alle porte USB. Pag. 3 R ADSL Fibra alla Centrale Senza Servizio Telefonico Collegare Archer VR1200v alla prima presa telefonica. Con Servizio Telefonico Tradizionale Telefoni collegati direttamente all'impianto telefonico Collegare Archer VR1200v all'impianto telefonico tramite splitter. Ogni ulteriore telefono deve essere collegato all'impianto telefonico tramite filtro ADSL. Con Servizio Telefonico VoIP Telefoni collegati al modem fornito dal provider Collegare Archer VR1200v alla prima presa telefonica. Collegare i telefoni alle porte Phone. Porta DSL Archer Porta DSL Archer Porta RJ11 Telefono Porta RJ11 Porta Phone Porta DSL Telefono Archer Presa Telefonica Splitter ADSL Presa Telefonica Presa Telefonica Dopo aver installato Archer VR1200v procedi alla configurazione inquadrando il QR-Code o consultando il seguente link https://www.tp-link.com/it/support/setup/archer-vr1200v/ Pag. 4 FR VDSL / FTTS / FTTC Fibra all'armadio Senza Servizio Telefonico Collegare Archer VR1200v alla prima presa telefonica. Con Servizio Telefonico VoIP Telefoni collegati al modem fornito dal provider Collegare Archer VR1200v alla prima presa telefonica. Collegare i telefoni alle porte Phone. Porta DSL Archer Porta RJ11 Porta Phone Porta DSL Telefono Archer Presa Telefonica Presa Telefonica Dopo aver installato Archer VR1200v procedi alla configurazione inquadrando il QR-Code o consultando il seguente link https://www.tp-link.com/it/support/setup/archer-vr1200v/ Pag. 5 F FTTH / FTTB Fibra in Casa Senza Servizio Telefonico Collegare la porta WAN di Archer VR1200v a una porta LAN del convertitore ONT. Con Servizio Telefonico VoIP Telefoni collegati al modem fornito dal provider Collegare la porta WAN di Archer VR1200v a una porta LAN del convertitore ONT. Collegare i telefoni alle porte Phone. Porta WAN* Archer ETHERNET FIBRA Connettore ONT Porta RJ11 Porta Phone Porta DSL Telefono Archer ETHERNET FIBRA Connettore ONT Dopo aver installato Archer VR1200v procedi alla configurazione inquadrando il QR-Code o consultando il seguente link https://www.tp-link.com/it/support/setup/archer-vr1200v/ Pag. 6 FR WIRELESS / SAT / ETHERNET Fibra mista radio Senza Servizio Telefonico Collegare il cavo Ethernet della connessione Internet alla porta WAN di Archer VR1200v. Con Servizio Telefonico VoIP Telefoni collegati al modem fornito dal provider Collegare il cavo Ethernet della connessione Internet alla porta WAN di Archer VR1200v. Collegare i telefoni alle porte Phone. Porta WAN* Archer ETHERNET Adattatore Porta RJ11 Porta Phone Porta DSL Telefono Archer ETHERNET Adattatore Dopo aver installato Archer VR1200v procedi alla configurazione inquadrando il QR-Code o consultando il seguente link https://www.tp-link.com/it/support/setup/archer-vr1200v/ Pag. 7Adobe PDF Library 15.0 Adobe InDesign 14.0 (Windows)
