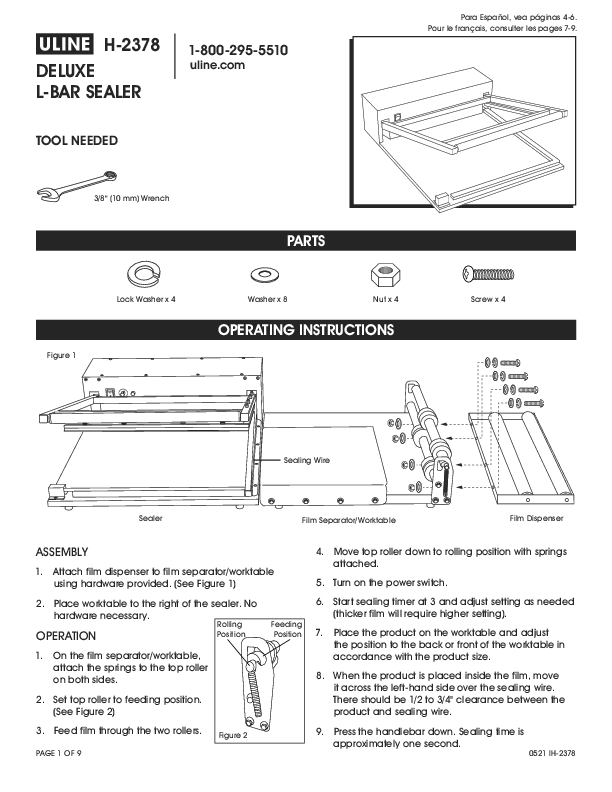

Document
IH-2378-SPFR
H-2378
DELUXE L-BAR SEALER

1-800-295-5510
uline.com

TOOL NEEDED

Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9.

3/8" (10 mm) Wrench

PARTS

Figure 1

Lock Washer x 4

Washer x 8

Nut x 4

OPERATING INSTRUCTIONS

Screw x 4

Sealing Wire

Sealer

Film Separator/Worktable

Film Dispenser

ASSEMBLY

1. Attach film dispenser to film separator/worktable using hardware provided. (See Figure 1)

2. Place worktable to the right of the sealer. No

hardware necessary.

Rolling

OPERATION

Position

Feeding Position

1. On the film separator/worktable, attach the springs to the top roller on both sides.

2. Set top roller to feeding position. (See Figure 2)

3. Feed film through the two rollers. Figure 2

PAGE 1 OF 9

4. Move top roller down to rolling position with springs attached.
5. Turn on the power switch.
6. Start sealing timer at 3 and adjust setting as needed (thicker film will require higher setting).
7. Place the product on the worktable and adjust the position to the back or front of the worktable in accordance with the product size.
8. When the product is placed inside the film, move it across the left-hand side over the sealing wire. There should be 1/2 to 3/4" clearance between the product and sealing wire.
9. Press the handlebar down. Sealing time is approximately one second.
0521 IH-2378

OPERATING INSTRUCTIONS CONTINUED
CHANGING PARTS
REPLACING HEATING ELEMENT WIRE

Plastic Cover

Screw
Teflon Tape Heating Element

Spring

Screw Washer

Post

PAGE 2 OF 9

REMOVE PLUG FROM OUTLET BEFORE INSTALLATION
1. Remove plastic cover from front post. 2. Remove Teflon® tape. 3. Remove screw attaching heating element to post,
located under plastic cap. 4. Remove heating element. 5. Remove rear top cover plate to expose rear post. 6. Attach new heating element to front post with screw. 7. Feed heating element through channel. 8. Use flat head screwdriver to compress spring on rear post. 9. Attach heating element to rear post. 10. Replace top cover. 11. Replace plastic cover on front post. 12. Place new Teflon® tape over sealing wire.

0521 IH-2378

SPECIFICATIONS
Model Max seal length Max Seal Thickness Max Circum Voltage Watts Weight Dimensions

OPERATING INSTRUCTIONS CONTINUED

AIE ­ 1818L 18" x 18" 100 ga shrink film 36" 110V 1000 w 54 lbs 27" x 21.75" x 7.25"

HELPFUL INFORMATION
1. Always keep the sealing platform clean. Particular care should be taken to remove any residue from the Teflon® tape.
2. Do not clean the sealing platform with anything wet while sealing machine is plugged into outlet.
3. It is important to replace the element wire with the one designed for this machine. Using different wires can damage the transformer.
4. Occasionally check the condition of the upper silicone rubber pads for wear or burns. A poor silicone rubber pad will affect the quality of the seal.

TROUBLESHOOTING

OPERATING ISSUE Sealer is not sealing.
The film is not cutting through.

RECOMMENDATIONS
Check if the power switch is turned ON.
Check if the fuse is blown. Fuse is located on the back of unit, left of the power cord. Unscrew the black cap to reveal the fuse (15 amp). Check fuse with fuse tester or multimeter. Replace fuse if bad.
If the lamp indicator light is functioning:
· The timer might be faulty. Contact Uline Customer Service at 1-800-295-5510.
· The element (heating wire) is broken. Refer to replacement instructions on previous page.
If the lamp indicator is not functioning:
· Check if the power switch is on.
· Check if fuse is blown. See instructions above.
Check if the upper silicone rubber and the sealing element are parallel with each other.

PAGE 3 OF 9

1-800-295-5510
uline.com

0521 IH-2378

H-2378
SELLADORA CON BARRA EN L DE ALTA CALIDAD

800-295-5510
uline.mx

HERRAMIENTA NECESARIA

Llave de 3/8" (10 mm)

PARTES

4 Rondanas de Seguridad

8 Rondanas

4 Tuercas

INSTRUCCIONES DE FUNCIONAMIENTO

Diagrama 1

4 Tornillos

Alambre Sellador

Selladora

Separador de Película/Mesa de Trabajo

Despachador de Película

ENSAMBLE

4.

1. Fije el despachador de película al separador de

película/mesa de trabajo usando la tornillería

5.

proporcionada. (Vea Diagrama 1)

6.

2. Coloque la mesa de trabajo a la derecha de la

selladora. No requiere tornillería.

FUNCIONAMIENTO

Posición Posición de Rodante Alimentación

7.

1. En el separador de película/mesa

de trabajo fije los resortes al rodillo superior en ambos lados.

8.

2. Coloque el rodillo superior en

posición de alimentación. (Vea

Diagrama 2)

9.

3. Pase la película entre los dos rodillos. Diagrama 2

Mueva el rodillo superior a la posición rodante sin liberarlo de los resortes.
Encienda el interruptor de corriente.
Inicie el temporizador de sellado en 3 y ajuste la configuración según sea necesario (una película más gruesa requiere una configuración más alta).
Coloque el producto sobre la mesa de trabajo y ajuste la posición a la parte posterior o frontal de la mesa de acuerdo con el tamaño del producto.
Cuando el producto se coloque dentro de la película, muévalo por el lado izquierdo sobre el alambre sellador. Debe haber un espacio de 1/2 a 3/4" entre el producto y el alambre sellador.
Presione el asa hacia abajo. Se tarda aproximadamente un segundo en sellar.

PAGE 4 OF 9

0521 IH-2378

CONTINUACIÓN DE INSTRUCCIONES DE FUNCIONAMIENTO CAMBIAR PARTES
REEMPLAZAR EL ALAMBRE DE LA RESISTENCIA

Cubierta de Plástico

Tornillo Cinta de Teflón

Resorte

Tornillo Rondana

Resistencia

Poste

PAGE 5 OF 9

DESCONECTE EL ENCHUFE DEL TOMACORRIENTE ANTES DE INSTALAR
1. Quite la cubierta de plástico del poste frontal.
2. Quite la cinta de Teflon®.
3. Quite el tornillo que sujeta la resistencia al poste, ubicado debajo de la tapa de plástico.
4. Quite la resistencia.
5. Quite la placa de cubierta superior posterior para dejar el poste posterior a la vista.
6. Fije la nueva resistencia al poste frontal con el tornillo.
7. Inserte la resistencia a través del canal.
8. Use un desarmador de cabeza plana para comprimir el resorte del poste posterior.
9. Fije la resistencia al poste posterior.
10. Vuelva a colocar la cubierta superior.
11. Vuelva a colocar la cubierta de plástico en el poste frontal.
12. Coloque nueva cinta de Teflon® sobre el alambre sellador.

0521 IH-2378

CONTINUACIÓN DE INSTRUCCIONES DE FUNCIONAMIENTO

ESPECIFICACIONES

INFORMACIÓN ÚTIL

Modelo Longitud de sellado máx. Grosor Máximo del Sello
Circunferencia Máx. Voltaje Vatios Peso Dimensiones

AIE ­ 1818L
46 x 46 cm (18" x 18")
Película Termoencogible de 100 ga
91 cm (36")
110 V
1000 w
24 kg (54 lbs.)
69 x 55 x 18 cm (27" x 21.75" x 7.25")

1. Mantenga la plataforma de sellado siempre limpia.
Tenga especial cuidado y elimine cualquier residuo de la cinta de Teflon®.
2. No limpie la plataforma de sellado con nada mojado mientras la máquina selladora esté conectada a un tomacorriente.
3. Es importante reemplazar el alambre de la resistencia por el que ha sido diseñado para esta máquina. Usar distintos alambres puede dañar el transformador.
4. Ocasionalmente compruebe el estado de las almohadillas de goma de silicón superiores por si se han desgastado o quemado. Una almohadilla de goma de silicón deficiente afectará la calidad del sellado.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO La selladora no está sellando.
La película no se corta.

RECOMENDACIONES
Verifique que el interruptor de corriente esté ENCENDIDO.
Verifique si el fusible está quemado. El fusible está en la parte posterior de la unidad, al lado izquierdo del cable eléctrico. Desatornille la tapa negra para exponer el fusible (15 amperios). Revise el fusible con un verificador de fusibles o multímetro. Reemplace el fusible si está defectuoso.
Si la luz del indicador de la lámpara está funcionando:
· El temporizador puede estar dañado. Llame a Servicio a Clientes de Uline al 800-295-5510.
· La resistencia (el alambre térmico) está roto. Consulte las instucciones de reemplazo en la página anterior.
Si el indicador de la lámpara no está funcionando:
· Verifique que el interruptor de corriente esté encendido.
· Verifique si el fusible está quemado. Vea las instrucciones anteriores.
Verifique si la goma de silicón superior y la resistencia de sellado están paralelas.

PAGE 6 OF 9

800-295-5510
uline.mx

0521 IH-2378

H-2378
SCELLEUSE DE LUXE À BARRE EN L

1-800-295-5510
uline.ca

OUTIL REQUIS
Clé de 3/8 po (10 mm)

PIÈCES

Figure 1

Rondelle de blocage x 4

Rondelle x 8

Écrou x 4

INSTRUCTIONS D'UTILISATION

Vis x 4

Fil de scellage

Scelleuse

Séparateur de film/table de travail

Distributeur de film

ASSEMBLAGE
1. Fixez le distributeur de film au séparateur de film/à la table de travail à l'aide du matériel fourni. (Voir Figure 1)
2. Placez la table de travail à droite de la scelleuse. Aucun matériel de fixation n'est requis.

4. Déplacez le rouleau supérieur vers le bas en position de roulement, les ressorts étant fixés.
5. Mettez l'interrupteur d'alimentation en marche.
6. Démarrez la minuterie de scellage à 3 et ajustez le réglage au besoin (un film plus épais nécessitera un réglage plus élevé).

FONCTIONNEMENT
1. Sur le séparateur de film/la table de travail, fixez les ressorts sur le rouleau supérieur et ce, sur les deux côtés.
2. Mettez le rouleau supérieur en position d'alimentation. (Voir Figure 2)
3. Dévidez le film à travers les deux rouleaux.
PAGE 7 OF 9

Position de

Position

roulement d'alimentation

Figure 2

7. Placez le produit sur la table de travail et ajustez la position à l'arrière ou à l'avant de la table en fonction des dimensions du produit.
8. Lorsque le produit est placé à l'intérieur du film, déplacez-le sur le côté gauche au-dessus du fil de scellage. Il doit y avoir un espace de 1/2 à 3/4 po entre le produit et le fil de scellage.
9. Appuyez sur le bras de la scelleuse. Le temps de scellage est d'environ une seconde.
0521 IH-2378

INSTRUCTIONS D'UTILISATION SUITE CHANGEMENT DE PIÈCES
REMPLACEMENT DU FIL DE L'ÉLÉMENT CHAUFFANT

Couvercle en plastique

Vis
Ruban en Teflon Élément chauffant

Ressort

Vis Rondelle

Borne

PAGE 8 OF 9

ARRÊT RETIREZ LA FICHE DE LA PRISE AVANT L'INSTALLATION ARRÊT
1. Retirez le couvercle en plastique de la borne avant. 2. Retirez le ruban en TeflonMD. 3. Retirez la vis fixant l'élément chauffant à la borne,
située sous le capuchon en plastique. 4. Retirez l'élément chauffant. 5. Retirez la plaque de finition supérieure à l'arrière pour
exposer la borne arrière. 6. Fixez le nouvel élément chauffant à la borne avant à
l'aide d'une vis. 7. Faites passer l'élément chauffant par la rainure. 8. Utilisez un tournevis à tête plate pour comprimer le ressort
sur la borne arrière. 9. Fixez l'élément chauffant à la borne arrière. 10. Replacez la plaque de finition. 11. Replacez le couvercle en plastique sur la borne avant. 12. Placez le nouveau ruban en TeflonMD par-dessus le fil de
scellage.

0521 IH-2378

SPÉCIFICATIONS
Modèle Longueur maximale du scellement Épaisseur maximale du scellement Circonférence maximale Tension Watts Poids Dimensions

INSTRUCTIONS D'UTILISATION SUITE

AIE ­ 1818L 45,7 cm x 45,7 cm (18 po x 18 po) Film rétractable de calibre 100
91,4 cm (36 po) 110 V 1000 w 24,5 kg (54 lb) 68,6 cm x 55,2 cm x 18,4 cm (27 po x 21,75 po x 7,25 po)

RENSEIGNEMENTS UTILES
1. Maintenez toujours la plateforme de la scelleuse propre. Il convient de veiller tout particulièrement à ce que tout résidu soit enlevé du ruban en TeflonMD.
2. Ne nettoyez pas la plateforme de la scelleuse avec quoi que ce soit d'humide lorsque la scelleuse est branchée dans une prise.
3. Il est important de remplacer le fil de l'élément par un fil conçu pour cette scelleuse. Le transformateur pourrait être endommagé si d'autres fils sont utilisés.
4. Vérifiez de temps à autre l'état des tampons supérieurs de caoutchouc de silicone pour repérer toute usure ou brûlure. Un tampon de caoutchouc de silicone en mauvais état aura une incidence sur la qualité du scellement.

PROBLÈME La scelleuse ne scelle pas.
The film is not cutting through.

DÉPANNAGE
RECOMMANDATIONS
Vérifiez si l'interrupteur d'alimentation est activé (ou en position « ON »).
Vérifiez si le fusible a sauté. Le fusible est situé à l'arrière de l'appareil, à gauche du cordon d'alimentation. Dévissez le capuchon noir pour exposer le fusible (15 ampères). Inspectez le fusible à l'aide d'un testeur de fusibles ou d'un multimètre. Remplacez le fusible s'il est défectueux.
Si le témoin lumineux fonctionne :
· Il se peut que la minuterie soit défectueuse. Contactez le service à la clientèle de Uline au 1 800 295-5510.
· L'élément (fil chauffant) est brisé. Reportez-vous aux consignes de remplacement à la page précédente.
Si le témoin lumineux ne fonctionne pas :
· Vérifiez si l'interrupteur d'alimentation est activé.
· Vérifiez si le fusible a sauté. Suivez les instructions ci-dessus.
Vérifiez si le caoutchouc de silicone supérieur et l'élément de scellage sont parallèles l'un à l'autre.

PAGE 9 OF 9

1-800-295-5510
uline.ca

0521 IH-2378


