Users guide
![](/img.php?id=168855&img=bg1.png)
OMNPMD1-BI01
Thank you for choosing the Paradox®
Omnia™ OMN-PMD1 Wireless Motion
Detector for your professional security
applications. You have selected one of the
most advanced wireless motion detectors
available on the market today. Every wireless
motion detector is 100% quality-control tested
using computerized test equipment,
guaranteeing proper operation and unit
durability. The OMN-PMD1 Wireless Motion
Detector includes the following features:
•Dual rectangular element sensor
•Auto Pulse Signal Processing (Patented)
•Auto Temperature Compensation
•“No Dead Zone” standard lens
•Low battery / signal transmission / alarm red
LED indicator
•Built-in antenna
•Tamper switch
•Three “AA” alkaline batteries (included)
•Range: 500 ft (150m)
INSTALLATION SITE
Using a Paradox® standard lens at the
recommended installation height of 7ft (2m)
±10%, the Omnia OMN-PMD1 will provide full
coverage from 4ft (1m) to 45ft (14m), without

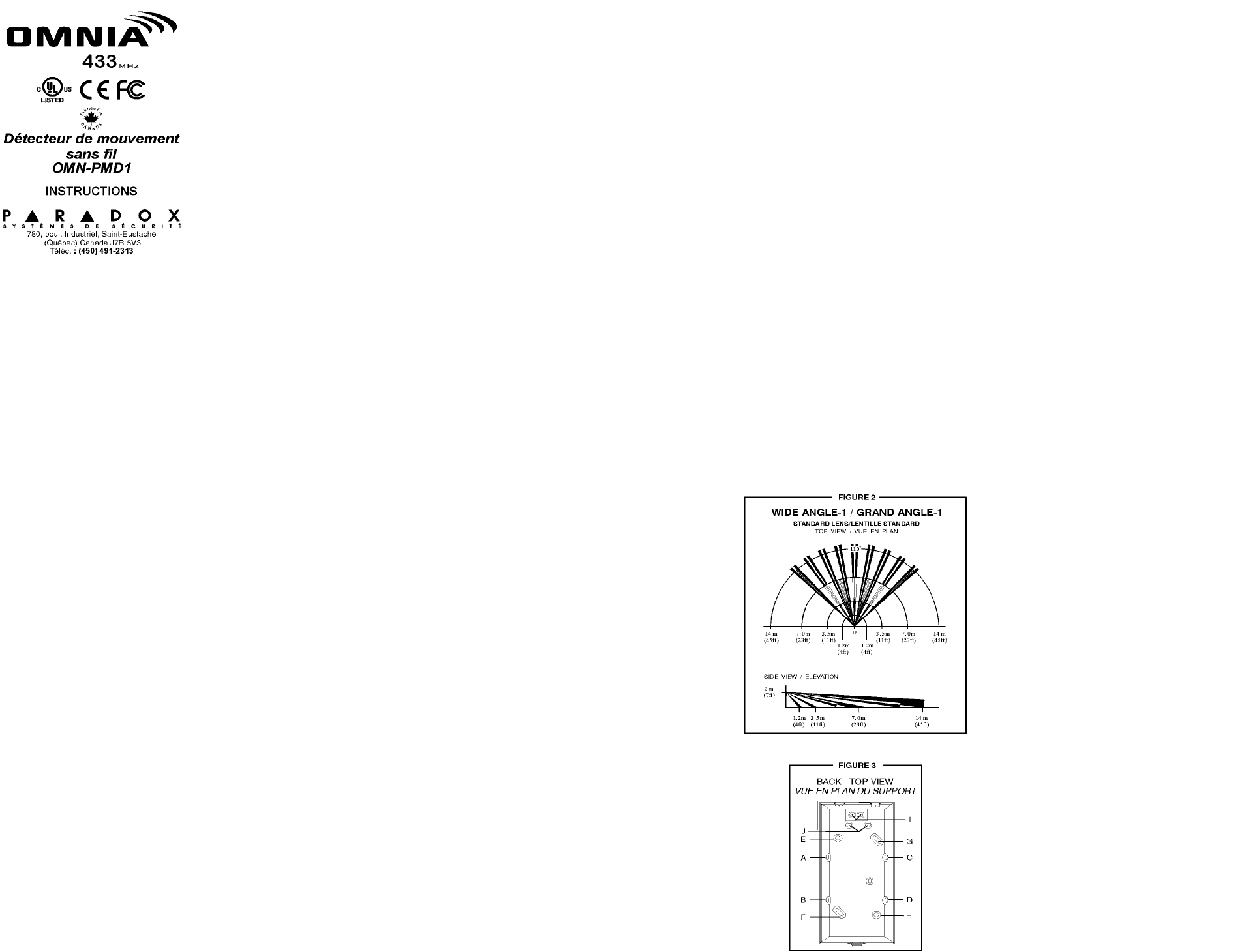

any dead zones (see figure 2 on reverse side).
When installing transmitters, please be sure
there is at least 1ft (30cm) between each
transmitter and 5ft (2m) between the
transmitters and the receiver. Avoid placing
the motion detector in proximity to potential
sources of interference such as: reflective
surfaces, direct air flow from vents, fans,
windows, sources of steam/oil vapor, and
objects causing temperature changes such as
heaters, refrigerators, ovens, and infrared light
sources.
CHANGING THE LENS
Warning: Do not touch the sensor surface;
this could result in a motion detector
malfunction. If necessary, clean the sensor
surface with pure alcohol using a soft cloth.
The motion detector comes equipped with the
Paradox "no dead zone" WA-1 standard lens.
For more information on the full range of
Paradox lenses, please visit our Web site at
www.paradox.ca. If another lens pattern is
required, choose the desired lens and perform

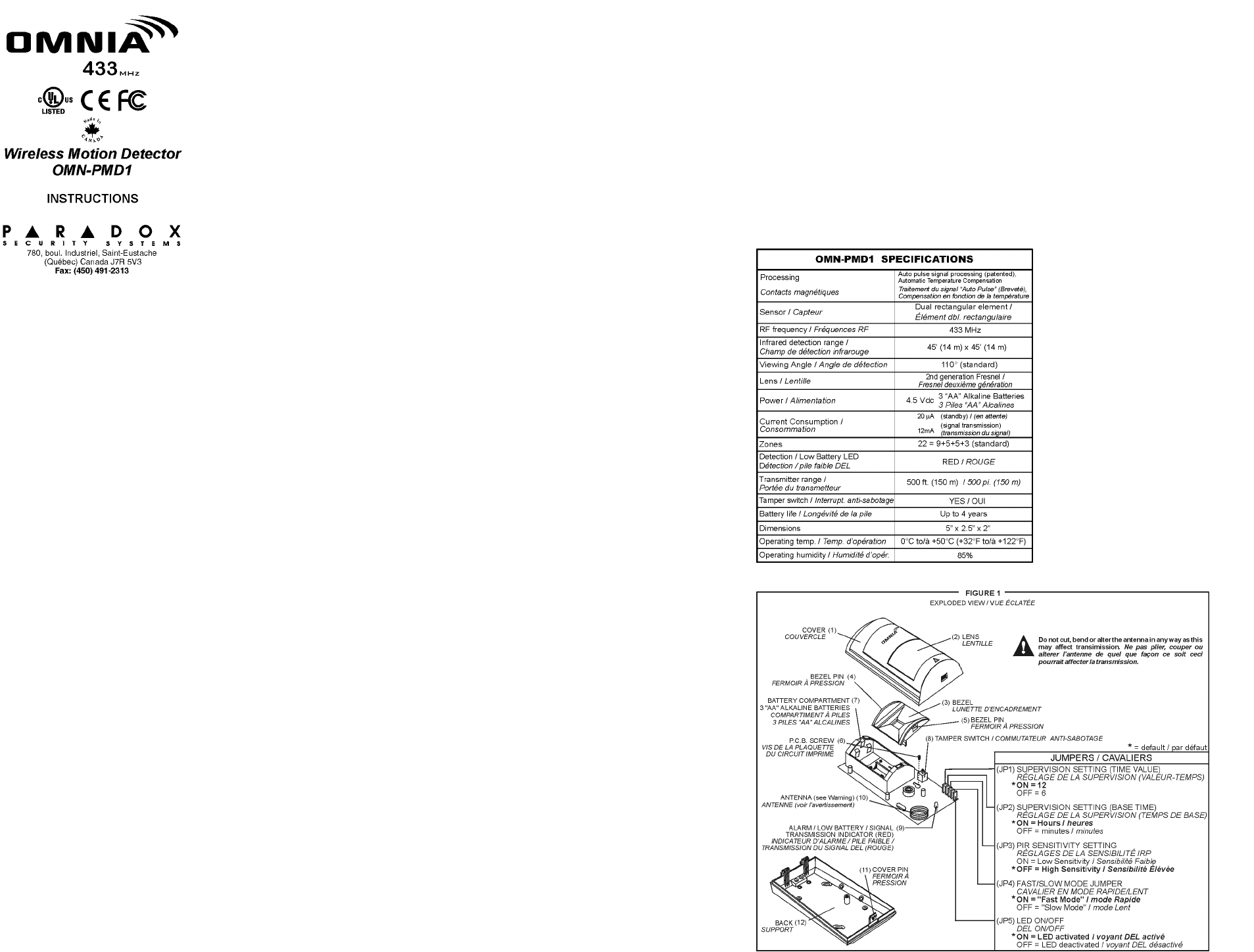

the following while referring to Figure 1:
1. Remove the front cover of the detector (1)
by gently pushing the cover pin (11) in with
a screwdriver.
2. Pull out the bezel (3) by lightly pressing on
the bezel pins (4) and (5).
3. Remove the lens (2) and replace it with the
alternate lens (Note: when the new lens is
properly installed, the grooves should be
inside the bezel and the lens catalogue
number on top.).
4. Verify that the lens is centered and replace
the bezel by lightly pressing it into place.
SIGNAL STRENGTH TEST
In order to verify the receiver's reception of the
motion detector’s signal, perform a signal
strength test as described in the Omnia
Wireless Receiver Module’s Reference and
Installation Manual before finalizing the
installation of the motion detector. Prior to
performing the test, make sure the batteries
have been inserted into the battery
compartment to power the detector. Also verify
that the motion detector has been assigned to
a zone according to the instructions in the
Omnia Wireless Receiver Module’s Reference
and Installation Manual. If the transmission is
weak, relocating the transmitter by a few
inches can greatly improve the reception.
MOUNTING
Avoid bending, cutting or altering the antenna
or mounting the detector near or on metal as
this may affect signal transmission.
Corner Mount
Carefully remove the PCB by loosening the
PCB screw (6) and drill or punch out holes A,
B, C and D from the back plastic case (see
Figure 3 on reverse side). Screw the back
plastic case onto the installation site and
screw the PCB back into place.
Flat Surface Mount
Carefully remove the PCB by loosening PCB
screw (6) and drill or punch out holes E, F, G
and H from the back plastic case (see Figure 3
on reverse side). Screw the back plastic case
onto the installation site and screw the PCB
back into place.
JUMPERS
These motion detectors are equipped with four
jumpers used to set the operational modes of
the motion detector. In the following
instructions, when referring to jumper settings,
refer to Figure 1 for jumper locations.
Warning: After changing jumper settings, you
must reset the unit. To reset the unit, remove
the batteries, press and release the tamper
switch (refer to Figure 1) and wait 60 seconds.
Reinsert the batteries while verifying proper
polarity.
JP1 - Check-in Supervision Time Value
ON (default) = 12
OFF = 6
JP2 - Check-in Supervision Base Time
ON (default) = hours
OFF = minutes
For example, to obtain a Check-in Supervision
Timer of 6 minutes, set JP1 = OFF and JP2 =
OFF.
Warning: Use the same supervision setting as
in the Omnia Wireless Receiver Module.
JP3 - Sensitivity Setting
ON = (Low Sensitivity) In "2-6 mode", the
amount of movement required to generate an
alarm is doubled. The use of 2-6 mode is
recommended in areas where the incidence of
false alarms may be greater.
OFF (default) = (High Sensitivity) In "1-3
mode", you should not be able to cross more
than one complete zone (consisting of two
beams - left and right sensor detecting
elements) in the coverage area with any kind
of movement. Use this setting for the majority
of installations.
JP4 - Fast/Slow Mode
ON (default) = "Fast Mode" is recommended
for the majority of installations.
OFF = "Slow Mode" is suggested in areas where
the incidence of false alarms may be greater.
JP5 - LED ON/OFF (see below)
ON (default) = LED activated
OFF = LED deactivated
RED LED INDICATOR
The red LED indicates the following:
Alarm
The red LED (9) will illuminate for a period of 2
seconds whenever the motion detector detects
any kind of movement.
Low Battery
The motion detector performs a battery test
every 12 hours and if a battery voltage of 3.1V
or less is detected during this test, the red LED
will flash at 5 second intervals.
Signal Transmission
The red LED indicator light will blink rapidly
when the motion detector transmits a signal to
the receiver.
POWERING THE WIRELESS
DETECTOR
Verifying proper polarity, insert three “AA”
alkaline batteries into the motion detector’s
battery compartment (7). To replace the
batteries, remove the old batteries, then press
and release the tamper switch and wait 60
seconds in order to reinitialize the unit. Insert
new batteries while verifying proper polarity.
Warning: After inserting the batteries in the
motion detector, a power-up sequence will
begin (lasting 10-20 seconds) during which
the detector will not detect an open zone or
tamper.
ALIVE SOFTWARE
In order to conserve battery life, after
transmitting an open zone and alarm signal
(LED on for 2 sec.), the motion detector will fall
into Energy Save Mode where it will not
transmit any alarm signals for approximately 5
minutes. With the motion detector’s Alive
Software, the red LED will continue to flash to
indicate a detection even while in Energy Save
Mode. When the five-minute Energy Save
Mode ends, the motion detector returns to
normal operation.
NOTE: If the detector’s cover is removed and
then replaced while in Energy Save Mode, the
first detection will trigger an alarm signal.
AUTOMATIC TEMPERATURE
COMPENSATION
These motion detectors are equipped with
"automatic temperature compensation", which
adjusts amplifier gain to maintain coverage
levels across a wide range of temperatures.
AUTO PULSE SIGNAL PROCESSING
Patented Auto Pulse Signal Processing™
provides a variable pulse count rate in
response to signal shape, strength and width.
The motion detector will immediately generate
an alarm for very strong signals, or switch
automatically to pulse counting as signals
become weaker. The motion detector permits
a very high pulse count rate (up to 6 or more)
in the presence of low level signals. Ordinary
fixed pulse count motion detectors cannot
provide this high pulse count rate due
to a heavy loss of detectability at any
pulse count rate higher than 3.
WARRANTY
The Seller warrants its products to be free from
defects in materials and workmanship under normal
use for a period of one year. Except as specifically
stated herein, all express or implied warranties
whatsoever, statutory or otherwise, including without
limitation, any implied warranty of merchantability and
fitness for a particular purpose, are expressly
excluded. Because Seller does not install or connect
the products and because the products may be used
in conjunction with products not manufactured by
Seller, Seller cannot guarantee the performance of the
security system. Seller obligation and liability under
this warranty is expressly limited to repairing or
replacing, at Seller's option, any product not meeting
the specifications. In no event shall the Seller be liable
to the buyer or any other person for any loss or
damages whether direct or indirect or consequential or
incidental, including without limitation, any damages
for lost profits, stolen goods, or claims by any other
party caused by defective goods or otherwise arising
from the improper, incorrect or otherwise faulty
installation or use of the merchandise sold.
Note: The warranty does not apply to the alkaline
batteries provided with the unit.
Auto Pulse Signal Processing:
Patent #5077-549 (U.S.)
Patent #1-302-541 (CAN)
LODIFF® lens: Patent #4,787,722 (U.S.)
LODIFF® registered trademark of Fresnel
Technologies Inc.
PRINTED IN CANADA - 08/01
![](/img.php?id=168855&img=bg2.png)
OMNPMD1-BI01
Merci d’avoir choisi le détecteur de
mouvement sans fil OmniaMC OMN-PMD1 de
Paradox® pour vos applications de sécurité
professionnelles. Vous avez choisi le
détecteur sans fil le plus avancé offert
présentement sur le marché. Chaque
détecteur est soumis à un contrôle de qualité
effectué par des équipements de vérification
informatisés garantissant à 100 % une
performance supérieure. Le détecteur de
mouvement sans fil Omnia OMN-PMD1
comprend les caractéristiques suivantes :
•Capteur à élément double
•Analyse automatique des signaux “Auto
Pulse” (procédé breveté)
•Compensation automatique en fonction de la
température
•Lentille standard “aucune zone morte”
•Indicateur de pile faible/d’alarme/de
transmission du signal : DEL rouge
•Antenne intégrée
•Interrupteur anti-sabotage
•Trois piles “AA” alcalines (incluses)
•Portée : 500 pi (150 m)
INSTALLATION
Lorsqu’une lentille standard de Paradox® est
utilisée à la hauteur d’installation
recommandée, soit 7 pieds (2 m) ±10 %, le
détecteur Omnia OMN-PMD1 de Paradox
offre une couverture de 4 pieds (1 m) à 45
pieds (14 m), sans “aucune zone morte” (voir
Figure 2). Pour éviter les interférences,
assurez-vous de respecter un minimum de
1 pied (30 cm) entre chaque transmetteur et
de 5 pieds (2 m) entre les transmetteurs et un
récepteur. Évitez d’installer le détecteur à
proximité de l’une ou l’autre des sources d’
interférence suivantes : surfaces réflectives,
circulation d’air provenant d’un système de
ventilation, ventilateurs et fenêtres, sources de
vapeur d’eau/vapeur d’huile, source de
lumière à infrarouges et les articles pouvant
entraîner des variations de température tel
que les dispositifs de chauffage, les
réfrigérateurs et les fours.
REMPLACEMENT DE LA LENTILLE
AVERTISSEMENT :
Ne touchez pas à la surface du capteur; cela
pourrait entraîner un mauvais fonctionnement
du détecteur. Si nécessaire, nettoyez la
surface du capteur à l’aide d’un chiffon doux
et d’alcool pur.
Le détecteur est livré avec la lentille standard
Paradox “aucune zone morte” WA-1. Pour
obtenir plus de renseignements concernant la
gamme complète de lentilles Paradox, veuillez
vous référer à notre page web
(www.paradox.ca) pour un tableau des
lentilles disponible. Si une autre configuration
de lentille est requise, choisissez la lentille
appropriée et effectuez les étapes suivantes et
référez-vous à la Figure 1 au verso :
1. Retirez le couvercle du détecteur (1) en
appuyant délicatement à l’aide d’un tourne-
vis sur le fermoir à pression (11).
2. Retirez la lunette d’encadrement (3) en
appuyant légèrement sur les fermoirs à
pression (4) et (5).
3. Enlevez la lentille (2) et remplacez-la par la
lentille requise. (Note : la lentille est correct-
ement installée lorsque les rainures sont à
l’intérieur de la lunette d’encadrement et
que le numéro de catalogue se retrouve au
haut de la lentille).
4. Pressez légèrement sur la lunette d’encad-
rement pour la remettre en place. Assurez-
vous que la lentille est centrée.
VÉRIFICATION DE L’INTENSITÉ DU
SIGNAL
Avant de finaliser l’installation du détecteur
sans fils, vérifiez l’intensité du signal tel que
décrit dans le Manuel d’installation et de
référence du récepteur sans fil Omnia. Avant
d’exécuter cette vérification, assurez-vous que
les piles sont installées dans le compartiment
de piles du détecteur. Vérifiez également que
le détecteur sans fils a été assigné à une zone
selon les instructions fournies dans le Manuel
d’installation et de référence du récepteur
sans fil Omnia. Si la transmission est de faible
intensité, la réception peu fortement être
améliorée en déplaçant le transmetteur
quelque peu.
MONTAGE
Évitez de plier, couper ou d’altérer l’antenne
ou d’installer le détecteur près de ou sur une
surface métallique; la transmission du signal
pourrait en être affectée.
Montage en coin
Retirez avec précaution la plaquette de
circuits imprimés en desserrant la vis (6) et
percez ou transpercez les trous A, B, C et D
situés sur le support de plastique (Figure 3).
Fixez le support de plastique sur la surface
d’installation et remettez en place la plaquette
de circuits imprimés.
Montage en saillie
Retirez avec précaution la plaquette de
circuits imprimés en desserrant la vis (6) et
percez ou transpercez les trous E, F, G et H
situés sur le support de plastique (Figure 3).
Fixez le support de plastique sur la surface
d’installation et remettez en place la plaquette
de circuits imprimés.
CAVALIERS
Les détecteurs sans fil Paradox sont munis de
quatre cavaliers utilisés pour régler les modes
d’opération du détecteur. Dans les instructions
suivantes, lorsqu’il sera question du réglage des
cavaliers, référez-vous à la Figure 1 au verso
pour connaître l’emplacement des cavaliers.
AVERTISSEMENT :
Après avoir changé le réglage des cavaliers,
vous devez ré-initialiser l’unité. Pour ce faire,
retirez les piles, appuyez et relâchez le
commutateur anti-sabotage (voir Figure 1 au
verso) et attendez 60 secondes. Insérez
ensuite les piles en respectant la polarité.
JP1 - Délai de supervision valeur- temps
ON (par défaut) = 12
OFF = 6
JP2 - Délai de supervision temps de base
ON (default) = heures
OFF = minutes
Par exemple, pour obtenir un Délai de super-
vision de 6 minutes, désactivez le JP1 et le JP2.
AVERTISSEMENT :
Utilisez le même réglage de supervision que
dans le module de récepteur sans fil Ominia.
JP3 - Réglage de la sensibilité
ON = (Sensibilité faible) En mode 2-6, le
nombre de mouvement requis pour générer
une alarme est doublé. L’utilisation du mode 2-
6 est recommandée dans les secteurs ou les
incidents et les fausses alarmes risquent
d’être plus nombreux.
OFF (par défaut) = (Sensibilité élevée) En
mode 1-3, vous ne pourrez traverser plus
d’une zone complète (composé de deux
faisceaux - éléments de détection droit et
gauche du détecteur) du secteur couvert peu
importe le type de mouvement. Utilisez ce
réglage pour la plupart des installations.
JP4 - Mode Rapide/Lent
ON (par défaut) = mode Rapide est
recommandé pour la plupart des installations.
OFF = mode Lent est suggéré dans les
secteurs où les incidents et les fausses
alarmes risquent d’être plus nombreux.
JP5 - Voyant DEL ON/OFF (voir ci-dessous)
ON (par défaut) = voyant DEL activé
OFF = voyant DEL désactivé
INDICATEUR DEL ROUGE
Le voyant DEL rouge indique les états
suivants :
Alarme
Le voyant DEl rouge (9) s’allumera pendant 2
secondes aussitôt que le détecteur de
mouvement détecte un mouvement.
Pile faible
Le détecteur de mouvement effectue une
vérification de la pile tous les 12 heures et si
une tension de 3,1 V ou moins est détectée, le
voyant DEL rouge clignotera à un intervalle de
5 secondes.
Transmission du signal
Le voyant DEL rouge clignotera rapidement
lorsque le détecteur de mouvement transmet
un signal au récepteur.
MISE EN FONCTION DU DÉTECTEUR
SANS FIL
Insérez les piles qui sont fournies avec le
détecteur à l’intérieur du compartiment prévu à
cet effet en respectant la polarité. Pour
remplacer les piles, retirez les piles hors
d’usage, appuyez et relâchez le commutateur
anti-sabotage et attendez 60 secondes afin de
ré-initialiser l’unité. Insérez ensuite les
nouvelles piles en respectant la polarité.
AVERTISSEMENT :
Après avoir inséré les piles dans le détecteur
de mouvement, une mise sous tension sera
effectuée (d’une durée de 10 à 20 secondes).
Lors de celle-ci, le détecteur ne détectera
aucune zone ouverte ou sabotée.
LOGICIEL «ALIVE»
Afin de préserver le durée de la pile, le
détecteur de mouvement tombera en mode
Économiseur d’énergie après avoir tranmis un
signal de zone ouverte et d’alarme (voyant
DEL allumé pendant 2 sec.). Le détecteur ne
transmettra alors aucun signal pendant
environs 5 minutes. Grâce au logiciel «Alive»,
le voyant DEL continuera à clignoter pour
indiquer qu’il y a détection même en mode
Économiseur d’énergie. Lorsque la durée du
mode Économiseur d’énergie de 5 minutes se
termine, le détecteur de mouvement retourne
en mode Normal.
NOTE : Si le couvercle du détecteur est retiré puis
replacé lorsque ce dernier est en mode Économiseur
d’énergie, la première détection déclenchera un
signal d’alarme.
COMPENSATION AUTOMATIQUE EN
FONCTION DE LA TEMPÉRATURE
Cette unité est munie d’un compensateur
automatique en fonction de la température qui
ajuste le gain de l’amplificateur pour maintenir
le niveau de couverture à l’intérieur d’un large
champ de températures.
TRAITEMENT DES SIGNAUX «AUTO
PULSE»
Le procédé breveté du traitement des signaux
«Auto Pulse»MC fournit une valeur de compte
d’impulsions différente en fonction de la forme,
de l’intensité et de la largeur du signal.
Lorsque les signaux sont puissants, le
détecteur sans fil génère immédiatement une
alarme. Lorsque les signaux de détection
deviennent faibles, il commute
automatiquement en mode compteur
d’impulsions. Le détecteur utilise un compteur
d’impulsions très élevé (jusqu’à 6 ou plus) en
présence de signaux de faible intensité. Les
détecteurs disponibles sur le marché qui
utilisent un compteur d’impulsions fixe ne
peuvent utiliser un compte aussi élevé étant
donné la perte considérable de détection
lorsque le compte est plus élevé que 3.
SPÉCIFICATIONS TECHNIQUES
Voir tableau au verso.
GARANTIE
Le Vendeur garantit pour une période d’une année que ses
produits ne comportent aucun défaut de pièce ou de main-
d’oeuvre, si utilisés dans des conditions normales. Sauf ce qui est
expressément prévu par les présentes, toutes autres garanties,
expresses ou implicites, légales ou autrement, se rapportant à la
qualité de la marchandise, y compris sans limiter ce qui précède,
toutes les garanties implicites de qualité marchande et
d’adaptation à des fins particulières, sont exclues. Le Vendeur ne
peut garantir la performance du système de sécurité parce que le
Vendeur n’installe pas et ne raccorde pas les produits et parce
que les produits peuvent être utilisés conjointement avec des
produits qui ne sont pas fabriqués par le Vendeur. L’obligation et
la responsabilité du Vendeur en vertu de la présente garantie sont
expressément limitées à la réparation ou au remplacement, au
choix du Vendeur, de tout produit ne rencontrant pas les
spécifications. Dans tous les cas, le Vendeur ne sera pas tenu
responsable envers l’acheteur ou toute autre personne, en cas de
dommages de quelque sorte, directs ou indirects, ou conséquents
ou accidentels, y compris sans limiter ce qui précède, les pertes
de profits, les biens volés ou des réclamations par des tiers,
causés par des produits défectueux ou autrement résultant d’une
installation ou usage impropre, incorrect ou autrement défectueux
de la marchandise vendue.
Note: La présente garantie ne s’applique pas aux batteries au
alcalines fournies avec cette unité.
Auto Pulse Signal Processing:
Brevet #5077-549 (U.S.)
Brevet #1-302-541 (CAN)
Lentilles LODIFF®: Brevet #4,787,722 (U.S.)
LODIFF® est une marque de commerce déposée de Fresnel
Technologies Inc.
IMPRIMÉ AU CANADA - 08/01
