InterSense 900MHz Radio Module
(Part Number R69-00198)
User Manual
1. Overview:
The InterSense 900MHz radio module is used for real-time applications where it is
important to maintain low and predictable latency. The radio module is a low
powered device that operates over a frequency range of 906MHz to 926MHz
allowing up to ten radios pairs to coexist by using different channels.
The device has two antenna options that will be configured during manufacturing.
The device will be used either with a built in chip antenna or with an external strip-
line antenna that is connected through an MMCX type connector.
2. Technical Description
The radio section of the InterSense 900MHz Radio Module consists of an Atmel
ATZB-900-B0 Wireless module which consists of an Atmel ATmega 1281
microcontroller and Atmel AT86RF212 RF Transceiver. All radio configuration and
control firmware is programmed into the microcontroller and the user has no ability to
manipulate the operation of the radio.
InterSense 900MHz Radio Module Block Diagram
3. InterSense 900MHz Radio Module Pin Definitions
A 6-pin surface mount connector is included on the InterSense assembly to allow
communication to and from the radio using the InterSense VSP serial protocol.
Power is also provided through this interface; the radio operates with an input
voltage range of 4-9Vdc. An on board voltage regulator reduces the input voltage to
3.3V for proper radio operation.
Pin
Number Signal Notes
1 Vin 4Vdc – 9Vdc
2 TX UART Transmit - TTL
3 RX UART Receive - TTL
4 GND
5 Trigger
6 CNTL_IN
Atmel ATZB-900-B0
Radio Module
Antenna
6-pin Mill-Max
399-41-006-21-300000
.050 Pitch Connector
![](/img.php?id=1571863&img=bg2.png)
InterSense Proprietary Information
2 of 7
4. InterSense 900MHz Radio Module Antenna Options
The InterSense 900MHz Radio Module comes configured with either a built in chip
antenna or an external PCB antenna (Taoglas PC91.09.0100A.db). When operating
with the PC91.09.0100A.db, the InterSense 900MHz Radio Module is assembled
with an MMCX type connector to which the external antenna will interface with.

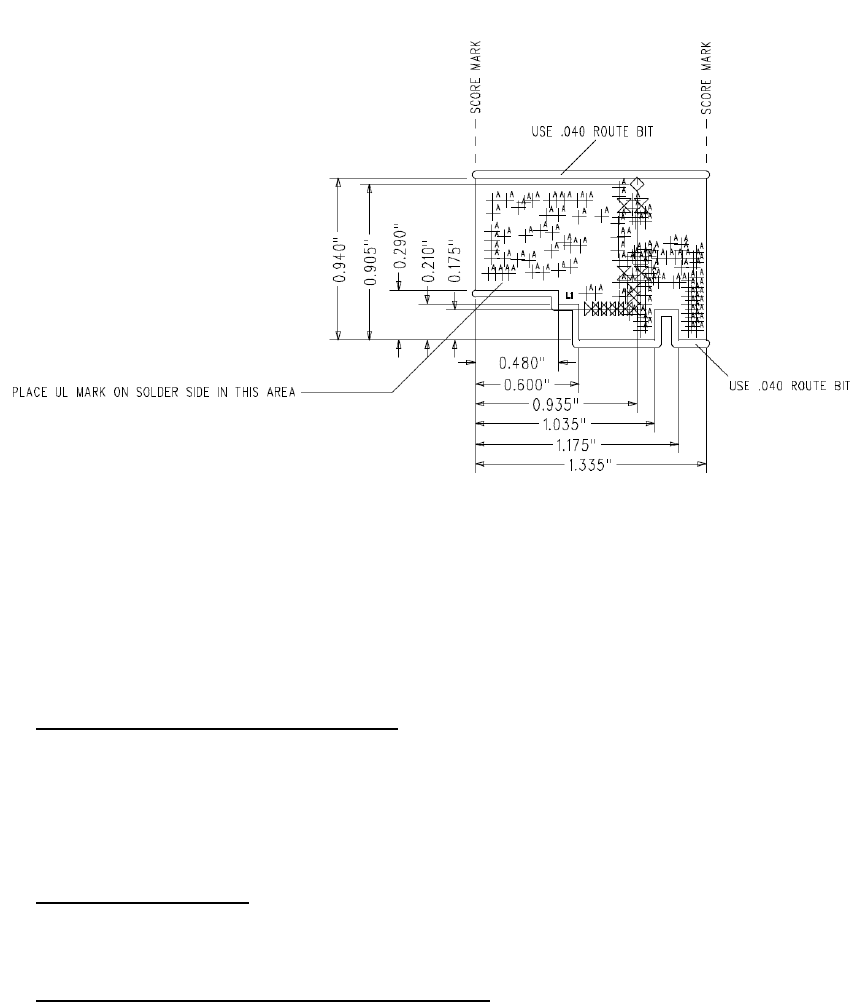

5. InterSense 900MHz Radio Module Mechanical Dimensions
PCB thickness 0.039” +/- 0.004
6. Regulatory Compliance Statements
Compliance Statement (Part 15.19)
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that
may cause undesired operation.
Warning (Part 15.21)
Changes or modifications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
FCC Interference Statement (Part 15.105 (b)
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
![](/img.php?id=1571863&img=bg3.png)
InterSense Proprietary Information
3 of 7
provide reasonable protection against harmful interference in a residential
installation. This equipment generates uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the
interference by one of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which
the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
Section 7.1.2 of RSS-GEN
Under Industry Canada regulations, this radio transmitter may only operate using an
antenna of a type and maximum (or lesser) gain approved for the transmitter by
Industry Canada. To reduce potential radio interference to other users, the antenna
type and its gain should be so chosen that the equivalent isotropically radiated power
(e.i.r.p.) is not more than that necessary for successful communication.
This radio transmitter (identify the device by certification number, or model number if
Category II) has been approved by Industry Canada to operate with the antenna
types listed below with the maximum permissible gain and required antenna
impedance for each antenna type indicated. Antenna types not included in this list,
having a gain greater than the maximum gain indicated for that type, are strictly
prohibited for use with this device.
This device has been designed to operate with the antenna(s) listed below, and
having a maximum gain of -10 dB. Antennas not included in this list or having a gain
greater than -10 dB are strictly prohibited for use with this device. The required
antenna impedance is 50 ohms.
List of all Antennas Acceptable for use with the Transmitter
- Taoglas PC91.09.0100a.db
Section 7.1.3 of RSS-GEN
This Device complies with Industry Canada License-exempt RSS standard(s).
Operation is subject to the following two conditions:
1. this device may not cause interference, and
2. this device must accept any interference, including interference that may cause
undesired operation of the device.
This portable transmitter with its antenna complies with FCC/IC RF
exposure limits for general population / uncontrolled exposure.
![](/img.php?id=1571863&img=bg4.png)
InterSense Proprietary Information
4 of 7
OEM Responsibilities to comply with FCC and Industry Canada Regulations
The InterSense 900MHz Radio Module has been certified for integration into
products only by OEM integrators under the following conditions:
1. The antenna(s) must be installed such that a minimum separation distance of
20cm is maintained between the radiator (antenna) and all persons at all times.
2. The transmitter module must not be co-located or operating in conjunction with
any other antenna or transmitter.
As long as the two conditions above are met, further transmitter testing will not be
required. However, the OEM integrator is still responsible for testing their end-
product for any additional compliance requirements required with this module
installed (for example, digital device emissions, PC peripheral requirements, etc.).
IMPORTANT NOTE: In the event that these conditions cannot be met (for certain
configurations or co-location with another transmitter), then the FCC and Industry
Canada authorizations are no longer considered valid and the FCC ID and IC
Certification Number cannot be used on the final product. In these circumstances,
the OEM integrator will be responsible for re-evaluating the end product (including
the transmitter) and obtaining a separate FCC and Industry Canada authorization.
End Product Labeling
The InterSense 900MHz Radio Module is labeled with its own FCC ID and IC
Certification Number. If the FCC ID and IC Certification Number are not visible when
the module is installed inside another device, then the outside of the device into
which the module is installed must also display a label referring to the enclosed
module. In that case, the final end product must be labeled in a visible area with the
following:
“Contains Transmitter Module FCC ID: TK5-900MOD”
“Contains Transmitter Module IC: 6414A-900MOD”
or
“Contains FCC ID: TK5-900MOD”
“Contains IC: 6414A-900MOD”
The OEM of the InterSense 900MHz Radio Module must only use the approved
antenna(s) listed above, which have been certified with this module.
The OEM integrator has to be aware not to provide information to the end user
regarding how to install or remove this RF module or change RF related parameters
in the user manual of the end product.
7. Déclarations de Conformité à la Réglementation
Déclaration de Conformité (Partie 15.19)
Cet appareil est conforme à la Partie 15 des règlements de la FCC. L'opération
est soumise aux deux conditions suivantes:
1. Ce dispositif ne peut causer d'interférences nuisibles, et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences
qui peuvent provoquer un fonctionnement indésirable.
Avertissement (15.21)
Les changements ou modifications non expressément approuvés par la Partie
![](/img.php?id=1571863&img=bg5.png)
InterSense Proprietary Information
5 of 7
responsable de la conformité pourraient annuler l'autorité de l'utilisateur de faire
fonctionner l'équipement.
Déclaration d'interférence de la FCC (Partie 15.105 (b)
Cet équipement a été testé et trouvé conforme aux limites pour un appareil
numérique de classe B, conformément à la Partie 15 des règlements de la FCC.
Ces limites sont conçues pour fournir une protection raisonnable contre les
interférences nuisibles dans une installation résidentielle. Cet équipement génère,
utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé
conformément aux instructions, peut provoquer des interférences nuisibles aux
communications radio. Cependant, il n'existe aucune garantie que ces
interférences ne se produiront pas dans une installation particulière. Si cet
équipement cause des interférences nuisibles à la réception radio ou télévision, ce
qui peut être déterminé par
mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger
l'interférence par l'une des mesures suivantes:
- Réorienter ou déplacer l'antenne réceptrice.
- Augmenter la séparation entre l'équipement et le récepteur.
- Connecter l'équipement à une sortie sur un circuit différent de celui auquel le
récepteur est connecté.
- Consulter le revendeur ou un technicien radio / TV qualifié.
Section 7.1.2 du CNR-Gen
Sous la réglementation d'Industrie Canada, ce transmetteur radio ne peut
fonctionner en utilisant une antenne d'un type et un maximum (ou moins) gain
approuvées pour l'émetteur par Industrie Canada. Pour réduire le risque
d'interférence aux autres utilisateurs, le type d'antenne et son gain doivent être
choisis de manière que la puissance isotrope rayonnée équivalente (PIRE) ne
dépasse pas ce qui est nécessaire pour une communication réussie.
Cet émetteur radio (identifier le périphérique par numéro de certification, ou le
numéro de modèle si
Catégorie II) a été approuvé par Industrie Canada pour fonctionner avec les types
d'antennes énumérés ci-dessous avec le gain maximal admissible et impédance
d'antenne requise pour chaque type d'antenne indiqué. Types d'antennes ne
figurent pas dans cette liste, ayant un gain supérieur au gain maximum indiqué
pour ce type, sont strictement interdites pour l'utilisation avec cet appareil.
Cet appareil a été conçu pour fonctionner avec l'antenne (s) ci-dessous, et ayant
un gain maximum de -10 dB. Antennes pas inclus dans cette liste ou d'avoir un
gain supérieur à -10 dB sont strictement interdites pour l'utilisation avec cet
appareil. L'impédance d'antenne requise est de 50 ohms.
Cet émetteur portable avec son antenne est conforme aux normes FCC / IC
limites d'exposition RF pour la population générale / exposition incontrôlée.
![](/img.php?id=1571863&img=bg6.png)
InterSense Proprietary Information
6 of 7
Liste de toutes les antennes acceptables pour une utilisation avec l'émetteur
- Taoglas PC91.09.0100a.db
Section 7.1.3 du CNR-Gen
Cet appareil est conforme aux normes d'Industrie Canada exempte de licence RSS
(s). L'opération est soumise aux deux conditions suivantes:
1. cet appareil ne peut causer d'interférences, et
2. cet appareil doit accepter toute interférence, y compris les interférences qui
peuvent causer un mauvais fonctionnement de l'appareil.
Responsabilités OEM pour se conformer aux règlements de la FCC et
Industrie Canada
Le module radio 900MHz Intersense a été certifié pour l'intégration dans les
produits que par les intégrateurs OEM dans les conditions suivantes:
1. L'antenne (s) doit être installé de telle sorte qu'une distance minimale de 20cm
est maintenue entre le radiateur (antenne) et toutes les personnes à tout moment.
2. Le module émetteur ne doit pas être co-localisés ou fonctionnant en
conjonction avec une autre antenne ou transmetteur.
Tant que les deux conditions précitées sont remplies, le test du transmetteur
supplémentaires ne seront pas tenus. Toutefois, l'intégrateur OEM est toujours
responsable de tester leur produit final pour toutes les exigences de conformité
supplémentaires requis avec ce module installé (par exemple, les émissions
appareil numérique, les exigences les périphériques PC, etc.)
NOTE IMPORTANTE: Dans le cas où ces conditions ne peuvent être satisfaites
(pour certaines configurations ou de co-localisation avec un autre émetteur), puis
de la FCC et d'Industrie autorisations Canada ne sont plus considérés comme
valides et l'ID de la FCC et le numéro de certification IC ne peut pas être utilisé
sur la produit final. Dans ces circonstances, l'intégrateur OEM sera responsable de
réévaluer le produit final (y compris l'émetteur) et l'obtention d'une séparée de la
FCC et Industrie Canada l'autorisation.
Étiquetage des produits de fin
Le module radio 900MHz Intersense est étiqueté avec son propre ID de la FCC et
IC numéro de certification. Si l'ID de la FCC et IC numéro de certification ne sont
pas visibles lorsque le module est installé à l'intérieur d'un autre appareil, puis
l'extérieur de l'appareil dans lequel le module est installé doivent également
afficher une étiquette faisant référence au module ci-joint. Dans ce cas, le produit
final doit être étiqueté dans un endroit visible par le suivant:
“Contient Module émetteur FCC ID: TK5-900MOD"
“Contient Module émetteur IC: 6414A-900MOD"
ou
![](/img.php?id=1571863&img=bg7.png)
InterSense Proprietary Information
7 of 7
“Contient FCC ID: TK5-900MOD"
“Contient IC: 6414A-900MOD"
Les OEM du module radio 900MHz Intersense ne devez utiliser l'antenne
approuvée (s) ci-dessus, qui ont été certifiés avec ce module.
L'intégrateur OEM doit être conscient de ne pas fournir des informations à
l'utilisateur final sur la façon d'installer ou de supprimer ce module RF ou
modifier les paramètres liés RF dans le manuel utilisateur du produit final.
