Voxx Accessories TT100 Wireless Streaming Turntable User Manual
Voxx Accessories Corp. Wireless Streaming Turntable
User Manual
![](/img.php?id=3377172&img=bg1.png)
TT100
WIRELESS STREAMING
TURNTABLE
QUICK START GUIDE
Instructions en français ............. 14
Instrucciones en español ...........27
![](/img.php?id=3377172&img=bg2.png)
2

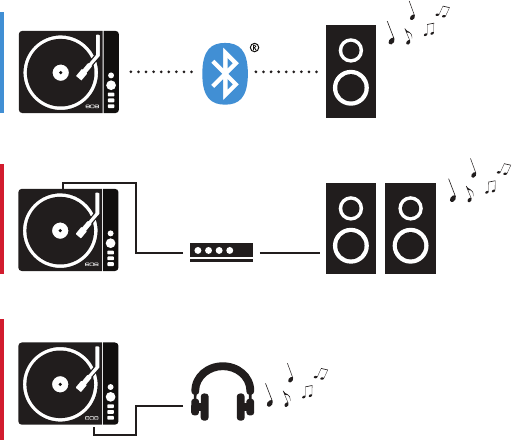

Welcome!
The 808 Audio Wireless Streaming Turntable is the best all-in-one way to enjoy your vinyl, with 10 built-in
light modes and three easy ways to connect:
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
Bluetooth connects wirelessly with virtually any
Bluetooth speaker for the ultimate flexibility
and freedom.
RCA Audio Out connects to any stereo line-in
system via the stereo jacks on the back of the
turntable and the RCA stereo cables included.
No amplifier needed! Just plug and play.
3.5 Aux Out lets you use your headphones or
connect directly to a 3.5mm line in.
![](/img.php?id=3377172&img=bg3.png)
3
Step 1: Unpack the turntable.
Carefully remove the turntable and all accessories from the box. The turntable cover is taped in place to
keep it from moving during transport. Carefully remove the tape from the side of the cover to open it.
What’s in the box?
+ Turntable with power cord + Stereo out cable
+ Line out cable + 45 adapter
Remove the stylus cover
Before you use the turntable for the first time, make sure you remove
the stylus cover from the end of the tone arm. Gently pull the cover
toward you and remove it. Keep the cover in a safe place—you should
use it if you ever move the turntable.
Unhook the arm
In order to play records, you need to unhook the tone arm from its
holder.
Stylus
Stylus
cover
Arm
hook
![](/img.php?id=3377172&img=bg4.png)
4
Step 2: Connect the turntable.
Option 1: Wireless Bluetooth
3. Plug in the turntable. 1. Place your Bluetooth speaker
next to the turntable for
pairing.
2. Turn on your Bluetooth
speaker and make sure it’s in
pairing mode (see its user’s
manual for information).
Bluetooth
speaker
Turntable
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
NOTE: If the Bluetooth speaker is already
paired with another device (like your
smartphone or computer), you’ll need
to make sure it’s not connected to that
device via Bluetooth when you turn the
turntable on. See the user’s manual that
came with your Bluetooth speaker for
more information.
IMPORTANT!!!
Your Bluetooth speaker must be RIGHT
NEXT to the turntable to pair! After the
turntable and speaker are paired, you
can move the speaker anywhere within
the 33ft range.
![](/img.php?id=3377172&img=bg5.png)
5
4. Press the POWER button on the turntable to turn it on. After
several seconds, the Bluetooth indicator light starts blinking fast—
that means the turntable is ready to pair to your speaker.
IMPORTANT!!!
Make sure BOTH your speaker and the turntable are in pairing mode. The turntable’s
BLUETOOTH indicator light flashes rapidly when it’s in pairing mode (give a quick
double-press to the BLUETOOTH button if this light isn’t flashing rapidly). Check the
manual for your speaker to see how it indicates pairing mode (and how to put it in
pairing mode if it’s not).
Once the turntable has successfully paired to your Bluetooth
speaker, the turntable’s Bluetooth indicator will turn solid blue.
NOTE: The turntable will automatically reconnect with its last Bluetooth
device. To pair with a new device, give a quick double-press to the turntable’s
BLUETOOTH button.
5. Go to the Play your vinyl! section on the page 9 to start listening
to your records.
Be patient...
The process of pairing and connecting
to your Bluetooth speaker may take
up to 2 minutes to complete. Please
wait until the turntable’s BLUETOOTH
indicator turns blue and the speaker
indicates that it’s paired.
![](/img.php?id=3377172&img=bg6.png)
6
Bluetooth Tips & Troubleshooting
• Before you turn on the turntable, make sure your Bluetooth speaker is in pairing mode (not connected
to another device). Both the turntable and your speaker must be in pairing mode. The turntable’s
BLUETOOTH indicator light flashes when it’s in pairing mode. Check the manual for your speaker to see
how it indicates pairing mode (and how to put it in pairing mode if it’s not).
• For initial pairing, put your Bluetooth speaker next to the turntable. Once the turntable has paired to
the speaker, you can move the speaker wherever you want within Bluetooth range (up to 33ft).
• Be patient...The process of pairing and connecting to your Bluetooth speaker may take up to 2 minutes
to complete. Please wait until the turntable’s BLUETOOTH indicator turns blue and the speaker
indicates that it’s paired.
• If you’ve already paired the turntable to a speaker that’s in range, you can start reconnecting to it with
a single press of the BLUETOOTH button in pairing or standby mode.
![](/img.php?id=3377172&img=bg7.png)
7

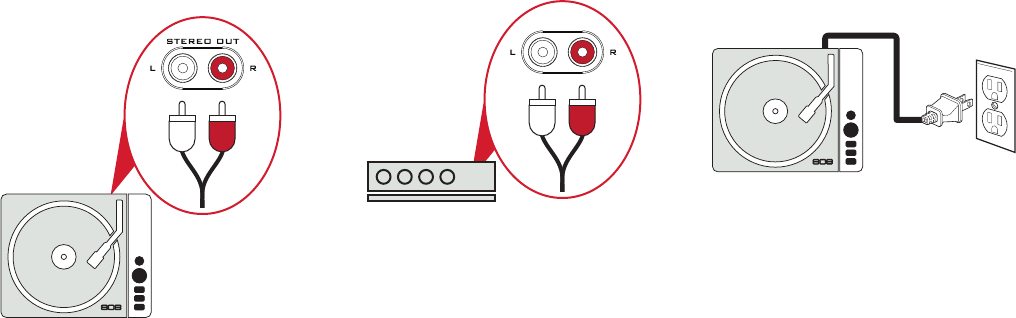

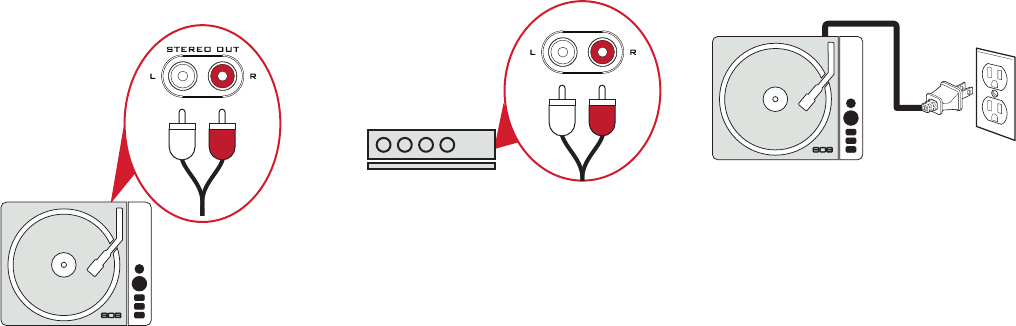

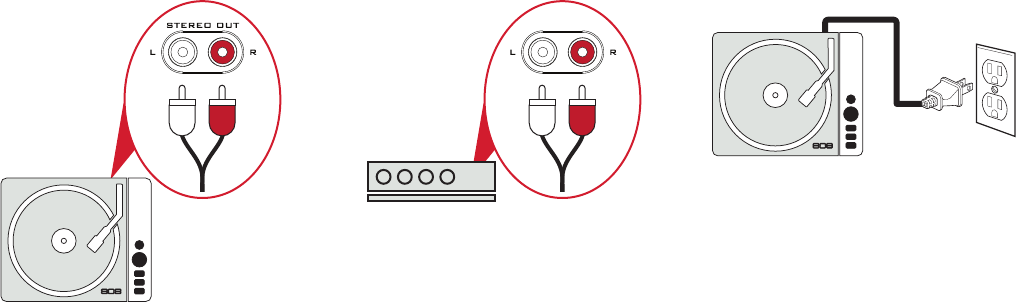

Option 2: RCA Stereo Out
2. Connect the other end of
the provided stereo cable to
stereo input jacks on your
receiver or other audio device.
1. Connect the provided stereo
cable to the STEREO OUT
jacks on the back of the
turntable.
Make sure to match the red
(right) and white (left) cable
ends to the red and white
jacks on the turntable.
3. Plug in the turntable and
press the POWER button to
turn it on.
Make sure to match the red
(right) and white (left) cable
ends to the red and white
jacks on the audio device.
IMPORTANT: Do NOT use this
turntable with inputs labled
PHONO IN. This kind of input
provides amplification for
turntables that require it (this
one does NOT!), which might
damage your audio system.
STEREO IN
4. Go to the Play your vinyl!
section on page 8 to start
listening to your records.
![](/img.php?id=3377172&img=bg8.png)
8
Option 3: Headphone Out
1. Connect your headphones or the provided 3.5mm cable to the
HEADPHONE OUT jack on the front of the turntable.
2. If you’re using the provided 3.5mm cable, connect its other end to
the input jack on your audio device.
3. Plug in the turntable and press the POWER button to turn it on.
4. Go to the Play your vinyl! section below to start listening to your
records.
![](/img.php?id=3377172&img=bg9.png)
9

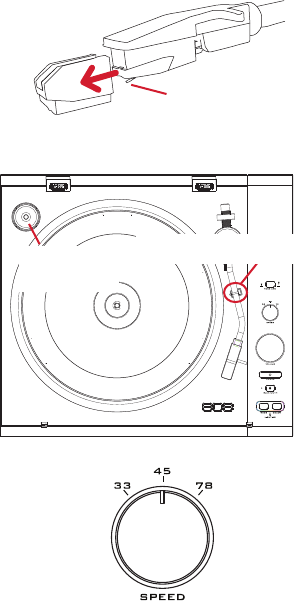

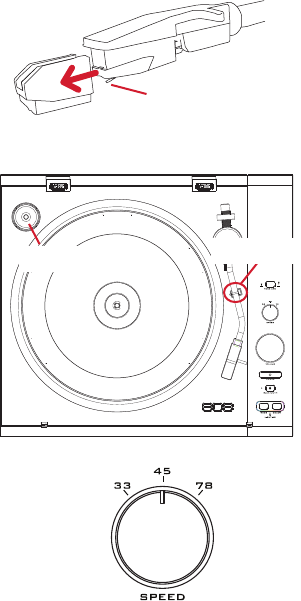

Step 4: Play your vinyl!
Stylus
Stylus
cover
Arm hook
4. Set the SPEED selector to the correct speed for the record.
33 for most 12” records
45 for most 7” and some 10” records
78 for older records (not very commonly used)
1. Make sure the stylus cover is removed from the end of the tone
arm.
IF IT ISN’T, gently pull the cover toward you and remove it. Keep the cover in a
safe place—you should use it if you ever move the turntable.
2. Make sure the tone arm is unhooked from its holder.
3. Place your record on the turntable. Use the 45 adapter if needed
(usually for 7” records, or singles—no adapter is necessary for most
12” records).
45 Adapter
![](/img.php?id=3377172&img=bga.png)
10

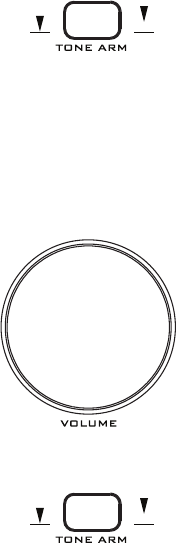

5. Press the TONE ARM button to lift the tone arm.
6. Gently push the tone arm so that it’s over the record. The platter
will start rotating automatically.
7. Press the TONE ARM button again to lower the stylus onto the
record.
When the tone arm reaches the end of the record, the platter will
automatically stop.
To control volume: Use the VOLUME knob. If you’re connected to
a Bluetooth device, you can also use the controls on the device.
IMPORTANT: If you’re using the STEREO OUT jacks, the VOLUME knob
does not control volume. Use the volume controls on your audio device
instead.
To stop the record and return the tone arm to its holder: Press the
TONE ARM button to lift the arm. Gently push the tone arm back to
its holder. The platter will automatically stop spinning. Then press the
TONE ARM button again to lower the arm into its holder.
![](/img.php?id=3377172&img=bgb.png)
11
Using Multi-Mode Lighting
Press the MODE button on the top of the turntable to activate multi-
mode lighting. Keep pressing the MODE button to cycle through the
following light modes.
Rave: The light pulses and changes color to the beat of your music.
This is the light mode when you first turn on the turntable.
O: Multi-mode lighting is turned o.
Still: Press the COLOR button to change colors.
Chase: The light races in a circle. Press COLOR to change colors.
Fade: The light slowly fades up and down. Press COLOR to change
colors.
Chill: The light slowly goes through all the colors.
Rainbow: The light gives a rainbow eect around the speaker.
Base Light: The blue lights around the base of the turntable are on;
the turntable light is o.
Pulse: The light pulses to the beat of your music (you might need to
turn your music up!). Press COLOR to change colors.
Disco: The light races multiple ways around the turtable and
changes color.
Breath: The light gradually intensifies and diminishes. Press COLOR
to change colors.
![](/img.php?id=3377172&img=bgc.png)
12
Replacing the Cartridge
Follow these instructions if you ever need to replace the turntable’s cartridge.
1. Make sure the turntable is powered o.
2. Hold the head of the tone arm, near the stylus.
3. Gently rotate the stylus assembly down and forward to remove it.
4. Place the new stylus assembly where the old assembly was. Be
careful not to touch the stylus!
Hold here
Stylus
assembly
![](/img.php?id=3377172&img=bgd.png)
13
Tour of the Turntable
Tone arm holds the stylus and automatically starts
the platter spinning when placed over the record.
TONE ARM button raises and lowers the tone arm.
SPEED selector sets the speed of the platter to
match the kind of record you’re playing (33, 45, 78).
VOLUME knob adjusts the volume of the turntable
when using headphones or Bluetooth.
POWER button turns the turntable on and o.
BLUTOOTH button and indicator intiates
Bluetooth pairing and shows Bluetooth status.
LIGHTING buttons change the MODE and COLOR of
multi-mode lighting.
Stylus (aka “needle”) and stylus assembly goes
onto the record and transmits the music to your
speakers.
Platter spins your records.
Spindle holds your record in place.
Adapter for 45s (in receptacle) adapts 7” records
with large center holes so that they go on the
center spindle.
![](/img.php?id=3377172&img=bge.png)
TT100
PLATINE TOURNE-DISQUES
À DIFFUSION SANS FIL
GUIDE DE
DÉMARRAGE RAPIDE
![](/img.php?id=3377172&img=bgf.png)
15
Bienvenue!
La platine tourne-disques à diusion audio sans fil 808 constitue la meilleure façon tout-en-un de profiter
de vos vinyles, grâce à 10 modes d’éclairage intégrés et trois moyens faciles de la connecter.
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
Le Bluetooth permet de connecter pratiquement
tous les haut-parleurs Bluetooth pour une
parfaite liberté et souplesse d’utilisation.
La SORTIE AUDIO RCA permet de connecter
n’importe quel système d’entrée ligne via les
prises stéréo à l’arrière de la platine et les
câbles stéréo inclus. Aucun amplificateur n’est
nécessaire! Il sut de la brancher et d’écouter.
Une sortie AUXILIAIRE 3,5 MM permet d’utiliser
des écouteurs ou de se brancher directement sur
une entrée ligne de 3,5 mm.
SORTIE AUDIO RCA (NIVEAU DE LIGNE)
SORTIE AUXILIAIRE 3,5 MM
![](/img.php?id=3377172&img=bg10.png)
16
Étape 1 : Déballage de la platine tourne-disques.
Retirer soigneusement la platine et tous les accessoires de la boîte. Le couvercle de la platine est fixé à
l'aide d'un ruban adhésif afin qu’il ne puisse pas bouger pendant le transport. Retirer délicatement le ruban
adhésif du côté du couvercle pour l’ouvrir.
Contenu de l’emballage
+ Platine tourne-disques avec cordon d’alimentation + Câble de sortie ligne
+ Câbles de sortie stéréo + Adaptateur 45 t/min
Dépose du couvercle de protection
de la pointe de lecture
Avant d’utiliser la platine tourne-disque pour la première fois, s’assurer
d’avoir enlevé le couvercle de protection de la pointe de lecture à
l’extrémité du bras de lecture. Tirer délicatement vers soi le couvercle
et le retirer. Garder le couvercle de protection en lieu sûr pour pouvoir
l’utiliser lors d’un déplacement éventuel de la platine.
Décrochage du bras
Pour pouvoir lire les disques, il est nécessaire de décrocher le bras
de son support.
Pointe de
lecture
Couvercle de protection
de la pointe de lecture
Crochet
du bras
![](/img.php?id=3377172&img=bg11.png)
17
Étape 2 : Connexion de la platine tourne-disques.
Option 1 : Bluetooth sans fil
3. Brancher la platine tourne-
disques.
1. Placer le haut-parleur
Bluetooth à proximité de la
platine pour l’appariement.
2. Activer le haut-parleur
Bluetooth et vérifier qu’il est
en mode d’appariement (voir
le manuel de l’utilisateur pour
plus d’informations).
Haut-parleur
Bluetooth
Platine tourne-
disques
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
REMARQUE : Si le haut-parleur
Bluetooth est déjà apparié avec un autre
appareil (comme un téléphone intelligent
ou un ordinateur), il est nécessaire de
s’assurer qu'il n'est pas connecté à cet
appareil via Bluetooth lorsque la platine
est activée. Se reporter au manuel
d'utilisation fourni avec le haut-parleur
Bluetooth pour plus d'informations.
IMPORTANT!!!
Afin de pouvoir l’apparier, votre haut-
parleur Bluetooth doit être placé À
PROXIMITÉ IMMÉDIATE de la platine
Après l’appariement de la platine tourne-
disques et du haut-parleur, ceux-ci
peuvent être placés n’importe où dans la
plage de 9 m (30 pi) de portée.
![](/img.php?id=3377172&img=bg12.png)
18
4. Appuyez sur le bouton POWER (alimentation) sur la platine
tourne-disques pour l'activer. Après plusieurs secondes, le voyant
Bluetooth se met à clignoter rapidement, ce qui signifie que la
platine est prête à s’apparier avec le haut-parleur.
IMPORTANT!!!
Vérifier que vos DEUX appareils, haut-parleur et platine, sont en mode
d’appariement. Le voyant BLUETOOTH de la platine clignote rapidement lorsqu’il est
en mode d’appariement (Appuyer deux fois brièvement sur le bouton BLUETOOTH
si ce témoin ne clignote pas rapidement). Consulter le manuel du haut-parleur
pour voir comment il indique le mode d’appariement (et comment l’y mettre le cas
échéant).
Soyez patient...
Le processus d’appariement et de
connexion au haut-parleur Bluetooth
peut prendre jusqu’à 2 minutes pour
s’eectuer. Patienter jusqu’à ce que
l’indicateur BLUETOOTH de la platine
devienne bleu et que le haut-parleur
indique qu’il est apparié.
Une fois que la platine est appariée avec le haut-parleur Bluetooth,
le voyant Bluetooth de la platine devient bleu fixe.
REMARQUE : La platine tourne-disques se reconnecte automatiquement avec le
dernier appareil Bluetooth utilisé. Pour l’apparier à un nouvel appareil, appuyer
rapidement deux fois sur le bouton BLUETOOTH de la platine tourne-disques.
5. Se rendre à la section Écouter les disques vinyles! à la page 22 pour
commencer à écouter les disques.
![](/img.php?id=3377172&img=bg13.png)
19
Conseils Bluetooth et dépannage
• Avant d’activer la platine tourne-disques, vérifier que le haut-parleur Bluetooth est en mode
d’appariement (non connecté à un autre appareil). Les deux appareils, haut-parleur et platine, doivent
être en mode d’appariement. Le témoin BLUETOOTH de la platine tourne-disque clignote lorsqu’il est
en mode d’appariement. Consulter le manuel du haut-parleur pour voir comment il indique le mode
d’appariement (et comment l’y mettre le cas échéant).
• Pour l’appariement initial, placer le haut-parleur Bluetooth à proximité de la platine. Une fois que la
platine est appariée avec le haut-parleur, il est possible de déplacer le haut-parleur selon son désir tout
en restant dans les limites de la portée Bluetooth (jusqu’à 10 m (33 pi)).
• Soyez patient ... le processus d’appariement et de connexion au haut-parleur Bluetooth peut prendre
jusqu’à 2 minutes pour s’eectuer. Patienter jusqu’à ce que l’indicateur BLUETOOTH de la platine
devienne bleu et que le haut-parleur indique qu’il est apparié.
• Si la platine tourne-disques a déjà été appariée à un haut-parleur qui est à sa portée, il sut d’une
seule pression sur le bouton BLUETOOTH en mode appariement ou veille pour le reconnecter.
![](/img.php?id=3377172&img=bg14.png)
20
Option 2 : Sortie Stéréo RCA
2. Connecter l'autre extrémité du
câble stéréo fourni aux prises
d’entrée stéréo du récepteur ou
autre appareil audio.
1. Connecter le câble stéréo fourni
sur les prises STEREO OUT à
l’arrière de la platine tourne-
disques.
Veillez à faire correspondre
les extrémités de câble rouge
(droite) et blanche (gauche) aux
prises rouge et blanche de la
platine tourne-disques.
3. Brancher la platine tourne-
disques et appuyer sur le bouton
POWER (alimentation) pour
l’activer.
Veillez à faire correspondre
les extrémités de câble rouge
(droite) et blanche (gauche)
aux prises rouge et blanche de
l’appareil audio.
IMPORTANT : Ne PAS utiliser cette
platine avec des entrée indiquées
PHONO IN. Ce type d’entrée fournit
une amplification aux platines
tourne-disques qui en ont besoin (ce
qui n'est PAS le cas de celle-ci!) et
pourrait endommager votre système
audio.
STEREO IN
4. Se rendre à la section Écouter
les disques vinyles! à la page 20
pour commencer à écouter les
disques.
![](/img.php?id=3377172&img=bg15.png)
21
Option 3 : Sortie casque
1. Connecter le casque d’écoute ou le câble 3,5 mm fourni sur la prise
HEADPHONE OUT (sortie casque) à l’avant de la platine tourne-
disques.
2. Si le câble 3,5 mm fourni est utilisé, connecter son autre extrémité
sur la prise d’entrée de l’appareil audio.
3. Brancher la platine tourne-disques et appuyer sur le bouton
POWER (alimentation) pour l’activer.
4. Se rendre à la section Écouter les disques vinyles! ci-dessous pour
commencer à écouter les disques.
![](/img.php?id=3377172&img=bg16.png)
22
Étape 4 : Écouter les disques vinyles!
Pointe de
lecture
Couvercle de
protection
de la pointe
de lecture
Crochet du bras
4. Placer le sélecteur de SPEED (vitesse) sur la vitesse adéquate pour
le disque.
33 pour la plupart des disques 30 cm (12 po)
45 pour la plupart des disques 18 cm et quelques disques de
25 cm (10 po)
78 pour des disques plus anciens (habituellement peu utilisée)
1. Vérifier que le couvercle de protection de la pointe de lecture est
retiré de l’extrémité du bras de lecture.
S’IL NE L’EST PAS, tirer délicatement vers soi le couvercle et le retirer. Garder le
couvercle de protection en lieu sûr pour pouvoir l’utiliser lors d’un déplacement
éventuel de la platine.
2. Vérifier que le bras de lecture est décroché de son support.
3. Placer le disque sur la platine. En cas de besoin, utiliser
l’adaptateur 45 t/min (habituellement pour les disques de 18 cm (7
po) ou des formats courts. Aucun adaptateur n’est nécessaire pour
la plupart des disques 30 cm (12 po)).
Adaptateur
45 t/min
![](/img.php?id=3377172&img=bg17.png)
23
5. Appuyer sur le bouton TONE ARM (bras de lecture) pour soulever le
bras.
6. Déplacer délicatement le bras jusqu’à ce qu’il soit au-dessus du
disque. Le plateau commence à tourner automatiquement.
7. Appuyer de nouveau sur le bouton TONE ARM pour abaisser la
pointe de lecture sur le disque.
Lorsque le bras de lecture atteint la fin du disque, le plateau
s‘arrête automatiquement.
Contrôle du volume : Utiliser le bouton VOLUME. Si la platine est
connectée à un appareil Bluetooth, il est aussi possible d’utiliser
les commandes de volume de l’appareil. IMPORTANT : Si les prises
STEREO OUT sont utilisées, le bouton de VOLUME ne contrôle pas le
volume. Utiliser les commandes de volume de votre appareil audio.
Pour arrêter le disque et faire revenir le bras de lecture sur son
support : Appuyer sur le bouton TONE ARM (bras de lecture) pour
soulever le bras de lecture. Pousser délicatement le bras de lecture
vers son support. Le plateau s’arrête automatiquement de tourner.
Appuyer de nouveau sur le bouton TONE ARM (bras de lecture) pour
l’abaisser sur son support.
![](/img.php?id=3377172&img=bg18.png)
24
Utilisation de l’éclairage multimode
Appuyer sur le bouton MODE sur le dessus de la platine tourne-disques
pour activer l'éclairage multimode. Continuer à appuyer sur le bouton
MODE pour parcourir le cycle complet des modes de lumière suivants.
Rave : La lumière pulse et change de couleur au rythme de la
musique. C’est le premier mode d’éclairage lorsque la platine
tourne-disques est activée.
Éteint : L’éclairage multimode est éteint.
Fixe : Appuyer sur le bouton COLOR (couleur) pour changer de
couleur.
Chasse : La lumière court en cercle. Appuyer sur COLOR pour
changer de couleur.
Fondu : La lumière disparaît et réapparaît lentement. Appuyer sur
COLOR pour changer de couleur.
Calmer : La lumière passe lentement d’une couleur à l’autre.
Arc-en-ciel : L’éclairage produit un eet d’arc-en-ciel autour du
haut-parleur.
Lumière de base : Les lumières bleues à la base de la platine sont
activées, l’éclairage de la platine est éteint.
![](/img.php?id=3377172&img=bg19.png)
25
Remplacement de la cartouche de lecture
Suivre les présentes instructions s’il est jamais nécessaire de remplacer la cartouche de lecture de la platine
tourne-disques.
1. Vérifier que la platine n’est pas alimentée.
2. Tenir la tête du bras de lecture, à proximité de la pointe de lecture.
3. Avec précaution, faire pivoter la tête de lecture vers le bas et en
avant pour la retirer.
4. Placer la nouvelle tête de lecture là où l’ancienne se trouvait. Faire
attention de ne pas toucher la pointe de lecture!
Tenir ici
Tête de
lecture
Pulsations : La lumière émet des pulsations coordonnées au rythme de la musique (il est parfois
nécessaire d'augmenter le son!). Appuyer sur COLOR pour changer de couleur.
Disco : La lumière court de multiple façons autour de la platine et change de couleur.
Soue : La lumière augmente graduellement puis diminue. Appuyer sur COLOR pour changer de couleur.
![](/img.php?id=3377172&img=bg1a.png)
26
Présentation de la platine tourne-disques
Le bras de lecture soutient la pointe de lecture et démarre
automatiquement la rotation du plateau lorsqu’il est placé au-
dessus du disque.
Le bouton TONE ARM (bras de lecture) soulève et abaisse le bras
de lecture.
Le sélecteur de VITESSE (SPEED) sert à régler la vitesse de
rotation du plateau pour l’accorder au type de disque utilisé (33,
45, 78).
Le bouton VOLUME ajuste le volume sonore de la platine tourne-
disques lorsqu’un casque d’écoute ou Bluetooth est utilisé.
Le bouton POWER (Alimentation) ce bouton permet d’activer ou
de désactiver la platine tourne-disques.
Le bouton et le voyant BLUETOOTH permettent de commencer
l’appariement Bluetooth et d’indiquer l’état Bluetooth.
Les boutons LIGHTING (éclairage) changent le MODE et la
couleur (COLOR) de l’éclairage multimode.
La pointe de lecture (ou aiguille) et la tête de lecture
descendent sur le disque et transmettent la musique aux haut-
parleurs.
Le plateau sert à faire tourner les disques.
L’axe maintient et centre le disque.
L’adaptateur pour 45 tours (dans son réceptacle) sert à adapter
les disques 18 cm (7 po) dotés de trous de centrage plus grands
pour qu’ils puissent s’adapter sur l’axe.
![](/img.php?id=3377172&img=bg1b.png)
TT100
TOCADISCOS
CON CANALIZACIÓN INALÁMBRICA
GUÍA DE INICIO RÁPIDO
![](/img.php?id=3377172&img=bg1c.png)
28
¡Bienvenido!
El tocadiscos con canalización inalámbrica de audio 808 es la mejor forma todo en uno de disfrutar sus
discos de vinilo, con 10 modos integrados de iluminación y tres maneras fáciles de conectar:
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
Bluetooth conecta inalámbricamente con
prácticamente cualquier altavoz Bluetooth para
una máxima flexibilidad y libertad.
Salida de audio RCA conecta con cualquier
sistema con entrada de línea de estéreo a través
de los conectores para estéreo situados en la parte
posterior del tocadiscos y los cables estéreo RCA
incluidos. ¡No se necesita ningún amplificador!
Sencillamente, conecte y reproduzca.
Salida auxiliar de 3.5 le permite usar sus
audífonos o conectar directamente a una
entrada de línea de 3.5 mm.
SALIDA DE AUDIO RCA (NIVEL DE LÍNEA)
SALIDA AUX de 3.5
![](/img.php?id=3377172&img=bg1d.png)
29
Paso 1: Desempaque el tocadiscos.
Extraiga cuidadosamente el tocadiscos y todos los accesorios de la caja. La cubierta del tocadiscos está
sujeta con cinta para impedir que éste se mueva durante el transporte. Con cuidado, retire la cinta de los
lados de la cubierta para abrirla.
¿Qué hay en la caja?
+ Tocadiscos con cable de alimentación + Cable de salida de línea
+ Cable de salida de estéreo + Adaptador 45
Retire la cubierta de la aguja
Antes de usar el tocadiscos por primera vez, asegúrese de retirar la
cubierta de la aguja del extremo del brazo movible. Con cuidado, tire
de la cubierta hacia usted y retírela. Guarde la cubierta en un lugar
seguro—debe usarla siempre que mueva el tocadiscos.
Desenganche el brazo
Para poder escuchar los discos, primero tendrá que desenganchar el
brazo movible de su portabrazo.
Aguja
Cubierta de la aguja
Gancho
del brazo
![](/img.php?id=3377172&img=bg1e.png)
30
Paso 2: Conecte el tocadiscos.
Opción 1: Bluetooth inalámbrico
3. Enchufe el tocadiscos.1. Coloque su altavoz Bluetooth
cerca del tocadiscos para
sincronizarlos.
2. Encienda su altavoz Bluetooth
y asegúrese que esté en modo
de sincronización (consulte el
manual del usuario para ver
más información).
Altavoz
Bluetooth
Tocadiscos
BLUETOOTH®
RCA AUDIO OUT (LINE LEVEL)
3.5 AUX-OUT
AVISO: Si el altavoz Bluetooth ya
está sincronizado con otro dispositivo
(tal como su teléfono inteligente
o computadora), usted tendrá que
cerciorarse de que no esté conectado
con ese dispositivo vía Bluetooth
cuando encienda el tocadiscos. Consulte
el manual del usuario incluido con
su altavoz Bluetooth para ver más
información.
¡IMPORTANTE!!!
¡Su altavoz Bluetooth debe estar
MUY CERCA del tocadiscos para su
sincronización! Después de sincronizar
el tocadiscos y el altavoz, usted puede
mover el altavoz adonde quiera dentro
del alcance de 30 pies (9 metros).
![](/img.php?id=3377172&img=bg1f.png)
31
4. Oprima el botón POWER en el tocadiscos para encenderlo. Después
de varios segundos, la luz indicadora Bluetooth comienza a
parpadear rápidamente—eso significa que el tocadiscos está listo
para sincronizarse con su altavoz.
¡IMPORTANTE!!!
Asegúrese de que AMBOS, su altavoz y el tocadiscos estén en modo de
sincronización. La luz indicadora BLUETOOTH del tocadiscos parpadea rápidamente
cuando éste está en el modo de sincronización (oprima brevemente el botón
BLUETOOTH dos veces si esta luz no está parpadeando rápidamente). Consulte el
manual de su altavoz para ver como éste indica el modo de sincronización (y cómo
ponerlo en modo de sincronización si no está en ese modo).
Tenga paciencia …
El proceso de sincronización y conexión
con el altavoz Bluetooth podría demorar
hasta 2 minutos en finalizar. Por
favor, espere hasta que el indicador
BLUETOOTH del tocadiscos se torne
azul y el altavoz indique que está
sincronizado.
Una vez que el tocadiscos se ha sincronizado exitosamente con su
altavoz Bluetooth, el indicador Bluetooth se torna azul continuo.
AVISO: El tocadiscos se volverá a conectar automáticamente con su último
dispositivo Bluetooth. Para sincronizarlo con un nuevo dispositivo, oprima
brevemente el botón BLUETOOTH del tocadiscos dos veces.
5. Pase a la sección ¡Reproduzca su vinilo! en la página 35 para
comenzar a escuchar sus discos.
![](/img.php?id=3377172&img=bg20.png)
32
Consejos sobre Bluetooth y solución de problemas
• Antes de encender el tocadiscos, asegúrese que su altavoz Bluetooth esté en modo de sincronización
(no conectado a otro dispositivo). Tanto el tocadiscos como su altavoz deberán estar en modo de
sincronización. La luz indicadora BLUETOOTH del tocadiscos parpadea cuando éste está en el modo de
sincronización. Consulte el manual de su altavoz para ver como éste indica el modo de sincronización (y
cómo ponerlo en modo de sincronización si no está en ese modo).
• Para sincronizarlo inicialmente, coloque su altavoz Bluetooth cerca del tocadiscos. Una vez que el
tocadiscos se ha sincronizado con el altavoz, usted puede mover el altavoz adonde quiera dentro del
alcance de Bluetooth de hasta 33 pies (10 metros).
• Tenga paciencia … el proceso de sincronización y conexión con el altavoz Bluetooth podría demorar
hasta 2 minutos en finalizar. Por favor, espere hasta que el indicador BLUETOOTH del tocadiscos se
torne azul y el altavoz indique que está sincronizado.
• Si ya ha sincronizado el tocadiscos con un altavoz que esté dentro del alcance de conexión, puede iniciar
la reconexión con el mismo oprimiendo una sola vez el botón BLUETOOTH en modo de sincronización o
de espera.
![](/img.php?id=3377172&img=bg21.png)
33
Opción 2: Salida de estéreo RCA
2. Conecte el otro extremo del cable
estéreo suministrado en los
conectores de entrada estéreo de
su receptor u otro dispositivo de
audio.
1. Conecte el cable estéreo
suministrado en los conectores
STEREO OUT (Salida estéreo)
situados en la parte posterior del
tocadiscos.
Asegúrese de que los extremos
de cable rojo (derecho) y blanco
(izquierdo) correspondan
con los conectores rojo y
blanco respectivamente en el
tocadiscos.
3. Enchufe el tocadiscos y oprima el
botón POWER para encenderlo.
Asegúrese de que los extremos
de cable rojo (derecho) y blanco
(izquierdo) correspondan
con los conectores rojo y
blanco respectivamente en el
dispositivo de audio.
IMPORTANTE: NO utilice
este tocadiscos con entradas
identificadas con PHONO IN.
Este tipo de entrada proporciona
amplificación para los tocadiscos
que la requieren (¡éste NO la
requiere!), lo cual puede dañar su
sistema de audio.
STEREO IN
4. Pase a la sección ¡Reproduzca
su vinilo! en la página 32 para
comenzar a escuchar sus discos.
![](/img.php?id=3377172&img=bg22.png)
34
Opción 3: Salida de audífonos
1. Conecte sus audífonos o el cable de 3.5 mm suministrado en el
conector HEADPHONE OUT (Salida de audífonos) situado en la
parte anterior del tocadiscos.
2. Si está usando el cable de 3.5 suministrado, conecte el otro
extremo en el conector de entrada de su dispositivo de audio.
3. Enchufe el tocadiscos y oprima el botón POWER para encenderlo.
4. Pase a la sección ¡Reproduzca su vinilo! a continuación para
comenzar a escuchar sus discos.
![](/img.php?id=3377172&img=bg23.png)
35
Paso 4: ¡Reproduzca su vinilo!
Aguja
Cubierta de
la aguja
Gancho del brazo
4. Ajuste el selector SPEED (Velocidad) a la velocidad correcta para el
disco.
33 para la mayoría de discos de 12 pulgadas
45 para la mayoría de discos de 7 pulgadas y algunos de 10
pulgadas
78 para discos más antiguos (rara vez utilizados)
1. Asegúrese que la cubierta de la aguja esté retirada del extremo del
brazo movible.
SI NO ES ASÍ, con cuidado, tire de la cubierta hacia usted y retírela. Guarde la
cubierta en un lugar seguro—deberá usarla siempre que mueva el tocadiscos.
2. Asegúrese que el brazo movible esté desenganchado del
portabrazo.
3. Coloque su disco en el tocadiscos. Utilice el adaptador 45, si es
necesario (usualmente para discos de 7 pulgadas, o de una sola
canción—la mayoría de los discos de 12 pulgadas no necesitan
ningún adaptador).
Adaptador
45
![](/img.php?id=3377172&img=bg24.png)
36
5. Oprima el botón TONE ARM (Brazo movible) para levantar el brazo
movible.
6. Empuje cuidadosamente el brazo movible hasta que esté situado
sobre el disco. El plato comenzará a girar automáticamente.
7. Oprima nuevamente el botón TONE ARM (Brazo movible) para
bajar la aguja sobre el disco.
Cuando el brazo movible llega al final del disco, el plato se detiene
automáticamente.
Para controlar el volumen: Use el mando VOLUME (Volumen). Si
está conectado a un dispositivo Bluetooth, también puede usar los
controles del dispositivo. IMPORTANTE: Si está usando los conectores
STEREO OUT (Salida estéreo), el mando VOLUME (Volumen) no
controla el volumen. En su lugar, utilice los controles de volumen de su
dispositivo de audio.
Para parar el disco y hacer que el brazo movible regrese a su
portabrazo: Oprima el botón TONE ARM (Brazo movible) para levantar
el brazo. Empuje cuidadosamente el brazo movible de vuelta a su
portabrazo. El plato dejará de girar automáticamente. Luego oprima
nuevamente el botón TONE ARM (Brazo movible) para bajar el brazo a
su portabrazo.
![](/img.php?id=3377172&img=bg25.png)
37
Uso de la iluminación multimodo
Oprima el botón MODE (Modo) en la parte superior del tocadiscos para
activar la iluminación multimodo. Continúe pulsando el botón MODE
(Modo) para ciclar a través de los siguientes modos de iluminación.
Rave (Delirio): La luz pulsa y cambia de color con el ritmo de la
música. Este es el modo de iluminación cuando usted enciende el
tocadiscos por primera vez.
O (Apagado): La iluminación multimodo está apagada.
Still (Fijo): Oprima el botón COLOR para cambiar los colores.
Chase (Perseguir): La luz se mueve velozmente en un círculo.
Oprima COLOR para cambiar los colores.
Fade (Atenuación): La iluminación se atenúa o intensifica
lentamente. Oprima COLOR para cambiar los colores.
Chill (Relajante): La luz avanza lentamente a través de todos los
colores.
Rainbow (Arco iris): La luz crea un efecto arco iris alrededor del
altavoz.
Base Light (Base de luz): Las luces azules alrededor de la base del
tocadiscos se activan; la luz del tocadiscos se apaga.
![](/img.php?id=3377172&img=bg26.png)
38
Reemplazo del cartucho
Siga estas instrucciones si necesita reemplazar el cartucho del tocadiscos.
1. Cerciórese de que el tocadiscos esté apagado.
2. Sujete el cabezal del brazo movible, cerca de la aguja.
3. Gire cuidadosamente el conjunto de la aguja hacia abajo y hacia
adelante para retirarlo.
4. Coloque el nuevo conjunto de aguja donde estaba el conjunto
antiguo. ¡Tenga cuidado de no tocar la aguja!
Sujete aquí
Conjunto de
la aguja
Pulse (Pulsar): La luz pulsa al ritmo de la música (¡quizá tenga que incrementar el volumen de su
música!). Oprima COLOR para cambiar los colores.
Disco (Discoteca): La luz avanza de múltiples maneras alrededor del tocadiscos y cambia de color.
Breath (Respirar): La luz se intensifica y disminuye gradualmente. Oprima COLOR para cambiar los
colores.
![](/img.php?id=3377172&img=bg27.png)
39
Recorrido del tocadiscos
El brazo movible sujeta la aguja y hace girar
automáticamente el plato cuando se coloca sobre el disco.
El botón TONE ARM (Brazo movible) eleva y baja el brazo
movible.
El selector SPEED (Velocidad) ajusta la velocidad del plato
para que corresponda con el tipo de disco que usted va a
escuchar (33, 45, 78).
El mando VOLUME (Volumen) ajusta el volumen del
tocadiscos cuando se utilizan audífonos o Bluetooth.
El botón POWER (Potencia) enciende y apaga el tocadiscos.
El botón e indicador BLUETOOTH inicia la sincronización
Bluetooth y muestra el estado Bluetooth.
Los botones LIGHTING (de iluminación) cambian el MODO y
el COLOR de la iluminación multimodo.
La aguja y el conjunto de la aguja se colocan sobre el disco y
transmiten la música a sus altavoces.
El plato gira sus discos.
El husillo sujeta su disco en posición.
El adaptador para 45s (en un receptáculo) adapta los discos
de 7 pulgadas con agujeros centrales grandes para poder
montarlos en el husillo central.
If you have any questions about this product, visit 808Audio.com or call our toll-free help line at
1-800-732-6866.
Pour toute question concernant ce produit, visiter le site 808Audio.com ou appeler notre ligne d’assistance
sans frais en composant le 1-800-732-6866.
Si tiene preguntas sobre este producto, visite 808Audio.com o llame a nuestra línea de ayuda libre de cargo
al 1-800-732-6866.
TT100 QSG 02
© 2017 Voxx Accessories Corp.
3502 Woodview Trace, Suite 220
Indianapolis, IN 46268
www.808Audio.com
