Leica EG1150
Sistema de inclusión de tejidos modular
Superficie de trabajo espaciosa y resistente
La superficie de trabajo de dimensiones espaciosas
y con un nuevo acabado acomoda un gran número
de cassettes y moldes – permitiendo trabajar con
rapidez y comodidad.
2
Tecnología y diseño
El nuevo sistema de inclusión modular Leica EG1150 está compuesto por dos equipos
independientes, la placa fría Leica EG1150 C (cool) y la unidad dispensadora de parafina
Leica EG1150 H (hot). Para maximizar la flexibilidad de trabajo, las dos unidades pueden
instalarse por orden de conveniencia, según los requerimientos de cada laboratorio.
REPOSABRAZOS
Los reposabrazos de bordes redondeados
permiten trabajar de forma cómoda y sin
cansancio.
ERGONOMÍA
La superficie de trabajo está situada
en el nivel adecuado para proporcionar
mayor comodidad. Para incrementar la
comodidad, el instrumento además está
provisto de un mecanismo de ajuste
en altura.
SISTEMA DE ILUMINACIÓN Y LUPA
La lámpara de halógeno puede ajustarse
de forma muy exacta y por lo tanto se
logra iluminar toda la zona de trabajo con
el mismo grado de luminosidad. La lupa
libremente ajustable (accesorio opcional)
es útil a la hora de orientar muestras
especialmente pequeñas.
VERSATILIDAD
El diseño moderno del equipo permite
colocar la placa fría opcionalmente a la
derecha o a la izquierda del dispensador
de parafina, dándole al usuario la liber-
tad de cambiar la dirección de trabajo
siempre que sea preciso. Los depósitos
para moldes y para cassettes están
situados en un mismo nivel y son inter-
cambiables de posición con objeto de
facilitar el manejo a todos los usuarios
ya sean zurdos o diestros.
3

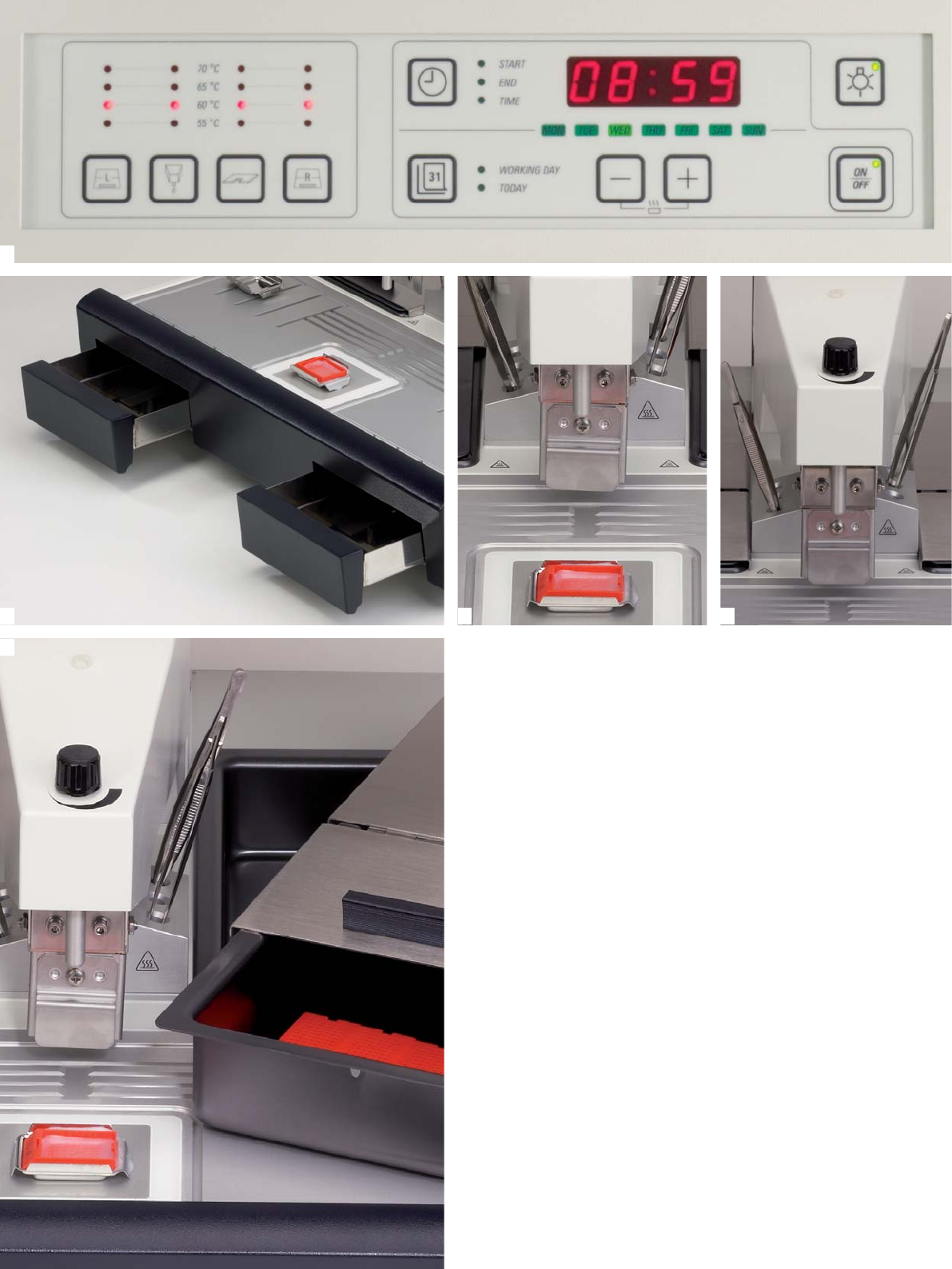

1. Todas las funciones del equipo, temperaturas del área de trabajo, depósitos
de moldes y cassettes, dispensador de parafina, así como la puesta en
marcha y finalización de trabajo automáticas se programan individualmente
con sólo pulsar un botón. La pantalla LCD de fácil legibilidad indica todos
los parámetros importantes de funcionamiento y programación.
2. El nuevo sistema de escurrimiento de parafina evita que parafina líquida
se acumule en la espaciosa superficie de trabajo. Todo excedente de
parafina se colecta en dos recipientes de gran volumen, calentados y
extraíbles para el vaciado.
3. La zona de enfriamiento integrada facilita la orientación de las muestras,
asimismo debido a su amplitud permite orientar muestras de mayor tamaño
(‘super-mega’ cassettes).
4. El dispositivo porta-pinzas calentado, de fácil limpieza, permite trabajar
cómodamente tanto con la mano derecha como con la izquierda.
5. Los depósitos, con control de temperatura, para moldes y cassettes son
intercambiables y extraíbles. Según los requerimientos del usuario, pueden
ubicarse los moldes a la izquierda y los cassettes a la derecha o viceversa.
1
23 4
5
El clip de un manejo excepcionalmente
suave es ajustable en altura, girable a
ambos lados y también completamente
abatible hacia atrás. Permite activar el
flujo de parafina a través del molde o
con la mano. Una tercera posibilidad
es trabajar con el interruptor de pedal
opcional, siempre y cuando el clip esté
abatido. Esta última modalidad es
especialmente útil para llenar moldes
de gran tamaño.
La placa fría mantiene una temperatura
constante de – 5 °C. El equipo, de fácil
limpieza, puede también emplearse de
forma individual – por ejemplo para
preenfriar bloques de parafina antes de
proceder al corte. Una tapa acrílica está
disponible como accesorio opcional para
el Leica EG1150 C.
Con esta tapa el equipo puede funcionar
durante períodos prolongados sin que
se forme escarcha en la superficie de la
placa fría.
Leica EG F Pinza térmica
Transferencia segura de muestras de tejido durante la inclusión en parafina
6
La pinza térmica Leica EG F ha sido
desarrollada para la transferencia fácil y
segura de muestras de tejido durante la
inclusión de las mismas en parafina. Las
puntas calentadas de la pinza térmica
evitan que las muestras de tejido se
enfríen y que, debido al enfriamiento,
se queden pegadas a las puntas.
› Pinza térmica con sistema de
calentamiento eléctrico, con unidad
de mandos y dispositivo porta-pinzas,
montable en la unidad de mandos
alternativamente a la derecha o a la
izquierda (según método de trabajo
que se prefiera)
› Con soporte de forma especial
ergonómica para poder trabajar sin
cansancio. Anchura de las puntas
(estándar): 1 mm. Apertura de la
pinza: ca. 7 mm
› Pinza calentable y recambiable,
con cable espiral
› Temperatura de las puntas entre
55 °C (130 °F) y 70 °C (158 °F);
seleccionable en pasos de 1 °C;
precisión de regulación: 3 K
› Indicación de temperatura cambiable
de °C a °F
› Indicación de fase de calentamiento a
través de LED parpadeante
› Protección contra sobrecalentamiento
Opciones:
› Pinza calentable y recambiable,
con cable espiral, puntas de 1 mm
de anchura
› Pinza calentable y recambiable,
con cable espiral, puntas de 2 mm
de anchura
› Soporte portapinzas externo
LEICA EG F – ESPECIFICACIÓN TÉCNICA
Dimensiones (P x An x Al): 155 mm x 80 mm x 100 mm
Peso: aprox.: 1,5 kg
Acreditaciones: CE, CSA
Rango de temperatura de trabajo: +15 °C a +40 °C
Humedad relativa del aire: máx. 60 %, sin condensación
Leica EG1150 C – ESPECIFICACIONES TÉCNICAS
Certifi cados: UL
Alimentación eléctrica: 230 V/50 Hz, 120 V/60 Hz
100 V/50 - 60 Hz, 240 V/50 Hz
Potencia máxima absorbida: 350 VA
Margen de temperaturas
de funcionamiento:
+18 °C a +40 °C
Temperatura de trabajo: -5 °C a 22 °C
Humedad relativa del aire: máx. 60 %, sin condensación
Medidas y pesos
Anchura: 360 mm
Profundidad: 650 mm
Altura: 360 mm
Placa fría (An x P): 330 x 370 mm
Capacidad de placa fría: 70 cassettes estándar
Peso: 23 kg
Leica EG1150 H – ESPECIFICACIONES TÉCNICAS
Certifi cados: UL
Alimentación eléctrica 100 - 120 V, 50/60 Hz
230 - 240 V, 50/60 Hz
Potencia absorbida: 1100 VA
Margen de temperaturas
de funcionamiento:
+18 °C a +40 °C
Temperatura de trabajo: 55 °C a 70 °C
ajustable en pasos de 5 K
Humedad relativa del aire: máx. 60 %, sin condensación
Capacidad
Depósito de parafi na: 3 l
Depósito de cassettes y/o moldes: aprox. 100 cassettes
Medidas y pesos
Anchura: 500 mm
Profundidad: 640 mm
Altura: 360 mm
Superfi cie de trabajo (An x P): 2 x 210 x 175 mm
Zona de enfriamiento: 68 x 68 mm
Peso: aprox. 30 kg
Los equipos Leica EG1150 C y H se fabrican conforme a las normativas UL, CSA, IEC, C-Tick y VDE. Los métodos más modernos de desarrollo, producción
y control de calidad – documentados por DIN EN ISO 9001 – certifi can máxima calidad y fi abilidad. Disponibilidad de una amplia gama de accesorios.
Se reserva el derecho a realizar modifi caciones técnicas.
LEICA EG1150C EN RESUMEN
› Placa fría de temperatura constante a – 5 °C
› Capacidad para acomodar aprox. 70 bloques
› Tapa acrílica (accesorio opcional)
LEICA EG1150H EN RESUMEN
› Clip ajustable en altura, girable hacia ambos lados y
completamente abatible hacia atrás – para activar el flujo
de parafina con el molde, con la mano o con el interruptor
de pedal que está disponible como accesorio opcional
› Ajuste preciso del flujo de parafina a través de tornillo
de regulación
› Flujo de parafina por fuerza de gravedad
› Espaciosa y calentada superficie de trabajo, con sistema
de escurrimiento de parafina – acomoda un gran número
de cassettes y moldes
› Dos recipientes calentados y extraíbles para colectar
parafina sobrante
› Depósito de parafina, zonas de trabajo y áreas integradas
para cassettes y moldes, con ajuste independiente de
temperatura de + 55 °C a + 70 °C, en pasos de 5 °C
› Modo de calentamiento rápido, para trabajo en turnos
› Flujo de parafina por fuerza de gravedad
› Programación de comienzo y final de la jornada de trabajo
› Lupa (accesorio opcional)
› Interruptor de pedal disponible como accesorio opcional
