Tei le lis te und Nä hein rich tun gen
Spa re Parts List and Se wing Equip ment
550-16-23; -26
Post fach 17 03 51, D-33703 Bie le feld • Pots da mer Stra ße 190, D-33719 Bie le feld
Te le fon +49 (0) 5 21/ 9 25-00 • Te le fax +49 (0) 5 21/ 9 25 24 35 • www.du er kopp-ad ler.com
Aus ga be / Edi ti on: Än de rungs in dex Tei le-Nr./Part.-No.:
10/2009 Rev. in dex: 01.0 Prin ted in Fe de ral Re pub lic of Ger ma ny 0791 550804
Tei le lis te und Näheinrichtungen
Spa re Parts List and Se wing Equipment
550-16-23; -26

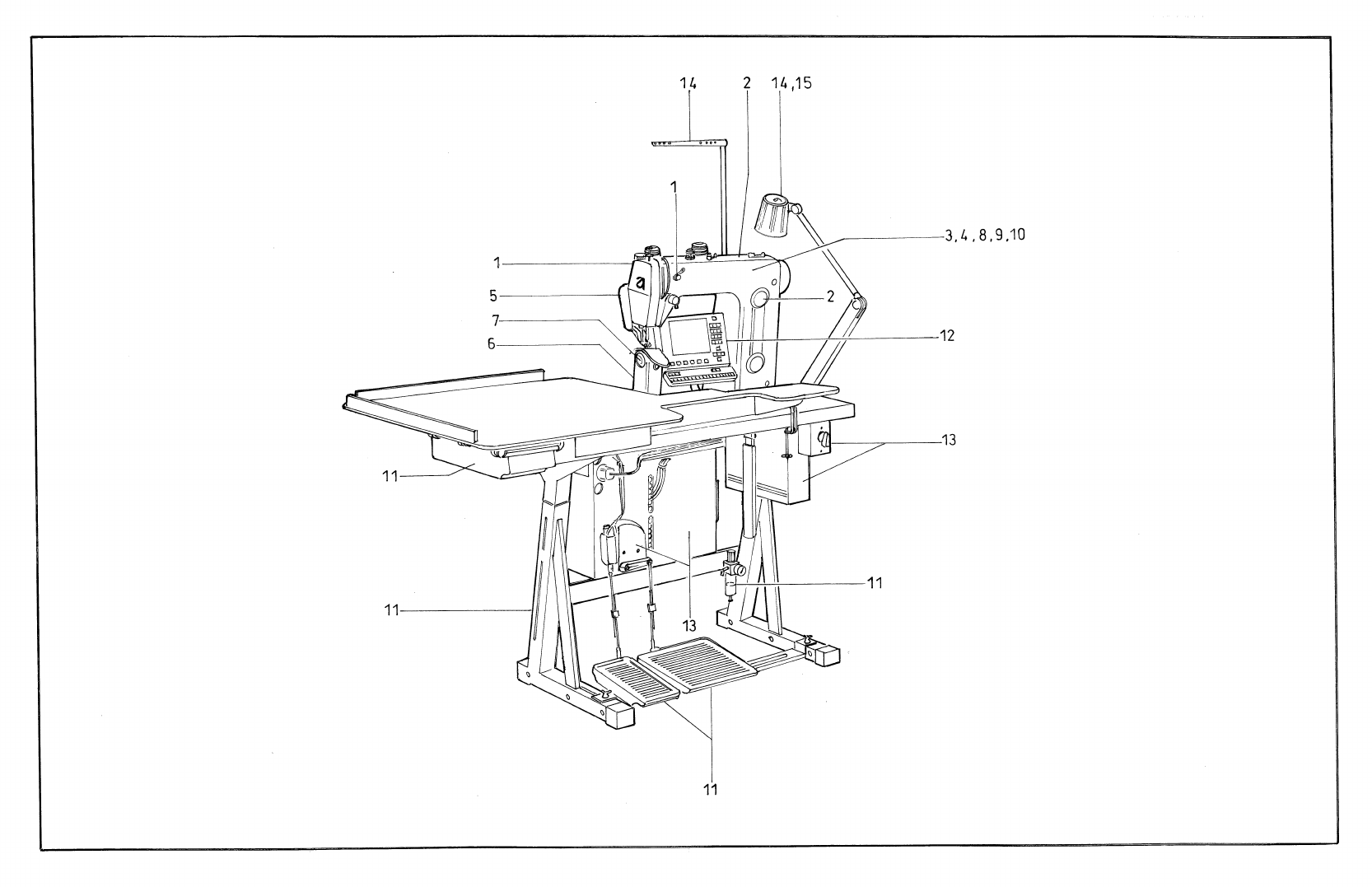

Inhaltsverzeichnis Tafel/Table Contents
Oberteil 1 - 5 Machine head
Säulenkopf, kpl. 6Head for pillar, cpl.

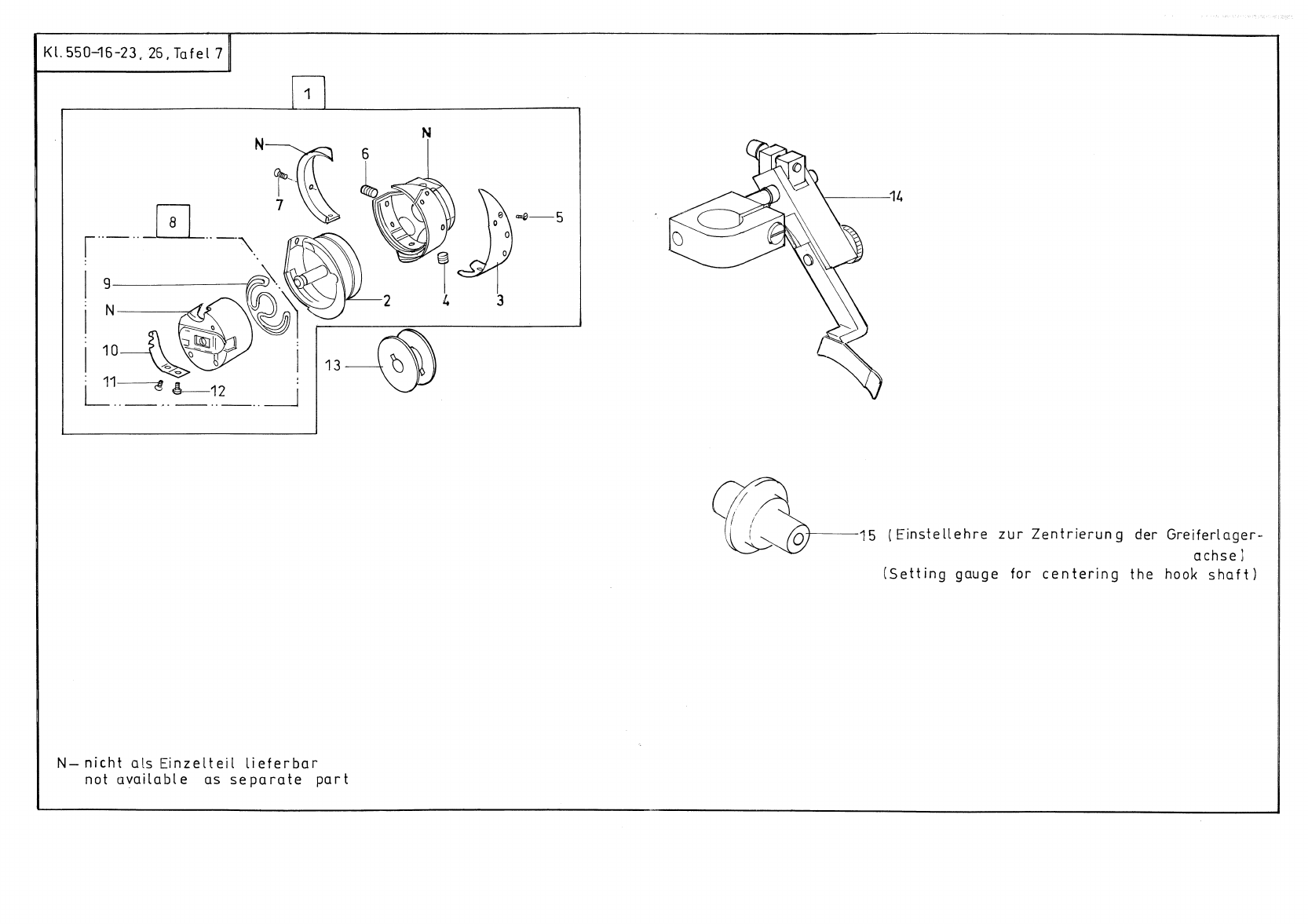

Greifer 7Hook

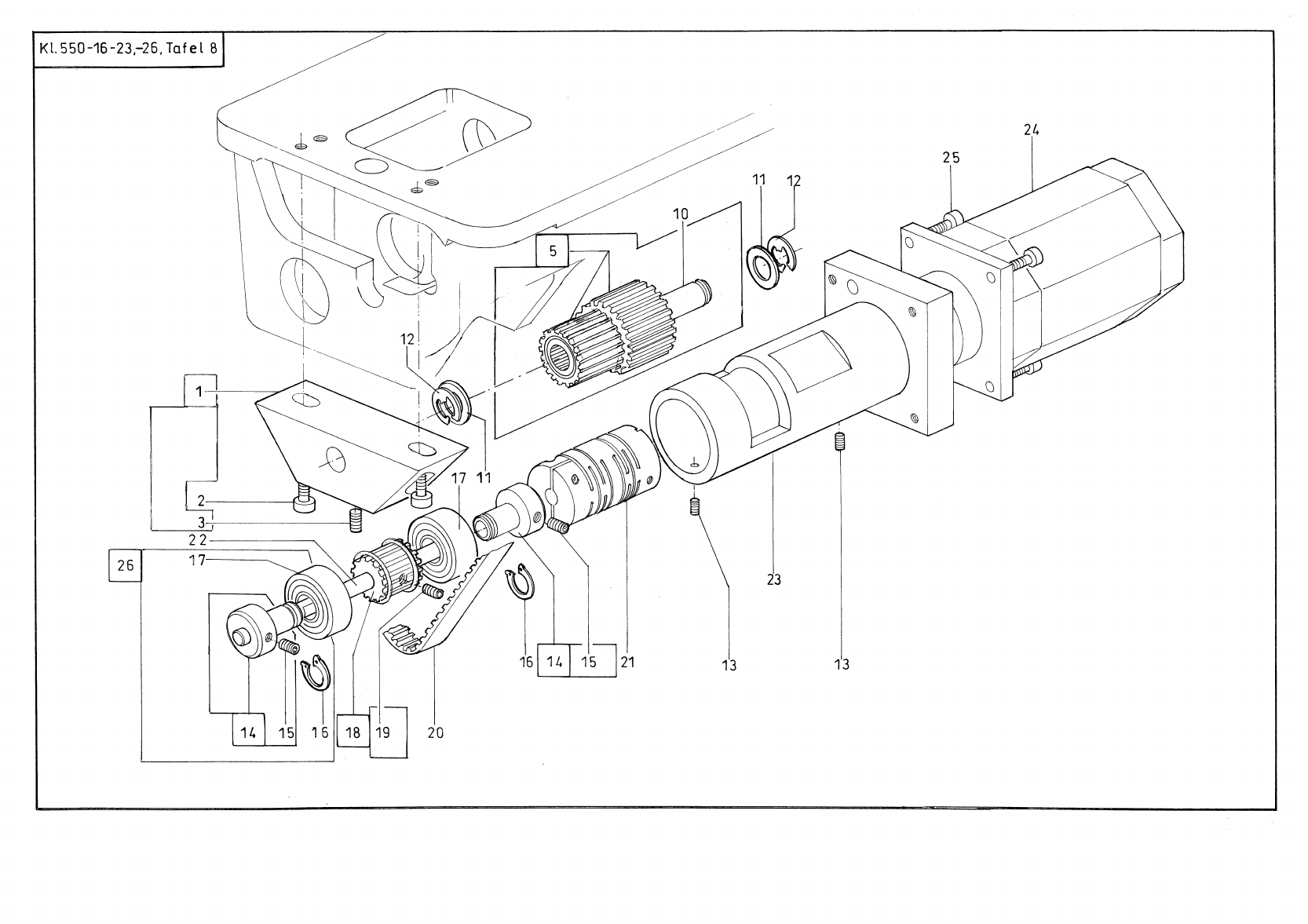

Oberteil 8, 9 Machine head

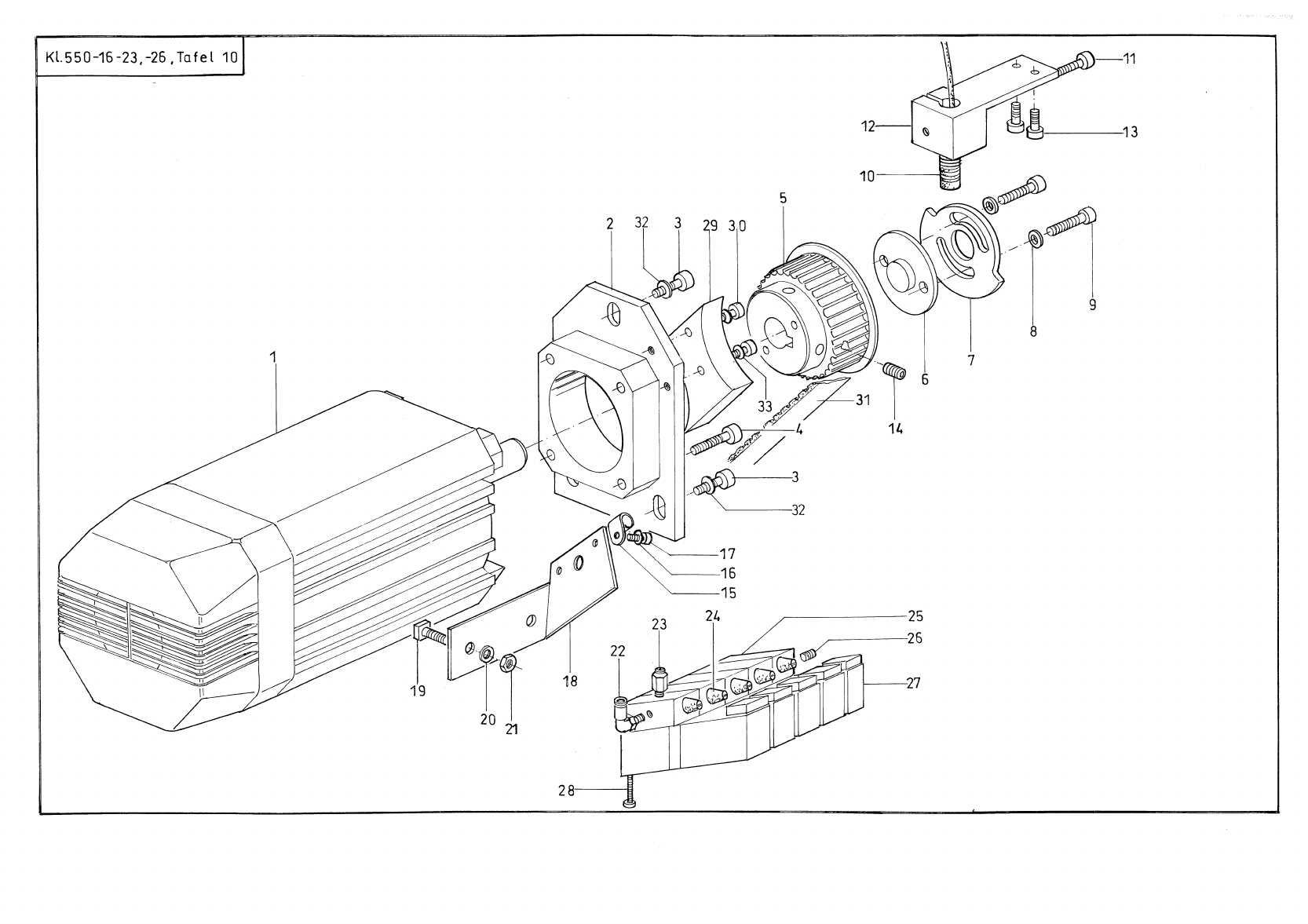

Nähantrieb 10 Motor

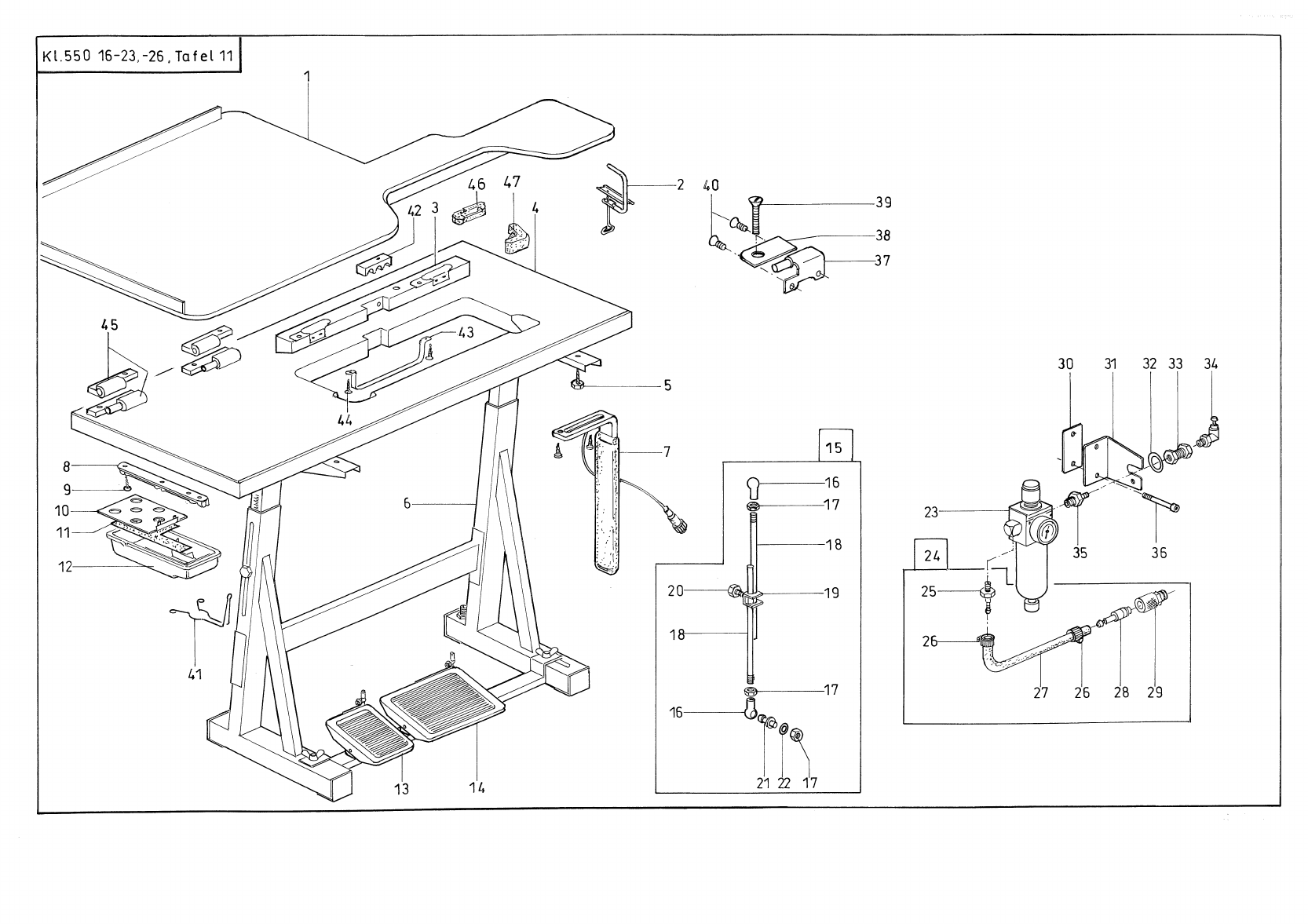

Gestell 11 Stand

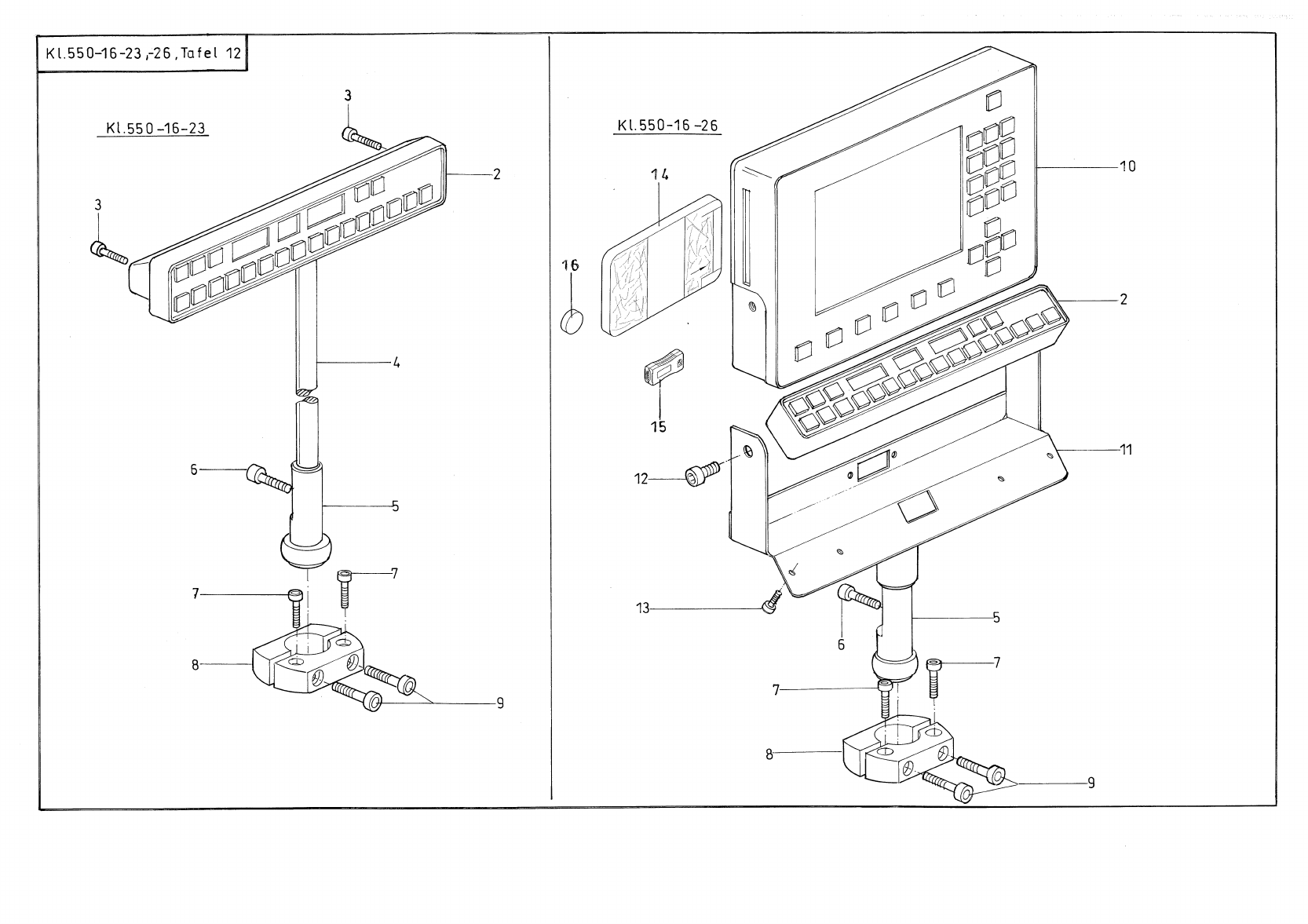

Bedienfeld 12 Control panel

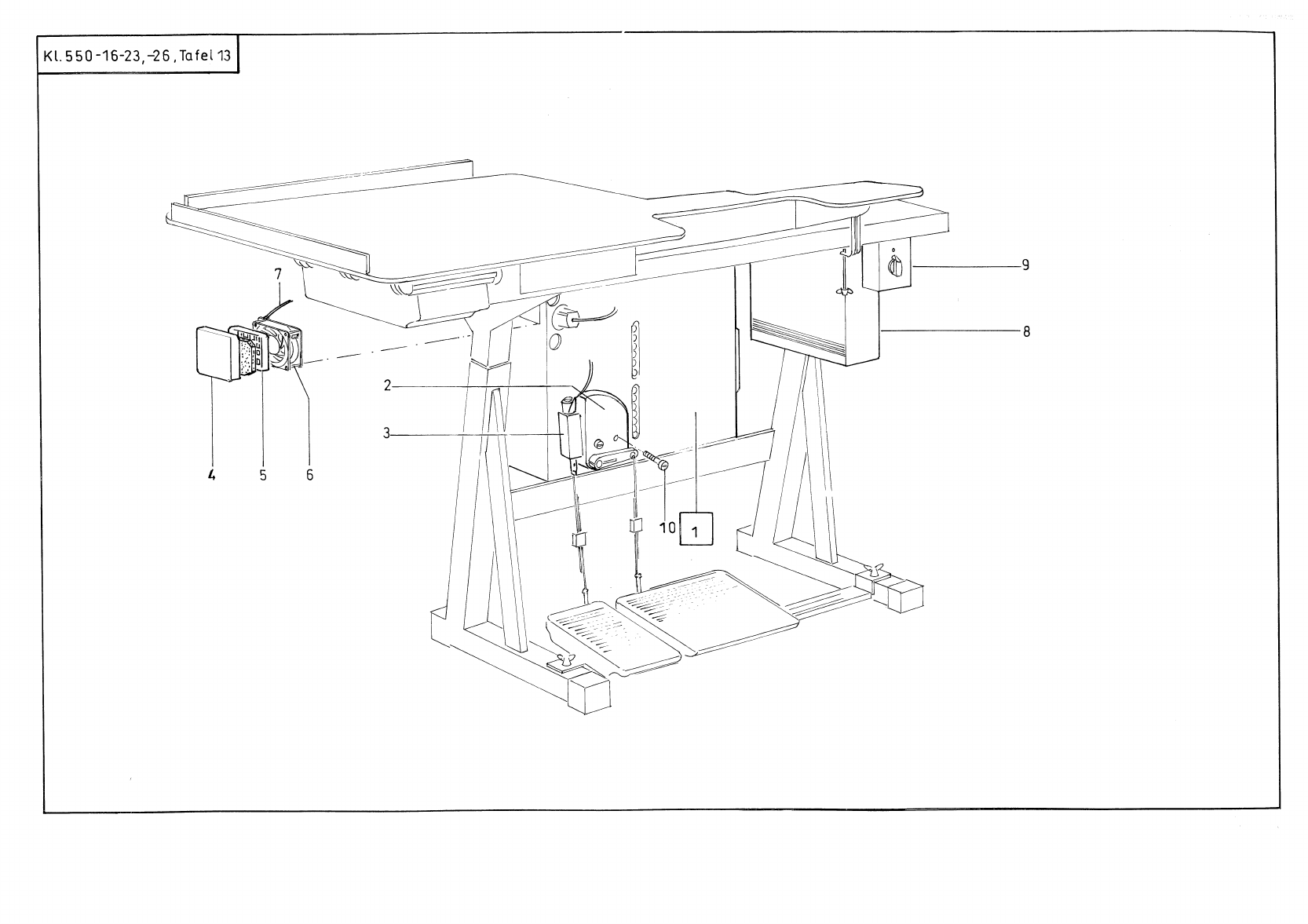

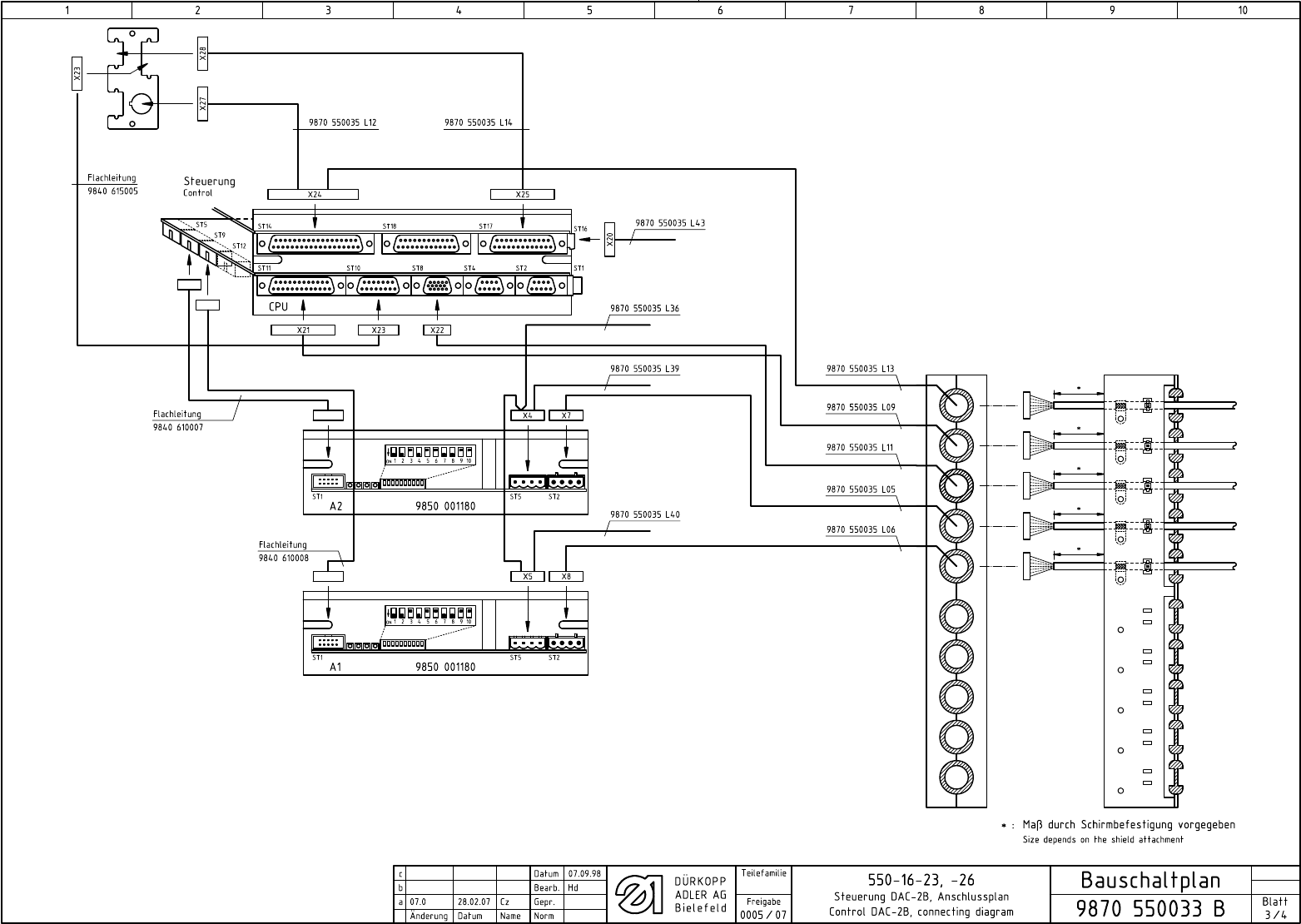

Elektronik 13 Electronics

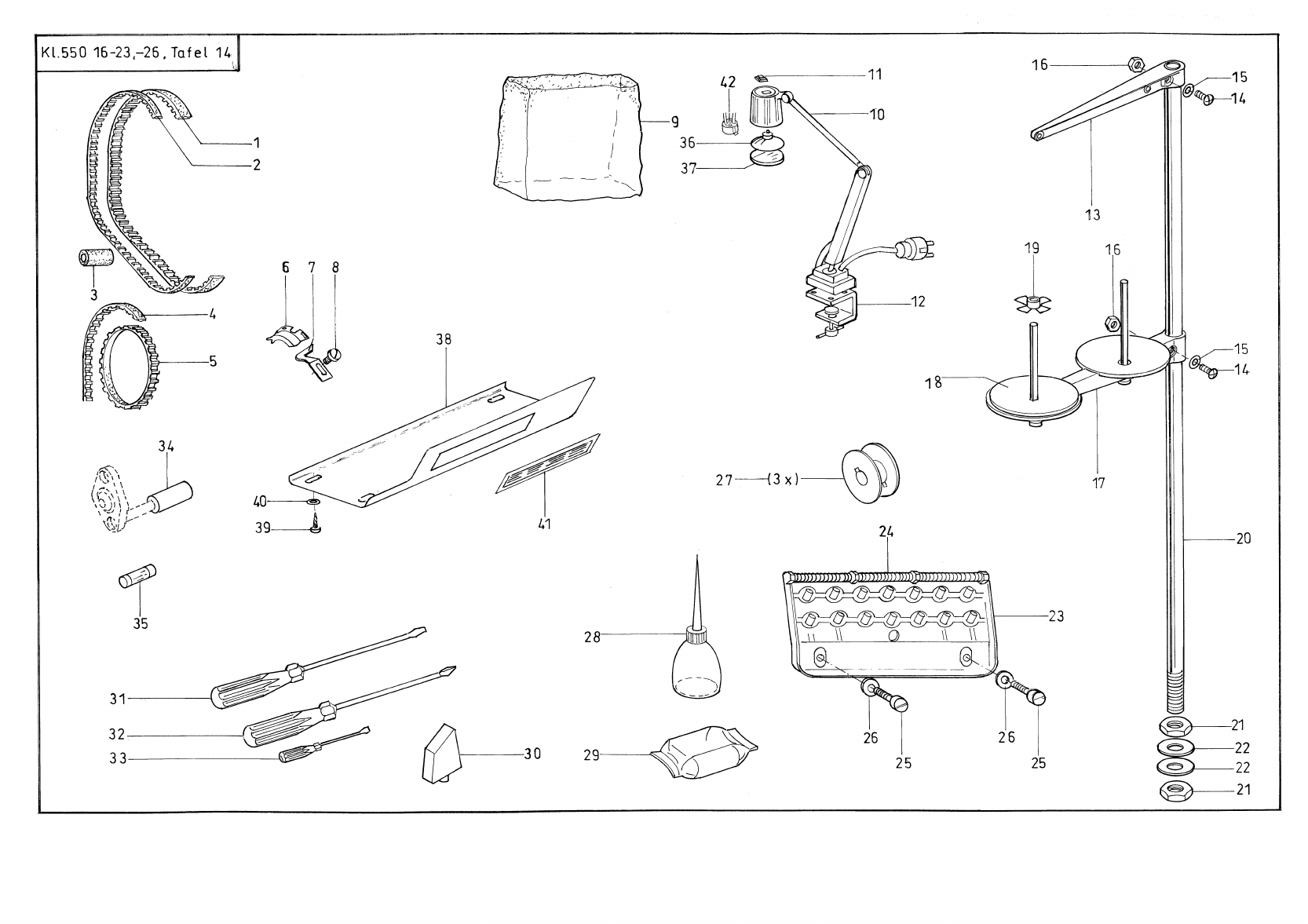

Beipack 14 Accessoires

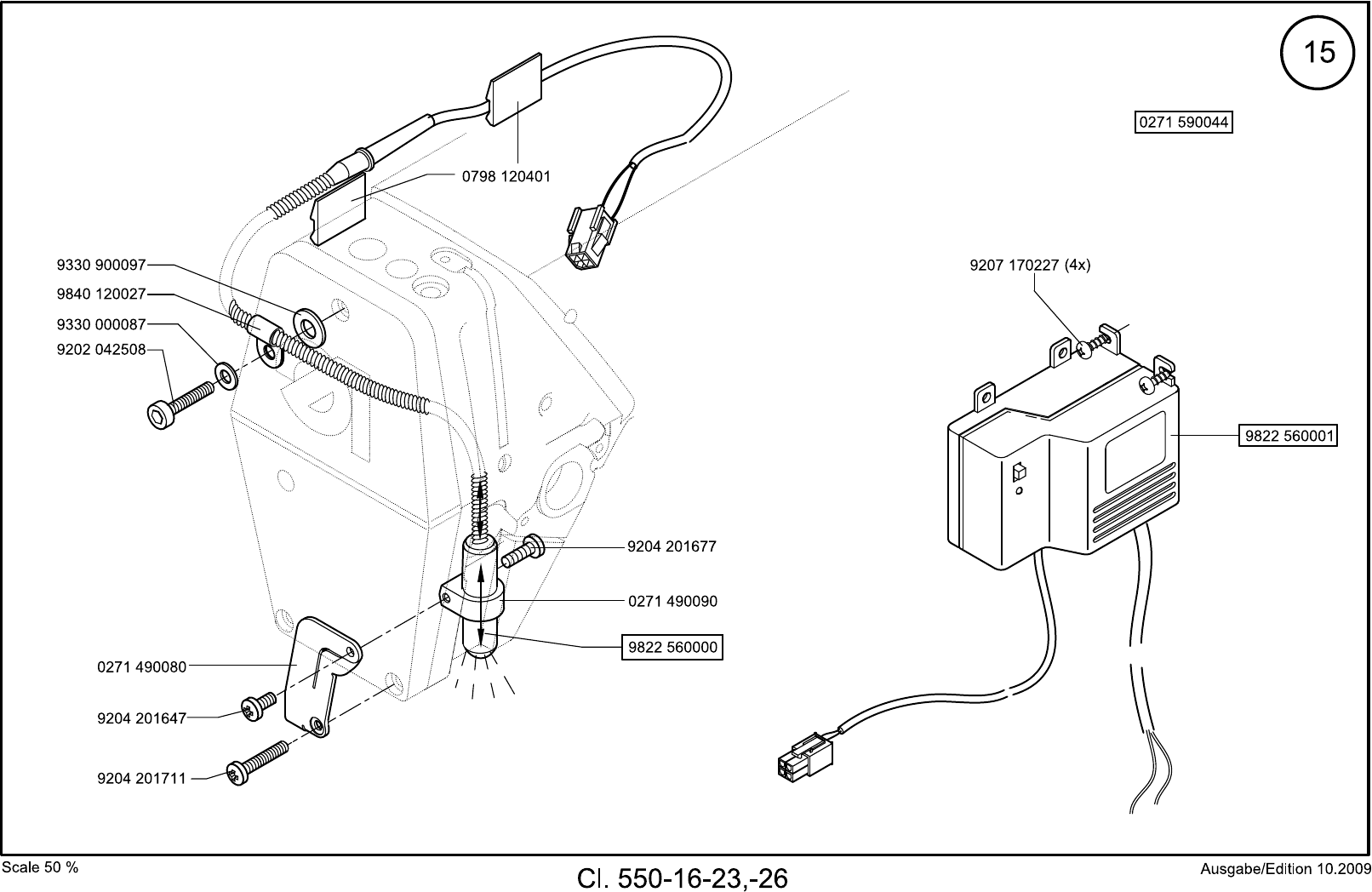

Nähleuchte 15 Sewing lamp

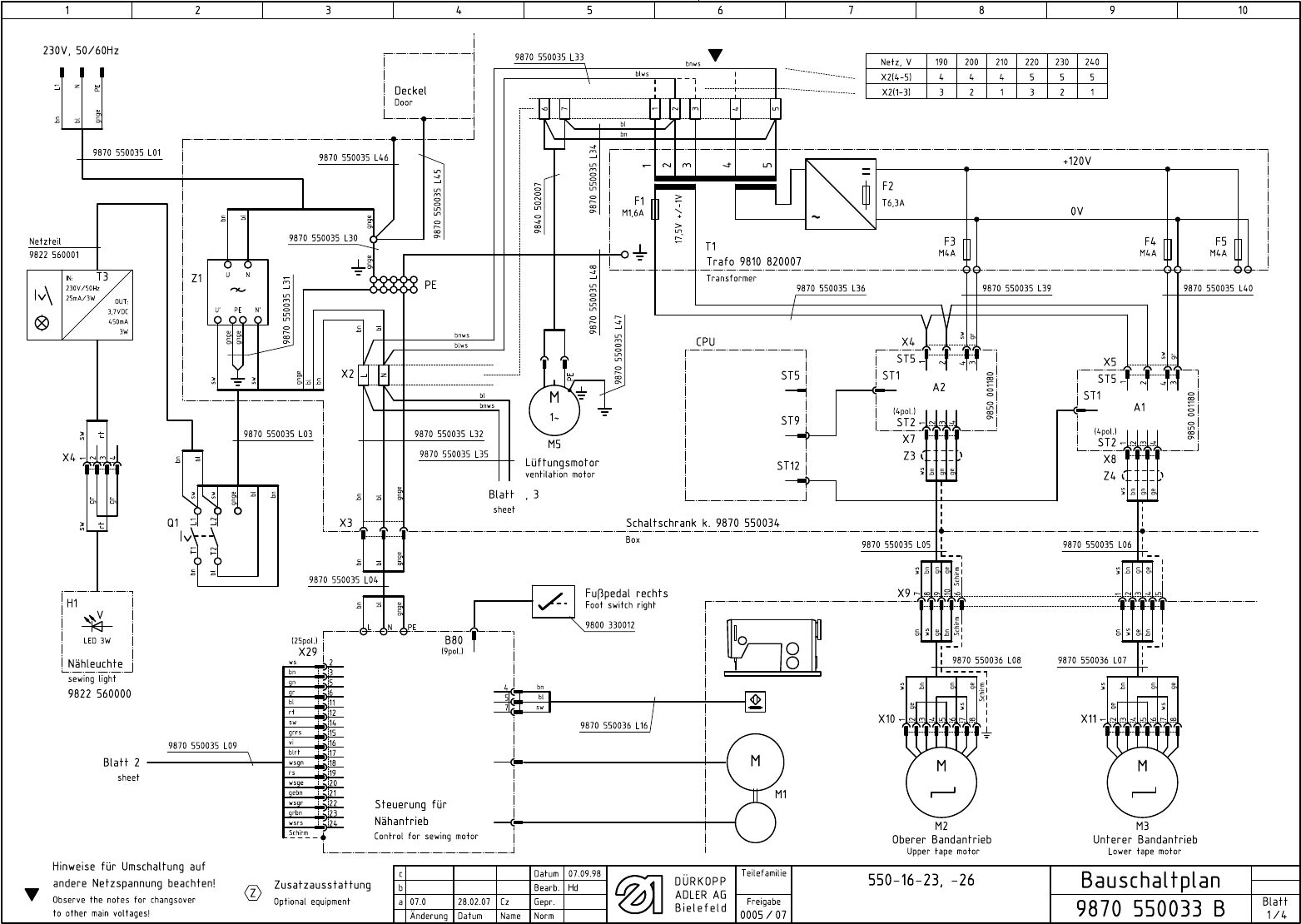

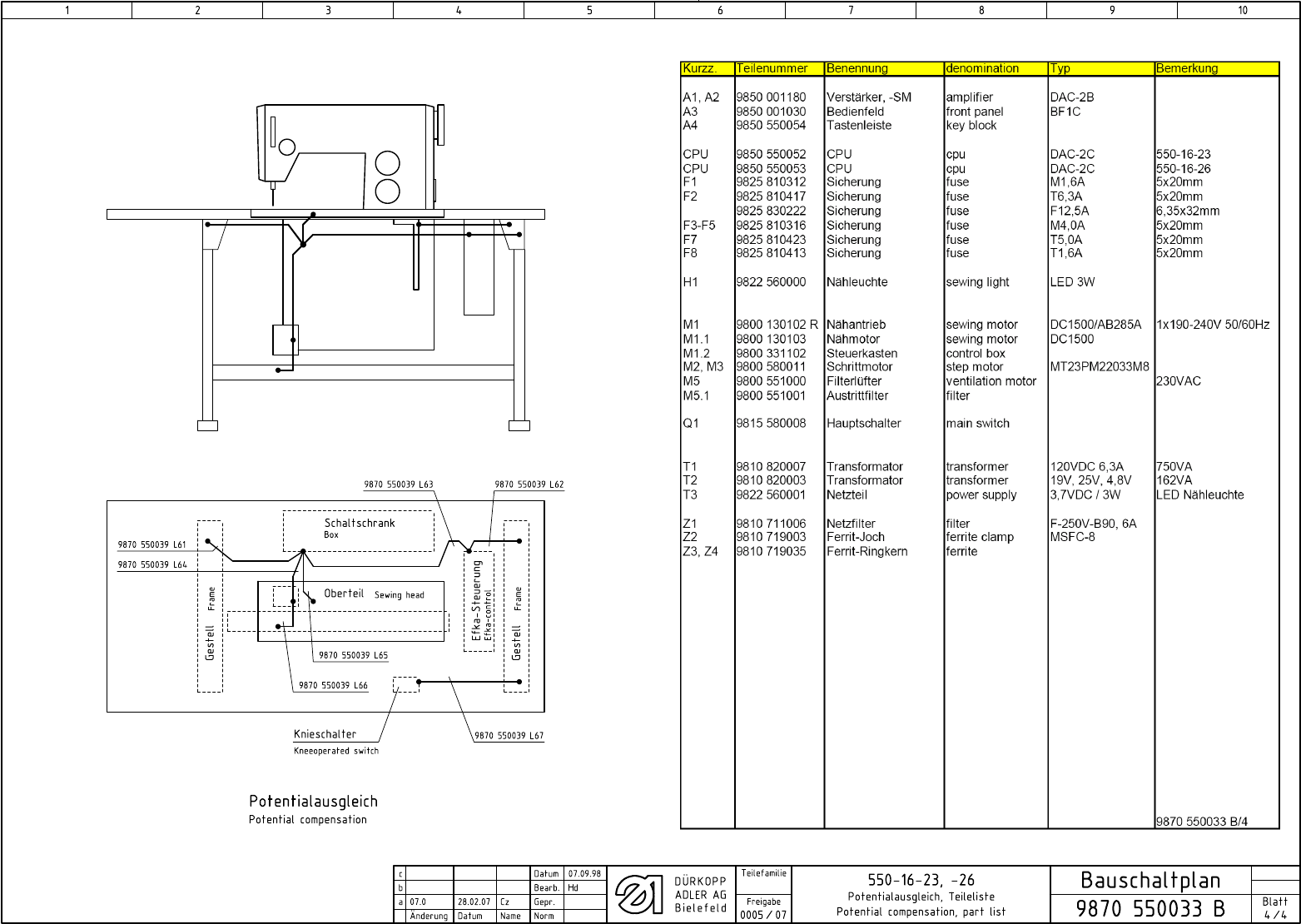

Pläne Plans
Alle Rechte vorbehalten.
Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise
Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG
verboten.
All rights reserved.
Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner,
even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.
Copyright © Dürkopp Adler AG - 2009

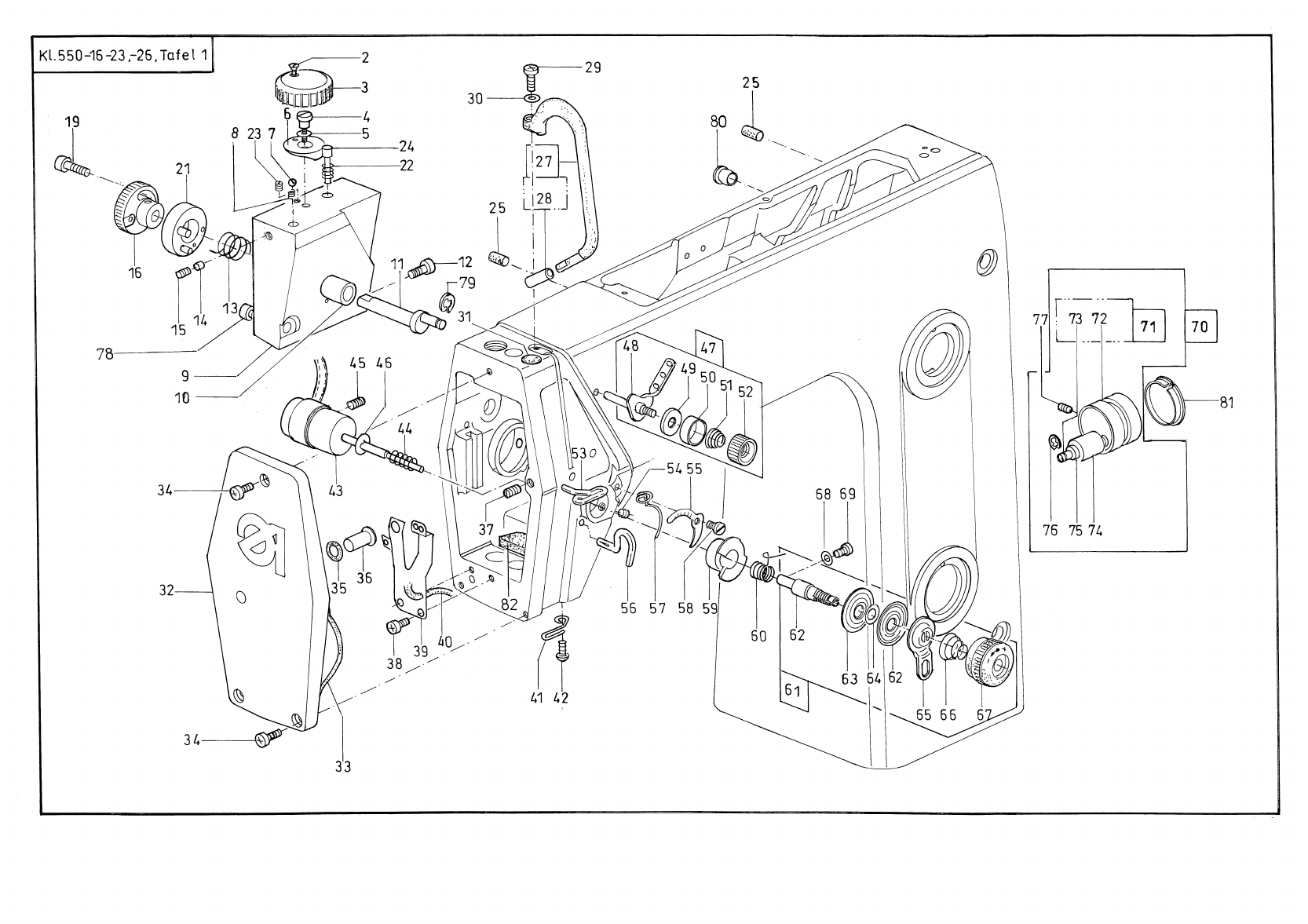

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
001Tafel/ Table:
Seite/ Page: 1 von/ of 2
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
OBERTEIL MACHINE HEAD
2 9203 313047 Senkschr. countersunk screw10004
3 6279 340460 Einstellknopf regulating button10005
4 0993 991910 Fl. Kopfschr. screw10006
5 0998 881520 Passscheibe (0,5) adjusting washer (0,5)10007
5 0998 885050 Passscheibe (0,15) adjusting washer (0,15)10008
6 0568 340090 Einstellscheibe regulating washer10009
7 0996 060250 Kugel ball10010
8 0098 002990 Druckfeder pressure spring10011
9 6279 130183 Lagerbock V fit bracket cpl.10012
9 (Mit Pos. 10) (with pos. 10)10013
10 0568 340530 Buchse bushing10014
11 0271 130160 Exzenterbolzen excentric bolt10015
12 9202 002093 Zyl. Schraube cyl. screw10016
13 0396 342580 Drehfeder torsion spring10017
14 0396 343150 Bolzen bolt10018
15 9205 102178 Gew. Stift threaded pin10019
16 0271 130170 Bundbuchse bushing10020
19 9202 002073 Zyl. Schraube cyl. screw10021
21 0396 343073 Stellscheibe setting washer10022
22 0030 001340 Feder spring10023
23 0271 000756 Gew. Stift threaded pin10024
24 0271 130190 Piston piston10025
25 0216 000288 Gummistopfen rubber plug10026
27 0540 100830 Fadenhebelschutz K guard bow cpl.10027
27 (Mit Pos. 28) (with pos. 28)10028
28 0271 000124 Huelse sleeve10029
29 9204 201668 Linsenschraube fillister head screw10030
30 9330 000088 Scheibe washer10031
31 0271 000029 Stopfen, Schutz cap10032
32 0171 100103 Kopfdeckel face cover10033
33 0271 000227 Runddichtung rubber ring10034
34 9204 201677 Linsenschraube fillister head screw10035
35 0216 000224 Runddichtring rubber ring10036
36 0171 130010 Druckknopf pressure pin10037
37 0216 001146 Gewindestift threaded pin10038
38 9204 201648 Zyl. Schr. cyl. head screw10039
39 0271 000187 Blattfeder K leaf spring10040
40 9041 100035 Oeldocht oil wick10041
41 0271 000222 Fadenfuehrung thread guide10042
42 9217 300518 Linsenschraube fillister head screw10043
43 9700 100059 Zylinder, Einf. cylinder10044
44 0935 103438 Druckfeder pressure spring10045
45 9205 102168 Gewindestift threaded pin10046
46 0271 001385 Scheibe washer10047
47 0271 001391 Fadenleitwinkel K thread angle cpl.10048
47 (Mit Pos. 48-52) (with pos. 48-52)10049
48 0271 001392 Fadenleitwinkel V thread angle10050
49 0244 000415 Spannungshuelse tension sleeve10051
50 0244 000414 Spannhuelse clamping sleeve10052
51 0271 001397 Druckfeder pressure spring10053
52 0367 115250 Raendelmutter knurled nut10054
53 0271 000217 Fadenfuehrung thread guide10055
54 9205 102168 Gewindestift threaded pin10056
55 0271 000215 Skalablech scale plate10057
56 0211 000459 Fadenleithaken thread guide hook10058
57 0271 000212 Fadenregulator thread regulator10059
58 9203 113671 Zyl. Schr. cyl. screw10060
59 0211 050215 Anschlaghuelse stop sleeve10061
60 0271 000197 Anzugsfeder torsion spring10062
61 0271 000236 Spannung K tension cpl.10063
61 (Mit Pos. 62-67) (with pos. 62-67)10064
62 0271 000237 Spannungsbolzen tension bolt10065
63 0211 050214 Spannungsscheibe tension washer10066
64 0271 000201 Ring ring10067
65 0271 000199 Stegscheibe stay disc10068
66 0004 000079 Spannungsfeder tension spring10069
67 0540 110080 Spannungsknopf tension wheel10070
68 0271 000200 Runddichtring rubber ring10071
69 9203 113983 Flachkopfschr. screw10072
70 0767 150144 Spannrolle K. belt tensioner cpl.10073
70 (Mit Pos. 71, 74 - 76) (with pos. 71, 74 - 76)10074
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
001Tafel/ Table:
Seite/ Page: 2 von/ of 2
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
71 0767 150143 Spannrolle V belt tensioner cpl.10075
(Mit Pos. 72, 73) (with pos. 72, 73)
72 0767 150140 Spannr. Lager belt tension bearing10077
73 0767 150150 Bolzen bolt10078
74 0296 150013 Lager bearing10079
75 0053 000350 Scheibe washer10080
76 9357 000090 Sich. Scheibe safety bands10081
77 9205 102788 Gew. Stift threaded stud10082
78 9202 002507 Zyl. Schr. cyl. screw10083
79 9357 000060 Sich. Scheibe safety bands10084
80 9390 000010 Stopfen plug10085
81 6279 340500 Abdeckkappe cover10086
82 0271 000009 Filz felt10087

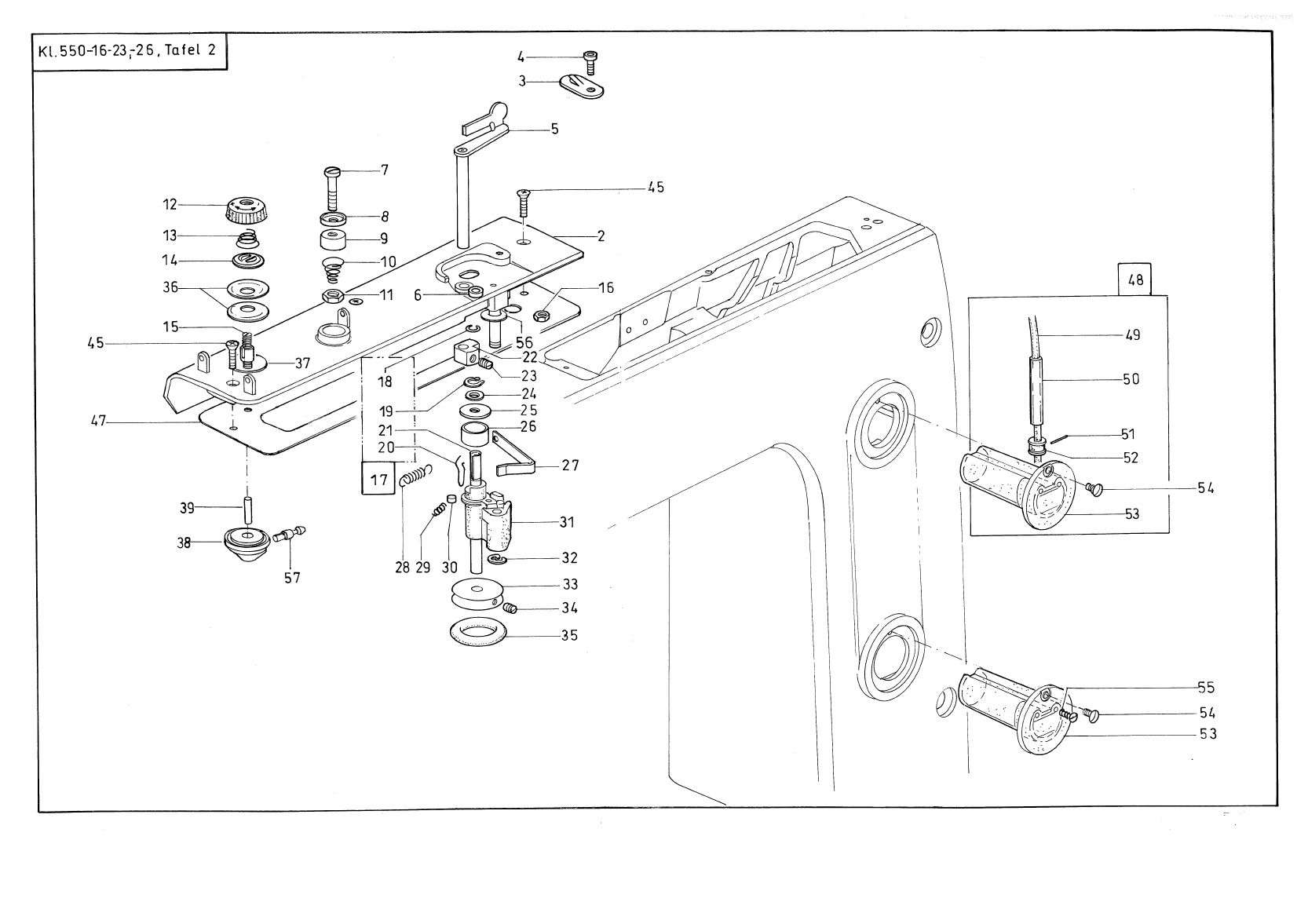

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
002Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
OBERTEIL MACHINE HEAD
2 6279 100040 Spulerdeckel bobbin winder10092
3 0271 000260 Abreissmesser tear off knife10093
4 9217 300528 Linsenschr. fillister head screw10094
5 0271 000262 Spulerklappe V bobbin case flap10095
6 0002 008930 0100 Oelschlauch oil hose10096
7 9204 201723 Linsenschr. fillister head screw10097
8 0244 000415 Spannungshulse tension sleeve10098
9 0244 000414 Spannhuelse tension sleeve10099
10 0271 001397 Druckfeder pressure spring10100
11 9231 000378 6Kt. Mutter hexagonal nut10101
12 0540 110080 Skalaknopf tension wheel10102
13 0004 000079 Spannungsfeder tension spring10103
14 0114 000202 Stegscheibe stay disc10104
15 0171 003043 Spann. Bolzen tension bolt10105
16 9231 110058 6Kt. Mutter hexagonal nut10106
17 0271 000273 Spulerspindel K bobbin spindle cpl.10107
17 (Mit Pos. 18-21) (with pos. 18-21)10108
18 0271 000276 Sprengring spring ring10109
19 9352 000060 Sich. Ring lock ring10110
20 0271 000275 Spulenfeder bobbin winder spring10111
21 0271 000274 Spulerspindel bobbin spindle cpl.10112
22 0216 000603 Schaltkloben tripping block .10113
23 0223 000648 Gew. Stift threaded stud10114
24 0244 000396 Scheibe washer10115
25 0244 000401 Scheibe washer10116
26 0244 000398 Ring ring10117
27 0244 000403 Blattfeder leaf spring10118
28 0244 000404 Zugfeder draw spring10119
29 0244 000400 Druckfeder pressure spring10120
30 0244 000399 Zylinderrolle cylinder roller10121
31 0246 000466 Spulerbock bobbin winder support10122
32 9357 000070 Sich. Scheibe lock washer10123
33 1001 003102 Spulerrad bobbin winder wheel10124
34 9205 023658 Gewindestift threaded stud10125
35 0216 000591 Friktionsbelag frictioning10126
36 0211 050214 Spannungsscheibe tension washer10127
37 6279 110010 Scheibe washer10128
38 0195 350014 Zylinder V cylinder cpl.10129
39 0933 002284 Nadelrolle roller10130
45 0271 000298 Linsensenkschr. screw10131
47 0271 000300 Dichtung gasket10132
48 0271 000301 Oelbehaelter K oil container cpl.10133
48 (Mit Pos. 49-53) (with pos. 49-53)10134
49 9041 100030 Oeldocht oil wick10135
50 9731 001035 Oelschlauch oil hose10136
51 0620 760092 Draht wire pin10137
52 0211 000013 Kunstst. Muffe bushing10138
53 0933 001533 Oelbehaelter V oil container cpl.10139
54 0219 000353 Linsenschr. fillister head screw10140
55 9203 100001 Linsenschr. screw10141
56 0998 881020 Scheibe washer10142
57 0797 002205 Verbindung coupling10143
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
003Tafel/ Table:
Seite/ Page: 1 von/ of 2
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26

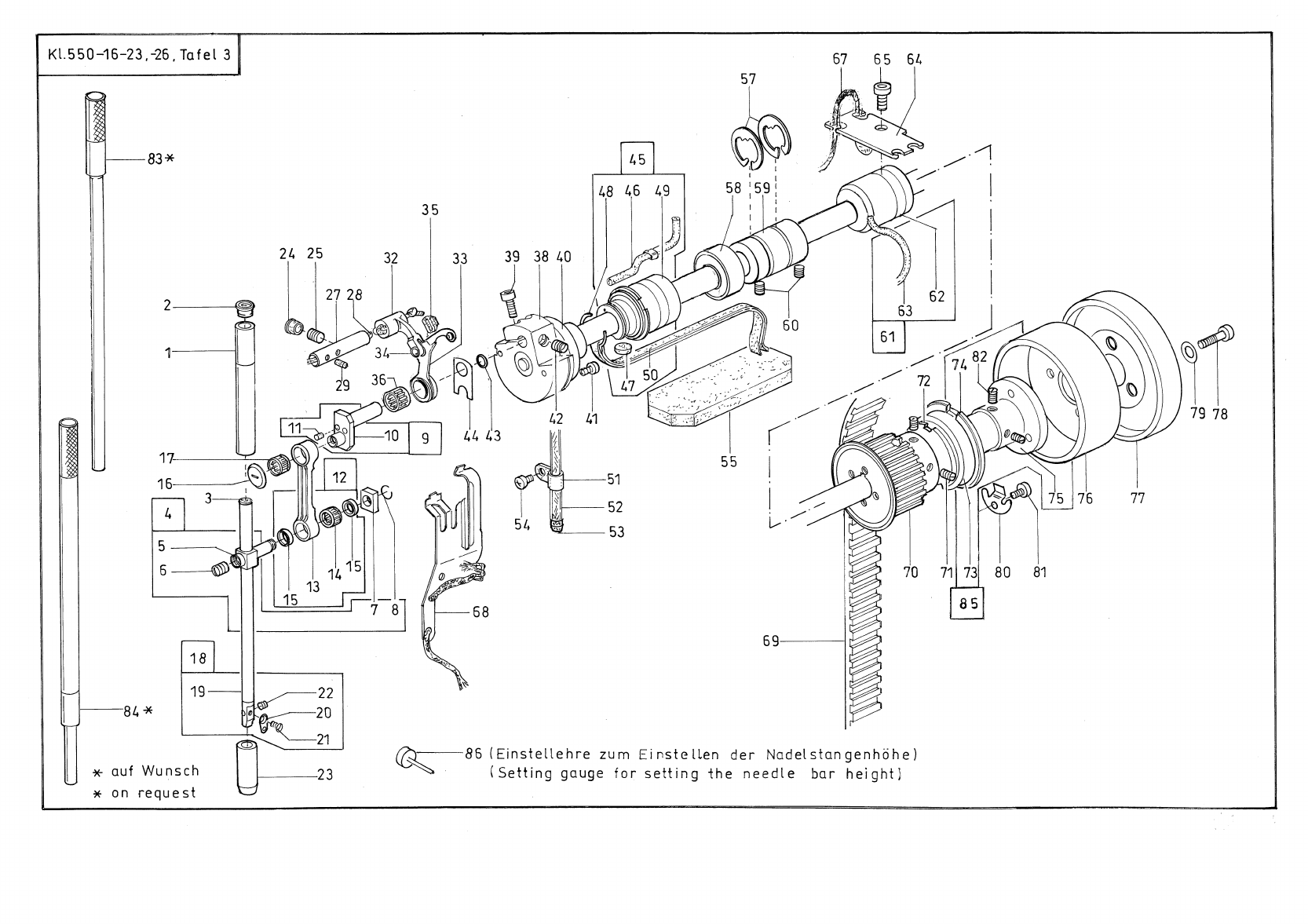

OBERTEIL MACHINE HEAD
1 0211 000376 Nadelstg. Buchse needle bar bush10148
2 1001 001162 Stopfen plug10149
3 0570 010007 Gummistopfen rubber plug10150
4 0212 000151 Kreuzkopf K cross head cpl.10151
4 (Mit Pos. 5-8) (with pos. 5-8)10152
5 0211 000152 Kreuzkopf cross hesd10153
6 0223 000646 Gew. Stift threaded stud10154
7 0211 000394 Gleitstein slide block10155
8 0211 000395 Sprengring spring ring10156
9 0271 000095 Kurbelzapfen K
Kurbelzapfen K (Mit Pos. 10,11)
crank pin cpl.10157
9 (Mit Pos. 10,11) (with pos. 10,11)10158
10 0271 000096 Kurbelzapfen crank pin10159
11 0002 008308 3325 Rundfilz felt10160
12 0211 000390 K Nadelzugstange K needle draw bar cpl.10161
12 (Mit Pos. 13-15) (with pos. 13-15)10162
13 0211 000390 A Nadelzugstange needle draw bar10163
14 0211 000208 Nadelkranz needle bearing10164
15 0211 000391 A Scheibe washer10165
16 0211 000398 Schraube screw10166
17 0211 000397 Nadelkranz needle bearing10167
18 0211 000339 Nadelstange K needle bar cpl.10168
18 (Mit Pos. 19-22) (with pos. 19-22)10169
19 0271 120133 Nadelstange V needle bar10170
20 0291 000159 Fadenfuehrung thread guide10171
21 9203 312411 Senkschr. countersunk screw10172
22 0556 000148 Gew. Stift threaded stud10173
23 6279 130150 Nadelst. Buchse needle bar bush10174
24 0271 000029 Schutzstopfen cap10175
25 9205 102478 Gew. Stift threaded stud10176
27 0211 000412 A Fadenhebel Achse thread lever shaft10177
28 9041 100030 Oeldocht, rund oil wick10178
29 9041 102025 Rundfilz felt10179
32 0211 000405 Fadenhebel Gelenk thread articulation10180
33 0271 001069 Fadenhebel V thread lever10181
34 0211 000406 Nadelrolle needle10182
35 0271 000119 Manschette packing10183
36 0211 000408 Nadelkranz needle bearing10184
38 0271 001064 Armwelle V arm shaft10185
39 9202 002488 Zyl. Schr. cyl. screw10186
40 0211 000332 Ring ring10187
41 9203 003653 Zyl. Schr. cyl. screw10188
42 0223 000646 Gew. Stift threaded stud10189
43 0211 000331 Runddichtring rubber ring10190
44 0211 000407 Anlageplatte distance plate10191
45 0271 000014 Armlager K arm bearing cpl.10192
45 (Mit Pos. 46-50) (with pos. 46-50)10193
46 0271 000026 Runddocht oil wick10194
47 0211 000305 A Filzteil felt10195
48 0212 000016 B Federring spring ring10196
49 0211 000302 B Armlager V arm bearing10197
50 0002 005889 0700 Flachdocht oil wick10198
51 9840 120026 Bef. Schelle clip10199
52 0002 008930 0070 Oelschlauch oil hose10200
53 0999 220752 Filtereinsatz filter10201
54 9204 201648 Linsenschr. fillister head screw10202
55 0211 000299 Filzteil felt10203
57 9352 500070 Sich. Ring lock ring10204
58 9122 200150 Nadelhuelse needle bush10205
59 0271 130140 Exzenter eccentric10206
60 0570 000055 Gew. Stift threaded stud10207
61 0211 000316 Armlager K arm bearing cpl.10208
61 (Mit Pos. 62,63) (with pos. 62,63)10209
62 0211 000317 Armlager arm bearing10210
63 9041 100050 Oeldocht oil wick10211
64 0271 000054 Lasche shackle10212
65 9204 201668 Linsenschr. fillister head screw10213
67 9041 100203 Baumwolldocht oli wick10214
68 0271 380034 Oelfangblech oil plate10215
69 9130 221052 Zahnriemen toothed belt10216
70 6279 350030 Zahnriemenrad toothed belt wheel10217
71 9205 102473 Gew. Stift threaded stud10218
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
003Tafel/ Table:
Seite/ Page: 2 von/ of 2
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
72 0271 000072 Einstellring setting ring10219
73 9120 080250 Rillenkugellager ball bearing10220
74 9129 016060 Sprengring spring ring10221
75 6279 100020 Flansch flange10222
76 6279 100050 Topf cover10223
77 0271 000100 Handrad hand wheel10224
78 9204 201977 Linsenschr. fillister head screw10225
79 0791 001093 A Scheibe washer10226
80 0933 000075 Haltefeder locking spring10227
81 9204 201648 Linsenschr. fillister head screw10228
82 9205 102473 Gew. Stift threaded stud10229
83 0271 000316 Montagedorn zu Pos. 1 assembling jig. to pos. 110230
84 0271 000318 Montagedorn zu Pos. 23 assembling jig. to pos. 2310231
85 6279 100054 Flansch K. flange cpl.10232
85 (Mit Pos. 73-75, 82) (with pos. 73-75, 82)10233
86 6279 290010 Einstellehre setting gauge10234
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

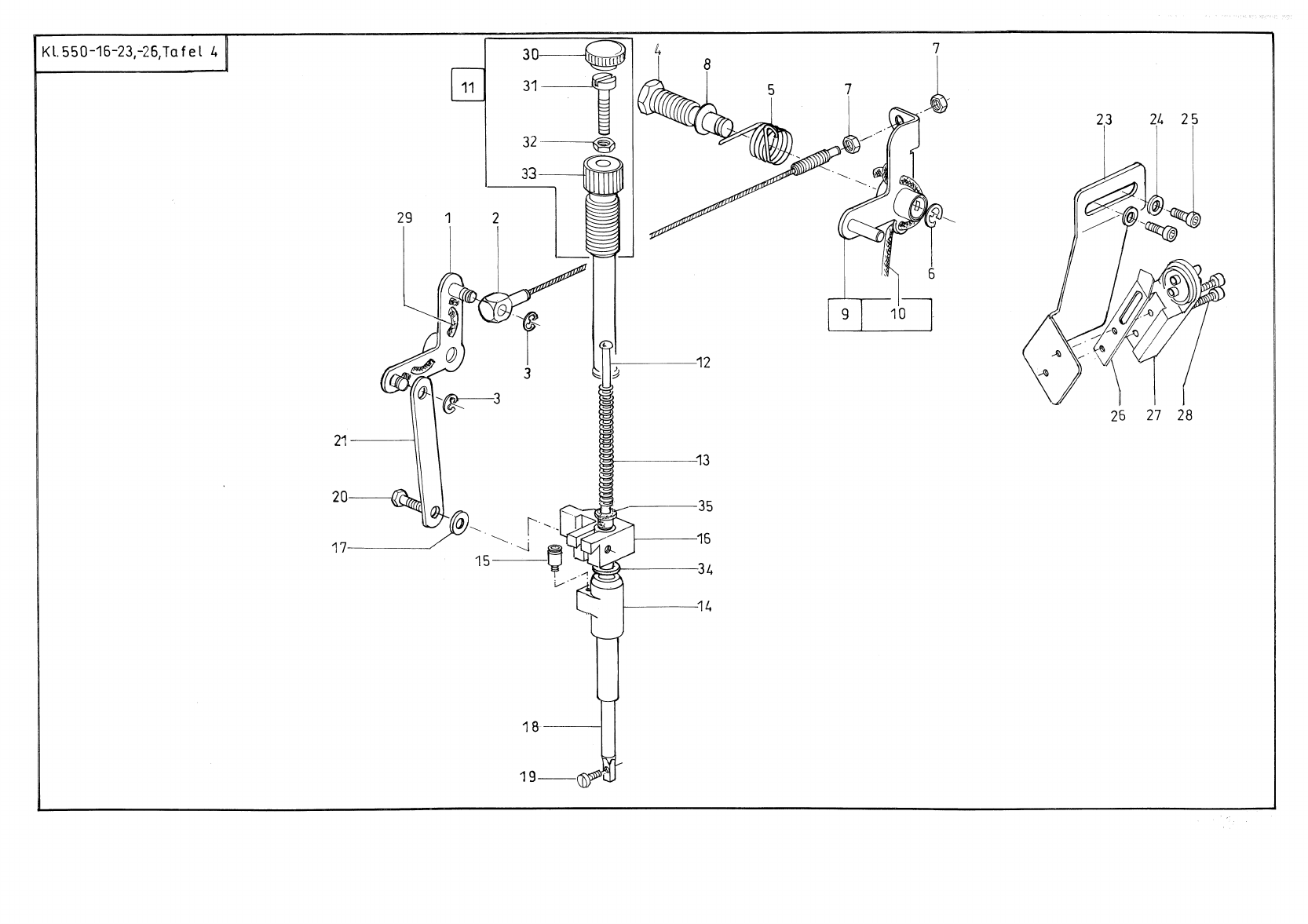

004Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
OBERTEIL MACHINE HEAD
1 6279 130253 Winkelhebel V bent lever10239
2 6279 130123 Zugseil V draw10240
3 9357 000060 Sich. Scheibe lock washer10241
4 6279 130040 Bolzen bolt10242
5 0271 130130 Drehfeder torsion spring10243
6 9352 000080 Sich. Ring lock ring10244
7 9231 000368 6Kt. Mutter hexagonal nut10245
8 0998 881080 Scheibe washer10246
9 6279 130093 Winkelhebel bent lever10247
9 (Mit Pos. 10) (with pos. 10))10248
10 9041 100025 Oeldocht oil wick10249
11 6279 130144 Regulierbuchse K. adjustment bush cpl.10250
11 (Mit Pos. 30-33) (with pos. 30-33)10251
12 0211 000440 Halbrd. Niet bolt10252
13 0211 000439 Druckfeder pressure spring10253
14 9700 100033 Zylinder, einf. cylinder10254
15 9790 200000 Verschr. Gd.-E coupling10255
16 6279 130070 Luefterkloben lifting block10256
17 9334 102110 Scheibe washer10257
18 0211 000438 Stoffstange cloth bar10258
19 9202 002073 Zyl. Schr. cyl. screw10259
20 0271 130030 Ansatzschr. shoulder screw10260
21 6279 130080 Zugstange draw bar10261
23 6279 130200 Winkel angle10262
24 9330 000088 Scheibe washer10263
25 9202 002073 Zyl. Schr. cyl screw10264
26 6279 130210 Blattfeder spring10265
27 0933 001544 Pumpe K pump cpl.10266
28 9203 100631 Flachkopfschr. filister head screw10267
29 9041 100025 Oeldocht oil wick10268
30 9400 100009 Raendelschr. Kopf knurled screw head10269
31 9202 002497 Zyl. Schr. cyl. screw10270
32 9231 110107 6Kt. Mutter hexagonal nut10271
34 0558 010052 Scheibe washer10272
35 0271 000165 Stopfen plug10273
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

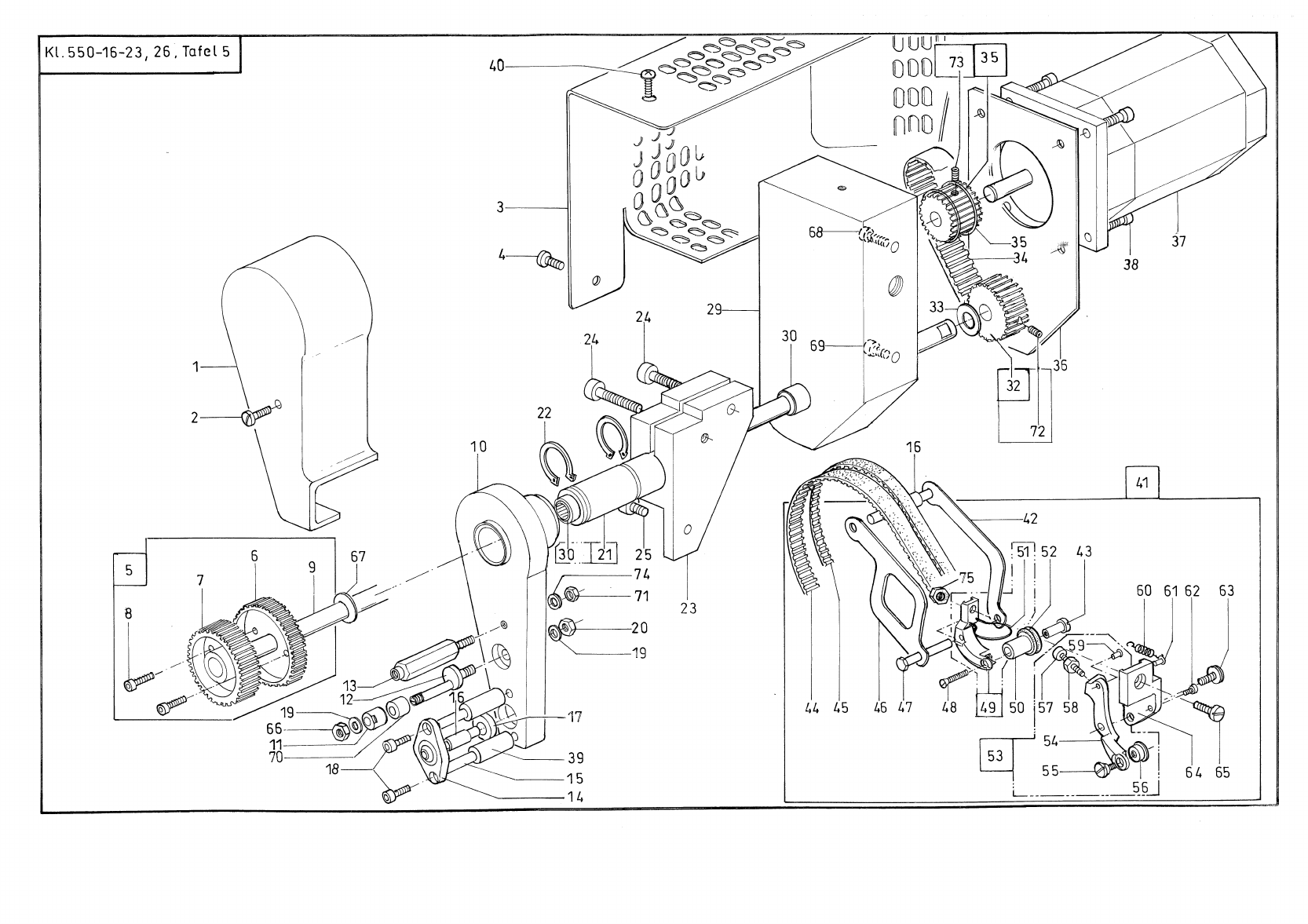

005Tafel/ Table:
Seite/ Page: 1 von/ of 2
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
OBERTEIL MACHINE HEAD
1 6279 340440 Kappe cap10278
2 0219 000353 Linsenschr. screw10279
3 6279 340360 Kappe cap10280
4 9204 101658 Li. Zyl. Schraube fillister head screw10281
5 6279 340183 Zahnriemenrad V belt pulley10282
5 (Mit Pos. 6 - 9) (with pos. 6 - 9)10283
6 6279 340190 Zahnriemenrad belt pulley10284
7 6279 340200 Zahnriemenrad belt pulley10285
8 9202 002068 Zyl. Schraube cyl. screw10286
9 6279 340210 Welle shaft10287
10 6279 340543 Lagerplatte ( bis 10.2000) bearing plate (up to 10.2000)10288
10 6279 340283 Lagerplatte ( ab 11.2000) bearing plate (from 11.2000)10289
11 6279 340510 Spannstueck falter10290
12 6279 340520 Exz. Bolzen excentric bolt10291
13 6279 340350 Distanzbolzen spacer bolt10292
14 6279 340553 Lasche V (bis10.2000) shackle cpl. (up to 10.2000)10293
14 6279 340333 Lasche V (ab 11.2000) shackle cpl. (from 11.2000)10294
15 6279 340320 Bolzen bolt10295
16 6279 340340 Bolzen bolt10296
17 0999 210569 Gelenklager bearing10297
18 9202 001658 Zyl. Schraube cyl. screw10298
19 9330 000098 Scheibe washer10299
20 9231 110108 6Kt. Mutter hexagonal nut10300
21 6279 340153 Huelse bush10301
21 (Mit Pos. 30) (with pos. 30)10302
22 9352 000180 Sich. Ring circlip10303
23 6279 340220 Bock block10304
24 9202 002508 Zyl. Schraube cyl. screw10305
25 9202 002488 Zyl. Schraube cyl. screw10306
29 6279 340134 Halter holder10307
30 0744 001369 Nadelhuelse needle bush10308
32 6279 340633 Zahnriemenrad V belt pulley cpl.10309
32 (Mit Pos. 72) (with pos. 72)10310
33 0998 881080 Paszscheibe adjusting washer10311
34 9130 244200 Zahnriemen toothed belt10312
35 6279 340623 Zahnriemenrad V belt pulley cpl.10313
35 (Mit Pos. 73) (with pos. 73)10314
36 6279 340140 Deckel cover10315
37 9800 580011 Motor, Schritt motor10316
38 9202 002093 Zyl. Schraube cyl. screw10317
39 6279 340530 Gleitstueck slide part10318
40 9204 101658 Linsenschraube screw10319
41 6279 220014 Drueckerfuss K. presser foot cpl.10320
41 (Mit Pos. 42 - 53, 60 - 66, 75) (with pos. 42 - 53, 60 - 66, 75)10321
42 6279 220020 Hebel lever10322
43 0396 222530 Ansatzbolzen bolt10323
44 9130 240010 Zahnriemen (bis 05. 2009) toothed belt (up to 05. 2009)10324
44 9130 240070 Zahnriemen (ab 06. 2009) toothed belt (from 06. 2009)10325
45 0396 342880 Zahnriemen (bis 10. 2000) toothed belt (up to 10.2000)10326
45 9130 240060 Zahnriemen (ab 06. 2009) toothed belt (from 06. 2009)10327
45 9130 240400 Zahnriemen (11.00 - 05.09) toothed belt (11.00 - 05.09)10327
46 6279 220040 Hebel lever10328
47 6279 220050 Achse shaft10329
48 9203 312451 Senkschr. countersunk screw10330
49 6279 220013 Drueckerfuss presser foot10331
49 (Mit Pos. 51) (with pos. 51)10332
50 0568 220440 Rolle roller10333
51 0568 220140 Fingerschutz finger protection10334
52 0998 860280 0-Ring 0-ring10335
53 6279 220073 Rollenhebel V roller lever cpl.10336
53 (Mit Pos. 54 - 59) (with pos. 54 - 59)10337
54 6279 220070 Rollenhebel roller lever10338
55 6279 220090 Rolle roller10339
56 6279 220080 Rolle roller10340
57 9202 001698 Zyl. Schr. cyl. screw10341
58 9231 110038 6Kt. Mutter hexagonal nut10342
59 9303 700607 Halbrd. Kb. Nagel nail10343
60 0170 150610 Zugfeder spring10344
61 9303 700607 Halbrd. Kb. Nagel nail10345
62 9203 001808 Zyl. Schr. cyl. screw10346
63 0992 023677 Li. Zyl. Schr. screw10347
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
005Tafel/ Table:
Seite/ Page: 2 von/ of 2
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
64 6279 220030 Fuss Oberteil foot part10348
65 9202 002073 Zyl. Schr. cyl. screw10349
66 9231 000377 6Kt. Mutter hexagonal nut10350
67 0998 882080 Paszscheibe adjusting washer10351
68 9202 002508 Zyl. Schr. cyl. screw10352
69 9202 002488 Zyl. Schr. cyl. screw10353
70 6279 340530 Gleitstueck sliding block10354
71 9231 110058 6Kt. Mutter hexagonal nut10355
72 0271 000756 Gew. Stift threaded pin10356
73 9205 102143 Gew. Stift threaded pin10357
74 9330 000088 Scheibe washer10358
75 9231 110053 6Kt. Mutter hexagonal nut10359
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

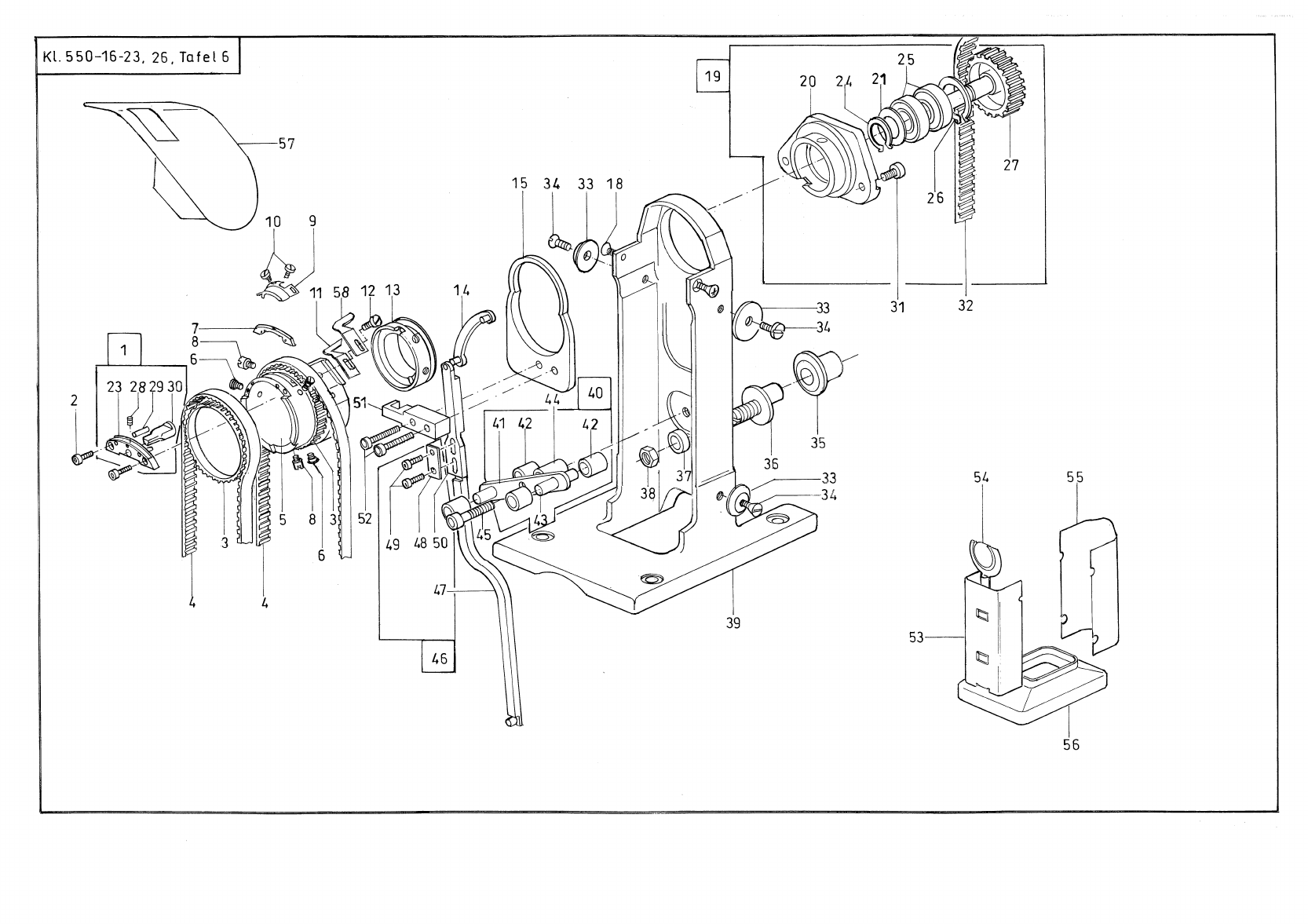

006Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
SAEULENKOPF K. HEAD FOR PILLAR CPL.
1 0568 140713 Fuehrungsstueck V guide block cpl.10364
(Mit Pos. 23, 28 - 30) (with pos. 23, 28 - 30)
2 9202 001658 Zyl. Schr. cyl. screw10366
3 0568 341130 Zahnkranz tooth pointing10367
4 0568 340570 Zahnriemen (bis 05.2009) toothed belt (up to 05.2009)10368
4 9130 240050 Zahnriemen (ab 06.2009) toothed belt (from 06.2009)10369
5 0568 140690 Saeulenkopf head for pillar10370
6 0742 055716 Senkschr. countersunk screw10371
8 9203 401870 Zapfenschr. screw10372
7 0568 200320 Stichplatte throat plate10373
9 0568 350360 Fadenz. Messer thread knife10374
10 9203 003042 Zyl. Schr. cyl. screw10375
11 0568 350370 Gegenmesser counter - knife10376
12 0992 024358 Zyl. Schr. cyl. screw10377
13 0568 350340 Lagerring bearing ring10378
14 0396 350400 Gelenk articulation10379
15 6279 350090 Halter holder10380
18 9225 201750 Senkschr. countersunk screw10381
19 6279 150014 Greiferlager K. hook bearing cpl.10382
19 (Mit Pos. 20 ,21,24-27) (with pos. 20 ,21,24-27)10383
20 6279 150010 Greiferlager hook bearing10384
21 0998 880580 Paszseibe (0,1) washer (0,1)10385
21 9099 888255 0 Paszscheibe (0,2) washer (0,2)10386
23 0568 140710 Fuehrungsstueck guide block10387
24 9352 000080 Sich. Ring circlip10388
25 9120 030084 Rillenkugellager bearing10389
26 0212 004786 Sich. Ring circlip10390
27 6279 150023 Greiferw. Rad V. hook shaft wheet10391
28 9205 101848 Gew. Stift threaded stud10392
29 9301 100981 Zyl. Stift cyl. stud10393
30 0568 150710 Mittelteilhalter middle piece holder10394
31 9202 042477 Zyl. Schr. cyl. screw10395
32 0568 150150 Zahnriemen toothed belt10396
33 0971 411950 Scheibe washer10397
34 9203 123682 Zyl. Schr. cyl. screw10398
35 0568 150700 Rolle pulley10399
36 0568 150660 Exz. Bolzen eccentric bolt10400
37 9330 000127 Scheibe washer10401
38 9231 110137 6Kt. Mutter hexagonal nut10402
39 0568 140600 Saeule pillar10403
40 6279 340244 Spanner K. falter cpl.10404
40 (Mit Pos. 41 - 43) (with pos. 41 - 43)10405
41 6279 340240 Spanner falter10406
42 0568 340940 Gleitstueck sliding block10407
43 9301 102211 Zyl. Stift cyl. pin10408
44 6279 340260 Huelse bush10409
45 9202 002527 Zyl. Schr. cyl. screw10410
46 0568 350394 Zugstange K. traction rod cpl.10411
46 (Mit Pos. 47 - 50) (with pos. 47 - 50)10412
47 0568 350383 Zugst. Unterteil V. traction rod underpart cpl.10413
48 0568 350310 Lasche shackle10414
49 9202 001658 Zyl. Schr. cyl. screw10415
50 0568 350280 Zugst. Oberteil traction rod overpart10416
51 6279 350100 Zugst. Fuehrung traction rod guide10417
52 9202 002093 Zyl. Schr. cyl. screw10418
53 6279 140060 Abdeckkappe cap10419
54 6279 140050 Deckel cap10420
55 0568 140642 Abdeckkappe cap10421
56 6279 140030 Kappe cap10422
57 6279 140093 Auflage rest10423
58 6279 350140 Deckblech cover plate10424
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
007Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
GREIFER HOOK
1 0271 150034 Greifer K. hook cpl.10429
1 (Mit Pos. 2 - 8) (with pos. 2 - 8)10430
2 0271 150040 Spgh. Unterteil bobbin winder frame part10431
3 0271 000759 Fadenz. Blech threaded pulling sheet10432
4 0271 000756 Gew. Stift threaded stud10433
5 0271 150090 Senkschraube countersunk screw10434
7 0271 150080 Senkschraube countersunk screw10435
8 0271 150054 Spgh. Oberteil bobbin case upper part10436
8 (Mit Pos. 9 - 12) (with pos. 9 - 12)10437
9 0271 150060 Bremsfeder brake spring10438
10 0211 001127 Spannungsfeder tension spring10439
11 0271 150070 Senkschraube countersunk screw10440
12 0211 001129 Zyl. Schraube cyl. screw10441
13 0204 000230 A Spule (Alu) bobbin10442
14 N800 045144 Kantenanschlag edge guide10443
15 6279 290020 Einstellehre setting gauge10444
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
008Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
OBERTEIL MACHINE HEAD
1 6279 340083 Bock bracket10449
1 (Mit Pos. 3) (with pos. 3)10450
2 9202 002888 Zyl. Schraube cyl. screw10451
3 9205 102188 Gew. Stift threaded pin10452
5 6279 340603 Zahnriemenrad K. belt pulley cpl.10453
10 6279 340070 Welle shaft10454
11 0998 881610 Paszscheibe adjusting washer10455
12 9352 000120 Sich. Ring circlip10456
13 9205 102188 Gew. Stift threaded pin10457
14 6279 340023 Lagerhuelse V bearing sleeve10458
14 (Mit Pos. 15) (with pos. 15)10459
15 0271 000756 Gew. Stift threaded pin10460
16 9352 000120 Sich. Ring circlip10461
17 9120 030121 Rillenkugellager grooved ball bearing10462
18 6279 340613 Zahnriemenrad V belt pulley cpl.10463
18 (Mit Pos. 19) (with pos. 19)10464
19 9205 102143 Gew. Stift threaded pin10465
20 9130 244201 Zahnriemen toothed belt10466
21 9110 000010 Kupplung coupler10467
22 6279 340030 Welle shaft10468
23 6279 340010 Huelse bush10469
24 9800 580011 Motor, Schritt motor10470
25 9202 002097 Zyl. Schraube cyl. screw10471
26 6279 340024 Lagerhuelse K. bearing sleeve cpl.10472
26 (Mit Pos. 14,16,17) (with pos. 14,16,17)10473
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
009Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
OBERTEIL MACHINE HEAD
1 9120 030081 Rillenkugellager ball bearing10478
2 0568 150150 Zahnriemen thooted belt10479
3 6279 150053 Zahmriemenrad V bellt pulley cpl.10480
3 (Mit Pos. 4) (with pos. 4)10481
4 0556 005040 Gew. Stift threaded pin10482
5 0211 000018 Zahnrad V cog weehl cpl.10483
5 (Mit Pos. 6, 7) (with pos. 6, 7)10484
6 0223 000237 Gew. Stift threaded pin10485
7 0223 000238 Gew. Stift threaded pin10486
8 6279 150040 Welle shaft10487
9 6279 350070 Scheibe washer10488
10 9352 000080 Sich. Ring circlip10489
11 0999 220756 Zylinder, Doppel cylinder10490
12 9790 201000 Verschr. Wi.- E coupling10491
13 9231 000378 6Kt. Mutter hexagonal nut10492
14 0396 351730 Gabelkopf fork head10493
15 0504 330920 Bolzen bolt10494
16 9357 000050 Sich. Scheibe locking washer10495
17 0396 351680 Lagerbock fit bracket10496
18 9202 002097 Zyl. Schraube cyl. screw10497
19 6279 350060 Zapfen stud10498
20 9202 002937 Zyl. Schraube cyl. screw10499
22 0396 351713 Antr. Segment V driving segment cpl.10500
22 (Mit Pos. 23, 24) (with pos. 23, 24)10501
23 0396 351720 Rolle roller10502
24 9301 101611 Zyl. Stift cyl. pin10503
25 0396 350660 Huelse bush10504
26 6279 350083 Steuerkurve V control cam cpl.10505
26 (Mit Pos. 27) (with pos. 27)10506
27 9202 002073 Zyl. Schr. cyl. screw10507
28 9120 030121 Rillenkugellager ball bearing10508
29 6279 340390 Schutzblech guard plate10509
30 9202 002063 Zyl. Schraube cyl. screw10510
31 0216 000070 Zahnrad V tooth wheel10511
31 (Mit Pos. 32) (with pos. 32)10512
32 0244 000700 Gew. Stift threaded pin10513
37 9130 221051 Zahnriemen toothed belt10514
38 9130 221052 Zahnriemen toothed belt10515
39 6279 350023 Zahnriemenrad V bellt pulley10516
39 (Mit Pos. 40) (with pos. 40)10517
40 9205 102473 Gew. Stift threaded stud10518
41 0271 140070 Lagerhuelse bearing sleeve10519
42 9205 102473 Gew. Stift threaded pin10520
43 9120 030151 Rillenkugellager ball bearing10521
44 0744 020505 Sich. Ring circlip10522
45 6279 350010 Welle shaft10523
46 6279 350050 Scheibe washer10524
47 0211 000025 Rillenkugellager ball bearing10525
48 9352 000150 Sich. Ring circlip10526
49 6279 140164 Lagerhuelse K. bearing sleeve cpl.10527
49 (Mit Pos. 41-43, 48) (with pos. 41-43, 48)10528
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
010Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
NAEHANTRIEB MOTOR
1 9800 130103 Naehantrieb (ohne Steuerkasten) motor ( without control box)10533
2 6279 340100 Platte plate10534
3 9202 002498 Zyl. Schraube cyl. screw10535
4 9202 002508 Zyl. Schraube cyl. screw10536
5 6279 350030 Zahnriemenrad belt pulley10537
6 6279 340420 Adapter adapter10538
7 0935 150010 Kurvenscheibe disc cam10539
8 9330 000098 Scheibe washer10540
9 9202 002493 Zyl. Schraube cyl. screw10541
10 9815 710203 Induktivgeber proximity switch10542
11 9202 002093 Zyl. Schraube cyl.screw10543
12 6279 340410 Klemmkloben clamping block10544
13 9202 002063 Zyl. Schraube cyl. screw10545
14 9205 102473 Gew. Stift threaded stud10546
15 9840 120027 Bef. Schelle clip10547
16 9330 000068 Scheibe washer10548
17 9203 003042 Zyl. Schr. cyl. screw10549
18 6279 340400 Halter holder10550
19 9400 000138 4Kt. Schraube screw10551
20 9330 000097 Scheibe washer10552
21 9231 110108 6Kt. Mutter hexagonal nut10553
22 9790 201000 Verschr. Wi - E coupling10554
23 9790 200000 Verschr. Gd.- E coupling10555
24 9710 982003 Schalldaempfer sound absorber10556
25 9710 900035 Anschlussplatte joining plate10557
26 0570 001847 Blindstopfen plug10558
27 9710 061200 Ventil, Magnet valve10559
28 9203 001917 Zyl. Schraube cyl. screw10560
29 6279 340430 Riemenschutz belt guard10561
30 9202 002388 Zyl. Schraube cyl. screw10562
31 9130 221051 Zahnriemen toothed belt10563
32 9330 000097 Scheibe washer10564
33 9330 000088 Scheibe washer10565
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
011Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
GESTELL STAND
1 0568 250100 Anschiebetisch table10570
2 0069 250060 Zwinge clamp10571
3 0700 627902 Schraegauflage rest10572
4 0700 627901 Tisch table top10573
5 9206 200097 6Kt. Blechschraube screw10574
6 MG55 000501 MG 55 - 3 Gestell stand10575
7 9880 002002 Knieschalter K. knee switch cpl.10576
8 0700 000044 Fuehrungsleiste guide reglet10577
9 9207 170227 Spanpl. Schraube screw10578
10 0700 000045 Platte plate10579
11 0700 000050 Einlage insert10580
12 0700 000043 Schubkasten drawer10581
13 MG53 002521 Pedal K. pedal cpl.10582
14 MG53 002501 Pedal K. pedal cpl.10583
15 MG43 000451 Gestaenge K. rods10584
16 9357 200106 Kugelpfanne ball socket10585
17 9231 110127 6Kt. Mutter hexagonal nut10586
18 0718 000254 Stange bar10587
19 MG43 000403 Klemme clamp10588
20 9201 250027 6Kt. Schraube hexagonal nut10589
21 9357 200056 Kugelzapfen ball stud10590
22 MG43 002150 Scheibe washer10591
23 9780 000108 WE- Wartungseinheit K. maintenance unit cpl.10592
24 0797 003031 Druckluftschlauch K. hose cpl.10593
24 (Mit Pos. 25 - 29) (with pos. 25 - 29)10594
25 9790 130010 Schlauchtuelle socket10595
26 0742 002096 Schlauchklemme hose clamp10596
27 9731 002001 Schlauch hose10597
28 0744 001793 B Kupplungsstecker clutch clamp10598
29 0744 001793 A Kupplungsdose clutch10599
30 MG53 007922 Lasche shackle10600
31 MG53 007921 Winkel angle10601
32 9330 000167 Scheibe washer10602
33 0999 240341 Doppelnippel double nipple10603
34 9790 111001 L - Verschraubung l -coupling10604
35 0999 240303 Doppelnippel double nipple10605
36 9207 170457 Spanpl. Schr. screw10606
37 0239 000509 Scharnier hinge10607
38 0700 000441 Halteblech holding plate10608
39 9203 314637 Senkschr. countersunk screw10609
40 9203 314257 Senkschr. countersunk screw10610
41 MG43 000062 Klemme clamp10611
42 6279 400070 Kabelfuehrung cable clamp10612
43 6279 400030 Buegel bow10613
44 9207 170847 Spanpl. Schr. screw10614
45 9401 000021 Scharnier (links + rechts) hinge (left + right)10615
46 0700 000056 Scharnierunterteil hinge bottoms10616
47 0700 000092 Auflage rest10617
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
012Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
BEDIENFELD CONTROL PANEL
2 9850 550054 Tastenleiste K. key reglet cpl.10622
3 9202 001718 Zyl. Schraube cyl. screw10623
4 6279 490063 Halterung V holding device cpl.10624
5 6279 490030 Kalotte part10625
6 9202 002473 Zyl. Schraube cyl. screw10626
7 9202 002093 Zyl. Schraube cyl. screw10627
8 6279 490020 Aufnahme acceptance10628
9 9202 002938 Zyl. Schraube cyl. Screw10629
10 9850 001030 Bedienfeld K. (bis 31.12.08) control panel cpl. (up to 31.12.
0
10630
10 9850 001080 Bedienfeld K (ab 01.01.09) control panel cpl. (from 01.01.010631
11 6279 490013 Halterung V holding device10632
12 9202 023288 Zyl. Schraube cyl. screw10633
13 9202 001658 Zyl. Schraube cyl. screw10634
14 9805 791114 RAM-Card (bis 31.12.08) RAM-CARD (up to 31.12.08)10635
15 9805 791113 USB-Stick (ab 01.01.09) USB-STICK (from 01.01.09)10636
16 9810 920003 Batterie f. RAM-Card (bis 11.2000) Batterie f. RAM-card (up to
11.2000)
10637
16 9810 920004 Batterie f. RAM-Card (ab 12.2000) Batterrie f. RAM-card (from
12.2000)
10638
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
013Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
ELEKTRO ELECTRIC
1 9870 550034 Schaltschrank K switch cabinet cpl.10643
1 (Mit Pos. 2 - 7, 10) (with pos. 2 - 7, 10)10644
2 9800 330012 Ext. Betaetigung setpoint generator10645
3 9800 350002 Sollwertgeber set value initiator10646
4 9800 551001 Austrittsfilter filter10647
5 9800 551004 Schutzgitter protection grid10648
6 9800 551000 Luefter, axial ventilator10649
7 9840 502007 Leitung , Netz cord10650
8 9800 331102 Steuerkasten control box10651
9 9815 580008 Hauptschalter main switch10652
10 9202 002957 Zyl. Schr. cyl. Screw10653
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
014Tafel/ Table:
Seite/ Page: 1 von/ of 1
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
BEIPACK ACCESSOIRES
1 9130 240010 Zahnriemen (bis 05.2009) toothed belt (up to 05.2009)10658
1 9130 240050 Zahnriemen (ab 06.2009) toothed belt (from 06.2009)10659
2 0396 342880 Zahnriemenrad (bis 05.2009) belt pulley (up to 05.2009)10660
2 9130 240060 Zahnriemenrad (ab 06.2009) belt pulley (from 06.2009)10661
3 0568 340320 Rolle roller10662
4 0568 340570 Zahnriemen (bis 05.2009) toothed belt (up to 05.2009)10663
4 9130 240070 Zahnriemen (ab 06.2009) toothed belt (from 06.2009)10664
5 0568 341130 Zahnkranz tooth pointing10665
6 0568 350360 Fadenz. Messer knife10666
7 0568 350370 Gegenmesser counter knife10667
8 0992 024358 Zyl. Schr. cyl. screw10668
9 0104 250010 Haube cap10669
10 9822 510000 Naehleuchte (bis 05.2007) lamp (up to 05.2007)10670
10 9822 510002 Naehleuchte (ab 06.2007) lamp (from 06.2007)10671
11 0002 007504 9500 Wippschalter switch10672
12 9822 510011 Tischklemme table clamp10673
13 0791 001200 Fadenfuehrung thread guide10674
14 9204 202038 Linsenschr. screw10675
15 0791 001093 A Scheibe washer10676
16 0791 001095 Mutter nut10677
17 0791 001091 Garnhaltearm K. thread reel holder cpl.10678
18 0077 110022 0 Auflage rest10679
19 0077 110230 Zentrierstueck centering piece10680
20 0791 001081 Garnst. Rohr thread unwinder tube10681
21 0995 340617 6Kt. Mutter hexagonal nut10682
22 9330 000177 Scheibe washer10683
23 0381 170070 Spulenmagazin bobbin hopper10684
24 0381 170080 Klemmfeder lock spring10685
25 MG41 004073 Spanpl. Schr. screw10686
26 9330 900097 Scheibe washer10687
27 0204 000230 A Spule bobbin10688
28 0052 000369 Oelkanne oil can10689
29 0211 000699 Oelkissen oil pillow10690
30 6279 400020 Oberteilstuetze machine head support10691
31 9081 500051 Schraubendreher csrew driver10692
32 0791 000007 Schraubendreher screw driver10693
33 9081 500010 Schraubendreher screw driver10694
34 0568 340930 Gleitstueck sliding block10695
35 9825 810410 Sicherung T0,8/250G savety T0,8/250G10696
36 9822 642024 Halogenlampe (bis 05.2007) halogen lamp (up to 05.2007)10697
36 9822 642027 Halogenlamoe (ab 06.2007) halogen lamp (from 06.2007)10698
37 9822 510012 Glasscheibe (bis 05.2007) pane (up to 05.2007)10699
37 9822 510013 Glasscheibe (ab 06.2007) pane (from 06.2007)10700
38 6279 340380 Oelwanne oil wanne10701
39 9204 201668 Linsenschraube screw10702
40 9330 000177 Scheibe washer10703
41 9401 000017 Lueftungsgitter grid10704
42 0002 007504 8580 Fassung, Halogen (bis 05.2007) socket, Halogen (from 06.2007
)
10705
Teile-Nr. / Part no. Tafel /Table
Seite/ Page: 1 von/ of 4
Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
0002 005889 070010706 003
0002 007504 858010707 014
0002 007504 950010708 014
0002 008308 332510709 003
0002 008930 007010710 003
0002 008930 010010711 002
0004 00007910712 001, 002
0030 00134010713 001
0052 00036910714 014
0053 00035010715 001
0069 25006010716 011
0077 110022 010717 014
0077 11023010718 014
0098 00299010719 001
0104 25001010720 014
0114 00020210721 002
0170 15061010722 005
0171 00304310723 002
0171 10010310724 001
0171 13001010725 001
0195 35001410726 002
0204 000230 A10727 007
0204 000230 A10728 014
0211 00001310729 002
0211 00001810730 009
0211 00002510731 009
0211 00015210732 003
0211 00020810733 003
0211 00029910734 003
0211 000302 B10735 003
0211 000305 A10736 003
0211 00031610737 003
0211 00031710738 003
0211 00033110739 003
0211 00033210740 003
0211 00033910741 003
0211 00037610742 003
0211 000390 A10743 003
0211 000390 K10744 003
0211 000391 A10745 003
0211 00039410746 003
0211 00039510747 003
0211 00039710748 003
0211 00039810749 003
0211 00040510750 003
0211 00040610751 003
0211 00040710752 003
0211 00040810753 003
0211 000412 A10754 003
0211 00043810755 004
0211 00043910756 004
0211 00044010757 004
0211 00045910758 001
0211 00069910759 014
0211 00112710760 007
0211 00112910761 007
0211 05021410762 001, 002
0211 05021510763 001
0212 000016 B10764 003
0212 00015110765 003
0212 00478610766 006
0216 00007010767 009
0216 00022410768 001
0216 00028810769 001
0216 00059110770 002
0216 00060310771 002
0216 00114610772 001
0219 00035310773 002, 005
0223 00023710774 009
0223 00023810775 009
0223 00064610776 003
0223 00064810777 002
0239 00050910778 011
0244 00039610779 002
0244 00039810780 002
0244 00039910781 002
0244 00040010782 002
0244 00040110783 002
0244 00040310784 002
0244 00040410785 002
0244 00041410786 001, 002
0244 00041510787 001, 002
0244 00070010788 009
0246 00046610789 002
0271 00000910790 001
0271 00001410791 003
0271 00002610792 003
0271 00002910793 001, 003
0271 00005410794 003
0271 00007210795 003
0271 00009510796 003
0271 00009610797 003
0271 00010010798 003
0271 00011910799 003
0271 00012410800 001
0271 00016510801 004
0271 00018710802 001
0271 00019710803 001
0271 00019910804 001
0271 00020010805 001
0271 00020110806 001
0271 00021210807 001
0271 00021510808 001
0271 00021710809 001
0271 00022210810 001
0271 00022710811 001
0271 00023610812 001
0271 00023710813 001
0271 00026010814 002
0271 00026210815 002
0271 00027310816 002
0271 00027410817 002
0271 00027510818 002
0271 00027610819 002
0271 00029810820 002
0271 00030010821 002
0271 00030110822 002
0271 00031610823 003
0271 00031810824 003
0271 00075610825 001, 005, 007, 008
0271 00075910826 007
0271 00106410827 003
0271 00106910828 003
0271 00138510829 001
0271 00139110830 001
0271 00139210831 001
0271 00139710832 001, 002
0271 12013310833 003
0271 13003010834 004
0271 13013010835 004
0271 13014010836 003
0271 13016010837 001
0271 13017010838 001
0271 13019010839 001
0271 14007010840 009
0271 15003410841 007
0271 15004010842 007
0271 15005410843 007
0271 15006010844 007
0271 15007010845 007
0271 15008010846 007
0271 15009010847 007
0271 38003410848 003
0291 00015910849 003
0296 15001310850 001
0367 11525010851 001
0381 17007010852 014
0381 17008010853 014
Teile-Nr. / Part no. Tafel /Table
Seite/ Page: 2 von/ of 4
Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
0396 22253010854 005
0396 34258010855 001
0396 34288010856 005, 014
0396 34307310857 001
0396 34315010858 001
0396 35040010859 006
0396 35066010860 009
0396 35168010861 009
0396 35171310862 009
0396 35172010863 009
0396 35173010864 009
0504 33092010865 009
0540 10083010866 001
0540 11008010867 001, 002
0556 00014810868 003
0556 00504010869 009
0558 01005210870 004
0568 14060010871 006
0568 14064210872 006
0568 14069010873 006
0568 14071010874 006
0568 14071310875 006
0568 15015010876 006, 009
0568 15066010877 006
0568 15070010878 006
0568 15071010879 006
0568 20032010880 006
0568 22014010881 005
0568 22044010882 005
0568 25010010883 011
0568 34009010884 001
0568 34032010885 014
0568 34053010886 001
0568 34057010887 006, 014
0568 34093010888 014
0568 34094010889 006
0568 34113010890 006, 014
0568 35028010891 006
0568 35031010892 006
0568 35034010893 006
0568 35036010894 006, 014
0568 35037010895 006, 014
0568 35038310896 006
0568 35039410897 006
0570 00005510898 003
0570 00184710899 010
0570 01000710900 003
0620 76009210901 002
0700 00004310902 011
0700 00004410903 011
0700 00004510904 011
0700 00005010905 011
0700 00005610906 011
0700 00009210907 011
0700 00044110908 011
0700 62790110909 011
0700 62790210910 011
0718 00025410911 011
0742 00209610912 011
0742 05571610913 006
0744 00136910914 005
0744 001793 A10915 011
0744 001793 B10916 011
0744 02050510917 009
0767 15014010918 001
0767 15014310919 001
0767 15014410920 001
0767 15015010921 001
0791 00000710922 014
0791 00108110923 014
0791 00109110924 014
0791 001093 A10925 003, 014
0791 00109510926 014
0791 00120010927 014
0797 00220510928 002
0797 00303110929 011
0933 00007510930 003
0933 00153310931 002
0933 00154410932 004
0933 00228410933 002
0935 10343810934 001
0935 15001010935 010
0971 41195010936 006
0992 02367710937 005
0992 02435810938 006, 014
0993 99191010939 001
0995 34061710940 014
0996 06025010941 001
0998 86028010942 005
0998 88058010943 006
0998 88102010944 002
0998 88108010945 004, 005
0998 88152010946 001
0998 88161010947 008
0998 88208010948 005
0998 88505010949 001
0999 21056910950 005
0999 22075210951 003
0999 22075610952 009
0999 24030310953 011
0999 24034110954 011
1001 00116210955 003
1001 00310210956 002
6279 10002010957 003
6279 10004010958 002
6279 10005010959 003
6279 10005410960 003
6279 11001010961 002
6279 13004010962 004
6279 13007010963 004
6279 13008010964 004
6279 13009310965 004
6279 13012310966 004
6279 13014410967 004
6279 13015010968 003
6279 13018310969 001
6279 13020010970 004
6279 13021010971 004
6279 13025310972 004
6279 14003010973 006
6279 14005010974 006
6279 14006010975 006
6279 14009310976 006
6279 14016410977 009
6279 15001010978 006
6279 15001410979 006
6279 15002310980 006
6279 15004010981 009
6279 15005310982 009
6279 22001310983 005
6279 22001410984 005
6279 22002010985 005
6279 22003010986 005
6279 22004010987 005
6279 22005010988 005
6279 22007010989 005
6279 22007310990 005
6279 22008010991 005
6279 22009010992 005
6279 29001010993 003
6279 29002010994 007
6279 34001010995 008
6279 34002310996 008
6279 34002410997 008
6279 34003010998 008
6279 34007010999 008
6279 34008311000 008
6279 34010011001 010
Teile-Nr. / Part no. Tafel /Table
Seite/ Page: 3 von/ of 4
Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
6279 34013411002 005
6279 34014011003 005
6279 34015311004 005
6279 34018311005 005
6279 34019011006 005
6279 34020011007 005
6279 34021011008 005
6279 34022011009 005
6279 34024011010 006
6279 34024411011 006
6279 34026011012 006
6279 34028311013 005
6279 34032011014 005
6279 34033311015 005
6279 34034011016 005
6279 34035011017 005
6279 34036011018 005
6279 34038011019 014
6279 34039011020 009
6279 34040011021 010
6279 34041011022 010
6279 34042011023 010
6279 34043011024 010
6279 34044011025 005
6279 34046011026 001
6279 34050011027 001
6279 34051011028 005
6279 34052011029 005
6279 34053011030 005
6279 34054311031 005
6279 34055311032 005
6279 34060311033 008
6279 34061311034 008
6279 34062311035 005
6279 34063311036 005
6279 35001011037 009
6279 35002311038 009
6279 35003011039 003, 010
6279 35005011040 009
6279 35006011041 009
6279 35007011042 009
6279 35008311043 009
6279 35009011044 006
6279 35010011045 006
6279 35014011046 006
6279 40002011047 014
6279 40003011048 011
6279 40007011049 011
6279 49001311050 012
6279 49002011051 012
6279 49003011052 012
6279 49006311053 012
9041 10002511054 004
9041 10003011055 002, 003
9041 10003511056 001
9041 10005011057 003
9041 10020311058 003
9041 10202511059 003
9081 50001011060 014
9081 50005111061 014
9099 888255 011062 006
9110 00001011063 008
9120 03008111064 009
9120 03008411065 006
9120 03012111066 008, 009
9120 03015111067 009
9120 08025011068 003
9122 20015011069 003
9129 01606011070 003
9130 22105111071 009, 010
9130 22105211072 003, 009
9130 24001011073 005, 014
9130 24005011074 006, 014
9130 24006011075 005, 014
9130 24007011076 005, 014
9130 24040011077 005
9130 24420011078 005
9130 24420111079 008
9201 25002711080 011
9202 00165811081 005, 006, 012
9202 00169811082 005
9202 00171811083 012
9202 00206311084 009, 010
9202 00206811085 005
9202 00207311086 001, 004, 005, 009
9202 00209311087 001, 005, 006, 010, 012
9202 00209711088 008, 009
9202 00238811089 010
9202 00247311090 012
9202 00248811091 003, 005
9202 00249311092 010
9202 00249711093 004
9202 00249811094 010
9202 00250711095 001
9202 00250811096 005, 010
9202 00252711097 006
9202 00288811098 008
9202 00293711099 009
9202 00293811100 012
9202 00295711101 013
9202 02328811102 012
9202 04247711103 006
9203 00180811104 005
9203 00191711105 010
9203 00304211106 006, 010
9203 00365311107 003
9203 10000111108 002
9203 10063111109 004
9203 11367111110 001
9203 11398311111 001
9203 12368211112 006
9203 31241111113 003
9203 31245111114 005
9203 31304711115 001
9203 31425711116 011
9203 31463711117 011
9203 40187011118 006
9204 10165811119 005
9204 20164811120 001, 003
9204 20166811121 001, 003, 014
9204 20167711122 001
9204 20172311123 002
9204 20197711124 003
9204 20203811125 014
9205 02365811126 002
9205 10184811127 006
9205 10214311128 005, 008
9205 10216811129 001
9205 10217811130 001
9205 10218811131 008
9205 10247311132 003, 009, 010
9205 10247811133 003
9205 10278811134 001
9206 20009711135 011
9207 17022711136 011
9207 17045711137 011
9207 17084711138 011
9217 30051811139 001
9217 30052811140 002
9225 20175011141 006
9231 00036811142 004
9231 00037711143 005
9231 00037811144 002, 009
9231 11003811145 005
9231 11005311146 005
9231 11005811147 002, 005
9231 11010711148 004
9231 11010811149 005, 010
Teile-Nr. / Part no. Tafel /Table
Seite/ Page: 4 von/ of 4
Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table
Ausgabe/ Edition: 10/2009
Klasse/ Class: 0550-16-23-26
9231 11012711150 011
9231 11013711151 006
9301 10098111152 006
9301 10161111153 009
9301 10221111154 006
9303 70060711155 005
9330 00006811156 010
9330 00008811157 001, 004, 005, 010
9330 00009711158 010
9330 00009811159 005, 010
9330 00012711160 006
9330 00016711161 011
9330 00017711162 014
9330 90009711163 014
9334 10211011164 004
9352 00006011165 002
9352 00008011166 004, 006, 009
9352 00012011167 008
9352 00015011168 009
9352 00018011169 005
9352 50007011170 003
9357 00005011171 009
9357 00006011172 001, 004
9357 00007011173 002
9357 00009011174 001
9357 20005611175 011
9357 20010611176 011
9390 00001011177 001
9400 00013811178 010
9400 10000911179 004
9401 00001711180 014
9401 00002111181 011
9700 10003311182 004
9700 10005911183 001
9710 06120011184 010
9710 90003511185 010
9710 98200311186 010
9731 00103511187 002
9731 00200111188 011
9780 00010811189 011
9790 11100111190 011
9790 13001011191 011
9790 20000011192 004, 010
9790 20100011193 009, 010
9800 13010311194 010
9800 33001211195 013
9800 33110211196 013
9800 35000211197 013
9800 55100011198 013
9800 55100111199 013
9800 55100411200 013
9800 58001111201 005, 008
9805 79111311202 012
9805 79111411203 012
9810 92000311204 012
9810 92000411205 012
9815 58000811206 013
9815 71020311207 010
9822 51000011208 014
9822 51000211209 014
9822 51001111210 014
9822 51001211211 014
9822 51001311212 014
9822 64202411213 014
9822 64202711214 014
9825 81041011215 014
9840 12002611216 003
9840 12002711217 010
9840 50200711218 013
9850 00103011219 012
9850 00108011220 012
9850 55005411221 012
9870 55003411222 013
9880 00200211223 011
MG41 00407311224 014
MG43 00006211225 011
MG43 00040311226 011
MG43 00045111227 011
MG43 00215011228 011
MG53 00250111229 011
MG53 00252111230 011
MG53 00792111231 011
MG53 00792211232 011
MG55 00050111233 011
N800 04514411234 007
