ACE&EASTMAN Durkopp 745 21 User Manual
2016-12-21
User Manual: ACE&EASTMAN Durkopp 745-21
Open the PDF directly: View PDF
.
Page Count: 139 [warning: Documents this large are best viewed by clicking the View PDF Link!]

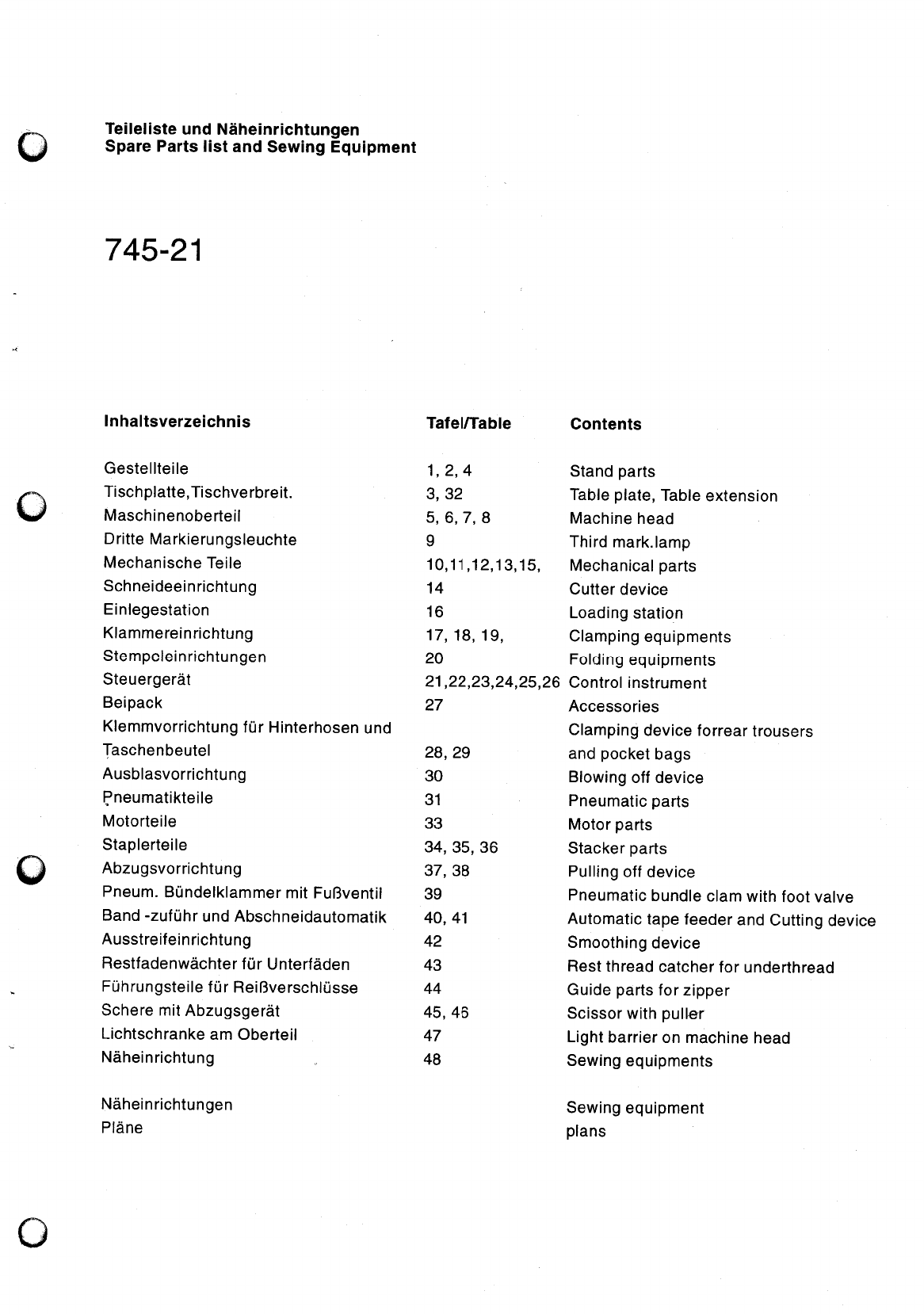

- Cover Page
- Index
- 1
- 1 Parts
- 2
- 2 Parts
- 3
- 3 Parts
- 4
- 4 Parts
- 5
- 5 Parts
- 6
- 6 Parts
- 7
- 7 Parts
- 8
- 8 Parts
- 9
- 9 Parts
- 10
- 10 Parts
- 11
- 11 Parts
- 12
- 12 Parts
- 13
- 13 Parts
- 14
- 14 Parts
- 15
- 15 Parts
- 16
- 16 Parts
- 17
- 17 Parts
- 18
- 18 Parts
- 19
- 19 Parts
- 20
- 20 Parts
- 21
- 21 Parts
- 22
- 22 Parts
- 23
- 23 Parts
- 24
- 24 Parts
- 25
- 25 Parts
- 26
- 26 Parts
- 27
- 27 Parts
- 28
- 28 Parts
- 29
- 29 Parts
- 30
- 30 Parts
- 31
- 31 Parts
- 32
- 32 Parts
- 33
- 33 Parts
- 34
- 34 Parts
- 35
- 35 Parts
- 36
- 36 Parts
- 37
- 37 Parts
- 38
- 38 Parts
- 39
- 39 Parts
- 40
- 40 Parts
- 41
- 41 Parts
- 42
- 42 Parts
- 43
- 43 Parts
- 44
- 44 Parts
- 45
- 45 Parts
- 46
- 46 Parts
- 47
- 47 Parts
- 48
- 48 Parts
- Parts Complete

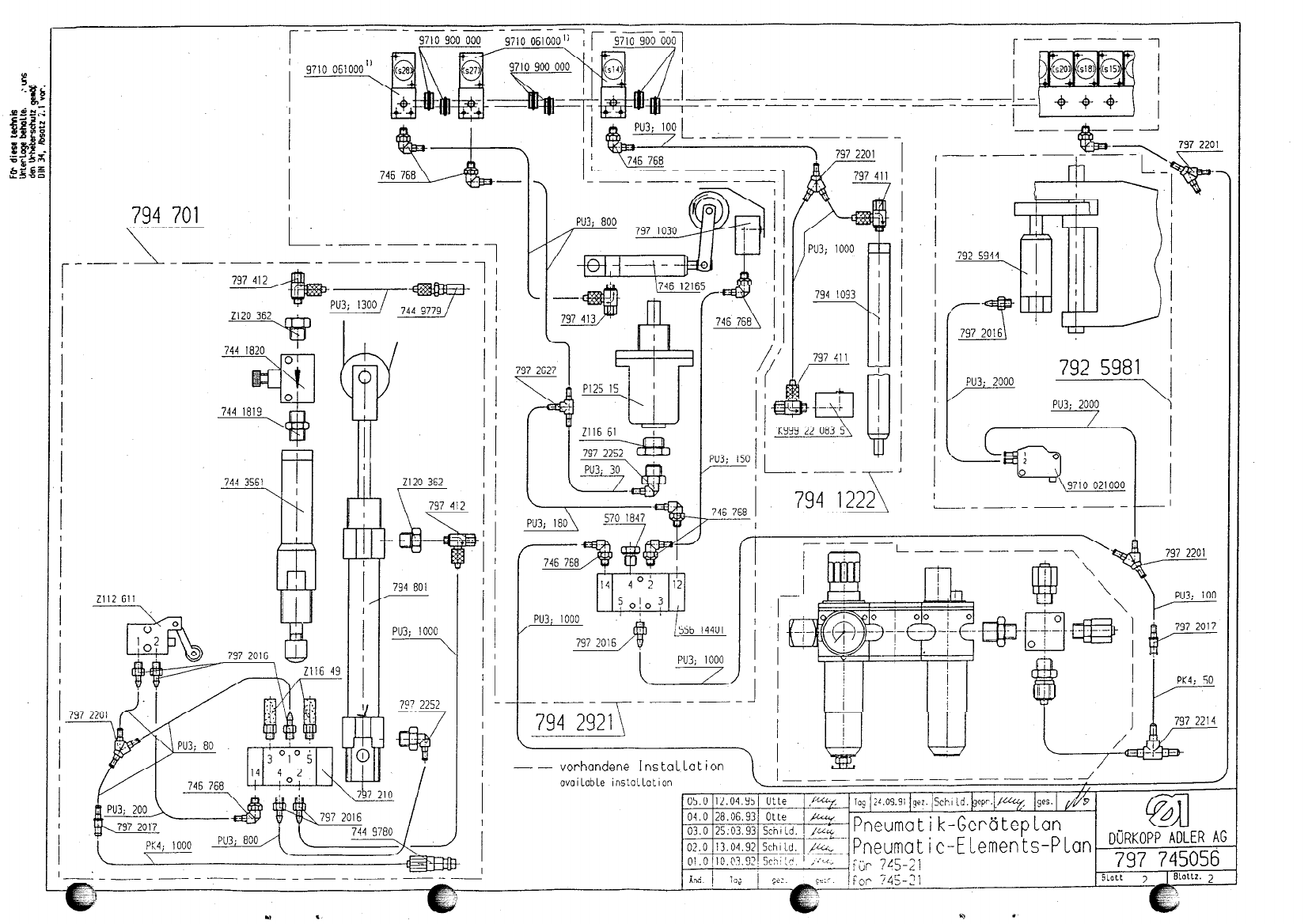

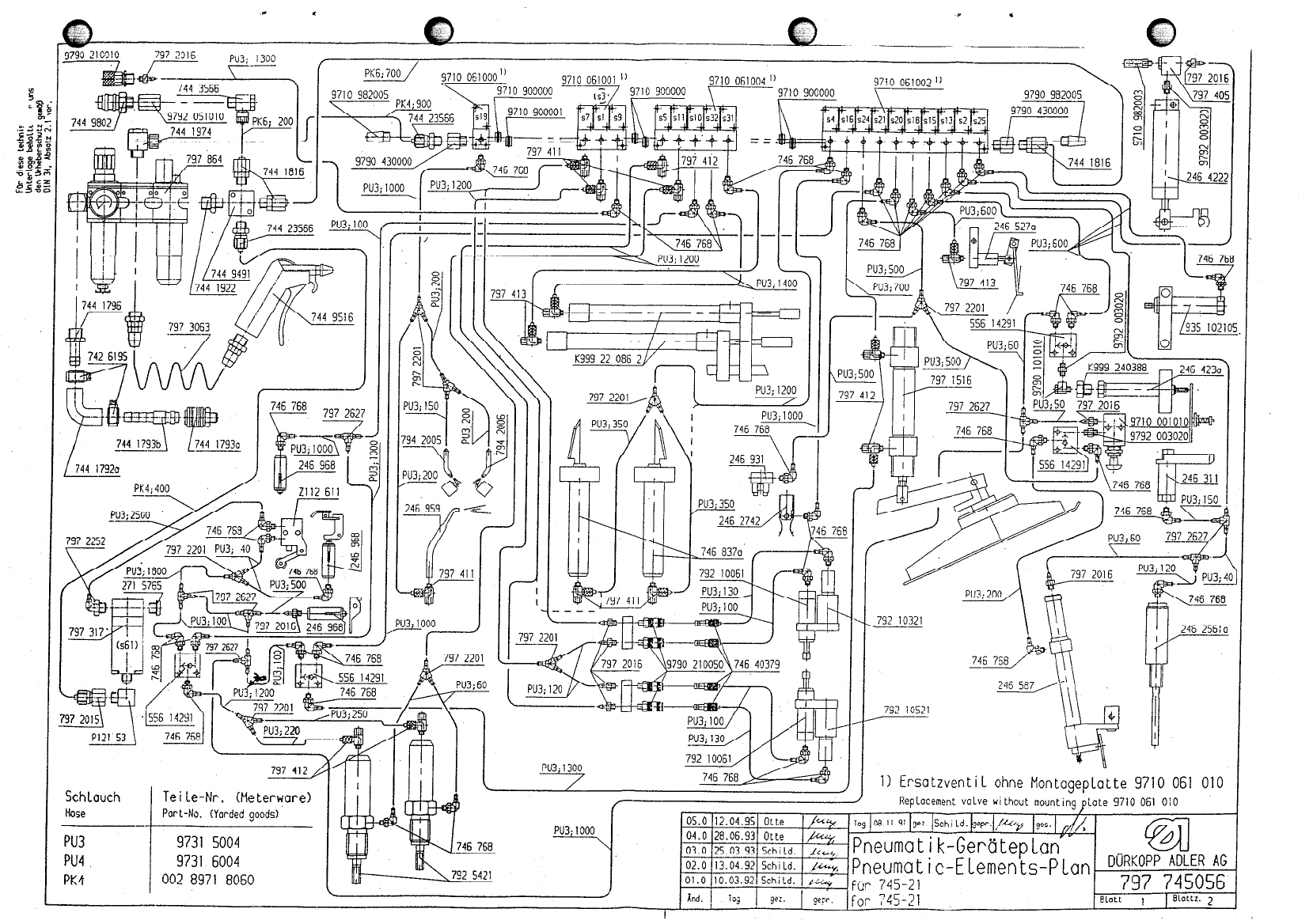

- Pneumatic Elements Plan

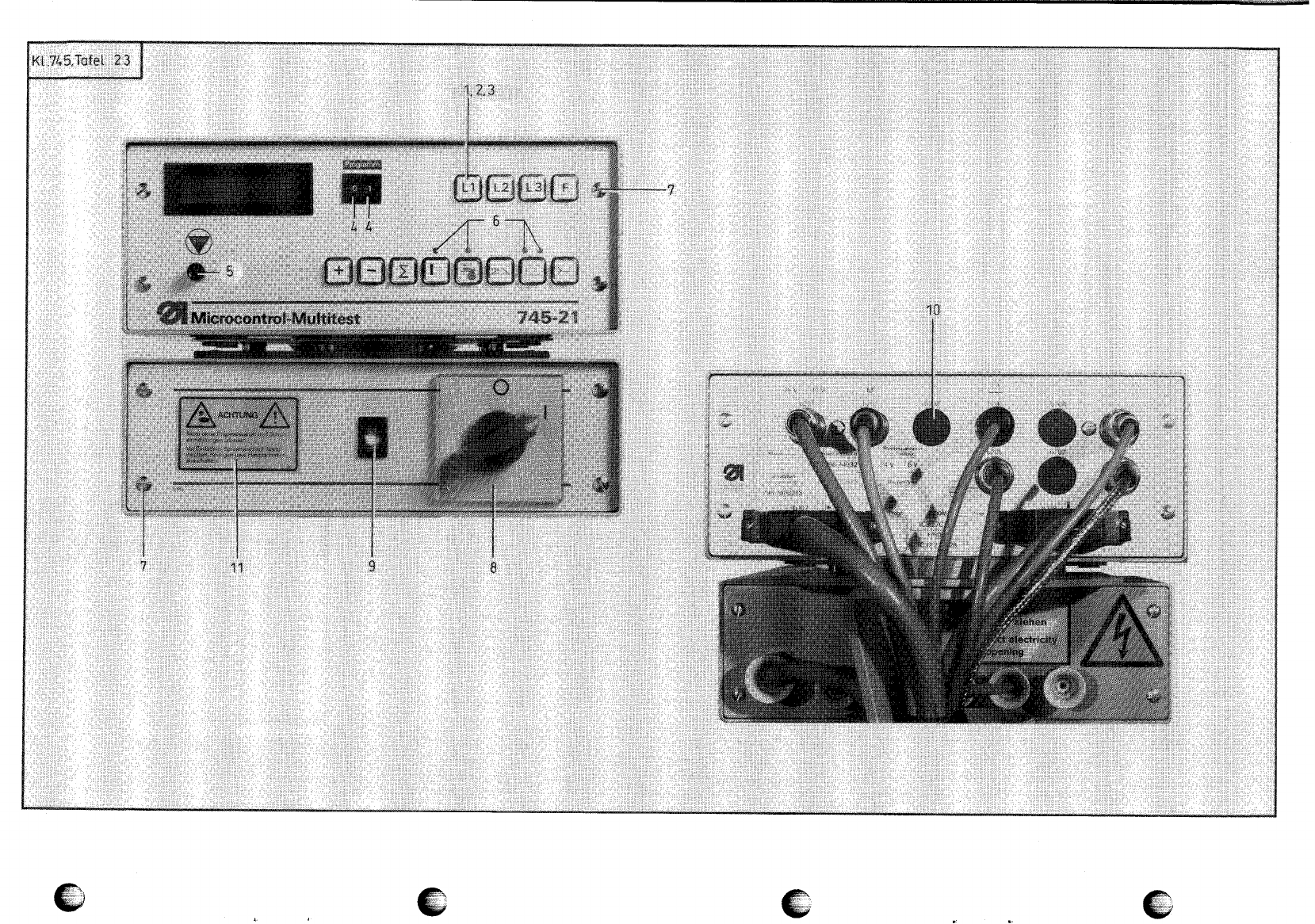

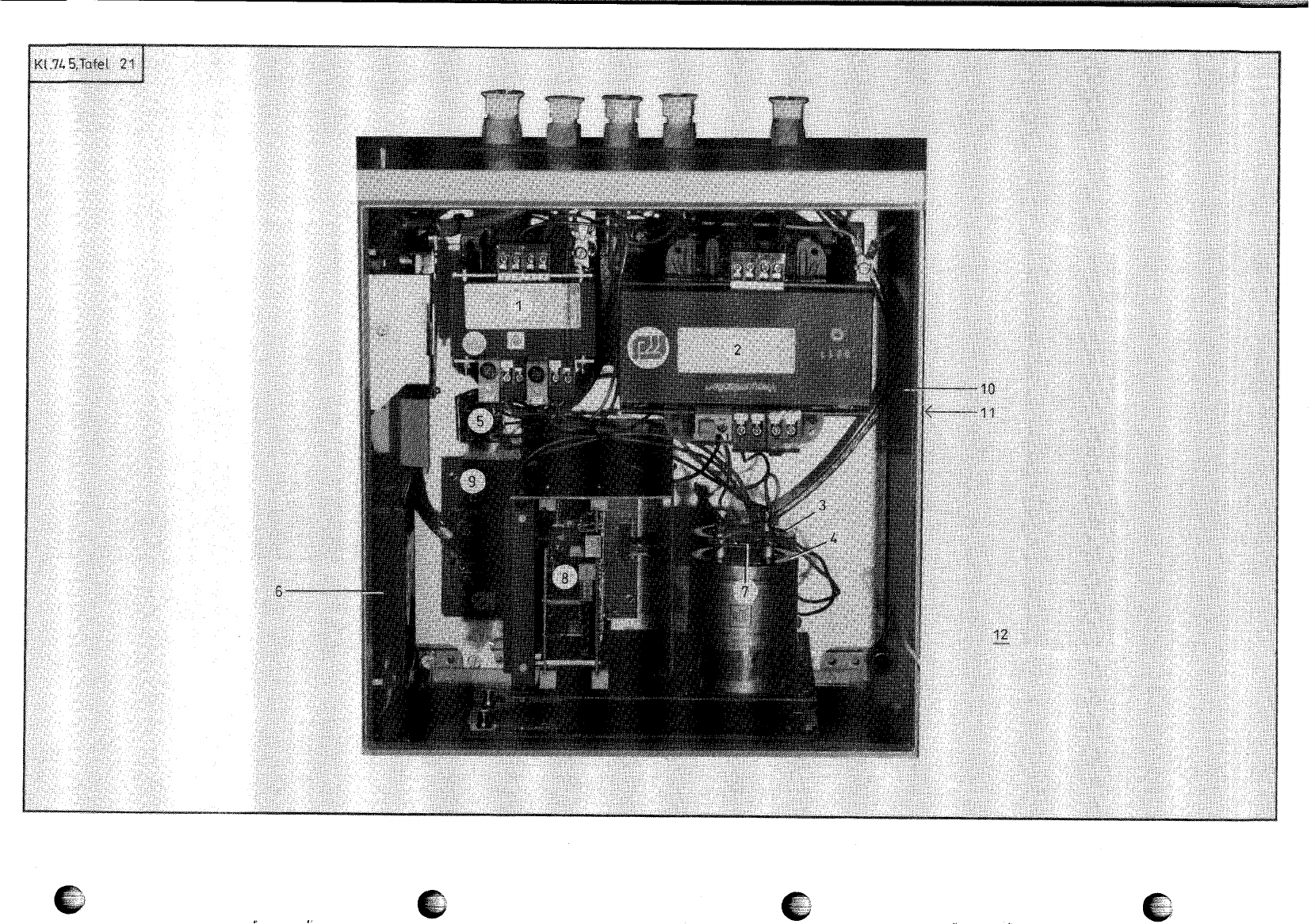

- Control Box

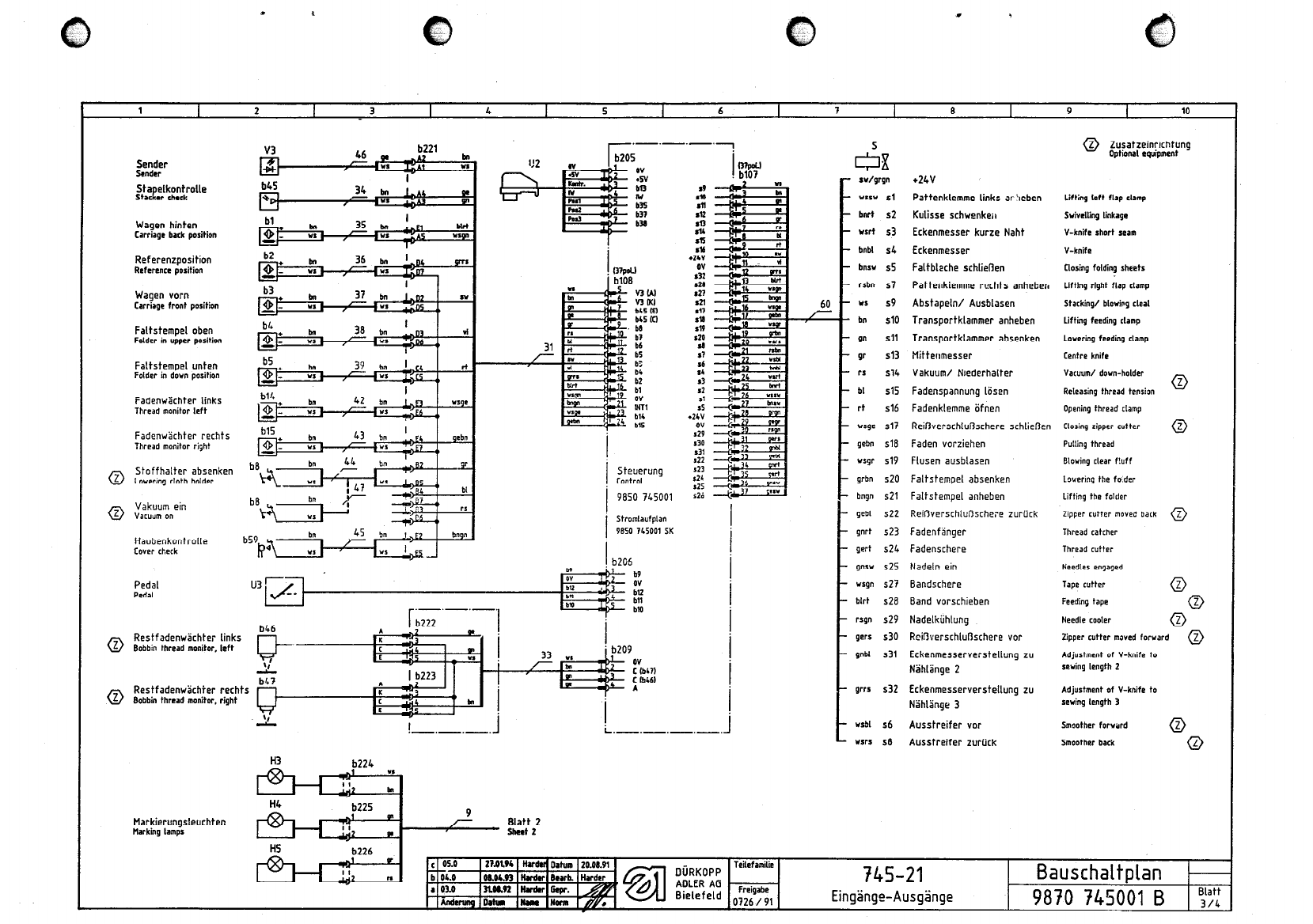

- Inputs&Outputs
- Electric Parts

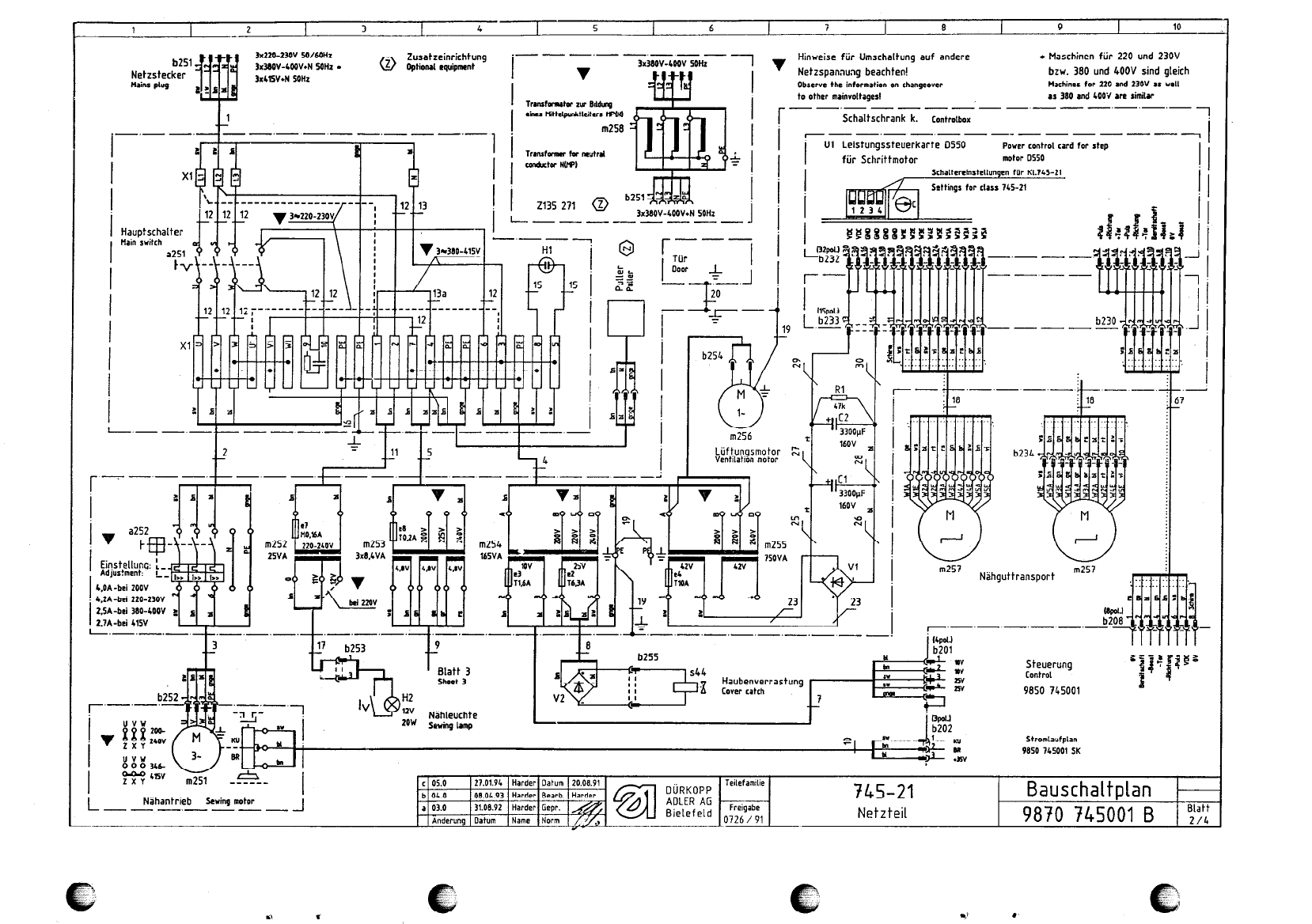

- Power Supply
- Pneumatic Elements Plan 2
- E-Equipments
- E-Equipments Page 2
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

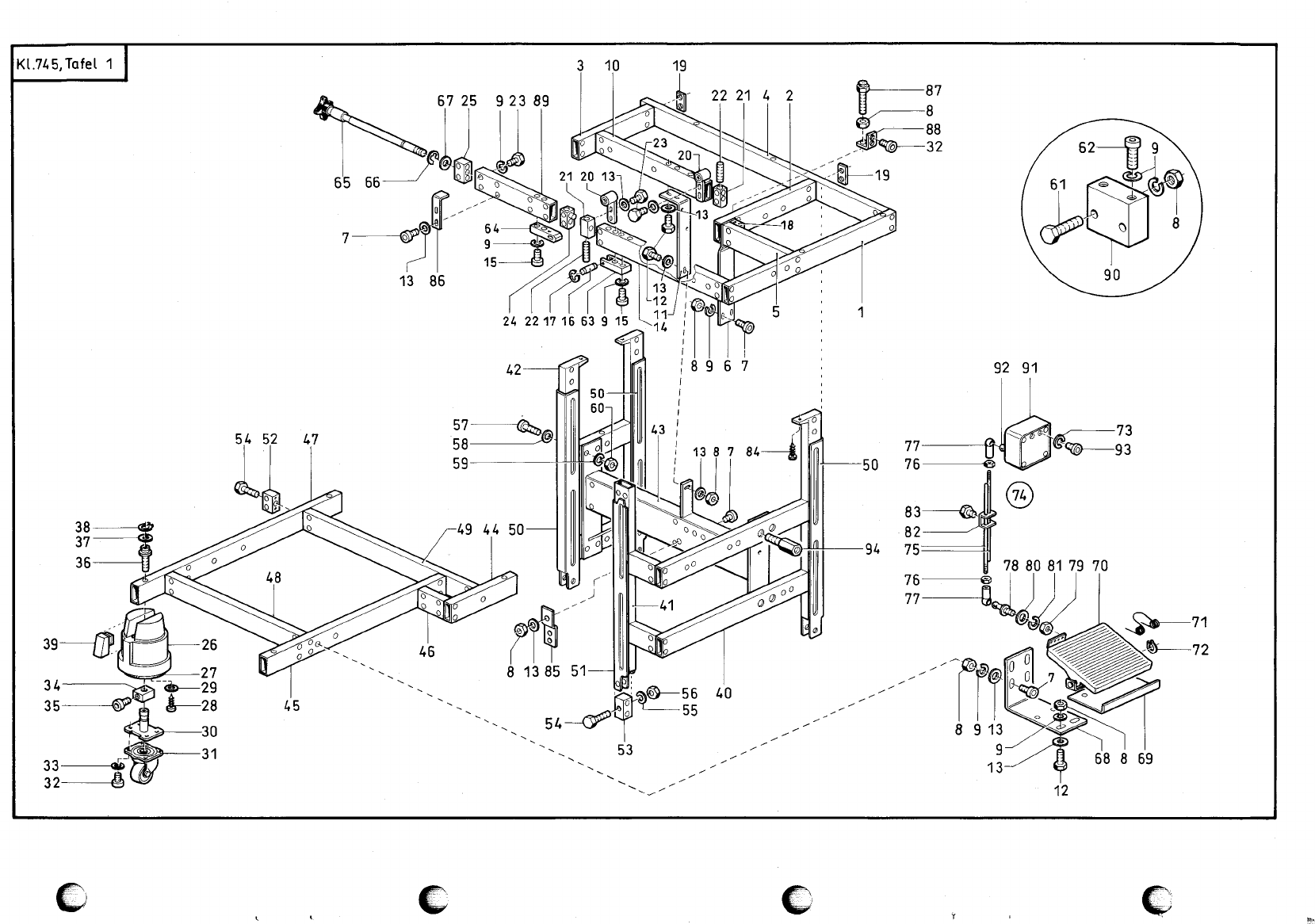

001Tafel/ Table: Seite/ Page: 1von/ of 2
Gestellteile Mounting parts
1MG50 001151 Querholm Cross bar10003
2MG50 001152 Querholm Cross bar10004
3MG50 001153 Querholm Cross bar10005
4MG50 001161 Längsholm Longitudinal bar10006
5MG50 001162 Längsholm Longitudinal bar10007
6MG50 001171 Stütze Supporting plate10008
70742 005098 Zyl.Schraube Cyl.head screw10009
8720 000042a 6kt.-Mutter Hexagonal nut10010
9725 000520b Federring Spring ring10011
10 MG50 001181 Längsholm Longitudinal bar10012
11 MG50 001191 Bef.Winkel Fastening angle10013
12 0720 000127 6kt.-Schraube Hexagonal screw10014
13 0720 000043 Scheibe Washer10015
14 MG50 008657 Längsholm Longitudinal bar10016
15 0570 000522 Zyl.Schraube Cyl.head screw10017
16 0742 041422 Bolzen Bolt10018
17 0744 003142 Sicher.Scheibe Lock washer10019
18 MG50 001239 Verbinder Connector10020
19 MG50 001240 Lasche Shackle10021
20 MG50 001242 Halter Carrier10022
21 MG50 001247 Lagerbock Bearing block10023
22 0742 040189 Gewindestift Threaded stud10024
23 App. 020160 6kt.-Schraube Hexagonal screw10025
24 MG50 001285 Lagerbock Bearing block10026
25 MG50 001288 Rohrverbinder Tube connector10027
26 MG50 003857 Gestellfuß Framework foot10028
27 MG50 003858 Gummiring Rubber ring10029
28 MG43 002509 Blechschraube Tin plate screw10030
29 MG43 002510 Scheibe Washer10031
30 MG50 003861 Platte Plate10032
31 K999 210243 Lenkrolle Steering roll10033
32 0246 000984 Zyl.Schraube Cyl.head screw10034
33 0744 001131 Federring Spring ring10035
34 MG50 003869 Kloben Block10036
35 0744 001107 Zyl.Schraube Cyl.head screw10037
36 MG50 003873 Spezialschraube Special crew10038
37 MG50 004565 Scheibe Washer10039
38 0292 001229 Sicher.Ring Circlip10040
39 MG50 003877 Kappe Cap10041
40 MG50 008512 Seitenteil Side part10042
41 MG50 008531 Seitenteil Side part10043
42 MG50 002521 Seitenteil Side part10044
43 MG50 008571 Querverbindung Cross tie10045
44 MG50 008591 Strebe Prop10046
45 MG50 008597 Strebe Prop10047
46 MG50 008601 Holm Capping piece10048
47 MG50 008611 Strebe Prop10049
48 MG50 008622 Holm Capping piece10050
49 MG50 008624 Holm Capping piece10051
50 MG50 002551 Ständer Stand10052
51 MG50 008632 Ständer Stand10053
52 MG50 008637 Rohrverbinder Tube connector10054
53 MG50 008638 Rohrverbinder Tube-connector10055
54 0742 040121 6kt.-Schraube Hexagonal screw10056
55 0742 005110 Federring Spring ring10057
56 742 005110a 6kt.-Schraube Hexagonal screw10058
57 0742 005113 Zyl.Schraube Cyl.head screw10059
58 MG43 000014 Scheibe Washer10060
59 0911 000415 Federring Spring ring10061
60 MG43 000013 6kt.-Schraube Hexagonal screw10062
61 0720 000607 6kt.-Schraube Hexagonal screw10063
62 0911 000376 Zyl.Schraube Cyl.head screw10064
63 MG50 001261 Halter Holder10065
64 MG50 008660 Halter Holder10066
65 MG50 008661 Gewindestange Threaded rod10067
66 0650 000353 Sicher.Scheibe Lock washer10068
67 0MG4 000006 Scheibe Washer10069
68 MG50 008762 Winkel Angle10070
69 MG50 001496 Winkel Angle10071
70 MG43 002597 Pedal kpl. Pedal cpl.10072
(mit Pos.71 u.72) (with pos.71 and 72)
71 MG41 001171 Formfeder Torsion spring10074
72 MG43 002507 Greifring Grip ring10075
73 0744 001426 Federring Spring ring10076
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table: Seite/ Page: 2von/ of 2
74 MG43 000401 Trittstange kpl.(best. Rods cpl. (cons. of10077
aus Pos. 75 bis 83) pos. up to 83)
75 MG43 000402 Stange Rod10079
76 MG43 000409 6kt.-Schraube Hexagonal screw10080
77 0211 000616 Kugelpfanne Ball socket10081
78 0570 001220 Kugelbolzen Ball pint10082
79 MG43 000409 6kt.-Schraube Hexagonal screw10083
80 MG43 002510 Scheibe Washer10084
81 0744 001131 Federring Spring ring10085
82 MG43 000403 Klemme Clamp10086
83 MG43 000404 6kt.-Schraube Hexagonal screw10087
84 557 001494a Holzschraube Wood screw10088
85 0746 002241 Halteblech Fastenin plate10089
86 MG50 001271 Winkel Angle10090
87 0746 001416 Anschlagschraube Stop srew10091
88 MG50 001351 Winkel Angle10092
89 MG50 001227 Längsholm Longitudinal bar10093
90 0744 001013 Rohrverbinder Tube connector10094
91 0798 003291 Externe Betätigung External operation10095
92 0798 003292 Betätigungshebel Operating lever10096
93 0744 001509 Zyl.Schraube Cyl.head screw10097
94 MG50 008585 Bolzen Bolt10098

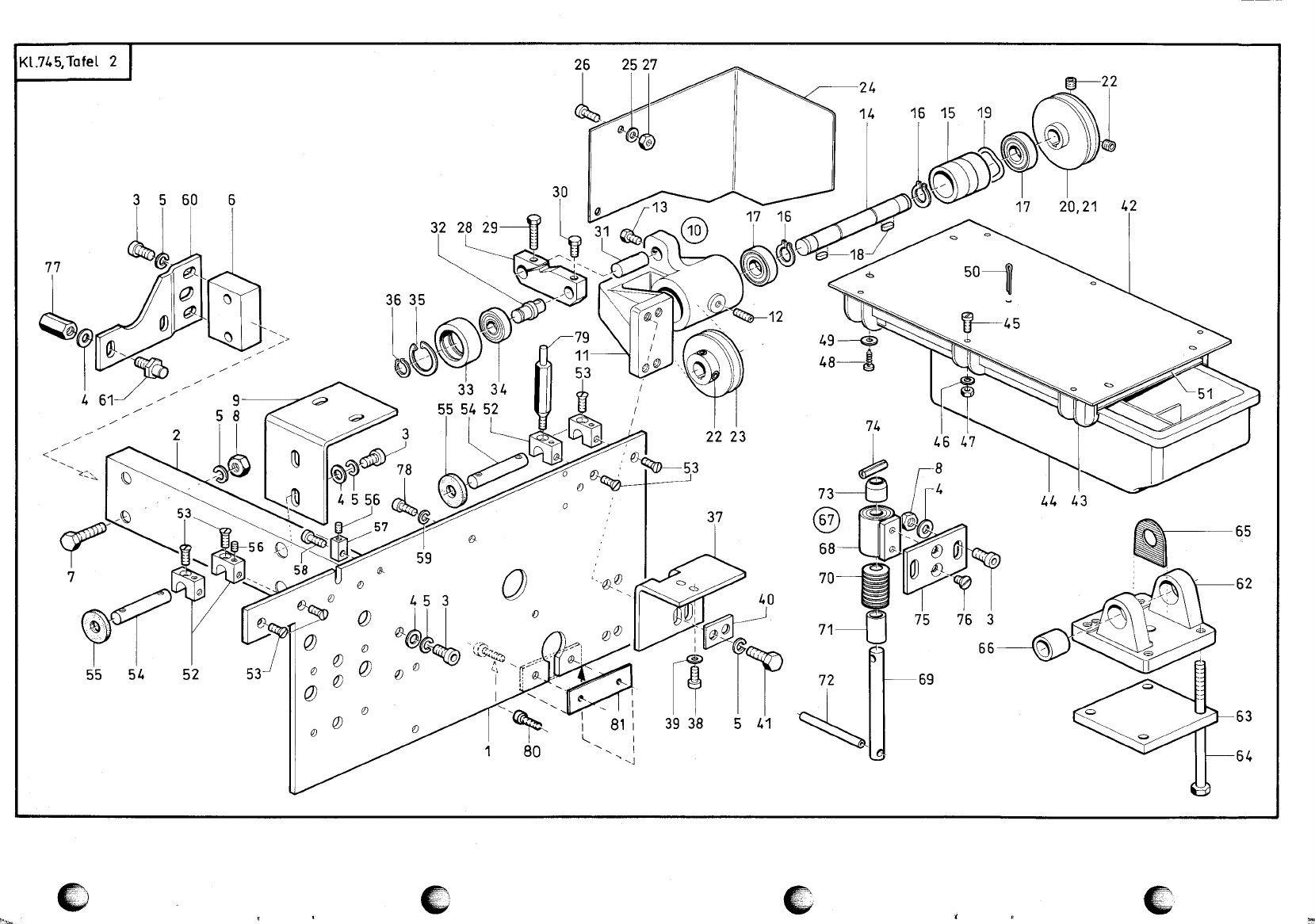

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table: Seite/ Page: 1von/ of 2
Gestellteile Mounting parts
1MG50 008671 Platte Plate10101
2MG50 008673 Holm Capping piece10102
30742 005098 Zyl.Schraube Cyl.head screw10103
40720 000043 Scheibe Washer10104
5725 000520b Federring Spring ring10105
60744 001013 Rohrverbinder Tube connector10106
70720 000607 6kt.-Schraube Hexagonal screw10107
8720 000042a 6kt.-Mutter Hexagonal nut10108
9MG50 008685 Winkel Angle10109
10 0792 035371 Vorgelege kpl. (best. Intermediate gear cpl.10110
aus Pos. 11 bis 36) (cons. of pos.
11 up to 36)
11 0792 035372 Lagerbock Bearing block10113
12 K993 921128 Gewindestift Threaded stud10114
13 0556 001830 6kt.-Schraube Hexagonal screw10115
14 0792 035382 Welle Shaft10116
15 0792 035383 Distanzbuchse Distance bushing10117
16 265 008716a Sicher.Ring Circlip10118
17 0746 000515 Rillenkugellager Grooved ball bearing10119
18 744 020576a Paßfeder Fitting key10120
19 0746 000502 Wellscheibe Wave washer10121
20 0792 035393 Riemenscheibe kpl. Belt pulley cpl.10122
(mit Pos.22) 50 Hz (with pos.22) 50 c.p.s.
21 0792 035389 Riemenscheibe kpl. Belt pulley cpl.10124
(mit Pos.22) 60 Hz (with pos.22) 60 c.p.s.
22 0746 000723 Gewindestift Threaded stud10126
23 0792 035391 Riemenscheibe kpl. Belt pulley cpl.10127
(mit Pos.22) (with pos.22)
24 0792 035397 Schutzblech Guard plate10129
25 0557 000263 Scheibe Washer10130
26 0556 000362 Zyl.Schraube Cyl.head screw10131
27 MG43 000408 6kt.-Schraube Hexagonal screw10132
28 0792 035401 Hebel kpl. Lever cpl.10133
(mit Pos.29 u.30) (with pos.29 and 30)
29 0558 001304 6kt.-Schraube Hexagonal screw10135
30 0942 004586 6kt.-Schraube Hexagonal screw10136
31 0792 035405 Bolzen Bolt10137
32 0744 020631 Bolzen Bolt10138
33 0792 006268 Rolle Roll10139
34 0742 001461 Rillenkugellager Grooved ball bearing10140
35 0744 020610 Sicher.Ring Circlip10141
36 0211 000109 Sicher.Ring Circlip10142
37 0792 006187 Winkel Angle10143
38 0744 001509 Zyl.Schraube Cyl.head screw10144
39 0744 050243 Scheibe Washer10145
40 0742 044586 Lasche Shackle10146
41 0720 000127 6kt.-Schraube Hexagonal screw10147
42 MG50 008752 Platte Plate10148
43 0700 000044 Leiste Reglet10149
44 0700 000043 Schubkasten Drawer10150
45 MG43 000080 Zyl.Schraube Cyl.head screw10151
46 0700 000048 Scheibe Washer10152
47 MG43 000082 6kt.-Schraube Hexagonal screw10153
48 0744 001115 Holzschraube Wood screw10154
49 0798 000795 Scheibe Washer10155
50 0557 001219 Splint Splint pin10156
51 0700 000045 Ablageblech Deposit plate10157
52 MG50 001334 Bock Block10158
53 0556 013153 Senkschraube Countersunk screw10159
54 MG50 001337 Bolzen Bolt10160
55 0746 000272 Scheibe Washer10161
56 0746 090312 Gewindestift Threaded stud10162
57 MG50 001335 Bock Block10163
58 0933 011296 Zyl.Schraube Cyl.head screw10164
59 0744 001131 Federring Spring ring10165
60 MG50 001308 Platte Plate10166
61 MG50 001303 Bolzen Bolt10167
62 MG50 001392 Motorträger Motor carrier10168
63 MG50 001393 Platte Plate10169
64 Z112 000390 6kt.-Schraube Hexagonal screw10170
65 MG50 001398 Druckplatte Pressure plate10171
66 MG44 000160 Buchse Bushing10172
67 MG50 001442 Raste kpl.(best.aus Ratched cpl. (cons of10173
Pos. 68 bis 74) Pos. 68 up to 74)
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table: Seite/ Page: 2von/ of 2
68 0746 000265 Lagerbock Bearing block10175
69 MG50 001444 Bolzen Bolt10176
70 0211 000027 Tellerfeder Cup spring10177
71 0933 020251 Buchse Bushing10178
72 0742 040297 Spannhülse Clamping sleeve10179
73 0742 040298 Konus Kone10180
74 0742 040296 Spannhülse Clamping sleeve10181
75 NG50 001452 Platte Plate10182
76 0211 000249 Senkschraube Countersunk screw10183
77 MG50 008846 Bolzen Bolt10184
78 0744 001236 Zyl.Schraube Cyl.head screw10185
79 MG50 001338 Gewindebolzen Thraeded bolt10186
80 P121 000110 Zyl.Schraube Cyl.head screw10187
81 MG50 008699 Lasche Shackle10188
82 0792 006274 Keilriemen (Vorgelege- V-Belt (intermediate10189
Oberteil) gear - Machine head)
82 0792 006272 Keilriemen (Motor- V-Belt (Motor-Interme10191
Vorgelege diate gear)
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

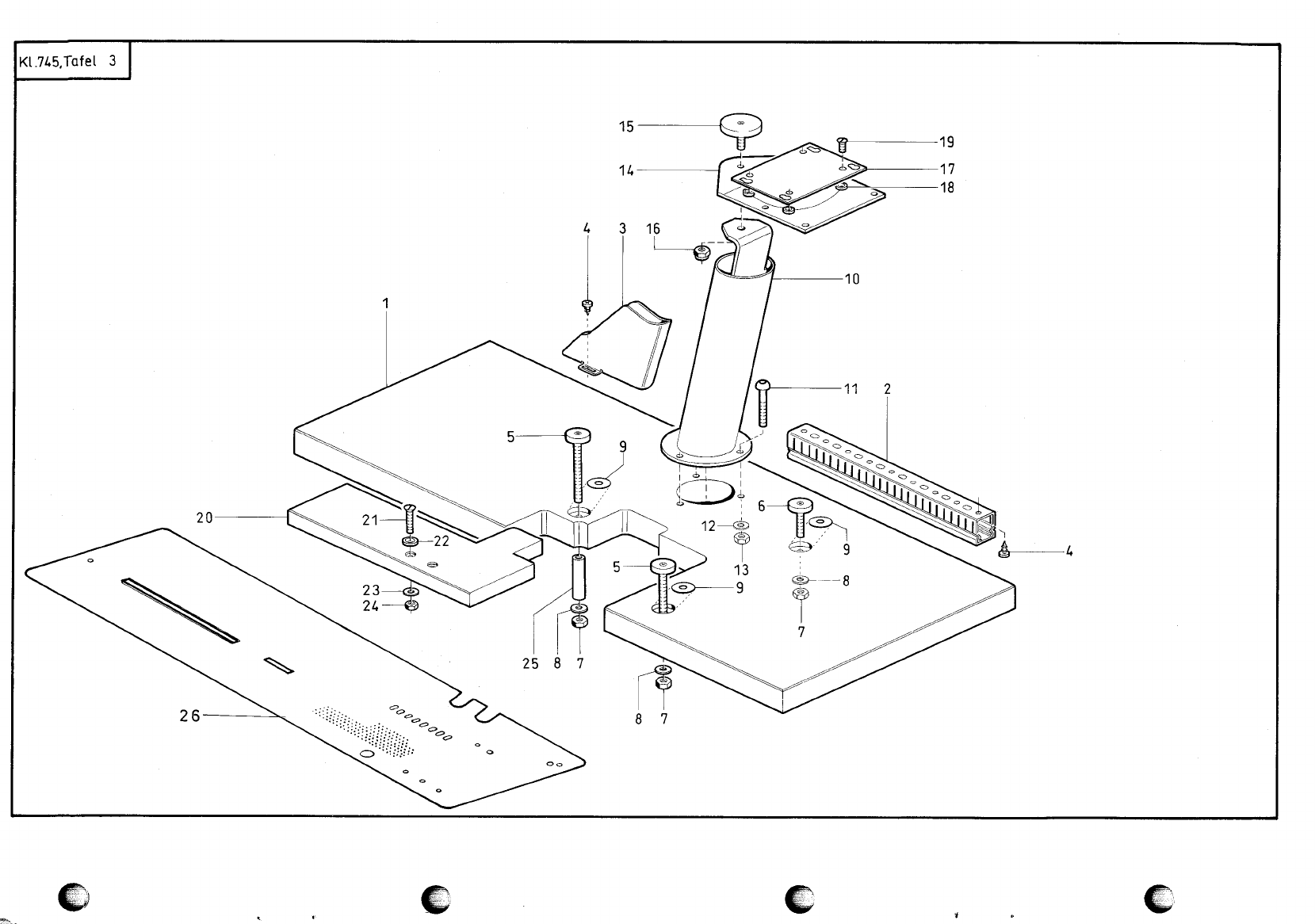

003Tafel/ Table: Seite/ Page: 1von/ of 1
0Gestellteile Mounting parts10193
10700 074511 Tischplatte Table plate10195
20744 050685 Kabelkanal Cable duct10196
30263 000761 Riemenschutz Belt guard10197
40713 000302 Holzschraube Wood screw10198
5MG50 001621 Spezialschraube Special screw10199
60742 040188 Spezialschraube Special screw10200
7720 000042a 6kt.-Schraube Hexagonal screw10201
80720 000043 Scheibe Washer10202
9MG50 001626 Scheibe (nur bei Washer (in case of10203
Bedarf) requirement only)
10 MG50 008791 Halter Holder10205
11 9217 301367 Bef.Schraube Fastening screw10206
12 0700 000444 Scheibe Washer10207
13 MG50 004697 6kt.-Schraube Hexagonal screw10208
14 MG50 008801 Trägerplatte Carrier plate10209
15 MG50 005025 Deckel Cover10210
16 MG50 005030 Stop Mutter Stop nut10211
17 MG50 005041 Blech Sheet10212
18 0718 004777 Buchse Bushing10213
19 0902 000097 Senkschraube Countersunk screw10214
20 0700 074512 Ansatzplatte Joining plate10215
21 0744 003324 Senkschraube Countersunk screw10216
22 0744 001318 Scheibe Washer10217
23 0739 000595 Scheibe Washer10218
24 0744 050244 6kt.-Schraube Hexagonal screw10219
25 MG50 001624 Buchse Bushing10220
26 0794 002971 Gleitblech für Slidingplate for10221
8 mm Nadelabstand 8 mm needle distance
26 0792 007454 Gleitblech für Slidingplate for10223
10 mm Nadelabstand 10 mm needle distance
26 0792 007457 Gleitblech für Slidingplate for10225
12 mm Nadelabstand 12 mm needle distance
26 0792 007460 Gleitblech für Slidingplate for10227
14 mm Nadelabstand 14 mm needle distance
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
004Tafel/ Table: Seite/ Page: 1von/ of 1

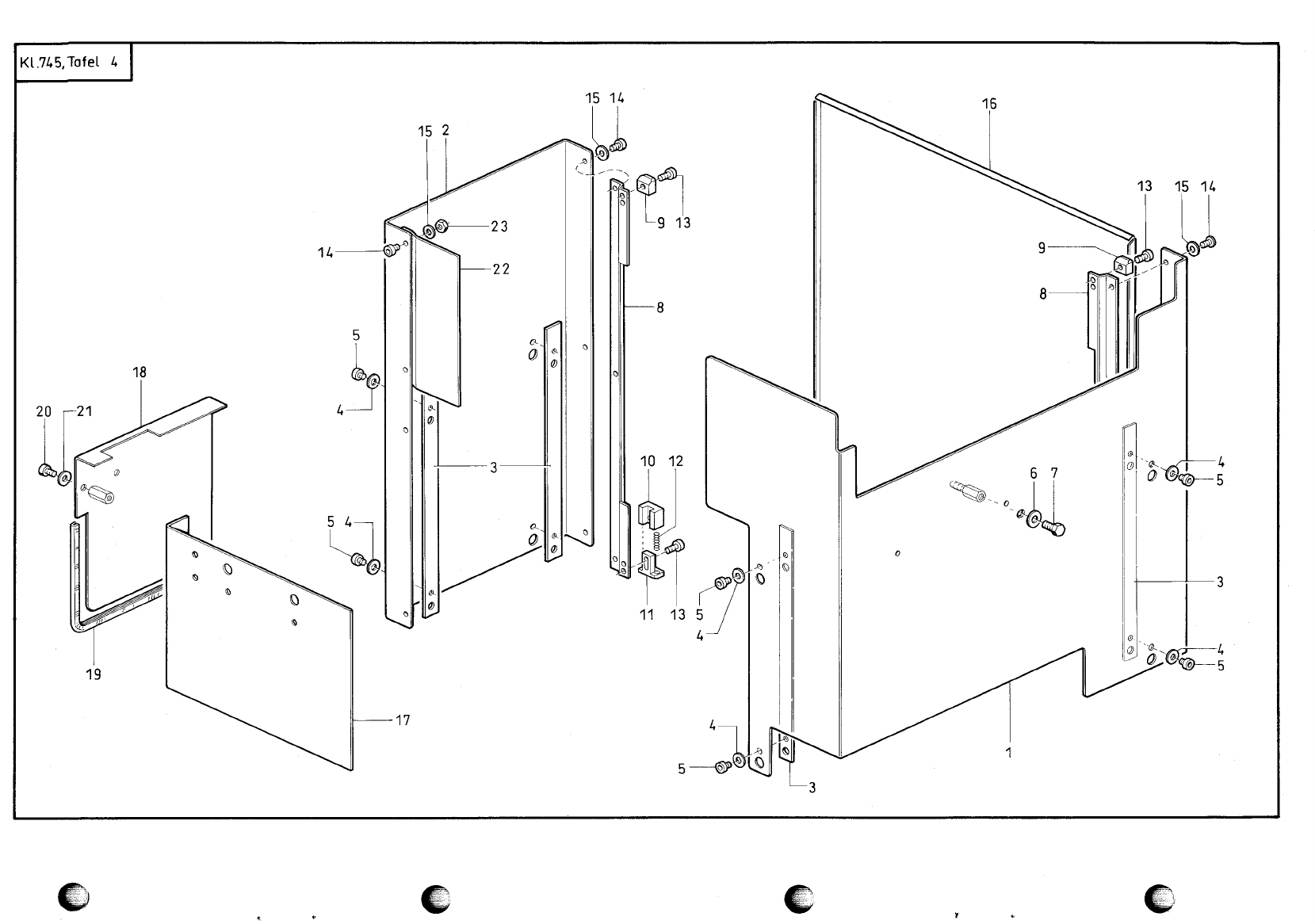

Gestellteile Mounting parts
1MG50 008821 Seitenblech, vorn Coating sheet,10231
front side
2MG50 004202 Seitenblech, hinten Coating sheet,10233
back side
3MG50 003831 Leiste Reglet10235
40739 000595 Scheibe Washer10236
50746 000879 Zyl.Schraube Cyl.head screw10237
60MG4 000006 Scheibe Washer10238
7MG43 000011 6kt.-Schraube Hexagonal screw10239
8MG50 004214 Leiste Reglet10240
90805 401290 Anschlag Stop piece10241
10 0805 401270 Halter Holder10242
11 0805 401280 Anschlag Stop piece10243
12 0169 002290 Druckfeder Pressure spring10244
13 K744 001968 Zyl.Schraube Cyl.head screw10245
14 0798 122596 Zyl.Schraube Cyl.head screw10246
15 0798 000795 Scheibe Washer10247
16 MG50 004233 Abdeckung Covering part10248
17 MG50 008851 Abdeckblech Covering sheet10249
18 MG50 008848 Abdeckblech Covering sheet10250
19 002 46150187 Kantenschutzprofil Header10251
20 0742 005098 Zyl.Schraube Cyl.head screw10252
21 0720 000043 Scheibe Washer10253
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

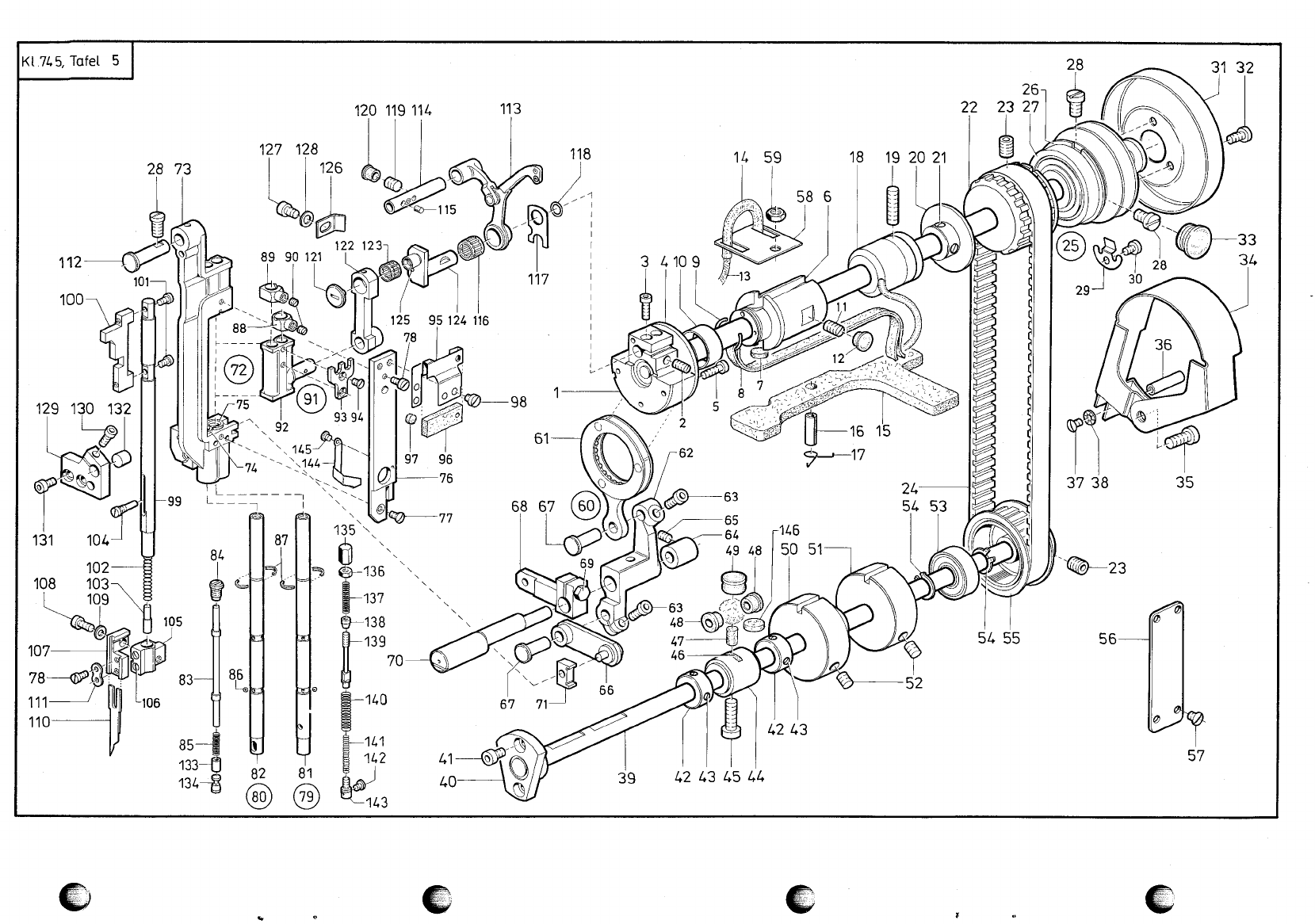

005Tafel/ Table: Seite/ Page: 1von/ of 3
Teile der 935-246-11 Parts of 935-246-11
10246 002502 Armwelle kpl. Arm shaft10256
(mit Pos.2 und 3) (with pos.2 and 3)
20902 000140 Gewindestift Threaded stud10258
30744 001968 Zyl.Schraube Cyl.head screw10259
40246 003964 Exzenter Eccentric10260
50744 020778 Zyl.Schraube Cyl.head screw10261
60246 000017 Armlager kpl. Arm bearing cpl.10262
(mit Pos. 7,8,9,10,14) with pos. 7,8,9,10,14)
7211 000305a Filzteil Felt10264
8002 58890700 Öldocht ** Oil wick **10265
9211 000306b Federring Spring ring10266
10 211 000306a Ring Ring10267
11 0216 000042 Gewindestift Threaded stud10268
12 1001 001162 Verschlußkappe Cape10269
13 002 58890300 Öldocht ** Oil wick **10270
14 211 000308k Schlauch kpl. Hose cpl.10271
(mit Pos.13) (with Pos.13)
15 0212 004744 Filzteil Felt10273
16 0212 004743 Spannhülse Clamping sleeve10274
17 0212 004745 Klemmfeder Clamping spring10275
18 0211 000316 Armlager Armbearing10276
19 0223 000448 Gewindestift Threaded stud10277
20 0246 000068 Scheibe kpl. Washer cpl.10278
(mit Pos.21) (with pos.21)
21 0570 000055 Gewindestift Threaded stud10280
22 211 000351b Gurtrad kpl. Belt wheel cpl.10281
(mit Pos.23) (with pos.23)
23 0211 000354 Gewindestift Threaded stud10283
24 0211 000355 Zahnriemen Toothed belt10284
25 0211 000372 Flansch kpl. Flange cpl.10285
(mit Pos.26,27,28) (with pos.26,27,28)
26 0211 000362 Sicher.Ring Circlip10287
27 0211 000361 Kugellager Ball bearing10288
28 216 000068a Linsenschraube Fillister head screw10289
29 0933 000075 Haltefeder Retaining spring10290
30 0223 000700 Zyl.Schraube Cyl.head screw10291
31 0291 000047 Handrad Hand wheel10292
32 0216 000229 Linsenschraube Fillister head screw10293
33 0911 000196 Verschlußkappe Cape10294
34 0211 000499 Schutzkappe * Protective cap *10295
35 0650 000292 Zyl.Schraube * Cyl.head screw *10296
36 0211 050202 Bolzen * Bolt *10297
37 1001 009130 Linsenschraube * Fillister head screw *10298
38 0911 000267 Zahnscheibe * Tooth lock washer *10299
39 0246 000621 Unterwelle Lower shaft10300
40 0246 000623 Nadellager Needle bearing10301
41 0746 000879 Zyl.Schraube Cyl.head screw10302
42 0267 000248 Stellring kpl. Set collat cpl.10303
(mit Pos.43) (with pos.43)
43 0541 001395 Gewindestift Threaded stud10305
44 0244 000518 Nadellager kpl. Neddle bearing cpl.10306
(mit Pos.46) (with pos.46)
45 0650 000347 Zyl.Schraube Cyl.head screw10308
46 0244 000522 Filzteil Felt10309
47 0422 000297 Filzteil Felt10310
48 0246 000610 Verschlußkappe Cap10311
49 0211 000257 Verschlußkappe Cap10312
50 0246 002555 Exzenter kpl. Eccentric cpl.10313
(mit Pos.52) (with pos.52)
51 0246 002558 Exzenter kpl. Eccentric cpl.10315
(mit Pos.52) (with pos.52)
52 0223 000648 Gewindestift Threaded stud10317
53 0211 000108 Kugellager Ballbearing10318
54 0211 000109 Sicher.Ring Circlip10319
55 211 000141a Gurtrad kpl. Belt whell cpl.10320
(mit Pos.23) (with pos.23)
56 0933 000228 Deckblech Covering plate10322
57 1001 009130 Linsenschraube Fillister head screw10323
58 0933 001572 Lasche schackle10324
59 MG43 000408 6kt.-Schraube Hexagonal screw10325
60 0246 003966 Zugstange kpl. Draw bar cpl.10326
(best.aus Pos.4,62,62, (cons.of pos.4,61,62,
(63,66,67,68,69,70,) (63,66,67,68,69,70,)
61 0246 002508 Zugstange Draw bar10329
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
005Tafel/ Table: Seite/ Page: 2von/ of 3
62 0246 003975 Doppelhebel kpl. Double lever cpl.10330
(mit Pos.63) (with pos.63)
63 0744 001509 Zyl.Schraube Cyl.head screw10332
64 0246 002524 Buchse Bushing10333
65 0421 000222 Gewindestift Threaded stud10334
66 0246 002527 Lasche Shackle10335
67 0246 002521 Lagerbolzen Bearing bolt10336
68 0246 003987 Klemmhebel kpl. Clamping lever cpl.10337
(mit Pos.69) (with pos.69)
69 0265 008878 Zyl.Schraube Cyl.head screw10339
70 0246 003982 Exenterwelle eccentric shaft10340
71 0246 002532 Gleitstein sliding piece10341
72 0935 102012 Nadelstang.Kulisse kpl Needle bar connecting l10342
link cpl.
73 246 000135a Nadelstang.Kulisse kpl Needle bar connecting l10344
link cpl.
(mit Pos.74 u.75) (with pos.74 u.75)
74 0246 000136 Buchse Bushing10347
75 246 000136a Buchse Bushing10348
76 0246 000146 Führungsschiene Guide rail10349
77 0216 000496 Senkschraube Countersunk screw10350
78 0569 001922 Zyl.Schraube Cyl.head screw10351
79 0246 000151 Nadelstange re., kpl. Needle bar, right hand,10352
cpl.
80 246 000151a Nadelstange li., kpl. Needle bar, left hand,10354
cpl.
81 0246 000153 Nadelstange re. Needle bar, right hand10356
82 246 000153a Nadelstange lo. Needle bar, left hand10357
83 0380 000094 Entkupplungsstange Releasind rod10358
84 0380 000093 Spezialschraube Special screw10359
85 0380 000095 Druckfeder Pressure spring10360
86 0380 000111 Kugel Steel ball10361
87 0380 000112 Sicher.Ring Circlip10362
88 0246 000173 Klemmring kpl. Clamping ring cpl.10363
(mit Pos.90) (with Pos.90)
89 0246 000175 Klemmring kpl. Clamping ring cpl.10365
(mit Pos.90) (with pos.90)
90 0380 000117 Gewindestift Threaded stud10367
91 0380 000119 Kreuzkopf kpl. Cross head cpl.10368
(best.aus Pos.92,93,94 (cons.of pos.92,93,94)
92 380 000120k Kreuzkopf Cross head10370
93 0380 000121 Führungsgabel Guide fork10371
94 0380 000122 Senkschraube Countersunk screw10372
95 246 000188k Halteblech kpl. Fixing plate cpl.10373
(mit Pos.96) (with pos.96)
96 0246 000189 Filzteil Felt10375
97 0556 001827 Filzteil Felt10376
98 0556 000947 Zyl.Schraube Cyl.head screw10377
99 0246 000191 Messerstange Knife rod10378
100 0246 002541 Führungsschiene Guide rail10379
101 0376 000128 Zyl.Schraube Cyl.head screw10380
102 0246 000196 Druckfeder Pressure spring10381
103 0376 000131 Führungsstift Guide pin10382
104 0376 000132 Spezialschraube Special screw10383
105 0246 002543 Messerkloben kpl. Knife blok cpl.10384
(mit Pos.106) (with pos.106)
106 0541 001395 Gewindestift Threaded stud10386
107 0246 002547 Messerhalter kpl. Knife holder cpl.10387
(mit Pos.78 und 111) (with pos.78 and 111)
108 0216 000120 Zyl.Schraube Cyl.head screw10389
109 0569 001895 Scheibe Washer10390
110 0246 002553 Messer * Knife *10391
111 0204 001038 Decklasche Cover joint bar10392
112 0246 002533 Lagerbolzen Bearing bolt10393
113 246 000097k Fadenhebel kpl. Thread lever cpl.10394
(mit Pos.114,115,116) (with pos.114,115,116)
114 211 000411a Fadenhebel kpl. Thread lever cpl.10396
(mit Pos.115) (with pos.115)
115 002 83083325 Filzteil ** Felt10398
116 0211 000408 Nadelkranz Needle bearing10399
117 0211 000407 Anlageplatte Lay-on plate10400
118 0211 000331 Gummiring Rubberring10401
119 0211 000414 Gewindestift Threaded stud10402
120 1001 001162 Verschlußkappe Cap10403
121 0211 000398 Deckschraube Cover screw10404
122 0246 000218 Zugstange Draw bar10405
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
005Tafel/ Table: Seite/ Page: 3von/ of 3
123 0211 000397 Nadelkranz Needle bearing10406
124 0246 000051 Kurbelzapfen kpl. Crank pin cpl.10407
(mit Pos.125) (with pos.125)
125 0265 000704 Filzteil Felt10409
126 0935 100057 Lasche Shackle10410
127 0270 000631 Zyl.Schraube Cyl.head screw10411
128 0024 000275 Scheibe Washer10412
129 0246 002536 KLEMMSTÜCK KPL: Clamping cpl.10413
(mit Pos.130) (with pos.130)
130 0744 001968 Zyl.Schraube Cyl.head screw10415
131 0746 001033 Zyl.Schraube Cyl.head screw10416
132 0246 002539 Druckbolzen Pressure bolt10417
133 0380 000096 Hülse Sleeve10418
134 0380 000097 Kegelbolzen Cone bolt10419
135 0380 000106 Hutmutter Dome nut10420
136 0380 000105 6kt.-Schraube Hexagonal screw10421
137 0380 000104 Druckfeder Pressure spring10422
138 0380 000103 Kegelhülse Taper sleeve10423
139 0380 000102 Federstange Spring rod10424
140 0380 000108 Druckfeder Pressure spring10425
141 0246 000167 Druckfeder Pressure spring10426
142 0380 000110 Zyl.Schraube Cyl.head screw10427
143 0246 000169 Anschlagbolzen Stop bolt10428
144 0380 000089 Sperrfeder Drag spring10429
145 0211 000256 Zyl.Schraube Cyl.head screw10430
146 0420 000013 Filzteil Felt10431
* Beipackteile * Is included in the
Accessories
** Bitte die Länge ** Please give the
angeben! length!
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

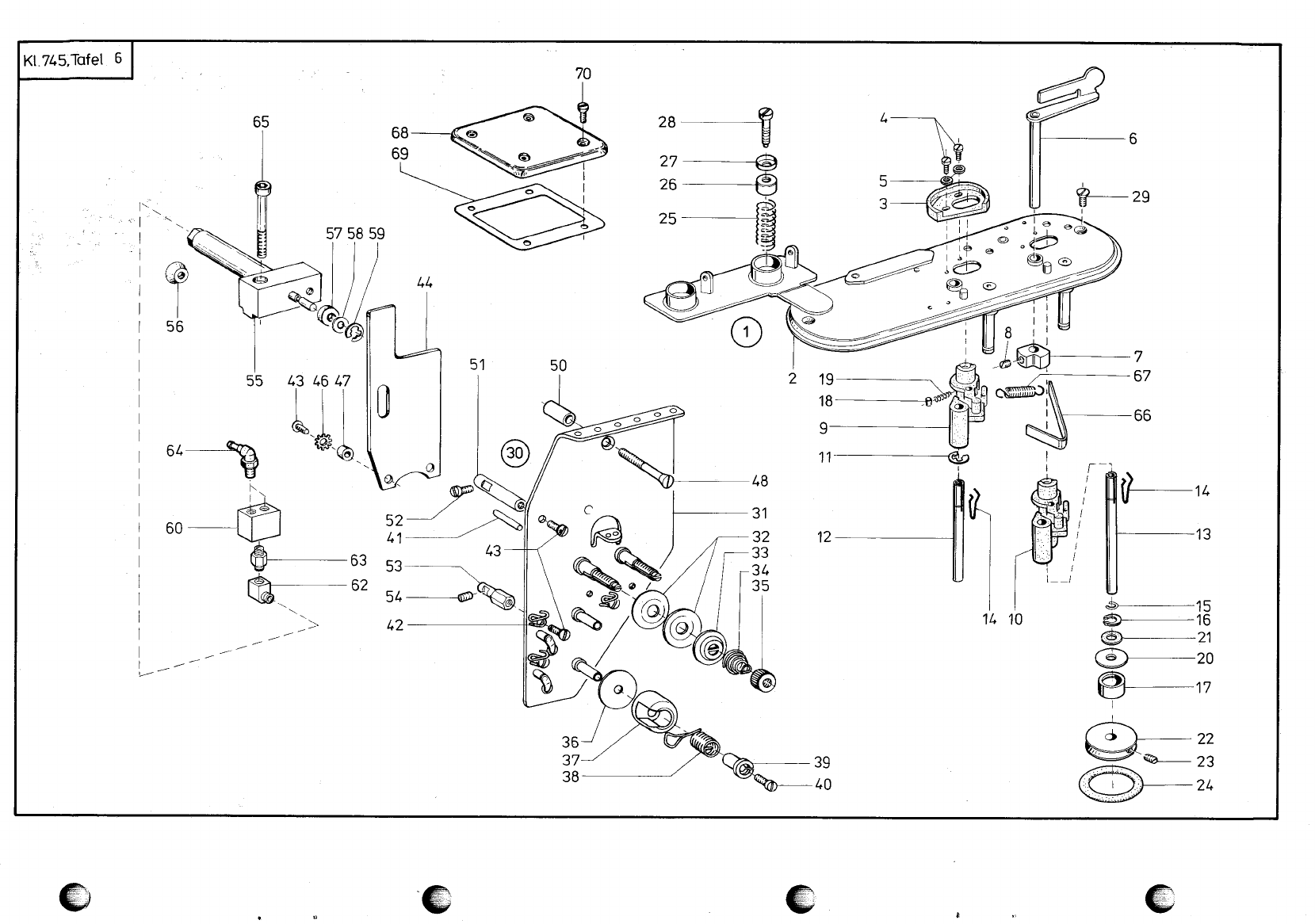

006Tafel/ Table: Seite/ Page: 1von/ of 2
0Teile der 935-246-11 Parts of 935-246-1110437
10935 100402 Spuler kpl. Bobbin winder cpl.10439
(best.aus Pos. (cons. of pos.
2 bis 28, 66 und 67) 2 up to 28, 66 and 67)
20244 000362 Spulerdeckel Bobbin cover10442
30211 001152 Fadenabweiser Thread repeller10443
40265 000407 Zyl.Schraube Cyl.head screw10444
50913 000629 Scheibe Washer10445
60244 000381 Spulerklappe Bobbin case flap10446
7216 000603k Schaltkloben Switch block cpl.10447
(mit Pos.8) (with pos.8)
80223 000648 Gewindestift Thread stud10449
90246 000466 Spulerbockz Bobbin winder support10450
kurz short
10 0244 000388 Spulerbock Bobbin winder support10452
lang long
11 211 000100a Sicher.Scheibe Lock washer10454
12 0246 000471 Spulerspindel Bobbin winder spindle10455
kurz, kpl. short, cpl.
(mit Pos.14,15,16) (with pos.14,15,16)
13 0291 000758 Spulerspinde, kpl Bobbin winder spindle10458
(mit Pos.14,15,16) cpl.with pos.14,15,16
14 0271 000275 Spezialfeder Special spring10460
15 0271 000276 Federring Spring ring10461
16 0211 000518 Greifring Gripring10462
17 0244 000398 Ring Ring10463
18 0244 000399 Zyl.Rolle Cyl.roll10464
19 0244 000400 Druckfeder Pressure spring10465
20 0244 000401 Scheibe Washer10466
21 0244 000396 Scheibe Washer10467
22 0211 000520 Spulerrad kpl. Bobbin winder wheel10468
(mit Pos.23) cpl. (with pos.23)
23 0223 005047 Gewindestift Threaded stud10470
24 0216 000591 Gummiring Rubberring10471
25 0244 000413 Druckfeder Pressure spring10472
26 0244 000414 Spannungshülse Tension sleeve10473
27 0244 000415 Spannungshülse Tension sleeve10474
28 0244 000416 Linsenschraube Fillister head screw10475
29 0722 000201 Senkschraube Countersunk screw10476
30 0246 004104 Fadenspannung kpl. Thread tightener cpl.10477
(best.aus pos.31 (cons. of.pos.31
bis 47) up to 47)
31 0246 004105 Halteblech Retaining plate10480
32 0211 050214 Spannungsscheibe Tension disc10481
33 0114 000202 Stegscheibe Stay disc10482
34 0004 000079 Spannungsfeder Tension spring10483
35 0211 000482 Rändelmutter Knurled nut10484
36 0246 004112 Scheibe Washer10485
37 0211 001012 Kapsel Case10486
38 0246 004111 Anzugsfeder Tension spring10487
39 0216 000507 Spannhülse Clamping sleeve10488
40 0216 000508 Zyl.Schraube Cyl.head screw10489
41 0240 000088 Auslösestift Detent pin10490
42 0265 005253 Fadenöse Thread loop10491
43 1001 009130 Linsenschraube Fillister head screw10492
44 246 000410a Auslöseblech Releasing plate10493
45 0739 000347 Zahnscheibe Tooth lock washer10494
47 0211 001017 Hülse Sleeve10495
48 0246 004120 Senkschraube Countersunk screw10496
50 246 000417a Buchse Bushing10497
51 0246 000415 Bolzen Bolt10498
52 0211 000464 Linsenschraube Fillister head screw10499
53 0935 100511 Distanzbolzen Distance bolt10500
54 0264 000762 Gewindestift Threaded stud10501
55 246 000423a Zylinder kpl. Cylinder kpl.10502
(mit Pos.56,57,58,59) (with pos.56,57,58,59)
56 0556 014030 Dichtring Gasket ring10504
57 0551 001802 Scheibe Washer10505
58 0216 000315 Scheibe Washer10506
59 0255 000129 Sicher.Scheibe Lock washer10507
60 0556 014291 3/2-Wege-Ventil 3/2-Distributor-valve10508
62 0238 010073 Winkelstück Square piece10509
63 Z116 000050 Doppelnippel Double nipple10510
64 0746 000768 Schl.Verschr. Hose coupling screw10511
65 0246 000438 Zyl.Schraube Cyl.head screw10512
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
006Tafel/ Table: Seite/ Page: 2von/ of 2
66 0244 000403 Blattfeder Leaf spring10513
67 0244 000404 Zugfeder Tension spring10514
68 0267 000482 Armdeckel Arm cover10515
69 0267 000483 Dichtung Gasket10516
70 0216 000120 Zyl.Schraube Cyl.head screw10517
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

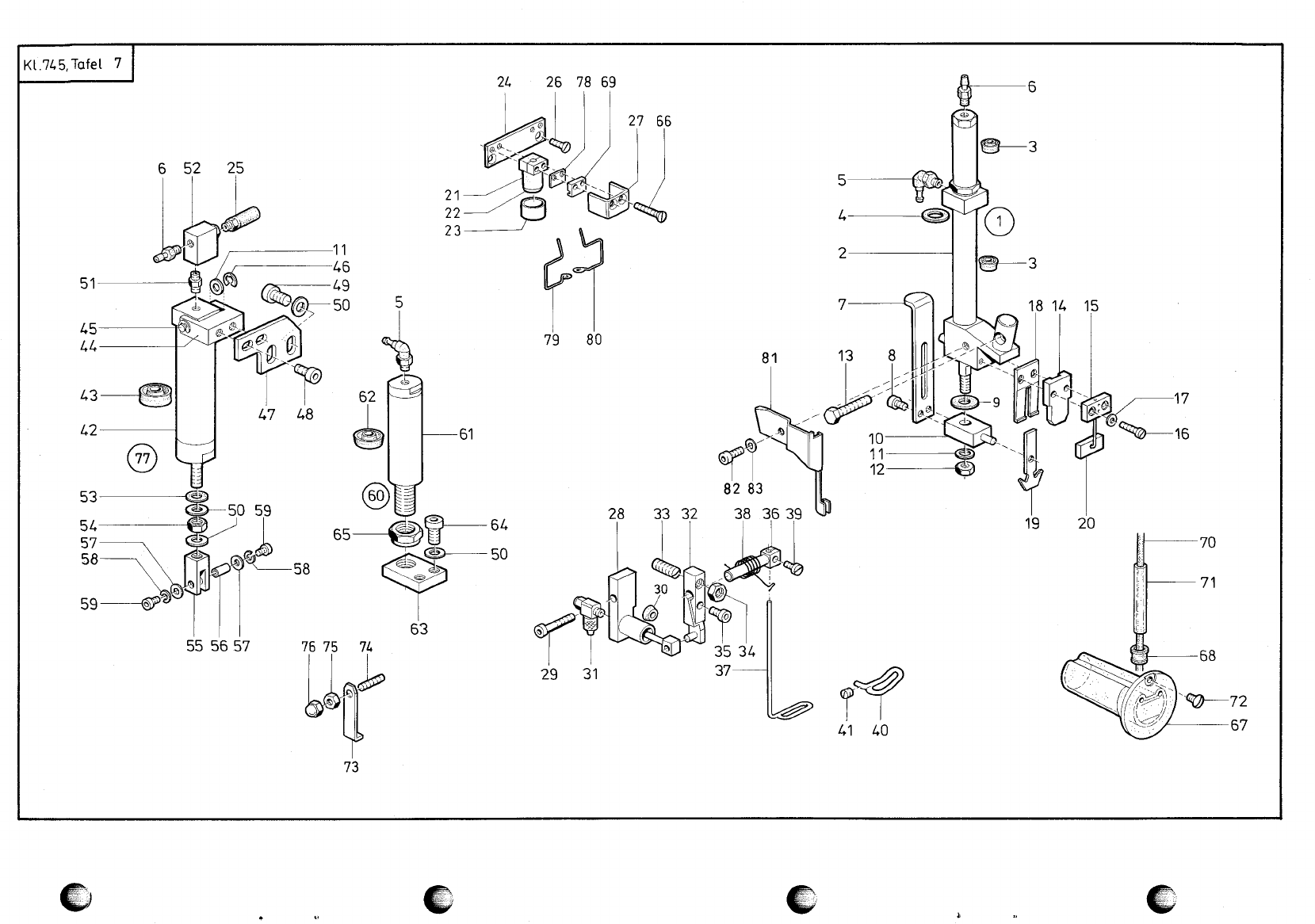

007Tafel/ Table: Seite/ Page: 1von/ of 2
Teile der 935-246-11 Parts of 935-246-11
10246 000586 Fadenfänger kpl. Thread gripping device10520
(best.aus Pos.2 bis 16 cpl.(cons.of pos.2 up
to 16)
20246 000587 Zylinder kpl. Cylinder cpl.10523
(mit Pos.3 und 4) (with pos.3 and 4)
30246 000348 Lippenring Lip seal10525
40246 000341 Dichtung Gasket10526
50746 000768 Steckverbindung Plug connector10527
60797 002016 Schlauchtülle Hose nozzle10528
70246 000359 Halteblech Holding plate10529
80246 000360 Zyl.Schraube Cyl.head screw10530
90570 000118 Scheibe Washer10531
10 0246 000591 Halter Holder10532
11 0024 000275 Scheibe Washer10533
12 MG8 000007d 6kt.-Mutter Hexagonal nut10534
13 911 000679a 6kt.-Mutter Hexagonal nut10535
14 0246 000593 Führungsstück Guide piece10536
15 0246 000596 Feder Spring10537
16 0246 000369 Zyl.Schraube Cyl.head screw10538
17 1005 000233 Scheibe Washer10539
18 0246 000594 Messer,f.8 und 10 mm Knife, for 8 and 10 mm10540
NA ND
18 0246 002439 Messer,f.12 und 14 mm Knife, for 12 and 14 mm10542
NA ND
19 0246 000595 Fadenfänger, f. 8 und Thread catcher, for 810544
10 mm NA and 10 mm ND
19 0246 002432 Fadenfänger, f.12 und Thread catcher, for 1210546
14 mm NA and 14 mm NA
20 0246 000599 Druckstück, für 8 und Pressure piece, for 810548
10 mm NA and 10 mm ND
20 0246 002440 Druckstück, für 12 und Pressure piece, for 1210550
14 mm NA and 14 mm NA
21 0798 424203 Klemmstück Clamping piece10552
22 0798 424202 Induktivgeber Proximity switch10553
23 0798 123920 Hülse Sleeve10554
24 0935 100541 Platte Plate10555
25 Z116 000049 Schalldämpfer Silencer10556
26 0744 024194 Senkschraube Countersunk screw10557
27 0935 100549 Winkel Angle10558
28 246 000527a Zylinder kpl. Cylinder kpl.10559
(mit Pos.30) (with pos.30)
29 Z111 000162 Zyl.Schraube Cyl.head screw10561
30 0556 014030 Lippenring Lip seal10562
31 0797 000413 Drosselventil Throttle valve10563
32 0246 000537 Antiebshebel kpl. Driving lever cpl.10564
(mit Pos.33,34,35) (with pos.33,34,35)
33 0265 008566 Gewindestift Threaded stud10566
34 0556 000669 6kt.-Mutter Hexagonal nut10567
35 0570 000912 Zyl.Schraube Cyl.head screw10568
36 0246 000546 Achse Axle10569
37 0246 000548 Fadenziehdraht Thread pull wire10570
38 0246 000549 Drehfeder Torsion spring10571
39 0569 001922 Zyl.Schraube Cyl.head screw10572
40 0246 000419 Fadenführung Thread guide10573
41 0531 000471 Gewindestift Threaded stud10574
42 0246 004222 Zylinder kpl. Cylinder cpl.10575
(mit Pos.43) (with pos.43)
43 0746 001547 Lippenring Lip seal10577
44 0246 004241 Gabelstück Fork piece10578
45 0246 004242 Bolzen Bolt10579
46 0570 000138 Sicher.Scheibe Lock washer10580
47 0246 004071 Platte Plate10581
48 0744 001509 Zyl.Schraube Cyl.head screw10582
49 0742 040277 Zyl.Schraube Cyl.head screw10583
50 0557 000263 Scheibe Washer10584
51 Z116 000050 Doppelnippel Double nipple10585
52 0797 000405 Ventil Valve10586
53 0746 012897 Scheibe Washer10587
54 MG43 000409 6kt.-Mutter Hexagonal nut10588
55 0246 004063 Kloben Block10589
56 0246 004067 Gewindebuchse Threaded bushing10590
57 0570 000975 Scheibe Washer10591
58 0246 004069 Federring Spring ring10592
59 0246 004070 Zyl.Schraube Cyl.head screw10593
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
007Tafel/ Table: Seite/ Page: 2von/ of 2
60 246 002561a Zylinder kpl. (best. (Cylinder cpl.( cons of10594
aus Pos.5,61,62,63,65) pos.5,61,62,63,65)
61 0246 002561 Zylinder kpl. Cylinder cpl.10596
(mit Pos.62) (with pos.62)
62 0246 002566 Lippenring Lip seal10598
63 0246 002579 Bef.Stück Fastening piece10599
64 0246 000984 Zyl.Schraube Cyl.head screw10600
65 0246 002578 6kt.-Mutter Hexagonal nut10601
66 Z112 001739 Senkschraube Countersunk screw10602
67 0933 001533 Ölbehälter Oil container10603
68 0211 000806 Verschlußstopfen Plug10604
69 0935 100545 Lagerbock Bearing block10605
70 002 58800500 Öldocht ** Oil wick *10606
71 002 89300125 Ölschlauch * Oil hose *10607
72 1001 009130 Linsenschraube Fillister head screw10608
73 0935 100342 Winkel Angle10609
74 0911 000445 Gewindestift Threaded stud10610
75 0211 003186 6kt.-Mutter Hexagonal nut10611
76 0739 005012 Hutmutter Cup nut10612
77 0246 004221 Zylinder kpl. Cylinder cpl.10613
(best.aus Pos.6,11, (cons.of pos.6,11,
25,42 bis 58, 25,42 up to 48,
50 bis 59) 50 up to 59)
78 0935 100548 Platte Plate10617
79 0935 100546 Fadenführung links Thread guide, left hand10618
80 0935 100547 Fadenführung rechts Thread guide,right hand10619
81 0935 100878 Messerschutz Knife guard10620
82 0744 001968 Zyl.Schraube Cyl.head screw10621
83 0569 001895 Scheibe Washer10622
* Bitte die Länge * Pleas give the
angeben length
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
008Tafel/ Table: Seite/ Page: 1von/ of 3

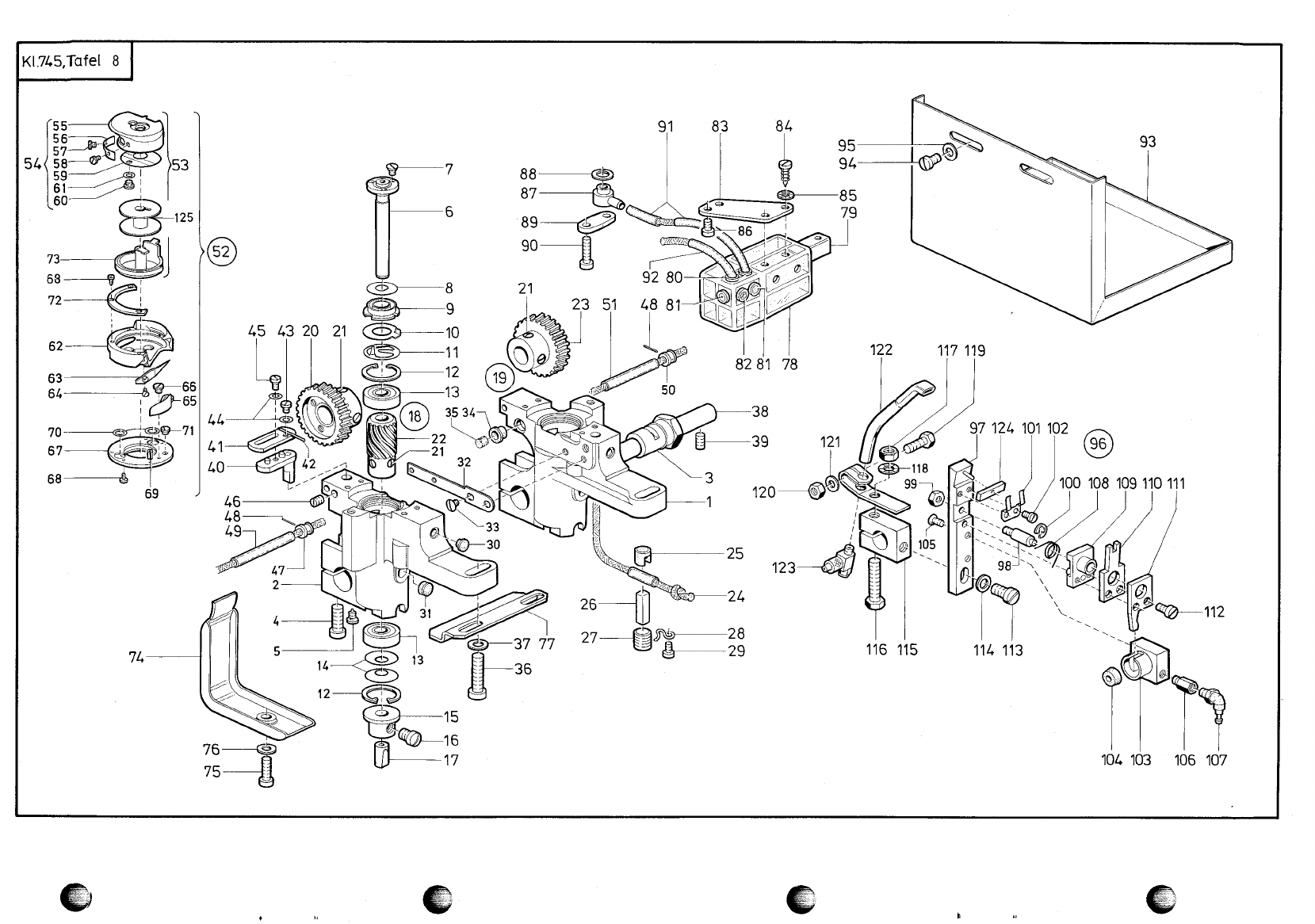

0Teile der 935-246-11 Parts of 935-246-1110626
10246 003003 Greifergehäuse, re. Hook housing,right hand10628
kpl.(mit Pos.3.4.5) cpl.(with pos.3,4,5)
20246 003004 Greifergehäuse, li. Hook housing, left hand10630
kpl.(mit Pos.3,4,5) cpl.(with pos.3,4,5)
30244 000677 Exzenterbuchse Eccentric bushing10632
40650 000292 Zyl.Schraube Cyl.head screw10633
50420 000036 Zyl.Schraube Cyl.head screw10634
60244 000681 Greiferwelle Hook shaft10635
70244 000685 Senkschraube Countersunk screw10636
80244 000682 Abstreifblech Oil wiping plate10637
9211 000646a Ölscheibe Oil disc10638
10 0244 000684 Scheibe Washer10639
11 0265 000887 Federscheibe Spring washer10640
12 0211 000025 Sicher.Ring Circlip10641
13 0211 000024 Kugellager Ball bearing10642
14 0211 000027 Tellerfeder Cup spring10643
15 0246 000687 Buchse kpl. Bushing cpl.10644
(mit Pos.16= (with pos.16)
16 216 000068a Linsenschraube Fillister head screw10646
17 0246 000690 Druckstift Pressure pin10647
18 0744 000705 Schraubenradpaar kpl. Pair of gear wheels cpl10648
(best.aus Pos.20, (cons.of pos.20,
21,22) 21,22)
19 0244 000696 Schraubenradpaar kpl. Pair of gear wheels cpl10651
(best.aus Pos.21, (cons.of pos.21,
22,23) 22,23)
20 0244 000707 Schraubenrad kpl. Gear wheel cpl.10654
(mit Pos.21) (with pos.21)
21 0223 000237 Gewindestift Threaded stud10656
22 0244 000701 Schraubenrad kpl. Gear wheel cpl.10657
(mit Pos.21) (with pos.21)
23 0244 000698 Schraubenrad kpl. Gear wheel cpl.10659
(mit Pos.21) (with pos.21)
24 002 58890530 Öldocht * Oil wick *10661
25 0265 000753 Druckhülse Pressure sleeve10662
26 0244 000724 Druckstab Pressure pin10663
27 0211 000634 Gewindestift Threaded stud10664
28 0211 000635 Arretierfeder Arrester spring10665
29 1001 009128 Zyl.Schraube Cyl.head screw10666
30 0219 000321 Verschlußkappe Cap10667
31 1001 001162 Verschlußkappe Cap10668
32 0244 000773 Dochthalterung Wick holder10669
33 1001 009130 Linsenschraube Fillister head screw10670
34 0244 000771 Hülse Sleeve10671
35 0244 000772 Filzteil Felt10672
36 0211 000031 Zyl.Schraube Cyl.head screw10673
37 0557 000263 Scheibe Washer10674
38 0244 000784 Lagerbolzen Bearing bolt10675
39 0216 001146 Gewindestift Threaded stud10676
40 0244 000831 Lasche Shackle10677
41 0244 000834 Halter kpl. Holder cpl.10678
(mit Pos.42,43,44) (with pos.42,43,44)
42 0244 000836 Drahtstift Wire pin10680
43 0702 000063 Zyl.Schraube Cyl.head screw10681
44 1005 000233 Scheibe Washer10682
45 0556 001686 Zyl.Schraube Cyl.head screw10683
46 0421 000222 Gewindestift Threaded stud10684
47 211 000084k Öldocht kpl. Oil wick cpl.10685
(mit Pos.48) (with Pos.48)
48 0211 000089 Drahtstift Wire pin10687
49 002 89300060 Schlauch * Hose *10688
50 211 000083k Öldocht kpl. Oil wick cpl.10689
(mit Pos.48) (with pos.48)
51 002 89300060 Schlauch * Hose *10691
52 0935 100751 Greifer kpl.(best.aus Hook cpl.(cons.of10692
Pos.53 bis 73) pos.53 up to 73)
53 0935 100771 Spul.-Gehäuse Ober- Upper bobbin casing10694
und Unterteil kpl. and lower bobbin
(best.aus pos.54 casing cpl.(cons.of
und 73) pos.54 and 73)
54 0935 100781 Spul.-Gehäuse Ober- Upper bobbin casing10698
teil kpl.(best.aus cpl.(cons.of pos.
Pos.55 bis 61) 55 up to 61)
55 0935 100782 Spul.-Gehäuse Oberteil Upper bobbin casing10701
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
008Tafel/ Table: Seite/ Page: 2von/ of 3
56 0935 100783 Spannungsfeder Tension spring10702
57 0244 000992 Regulierschraube Adjusting screw10703
58 0211 000936 Zyl.Schraube Cyl.head screw10704
59 0935 100789 Bremsfeder Brake spring10705
60 0244 001038 Zyl.Schraube Cyl.head screw10706
61 246 000909b Scheibe Washer10707
62 0244 001022 Greifer kpl. Hook cpl.10708
(mit Pos.63 bis 72) With pos.63 up to 72)
63 0244 000968 Greiferspitze Hook tongue10710
64 211 000921a Senkschraube Countersunk screw10711
65 0244 001023 Nadelschutz Needle guard10712
66 0902 000428 Zyl.Schraube Cyl.head screw10713
67 0244 001027 Ölring Oil ring10714
68 0244 001029 Zyl.Schraube Cyl.head screw10715
69 0244 001026 Spannhülse Clamping sleeve10716
70 0244 001028 Gummiring Rubber ring10717
71 0244 001024 Exzenter Eccentric10718
72 0244 000970 Greiferdeckel Hook cover10719
73 0246 003042 Spul.-Geh.Unterteil Lower bobbin casing10720
74 0935 100741 Ölfangschale Oil tray10721
75 0902 000602 Zyl.Schraube Cyl.head screw10722
76 0216 000157 Dichtung Gasket10723
77 0244 000808 Schutzblech Guard plate10724
78 0246 000821 Ölbehälter Oil box10725
79 0556 003088 Bef.-Stück Fastening piece10726
80 0211 000806 Verschlußkappe Cap10727
81 0556 003086 Verschlußkappe Cap10728
82 0556 000087 Füllstopfen Filling plug10729
83 0246 000827 Halteblech Retaining plate10730
84 0744 001115 Blechschraube Sheet metallscrew10731
85 0739 000347 Zahnscheibe Tooth lock washer10732
86 0223 000700 Zyl.Schraube Cyl.head screw10733
87 0244 000791 Ölflansch Oil flange10734
88 0244 000795 Dichtung Gasket10735
89 0244 000796 Lasche shackle10736
90 0216 000046 Zyl.Schraube Cyl.head screw10737
91 002 89300100 Schlauch * Hose *10738
92 002 89300100 Schlauch * Hose *10739
93 0935 100851 Ölblech Oil tray10740
94 0223 000092 Linsenschraube Fillister head screw10741
95 0024 000275 Scheibe Washer10742
96 0246 000922 Fadenabschneider kpl. Thread cutter cpl.10743
(best.aus Pos. (cons. of pos.
97 bis 123) 97 up to 123)
97 0246 000923 Aufnahmeleiste Take-up reglet10746
98 0246 000927 Bolzen Bolt10747
99 0202 000704 6kt.-Mutter Hexagonal nut10748
100 0255 000129 Sicher.Scheibe Lock washer10749
101 0246 000930 Blattfeder Leaf spring10750
102 0739 000297 Zyl.Schraube Cyl.head screw10751
103 0246 000931 Zylinder kpl. Cylinder cpl.10752
(mit Pos.104) (with pos.104)
104 0246 000937 Lippenring Lip seal10754
105 0420 000324 Senkschraube Countersunk screw10755
106 0746 002208 Verbindungsstück Connecting piece10756
107 0746 000768 Schl.-Verbindung Hose connector10757
108 0246 000941 Drehfeder Torsion spring10758
109 0246 000942 Aufnahmeplatte Take-up plate10759
110 0246 000945 Übertr.-Hebel Transfer lever10760
111 0246 000946 Hebel Lever10761
112 0216 000120 Zyl.Schraube Cyl.head screw10762
113 0240 001027 Zyl.Schraube Cyl.head screw10763
114 0557 000263 Scheibe Washer10764
115 0246 000951 Klemmstück kpl. Clamping piece cpl.10765
(mit Pos.116) (with pos.116)
116 0556 001653 6kt.-Schraube Hexagonal screw10767
117 MG43 000408 6kt.-Mutter Hexagonal nut10768
118 0211 000609 Zahnscheibe Tooth lock washer10769
119 0265 008878 6kt.-Schraube Hexagonal screw10770
120 0237 000202 6kt.-Mutter Hexagonal nut10771
121 0024 000275 Scheibe Washer10772
122 0246 000959 Tülle Blowing pipe10773
123 0797 000411 Drosselventil Throttle valve10774
124 0246 000955 Keil (zu Messer) Block (to knife)10775
125 0246 003058 Spule Bobbin10776
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
008Tafel/ Table: Seite/ Page: 3von/ of 3
* Bitte die Länge * Please give the
angeben lenth
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

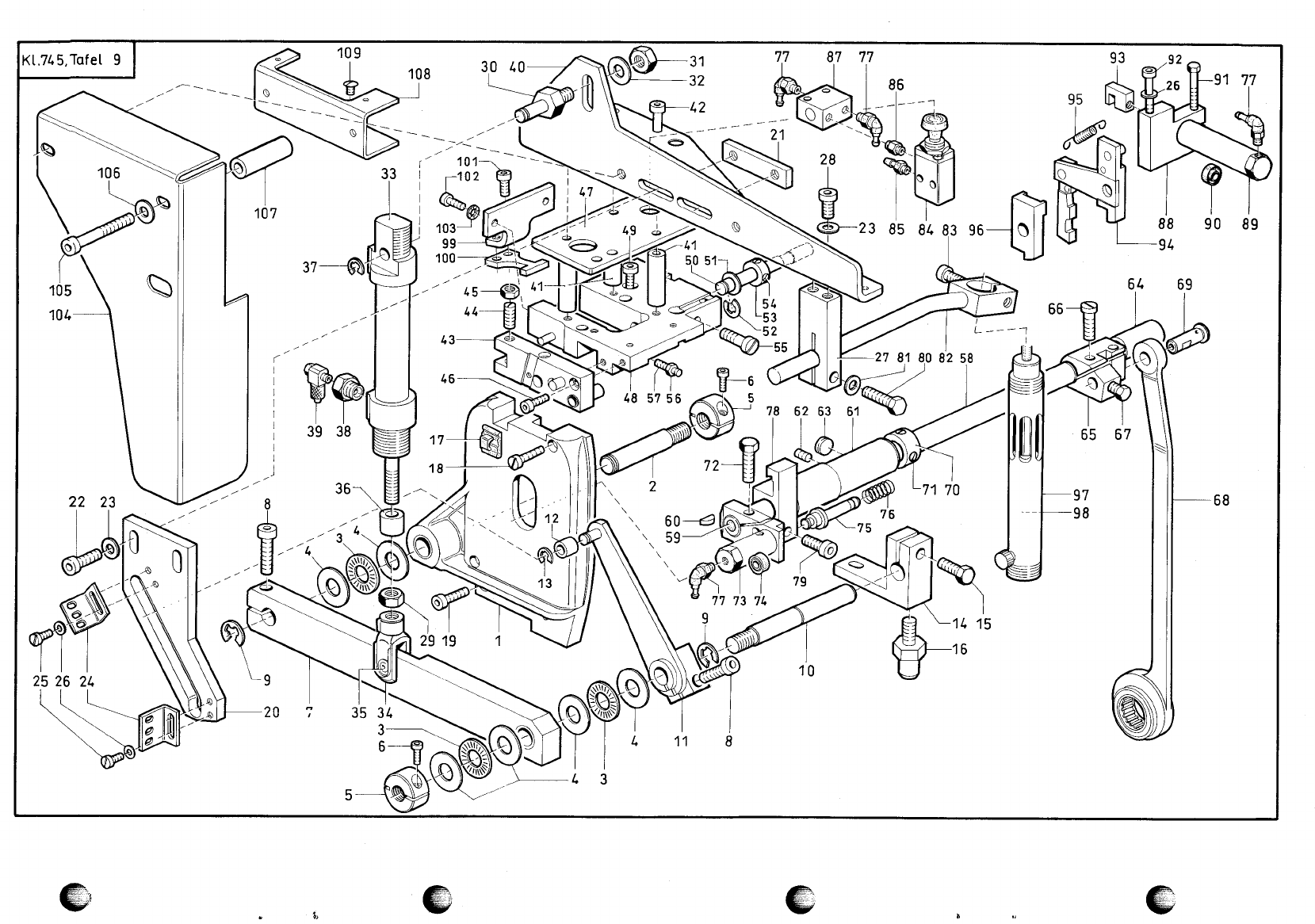

009Tafel/ Table: Seite/ Page: 1von/ of 2
0Teile der 935-246-11 Parts of 935-246-1110780
10793 022006 Kopfdeckel Head cover10782
20793 022010 Bolzen Bolt10783
30793 022011 Axial-Nadelkranz Bearing Washer10784
40793 022012 Scheibe Washer10785
50793 022014 Klemmring kpl. Clamping ring cpl.10786
(mit Pos.6) (with Pos.6)
60238 017029 Zyl.Schraube Cyl.head screw10788
70793 022018 Hebel kpl. Lever cpl.10789
(mit Pos.8) (with pos.8)
80570 001594 Zyl.Schraube Cyl.head screw10791
90216 000656 Sicher.Scheibe Lock washer10792
10 0793 022027 Bolzen Bolt10793
11 0793 022031 Hebel kpl. Lever cpl.10794
(mit Pos.8,12,13) (with pos.8,12,13)
12 Z111 000157 Rolle Roll10796
13 0570 000138 Sicher.Scheibe Lock washer10797
14 0793 022042 Klemmstück kpl. Clamping piece cpl.10798
(mit Pos.15) (with pos.15)
15 0719 000127 6kt.-Schraube Hexagonal screw10800
16 0793 022046 Aufnahmebolzen Retaining bolt10801
17 0798 120701 Leitungsclip Cable clip10802
18 0211 000496 Zyl.Schraube Cyl.head screw10803
19 0211 000373 Zyl.Schraube Cyl.head screw10804
20 0793 022058 Führungsstück Guide piece10805
21 0793 022059 Lasche Shackle10806
22 0570 001392 Zyl.Schraube Cyl.head screw10807
23 MG43 002510 Scheibe Washer10808
24 0793 022063 Winkel Angle10809
25 0570 000912 Zyl.Schraube Cyl.head screw10810
26 0798 000795 Scheibe Washer10811
27 0793 022205 Klemmstück kpl. Clamping piece cpl.10812
(mit Pos.80 und 81) (with pos.80 and 81)
28 0742 040277 Zyl.Schraube Cyl.head screw10814
29 720 000042a 6kt.-Mutter Hexagonal nut10815
30 0793 022081 Bolzen bolt10816
32 0720 000043 Scheibe Washer10817
33 0797 001516 Zylinder Cylinder10818
34 0793 022086 Gabelkopf Fork head10819
35 0793 022087 ES-Bolzen Clamping bolt10820
36 0238 017035 Buchse Bushing10821
37 0744 003142 Sicher.Scheibe Lock washer10822
38 Z120 000362 Reduzierstück Reducin piece10823
39 0797 000412 Drosselventil Throttle valve10824
40 0793 022203 Winkel Angle10825
41 0746 002040 Distanzhülse Distance sleeve10826
42 P121 000062 Zyl.Schraube Cyl.head screw10827
43 246 000123k Platte Plate10828
44 0216 000068 Gewindestift Threaded stud10829
45 0216 000660 6kt.-Mutter Hexagonal nut10830
46 0744 020778 Zyl.Schraube Cyl.head screw10831
47 0935 102202 Platte Plate10832
48 246 000122a Lagerplatte Bed plate10833
49 0246 000130 Zyl.Schraube Cyl.head screw10834
50 0246 000139 Achse Axle10835
51 0570 000117 Scheibe Washer10836
52 0744 003142 Sicher.Scheibe Lock washer10837
53 0246 000141 Stellring kpl. Set collar cpl.10838
(mit Pos.54) (with pos.54)
54 0420 000328 Gewindestift Threaded stud10840
55 0246 000140 Zyl.Schraube Cyl.head screw10841
56 0202 000704 6kt.-Mutter Hexagonal nut10842
57 0911 000445 Gewindestift Threaded stud10843
58 0246 000271 Welle shaft10844
59 0219 000321 Verschlußkappe Cap10845
60 0945 000689 Scheibenfeder plate spring10846
61 0246 001040 Lager Bearing10847
62 0216 001146 Gewindestift Threaded stud10848
63 0212 000047 Gewindestift Threaded stud10849
64 0246 000282 Lager Bearing10850
65 0246 000284 Kloben kpl. Block cpl.10851
(mit Pos.66 und 67) (with pos. 66 and 67)
66 0216 000658 Zyl.Schraube Cyl.head screw10853
67 0246 000287 6kt.-Schraube Hexagonal screw10854
68 0246 000304 Zugstange Draw bar10855
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
009Tafel/ Table: Seite/ Page: 2von/ of 2
69 0246 000289 Bolzen Bolt10856
70 556 001099k Stellring kpl. Set Collar cpl.10857
(mit Pos.71) (with pos.71)
71 0420 000084 Gewindestift Threaded stud10859
72 0556 000645 6kt.-Schraube Hexagonal screw10860
73 0246 000311 Zylinder kpl. Cylinder cpl.10861
(mit Pos.72 und 74) (with pos.72 and 74)
74 0246 000348 Lippenring Lip seal10863
75 246 000322a Bolzen Bolt10864
76 0246 000320 Druckfeder Pressure spring10865
77 0746 000768 Stecknippel Plug nipple10866
78 0246 001037 Klemmhebel kpl. Clamping lever cpl.10867
(mit Pos.79) (with pos.79)
79 0556 000362 Zyl.Schraube Cyl.head screw10869
80 K994 042147 6kt.-Schraube Hexagonal screw10870
81 0793 025006 Scheibe Washer10871
82 0793 021428 Halter kpl. Holder cpl.10872
(mit Pos.83) (with pos.83)
83 0742 002036 Zyl.Schraube Cyl.head screw10874
84 0797 000109 3/2-Wegeventil 3/2-Distributor-valve10875
85 0797 002016 Schlauchtülle Hose nozzle10876
86 Z116 000050 Doppelnippel Double nipple10877
87 0556 014291 Oder-Baustein Valve10878
88 0935 102209 Klemmbock Clamping block10879
89 0935 102105 Zylinder kpl. Cylinder cpl.10880
(mit Pos.90) (with pos.90)
90 0211 054075 Lippenring Lip seal10882
91 K994 041577 6kt.-Schraube Hexagonal screw10883
92 K993 910937 Zyl.Schraube Cyl.head screw10884
93 0246 000250 Gabelkopf Fork head10885
94 0246 001011 Schalthebel, rechts Switch lever,10886
right hand
95 0246 001035 Zugfeder Draw spring10888
96 0246 004076 Hebel Lever10889
97 0798 281502 Markier.Leuchte kpl. Mark.lamp cpl.10890
(mit Pos.98) (with pos.98)
98 0798 281510 Glühlampe Filament bulb10892
99 0246 001047 Winkel Angle10893
100 0246 001048 Sperre Blocking device10894
101 0246 001049 Zyl.Schraube Cyl.head screw10895
102 0216 000088 Zyl.Schraube Cyl.head screw10896
103 0911 000267 Zahnscheibe Tooth lock washer10897
104 0793 022211 Schutzkappe Protective cover10898
105 K993 911337 Zyl.Schraube Cyl.head screw10899
106 MG43 002510 Scheibe Washer10900
107 0793 022212 Buchse Bushing10901
108 0793 020135 Gehäuse Housing10902
109 1001 009130 Linsenschraube Fillister head screw10903
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

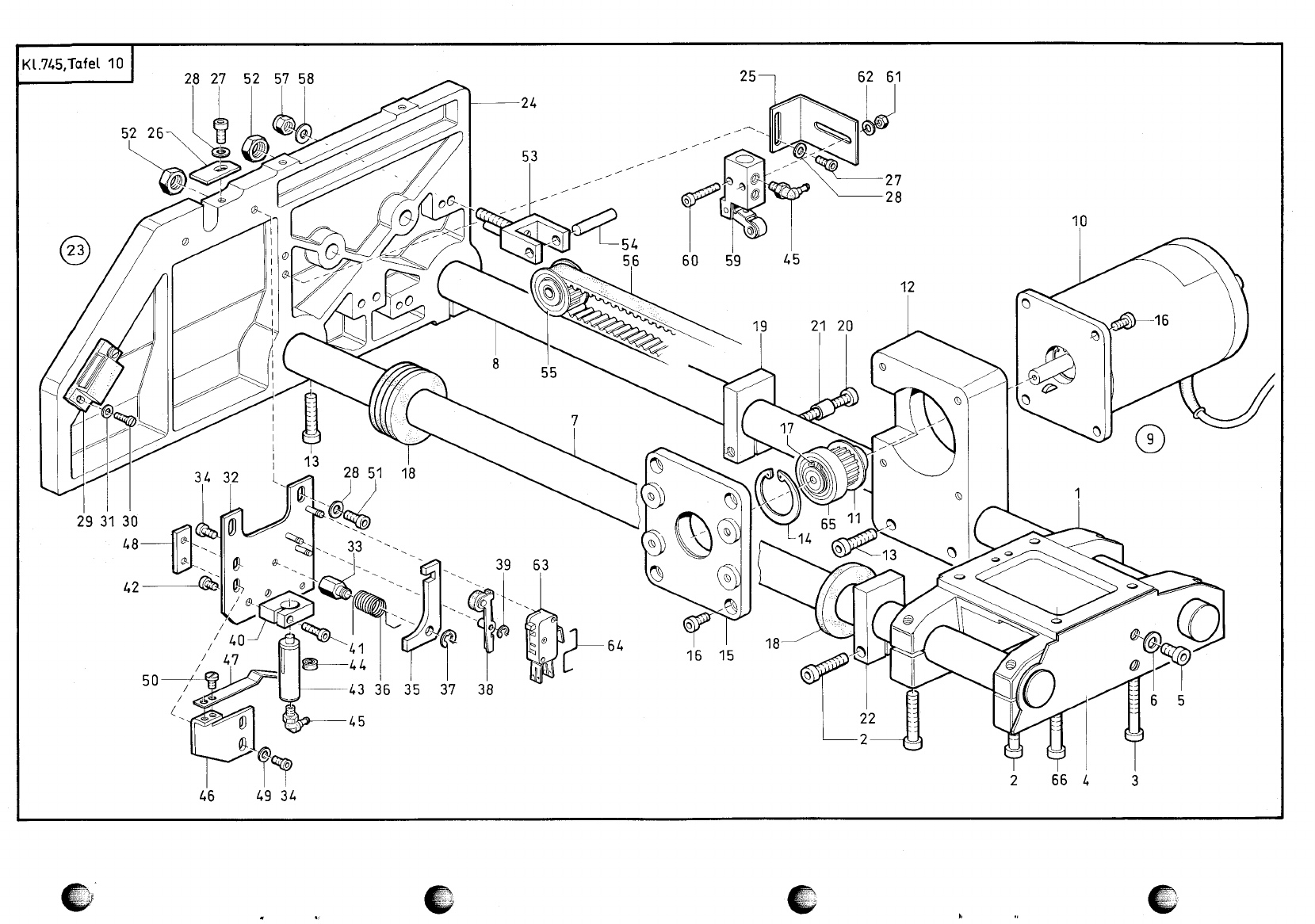

010Tafel/ Table: Seite/ Page: 1von/ of 1
10792 022141 Lagerbock kpl. Bearing block cpl.10904
(mit Pos.2) (with Pos.2)
20212 004882 Zyl.Schraube Cyl.head screw10906
30570 001368 Zyl.Schraube Cyl.head screw10907
40792 030018 Platte Plate10908
50742 040277 Zyl.Schraube Cyl.head screw10909
6Mg43 002510 Scheibe Washer10910
70792 005021 Welle, links Shaft, left hand10911
80792 005022 Welle, rechts Shaft, right hand10912
90792 035032 Schrittmotor kpl. Stepping motor cpl.10913
(best.aus Pos.10 (cons. of pos.10
bis 16) up to 16)
10 0973 482394 Schrittmotor Stepping motor10916
11 0792 035042 Ritzel Pinion10917
12 0792 035052 Lagerbock Bearing block10918
13 0570 001594 Zyl.Schraube Cyl.head screw10919
14 0744 020505 Sicher.Ring Circlip10920
15 0792 035056 Deckel Cover10921
16 0246 001049 Zyl.Schraube Cyl.head screw10922
17 0714 000188 Sicher.Ring Circlip10923
18 0742 041326 Ring Ring10924
19 0792 005045 Klemmstück kpl. Clamping piece cpl.10925
(mit Pos.20 und 21) (with pos.20 and 21)
20 0746 001077 Zyl.Schraube Cyl.head screw10927
21 558 000312a Buchse Bushing10928
22 0792 005049 Klemmstück kpl. Clamping piece cpl.10929
(mit Pos.2) (with pos.2)
23 0792 005121 Klemmbock kpl. Clambing block cpl.10931
(best.aus Pos.13, (cons. of pos.13,
24 bis 50) 24 up to 50)
24 0792 005123 Klemmbock Clamping block10934
25 0792 005127 Winkel Angle10935
26 0792 005128 Anschlag Stop10936
27 0265 000565 Zyl.Schraube Cyl.head screw10937
28 0744 050243 Scheibe Washer10938
29 0792 005731 Magnethalter Magnet holder10939
30 1001 000360 Zyl.Schraube Cyl.head screw10940
31 1005 000233 Scheibe Washer10941
32 0792 005752 Platte plate10942
33 0792 005757 Bolzen Bolt10943
34 0746 001033 Zyl.Schraube Cyl.head screw10944
35 0792 005761 Hebel Lever10945
36 0792 005762 Drehfeder Torsion sprin10946
37 211 000100a Sicher.Scheibe Lock washer10947
38 0746 003259 Gelenkhebel Articulated lever10948
39 1001 009228 Sicher.Scheibe Lock washer10949
40 0792 005766 Klemmstück kpl. Clamping piece cpl.10950
(mit Pos.41) (with pos.41)
41 0744 020778 Zyl.Schraube Cyl.head screw10952
42 0246 000360 Zyl.Schraube Cyl.head screw10953
43 0246 000968 Zylinder kpl. Cylinder cpl.10954
(mit Pos.44) (with Pos.44)
44 0556 014030 Lippenring lip seal10956
45 0746 000768 Steckverbindung Plug nipple10957
46 0792 005781 Winkel Angle10958
47 0792 005782 Blattfeder leaf spring10959
48 0570 001228 Gewindelasche Threaded shackle10960
49 0798 000795 Scheibe Washer10961
50 0223 000723 Zyl.Schraube Cyl.head screw10962
51 0744 001509 Zyl.Schraube Cyl.head screw10963
52 0556 014146 6kt.-Mutter Hexagonal nut10964
53 0792 035252 Gabel Fork10965
54 0742 001584 Zyl.Stift Cylinder pin10966
55 0792 035257 Ritzel Pinion10967
56 K999 211028 Zahnriemen Toothed belt10968
57 0793 000316 Stop Mutter Stop nut10969
58 MG43 002510 Scheibe Washer10970
59 Z112 000611 3/2-Wegeventil 3/2-Distributor valve10971
60 Z111 000162 Zyl.Schraube Cyl.head screw10972
61 0202 000704 6kt.-Mutter Hexagonal nut10973
62 0798 000795 Scheibe Washer10974
63 0739 000878 Mikroschalter Micro switch10975
64 0742 021574 Sicher. Draht Safety wire10976
65 0996 085730 Rillenkugellager Grooved ball bearing10977
66 0570 001594 Zyl.Schraube Cyl.head screw10978
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

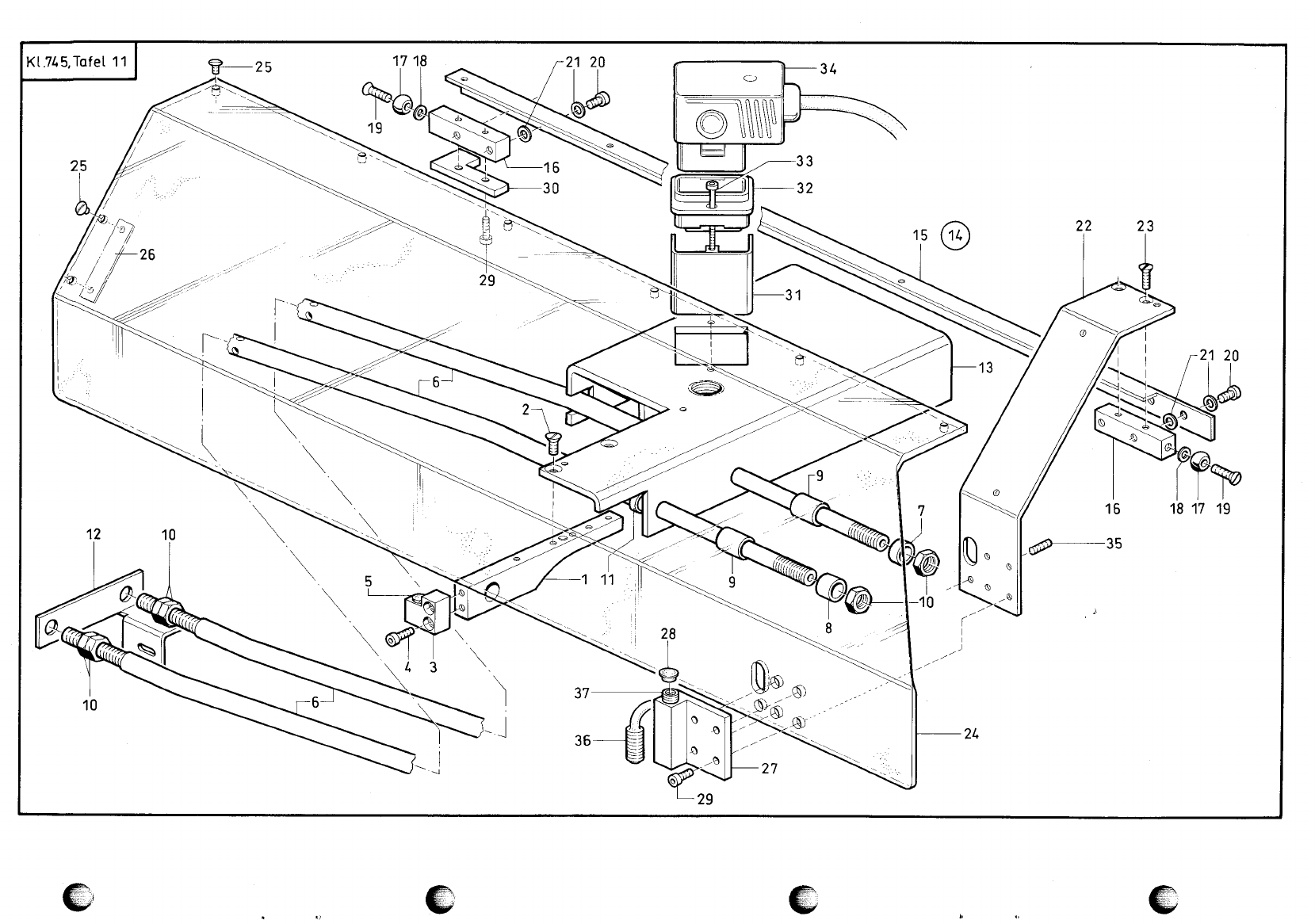

011Tafel/ Table: Seite/ Page: 1von/ of 1
10792 005161 Halter Holder10979
20569 002900 Senkschraube Countersunk screw10980
30792 005165 Anschlag kpl. Stop cpl.10981
(mit Pos.5) (with pos.5)
40744 020778 Zyl.Schraube Cyl.head screw10983
50746 001418 Stopfen Plug10984
60792 005141 Strebe Prop10985
70742 041385 Buchse Bushing10986
80965 000298 Buchse Bushing10987
90742 041387 Buchse Bushing10988
10 0556 014146 6kt.-Mutter Hexagonal nut10989
11 0742 041386 Buchse Bushing10990
12 0792 030071 Winkel Angle10991
13 0792 030074 Haltewinkel Holding angle10992
14 0792 005701 Abdeckhaube kpl. Covering cap cpl.10993
(best.aus Pos.15 bis (cons. of pos. 15
30, 35) up to 30, 35)
15 0792 005703 Leiste Reglet10996
16 0792 005706 Halter Holder10997
17 0933 079123 Rolle Roll10998
18 0739 000595 Scheibe Washer10999
19 0570 002382 Senkschraube Countersunk screw11000
20 0265 000565 Zyl.Schraube Cyl.head screw11001
21 0744 050243 Scheibe Washer11002
22 0792 005714 Winkel Angle11003
23 0902 000097 Senkschraube Countersunk screw11004
24 0792 005717 Abdeckhaube * Covering cap *11005
25 1001 009130 Linsenschraube Fillister head screw11006
26 0792 005720 Lasche Shackle11007
27 0792 005721 Halter Holder11008
28 0911 000150 Verschlußkappe Cap11009
29 0744 001968 Zyl.Schraube Cyl.head screw11010
30 0792 005729 Anschlag Stop11011
31 0793 064882 Abdeckblech Covering plate11012
32 0798 480911 Einbaukontaktträger Contact carrier11013
33 0793 064888 Zyl.Schraube Cyl.head screw11014
34 0798 480912 Winkelkontaktträger Contact carrier11015
35 0746 001315 Gewindestift Threaded stud11016
36 0798 361031 Empfänger Light barrier(receiver)11017
37 0792 005724 Gew.Buchse Threaded bushing11018
00792 030176 Abdeckhaube Covering cap11020
(Blech) nicht (tin sheet)
abgebildet not illustr.
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

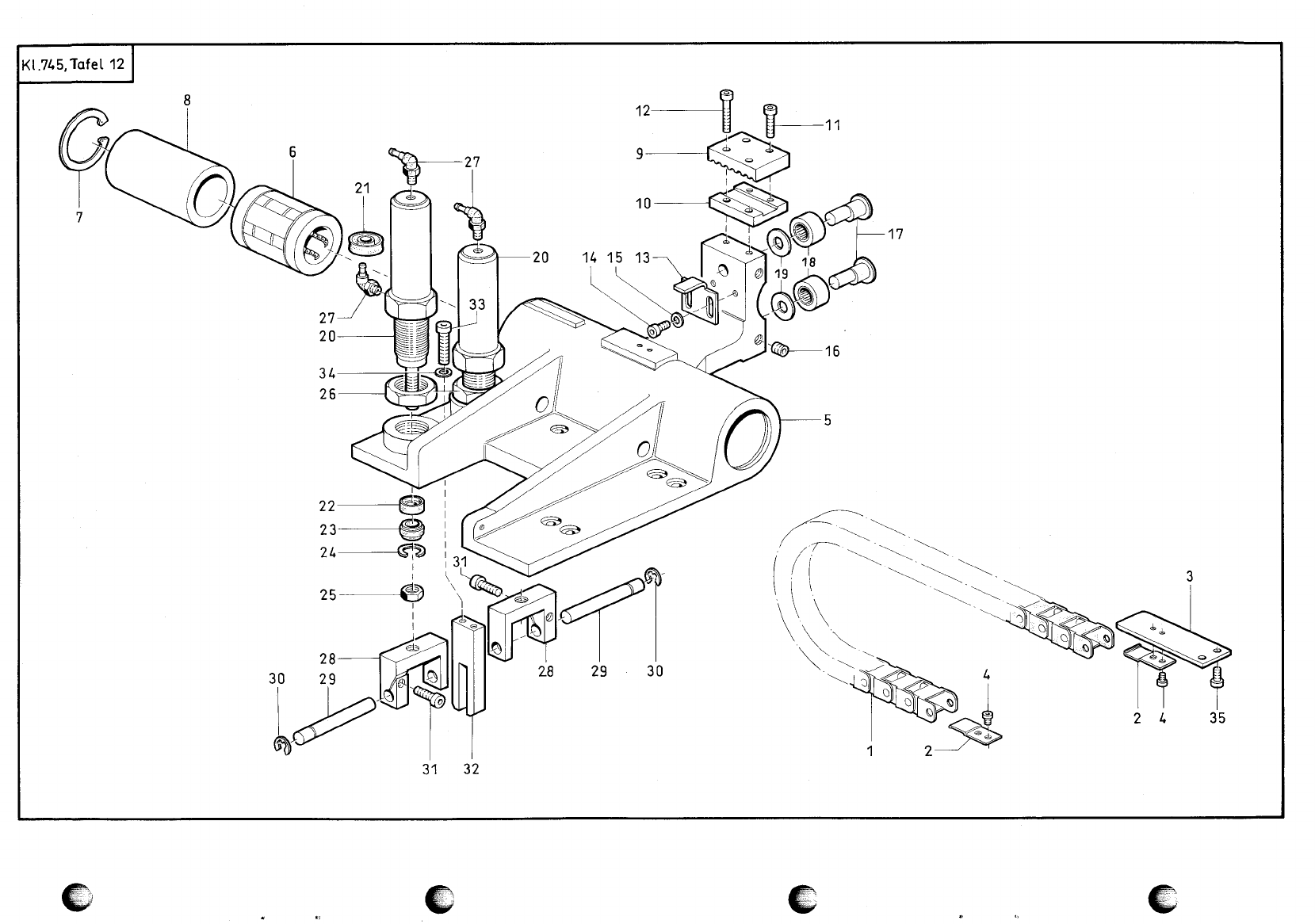

012Tafel/ Table: Seite/ Page: 1von/ of 1
1K999 211041 Energiekette Protective chain11023
20999 211042 Anschlußelement Coupier piece11024
30792 030164 Platte Plate11025
40746 004070 Zyl.Schraube Cyl.head screw11026
50792 030143 Wagen kpl. Cariage cpl.11027
(mit Pos.6,7,8) (with pos.6,7,8)
60792 005397 Kugelbüchse Ball sleeve11029
7Z112 001935 Sicher.Ring Circlip11030
80792 005399 Buchse Bushing11031
90792 030146 Zahnstange Toothed plate11032
10 0792 030147 Platte Plate11033
11 0744 020778 Zyl.Schraube Cyl.head screw11034
12 0742 002036 Zyl.Schraube Cyl.head screw11035
13 0792 030151 Winkel Angle11036
14 0570 000912 Zyl.Schraube Cyl.head screw11037
15 0798 000795 Scheibe Washer11038
16 0935 000410 Gewindestift Threaded stud11039
17 0742 041677 Exzenterbolzen Eccentric bolt11040
18 0933 078201 Nadellager Needle bearing11041
19 0291 000347 Scheibe Washer11042
20 0792 005421 Zylinder kpl. Cylinder kpl.11043
(mit Pos.21,22,23,24) (with pos.21,22,23,24)
21 0746 001547 Lippenring Lip seal11045
22 238 017117a Lippenring Lip seal11046
23 0742 040456 Abstreifer Stripper11047
24 0742 040457 Sprengring Spring ring11048
25 720 000042a 6kt.-Mutter Hexagonal nut11049
26 P125 000019 6kt.-Mutter Hexagonal nut11050
27 0746 000768 Stecknippel Plug nipple11051
28 0792 005473 Gabel Fork piece11052
29 0792 005475 Bolzen Bolt11053
30 0744 003142 Sicher.Scheibe Lock washer11054
31 0933 011296 Zyl.Schraube Cyl.head screw11055
32 0792 005481 Führung Guidance11056
33 P121 000010 Zyl.Schraube Cyl.head screw11057
34 0744 050243 Scheibe Washer11058
35 0746 001033 Zyl.Schraube Cyl.head screw11059
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

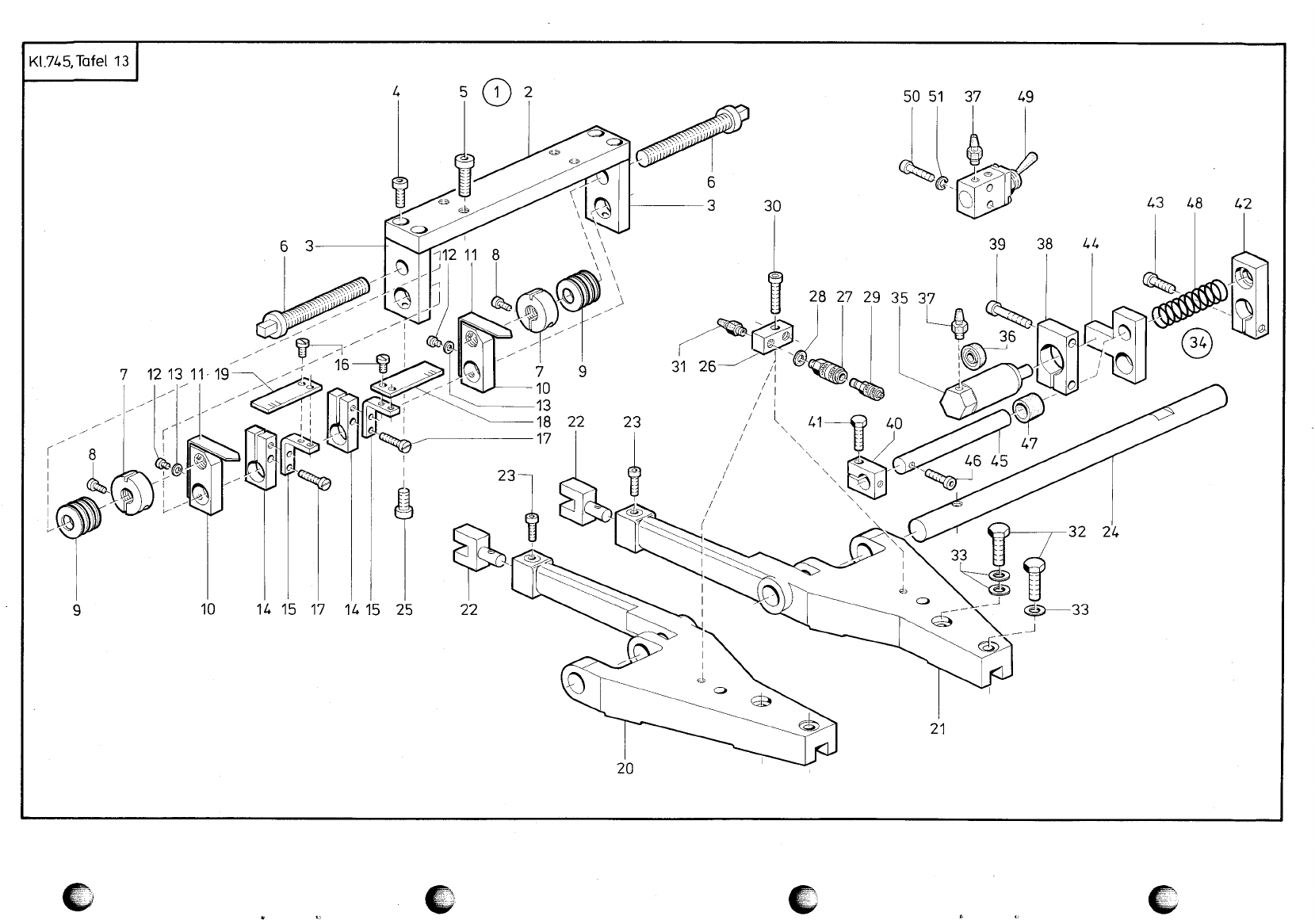

013Tafel/ Table: Seite/ Page: 1von/ of 2
10792 005541 Lagerbock kpl. Pillow block cpl.11060
(best.aus Pos.2,3,4) (cons.of pos.2,3,4)
20792 005542 Leiste Reglet11062
30792 005543 Lagerbock Pillow block11063
40744 001509 Zyl.Schraube Cyl.head screw11064
50744 001236 Zyl.Schraube Cyl.head screw11065
60746 000732 4kt.-Schraube Square screw11066
7746 000737a Mutter kpl. Nut cpl.11067
(mit Pos.8) (with pos.8)
80933 000335 Zyl.Schraube Cyl.head screw11069
90739 001108 Tellerfeder Cup spring11070
10 0746 000731 Einstellstück Adjusting piece11071
11 0792 005562 Zeiger Tongue11072
12 0216 000508 Zyl.Schraube Cyl.head screw11073
13 1005 000233 Scheibe Washer11074
14 0792 005571 Klemmstück kpl. Clamping piece cpl.11075
(mit pos.15 und 17) (with pos.15 and 17)
15 0792 005573 Winkel Angle11077
16 0223 000700 Zyl.Schraube Cyl.head screw11078
17 0933 000182 Zyl.Schraube Cyl.head screw11079
18 0792 005582 Skalablech, rechts Scale plate, right hand11080
Nadelabstand 8 mm Needle distance 8 mm
18 0792 005584 Skalablech, rechts Scale plate, right hand11082
Nadelabstand 10 mm Needle distance 10 mm
18 0792 005586 Skalablech, rechts Scale plate, right hand11084
Nadelabstand 12 mm Needle distance 12 mm
18 0792 005588 Skalablech, rechts Scale plate, right hand11086
Nadelabstand 14 mm Needle distance 14 mm
18 0792 005590 Skalablech, rechts Scale plate, right hand11088
Nadelabstand 16 mm Needle distance 16 mm
18 0792 005594 Skalablech, rechts Scale plate, right hand11090
Nadelabstand 20 mm Needle distance 20 mm
19 0792 005581 Skalablech, links Scale plate, left hand11092
Nadelabstand 8 mm Needle distance 8 mm
19 0792 005583 Skalablech, links Scale plate, left hand11094
Nadelabstand 10 mm Needle distance 10 mm
19 0792 005585 Skalablech, links Scale plate, left hand11096
Nadelabstand 12 mm Needle distance 12 mm
19 0792 005587 Skalablech, links Scale plate, left hand11098
Nadelabstand 14 mm Needle distance 14 mm
19 0792 005589 Skalablech, links Scale plate, left hand11100
Nadelabstand 16 mm Needle distance 16 mm
19 0792 005593 Skalablech, links Scale plate, left hand11102
Nadelabstand 20 mm Needle distance 20 mm
20 0792 005595 Klammerarm, links Cramp arm, left hand11104
21 0792 005596 Klammerarm, rechts Cramp arm, right hand11105
22 0792 005601 Gabelkopf Fork head11106
23 0744 001968 Zyl.Schraube Cyl.head screw11107
24 0746 001903 Achse Axle11108
25 0742 040277 Zyl.Schraube Cyl.head screw11109
26 0746 040376 Anschlußstück Coupling piece11110
27 0746 040378 Kuppl.-Dose Cpupling socket11111
28 0742 042167 Dichtung Gasket11112
29 0746 040379 Kuppl.-Stecker Coupler PLUG11113
30 0933 070175 Zyl.Schraube Cyl.head screw11114
31 0797 002016 Schlauchtülle Hose nozzle11115
32 0719 000127 6kt.-Schraube Hexagonal screw11116
33 0557 000263 Scheibe Washer11117
34 0792 005941 Klammer-Schnell- Clamp quick adjust-11118
verstellung kpl. ment cpl.
(best.aus Pos.35 (cons. of pos.35
bis 51) (up to 51)
35 0792 005944 Zylinder, kpl. Cylinder, cpl.11122
(mit Pos.36) (with pos.36)
36 0246 002566 Öippenring Lip seal11124
37 0797 002016 Schlauchtülle Hose nozzle11125
38 0792 005951 Klemmstück, kpl. Clamping piece cpl.11126
(mit Pos.39) (with pos.39)
39 0902 000380 Zyl.Schraube Cyl.head screw11128
40 0792 005958 Klemmstück kpl. Clamping piece cpl.11129
(mit Pos.41) (with pos.41)
41 0265 008878 6kt.-Schraube Hexagonal screw11131
42 0792 005954 Klemmstück kpl. Clamping piece cpl.11132
(mit Pos.43) (with pos.43)
43 P121 000010 Zyl.Schraube Cyl.head screw11134
44 0792 005961 Führung Guide11135
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
013Tafel/ Table: Seite/ Page: 2von/ of 2
45 0792 005963 Achse Axle11136
46 0746 001212 Zyl.Schraube Cyl.head screw11137
47 0792 005965 Buchse Bushing11138
48 0792 005966 Druckfeder Pressure spring11139
49 0797 000111 Ventil Valve11140
50 0742 002036 Zyl.Schraube Cyl.head screw11141
50 0718 010508 Zyl.Schraube Cyl.head screw11142
für 2 Ventile for two valves
51 0556 001075 Federring Spring ring11144
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

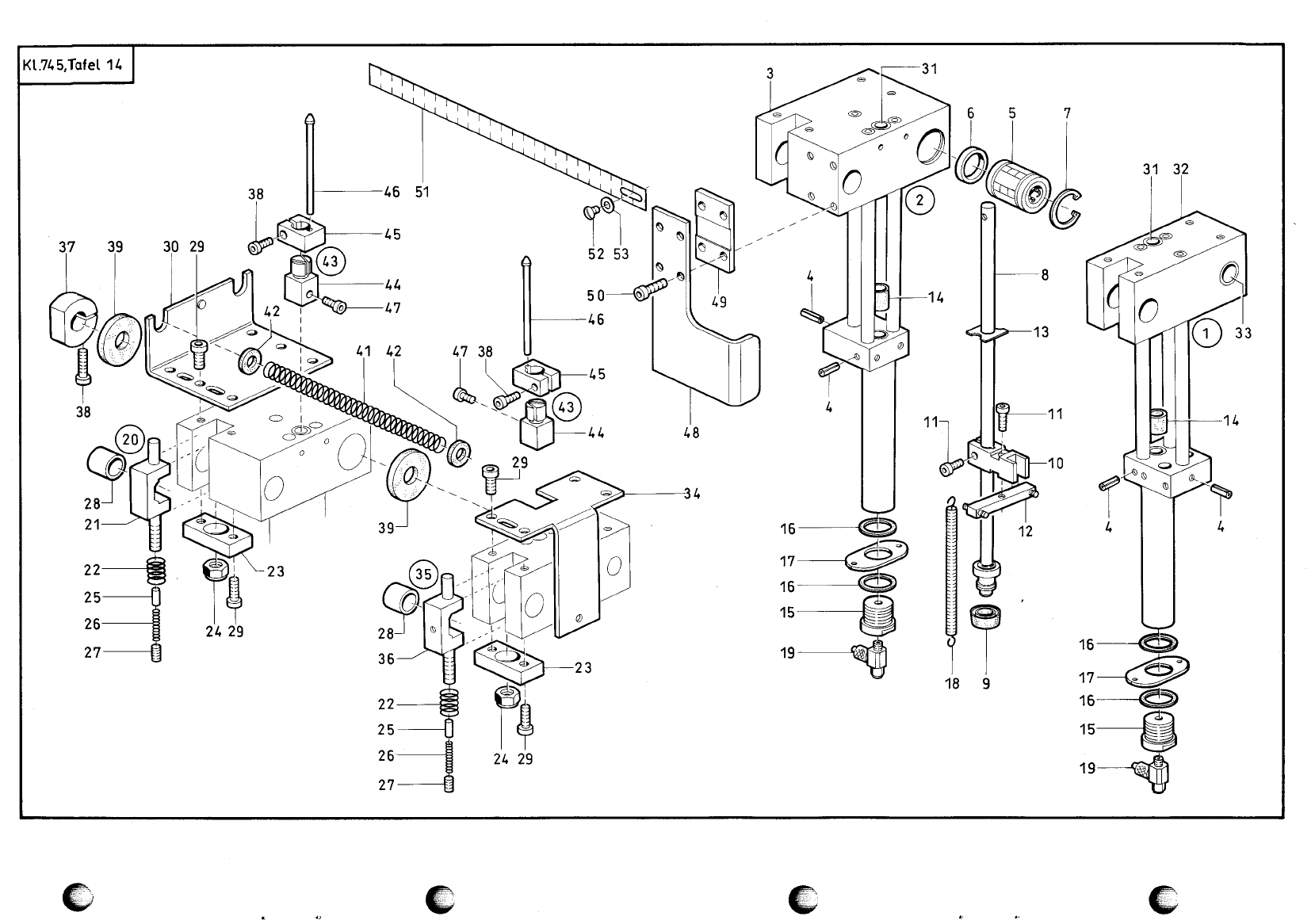

014Tafel/ Table: Seite/ Page: 1von/ of 1
Schneideeinrichtung Cutter device
10792 030221 Messerbock kpl. Knife block cpl.11147
(Nahtende) (end of seam)
(best.aus Pos.4, (cons. of pos.4,
9 bis 19, 22 bis 29, (9 up to 19, 22 up to
31 bis 35) 29, 31 up to 35)
20792 030222 Messerbock kpl. Knife block cpl.11152
(Nahtanfang) (beginning of seam)
(best.aus Pos.3 bis (cons. of pos. 3
21) up to 21)
30792 030224 Messerbock Knife block11156
(Nahtanfang) (beginning of seam)
(mit Pos.4 und 31) (with pos.4 and 31)
40746 000840 Spannhülse Clamping sleeve11159
50746 000826 Kugelbüchse Ball sleeve11160
60744 020507 Distanzscheibe Distance washer11161
70211 000025 Sicher.Ring Circlip11162
80792 007111 Messerstange Knife rod11163
90246 002566 Lippenring Lip seal11164
10 0792 007121 Klemmstück kpl. Clamping piece cpl.11165
(mit Pos.11) (with pos.11)
11 0744 001968 Zyl.Schraube Cyl.head screw11167
12 0746 000855 Leiste Reglet11168
13 0792 007128 Platte Plate11169
14 0746 060668 Buchse Bushing11170
15 746 000864a Spezialschraube Special screw11171
16 746 000865a Dichtung Gasket11172
17 746 000863a Platte Plate11173
18 746 000893a Zugfeder Draw spring11174
19 0797 000411 Drosselventil Throttle valve11175
20 0792 007151 Kloben kpl. Block cpl.11176
(best. aus Pos. (cons. of pos.
21 bis 27) 21 up to 27)
21 0792 007152 Kloben Block11179
22 0792 007155 Druckfeder Pressure spring11180
23 0792 007156 Halter Holder11181
24 MG50 004697 Stop Mutter Stop nut11182
25 0556 013059 Zyl.Stift Cylinder pin11183
26 0380 000104 Druckfeder Pressure spring11184
27 K993 921008 Gewindestift Threaded stud11185
28 0792 007165 Buchse Bushing11186
29 0744 001509 Zyl.Schraube Cyl.head screw11187
30 0792 007178 Winkel Angle11188
31 0570 093135 Buchse Bushing11189
32 0792 007093 Messerbock kpl. Knife block cpl.11190
(Nahtende) (end of seam)
(mit Pos.4,31,33) (with pos.4,31,33)
33 0291 000008 Buchse Bushing11193
34 0792 007177 Winkel Angle11194
35 0792 030228 Kloben kpl. Block cpl.11195
(best.aus Pos. (cons. of pos.
22 bis 27, 36) 22 up to 27, 36)
36 0792 030229 Kloben Block11198
37 0792 007275 Klemmring kpl. Clamping ring cpl.11199
(mit Pos.38) (with pos.38)
38 0933 011296 Zyl.Schraube Cyl.head screw11201
39 0746 000981 Scheibe Washer11202
41 0792 007271 Druckfeder Pressure spring11203
42 0792 005446 Scheibe Washer11204
43 0792 007211 Messerkloben kpl. Knife block cpl.11205
(best.aus Pos.38, (cons. of pos.38
44 bis 47) 44 up to 47)
44 0792 007212 Messerkloben Knife block11208
45 0792 007203 Klemmstück kpl. Clamping piece cpl.11209
(mit Pos.38) (with pos.38)
46 0792 007206 Stift Pin11211
47 0570 000912 Zyl.Schraube Cyl.head screw11212
48 0792 030267 Anschlag Stop11213
49 0792 030268 Platte plate11214
50 P121 000010 Zyl.Schraube Cyl.head screw11215
51 0792 030231 Stahlmaßstab Metal scale11216
52 1001 009130 Linsenschraube Fillister head screw11217
53 0798 000795 Scheibe Washer11218
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

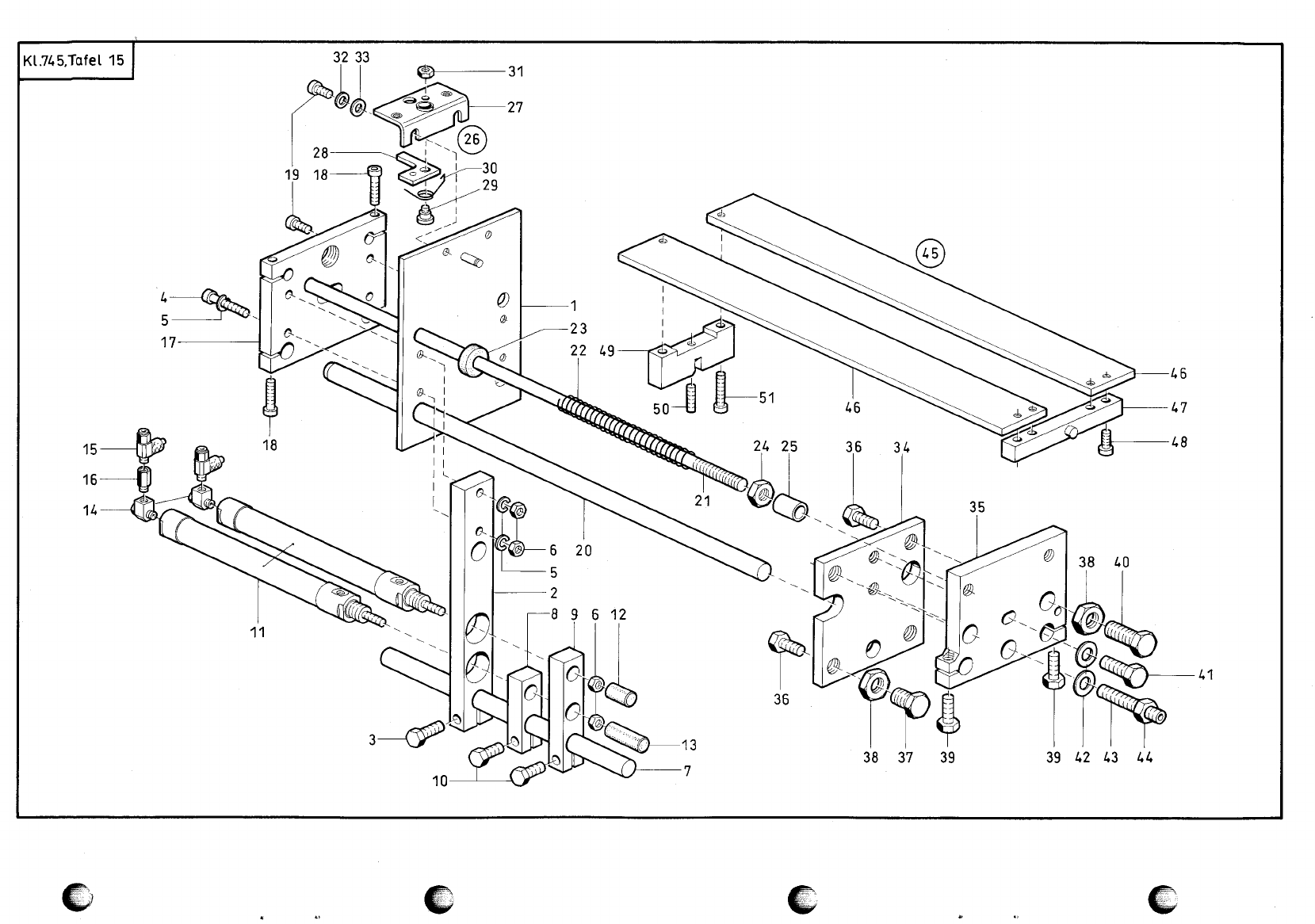

015Tafel/ Table: Seite/ Page: 1von/ of 1
10792 030243 Stegblech Setting rule plate11219
20792 030245 Klemmstück kpl. Clamping piece cpl.11220
(mit Pos.3) (with pos.3)
30558 001304 6kt.-Schraube Hexagonal screw11222
40902 000380 Zyl.Schraube Cyl.head screw11223
50744 001426 Federring Spring ring11224
60744 050244 6kt.-Mutter Hexagonal nut11225
70792 030252 Welle Shaft11226
80792 030254 Klemmstück kpl. Clamping piece cpl.11227
(mit Pos.10) (with pos.10)
90792 030255 Klemmstück kpl. Clamping piece cpl.11229
(mit Pos.10) (with pos.10)
10 0994 042107 6kt.-Schraube Hexagonal screw11231
11 K999 220862 Zylinder Cylinder11232
12 0792 030264 Druckstück Pressure piece11233
13 0792 030265 Druckstück Pressure piece11234
14 0238 010073 Winkelstück Square piece11235
15 0797 000413 Drosselventil Throttle valve11236
16 0746 002208 Verbindungsstück Connecting piece11237
17 0792 007835 Klemmplatte kpl. Clampingplate cpl.11238
(mit Pos.18) (with pos.18)
18 P121 000010 Zyl.Schraube Cyl.head screw11240
19 0246 001049 Zyl.Schraube Cyl.head screw11241
20 0792 007821 Welle Shaft11242
21 0792 007823 Gewindestange Threaded rod11243
22 0792 007828 Druckfeder Pressure spring11244
23 0792 005446 Scheibe Washer11245
24 720 000042a 6kt.-Mutter Hexagonal nut11246
25 0570 000579 Buchse Bushing11247
26 0746 001327 Winkel kpl (best. Angle cpl. (cons.of11248
(aus Pos.27 bis 31) pos.27 up to 31)
27 0746 001328 Winkel Angle11250
28 0746 001331 Klinke Ratchet11251
29 0569 000137 Ansatzschraube Shoulder screw11252
30 0746 001334 Drehfeder Torsion spring11253
31 0211 000198 6kt.-Mutter Hexagonal nut11254
32 0744 050243 Scheibe Washer11255
33 0739 000595 Scheibe Washer11256
34 0792 007802 Platte Plate11257
35 0792 007805 Klemmplatte kpl. Clamping plate cpl.11258
(mit Pos.39) (with pos.39)
36 0744 001658 6kt.-Schraube Hexagonal screw11260
37 0792 007812 6kt.-Schraube Hexagonal screw11261
38 0556 014146 6kt.-Mutter Hexagonal nut11262
39 0744 001658 6kt.-Schraube Hexagonal screw11263
40 0794 007811 6kt.-Schraube Hexagonal screw11264
41 0720 000127 6kt.-Schraube Hexagonal screw11265
42 0720 000043 Scheibe Washer11266
43 0742 040189 Gewindestift Threaded stud11267
44 720 000042a 6kt.-Mutter Hexagonal nut11268
45 0792 007301 Auflage kpl. (best. Supporting plate cpl11269
(aus Pos.46 bis 51) (cons. of pos.
(46 up to 51)
46 0792 007302 Auflageplatte Supporting plate11272
47 0792 007303 Leiste Reglet11273
48 K993 911027 Zyl.Schraube Cyl.head screw11274
49 0792 007306 Bef.Stück Fastening piece11275
50 0933 078909 Gewindestift Threaded stud11276
51 K993 911067 Zyl.Schraube Cyl.head screw11277
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

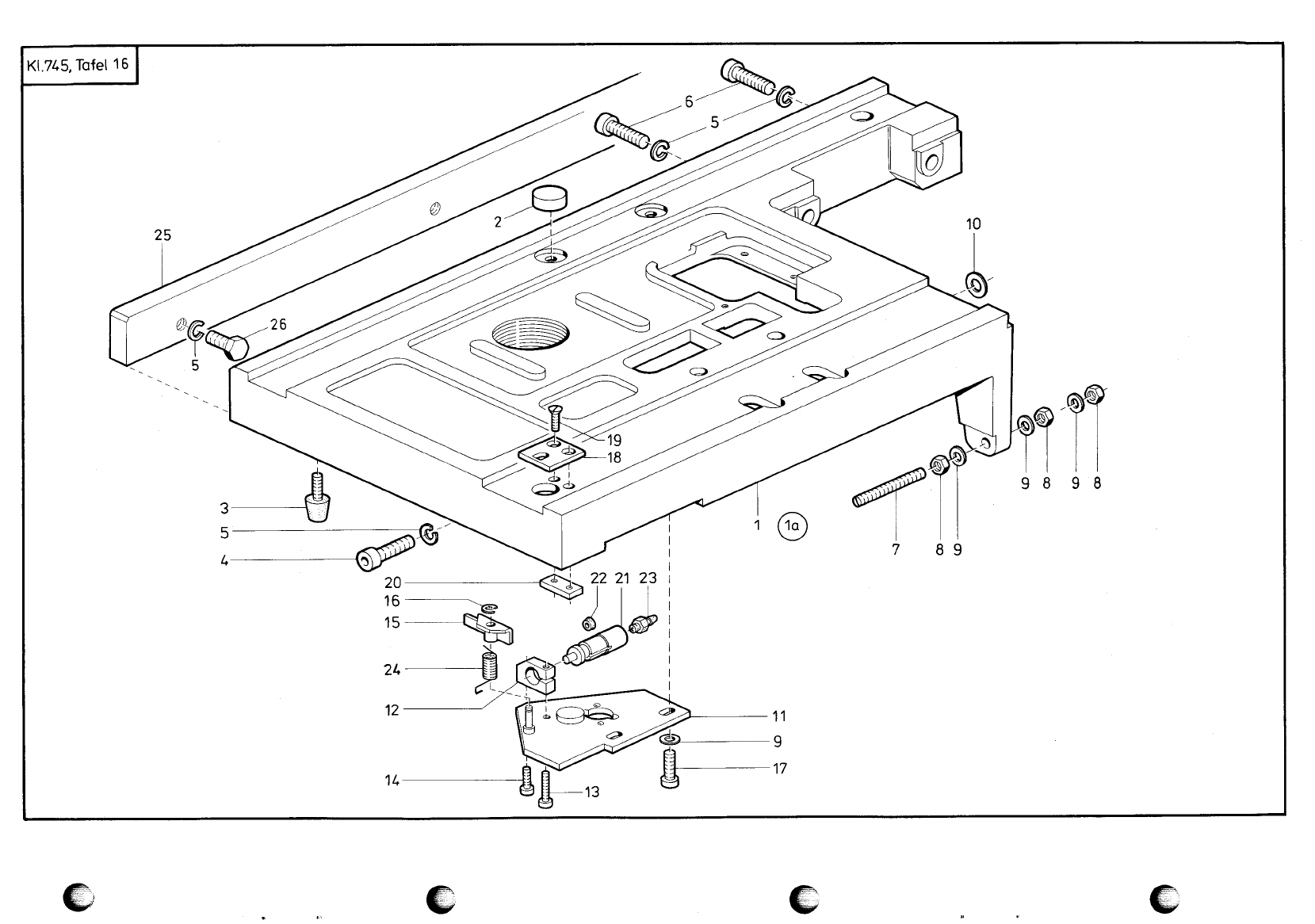

016Tafel/ Table: Seite/ Page: 1von/ of 1
Einlegestation Loading station
00793 022121 Tisch kpl. Support cpl.11280
(best.aus Pos.1,2,3,9 cons.of pos.1,2,3,9
11 bis 24) (11 up to 24)
10793 022122 Tisch Support11283
20744 001304 Magnet Magnet11284
30744 001339 Gummipuffer Rubber buffer11285
40744 021026 Zyl.Schraube Cyl.head screw11286
5725 000520b Federring Spring ring11287
60744 020766 Zyl.Schraube Cyl.head screw11288
70742 042889 Gewindestift Threaded stud11289
80216 000660 6kt.-Mutter Hexagonal nut11290
90557 000263 Scheibe Washer11291
10 0420 000362 Federscheibe Spring washer11292
11 0793 020022 Platte Plate11293
12 0793 020029 Klemmstück Clamping piece11294
13 0746 001212 Zyl.Schraube Cyl.head screw11295
14 0744 001968 Zyl.Schraube Cyl.head screw11296
15 0793 020033 Hebel Lever11297
16 0255 000129 Sicher.Scheibe Lock washer11298
17 0742 005374 Zyl.Schraube Cyl.head screw11299
18 0793 020055 Platte Plate11300
19 0902 000097 Senkschraube Countersunk screw11301
20 0570 001228 Gewindelasche Threaded shackle11302
21 0246 000968 Zylinder kpl. Cylinder cpl.11303
(mit Pos.22) (with pos.22)
22 0556 014030 Lippenring Lip seal11305
23 0797 002016 Schlauchtülle Hose nozzle11306
24 0793 020036 Drehfeder Torsion spring11307
25 0793 022125 Leiste Reglet11308
26 App. 020160 6kt.-Schraube Hexagonal screw11309
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

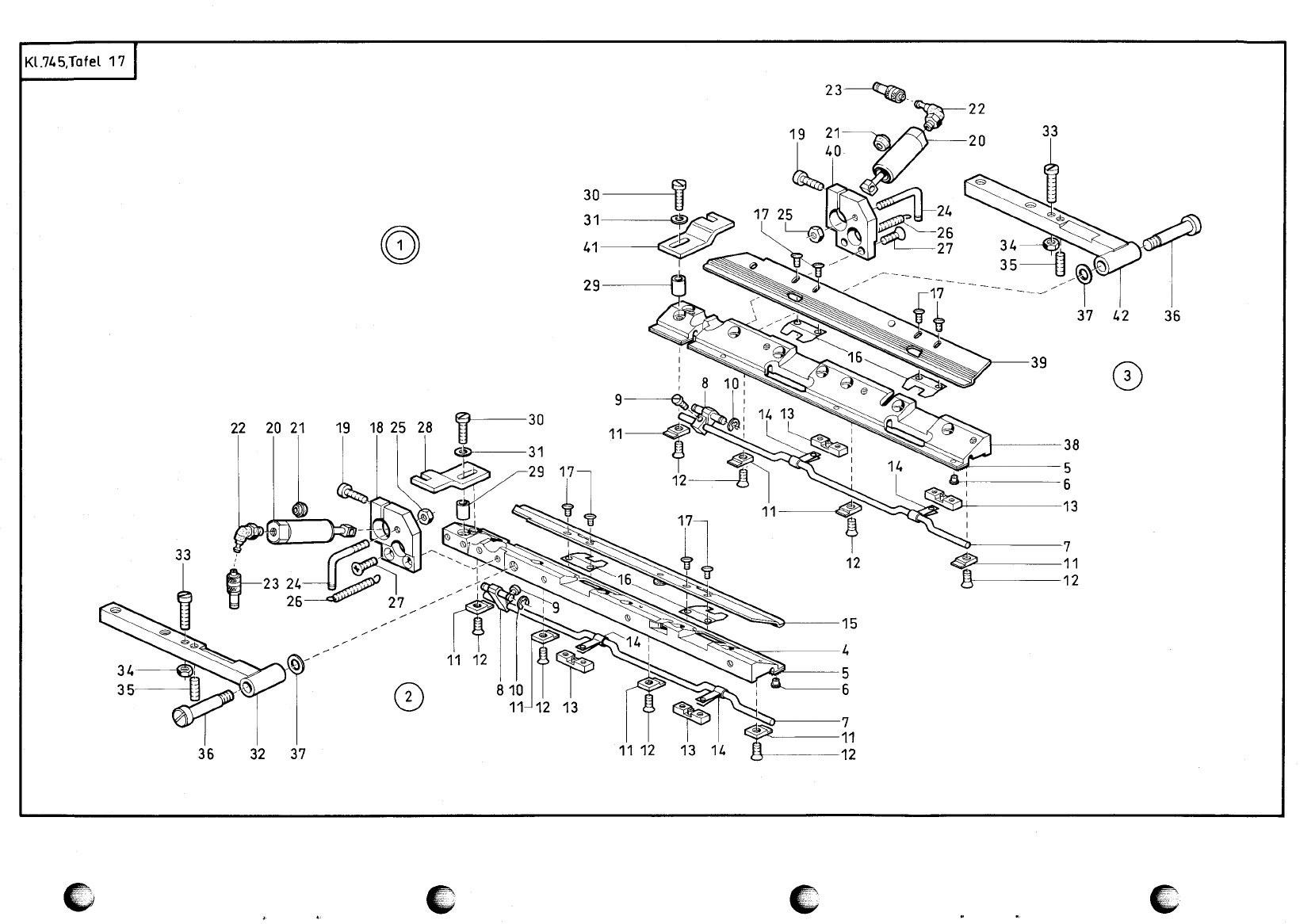

017Tafel/ Table: Seite/ Page: 1von/ of 1
10792 011181 Klammereinrichtung Clamp equipment11310
K19 kpl. K19 cpl.
(best.aus Pos.2 u.3) (cons.of pos.2 and 3)
20792 011183 Klammer links, kpl. Clamp, left hand cpl.11313
(best.aus Pos.4 bis (cons.of pos.4
bis 37) up to 37)
30792 011213 Klammer rechts, kpl. Clamp, right hand cpl.11316
(best.aus Pos.5 bis (cons.of pos.5
bis 14,16,17,19 bis up to 14,16,17,19 up to
27,29,30,31, 33 bis 27,29,30,31, 33 up to
42) 42)
40792 011185 Druckleiste kpl. Pressure border cpl.11321
(mit Pos.5 u. 6) (with pos. 5 and 6)
50746 040006 Transportstreifen,lang Transport strip,long11323
50746 008010 Transportstreifen,kurz Transport strip,short11324
60718 012786 Rohrniet Pipe rivet11325
70792 010021 Kurbel kpl. Crank cpl.11326
(mit Pos.8,9,14) (with pos.8,9,14)
80792 010024 Klemmstück kpl. Clamping piece cpl.11328
(mit Pos.9) (with pos.9)
90739 000297 Zyl.Schraube Cyl.head screw11330
10 1001 009228 Sicher.Scheibe Lock washer11331
11 0746 040014 Platte Plate11332
12 0742 055716 Senkschraube Countersunk screw11333
13 0746 040017 Führungsbock Guide block11334
14 0792 010026 Lasche Shackle11335
15 0746 040024 Faltblech Fold plate11336
16 0746 040021 Blattfeder Leaf spring11337
17 0911 000339 Linsenschraube Fillister head screw11338
18 0792 010051 Klemmstück kpl. Clamping piece cpl.11339
(mit Pos.19,24,25) (with pos.19,24,25)
19 0744 020778 Zyl.Schraube Cyl.head screw11341
20 0792 010061 Zylinder kpl. Cylinder cpl.11342
(mit Pos.21) (with pos.21)
21 0246 000348 Lippenring Lip seal11344
22 0746 000768 Stecknippel Plug nipple11345
23 0746 040379 Kupplungsstecker Coopler plug11346
24 0792 010054 Federbolzen Spring bolt11347
25 0202 000704 6kt.-Mutter Hexagonal nut11348
26 0216 000152 Zugfeder Draw spring11349
27 0271 000169 Senkschraube Countersunk screw11350
28 0792 008053 Platte Plate11351
29 0739 005010 Hülse Sleeve11352
30 0216 000046 Zyl.Schraube Cyl.head screw11353
31 0531 000460 Scheibe Washer11354
32 0792 011195 Klammerhalter Clamp holder11355
33 0557 001532 Zyl.Schraube Cyl.head screw11356
34 MG8 000007d 6kt.-Mutter Hexagonal nut11357
35 0291 000088 Gewindestift Threaded stud11358
36 0792 008066 Ansatzschraube Shoulder screw11359
37 0792 008065 Scheibe Washer11360
38 0792 011215 Druckleiste kpl. Pressure border cpl.11361
(mit Pos.5 u.6) (with pos.5 and 6)
39 0746 040164 Faltblech Fold plate11363
40 0792 010201 Klemmstück kpl. Clamping piece cpl.11364
(mit Pos.19,24,25) (with pos.19,24,25)
41 0792 008153 Platte Plate11366
42 0792 011225 Klammerhalter Clamp holder11367
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

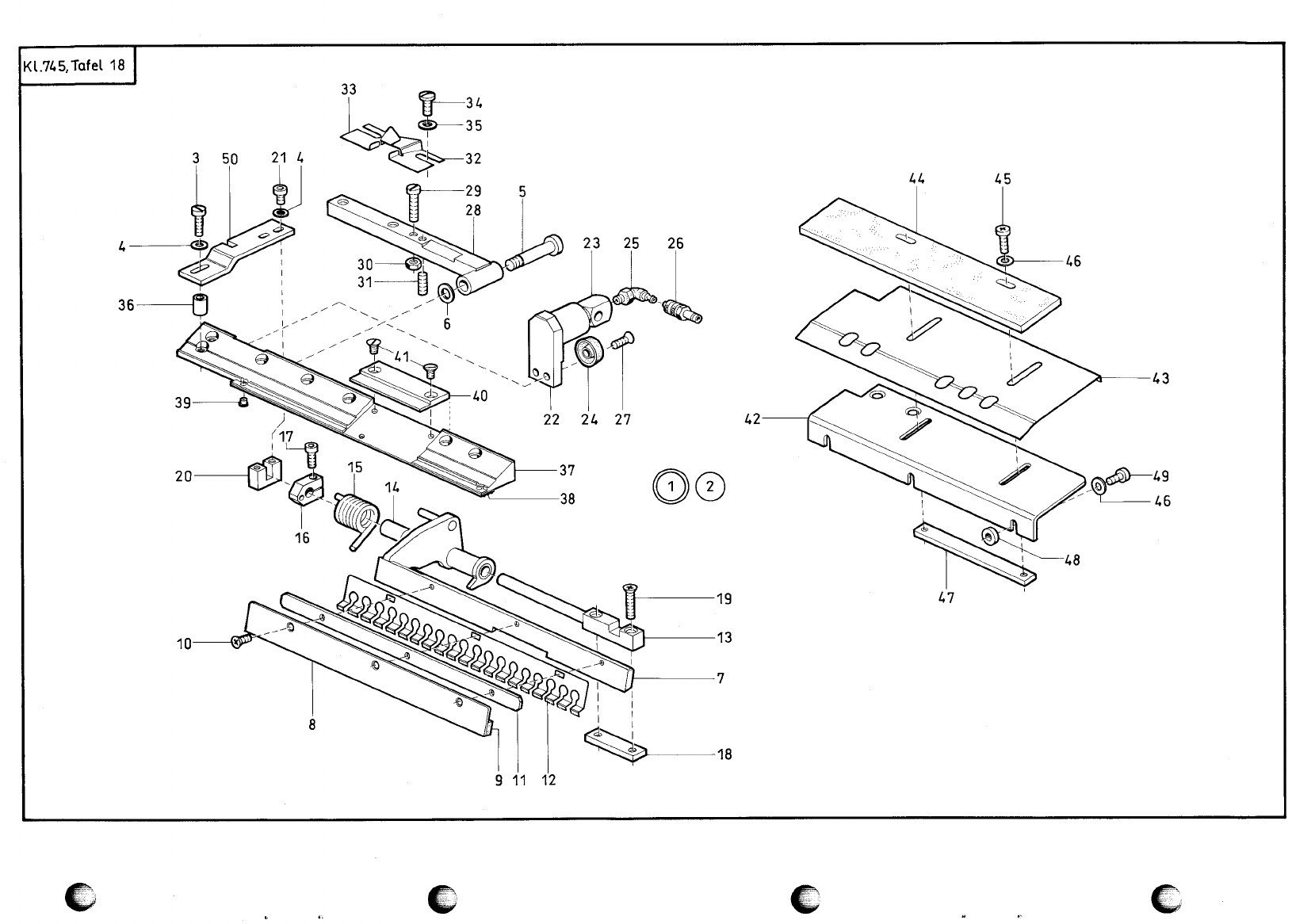

018Tafel/ Table: Seite/ Page: 1von/ of 1
10792 011241 Klammereinrichtung Clamp equipment11368
K20 kpl. K20 cpl.
(best.aus Pos.1 und (cons.of pos.1 and
Tafel 17; Pos.2) on table 17; pos.2)
20792 011243 Klammer rechts, kpl. Clamp, right hand,cpl.11372
(best.aus Pos.3 bis 50 (cons.of pos.3 up to 50
30216 000046 Zyl.Schraube Cyl.head screw11374
40531 000460 Scheibe Washer11375
50792 008066 Ansatzschraube Shoulder screw11376
60792 008065 Scheibe Washer11377
70792 010351 Plattenklemme Flap clamping11378
80792 010361 Leiste kpl. Reglet cpl.11379
(mit Pos.9) (with pos.9)
9002 90227200 Gummistreifen * Rubber strip *11381
10 9240 001258 Senkschraube Countersunk screw11382
11 0792 008225 Leiste Reglet11383
12 0746 040645 Kralle Claw11384
13 0746 040098 Lagerbolzen Bearing bolt11385
14 0792 010372 Buchse Bushing11386
15 0746 040325 Drehfeder Torsion spring11387
16 0746 040091 Kloben kpl. Block cpl.11388
(mit Pos.17) (with Pos.17)
17 0744 001968 Zyl.Schraube Cyl.head screw11390
18 0746 040100 Gewindelasche Threaded shackle11391
19 0570 002382 Senkschraube Countersunk screw11392
20 0746 040119 Führungsstück Guide piece11393
21 0271 000189 Zyl.Schraube Cyl.head screw11394
22 0792 010711 Halter Holder11395
23 0792 010331 Kolbenstange Piston rod11396
24 0246 002566 Lippenring Lip seal11397
25 0746 000768 Stecknippel Plug nipple11398
26 0746 040379 Kupplungsstecker Coupler plug11399
27 0271 000169 Senkschraube Countersunk screw11400
28 0792 011225 Klammerhalter Clamp holder11401
29 0557 001532 Zyl.Schraube Cyl.head screw11402
30 MG8 000007d 6kt.-Mutter Hexagonal nut11403
31 0291 000088 Gewindestift Threaded stud11404
32 0746 040353 Schlaufenführung Loop guidance11405
33 0746 040354 Schlaufenführung Loop guidance11406
34 0933 006268 Linsenschraube Fillister head screw11407
35 0024 000275 Scheibe Washer11408
36 0739 005010 Hülse Sleeve11409
37 0792 011245 Druckleiste kpl. Pressure border cpl.11410
(mit Pos.38 u.39) (with pos.38 and 39)
38 0746 040006 Transportstreifen,lang Transport strip, long11412
38 0746 008010 Transportstreifen,kurz Transport strip, short11413
39 0718 012786 Rohrniet Pipe rivet11414
40 0746 040351 Aufnahme Plate11415
41 0739 005024 Senkschraube Countersunk screw11416
42 0792 011171 Auflage Supporting plate11417
43 0792 011172 Deckblech Covering sheet11418
44 0792 011168 Platte Plate11419
45 0271 000228 Linsenschraube Fillister head screw11420
46 0569 001895 Scheibe Washer11421
47 0792 011167 Gewindelasche Threaded shackle11422
48 1001 009243 Scheibe Washer11423
49 0271 000125 Linsenschraube Fillister head screw11424
50 0792 008211 Halter Holder11425
* bitte die Länge * Please give the
angeben length
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

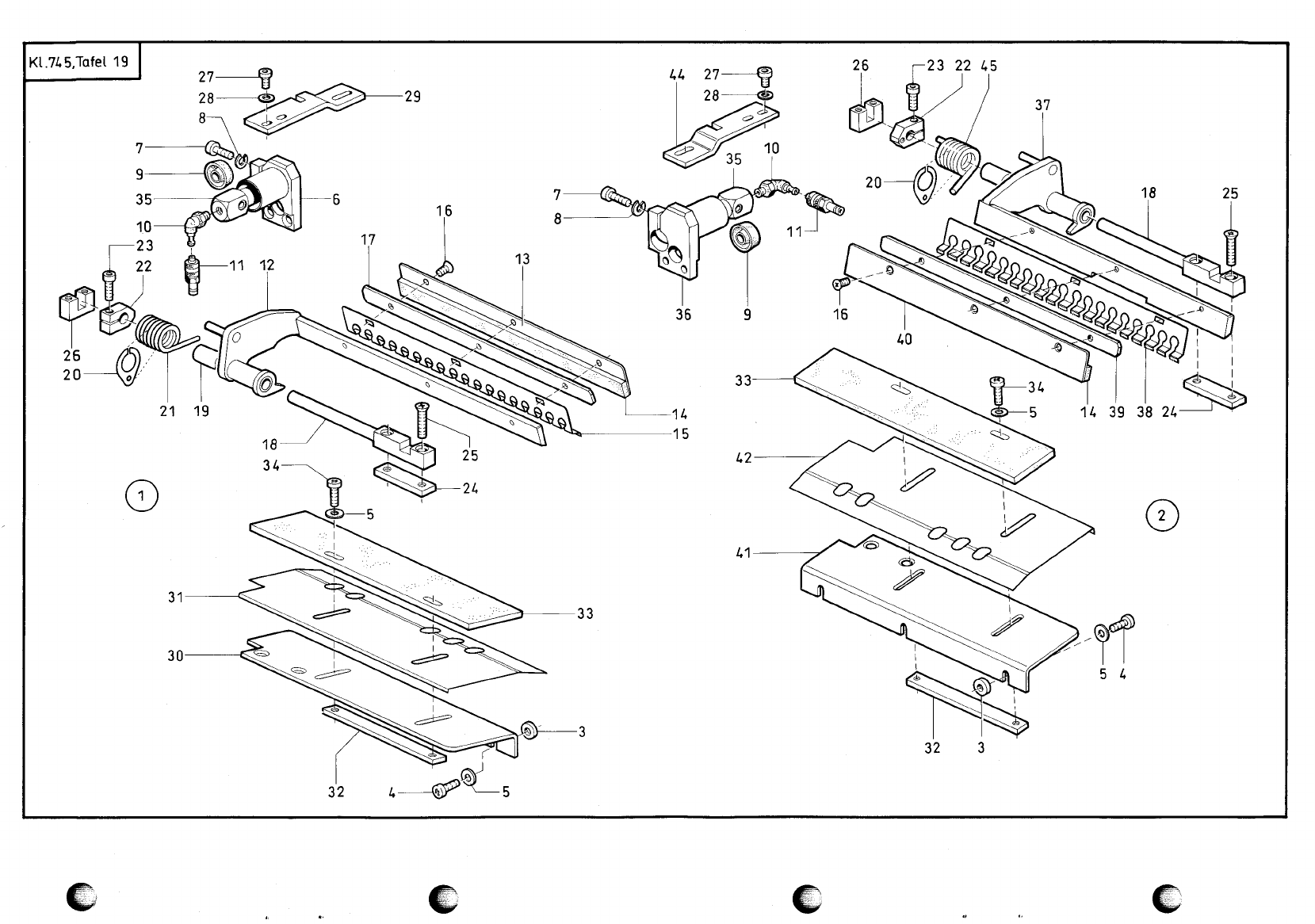

019Tafel/ Table: Seite/ Page: 1von/ of 1
10792 011161 Anbausatz "Platte li." Mounting kid "Flap left11429
für "K19" kpl. hand" for "K19" cpl.
(best.aus Pos.3 bis 35 (cons.of pos.3 up to 35
20792 011162 Anbausatz "Platte re." Mounting kid"Flap right11432
für "K19" kpl. hand" for "K19" cpl.
(best.aus Pos.3,4,5, (cons.of pos.3,4,5
7,8,9,10,11,14,16,18, 7,8,9,10,11,14,16,18,
20 bis 28,32,33,34, 20 up to 28,32,22,34,
36 bis 45) 36 up to 45)
31001 009243 Scheibe Washer11438
40271 000125 Linsenschraube Fillister head screw11439
50569 001895 Scheibe Washer11440
60792 010521 Klemmstück kpl. Clamping piece cpl.11441
(mit Pos.7 u.8) (with pos.7 and 8)
70744 020778 Zyl.Schraube Cyl.head screw11443
80556 001075 Federring Spring ring11444
90246 002566 Lippenring Lip seal11445
10 0746 000768 Stecknippel Plug nipple11446
11 0746 040379 Kupplungsstecker Coupler plug11447
12 0792 010551 Plattenklemme Flap clamp11448
13 0792 010561 Leiste kpl. Reglet cpl.11449
(mit Pos.14) (with pos.14)
14 002 90227200 Gummistreifen * Rubber strip *11451
15 0746 040645 Kralle Claw11452
16 9204 001258 Senkschraube Countersunk screw11453
17 0792 008225 Leiste Reglet11454
18 0746 040098 Lagerbolzen Bearing bolt11455
19 0792 010372 Buchse Bushing11456
20 0792 010373 Lasche Shackle11457
21 0746 040221 Drehfeder Torsion spring11458
22 0746 040091 Kloben kpl. Block cpl.11459
(mit Pos.23) (with pos.23)
23 0744 001968 Zyl.Schraube Cyl.head screw11461
24 0746 040100 Gewindelasche Threaded shackle11462
25 0570 002382 Senkschraube Countersunk screw11463
36 0746 040119 Führungsstück Guide piece11464
27 0271 000189 Zyl.Schraube Cyl.head screw11465
28 0531 000460 Scheibe Washer11466
29 0792 008406 Platte Plate11467
30 0792 011165 Auflage Supporting plate11468
31 0792 011166 Abdeckblech Covering sheet11469
32 0792 011167 Gewindelasche Threaded shackle11470
33 0792 011168 Platte Plate11471
34 0271 000228 Linsenschraube Fillister head screw11472
35 0792 010331 Kolbenstange Piston rod11473
36 0792 010321 Klemmstück kpl. Clamping piece cpl.11474
(mit Pos.7 u.8) (with pos.7 and 8)
37 0792 010351 Plattenklemme Flap clamp11476
38 0746 040645 Kralle Claw11477
39 0792 008225 Leiste Reglet11478
40 0792 010361 Leiste kpl. Reglet cpl.11479
(mit Pos.14) (with pos.14)
41 0792 011171 Auflage Supporting plate11481
42 0792 011172 Abdeckblech Covering sheet11482
44 0792 008211 Platte Plate11483
45 0746 040325 Drehfeder Torsion spring11484
* Bitte die Länge * Please give the
angeben length
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

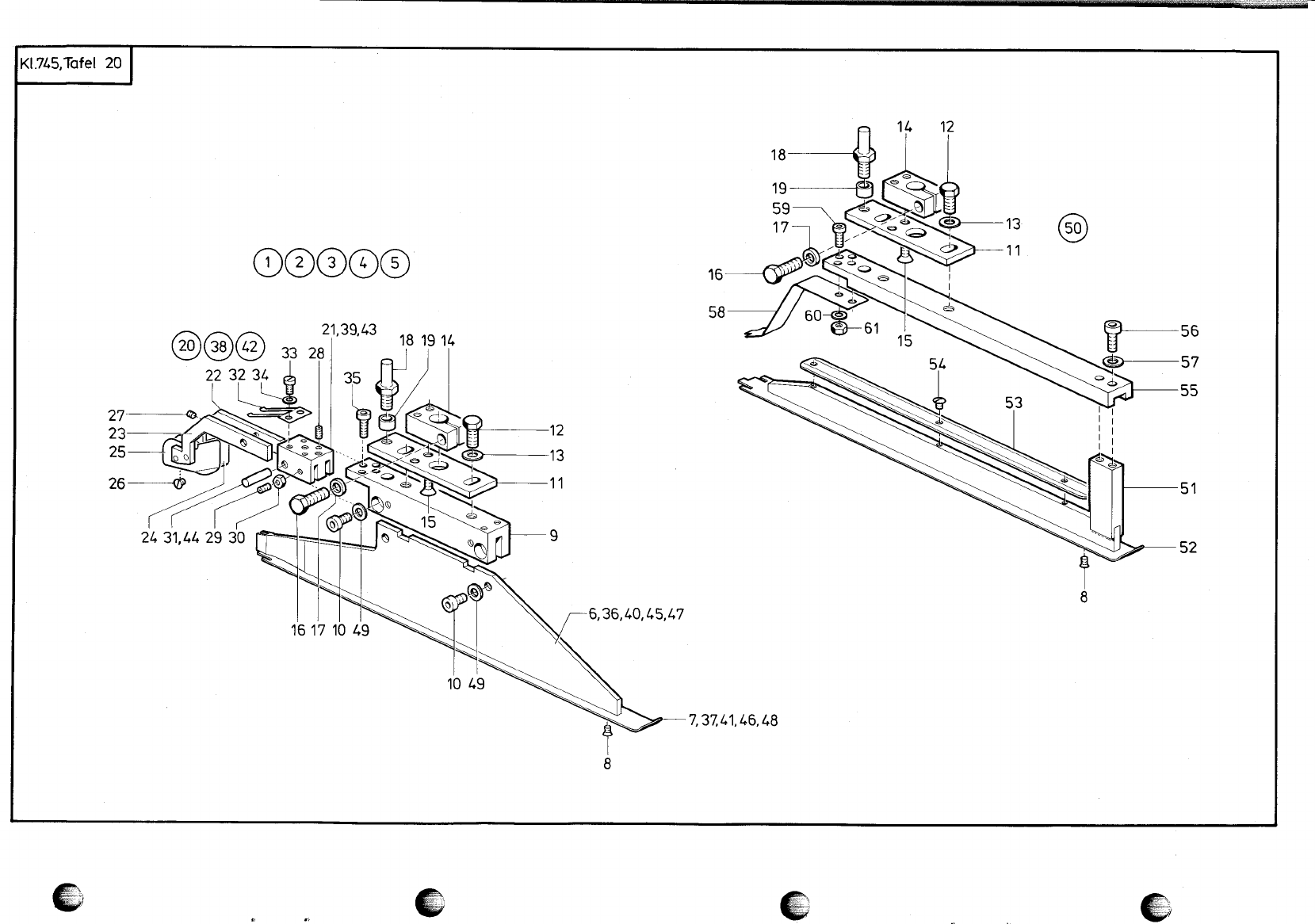

020Tafel/ Table: Seite/ Page: 1von/ of 2
10793 025853 Faltstempel"S62" kpl. Folder "S62" cpl.11488
(best.aus Pos.6 bis 35 (cons.of pos.6 up to 35
und 49) and 49)
20793 025953 Faltstempel"S63" kpl. Folder "S63" cpl.11491
(best.aus Pos.8 bis 19 (cons.of pos.8 up to 19
22 bis 39, u.49) 22 up to 39 and 49)
30793 025973 Faltstempel"S64" kpl. Folder "S64" cpl.11494
(best.aus Pos.8 bis 19 (cons.of pos.8 up to 19
22 bis 30,32 bis 35, 22 up to 30,32 up to 35
40,41,42,43,44,49) 40,41,42,43,44,49)
40793 026213 Faltstempel"S82" kpl. Folder "S82" cpl.11498
(best.aus Pos.6 bis 35 (cons.of pos.6 up to 35
45,46,49) 45,46,49)
50793 026223 Faltstempel"S83" kpl. Folder "S83" cpl.11501
(best.aus Pos.6 bis 35 (cons.of pos.6 up to 35
47,48,49) 47,48,49)
60793 025855 Faltstempel kpl. Folder cpl.11504
(mit Pos.7 und 8) (with pos.7 and 8)
70793 025859 Sohle Plain base11506
80933 005735 Senkschraube Countersunk screw11507
90793 005858 Kloben Block11508
10 0246 001049 Zyl.Schraube Cyl.head screw11509
11 0793 025862 Platte Plate11510
12 P121 000110 6kt.-Schraube Hexagonal screw11511
13 0557 000263 Scheibe Washer11512
14 0793 025866 Kloben Block11513
15 0798 122268 Senkschraube Countersunk screw11514
16 0719 000127 6kt.-Schraube Hexagonal screw11515
17 0793 025006 Scheibe Washer11516
18 0793 025008 Bolzen Bolt11517
19 0219 001013 Ring Ring11518
20 0793 025876 Lagerbock kpl. Bearing block cpl.11519
(best.aus Pos.21 (cons.of pos.21
bis 34) up to 34)
21 0793 025877 Lagerbock Bearing block11522
22 793 025878a Hebel re. kpl. Lever, right hand cpl.11523
(mit Pos.24 u.26) (with pos.24 and 26)
23 793 025879a Hebel li. kpl. Lever, left hand cpl.11525
(mit Pos.25 u.26) (with pos.25 and 26)
24 0793 025882 Leitblech re. Guide sheet, right hand11527
25 0793 025883 Leitblech li. Guide sheet, left hand11528
26 0746 011214 Senkschraube Countersunk screw11529
27 0702 000073 Gewindestift Threaded stud11530
28 0558 001107 Gewindestift Threaded stud11531
29 0794 006589 Gewindestift Threaded stud11532
30 0551 001824 6kt.-Mutter Hexagonal nut11533
31 0558 000790 Zylinderstift Cylinder pin11534
32 0793 025894 Blattfeder Leaf spring11535
33 0739 000297 Zyl.Schraube Cyl.head screw11536
34 0100 005233 Scheibe Washer11537
35 0744 001968 Zyl.Schraube Cyl.head screw11538
36 0793 025955 Faltstempel kpl. Folder cpl.11539
(mit Pos.8 u.37) (with pos.8 and 37)
37 0793 025956 Sohle Plain base11541
38 0793 025958 Lagerbock kpl. Bearing block cpl.11542
(best.aus Pos.22 (conc.of pos.22
bis 34, 39) up to 34, 39)
39 0793 025959 Lagerbock Bearing block11545
40 0793 025975 Faltstempel kpl. Folder cpl.11546
(mit Pos.8 u.41) (with pos.8 and 41
41 0793 025976 Sohle Plain baise11548
42 0793 025978 Lagerbock kpl. Bearing block cpl.11549
(best.aus Pos.22 (cons.of pos.22
bis 34,43,44) up to 34,43,44)
43 0793 025979 Lagerbock Bearing block11552
44 0551 003254 Zylinderstift Cylinder pin11553
45 0793 026215 Faltstempel kpl. Folder cpl.11554
(mit Pos.8 u.46) (with pos.8 and 46
46 0793 026216 Sohle Plain base11556
47 0793 025225 Faltstempel kpl. Folder cpl.11557
(mit Pos.8 u.48) (with pos.8 and 48
48 0793 026226 Sohle Plain base11559
49 0557 000263 Scheibe Washer11560
50 0793 025993 Faltstempel "S63" kpl. Folder "S63" cpl.11561
(best.aus Pos.8, 11 (cons of pos.8, 11
bis 19, 51 bis 61) up to 19,51 up to 61)
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
020Tafel/ Table: Seite/ Page: 2von/ of 2
51 0793 025995 Faltstempel kpl. Folder cpl.11564
(mit Pos.8 u.52) (with pos.8 and 52
52 0793 025956 Sohle Plain base11566
53 0793 026005 Leiste Reglet11567
54 0238 005076 Linsenschraube Fillister head screw11568
55 0793 026001 Leiste Reglet11569
56 0744 001509 Zyl.Schraube Cyl.head screw11570
57 0744 050243 Scheibe Washer11571
58 0793 026007 Blattfeder Leaf spring11572
59 0570 000912 Zyl.Schraube Cyl.head screw11573
60 0569 001895 Scheibe Washer11574
61 0202 000704 6kt.-Mutter Hexagonal nut11575
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
021Tafel/ Table: Seite/ Page: 1von/ of 1

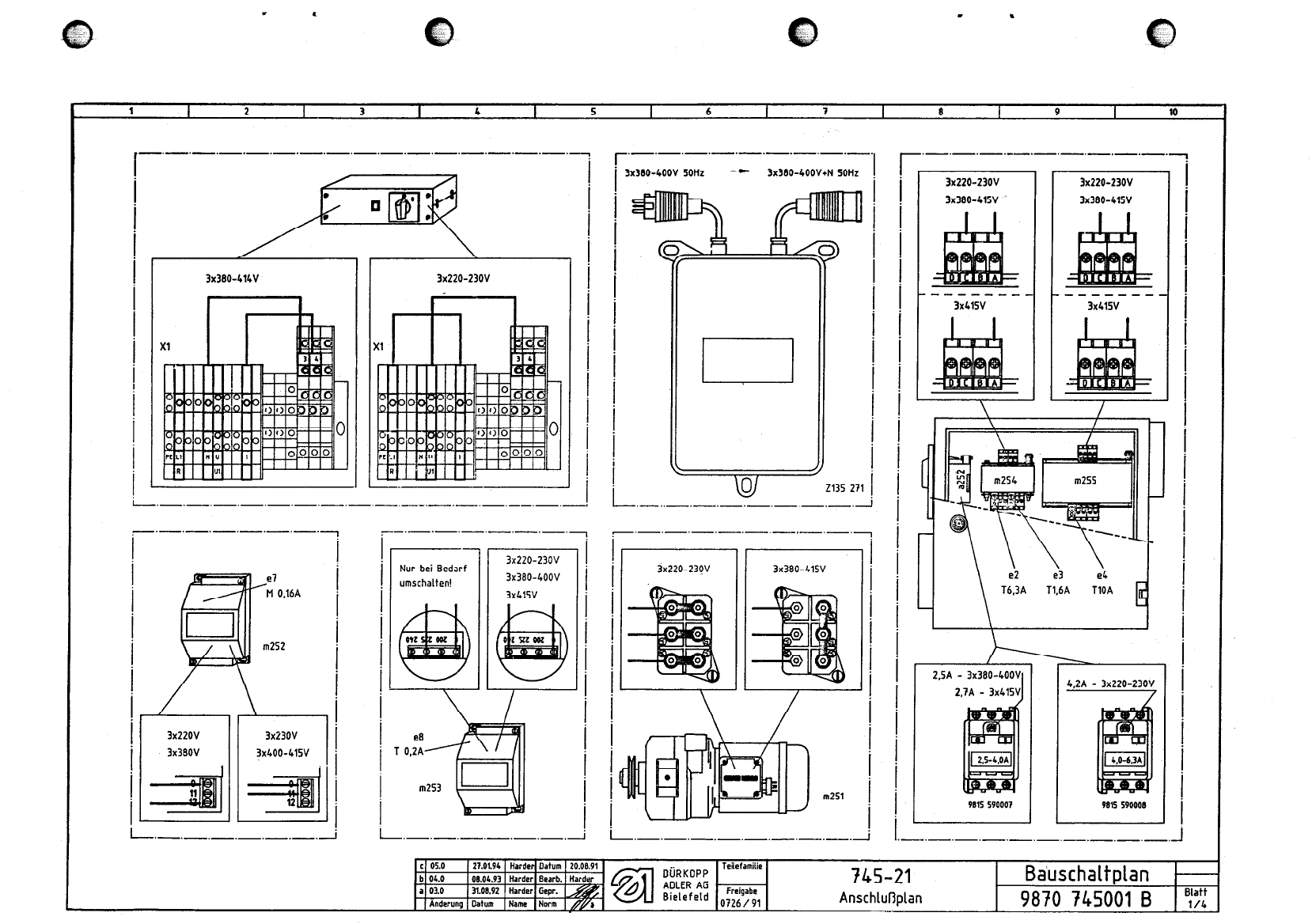

Elektroteile Electro parts
10798 500446 Transformator Transformer11578
20798 500501 Transformator Transformer11579
30999 201838 Kondensator Capacitor11580
40999 201838 Kondensator Capacitor11581
5K999 201222 Gleichrichter Rectifier11582
6K999 201874 Filterlüfter Filter ventilator11583
70798 523322 Widerstand Resistor11584
89835 101001 Steuerkarte Control card11585
99850 745009 Leiterplatte Printed circuit11586
10 K999 201875 Austrittfilter Filter11587
11 0798 500089 Transformator Transformer11588
(Rückseite o.Abb.) (backside not illustr.)
12 0970 745004 Leitungssatz kpl. Set of cables11590
(o.Abb.) (not illustr.)
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

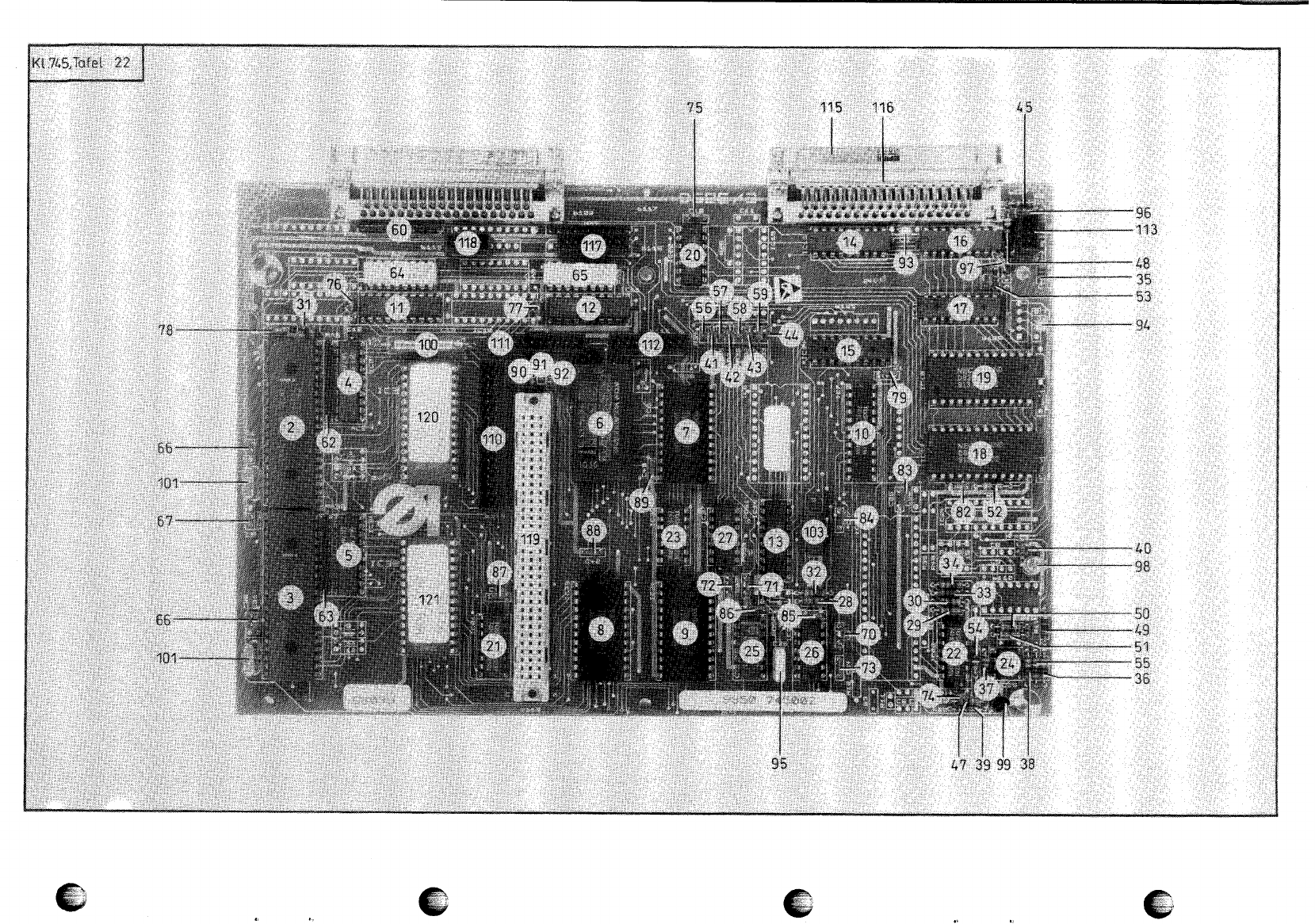

022Tafel/ Table: Seite/ Page: 1von/ of 2
Steuergerät Control Instrument
19850 745002 Leiterplatte kpl. Printed circuit cpl.11594
20798 167013 IC-MP80C3111595
30798 167013 IC-MP80C3111596
40798 167117 IC-Latch74HC57311597
50798 167117 IC-Latch74HC75311598
60798 167131 I-RAM(L)8kx811599
70798 167128 IC-Timer11600
80798 167128 IC-Timer11601
90798 167128 IC-Timer11602
10 0798 167118 IC-Dec.74HC15411603
11 0798 167119 IC-Buf.84HC54011604
12 0798 167119 IC-Buf.74HC54011605
13 0798 167119 IC-Buf.74HC54011606
14 0798 166510 IC-Ampl.L603B11607
15 0798 166510 IC-Ampl.L603B11608
16 0798 166510 IC-Ampl.L603B11609
17 0798 166510 IC-Ampl.L603B11610
18 0798 167132 IC-In/out-82C4311611
19 0798 167132 IC-In/Out-82C4311612
20 0798 167112 IC-OR Gate11613
21 0798 167113 IC-Decoder11614
22 0798 167116 IC-Nor74HC0211615
23 0798 167116 IC-Nor74HC0211616
24 0798 166527 IC-Komp.LM39311617
25 0798 167122 IC-JK-FF402711618
26 0798 167130 IC-Inv.74HC1411619
27 0798 167130 IC-Inv.74HC1411620
28 0798 522662 Widerstand Resistor11621
29 0798 522662 Widerstand Resistor11622
30 0798 522662 Widerstand Resistor11623
31 0798 522662 Widerstand Resistor11624
32 Z151 000318 Widerstand Resistor11625
33 9810 321076 Widerstand Resistor11626
34 Z151 000318 Widerstand Resistor11627
35 Z151 000318 Widerstand Resistor11628
36 Z151 000318 Widerstand Resistor11629
37 Z151 000318 Widerstand Resistor11630
38 Z151 000318 Widerstand Resistor11631
39 Z151 000318 Widerstand Resistor11632
40 0798 523162 Widerstand Resistor11633
41 0798 523162 Widerstand Resistor11634
42 0798 523162 Widerstand Resistor11635
43 0798 523162 Widerstand Resistor11636
44 0798 423162 Widerstand Resistor11637
45 0798 523502 Widerstand Resistor11638
47 0798 523502 Widerstand Resistor11639
48 0798 522822 Widerstand Resistor11640
49 0798 522842 Widerstand Resistor11641
50 0798 522742 Widerstand Resistor11642
51 0798 522742 Widerstand Resistor11643
52 0798 522582 Widerstand Resistor11644
53 0798 522182 Widerstand Resistor11645
54 0798 524002 Widerstand Resistor11646
55 0798 524002 Widerstand Resistor11647
56 0798 522502 Widerstand Resistor11648
57 0798 522502 Widerstand Resistor11649
58 0798 522502 Widerstand Resistor11650
59 0798 522502 Widerstand Resistor11651
60 0798 522670 Widerstand 9x2k2 Resistor 9x2k211652
62 9180 419001 Widerstand 9x33k Resistor 9x33k11653
63 9810 419001 Widerstand 9x33k Resistor 9x33k11654
64 0798 523009 Widerstand 8x10k Resistor 8x10k11655
65 0798 523009 Widerstand 8x10k Resistor 8x10k11656
66 0798 262071 Kondensator Capacitor11657
67 0798 262071 Kondensator Capacitor11658
70 0798 262396 Kondensator Capacitor11659
71 0798 262396 Kondensator Capacitor11660
72 0798 262396 Kondensator Capacitor11661
73 0798 262396 Kondensator Capacitor11662
74 0744 061153 Kondensator Capacitor11663
75 0744 061153 Kondensator Capacitor11664
76 0744 061153 Kondensator Capacitor11665
77 0744 061153 Kondensator Capacitor11666
78 0744 061153 Kondensator Capacitor11667
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
022Tafel/ Table: Seite/ Page: 2von/ of 2
79 0744 061153 Kondensator Capacitor11668
82 0744 061153 Kondensator Capacitor11669
83 0744 061153 Kondensator Capacitor11670
84 0744 061153 Kondensator Capacitor11671
85 0744 061153 Kondensator Capacitor11672
86 0744 061153 Kondensator Capacitor11673
87 0744 061153 Kondensator Capacitor11674
88 0744 061153 Kondensator Capacitor11675
89 0744 061153 Kondensator Capacitor11676
90 0798 261044 Kondensator Capacitor11677
91 0798 261044 Kondensator Capacitor11678
92 0798 261044 Kondensator Capacitor11679
93 0746 002623 Kondensator Capacitor11680
94 0746 002623 Kondensator Capacitor11681
95 Z151 000291 Kondensator Capacitor11682
96 0798 160207 Diode diode11683
97 0744 012845 Zenerdiode11684
98 0744 012497 Transistor tranzistor11685
99 0744 012609 Transistor tranzistor11686
100 0798 268024 Drosselspule choke coil11687
101 0798 167951 Quarz Crystal11688
103 0798 167126 IC-Clock-Genarator11689
110 0798 483070 Steckleiste Multipole connector11690
112 0798 483046 Steckleiste Multipole connector11691
113 0798 483044 Steckleiste Multipole connector11692
115 0798 481685 Buchsenleiste Socket ledge11693
116 0798 481684 Stiftleiste Multipole connector11694
117 0798 483043 Steckleiste Multipole connector11695
118 9825 350401 Stiftleiste Multipole connector11696
119 9825 336400 Buchsenleiste Socket ledge11697
120 9850 745001 P1 IC3 EPROM11698
121 9850 745001 P2 IC3 EPROM11699
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
023Tafel/ Table: Seite/ Page: 1von/ of 1
Steuergerät Control Instrument
19815 310002 Tastergehäuse Touch contact housing11702
20798 420111 Kontaktstreifen Contact strip11703
30798 420112 Tastenknopf Key button11704
40798 422411 Codierschalter Code switch11705
5Z100 011255 Tastschalter Push button switch11706
60798 163042 Leuchtdiode LED yellow11707
70793 122596 Linsenschraube Fillister head screw11708
80798 426049 Hauptschalter Main switch11709
90798 283001 Leuchte Lamp11710
10 0798 220507 Abdeckkappe Covering cape11711
11 0798 446511 Warnschild * Warning label *11712
* Bitte die Teilnummer Please add the short
mit dem Sprachkurz- designation for the
zeichen ergänzen language to the part-No
deutsch (de)
englisch (en)
französich (fr)
spanisch (es)
italienisch (it)
russisch (ru)
schwedisch (sv)
dänisch (da)
finnisch (fi)
polnisch (pl)
ungarisch (hu)
tschechisch /
slowakisch (cs)
Bei Bestellung When individual cables
einzelner elektr. are ordered, specify
Leitungen, ist die im the cable no. given in
Bauschaltplan verzeich the circuit diagram
nete Leitungsnummer
(L-Nr.) anzugeben
0Steuergerät Control Instrument11738
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

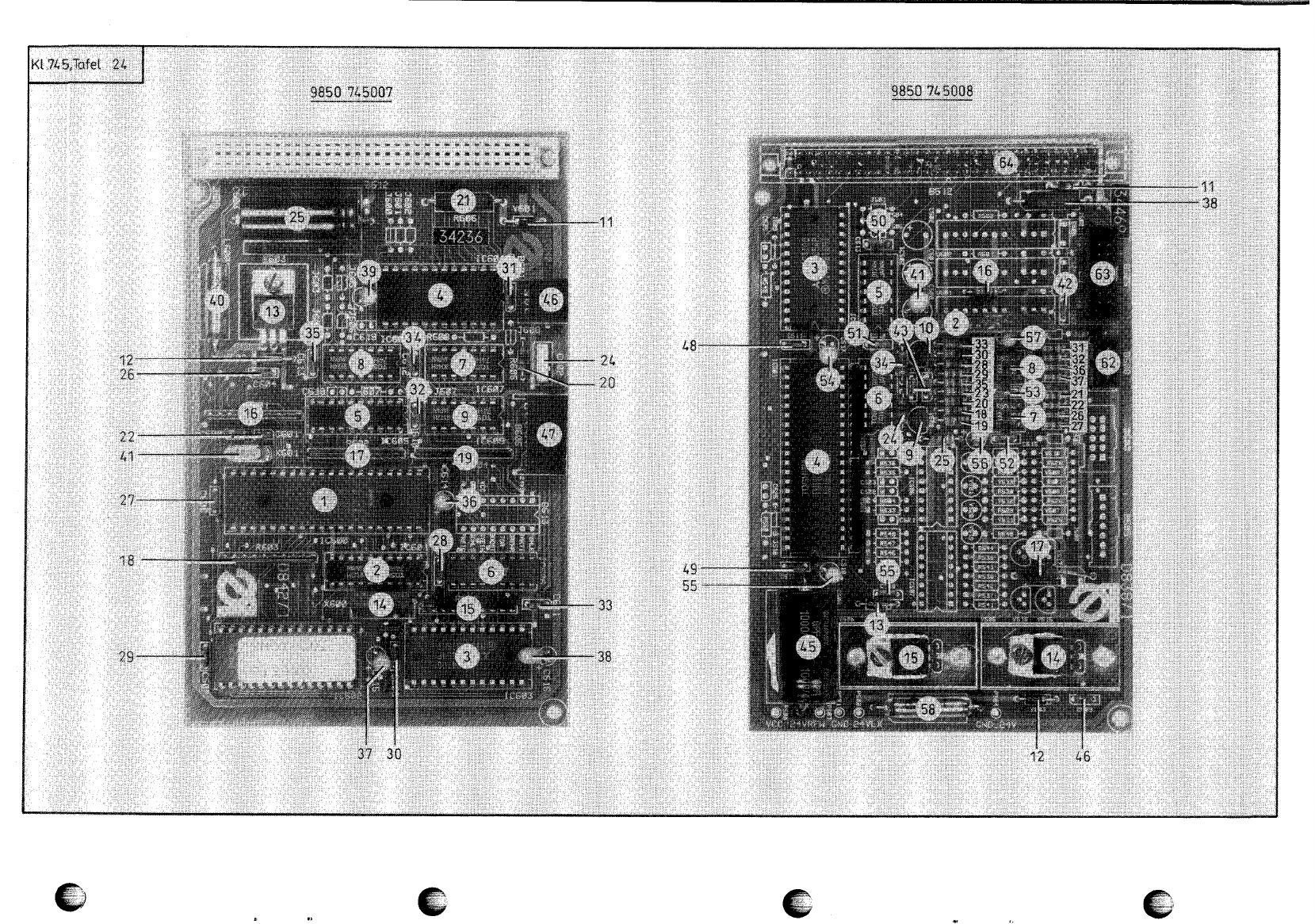

024Tafel/ Table: Seite/ Page: 1von/ of 2
09850 745007 Leiterplatte kpl. Printed circuit11740
10798 167013 Mikroprozessor11741
20798 167117 IC-Latsch11742
30798 167128 IC-Timer11743
40798 167128 IC-Timer11744
50798 167119 IC-Buffer11745
60798 166510 Verstärker Amplifier11746
70798 167130 IC-Inverter11747
80798 167135 IC-NAND11748
90798 167116 IC-NOR11749
11 0739 000311 Diode Diode11750
12 0739 000311 Diode Diode11751
13 0744 050537 Spannungsregler Voltage regulator11752
14 0798 167126 IC-CLK.GEN11753
15 9810 419001 Widerstand Resistor11754
16 9810 419001 Widerstand Resistor11755
17 9810 419001 Widerstand Resistor11756
18 9810 419001 Widerstand Resistor11757
19 9810 419001 Widerstand Resistor11758
20 0798 522502 Widerstand Resistor11759
21 9810 370001 Widerstand Resistor11760
22 0798 262071 Kondensator Capacitor11761
24 Z151 000291 Kondensator Capacitor11762
25 0742 000845 Kondensator Capacitor11763
26 0744 061153 Kondensator Capacitor11764
27 0744 061153 Kondensator Capacitor11765
28 0744 061153 Kondensator Capacitor11766
29 0744 061153 Kondensator Capacitor11767
30 0744 061153 Kondensator Capacitor11768
31 0744 061153 Kondensator Capacitor11769
32 0744 061153 Kondensator Capacitor11770
33 0744 061153 Kondensator Capacitor11771
34 0744 061153 Kondensator Capacitor11772
35 0744 061153 Kondensator Capacitor11773
36 0744 061147 Kondensator Capacitor11774
37 0744 061147 Kondensator Capacitor11775
38 0744 061147 Kondensator Capacitor11776
39 0744 061147 Kondensator Capacitor11777
40 0798 268024 Drosselspule11778
41 0798 167951 Quarz Crystal11779
42 0798 167951 Quarz Crystal11780
43 0798 167951 Quarz Crystal11781
44 0798 167951 Quarz Crystal11782
45 0798 167951 Quarz Crystal11783
46 9825 350301 Steckleiste Multipole connector11784
47 9825 350701 Steckleiste Multipole connector11785
19850 7455008 Leiterplatte kpl Printed circuit11786
20798 166522 Lichtschranken- Light barrier11787
verstärker cimplifier
30798 167128 IC-Timer11789
40798 167127 IC-I/O11790
50798 167135 IC-NAND11791
60798 167116 IC-NOR11792
7K999 202282 OP-Verstärker Amplitier11793
8K999 202282 OP-Verstärker Amplitier11794
9K999 201076 Transistor Transistor11795
10 K999 201076 Transistor Transistor11796
11 0739 000311 Diode Diode11797
12 0739 000311 Diode Diode11798
13 0739 000311 Diode Diode11799
14 0744 050537 Spannungsregler Voltage regulator11800
15 0744 050537 Spannungsregler Voltage regulator11801
16 0798 523322 Widerstand Resistor11802
17 9810 370002 Widerstand Resistor11803
18 0798 522402 Widerstand Resistor11804
19 0798 523242 Widerstand Resistor11805
20 Z151 000318 Widerstand Resistor11806
21 0798 522742 Widerstand Resistor11807
22 0798 523242 Widerstand Resistor11808
23 0798 523162 Widerstand Resistor11809
24 Z151 000318 Widerstand Resistor11810
25 0798 523322 Widerstand Resistor11811
26 0798 523162 Widerstand Resistor11812
27 Z151 000318 Widerstand Resistor11813
28 0798 522402 Widerstand Resistor11814
29 0798 523242 Widerstand Resistor11815
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
024Tafel/ Table: Seite/ Page: 2von/ of 2
30 Z151 000318 Widerstand Resistor11816
31 0798 522742 Widerstand Resistor11817
32 0798 523242 Widerstand Resistor11818
33 0798 523162 Widerstand Resistor11819
34 Z151 000318 Widerstand Resistor11820
35 0798 523322 Widerstand Resistor11821
36 0798 523162 Widerstand Resistor11822
37 Z151 000318 Widerstand Resistor11823
38 9810 370001 Widerstand Resistor11824
41 0798 261044 Kondensator Capacitor11825
42 0744 061153 Kondensator Capacitor11826
43 0798 262396 Kondensator Capacitor11827
44 0798 262396 Kondensator Capacitor11828
45 Z151 000296 Kondensator Capacitor11829
46 0744 061153 Kondensator Capacitor11830
47 0744 061153 Kondensator Capacitor11831
48 0744 006153 Kondensator Capacitor11832
49 0744 061153 Kondensator Capacitor11833
50 0744 061153 Kondensator Capacitor11834
51 0744 065153 Kondensator Capacitor11835
52 0744 061153 Kondensator Capacitor11836
53 0744 061153 Kondensator Capacitor11837
54 0744 061147 Kondensator Capacitor11838
55 0744 061147 Kondensator Capacitor11839
56 0744 061147 Kondensator Capacitor11840
57 0744 061147 Kondensator Capacitor11841
58 0798 268024 Drosselspule Inductance11842
62 9825 350401 Steckleiste Multipole connector11843
63 9825 351401 Steckleiste Multipole connector11844
64 9825 336401 Stiftleiste Multipole connector11845
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

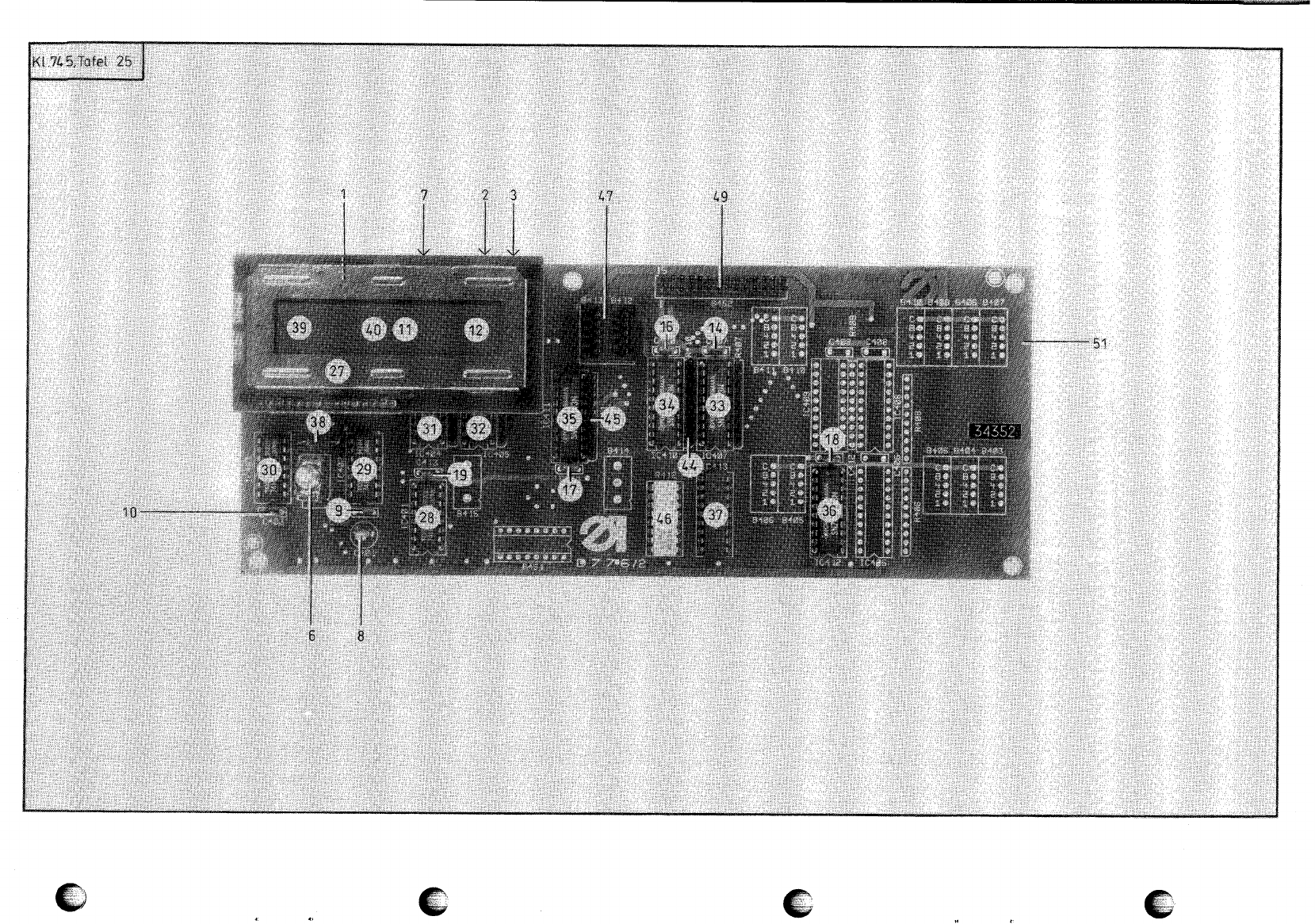

025Tafel/ Table: Seite/ Page: 1von/ of 1
0Steuergerät Control Instrument11846
10798 483070 Steckleiste Multipole connector11848
29815 370001 Codierschalter Code switch11849
39815 370001 Codierschalter Code switch11850
6Z100 011255 Tastschalter Push button switch11851
79815 330001 Schalter Switch11852
80744 050506 Kondensator Capacitor11853
90744 061153 Kondensator Capacitor11854
10 0744 061153 Kondensator Capacitor11855
11 0744 061153 Kondensator Capacitor11856
12 0744 061153 Kondensator Capacitor11857
14 0744 061153 Kondensator Capacitor11858
16 0744 061153 Kondensator Capacitor11859
17 0744 061153 Kondensator Capacitor11860
18 0744 061153 Kondensator Capacitor11861
19 0744 061153 Kondensator Capacitor11862
27 9822 120002 LCD Anzeige LCD display11863
28 0798 167113 IC-Decoder11864
29 0798 167135 IC-NAND74HC0011865
30 0798 167116 IC-NOR11866
31 0798 167117 IC-Latch 74HC57311867
32 0798 167117 IC-Latch 74HC57311868
33 0798 167117 IC-Latch 74HC57311869
34 0798 167117 IC-Latch 74HC57311870
35 0798 167117 IC-Latch 74HC57311871
36 0798 167117 IC-Latch 74HC57311872
37 0798 166510 Verstärker Amplitier11873
38 Z151 000318 Widerstand Resistor11874
39 0798 522582 Widerstand Resistor11875
40 0798 522862 Widerstand Resistor11876
44 0798 523250 Widerstand Resistor11877
45 0798 523250 Widerstand Resistor11878
46 0798 522199 Widerstand Resistor11879
47 0798 422414 Steckleiste Multipole connector11880
49 0798 484004 Buchsenleiste Multipole connector11881
51 0798 440055 Leiterplatte Printed circuit11882
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

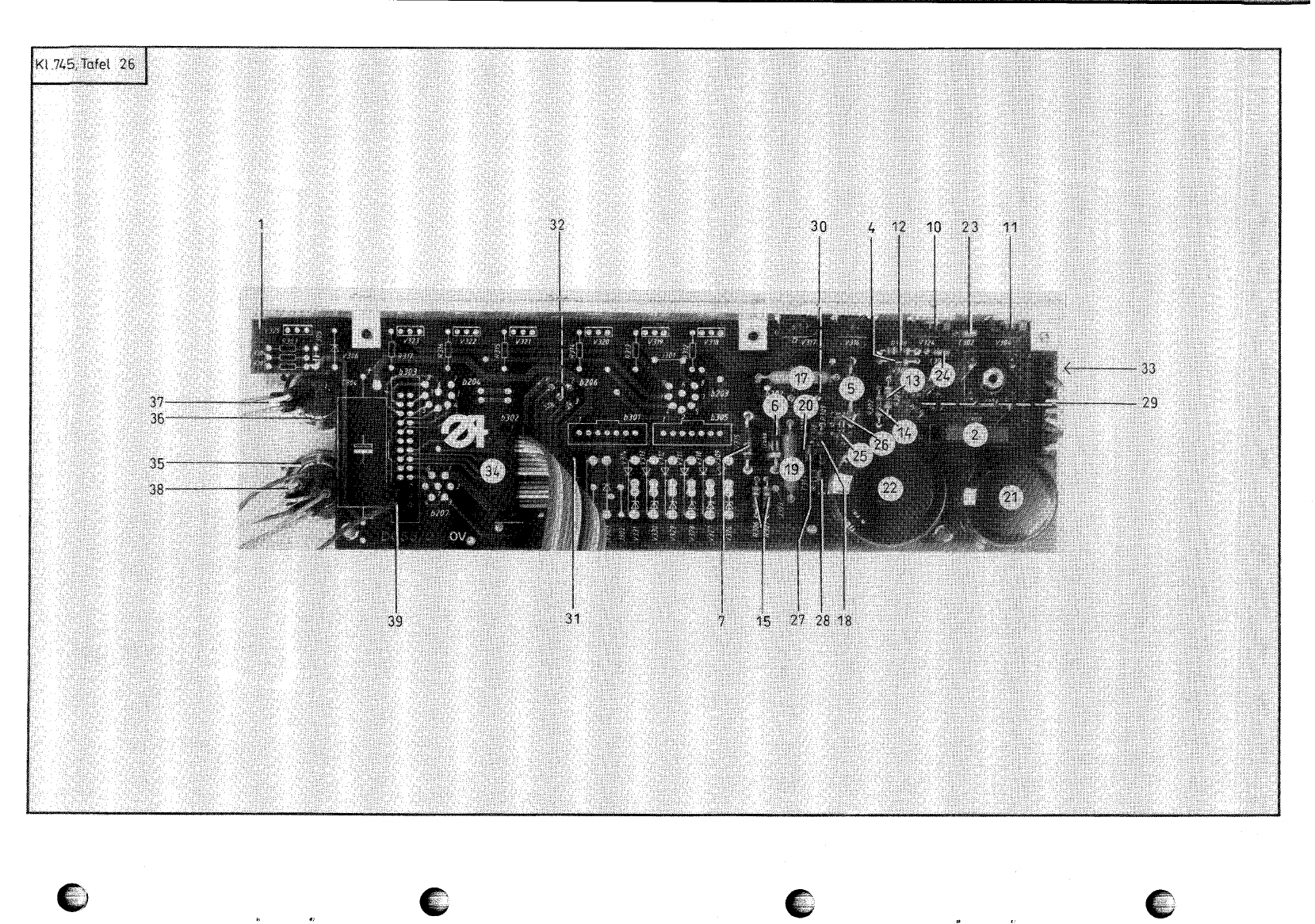

026Tafel/ Table: Seite/ Page: 1von/ of 1
Steuergerät Control Instrument
10798 440040 Leiterplatte Printed circuit11885
20744 050532 Gleichrichter Rectitier11886
40739 000311 Diode Diode11887
50739 000305 Diode Diode11888
60739 000305 Diode Diode11889
70798 160419 Zenerdiode11890
10 0798 166544 IC-Regler 117T11891
11 0798 160209 Diode Diode11892
12 0798 522182 Widerstand Resistor11893
13 0798 522402 Widerstand Resistor11894
14 0798 522002 Widerstand Resistor11895
15 0798 521502 Widerstand Resistor11896
17 0798 521416 Widerstand Resistor11897
18 0798 511416 Widerstand Resistor11898
19 Z151 003198 Widerstand Resistor11899
20 Z151 000318 Widerstand Resistor11900
21 0798 260254 Kondensator Capacitor11901
22 0798 260260 Kondensator Capacitor11902
23 0744 061153 Kondensator Capacitor11903
24 0744 061153 Kondensator Capacitor11904
25 0744 061153 Kondensator Capacitor11905
26 0744 061153 Kondensator Capacitor11906
27 0744 061153 Kondensator Capacitor11907
28 0744 061153 Kondensator Capacitor11908
29 0798 481228 Flanschstecker Flange plug11909
30 0798 481223 Flanschdose Flange socket11910
31 0798 481245 Flanschdose Flange socket11911
32 0798 481232 Flanschdose Flange socket11912
33 0798 483046 Steckleiste Multipole connector11913
34 0798 483066 Steckleiste Multipole connector11914
35 0798 481249 Flanschdose Flange socket11915
36 0798 004812 Flanschdose Flange socket11916
37 9840 504001 Leitung kpl. Cable cpl.11917
38 9840 507001 Leitung kpl. Cable cpl.11918
39 9825 350201 Steckleiste Multipole connector11919
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
027Tafel/ Table: Seite/ Page: 1von/ of 1
Beipackteile Accessories
10791 001081 Garnständerrohr Thread unwindertube11922
20995 340617 6kt.-Mutter Hexagonal nut11923
30791 001091 Garnhaltearm kpl. Thread holder cpl.11924
(mit Pos.4,5,6 (with pos.4,5,6)
40791 001094 Linsenschraube Fillister head screw11926
5791 001093a Scheibe Washer11927
60791 001095 Mutter Nut11928
70077 110220 Auflage supporting piece11929
80077 110230 Zentrierstück Centerring piece11930
90791 001096 Fadenführung kpl. Thread guide cpl.11931
(mit Pos.4,5,6) (with pos.4,5,6)
10 0052 000369 Ölkanne Oilcun11933
11 0211 000699 Ölkissen Oil pillow11934
12 0791 000304 Fettkissen Grease pillow11935
13 0211 000700 Einstellstift Adjusting pin11936
14 9081 500051 Schraubendreher Screw driver11937
15 App. 000055 Schraubendreher Screw driver11938
16 9081 500010 Schraubendreher Screw driver11939
17 0791 000100 Schraubendreher Screw driver11940
18 0746 060687 Maulschlüssel key11941
19 0746 001793 Knarre Socket wrende11942
20 0746 001794 Verlängerung lengthening piece11943
21 0557 001349 Pinzette Pincette11944
22 0555 000685 Einfädler Thread in eye11945
23 0246 003058 Spule Bobbin11946
23 9092 213403100 Brief Nadeln * Needles *11948
(o.Abb.) (not illustr.)
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

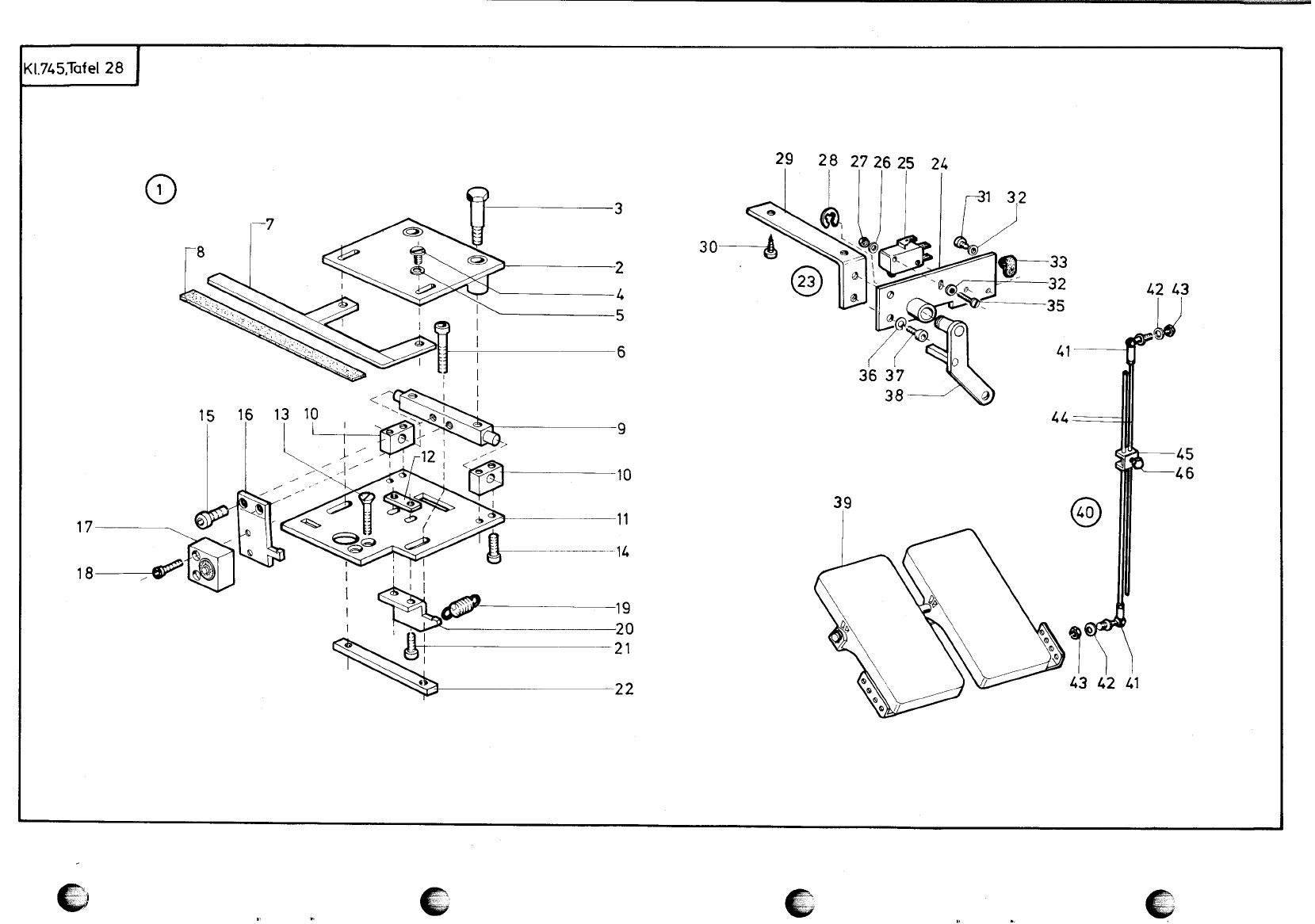

028Tafel/ Table: Seite/ Page: 1von/ of 1
10794 001222 Klemmvorrichtung für Clamping driver for11950
Hinterhosen und rear trousers and
Taschenbeutel kpl. pocket bags cpl.
10794 001245 Pneum.Niederhalter Pneum. holding down11953
mit Taschenbeutel- with pocket bags cpl.
klemme kpl.
10794 001224 Stoffhalter kpl. Cloth holder cpl.11956
(best.aus Pos.2 bis 22 (con.of pos.2 up to 22
20794 001071 Platte Plate11958
30794 001076 Ansatzschraube Shoulder screw11959
40216 000573 Linsenschraube Fillister head screw11960
50569 001895 Scheibe Washer11961
60902 000380 Zyl.Schraube Cyl.head screw11962
70794 001232 Leiste kpl. Reglet cpl.11963
(mit Pos.8) (with pos.8)
8002 90227200 Gummistreifen * Rubber strip *11965
90794 001011 Achse Axle11966
10 0794 001008 Lagerbock Bearing block11967
11 0794 001006 Bef.Platte Fastening plate11968
12 0570 000907 Gewindelasche Threaded shackle11969
13 0714 000010 Senkschraube Countersunk screw11970
14 0744 001968 Zyl.Schraube Cyl.head screw11971
15 0933 011296 Zyl.Schraube Cyl.head screw11972
16 0794 001021 Hebel Lever11973
17 K999 220835 Kurzhubzylinder Cylinder11974
18 Z112 000235 Zyl.Schraube Cyl.head screw11975
19 0794 001029 Zugfeder Draw spring11976
20 0794 001014 Winkel Angle11977
21 0570 000912 Zyl.Schraube Cyl.head screw11978
22 0746 011295 Gewindeleiste Threaded reglet11979
23 0746 080251 Schalterplatte kpl. Switch plate cpl.11980
(best.aus Pos.24 bis38 (cons.of pos.24 up to38
24 0746 080252 Lagerplatte Bearing plate11982
25 0739 000878 Mikroschalter Micro switch11983
26 1005 000233 Scheibe Washer11984
27 0551 001824 6kt.-Mutter Hexagonal nut11985
28 9300 002119 Sicher.Scheibe Lock washer11986
29 0746 080273 Winkel Angle11987
30 0744 001115 Holzschraube Wood screw11988
31 0739 000297 Zyl.Schraube Cyl.head screw11989
32 1005 000233 Scheibe Washer11990
33 0942 010318 Schelle Clip11991
35 0569 003278 Zyl.Schraube Cyl.head screw11992
36 0719 000124 Federring Spring ring11993
37 0246 001049 Zyl.Schraube Cyl.head screw11994
38 0746 080256 Hebel Lever11995
39 MG43 002548 Pedal Pedal11996
40 0746 010921 Gestänge kpl. Rods cpl.11997
(best.aus Pos.41 bis46 (cons.of pos.41 up to46
41 0556 002267 Kugelgelenk Link11999
42 MG43 002510 Scheibe Washer12000
43 MG43 000409 6kt.-Mutter Hexagonal nut12001
44 0746 010922 Druckstange Pressure bar12002
45 MG43 000403 Klemme Clamp12003
46 MG43 000404 6kt.-Schraube Hexagonal screw12004
* Bitte die Länge * Please give the length
angeben
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

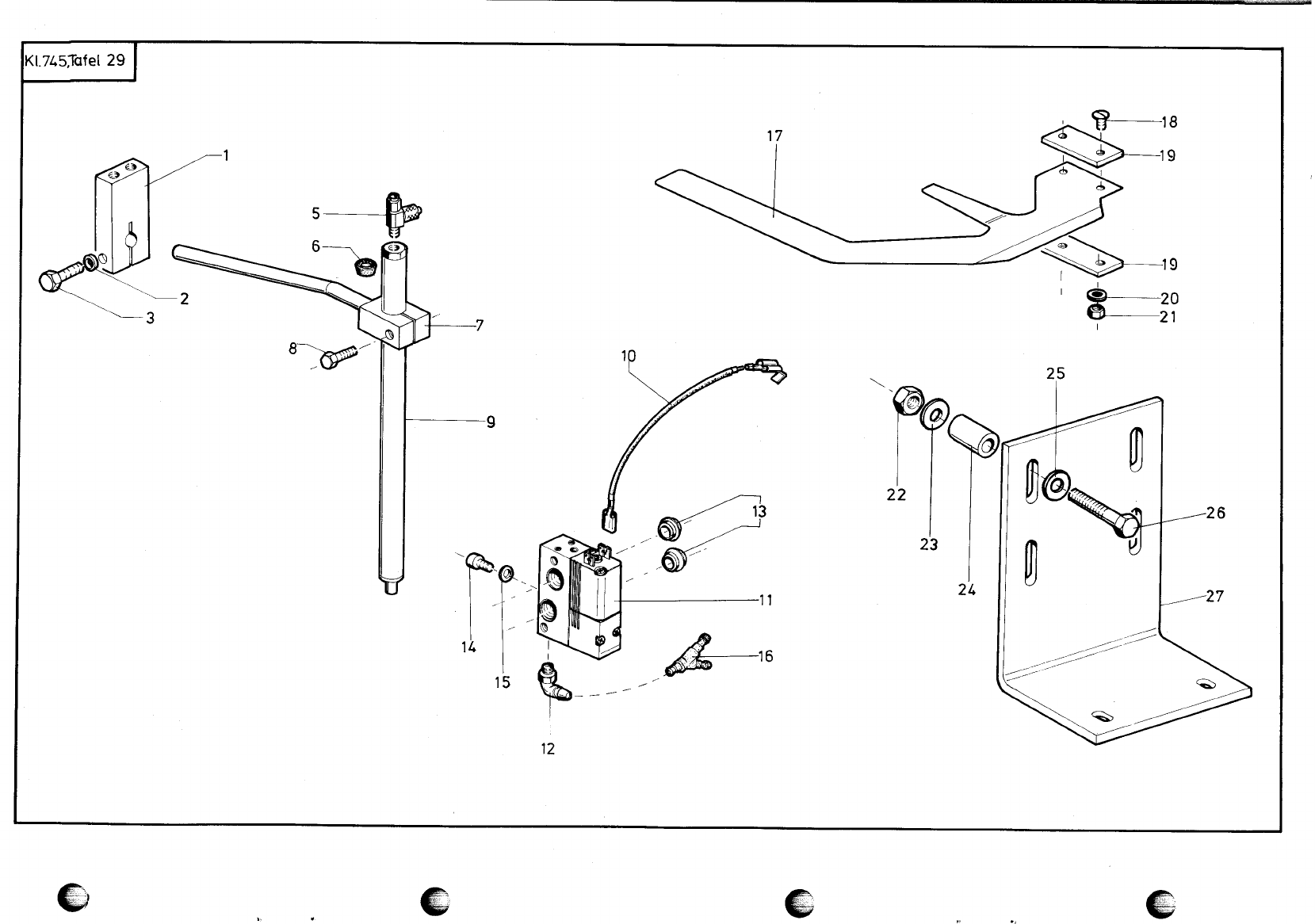

029Tafel/ Table: Seite/ Page: 1von/ of 1
Klemmvorrichtung für Clamping device for
Hinterhose und rear trousers and
Taschenbeutel pocket bags
10793 022206 Klemmstück Clamping piece12011
20793 025006 Scheibe Washer12012
39201 113337 6kt.-Schraube Hexagonal screw12013
50797 000411 Drosselventil Throttle valve12014
60246 000348 Lippenring Lip seal12015
70794 001248 Halter Holder12016
8K994 041527 6kt.-Schraube Hexagonal screw12017
90794 001093 Zylinder kpl. Cylinder cpl.12018
(mit Pos.6) (with pos.6)
10 0742 021623 Leitung kpl. Cable cpl.12020
11 9710 061000 Magnetventil Solenoid valve12021
12 0746 000768 Stecknippel Hose nozzle12022
13 9710 900000 Plattenkopplung Plug connection12023
14 0570 000912 Zyl.Schraube Cyl.head screw12024
15 0798 000795 Scheibe Washer12025
16 0797 002201 Y-Verbindung Y-Connection12026
17 0794 001086 Klemmblech Clamping sheet12027
18 0742 055716 Linsenschraube Fillister head screw12028
19 0794 001087 Lasche Shackle12029
20 0798 000795 Scheibe Washer12030
21 0739 005105 6kt.-Mutter Hexagonal nut12031
22 720 000042a 6kt.-Mutter Hexagonal nut12032
23 0720 000043 Scheibe Washer12033
24 0558 001771 Buchse Bushing12034
25 0720 000043 Scheibe Washer12035
26 0744 002257 6kt.-Schraube Hexagonal screw12036
27 0794 001241 Winkel Angle12037
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

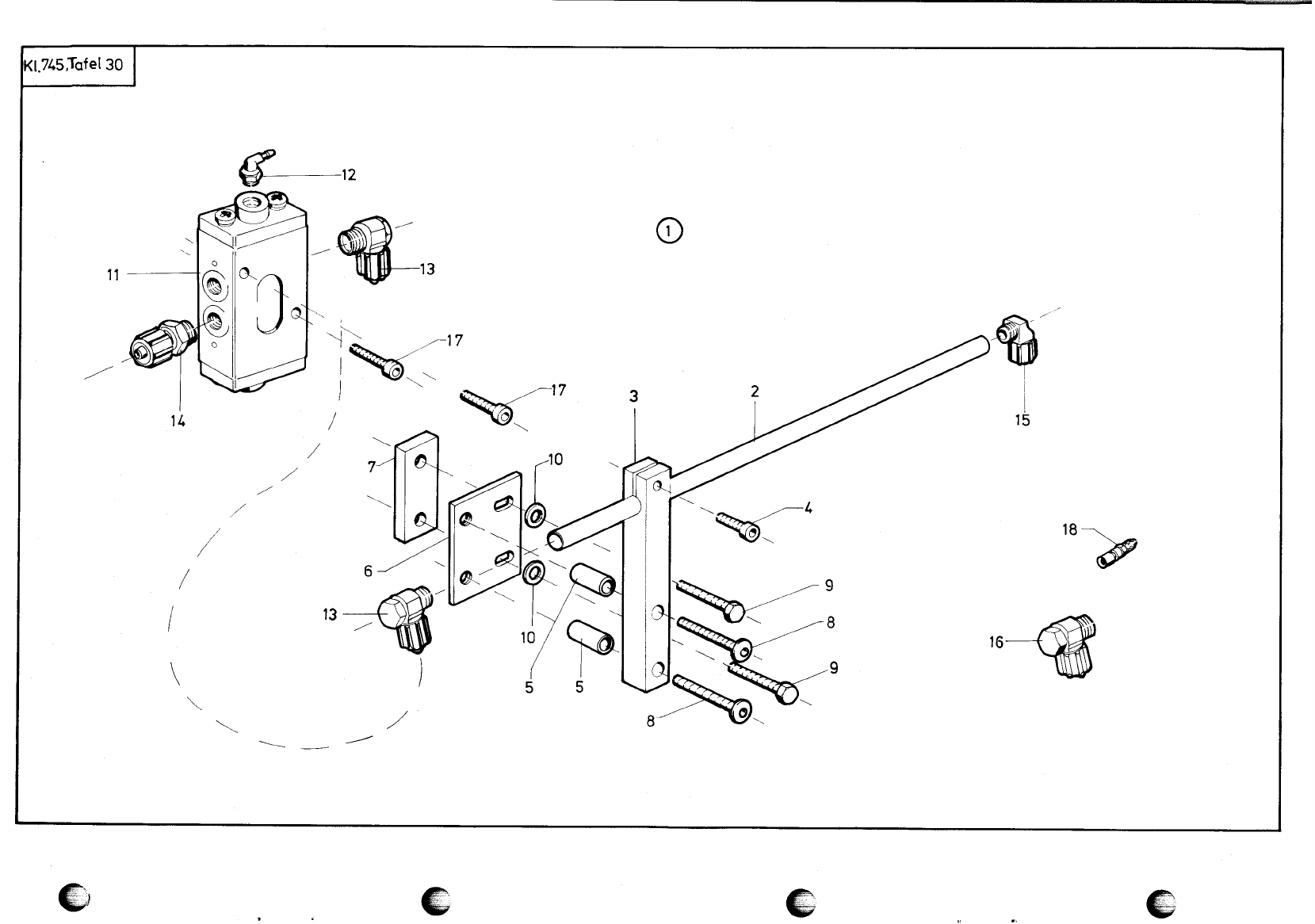

030Tafel/ Table: Seite/ Page: 1von/ of 1
Ausblasvorrichtung Blowing off device
10794 001701 Ausblasvorrichtg.kpl. Blowing off device cpl12040
(best.aus Pos.2 bis 18 (cons.of pos.2 up to 18
20794 001704 Blasrohr Blowing pipe12042
30794 001707 Klemmstück Clamping piece12043
4K993 911047 Zyl.Schraube Cyl.head screw12044
5MG41 004119 Hülse Sleeve12045
60794 001713 Platte Plate12046
70794 001714 Platte Plate12047
89217 301367 Linsenschraube Fillister head screw12048
99201 113737 6kt.-Schraube Hexagonal screw12049
10 0720 000043 Scheibe Washer12050
11 0744 009431 3/2-Wege-Ventil 3/2-Distributor valve12051
12 0797 002252 L-Stecknippel L-Hose nozzle12052
13 0744 003566 L-Verschraubung L-coupling screw12053
14 0744 001816 Verschraubung Coupling screw12054
15 0797 002301 Verschraubung Coupling screw12055
16 0744 023514 L-Verschraubung L-Coupling screw12056
17 K993 911097 Zyl.Schraube Cyl.head screw12057
18 0744 009779 Steckteil Plug12058
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

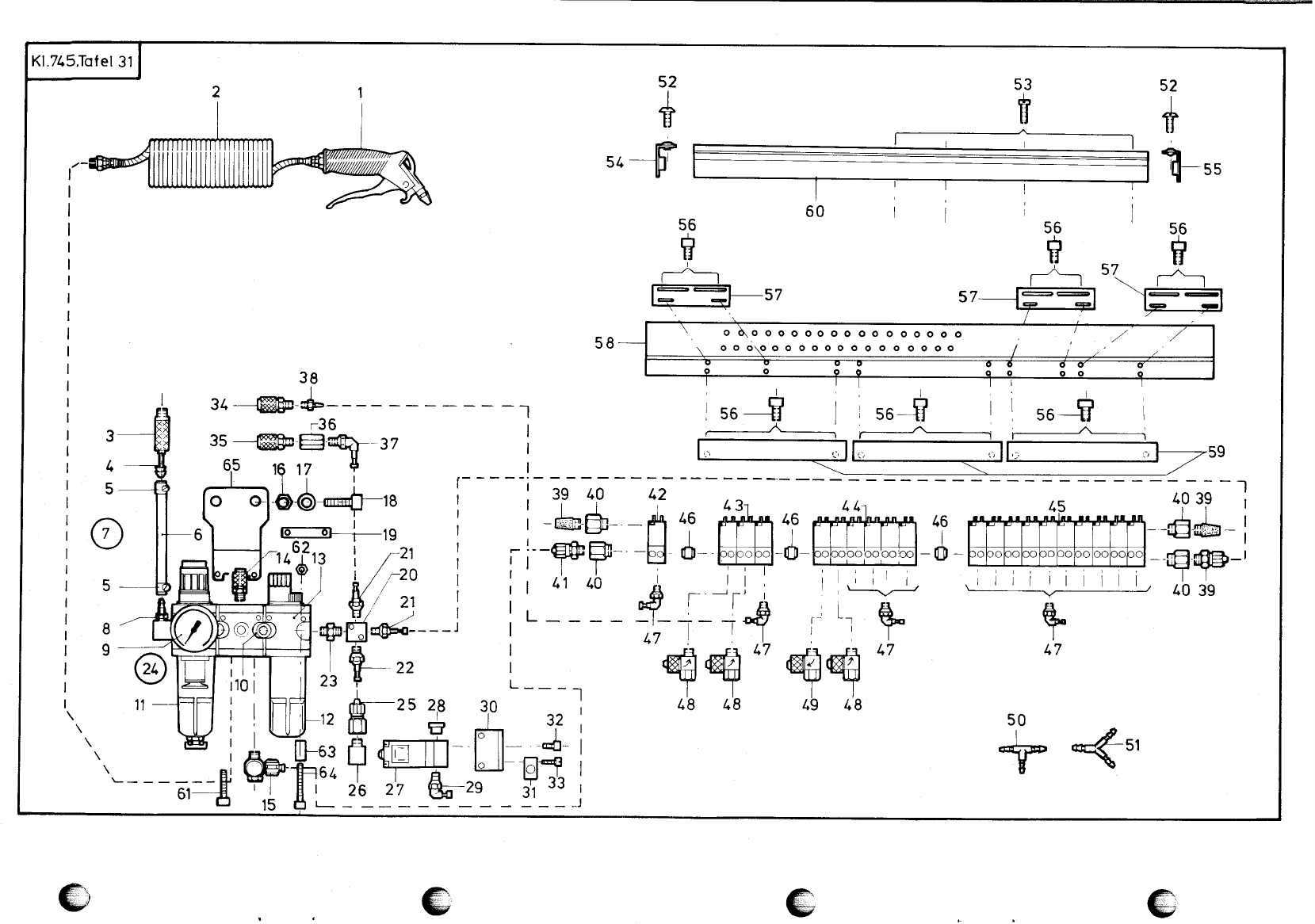

031Tafel/ Table: Seite/ Page: 1von/ of 1
Pneumatikteile Pneumatic Parts
10744 009516 Blaspistole Blowing pipe12061
20797 003063 Spiralschlauch Special hose12062
3744 001793a Kupplungsdose Coupling socket12063
4744 001793b Kupplungsstecker Coupler plug12064
50742 006195 Schlauchklemme Hose clip12065
6744 001792a Schlauch Hose12066
70797 003031 Druckleitung kpl. Pressure pipe cpl.12067
(best.aus pos.3 bis 6) (cons.of pos.3 up to 6)
80744 001796 Tülle Socket12069
90797 000926 Manometer Manometer12070
10 0797 000925 Koppelpaket Coupler set12071
11 0797 000922 Wasserbehälter Waterbox12072
12 0797 000923 Ölbehälter Oil box12073
13 0797 000891 Öler Oiler12074
14 744 001793a Schlauchkupplung Hose coupler12075
15 0744 001974 Schl.Verschraubung Hose coupling screw12076
16 720 000042a 6kt.-Mutter Hexagonal nut12077
17 0720 000043 Scheibe Washer12078
18 0911 000375 Zyl.Schraube Cyl.head screw12079
19 0797 000639 Lasche Shackle12080
20 0744 009491 Verteiler Distributor12081
21 0744 001816 Schl.Verschraubung Hose coupling screw12082
22 0744 023566 Schl.Verschraubung Hose coupling screw12083
23 0744 001922 Doppelnippel Double nipple12084
24 0797 050841 Wartungseinheit kpl. Conditioning unit cpl.12085
(best.aus Pos.8 bis 23 (cons.of pos.8 up to 23
25 0797 002015 Schl.Verschraubung Hose coupling screw12087
26 P121 000053 Winkelstück Square piece12088
27 0797 000317 Magnetventil Solenoid valve12089
28 P121 000059 Blindstopfen Blind plug12090
29 0797 002252 Schl.Verschraubung Hose coupling screw12091
30 0798 124903 Winkel Angle12092
31 0556 014291 Ventil Valve12093
32 0746 001033 Zyl.Schraube Cyl.head screw12094
33 0246 000369 Zyl.Schraube Cyl.head screw12095
34 0744 009801 Kupplungsdose Coupling socket12096
35 0744 009802 Kupplungsdose Coupling socket12097
36 0744 002528 Muffe Socket12098
37 0744 003566 Schl.Verschraubung Hose coupling screw12099
38 0797 002016 Schlauchtülle Hose nozzle12100
39 0797 003193 Schalldämpfer Silencer12101
40 9790 430000 Reduzierstück Reducer12102
41 0744 023566 Schl.Verschraubung Hose coupling screw12103
42 9710 061000 Magnetventil (1er) Solenoid valve12104
43 9710 061001 Magnetventil Solenoid valve12105
44 9710 061003 Magnetventil Solenoid valve12106
45 9710 061002 Magnetventil Solenoid valve12107
46 9710 900000 Steckverbindung Plug connector12108
47 0746 000768 Schl.Verschraubung Hose coupling screw12109
48 0797 000411 Drosselventil Throttle valve12110
49 0797 000412 Drosselventil Throttle valve12111
50 0797 002627 T-Verbindung T-Connection12112
51 0797 022201 Y-Verbindung Y-Connection12113
52 1001 009131 Linsenschraube Fillister head screw12114
53 0569 001922 Zyl.Schraube Cyl.head screw12115
54 0746 005301 Abschl.Blech Locking plate12116
55 0746 005327 Abschl.Blech Locking plate12117
56 0246 000360 Zyl.Schraube Cyl.head screw12118
57 0797 051231 Platte Plate12119
58 0797 051205 Leiste Reglet12120
59 0797 051237 Schutzblech Guard plate12121
60 9840 901001 Kabelkanal Cable schannel12122
61 Z151 000523 Zyl.Schraube Cyl.head screw12123
62 0202 000704 6kt.-Mutter Hexagonal nut12124
63 0578 000510 Hülse Sleeve12125
64 0718 010547 Zyl.Schraube Cyl.head screw12126
65 0797 000638 Winkel Angle12127
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

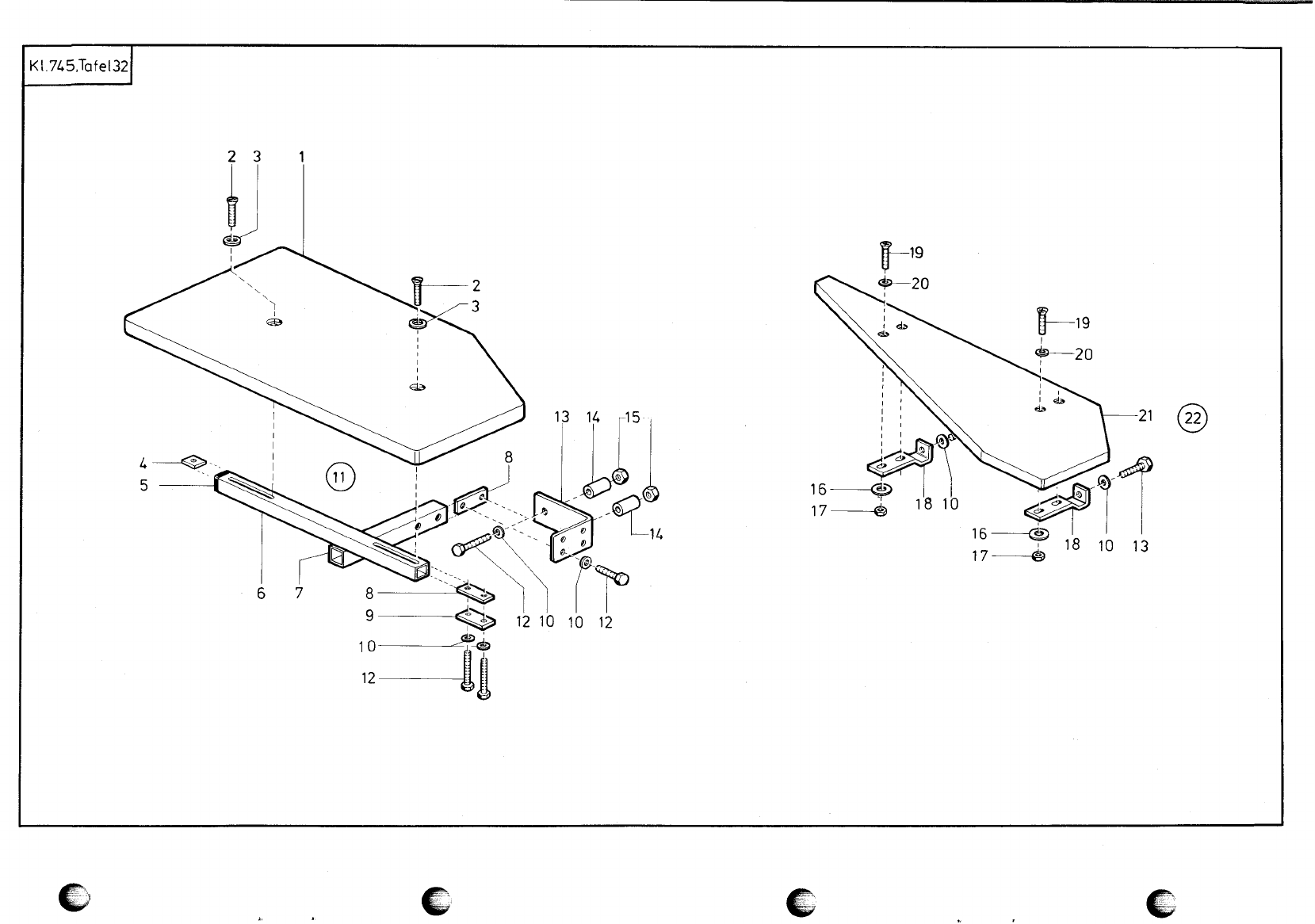

032Tafel/ Table: Seite/ Page: 1von/ of 1
10700 005004 Tischverbreiterung Table extension12128
20744 002042 Senkschraube Countersunk screw12129
30739 000163 Scheibe Washer12130
40794 002168 Gewindeplatte Threaded plate12131
50718 011060 Verschlußkappe Cap12132
60794 002155 Holm String piece12133
70746 011053 Ständer Stand12134
80746 011056 Lasche Shackle12135
9746 011056a Lasche Shackle12136
10 0720 000043 Scheibe Washer12137
11 0794 002151 Tischverbreiterung kpl Table extension cpl.12138
(best.aus Pos.1 bis 10 (cons.of pos.1 up to 10
u. 12 bis 15) and 12 up to 15)
12 MG41 001305 6kt.-Schraube Hexagonal screw12141
13 App. 020160 6kt.-Schraube Hexagonal screw12142
14 0558 001771 Hülse Sleeve12143
15 720 000042a 6kt.-Mutter Hexagonal nut12144
16 0744 001318 Scheibe Washer12145
17 0744 050244 6kt.-Mutter Hexagonal nut12146
18 0794 002103 Halter Holder12147
19 0744 003324 Senkschraube Countersunk screw12148
20 0739 000595 Scheibe Washer12149
21 0700 005005 Tischverbreiterung Table extension12150
22 0794 002101 Tischverbreiterung kpl Table extension cpl.12151
(best.aus Pos.10,13, (cons.of pos.10,13,
16 bis 21) 16 up to 21)
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

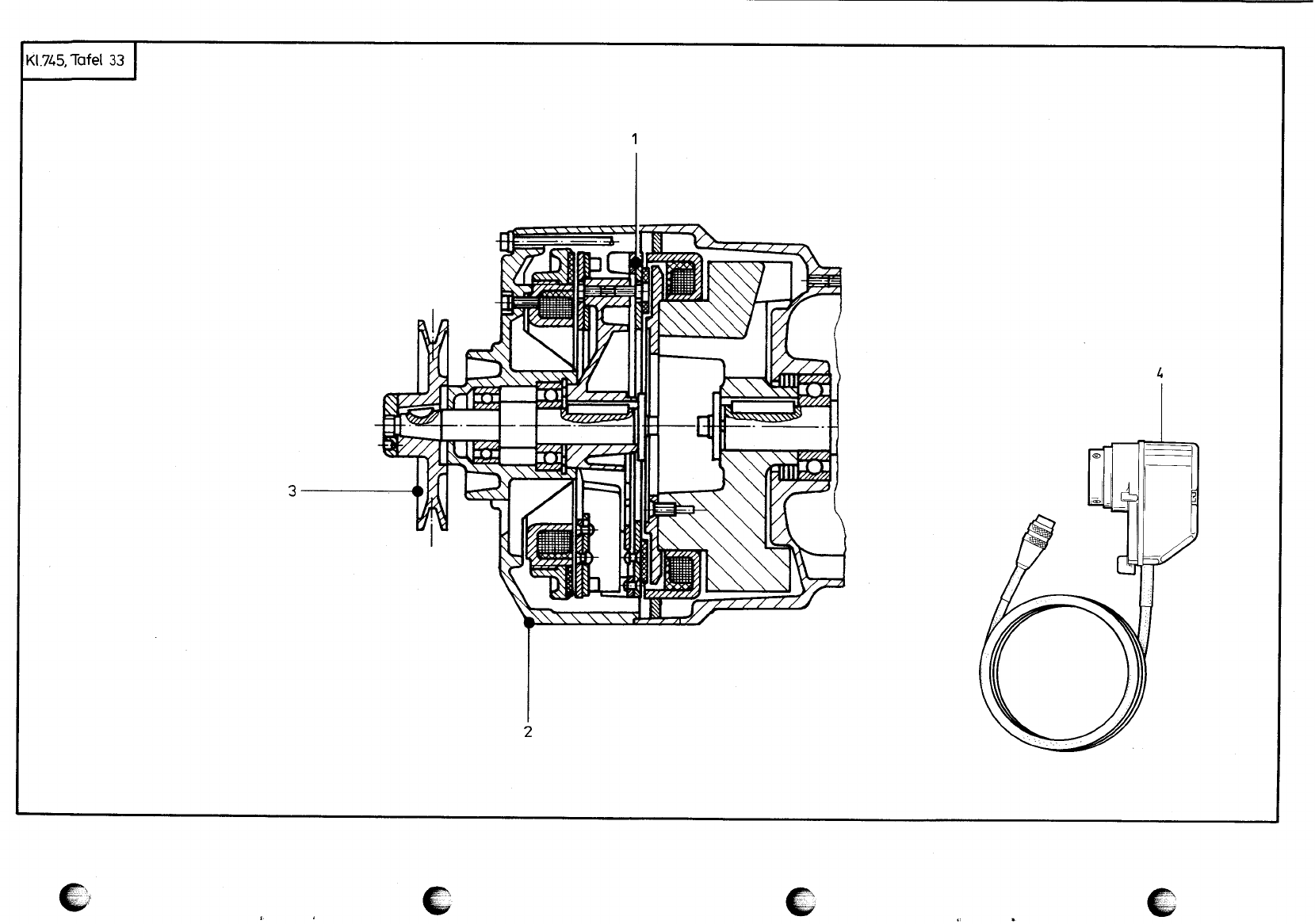

033Tafel/ Table: Seite/ Page: 1von/ of 1
Motorteile Motor parts
798 003212a Motor kpl.12156
(für 220/380 V (for 220/380 V
50/60 Hz) 50/60 Hz)
798 003212g Motor kpl.12159
(für 240/415 V, 50 Hz) (for 240/415 V, 50 Hz)
10027 5041015 Kupplungsscheibe Coupler disc12161
20027 5041020 Kupplungskopf kpl. Coupler head cpl.12162
20027 5041025 Abdeckkappe Covering cap12163
(für Anschluß:Kuppl.- (for connection:Coupler
Bremssystem) * Brake-system) *
30798 002004 Riemenscheibe (50 Hz) Belt pulley (50 Hz)12166
30798 002003 Riemenscheibe (60 Hz) Belt pulley (60 Hz)12167
40798 003216 Positionsgeber Position transmitter12168
Typ PI 42 typ PI 42
Hinweise zum Wechseln For changing the motor
der Motorteile siehe parts see special sheet
gesondertes Blatt: Instructions:
Anleitung 745-5,-7,-15 745-5,-7,-15
* ohne Abbildung * not illustrated
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

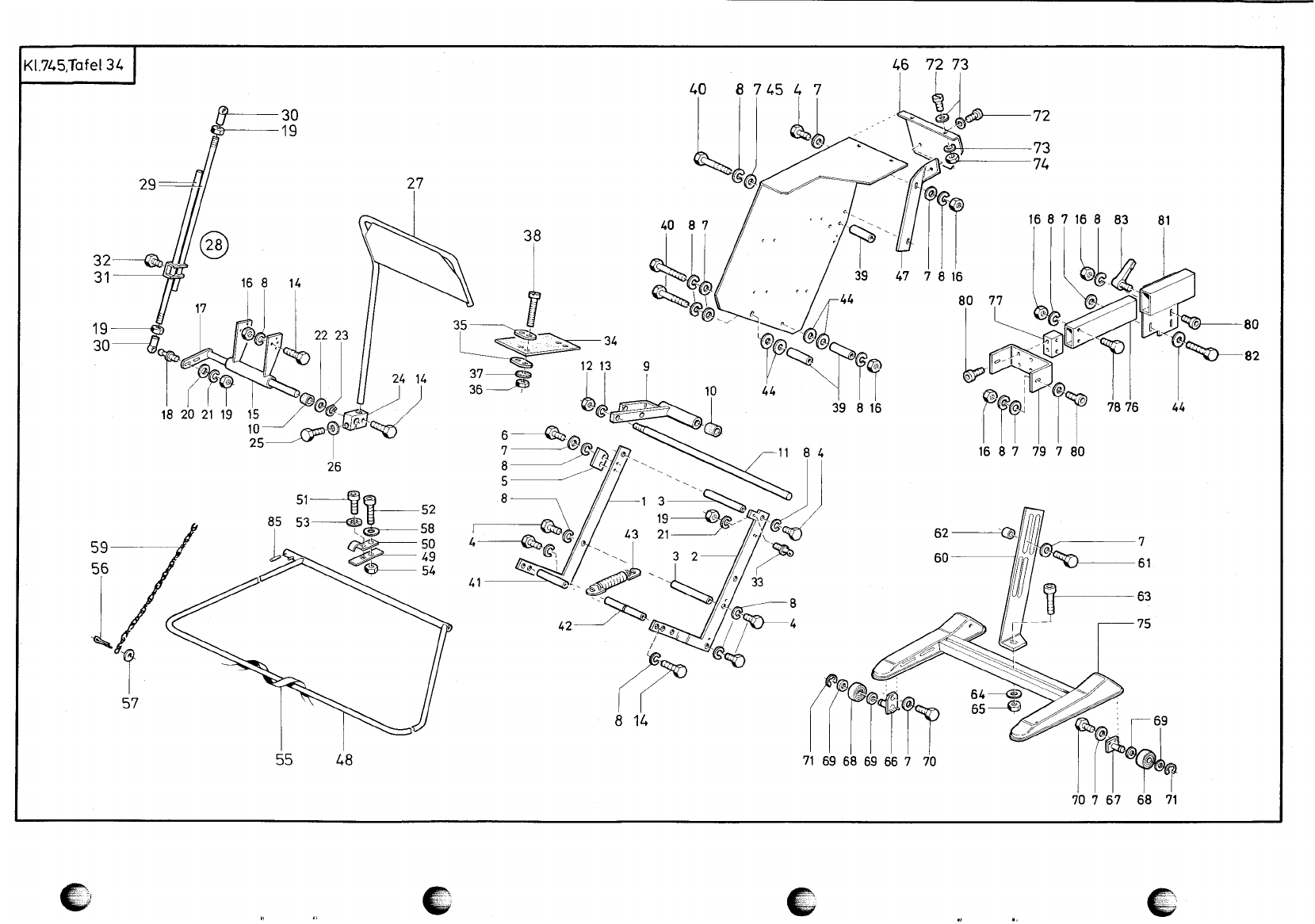

034Tafel/ Table: Seite/ Page: 1von/ of 2
0Staplerteile Stacker parts12176
10794 001801 Stapler kpl. Stacker cpl.12178
1Z112 000102 Halteleiste Holding reglet12179
2Z112 000105 Halteleiste Holding reglet12180
3Z112 000109 Welle Shaft12181
4App. 020160 6kt.-Schraube Hexagonal screw12182
5Z112 000114 Anschlag Stop12183
6MG43 000036 6kt.-Schraube Hexagonal screw12184
70720 000043 Scheibe Washer12185
8725 000520b Federring Spring ring12186
9Z112 000121 Klemmhebel kpl. Clamping lever cpl.12187
(mit Pos.10) (with pos.10)
10 Z112 000127 Buchse Bushing12189
11 Z112 000125 Klemmstange Clamping rod12190
12 742 000110a 6kt.-Mutter Hexagonal nut12191
13 0742 000110 Federring Spring ring12192
14 0720 000127 6kt.-Schraube Hexagonal screw12193
15 Z112 000463 Strebe kpl. Prop cpl.12194
(mit pos.8,10,14,16) (with pos.8,10,14,16)
16 720 000042a 6kt.-Mutter Hexagonal nut12196
17 Z112 000471 Hebel Lever12197
18 0570 001220 Kugelbolzen Ball pin12198
19 MG43 000409 6kt.-Mutter Hexagonal nut12199
20 0557 000263 Scheibe Washer12200
21 0744 001131 Federring Spring ring12201
22 0744 001492 Scheibe Washer12202
23 Z112 000224 Sicher.Ring Circlip12203
24 Z112 000478 Kloben kpl. Block cpl.12204
(mit Pos.14,25,26) (with pos.14,25,26)
25 MG41 001263 6kt.-Schraube Hexagonal screw12206
26 MG41 001356 Scheibe Washer12207
27 Z112 000483 Gegenhalter Holder-up12208
28 Z112 000499 Stange kpl. Rods cpl.12209
(best.aus Pos.19,29, (cons.of pos.19,29,
30,31,32) 30,31,32)
29 Z112 000500 Stange Rod12212
30 0211 000616 Kugelpfanne Ball socket12213
31 MG43 000403 Klemme Clamp12214
32 MG43 000404 6kt.-Schraube Hexagonal screw12215
33 0570 001220 Kugelbolzen Ball pin12216
34 Z112 009973 Gummiplatte Rubber plate12217
35 0246 001218 Lasche Shackle12218
36 0202 000704 6kt.-Mutter Hexagonal nut12219
37 0739 000047 Zahnscheibe Tooth lock washer12220
38 0744 024336 Zyl.Schraube Cyl.head screw12221
39 Z112 000454 Hülse Sleeve12222
40 MG41 001255 6kt.-Schraube Hexagonal screw12223
41 Z112 000284 Achse Axle12224
42 Z112 000110 Achse Axle12225
43 Z112 000165k Zugfeder Draw spring12226
44 0700 000444 Scheibe Washer12227
45 Z112 009993 Schutzblech Guard plate12228
46 Z112 009995 Deckblech Covering plate12229
47 Z112 009999 Lasche Shackle12230
48 746 010631k Schutzrahmen kpl. Protective frame cpl.12231
(mit Pos.49,50,51, (with pos.49,50,51,
52,53,54,55,56,57, 52,53,54,55,56,57,
58,85) 58,85)
49 0746 010636 Leiste Reglet12235
50 0746 010637 Scharnier Hinge12236
51 0746 001077 Zyl.Schraube Cyl.head screw12237
52 0556 000362 Zyl.Schraube Cyl.head screw12238
53 0211 000609 Zahnscheibe Tooth lock washer12239
54 MG43 000408 6kt.-Mutter Hexagonal nut12240
55 Z112 010515 Markierungsband Marking strip12241
56 0255 000356 Splint Splint pin12242
57 0569 001895 Scheibe Washer12243
58 0746 001692 Scheibe Washer12244
59 052 000360b Kette Chain12245
60 Z112 001522 Haltestrebe Holding prop12246
61 0720 000127 6kt.-Schraube Hexagonal screw12247
62 0939 016830 Distanzring Distance ring12248
63 Z112 000392 Zyl.Schraube Cyl.head screw12249
64 0MG4 000006 Scheibe Washer12250
65 MG43 000013 6kt.-Mutter Hexagonal nut12251
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
034Tafel/ Table: Seite/ Page: 2von/ of 2
66 0746 010651 Lagerplatte Bearing plate12252
67 0746 010658 Lagerplatte Bearing plate12253
68 0746 010661 Laufrolle Roll12254
69 MG41 001356 Scheibe Washer12255
70 0720 000131 6kt.-Schraube Hexagonal screw12256
71 0265 000289 Sicher.Scheibe Lock washer12257
72 0744 050241 Zyl.Schraube Cyl.head screw12258
73 0744 050243 Scheibe Washer12259
74 MG8 000007d 6kt.-Mutter Hexagonal nut12260
75 Z112 001504a Gestellfuß Mounting Foot12261
76 0794 001806 Holm String piece12262
77 0744 001013 Rohrverbinder Tube connector12263
78 0720 000607 6kt.-Schraube Hexagonal screw12264
79 0746 010598 Winkel Angle12265
80 0911 000376 Zyl.Schraube Cyl.head screw12266
81 0794 001895 Holm String piece12267
82 MG41 001305 6kt.-Schraube Hexagonal screw12268
83 0746 010608 Klemmhebel Clamping lever12269
84 TG42 000099 Spannhülse Clamping sleeve12270
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

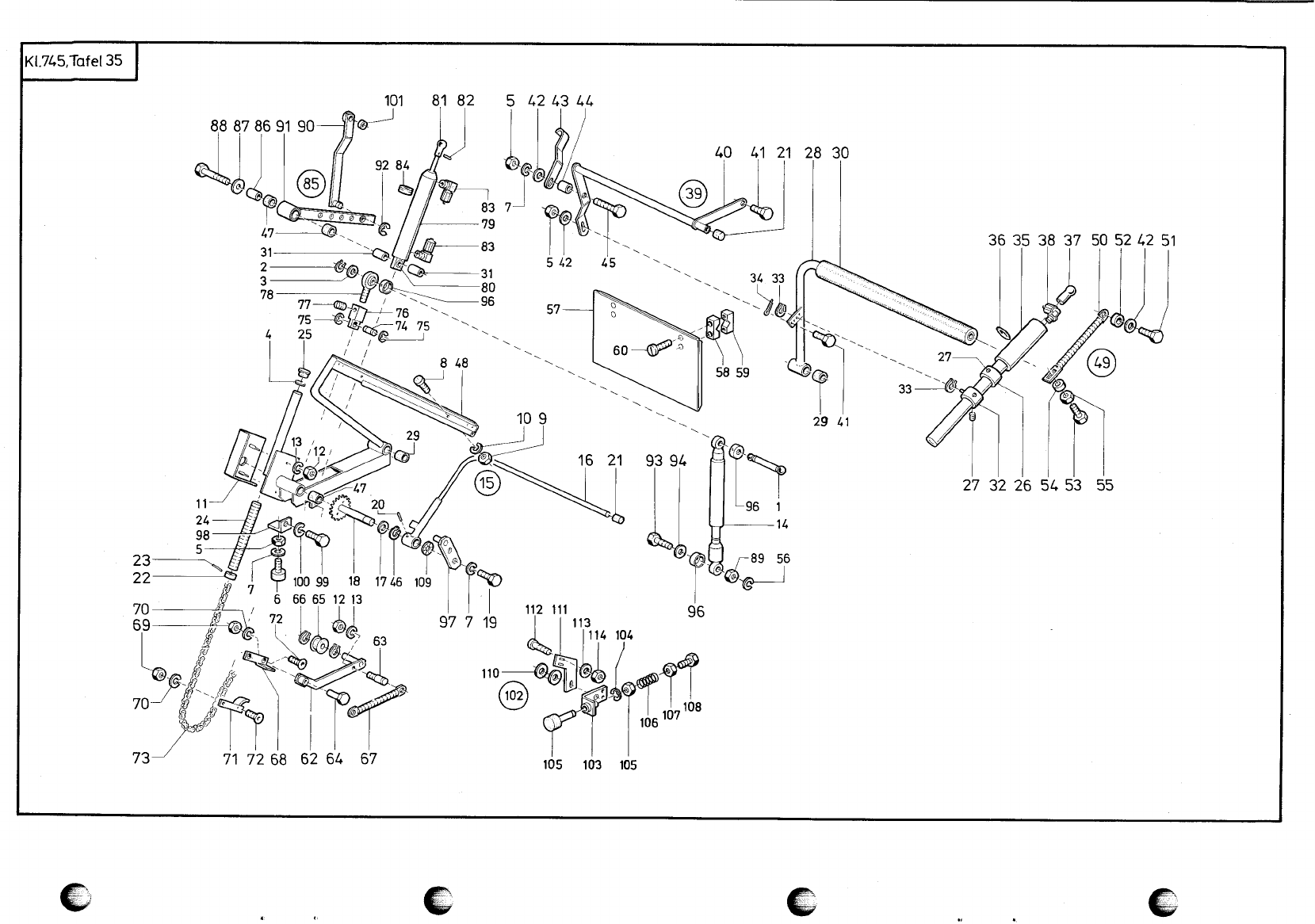

035Tafel/ Table: Seite/ Page: 1von/ of 2
00794 001081 Stapler kpl. Stacker cpl.12271
1Z112 000129a Kugelbolzen Ball pin12273
20650 000353 Sicher.Ring Circlip12274
30216 000216 Scheibe Washer12275
4z112 000153 Sicher.Ring Circlip12276
5720 000042a 6kt.-Mutter Hexagonal nut12277
6Z112 000164 Gummipuffer Rubber buffer12278
7725 000520b Federring Spring ring12279
8Z112 000167 Anschlagpuffer Rubber buffer12280
9MG43 000409 6kt.-Mutter Hexagonal nut12281
10 0744 001131 Federring Spring ring12282
11 Z112 000171 Abdeckhaube Covering cap12283
12 MG43 000408 6kt.-Mutter Hexagonal nut12284
13 0569 002773 Federring Spring ring12285
14 0744 022278 Stoßdämpfer Shock absorber12286
15 Z112 002204 Umschläger kpl. Overturner cpl.12287
(best.aus Pos.16 bis (cons.of pos.16 up to
21, 46) 21, 46)
16 Z112 000205 Umschläger Overturner12290
17 0744 001492 Scheibe Washer12291
18 Z112 000211 Umschlägerwelle Overturner shaft12292
19 0720 000127 6kt.-Schraube Hexagonal screw12293
20 0570 002383 spannhülse Clamping sleeve12294
21 Z112 001110 Schutzkappe Protective cap12295
22 Z112 000243 Kolben Piston12296
23 0204 000128 Stift Pin12297
24 Z112 000246 Druckfeder Pressure spring12298
25 0911 000333 Schutzkappe Protective cap12299
26 Z112 000249 Ring kpl. Ring cpl.12300
(mit Pos.27) (with pos.27)
27 0911 000668 Gewindestift Threaded stud12302
28 Z112 000271 Stapelhebel kpl. Stacker lever cpl.12303
(mit Pos.29,30) (with pos.29,30)
29 0746 001204 Buchse Bushing12305
30 Z112 002278 Schlauch Hose12306
31 Z112 000295 Rohr Tube12307
32 Z112 000441k Klemmring kpl. Clamping ring cpl.12308
(mit Pos.27,33,34) (with pos.27,33,34)
33 0744 022395 Greifring Grip ring12310
34 0933 011327 Splint Split pin12311
35 Z112 001968 Zylinder kpl. Cylinder cpl.12312
(mit Pos.36,37,38 (with pos.36,37,38
und auf Tafel 40, and on table 40,
Pos.19,21,33) pos.19,21,33)
36 Z112 001937a Nutring Grooved ring12316
37 0211 000616 Kugelpfanne Ball socket12317
38 0744 023556 Schl.Verschr. Hose coupling screw12318
39 Z112 002061 Stapelgutträger kpl. Stacker prod.carrier12319
(best.aus Pos.5,21, cpl.(sons.of pos.5,21,
40,41,42) 40,41,42)
40 Z112 002062 Tragrohr Supporting tube12322
41 App. 020160 6kt.-Schraube Hexagonal screw12323
42 0720 000043 Scheibe Washer12324
43 Z112 001093 Bügel Bow12325
44 0939 016830 Distanzring Distance ring12326
45 0720 000293 6kt.-Schraube Hexagonal screw12327
46 Z112 002224 Sicher.Ring Circlip12328
47 Z112 000127 Buchse Bushing12329
48 Z112 000135 Klemmhebel kpl. Clamping lever cpl.12330
(mit Pos.29 u.47) (with pos.29 and 47)
49 Z112 000741 Zusatzfeder kpl. Special spring cpl.12332
(best.aus Pos.42, (cons.of pos.42,
50 bis 55) 50 up to 55)
50 Z112 000743 Zugfeder Draw spring12335
51 0720 000607 6kt.-Mutter Hexagonal nut12336
52 MG41 004606 Abstandsrohr Distance tube12337
53 0216 000211 6kt.-Schraube Hexagonal screw12338
54 0933 070265 Buchse Bushing12339
55 0570 001287 6kt.-Mutter Hexagonal nut12340
56 0742 001475 Federring Spring ring12341
57 0794 001886 Platte Plate12342
58 0746 060974 Klemmbock Clamping block12343
59 0746 060975 Klemmbock Clamping block12344
60 0794 001889 Linsenschraube Fillister head screw12345
62 Z112 016122 Hebel Lever12346
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
035Tafel/ Table: Seite/ Page: 2von/ of 2
63 Z112 016137 Bolzen Bolt12347
64 Z112 016130 Bolzen Bolt12348
65 Z112 016133 Rolle Roll12349
66 0744 022395 Greifring Grip ring12350
67 Z112 016136k Zugfeder Draw spring12351
68 Z112 016137a Bef.Winkel Fastening angle12352
69 MG8 000007d 6kt.-Mutter Hexagonal nut12353
70 0719 000124 Federring Spring ring12354
71 Z112 016140 Anschlag Stop12355
72 0291 000089 Senkschraube Countersunk screw12356
73 Z112 016141 Kette Chain12357
74 Z112 016142 Bolzen Bolt12358
75 1001 009228 Sicher.Scheibe Lock washer12359
76 Z112 016144 Kloben Block12360
77 0223 000646 Gewindestift Threaded stud12361
78 0742 023001 Gelenklager Special bearing12362
79 Z112 002291k Zylinder kpl. Cylinder cpl.12363
(mit Pos.80 bis 84) (with pos.80 up to 84)
80 Z112 000292 Speziallager Special bearing12365
81 0742 003255 Kugelpfanne Ball socket12366
82 0713 000387 Spannhülse Clamping sleeve12367
83 0797 002302 Schl.Verschr. Hose coupling screw12368
84 Z112 000291a Doppelnutring Double groved ring12369
85 Z112 000381 Bausatz kpl. Kid cpl.12370
(zur Verkürzung des (for reducing Stacker
Stapelganges proceedings
best.aus Pos.86 bis 96 cons.of pos.86 up to 96
86 Z112 010015 Abstandshülse Distance slleve12374
87 0570 001201 Scheibe Washer12375
88 Z112 000390 6kt.-Schraube Hexagonal screw12376
89 0744 001240 6kt.-Mutter Hexagonal nut12377
90 Z112 000401 Hebel kpl. Lever cpl.12378
(mit Pos.91) (with pos.91)
91 Z112 000382 Hebel kpl. Lever cpl.12380
(mit Pos.47) (with pos.47)
92 0744 003142 Sicher.Scheibe Lock washer12382
93 Z112 002407 6kt.-Schraube Hexagonal screw12383
94 0742 002163 Scheibe Washer12384
96 z112 016147 Schutzkappe Protective cap12385
97 Z112 001661 Lasche Shackle12386
98 Z112 002155 Winkel Angle12387
99 MG43 000011 6kt.-Schraube Hexagonal screw12388
100 MG43 000012 Federring Spring ring12389
101 0793 064904 Buchse Bushing12390
102 z112 010221 Teilesatz kpl. Set of parts cpl.12391
(best.aus Pos.97, (cons.of parts 97,
103 bis 110) 103 up to 110)
103 Z112 016152 Winkel Angle12394
104 0650 000353 Sicher.Scheibe Lock washer12395
105 Z112 016156 Puffer Buffer12396
106 0238 017122 Druckfeder Pressure spring12397
107 0202 000704 6kt.-Mutter Hexagonal nut12398
108 0269 001023 6kt.-Schraube Hexagonal screw12399
109 0557 000134 Zahnscheibe Tooth lock washer12400
110 0700 000444 Scheibe Washer12401
111 Z112 000638 Lasche Shackle12402
112 Z111 000162 Zyl.Schraube Cyl.head screw12403
113 0569 001895 Scheibe Washer12404
114 0202 000704 6kt.-Mutter Hexagonal nut12405
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

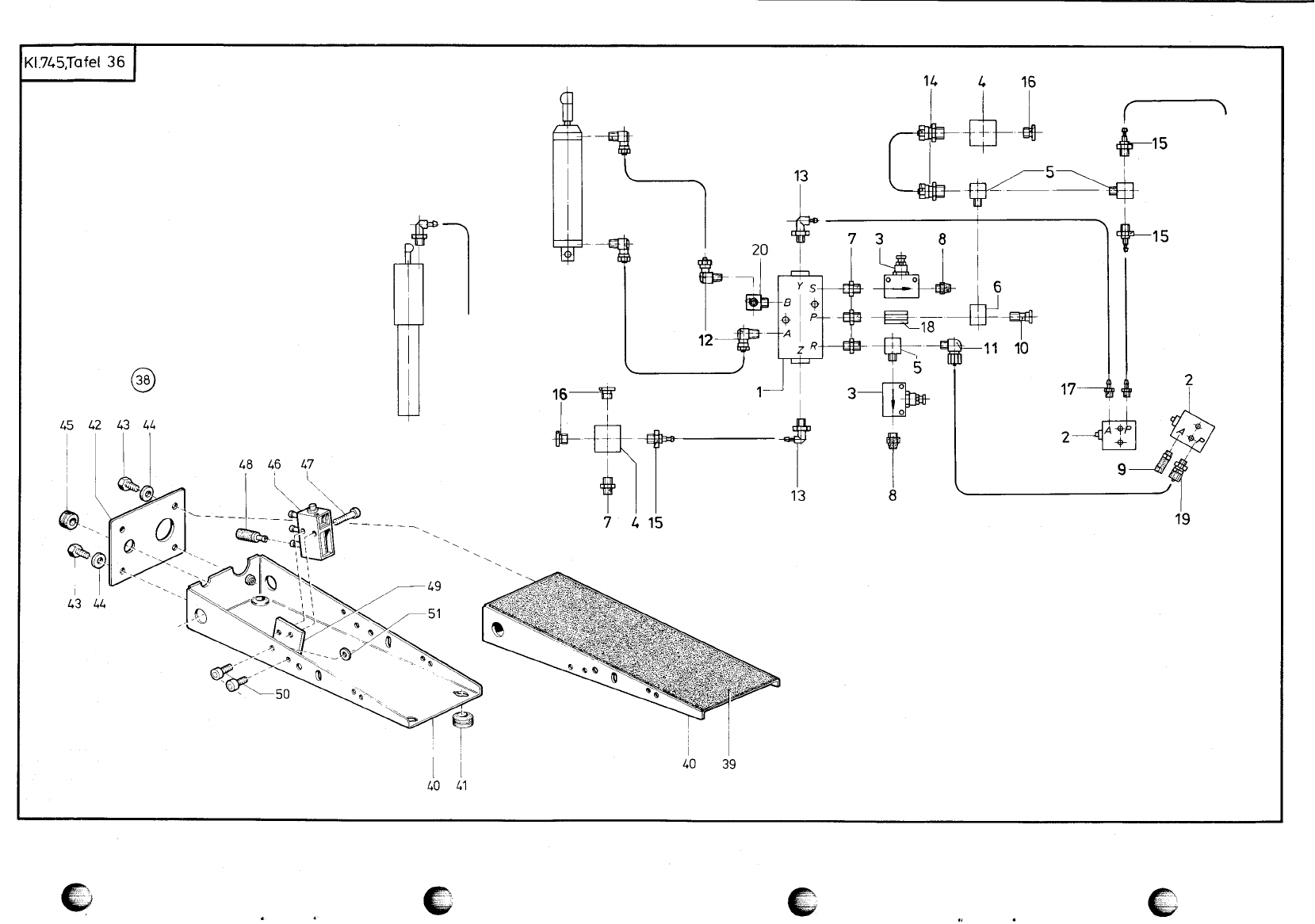

036Tafel/ Table: Seite/ Page: 1von/ of 1
Stapler Stacker
1Z112 000593 4/2-Wege-Ventil 4/2-Distributor valve12408
20797 000015 3/2-Wege-Ventil 3/2-Distributor valve12409
30744 001820 Drosselventil Throttle valve12410
40744 009491 Verteilerstück Distributor12411
50744 002526 T-Stück T-piece12412
60742 006318 Winkelstück Supporting angle piece12413
70744 001819 Doppelnippel Double nipple12414
80797 003193 Schalldämpfer Silencer12415
9Z116 000049 Schalldämpfer Silencer12416
10 0742 006320 Luftschraube Hollow screw12417
11 0744 023556 Schl.Verschr. Hose coupling screw12418
12 0797 002302 Schl.Verschr. Hose coupling screw12419
13 0797 002252 Schl.Verschr. Hose coupling screw12420
14 0744 001816 Schl.Verschr. Hose coupling screw12421
15 0742 002238 Schl.Verschr. Hose coupling screw12422
16 P121 000059 Blindstopfen Blint stuff12423
17 0797 002016 Schlauchtülle Hose nozzle12424
18 0744 002528 Muffe Socket bell12425
19 0722 001139 Schl.Verschr. Hose coupling screw12426
20 P121 000053 Winkelstück Supporting angle piece12427
38 0797 000143 Fußschalter kpl. Foot switch cpl.12428
(best.aus Pos.39 bis (cons.of pos.39 up to
51) 51)
39 0793 068394 Platte Plate12431
40 0793 068395 Winkelblech Angle plate12432
41 0798 221022 Durchführungstülle Nozzle12433
42 0793 068404 Blattfeder Leaf spring12434
43 0240 001285 6kt.-Schraube Hexagonal screw12435
44 0024 000275 Scheibe Washer12436
45 MG41 008414 Durchführungstülle Nozzle12437
46 0797 000020 Ventil Valve12438
47 0746 001212 Zyl.Schraube Cyl.head screw12439
48 0797 003194 Schalldämpfer Silencer12440
49 0794 000123 Platte Plate12441
50 0933 009478 Zyl.Schraube Cyl.head screw12442
51 1005 000233 Scheibe Washer12443
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

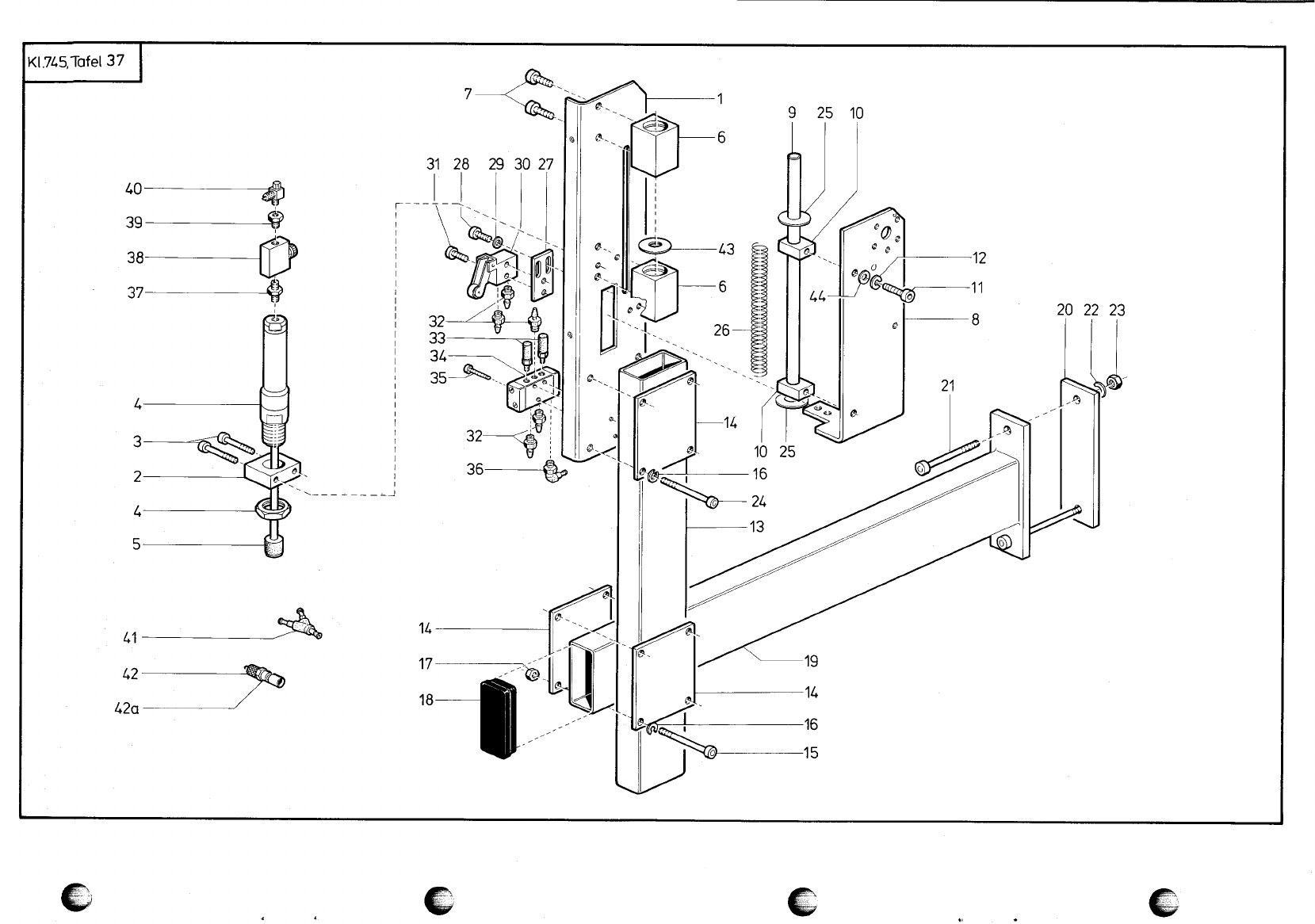

037Tafel/ Table: Seite/ Page: 1von/ of 1
00794 000701 Abzugsvorrichtung kpl Pulling-off device cpl12444
10794 000706 Seitenteil Side part12446
20794 000708 Bock Support12447
3P125 000047 Zyl.Schraube Cyl.head screw12448
40744 003561 Zylinder kpl. Cylinder cpl.12449
50742 002175 Druckstück Pressure piece12450
60794 000715 Lager kpl. Bearing cpl.12451
70744 001509 Zyl.Schraube Cyl.head screw12452
80794 000724 Schieber Slide12453
90794 000771 Stange Rod12454
10 0794 000767 Bock Support12455
11 0238 006530 Zyl.Schraube Cyl.head screw12456
12 0719 000124 Federring Spring ring12457
13 0794 000857 Rohr Pipe12458
14 0794 000871 Platte Plate12459
15 0744 001176 Zyl.Schraube Cyl.head screw12460
16 0744 001131 Federring Spring ring12461
17 MG43 000409 6kt.-Mutter Hexagonal nut12462
18 0718 011043 Verschlußkappe Cap12463
19 0794 000861 Ständer Stand12464
20 0074 000866 Lasche Shackle12465
21 0742 005038 Zyl.Schraube Cyl.head screw12466
22 725 000520b Federring Spring ring12467
23 720 000042a 6kt.-Mutter Hexagonal nut12468
24 0746 001077 Zyl.Schraube Cyl.head screw12469
25 0742 042857 Scheibe Washer12470
26 0794 000774 Druckfeder Pressure spring12471
27 0794 000883 Platte Plate12472
28 0265 000565 Zyl.Schraube Cyl.head screw12473
29 0744 050243 Scheibe Washer12474
30 Z112 000611 Rollenventil Roll valve12475
31 0933 000182 Zyl.Schraube Cyl.head screw12476
32 0797 002016 Schlauchtülle Hose nozzle12477
33 Z116 000069 Schalldämpfer Silencer12478
34 0797 000210 5/2-Wege-Ventil 5/2-Distributor valve12479
35 0558 000631 Zyl.Schraube Cyl.head screw12480
36 0746 000768 L-Verschr. L-Coupling screw12481
37 0744 041819 Doppelnippel Double nipple12482
38 0744 001820 Drosselventil Throttle valve12483
39 Z120 000362 Reduzierstück Reducing piece12484
40 0797 000412 Drosselventil Throttle valve12485
41 0797 002201 Y-Verbindung Y-Connection12486
42 0744 009779 Kupplungsstecker 3 Plug 3 mm12487
42 0744 009780 Kupplungsstecker 4 Plug 4 mm12488
43 0746 001207 Scheibe Washer12489
44 0024 000275 Scheibe Washer12490
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

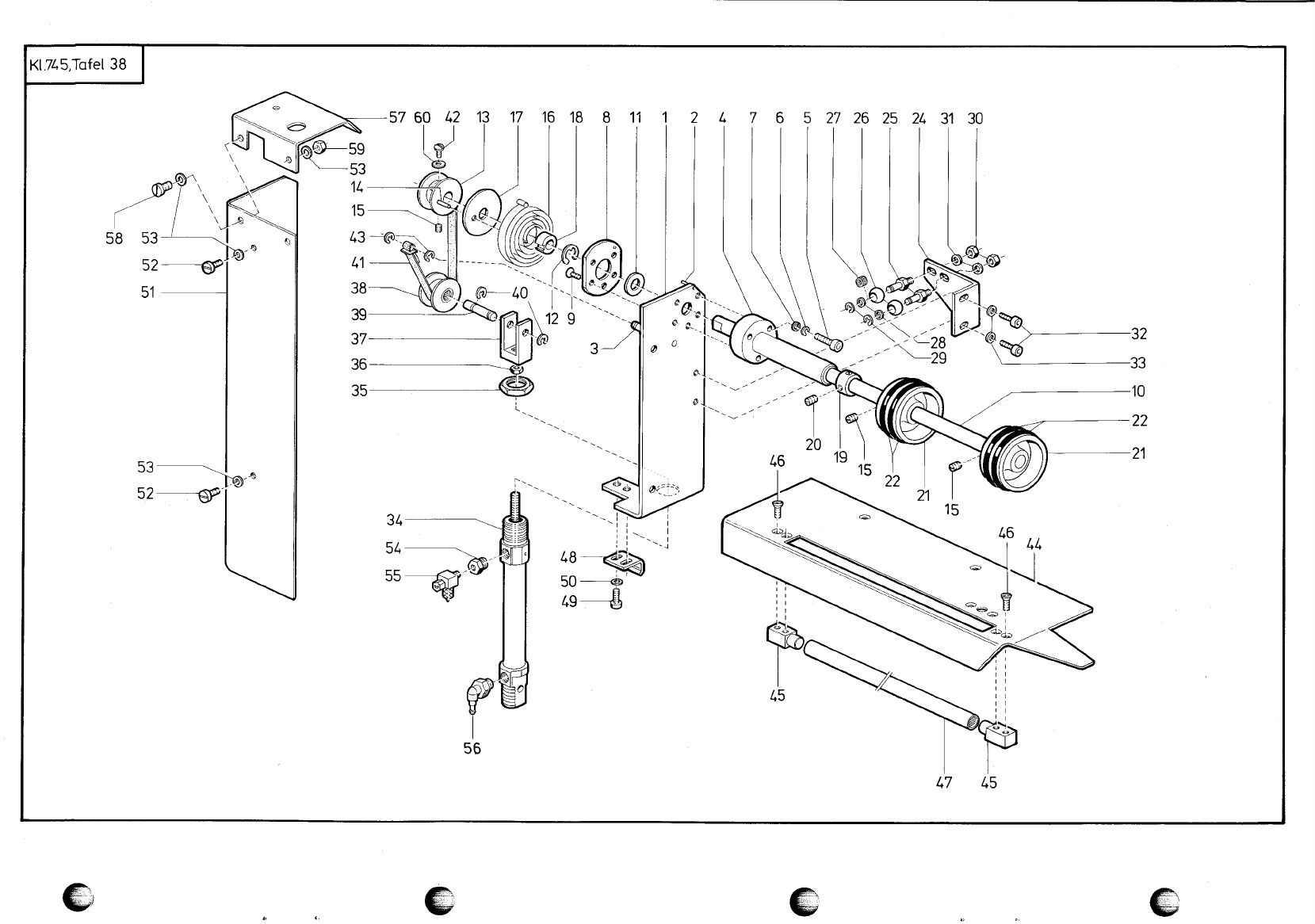

038Tafel/ Table: Seite/ Page: 1von/ of 1
Abzugsvorrichtung kpl Pulling-off device cpl
10794 000724 Schieber Slide12493
20558 001106 Spannhülse Clamping sleeve12494
30794 000725 Bolzen Bolt12495
40794 000728 Lager Bearing12496
50238 006530 Zyl.Schraube Cyl.head screw12497
60719 000124 Federring Spring ring12498
70024 000275 Scheibe Washer12499
80294 000737 Scheibe Washer12500
90265 008554 Senkschraube Countersunk screw12501
10 0794 000743 Welle Shaft12502
11 0MG4 000006 Scheibe Washer12503
12 0265 000289 Sicher.Scheibe Lock washer12504
13 0794 000748 Rolle Roller12505
14 0558 001105 Spannhülse Clamping sleeve12506
15 0531 000471 Gewindestift Threaded stud12507
16 0794 000751 Feder Spring12508
17 0794 000752 Scheibe Washer12509
18 0794 000753 Zwischenring Spacer12510
19 0570 000791 Stellring kpl. Set collar cpl.12511
(mit Pos.20) (with pos.20)
20 0223 000646 Gewindestift Threaded stud12513
21 0794 000762 Rolle Roller12514
22 0744 022565 O-Ring O-ring12515
24 0794 000777 Winkel Angle12516
25 0794 000779 Bolzen Bolt12517
26 0933 079123 Rolle Roller12518
27 0933 079124 Nadelhülse Needle sleeve12519
28 0024 000275 Scheibe Washer12520
29 0570 000138 Sicher.Scheibe Lock washer12521
30 0252 002389 6kt.-Mutter Hexagonal nut12522
31 0557 000263 Scheibe Washer12523
32 0265 000565 Zyl.Schraube Cyl.head screw12524
33 0744 050243 Scheibe Washer12525
34 0794 000801 Zylinder Cylinder12526
35 0794 000802 6kt.-Mutter Hexagonal nut12527
36 720 000042a 6kt.-Mutter Hexagonal nut12528
37 0794 000806 Gabelkopf Fork head12529
38 0794 000808 Rolle Roller12530
39 0794 000813 Bolzen Bolt12531
40 0930 002119 Sicher.Scheibe Lock washer12532
41 0794 000816 Zugband Tape12533
42 0944 001366 Linsenschraube Fillister head screw12534
43 0570 000138 Sicher.Scheibe Lock washer12535
44 0794 000843 Auflagewinkel Support angle12536
45 0794 000845 Lagerbock Pillow block12537
46 0570 002382 Senkschraube Countersunk screw12538
47 0794 000851 Rohr Pipe12539
48 0794 000881 Winkel Angle12540
49 0265 000565 Zyl.Schraube Cyl.head screw12541
50 0744 050243 Scheibe Washer12542
51 0794 000915 Schutzblech Guard plate12543
52 0746 000879 Zyl.Schraube Cyl.head screw12544
53 0744 050243 Scheibe Washer12545
54 Z120 000362 Reduzierstück Reducing piece12546
55 0797 000412 Drosselventil Throttle valve12547
56 0794 000225 Schl.Verschr. Hose coupling screw12548
57 0794 000916 Schutzkappe Protective cap12549
58 0265 000565 Zyl.Schraube Cyl.head screw12550
59 0744 050244 6kt.-Mutter Hexagonal nut12551
60 556 000815a Scheibe Washer12552
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

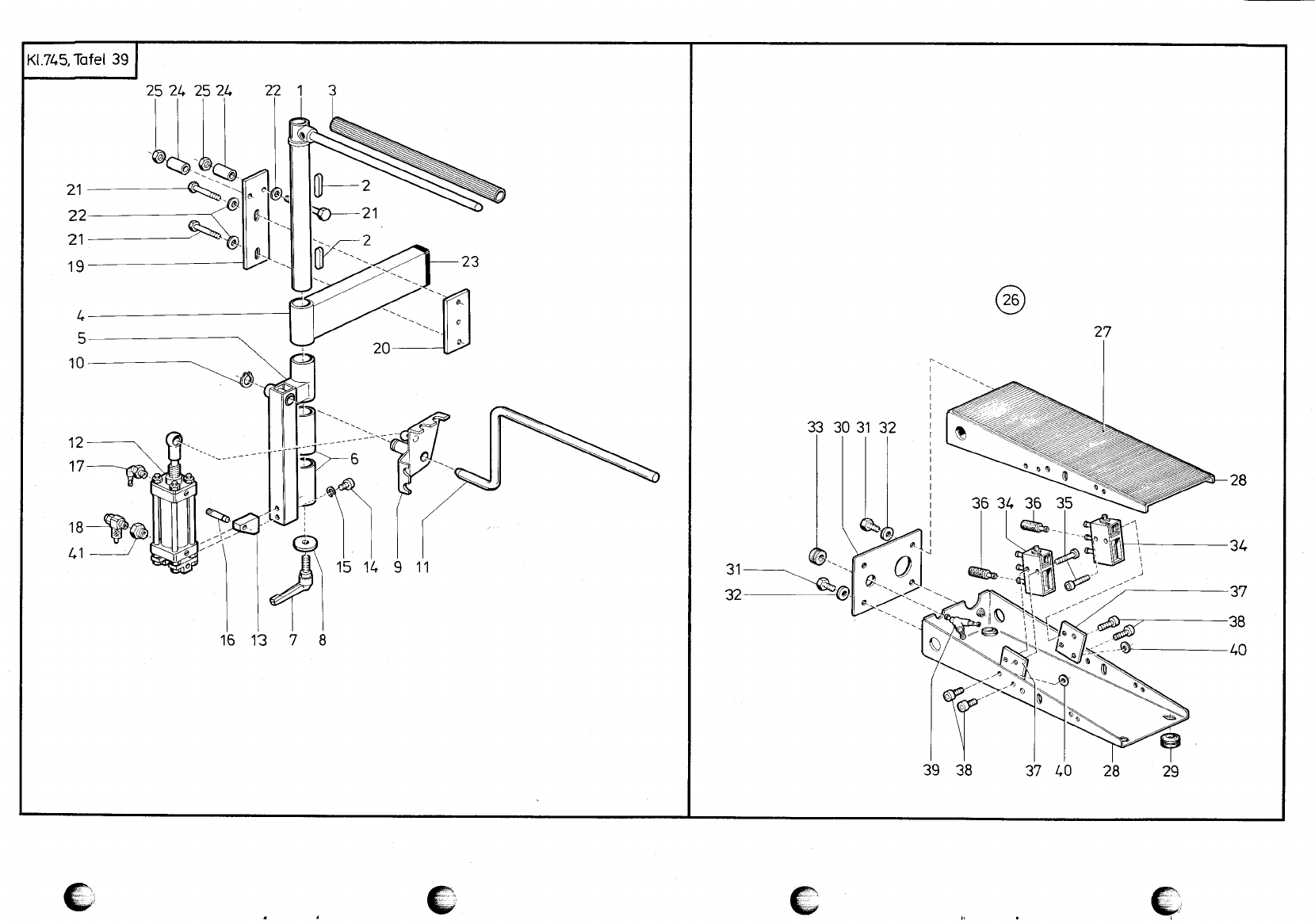

039Tafel/ Table: Seite/ Page: 1von/ of 1
00794 002201 Pneum.-Bündel- Pneumatic bundle12553
Klammer, clamp,
mit Fußventil with foot valve
10742 003114 Klammerhalter Clamp holder12557
20742 003210 Paßfeder Fitting key12558
3002 71062100 Schutzschlauch * Guard hose *12559
40794 002211 Schwenkarm Pivot arm12560
50794 002213 Lagerstück Bearing piece12561
60742 003017 Buchse Bushing12562
70742 003018 Klemmhebel Clamping lever12563
80742 003040 Scheibe Washer12564
90742 007331 Hebel Lever12565
10 0742 003137 Sicher.Ring Circlip12566
11 0742 003157 Hebel Lever12567
12 0742 003148 Zylinder Cylinder12568
13 0742 003275 Lagerbock Bearing block12569
14 0219 004240 Zyl.Schraube Cyl.head screw12570
15 0744 001131 Federring Spring ring12571
16 0650 000336 Kerbstift Dowel pin12572
17 0797 002252 Schl.Verschr. Hose coupling screw12573
18 0797 000411 Drosselventil Throttle valve12574
19 0794 002241 Platte Plate12575
20 0746 011055 Platte Plate12576
21 MG41 004620 6kt.-Schraube Hexagonal screw12577
22 0720 000043 Scheibe Washer12578
23 0718 011043 Verschlußkappe Cap12579
24 0558 001771 Hülse Sleeve12580
25 720 000042a 6kt.-Mutter Hexagonal nut12581
26 0794 000112 Fußventil kpl. Foot valve cpl.12582
(best.aus Pos.27 (cons.of pos.27
bis 40) up to 40)
27 0793 068394 Platte Plate12585
28 0793 068395 Winkelblech Angle sheet12586
29 0798 221022 Durchführungstülle Nozzle12587
30 0793 068404 Blsttfeder Leaf spring12588
31 0240 001285 6kt.-Schraube Hexagonal screw12589
32 0024 000275 Scheibe Washer12590
33 MG41 008414 Durchführungstülle Nozzle12591
34 0797 000020 Ventil Valve12592
35 0746 001212 Zyl.Schraube Cyl.head screw12593
36 0797 003194 Schalldämpfer Silencer12594
37 0794 000123 Platte Plate12595
38 0933 009478 Zyl.Schraube Cyl.head screw12596
39 0797 002201 Y-Verbindung Y-Connection12597
40 1005 000233 Scheibe Washer12598
41 Z120 000362 Reduzierstück Reducing piece12599
* Bitte die Länge * Please give the
angeben length
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

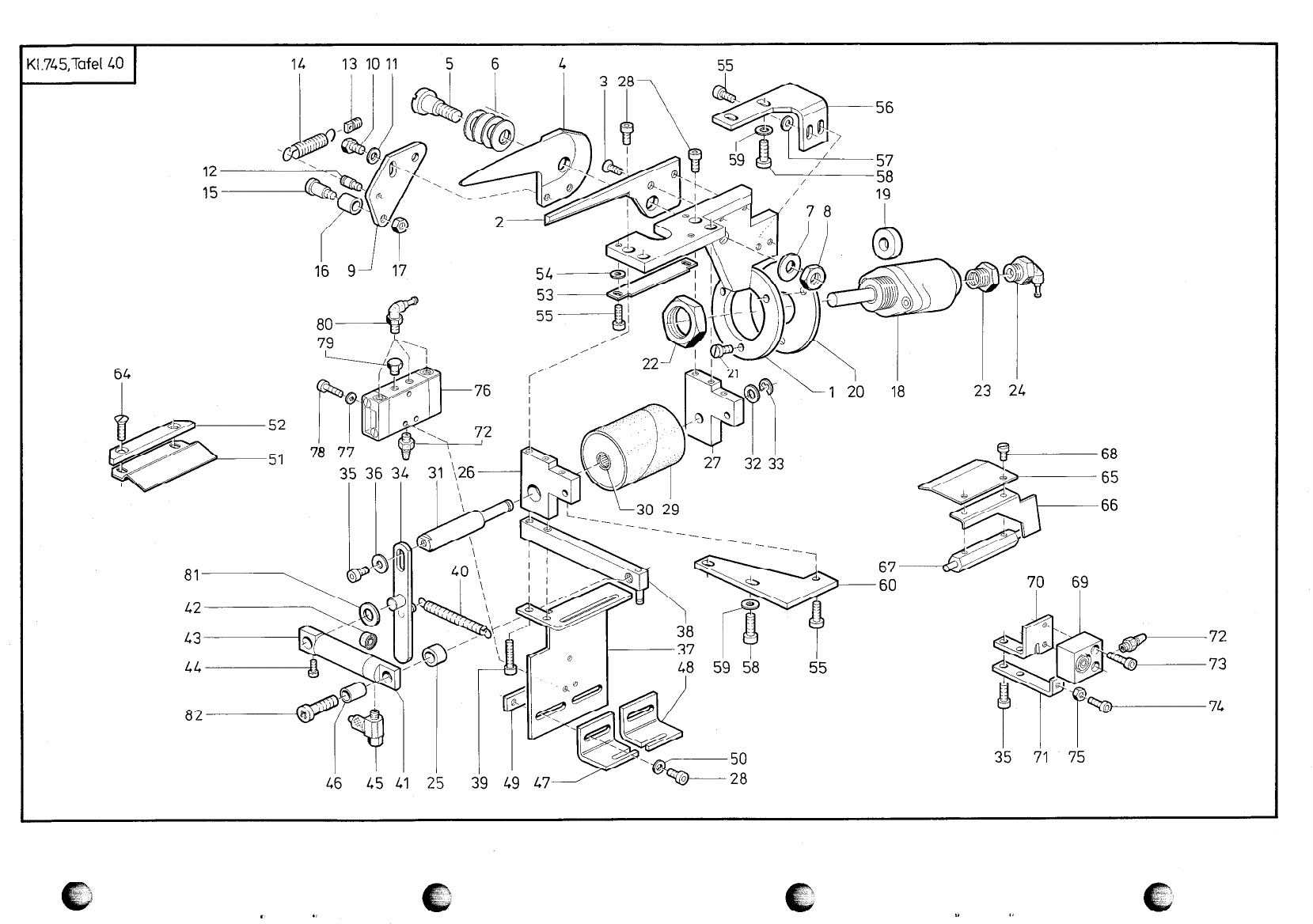

040Tafel/ Table: Seite/ Page: 1von/ of 2
00794 002921 Band-Zuführ. und Ab- Automatic tape feeder12605
schneideautomatik kpl and cutting drive cpl
00794 002556 Schere kpl. Scissors cpl.12608
(best.aus Pos.1 bis 64 (cons.of pos.1 up to 64
10794 002557 Scherenhalter Scissors holder12610
20794 001314 Schneidblatt Cutting blade12611
30739 005347 Senkschraube Countersunk screw12612
40794 001316 Schneidblatt Cutting blade12613
5Z111 000013 Ansatzschraube Shoulder screw12614
60739 001108 Tellerfeder Cup spring12615
70570 000117 Scheibe Washer12616
80570 001287 6kt.-Mutter Hexagonal nut12617
9Z111 000021 Verlängerungsblech Lengthening plate12618
10 0216 000542 6kt.-Schraube Hexagonal screw12619
11 0024 000275 Scheibe Washer12620
12 0931 002134 Spezialschraube Special screw12621
13 0922 000394 Spezialschraube Special screw12622
14 0558 000846 Zugfeder Draw spring12623
15 0911 000457 Ansatzschraube Shoulder screw12624
16 0569 004445 Rolle Roll12625
17 MG8 000007d 6kt.-Mutter Hexagonal nut12626
18 P125 000015 Zylinder kpl. Cylinder cpl.12627
(mit Pos.19 u.20) (with pos.19 and 20)
19 Z111 000034 Abstandsring Distance ring12629
20 Z111 000037 Zwischenscheibe Intermediate washer12630
21 0216 000120 Zyl.Schraube Cyl.head screw12631
22 P125 000019 6kt.-Mutter Hexagonal nut12632
23 Z116 000061 Reduzierstück Reducing piece12633
24 0797 002252 Schl.Verschr. Hose coupling screw12634
25 0746 000320 Buchse Bushing12635
26 0794 002597 Lagerbock Bearing block12636
27 0794 002596 Lagerbock Bearing block12637
28 0746 001033 Zyl.Schraube Cyl.head screw12638
29 0794 002601 Rolle kpl. Roll cpl.12639
(mit Pos.30) (with pos.30)
30 0718 002756 Nadelfreilauf Free-whell bearing12641
31 0746 012147 Achse Axle12642
32 0557 000263 Scheibe Washer12643
33 0570 000138 Sicher.Scheibe Lock washer12644
34 0794 002609 Hebel Lever12645
35 0570 000912 Zyl.Schraube Cyl.head screw12646
36 0558 000090 Scheibe Washer12647
37 0794 002614 Winkel Angle12648
38 0746 012158 Leiste Reglet12649
39 0744 020778 Zyl.Schraube Cyl.head screw12650
40 0556 001164 Zugfeder Draw spring12651
41 0746 012165 Zylinder kpl. Cylinder cpl.12652
(mit Pos.42) (with pos.42)
42 0246 000348 Lippenring Lip seal12654
43 0746 050555 Anschlußstück kpl. Coupling piece cpl.12655
(mit Pos.44) (with pos.44)
44 0556 001686 Zyl.Schraube Cyl.head screw12657
45 0797 000413 Drosselventil Throttle valve12658
46 0556 007351 Buchse Bushing12659
47 0794 002641 Führung, links Guide, left hand12660
48 0794 002642 Führung, rechts Guide, right hand12661
49 MG43 006542 Lasche Shackle12662
50 0569 001895 Scheibe Washer12663
51 0794 002909 Leitblech Sliding plate12664
52 0794 002910 Leiste Reglet12665
53 0794 002651 Leiste Reglet12666
54 0265 009746 Scheibe Washer12667
55 0570 000912 Zyl.Schraube Cyl.head screw12668
56 0794 002655 Winkel Angle12669
57 0798 000795 Scheibe Washer12670
58 0744 001509 Zyl.Schraube Cyl.head screw12671
59 0744 050243 Scheibe Washer12672
60 0794 002656 Platte Plate12673
64 0271 000297 Senkschraube Countersunk screw12674
65 0794 002595 Klemmblech Clamping sheet12675
66 794 002594a Winkel Angle12676
67 0794 002594 Bolzen Bolt12677
68 0216 000497 Zyl.Schraube Cyl.head screw12678
69 0797 001030 Zylinder Cylinder12679
70 0794 002599 Winkel Angle12680
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

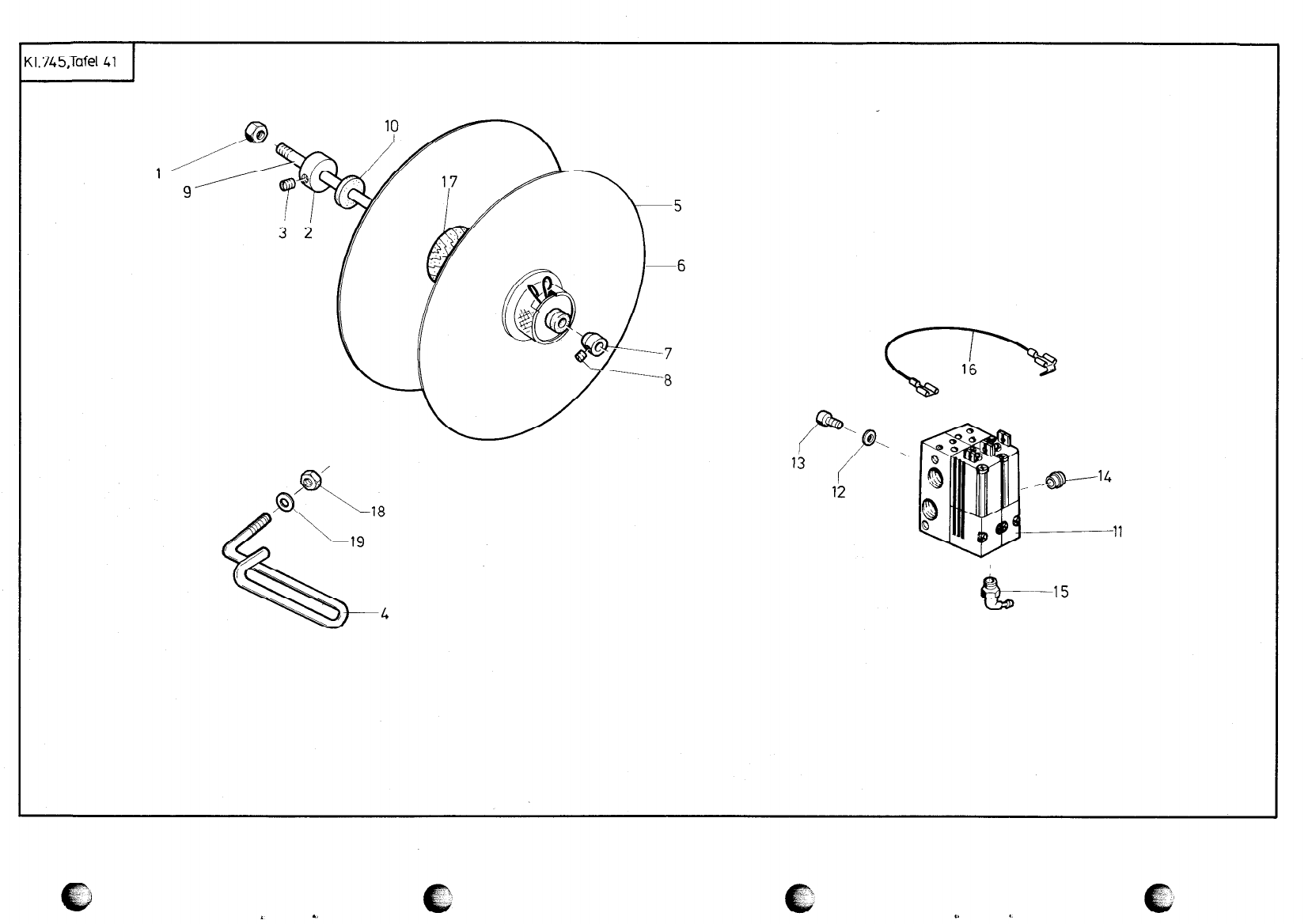

041Tafel/ Table: Seite/ Page: 1von/ of 1
Band-Zuführ.und Ab- Automatic tape feeder
schneidevorrichtung and cutting device
1MG43 000408 6kt.-Mutter Hexagonal nut12697
20942 004575 Stellring kpl. Set collar cpl.12698
(mit Pos.3) (with pos.3)
30223 000245 Gewindestift Threaded stud12700
40794 002932 Bandführung Tape feeder12701
50942 004703 Bandrollenteller kpl. Tape roller plate cpl.12702
(195 mm ) (195 mm )
60942 004683 Bandrollenteller kpl. Tape roller plate cpl.12704
(250 mm ) (250 mm )
70942 004628 Stellring kpl. Set collar cpl.12706
(mit Pos.13) (with pos.13)
80147 000203 Gewindestift Threaded stud12708
90718 000254 Stange Rod12709
10 0650 000371 Scheibe Washer12710
11 9710 061000 Magnetventil Solenoid valve12711
12 0024 000275 Scheibe Washer12712
13 0744 001509 Zyl.Schraube Cyl.head screw12713
14 0744 003572 Steckverbindung Plug connector12714
15 0746 000768 Schlauchtülle Hose nozzle12715
16 0742 021623 Leitung kpl. Cable cpl.12716
17 0942 004614 Holzkonus Wooden cone12717
18 0744 050244 6kt.-Mutter Hexagonal nut12718
19 0744 050243 Scheibe Washer12719
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

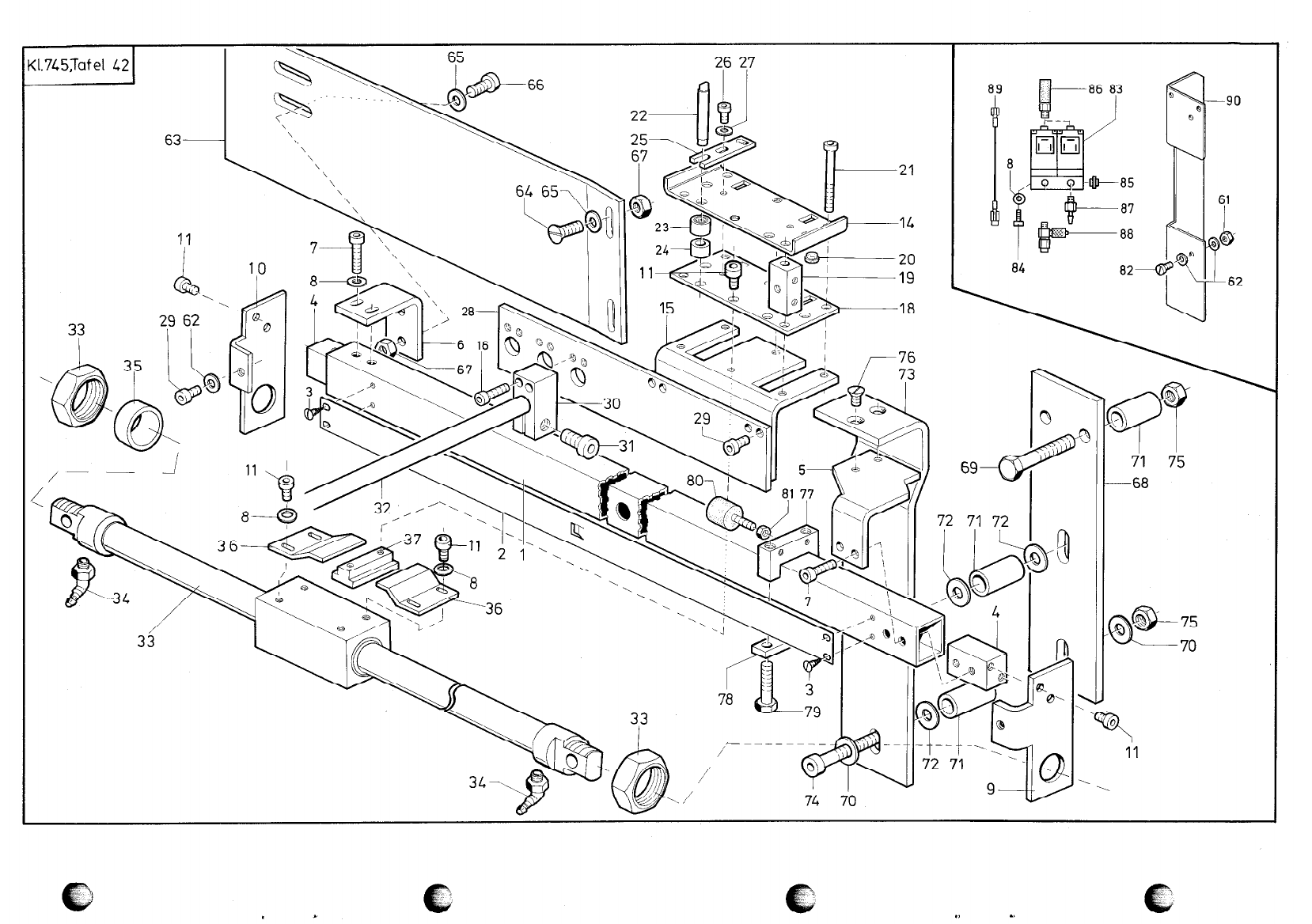

042Tafel/ Table: Seite/ Page: 1von/ of 1
00794 007501 Ausstreifeinrichtung Smoothing device12720
kpl. cpl.
10794 007005 Rohr Tube12723
20794 007006 Federband Spring tape12724
3Z112 002236 Blechschraube Screw12725
40794 007011 Kloben Block12726
50794 007013 Halteblech Holding plate12727
60794 007014 Haltelbech Holding plate12728
70933 070175 Zyl.Schraube Cyl.head screw12729
80024 000275 Scheibe Washer12730
90794 007194 Winkel Angle12731
10 0794 007193 Winkel Angle12732
11 0744 001509 Zyl.Schraube Cyl.head screw12733
14 0794 005131 Lasche Shackle12734
15 0794 005133 Winkel Angle12735
18 742 021503a Lasche Shackle12736
19 0742 021504 Abstandhalter Distance piece12737
20 0933 010848 Gleitscheibe Slide12738
21 P125 000047 Zyl.Schraube Cyl.head screw12739
22 742 021511a Stift Pin12740
23 0570 000777 Nadellager Neadle bearing12741
24 Z123 000205 Distanzbuchse Distance bushing12742
25 0742 021514 lasche Shackle12743
26 0246 000360 Zyl.Schraube Cyl.head screw12744
27 0569 001895 Scheibe Washer12745
28 0794 007057 Lasche Shackle12746
29 0746 000879 Zyl.Schraube Cyl.head screw12747
30 0794 005156 Klemmstück kpl. Clamping piece cpl.12748
(mit Pos.31) (with pos.31)
31 0911 000376 Zyl.Schraube Cyl.head screw12750
32 0794 005155 Bügel Bow12751
33 K999 220866 Zylinder kpl. Cylinder cpl.12752
34 0797 002252 Schlauchtülle Hose nozzle12753
35 0794 007196 Ring Ring12754
36 0794 007201 Platte Plate12755
37 0794 007202 Leiste Reglet12756
63 0794 007141 Bef.Blech Fastening plate12758
64 0570 002119 Senkschraube Countersunk screw12759
65 0557 000263 Scheibe Washer12760
66 0556 000362 Zyl.Schraube Cyl.head screw12761
67 MG43 000409 6kt.-Mutter Hexagonal nut12762
68 0794 007151 Platte Plate12763
69 MG41 001305 6kt.-Schraube Hexagonal screw12764
70 0720 000043 Scheibe Washer12765
71 0746 061456 Buchse Bushing12766
72 0700 000444 Scheibe Washer12767
73 0794 007157 Winkel Angle12768
74 0933 005644 Zyl.Schraube Cyl.head screw12769
75 720 000042a 6kt.-Mutter Hexagonal nut12770
76 0211 000063 Senkschraube Countersunk screw12771
77 0794 007171 Anschlag Stop12772
78 0794 007172 Lasche Shackle12773
79 TG13 000047 6kt.-Schraube Hexagonal screw12774
80 0742 021459 Gummipuffer Rubber buffer12775
81 0202 000704 6kt.-Mutter Hexagonal nut12776
82 0265 000565 Zyl.Schraube Cyl.head screw12777
83 0797 000332 Magnetventil Solenoid valve12778
84 0744 001509 Zyl.Schraube Cyl.head screw12779
85 0744 003572 Steckverbindung Plug connector12780
86 Z116 000049 Schalldämpfer Silencer12781
87 0797 002016 Schlauchtülle Hose nozzle12782
88 0797 000412 Drosselventil Throttle valve12783
89 0742 021623 Leitung Cable12784
90 0794 005196 Schutzblech Guard plate12785
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

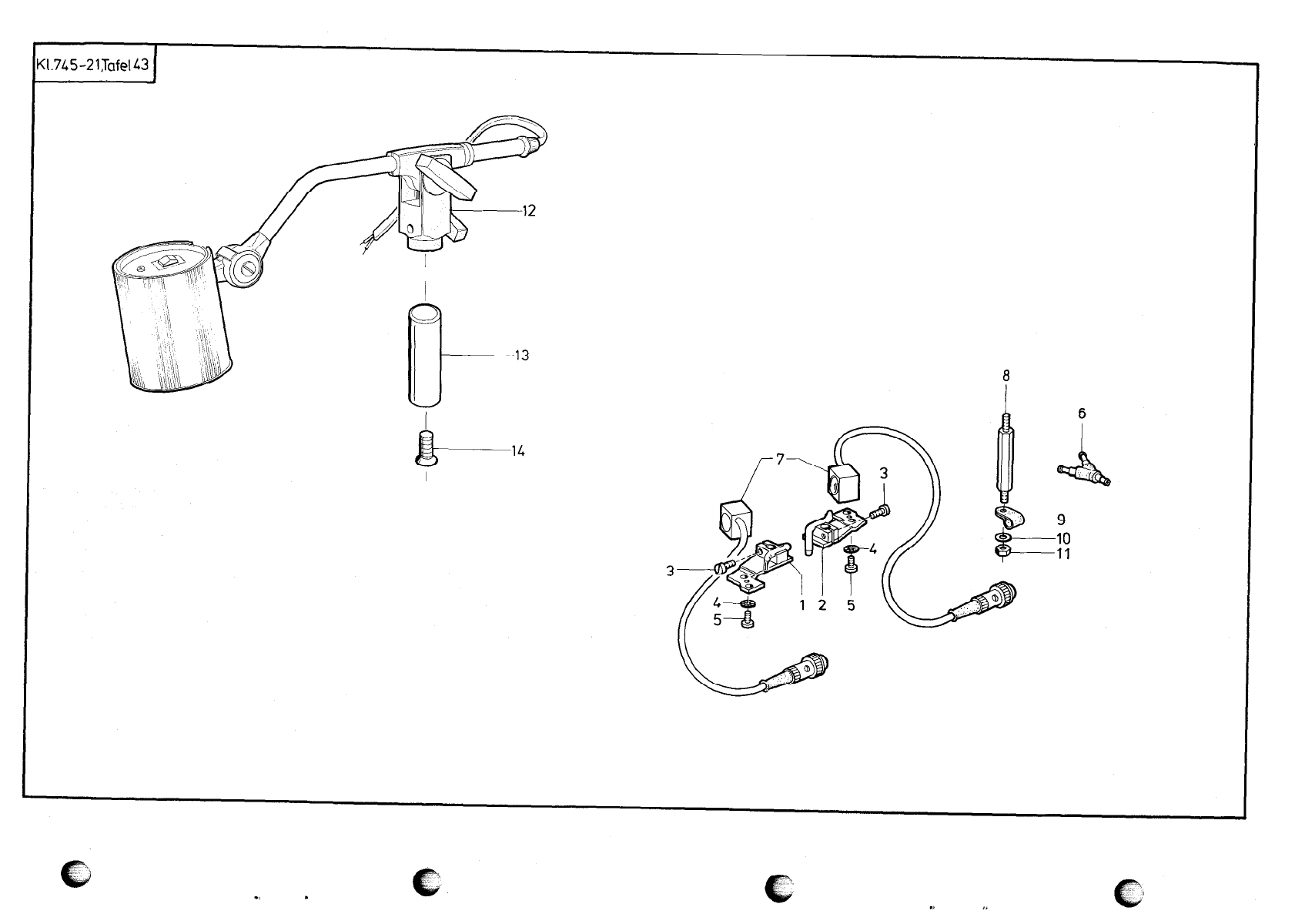

043Tafel/ Table: Seite/ Page: 1von/ of 1
00794 007164 Auflage Covering plate12786
(ohne Abbildung) (not illustrated)
00794 002001 Restfadenwächter Rest-Thread catcher12788
für Unterfäden for Under-Threads
(best.aus Pos.1 bis 11 (cons.of pos.1 up to 11
10794 002005 Halter, links, kpl. Holder, left hand, cpl12792
(mit Pos.3) (with pos.3)
20794 002006 Halter, rechts, kpl. Holder, roght hand, cpl12794
(mit Pos.3) (with pos.3)
30270 000263 Zyl.Schraube Cyl.head screw12796
40739 000298 Zahnscheibe Tooth lock washer12797
50739 000297 Zyl.Schraube Cyl.head screw12798
60797 002201 Schlauchverbindung Hose connector12799
70746 005506 Lichtschranke Light barrier12800
80746 005425 6kt.-Bolzen Hexagonal bolt12801
90942 010318 Schelle Clip12802
10 0569 001895 Scheibe Washer12803
11 0202 000704 6kt.-Mutter Hexagonal nut12804
12 9822 510001 Nähleuchte kpl. Sewing lamp cpl.12805
(mit Lampe) (with lamp)
12 9822 6420000 Halogenlampe Halogen lamp12807
(ohne Abbildung) (not illustrated)
13 0793 022217 Bolzen bolt12809
14 0741 001309 Senkschraube Countersunk screw12810
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

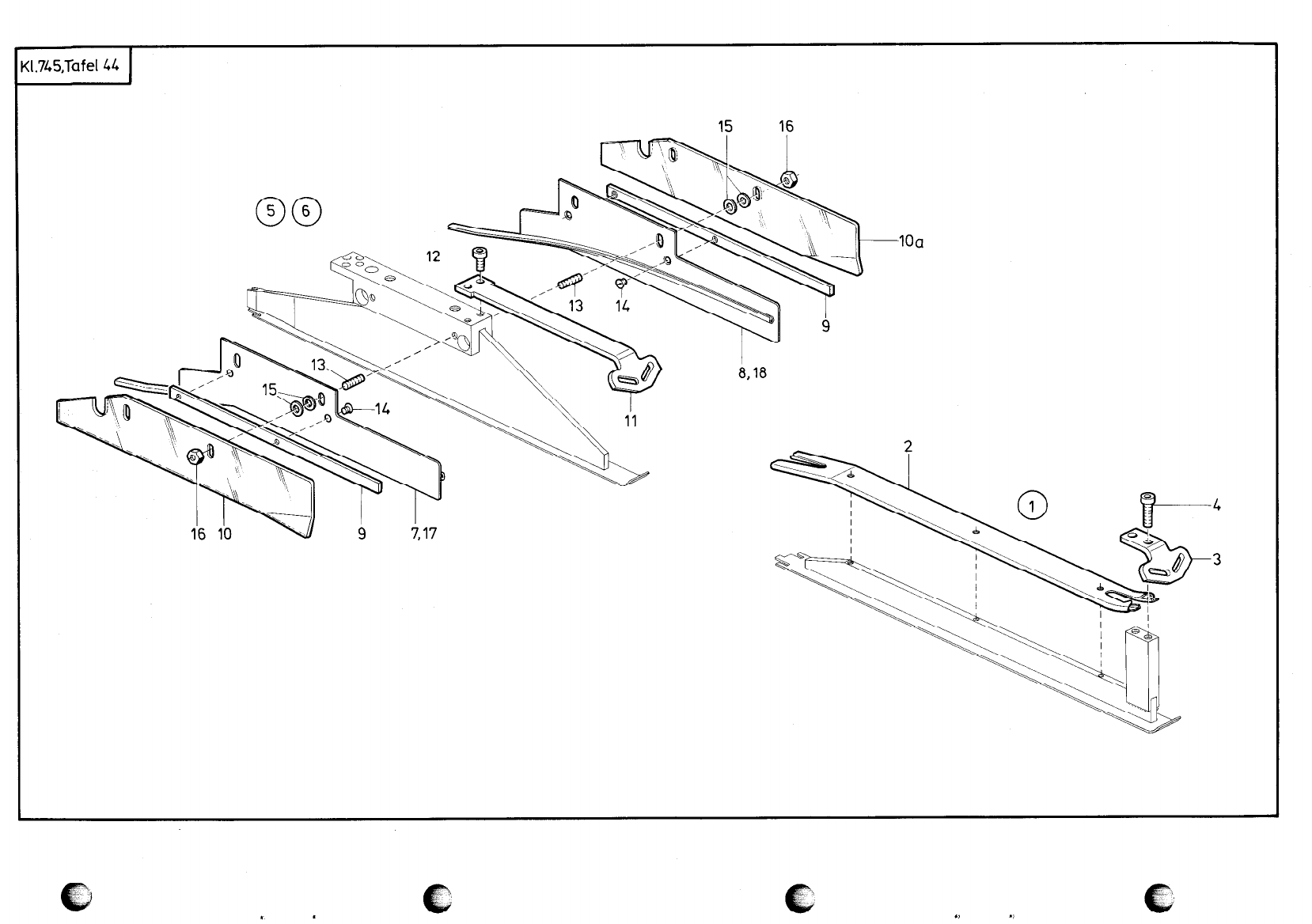

044Tafel/ Table: Seite/ Page: 1von/ of 1
10793 026021 Führungsteile für Guide parts for12812
Reißverschluß zipper
17/4 mm Breite kpl. 17/4 mm wide cpl.
(best.aus Pos.2,3,4) (cons.of pos.2,3,4)
20793 026024 Führungsliste Guide reglet12816
30793 026028 Führungsblech Guidance12817
40933 011296 Zyl.Schraube Cyl.head screw12818
50793 025911 Führungsteile für Guide parts for12819
Reißverschluß zipper
20-24/4 mm Breite kpl. 20-24/4 mm wide cpl.
(best.aus Pos.7 bis 16 (cons.of pos.7 up to 16
60793 025981 Führungsteile für Guide parts for12823
Reißverschluß zipper
28-32/6 mm Breite kpl. 28-32/6 mm wide cpl.
(best.aus Pos.9 bis 18 (cons.of pos.9 up to 18
70793 025917 Führung, links Guidance, left hand12827
80793 025921 Führung, rechts Guidance, right hand12828
90793 025925 Leiste Reglet12829
10 0793 025931 Führung, links Guidance, left hand12830
10 0793 025932 Führung, rechts Guidance, right hand12831
11 0793 025914 Führungsblech Guidance12832
12 0746 001033 Zyl.Schraube Cyl.head screw12833
13 0746 001315 Gewindestift Threaded stud12834
14 0244 000685 Senkschraube Countersunk screw12835
15 0569 001895 Scheibe Washer12836
16 0211 000198 6kt.-Mutter Hexagonal nut12837
17 0793 025984 Führung, links Guidance, left hand12838
18 0793 025987 Führung, rechts Guidance, right hand12839
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

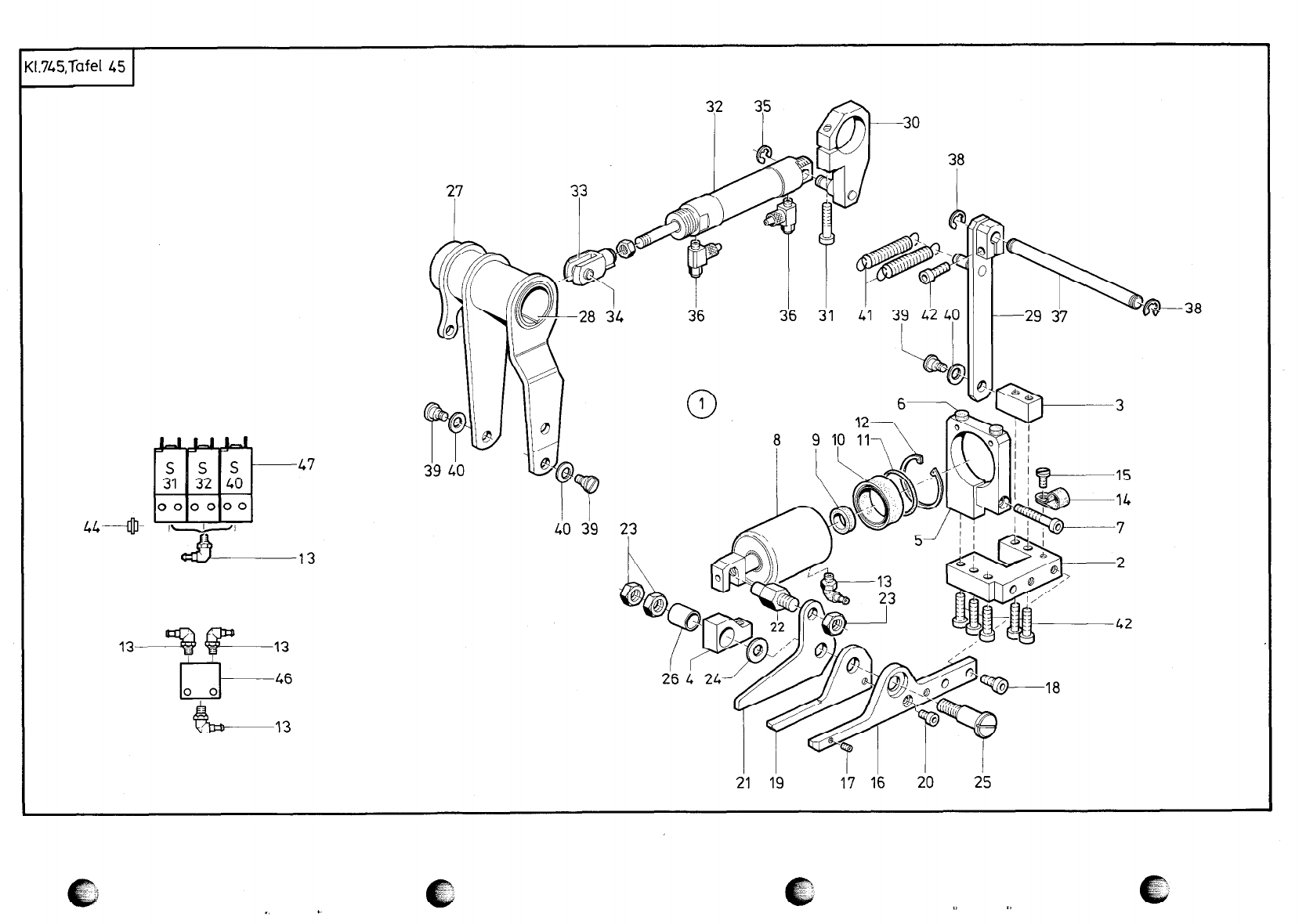

045Tafel/ Table: Seite/ Page: 1von/ of 1
Schere mit Scissor with
Abzugsgerät kpl. puller cpl.
10794 006505 Schere kpl. Scissor cpl.12843
(best.aus Pos.2 bis 42 (cons.of pos.2 up to 42
20794 006531 Platte Plate12845
30794 006532 Halter Holder12846
40794 006533 Lagerbock Bearing block12847
50794 006537 Klemmstück kpl. Clamping piece cpl.12848
(mit Pos.6 und 7) (with pos.6 and 7)
6Z116 000308 Stopfen Plug12850
70746 011448 Zyl.Schraube Cyl.head screw12851
80794 006551 Zylinder kpl Cylinder cpl.12852
(mit Pos.9 bis 13) (with pos.9 up to 13)
90794 006555 Abstreifring Stripping seal12854
10 0794 006566 Doppellippenring Double lip seal12855
11 0933 078942 Gummiring Rubber ring12856
12 0741 000292 Sicher.Ring Circlip12857
13 0746 000768 Stecknippel Plug nipple12858
14 0933 011424 Schelle Clip12859
15 0216 000573 Zyl.Schraube Cyl.head screw12860
16 0794 006588 Leiste Reglet12861
17 0794 006589 Gewindestift Threaded stud12862
18 0744 001509 Zyl.Schraube Cyl.head screw12863
19 0794 006601 Schneidblatt Cutting blade12864
20 0746 001033 Zyl.Schraube Cyl.head screw12865
21 0794 006605 Schneidblatt Cutting blade12866
22 0794 006606 Bolzen bolt12867
23 0570 001287 6kt.-Mutter Hexagonal nut12868
24 0570 000117 Scheibe Washer12869
25 0794 006621 Ansatzschraube Shoulder screw12870
26 0794 006622 Buchse Bushing12871
27 0794 006631 Schwinge kpl. Oscillating lever cpl.12872
(mit Pos.28) (with pos.28)
28 0794 006632 Gleitlager Slide bearing12874
29 0794 006661 Hebel kpl. Lever cpl.12875
(mit Pos.42) (with pos.42)
30 0794 006671 Klemmstück kpl. Clamping piece cpl.12877
(mit Pos.31) (with pos.31)
31 0933 070175 Zyl.Schraube Cyl.head screw12879
32 0797 001538 Zylinder Cylinder12880
33 0744 022392 Gabelkopf Fork head12881
34 0744 022393 ES-Bolzen Special bolt12882
35 0570 000138 Sicher.Scheibe Lock washer12883
36 0797 000412 Drosselventil Throttle valve12884
37 0797 006691 Welle Shaft12885
38 0744 003142 Sicher.Scheibe Lock washer12886
39 0794 007796 Ansatzschraube Shoulder screw12887
40 0558 000491 Tellerfeder Cup spring12888
41 0794 006700 Zugfeder Draw spring12889
42 0933 011296 Zyl.Schraube Cyl.head screw12890
44 9710 900000 Steckverbindung Plug connector12891
46 0556 014291 Oder-Baustein Valve12892
47 9710 061001 Magnetventil Solenoid valve12893
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

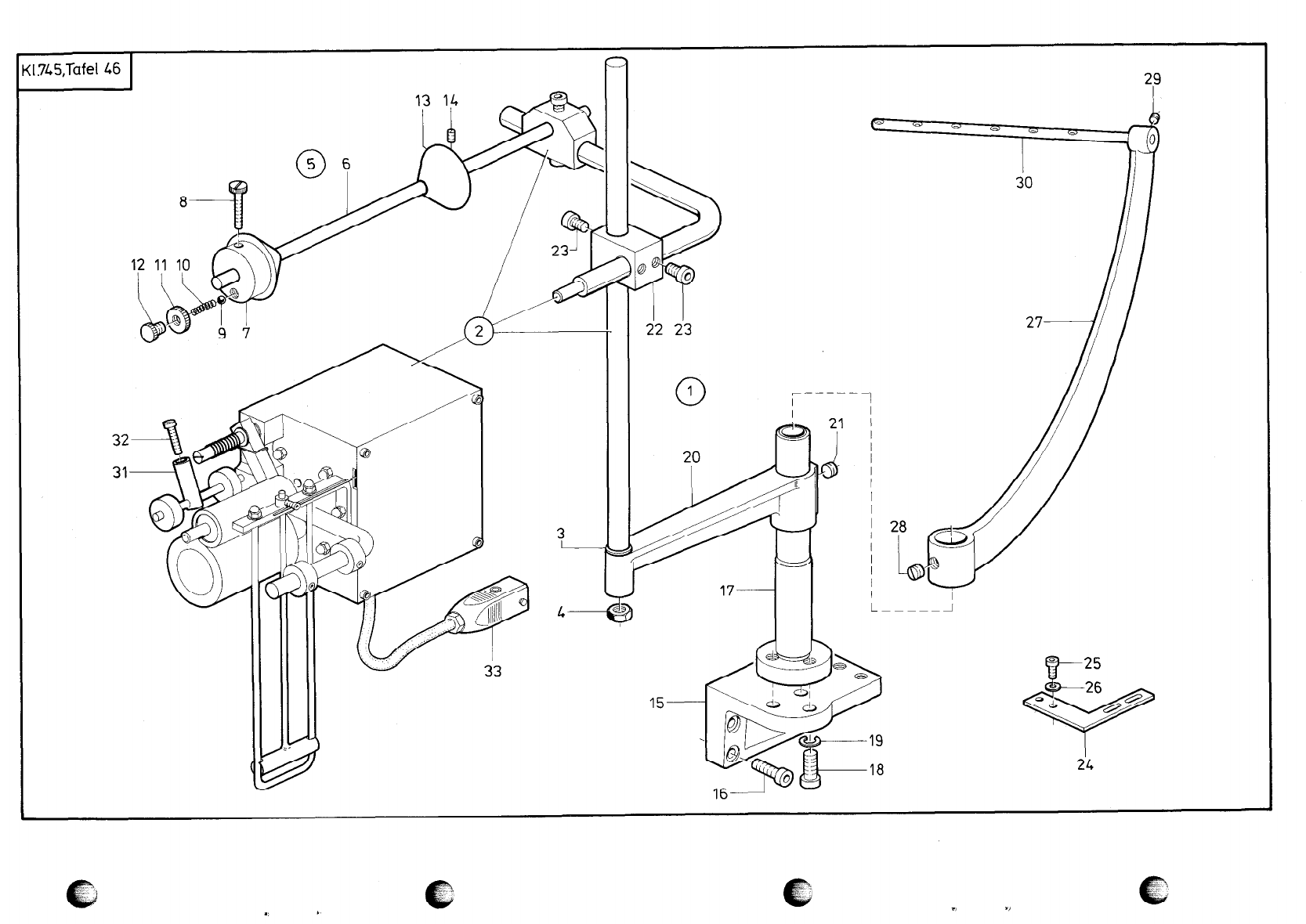

046Tafel/ Table: Seite/ Page: 1von/ of 1
10794 006801 Abzugsgerät kpl. Puller cpl.12894
(best.aus Pos.2 bis 33 (cons.of pos.2 up to 33
2Z129 000005 Abzugsgerät kpl. Puller cpl.12896
30720 000043 Scheibe Washer12897
4720 000042a 6kt.-Mutter Hexagonal nut12898
50794 006811 Bandrollenhalter kpl. Tape roller holder cpl.12899
(best.aus Pos.6 bis 14 (cons.of pos.6 up to 14
60794 006813 Achse Axle12901
70NB0 001351 Stellring kpl. Set collar cpl.12902
(mit Pos.8 bis 12) (with pos.8 up to 12)
80566 001382 Rändelschraube Knurled screw12904
90211 000568 Stahlkugel Steel ball12905
10 0380 000104 Druckfeder Pressure spring12906
11 0NB0 001359 Rändelmutter Knurled nut12907
12 0944 001431 Hohlschraube Hollow screw12908
13 0NB0 001361 Stellring kpl. Set collar cpl.12909
(mit Pos.14) (with pos.14)
14 0216 000589 Gewindestift Threaded stud12911
15 0793 020092 Lagerbock Bearing block12912
16 0570 001594 Zyl.Schraube Cyl.head screw12913
17 0746 060807 Axe Axle12914
18 0742 005098 Zyl.Schraube Cyl.head screw12915
19 0744 001017 Federring Spring ring12916
20 0794 006861 Halter kpl. Holder cpl.12917
(mit Pos.21) (with pos.21)
21 0570 000300 Gewindestift Threaded stud12919
22 0794 006868 Verbindungskloben kpl Connecting block cpl12920
(mit Pos.23) (with pos.23)
23 0219 004240 Zyl.Schraube Cyl.head screw12922
24 0794 006871 Führung Guidance12923
25 0746 001033 Zyl.Schraube Cyl.head screw12924
26 0569 001895 Scheibe Washer12925
27 0913 000659 Haltearm kpl. Holding arm cpl.12926
(mit Pos.28 u.29) (with pos.28 and 29)
28 0911 000668 Gewindestift Threaded stud12928
29 0702 000020 Gewindestift Threaded stud12929
30 0913 000661 Fadenführungsstange Thread guide rod12930
31 0794 006804 Bolzen kpl. Bolt cpl.12931
(mit Pos.32) (with pos.32)
32 0746 001212 Zyl.Schraube Cyl.head screw12933
33 0798 482404 Stecker Plug connector12934
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

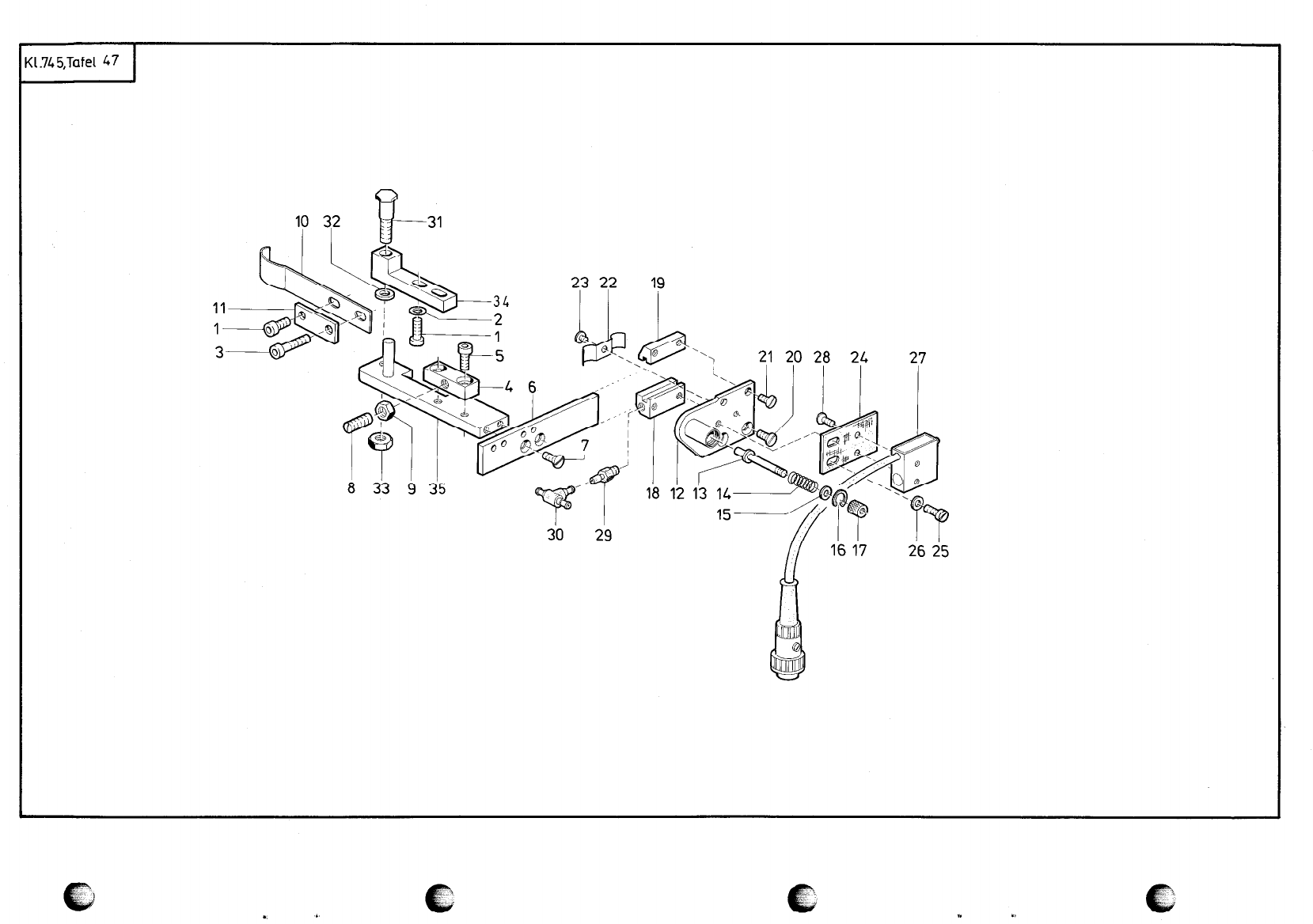

047Tafel/ Table: Seite/ Page: 1von/ of 1
794 2471 Lichtschranke kpl.12935
(best.aus pos.2 bis 35 (cons.of pos.2 up to 35
10744 001509 Zyl.Schraube Cyl.head screw12937
20024 000275 Scheibe Washer12938
30238 006530 Zyl.Schraube Cyl.head screw12939
40794 002415 Anschlagbock Stop block12940
50246 001049 Zyl.Schraube Cyl.head screw12941
60794 002452 Führung für 10 mm NA Guide for 10 mm ND12942
60794 002453 Führung für 12 mm NA Guide for 12 mm ND12943
60794 002454 Führung für 14 mm NA Guide for 14 mm ND12944
60794 002455 Führung für 16 mm NA Guide for 16 mm ND12945
60794 002457 Führung für 20 mm NA Guide for 20 mm ND12946
70902 000097 Senkschraube Countersunk screw12947
80265 008566 Gewindestift Threaded stud12948
90211 003028 6kt.-Mutter Hexagonal nut12949
10 0246 001116 Blattfeder Leaf spring12950
11 0246 001117 Platte Plate12951
12 0246 004172 Halter Holder12952
13 0246 004176 Bolzen Bolt12953
14 0739 000076 Druckfeder Pressure spring12954
15 0246 004178 Scheibe Washer12955
16 0265 000138 Sprengring Circlip12956
17 0794 002432 Spezialmutter Special nut12957
18 0794 002434 Führungsstück Guide piece12958
19 0246 004183 Führungsstück Guide piece12959
20 0793 003508 Senkschraube Countersunk screw12960
21 0219 000353 Linsenschraube Fillister head screw12961
22 0246 004186 Blattfeder Leaf spring12962
23 0944 001366 Linsenschraube Fillister head screw12963
24 0246 004187 Platte Plate12964
25 0223 000700 Zyl.Schraube Cyl.head screw12965
26 0569 001895 Scheibe Washer12966
27 Z133 000103 Lichtschranke Light barrier12967
28 0551 000987 Senkschraube Countersunk screw12968
29 0797 002016 Schlauchtülle Hose nozzle12969
30 0797 002627 Schlauchverbinder Hose connector12970
31 0794 002479 Ansatzschraube Shoulder screw12971
32 0650 000054 Scheibe Washer12972
33 0211 003028 6kt.-Mutter Hexagonal nut12973
34 0794 002474 Halter Holder12974
35 0794 002475 Leiste Reglet12975
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

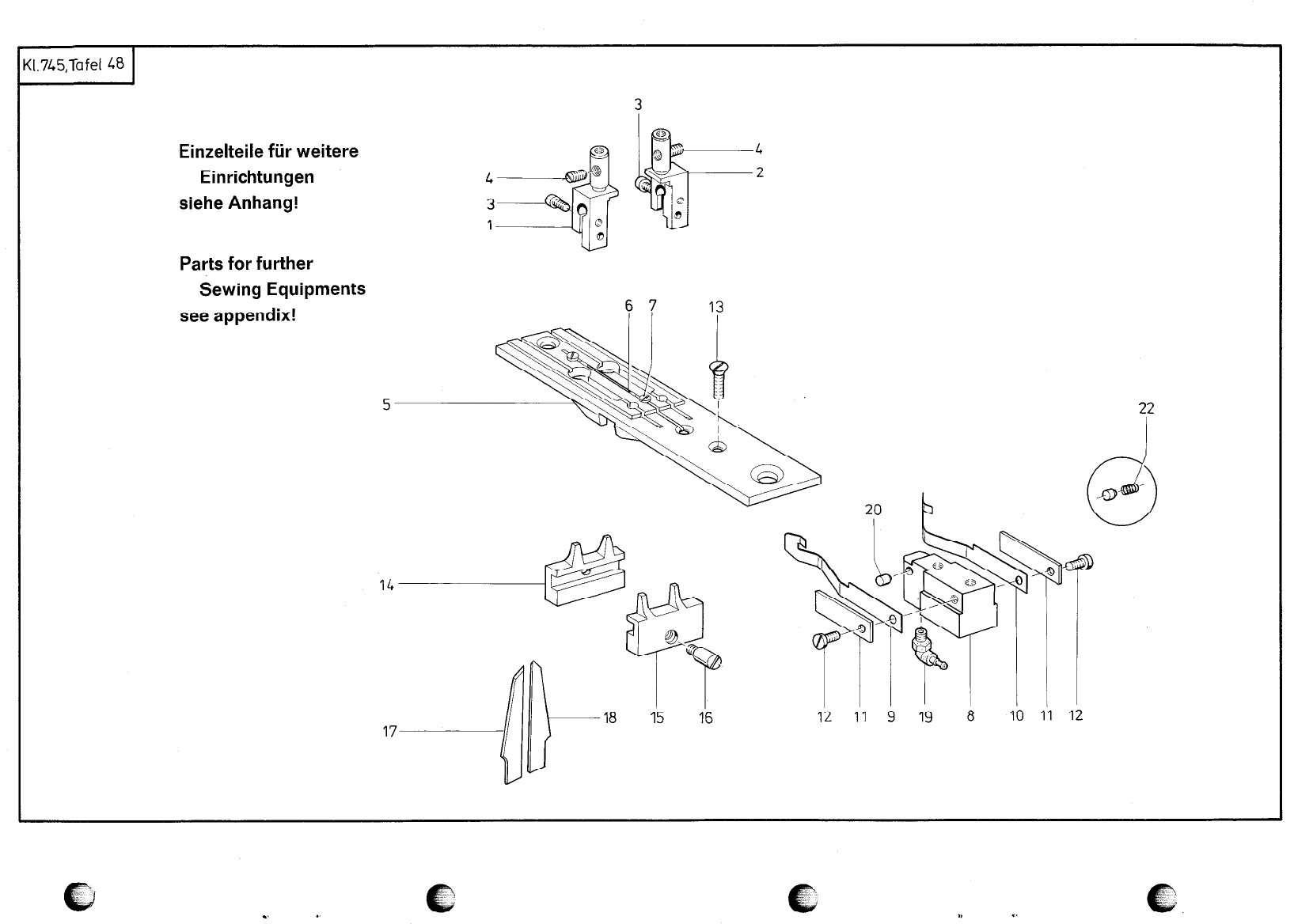

048Tafel/ Table: Seite/ Page: 1von/ of 1
Näheinrichtung Sewing equipment
10246 002002 Nadelkopf links Needle head left hand12979
20246 002001 Nadelkopf rechts Needle head right hand12980
30246 002006 Zyl.Schraube Cyl.head screw12981
40380 000793 Gewindestift Threaded stud12982
50246 002701 Stichplatte kpl. Throat plate cpl.12983
(mit Pos.6,7,8,9,10, (with pos.6,7,8,9,10,
11,12,20) 11,12,20)
60246 002706 Untermesser Lower knife12986
70211 000256 Zyl.Schraube Cyl.head screw12987
80246 002756 Halter Holder12988
90246 002751 Blattfeder Leaf spring12989
10 0246 002752 Blattfeder Leaf spring12990
11 0246 002754 Anschlag Stop12991
12 0246 002207 Zyl.Schraube Cyl.head screw12992
13 0246 002209 Senkschraube Countersunk screw12993
14 0246 002402 Gegenmesser Counter knife12994
15 0246 002401 Messer Knife12995
(mit Pos.16) (with pos.16)
16 0246 002403 Zapfenschraube Pilot screw12997
17 0792 007216 Messer Knife12998
18 792 007216a Messer Knife12999
19 0746 000768 L-Verschr. L-Hose coupling screw13000
20 0246 002764 Kolben Piston13001
22 211 000549a Druckfeder Pressure spring13002
für 14 mm NA for 14 mm ND
Nadelabstand Needle distance
Weitere Näh- Further Sewing
einrichtungen Equipments
siehe Anhang see appendix

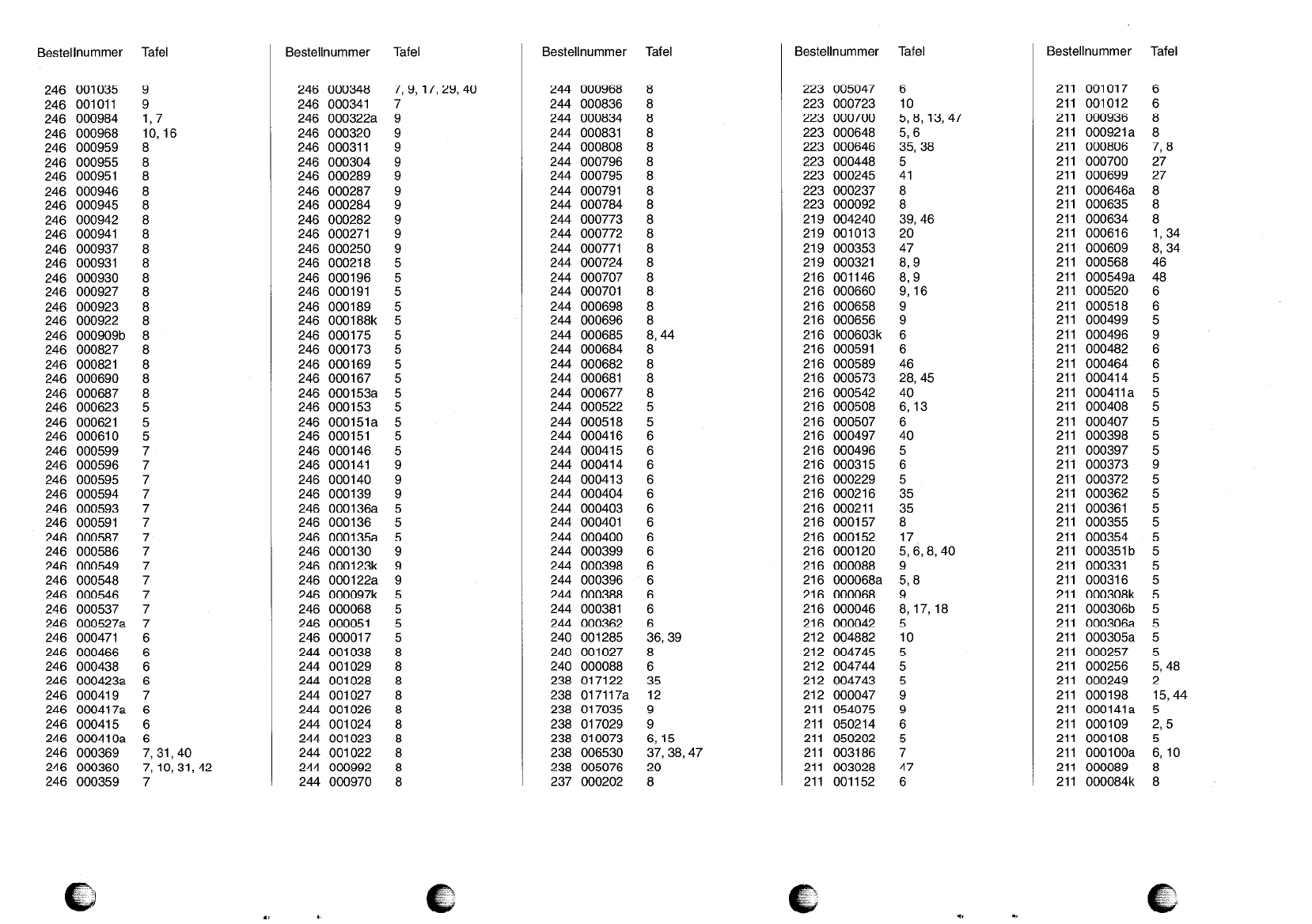

Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 1von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0246 00059413229 007
0246 00059513230 007
0246 00059613231 007
0246 00059913232 007
0246 00061013233 005
0246 00062113234 005
0246 00062313235 005
0246 00068713236 008
0246 00069013237 008
0246 00082113238 008
0246 00082713239 008
0246 00092213240 008
0246 00092313241 008
0246 00092713242 008
0246 00093013243 008
0246 00093113244 008
0246 00093713245 008
0246 00094113246 008
0246 00094213247 008
0246 00094513248 008
0246 00094613249 008
0246 00095113250 008
0246 00095513251 008
0246 00095913252 008
0246 00096813253 010, 016
0246 00098413254 001, 007
0246 00101113255 009
0246 00103513256 009
0246 00103713257 009
0246 00104013258 009
0246 00104713259 009
0246 00104813260 009
0246 00104913261 009, 010, 015, 020,
028, 047
0246 00111613262 047
0246 00111713263 047
0246 00121813264 034
0246 00200113265 048
0246 00200213266 048
0246 00200613267 048
0246 00220713268 048
0246 00220913269 048
0246 00240113270 048
0246 00240213271 048
0246 00240313272 048
0246 00243213273 007
0246 00243913274 007
0246 00244013275 007
0246 00250213276 005
0246 00250813277 005
0246 00252113278 005
0246 00252413279 005
0246 00252713280 005
0246 00253213281 005
0246 00253313282 005
0246 00253613283 005
0246 00253913284 005
0246 00254113285 005
0246 00254313286 005
0246 00254713287 005
0246 00255313288 005
0246 00255513289 005
0246 00255813290 005
0246 00256113291 007
0246 00256613292 007, 013, 014, 018, 019
0246 00257813293 007
0246 00257913294 007
0246 00270113295 048
0246 00270613296 048
0246 00275113297 048
0246 00275213298 048
0246 00275413299 048
0246 00275613300 048
0246 00276413301 048
0246 00300313302 008
0246 00300413303 008
0246 00304213304 008
0246 00305813305 008, 027
0246 00396413306 005
0246 00396613307 005
0246 00397513308 005
0246 00398213309 005
0246 00398713310 005
0246 00406313311 007
0246 00406713312 007
0246 00406913313 007
0246 00407013314 007
0246 00407113315 007
0246 00407613316 009
0246 00410413317 006
0246 00410513318 006
0246 00411113319 006
0246 00411213320 006
0246 00412013321 006
0246 00417213322 047
0246 00417613323 047
0246 00417813324 047
0246 00418313325 047
0246 00418613326 047
0246 00418713327 047
0246 00422113328 007
0246 00422213329 007
0246 00424113330 007
0246 00424213331 007
0252 00238913332 038
0255 00012913333 006, 008, 016
0255 00035613334 034
0263 00076113335 003
0264 00076213336 006
0265 00013813337 047
0265 00028913338 034, 038
0265 00040713339 006
0265 00056513340 010, 011, 037, 038, 042
0265 00070413341 005
0265 00075313342 008
0265 00088713343 008
0265 00525313344 006
0265 00855413345 038
0265 00856613346 007, 047
0265 00887813347 005, 008, 013
0265 00974613348 040
0267 00024813349 005
0267 00048213350 006
0267 00048313351 006
0269 00102313352 035
0270 00026313353 043
0270 00063113354 005
0271 00012513355 018, 019
0271 00016913356 017, 018
0271 00018913357 018, 019
0271 00022813358 018, 019
0271 00027513359 006
0271 00027613360 006
0271 00029713361 040
0271 00048713362 040
0291 00000813363 014
0291 00004713364 005
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 2von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0291 00008813365 017, 018
0291 00008913366 035
0291 00034713367 012
0291 00075813368 006
0292 00122913369 001
0294 00073713370 038
0376 00012813371 005
0376 00013113372 005
0376 00013213373 005
0380 00008913374 005
0380 00009313375 005
0380 00009413376 005
0380 00009513377 005
0380 00009613378 005
0380 00009713379 005
0380 00010213380 005
0380 00010313381 005
0380 00010413382 005, 014, 046
0380 00010513383 005
0380 00010613384 005
0380 00010813385 005
0380 00011013386 005
0380 00011113387 005
0380 00011213388 005
0380 00011713389 005
0380 00011913390 005
0380 00012113391 005
0380 00012213392 005
0380 00079313393 048
0420 00001313394 005
0420 00003613395 008
0420 00008413396 009
0420 00032413397 008
0420 00032813398 009
0204 00012813034 035
0204 00103813035 005
0211 00002413036 008
0211 00002513037 008, 014
0211 00002713038 002, 008
0211 00003113039 008
0211 00006313040 042
0211 00008913041 008
0211 00010813042 005
0211 00010913043 002, 005
0211 00019813044 015, 044
0211 00024913045 002
0211 00025613046 005, 048
0211 00025713047 005
0211 00031613048 005
0211 00033113049 005
0211 00035413050 005
0211 00035513051 005
0211 00036113052 005
0211 00036213053 005
0211 00037213054 005
0211 00037313055 009
0211 00039713056 005
0211 00039813057 005
0211 00040713058 005
0211 00040813059 005
0211 00041413060 005
0211 00046413061 006
0211 00048213062 006
0211 00049613063 009
0211 00049913064 005
0211 00051813065 006
0211 00052013066 006
0211 00056813067 046
0211 00060913068 008, 034
0211 00061613069 001, 034, 035
0211 00063413070 008
0211 00063513071 008
0211 00069913072 027
0211 00070013073 027
0211 00080613074 007, 008
0211 00093613075 008
0211 00101213076 006
0211 00101713077 006
0211 00115213078 006
0211 00302813079 047
0211 00318613080 007
0211 05020213081 005
0211 05021413082 006
0211 05407513083 009
0212 00004713084 009
0212 00474313085 005
0212 00474413086 005
0212 00474513087 005
0212 00488213088 010
0216 00004213089 005
0216 00004613090 008, 017, 018
0216 00006813091 009
0216 00008813092 009
0216 00012013093 005, 006, 008, 040
0216 00015213094 017
0216 00015713095 008
0216 00021113096 035
0216 00021613097 035
0216 00022913098 005
0216 00031513099 006
0216 00049613100 005
0216 00049713101 040
0216 00050713102 006
0216 00050813103 006, 013
0216 00054213104 040
0216 00057313105 028, 045
0216 00058913106 046
0216 00059113107 006
0216 00065613108 009
0216 00065813109 009
0216 00066013110 009, 016
0216 00114613111 008, 009
0219 00032113112 008, 009
0219 00035313113 047
0219 00101313114 020
0219 00424013115 039, 046
0223 00009213116 008
0223 00023713117 008
0223 00024513118 041
0223 00044813119 005
0223 00064613120 035, 038
0223 00064813121 005, 006
0223 00070013122 005, 008, 013, 047
0223 00072313123 010
0223 00504713124 006
0237 00020213125 008
0238 00507613126 020
0238 00653013127 037, 038, 047
0238 01007313128 006, 015
0238 01702913129 009
0238 01703513130 009
0238 01712213131 035
0240 00008813132 006
0240 00102713133 008
0240 00128513134 036, 039
0244 00036213135 006
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 3von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0244 00038113136 006
0244 00038813137 006
0244 00039613138 006
0244 00039813139 006
0244 00039913140 006
0244 00040013141 006
0244 00040113142 006
0244 00040313143 006
0244 00040413144 006
0244 00041313145 006
0244 00041413146 006
0244 00041513147 006
0244 00041613148 006
0244 00051813149 005
0244 00052213150 005
0244 00067713151 008
0244 00068113152 008
0244 00068213153 008
0244 00068413154 008
0004 00007913009 006
002 4615018713010 004
002 5880050013011 007
002 5889030013012 005
002 5889053013013 008
002 5889070013014 005
002 7106210013015 039
002 8308332513016 005
002 8930006013017 008
002 8930010013018 008
002 8930012513019 007
002 9022720013020 018, 019, 028
0024 00027513021 005, 007, 008, 018,
036, 037, 038, 039,
040, 041, 042, 047
0027 504101513022 033
0027 504102013023 033
0027 504102513024 033
0052 00036913025 027
0074 00086613026 037
0077 11022013027 027
0077 11023013028 027
0100 00523313029 020
0114 00020213030 006
0147 00020313031 041
0169 00229013032 004
0202 00070413033 008, 009, 010, 017,
020, 031, 034, 035,
042, 043
0244 00068513155 008, 044
0244 00069613156 008
0244 00069813157 008
0244 00070113158 008
0244 00070713159 008
0244 00072413160 008
0244 00077113161 008
0244 00077213162 008
0244 00077313163 008
0244 00078413164 008
0244 00079113165 008
0244 00079513166 008
0244 00079613167 008
0244 00080813168 008
0244 00083113169 008
0244 00083413170 008
0244 00083613171 008
0244 00096813172 008
0244 00097013173 008
0244 00099213174 008
0244 00102213175 008
0244 00102313176 008
0244 00102413177 008
0244 00102613178 008
0244 00102713179 008
0244 00102813180 008
0244 00102913181 008
0244 00103813182 008
0246 00001713183 005
0246 00005113184 005
0246 00006813185 005
0246 00013013186 009
0246 00013613187 005
0246 00013913188 009
0246 00014013189 009
0246 00014113190 009
0246 00014613191 005
0246 00015113192 005
0246 00015313193 005
0246 00016713194 005
0246 00016913195 005
0246 00017313196 005
0246 00017513197 005
0246 00018913198 005
0246 00019113199 005
0246 00019613200 005
0246 00021813201 005
0246 00025013202 009
0246 00027113203 009
0246 00028213204 009
0246 00028413205 009
0246 00028713206 009
0246 00028913207 009
0246 00030413208 009
0246 00031113209 009
0246 00032013210 009
0246 00034113211 007
0246 00034813212 007, 009, 017, 029, 040
0246 00035913213 007
0246 00036013214 007, 010, 031, 042
0246 00036913215 007, 031, 040
0246 00041513216 006
0246 00041913217 007
0246 00043813218 006
0246 00046613219 006
0246 00047113220 006
0246 00053713221 007
0246 00054613222 007
0246 00054813223 007
0246 00054913224 007
0246 00058613225 007
0246 00058713226 007
0246 00059113227 007
0246 00059313228 007
0420 00036213399 016
0421 00022213400 005, 008
0422 00029713401 005
052 000360b13402 034
0531 00046013403 017, 018, 019
0531 00047113404 007, 038
0541 00139513405 005
0551 00098713406 047
0551 00180213407 006
0551 00182413408 020, 028, 040
0551 00325413409 020
0555 00068513410 027
0556 00008713411 008
0556 00036213412 002, 009, 034, 042
0556 00064513413 009
0556 00066913414 007
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 4von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0556 00094713415 005
0556 00107513416 013, 019
0556 00116413417 040
0556 00165313418 008
0556 00168613419 008, 040
0556 00182713420 005
0556 00183013421 002
0556 00226713422 028
0556 00308613423 008
0556 00308813424 008
0556 00735113425 040
0556 01305913426 014
0556 01315313427 002
0556 01403013428 006, 007, 010, 016
0556 01414613429 010, 011, 015
0556 01429113430 006, 009, 031, 045
0556 01440113431 040
0557 00013413432 035
0557 00026313433 002, 007, 008, 013,
016, 020, 034, 038,
040, 042
0557 00121913434 002
0557 00134913435 027
0557 00153213436 017, 018
0558 00009013437 040
0558 00049113438 045
0558 00063113439 037
0558 00079013440 020
0558 00084613441 040
0558 00110513442 038
0558 00110613443 038
0558 00110713444 020
0558 00130413445 002, 015
0558 00177113446 029, 032, 039
0566 00138213447 046
0569 00013713448 015
0569 00189513449 005, 007, 018, 019,
020, 028, 034, 035,
040, 042, 043, 044,
046, 047
0569 00192213450 005, 007, 031
0569 00277313451 035
0569 00290013452 011
0569 00327813453 028, 040
0569 00444513454 040
0570 00005513455 005
0570 00011713456 009, 040, 045
0570 00011813457 007
0570 00013813458 007, 009, 038, 040, 045
0570 00030013459 046
0570 00052213460 001
0570 00057913461 015
0570 00077713462 042
0570 00079113463 038
0570 00090713464 028
0570 00091213465 007, 009, 012, 014,
020, 028, 029, 040
0570 00097513466 007
0570 00120113467 035
0570 00122013468 001, 034
0570 00122813469 010, 016
0570 00128713470 035, 040, 045
0570 00136813471 010
0570 00139213472 009
0570 00159413473 009, 010, 046

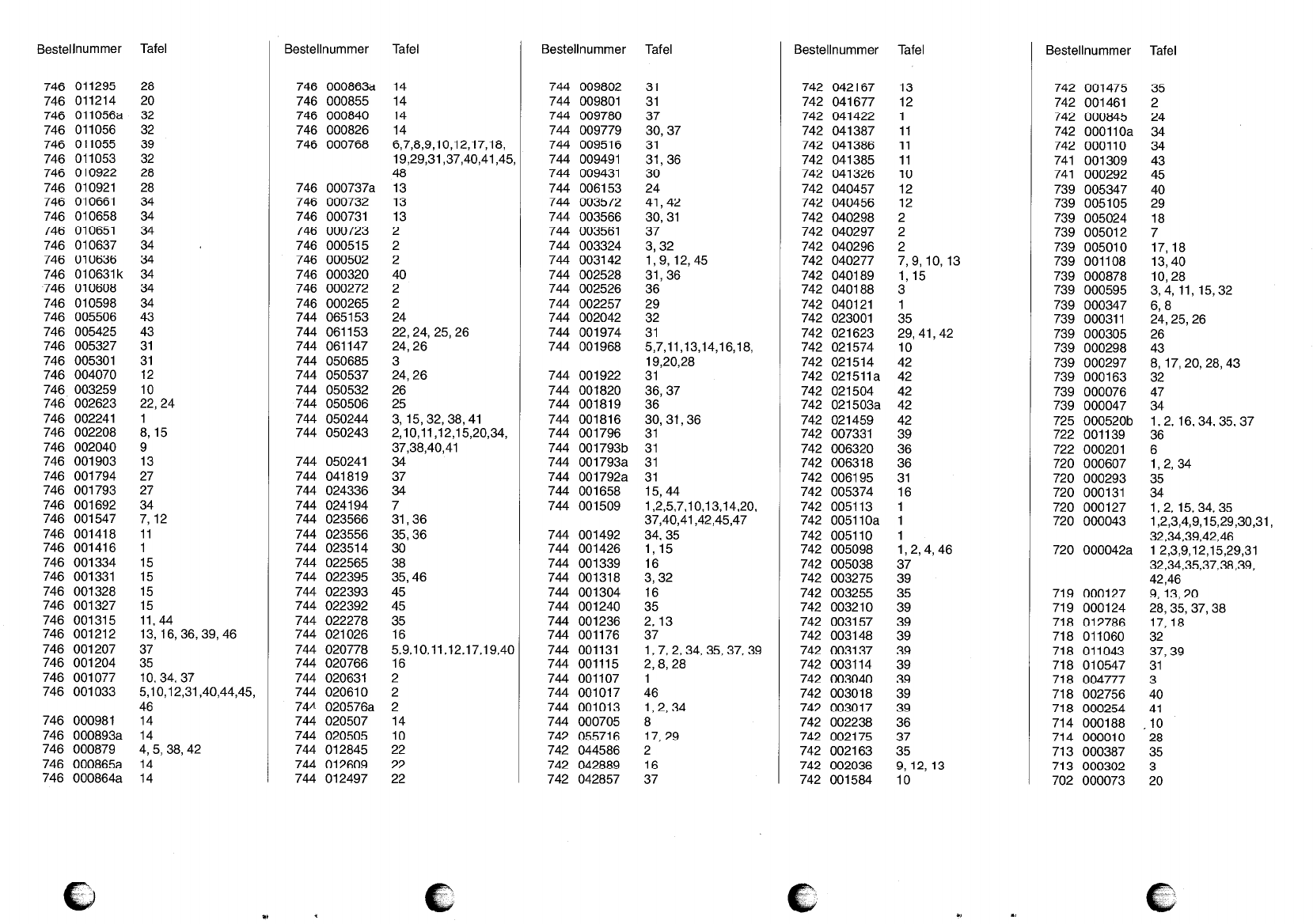

0746 00082613671 014
0746 00084013672 014
0746 00085513673 014
0746 00087913674 004, 005, 038, 042
0746 00098113675 014
0746 00103313676 005, 010, 012, 031,
040, 044, 045, 046
0746 00107713677 010, 034, 037
0746 00120413678 035
0746 00120713679 037
0746 00121213680 013, 016, 036, 039, 046
0746 00131513681 011, 044
0746 00132713682 015
0746 00132813683 015
0746 00133113684 015
0746 00133413685 015
0746 00141613686 001
0746 00141813687 011
0746 00154713688 007, 012
0746 00169213689 034
0746 00179313690 027
0746 00179413691 027
0746 00190313692 013
0746 00204013693 009
0746 00220813694 008, 015
0746 00224113695 001
0746 00262313696 022
0746 00325913697 010
0746 00407013698 012
0746 00530113699 031
0746 00532713700 031
0746 00542513701 043
0746 00550613702 043
0746 00801013703 017, 018
0746 01059813704 034
0746 01060813705 034
0746 01063613706 034
0746 01063713707 034
0746 01065113708 034
0746 01065813709 034
0746 01066113710 034
0746 01092113711 028
0746 01092213712 028
0746 01105313713 032
0746 01105513714 039
0746 01105613715 032
0746 01121413716 020
0746 01129513717 028
0746 01144813718 045
0746 01214713719 040
0746 01215813720 040
0746 01216513721 040
0746 01289713722 007
0746 04000613723 017, 018
0746 04001413724 017
0746 04001713725 017
0746 04002113726 017
0746 04002413727 017
0746 04009113728 018, 019
0746 04009813729 018, 019
0746 04010013730 018, 019
0746 04011913731 018, 019
0746 04016413732 017
0746 04022113733 019
0746 04032513734 018, 019
0746 04035113735 018
0746 04035313736 018
0746 04035413737 018
0746 04037613738 013
0746 04037813739 013
0746 04037913740 013, 017, 018, 019
0746 04064513741 018, 019
0746 05055513742 040
0746 06066813743 014
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 5von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0746 06068713744 027
0746 06080713745 046
0570 00184713474 040
0570 00211913475 042
0570 00238213476 011, 018, 019, 038
0570 00238313477 035
0570 09313513478 014
0578 00051013479 031
0650 00005413480 047
0650 00029213481 005, 008
0650 00033613482 039
0650 00034713483 005
0650 00035313484 001, 035
0650 00037113485 041
0700 00004313486 002
0700 00004413487 002
0700 00004513488 002
0700 00004813489 002
0700 00044413490 003, 034, 035, 042
0700 00500413491 032
0700 00500513492 032
0700 07451113493 003
0700 07451213494 003
0702 00002013495 046
0702 00006313496 008
0702 00007313497 020
0713 00030213498 003
0713 00038713499 035
0714 00001013500 028
0714 00018813501 010
0718 00025413502 041
0718 00275613503 040
0718 00477713504 003
0718 01050813505 013
0718 01054713506 031
0718 01104313507 037, 039
0718 01106013508 032
0718 01278613509 017, 018
0719 00012413510 028, 035, 037, 038
0719 00012713511 009, 013, 020
0720 00004313512 001, 002, 003, 004,
009, 015, 029, 030,
031, 032, 034, 035,
039, 042, 046
0720 00012713513 001, 002, 015, 034, 035
0720 00013113514 034
0720 00029313515 035
0720 00060713516 001, 002, 034, 035
0722 00020113517 006
0722 00113913518 036
0739 00004713519 034
0739 00007613520 047
0739 00016313521 032
0739 00029713522 008, 017, 020, 028, 043
0746 06097413746 035
0746 06097513747 035
0746 06145613748 042
0746 08025113749 028
0746 08025213750 028
0746 08025613751 028
0746 08027313752 028
0746 09031213753 002
0791 00010013754 027
0791 00030413755 027
0791 00108113756 027
0791 00109113757 027
0791 00109413758 027
0791 00109513759 027
0791 00109613760 027
0792 00502113761 010
0792 00502213762 010
0792 00504513763 010
0792 00504913764 010
0792 00512113765 010
0792 00512313766 010
0792 00512713767 010
0792 00512813768 010
0792 00514113769 011
0739 00029813523 043
0739 00030513524 026
0739 00031113525 024, 026
0739 00034713526 006, 008
0739 00059513527 003, 004, 011, 015, 032
0739 00087813528 010, 028
0739 00110813529 013, 040
0739 00501013530 017, 018
0739 00501213531 007
0739 00502413532 018
0739 00510513533 029
0739 00534713534 040
0741 00029213535 045
0741 00130913536 043
0742 00011013537 034
0742 00084513538 024
0742 00146113539 002
0742 00147513540 035
0742 00158413541 010
0742 00203613542 009, 012, 013
0742 00216313543 035
0742 00217513544 037
0742 00223813545 036
0742 00301713546 039
0742 00301813547 039
0742 00304013548 039
0742 00311413549 039
0742 00313713550 039
0742 00314813551 039
0742 00315713552 039
0742 00321013553 039
0742 00325513554 035
0742 00327513555 039
0742 00503813556 037
0742 00509813557 001, 002, 004, 046
0742 00511013558 001
0742 00511313559 001
0742 00537413560 016
0742 00619513561 031
0742 00631813562 036
0742 00632013563 036
0742 00733113564 039
0742 02145913565 042
0742 02150413566 042
0742 02151413567 042
0742 02157413568 010
0742 02162313569 029, 041, 042
0742 02300113570 035
0742 04012113571 001
0742 04018813572 003
0742 04018913573 001, 015
0742 04027713574 007, 009, 010, 013
0742 04029613575 002
0742 04029713576 002
0742 04029813577 002
0742 04045613578 012
0742 04045713579 012
0742 04132613580 010
0742 04138513581 011
0742 04138613582 011
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 6von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0742 04138713583 011
0742 04142213584 001
0742 04167713585 012
0742 04216713586 013
0742 04285713587 037
0742 04288913588 016
0742 04458613589 002
0742 05571613590 017, 029
0744 00070513591 008
0744 00101313592 001, 002, 034
0744 00101713593 046
0744 00110713594 001
0744 00111513595 002, 008, 028
0744 00113113596 001, 002, 034, 035,
037, 039
0744 00117613597 037
0744 00123613598 002, 013
0744 00124013599 035
0744 00130413600 016
0744 00131813601 003, 032
0744 00133913602 016
0744 00142613603 001, 015
0744 00149213604 034, 035
0744 00150913605 001, 002, 005, 007,
010, 013, 014, 020,
037, 040, 041, 042,
045, 047
0744 00165813606 015
0744 00179613607 031
0744 00181613608 030, 031, 036
0744 00181913609 036
0744 00182013610 036, 037
0744 00192213611 031
0744 00196813612 005, 007, 011, 013,
014, 016, 018, 019,
020, 028
0744 00197413613 031
0744 00204213614 032
0744 00225713615 029
0744 00252613616 036
0744 00252813617 031, 036
0744 00314213618 001, 009, 012, 035, 045
0744 00332413619 003, 032
0744 00356113620 037
0744 00356613621 030, 031
0792 00516113770 011
0792 00516513771 011
0792 00539713772 012
0792 00539913773 012
0792 00542113774 012
0792 00544613775 014, 015
0792 00547313776 012
0792 00547513777 012
0792 00548113778 012
0792 00554113779 013
0792 00554213780 013
0792 00554313781 013
0792 00556213782 013
0792 00557113783 013
0792 00557313784 013
0792 00558113785 013
0792 00558213786 013
0792 00558313787 013
0792 00558413788 013
0792 00558513789 013
0792 00558613790 013
0792 00558713791 013
0792 00558813792 013
0792 00558913793 013
0744 00357213622 041, 042
0744 00615313623 024
0744 00943113624 030
0744 00949113625 031, 036
0744 00951613626 031
0744 00977913627 030, 037
0744 00978013628 037
0744 00980113629 031
0744 00980213630 031
0744 01249713631 022
0744 01260913632 022
0744 01284513633 022
0744 02050513634 010
0744 02050713635 014
0744 02061013636 002
0744 02063113637 002
0744 02076613638 016
0744 02077813639 005, 009, 010, 011,
012, 017, 019, 040
0744 02102613640 016
0744 02227813641 035
0744 02239213642 045
0744 02239313643 045
0744 02239513644 035
0744 02256513645 038
0744 02351413646 030
0744 02355613647 035, 036
0744 02356613648 031
0744 02419413649 007
0744 02433613650 034
0744 04181913651 037
0744 05024113652 034
0744 05024313653 002, 010, 011, 012,
015, 020, 034, 037,
038, 040, 041
0744 05024413654 003, 015, 032, 038, 041
0744 05050613655 025
0744 05053213656 026
0744 05053713657 024
0744 05068513658 003
0744 06114713659 024
0744 06115313660 022, 024, 025, 026
0744 06515313661 024
0746 00026513662 002
0746 00027213663 002
0746 00032013664 040
0746 00050213665 002
0746 00051513666 002
0746 00072313667 002
0746 00073113668 013
0746 00073213669 013
0746 00076813670 006, 007, 008, 009,
010, 012, 017, 018,
019, 029, 031, 037,
040, 041, 045, 048
0792 00559013794 013
0792 00559313795 013
0792 00559413796 013
0792 00559513797 013
0792 00559613798 013
0792 00560113799 013
0792 00570113800 011
0792 00570313801 011
0792 00570613802 011
0792 00571413803 011
0792 00571713804 011
0792 00572013805 011
0792 00572113806 011
0792 00572413807 011
0792 00572913808 011
0792 00573113809 010
0792 00575213810 010
0792 00575713811 010
0792 00576113812 010
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 7von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0792 00576213813 010
0792 00576613814 010
0792 00578113815 010
0792 00578213816 010
0792 00594113817 013
0792 00594413818 013
0792 00595113819 013
0792 00595413820 013
0792 00595813821 013
0792 00596113822 013
0792 00596313823 013
0792 00596513824 013
0792 00596613825 013
0792 00618713826 002
0792 00626813827 002
0792 00627213828 002
0792 00627413829 002
0792 00709313830 014
0792 00711113831 014
0792 00712113832 014
0792 00712813833 014
0792 00715113834 014
0792 00715213835 014
0792 00715513836 014
0792 00715613837 014
0792 00716513838 014
0792 00717713839 014
0792 00717813840 014
0792 00720313841 014
0792 00720613842 014
0792 00721113843 014
0792 00721213844 014
0792 00721613845 048
0792 00727113846 014
0792 00727513847 014
0792 00730113848 015
0792 00730213849 015
0792 00730313850 015
0792 00730613851 015
0792 00745413852 003
0792 00745713853 003
0792 00746013854 003
0792 00780213855 015
0792 00780513856 015
0792 00781213857 015
0792 00782113858 015
0792 00782313859 015
0792 00782813860 015
0792 00783513861 015
0792 00805313862 017
0792 00806513863 017, 018
0792 00806613864 017, 018
0792 00815313865 017
0792 00821113866 018, 019
0792 03539113940 002
0792 03539313941 002
0792 03539713942 002
0792 03540113943 002
0792 03540513944 002
0793 00031613945 010
0793 00350813946 047
0793 00585813947 020
0793 02002213948 016
0793 02002913949 016
0793 02003313950 016
0793 02003613951 016
0793 02005513952 016
0793 02009213953 046
0793 02013513954 009
0793 02142813955 009
0793 02200613956 009
0793 02201013957 009
0793 02201113958 009
0793 02201213959 009
0793 02201413960 009
0793 02201813961 009
0793 02202713962 009
0793 02203113963 009
0793 02204213964 009
0792 00822513867 018, 019
0792 00840613868 019
0792 01002113869 017
0792 01002413870 017
0792 01002613871 017
0792 01005113872 017
0792 01005413873 017
0792 01006113874 017
0792 01020113875 017
0792 01032113876 019
0792 01033113877 018, 019
0792 01035113878 018, 019
0792 01036113879 018, 019
0792 01037213880 018, 019
0792 01037313881 019
0792 01052113882 019
0792 01055113883 019
0792 01056113884 019
0792 01071113885 018
0792 01116113886 019
0792 01116213887 019
0792 01116513888 019
0792 01116613889 019
0792 01116713890 018, 019
0793 02204613965 009
0793 02205813966 009
0793 02205913967 009
0793 02206313968 009
0793 02208113969 009
0793 02208613970 009
0793 02208713971 009
0793 02212113972 016
0793 02212213973 016
0793 02212513974 016
0793 02220313975 009
0793 02220513976 009
0793 02220613977 029
0793 02221113978 009
0793 02221213979 009
0793 02221713980 043
0793 02500613981 009, 020, 029
0793 02500813982 020
0793 02522513983 020
0793 02585313984 020
0793 02585513985 020
0793 02585913986 020
0793 02586213987 020
0793 02586613988 020
0793 02587613989 020
0793 02587713990 020
0792 01116813891 018, 019
0792 01117113892 018, 019
0792 01117213893 018, 019
0792 01118113894 017
0792 01118313895 017
0792 01118513896 017
0792 01119513897 017
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 8von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0792 01121313898 017
0792 01121513899 017
0792 01122513900 017, 018
0792 01124113901 018
0792 01124313902 018
0792 01124513903 018
0792 02214113904 010
0792 03001813905 010
0792 03007113906 011
0792 03007413907 011
0792 03014313908 012
0792 03014613909 012
0792 03014713910 012
0792 03015113911 012
0792 03016413912 012
0792 03017613913 011
0792 03022113914 014
0792 03022213915 014
0792 03022413916 014
0792 03022813917 014
0792 03022913918 014
0792 03023113919 014
0792 03024313920 015
0792 03024513921 015
0792 03025213922 015
0792 03025413923 015
0792 03025513924 015
0792 03026413925 015
0792 03026513926 015
0792 03026713927 014
0792 03026813928 014
0792 03503213929 010
0792 03504213930 010
0792 03505213931 010
0792 03505613932 010
0792 03525213933 010
0792 03525713934 010
0792 03537113935 002
0792 03537213936 002
0792 03538213937 002
0792 03538313938 002
0792 03538913939 002
0793 02588213991 020
0793 02588313992 020
0793 02589413993 020
0793 02591113994 044
0793 02591413995 044
0793 02591713996 044
0793 02592113997 044
0793 02592513998 044
0793 02593113999 044
0793 02593214000 044
0793 02595314001 020
0793 02595514002 020
0793 02595614003 020
0793 02595814004 020
0793 02595914005 020
0793 02597314006 020
0793 02597514007 020
0793 02597614008 020
0793 02597814009 020
0793 02597914010 020
0793 02598114011 044
0793 02598414012 044
0793 02598714013 044
0793 02599314014 020
0793 02599514015 020
0793 02600114016 020
0793 02600514017 020
0793 02600714018 020
0793 02602114019 044
0793 02602414020 044
0793 02602814021 044
0793 02621314022 020
0793 02621514023 020
0793 02621614024 020
0793 02622314025 020
0793 02622614026 020
0793 06488214027 011
0793 06488814028 011
0793 06490414029 035
0793 06839414030 036, 039
0793 06839514031 036, 039
0793 06840414032 036, 039
0793 12259614033 023

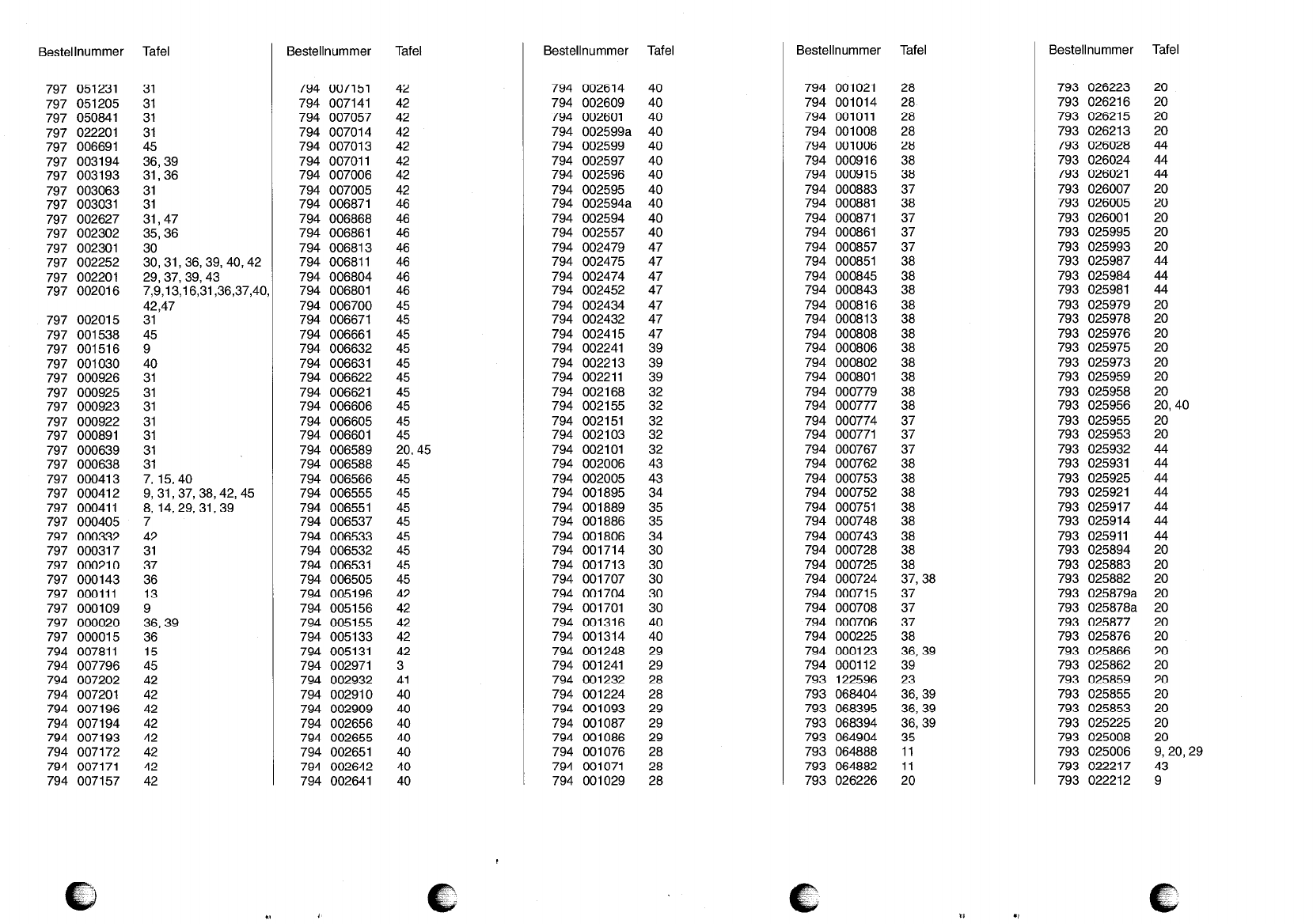

0794 00011214034 039
0794 00012314035 036, 039
0794 00022514036 038
0794 00070114037 037
0794 00070614038 037
0794 00070814039 037
0794 00071514040 037
0794 00072414041 037, 038
0794 00072514042 038
0794 00072814043 038
0794 00074314044 038
0794 00074814045 038
0794 00075114046 038
0794 00075214047 038
0794 00075314048 038
0794 00076214049 038
0794 00076714050 037
0794 00077114051 037
0794 00077414052 037
0794 00077714053 038
0794 00077914054 038
0794 00080114055 038
0794 00080214056 038
0794 00080614057 038
0794 00080814058 038
0794 00081314059 038
0794 00081614060 038
0794 00084314061 038
0794 00084514062 038
0794 00085114063 038
0794 00085714064 037
0794 00086114065 037
0794 00087114066 037
0794 00088114067 038
0794 00088314068 037
0794 00091514069 038
0794 00091614070 038
0794 00100614071 028
0794 00100814072 028
0794 00101114073 028
0794 00101414074 028
0794 00102114075 028
0794 00102914076 028
0794 00107114077 028
0794 00107614078 028
0794 00108114079 035
0794 00108614080 029
0794 00108714081 029
0794 00109314082 029
0794 00122214083 028
0794 00122414084 028
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 9von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0794 00123214085 028
0794 00124114086 029
0794 00124514087 028
0794 00124814088 029
0794 00131414089 040
0794 00131614090 040
0794 00170114091 030
0794 00170414092 030
0794 00170714093 030
0794 00171314094 030
0794 00171414095 030
0794 00180114096 034
0794 00180614097 034
0794 00188614098 035
0794 00188914099 035
0794 00189514100 034
0794 00200114101 043
0794 00200514102 043
0794 00200614103 043
0794 00210114104 032
0794 00210314105 032
0794 00215114106 032
0794 00215514107 032
0794 00216814108 032
0794 00220114109 039
0794 00221114110 039
0794 00221314111 039
0794 00224114112 039
0794 00241514113 047
0794 00243214114 047
0794 00243414115 047
0794 00245214116 047
0794 00245314117 047
0794 00245414118 047
0794 00245514119 047
0794 00245714120 047
0794 00247414121 047
0794 00247514122 047
0794 00247914123 047
0794 00255614124 040
0794 00255714125 040
0794 00259414126 040
0794 00259514127 040
0794 00259614128 040
0794 00259714129 040
0794 00259914130 040
0794 00260114131 040
0794 00260914132 040
0794 00261414133 040
0794 00264114134 040
0794 00264214135 040
0794 00265114136 040
0794 00265514137 040
0794 00265614138 040
0794 00290914139 040
0794 00291014140 040
0794 00292114141 040
0794 00293214142 041
0794 00297114143 003
0794 00513114144 042
0794 00513314145 042
0794 00515514146 042
0794 00515614147 042
0794 00519614148 042
0794 00650514149 045
0794 00653114150 045
0794 00653214151 045
0794 00653314152 045
0794 00653714153 045
0794 00655114154 045
0794 00655514155 045
0794 00656614156 045
0794 00658814157 045
0794 00658914158 020, 045
0794 00660114159 045
0794 00660514160 045
0794 00660614161 045
0794 00662114162 045
0794 00662214163 045
0794 00663114164 045
0794 00663214165 045
0794 00666114166 045
0794 00667114167 045
0794 00670014168 045
0794 00680114169 046
0794 00680414170 046
0794 00681114171 046
0794 00681314172 046
0794 00686114173 046
0794 00686814174 046
0794 00687114175 046
0794 00700514176 042
0794 00700614177 042
0794 00701114178 042
0794 00701314179 042
0794 00701414180 042
0794 00705714181 042
0794 00714114182 042
0794 00715114183 042
0794 00715714184 042
0794 00716414185 043
0794 00717114186 042
0794 00717214187 042
0794 00719314188 042
0794 00719414189 042
0794 00719614190 042
0794 00720114191 042
0794 00720214192 042
0794 00750114193 042
0794 00779614194 045
0794 00781114195 015
0797 00001514196 036
0797 00002014197 036, 039
0797 00010914198 009
0797 00011114199 013
0797 00014314200 036
0797 00021014201 037
0797 00031714202 031
0797 00033214203 042
0797 00040514204 007
0797 00041114205 008, 014, 029, 031, 039
0797 00041214206 009, 031, 037, 038,
042, 045
0797 00041314207 007, 015, 040
0797 00063814208 031
0797 00063914209 031
0797 00089114210 031
0797 00092214211 031
0797 00092314212 031
0797 00092514213 031
0797 00092614214 031
0797 00103014215 040
0797 00151614216 009
0797 00153814217 045
0797 00201514218 031
0797 00201614219 007, 009, 013, 016,
031, 036, 037, 040,
042, 047
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 10 von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0797 00220114220 029, 037, 039, 043
0797 00225214221 030, 031, 036, 039,
040, 042
0797 00230114222 030
0797 00230214223 035, 036
0797 00262714224 031, 047
0797 00303114225 031
0797 00306314226 031
0797 00319314227 031, 036
0797 00319414228 036, 039
0797 00669114229 045
0797 02220114230 031
0797 05084114231 031
0797 05120514232 031
0797 05123114233 031
0797 05123714234 031
0798 00079514235 002, 004, 009, 010,
012, 014, 029, 040
0798 00200314236 033
0798 00200414237 033
0798 00321614238 033
0798 00329114239 001
0798 00329214240 001
0798 00481214241 026
0798 12070114242 009
0798 12226814243 020
0798 12259614244 004
0798 12392014245 007
0798 12490314246 031
0798 16020714247 022
0798 16020914248 026
0798 16041914249 026
0798 16304214250 023
0798 16651014251 022, 024, 025
0798 16652214252 024
0798 16652714253 022
0798 16654414254 026
0798 16701314255 022, 024
0798 16711214256 022
0798 16711314257 022, 025
0798 16711614258 022, 024, 025
0798 16711714259 022, 024, 025
0798 16711814260 022
0798 16711914261 022, 024
0798 16712214262 022
0798 16712614263 022, 024
0798 16712714264 024
0798 16712814265 022, 024
0798 16713014266 022, 024
0902 00038014340 013, 015, 028
0902 00042814341 008
0902 00060214342 008
0911 00015014343 011
0911 00019614344 005
0911 00026714345 005, 009
0911 00033314346 035
0911 00033914347 017
0911 00037514348 031
0911 00037614349 001, 034, 042
0911 00041514350 001
0911 00044514351 007, 009
0911 00045714352 040
0911 00066814353 035, 046
0913 00062914354 006
0913 00065914355 046
0913 00066114356 046
0922 00039414357 040
0930 00211914358 038
0931 00213414359 040
0933 00007514360 005
0933 00018214361 013, 037
0933 00022814362 005
0933 00033514363 013
0933 00153314364 007
0933 00157214365 005
0933 00564414366 042
0933 00573514367 020
0933 00626814368 018
0933 00947814369 036, 039
0933 01084814370 042
0933 01129614371 002, 012, 014, 028,
044, 045
0933 01132714372 035
0933 01142414373 045
0933 02025114374 002
0933 07017514375 013, 042, 045
0933 07026514376 035, 040
0933 07820114377 012
0933 07890914378 015
0933 07894214379 045
0933 07912314380 011, 038
0933 07912414381 038
0935 00041014382 012
0935 10005714383 005
0935 10034214384 007
0935 10040214385 006
0935 10051114386 006
0935 10054114387 007
0935 10054514388 007
0798 16713114267 022
0798 16713214268 022
0798 16713514269 024, 025
0798 16795114270 022, 024
0798 22050714271 023
0798 22102214272 036, 039
0798 26025414273 026
0798 26026014274 026
0798 26104414275 022, 024
0798 26207114276 022, 024
0798 26239614277 022, 024
0798 26802414278 022, 024
0798 28150214279 009
0798 28151014280 009
0798 28300114281 023
0798 36103114282 011
0798 42011114283 023
0798 42011214284 023
0798 42241114285 023
0798 42241414286 025
0798 42316214287 022
0798 42420214288 007
0798 42420314289 007
0798 42604914290 023
0798 44004014291 026
0798 44005514292 025
0798 44651114293 023
0798 48091114294 011
0798 48091214295 011
0798 48122314296 026
0798 48122814297 026
0798 48123214298 026
0798 48124514299 026
0798 48124914300 026
0798 48168414301 022
0798 48168514302 022
0798 48240414303 046
0798 48304314304 022
0798 48304414305 022
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 11 von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0798 48304614306 022, 026
0798 48306614307 026
0798 48307014308 022, 025
0798 48400414309 025
0798 50008914310 021
0798 50044614311 021
0798 50050114312 021
0798 51141614313 026
0798 52141614314 026
0798 52150214315 026
0798 52200214316 026
0798 52218214317 022, 026
0798 52219914318 025
0798 52240214319 024, 026
0798 52250214320 022, 024
0798 52258214321 022, 025
0798 52266214322 022
0798 52267014323 022
0798 52274214324 022, 024
0798 52282214325 022
0798 52284214326 022
0798 52286214327 025
0798 52300914328 022
0798 52316214329 022, 024
0798 52324214330 024
0798 52325014331 025
0798 52332214332 021, 024
0798 52350214333 022
0798 52400214334 022
0805 40127014335 004
0805 40128014336 004
0805 40129014337 004
0902 00009714338 003, 011, 016, 047
0902 00014014339 005
0935 10054614389 007
0935 10054714390 007
0935 10054814391 007
0935 10054914392 007
0935 10074114393 008
0935 10075114394 008
0935 10077114395 008
0935 10078114396 008
0935 10078214397 008
0935 10078314398 008
0935 10078914399 008
0935 10085114400 008
0935 10087814401 007
0935 10201214402 005
0935 10210514403 009
0935 10220214404 009
0935 10220914405 009
0939 01683014406 034, 035
0942 00457514407 041
0942 00458614408 002
0942 00461414409 041
0942 00462814410 041
0942 00468314411 041
0942 00470314412 041
0942 01031814413 028, 043
0944 00136614414 038, 047
0944 00143114415 046
0945 00068914416 009
0965 00029814417 011
0970 74500414418 021
0973 48239414419 010
0994 04210714420 015
0995 34061714421 027
0996 08573014422 010
0999 20183814423 021
0999 21104214424 012
0MG4 00000614425 001, 004, 034, 038
0NB0 00135114426 046
0NB0 00135914427 046
0NB0 00136114428 046
1001 00036014429 010, 040
1001 00116214430 005, 008
1001 00912814431 008
1001 00913014432 005, 006, 007, 008,
009, 011, 014
1001 00913114433 031
1001 00922814434 010, 017, 035
1001 00924314435 018, 019
Z112 00021114707 035
Z112 00022414708 034
Z112 00023514709 028
Z112 00024314710 035
Z112 00024614711 035
Z112 00024914712 035
Z112 00027114713 035
Z112 00028414714 034
Z112 000291a14715 035
Z112 00029214716 035
Z112 00029514717 035
Z112 00038114718 035
Z112 00038214719 035
Z112 00039014720 002, 035
Z112 00039214721 034
Z112 00040114722 035
Z112 000441k14723 035
Z112 00045414724 034
Z112 00046314725 034
Z112 00047114726 034
Z112 00047814727 034
Z112 00048314728 034
Z112 00049914729 034
Z112 00050014730 034
Z112 00059314731 036
1005 00023314436 007, 008, 010, 013,
028, 036, 039, 040
211 000083k14437 008
211 000084k14438 008
211 000100a14439 006, 010
211 000141a14440 005
211 000305a14441 005
211 000306a14442 005
211 000306b14443 005
211 000308k14444 005
211 000351b14445 005
211 000411a14446 005
211 000549a14447 048
211 000646a14448 008
211 000921a14449 008
216 000068a14450 005, 008
216 000603k14451 006
238 017117a14452 012
246 000097k14453 005
246 000122a14454 009
246 000123k14455 009
246 000135a14456 005
246 000136a14457 005
246 000151a14458 005
246 000153a14459 005
246 000188k14460 005
246 000322a14461 009
246 000410a14462 006
246 000417a14463 006
246 000423a14464 006
246 000527a14465 007
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 12 von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
246 000909b14466 008
246 002561a14467 007
265 008716a14468 002
380 000120k14469 005
556 000815a14470 038
556 001099k14471 009
557 001494a14472 001
558 000312a14473 010
720 000042a14474 001, 002, 003, 009,
012, 015, 029, 031,
032, 034, 035, 037,
038, 039, 042, 046
725 000520b14475 001, 002, 016, 034,
035, 037
742 000110a14476 034
742 005110a14477 001
742 021503a14478 042
742 021511a14479 042
744 001792a14480 031
744 001793a14481 031
744 001793b14482 031
744 020576a14483 002
746 000737a14484 013
746 000863a14485 014
746 000864a14486 014
746 000865a14487 014
746 000893a14488 014
746 010631k14489 034
746 011056a14490 032
791 001093a14491 027
792 007216a14492 048
793 025878a14493 020
793 025879a14494 020
794 002594a14495 040
794 002599a14496 040
9081 50001014497 027
9081 50005114498 027
9092 21340310014499 027
911 000679a14500 007
9180 41900114501 022
9201 11333714502 029
9201 11373714503 030
9204 00125814504 019
9217 30136714505 003, 030
9240 00125814506 018
9300 00211914507 028
9710 06100014508 029, 031, 041
Z112 00061114732 010, 037
Z112 00063814733 035
Z112 00074114734 035
Z112 00074314735 035
Z112 00109314736 035
Z112 00111014737 035
Z112 001504a14738 034
Z112 00152214739 034
Z112 00166114740 035
Z112 00173914741 007
Z112 00193514742 012
Z112 001937a14743 035
Z112 00196814744 035
Z112 00206114745 035
Z112 00206214746 035
Z112 00215514747 035
Z112 00220414748 035
Z112 00222414749 035
Z112 00223614750 042
Z112 00227814751 035
Z112 002291k14752 035
Z112 00240714753 035
Z112 00997314754 034
Z112 00999314755 034
Z112 00999514756 034
Z112 00999914757 034
Z112 01001514758 035
z112 01022114759 035
Z112 01051514760 034
Z112 01612214761 035
Z112 01613014762 035
Z112 01613314763 035
Z112 016136k14764 035
Z112 01613714765 035
Z112 016137a14766 035
Z112 01614014767 035
Z112 01614114768 035
Z112 01614214769 035
Z112 01614414770 035
z112 01614714771 035
Z112 01615214772 035
Z112 01615614773 035
Z116 00004914774 007, 036, 042
Z116 00005014775 006, 007, 009
Z116 00006114776 040
Z116 00006914777 037
Z116 00030814778 045
Z120 00036214779 009, 037, 038, 039
Z123 00020514780 042
Z129 00000514781 046
Z133 00010314782 047
9710 06100114509 031, 045
9710 06100214510 031
9710 06100314511 031
9710 90000014512 029, 031, 045
9790 43000014513 031
9810 32107614514 022
9810 37000114515 024
9810 37000214516 024
9810 41900114517 022, 024
9815 31000214518 023
9815 33000114519 025
9815 37000114520 025
9822 12000214521 025
9822 51000114522 043
9822 642000014523 043
9825 33640014524 022
9825 33640114525 024
9825 35020114526 026
9825 35030114527 024
9825 35040114528 022, 024
9825 35070114529 024
9825 35140114530 024
9835 10100114531 021
9840 50400114532 026
9840 50700114533 026
9840 90100114534 031
9850 74500114535 022
9850 74500214536 022
9850 74500714537 024
9850 74500914538 021
9850 745500814539 024
App. 00005514540 027
App. 02016014541 001, 016, 032, 034, 035
K744 00196814542 004
K993 91093714543 009
K993 91102714544 015
K993 91104714545 030
K993 91106714546 015
K993 91109714547 030
K993 91133714548 009
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 13 von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
K993 92100814549 014
K993 92112814550 002
K994 04152714551 029
K994 04157714552 009
K994 04214714553 009
K999 20107614554 024
K999 20122214555 021
K999 20187414556 021
K999 20187514557 021
K999 20228214558 024
K999 21024314559 001
K999 21102814560 010
K999 21104114561 012
K999 22083514562 028
K999 22086214563 015
K999 22086614564 042
MG41 00117114565 001
MG41 00125514566 034
MG41 00126314567 034
MG41 00130514568 032, 034, 042
MG41 00135614569 034
MG41 00411914570 030
MG41 00460614571 035
MG41 00462014572 039
MG41 00841414573 036, 039
MG43 00001114574 004, 035
MG43 00001214575 035
MG43 00001314576 001, 034
MG43 00001414577 001
MG43 00003614578 034
MG43 00008014579 002
MG43 00008214580 002
MG43 00040114581 001
MG43 00040214582 001
MG43 00040314583 001, 028, 034
MG43 00040414584 001, 028, 034
MG43 00040814585 002, 005, 008, 034,
035, 041
MG43 00040914586 001, 007, 028, 034,
035, 037, 042
MG43 00250714587 001
MG43 00250914588 001
MG43 00251014589 001, 009, 010, 028
MG43 00254814590 028
MG43 00259714591 001
MG43 00654214592 040
MG44 00016014593 002
MG50 00115114594 001
MG50 00115214595 001
MG50 00115314596 001
MG50 00116114597 001
MG50 00116214598 001
MG50 00117114599 001
MG50 00118114600 001
MG50 00119114601 001
MG50 00122714602 001
MG50 00123914603 001
MG50 00124014604 001
MG50 00124214605 001
MG50 00124714606 001
MG50 00126114607 001
MG50 00127114608 001
MG50 00128514609 001
MG50 00128814610 001
MG50 00130314611 002
MG50 00130814612 002
MG50 00133414613 002
MG50 00133514614 002
MG50 00133714615 002
MG50 00133814616 002
MG50 00135114617 001
MG50 00139214618 002
MG50 00139314619 002
MG50 00139814620 002
MG50 00144214621 002
MG50 00144414622 002
MG50 00149614623 001
MG50 00162114624 003
MG50 00162414625 003
MG50 00162614626 003
MG50 00252114627 001
MG50 00255114628 001
MG50 00383114629 004
MG50 00385714630 001
MG50 00385814631 001
MG50 00386114632 001
MG50 00386914633 001
MG50 00387314634 001
MG50 00387714635 001
MG50 00420214636 004
MG50 00421414637 004
MG50 00423314638 004
MG50 00456514639 001
MG50 00469714640 003, 014
MG50 00502514641 003
MG50 00503014642 003
MG50 00504114643 003
MG50 00851214644 001
MG50 00853114645 001
MG50 00857114646 001
MG50 00858514647 001
MG50 00859114648 001
MG50 00859714649 001
MG50 00860114650 001
MG50 00861114651 001
MG50 00862214652 001
MG50 00862414653 001
MG50 00863214654 001
MG50 00863714655 001
MG50 00863814656 001
MG50 00865714657 001
MG50 00866014658 001
MG50 00866114659 001
MG50 00867114660 002
MG50 00867314661 002
MG50 00868514662 002
MG50 00869914663 002
MG50 00875214664 002
MG50 00876214665 001
MG50 00879114666 003
MG50 00880114667 003
MG50 00882114668 004
MG50 00884614669 002
MG50 00884814670 004
MG50 00885114671 004
MG8 000007d14672 007, 017, 018, 034,
035, 040
NG50 00145214673 002
P121 00001014674 012, 013, 014, 015
P121 00005314675 031, 036
P121 00005914676 031, 036
P121 00006214677 009
P121 00011014678 002, 020
P125 00001514679 040
P125 00001914680 012, 040
P125 00004714681 037, 042
TG13 00004714682 042
TG42 00009914683 034
Teile-Nr. Tafel
049Tafel/ Table: Seite/ Page: 14 von/ of 14
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
Z100 01125514684 023, 025
Z111 00001314685 040
Z111 00002114686 040
Z111 00003414687 040
Z111 00003714688 040
Z111 00015714689 009
Z111 00016214690 007, 010, 035
Z112 00010214691 034
Z112 00010514692 034
Z112 00010914693 034
Z112 00011014694 034
Z112 00011414695 034
Z112 00012114696 034
Z112 00012514697 034
Z112 00012714698 034, 035
Z112 000129a14699 035
Z112 00013514700 035
z112 00015314701 035
Z112 00016414702 035
Z112 000165k14703 034
Z112 00016714704 035
Z112 00017114705 035
Z112 00020514706 035
Z151 00029114783 022, 024
Z151 00029614784 024
Z151 00031814785 022, 024, 025, 026
Z151 00052314786 031
Z151 00319814787 026
9790 2lC910 737 2316
I I PU3. 1360
L- ,
246 422:
8--
746 768
ks
& PU3;200/\ *!&746 768
792 IO.321
792 10521
--
.-
PU3;1300
C 1) Ersatzventil
ohne Montageplatte 9710 061 010
Replacemen: votve
without mounting plate 9710 061 010
PI21 53 \
Schlauch Tei Le-Nr. (Meterware)
Hose -
PU3
PU4
PK4
Pu3.1000
'46 768
12 5421 7. uJ.u IC.uq.33 ULLe
04’0 28’06’93 Otte
03.0 25.03.93
Schitd.
02.0 13.04.92
Schitd. ./&., DiiRKoPP
ADLER AG
01.0 10.03.92
Schitd. 14 for 745-21 797 745056
. .
1 I 2 I 3 I I I 5 I 6 I 7 I 8 I 9 I IO
3x380-COOV 50Hz - 3x380-400ViN 5OHz 3x220-230V 3x220-230V
3x380-415v 3x380-415v
3x220-230V
Nur bei Bedarf
umschalten!
3x220-230V
3x380-4oov
3X415V
3x220-23cV 3x380-415v
m252
2.5A - 3x380-400V
1
2,fA - 3x415V 4.2A - 3x220-230V
/
3x22OV
3X3BOV
3x23OV
3x400-415v 1
m251
i._
-_.-.-.-.-.-.--.-.-.-._
c OS.0 27.0194 Harder Datum 20.08.91
b 04.0 09.04.93 Harder Gearb. Harder oijRKOPP Teihfsmilie
ADLER AG 745-21 Ba'uschaltplan
a 03.0 Freigabe
Anderung Datum Name Norm Bielefeld o726,9, AnschluOplan 9870 745001 B Blatt
l/4
Sender
sender
Staeelkontrolle
stat l?r rhsrli
Wagen hinten
Carriage bark position
OV
.3V
b0
lw
b3S
b37
bl
Referenzposition
Reference position
Wagen vorn
Carriage front position
Faltstempel oben
Folder in upper position
Faltstempel unten
Folder in down position
FadenwSchter links
Thread monitor left
FadenwEchter rechts
Thread monitor right
Q Stoffhalter absenken
Lowermg cloth holder
Q Vakuum ein
Vacuum on
Haubenkontrclle
Cover check b59 Rq
Steuerung
ConM
9850 745001
Strcmlaufplan
9850 7LSOOl 5K
b206
Pedal
Pedal
Q RestfadenwZchter links
Bobbin thread monitor, left
Q Restfadenwschter rechts
Bobbin thread monitor. right
Markierungsleuchten
Marking lamps
b&6
9
:‘1,‘7,
c lb561
A
H3
H4
b224
1 “‘I
i I
U2 b,
b225 9
/- Blatt 2
shed2
-.-. j
60 -
/-
&x
sr/grgn
“*SW sl
bnrt s2
vsrt 53
bnbl s4
bnsw s5
rsbn s7
wI s9
b” SIO
g” sll
gr s13
rs 514
bl 515
rt ~16
vnge sl7
geb” ~18
vsgr s19
grb” 520
bng” 521
gebl ~22
gnrt s23
gert s24
gnw ~25
vrgn 527
birt s28
rsg” ~29
gers s30
gnbl ~31
@ Zusatzeinrlchtung
Optmnal equupment
l 24V
Pattenklemme links ar’leben
Kulisse schwwkeu
Eckenmesser kurze Naht
Eckenmesser
Faltbleche schlieOen
Pattenkiemme rcchts anheben
Abstapeln/ Ausblasen
Transportklammer anheben
Transportklammer absenken
Mittenmesser
Vakuum/ Niederhalter
Fadenspannung I&n
Fadenklemme iifnen
Reiflverschluflschere schlieGen
Faden vorziehen
Flusen eusblasen
Faltstempel absenken
Faltstempel anheben
Reiflverschluflschex zuriick
Fadenfznger
Fadenschere
Nadeln ein
Bandschere
Band vorschieben
Nadelkiihlung
R?iflverschluOschere vor
Eckenmesserverstellung zu
NBhllnge 2
Eckenmesserverstellung zu
N;ihlBnge 3
Ausstreifer vor
Ausstreifer zuriick
grrr ~32
rsbl 56
“lrl SE
Lifting left flap damp
Swivelling linkage
V-knife short seam
V-knife
Closing folding sheets
Lifting right flap clamp
Stacking/ blowing cleal
Lifting feeding clamp
Lowering feeding clamp
Centre knife
Vacuum/ down-holder
Releasing thread Mrio” Q
Opening thread clamp
Closing zipper cutter Q
Pulling thread
Blowing &ar f!uff
Lowering ihe fo.der
Lifting the folder
Zipper cutter moved back @
Thread catmer
Thread cutter
Needles engaged
Tape cutter Q
Feeding tape Q
Needle cooler Q
Zipper cutter mwed forward @
Adjustment of V-knife to
sewing length 2
Adjustment of V-knife to
sewing length 3
Smoother forward Q
Smoother back Q
b226
( 05.0 27.@.% Hudu Datum 20.08.91
b 04.0 08.Ob.9S lfudef Seuh Harder
ouRKoPP Teilrfamilie
ADLER AG 745-21 Bauschaltplan -
i 03.0 3l.w.92 lbdw Gqlr.
Bielefeld
Freigabe EingSnge-Ausgkge 9870 745001 B Blatt
&deru”g 0726, 9, 3/4
Ul
u2
1/l
vz
v3

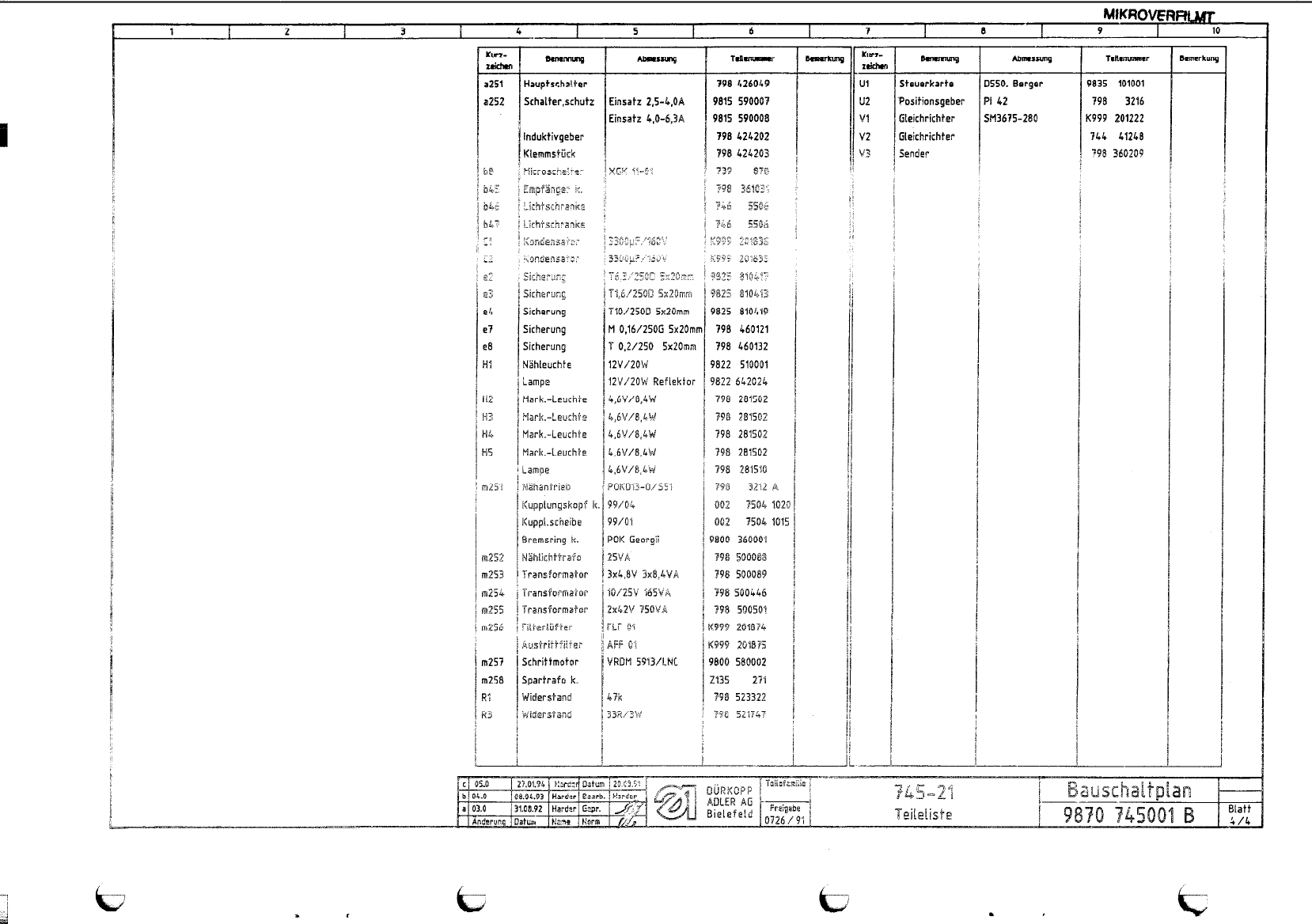

Steuerkarte 0550. Berger 9635 101001
Positionsgeber PI $2 198 3216
Gleichrichter SPl36?5-260 K999 201222
Gleichrichter 744 41248
Sender 798 360209
.
1 2 3 4 5 6 7 8 9
-
v Hinweise fiir Umschaltung auf andere e Maschinen fiir 220 und 230V
Netzspannung beachten! bzw. 380 und 400V sind gleich
Observe the information on changeover Machines to: 220 and 23OV II well
to other mainroltsgesl as 380 and 400’4 are similar
--.-------
Schaltschrank k. controtbox
___.-----_- ------
Ul Leistungssteuerkarte 0550 Power control card for step
fiir Schrittmotor motor 0550
I Srhaltereinstellungen fiir KI.?LS-21
2135 211 Q ,25,&&&i, 1
3xU)OV-LO0V.N 50Hz
L__------ 1
-.--- Hl i 0 r-7-7
b234
I Ltiftungsmotor K
Ventilation motor I”“’ %I
zII
Einstellune :_
Adjustment: L
L.OA -bei ZOOV
&.ZA-bei 220-230V
2SA-bei 390~COOV E
2,7A-bei 41SV
m251 NIhguttransport
i __-.~-. * _~_.__ 71. .-.-.-. -I- .-.-.-
3 11 9
b253
Stromlautplan
9850 X5001 SK
I ______
* I
1 N;ihantrieb Sewing motor -I
-.---_
c 05.0
b Ok.0
27.01.94 Harder Datum 29.08.91
O&W.93 Harder Bearb. Harder
a 03.0 31.08.92 Harder Gepr.
Anderung Oat”” Name Norm
DljRKOPP Teilefamtlle
ADLER AG Freigabe
Bielefeld 012b,9, Netzteil
Bauschaltplan -
9870 745001 B LUatt
z/4
L
%’ ,
1
jP”3; 1000 , 1
’ I
794 1093
~1
1 I
797 41 I 1 I
/ I
’ I
/
/
/
ii@!
’ I K999 22 083 8~
pu3;o /
792 5981 I
PU3; 2000 I
/ \I
I
1 I
Ll
’ I
i I L
L : 0
Q \9710 02l000
\’
2120 362
-___---- -I
\
-
dt-+
794 801
PU3; 1000 \
797 2252
, 797 2201
L
PU3; 100
L___
vorhandene Installation
available instattctlon
05.0 12.04.95 otte Tog iL.09.9i gel. kbl id. epr.,/y ys. J/P ,““;fi
04.0 28.06.93 Otte Au,

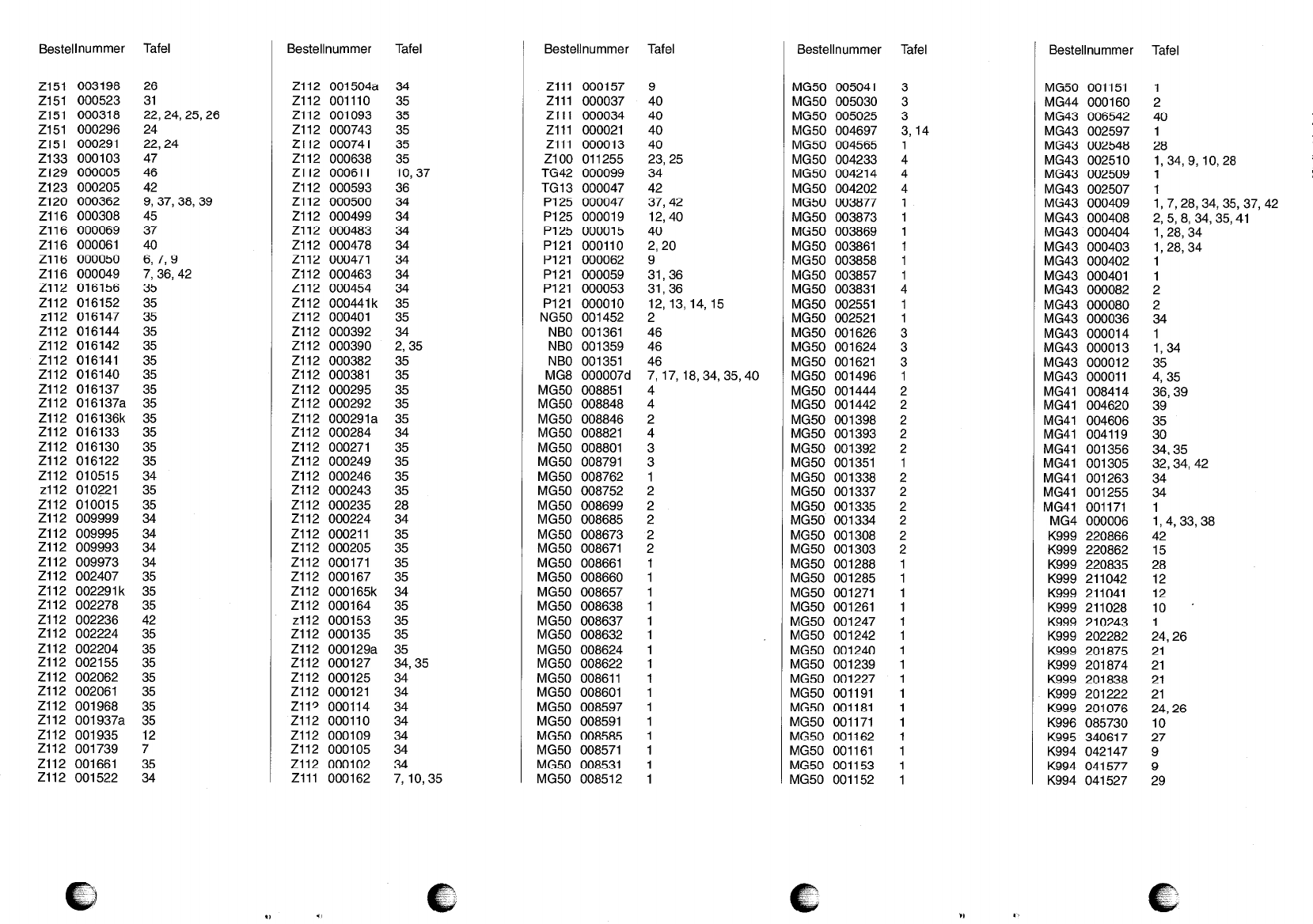

Tafel Bestellnummer / Bestellnummer Bestellnummer Tafel Bestellnummer Tafel
2151 003198
2151 000523
2151 000318
2151 000296
2151 000291
2133 000103
2129 000005
2123 000205
2120 000362
2116 000308
2116 000069
2116 000061
2116 000050
2116 000049
2112 016156
2112 016152
~112 016147
2112 016144
2112 016142
2112 016141
2112 016140
2112 016137
2112 016137a
2112 016136k
2112 016133
2112 016130
2112 016122
2112 010515
z112 010221
2112 010015
2112 009999
2112 009995
2112 009993
2112 009973
2112 002407
2112 002291k
2112 002278
2112 002236
2112 002224
2112 002204
2112 002155
2112 002062
2112 002061
2112 001968
2112 001937a
2112 001935
2112 001739
2112 001661
2112 001522
26 2112 001504a 34
31 2112 001110 35
22,24,25,26 2112 001093 35
24 2112 000743 35
22,24 2112 000741 35
47 2112 000638 35
46 2112 000611 10,37
42 2112 000593 36
9,37,38,39 2112 000500 34
45 2112 000499 34
37 2112 000483 34
40 2112 000478 34
6, 7, 9 2112 000471 34
7, 36,42 2112 000463 34
35 2112 000454 34
35 2112 000441k 35
35 2112 000401 35
35 2112 000392 34
35 2112 000390 2, 35
35 2112 000382 35
35 2112 000381 35
35 2112 000295 35
35 2112 000292 35
35 2112 000291a 35
35 2112 000284 34
35 2112 000271 35
35 2112 000249 35
34 2112 000246 35
35 2112 000243 35
35 2112 000235 28
34 2112 000224 34
34 2112 000211 35
34 2112 000205 35
34 2112 000171 35
35 2112 000167 35
35 2112 000165k 34
35 2112 000164 35
42 z112 000153 35
35 2112 000135 35
35 2112 000129a 35
35 2112 000127 34,35
35 2112 000125 34
35 2112 000121 34
35 2113 000114 34
35 2112 000110 34
12 2112 000109 34
7 2112 000105 34
35 2112 000102 34
34 2111 000162 7, 10,35
Zlll 000157
Zlll 000037
2111 000034
Zlll 000021
2111 000013
ZlOO 011255
TG42 000099
TG13 000047
P125 000047
P125 000019
P125 000015
P121 000110
P121 000062
P121 000059
P121 000053
P121 000010
NG50 001452
NBO 001361
NBO 001359
NBO 001351
MG8 000007d
MG50 008851
MG50 008848
MG50 008846
MG50 008821
MG50 008801
MG50 008791
MG50 008762
MG50 008752
MG50 008699
MG50 008685
MG50 008673
MG50 008671
MG50 008661
MG50 008660
MG50 008657
MG50 008638
MG50 008637
MG50 008632
MG50 008624
MG50 008622
MG50 008611
MG50 008601
MG50 008597
MG50 008591
MG50 008585
MG50 008571
MG50 008531
MG50 008512
9
40
40
40
40
23,25
34
42
37,42
12,40
40
2,20
9
31,36
31,36
12, 13,14,15
2
46
46
46
7, 17, 18,34, 35,40
4
4
2
4
3
3
1
MG50 005041
MG50 005030
MG50 005025
MG50 004697
MG50 004565
MG50 004233
MG50 004214
MG50 004202
MG50 003877
MG50 003873
MG50 003869
MG50 003861
MG50 003858
MG50 003857
MG50 003831
MG50 002551
MG50 002521
MG50 001626
MG50 001624
MG50 001621
MG50 001496
MG50 001444
MG50 001442
MG50 001398
MG50 001393
MG50 001392
MG50 001351
MG50 001338
MG50 001337
MG50 001335
MG50 001334
MG50 001308
MG50 001303
MG50 001288
MG50 001285
MG50 001271
MG50 001261
MG50 001247
MG50 001242
MG50 001240
MG50 001239
MG50 001227
MG50 001191
MG50 001181
MG50 001171
MG50 001162
MG50 001161
MG50 001153
MG50 001152
3
3
3
3,14
4
4
4
4
3
3
3
2
2
2
2
2
2
2
2
2
2
2
MG50 001151
MG44 000160
MG43 006542
MG43 002597
MG43 002548
MG43 002510
MG43 002509
MG43 002507
MG43 000409
MG43 000408
MG43 000404
MG43 000403
MG43 000402
MG43 000401
MG43 000082
MG43 000080
MG43 000036
MG43 000014
MG43 000013
MG43 000012
MG43 000011
MG41 008414
MG41 004620
MG41 004606
MG41 004119
MG41 001356
MG41 001305
MG41 001263
MG41 001255
MG41 001171
MG4 000006
K999 220866
K999 220862
K999 220835
K999 211042
K999 211041
K999 211028
K999 210243
K999 202282
K999 201875
K999 201874
K999 201838
K999 201222
K999 201076
K996 085730
K995 340617
K994 042147
K994 041577
K994 041527
2
40
28
1, 34,9,10,28
1,7,28,34,35,37, 42
2, 5, 8, 34,35,41
1,28,34
1,28,34
1
2
2
34
1,34
35
4, 35
36,39
39
35
30
34,35
32,34, 42
34
34
1,4,33,38
42
15
28
12
12
10 .
24,26
21
21
21
21
24,26
10
27
9
9
29
Bestellnummer Tafel Bestellnummer Tafel 1 Bestellnummer Bestellnummer Tafel Bestellnummer
794 007151
797 051231
797 051205
797 050841
797 022201
797 006691
797 003194
797 003193
797 003063
797 003031
797 002627
797 002302
797 002301
797 002252
797 002201
797 002016
797 002015
797 001538
797 001516
797 001030
797 000926
797 000925
797 000923
797 000922
797 000891
797 000639
797 000638
797 000413
797 000412
797 000411
797 000405
797 000332
797 000317
797 000210
797 000143
797 000111
797 000109
797 000020
797 000015
794 007811
794 007796
794 007202
31
31
31
31
45
36,39
31,36
31
31
31,47
35,36
30
30,31, 36,39,40,42
29,37,39,43
7,9,13,16,31,36,37,40
42,47
31
45
9
40
31
31
31
31
31
31
31
7, 15,40
9,31,37,38,42, 45
8, 14,29,31,39
7
42
31
37
36
13
9
36,39
36
15
45
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
46
46
46
46
46
46
46
45
45
45
45
45
45
45
45
45
45
20,45
45
45
45
45
45
45
45
45
45
42
42
42
42
42
3
41
40
40
40
40
40
40
40
40
40
40
40
47
47
47
47
47
47
47
794 001021 28
794 001014 28
794 001011 28
794 001008 28
794 001006 28
794 000916 38
794 000915 38
794 000883 37
794 000881 38
794 000871 37
794 000861 37
794 000857 37
794 000851 38
794 000845 38
794 000843 38
794 000816 38
794 000813 38
794 000808 38
794 000806 38
794 000802 38
794 000801 38
794 000779 38
794 000777 38
794 000774 37
794 000771 37
794 000767 37
794 000762 38
794 000753 38
794 000752 38
794 000751 38
794 000748 38
794 000743 38
794 000728 38
794 000725 38
794 000724 37,38
794 000715 37
794 000708 37
794 000706 37
794 000225 38
794 000123 36,39
794 000112 39
793 122596 23
793 068404 36,39
793 068395 36,39
793 068394 36,39
793 064904 35
793 064888 11
793 064882 11
793 026226 20
793 026223
793 026216
793 026215
793 026213
793 026028
793 026024
793 026021
793 026007
793 026005
793 026001
793 025995
793 025993
793 025987
793 025984
793 025981
793 025979
793 025978
793 025976
793 025975
793 025973
793 025959
793 025958
793 025956
793 025955
793 025953
793 025932
793 025931
793 025925
793 025921
793 025917
793 025914
793 025911
793 025894
793 025883
793 025882
793 025879a
793 025878a
793 025877
793 025876
793 025866
793 025862
793 025859
793 025855
793 025853
793 025225
793 025008
793 025006
793 022217
793 022212
20
20
20
20
44
44
44
20
20
20
20
20
44
44
44
20
20
20
20
20
20
20
20,40
20
20
44
44
44
44
44
44
44
20
20
20
20
20
794 002614
794 002609
794 002601
794 002599a
794 002599
794 002597
794 002596
794 002595
794 002594a
794 002594
794 002557
794 002479
794 002475
794 002474
794 002452
794 002434
794 002432
794 002415
794 007141
794 007057
794 007014
794 007013
794 007011
794 007006
794 007005
794 006871
794 006868
794 006861
794 006813
794 006811
794 006804
794 006801
794 006700
794 006671
794 006661
794 006632
794 006631
794 006622
794 006621
794 006606
794 006605
794 006601
794 006589
794 006588
794 006566
794 006555
794 006551
794 006537
794 006533
794 006532
794 006531
794 006505
794 005196
794 005156
794 005155
794 005133
794 005131
794 002971
794 002932
794 002241 39
794 002213 39
794 002211 39
794 002168 32
794 002155 32
794 002151 32
794 002103 32
794 002101 32
794 002006 43
794 002005 43
34
35
35
34
30
30
794 001895
794 001889
794 001886
794 001806
794 001714
794 001713
794 001707
794 001704 30
30
794 001701 30
794 001316 40
794 001314 40
794 001248 29
794 001241 29
794 001232 28
794 001224 28
794 001093 29
794 001087 29
794 001086 29
794 001076 28
794 001071 28
794 001029 28
20
20
20
20
20
20
20
20
20
9,20,29
43
9
794 007201
794 007196
794 007194
794 007193
794 007172
794 007171
794 007157
794 002910
794 002909 40
40
40
40
40
40
40
794 002656
794 002655
794 002651
794 002642
794 002641
Bestellnummer
746 011295
746 011214
746 011056a
746 011056
746 011055
746 011053
746 010922
746 010921
746 010661
746 010658
746 010651
746 010637
746 010636
746 010631k
746 010608
746 010598
746 005506
746 005425
746 005327
746 005301
746 004070
746 003259
746 002623
746 002241
746 002208
746 002040
746 001903
746 001794
746 001793
746 001692
746 001547
746 001418
746 001416
746 001334
746 001331
746 001328
746 001327
746 001315
746 001212
746 001207
746 001204
746 001077
746 001033
746 000981
746 000893a
746 000879
746 000865a
746 000864a
28
20
32
32
39
32
28
28
34
34
34
34
34
34
34
34
43
43
31
31
12
10
22,24
8, 15
9
13
27
27
34
7, 12
11
15
15
15
15
11,44
13,16,36,39,46
37
35
10,34,37
5,10,12,31,40,44,45,
46
14
14
4, 5, 38,42
14
14
Bestellnummer Tafel Bestellnummer Tafel Bestellnummer Tafel Bestellnummer Tafel
746 000863a
746 000855
746 000840
746 000826
746 000768
746 000737a
746 000732
746 000731
746 000723
746 000515
746 000502
746 000320
746 000272
746 000265
744 065153
744 061153
744 061147
744 050685
744 050537
744 050532
744 050506
744 050244
744 050243
744 050241
744 041819
744 024336
744 024194
744 023566
744 023556
744 023514
744 022565
744 022395
744 022393
744 022392
744 022278
744 021026
744 020778
744 020766
744 020631
744 020610
744 020576a
744 020507
744 020505
744 012845
14
14
14
14
6,7,8,9,10,12,17,18,
19,29,31,37,40,41,45
48
13
13
13
2
2
2
40
2
2
24
22,24,25,26
24,26
3
24,26
26
25
3, 15,32,38,41
2,10,11,12,15,20,34,
37,38,40,41
34
37
34
7
31,36
35,36
30
38
35,46
45
45
35
16
5,9,10,11,12,17,19,40
16
2
2
2
14
10
22
22
744 012609
744 012497 22
744 009802
744 009801
744 009780
744 009779
744 009516
744 009491
744 009431
744 006153
744 003572
744 003566
744 003561
744 003324
744 003142
744 002528
744 002526
744 002257
744 002042
744 001974
744 001968
744 001922
744 001820
744 001819
744 001816
744 001796
744 001793b
744 001793a
744 001792a
744 001658
744 001509
744 001492
744 001426
744 001339
744 001318
744 001304
744 001240
744 001236
744 001176
744 001131
744 001115
744 001107
744 001017
744 001013
744 000705
742 055716
742 044586
742 042889
742 042857
31
31
37
30,37
31
31,36
30
24
41,42
30.31
37'
3,32
1,9,12,45
31,36
36
29
32
31
5,7,11,13,14,16,18,
19,20,28
31
36,37
36
30,31,36
31
31
31
31
15,44
1,2,5,7,10,13,14,20,
37,40,41,42,45,47
34,35
1,15
16
3,32
16
35
2,13
37
1,7,2,34, 35,37,39
2,8,28
46
1,2,34
8
17,29
2
16
37
742 042167
742 041677
742 041422
742 041387
742 041386
742 041385
742 041326
742 040457
742 040456
742 040298
742 040297
742 040296
742 040277
742 040189
742 040188
742 040121
742 023001
742 021623
742 021574
742 021514
742 021511a
742 021504
742 021503a
742 021459
742 007331
742 006320
742 006318
742 006195
742 005374
742 005113
742 005110a
742 005110
742 005098
742 005038
742 003275
742 003255
742 003210
742 003157
742 003148
742 003137
742 003114
742 003040
742 003018
742 003017
742 002238
742 002175
742 002163
742 002036
742 001584
13
12
11
11
11
10
12
12
2
2
2
7,9,10, 13
1,15
3
35
29,41,42
10
42
42
42
42
42
39
36
36
31
16
1
1
1,2,4,46
37
39
35
39
39
39
39
39
39
39
39
36
37
35
9,12,13
10
742 001475
742 001461
742 000845
742 OOOllOa
742 000110
741 001309
741 000292
739 005347
739 005105
739 005024
739 005012
739 005010
739 001108
739 000878
739 000595
739 000347
739 000311
739 000305
739 000298
739 000297
739 000163
739 000076
739 000047
725 000520b
722 001139
722 000201
720 000607
720 000293
720 000131
720 000127
720 000043
720 000042a
719 000127
719 000124
718 012786
718 011060
718 011043
718 010547
718 004777
718 002756
718 000254
714 000188 ,
714 000010
713 000387
713 000302
702 000073
35
2
24
34
34
43
45
40
29
18
7
17,18
13,40
lo,28
3,4, 11, 15,32
6, 8
24,25,26
26
43
8, 17,20,28,43
32
47
34
1,2, 16,34,35,37
36
6
1,2, 34
35
34
1,2, 15,34,35
1,2,3,4,9,15,29,30,31,
32,34,39,42,46
12,3,9,12,15,29,31
32,34,35,37,38,39,
42,46
9, 13,20
28,35, 37,38
17,18
32
37,39
31
3
40
41
10
28
35
3
20
*, ./
Bestellnummer Tafel Bestellnummer Tafel Bestellnummer Tafel Bestellnummer Tafel
246 001035
246 001011
246 000984
246 000968
246 000959
246 000955
246 000951
246 000946
246 000945
246 000942
246 000941
246 000937
246 000931
246 000930
246 000927
246 000923
246 000922
246 000909b
246 000827
246 000821
246 000690
246 000687
246 000623
246 000621
246 000610
246 000599
246 000596
246 000595
246 000594
246 000593
246 000591
246 000587
246 000586
246 000549
246 000548
246 000546
246 000537
246 000527a
246 000471
246 000466
246 000438
246 000423a
246 000419
246 000417a
246 000415
246 000410a
246 000369
246 000360
246 000359
9
9
137
lo,16
8
8
8
8
8
8
8
8
8
7
7
7
7
7
7
7
6
6
6
6
7
6
6
6
7,31,40
7, 10,31,42
7
246 000348
246 000341
246 000322a
246 000320
246 000311
246 000304
246 000289
246 000287
246 000284
246 000282
246 000271
246 000250
246 000218
246 000196
246 000191
246 000189
246 000188k
246 000175
246 000173
246 000169
246 000167
246 000153a
246 000153
246 000151a
246 000151
246 000146
246 000141
246 000140
246 000139
246 000136a
246 000136
246 000135a
246 000130
246 000123k
246 000122a
246 000097k
246 000068
246 000051
246 000017
244 001038
244 001029
244 001028
244 001027
244 001026
244 001024
244 001023
244 001022
244 000992
244 000970
7, 9, 17,29,40
7
9
9
9
9
9
9
9
9
9
9
5
5
5
244 000968 8
244 000836 8
244 000834 8
244 000831 8
244 000808 8
244 000796 8
244 000795 8
244 000791 8
244 000784 8
244 000773 8
244 000772 8
244 000771 8
244 000724 8
244 000707 8
244 000701 8
244 000698 8
244 000696 8
244 000685 8,44
244 000684 8
244 000682 8
244 000681 8
244 000677 8
244 000522 5
244 000518 5
244 000416 6
244 000415 6
244 000414 6
244 000413 6
244 000404 6
244 000403 6
244 000401 6
244 000400 6
244 000399 6
244 000398 6
244 000396 6
244 000388 6
244 000381 6
244 000362 6
240 001285 36,39
240 001027 8
240 000088 6
238 017122 35
238 017117a 12
238 017035 9
238 017029 9
238 010073 6,15
238 006530 37,38,47
238 005076 20
237 000202 8
223 005047
223 000723
223 000700
223 000648
223 000646
223 000448
223 000245
223 000237
223 000092
219 004240
219 001013
219 000353
219 000321
216 001146
216 000660
216 000658
216 000656
216 000603k
216 000591
216 000589
216 000573
216 000542
216 000508
216 000507
216 000497
216 000496
216 000315
216 000229
216 000216
216 000211
216 000157
216 000152
216 000120
216 000088
216 000068a
216 000068
216 000046
216 000042
212 004882
212 004745
212 004744
212 004743
212 000047
211 054075
211 050214
211 050202
211 003186
211 003028
211 001152
6 211 001017 6
10 211 001012 6
5,8,13,47 211 000936 8
5,6 211 000921a 8
35,38 211 000806 738
5 211 000700 27
41 211 000699 27
8 211 000646a 8
8 211 000635 8
39,46 211 000634 8
20 211 000616 1,34
47 211 000609 8, 34
8,9 211 000568 46
839 211 000549a 48
9,16 211 000520 6
9 211 000518 6
9 211 000499 5
6 211 000496 9
6 211 000482 6
46 211 000464 6
28,45 211 000414 5
40 211 000411a 5
6913 211 000408 5
6 211 000407 5
40 211 000398 5
5 211 000397 5
6 211 000373 9
5 211 000372 5
35 211 000362 5
35 211 000361 5
8 211 000355 5
17 211 000354 5
5,6,8,40 211 000351b 5
9 211 000331 5
5,8 211 000316 5
9 211 000308k 5
8,17, 18 211 000306b 5
5 211 000306a 5
10 211 000305a 5
5 211 000257 5
5 211 000256 5,48
5 211 000249 2
9 211 000198 15,44
9 211 000141a 5
6 211 000109 2,5
5 211 000108 5
7 211 OOOlOOa 6, 10
47 211 000089 8
6 211 000084k 8
Tafel
:1,7L5,Tadel L8 1
Einzelteile fi.ir weitere
Einrichtungen
siehe Anhang!
Parts for further
Sewing Equipments
see appendix!
12 11 9 19 8 10 11 12
<1.7L5,Tafel 47
10 3,2 31
23 22 19
3b 29 II II
16 17 26 25
‘
i2 zi3
0
1 _-----
I
16-
X7L5,Tafel 45 1
38
0
1
II II I I
21 19 17 16 20 25
(1.745,Tafel 44 1
15 16
3 13
B 14
8
6
PC
-.. 1 62
87
88
814 82
-90
61
72 71 72
I II__:
/- __
/
\
-_____
KL745,Tafel 41 1
P ’ Q-l
13 P
12
11
‘ ./
(1.745,Tafel LO 1 14 13 1011 5 6 4 55
12
15
64
I
81
16 9' 17
803 /+--
I\ -i
82
-58
19
18 23 24
r .,
NBheinrichtungen
Sewing equipment 745-21
745-22
Ausgabe
Edition
12.95
E82 ;;ie ’
Fortsetzung Blatt E83
Continued page
Teile-Nr. 745 E00082
Part-No. 745 E00082 8 10
745 E00082 745 E00082 745 E00082 745 E00082
12 14 16 20
Nahtabstand [mm]
Seam distance [mm] 8 10 12 14 16 20
Unterklasse 745-21 745-21 745-21 745-21 745-2 1 745-21
Sub class 745-22 745-22 745-22 745-22 745-22 745-22
Einzwickmesser
!j$iJ;?m~fe, 746 60693 746 60689 746 60691 792 7217 792 7217 792 7217
$$hjnjmk&if ~ry$,kmesser e 746 60694 746 60690 746 60692 792 7217a 792 7217a 792 7217a
Stichplatte
Throat plate 246 2711 246 2701 246 2716 246 2731 246 2735 246 2736
Nadelhalter,rechts
Needle clamp on the right 246 2011 246 2001 246 2015 246 2021 246 2031 246 2041
Nadelhaiter, links
Needle clamp on the left 246 2012 246 2002 246 2016 246 2022 246 2032 246 2042
Messer, kpl.
fur Unterfaden
Knife compl. 246 2405 246 2401 246 2408 246 2411 246 2414 246 2421
d for bobbin thread
z
$ $J$-%$~ 246 2406 246 2402 246 2415 246 2422
for bobbin thread
246 2409 j 246 2412
2 Messer
I fur Oberflden
2 246 594
I<o:%edle threads 246 594 246 2439 246 2439 246 2439 246 2444
F
Fadenfan er
Thread in Q ercepter 246 595 246 595 246 2432 246 2432 246 2433 246 2434
Druckstijck
Thrust piece 246 599 246 599
Skalablech, rechts
Scale plate on the right 792 5582 792 5584
Skalablech, links
Scale plate on the left 792 5581 792 5583
Stoffgleitblech
cloth rest plate 794 2971 792 7454
kpl.
iCn;;;l;;gcompl. fv$sss;ralter, 792 7211 792 7211
246 2440 246 2440 246 2440 246 2445
792 5586 792 5588 792 5590 792 5594
792 5585 792 5587 792 5589 792 5593
792 7457 792 7460 792 7463 792 7469
792 7211 792 7211 792 7195 792 7197
Fuhrun (Lichtschranke)
Guide lightbarrier)
i
Ausstattungen der
Equipment of the Fortsetzung Blatt 2
Continued page
FaltstempelmaB [mm] a 3,5 4 5 6 695 6,5
Folder size [mm] b 3.5 4 5 6 635 a,5
max. Paspelstreifenbreite [mm]
max. piping strip width [mm] 64 70 76 a2 88 100
Q Stoffdurchgang [mm] c 2,5 3,5 4,5 5,5 675 a,5
&
Cloth passage [mm] d 1 2 3 4 5 7
i.pI
_.&
2’
44 kk;;mpel
>a
s 9 SllO Sill s113 s115 s117
-L‘
1s 3.e -
;s %.B FaltstempelmaO [mm] a
2E g” Folder size [mm]
4.4 @ b a,5 lo,5 12 14 ia,
3”
CW
&jj max. Paspelstreifenbreite [mm]
max. piping strip width [mm] 47 52 55 60 70
Stoffdurdhgang [mm] c 3s 4,5 55 635 a-5
Cloth passage [mm] d 2 3 4 5 7
Fa;FJ;rnpel 1) s65 s9a sEJ4 SlOl
CLL FaltstempelmaO [mm] a 4 5
i:g
Folder size [mm] b 4 5
I@
max. Paspelstreifenbreite [mm]
max. piping strip width [mm] 70 76
O$ 0;
3% Stoffdurchgang [mm] c 2 3
ce Cloth passage [mm]
5r d
5” 3,5 4,5
5.z
!.i
Faltstempel
CL
Folder 1) 688 S96 S82 S99 s63 5102
3s
CW FaltstempelmaB [mm] a 7 a,5 10,5
8.e
Folder size [mm] b
%8
sz max. Paspelstreifenbreite [mm]
C.? max. piping strip width [mm] 40 47 52
men Stoffdurchgang [mm] c 1 2 3
Cloth passage [mm]
d 295 3,5 4,5
Schere mit Abzugsgerst
Scissors with unwinder 794 6502
ReiOverschluOfiihrung
Zipper feeder
Faltstempel
Folder
Klammern
Clamps
7g32%)
Schere mit Abzugsgerat
Scissors with unwinder
ReiBverschluOftihrung feeder
Zipper
Fak;;mpel
SlOl
K18
794 6502
793 26021 3,
1) S65
Klammern
Clamps K18
‘) ohne Beilegeteile I without additional parts
1) Einzelteile siehe separate BlBtter / Single parts see separate sheets
2) Bei Bestellung der ReiBverschluBftihrung 793 26561 mu8 zum Anpassen der Fijhrungsteile der verwendete Endlos -ReiRverschluB eingesandt werden
When the zipperfeeder 793 26561 is orderd, the’customer’s continuous zipper must be sent in so that the guiding parts can be adapted accordingly.
3) Fiir Endlos-ReiBverschlikse mit 17 mm Bandbreite und 4 mm Kettenbreite / For continuous zippers with 17 mm tape width and 4 mm chain width
.._.. _ .- __ I ^^
0 = Faltstempel I Folder @ = LeltDlech I tiulde sheet @ = raspelstrenen / rlpmg stnp @I = uoerstanci max. Zu mm I max. overlap 20 mm
