AKG Acoustics PT450 Wireless Pocket Transmitter User Manual WMS 450 f r Druck korr
AKG Acoustics GmbH Wireless Pocket Transmitter WMS 450 f r Druck korr
User Manual
WMS 450wireless microphone system
BEDIENUNGSANLEITUNG (V 1.10) S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER MANUAL (V 1.10) p. 18
Please read the manual before using the equipment!
MODE D’EMPLOI (V 1.10) p. 34
Veuillez lire cette notice avant d’utiliser le système!
INSTRUZIONI PER L’USO (V 1.10) p. 50
Prima di utilizzare l’apparecchio, leggere il manuale!
MODO DE EMPLEO (V 1.10) p. 66
¡Sirvase leer el manual antes de utilizar el equipo!
INSTRUÇÕES DE USO (V 1.10) p. 82
Favor leia este manual antes de usar o equipamento!
ii AKG WMS 450 V 1.10

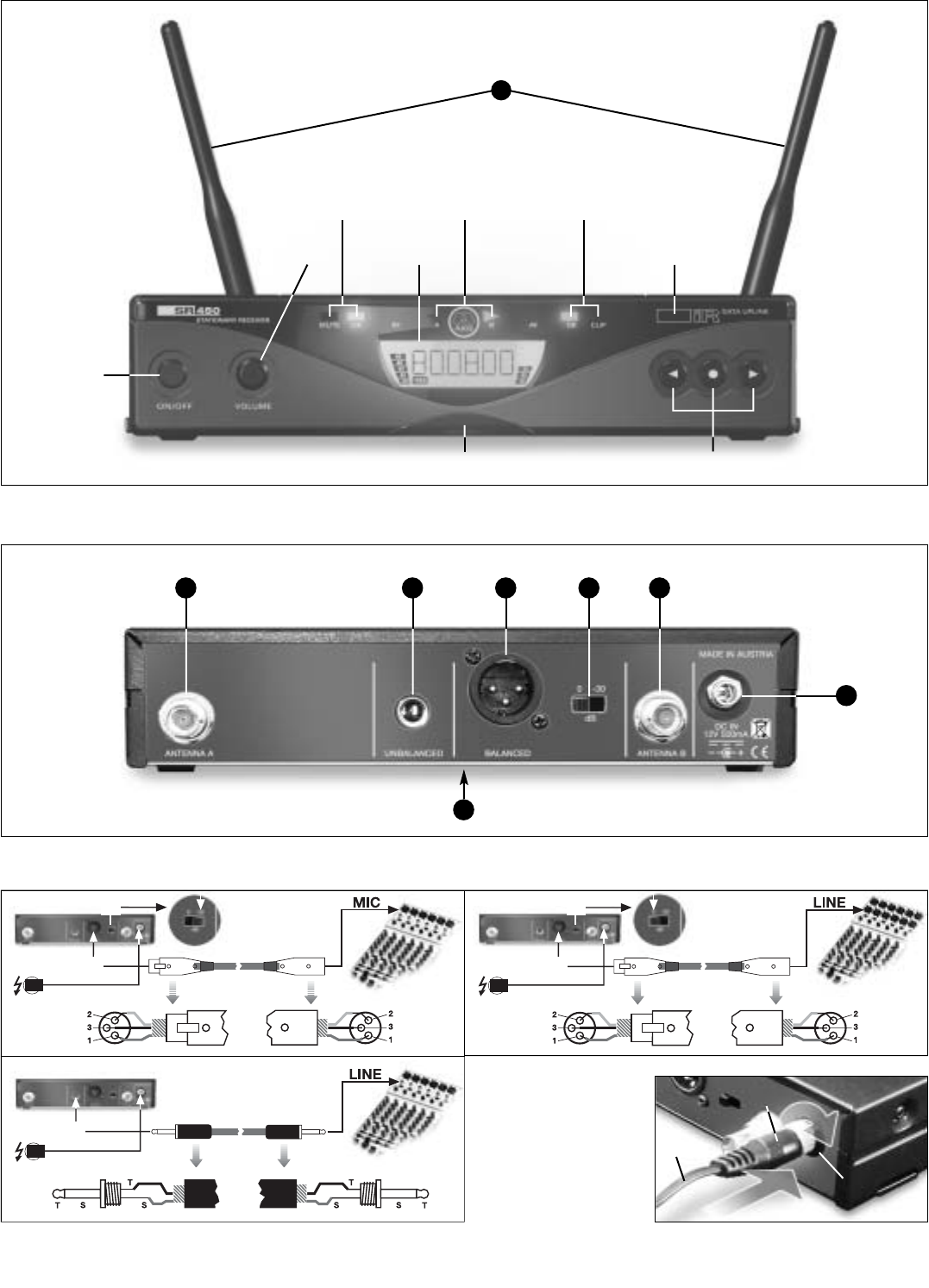

WMS 450 SR 450
11
a
Fig. 1
Fig. 2
1311 11
10
1412
15
Fig. 8
Fig. 9
iii
AKG WMS 450 V 1.10
23

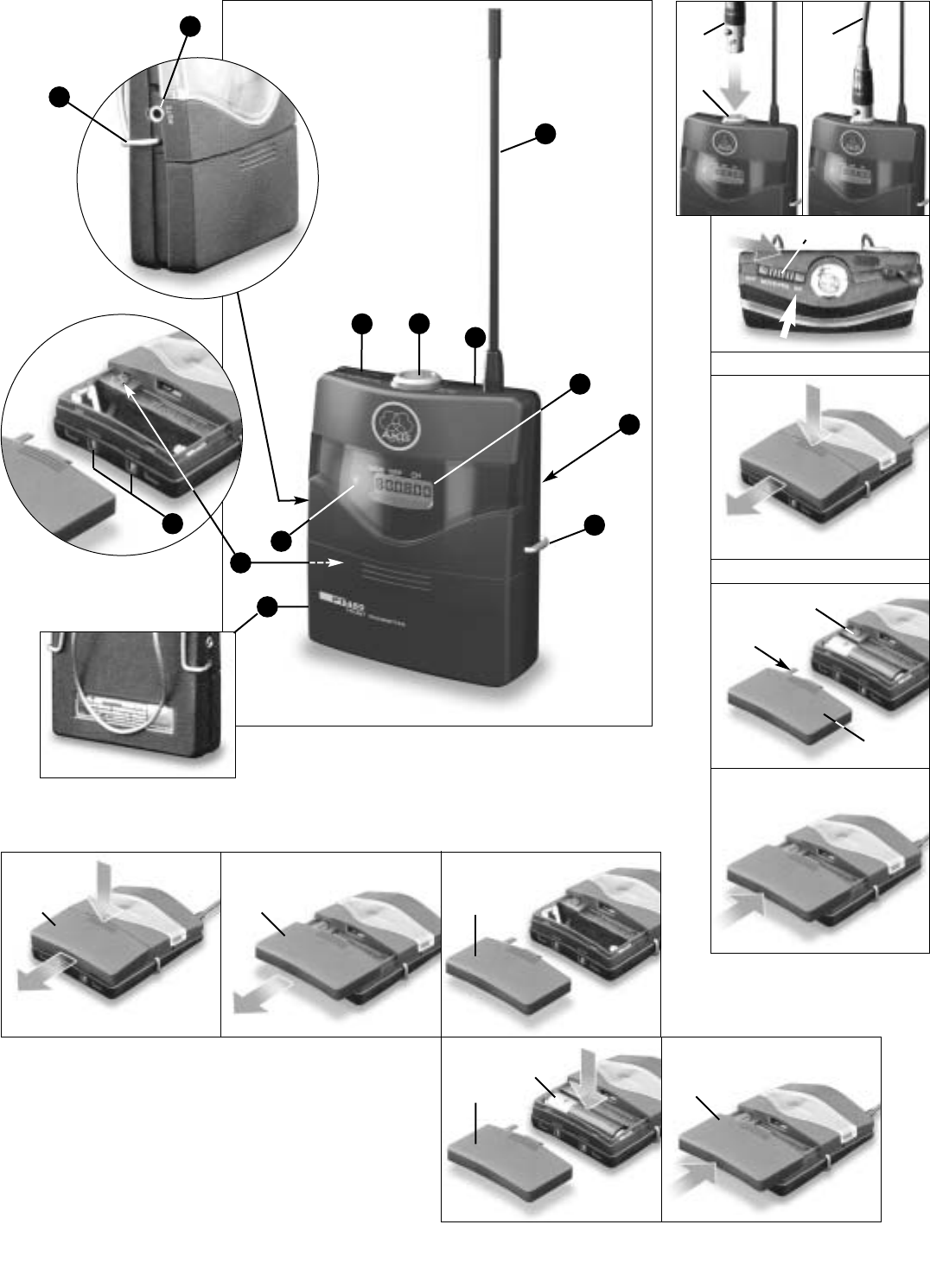

WMS 450 PT 450
Fig. 4 Fig. 12
Fig. 5 / PT 450
30
29
29
25
27
22 20
31
26
19 17
18
1a 1b 1c
1a
4
3
2
5
6
7
1b
28
iv AKG WMS 450 V 1.10

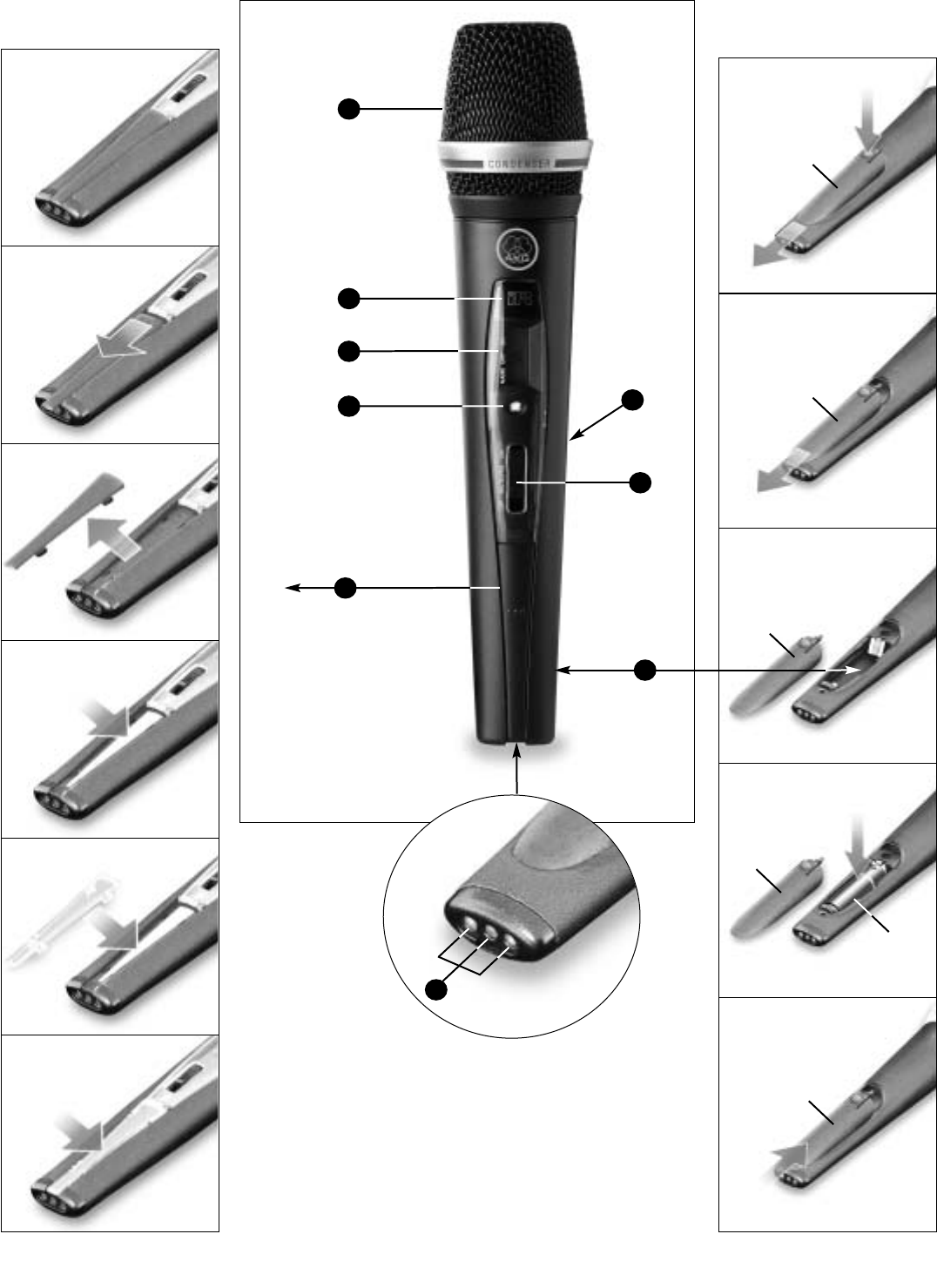

WMS 450 HT 450
Fig. 3
Fig. 5 / HT 450
1
2
3
4
5
6
1a
1b
1c
2
3
16
17
18
20
24
19
23
22
21
v
AKG WMS 450 V 1.10
A
Fig. 7
BC
Fig. 6
AC
B
D
D
vi AKG WMS 450 V 1.10

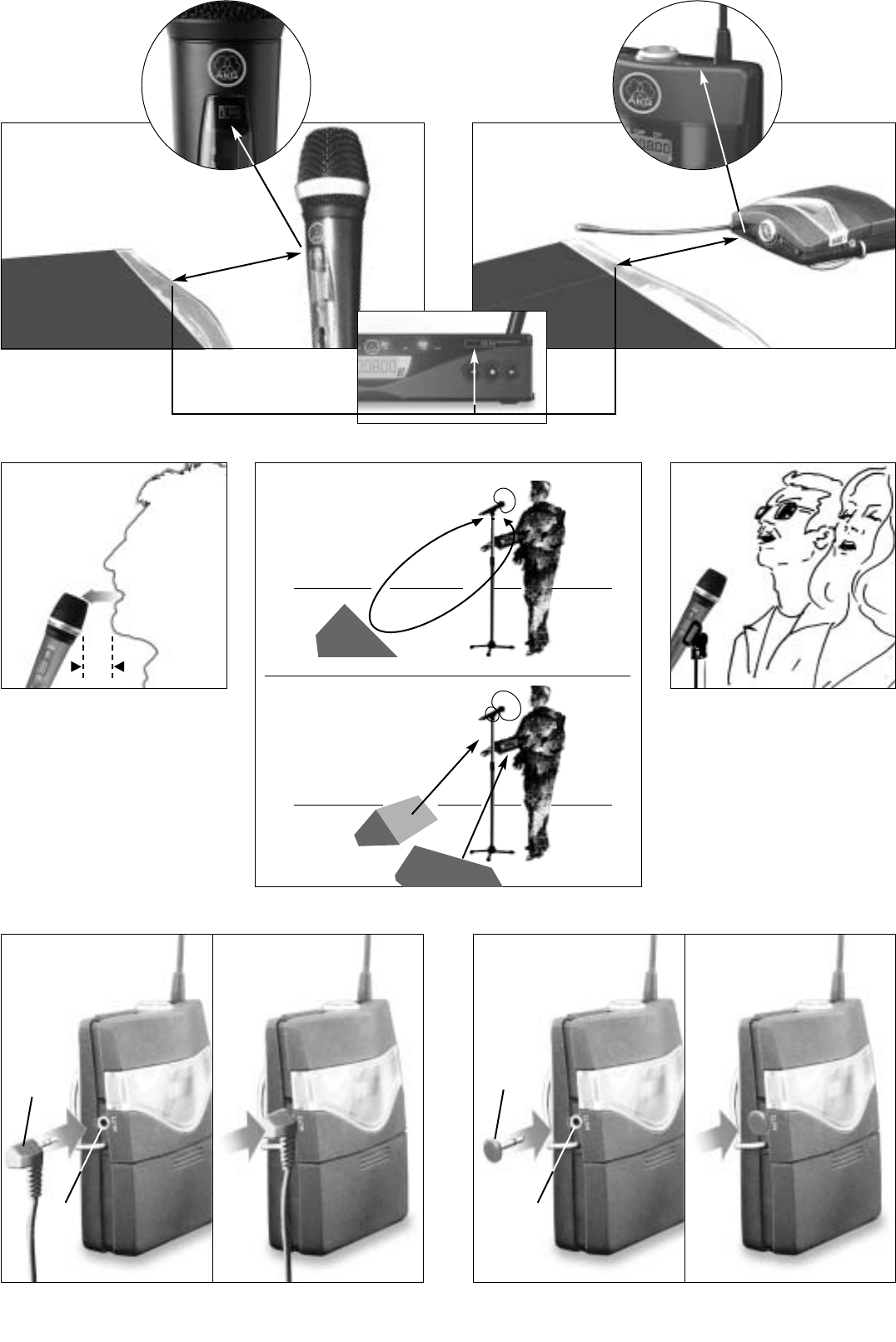

Fig. 13
Fig. 16
Fig. 15Fig.14
Fig. 10 Fig. 11
1a 1b
Fig. 17
1a 1b
Ë10 cm Ë10 cm
vii
AKG WMS 450 V 1.10
2
Wichtiger Hinweis!
Die interne Firmware des Systems
WMS 450 wird ständig verbessert,
um Kundenanforderungen optimal
gerecht zu werden.
Sollte Ihr System bereits mit
einer höheren Firmware als der
in dieser Bedienungsanleitung
beschriebenen ausgestattet
sein, können manche Funk-
tionen von der Beschreibung
abweichen. Die aktuelle
Firmware-Version des Empfängers
können Sie im Untermenü INFO
abrufen (siehe Kapitel 4.1.3), die in
der Bedienungsanleitung beschrie-
bene Firmware-Version ist auf der
Titelseite und auf jeder Seite unten
neben der Produktbezeichnung
angegeben.
Wir empfehlen, vor dem Weiter-
lesen zu überprüfen, ob diese bei-
den Angaben übereinstimmen.
Wenn dies nicht der Fall ist, finden
Sie die jeweils neuesten Änderun-
gen im Internet unter www.akg.com
1.1 Sicherheit
Fig. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Sicherheit und Umwelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Umwelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 Beschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Optionales Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.5 Empfänger SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.6 Handsender HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.7 Taschensender PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.1 Batterie in den Sender einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.2 Empfänger positionieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

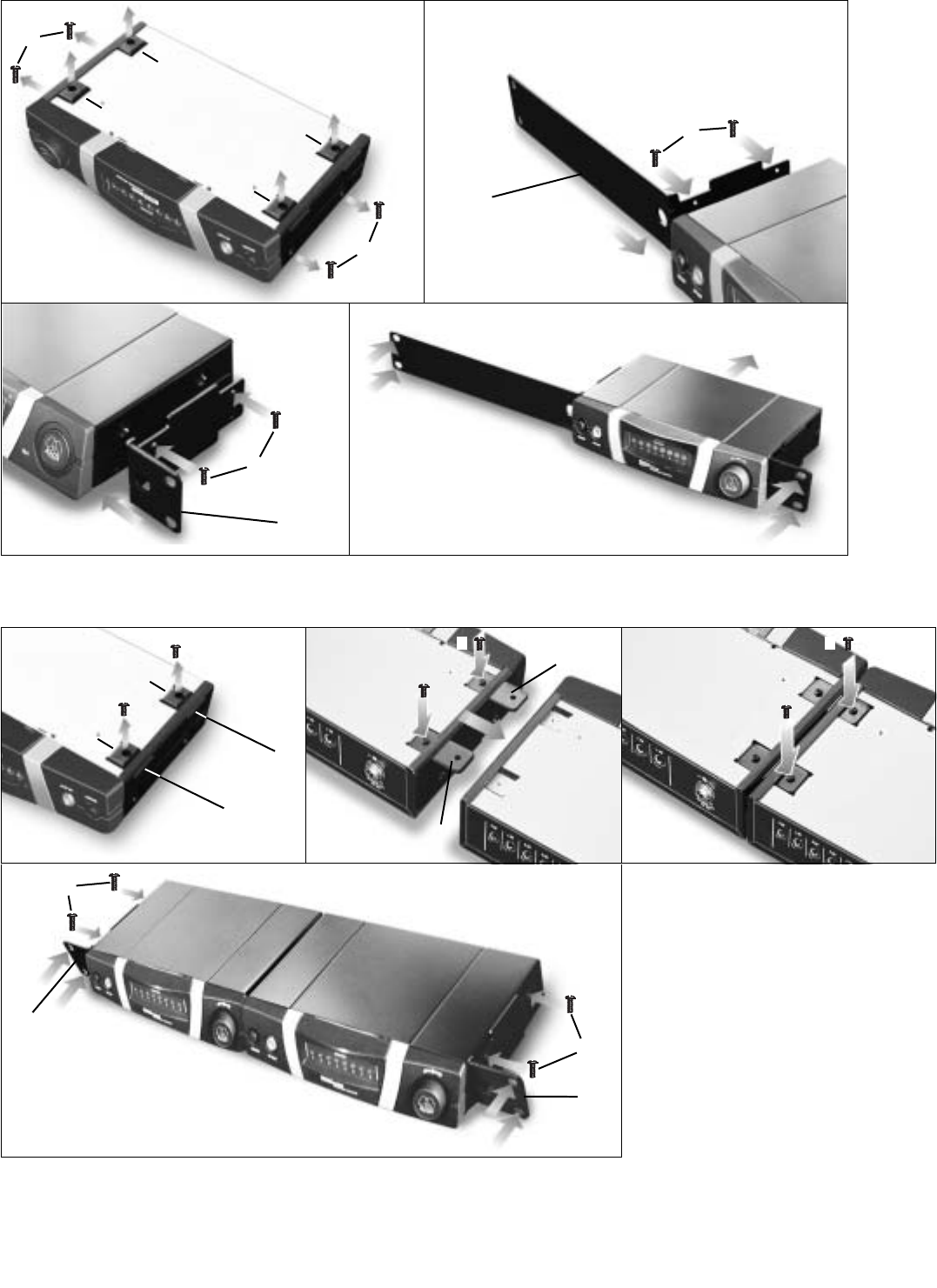

3.3 Rackmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.3.1 Ein Empfänger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.3.2 Zwei Empfänger nebeneinander . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.4 Empfänger an ein Mischpult anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.5 Empfänger an das Netz anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.6 Empfänger einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.7 LOCK-Modus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.8 Empfänger einstellen (SETUP-Modus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.8.1 Frequenzgruppe einstellen (Auto Group Setup). . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.8.2 Frequenz einstellen (Preset-Menü). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.8.3 Frequenz einstellen (MHz-Menü) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.8.4 Empfängernamen ändern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.9 Sender einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.9.1 Frequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.9.2 Eingangsempfindlichkeit des Handsenders. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3.9.3
Taschensender: Mikrofon/Instrument anschließen und Empfindlichkeit einstellen . . . . . .
10
3.10 Vor dem Soundcheck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3.10.1 Rehearsal-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3.10.2 Squelch einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.11 Mehrkanalanlagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3.11.1 Frequenzen für Mehrkanalanlagen einstellen (Auto Channel Setup) . . . . . . . . . 12
4 Bedienungshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1 Empfänger SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1.1 Umschalten zwischen Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1.2 Menüs wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1.3 Sonderfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.2 Handsender HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.2.1 Mikrofon stummschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.2.2 Mikrofontechnik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.2.3 PB 1000 und PPC 1000 (HT 450/C). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.3 Taschensender PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.3.1 Mikrofon stummschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.3.2 ON-MUTE-OFF/PRG-Schalter sperren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.3.3 Mikrofontechnik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
5 Reinigung... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6 Fehlerbehebung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
1. Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine sonstigen Gegenstände durch
die Lüftungsschlitze in das Gerät fallen.
2. Das Gerät darf nur in trockenen Räumen eingesetzt werden.
3. Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im
Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausge-
tauscht werden können.
4. Prüfen Sie vor Inbetriebnahme des Gerätes, ob die auf dem mitgelieferten Netzgerät angegebene
Betriebsspannung der Netzspannung am Einsatzort entspricht.
5. Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Netzgerät mit einer Ausgangsspannung
von 12 V DC. Andere Stromarten und Spannungen könnten das Gerät ernsthaft beschädigen!
6. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das
Geräteinnere gelangen sollte. Ziehen Sie in diesem Fall sofort das Netzkabel des Netzgeräts aus der
Steckdose und lassen Sie das Gerät von unserem Kundendienst überprüfen.
7. Ziehen Sie das Netzkabel des Netzgeräts bei längerer Nichtverwendung aus der Steckdose. Bitte
beachten Sie, dass bei angestecktem Netzgerät das Gerät nicht vollständig vom Netz getrennt wird,
wenn Sie es ausschalten.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren,
Verstärkern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und
Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
Inhaltsverzeichnis
AKG WMS 450 V 1.10
1 Sicherheit und Umwelt
3
1.2 Umwelt
2.1 Einleitung

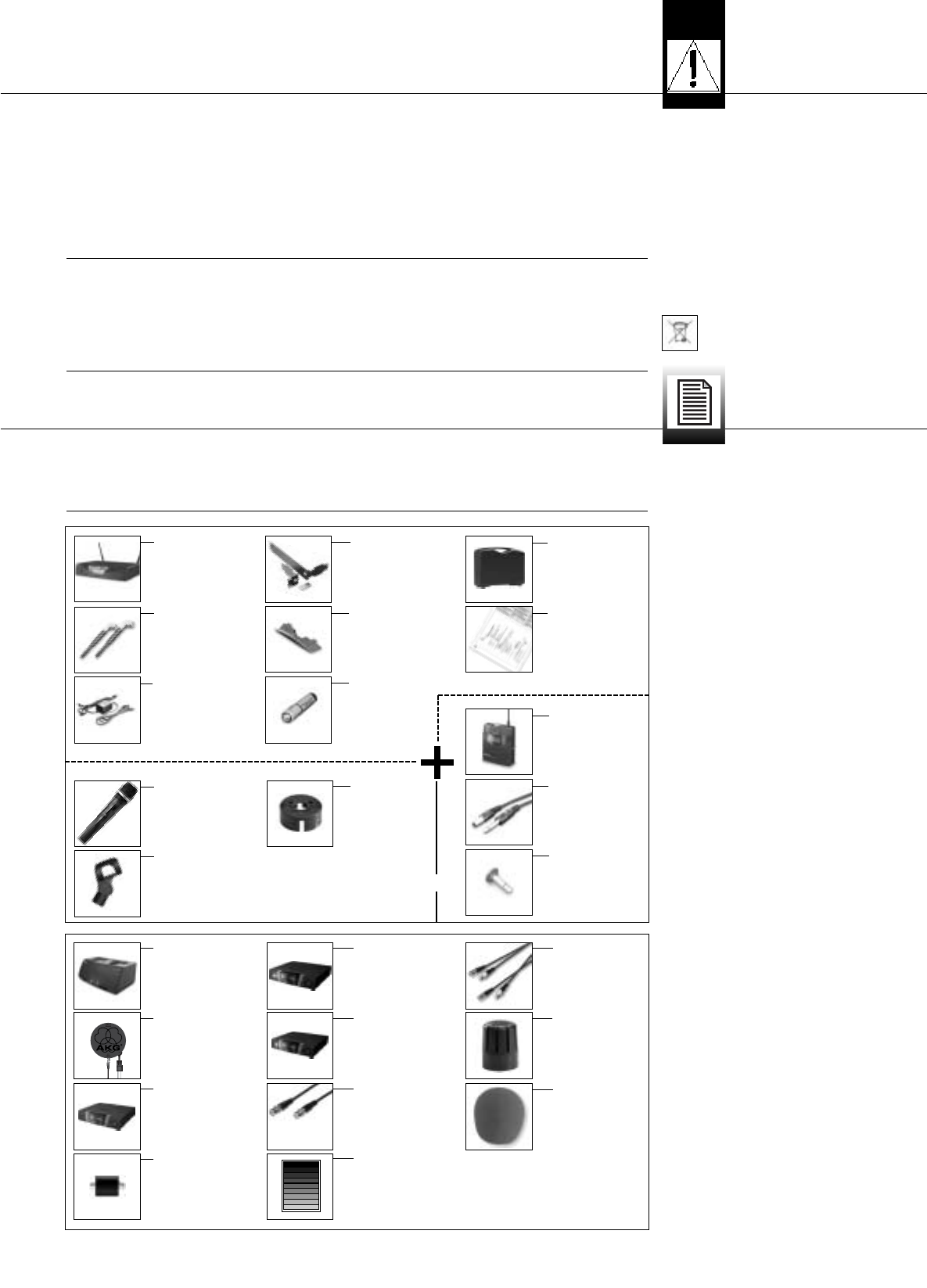

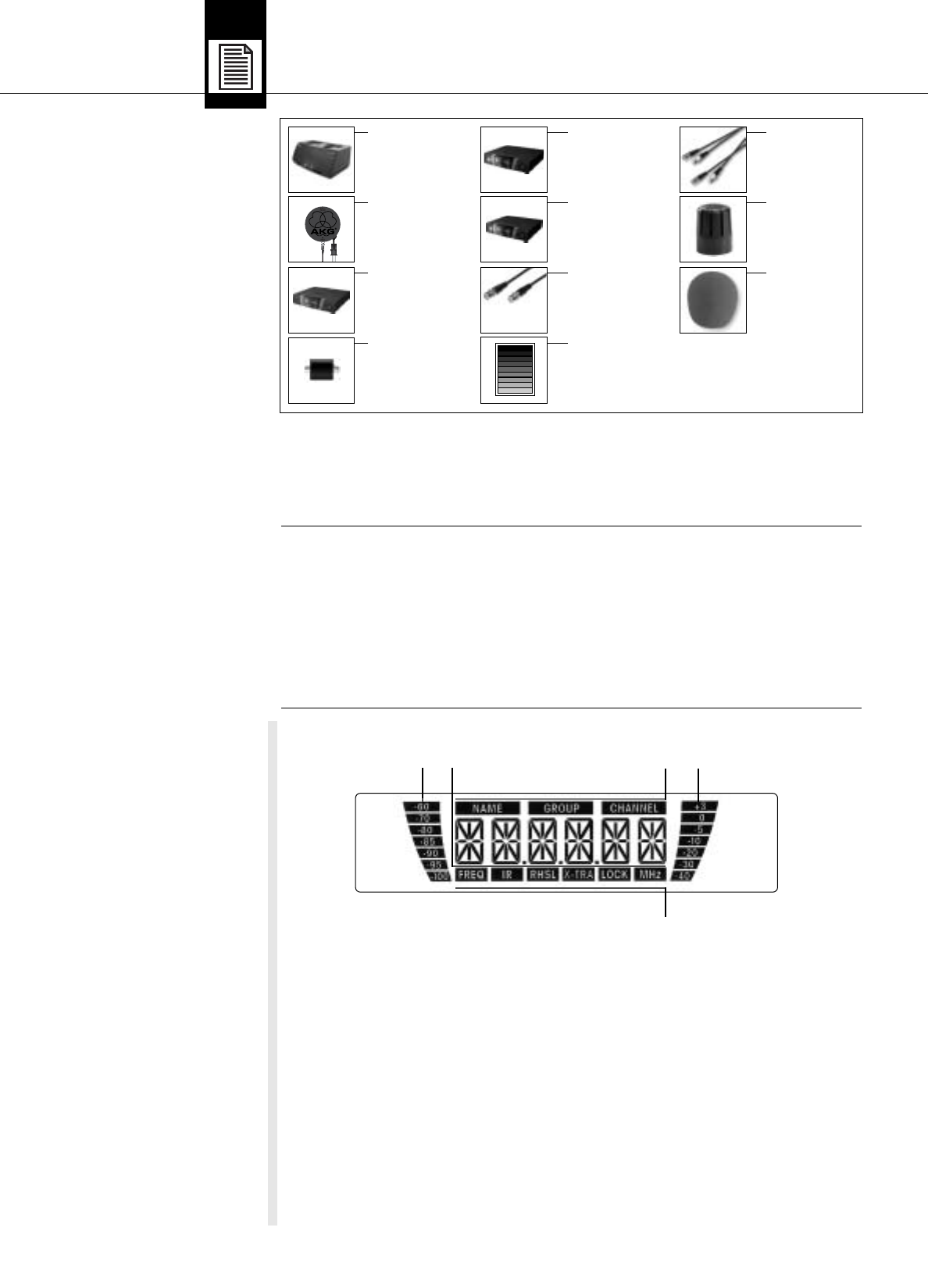

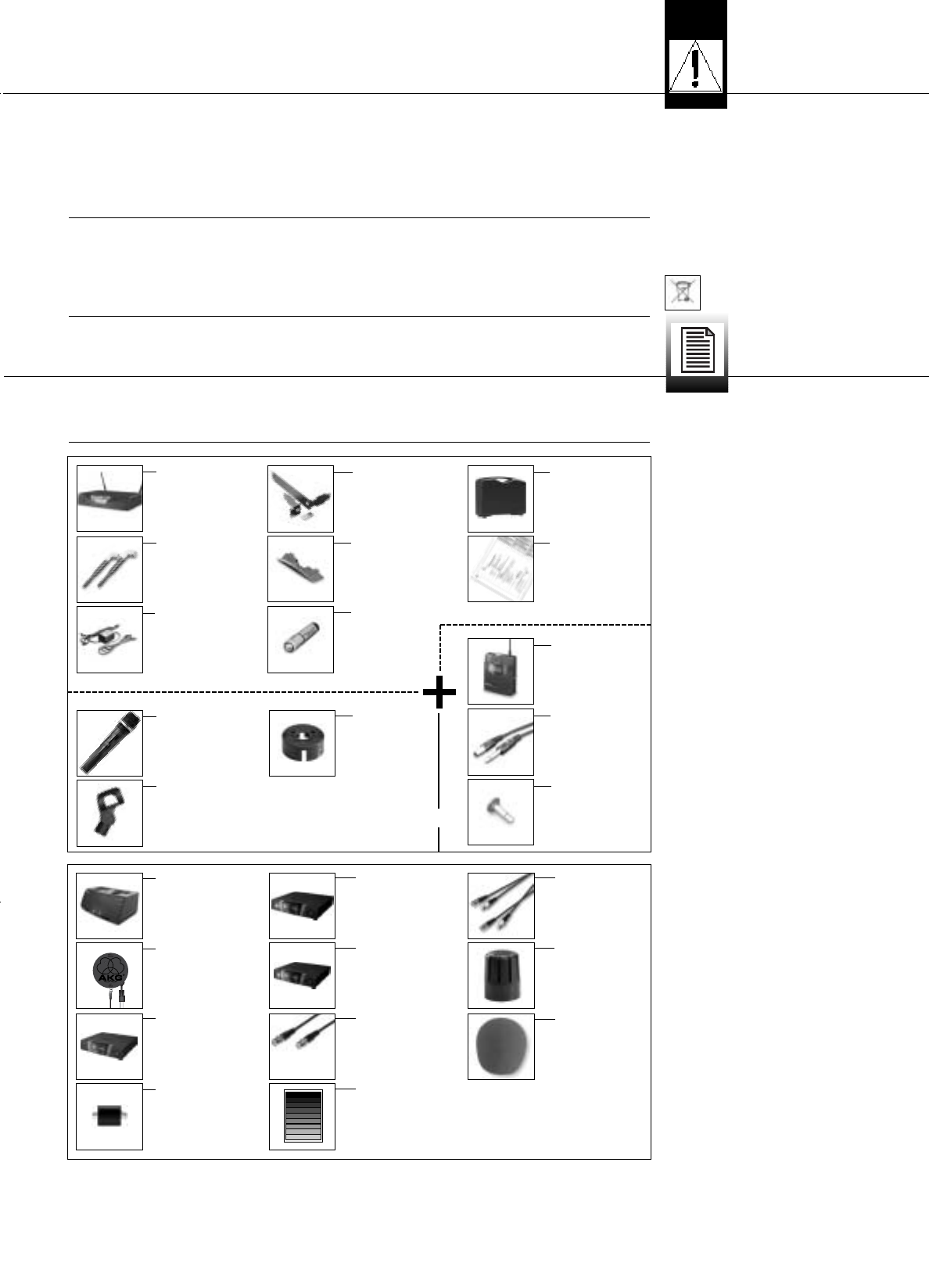

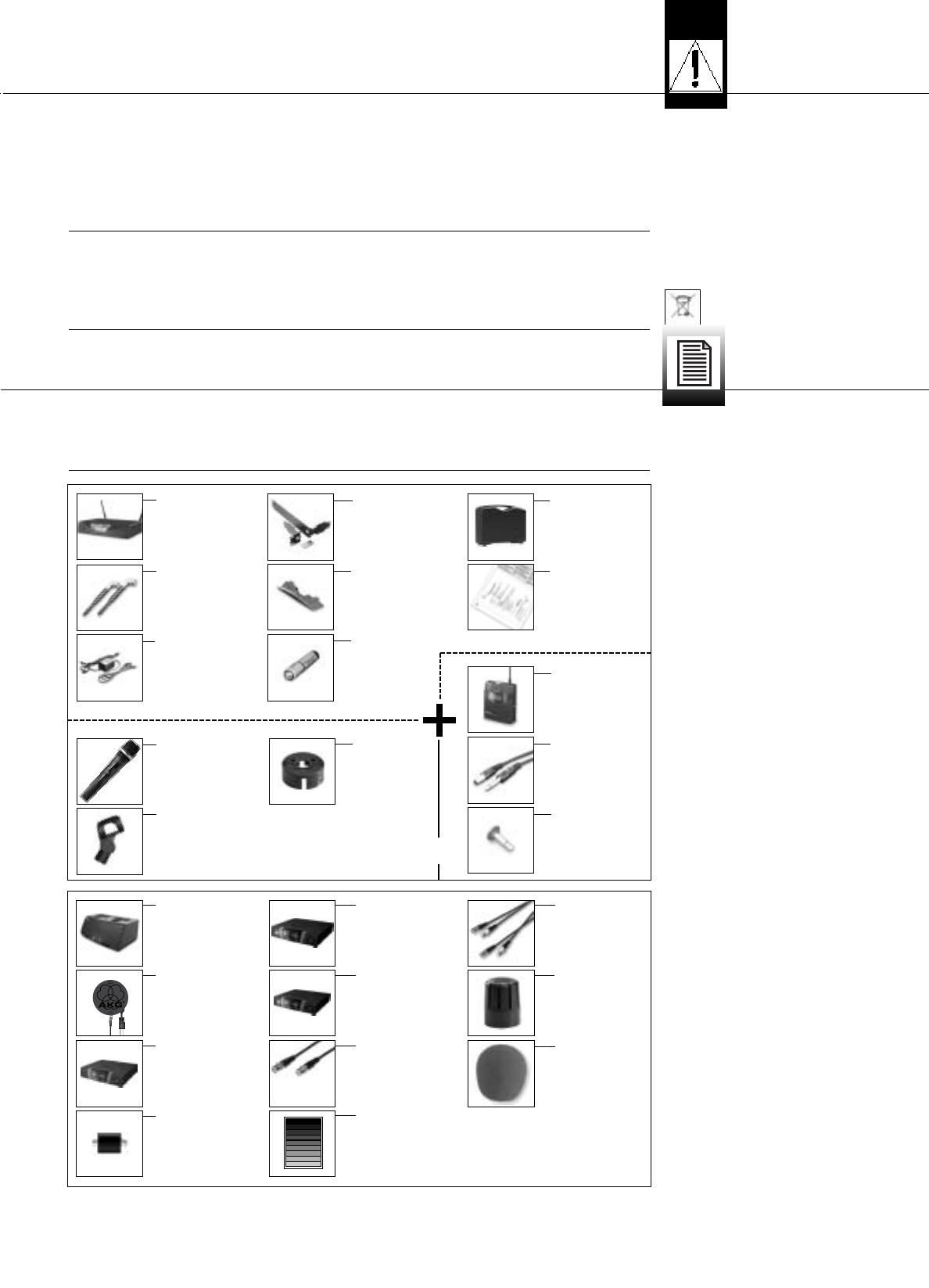

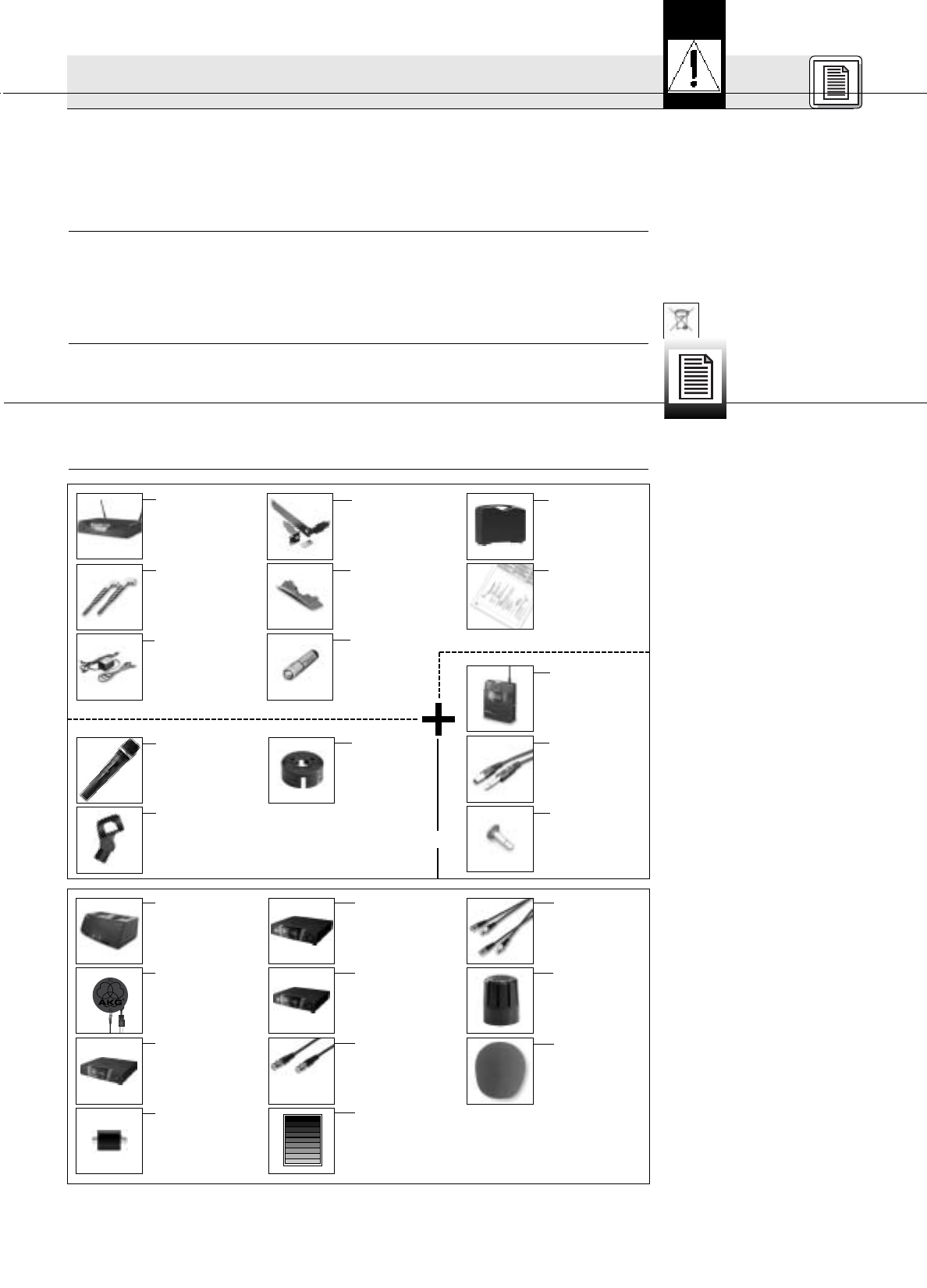

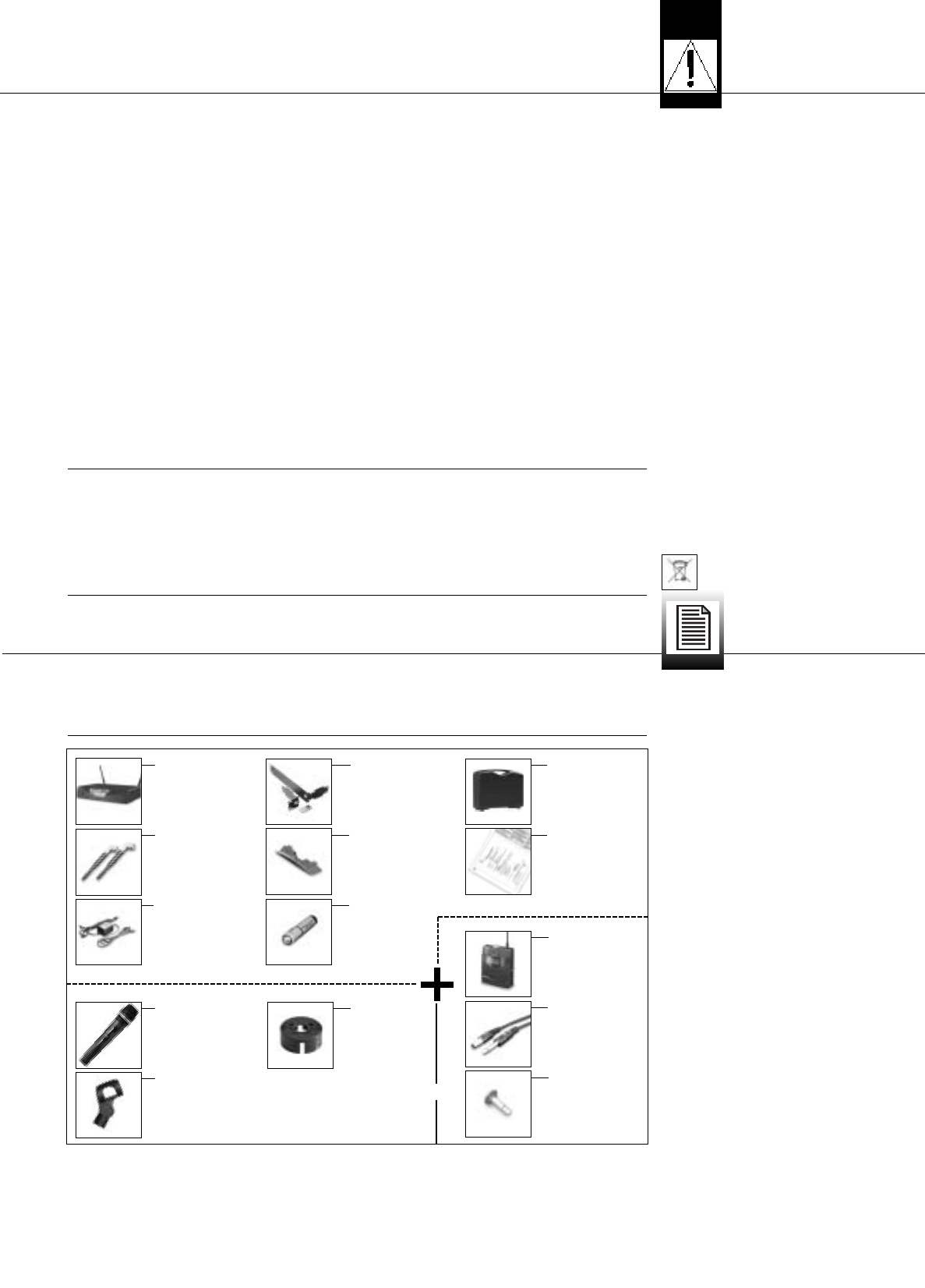

2.2 Lieferumfang
Kontrollieren Sie bitte, ob die Ver-
packung alle angeführten Kompo-
nenten enthält. Falls etwas fehlt,
wenden Sie sich bitte an Ihren
AKG-Händler.
2.3 Optionales Zubehör
9. Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sämtliche Leitungen, speziell die der
Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder
Kabelkanälen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.
10.Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das
Netzkabel des Netzgeräts vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheu-
ernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack
sowie die Kunststoffteile beschädigen könnten.
11.Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschriebenen Anwendungen. Für
Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine
Haftung übernehmen.
1. Das Netzgerät nimmt auch bei ausgeschaltetem Gerät einen geringen Strom auf. Um Energie zu spa-
ren, ziehen Sie daher das Netzkabel des Netzgeräts von der Netzsteckdose ab, wenn Sie das Gerät
längere Zeit nicht benützen.
2. Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle
Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
3. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen
Sammelsystem.
Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die
Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die
Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel
Spaß und Erfolg!
• 1 Handsender
HT 450
(s. Aufkleber
auf der Ver-
packung )
• 1 Stativ-
anschluss
SA 64
• 1 Presence
Boost
Adapter
PB 1000 (nur
HT 450/C; im
Mikrofonkopf
montiert)
ODER
• 1 Empfänger
SR 450
•2 UHF-
Antennen
•1Netzadapter
für Empfänger
(s. Aufkleber
auf der Ver-
packung )
• 1 19"-
Montageset
Rack Mount
Kit
•ID-Set
•1Batterie
Größe AA für
Sender
• Transportkoffer
CH 400
•“Manual
Supplement“
• 1 Taschen-
sender PT 450
• 1 Instru-
mentenkabel
MKG/L
•1 Blindstecker
• Ladestation
CU 400
• Abgesetzte
Antennen SRA 1
(Bild), SRA 2 B,
RA 4000 B
• Antennensplitter
PS 4000
• Antennenver-
stärker
AB 4000
• Kopfhörer-
verstärker
HPA 4000
• Zentrale Strom-
versorgung
PSU 4000
• Antennenkabel
MK PS
•Farbcode-Set
•Front-
montage-Set
für mitgelieferte
Antennen
• Polar Pattern
Converter
PPC 1000 für
HT 450/C
• Windschutz
W 880 für
HT 450
•Externer
MUTE-
Schalter
für PT 450
(ohne Abb.)
AKG WMS 450 V 1.10
1 Sicherheit und Umwelt
2 Beschreibung
4
2.4 WMS 450

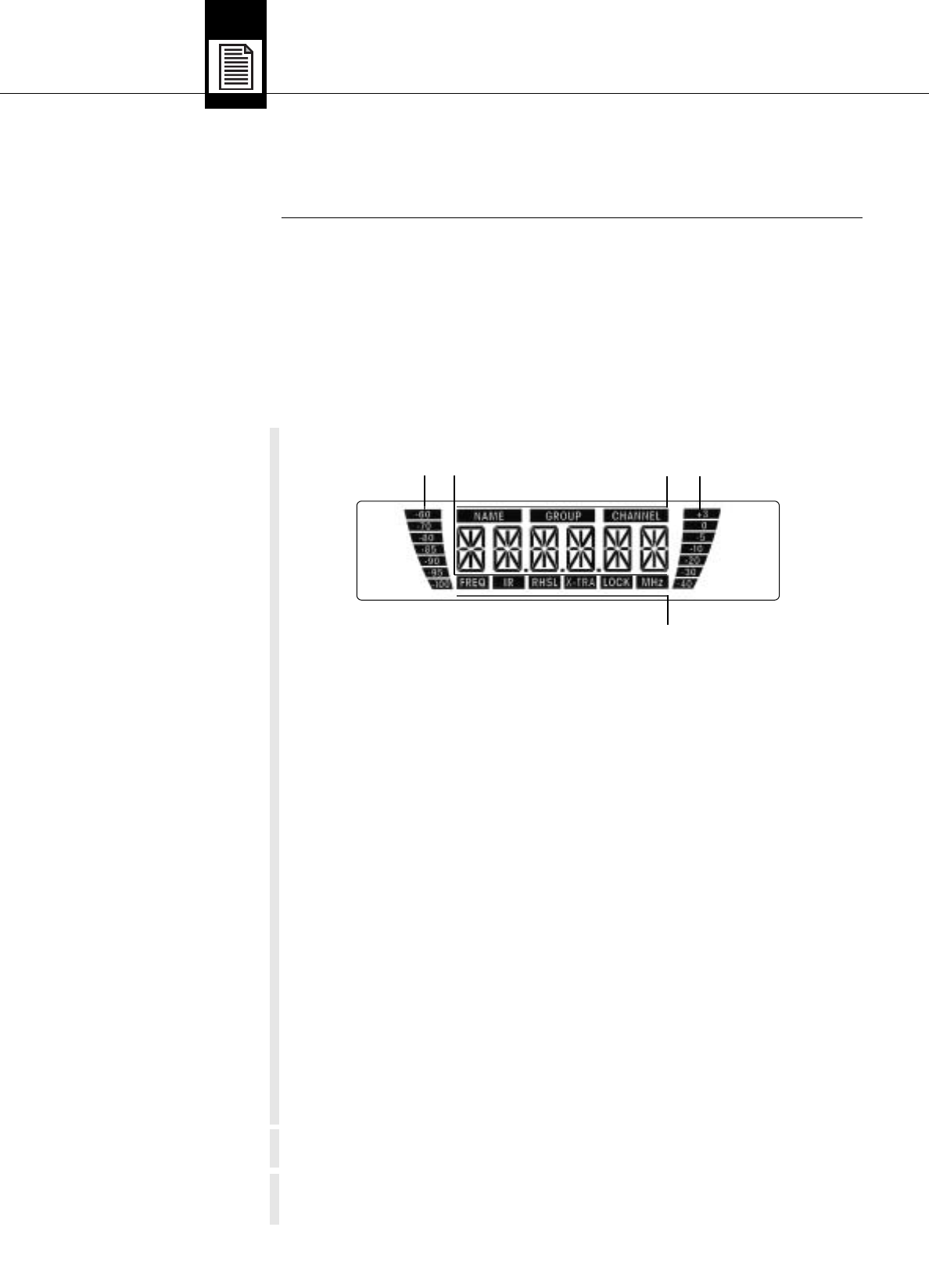

2.5 Empfänger SR 450
• Bedienelemente
Vorderseite
Siehe Fig. 1 auf Seite ii.
Rückseite
Siehe Fig. 2 auf Seite ii.
Audio-Ausgänge
Siehe Fig. 2 auf Seite ii.
Das drahtlose Mikrofonsystem WMS 450 besteht aus dem stationären Diversity-Empfänger SR 450, den
Handsendern HT 450/C mit Mikrofonkopf C 5 und HT 450/D mit Mikrofonkopf D 5 sowie dem
Taschensender PT 450. Empfänger und Sender arbeiten in einer Schaltbandbreite von max. 30 MHz (pro
Frequenzset) im UHF-Trägerfrequenzbereich von 650 MHz bis 865 MHz. Innerhalb dieser Schalt-
bandbreite können Sie die Empfangsfrequenz aus den vorprogrammierten Frequenzgruppen und Sub-
kanälen Ihres Empfängers auswählen oder direkt in 25-kHz-Schritten einstellen. Sowohl der Hand- als
auch der Taschensender wird via Infrarot auf die am Empfänger gewählten Parameter eingestellt.
Der Empfänger verfügt über zwei Betriebsarten:
Im LOCK-Modus sind alle Einstellfunktionen elektronisch gesperrt, um ein unbeabsichtigtes Verstellen
von Parametern während des Empfangsbetriebs zu verhindern. Am LC-Display erscheint das Symbol
"LOCK".
Im SETUP-Modus können Sie sämtliche Parameter des Empfängers verändern und speichern. Das
Symbol "LOCK" erlischt. Die eingestellte Frequenz wird via Infrarot an den Hand- oder Taschensender
übertragen. Weiters können Sie am Empfänger auch den Audio-Eingangspegel des Handsenders ein-
stellen, der ebenfalls via Infrarot an den Sender übertragen wird.
Sie können den Empfänger entweder freistehend aufstellen oder mit dem mitgelieferten 19"-Montageset
in ein 19"-Rack einbauen.
Die transparente Abdeckung des Displays ist durch eine Schutzfolie gegen Zerkratzen geschützt. Sie
können die Schutzfolie jederzeit abziehen.
1 POWER: Ein/Ausschalter

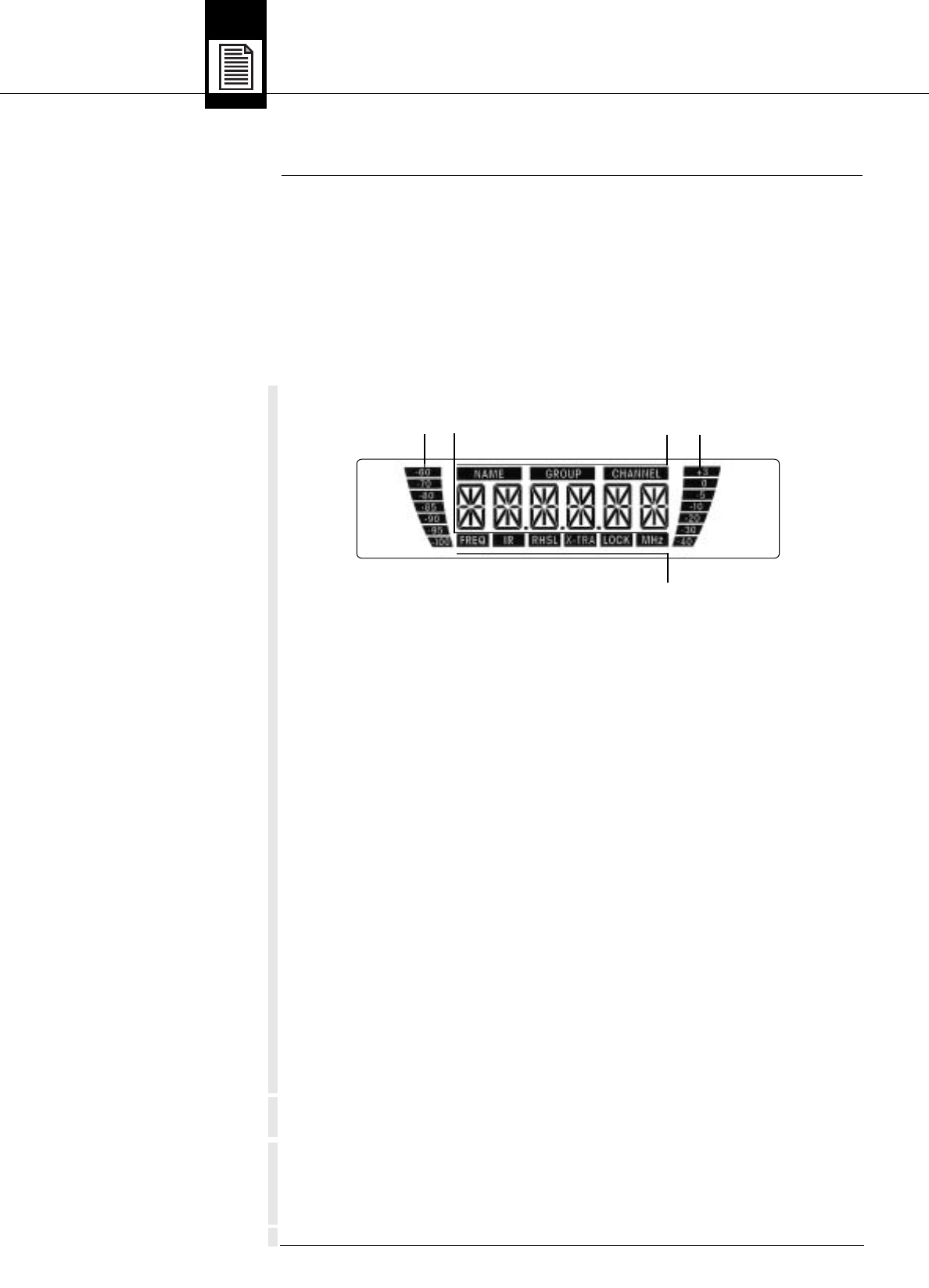

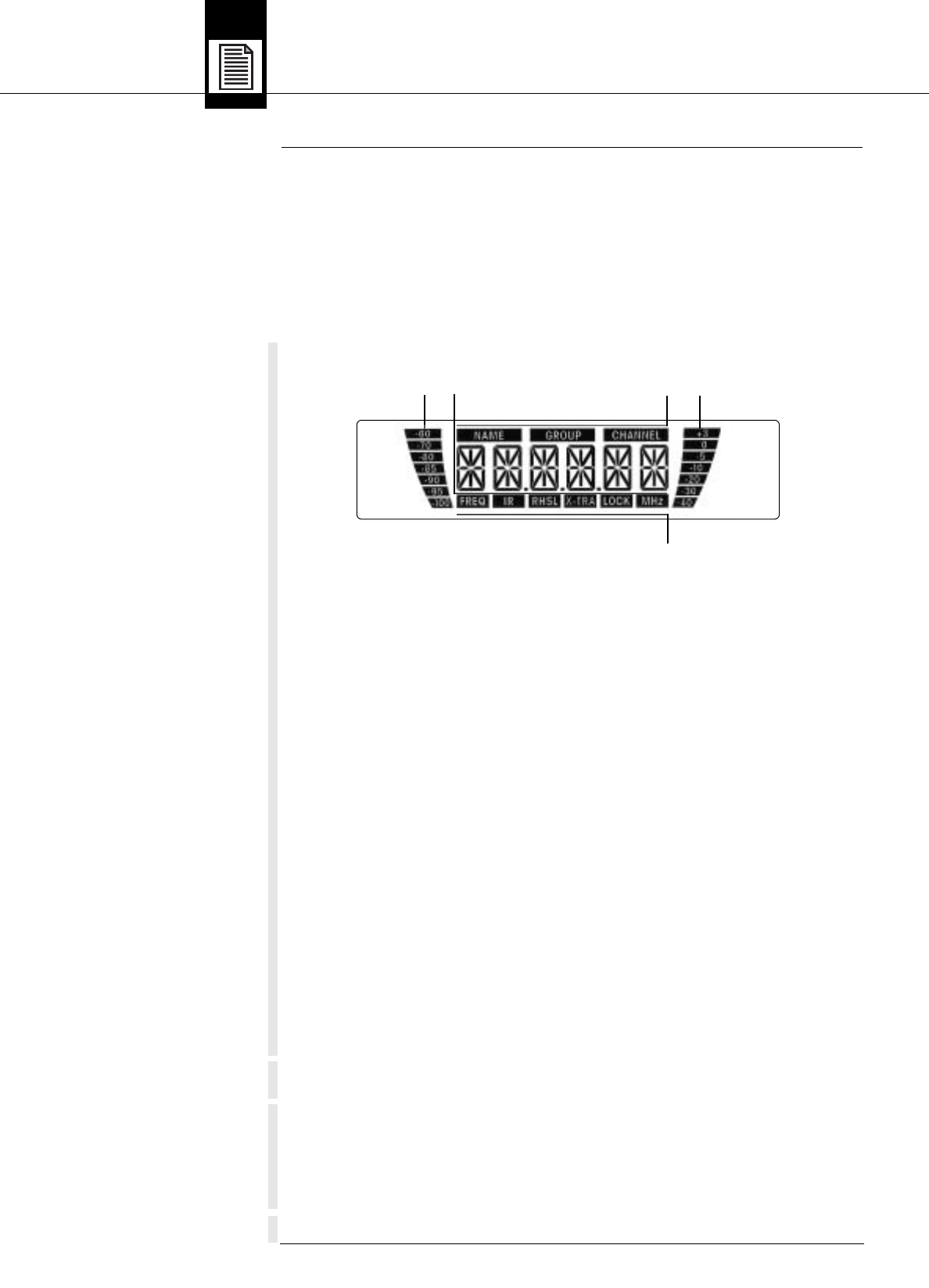

2 LC-Display: Der Empfänger ist mit einem LC-Display mit Hintergrundbeleuchtung ausgestattet.
Das Display zeigt sämtliche Parameter des Empfängers an:
aHF-Balken zur Anzeige der Feldstärke des Empfangssignals
bAlphanumerische Anzeige des momentan eingestellten Wertes
cPreset-/Empfängername, Frequenzgruppe, Subkanal
dAudio-Balken zur Anzeige des empfangenen Audiopegels
eEinzustellender Parameter, Betriebsart
Wenn eine oder mehrere Warnfunktionen aktiviert sind (siehe Kapitel 4.3.2), leuchtet das Display rot,
wenn ein kritischer Betriebszustand eingetreten ist. Solange sich alle Parameter im erlaubten Bereich
befinden, leuchtet das Display grün.
3W§X:Diese drei Tasten stellen die verschiedenen Parameter des Empfängers ein.
• Im LOCK-Modus:
Woder Xkurz drücken: zwischen Frequenzanzeige, Presetanzeige und Anzeige des Empfänger-
namens umschalten.
§lang drücken: Empfänger zwischen LOCK- und SETUP-Modus umschalten.
• Nur im SETUP-Modus:
§kurz drücken: einzustellenden Parameter aufrufen oder eingestellten Wert bestätigen
Wkurz drücken: Menüpunkt auswählen oder einzustellenden Wert verringern
Xkurz drücken: Menüpunkt auswählen oder einzustellenden Wert vergrößern
4 ID: Wenn Sie den Empfänger in einer Mehrkanalanlage betreiben, können Sie die schwarze
Plastikscheibe durch eine andersfarbige Scheibe aus dem optionalen Farbcode-Set ersetzen. Damit
können Sie die einzelnen Kanäle farblich kennzeichnen.
5 RF-LEDs: Wenn der Empfänger ein HF-Signal empfängt, leuchtet die grüne OK-LED, wenn kein HF-
Signal empfangen wird, die rote MUTE-LED.
6 Diversity-LEDs A und B: Diese beiden LEDs zeigen durch Leuchten an, welche Antenne gerade aktiv
ist.
7 AF-LEDs: Diese LEDs zeigen den empfangenen Audiopegel an.
OK (grün): -40 bis +3 dB
CLIP (rot): >3 dB (Übersteuerung)
8 Infrarot-Sendediode: Überträgt die am Empfänger eingestellte Frequenz an den Hand- oder
Taschensender sowie den am Empfänger eingestellten Audio-Eingangspegel an den Handsender.
Die Infrarot-Sendediode hat einen sehr engen Abstrahlwinkel (ca. 10°) und eine Reichweite von max.
20 cm, um zu vermeiden, dass mehr als ein Sender auf die selbe Frequenz abgestimmt wird.
9 Ausgangspegelregler: Mit diesem versenkbaren Drehregler können Sie den Pegel des symmetri-
schen Audioausgangs stufenlos um 0 bis 30 dB abschwächen.
10 DC IN: Verschraubbare Versorgungsbuchse zum Anschluss des mitgelieferten Netzgeräts.
11 ANTENNA A/B: BNC-Buchsen zum Anschluss der beiden mitgelieferten UHF-Antennen (11a) oder
optionaler abgesetzter Antennen.
12 BALANCED: Symmetrischer Audioausgang an 3-poliger XLR-Buchse: Diesen Ausgang können Sie
z.B. mit einem Mikrofoneingang eines Mischpults verbinden.
13 UNBALANCED: Asymmetrischer Audioausgang an 6,3-mm-Mono-Klinkenbuchse. Hier können Sie
z.B. einen Gitarrenverstärker anschließen.
a c d
e
b
AKG WMS 450 V 1.10
2 Beschreibung
5
Unterseite
2.6 Handsender HT 450
Siehe Fig. 3 auf Seite iv.
2.7 Taschensender PT 450
Siehe Fig. 4 auf Seite iii.
Wichtig!
3.1 Batterie/Akku in den
Sender einlegen
Siehe Fig. 5 auf Seite iii und iv.
Hinweis:
14 Ausgangspegel-Umschalter: Schiebeschalter zum Anpassen des Ausgangspegels der BALANCED-
Buchse an die Eingangsempfindlichkeit des angeschlossenen Geräts. Der Umschalter hat zwei
Stellungen: 0 und -30 dB. Der Ausgangspegelregler (8) erlaubt eine zusätzliche Abschwächung des
Ausgangspegel auf bis zu -60 dB. Der Pegel des UNBALANCED-Ausgangs ist nicht einstellbar.
15 Typenschild mit dem zur Verfügung stehenden Trägerfrequenzbereich und den Zulassungs-
informationen.
16 Mikrofonkopf: Der Handsender besitzt einen fix montierten Mikrofonkopf D 5 oder C 5 (s.
Verpackung).
17 Infrarot-Empfangsdiode: Empfängt das Infrarot-Signal des Empfängers SR 450 zur automatischen
Einstellung der Trägerfrequenz und des Audio-Eingangspegels des Senders.
18 LC-Display: Zeigt die eingestellte Frequenz in MHz oder als Preset, den momentanen Betriebszustand,
die Empfindlichkeit (Gain) des Senders, Fehlermeldungen sowie die Batteriekapazität in Stunden an
(bei Batteriebetrieb in 1-Std.-Schritten, bei Akkubetrieb in 2-Std.-Schritten ab "7 h").
19 ON-MUTE/PRG-OFF: Schiebeschalter mit drei Positionen:
ON: Das Ausgangssignal des Mikrofonkopfs wird an den Sender geleitet, der Sender überträgt das
Audiosignal an den Empfänger (Normalbetrieb). Die Kontroll-LED (20) leuchtet grün.
MUTE/PRG: Das Audiosignal ist stummgeschaltet. Die Kontroll-LED (20) leuchtet rot. Da die
Spannungsversorgung und die HF-Trägerfrequenz eingeschaltet bleiben, werden im Empfänger
keine Störgeräusche hörbar, wenn das Audiosignal stummgeschaltet ist.
Wenn Sie den Schalter von "OFF" auf "MUTE/PRG" stellen, befindet sich der Sender im Programmier-
modus. Die Kontroll-LED (20) erlischt.
Um das Audiosignal wieder einzuschalten, schieben Sie den Schalter in Stellung "ON". Die Kontroll-
LED (20) leuchtet grün.
OFF: Die Spannungsversorgung des Senders ist abgeschaltet.
20 Kontroll-LED: Diese zweifarbige LED zeigt folgende Betriebszustände an:
Grün: Die Batteriekapazität beträgt mehr als eine Stunde, der Sender arbeitet im Normalbetrieb.
Rot: Die verbleibende Batteriekapazität ist geringer als eine Stunde und/oder das Audiosignal ist
stummgeschaltet.
Rot blinkend: Fehlermeldung am Display.
Aus: Die Spannungsversorgung des Senders ist abgeschaltet oder der Sender befindet sich im
Programmiermodus.
21 Batteriefach zur Aufnahme der mitgelieferten 1,5 V-Batterie Größe AA oder eines handelsüblichen
1,2 V-Akkus, ]2100 mAh, Größe AA.
22 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglichen Ihnen, einen Akku mit Hilfe des
optionalen Ladegeräts CU 400 aufzuladen, ohne den Akku aus dem Batteriefach herausnehmen zu müssen.
23 Frequenzaufkleber: Am Schaft des Handsenders ist eine Haftetikette mit dem zur Verfügung ste-
henden Trägerfrequenzbereich und den Zulassungsinformationen angebracht.
24 Farbcode: Wenn Sie den Handsender in einer Mehrkanalanlage betreiben, können Sie die schwarze
Abdeckung abnehmen, einen der mitgelieferten Papierstreifen beschriften und einlegen und die mit-
gelieferte transparente Abdeckung einsetzen. Damit können Sie die einzelnen Kanäle kennzeichnen.
17 - 20, 22, 24: Siehe Kapitel 2.5 Handsender HT 450.
25 Antenne: Fix montierte, flexible Antenne.
26 Audioeingang: 3-polige Mini-XLR-Buchse mit Kontakten für Mikrofon- und Linepegel. Durch die
Steckerbeschaltung der empfohlenen AKG-Mikrofone (nicht mitgeliefert) bzw. des mitgelieferten
Instrumentenkabels MKG L werden automatisch die richtigen Kontakte belegt.
An den Audioeingang des PT 450 können Sie AKG-Mikrofone mit Mini-XLR-Stecker anschließen.
Mittels des Instrumentenkabels MKG L können Sie eine E-Gitarre, einen E-Bass oder ein Umhänge-
keyboard anschließen.
Weitere Details entnehmen Sie bitten den entsprechenden AKG-Broschüren.
27 Frequenzaufkleber: An der Rückseite des Taschensenders ist eine Haftetikette mit dem zur
Verfügung stehenden Trägerfrequenzbereich und den Zulassungsinformationen angebracht.
28 Batteriefach zur Aufnahme der mitgelieferten 1,5 V-Batterie Größe AA oder eines handelsüblichen
1,2 V-NiMH-Akkus, ]2100 mAh, Größe AA. Durch das Sichtfenster können Sie jederzeit kontrollieren,
ob sich eine Batterie oder ein Akku im Batteriefach befindet. Sie können aber auch einen weißen
Beschriftungsstreifen (mitgeliefert) oder eine Farbcodestreifen (optional) in das Sichtfenster einlegen.
29 Gürtelspange zum Befestigen des Taschensenders am Gürtel.
30 MUTE-Buchse: Anschluss für den optionalen externen Mute-Schalter und den mitgelieferten
Blindstecker zum Blockieren des ON-MUTE/PRG-OFF-Schalters zum Vermeiden von Bedienfehlern.
31 Empfindlichkeitsregler: Mit desem Drehregler im Batteriefach können Sie die Eingangsempfindlich-
keit des Taschensenders an das angeschlossene Mikrofon oder Instrument anpassen.
Bevor Sie Ihr WMS 450 in Betrieb nehmen, kontrollieren Sie, ob Sender und Empfänger auf die
selbe Frequenz eingestellt sind. Siehe dazu Kapitel 3.8, 3.9 und 3.11.
1. Öffnen Sie den Batteriefachdeckel (1).
2. Legen Sie die mitgelieferte Batterie (2) entsprechend den Symbolen im Batteriefach in das Batterie-
fach ein.
Wenn Sie die Batterie falsch einlegen, wird der Sender nicht mit Strom versorgt.
3. Schließen Sie den Batteriefachdeckel (1).
Anstelle der mitgelieferten Batterien können Sie auch einen handelsüblichen 1,2 V-NiMH-Akku,
]2100 mAh, Größe AA einsetzen.
AKG WMS 450 V 1.10
2 Beschreibung
3 Inbetriebnahme
6
3.2 Empfänger positionieren
Hinweis:
3.3 Rackmontage
3.3.1 Ein Empfänger
Siehe Fig. 6 auf Seite v.
3.3.2 Zwei Empfänger
nebeneinander
Siehe Fig. 7 auf Seite v.
Hinweis:
3.4 Empfänger an ein
Mischpult anschließen
Siehe Fig. 8 auf Seite ii.
3.5 Empfänger an das Netz
anschließen
Siehe Fig. 9 auf Seite ii.
3.6 Empfänger einschalten
Hinweis:
Siehe Fig. 1 auf Seite ii.
Reflexionen des Sendersignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen durch
menschliche Körper können das direkte Sendersignal schwächen bzw. auslöschen.
Stellen Sie den Empfänger bzw. die abgesetzten Antennen daher wie folgt auf:
1. Positionieren Sie den Empfänger/die Antennen immer in der Nähe des Aktionsbereiches (Bühne), ach-
ten Sie jedoch auf einen Mindestabstand zwischen Sender und Empfänger/Antennen von 3 m bis
optimal 5 m.
2. Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und Empfänger/
Antennen.
3. Positionieren Sie den Empfänger/die Antennen in einem Abstand von mehr als 1,5 m von großen
metallenen Gegenstände, Wänden, Bühnengerüsten, Decken, u.ä.
Sie können den Empfänger entweder freistehend aufstellen oder mit Hilfe des mitgelieferten Montage-
sets Rack Mount Kit in einem 19"-Rack montieren.
Wenn Sie einen oder mehrere Empfänger in ein 19"-Rack einbauen, montieren Sie entweder die mitge-
lieferten Antennen an der Frontplatte (dazu benötigen Sie das optionale Frontmontage-Set) oder ver-
wenden Sie abgesetzte Antennen. Nur so können Sie optimale Empfangsqualität sicherstellen.
1. Schrauben Sie die vier Gummifüße (1) von der Unterseite des Empfängers ab.
2. Schrauben Sie die beiden Befestigungsschrauben (2) von jeder der beiden Seitenwände ab.
3. Befestigen Sie mit den Schrauben (2) den kurzen Montagewinkel (3) an der einen Seitenwand und den
langen Montagewinkel (4) aus dem mitgelieferten 19"-Montageset an der anderen Seitenwand.
4. Befestigen Sie den Empfänger im Rack.
1. Schrauben Sie die vier Gummifüße (1) von der Unterseite beider Empfänger ab und nehmen Sie die
Schrauben (5) aus den Gummifüßen (1) heraus.
2. Schrauben Sie die beiden Befestigungsschrauben (2) von der rechten Seitenwand des einen
Empfängers und von der linken Seitenwand des anderen Empfängers ab.
3. Ziehen Sie die Plastikabdeckungen (3) von jenen Seitenwänden ab, von denen Sie die Befestigungs-
schrauben (2) nicht abgeschraubt haben.
4. Schieben Sie einen Verbindungsteil (4) durch je einen freien Schlitz in der Seitenwand des ersten
Empfängers, so dass das Befestigungsloch im Verbindungsteil mit dem Gewindeloch in der Unterseite
des Empfängers fluchtet.
5. Fixieren Sie die Verbindungsteile (4) mit den Schrauben (5) (aus den Gummifüßen) am ersten
Empfänger.
6. Verbinden Sie die beiden Empfänger, indem Sie die Verbindungsteile (4) am ersten Empfänger durch
die freien Schlitze in der Seitenwand des zweiten Empfängers schieben, bis das Befestigungsloch in
allen Verbindungsteilen (4) mit dem entsprechenden Gewindeloch in der Unterseite des zweiten
Empfängers fluchtet.
7. Fixieren Sie die Verbindungsteile (4) mit den Schrauben (5) aus den Gummifüßen (1) am zweiten
Empfänger.
8. Schrauben Sie mit je zwei der Schrauben (2) aus den Seitenwänden je einen kurzen Montagewinkel (6)
an die äussere Seitenwand jedes Empfängers.
9. Befestigen Sie die Empfänger im Rack.
Bewahren Sie die restlichen Schrauben (5) für spätere Verwendung gut auf.
Verbinden Sie den Audioausgang mit dem gewünschten Eingang:
- BALANCED-Buchse (1) - XLR-Kabel - Mikrofoneingang: Ausgangspegel-Schalter (2) in Stellung "-30 dB".
- BALANCED-Buchse (1) - XLR-Kabel - Line-Eingang: Ausgangspegel-Schalter (2) in Stellung "0 dB".
- UNBALANCED-Buchse (3) - Klinkenkabel - asymmetrischer Mikrofon- oder Line-Eingang an Klinkenbuchse.
1. Kontrollieren Sie, ob die am mitgelieferten Netzgerät angegebene Netzspannung mit der
Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Netzgeräts an einer anderen
Netzspannung kann zu irreparablen Schäden am Gerät führen.
2. Stecken Sie das Versorgungskabel (1) des mitgelieferten Netzgeräts an die DC IN-Buchse (2) an der
Rückseite des Empfängers an und schrauben sie den Stecker (3) fest.
3. Stecken Sie das Netzkabel des Netzgeräts an eine Netzsteckdose an.

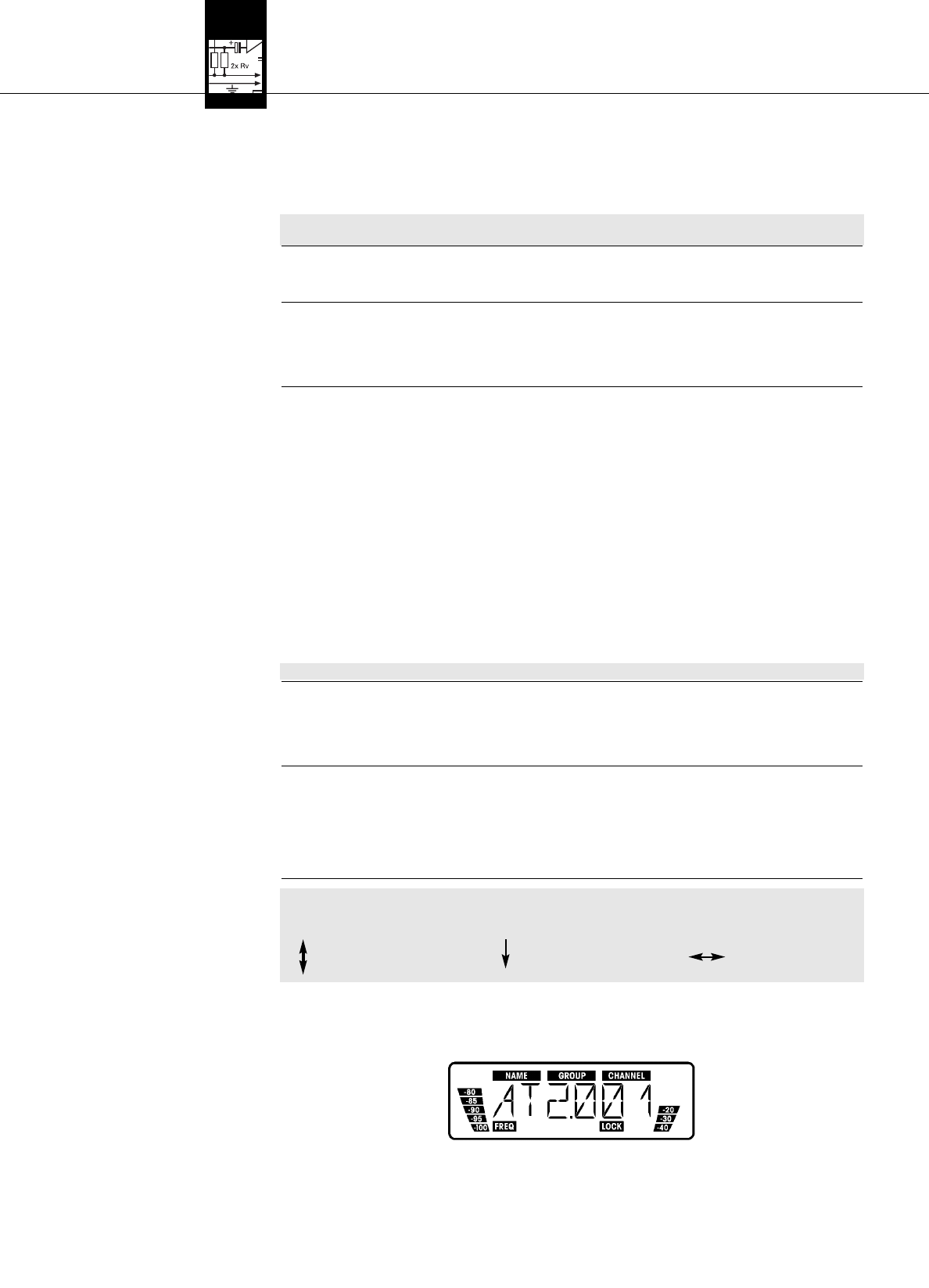

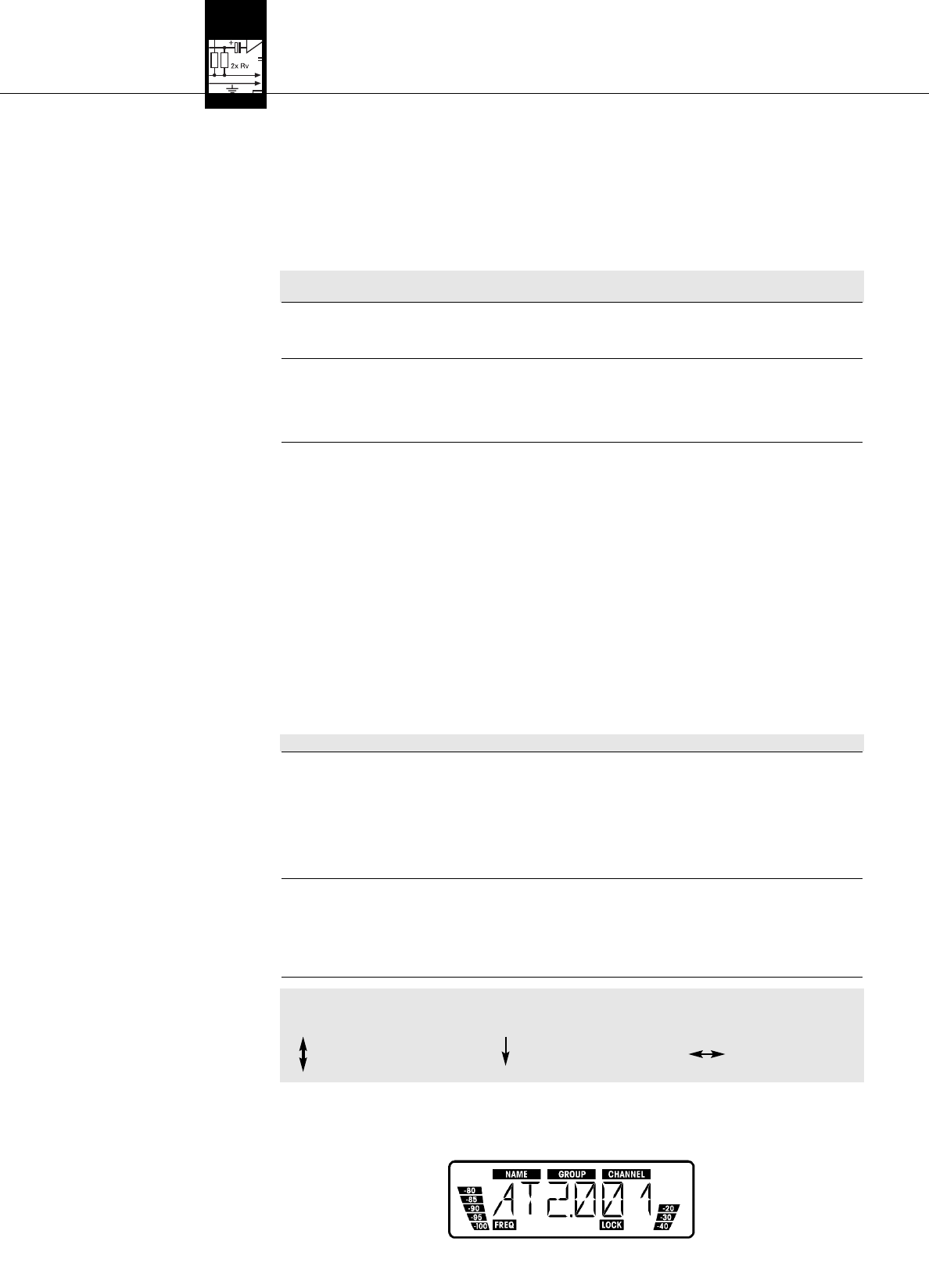

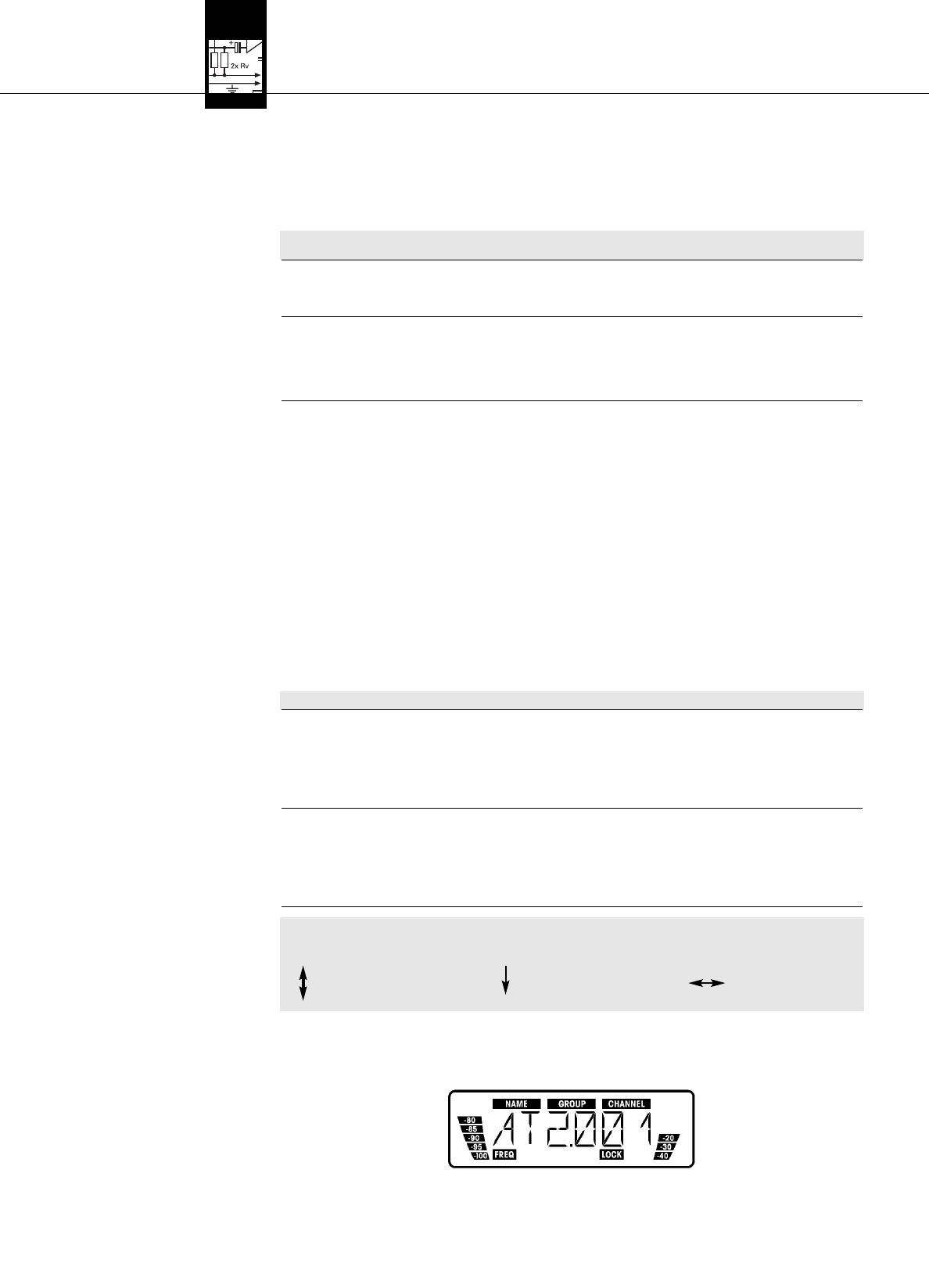

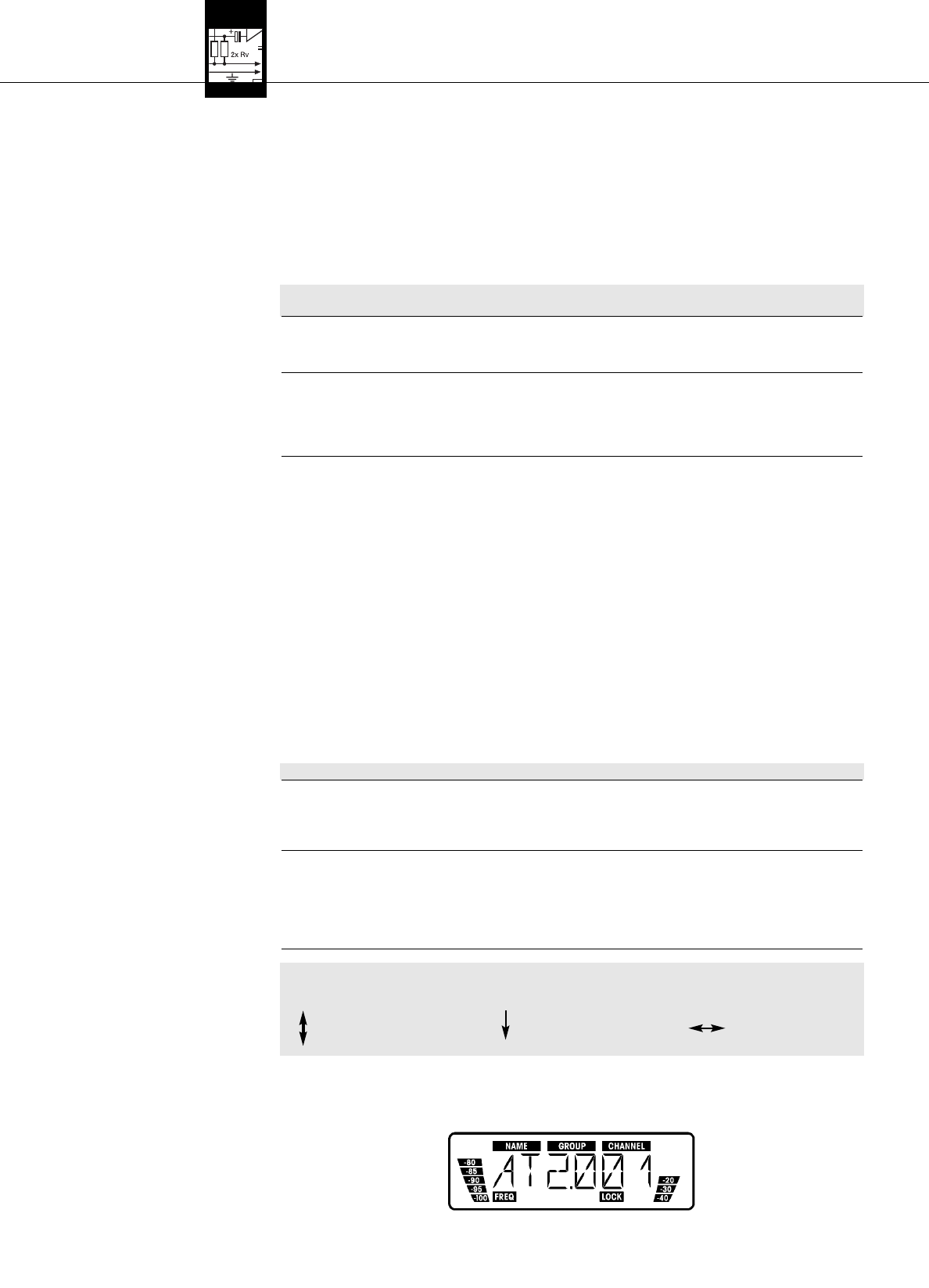

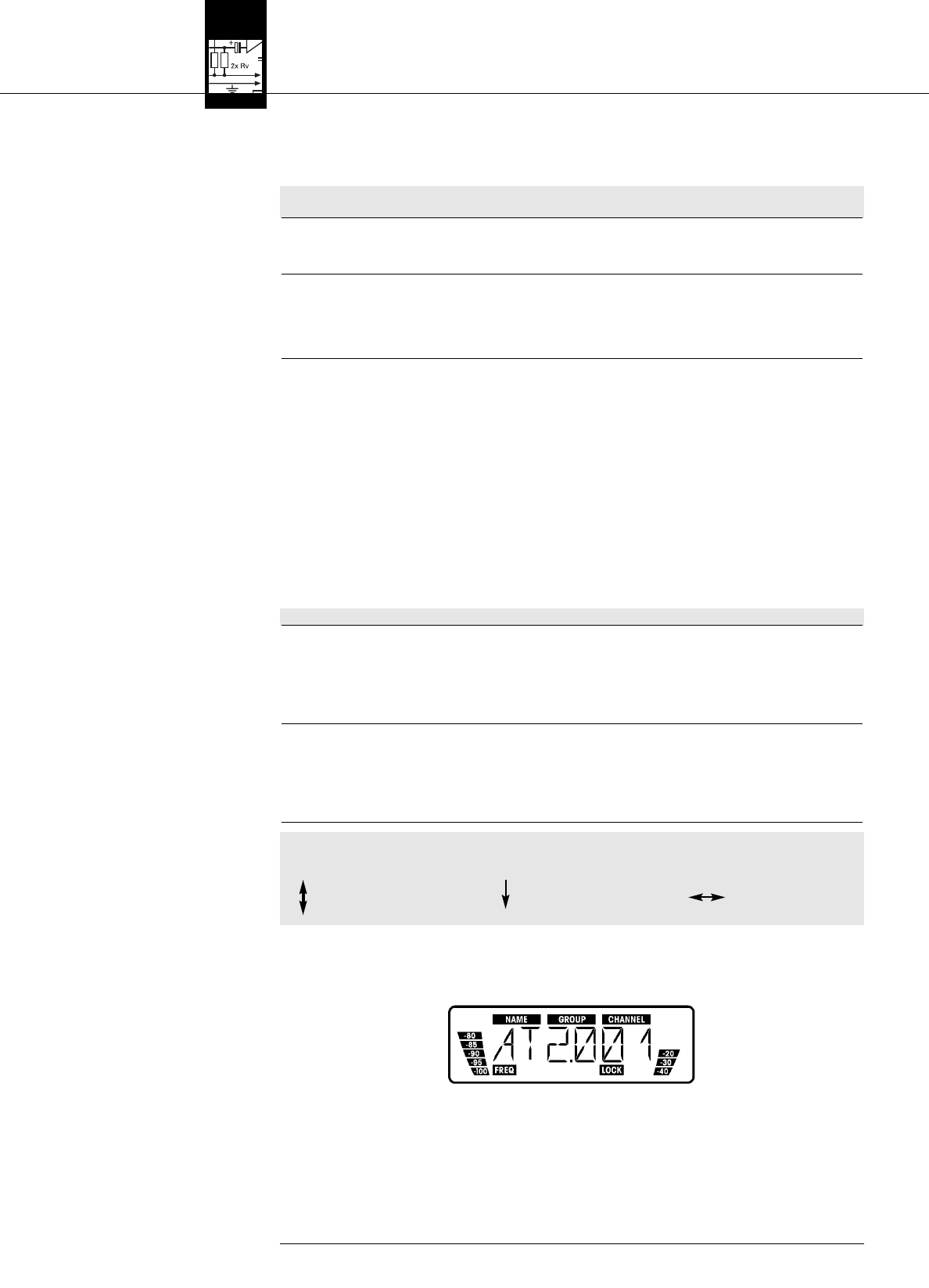

In den Display-Abbildungen in den folgenden Kapiteln sind blinkende Anzeigen durch die Zeichen ">"
und "<" gekennzeichnet. Die Zeichen in Anführungszeichen sind Beispiele für mögliche Einstellungen.
Die in den Bedienungsdiagrammen verwendeten Symbole haben folgende Bedeutung:
1. Schalten Sie den Empfänger ein, indem Sie die POWER-Taste an der Frontplatte drücken.
Am Display erscheint die eingestellte Frequenz sowie das Symbol "LOCK", der Empfänger befindet
sich im LOCK-Modus.
§lang drücken §kurz drücken Woder Xkurz drücken
AKG WMS 450 V 1.10
3 Inbetriebnahme
7
3.7 LOCK-Modus

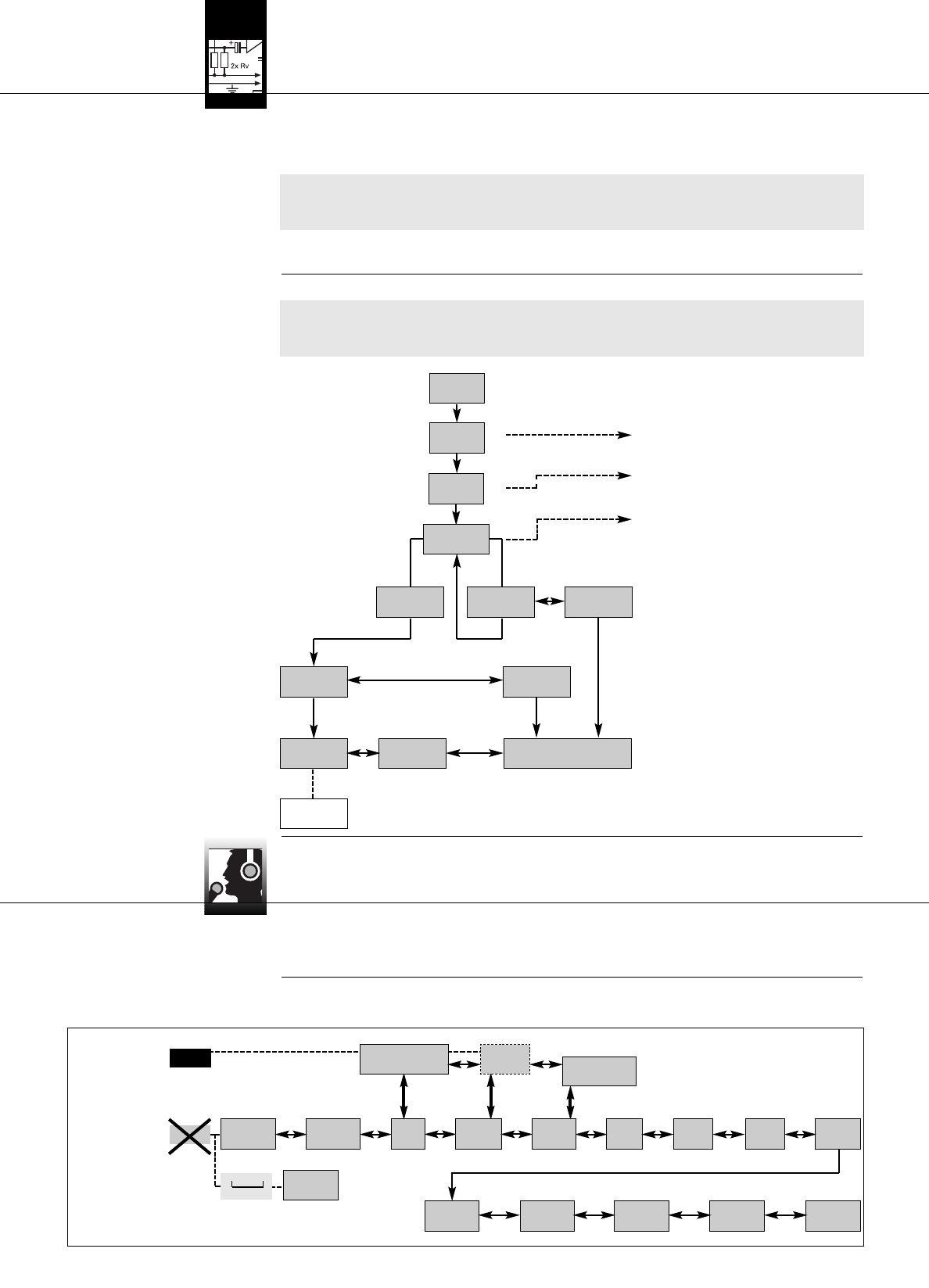

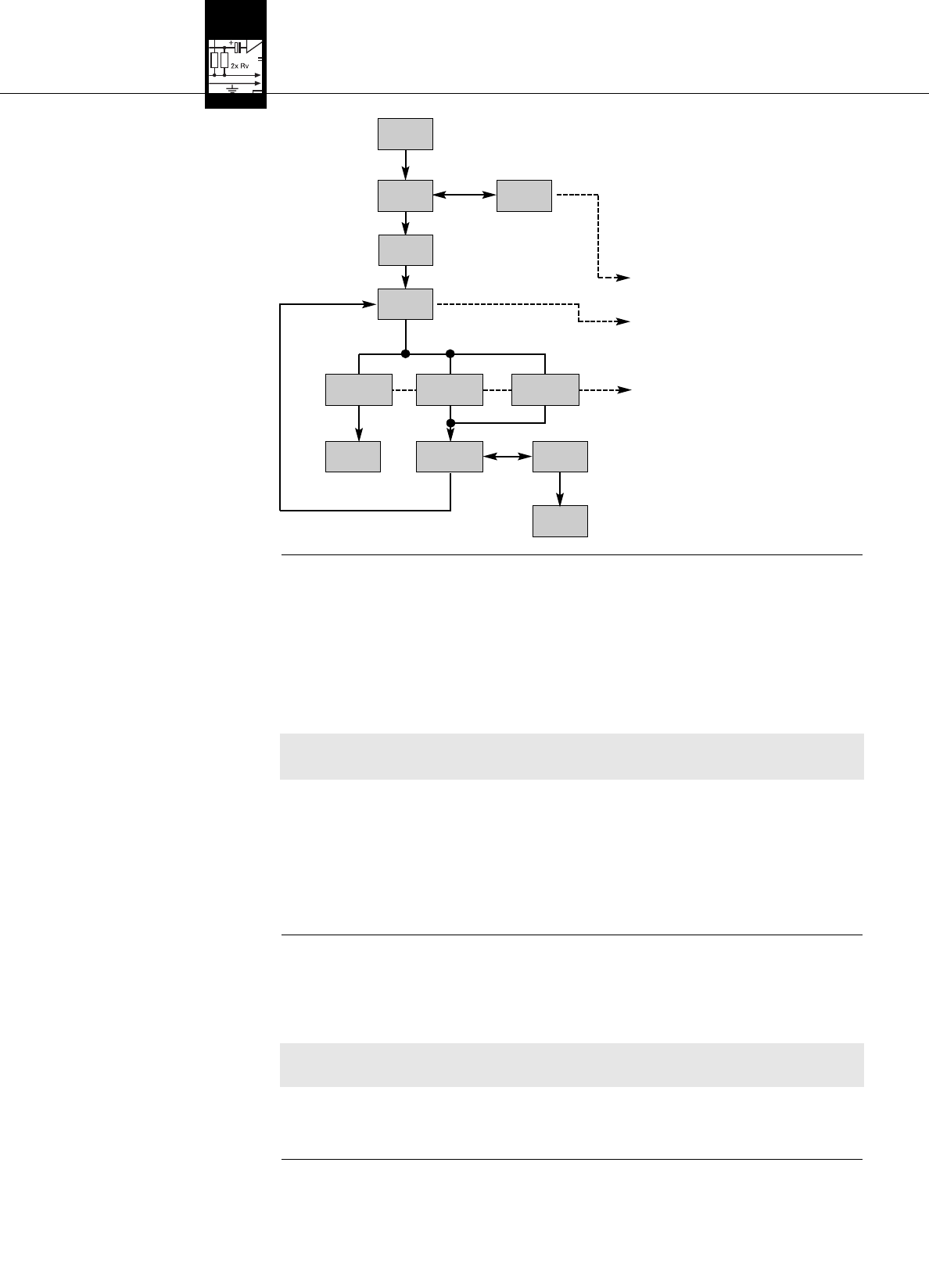

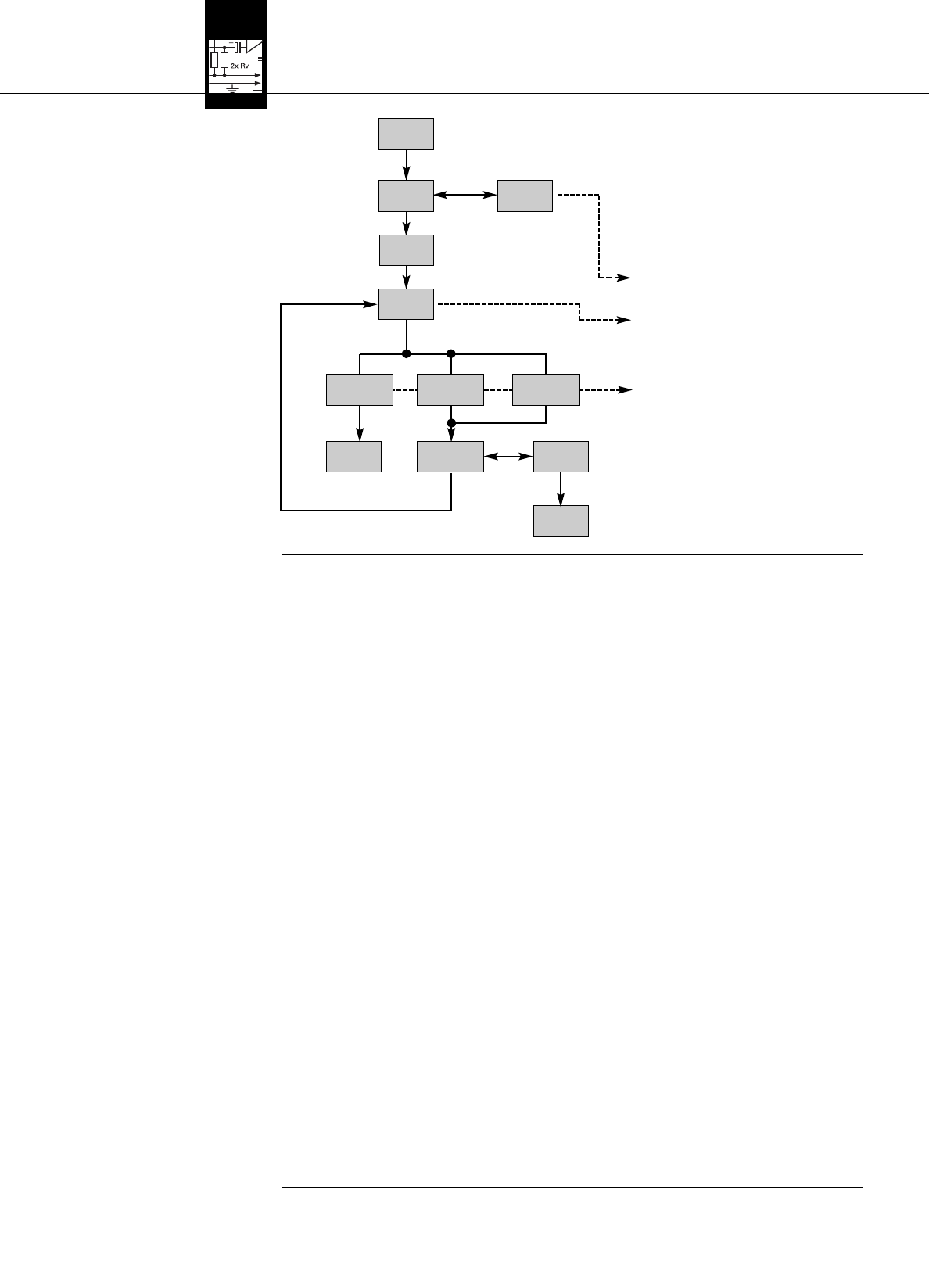

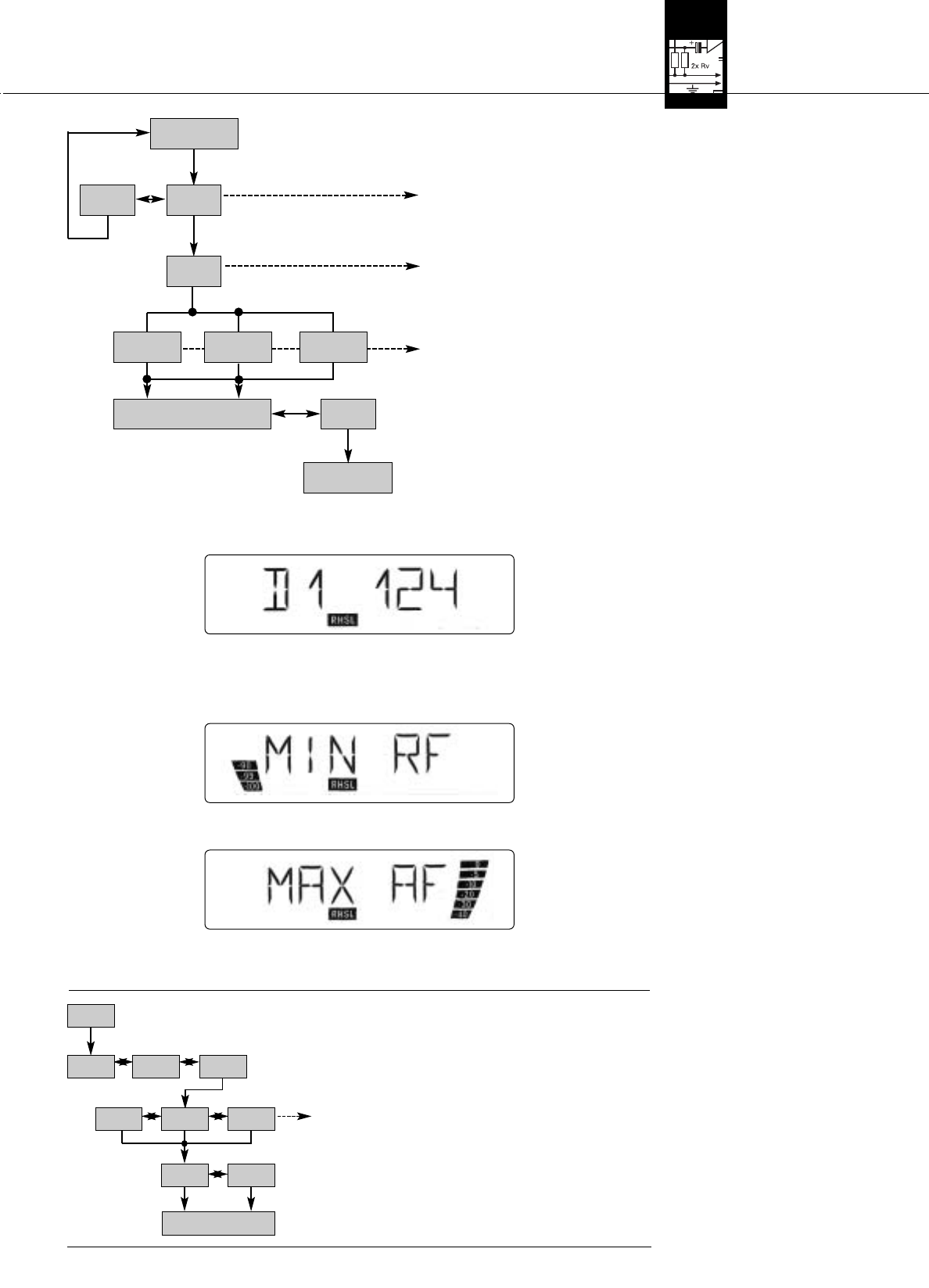

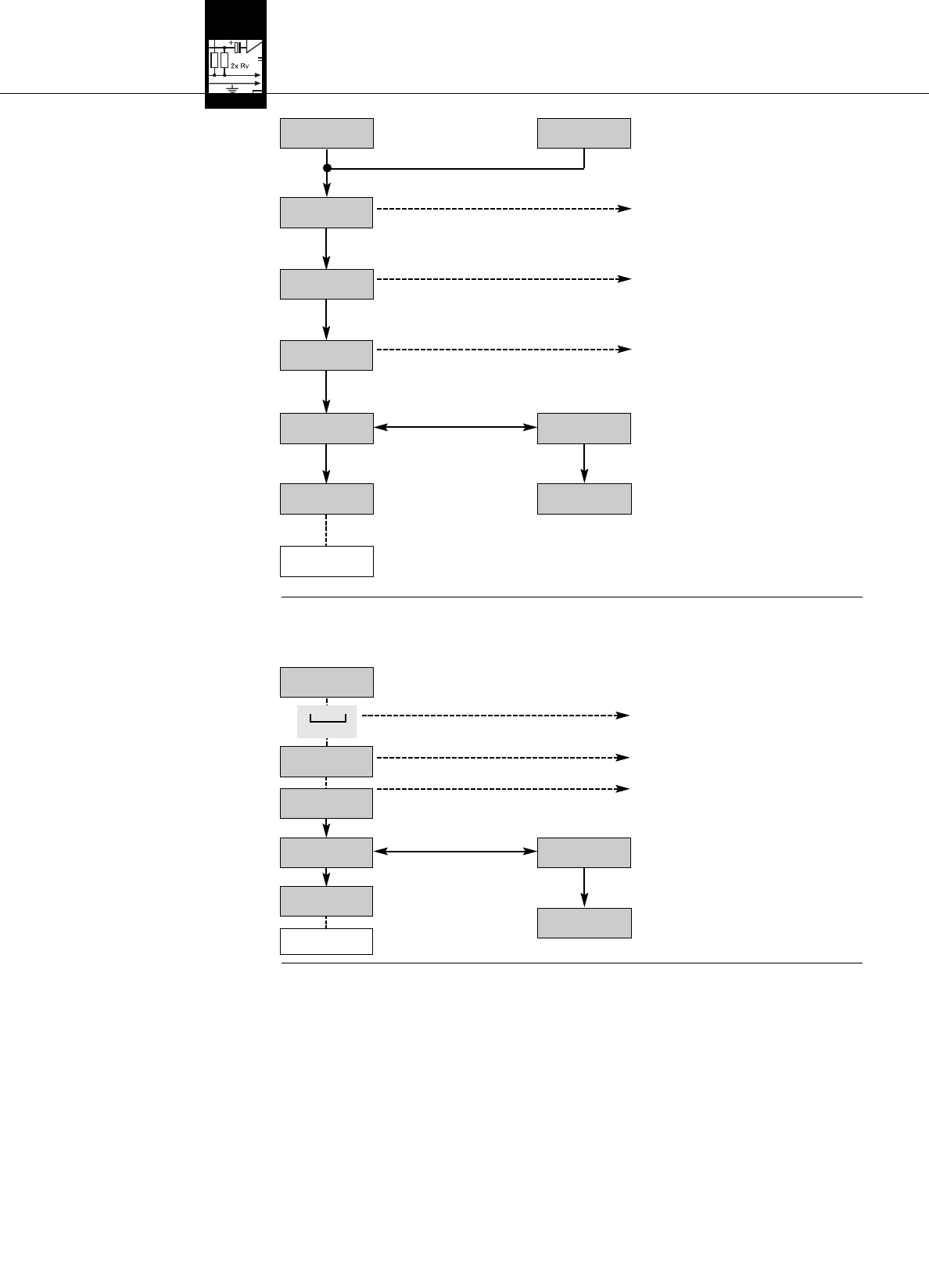

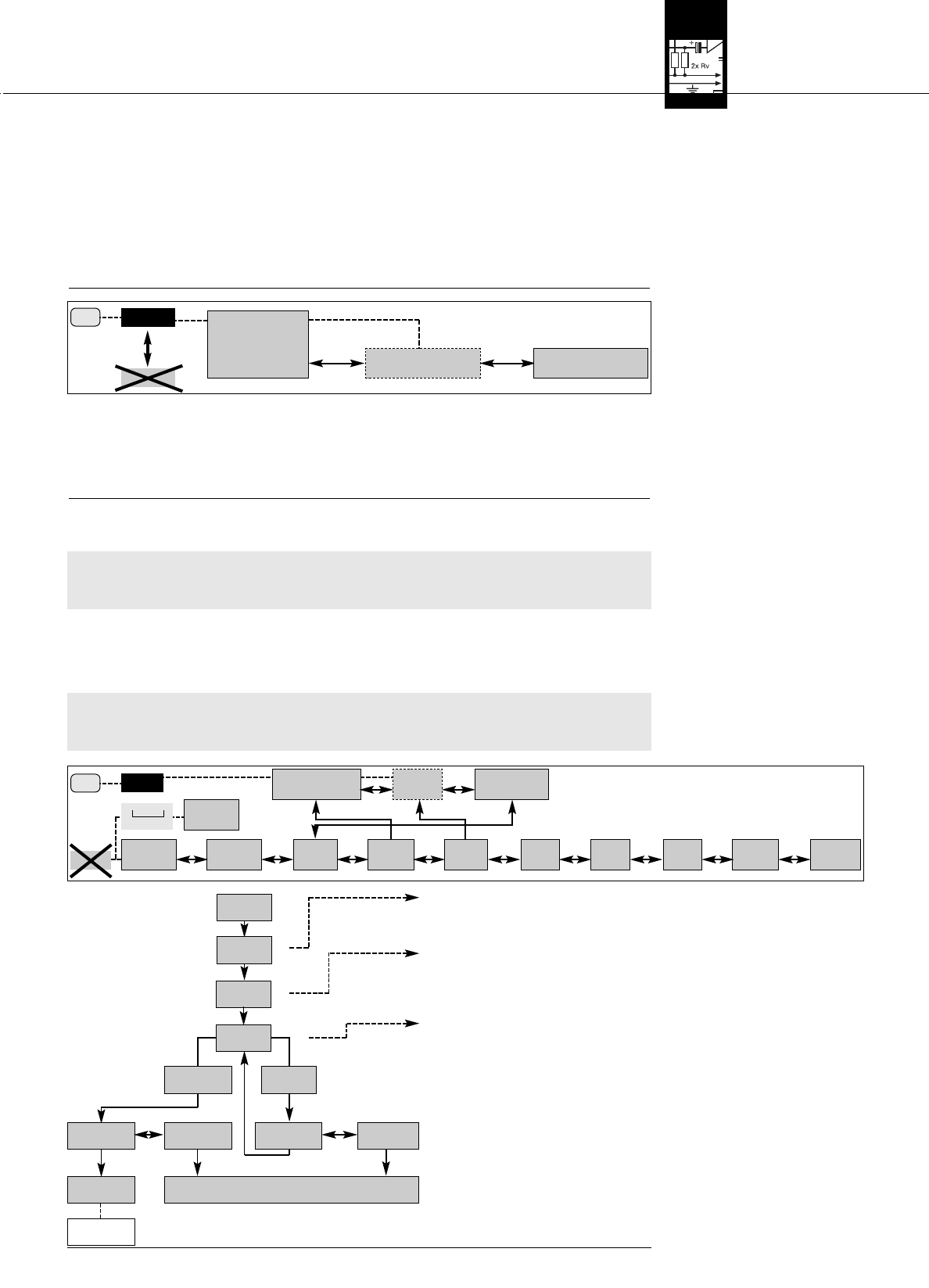

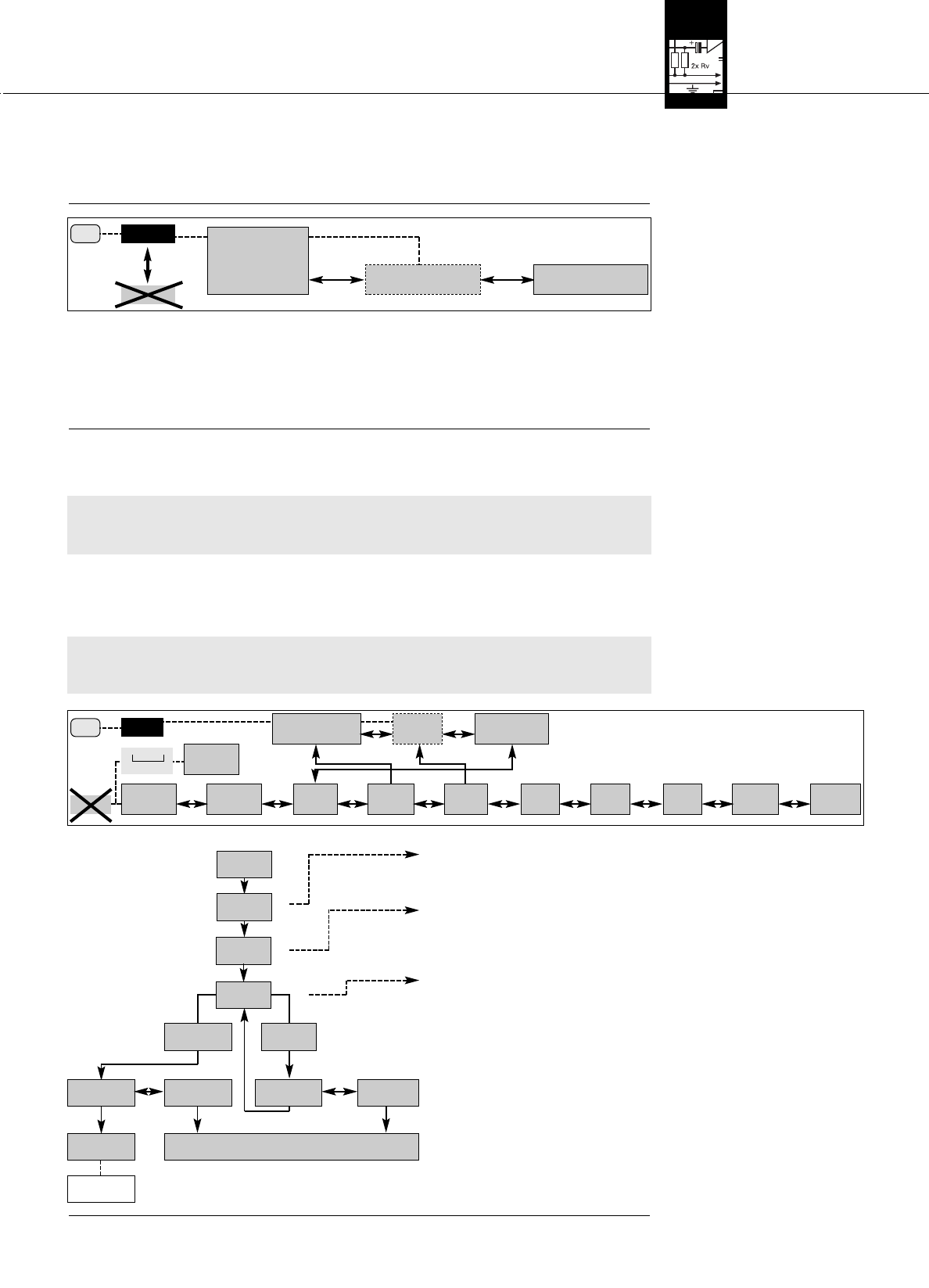

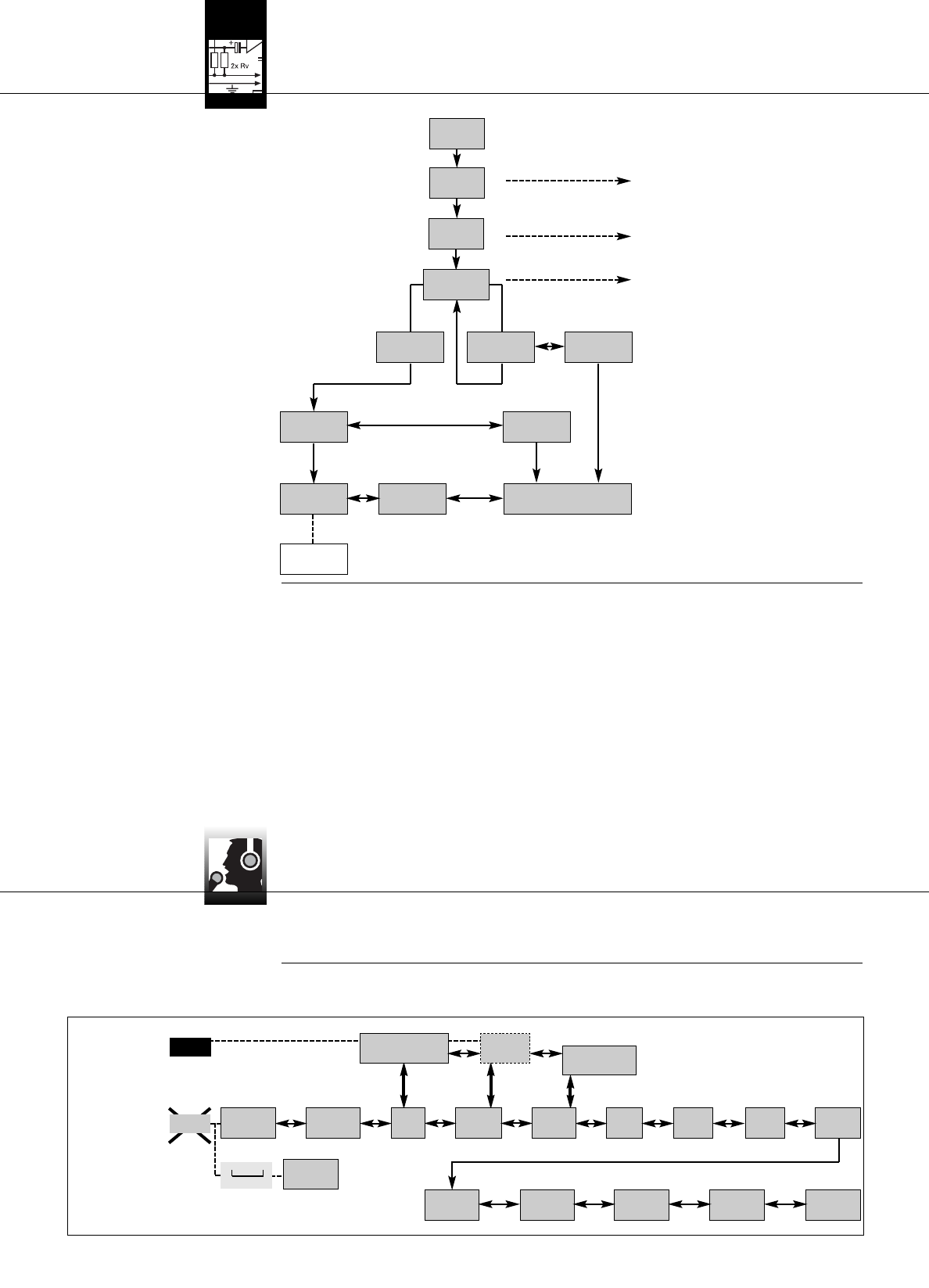

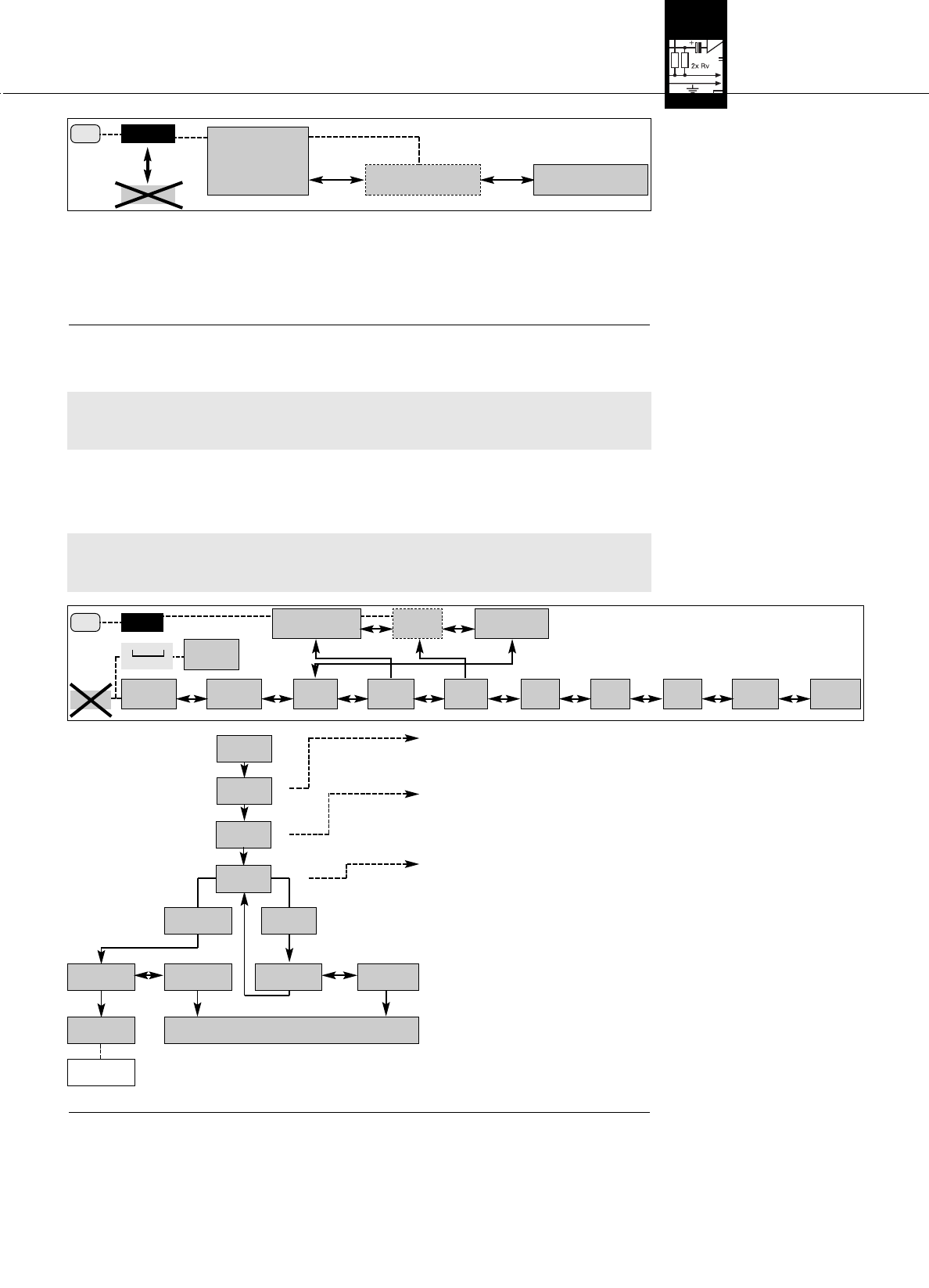

Diagramm 1: LOCK-Modus
(Werkseinstellung), umschalten
zwischen LOCK- und SETUP-
Modus

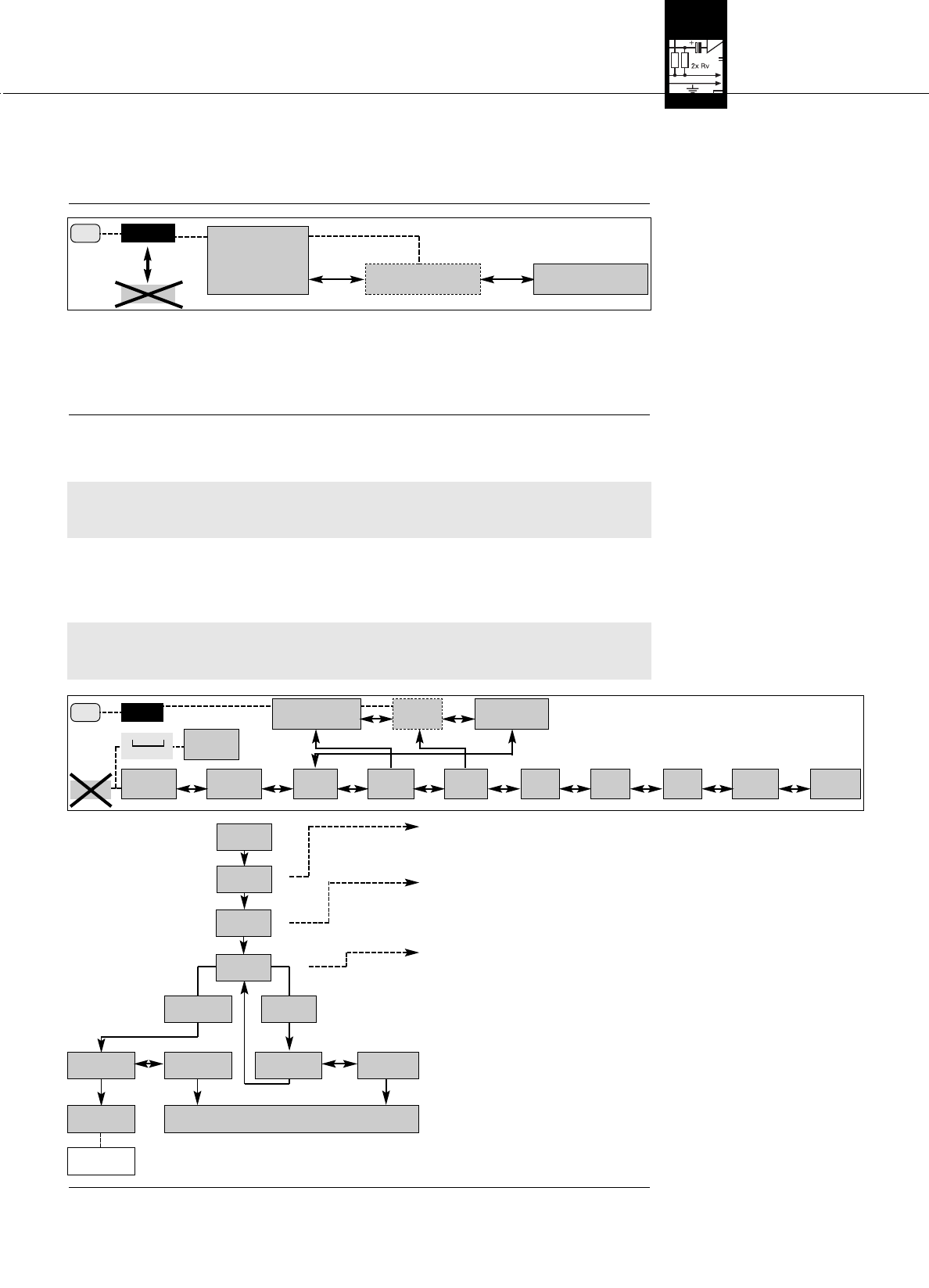

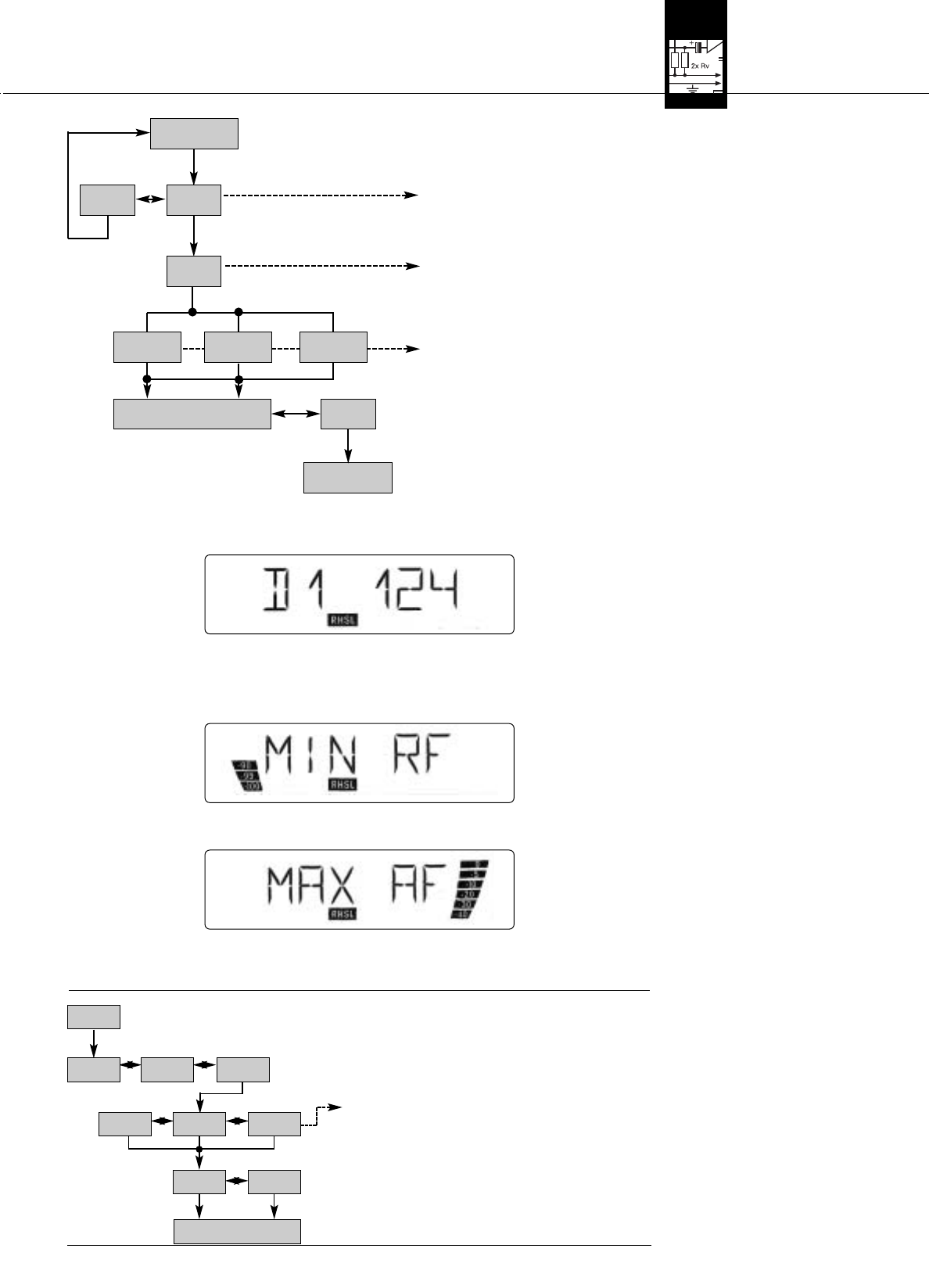

3.8 Empfänger einstellen
(SETUP-Modus)
*Hinweis:

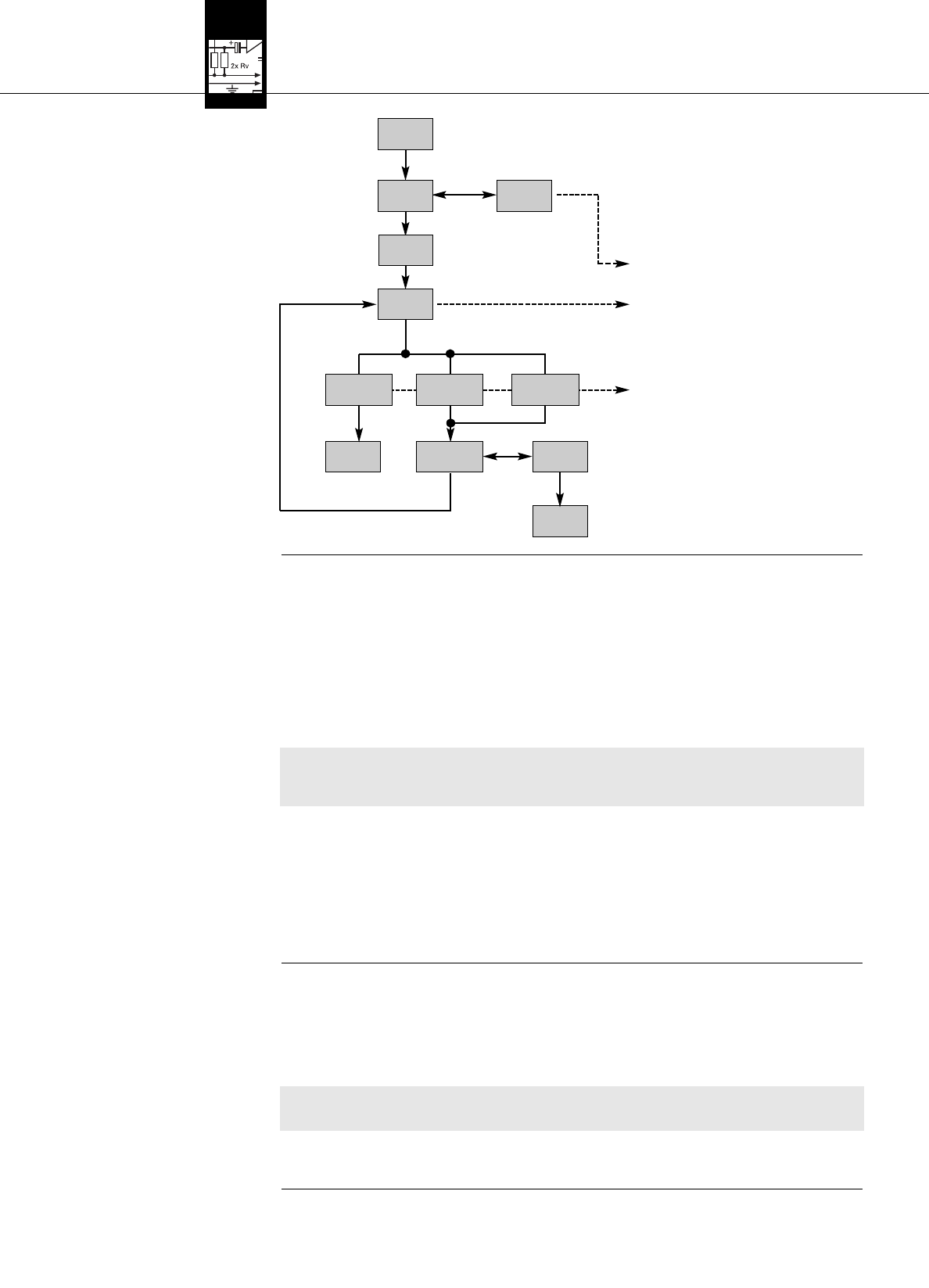

3.8.1 Frequenzgruppe
einstellen (Auto Group Setup)
Wenn der Sender nicht eingeschaltet ist oder der Empfänger aus anderen Gründen (z.B. Abschattungen) kein
HF-Signal empfängt, leuchtet die rote RF MUTE-LED auf und wird der Audio-Ausgang stumm geschaltet.
Wenn ein HF-Signal empfangen wird, leuchtet die grüne RF OK-LED, zeigt der HF-Balken die Feld-
stärke des Empfangssignals an der aktiven Antenne an und die Diversity-LEDs zeigen an, welche
Antenne gerade aktiv ist.
Der Audio-Balken zeigt den Audiopegel des empfangenen Signals an. Bei Übersteuerungen leuchtet
die rote AF CLIP-LED auf.
2. Nach ca. 5 Sekunden erscheint am Display das zuletzt (vor dem Ausschalten) eingestellte Anzeigemenü.
Wenn Sie dem SR 450 einen Namen zugewiesen haben (siehe Kapitel 3.8.4), zeigt das Display nach dem
Einschalten ca. 2 Sekunden lang die eingestellte Frequenz und danach automatisch den zugewiesenen
Namen an.
Im LOCK-Modus wird das Signal des Senders empfangen, der Empfänger ist jedoch elektronisch
gesperrt, so dass Sie keine Einstellungen vornehmen können. Sie können jedoch die verschiedenen
Anzeigemenüs nacheinander abrufen. Am Display steht das Symbol "LOCK".
• Frequenz: Trägerfrequenz in MHz
• Name: Momentan eingestellter Name des Empfängers (erscheint nur, wenn Sie dem Empfänger einen
Namen gegeben haben)
• Preset: Trägerfrequenz als Subkanal einer Frequenzgruppe
Im SETUP-Modus ist die elektronische Sperre aufgehoben. Sie können sämtliche Parameter einstellen.
Das Symbol "LOCK" ist gelöscht.
Folgende Einstellmenüs stehen zur Verfügung:
- Auto Group Setup
- Auto Channel Setup zum Einstellen der Empfangsfrequenz*
- Preset
- Frequenz in MHz
- Empfängername
- Eingangsempfindlichkeit des Handsenders HT 450 (TX Gain)
- Infrarot-Datenübertragung (IR)
- Rehearsal (RHSL)
- Extra (X-TRA)
Bei einer Anlage mit nur einem Kanal stellen Sie die Frequenz am besten mit der Funktion Auto Group
Setup (Kapitel 3.8.1) ein.
Bei Mehrkanalanlagen stellen Sie die Frequenzen mit den Funktionen Auto Group Setup and Auto
Channel Setup (Kapitel 3.8.2) ein.
Wählen Sie mit Wun d Xdie Anzahl der
benötigten Kanäle zwischen ”1” für eine
Einkanalanlage und max. ”12” für eine
12-Kanal-Anlage.
Wählen Sie mit Wun d Xdas ge-
wünschte Preset (Name = Ländercode).
Es werden nur jene Presets angezeigt,
die die gewählte Anzahl Kanäle bereit-
stellen.
Der Empfänger sucht automatisch eine
Gruppe mit der gewählten Anzahl freier
Frequenzen im gewählten Preset und
stellt die erste freie Frequenz ein.
Wird keine freie Frequenz gefunden,
erscheint am Display wieder der vorige
Presetname.
>RETRY<: nochmals versuchen
SAVE >Y<: speichern
SAVE >N<: nicht speichern
Freie Frequenzen sind jene, bei denen
der Empfänger entweder kein HF-Signal
oder ein HF-Signal mit einem Pegel
unter dem momentan eingestellten Schwell-
wert feststellt.
AUTO GROUP
3.9.1
>NAME<
"
>AT<"
>RETRY<
>PRG IR<
IR
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ< >EXIT<
AUTO
GROUP
No CH
>1<
">AT3.001<"
FREQ
>NAME<
"
>AT<"
ON
Frequenz
"750.000 MHz"
LOCK
LOCK
>NAME<
>SCAN<
Preset
"AT 3.0 02"
Name
(wenn gespeichert)
ON Preset
"AT 3.0 02"
Frequenz
"750.000 MHz"
(Name)
TX
Gain
MHz
EXTRA
PRG
IR
AUTO
GROUP AUTO
GROUP
AUTO
CHANNEL
REHEAR
LOCK
LOCK
(NAME)
Preset
MHz
W X
3 sec.

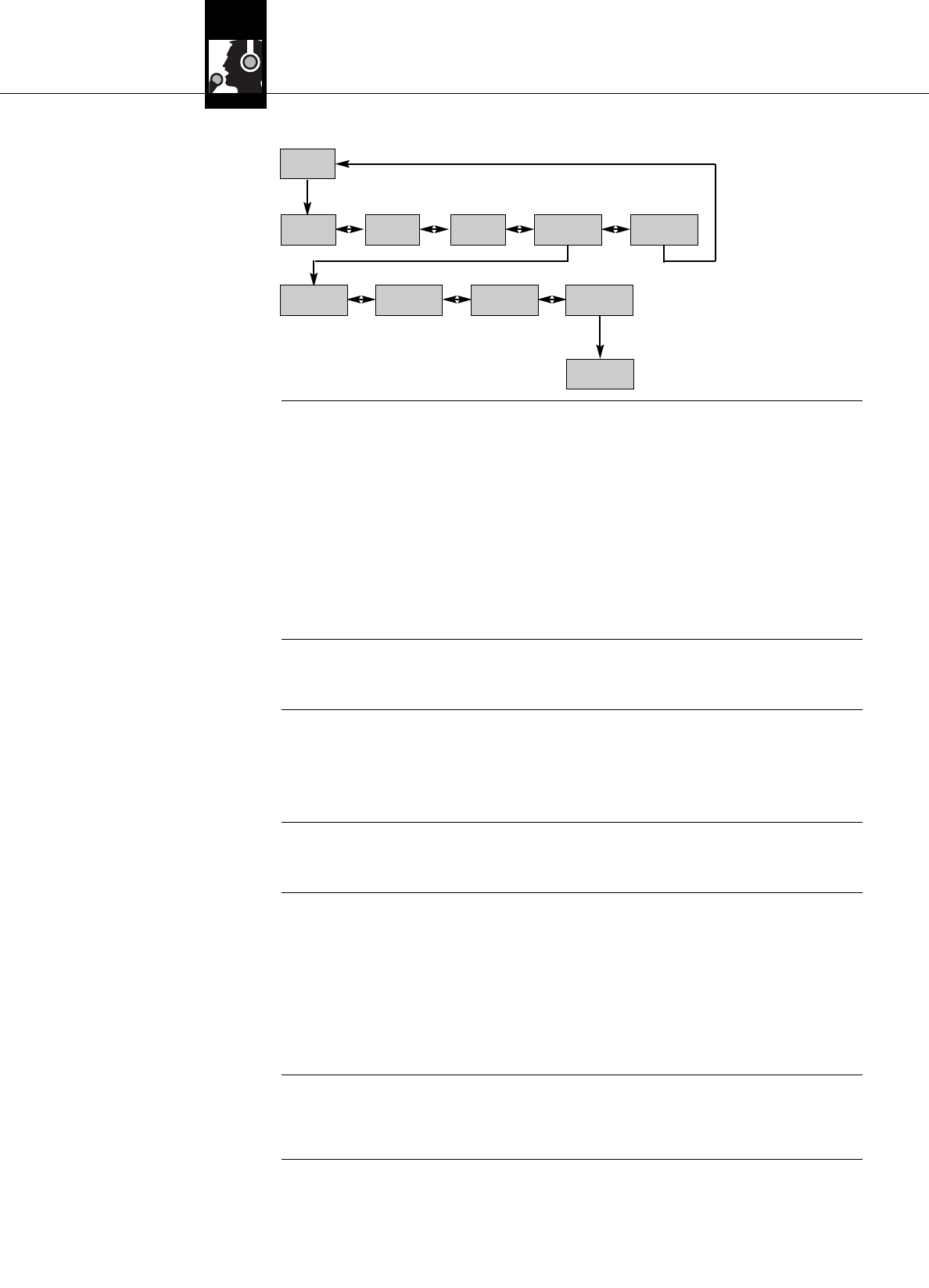

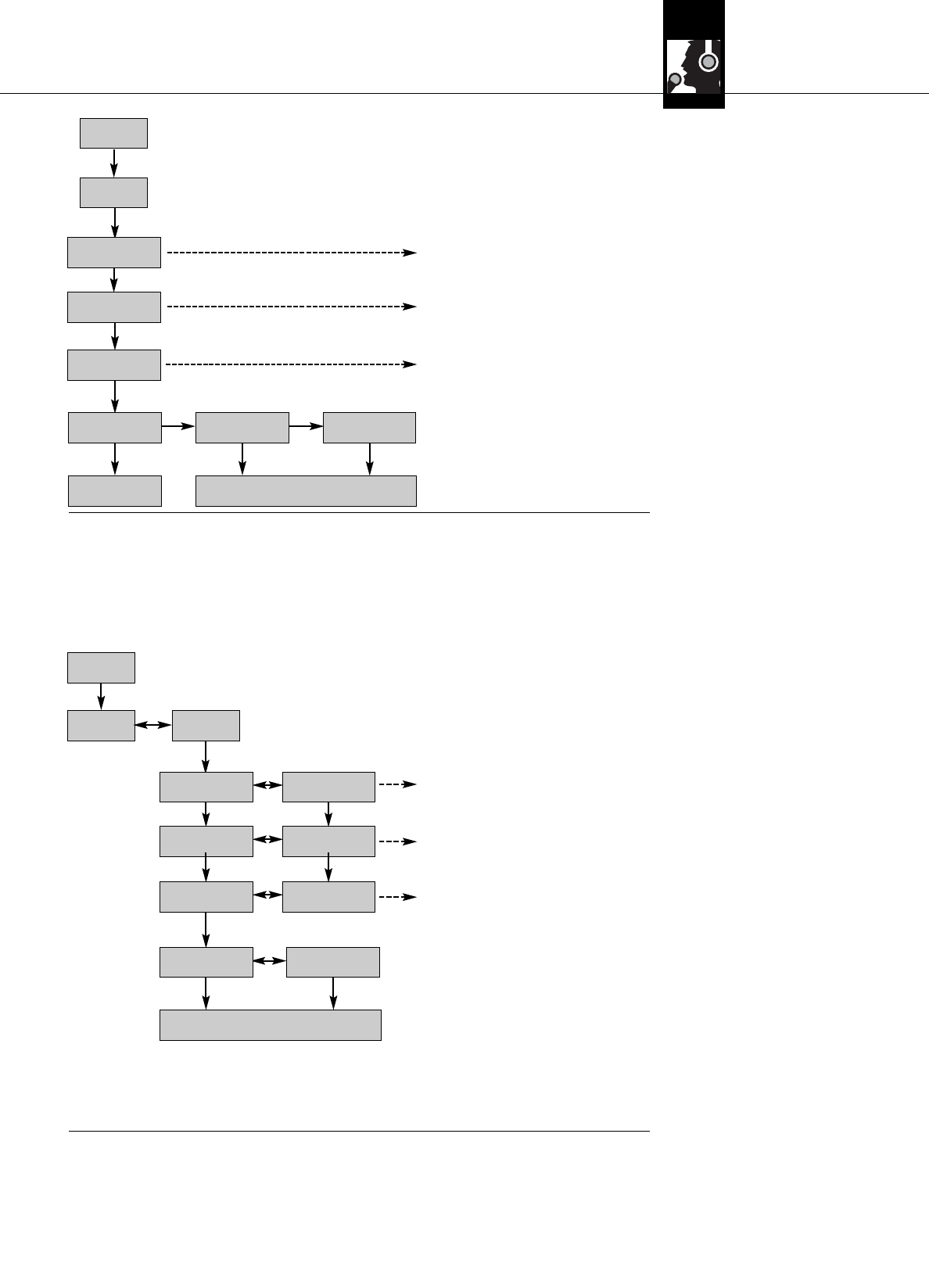

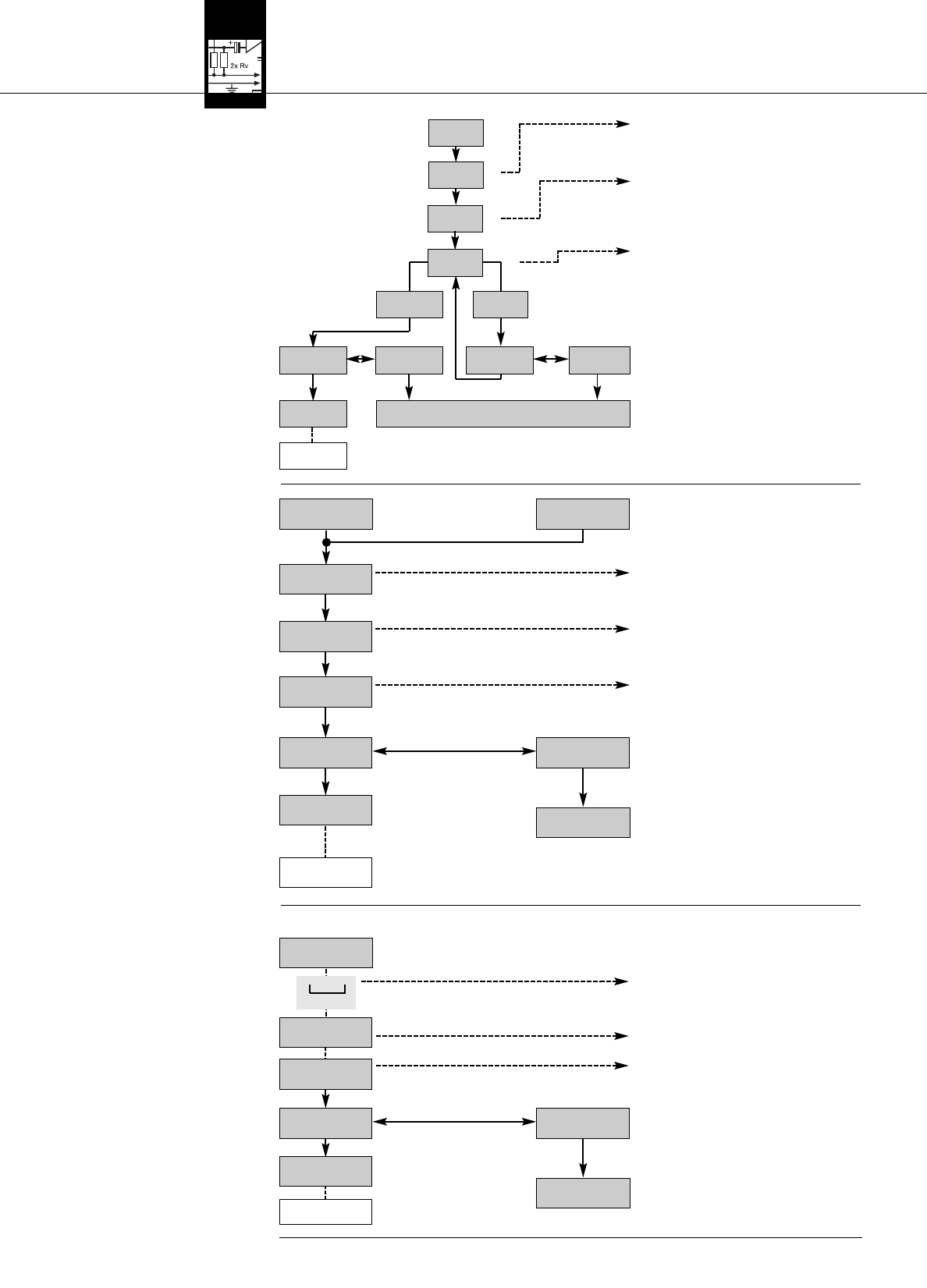

Diagramm 2: Einstellmenüs
abrufen
AKG WMS 450 V 1.10
3 Inbetriebnahme
8

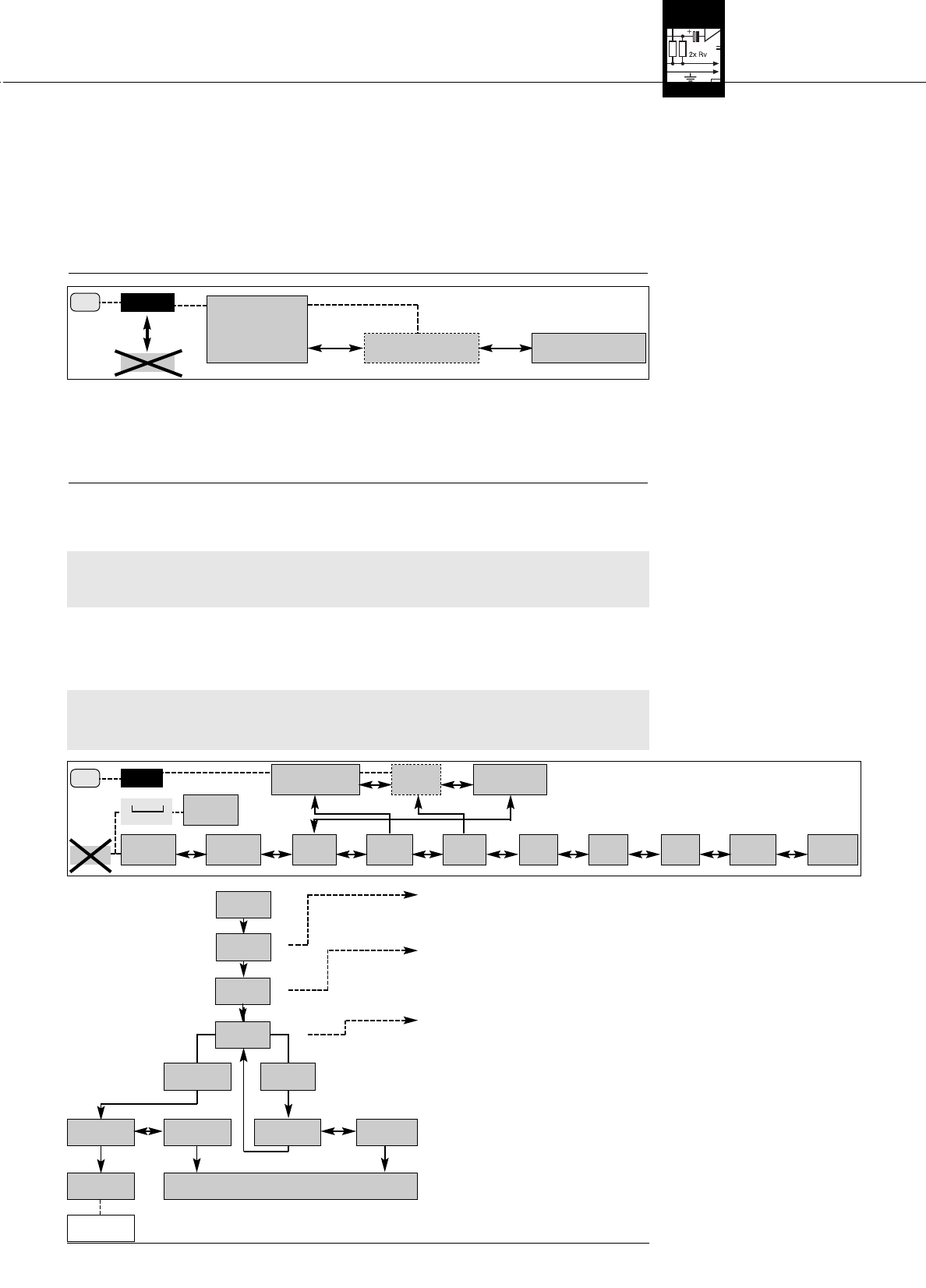

Diagramm 3: Automatische Suche
nach einer störungsfreien
Frequenzgruppe
3.8.2 Frequenz einstellen
(Preset-Menü)
SAVE >Y<: speichern
SAVE >N<: nicht speichern

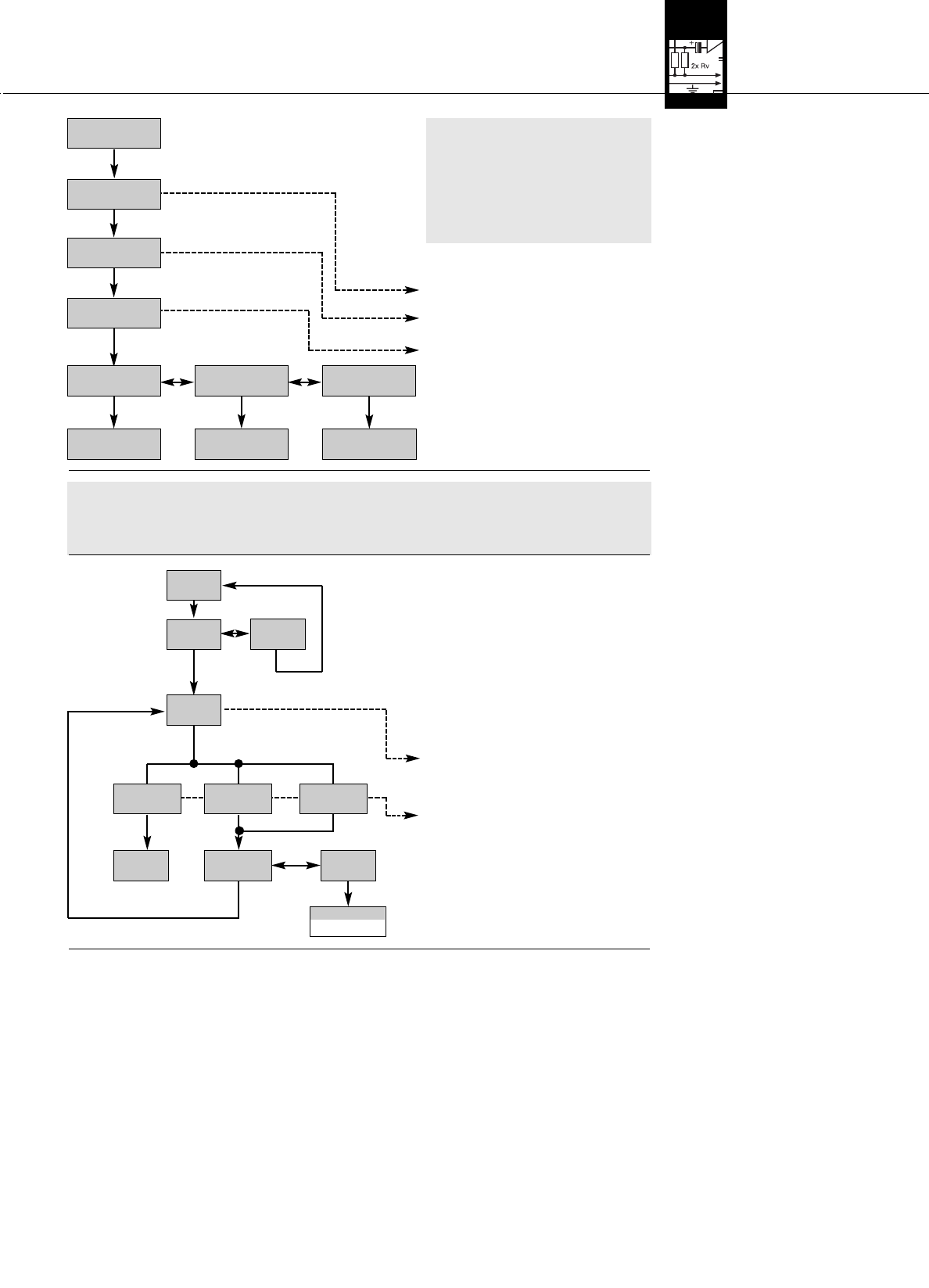

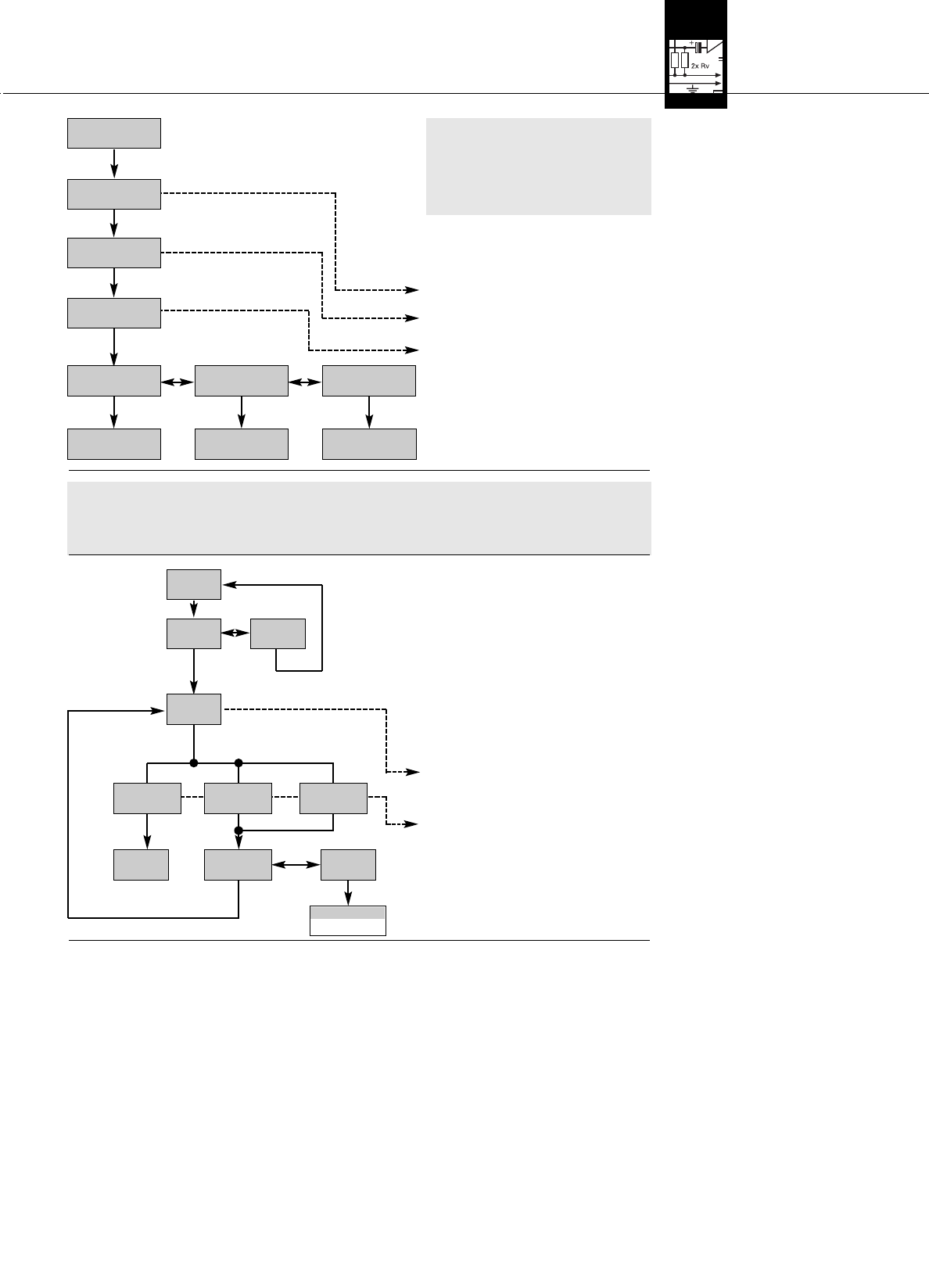

Diagramm 4: Manuelle
Frequenzeinstellung
3.8.3 Frequenz einstellen
(MHz-Menü)
Diagramm 4a: Frequenz direkt
einstellen.
Wählen Sie mit Wun d Xdas gewünsch-
te Preset.
Wählen Sie mit Wun d Xdie gewünsch-
te Frequenzgruppe.
Wählen Sie mit Wun d Xdie gewünsch-
te Frequenz als Subkanal der gewählten
Frequenzgruppe.
Der Empfänger SR 450 bietet Ihnen die Möglichkeit, die Frequenz auch direkt in 25-kHz-Schritten einzu-
stellen.
In das MHz-Menü gelangen Sie, indem Sie im Setup-Modus beide Pfeiltasten gleichzeitig 3 Sekunden
lang gedrückt halten.
Halten Sie beide Pfeiltasten gleichzeitig
3 Sekunden lang gedrückt.
Drücken Sie X, um die Frequenz um
jeweils 25 kHz zu erhöhen oder W, um
die Frequenz um jeweils 25 kHz zu
reduzieren.
SAVE >Y<: speichern
SAVE >N<: nicht speichern
"AT 3.0 02"
FREQ "750.000"
FREQ MHz
Preset
>PRG IR<
IR
>GROUP<
"
>3.0<"
>CHANNEL<
"
>01<"
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>NAME<
"
>AT<"
3.9.1
"750.000"
FREQ MHz
"750.000"
FREQ MHz
">750.025<"
MHz
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
">750.000<"
MHz
3.9.1
W X
3 sec.
>PRG IR<
IR
AKG WMS 450 V 1.10
3 Inbetriebnahme
9
3.8.4 Empfängernamen ändern
Hinweis:

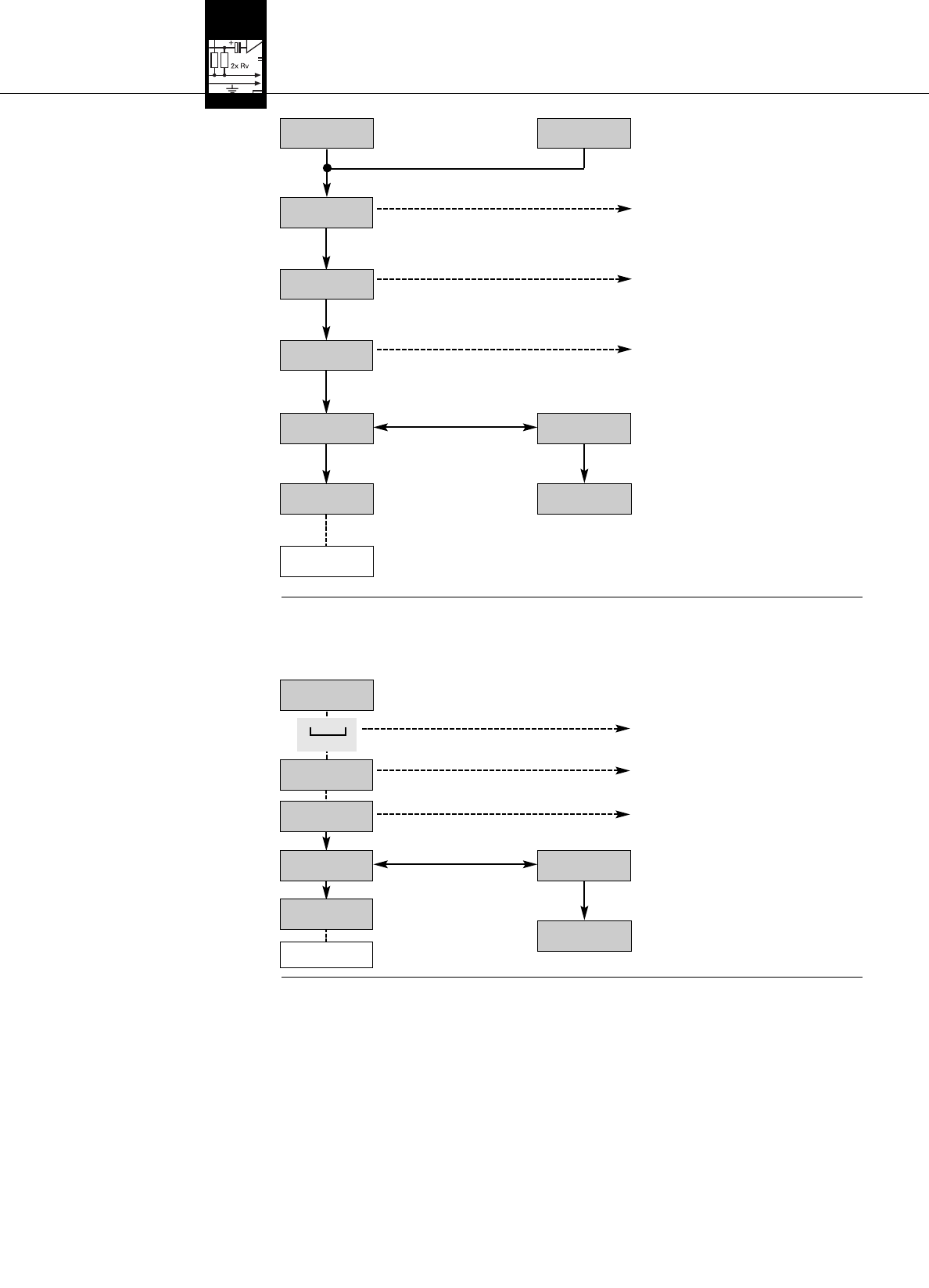

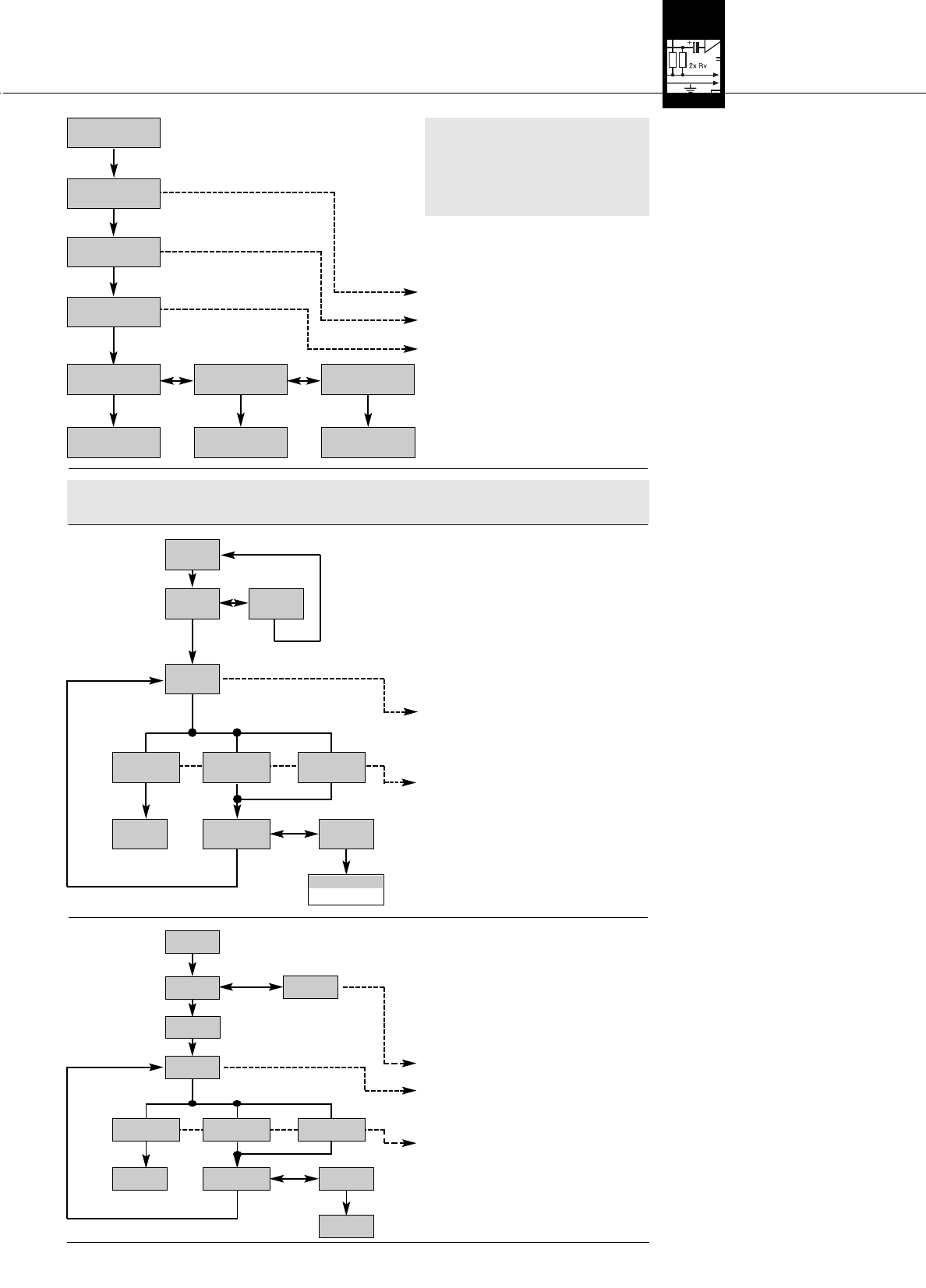

Diagramm 5: Empfängernamen
ändern
3.9 Sender einstellen
Hinweis:
3.9.1 Frequenz
Siehe Fig. 3 auf Seite iv und Fig. 4
auf Seite iii.
Siehe Fig. 10 (Handsender) und
11 (Taschensender) auf Seite vi.
Diagramm 6: Trägerfrequenz des
Senders einstellen
In diesem Menü können Sie den be-
stehenden Namen des Empfängers
ändern. Wenn Sie den Empfänger noch
nicht benannt oder den Namen gelöscht
haben, wird dieses Menü nicht ange-
zeigt. Sie können jedoch im Menü
EXTRA einen neuen Namen eingeben
(siehe Kapitel 4.1.3).
Der Name des Empfängers darf aus
maximal 6 Buchstaben und Ziffern in
beliebiger Kombination bestehen.
Wählen Sie mit Wund Xdas erste
Zeichen.
Wählen Sie mit Wund Xdas zweite
Zeichen usw. ...
... bis zum sechsten Zeichen.
SAVE >Y<: speichern
SAVE >N<: nicht speichern
>DELETE<: löschen
Kapitel 3.9.1 gilt sowohl für den Handsender HT 450 als auch für den Taschensender PT 450. Den Audio-
Eingangspegel des Handsenders können Sie nur am Empfänger im Menü "TX GAIN" einstellen. Der
gewählte Wert wird via Infrarot an den Sender übertragen.
Den Audio-Eingangspegel des Taschensenders können Sie nur mit dem Eingangspegelregler am
Taschensender direkt einstellen.
Um den Sender auf die Frequenz des
Empfängers zu programmieren:
1. Schalten Sie den Empfänger ein.
2. Stellen Sie den ON-MUTE/PRG-OFF-
Schalter (19) des Senders auf "OFF".
Die Kontroll-LED (20) erlischt.
3. Stellen Sie den ON-MUTE/PRG-
OFF-Schalter (19) auf "MUTE/PRG".
Das Display zeigt abwechselnd die
momentan eingestellte Frequenz und
"Prg IR" an. Die Kontroll-LED (20)
bleibt dunkel.
4. Siehe Diagramm 6.
5. Halten Sie die Infrarot-Empfangs-
diode (1) des Senders in einem Ab-
stand von max. 10 cm vor die Infrarot-
Sendediode (2) des Empfängers.
IR OK: Der Sender ist auf die selbe
Frequenz wie der Empfänger einge-
stellt.
IR ERR: Die Datenübertragung ist
fehlgeschlagen
(keine Kommunikation)
.
TXBAND: Das Frequenzband des
Senders und Empfängers ist nicht
identisch oder die Sendeleistung ist
zu hoch/gering.
NAME
"DIANE"
NAME
"DIANE"
NAME
"
J>I<ANE"
NAME
"
>JONI_ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
"
>D<IANE"
NAME
"
JOANIE"
PRG IR
IR
PRG IR/
3.8.1/2/3
IR
IR
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
>PRG IR<
IR
IR OK
IR
>EXIT<
AKG WMS 450 V 1.10
3 Inbetriebnahme
10
3.9.2 Eingangsempfindlichkeit
des Handsenders
Siehe Fig. 10 auf Seite vi.
Diagramm 7:
Eingangsempfindlichkeit des
Handsenders einstellen
3.9.3 Taschensender:
Mikrofon/Instrument an-
schließen und Empfindlichkeit
einstellen
Wichtig!
Siehe Fig. 12 auf Seite iii.
3.10 Vor dem Soundcheck
Wichtig!
Siehe Fig. 1 auf Seite ii.
3.10.1 Rehearsal-Funktion
1. Schalten Sie den Empfänger ein.
2. Stellen Sie den ON-MUTE/PRG-
OFF-Schalter (19) des Senders auf
"OFF". Die Kontroll-LED (20) erlischt.
3. Stellen Sie den ON-MUTE/PRG-
OFF-Schalter (19) auf "MUTE/PRG".
Das Display zeigt abwechselnd die
momentan eingestellte Frequenz und
"Prg IR" an. Die Kontroll-LED (20)
bleibt dunkel.
4. Siehe Diagramm 7.
5. Wählen Sie "HI" für Handsender mit
dynamischem Mikrofonkopf D 5 und
"LO" für Handsender mit Konden-
sator-Mikrofonkopf C 5.
6. Halten Sie die Infrarot-Empfangs-
diode (1) des Senders in einem Ab-
stand von max. 10 cm vor die Infrarot-
Sendediode (2) des Empfängers.
IR OK: Der Sender ist auf die ge-
wählte Empfindlichkeitsstufe einge-
stellt.
IR ERR: Die Datenübertragung ist
fehlgeschlagen
(keine Kommunikation)
.
TXBAND: Das Frequenzband des
Senders und Empfängers ist nicht
identisch oder die Sendeleistung ist
zu hoch/gering.
Der Taschensender PT 450 ist für die Verwendung mit den "L”-Mikrofonen der MicroMic-Serie von AKG
ausgelegt. Wenn Sie andere Mikrofone von AKG oder auch von anderen Herstellern an den PT 450 an-
schließen möchten, beachten Sie bitte, dass Sie eventuell den Stecker Ihres Mikrofons umlöten oder
durch einen 3-poligen Mini-XLR-Stecker ersetzen müssen.
Kontaktbelegung des Audioeingangs:
Kontakt 1: Abschirmung
Kontakt 2: Tonader (inphase)
Kontakt 3: Tonader
An Kontakt 3 steht eine positive Versorgungsspannung von 6 Volt für Kondensatormikrofone zur
Verfügung.
Wir bitten Sie um Verständnis dafür, dass AKG eine einwandfreie Funktion des Taschensenders
PT 450 mit Fremdfabrikaten nicht garantieren kann, und eventuelle Schäden infolge des Betriebs
mit Fremdfabrikaten von der Garantieleistung ausgeschlossen sind.
1. Stecken Sie den Mini-XLR-Stecker (1) am Kabel Ihres Mikrofons bzw. am Gitarrenkabel MKG L (2) an die
Audio-Eingangsbuchse (3) des Taschensenders an.
2. Stellen Sie den ON-MUTE/PRG-OFF-Schalter (4) auf "ON".
3. Schalten Sie den Empfänger ein.
4. Öffnen Sie das Batteriefach des Taschensenders.
5. Sprechen/singen Sie in das Mikrofon oder spielen Sie auf dem Instrument (möglichst laut).
6. Stellen Sie mit dem integrierten Schraubenzieher (6) am Batteriefachdeckel (5) den Empfindlichkeits-
regler (7) so ein, dass der Audioteil des Empfängers optimal ausgesteuert wird (grüne AF OK-LED
leuchtet, Audio-Balken zeigt max. 0 dB an).
7. Schließen Sie das Batteriefach.
1. Aktivieren Sie die "Rehearsal"-Funktion des Empfängers (siehe Kapitel 3.10.1).
2. Schreiten Sie den Bereich ab, in dem Sie den Sender einsetzen werden. Achten Sie dabei auf Stellen,
wo die Feldstärke absinkt und daher der Empfang kurzzeitig gestört wird ("Dropouts").
Solche Dropouts können Sie beheben, indem Sie den Empfänger oder die Antennen anders positio-
nieren. Hat dies keinen Erfolg, vermeiden Sie diese kritischen Stellen.
3. Falls Störgeräusche auftreten, stellen Sie den Squelch-Pegel so ein, dass die Störgeräusche aufhören
(siehe Kapitel 3.10.2).
Stellen Sie den Squelch-Pegel nie höher ein als unbedingt nötig. Je höher der Squelch-Pegel
(-80 dB = Max., -100 dB = Min.!), umso geringer wird die Empfindlichkeit des Empfängers und
damit die Reichweite zwischen Sender und Empfänger.
4. Wenn am Empfänger der HF-Balken erlischt und die rote RF MUTE-LED (5) aufleuchtet, bedeutet dies,
dass kein Signal empfangen wird oder der Squelch aktiv ist.
Schalten Sie den Sender ein, gehen Sie näher zum Empfänger bzw. stellen Sie den Squelch-Pegel so
ein, dass die grüne RF OK-LED (5) aufleuchtet und der HF-Balken wieder einen Pegel anzeigt.
Die Rehearsal-Funktion stellt maximal 6 Dropouts fest und zeichnet den Zeitpunkt des Dropouts, die mini-
male Feldstärke an den beiden Antennen sowie den maximalen Audiopegel auf. Die Ergebnisse können Sie
nach Beendigung der Aufzeichnung abfragen.
>TXGAIN<
>TXGAIN<
IR
IR
TXG >LO<
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
TXG >HI<
>PRG IR<
IR
IR OK
IR
AKG WMS 450 V 1.10
3 Inbetriebnahme
11

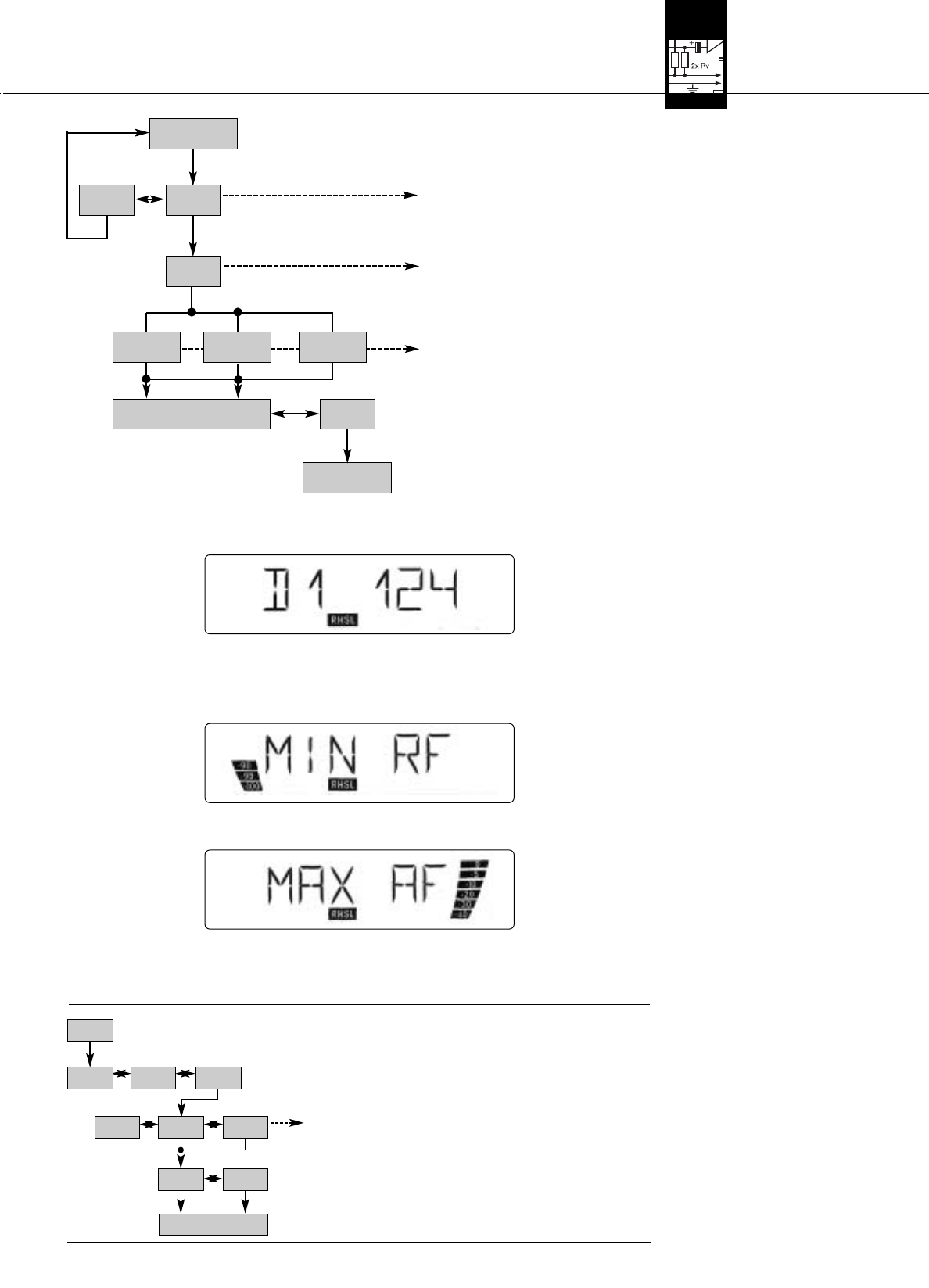

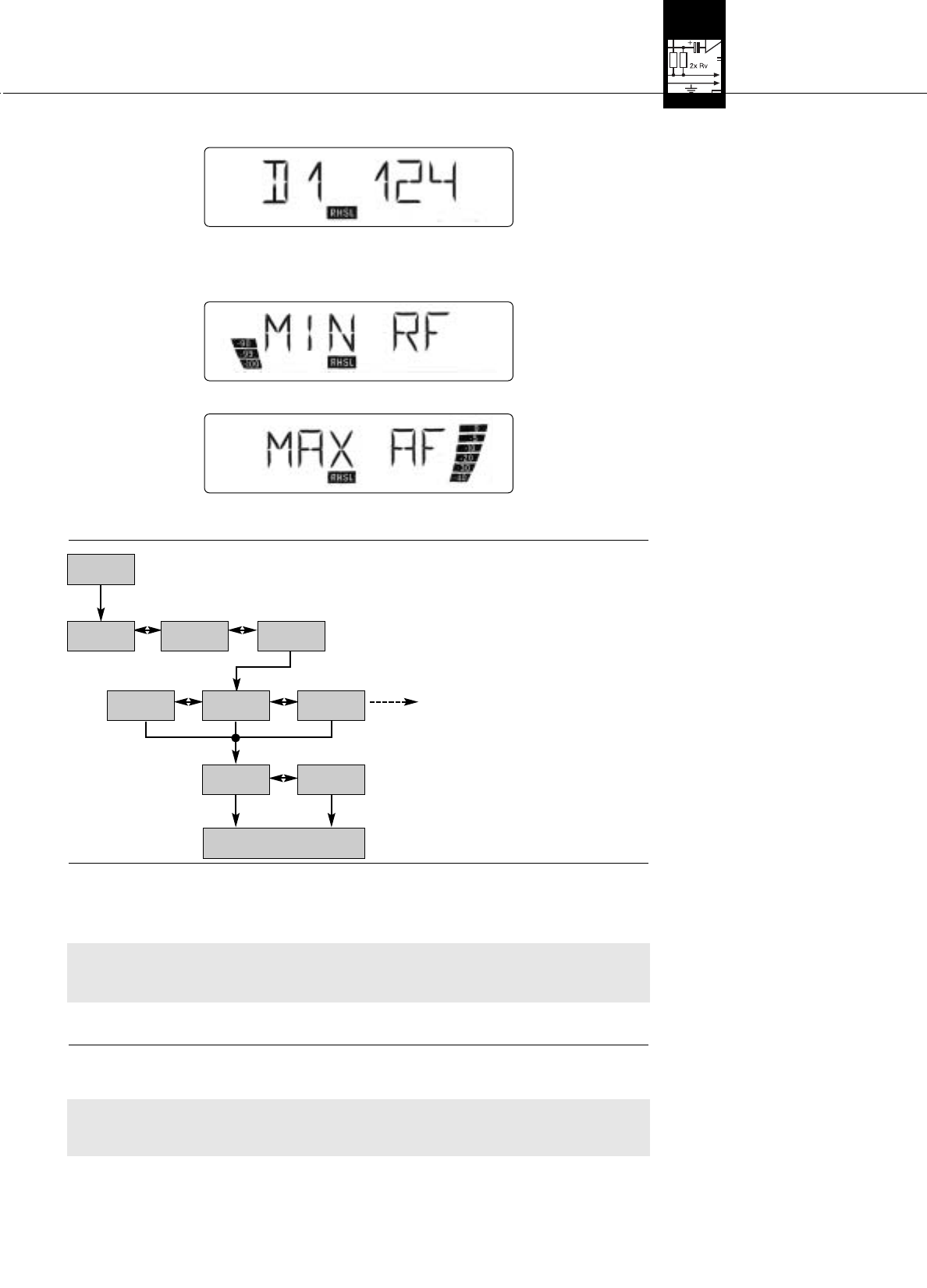

Diagramm 8: Rehearsal-Funktion
3.10.2 Squelch einstellen
Diagramm 9: Squelchpegel
einstellen.
Schreiten Sie den Bereich ab, in dem
Sie den Sender einsetzen werden.
Bis zu 6 Dropouts werden aufgezeich-
net.
Sie können die Aufzeichnung jederzeit
abbrechen, indem Sie §kurz drücken.
D1: Aufzeichnung beendet, Dropout Nr.
1 wird angezeigt.
MIN RF: Aufzeichnung beendet, kein
Dropout gefunden. Das Display zeigt
den minimalen gemessene HF-Pegel
an.
OVFL: Die Aufzeichnung wurde automa-
tisch beendet, weil die Zeit (16 Minuten)
abgelaufen oder die Ergebnisliste voll ist.
• Zum Abfragen der übrigen Ergebnisse drücken Sie kurz Woder X. Dropouts werden wie folgt ange-
zeigt (Beispiel 1):
Beispiel 1: Dropout Nr. 1 nach 124 Sekunden.
• Die ersten Speicherplätze sind für Dropouts reserviert, die letzten 2 für den geringsten gemessenen
HF-Pegel und den höchsten gemessenen Audiopegel (Beispiel 2 und 3).
Beispiel 2: Minimaler HF-Pegel -90 dB.
Beispiel 3: Maximaler Audiopegel 0 dB.
• Auf den letzten (bzw. vor dem ersten) Eintrag der Ergebnisliste folgt die Option "EXIT".
Das Display zeigt die zuletzt gespeicherte Einstellung,
z.B. "-90 dB".
Mit Wund Xkönnen Sie folgende Squelch-
Einstellungen wählen: -80, -85, -90, -92, -94, -96, -98,
-100 dB.
Stellen Sie den Squelch-Pegel nie höher ein als
unbedingt nötig. Je höher der Squelch-Pegel
(-80 dB = Max., -100 dB = Min.!), umso geringer wird
die Empfindlichkeit des Empfängers und damit die
Reichweite zwischen Sender und Empfänger.
REHEAR
RHSL
REHEAR
RHSL
Ergebnisliste
>EXIT<
RHSL
>EXIT<
"D1 124"
RHSL
OVFL
RHSL
MIN RF
RHSL
>START<
RHSL
RECORD
RHSL
EXTRA
X-TRA
EXTRA
X-TRA
">-80< dB"
X-TRA
">-100< dB"
X-TRA
">-90< dB"
X-TRA
SAVE >Y<
>X-TRA< SAVE >N<
>X-TRA<
>NAME<
X-TRA
>SQL<
X-TRA
>STATUS<
X-TRA
AKG WMS 450 V 1.10
3 Inbetriebnahme
12
3.11 Mehrkanalanlagen
Hinweis:
3.11.1 Frequenzen für
Mehrkanalanlagen einstellen
(Auto Channel Setup)
>RETRY<: nochmals versuchen
SAVE >Y<: speichern
SAVE >N<: nicht speichern
Diagramm 10: Automatische
Suche nach störungsfreien
Frequenzen für Mehrkanalanlagen
4.1 Empfänger SR 450
4.1.1 Umschalten zwischen
Betriebsarten
4.1.2 Menüs wählen
1. Achten Sie darauf, jeden Sendekanal (Sender + Empfänger) auf eine eigene Frequenz einzustellen.
2. Um möglichst rasch und einfach intermodulationsfreie Frequenzen zu finden, empfehlen wir, die
Frequenzen im Auto Channel-Menü innerhalb desselben Presets und derselben Frequenzgruppe aus-
zuwählen.
Ist der Empfang auf einer der Frequenzen gestört, suchen Sie mittels Auto Channel Setup (siehe
Kapitel 3.11.1) den nächsten freien Subkanal der gewählten Frequenzgruppe. Sollten Sie keinen frei-
en Subkanal finden, wählen Sie mittels Auto Group Setup eine andere Frequenzgruppe im selben
Preset und stellen Sie für jeden Kanal die Frequenz neu ein.
3. Betreiben Sie nie mehr als einen Sendekanal gleichzeitig am selben Ort auf derselben Frequenz. Dies
würde aus physikalischen Gründen zu starken Störgeräuschen führen.
1. Stellen Sie am Empfänger für Kanal 1 die Frequenz mittels Auto Group Setup ein (siehe Kapitel 3.8.1).
2. Schalten Sie alle am Veranstaltungsort vorhandenen Funkmikrofone außer jenem für Kanal 1,
Monitorsender usw. (auch von anderen Herstellern!) EIN. Dies ist notwendig, damit der Empfänger
Frequenzen finden kann, die auch während der Veranstaltung frei von gegenseitigen Störungen sind.
3. Stellen Sie mit der Funktion Auto
Channel Setup die Frequenz (CHAN-
NEL) ein:
4. Wählen Sie mit Wun d Xden Namen
des gewünschten Presets.
5. Wählen Sie mit Wun d Xdie ge-
wünschte Frequenzgruppe.
6. Der Empfänger sucht automatisch
die nächste freie Frequenz.
Sobald eine störungsfreie Frequenz
gefunden ist, wird diese als Subkanal
des gewählten Presets angezeigt.
Freie Frequenzen sind jene, bei
denen der Empfänger entweder kein
HF-Signal oder ein HF-Signal mit
einem Pegel unter dem momentan
eingestellten Schwellwert feststellt.
7. Siehe Kapitel 3.9.1: Programmieren
Sie den Sender, den Sie Kanal 1 zu-
geordnet haben, und lassen Sie den
Sender eingeschaltet.
8. Wiederholen Sie Schritt 1 bis 7 für
jeden der übrigen Kanäle Ihrer An-
lage. Wählen Sie für jeden Kanal
dasselbe Preset (= Land) wie für
Kanal 1!
Um zwischen dem LOCK-Modus und dem SETUP-Modus hin und her zu schalten, halten Sie die §-Taste
ca. 1,5 Sekunden lang gedrückt.
Im LOCK-Modus erscheint am Display das Symbol "LOCK". Im SETUP-Modus wird das Symbol "LOCK"
nicht angezeigt.
Um zwischen den einzelnen Anzeige- und Einstellmenüs hin und her zu schalten, drücken Sie die Taste
Woder X.Zum MHz-Menü gelangen Sie, indem Sie Wund X3 Sekunden lang gleichzeitig
gedrückt halten.
Diagramm 11: Menüs wählen
AUTO
GROUP AUTO
CHANNEL
>EXIT<>INFO<>SQL<
>STATUS<
>NAME<
LOCK
MHz
W X
3 sec.
TX
Gain EXTRA
PRG
IR
REHEAR
LOCK-Modus:
SETUP-Modus:
Preset
"AT 3.0 02"
Frequenz
"750.000 MHz"
(Name)
(NAME)
PresetMHz
LOCK
AUTO
CHANNEL
AUTO CHANNEL
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>PRG IR<
IR
3.9.1
>EXIT<
>EXIT<
>RETRY<
">AT3.001<"
FREQ
>GROUP<
"
>3.0<"
>CHANNEL<
>SCAN<
>NAME<
"
>AT<"
AKG WMS 450 V 1.10
3 Inbetriebnahme
4 Betriebshinweise
13
4.1.3 Sonderfunktionen
• NAME
Diagramm 12: Neuen
Empfängernamen eingeben
• STATUS
Diagramm 13: Warnanzeigen
Im Untermenü "NAME" können Sie dem
Empfänger einen Namen geben, wenn
vorher noch kein Name gespeichert war.
Wählen Sie mit Wund Xdas erste
Zeichen.
Wählen Sie mit Wund Xdas zweite
Zeichen usw. ...
... bis zum sechsten Zeichen.
SAVE >Y<: speichern
SAVE >N<: nicht speichern
>DELETE<: löschen
Im Untermenü "STATUS" können Sie eine optische Warnfunktion aktivieren, die wahlweise bestimmte kri-
tische Betriebszustände anzeigt. Wenn einer dieser Betriebszustände eintritt, wechselt Hintergrund-
beleuchung des Displays am Empfänger von grün auf rot und erscheint am Display eine Statusanzeige,
die Sie über den jeweiligen Betriebszustand informiert. Die Statusanzeigen sind wie folgt nach Priorität
gereiht:
1. "LOW.BAT": geringe Kapazität der Senderbatterie
2. "AFCLIP": Audio-Übersteuerung
3. "RF LOW": Stummschaltung des Empfängers wegen geringer Feldstärke des Empfangssignals
- "BAT": Die Batterie/der Akku im
Sender wird in ca. 60 Minuten
erschöpft sein. In diesem Fall erscheint
am Display die Meldung "LOW.BAT".
- "AF": Das vom Sender kommende
Audiosignal ist übersteuert. Am
Display erscheint die Meldung "AF
CLIP".
- "RF": Die Feldstärke des Empfangs-
signals ist so gering, dass der
Empfänger automatisch stumm ge-
schaltet wird, um störendes Rauschen
zu vermeiden. Am Display erscheint
die Meldung "RF LOW".
SAVE >Y<: speichern
SAVE >N<: nicht speichern
Die gewählten Warnfunktionen sind im LOCK-Modus und im SETUP-Modus aktiv. Im SETUP-Modus
werden die Warnfunktionen jedoch automatisch deaktiviert, während Sie eine Einstellung vornehmen.
Sie können die jeweilige Statusanzeige löschen, indem Sie kurz die §-Taste drücken. Danach erscheint
entweder die nächste Statusanzeige oder, wenn keine weiteren kritischen Betriebszustände erkannt wur-
den, wieder die normale Anzeige, die Hintergrundbeleuchtung wechselt auf grün.
EXTRA
X-TRA
>NAME<
X-TRA
NAME
"
B>_<"
NAME
"
>BEN_ _ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
>_<
NAME
"
BEN _ _ _"
EXTRA
X-TRA
>NAME<
X-TRA
>STATUS<
X-TRA
EXTRA
X-TRA
SAVE >N<
>X-TRA<
SAVE >Y<
>X-TRA<
BAT.>OFF<
X-TRA
AF.>OFF<
X-TRA
AF.>ON<
X-TRA
RF>OFF<
X-TRA
RF.>ON<
X-TRA
BAT.>ON<
X-TRA
AKG WMS 450 V 1.10
4 Betriebshinweise
14
• INFO
Diagramm 14: Informationen über
den Empfänger abrufen.
4.2 Handsender HT 450
4.2.1 Mikrofon stummschalten
Siehe Fig. 3 auf Seite iv.
4.2.2 Mikrofontechnik
• Besprechungsabstand
und Naheffekt
Siehe Fig. 13 auf Seite vi.
• Schalleinfallswinkel
Siehe Fig. 13 auf Seite vi.
• Rückkopplung
Siehe Fig. 14 auf Seite vi.
• Begleitchor
Siehe Fig. 15 auf Seite vi.
Im Untermenü INFO können Sie verschiedene Informationen über Ihren Empfänger abrufen.
"V 1.1": Firmware-Version
"B 4--.50": Frequenzband
"PV 1.0": Preset-Version
1. Stellen Sie den ON-MUTE/PRG-OFF-Schalter (19) auf "MUTE/PRG" (Mittelstellung).
• Wenn Sie von "OFF" auf "MUTE/PRG" geschaltet haben:
Der Audio- und HF-Teil des Senders sind abgeschaltet, die Kontroll-LED (20) bleibt dunkel. Der
Infrarotempfänger des Senders ist eingeschaltet. Der Sender befindet sich im Programmiermodus
zum Einstellen der Frequenz und der Eingangsempfindlichkeit.
Das Display zeigt an:
Frequenz in MHz - Frequenz als Preset - "Prg IR" , danach wechselt die Anzeige zwischen dem
momentan eingestellten Preset und "Prg IR".
• Wenn Sie von "ON" auf "MUTE/PRG" geschaltet haben:
Das Mikrofon ist stummgeschaltet, die Kontroll-LED (20) wechselt von grün auf rot. Der
Infrarotempfänger des Senders ist abgeschaltet. Da die Trägerfrequenz weiter gesendet wird, ent-
stehen im Empfänger keine Störgeräusche.
Das Display zeigt abwechselnd an: Frequenz als Preset - verbleibende Batteriekapazität in Stunden.
2. Um das Mikrofon einzuschalten, stellen Sie den ON-MUTE/PRG-OFF-Schalter (19) auf "ON".
Die Kontroll-LED (20) wechselt auf grün. Das Display zeigt die verbleibende Batteriekapazität in
Stunden an.
Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den Klang Ihrer Stimme, wie er durch die
Beschallungsanlage wiedergegeben wird, zu gestalten.
Beachten Sie bitte die folgenden Hinweise, um Ihren Handsender HT 450 optimal einsetzen zu können.
Grundsätzlich wird Ihre stimme umso voller und weicher wiedergegeben, je kürzer der Abstand zwischen
den Lippen und dem Mikrofon ist, während bei größerer Mikrofondistanz ein halligeres, entfernteres
Klangbild zustande kommt, da die Akustik des Raumes stärker zur Geltung kommt.
Sie können daher Ihre Stimme aggressiv, neutral oder einschmeichelnd klingen lassen, indem Sie den
Mikrofonabstand verändern.
Der Naheffekt tritt im unmittelbaren Nahbereich der Schallquelle (weniger als 5 cm) auf und bewirkt eine
starke Betonung der Tiefen. Er verleiht Ihrer Stimme einen voluminöseren, intimen, bassbetonten Klang.
Singen Sie seitlich auf das Mikrofon oder über den Mikrofonkopf hinweg. So erhalten Sie einen ausge-
wogenen, naturgetreuen Klang.
Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Atemgeräusche mitübertragen,
sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unnatürlich hervorgehoben.
Die Rückkopplung kommt dadurch zustande, dass ein Teil des von den Lautsprechern abgegebenen
Schalls vom Mikrofon aufgenommen und verstärkt wieder den Lautsprechern zugeleitet wird. Ab einer
bestimmten Lautstärke (der Rückkopplungsgrenze) läuft dieses Signal gewissermaßen im Kreis, die
Anlage heult und pfeift und kann nur durch Zurückdrehen des Lautstärkereglers wieder unter Kontrolle
gebracht werden.
Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den Mikrofonen (am
vorderen Bühnenrand) aufstellen.
Wenn Sie Monitorlautsprecher verwenden, lassen Sie Ihr Mikrofon nie direkt auf die Monitore zeigen.
Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), besonders im
unteren Frequenzbereich, ausgelöst werden, also indirekt durch den Naheffekt. In diesem Fall brauchen
Sie oft nur den Mikrofonabstand zu vergrößern, um die Rückkopplung zum Abreissen zu bringen.
1. Lassen Sie nie mehr als zwei Personen in ein gemeinsames Mikrofon singen.
2. Achten Sie darauf, dass der Schalleinfallswinkel nie größer als 35° ist.
Das Mikrofon ist für seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden VokalistInnen aus
einem größeren Winkel als 35° auf das Mikrofon singen, müssten Sie den Pegelregler des
Mikrofonkanals so weit aufziehen, dass die Rückkopplungsgefahr zu groß würde.
EXTRA
X-TRA
EXTRA
X-TRA
"V 1.1"
X-TRA
"PV 1.0"
X-TRA
EXIT
X-TRA
>EXIT<
X-TRA
"B 4--.50"
X-TRA
>NAME<
X-TRA
>INFO<
X-TRA
>STATUS<
X-TRA >SQL<
X-TRA
AKG WMS 450 V 1.10
4 Betriebshinweise
15

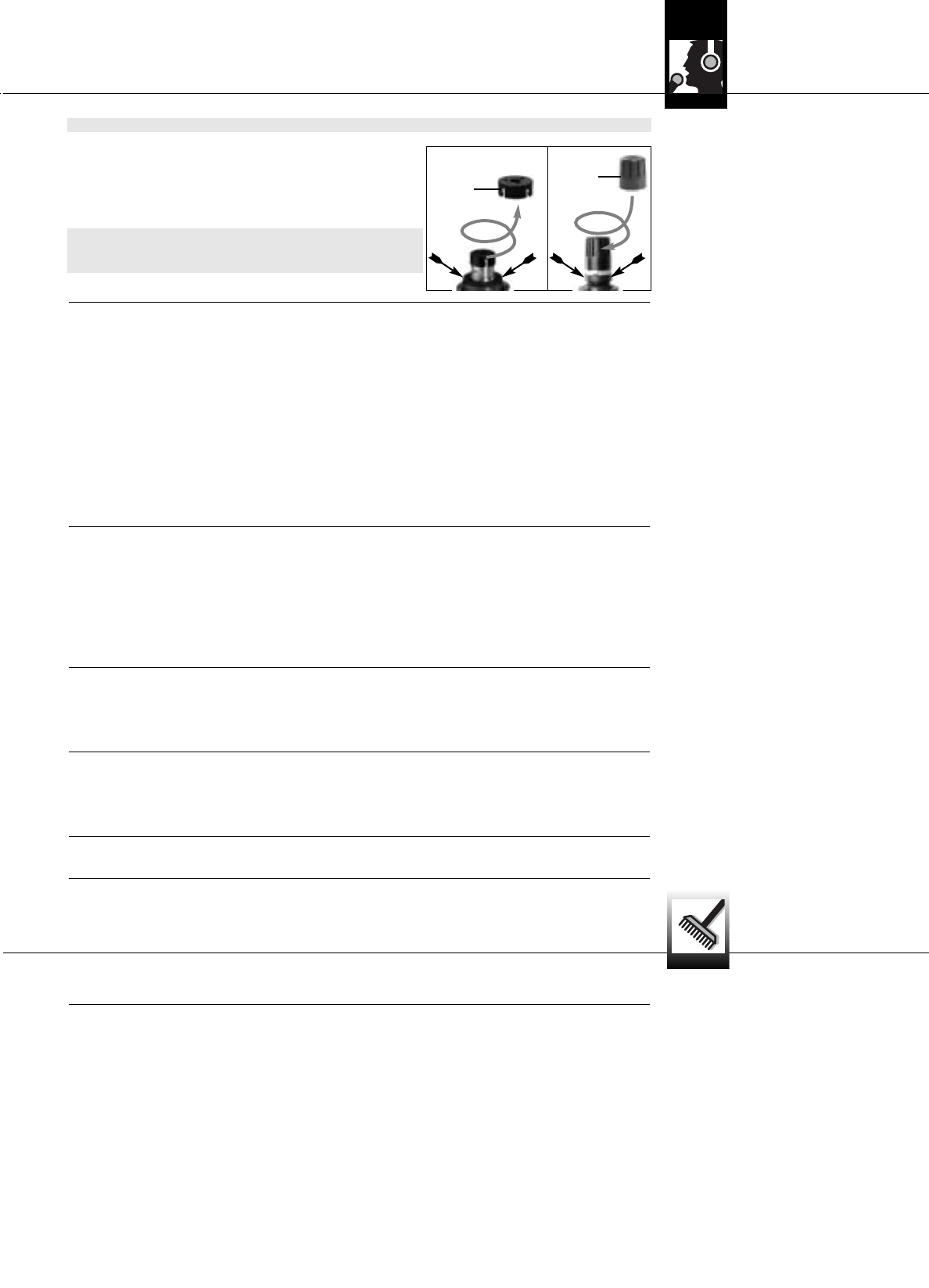

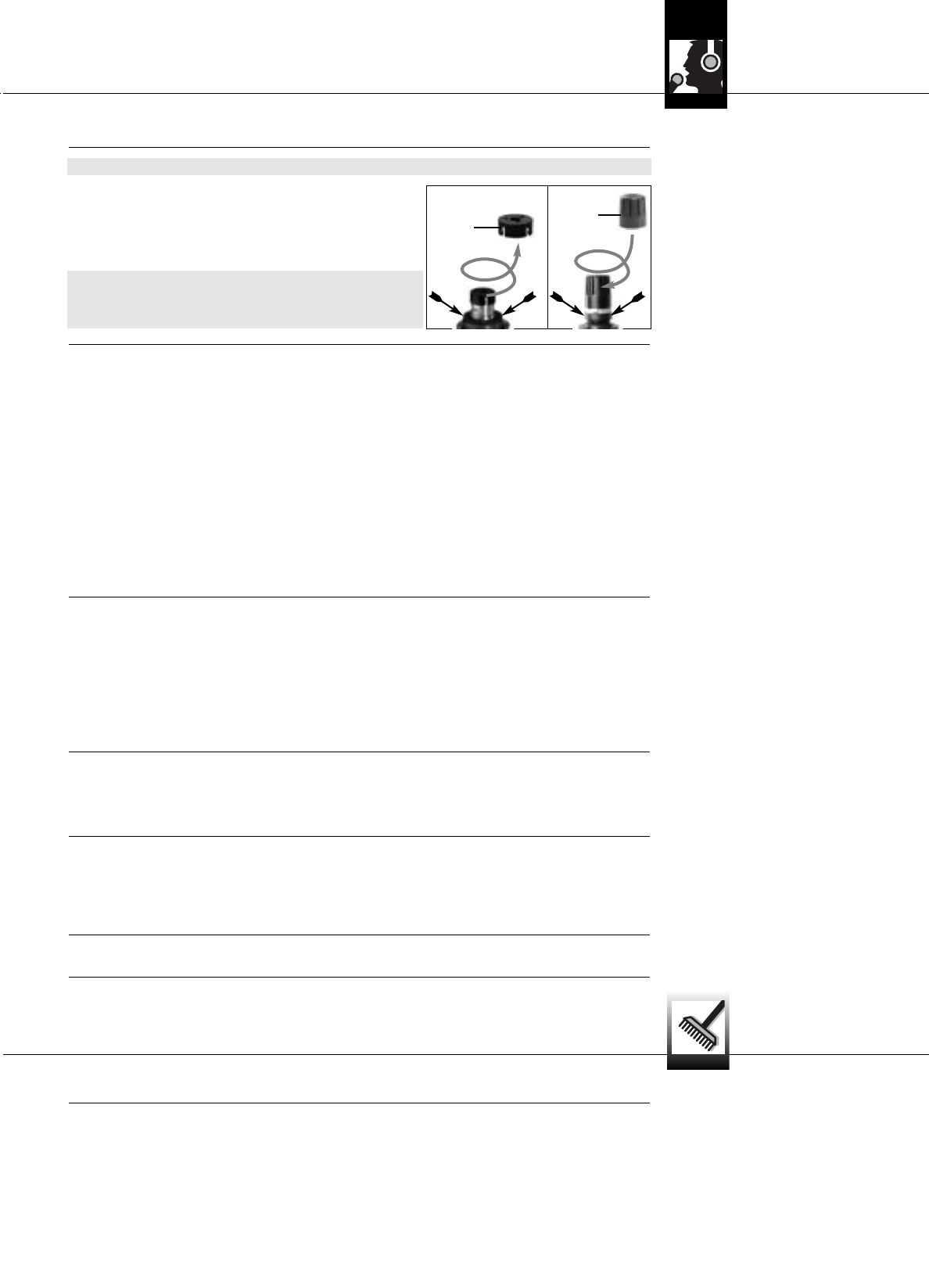

4.2.3 PB 1000 und PPC 1000
(HT 450/C)

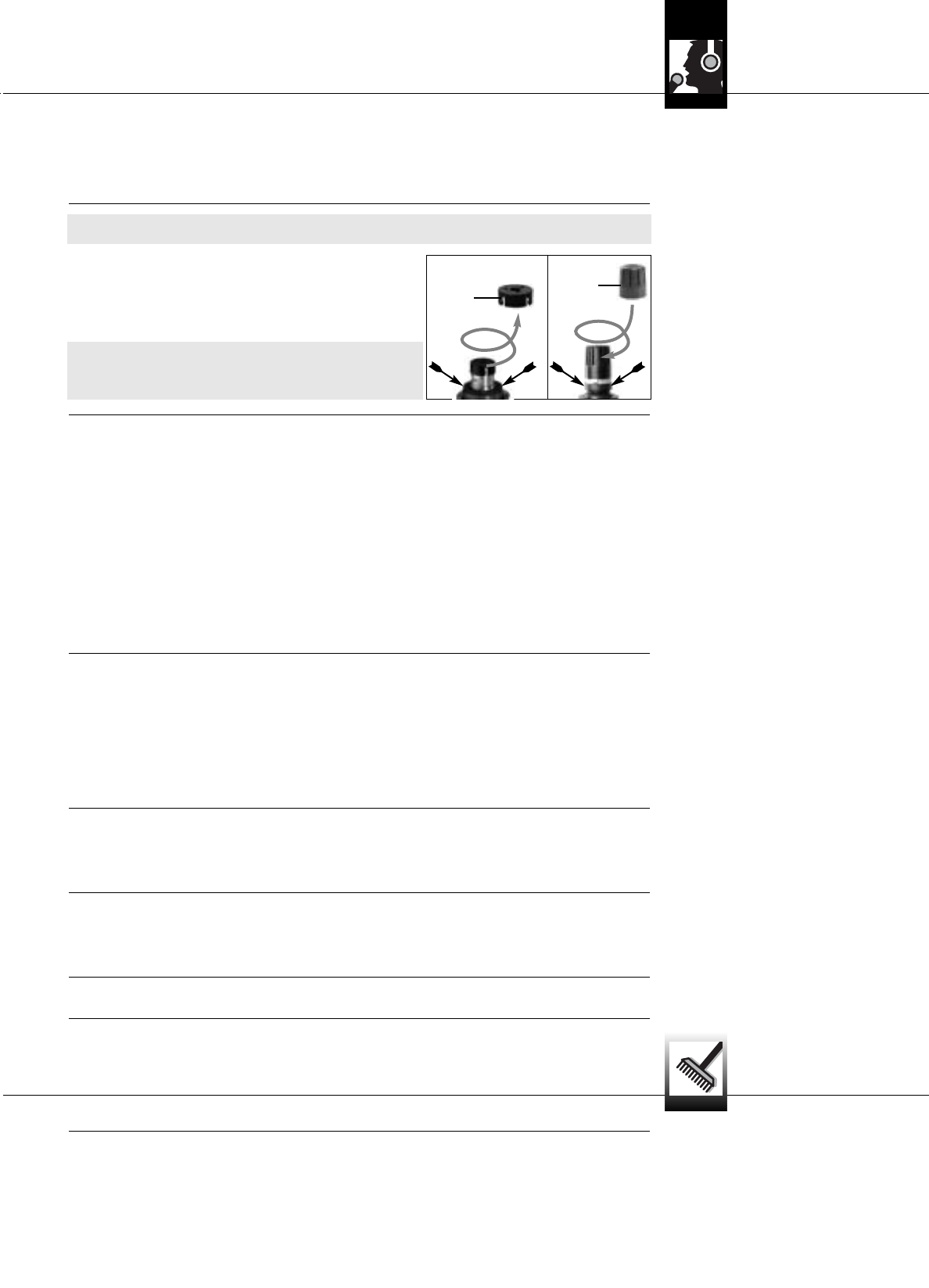

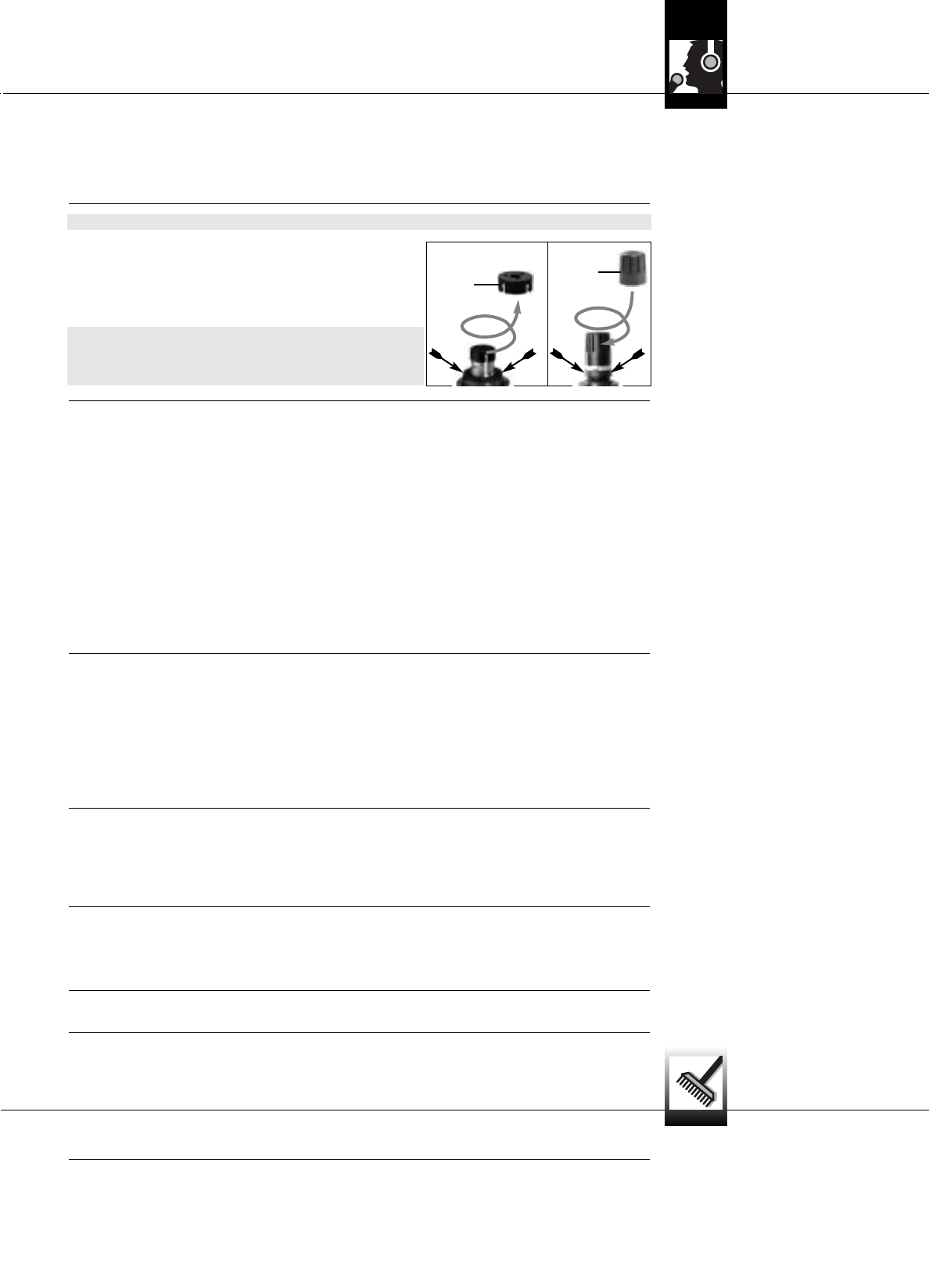

• PB 1000 und PPC 1000
abnehmen/montieren
a) PB 1000 abnehmen
b) PPC 1000 montieren
4.3 Taschensender PT 450
4.3.1 Mikrofon stummschalten
Siehe Fig. 4 auf Seite iii.
• Optionaler externer
Mute-Schalter
Siehe Fig. 16 auf Seite vi.
4.3.2 ON-MUTE-OFF-Schalter
sperren
Siehe Fig. 17 auf Seite vi.
4.3.3 Mikrofontechnik
• Lavaliermikrofone
C 417 L, CK 55 L
• Headset-Mikrofone
C 520 L, C 555 L
Der Presence Boost Adapter PB 1000 (im Handsender HT 450/C montiert) optimiert die Sprach-
verständlichkeit durch eine Anhebung der Empfindlichkeit um etwa 5 dB zwischen 5 kHz und 9 kHz.
Der Polar Pattern Converter PPC 1000 (optionales Zubehör für HT 450/C) wandelt die nierenförmige
Richtcharakteristik des Mikrofons in eine hypernierenförmige um. Das Mikrofon wird dadurch für seitlich
einfallenden Schall unempfindlicher, was speziell auf der Bühne dann von Vorteil ist, wenn Sie
Monitorlautsprecher verwenden.
Hinweis: Um den PPC 1000 montieren zu können, müssen Sie zuerst den Presence Boost Adapter
PB 1000 abnehmen.
1. Schrauben Sie die Gitterkappe ab.
2. Ziehen Sie den PB 1000/PPC 1000 mit einer leichten Dreh-
bewegung von der Mikrofonkapsel ab (a).
3. Setzen Sie den PPC 1000/PB 1000 mit einer leichten
Drehbewegung bis zum Anschlag auf die Mikrofonkapsel auf
(b).
Wichtig: Sichern Sie beim Aufstecken und Abnehmen des
PPC1000/PB 1000 die Mikrofonkapsel in der elastischen
Gummilagerung (Pfeile) mit der Hand, um die Kapsel
nicht versehentlich aus der Lagerung zu reißen.
1. Stellen Sie den ON-MUTE/PRG-OFF-Schalter (19) auf "MUTE/PRG" (Mittelstellung).
• wenn Sie von "OFF" auf "MUTE/PRG" geschaltet haben:
Der Audio- und HF-Teil des Senders sind abgeschaltet, die Kontroll-LED (20) bleibt dunkel. Der
Infrarotempfänger des Senders ist eingeschaltet. Der Sender befindet sich im Programmiermodus
zum einstellen der Frequenz.
Das Display zeigt an:
Frequenz in MHz - Frequenz als Preset - "Prg IR" , danach wechselt die Anzeige zwischen dem
momentan eingestellten Preset und "Prg IR".
• wenn Sie von "ON" auf "MUTE/PRG" geschaltet haben:
Das Mikrofon ist stummgeschaltet, die Kontroll-LED (20) wechselt von grün auf rot. Der
Infrarotempfänger des Senders ist abgeschaltet. Da die Trägerfrequenz weiter gesendet wird, ent-
stehen im Empfänger keine Störgeräusche.
2. Um das Mikrofon einzuschalten, stellen Sie den ON-MUTE/PRG-OFF-Schalter (19) auf "ON".
Die Kontroll-LED (20) wechselt von rot auf grün. Das Display zeigt die verbleibende Batteriekapazität
in Stunden an.
Der optionale externe Mute-Schalter ermöglicht es, den Sender auch dann stummzuschalten, wenn die
Bedienelemente nicht oder nur schwer zugänglich sind.
1. Stecken Sie das Kabel (1) des externen Mute-Schalters an die REMOTE MUTE-Buchse (2) des
Senders an.
2. Stecken Sie den externen Mute-Schalter in eine Jacken- oder Hemdtasche oder klemmen Sie den
Schalter mittels des Gürtelclips am Gürtel an.
3. Um das Mikrofon stummzuschalten, drücken Sie den Knopf des externen Mute-Schalters. Der Knopf
rastet ein. Die Kontroll-LED wechselt auf rot.
4. Um das Mikrofon wieder einzuschalten, drücken Sie nochmals den Knopf des externen Mute-
Schalters . Die Kontroll-LED wechselt auf grün.
1. Stecken Sie den mitgelieferten Blindstecker (3) an die REMOTE MUTE-Buchse (2) am Taschensender
an.
Der ON-MUTE/PRG-OFF-Schalter des Taschensenders ist elektronisch gesperrt. Sie können das
Mikrofon nicht mehr unabsichtlich stummschalten.
2. Um den ON-MUTE/PRG-OFF-Schalter wieder zu aktivieren, ziehen Sie den Blindstecker (3) von der
REMOTE MUTE-Buchse (2) ab.
1. Befestigen Sie das Mikrofon am Ansteckclip H 40/1 oder an der Anstecknadel H 41/1 wie in der
Bedienungsanleitung des Mikofons beschrieben.
2. Klemmen Sie das Mikrofon so nahe beim Mund wie möglich an der Kleidung an.
Die Rückkopplungsgefahr ist umso geringer, je näher das Mikrofon beim Mund sitzt!
3. Achten Sie darauf, das Mikrofon auf den Mund auszurichten.
Anwendungshinweise für diese beiden Headset-Mikrofone von AKG finden Sie in der Bedienungsanlei-
tung des jeweiligen Mikrofons.
Zum Reinigen der Oberflächen des Empfängers und der Sender verwenden Sie am besten ein mit Wasser
befeuchtetes weiches Tuch.
ab
PPC 1000
PB 1000
AKG WMS 450 V 1.10
4 Betriebshinweise
5 Reinigung
16
Kein Ton.
Rauschen, Krachen, unerwünschte
Signale.
Verzerrungen.
Kurzzeitiger Tonausfall ("Dropouts") an
manchen Stellen des Aktionsbereichs.
Fehlermeldungen
ERR.>SYS<
ERR.>PRE<
TXBand
ERR.>USR<
ERR.>RF<
Err.>IR<
1. Netzadapter ist nicht an Empfänger bzw.
Netzsteckdose angeschlossen.
2. Empfänger ist ausgeschaltet.
3. Empfänger ist nicht an Mischpult oder
Verstärker angeschlossen.
4. Mikrofon bzw. Instrument ist nicht am
Taschensender angeschlossen.
5. Sender auf andere Frequenz eingestellt als
Empfänger.
6. Sender ausgeschaltet oder MUTE-Schalter
steht auf "MUTE".
7. Batterien falsch im Sender eingelegt.
8. Senderbatterien oder -akku leer.
9. Sender ist zu weit vom Empfänger entfernt
oder SQUELCH-Pegel zu hoch eingestellt.
10.Hindernisse zwischen Sender und Empfänger.
11.Keine Sichtverbindung zwischen Sender
und Empfänger.
12.Empfänger zu nahe bei metallischen
Gegenständen.
13.Preset-Version von Sender und Empfänger
stimmt nicht überein.
1. Antennenposition.
2. Störungen durch andere Drahtlosanlagen,
Fernsehen, Radio, Funkgeräte oder schad-
hafte Elektrogeräte oder -installation.
1. GAIN am Sender zu hoch oder zu niedrig
eingestellt.
2. Störungen durch andere Drahtlosanlagen,
Fernsehen, Radio, Funkgeräte oder schad-
hafte Elektrogeräte oder -installation.
• Antennenposition.
Fehler
• Es können keine Frequenzeinstellungen
verändert werden.
• Fehler im gewählten Preset.
1. Frequenzband des Senders ist nicht iden-
tisch mit Frequenzband des Empfängers.
2. Sendeleistung zu hoch/gering.
• Letze Einstellung kann nicht geladen
werden.
• PLL-Fehler. (Empfänger kann sich nicht auf
eingestellte Frequenz synchronisieren.)
• Infrarot-Übertragung fehlgeschlagen.
1. Netzadapter an Empfänger und Netz
anstecken.
2. Empfänger einschalten.
3. Empfängerausgang mit Mischpult- oder
Verstärkereingang verbinden.
4. Mikrofon bzw. Instrument mit Audio-
eingang des Taschensenders verbinden.
5. Sender auf gleiche Frequenz wie
Empfänger einstellen.
6. Sender einschalten oder MUTE-Schalter
auf "ON" stellen.
7. Batterien entsprechend Polaritäts-
kennzeichnung (+/-) im Batteriefach neu
einlegen.
8. Neue Batterien in den Sender einlegen
bzw. Akku laden.
9. Näher zum Empfänger gehen oder
SQUELCH-Pegel verringern.
10.Hindernisse entfernen.
11.Stellen, von denen aus der Empfänger
nicht sichtbar ist, vermeiden.
12.Störende Gegenstände entfernen oder
Empfänger weiter weg aufstellen.
13.Preset-Version von Sender und Empfänger
überprüfen.
1. Empfänger/Antennen an einer anderen
Stelle aufstellen.
2. Störende bzw. schadhafte Geräte aus-
schalten oder Sender und Empfänger auf
andere Frequenz einstellen;
Elektroinstallation überprüfen lassen.
1. GAIN soweit verringern oder erhöhen, dass
Verzerrungen verschwinden.
2. Störende bzw. schadhafte Geräte aus-
schalten oder Sender und Empfänger auf
andere Frequenz einstellen;
Elektroinstallation überprüfen lassen.
• Empfänger/Antennen an einer anderen
Stelle aufstellen. Falls Dropouts bestehen
bleiben, kritische Stellen markieren und
vermeiden.
Behebung
1. Empfänger ausschalten und nach ca. 10
Sekunden wieder einschalten.
2. Ist der Fehler dadurch nicht behoben, wen-
den Sie sich an Ihre AKG-Servicestelle.
1. Bisher eingestelltes Preset weiterverwen-
den.
2. Fehlerfreies Preset wählen.
3. Tritt der Fehler häufig auf, wenden Sie sich
an Ihre AKG-Servicestelle.
1. Sender mit Frequenzband des Empfängers
verwenden.
2. Sender mit geringerer/höherer
Sendeleistung verwenden.
1. Frequenz und Squelch-Pegel neu
einstellen.
2. Tritt der Fehler häufig auf, wenden Sie sich
an Ihre AKG-Servicestelle.
1. Andere Frequenz einstellen.
2. Tritt der Fehler wieder auf, wenden Sie sich
an Ihre AKG-Servicestelle.
• Infrarot-Sensor des Senders aus ca. 5 cm
Entfernung direkt zu Infrarot-Sendediode
des Empfänger halten.
Fehler Mögliche Ursache Behebung
Nur EmpfängerSender und Empfänger
AKG WMS 450 V 1.10
6 Fehlerbehebung
17
SR 450
Trägerfrequenzbereich 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 und 863-865 MHz
Modulationsart FM
Audioübertragungsbereich 35 – 20.000 Hz
Klirrfaktor typ. <0,3 %
Signal/Rauschabstand 120 dB (A)
Audio-Ausgänge XLR symmetrisch und 6,3 mm Klinke asymmetrisch,
XLR-Pegel schaltbar zwischen -30 und 0 dBm
Abmessungen 200 x 190 x 44 mm
Gewicht 972 g
HT 450
Trägerfrequenzbereich 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 und 863-865 MHz
Modulationsart FM
Audioübertragungsbereich 35 – 20.000 Hz
Klirrfaktor typ. <0,7 % bei Nennhub/1 kHz
Signal/Rauschabstand 120 dB (A)
Sendeleistung max. 50 mW (ERP)
Betriebsdauer typ. 6 Std. mit 1,5 V-Batterie Größe AA oder
typ. 8 Std. mit 1,2 V-NiMH-Akku, 2100 mAh, Größe AA
Abmessungen 229 x ø max. 52,5 mm
Nettogewicht 220 g
PT 450
Trägerfrequenzbereich 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 und 863-865 MHz
Modulationsart FM
Audioübertragungsbereich 35 – 20.000 Hz
Klirrfaktor typ. <0,7 % bei Nennhub/1 kHz
Signal/Rauschabstand 120 dB (A)
Sendeleistung max. 50 mW (ERP)
Betriebsdauer typ. 6 Std. mit 1,5 V-Batterie Größe AA oder typ. 8 Std. mit 1,2 V-NiMH-Akku, 2100 mAh,
Größe AA
Abmessungen 60 x 73,5 x 30 mm
Nettogewicht 90 g
Dieses Produkt entspricht den in der Konformitätserklärung angeführten Normen. Sie können die Konformitätserklärung auf
http://www.akg.com oder per E-Mail an sales@akg.com anfordern.
>- h<
>ChArGE<
(nur im Akkubetrieb)
1. Sender kann eingelegte/n Batterie/Akku
nicht als solche/n erkennen.
2. Sender wurde während des Ladevorgangs
im Ladegerät eingeschaltet.
• Neu eingelegter Akku ist nicht voll geladen.
1. Akku/Batterie aus Sender entfernen und
nach etwa 5 Sekunden wieder einlegen.
2. Sender aus Ladegerät herausnehmen, aus-
schalten und Ladevorgang erneut starten.
(Siehe auch Bedienungsanleitung der
Ladestation CU 400).
1. Sender in Ladestation CU 400 aufladen.
2. Akku aus Sender entfernen und neue
Batterie oder voll geladenen Akku einlegen.
Fehlermeldungen Mögliche Ursache Behebung
Nur Sender
AKG WMS 450 V 1.10
6 Fehlerbehebung
7 Technische Daten
18
Important Note!
AKG continually improves the
internal firmware of the WMS 450
system in order to meet changing
customer needs in the best possi-
ble way.
Should your system use a higher
firmware version than the one
described in this User Manual,
some functions may differ from
the related instructions. To
check the firmware version imple-
mented in your receiver select the
INFO screen (refer to section
4.1.3). The firmware version
described in this User Manual is
stated on the cover and on the
bottom of each page, next to the
product name.
Before you read on, we recom-
mend comparing the receiver firm-
ware version against the version
stated in the Manual. If the two
versions are not identical, please
visit www.akg.com to find out
about the latest changes.
Figs. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Safety and Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1.1 Safety .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1.2 Environment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2 Description. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.2 Unpacking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.3 Optional Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.5 SR 450 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.6 HT 450 Handheld Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
2.7 PT 450 Bodypack Transmitter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3 Setting Up.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.1 Inserting the Transmitter Battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.2 Positioning the Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.3 Rack Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.3.1 Single Receiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.3.2 Two Receivers Side by Side. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.4 Connecting the Receiver to a Mixer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.5 Connecting the Receiver to Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.6 Powering Up the Receiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.7 LOCK Mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.8 Setting Up the Receiver (SETUP Mode) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.8.1 Setting the Frequency Group (Auto Group Setup). . . . . . . . . . . . . . . . . . . . . . . . 24
3.8.2 Selecting Frequencies from the Preset Screen . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.8.3 Setting Frequencies from the MHz Screen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.8.4 Editing the Receiver Name. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.9 Setting Up the Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.9.1 Frequency. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.9.2 Handheld Transmitter Input Gain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.9.3
Bodypack Transmitter: Connecting a Microphone/Instrument and Setting Input Gain
. . . 26
3.10 Before the Soundcheck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.10.1 Finding Dead Spots . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.10.2 Setting the Squelch Threshold. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3.11 Multichannel Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3.11.1 Setting Frequencies for Multichannel Systems (Auto Channel Setup) . . . . . . . 27
4 Operating Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.1 SR 450 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.1.1 Selecting Modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.1.2 Selecting Screens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.1.3 Extra Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
4.2 HT 450 Handheld Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.2.1 Muting the Microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.2.2 Microphone Technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.2.3 PB 1000 and PPC 1000 (HT 450/C). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.3 PT 450 Bodypack Transmitter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4.3.1 Muting the Microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4.3.2 Locking the ON-MUTE/PRG-OFF Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4.3.3 Microphone Technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
5 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
6 Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
7 Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
FCC Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Parts 74
and 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to
try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Shielded cables and I/O cords must be used for this equipment to comply with the relevant FCC regulations.
Changes or modifications not expressly approved in writing by AKG Acoustics may void the user’s authority to oper-
ate this equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this device must accept any interference received, including inter-
ference that may cause undesired operation.
AKG WMS 450 V 1.10
Table of Contents
19
1.1 Safety
1.2 Environment
2.1 Introduction
2.2 Unpacking
Check that the packaging contains
all of the components listed
above. Should anything be miss-
ing, please contact your AKG
dealer.
1. Do not spill any liquids on the equipment and do not drop any objects through the ventilation slots in
the equipment.
2. The equipment may be used in dry rooms only.
3. The equipment may be opened, serviced, and repaired by authorized personnel only. The equipment
contains no user-serviceable parts.
4. Before connecting the equipment to power, check that the AC mains voltage stated on the supplied
power supply is identical to the AC mains voltage available where you will use the equipment.
5. Operate the equipment with the included power supply with an output voltage of 12 VDC only. Using
adapters with an AC output and/or a different output voltage may cause serious damage to the unit.
6. If any solid object or liquid penetrates into the equipment, shut down the sound system immediately.
Disconnect the power supply from the power outlet immediately and have the equipment checked by
AKG service personnel.
7. If you will not use the equipment for a long period of time, disconnect the power supply from the
power outlet. Please note that the equipment will not be fully isolated from power when you set the
power switch to OFF.
8. Do not place the equipment near heat sources such as radiators, heating ducts, or amplifiers, etc. and
do not expose it to direct sunlight, excessive dust, moisture, rain, mechanical vibrations, or shock.
9. To avoid hum or interference, route all audio lines, particularly those connected to the microphone
inputs, away from power lines of any type. If you use cable ducts, be sure to use separate ducts for
the audio lines.
10.Clean the equipment with a moistened (not wet) cloth only. Be sure to disconnect the power supply
from the power outlet before cleaning the equipment! Never use caustic or scouring cleaners or clean-
ing agents containing alcohol or solvents since these may damage the enamel and plastic parts.
11.Use the equipment for the applications described in this manual only. AKG cannot accept any liabili-
ty for damages resulting from improper handling or misuse.
1. The power supply will draw a small amount of current even when the equipment is switched off. To
save energy, disconnect the power supply from the power outlet if you will leave the equipment
unused for a long period of time.
2. When scrapping the equipment, separate the case, circuit boards, and cables, and dispose of all com-
ponents in accordance with local waste disposal rules.
3. The packaging of the equipment is recyclabe. To dispose of the packaging, make sure to use a col-
lection/recycling system provided for that purpose and observe local legislation relating to waste dis-
posal and recycling.
Thank you for purchasing an AKG product. This Manual contains important instructions for setting up and
operating your equipment. Please take a few minutes to read the instructions below carefully before
operating the equipment. Please keep the Manual for future reference. Have fun and impress your audi-
ence!
•1 HT 450 hand-
held transmitter
(see sticker on
packaging)
•1 SA 64 stand
adapter
•1 PB 1000
Presence
Boost Adapter
(HT 450/C
only; installed
in microphone)
OR
•1 SR 450
receiver
•2 UHF
antennas
•1 power
supply for the
receiver (see
sticker on
packaging)
• 1 19"
Rack Mount
Kit
•ID Set
• 1 AA size
battery for
the trans
mitter
•CH 400 carry-
ing case
•“Manual
Supplement“
•1 PT 450 body-
pack trans-
mitter
•1 MKG L
instrument
cable
•1 terminal
connector
AKG WMS 450 V 1.10
1 Safety and environment
2 Description
20
2.3 Optional Accessories
2.4 WMS 450
2.5 SR 450 Receiver
• Controls
Front Panel
Refer to fig. 1 on page ii.
The WMS 450 wireless microphone system comprises the SR 450 stationary diversity receiver,
handheld transmitters HT 450/C with C 5 microphone element and HT 450/D with D 5 microphone ele-
ment, and the PT 450 bodypack transmitter. The receiver and transmitters operate in a 30 MHz subband
of each frequency set within the 650 MHz to 865 MHz UHF band. You can select the receiving frequen-
cy from the preprogrammed frequency groups and subchannels of your receiver or set it directly in 25
MHz-increments. Both the handheld and the bodypack transmitter are set to the parameters selected on
the receiver via infrared transmission.
The receiver provides two operating modes:
In LOCK mode, all setup functions are electronically locked to prevent parameters from being readjust-
ed unintentionally during a performance or lecture. The "LOCK" label on the display indicates the receiv-
er is in LOCK mode.
SETUP mode allows you to adjust and save all receiver parameters. In SETUP mode, the "LOCK" label
disappears. An infrared transmission link tunes the handheld or bodypack transmitter to the same fre-
quency as the one you selected on the receiver. You can also set the handheld transmitter audio input
gain on the receiver and transmit the setting to the transmitter via infrared.
You can use the receiver as a standalone unit or install it in a 19" rack using the supplied Rack Mount
Kit.
The display is protected from scratching by a transparent foil. You can peel the foil off at any time.
1 POWER: Switches power to the unit on or off.
2 LCD display: The receiver provides a backlit LCD display.
The display indicates all receiver parameters:
aRF bargraph indicating the field strength of the received signal
bAlphanumeric display of the current setting
cPreset/Receiver Name, Frequency Group, Subchannel (shown in Preset and NAME screens only)
dAudio bargraph indicating the received audio level
eParameter to be adjusted, mode
If one or more warning functions are activated (see section 4.1.3), the display will be backlit in red
when a critical condition occurs. As long as all parameters are within their normal ranges, the display
is backlit in green.
3W§X: These three keys set the various parameters of the receiver.
• In LOCK mode:
Short push on Wor X: scrolls through the Frequency, Preset, and receiver Name screens.
Long push on §: toggles between LOCK and SETUP modes.
• In SETUP mode only:
Short push on §: Calls up a parameter for adjustment or confirms a selected value.
Short push on X: selects a menu item or increases a parameter value.
Short push on W: selects a menu item or decreases a parameter value.
4 ID: If you use the receiver within a multichannel system, you can color-code each channel. Remove
the transparent ID cap, replace the black plastic tab with a different-color tab from the optional Color
Coding Kit, and replace the transparent cap.
a c d
e
b
•CU 400
charger
•SRA 1 (shown),
SRA 2 B,
RA 4000 B
remote
antennas
•PS 4000
antenna splitter
•AB 4000
antenna
booster
•HPA 4000
headphone
amplifier
•PSU 4000
central power
supply
•MK PS anten-
na cable
•Color Coding
Kit
•Front panel
mounting kit
for supplied
antennas
•PPC 1000
Polar Pattern
converter for
HT 450/C
•W 880 wind-
screen for
HT 450
•Remote MUTE
switch
for PT 450 (not
shown)
AKG WMS 450 V 1.10
2 Description
21
Rear Panel
Refer to fig. 2 on page ii.
Audio Outputs
Refer to fig. 2 on page ii.
Bottom Panel
2.6 HT 450 Handheld
Transmitter
Refer to fig. 3 on page iv.
2.7 PT 450 Bodypack
Transmitter
Refer to fig. 4 on page iii.
5 RF LEDs: The green OK LED is lit to indicate the receiver is receiving RF signal, the red MUTE LED
indicates that no signal is being received.
6 A and B diversity LEDs: These two LEDs are lit to indicate which of the two antennas is currently
active.
7 AF LEDs: Indicate the received audio level:
OK (green): -40 dB to +3 dB
CLIP (red): >3 dB (overload)
8 Infrared emitter: Transmits frequency data from the receiver to the handheld or bodypack transmit-
ter. It also transmits the audio gain setting selected on the receiver to the handheld transmitter.
The infrared emitter has a very narrow radiation angle (approx. 10°) and a maximum range of 8 inch-
es (20 cm) to make sure only one transmitter will be tuned to the same frequency.
9 Output level control: This retractable rotary control attenuates the level of the balanced audio output
continuously by 0 to 30 dB.
10 DC IN: Locking DC input for connecting the included power supply.
11 ANTENNA A/B: BNC sockets for connecting the two supplied UHF antennas (11a) or optional remote
antennas.
12 BALANCED: Balanced 3-pin XLR audio output for connecting to, e.g., a microphone input on a mix-
ing console.
13 UNBALANCED: Unbalanced 1/4" TS audio output jack for connecting to, e.g., a guitar amplifier.
14 Output level switch: Slide switch for matching the BALANCED output level to the input gain of the
equipment connected to the receiver. The switch has two positions, 0 and -30 dB. The UNBALANCED
output level is not adjustable.
15 Receiver type plate indicating available carrier frequency ranges and approval information.
16 Microphone element: The handheld transmitter uses a permanently attached D 5 or C 5 microphone
element (see packaging).
17 Infrared sensor: Receives the infrared signal emitted by the SR 450 receiver for automatically setting
the transmitter's carrier frequency and audio input gain.
18 LCD display: Indicates the selected frequency in MHz or as a Preset subchannel, current mode,
transmitter audio gain setting, error messages, as well as the available battery capacity in 1-hour
increments for dry and 2-hour increments for rechargeable batteries counting down from "7 h".
19 ON-MUTE/PRG-OFF: This slide switch provides three positions:
ON: The microphone output signal is fed to the transmitter for transmission to the receiver (normal
mode). The status LED (20) is lit green.
MUTE/PRG: The audio signal is muted. The status LED (20) is lit red. Since power and the RF sec-
tion remain ON, no unwanted noise will become audible from the sound system when you mute
the audio signal.
Sliding the switch from "OFF" to "MUTE/PRG" places the transmitter in programming mode. The
status LED (20) will extinguish.
To switch the audio signal back on, slide the switch to "ON". The status LED (20) will change to
green.
OFF: Power to the transmitter is off. The status LED (20) is dark.
20 Status LED: This bicolor LED indicates the following conditions:
Green: The battery will last for more than one hour, the transmitter is in normal mode.
Red: The battery will be dead in less than one hour and/or the the audio signal is muted.
Flashing red: Error message in the display.
OFF: Power to the transmitter is off or the transmitter is in programming mode.
21 Battery compartment for the supplied AA size 1.5 V dry battery or a commercial 1.2 V, ]2100 mAh
NiMH AA size rechargeable battery.
22 Charging contacts: The recessed charging contacts allow you to charge a rechargeable battery on
the optional CU 400 charger without having to remove the battery from the transmitter.
23 Frequency sticker: Sticker attached to the transmitter shaft, indicating the available carrier frequen-
cy range and approval data.
24 Color code for channel identification: If you use the transmitter within a multichannel system, you
can remove the black cover, letter and insert one of the supplied paper strips, and replace the cover
with the supplied clear-plastic cover.
17 - 20, 22, 24: Refer to section 2.5 Handheld Transmitter
25 Antenna: Permanently connected, flexible antenna.
26 Audio input: 3-pin mini XLR connector with both mic and line level pins that automatically match the con-
nector pinout of the recommended AKG microphones (optional) or supplied MKG L instrument cable.
You can connect AKG microphones with a mini LXLR connector to the audio input of the PT 450:
The MKG L instrument cable lets you connect an electric guitar, electric bass, or remote keyboard to
the bodypack transmitter.
For further details, refer to the respective AKG brochures.
27 Frequency sticker: Sticker attached to the transmitter shaft, indicating the available carrier frequen-
cy range and approval data.
28 Battery compartment for the supplied AA size 1.5 V dry battery or a commercial 1.2 V, ]2100 mAh
NiMH AA size rechargeable battery. The viewing window lets you check if there is a dry or recharge-
able battery inside the battery compartment. You can also insert a white lettering strip (supplied) or a
color code strip (optional) into the viewing window.
29 Belt clip for fixing the transmitter to your belt.
30 MUTE jack: This jack allows you to connect either the optional Remote Mute switch or the supplied
terminal connector for locking the ON-MUTE/PRG-OFF switch to prevent operating errors.
31 Gain control: This rotary control inside the battery compartment allows you to match the bodypack
transmitter input gain to the microphone or instrument you connected to the transmitter.
AKG WMS 450 V 1.10
2 Description
22
Important!
3.1 Inserting the
Transmitter Battery
Refer to fig. 5 on pages iii and iv.
Note:
3.2 Positioning the Receiver
Note:
3.3 Rack Mounting
3.3.1 Single Receiver
Refer to fig. 6 on page v.
3.3.2 Two Receivers
Side by Side
Refer to fig. 7 on page v.
Note:
3.4 Connecting the Receiver
to a Mixer
Refer to fig. 8 on page ii.
3.5 Connecting the Receiver
to Power
Refer to fig. 9 on page ii.
3.6 Powering Up the Receiver
Note:
Refer to fig. 1 on page ii.
Prior to setting up your WMS 450, check that the transmitter and receiver are tuned to the same
frequency, referring to sections 3.8 and 3.9.
1. Open the battery compartment cover (1).
2. Insert the supplied battery (2) into the battery compartment, aligning the battery with the polarity sym-
bols.
If you insert the battery the wrong way, the transmitter will not be powered.
3. Close the battery compartment cover (1).
Alternatively to the supplied dry battery, you may use a commercial 1.2 V AA size, ]2100 mAh
rechargeable battery.
Reflections off metal parts, walls, ceilings, etc. or the shadow effects of musicians and other people may
weaken or cancel the direct transmitter signal.
For best results, place the receiver or remote antennas as follows:
1. Place the receiver/antennas near the performance area (stage). Make sure, though, that the transmit-
ter will never get any closer to the receiver than 10 ft (3 m). Optimum separation is 16 ft. (5 m).
2. Check that you can see the receiver from where you will be using the transmitter.
3. Place the receiver at least 5 ft. (1.5 m) away from any big metal objects, walls, scaffolding, ceilings,
etc.
You can either use the receiver freestanding or mount it in a 19" rack using the supplied Rack Mount
Kit.
If you install one or ore receivers into a 19" rack, either mount the supplied antennas on the receiver front
panel(s) or use remote antennas. This is the only way to ensure optimum reception quality.
1. Unscrew the four rubber feet (1) from the receiver bottom panel.
2. Unscrew the two fixing screws (2) from each side panel.
3. Use the fixing screws (2) to screw the short bracket 3 to one side panel and the long bracket (4) to the
other side panel. The brackets are contained in the supplied rack mounting kit.
4. Install the receiver in your rack.
1. Unscrew the four rubber feet (1) from each receiver's bottom panel and remove the screws (5) from
the rubber feet (1).
2. Unscrew the two fixing screws (2) from the right-hand side panel of one receiver and from the left-
hand side panel of the other receiver.
3. Remove the plastic covers 3 from the side panels with the fixing screws (2) still on.
4. Insert one connecting strip (4) into each free slot in the side panel of the first receiver, making sure to
align the hole in each connecting strip 4 with the appropriate threaded hole in the receiver bottom
panel.
5. Fix the connecting strips (4) on the first receiver using the screws (5) you removed from the rubber
feet.
6. To join the two receivers, slide the connecting strips (4) on the first receiver through the free slots in
the side panel of the second receiver. Make sure to align the hole in each connecting strip (4) with the
appropriate threaded hole in the bottom panel of the second receiver.
7. Fix the connecting strips (4) on the second receiver using the screws (5) you removed from the rub-
ber feet (1).
8. Screw a short bracket (6) to the outer side panel of each receiver using for each bracket two of the
screws (2) you removed from the receiver side panels.
9. Install the receivers in your rack.
Be sure to keep the remaining screws (5) for later use.
Connect the audio output to the desired input:
- BALANCED socket (1) - XLR cable - microphone input: set output level switch (2) to "-30 dB".
- BALANCED socket (1) - XLR cable - line input: set output level switch (2) to "0 dB".
- UNBALANCED jack (3) - 1/4" jack cable - unbalanced 1/4" microphone or line input jack.
1. Check that the AC mains voltage stated on the included power supply is identical to the AC
mains voltage available where you will use your system. Using the power supply with a differ-
ent AC voltage may cause damage to the unit.
2. Plug the feeder cable (1) on the included power supply into the DC IN socket (2) on the receiver rear
panel and screw down the DC connector (3).
3. Plug the power cable on the power supply into a convenient power outlet.
In the display illustrations in the following sections, flashing characters are identified by angle symbols
">" and "<". Characters between quotation marks are examples of possible settings.
The following symbols are used in Diagrams 1-14:
1. Press the front panel POWER switch to switch power to the receiver ON.
Pressing POWER automatically places the receiver in Lock mode, and the display will indicate the cur-
rently active frequency and the "LOCK" label as shown in the screenshot on the next page.
press and hold §press §briefly press Wor Xbriefly
AKG WMS 450 V 1.10
3 Setting Up
23
3.7 LOCK Mode
Diagram 1: LOCK mode (factory
setting), toggling between LOCK
and SETUP modes.
3.8 Setting Up the Receiver
(SETUP Mode)
*Note:
If power to the transmitter is OFF or the RF level at the antennas is zero for some other reason (e.g.,
shadow effects), the red RF MUTE LED will be lit and the audio output will be muted.
If the antennas receive RF signal, the green RF OK LED will be lit, the RF bargraph will indicate the
field strength of the signal received by the active antenna, and the Diversity LEDs will indicate which
antenna is currently active.
The Audio bargraph indicates the audio level of the received signal. The red AF CLIP LED will flash to
indicate audio signal clipping.
2. After approximately 5 seconds, the display will change to the last active status screen before power-
ing down.
If you have assigned a NAME to the SR 450 receiver (see section 3.8.5), powering the receiver up will
cause the display to indicate the current frequency setting for 2 seconds and then change to the
assigned name.
In LOCK mode, the receiver receives the transmitter signal. The receiver is electronically locked so you
cannot make any adjustments. You may, however, call up the various status screens one after the other.
The "LOCK" label is shown on the display.
•Frequency: Carrier frequency in MHz.
•Name: Current receiver name (comes up only if you have previously named the receiver)
•Preset: Carrier frequency shown as Subchannel number within a Frequency Group
In SETUP mode, the electronic lock is disabled so you can adjust all receiver parameters. The "LOCK"
label is not shown.
The following setup screens are available:
- Auto Group Setup
- Auto Channel Setup for selecting the receiving frequency*
- Preset
- Frequency in MHz
- Receiver name
- HT 450 handheld transmitter input gain (TX Gain)
- Infrared data transmission (IR)
- Rehearsal (RHSL)
- Extra (X-TRA)
If your system has only a single channel, we recommend using the Auto Group Setup screen (section
3.8.1) to set the frequency.
To set frequencies for a multichannel system, use the Auto Group Setup and Auto Channel Setup screens
(section 3.8.2).
ON
Frequency
"750.000 MHz"
LOCK
LOCK
Preset
"AT 3.0 02"
Name
(if in memory)
ON Preset
"AT 3.0 02"
Frequency
"750.000 MHz"
(Name)
TX
Gain
MHz
EXTRA
PRG
IR
AUTO
GROUP AUTO
GROUP
AUTO
CHANNEL
REHEAR
LOCK
LOCK
(NAME)
Preset
MHz
W X
3 secs.
Diagram 2: Selecting setup
screens
AKG WMS 450 V 1.10
3 Setting Up
24
3.8.1 Selecting Frequency
Groups (Auto Group Setup)
Diagram 3: Automatic search for a
clean (interference-free) Frequency
Group.
3.8.2 Selecting Frequencies
from the Preset Screen
Diagram 4: Selecting frequencies
manually.
3.8.3 Setting Frequencies from
the MHz Screen
Diagram 4a: Setting frequencies
directly.
Use Wand Xto select the number of
required channels between "1" (mini-
mum) for a single-channel system and
"12" (maximum) for a 12-channel system.
Use Wand Xto select the desired
Preset. The Preset name is identical to
its country ID code. Selectable Presets
include only those supporting the
selected number of channels.
The receiver will automatically find a
Group with the selected number of
clean frequencies within the selected
Preset and tune to the first clean fre-
quency.
If the receiver finds no clean frequency,
the display will revert to the previous
Preset name.
>RETRY<: start a new search.
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
Clean frequencies are frequencies
where the receiver finds no RF signal or
an RF signal whose level is lower than
the current threshold setting.
Use Wand Xto select the desired
Preset.
Use Wand Xto select the desired
Frequency Group.
Use Wand Xto select the desired fre-
quency as a Subchannel of the selected
Frequency Group.
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
The MHz screen allows you to set the frequency directly in 25 kHz increments.
To call up the MHz screen, press and
hold the two arrow keys simultaneously
for three seconds.
Press Xto increase the frequency by
25 kHz or Wto decrease the frequency
by 25 kHz.
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
"AT 3.0 02"
FREQ "750.000"
FREQ MHz
Preset
>PRG IR<
IR
>GROUP<
"
>3.0<"
>CHANNEL<
"
>01<"
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>NAME<
"
>AT<"
3.9.1
AUTO GROUP
3.9.1
>NAME<
"
>AT<"
>RETRY<
>PRG IR<
IR
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ< >EXIT<
AUTO
GROUP
No CH
>1<
">AT3.001<"
FREQ
>NAME<
"
>AT<"
>NAME<
>SCAN<
"750.000"
FREQ MHz
"750.000"
FREQ MHz
">750.025<"
MHz
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
">750.000<"
MHz
3.9.1
W X
3 sec.
>PRG IR<
IR
AKG WMS 450 V 1.10
3 Setting Up
25
3.8.4 Editing the Receiver
Name
Note:
Diagram 5: Editing the receiver
name.
3.9 Setting Up the Transmitter
Note:
3.9.1 Frequency
Refer to figs. 3 (page iv) and 4
(page iii).
Refer to figs. 10 (handheld trans-
mitter) and 11 (bodypack transmit-
ter) on page vi.
Diagram 6: Setting the transmitter
carrier frequency.
3.9.2 Handheld Transmitter
Input Gain
Refer to fig. 10 on page vi.
Diagram 7: Setting the audio input
gain on the handheld transmitter.
This screen lets you edit the current
name of the receiver. If you have stored
no name for the receiver yet or deleted
its previous name, this screen will not
be available. The EXTRA screen, how-
ever, allows you to save a new name at
any time (refer to section 4.1.3).
The receiver name may be any combi-
nation of up to six letters and/or num-
bers.
Use Wand Xto select the first charac-
ter.
Use Wand Xto select the second char-
acter, etc….
… to the sixth character.
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
>DELETE<: delete all names.
Section 3.9.1 applies to both the HT 450 handheld transmitter and the PT 450 bodypack transmitter. To set
the audio input gain on the HT 450, use the TX Gain screen on the receiver and the infrared connection.
To set the audio input gain on the PT 450, use the gain control in the transmitter battery compartment.
To program the transmitter for the same
frequency you selected on the receiver:
1. Switch power to the receiver on.
2. Set the ON-MUTE/PRG-OFF switch
(19) on the transmitter to "OFF". The
status LED (20) will extinguish.
3. Set the ON-MUTE/PRG-OFF switch
(19) to "MUTE/PRG". The display will
alternately indicate the currently
selected frequency and "Prg IR". The
status LED (20) remains dark.
4. Refer to Diagram 6.
5. Point the infrared sensor (1) on the
transmitter at the infrared emitter (2)
on the receiver from a distance of
4 inches (10 cm) max.
IR OK: The transmitter has been tuned
to the same frequency as the receiver.
IR ERR: The data transmission has
failed (no communication).
TXBAND: The frequency bands of the
transmitter and receiver are not identical
or the transmitter RF output is too
high/low.
1. Switch power to the receiver on.
2. Set the ON-MUTE/PRG-OFF switch
(19) on the transmitter to "OFF". The
status LED (20) will extinguish.
3. Set the ON-MUTE/PRG-OFF switch
(19) to "MUTE/PRG". The display will
alternately indicate the currently
selected frequency and "Prg IR". The
status LED (20) remains dark.
4. Refer to Diagram 7.
5. Select "HI" for an HT 450/D or "LO"
for an HT 450/C.
6. Point the infrared sensor (1) on the
transmitter at the infrared emitter (2)
on the receiver from a distance of
4 inches (10 cm) max.
IR OK: The transmitter has been
adjusted to the selected gain setting.
IR ERR: The data transmission has
failed (no communication).
TXBAND: The frequency bands of
the transmitter and receiver are not
identical or the transmitter RF output
is too high/low.
NAME
"DIANE"
NAME
"DIANE"
NAME
"
J>I<ANE"
NAME
"
>JONI_ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
"
>D<IANE"
NAME
"
JOANIE"
PRG IR
IR
PRG IR/
3.8.1/2/3
IR
IR
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
>PRG IR<
IR
IR OK
IR
>EXIT<
>TXGAIN<
>TXGAIN<
IR
IR
TXG >LO<
>EXIT<
>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
TXG >HI<
>PRG IR<
IR
IR OK
IR
AKG WMS 450 V 1.10
3 Setting Up
26
3.9.3 Bodypack Transmitter:
Connecting a
Microphone/Instrument and
Setting Input Gain
Important!
Refer to fig. 12 on page iii.
3.10 Before the Soundcheck
Important!
Refer to fig. 1 on page ii.
3.10.1 Finding Dead Spots
Diagram 8: Using the Rehearsal
function to find dead spots
(dropouts).
The PT 450 bodypack transmitter has been designed primarily for use with "L" type MicroMic Series
microphones from AKG (see section 2.7). If you wish to connect other microphones from AKG or other
manufacturers to the PT 450, please note that you may have to rewire the existing connector of your
microphone or replace it with a 3-pin mini XLR connector.
Audio input pinout:
Pin 1: shield
Pin 2: audio (inphase)
Pin 3: audio
A positive supply voltage of 6 volts for condenser microphones is available on pin 3.
Please note that AKG cannot guarantee that the PT 450 bodypack transmitter will work perfectly
with products from other manufacturers and any damage that may result from such use is not cov-
ered by the AKG warranty scheme.
1. Plug the mini XLR connector (1) on the cable of your microphone or on the MKG L instrument cable
(2) into the audio input connector (3) on the bodypack transmitter.
2. Set the ON-MUTE/PRG-OFF switch (4) to "ON".
3. Switch power to the receiver on.
4. Open the battery compartment on the bodypack transmitter.
5. Speak or sing into the microphone or play a few bars on your instrument (the louder the better).
6. Use the integrated screwdriver (6) on the battery compartment cover (5) to set the gain control (7) to
the point where the signal will optimally drive the receiver's audio section (green AF OK LED lit, Audio
bargraph indicating 0 dB on peaks).
7. Close the battery compartment.
1. Activate the Rehearsal function on the receiver referring to section 3.10.1 below.
2. Move the transmitter around the area where you will use the system to check the area for "dead
spots", i.e., places where the field strength seems to drop and reception deteriorates.
If you find any dead spots, try to eliminate them by repositioning the receiver or the antennas. If this
does not help, avoid the dead spots.
3. If the received signal is noisy, set the squelch threshold to a level where the noise will stop. (Refer to
section 3.10.2.)
Never set the squelch threshold any higher than absolutely necessary. The higher the squelch
threshold (-80 dB = max., -100 dB = min.), the lower the sensitivity of the receiver and thus the
usable range between transmitter and receiver.
4. The RF bargraph on the receiver extinguishing and the red RF MUTE LED (5) coming on mean that no
signal is being received or the squelch is active.
Switch the transmitter ON, move closer to the receiver, or set the squelch threshold to the point that
the green RF OK LED (5) will illuminate and the RF bargraph reappear.
The Rehearsal function detects a maximum of six dropouts and records the time each dropout occurred,
the minimum field strength at each antenna, and the maximum audio level. You can view the list of results
after the recording has stopped.
Move the transmitter around the area
where you will use the system.
Up to six dropouts are recorded.
You can stop the recording at any time
by pressing o briefly.
D1: The recording has been completed,
the display indicates dropout no. 1.
MIN RF: The recording has been com-
pleted, no dropout has been detected.
The display indicates the minimum RF
level measured.
OVFL: The recording has been stopped
automatically because six dropouts
have been detected already or because
the available time (16 minutes) has
elapsed.
REHEAR
RHSL
REHEAR
RHSL
List of results
>EXIT<
RHSL
>EXIT<
"D1 124"
RHSL
OVFL
RHSL
MIN RF
RHSL
>START<
RHSL
RECORD
RHSL
AKG WMS 450 V 1.10
3 Setting Up
27
3.10.2 Setting the
Squelch Threshold
Diagram 9: Setting the
squelch threshold.
3.11 Multichannel Systems
Note:
3.11.1 Selecting Frequencies
for Multichannel Systems
(Auto Channel Setup)
• To retrieve the other results press Wor Xbriefly. Dropouts are indicated like this (Example 1):
Example 1: Dropout no. 1 occurred after 124 seconds.
• The first storage locations are assigned to dropouts, the last two for the lowest RF level and highest
audio level measured (Examples 2 and 3).
Example 2: Minimum RF level: -90 dB
Example 3: Maximum audio level: 0 dB
• The last item in the result list is followed (the first item preceded) by the "EXIT" option.
The display indicates the setting cur-
rently in memory, e.g., "-90 dB". Use W
and Xto select one of the following set-
tings: -80, -85, -90, -92, -94, -96, -98,
-100 dB.
Never set the squelch threshold any
higher than absolutely necessary.
The higher the squelch threshold
(-80 dB = max., -100 dB = min.), the
lower the sensitivity of the receiver
and thus the usable range between
transmitter and receiver.
1. Be sure to assign a separate carrier frequency to each wireless channel (transmitter and receiver).
2. To find intermodulation-free carrier frequencies quickly and easily, we recommend using Auto Preset
to select all required carrier frequencies from the same Frequency Group within the same Preset.
If reception on the selected carrier frequency is poor, use Auto Channel Setup (refer to section 3.9.2)
to find the next clean Subchannel within the selected Frequency Group. Should you find no clean
Subchannel, use Auto Group Setup to select a different Frequency Group within the same Preset and
select a new frequency for each WMS 450 channel (refer to sections 3.9.1 and 3.9.2).
3. Do not operate two or more wireless channels on the same frequency at the same time and location.
This would cause unwanted noise due to radio interference.
1. Select the frequency of the receiver for channel 1 using the Auto Group Setup screen (refer to section
3.8.1 above).
2. Switch ON all radio microphones except the one for channel 1, personal monitor transmitters, etc.
(including even those made by other manufacturers) to be used at the venue! This is the only way to
make sure the receiver will find frequencies that will be free of any mutual interference during the per-
formance.
3. Use the Auto Channel Setup screen to find the optimum frequency (CHANNEL) for the receiver (see
next page).
EXTRA
X-TRA
EXTRA
X-TRA
">-80< dB"
X-TRA
">-100< dB"
X-TRA
">-90< dB"
X-TRA
SAVE >Y<
>X-TRA< SAVE >N<
>X-TRA<
>NAME<
X-TRA
>SQL<
X-TRA
>STATUS<
X-TRA
AKG WMS 450 V 1.10
3 Setting Up
28
>RETRY<: start a new search.
SAVE: >Y< save your setting.
SAVE >N< reject your setting.
Diagram 10: Automatic search for
clean frequencies for a
multichannel system.
4.1 SR 450 Receiver
4.1.1 Selecting Modes
4.1.2 Selecting Screens
4. Use Wand Xto select the name of
the desired Preset.
5. Use Wand Xto select the desired
Frequency Group.
6. The receiver will automatically find
the next clean frequency.
As soon as the receiver has found a
clean frequency, the Subchannel
number assigned to this frequency
will be displayed.
Clean frequencies are frequencies
where the receiver finds no RF signal
or an RF signal whose level is lower
than the current threshold setting.
7. Refer to section 3.9.1: Program the
transmitter you assigned to channel 1
and leave power to the transmitter
ON.
8. Repeat steps 1 through 7 above for
all other channels of your system.
Be
sure to set each channel to the
same preset (country) as channel 1!
To toggle between LOCK and SETUP modes, press and hold the §key for about 1.5 seconds.
When the receiver is in LOCK mode, the "LOCK" label is shown on the display. In SETUP mode, the
"LOCK" label is not shown.
Use Wand Xto select the desired status or setup screens. To call up the MHz screen, press and hold
Wand Xsimultaneously for three seconds.
Diagramm 11: Selecting screens.
AUTO
CHANNEL
>EXIT<>INFO<>SQL<
>STATUS<
>NAME<
MHz
W X
3 sec.
TX
Gain EXTRA
PRG
IR
REHEAR
LOCK Mode:
SETUP Mode:
Preset
"AT 3.0 02"
Frequency
"750.000 MHz"
(Name)
(NAME)
PresetMHz
LOCK
LOCK AUTO
GROUP
AUTO
CHANNEL
AUTO CHANNEL
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>PRG IR<
IR
3.9.1
>EXIT<
>EXIT<
>RETRY<
">AT3.001<"
FREQ
>GROUP<
"
>3.0<"
>CHANNEL<
>SCAN<
>NAME<
"
>AT<"
AKG WMS 450 V 1.10
3 Setting Up
4 Operating Notes
29
4.1.3 Extra Functions
• NAME
Diagram 12: Entering a new
receiver name.
• STATUS
Diagram 13: Warning messages.
If you have not stored a receiver name
yet, you can use the "NAME" screen to
assign a new name to your receiver.
Use Wand Xto select the first charac-
ter.
Use Wand Xto select the second char-
acter, etc….
… to the sixth character.
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
>DELETE<: delete all names.
The "STATUS" screen lets you activate a visual warning that alerts you to selectable critical system con-
ditions. If one of the selected conditions occurs, the display backlighting will change from green to red
and a warning message will appear on the display that describes the current condition. The warning mes-
sages appear in the order of priority:
1. "LOW.BAT": Transmitter battery capacity is low.
2. "AFCLIP": Audio overload.
3. "RF.LOW": Received signal field strength is so low that the receiver audio output has been muted.
- "BAT": The battery inside the trans-
mitter will be dead in about 60 minutes.
The related message on the display is
"LOW.BAT".
- "AF": The received audio signal drives
the receiver into clipping. The related
message on the display is "AFCLIP".
- "RF": The field strength of the
received RF signal is so low that the
receiver audio output is muted to pre-
vent unwanted noise. The related mes-
sage on the display is "RF LOW".
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
All selected warning functions are active in both LOCK and SETUP modes. In SETUP mode, however,
the warning functions will be automatically deactivated every time you make an adjustment.
To delete the warning message from the display, press the §key briefly. This will bring up the next warn-
ing message or, if no other critical system conditions were detected, the normal screen. The display
backlighting will revert to green.
EXTRA
X-TRA
>NAME<
X-TRA
NAME
"
B>_<"
NAME
"
>BEN_ _ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
>_<
NAME
"
BEN _ _ _"
EXTRA
X-TRA
>NAME<
X-TRA
>STATUS<
X-TRA
EXTRA
X-TRA
SAVE >N<
>X-TRA<
SAVE >Y<
>X-TRA<
BAT.>OFF<
X-TRA
AF.>OFF<
X-TRA
AF.>ON<
X-TRA
RF>OFF<
X-TRA
RF.>ON<
X-TRA
BAT.>ON<
X-TRA
AKG WMS 450 V 1.10
4 Operating Notes
30
• INFO
Diagram 14: Calling up information
about the receiver.
4.2 HT 450 Handheld
Transmitter
4.2.1 Muting the Microphone
Refer to fig. 3 on page iv.
4.2.2 Microphone Technique
• Working Distance and
Proximity Effect
Refer to fig. 13 on page vi.
• Angle of Incidence
Refer to fig. 13 on page vi.
• Feedback
Refer to fig. 14 on page vi.
• Backing Choir
Refer to fig. 15 on page vi.
4.2.3 PB 1000 and PPC 1000
(HT 450/C only)
The INFO screen lets you call up information about your receiver.
"V1.1": firmware version
"B 4--.50": frequency band
"PV 1.0": Preset version
1. Set the ON-MUTE/PRG-OFF switch (19) to "MUTE/PRG" (center position).
• If you switched from "OFF" to "MUTE/PRG":
The transmitter audio and RF sections are OFF and the status LED (20) is dark. The infrared receiv-
er section is ON. The transmitter is in setup mode and you can program the carrier frequency and
input gain.
The display indicates the frequency in MHz - frequency in Preset form - "Prg IR" and changes to
alternating between the currently selected Preset and "Prg IR".
• If you switched from "ON" to "MUTE/PRG":
The microphone is muted and the status LED (20) will change from green to red. The infrared
receiver section is OFF. Since the RF section continues transmitting the carrier frequency, no
unwanted noises will become audible form the sound system.
The display alternates between the currently selected Preset and the remaining battery capacity in
hours.
2. To switch the microphone back on, set the ON-MUTE/PRG-OFF switch (19) to "ON".
The status LED (20) will change to green. The display will indicate the remaining battery capacity in
hours.
A handheld vocal microphone provides many ways of shaping the sound of your voice as it is heard over
the sound system.
The following sections contain useful hints on how to use your HT 450 handheld transmitter for best
results.
Basically, your voice will sound the bigger and mellower, the closer you hold the microphone to your lips.
Moving away from the microphone will produce a more reverberant, more distant sound, as the micro-
phone will pick more of the room’s reverberation.
You can use this effect to make your voice sound aggressive, neutral, insinuating, etc. simply by chang-
ing your working distance.
Proximity effect is a more or less dramatic boost of low frequencies that occurs when you sing into the
microphone from less than 2 inches. It gives more "body" to your voice and an intimate, bass-heavy
sound.
Sing to one side of the microphone or above and across the microphone’s top. This provides a well-bal-
anced, natural sound.
If you sing directly into the microphone, it will not only pick up excessive breath noise but also overem-
phasize "sss", "sh", "tch", "p", and "t" sounds.
Feedback is the result of part of the sound projected by a speaker being picked up by a microphone, fed
to the amplifier, and projected again by the speaker. Above a specific volume or "system gain" setting
called the feedback threshold, the signal starts being regenerated indefinitely, making the sound system
howl and the sound engineer desperately dive for the master fader to reduce the volume and stop the
howling.
To increase usable gain before feedback, place the main ("FOH") speakers in front of the microphones
(along the front edge of the stage).
If you use monitor speakers, be sure never to point any microphone directly at the monitors.
Feedback may also be triggered by resonances depending on the acoustics of the room or hall. With res-
onances at low frequencies, proximity effect may cause feedback. In this case, it is often enough to move
away from the microphone a little to stop the feedback.
1. Never let more than two persons share a microphone.
2. Ask your backing vocalists never to sing more than 35 degrees off the microphone axis.
The microphone is very insensitive to off-axis sounds. If the two vocalists were to sing into the micro-
phone from a wider angle than 35 degrees, you may end up bringing up the fader of the microphone
channel far enough to create a feedback problem.
The PB 1000 Presence Boost Adapter (installed in the HT 450/C handheld transmitter) boosts the sen-
sitivity of the microphone element by approx. 5 dB between 5 kHz and 9 kHz for optimum intelligibility of
speech.
EXTRA
X-TRA
EXTRA
X-TRA
"V 1.1"
X-TRA
"PV 1.0"
X-TRA
EXIT
X-TRA
>EXIT<
X-TRA
"B 4--.50"
X-TRA
>NAME<
X-TRA
>INFO<
X-TRA
>STATUS<
X-TRA >SQL<
X-TRA
AKG WMS 450 V 1.10
4 Operating Notes
31
• Removing the PB 1000 and
Installing the PPC 1000
a) Removing the PB 1000
b) Installing the PPC 1000
4.3 PT 450 Bodypack
Transmitter
4.3.1 Muting the Microphone
Refer to fig. 4 on page iii.
• Optional Remote Mute
Switch
Refer to fig. 16 on page vi.
4.3.2 Locking the
ON-MUTE/PRG-OFF Switch
Refer to fig. 17 on page vi.
4.3.3 Microphone Technique
• C 417 L, CK 55 L Lavalier
Microphones
• C 520 L, C 555 L Head-worn
Microphones
The PPC 1000 Polar Pattern Converter (optional accessory for the HT 450/C) will change the micro-
phone's pickup pattern from cardioid to hypercardioid. This makes the microphone even less sensitive
to sounds arriving from the sides, resulting in higher gain before feedback when you use monitor speak-
ers on stage.
Note: To install the PPC 1000, you need to remove the PB 1000 Presence Boost Adapter first.
1. Unscrew the wire-mesh cap.
2. Pull the PB 1000 off the microphone capsule, slowly rotating
the PB 1000 as you pull (a).
3. Slip the PPC 1000 on the microphone capsule to the stop,
slowly rotating the PPC 1000 as you push it home (b).
Important: When installing or removing the PPC 1000/PB 1000,
make sure to grip the capsule and rubber shock mount
(arrows) firmly with your thumb and forefinger to prevent
the capsule being severed from the shock mount.
1. Set the ON-MUTE/PRG-OFF switch (19) to "MUTE/PRG" (center position).
•If you switched from "OFF" to "MUTE/PRG":
The transmitter audio and RF sections are OFF and the status LED (20) is dark. The infrared receiv-
er section is ON. The transmitter is in setup mode and you can program the carrier frequency.
The display indicates the frequency in MHz - frequency in Preset form - "Prg IR" and changes to
alternating between the currently selected Preset and "Prg IR".
•If you switched from "ON" to "MUTE/PRG":
The microphone is muted and the status LED (20) will change from green to red. The infrared
receiver section is OFF. Since the RF section continues transmitting the carrier frequency, no
unwanted noises will become audible form the sound system.
The display alternates between the currently selected Preset and the remaining battery capacity in
hours.
2. To switch the microphone back on, set the ON-MUTE/PRG-OFF switch (19) to "ON".
The status LED (20) will change to green. The display will indicate the remaining battery capacity in
hours.
The optional Remote Mute Switch allows you to mute the transmitter if it is mounted in a position where
it is difficult or impossible to use the "on-board" MUTE switch.
1. Plug the cable (1) on the Remote Mute Switch into the REMOTE MUTE jack (2) on the transmitter.
2. Put the Remote Mute Switch in a jacket or shirt pocket or use the belt clip to clamp the Remote Mute
Switch on the belt.
3. To mute the microphone, press the button on the Remote Mute Switch. The button will lock and the
status LED will change to red.
4. To switch the microphone back on, press the button again. The status LED will change to green.
1. Plug the supplied terminal connector (3) into the REMOTE MUTE jack (2) on the bodypack transmit-
ter.
The ON-MUTE/PRG-OFF switch on the bodypack transmitter is electronically locked. You can not
mute the microphone unintentionally.
2. To unlock the ON-MUTE/PRG-OFF switch, disconnect the terminal connector (3) from the REMOTE
MUTE jack (2).
1. Fix the microphone to the H 40/1 lavalier clip or H 41/1 tiepin referring to the microphone’s instruction
manual.
2. Clamp the microphone on your clothing as close as possible to your mouth.
Remember that gain-before-feedback will be the higher the smaller the distance between the micro-
phone and the mouth!
3. Make sure to aim the microphone at your mouth.
Refer to the user’s manual of the respective microphone for instructions on how to use head-worn micro-
phones.
To clean the transmitter and receiver surfaces, use a soft cloth moistened with water.
ab
PPC 1000
PB 1000
AKG WMS 450 V 1.10
4 Operating Notes
5 Cleaning
32
Problem
No sound.
Noise, crackling, unwanted signals.
Distortion.
Momentary loss of sound ("dropouts") at
some points within performance area.
Error Messages
ERR.>SYS<
ERR.>PRE<
TXBand
ERR.>USR<
ERR.>RF<
Err.>IR<
>-h<
>ChArGE<
(rechargeable battery only)
Possible Cause
1. AC adapter is not connected to receiver
and/or power outlet.
2. Receiver is OFF.
3. Receiver is not connected to mixer or
amplifier.
4. Microphone or instrument is not connected
to bodypack transmitter.
5. Transmitter is tuned to different frequency
than receiver.
6. Transmitter is "OFF" or transmitter MUTE
switch at "MUTE".
7. Transmitter batteries are not inserted
properly.
8. Transmitter batteries/battery pack dead.
9. Transmitter is too far away from receiver or
squelch threshold setting is too high.
10.Obstructions between transmitter and
receiver.
11.Receiver is invisible from transmitter location.
12.Receiver too close to metal objects.
13.Transmitter and receiver Preset versions
are not identical.
1. Antenna location.
2. Interference from other wireless systems,
TV, radio, CB radios, or defective electrical
appliances or installations.
1. GAIN control on transmitter is set too high
or too low.
2. Interference from other wireless systems,
TV, radio, CB radios, or defective electrical
appliances or installations.
• Antenna location.
Problem
• Frequency settings cannot be changed.
• Error in selected Preset.
1. Transmitter frequency band is not identical
with receiver frequency band.
2. RF output too high/low.
• Last setting cannot be loaded.
• PLL error. (Receiver cannot lock on to
selected frequency.)
• Infrared transmisison failed.
1. Transmitter cannot identify battery as dry
or rechargeable type.
2. Transmitter was switched on during charg-
ing.
• Battery is not fully charged.
Remedy
1. Connect AC adapter to receiver and/or
power outlet.
2. Push POWER switch to switch receiver ON.
3. Connect receiver output to mixer or ampli-
fier input.
4. Connect microphone or instrument to
audio input on bodypack.
5. Tune transmitter and receiver to the same
frequency.
6. Switch transmitter "ON" or set MUTE
switch to ”ON” position.
7. Insert batteries conforming to "+" and "-"
marks.
8. Replace batteries/charge battery pack.
9. Move closer to receiver or choose lower
squelch threshold setting.
10.Remove obstructions.
11.Avoid spots where you cannot see receiver.
12.Remove offending objects or move receiv-
er away.
13.Check Preset versions on transmitter and
receiver.
1. Relocate receiver or antennas.
2. Switch off interference sources or defective
appliances or tune transmitter and receiver
to a different frequency; have electrical
installation checked.
1. Decrease or increase GAIN setting just
enough to stop the distortion.
2. Switch off interference sources or defective
appliances or tune transmitter and receiver
to a different frequency; have electrical
installation checked.
• Relocate receiver or antennas. If dead
spots persist, mark and avoid them.
Remedy
1. Switch power to receiver OFF and back
ON after about 10 seconds.
2. If problem persists, contact your AKG
Service Center.
1. Continue with previous Preset.
2. Select error-free Preset.
3. If problem occurs frequently, contact your
AKG Service Center.
1. Use transmitter with the same frequency
band as the receiver.
2. Use transmitter with lower/higher Rf out-
put.
1. Set frequency and squelch threshold again.
2. If problem occurs frequently, contact your
AKG Service Center.
1. Set different frequency.
2. If problem persists, contact your AKG
Service Center.
• Point transmitter infrared sensor directly at
receiver infrared emitter from a distance of
approx. 2 inches (5 cm).
1. Remove battery and reinsert after approx.
five seconds.
2. Remove transmitter from charger, switch off,
and restart charging (cf. CU 400 manual)
1. Charge transmitter using CU 400 charger.
2. Replace transmitter battery with new dry or
fully charged rechargeable battery.
Receiver only
Receiver and transmitterTransmitter only
AKG WMS 450 V 1.10
6 Troubleshooting
33
SR 450
RF carrier frequency ranges: 650 to 680, 680 to 710, 720 to 750, 760 to 790, 790 to 820, 835 to 862 and 863 to 865 MHz
Modulation: FM
Audio bandwidth: 35 to 20,000 Hz
THD at 1 kHz: <0.3%
Signal-to-noise: 120 dB(A)
Audio outputs: balanced XLR and unbalanced TS 1/4" jack, balanced level switchable to -30 or 0 dBm
Dimensions: 200 x 44 x 190 mm (7.8 x 1.7 x 7.4 in.)
Weight: 972 g (2.2 lbs.)
HT 450
Carrier frequency ranges: 650 – 680, 680 – 710, 720 – 750, 760 – 790, 790 – 820, 835 to 862 and 863 to 865 MHz
Modulation: FM
Audio bandwidth: 35 to 20,000 Hz
THD: <0.7% typical at rated deviation/1 kHz
S/N Ratio (A-weighted) 120 dB(A)
RF output: 50 mW max. (ERP)
Battery life: 1.5 V AA size dry battery: 6 hours; 1.2 V NiMH, 2100 mAh AA size rechargeable battery: 8 hrs.
Size: 229 x 52.5 mm max. dia. (9 x 2 in.)
Net Weight: 220 g (7.8 oz.)
PT 450
Carrier frequency ranges: 650 – 680, 680 – 710, 720 – 750, 760 – 790, 790 – 820, 835 to 862 and 863 to 865 MHz
Modulation: FM
Audio bandwidth: 35 to 20,000 Hz
THD: <0.7% typical at rated deviation/1 kHz
S/N ratio (A-weighted) 120 dB(A) typical
RF output: 50 mW max. (ERP)
Battery life: 1.5 V AA size dry battery: 6 hours; 1.2 V NiMH, 2100 mAh AA size rechargeable battery: 8 hrs.
Size: 60 x 73,5 x 30 mm (2.4 x 2.9 x 1.2 in.)
Net weight: 90 g (3.2 oz.)
This equipment conforms to the standards listed in the Declaration of Conformity. To order a free copy of the Declaration of Conformity, visit
http://www.akg.com or contact sales@akg.com.
AKG WMS 450 V 1.10
7 Specifications
34
Remarque importante !
Le progiciel interne du système
WMS 450 est amélioré en perma-
nence pour répondre de façon op-
timale aux besoins du client.
Si votre système est déjà doté
d’une version de progiciel plus
récente que celle décrite dans le
présent mode d’emploi, il se
peut que certaines fonctions dif-
fèrent de la description donnée
ici. Pour connaître la version
actuellement utilisée par le récep-
teur, allez au sous-menu INFO
(voir point 4.1.3) ; la version du
logiciel décrite dans la notice
d’emploi est indiquée sur la page
de titre et au bas de chaque page
à côté de la désignation du pro-
duit.
Avant de continuer à lire, vérifier si
les deux indications concordent.
Si ce n’est pas le cas, vous trou-
verez les dernières modifications
sur Internet en tapant www.akg.com
1.1 Sécurité
Fig. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Sécurité et environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
1.1 Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
1.2 Environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
2 Description. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
2.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
2.2 Fournitures d’origine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
2.3 Accessoires optionnels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2.5 Récepteur SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2.6 Émetteur à main HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.7 Émetteur de poche PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3 Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3.1 Mise en place de la pile dans l’émetteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3.2 Positionnement du récepteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.3 Montage dans un rack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.3.1 Un récepteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.3.2 Deux récepteurs juxtaposés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.4 Raccordement du récepteur à une console de mixage . . . . . . . . . . . . . . . . . . . . . . . . 38
3.5 Raccordement du récepteur au secteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.6 Mise sous tension du récepteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.7 Mode LOCK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.8 Réglage du récepteur (Mode SETUP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.8.1 Réglage de la fréquence pour un canal unique (Auto Group Setup). . . . . . . . . . 39
3.8.2 Réglage de la fréquence (menu Preset). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
3.8.3 Réglage de la fréquence (menu MHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
3.8.4 Modification du nom du récepteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.9 Réglage de l’émetteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.9.1 Fréquence. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.9.2 Sensibilité d’entrée de l’émetteur à main. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3.9.3 Émetteur de poche : raccordement d’un microphone ou d’un instrument et réglage de la sensibilité
42
3.10 Avant le soundcheck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3.10.1 Fonction de Répétition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3.10.2 Réglage du squelch (atténuation des bruits de fond) . . . . . . . . . . . . . . . . . . . . 43
3.11 Systèmes multi-canaux. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
3.11.1
Réglage des fréquences pour les systèmes multi-canaux (Auto Channel Setup) . . . . .
44
4 Conseils d’utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.1 Récepteur SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.1.1 Sélection d’un mode de fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.1.2 Choix d’un menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.1.3 Fonctions avancées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
4.2 Émetteur à main HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
4.2.1 Mise hors circuit du microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
4.2.2 Utilisation du microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
4.2.3 PB 1000 et PPC 1000 (HT 450/C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
4.3 Émetteur de poche PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
4.3.1 Mise hors circuit du microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
4.3.2 Blocage du commutateur ON-MUTE/PRG -OFF. . . . . . . . . . . . . . . . . . . . . . . . . 47
4.3.3 Utilisation du microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
5 Nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
6 Recherche des pannes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
7 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
1. Faites attention de ne pas renverser de liquide sur l’appareil et à ce que rien ne tombe à l’intérieur par
les fentes d’aération.
2. Cet appareil ne doit en aucun cas être utilisé dans un local humide.
3. Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trou-
ve à l’intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
4. Avant de mettre l’appareil en service, vérifiez si la tension de service indiquée sur le bloc secteur four-
ni correspond bien à la tension secteur sur le lieu d’utilisation.
5. N’utilisez jamais l’appareil avec une alimentation autre que le bloc secteur pour courant alternatif et
tension sortie de 12 V c.c. fourni avec l’appareil. Tout autre type de courant ou de tension risqueraient
de provoquer de sérieux dégâts sur l’appareil !
6. S’il arrivait qu’un objet quelconque ou du liquide pénètre à l’intérieur de l’appareil, mettez immédia-
tement la chaîne hors service. Débranchez aussitôt le bloc secteur et faites réviser l’appareil par notre
service après-vente.
7. Lorsque vous avez l’intention de rester quelque temps sans utiliser l’appareil, débranchez le bloc sec-
teur. Tant que l’adaptateur est branché sur la prise secteur, l’appareil n’est pas entièrement coupé du
secteur lorsque vous le mettez hors tension.
8. Ne placez jamais l’appareil à proximité d’une source de chaleur (radiateur, tuyaux de chauffage, ampli-
ficateurs, etc.) ni à un endroit où il risque d’être exposé directement au soleil, à une atmosphère pous-
siéreuse, à l’humidité, à la pluie, aux vibrations ou aux secousses.
9. Pour éviter les parasites et les interférences, posez tous les fils, en particulier ceux des entrées micro,
séparément des câbles de puissance et des lignes de secteur. En cas de pose dans un puits ou une
conduite pour câbles, les câbles de transmission devront toujours être posés dans une conduite séparée.
AKG WMS 450 V 1.10
Table des matières
1 Sécurité et environnement
35
1.2 Environnement
2.1 Introduction
2.2 Fournitures d’origine
Vérifiez que l’emballage contient
bien tous les composants énumé-
rés ci-dessus. Si un élément
venait à manquer, veuillez contac-
ter votre revendeur agréé AKG.
2.3 Accessoires optionnels
10.Pour nettoyer l’appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N’oubliez
surtout pas de débrancher auparavant le bloc secteur ! N’utilisez jamais de produits de nettoyage
mordants ou abrasifs, non plus que des produits contenant de l’alcool ou un solvant qui risqueraient
d’abîmer la laque et les éléments en plastique.
11.N’utilisez jamais l'appareil pour une application autre que celles indiquées dans le mode d’emploi.
AKG décline toute responsabilité concernant les dégâts qui résulteraient d’une manipulation inappro-
priée ou d’une utilisation non conforme.
1. Le bloc secteur consomme toujours un peu de courant même lorsque l’appareil est hors tension. Pour
économiser le courant, pensez donc à débrancher le bloc secteur lorsque l’appareil restera un certain
temps sans être utilisé.
2. Si vous mettez l’appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l’électronique
et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.
3. L'emballage est recyclable. Déposez l'emballage dans un récipient de collecte prévu à cet effet.
Nous vous remercions d’avoir choisi un produit AKG. Lisez très attentivement ce mode d’emploi avant
la mise en service de l’appareil. Conservez soigneusement le mode d’emploi pour pouvoir le consulter
lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.
• Émetteur à
main
HT 450 (voir
mention sur
l’emballage)
• 1 pince micro
SA 64
• 1 Presence
Boost
Adapter
PB 1000
(HT 450/C
seulement ;
monté dans la
tête de micro)
OU
• 1 Récepteur
SR 450
•2 Antennes
UHF
•1 Adaptateur
secteur pour le
récepteur (voir
mention sur
l’emballage)
• 1 Kit de
montage
Rack Mount
Kit pour rack
de 19"
• Set d’identifi-
cation
• 1 pile format
AA pour
l’émetteur
•Mallette de
transport
CH 400
• « Manual
Supplement »
• 1 Émetteur de
poche PT 450
• 1 Câble pour
instrument
MKG L
•1 Boîtier ter-
minal
• Chargeur
CU 400
• Antennes à dis-
tance SRA 1
(illustration),
SRA 2B, RA
4000 B
• T d’antenne
PS 4000
• Amplificateur
d’antenne
AB 4000
• Amplificateur
de casque
d’écoute
HPA 4000
• Bloc secteur
central
PSU 4000
• Câble d’anten-
ne MK PS
•Jeu de codes
couleur
•Kit pour le
montage sur
la face avant
des antennes
fournies
• Polar Pattern
Converter
PPC 1000 pour
HT 450/C
• Bonnette anti-
vent en
mousse
W 880 pour le
HT 450
•Interrupteur
MUTE externe
pour le PT 450
(non représen-
té)
AKG WMS 450 V 1.10
1 Sécurité et environnement
2 Description
36
2.4 WMS 450
2.5 Récepteur SR 450
• Commandes
Panneau avant
Voir la fig. 1 de la page ii.
Panneau arrière
Voir la fig. 2 de la page ii.
Sorties audio
Voir la fig. 2 de la page ii.
Le système de microphone sans fil WMS 450 se compose du récepteur stationnaire Diversity SR 450,
des émetteurs à main HT 450/C équipé d’une tête de microphone ou C 5 ou HT 450/D avec tête de
microphone D 5 et de l’émetteur de poche PT 450. Récepteur et émetteur opèrent dans une sous-bande
de fréquence inférieure à 30 MHz (par set de fréquences). Dans cette sous-bande, vous pouvez sélec-
tionner les gammes de fréquences et les sous-canaux préréglés de votre récepteur ou effectuer le régla-
ge directement par incrémentations de 25 kHz. L’émetteur à main, tout comme l’émetteur de poche, se
règle à l’aide d’un faisceau infrarouge sur les paramètres sélectionnés pour l’émetteur.
Le récepteur permet deux modes de fonctionnement :
En mode LOCK, toutes les fonctions de réglages sont électroniquement verrouillées pour empêcher que
des paramètres ne soient modifiés involontairement pendant la réception. Le message « LOCK » appa-
raît alors à l'affichage.
Le mode SETUP vous permet de modifier et de sauvegarder tous les paramètres du récepteur. Le mes-
sage « LOCK » disparaît à l’affichage. La fréquence sélectionnée est transmise à l’émetteur à main, tout
comme à l’émetteur de poche, par un faisceau infrarouge. Vous pouvez aussi régler sur le récepteur le
niveau du signal d’entrée de l’émetteur à main, qui sera également transmis par le faisceau infrarouge.
Le récepteur peut être positionné seul ou monté dans un rack de 19" grâce au kit de montage contenu
dans l’emballage.
L’écran à cristaux liquides est protégé contre les éraflures par un film transparent que vous pouvez à tout
moment enlever.
1 POWER : Mise sous tension ou hors tension
2 Affichage à cristaux liquides : Le récepteur est équipé d’un affichage contre-éclairé à cristaux
liquides.
Celui-ci indique tous les paramètres sélectionnés sur le récepteur :
aAffichage par bargraphe HF de l’intensité de champ du signal d’entrée
bAffichage alphanumérique du réglage momentanément sélectionné
cNom du preset ou du récepteur, gamme de fréquences, sous-canal
dAffichage par bargraphe audio du niveau acoustique capté
eParamètres réglables, mode de fonctionnement
Lorsqu’une ou plusieurs fonctions d’alarme sont activées (section 4.3.2), l’affichage s’éclaire en
rouge dès qu’un seuil critique est atteint. Tant que tous les paramètres se trouvent dans la norme
autorisée, l’affichage est éclairé en vert.
3W§X:Ces trois touches permettent de régler les différents paramètres du récepteur.
•En mode LOCK :
une courte pression sur Wou Xpermet de choisir entre l’affichage de la fréquence, celui du pre-
set et celui du nom du récepteur.
une pression prolongée sur §permet de faire passer le récepteur du mode LOCK au mode SETUP.
•En mode SETUP seulement :
une courte pression sur §permet d’appeler les paramètres à régler ou de valider la valeur choisie.
une courte pression sur Wpermet de choisir un point du menu ou de décrémenter la valeur à régler.
une courte pression sur Xpermet de choisir un point du menu ou d’incrémenter la valeur à régler.
4 Codes couleur : Si vous utilisez le récepteur sur une installation multi-canaux, vous pouvez rempla-
cer la plaquette de plastique noir par une plaquette de plastique d’une autre couleur contenue dans
le jeu de codes couleur fourni. Ceci vous permet de repérer les différents canaux à l’aide de couleurs.
5 Témoins LED RF : lorsque le récepteur capte un signal HF, le témoin LED RF OK vert s’allume.
Lorsqu’aucun signal HF n’est capté, c’est le témoin LED RF MUTE rouge qui s’allume.
6 Témoins LED de diversité A et B : ces deux témoins LED indiquent en s’allumant quelle antenne est
momentanément en service.
7 Témoins LED AF : il indiquent le niveau du signal audio capté.
OK (vert) : -40 à +3 dB
CLIP (rouge) : >3 dB (saturation)
8 Diode infrarouge émettrice : transmet à l’émetteur à main comme à l’émetteur de poche la fré-
quence sélectionnée sur le récepteur, de même qu’elle transmet à l’émetteur à main le niveau d’en-
trée audio du récepteur.
La diode émettrice infrarouge a un angle de balayage très réduit (env. 10°) et une portée maximale de
20 cm, afin d’éviter que plus d’un émetteur ne soit accordé sur la même fréquence.
9 Contrôle du niveau de sortie : cette molette rétractable permet d’abaisser progressivement le niveau
de la sortie audio symétrique de 0 à 30 dB.
10 DC IN : Prise verrouillable destinée à recevoir l’adaptateur secteur fourni.
11 ANTENNA A/B: 2 prises BNC pour accueillir les antennes UHF fournies (11a) ou les antennes à dis-
tance optionnelles.
12 BALANCED : Sortie audio symétrique avec prise XLR qui peut être par exemple reliée à une entrée
de microphone sur une console de mixage.
13 UNBALANCED : Prise jack 6,35 mm asymétrique pour un branchement éventuel sur un amplificateur
de guitare.
a c d
e
b
AKG WMS 450 V 1.10
2 Description
37
Panneau inférieur
2.6 Émetteur à main HT 450
Voir la fig. 3 de la page iv.
2.7 Émetteur de poche PT 450
Voir la fig. 4 de la page iii.
Important :
3.1 Mise en place d’une pile
ou d’un accu dans l’émetteur
Voir la fig. 5 de la page iii et iv.
Remarque :
14 Commutateur de niveau de sortie : Commutateur permettant d’adapter le niveau de la sortie
BALANCED à la sensibilité de l'appareil qui y est branché. Le commutateur dispose de deux positions :
0 et -30 dB. Le bouton de contrôle du niveau de sortie permet en outre d’abaisser le niveau de sortie
jusqu’à -60 dB. Le niveau de la sortie UNBALANCED n’est pas réglable.
15 Plaque signalétique donnant les informations relatives à la plage de fréquences porteuses dispo-
nibles ainsi qu’à l’homologation de l’appareil.
16 Tête de microphone : l’émetteur à main dispose d’une tête de microphone fixe du type D 5 ou C 5 (voir
mention sur l’emballage).
17 Diode infrarouge réceptrice : capte le signal infrarouge du récepteur SR 450 et ajuste automatique-
ment sur l’émetteur la fréquence porteuse et le niveau d’entrée audio sélectionnés.
18 Affichage à cristaux liquides : affiche la fréquence choisie en MHz ou en preset, l’état de fonctionne-
ment momentané, la sensibilité (gain) de l’émetteur, les messages d’erreur et la capacité de la batterie en
heures (pour les piles, incrémentations de 1 h, pour les accus incrémentations de 2 h à partir de "7 h").
19 ON-MUTE/PRG-OFF : commutateur à trois positions :
ON : le signal de sortie de la tête du microphone est transmis à l’émetteur. Ce dernier transmet le
signal audio au récepteur (fonctionnement normal). Le témoin LED (20) s’allume en vert.
MUTE/PRG : le signal audio est mis hors circuit (MUTE). Le témoin LED (20) s’allume en rouge.
L’émetteur restant sous tension et la section HF restant active, le récepteur ne fait entendre aucun
bruit parasite lorsque le signal audio est mis hors circuit.
Lorsque vous déplacez le commutateur de « OFF » vers « MUTE/PRG », l’émetteur se trouve en
mode de programmation. Le témoin LED (20) s’éteint.
Pour revenir au signal audio, placez le commutateur sur « ON ». Le témoin LED (20) s’allume en
vert.
OFF : l’alimentation du récepteur est désactivée.
20 Témoin LED de contrôle : ce témoin LED bicolore indique les modes de fonctionnement suivants :
Vert : la capacité de la pile est supérieure à une heure, le mode de fonctionnement de l’émetteur est
normal.
Rouge: la capacité restante de la pile est inférieure à une heure et/ou le signal audio est sur muet.
Rouge clignotant : message d’erreur sur l’écran.
Éteint : l’alimentation du récepteur est désactivée, ou l’émetteur est en mode de programmation.
21 Compartiment destiné à recevoir une pile de 1,5 V de type AA ou un accu de 1,2 V et de
]2100 mAh, disponible dans le commerce.
22 Pôles de charge : les pôles de charge, disposés dans un renfoncement, permettent de charger un
accu au moyen du chargeur optionnel CU 400, sans devoir pour cela retirer l’accu du compartiment
de la pile.
23 Étiquette des fréquences : sur la poignée de l’émetteur à main est collée une étiquette qui indique
la gamme de porteuses disponible et donne les informations relatives aux fréquences autorisées.
24 Code couleurs : si vous utilisez l’émetteur à main sur une installation multi-canaux, vous pouvez enle-
ver la protection noire et insérer à cet endroit une des bandes de papier fournies avec l’appareil, por-
tant l’inscription de votre choix. Ceci vous permet de repérer les différents canaux.
17 - 20, 22, 24 : voir à la section 2.5 l’émetteur à main HT 450.
25 Antenne : antenne flexible fixe.
26 Entrée audio : prise tripôlaire mini XLR avec contacts pour niveaux micro et ligne. La configuration
de la prise des micros AKG recommandés (optionnels) ou du câble pour instrument MKG L assure
automatiquement le raccordement aux bornes voulues.
L’entrée audio du PT 450 vous permet de brancher les microphones AKG à fiches mini XLR.
Vous pouvez également brancher une guitare électrique, une basse électrique ou un clavier portatif à
l’aide du câble pour instrument MKG L d’AKG.
Pour plus de détails, veuillez consulter les brochures AKG correspondantes.
27 Étiquette des fréquences : Une étiquette sur le dos de l’émetteur de poche indique la gamme de
porteuses disponible et donne les informations relatives aux fréquences autorisées.
28 Compartiment destiné à recevoir une pile de 1,5 V de type AA ou un accu de 1,2 V et ]2100 mAh
au format AA. Une fenêtre de contrôle permet de vérifier que la pile ou l’accu se trouve bien dans le
compartiment. Vous pouvez également insérer à cet endroit une bande de papier blanc, fournie avec
l’appareil, ou une bande correspondant à un code de couleur (en option).
29 Agrafe de ceinture : pour fixer l’émetteur de poche à la ceinture
30 Prise MUTE : permet de brancher le commutateur externe (en option) de mise hors service et le boî-
tier terminal fourni, destiné à bloquer le commutateur ON-MUTE/PRG-OFF pour éviter toute erreur de
manipulation.
31 Bouton de réglage de la sensibilité : ce bouton situé dans le compartiment pile permet d’adapter la
sensibilité de l’émetteur de poche au signal émis par le microphone ou l’instrument qui y est relié.
Avant de mettre votre WMS 450 en service, vérifiez que l’émetteur et le récepteur sont bien sur la
même fréquence. Consultez à ce sujet les sections 3.8 et 3.9.
1. Ouvrez le couvercle du compartiment de la pile (1).
2. Placez la pile fournie (2) dans le compartiment en tenant compte des symboles de polarité indiqués.
Si vous placez la pile à l’envers, l’émetteur ne sera pas alimenté en courant.
3. Fermez le couvercle du compartiment de la pile (1).
A la place de la pile fournie, vous pouvez utiliser un accu de 1,2 V et de ]2100 mAh, au format AA,
disponible dans le commerce.
AKG WMS 450 V 1.10
2 Description
3 Mise en service
38
3.2 Positionnement du
récepteur
Remarque :
3.3 Montage dans un rack
3.3.1 Un récepteur
Voir la fig. 6 de la page v.
3.3.2 Deux récepteurs
juxtaposés
Voir la fig. 7 de la page v.
Remarque:
3.4 Raccordement du
récepteur à une console
de mixage
Voir la fig. 8 de la page ii.
3.5 Branchement du récepteur
sur le secteur
Voir la fig. 9 de la page ii.
3.6 Mise sous tension de
l’émetteur
Remarque :
Voir la fig. 1 de la page ii.
Des réflexions du signal sur des objets en métal, les murs et les plafonds, ou des effets d’ombre causés
par des musiciens ou d’autres personnes peuvent affaiblir ou effacer le signal direct provenant de l’émet-
teur. Pour de meilleurs résultats, placez le récepteur ou les antennes à distance comme suit :
1. Placez le récepteur ou les antennes près du lieu d’exécution (par exemple la scène). Assurez-vous
bien d’un éloignement minimum de 3 m entre l’émetteur et le récepteur ou les antennes, la distance
optimale étant de 5 m.
2. Vérifiez que l’émetteur est bien visible de l’endroit où se trouvent le récepteur ou les antennes.
3. Placez le récepteur ou les antennes à 1,5 m au moins de tout objet métallique volumineux, des murs,
des échafaudages, des plafonds, etc.
Vous pouvez positionner le récepteur de façon indépendante ou le monter dans un rack de 19“ en uti-
lisant le kit de montage Rack Mount Kit fourni.
Si vous désirez installer un ou plusieurs récepteurs dans un rack de 19", montez les antennes fournies
sur la face avant (il vous faudra alors utiliser le kit de montage optionnel) ou utilisez des antennes à dis-
tance. Ce n’est qu’ainsi que vous aurez la garantie d’une réception optimale.
1. Dévissez les quatre pieds de caoutchouc (1) se trouvant à la base du récepteur.
2. Dévissez les deux vis de fixation (2) se trouvant sur chacune des deux parois latérales.
3. Avec les vis de fixation (2), vissez sur l’une des faces latérales la cornière de montage courte (3), sur l’autre
face latérale la cornière de montage longue (4) ; ces cornières font partie du kit de montage fourni.
4. Fixez le récepteur dans le rack.
1. Dévissez les quatre pieds de caoutchouc (1) se trouvant à la base des récepteurs et sortez les vis (5)
des pieds de caoutchouc (1).
2. Dévissez les deux vis de fixation (2) de la face latérale droite d’un récepteur et les deux vis de fixation
(2) de la face latérale gauche de l’autre récepteur.
3. Enlevez les panneaux de plastique (3) des faces latérales dont vous n’avez pas dévissé les vis de fixa-
tion (2).
4. Introduisez un élément raccord (4) dans chacune des fentes libres de la paroi latérale du premier
récepteur en veillant à ce que le trou de fixation de l’élément raccord coïncide avec le trou taraudé de
la base du récepteur.
5. Fixez les éléments raccord (4) au premier récepteur à l’aide des vis (5) (qui se trouvaient dans les pieds
de caoutchouc).
6. Réunissez les deux récepteurs en introduisant chacun des éléments raccord (4) du premier récepteur
dans une fente libre de la paroi latérale du second récepteur, de manière à ce que le trou de fixation
de tous les éléments raccord (4) coïncide avec le trou taraudé de la base du récepteur.
7. Fixez les éléments raccord (4) au second récepteur à l’aide des vis (5) qui se trouvaient dans les pieds
de caoutchouc (1).
8. Fixez une cornière de montage courte 6 sur la face latérale externe de chaque récepteur en utilisant
pour chacune deux vis (2) dévissées des faces latérales.
9. Fixez les récepteurs dans le rack.
Conservez les vis (5) restantes pour le cas où vous en auriez besoin plus tard.
Reliez la sortie audio à l’entrée désirée :
- Sortie BALANCED (1)- Câble XLR - Entrée micro : placez le commutateur de niveau de sortie (2) sur
« -30 dB ».
- Sortie BALANCED (1) - Câble XLR - Entrée ligne : placez le commutateur de niveau de sortie (2 sur
« 0 dB ».
- Sortie UNBALANCED (3) - câble jack 6,35 mm - Entrée micro asymétrique ou entrée ligne par la prise
jack.
1. Vérifiez que la tension indiquée sur l’adaptateur fourni est identique à la tension du réseau du
lieu d’utilisation de votre système. L’utilisation de l’adaptateur sous une tension différente peut
gravement endommager l’appareil.
2. Branchez le câble d’alimentation (1) de l’adaptateur fourni à la prise DC IN (2) située sur le panneau
arrière du récepteur et vissez le connecteur (3).
3. Branchez l’adaptateur à une prise de courant.
Dans les illustrations d'affichage des sections suivantes, les caractères clignotants sont identifiés par les
symboles « > » et « < », toutes les valeurs représentées entre guillemets étant des exemples de réglages
possibles.
1. Pour mettre le récepteur sous tension, appuyez sur l’interrupteur « POWER » situé sur la face avant.
L'affichage indiquera en MHz la fréquence actuellement active et le message « LOCK » apparaîtra. Le
récepteur se trouve automatiquement en mode LOCK.
§pression prolongée §courte pression Wou Xcourte pression
AKG WMS 450 V 1.10
3 Mise en service
39
3.7 Mode LOCK
Diagramme 1: Mode LOCK (régla-
ge usine), passage du mode
LOCK au mode SETUP et inverse-
ment
3.8 Réglage du récepteur
(Mode SETUP)
* Remarque :
3.8.1 Sélection d’une gamme
de fréquences
(Auto Group Setup)
Diagramme 3 : recherche automa-
tique d’une gamme de fréquences
exempte d’interférences
Si l'émetteur n’est pas sous tension ou que, pour une autre raison (effets d'ombre, par exemple), le
récepteur ne capte aucun signal HF, le témoin LED RF MUTE rouge s’allume et la sortie audio est mise
hors service.
Si un signal HF est capté, le témoin LED RF OK vert s’allume, le bargraphe HF indique l’intensité de
champ du signal capté par l’antenne et les témoins LED de diversité indiquent quelle antenne est
momentanément en service.
Le bargraphe audio indique le niveau acoustique du signal capté. En cas de saturation, la LED rouge
AF CLIP s’allume.
2. Après approximativement 5 secondes, le menu actif lors de la dernière mise hors tension apparaît à
l'affichage. Si vous avez attribué un nom au SR 450 (voir point 3.8.5), l’affichage indique aussitôt après
la mise sous tension la fréquence choisie ; au bout de 2 secondes environ, il revient automatiquement
au nom de l’émetteur.
En mode LOCK, le récepteur reçoit le signal de l'émetteur. Le récepteur est néanmoins électroniquement
verrouillé, de sorte que vous ne pouvez procéder à aucun réglage. Vous pouvez cependant faire appa-
raître l’un après l'autre les différents menus. Le message « LOCK » apparaît à l'affichage.
•Fréquence : Fréquence porteuse en MHz
•Nom : Nom momentanément choisi pour le récepteur (uniquement si vous avez précédemment alloué
un nom au récepteur)
•Preset : Fréquence porteuse en tant que sous-canal d’une gamme de fréquences
En mode SETUP, le verrouillage électronique est désactivé. Vous pouvez donc modifier tous les para-
mètres. Le message « LOCK » disparaît à l’affichage. Les menus suivants sont disponibles :
- Auto Group Setup
- Auto Channel Setup pour régler la fréquence de réception*
- Preset
- Fréquence en MHz
- Nom du récepteur
- Sensibilité d’entrée de l’émetteur à main HT 450 (TX Gain)
- Transfert des données par faisceau infrarouge (IR)
- Répétition (RHSL)
- Extras (X-TRA)
Si votre système dispose d’un seul canal, vous obtiendrez les meilleurs résultats en réglant la fré-
quence à l’aide de la fonction Auto Group Setup (section 3.8.1).
Pour les systèmes multi-canaux, réglez les fréquences à l’aide des fonctions Auto Group Setup et
Auto Channel Setup (section 3.8.2).
Choisissez au moyen de Wou Xle
nombre de canaux nécessaires, de « 1 »,
pour une configuration à un seul canal,
à « 12 » au maximum, pour un système
à 12 canaux.
Choisissez au moyen de Wou Xle pre-
set désiré (le nom du preset correspond
au code ID national). Seuls les presets
permettant d’obtenir le nombre de
canaux sélectionné sont affichés.
Le récepteur recherche automatique-
ment dans le preset choisi une gamme
affichant le nombre désiré de fré-
quences disponibles et s’accorde sur la
première de ces fréquences.
Si le récepteur ne trouve aucune fré-
quence disponible, le nom du preset
précédant réapparaît à l’affichage.
>RETRY< : essayer à nouveau
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
Les fréquences disponibles sont des
fréquences où le récepteur ne trouve
soit aucun signal HF, soit un signal HF
dont le niveau est inférieur au réglage
choisi du seuil d’atténuation des bruits
de fond.
AUTO GROUP
3.9.1
>NAME<
"
>AT<"
>RETRY<
>PRG IR<
IR
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ< >EXIT<
AUTO
GROUP
No CH
>1<
">AT3.001<"
FREQ
>NAME<
"
>AT<"
>NAME<
>SCAN<
ON
Fréquence
"750.000 MHz"
LOCK
LOCK
Preset
"AT 3.0 02"
Nom
(si mémorisé)
ON Preset
"AT 3.0 02"
Fréquence
"750.000 MHz"
(Nom)
TX
Gain
MHz
EXTRA
PRG
IR
AUTO
GROUP AUTO
GROUP
AUTO
CHANNEL
REHEAR
LOCK
LOCK
(NAME)
Preset
MHz
W X
3 sec.
Diagramme 2 : assignation des
menus de réglage
AKG WMS 450 V 1.10
3 Mise en service
40
3.8.2 Réglage de la fréquence
(menu Preset)
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
Diagramme 4 : réglage manuel de
la fréquence
3.8.3 Réglage de la fréquence
(Menu MHz)
Diagramme 4a : Réglage direct de
la fréquence
Choisissez au moyen de Wou Xle pre-
set désiré.
Choisissez au moyen de Wou Xla
gamme de fréquences désirée.
Choisissez au moyen de Wou Xla fré-
quence désirée en tant que sous-canal
de la gamme de fréquences sélection-
née.
Le récepteur SR 450 offre également la possibilité de régler la fréquence directement par incrémentations
ou décrémentations de 25 kHz.
Vous accèderez au menu MHz en mode Setup en maintenant simultanément les deux touches à flèche
enfoncées pendant 3 secondes.
Maintenez simultanément les deux
touches à flèche enfoncées pendant 3
secondes.
Appuyez sur Xpour incrémenter la fré-
quence de 25 kHz ou sur Wpour décré-
menter la fréquence de 25 kHz.
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
"AT 3.0 02"
FREQ "750.000"
FREQ MHz
Preset
>PRG IR<
IR
>GROUP<
"
>3.0<"
>CHANNEL<
"
>01<"
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>NAME<
"
>AT<"
3.9.1
"750.000"
FREQ MHz
Preset
">750.025<"
MHz
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
">750.000<"
MHz
3.9.1
W X
3 sec.
>PRG IR<
IR
AKG WMS 450 V 1.10
3 Mise en service
41
3.8.4 Modification du
nom du récepteur
Note :
Diagramme 5 : modification du
nom attribué au récepteur
3.9 Réglage de l’émetteur
Remarque :
3.9.1 Fréquence
Voir la fig. 3 de la page iv. et
la fig. 4 de la page iii.
Voir fig. 10 (émetteur à main)
et 11 (émetteur de poche) de la
page vi.
Diagramme 6 : réglage de la fré-
quence porteuse de l’émetteur
Ce menu vous permet d’éditer le nom
actuel du récepteur. Si vous n’avez pas
encore donné de nom au récepteur ou
si vous avez supprimé son nom précé-
dent, ce menu ne sera pas disponible.
Le menu EXTRA, cependant, vous per-
met de sauvegarder un nouveau nom à
tout moment (référez-vous à la section
4.1.3).
Le nom du récepteur peut être n’impor-
te quelle combinaison de 6 chiffres ou
lettres au maximum.
Choisissez au moyen de Wou Xle pre-
mier caractère.
Choisissez au moyen de Wou Xle
deuxième caractère, etc...
... jusqu’au sixième caractère.
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
>DELETE< : effacer
La section 3.9.1 s’applique aussi bien à l’émetteur à main HT 450 qu’à l’émetteur de poche PT 450. Le
niveau d’entrée audio de l’émetteur à main ne peut être réglé que sur le récepteur, dans le menu
« TX GAIN ». Le niveau choisi est transmis à l’émetteur par faisceau infrarouge.
Le niveau du signal d’entrée de l’émetteur de poche peut être réglé seulement sur celui-ci, au moyen du
bouton de réglage du niveau d’entrée.
Afin de programmer l’émetteur pour la
fréquence sélectionnée sur le récepteur :
1. Mettez le récepteur sous tension.
2. Placez le commutateur
ON-
MUTE/PRG-OFF
(19) de l’émetteur
sur « OFF ». Le témoin LED (20) s’éteint.
3. Placez le commutateur
ON-MUTE/
PRG-OFF
(19) sur « MUTE/PRG ». À
l’affichage apparaissent en alternance
la fréquence momentanément sélec-
tionnée et le symbole « Prg IR ». Le
témoin LED de contrôle (20) reste éteint.
4. Voir le diagramme 6.
5. Maintenez la diode infrarouge récep-
trice de l’émetteur (1) à une distance
maximale de 10 cm de la diode infra-
rouge émettrice du récepteur (2).
IR OK : l’émetteur est accordé sur la
même fréquence que le récepteur.
IR ERR : la transmission de données
n’a pas fonctionné (pas de communi-
cation).
TXBAND : la gamme de fréquences de
l’émetteur et du récepteur n’est pas la
même, ou bien le niveau de la trans-
mission est trop élevé ou trop bas.
NAME
"DIANE"
NAME
"DIANE"
NAME
"
J>I<ANE"
NAME
"
>JONI_ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
"
>D<IANE"
NAME
"
JOANIE"
PRG IR
IR
PRG IR/
3.8.1/2/3/4
IR
IR
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
>PRG IR<
IR
IR OK
IR
>EXIT<
AKG WMS 450 V 1.10
3 Mise en service
3.9.2 Sensibilité d’entrée de
l’émetteur à main
Voir la fig. 10 de la page vi.
Diagramme 7 : réglage de la
sensibilité d’entrée
de l’émetteur à main
3.9.3 Émetteur de poche :
branchement d’un microphone
ou d’un instrument et réglage
de la sensibilité
Important !
Voir la fig. 12 de la page iii.
3.10 Avant le soundcheck
Important !
Voir la fig. 1 de la page ii.
3.10.1 Fonction de Répétition
1. Mettez le récepteur sous tension,
2. Placez le commutateur
ON-
MUTE/PRG-OFF
(19) de l’émetteur
sur « OFF ». Le témoin LED (20) s’éteint.
3. Placez le commutateur
ON-MUTE/
PRG-OFF
(19) sur « MUTE/PRG ». À
l’affichage apparaissent en alternance
la fréquence momentanément sélec-
tionnée et le symbole « Prg IR ». Le
témoin LED de contrôle (20) reste éteint.
4. Voir le diagramme 8.
5.
Sélectionnez « HI » dans le cas d’un é-
metteur à main HT 450/D et « LO » pour un
émetteur à main HZ 450/C.
6. Maintenez la diode infrarouge récep-
trice de l’émetteur (1) à une distance
maximale de 10 cm de la diode infra-
rouge émettrice du récepteur (2).
IR OK : l’émetteur est réglé sur la
sensibilité sélectionnée.
IR ERR : la transmission de données
n’a pas fonctionné (pas de communi-
cation).
TXBAND : la gamme de fréquences
de l’émetteur et du récepteur n’est
pas la même, ou bien le niveau de la
transmission est trop élevé ou trop
bas.
L’émetteur de poche PT 450 est conçu pour être utilisé avec les microphones type "L" de la série
MicroMic de chez AKG (voir chapitre 2.7). Si vous souhaitez raccorder au PT 450 d’autres microphones
AKG ou en provenance d’autres marques, il vous faudra éventuellement modifier la configuration de la
fiche ou la remplacer par une fiche XLR tripôlaire miniature.
Broches de l’entrée audio
Broche 1 : blindage
Broche 2 : point chaud
Broche 3 : point froid
La broche 3 fournit une tension d’alimentation positive de 6 V pour les microphones à condensateur.
Nous attirons votre attention sur le fait qu’AKG ne peut garantir un fonctionnement parfait de
l’émetteur de poche PT 450 avec des microphones ou câbles d’autres marques et que d’éventuels
dégâts provoqués par l’utilisation avec des microphones d’autres marques ne sont pas couverts
par la garantie.
1. Connectez la fiche XLR miniature (1) du câble de votre microphone ou du câble de guitare MKG L (2)
sur la prise d’entrée (3) de l’émetteur de poche.
2. Placez le commutateur ON-MUTE/PRG-OFF (4) de l’émetteur sur «ON».
3. Mettez le récepteur sous tension.
4. Ouvrez le compartiment de la pile de l’émetteur de poche.
5. Parlez ou chantez dans le microphone, ou jouez de votre instrument (au volume maximum).
6. À l’aide du tournevis (6) intégré au couvercle du compartiment de la pile (5), réglez le bouton de sen-
sibilité (7) de façon à obtenir un niveau optimal du signal sur la partie audio du récepteur (la LED verte
AF OK s’allume, le bargraphe Audio indique au maximum 0 dB).
7. Refermez le compartiment de la pile.
1. Activez la fonction de répétition (Rehearsal) du récepteur, comme exposé ci-dessous à la section 3.10.1.
2. Déplacez l'émetteur dans le secteur où vous vous proposez de l’utiliser. Repérez les endroits où l’in-
tensité du champ semble chuter et où la réception se détériore (dropouts).
Vous pouvez éliminer les dropouts en modifiant la position du récepteur ou des antennes. Si cette
opération n'apporte pas d’amélioration, évitez les endroits critiques.
3. Si des bruits indésirables se font entendre, placez le seuil de squelch à un niveau où le bruit s'arrête-
ra (référez-vous à la section 3.10.2).
Ne placez jamais le seuil de squelch à un niveau plus élevé qu'absolument nécessaire. Plus le
seuil de squelch est élevé (-80 dB = maximum, -100 dB = minimum), plus la sensibilité du récep-
teur et par conséquent aussi la portée efficace entre l'émetteur et le récepteur sont faibles.
4. Si le bargraphe HF du récepteur s'éteint et que le témoin LED RF MUTE rouge (5) s’allume, c’est le
signe qu'aucun signal n'est capté ou que le squelch est activé.
Mettez l'émetteur sous tension, rapprochez-vous du récepteur ou réglez le seuil de squelch de façon
à ce que le témoin LED RF OK vert (5) s’allume et que le bargraphe HF indique à nouveau un signal.
La fonction de répétition détecte un maximum de six décrochements (dropouts) et enregistre le moment
où chacun d’eux s'est produit, ainsi que l’intensité de champ minimum de chaque antenne et le niveau
audio maximum. Vous pouvez consulter les résultats à la fin de l'enregistrement.
42
>TXGAIN<
>TXGAIN<
IR
IR
TXG >LO<
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
TXG >HI<
>PRG IR<
IR
IR OK
IR
AKG WMS 450 V 1.10
3 Mise en service
Diagramme 8 : Fonction de
répétition
3.10.2 Réglage du squelch
(atténuation des
bruits de fond)
Diagramme 9 : réglage du seuil
d’atténuation.
Déplacez l'émetteur dans le secteur où
vous vous proposez de l’utiliser.
Jusqu’à 6 dropouts peuvent être enre-
gistrés.
Vous pouvez à tout moment inter-
rompre l’enregistrement par une courte
pression sur §.
D1 : L’enregistrement est terminé. Le
dropout N° 1 est affiché.
MIN RF : L’enregistrement est terminé.
Aucun dropout n’a été constaté. L’écran
affiche le niveau HF minimum mesuré.
OVFL : L’enregistrement a été automa-
tiquement interrompu : le temps imparti
(16 minutes) est atteint, ou la liste des
résultats est complète.
• Pour consulter les autres résultats, appuyez brièvement sur Wou X. Les dropouts sont affichés
comme suit (exemple 1) :
Exemple 1 : dropout N° 1 après 124 secondes.
• Les premières mémoires sont réservées aux dropouts, les deux dernières aux mesures du niveau HF
minimum et du niveau audio maximum (exemples 2 et 3).
Exemple 2 : niveau HF minimum de -90 dB.
Exemple 3 : niveau audio maximum de 0 dB.
• Après le dernier item de la liste des résultats (ou avant le premier), l’option « EXIT » apparaît.
L’écran affiche le dernier réglage mémorisé, comme par
exemple « -90 dB ». Les commandes Wet Xvous permet-
tent de choisir parmi les seuils suivants : -80, -85, -90, -92, -
94, -96, -98, -100 dB.
Ne placez jamais le seuil de squelch à un niveau plus
élevé qu'absolument nécessaire. Plus le seuil de squel-
ch est élevé (-80 dB = maximum, -100 dB = minimum),
plus la sensibilité du récepteur et par conséquent aussi
la portée entre l'émetteur et le récepteur sont faibles.
43
REHEAR
RHSL
REHEAR
RHSL
Liste des résultats
>EXIT<
RHSL
>EXIT<
"D1 124"
RHSL
OVFL
RHSL
MIN RF
RHSL
>START<
RHSL
RECORD
RHSL
EXTRA
X-TRA
EXTRA
X-TRA
">-80< dB"
X-TRA
">-100< dB"
X-TRA
">-90< dB"
X-TRA
SAVE >Y<
>X-TRA< SAVE >N<
>X-TRA<
>NAME<
X-TRA
>SQL<
X-TRA
>STATUS<
X-TRA
AKG WMS 450 V 1.10
3 Mise en service
44
3.11 Systèmes multi-canaux
Remarque :
3.11.1 Réglage des
fréquences pour les systèmes
multi-canaux
(Auto Channel Setup)
>RETRY< : essayer à nouveau
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
Diagramme 10 : recherche auto-
matique de fréquences exemptes
d’interférences pour les systèmes
multi-canaux
4.1 Récepteur SR 450
4.1.1 Sélection d’un mode de
fonctionnement
4.1.2 Choix d’un menu
1. Soyez sûr d’assigner une fréquence porteuse distincte à chaque canal (émetteur et récepteur).
2. Pour trouver rapidement et facilement des fréquences porteuses sans intermodulation, nous recom-
mandons d’utiliser le menu Auto Channel afin de sélectionner dans le même preset toutes les fré-
quences porteuses de la même gamme de fréquence.
Si la réception, sur l’une des fréquences, est altérée par des interférences, cherchez au moyen d’Auto
Channel Setup (voir la section 3.9.2) le sous-canal disponible le plus proche dans la gamme de fré-
quences choisie. Si vous ne trouvez aucun sous-canal disponible, sélectionnez au moyen d’Auto
Group Setup une autre gamme de fréquences dans le même preset et réglez à nouveau la fréquence
de chacun des canaux (voir les sections 3.9.1 et 3.9.2).
3. N’activez jamais deux canaux ou plus sur la même fréquence en même temps et au même endroit.
Ceci causerait des bruits indésirables du fait de l’interférence radio.
1.
Réglez la fréquence du récepteur pour canal no.1 en employant Auto Group Setup (voir la section 3.8.1).
2. Sur le lieu d’exécution, mettez sous tension tous les systèmes de micros sans fil sauf celui du
canal no. 1, d’émetteurs de retour de scène (y compris ceux qui proviennent d’autres constructeurs).
Ceci est indispensable pour que le récepteur, pendant l’exécution, reconnaisse les fréquences non
susceptibles de provoquer des interférences.
3. Réglez la fréquence (CHANNEL) au
moyen de la fonction Auto Channel
Setup :
4. Choisissez au moyen de Wou Xle
preset désiré.
5. Choisissez au moyen de Wou Xla
gamme de fréquences désirée.
6. Le récepteur recherche automatique-
ment la fréquence disponible la plus
proche.
Dès que le récepteur trouvera une
fréquence disponible, celle-ci sera
affichée comme étant un sous-canal
du preset sélectionné.
Les fréquences disponibles sont des
fréquences où le récepteur ne trouve
soit aucun signal HF, soit un signal
HF dont le niveau est inférieur au
réglage choisi du seuil d’atténuation
des bruits de fond.
7. Référez-vous au chapitre 3.6.1:
Programmez l'émetteur que vous
avez attribué au canal no. 1 et laissez
l'émetteur sous tension.
8. Répétez le même processus (1 à 7)
pour chacun des autres canaux de
votre systéme multi-canaux.
Choisissez pour chaque canal le
même preset (= pays) que pour le
canal no. 1.
Pour alterner entre le mode LOCK et le mode SETUP, maintenez la touche §appuyée pendant environ
1,5 seconde.
Dans le mode LOCK, le message « LOCK » apparaît à l’affichage. Dans le mode SETUP, le message «
LOCK » n’apparaît pas.
Utilisez les touches Wet Xpour sélectionner les différents menus d’affichage ou de réglage. Pour accé-
der au menu MHz, maintenez simultanément les touches Wet Xenfoncées pendant 3 secondes.
Diagramme 11: Choix d’un menu
AUTO
GROUP AUTO
CHANNEL
>EXIT<>INFO<>SQL<
>STATUS<
>NAME<
LOCK
MHz
W X
3 sec.
TX
Gain EXTRA
PRG
IR
REHEAR
Mode LOCK :
Mode SETUP :
Preset
"AT 3.0 02"
Fréquence
"750.000 MHz"
(Nom)
(NAME)
PresetMHz
LOCK
AUTO
CHANNEL
AUTO CHANNEL
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>PRG IR<
IR
3.9.1
>EXIT<
>EXIT<
>RETRY<
">AT3.001<"
FREQ
>GROUP<
"
>3.0<"
>CHANNEL<
>SCAN<
>NAME<
"
>AT<"
AKG WMS 450 V 1.10
3 Mise en service
4 Conseils d’utilisation
45
4.1.3 Fonctions avancées
• NOM
Diagramme 12 : modification du
nom attribué au récepteur
• STATUT
Diagramme 13 : messages d'alerte
Le sous-menu « NAME » vous permet
d’attribuer un nom au récepteur, dans la
mesure où aucun nom n’a encore été
mémorisé.
Choisissez au moyen de Wou Xle pre-
mier caractère.
Choisissez au moyen de Wou Xle
deuxième caractère, etc...
... jusqu’au sixième caractère.
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
>DELETE< : effacer
Le sous-menu « STATUS » vous permet d’activer une fonction d’alarme optique qui vous avertit de
défaillances possibles du système. Si une de ces défaillances se produit, l'éclairage de l’écran du récep-
teur passe du vert au rouge et un message d'alerte décrivant le statut du système apparaît à l'affichage.
Les messages d'alerte apparaissent dans l’ordre de priorité suivant :
1. « LOW.BAT » : capacité insuffisante de la batterie de l'émetteur
2. « AFCLIP » : saturation audio
3. « RF LOW » : le signal reçu est trop faible : la sortie audio du récepteur est désactivée.
- « BAT » : la pile ou l’accu de l'émetteur
sera épuisé(e) dans environ 60
minutes. Le message « LOW.BATT »
apparaît alors à l’affichage.
- « AF » : le signal audio provenant de
l’émetteur est saturé. Le message
« AFCLIP » apparaît à l’affichage.
- « RF » : l’intensité du signal reçu est si
basse que la sortie audio du récepteur
est automatiquement désactivée pour
empêcher un souffle indésirable. Le
message « RF LOW » apparaît à l’affi-
chage.
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
Les fonctions d'alerte sélectionnées sont en principe actives dans le mode LOCK comme dans le mode
SETUP. Elles sont néanmoins désactivées automatiquement dans le mode SETUP pendant que vous
procédez à des réglages.
Pour supprimer un message d'alerte de l'affichage, appuyez brièvement sur la touche §. Le message
d'alerte suivant apparaît, ou bien, si aucune autre défaillance du système n'est détectée, l'affichage nor-
mal réapparaît et l'éclairage de l’écran repasse au vert.
EXTRA
X-TRA
>NAME<
X-TRA
NAME
"
B>_<"
NAME
"
>BEN_ _ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
>_<
NAME
"
BEN _ _ _"
EXTRA
X-TRA
>NAME<
X-TRA
>STATUS<
X-TRA
EXTRA
X-TRA
SAVE >N<
>X-TRA<
SAVE >Y<
>X-TRA<
BAT.>OFF<
X-TRA
AF.>OFF<
X-TRA
AF.>ON<
X-TRA
RF>OFF<
X-TRA
RF.>ON<
X-TRA
BAT.>ON<
X-TRA
AKG WMS 450 V 1.10
4 Conseils d’utilisation
46
• INFO
Diagramme 14 : Affichage d’infor-
mations concernant le récepteur.
4.2 Émetteur à main HT 450
4.2.1 Mise hors circuit du
microphone
Voir la fig. 3 de la page iv.
4.2.2 Utilisation du
microphone
• Ecart du micro et effet de
proximité
Voir la fig. 13 de la page vi.
• Angle d’incidence
Voir la fig. 13 de la page vi.
• Réaction acoustique
Voir la fig. 14 de la page vi.
• Chanteurs
d’accompagnement
Voir la fig. 15 de la page vi.
Le sous-menu INFO vous permet de faire apparaître différentes informations relatives à votre récepteur.
« V 1.1 » : Version du système d’exploi-
tation
« B 4--.50 » : Gamme de fréquences
« PV 1.0 » : Version du preset
1. Placez le commutateur ON-MUTE/PRG-OFF (19) sur « MUTE/PRG » (position intermédiaire).
•Si vous avez commuté de « OFF » à « MUTE/PRG » :
La partie audio et la partie HF de l’émetteur sont désactivées, le témoin LED de contrôle (20) reste
éteint. Le récepteur infrarouge de l’émetteur est allumé. L’émetteur se trouve en mode de pro-
grammation, permettant le réglage de la fréquence et de la sensibilité d’entrée.
L’écran affiche la fréquence en MHz, la fréquence sous la forme d’un preset et le message « Prg
IR », puis l’affichage alterne entre le preset momentanément sélectionné et le message « Prg IR ».
•Si vous avez commuté de «ON» à « MUTE/PRG » :
Le microphone est désactivé, le témoin LED de contrôle (20) passe du vert au rouge. Le récepteur
infrarouge de l’émetteur est éteint. La fréquence porteuse continuant d’émettre, le récepteur n’est
pas sujet à des bruits parasites.
L’écran affiche en alternance la fréquence sous la forme d’un preset et, en heures, la capacité res-
tante de la pile.
2. Pour allumer le microphone, placez le commutateur ON-MUTE/PRG-OFF (19) sur « ON ».
Le témoin LED de contrôle (20) passe au vert et l’écran affiche en heures la capacité restante de la
pile.
Un microphone pour le chant offre de nombreuses possibilités d’influer sur la façon dont le son de votre
voix sera restitué par l’installation de sonorisation.
Voici quelques consignes qui vous permettront d’obtenir un résultat optimal avec votre émetteur à main
HT 450.
Plus l’écart entre le micro et la bouche est petit et plus la sonorité de la voix est pleine et moëlleuse. Vous
obtiendrez une sonorité plus froide et plus "reverbérante" en vous éloignant, au fur et à mesure que
l’acoustique de la salle se met en valeur.
La voix peut encore prendre un ton plus agressif, neutre ou sous entendu, etc. … selon la musique d’ac-
compagnement simplement en changeant l’écart par rapport à la bouche.
L’effet de proximité apparait lorsque la source est très proche (moins de 5 cm). Des basses fréquences
sont renforcées, ce qui donne à la voix plus de corps et plus de chaleur.
Pour obtenir un son naturel, bien équilibré, nous vous conseillons de ne jamais chanter directement dans
le microphone afin d’éviter le souffle et les sifflantes.
Il est mieux de chanter dans le microphone en le tenant de côté ou en se plaçant au dessus de la tête
du micro.
L’effet Larsen prend naissance quand une partie du son émis par les haut-parleurs est captée par le
microphone, est amplifiée, puis est projetée à nouveau par les haut-parleurs. La réaction acoustique se
développe à partir d’un certain niveau (seuil d’accrochage) qui correspond à une sorte de bouclage du
circuit. Le système se met alors à siffler. Pour l’interrompre, il faut réduire le volume.
En plaçant les haut-parleurs de chant devant les microphones, donc sur le bord latéral de la scène on
obtient la meilleure protection contre l’effet de Larsen.
Lorsque vous utilisez des retours de scène, ne dirigez jamais votre micro directement sur les retours ou
les haut-parleurs de la sono.
Certains phénomènes de résonance (tels qu’ils sont déterminés par l’acoustique d’une salle) peuvent
également provoquer un Larsen, et cela surtout dans la partie inférieure du spectre sonore; c’ést donc –
indirectement – l’effet de proximité qui en est responsable. Dans ce cas il suffit souvent d’augmenter la
distance du microphone pour faire disparaître le Larsen.
1. Ne laissez jamais plus de deux personnes chanter dans un seul microphone.
2. Faites attention que l’angle d’incidence n’excéde pas 35°.
Le microphone est extrêmement peu sensible aux sons arrivant sur le côté. Si la voix des deux chan-
teurs arrivait sur le micro sous un angle supérieur à 35°, ils seraient obligés d’augmenter le niveau du
canal micro jusqu’à un point où le risque de larsen serait excessif.
EXTRA
X-TRA
EXTRA
X-TRA
"V 1.1"
X-TRA
"PV 1.0"
X-TRA
EXIT
X-TRA
>EXIT<
X-TRA
"B 4--.50"
X-TRA
>NAME<
X-TRA
>INFO<
X-TRA
>STATUS<
X-TRA >SQL<
X-TRA
AKG WMS 450 V 1.10
4 Conseils d’utilisation
47
4.2.3 PB 1000 et PPC 1000
(HT 450/C)
• Déposer / monter le PB 1000
et le PPC 1000
a) Dépose du PB 1000
b) Montage du PPC 1000
4.3 Émetteur de poche PT 450
4.3.1 Mise hors circuit du
microphone
Voir la fig. 4 de la page iii.
4.3.1 Commutateur Mute
externe (optionnel)
Voir la fig. 16 de la page vi.
4.3.2 Blocage du commutateur
ON-MUTE-OFF/PRG
Voir la fig. 17 de la page vi.
4.3.3 Technique du micro
• Microphones Lavalière
C 417 L, CK 55 L
• Micros serre-tête
C 520 L, C 555 L
Le Presence Boost Adapter PB 1000 (monté dans l'émetteur à main HT 450/C) optimise l’intelligibilité
de la parole en augmentant la sensibilité de 5 dB environ entre 5 kHz et 9 kHz.
Le Polar Pattern Converter PPC 1000 (accessoire optionnel pour HT 450/C) transforme la caractéris-
tique cardioïde du micro en hypercardioïde. Ceci permet de réduire la sensibilité du micro aux sons arri-
vant sur les côtés, un avantage incontestable sur la scène en particulier lorsqu’on utilise des retours.
Remarque : Vous ne pouvez monter le PPC 1000 qu’après avoir déposé le Presence Boost Adapter
PB 1000.
1. Dévissez le chapeau à grille.
2. Détachez le PB 1000 / PPC 1000 de la capsule du micro,
avec un léger mouvement de rotation (a).
3. Enfoncez le PPC 1000 / PB 1000 jusqu’en butée sur la cap-
sule, avec un léger mouvement de rotation (b).
Important : Pendant le montage ou la dépose du PPC 1000 /
PB 1000, maintenez de la main la capsule du micro dans
sa suspension élastique (flèches) afin d’éviter son déboî-
tement.
1. Placez le commutateur ON-MUTE/PRG-OFF (19) sur « MUTE/PRG » (position intermédiaire).
•Si vous avez commuté de « OFF » à « MUTE/PRG » :
La partie audio et la partie HF de l’émetteur sont désactivées, le témoin LED de contrôle (20) reste
éteint. Le récepteur infrarouge de l’émetteur est allumé. L’émetteur se trouve en mode de pro-
grammation, permettant le réglage de la fréquence et de la sensibilité d’entrée.
L’écran affiche la fréquence en MHz, la fréquence sous la forme d’un preset et le message « Prg
IR », puis l’affichage alterne entre le preset momentanément sélectionné et le message « Prg IR ».
•Si vous avez commuté de «ON» à « MUTE/PRG » :
Le microphone est désactivé, le témoin LED de contrôle (20) passe du vert au rouge. Le récepteur
infrarouge de l’émetteur est éteint. La fréquence porteuse continuant d’émettre, le récepteur n’est
pas sujet à des bruits parasites.
L’écran affiche en alternance la fréquence sous la forme d’un preset et, en heures, la capacité res-
tante de la pile.
2. Pour allumer le microphone, placez le commutateur ON-MUTE/PRG-OFF (19) sur « ON ».
Le témoin LED de contrôle (20) passe au vert et l’écran affiche en heures la capacité restante de la
pile.
Le commutateur Mute externe, optionnel, permet de mettre l’émetteur sur muet lorsque les éléments de
commandes ne sont pas ou ne sont que difficilement accessibles.
1. Connectez le câble (1) du commutateur Mute externe sur l’embase REMOTE MUTE (2) de l’émetteur.
2. Mettez le commutateur Mute externe dans une poche de votre veste ou de votre chemise ou fixez-le
à votre ceinture à l’aide du clip.
3. Pour mettre le micro sur muet, appuyez sur le bouton du commutateur Mute externe. Le boutons’en-
clenche. La LED témoin passe au rouge.
4. Pour remettre le micro en service, appuyez de nouveau sur le bouton du commutateur Mute externe.
La LED témoin passe au vert.
1. Connectez le boîtier terminal (3) fourni à la prise REMOTE MUTE (2) de l’émetteur de poche.
Le commutateur ON-MUTE/PRG-OFF de l’émetteur de poche est électroniquement bloqué. Il est
désormais impossible de mettre le microphone hors circuit par inadvertance.
2. Pour réactiver le commutateur ON-MUTE/PRG-OFF, il suffit de déconnecter le boîtier terminal (3) de
la prise REMOTE MUTE (2).
1. Fixez le microphone au clip H 40/1 ou à l’épingle H 41/1 comme indiqué dans le mode d’emploi du
microphone.
2. Agrafez le micro aux vêtements, aussi près de la bouche que possible.
Il y aura d’autant moins de risque de larsen que le micro sera plus près des lèvres.
3. Veillez à ce que le micro soit bien orienté vers la bouche de l’utilisateur.
Vous trouverez les instructions d’utilisation de ces deux microphones AKG dans leurs modes d’emploi
respectifs.
Nettoyez les surfaces de l’émetteur et des émetteurs avec un chiffon souple humecté d’eau.
ab
PPC 1000
PB 1000
AKG WMS 450 V 1.10
4 Conseils d’utilisation
5 Nettoyage
48
Défaut
Pas de son.
Bruit, craquements, signaux indésirables.
Distorsions.
Brefs décrochages en certains
points du rayon d’action.
Messages d’erreurs
Err.>SYS<
Err.>PrE<
TXBand
Err.>USr<
Err.>RF<
Err.>IR<
Cause possible
1. Le bloc secteur n’est pas raccordé au
récepteur ou à la prise secteur.
2. Le récepteur n’est pas sous tension.
3. Le récepteur n’est pas raccordé à la table
de mixage ou à l’amplificateur.
4. Le microphone ou l’instrument n’est par
raccordé à l’émetteur de poche.
5. Émetteur aligné sur une autre fréquence
que le récepteur.
6. Émetteur hors tension ou commutateur
MUTE en position « MUTE ».
7. Les piles ne sont pas mises correctement
dans l’émetteur.
8. Piles ou accu de l’émetteur épuisés.
9. Émetteur trop éloigné du récepteur, ou
seuil de SQUELCH trop élevé.
10.Obstacles entre l’émetteur et le récepteur.
11.Pas de contact visuel entre émetteur et
récepteur.
12.Il y a des objets métalliques à proximité du
récepteur.
13.La versions de preset de l’émetteur et du
récepteur ne sont pas accordées.
1. Position de l’antenne
2. Perturbations dues à d’autres installations
sans fil, une télévision, une radio, des
appareils de radiocommunication ou enco-
re des appareils ou installations électriques
défectueux.
1. Réglage de GAIN sur l’émetteur trop haut
ou trop bas.
2. Perturbations dues à d’autres installations
sans fil, une télévision, une radio, des
appareils de radiocommunication ou enco-
re des appareils ou installations électriques
défectueux.
• Position des antennes.
Panne
• Les réglages de fréquences ne peuvent
être modifiés.
• Erreur de PLL. (Le récepteur ne peut pas
s’accorder à la fréquence sélectionnée.)
1. La bande de fréquences de l’émetteur
n’est pas identique à celle du récepteur.
2. La puissance d’émission est trop
élevée/trop faible.
• La dernière configuration sauvegardée ne
peut être chargée.
• Le preset sélectionné est défectueux.
• La transmission infrarouge n’a pas fonc-
tionné.
Remède
1. Raccorder le bloc secteur au récepteur et
à la prise secteur.
2. Mettre le récepteur sous tension.
3. Raccorder la sortie du récepteur à l’entrée
de la table de mixage ou de l’amplificateur.
4. Raccorder le microphone ou l’instrument à
l’entrée audio de l’émetteur de poche.
5. Aligner l’émetteur sur la fréquence du
récepteur.
6. Mettre l’émetteur sous tension ou désacti-
ver MUTE.
7. Mettre les piles dans le compartiment
conformément aux repères de polarité (+/-).
8. Remplacer les batteries de l’émetteur ou
charger l’accu.
9. Rapprocher émetteur et récepteur ou dimi-
nuer le seuil de SQUELCH.
10.Supprimer les obstacles.
11.Eviter les endroits d’où le récepteur n’est
pas visible.
12.Supprimer les objets gênants ou en éloi-
gner le récepteur.
13.Vérifier les versions de preset de l’émetteur
et du récepteur.
1. Changer le récepteur de place.
2. Mettre les appareils gênants ou défectueux
hors tension ou régler l’émetteur et le
récepteur sur une porteuse différente ; faire
vérifier les équipements électriques.
1. Monter ou baisser le réglage de GAIN sur
l’émetteur pour supprimer les distorsions.
2. Mettre les appareils gênants ou défectueux
hors tension ou régler l’émetteur et le
récepteur sur une porteuse différente ; faire
vérifier les équipements électriques.
• Changer le récepteur/les antennes de
place. Si les décrochages persistent, mar-
quer les endroits critiques et les éviter.
Remède
1. Éteindre l'émetteur et le rallumer après
environ 10 secondes.
2. En cas d'échec, adressez-vous à votre
spécialiste AKG.
1. Utilisez le preset précédemment
sélectionné.
2. Sélectionnez un preset intact.
3. Si cela se produit régulièrement, adressez-
vous à votre spécialiste AKG.
1. Utiliser un émetteur dont la bande de fré-
quences est identique à celle du récepteur.
2. Utiliser un émetteur ayant une puissance
d’émission plus faible/plus élevée.
1. Réglez à nouveau la fréquence et le seuil
de squelch.
2. Si cela se produit régulièrement, adressez-
vous à votre spécialiste AKG.
1. Utilisez une autre fréquence.
2. Si cela se produit régulièrement, adressez-
vous à votre spécialiste AKG.
• Maintenir le capteur d’infrarouge de l’émet-
teur orienté directement sur la diode infra-
rouge émettrice sur le récepteur à une dis-
tance de 5 cm environ.
Récepteur seulementEmetteur et récepteur
AKG WMS 450 V 1.10
6 Défauts et remèdes
49
SR 450
Plages de fréquences porteuses 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 et 863-865 MHz
Modulation FM
Bande passante audio 35 – 20.000 Hz
Taux de distorsion harmonique <0,3 %
Rapport signal/bruit 120 dB (A)
Sorties audio XLR symétrique et jack asymétrique 6,3 mm
Niveau de sortie XLR commutable entre -30 et 0 dBm
Dimensions 200 x 190 x 44 mm
Poids 972 g
HT 450
Plages de fréquences porteuses 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 et 863-865 MHz
Modulation FM
Bande passante audio 35 – 20.000 Hz
Taux de distorsion harmonique <0,7% à déviation nominale/1 kHz
Rapport signal/bruit 120 dB (A)
Puissance HF 50 mW maxi (ERP)
Autonomie 6 h avec une pile 1,5 V de type AA, 8 h avec un accu NiMH 1,2 V / 2100 mAh au format AA
Dimensions 229 x maxi 52,5 mm Ø
Poids net 220 g
PT 450
Plages de fréquences porteuses 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 et 863-865 MHz
Modulation FM
Bande passante audio 35 – 20.000 Hz
Taux de distorsion harmonique <0,7% à déviation nominale/1 kHz
Rapport signal/bruit 120 dB (A)
Puissance HF 50 mW maxi (ERP)
Autonomie 6 h avec une pile 1,5 V de type AA, 8 h avec un accu NiMH 1,2 V / 2100 mAh au format AA
Dimensions 60 x 73,5 x 30 mm
Poids net 90 g
Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site
http://www.akg.com ou en adressant un e-mail à sales@akg.com.
>- h<
>ChArGE<
(si fonctionnant sur accu)
1. L’émetteur ne reconnaît pas en tant que
tels la pile ou l’accu mis en place.
2. L’émetteur a été mis sous tension pendant
le processus de charge.
• L’accu qu’on vient de mettre en place
n’était pas chargé à fond.
1. Sortir l’accu/la pile de l’émetteur et les
remettre en place au bout de 5 secondes
environ.
2. Sortir l’émetteur du chargeur, le mettre
hors tension et répéter le processus de
charge. (Se reporter à la notice d’emploi du
chargeur CU 400).
1. Charger l’émetteur sur le chargeur CU 400.
2. Sortir l’accu de l’émetteur et le remplacer
par une pile neuve ou un accu chargé à
fond.
Messages d’erreurs Panne Remède
Emetteur seulement
AKG WMS 450 V 1.10
6 Défauts et remèdes
7 Caractéristiques techniques
50
Avvertenza importante!
La firmware interna del sistema
WMS 450 viene continuamente
migliorata per soddisfare in modo
ottimale le esigenze dei clienti.
Se il vostro sistema è già dotato
di una versione firmware supe-
riore a quella descritta nelle pre-
senti istruzioni per l’uso, alcune
funzioni possono differire dalla
descrizione fornita nelle istru-
zioni. La versione attuale della
firmware del ricevitore può essere
verificata nel sub-menù INFO (vedi
capitolo 4.1.3), la versione firmwa-
re descritta nelle istruzioni per
l’uso è indicata sul frontespizio
nonché in calce ad ogni pagina,
accanto al nome del prodotto.
Prima di continuare la lettura, vi
raccomandiamo verificare se que-
ste due indicazioni sono corrette.
Se questo non fosse il caso, pote-
te trovare le modifiche più recenti
in internet al sito www.akg.com
1.1 Sicurezza
Figg. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Sicurezza ed ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
1.1 Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
1.2 Ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2 Descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.1 Introduzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.2 In dotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.3 Accessori opzionali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.5 Ricevitore SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
2.6 Trasmettitore a mano HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
2.7 Trasmettitore da tasca PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3 Messa in esercizio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3.1 Come inserire la batteria nel trasmettitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3.2 Come posizionare il ricevitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3.3 Come montare in un rack. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.3.1 Un ricevitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.3.2 Due ricevitori uno accanto all’altro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.4 Come collegare il ricevitore ad un mixer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.5 Come collegare il ricevitore alla rete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.6 Come inserire il ricevitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.7 Modo LOCK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
3.8 Come regolare il ricevitore (modo SETUP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
3.8.1 Come regolare il gruppo di frequenze (Auto Group Setup) . . . . . . . . . . . . . . . . . 55
3.8.2 Come regolare la frequenza (menù preset) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
3.8.3 Come regolare la frequenza (menù MHz). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
3.8.4 Come modificare il nome del ricevitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
3.9 Come regolare il trasmettitore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
3.9.1 Frequenza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
3.9.2 Sensibilità d’ingresso del trasmettitore a mano. . . . . . . . . . . . . . . . . . . . . . . . . . 58
3.9.3 Trasmettitore da tasca:
come collegare il microfono/lo strumento e come regolare la sensibilità. . . . . . . . . . . 58
3.10 Prima del soundcheck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
3.10.1 Funzione Rehearsal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
3.10.2 Come regolare lo squelch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3.11 Impianti pluricanale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
3.11.1 Come regolare le frequenze per impianti pluricanale (Auto Channel Setup). . . 60
4 Istruzioni per l’uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.1 Ricevitore SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.1.1 Come cambiare tra i modi d’esercizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.1.2 Come scegliere i menù. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.1.3 Funzioni speciali. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
4.2 Trasmettitore a mano HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
4.2.1 Come silenziare il microfono . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
4.2.2 Tecnica microfonica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
4.2.3 PB 1000 e PPC 1000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
4.3 Trasmettitore da tasca PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
4.3.1 Come silenziare il microfono . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
4.3.2 Come bloccare l’interruttore ON-MUTE-OFF/PRG . . . . . . . . . . . . . . . . . . . . . . . 63
4.3.3 Tecnica microfonica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
5 Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
6 Errori e rimedi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
7 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
1. Non versate liquidi sull’apparecchio e non fate cadere oggetti nell’apparecchio attraverso le fessure
di ventilazione.
2. L’apparecchio deve venir impiegato solo in vani asciutti.
3. L’apparecchio deve venir aperto, mantenuto e riparato solo da personale specializzato autorizzato.
All’interno della scatola non vi sono componenti che possano venir mantenuti, riparati o sostituiti da
non professionals.
4. Prima di mettere in esercizio l’apparecchio controllate se la tensione d’esercizio indicata sull’alimen-
tatore di rete in dotazione corrisponde alla tensione di rete del luogo d’impiego.
5. Fate funzionare l’apparecchio esclusivamente con l’alimentatore a corrente alternata in dotazione, con
una tensione d’uscita di 12 V c.c. Altri tipi di corrente e di tensione possono danneggiare seriamente
l’apparecchio!
6. Interrompete subito il funzionamento dell’impianto quando un corpo solido o liquidi entrano nell’ap-
parecchio. Sfilate in questo caso subito il cavo dell’alimentatore di rete dalla presa di rete e fate con-
trollare l’apparecchio dal nostro reparto service clienti.
7. Quando non usate l’apparecchio per più tempo, sfilate il cavo dell’alimentatore di rete dalla presa di
rete. Tenete presente che quando l’alimentatore di rete è inserito nella presa l’apparecchio – anche
quando è spento - non è completamente staccato dalla rete.
8. Non posizionate l’apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscalda-
mento o amplificatori ecc., e non esponetelo direttamente al sole, alla polvere e all’umidità, alla piog-
gia, a vibrazioni o a colpi.
9. Per evitare disturbi, posate tutte le linee, specialmente quelle degli ingressi microfonici, separate dalle
linee a corrente forte e linee di rete. In caso di posa in pozzi o canali per cavi fate attenzione a posa-
re le linee di trasmissione in un canale separato.
AKG WMS 450 V 1.10
Indice
1 Sicurezza ed ambiente
51
1.2 Ambiente
2.1 Introduzione
2.2 In dotazione
Controllate se la confezione con-
tiene tutte le parti sopra indicate.
Se manca qualcosa, rivolgetevi
per favore al vostro rivenditore
AKG.
2.3 Accessori opzionali
2.4 WMS 450
10.Pulite l’apparecchio solo con un panno umido, ma non bagnato. Dovete assolutamente sfilare prima
l’alimentatore di rete dalla presa di rete! Non usate in nessun caso detergenti acidi o abrasivi o deter-
genti contententi alcool o solventi perché potrebbero danneggiare la vernice e i componenti in mate-
ria sintetica.
11.Usate l’apparecchio solo per gli impieghi descritti nelle presenti istruzioni per l’uso. La AKG non assu-
me nessuna responsabilità per danni causati da manipolazione non effettuata a regola d’arte o da uso
non corretto.
1. L’alimentatore di rete assorbe una piccola quantità di corrente anche quando l’apparecchio è spento.
Per risparmiare energia sfilate quindi l’alimentatore di rete dalla presa di rete se non lo usate per più
tempo.
2. Se rottamate l’apparecchio, togliete le batterie risp. gli accumulatori, separate scatola, elettronica e
cavi e smaltite tutti i componenti conformemente alle norme di smaltimento vigenti per essi.
3. L'imballaggio è riciclabile. Smaltite l'imballaggio in un apposito sistema di raccolta.
Vi ringraziamo di aver scelto un prodotto dell‘AKG. Leggete per favore attentamente le istruzioni per
l’uso prima di usare l’apparecchio e conservate le istruzioni per l’uso per poterle consultare in caso di
necessità. Vi auguriamo buon divertimento e molto successo!
Il sistema microfonico senza filo WMS 450 è composto di un ricevitore stazionario diversity SR 450, dei tra-
smettitori a mano HT 450/C con testa microfonica C 5 e HT 450/D con testa microfonica D 5 e del tra-
smettitore da tasca PT 450. Il ricevitore ed il trasmettitore lavorano in un campo di al massimo 30 MHz
(per set di frequenze) nella gamma delle frequenze portanti UHF da 650 MHz a 865 MHz. Entro questo
campo potete scegliere la frequenza di ricezione tra i gruppi di frequenza preprogrammati e tra i subca-
• 1 trasmettitore
a mano HT 450
(vedi imballaggio
)
• 1 collegamento
per supporto
SA 64
• 1 Presence
Boost
Adapter
PB 1000
(solo
HT 450/C; mon-
tato nella testa
microfonica)
OPPURE
• 1 ricevitore
SR 450
•2 antenne UHF
•
1adattatore di
rete per il ricevi-
tore (vedi imbal-
laggio
)
• 1 set di mon-
taggio da 19"
Rack Mount
Kit
•Set ID
•1 batteria
dimensione
AA per il
trasmettitore
• Valigetta di tra-
sporto
CH 400
•“Manual
Supplement“
• 1 trasmettitore
a tasca PT 450
• 1 cavo per
strumenti
MKG L
•1 connettore
finto
• Stazione di
carica CU 400
• Antenne stac-
cate SRA 1
(illustrazione),
SRA 2 B, RA
4000 B
• Splitter d’an-
tenna PS 4000
• Amplificatore
d’antenna
AB 4000
• Amplificatore
per cuffie
HPA 4000
• Alimentazione
centrale
PSU 4000
• Cavo d’anten-
na MK PS
•Set codici a
colore
•Set per mon-
taggio frontale
delle antenne
in dotazione
• Polar Pattern
Converter
PPC 1000 per
HT 450/C
•
Antisoffio W 880
per HT 450
• Interruttore
esterno MUTE
per PT 450
(senza illustra-
zione)
AKG WMS 450 V 1.10
1 Sicurezza ed ambiente
2 Descrizione
52
2.5 Ricevitore SR 450
• Elementi di comando
Lato anteriore
Vedi fig. 1 a pagina ii.
Lato posteriore
Vedi fig. 2 a pagina ii.
Uscite audio
Vedi fig. 2 a pagina ii.
Lato inferiore
nali del vostro ricevitore o regolarla direttamente in intervalli da 25 kHz. Sia il trasmettitore a mano che
quello da tasca vengono regolati, via raggi infrarossi, sui parametri prescelti sul ricevitore.
Il ricevitore dispone di due modi d’esercizio:
Nel modo LOCK, tutte le funzioni di regolazione sono bloccate elettronicamente per evitare che i para-
metri vengano cambiati inavvertitamente durante la ricezione. Sul display a cristalli liquidi viene visualiz-
zato il simbolo "LOCK".
Nel modo SETUP potete cambiare e memorizzare tutti i parametri del ricevitore. Il simbolo "LOCK" si
spegne. La frequenza preregolata viene trasmessa, via raggi infrarossi, al trasmettitore a mano o da
tasca. Inoltre potete regolare sul ricevitore anche il livello d’ingresso audio del trasmettitore a mano che
viene pure inoltrato al trasmettitore via raggi infrarossi.
Potete posizionare il ricevitore o senza rack o montarlo, con l’aiuto del set di montaggio da 19", in un
rack da 19".
La copertura trasparente del display è protetta da graffiature mediante un foglio. Potete sfilare il foglio di
protezione in qualsiasi momento.
1 POWER: interruttore on/off
2 Display LC: il ricevitore è dotato di un display a cristalli liquidi, con sfondo illuminato.
Sul display vengono visualizzi tutti i parametri del ricevitore:
aBarra RF per visualizzare l’intensità di campo del segnale ricevuto
bIndicazione alfanumerica del valore momentaneamente preregolato
cNome del preset/del ricevitore, gruppo di frequenze, subcanale
dBarra audio per indicare il livello audio ricevuto
eParametro da preregolare, modo d’esercizio
Se sono attivate una o più funzioni d’avvertimento (vedi capitolo 4.3.2), il display si accende di rosso
quando si verifica uno stato d’esercizio critico. Fin quando tutti i parametri si trovano nel campo per-
messo, il display si accende di verde.
3WX:questi tre tasti regolano i diversi parametri del ricevitore.
•Nel modo LOCK:
Premere brevemente WoX: potete cambiare tra indicazione della frequenza, indicazione del pre-
set e indicazione del nome del ricevitore.
Premere a lungo : potete cambiare il ricevitore tra modo LOCK e modo SETUP.
•Solo nel modo SETUP:
Premere brevemente : potete richiamare i parametri da preregolare oppure confermare il valore
prescelto
Premere brevemente W: potete scegliere un punto del menù o ridurre il valore da preregolare
Premere brevemente X: potete scegliere un punto del menù o ingrandire il valore da preregolare.
4 ID: Se gestite il ricevitore in un impianto pluricanale, potete sostituire il disco nero in materia sintetica
con un disco di colore diverso contenuto nel set codice a colori opzionale. Così potete contrasse-
gnare i singoli canali a colore.
5 LEDs RF: Se il ricevitore riceve un segnale RF, il LED OK verde lampeggia, se non viene ricevuto nes-
sun segnale RF, il LED MUTE rosso lampeggia.
6 LEDs diversity A e B: Questi due LEDs indicano, lampeggiando, quale delle antenne è attualmente
attiva.
7 LED AF: Questi LED indicano il livello audio ricevuto.
OK (verde): da -40 fino a +3 dB
CLIP (rosso): >3 dB (sovraccarico)
8 Diodo infrarosso di trasmissione: trasmette le frequenze preregolate sul ricevitore al trasmettitore a
mano o al trasmettitore da tasca nonché il livello audio preregolato sul ricevitore al trasmettitore a mano.
Il diodo infrarosso di trasmissione ha un angolo di irradiazione molto stretto (circa 10°) ed una porta-
ta di al massimo 20 cm, per evitare che più di un trasmettitore venga regolato sulla stessa frequenza.
9 Regolatore del livello d’uscita: con questo regolatore rotativo a scomparsa potete attenuare il livel-
lo dell’uscita audio bilanciata senza soluzione di continuità da 0 fino a 30 dB.
10 DC IN: Presa di alimentazione avvitabile per collegare l’alimentatore di rete in dotazione.
11 ANTENNA A/B: Prese BNC per collegare le due antenne UHF in dotazione (11a) o le antenne stac-
cate opzionali.
12 BALANCED: uscita audio bilanciata alla presa XLR a tre poli: potete collegare questa uscita p.e. all’in-
gresso microfonico di un mixer.
13 UNBALANCED: uscita audio sbilanciata a una presa jack mono da 6,3 mm. A questa presa potete
collegare p.e. un amplificatore per chitarra.
14 Regolatore livello d’uscita: interruttore scorrevole per adeguare il livello d’uscita della presa BALANCED
alla sensibilità d’ingresso dell’apparecchio collegato. Il regolatore ha due posizioni: 0 e -30 dB. Il rego-
latore del livello d’uscita (8) permette di attenuare il livello d’uscita ulteriormente, fino a -60 dB. Il livel-
lo dell’uscita UNBALANCED non è regolabile.
15 Targhetta del modello con la gamma delle frequenze portanti disponibili e le informazioni sull’omo-
logazione.
a c d
e
b
AKG WMS 450 V 1.10
2 Descrizione
53
2.6 Trasmettitore a mano
HT 450
Vedi fig. 3 a pagina iv.
2.7 Trasmettitore da tasca
PT 450
Vedi fig. 4 a pagina iii.
Importante!
3.1 Come inserire la
batteria/l’accumulatore nel
trasmettitore
Vedi fig. 5 a pagina iii e iv.
Avvertenza:
3.2 Come posizionare il
ricevitore
16 Testa microfonica: il trasmettitore a mano è dotato di una testa microfonica montata in modo fisso
D 5 o C 5 (v. imballaggio).
17 Diodo infrarosso di ricezione: riceve il segnale infrarosso del ricevitore SR 450 per regolare auto-
maticamente la frequenza portante ed il livello audio d’ingresso del trasmettitore.
18 Display LC: Visualizza la frequenza preregolata, in MHz o come preset, lo stato d’esercizio attuale, la
sensibilità (Gain) del trasmettitore, indicazioni di errori e la capacità della batteria espressa in ore (in
intervalli da 1 ora, o la capacitá dell’accumulatore in intervalli da 2 ore, a partire da "7 h").
19 ON-MUTE/PRG-OFF: interruttore scorrevole con tre posizioni:
ON: il segnale d’uscita della testa microfonica viene inoltrato al trasmettitore, il trasmettitore trasmet-
te il segnale audio al ricevitore (esercizio normale). Il LED di controllo (20) è acceso di verde.
MUTE/PRG: il segnale audio è silenziato. Il LED di controllo (20) è acceso di rosso. Poiché la tensio-
ne d’alimentazione e la frequenza portante RF rimangono inserite, nel ricevitore non si sentono
rumori disturbanti quando il segnale audio è silenziato.
Se portate l’interruttore dalla posizione "OFF" in posizione "MUTE/PRG", il trasmettitore è nel modo
di programmazione. Il LED di controllo (20) si spegne.
Per reinserire il segnale audio, spostate l’interruttore in posizione "ON". Il LED di controllo (20) si
accende di verde.
OFF: La tensione di alimentazione del trasmettitore è disinserita
20 LED di controllo: questo LED a due colori indica i seguenti stati d’esercizio:
Verde: la capacità della batteria è superiore ad un’ora, il trasmettitore lavora nel modo d’esercizio normale.
Rosso: la capacità rimanente della batteria è inferiore ad un’ora e/o il segnale audio è silenziato.
Rosso lampeggiante: indicazione di errore sul display.
Off: L’alimentazione di tensione del trasmettitore è disinserita o il trasmettitore si trova nel modo di
programmazione.
21 Scomparto batteria per accogliere la batteria da 1,5 V, dimensione AA in dotazione o un accumula-
tore di tipo commerciale da 1,2 V, ]2100 mAh, dimensione AA.
22 Contatti di carica: i contatti di carica a scomparsa vi permettono di caricare un accumulatore con
l’aiuto della stazione di carica opzionale CU 400 senza dover togliere l’accumulatore dallo scompar-
to batteria.
23 Etichetta adesiva con indicazione delle frequenze: sul gambo del trasmettitore a mano è disposta
un’etichetta adesiva recante l’indicazione della gamma delle frequenze portanti disponibili e le infor-
mazioni sull’omologazione.
24 Codice colori: se gestite il trasmettitore a mano in un impianto pluricanale, potete sfilare la copertu-
ra nera, scrivere sulle strisce di carta in dotazione, inserirle e coprirle con la copertura trasparente in
dotazione. In questo modo potete contrassegnare i singoli canali.
17 - 20, 22, 24: Vedi capitolo 2.5 trasmettitore a mano HT 450.
25 Antenna: antenna flessibile, montata in modo fisso.
26 Ingresso audio: presa mini-XLR a tre poli con contatti per livello microfonico e livello line. Grazie al
cablaggio dei connettori dei microfoni AKG raccomandati (opzionali) o del cavo per strumenti MKG L
in dotazione vengono occupati automaticamente i contatti giusti.
All’ingresso audio del PT 450 potete collegare microfoni AKG dotati di un connettore mini XLR.
Con l’aiuto del cavo per strumenti MKG L potete collegare una chitarra elettrica, un basso elettrico o
un keyboard a tracolla.
Ulteriori dettagli sono contenuti nei rispettivi opuscoli AKG.
27 Etichetta adesiva con indicazione delle frequenze: sul lato posteriore del trasmettitore da tasca è
disposta un’etichetta adesiva recante la gamma delle frequenze disponibili e le informazioni sull’o-
mologazione.
28 Scomparto batteria per accogliere la batteria in dotazione da 1,5 V, dimensione AA o un accumula-
tore di tipo commerciale da 1,2 V-NiMH, ]2100 mAh, dimensione AA. Attraverso il finestrino potete
controllare in qualsiasi momento se c’è una batteria o un accumulatore nello scomparto. Potete inse-
rire nel finestrino anche una striscia bianca (in dotazione) di etichettatura o una striscia con codice a
colore (opzionale).
29 Clip da cintura per fissare il trasmettitore sulla cintura.
30 Presa MUTE: collegamento per l’interruttore mute opzionale esterno e il connettore finto in dotazio-
ne per bloccare l’interruttore ON-MUTE/PRG-OFF per evitare errori durante l’esercizio.
31 Regolatore della sensibilità: con questo regolatore rotativo disposto nello scomparto batteria potete
adeguare la sensibilità d’ingresso del trasmettitore da tasca al microfono o allo strumento collegati.
Prima di mettere in esercizio il vostro WMS 450, controllate se il trasmettitore e il ricevitore sono
regolati sulla stessa frequenza. Vedi al riguardo i capitoli 3.8 e 3.9.
1. Aprite il coperchio dello scomparto batteria (1).
2. Inserite la batteria in dotazione (2) nello scomparto batteria seguendo i simboli disposti nello scomparto.
Se inserite la batteria in modo sbagliato, il trasmettitore non viene alimentato con corrente.
3. Chiudete il coperchio dello scomparto batteria (1).
Invece delle batterie in dotazione potete inserire anche un accumulatore di tipo commerciale da 1,2 V,
NiMH, ]2100 mAh, dimensione AA.
Riflessioni del segnale del trasmettitore su parti metalliche, pareti, soffitti ecc. o ombreggiamenti causa-
ti dal corpo umano possono indebolire o cancellare il segnale diretto del trasmettitore.
Posizionate quindi il ricevitore o le antenne staccate come segue:
AKG WMS 450 V 1.10
2 Descrizione
3 Messa in esercizio
54
Avvertenza:
3.3 Montaggio in un rack
3.3.1 Come montare
un ricevitore
Vedi fig. 6 a pagina v.
3.3.2 Come montare due
ricevitori uno accanto all’altro
Vedi fig. 7 a pagina v.
Avvertenza:
3.4 Come collegare il
ricevitore ad un mixer
Vedi fig. 8 a pagina ii.
3.5 Come collegare il
ricevitore alla rete
Vedi fig. 9 a pagina ii.
3.6 Come inserire il ricevitore
Avvertenza:
Vedi fig. 1 a pagina ii.
1. Posizionate il ricevitore / le antenne sempre vicino al campo d’azione (palco) facendo però attenzio-
ne a mantenere una distanza minima tra trasmettitore e ricevitore / antenne di 3 m fino a 5 m (distan-
za ottimale).
2. Presupposto per la ricezione ottimale è il collegamento a vista tra ricevitore e trasmettitore / antenne.
3. Posizionate il ricevitore / le antenne ad una distanza superiore a 1,5 m da grandi oggetti metallici,
pareti, impalcature sulla scena, soffitti e simili.
Potete montare il ricevitore isolato oppure montarlo in un rack da 19" servendovi del set di montag-
gio Rack Mount Kit in dotazione.
Se volete montare uno o più ricevitori in un rack da 19", montate o le antenne in dotazione sul pannello
frontale (vi occorre il set di montaggio frontale opzionale) o usate le antenne staccate. Solo così potrete
garantire una qualità di ricezione ottimale.
1. Svitate i quattro piedini in gomma (1) dal lato inferiore del ricevitore.
2. Svitate le due viti di fissaggio (2) da ognuna delle pareti laterali.
3. Con le viti (2), avvitate l’angolo di montaggio corto (3) su una parete laterale e l’angolo di montaggio
lungo (4) sull’altra parete laterale, scegliendoli dal set di montaggio 19" in dotazione.
4. Fissate il ricevitore nel rack.
1. Svitate i quattro piedini in gomma (1) dal lato inferiore dei ricevitori e togliete le viti (5) dai piedini in
gomma (1).
2. Svitate le due viti di fissaggio (2) dalla parete laterale destra del primo ricevitore e dalla parete latera-
le sinistra del secondo ricevitore.
3. Sfilate le coperture in plastica (3) da quelle pareti laterali dalle quali non avete svitato le viti di fissag-
gio (2).
4. Inserite un elemento di collegamento (4) attraverso rispettivamente una fessura libera nella parete late-
rale del primo ricevitore in modo che il foro di fissaggio di ambedue gli elementi di collegamento (4)
sia allineato al foro di filettatura nella parte inferiore del ricevitore.
5. Fissate gli elementi di collegamento (4) con le viti (5) (dei piedini in gomma) sul primo ricevitore.
6. Collegate i due ricevitori inserendo gli elementi di collegamento (4) del primo ricevitore attraverso le
fessure libere nella parete laterale del secondo ricevitore fin quando il foro di fissaggio degli elementi
di collegamento (4) sia allineato con il corrispondente foro di filettatura nella parte inferiore del secon-
do ricevitore.
7. Fissate gli elementi di collegamento (4) con le viti (5) dei piedini in gomma (1) sul secondo ricevitore.
8. Avvitate, con rispettivamente due delle viti (2) delle pareti laterali, rispettivamente un angolo di mon-
taggio corto 6 sulla parete laterale esterna di ogni ricevitore.
9. Fissate i ricevitori nel rack.
Conservate le restanti viti (5) per poterle utilizzare più tardi.
Collegate l’uscita audio all’ingresso prescelto:
- Presa BALANCED (1) – Cavo XLR – Ingresso microfonico: Interruttore livello d’uscita (3) in posizione
"-30 dB".
- Presa BALANCED (1) – Cavo XLR – Ingresso Line: Interruttore livello d’uscita (3) in posizione "0 dB"".
- Presa UNBALANCED (2) – cavo jack – ingresso microfonico sbilanciato o ingresso Line a presa jack.
1. Controllate se la tensione di rete indicata sull’alimentatore di rete in dotazione è identica a quel-
la del luogo d’impiego. Gestire l’adattatore di rete con un’altra tensione di rete può causare
danni irreparabili all‘apparecchio.
2. Inserite il cavo di alimentazione (1) dell’adattatore di rete in dotazione nella presa DC IN (2) disposta
sul retro del ricevitore e avvitate il connettore (3).
3. Inserite il cavo di rete dell’alimentatore in una presa di rete.
Nelle raffigurazioni del display contenute nei capitoli seguenti, le indicazioni lampeggianti sono indicate
con i segni ">" e "<". I segni tra virgolette sono esempi di possibili regolazioni.
I simboli usati nei diagrammi di comando hanno i seguenti significati:
1. Inserite il ricevitore premendo il tasto POWER disposto sul pannello frontale.
Sul display viene visualizzata la frequenza preregolata ed il simbolo "LOCK"; il ricevitore si trova nel
modo LOCK.
Se il trasmettitore non è inserito o se, per altre ragioni (ombreggiamenti), il ricevitore non riceve un
segnale RF, il LED rosso RF MUTE lampeggia e l’uscita audio viene silenziata.
Se viene ricevuto un segnale RF, il LED verde RF OK lampeggia, la barra RF indica l’intensità di campo
del segnale ricevuto dall’antenna attiva e i LEDs diversity indicano quale antenna è attualmente atti-
va.
premere §a lungo premere §brevemente Premere brevemente
WoX
AKG WMS 450 V 1.10
3 Messa in esercizio
55
3.7 Modo LOCK
Diagramma 1: Modo LOCK (prere-
golato in fabbrica), come scegliere
tra modo LOCK e SETUP
3.8 Come regolare il ricevitore
(modo SETUP)
*Avvertenza:
3.8.1 Come regolare il gruppo
delle frequenze
(Auto Group Setup)
Diagramma 3: Ricerca automatica
di un gruppo di frequenze esente
da disturbi
La barra audio indica il livello audio del segnale ricevuto. In caso di sovraccarichi si accende il LED
AF CLIP rosso.
2. Dopo circa 5 secondi appare sul display il menù delle indicazioni preregolato ultimamente (prima del
disinserimento). Se avete assegnato al SR 450 un nome (vedi capitolo 3.8.5), il display visualizza,
dopo l’inserimento, per circa 2 secondi, la frequenza prescelta e poi automaticamente il nome asse-
gnato.
Nel modo LOCK viene ricevuto il segnale del trasmettitore, il ricevitore però è bloccato elettronicamente
in modo che non potete effettuare delle regolazioni. Potete comunque richiamare i menù delle indicazio-
ni uno dopo l’altro. Sul display viene visualizzato il simbolo "LOCK".
•Frequenza: frequenza portante in MHz
•Nome: nome attualmente preregolato del ricevitore (viene visualizzato solo se avete dato un nome al
ricevitore)
•Preset: frequenza portante come subcanale di un gruppo di frequenze
Nel modo SETUP, il blocco elettronico è eliminato. Potete regolare tutti i parametri. Il simbolo "LOCK" è
cancellato.
Sono a disposizione i seguenti menù di regolazione:
- Auto Group Setup
- Auto Channel Setup per regolare la frequenza di ricezione*
- Preset
- Frequenza in MHz
- Nome del ricevitore
- Sensibilità d’ingresso del trasmettitore a mano HT 450 (TX Gain)
- Trasmissione dati a raggi infrarossi (IR)
- Rehearsal (RHSL)
- Extra (X-TRA)
Nel caso di un impianto con un solo canale regolate la frequenza meglio con la funzione Auto Group
Setup (capitolo 3.8.1).
Nel caso di impianti pluricanale regolate le frequenze con le funzioni Auto Group Setup e Auto
Channel Setup (capitolo 3.8.2).
Scegliete con WeXil numero di canali
desiderati tra "1" per un impianto mono-
canale e al massimo "12" per un
impianto da 12 canali.
Scegliete il preset desiderato con WeX
(nome = codice paese). Vengono visua-
lizzati solo quei preset che mettono a
disposizione il numero prescelto di
canali.
Il ricevitore cerca automaticamente nel
preset prescelto un gruppo dal numero
prescelto di frequenze libere e regola la
prima frequenza libera.
Se non trova una frequenza libera, sul
display viene visualizzato di nuovo il
nome del preset precedente.
>RETRY<: riprovare
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
Le frequenze libere sono quelle frequen-
ze dove il ricevitore non individua nes-
sun segnale RF o individua un segnale
RF con un livello inferiore al valore
soglia momentaneamente preregolato.
AUTO GROUP
3.9.1
>NAME<
"
>AT<"
>RETRY<
>PRG IR<
IR
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ< >EXIT<
AUTO
GROUP
No CH
>1<
">AT3.001<"
FREQ
>NAME<
"
>AT<"
>NAME<
>SCAN<
ON
Frequenza
"750.000 MHz"
LOCK
LOCK
Preset
"AT 3.0 02"
Nome
(se memorizzato)
ON Preset
"AT 3.0 02"
Frequenza
"750.000 MHz"
(Nome)
TX
Gain
MHz
EXTRA
PRG
IR
AUTO
GROUP AUTO
GROUP
AUTO
CHANNEL
REHEAR
LOCK
LOCK
(NAME)
Preset
MHz
W X
3 sec.
Diagramma 2: Come richiamare i
menù di regolazione
AKG WMS 450 V 1.10
3 Messa in esercizio
56
3.8.2 Come regolare la
frequenza (menù preset)
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
Diagramma 4: Regolazione
manuale della frequenza
3.8.3 Come regolare la
frequenza (menù MHz)
Diagramma 4a: Come regolare la
frequenza direttamente.
Scegliete il preset desiderato con We
X.
Scegliete il gruppo delle frequenze desi-
derato con WeX.
Scegliete la frequenza desiderata con W
eX, come subcanale del gruppo delle
frequenze prescelto.
Il ricevitore SR 450 vi dà la possibilità di regolare la frequenza anche direttamente in intervalli da 25 kHz.
Arrivate nel menù MHz tenendo premuti, nel modo setup, ambedue i tasti a freccia contemporaneamen-
te per 3 secondi.
Tenete premuti ambedue i tasti a freccia contemporaneamente per 3 secondi.
Premete Xper aumentare la frequenza
di rispettivamente 25 kHz oppure Wper
ridurre la frequenza di rispettivamente
25 kHz.
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
"AT 3.0 02"
FREQ "750.000"
FREQ MHz
Preset
>PRG IR<
IR
>GROUP<
"
>3.0<"
>CHANNEL<
"
>01<"
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>NAME<
"
>AT<"
3.9.1
"750.000"
FREQ MHz
Preset
">750.025<"
MHz
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
">750.000<"
MHz
3.9.1
W X
3 sec.
>PRG IR<
IR
AKG WMS 450 V 1.10
3 Messa in esercizio
57
3.8.4 Come cambiare il nome
del ricevitore
Avvertenza:
Diagramma 5: Come cambiare il
nome del ricevitore
3.9 Come regolare
il trasmettitore
Avvertenza:
3.9.1 Frequenza
Vedi figg. 3 (pagina iv)
e 4 (pagina iii).
Vedi figg. 10 (trasmettitore a
mano) e 11 (trasmettitore da tasca)
a pagina vi.
Diagramma 6: Come regolare la
frequenza portante del
trasmettitore
In questo menù potete cambiare il nome
assegnato al ricevitore. Se non avete
ancora assegnato un nome al ricevitore
o se avete cancellato il nome, questo
menù non viene visualizzato. Potete
comunque digitare, nel menù EXTRA,
un nuovo nome (vedi capitolo 4.1.3).
Il nome del ricevitore può essere com-
posto di al massimo 6 lettere e cifre in
qualsiasi combinazione.
Scegliete il primo segno con WeX.
Scegliete il secondo segno con WeXe
così via ...
... fino al sesto segno.
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
>DELETE<: cancellare
Il capitolo 3.9.1 vale sia per il trasmettitore a mano HT 450 che per il trasmettitore da tasca PT 450. Il
livello audio d’ingresso del trasmettitore a mano potrà essere regolato solo sul ricevitore, nel menù "TX
GAIN". Il valore prescelto sarà inoltrato al trasmettitore via raggi infrarossi.
Il livello audio d’ingresso del trasmettitore da tasca può essere regolato solo con il regolatore di livello
d’ingresso disposto sul trasmettitore da tasca.
Per programmare il trasmettitore sulla
frequenza preregolata sul ricevitore:
1. Inserite il ricevitore.
2. Portate l’interruttore ON-MUTE/
PRG-OFF (19) del trasmettitore in
posizione "OFF". Il LED di controllo
(20) si spegne.
3. Portate l’interruttore ON-MUTE/
PRG-OFF (19) in posizione "MUTE/
PRG". Sul display vengono visualiz-
zati alternativamente la frequenza
momentaneamente preregolata e
"Prg IR". Il LED di controllo (20) rima-
ne scuro.
4. Vedi diagramma 6.
5. Posizionate il diodo IR (1) del tra-
smettitore ad una distanza di al mas-
simo 10 cm davanti al diodo IR (2) del
ricevitore.
IR OK: Il trasmettitore è regolato
sulla stessa frequenza del ricevitore.
IR ERR: La trasmissione dei dati è
fallita (nessuna comunicazione).
TXBAND: La gamma delle frequenze
del trasmettitore e quella del ricevitore
non è identica oppure la potenza di tra-
smissione è troppo alta/troppo bassa.
NAME
"DIANE"
NAME
"DIANE"
NAME
"
J>I<ANE"
NAME
"
>JONI_ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
"
>D<IANE"
NAME
"
JOANIE"
PRG IR
IR
PRG IR/
3.8.1/2/3/
IR
IR
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
>PRG IR<
IR
IR OK
IR
>EXIT<
AKG WMS 450 V 1.10
3 Messa in esercizio
58
3.9.2 Sensibilità d’ingresso del
trasmettitore a mano
Vedi fig. 10 a pagina vi.
Diagramma 7: Come regolare la
sensibilità d’ingresso del
trasmettitore a mano
3.9.3 Trasmettitore da tasca:
Come collegare un
microfono/strumento
e come regolare la sensibilità
Importante!
Vedi fig. 12 a pagina iii.
3.10 Prima del soundcheck
Importante!
Vedi fig. 1 a pagina ii.
3.10.1 Funzione Rehearsal
1. Inserite il ricevitore.
2. Portate l’interruttore ON-MUTE/
PRG-OFF (19) del trasmettitore in
posizione "OFF". Il LED di controllo
(20) si spegne.
3. Portate l’interruttore ON-MUTE/
PRG-OFF (19) in posizione "MUTE/
PRG". Sul display vengono visualizzati
alternativamente la frequenza momen-
taneamente preregolata e "Prg IR". Il
LED di controllo (20) rimane scuro.
4. Vedi diagramma 7.
5. Scegliete "HI" per i trasmettitori a
mano con testa microfonica dinamica
D 880 e "LO" per i trasmettitori a
mano con testa microfonica a con-
densatore C 900.
6. Posizionate il diodo IR (1) del tra-
smettitore ad una distanza di al mas-
simo 10 cm davanti al diodo IR (2) del
ricevitore.
IR OK: Il trasmettitore è regolato sulla
sensibilità scelta.
IR ERR: La trasmissione dei dati è
fallita (nessuna comunicazione).
TXBAND: La gamma delle frequenze
del trasmettitore e quella del ricevito-
re non è identica oppure la potenza di
trasmissione è troppo alta/troppo
bassa.
Il trasmettitore da tasca PT 450 è concepito per essere usato con i microfoni "L" della serie MicroMic
dell’AKG (vedi capitolo 2.7). Se volete collegare al PT 450 altri microfoni della AKG o microfoni di altri pro-
duttori, tenete presente che eventualmente dovete cambiare la connessione a saldatura del connettore
del vostro microfono o sostituire il connettore con un connettore mini XLR a tre poli.
Cablaggio dell'ingresso audio:
Contatto 1: schermatura
Contatto 2: filo audio (inphase)
Contatto 3: filo audio
Al contatto 3 è a disposizione una tensione d’alimentazione positiva di 6 Volt per microfoni a condensa-
tore.
Vi preghiamo di comprendere che la AKG non può garantire il funzionamento ineccepibile del tra-
smettitore da tasca PT 450 se viene gestito con prodotti di terzi e che eventuali danni causati da
tale gestione sono esclusi dalle prestazioni di garanzia.
1. Inserite il connettore mini XLR (1) disposto sul cavo del vostro microfono rispettivamente sul cavo per
strumenti MKG L (2) nella presa d’ingresso audio (3) del trasmettitore da tasca.
2. Portate l’interruttore ON-MUTE/PRG-OFF (4) in posizione "ON".
3. Inserite il ricevitore.
4. Aprite lo scomparto batteria del trasmettitore da tasca.
5. Parlate/cantate nel microfono o suonate lo strumento (il più forte possibile).
6. Con il cacciavite integrato in dotazione (6) sul coperchio dello scomparto batteria (5) portate il rego-
latore della sensibilità (7) in modo tale che la parte audio del ricevitore sia regolata in modo ottimale
(il LED AF OK verde è acceso, la barra audio indica al massimo 0 dB).
7. Chiudete lo scomparto batteria.
1. Attivate la funzione "Rehearsal" del ricevitore (vedi capitolo 3.10.1).
2. Controllate la zona in cui volete impiegare il trasmettitore. Fate attenzione a quei punti dove l’intensità
di campo si riduce e la ricezione viene pertanto brevemente disturbata ("dropouts").
Potete eliminare questi dropouts posizionando il ricevitore o le antenne in un altro punto. Se questo
non dà il risultato desiderato, evitate questi punti critici.
3. Se si verificano rumori disturbanti, regolate il livello squelch in modo che i rumori cessino (vedi capi-
tolo 3.10.2).
Non regolate il livello squelch mai più alto di quanto sia assolutamente necessario. Più alto è il
livello squelch (-80 dB = massimo, -100 dB = minimo!), più bassa diventa la sensibilità del rice-
vitore e quindi la portata tra trasmettitore e ricevitore.
4. Se la barra RF sul ricevitore si spegne e il LED RF MUTE rosso (5) si accende, significa che non viene
ricevuto un segnale o che lo squelch è attivo.
Inserite il trasmettitore, avvicinatevi al ricevitore oppure regolate il livello squelch in modo che il LED
RF OK verde (5) si accenda e la barra RF indichi di nuovo un livello.
La funzione Rehearsal individua al massimo 6 dropouts e registra il momento in cui si verificano i dro-
pouts, l’intensità di campo minima sulle due antenne nonché il livello audio massimo. Potete interrogare
i risultati a registrazione terminata.
>TXGAIN<
>TXGAIN<
IR
IR
TXG >LO<
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
TXG >HI<
>PRG IR<
IR
IR OK
IR
AKG WMS 450 V 1.10
3 Messa in esercizio
59
Diagramma 8: Funzione Rehearsal
3.10.2 Come regolare
lo squelch
Diagramma 9: Come regolare il
livello squelch
Controllate la zona in cui volete impie-
gare il trasmettitore.
Vengono registrati fino a 6 dropouts.
Potete interrompere la registrazione in
qualsiasi momento premendo breve-
mente il tasto §.
D1: La registrazione è terminata, viene
visualizzato il dropout n. 1.
MIN RF: La registrazione è terminata,
nessun dropout è stato trovato. Il
display visualizza il livello RF minimo
registrato.
OVFL: La registrazione è stata termina-
ta automaticamente perché il tempo
(16 minuti) è scaduto o perché la lista
dei risultati è piena.
• Per interrogare gli altri risultati, premete brevemente Woppure X. I dropouts vengono visualizzati
come segue (esempio 1):
Esempio 1: Dropout n. 1 dopo 124 secondi.
• I primi posti di memoria sono riservati per dropouts, gli ultimi 2 per il livello RF minimo misurato e il
livello audio massimo misurato (esempio 2 e 3).
Esempio 2: Livello RF minimo -90 dB.
Esempio 3: Livello audio massimo 0 dB.
• Dopo l’ultima registrazione (rispettivamente prima della prima registrazione) della lista dei risultati
segue l’opzione "EXIT".
Sul display viene visualizzata l’ultima registrazione memorizza-
ta, p.e. "-90 dB".
Con WeXpotete scegliere le seguenti regolazioni squelch:
-80, -85, -90, -92, -94, -96, -98, -100 dB.
Non regolate il livello squelch mai più alto di quanto sia
assolutamente necessario. Più alto è il livello squelch
(-80 dB = massimo, -100 dB = minimo!), più bassa diven-
ta la sensibilità del ricevitore e quindi la portata tra tra-
smettitore e ricevitore.
REHEAR
RHSL
REHEAR
RHSL
Lista dei risultati
>EXIT<
RHSL
>EXIT<
"D1 124"
RHSL
OVFL
RHSL
MIN RF
RHSL
>START<
RHSL
RECORD
RHSL
EXTRA
X-TRA
EXTRA
X-TRA
">-80< dB"
X-TRA
">-100< dB"
X-TRA
">-90< dB"
X-TRA
SAVE >Y<
>X-TRA<
SAVE >N<
>X-TRA<
>NAME<
X-TRA
>SQL<
X-TRA
>STATUS<
X-TRA
AKG WMS 450 V 1.10
3 Messa in esercizio
60
3.11 Impianti pluri-canale
Avvertenza:
3.11.1 Come regolare le
frequenze per impianti
pluricanali
(Auto Channel Setup)
>RETRY<: riprovare
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
Diagramma 10: Ricerca automati-
ca di frequenze esenti da disturbi
per impianti pluricanali
4.1 Ricevitore SR 450
4.1.1 Come cambiare tra i
modi d’esercizio
4.1.2 Come scegliere i menù
1. Fate attenzione a regolare ogni canale di trasmissione (trasmettitore + ricevitore) su una propria fre-
quenza.
2. Per trovare al più presto e nel modo più semplice frequenze senza intermodulazioni, vi raccomandia-
mo di scegliere le frequenze del menù Auto Channel all’interno dello stesso Preset e dello stesso
gruppo di frequenze.
Se la ricezione su una delle frequenze è disturbata, cercate, con l’aiuto dell’Auto Channel Setup (vedi
capitolo 3.9.2), il prossimo subcanale libero del gruppo di frequenze prescelto. Se non trovate nessun
subcanale libero, scegliete, con l’aiuto dell’Auto Group Setup, un altro gruppo di frequenze nello stes-
so Preset e scegliete per ogni canale una frequenza nuova (vedi capitoli 3.9.1 e 3.9.2).
3. Non gestite mai più di un canale di trasmissione contemporaneamente sullo stesso posto e sulla stes-
sa frequenza. Per ragioni fisiche, ciò comporterebbe forti rumori disturbanti.
1. Regolate la frequenza sul ricevitore per il canale no. 1 con l’Auto Group Setup (vedi capitolo 3.8.1).
2. INSERITE tutti i microfoni radio salvo quello per il canale no. 1, trasmettitori monitor ecc. presen-
ti sul luogo dell'evento (anche di altri produttori!). È necessario perché il ricevitore possa trovare quel-
le frequenze che anche durante l’evento sono libere da disturbi reciproci.
3. Regolate, con la funzione Auto
Channel Setup, la frequenza (CHAN-
NEL):
4. Scegliete il nome del preset deside-
rato con WeX.
5. Scegliete il gruppo di frequenze desi-
derato con WeX.
6. Il ricevitore cerca automaticamente la
prossima frequenza libera.
Appena trovata una frequenza esen-
te da disturbi, questa viene visualiz-
zata come subcanale del preset pre-
scelto.
Le frequenze libere sono quelle fre-
quenze dove il ricevitore non indivi-
dua nessun segnale RF o individua
un segnale RF con un livello inferiore
al valore soglia attualmente prerego-
lato.
7. Vedi capitolo 3.9.1: Programmate il
trasmettitore che avete attribuito al
canale no. 1 e lasciate il trasmettitore
inserito.
8. Ripetete i passi 1 a 7 di cui sopra per
ognuno degli altri canali del suo siste-
ma pluricanali. Scegliete per ognuno
canale lo stesso preset (= paese) del
canale no. 1.
Per cambiare tra il modo LOCK e il modo SETUP, tenete premuto il tasto §per circa 1,5 secondi.
Nel modo LOCK viene visualizzato sul display il simbolo "LOCK". Nel modo SETUP il simbolo "LOCK"
non viene visualizzato.
Per poter cambiare tra i singoli menù di indicazione e di regolazione, premete il tasto Wo il tasto X.
Arrivate nel menù MHz tenendo premuti i tasti WeXcontemporaneamente per 3 secondi.
Diagramma 11: Come scegliere i menù
AUTO
GROUP AUTO
CHANNEL
>EXIT<>INFO<>SQL<
>STATUS<
>NAME<
LOCK
MHz
W X
3 sec.
TX
Gain EXTRA
PRG
IR
REHEAR
Modo LOCK :
Modo SETUP :
Preset
"AT 3.0 02"
Frequenza
"750.000 MHz"
(Nome)
(NAME)
PresetMHz
LOCK
AUTO
CHANNEL
AUTO CHANNEL
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>PRG IR<
IR
3.9.1
>EXIT<
>EXIT<
>RETRY<
">AT3.001<"
FREQ
>GROUP<
"
>3.0<"
>CHANNEL<
>SCAN<
>NAME<
"
>AT<"
AKG WMS 450 V 1.10
3 Messa in esercizio
4 Istruzioni per l’uso
61
4.1.3 Funzioni speciali
• NAME
Diagramma 12: Come immettere
un nuovo nome per il ricevitore
• STATUS
Diagramma 13: Indicazioni di
avvertimento
Nel sotto-menù "NAME" potete dare un
nome al ricevitore se prima non è stato
ancora memorizzato un nome.
Scegliete il primo segno con WeX.
Scegliete il secondo segno con WeXe
così via ...
... fino al sesto segno.
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
>DELETE<: cancellare
Nel sotto-menù "STATUS" potete attivare una funzione di avvertimento ottico che indica, a scelta, deter-
minati stati d’esercizio critici. Se si verifica uno di questi stati d’esercizio, l’illuminazione di sfondo del
display sul ricevitore passa da verde a rosso e sul display viene visualizzata un’indicazione di stato che
vi informa sul rispettivo stato d’esercizio. Le indicazioni di stato sono ordinate secondo priorità come
segue:
1. "LOW.BAT": bassa capacità della batteria del trasmettitore
2. "AFCLIP": sovraccarico audio
3. "RF LOW": silenziamento del ricevitore causato dall’intensità di campo troppo bassa del segnale rice-
vuto
- "BAT": la batteria/l’accumulatore del
trasmettitore sarà scarica/o tra circa 60
minuti. In questo caso sul display viene
visualizzato il messaggio "LOW.BAT".
- "AF": il segnale audio proveniente dal
trasmettitore è sovraccarico. Sul display
viene visualizzato il messaggio
"AFCLIP".
- "RF": l’intensità di campo del segnale
ricevuto è così bassa che il ricevitore
viene automaticamente silenziato per
evitare rumori disturbanti. Sul display
viene visualizzato il messaggio "RF
LOW".
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
Le funzioni d’avvertimento prescelte sono attive nel modo LOCK e nel modo SETUP. Nel modo SETUP,
le funzioni di avvertimento vengono però automaticamente disattivate mentre state effettuando una rego-
lazione.
Potete spegnere la rispettiva indicazione di stato premendo brevemente il tasto §. In seguito viene visua-
lizzata o la prossima indicazione di stato oppure, se non sono stati riconosciuti altri stati d’esercizio cri-
tici, viene visualizzata di nuovo l’indicazione normale, l’illuminazione dello sfondo passa al verde.
EXTRA
X-TRA
>NAME<
X-TRA
NAME
"
B>_<"
NAME
"
>BEN_ _ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
>_<
NAME
"
BEN _ _ _"
EXTRA
X-TRA
>NAME<
X-TRA
>STATUS<
X-TRA
EXTRA
X-TRA
SAVE >N<
>X-TRA<
SAVE >Y<
>X-TRA<
BAT.>OFF<
X-TRA
AF.>OFF<
X-TRA
AF.>ON<
X-TRA
RF>OFF<
X-TRA
RF.>ON<
X-TRA
BAT.>ON<
X-TRA
AKG WMS 450 V 1.10
4 Istruzioni per l’uso
62
• INFO
Diagramma 14: Come richiamare
le informazioni sul ricevitore.
4.2 Trasmettitore a mano
HT 450
4.2.1 Come silenziare
il microfono
Vedi fig. 3 a pagina iv.
4.2.2 Tecnica microfonica
• Distanza microfonica ed
effetto di prossimità
Vedi fig. 13 a pagina vi.
• Angolo di incidenza del
suono
Vedi fig. 13 a pagina vi.
• Reazione
Vedi fig. 14 a pagina vi.
• Coro di
accompagnamento
Vedi fig. 15 a pagina vi.
Nel sotto-menù INFO potete richiamare diverse informazioni sul vostro ricevitore.
"V 1.1": Versione firmware
"B 4--.50": Gamma delle frequenze
"PV 1.0": Versione preset
1. Portate l’interruttore ON-MUTE/PRG-OFF (19) in posizione "MUTE/PRG" (posizione media).
•Se siete passati da "OFF" a "MUTE/PRG":
Le componenti audio e RF del trasmettitore sono disattivate, il LED di controllo (20) rimane scuro.
Il ricevitore a raggi infrarossi del trasmettitore è attivato. Il trasmettitore si trova nel modo di pro-
grammazione, per poter regolare la frequenza e la sensibilità d’ingresso.
Sul display vengono visualizzati:
Frequenza in MHz - Frequenza come preset - "Prg IR", successivamente l’indicazione cambia tra
il preset momentaneamente preregolato e "Prg IR".
•Se siete passati da "ON" a "MUTE/PRG":
Il microfono è silenziato, il LED di controllo (20) passa da verde a rosso. Il ricevitore a raggi infra-
rossi del trasmettitore è disattivato. Poiché la frequenza portante continua ad essere trasmessa,
nel ricevitore non si formano rumori disturbanti.
Sul display vengono visualizzati alternativamente: Frequenza come preset – rimanente capacità
della batteria in ore.
2. Per inserire il microfono, portate l’interruttore ON-MUTE/PRG-OFF (19) in posizione "ON".
Il LED di controllo (20) passa al verde. Sul display viene visualizzata la rimanente capacità della bat-
teria in ore.
Un microfono per canto vi offre diverse possibilità di variare il suono della vostra voce riprodotto dall’im-
pianto di sonorizzazione.
Osservate per favore i seguenti avvertimenti per poter impiegare il vostro trasmettitore a mano HT 450 in
modo ottimale.
Fondamentalmente, la Vostra voce guadagnerà in pienezza e morbidezza in funzione della vicinanza tra
le labbra ed il microfono; ad una maggior distanza dal microfono si produce invece uno spettro acustico
di maggior riverbero e più distante, poiché viene esaltata l’acustica dell’ambiente.
Potrete quindi conferire alla Vostra voce un suono aggressivo, neutro o carezzevole, semplicemente
modificando la distanza dal microfono.
L’effetto di prossimità si produce nella zona di immediata prossimità alla fonte sonora meno di 5 cm) e
provoca una forte esaltazione dei bassi. Può conferire maggiore voluminosità alla voce oppure un suono
intimo, marcato dalle tonalità basse.
Cantate lateralmente rispetto al microfono o al di sopra del microfono. In tal modo otterrete un suono
equilibrato e naturale.
Se investite il microfono con la voce direttamente da davanti, trasmettereste nel canto anche i rumori
connessi alla respirazione, e i suoni occlusivi (p, t) e sibilanti (s, sc) verrebbero esaltati in maniera innatu-
rale.
La reazione è determinata dal fatto che il suono emesso dall’amplificatore viene in parte ripreso dal
microfono che lo reinvia, amplificato, all’altoparlante. A partire da un determinato volume ("limite di rea-
zione") questo segnale dà luogo, in un certo qual modo, ad un circolo vizioso, per cui il fischio emesso
dall’impianto si intensifica sempre più e può venir arrestato solo diminuendo il volume.
La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire
lateralmente sul margine anteriore del palco. Se usate altoparlanti monitor, non puntate il vostro microfo-
no mai direttamente sui monitor o sugli altoparlanti dell’impianto di sonorizzazione.
La reazione può essere causata anche da risonanze (determinate dall’acustica dell’ambiente), in partico-
lare nella gamma di frequenze bassa, indirettamente quindi dall’effetto di prossimità. In questi casi spes-
so è sufficiente aumentare la distanza dal microfono per interrompere la reazione.
1. Non lasciate mai cantare più di due persone per microfono.
2. Mantenete un angolo di incidenza del suono di massimo 35°.
Il microfono è molto insensibile al suono che entra di lato. Se i due vocalisti cantano verso il microfo-
no da un angolo maggiore di 35°, dovreste regolare il livello del canale microfonico in modo tale che
il pericolo di feedback diventerebbe troppo grande.
EXTRA
X-TRA
EXTRA
X-TRA
"V 1.1"
X-TRA
"PV 1.0"
X-TRA
EXIT
X-TRA
>EXIT<
X-TRA
"B 4--.50"
X-TRA
>NAME<
X-TRA
>INFO<
X-TRA
>STATUS<
X-TRA >SQL<
X-TRA
AKG WMS 450 V 1.10
4 Istruzioni per l’uso
63
4.2.3 PB 1000 e PPC 1000
(HT 450/C)
• Come sfilare/montare il
PB 1000 e il PPC 1000
a) Come sfilare il PB 1000
b) Come montare il PPC 1000
4.3 Trasmettitore da tasca
PT 450
4.3.1 Come silenziare
il microfono
Vedi fig. 4 a pagina iii.
4.3.1 Interruttore Mute
esterno opzionale
Vedi fig. 16 a pagina vi.
4.3.2 Come bloccare l’interrut-
tore ON-MUTE-OFF
Vedi fig. 17 a pagina vi.
4.3.3 Tecnica microfonica
• Microfoni lavalier
C 417 L, CK 55 L
• Microfoni headset C 520 L e
C 555 L
Il Presence Boost Adapter PB 1000 (montato nel trasmettitore a mano HT 450/C) ottimizza l’intelligibi-
lità del parlato grazie all‘enfatizzazione della sensibilità di circa 5 dB, tra 5 kHz e 9 kHz.
Il Polar Pattern Converter PPC 1000 (accessorio opzionale per il HT 450/C) trasforma la caratteristica
cardioide del microfono in una caratteristica ipercardioide. Il microfono diventa così meno sensibile al
suono che arriva dai lati il che è di vantaggio quando sul palco usate altoparlanti monitor.
Nota: Per poter montare il PPC 1000, dovete prima sfilare l’adattatore Presence Boost PB 1000.
1. Svitate la cappa a griglia.
2. Sfilate il PB 1000/PPC 1000 dalla capsula microfonica giran-
dolo leggermente (a).
3. Infilate il PPC 1000/PB 1000, girandolo leggermente, sulla
capsula microfonica fino all’arresto (b).
Importante: Quando infilate o sfilate il PPC 1000/PB 1000
assicurate la capsula microfonica nella sua sospensione
elastica in gomma (frecce) con la mano per non strap-
pare involutamente la capsula dalla sua sospensione.
1. Portate l’interruttore ON-MUTE/PRG-OFF (19) in posizione "MUTE/PRG" (posizione media).
•Se siete passati da "OFF" a "MUTE/PRG":
Le componenti audio e RF del trasmettitore sono disattivate, il LED di controllo (20) rimane scuro.
Il ricevitore a raggi infrarossi del trasmettitore è attivato. Il trasmettitore si trova nel modo di pro-
grammazione, per poter regolare la frequenza e la sensibilità d’ingresso.
Sul display vengono visualizzati:
Frequenza in MHz - Frequenza come preset - "Prg IR", successivamente l’indicazione cambia tra
il preset momentaneamente preregolato e "Prg IR".
•Se siete passati da "ON" a "MUTE/PRG":
Il microfono è silenziato, il LED di controllo (20) passa da verde a rosso. Il ricevitore a raggi infra-
rossi del trasmettitore è disattivato. Poiché la frequenza portante continua ad essere trasmessa,
nel ricevitore non si formano rumori disturbanti.
Sul display vengono visualizzati alternativamente: Frequenza come preset – rimanente capacità
della batteria in ore.
2. Per inserire il microfono, portate l’interruttore ON-MUTE/PRG-OFF (19) in posizione "ON".
Il LED di controllo (20) passa al verde. Sul display viene visualizzata la rimanente capacità della bat-
teria in ore.
L’opzionale interruttore Mute esterno vi permette di silenziare il trasmettitore anche quando gli elementi
di comando non sono accessibili o solo difficilmente accessibili.
1. Inserite il cavo (1) dell’interruttore Mute esterno nella presa REMOTE MUTE (2) del trasmettitore.
2. Inserite l’interruttore Mute esterno in una tasca della giacca o della camicia oppure fissate l’interrut-
tore sulla cintura servendovi di un clip da cintura.
3. Per silenziare il microfono, premete il pulsante dell’interruttore MUTE esterno. Il pulsante scatta. Il LED
di controllo diventa rosso.
4. Per reinserire il microfono, premete un’altra volta il pulsante dell’interruttore MUTE esterno. Il LED di
controllo diventa verde.
1. Inserite il connettore finto in dotazione (3) nella presa REMOTE MUTE (2) disposta sul trasmettitore da
tasca.
L’interruttore ON-MUTE/PRG-OFF del trasmettitore da tasca è bloccato elettronicamente. Non pote-
te più silenziare il microfono inavvertitamente.
2. Per riattivare l’interruttore ON-MUTE/PRG-OFF, sfilate il connettore finto (3) dalla presa REMOTE
MUTE (2).
1. Fissate il microfono sul clip di fissaggio H 40/1 o sulla spilla di fissaggio H 41/1, come descritto nelle
istruzioni per l’uso del microfono.
2. Fissate il microfono sull’abbigliamento, il più vicino possibile alla bocca.
Il pericolo di feedback è tanto più inferiore quanto più vicino è il microfono alla bocca!
3. Fate attenzione ad orientare il microfono in direzione della bocca dell’utente.
Le istruzioni per l’uso di questi due microfoni headset AKG sono contenute nelle istruzioni per l’uso del
rispettivo microfono.
Tutte le superfici del ricevitore e dei trasmettitori possono venir pulite, di quando in quando, senza pro-
blemi con un panno morbido umidificato di acqua.
ab
PPC 1000
PB 1000
AKG WMS 450 V 1.10
4 Istruzioni per l’uso
5 Pulizia
64
Nessun suono.
Ronzìi, rumori, segnali indesiderati.
Distorsioni.
Brevi dropout in alcune zone
del campo d’azione.
Annunci errori
ERR.>SYS<
ERR.>PRE<
TXBand
ERR.>USR<
ERR.>RF<
ERR.>IR<
1. L’alimentatore di rete non è collegato al
ricevitore o alla presa di rete.
2. Il ricevitore è disinserito.
3. Il ricevitore non è collegato al mixer o
all’amplificatore.
4. Il microfono o lo strumento non è collegato
al trasmettitore da tasca.
5. Trasmettitore regolato su una frequenza
diversa da quella del ricevitore.
6. Trasmettitore disinserito oppure interruttore
MUTE in posizione "MUTE".
7. Le batterie non sono inserite correttamente
nel trasmettitore.
8. Le batterie / l’accumulatore del trasmettito-
re sono/è scariche/o.
9. Il trasmettitore è troppo lontano dal ricevi-
tore o il livello SQUELCH è troppo alto.
10.Ostacoli tra ricevitore e trasmettitore.
11.Nessun collegamento a vista tra trasmetti-
tore e ricevitore.
12.Il ricevitore è troppo vicino ad oggetti
metallici.
13.La versione Preset del trasmettitore e del
ricevitore non coincidono.
1. Posizione dell’antenna
2. Disturbi provocati da altri impianti senza
filo, da tv, radio, apparecchi radiotelefonici
o apparecchi elettrici difettosi o installazio-
ni elettriche difettose.
1. GAIN sul trasmettitore è portato troppo in
alto o troppo in basso.
2. Disturbi provocati da altri impianti senza
filo, da tv, radio, apparecchio radiotelefoni-
ci o apparecchi elettrici difettosi o installa-
zioni elettriche difettose.
• Posizione dell’antenna.
Errori
Non si possono cambiare le regolazioni delle
frequenze.
• Errore nel preset prescelto.
1. La gamma delle frequenze del trasmettitore
non è identica a quella del ricevitore.
2. La potenza di trasmissione è troppo
alta/troppo bassa.
• L’ultima regolazione non può venir caricata.
• Errore PLL. (Il ricevitore non si può sincro-
nizzare sulla frequenza preregolata.)
• Trasmissione infrarossa fallita.
1. Collegare l’alimentatore di rete al ricevitore
e collegarlo alla rete.
2. Attivare il ricevitore col tasto POWER.
3. Collegare l’uscita del ricevitore all’ingresso
del mixer o dell’amplificatore.
4. Collegare il microfono o lo strumento all’in-
gresso audio del trasmettitore da tasca.
5. Regolare il trasmettitore sulla stessa fre-
quenza del ricevitore.
6. Inserire il trasmettitore o portare l’interrut-
tore MUTE in posizione "ON".
7. Reinserire le batterie nel comparto batterie
in corrispondenza dei segni di polarità (+/-).
8. Inserire nuove batterie nel trasmettitore /
ricaricare l’accumulatore.
9. Avvicinarsi di più al ricevitore o ridurre il
livello SQUELCH.
10.Eliminare gli ostacoli.
11.Evitare i punti dai quali non si vede il ricevi-
tore.
12.Eliminare gli oggetti che causano il distur-
bo o posizionare il ricevitore più lontano.
13.Controllare la versione Preset del trasmetti-
tore e del ricevitore.
1. Posizionare il ricevitore in un altro punto.
2. Disattivare apparecchi difettosi o apparec-
chi che provocano disturbi o regolare
un’altra frequenza portante su ricevitore e
trasmettitore; far controllare l’installazione
elettrica.
1. Portare GAIN sul trasmettitore indietro o in
avanti in modo che le distorsioni scom-
paiano.
2. Disattivare gli apparechi difettosi o gli
apparecchi che provocano disturbi o rego-
lare un’altra frequenza portante su ricevito-
re e trasmettitore; far controllare le installa-
zioni elettriche.
• Posizionare il ricevitore in un altro punto.
Se i dropout persistono, marcare i punti
critici ed evitarli.
Rimedi
1. Disinserire il ricevitore e reinserirlo dopo
circa 10 secondi.
2. Se l’errore non è rimediato, rivolgetevi al
vs. punto service AKG.
1. Continuare ad usare il preset finora prere-
golato.
2. Scegliere un preset senza errori.
3. Se l’errore si verifica spesso, rivolgetevi al
vs. punto service AKG.
1. Usare un trasmettitore con la gamma delle
frequenze del ricevitore.
2. Usare un trasmettitore con una potenza di
trasmissione più alta/più bassa.
1. Regolare di nuovo la frequenza e il livello
squelch.
2. Se l’errore si verifica spesso, rivolgetevi al
vs. punto service AKG.
1. Regolare un’altra frequenza.
2. Se l’errore si verifica di nuovo, rivolgetevi al
vs. punto service AKG.
• Il sensore infrarosso del trasmettitore va
puntato da una distanza di circa 5 cm
direttamente sul diodo infrarosso di tra-
smissione del ricevitore.
Difetto Possibile causa Rimedi
Solo ricevitoreTrasmettitore e ricevitore
AKG WMS 450 V 1.10
6 Eliminazione di difetti
65
SR 450
Gamma delle frequenza portanti 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Tipo di modulazione FM
Gamma di frequenze audio 35 – 20.000 Hz
Fattore di distorsione armonica tip. <0,3 %
Rapporto segnale/rumore 120 dB (A)
Uscite audio XLR bilanciata e 6,3 mm jack sbilanciata,
livello XLR regolabile tra -30 e 0 dBm
Dimensioni 200 x 190 x 44 mm
Peso 972 g
HT 450
Gamma delle frequenze portanti 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Tipo di modulazione FM
Gamma di frequenze audio 35 – 20.000 Hz
Fattore di distorsione armonica tip. <0,7 % a deviazione nominale /1 kHz
Rapporto segnale/rumore 120 dB (A)
Potenza di trasmissione mass. 50 mW (ERP)
Durata d’esercizio tip. 6 ore con batteria da 1,5 V dimensione AA o
tip. 8 ore con accumulatore da 1,2 V-NiMH, 2100 mAh, dimensione AA
Dimensioni 229 x ø mass. 52,5 mm
Peso netto 220 g
PT 450
Gamma delle frequenze portanti 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Tipo di modulazione FM
Gamma di frequenze audio 35 – 20.000 Hz
Fattore di distorsione armonica tip. <0,7 % a deviazione nominale /1 kHz
Rapporto segnale/rumore 120 dB (A)
Potenza di trasmissione mass. 50 mW (ERP)
Durata d’esercizio tip. 6 ore con batteria da 1,5 V dimensione AA o
tip. 8 ore con accumulatore da 1,2 V-NiMH, 2100 mAh, dimensione AA
Dimensioni 60 x 73,5 x 30 mm
Peso netto 90 g
Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al sito http://www.akg.com oppure
all'indirizzo email sales@akg.com.
>- h<
>ChArGE<
(solo quando gestito con accumulatori)
1. Il trasmettitore non può riconoscere le bat-
terie/gli accumulatori inseriti.
2. Il trasmettitore è stato attivato mentre era
in corso la carica nell’apparecchio di
carica.
• Il nuovo accumulatore inserito non è com-
pletamente carico.
1. Togliere l’accumulatore/la batteria dal
trasmettitore e reinserirlo/la dopo circa
5 secondi.
2. Togliere il trasmettitore dall’apparecchio di
carica, spegnerlo e ricominciare la carica.
(Vedi anche le istruzioni per l’uso della sta-
zione di carica CU 400.)
1. Caricare il trasmettitore nella stazione di
carica CU 400.
2. Togliere l’accumulatore dal trasmettitore e
inserire una nuova batteria o un accumula-
tore completamente carico.
Annunci errori Errori Rimedi
Solo trasmettitore
AKG WMS 450 V 1.10
6 Eliminazione di difetti
7 Dati tecnici
66
¡Nota importante!
La firmware interna del sistema
WMS 450 se va mejorando conti-
nuamente para poder cumplir en
forma óptima con las exigencias
de los clientes.
Si su sistema está equipado con
una firmware superior a la que
se describe en este Manual de
Instrucciones, algunas funcio-
nes pueden divergir de la des-
cripción. La versión actual del
receptor la puede extraer del sub-
menú INFO (véase el Capítulo
4.1.3) y la versión de la firmware
descrita en el Manual de
Instrucciones está indicada en la
portada y en cada una de las
páginas abajo junto a la denomi-
nación del producto.
Antes de continuar leyendo, reco-
mendamos verficar si estas dos
informaciones son congruentes.
De no ser así, encontrará las
modificaciones más recientes en
internet bajo www.akg.com
1.1 Seguridad
Figs. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Seguridad y medio ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
1.1 Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
1.2 Medio ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2 Descripción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2.1 Introducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2.2 Volumen de suministros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2.3 Accesorios opcionales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2.5 Receptor SR 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
2.6 Transmisor manual HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
2.7 Transmisor de bolsillo PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
3 Puesta en servicio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
3.1 Introducir una pila/un acumulador en el transmisor . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
3.2 Posicionar el receptor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
3.3 Montaje en bastidor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.3.1 Un receptor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.3.2 Dos receptores contiguos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.4 Conectar el receptor a un pupitre de mezcla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.5 Concectar el receptor a la red. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.6 Poner en marcha el receptor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.7 Modo LOCK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
3.8 Regular el receptor (modo SETUP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
3.8.1 Regular el grupo de frecuencias (Auto Group Setup) . . . . . . . . . . . . . . . . . . . . . 71
3.8.2 Regular la frecuencia (menú Preset) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
