WIFI ENABLED DIGITAL SATELLITE RECEIVER
Quick Start Guide
Guide de démarrage rapide
HDDSR 800/HDPVR 830
DSRHD 800/EVPHD 830
© 2016-2017 ARRIS Enterprises, LLC. All rights reserved. No part of this publication may be reproduced in any form or by any
means or used to make any derivative work (such as translation, transformation, or adaptation) without written permission from
ARRIS Enterprises, LLC (“ARRIS”). ARRIS reserves the right to revise this publication and to make changes in content from time
to time without obligation on the part of ARRIS to provide notication of such revision or change. ARRIS and the ARRIS logo are
registered trademarks of ARRIS Enterprises, LLC. Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, and
the double-D symbol are trademarks of Dolby Laboratories. HDMI, the HDMI logo, and High-Denition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC. Other trademarks and trade names may be used in this document
to refer to either the entities claiming the marks or the names of their products. ARRIS disclaims proprietary interest in the marks
and names of others. ARRIS provides this guide without warranty of any kind, implied or expressed, including, but not limited
to, the implied warranties of merchantability and tness for a particular purpose. ARRIS may make improvements or changes in
the product(s) described in this manual at any time. The capabilities, system requirements and/or compatibility with third-party
products described herein are subject to change without notice.
© ARRIS Enterprises, LLC, 2016-2017. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite sous
quelque forme ou par quelque moyen que ce soit, ou utilisée pour eectuer des oeuvres dérivées (telles que la traduction, la
transformation ou l’adaptation) sans l’autorisation écrite de ARRIS Enterprises, LLC (« ARRIS »). ARRIS se réserve le droit de réviser
cette publication et d’apporter des modications au contenu de temps à autre sans obligation de la part de ARRIS de fournir une
notication d’une telle révision ou modication. ARRIS et le logo ARRIS sont des marques déposées de ARRIS Enterprises, LLC.
Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio, et le symbole double-D sont des marques déposées de Dolby
Laboratories. HDMI, le logo HDMI et High-Denition Multimedia Interface sont des marques commerciales ou des marques
déposées de HDMI Licensing LLC. D’autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire
référence aux entités revendiquant les marques ou les noms de leurs produits. ARRIS décline tout intérêt patrimonial dans les
marques et noms d’autres sociétés. ARRIS fournit ce guide sans garantie d’aucune sorte, implicite ou explicite, y compris, mais
sans s’y limiter, les garanties implicites de qualité marchande et d’adéquation à un usage particulier. ARRIS peut apporter des
améliorations ou des changements dans le ou les produits décrits dans ce manuel à tout moment. Les capacités, les exigences
du système ou la compatibilité avec les produits tiers décrits ici peuvent être modiés sans préavis.
572446-003-e 6/2017
Getting Started
Important handling and installation instructions
Read the enclosed Important Safety and Regulatory Information before you begin.
• Transport the receiver in its shipping box or an equally padded container.
• Install the receiver away from heat sources such as radiators, heat registers, and stoves.
• The air surrounding the receiver should not exceed 40º C (104º F).
• Do not place the receiver in an enclosed area where the cooling vents are blocked.
• Position the receiver with at least two inches of space on all sides.
• Place the receiver on a at surface that is not prone to vibration or impact.
• Do not install the receiver in an area where condensation occurs.
• Do not plug the power supply into a switched power outlet to avoid the temporary loss of
guide data and a non-responding receiver.
• To avoid damage to the internal hard drive, do not move the receiver while it is plugged in.
Important setup instructions
• Follow the instructions for Connecting your Digital Satellite Receiver (DSR) found on the
reverse side of this manual.
• Visit shawdirect.ca/DSR for more information about the features and operation of this
product.
www.arris.com
Commencer
Instructions de manipulation et d’installation importantes
Veuillez lire l’importante information sur la sécurité et la réglementation avant de
commencer.
• Transporter le récepteur dans sa boîte d’expédition ou un récipient aussi rembourré.
• Installez le récepteur loin des sources de chaleur telles que des radiateurs, bouches de
chaleur et poêles.
• L’air entourant le récepteur ne doit pas dépasser 40º C (104º F).
• Ne pas placer le récepteur dans un endroit fermé où les grilles d’aération sont bloquées.
• Placer le récepteur en laissant 5 cm (2 po) d’espace au moins sur tous les côtés.
• Placez le récepteur sur une surface plane qui n’est pas sujette à des vibrations ou des chocs.
• Ne pas installer le récepteur dans une zone où il peut se produire de la condensation.
• Ne pas brancher le bloc d’alimentation dans une prise de courant commutée pour éviter la
perte temporaire des données du guide et la non-réponse du récepteur.
• Pour éviter d’endommager le disque dur interne, ne déplacez pas le récepteur pendant qu’il
est branché.
Instructions d’installation importantes
• Suivez les instructions du Raccordement de votre eécepteur numérique de signaux de
satellite (DSR) qui se trouvent au verso de ce manuel.
• Visitez shawdirect.ca/DSR pour plus de renseignements sur les caractéristiques et le
fonctionnement de ce produit.
32
8
RÉCEPTEUR NUMÉRIQUE DE SIGNAUX DE SATELLITE
À CAPACITÉ WIFI
DSR800 / DSR830
![](/img.php?id=3413260&img=bg2.png)

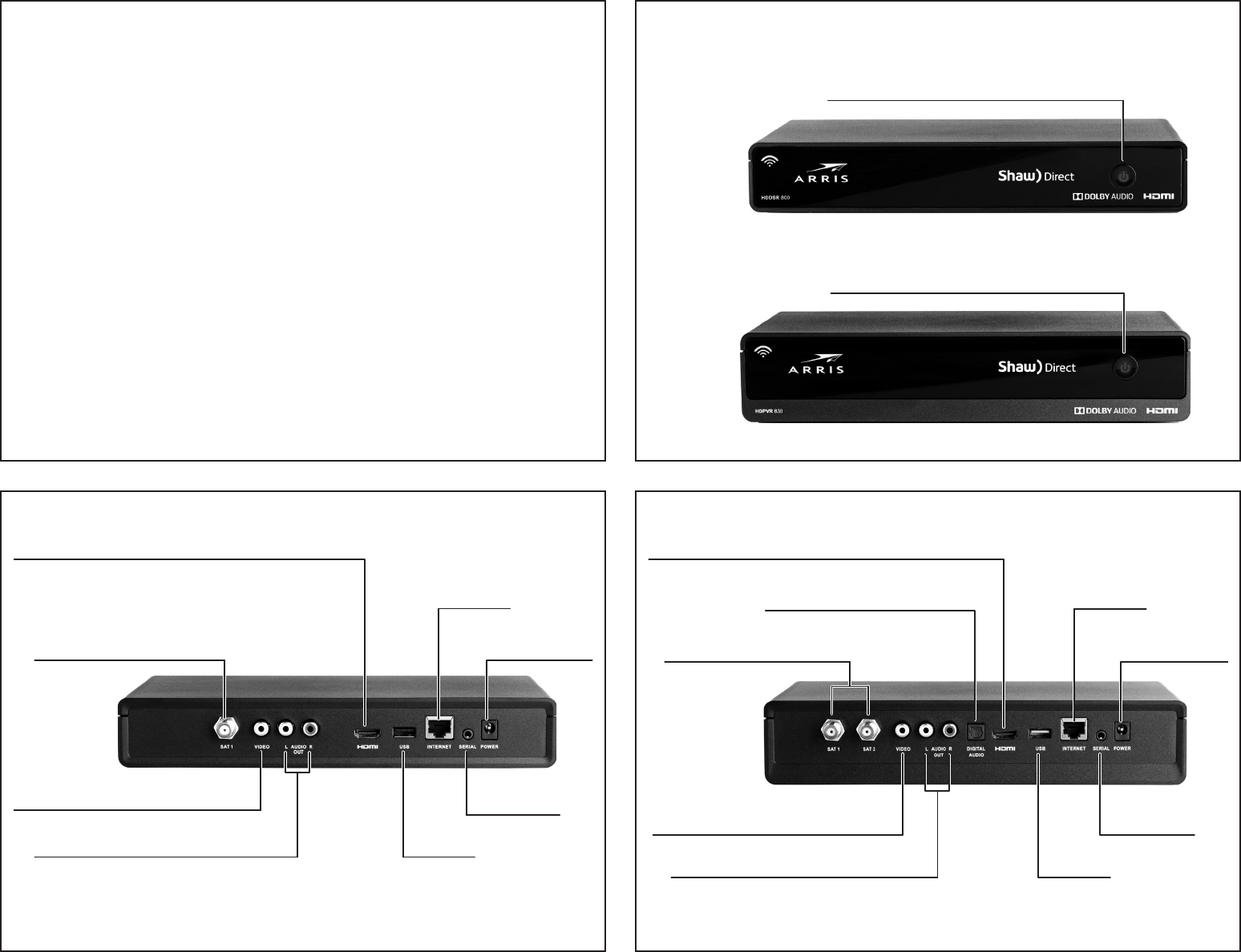

Power (Standby) Button
Touche de mise en marche (mise en attente)
USB Port*
Port USB*
Connecting your Digital Satellite Receiver (DSR)
1. Connect the satellite input(s) from your satellite dish to your receiver.
2. Connect the receiver to the TV or home theatre system using the included HDMI cable. If
HDMI is not supported, review your TV and/or home theatre manual to determine the best
connection for your system.
3. Connect the power supply to the receiver and standard power outlet.
4. Wait one minute, then press the POWER button on the receiver’s front panel.
5. If applicable, call Shaw Direct at 1-888-554-7827 to activate your new receiver.
Raccordement de votre récepteur numérique de
signaux de satellite (DSR)
1. Connectez la source d’alimentation satellite de votre antenne parabolique à votre récepteur.
2. Connectez le récepteur au téléviseur ou au système de cinéma maison à l’aide du câble
HDMI inclus. Si la connexion HDMI n’est pas prise en charge, consultez le manuel de votre
téléviseur ou de votre système de cinéma maison pour déterminer le meilleur raccordement
pour votre système.
3. Branchez le bloc d’alimentation au récepteur et dans la prise de courant.
4. Attendez une minute, puis appuyez sur le bouton de mise en marche situé sur le panneau
avant du récepteur.
5. Le cas échéant, appelez Shaw Direct au 1 888 554-7827 pour faire activer votre nouveau
récepteur.
HDPVR 830
EVPHD 830
Service use only.
DSRHD 800 Panneau arrièreHDDSR 800 Connectivity
Panneau avantFront Panel
HDDSR 800
DSRHD 800
Power (Standby) Button
Touche de mise en marche (mise en attente)
Service technique uniquement.
Serial Port*
Port de série*
Power
Mise en marche
Ethernet - wired Internet
connection
Eternet - connexion
Internet laire
HDMI Output - HDTV video, audio (highest quality)
Sortie HDMI - vidéo HDTV, audio (la plus haute qualité)
Satellite Input
Entrée du signal de satellite
Composite Video Output - SDTV video
Sortie vidéo composite - vidéo SDTV
Stereo Audio Outputs - analog audio
Sorties audio stéréo - audio analogique USB 2.0 Port**
Port USB 2.0**
EVPHD 830 Panneau arrièreHDPVR 830 Connectivity
Serial Port*
Port de série*
Power
Mise en marche
Ethernet - wired Internet
connection
Eternet - connexion
Internet laire
HDMI Output - HDTV video, audio (highest quality)
Sortie HDMI - vidéo HDTV, audio (la plus haute qualité)
Satellite Inputs
Entrées du signal de satellite
Composite Video Output - SDTV video
Sortie vidéo composite - vidéo SDTV
Stereo Audio Outputs - analog audio
Sorties audio stéréo - audio analogique
Optical Digital Audio Output
Sortie Optique Numerique Audio
4
6
5
7
**Service use only.
For connecting an external hard drive to the HDPVR 830.
Service technique uniquement.
Pour connecter un disque dur externe à l’EVPHD 830.
*
** *
**
802.11ac WiFi -
wireless Internet
connection
connexion
Internet sans l
802.11ac WiFi -
wireless Internet
connection
connexion
Internet sans l
