Ademco 51360SL Premium Portable Wireless Chime User Manual 69 2109EFS 06 A 51360SL manual
Honeywell International Inc Premium Portable Wireless Chime 69 2109EFS 06 A 51360SL manual
Ademco >
User Manual
Instruction
Manual
2#7,!
Premium Portable Wireless Chime & Push
69-2109EFS-06
69-2109EFS_C.indd 1 12/17/2007 2:26:25 PM
Installation Instructions
69-2109EFS—06 ii
Contents
Checking pack contents............................ 1
Safety..........................................................2
Quick start..................................................2
Open bell push........................................... 3
Fit the push battery ...................................3
Fit the chime battery..................................4
Sliding window...........................................4
Volume control ...........................................5
Use of icons ...............................................6
Programming procedures.......................... 7
Recall function ...........................................8
Chime sounds ............................................8
Mount bell push ......................................... 8
Chime position ........................................... 9
Troubleshooting ....................................... 10
Specifications.......................................... 12
Disposal and recycling ............................12
Declaration ...............................................13
Guarantee................................................. 13
69-2109EFS_C.indd 2 12/17/2007 2:26:25 PM
RCWL300A
1 69-2109EFS—06
Premium Portable Wirefree Chime with Push
Thank you for choosing this Honeywell product. Please use the following instructions
to ensure correct installation and use. Keep these notes in a safe place for future ref-
erence.
Checking Pack Contents
Unpack your chime kit and identify the
following parts:
• Chime
• Wall mounting bracket
• Bell push
• CR2032 battery for bell push
• 2 x fixing screws for push
• 2 x fixing screws for chime
• 2 x wall plugs
• Adhesive pad
• Self-adhesive icons
You will need:
• 3 X LR6 ‘AA’ Alkaline batteries
• A Phillips screwdriver
• A small flat bladed screwdriver
• A 1/4-in. (6 mm) masonry drill
69-2109EFS_C.indd 1 12/17/2007 2:26:25 PM
Installation Instructions
69-2109EFS—06 2
Safety
Before proceeding with the installation, please note the following safety warnings:
• Always follow the manufacturer’s advice when using power tools and wear
suitable protective equipment (e.g. safety goggles) when drilling holes, etc.
• Before drilling holes in walls, check for hidden electricity cables and water pipes.
The use of a cable/pipe locator is advisable if in doubt.
Quick Start
The bell push supplied with this kit is pre-programmed to operate with the chime. You
need to do the following to get started:
• Open the bell push
• Fit the push battery
• Fit the chime batteries
• Check the volume setting
When you operate the bell push, the
chime will sound and the 1st Icon will
flash. If you have additional pushes or
you want to assign a different icon to
your push, you will need to follow the
programming procedure.
69-2109EFS_C.indd 2 12/17/2007 2:26:25 PM
RCWL300A
3 69-2109EFS—06

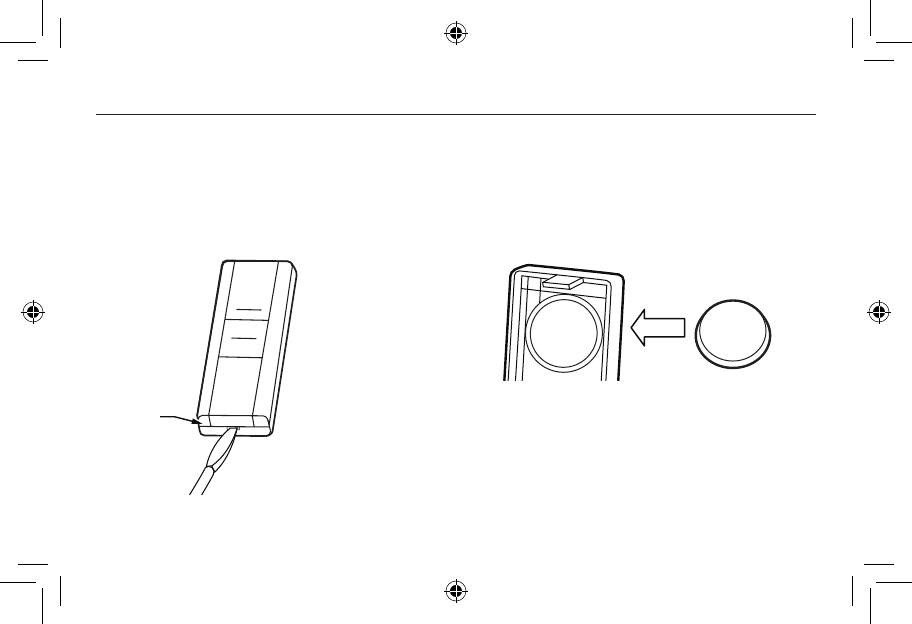

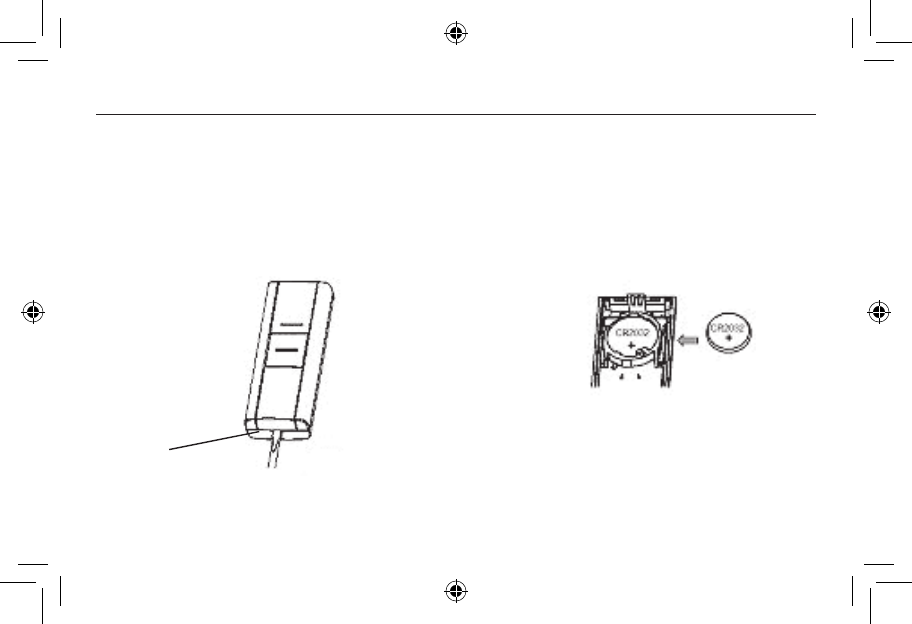

Open the Bell Push
Insert a flat bladed screwdriver into the
slot A at the base of the push. Carefully
lever the cover and base apart (Fig. 1).
Fit the Push Battery
Insert the CR2032 coin cell. Ensure the
face marked ‘+’ is uppermost (Fig. 2).
M27199
A
M27153
CR2032
+
CR2032
+
Fig. 1
Fig. 2
69-2109EFS_C.indd 3 12/17/2007 2:26:25 PM
Installation Instructions
69-2109EFS—06 4

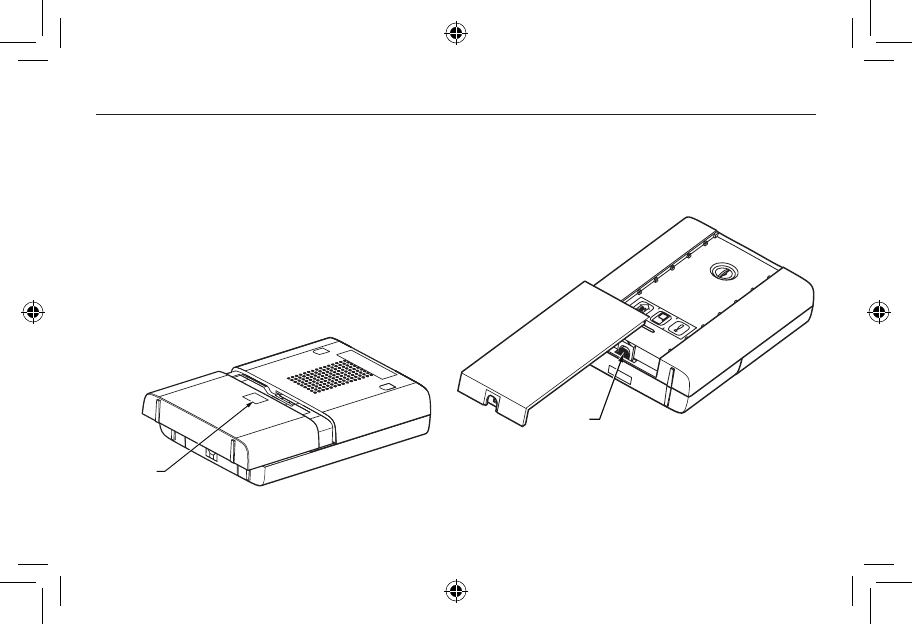

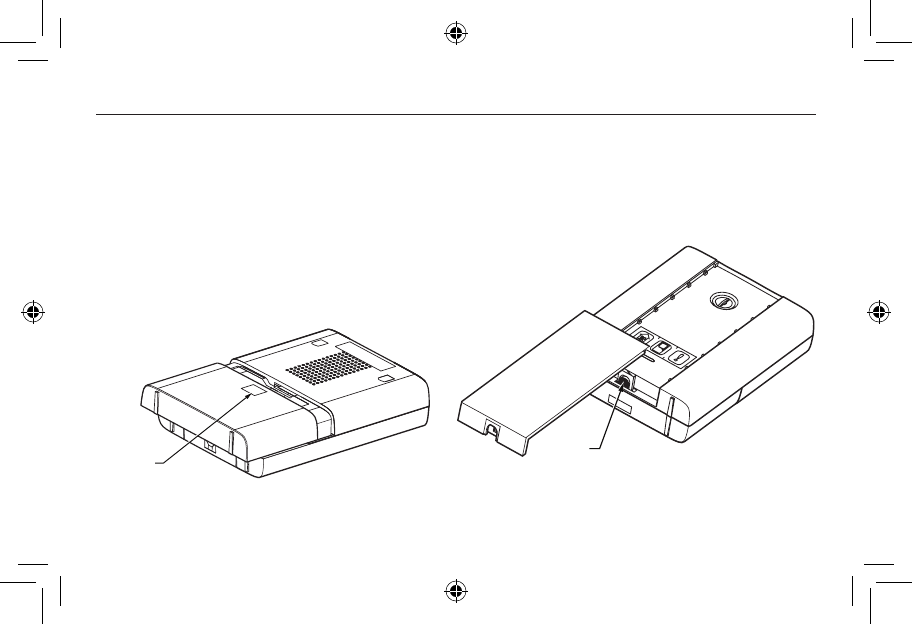

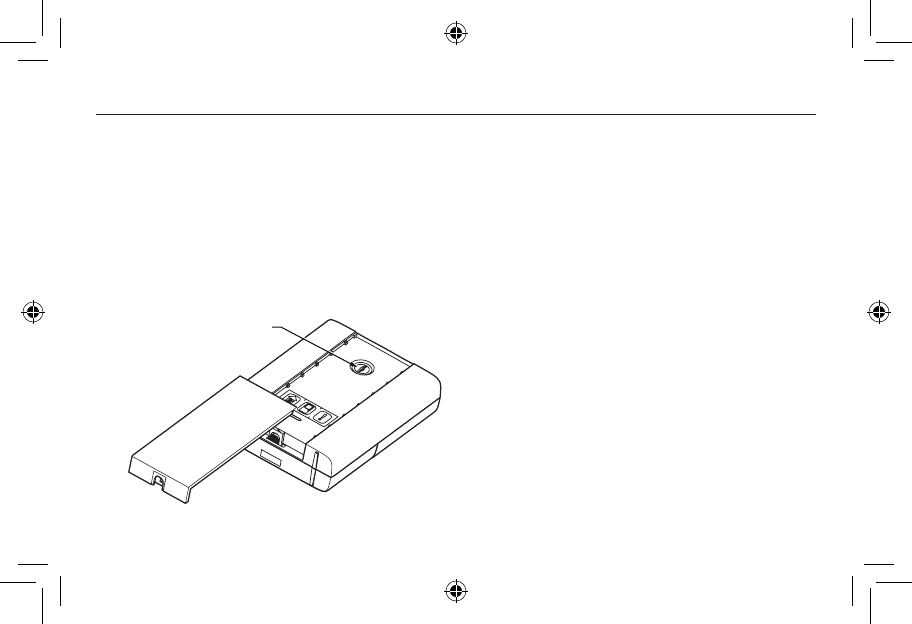

Fit the Chime Batteries
To remove the chime battery cover,
press at point B and slide the cover
back 1/4 in. (5 mm), then lift off. Insert
3 x LR6 ‘AA’ alkaline batteries (not
supplied). Observe polarity as marked
inside the battery compartment.
Sliding Window
Release the catch (B) and slide open
the window.
M27200
B
M27201
B
Fig. 3
69-2109EFS_C.indd 4 12/17/2007 2:26:25 PM
RCWL300A
5 69-2109EFS—06
Volume Control
The volume control is behind the slid-
ing window on the front of the chime.
Initially, set the control to mid-point.
After you have tested your system,
adjust to the desired volume.
M27202
VOLUME CONTROL
69-2109EFS_C.indd 5 12/17/2007 2:26:25 PM
Installation Instructions
69-2109EFS—06 6

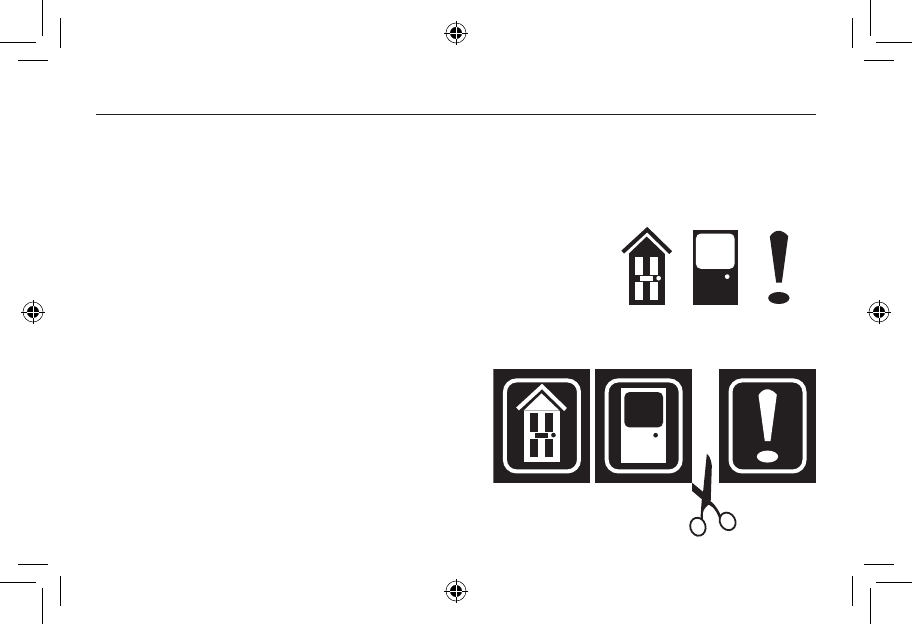

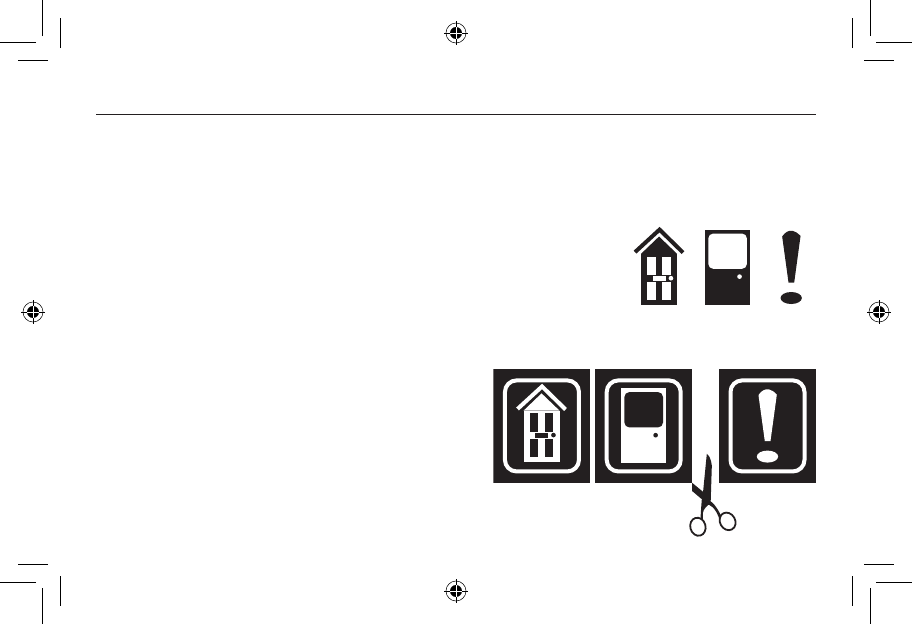

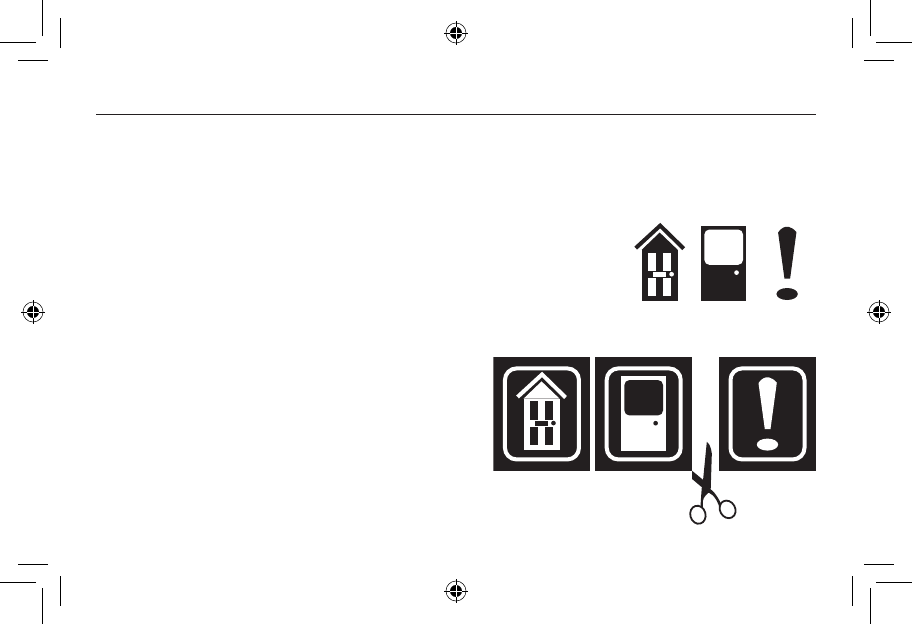

Use of Icons
In addition to the chime sounds, your chime has a visual indication to show which
device has activated it. An icon will illuminate when the chime is activated by a bell
push or another compatible device. The chime supports 3 icons.
The ‘Main door’ and ‘Back door’ icons are usually used for bell
pushes. The other icon is intended for use with other compat-
ible devices, such as PIR movement detectors and Telephone
ring detector. Icons numbered 1 to 3 are also included. The
Icons are self-adhesive, supplied in strips of 3. They can be
changed, if required, by opening the sliding
window of the chime and gently peeling off
the strips. If desired, the strips can be cut into
individual icons and attached to the chime in
a different order.
Use the Programming procedure to change
the icon associated with a push.
MAIN
DOOR
BACK
DOOR
ALERT
SYMBOL
69-2109EFS_C.indd 6 12/17/2007 2:26:25 PM
RCWL300A
7 69-2109EFS—06
Programming Procedure
Learn Procedure
To enable your chime to learn the identity
of your bell push:
• Press the O button and keep it
pressed. Each Icon will light in
turn. When the Icon you want is lit,
release the button.
• While the Icon you have selected is
lit, operate your push. The chime will
sound. The Icon will flash.
Unlearn Procedure
If you want to remove a push from the
chime’s memory:
• Press the O button and keep it
pressed.
• Each Icon will light in turn. When the
Icon associated with the push to be
unlearned is lit, release the button.
• Press and hold down both O &
buttons, until a ‘beep’ sound is
heard.
69-2109EFS_C.indd 7 12/17/2007 2:26:26 PM
Installation Instructions
69-2109EFS—06 8
Changing the Tune
Operate the push. While the Icon is flash-
ing, press the button. Press the
button again and the tune will change.
Repeat until the tune you want plays.
Recall Function
A short push of the O button will flash
the Icon that was last in use.
Chime Sounds
To hear the chime sounds without oper-
ating the bell push, press the button.
Press the button again and the tune will
change.

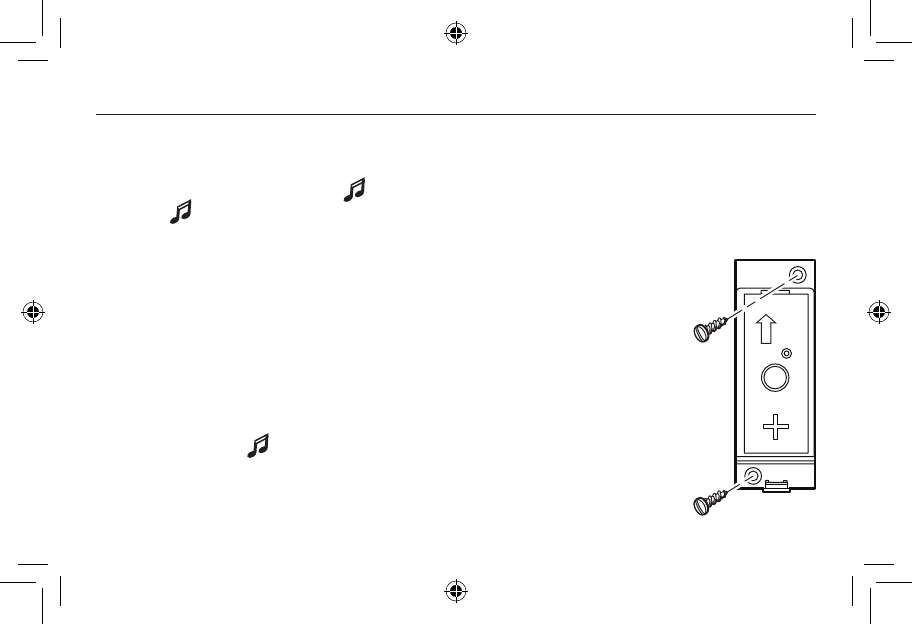

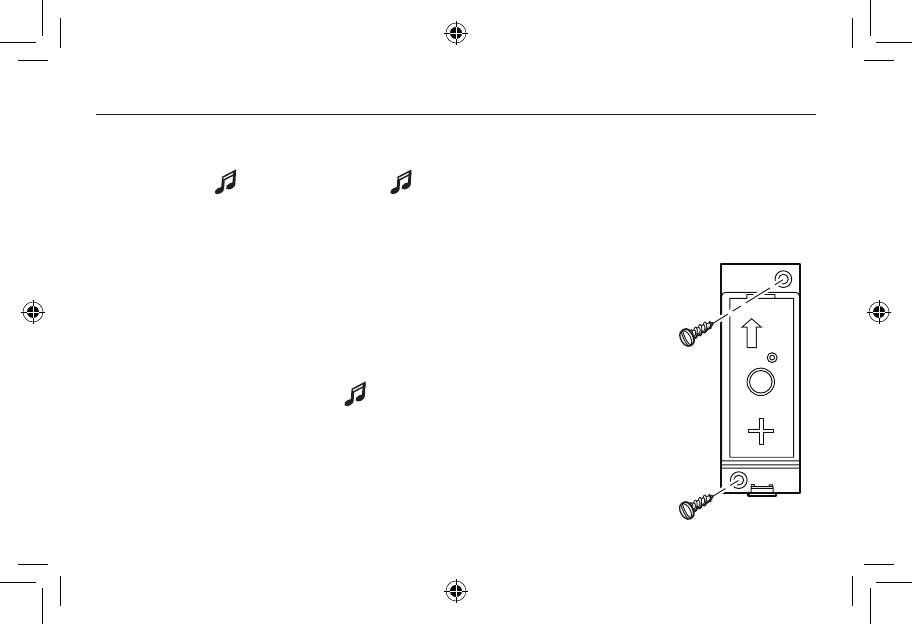

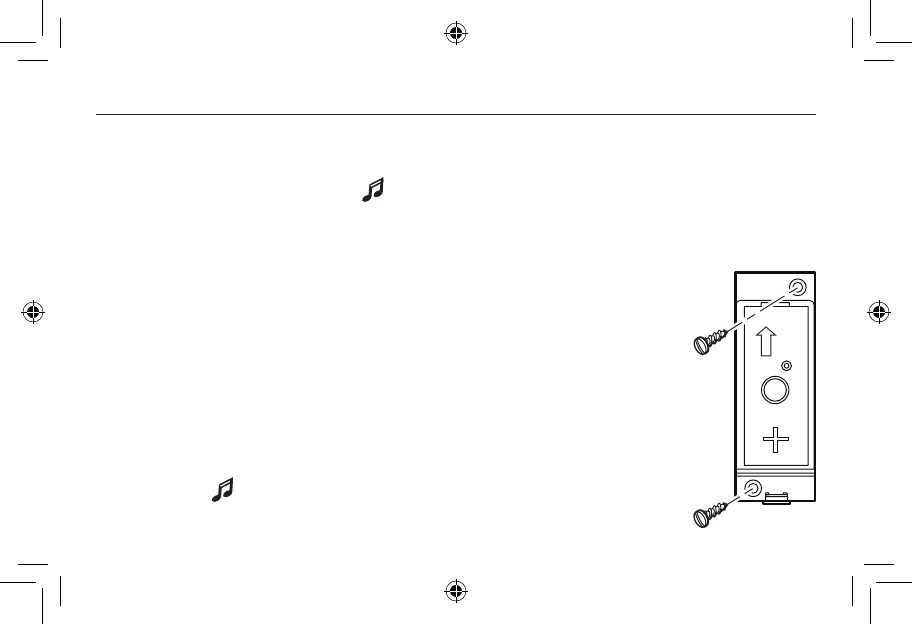

Mount the Push
Mount using either the double-sided
adhesive pad or the screws provided.
(See Fig. 6 )
Test your push before mounting. Avoid
mounting to metal
structures.
M27155
TOP
Fig. 6
69-2109EFS_C.indd 8 12/17/2007 2:26:26 PM
RCWL300A
9 69-2109EFS—06

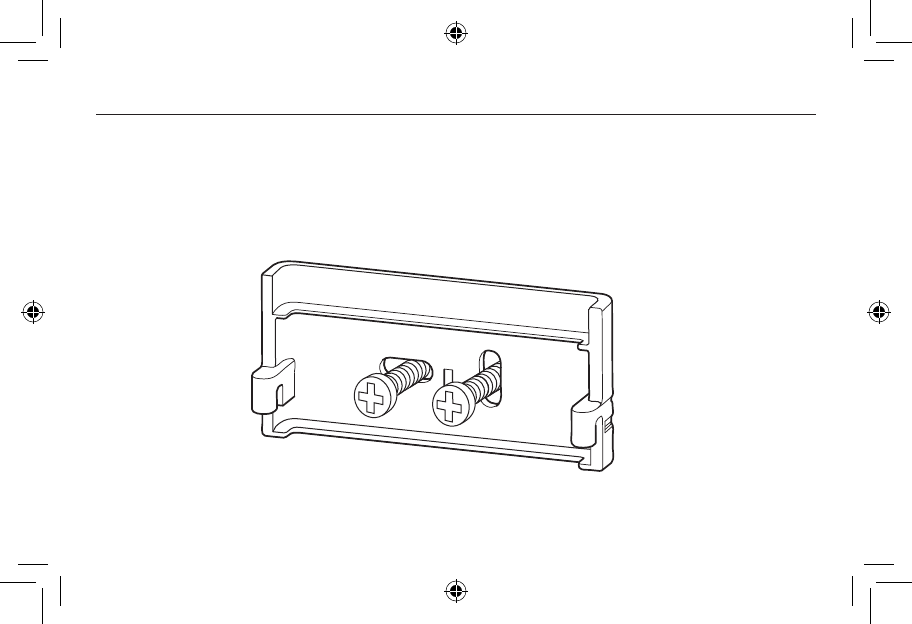

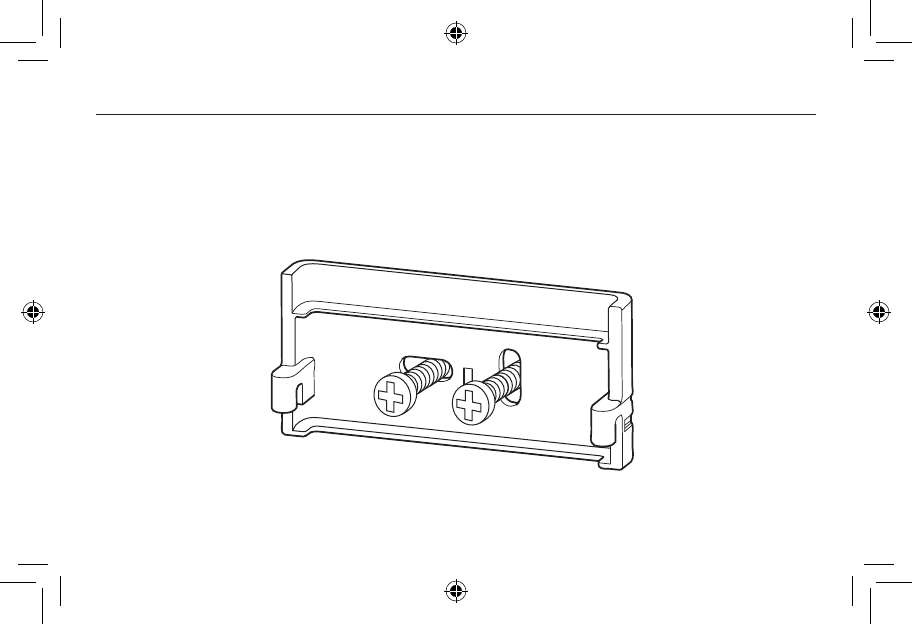

Chime Position
The Chime can be free standing or wall mounted using the wall mounting bracket
provided. If wall mounting is preferred, screw the bracket to the wall (see Fig 7). The
Chime hooks onto the wall bracket as illustrated.
M27203
Fig. 7
69-2109EFS_C.indd 9 12/17/2007 2:26:26 PM
Installation Instructions
69-2109EFS—06 10
Troubleshooting
A ‘beep’ sound is heard in learn mode…
• The push you are programming has already been learned by the chime.
• If you want to change the Icon associated with the push, use the un-learn
procedure, then program the push again.
Two ‘beep’ sounds are heard after the normal chime sound…
• This indicates a low battery in the bell push that activated the chime. Fit a new
battery, type CR2032.
When the bell push is operated, the amber confidence light does not turn on,
or is only on for a short time…
• In normal operation, the amber light will turn on for 1 second. When the battery is
weak, the light will only turn on for a short time. Fit a new battery, type CR2032.
The chime does not work…
• Check that the batteries are the correct type, LR6 ‘AA’ cells. Only use alkaline batteries.
• Check that the batteries are fitted correctly, with correct polarity.
• The chime could be out of range of the bell push. Try the chime in a different location.
• The chime might not have learned the identity of the bell push. Follow the
programming procedure.
69-2109EFS_C.indd 10 12/17/2007 2:26:26 PM
RCWL300A
11 69-2109EFS—06
Troubleshooting
The chime does not sound…
• Check that the volume control is not at the minimum setting.
Range is reduced…
• Metal structures, including uPVC door frames can reduce the range of the product.
Avoid mounting the push or chime on or near metal structures.
• Other equipment can cause radio interference that affects your chime.
• Walls and ceilings will reduce the range.
• Weak batteries will reduce range. Replace every 12–18 months. In cold conditions
(below 41ºF [5ºC]), batteries may need to be replaced more often.
Amber light flashes…
• When the chime battery is low, an amber light will flash every 5 seconds. Fit new
batteries in the chime, type LR6 ‘AA’ cells. Only use alkaline batteries.
69-2109EFS_C.indd 11 12/17/2007 2:26:26 PM
Installation Instructions
69-2109EFS—06 12
Specifications
Specification Chime Bell push
Operating Temperature 32°F to 104°F
0ºC to 40ºC
14°F to 104°F
-10ºC to 40ºC
RF Frequency US/Canada 916.8 MHz 916.8 MHz
Range (open field) 225 ft. (69 m) See Chime
Sound Level (typical) 80dBA @ 3 ft. (1m) -
RF Power - <1mW
Battery Type LR6 CR2032
Battery Life (5 activations/day) 12 months 18 months
Rain proof N/A Pass UL1598 rain test.
Disposal & Recycling
Batteries and waste electrical products should not be disposed of with household
waste. Please recycle where these facilities exist. Check with your local authority or
retailer for recycling advice.
69-2109EFS_C.indd 12 12/17/2007 2:26:26 PM
RCWL300A
13 69-2109EFS—06
Declaration
Honeywell hereby declares that this product complies with Part 15 of the FCC rules
and Industrial Canada standards.
This device operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may
cause undesired operation.
Caution:
Changes or modification not expressly approved by the party responsible for regula-
tory compliance could void the user’s authority to operate the equipment.
Guarantee
Honeywell guarantees this product for 1 year from the date of purchase. Proof of pur-
chase is required: this does not affect your statutory rights. If you require further infor-
mation about your product call the Honeywell help line at 1-800-468-1502.
69-2109EFS_C.indd 13 12/17/2007 2:26:26 PM
® U.S. Registered Trademark.
© 2007 Honeywell International Inc.
69-2109EFS—06 M.S. Rev. 12-07 Printed in China
Honeywell International Inc.
ACS, Environmental and Combustion Controls
1985 Douglas Drive, Golden Valley, MN 55422
www.honeywell.com
69-2109EFS_C.indd 14 12/17/2007 2:26:26 PM
Mode d’emploi
2#7,!
Carillon portatif sans fil avec sonnette de qualité supérieure
69-2109EFS_C.indd 15 12/17/2007 11:27:45 AM
69-2109EFS—06 16
Directives d’installation
Table des matières
Vérification du contenu de l’emballage ..17
Sécurité ....................................................18
Mise en service rapide ............................18
Ouvrir la sonnette ....................................19
Installation de la pile de la sonnette.......19
Installation des piles du carillon .............20
Fenêtre coulissante..................................20
Réglage du volume..................................21
Utilisation des icônes ..............................22
Programmation ........................................23
Changer la sonnerie.................................24
Fonction Rappel.......................................24
Sonneries du carillon...............................24
Montage de la sonnette........................... 24
Position du carillon ..................................25
Vérification-dépannage ...........................26
Caractéristiques techniques ...................28
Mise au rebut et recyclage......................28
Déclaration ...............................................29
Garantie.................................................... 29
69-2109EFS_C.indd 16 12/17/2007 2:26:26 PM
RCWL300A
17 69-2109EFS—06
Carillon portatif sans fil avec sonnette de qualité supérieure
Nous vous remercions d’avoir choisi un produit Honeywell. Veuillez suivre les instruc-
tions suivantes pour installer et utiliser correctement ce produit. Conservez ces
instructions dans un endroit sûr de façon à pouvoir vous y référer plus tard.
Vérification du contenu de l’emballage
Sortir l’ensemble à carillon de son
emballage et repérer les pièces suivantes :
• Carillon
• Support pour montage mural
• Sonnette
• Pile CR2032 pour sonnette
• 2 vis de fixation pour la sonnette
• 2 vis de fixation pour le carillon
• 2 chevilles d’ancrage
• Tampon adhésif
• Îcones auto-collantes
Outils requis :
• 3 piles alcalines AA LR6
• Un tournevis cruciforme 4 mm
• Un petit tournevis à lame plate
• Un foret de maçonnerie de 6 mm
69-2109EFS_C.indd 17 12/17/2007 2:26:26 PM
69-2109EFS—06 18
Directives d’installation
Sécurité
Avant de commencer l’installation, veuillez respecter les consignes de sécurité
suivantes :
• Toujours suivre les recommandations du fabricant lorsqu’on utilise des appareils
électriques et toujours se servir d’un équipement protecteur (par ex. des lunettes
de protection) lorsqu’on perce des trous, etc.
• Avant de percer un trou dans un mur, vérifier qu’il n’y a pas de canalisations ou
de câbles électriques encastrés. En cas de doute, il est conseillé d’utiliser un
appareil permettant de détecter les câbles/tuyaux.
Mise en service rapide
La sonnette qui accompagne le carillon a été préprogrammée pour fonctionner avec
ce carillon. Pour l’installer :
• Ouvrir la sonnette
• Installer la pile de la sonnette
• Installer les piles du carillon
• Vérifier le réglage du volume
Lorsqu’on appuie sur la sonnette, le caril-
lon se fait entendre et la première icône
clignote. Si on utilise d’autres sonnettes
ou si on veut affecter une autre icône à
votre sonnette, il faut suivre la procédure
de programmation.
69-2109EFS_C.indd 18 12/17/2007 2:26:26 PM
RCWL300A
19 69-2109EFS—06
Ouvrir la sonnette
Insérer un tournevis à lame plate dans
la fente «A» au bas de la sonnette.
Soulever délicatement le couvercle et le
séparer de la base (Fig. 1).
Installation de la pile de la sonnette
Insérer une pile bouton de type
CR2032. S’assurer que la face marquée
«+» est sur le dessus (Fig. 2).
M27199
A
M27153
CR2032
+
CR2032
+
Fig. 1
Fig. 2
69-2109EFS_C.indd 19 12/17/2007 2:26:27 PM
69-2109EFS—06 20
Directives d’installation

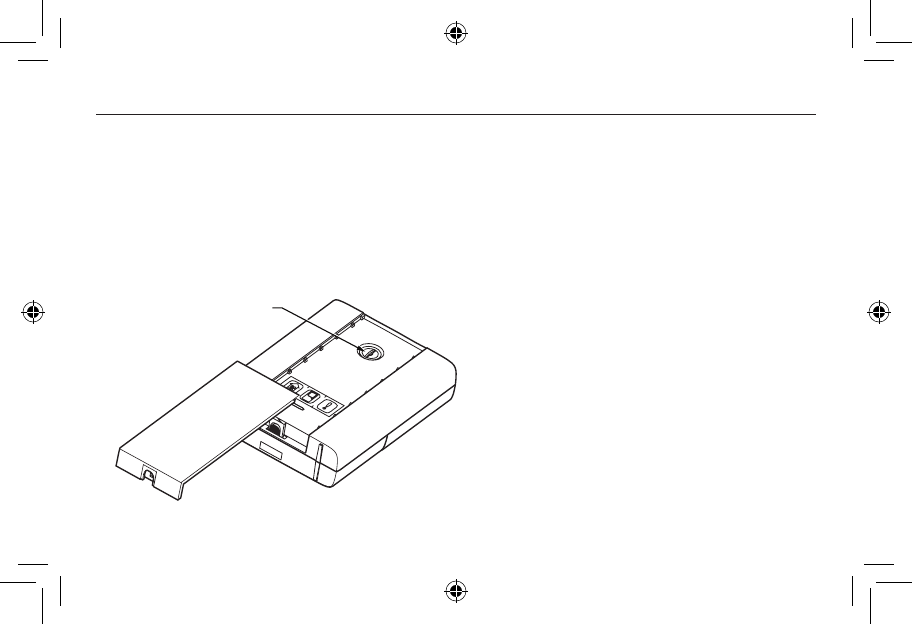

Installation des piles du carillon
Pour enlever le couvercle du comparti-
ment à piles du carillon, appuyer sur le
point B et faire glisser le couvercle de
5 mm, puis le retirer en le relevant.
Insérer 3 piles AA alcalines de type LR6
(non fournies). Respecter la polarité
indiquée à l’intérieur du compartiment à
piles.
Fenêtre coulissante
Relâcher le bouton (B) et faire coulisser
la fenêtre pour l’ouvrir.
M27200
B
M27201
B
69-2109EFS_C.indd 20 12/17/2007 2:26:27 PM
RCWL300A
21 69-2109EFS—06
Réglage du volume
Le bouton de réglage du volume se
situe derrière la fenêtre coulissante à
l’avant du carillon. Pour commencer,
régler le bouton de réglage à la position
du milieu. Une fois le système vérifié, le
régler au volume désiré.
M27202
RÉGLAGE DU VOLUMEL
69-2109EFS_C.indd 21 12/17/2007 2:26:27 PM
69-2109EFS—06 22
Directives d’installation
Utilisation des icônes
En plus de déclencher une sonnerie, le carillon identifie visuellement l’appareil qui a
activé la sonnerie. Une icône s’affiche lorsque le carillon est activé par une sonnette
ou par un autre appareil compatible. Ce carillon comporte 3 icônes.
Les icônes de porte d’entrée et de porte arrière sont générale-
ment utilisées avec les sonnettes. Les autres icônes sont
utilisées avec d’autres appareils compatibles, comme les
détecteurs de mouvements passifs à infrarouge passifs
(PIR) ou les détecteurs de sonnerie téléphonique. Des icônes
numérotées de 1 à 3 sont également incluses. Ces icônes
auto-adhésives sont fournies en bandes de 3.
On peut les changer au besoin en ouvrant la
fenêtre coulissante du carillon et en décollant
avec précaution les bandes correspondantes.
On peut, si on le désire, découper les bandes
en icônes individuelles et les coller sur le caril-
lon dans un ordre différent.
Utiliser la Procédure de programmation pour
changer l’icône associée à une sonnette.
PORTE
D’ENTRÉE
PORTE
ARRIÈRE
SYMBOLE
D’ALERTE
69-2109EFS_C.indd 22 12/17/2007 2:26:27 PM
RCWL300A
23 69-2109EFS—06
Programmation
Mode Apprentissage
Pour permettre au carillon d’apprendre à
identifier la sonnette :
• Appuyer sur le bouton O et le
maintenir enfoncé. Chaque icône
s’allume à tour de rôle. Lorsque
l’icône voulue s’allume, relâcher la
sonnette.
• Lorsque l’icône sélectionnée est
allumée, actionner la sonnette. Le
carillon sonne et l’icône clignote.
Procédure de déprogrammation
Pour retirer une sonnette de la mémoire :
• Appuyer sur le bouton O et le
maintenir enfoncé. Chaque icône
s’allume à tour de rôle. Lorsque
l’icône associée à la sonnette à
déprogrammer est allumée, relâcher
le bouton.
• Appuyer en même temps sur les
boutons O et et les maintenir
enfoncés, jusqu’à ce qu’un bip
sonore retentisse.
69-2109EFS_C.indd 23 12/17/2007 2:26:27 PM
69-2109EFS—06 24
Directives d’installation
Changer la sonnerie
Appuyer sur la sonnette. Lorsque l’icône
clignote, appuyer sur le bouton .
Appuyer à nouveau sur ce bouton pour
changer de sonnerie. Recommencer
jusqu’à qu’à l’obtention de la sonnerie
voulue.
Fonction Rappel
En appuyant rapidement sur le bouton
O, la dernière icône utilisée se mettra à
clignoter.
Sonneries du carillon
Pour entendre les sonneries du carillon
sans appuyer sur la sonnette, appuyer
sur le bouton . Appuyer à nouveau sur
ce bouton pour changer de sonnerie.
Montage de la sonnette
Installer la sonnette à l’aide du tampon
adhésif double face fourni ou des vis
fournies (voir Fig. 6).
Vérifier la sonnette avant de la fixer. Éviter
de l’installer sur des
structures métalliques.
M27155
TOP
69-2109EFS_C.indd 24 12/17/2007 2:26:27 PM
RCWL300A
25 69-2109EFS—06
Position du carillon
Le carillon peut être fixé de façon autonome ou monté sur un mur en utilisant le sup-
port mural fourni. Si on veut le fixer à un mur, visser le support au mur (voir Fig. 7). Le
carillon s’accroche au support mural de la façon illustrée ci-dessous.
M27203
Fig. 7
69-2109EFS_C.indd 25 12/17/2007 2:26:27 PM
69-2109EFS—06 26
Directives d’installation
Vérification-dépannage
Un bip sonore retentit en mode apprentissage…
• La sonnette en cours de programmation a déjà été configurée avec ce carillon.
• Si on veut changer l’icône associée à la sonnette, suivre la procédure de
déprogrammation, puis programmer à nouveau la sonnette.
Deux bips retentissent après le carillon normal…
• Cela signifie que la pile de la sonnette qui a déclenché le carillon sera bientôt
déchargée. Installer une nouvelle pile de type CR2032.
Lorsque la sonnette est utilisée, la lampe témoin jaune ne s’allume pas ou ne
s’allume qu’un court moment…
• En mode normal, la lampe témoin jaune s’allume pendant 1 seconde. Lorsque la pile
est presque déchargée, elle s’allume pendant un court moment. Installer une nouvelle
pile de type CR2032.
Le carillon ne fonctionne pas…
• Vérifier que les piles sont bien des piles AA de type LR6. N’utiliser que des piles alcalines.
• Vérifier que les piles sont correctement installées.
• Il est possible que le carillon soit hors de portée de la sonnette. Essayer le carillon à
un autre emplacement.
• Le carillon n’a peut-être pas enregistré l’identité de la sonnette. Suivre la procédure de
programmation.
69-2109EFS_C.indd 26 12/17/2007 2:26:27 PM
RCWL300A
27 69-2109EFS—06
Vérification-dépannage
Le carillon ne sonne pas…
Vérifier que le volume n’est pas réglé au minimum.
La portée est réduite…
• Les structures métalliques, notamment les cadres de fenêtres et de porte en PVC-U,
peuvent réduire la portée du produit. Éviter de monter la sonnette ou le carillon sur
des structures métalliques ou à proximité des structures métalliques.
• D’autres équipements engendrent des interférences radio qui risquent d’affecter le
carillon.
• Les murs et les plafonds réduisent la portée de l’appareil.
• Des piles faibles réduisent également la portée. Remplacer les piles tous les 12 à 18
mois. Dans les régions froides (en dessous de +5 °C), les piles auront besoin d’être
remplacées plus souvent.
La lampe témoin jaune clignote…
• Lorsque la pile du carillon sera bientôt déchargée, une lampe témoin jaune clignote
toutes les 5 secondes. Installer de nouvelles piles AA de type LR6 dans le carillon.
N’utiliser que des piles alcalines.
69-2109EFS_C.indd 27 12/17/2007 2:26:27 PM
69-2109EFS—06 28
Directives d’installation
Caractéristiques techniques
Caractéristiques Carillon Sonnette
Température de service 32°F à 104°F
0ºC à 40ºC
14°F à 104°F
-10ºC à 40ºC
Fréquence RF – É.-U./Canada 916,8 MHz 916,8 MHz
Portée (sans obstacle) 69 m (225 pi) Voir Carillon
Niveau de volume (typique) 80 dBA à 1 m (3 pi) -
Puissance RF - <1mW
Type de pile LR6 CR2032
Durée de vie des piles
(5 déclenchements par jour)
12 mois 18 mois
Étanche à la pluie S.O. Conforme à l’épreuve de pluie
UL1598.
Mise au rebut et recyclage
Les piles et les déchets de produits électriques ne doivent pas être mis au rebut avec les
déchets ménagers. Prière de recycler lorsque ces installations existent. Communiquer
avec la municipalité ou le détaillant pour des conseils en matière de recyclage.
69-2109EFS_C.indd 28 12/17/2007 2:26:27 PM
RCWL300A
29 69-2109EFS—06
Déclaration
Par la présente, Honeywell déclare que ce carillon sans fil est conforme aux exigen-
ces de la partie 15 des règles de la FCC et aux normes d’Industrie Canada. Le fonc-
tionnement de ce système est assorti aux deux conditions suivantes : (1) L’appareil ne
peut causer d’interférences nuisibles, et (2) L’appareil doit accepter les interférences
reçues, y compris celles qui pourraient nuire à son fonctionnement. Mise en garde :
Toute modification qui n’est pas autorisée expressément par la partie responsable de
la conformité de l’appareil aux règles en vigueur pourrait rendre l’utilisateur inapte à
faire fonctionner le matériel.
Mise en garde : Toute modification qui n’est pas autorisée expressément par la par-
tie responsable de la conformité de l’appareil aux règles en vigueur pourrait rendre
l’utilisateur inapte à faire fonctionner le matériel.
Garantie
Honeywell garantit ce produit pour une durée de un an à partir de la date d’achat. La
preuve d’achat sera exigée sans que cela n’affecte les droits qui vous sont accordés
par la loi. Pour obtenir d’autres renseignements sur notre produit, prière de communi-
quer avec Honeywell en composant le 1-800-468-1502.
69-2109EFS_C.indd 29 12/17/2007 2:26:27 PM
® Marque enregistrée des É.-U.
Copyright © 2007 Honeywell International Inc.
69-2109EFS—06 M.S. Rev. 12-07 Imprimé au Chine
Honeywell International Inc.
Régulation d’ambiance et de combustion - SRA
1985 Douglas Drive, Golden Valley, MN 55422
www.honeywell.com
69-2109EFS_C.indd 30 12/17/2007 2:26:27 PM
Manual de
instrucciones
2#7,!
Campanilla inalámbrica portátil de primera RCWL300A y pulsador
69-2109EFS_C.indd 31 12/17/2007 11:27:46 AM
69-2109EFS—06 32
Manual de instrucciones
Índice
Verificación del contenido del empaque...33
Seguridad ................................................. 34
Arranque rápido .......................................34
Abra el pulsador del timbre ....................35
Coloque la batería del pulsador..............35
Coloque la batería de la campanilla .......36
Ventanilla deslizante ................................36
Control de volumen ................................. 37
Uso de los iconos ....................................38
Procedimientos de programación...........39
Función de memoria................................40
Sonidos de la campanilla ........................40
Montaje el pulsador del timbre ...............40
Posición de la campanilla .......................41
Localización y solución de problemas ...42
Especificaciones..................................... 44
Desecho y reciclaje..................................44
Declaración ..............................................45
Garantía.................................................... 45
69-2109EFS_C.indd 32 12/17/2007 2:26:27 PM
RCWL300A
33 69-2109EFS—06
Campanilla sin cables portátil de primera con pulsador
Gracias por elegir este producto Honeywell. Por favor utilice las siguientes instruccio-
nes para lograr la instalación y uso adecuados del producto. Conserve estas notas en
un lugar seguro para referencia futura.
Verificación del contenido del empaque
Desempaque su kit de campanilla e iden-
tifique las siguientes partes:
• Campanilla
• Soporte de la campanilla
• Pulsador del timbre
• CR2032 batería para el pulsador del
timbre
• 2 tornillos de fijación por pulsador
• 2 tornillos de fijación por campanilla
• 2 enchufes de pared
• Almohadilla adhesiva
• Iconos autoadhesivos
Necesitará:
• 3 baterías alcalinas LR6 ‘AA’
• Un destornillador Phillips de 4 mm
• Destornillador pequeño de hoja
plana
• Un taladro de 6 mm para
mampostería
69-2109EFS_C.indd 33 12/17/2007 2:26:28 PM
69-2109EFS—06 34
Manual de instrucciones
Seguridad
Antes de proceder con la instalación, por favor observe las siguientes advertencias
sobre seguridad:
• Siempre siga las recomendaciones del fabricante cuando utilice herramientas
eléctricas y utilice equipo protector adecuado (por ej.: gafas de seguridad)
cuando taladre agujeros, etc.
• Antes de taladrar agujeros en las paredes, revise si existen cables de
electricidad o tuberías de agua ocultos. El uso de un localizador de cables/
tuberías puede ser aconsejable si tiene dudas.
Arranque rápido
El pulsador de timbre que se suministra con este kit está preprogramado para operar
con la campanilla. Para comenzar debe hacer lo siguiente:
• Abra el pulsador del timbre
• Coloque la batería del pulsador
• Coloque las baterías de la
campanilla
• Revise la regulación del volumen
Cuando accione el pulsador del timbre,
la campanilla sonará y el primer icono
destellará. Si tiene pulsadores adicionales
o desea asignar un icono diferente a su
pulsador, deberá seguir el procedimiento
de programación.
69-2109EFS_C.indd 34 12/17/2007 2:26:28 PM
RCWL300A
35 69-2109EFS—06
Abra el pulsador del timbre
Inserte un destornillador de hoja plana
en la ranura A en la base del pulsador.
Cuidadosamente apalanque la cubierta
y la base para separarlas (Fig. 1).
Para colocar la batería del pulsador
Inserte la pila tipo botón CR2032
Revise que la parte marcada ‘+’ esté en
la parte superior (Fig. 2).
FIG. 1
A
FIG. 2
69-2109EFS_C.indd 35 12/17/2007 2:26:28 PM
69-2109EFS—06 36
Manual de instrucciones
Coloque las baterías de la campanilla
Para retirar la cubierta de la batería de
la campanilla, presione en el punto B
y deslice la cubierta 5 mm hacia atrás,
luego levante. Inserte 3 baterías alca-
linas LR6 ‘AA’ (no incluidas). Observe
la polaridad según se marca dentro del
compartimiento para baterías.
Ventanilla deslizante
Libere el enganche y deslice la venta-
nilla para abrirla.
M27200
B
M27201
B
69-2109EFS_C.indd 36 12/17/2007 2:26:28 PM
RCWL300A
37 69-2109EFS—06
Control de volumen
El control de volumen está detrás de la
ventanilla deslizante al frente de la cam-
panilla. Inicialmente, coloque el control a
la mitad. Después de probar su sistema,
regúlelo al volumen deseado.
M27202
CONTROL DE VOLUMEN
69-2109EFS_C.indd 37 12/17/2007 2:26:28 PM
69-2109EFS—06 38
Manual de instrucciones
Uso de los iconos
Además de los sonidos de la campanilla, la misma tiene una indicación visual para
mostrar el dispositivo que la ha activado. Un icono se iluminará cuando la campanilla
se haya activado por medio de un pulsador de timbre u otro dispositivo compatible.
La campanilla aloja 3 iconos:
Los iconos de ‘Puerta principal’ y ‘Puerta trasera’ se uti-
lizan generalmente para pulsadores de timbre. Los otros
iconos están destinados para uso con otros dispositivos
compatibles, tales como los detectores de movimiento PIR
y el detector de timbre de teléfono. Los iconos numerados
del 1 al 3 también están incluidos. Los iconos son autoad-
hesivos, y se suministran en bandas de 3. Se
pueden cambiar, si fuese necesario, abriendo
la ventanilla deslizante de la campanilla y
desprendiendo suavemente las bandas. Si lo
desea, las bandas pueden cortarse en iconos
individuales y fijarse a la campanilla en un
orden diferente.
Utilice el procedimiento de programación para
cambiar el icono asociado con un pulsador.
PUERTA
PRINCIPAL
PUERTA
TRASERA
SÍMBOLO
DE ALERT
A
69-2109EFS_C.indd 38 12/17/2007 2:26:28 PM
RCWL300A
39 69-2109EFS—06
Procedimiento de programación
Modalidad de aprendizaje
Para posibilitar que su campanilla apren-
da la identidad de su pulsador de timbre:
• Presione el botón O y manténgalo
oprimido. Cada icono se iluminará
uno por uno. Cuando el icono que
desea se ilumine, suelte el botón.
• Mientras esté iluminado el icono
que ha seleccionado, accione su
pulsador. La campanilla sonará. El
icono destellará.
Procedimiento de desprogramación
Si desea retirar un pulsador de la memo-
ria de la campanilla:
• Presione el botón O y manténgalo
oprimido.
• Cada icono se iluminará uno por
uno. Cuando el icono asociado con
el pulsador que desea desprogramar
se ilumina, suelte el botón.
• Presione el sostenga tanto el botón
O como el & hasta que se
escuche sonar el “tono”.
69-2109EFS_C.indd 39 12/17/2007 2:26:28 PM
69-2109EFS—06 40
Manual de instrucciones
Cambio de la melodía
Accione el pulsador. Mientras el icono esté
destellando, presione el botón . Presione
el botón nuevamente y la melodía
cambiará. Repita hasta que suene la
melodía que desea escuchar.
Función de memoria
Una presión breve del botón O hará
destellar el último icono que se utilizó.
Sonidos de la campanilla
Para escuchar los sonidos de la campa-
nilla sin accionar el pulsador del timbre,
presione el botón . Presione el botón
nuevamente y la melodía cambiará.
Montaje del pulsador
Colóquelo utilizando la almohadilla adhe-
siva de doble lado o los tornillos que se
proporcionan. (Ver Fig. 6 )
Pruebe el pulsador antes
de fijarlo. Evite fijarlo a
estructuras metálicas.
M27155
TOP
69-2109EFS_C.indd 40 12/17/2007 2:26:28 PM
RCWL300A
41 69-2109EFS—06
Posición de la campanilla
La campanilla puede estar independiente o montada en pared utilizando el soporte
de pared que se suministra, Si se elige el montaje en pared, atornille el soporte a la
pared (ver Fig. 7). La campanilla se engancha al soporte de pared como se ilustra.
M27203
Fig. 7
69-2109EFS_C.indd 41 12/17/2007 2:26:28 PM
69-2109EFS—06 42
Manual de instrucciones
Localización y solución de problemas
Se escucha un “tono” en la modalidad de aprendizaje...
• El pulsador que está programando ya ha sido programado por la campanilla.
• Si desea cambiar el icono relacionado con el pulsador, utilice el procedimiento de
desprogramación, luego programe el pulsador nuevamente.
Se escuchan dos “tonos” después del sonido normal de la campanilla...
• Esto indica que la batería del pulsador del timbre que activa la campanilla está baja.
Coloque una nueva batería tipo CR2032.
Cuando se acciona el pulsador del timbre, la luz ámbar de confirmación no se
enciende, o se enciende únicamente por poco tiempo...
• En condiciones normales de funcionamiento, la luz ámbar se encenderá durante 1
segundo. Cuando la batería está débil, la luz se encenderá únicamente por poco
tiempo. Coloque una nueva batería tipo CR2032.
La campanilla no funciona...
• Verifique que las baterías sean del tipo adecuado, LR6 ‘AA’ Use baterías alcalinas
únicamente.
• Verifique que las baterías estén colocadas adecuadamente. (Que la polaridad no sea
incorrecta).
69-2109EFS_C.indd 42 12/17/2007 2:26:28 PM
RCWL300A
43 69-2109EFS—06
Localización y solución de problemas
• La campanilla podría estar fuera del área de alcance del pulsador del timbre. Pruebe la
campanilla en un lugar diferente.
• La campanilla podría no haber memorizado la identidad del pulsador del timbre. Siga
el procedimiento de programación.
La campanilla no suena...
• Verifique que el control de volumen no esté en la posición mínima.
Se ha reducido el alcance...
• Las estructuras metálicas, incluyendo los marcos de puerta uPVC pueden disminuir el
alcance del producto.
• Otros equipos pueden ocasionar interferencia de radio que afecte su campanilla.
• Las paredes y los techos disminuyen el alcance.
• Las baterías con poca carga disminuyen el alcance. Cambie cada 12 – 18 meses. En
temperaturas frías (inferiores a 5ºC), las baterías podrían necesitar reemplazarse con
mayor frecuencia.
La luz ámbar destella...
• Cuando la batería de la campanilla está baja, una luz ámbar destellará cada 5
segundos. Coloque nuevas baterías en la campanilla, tipo LR6 ‘AA’. Use baterías
alcalinas únicamente.
69-2109EFS_C.indd 43 12/17/2007 2:26:28 PM
69-2109EFS—06 44
Manual de instrucciones
Especificaciones
Especificación Campanilla Pulsador del timbre
Temperatura de funcionamiento 32°F a 104°F
0ºC a 40ºC
14°F a 104°F
-10ºC a 40ºC
Frecuencia RF – US/Canadá 916.8 MHz 916.8 MHz
Alcance (campo abierto) 225 ft. (69 m) Ver campanilla
Nivel de sonido (promedio) 80dBA a 3 ft. (1m) -
Potencia RF - <1mW
Tipo de batería LR6 CR2032
Vida de la batería (5 activaciones por día) 12 meses 18 meses
A prueba de lluvia N/A Pasa la prueba de
lluvia UL1598
Desecho y reciclaje
Las baterías y los desechos procedentes de productos eléctricos no deben colocarse
con los desechos domésticos. Por favor recicle donde haya tales instalaciones. Verifique
con las autoridades locales o el distribuidor la disponibilidad del servicio de reciclaje.
69-2109EFS_C.indd 44 12/17/2007 2:26:28 PM
RCWL300A
45 69-2109EFS—06
Declaración
Honeywell por la presente declara que este producto cumple con la Parte 15 de las
regulaciones FCC y las normas industriales de Canadá.
El funcionamiento de este dispositivo está sujeto a las siguientes dos condiciones:
(1) Este dispositivo no debe causar interferencia perjudicial, y
(2) Este dispositivo deberá aceptar cualquier interferencia que se reciba, incluyendo
la interferencia que pudiese causar el funcionamiento no deseado.
Precaución:
Los cambios o modificaciones que no hayan sido expresamente aprobados por la
parte responsable del acatamiento a las regulaciones podrían anular la autoridad del
usuario para operar el equipo.
Garantía
Honeywell garantiza este producto por el lapso de 1 año a partir de la fecha de
compra. La prueba de compra es necesaria; esto no afecta sus derechos lega-
les. Si necesita mayor información sobre su producto, llame a la línea de ayuda de
Honeywell al 1-800-468-1502.
69-2109EFS_C.indd 45 12/17/2007 2:26:28 PM
Honeywell International Inc.
ACS, Environmental and Combustion Controls
1985 Douglas Drive, Golden Valley, MN 55422
www.honeywell.com
® Marca registrada de los EE. UU.
© 2007 Honeywell International Inc.
69-2109EFS—06 M.S. Rev. 12-07 Impreso en China
69-2109EFS_C.indd 46 12/17/2007 2:26:28 PM
