Ademco RCHW3610WF01 Lyric Water Leak and Freeze Detector User Manual
Honeywell International Inc Lyric Water Leak and Freeze Detector
Ademco >
User manual

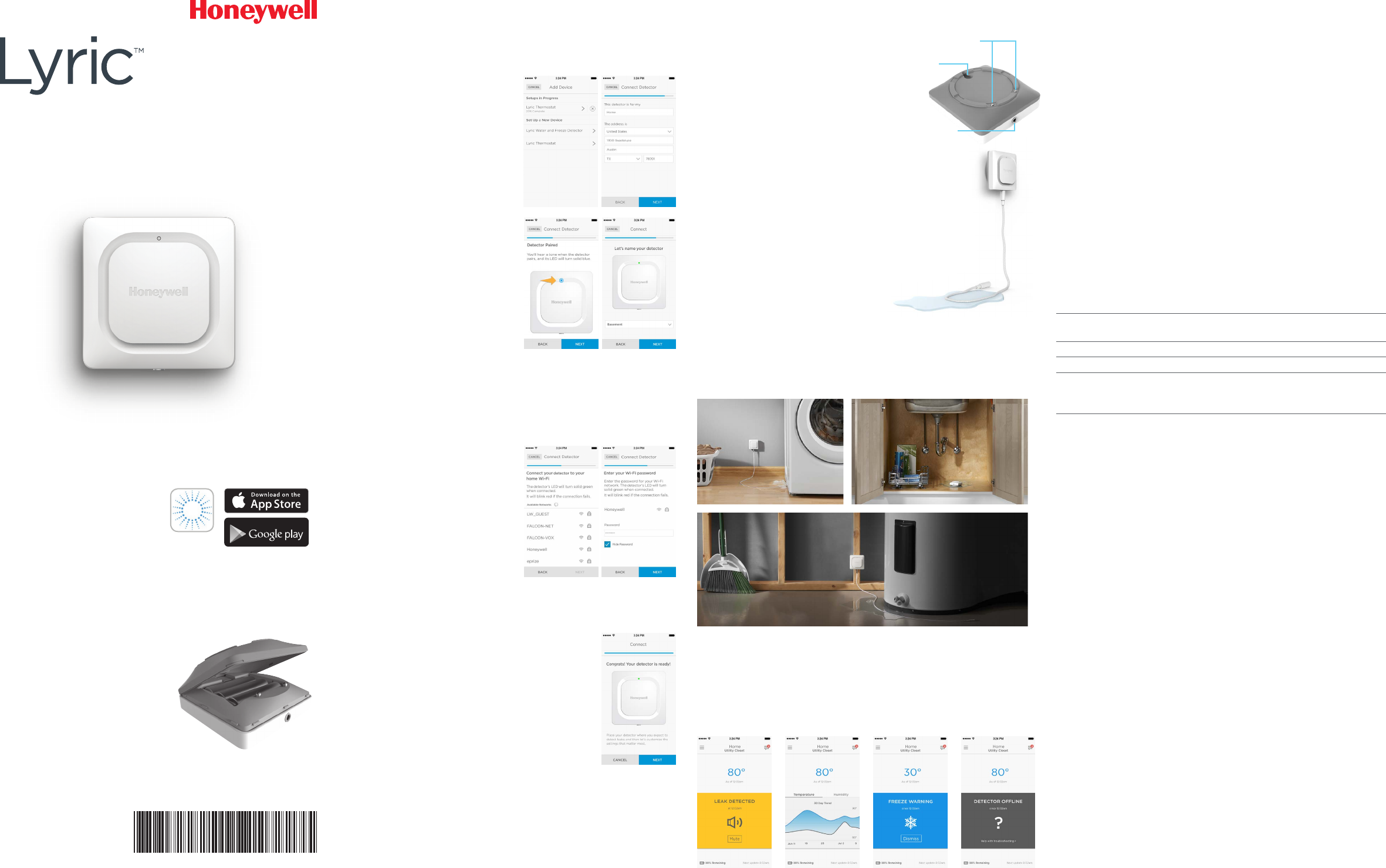

Wi-Fi® Water Leak and
Freeze Detector
Quick Start Guide
1 Download the Lyric app
To setup and use your new leak
detector, search for Honeywell
Lyric in the App Store or Google
Play.
After downloading, launch the app
and follow the instructions in the
app to connect and set up the Wi-
Fi Water Leak and Freeze Detector.
2 Install batteries
The detector is powered by 3 AA
batteries (included). Open the
battery cover on the detector and
install the batteries.
Note: There is no power plug-in on
the detector. The cable sensor jack
is for the optional cable sensor only.
3 Connect
Pair and name your detector
1 In the app, press Add Device.
2 Select the Lyric Water and Freeze
Detector.
3 Provide a location for your
detector.
4 The detector will pair with the
app. If you have more than one
detector, you will need to connect
each detector individually.
5 An audible alert will sound and
your detector’s LED will turn solid
blue to indicate your detector is
paired.
6 Press NEXT to continue.
7 Create a name for the detector or
select one from the menu. Press
NEXT.
GET IT ON
Lyric
5 Placement
Place the bottom of your detector
flat on the floor or a surface. Ensure
that the detector is not obstructed.
For wall mounting, use the included
screw and hang the detector on the
mounting keyhole.
Optional cable sensor
To install the optional cable sensor, simply plug it into the
detector. The entire length of cable is an extended sensor.
You can hang the detector from the wall or place both the
detector and cable sensor on the floor.
Additional cable sensors (sold separately) can be
connected to extend the cable and increase water
sensing area.
Note: The cable sensor jack is NOT for
plugging in a power adaptor. Doing so
could damage the detector.
Common uses
Choose the location(s) most likely to have a leak, such as the washer,
water heater, refrigerator or under the sink.
Operation
Lyric app experience
Below are a few examples of the Lyric app screens you will see as you
use the Lyric Water Leak and Freeze Detector.
Reset
To reset, push one end of a paperclip into the reset hole for 5
seconds to reset Wi-Fi and detector settings, and to re-start
Bluetooth pairing. The LED will blink blue.
Push the paperclip into the reset hole for 15 seconds to return the
detector to its original factory settings. The LED will blink blue.
Status LED
The detector has an LED that gives device status.
If the LED is… Then the detector…
Blinking Blue is powering up and connecting to Bluetooth.
Solid Blue has paired with Bluetooth.
Blinking Green is connecting to Wi-Fi network.
Solid Green has power, Wi-Fi connection, and is operating
normally. LED turns o after 5 minutes.
Solid Red has detected a leak or failed to connect to Wi-Fi.
In case of an alarm
Mute the detector’s alarm by pressing the Mute button in the app or
removing the batteries from the detector. After the alarm, wipe dry
the detector and cable sensor and put them back in place. Replace
batteries if they were removed.
FCC Regulations
§ 15.19 (a)(3)
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
§ 15.21
Changes or modifications not expressly approved by the party responsible for compliance could void the
user‘s authority to operate the equipment.
FCC Radiation Exposure Statement:
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This
equipment should be installed and operated with minimum distance 20cm between the radiator & your
body.
IC Regulations
This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the
following two conditions:
(1) this device may not cause interference, and
(2) this device must accept any interference, including interference that may cause undesired operation of
the device.
IC Radiation Exposure Statement:
This equipment complies with IC RSS-102 radiation exposure limits set forth for an uncontrolled
environment. This equipment should be installed and operated with minimum distance 20cm between the
radiator & your body.
Réglementation IC
Cet appareil est conforme aux normes d’exemption de licence RSS d’Industrie Canada. Son utilisation est
soumise aux deux conditions suivantes :
(1) Cet appareil ne doit pas provoquer d’interférences, et
(2) cet appareil doit supporter toute interférence, y compris celles pouvant provoquer un fonctionnement
non souhaité de l’appareil.
IC Déclaration sur la radioexposition:
Cet équipement est conforme aux IC RSS-102 des limites d’exposition aux rayonnements définies pour un
environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimum de 20 cm
entre le radiateur et votre corps.
Wi-Fi® is a registered trademark of Wi-Fi Alliance®
Connect to Wi-Fi
1 Choose your network from the
list, then press NEXT.
2 Enter your Wi-Fi password, if
necessary.
3 Press NEXT to complete.
Note: If you remove and replace the
detector’s batteries, it will reconnect
to your Wi-Fi network automatically
when you install new batteries.
4 Configure
Continue to follow instructions in the app to configure
your detector. Set the high and low levels for humidity
and temperature warnings, and identify the people
you want notified in case of an alarm. These settings
can be updated at any time using the app.
Need help?
• Web: lyric.honeywell.com
• Email: MyLyric@honeywell.com
• Social: Twitter, Facebook, & Google+
• Phone: 1-800-633-3991
Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
lyric.honeywell.com
® U.S. Registered Trademark.
© 2015 Honeywell International Inc.
08-15 Printed in U.S.A.
33-00097EF-01
Sensors
Mounting
keyhole
Cable sensor
jack
GET IT ON
Lyric
33-00097EF-01
Wi-Fi® is a registered trademark of Wi-Fi Alliance®
® Marque de commerce déposée aux é.-U.
© 2015 Honeywell International Inc.
08-15 Imprimé aux états-Unis
Solutions de régulation et d’automatisation
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
lyric.honeywell.com
Capteurs
Trou de
montage en
forme de
serrure
Prise du
détecteur à
câble
Besoin d’aide?
• Web: lyric.honeywell.com
• Courriel: MyLyric@honeywell.com
• Réseaux sociaux: Twitter, Facebook, & Google+
• Téléphone: 1 800 633-3991
1 Téléchargez l’application Lyric
Pour configurer et utiliser le
nouveau détecteur de fuites,
recherchez l’application Honeywell
Lyric dans le App Store ou Google
Play.
Après le téléchargement, lancez
l’application et suivez les directives
fournies pour brancher et
configurer le détecteur de gel et de fuites d’eau Wi-Fi.
2 Installez les piles
Le détecteur est alimenté par
3 piles AA (fournies). Ouvrez le
couvercle du compartiment des
piles du détecteur et installez les
piles.
Remarque: Il n’y a aucune prise
d’alimentation sur le détecteur.
La prise pour capteur à câble est
seulement destinée au capteur à
câble oert en option.
3 Connectez-vous
Appariez et identifiez votre
détecteur
1 Dans l’application, appuyez sur
Add Device (Ajouter un appareil).
2 Sélectionnez le détecteur de gel
et de fuites d’eau Lyric.
3 Fournissez un emplacement pour
votre détecteur.
4 Le détecteur se connectera à
l’application. Si vous avez plus
d’un détecteur, vous devrez
connecter chaque détecteur
individuellement.
5 Une alerte sonore retentira et le
voyant DEL du détecteur passera
au bleu en continu pour indiquer
que le détecteur est apparié.
6 Appuyez sur NEXT (suivant) pour
continuer.
7 Créez un nom pour votre
détecteur ou sélectionnez-en un dans le menu. Appuyez sur NEXT
(suivant).
5 Positionnement
Placez le bas du détecteur à plat sur
le plancher ou sur une surface.
Assurez-vous que le détecteur n’est
pas obstrué.
Pour le montage sur le mur, utilisez la
vis incluse et suspendez le détecteur
dans le trou de montage en forme de
serrure.
Capteur à câble en option
Pour installer le capteur à câble en option, il vous sut de
le brancher dans le détecteur. La longueur totale du câble
est un capteur prolongé.
Vous pouvez suspendre le détecteur sur le mur ou placer le
détecteur et le capteur à câble sur le plancher.
Des capteurs à câble supplémentaires
(vendus séparément) peuvent être
branchés pour prolonger la longueur
du câble et augmenter la capacité de
détection de l’eau.
Remarque: La prise du capteur à câble n’est PAS conçue pour
être branchée dans un adaptateur de courant. Vous risqueriez
d’endommager le détecteur.
Utilisations courantes
Choisissez l’(les) emplacement(s) le(s) plus susceptible(s) de présenter
une fuite, comme une laveuse, un chaue-eau, un réfrigérateur ou le
dessous d’un évier.
Fonctionnement
Expérience avec l’application Lyric
Vous trouverez ci-dessous quelques exemples des écrans de
l’application Lyric qui s’acheront lorsque vous utiliserez le détecteur
de gel et de fuites d’eau Lyric.
Reset
To reset, push one end of a paperclip into the reset hole for 5 seconds
to reset Wi-Fi and detector settings, and to re-start Bluetooth pairing.
Le voyant DEL passera au bleu en continu.
Push the paperclip into the reset hole for 15 seconds to return the
detector to its original factory settings. Le voyant DEL passera au
bleu en continu.
Voyant DEL d’état
Le détecteur dispose d’un voyant DEL qui indique l’état de l’appareil.
Si le voyant DEL... Le détecteur...
Émet un clignotement bleu se met sous tension et se connecte au
Bluetooth.
S’allume en continu en bleu est apparié avec Bluetooth.
Émet un clignotement vert se connecte au réseau Wi-Fi.
S’allume en continu en vert est sous tension, connecté au réseau
Wi-Fi et fonctionne normalement. Le
voyant DEL s’éteint après 5 minutes.
Allumé en continu en rouge le détecteur a détecté une fuite ou n’a
pas réussi à se connecter au réseau
Wi-Fi.
In case of an alarm
Mute the detector’s alarm by pressing the Mute button in the app or
removing the batteries from the detector. After the alarm, wipe dry
the detector and cable sensor and put them back in place. Replace
batteries if they were removed.
Règlements de la FCC
§ 15.19 (a)(3)
Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est assujetti aux deux
conditions suivantes: (1)
Cet appareil ne doit occasionner aucune interférence nuisible et (2) il doit accepter toute interférence reçue y
compris celles pouvant entraîner un dysfonctionnement.
§ 15.21
Toute modification qui n’est pas autorisée expressément par la partie responsable de la conformité de l’appareil
peut rendre l’utilisateur inapte à faire fonctionner l’équipement.
Déclaration de la FCC sur l’exposition aux radiations:
Cet équipement se conforme aux limites d’exposition aux rayonnements stipulées par la FCC pour un
environnement non contrôlé. Il devrait être installé et utilisé à une distance minimum de 20 cm entre l’élément
rayonnant et votre corps.
Réglementation IC
Cet appareil est conforme aux normes d’exemption de licence RSS d’Industrie Canada. Son utilisation est
soumise aux deux conditions suivantes :
(1) Cet appareil ne doit pas provoquer d’interférences, et
(2) cet appareil doit supporter toute interférence, y compris celles pouvant provoquer un fonctionnement non
souhaité de l’appareil.
IC Déclaration sur la radioexposition:
Cet équipement est conforme aux IC RSS-102 des limites d’exposition aux rayonnements définies pour un
environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimum de 20 cm
entre le radiateur et votre corps.
Branchez-vous au réseau
Wi-Fi
1 Choisissez votre réseau dans
la liste, puis appuyez sur NEXT
(suivant).
2 Saisissez votre mot de passe Wi-
Fi, au besoin.
3 Appuyez sur NEXT (suivant) pour
terminer.
Remarque: Si vous retirez les piles
du détecteur et que vous les remplacez, le détecteur se reconnectera
automatiquement à votre réseau Wi-Fi lors de l’installation.
4 Configurez
Continuez à suivre les instructions de l’application
pour configurer votre détecteur. Réglez les
avertissements de températures et d’humidité basses
ou hautes, et identifiez les personnes qui devront être
contactées en cas d’alarme. Ces réglages peuvent
être mis à jour à tout moment à l’aide de l’application.
Guide de démarrage rapide
Détecteur de gel et de fuites
d’eau Wi-Fi®
GET IT ON
Lyric
33-00097EF-01
Wi-Fi® is a registered trademark of Wi-Fi Alliance®
® Marca Registrada en los E.U.A
© 2015 Honeywell International Inc.
08-15 Impreso en EE. UU.
Automatización y control desenlace
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
lyric.honeywell.com
Sensores
Agujero de
montaje tipo
bocallave
Conector
del cable
sensor
¿Necesita ayuda?
• Web: lyric.honeywell.com
• Correo electrónico: MyLyric@honeywell.com
• Social: Twitter, Facebook, & Google+
• Teléfono: 1 800 633-3991
1 Descargue la aplicación Lyric
Para configurar y utilizar su
nuevo detector de fugas, busque
Honeywell Lyric en la App Store o
en Google Play.
Después de descargarla, ponga
en marcha la aplicación y siga
las instrucciones para conectar y
configurar el Detector de fuga de
agua y congelamiento WiFi.
2 Coloque las baterías
El detector está alimentado por 3
baterías AA (se incluyen). Abra la
tapa de la batería en el detector y
coloque las baterías.
Nota: No hay un conector de
alimentación en el detector. El
conector del sensor del cable es
para el sensor del cable opcional
únicamente.
3 Conecte
Conecte e identifique su
detector
1 En la aplicación, presione “Add
Device” (añadir dispositivo).
2 Seleccione el Detector de agua y
congelamiento Lyric.
3 Proporcione una ubicación para el
detector.
4 El detector se conectará con la
aplicación. Si tiene más de un
detector, necesitará conectar
cada detector individualmente.
5 Sonará una alerta audible y el LED
de su detector se tornará azul fijo
para indicar que su detector está
conectado.
6 Presione NEXT (siguiente) para
continuar.
7 Asígnele un nombre al detector
o seleccione uno del menú .
Presione NEXT (siguiente).
5 Colocación
Coloque la parte inferior de su
detector de forma plana en el piso o
en una superficie. Verifique que el
detector no esté obstruido.
Para el montaje en pared, utilice el
tornillo que se incluye y coloque el
detector en el agujero de montaje
en forma de bocallave.
Sensor de entrada opcional
Para instalar el sensor de cable opcional, simplemente
enchúfelo en el detector. Toda la longitud del cable es un
sensor prolongado.
Puede colgar el detector en la pared o colocar tanto el
detector como el cable sensor en el piso.
Se pueden conectar sensores de cable adicionales (se
venden por separado) para prolongar el cable y aumentar
el área de detección del agua.
Nota: El conector del sensor del cable
NO es para enchufarlo en un adaptador
de alimentación. Hacerlo podría dañar el
detector.
Usos comunes
Escoja el(los) lugares donde sea más probable que se presente una
fuga, tales como en la lavadora, el calentador de agua, el refrigerador o
debajo del fregadero.
Funcionamiento
Experiencia con la aplicación Lyric
A continuación se muestran algunos ejemplos de las pantallas de la
aplicación Lyric que verá cuando utilice el Detector Lyric de fugas de
agua y congelamiento.
Reset
To reset, push one end of a paperclip into the reset hole for 5 seconds
to reset Wi-Fi and detector settings, and to re-start Bluetooth pairing.
El LED destellará en azul.
Push the paperclip into the reset hole for 15 seconds to return the
detector to its original factory settings. El LED destellará en azul.
Estado del LED
El detector tiene un LED que le informa el estado del dispositivo.
Si el LED está... entonces el detector...
Destellando en azul se está alimentando y conectando al
Bluetooth.
Azul fijo se ha conectado al Bluetooth.
Destellando en verde se está conectando a la red WiFi.
Verde fijo está alimentado, tiene conexión a WiFi y
está funcionando normalmente. El LED se
apaga después de 5 minutos.
Rojo fijo ha detectado una fuga o no se ha
conectado a WiFi
In case of an alarm
Mute the detector’s alarm by pressing the Mute button in the app or
removing the batteries from the detector. After the alarm, wipe dry
the detector and cable sensor and put them back in place. Replace
batteries if they were removed.
Regulaciones FCC
§ 15.19 (a)(3)
Este dispositivo cumple con la Sección 15 de las regulaciones la FCC. El funcionamiento está sujeto a las dos
condiciones siguientes: (1)
Este dispositivo no debe causar interferencia perjudicial y (2) este dispositivo deberá aceptar cualquier
interferencia que se reciba, incluyendo la interferencia que pudiese causar el funcionamiento no deseado.
§ 15.21
Los cambios o las modificaciones que no hayan sido expresamente aprobados por la parte responsable del
cumplimiento de las regulaciones podrían anular la autoridad del usuario para hacer funcionar el equipo.
Declaración de exposición a la radiación de la FCC:
Este equipo cumple con los límites de exposición a las radiaciones de la FCC establecidos para un ambiente no
controlado. Este equipo se debe instalar y hacer funcionar con una distancia mínima de 20 cm entre el radiador
y su cuerpo..
Regulaciones IC
Este dispositivo cumple con la(s) norma(s) RSS exentas de licencia de la industria de Canadá. El funcionamiento
está sujeto a las dos condiciones siguientes:
(1) Este dispositivo no debe causar interferencia, y
(2) Este dispositivo deberá aceptar cualquier interferencia, incluso la interferencia que pudiese causar el
funcionamiento no deseado del dispositivo.
Declaración IC de exposición a la radiación:
Este equipo cumple con los límites de exposición a la radiación IC RSS-102 establecidos para un ambiente no
controlado. Este equipo se debe instalar y hacer funcionar con una distancia mínima de 20 cm entre el radiador
y su cuerpo.
Conecte a WiFi
1 Escoja su red de la lista y presione
NEXT (siguiente).
2 Introduzca la contraseña de WiFi,
si fuese necesario.
3 Presione NEXT (siguiente) para
finalizar.
Nota: Si retira y reemplaza
las baterías del detector, este
se reconectará a su red WiFi
automáticamente cuando coloca baterías nuevas.
4 Configure
Continúe siguiendo instrucciones en la aplicación para
configurar su detector. Configure el nivel alto y bajo
de humedad y las advertencias sobre la temperatura
e identifique las personas a quienes usted desea
que se les notifique en caso de una alarma. Estas
configuraciones se pueden actualizar en cualquier
momento utilizando la aplicación.
Guía para el encendido rápido
Detector de fuga de agua y
congelamiento Wi-Fi®
