RTH9590WF01 User Manual HTML Version

User Manual

User Guide

Wi-Fi Color Touchscreen

Programmable Thermostat

RTH9580 Wi-Fi

RTH9590 Wi-Fi With Voice Control

In the box you will find

• Thermostat

• Wallplate

• Screws and anchors

• Quick Start Guide

Features of your Wi-Fi thermostat

With your new thermostat, you can:

• Connect to the Internet to monitor and control your heating/cooling system.

• View and change your heating/cooling system settings.

• View and set temperature and schedules.

• Receive alerts via email and get automatic upgrades.

• View outdoor temperature and humidity (requires Wi-Fi set up and registration).

• Thermostat ID Card

• Wire labels

• User Guide

Welcome

Congratulations on your purchase of a Honeywell

Wi-Fi color touchscreen programmable thermostat.

When registered to Honeywell’s Total Connect

Comfort Solutions, you can remotely monitor and

control the heating and cooling system in your home

or business—you can stay connected to your comfort

system wherever you go.

Honeywell’s Total Connect Comfort is the perfect

solution if you travel frequently, own a vacation home,

a business, or manage an investment property or if

you are simply looking for peace of mind.

This thermostat works with common 24 volt systems such as forced air, hydronic,

heat pump, oil, gas, and electric. It will not work with millivolt systems, such as a

gas fireplace, or with 120/240 volt systems such as baseboard electric heat.

MERCURY NOTICE: Do not place your old thermostat in the trash if it contains

mercury in a sealed tube. Contact the Thermostat Recycling Corporation at

www.thermostat-recycle.org or 1-800-238-8192 for information on how and

where to properly and safely dispose of your old thermostat.

NOTICE: To avoid possible compressor damage, do not run air conditioner if the

outside temperature drops below 50°F (10°C).

Need help?

Visit wifithermostat.com or call 1-855-733-5465 for assistance before returning the

thermostat to the store.

About your new thermostat

Home screen quick reference ..............4

Business screen quick reference .........5

Installation

Installing your thermostat ..................... 7

Connecting to your Wi-Fi network ...... 25

Registering your thermostat online ....30

Operation

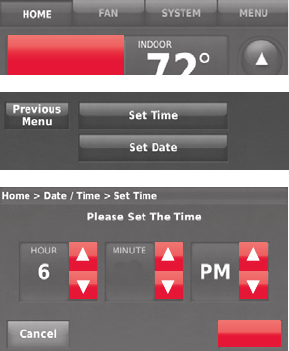

Setting the time/date ..........................34

Setting the fan ....................................35

Selecting system mode ......................36

Preset energy-saving schedules ........37

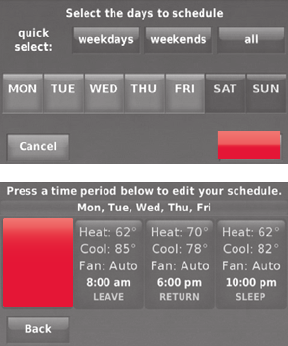

Adjusting program schedules ............. 38

Overriding schedules–home ...............41

Overriding schedules–business .........42

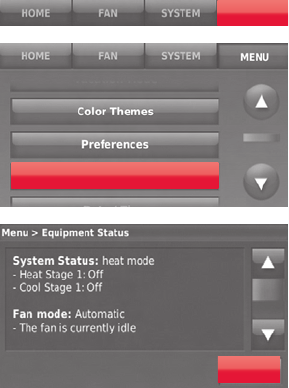

Viewing equipment status ..................43

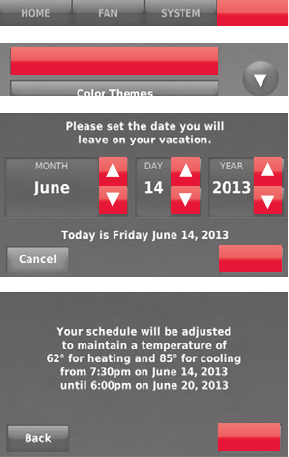

Setting vacation hold–home ...............44

Setting holiday/event schedules–

business ..........................................45

Setting custom events–business ........ 46

Setting holiday schedule–business ....48

Setting holiday override–business ......49

Initiating occupancy mode–business ..50

Customizing screen color ................... 51

Setting preferences ............................52

Cleaning the thermostat screen ......... 53

Adjusting security settings ..................54

Software updates ...............................55

Unregistering your thermostat ............56

Smart Response Technology .............57

Pre-occupancy purge .........................58

Compressor protection ....................... 59

Auto changeover ................................60

Setting advanced preferences ............61

Changing system setup ......................64

Appendices

Frequently asked questions................67

Getting help and responding to

alerts ...............................................69

Troubleshooting ..................................71

Limited warranty .................................75

Table of contents

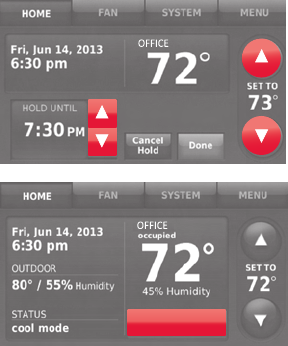

Quick reference: home use

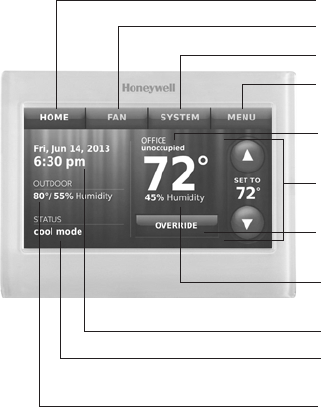

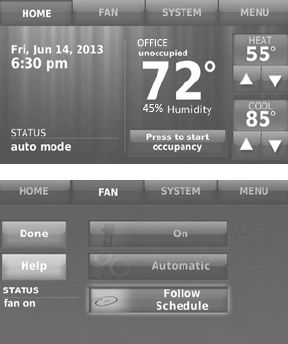

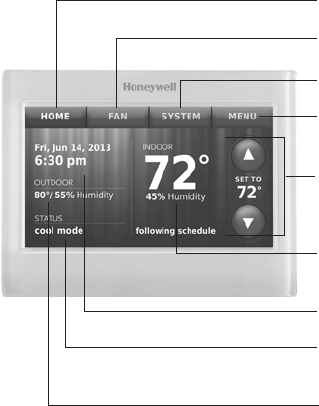

HOME. Touch to display Home screen.

FAN. Select fan mode.

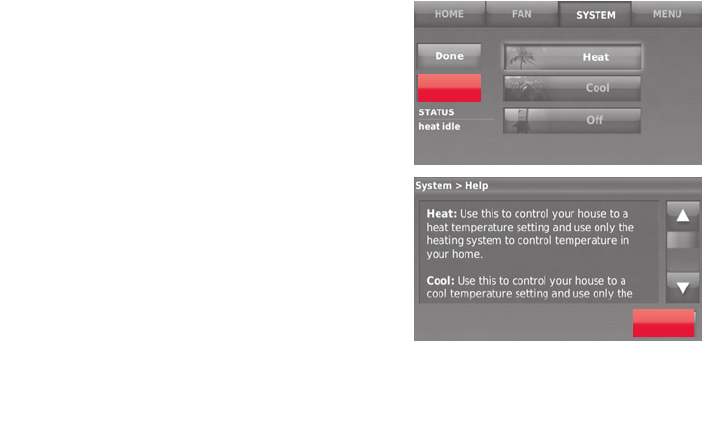

SYSTEM. Select system mode (heat/cool).

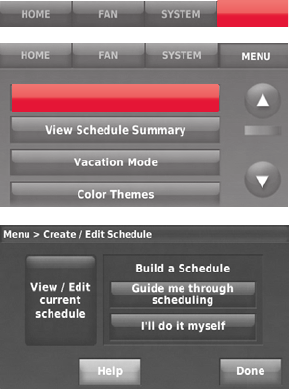

MENU. Touch to display options. Start here to

set a program schedule.

Current schedule. Change temperature

setting and select temporary or permanent

hold.

Indoor conditions. Shows indoor temperature

and humidity.

Current date and time.

Current status. Shows system mode (heat/

cool).

Outdoor conditions. Outdoor temperature

and humidity appear after registration.

Quick reference: business use

HOME. Touch to display Home screen.

FAN. Select fan mode.

SYSTEM. Select system mode (heat/cool).

MENU. Touch to display options. Start here to

set a program schedule.

Thermostat location. Quickly identify which

thermostat is in control of a specific area.

Current schedule. Touch an arrow to change

temperature setting and set a temporary hold.

Override. Touch to temporarily override the

program schedule.

Indoor conditions. Shows indoor temperature

and humidity.

Current date and time.

Current status. Shows system mode (heat/

cool).

Outdoor conditions. Outdoor temperature

and humidity appear after registration.

Setting up your thermostat

Setting up your Wi-Fi programmable touchscreen thermostat is easy. It is

preprogrammed and ready to go as soon as it is installed and registered.

Install your thermostat.

Connect it to your home wireless network.

Before you begin, you may want to watch a brief installation video.

Use the QR Code® at the front of this guide, or go to

wifithermostat.com/support

Installing your thermostat

You might need the following tools to install this thermostat:

• No. 2 Phillips screwdriver

• Pen

• Pencil

• Level (optional)

• Drill and bits (3/16” for drywall,

7/32” for plaster) (optional)

• Hammer (optional)

• Electrical tape (optional)

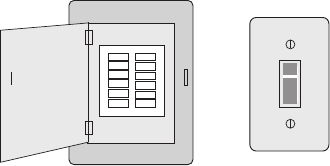

1 Switch OFF power to your

heating/cooling system.

Important! To protect your

equipment, switch OFF the power

to your heating/cooling system

at the breaker box or the system

switch.

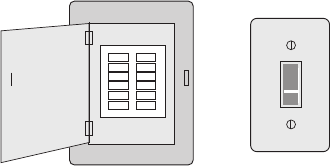

Circuit

breaker

box

Heating/cooling

system power

switch

If you have an older thermostat

with a sealed mercury tube, turn

to page 2 for proper disposal

instructions.

Terminal

designation

Installing your thermostat

2 Remove old thermostat faceplate

and leave wires connected.

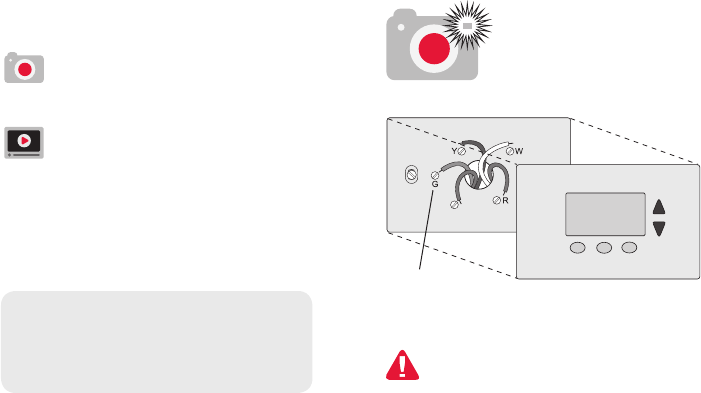

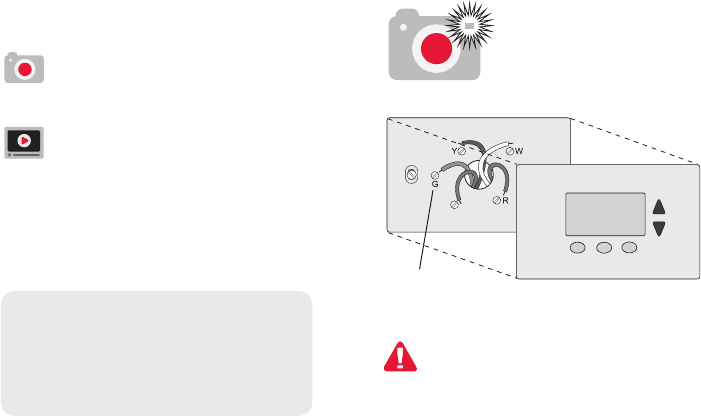

2a Take a picture of the

wire connections for later

reference.

2b If no wire is connected to

a terminal labeled C or no

C terminal exists on the

old thermostat, view the

Alternate Wiring videos at

wifithermostat.com/videos

Important! C wire is required

and is the power source for your

thermostat. Without a C wire, your

thermostat will not power up.

Note: You will need a

picture of your wire

connections to wire the

new thermostat.

Installing your thermostat

3 Label the wires.

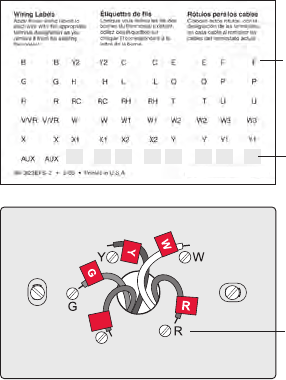

Use the supplied sticky tags

to label each wire as you

disconnect it. Label wires

according to the old thermostat

terminal designations, not by

wire color.

Note: If no tag matches a

terminal designation, write the

appropriate letter on a blank

sticky tag.

4 Remove wallplate.

Remove the old wallplate from

the wall after all wires have been

labeled and disconnected.

Blank tags

Sticky tag

Terminal

designation

Note: Wrap the wires around

a pencil to prevent them from

falling back into the wall.

LEVEL

HERE

O B

Aux/

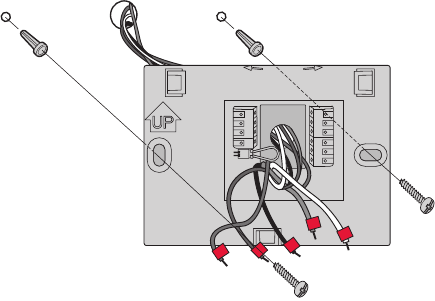

5 Mount wallplate for Wi-Fi

thermostat.

Mount your new wallplate

using screws and anchors

included with the thermostat.

If necessary:

Drill 3/16-in holes for drywall.

Drill 7/32-in holes for plaster.

Note: You may be able to use

your existing wall anchors. Hold

the wallplate up to the existing

anchors to check for alignment.

Installing your thermostat

Wallplate

Important! The Wi-Fi thermostat requires a C wire to operate. The C, or common, wire

brings 24 VAC power to the thermostat. Many older mechanical or battery operated

thermostats do not require a C wire. If you don’t have a C wire, try:

• Looking for an unused wire that is pushed into the wall. Connect that wire to C and

check that it is connected to the 24 VAC common at your heating/cooling system.

Check the video section at wifithermostat.com

Note: Not all heating/cooling systems label the 24 VAC common C. Check your system

manual or contact the manufacturer to find out which terminal is the 24 VAC common.

View the Alternate Wiring videos at wifithermostat.com/videos

Wiring

For conventional heating/cooling systems (natural gas, oil or electric furnace, air

conditioner), see page 12. See “Glossary” on page 73 for further definition.

For a heat pump system, see page 14. See “Glossary” on page 73 for further

definition.

Installing your thermostat

W-

O/B

W2-

Aux/E

Installing your thermostat

Wiring (Conventional System)

6A Wire the Wi-Fi thermostat to your

conventional system.

a Starting with the C Wire, match the

sticky tag on the wire to the terminal

labels.

You must have a C wire. See page 11.

Straighten wire and gently slide

into

terminal hole until it clicks into place.

(If you need to remove a wire, use a

pen tip to press the terminal release

and then pull wire out.)

Note: Refer to the wiring picture you took

in Step 2.

Tip: To make it easier to slide the wire

into place, use a pen tip to hold down the

terminal release.

Note: The wiring for your

application might be different than

the wiring shown below.

Labels don’t match?

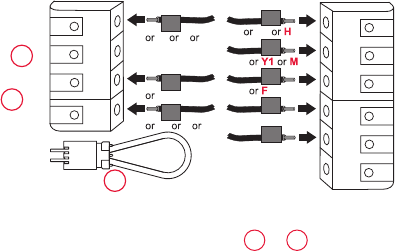

See alternate wiring keys

on pages 16-17.

Terminal release

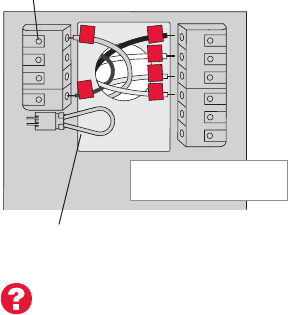

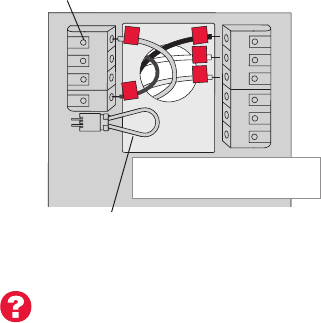

Remove jumper loop ONLY if

you have both R and Rc wires.

EXAMPLE WIRING

Yours may look different

Installing your thermostat

Wiring (Conventional System

continued)

c In the image on the right, check the

box next to each connection. You will

use this checklist in Step 9.

d Verify wire is firmly secured by gently

pulling on wire.

e Repeat steps a–d for all other wires.

f Push any excess wire back into the

wall opening after all wires are

installed.

g Continue to page 20.

Labels don’t match?

See alternate wiring keys

on pages 16-17.

Important!

Check the box for each wire

you connect. You will need

this information in Step 9.

W-O/B

W2-

Aux/E

Installing your thermostat

Wiring (Heat Pump System)

6B Wire Wi-Fi thermostat to your heat pump.

a Starting with the C Wire, match the

sticky tag on the wire to the terminal

labels.

You must have a C wire. See page 11.

b Slide wire gently into terminal hole

until it clicks into place. (If you need

to remove a wire, use a pen tip to

press the terminal release and then

pull the wire out.)

Note: Refer to the wiring picture you took

in Step 2.

Tip: To make it easier to slide the wire

into place, use a pen tip to hold down the

terminal release.

Note: The wiring for your

application might be different than

the wiring shown below.

W-

O/B

W2-

Aux/E

AUX

Labels don’t match?

See alternate wiring keys

on pages 18-19.

Terminal release

Remove jumper loop ONLY if

you have both R and Rc wires.

EXAMPLE WIRING

Yours may look different

Installing your thermostat

Wiring (Heat Pump System

continued)

c In the image on the right, check the

box next to each connection. You will

use this checklist in Step 9.

d Verify wire is firmly secured by gently

pulling on wire.

e Repeat steps a–d for all other wires.

Note: If old thermostat has separate

wires on AUX and E, use a wire nut to

attach both wires to a separate wire.

Slide this third wire into the W2-Aux/E

terminal.

f Push any excess wire back into the

wall opening after all wires are

installed.

g Continue to page 20.

Labels don’t match?

See alternate wiring keys

on pages 18-19.

Important!

Check the box for each wire

you connect. You will need

this information in Step 9.

W-O/B

W2-

Aux/E

Installing your thermostat

Alternate wiring (Conventional System)

Use this if your wire labels

don’t match the terminal labels.

Note: You must have a C wire

or equivalent. See page 11.

See key to 1 – 2 on page 17.

W-

O/B

W2-

Aux/E

RH 4 V

C1 X B

Installing your thermostat

Alternate wiring key (Conventional System)

1Do not use K terminal. For future use.

• IfyouhavebothanR and Rc wire, unplug the jumper loop by pulling on the wire

loop.

• IfyouroldthermostathadbothR and RH wires, connect the R wire to the Rc

terminal, the RH wire to the R terminal, and unplug the jumper loop.

Installing your thermostat

Alternate wiring (Heat Pump System)

Use this if your wire labels

don’t match the terminal labels.

Note: You must have a C wire

or equivalent. See page 11.

See key to 1 – 7 on page 19.

O/B

Aux/E

AUX

X X2

X B

V VR

W W1 W2

Do not use K terminal. For future use.

Leave jumper loop in place.

If your old thermostat had both V and VR wires, check wifithermostat.com for help.

If your old thermostat had separate O and B wires, attach the B wire to the C

terminal. If another wire is attached to the C terminal, check wifithermostat.com

for help. Attach the O wire to the O/B terminal. On the Type of Changeover Valve

screen, select Cooling Changeover Valve. See page 66. If your old thermostat

had an O wire and not a B wire, attach the O wire to the O/B terminal.

If your old thermostat had separate Y1, W1, and W2 wires, check

wifithermostat.com for help.

If the old thermostat has separate wires on Aux and E, use a wire nut to attach

both wires to a separate wire. Slide this third wire into the W2-Aux/E terminal.

This is the system monitor. If the monitor finds a problem, you will see an orange

alert button on the thermostat home screen.

Installing your thermostat

Alternate wiring key (Heat Pump System)

Installing your thermostat

7 Attach thermostat to wallplate.

Align the thermostat with the

wallplate and then snap into place.

Thermostat

Wallplate

LEVEL

HERE

Installing your thermostat

8 Switch heating/cooling system ON.

Important!

8a Verify that the C wire is

connected at the thermostat and

at the heating/cooling system.

8b Make sure the heating/cooling

system door is firmly secured.

8c Switch power back ON for your

heating/cooling system at the

breaker box or its power switch.

Circuit

breaker

box

Heating/cooling

system power

switch

Installing your thermostat

Before connecting to your Wi-Fi network,

you need to set initial thermostat options

to define your heating/cooling system:

• Language

• Homeorbusiness

You can customize other options later.

9 Follow prompts on the screen to select

appropriate options.

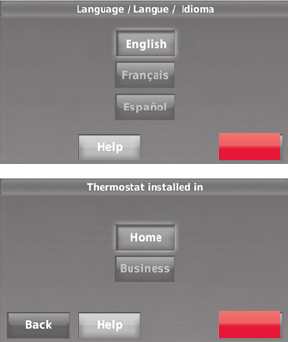

9a Touch the language you want the

thermostat to display, then touch

Next.

9b Select Home or Business

installation, then touch Next.

Installing your thermostat

9c Touch Next, or name the thermostat

location—touch THERMOSTAT and

follow the rest of the instructions.

9d Select what your thermostat will

control and touch Next.

Note: Touch the orange Help button on any

screen for more information. Next

Installing your thermostat

9e Select your system type and touch

Next. The system type determines

other selections for completing initial

setup. Use the checklist from Step

6d when making selections.

9f Touch Next after making selections

on each screen.

9g Touch Done on the last screen. The

thermostat displays an option to

connect to your Wi-Fi network.

Note: Touch the orange Help button on

any screen for more information.

Connecting to your Wi-Fi network

After touching

Done

on the final screen of the

initial set up (page 24), the thermostat displays

an option to connect to your Wi-Fi network.

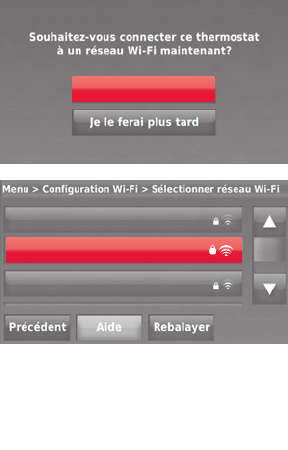

1 Connect the Wi-Fi network.

Touch Yes to connect the thermostat to your

Wi-Fi network. The screen displays the

message “Searching for wireless networks.

Please wait...” after which it displays a list of

all Wi-Fi networks it can find.

Note: If you cannot complete this step now,

touch

I’ll do it later

. The thermostat will display

the home screen. Complete this process by

selecting

Wi-Fi Setup

. Continue with

Step 2.

2 Select the network.

2a Touch the name of the network you

want to use. The thermostat displays a

password page.

Yes

Your Network

Note: If your home network is not

shown on the list, touch

Rescan

Connecting to your Wi-Fi network

2b Using the keyboard, touch the

characters that spell out your home

network password.

2c Touch Done. The thermostat displays

“Connecting to your network. Please

wait...” then shows a “Connection

Successful” screen.

2d Touch Next to display the registration

information screen.

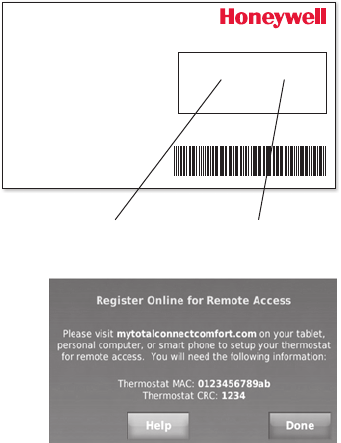

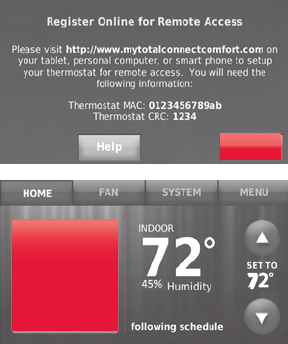

2e Note your Thermostat MAC and

Thermostat CRC. You need these

numbers to complete online

registration.

Done

Connecting to your Wi-Fi network

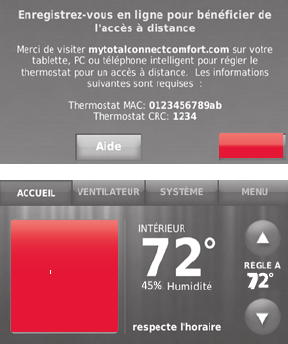

To register your thermostat, follow the

instructions beginning on page 30.

Note: The Register Online screen remains

active until you complete registration and/or

touch Done.

Note: If you touch Done before you register

online, your home screen displays an

orange alert button telling you to register.

Touching that button displays registration

information and an option to snooze the

task.

Done

online for

remote

access

Press for info

Disconnecting your Wi-Fi network

1 Touch MENU.

2 Select Wi-Fi Setup.

3 Touch Disconnect from Network. The

thermostat will display a question to

confirm your selection.

4 Touch Yes to confirm that you want

to disconnect from the network. The

thermostat will display the Wi-Fi Setup

screen.

5 Touch OK to display the menu.

Wi-Fi Setup

Disconnect from

Network

Yes

Reconnecting your Wi-Fi network

1 Touch MENU.

2 Select Wi-Fi Setup.

3 Touch the name of the network you want

to use. The thermostat may display a

password page.

4 To enter a password, touch characters to

spell out your home network password,

then touch Done.

5 The thermostat displays “Connecting

to your network. Please wait...” then a

“Connection Successful” screen.

6 Touch Next.

• Ifyourthermostatisregistered,you

will see your signal strength and other

status information. Touch Done.

• Ifthescreendisplays“Register

Online for Remote Access,” follow

instructions on page 30.

Wi-Fi Setup

570

To view and set your Wi-Fi thermostat

remotely, you must have a Total Connect

Comfort account. Use the following steps.

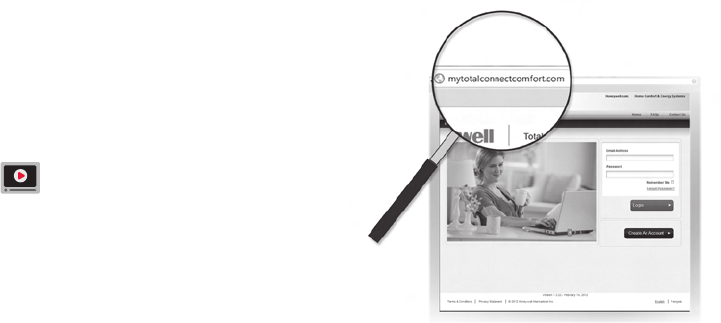

1 Open the Total Connect Comfort web

site.

Go to mytotalconnectcomfort.com

View the Wi-Fi Thermostat

Registration video at

wifithermostat.com/videos

Registering your thermostat online

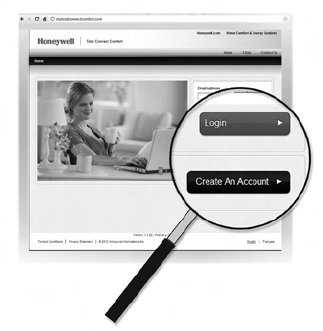

2 Login or create an account.

If you have an account,

click Login

– or –

click Create An Account

2a Follow the instructions on the screen.

2b Check your email for an activation

message from My Total Connect

Comfort. This may take several

minutes.

Note: If you do not receive a response,

check your junk mailbox or use an alternate

e-mail address.

2c Follow activation instructions in

the email.

2d Log in.

Registering your thermostat online

3 Register your Wi-Fi thermostat.

After you are logged in to your Total

Connect Comfort account, register

your thermostat.

3a Follow the instructions on

the screen. After adding your

thermostat location, you must

enter the thermostat’s unique

identifiers:

 • MACID

 • MACCRC

Note: These IDs are listed on the

Thermostat ID Card included in the

thermostat package. The IDs are not

case sensitive.

® U S Reg stered Trademark

69-2723EFS—01 M S 04-12

Pr n ed n U S A

HONEYWELL MODEL: RTH8580WF

MAC ID: MAC CRC:

69 2723EFS 01

Thermostat ID Card

Use the MAC ID and CRC ID to register

this product at mytotalconnectcomfort.com

Carte d’identification de thermostat

Uti isez l’identication MAC et l’ dentication CRC pour

enregistrer ce produit à mytota connectcomfort.com

Tarjeta de identificación del termostato

Uti ice a ident cación MAC y la denticación CRC para

inscr bir este producto en mytota connec comfort.com

MAC ID MAC CRC

Registering your thermostat online

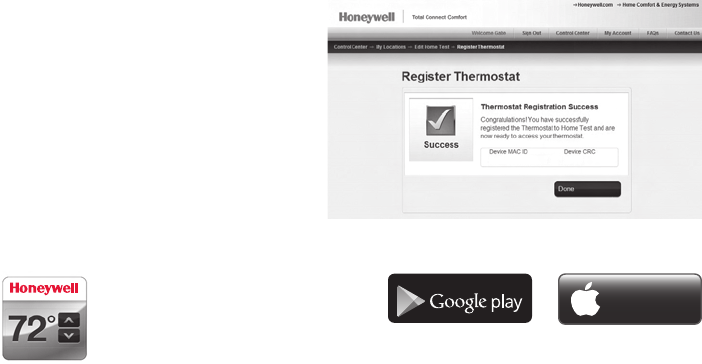

When the thermostat is

successfully registered, the Total

Connect Comfort registration

screen will display a SUCCESS

message.

You can now control your

thermostat from anywhere

through your laptop, tablet, or

smartphone.

GET IT ON

Download on

iTunes

Total Connect Comfort free

app is available for Apple®

iPhone®, iPad® and iPod

touch® devices at iTunes®

or at Google Play® for all

Android™ devices.

Setting the time/date

1 Touch the current time. The screen

displays Set Time/Set Date.

2 Touch Set Time or Set Date.

3 Touch p or q until the proper time/

date is displayed.

4 Touch Done to save or Cancel to ignore

changes.

Note: This thermostat will automatically

update for daylight saving time (if

observed in your area) and all date/time

information is stored. If the thermostat

is connected to Wi-Fi and registered to

Total Connect Comfort, the current time is

updated from the internet.

Fri, Jun 14, 2013

6:30 pm

Done

Setting the fan

1 Touch FAN to display fan settings.

2 Touch On, Automatic, Circulate, or Follow

Schedule.

3 Touch Done to save and exit.

On: Fan is always on.

Automatic: Fan runs only when the

heating or cooling system is on.

Circulate: Fan runs randomly about

35% of the time (home use only).

Follow Schedule: Fan controlled by

program (see pages

-42).

Note: Touch Auto or On to temporarily

override the programmed fan schedule.

FAN

Done

Setting system mode

1 Touch SYSTEM to display system settings.

2 Touch desired option:

Heat: Thermostat controls only the

heating system.

Cool: Thermostat controls only the

cooling system.

Off: Heating/cooling systems are off.

Automatic: Thermostat selects heating

or cooling as needed depending on the

indoor temperature.

Emergency Heat (heat pumps

with aux. heat): Controls auxiliary/

emergency heat. Compressor is locked

out.

3 Touch Done to save and exit.

Note: The Automatic and Emergency Heat

system settings may not appear, depending

on how your thermostat was installed.

SYSTEM

Done

Preset energy-saving schedules

This thermostat uses default Energy Saver settings that can reduce your heating/

cooling expenses by as much as 33%. To customize settings, see next page.

Wake 6:00 am 70° 78° 70° 78°

Leave 8:00 am 62° 85° 62° 85°

Return 6:00 pm 70° 78° 70° 78°

Sleep 10:00 pm 62° 82° 62° 82°

Cool

(Mon-Fri)Start time

Heat

(Mon-Fri)Period

Heat

(Sat-Sun)

Cool

(Sat-Sun)

Home Use

Occupied 1 8:00 am 70° 75° On

Unoccupied 1 10:00 pm 55° 85° Auto

Occupied 2* 12:00 am 70° 75° On

Unoccupied 2* 12:00 am 55° 85° Auto

CoolStart time HeatPeriod Fan

Business Use

* Period 2 is cancelled by default. If you activate it, the values shown above are

default settings.

Adjusting program schedules

1 Touch MENU.

2 Select Create/Edit Schedule.

• TouchView/Edit to view the full

schedule and make a quick

adjustment.

• TouchGuide Me to create a schedule

by answering simple questions.

• TouchI’ll do it myself to manually

create a program schedule. See

page 39.

Note: To reduce costs, use the pre-set

Energy Saver settings described on

page 37.

Create / Edit Schedule

Adjusting program schedules

If you selected I’ll do it myself on the Create/

Edit Schedule screen (page 38), follow

these steps:

1 Select the days to schedule, touch Next.

2 Touch Wake to set your Wake time for

selected days. Next

6:00 am

Heat: 70°

Cool: 78°

Fan: Auto

WAKE

Adjusting program schedules

3 Touch p or qto set Heat and Cool

temperatures for the Wake period, then

touch Done.

4 Touch other time periods (Leave, Return,

Sleep) to set time and temperatures for

each.

5 Touch Done to save and exit.

Note: Touch Delete Period to eliminate any

unwanted time period.

Note: Touch Fan Settings to customize fan

settings for any time period.

Done

Overriding schedules: home use

1 Touch p or qto adjust the

temperature (right side of screen)

and the Hold Until time (left side). The

schedule will resume when the Hold

Until time expires.

2 Touch Switch to Permanent Hold to keep

the same temperature until you change

it or resume the program schedule.

3 Touch Cancel Hold at any time to

resume the program schedule.

Switch To

Permanent Hold

Overriding schedules: business use

Touch p or qto adjust the temperature.

It will be maintained until the hold time

you set.

• To change the hold time, touch the

Hold Until arrow buttons. This time can

be adjusted up to the maximum time

set on the Override Duration screen in

Advanced Preferences (page 61).

• Touch Override to use a pre-set occupied

temperature if a person uses the room

during an unoccupied period. The new

temperature will be maintained for 1 hour

and can be adjusted up to the maximum

time set on the Override Duration screen

in Advanced Preferences (page 61).

The programmed schedule will resume when

the override timer expires. Touch Cancel Hold

at any time to resume the program schedule.

OVERRIDE

Viewing equipment status

1 Touch MENU.

2 Select Equipment Status.

3 Touch p or qto view the status of

all the equipment your thermostat

is controlling. Depending on how

your thermostat was installed, the

Equipment Status screen can report

data about the following systems:

• Heatingandcooling

• Fan

• Thermostatinformation

Equipment Status

Done

Setting vacation hold: home use

This feature helps you save energy while

you are away, and restores comfortable

settings just before you return home.

1 Touch MENU.

2 Select Vacation Mode.

3 Touch p or qto select the date you

leave, then touch Next for further

scheduling details, including times of

day, temperature settings, return date,

and return settings.

4 Review your selections on the last

display, and touch Done to save your

settings. Touch Back, then Cancel to

ignore the changes.

Done

Vaca�on Mode

Setting holiday/event schedules: business use

This feature helps you conserve energy

when the workplace is unoccupied for

special events and holidays.

1 Touch MENU.

2 Select Holiday/Event Scheduler.

3 Select the item you want to schedule.

• CustomEventsletsyousetup

other days for special schedules.

• USandCanadianHolidayoptions

let you select from a list of holidays

commonly observed in each

country.

4 Make selections as prompted on each

screen. For more information, see next

two pages.

5 Touch Done to save your settings.

Custom events

Holiday / Event Scheduler

Setting custom events: business use

This feature lets you customize

temperature settings to be maintained

during a specific event. You can set up an

event for a specific date or day in a month.

The thermostat resumes normal scheduling

after the event.

1 Select Custom events from the Holiday/

Event Scheduler menu.

2 Select Create a new event.

Custom events

Create a new event

Setting custom events: business use

3 Select Specific Date or Month/Weekday.

• ForSpecific Date, you are prompted

to select the start date, settings,

end date, and frequency for the

event.

• ForMonth/Weekday, you are

prompted to select the month, day

of the week, week of the month,

settings, length of event, and

frequency of the event.

4 Review the settings and touch Done to

save them. Touch Back, then Cancel to

ignore the changes.

Done

Setting holiday schedule: business use

This feature lets you customize temperature

settings to be maintained on specified national

holidays. The thermostat resumes normal

scheduling between selected holidays.

1 Select US Holidays or Canadian Holidays from

the Holiday/Event Scheduler menu.

2 Select Add/Edit Holidays. A list of national

holidays is displayed.

3 Touch the check box next to each holiday for

which you want to maintain specific settings,

(Touch p or qto scroll through the holiday

list.) then touch Next.

Set the holiday schedule for Occupied

or Unoccupied temperatures, depending

whether the building will be in use.

4 Touch p or qto select the Heat and Cool

temperatures.

5 Review the settings and touch Done to save

them. Touch Back, then Cancel to ignore the

changes.

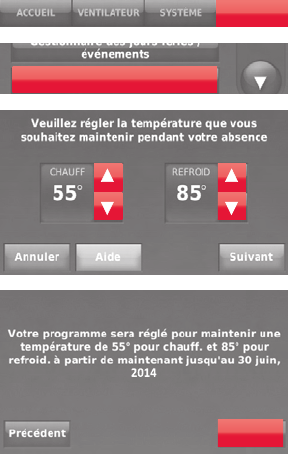

Setting holiday override: business use

This feature lets you customize temperature

settings to be maintained from now until

a specified date. The thermostat resumes

normal scheduling on the date you select.

1 Touch MENU.

2 Select Holiday Mode to display

temperatures while you are away on

holiday.

3 Touch p or qto select the Heat and

Cool temperatures, then touch Next to

select return date.

4 Review the settings and touch Done to

save them. Touch Back, then Cancel to

ignore the changes.

Note: The cool temperature can only be set

higher than the unoccupied program setting

and the heat temperature can only be set

lower than the unoccupied program setting.

Holiday Mode

Done

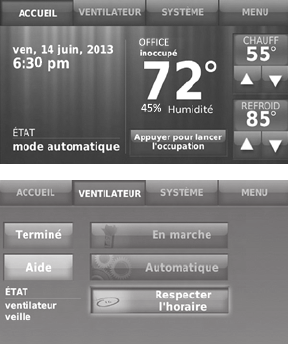

Initiating occupancy mode: business use

This feature keeps temperature at an

energy-saving level until you touch Press

to start occupancy. When you arrive, touch

the button to maintain a comfortable

temperature while the room is occupied.

Touch the p or qbuttons to set the

temperature or the Hold Until time. The

temperature is maintained until the time

you set. Temperature returns to an energy-

saving level after the timer expires, or the

“Occupied” period ends.

Press to start

occupancy

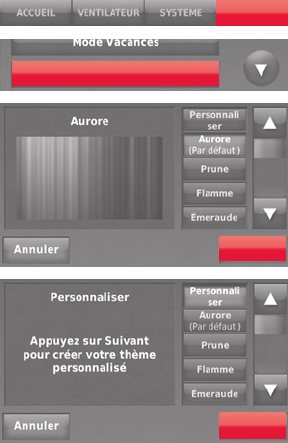

Customizing screen color

You can customize your thermostat display

to match your décor.

1 Touch Menu.

2 Touch Color Themes.

3 Select the name of a color to use

a predefined background, or select

Custom to define you own background

color and text.

• Ifyouselectacolorname,the

screen shows an example on the left.

Touch Done to accept that selection.

• IfyoutouchCustom, the screen gives

you instructions. Touch Next to step

through the choices; touch Done

when you are satisfied with your

changes.

Color Themes

Done

Setting preferences

Preference menu options let you select

how the thermostat displays information or

responds to certain situations.

1 Touch MENU and select Preferences.

2 Select an option and follow prompts:

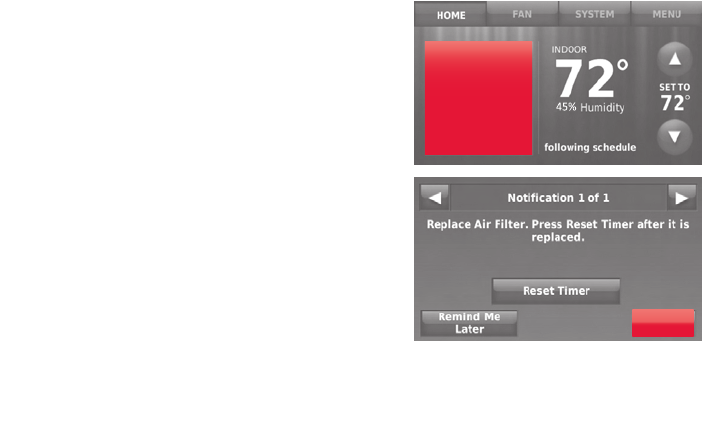

• Reminders

• UtilityScheduleOptions

• Backlight

• SmartResponseTechnology

• AdvancedPreferences

• RestoreDefaultSchedule

3 Touch Done to save your settings.

Touch Cancel to ignore changes.

Preferences

Cleaning the thermostat screen

When you select the Clean Screen

option, the screen is locked so you don’t

accidentally change settings while you

clean.

1 Touch MENU.

2 Select Clean Screen. A prompt asks if you

want to clean the screen for 30 seconds.

3 Touch Yes. A countdown timer displays

elapsed time until the screen is

reactivated.

Note: Do NOT spray any liquid directly

on the thermostat. Spray liquids onto a

cloth, then use the damp cloth to clean

the screen. Use water or household glass

cleaner. Avoid abrasive cleansers.

Clean Screen

Yes

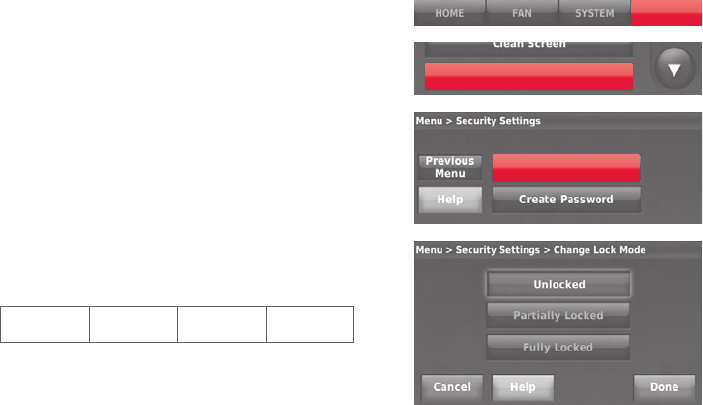

Adjusting security settings

You can adjust security options to prevent

unauthorized changes to system settings.

1 Touch MENU and select Security Settings.

2 Select Change Lock Mode.

3 Select an option and follow prompts:

Unlocked: Full access allowed.

Partially locked: Only temperature

can be changed.

Fully locked: No access allowed.

Note: If you choose to use a password for

additional security, write it here for reference:

Security Se�ngs

Change Lock Mode

Software updates

Honeywell periodically issues updates

to the software for this thermostat. The

updates occur automatically through your

Wi-Fi connection. All your settings are

saved, so you will not need to make any

changes after the update occurs.

Updates occur in the early morning. After

your thermostat receives the software, it

reboots, briefly displaying the Honeywell

logo. The screen then shows “Updating

software…” with a green progress bar.

When the update is complete, your home

screen will appear as usual.

Note: If you are not connected to Wi-Fi or

registered at Total Connect Comfort, you

will not get automatic updates.

Unregistering your thermostat

If you remove the thermostat from your

Total Connect Comfort website account

(for example, you’re moving and leaving

the thermostat behind), follow these

steps:

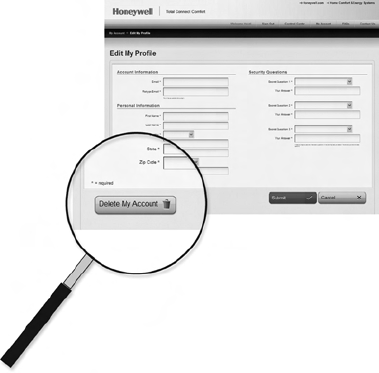

1 On mytotalconnectcomfort.com log

into your account.

2 Under My Account, select Edit My

Profile.

3 Click the Delete My Account button.

Your thermostat will display an orange

button that says Register Online.

Smart Response Technology

This feature (home use only) allows the

thermostat to “learn” how long the heating/

cooling system takes to reach programmed

temperature settings, so the temperature is

reached at the time you set.

For example: Set the Wake time to 6:00 am,

and the temperature to 70°. The heat will

come on before 6:00 am, so the temperature

is 70° by 6:00 am.

Note: Select Smart Response Technology

in the Preferences menu (page 52).

The message “in recovery” is displayed

when the system is activated before a

scheduled time period.

Pre-occupancy purge

This business use feature turns on the

fan 1 to 3 hours before each “occupied”

time period, to provide a comfortable

work environment when you arrive.

Compressor protection

The thermostat keeps the compressor

off for a few minutes before restarting,

to prevent equipment damage. During

this “off” time, the message “waiting for

equipment” is displayed on screen.

Auto changeover

This feature is used in climates where

both air conditioning and heating are used

on the same day.

When the system is set to Automatic, the

thermostat automatically selects heating

or cooling depending on the indoor

temperature.

Heat and cool settings must be at least

3 degrees apart. The thermostat will

automatically adjust settings to maintain

this 3-degree separation.

Note: Select Auto Changeover on the

Heating and Cooling System Changeover

screen under Advanced Preferences. See

“Setting advanced preferences” on page

61.

Setting advanced preferences

You can change options for a number of

system functions. Although many options,

such as language and temperature indication

settings are the same for all setups, others

depend on the type of system you have.

1 Touch MENU. The thermostat displays a

list of options.

2 Select Preferences > Advanced Preferences.

The thermostat displays the first screen of

options that you can change.

3 On each screen, make changes as

needed, then touch Next to display new

options. Repeat this step until you have

made all changes.

Tables on pages 62-63 explain the

screens and options under Advanced

Preferences.

4 When you have made all changes, press

Done to save and exit.

Preferences

Advanced Preferences

Setting advanced preferences

Advanced Preferences Options (MENU > Preferences > Advanced Preferences)

Screen Title Settings and Options

Scheduling Options Select Non-programmable or Programmable. Programmable uses

default or customized programming to automatically raise and

lower temperature settings for different times of day.

Temperature Indication

Scale Select Fahrenheit or Celsius.

Heating and Cooling

System Changeover Select Manual or Automatic.

Number of Schedule

Periods Select 2 Periods Per Day or 4 Periods Per Day. (see page 37).

Pre-occupancy Purge

Duration Select how long the fan will run before each occupied period: Off,

1, 2, or 3 hours.

Type of Override Select Standard to maintain the programmed periods or Initiate

Occupancy to use energy-saving settings until a user presses

Start Occupancy.

Override Duration Select how long to maintain temperature during an override: 1-10

hours or No Limit.

Setting advanced preferences

Advanced Preferences Options (concluded)

Screen Title Settings and Options

Early Recovery for Heating Select No to begin recovery on schedule or Yes to ramp up

temperature early.

Early Recovery for Cooling Select No to begin recovery on schedule or Yes to ramp down

temperature early.

Temperature Limits Select the Minimum Cool and Maximum Heat Limit.

Keypad Lockout Select Unlocked/Partially Locked/Locked.

Clock Format Select 12 Hour or 24 Hour.

Daylight Saving Time Select Off or On. If set to On, the system will automatically change

time/date to account for daylight saving.

Indoor Display Offsets Select the number of degrees to offset indoor temperature or

percentage to offset indoor humidity.

Changing system setup

System Setup

If your needs change, you can change the

basic system settings you chose during

thermostat installation (page 22).

1 Touch MENU. The thermostat displays

a list of options.

2 Select System Setup. The thermostat

displays the first screen of options that

you can change.

3 On each screen, make changes as

needed then touch Next to display new

options. Repeat this step until you have

made all changes. Tables on pages

65-66 explain the System Setup

screens and options.

4 When you have made all changes,

press Done to save and exit.

Touch the Help button

to see information

about screen options.

Changing system setup

System Setup Options (MENU > System Setup)

Screen Title Settings and Options

Language English/Français/Español.

Thermostat installed

in Home/Business (Thermostat is used in a residential (default) or

commercial setting).

Your thermostat

location

Touch THERMOSTAT button to display a screen where you can enter a

custom name using a keypad. If you have only one thermostat, you can

leave the name as THERMOSTAT. For business installations you can check

a box to display the thermostat name on the home screen.

Your thermostat

controls Select Heating or Cooling or both (default).

Your system type Select Forced Air (default), Heat Pump, or Hot Water or Steam. Each option

offers different choices on the following screens. See Step 9e under Installing

your Thermostat on page 24.

Your forced air

heating system type Select how your forced air system is powered: Gas/Oil (default) or Electric.

Efficiency of your

heating system Select Standard Efficiency Forced Air (default) or High Efficiency Forced

Air.

Note: Touch the orange Help button on any screen for more information.

Changing system setup

System Setup Options (concluded)

Screen Title Settings and Options

Your heating system

type If you selected Hot Water or Steam on “Your system type,” select the

specific heating system here.

Number of cooling

stages

Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires

you have connected: ‘Y’ wire only (1 stage) or ‘Y’ and ‘Y2’(refer to your

check list in Step 6 on page 12.)

Number of heating

stages

Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires

you have connected: W’ wire only (1 stage) or ‘W’ and W2’ (refer to your

check list in Step 6 on page 12.)

Your fan control Select whether your thermostat (default) or heating system controls the fan.

Type of changeover

valve

If you selected Heat Pump on “Your system type,“ select whether it uses a

cooling changeover valve (default) or heating changeover valve. f you are

unsure, note which wires you have connected: refer to your check list in

Step 6 on page 14.

Number of heat

pump compressor

stages

Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires

you have connected: ‘Y’ wire only (1 stage) or ‘Y’ and ‘Y2’(refer to your

check list in Step 6 on page 14).

Your backup heat No or Yes (default) you can determine whether you have backup heat by

refering to your check list in Step 6 on page 14.

Frequently asked questions

:Q Will my thermostat still work if I lose my Wi-Fi connection?

:AYes, the thermostat will operate your heating and/or cooling system with or without

Wi-Fi.

:Q How do I find the password to my router?

:AContact the manufacturer of the router or check the router documentation.

:Q Why am I not seeing my Wi-Fi setup page?

:AYou are probably connected only to your router, not to your thermostat. Try

connecting to the thermostat again.

:Q Why isn’t my thermostat connecting to my Wi-Fi router even though it is very

close to the thermostat?

:AVerify that the password entered for the Wi-Fi router is correct.

:Q My thermostat is unable to register to the Total Connect Comfort website.

:AVerify that the thermostat is correctly enrolled on your homeWi-Fi network. At

Menu > Wi-Fi Setup, check for the Wi-Fi-signal strength icon. Verify that the Wi-Fi

Frequently asked questions

router has a good internet connection. On your computer, verify that you can open

the site at mytotalconnectcomfort.com If you cannot open the site, switch off the

internet modem for a few seconds, then power it back on.

:Q I registered on the Total Connect Comfort website but was unable to login

using my new account.

:ACheck your email and ensure that you received an activation email. Follow the

instructions to activate your account and then login to the website.

:Q I have signed up on Total Connect Comfort website and have not received a

confirmation email.

:ACheck for the email in your Junk or Deleted folder.

:Q Is there a way to extend the signal strength?

:AMost standard routers can be set up to be a repeater. You can also purchase and

install a Wi-Fi repeater.

For more FAQs, see wifithermostat.com

Getting help and responding to alerts

Your thermostat offers two types of

assistance, if these assistance options

do not answer your questions, review

the FAQs (pages 67-68) and

troubleshooting tips (pages 71-72).

On screen help

Most displays include an orange Help

button.

1 Touch Help to display instructions for

using the screen.

2 Touch OK to redisplay the original

screen.

Help

Getting help and responding to alerts

On screen alerts

Your home screen will display a large

orange button when you need to correct a

setting or system problem.

1 Touch the button, the thermostat

displays instructions for completing the

task to which you were alerted.

2 Touch OK on the instruction display,

then carry out the task. When the task

is complete, the alert button will no

longer be displayed.

Replace Air

Filter

Press for info

If you have difficulty with your thermostat, please try the following suggestions. Most

problems can be corrected quickly and easily.

Display is

blank • Checkcircuitbreakerandresetifnecessary.

• Makesurepowerswitchatheatingandcoolingsystemison.

• Makesurefurnacedoorisclosedsecurely.

• MakesureCwireisconnected(seepage11).

Cannot change

system setting

to Cool

• CheckthatSystemSetupscreen“Yourthermostatcontrols”or“Your

system type” is set to match your heating and cooling equipment (see

page 65).

Fan does

not turn on

when heat is

required

• CheckthatSystemSetupscreen“Yourfancontrol”issettomatchyour

heating equipment (see page 66).

“Wait” appears

on the screen • Compressorprotectionfeatureisengaged.Wait5minutesforthesystem

to restart safely, without damage to the compressor.

Troubleshooting

Heat pump

issues cool air

in heat mode,

or warm air in

cool mode

• CheckyoursettingforSystemSetupscreen“Typeofchangeovervalve”to

make sure it is properly configured for your system (see page 66).

Heating or

cooling system

does not

respond

• TouchSYSTEM to set system to Heat. Make sure the temperature is set

higher than the Inside temperature.

• TouchSYSTEM to set system to Cool. Make sure the temperature is set

lower than the Inside temperature.

• Checkcircuitbreakerandresetifnecessary.

• Makesurepowerswitchatheatingandcoolingsystemison.

• Makesurefurnacedoorisclosedsecurely.

• If“Wait”isdisplayed,thecompressorprotectiontimerison.Wait5minutes

for the system to restart safely, without damaging the compressor (see

page 59).

Heating system

is running in

cool mode

• CheckthatSystemSetupscreen“Yourthermostatcontrols”or“Your

system type” is set to match your heating and cooling equipment (see

“System Setup Options (MENU > System Setup)” on page 65).

Glossary

C wire

The “C” or common wire brings 24 VAC power to the thermostat from the heating/cooling system.

Some older mechanical or battery operated thermostats may not have this wire connection. It is

necessary for establishing a Wi-Fi connection to your home network.

Heat Pump heating/cooling system

Heat pumps are used to heat and cool a home. If your old thermostat has a setting for auxiliary or

emergency heat, you likely have a heat pump.

Conventional heating/cooling system

Non–heat pump type systems; these include air handlers, furnaces or boilers that run on natural

gas, oil or electricity. They may or may not include an air conditioner.

Jumper Loop

In this thermostat, a plug with a wire loop located below the terminal block is used to connect the

R and Rc terminals.

MAC ID, MAC CRC

Alphanumeric codes that uniquely identify your thermostat.

QR Code®

Quick response code. A two-dimensional,machine-readable image. Your wireless device can read

the black and white pattern in the square and link its browser directly to a web site. QR Code is a

registered trademark of DENSO WAVE INCORPORATED.

Regulatory information

FCC Compliance Statement (Part 15.19) (USA only)

This device complies with Part 15 of the FCC Rules. Operation

is subject to the following two conditions:

1 This device may not cause harmful interference, and

2 This device must accept any interference received, including

interference that may cause undesired operation.

FCC Warning (Part 15.21) (USA only)

Changes or modifications not expressly approved by the party

responsible for compliance could void the user’s authority to

operate the equipment.

FCC Interference Statement (Part 15.105 (b)) (USA only)

This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to Part 15

of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates uses and

can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is

no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference

to radio or television reception, which can be determined by

turning the equipment off and on, the user is encouraged to try

to correct the interference by one of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

receiver.

• Connect the equipment into an outlet on a circuit different

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Equipment interface module, thermostats and outdoor

sensor

To comply with FCC and Industry Canada RF exposure limits

for general population/ uncontrolled exposure, the antenna(s)

used for these transmitters must be installed to provide a

separation distance of at least 20 cm from all persons and

must not be co-located or operating in conjunction with any

other antenna.

Portable Comfort Control

This portable transmitter with its antenna complies with

FCC and Industry Canada RF exposure limits for general

population/ uncontrolled exposure. This device must not be

co-located or operating in conjunction with any other antenna

or transmitter.

Section 7.1.2 of RSS-GEN

Under Industry Canada regulations, this radio transmitter

may only operate using an antenna of type and maximum

(or lesser) gain approved for the transmitter by Industry

Canada. To reduce potential radio interference to other users,

the antenna type and its gain should be so chosen that the

equivalent isotropically radiated power (e.i.r.p.) is not more than

that necessary for successful communication.

Section 7.1.3 of RSS-GEN

Operation is subject to the following two conditions:

1 This device may not cause interference, and

2 This device must accept any interference, including

interference that may cause undesired operation of the

device.

1-year limited warranty

Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under

normal use and service, for a period of one (1) year from the date of purchase by the consumer. If at any time during

the warranty period the product is determined to be defective or malfunctions, Honeywell shall repair or replace it (at

Honeywell’s option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it; or

(ii) call Honeywell Customer Care at 1-855-733-5465. Customer Care will make the determination whether the product

should be returned to the following address: Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden

Valley, MN 55422, or whether a replacement product can be sent to you.

This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that

the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.

Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL

SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR

CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY,

EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or

limitation of incidental or consequential damages, so this limitation may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION

OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE ONE-YEAR DURATION OF THIS WARRANTY. Some states do

not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

This warranty gives you specific legal rights, and you may have other rights which vary from state to state.

If you have any questions concerning this warranty, please write Honeywell Customer Relations, 1985 Douglas Dr,

Golden Valley, MN 55422 or call 1-855-733-5465. In Canada, write Retail Products ON15-02H, Honeywell Limited/

Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario M1V4Z9.

Automation and Control Systems

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

wifithermostat.com

® U.S. Registered Trademark.

Apple, iPhone, iPad, iPod touch and iTunes are trademarks of Apple Inc.

All other trademarks are the property of their respective owners.

69-2790EF—01 CNG 03-13

Printed in U.S.A.

69 2790EF 01

Guide de l’utilisateur

Thermostat programmable

Wi-Fi à écran tactile couleur

RTH9580 Wi-Fi

RTH9590 Wi-Fi avec commande

vocale

Vous trouverez dans la boîte

• Thermostat

• Plaque murale

• Vis et ancres

• Guide de démarrage

rapide

Caractéristiques de votre thermostat Wi-Fi

Avec votre nouveau thermostat, vous pouvez :

• Vous connecter à Internet pour surveiller et contrôler votre système de chauffage/

refroidissement.

• Consulter et modifier les réglages de votre système de chauffage/refroidissement.

• Consulter et régler la température et les programmes.

• Recevoir des alertes par courrier électronique et obtenir des mises à jour

automatiques.

• Afficher la température et l’humidité extérieures (nécessite de configurer le réseau

Wi-Fi et d’enregistrer le produit).

• Carte d’identification du thermostat

• Étiquettes de fils

• Guide de l’utilisateur

Bienvenue

Nous vous félicitons de votre achat d’un thermostat

programmable à écran tactile couleur Wi-Fi

Honeywell. Après vous être enregistré auprès du

service Total Connect Comfort d’Honeywell, vous

pouvez surveiller et contrôler à distance le système

de chauffage et de refroidissement de votre domicile

ou de votre entreprise — vous pouvez rester

connecté à votre service confort où que vous soyez.

Le système Total Connect Comfort de Honeywell est

la solution parfaite si vous voyagez fréquemment,

possédez une maison de vacances ou une

entreprise ou gérez un immeuble de placement, ou

tout simplement si vous recherchez la tranquillité

d’esprit.

Ce thermostat fonctionne sur les systèmes de 24 V commun tels que les

systèmes à air pulsé, eau chaude, thermopompe, mazout, gaz et électriques. Il

ne fonctionne pas avec les systèmes à mV, tels que les foyers à gaz, ou avec les

systèmes de 120/240 V tels que les chauffages de plinthe électrique.

AVIS RELATIF AU MERCURE : Ne jetez pas l’ancien thermostat dans la

poubelle s’il contient du mercure dans un tube scellé. Contactez la Thermostat

Recycling Corporation à l’adresse www.thermostat-recycle.org ou composez le

1-800-238-8192 pour savoir comment et où mettre au rebut votre thermostat

usagé.

AVIS : Pour éviter d’endommager le compresseur, ne faites pas tourner le

climatiseur si la température extérieure est inférieure à 10 °C (50 °F).

Besoin d’aide?

Consultez le site wifithermostat.com ou composez le 1-855-733-5465 pour obtenir de

l’aide avant de renvoyer le thermostat au magasin.

À propos du nouveau thermostat

Référence rapide : utilisation résidentielle ....... 4

Référence rapide : utilisation commerciale ...... 5

Installation

Installation de votre thermostat ........................7

Connexion à votre réseau Wi-Fi .....................25

Enregistrement de votre

thermostat en ligne ......................................... 30

Fonctionnement

Réglage de l’heure/la date ............................. 34

Réglage du ventilateur ...................................35

Sélection du mode du système ......................36

Programmes d’économie d’énergie

préconfigurés ..................................................37

Réglage des horaires de programmation.......38

Dérogation aux programmes : résidentielle .... 41

Dérogation aux programmes :

commerciale ................................................... 42

Affichage du statut de l’équipement ...............43

Réglage du maintien pendant

les vacances : résidentielle ............................44

Réglage des programmes

vacances/jours fériés : commerciale .............. 45

Réglage des événements

personnalisés : commerciale .......................... 46

Réglage du programme des

jours fériés : commerciale .............................. 48

Lancement du mode Occupé :

commerciale ...................................................50

Personnalisation de la couleur de l’écran ...... 51

Préférences de réglage .................................. 52

Nettoyage de l’écran du thermostat ............... 53

Réglages de sécurité ..................................... 54

Mises à jour logicielles ...................................55

Déconnexion de votre thermostat .................. 56

Technologie Smart Response ........................ 57

Balayage avant occupation ............................58

Protection du compresseur ............................59

Commutation automatique ............................. 60

Réglage des préférences avancées ...............61

Modification de la configuration du système .. 64

Annexes

Foire aux questions ........................................ 67

Obtenir de l’aide et répondre aux alertes ......69

Dépannage ..................................................... 71

Garantie limitée ..............................................75

Table des matières

Référence rapide : utilisation résidentielle

ACCUEIL. Touchez pour afficher l’écran

Accueil.

VENTILATEUR. Sélectionnez le mode du

ventilateur.

SYSTÈME. Sélectionnez le mode du système

(chauffage/refroidissement).

MENU. Touchez pour afficher les options.

Commencez ici pour configurer un

programme.

Programme en cours. Modifiez le réglage

de la température et sélectionnez le maintien

provisoire ou permanent.

Conditions intérieures. Affiche la

température et l’humidité intérieures.

Heure et date actuelles.

Statut en cours. Affiche le mode du système

(chauffage/refroidissement).

Conditions extérieures. La température

et l’humidité extérieures s’affichent après

l’enregistrement.

Référence rapide : utilisation commerciale

ACCUEIL. Touchez pour afficher l’écran Accueil.

VENTILATEUR. Sélectionnez le mode du

ventilateur.

SYSTÈME. Sélectionnez le mode du système

(chauffage/refroidissement).

MENU. Touchez pour afficher les options.

Commencez ici pour configurer un programme.

Emplacement du thermostat. Identifie rapidement

le thermostat contrôlant une zone spécifique.

Programme en cours. Touchez une flèche pour

modifier le réglage de température et régler le

maintien provisoire.

Dérivation. Touchez pour déroger provisoirement au

programme.

Conditions intérieures. Affiche la température et

l’humidité intérieures.

Heure et date actuelles.

Statut en cours. Affiche le mode du système

(chauffage/refroidissement).

Conditions extérieures. La température et l’humidité

extérieures s’affichent après l’enregistrement.

Configuration de votre thermostat

La configuration de votre thermostat programmable à écran tactile couleur Wi-Fi est

facile. Il est préprogrammé et prêt à fonctionner dès qu’il est installé et enregistré.

Installez votre thermostat.

Connectez-le au réseau sans fil de votre domicile.

Enregistrez-vous en ligne pour bénéficier de l’accès à distance.

Avant de commencer, vous désirerez peut-être visionner une courte

vidéo d’installation. Utilisez le QR Code® figurant sur la couverture de

ce guide ou rendez-vous à l’adresse wifithermostat.com./support.

Installation de votre thermostat

Vous aurez besoin des outils suivants pour l’installation de ce thermostat :

• Un tournevis cruciforme n° 2

• Un stylo

• Un crayon

• Un niveau (optionnel)

• Une perceuse et des mèches

(3/16 po pour une cloison

sèche, 7/32 po pour du plâtre)

(optionnels)

• Un marteau (optionnel)

• Du ruban électrique (optionnel)

1 Coupez l’alimentation sur

votre système de chauffage/

refroidissement.

Important! Pour protéger votre

équipement, coupez l’alimentation

de votre système de chauffage/

refroidissement au niveau de

la boîte des disjoncteurs ou du

commutateur du système.

Boîte des

disjoncteurs

Interrupteur

d’alimentation

du système

de chauffage/

refroidissement

Installation de votre thermostat

Si vous possédez un thermostat

plus ancien à tube de mercure

scellé, allez à la page 2 pour les

instructions de mise au rebut

correctes.

Désignation

des bornes

2 Retirez la plaque de l’ancien

thermostat et laissez les fils connectés.

2a Prenez une photo des

connexions de câblage pour

référence ultérieure.

2b Si aucun fil n’est connecté à

la borne C ou si aucune borne

C n’est présente sur l’ancien

thermostat, visionnez les vidéos

expliquant les autres méthodes

de câblage à

wifithermostat.com/videos

Important! Le fil C est requis et

représente la source d’alimentation

du thermostat. Sans fil C, votre

thermostat ne se mettra pas en

marche.

Remarque : Vous aurez

besoin d’une photo des

connexions de câblage

pour câbler le nouveau

thermostat.

Installation de votre thermostat

3 Étiquetez les fils.

Utilisez les étiquettes

autocollantes fournies pour

étiqueter chaque fil lorsque vous

le déconnectez. Étiquetez les fils

conformément aux désignations

de bornes de l’ancien thermostat

et non pas en fonction des

couleurs des fils.

Remarque : Si aucune

étiquette ne correspond à une

désignation de borne, notez

la lettre appropriée sur une

étiquette collante vierge.

4 Retirez la plaque murale.

Retirez l’ancienne plaque murale

du mur après avoir étiqueté et

déconnecté tous les fils.

Étiquettes

vierges

Étiquette

autocollante

Désignation

des bornes

Remarque : Enroulez les fils autour

d’un crayon pour éviter qu’ils ne

tombent dans l’ouverture du mur.

LEVEL

HERE

O B

Aux/

5 Montez la plaque murale du

thermostat Wi-Fi.

Montez votre nouvelle plaque

murale à l’aide des vis et

chevilles fournies avec le

thermostat.

Au besoin :

Percez des trous de 3/16 po

pour les cloisons sèches.

Percez des trous de 7/32 po

pour le plâtre.

Remarque : Vous pourrez

peut-être utiliser les ancres

murales déjà installées. Tenez

la plaque murale sur les ancres

déjà installées pour vérifier

l’alignement.

Installation de votre thermostat

Plaque murale

Important! Le fonctionnement du thermostat Wi-Fi requiert l’utilisation d’un fil C. Le fil

C, ou neutre, amène l’alimentation 24 V c.a. au thermostat. De nombreux thermostats

mécaniques ou à piles plus anciens n’ont pas besoin d’un fil C. Si vous ne disposez

pas d’un fil C, essayez :

• de rechercher un fil inutilisé enfoncé dans le mur. Connectez ce fil au fil C

et vérifiez s’il est connecté au fil C 24 V c.a. de votre système de chauffage/

refroidissement. Consultez la section vidéo à l’adresse wifithermostat.com

Remarque : Les systèmes de chauffage/refroidissement n’indiquent pas tous le fil C

commun de 24 V c.a. Consultez le manuel du système ou le fabricant pour avoir quelle

borne est la borne commune de 24 V c.a.

Visionnez les vidéos expliquant les autres méthodes de câblage à l’adresse

wifithermostat.com/videos

Câblage

Pour les systèmes de chauffage/refroidissement conventionnels (gaz naturel, appareil

de chauffage à mazout ou électrique, climatiseur), voir page 12. Voir le « Glossaire » à

la page 73 pour les définitions.

Pour les systèmes à thermopompe, consultez la page 14. Voir le « Glossaire » à la

page 73 pour les définitions.

Installation de votre thermostat

W-

O/B

W2-

Aux/E

Installation de votre thermostat

Câblage (système conventionnel)

6A Branchez le thermostat Wi-Fi sur votre

système conventionnel.

a En commençant par le fil C, faites

correspondre l’étiquette autocollante sur

le fil à l’étiquette de la borne.

Vous devez avoir un fil C. Consultez la

page 11.

Redressez le fil et faites-le glisser

délicatement dans l’orifice de la borne

jusqu’à ce qu’il s’enclenche en position.

(Si un fil doit être retiré, utilisez l’extrémité

d’un stylo pour appuyer sur le dispositif

de libération et retirez le fil.)

Remarque: Consultez la photo de câblage

prise à l’étape 2.

Conseil : Pour faciliter l’insertion du fil,

utilisez l’extrémité d’un stylo pour appuyer

sur le dispositif de libération de la borne.

Remarque : Le câblage de

votre application spécifique peut

être différent du câblage illustré

ci-après.

Les étiquettes ne correspondent

pas? Reportez-vous au code

de câblage alternatif aux pages

16-17.

Libération de la borne

Retirez la boucle de raccordement

SEULEMENT si les fils R et Rc

sont tous les deux présents.

EXEMPLE DE CÂBLAGE

Le vôtre peut être différent

Installation de votre thermostat

Câblage (système conventionnel -

suite)

c Dans l’image à droite, cochez la case

à côté de chaque connexion. Vous

utiliserez cette liste de vérification à

l’étape 9.

d Vérifiez que le fil est bien attaché en

tirant délicatement dessus.

e Répétez les étapes a–d pour tous les

autres fils.

f Repoussez tout excédent de fil dans

l’ouverture murale une fois tous les fils

installés.

g Passez à la page 20.

Les étiquettes ne correspondent

pas? Reportez-vous au code de

câblage alternatif aux pages 16-17.

Important!

Cochez la case pour chaque

fil que vous connecter.

Vous aurez besoin de cette

information à l’étape 9.

W-O/B

W2-

Aux/E

Installation de votre thermostat

Câblage (système à thermopompe)

6B Branchez le thermostat Wi-Fi à votre

thermopompe.

a En commençant par le fil C, faites

correspondre l’étiquette autocollante sur

le fil à l’étiquette de la borne.

Vous devez avoir un fil C. Consultez la

page 11.

b Faites délicatement glisser le fil dans

l’orifice de la borne jusqu’à ce qu’il

s’enclenche en position. (Si un fil doit

être retiré, utilisez l’extrémité d’un stylo

pour appuyer sur le dispositif de

libération et retirez le fil.)

Remarque : Consultez la photo de câblage

prise à l’étape 2.

Conseil : Pour faciliter l’insertion du fil,

utilisez l’extrémité d’un stylo pour appuyer

sur le dispositif de libération de la borne.

Les étiquettes ne correspondent

pas? Reportez-vous au code de

câblage alternatif aux pages 18-19.

Remarque : Le câblage de

votre application spécifique peut

être différent du câblage illustré

ci-après.

Disposition de libération de la borne

W-

O/B

W2-

Aux/E

AUX

Retirez la boucle de raccordement

SEULEMENT si les fils R et Rc

sont tous les deux présents.

EXEMPLE DE CÂBLAGE

Le vôtre peut être différent

Installation de votre thermostat

Câblage (système à thermopompe -

suite)

c Dans l’image à droite, cochez la case

à côté de chaque connexion. Vous

utiliserez cette liste de vérification à

l’étape 9.

d Vérifiez que le fil est bien attaché en

tirant délicatement dessus.

e Répétez les étapes a–d pour tous les

autres fils.

Remarque : Si l’ancien thermostat a

des fils séparés sur Aux et E, utilisez un

serre-fil pour attacher les deux fils à un

fil séparé. Faites glisser ce troisième fil

dans la borne W2-Aux/E.

f Poussez tout excédent de fil dans

l’ouverture mural une fois tous les fils

installés.

g Passez à la page 20.

Les étiquettes ne correspondent

pas? Reportez-vous au code de

câblage alternatif aux pages 18-19.

Important!

Cochez la case pour chaque

fil que vous connecter.

Vous aurez besoin de cette

information à l’étape 9.

W-O/B

W2-

Aux/E

Installation de votre thermostat

Câblage alternatif (système conventionnel)

Utilisez ceci si vos étiquettes

de fils ne correspondent pas

aux références de bornes.

Remarque : Vous devez

avoir un fil C ou un fil

équivalent. Consultez la

page 11.

Reportez-vous aux codes 1 – 2 de la page 17.

W-

O/B

W2-

Aux/E

RH 4 V

C1 X B

Installation de votre thermostat

Code de câblage alternatif (système conventionnel)

1N’utilisez pas la borne K. Pour utilisation ultérieure.

• SiunfilR et Rc sont présents, débranchez la boucle de raccordement en tirant

sur la boucle.

• SivotreancienthermostatadesfilsR et RH, branchez le fil R à la borne Rc, le

fil RH à la borne R, et débranchez la boucle de raccordement.

Installation de votre thermostat

Câblage alternatif (système à thermopompe)

Utilisez ceci si vos étiquettes

de fils ne correspondent pas

aux références de bornes.

Remarque : Vous devez

avoir un fil C ou un fil

équivalent. Consultez la

page 11.

Reportez-vous aux codes 1 – 7 de la page 19.

O/B

Aux/E

AUX

X X2

X B

V VR

W W1 W2

N’utilisez pas la borne K. Pour utilisation ultérieure.

Laissez la boucle de raccordement en place.

Si votre ancien thermostat est pourvu des fils V et VR, consultez le site

wifithermostat.com pour obtenir de l’aide.

Si votre ancien thermostat est pourvu de fils O et B séparés, fixez le fil B à la

borne C. Si un autre fil est relié à la borne C, consultez le site wifithermostat.com

pour obtenir de l’aide. Reliez le fil O à la borne O/B. Sur l’écran Type de vanne de

commutation, sélectionnez Vanne de commutation de refroidissement. Voir la page

66. Si votre ancien thermostat est pourvu d’un fil O et pas d’un fil B, fixez le fil O

à la borne O/B.

Si votre ancien thermostat est pourvu de fils Y1, W1 et W2, consultez le site

wifithermostat.com pour obtenir de l’aide.

Si l’ancien thermostat a des fils séparés sur Aux et E, utilisez un serre-fil pour

attacher les deux fils à un fil séparé. Faites glisser ce troisième fil dans la borne

W2-Aux/E.

Il s’agit du moniteur du système. Si le moniteur détecte un problème, vous verrez

un bouton d’alerte orange sur l’écran d’accueil du thermostat.

Installation de votre thermostat

Code de câblage alternatif (système à thermopompe)

Installation de votre thermostat

7 Fixez le thermostat à la plaque

murale.

Alignez le thermostat sur la

plaque murale puis emboîtez-le.

Thermostat

Plaque murale

LEVEL

HERE

Installation de votre thermostat

8 Mettez le système de chauffage/

refroidissement en marche.

Important!

8a Vérifiez que le fil C est

branché sur le thermostat et

sur le système de chauffage/

refroidissement.

8b Assurez-vous que la porte

du système de chauffage/

refroidissement est bien fermée.

8c Rétablissez l’alimentation

du système de chauffage/

refroidissement au niveau de

la boîte des disjoncteurs ou de

l’interrupteur d’alimentation.

Boîte des

disjoncteurs Interrupteur

d’alimentation

du système

de chauffage/

refroidissement

Installation de votre thermostat

Avant d’effectuer la connexion à votre

réseau Wi-Fi, vous devez régler les

options initiales du thermostat pour définir

le système de chauffage/refroidissement :

• Langue

• RésidenceouCommerce

Vous pouvez personnaliser d’autres

options plus tard.

9 Suivez les invites sur l’écran pour

sélectionner les options appropriées.

9a Touchez la langue que vous

souhaitez voir sur le thermostat,

puis touchez Suivant.

9b Sélectionnez l’application Résidence

ou Commerce, puis touchez Suivant.

Installation de votre thermostat

9c Touchez Suivant ou renommez

le thermostat en touchant

THERMOSTAT et en suivant le reste

des instructions.

9d Sélectionnez votre type de système

et touchez Suivant.

Remarque : Touchez le bouton Aide

orange sur n’importe quel écran pour

obtenir plus d’informations.

Installation de votre thermostat

9e Sélectionnez votre type de

système et touchez Suivant.

Le type de système détermine

d’autres sélections pour terminer

la configuration initiale. Utilisez la

liste de vérification de l’étape 6d

pour faire les sélections.

9f Touchez Suivant après avoir

effectué les sélections sur chaque

écran.

9g Touchez Terminé sur le dernier

écran. Le thermostat affiche

l’option de connexion à votre

réseau Wi-Fi.

Remarque : Touchez le bouton Aide

orange sur n’importe quel écran pour

obtenir plus d’informations.

Connexion à votre réseau Wi-Fi

Après avoir touché

Terminé

sur l’écran final du

réglage initial (page 24), le thermostat affiche

une option pour la connexion au réseau Wi-Fi.

1 Connectez le réseau Wi-Fi.

Touchez Oui pour connecter le thermostat à

votre réseau Wi-Fi. L’écran affiche le message

« Recherche de réseaux sans fil. Veuillez

patienter... » après lequel une liste de tous les

réseaux Wi-Fi détectés s’affiche.

Remarque : Si vous ne pouvez pas terminer

cette étape maintenant, touchez

Je le ferai plus

tard

. Le thermostat affiche l’écran d’accueil.

Terminez ce processus en sélectionnant

Configuration

Wi-Fi

. Passez à l’étape 2.

2 Sélectionnez le réseau.

2a Touchez le nom du réseau que vous

souhaitez utiliser. Le thermostat affiche la

page du mot de passe.

Oui

Votre réseau

Voisin

Publique

Remarque : Si votre réseau

résidentiel n’est pas affiché sur la

liste, touchez

Rebalayer

Connexion à votre réseau Wi-Fi

2b En utilisant le clavier, touchez les

caractères pour saisir le mot de passe

de votre réseau résidentiel.

2c Touchez Terminé. Le thermostat affiche

“Connexion au réseau en cours.

Veuillez patienter...” puis affiche l’écran

“Connexion réussie”.

2d Touchez Suivant pour afficher l’écran

des informations d’enregistrement.

2e Notez les identifiants MAC et CRC du

thermostat. Ces identifiants sont requis

pour terminer l’enregistrement en

ligne.

Terminé

Inscrivez le mot de passe de votre réseau Wi-Fi

Votre thermostat est bien connecté à votre

réseau

Connexion à votre réseau Wi-Fi

Pour enregistrer votre thermostat, suivez

les instructions commençant à la page 30.

Remarque : L’écran Enregistrement

en ligne reste actif jusqu’à ce que

l’enregistrement soit terminé et/ou que vous

touchiez Terminé.

Remarque : Si vous touchez Terminé

avant de vous enregistrer en ligne, votre

écran d’accueil affiche un bouton d’alerte

orange vous indiquant de procéder à

l’enregistrement. Touchez ce bouton pour

afficher les informations d’enregistrement

et une option pour retarder l’exécution de

cette tâche.

Terminé

Enregistrez-

vous en ligne

pour bénéﬁcier

de l acceès à

distance.

Appuyez pour info

Déconnexion du réseau Wi-Fi

1 Touchez MENU.

2 Sélectionnez Configuration Wi-Fi.

3 Touchez Déconnecter du réseau. Ce

thermostat affiche une question pour

confirmer votre sélection.

4 Touchez Oui pour confirmer que vous

souhaitez vous déconnecter du réseau.

Le thermostat affiche l’écran de

configuration Wi-Fi.

5 Touchez OK pour afficher le menu.

Conﬁguration Wi-Fi

Déconnecter du réseau

Votre réseau

Inconnu

Oui

Êtes-vous sûr de vouloir vous déconnecter de

votre réseau?

Reconnexion au réseau Wi-Fi

1 Touchez MENU.

2 Sélectionnez Configuration Wi-Fi.

3 Touchez le nom du réseau que vous souhaitez

utiliser. Le thermostat peut afficher la page du

mot de passe.

4 Pour inscrire un mot de passe, touchez les

caractères pour écrire le mot de passe de

votre réseau résidentiel, puis touchez sur

Terminé.

5 Le thermostat affiche « Connexion au réseau

en cours. Veuillez patienter... » puis affiche

l’écran « Connexion réussie ».

6 Touchez Suivant.

• Sivotrethermostatestenregistré,vousverrez

la force de votre signal et d’autres informations

de statut. Touchez Terminé.

• Sil’écranaffiche«Enregistrez-vousenligne

pour bénéficier de l’accès à distance », suivez

les instructions à la page 30.

Conﬁguration Wi-Fi

Votre réseau

Voisin

Publique

570

Pour visualiser et régler votre thermostat

Wi-Fi à distance, vous devez posséder

un compte Total Connect Comfort. Voici

comment procéder.

1 Ouvrez le site web Total Connect

Comfort.

Allez à mytotalconnectcomfort.com

Visionnez la vidéo d’enregistrement

du thermostat Wi-Fi à l’adresse

wifithermostat.com/videos

Enregistrement de votre thermostat en ligne

2 Ouvrez une session ou créez un compte.

Si vous possédez un compte, cliquez sur

– ou –

cliquez sur Create An Account (Créer un

compte)

2a Suivez les instructions à l’écran.

2b Consultez votre messagerie et

recherchez le message d’activation

provenant de My Total Connect

Comfort. Ceci peut prendre plusieurs

minutes.

Remarque : Si vous ne recevez aucune

réponse, consultez votre boîte de pourriels ou

utilisez une autre adresse électronique.

2c Suivez les instructions d’activation

figurant dans le message.

2d Ouvrez une session.

Enregistrement de votre thermostat en ligne

3 Enregistrez votre thermostat Wi-F.

Lorsque vous avec accès à votre

compte Total Connect Comfort,

enregistrez votre thermostat.

3a Suivez les instructions à

l’écran. Après avoir ajouté

l’emplacement de votre

thermostat, vous devez entrer

les identifiants uniques de votre

thermostat :

 • MACID

 • MACCRC

Remarque : Ces identifiants figurent

sur l’écran d’enregistrement en ligne

ou sur la carte d’identification du

thermostat fournie dans la boîte du

thermostat. Ces identifiants ne sont

pas sensibles à la casse.

® U S Reg stered Trademark

69-2723EFS—01 M S 04-12

Pr n ed n U S A

HONEYWELL MODEL: RTH8580WF

MAC ID: MAC CRC:

69 2723EFS 01

Thermostat ID Card

Use the MAC ID and CRC ID to register

this product at mytotalconnectcomfort.com

Carte d’identification de thermostat

Uti isez l’identication MAC et l’ dentication CRC pour

enregistrer ce produit à mytota connectcomfort.com

Tarjeta de identificación del termostato

Uti ice a ident cación MAC y la denticación CRC para

inscr bir este producto en mytota connec comfort.com

MAC ID MAC CRC

Enregistrement de votre thermostat en ligne

Lorsque le thermostat est

convenablement enregistré,

l’écran d’enregistrement Total

Connect Comfort affiche un

message de réussite.

Vous pouvez maintenant

contrôler votre thermostat de

n’importe quel endroit au moyen

de votre ordinateur portatif,

de votre tablette ou de votre

téléphone intelligent.

GET IT ON

Download on

iTunes

L’application Total Connect

Comfort gratuite et est

disponible pour les dispositifs

iPhone®, iPad® et iPod touch®

d’Apple® sur iTunes® ou sur

Google Play® pour tous les

dispositifs Android™.

Réglage de l’heure/la date

1 Touchez l’heure courante. L’écran

affiche Régler l’heure/Régler la date.

2 Touchez Régler l’heure ou Régler la

date.

3 Touchez p ou q jusqu’à ce que

l’heure/la date adéquates s’affichent.

4 Touchez Terminé pour enregistrer ou

Annuler pour ignorer les changements.

Remarque : Ce thermostat se mettra à

jour automatiquement à l’heure d’été/

d’hiver (si respecté dans votre zone)

et l’information de la date/heure est

enregistrée. Si le thermostat est connecté

au Wi-Fi et est enregistré au Total

Connect Comfort, l’heure courante est

mise à jour à partir de l’Internet.

ven, 14 juin, 2013

6:30 pm

Terminé

Réglage du ventilateur

1 Touchez VENTILATEUR pour afficher les

réglages du ventilateur.

2 Touchez Marche, Automatique, Circulation

ou Suivre le programme.

3 Touchez Terminé pour enregistrer et

quitter.

Marche : le ventilateur est toujours

activé.

Automatique : le ventilateur

fonctionne uniquement lorsque

le système de chauffage ou de

refroidissement est en marche.

Circulation : le ventilateur fonctionne

de façon aléatoire, environ 35 %

du temps (utilisation résidentielle

uniquement).

Suivre le programme : ventilateur

contrôlé par le programme (voir les

pages 37-42).

Remarque : Touchez Automatique ou

Marche pour déroger provisoirement au

programme du ventilateur.

VENTILATEUR

Terminé

Réglage du mode du système

1 Touchez SYSTÈME pour afficher les réglages

du système.

2 Touchez l’option désirée :

Chauffage : Le thermostat commande

uniquement le système de chauffage.

Refroidissement : Le thermostat

commande uniquement le système de

refroidissement.

Arrêt : Les systèmes de chauffage et de

refroidissement sont arrêtés.

Automatique : Le thermostat sélectionne

le chauffage ou le refroidissement selon

le besoin en fonction de la température

ambiante.

Chauffage d’urgence (thermopompes

avec chauffage auxiliaire) : commande

le chauffage auxiliaire/d’urgence. Le

compresseur est verrouillé.

3 Touchez Terminé pour enregistrer et quitter.

SYSTÉME

Terminé

Remarque : Les réglages

de système Automatique et

Chauffage d’urgence peuvent

ne pas s’afficher, selon la manière

dont votre thermostat a été installé.

Programmes d’économie d’énergie préconfigurés

Ce thermostat utilise les réglages de l’économiseur d’énergie par défaut pour

obtenir une réduction des coûts de chauffage/refroidissement jusqu’à 33 %. Pour

personnaliser les réglages, consultez la page suivante.

Réveil 6 h 00 70° 78° 70° 78°

Départ 8 h 00 62° 85° 62° 85°

Retour 18 h 00 70° 78° 70° 78°

Sommeil 22 h 00 62° 82° 62° 82°

Refroidissement

(Lun-Ven)

Chauffage

(Lun-Ven)Période

Chauffage

(Sam-Dim)

Refroidissement

(Sam-Dim)

Utilisation

résidentielle

Occupée 1 8 h 00 70° 75° Marche

Inoccupée 1 22 h 00 55° 85° Auto

Occupée 2* 12 h 00 70° 75° Marche

Inoccupée 2* 12 h 00 55° 85° Auto

Refroidissement

Heure de début ChauffagePériode Ventilateur

Utilisation

commerciale

* La période 2 est annulée par défaut. Si elle est activée, les valeurs ci-dessus sont

les réglages par défaut.

Heure de début

Réglage des horaires de programmation

1 Touchez MENU.

2 Sélectionnez Créer/Modifier l’horaire.

• TouchezAfficher/Modifier pour voir

le programme complet et faire un

réglage rapide.

• TouchezAidez-moi pour créer un

programme en répondant à de

simples questions.

• TouchezJe le ferai moi-même pour

créer un programme manuellement.

Consultez la page 39.

Remarque : Pour réduire les coûts,

utilisez les réglages préconfigurés de

l’économiseur d’énergie décrits à la page

37.

Créer / Modif ier I horaire

Réglage des horaires de programmation

Si vous sélectionnez Je le ferai moi-même

sur l’écran Créer/Modifier programme (page

38), suivez ces étapes :

1 Sélectionnez les jours à programmer puis

Suivant.

2 Touchez Réveil pour régler l’heure de

réveil pour les jours sélectionnés. Suivant

6:00 am

RÉVEIL

Chau: 70°

Refr: 78°

Vent: Auto

Réglage des horaires de programmation

3 Touchez p ou qpour régler les

températures de chauffage et de

refroidissement pour la période de réveil,

puis touchez Terminé.

4 Touchez les autres périodes de temps

(Départ, Retour, Sommeil) pour régler

l’heure et les températures de chaque

période.

5 Touchez Terminé pour enregistrer et

quitter.

Remarque : Touchez Supprimer période

pour éliminer toute période de temps non

souhaitée.

Remarque : Touchez Réglages ventilateur

pour personnaliser les réglages du

ventilateur pour les périodes souhaitées.

Terminé

Dérogation aux programmes : utilisation résidentielle

1 Touchez p ou qpour régler la

température (côté droit de l’écran) et la

durée Maintien jusqu’à (côté gauche).

Le programme reprend lorsque la

durée Maintien jusqu’à a expiré.

2 Sélectionnez Passez à maintien

permanent pour maintenir la même

température jusqu’à la prochaine

modification ou jusqu’à la reprise du

programme configuré.

3 Touchez Annuler maintien à tout

moment pour réactiver le programme

configuré.

Passez à

Main�en Permanent

Dérogation aux programmes : utilisation commerciale

Touchez p ou qpour ajuster la température.

Celle-ci restera en vigueur jusqu’à la durée de

maintien réglée.

• Pour modifier la durée de maintien, touchez

les boutons fléchés Maintien jusqu’à. Cette

heure peut être ajustée jusqu’à la durée

maximum réglée sur l’écran Durée de la

dérogation dans les Préférences avancées

(page 61).

• Touchez Dérivation pour utiliser une

température pour période occupée préréglée

si une personne est présent durant une

période non occupée. La nouvelle température

est maintenue pendant une heure et peut

être réglée pour la durée maximale définie

sur l’écran Durée de la dérogation dans les

Préférences avancées (page 61).

Le programme réglé reprend à la fin de la durée

de la dérogation. Touchez Annuler Maintien à tout

moment pour réactiver le programme configuré.

DÉRIVATION

Affichage du statut de l’équipement

1 Touchez MENU.

2 Sélectionnez État du matriel.

3 Touchez p ou qpour afficher le statut

de tout l’équipement contrôlé par le

thermostat. En fonction de l’installation

du thermostat, l’écran de statut de

l’équipement peut indiquer les données

relatives aux systèmes suivants :

• Chauffageetrefroidissement

• Ventilateur

• Informationsrelativesauthermostat

État du matériel

Terminé

Réglage du maintien pendant les vacances : utilisation résidentielle

Cette caractéristique vous permet

d’économiser de l’énergie en votre

absence et restaure une température

confortable juste avant votre retour.

1 Touchez MENU.

2 Sélectionnez Mode vacances.

3 Touchez p ou qpour sélectionner la

date de départ, puis touchez Suivant

pour afficher plus de détails de

programmation, y compris les heures

du jour, les réglages de température,

la date de retour et les réglages de

retour.

4 Passez en revue vos sélections sur le

dernier affichage, et touchez Terminé

pour enregistrer vos réglages. Touchez

Retour puis Annuler pour ignorer les

changements.

Terminé

Mode Vacances

Réglage des programmes vacances/jours fériés : utilisation commerciale

Cette fonction permet de conserver de l’énergie

lorsque personne ne se trouve sur le lieu de travail

durant les jours fériés et les événements spéciaux.

1 Touchez MENU.

2 Sélectionnez Gestionnaire des jours fériés/

événements.

3 Sélectionnez l’article à programmer.

• Événementspersonnalisésvouspermet

de configurer d’autres jours pour les

programmes spéciaux.

• LesoptionsJoursfériéspourles

américains et canadiens vous permettent

de sélectionner une liste des jours fériés

généralement observés par chaque pays.

4 Répondez aux invites de chaque écran. Pour

plus d’informations, consultez les deux pages

suivantes.

5 Touchez Terminé pour enregistrer vos réglages.

Événements

personnalisés

Ges�onnaire des jours fériés /

événements

Réglage des événements personnalisés : utilisation commerciale

Cette fonction vous permet de

personnaliser les réglages de température

à maintenir durant un événement

spécifique. Vous pouvez configurer un

événement pour une date ou un jour

spécifique du mois. Le thermostat reprend

le programme normal après l’événement.

1 Sélectionnez Événements personnalisés

dans le menu Gestionnaire des jours

fériés/événements.

2 Sélectionnez Créer un nouvel événement.

Événements

personnalisés

Créer un nouvel

événement

Réglage des événements personnalisés : utilisation commerciale

3 Sélectionnez Date spécifique ou Mois/

Jour de la semaine.

• PourDate spécifique, vous êtes

invité à sélectionner la date de

début, les réglages, la date de fin et

la fréquence de l’événement.

• PourMois/Jour de la semaine, vous

êtes invité à sélectionner le mois,

le jour de la semaine, la semaine

du mois, les réglages, la durée de

l’événement et la fréquence de

l’événement.

4 Passez les réglages en revue et

touchez Terminé pour les enregistrer.

Touchez Retour puis Annuler pour

ignorer les changements.

Terminé

Réglage du programme des jours fériés : utilisation commerciale

Cette fonction vous permet de personnaliser

les réglages de température à maintenir durant

un jour férié national spécifique. Le thermostat

reprend le programme normal entre les jours

fériés sélectionnés.

1 Sélectionnez Jours fériés américains ou Jours

fériés canadiens dans le menu Gestionnaire

des jours fériés/événements.

2 Sélectionnez Ajouter/Modifier jours fériés. Une

liste des jours fériés nationaux s’affiche.

3 Touchez la case à cocher près de chaque jour

férié pour lequel vous souhaitez maintenir des

réglages spécifiques. (Touchez p ou qpour

défiler dans la liste des jours fériés.) Puis

touchez Suivant.

Réglez le programme des jours fériés pour

les températures en périodes Occupées et

Non occupées, en fonction de l’occupation du

bâtiment.

4 Touchez p ou qpour sélectionner

les températures de chauffage et de

refroidissement.

5 Passez les réglages en revue et touchez

Terminé pour les enregistrer. Touchez Retour

puis Annuler pour ignorer les changements.

Réglage du programme des jours fériés : utilisation commerciale

Cette fonction vous permet de personnaliser

les réglages de température à maintenir à partir

de maintenant jusqu’à une date spécifiée. Le

thermostat reprend le programme normal à la

date sélectionnée.

1 Touchez MENU.

2 Sélectionnez Mode Jours fériés pour afficher

les températures lors de votre absence durant

les jours fériés.

3 Touchez p ou qpour sélectionner

les températures de chauffage et de

refroidissement, puis sélectionnez Suivant pour

sélectionner la date de retour.

4 Passez les réglages en revue et touchez

Terminé pour les enregistrer. Touchez Retour

puis Annuler pour ignorer les changements.

Remarque : Le réglage de la température de

refroidissement ne peut être que supérieur au

réglage du programme en période non occupée

et le réglage de la température de chauffage ne

peut être qu’inférieur au réglage du programme

en période non occupée.

Mode Jours fériés

Terminé

Lancement du mode Occupé : utilisation commerciale

Cette fonction maintient la température à

un niveau économique jusqu’à ce que vous

touchiez Appuyer pour commencer la période

occupée. À l’arrivée, touchez le bouton pour

maintenir une température confortable

pendant que la pièce est occupée.

Touchez les boutons p ou qpour régler

la température ou la durée de maintien. La

température est maintenue jusqu’à l’heure

réglée. La température revient à un niveau

d’économie d’énergie après expiration du

temporisateur ou à la fin de la période

Occupée.

Appuyer pour lancer

I occupa�on

Personnalisation de la couleur de l’écran

Vous pouvez personnaliser l’affichage de votre

thermostat pour l’assortir à votre décor.

1 Touchez Menu.

2 Touchez Thèmes de couleurs.

3 Sélectionnez le nom d’une couleur à

utiliser comme arrière-plan prédéfini, ou

sélectionnez Personnaliser pour définir votre

propre couleur d’arrière-plan et de police.

• Enchoisissantunnomdecouleur,

l’écran affiche un échantillon sur la

gauche. Touchez Terminé pour accepter

celle sélection.

• EntouchantPersonnaliser, l’écran vous

fournira des instructions. Touchez Suivant

pour passez à l’étape suivante; touchez

Terminé lorsque vous êtes satisfait de vos

modifications.

Thémes de couleurs

Terminé

Réglages des préférences

Les options du menu Préférences vous

permettent de sélectionner la façon dont

le thermostat affiche les informations ou

répond à certaines situations.

1 Touchez MENU et sélectionnez

Préférences.

2 Sélectionnez une option et suivez les

invites :

• Rappels

• Optionsducalendrierutilitaire

• Rétroéclairage

• TechnologieSmartResponse

• Préférencesavancées

• Restaurerleprogrammepardéfaut

3 Touchez Terminé pour enregistrer vos

réglages. Touchez Annuler pour ignorer

les changements.

Préférences

Nettoyage de l’écran du thermostat

Lorsque vous sélectionnez l’option de

nettoyage de l’écran, l’écran se verrouille

pour que les réglages ne soient pas

modifiés accidentellement durant le

nettoyage.

1 Touchez MENU.

2 Sélectionnez Nettoyer l’écran. Une

invite vous demande si vous souhaitez

nettoyer l’écran pendant 30 secondes.

3 Touchez Oui. Une minuterie montre le

temps écoulé jusqu’à ce que l’écran soit

réactivé.

Remarque : Ne pulvérisez AUCUN liquide

directement sur le thermostat. Pulvérisez

les liquides sur un chiffon, puis utilisez

le chiffon humide pour nettoyer l’écran.

N’utilisez pas d’eau ni de nettoyant à vitres

ménager. Évitez les produits de nettoyage

abrasifs.

Ne�oyer I écran

Oui

Réglages de sécurité

Vous pouvez régler les options de sécurité

pour éviter les modifications non autorisées

des réglages du système.

1 Touchez MENU et sélectionnez Réglages

de sécurité.

2 Sélectionnez Modifier mode de

verrouillage.

3 Sélectionnez une option et suivez les

invites :

Déverrouillé : accès intégral permis.

Partiellement verrouillé : seule la

température peut être modifiée.

Complètement verrouillé : Aucun

accès permis.

Remarque : Si un mot de passe est choisi

pour plus de sécurité, notez-le ici pour

référence :

Réglage de sécurité

Modifier mode de

verrouillage

Mises à jour logicielles

Honeywell publie régulièrement des mises

à jour pour le logiciel de ce thermostat. Ces

mises à jour se font automatiquement par

l’intermédiaire de votre connexion Wi-Fi.

Tous vos réglages sont enregistrés, de

sorte que vous n’avez à effectuer aucune

modification après la mise à jour.

Les mises à jour ont lieu tôt le matin.

Une fois votre thermostat mis à jour, il

est relancé et affiche brièvement le logo

Honeywell. L’écran affiche “Mise à jour

logicielle...” avec une barre de progression

verte. Une fois la mise à jour terminée,

votre écran d’accueil s’affiche comme

d’habitude

Remarque : Si le thermostat n’est pas

connecté au Wi-Fi et est enregistré à Total

Connect Comfort, vous n’obtiendrez pas de

mises à jour automatiques.

Déconnexion de votre thermostat

Si vous annulez l’enregistrement de votre

thermostat sur le site Web Total Connect

Comfort (par exemple vous déménagez

sans emporter le thermostat), suivez ces

étapes :

1 Sur mytotalconnectcomfort.com,

ouvrez votre compte.

2 Dans Mon Compte, sélectionnez

Modifier mon profil.

3 Cliquez sur le bouton Delete My

Account (Supprimer mon compte).

Votre thermostat affiche un bouton

orange indiquant Enregistrez-vous en

ligne.

Technologie Smart Response

Cette fonction permet au thermostat

(résidentiel uniquement) “d’apprendre”

combien de temps il faut à votre système de

chauffage/refroidissement pour atteindre le

réglage de température programmé, afin que

la température voulue soit atteinte à l’heure

programmée.

Par exemple : réglez l’heure de réveil à 6

heures et la température à 70°. Le chauffage

est mis en fonction avant 6 heures de

manière à ce que la température soit de 70°

à 6 heures.

Remarque : Sélectionnez Technologie

Select Smart Response dans le menu

Préférence (page 52).

Le message “en reprise” s’affiche lorsque

le système est activé avant une période de

temps programmée.

Balayage avant occupation

Cette fonction pour utilisation

commerciale active le ventilateur de 1

heure à 3 heures avant chaque période

occupée pour fournir un environnement

de travail confortable à l’arrivée.

Protection du compresseur

Le thermostat maintient le compresseur

arrêté pendant quelques minutes avant un

redémarrage, pour éviter d’endommager

l’équipement. Pendant cette durée d’arrêt,

le message “En attente du matériel”

s’affiche à l’écran.

Commutation automatique

Cette fonction est utilisée dans les climats

où le conditionnement d’air et le chauffage

sont utilisés le même jour.

Lorsque le système est réglé sur

Automatique, le thermostat sélectionne

automatiquement le chauffage ou

le refroidissement en fonction de la

température intérieure.

L’écart entre les réglages de chauffage

et de refroidissement doit être d’au

moins 3 degrés. Le thermostat ajuste

automatiquement les réglages afin de

maintenir ces 3 degrés d’écart.

Remarque : Sélectionnez Commutation

automatique sur l’écran de Commutation

du système de chauffage et de

refroidissement dans Préférences

avancées. Voir “Réglage des préférences

avancées” à la page 61.

Réglage des préférences avancées

Vous pouvez modifier des options pour plusieurs

fonctions du système. Bien que de nombreuses

options, telles que la langue et les réglages

d’indication de température, soient les mêmes

pour toutes les configurations, d’autres dépendent

du type de système utilisé.

1 Touchez MENU. Le thermostat affiche une liste

d’options.

2 Sélectionnez Préférences > Préférences

avancées. Le thermostat affiche le premier

écran d’options que vous pouvez modifier.

3 Sur chaque écran, effectuez les modifications

selon le besoin puis touchez Suivant pour

afficher les nouvelles options. Répétez cette

étape jusqu’à ce que tous les changements

aient été effectués.

Les tableaux aux pages 62-63 expliquent

les écrans et les options sous Préférences

avancées.

4 Lorsque toutes les modifications ont été

effectuées, touchez Terminé pour enregistrer

et quitter.

Préférences

Préférences avancées

Réglage des préférences avancées

Options des préférences avancées (MENU > Préférences > Préférences avancées)

Titre de l’écran Réglages et options

Options de programmation

Sélectionnez Non programmable ou Programmable. L’option

Programmable utilise la programmation par défaut ou une

programmation personnalisée pour augmenter ou réduire

automatiquement les réglages de températures pour différentes

périodes de la journée.

Échelle d’indication de

température Sélectionnez Fahrenheit ou Celsius.

Commutation de

système de chauffage et

refroidissement Sélectionnez Manuel ou Automatique.

Nombre de périodes

programmées

Sélectionnez 2 périodes par jour ou 4 périodes par jour. (Voir

la page “Calendriers économiseurs d’énergie préréglés” à la

page 37.)

Durée du balayage avant

occupation Sélectionnez la durée de fonctionnement du ventilateur avant

chaque période occupée : arrêt, 1, 2 ou 3 heures.

Type de priorité

Sélectionnez Standard pour maintenir les périodes programmées

ou Initier occupation pour utiliser les réglages économiseurs

d’énergie jusqu’à ce qu’un utilisateur appuie sur Commencer

occupation.

Réglage des préférences avancées

Options de préférences avancées (fin)

Titre de l’écran Réglages et options

Durée de la dérogation Sélectionnez la durée de maintien de la température durant une

dérogation : 1-10 heures ou pas de limite.

Récupération précoce pour

le chauffage

Sélectionnez Non pour lancer la récupération à l’heure

programmée ou Oui pour lancer une rampe de température

ascendante précoce.

Récupération précoce pour

le refroidissement

Sélectionnez Non pour lancer la récupération à l’heure

programmée ou Oui pour lancer une rampe de température

descendante précoce.

Limites de température Sélectionnez la limite de refroidissement minimum et la limite de

chauffage maximum.

Verrouillage du clavier Sélectionnez Déverrouillé/Partiellement verrouillé/Verrouillé.

Format de l’horloge Sélectionnez 12 heures ou 24 heures.

Heure d’été/hiver Sélectionnez Arrêt ou Marche. Si le réglage est sur Marche, le

système passe automatiquement à l’heure d’hiver/d’été.

Décalage d’affichage de

la température/humidité

intérieure

Sélectionnez le nombre de degrés de décalage de la température

intérieure ou le pourcentage de décalage de l’humidité intérieure.

Modification de la configuration du système

Conf iguration du système

Si vos besoins changent, vous pouvez

modifier les réglages du système de base

du MENU choisis durant l’installation du

thermostat (page 22).

1 Touchez MENU. Le thermostat affiche une

liste d’options.

2 Sélectionnez Configuration du système.

Le thermostat affiche le premier écran

d’options que vous pouvez modifier.

3 Sur chaque écran, effectuez les

modifications selon le besoin puis touchez

Suivant pour afficher les nouvelles options.

Répétez cette étape jusqu’à ce que tous

les changements aient été effectués. Les

tableaux aux pages 65-66 expliquent

les écrans et les options de configuration

du système.

4 Lorsque toutes les modifications ont

été effectuées, touchez Terminé pour

enregistrer et quitter.

Touchez le bouton

Aide pour afficher les

informations sur les

options d’écran.

Modification de la configuration du système

Options de configuration du système (MENU > Configuration du système)

Titre de l’écran Réglages et options

Langue English/Français/Español.

Thermostat installé dans Résidentielle/Commerciale (le thermostat est utilisé pour une

application résidentielle (défaut) ou commerciale).

L’emplacement de votre

thermostat

Touchez le bouton THERMOSTAT pour afficher un écran où vous

pouvez entrer un nom personnalisé en utilisant le clavier. Si vous

n’avez qu’un thermostat, vous pouvez laisser le mot THERMOSTAT.

Pour les installations commerciales, vous pouvez cocher une case

pour afficher le nom d’un thermostat sur l’écran d’accueil.

Votre thermostat contrôle Sélectionnez Chauffage ou Refroidissement ou les deux (défaut).

Votre type de système Sélectionnez air pulsé (défaut), thermopompe, eau chaude ou vapeur.

Chaque option offre différents choix sur les écrans suivants. Voir

l’étape 9e dans la section Installation du thermostat à la page 23.

Votre type de système de

chauffage à air pulsé Sélectionnez le type de système à air pulsé : gaz/mazout (défaut) ou

électrique

Efficacité de votre

système de chauffage Sélectionnez Air pulsé efficacité standard (défaut) ou Air pulsé haute

efficacité.

Votre type de système de

chauffage Si vous avez sélectionné Eau chaude ou Vapeur sur « Votre type de

système», sélectionnez le système de chauffage spécifique ici.

Remarque : Touchez le bouton Aide orange sur n’importe quel écran pour obtenir plus

d’informations.

Modification de la configuration du système

Options de configuration du système (fin)

Titre de l’écran Réglages et options

Nombre d’étages de

refroidissement

Sélectionnez 1 étage (défaut) ou 2 étages. Si vous n’êtes pas sûr,

notez les fils que vous avez connectés. Fil Y uniquement (1 étage)

ou Y et Y2 (consultez votre liste de vérification à l’étape 6 à la

page 12).

Nombre d’étages de

chauffage

Sélectionnez 1 étage (défaut) ou 2 étages. Si vous n’êtes pas sûr,

notez les fils que vous avez connectés. Fil W uniquement (1 étage)

ou W et W2 (consultez votre liste de vérification à l’étape 6 à la

page 12).

Votre régulateur de

ventilateur Sélectionnez si votre thermostat (défaut) ou votre système de

chauffage contrôle le ventilateur.

Type de vanne de

commutation

Si vous sélectionnez Thermopompe sur « Votre type de système »,

sélectionnez si une vanne de commutation de refroidissement

(défaut) ou de chauffage est utilisée. Si vous n’êtes pas sûr, notez les

fils que vous avez connectés : consultez votre liste de vérification à

l’étape 6 à la page 14.

Nombre d’étages du

compresseur de la

thermopompe

Sélectionnez 1 étage (défaut) ou 2 étages. Si vous n’êtes pas sûr,

notez les fils que vous avez connectés. Fil Y uniquement (1 étage) ou

Y et Y2 (consultez votre liste de vérification à l’étape 6 à la page 14).

Votre chauffage de

secours

Non ou Oui (défaut) vous pouvez déterminer si vous avez un

chauffage de secours en consultant votre liste de vérification à l’étape

6 à la page 14.

Foire aux questions

:Q Mon thermostat fonctionnera-t-il toujours si je perds ma connexion Wi-Fi?

:R Oui, le thermostat actionnera votre système de chauffage et/ou de refroidissement

avec ou sans Wi-Fi.

:Q Comment puis-je trouver le mot de passe de mon routeur?

:R Contactez le fabriquant du routeur ou vérifiez la documentation du routeur.

:Q Pourquoi ne vois-je pas ma page de configuration Wi-Fi?

:R Vous êtes probablement uniquement connecté à votre routeur, et non pas à votre

thermostat. Essayez de vous reconnecter au thermostat.

:Q Pourquoi mon thermostat ne se connecte-t-il pas à mon routeur Wi-Fi même si

celui-ci est très proche du thermostat?

:R Vérifiez que le mot de passe saisi pour le routeur Wi-Fi est correct.

:Q Il est impossible d’enregistrer mon thermostat sur le site Total Connect

Comfort.

:R Vérifiez que le thermostat est correctement enregistré dans le réseau Wi-Fi

résidentiel. Dans Menu > Configuration Wi-Fi, vérifiez l’icône de puissance du signal

Wi-Fi. Vérifiez que le routeur Wi-Fi dispose d’une bonne connexion à Internet. Sur

Foire aux questions

votre ordinateur, vérifiez que vous pouvez ouvrir le site sur mytotalconnectcomfort.

com. Si ce n’est pas le cas, éteignez le modem pendant quelques secondes, puis

rallumez-le.

:Q Je suis enregistré sur le site Total Connect Comfort mais je n’ai pas pu ouvrir

de session en utilisant mon nouveau compte.

:R Consultez votre messagerie et vérifiez que vous avez reçu le message d’activation.

Suivez les instructions d’activation de votre compte, puis ouvrez une session sur le

site web.

:Q Je me suis enregistré sur le site Total Connect Comfort et n’ai pas reçu de

message de confirmation.

:R Vérifiez que le message ne se trouve pas dans le dossier des pourriels ou des

messages effacés.

:Q Y a-t-il un moyen d’accroître la force du signal?

:R La plupart des routeurs standard peuvent être configurés comme répéteur. Vous

pouvez également acheter et installer un répéteur Wi-Fi.

Pour plus de questions fréquemment posées, consultez le site wifithermostat.com

Obtenir de l’aide et répondre aux alertes

Votre thermostat offre deux types

d’assistance. Si ces options d’assistance

ne répondent pas à vos questions,

consultez la foire aux questions (pages

67-68) et les conseils de dépannage

(pages 71-72).

Aide sur écran

La plupart des écrans comprennent un

bouton Aide orange.

1 Touchez Aide pour afficher les

instructions d’utilisation de l’écran.

2 Touchez OK pour afficher de nouveau

l’écran d’origine.

Aide

Obtenir de l’aide et répondre aux alertes

Alertes à l’écran

Votre écran d’accueil affichera un gros

bouton orange lorsque vous devrez

corriger un réglage ou un problème avec

le système.

1 Touchez le bouton, le thermostat

affichera les instructions nécessaires

pour compléter la tâche pour laquelle

vous avez été alerté.

2 Touchez OK sur l’écran d’instructions,

puis effectuez la tâche. Lorsque la

tâche est complétée, le bouton d’alerte

disparaîtra.

Remplacez

le ﬁltre á air

Appuyez pour info

En cas de difficultés avec le thermostat, essayez les suggestions suivantes. La plupart

des problèmes peuvent être réglés rapidement et facilement.

Rien n’apparaît

à l’écran • Vérifiezledisjoncteuretréinitialisez-lesinécessaire.

• Assurez-vousquel’interrupteurdemarche-arrêtdusystèmedechauffage

et de refroidissement est sur marche.

• Assurez-vousquelaportedel’appareildechauffageestbienfermée.

• VérifiezquelefilCestconnecté(voirpage11).

Impossible

de changer

le réglage du

système à

Refroidissement

• Vérifiezque«Votrethermostatcontrôle»ou«Votretypedesystème»

sur l’écran Configuration du système est réglé en fonction de votre

équipement de chauffage et de refroidissement (voir la page 65).

Le ventilateur

ne tourne pas

lorsque le

chauffage est

requis

• Vérifiezque«Votreventilateurcontrôle»surl’écranConfigurationdu

système est réglé en fonction de votre équipement de chauffage (voir la

page 66).

« Patientez »

apparaît à

l’écran

• Lafonctiondeprotectionducompresseurestactivée.Attendez5

minutes que le système se remette en marche en toute sécurité sans

endommager le compresseur.

Dépannage

La thermopompe

émet de l’air

frais en mode

chauffage, ou

de l’air chaud

en mode

refroidissement

• Vérifiezleréglagedel’écran2060deconfigurationdusystème:lavanne

de commutation de thermopompe doit être configurée en fonction de votre

système (voir page 66).

Le système de

chauffage ou de

refroidissement

ne répond pas

• TouchezSYSTÈME pour régler le système sur Chauffage. Vérifiez que le

réglage de température est supérieur à la température intérieure.

• TouchezSYSTÈME pour régler le système sur Refroidissement. Vérifiez que

le réglage de température est inférieur à la température intérieure.

• Vérifiezledisjoncteuretréinitialisez-lesinécessaire.

• Assurez-vousquel’interrupteurdemarche-arrêtdusystèmedechauffage

et de refroidissement est sur marche.

• Assurez-vousquelaportedel’appareildechauffageestbienfermée.

• SiPatientezs’affiche,laminuteriedeprotectionducompresseurest

activée. Attendez 5 minutes que le système se remette en marche en

toute sécurité sans endommager le compresseur (voir page 59).

Le système

de chauffage

fonctionne

en mode

refroidissement

• Vérifiezque«Votrethermostatcontrôle»ou«Votretypedesystème»sur

l’écran Configuration du système est réglé en fonction de votre équipement

de chauffage et de refroidissement (voir « Options de configuration du

système (MENU > Configuration du système) » à la page 65).

Glossaire

Fil C

Le fil “C”, ou neutre, amène l’alimentation 24 V c.a. au thermostat à partir du système de

chauffage/refroidissement. Certains anciens thermostats mécaniques ou à pile peuvent ne pas

être dotés de ce fil. Il est nécessaire à l’établissement d’une connexion Wi-Fi à votre réseau

domestique.

Système de chauffage/refroidissement à thermopompe

Des thermopompes sont utilisées pour chauffer et refroidir une résidence. Si votre ancien

thermostat comporte un réglage pour chauffage auxiliaire ou d’urgence, vous avez probablement

une thermopompe.

Système de chauffage/refroidissement conventionnel

Systèmes sans thermopompe; ceux-ci incluent des appareils de traitement d’air, des chaudières

ou des chauffe-eau qui fonctionnent au gaz naturel, au mazout ou à l’électricité. Ils peuvent ou

non inclure un appareil de conditionnement d’air.

Boucle de raccordement

Dans ce thermostat, une fiche avec fil en boucle située sous le bornier est utilisée pour connecter

les bornes R et Rc.

MAC ID, MAC CRC

Codes alphanumériques identifiant de manière unique votre thermostat.

QR Code®

Code de réponse rapide. Une image bidimensionnelle ordinolingue. Votre appareil sans fil peut lire

le motif noir et blanc inséré dans le carré et connecter directement son navigateur à un site Web.

QR Code est une marque déposée de DENSO WAVE INCORPORATED.

Informations réglementaires

Déclaration de conformité à la FCC (Partie 15.19) (États-

Unis uniquement)

Cet appareil est conforme à la partie 15 du règlement de la

FCC. Son fonctionnement est soumis aux deux conditions

suivantes :

1 Ce dispositif ne doit pas causer d’interférences nuisibles, et

2 Ce dispositif doit accepter toutes les interférences reçues,

y compris celles pouvant causer un fonctionnement non

souhaité.

Avertissement de la FCC (Partie 15.21) (États-Unis

uniquement)

Toute modification qui n’est pas autorisée expressément par la

partie responsable de la conformité de l’appareil peut rendre

l’utilisateur inapte à faire fonctionner l’équipement.

Déclaration relative aux interférences de la FCC (Partie

15.105 (b)) (États-Unis uniquement)

Cet équipement a été testé et est conforme aux limites des

dispositifs numériques de Classe B, conformément à la Partie

15 du règlement de la FCC. Ces limites sont conçues pour

fournir une protection raisonnable contre les interférences

nuisibles dans une installation résidentielle. Cet équipement

génère, utilise et peut émettre de l’énergie de radiofréquence,

et s’il n’est pas installé et utilisé conformément aux instructions,

peut causer des interférences nuisibles aux communications

radio. Il n’y a toutefois aucune garantie qu’une interférence

ne se produira pas dans une installation particulière. Si cet

équipement cause des interférences nuisibles à la réception

radio et télévision, ce qui peut être déterminé en éteignant le

dispositif et en le remettant en marche, il est recommandé à

l’utilisateur de tenter de corriger l’interférence par l’une des

mesures suivantes :

• Réorientez ou déplacez l’antenne réceptrice.

• Augmentez la séparation entre l’équipement et le récepteur.

• Branchez l’équipement dans la prise d’un circuit différent de

celui auquel le récepteur est connecté.

• Consultez le distributeur ou un technicien radio/TV

compétent pour obtenir de l’aide.

Module d’interface d’équipement, thermostats et capteur

extérieur

Pour être conformes aux limites d’exposition aux

radiofréquences établies par FCC et Industrie Canada pour

le grand public/l’exposition non contrôlée, la ou les antennes

utilisées pour ces transmetteurs doivent être installées à

au moins 20 cm de toutes les personnes et ne peuvent

être situées au même endroit qu’une autre antenne ou

fonctionner conjointement avec une autre antenne ou un autre

transmetteur.

Régulateur de confort portatif

Ce transmetteur portable et son antenne sont conformes aux

limites d’exposition RF de la FCC et d’Industrie Canada pour

la population générale/l’exposition non contrôlée. Le dispositif

ne doit pas être situé ou utilisé avec une autre antenne ou un

autre transmetteur.

Section 7.1.2 de RSS-GEN

Conformément aux normes d’Industrie Canada, ce

transmetteur radio ne peut fonctionner qu’avec une antenne

dont le type et le gain maximum sont approuvés par

Industrie Canada. Pour réduire les risques d’interférences

radio encourus par d’autres utilisateurs, le type et le gain de

l’antenne doivent être choisis de façon à ce que la puissance

rayonnée isotrope équivalente (p i r.e.) ne soit pas supérieure à

celle nécessaire à l’établissement d’une bonne communication.

Section 7.1.3 de RSS-GEN

Son fonctionnement est soumis aux deux conditions suivantes :

1 Ce dispositif ne doit pas causer d’interférences, et

2 Ce dispositif doit accepter toutes les interférences, y compris

celles pouvant causer un fonctionnement non souhaité.

Garantie limitée d’un an

Honeywell garantit ce produit, à l’exception des piles, contre tout défaut de pièce ou de main-d’œuvre, durant une

période d’un (1) an à partir de la date d’achat par le consommateur si le produit est utilisé et entretenu convenablement.

En cas de défaillance ou de mauvais fonctionnement pendant la période de garantie, Honeywell remplacera ou réparera

le produit, à sa discrétion.

Si le produit est défectueux,

(i) renvoyez-le avec la facture ou une autre preuve d’achat date au lieu d’achat; ou

(ii) appelez le service à la clientèle de Honeywell en composant le 1-855-733-5465. Le service à la clientèle déterminera

si le produit doit être retourné à l’adresse suivante : Honeywell Return Goods, Dock 4MN10-3860, 1885 Douglas Dr. N.,

Golden Valley, MN 55422, ou si un produit de remplacement peut vous être expédié.

La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s’applique pas s’il

est démontré par Honeywell que la défaillance ou le mauvais fonctionnement sont dus à un endommagement du produit

alors que le consommateur l’avait en sa possession.

La responsabilité exclusive de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités

susmentionnées. HONEYWELL N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS

LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D’UNE

VIOLATION QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT,

OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l’exclusion ou la

restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s’appliquer.

CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR HONEYWELL POUR CE PRODUIT.

LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU

D’ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE D’UNE

ANNÉE DE LA PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites

et, par conséquent, la présente limitation peut ne pas s’appliquer.

La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier d’une

province à l’autre.

Pour toute question concernant la présente garantie, prière d’écrire aux Services à la clientèle de Honeywell à l’adresse

suivante : Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 ou composer le 1-855-733-5465.

Au Canada, prière de s’adresser au service des Produits de détail, Honeywell Limited/Honeywell Limitée, 35 Dynamic

Drive, Toronto, Ontario M1V4Z9.

69-2790EF-01

® Marque de commerce déposée américaine.

Apple, iPhone, iPad, iPod touch et iTunes sont

des marques de commerce de Apple Inc.

Toutes les autres marques de commerce sont

propriété de leurs propriétaires respectifs.

69-2790EF—01 CNG 03-13

Imprimé aux États-Unis

Systèmes d’automatisation et de régulation

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

wifithermostat.com

Ademco RTH9590WF01 RTH9590WF01 User Manual

Honeywell International Inc RTH9590WF01

User Manual

Navigation menu

Namespaces

Views

Navigation
