Ademco THM6000R01 RedLINK Internet Gateway User Manual 69 2563EFS 01 RedLINK Internet Gateway

Honeywell International Inc RedLINK Internet Gateway 69 2563EFS 01 RedLINK Internet Gateway

User Manual

® U.S. Registered Trademark.
Copyright © 2011 Honeywell International Inc.
All rights reserved.
Installation
Instructions
RedLINK™ Internet Gateway
The RedLINK Internet Gateway provides remote access to RedLINK thermostats
through the internet and smart phones.
Must be installed by a trained, experienced technician. Read these instruc-
tions carefully. Failure to follow these instructions can damage the product or
cause a hazardous condition.
Specifications
Operating Ambient Temperature: -40 to 165F (-40 to 73.9C)
Operating Relative Humidity: 5% to 95% (non-condensing)
Need Help?
For assistance with this product please visit http://customer.honeywell.com
or call Honeywell Customer Care toll-free at 1-855-Red-Link (855-733-5465)
69-2563EFS-01
RedLINK™ Internet Gateway
2
69-2563EFS—03
Installation

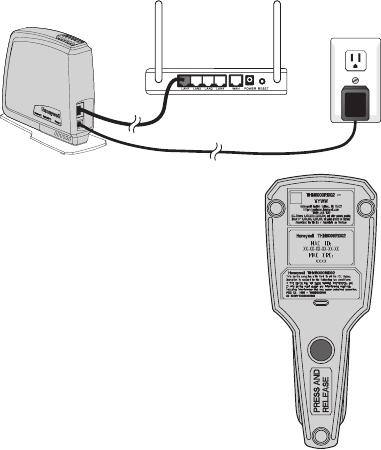

Step 1
Connect the power cable to the RedLINK internet gateway.
Step 2
Connect the power adapter to a wall socket.
Step 3
Connect an Ethernet cable from
the RedLINK internet gateway
to an internet-connected home
router.
Step 4
Enter the WIRELESS SETUP
MODE on your thermostat (refer to
thermostat instructions).
Step 5
Press and release the CONNECT button on the bottom of the
RedLINK internet gateway.
Step 6
Instruct the homeowner on the account set up and registration
process.
• Visit www.mytotalconnectcomfort.com and create an
account.
• Validate the account.
• Log in and register the gateway at
www.mytotalconnectcomfort.com by entering the MAC ID
and MAC CRC found on the bottom of the device.
• Provide company business card so that the homeowner
can enter your contact information.
M32854
M32853
RedLINK™ Internet Gateway
369-2563EFS—03
LED Behavior
Power LED
Solid Green: The Gateway is powered
Internet LED
Amber (flashing): The Gateway is connecting to the
internet
Green: The Gateway is connected to the internet
Green (flashing): The Gateway is communicating
Red: The RedLINK Internet Gateway is not communicating with the internet.
RedLINK LED
Off: The Gateway is not connected to the RedLINK system
Green (flashing): The Gateway is connecting to the RedLINK system
Green: The Gateway is connected to the RedLINK system
Red: The RedLINK Internet Gateway is not communicating with the RedLINK system.
RedLink Internet Gateway Checklist
❑Power Cable is Connected
❑Green Power Light is On
❑Ethernet Cable is Connected
❑Ethernet Light is On
❑Gateway is Connected to the RedLINK system
❑RedLINK Green LED is On
❑Gateway is Registered to www.mytotalconnectcomfort.com
Internet Power
RedLINK™
M32855
Patents Pending
® U.S. Registered Trademark. © 2011 Honeywell International Inc.
69-2563EFS—01 M.S. 07-11
Printed in U.S.A.
Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com
Regulatory information
FCC Compliance Statement (Part 15.19) (USA only)
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions:
1 This device may not cause harmful interference, and
2 This device must accept any interference received, including interference that may cause
undesired operation.
FCC Warning (Part 15.21) (USA only)
Changes or modifications not expressly approved by the party responsible for compliance could
void the user’s authority to operate the equipment.
FCC Interference Statement (Part 15.105 (b)) (USA only)
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one of the following measures:
• Reorientorrelocatethereceivingantenna.
• Increasetheseparationbetweentheequipmentandreceiver.
• Connecttheequipmentintoanoutletonacircuitdifferentfromthattowhichthereceiveris
connected.
• Consultthedealeroranexperiencedradio/TVtechnicianforhelp.
Equipment interface module, thermostats and outdoor sensor
TocomplywithFCCandIndustryCanadaRFexposurelimitsforgeneralpopulation/uncontrolled
exposure, the antenna(s) used for these transmitters must be installed to provide a separation
distance of at least 20 cm from all persons and must not be co-located or operating in conjunction
with any other antenna or transmitter.
Portable Comfort Control
This portable transmitter with its antenna complies with FCC and Industry Canada RF exposure
limitsforgeneralpopulation/uncontrolledexposure.Thisdevicemustnotbeco-locatedor
operating in conjunction with any other antenna or transmitter.
Section 7.1.2 of RSS-GEN
Under Industry Canada regulations, this radio transmitter may only operate using an antenna of
type and maximum (or lesser)
gain approved for the transmitter by Industry Canada. To reduce potential radio interference to
other users, the antenna type and its gain should be so chosen that the equivalent isotropically
radiated power (e.i.r.p.) is not more than that necessary for successful communication.
Section 7.1.3 of RSS-GEN
Operation is subject to the following two conditions:
1 this device may not cause interference, and
2 this device must accept any interference, including interference that may cause undesired
operation of the device.
Passerelle Internet RedLINK™
Notice
d’installation
® Marque déposée américaine.
Copyright © 2011 Honeywell International Inc.
Tous droits réservés.
La passerelle Internet RedLINK fournit un accès à distance aux thermostats RedLINK
par Internet et téléphones intelligents.
L’installation doit être faite par un technicien d’expérience ayant reçu la
formation appropriée. Lire attentivement ces instructions. Le fait de ne pas les
suivre risque d’endommager le produit ou de constituer un danger.
Caractéristiques techniques
Température ambiante de service : -40 à 73,9 °C (-40 à 165 °F)
Humidité relative de service : 5 % à 95 % sans condensation
Besoin d’aide?
Pour de l’assistance au sujet de ce produit, merci de
consulter le site http://customer.honeywell.com ou appeler sans frais le Service à la clientèle de
Honeywell au 1-855-Red-Link (855-733-5465)
2
69-2563EFS—03
Passerelle Internet RedLINK™

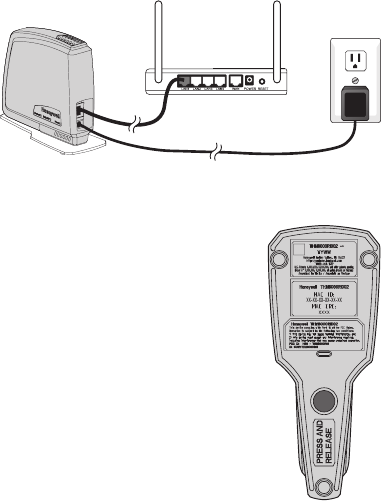

Installation
Étape 1
Brancher le câble d’alimentation à la passerelle Internet RedLINK.
Étape 2
Brancher l’adaptateur d’alimentation à une prise murale.
Étape 3
Brancher le câble Ethernet de la passerelle Internet RedLINK à un routeur
résidentiel connecté à Internet.
Étape 4
Entrer en MODE DE
CONFIGURATION SANS FIL
sur le thermostat (consulter les
instructions du thermostat).
Étape 5
Appuyer et relâcher le bouton de CONNEXION en bas de la
passerelle Internet RedLINK.
Étape 6
Donner au propriétaire les informations sur l’établissement du
compte et le processus d’enregistrement.
• Visiter www.mytotalconnectcomfort.com et créer un compte.
• Valider le compte.
• Ouvrir une session et enregistrer la passerelle à l'adresse
www.mytotalconnectcomfort.com en entrant les identifiants
MAC et CRC indiqués en bas de l'appareil.
• Fournir les coordonnées de la société pour que le
propriétaire puisse les entrer.
M32853
M32854
369-2563EFS—03
Passerelle Internet RedLINK™
Guide des témoins DEL
DEL d’alimentation
Vert continu : La passerelle est alimentée
DEL Internet
Orange (clignotant) : La passerelle est en cours de
connexion à Internet
Vert : La passerelle est connectée à Internet
Vert (clignotant) : La passerelle communique
Rouge : La passerelle ne communique pas avec Internet.
DEL RedLINK
Éteinte: La passerelle n’est pas connectée au système RedLINK
Vert (clignotant) : La passerelle est en cours de connexion au système RedLINK
Vert : La passerelle est connectée au système RedLINK
Rouge : La passerelle ne communique pas avec le système RedLINK.
Liste de vérification pour la passerelle Internet RedLINK
❑Le câble d’alimentation est connecté
❑Le témoin d’alimentation vert est allumé
❑Le câble Ethernet est connecté
❑Le témoin Ethernet est allumé
❑La passerelle est connectée au système RedLINK
❑Le témoin vert RedLINK est allumé
❑La passerelle est enregistrée à www.mytotalconnectcomfort.com.
Internet Power
RedLINK™
M32855
Brevets en instance.
® Marque déposée américaine. © 2011 Honeywell International Inc.
69-2563EFS—01 M.S. 07-11
Imprimé aux États-Unis
Solutions de régulation et d’automatisation
Honeywell International Inc.
1985 Douglas Drive North
GoldenValley,MN55422
http://customer.honeywell.com
Informations réglementaires
Déclaration de conformité de la FCC (Partie 15.19) (États-Unis uniquement)
Ce dispositif est conforme à la Partie 15 du règlement de la FCC. Le fonctionnement est soumis
aux deux conditions suivantes :
1 Ce dispositif ne doit pas causer d’interférences nuisibles, et
2 Ce dispositif doit accepter toutes les interférences reçues, y compris celles pouvant causer
un fonctionnement non souhaité.
Avertissement de la FCC (Partie 15.21) (États-Unis uniquement)
Les changements et les modifications non expressément approuvés par la partie responsable de la
conformité peuvent annuler l’autorité de l’utilisateur à utiliser l’équipement.
Déclaration d’interférence de la FCC (Partie 15.105 (b)) (États-Unis uniquement)
Cet équipement a été testé et est conforme aux limites des dispositifs numériques de Classe
B, conformément à la Partie 15 du règlement de la FCC. Ces limites sont conçues pour fournir
une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre de l’énergie de radiofréquence, et s’il n’est pas
installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux
communications radio. Il n’y a toutefois aucune garantie qu’une interférence n’aura pas lieu dans
une installation particulière. Si cet équipement cause des interférences nuisibles à la réception
radio et télévision, ce qui peut être déterminé en éteignant le dispositif et en le remettant en
marche, il est recommandé à l’utilisateur de tenter de corriger l’interférence par l’une des mesures
suivantes :
• Réorienteroudéplacerl’antenneréceptrice.
• Augmenterlaséparationentrel’équipementetlerécepteur.
• Brancherl’équipementdanslaprised’uncircuitdifférentdeceluiauquellerécepteurest
connecté.
• Consulterledistributeurouuntechnicienradio/TVcompétentpourobtenirdel’aide.
Module d’interface d’équipement, thermostats et capteur extérieur
Pour assurer la conformité aux limites d’exposition RF de la FCC et d’Industrie Canada pour la
populationgénérale/l’expositionnoncontrôlée,laoulesantennesutiliséespourcestransmetteurs
doivent être installées de façon à fournir une distance de séparation d’au moins 20 cm de
toutes les personnes et ne doivent pas être situées ou fonctionner avec toute autre antenne ou
transmetteur.
Régulateur de confort portatif
Ce transmetteur portable et son antenne sont conformes aux limites d’exposition RF de la FCC
etd’IndustryCanadapourlapopulationgénérale/l’expositionnoncontrôlée.Ledispositifne
doit pas être situé ou utilisé avec une autre antenne ou un autre transmetteur.
Section 7.1.2 de RSS-GEN
Conformément aux normes d’Industrie Canada, ce transmetteur radio ne peut fonctionner qu’avec
une antenne dont le type et le gain maximum sont approuvés par Industrie Canada. Pour réduire
les risques d’interférences radio encourus par d’autres utilisateurs, le type et le gain de l’antenne
doivent être choisis de façon à ce que la puissance rayonnée isotrope équivalente (PIRE) ne soit
pas supérieure à celle nécessaire pour établir une bonne communication.
Section 7.1.3 de RSS-GEN
Le fonctionnement est soumis à deux conditions :
1 Ce dispositif ne doit pas causer d’interférences, et
2 Ce dispositif doit accepter toutes les interférences, y compris celles pouvant causer un
fonctionnement non souhaité.
Instrucciones
para la
instalación
Puerta de acceso a Internet RedLINK™
® Marca comercial registrada en los EE. UU.
Copyright © 2011 Honeywell International Inc.
Todos los derechos reservados.
La puerta de acceso a Internet RedLINK proporciona acceso remoto a los
termostatos RedLINK a través de Internet y teléfonos inteligentes.
Deberá ser instalado por un técnico capacitado y experimentado. Lea
detenidamente estas instrucciones. De no seguirlas, se podría dañar el producto
o provocar una situación peligrosa.
Especificaciones
Temperatura ambiente de funcionamiento: -40 a 165 °F (-40 a 73.9 °C)
Humedad relativa de funcionamiento: 5% al 95% (sin condensación)
¿Necesita ayuda?
Para obtener ayuda sobre este producto, visite http://customer.honeywell.com
o llame de manera gratuita al Servicio al cliente de Honeywell al 1-855-Red-Link (855-733-5465)
2
69-2563EFS—03
Puerta de acceso a Internet RedLINK™
Instalación
Paso 1
Conecte el cable de alimentación a la puerta de acceso a Internet RedLINK.
Paso 2
Conecte el adaptador de corriente al tomacorriente de pared.
Paso 3
Conecte un cable Ethernet desde la puerta de acceso a Internet RedLINK al
enrutador residencial conectado a Internet.
Paso 4
Ingrese al MODO DE
CONFIGURACIÓN INALÁMBRICA
de su termostato (consulte las
instrucciones del termostato).
Paso 5
Presione y suelte el botón
CONNECT (conectar) ubicado en la parte inferior de la puerta de
acceso a Internet RedLINK.
Paso 6
Instruya al propietario residencial sobre la configuración de la
cuenta y el proceso de inscripción.
• Visite www.mytotalconnectcomfort.com y cree una cuenta.
• Confirme la cuenta.
• Ingrese y registre la puerta de acceso en
www.mytotalconnectcomfort.com ingresando el MAC ID
(número de identificación personal MAC) y el MAC CRC
(Control de redundancia cíclica MAC) que se encuentra en
la parte inferior del dispositivo.
• Entregue una tarjeta de presentación de la empresa para
que el propietario residencial pueda ingresar su información de contacto.
M32853
M32854
369-2563EFS—03
Puerta de acceso a Internet RedLINK™
Comportamiento del indicador LED
Indicador LED de energía activada
Verde fijo: la puerta de acceso está encendida
Indicador LED de Internet
Ámbar (intermitente): la puerta de acceso se está
conectando a Internet
Verde: la puerta de acceso está conectada a Internet
Verde (intermitente): la puerta de acceso se está comunicando
Rojo: la puerta de acceso a Internet RedLINK no se está comunicando con Internet.
Indicador LED de RedLINK
Off (apagado): la puerta de acceso no está conectada al sistema RedLINK
Verde (intermitente): la puerta de acceso se está conectando al sistema RedLINK
Verde: la puerta de acceso está conectada al sistema RedLINK
Rojo: la puerta de acceso a Internet RedLINK no se está comunicando con el sistema
RedLINK.
Lista de verificación para la puerta de acceso a Internet
RedLINK
❑El cable de alimentación está conectado
❑La luz verde de energía activada se encuentra encendida
❑El cable Ethernet está conectado
❑La luz de Ethernet se encuentra encendida
❑La puerta de acceso está conectada al sistema RedLINK
❑El indicador LED de RedLINK se encuentra encendido
❑La puerta de acceso está registrada en www.mytotalconnectcomfort.com
Internet Power
RedLINK™
M32855
Patentes en trámite
® Marca comercial registrada en los EE.UU. © 2011 Honeywell International Inc.
69-2563EFS—01 M.S. 07-11
Impreso en EE. UU.
Automatización y control desenlace
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com
Información regulatoria
Declaración de conformidad con las regulaciones FCC (Sección 15.19) (sólo en los EE. UU.)
Este dispositivo cumple con la Sección 15 de las regulaciones FCC. El funcionamiento está sujeto a
las dos condiciones siguientes:
1 Este dispositivo no debe causar interferencia perjudicial, y
2 Este dispositivo deberá aceptar cualquier interferencia que se reciba, incluso la interferencia
que pudiese causar el funcionamiento no deseado.
Advertencia de la FCC (Sección 15.21) (sólo en los EE. UU.)
Los cambios o las modificaciones que no hayan sido expresamente aprobados por la parte
responsable del cumplimiento de las regulaciones podrían anular la autoridad del usuario para hacer
funcionar el equipo.
Declaración de la FCC sobre interferencias (Sección 15.105 (b)) (sólo en los EE. UU.)
Este equipo fue probado y cumple con los límites de los dispositivos digitales clase B, conforme a
la Sección 15 de las regulaciones FCC. Estos límites están diseñados para ofrecer una protección
razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, usa
y puede irradiar energía de frecuencia de radio y, si no se instala y se utiliza según las instrucciones,
puede producir una interferencia perjudicial en la comunicación radial. Sin embargo, no se garantiza
que no habrá interferencia en una instalación particular. Si este equipo produce una interferencia
perjudicial en la recepción televisiva o radial, lo cual puede determinarse al apagar y encender el
equipo, se recomienda que el usuario intente corregir la interferencia con una o más de las siguientes
medidas:
• Vuelvaaorientaroubicarlaantenareceptora.
• Aumenteladistanciaentreelequipoyelreceptor.
• Conecteelequipoauntomacorrienteenuncircuitodiferenteaaquelenelqueestáconectado
el receptor.
• Consulteconsudistribuidoroconuntécnicoexpertoenradio/televisiónpararecibirayuda.
Módulo de interfaz del equipo, termostatos y sensor para interiores
Para cumplir con los límites de exposición RF que establece la FCC y el Industry Canada para la
poblaciónengeneral/exposiciónnocontrolada,laolasantenasusadasparaestostransmisores
deben instalarse a una distancia de, al menos, 20 cm de todas las personas, y no deben ubicarse ni
utilizarse junto con otra antena o transmisor.
Controlador central portátil
Este transmisor portátil y su antena cumplen con los límites de exposición RF que establece la FCC
yelIndustryCanadaparalapoblaciónengeneral/exposiciónnocontrolada.Estedispositivono
deberá colocarse ni accionarse conjuntamente con otra antena o transmisor.
Sección 7.1.2 de RSS-GEN
De acuerdo con las regulaciones del Industry Canada, este transmisor de radio puede funcionar
únicamente utilizando un tipo de antena y una ganancia máxima (o inferior) aprobada para el
transmisor por el Industry Canada. Para disminuir la interferencia potencial de radio con otros
usuarios, el tipo de antena y su ganancia deben elegirse de tal forma que la potencia isótropa radiada
equivalente (equivalent isotropically radiated power, e.i.r.p.) no sea mayor de lo necesario para una
comunicación eficaz.
Sección 7.1.3 de RSS-GEN
El funcionamiento está sujeto a las dos condiciones siguientes:
1 Este dispositivo no debe causar interferencia, y
2 Este dispositivo deberá aceptar cualquier interferencia, incluso la interferencia que pudiese
causar el funcionamiento no deseado del dispositivo.

Navigation menu
