User Manual 2
Prestige®
Touch Screen
Thermostat
User Guide
TM
Welcome
Congratulations on your purchase of a
Honeywell touch screen programmable
thermostat. When used with the optional
RedLINK Internet Gateway, you can remotely
monitor and control the heating and cooling
system in your home or business—you
can stay connected to your comfort system
wherever you go.
Honeywell’s Total Connect Comfort is the
perfect solution if you travel frequently, own
a vacation home, a business or manage
an investment property or if you are simply
looking for peace of mind.
1 69-2740EFS—01
Features of your Prestige thermostat
With your new thermostat, you can:
Connect to the internet to monitor and control your heating/cooling system
and receive alerts by email (requires optional RedLINK Internet Gateway)
View outdoor temperature and humidity (requires optional Wireless
Outdoor Sensor)
Control humidification, dehumidifcation or ventilation
Your new thermostat also provides:
Adaptive Intelligent Recovery—over time, the Prestige thermostat “learns”
how long it takes your system to reach the temperature you want. It turns
on the heating or cooling system earlier to make sure you’re comfortable
at the time you expect.
Dealer information on the screen—making it easy for you to contact your
dealer for service.
Vacation and holiday scheduling—allowing you to program a setback
temperature to save energy while you are away.
Keypad lockout to prevent unauthorized changes.
Equipment status—provides on/off status of all equipment controlled by
the thermostat.
Preferences—allowing you to customize the thermostat to your desired
settings.
69-2740EFS—01 2
Programming and Operation
Quick reference ...........................................3
Setting the time/date ...................................5
Setting the fan .............................................6
Setting system mode ..................................7
Preset energy-saving schedules .................8
Adjusting program schedules ......................9
Schedule overrides ...................................12
Menu Options
Viewing equipment status .........................14
Setting vacation, holiday, and events ........15
Setting holiday/event schedules:
commercial use .........................................16
Setting humidification and
dehumidification ........................................23
Setting ventilation ...................................... 26
Setting preferences ...................................27
Cleaning the thermostat screen ................28
Security settings ........................................ 29
Viewing dealer information ........................ 30
Advanced features .................................... 31
Appendices
Installer options .........................................32

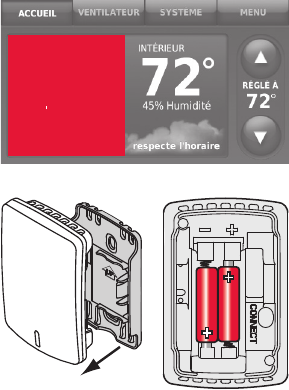

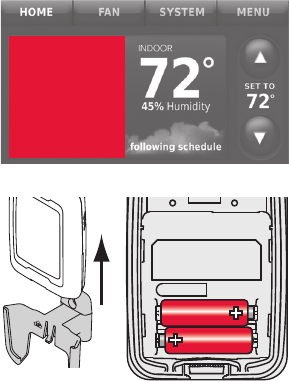

Replacing batteries ...................................33
Temperature and humidity display ............ 35
Optional accessories ................................. 37
Troubleshooting .........................................39
Regulatory information ..............................41
Table of contents
3 69-2740EFS—01

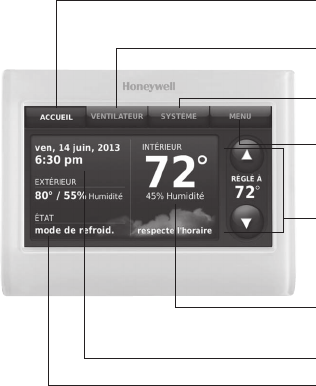

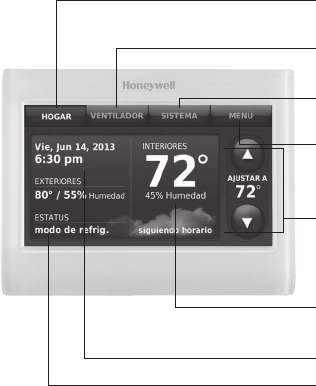

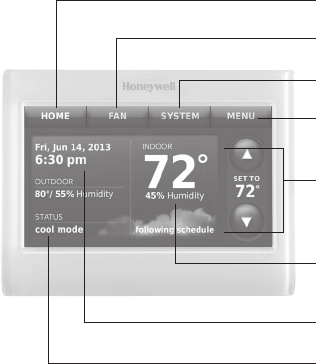

Quick reference: residential use
HOME. Touch to display Home screen.
FAN. Select fan mode.
SYSTEM. Select system mode (Heat/Cool).
MENU. Touch to display options. Start here
to set a program schedule.
Current schedule. Touch an arrow to
change temperature setting and select a
Temporary or Permanent Hold.
Indoor conditions. Shows indoor
temperature and humidity.
Current date and time.
Current status. Shows system mode (heat/
cool), outdoor temperature and humidity
(with optional outdoor sensor).
69-2740EFS—01 4

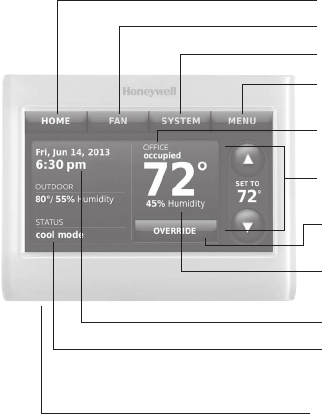

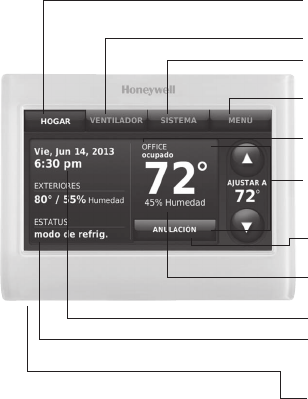

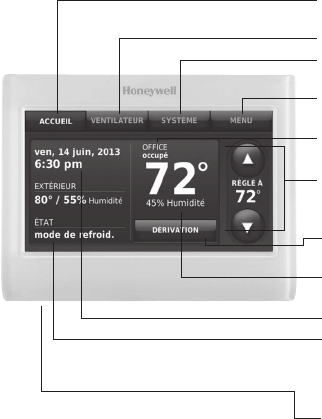

Quick reference: commercial use
HOME. Touch to display Home screen.
FAN. Select fan mode.
SYSTEM. Select system mode (Heat/Cool).
MENU. Touch to display options. Start here to set
a program schedule.
Thermostat location. Quickly identify which
thermostat is in control of a specific area.
Current schedule. Touch an arrow to change
temperature setting and set a temporary hold.
Override. Touch to temporarily override the
program schedule.
Indoor conditions. Shows indoor temperature
and humidity.
Current date and time.
Current status. Shows system mode (heat/cool),
outdoor temperature and humidity (with optional
outdoor sensor).
USB port. Use USB device to load holiday
schedules and custom events.
5 69-2740EFS—01

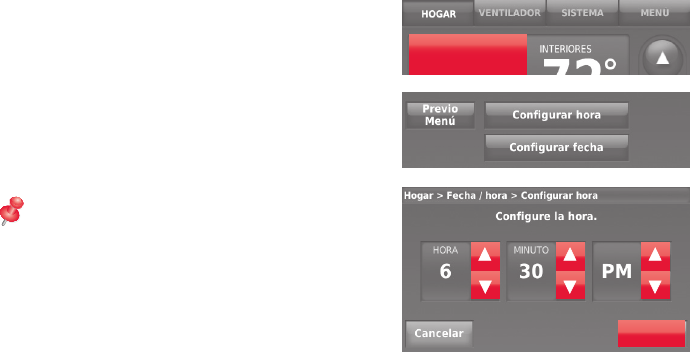

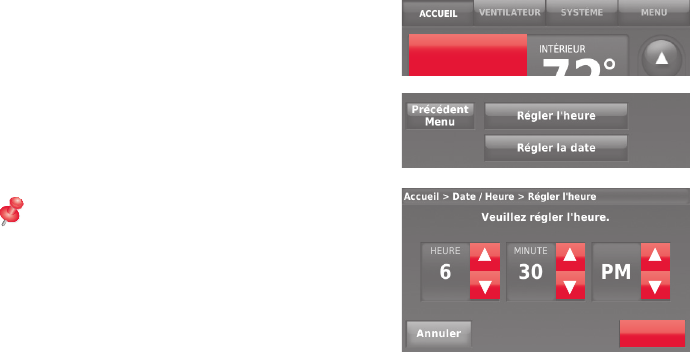

Setting the time/date
1 Touch the current time. The screen
displays Set Time/Set Date.
2 Touch
Set Time or Set Date.
3 Touch
V or Wuntil the proper time/date
is displayed.
4 Touch
Done to save or Cancel to ignore
changes.
NOTE: The thermostat will automatically
switch to and from Daylight Saving Time.
Fri, Jun 14, 2013
6:30 pm
Done
30
69-2740EFS—01 6

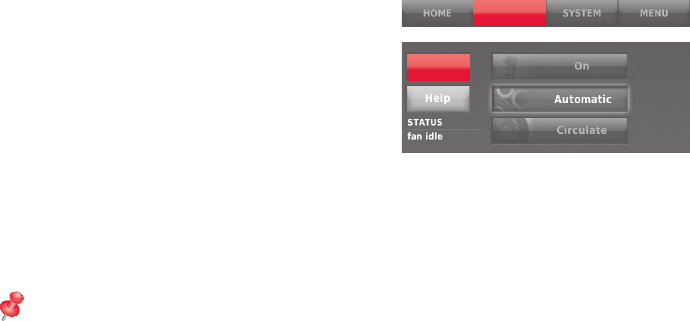

Setting the fan
1 Touch FAN to display fan settings.
2 Touch On, Automatic, Circulate, or Follow
Schedule.
3 Touch
Done to save and exit.
On: Fan is always on.
Automatic: Fan runs only when the
heating or cooling system is on.
Circulate: Fan runs randomly about
35% of the time (residential use only).
Follow Schedule: Fan controlled by
program (see pages
8
–
13
).
NOTE: In commercial use, touch
Auto or On to temporarily override the
programmed fan schedule.
FAN
Done
7 69-2740EFS—01

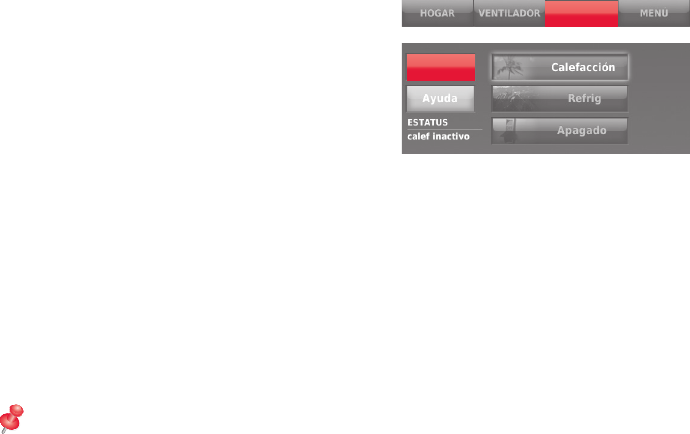

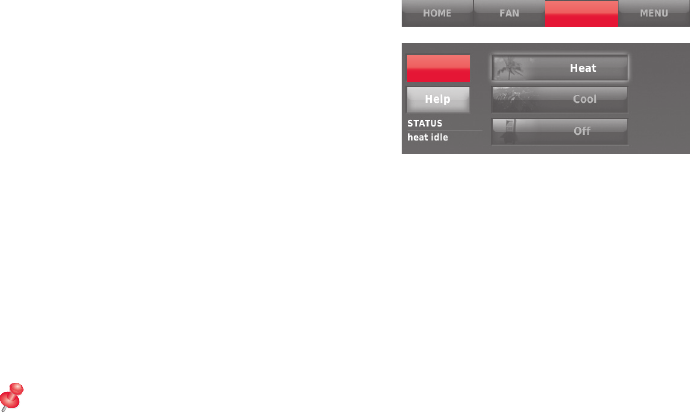

Setting system mode
1 Touch SYSTEM to display system settings.
2 Touch desired option:
Heat: Thermostat controls only the
heating system.
Cool: Thermostat controls only the
cooling system.
Off: Heating/cooling systems are off.
Automatic: Thermostat selects heating
or cooling as needed depending on the
indoor temperature.
Emergency Heat (heat pumps
with aux. heat): Controls auxiliary/
emergency heat. Compressor is locked
out.
3 Touch Done to save and exit.
NOTE: The Automatic and Emergency
Heat system settings may not appear,
depending on how your thermostat was
installed.
SYSTEM
Done
69-2740EFS—01 8
Preset energy-saving schedules
This thermostat uses default Energy Saver settings that can reduce your heating/
cooling expenses by as much as 33%. To customize settings, see next page.
Wake 6:00 am 70° 78° 70° 78°
Leave 8:00 am 62° 85° 62° 85°
Return 6:00 pm 70° 78° 70° 78°
Sleep 10:00 pm 62° 82° 62° 82°
Cool
(Mon-Fri)
Start time
Heat
(Mon-Fri)Period
Heat
(Sat-Sun)
Cool
(Sat-Sun)
Residential Use
Occupied 1 8:00 am 70° 75° On
Unoccupied 1 10:00 pm 55° 85° Auto
Occupied 2* 12:00 am 70° 75° On
Unoccupied 2* 12:00 am 55° 85° Auto
CoolStart time HeatPeriod Fan
Commercial Use
* Period 2 is cancelled by default. If you activate it, the values shown above are
default settings.
9 69-2740EFS—01

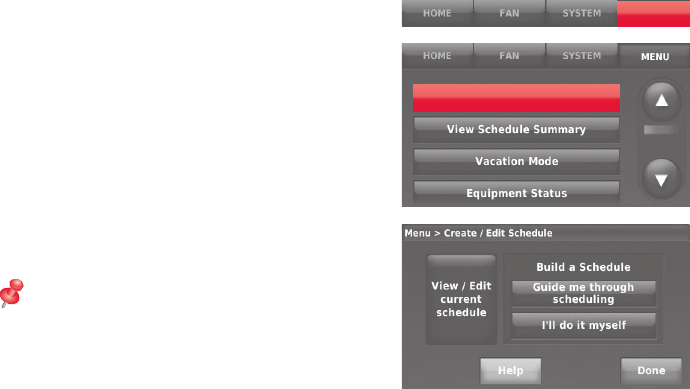

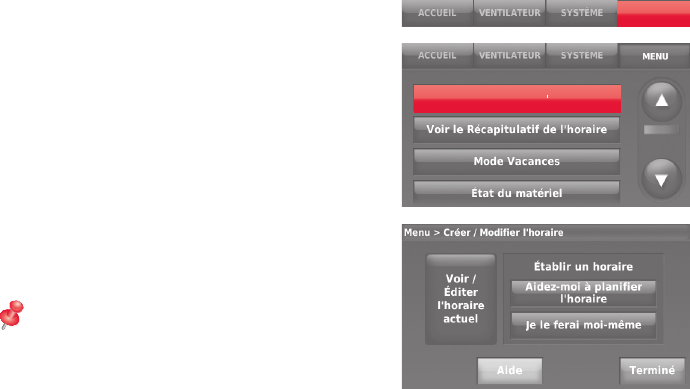

Adjusting program schedules
1 Touch MENU.
2 Select
Create/Edit Schedule.
Touch Guide Me to create a
schedule by answering simple
questions.
Touch I’ll do it myself to manually
create a program schedule. See
page 10.
Touch View/Edit to view the full
schedule and make a quick
adjustment.
NOTE: To reduce costs, use the pre-
set Energy Saver settings described
on page 8.
MENU
Create / Edit Schedule
69-2740EFS—01 10

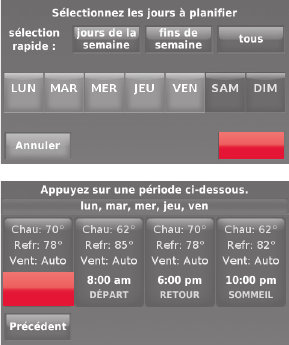

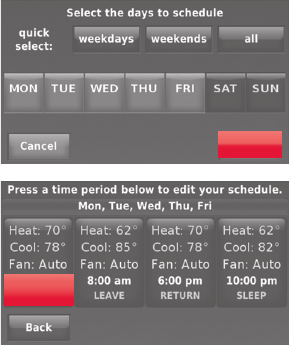

Adjusting program schedules (continued)
3 Select the days to schedule, touch Next.
4 Touch
Wake to set your Wake time for
selected day(s).
Next
6:00 am
WAKE
11 69-2740EFS—01

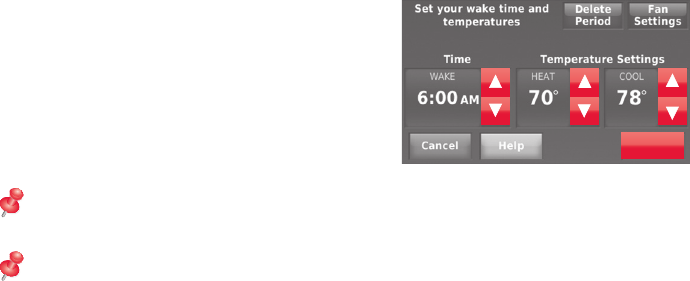

Adjusting program schedules (continued)

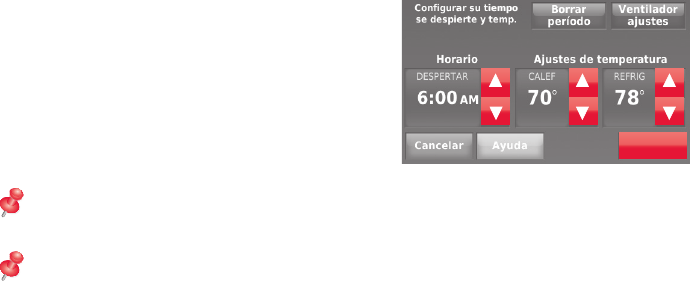

5 Touch V or Wto set Heat and Cool
temperatures for the Wake period, then
touch Done.
6 Touch other time periods (Leave, Return,
Sleep) to set time and temperatures for
each.
7 Touch
Done to save and exit.
NOTE: Touch Delete Period to eliminate
any unwanted time period.
NOTE: Touch Fan Settings to customize
fan settings for any time period.
Done
69-2740EFS—01 12

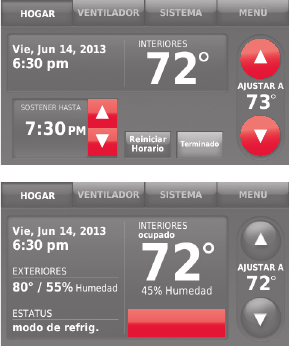

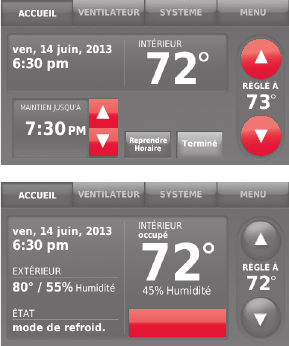

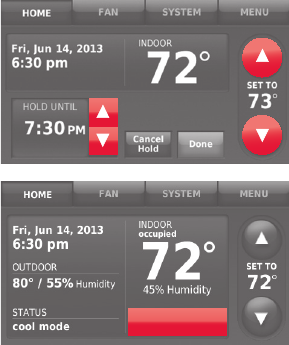

Overriding schedules: residential use
1 Touch V or Wto adjust the
temperature (right side of screen)
and the Hold Until time (left side). The
schedule will resume when the Hold
Until time expires.
2 Touch
Switch to Permanent Hold to keep
the same temperature until you change
it or resume the program schedule.
3 Touch
Cancel Hold at any time to
resume the program schedule.
Switch To
Permanent Hold
13 69-2740EFS—01

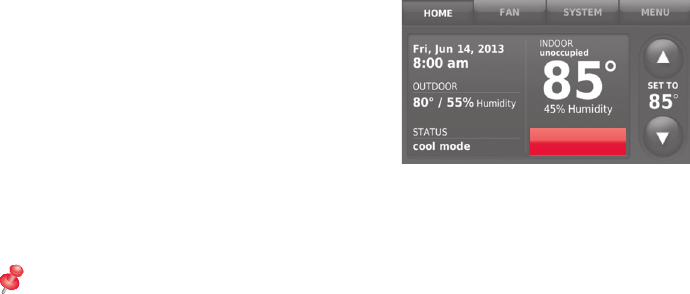

Overriding schedules: commercial use
Touch V or W to adjust the temperature.
It will be maintained until the hold time you
set.
To change the hold time, touch the
Hold Until arrow buttons. This time
can be adjusted up to the maximum
time set by the installer.
Touch Override to use a pre-set
occupied temperature if a person
uses the room during an unoccupied
period. The new temperature will be
maintained for 1 hour and can be
adjusted up to the maximum time set
by the installer.
The programmed schedule will resume
when the override timer expires. Touch
Cancel Hold at any time to resume the
program schedule.
OVERRIDE
69-2740EFS—01 14

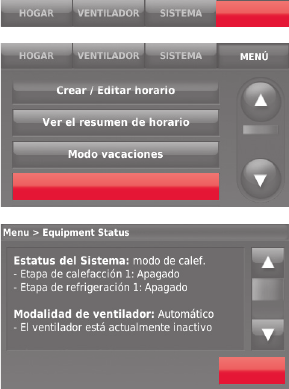

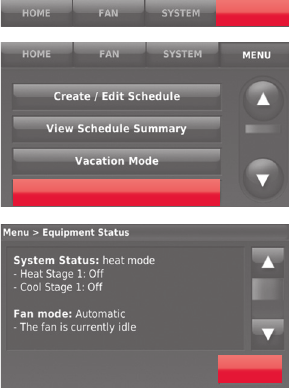

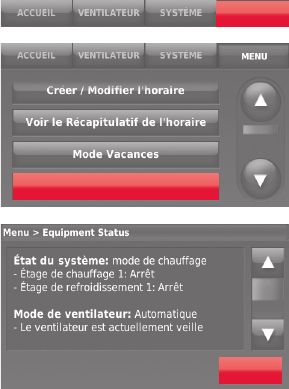

Viewing equipment status
1 Touch MENU.
2 Select
Equipment Status.
3 Touch
V or Wto view the status of
all the equipment your thermostat
is controlling. Depending on how
your thermostat was installed, the
Equipment Status screen can report
data about the following systems:
Heating and cooling
Fan
Humidification
Dehumidification
Ventilation
Maintenance reminders
Thermostat information.
MENU
Equipment Status
Done
15 69-2740EFS—01

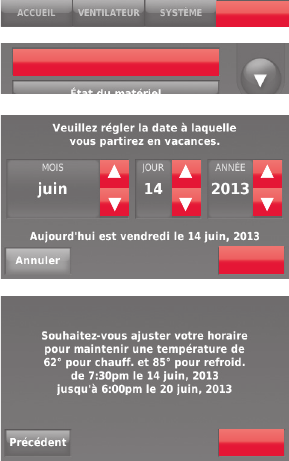

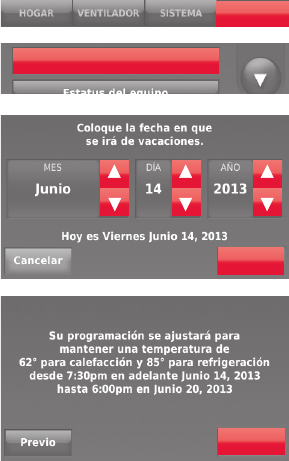

Setting vacation hold: residential use
This feature helps you save energy while
you are away, and restores comfortable
settings just before you return home.
1 Touch
MENU.
2 Select
Vacation Mode.
3 Touch
V or W to select the date
you leave, then touch Next for further
scheduling details, including times of
day, temperature settings, return date,
and return settings.
4 Review your selections on the last
display, and touch Done to save your
settings. Touch Back, then Cancel to
ignore the changes.
MENU
Next
Done
69-2740EFS—01 16
Setting holiday/event schedules: commercial use
This feature helps you conserve energy
when the workplace is unoccupied for
special events and holidays.
1 Touch
MENU.
2 Select
Holiday/Event Scheduler.
3 Select the item you want to schedule.
Custom Events lets you set up
other days for special schedules.
US and Canadian Holiday options
let you select from a list of holidays
commonly observed in each
country.
4 Make selections as prompted on each
screen. For more information, see next
two pages.
5 Touch
Done to save your settings.
MENU
Holiday / Event Scheduler
17 69-2740EFS—01
Setting custom events: commercial use
This feature lets you customize temperature
settings to be maintained during a specific
event. You can set up an event for a specific
date or day in a month. The thermostat
resumes normal scheduling after the event.
1 Select
Custom events from the Holiday/
Event Scheduler menu.
2 Select
Create a new event.
3 Select
Specific Date or Month/Weekday.
For Specific Date, you are prompted
to select the start date, settings, end
date, and frequency for the event.
For Month/Weekday, you are prompted
to select the month, day of the week,
week of the month, settings, length of
event, and frequency of the event.
Create a new event
Next
69-2740EFS—01 18
Setting custom events: commercial use (continued)
4 Review the settings and touch Done to
save them. Touch Back, then Cancel to
ignore the changes.
Done
19 69-2740EFS—01
Setting holiday schedule: commercial use
This feature lets you customize temperature
settings to be maintained on specified
national holidays. The thermostat resumes
normal scheduling between selected holidays.
1 Select
US Holidays or Canadian Holidays
from the Holiday/Event Scheduler menu.
2 Select
Add/Edit Holidays. A list of national
holidays is displayed.
3 Touch the check box next to each holiday
for which you want to maintain specific
settings, (Touch V or Wto scroll through
the holiday list.) then touch Next.
Set the holiday schedule for Occupied
or Unoccupied temperatures, depending
whether the building will be in use.
4 Touch V or W to select the Heat and Cool
temperatures.
5 Review the settings and touch Done to
save them. Touch Back, then Cancel to
ignore the changes.
Next
69-2740EFS—01 20
Setting holiday override: commercial use
This feature lets you customize temperature
settings to be maintained from now until
a specified date. The thermostat resumes
normal scheduling on the date you select.
1 Touch
MENU.
2 Select
Holiday Mode to display
temperatures while you are away on
holiday.
3 Touch
V or Wto select the Heat and
Cool temperatures, then touch Next to
select return date.
4 Review the settings and touch Done to
save them. Touch Back, then Cancel to
ignore the changes.
NOTE: The cool temperature can only be
set higher than the unoccupied program
setting and the heat temperature can
only be set lower than the unoccupied
program setting.
MENU
Holiday Mode
Done
21 69-2740EFS—01
Initiating occupancy mode: commercial use
This feature keeps temperature at an
energy-saving level until you touch Press
to start occupancy. When you arrive, touch
the button to maintain a comfortable
temperature while the room is occupied.
Touch the V or Wbuttons to set the
temperature or the Hold Until time. The
temperature is maintained until the time
you set. Temperature returns to an energy-
saving level after the timer expires, or the
“Occupied” period ends.
NOTE: This feature is available only
when programmed by the installer.
Press to start
occupancy
69-2740EFS—01 22
Remote setback (commercial use)
During Occupied program periods, an occupancy sensor directs the thermostat to go
to REMOTE SETBACK settings when the room is empty. If someone is in the room,
it uses the Occupied program period settings. The thermostat ignores the occupancy
sensor during Unoccupied program periods.
If the thermostat is set up to be non-programmable, the sensor directs the thermostat
to go to REMOTE SETBACK settings when the room is empty. If someone is in the
room, then it follows the settings set by the user.
Depending on how your thermostat was installed, it may delay for up to 30 minutes
before switching to REMOTE SETBACK settings. This delay allows the room to stay
comfortable if the room is unoccupied for only a short time.
23 69-2740EFS—01
Adjusting humidification settings
1 Touch MENU and select Humidification.
2 Select
Auto.
3 Move the slider bar to select humidity level.
4 Touch More Settings if frost or condensation
appears on the windows. Use a lower
number to prevent frost or condensation.
Use a higher number if indoor air is too
dry. Window Protection limits the amount of
humidity to prevent frost or condensation
on windows. See notes below.
5 Touch
Done to save your settings. Touch
Cancel to ignore changes.
NOTE: The thermostat will not run the
humidifier when the indoor humidity
has reached the “Window Limit” that is
displayed on the screen.
NOTE: Window Protection is available only
if an outdoor air sensor is installed.
MENU
69-2740EFS—01 24
Adjusting dehumidification settings: residential use
This feature can control a dehumidifier or
use your air conditioner to reduce humidity.
1 Touch
MENU and select Dehumidification.
2 Select
Auto.
3 Move the slider bar to select humidity
level.
4 Touch
Done to save your settings. Touch
Cancel to ignore changes.
NOTE: If your air conditioner is used to
control humidity, the temperature may
drop up to 3° F below your temperature
setting until humidity reaches the desired
level.
MENU
25 69-2740EFS—01
Adjusting dehumidification settings: commercial use
This feature can control a dehumidifier or
use your air conditioner to reduce humidity.
1 Touch
MENU and select Dehumidification.
2 Select
Auto.
3 Move slider bar to select humidity level.
4 Touch
Done to save your settings. Touch
Cancel to ignore changes.
If your air conditioner is used to control
humidity, the thermostat may use the
following methods to maintain humidity:
Cool from 1° to 5° F lower than your
temperature setting.
Run cooling for the minimum “on” time to
reduce humidity.
Run cooling and heating at the same
time to reduce humidity without lowering
the temperature.
MENU
69-2740EFS—01 26
Adjusting ventilation settings
1 Touch MENU, and select Ventilation.
2 Touch
Setting, then select:
Auto: Ventilation runs as
programmed by the installer.
Off: Ventilation remains off unless
turned on using the timer.
On: Ventilation is always on.
3 Touch V or Wto run ventilation
temporarily. To turn it off, set it to zero.
4 Touch
More Settings to set maintenance
reminders and lockouts. Select Yes to
prevent ventilation from running during
the Sleep or Unoccupied (commercial)
program periods or when outdoor
conditions exceed values set by the
installer.
MENU
NOTE: If set up for humidification
in heat mode, the ventilator
will turn on to remove excess
humidity if 10% or more above
your humidity setting.
27 69-2740EFS—01
Setting preferences
Preference menu options let you select
how the thermostat displays information or
responds to certain situations.
1 Touch
MENU and select Preferences.
2 Select an option and follow prompts:
Reminders to change filters
Display heat/cool diagnostic alerts
Utility Schedule options
Fahrenheit/Celsius display
12/24-hour clock display
Screen color and brightness
Language choice
Scheduling options
Adaptive Intelligent Recovery
Restore default schedule
Daylight saving time
3 Touch
Done to save your settings. Touch
Cancel to ignore changes.
MENU
Preferences
69-2740EFS—01 28
Cleaning the thermostat screen
When you select the Clean Screen option,
the screen is locked so you don’t accidentally
change settings while you clean.
1 Touch
MENU.
2 Select
Clean Screen. A prompt asks if you
want to clean the screen for 30 seconds.
3 Touch
Yes. A countdown timer displays
elapsed time until the screen is reactivated.
NOTE: Do NOT spray any liquid directly
on the thermostat. Spray liquids onto a
cloth, then use the damp cloth to clean
the screen. Use water or household glass
cleaner. Avoid abrasive cleansers.
MENU
Clean Screen
Yes
29 69-2740EFS—01
Adjusting security settings
You can adjust security options to prevent
unauthorized changes to system settings.
1 Touch
MENU and select Security Settings.
2 Select
Change Lock Mode.
3 Select an option and follow prompts:
Unlocked: Full access allowed.
Partially locked: Only temperature
can be changed.
Fully locked: No access allowed.
NOTE: If you choose to use a password
for additional security, write it here for
reference:
MENU
Change Lock Mode
69-2740EFS—01 30
Viewing dealer information
Check dealer information if you need to
contact your installer for maintenance,
repairs, or upgrades.
1 Touch
MENU.
2 Select
Dealer Information.
3 Touch
Done to return to the menu.
MENU
31 69-2740EFS—01
Advanced features
Adaptive Intelligent Recovery (residential use only)—Over time, the Presitge®
thermostat “learns” how long it takes your system to reach the temperature you want.
It turns on the heating or cooling system earlier to make sure you’re comfortable at
the time you expect. The thermostat displays “In Recovery” when it turns the system
on early.
Dehumidification Away Mode—Your system can be set to control indoor climate
while your home is vacant during the humid season. Before you leave, press MENU,
then select Dehumidification Away Mode. Temperature and humidity will be kept at
levels that protect your home and possessions. When you return, press Cancel to
resume normal operation.
Compressor Protection—The thermostat keeps the compressor off for a few
minutes before restarting, to prevent equipment damage. During this “off” time, the
message “waiting for equipment” is displayed on screen.
Pre-occupancy Purge (commercial use only)—This feature turns on the fan 1 to 3
hours before each “occupied” time period, to provide a comfortable work environment
when you arrive.
69-2740EFS—01 32
Installer options
Installer Options require a password and
should only be changed by a qualified
technician.
To prevent unintended changes or damage
to your equipment, do not change these
options yourself.
MENU
33 69-2740EFS—01
Replacing outdoor sensor batteries
Replace batteries in your outdoor
sensor when a warning appears on the
thermostat screen, about 60 days before
batteries are depleted.
To replace the batteries:
1 Remove the sensor from the bracket.
2 Detach cover.
3 Insert 2 fresh AA lithium batteries.
4 Replace cover and set sensor back
into bracket.
The outdoor sensor will restore
communication with the thermostat a few
seconds after new batteries are installed.
69-2740EFS—01 34
Replacing indoor sensor batteries
Replace batteries in your indoor sensor when
a warning appears on the thermostat screen,
about 60 days before batteries are depleted.
When the sensor status light begins flashing
red, battery power is critically low and will be
depleted within 2–3 weeks. During normal
operation, the status light remains off.
To replace the batteries:
1 Remove the sensor from wallplate.
2 Install 2 fresh AAA alkaline batteries. If the
status light flashes green, batteries are
good; if it flashes red, you must use fresh
batteries.
3 Attach sensor to wallplate.
The sensor will restore communication with the
thermostat a few seconds after new batteries
are installed.
35 69-2740EFS—01
Using the temperature display
In some circumstances, the temperature
displayed on the Home screen may not
match the temperature near the thermostat.
If your system is set up to use remote
indoor sensors, it may be reading a sensor
in another location.
Temperature reading
depends on location
of sensor
72
INDOOR
69-2740EFS—01 36
45% Humidity
Using the humidity display
In some circumstances, the humidity
displayed on the Home screen may not
match humidity near the thermostat.
Some systems are set up to use two
sensors, one to control humidification, the
other for dehumidification. These sensors
are often installed in different locations.
Depending on how your thermostat was
installed, the thermostat Home screen will
display humidity readings from only one
sensor.
Humidity reading
depends on location
of sensor.
37 69-2740EFS—01
Optional accessories
Portable Comfort Control
If you have only one thermostat, you move this remote control
from room to room (like a portable thermostat), to make sure the
temperature is comfortable in the room you’re using. If you have
multiple thermostats, you can view and adjust the temperature in
each room from your armchair.
Wireless Outdoor Sensor
With a wireless outdoor sensor, your Prestige® thermostat can
display outside temperature and humidity. This information can
also be displayed on your handheld Portable Comfort Control.
Wireless Indoor Sensor
If an indoor sensor is installed, your Prestige® thermostat will
respond to temperature and humidity readings at the sensor
location - providing comfort where the sensor is located. With
multiple sensors, the thermostat can average temperature
readings from each, to optimize comfort throughout your home.
69-2740EFS—01 38
Optional accessories

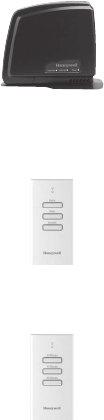

RedLINK™ Internet Gateway
The Honeywell RedLINK Internet Gateway gives you remote
access to your Prestige® thermostat from the web, smart phone
or tablet. You can view or adjust indoor temperature, system
mode and other settings. The Gateway can also send alerts to as
many as 6 email addresses to notify you if a problem occurs.
Wireless Entry/Exit Remote
This device mounts beside your door for one-touch control. Press
Away to control to an energy saving temperature when you
leave home. Press Home to control to a comfortable temperature
when you return. To change pre-set temperatures, go to MENU >
Entry/Exit Remote Settings.
Wireless Vent and Filter Boost Remote
This device mounts anywhere in your home (typically bathroom
or kitchen) for convenient, on-demand ventilation. For increased
ventilation, select 20, 40, or 60 minutes.
39 69-2740EFS—01
Troubleshooting
If you have difficulty with your thermostat, try these suggestions. Most problems can
be corrected quickly and easily.
Screen is blank Check circuit breaker and reset if necessary.
Make sure power switch at heating and cooling system is on.
Make sure furnace door is closed securely.
Screen is
difficult to
read
Change screen brightness using Preferences menu (see page 27).
At 2 am each day, Prestige thermostats change screen colors for an
hour, to prevent burn-in. Touch the screen at any time to restore pre-set
screen colors.
Heating or
cooling system
does not
respond
Touch SYSTEM to set system to Heat. Make sure the temperature is set
higher than the Inside temperature.
Touch SYSTEM to set system to Cool. Make sure the temperature is set
lower than the Inside temperature.
Check circuit breaker and reset if necessary.
Make sure power switch at heating & cooling system is on.
Make sure furnace door is closed securely.
If “Waiting For Equipment” is displayed, the compressor protection timer
is on. Wait 5 minutes for the system to restart safely, without damaging
the compressor.
69-2740EFS—01 40
Up to 5-year limited warranty
Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use
and service, for a period of three (3) years from the date of purchase by the consumer. If at any time during the warranty period
the product is determined to be defective or malfunctions, Honeywell shall repair or replace it (at Honeywell’s option).
If the product is defective,
(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it; or
(ii) call Honeywell Customer Care at 1-800-468-1502. Customer Care will make the determination whether the product should
be returned to the following address: Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN
55422, or whether a replacement product can be sent to you.
This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the
defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.
Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL
NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL
DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED,
OR ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so this limitation may not apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION OF
ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE, IS HEREBY LIMITED TO THE THREE-YEAR DURATION OF THIS WARRANTY. Some states do not allow
limitations on how long an implied warranty lasts, so the above limitation may not apply to you.
This warranty gives you specific legal rights, and you may have other rights which vary from state to state.
If you have any questions concerning this warranty, please write Honeywell Customer Care, 1985 Douglas Dr, Golden Valley,
MN 55422 or call 1-800-468-1502.
When the product is registered on-line at www.warranty. Honeywell.com, the standard manufacture coverage stated above
extends to a period of (5) years.
41 69-2740EFS—01
Regulatory information
FCC Compliance Statement (Part 15.19) (USA only)
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions:
1 This device may not cause harmful interference, and
2 This device must accept any interference received, including
interference that may cause undesired operation.
FCC Warning (Part 15.21) (USA only)
Changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to
operate the equipment.
FCC Interference Statement (Part 15.105 (b)) (USA only)
This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to Part 15
of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates uses and
can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is
no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try
to correct the interference by one of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and
receiver.
Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician
for help.
Equipment interface module, thermostats and outdoor
sensor
To comply with FCC and Industry Canada RF exposure limits
for general population/ uncontrolled exposure, the antenna(s)
used for these transmitters must be installed to provide a
separation distance of at least 20 cm from all persons and
must not be co-located or operating in conjunction with any
other antenna.
Portable Comfort Control
This portable transmitter with its antenna complies with
FCC and Industry Canada RF exposure limits for general
population/ uncontrolled exposure. This device must not be
co-located or operating in conjunction with any other antenna
or transmitter.
Section 7.1.2 of RSS-GEN
Under Industry Canada regulations, this radio transmitter
may only operate using an antenna of type and maximum
(or lesser) gain approved for the transmitter by Industry
Canada. To reduce potential radio interference to other users,
the antenna type and its gain should be so chosen that the
equivalent isotropically radiated power (e.i.r.p.) is not more than
that necessary for successful communication.
Section 7.1.3 of RSS-GEN
Operation is subject to the following two conditions:
1 This device may not cause interference, and
2 This device must accept any interference, including
interference that may cause undesired operation of the
device.
Automation and Control Systems
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com
® U.S. Registered Trademark.
© 2012 Honeywell International Inc.
69-2740EFS—01 M.S. 10-12
Printed in U.S.A.
Need Help?
For assistance please visit http://yourhome.honeywell.com, or call toll-free:
1-800-468-15021-888-245-1051 (commercial installation)
TM
This thermostat contains a Lithium battery which may contain Perchlorate
material. Perchlorate Material—special handling may apply.
See www.dtsc.ca.gov/hazardouswaste/perchlorate
69-2740EFS-01
TM
Thermostat à écran
tactile Prestige®
Guide de
l’utilisateur
Bienvenue
Nous vous félicitons de votre achat d’un
thermostat programmable à écran tactile
Honeywell. En utilisant la passerelle Internet
RedLINK en option, vous pouvez surveiller et
contrôler à distance le système de chauffage
et de refroidissement de votre domicile ou
de votre entreprise — vous pouvez rester
connecté à votre système de confort où que
vous soyez.
Le système Total Connect Comfort de
Honeywell est la solution parfaite si vous
voyagez fréquemment, possédez une
maison de vacances ou une entreprise ou
gérez un immeuble de placement, ou si tout
simplement vous recherchez la tranquillité
d’esprit.
1 69-2740EFS—01
Caractéristiques de votre thermostat Prestige
Avec votre nouveau thermostat, vous pouvez :
Vous connecter sur Internet pour surveiller et contrôler votre système de
chauffage/refroidissement et recevoir des alertes par courriel (nécessite la
passerelle Internet RedLINK en option)
Consulter la température et l’humidité extérieures (nécessite le capteur
extérieur sans fil en option)
Réguler l’humidification, la déshumidification ou la ventilation.
Votre nouveau thermostat offre aussi les fonctions suivantes :
Système de récupération intelligent adaptatif—Avec le temps, le
thermostat Prestige « apprend » à reconnaître le temps requis par le
système à obtenir la température désirée. Il active préalablement le
chauffage ou le refroidissement pour garantir une température confortable
au moment voulu.
Informations du distributeur sur l’écran—pour faciliter la correspondance
avec votre distributeur pour les réparations et l’entretien.
Programmation des vacances et des jours fériés—vous permet de
programmer la température de décalage pour économiser de l’énergie en
votre absence.
Verrouillage du clavier pour empêcher les modifications non autorisées.
Statut de l’équipement—indique le statut marche/arrêt de tout l’équipement
contrôlé par le thermostat.
Préférences—vous permet de personnaliser le thermostat selon vos
préférences.
69-2740EFS—01 2
Programmation et
fonctionnement
Référence rapide .........................................3
Réglage de l’heure/la date ..........................5
Réglage du ventilateur ................................6
Réglage du mode du système ....................7
Programmes d’économie d’énergie
préconfigurés ..............................................8
Réglage des programmes ...........................9
Dérogations aux programmes ...................12
Options de menu
Affichage de l’état de l’équipement ...........14
Réglage des vacances, des jours
fériés et des événements ..........................15
Réglage des programmes vacances/jours
fériés : utilisation commerciale ..................16
Réglage de l’humidification et de
la déshumidification .................................. 23
Réglage de la ventilation ...........................26
Réglage des préférences ..........................27
Nettoyage de l’écran du thermostat ..........28
Réglages de sécurité ................................29
Affichage des coordonnées
du distributeur ...........................................30
Fonctions avancées .................................. 31
Annexes
Options de l’installateur .............................32
Remplacement des piles ...........................33
Affichage de la température et
de l’humidité ..............................................35
Accessoires en option ...............................37
Dépannage ................................................ 39
Informations réglementaires ..................... 41
Table des matières
3 69-2740EFS—01
Référence rapide : utilisation résidentielle
ACCUEIL. Touchez pour afficher l’écran
Accueil.
VENTILATEUR. Sélectionnez le mode
ventilateur.
SYSTÈME. Sélectionnez le mode du
système (chauffage/refroidissement).
MENU. Touchez pour afficher les options.
Commencez ici pour configurer un
programme.
Programme en cours. Touchez une flèche
pour modifier le réglage de température
et sélectionner le maintien provisoire ou
permanent.
Conditions intérieures. Affiche la
température et humidité intérieures.
Heure et date actuelles.
État en cours. Affiche le mode du système
(chauffage/refroidissement), la température
et l’humidité extérieures (avec capteur
extérieur en option).
69-2740EFS—01 4
Référence rapide : utilisation commerciale
ACCUEIL. Touchez pour afficher l’écran
Accueil.
VENTILATEUR. Sélectionnez le mode ventilateur.
SYSTÈME. Sélectionnez le mode du système
(chauffage/refroidissement).
MENU. Touchez pour afficher les options.
Commencez ici pour configurer un programme.
Emplacement du thermostat. Identifie rapidement
le thermostat contrôlant une zone spécifique.
Programme en cours. Touchez une flèche pour
modifier le réglage de température et régler le
maintien provisoire.
Dérivation. Touchez pour déroger provisoirement
au programme.
Conditions intérieures. Affiche la température et
humidité intérieures.
Heure et date actuelles.
État en cours. Affiche le mode du système
(chauffage/refroidissement), la température et
l’humidité extérieures (avec capteur extérieur en
option).
Port USB. Utilise le dispositif USB pour charger
le calendrier des jours fériés et les événements
personnalisés.
5 69-2740EFS—01
Réglage de l’heure/la date
1 Touchez l’heure courante. L’écran affiche
Régler l’heure/Régler la date.
2 Touchez
Régler l’heure ou Régler la date.
3 Touchez
V ou W jusqu’à ce que l’heure/
la date adéquates s’affichent.
4 Touchez
Terminé pour enregistrer ou
Annuler pour ignorer les changements.
REMARQUE : Le thermostat passe
automatiquement à l’heure d’été/hiver.
ven, 14 juin, 2013
6:30 pm
Terminé
69-2740EFS—01 6
Réglage du ventilateur
1 Touchez VENTILATEUR pour afficher les
réglages du ventilateur.
2 Touchez En marche, Automatique, Circulation
ou Suivre programme.
3 Touchez
Terminé pour enregistrer et quitter.
Marche : le ventilateur est toujours activé.
Automatique : le ventilateur fonctionne
uniquement lorsque le système de
chauffage ou de refroidissement est en marche.
Circulation : le ventilateur fonctionne de façon
aléatoire, environ 35 % du temps (utilisation
résidentielle uniquement).
Suivre le programme : ventilateur contrôlé par le
programme (voir les pages
8
–
13
).
REMARQUE : Pour une utilisation commerciale,
touchez Automatique ou Marche pour déroger
provisoirement au programme du ventilateur
VENTILATEUR
Terminé
7 69-2740EFS—01
Réglage du mode du système
1 Touchez SYSTÈME pour afficher les réglages
du système.
2 Touchez l’option désirée :
Chauffage : Le thermostat commande
uniquement le système de chauffage.
Refroidissement : Le thermostat
commande uniquement le système de
refroidissent.
Arrêt : les systèmes de chauffage et de refroidissement sont arrêtés.
Automatique : Le thermostat sélectionne le chauffage ou le
refroidissement selon le besoin en fonction de la température
ambiante.
Chauffage d’urgence (thermopompes avec chauffage
auxiliaire) : commande le chauffage auxiliaire/d’urgence. Le
compresseur est verrouillé.
3 Touchez Terminé pour enregistrer et quitter.
REMARQUE : Les réglages de système Automatique et Chauffage
d’urgence peuvent ne pas s’afficher, selon la manière dont votre
thermostat a été installé.
SYSTÉME
Terminé
69-2740EFS—01 8
Programmes d’économie d’énergie préconfigurés
Ce thermostat utilise les réglages de l’économiseur d’énergie par défaut pour
obtenir une réduction des coûts de chauffage/refroidissement jusqu’à 33 %. Pour
personnaliser les réglages, consultez la page suivante.
Réveil 6:00 am 70° 78° 70° 78°
Départ 8:00 am 62° 85° 62° 85°
Retour 6:00 pm 70° 78° 70° 78°
Coucher 10:00 pm 62° 82° 62° 82°
Refroid.
(lun-ven)
Heure de
début
Chauffage
(lun-ven)
Période
Chauffage
(sam-dim)
Refroid.
(sam-dim)
Utilisation
résidentielle
Occupée 1 8:00 am 70° 75° Marche
Inoccupée 1 10:00 pm 55° 85° Auto
Occupée 2* 12:00 am 70° 75° Marche
Inoccupée 2* 12:00 am 55° 85° Auto
Refroid.
Heure de
début Chauffage
Période Ventilateur
Utilisation
commerciale
* La période 2 est annulée par défaut. Si elle est activée, les valeurs ci-dessus
sont les réglages par défaut.
9 69-2740EFS—01
Réglage des horaires de programmation
1 Touchez MENU.
2 Sélectionnez
Créer/Modifier l’horaire.
Touchez Aidez-moi pour créer un
programme en répondant à de
simples questions.
Touchez Je le ferai moi-même
pour créer un programme
manuellement. Consultez la page
10.
Touchez Voir/Éditer pour voir le
programme complet et faire un
réglage rapide.
REMARQUE : Pour réduire les coûts,
utilisez les réglages préconfigurés de
l’économiseur d’énergie décrits à la
page 8.
MENU
Créer / Modif ier I horaire
69-2740EFS—01 10
Réglage des horaires de programmation (suite)
3 Sélectionnez les jours à programmer puis
Suivant.
4 Touchez
Réveil pour régler l’heure de réveil
pour le(s) jour(s) sélectionné(s).
Suivant
6:00 am
RÉVEIL
11 69-2740EFS—01
Réglage des horaires de programmation (suite)
5 Touchez V ou W pour régler les
températures de chauffage et de
refroidissement pour la période de réveil,
puis touchez Terminé.
6 Touchez les autres périodes de temps
(Départ, Retour, Sommeil) pour régler
l’heure et les températures de chaque
période.
7 Touchez
Terminé pour enregistrer et
quitter.
REMARQUE : Touchez Supprimer période
pour éliminer toute période de temps non
souhaitée.
REMARQUE : Touchez Réglages
ventilateur pour personnaliser les
réglages du ventilateur pour les périodes
souhaitées.
Terminé
69-2740EFS—01 12
Dérogation aux programmes : utilisation résidentielle
1 Touchez V ou W pour régler la
température (côté droit de l’écran) et
l’heure Maintien jusqu’à (côté gauche).
Le programme reprend lorsque la
période de Maintien a expire.
2 Sélectionnez
Passez à Maintien
Permanent pour maintenir la même
température jusqu’à la prochaine
modification ou jusqu’à la reprise du
programme configuré.
3 Touchez
Reprendre Horaire à tout
moment pour réactiver le programme
configuré.
13 69-2740EFS—01
Dérogation aux programmes : utilisation commerciale
Touchez V ou W pour ajuster la
température. Celle-ci restera en vigueur
jusqu’à l’heure de maintien réglée.
Pour modifier l’heure de maintien,
touchez les boutons fléchés Maintien
jusqu’à. Cette heure peut être réglée
jusqu’à la valeur maximum définie par
l’installateur.
Touchez Dérivation pour utiliser une
température pour période occupée
préréglée si une personne est présente
durant une période inoccupée. La
nouvelle température est maintenue
pendant une heure et peut être réglée
pour la durée maximale définie par
l’installateur.
Le programme réglé reprend à la fin de la
durée de la dérogation. Touchez Reprendre
Horaire à tout moment pour réactiver le
programme configuré.
DÉRIVATION
69-2740EFS—01 14
Affichage du l’état de l’équipement
1 Touchez MENU.
2 Sélectionnez
État du matériel.
3 Touchez
V ou W pour afficher le statut
de tout l’équipement contrôlé par le
thermostat. En fonction de l’installation
du thermostat, l’écran de statut de
l’équipement peut indiquer les données
relatives aux systèmes suivants :
Chauffage et refroidissement
Ventilateur
Humidification
Déshumidification
Ventilation
Rappels pour l’entretien
Informations relatives au thermostat
MENU
État du matériel
Terminé
15 69-2740EFS—01
Réglage du maintien pendant les vacances : utilisation résidentielle
Cette caractéristique vous permet
d’économiser de l’énergie en votre
absence et restaure une température
confortable juste avant votre retour.
1 Touchez
MENU.
2 Sélectionnez
Mode Vacances.
3 Touchez
V ou W pour sélectionner la
date de départ, puis touchez Suivant
pour afficher plus de détails de
programmation, y compris les heures
du jour, les réglages de température,
la date de retour et les réglages de
retour.
4 Passez en revue vos sélections sur le
dernier affichage, et touchez Terminé
pour enregistrer vos réglages. Touchez
Précédent puis Annuler pour ignorer les
changements.
MENU
Suivant
Terminé
Mode Vacances
69-2740EFS—01 16
Réglage des programmes vacances/jours fériés : utilisation commerciale
Cette fonction permet de conserver de l’énergie
lorsque personne ne se trouve sur le lieu de
travail durant les jours fériés et les événements
spéciaux.
1 Touchez
MENU.
2 Sélectionnez
Gestionnaire des jours fériés/
événements.
3 Sélectionnez l’article à programmer.
Événements personnalisés vous permet
de configurer d’autres jours pour les
programmes spéciaux.
Les options Jours fériés pour les États-
Unis et le Canada vous permettent de
sélectionner une liste des jours fériés généralement observés par
chaque pays.
4 Répondez aux invites de chaque écran. Pour plus d’informations,
consultez les deux pages suivantes.
5 Touchez
Terminé pour enregistrer vos réglages.
MENU
/
17 69-2740EFS—01
Réglage des événements personnalisés : utilisation commerciale
Cette fonction vous permet de personnaliser
les réglages de température à maintenir
durant un événement spécifique. Vous pouvez
configurer un événement pour une date ou un
jour spécifique du mois. Le thermostat reprend
le programme normal après l’événement.
1 Sélectionnez
Événements personnalisés
dans le menu Gestionnaire des jours fériés/
événements.
2 Sélectionnez
Créer un nouvel événement.
3 Sélectionnez
Date spécifique ou Mois/Jour de
la semaine.
Pour Date spécifique, vous êtes invité
à sélectionner la date de début, les
réglages, la date de fin et la fréquence
de l’événement.
Pour Mois/Jour de la semaine, vous êtes
invité à sélectionner le mois, le jour de
la semaine, la semaine du mois, les
réglages, la durée de l’événement et la
fréquence de l’événement.
Créer un nouvel
événement
Suivant
69-2740EFS—01 18
Réglage des événements personnalisés : utilisation commerciale (suite)
4 Passez les réglages en revue et
touchez Terminé pour les enregistrer.
Touchez Précédent puis Annuler pour
ignorer les changements
Terminé
19 69-2740EFS—01
Réglage du programme jours fériés : utilisation commerciale
Cette fonction vous permet de personnaliser
les réglages de température à maintenir durant
un jour férié national spécifique. Le thermostat
reprend le programme normal entre les jours fériés
sélectionnés.
1 Sélectionnez
Jours fériés américains ou Jours
fériés canadiens dans le menu Gestionnaire des
jours fériés/événements.
2 Sélectionnez
Ajouter/Modifier jours fériés. Une
liste des jours fériés nationaux s’affiche.
3 Touchez la case à cocher près de chaque
jour férié pour lequel vous souhaitez maintenir
des réglages spécifiques (touchez V ou W
pour faire défiler la liste des jours fériés) puis
touchez Suivant.
Réglez le programme des jours fériés pour
les températures en périodes Occupées et
Inoccupées, en fonction de l’occupation du
bâtiment.
4 Touchez V ou W pour sélectionner
les températures de chauffage et de
refroidissement.
5 Passez les réglages en revue et touchez
Terminé pour les enregistrer. Touchez Précédent
puis Annuler pour ignorer les changements.
Suivant
69-2740EFS—01 20
Dérogation pour jours fériés : utilisation commerciale
Cette fonction vous permet de personnaliser
les réglages de température à maintenir à partir
de maintenant jusqu’à une date spécifiée. Le
thermostat reprend le programme normal à la
date sélectionnée.
1 Touchez
MENU.
2 Sélectionnez
Mode Jours fériés pour afficher
les températures lors de votre absence durant
les jours fériés.
3 Touchez
V ou W pour sélectionner
les températures de chauffage et de
refroidissement, puis sélectionnez Suivant
pour sélectionner la date de retour.
4 Passez les réglages en revue et touchez
Terminé pour les enregistrer. Touchez
Précédent puis Annuler pour ignorer les
changements.
REMARQUE : Le réglage de la température
de refroidissement ne peut être que supérieur
au réglage du programme en période
inoccupée et le réglage de la température de
chauffage ne peut être qu’inférieur au réglage
du programme en période inoccupée.
MENU
Mode Jours fériés
Terminé
21 69-2740EFS—01
Lancement du mode Occupé : utilisation commerciale
Cette fonction maintient la temprérature à
un niveau économique jusqu’à ce que vous
touchiez Appuyer pour lancer l’occupation. À
l’arrivée, touchez le message pour maintenir
une température confortable pendant que la
pièce est occupée.
Appuyer sur les boutons V ou W pour régler
la température ou la durée de maintien. La
température est maintenue jusqu’à l’heure
réglée. La température revient à un niveau
d’économie d’énergie après expiration de la
minuterie ou à la fin de la période Occupée.
REMARQUE : Cette fonction n’est
disponible que si elle est programmée
par l’installateur.
69-2740EFS—01 22
Décalage à distance (utilisation commerciale)
Durant les périodes occupées, un détecteur de présence indique au thermostat
d’utiliser les réglages de DÉCALAGE À DISTANCE lorsque la pièce est vide. Si
quelqu’un est dans la pièce, le thermostat utilise les réglages pour période occupée.
Le thermostat ignore le capteur de présence durant les périodes inoccupées.
Si le thermostat est réglée sur non programmable, le détecteur de présence indique
au thermostat d’utiliser les réglages de DÉCALAGE À DISTANCE lorsque la pièce
est vide. S’il y a quelqu’un dans la pièce, il suit les réglages définis par l’utilisateur.
En fonction de l’installation du thermostat, il peut y avoir un délai allant jusqu’à 30
minutes avant de passer aux réglages de DÉCALAGE À DISTANCE. Ceci permet à
la température de la pièce de rester confortable lorsque la pièce n’est pas occupée
pendant une courte période seulement.
23 69-2740EFS—01
Réglages d’humidification
1 Touchez MENU et sélectionnez Humidification.
2 Sélectionnez
Auto.
3 Déplacez la barre du curseur pour
sélectionner le niveau d’humidité.
4 Touchez Plus de réglages si du gel ou de la
condensation apparaissent sur les fenêtres.
Utilisez un réglage inférieur pour empêcher
le gel ou la condensation. Utiliser un réglage
supérieur si l’air intérieur est trop sec. La
protection des fenêtres limite l’humidité
pour éviter le gel ou la condensation sur les
fenêtres. Voir les notes ci-dessous.
5 Touchez
Terminé pour enregistrer vos réglages.
Touchez Annuler pour ignorer les changements.
REMARQUE : Le thermostat n’enclenche pas l’humidificateur lorsque
la température intérieure a atteint la Limite réglée pour les fenêtres
affichée sur l’écran.
REMARQUE : La protection pour les fenêtre n’est disponible que si un
capteur d’air intérieur est installé.
MENU
Plus de
réglages
69-2740EFS—01 24
Réglages de déshumidification : utilisation résidentielle
Cette fonction permet de contrôler un
déshumidificateur ou d’utiliser le climatiseur
pour réduire l’humidité.
1 Touchez
MENU et sélectionnez
Déshumidification.
2 Sélectionnez
Auto.
3 Déplacez la barre du curseur pour
sélectionner le niveau d’humidité.
4 Touchez Terminé pour enregistrer vos
réglages. Touchez Annuler pour ignorer
les changements.
REMARQUE : Si le climatiseur est utilisé
pour contrôler l’humidité, la température
peut chuter jusqu’à 3 °F en dessous du
niveau réglé jusqu’à ce que l’humidité
atteigne le niveau désiré.
MENU
Plus de
réglages
25 69-2740EFS—01
Réglages de déshumidification : utilisation commerciale
Cette fonction permet de contrôler un
déshumidificateur ou d’utiliser le climatiseur
pour réduire l’humidité.
1 Touchez
MENU et sélectionnez
Déshumidification.
2 Sélectionnez
Auto.
3 Déplacez la barre du curseur pour
sélectionner le niveau d’humidité.
4 Touchez Terminé pour enregistrer vos
réglages. Touchez Annuler pour ignorer les
changements.
Si le climatiseur est utilisé pour contrôler
l’humidité, le thermostat peut utiliser les
méthodes suivantes pour maintenir l’humidité :
Refroidir de 1 °F à 5 °F de moins que le réglage de température.
Activer le refroidissement pour la durée de marche minimum pour
réduire l’humidité.
Activer le refroidissement et le chauffage en même temps pour
réduire l’humidité sans réduire la température.
MENU
Plus de
réglages
69-2740EFS—01 26
Réglage de la ventilation
1 Touchez MENU et sélectionnez Ventilation.
2 Touchez
Réglage puis sélectionnez :
Automatique : La ventilation fonctionne
conformément au réglage de l’installateur.
Arrêt : La ventilation est arrêtée à moins
qu’elle ne soit mise en marche avec le
inoccrisateur.
Marche : Le ventilateur est toujours en
marche.
3 Touchez V ou W pour sélectionner
enclencher provisoirement la ventilation.
Pour l’arrêter, réglez-la sur zéro.
4 Touchez
Plus de réglages pour configurer les
rappels pour l’entretien et les verrouillages.
Sélectionnez Oui pour empêcher la
ventilation durant les périodes de sommeil
ou inoccupées (utilisation commerciale) ou
lorsque les conditions extérieures dépassent
les valeurs réglées par l’installateur.
MENU
Vent ilat ion
Plus de
réglages
Réglage:
REMARQUE : Si le réglage
est sur humidification
en mode de chauffage,
le ventilateur se met en
marche pour retirer l’excès
d’humidité si la valeur est
supérieure de 10 % ou plus
au réglage d’humidité.
27 69-2740EFS—01
Réglages des préférences
Les options du menu Préférences vous
permettent de sélectionner la façon dont le
thermostat affiche les informations ou répond
à certaines situations.
1 Touchez
MENU et sélectionnez Préférences.
2 Sélectionnez une option et suivez les
invites :
Rappels de remplacement des filtres
Affichage des alertes de diagnostic de
chauffage/refroidissement
Options du calendrier utilitaire
Affichage Fahrenheit/Celsius
Format 12/24 heures
Couleur et luminosité de l’écran
Sélection de la langue
Options de programmation
Système de récupération intelligent adaptatif
Restaurer le programme par défaut
Heure d’été/hiver
3 Touchez
Terminé pour enregistrer vos réglages. Touchez Annuler pour ignorer
les changements.
MENU
Préférences
69-2740EFS—01 28
Nettoyage de l’écran du thermostat
Lorsque vous sélectionnez l’option de
Nettoyer de l’écran, l’écran se verrouille pour
que les réglages ne soient pas modifiés
accidentellement durant le nettoyage.
1 Touchez
MENU.
2 Sélectionnez
Nettoyer l’écran. Une invite
vous demande si vous souhaitez nettoyer
l’écran pendant 30 secondes.
3 Touchez
Oui. Une minuterie montre le
temps écoulé jusqu’à ce que l’écran soit
réactivé.
REMARQUE : Ne pulvérisez AUCUN
liquide directement sur le thermostat.
Pulvérisez les liquides sur un chiffon, puis
utilisez le chiffon humide pour nettoyer
l’écran. N’utilisez pas d’eau ni de nettoyant
à vitres ménager. Évitez les produits de
nettoyage abrasifs.
MENU
Oui
29 69-2740EFS—01
Réglages de sécurité
Vous pouvez régler les options de sécurité pour
éviter les modifications non autorisées des
réglages du système.
1 Touchez
MENU et sélectionnez Réglage de
sécurité.
2 Sélectionnez
Modifier mode de verrouillage.
3 Sélectionnez une option et suivez les invites :
Déverrouillé : Accès intégral permis.
Partiellement verrouillé : Seule la
température peut être modifiée.
Completement verrouillé : Aucun accès
permis.
REMARQUE : Si un mot de passe est
choisi pour plus de sécurité, notez-le ici
pour référence :
MENU
Réglage de sécurité
Modifier mode de
verrouillage
69-2740EFS—01 30
Affichage des coordonnées du distributeur
Consultez les informations du distributeur
pour contacter l’installateur pour les
réparations, l’entretien ou les mises à jour.
1 Touchez
MENU.
2 Sélectionnez
Coordonnées de
l’entrepreneur.
3 Touchez
Terminé pour revenir au menu.
MENU
Coordonnées de I entrepreneur
31 69-2740EFS—01
Fonctions avancées
Système de récupération intelligent adaptatif (utilisation résidentielle
uniquement)—Avec le temps, le thermostat Prestige® « apprend » à reconnaître le
temps requis par le système à obtenir la température désirée. Il active préalablement
le chauffage ou le refroidissement pour garantir une température confortable au
moment voulu. Le thermostat affiche « Récupération en cours » lorsqu’il enclenche le
démarrage précoce du système.
Mode de déshumidification en période inoccupée—Le système peut être réglé
pour contrôler le climat intérieur pendant les périodes inoccupées durant la saison
humide. Avant de partir, touchez MENU puis sélectionnez le mode Déshumidification
en période inoccupée. La température et l’humidité sont maintenues à des niveaux
permettant de protéger le domicile et les biens. Au retour, appuyer sur Annuler pour
reprendre le fonctionnement normal.
Protection du compresseur—Le thermostat maintient le compresseur arrêté
pendant quelques minutes avant un redémarrage, pour éviter d’endommager
l’équipement. Pendant cette durée d’arrêt, le message « En attente de
l’équipement » s’affiche à l’écran.
Balayage avant occupation (utilisation commerciale uniquement)—Cette fonction
active le ventilateur de 1 heure à 3 heures avant chaque période occupée pour
fournir un environnement de travail confortable à l’arrivée.
69-2740EFS—01 32
Options de l’installateur
Les options de l’installateur requièrent un
mot de passe et ne doivent être modifiées
que par un technicien qualifié.
Pour éviter les changements accidentels
et les dommages de l’équipement, ne
modifiez pas ces options vous-même.
MENU
Réglage par I installateur
33 69-2740EFS—01
Remplacement des piles du capteur extérieur
Remplacez les piles du capteur extérieur
lorsqu’une alerte s’affiche sur l’écran du
thermostat, environ 60 jours avant que les
piles ne soient vidées de leur charge.
Pour remplacer les piles :
1 Retirez le capteur du support.
2 Détachez le couvercle.
3 Installez 2 piles au lithium AA neuves.
4 Replacez le couvercle et remettez le
capteur dans le support.
Le capteur extérieur restaure la
communication avec le thermostat
quelques secondes après l’installation des
piles neuves.
Remplacez
les piles
du capteur
d extérieur
69-2740EFS—01 34
Remplacement des piles du capteur intérieur
Remplacez les piles du capteur intérieur
lorsqu’une alerte s’affiche sur l’écran du
thermostat, environ 60 jours avant que les
piles ne soient vidées de leur charge. Lorsque
le voyant de statut du capteur commence à
clignoter en rouge, la charge des piles est
très faible et sera complètement épuisée
dans les deux à trois semaines. Durant le
fonctionnement normal, le voyant de statut est
éteint.
Pour remplacer les piles :
1 Retirez le capteur de la plaque murale.
2 Installer 2 piles alcalines AAA neuves. Si le
voyant de statut clignote en vert, les piles
sont bonnes; s’il clignote en rouge, elles
doivent être remplacées.
3 Attachez le capteur à la plaque murale.
Le capteur restaure la communication avec
le thermostat quelques secondes après
l’installation des piles neuves.
Remplacez
les piles
du capteur
d intérieur
35 69-2740EFS—01
Utilisation de l’affichage de température
Dans certaines circonstances, la
température affichée sur l’écran d’accueil
peut ne pas correspondre à celle près du
thermostat. Si le système est configuré
pour utiliser des capteurs intérieurs à
distance, il est possible qu’il affiche les
valeurs d’un capteur situé ailleurs.
Les valeurs de
température
dépendent de
l’emplacement du
capteur.
72
INTÉRIEUR
69-2740EFS—01 36
Utilisation de l’affichage de l’humidité
45% Humidité
Dans certaines circonstances, l’humidité
affichée sur l’écran d’accueil peut ne pas
correspondre à celle près du thermostat.
Certains systèmes sont réglés pour utiliser
deux capteurs, un pour l’humidification
et l’autre pour la déshumidification. Ces
capteurs sont souvent installés à différents
endroits.
En fonction de l’installation du thermostat,
l’écran d’accueil du thermostat affiche les
valeurs d’humidité d’un seul capteur.
Les valeurs
d’humidité
dépendent de
l’emplacement du
capteur.
37 69-2740EFS—01
Accessoires en option
Régulateur de confort portatif
Si un seul thermostat est installé, ce régulateur peut être
déplacé d’une pièce à l’autre (comme un thermostat portatif)
pour s’assurer que la température est confortable dans la pièce
occupée. Si plusieurs thermostats sont utilisés, ceci permet de
consulter et de régler la température de chaque pièce à partir
d’un fauteuil.
Capteur extérieur sans fil
Avec un capteur d’extérieur sans fil, le thermostat Prestige® peut
afficher la température et l’humidité extérieures. Ces informations
peuvent aussi être affichées sur le régulateur de confort portatif.
Capteur intérieur sans fil
Si un capteur intérieur est installé, le thermostat Prestige®
répond aux valeurs de température et d’humidité à
l’emplacement du capteur, assurant le confort à l’endroit où le
capteur est situé. Avec plusieurs capteurs, le thermostat peut
faire la moyenne des relevés de température de chaque capteur
pour optimiser le confort dans toute la maison.
69-2740EFS—01 38
Accessoires en option
Passerelle Internet RedLINK™
La passerelle Internet RedLINK de Honeywell offre un accès
à distance au thermostat Prestige® via Internet, un téléphone
intelligent ou une tablette. Vous pouvez afficher ou régler la
température intérieure, le mode du système et d’autres réglages.
La passerelle envoie également des alertes à un maximum de 6
adresses électroniques pour vous avertir en cas de problème.
Dispositif à distance sans fil de point d’entrée/sortie
Ce dispositif se monte près de la porte pour un contrôle sur
simple pression d’un bouton. Touchez Inoccupé pour assurer une
température économique lorsque vous quittez votre domicile. Touchez
Occupé pour assurer une température économique lorsque vous
rentrez chez vous. Pour modifier les températures préréglées, allez sur
MENU > Réglages d’entrée/de sortie à distance.
Dispositif à distance de surventilation et de surfiltration sans fil
Ce dispositif peut être installé partout chez vous (en général dans la
salle de bain ou la cuisine) pour une ventilation pratique à la demande.
Pour une ventilation supplémentaire, sélectionnez 20, 40 ou 60 minutes.
39 69-2740EFS—01
Dépannage
Si vous avez des problèmes avec votre thermostat, nous vous proposons d’essayer
les solutions suivantes. La plupart des problèmes peuvent être réglés rapidement et
facilement.
L’écran n’affiche
rien
Vérifiez le disjoncteur et réinitialisez-le si nécessaire.
Assurez-vous que l’interrupteur de marche-arrêt du système de chauffage et
de refroidissement est sur marche.
Assurez-vous que la porte de l’appareil de chauffage est bien fermée.
L’écran est
difficile à lire
Changez le rétroéclairage de l’écran dans le menu des préférences
(consultez la page 27).
Tous les jours à 2 heures du matin, les thermostats Prestige changent
les couleurs du thermostat pour éviter le marquage indélébile sur l’écran.
Touchez l’écran à tout moment pour restaurer les couleurs préréglées.
Le système de
chauffage ou de
refroidissement
ne répond pas
Touchez SYSTÈME pour régler le système sur Chauffage. Vérifiez que le
réglage de température est supérieur à la température intérieure.
Touchez SYSTÈME pour régler le système sur Refroidissement. Vérifiez que
le réglage de température est inférieur à la température intérieure.
Vérifiez le disjoncteur et réinitialisez-le si nécessaire.
Assurez-vous que l’interrupteur de marche-arrêt du système de chauffage et
de refroidissement est sur marche.
Assurez-vous que la porte de l’appareil de chauffage est bien fermée.
Si « En attente de l’équipement » s’affiche, la minuterie de protection
du compresseur est activée. Attendez 5 minutes pour que le système se
remette en marche en toute sécurité sans endommager le compresseur.
69-2740EFS—01 40
Garantie limitée jusqu’à 5 ans
Honeywell garantit ce produit, à l’exception des piles, contre tout défaut de fabrication ou de main d’œuvre, durant une période
de trois (3) ans à partir de la date d’achat si le produit est utilisé et entretenu convenablement. En cas de défaillance ou de
mauvais fonctionnement pendant la période de garantie, Honeywell remplacera ou réparera le produit, à sa discrétion.
Si le produit est défectueux,
(i) le renvoyer avec la facture ou une autre preuve d’achat date au lieu d’achat; ou
(ii) appeler le service à la clientèle d’Honeywell en composant le 1-800-468-1502. Le service à la clientèle déterminera si le
produit doit être retourné à l’adresse suivante : Honeywell Return Goods, Dock 4MN10-3860, 1885 Douglas Dr. N., Golden
Valley, MN 55422, ou si un produit de remplacement peut vous être expédié.
La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s’applique pas s’il est
démontré par Honeywell que la défaillance ou le mauvais fonctionnement sont dus à un endommagement du produit alors que
le consommateur l’avait en sa possession.
La responsabilité exclusive d’Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités
susmentionnées. HONEYWELL N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES
DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION
QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE
DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l’exclusion ou la restriction des dommages
indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s’appliquer.
CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR HONEYWELL POUR CE PRODUIT. LA DURÉE
DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE
UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE DE TROIS ANS DE LA PRÉSENTE
GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente
limitation peut ne pas s’appliquer.
La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier d’une province
à l’autre.
Pour toute question concernant cette garantie, merci d’écrire au service des Relations avec la clientèle d’Honeywell, à l’adresse
suivante : 1985 Douglas Dr, Golden Valley, MN 55422 ou d’appeler 1-800-468-1502.
Lorsque le produit est enregistré en ligne à www.warranty. Honeywell.com, la couverture standard du fabricant déclarée
ci-dessus s’étend à une période de cinq (5) ans.
41 69-2740EFS—01
Informations réglementaires
Déclaration de conformité à la FCC (Partie 15.19) (États-
Unis uniquement)
Cet appareil est conforme à la partie 15 du règlement de la
FCC. Son fonctionnement est soumis aux deux conditions
suivantes :
1 Ce dispositif ne doit pas causer d’interférences nuisibles, et
2 Ce dispositif doit accepter toutes les interférences reçues,
y compris celles pouvant causer un fonctionnement non
souhaité.
Avertissement de la FCC (Partie 15.21) (États-Unis
uniquement)
Toute modification qui n’est pas autorisée expressément par la
partie responsable de la conformité de l’appareil peut rendre
l’utilisateur inapte à faire fonctionner l’équipement.
Déclaration relative aux interférences de la FCC (Partie
15.105 (b)) (États-Unis uniquement)
Cet équipement a été testé et est conforme aux limites des
dispositifs numériques de Classe B, conformément à la Partie
15 du règlement de la FCC. Ces limites sont conçues pour
fournir une protection raisonnable contre les interférences
nuisibles dans une installation résidentielle. Cet équipement
génère, utilise et peut émettre de l’énergie de radiofréquence,
et s’il n’est pas installé et utilisé conformément aux instructions,
peut causer des interférences nuisibles aux communications
radio. Il n’y a toutefois aucune garantie qu’une interférence
ne se produira pas dans une installation particulière. Si cet
équipement cause des interférences nuisibles à la réception
radio et télévision, ce qui peut être déterminé en éteignant le
dispositif et en le remettant en marche, il est recommandé à
l’utilisateur de tenter de corriger l’interférence par l’une des
mesures suivantes :
Réorienter ou déplacer l’antenne réceptrice.
Augmenter la séparation entre l’équipement et le récepteur.
Branchez l’équipement dans la prise d’un circuit différent de
celui auquel le récepteur est connecté.
Consulter le distributeur ou un technicien radio/TV
compétent pour obtenir de l’aide.
Module d’interface d’équipement, thermostats et capteur
extérieur
Pour être conformes aux limites d’exposition aux
radiofréquences établies par FCC et Industrie Canada pour
le grand public/l’exposition non contrôlée, la ou les antennes
utilisées pour ces transmetteurs doivent être installées à au
moins 20 cm de toutes les personnes et ne peuvent être
situées au même endroit qu’une autre antenne ou fonctionner
conjointement avec une autre antenne.
Régulateur de confort portatif
Ce transmetteur portable et son antenne sont conformes aux
limites d’exposition RF de la FCC et d’Industry Canada pour la
population générale/l’exposition non contrôlée. Cet appareil ne
doit pas être situé ou fonctionner avec une autre antenne ou
un autre transmetteur.
Section 7.1.2 de RSS-GEN
Conformément aux normes d’Industrie Canada, ce
transmetteur radio ne peut fonctionner qu’avec une antenne
dont le type et le gain maximum sont approuvés par Industrie
Canada. Pour réduire les risques d’interférence s radio
encourus par d’autres utilisateurs, le type et le gain de
l’antenne doivent être choisis de façon à ce que la puissance
rayonnée isotrope équivalente (p.i.r.e.) ne soit pas supérieure à
celle nécessaire à l’établissement d’une bonne communication.
Section 7.1.3 de RSS-GEN
Son fonctionnement est soumis aux deux conditions suivantes :
1 Ce dispositif ne doit pas causer d’interférences, et
2 Ce dispositif doit accepter toutes les interférences, y compris
celles pouvant causer un fonctionnement non souhaité.
TM
69-2740EFS-01
® Marque de commerce déposée
aux É.-U.
© 2012 Honeywell International Inc.
69-2740EFS—01 M.S. 10-12
Imprimé aux États-Unis
Solutions de régulation et d’automatisation
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com
Ce thermostat contient une pile au lithium pouvant contenir du perchlorate.
Perchlorate — peut exiger une manipulation particulière.
Visitez le site www.dtsc.ca.gov/hazardouswaste/perchlorate
Besoin d’aide?
Pour obtenir de l’aide, veuillez visiter http://yourhome.honeywell.com
ou appeler le numéro gratuit :
1-800-468-15021-888-245-1051 (installation commerciale)
TM
Termostato de pantalla
táctil Prestige®
Guía del usuario
Bienvenido
Felicitaciones por la compra del termostato
con pantalla táctil programable de Honeywell.
Cuando se usa con el portal de Internet
RedLINK opcional, puede supervisar y
controlar de manera remota el sistema de
calefacción y refrigeración de su hogar o
empresa—puede permanecer conectado a su
sistema de confort dondequiera que vaya.
Total Connect Comfort de Honeywell
es la solución perfecta si usted viaja
frecuentemente, si posee un hogar de
vacaciones, una empresa, o si administra una
propiedad de inversión o, simplemente, busca
tranquilidad.
1 69-2740EFS—01
Características del termostato Prestige
Con el nuevo termostato, podrá realizar lo siguiente:
Conectarse a Internet para monitorear y controlar el sistema de
calefacción/refrigeración y recibir alertas por correo electrónico (necesita
el portal de Internet RedLINK opcional)
Ver la temperatura y humedad exteriores (necesita un sensor exterior
inalámbrico opcional)
Controlar la humidificación, deshumidificación o ventilación
El nuevo termostato le brinda también lo siguiente:
Adaptive Intelligent Recovery—con el tiempo, el termostato Prestige
“sabe” cuánto demora su sistema en alcanzar la temperatura que desea.
Activa el sistema de calefacción o refrigeración más temprano para que
esté confortable a la hora que usted espera.
Información del distribuidor en la pantalla—lo cual le facilita la
comunicación con el distribuidor para el servicio.
Programación para vacaciones y días festivos—lo que le permite
programar la temperatura de corrección para ahorrar energía mientras se
encuentre fuera de su hogar.
Bloqueo del teclado para evitar cambios no autorizados.
Estatus del equipo—proporciona un estatus de encendido/apagado de
todos los equipos controlados por el termostato.
Preferencias—le permite personalizar el termostato a las configuraciones
deseadas.
69-2740EFS—01 2
Programación y funcionamiento
Referencia rápida ........................................3
Configurar la hora y el día ..........................5
Configurar el ventilador ............................... 6
Configurar la modalidad del sistema ..........7
Cronogramas de ahorro de energía
predeterminados ......................................... 8
Ajustar los cronogramas del programa .......9
Anular los cronogramas del programa ......12
Opciones del menú
Ver estatus del equipo .............................. 14
Configurar vacaciones, días festivos
y eventos ...................................................15
Configurar programación de días
festivos y eventos: uso comercial ..............16
Configurar humidificación y
deshumidificación ...................................... 23
Configurar ventilación ...............................26
Configurar preferencias .............................27
Limpieza de la pantalla del termostato .....28
Configuraciones de seguridad ..................29
Ver información del distribuidor .................30
Funciones avanzadas ............................... 31
Apéndices
Opciones del instalador ............................32
Reemplazo de baterías .............................33
Pantalla de temperatura y humedad .........35
Accesorios opcionales ..............................37
Localización y solución de problemas ......39
Información de reglamentación .................41
Índice
3 69-2740EFS—01
Referencia rápida: uso residencial
HOGAR. Presione para visualizar la pantalla
principal.
VENTILADOR. Seleccione una modalidad
para el ventilador.
SISTEMA. Seleccione la modalidad del
sistema (Calefacción/Refrigeración).
MENÚ. Presione para visualizar las
opciones. Comience aquí para configurar un
cronograma del programa.
Cronograma actual. Toque una flecha para
cambiar la configuración de la temperatura
y seleccionar una pausa temporal o
permanente.
Condiciones en interiores. Muestra la
temperatura y humedad interiores.
Fecha y hora actuales.
Estatus actual. Muestra la modalidad
del sistema (calefacción/refrigeración), la
temperatura y humedad exteriores (con
sensor para exteriores opcional).
69-2740EFS—01 4
Referencia rápida: uso comercial
HOGAR. Presione para visualizar la pantalla principal.
VENTILADOR. Seleccione una modalidad para el
ventilador.
SISTEMA. Seleccione la modalidad del sistema
(Calefacción/Refrigeración).
MENÚ. Presione para visualizar las opciones. Comience
aquí para configurar un cronograma del programa.
Ubicación del termostato. Identifique rápidamente
cuál termostato controla un área específica.
Cronograma actual. Toque una flecha para cambiar
la configuración de la temperatura y seleccionar una
pausa temporal.
Anulación. Toque para anular temporalmente el
cronograma del programa.
Condiciones interiores. Muestra la temperatura y
humedad interiores.
Fecha y hora actuales.
Estatus actual. Muestra la modalidad del sistema
(calefacción/refrigeración), la temperatura y humedad
exteriores (con sensor opcional de exterior).
Puerto USB. Utilice el dispositivo USB para ingresar
la programación de los días festivos y los eventos
personalizados.
5 69-2740EFS—01
Configurar la hora y el día
1 Toque la hora actual. La pantalla muestra
Configurar hora/configurar fecha.
2 Toque
Configurar hora o Configurar fecha.
3 Toque
V o W hasta que se muestre la
hora/fecha adecuada.
4 Toque
Terminado para guardar o Cancelar
para ignorar los cambios.
NOTA: Este termostato cambiará
automáticamente el reloj para el horario
de verano y viceversa.
Vie, Jun 14, 2013
6:30 pm
Terminado
69-2740EFS—01 6
Configurar el ventilador
1 Toque la opción VENTILADOR para mostrar
las configuraciones del ventilador.
2 Toque Encendido, Automático, Circulación o
Seguir el cronograma.
3 Toque
TERMINADO para guardar y salir.
Encendido: el ventilador está siempre
encendido.
Automático: el ventilador funciona solo cuando
el sistema de calefacción o refrigeración está
encendido.
Circulación: el ventilador funciona en forma
aleatoria, aproximadamente el 35% del tiempo
(uso residencial únicamente).
Seguir el cronograma: ventilador controlado
por el programa (consulte las pág.
8
–
13
).
NOTA: En uso comercial, toque Automático
o Encendido para anular temporalmente el
cronograma programado del ventilador.
VENTILADOR
Terminado
7 69-2740EFS—01
Configurar la modalidad del sistema
1 Toque SISTEMA para mostrar las
configuraciones del sistema.
2 Toque la opción deseada:
Calefacción: el termostato controla
solamente el sistema de calefacción.
Refrigeración: el termostato controla
solamente el sistema de refrigeración.
Apagado: se apagan los sistemas de
calefacción/refrigeración.
Automático: El termostato selecciona la calefacción o
la refrigeración según sea necesario dependiendo de la
temperatura interior.
Calefacción de emergencia (bombas de calor con
calefacción auxiliar): controla la calefacción auxiliar/de
emergencia. El compresor se bloquea.
3 Toque TERMINADO para guardar y salir.
NOTA: Quizás las configuraciones del sistema de Automático
y Calefacción de emergencia no aparezcan, esto depende
de cómo se instaló su termostato.
SISTEMA
Terminado
69-2740EFS—01 8
Cronogramas predeterminados para ahorro de energía
Este termostato usa las configuraciones de ahorro de energía predeterminadas que
pueden disminuir los gastos de calefacción/refrigeración hasta en un 33%. Para
personalizar el termostato, consulte la página siguiente.
Despertar (Wake) 6:00 am 70° 78° 70° 78°
Salir (Leave) 8:00 am 62° 85° 62° 85°
Regresar (Return) 6:00 pm 70° 78° 70° 78°
Dormir (Sleep) 10:00 pm 62° 82° 62° 82°
Refrig.
(lun.-vie.)
Hora de
inicio
Calefacción
(lun.-vie.)
Período
Calefacción
(sáb.-dom.)
Refrig.
(sáb.-dom.)
Uso residencial
Ocupado 1 8:00 am 70° 75° Encendido
Desocupado 1 10:00 pm 55° 85° Automático
Ocupado 2* 12:00 am 70° 75° Encendido
Desocupado 2* 12:00 am 55° 85° Automático
Refrig.
Hora de
inicio Calefacción
Período Ventilador
Uso comercial
* El Período 2 se cancela de forma predeterminada. Si lo activa, los valores
mostrados anteriormente se convierten en configuraciones predeterminadas.
9 69-2740EFS—01
Ajustar los cronogramas del programa
1 Toque MENÚ.
2 Seleccione
Crear/Editar horario.
Toque Guíame para crear un
cronograma con respuestas a
preguntas simples.
Toque Lo haré yo mismo para crear
manualmente un cronograma
de un programa. Refiérase a la
página 10.
Toque Ver/Editar para ver el
cronograma completo y hacer
cambios rápidos.
NOTA: Para disminuir costos, use las
configuraciones de ahorro de energía
que se describen en la página 8.
MENÚ
Crear / Editar horario
69-2740EFS—01 10
Ajustar los cronogramas del programa (continuación)
3 Seleccione los días para programar, toque
Siguiente.
4 Toque
Despertar para configurar la hora de
despertarse correspondiente al(los) día(s)
seleccionado(s).
Siguiente
6:00 am
DESPERTAR
11 69-2740EFS—01
Ajustar los cronogramas del programa (continuación)
5 Toque V o W para configurar la
temperatura de calefacción y refrigeración
del período Despertar y luego Terminado.
6 Toque otros períodos (Salir, Regresar,
Dormir) para configurar la hora y las
temperaturas para cada uno de ellos.
7 Toque
Terminado para guardar y salir.
NOTA: Toque Borrar período para eliminar
el período no deseado.
NOTA: Toque Ventilador ajustes para
cualquier período de tiempo.
Terminado
69-2740EFS—01 12
Anular los cronogramas del programa: uso residencial
1 Toque V o W para configurar la
temperatura (lado derecho de la
pantalla) y la hora indicada en
Sostener Hasta (lado izquierdo). La
programación se reanudará cuando
finalice el tiempo de “Sostener Hasta”.
2 Toque
Cambiar a sost. permanente para
mantener la misma temperatura hasta
que la cambie manualmente o reinicie
la configuración del programa.
3 Toque
Reinciar Horario en cualquier
momento para reanudar el cronograma
del programa.
Cambiar a
sost. permanente
13 69-2740EFS—01
Anular los cronogramas del programa: uso comercial
Toque V o W para configurar la temperatura.
La temperatura nueva se mantendrá hasta el
tiempo de “pausa” que usted configure.
Para cambiar el tiempo de pausa, toque
los botones con flechas Sostener Hasta.
Esta vez puede ajustarse hasta el tiempo
máximo configurado por el instalador.
Toque Anulación para utilizar una
temperatura de ocupación preestablecida
si una persona usa la habitación durante
un período desocupado. La nueva
temperatura podrá conservarse durante
una hora y regularse hasta el tiempo
máximo configurado por el instalador.
El cronograma programado se reanudará
cuando el temporizador de anulación finalice.
Toque Reinciar Horario en cualquier momento
para reanudar el cronograma del programa.
ANULACIÓN
69-2740EFS—01 14
Ver estatus del equipo
1 Toque MENÚ.
2 Seleccione
Estatus del equipo.
3 Toque
V o W para ver el estatus
de todos los equipos que controla
su termostato. Dependiendo de la
forma como se instaló su termostato,
la pantalla de estatus del equipo
puede generar información sobre los
siguientes sistemas:
Calefacción y refrigeración
Ventilador
Humidificación
Deshumidificación
Ventilación
Recordatorios de mantenimiento
Información del termostato
MENÚ
Estatus del equipo
Terminado
15 69-2740EFS—01
Configurar el mantenimiento de la temperatura en vacaciones: uso residencial
Esta función le permite ahorrar energía
mientras se encuentra fuera de casa, y
restituye una temperatura confortable
poco antes de que regresar a su casa.
1 Toque
MENÚ.
2 Seleccione
Modo vaciones.
3 Toque
V o W para seleccionar
la fecha en que se marcha,
seguidamente toque Siguiente para
más detalles sobre la programación,
incluyendo horas del día,
configuraciones de temperatura, fecha
de regreso y configuraciones para el
regreso.
4 Revise lo que ha elegido en la última
pantalla y toque Terminado para
guardar sus configuraciones. Toque
Previo y Cancelar para ignorar los
cambios.
MENÚ
Siguiente
Terminado
Modo vaciones
69-2740EFS—01 16
Configurar programación de días festivos/eventos: uso comercial
Esta función contribuye a conservar energía
cuando el lugar de trabajo está desocupado
durante eventos especiales o días festivos.
1 Toque
MENÚ.
2 Seleccione
Programador de vacaiones/
eventos.
3 Seleccione el elemento que desea
programar.
Eventos personalizados le
permite configurar otros días para
programaciones especiales.
Las opciones de Días festivos de EE.
UU y canadienses le permiten elegir de
una lista de días festivos comúnmente observados en
cada país.
4 Elija según se le instruya en cada pantalla. Para obtener
más información, consulte las dos páginas siguientes.
5 Toque
Terminado para guardar sus configuraciones.
MENÚ
Programador de vacaiones /
eventos
17 69-2740EFS—01
Configurar eventos personalizados: uso comercial
Esta función le permite personalizar
configuraciones de temperaturas para
mantenerlas durante un evento específico.
Puede configurar un evento para una fecha
específica o un día del mes. El termostato
reanuda la programación normal después del
evento.
1 Seleccione
Eventos personalizados del menú
de Programador de vacaciones/eventos.
2 Seleccione
Crear nuevo evento.
3 Seleccione
Fecha específica o Mes/Día de la
semana.
Para Fecha específica, se le instruye
que seleccione la fecha de inicio, las
configuraciones, la fecha de terminación
y la frecuencia del evento.
Para Mes/Día de la semana, se le
instruye que seleccione el mes, el día
de la semana, la semana del mes, las
configuraciones, la duración del evento
y la frecuencia del mismo.
Crear nuevo evento
Siguiente
69-2740EFS—01 18
Configurar eventos personalizados: uso comercial (continuación)
4 Revise las configuraciones y toque
Terminado para guardarlas. Toque
Previo y Cancelar para ignorar los
cambios.
Terminado
19 69-2740EFS—01
Configurar programación de días festivos: uso comercial
Esta función le permite personalizar config-
uraciones de temperaturas para mantenerlas
durante eventos nacionales específicos. El
termostato reanuda la programación normal
entre uno y otro evento seleccionado.
1 Seleccione
Días festivos de EE. UU. o
canadienses del menú Programador de días
festivos/eventos.
2 Seleccione
Agregar/editar días festivos.
Aparecerá una lista de días festivos
nacionales.
3 Toque la casilla próxima a cada día festivo
en el cual desea conservar las config-
uraciones específicas (Toque V o W para
desplazarse por la lista de días festivos), y
seguidamente toque Siguiente.
Configure la programación de días festivos
para temperaturas de ocupado o desocupado,
dependiendo si el edificio estará en uso.
4 Toque V o W para seleccionar las
temperaturas de calefacción y refrigeración.
5 Revise las configuraciones y toque Terminado
para guardarlas. Toque Previo y Cancelar para
ignorar los cambios.
Siguiente
69-2740EFS—01 20
Configurar anulación de días festivos: uso comercial
Esta función le permite personalizar config-
uraciones de temperaturas para mantenerlas
desde ahora hasta una fecha específica. El
termostato reanuda la programación normal en
la fecha que usted seleccione.
1 Toque
MENÚ.
2 Seleccione
Modalidad de día festivo para
mostrar las temperaturas mientras está
ausente en el día festivo.
3 Toque
V o W para seleccionar las
temperaturas de calefacción y refrigeración,
seguidamente toque Siguiente para
seleccionar la fecha de regreso.
4 Revise las configuraciones y toque
Terminado para guardarlas. Toque Previo y
Cancelar para ignorar los cambios.
NOTA: La temperatura de refrigeración
solo se puede establecer en un valor más
alto que la configuración del programa del
período desocupado y la configuración
de la temperatura de calefacción solo se
puede establecer en un valor más bajo que
la configuración del programa del período
desocupado.
MENÚ
Modalidad de día fest ivo
Terminado
21 69-2740EFS—01
Cómo iniciar la modalidad de ocupación: uso comercial
Esta función conserva la temperatura en
un nivel de ahorro de energía hasta que
toca Presione para iniciar el periodo de
ocupación. Cuando llegue, toque el botón
para conservar una temperatura agradable
mientras la habitación esté ocupada.
Toque los botones V o W para configurar la
temperatura o la hora de Sostener Hasta. La
temperatura se mantiene solamente hasta el
tiempo que usted configuró. La temperatura
regresa a un nivel de ahorro de energía
después de que el temporizador finalice o
termine el período de “Ocupado”.
NOTA: Esta función está disponible solo
si el instalador la programó.
Presione para iniciar el
período de ocupación
69-2740EFS—01 22
Retroceso remoto (uso comercial)
Durante los períodos Ocupados de la programación, un sensor de ocupación dirige
el termostato a una configuración de RETROCESO REMOTO cuando la habitación
está vacía. Si alguien está en la habitación, adopta las configuraciones establecidas
para el período ocupado de la programación. El termostato ignora el sensor de
ocupación durante los períodos desocupados de la programación.
Si el termostato está configurado para no programable, el sensor dirige el termostato
a una configuración de RETROCESO REMOTO cuando la habitación está vacía. Si
alguien está en la habitación, entonces adopta la configuración establecida por el
usuario.
Dependiendo de la forma como se haya instalado su termostato, puede haber
una demora de hasta 30 minutos antes de que cambie a la configuración de
RETROCESO REMOTO. Esta demora permite que la habitación permanezca
confortable si no está ocupada por solo un período de tiempo corto.
23 69-2740EFS—01
Configuración de ajuste de la humidificación
1 Toque MENÚ y seleccione Humidificación.
2 Seleccione
Auto.
3 Mueva la barra deslizante para seleccionar
el nivel de humedad.
4 Toque
Más config. si aparece escarcha o
condensación en las ventanas. Utilice un
número más bajo para evitar la escarcha o
la condensación. Utilice un número más alto
si el aire interior parece estar demasiado
seco. La configuración de Protección de
ventanas limita la cantidad de humedad
para prevenir la formación de escarcha o de
condensación en las ventanas. Consulte las
notas que siguen.
5 Toque
Terminado para guardar sus configuraciones. Toque Cancelar para ignorar
los cambios.
NOTA: El termostato no hará funcionar el humidificador cuando la humedad
interior haya alcanzado el “Límite de ventana” (Window Limit) que se muestra en
la pantalla.
NOTA: Protección de las ventanas está solo disponible si se instala un sensor de
aire exterior.
MENÚ
Humidificación
Más
config.
69-2740EFS—01 24
Ajuste de la configuración de deshumidificación: uso residencial
Esta función puede controlar un
deshumidificador o usar el aire
acondicionado para disminuir la humedad.
1 Toque
MENÚ y seleccione
Deshumidificación.
2 Seleccione
Auto.
3 Mueva la barra deslizante para
seleccionar el nivel de humedad.
4 Toque Terminado para guardar sus
configuraciones. Toque Cancelar para
ignorar los cambios.
NOTA: Si su aire acondicionado se
usa para controlar la humedad, la
temperatura puede descender hasta
3° F por debajo del nivel configurado
hasta que la humedad alcance el nivel
deseado.
MENÚ
Deshumidificación
Más
config.
25 69-2740EFS—01
Ajuste de las configuraciones de deshumidificación: uso comercial
Esta función puede controlar un
deshumidificador o usar el aire acondicionado
para disminuir la humedad.
1 Toque
MENÚ y seleccione Deshumidificación.
2 Seleccione
Auto.
3 Mueva la barra deslizante para seleccionar
el nivel de humedad.
4 Toque Terminado para guardar sus
configuraciones. Toque Cancelar para ignorar
los cambios.
Si su aire acondicionado se usa para controlar
la humedad, el termostato puede hacer uso de
los siguientes métodos para conservar la humedad:
Enfriar de 1° a 5° F por debajo del nivel de su
configuración de temperatura.
Activar la refrigeración por el tiempo de “encendido”
mínimo para disminuir la humedad.
Activar la refrigeración y la calefacción al mismo tiempo
para disminuir la humedad sin bajar la temperatura.
MENÚ
Deshumidificación
Más
config.
69-2740EFS—01 26
Ajuste de las configuraciones de ventilación
1 Toque MENÚ y seleccione Ventilación.
2 Toque
Configuración y seleccione:
Auto: la ventilación funciona de acuerdo
a lo programado por el instalador.
Apagado: La ventilación permanece
apagada a menos que se active
utilizando el temporizador.
Encendido: el ventilador está siempre
funcionando.
3 Toque V o W para que funcione la
ventilación temporalmente. Para apagarla,
colóquela en cero.
4 Toque
Más config. para configurar
recordatorios de mantenimiento y
bloqueos. Seleccione Sí para evitar que la
ventilación funcione durante los períodos
de la programación Dormir o Desocupado
(comercial) o cuando las condiciones
en exteriores excedan los valores
establecidos por el instalador.
MENÚ
Vent ilación
Más
config.
Configuración:
NOTA: si se ha configurado la
humidificación en la modalidad
de calefacción, el ventilador
se encenderá para eliminar el
exceso de humedad si esta se
encuentra 10% o más por encima
de la configuración de humedad.
27 69-2740EFS—01
Configurar preferencias
Las opciones del menú de preferencias le
permiten seleccionar cómo el termostato
muestra la información o responde ante ciertas
situaciones.
1 Toque
MENÚ y seleccione Preferencias.
2 Seleccione una opción y siga las
instrucciones:
Recordatorios para cambiar los filtros
Mostrar alertas de diagnóstico de
calefacción/Refrigeración
Opciones de programación de
herramientas
Visualización en Fahrenheit/Centígrados
Visualización del reloj en 12/24-horas
Color y brillo de la pantalla
Opciones de idioma
Opciones de programación
Adaptive Intelligent Recovery
Restablecer programación predefinida
Horario de verano
3 Toque
Terminado para guardar sus configuraciones.
Toque Cancelar para ignorar los cambios.
MENÚ
Preferencias
69-2740EFS—01 28
Limpieza de la pantalla del termostato
Cuando selecciona la opción Limpieza de
la pantalla (Clean Screen), esta se bloquea
para que no cambie accidentalmente la
configuración mientras limpia.
1 Toque
MENÚ.
2 Seleccione
Limpiar pantalla. Una instrucción
le pregunta si desea limpiar la pantalla
durante 30 segundos.
3 Toque
Sí. Un contador de cuenta regresiva
muestra el tiempo transcurrido hasta que
se reactive la pantalla.
NOTA: NO rocíe ningún líquido
directamente sobre el termostato. Rocíe
los líquidos sobre un paño, después utilice
el paño húmedo para limpiar la pantalla.
Utilice agua o el limpiador para vidrios que
utiliza en casa. Evite utilizar limpiadores
abrasivos.
MENÚ
Limpiar pantalla
Sí
29 69-2740EFS—01
Ajuste de las configuraciones de seguridad
Se pueden utilizar las opciones de seguridad
para evitar cambios no autorizados en las
configuraciones del sistema.
1 Toque
MENÚ y seleccione Configuraciones de
seguridad.
2 Seleccione
Cambiar modo de bloqueo.
3 Seleccione una opción y siga las
instrucciones:
Desbloqueado: acceso total permitido.
Parcialmente bloqueado: solo se
puede cambiar la temperatura.
Totalmente bloqueado: acceso total no
permitido.
NOTA: Si elige utilizar una contraseña para
mayor seguridad escríbala aquí para su
referencia:
MENÚ
Conf iguraciones de seguridad
Cambiar modo
de bloqueo
69-2740EFS—01 30
Cómo ver la información del distribuidor
Revise la información del distribuidor si
necesita comunicarse con su instalador
para mantenimiento, reparaciones o
actualizaciones.
1 Toque
MENÚ.
2 Seleccione
Información del distribuidor.
3 Toque
Terminado para regresar al menú.
MENÚ
Información del distribuidor
31 69-2740EFS—01
Funciones avanzadas
Adaptive Intelligent Recovery (uso residencial únicamente)—Con el tiempo, el
termostato Prestige® “sabe” cuánto demora su sistema en alcanzar la temperatura
que desea. Activa el sistema de calefacción o refrigeración más temprano para que
esté confortable a la hora que usted espera. El termostato muestra “En recuperación”
cuando activa el sistema temprano.
Modalidad de de deshumidificación en ausencia—Su sistema puede
configurarse para controlar el clima en interiores mientras su vivienda esté vacante
durante la estación húmeda. Antes de marcharse, presione MENÚ, luego seleccione
la Modalidad de deshumidificación en ausencia. La temperatura y la humedad se
conservarán en niveles que protejan su hogar y sus posesiones. Cuando regrese,
presione Cancelar para reanudar el funcionamiento normal.
Protección del compresor—El termostato conserva el compresor apagado durante
unos minutos antes de volver a arrancar, para evitar daños al equipo. Durante este
tiempo que permanece “apagado”, el mensaje “Esperando por equipo” se muestra
en la pantalla.
Purga previa a la ocupación (uso comercial únicamente)—Esta función enciende
el ventilador de 1 a 3 horas antes del período de tiempo “ocupado”, para brindar un
ambiente de trabajo confortable cuando usted llegue.
69-2740EFS—01 32
Opciones del instalador
Las Opciones del instalador requieren una
contraseña y solo debe cambiarlas un
técnico calificado.
Para evitar cambios imprevistos o daños al
equipo, no cambie estas opciones usted
mismo.
MENÚ
Conf iguración del instalador
33 69-2740EFS—01
Reemplazo de las baterías del sensor exterior
Reemplace las baterías de su
sensor exterior cuando aparezca una
advertencia en la pantalla del termostato,
aproximadamente 60 días antes de que
las baterías se agoten.
Para reemplazar las baterías:
1 Retire el sensor del soporte.
2 Quite la cubierta.
3 Inserte 2 baterías de litio nuevas AA.
4 Vuelva a colocar la cubierta y coloque
el sensor nuevamente en el soporte.
El sensor exterior restituirá la
comunicación con el termostato unos
cuantos segundos después de que se
coloquen las baterías.
Reemplace
las baterías
de su sensor
exterior
69-2740EFS—01 34
Reemplazo de las baterías del sensor interior
Reemplace las baterías de su sensor exterior
cuando aparezca una advertencia en la pantalla
del termostato, aproximadamente 60 días antes
de que las baterías se agoten. Cuando la luz
indicadora del estatus del sensor comience a
destellar en rojo, la carga de la batería está
extremadamente baja y se agotará en 2–3
semanas. Durante el funcionamiento normal, la
luz indicadora del estatus permanece apagada.
Para reemplazar las baterías:
1 Retire el sensor de la placa de pared.
2 Coloque 2 baterías alcalinas AAA nuevas.
Si la luz indicadora del estatus destella en
verde, las baterías están bien; si destella en
rojo, debe usar baterías nuevas.
3 Conecte el sensor a la placa de pared.
El sensor exterior restituirá la comunicación con
el termostato unos cuantos segundos después
de que se coloquen las baterías nuevas.
Reemplace
las baterías
de su sensor
interior
35 69-2740EFS—01
Uso de la pantalla de temperatura
En algunas circunstancias la temperatura
que se muestra en la pantalla principal
puede que no corresponda con la
temperatura cerca del termostato. Si
su sistema está configurado para usar
sensores remotos de interior, puede estar
leyendo un sensor de otro lugar.
La lectura de
la temperatura
depende de la
ubicación del sensor
72
INTERIORES
69-2740EFS—01 36
Uso de la pantalla de humedad
45% Humedad
En algunas circunstancias la humedad que
se muestra en la pantalla principal puede
que no corresponda con la humedad cerca
del termostato.
Algunos sistemas están configurados
para usar dos sensores, uno para
controlar la humidificación, el otro para
la deshumidificación. Estos sensores a
menudo se instalan en diferentes lugares.
Dependiendo de la forma como se instaló
su termostato, la pantalla principal del
termostato mostrará la lectura de la
humedad solo de un sensor.
La lectura de la
humedad depende
de la ubicación del
sensor.
37 69-2740EFS—01
Accesorios opcionales
Control de confort portátil
Si tiene solo un termostato, puede mover el control remoto de una
habitación a otra (como un termostato portátil) para asegurarse
de que la temperatura esté confortable en la habitación que está
utilizando. Si tiene varios termostatos, puede ver y regular la
temperatura de cada habitación desde su butaca.
Sensor inalámbrico de exteriores
Con un sensor inalámbrico para exteriores su termostato Prestige®
puede mostrar la temperatura y humedad del exterior. Esta
información también puede mostrarse en su Control de confort
portátil.
Sensor inalámbrico de interiores
Si se instala un sensor interior, su termostato Prestige® responderá
a las lecturas de temperatura y humedad en la ubicación del
sensor - brindando confort donde se encuentre el sensor. Con
varios sensores, el termostato puede promediar las lecturas de
la temperatura de cada uno, para optimizar el confort por toda su
vivienda.
69-2740EFS—01 38
Accesorios opcionales
Puerta de acceso a Internet RedLINK™
La puerta de acceso a Internet RedLINK de Honeywell le brinda
acceso remoto a su termostato Prestige® desde Internet, un teléfono
inteligente o tableta. Puede ver o regular la temperatura en interiores,
la operación del sistema y otras configuraciones. La puerta de acceso
también puede enviarle alertas de hasta 6 correos electrónicos para
notificarle si ocurre un problema.
Remoto inalámbrico para punto de entrada/salida
Este dispositivo se monta al lado de su puerta como un control de un
solo toque. Presione Ausente para el control de una temperatura de
ahorro de energía cuando se marcha de su casa. Presione Hogar para
el control de una temperatura agradable cuando regrese. Para cambiar
las temperaturas preestablecidas, vaya a MENÚ > Configuraciones
remotas de entrada/salida.
Remoto inalámbrico para reforzar la ventilación y la filtración
Este dispositivo se monta en cualquier lugar de su hogar
(generalmente en el baño o la cocina) para obtener ventilación cuando
lo necesite. Para aumentar la ventilación, seleccione 20, 40 o 60
minutos.
39 69-2740EFS—01
Localización y solución de problemas
Si tiene dificultades con el termostato, intente poner en práctica estas sugerencias.
La mayoría de los problemas pueden solucionarse de manera fácil y rápida.
La pantalla
está en blanco Revise el interruptor de circuito y, si es necesario, reinícielo.
Asegúrese de que el interruptor de energía del sistema de calefacción y
refrigeración esté encendido.
Asegúrese de que la puerta del sistema de calefacción esté bien cerrada.
Resulta difícil
leer la pantalla Cambie el brillo de la pantalla utilizando el Menú de preferencias (consulte
la página 27).
A las 2 a.m. de cada día, los termostatos Prestige cambian el color de la pantalla
durante una hora para evitar que se queme. Toque la pantalla en cualquier
momento para restaurar los colores pre-establecidos de la pantalla.
El sistema de
calefacción o
refrigeración
no responde
Toque SISTEMA para configurar el sistema en calefacción. Asegúrese de que la
temperatura sea más alta que la temperatura interior.
Toque SISTEMA para configurar el sistema en refrigeración. Asegúrese de que la
temperatura sea más baja que la temperatura interior.
Revise el interruptor de circuito y, si es necesario, reinícielo.
Asegúrese de que el interruptor de energía del sistema de calefacción y
refrigeración esté encendido.
Asegúrese de que la puerta del sistema de calefacción esté bien cerrada.
Si en la pantalla aparece “Esperando por equipo”, el temporizador de protección
del compresor está encendido. Espere 5 minutos para que se reinicie el sistema
de forma segura, sin dañar el compresor.
69-2740EFS—01 40
Garantía limitada de hasta 5 años
Honeywell garantiza este producto, a excepción de la batería, por el término de tres (3) años, contra cualquier defecto de
fabricación o de los materiales, a partir de la fecha de compra por parte del consumidor, en condiciones normales de uso y
servicio. Si en cualquier momento, durante el período de vigencia de la garantía, se determina que el producto está defectuoso
o no funciona adecuadamente, Honeywell lo reparará o lo reemplazará (a elección de Honeywell).
Si el producto está defectuoso,
(i) llévelo al lugar donde lo compró, junto con la factura de compra u otra prueba de compra que incluya la fecha en la que
compró el producto; o
(ii) comuníquese con el Servicio de atención al cliente de Honeywell, llamando al 1-800-468-1502. En el Servicio de atención
al cliente determinarán si el producto debe ser devuelto a la siguiente dirección: Honeywell Return Goods, Dock 4 MN10-3860,
1885 Douglas Dr. N., Golden Valley, MN 55422, o si se le puede enviar un producto de reemplazo.
Esta garantía no cubre los gastos de remoción ni de reinstalación. Esta garantía no se aplicará si Honeywell demuestra que el
defecto o funcionamiento inadecuado fue causado por daños que se produjeron mientras el producto estuvo en posesión de un
consumidor.
La única responsabilidad de Honeywell será la de reparar o reemplazar el producto dentro de los términos mencionados
anteriormente. HONEYWELL NO SERÁ RESPONSABLE POR LA PÉRDIDA NI EL DAÑO DE NINGÚN TIPO, QUE INCLUYE
CUALQUIER DAÑO INCIDENTAL O CONSECUENTE QUE RESULTE, DIRECTA O INDIRECTAMENTE, DE CUALQUIER
INCUMPLIMIENTO DE CUALQUIER GARANTÍA, EXPRESA O IMPLÍCITA, O DE CUALQUIER OTRA FALLA DE ESTE
PRODUCTO. Algunos estados no permiten la exclusión o limitación de los daños fortuitos o resultantes, por lo que esta
limitación podría no aplicarse en su caso.
ESTA GARANTÍA ES LA ÚNICA GARANTÍA EXPRESA QUE HONEYWELL REALIZA SOBRE ESTE PRODUCTO. LA
DURACIÓN DE CUALQUIERA DE LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD Y
APTITUD PARA UN FIN DETERMINADO, ESTÁN LIMITADAS A LOS TRES AÑOS DE DURACIÓN DE ESTA GARANTÍA.
Algunos estados no permiten limitaciones en relación a la duración de una garantía implícita, de manera tal que la limitación
anterior puede no aplicarse en su caso.
Esta garantía le otorga derechos legales específicos, pero es posible que usted goce de otros derechos que varían de un
estado a otro.
Si tiene preguntas acerca de esta garantía, escriba a Honeywell Customer Care, 1985 Douglas Drive, Golden Valley,
Minneapolis, MN55422 o llame al 1-800-468-1502.
Cuando se registra el producto en Internet en www.warranty, Honeywell, com, la cobertura de fabricación estándar mencionada
anteriormente se extiende por un período de (5) años.
41 69-2740EFS—01
Información reguladora
Declaración de conformidad con las regulaciones FCC
(Sección 15.19) (solo en los EE. UU.)
Este dispositivo cumple con la Sección 15 de las regulaciones
FCC. El funcionamiento está sujeto a las dos condiciones
siguientes:
1 Este dispositivo no debe causar interferencia perjudicial.
2 Este dispositivo deberá aceptar cualquier interferencia que
se reciba, incluso la interferencia que pudiese causar el
funcionamiento no deseado.
Advertencia de la FCC (Sección 15.21) (solo en los EE. UU.)
Los cambios o las modificaciones que no hayan sido
expresamente aprobados por la parte responsable del
cumplimiento de las regulaciones podrían anular la autoridad
del usuario para hacer funcionar el equipo.
Declaración de la FCC sobre interferencias (Sección
15.105(b)) (solo en los EE. UU.)
Este equipo fue probado y cumple con los límites de los
dispositivos digitales clase B, conforme a la Sección 15 de las
regulaciones FCC. Estos límites están diseñados para ofrecer
una protección razonable contra la interferencia perjudicial
en una instalación residencial. Este equipo genera usos y
puede irradiar energía de frecuencia de radio y, si no se
instala y se utiliza según las instrucciones, puede producir una
interferencia perjudicial en la comunicación radial. Sin embargo,
no se garantiza que no habrá interferencia en una instalación
particular. Si este equipo produce una interferencia perjudicial
en la recepción televisiva o radial, lo cual puede determinarse
al apagar y encender el equipo, se recomienda que el usuario
intente corregir la interferencia con una o más de las siguientes
medidas:
Vuelva a orientar y ubicar la antena receptora.
Aumente la distancia entre el equipo y el receptor.
Conecte el equipo a un tomacorriente en un circuito diferente
a aquel en el que está conectado el receptor.
Consulte con su distribuidor o con un técnico experto en
radio/televisión para recibir ayuda.
Módulo de interfaz del equipo, termostatos y sensor de
exteriores
Para cumplir con los límites de exposición RF que establece
la FCC y el Industry Canada para la población en general/
exposición no controlada, la o las antenas usadas para estos
transmisores deben instalarse a una distancia de, al menos,
20 cm de todas las personas, y no deben ubicarse ni utilizarse
junto con otra antena.
Control de confort portátil
Este transmisor portátil y su antena cumplen con los límites
de exposición RF que establece la FCC y el Industry Canada
para la población en general/exposición no controlada. Este
dispositivo no deberá colocarse ni accionarse conjuntamente
con otra antena o transmisor.
Sección 7.1.2 de RSS-GEN
De acuerdo con las regulaciones de la industria de Canadá,
este transmisor de radio puede funcionar únicamente utilizando
un tipo de antena y una ganancia máxima (o inferior) aprobada
para el transmisor por la industria de Canadá. Para disminuir la
interferencia potencial del radio con otros usuarios, el tipo de
antena y su ganancia deben ser elegidas de tal forma que la
potencia isótropa radiada equivalente (e.i.r.p.) no sea mayor de
lo necesario para una comunicación eficaz.
Sección 7.1.3 de RSS-GEN
El funcionamiento está sujeto a las dos condiciones siguientes:
1 Este dispositivo no debe causar interferencia y
2 Este dispositivo deberá aceptar cualquier interferencia,
incluso la interferencia que pudiese causar el funcionamiento
no deseado del dispositivo.
TM
69-2740EFS-01
® Marca Registrada en los E.U.A
© 2012 Honeywell International Inc.
69-2740EFS—01 M.S. 10-12
Impreso en EE. UU.
Automatización y control desenlace
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com
Este termostato contiene una batería de litio que puede contener material
con perclorato. Material con perclorato—es posible que deba aplicarse un
tratamiento especial. Visite www.dtsc.ca.gov/hazardouswaste/perchlorate
¿Necesita ayuda?
Para obtener ayuda visite http://yourhome.honeywell.com, o llame gratis al:
1-800-468-15021-888-245-1051 (instalación comercial)
