Admiral
DRYERCYCLE DESCRIPTIONS
_Aw
OFF _R¥ 7o TIMED DRY
p_.%%
LOW _ HGH
OFF
TEMPEP&TURE
TEMP
NO HEAl"FLUFF
This information covers several different models. Your dryer may vary from the model shown and may not have all the cycles and features
described.
CYCLE LOAD TYPE FEATURE TEMPERATURE
AUTO SENSE DRY Most loads Senses the temperature of the load and Any
Energy Preferred automatically shuts off when load
Automatic Setting (*) reaches the selected dryness.
WRINKLE PREVENT Any load Periodically starts and stops dryer, No heat
tumbling the load to help reduce
wrinkling.
TOWELS Towels, mattress pads, quilts Thoroughly dries extra-heavy items. High
COOL DOWN All loads Cools the load to make it easier to No heat
handle.
TIMED DRY Heavy, bulky, or lightweight items Completes drying if items are still damp. Any
HEAVY DRY Large or heavy items such as Evenly dries large or heavy loads. High
thick towels or robes
DAMP DRY Any load Dries items to a damp level or items that Any
do not require an entire drying cycle.
WRINKLE FREE Any load Removes wrinkles, such as those found Low or Medium
in clothes packed in a suitcase or in heat depending
items wrinkled from being left in the on fabrics in load
dryer too long.
NO HEAT FLUFF Rubber, plastic, heat-sensitive No-heat drying. No heat
fabrics
W10089174
b®®CO T'_sh®O #'_-_s':
AUTO SENSE DRY
You may use this cycle to dry most loads. Your dryer uses the
AUTO SENSE DRY automatic control to sense the temperature in
a load and shuts off when the load reaches the selected dryness.
The Cycle Control knob does not move until the load is almost
dry. After the Cool Down, the knob automatically turns to an Off
area and tumbling stops.
Most loads may be dried using the Energy Preferred Automatic
Setting (*). At the end of the cycle, check the dryness of the load.
• If the load is drier than you like, you may select a setting closer
to Less Dry the next time you dry a similar load.
• If the load is not as dry as you like, you may complete drying
using the Timed Dry cycle. The next time you dry a similar
load, you may select a setting closer to Very Dry.
NOTE: Drying time with an automatic cycle varies according to
the type of fabric, size of load, and temperature setting. On some
models, the temperature is included in the cycle selections.
WRINKLE PREVENT feature (on some models)
The WRINKLE PREVENT feature activates at the end of the Auto
Sense Dry cycle if you do not open the dryer door within a few
minutes. This feature starts and stops the dryer, tumbling the load
without heat for up to 40 minutes depending on the model to help
avoid wrinkling.
NOTE: A signal will sound periodically if the End of Cycle Signal
is selected.
TIMED DRY
The Timed Dry cycle may be used to complete drying if items are
still damp after the automatic cycle.
Timed Dry is also useful for:
• Heavyweight and bulky items that require a longer drying time.
• Lightweight items, such as lingerie, blouses, and knits that
require a short drying time.
NOTE: On some models, temperature is included in the cycle
selections. On models with a selectable temperature knob, you
may choose a setting based on the fabrics in your load. Drying
time and temperature will depend on your dryer model.
You may select a drying temperature based on the fabrics in your
load. If you are unsure of the temperature to select for a load, you
may select the lower setting rather than the higher setting.
Temperature Tips
If your dryer has multiple heat settings:
• A high heat setting may be used for drying heavyweight items
such as towels and work clothes.
• A low to medium heat setting may be used for drying medium-
weight items such as sheets, blouses, dresses, underwear,
permanent press fabrics, and some knits.
• An extra low to low heat setting may be used for drying
lightweight items such as lingerie.
• You may use a no heat (air) setting for rubber, plastic or heat-
sensitive fabrics.
• Line dry bonded or laminated fabrics.
NOTE: If you have questions about drying temperatures for
various loads, refer to the care label directions.
/t!_d _ J" w *" _;_*' _" .......... '
The End of Cycle Signal sounds when a cycle is complete. On
some models the End of Cycle Signal is fixed. On others the End
of Cycle Signal is selectable and the signal will sound only if set to
On,
If the WRINKLE PREVENT feature is selected and the End of
Cycle Signal is on, the signal sounds every few minutes. The
signal stops when you open the door or turn the Cycle Control
knob to Off.
,%. ,,,F{;_ ,,,,* d,,- , w.
The drying rack is useful for machine drying items you would not
necessarily want to tumble dry or that you would normally line dry
(for example, pillows, stuffed toys).
For information on ordering, please refer to the service numbers
located on the front page of the dryer user instructions or contact
the dealer from whom you purchased your dryer.
DESCRIPCIONESDE LOSCICLOS DE LA SECADORA
Esta informaci6n cubre varios modelos diferentes. Su secadora puede ser diferente del modelo que se ilustra y es posible que no tenga
todos los ciclos y caracteristicas descritos.
CICLO TIPO DE CARGA CARACTERISTICA TEMPERATURA
Secado automatico con La mayoria de las cargas Detecta la temperatura en la carga y se Cualquiera
sensor (AUTO SENSE DRY) apaga automaticamente cuando la
Ajuste autom_tico carga alcanza la sequedad
de ahorro de energia (Energy seleccionada.
Preferred Automatic Setting)
(*)
Prevenci6n de arrugas Cualquier carga Hace funcionar y detiene la secadora Sin calor
(WRINKLE PREVENT) peri6dicamente, dando vueltas a la ropa
para evitar las arrugas,
Toallas Toallas, cubiertas de colch6n, Seca completamente articulos extra Alta (High)
(TOWELS) acolchados pesados,
Enfriamiento Todas las cargas Enfria la carga para que se pueda Sin calor
(COOL DOWN) manejar con mas facilidad.
Secado programado Articulos pesados, voluminosos o Termina de secar los articulos, si estan Cualquiera
(TIMED DRY) de peso liviano todavia hQmedos,
Super seco Articulos grandes o pesados tales Seca uniformemente cargas grandes o Alta (High)
(HEAVY DRY) como toallas gruesas o saltos de pesadas.
cama
Semi seco Cualquier carga Seca los articulos hasta dejarlos casi Cualquiera
(DAMP DRY) secos o articulos que no necesitan un
ciclo completo de secado.
Sin arrugas Cualquier carga Quita las arrugas, tales como las de Temperatura baja
(WRINKLE FREE) prendas que han quedado en una o media,
maleta o articulos que se ban arrugado dependiendo de
por haber estado mucho tiempo en la las telas en la
secadora, carga
Esponjar sin calor Coma, plastico, telas sensibles al Secado sin calor. Sin calor
(NO HEAT FLUFF) calor
Secado automatico con sensor (AUTO SENSE DRY)
Puede usar este ciclo para secar la mayoria de las cargas. Su
secadora usa el control automatico de secado automatico con
sensor (AUTO SENSE DRY) para detectar la humedad de la carga
y se apaga cuando la carga haya alcanzado la sequedad
seleccionada.
La perilla de Control de Ciclos no se mueve hasta que la carga de
ropa este casi seca. Despues del enfriamiento, la perilla gira
automaticamente hacia el Area de "Off" (Apagado) y la rotaci6n se
detiene.
Puede secar la mayoria de las cargas usando el ajuste automatico
de ahorro de energ[a (*). AI final del ciclo, verifique el nivel de
sequedad de la carga.
• Si la carga esta mas seca de Io que a usted le gustaria, puede
seleccionar un ajuste mas cercano a Menos Seco (Less Dry) la
pr6xima vez que seque una carga similar.
• Si la carga no esta tan seca como a usted le gustaria, puede
terminar de secar con el ciclo de secado programado (Timed
Dry). Puede seleccionar un ajuste mas cercano a Muy Seco
(Very Dry) la pr6xima vez que seque una carga similar.
NOTA: El tiempo de secado con un ciclo automatico varia segQn
el tipo de tela, el tamafio de la carga y el ajuste de la temperatura.
En algunos modelos, la temperatura esta incluida en las
selecciones de ciclo.
Caracteristica de Prevencibn de arrugas (WRINKLE
PREVENT) (en algunos modelos)
La caracterfstica WRINKLE PREVENT se activa automaticamente
al fin del ciclo de secado automatico con sensor (Auto Sense Dry)
si usted no abre la puerta de la secadora en los minutos
siguientes. Esta caracterfstica enciende y apaga la secadora,
dando vueltas a la carga sin calor per hasta 40 minutos, segQn el
modelo, para ayudar a evitar la formaci6n de arrugas.
NOTA: Si se selecciona la alarma de fin de ciclo (End of Cycle
Signal), se escuchara una sepal peri6dicamente.
Secado programado (TIMED DRY)
El ciclo de secado programado puede usarse para terminar de
secar, si los articulos todavfa estan hQmedos despues del ciclo
automatico.
El ciclo de Secado programado tambien es Qtil para:
• Articulos muy pesados y voluminosos que requieren un
tiempo de secado prolongado.
• Art[culos de peso ligero, tales como lencerfa, blusas y telas de
punto que requieren un tiempo de secado corto.
NOTA: En algunos modelos, la temperatura esta incluida en las
selecciones de ciclo. En modelos con una perilla para seleccionar
la temperatura, puede elegir un ajuste basado en las telas de su
carga. El tiempo y la temperatura de secado dependeran del
modelo de su secadora.
Usted puede seleccionar una temperatura de secado basada en
las telas de su carga. Si tiene duda respecto a la temperatura que
debe seleccionar para una carga de ropa, puede elegir el ajuste
mas bajo en vez del ajuste mas alto.
Consejos de temperatura
Si su secadora tiene mQltiples ajustes de calor:
• Se puede usar un ajuste de temperatura alta para secar
articulos pesados tales como toallas y ropa de trabajo.
• Se puede usar un ajuste de temperatura baja a media para
secar artfculos de peso mediano tales come sabanas, blusas,
vestidos, ropa interior, telas de planchado permanente y
algunos tejidos de punto.
• Se puede usar un ajuste de calor extra bajo a bajo para secar
articulos de peso liviano tales come art[culos de lenceria.
• Puede usar un ajuste sin calor (de aire) para articulos de
goma, de plastico o telas sensibles al calor.
• Seque en el tendedero las telas laminadas o tratadas.
NOTA: Si tiene duda respecto a la temperatura que debe
seleccionar para varias cargas de ropa, refierase a las
instrucciones de cuidado de las etiquetas.
de fin de
La Serial de fin de ciclo suena cuando se termina un ciclo. En
algunos modelos, la se_al de fin de ciclo esta ajustada. En etres,
la se_al de fin de ciclo se puede seleccionar, y sonata solamente
si se ilia en On (Encendido).
Si la caracteristica de prevenci6n de arrugas WRINKLE PREVENT
se selecciona y la alarma de fin de ciclo esta encendida, la se_al
sonara cada pocos minutos, La se_al se detiene cuando usted
abra la puerta o gire la perilla de control de ciclos a apagado (Off).
OSCOS6S.......... @t' q{}>_ '_{_S scx_eos_
El estante de secado es t_til para secar a maquina articulos que
usted no quiere secar necesariamente con rotaci6n o que secaria
normalmente en el tendedero (almohadas y juguetes de peluche,
por ejemplo).
Para obtener informaci6n acerca de c6mo ordenar, sirvase
referirse a los nOmeros de servicio ubicados en la portada de las
instrucciones para el usuario de la secadora o p6ngase en
contacto con el distribuidor en donde usted compr6 la secadora,

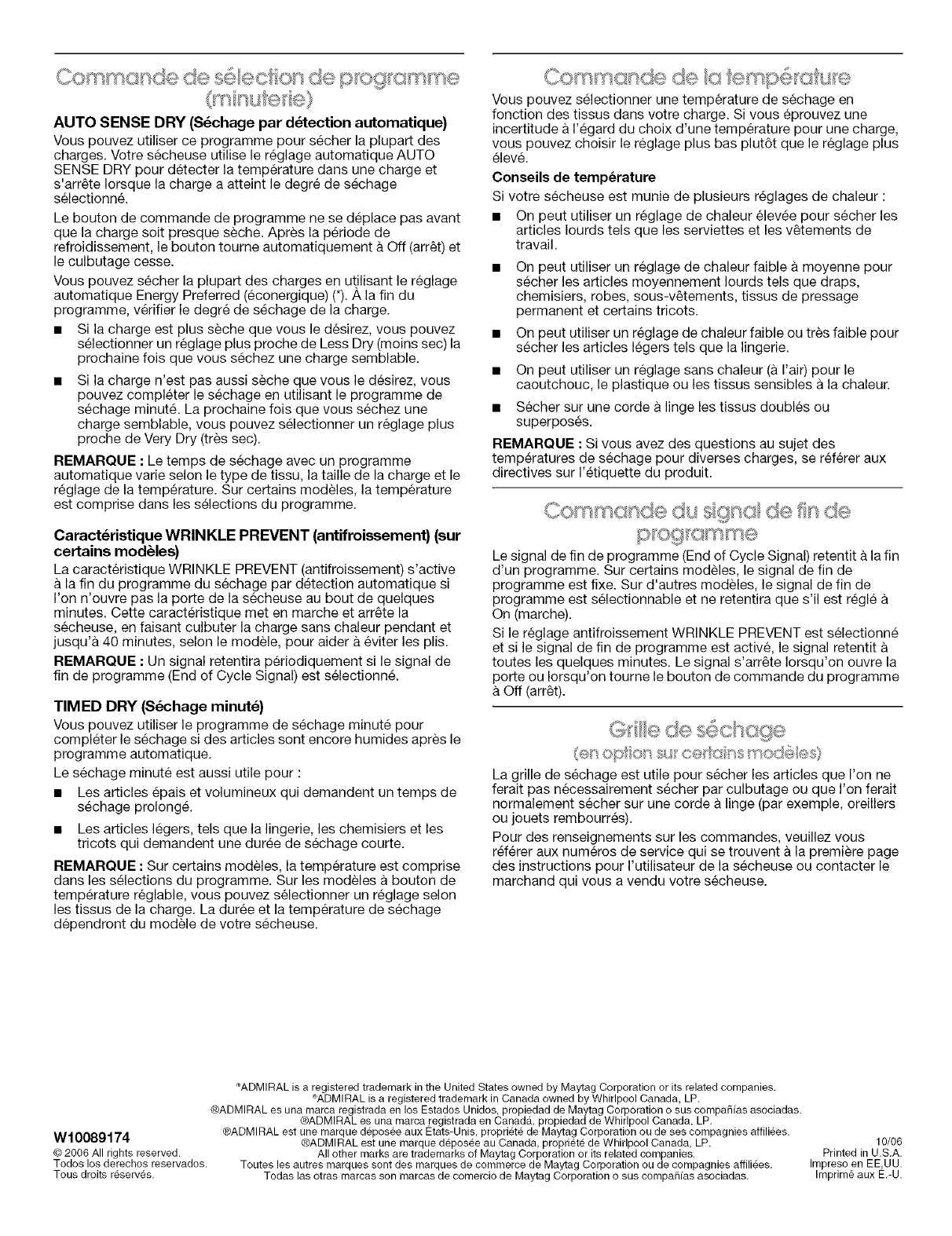

DESCRIPTIONS DESPROGRAMMES DE LA SECHEUSE
Cette information couvre plusieurs modeles differents. Votre secheuse peut differer du modele illustre et ne pas comporter tous les
programmes et caracteristiques decrits.
. .
PROGRAMME TYPE DE CHARGE CARACTERISTIQUE TEMPERATURE
AUTO SENSE DRY La plupart des charges Detecte la temp@ature de la charge et N'importe laquelle
(Sechage par d_tection provoque I'arr@t automatique Iorsque la
autematique} charge atteint le niveau de sechage
R_glage automatique Energy selectionn&
Preferred (_conergique) (*)
WRINKLE PREVENT N'importe quelle charge Met la secheuse en marche et I'arr_te Sans chaleur
(R_glage antifreissement) p@iodiquement et culbute la charge pour
prevenir le froissement.
TOWELS Serviettes, couvre-matelas, Seche completement les articles extra High @levee)
(Serviettes) edredons Iourds.
COOL DOWN Toutes les charges Refroidit la charge pour en faciliter la Sans chaleur
(Refreidissement) manutention.
TIMED DRY Articles Iourds, encombrants Complete le sechage si les articles sent N'importe laquelle
(S_chage minute) ou legers encore humides.
HEAVY DRY Articles volumineux ou Iourds Seche uniformement les charges High @levee)
(Sechage intensif} tels que les serviettes epaisses volumineuses ou Iourdes.
ou les robes de chambre
DAMP DRY N'importe quelle charge Seche les articles & un niveau humide ou N'importe laquelle
(S_chage humide) les articles qui ne necessitent pas un
programme de sechage complet.
WRINKLE FREE N'importe quelle charge Enleve les faux plis, tels que ceux des Chaleur basse ou
(Antifreissement) v_tements ranges dans une valise ou les moyenne selon les
articles froisses pour avoir ete laisses trop tissus dans la
Iongtemps dans la secheuse, charge
NO HEAT FLUFF Caoutchouc, plastique, tissus Sechage sans chaleur. Sans chaleur
(Duvetage eu s_chage _ sensibles & la chaleur
rair seulement)
AUTO SENSE DRY (S_chage par d_tection automatique)
Vous pouvez utiliser ce programme pour secher la plupart des
charges. Votre secheuse utilise le reglage automatique AUTO
SENSE DRY pour detecter la temperature dans une charge et
s'arr@te Iorsque la charge a atteint le degre de sechage
selectionn&
Le bouton de commande de programme ne se deplace pas avant
que la charge soit presque s@che.Apres la periode de
refroidissement, le bouton tourne automatiquement & Off (arr@) et
le culbutage cesse.
Vous pouvez secher la plupart des charges en ut!lisant le reglage
automatique Energy Preferred @conergique) (% A la fin du
programme, verifier le degre de sechage de la charge.
• Si la charge est plus seche que vous le desirez, vous pouvez
selectionner un reglage plus proche de Less Dry (moins sec) la
prochaine fois que vous sechez une charge semblable.
• Si la charge n'est pas aussi seche que vous le desirez, vous
pouvez completer le sechage en utilisant le programme de
sechage minut& La prochaine fois que vous sechez une
charge semblable, vous pouvez selectionner un reglage plus
proche de Very Dry (tres sec).
REMARQUE : Le temps de sechage avec un programme
automatique varie selon le type de tissu, la taille de la charge et le
reglage de la temperature. Sur certains modeles, la temperature
est comprise dans les selections du programme.
Caract_ristique WRIN KLE PREVENT (antifroissement) (sur
certains modules)
La caracteristique WRINKLE PREVENT (antifroissement) s'active
la fin du programme du sechage par detection automatique si
I'on n'ouvre pas la porte de la secheuse au bout de quelques
minutes. Cette caract@istique met en marche et arr_te la
secheuse, en faisant culbuter la charge sans chaleur pendant et
jusqu'a 40 minutes, selon le modele, pour aider a eviter les plis.
REMARQUE :Un signal retentira p@iodiquement si le signal de
fin de programme (End of Cycle Signal) est selectionn&
TIMED DRY (S_chage minut6)
Vous pouvez utiliser le programme de sechage minute pour
completer le sechage si des articles sont encore humides apres le
programme automatique.
Le sechage minute est aussi utile pour :
• Les articles epais et volumineux qui demandent un temps de
sechage prolong&
• Les articles legers, tels que la lingerie, les chemisiers et les
tricots qui demandent une duree de sechage courte.
REMARQUE :Sur certains modeles, la temperature est comprise
dans les selections du programme. Sur les modeles a bouton de
temp@ature reglable, vous pouvez selectionner un reglage selon
les tissus de la charge. La duree et la temperature de sechage
dependront du modele de votre secheuse.
Vous pouvez selectionner une temperature de sechage en
fonction des tissus dans votre charge. Si vous eprouvez une
incertitude a I'egard du choix d'une temperature pour une charge,
vous pouvez choisir le reglage plus bas plut6t que le reglage plus
elev&
Oonseils de temperature
Si votre secheuse est munie de plusieurs reglages de chaleur :
• On peut utiliser un reglage de chaleur elevee pour secher les
articles Iourds tels que les serviettes et les v_tements de
travail.
• On peut utiliser un reglage de chaleur faible a moyenne pour
secher les articles moyennement Iourds tels que draps,
chemisiers, robes, sous-v_tements, tissus de pressage
permanent et certains tricots.
• On peut utiliser un reglage de chaleur faible ou tres faible pour
secher les articles legers tels que la lingerie.
• On peut utiliser un reglage sans chaleur (a I'air) pour le
caoutchouc, le plastique ou les tissus sensibles a la chaleur.
• Secher sur une corde a linge les tissus doubles ou
superposes.
REMAROUE :Si vous avez des questions au sujet des
temp@atures de sechage pour diverses charges, se referer aux
directives sur I'etiquette du produit.
....... @, .,. Ge ....
Le signal de fin de programme (End of Cycle Signal) retentit a la fin
d'un programme. Sur certains modeles, le signal de fin de
programme est fixe. Sur d'autres modeles, le signal de fin de
programme est selectionnable et ne retentira que s'il est regle
On (marche).
Si le reglage antifroissement WRINKLE PREVENT est selectionne
et si le signal de fin de programme est active, le signal retentit
toutes les quelques minutes. Le signal s'arr_te Iorsqu'on ouvre la
porte ou Iorsqu'on tourne le bouton de commande du programme
Off (arr_t).
La grille de sechage est utile pour secher les articles que I'on ne
ferait pas necessairement secher par culbutage ou que I'on ferait
normalement secher sur une corde a linge (par exemple, oreillers
ou jouets rembourres).
Pour des renseignements sur les commandes, veuillez vous
referer aux numeros de service qui se trouvent a la premiere page
des instructions pour I'utilisateur de la secheuse ou contacter le
marchand qui vous a vendu votre secheuse.
W10089174
© 2006 All rights reserved.
Todos los derechos reservados.
Tous droits r_serv_s.
®ADMIRAL is a registered trademark in the United States owned by Maytag Corporation or its related companies.
÷ADMIRAL is a registered trademark in Canada owned by Whirlpool Canada, LP.
®ADMIRAL es una marca registrada en los Estados Unidos, propiedad de Maytag Corporation o sus compafi_'as asociadas.
®ADMIRAL es una marca registrada en CanadA, propiedad de Whirlpool Canada, LP.
®ADMIRAL est une marque d_pos_e aux Etats-Unis, propri_t_ de Maytag Corporation ou de ses compagnies affili_es.
®ADMIRAL est une marque dSpos_e au Canada, propri_t_ de Whirlpool Canada, LP.
All other marks are trademarks of Maytag Corporation or its related companies.
Toutes les autres marques sont des marques de commerce de Maytag Corporation ou de compagnies affiliSes.
Todas las otras mamas son mamas de comercio de Maytag Corporation o sus compaii_'as asociadas.
10/06
Printed in U.S.A.
Impreso en EE,UU.
Imprim_ aux E.-U.

Navigation menu
