Alco Electronics DBA936 Streaming Media Box User Manual

Alco Electronics Ltd Streaming Media Box

User Manual

DBA936
www.RCAav.com
Streaming media box
Boîtier multimédia en continu
Reproductor de medios de comunicación audiovisual
User manual
Manuel d'utilisation
Manual de usuario
It is important to read this instruction book prior to using your new product for the first time.
Il est important de lire ce manuel d’instructions avant d’utiliser l’appareil pour la première fois.
Es importante que lea este libro de instrucciones antes de usar su producto nuevo por primera vez.
DBA936_IB_EN_FR_ES_0613.indd 1 2013/6/13 10:18:46
Safety Precautions
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to Part 15 of FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or more of
the following measures:
• Reorientorrelocatethereceivingantenna.
• Increasetheseparationbetweentheequipmentandreceiver.
• Connecttheequipmentintoanoutletonacircuitdifferentfromthattowhichthereceiverisconnected.
• Consultthedealeroranexperiencedradio/TVtechnicianforhelp.
WARNING: Changes or modifications not expressly approved by the party responsible for compliance
could void the user’s authority to operate the equipment.
HDMI, the HDMI logo and High-Definition Multimedia Interface are trademarks or registered
trademarks of HDMI Licensing, LLC.

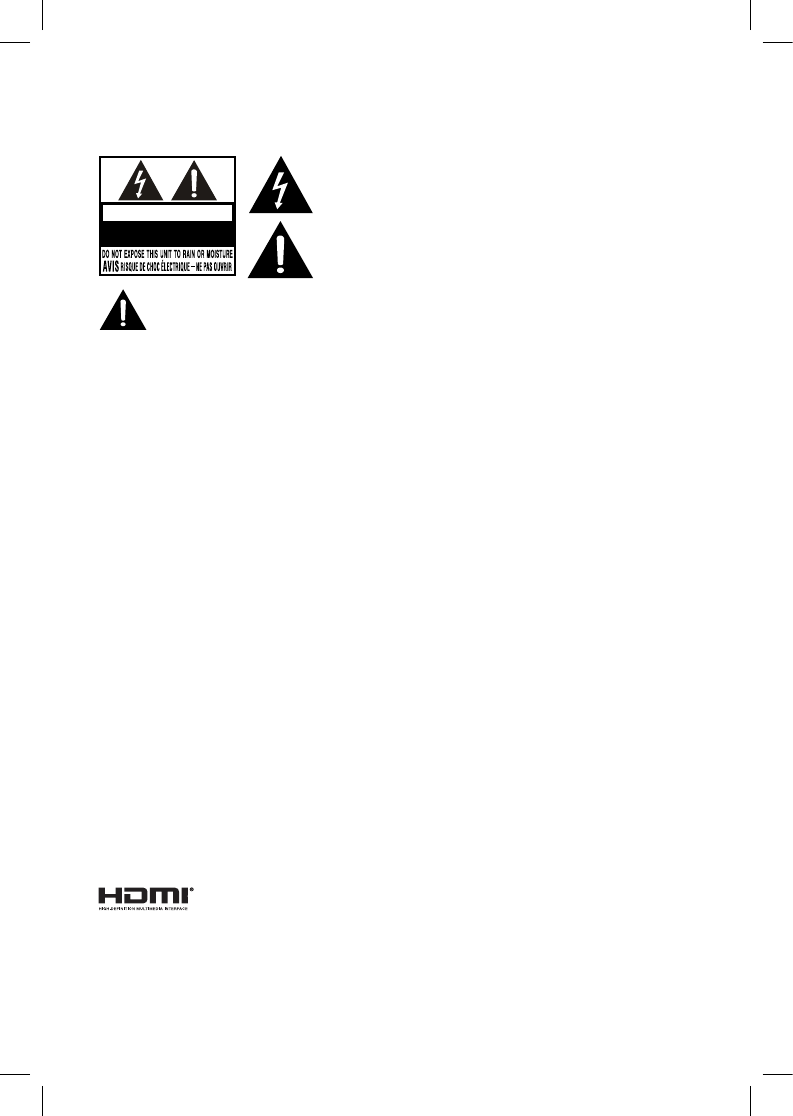

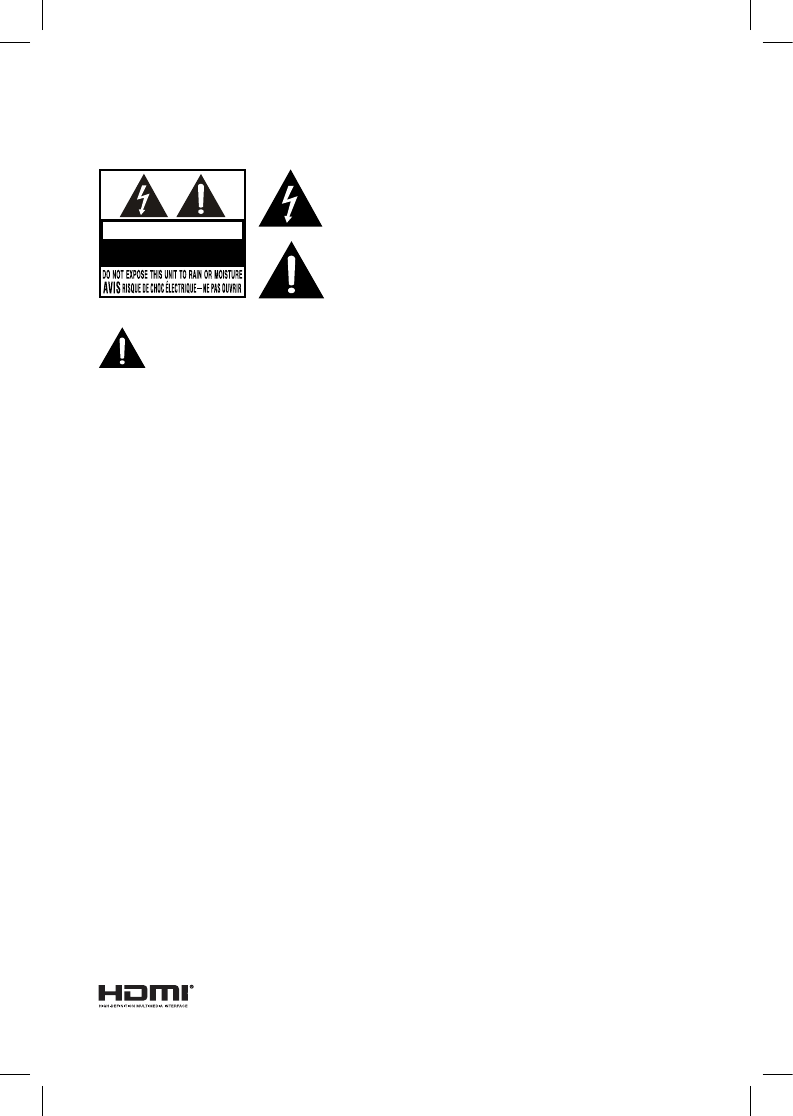

The lightning flash with an arrowhead symbol, within the
equilateral triangle, is intended to alert the user to the presence
of uninsulated “dangerous voltage” within the product’s enclosure
that may be of sufficient magnitude to cause an electric shock.
WARNING:
TO REDUCETHE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-
SERVICEABLEPARTSINSIDE.REFERSERVICINGTOQUALIFIEDSERVICEPERSONNEL.
WARNING:
TOPREVENTFIREORSHOCKHAZARD,DONOTEXPOSETHISAPPLIANCETORAINORMOISTURE.DONOT
PLACEOBJECTSFILLEDWITHLIQUIDSONORNEARTHISUNIT.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
The exclamation point within the equilateral triangle is intended
to alert the user to the presence of important operating and
maintenance (servicing) instructions in this owner’s manual.
FCC RF Radiation Exposure Statement :
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment.
This equipment should be installed and operated with minimum distance 20 cm between the radiator
and your body. End users must follow the specific operating instructions for satisfying RF exposure
compliance. This transmitter must not be co-located or operating in conjunction with any other antenna
or transmitter.
CAUTION: Regulations of the FCC and FAA prohibit airborne operation of radio-frequency wireless
devices because their signals could interfere with critical aircraft instruments.
It's important to read this instruction prior to using your new product for the first time.
Safety Instructions
EN - 1
DBA936_IB_EN_FR_ES_0613.indd 2 2013/6/13 10:18:46

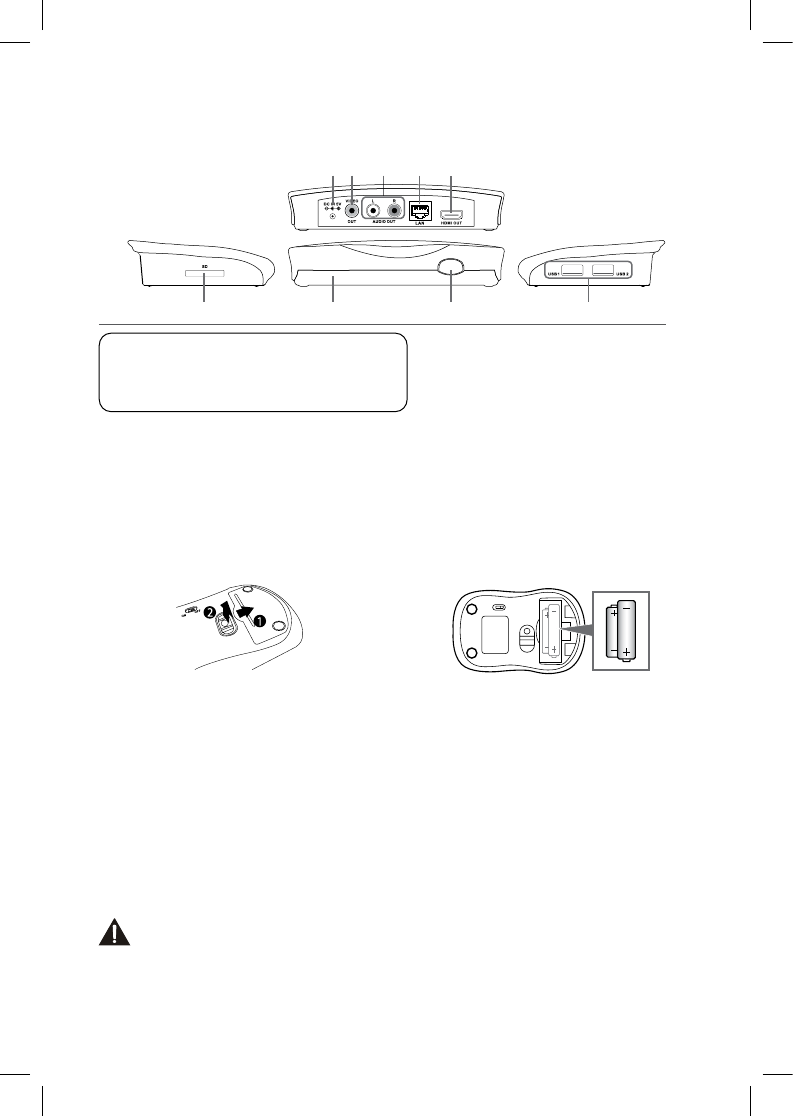

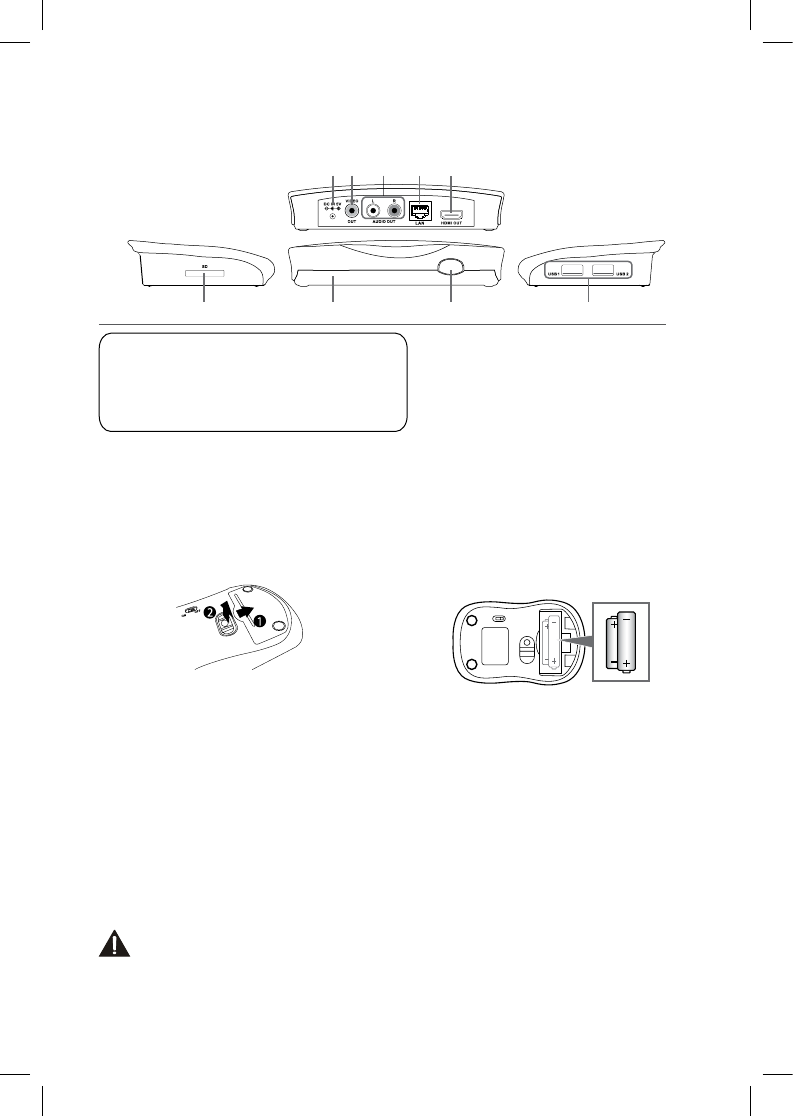

GeneralControlsReferenceGuide
1. DC IN power jack
2. CompositeVIDEOOUT jack
3. AnalogAUDIOOUT jacks
4. LANjack
5. HDMI OUT jack
6. SD card slot
7. Power indicator
8. ON/STANDBYButton
9. USB1/USB2ports
Remark:
USB2 port is designed for PC.
Accessories
• ACadapter.................................................................x1
• Wirelessmouse (withUSB receiver).............x1
• Batteries(AAAtype).............................................x2
Unit
1 2 3 4 5
6 7 8 9
Battery Replacement
Whenthebatteriesbecomeweak,theoperatingofthemouseisgreatlyreducedandyouwillneedto
replace them.
Notes:
• Ifthemouseisnotgoingtobeusedforalongtime,removethebatteriestoavoidcorrosiondamage
caused by battery leakage.
• Donotmixoldandnewbatteries.DonotmixALKALINE,standard(CARBON-ZINC)orrechargeable
(NICKEL-CADMIUM)batteries.
• Alwaysremovebatteriesassoonastheybecomeweak.
• Weakbatteriescanleakandseverelydamagethemouse.
WARNING:
Do not dispose of batteries in a fire. Batteries may explode or leak.
CAUTION:
Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type.
To Install Batteries on the wireless mouse
2. InserttwoAAAbatteries(included).
1. Open the battery door.
EN - 2
DBA936_IB_EN_FR_ES_0613.indd 3 2013/6/13 10:18:46
EN - 3
1

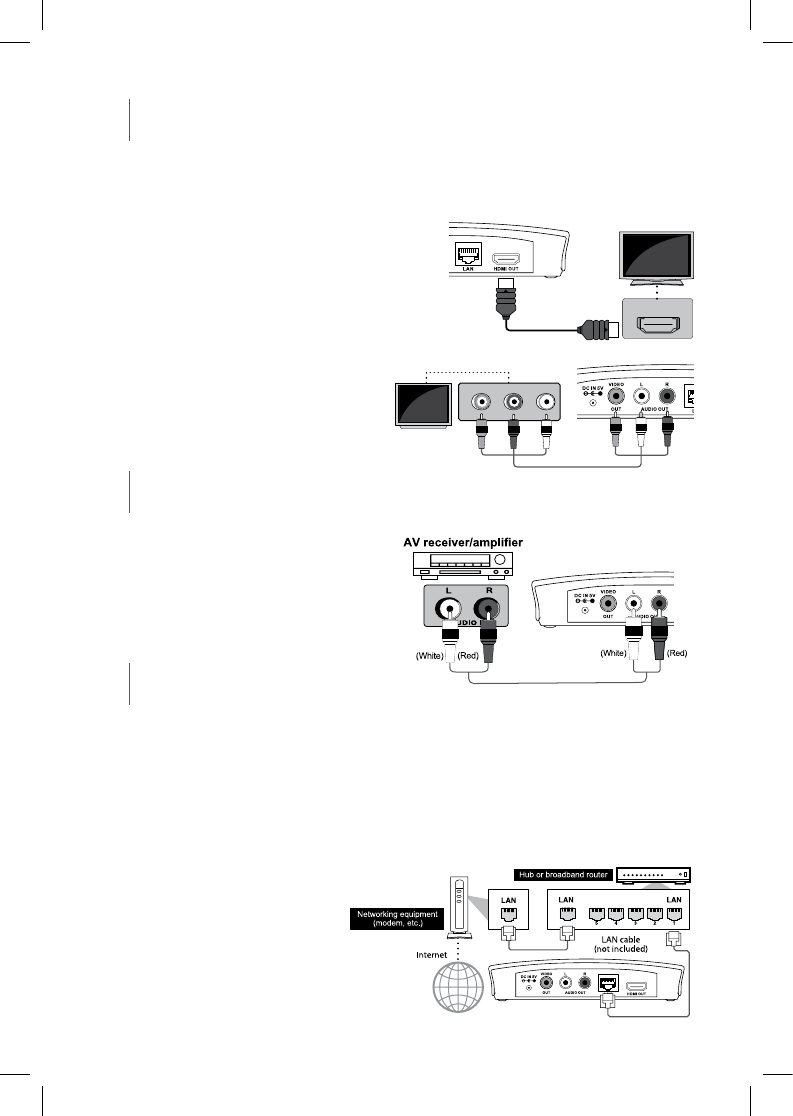

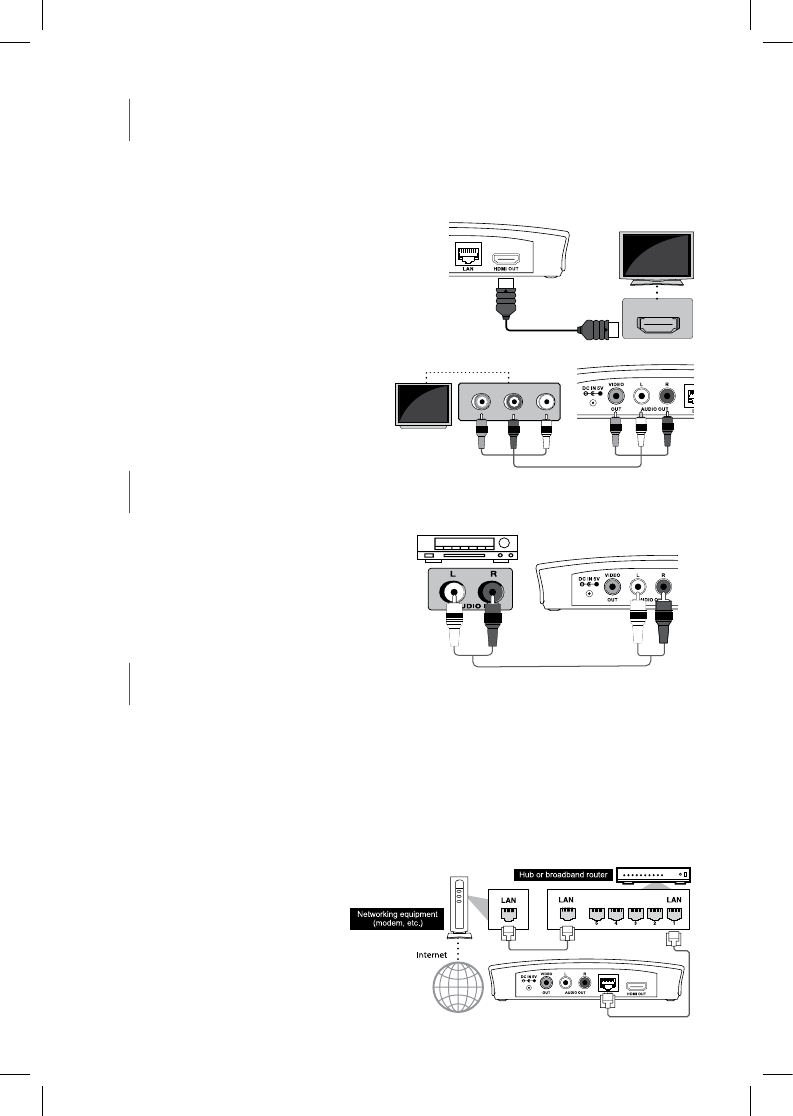

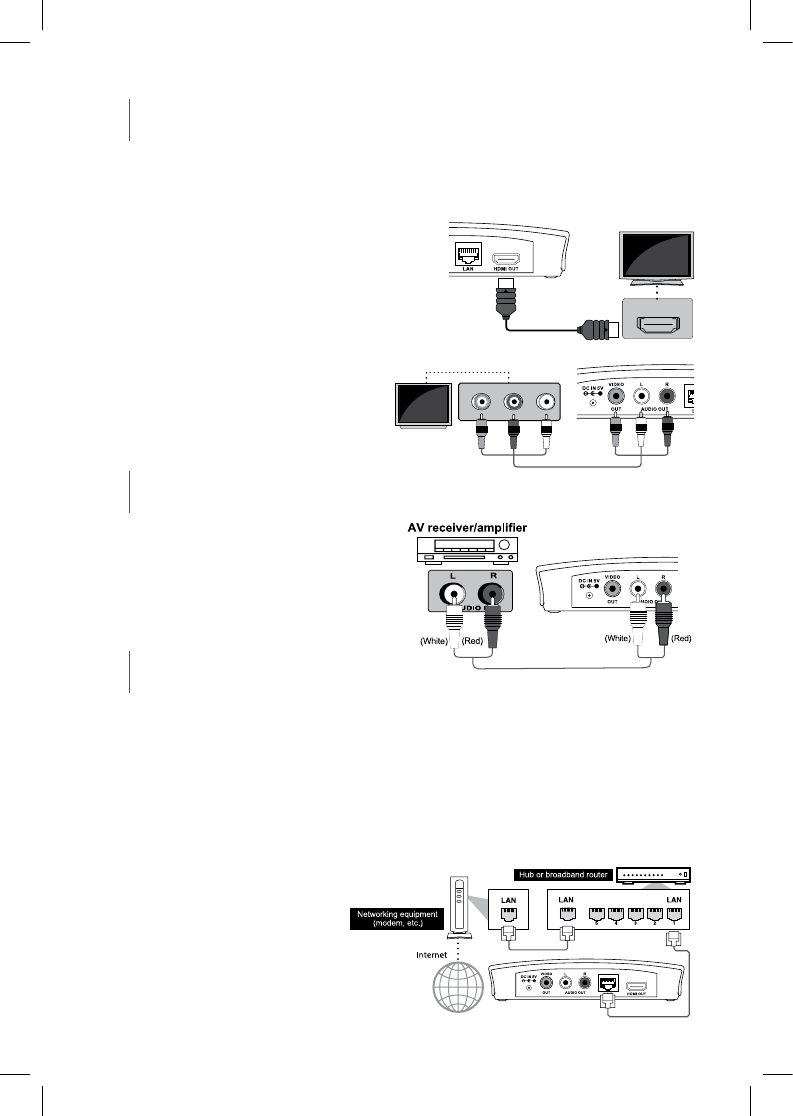

A. Using an HDMI cable (for best connection)
Connect an HDMI cable (not included) to the HDMI OUT jack on your player and to the HDMI IN jack
onyourTV.
ConnectingtoaTV
B. Using an A/V cable
Connectthe yellowconnectorsonanA/Vcable
(notincluded)totheVIDEOjackonyourplayerand
theVIDEOINjackonyourTV.Connecttheredand
whiteconnectorstotheAUDIOOUTjacksonyour
playerandL/RAUDIOINjacksonyourTV.
Notes:
• Do not connect a modular phone cable
totheLANjack.
• Whenpluggingorunpluggingthecable,
hold the connector on the end of the
cable.Whenunplugging,donotpullon
the cable. Press down the lock tab and
pull the connector out of the jack.
Using an Analog Audio cable
Connect an audio cable (not included) to the red
andwhiteAUDIOOUTjacksonyourplayerandto
theAUDIOINjacksonyourAVreceiveroramplier.
2
3
ConnectingtoanAudioSystem
ConnectingtoYourNetwork
A. Connecting your player to a wired router
Yourplayercanbeconnectedtoyourhomenetwork:
• ByconnectinganEthernetcabletotheLANjackonyourunitandtoawiredhuborrouter.Usinga
wired network provides the best performance, because the attached devices connect directly to the
network and are not subject to radio frequency interference.
• ByconnectingtheunittoyourWi-Finetwork.
ConnectanEthernetcabletotheLANjackonthebackofyourplayerandtoanEthernetjackonahub
or broadband router.
HDMI IN
High
Definition
TV
HDMI cable
(not included)
Notes:
• Do not tilt the connector when inserting it into the
HDMI jack, and make sure the shapes of the jack and the
connector are matched.
• Whenusingnon-HDCPcompatibleTV,theimagewillnot
display properly.
• AnHDMIcablecarriesboth videoandaudio signals.If
youwanttouseTVspeakers,youdonotneedtomakean
additional audio connection if you are using an HDMI cable.
TV AUDIO IN
RL
VIDEO IN
Standard
Definition
(Yellow)(White)
(White)
(Red) (Red)(Yellow)
AVcable(notincluded)
Audiocable
(not included)
DBA936_IB_EN_FR_ES_0613.indd 4 2013/6/13 10:18:47

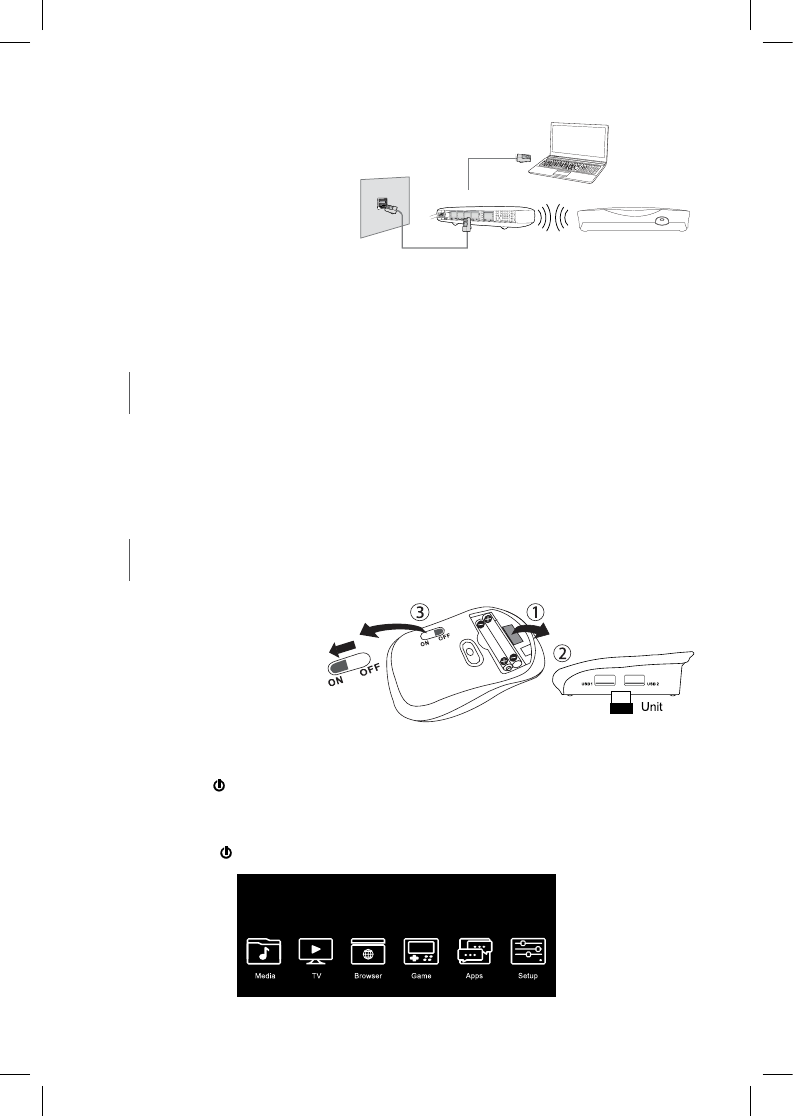

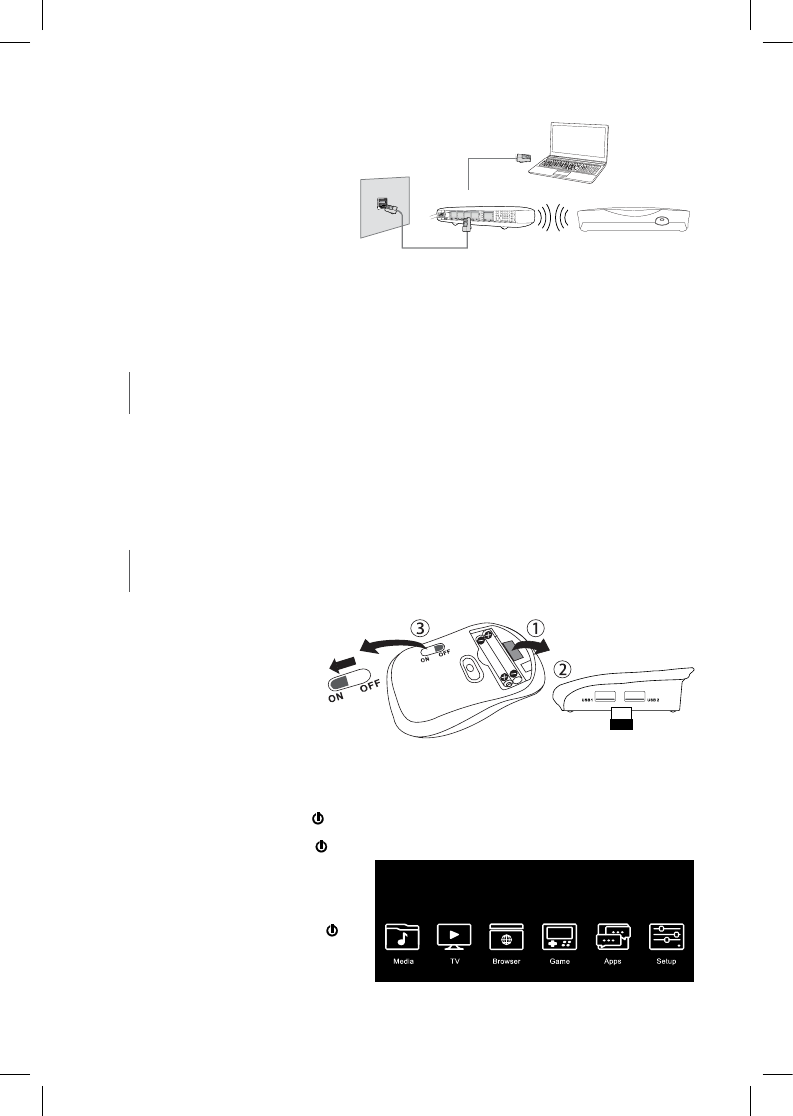

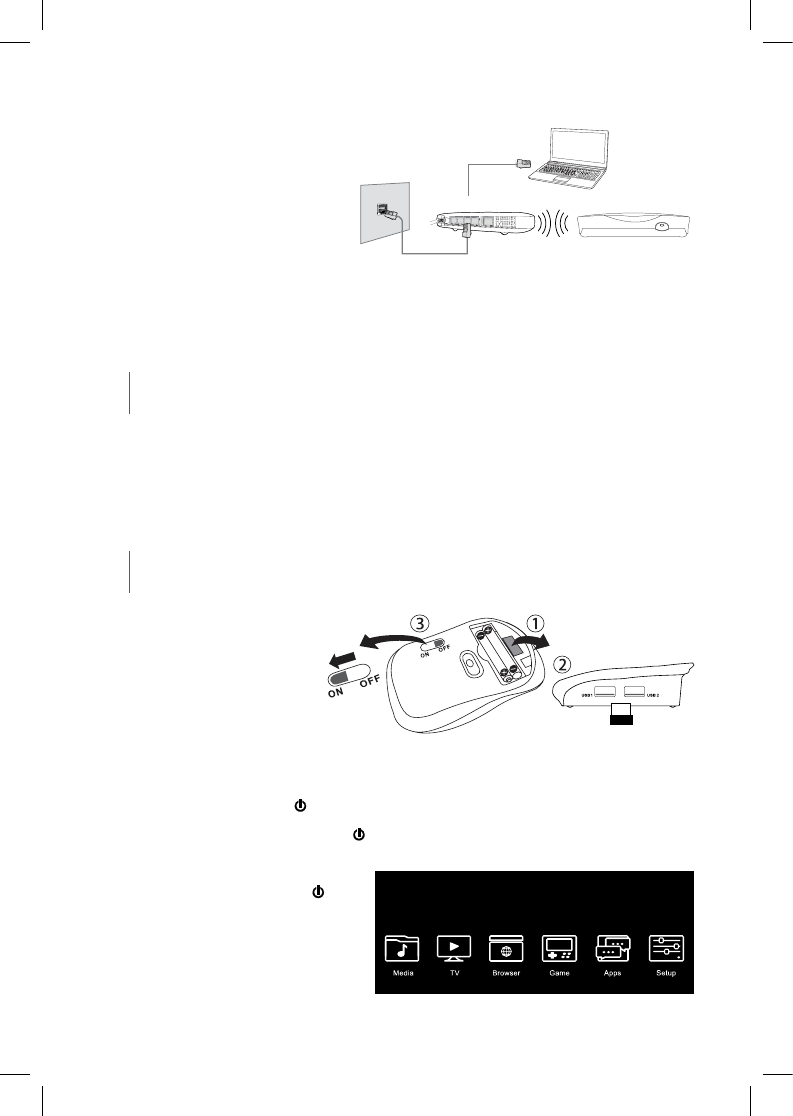

B. Connecting your player to a wireless access point or router
C. Connection Status
To check your network connection status, select the Setup menu from Home Menu, then select Setup ->
Wi-FiorEthernet.YoucancheckthestatusofWi-FiorEthernet.
Note:
Do not place anything on the top of your unit. Placing objects on the top of your unit may interfere with
the wireless signal, or cause the unit to overheat.
YourplayerhasanintegratedWi-Fidevice
and antenna. No physical connection
to the wireless router is necessary. Place
your player within range of your wireless
network. During configuration of your
player for network access, you may need
to enter a password if your network has
security turned on.
4Connnection to other devices
A. USB device
Insert the USB device into USB port, after system automatically detected USB device, then it can work.
GotoMediamenuandclickMusic,VideoorPhotoapptoplay.
B. SD card device
Insert the SD card into SD card slot, after system automatically detected SD device, then it can work.
GotoMediamenuandclickMusic,VideoorPhotoapptoplay.
Modem Cable
Modem Port
Wireless access point Unit
EN - 4
5Powering up & Initial setup
Operating with the wireless mouse
Before operation of this unit, please
operate the wireless mouse first.
1. Remove the wireless mouse’s
USB receiver from the battery
compartment.
2. Insert USB receiver into USB1 or 2.
3. Switch “ON” the mouse.
RCA Streaming Media Box
After connection of this unit
1. Whenpluginthepowertotheunit,itwillturnONautomatically.GREENindicatorlightsupwhenon.
Notes:
•Shortpressthe button the unit to turn it on Standby Mode, then the RED indicator lights up.
 •Pressandholdthebuttontoshutdowntheunit.
2. ThereisaPOWERiconaddedintheHomemenu,youcanusethemousetoclickthePOWERiconto
shut down the unit.
3. Youcanpressthe button on the unit to turn it ON.
USB receiver
DBA936_IB_EN_FR_ES_0613.indd 5 2013/6/13 10:18:48
Additional Information of Setting
Screen Scale Setting
To optimizes your viewing screen, go to the setting of Setup menu and select Screen Scale Slide the
selectortotherightorlefttoadjustthepicturetotyourTVscreen.
Closing Apps
SometimestheperformanceoftheTVBoxwillslowdownandthiscanbecausedbyhavingtoomany
Appsopen.ItisbesttoclosedowntheAppsyouarenolongerusing.
Click on the recent app icon (double rectangle icon) in the task manager bar located on the bottom left
sideofthescreen.Oncealistofappsshowup,click,holdanddragtotheleft/righttoclosetheapp.You
canalsouseataskmanager(mustdownload)toclosealltheappsatonceordisconnecttheACadapter
from the device to stop all apps.
DLNA streaming from smartphones, tablets or computers
YouneedtodownloadaDLNAcompatibleapptoyoursmartphoneortablets,inordertoplaymedia
files from your smartphone or tablets to the unit.
YourneedtoenableDLNAfunctiononyourcomputer,inordertoplaymedialesfromyourcomputer
to the unit.
GotoMediamenuandclickFileSharingapp,itwillshowthenetworkdevice,whichisDLNAcompatible
andconnectedtothesameWi-Finetwork.

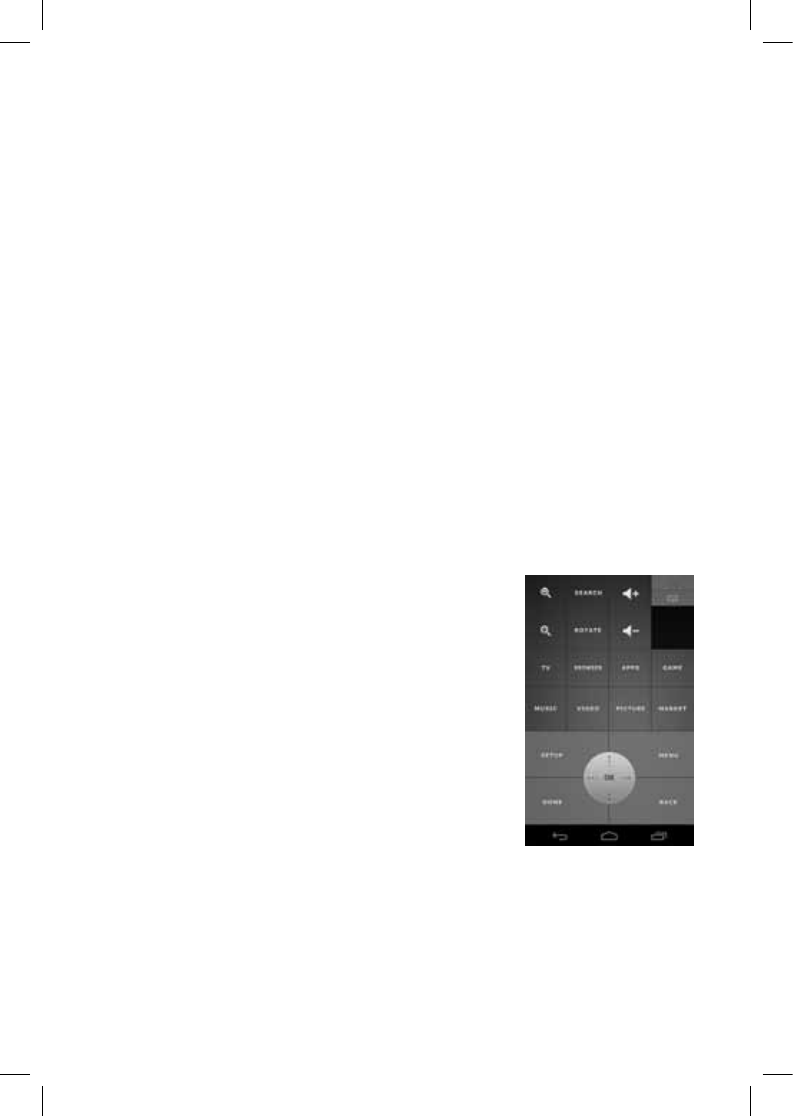

You can control the unit with your Android phone or tablet
1. Open“SmartRemote”intheAppsmenu.
2. Conrmthe“RemotecontrolbyWi-Fidevice.
3. Downloadandinstallthe“SmartPhoneRemote”apponyourAndroid
phone or tablet.
 (BeforeyouuseSmartPhoneRemote,makesureAndroidphoneor
tabletandRCAStreamingMediaBoxareconnectedwiththesame
Wi-Finetwork.)
4. Open the“Smart Phone Remote” app on your Android phone or
tablet.
5. Touch the Search icon.
6. Youwillndthe“RCA DBA936” device.
7. Press and choose “Connect Device”. If the connection is success, you
will see the right screen.
EN - 5
DBA936_IB_EN_FR_ES_0613.indd 6 2013/6/13 10:18:49
Important Information Relating to Network Services
All information, data, documents, communications, downloads, les, text, images, photographs, graphics, videos,
webcasts, publications, tools, resources, software, code, programs, applets, widgets, applications, products and other
content (“Content”) and all services and offerings (“Services”) provided or made available by or through any third
party (each a “Service Provider”) is the sole responsibility of the Service Provider from whom it originated.
The availability of and access to Content and Services furnished by the Service Provider through this device
are subject to change at any time, without prior notice, including, but not limited to the suspension, removal or
cessation of all or any part of the Content or Services.
Should you have any inquiry or problem related to the Content or Services, you may refer to the Service Provider’s
website for the most up-to-date information. AVC Multimedia is neither responsible nor liable for customer service
relatedtotheContentandServices.AnyquestionorrequestforservicerelatingtotheContentorServicesshould
be made directly to the respective Content and Service Providers.
Please note that AVC Multimedia is not responsible for any Services provided by the Service Provider or any
changes to, removal of, or cessation of such Services and does not warrant or guaranty the availability of or access
to such Content or Services.
Troubleshooting
Player does not work
•  UnplugtheACpoweradapter,waitatleasttenseconds,thenplugitbackin.
•  EnsuretheACadapterissecurelyinsertedintotheunit’spowerjackandanACoutlet.Theunit’sGREEN
powerindicatorshouldturnonwithintensecondsofthePlayer’sACAdapterbeingpluggedin.
•  Seetroubleshootingtipsbelow.
The wireless mouse does not work properly
Check the following:
•  Thebatteriesareinsertedcorrectly.
•  Thebatteriesarefresh.
•  EnsurethemouseisswitchedtoON.
The Player has a poor or intermittent connection to the Wi-Fi access point (eg wireless router)
•  Thewirelesscommunicationmaybeinterruptedfromhouseholddevicesthatareusingradiofrequencies.
Move the unit away from them.
•  TheAccessPointislocatedtoofarfromtheunit.
My Wi-Fi network is not displayed on the “Network List”
•  TheaccesspointorwirelessLANroutermaynotbroadcastitsSSID.
 -Manuallyenteryouraccesspoint’sSSIDbyADDNETWORKintheSettingsMenuoftheunit.
- Or set your access point to broadcast its SSID.
•  YourWi-Finetworkmaynotbesettothefrequencyrangeorrangeofchannelsthatthisunitcansupport.
Tryadjustingthefrequencyrangeand/orchannelofyournetwork.
Player doesn’t display video on my TV screen
•  SelecttheappropriatevideoinputmodeontheTVsothepicturefromtheunitappearsontheTVscreen.
•  MakesureyourHDMIcableorRCAcableissecurelyinsertedinboththeunitandyourTV.
•  YourTVmaynotsupporttheresolutionyouhavesetontheunitChangetheresolutiontomatchyour
TV’sresolution.
•  Theunit’sHDMIOUTcableisnotsecurelyconnectedtoyourunitoryourTV.
The picture noise appears “noisy” or degraded
•  TheunitmaybesettoaHDMIresolutionthat’shigherthanyourTV’s.Changetheresolutiontomatch
yourTV’sresolution.
The Player has “frozen” or stopped working
•  Toresettheunit,unplugtheACpoweradapter,waitatleasttenseconds,andthenplugitbackin.
•  Makesureyourmouseisfunctioningproperly.
My Player seems to shut down by itself, is there a problem?
•  No,inordertosaveyoupower,theunitwillshutdownafterprolongedperiodsoninactivity-don’tworry,
it won’t shut down while you’re using it.”
EN - 6
DBA936_IB_EN_FR_ES_0613.indd 7 2013/6/13 10:18:49
EN - 7
Limited warranty
AVC MULTIMEDIA (“AVC”) makes the following limited warranty. This limited warranty extend to the original consumer
purchaser and is limited to non-commercial use of the product.
One Year Parts & Labor Warranty
AVC products purchased in the United States are warranted to be free from defects in materials or workmanship for a
period of one year from the date of their original retail purchase. If the unit fails to conform to this warranty, we will service
the product using new or refurbished parts and products, at AVC’s sole discretion.
During a period of one year from the effective warranty date, AVC will provide, when needed, service labor to repair a
manufacturing defect at its designated Service Center. To obtain warranty service in the United States, you must first call
our Customer Support Center at 1-800-506-5746 or 1-877-252-6873, during the hours listed in the box below.
The determination of service will be made by AVC Customer Support. PLEASE DO NOT RETURN YOUR UNIT TO AVC
WITHOUT PRIOR AUTHORIZATION. New or remanufactured replacements for defective parts or products will be used
for repairs by AVC at its designated Service Center for one year from the effective warranty date. Such replacement parts
or products are warranted for an additional one year from the date of repair or replacement. The Customer will be required
to ship the unit to the Service Center indicated at the time Customer Support is contacted to make the necessary repairs.
The customer is responsible for all transportation charges to the service facility.
Packaging and Shipping Instruction
WhenyousendtheproducttotheAVC service facility you must use the original carton box and packing material or an
equivalent as designated by AVC.
LIMITEDWARRANTY
Your Responsibility
1)Youmustretaintheoriginalsalereceipttoprovideproofofpurchase.
2)ThesewarrantiesareeffectiveonlyiftheproductispurchasedandoperatedintheU.S.A.orCanada.
3)Warrantiesextendonlytodefectsinmaterialorworkmanship,anddonotextendtoanyproductorpartswhich
have been lost or discarded, or damage to product or parts caused by misuse, accident, improper operation or
maintenance, or use in violation of instructions provided with the product, or to product which has been altered
or modified without authorization of AVC, or to products or parts thereof which have had the serial number
removed or changed.
Out of Warranty
Important:
Alsokeepyour"BillofSale"asproofofpurchase.
Model no. ......................................................................................... Product name ..................................................................................
Type of set ........................................................................................ Serial no. ................................................................................................
Invoice no. ......................................................................................... Date purchased .................................................................................
Dealer name ..........................................................................................................................................................................................................
FORSERVICEANDREPAIR,PLEASEVISITwww.RCAav.com
Specifications and external appearance are subject to change without notice.
In the event your product requires repair after the limited warranty period has expired, please contact our
Customer Support Center at 1-800-506-5746, 1-877-252-6873 or www.RCAav.com
Hours: Monday–Thursday: 9am–7pm, Friday: 9am–5pm, Saturday: 9am–NOON Eastern time.Important:
Youareresponsibleforanytransportation,shippingorinsurancerelativetothereturnofproducttoour
Product Returns Center.
Allwarrantiesimpliedbystatelaw,includingtheimpliedwarrantiesofmerchantabilityandtnessforaparticular
purpose,areexpresslylimitedtothedurationofthelimitedwarrantiessetforthabove.Withtheexceptionofany
warranties implied by state law as hereby limited, the foregoing warranty is exclusive and in lieu of all other warranties,
guarantees, agreements and similar obligations of manufacturer or seller with respect to the repair or replacement of any
parts. In no event shall AVC be liable for consequential or incidental damages.
No person, agent, distributor, dealer or company is authorized to change, modify or extend the terms of these warranties
in any manner whatsoever. The time within action must be commenced to enforce any obligation of AVC arising under
the warranty or under any statute, or law of the United States or any state thereof, is hereby limited to one year from the
date of purchase. This limitation does not apply to implied warranties arising under state law.
This warranty gives you specific legal rights and you may also have other rights, which may vary, from state to state. Some
states do not allow limitation on how long an implied warranty lasts, when an action may be brought, or the exclusion or
limitation of incidental or consequential damages, so the above provisions may not apply to you.
For more information on other products and services, please visit our web site at www.RCAav.com
DBA936_IB_EN_FR_ES_0613.indd 8 2013/6/13 10:18:50
Mesures de sécurité
Cet appareil est conforme à la section 15 des règlements du FCC. Son fonctionnement est soumis aux deux
conditions suivantes : (1) Cet appareil ne doit pas causer des interférences gênantes, et (2) cet appareil
doit tolérer toute interférence reçue, y compris celles susceptibles de causer un mauvais fonctionnement.
Cet appareil a été soumis à des tests et s’est révélé en conformité avec les limites pour un appareil
numérique de classe B, conformément à la section 15
des règlements du FCC. Ces limites ont pour but d’assurer une protection raisonnable contre les
interférences gênantes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre
des fréquences radioélectriques, et s’il n’est pas installé et utilisé selon les instructions, il peut causer des
interférences nuisibles aux radiocommunications. Cependant, il n’y a pas de garantie que des interférences
ne se produiront pas dans une installation donnée. Si cet
appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être
déterminé en mettant l’appareil en et hors circuit, il est conseillé à l’utilisateur d’observer l’une ou plusieurs
des mesures correctives suivantes :
•Réorienterouchangerl’emplacementdel’antennederéception.
•Augmenterlaséparationentrel’appareiletlerécepteur.
•Brancherl’appareildansuneprisesuruncircuitdifférentdeceluisurlequellerécepteurestbranché.
•S’adresseraudépositaireouàuntechnicienqualiéderadio/téléviseurpourobtenirdel’aide.
AVERTISSEMENT : Des changements ou modifications, non approuvés expressément par les responsables
de la conformité, peuvent ôter à l’utilisateur le droit d’utiliser
HDMI, le logo HDMI et l’interface High-Definition Multimedia sont des marques de
commerce ou des marques de commerce déposées de HDMI Licensing, LLC.
Le symbole de l’éclair et d’une flèche à l’intérieur d’un triangle
équilatéral signale qu’il y a une « tension dangereuse » non isolée
à l’intérieur de l’appareil, suffisamment élevée pour causer un
choc électrique.
AVERTISSEMENT :
POURRÉDUIRELERISQUED’UNCHOCÉLECTRIQUE,NEPASRETIRERLECOUVERCLE(NIL’ARRIÈRE).
AUCUNE PIÈCE NÉCESSITANT L’ENTRETIEN PAR L’UTILISATEUR À L’INTÉRIEUR. POUR TOUTE
RÉPARATION,S’ADRESSERÀUNPERSONNELQUALIFIÉ.
AVERTISSEMENT :
POURÉVITERLERISQUED’UNINCENDIEOUD’UNCHOCÉLECTRIQUE,NEPASEXPOSERCETAPPAREIL
ÀDELAPLUIEOUDEL’HUMIDITÉ.NEPLACERAUCUNOBJETREMPLIDELIQUIDESURL’APPAREILOUÀ
PROXIMITÉDECELUI-CI.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
Le point d’exclamation à l’intérieur d’un triangle équilatéral
signale qu’il y a des instructions importantes de fonctionnement
et d’entretien (réparation) dans le manuel d’utilisation.
Avis FCC au sujet de l’irradiation des radiofréquences :
Cet appareil est conforme aux limites d’irradiation FCC établies pour un environnement non réglementé.
La pose et le fonctionnement de cet appareil doit comporter une distance minimum de 20 cm entre
l’élément rayonnant et le corps humain. L’utilisateur final doit suivre les instructions de fonctionnement
spécifiques pour répondre à la conformité d’exposition aux radiofréquences. L’émetteur ne doit pas être
copositionné ni utilisé en conjonction avec toute autre antenne ou tout émetteur.
MISE EN GARDE: Les réglements du FCC et de la FAA interdisent le fonctionnement aéroporté
d’appareils à radiofréquences sans fil car leurs signaux peuvent interférer avec les instruments essentiels
des avions.
Il est important de lire ces instructions avant l'utilisation initiale de ce nouveau produit.
FR - 1
Consigne de sécurite
DBA936_IB_EN_FR_ES_0613.indd 9 2013/6/13 10:18:50
Guidederéférencedescommandesprincipales
1. Prise d’alimentation DC IN
2. PrisedesortieVIDEOcomposite
3. Prises de sortie audio analogiques
4. PriseLAN
5. Prise de sortie HDMI
6. Fente pour carte flash
7. Indicateur d’alimentation
8. BoutonON/STANDBY(encircuit/veille)
9. PortsUSB1/USB2
Remarque:
Le port USB2 est destiné aux PC
Accessoires
• Adaptateur CA ............................................ x1
•Souris sans l (avec USB connecteur)......... x1
• Piles (AAA)............................................................... x2
Appareil
1 2 3 4 5
6 7 8 9
Remplacement des piles
Quandlespiless’affaiblissent,lerendementdelasourisbaisseconsidérablementetilfautremplacer
les piles.
Remarques :
• Sivousn’allezpasutiliserlasourispendantunelonguepériodedetemps,retirezlespilespouréviter
les méfaits de la corrosion en cas de fuite des piles.
• Nemélangezpasdespilesdéjàutiliséesavecdespilesneuves.Nemélangezpasensembledespiles
ALCALINES,standard(CARBONE-ZINC)ourechargeables(NICKELCADMIUM).
• Retireztoujourslespilesdèsqu’ellescommencentàs’affaiblir.
• Despilesépuiséespeuventfuiretgrandementendommagerlasouris.
AVERTISSEMENT:
Ne vous débarrassez pas des piles en les jetant dans un feu, car elles peuvent exploser ou fuir.
MISE EN GARDE :
Danger d’explosion en cas de remplacement incorrect des piles. Remplacez-les uniquement par
des piles semblables ou de type équivalent.
Pose des piles dans la souris sans fil
2. InsérezdeuxpilesAAA(comprises).
1. Ouvrez le compartiment des piles.
FR - 2
DBA936_IB_EN_FR_ES_0613.indd 10 2013/6/13 10:18:50
FR - 3
1
A. Utilisation d’un câble HDMI (pour une connexion optimale)
Raccordez un câble HDMI (non compris) entre la prise HDMI OUT sur le lecteur et la prise HDMI IN sur
votre téléviseur.
Connexion à un téléviseur
B. Utilisation d’un câble A/V
Raccordezlesconnecteursjaunesd’uncâbleA/V
(noncompris)entrelapriseVIDEOsurlelecteur
etlapriseVIDEOINsurvotretéléviseur.Raccordez
les connecteurs rouges et blancs entre les prises
AUDIOOUTsur lelecteuretles prisesL/R(G/D)
AUDIOINsurvotretéléviseur.
Remarques :
• Ne branchez pas un câble de téléphone
modulairedanslapriseLAN.
• Lors du branchement ou débranchement
du câble, tenez le connecteur à l’extrémité
du câble. Ne tirez pas sur le câble pour
ledébrancher.Appuyezsur lapattede
blocage et tirez le connecteur pour le
sortir de la prise.
Utilisation d’un câble audio analogique
Raccordez un câble audio (non compris) entre
lesprises rougesetblanchesAUDIOOUTsurle
lecteuretlesprisesAUDIOINsurvotrerécepteur
AVouamplicateur.
2
3
Connexion à un système audio
Connexion à votre réseau
A. Connexion du lecteur à un routeur câblé
Vouspouvezraccorderlelecteuràvotreréseaudomestique:
• EnraccordantuncâbleEthernetentrelapriseLANsurl’appareiletunconcentrateurourouteurcâblés.
L’utilisation d’un réseau câblé offre un rendement optimal, car les appareils raccordés sont connectés
directement au réseau et ne sont pas soumis au brouillage radioélectrique.
• Enraccordantl’appareilàvotreréseauWi-Fi.
Raccordezun câbleEthernetentre lapriseLANàl’arrièredulecteuret lapriseEthernetsur un
concentrateur ou routeur à large bande.
HDMI IN
High
Definition
TV
Câble HDMI
(non compris)
Remarques :
• N’inclinezpasleconnecteurlorsdesoninsertiondans
lApriseHDMI,etvériezsilaformedelapriseetcelledu
connecteur correspondent.
• Lors de l’utilisation d’un téléviseur non compatible avec la
protection HDCP, l’image n’est pas affichée correctement.
• Un câble HDMI transmet les signaux vidéo ET audio. Si
vous désirez utiliser les haut-parleurs du téléviseur, il
n’est pas nécessaire d’effectuer une connexion audio
supplémentaire, lorsque vous utilisez un câble HDMI.
Câble LAN
(non compris)
Câble Audio
(non compris)
Récepteur AV/amplificateur
(Blanc) (Rouge)
(Blanc) (Rouge)
TV AUDIO IN
RL
VIDEO IN
Standard
Definition
(Yellow)(White)
(White)
(Red) (Red)(Yellow)
Câble AV(non compris)
(Jaune)(Blanc)(Rouge)
(Jaune)(Rouge)(Blanc)
DBA936_IB_EN_FR_ES_0613.indd 11 2013/6/13 10:18:50
B. Connexion du lecteur à un point d’accès ou routeur sans fil
C. Indicateur de la connexion
Pour vérifier l’état de connexion au réseau, choisissez Settings Option (options de réglage) sur le menu
Démarrage,puischoisissezSetup->Wi-FiouEthernetVouspouvezvérierl’étatWi-FiouEthernet.
Remarque :
Ne placez aucun objet sur le lecteur car ceci peut causer des interférences avec le signal sans fil ou le
surchauffement du lecteur.
Lelecteurcomporte undispositifWi-Fi
intégréet uneantenne. Aucuneliaison
physique avec le routeur sans fil n’est
nécessaire. Placez le lecteur à portée de
votre réseau sans fil. La configuration du
lecteur pour accès au réseau peut exiger
un mot de passe si le mode de sécurité de
votre réseau est activé.
4Connnexion à d’autres appareils
A. Dispositif USB
Insérez le dispositif USB dans le port USB, l’appareil détecte automatiquement le dispositif USB, qui
semetenétatdefonctionnement.AllezaumenuMediaetcliquezsurlelogicield’applicationMusic,
VideoouPhotopoureffectuerlalecturedésirée.
B. Carte flash
Insérez une carte flash dans la fente pour carte flash, l’appareil détecte automatiquement la carte flash,
quisemetenétatdefonctionnement.AllezaumenuMediaetcliquezsurlelogicield’application
Music,VideoouPhotopoureffectuerlalecturedésirée.
FR - 4
5Mise sous tension et réglage initial
Fonctionnement avec la souris sans fil
Avantd’utilisercetappareil, mettezla
souris sans fil en état de service.
1. Retirez le récepteur USB du
compartiment des piles de la souris
sans fil.
2. Insérez le récepteur USB dans le port
USB1 ou 2.
3. Mettez la souris en circuit à la
position ON.
RCA Streaming Media Box
Après la connexion de cet appareil
1. Lorsquel’appareilestbranché,ilsemetautomatiquementencircuit.LevoyantVERTs’allumepour
indiquer la mise en circuit.
Remarques :
•Abaissezbrièvementla touche pour mettre l’appareil en mode de veilleetlevoyantROUGE
s’allume.
•Abaissezetmaintenezlatouche pour mettre l’appareil hors circuit.
2. UnicônePOWER(alimentation)estajouté
dans le menu Démarrage; vous pouvez
utiliser la souris pour cliquer sur l’icône
POWERetmettrel’appareilhorscircuit.
3. Vous pouvez abaisser la touche sur
l’appareil pour le mettre en circuit.
Modem Cable
Modem Port
Wireless access point Unit
récepteur USB
DBA936_IB_EN_FR_ES_0613.indd 12 2013/6/13 10:18:51
Renseignements supplémentaires sur le réglage
échelle de l’écran
Pour maximiser l’affichage, allez au menu de Réglage et choisissez Screen Scale (échelle d’écran). Faites
coulisser le sélecteur vers la droite ou la gauche pour régler l’image de façon à s’adapter à l’écran de
votre téléviseur.
La fermeture des applications
Parfois le rendement du boîtier multimédia ralentit si un trop grand nombre d’applications est ouvert. Il
est préférable de fermer les applications qui ne sont plus utilisées.
Cliquez sur l’icône de l’application récente (icône à double rectangle) sur la barre de gestion des
tâches située sur le côté inférieur gauche de l’écran. Lorsqu’une liste des applications apparaît, cliquez,
maintenezetfaitesglisserverslagauche/ladroitel’applicationàfermer.Vouspouvezaussiutiliserun
gestionnaire des tâches (exige un téléchargement) pour fermer toutes les applications en une fois ou
débranchezl’adaptateurCAdel’appareilpourmettrenàtouteslesapplications.
Transmission en continu DLNA provenant de téléphones intelligents, tablettes
ou ordinateurs
Il faut télécharger un logiciel d’application à compatibilité DLNA sur votre téléphone intelligent ou
tablette pour effectuer la lecture de fichiers à contenus multimédia provenant de votre téléphone
intelligent ou tablettes sur l’appareil.
IlfautpermettrelafonctionDLNAsurvotreordinateurpoureffectuerlalecturedechiersàcontenus
multimédia de votre ordinateur à l’appareil.
AllezaumenuMediaetcliquezsurl’applicationFileSharing(partagede
chiers);l’indicationdupériphériquederéseau,àcompatibilitéDLNAet
raccordéaumêmeréseauWi-Fiestindiqué.
Vous pouvez commander l’appareil avec votre téléphone
ou tablette Android
1. Ouvrez Smart Remote sur le menu des logiciels d’applications.
2. ConrmezRemotecontrolbyWi-Fidevice(télécommandeàdistance
pardispositifWi-Fi).
3. Téléchargez et installez l’application Smart Phone Remote sur votre
téléphoneoutabletteAndroid.
(Avant d’utiliser Smart Phone Remote, assurez-vous d’utiliser le
mêmeréseauWi-Fipourlaconnexiondevotretéléphoneoutablette
AndroidetduboîtiermultimédiaRCA.)
4. Ouvrez l’application Smart Phone Remote sur votre téléphone ou
tabletteAndroid.
5. Effleurez l’icône Search (recherche).
6. Choisissez “RCA DBA936” sur la liste des appareils.
7. Choisissez et appuyez sur Connect Device (connexion de l’appareil). Si la connexion est établie,
l’écran approprié s’affiche.
FR - 5
DBA936_IB_EN_FR_ES_0613.indd 13 2013/6/13 10:18:52
Renseignements importants concernant les services de réseau
La responsabilité de tous les renseignements, données, documents, communications, téléchargements, fichiers,
textes, images, photographies, graphiques, clips vidéo, webémissions, publications, outils, ressources, logiciels, codes,
programmes, applets, gadgets logiciels, logiciels d’applications, produits et autres contenus (Contenu) et tous les
services et offres (Services) fournis ou disponibles par des tiers ou par l’intermédiaire de tiers (chacun étant un
fournisseur de services) appartient entièrement au fournisseur de services qui en est à l’origine.
La disponibilité du Contenu et des Services ainsi que leur accès, procurés par le fournisseur de services par l’intermédiaire
de cet appareil peuvent changer à tout moment, sans avis préalable, y compris mais non limité à la suspension, la
suppression ou la cessation d’une partie ou de tout le contenu ou de tous les services.
PourtoutequestionouproblèmeconcernantleContenuoulesServices,adressez-vousausiteWebdufournisseurde
servicespourobtenirlesrenseignementslesplusrécents.AVCMultimedian’estniresponsable,nipassibleduservice
à la clientèle concernant le Contenu ou les Services. Toute question ou demande de service reliées au Contenu ou aux
Services doit être adressée directement aux fournisseurs respectifs de Contenu et de Services.
VeuilleznoterqueAVCMultimediadéclinetouteresponsabilitéenmatièredeServicesfournisparlefournisseurde
services ainsi que de tout changement, révocation ou cessation de tels Services et ne garantit pas la disponibilité ni
l’accès aux dits Contenus ou Services.
Guidededépannage
FR - 6
Le lecteur ne fonctionne pas
• Débrancherl'adaptateurd'alimentationCA,attendreaumoinsdixsecondes,etlebrancherdenouveau
• Vériersil'adaptateurCAestbienenfoncédanslaprised'alimentationdel'appareiletdansuneprise
CA.Levoyantd'alimentationbleudulecteurdevraits'allumerdanslesdixsecondessuivantlebranche-
mentdel'adaptateurCAdulecteur.
• Sereporterauxconseilsdedépannageci-dessous.
La souris sans fil ne fonctionne pas correctement
Effectuez les vérifications suivantes :
• Lespilessont-ellesinséréesincorrectement?
• Lespilessont-ellesbienchargées?
• Réinitialiserlasouris.
La connexion du lecteur au point d'accès Wi-Fi (par. ex. routeur sans fil) est mauvaise ou intermittente
• La communication sans l peut être interrompue par des appareils ménagers utilisant des radiof-
réquences. Éloigner le lecteur de ces appareils.
• Lepointd'accèsesttropéloignédulecteur.
Mon réseau Wi-Fi n'est pas affiché sur la liste de réseaux
• Lepointd'accèsourouteurLANsanslpeutnepastransmettrelenomdesesréseauxsansl.
- Entrer manuellement le nom de votre point d'accès dans le menu des réglages de réseau du lecteur.
- Ou régler le point d'accès pour qu'il transmette le nom de ses réseaux sans fil.
• VotreréseauWi-Fipeutnepasêtreréglésurlagammedefréquencesoulagammedecanauxaccep-
téesparcelecteur.Réglerlagammedefréquenceset/oudecanauxdevotreréseau.
Pas d'affichage vidéo sur l'écran de mon téléviseur
• Choisirlemoded'entréevidéoappropriésurletéléviseurpourfaireapparaîtrel'imagedulecteursur
l'écran du téléviseur.
• VériersilecâbleHDMIoulecâbleRCAestbieninsérédanslelecteuretvotretéléviseur.
• Votretéléviseurpeutnepasaccepterlarésolutionrégléesurlelecteur.Changerlarésolutionpourcor-
respondre à celle du téléviseur.
• LecâbleHDMIOUTn'estpasbienraccordéaulecteurouàvotretéléviseur.
L'image semble perturbée
• Lelecteurestpeut-êtrerégléàunerésolutionHDMIsupérieureàcelledevotretéléviseur.Changerla
résolution pour correspondre à celle du téléviseur.
Le lecteur est figé ou ne fonctionne plus
• Pourréinitialiserlelecteur,débrancherl'adaptateurd'alimentationCA,attendreaumoinsdixsecondes
et le brancher de nouveau.
• S'assurerquelasourisfonctionnecorrectement.
Le lecteur s'éteint tout seul, y a-t-il un problème ?
• Non,pouréconomiserl'énergie,lelecteurs'éteintauboutd'unepériodeprolongéedenon-activité;
ceci ne se produit pas en cours d'utilisation.
DBA936_IB_EN_FR_ES_0613.indd 14 2013/6/13 10:18:52
FR - 7
GarantieLimitée
AVC MULTIMEDIA (“AVC”) offre la garantie limitée suivante. Cette garantie limitée s’applique à l’acheteur initial et se limite à un usage
non commercial du produit.
Garantie de Un An sur pièces et main-d’œuvre
LesproduitsAVCachetésauxÉtats-UnisouauCanadasontgarantisêtreexemptsdevicesdematériauxoudefabricationpendantune
période de un an à partir de la date de l’achat au détail initial. Si l’appareil présente un défaut contraire à cette garantie, nous réparerons
leproduitenutilisantdespiècesetproduitsneufsouréusinés,àlaseulediscrétiond’AVC.
Pendant une période de un an à partir de la date d’entrée en vigueur de la garantie, AVC fournira, s’il y a lieu, un service de main-
d’œuvre pour réparer un défaut de fabrication à son Centre de service tel que spécifié. Pour obtenir un service aux termes de la
garantie aux États-Unis ou au Canada, vous devez tout d’abord appeler notre Centre de support à la clientèle au 1-800-506-5746
ou 1-800-433-7316, durant les heures indiquées dans la boîte ci-dessous. Le service de support à la clientèle AVC déterminera le
serviceàeffectuer.VEUILLEZNEPASRETOURNERVOTREPRODUITÀAVCSANSAUTORISATIONPRÉALABLE.Lespiècesouproduitsde
remplacement,neufsouréusinés,serontutiliséspourtouteréparationparAVCàsonCentredeservicetelquespéciépendantunanà
partir de la date d’entrée en vigueur de la garantie. Ces pièces ou produits de remplacement sont garantis pour un an supplémentaires
à partir de la date de la réparation ou du remplacement. Le client doit expédier le produit au Centre de service indiqué par le service
de support à la clientèle lors du contact établi pour effectuer les réparations nécessaires. Il incombe au client de payer tous les frais de
transport au Centre de service.
Instructions concernant l’emballage et l’expédition
Lorsque vous expédiez ce produit au Centre de service AVC, vous devez utiliser la boîte et les matériaux d’emballage d’origine ou
articles équivalents tels que spécifiés par AVC.
GARANTIELIMITÉE
Votre responsabilité
(1) Vousdevezconservervotrefacturederèglementàtitredepreuved’achat.
(2) Ces garanties sont en vigueur uniquement si le produit est acheté et utilisé aux États-Unis ou au Canada.
(3) Les garanties s’appliquent seulement aux vices de matériaux ou de fabrication et ne couvrent aucun produit ni pièces perdus
ou jetés, ni un endommagement du produit ou de ses pièces causé par une mauvaise utilisation, un accident, une utilisation ou
un entretien inappropriés, une utilisation contraire aux instructions fournies avec le produit, ni un produit altéré ou modifié sans
autorisationd’AVC,niàdesproduitsoupiècesdontlenumérodesérieaétéretiréouchangé.
Entretien après l’expiration de la garantie
Si votre appareil doit être réparé après expiration de la période de garantie limitée, contactez le Centrede de Soutien Clientèle
au 1-800-506-5746, 1-877-252-6873 ou www.RCAav.com
Heure: Lundi–Jeudi: 9am–7pm, Vendredi: 9am–5pm, Samedi: 9am–NOON Eastern time.
Toutes les garanties implicites de droit, notamment les garanties implicites de qualité marchande et d’adaptation à une fin particulière,
se limitent expressément à la durée des garanties limitées énoncées ci-dessus. Sauf pour ce qui est des garanties implicites de droit,
telles qu’elles sont limitées par les présentes, la garantie qui précède remplacera toutes les autres garanties, ententes et obligations
similaires du fabricant ou du vendeur, relativement à la réparation ou au remplacement de tout produit. AVC ne peuvent en aucun cas
être tenues responsables des dommages indirects ou accessoires.
Aucunagent,concessionnaire,distributeur,sociétéoupersonnenepeutchanger,modierouétendrelesmodalitésdecesgaranties,
de quelque façon que ce soit. Toute procédure visant à faire exécuter une obligation quelconque de AVC, en vertu de cette garantie ou
de toute loi ou tout règlement fédéral, étatique ou provincial des États-Unis ou au Canada, doit être entamée dans les un an suivant la
date où d’achat. Ce délai de prescription d’action ne s’applique pas dans le cas des garanties implicites de droit.
Cette garantie vous accorde des droits légaux précis, qui s’ajoutent aux autres droits dont vous pouvez bénéficier et qui varient d’un
Étate à l’autre. Certains états ne permettent pas la limitation de la durée des garanties implicites ou du délai de prescription d’action,
ni l’exclusion ou la limitation des dommages indirects ou accessoires. Les dispositions ci-dessus peuvent donc ne pas s’appliquer dans
votre cas.
Pour de plus amples renseignements sur d’autres produits et services, veuillez visiter notre site à
www.RCAav.com
N° du modèle ...........................................................................................................................Nom du produit .................................................................................
Type d’appareil ..........................................................................................................................................................................................................................................
N° de série .................................................................................................................................N° de la facture ....................................................................................
Date d’achat ............................................................................................................................Nom du marchand .............................................................................
POURENTRETIENETRÉPARATION,VEUILLEZVISITEwww.RCAav.com
DBA936_IB_EN_FR_ES_0613.indd 15 2013/6/13 10:18:52
HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas comerciales
o marcas comerciales registradas de HDMI Licensing, LLC.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
Es importante que lea estas instrucciones antes de usar este nuevo producto por primera vez.
El rayo con punta de flecha dentro del triángulo equilátero
pretende alertar al usuario de la presencia de “voltaje peligroso”
sin aislamiento en el interior de la cubierta de protección de este
producto, el que puede tener la magnitud suficiente como para
provocar una descarga eléctrica.
El signo de exclamación dentro del triángulo equilátero pretende
alertar al usuario de la presencia de importantes instrucciones
de funcionamiento y mantenimiento (reparación) en este
manual para el usuario.
ADVERTENCIA:
PARAREDUCIRELRIESGODESUFRIRDESCARGASELÉCTRICAS,NORETIRELACUBIERTA(NILA
PARTEPOSTERIOR).NOHAYPIEZASDEREPUESTOPARAELUSUARIODENTRODELAPARATO.
DERIVECUALQUIERREPARACIÓNAPERSONALCALIFICADO.
ADVERTENCIA:
PARAEVITARINCENDIOSODESCARGASELÉCTRICAS,NOEXPONGAESTEAPARATOALALLUVIANIA
LAHUMEDAD.NOPONGAOBJETOSQUECONTENGANLÍQUIDOSOBRELAUNIDADNICERCADEELLA.
Precauciones para su seguridad
Este aparato cumple con la Parte 15 de las Normas FCC. El funcionamiento de la unidad está sujeto a las dos
condiciones siguientes: (1) Este aparato no puede provocar inter fe rencias perjudiciales y (2) este aparato
debe aceptar toda interferencia que reciba incluso aquellas que provoquen un funcionamiento incorrecto.
Este aparato ha sid o puesto a prueba y se ha verifi cado que cumple con las restricciones de los equipos
digitales clase B, en con formidad con el Capítulo 15 del Reglamento de la FCC. Dichas restricciones
están diseñadas para proporcionar la debida protección contra interferencia dañina en las instalaciones
reside nciales. Este equipo genera, usa y puede irradiar ener gía de frecuencias radiales y, de no instalarse
y usarse según las instrucciones, puede causar interferencia dañina para las comunicaciones de radio.
No obstante, no hay garantía de que en una instalación específi ca no se produzca inte rferencia. Si este
equipo causara interferencia en la recepción de la radio o la televisión (lo quer se puede det erminar
encendiendo y apag and o el equipo), le sugerimos al usuario que intent e corregir dicha interferencia,
ado ptando una o más de las siguientes medidas:
• Reorienteoubiqueenotrolugarlaantenaderecepción.
• Aumenteladistanciaqueseparaalequipodelreceptor.
• Conecteelequipoaunenchufedeparedqueseencuentreenuncircuitodiferenteadondetenga
conectado el receptor.
• Pidaayudaalvendedoroauntécnicoderadiosytelevisoresconexperiencia.
ADVERTENCIA: los cambios o modifi caciones que se hagan a esta unidad, que no estén expresamente
aprobados por la parte responsable de hacer cumplir las reglas de funcionamiento de este aparato,
pueden anular la autoridad del usuari o para operar este equipo.
Declaración de la FCC sobre la exposición a la radiación de radiofrecuencias:
Este equipo cumple con los límites de exposición a radiación establecidos por la FCC para ambientes
no controlados. Este equipo debe ser instalado y operado a una distancia mínima de 20 cms entre
el radiador y su cuerpo. El usuario final debe seguir las instrucciones específicas de operación para
satisfacer el cumplimiento con la exposición a las
radiofrecuencias. Este transmisor no debe estar ubicado ni ser operado en conjunto con ninguna otra
antena o transmisor.
CUIDADO: Las regulaciones de la FCC y de la FAA prohiben la operación aérea de aparatos de
radiofrecuencia inalámbricos, porque sus señales podrían interferir con instrumentos críticos de la
aeronave.
ES - 1
Instrucciones de seguridad
DBA936_IB_EN_FR_ES_0613.indd 16 2013/6/13 10:18:53
Guíadereferenciageneraldeloscontroles
1. Enchufe para entrada de corriente DC IN
2. Enchufe para salida de señal de video
compuestaVIDEOOUT
3. EnchufesAUDIOOUTanalógicos
4. EnchufeLAN
5. Enchufe HDMI OUT
6. Ranura para tarjeta SD
7. Indicador de corriente
8. BotónON/STANDBY
9. PuertosUSB1/USB2
Observación: el puerto USB2 está diseñado
para la computadora.
Accesorios
• AdaptadordeCA......................................................x1
• Ratóninalámbrico
(Conector USB viene incluido) ............................. x1
• baterías(AAA)............................................................x2
Unidad
1 2 3 4 5
6 7 8 9
Cambio de la batería
Cuando las baterías se agotan, el funcionamiento del ratón disminuye sobremanera y usted deberá
cambiar las baterías.
Notas:
• Cuandonovayaausarelratónporunperíodoprolongado,retirelasbateríasparaevitareldañode
la corrosión causada por el derrame del líquido de las baterías.
• Nomezclebateríasantiguasybateríasnuevas,nitampocomezclebateríasALCALINAS,conbaterías
estándar(carbonoyzinc)orecargables(NÍQUELyCADMIO).
• Retiresiemprelasbateríasapenasseagoten.
• Lasbateríasagotadaspuedenreventarse,derramarsulíquidoydañarseriamenteelratón.
ADVERTENCIA:
No arroje las baterías al fuego, ya que pueden explotar o derramar el líquido de su interior.
CUIDADO:
Peligro de explosión si se cambia la batería de forma incorrecta. Cambie sólo usando el mismo
tipo de batería o un tipo de batería equivalente.
Para instalar las baterías en el ratón inalámbrico
2. InsertedosbateríasAAA.Retireelconector
inalámbrico del compartimiento para baterías.
1. Abralatapadelcompartimientodebaterías
ES - 2
DBA936_IB_EN_FR_ES_0613.indd 17 2013/6/13 10:18:53
1
A. Usando un cable de HDMI (para una conexión óptima)
Conecte un cable de HDMI (no viene incluido) al enchufe HDMI OUT del reproductor y al enchufe
HDMI IN de su televisor.
Conexión a un televisor
B. Usando un cable de A/V
Conecte los conectores amarillos del cable de
A/V(no vieneincluido)al enchufeVIDEOdel
reproductoryalenchufeVIDEOINdesutelevisor.
Conecte los conectores rojo y blanco a los enchufes
AUDIOOUT desureproductorya losenchufes
AUDIOINizquierdoyderechodesutelevisor.
Notas:
• No conecte un cable para teléfono
modularalenchufeLAN.
• Alconectarodesconectarelcable,tome
el conector ubicado en el extremo del
cable.Al desconectar, notireel cable.
Aprietelalengüetadeseguroyretireel
conector del enchufe.
Usando un cable para audio analógico
Conecte un cable de audio (no viene incluido)
alos enchufesAUDIOOUTrojoyblancode su
reproductoryalos enchufesAUDIOINdesu
receptoroamplicadordeAV.
2
3
Conexión a un equipo de audio
Conexión a su red
A. Conectando su reproductor a un enrutador con cable
Su reproductor se puede conectar a la red de su hogar:
• ConectandouncabledeEthernetalenchufeLANdelaunidadyaunenrutadoroconcentradordered
con cable. El uso de una red con cable brinda un funcionamiento óptimo, ddao que los dispositivos
que se agregan se conectan directamente a la red y no están expuestos a la interferencia de las
frecuencias de radio.
• ConectandolaunidadasuredWi-Fi.
ConecteuncabledeEthernetalenchufeLANubicadoenlaparteposteriordesureproductoryaun
enchufe de Ethernet de un concentrador de redes o enrutador de banda ancha.
HDMI IN
High
Definition
TV
Cable de HDMI
(no viene incluido)
Notas:
• No incline el conector al insertarlo en el enchufe HDMI,
y asegúrese de que la forma del enchufe y del conector
sea la misma.
• AlusaruntelevisornocompatibleconHDCP,laimagen
no se verá adecuadamente.
• El cable de HDMI transmite señales de video y de audio.
Si desea usar los parlantes del televisor, usted no tendrá
que hacer una conexión adicional de audio si está usando
un cable de HDMI.
TV AUDIO IN
RL
VIDEO IN
Standard
Definition
(Yellow)(White)
(White)
(Red) (Red)(Yellow)
CabledeA/V(noseincluye)
CabledeAudio
(no se incluye)
ES - 3
CabledeLAN
(no se incluye)
DBA936_IB_EN_FR_ES_0613.indd 18 2013/6/13 10:18:53
B. Conectando su reproductor a un punto de acceso o a un enrutador inalámbrico
C. Estatus de conexión
Para verificar el estado de conexión de su red, seleccione la opción Settings del menú de inicio y luego
seleccioneSetup->Setting->Wi-FioEthernet.UstedpuederevisarelestadodelaredWi-Fiodelared
de Ethernet.
Nota:
No ponga ningún objeto sobre su reproductor, ya que esto puede interferir con la señal inalámbrica o
hacer que el reproductor se recaliente.
Su reproductor cuenta con un dispositivo
integradodeWi-Fiy una antena.No
se necesita hacer una conexión física
al enrutador inalámbrico. Ponga su
reproductor dentro del rango de
alcance de su red inalámbrica. Durante
la configuración de su reproductor par
acceder a la red, puede que usted deba
ingresar una contraseña si su red tiene
activada la característica de seguridad.
4Conexión a otros dispositivos
A. USB device
Inserte un dispositivo USB en el puerto USB. Una vez que el equipo detecte automáticamente el
dispositivoUSB,yasepodráhacerfuncionar.VayaalmenúMediayhagaclicenlaaplicacióndemúsica,
video o foto para llevar a cabo la reproducción.
B. Dispositivo con tarjeta SD
Inserte la tarjeta SD en la ranura para tarjeta SD. Una vez que el equipo detecte automáticamente el
dispositivoSD,yasepodráhacerfuncionar.VayaalmenúMediayhagaclicenlaaplicacióndemúsica,
video o foto para llevar a cabo la reproducción.
5Encendido y configuración inicial
Funcionamiento con el ratón inalámbrico
Antesdehacerfuncionarestaunidad,haga
funcionar el ratón inalámbrico.
1. Retire el conector USB del ratón
inalámbrico del compartimiento
de las baterías.
2. Inserte el conector USB en el
puerto USB1 ó USB2.
3. Encienda el ratón.
RCA Streaming Media Box
Modem Cable
Modem Port
Wireless access point Unit
ES - 4
Una vez conectada la unidad
1. Alenchufarlaunidadalacorriente,éstaseencenderáautomáticamente.Elindicadorverdeseenciende
cuando la unidad está encendida.
Notas:
•Oprimabrevementeelbotón de la unidad para encenderla bajo la modalidad de suspensión y el
indicador rojo se encenderá.
•Oprimaymantengaapretadoelbotón para apagar la unidad.
2. HayuníconodeencendidoPOWERagregadoenelmenúdeinicio.Ustedpuedeusarelratónpara
hacerclic en el íconoPOWER y apagar la
unidad.
3. Usted puede apretar el botón de la
unidad para encenderla.
Conector USB
DBA936_IB_EN_FR_ES_0613.indd 19 2013/6/13 10:18:53
Información adicional sobre la configuración
Configuración de pantalla a escala
Para optimizar la vista en su pantalla, vaya a la aplicación de configuración y seleccione Screen Scale.
Deslice el selector a la derecha o a la izquierda para ajustar la imagen y hacer que ella calce en la pantalla
de su televisor.
Para cerrar aplicaciones
Aveceselfuncionamientodelreproductordeltelevisorseponemáslento,locualpuedeserproducto
de tener abiertas demasiadas aplicaciones. Es mejor que cierre la aplicaciones que ya no esté usando.
Haga clic en el ícono de la aplicación reciente (ícono del rectángulo doble) de la barra de administrador
de tareas ubicada en el costado inferior izquierdo de la pantalla. Una vez que aparezca una lista de
aplicaciones, haga clic, mantenga seleccionada y arrastre a la izquierda o derecha para cerrar la
aplicación. Usted también puede usar un administrador de tareas (debe descargarlo) para cerrar todas
las aplicaciones de una vez o desconectar el adaptador de CA del aparato para detener todas las
aplicaciones.
Descarga en tiempo real de DLNA desde teléfonos inteligentes, tabletas o
computadoras
UsteddebedescargarunaaplicacióncompatibleconDLNAensuteléfonointeligenteotableta,para
reproducir archivos de medios de comunicación audiovisual desde su teléfono inteligente o tableta
hacia la unidad.
Usted deberá habilitar la función DLNA en su computadora para reproducir archivos de medios de
comunicaciónaudiovisualdesdesucomputadorahacialaunidad.VayaalmenúMediayhagaclicenla
aplicación para compartir archivos File Sharing. Se mostrará el dispositivo de red, que es compatible con
DLNAyestáconectadoalamismaredWi-Fi.
Usted puede controlar la unidad con su teléfono Android o con su tableta
1. Abralaopción“SmartRemote”delmenúdeaplicaciones.
2. Conrme la opción de control remoto mediante dispositivo Wi-Fi
“RemotecontrolbyWi-Fidevice”
3. Descargue e instale la aplicación “Smart Phone Remote” en su
teléfonoAndroidoensutableta.
(Antes de usar la aplicación  Smart Phone Remote, asegúrese de
queelteléfonoAndroidolatabletayelreproductordemediosde
comunicaciónaudiovisualesRCAestén conectados a la misma red
Wi-Fi.)
4. Abrala aplicación“SmartPhone Remote” desuteléfono Androido
tableta.
5. Toque el ícono de búsqueda.
6. Usted encontrará el dispositivo “RCA DBA936”.
7. Oprima y elija “Connect Device”. Si la conexión se lleva a cabo con
éxito, usted verá la pantalla correcta.
ES - 5
DBA936_IB_EN_FR_ES_0613.indd 20 2013/6/13 10:18:55
Información importante sobre los servicios de red
Toda información, datos, documentos, comunicaciones, descargas, archivos, texto, imágenes, fotos, gráfica, videos,
webcasts, publicaciones, herramientas, software, código, programas, applets, widgets, aplicaciones, productos y otros
contenidos (“Contenido”) y todos los servicios y ofrecimientos (“Servicios”) provistos o puestos a disposición por o a
través de cualquier tercero (cada uno de ellos considerado un “Proveedor de Servicios”) es responsabilidad exclusiva del
Proveedor de Servicios del cual se haya originado. La disponibilidad a y el acceso al Contenido y a los Servicios provistos
por el Proveedor de Servicios por medio de este aparato quedan sujetos a cambio en cualquier momento, sin previo
aviso, incluyendo, de manera enunciativa mas no limitativa, la suspensión, retiro o cese de todo Contenido o Servicios
o de cualquier parte de ellos.
En caso de cualquier problema o consulta relacionada al Contenido o a los Servicios, usted puede dirigirse a la
páginawebdelProveedordeServicioparaobtenerlainformaciónmásreciente.AVCMultimedianoesresponsable
de la atención al cliente relacionado con el Contenido y los Servicios. Cualquier pregunta o solicitud de reparación
relacionada con el Contenido o con los Servicios debe hacerse directamente al Proveedor de Contenido y Servicio
correspondiente.
NótesequeAVCMultimedianoesresponsabledeningúnServicioproporcionadoporelProveedordeServiciosnide
ningún cambio, retiro, o cese de tales Servicios y no garantiza la disponibilidad de ni el acceso a dichos Contenidos o
Servicios.
Resolución de problemas
ES - 6
El reproductor no funciona
• DesenchufeeladaptadordeCA,esperealmenosdiezsegundosyvuelvaaenchufarlo.
• AsegúresedequeeladaptadordeCAestébienmetidoenelenchufedelaunidadyenelenchufede
CAdelapared.Elindicadordeencendidoazuldelaunidaddebieraencendersedentrodelosdiez
segundosdespuésquehayaenchufadoeladaptadordeCAdelreproductor.
• Lealassugerenciaspararesolverproblemasqueaparecenmásabajo.
El ratón inalámbrico no funciona adecuadamente
Revise lo siguiente:
• Quelasbateríasesténpuestasdemaneracorrecta
• Quelasbateríasesténbuenas
• Reinicieelratón.
El reproductor tiene una mala conexión o una conexión intermitente al punto de acceso Wi-Fi (por
ejemplo, al enrutador inalámbrico)
• La comunicación inalámbrica podría verse interrumpida por aparatos del hogar que estén usando
frecuenciasradiales.Alejelaunidaddedichosaparatos.
• Elpuntodeaccesoestáubicadodemasiadolejosdelaunidad.
Mi red Wi-Fi no aparece en la lista de redes
• ElpuntodeaccesooelenrutadorLANnopuedetransmitirsuidenticadorSSID.
-Ingrese manualmente el identificador SSID de su punto de acceso en el menú de configuración de
redes de la unidad.
- O bien, configure su punto de acceso para transmitir si identificador SSID.
• Puede que su red Wi-Fi no esté congurada para el rango de frecuencia o el rango de canales
respaldadosporestaunidad.Intenteajustarelrangodefrecuenciay/oloscanalesdesured.
El reproductor no muestra la imagen de video en la pantalla de mi televisor
• Seleccionelamodalidaddeentradadevideoapropiadaeneltelevisorparaquelaimagendelaunidad
aparezca en la pantalla del televisor.
• AsegúresedequesucabledeHDMIosucabledeRCAestébienmetidoenelenchufedelaunidady
del televisor.
• Puedequesutelevisornoseacompatibleconlaresoluciónquehayaconguradoenlaunidad.Cambie
la resolución para que sea compatible con la resolución de su televisor.
• ElcableHDMIOUTdelaunidadnoestábienmetidoenelenchufedelaunidadodesutelevisor.
La imagen no se ve bien o se ve degradada
• Puede ser que la unidad esté congurada en una resolución HDMI más alta que la de su televisor.
Cambie la resolución para que sea compatible con la resolución de su televisor.
El reproductor se "congeló" o dejó de funcionar
• Parareiniciar launidad, desenchufeel adaptadorde CA, espereal menosdiezsegundos, yvuelvaa
enchufarlo.
• Asegúresedequeelratónestéfuncionandobien.
Mi reproductor parece apagarse solo ¿Hay algún problema?
• No.Paraahorrarelectricidad,launidadseapagadespuésdeunperíodoprolongadodeinactividad.No
se preocupe. No se apagará mientras la esté usando.
DBA936_IB_EN_FR_ES_0613.indd 21 2013/6/13 10:18:55
Garantíalimitada
AVC MULTIMEDIA (“AVC”) ofrece la siguiente garantía limitada, la cual se extiende al comprador-consumidor original y está
limitada al uso no comercial del producto.
Garantía de repuestos y reparaciones por Uno Año
Los productos AVC que se hayan comprado en los Estados Unidos tienen una garantía de uno año a partir de la fecha original de
compra en caso de presentar defectos en los materiales o en su fabricación. Si la unidad no se encuentra en conformidad a esta
garantía, nosotros repararemos el producto usando piezas y productos nuevos y reparados, según lo estime AVC únicamente.
Duranteun período de uno año a partirdelafechaefectivade la garantía,AVCproporcionará,cuandoseanecesario, mano de
obra de reparación para reparar defectos de fabricación en su centro de reparaciones designado. Para obtener los servicios de la
garantía en los Estados Unidos, usted deberá llamar primero a nuestro Centro de Servicio para el Cliente al 1-800-506-5746 o
1-877-252-6873 durante las horas que se indican en el recuadro más abajo. La decisión de si bien usted está facultado para
recibir estos servicios la tomará la oficina de Respaldo al Cliente de AVC. POR FAVOR NO DEVUELVA ESTA UNIDAD A AVC SIN
CONTAR CON AUTORIZACIÓN PREVIA. En los centros designados para reparaciones y por un período de uno año a contar de la
fecha de efectividad de la garantía, AVC utilizará piezas o productos de recambio nuevos o refabricados al efectuar reparaciones de
productos o piezas defectuosas. Dichos productos o piezas de recambio cuentan con una garantía adicional de uno año a contar
de la fecha del cambio o de la reparación. Para poder hacer las reparaciones que sean necesarias, el cliente deberá enviar la unidad
al centro de reparaciones que se le indique al contactarse con la oficina de respaldo al cliente. El cliente es responsable por todos
los gastos de envío al centro de reparaciones.
Instrucciones para envolver la unidad y para su envío
Cuando usted envíe el producto al centro de reparaciones de AVC, usted debe utilizar la caja de cartón y el material de embalaje
original o un tipo de embalaje equivalente, según lo establezca AVC.
GARANTÍALIMITADA
Su responsabilidad
1) Usted debe guardar la boleta de venta original como prueba de su compra.
2) Estas garantías sólo son efectivas si el producto ha sido comprado y puesto a funcionar en Estados Unidos o Canadá.
3) Las garantías sólo se extienden en caso de materiales o de fabricación defectuosa y no se extiende a productos o
piezas que se hayan perdido o tirado a la basura, ni a productos o piezas dañadas a causa del mal uso de la unidad,
de accidentes, del funcionamiento o mantenimiento inapropiados del equipo, así como tampoco en caso de no
haber seguido las instrucciones que acompañan este producto, o de haber modificado o alterado el producto
sin la autorización de AVC, o de haber quitado o cambiado el número de serie de las piezas o del producto.
Fuera de la Garantía
Todas las garantías implícitas según la ley de un estado, incluidas las garantías implícitas de comercialización y de aptitud para un
propósito específico, están limitadas expresamente a la duración de la garantía limitada expuesta más arriba. Con la excepción
de cualesquiera garantías implícitas según la ley de un estado, que por la presente quedan limitadas, la garantía precedente tiene
carácter de exclusiva y predomina sobre las demás garantías, cauciones, acuerdos y obligaciones similares del vendedor o del
fabricante con respecto a la reparación o al reemplazo de cualesquier partes del aparato. AVC en ningún caso se hará responsable
de daños fortuitos ni de daños resultantes de cualquier otra situación que no sea la indicada en la garantía limitada de este
aparato.
Ninguna persona, agente, distribuidor, comerciante ni empresa está autorizada para cambiar, modificar o extender los
términos de estas garan

Navigation menu
