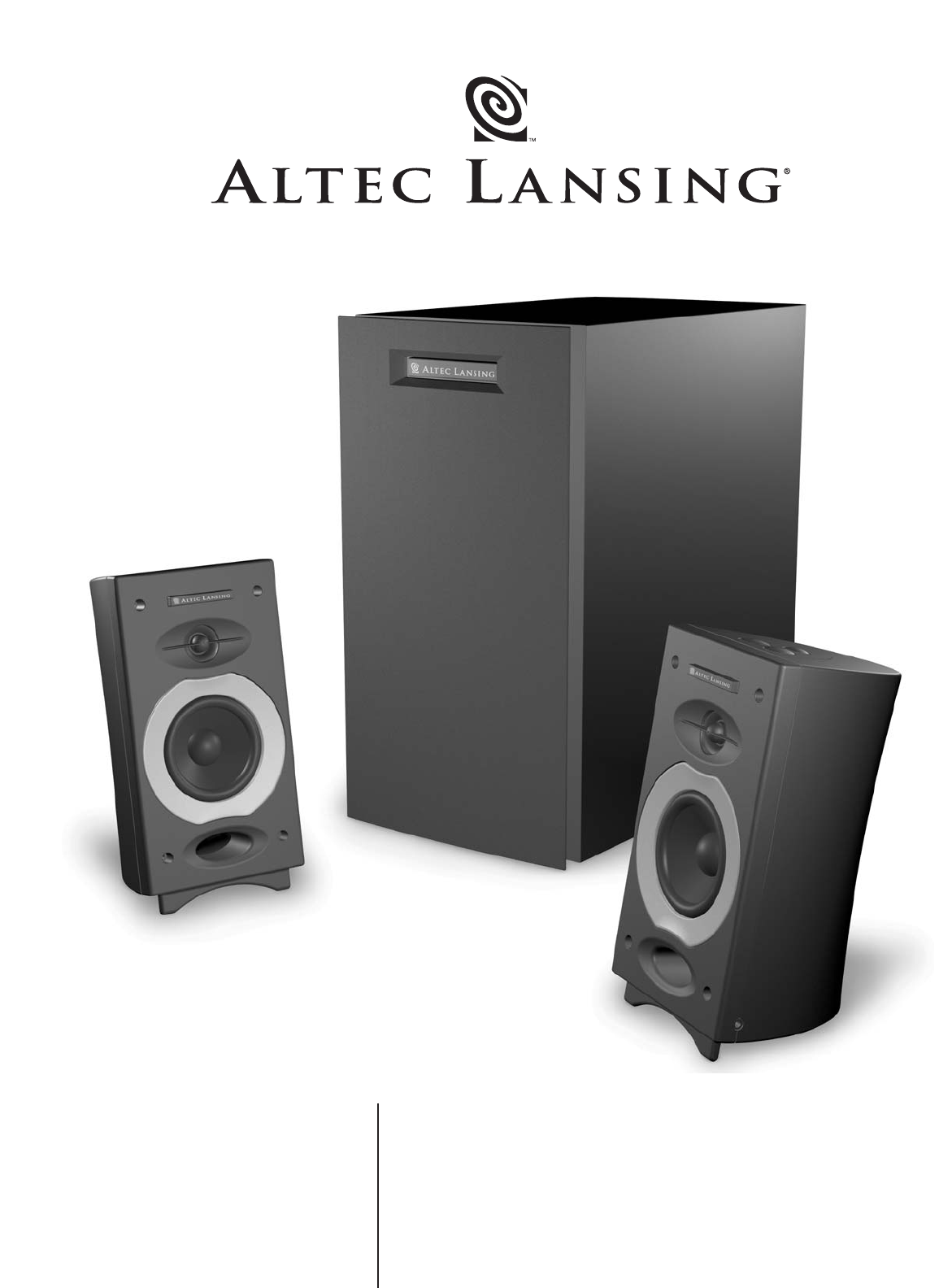

CS21

User’s guide Guía del usuario

Mode d’emploi Guia do Usuário

1

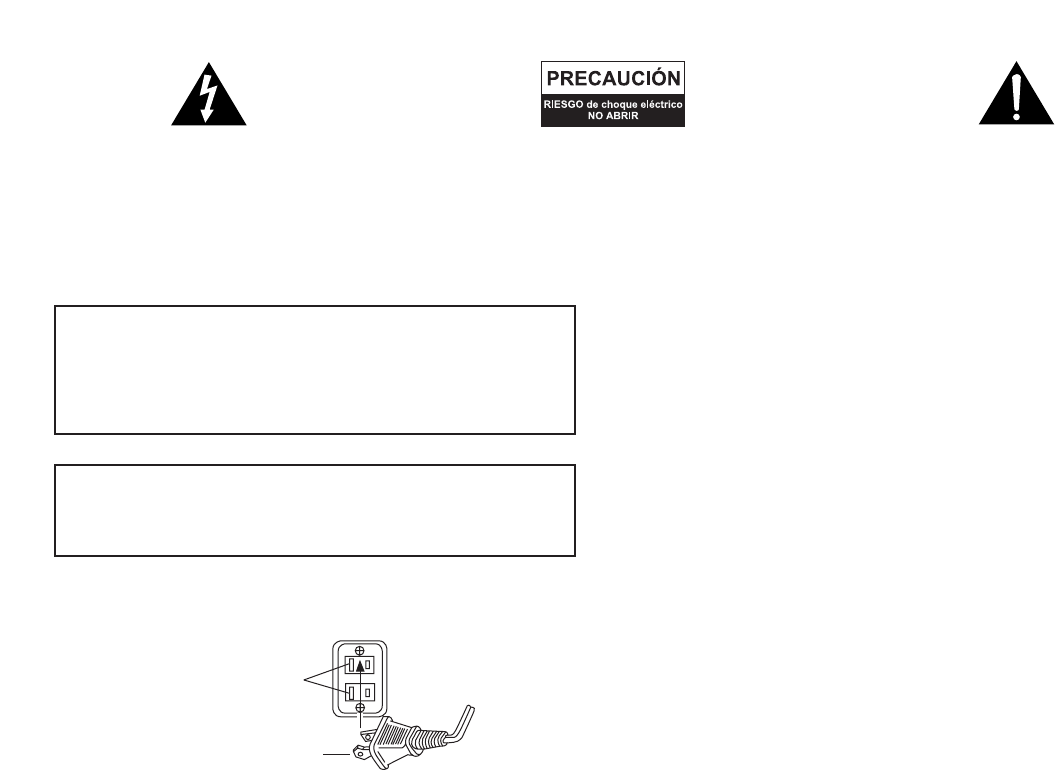

The lightning flash with arrowhead, within an

equilateral triangle, is intended to alert the user to the

presence of un-insulated “dangerous voltage” within

the product’s enclosure that may be of sufficient

magnitude to constitute a risk of electric shock to

persons.

Caution: To prevent the risk of electric shock, do not

remove cover (or back). No user-serviceable parts

inside. Refer servicing to qualified service personnel.

The exclamation point within an equilateral triangle is

intended to alert the user to the presence of important

operating and maintenance (servicing) instructions in

the literature accompanying the appliance.

Safety Instructions

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in accordance with

the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat

registers, stoves, or other apparatus (including amplifiers) that

product heat.

9. Do not defeat the safety purpose of the polarized or grounding-

type plug. A polarized plug has two blades with one wider than

the other. A grounding type plug has two blades and a third

grounding prong. The wide blade or the third prong are provided

for your safety. If the provided plug does not fit into your outlet,

consult an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched

particularly at plugs, convenience receptacles, and the point where

they exit from the apparatus.

11. Only use attachments/accessories specified by the manufacturer.

12. Use only with the cart, stand, tripod, bracket, or table specified by

the manufacturer, or sold with the apparatus. When a cart is used,

use caution when moving the car/apparatus combination to avoid

injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for

long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is

required when the apparatus has been damaged in any way, such

as power-supply cord or plug is damaged, liquid has been spilled or

objects have fallen into the apparatus, the apparatus has been

exposed to rain or moisture, does not operate normally, or has

been dropped.

One-Year Limited Warranty

Altec Lansing Technologies, Inc. warrants to the end user that all of its

PC audio, TV or gaming speaker systems are free from defects in

material and workmanship in the course of normal and reasonable use

for a term of one year from the date of purchase.

This warranty is the exclusive and only warranty in effect relative to

Altec Lansing PC audio, TV or gaming speaker systems and any other

warranties, either expressed or implied, are invalid. Neither Altec

Lansing Technologies, Inc. nor any authorized Altec Lansing

Technologies, Inc. reseller is responsible for any incidental damages

incurred in the use of the speakers. (This limitation of incidental or

consequential damage is not applicable where prohibited.)

Altec Lansing Technologies, Inc.’s obligation under this warranty does

not apply to any defect, malfunction or failure as a result of misuse,

abuse, improper installation, use with faulty or improper equipment or

the use of the speaker systems with any equipment for which they

were not intended.

The terms of this warranty apply only to PC audio, TV or gaming

speaker systems when such speakers are returned to the respective

authorized Altec Lansing Technologies, Inc. reseller where they

were purchased.

The answers to most setup and performance questions can be found

in the Troubleshooting guide. You can also consult the FAQs in the

customer support section of our Web site at www.alteclansing.com.

If you still can’t find the information you need, please call our

customer service team for assistance before returning the speakers to

your retailer under their return policy.

1-866-570-5702

Email: csupport@alteclansing.com

For the most up-to-date information, be sure to check our Web site at

www.alteclansing.com.

Under the terms of this warranty, the original consumer purchaser has

certain legal rights and may have other rights, which vary worldwide.

© 2003 Altec Lansing Technologies, Inc.

Designed and engineered in the USA and manufactured in our ISO9002

certified factory. United States Patents 4429181 and 4625328 plus other

patents pending.

CAUTION

To prevent electric shock do not use this (polarized) plug with an

extension cord, receptacle or other outlet unless the blades can

be fully inserted to prevent blade exposure.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT

EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

Connecting the Power Cord (AC Wall Socket)

Long slot is neutral

(ground) side.

Insert the wide blade

into the ground side slot.

2

Thank you for purchasing the Altec Lansing “Concert Stage Series”

CS21 powered audio system. As the leader in Powered Audio products,

Altec Lansing designs, manufactures and markets a wide range of

Powered Audio systems featuring built-in amplifiers that can transform

just about any audio source into a powerful sound system. Simply plug

our speakers into your CD player, MP3 player, DVD player, PC, or video

gaming system—and listen to the future of audio.

Box Contents

• 2 satellite speakers (with removable grills)

• Subwoofer

• Audio input cable

• Console gaming Y-adapter

• User manual

• Quick-connect card (QCC)

Placing Speakers

WARNING: The subwoofer is NOT magnetically shielded, so it must be

kept at least 2 feet (0.6m) from PC monitors, TV sets, computer hard

drives, or any other magnetic media (floppy discs, computer or audio

tapes, etc.)

Arrange the satellite speakers to suit your listening tastes. The speakers

are magnetically shielded, and can be placed close to a PC monitor or

TV set without distorting the image.

The subwoofer is non-directional, so it doesn’t need to be placed in

any particular location. Putting it on the floor close to a wall or in

a corner will maximize bass efficiency and be sure to provide it with

proper ventilation.

Making Connections

WARNING: Do not insert the system’s power plug into an AC outlet

until all other connections are made. And turn off audio sources before

connecting them to the CS21’s inputs.

To ensure first-time operation as expected, please carefully follow the

connection sequence described below.

1. Connect the right satellite speaker (with a thicker cable and orange

DIN connector) to the orange input on the back of the subwoofer,

labeled RIGHT. Note that the arrow on the DIN connector must

face left.

2. Connect the left satellite speaker (with a thinner cable and a brown

3.5mm connector) to the brown input on the back of the subwoofer,

labeled LEFT.

3. Connect one end of the audio input cable (with lime green

connectors at each end) to the matching lime green input plug on

the back of the subwoofer, labeled MAIN INPUT.

4. Connect the other end of the audio input cable to your desired

audio source.

PC AUDIO

Connect the lime green audio input cable to your PC’s sound output

jack (typically colored lime green, and usually labeled “1” or “Main”),

as described in your PC/sound card documentation.

PORTABLE AUDIO DEVICE (CD PLAYER, MP3 PLAYER, ETC.)

Connect the lime green audio input cable to the line out of your

portable device (if it has one), or to the device’s headphone jack.

GAME CONSOLE (PLAYSTATION®2, XBOX™, GAMECUBE®, ETC.)

Connect the lime green audio input cable to the matching lime green

connector on the console gaming Y-adapter, then attach the other

ends of the Y-adapter (with red and white RCA connectors) to the

corresponding red and white RCA audio outputs from your game

console. Your game console documentation should help you determine

which connections to use.

Powering On

1. After all other connections are made; plug the AC power cord from

the back of the subwoofer into an AC outlet.

2. Turn on the audio source.

3. Turn on the CS21 speaker system by pushing the power button

located on top of the right satellite . Blue LED’s will light on the

front of both satellites when the power is ON.

NOTE: To avoid hearing popping sounds when you turn on your CS21

speaker system, always turn on your audio source first.

System Operation

Master Volume

Adjust the master volume using the buttons on the top of the right

satellite labeled + and –. The + button increases the volume, and

the – button decreases it.

Subwoofer Volume

Adjust the subwoofer level (and system bass response) using the

control on the back of the subwoofer labeled SUBWOOFER LEVEL.

A horizontal control position is neutral. Turn the control clockwise to

increase the bass, and counter-clockwise to decrease the bass. A high

bass level is often preferable for gaming audio or when listening at

low volume levels.

Headphones

To use headphones with the CS21, connect the headphones to the

appropriate jack on the side of the right satellite speaker. When

headphones are connected the speakers will automatically mute.

Auxiliary Input

A second audio source may also be connected to your CS21 system,

using the black 3.5mm connector on the back of the subwoofer

labeled AUX INPUT. When present, this sound will be mixed with

the main audio source.

Three-Piece Powered

Audio System

CS21

3

Sound Pressure Level (SPL): 108 dB

Total Continuous Power: 110 Watts RMS

Front Speakers: 30 Watts/channel @ 8 ohms

@ 10% THD @ 140 – 20000 Hz

2 Channels Loaded

Subwoofer: 50 Watts @ 4 ohms

@ 10% THD @ 27 – 113 Hz

Single Channel Loaded

System Response: 35 Hz – 18 kHz (-10dB)

Signal to Noise Ratio

@ 1 kHz input: > 86 dB

Drivers (per Satellite): 1" tweeter and

3" full-range driver

Subwoofer Driver: One 6.5" long-throw woofer

POWER REQUIREMENTS

USA, Canada and applicable

Latin American countries: 120 V AC @ 60 Hz

Europe, United Kingdom,

applicable Asian countries,

Argentina, Chile and Uruguay: 230 V AC @ 50 Hz

ETL/cETL/CE/NOM/IRAM Approved

System Specifications

Blue LED’s are

not lit.

No sound from

one or more

speakers.

Crackling sound

from speakers.

Sound is

distorted.

Radio

interference.

Power isn’t turned on.

AC cord isn’t connected to the wall outlet.

Surge protector (if used) isn’t powered on.

Wall outlet not functioning.

Power isn’t turned on.

Volume is set too low.

Audio cable isn’t connected to audio source.

Audio cable is connected to wrong output on

audio source.

Problem with audio source.

Bad connection.

PC volume level is set too high.

A problem with your audio source.

Volume level set too high.

PC volume level is set too high.

Sound source is distorted.

Too close to a radio tower.

Press Power button on right satellite.

Verify the subwoofer’s AC power cord is plugged into the wall outlet.

If the subwoofer’s AC power cord is plugged into a surge protector, make sure

the surge protector is switched on.

Plug another device into the wall outlet (same jack) to confirm the outlet

is working.

Verify the subwoofer’s AC power cord is plugged into the wall outlet.

Verify the Power button has been pressed by confirming the blue LED’s

are illuminated.

Press the + button on the top of the right satellite to raise the volume.

Check volume level on your PC or alternate audio source, and set at mid-level.

Make sure the lime green 3.5mm audio cable is connected and fully inserted into

your PC sound output jack or other audio source.

Make sure the lime green 3.5mm audio cable is connected and fully inserted into

your PC sound output jack or other audio source.

Test the speakers on another audio source by removing the lime green 3.5mm

audio cable from the audio source and connecting it to the line out or

headphone jack of a different audio source (e.g., Walkman, Discman or

FM radio).

Make sure the lime green 3.5mm audio cable is properly connected to the

PC sound output jack (NOT “speaker-out.”) or other audio source.

Check the PC output volume level and set at mid-level.

Test the speakers on another audio source by removing the lime green 3.5mm

audio cable from the audio source and connecting it to the line out or

headphone jack of a different audio source (e.g., Walkman, Discman or

FM radio).

Press the – button on the top of the right satellite to lower the volume.

Check the PC output volume level and set at mid-level.

Digital audio files (.MP3, .WAV, .MID) are often of poor quality; distortion and

noise are easily noticed with high-powered speakers. Try a different audio source

such as a music CD.

Move your speakers to see if the interference goes away. If not, you may be able

to purchase a shielded stereo cable from your local electronics store.

Troubleshooting

Symptom Possible Problem Solution

4

Low hum

from subwoofer.

Loud hum

from subwoofer.

Not enough bass

from subwoofer.

Distorted

picture on

PC monitor or

TV screen.

The AC in your house is at 60 cycles per second, which

is within the audio frequency of your subwoofer.

Bad connection.

Volume on your audio source set too high.

Check the volume on audio source.

Bad connection.

Bass setting is too low.

Subwoofer too close to PC monitor or TV set.

Some low hum may be detected when your speaker system is powered on

without an audio source playing, or when the volume is set at an extremely

low level.

Unplug the power cord from the surge protector (if used), and plug directly

into an AC wall outlet.

Check to make sure all cables are connected properly and are making

a clear connection.

Lower the volume or bass level on your PC, portable audio device, etc.

Increase the volume on the audio source.

Check to make sure all cables are connected properly and are making

a clear connection.

Increase bass level on back of subwoofer.

Because the subwoofer is not magnetically shielded, it can cause distortion if

it’s too close to your PC monitor or TV set. Move the subwoofer so it’s at least

2 feet from the monitor or TV set.

Symptom Possible Problem Solution

5

Le symbole figurant un éclair dans un triangle

équilatéral est destiné à attirer l’attention de l’utilisateur

sur la présence d’une « tension dangereuse » non isolée

pouvant être d’amplitude suffisante pour constituer un

risque d’électrocution.

Attention : pour prévenir tout risque d’électrocution,

ne retirez pas le couvercle (ou le dos) de l’appareil. Il

ne se trouve à l’intérieur aucune pièce susceptible

d'être réparée par l’utilisateur. Confiez la réparation et

l’entretien à un personnel qualifié.

Le point d'exclamation à l'intérieur d'un triangle

équilatéral est destiné à prévenir l'utilisateur qu'il

trouvera d'importantes instructions concernant

l'utilisation et la maintenance (entretien) dans la

documentation jointe à l’appareil.

Consignes de sécurité

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Observez toutes les consignes de sécurité.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil à proximité d'eau.

6. Ne nettoyez l'appareil qu'avec un chiffon sec.

7. Ne bloquez pas les orifices d'aération. Installez l'appareil

conformément aux instructions du fabricant.

8. L’appareil de doit pas être installé à proximité de sources de

chaleur et notamment de radiateurs, de bouches d’air chaud,

des réchauds ou d'autres appareils (y compris les amplificateurs)

produisant de la chaleur.

9. La fiche polarisée ou de mise à la terre est destinée à assurer votre

sécurité, ne contournez pas cette installation. Une prise polarisée

est dotée de deux lames dont l'une est plus large que l'autre. Une

prise de mise à la terre est dotée de deux lames et d'une troisième

broche de mise à la terre. La lame large ou la troisième broche

sont destinées à assurer votre sécurité. Si la fiche fournie ne

s'insère pas correctement dans votre prise de courant, faites appel

à un électricien afin de faire remplacer la prise obsolète.

10. Protégez le cordon d'alimentation afin d'éviter qu'il ne se trouve

sur un lieu de passage ou qu'il ne soit pincé, en particulier au

niveau des fiches, des prises de courant et à l'endroit d'où il sort

de l'appareil.

11. Utilisez uniquement des équipements/accessoires recommandés

par le fabricant.

12. Utilisez uniquement des chariots, trépieds, supports ou tables

recommandés par le fabricant ou vendus avec l'appareil. Si vous

utilisez un chariot, faites attention de ne pas vous blesser en

déplaçant le chariot et l'appareil, car ils risquent de basculer.

13. Débranchez cet appareil en cas d'orage ou lorsque celui-ci n’est pas

utilisé pendant une longue période.

14. Confiez toute réparation et entretien à un personnel qualifié. Des

réparations sont nécessaires lorsque l'appareil a été endommagé

de quelque manière que ce soit, notamment si le cordon

d'alimentation ou la prise sont endommagés, si du liquide a été

renversé ou si des objets sont tombés à l'intérieur de l'appareil, si

l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne

pas normalement ou s'il est tombé.

Garantie limitée à un an

Altec Lansing Technologies, Inc. garantit à l’utilisateur final que tous

ses systèmes d’enceintes audio pour ordinateur, TV ou jeux sont

exempts de défauts matériels ou de fabrication dans le cadre d'une

utilisation normale et raisonnable, et cela pour une durée d'un an à

compter de la date d'achat.

Cette garantie est exclusive et tient lieu de seule garantie en vigueur

sur les systèmes d'enceintes audio Altec Lansing pour PC, TV ou jeux

vidéo. Aucune autre garantie, explicite ou implicite, n’est valide. Ni

Altec Lansing Technologies, Inc. ni aucun revendeur Altec agréé

Lansing Technologies, Inc. ne pourra être tenu responsable de

dommages accidentels provoqués par l'utilisation des enceintes.

(Cette limitation des dommages accidentels ou consécutifs n'est pas

applicable là où la loi l'interdit).

Les obligations de Altec Lansing Technologies, Inc. liées à cette

garantie ne s'appliquent pas aux défauts, dysfonctionnements ou

pannes résultant d'une mauvaise utilisation, d'une utilisation abusive,

d'une installation incorrecte, d'une utilisation avec du matériel

défectueux ou inapproprié ou d'une utilisation des systèmes

d'enceintes avec des équipements pour lesquels ils ne sont pas prévus.

Les conditions de la présente garantie s'appliquent uniquement si les

systèmes d'enceintes audio pour ordinateur, TV ou jeux sont retournés

aux revendeurs Altec Lansing Technologies, Inc. agréés auprès desquels

ils ont été achetés.

Vous trouverez les réponses à la plupart des questions concernant

l'installation et les performances dans le guide des Conseils de

dépannage. Vous pouvez également consulter les FAQ dans la section

assistance clientèle de notre site Internet à l’adresse

www.alteclansing.com. Si vous ne trouvez toujours pas les

informations dont vous avez besoin, veuillez appeler par téléphone

notre équipe d’assistance clientèle pour obtenir de l’aide avant de

retourner les enceintes à votre détaillant, conformément aux

conditions de retour.

1-866-570-5702

Email: csupport@alteclansing.com

Pour obtenir les informations les plus récentes, veuillez consulter notre

site Internet à l’adresse suivante : www.alteclansing.com.

Conformément aux dispositions de cette garantie, le client acheteur

initial dispose de certains droits légaux pouvant s'ajouter à d'autres

droits variant selon les juridictions.

© 2003 Altec Lansing Technologies, Inc.

Cet appareil a été conçu et ses plans réalisés aux États-Unis et a été

fabriqué dans notre usine autorisée ISO9002. Brevet des États-Unis

4429181 et 4625328 et d’autres brevets en cours.

ATTENTION

Pour éviter tout risque d’électrocution, n’utilisez pas cette fiche

(polarisée) avec une rallonge électrique, une prise de courant ou

une autre sortie si les lames ne peuvent pas être insérées

complètement, afin d’éviter qu’elles ne soient exposées.

AVERTISSEMENT

AFIN DE LIMITER LE RISQUE D’INCENDIE OU D'ÉLECTROCUTION,

N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

Connexion du câble d alimentation (prise murale CA)

La fente longue

correspond au côté

neutre (terre).

Insérez la lame la plus

large dans la borne

côté terre.

6

Merci d’avoir acheté le système audio amplifié Altec Lansing CS21.

En tant que leader en matière de produits audio amplifiés (Powered

Audio), Altec Lansing conçoit, fabrique et commercialise une large

gamme de systèmes audio amplifiés dotés d’amplificateurs intégrés

capables de transformer n’importe quelle source audio en un système

son puissant. Il vous suffit de brancher vos enceintes sur votre lecteur

CD, votre lecteur MP3, votre lecteur DVD, votre PC ou votre console

de jeux et d’écouter l’audio du futur.

Contenu de l’emballage

• 2 enceintes satellites (avec grilles amovibles)

• Caisson de basses

• Câble d’entrée audio

• Adaptateur en Y pour jeux sur console

• Manuel d’utilisateur

• Programme de connexion rapide QCC

Installation des enceintes

AVERTISSEMENT : le caisson de basses ne dispose pas de blindage anti-

magnétique, il doit donc être placé à au moins 2 pieds (60 cm) des

écrans PC, des télévisions, des disques durs d’ordinateurs ou de tout

autre support magnétique (disquettes, bobines pour ordinateur ou

cassettes audio, etc.).

Disposez les enceintes satellites en fonction de vos préférences

d’écoute : les enceintes satellites sont dotées d’un blindage

magnétique et peuvent être placées à proximité d’écrans vidéo ou

de télévisions sans déformer l’image.

Le caisson de basses est omnidirectionnel, il est donc inutile de le

placer dans un endroit en particulier. Si vous le placez au sol, près

d’un mur ou dans un coin, cela optimisera l’efficacité des basses et

vous assurera une ventilation appropriée.

Branchements

AVERTISSEMENT : n’insérez pas la prise électrique du système dans une

sortie CA avant d’avoir effectué tous les autres branchements. Éteignez

les sources audio avant de les connecter aux entrées du CS21.

Pour assurer un fonctionnement satisfaisant dès la première utilisation,

suivez attentivement les différentes étapes de connexion décrites

ci-dessous.

1. Connectez l’enceinte satellite de droite (avec un câble plus épais et un

connecteur DIN orange) à l’entrée orange située au dos du caisson de

basses, portant la mention RIGHT (droite). Remarque : la flèche située

sur le connecteur DIN doit être tournée vers la gauche.

2. Connectez l’enceinte satellite de gauche (avec un câble plus fin et un

connecteur marron de 3,5 mm) à l’entrée marron située au dos du

caisson de basses, portant la mention LEFT (gauche).

3. Connectez une extrémité du câble d’entrée audio (doté de

connecteurs vert clair à chaque extrémité) à la prise d’entrée vert clair

correspondante, située au dos du caisson de basses et portant la

mention MAIN INPUT (entrée principale).

4. Connectez l’autre extrémité du câble d’entrée audio à la source

audio souhaitée.

AUDIO POUR PC

Connectez le câble d’entrée audio vert clair à la prise jack de sortie

son de votre PC (en général de couleur vert clair et portant la mention

« 1 » ou « Main » (principal)), comme l’indique la documentation de

votre PC/carte son.

DISPOSITIF AUDIO PORTABLE (LECTEUR CD, MP3, ETC.)

Connectez le câble d’entrée audio vert clair à la « line out » (sortie

ligne) de votre dispositif portable (le cas échéant) ou à la prise jack

pour casque d’écoute de l’appareil.

CONSOLE DE JEUX (PLAYSTATION®2, XBOX™, GAMECUBE®, ETC.)

Connectez le câble d’entrée audio vert clair au connecteur vert clair

correspondant sur l’adaptateur en Y pour console de jeux, puis

branchez les autres extrémités de l’adaptateur en Y (doté de

connecteurs RCA rouge et blanc) aux sorties audio RCA rouge et

blanche correspondantes de votre console de jeux. La documentation

accompagnant votre console de jeux doit vous aider à identifier les

connexions à utiliser.

Mise sous tension

1. Une fois que toutes les autres connexions ont été effectuées,

branchez le cordon d’alimentation CA situé à l’arrière du caisson de

basses dans une prise murale CA.

2. Allumez la source audio.

3. Allumez le système d’enceintes CS21 en appuyant sur le bouton de

mise en marche situé sur le haut du satellite de droite . Des voyants

lumineux bleus s’allumeront sur la façade des deux satellites lorsque

l’appareil sera SOUS TENSION.

REMARQUE : pour éviter d’entendre un son saturé lorsque vous

allumez votre système d’enceintes CS21, commencez toujours par

allumer votre source audio.

Fonctionnement du système

Volume général

Réglez le volume général à l’aide des boutons situés sur le haut

du satellite de droite, qui portent la mention + et –. Le bouton +

augmente le volume et le bouton – le baisse.

Volume du caisson de basses

Réglez le volume du caisson de basses (et la réponse en basses du

système) à l’aide de la commande de réglage située au dos du caisson

de basses et portant la mention SUBWOOFER LEVEL (niveau du caisson

de basses). La position horizontale de la commande de réglage indique

un niveau neutre. Tournez la commande de réglage dans le sens des

aiguilles d’une montre pour augmenter le niveau de basses et dans le

sens inverse pour le baisser. Un haut niveau des basses est souvent

préférable pour les jeux vidéo ou pour une écoute à bas volume.

CASQUE D’ÉCOUTE

Pour utiliser un casque d’écoute avec le CS21, connectez le casque

d’écoute à la prise jack correspondante située sur le côté de l’enceinte

satellite de droite. Lorsque le casque d’écoute est connecté, les

enceintes deviennent automatiquement muettes.

Entrée auxiliaire

Vous pouvez également connecter une seconde source audio à votre

CS21, à l’aide du connecteur noir de 3,5 mm situé au dos du caisson

de basses et portant la mention AUX INPUT (entrée auxiliaire). Lorsque

vous utilisez cette seconde source, le son se mélange à la source

audio principale.

Système audio amplifié

trois pièces

CS21

7

SPL (niveau de pression acoustique) : 108 dB

Puissance totale en continu : 110 Watts RMS

Enceintes avant : 30 Watts/canal, 10% taux

d’harmonique à 8 ohms,

140 –20000 Hz,

2 Canaux chargés

Caisson de basses : 50 Watts à 10% taux

d’harmonique à 4 ohms,

27 – 113 Hz, 1 Canal chargé

Réponse du système : 35 Hz – 18 kHz (-10dB)

Rapport signal sur bruit à l’entrée

à 1 KHz : > 86 dB

Haut-parleurs (par satellite) : enceinte d’aigus 1" et

haut-parleur pleine bande 3"

Haut-parleur du caisson de basses : Un haut-parleur de graves

longue portée 6,5"

PUISSANCE REQUISE

États-Unis, Canada et où applicable

dans les pays d’Amérique Latine : 120 V CA à 60 Hz

Europe, Royaume-Uni,

pays d’Asie où applicable,

Argentine, Chili et Uruguay : 230 V CA à 50 Hz

Homologué ETL/cETL/CE/NOM/IRAM

Caractéristiques techniques

Les voyants

bleus sont

éteints.

Aucun son ne

sort de l’une ou

de plusieurs

enceintes.

Les enceintes

grésillent.

L’appareil n’a pas été mis en marche.

Le cordon CA n’est pas branché à la prise murale.

Le parasurtenseur (si utilisé) n’est pas allumé.

La prise murale ne fonctionne pas.

L’appareil n’a pas été mis en marche.

Le volume est trop bas.

Le câble audio n’est pas connecté à la source audio.

Le câble audio est connecté à la mauvaise sortie de la

source audio.

Problème au niveau de la source audio.

Mauvaise connexion.

Le volume du PC est trop haut.

Problème au niveau de votre source audio.

Appuyez sur le bouton de mise sous tension sur l’enceinte de droite.

Vérifiez que le cordon d’alimentation CA du caisson de basses est bien branché

dans la prise murale.

Si le cordon d’alimentation CA du caisson de basses est branché à un

parasurtenseur, assurez-vous que celui-ci est bien allumé.

Branchez un autre appareil sur la prise murale (même jack) pour vérifier que

cette sortie fonctionne.

Vérifiez que le cordon d’alimentation CA du caisson de basses est bien branché

dans la prise murale.

Vérifiez que vous avez bien appuyé sur le bouton de mise sous tension et que

les voyants lumineux bleus sont allumés.

Appuyez sur le bouton + situé sur le haut du satellite de droite pour

augmenter le volume.

Vérifiez le niveau du volume sur votre PC ou votre source audio et mettez-le à

mi-niveau.

Assurez-vous que le câble audio vert clair de 3,5 mm est connecté et

complètement inséré dans la prise jack de sortie de votre son PC ou d’une

autre source audio

Assurez-vous que le câble audio vert clair de 3,5 mm est connecté et

complètement inséré dans la prise jack de sortie de votre son PC ou d’une

autre source audio

Testez les enceintes sur une autre source audio en retirant le câble d’entrée

audio vert clair 3,5 mm de la source audio et en le branchant sur la « line-out

» ou la prise jack du casque d’écoute d’une autre source audio (par ex.

Walkman, Discman ou radio FM).

Assurez-vous que le câble audio vert clair de 3,5 mm est correctement inséré

dans la prise jack de sortie de votre son PC (PAS « speaker-out » (sortie

enceinte)) ou d’une autre source audio.

Vérifiez le volume de sortie du PC et réglez-le à mi-niveau.

Testez les enceintes sur une autre source audio en retirant le câble d’entrée

audio vert clair 3,5 mm de la source audio et en le branchant sur la « line-out

» ou la prise jack du casque d’écoute d’une autre source audio (par ex.

Walkman, Discman ou radio FM).

Conseils de dépannage

Symptôme Problème possible Solution

8

Le son

est déformé.

Interférence

radio.

Le caisson de

basses émet

un faible

bourdonnement.

Le caisson de

basses émet un

bourdonnement

fort.

Pas assez

de basses.

Image déformée

sur votre écran

PC ou de

télévision.

Le niveau du volume est trop haut.

Le volume du PC est trop haut.

Le son de la source est déformé.

Trop près d’un pylône radio.

Le CA de votre installation électrique est à 60 cycles

par seconde, ce qui correspond à la plage de

fréquence audio de votre caisson de basses.

Mauvaise connexion.

Le volume de votre source audio est trop élevé.

Contrôlez le volume de votre source audio.

Mauvaise connexion.

Le réglage des basses est trop faible.

Le caisson de basses est trop près de l’écran PC ou

de la télévision.

Appuyez sur le bouton – situé sur le haut du satellite de droite pour baisser

le volume.

Vérifiez le volume de sortie du PC et réglez-le à mi-niveau.

Les fichiers audio numériques (.MP3, .WAV, .MID) sont souvent de mauvaise

qualité. Ainsi, la distorsion et les bruits s’entendent facilement sur des enceintes

haute puissance. Essayez une autre source audio, comme un CD audio.

Déplacez vos enceintes pour voir si les interférences disparaissent. Si cela n’est

pas le cas, vous pourrez certainement acheter un câble blindé au magasin

d’électronique proche de chez vous.

Vous pouvez entendre un faible bourdonnement lorsque votre système

d’enceintes est allumé alors qu’aucune source audio ne fonctionne, ou lorsque

le volume est extrêmement bas.

Débranchez le câble d’alimentation du parasurtenseur (si vous en utilisez un)

et branchez-le directement sur une prise murale CA.

Vérifiez que tous les câbles sont branchés correctement et établissent une

bonne connexion.

Baissez le volume ou le niveau des basses sur votre PC, votre dispositif audio

portable, etc.

Augmentez le volume sur votre source audio.

Vérifiez que tous les câbles sont branchés correctement et établissent une

bonne connexion.

Réglez le niveau des basses l’arrière du caisson de basses.

Étant donné que le caisson de basses ne dispose pas de blindage anti-

magnétique, il peut provoquer des déformations lorsqu’il est placé trop près

de votre écran PC ou de votre télévision. Déplacez le caisson de basses de

manière à le placer à au moins 60 cm de votre écran ou de votre télévision.

Symptôme Problème possible Solution

9

La figura de relámpago que termina en punta de flecha

y se encuentra dentro de un triángulo equilátero, tiene

por finalidad alertar al usuario de la presencia de

“voltaje peligroso” sin aislamiento en el interior del

producto que podría tener potencia suficiente para

constituir riesgo de choque eléctrico para las personas.

Precaución: Para prevenir el riesgo de choque

eléctrico, no retire la cubierta (o parte posterior). En su

interior hay piezas que no debe manipular el usuario.

El signo de exclamación que se encuentra dentro de un

triángulo equilátero tiene por finalidad alertar al

usuario de la presencia de importantes instrucciones de

operación y mantenimiento (servicio) en la literatura

que viene incluida con el artefacto.

Instrucciones de seguridad

1. Lea estas instrucciones.

2. Guarde estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie el sistema únicamente con un paño seco.

7. No bloquee ninguna abertura de ventilación. Efectúe la instalación

según las instrucciones del fabricante.

8. No instale cerca de fuentes de calor como radiadores,

termorregistradores, hornos u otros aparatos (incluyendo

amplificadores) que produzcan calor.

9. No anule el propósito de seguridad del enchufe de tipo conector

a tierra o polarizado. Un enchufe polarizado tiene dos puntas, una

más ancha que la otra. Un enchufe de tipo con conexión a tierra

tiene dos cuchillas y una tercera cuchilla que se conecta a tierra.

La cuchilla ancha o la tercera cuchilla se proporciona para su

seguridad. Si el enchufe proporcionado no encaja en su toma de

corriente, consulte con un electricista para reemplazar la toma de

corriente obsoleta.

10. Proteja el cordón de alimentación para que no lo pisen o prensen

especialmente en los puntos de enchufes, receptáculos, y lugar

donde salen del aparato.

11. Use solamente dispositivos/accesorios especificados por el fabricante.

12. Use solamente con el carro, plataforma, trípode, soporte o mesa

especificados por el fabricante o que se venda con el aparato.

Cuando use un carro, tenga precaución al mover la combinación

carro/aparato para evitar lesionarse si el sistema se da vuelta.

13. Desenchufe el aparato durante las tormentas eléctricas o cuando

no haya sido usado por largos períodos de tiempo.

14. Para realizar el mantenimiento acuda al personal de servicio

calificado. Es necesario que se efectúe el mantenimiento cuando el

aparato se haya dañado de alguna forma, como por ejemplo cuando

el cordón o enchufe de suministro de alimentación esté defectuoso

o cuando se haya derramado líquido o se hayan caído objetos

dentro del aparato, o que el mismo haya estado expuesto a la lluvia

o humedad, no funcione normalmente o se haya dejado caer.

Garantía limitada de un año

Altec Lansing Technologies, Inc. le garantiza al usuario final que la

totalidad de sus sistemas de parlantes de audio para computadora,

televisor o juegos se encuentra libre de defectos en material y mano

de obra en el curso de uso normal y razonable, por el período de un

año contado a partir de la fecha de la compra.

Esta garantía es exclusiva y constituye la única garantía vigente

respecto a los sistemas de parlantes de audio para computadora,

televisor o juegos Altec Lansing, y cualquier otra garantía, ya sea

expresa o implícita carece de valor. Altec Lansing Technologies, Inc.

ni los distribuidores autorizados de Altec Lansing Technologies, Inc. se

responsabilizan por los daños incidentales incurridos en el uso de los

parlantes. (Esta limitación de daño incidental o consecuencial no es

aplicable en los lugares en los que se encuentra prohibida).

La obligación de Altec Lansing Technologies, Inc. en virtud de esta

garantía, no se aplica a los defectos, mal funcionamiento o falla que

resulten del mal uso, abuso, instalación inadecuada, uso con equipo

defectuoso o inadecuado o el uso de los sistemas de parlantes con

cualquier equipo para el que no hayan sido diseñados.

Los términos de esta garantía se aplican solamente a los sistemas de

parlantes de audio para computadora, televisor o juegos cuando dichos

parlantes sean devueltos al distribuidor autorizado respectivo de Altec

Lansing Technologies, Inc. en el que fueron adquiridos.

En la guía para solucionar problemas podrá encontrar respuestas a la

mayoría de preguntas sobre configuración y rendimiento. De igual

manera, puede consultar las FAQ (Preguntas frecuentes) en la sección

de apoyo al cliente de nuestro sitio Web en www.alteclansing.com.

Si aún no puede encontrar la información que necesita, sírvase llamar

a nuestro equipo de servicio al cliente para que le proporcione ayuda

antes de devolver los parlantes a su distribuidor en virtud de la política

de devolución.

1-866-570-5702

Correo electrónico: csupport@alteclansing.com

Para obtener información más actualizada, asegúrese de visitar nuestro

sitio Web en www.alteclansing.com.

Bajo los términos de esta garantía, el comprador consumidor principal

tiene ciertos derechos legales y podría tener otros derechos, los cuales

varían en todo el mundo.

© 2003 Altec Lansing Technologies, Inc.

Diseñado y creado en los Estados Unidos de América y fabricado en

nuestra planta, que cuenta con la certificación del estándar ISO9002.

Patentes de los Estados Unidos 4429181 y 4625328, además de otras

patentes pendientes en trámite.

PRECAUCIÓN

Para evitar choques eléctricos no utilice este enchufe

(polarizado) con una extensión, receptáculo u otra toma de

corriente a menos que se pueda insertar completamente las

cuchillas para evitar que estas queden expuestas.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO O CHOQUE ELÉCTRICO,

NO EXPONGA EL ARTEFACTO A LA LLUVIA O HUMEDAD.

Conexión del cordón de alimentación

(receptáculo de CA de la pared)

La ranura larga es

el lado neutro

(de tierra).

Inserte la cuchilla ancha

en la ranura del lado

de tierra.

10

Gracias por comprar el sistema audio Altec Lansing CS21. Como el líder

en productos de audio amplificados, Altec Lansing diseña, fabrica y

comercializa una amplia gama de sistemas de audio amplificados con

amplificadores incorporados que pueden transformar casi cualquier

fuente de audio en un sistema de sonido potente. Simplemente

enchufe nuestros parlantes a su CD, reproductor MP3 o DVD, o a su

computadora, televisor o sistema de juegos de video y escuche el

futuro del audio.

Contenido de la caja

• 2 parlantes satélite (con rejilla removible)

• Parlante secundario para graves

• Cable de entrada de audio

• Adaptador Y de juegos de consola

• Manual del usuario

• Tarjeta de conexión rápida (QCC)

Ubicación de los parlantes

ADVERTENCIA: El parlante secundario para graves NO ESTÁ blindado

magnéticamente, por este motivo debe mantenerse por lo menos a

2 pies (0.6m) de los monitores de las computadoras, televisores, discos

duros de computadoras, o cualquier otro medio (discos flexibles, cintas

de audio o de computación, etc.)

Disponga los parlantes satélite de manera que se adapten a sus gustos

de escucha. Los parlantes satélite CUENTAN con blindaje magnético,

y se pueden colocar cerca de un monitor de computadora o televisor

sin que causen distorsión de la imagen.

El parlante secundario para graves no es direccional, por lo tanto no es

necesario ubicarlo en un lugar especial. Su ubicación en el piso o cerca

de una pared o esquina proporcionará una mayor eficiencia de graves

y no se olvide de que tenga la ventilación adecuada.

Cómo hacer las conexiones

ADVERTENCIA: No inserte el enchufe de alimentación del sistema en

una toma de CA de la pared, hasta no haber realizado todas las

conexiones. Y apague las fuentes de audio antes de conectarlas a las

entradas del CS21.

Para asegurar que la primera operación se lleve a cabo de la manera

esperada, sírvase seguir cuidadosamente la secuencia de conexión que

se describe a continuación.

1. Conecte el parlante satélite derecho (con un cable más grueso y

conector DIN anaranjado) a la entrada anaranjada ubicada en la parte

posterior del parlante secundario para graves, rotulado RIGHT. Nótese

que la flecha del conector DIN debe mirar hacia la izquierda.

2. Conecte el parlante satélite izquierdo (con un cable más delgado y

conector marrón de 3.5 mm) a la entrada marrón en la parte posterior

del parlante secundario para graves, rotulado LEFT.

3. Conecte un extremo del cable de entrada de audio (con conectores

verde limón a cada extremo) al enchufe verde lima de entrada que le

corresponde en la parte posterior del parlante secundario para graves,

rotulado MAIN INPUT.

4. Conecte el otro extremo del cable de entrada de audio a la fuente de

audio deseada.

AUDIO DE LA COMPUTADORA

Conecte el cable de entrada de audio verde lima a la clavija de salida

de la tarjeta de sonido de su computadora (típicamente son de color

verde lima, y generalmente están rotulados como “1” o “Main”), tal

como se describe en la documentación que acompaña a la tarjeta de

sonido de su computadora.

DISPOSITIVO DE AUDIO PORTÁTIL (REPRODUCTOR DE CD,

REPRODUCTOR MP3, ETC.)

Conecte el cable de entrada de audio verde lima a la línea de salida

de su dispositivo portátil (si lo tuviera), o a la clavija de audífono

del dispositivo

CONSOLA DE JUEGOS (PLAYSTATION®2, XBOX™, GAMECUBE®,

ETC.)

Conecte el cable de entrada de audio verde lima al conector verde lima

del mismo color del adaptador Y de la consola de juegos, luego junte

los otros extremos del adaptador Y (con los conectores RCA de color

rojo y blanco) a las salidas de audio RCA correspondientes de color rojo

y blanco de su consola de juegos. La documentación que acompaña su

consola de juegos lo ayudará a determinar que conexiones debe usar.

Encendido

1. Después de haber realizado todas las demás conexiones, enchufe el

cordón de alimentación de CA, que se encuentra en la parte posterior

del parlante secundario para graves, en una toma de CA de la pared.

2. Encienda la fuente de audio.

3. Encienda el sistema de parlantes CS21 pulsando el botón de

encendido que se encuentra en la parte superior del parlante satélite

derecho . Los indicadores LED azules ubicados en la parte frontal

de ambos parlantes satélite se iluminarán cuando el sistema esté

encendido.

NOTA: Para evitar escuchar sonidos de chasquidos cuando encienda su

sistema de parlantes CS21, siempre encienda primero la fuente de audio.

Operación del sistema

Volumen maestro

Ajuste el volumen maestro utilizando los botones ubicados en la parte

superior del parlante satélite derecho rotulado + y –. El botón +

aumenta el volumen, y el botón – lo disminuye.

Volumen del parlante secundario para graves

Ajuste el nivel del parlante secundario para graves (y respuesta de

graves del sistema) utilizando el control ubicado en la parte posterior

del parlante secundario para graves rotulado SUBWOOFER LEVEL. Una

posición de control horizontal es neutra. Gire la perilla hacia la derecha

para aumentar el nivel de graves, y hacia la izquierda para disminuirlo.

Un nivel de graves alto es frecuentemente preferible para audio de

juegos, o cuando se escucha a bajos niveles de volumen.

AUDÍFONOS

Para utilizar los audífonos con el CS21, conecte los audífonos a la

clavija apropiada ubicada en el costado del parlante satélite derecho.

Cuando los audífonos estén conectados, los parlantes dejarán de

funcionar automáticamente.

Entrada auxiliar

También se puede conectar a su sistema CS21 una segunda fuente de

audio, utilizando el conector de 3.5mm de color negro ubicado en la

parte posterior del parlante secundario para graves rotulado AUX

INPUT. Cuando esté, este sonido se mezclará con l fuente principal

de audio.

Sistema de audio

amplificado de tres piezas

CS21

11

Nivel de presión acústica (SPL): 108 dB

Potencia total continua: 110 Vatios RMS

Parlantes frontales: 30 Vatios/canal, 8 ohmios,

10% distorsión armónica THD,

140 – 20000 Hz

2 Canales cargados

Parlante secundario para graves: 50 Vatios, 4 ohmios,

10% de distorsión armónica

THD, 27 – 113 Hz

Un canal cargado

Respuesta de sistema: 35 Hz – 18 kHz (-10dB)

Proporción señal/ruido

@ entrada de 1 kHz: > 86 dB

Amplificadores (por parlante satélite): Altavoz de agudos de 1"

y amplificador de banda

amplia de 3"

Amplificador de parlante

secundario para graves: Woofer de carrera larga de 6.5"

REQUERIMIENTOS DE ALIMENTACIÓN

Estados Unidos, Canadá

y países latinoamericanos

pertinentes: 120 V AC de 60 Hz

Europa, Reino Unido,

países asiáticos pertinentes,

Argentina, Chile y Uruguay: 230 V AC de 50 Hz

Aprobado por: ETL/cETL/CE/NOM/IRAM

Ficha técnica

Indicadores

LED azules

no iluminados.

Uno o más de

los parlantes

no emite

sonido alguno.

Los parlantes

emiten un

sonido

crepitante.

El sistema no está encendido.

El cordón de CA no está conectado a la toma de

corriente de la pared.

El supresor de picos (si se utiliza) no está encendido.

La toma de corriente de la pared no funciona.

El sistema no está encendido.

El volumen está fijado demasiado bajo.

El cable de audio no está conectado a la fuente

de audio.

El cable de audio está conectado en la salida

equivocada de la fuente de audio.

Hay un problema con la fuente de audio:

Mala conexión.

El nivel de volumen de la computadora está fijado

demasiado alto.

Hay un problema con su fuente de audio.

Pulse el botón de encendido del parlante satélite derecho.

Verifique que el cordón de alimentación de CA del parlante secundario para

graves esté conectado a la toma de la pared.

Si el cordón de alimentación de CA del parlante secundario para graves está

conectado a un supresor de picos, asegúrese de que el supresor de picos se

encuentre encendido.

Enchufe otro dispositivo en la toma de la pared (la misma clavija) para

confirmar que la toma de la pared está funcionando.

Verifique que el cordón de alimentación de CA del parlante secundario para

graves esté conectado a la toma de la pared.

Verifique que haya pulsado el botón de encendido confirmando que el

indicador LED azul está iluminado.

Pulse el botón + ubicado en la parte superior del parlante satélite derecho

para elevar el volumen.

Verifique el nivel de volumen de su computadora o fuente de audio

alternativa, y configúrelo a un nivel medio.

Asegúrese que el cable de audio de 3.5mm de color verde lima esté conectado

y totalmente introducido en la clavija de sonido de salida de

su computadora.

Asegúrese que el cable de audio de 3.5mm de color verde lima esté conectado

y totalmente introducido en la clavija de sonido de su computadora u otra

fuente de audio.

Pruebe los parlantes con otra fuente de audio retirando el cable de audio

de 3.5 mm color verde lima de la fuente de audio y conectándolo a la clavija

“line-out” (línea de salida) o de audífono de otra fuente de audio (por

ejemplo un walkman, discman o radio FM).

Asegúrese que el cable de audio de 3.5mm de color verde lima esté

apropiadamente conectado a la clavija de salida de sonido de la computadora

(NO “speaker-out.”) u otra fuente de audio.

Verifique el nivel de volumen de salida de la computadora y configure a

un nivel medio.

Pruebe los parlantes con otra fuente de audio retirando el cable de audio

de 3.5 mm color verde lima de la fuente de audio y conectándolo a la clavija

“line-out” (línea de salida) o de audífono de otra fuente de audio (por

ejemplo un walkman, discman o radio FM).

Guía para solucionar problemas

Síntoma Problema posible Solución

12

El sonido está

distorsionado.

Interferencia

de radio.

El parlante

secundario para

graves emite un

zumbido bajo.

El parlante

secundario para

graves emite un

zumbido alto.

El parlante

secundario para

graves no emite

el nivel de graves

suficiente.

Imagen

distorsionada en

el monitor de su

computadora

o pantalla del

televisor.

El nivel de volumen está fijado demasiado alto.

El nivel de volumen de la computadora está fijado

demasiado alto.

La fuente de sonido está distorsionada.

Está demasiado cerca de una torre de radio.

La corriente CA de su hogar es de 60 ciclos por

segundo, lo cual se encuentra dentro de la frecuencia

de audio de su parlante secundario para graves.

Mala conexión.

El volumen de su fuente de audio está demasiado alto.

Verifique el volumen de la fuente de audio.

Mala conexión.

El ajuste de graves está demasiado bajo.

El parlante secundario para graves está ubicado

demasiado cerca del monitor de la computadora

o televisor.

Pulse el botón – ubicado en la parte superior del parlante satélite derecho

para bajar el volumen.

Verifique el nivel de volumen de salida de la computadora y configure

a un nivel medio.

Por lo general, los archivos (.MP3, .WAV y .MID) son de calidad deficiente;

y al utilizar parlantes de alta potencia los ruidos y distorsión se notan

fácilmente. Inténtelo con otra fuente de sonido como un CD de música.

Mueva sus parlantes para ver si la interferencia desaparece. De lo contrario,

podría adquirir un cable estéreo blindado en su tienda local de artículos

electrónicos.

Se puede detectar un zumbido bajo cuando su sistema de parlantes está

encendido sin que se esté reproduciendo una fuente de audio, o cuando

el volumen está fijado en un nivel extremadamente bajo.

Desenchufe el cordón de alimentación del protector de picos (si se utiliza),

y enchúfelo directamente en una toma de CA de la pared.

Verifique que todos los cables estén conectados adecuadamente

y proporcionen una conexión clara.

Baje el volumen o nivel de graves de su computadora, dispositivo de audio

portátil, etc.

Aumente el volumen de la fuente de audio.

Verifique que todos los cables estén conectados adecuadamente

y proporcionen una conexión clara.

Aumente el nivel de graves en la parte posterior del parlante secundario

para graves.

Debido a que el parlante secundario para graves no está blindado

magnéticamente, puede provocar distorsión si se coloca demasiado cerca

del monitor de su computadora o televisor. Mueva el parlante secundario

para graves de manera que se encuentre por lo menos a 2 pies del monitor

o televisor.

Síntoma Problema posible Solución

13

O relâmpago com cabeça em seta, dentro de um

triângulo eqüilátero, destina-se a alertar ao usuário da

presença de “voltagem perigosa” não isolada dentro

do invólucro do produto, a qual pode ser de magnitude

suficiente para constituir um risco de choque elétrico

para as pessoas.

Cuidado: Para evitar o risco de choque elétrico, não

remova a cobertura (ou a traseira). Não há peças

de utilidade para o usuário, dentro. Encaminhe o

atendimento técnico para equipe de pessoal de

serviço qualificado.

O ponto de exclamação dentro do triângulo eqüilátero

tem o propósito de alertar o usuário para a presença

de instruções importantes de operação e manutenção

(atendimento técnico) na literatura que acompanha

o equipamento.

Instruções de Segurança

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não use este aparelho perto de água.

6. Limpe somente com pano seco.

7. Não bloqueie quaisquer aberturas de ventilação. Instale de acordo

com as instruções do fabricante.

8. Não instale próximo de fontes de calor, tais como radiadores,

registros de aquecimento, fogões ou outros aparelhos (inclusive

amplificadores) que produzam calor.

9. Não inutilize a finalidade de segurança da tomada polarizada ou

tipo terra. Uma tomada polarizada tem duas facas, com uma mais

larga que a outra. Uma tomada tipo terra tem duas facas e um

terceiro pino de ligação à terra. A faca larga ou o terceiro pino são

fornecidos para sua segurança. Se a tomada fornecida não se

encaixar em sua tomada de saída, consulte um eletricista para

substituição da tomada de saída obsoleta.

10. Proteja o fio de força do risco de ser pisado ou comprimido,

particularmente nas tomadas, receptáculos de conveniência e no

ponto de onde sai do aparelho.

11. Use somente adaptações/acessórios especificados pelo fabricante.

12. Use somente com o rack, estante, suporte ou mesa especificado

pelo fabricante, ou vendido com o aparelho. Se usar o rack, tome

cuidado ao mover a combinação de rack/aparelho para evitar

danos decorrentes de queda.

13. Desconecte este aparelho durante tempestades de raios ou quando

não utilizado durante longos períodos de tempo.

14. Todos os serviços de reparos devem ser encaminhados a pessoal de

serviço qualificado. A reparação é necessária quando o aparelho

tenha sido danificado de algum modo, tal como o fio de força

fornecido ou a tomada seja danificado, tenha sido derramado

líquido ou objetos tenham caído dentro do aparelho, o aparelho

tenha sido exposto à chuva ou umidade, não funciona

normalmente, ou tenha sido derrubado.

Garantia Limitada de Um Ano

A Altec Lansing Technologies, Inc. garante ao usuário final que todos

os seus sistemas de alto-falantes para áudio de PC, TV ou jogos estão

livres de defeitos de material e de manufatura, no decorrer de uso

normal e razoável, pelo espaço de tempo de um ano a partir da data

de aquisição.

Esta garantia é a garantia única e exclusiva com efeito, relativa aos

sistemas de alto-falantes para áudio de PC, TV ou jogos da Altec

Lansing, e quaisquer outras garantias, sejam expressas ou implícitas,

são inválidas. Nem a Altec Lansing Technologies, Inc., nem qualquer

Revendedor autorizado Altec Lansing Technologies, Inc., é responsável

por quaisquer danos incidentais incorridos no uso dos alto-falantes.

(Esta limitação de dano incidental ou conseqüente não é aplicável

onde proibida).

A obrigação da Altec Lansing Technologies, Inc., sob esta garantia, não

se aplica a qualquer defeito, mau funcionamento ou falha resultante

de mau uso, abuso, instalação imprópria, uso com equipamento

defeituoso ou impróprio ou o uso do sistema de alto-falantes com

qualquer equipamento para o qual não tenha sido previsto.

Os termos desta garantia aplicam-se somente aos sistemas de alto-

falantes para áudio de PC, TV ou jogos quando tais alto-falantes sejam

devolvidos ao respectivo Revendedor autorizado Altec Lansing

Technologies, Inc., onde foram adquiridos.

As respostas à maioria das perguntas de ajuste e desempenho podem

ser encontradas no guia de Diagnóstico de Falhas. Você também pode

consultar as FAQs (Perguntas e Respostas Mais Freqüentes) em nosso

site na Web, em www.alteclansing.com. Se ainda não puder localizar

a informação de que precisa, por favor, chame nossa equipe de

atendimento ao cliente antes de devolver os alto-falantes a seu

Revendedor, segundo nossa política de devolução.

1-866-570-5702

Email: csupport@alteclansing.com

Para informações mais atualizadas, não deixe de consultar nosso site

na Web, no endereço www.alteclansing.com.

Sob os termos desta garantia, o consumidor original tem certos direitos

legais e pode ter outros direitos, os quais variam, em todo o mundo.

© 2003 Altec Lansing Technologies, Inc.

Projetado e concebido nos EUA e fabricado em nossa fábrica

certificada com o ISO9002. Patentes 4429181 e 4625328 dos Estados

Unidos da América acrescidas de outras patentes pendentes.

CUIDADO

Para evitar choque elétrico, não use esta tomada (polarizada)

com um cabo de extensão, receptáculo ou outra saída, a menos

que as facas da chave elétrica possam ser totalmente inseridas

para evitar a exposição das mesmas.

ADVERTÊNCIA

PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉTRICO,

NÃO EXPONHA ESTE EQUIPAMENTO À CHUVA OU UMIDADE.

Conectando o Fio de Força (Soquete de Parede CA)

A ranhura longa é

lado neutro (terra).

Inserir a faca larga

dentro da ranhura

lateral do terra.

14

Obrigado por adquirir o sistema de áudio potencializado CS21 da Altec

Lansing. Como líder em produtos de Áudio Potencializado, a Altec

Lansing projeta, fabrica e comercializa uma ampla gama de sistemas de

Áudio Potencializado contendo amplificadores embutidos que podem

transformar quase qualquer fonte de áudio em um sistema poderoso de

som. Simplesmente, conecte nossos alto-falantes em seu aparelho de CD,

MP3, DVD, PC, ou sistema de videogame—e ouça o futuro do áudio.

Conteúdo da Caixa

• 2 alto-falantes satélites (com grades removíveis)

• Subwoofer

• Cabo de entrada de áudio

• Adaptador Y para Jogos de Console

• Manual do usuário

• Cartão de conexão rápida (QCC)

Colocando os Alto-falantes

ADVERTÊNCIA: O subwoofer NÃO é magneticamente blindado, de

maneira que deve guardar pelo menos a distância de 60 cm (2 pés)

de monitores de PC, aparelhos de TV, discos rígidos de computador

e outros meios magnéticos (discos flexíveis, fitas de computador ou

de áudio, etc.)

Disponha os alto-falantes satélites para se adequarem ao seu gosto de

ouvinte. Os alto-falantes são magneticamente blindados e podem ser

colocados perto de monitores de vídeo, tais como os de Monitor de

PC ou TV, sem distorcerem a imagem.

O subwoofer é não direcional, portanto não necessita ser colocado em

qualquer local em particular. Colocá-lo no chão, perto de uma parede

ou a um canto ampliará a eficiência dos baixos; assegure-se de prover

ao mesmo uma ventilação adequada.

Fazendo as Conexões

ADVERTÊNCIA: Não insira a tomada de força do sistema em uma

tomada CA até que todas as outras conexões sejam feitas. E desligue

as fontes de áudio antes de conectá-las às entradas do CS21.

Para assegurar que a operação da primeira vez seja como a esperada,

por favor, siga cuidadosamente as seqüências de conexão descritas

abaixo.

1. Conecte o alto-falante satélite direito (com o cabo mais grosso e

o conector DIN laranja) à entrada laranja na traseira do subwoofer,

rotulada como RIGHT (direita). Observe que a seta no conector DIN

deve estar de face para a esquerda.

2. Conecte o alto-falante satélite esquerdo (com um cabo mais fino

e um conector marrom de 3,5mm) à entrada marrom na traseira do

subwoofer, rotulada como LEFT (ESQUERDO).

3. Conecte uma ponta do cabo de áudio de entrada (com conectores

em verde-limão em cada ponta) à tomada de entrada verde-limão

correspondente, na traseira do subwoofer, rotulada como MAIN

INPUT (ENTRADA PRINCIPAL).

4. Conecte a outra ponta do cabo de áudio de entrada à fonte de

áudio desejada.

ÁUDIO DE PC

Conecte o cabo de áudio de entrada verde-limão à tomada de pino

de saída da placa de som (tipicamente colorida em verde-limão

e normalmente rotulada com “1” ou “Main” (principal)), como

descrito na documentação de seu PC/placa de som.

DISPOSITIVO PORTÁTIL DE ÁUDIO ( APARELHO DE CD, MP3,

ETC.)

Conecte o cabo de áudio de entrada verde-limão de seu dispositivo

portátil (se tiver um) ou à tomada de pino do fone de ouvido do

dispositivo.

CONSOLE DE JOGOS (PLAYSTATION®2, XBOX™, GAMECUBE®,

ETC.)

Conecte o cabo de entrada de áudio verde limão ao conector verde

limão correspondente no adaptador Y do console de jogos e em seguida

afixe as outras extremidades do adaptador Y (com os conectores RCA

vermelho e branco) às saídas de áudio RCA vermelha e branca

correspondentes de seu console de jogos. A documentação de seu

console de jogos deve ajudá-lo a determinar quais os conectores a usar.

Ligando

1. Depois de terem sido feitas todas as conexões, ligue o cabo de força

CA da traseira do subwoofer à tomada CA de saída.

2. Ligue a fonte de áudio.

3. Ligue o sistema de auto-falantes CS21 pressionando o botão de força

localizado na frente do satélite direito . Um LED azul irá se iluminar

na frente do satélite direito, quando a força estiver LIGADA.

OBSERVAÇÃO: Para evitar de ouvir sons de estalidos quando ligar seu

sistema de alto-falantes CS21, ligue primeiro sua fonte de áudio.

Operação do Sistema

Volume Mestre

Ajuste o volume mestre usando os botões no topo do satélite

direito rotulados como + e –. O botão + aumenta o volume e o botão

– o diminui.

Volume do Subwoofer

Ajuste o nível do subwoofer (e a resposta dos graves do sistema)

usando o controle na traseira do subwoofer rotulada como

SUBWOOFER LEVEL (nível do Sufwoofer). Uma posição horizontal de

controle é neutra. Gire o controle em sentido horário para aumentar

os graves e em sentido anti-horário para diminuir os graves. Um nível

alto de graves é freqüentemente preferível para áudio de jogos ou

quando ouvir em níveis baixos de volume.

FONES DE OUVIDO

Para usar fones de ouvido com o CS21, conecte os fones de ouvido

ao pino apropriado na lateral do alto-falante satélite direito. Quando

os fones de ouvido estiverem conectados, os alto-falantes emudeceram

automaticamente.

Entrada Auxiliar

Uma segunda fonte de áudio também pode ser conectada ao sistema

CS21, usando o conector preto de 3,5mm na traseira do subwoofer,

rotulado como AUX INPUT (entrada auxiliar). Quando existente, esse

som será mesclado ao da fonte principal de áudio.

Sistema de Áudio

Potencializado de Três Peças

CS21

15

Nível de Pressão de Som (SPL): 108 dB

Potência Contínua Total: 110 Watts RMS

Alto-falantes Frontais: 30 Watts/canal @ 8 ohms

@ 10% THD @ 140 – 20000 Hz

2 Canais Carregados

Subwoofer: 50 Watts @ 4 ohms

@ 10% THD @ 27 – 113 Hz

Canal Único Carregado

Resposta do Sistema: 35 Hz – 18 kHz (-10dB)

Proporção Sinal a Interferência

@ 1 kHz de entrada: > 86 dB

Drivers (por Satélite): Tweeter de 1" e driver

de 3" de amplo alcance

Driver do Subwoofer: Um woofer de 6,5"

de longo alcance

REQUISITOS DE POTÊNCIA

Estados Unidos, Canadá

e países da América Latina

que se apliquem: 120 V AC @ 60 Hz

Europa, Reino Unido,

países asiáticos que se apliquem,

Argentina, Chile e Uruguai: 230 V AC @ 50 Hz

Aprovado por ETL/cETL/CE/NOM/IRAM

Especificações do Sistema

O LED azul não

está aceso.

Nenhum som

se ouve de

um ou mais

alto-falantes.

Sons de

estalidos

proveniente dos

alto-falantes.

A força não está ligada.

O cabo CA não está conectado à tomada da parede.

Estabilizador contra picos de tensão (se usado) não

está ligado.

Tomada de saída da parede não está funcionando.

A força não está ligada.

O volume está ajustado muito baixo.

O cabo de áudio não está conectado na fonte

de áudio.

O cabo de áudio está conectado na saída errada na

fonte de áudio.

Problema com fonte de áudio.

Má conexão.

Nível de volume do PC está ajustado muito alto.

Um problema com sua fonte de áudio.

Pressione o botão Power (força) no satélite direito.

Verifique se o cabo de força CA do subwoofer está ligado na tomada de saída

da parede.

Se o cabo de força CA do subwoofer estiver conectado a um estabilizador de

picos de tensão, certifique-se de que o estabilizador de tensão esteja ligado.

Ligue outro dispositivo à tomada da parede (mesmo pino) para confirmar se

a tomada está funcionando.

Verifique se o cabo de força CA do subwoofer está ligado na tomada de saída

da parede.

Verifique se o botão Power (força) foi pressionado confirmando se o LED azul

está iluminado.

Pressione o botão + no topo do satélite direito para aumentar o volume.

Verifique o nível de volume de seu PC ou fonte alternativa de áudio

e ajuste em nível médio.

Certifique-se de que o cabo de áudio verde limão de 3,5mm esteja conectado

e totalmente inserido no pino de saída de sua placa de som

do PC ou outra fonte de áudio.

Certifique-se de que o cabo de áudio verde limão de 3,5mm esteja conectado

e totalmente inserido no pino de saída de sua placa de som

do PC ou outra fonte de áudio.

Teste os alto-falantes em outra fonte de áudio removendo o cabo de áudio

verde limão de 3,5mm da fonte de áudio e conectando-a à linha de saída ou

pino de fone de ouvido de uma fonte de áudio diferente (p.ex: Walkman,

Discman ou rádio FM).

Assegure-se de que o cabo de áudio verde limão de 3,5mm esteja conectado

adequadamente ao pino de saída de som do PC (NÃO “speaker-out” (saída de

alto-falante)) ou outra fonte de áudio.

Verifique o nível de volume de saída do PC e ajuste em nível médio.

Teste os alto-falantes em outra fonte de áudio removendo o cabo de áudio

verde limão de 3,5mm da fonte de áudio e conectando-a à linha de saída ou

pino de fone de ouvido de uma fonte de áudio diferente (p.ex: Walkman,

Discman ou rádio FM).

Diagnóstico de Falhas

Sintoma Possível Problema Solução

16

O som

está distorcido.

Interferência

de rádio.

Zumbido baixo

proveniente

do subwoofer.

Zumbido alto

proveniente

do subwoofer.

Graves

insuficientes

provenientes

do subwoofer.

Imagem

distorcida no

monitor do PC

ou tela da TV.

Nível de volume ajustado muito alto.

Nível de volume do PC está ajustado muito alto.

A fonte de som está distorcida.

Proximidade de uma torre de rádio.

A CA em sua casa está em 60 ciclos por segundo, o que

está dentro da freqüência de áudio de seu subwoofer.

Má conexão.

Volume em sua fonte de áudio ajustado muito alto.

Verifique o volume na fonte de áudio.

Má conexão.

Ajuste de graves está muito baixo.

Subwoofer muito perto do monitor do PC ou tela

da TV.

Pressione o botão – no topo do satélite direito para diminuir o volume.

Verifique o nível de volume de saída do PC e ajuste em nível médio.

Arquivos de áudio digital (.MP3, .WAV, .MID) são freqüentemente de

qualidade pobre; distorções e ruído são facilmente notados com alto-falantes

de alta potência. Tente uma fonte de áudio diferente, como um CD de música.

Desloque seus alto-falantes para ver se a interferência desaparece. Se não,

você pode precisar comprar um cabo estéreo blindado em sua loja de

eletrônica local.

Pode ser detectado um zumbido baixo quando seu sistema de alto-falantes

estiver ligado sem uma fonte de áudio tocando ou quando o volume estiver

ajustado em um nível extremamente baixo.

Desconecte o cabo de força do protetor de picos de voltagem (se utilizado)

e conecte diretamente em uma tomada CA da parede.

Verifique para certificar-se de que todos os cabos estejam conectados

adequadamente e fazendo uma conexão segura.

Abaixe o volume ou nível de graves em seu PC, dispositivo portátil de áudio, etc.

Aumente o volume na fonte de áudio.

Verifique para certificar-se de que todos os cabos estejam conectados

adequadamente e fazendo uma conexão segura.

Aumente o nível de graves na traseira do subwoofer.

Em razão de o subwoofer não ser magneticamente blindado, o mesmo pode

causar distorção se estiver muito próximo de seu monitor de PC ou aparelho

de TV. Desloque o subwoofer para que esteja pelo menos a 60 cm (2 pés) do

monitor ou aparelho de TV.

Sintoma Possível Problema Solução

17

Corporate Headquarters

535 Rte. 6 & 209, Milford, PA 18337-0277, USA

866-570-5702 • 570-296-4434 • Fax 570-296-6887

Asia/Pacific

25 Canton Road, Tsim Sha Tsui, Kowloon, Hong Kong

(852) 2735-7331 • Fax (852) 2317-7937 A8952 REV01
