Cisco Spark Board 70
Installation Guide: Wall Mount
FR Guide d’installation : installation murale
ES Guía de instalación: montaje en pared
PT Manual de Instalação: montagem na parede
IT Guida per l’installazione: montaggio a parete
DE Installationshandbuch: Wandhalterung
Compliance model number: AA70WW
DRAFT

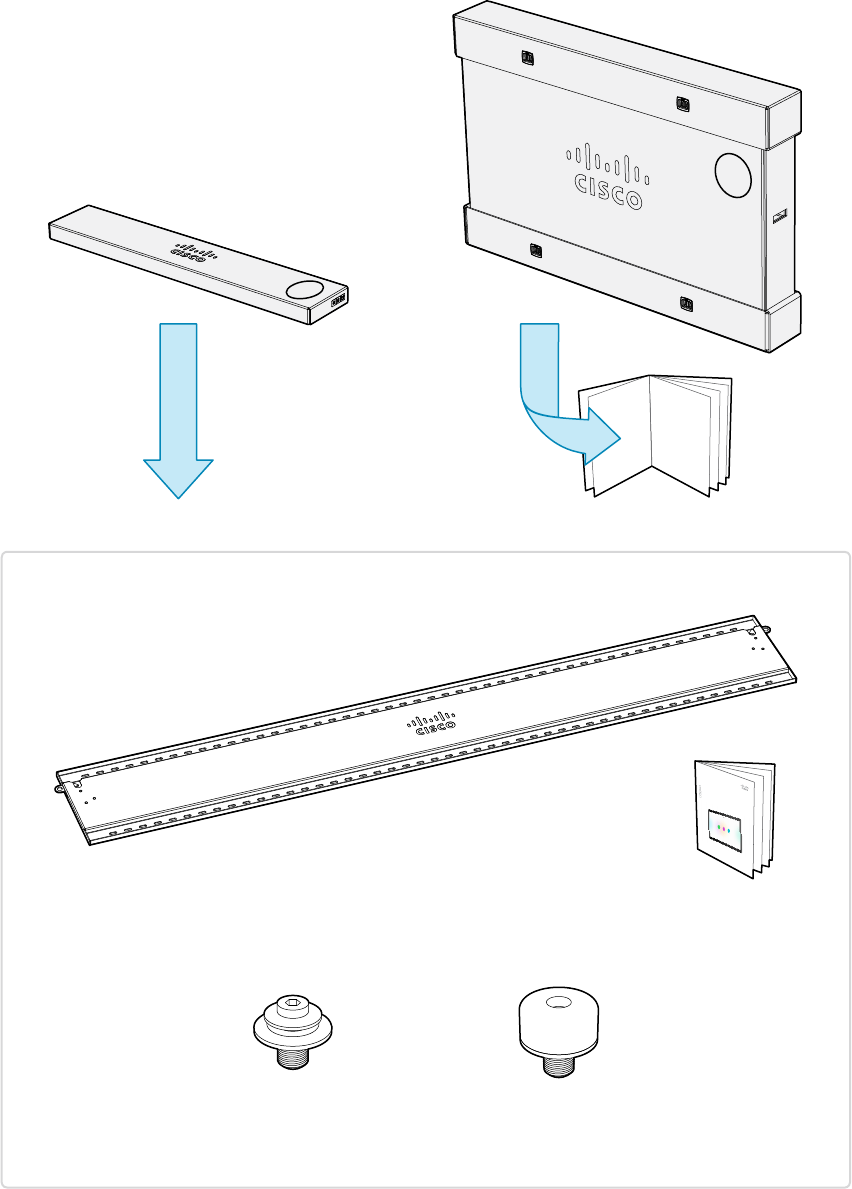

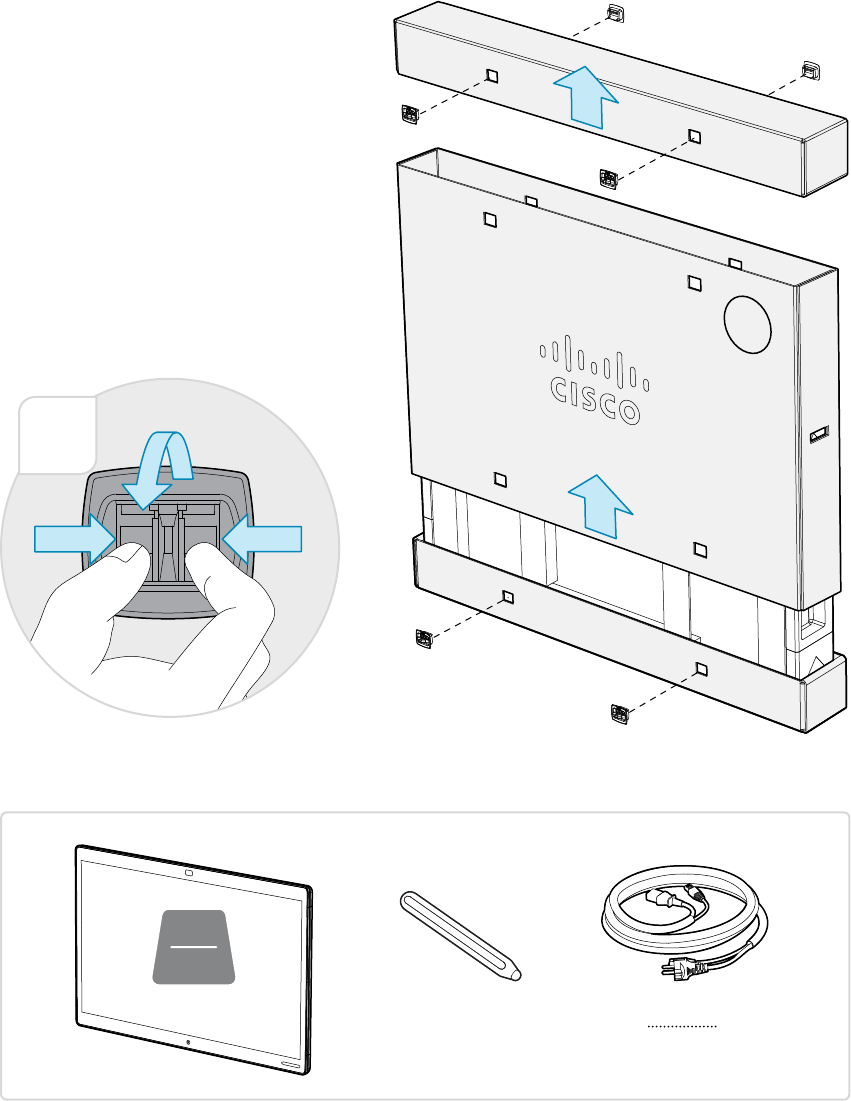

1
× 2
Hex, 5 mm
× 2
Hex, 5 mm
2
2
1
Cisco Spark Board 70
Installation Guide: Wall Mount
FR
Guide d’installation : installation murale
ES
Guía de instalación: montaje en pared
PT
Manual de Instalação: montagem na parede
IT
Guida per l’installazione: montaggio a parete
DE
Installationshandbuch: Wandhalterung
DRAFT
2
We recommend 3 people working together to mount this system.
Follow local regulations.
FR Nous recommandons que 3 personnes travaillent ensemble pour installer ce
système. Respectez les réglementations locales en vigueur.
ES Recomendamos montar el sistema entre 3 personas. Siga las normativas locales.
PT Recomendamos que a montagem deste sistema seja realizada por 3 pessoas em
conjunto. Siga as regulamentações locais.
IT È consigliabile che il sistema venga installato da 3 persone. Attenersi alle norme
locali.
DE Für die Montage dieses Systems empfehlen wir die Zusammenarbeit von 3
Personen. Befolgen Sie die geltenden Bestimmungen.

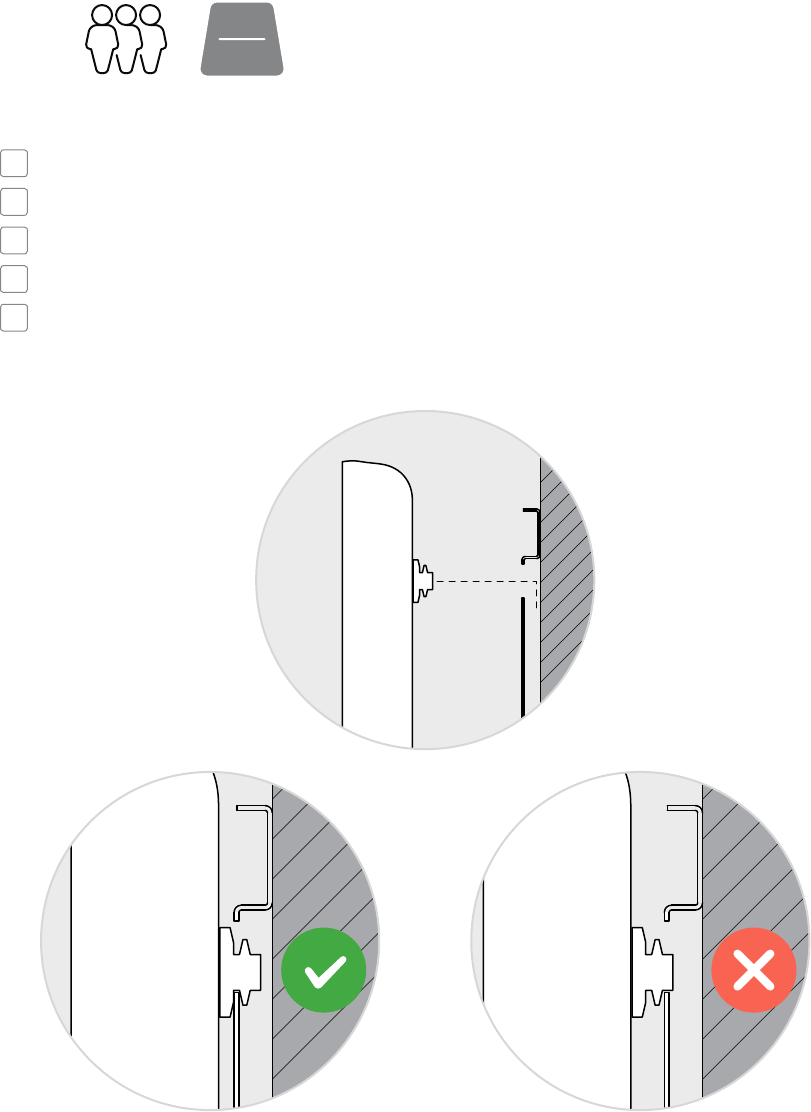

Due to the size and mass of this product, it is important that the wall-mounted
system is safely installed according to these installation instructions. The wall-
mounted system must be installed by qualified personnel, in accordance with
state and local building regulations.
FR En raison de la taille et du poids du produit, il est important de suivre ces
instructions afin de garantir une installation sûre du système de fixation murale.
Le système de fixation murale doit être installé par une personne qualifiée,
conformément aux réglementations locales et nationales.
ES Debido al tamaño y volumen del producto, es importante que el sistema de
montaje en pared se instale de forma segura según estas instrucciones. El
sistema de montaje en pared debe ser instalado por personal cualificado, de
acuerdo con las normativas estatales y locales de construcción.
PT Devido ao tamanho e peso do produto, é importante que o sistema de montagem
na parede seja instalado de forma segura de acordo com estas instruções
de instalação. O sistema montado na parede deve ser instalado por pessoal
qualificado, em conformidade com as regulamentações de construção estatais e
locais.
IT A causa delle dimensioni e del peso del prodotto, è importante che il sistema a
muro sia installato in modo sicuro attenendosi alle presenti istruzioni. Il sistema
a parete deve essere installato da personale qualificato in conformità alle norme
edili nazionali e locali.
DE Aufgrund von Größe und Gewicht des Produkts ist es wichtig, dass das
System für die Wandmontage der Installationsanleitung entsprechend sicher
installiert wird. Das System für die Wandmontage muss gemäß den geltenden
Bauvorschriften von qualifiziertem Fachpersonal installiert werden.

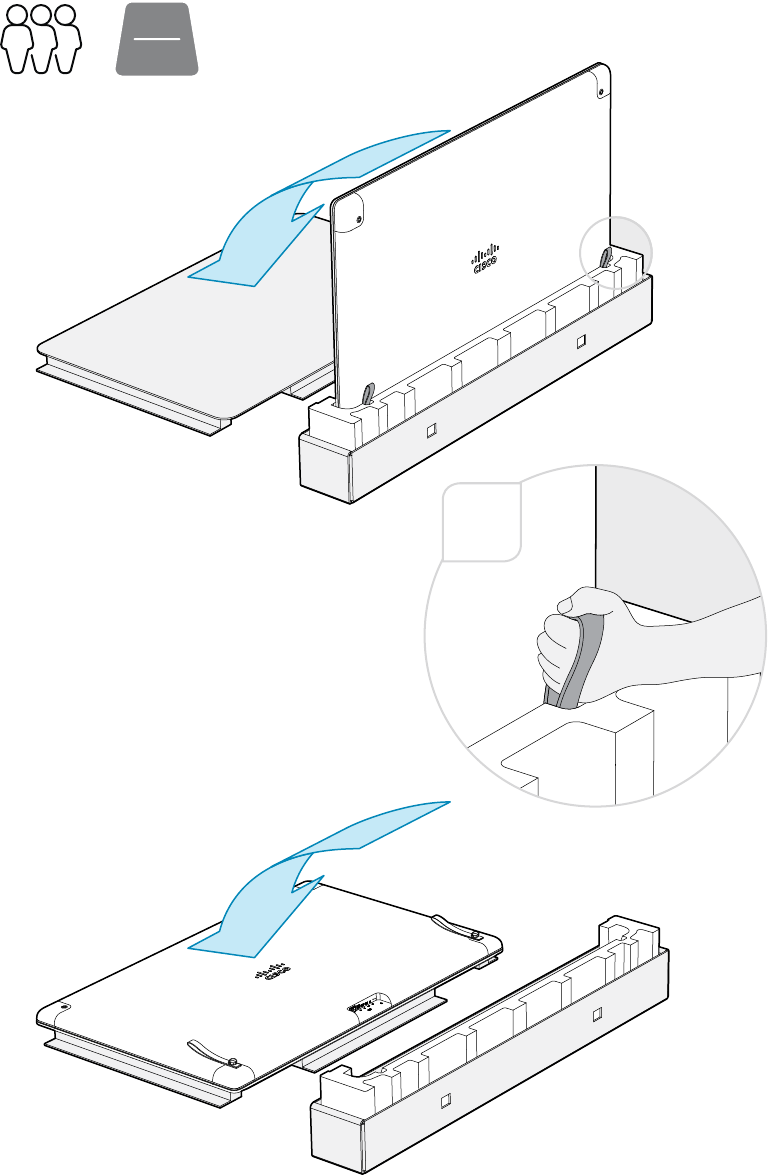

DRAFT
3

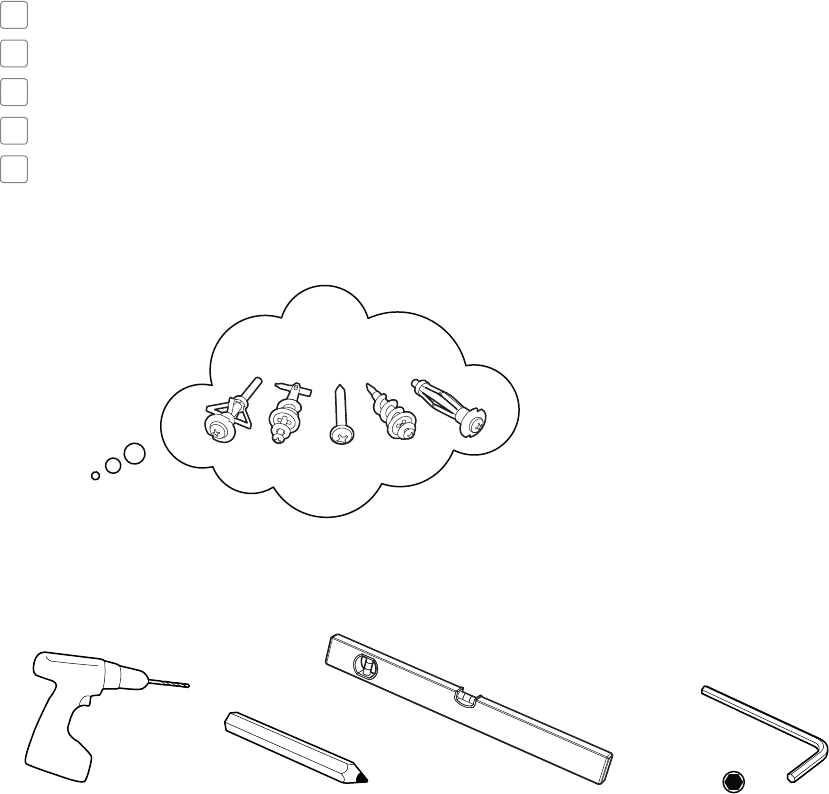

Provide tools and mounting hardware that suits your wall.
FR Utilisez des outils et du matériel de fixation adaptés au mur où sera installé le système.
ES Utilice herramientas y piezas de montaje que se adapte a su pared.
PT Utilize as ferramentas e as ferragens de montagem adequadas à parede.
IT Utilizzare utensili e materiali di montaggio adatti al tipo di parete.
DE Nutzen Sie Werkzeuge und Montagezubehör, das für Ihre Wand geeignet ist.
Hex, 5 mm
DRAFT
4

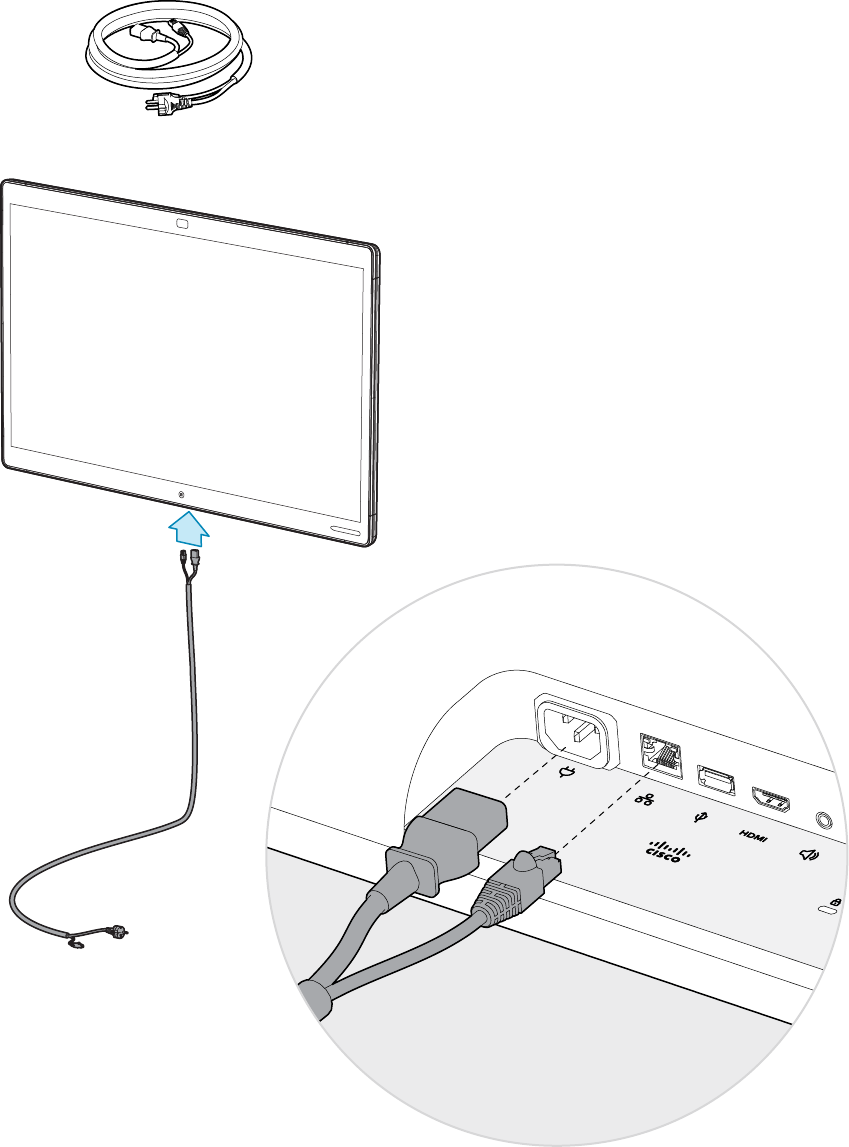

Power (100-240 VAC, 3.5 A max, 50/60 Hz)
Always use the provided power cable.
Keep the power plug and outlet easily accessible in case you need to disconnect
the device from power.
FR Alimentation (100-240V CA, 3,5A max., 50/60Hz)
Utilisez toujours le câble d’alimentation fourni.
Assurez-vous de pouvoir accéder facilement à la prise électrique au cas où vous
auriez besoin de débrancher l’appareil.
ES Alimentación (100-240VCA, 3,5A máx., 50/60Hz)
Utilice siempre el cable de alimentación proporcionado.
Mantenga el enchufe y la toma de corriente fácilmente accesibles por si tiene que
desconectar el dispositivo de la fuente de alimentación.
PT Alimentação (100-240 V CA, 3,5 A máx, 50/60 Hz)
Utilize sempre o cabo de alimentação fornecido.
Mantenha a ficha e a tomada facilmente acessíveis no caso de precisar de desligar o
dispositivo da alimentação.
IT Alimentazione (100-240 VAC, 3,5 A max, 50/60 Hz)
Utilizzare sempre il cavo di alimentazione fornito.
Mantenere la spina e la presa di alimentazione facilmente accessibili nel caso occorra
scollegare il dispositivo dall’alimentazione.
DE Stromaufnahme (100 bis 240VAC, 3,5Amax., 50/60 Hz)
Verwenden Sie immer das mitgelieferte Netzkabel.
Netzstecker und Steckdose sollten leicht zugänglich sein, falls Sie das Gerät von der
Stromversorgung trennen müssen.
DRAFT

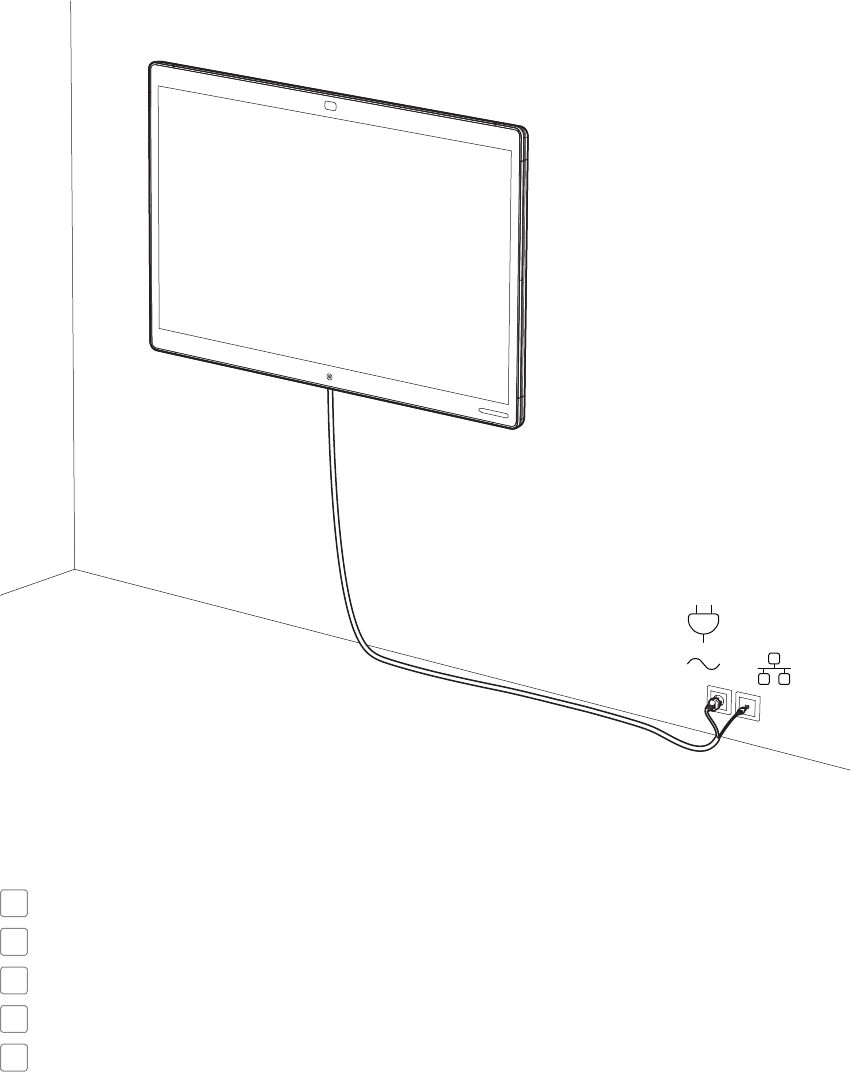

5

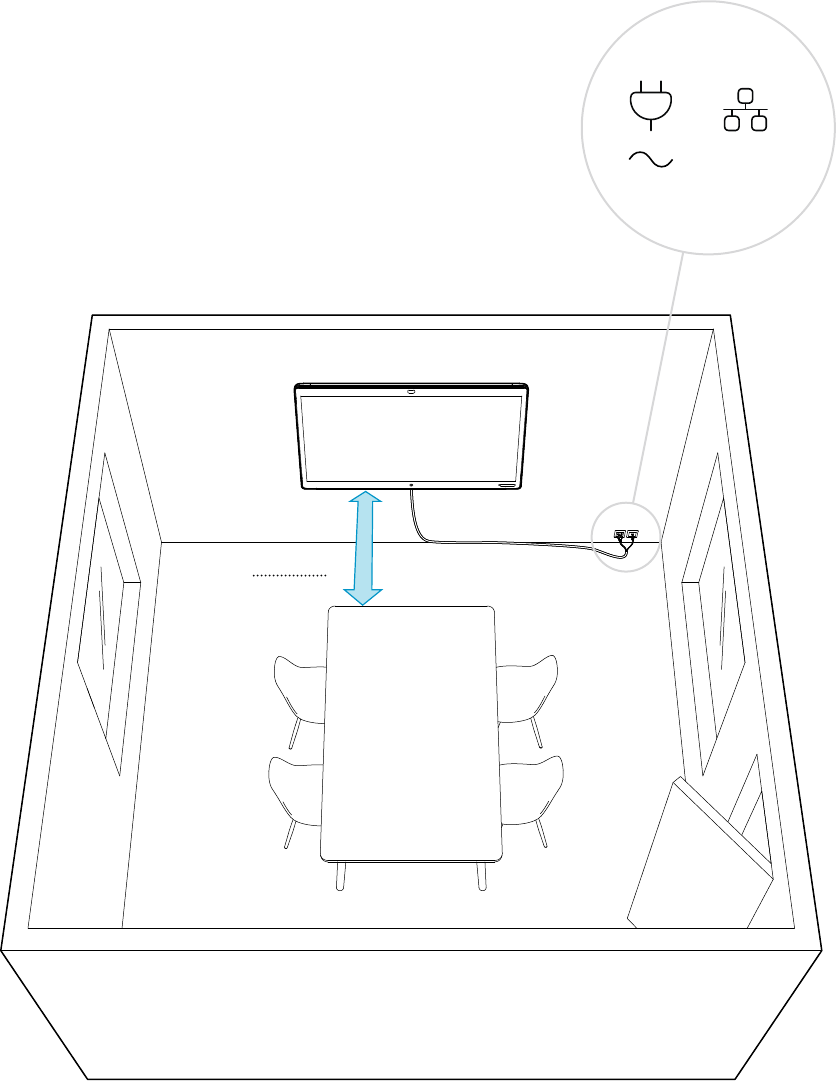

> 1.0 m
> 3.3 '
Ethernet
DRAFT

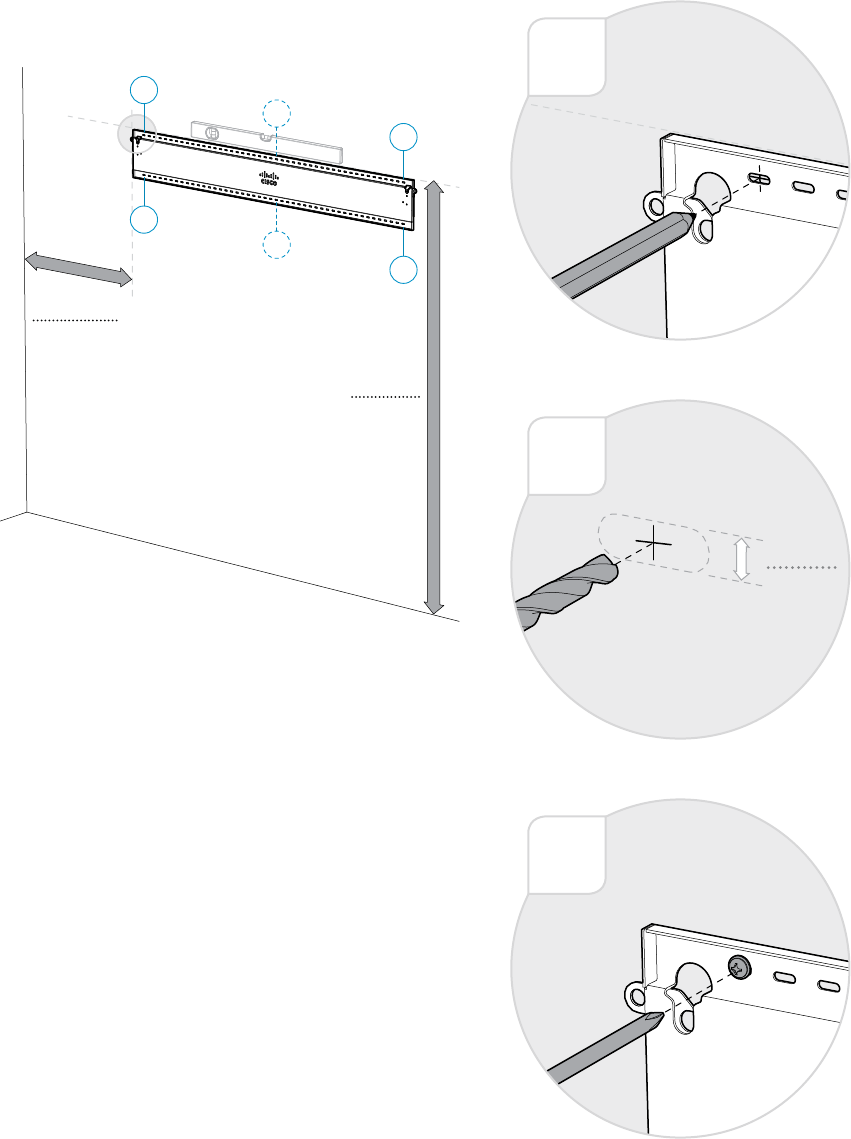

1
6
Fasten the wall mount bracket so that it can safely support the product. Choose
the horizontal slots that suit your wall. The product with wall mount bracket weighs
70 kg / 155 lb.
Choose mounting hardware that suits your wall. Use minimum four screws.
FR Fixez le support de montage mural pour qu’il puisse accueillir le produit en toute
sécurité. Choisissez les supports horizontaux adaptés à votre mur. Le produit et son
support de montage mural pèsent 70 kg.
Utilisez le matériel de fixation adapté au mur où sera installé le système. Utilisez au
moins quatre vis.
ES Fije el soporte de montaje en pared de modo que pueda sujetar el producto de forma
segura. Elija las ranuras horizontales que se adapten a la pared. El producto con el
soporte de montaje en pared incluido pesa 70 kg.
Elija piezas de montaje que se adapten a la pared. Utilice al menos cuatro tornillos.
PT Aperte o suporte de montagem na parede de modo a suportar o produto de forma
segura. Escolha as ranhuras horizontais adequadas à parede. O produto com o
suporte de montagem na parede pesa 70 kg.
Escolha as ferragens de montagem adequadas à parede. Utilize, no mínimo, quatro
parafusos.
IT Fissare la staffa di montaggio a parete in modo che sostenga il prodotto in modo
sicuro. Scegliere gli slot orizzontali adatti alla parete. Il prodotto e la staffa di
montaggio a parete pesano complessivamente 70 kg.
Utilizzare materiali di montaggio adatti al tipo di parete. Utilizzare almeno quattro viti.
DE Befestigen Sie die Wandhalterung, um das Produkt zu sichern. Wählen Sie die
für Ihre Wand geeigneten horizontalen Schlitze. Das Produkt wiegt einschließlich
Wandhalterung 70 kg.
Wählen Sie für Ihre Wand geeignetes Montagezubehör. Verwenden Sie mindestens
vier Schrauben.
DRAFT
7
≥ 4
≥ 4
5.2 mm
0.20"
≥ 4
1.85 m
6.0'
3
15
6
4
2
> 10 cm
> 4"
DRAFT
2
8
5 m
16.4'
64 kg
142 lb
× 8
2
2
DRAFT
3
9
64 kg
142 lb
× 2
DRAFT

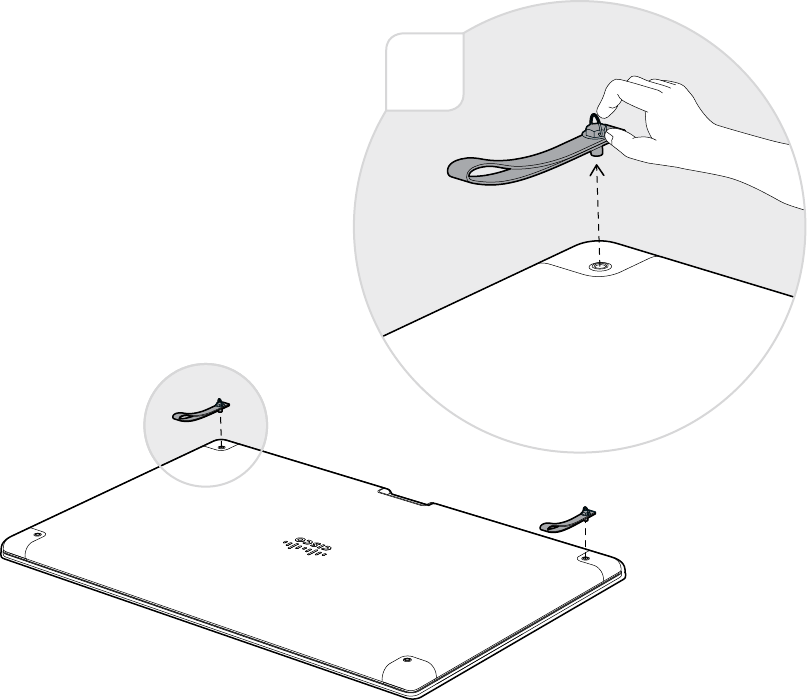

4
10
× 2
DRAFT
5

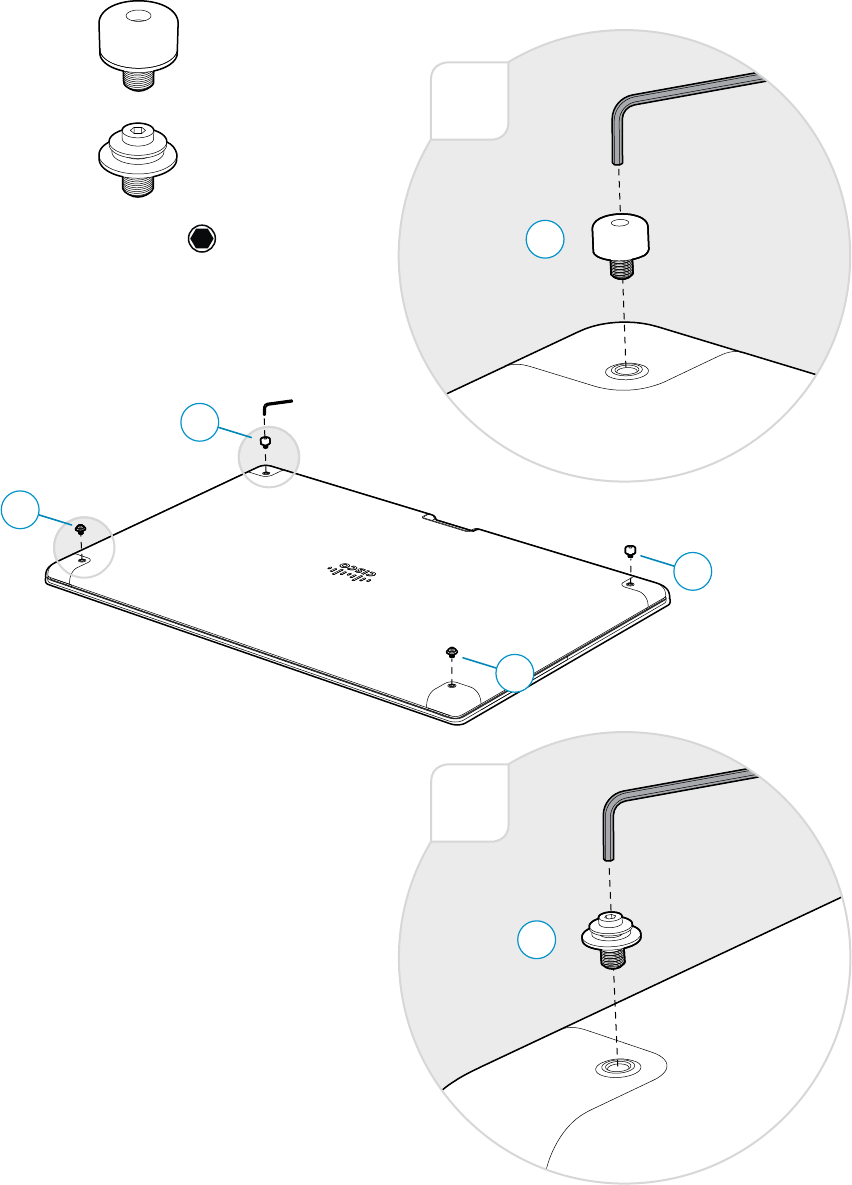

11
B
A
B
A
× 2
× 2
A
× 2
B
× 2
Hex, 5 mm
DRAFT
6
12
Place the screen securely onto the bracket.
FR Placez l’écran fermement sur le support.
ES Coloque la pantalla firmemente sobre el soporte.
PT Fixe o ecrã firmemente no suporte.
IT Posizionare saldamente lo schermo sulla staffa.
DE Platzieren Sie den Bildschirm fest auf der Halterung.
64 kg
142 lb

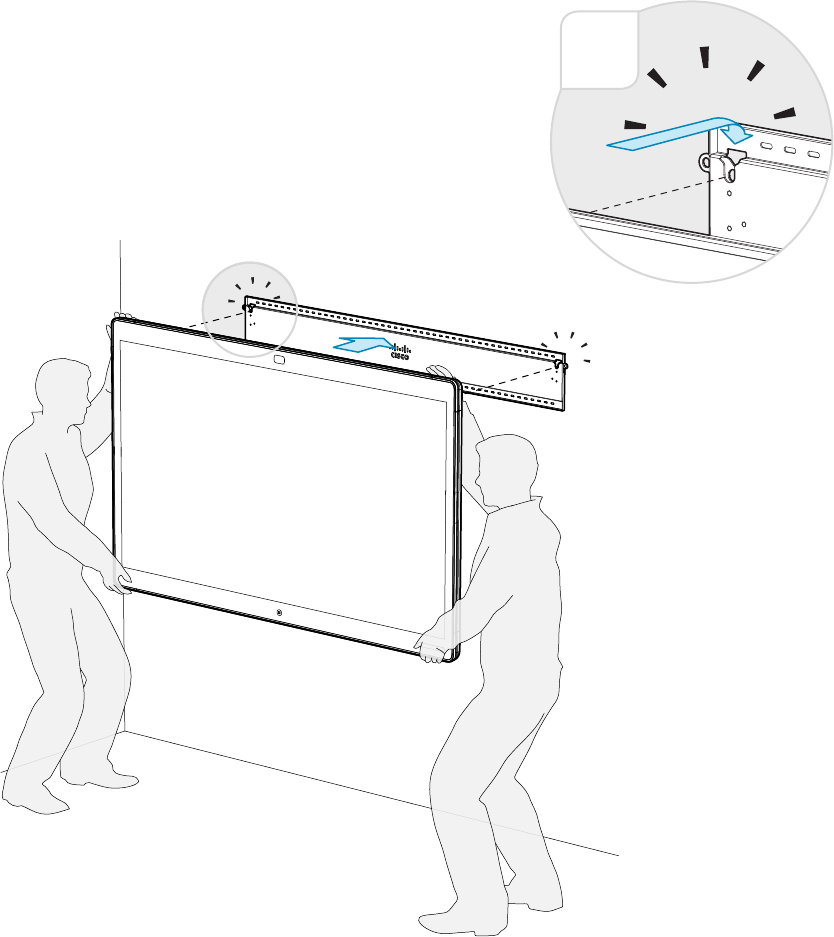

DRAFT
13
× 2
DRAFT
7
14
DRAFT
8
15
http://help.ciscospark.com
Look for Getting Started articles for the product.
FR Consultez les guides d’utilisation du produit.
ES Busque artículos en los que se explique cómo usar por primera vez el producto.
PT Procure os artigos de Introdução relativos ao produto.
IT Cercare la Guida introduttiva per il prodotto.
DE Schauen Sie nach Onlinedokumentation zu den ersten Schritten mit dem Produkt.
DRAFT
16

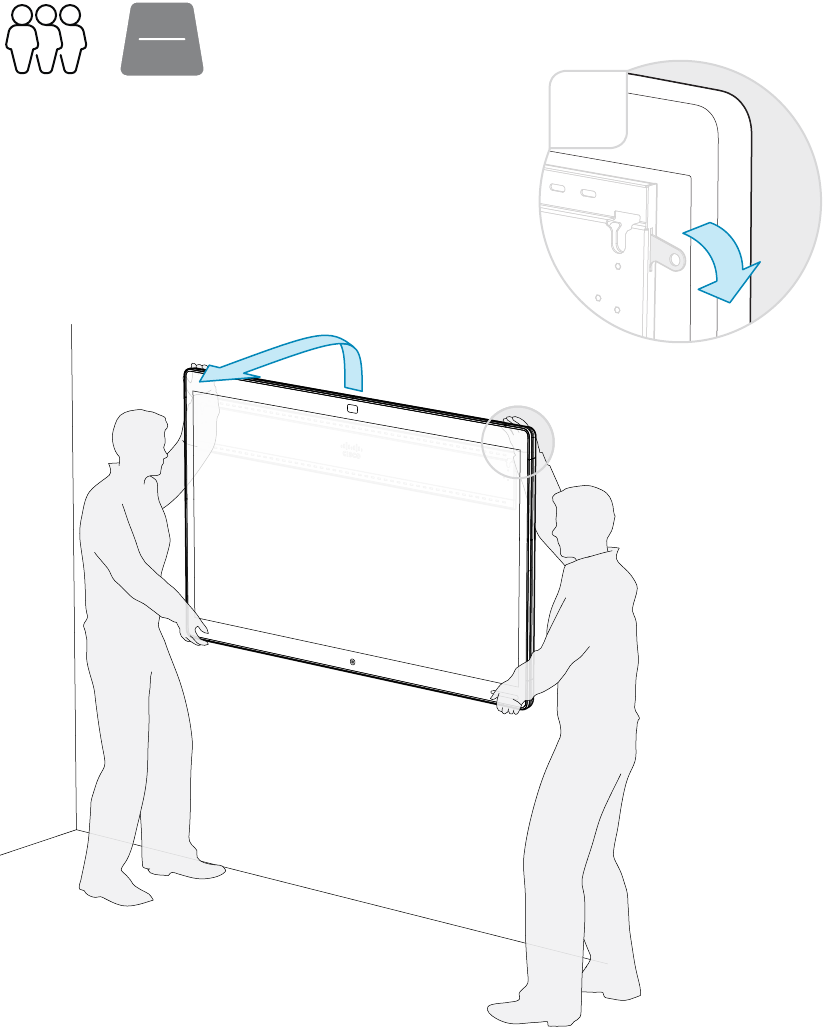

How to release the Spark Board from the wall bracket
Hold the screen firmly in place while you release the lever on both sides. Then
carefully lift the screen off the wall bracket.
FR Comment détacher le Spark Board du support mural
Maintenez l’écran fermement en place pendant que vous relevez le levier
de verrouillage des deux côtés. Soulevez ensuite doucement l’écran pour le
détacher du support mural.
ES Cómo extraer la Spark Board del soporte para pared
Sostenga la pantalla firmemente en su sitio hasta que quite las pestañas de los
dos lados. A continuación, descuelgue con cuidado la pantalla del soporte para
pared.
PT Como retirar o Spark Board do suporte de parede
Mantenha firmemente o ecrã na devida posição até soltar a alavanca dos dois
lados. Em seguida, levante cuidadosamente o ecrã do suporte de parede.
IT Come smontare Spark Board dalla staffa per il montaggio a muro
Mantenere lo schermo saldamente in posizione mentre si sbloccano le leve su
entrambi i lati. In seguito, sollevare lo schermo con cautela.
DE Wie kann das Spark Board von der Wandhalterung gelöst werden?
Halten Sie den Bildschirm fest und lösen Sie die Hebel auf beiden Seiten. Heben
Sie dann den Bildschirm vorsichtig von der Wandhalterung.
DRAFT
17
× 2
64 kg
142 lb
DRAFT
18
Cisco Spark Board 70
7. Connector panel (at rear)

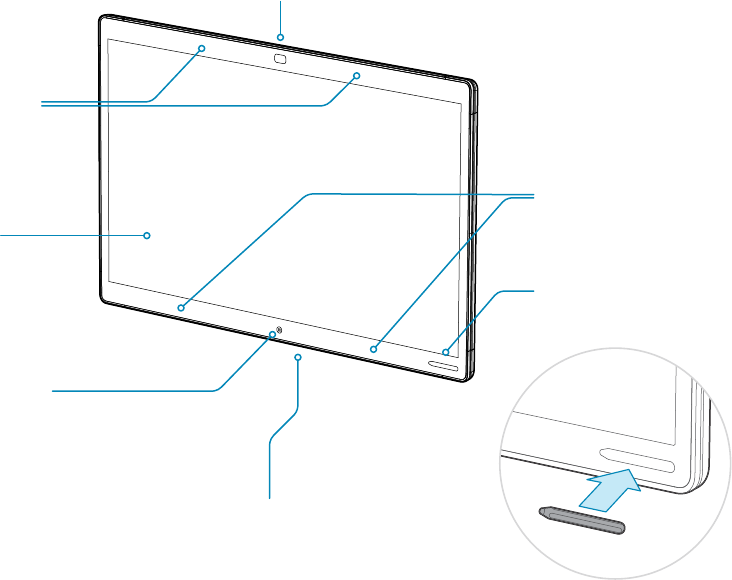

3. Screen
1. Camera
6. Magnetic pen
holder
2. Microphone
array
5. Loudspeakers
4. Home button
1. Camera
Caméra / Cámara / Câmara / Videocamera / Kamera
2. Microphone array
Matrice de microphones / Haz de micrófonos / Conjunto de microfones / Serie di microfoni /
Mikrofon-Array
3. Screen
Écran / Pantalla / Ecrã / Display / Bildschirm
4. Home button
Bouton de menu / Botón de inicio / Botão de menu inicial / Pulsante Home / Home-Taste
5. Loudspeakers
Haut-parleurs / Altavoces / Altifalantes / Altoparlanti / Lautsprecher
6. Magnetic pen holder
Support magnétique pour stylet / Soporte magnético para rotulador / Suporte magnética para
caneta / Supporto magnetico per lo stilo / Magnetischer Stifthalter
7. Connector panel (at rear)
Panneau de connexions (à l’arrière) / Panel de conexiones (en la parte posterior) / Painel de
conectores (parte posterior) / Pannello dei connettori (nella parte posteriore / Anschlussfeld (auf
der Rückseite)
DRAFT
19

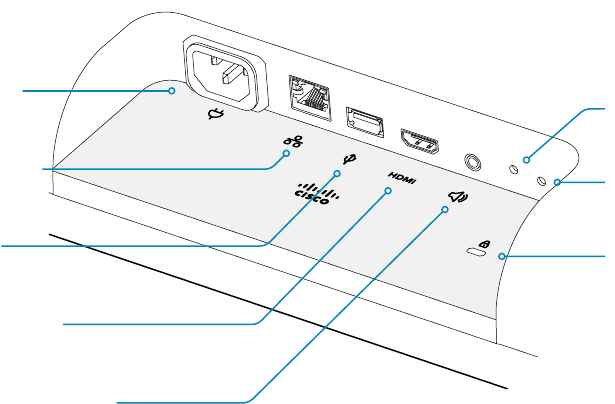

A. Power (100-240 VAC, 3.5 A max, 50/60 Hz)
Alimentation (100-240V CA, 3,5A max., 50/60Hz) / Alimentación (100-240VCA, 3,5A máx.,
50/60Hz) / Alimentação (100-240 V CA, 3,5 A máx, 50/60 Hz) / Alimentazione (100-240 VAC, 3,5 A
max, 50/60 Hz) / Eingangsleistung (100 bis 240VAC, 3,5Amax., 50/60 Hz)
B. Network (Ethernet)
Réseau (Ethernet) / Red (Ethernet) / Rede (Ethernet) / Rete (Ethernet) / Netzwerk (Ethernet)
C. USB 3.0
USB3.0 / USB 3.0 / USB 3.0 / USB 3.0 / USB3.0
D. HDMI input
Entrée HDMI / Entrada de HDMI / Entrada HDMI / Ingresso HDMI / HDMI-Eingang
E. Audio line output
Sortie de ligne audio / Salida de audio / Saída de áudio / Uscita di linea audio / Audioausgang
F. Status LED
Diode de statut / Estado LED / LED de estado / LED di stato / Status-LED
G. Factory reset
Rétablissement des paramètres d’usine / Restablecimiento de los parámetros de fábrica /
Reposição de predefinições de fábrica / Ripristino dei valori predefiniti / Zurücksetzen auf
Werkseinstellungen
H. Kensington lock
Verrou Kensington / Bloqueo Kensington / Cadeado Kensington / Blocco Kensington / Kensington-
Lock
A. Power
H. Kensington
lock
C. USB
G. Factory reset
E. Audio line output
D. HDMI input
B. Network
F. Status LED
DRAFT
20
http://help.ciscospark.com
Additional support can be found in our on-line documentation. This includes regulatory
compliance and safety information.
FR Documents complémentaires d’aide en ligne. Informations relatives à la conformité et à la sécurité.
ES Puede encontrar soporte adicional en nuestra documentación en línea. Se incluye la información
de seguridad y de cumplimiento de las normas.
PT Poderá encontrar suporte adicional na documentação online. Inclui regulamentação de
conformidade e informações de segurança.
IT Ulteriori informazioni sul prodotto sono disponibili nella documentazione online. Tale
documentazione include la conformità alle normative e informazioni sulla sicurezza.
DE Zusätzlichen Support finden Sie in unserer Onlinedokumentation, die u.a. Informationen zur
Erfüllung gesetzlicher Auflagen sowie zur Sicherheit enthält.
http://www.cisco.com/go/projectworkplace
Explore the Cisco Project Workplace to find inspiration and guidelines when preparing your
office or meeting room for video conferencing.
FR Consultez le portail Cisco Project Workplace pour trouver l’inspiration et des guides lorsque vous
préparez votre bureau ou votre salle pour une vidéoconférence.
ES Explore Cisco Project Workplace para encontrar la inspiración y las directrices necesarias para
preparar su oficina o sala de reuniones para videoconferencias.
PT Explore o Cisco Project Workplace para encontrar inspiração e diretrizes ao preparar o seu
escritório ou a sua sala de conferências para a realização de videoconferências.
IT Consultate il Cisco Project Workplace per trovare spunti e linee guida per la predisposizione di
uffici e sale riunioni per videoconferenze.
DE Erkunden Sie Cisco Project Workplace, um Inspiration und Richtlinien für die Vorbereitung Ihres
Büros oder Ihres Konferenzraums für Videokonferenzen zu finden.
DRAFT
78-101079-01A0 © 2017 Cisco Systems, Inc. All rights reserved.
Cisco Systems Inc.
Corporate Headquarters
170 West Tasman Dr.
San Jose, CA 95134
USA
http://www.cisco.com/go/offices
Cisco and the Cisco logo are trademarks or registered trademarks of Cisco and/or its affiliates in the U.S. and
other countries. To view a list of Cisco trademarks, go to this URL: www.cisco.com/go/trademarks. Third-party
trademarks mentioned are the property of their respective owners. The use of the word partner does not imply a
partnership relationship between Cisco and any other company. (1110R)
FR Cisco et le logo Cisco sont des marques commerciales ou déposées de Cisco et/ou de ses filiales aux États-
Unis et dans d’autres pays. Pour consulter la liste des marques commerciales de Cisco, visitez la page: www.
cisco.com/go/trademarks. Les autres marques commerciales mentionnées dans le présent document sont
la propriété de leurs détenteurs respectifs. L’utilisation du terme «partenaire» n’implique pas de relation de
partenariat entre Cisco et toute autre entreprise. (1110R)
ES Cisco y el logotipo de Cisco son marcas comerciales o registradas de Cisco y/o sus filiales en Estados Unidos
y otros países. Si desea consultar una lista de las marcas comerciales de Cisco, visite: www.cisco.com/
go/trademarks. Las marcas comerciales de terceros que aquí se mencionan pertenecen a sus respectivos
propietarios. El uso de la palabra “partner” no implica la existencia de una asociación entre Cisco y cualquier
ot r a em pres a. (1110 R)
PT Cisco e o logótipo da Cisco são marcas comerciais ou marcas comerciais registadas da Cisco e/ou das
respectivas empresas afiliadas nos EUA e noutros países. Para ver uma lista de marcas comerciais da
Cisco, aceda a este URL: www.cisco.com/go/trademarks. As marcas comerciais de terceiros mencionadas
são propriedade dos respectivos proprietários. A utilização da palavra parceiro não implica uma relação de
parceria entre a Cisco e qualquer outra empresa. (1110R)
IT Cisco e il logo Cisco sono marchi o marchi registrati di Cisco e/o dei relativi affiliati negli Stati Uniti e in altri
paesi. Per visualizzare l’elenco di marchi Cisco, visitare il sito Web all’indirizzo: www.cisco.com/go/trademarks.
I marchi commerciali di terze parti citati sono proprietà dei rispettivi titolari. L’utilizzo del termine partner non
implica una relazione di partnership tra Cisco e altre aziende. (1110R)
DE Cisco und das Cisco Logo sind Marken oder eingetragene Marken von Cisco und/oder Partnerunternehmen
in den Vereinigten Staaten und anderen Ländern. Eine Liste der Cisco Marken finden Sie unter www.cisco.
com/go/trademarks. Die genannten Marken anderer Anbieter sind Eigentum der jeweiligen Inhaber. Die
Verwendung des Begriffs „Partner“ impliziert keine gesellschaftsrechtliche Beziehung zwischen Cisco und
anderen Unternehmen. (1110R)
DRAFT

Navigation menu
