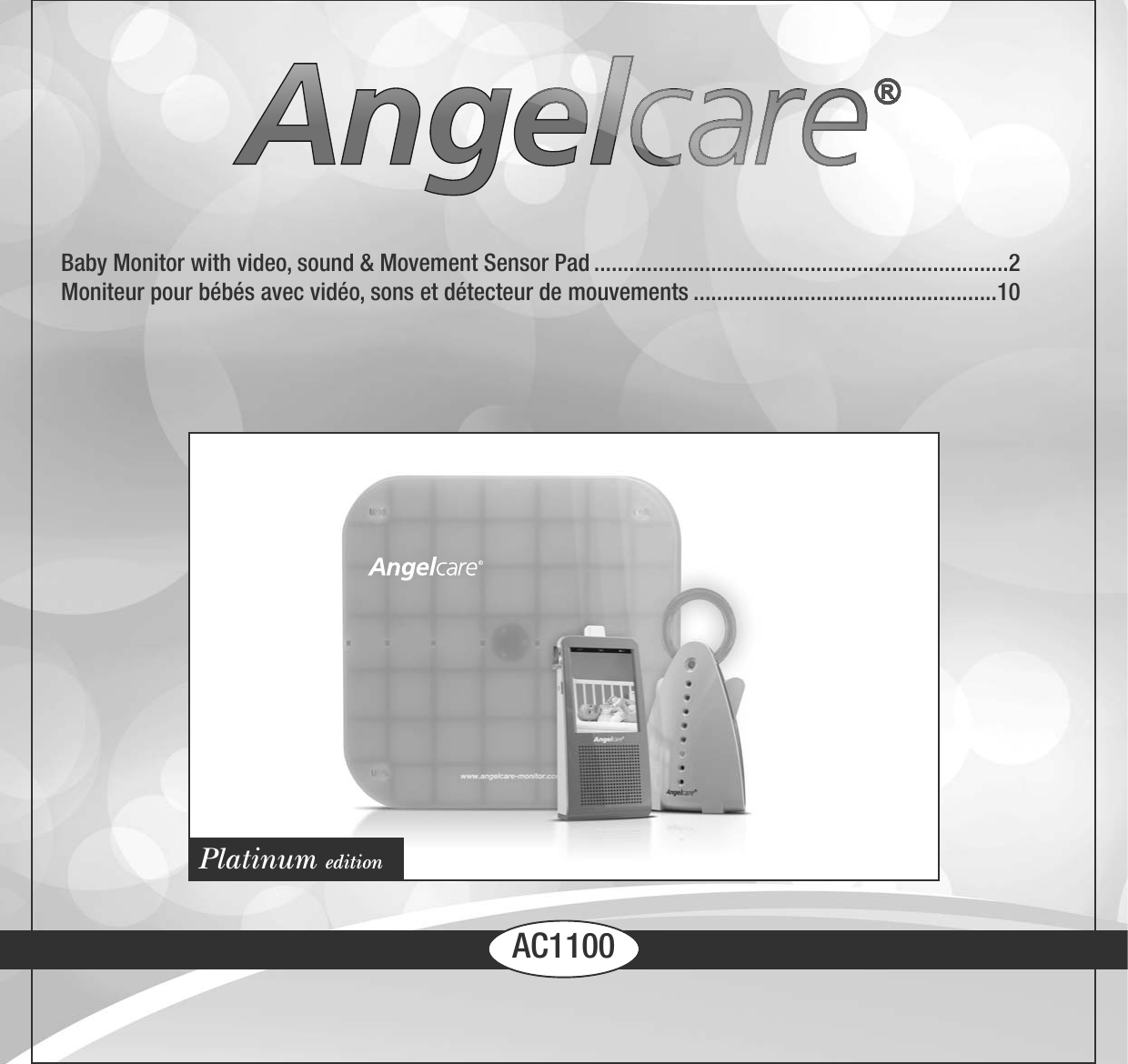

Baby Monitor with video, sound & Movement Sensor Pad .......................................................................2Moniteur pour bébés avec vidéo, sons et détecteur de mouvements ....................................................10 AC1100Platinum edition

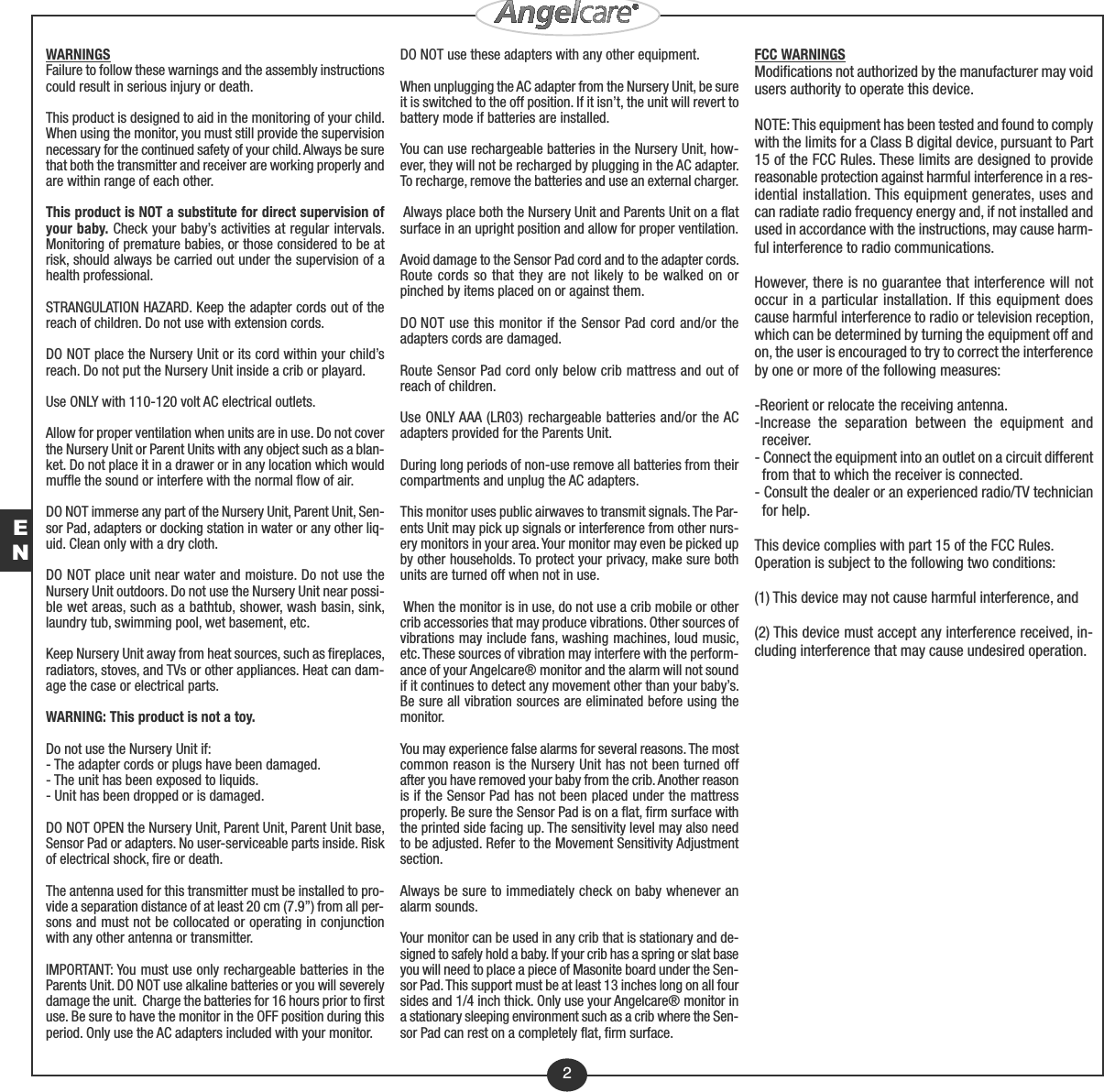

2ENWARNINGSFailure to follow these warnings and the assembly instructionscould result in serious injury or death.This product is designed to aid in the monitoring of your child.When using the monitor, you must still provide the supervisionnecessary for the continued safety of your child. Always be surethat both the transmitter and receiver are working properly andare within range of each other.This product is NOT a substitute for direct supervision ofyour baby. Check your baby’s activities at regular intervals.Monitoring of premature babies, or those considered to be atrisk, should always be carried out under the supervision of ahealth professional.STRANGULATION HAZARD. Keep the adapter cords out of thereach of children. Do not use with extension cords.DO NOT place the Nursery Unit or its cord within your child’sreach. Do not put the Nursery Unit inside a crib or playard.Use ONLY with 110-120 volt AC electrical outlets.Allow for proper ventilation when units are in use. Do not coverthe Nursery Unit or Parent Units with any object such as a blan-ket. Do not place it in a drawer or in any location which wouldmuffle the sound or interfere with the normal flow of air.DO NOT immerse any part of the Nursery Unit, Parent Unit, Sen-sor Pad, adapters or docking station in water or any other liq-uid. Clean only with a dry cloth.DO NOT place unit near water and moisture. Do not use theNursery Unit outdoors. Do not use the Nursery Unit near possi-ble wet areas, such as a bathtub, shower, wash basin, sink,laundry tub, swimming pool, wet basement, etc.Keep Nursery Unit away from heat sources, such as fireplaces,radiators, stoves, and TVs or other appliances. Heat can dam-age the case or electrical parts.WARNING: This product is not a toy.Do not use the Nursery Unit if:- The adapter cords or plugs have been damaged.- The unit has been exposed to liquids.- Unit has been dropped or is damaged.DO NOT OPEN the Nursery Unit, Parent Unit, Parent Unit base,Sensor Pad or adapters. No user-serviceable parts inside. Riskof electrical shock, fire or death.The antenna used for this transmitter must be installed to pro-vide a separation distance of at least 20 cm (7.9”) from all per-sons and must not be collocated or operating in conjunctionwith any other antenna or transmitter.IMPORTANT: You must use only rechargeable batteries in theParents Unit. DO NOT use alkaline batteries or you will severelydamage the unit. Charge the batteries for 16 hours prior to firstuse. Be sure to have the monitor in the OFF position during thisperiod. Only use the AC adapters included with your monitor.DO NOT use these adapters with any other equipment.When unplugging the AC adapter from the Nursery Unit, be sureit is switched to the off position. If it isn’t, the unit will revert tobattery mode if batteries are installed.You can use rechargeable batteries in the Nursery Unit, how-ever, they will not be recharged by plugging in the AC adapter.To recharge, remove the batteries and use an external charger.Always place both the Nursery Unit and Parents Unit on a flatsurface in an upright position and allow for proper ventilation.Avoid damage to the Sensor Pad cord and to the adapter cords.Route cords so that they are not likely to be walked on orpinched by items placed on or against them. DO NOT use this monitor if the Sensor Pad cord and/or theadapters cords are damaged.Route Sensor Pad cord only below crib mattress and out ofreach of children.Use ONLY AAA (LR03) rechargeable batteries and/or the ACadapters provided for the Parents Unit.During long periods of non-use remove all batteries from theircompartments and unplug the AC adapters.This monitor uses public airwaves to transmit signals. The Par-ents Unit may pick up signals or interference from other nurs-ery monitors in your area. Your monitor may even be picked upby other households. To protect your privacy, make sure bothunits are turned off when not in use.When the monitor is in use, do not use a crib mobile or othercrib accessories that may produce vibrations. Other sources ofvibrations may include fans, washing machines, loud music,etc. These sources of vibration may interfere with the perform-ance of your Angelcare® monitor and the alarm will not soundif it continues to detect any movement other than your baby’s.Be sure all vibration sources are eliminated before using themonitor.You may experience false alarms for several reasons. The mostcommon reason is the Nursery Unit has not been turned offafter you have removed your baby from the crib. Another reasonis if the Sensor Pad has not been placed under the mattressproperly. Be sure the Sensor Pad is on a flat, firm surface withthe printed side facing up. The sensitivity level may also needto be adjusted. Refer to the Movement Sensitivity Adjustmentsection.Always be sure to immediately check on baby whenever analarm sounds.Your monitor can be used in any crib that is stationary and de-signed to safely hold a baby. If your crib has a spring or slat baseyou will need to place a piece of Masonite board under the Sen-sor Pad. This support must be at least 13 inches long on all foursides and 1/4 inch thick. Only use your Angelcare® monitor ina stationary sleeping environment such as a crib where the Sen-sor Pad can rest on a completely flat, firm surface.FCC WARNINGSModifications not authorized by the manufacturer may voidusers authority to operate this device.NOTE: This equipment has been tested and found to complywith the limits for a Class B digital device, pursuant to Part15 of the FCC Rules. These limits are designed to providereasonable protection against harmful interference in a res-idential installation. This equipment generates, uses andcan radiate radio frequency energy and, if not installed andused in accordance with the instructions, may cause harm-ful interference to radio communications.However, there is no guarantee that interference will notoccur in a particular installation. If this equipment doescause harmful interference to radio or television reception,which can be determined by turning the equipment off andon, the user is encouraged to try to correct the interferenceby one or more of the following measures:-Reorient or relocate the receiving antenna.-Increase the separation between the equipment andreceiver.- Connect the equipment into an outlet on a circuit differentfrom that to which the receiver is connected.- Consult the dealer or an experienced radio/TV technicianfor help.This device complies with part 15 of the FCC Rules.Operation is subject to the following two conditions:(1) This device may not cause harmful interference, and(2) This device must accept any interference received, in-cluding interference that may cause undesired operation.

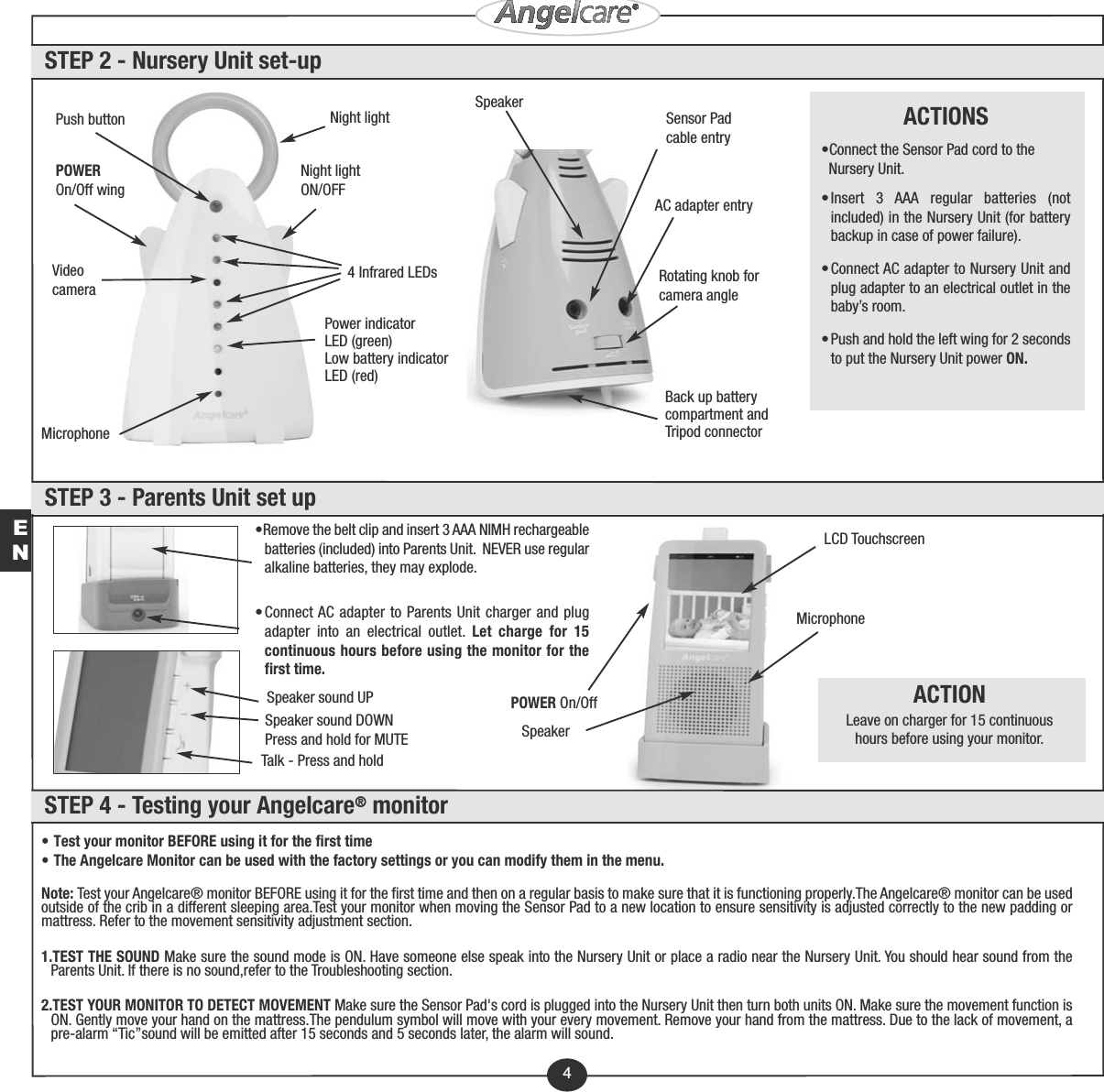

4EN•Remove the belt clip and insert 3 AAA NIMH rechargeablebatteries (included) into Parents Unit. NEVER use regularalkaline batteries, they may explode.•Connect AC adapter to Parents Unit charger and plugadapter into an electrical outlet. Let charge for 15continuous hours before using the monitor for thefirst time.LCD TouchscreenMicrophoneSpeaker sound UPSpeaker sound DOWNPress and hold for MUTETalk - Press and holdSpeakerPOWER On/Off ACTIONLeave on charger for 15 continuoushours before using your monitor.Night light Video cameraMicrophonePower indicator LED (green) Low battery indicator LED (red)4 Infrared LEDsPush buttonNight light ON/OFFPOWER On/Off wingSensor Padcable entrySpeakerBack up battery compartment andTripod connectorRotating knob forcamera angleAC adapter entryACTIONS•Connect the Sensor Pad cord to the Nursery Unit.•Insert 3 AAA regular batteries (notincluded) in the Nursery Unit (for batterybackup in case of power failure).•Connect AC adapter to Nursery Unit andplug adapter to an electrical outlet in thebaby’s room.•Push and hold the left wing for 2 secondsto put the Nursery Unit power ON.STEP 2 - Nursery Unit set-upSTEP 3 - Parents Unit set upSTEP 4 - Testing your Angelcare®monitor• Test your monitor BEFORE using it for the first time • The Angelcare Monitor can be used with the factory settings or you can modify them in the menu.Note: Test your Angelcare® monitor BEFORE using it for the first time and then on a regular basis to make sure that it is functioning properly.The Angelcare® monitor can be usedoutside of the crib in a different sleeping area.Test your monitor when moving the Sensor Pad to a new location to ensure sensitivity is adjusted correctly to the new padding ormattress. Refer to the movement sensitivity adjustment section.1.TEST THE SOUND Make sure the sound mode is ON. Have someone else speak into the Nursery Unit or place a radio near the Nursery Unit. You should hear sound from theParents Unit. If there is no sound,refer to the Troubleshooting section.2.TEST YOUR MONITOR TO DETECT MOVEMENT Make sure the Sensor Pad's cord is plugged into the Nursery Unit then turn both units ON. Make sure the movement function isON. Gently move your hand on the mattress.The pendulum symbol will move with your every movement. Remove your hand from the mattress. Due to the lack of movement, apre-alarm “Tic”sound will be emitted after 15 seconds and 5 seconds later, the alarm will sound.

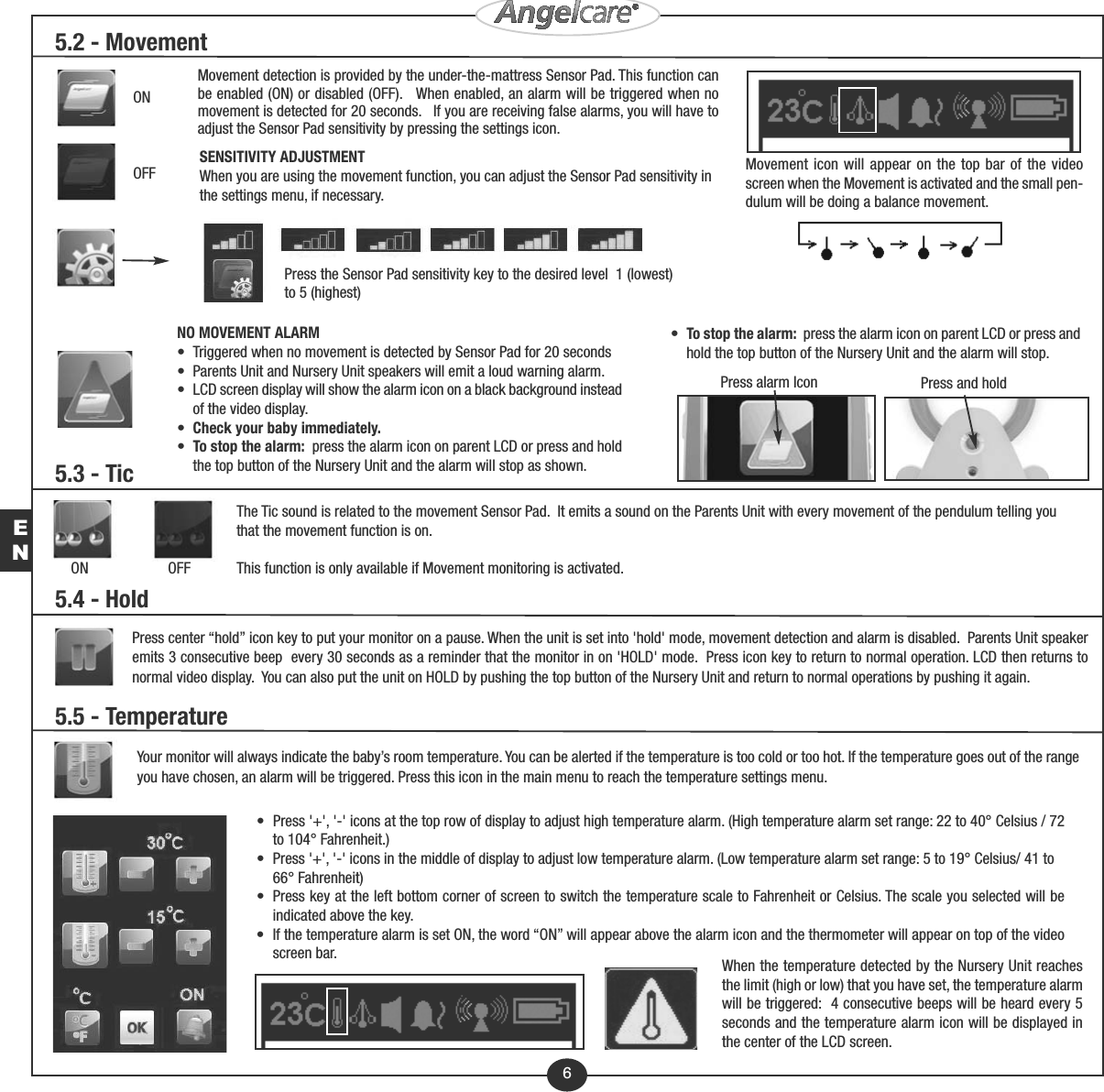

EN5.3 - TicON OFFThe Tic sound is related to the movement Sensor Pad. It emits a sound on the Parents Unit with every movement of the pendulum telling youthat the movement function is on. This function is only available if Movement monitoring is activated. 5.5 - TemperatureYour monitor will always indicate the baby’s room temperature. You can be alerted if the temperature is too cold or too hot. If the temperature goes out of the rangeyou have chosen, an alarm will be triggered. Press this icon in the main menu to reach the temperature settings menu.• Press '+', '-' icons at the top row of display to adjust high temperature alarm. (High temperature alarm set range: 22 to 40° Celsius / 72 to 104° Fahrenheit.)• Press '+', '-' icons in the middle of display to adjust low temperature alarm. (Low temperature alarm set range: 5 to 19° Celsius/ 41 to 66° Fahrenheit)• Press key at the left bottom corner of screen to switch the temperature scale to Fahrenheit or Celsius. The scale you selected will be indicated above the key.• If the temperature alarm is set ON, the word “ON” will appear above the alarm icon and the thermometer will appear on top of the video screen bar. When the temperature detected by the Nursery Unit reachesthe limit (high or low) that you have set, the temperature alarmwill be triggered: 4 consecutive beeps will be heard every 5seconds and the temperature alarm icon will be displayed inthe center of the LCD screen.6SENSITIVITY ADJUSTMENTWhen you are using the movement function, you can adjust the Sensor Pad sensitivity inthe settings menu, if necessary.Press the Sensor Pad sensitivity key to the desired level 1 (lowest)to 5 (highest)NO MOVEMENT ALARM• Triggered when no movement is detected by Sensor Pad for 20 seconds• Parents Unit and Nursery Unit speakers will emit a loud warning alarm.• LCD screen display will show the alarm icon on a black background instead of the video display.• Check your baby immediately.• To stop the alarm: press the alarm icon on parent LCD or press and hold the top button of the Nursery Unit and the alarm will stop as shown.Press and holdPress alarm IconMovement detection is provided by the under-the-mattress Sensor Pad. This function canbe enabled (ON) or disabled (OFF). When enabled, an alarm will be triggered when nomovement is detected for 20 seconds. If you are receiving false alarms, you will have toadjust the Sensor Pad sensitivity by pressing the settings icon.ONOFF Movement icon will appear on the top bar of the videoscreen when the Movement is activated and the small pen-dulum will be doing a balance movement. 5.2 - MovementPress center “hold” icon key to put your monitor on a pause. When the unit is set into 'hold' mode, movement detection and alarm is disabled. Parents Unit speakeremits 3 consecutive beep every 30 seconds as a reminder that the monitor in on 'HOLD' mode. Press icon key to return to normal operation. LCD then returns tonormal video display. You can also put the unit on HOLD by pushing the top button of the Nursery Unit and return to normal operations by pushing it again.5.4 - Hold• To stop the alarm: press the alarm icon on parent LCD or press and hold the top button of the Nursery Unit and the alarm will stop.

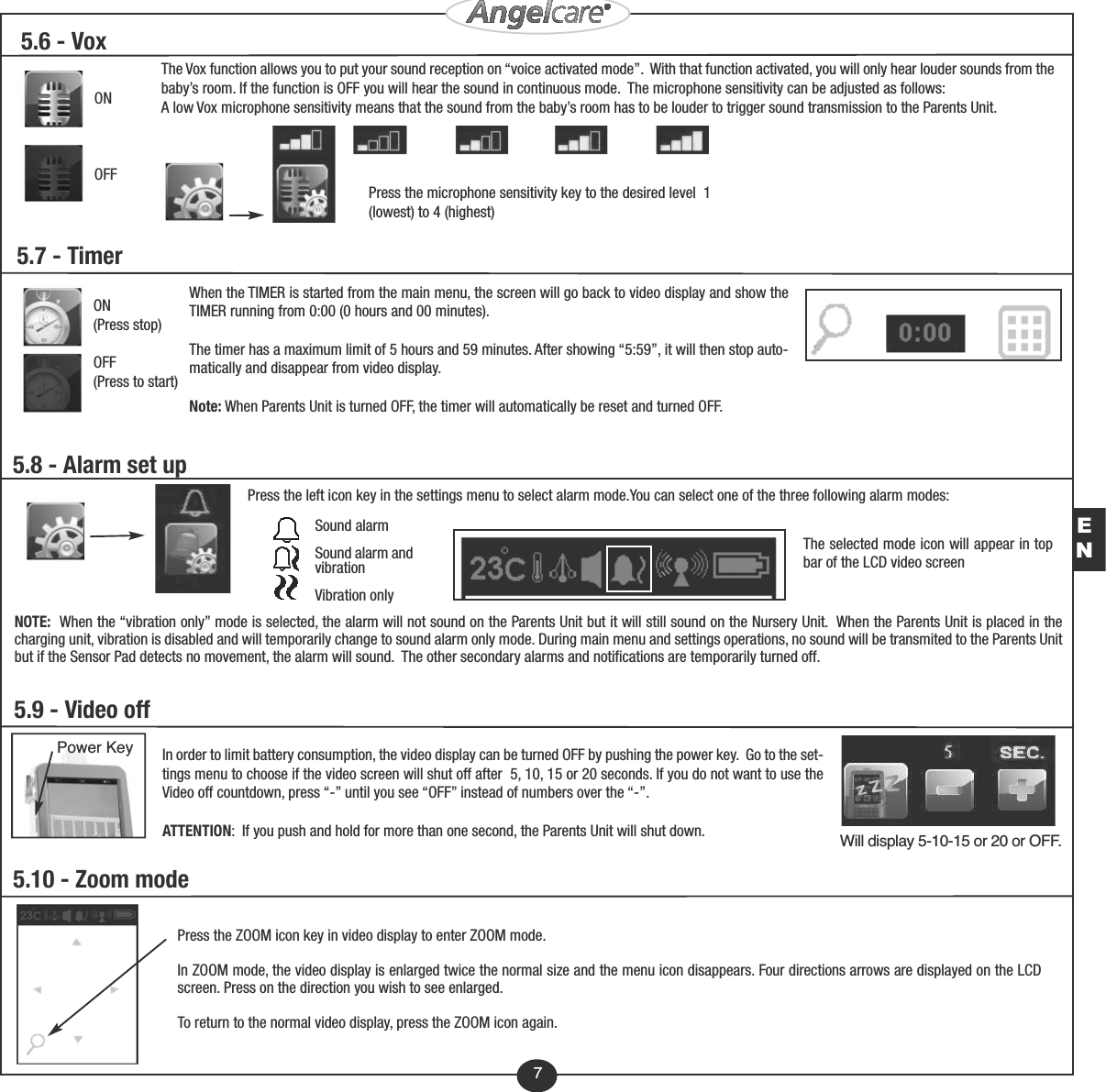

7EN5.10 - Zoom modePress the ZOOM icon key in video display to enter ZOOM mode.In ZOOM mode, the video display is enlarged twice the normal size and the menu icon disappears. Four directions arrows are displayed on the LCDscreen. Press on the direction you wish to see enlarged. To return to the normal video display, press the ZOOM icon again.5.8 - Alarm set upPress the left icon key in the settings menu to select alarm mode.You can select one of the three following alarm modes: NOTE: When the “vibration only” mode is selected, the alarm will not sound on the Parents Unit but it will still sound on the Nursery Unit. When the Parents Unit is placed in thecharging unit, vibration is disabled and will temporarily change to sound alarm only mode. During main menu and settings operations, no sound will be transmited to the Parents Unitbut if the Sensor Pad detects no movement, the alarm will sound. The other secondary alarms and notifications are temporarily turned off. The selected mode icon will appear in topbar of the LCD video screenSound alarmSound alarm andvibrationVibration onlyIn order to limit battery consumption, the video display can be turned OFF by pushing the power key. Go to the set-tings menu to choose if the video screen will shut off after 5, 10, 15 or 20 seconds. If you do not want to use theVideo off countdown, press “-” until you see “OFF” instead of numbers over the “-”. ATTENTION: If you push and hold for more than one second, the Parents Unit will shut down.5.9 - Video offPower KeyWill display 5-10-15 or 20 or OFF.5.7 - TimerON(Press stop)OFF(Press to start)When the TIMER is started from the main menu, the screen will go back to video display and show theTIMER running from 0:00 (0 hours and 00 minutes).The timer has a maximum limit of 5 hours and 59 minutes. After showing “5:59”, it will then stop auto-matically and disappear from video display.Note: When Parents Unit is turned OFF, the timer will automatically be reset and turned OFF.5.6 - Vox ONOFFThe Vox function allows you to put your sound reception on “voice activated mode”. With that function activated, you will only hear louder sounds from thebaby’s room. If the function is OFF you will hear the sound in continuous mode. The microphone sensitivity can be adjusted as follows: A low Vox microphone sensitivity means that the sound from the baby’s room has to be louder to trigger sound transmission to the Parents Unit. Press the microphone sensitivity key to the desired level 1(lowest) to 4 (highest)

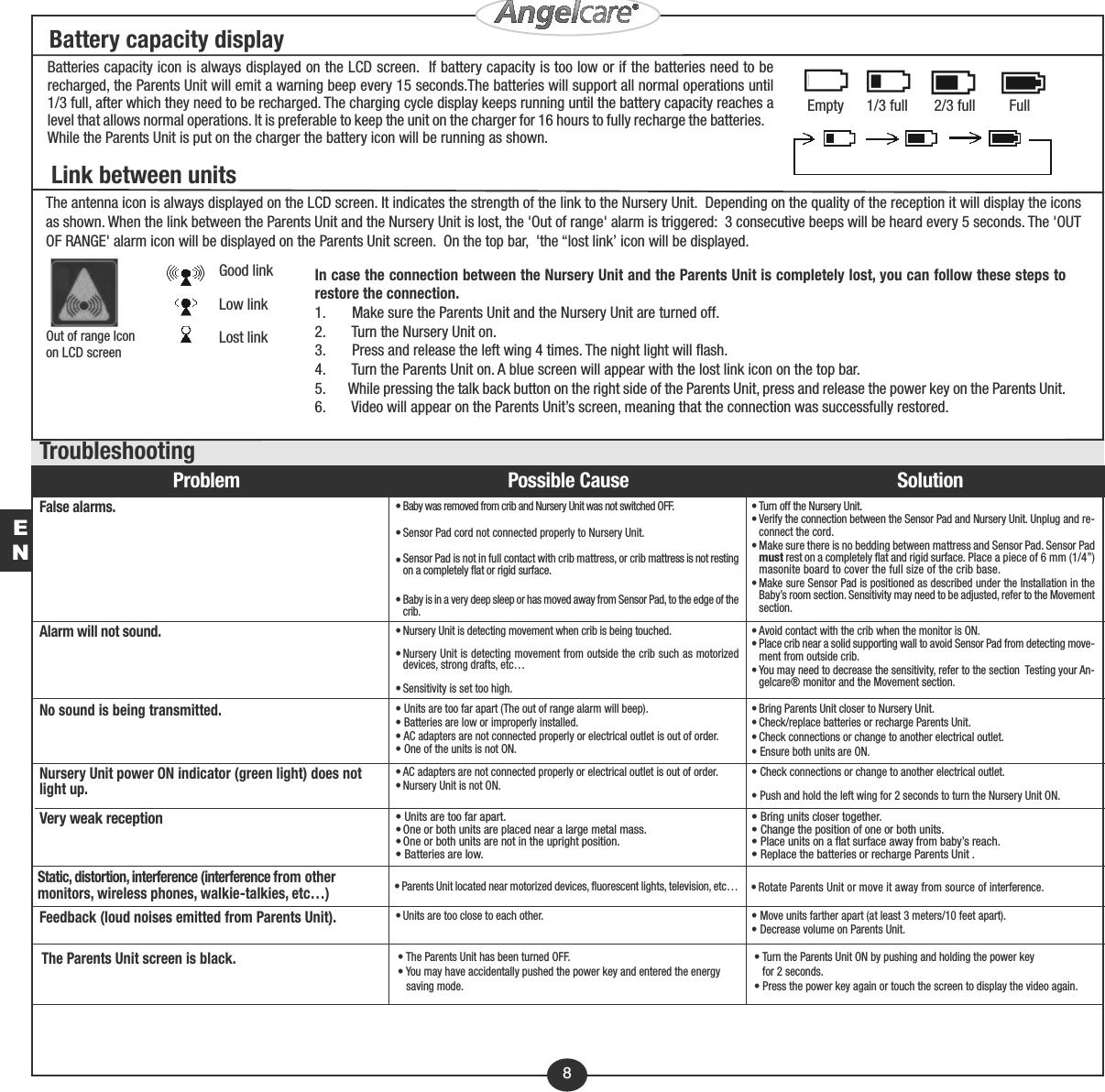

8ENBattery capacity displayBatteries capacity icon is always displayed on the LCD screen. If battery capacity is too low or if the batteries need to berecharged, the Parents Unit will emit a warning beep every 15 seconds.The batteries will support all normal operations until1/3 full, after which they need to be recharged. The charging cycle display keeps running until the battery capacity reaches alevel that allows normal operations. It is preferable to keep the unit on the charger for 16 hours to fully recharge the batteries.While the Parents Unit is put on the charger the battery icon will be running as shown.Empty 1/3 full 2/3 full FullLink between unitsThe antenna icon is always displayed on the LCD screen. It indicates the strength of the link to the Nursery Unit. Depending on the quality of the reception it will display the iconsas shown. When the link between the Parents Unit and the Nursery Unit is lost, the 'Out of range' alarm is triggered: 3 consecutive beeps will be heard every 5 seconds. The 'OUTOF RANGE' alarm icon will be displayed on the Parents Unit screen. On the top bar, 'the “lost link’ icon will be displayed.Good linkLow linkLost linkIn case the connection between the Nursery Unit and the Parents Unit is completely lost, you can follow these steps torestore the connection.1. Make sure the Parents Unit and the Nursery Unit are turned off.2. Turn the Nursery Unit on.3. Press and release the left wing 4 times. The night light will flash.4. Turn the Parents Unit on. A blue screen will appear with the lost link icon on the top bar.5. While pressing the talk back button on the right side of the Parents Unit, press and release the power key on the Parents Unit.6. Video will appear on the Parents Unit’s screen, meaning that the connection was successfully restored.Out of range Iconon LCD screenProblem Possible Cause SolutionFalse alarms. • Baby was removed from crib and Nursery Unit was not switched OFF.• Sensor Pad cord not connected properly to Nursery Unit.•Sensor Pad is not in full contact with crib mattress, or crib mattress is not restingon a completely flat or rigid surface.• Baby is in a very deep sleep or has moved away from Sensor Pad, to the edge of thecrib.• Turn off the Nursery Unit.• Verify the connection between the Sensor Pad and Nursery Unit. Unplug and re-connect the cord.•Make sure there is no bedding between mattress and Sensor Pad. Sensor Padmustrest on a completely flat and rigid surface. Place a piece of 6 mm (1/4”)masonite board to cover the full size of the crib base.• Make sure Sensor Pad is positioned as described under the Installation in theBaby’s room section. Sensitivity may need to be adjusted, refer to the Movementsection.No sound is being transmitted. • Units are too far apart (The out of range alarm will beep).• Batteries are low or improperly installed.• AC adapters are not connected properly or electrical outlet is out of order.• One of the units is not ON.• Bring Parents Unit closer to Nursery Unit.• Check/replace batteries or recharge Parents Unit. • Check connections or change to another electrical outlet. • Ensure both units are ON.Nursery Unit power ON indicator (green light) does notlight up.• AC adapters are not connected properly or electrical outlet is out of order.• Nursery Unit is not ON.• Check connections or change to another electrical outlet.• Push and hold the left wing for 2 seconds to turn the Nursery Unit ON.Static, distortion, interference (interference from othermonitors, wireless phones, walkie-talkies, etc…) • Parents Unit located near motorized devices, fluorescent lights, television, etc… •Rotate Parents Unit or move it away from source of interference.Feedback (loud noises emitted from Parents Unit). • Units are too close to each other. • Move units farther apart (at least 3 meters/10 feet apart).• Decrease volume on Parents Unit.Very weak reception • Units are too far apart.•One or both units are placed near a large metal mass.•One or both units are not in the upright position.• Batteries are low.• Bring units closer together.• Change the position of one or both units.• Place units on a flat surface away from baby’s reach.• Replace the batteries or recharge Parents Unit .Alarm will not sound. • Nursery Unit is detecting movement when crib is being touched.• Nursery Unit is detecting movement from outside the crib such as motorizeddevices, strong drafts, etc…• Sensitivity is set too high.• Avoid contact with the crib when the monitor is ON. • Place crib near a solid supporting wall to avoid Sensor Pad from detecting move-ment from outside crib. • You may need to decrease the sensitivity, refer to the section Testing your An-gelcare® monitor and the Movement section.TroubleshootingThe Parents Unit screen is black. • The Parents Unit has been turned OFF.• You may have accidentally pushed the power key and entered the energy saving mode.• Turn the Parents Unit ON by pushing and holding the power keyfor 2 seconds.• Press the power key again or touch the screen to display the video again.

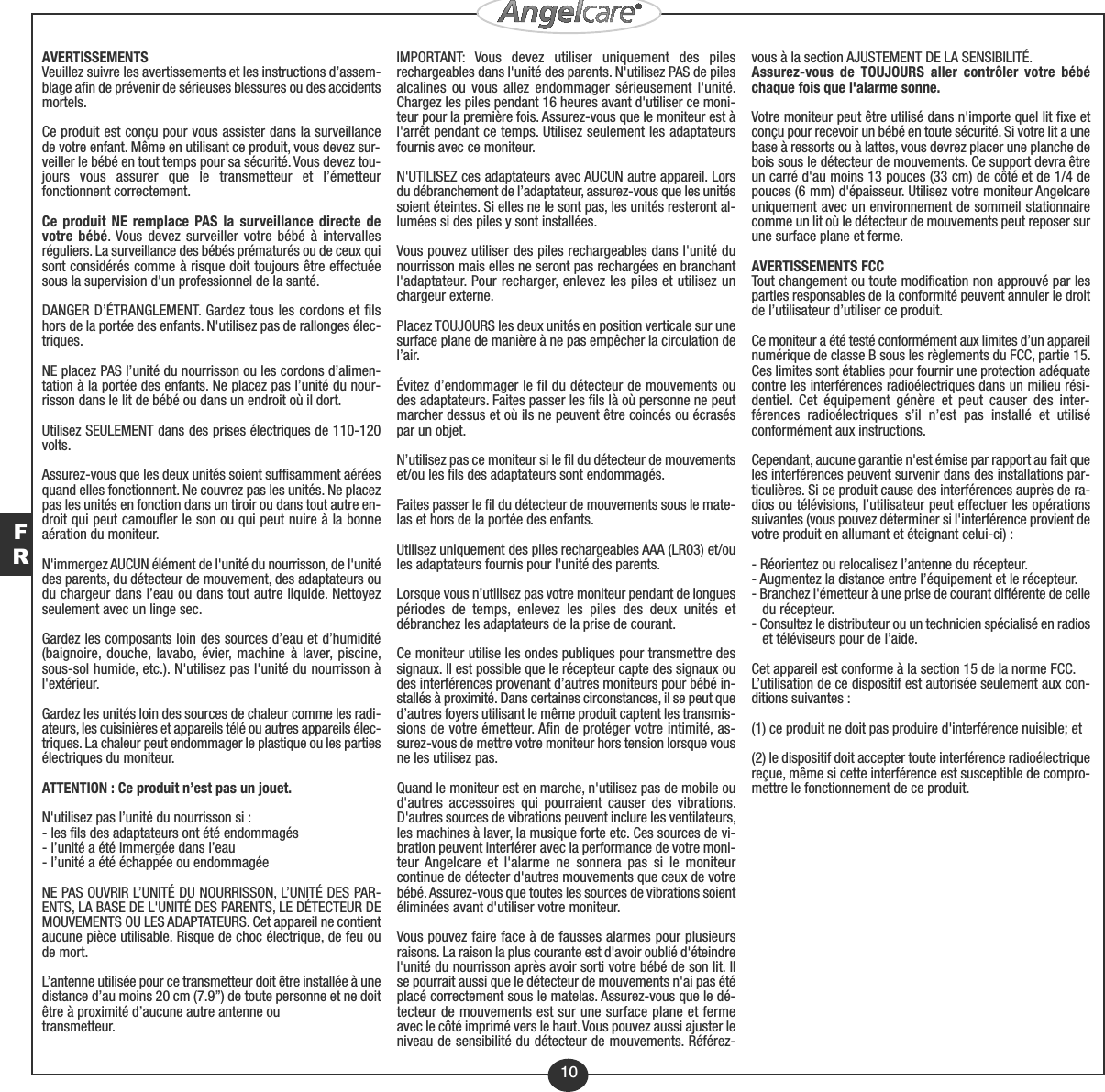

FR10AVERTISSEMENTSVeuillez suivre les avertissements et les instructions d’assem-blage afin de prévenir de sérieuses blessures ou des accidentsmortels.Ce produit est conçu pour vous assister dans la surveillancede votre enfant. Même en utilisant ce produit, vous devez sur-veiller le bébé en tout temps pour sa sécurité. Vous devez tou-jours vous assurer que le transmetteur et l’émetteurfonctionnent correctement.Ce produit NE remplace PAS la surveillance directe devotre bébé. Vous devez surveiller votre bébé à intervallesréguliers. La surveillance des bébés prématurés ou de ceux quisont considérés comme à risque doit toujours être effectuéesous la supervision d'un professionnel de la santé.DANGER D’ÉTRANGLEMENT. Gardez tous les cordons et filshors de la portée des enfants. N'utilisez pas de rallonges élec-triques.NE placez PAS l’unité du nourrisson ou les cordons d’alimen-tation à la portée des enfants. Ne placez pas l’unité du nour-risson dans le lit de bébé ou dans un endroit où il dort.Utilisez SEULEMENT dans des prises électriques de 110-120volts.Assurez-vous que les deux unités soient suffisamment aéréesquand elles fonctionnent. Ne couvrez pas les unités. Ne placezpas les unités en fonction dans un tiroir ou dans tout autre en-droit qui peut camoufler le son ou qui peut nuire à la bonneaération du moniteur.N'immergez AUCUN élément de l'unité du nourrisson, de l'unitédes parents, du détecteur de mouvement, des adaptateurs oudu chargeur dans l’eau ou dans tout autre liquide. Nettoyezseulement avec un linge sec.Gardez les composants loin des sources d’eau et d’humidité(baignoire, douche, lavabo, évier, machine à laver, piscine,sous-sol humide, etc.). N'utilisez pas l'unité du nourrisson àl'extérieur.Gardez les unités loin des sources de chaleur comme les radi-ateurs, les cuisinières et appareils télé ou autres appareils élec-triques. La chaleur peut endommager le plastique ou les partiesélectriques du moniteur.ATTENTION : Ce produit n’est pas un jouet.N'utilisez pas l’unité du nourrisson si :- les fils des adaptateurs ont été endommagés- l’unité a été immergée dans l’eau- l’unité a été échappée ou endommagéeNE PAS OUVRIR L’UNITÉ DU NOURRISSON, L’UNITÉ DES PAR-ENTS, LA BASE DE L'UNITÉ DES PARENTS, LE DÉTECTEUR DEMOUVEMENTS OU LES ADAPTATEURS. Cet appareil ne contientaucune pièce utilisable. Risque de choc électrique, de feu oude mort.L’antenne utilisée pour ce transmetteur doit être installée à unedistance d’au moins 20 cm (7.9’’) de toute personne et ne doitêtre à proximité d’aucune autre antenne outransmetteur.IMPORTANT: Vous devez utiliser uniquement des pilesrechargeables dans l'unité des parents. N'utilisez PAS de pilesalcalines ou vous allez endommager sérieusement l'unité.Chargez les piles pendant 16 heures avant d'utiliser ce moni-teur pour la première fois. Assurez-vous que le moniteur est àl'arrêt pendant ce temps. Utilisez seulement les adaptateursfournis avec ce moniteur.N'UTILISEZ ces adaptateurs avec AUCUN autre appareil. Lorsdu débranchement de l’adaptateur, assurez-vous que les unitéssoient éteintes. Si elles ne le sont pas, les unités resteront al-lumées si des piles y sont installées.Vous pouvez utiliser des piles rechargeables dans l'unité dunourrisson mais elles ne seront pas rechargées en branchantl'adaptateur. Pour recharger, enlevez les piles et utilisez unchargeur externe.Placez TOUJOURS les deux unités en position verticale sur unesurface plane de manière à ne pas empêcher la circulation del’air.Évitez d’endommager le fil du détecteur de mouvements oudes adaptateurs. Faites passer les fils là où personne ne peutmarcher dessus et où ils ne peuvent être coincés ou écraséspar un objet.N’utilisez pas ce moniteur si le fil du détecteur de mouvementset/ou les fils des adaptateurs sont endommagés.Faites passer le fil du détecteur de mouvements sous le mate-las et hors de la portée des enfants.Utilisez uniquement des piles rechargeables AAA (LR03) et/oules adaptateurs fournis pour l'unité des parents.Lorsque vous n’utilisez pas votre moniteur pendant de longuespériodes de temps, enlevez les piles des deux unités etdébranchez les adaptateurs de la prise de courant.Ce moniteur utilise les ondes publiques pour transmettre dessignaux. Il est possible que le récepteur capte des signaux oudes interférences provenant d’autres moniteurs pour bébé in-stallés à proximité. Dans certaines circonstances, il se peut qued’autres foyers utilisant le même produit captent les transmis-sions de votre émetteur. Afin de protéger votre intimité, as-surez-vous de mettre votre moniteur hors tension lorsque vousne les utilisez pas.Quand le moniteur est en marche, n'utilisez pas de mobile oud'autres accessoires qui pourraient causer des vibrations.D'autres sources de vibrations peuvent inclure les ventilateurs,les machines à laver, la musique forte etc. Ces sources de vi-bration peuvent interférer avec la performance de votre moni-teur Angelcare et l'alarme ne sonnera pas si le moniteurcontinue de détecter d'autres mouvements que ceux de votrebébé. Assurez-vous que toutes les sources de vibrations soientéliminées avant d'utiliser votre moniteur.Vous pouvez faire face à de fausses alarmes pour plusieursraisons. La raison la plus courante est d'avoir oublié d'éteindrel'unité du nourrisson après avoir sorti votre bébé de son lit. Ilse pourrait aussi que le détecteur de mouvements n'ai pas étéplacé correctement sous le matelas. Assurez-vous que le dé-tecteur de mouvements est sur une surface plane et fermeavec le côté imprimé vers le haut. Vous pouvez aussi ajuster leniveau de sensibilité du détecteur de mouvements. Référez-vous à la section AJUSTEMENT DE LA SENSIBILITÉ.Assurez-vous de TOUJOURS aller contrôler votre bébéchaque fois que l'alarme sonne.Votre moniteur peut être utilisé dans n'importe quel lit fixe etconçu pour recevoir un bébé en toute sécurité. Si votre lit a unebase à ressorts ou à lattes, vous devrez placer une planche debois sous le détecteur de mouvements. Ce support devra êtreun carré d'au moins 13 pouces (33 cm) de côté et de 1/4 depouces (6 mm) d'épaisseur. Utilisez votre moniteur Angelcareuniquement avec un environnement de sommeil stationnairecomme un lit où le détecteur de mouvements peut reposer surune surface plane et ferme. AVERTISSEMENTS FCCTout changement ou toute modification non approuvé par lesparties responsables de la conformité peuvent annuler le droitde l’utilisateur d’utiliser ce produit.Ce moniteur a été testé conformément aux limites d’un appareilnumérique de classe B sous les règlements du FCC, partie 15.Ces limites sont établies pour fournir une protection adéquatecontre les interférences radioélectriques dans un milieu rési-dentiel. Cet équipement génère et peut causer des inter-férences radioélectriques s’il n’est pas installé et utiliséconformément aux instructions.Cependant, aucune garantie n'est émise par rapport au fait queles interférences peuvent survenir dans des installations par-ticulières. Si ce produit cause des interférences auprès de ra-dios ou télévisions, l’utilisateur peut effectuer les opérationssuivantes (vous pouvez déterminer si l'interférence provient devotre produit en allumant et éteignant celui-ci) :- Réorientez ou relocalisez l’antenne du récepteur.- Augmentez la distance entre l’équipement et le récepteur.- Branchez l'émetteur à une prise de courant différente de celledu récepteur.- Consultez le distributeur ou un technicien spécialisé en radioset téléviseurs pour de l’aide.Cet appareil est conforme à la section 15 de la norme FCC.L’utilisation de ce dispositif est autorisée seulement aux con-ditions suivantes :(1) ce produit ne doit pas produire d'interférence nuisible; et(2) le dispositif doit accepter toute interférence radioélectriquereçue, même si cette interférence est susceptible de compro-mettre le fonctionnement de ce produit.

•Enlevez la pince pour ceinture et insérez les 3 pilesrechargeables AAA (incluses) dans l'unité des parents.N'utilisez JAMAIS des piles alcalines normales, ellespourraient exploser.•Connectez l'adaptateur dans le chargeur de l'unité desparents et branchez l'adaptateur dans une priseélectrique. Laissez charger en continu pendant 15 heuresavant d'utiliser le moniteur pour la première fois.Écran ACLMicroMonter le son du haut-parleurBaisser le son du haut-parleurLaisser appuyé pour couper le sonParler - Laisser appuyé Haut-parleurMarche / Arrêt ACTIONLaissez sur le chargeur en continu pendant15 heures avant d'utiliser votre moniteur.VeilleuseCaméraMicroDEL indicatrice defonctionnement (verte)DEL indicatrice depiles faibles (rouge)4 DELs infrarougesBouton poussoirMarche / Arrêt dela veilleuseAile marche / arrêtPrise du détecteurde mouvementsHaut-parleurCompartiment pour lespiles en cas de coupurede courant et prise pourtrépiedBouton rotatif pour leréglage de l'angle de lacaméraPrise de l'adaptateurACTIONS•Connectez le détecteur de mouvementsà l'unité du nourrisson.•Insérez 3 piles AAA normales (nonincluses) dans l'unité du nourrisson (pourfournir une alimentation de secours en casde coupure de courant).•Connectez l'adaptateur à l'unité dunourrisson et branchez l'adaptateur à uneprise de courant dans la chambre dubébé.•Laissez l'aile gauche appuyée pendant 2secondes pour mettre en marche l'unitédu nourrisson.12FR• Testez votre moniteur Angelcare avant de l'utiliser pour la première fois.• Le moniteur Angelcare peut être utilisé avec les réglages par défaut ou vous pouvez les modifier dans le menu et les sous-menus.Note: testez votre moniteur Angelcare AVANT de l'utiliser pour la première fois et ensuite sur une base régulière pour vous assurez qu'il fonctionne correctement. Le moniteur Angelcarepeut être utilisé à l'extérieur du lit de votre enfant dans une autre zone de sommeil. Testez votre moniteur quand vous déplacez le détecteur de mouvements dans un autre endroitpour vous assurer que la sensibilité est ajustée correctement au nouveau matelas ou au nouveau support. Référez-vous à la section AJUSTEMENT DE LA SENSIBILITÉ.1.TESTEZ LE SON. Assurez-vous que le son est en marche. Faites parler quelqu'un ou placez une radio à proximité de l'unité du nourrisson. Vous devriez entendre du son sur l'unitédes parents. Si vous n'entendez aucun son, référez-vous à la section Résolution des problèmes. 2.TESTEZ LA DÉTECTION DES MOUVEMENTS. Assurez-vous que le détecteur de mouvements est branché dans l'unité du nourrisson et mettez en marche les deux unités. Assurez-vous que la fonction mouvement est en marche. Déplacez légèrement votre main sur le détecteur de mouvement. Le symbole du pendule bougera à chacun de vos mouvements.Enlevez votre main du matelas. En raison de l'absence de mouvement, une pré alarme Tic se fait entendre après 15 secondes et 5 secondes plus tard, l'alarme de mouvement sedéclenche.Étape 2 - Unité du nourrissonÉtape 3 - Unité des parentsÉtape 4 - Testez votre moniteur Angelcare®

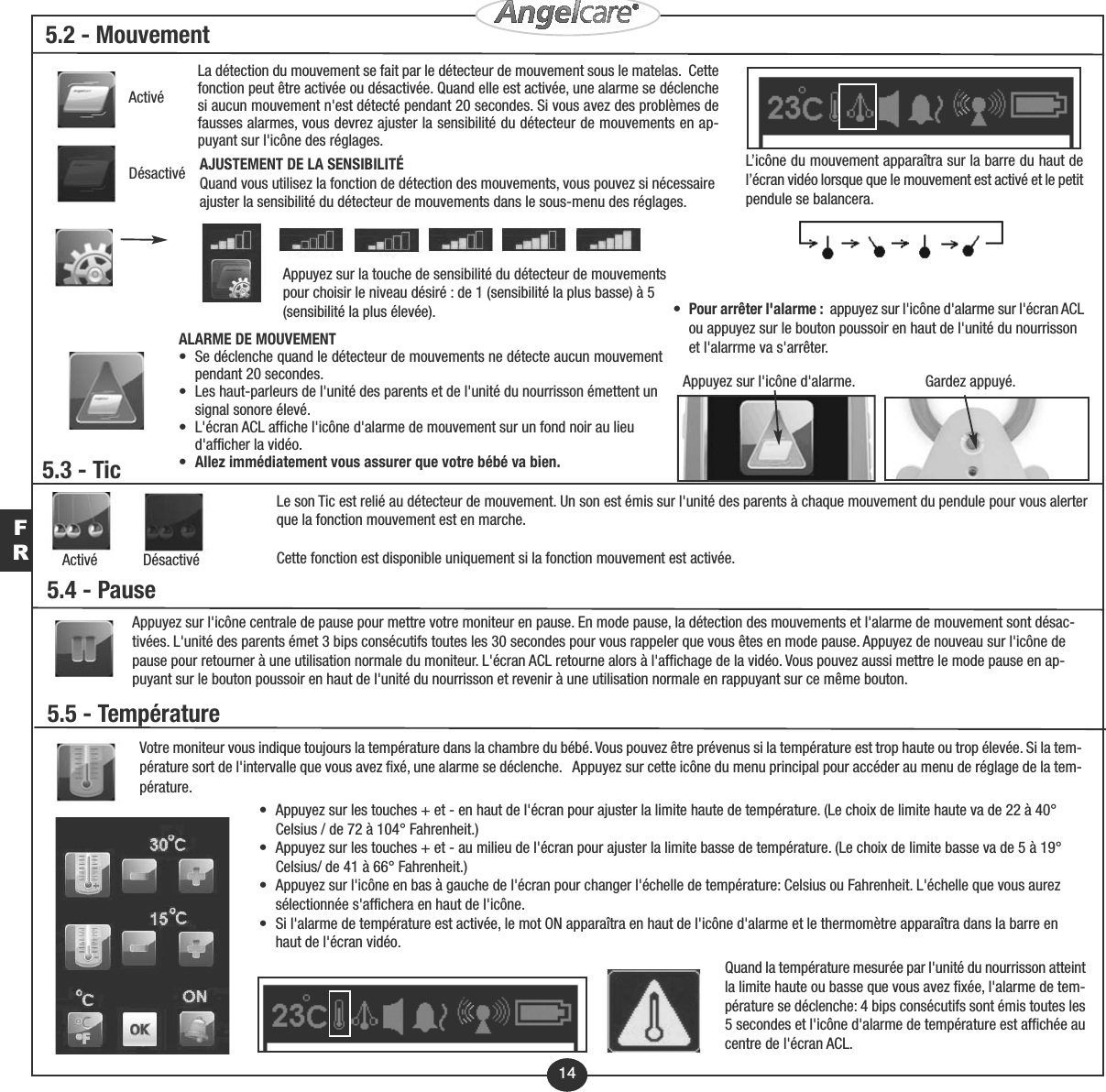

5.3 - TicLe son Tic est relié au détecteur de mouvement. Un son est émis sur l'unité des parents à chaque mouvement du pendule pour vous alerterque la fonction mouvement est en marche.Cette fonction est disponible uniquement si la fonction mouvement est activée.5.4 - PauseAppuyez sur l'icône centrale de pause pour mettre votre moniteur en pause. En mode pause, la détection des mouvements et l'alarme de mouvement sont désac-tivées. L'unité des parents émet 3 bips consécutifs toutes les 30 secondes pour vous rappeler que vous êtes en mode pause. Appuyez de nouveau sur l'icône depause pour retourner à une utilisation normale du moniteur. L'écran ACL retourne alors à l'affichage de la vidéo. Vous pouvez aussi mettre le mode pause en ap-puyant sur le bouton poussoir en haut de l'unité du nourrisson et revenir à une utilisation normale en rappuyant sur ce même bouton.5.5 - TempératureVotre moniteur vous indique toujours la température dans la chambre du bébé. Vous pouvez être prévenus si la température est trop haute ou trop élevée. Si la tem-pérature sort de l'intervalle que vous avez fixé, une alarme se déclenche. Appuyez sur cette icône du menu principal pour accéder au menu de réglage de la tem-pérature.• Appuyez sur les touches + et - en haut de l'écran pour ajuster la limite haute de température. (Le choix de limite haute va de 22 à 40° Celsius / de 72 à 104° Fahrenheit.)• Appuyez sur les touches + et - au milieu de l'écran pour ajuster la limite basse de température. (Le choix de limite basse va de 5 à 19° Celsius/ de 41 à 66° Fahrenheit.)• Appuyez sur l'icône en bas à gauche de l'écran pour changer l'échelle de température: Celsius ou Fahrenheit. L'échelle que vous aurez sélectionnée s'affichera en haut de l'icône.• Si l'alarme de température est activée, le mot ON apparaîtra en haut de l'icône d'alarme et le thermomètre apparaîtra dans la barre en haut de l'écran vidéo.Quand la température mesurée par l'unité du nourrisson atteintla limite haute ou basse que vous avez fixée, l'alarme de tem-pérature se déclenche: 4 bips consécutifs sont émis toutes les5 secondes et l'icône d'alarme de température est affichée aucentre de l'écran ACL.Activé Désactivé14FR14AJUSTEMENT DE LA SENSIBILITÉQuand vous utilisez la fonction de détection des mouvements, vous pouvez si nécessaireajuster la sensibilité du détecteur de mouvements dans le sous-menu des réglages.Appuyez sur la touche de sensibilité du détecteur de mouvementspour choisir le niveau désiré : de 1 (sensibilité la plus basse) à 5(sensibilité la plus élevée).ALARME DE MOUVEMENT• Se déclenche quand le détecteur de mouvements ne détecte aucun mouvement pendant 20 secondes.• Les haut-parleurs de l'unité des parents et de l'unité du nourrisson émettent un signal sonore élevé.• L'écran ACL affiche l'icône d'alarme de mouvement sur un fond noir au lieu d'afficher la vidéo.• Allez immédiatement vous assurer que votre bébé va bien.Gardez appuyé.Appuyez sur l'icône d'alarme.La détection du mouvement se fait par le détecteur de mouvement sous le matelas. Cettefonction peut être activée ou désactivée. Quand elle est activée, une alarme se déclenchesi aucun mouvement n'est détecté pendant 20 secondes. Si vous avez des problèmes defausses alarmes, vous devrez ajuster la sensibilité du détecteur de mouvements en ap-puyant sur l'icône des réglages.L’icône du mouvement apparaîtra sur la barre du haut del’écran vidéo lorsque que le mouvement est activé et le petitpendule se balancera. 5.2 - MouvementActivéDésactivé• Pour arrêter l'alarme : appuyez sur l'icône d'alarme sur l'écran ACL ou appuyez sur le bouton poussoir en haut de l'unité du nourrisson et l'alarrme va s'arrêter.

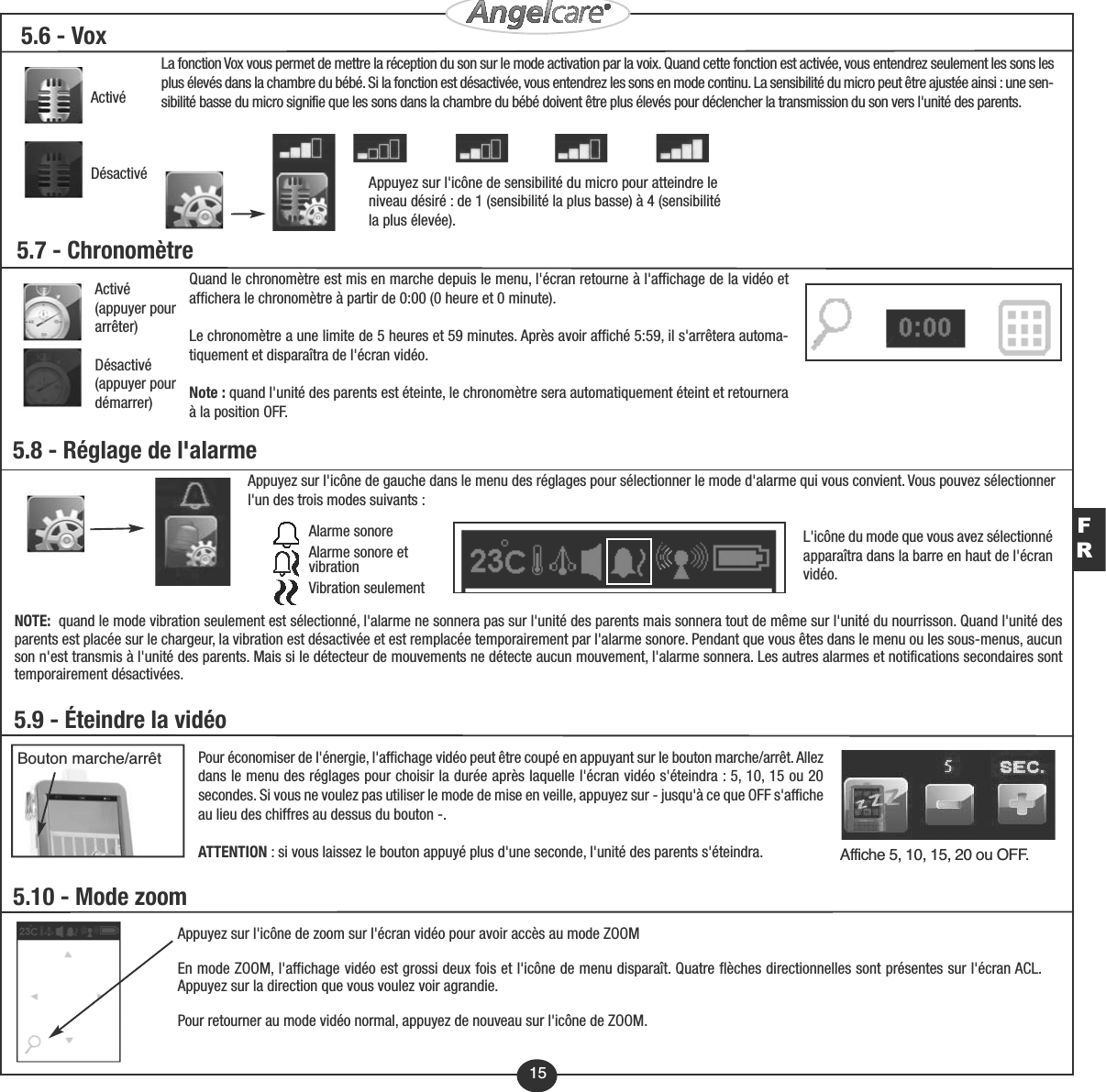

155.6 - Vox La fonction Vox vous permet de mettre la réception du son sur le mode activation par la voix. Quand cette fonction est activée, vous entendrez seulement les sons lesplus élevés dans la chambre du bébé. Si la fonction est désactivée, vous entendrez les sons en mode continu. La sensibilité du micro peut être ajustée ainsi : une sen-sibilité basse du micro signifie que les sons dans la chambre du bébé doivent être plus élevés pour déclencher la transmission du son vers l'unité des parents.Appuyez sur l'icône de sensibilité du micro pour atteindre leniveau désiré : de 1 (sensibilité la plus basse) à 4 (sensibilitéla plus élevée).5.7 - ChronomètreQuand le chronomètre est mis en marche depuis le menu, l'écran retourne à l'affichage de la vidéo etaffichera le chronomètre à partir de 0:00 (0 heure et 0 minute).Le chronomètre a une limite de 5 heures et 59 minutes. Après avoir affiché 5:59, il s'arrêtera automa-tiquement et disparaîtra de l'écran vidéo.Note : quand l'unité des parents est éteinte, le chronomètre sera automatiquement éteint et retourneraà la position OFF.ActivéDésactivéActivé(appuyer pourarrêter)Désactivé(appuyer pourdémarrer)FR5.10 - Mode zoom Appuyez sur l'icône de zoom sur l'écran vidéo pour avoir accès au mode ZOOMEn mode ZOOM, l'affichage vidéo est grossi deux fois et l'icône de menu disparaît. Quatre flèches directionnelles sont présentes sur l'écran ACL.Appuyez sur la direction que vous voulez voir agrandie.Pour retourner au mode vidéo normal, appuyez de nouveau sur l'icône de ZOOM.5.8 - Réglage de l'alarmeAppuyez sur l'icône de gauche dans le menu des réglages pour sélectionner le mode d'alarme qui vous convient. Vous pouvez sélectionnerl'un des trois modes suivants :NOTE: quand le mode vibration seulement est sélectionné, l'alarme ne sonnera pas sur l'unité des parents mais sonnera tout de même sur l'unité du nourrisson. Quand l'unité desparents est placée sur le chargeur, la vibration est désactivée et est remplacée temporairement par l'alarme sonore. Pendant que vous êtes dans le menu ou les sous-menus, aucunson n'est transmis à l'unité des parents. Mais si le détecteur de mouvements ne détecte aucun mouvement, l'alarme sonnera. Les autres alarmes et notifications secondaires sonttemporairement désactivées.L'icône du mode que vous avez sélectionnéapparaîtra dans la barre en haut de l'écranvidéo.Alarme sonoreAlarme sonore et vibrationVibration seulementPour économiser de l'énergie, l'affichage vidéo peut être coupé en appuyant sur le bouton marche/arrêt. Allezdans le menu des réglages pour choisir la durée après laquelle l'écran vidéo s'éteindra : 5, 10, 15 ou 20secondes. Si vous ne voulez pas utiliser le mode de mise en veille, appuyez sur - jusqu'à ce que OFF s'afficheau lieu des chiffres au dessus du bouton -.ATTENTION : si vous laissez le bouton appuyé plus d'une seconde, l'unité des parents s'éteindra. 5.9 - Éteindre la vidéoBouton marche/arrêtAffiche 5, 10, 15, 20 ou OFF.

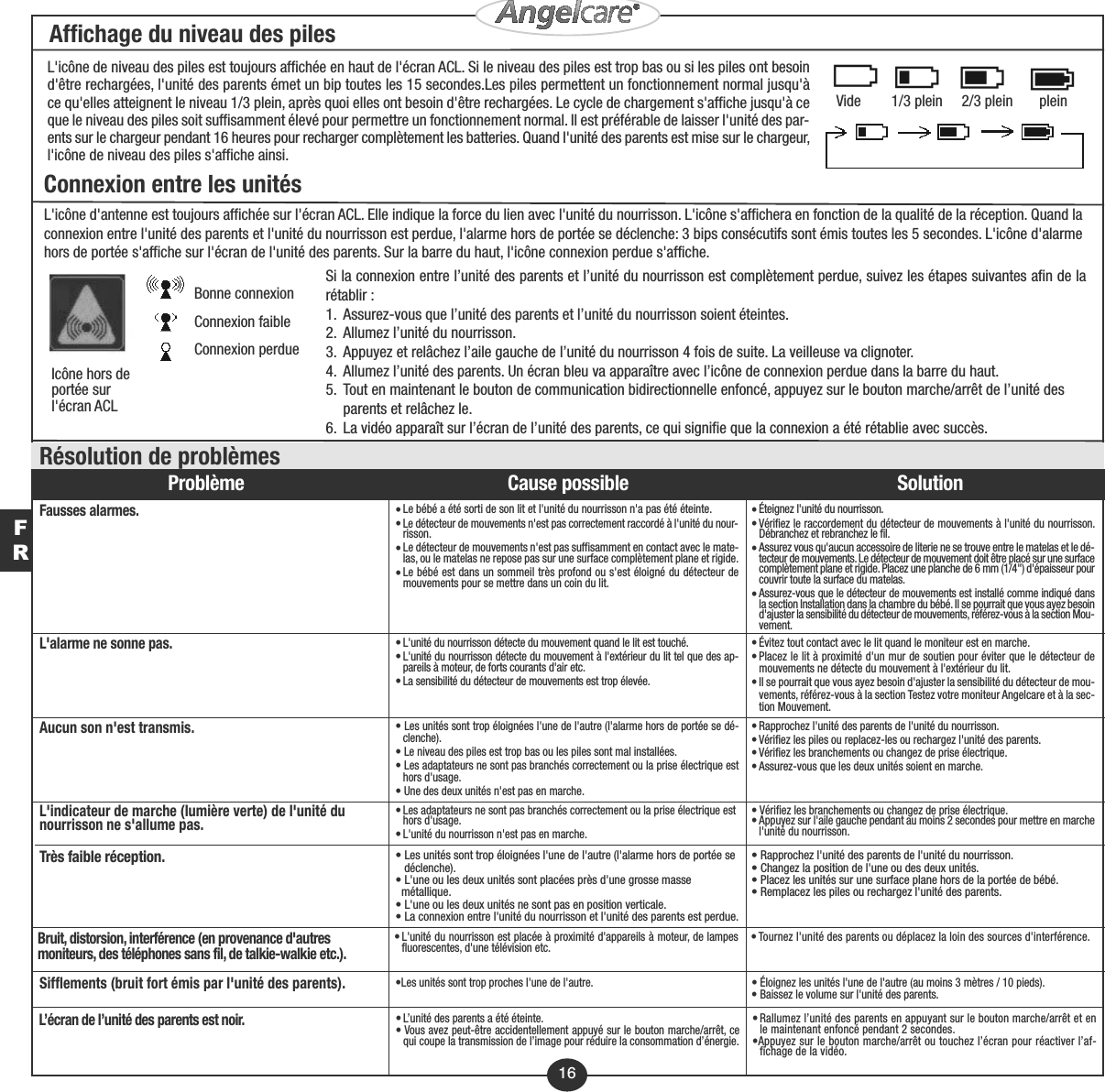

Problème Cause possible SolutionFausses alarmes. •Le bébé a été sorti de son lit et l'unité du nourrisson n'a pas été éteinte.•Le détecteur de mouvements n'est pas correctement raccordé à l'unité du nour-risson.•Le détecteur de mouvements n'est pas suffisamment en contact avec le mate-las, ou le matelas ne repose pas sur une surface complètement plane et rigide.•Le bébé est dans un sommeil très profond ou s'est éloigné du détecteur demouvements pour se mettre dans un coin du lit.•Éteignez l'unité du nourrisson.•Vérifiez le raccordement du détecteur de mouvements à l'unité du nourrisson.Débranchez et rebranchez le fil.•Assurez vous qu'aucun accessoire de literie ne se trouve entre le matelas et le dé-tecteur de mouvements. Le détecteur de mouvement doit être placé sur une surfacecomplètement plane et rigide. Placez une planche de 6 mm (1/4") d'épaisseur pourcouvrir toute la surface du matelas.•Assurez-vous que le détecteur de mouvements est installé comme indiqué dansla section Installation dans la chambre du bébé. Il se pourrait que vous ayez besoind'ajuster la sensibilité du détecteur de mouvements, référez-vous à la section Mou-vement.Aucun son n'est transmis. • Les unités sont trop éloignées l'une de l'autre (l'alarme hors de portée se dé-clenche).• Le niveau des piles est trop bas ou les piles sont mal installées.• Les adaptateurs ne sont pas branchés correctement ou la prise électrique esthors d'usage.• Une des deux unités n'est pas en marche.• Rapprochez l'unité des parents de l'unité du nourrisson.• Vérifiez les piles ou replacez-les ou rechargez l'unité des parents.• Vérifiez les branchements ou changez de prise électrique.• Assurez-vous que les deux unités soient en marche.L'indicateur de marche (lumière verte) de l'unité du nourrisson ne s'allume pas. • Les adaptateurs ne sont pas branchés correctement ou la prise électrique esthors d'usage.• L'unité du nourrisson n'est pas en marche.• Vérifiez les branchements ou changez de prise électrique.• Appuyez sur l'aile gauche pendant au moins 2 secondes pour mettre en marchel'unité du nourrisson.Bruit, distorsion, interférence (en provenance d'autresmoniteurs, des téléphones sans fil, de talkie-walkie etc.).• L'unité du nourrisson est placée à proximité d'appareils à moteur, de lampesfluorescentes, d'une télévision etc. •Tournez l'unité des parents ou déplacez la loin des sources d'interférence.Sifflements (bruit fort émis par l'unité des parents). •Les unités sont trop proches l'une de l'autre. • Éloignez les unités l'une de l'autre (au moins 3 mètres / 10 pieds). • Baissez le volume sur l'unité des parents.Très faible réception. • Les unités sont trop éloignées l'une de l'autre (l'alarme hors de portée se déclenche).• L'une ou les deux unités sont placées près d'une grosse masse métallique.• L'une ou les deux unités ne sont pas en position verticale.• La connexion entre l'unité du nourrisson et l'unité des parents est perdue.• Rapprochez l'unité des parents de l'unité du nourrisson.• Changez la position de l'une ou des deux unités.• Placez les unités sur une surface plane hors de la portée de bébé.• Remplacez les piles ou rechargez l'unité des parents. L'alarme ne sonne pas. • L'unité du nourrisson détecte du mouvement quand le lit est touché.• L'unité du nourrisson détecte du mouvement à l'extérieur du lit tel que des ap-pareils à moteur, de forts courants d'air etc.• La sensibilité du détecteur de mouvements est trop élevée.• Évitez tout contact avec le lit quand le moniteur est en marche.• Placez le lit à proximité d'un mur de soutien pour éviter que le détecteur demouvements ne détecte du mouvement à l'extérieur du lit.• Il se pourrait que vous ayez besoin d'ajuster la sensibilité du détecteur de mou-vements, référez-vous à la section Testez votre moniteur Angelcare et à la sec-tion Mouvement.Résolution de problèmes16FRAffichage du niveau des pilesL'icône de niveau des piles est toujours affichée en haut de l'écran ACL. Si le niveau des piles est trop bas ou si les piles ont besoind'être rechargées, l'unité des parents émet un bip toutes les 15 secondes.Les piles permettent un fonctionnement normal jusqu'àce qu'elles atteignent le niveau 1/3 plein, après quoi elles ont besoin d'être rechargées. Le cycle de chargement s'affiche jusqu'à ceque le niveau des piles soit suffisamment élevé pour permettre un fonctionnement normal. Il est préférable de laisser l'unité des par-ents sur le chargeur pendant 16 heures pour recharger complètement les batteries. Quand l'unité des parents est mise sur le chargeur,l'icône de niveau des piles s'affiche ainsi.Vide 1/3 plein 2/3 plein pleinConnexion entre les unitésL'icône d'antenne est toujours affichée sur l'écran ACL. Elle indique la force du lien avec l'unité du nourrisson. L'icône s'affichera en fonction de la qualité de la réception. Quand laconnexion entre l'unité des parents et l'unité du nourrisson est perdue, l'alarme hors de portée se déclenche: 3 bips consécutifs sont émis toutes les 5 secondes. L'icône d'alarmehors de portée s'affiche sur l'écran de l'unité des parents. Sur la barre du haut, l'icône connexion perdue s'affiche.Bonne connexionConnexion faibleConnexion perdueSi la connexion entre l’unité des parents et l’unité du nourrisson est complètement perdue, suivez les étapes suivantes afin de larétablir : 1. Assurez-vous que l’unité des parents et l’unité du nourrisson soient éteintes.2. Allumez l’unité du nourrisson.3. Appuyez et relâchez l’aile gauche de l’unité du nourrisson 4 fois de suite. La veilleuse va clignoter.4. Allumez l’unité des parents. Un écran bleu va apparaître avec l’icône de connexion perdue dans la barre du haut.5. Tout en maintenant le bouton de communication bidirectionnelle enfoncé, appuyez sur le bouton marche/arrêt de l’unité des parents et relâchez le.6. La vidéo apparaît sur l’écran de l’unité des parents, ce qui signifie que la connexion a été rétablie avec succès.Icône hors deportée surl'écran ACLL’écran de l’unité des parents est noir. • L’unité des parents a été éteinte.• Vous avez peut-être accidentellement appuyé sur le bouton marche/arrêt, cequi coupe la transmission de l’image pour réduire la consommation d’énergie.•Rallumez l’unité des parents en appuyant sur le bouton marche/arrêt et enle maintenant enfoncé pendant 2 secondes.•Appuyez sur le bouton marche/arrêt ou touchez l’écran pour réactiver l’af-fichage de la vidéo.

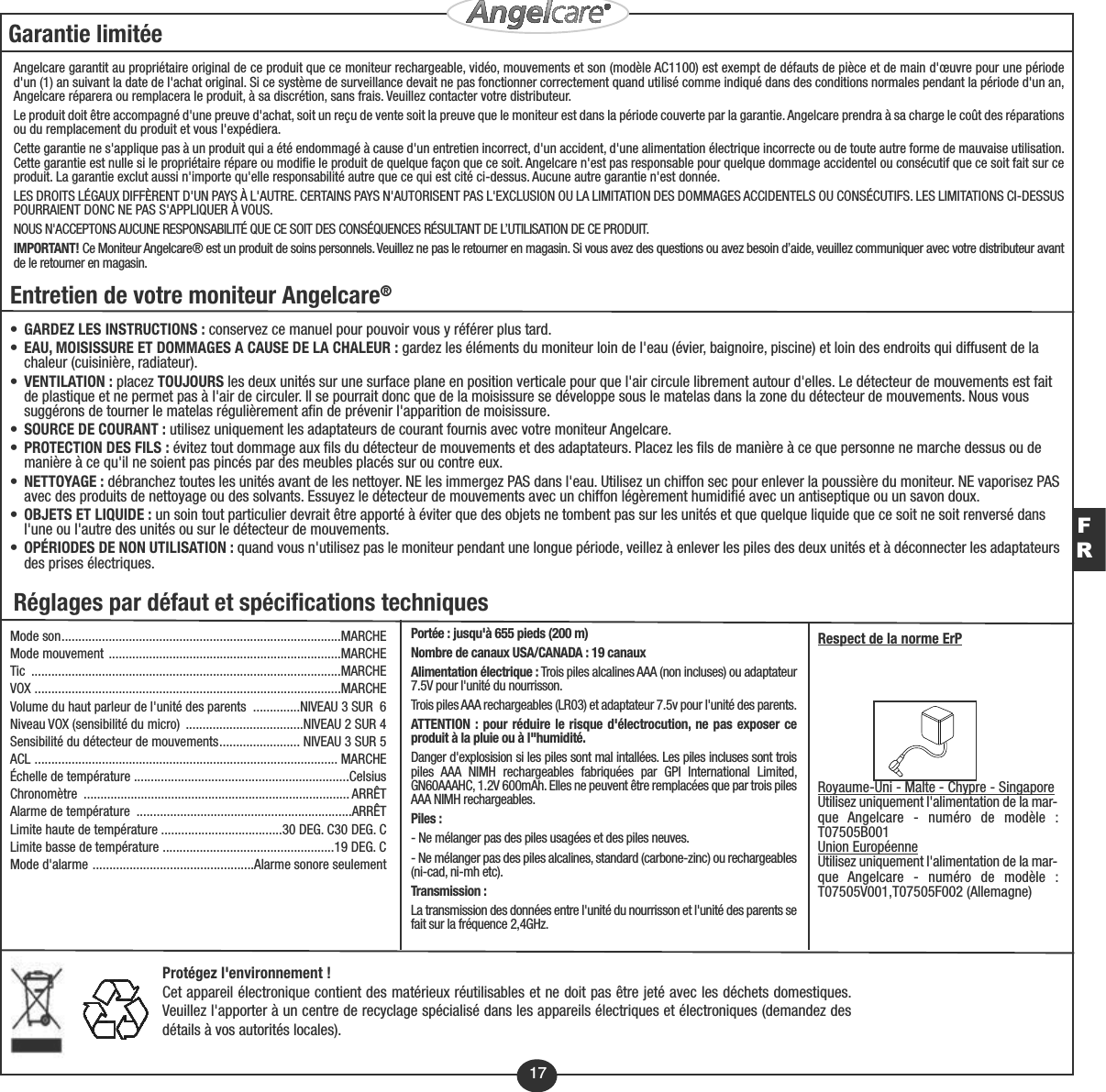

17Protégez l'environnement !Cet appareil électronique contient des matérieux réutilisables et ne doit pas être jeté avec les déchets domestiques.Veuillez l'apporter à un centre de recyclage spécialisé dans les appareils électriques et électroniques (demandez desdétails à vos autorités locales).Garantie limitéeAngelcare garantit au propriétaire original de ce produit que ce moniteur rechargeable, vidéo, mouvements et son (modèle AC1100) est exempt de défauts de pièce et de main d'œuvre pour une périoded'un (1) an suivant la date de l'achat original. Si ce système de surveillance devait ne pas fonctionner correctement quand utilisé comme indiqué dans des conditions normales pendant la période d'un an,Angelcare réparera ou remplacera le produit, à sa discrétion, sans frais. Veuillez contacter votre distributeur.Le produit doit être accompagné d'une preuve d'achat, soit un reçu de vente soit la preuve que le moniteur est dans la période couverte par la garantie. Angelcare prendra à sa charge le coût des réparationsou du remplacement du produit et vous l'expédiera.Cette garantie ne s'applique pas à un produit qui a été endommagé à cause d'un entretien incorrect, d'un accident, d'une alimentation électrique incorrecte ou de toute autre forme de mauvaise utilisation.Cette garantie est nulle si le propriétaire répare ou modifie le produit de quelque façon que ce soit. Angelcare n'est pas responsable pour quelque dommage accidentel ou consécutif que ce soit fait sur ceproduit. La garantie exclut aussi n'importe qu'elle responsabilité autre que ce qui est cité ci-dessus. Aucune autre garantie n'est donnée.LES DROITS LÉGAUX DIFFÈRENT D'UN PAYS À L'AUTRE. CERTAINS PAYS N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. LES LIMITATIONS CI-DESSUSPOURRAIENT DONC NE PAS S'APPLIQUER À VOUS.NOUS N'ACCEPTONS AUCUNE RESPONSABILITÉ QUE CE SOIT DES CONSÉQUENCES RÉSULTANT DE L’UTILISATION DE CE PRODUIT.IMPORTANT! Ce Moniteur Angelcare® est un produit de soins personnels. Veuillez ne pas le retourner en magasin. Si vous avez des questions ou avez besoin d’aide, veuillez communiquer avec votre distributeur avantde le retourner en magasin.FREntretien de votre moniteur Angelcare®•GARDEZ LES INSTRUCTIONS : conservez ce manuel pour pouvoir vous y référer plus tard.•EAU, MOISISSURE ET DOMMAGES A CAUSE DE LA CHALEUR : gardez les éléments du moniteur loin de l'eau (évier, baignoire, piscine) et loin des endroits qui diffusent de la chaleur (cuisinière, radiateur).•VENTILATION : placez TOUJOURS les deux unités sur une surface plane en position verticale pour que l'air circule librement autour d'elles. Le détecteur de mouvements est fait de plastique et ne permet pas à l'air de circuler. Il se pourrait donc que de la moisissure se développe sous le matelas dans la zone du détecteur de mouvements. Nous vous suggérons de tourner le matelas régulièrement afin de prévenir l'apparition de moisissure.•SOURCE DE COURANT : utilisez uniquement les adaptateurs de courant fournis avec votre moniteur Angelcare.•PROTECTION DES FILS : évitez tout dommage aux fils du détecteur de mouvements et des adaptateurs. Placez les fils de manière à ce que personne ne marche dessus ou de manière à ce qu'il ne soient pas pincés par des meubles placés sur ou contre eux.•NETTOYAGE : débranchez toutes les unités avant de les nettoyer. NE les immergez PAS dans l'eau. Utilisez un chiffon sec pour enlever la poussière du moniteur. NE vaporisez PASavec des produits de nettoyage ou des solvants. Essuyez le détecteur de mouvements avec un chiffon légèrement humidifié avec un antiseptique ou un savon doux.•OBJETS ET LIQUIDE : un soin tout particulier devrait être apporté à éviter que des objets ne tombent pas sur les unités et que quelque liquide que ce soit ne soit renversé dans l'une ou l'autre des unités ou sur le détecteur de mouvements.•OPÉRIODES DE NON UTILISATION : quand vous n'utilisez pas le moniteur pendant une longue période, veillez à enlever les piles des deux unités et à déconnecter les adaptateursdes prises électriques.Réglages par défaut et spécifications techniquesMode son...................................................................................MARCHEMode mouvement .....................................................................MARCHETic ............................................................................................MARCHEVOX ...........................................................................................MARCHEVolume du haut parleur de l'unité des parents ..............NIVEAU 3 SUR 6Niveau VOX (sensibilité du micro) ...................................NIVEAU 2 SUR 4Sensibilité du détecteur de mouvements........................ NIVEAU 3 SUR 5ACL .......................................................................................... MARCHEÉchelle de température ................................................................CelsiusChronomètre ............................................................................... ARRÊTAlarme de température ................................................................ARRÊTLimite haute de température ....................................30 DEG. C30 DEG. CLimite basse de température ...................................................19 DEG. CMode d'alarme ................................................Alarme sonore seulementPortée : jusqu'à 655 pieds (200 m)Nombre de canaux USA/CANADA : 19 canauxAlimentation électrique : Trois piles alcalines AAA (non incluses) ou adaptateur7.5V pour l'unité du nourrisson.Trois piles AAA rechargeables (LR03) et adaptateur 7.5v pour l'unité des parents.ATTENTION : pour réduire le risque d'électrocution, ne pas exposer ceproduit à la pluie ou à l"humidité.Danger d'explosision si les piles sont mal intallées. Les piles incluses sont troispiles AAA NIMH rechargeables fabriquées par GPI International Limited,GN60AAAHC, 1.2V 600mAh. Elles ne peuvent être remplacées que par trois pilesAAA NIMH rechargeables.Piles :- Ne mélanger pas des piles usagées et des piles neuves.- Ne mélanger pas des piles alcalines, standard (carbone-zinc) ou rechargeables(ni-cad, ni-mh etc).Transmission : La transmission des données entre l'unité du nourrisson et l'unité des parents sefait sur la fréquence 2,4GHz.Respect de la norme ErPRoyaume-Uni - Malte - Chypre - SingaporeUtilisez uniquement l'alimentation de la mar-que Angelcare - numéro de modèle :T07505B001Union EuropéenneUtilisez uniquement l'alimentation de la mar-que Angelcare - numéro de modèle :T07505V001,T07505F002 (Allemagne)

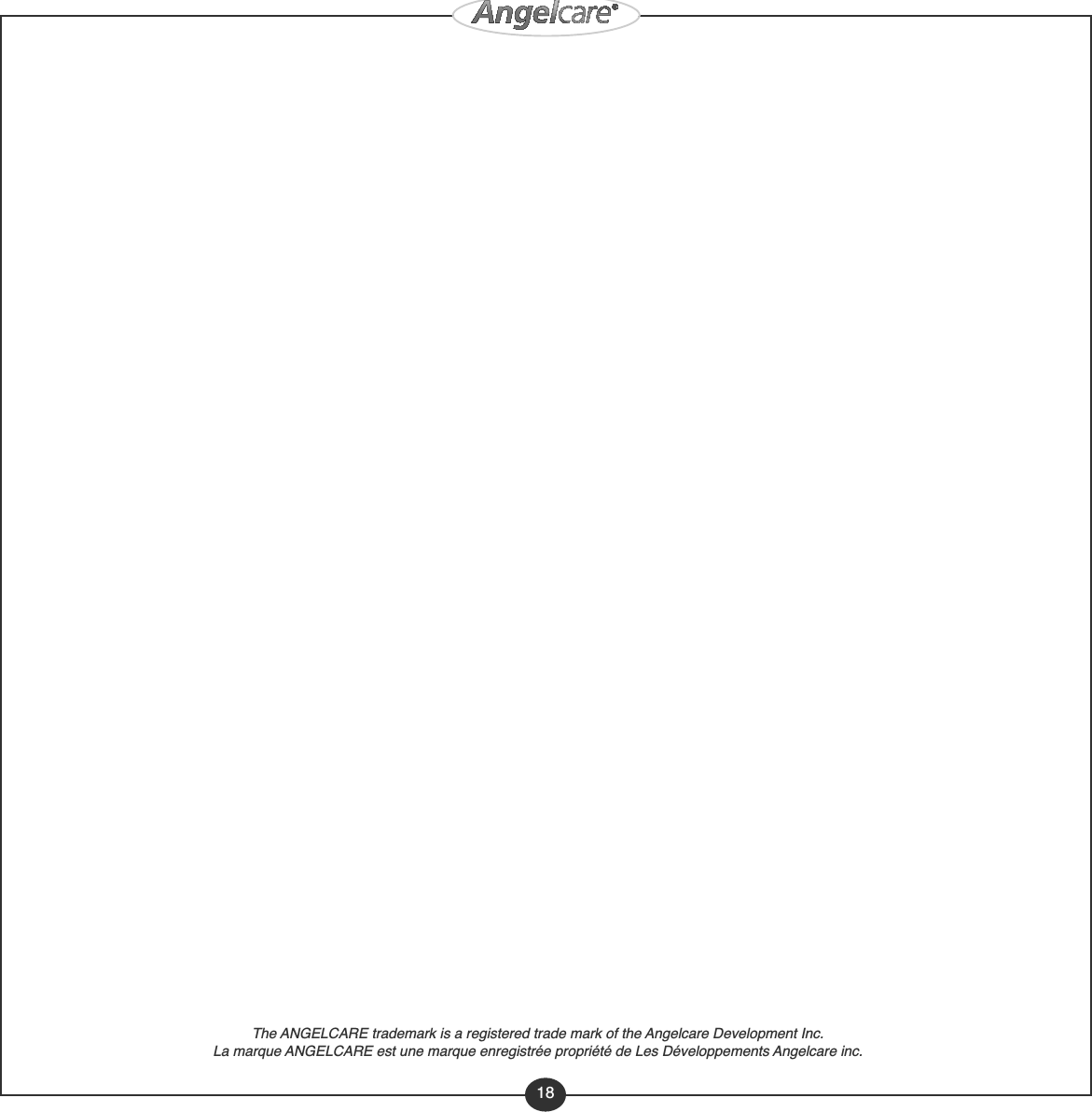

18The ANGELCARE trademark is a registered trade mark of the Angelcare Development Inc.La marque ANGELCARE est une marque enregistrée propriété de Les Développements Angelcare inc.
