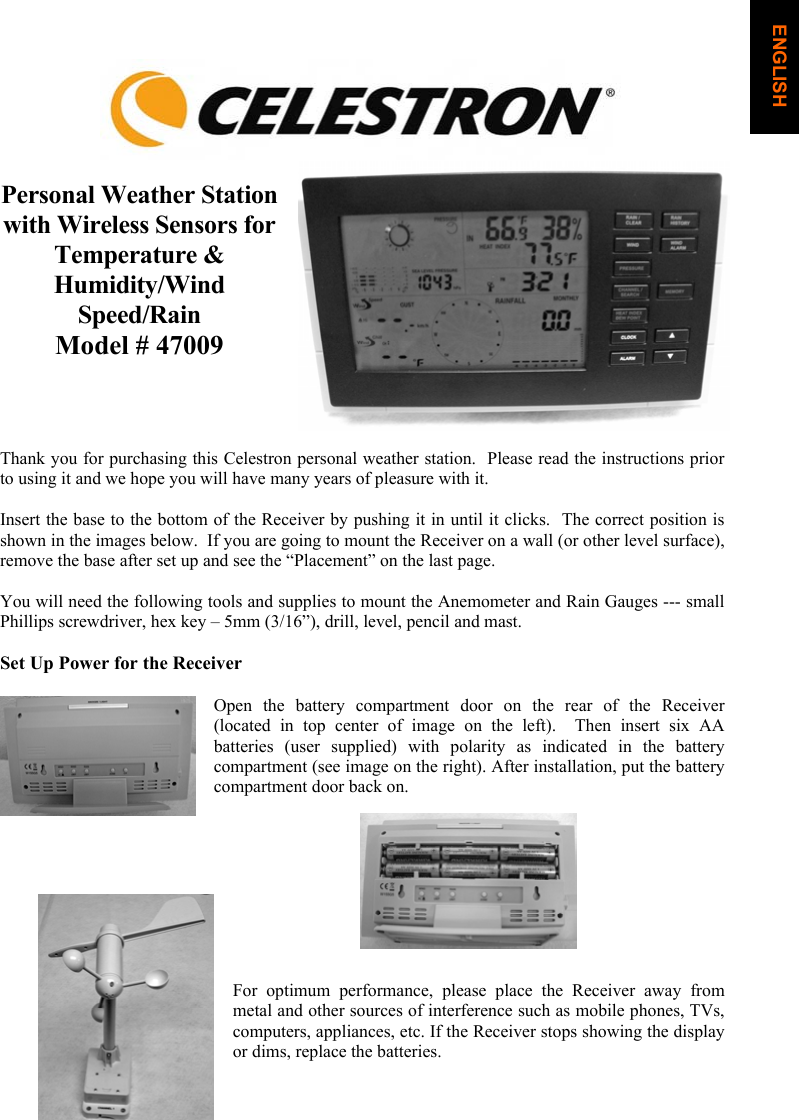

Personal Weather Station with Wireless Sensors for Temperature & Humidity/WindSpeed/RainModel # 47009 Thank you for purchasing this Celestron personal weather station. Please read the instructions prior to using it and we hope you will have many years of pleasure with it. Insert the base to the bottom of the Receiver by pushing it in until it clicks. The correct position is shown in the images below. If you are going to mount the Receiver on a wall (or other level surface), remove the base after set up and see the “Placement” on the last page. You will need the following tools and supplies to mount the Anemometer and Rain Gauges --- small Phillips screwdriver, hex key – 5mm (3/16”), drill, level, pencil and mast. Set Up Power for the Receiver Open the battery compartment door on the rear of the Receiver (located in top center of image on the left). Then insert six AA batteries (user supplied) with polarity as indicated in the battery compartment (see image on the right). After installation, put the battery compartment door back on. For optimum performance, please place the Receiver away from metal and other sources of interference such as mobile phones, TVs, computers, appliances, etc. If the Receiver stops showing the display or dims, replace the batteries. ENGLISH

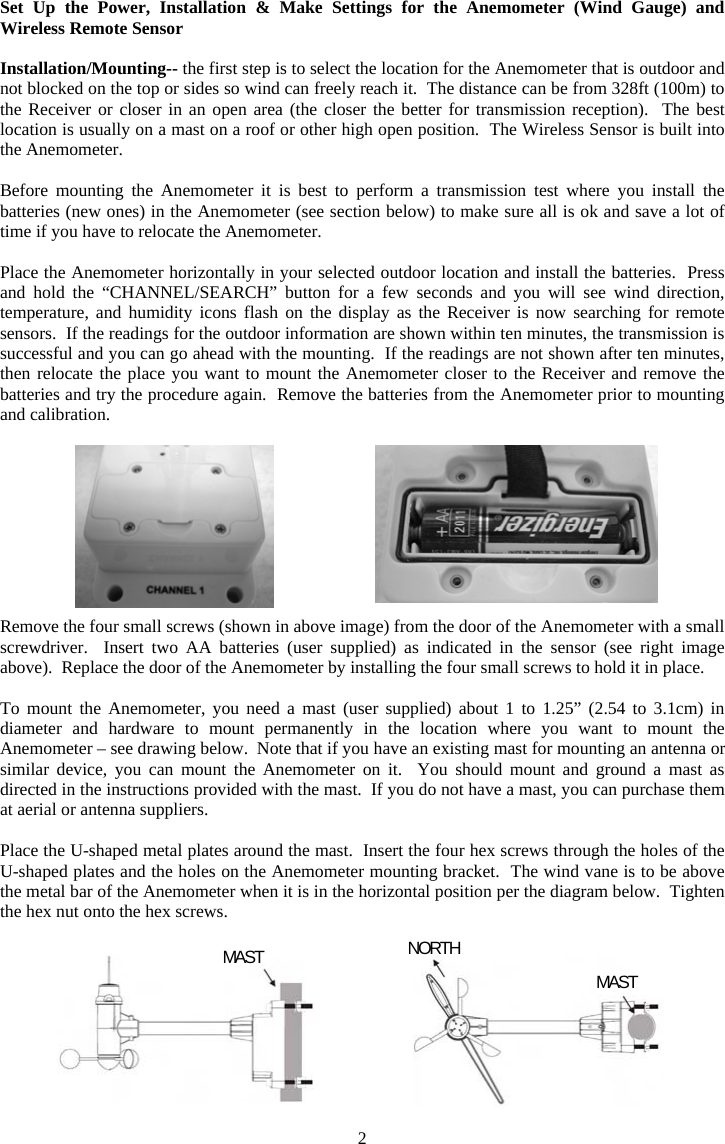

2Set Up the Power, Installation & Make Settings for the Anemometer (Wind Gauge) and Wireless Remote SensorInstallation/Mounting-- the first step is to select the location for the Anemometer that is outdoor and not blocked on the top or sides so wind can freely reach it. The distance can be from 328ft (100m) to the Receiver or closer in an open area (the closer the better for transmission reception). The best location is usually on a mast on a roof or other high open position. The Wireless Sensor is built into the Anemometer. Before mounting the Anemometer it is best to perform a transmission test where you install the batteries (new ones) in the Anemometer (see section below) to make sure all is ok and save a lot of time if you have to relocate the Anemometer. Place the Anemometer horizontally in your selected outdoor location and install the batteries. Press and hold the “CHANNEL/SEARCH” button for a few seconds and you will see wind direction, temperature, and humidity icons flash on the display as the Receiver is now searching for remote sensors. If the readings for the outdoor information are shown within ten minutes, the transmission is successful and you can go ahead with the mounting. If the readings are not shown after ten minutes, then relocate the place you want to mount the Anemometer closer to the Receiver and remove the batteries and try the procedure again. Remove the batteries from the Anemometer prior to mounting and calibration. Remove the four small screws (shown in above image) from the door of the Anemometer with a small screwdriver. Insert two AA batteries (user supplied) as indicated in the sensor (see right image above). Replace the door of the Anemometer by installing the four small screws to hold it in place. To mount the Anemometer, you need a mast (user supplied) about 1 to 1.25” (2.54 to 3.1cm) in diameter and hardware to mount permanently in the location where you want to mount the Anemometer – see drawing below. Note that if you have an existing mast for mounting an antenna or similar device, you can mount the Anemometer on it. You should mount and ground a mast as directed in the instructions provided with the mast. If you do not have a mast, you can purchase them at aerial or antenna suppliers. Place the U-shaped metal plates around the mast. Insert the four hex screws through the holes of the U-shaped plates and the holes on the Anemometer mounting bracket. The wind vane is to be above the metal bar of the Anemometer when it is in the horizontal position per the diagram below. Tighten the hex nut onto the hex screws. MAST NORTHMAST

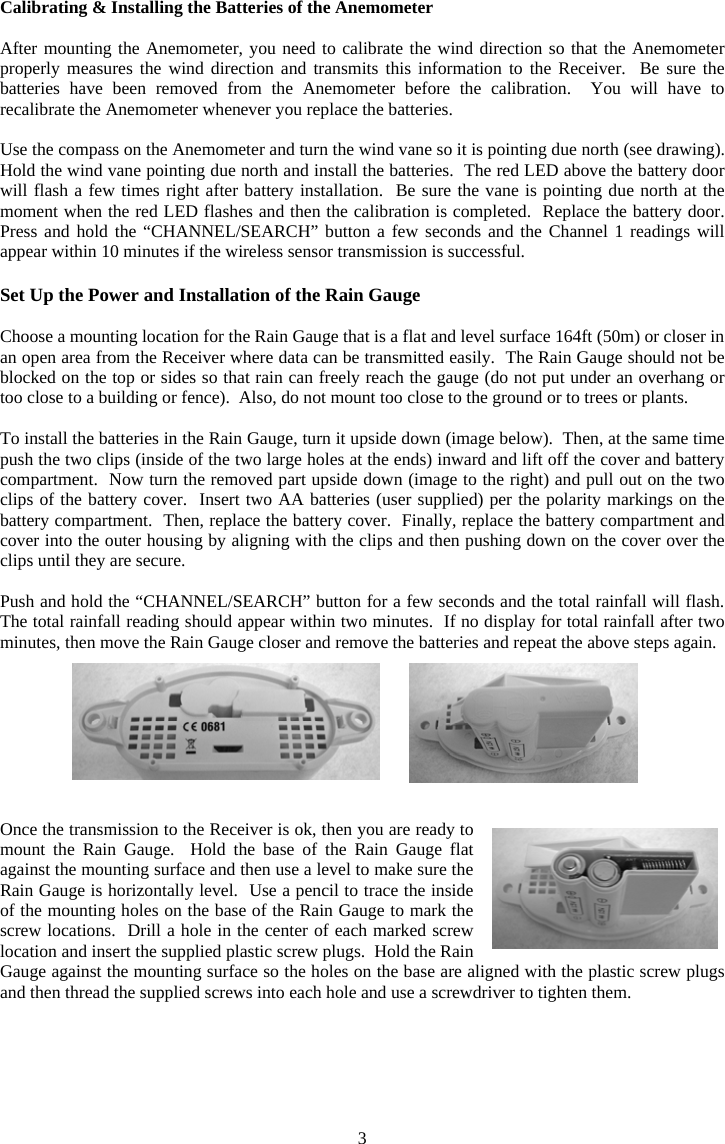

3Calibrating & Installing the Batteries of the Anemometer After mounting the Anemometer, you need to calibrate the wind direction so that the Anemometer properly measures the wind direction and transmits this information to the Receiver. Be sure the batteries have been removed from the Anemometer before the calibration. You will have to recalibrate the Anemometer whenever you replace the batteries. Use the compass on the Anemometer and turn the wind vane so it is pointing due north (see drawing). Hold the wind vane pointing due north and install the batteries. The red LED above the battery door will flash a few times right after battery installation. Be sure the vane is pointing due north at the moment when the red LED flashes and then the calibration is completed. Replace the battery door. Press and hold the “CHANNEL/SEARCH” button a few seconds and the Channel 1 readings will appear within 10 minutes if the wireless sensor transmission is successful. Set Up the Power and Installation of the Rain Gauge Choose a mounting location for the Rain Gauge that is a flat and level surface 164ft (50m) or closer in an open area from the Receiver where data can be transmitted easily. The Rain Gauge should not be blocked on the top or sides so that rain can freely reach the gauge (do not put under an overhang or too close to a building or fence). Also, do not mount too close to the ground or to trees or plants. To install the batteries in the Rain Gauge, turn it upside down (image below). Then, at the same time push the two clips (inside of the two large holes at the ends) inward and lift off the cover and battery compartment. Now turn the removed part upside down (image to the right) and pull out on the two clips of the battery cover. Insert two AA batteries (user supplied) per the polarity markings on the battery compartment. Then, replace the battery cover. Finally, replace the battery compartment and cover into the outer housing by aligning with the clips and then pushing down on the cover over the clips until they are secure. Push and hold the “CHANNEL/SEARCH” button for a few seconds and the total rainfall will flash. The total rainfall reading should appear within two minutes. If no display for total rainfall after two minutes, then move the Rain Gauge closer and remove the batteries and repeat the above steps again. Once the transmission to the Receiver is ok, then you are ready to mount the Rain Gauge. Hold the base of the Rain Gauge flat against the mounting surface and then use a level to make sure the Rain Gauge is horizontally level. Use a pencil to trace the inside of the mounting holes on the base of the Rain Gauge to mark the screw locations. Drill a hole in the center of each marked screw location and insert the supplied plastic screw plugs. Hold the Rain Gauge against the mounting surface so the holes on the base are aligned with the plastic screw plugs and then thread the supplied screws into each hole and use a screwdriver to tighten them.

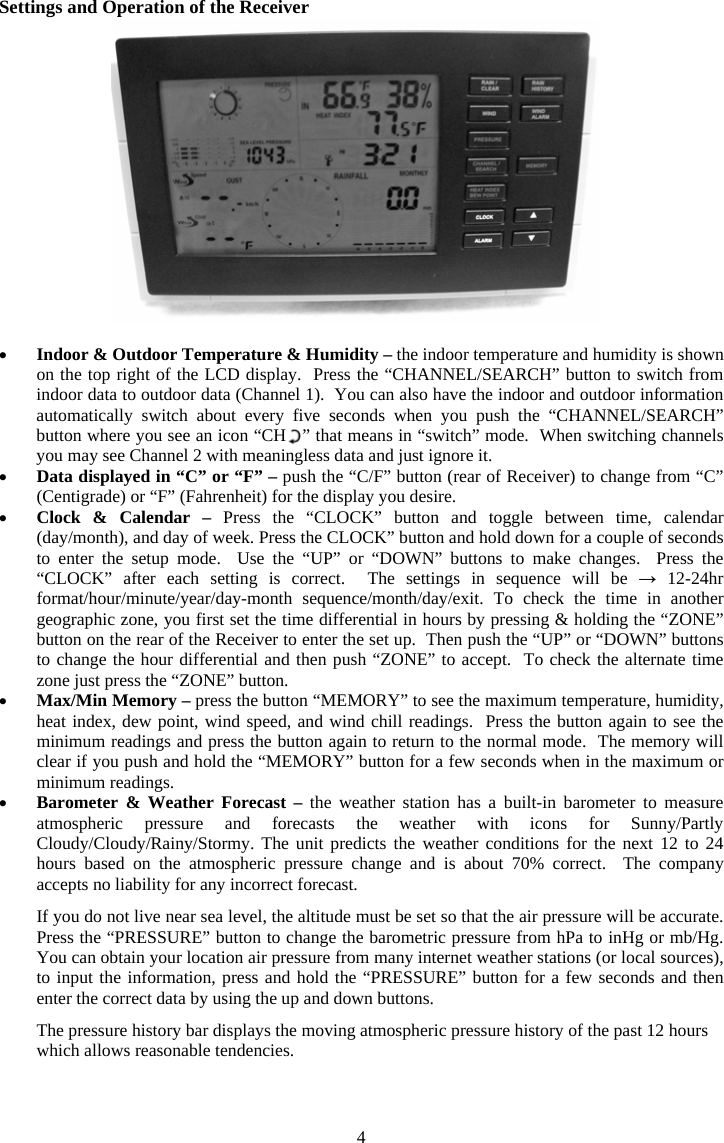

4Settings and Operation of the Receiver xIndoor & Outdoor Temperature & Humidity – the indoor temperature and humidity is shown on the top right of the LCD display. Press the “CHANNEL/SEARCH” button to switch from indoor data to outdoor data (Channel 1). You can also have the indoor and outdoor information automatically switch about every five seconds when you push the “CHANNEL/SEARCH” button where you see an icon “CH ” that means in “switch” mode. When switching channels you may see Channel 2 with meaningless data and just ignore it.xData displayed in “C” or “F” – push the “C/F” button (rear of Receiver) to change from “C” (Centigrade) or “F” (Fahrenheit) for the display you desire.xClock & Calendar – Press the “CLOCK” button and toggle between time, calendar (day/month), and day of week. Press the CLOCK” button and hold down for a couple of seconds to enter the setup mode. Use the “UP” or “DOWN” buttons to make changes. Press the “CLOCK” after each setting is correct. The settings in sequence will be ĺ 12-24hr format/hour/minute/year/day-month sequence/month/day/exit. To check the time in another geographic zone, you first set the time differential in hours by pressing & holding the “ZONE” button on the rear of the Receiver to enter the set up. Then push the “UP” or “DOWN” buttons to change the hour differential and then push “ZONE” to accept. To check the alternate time zone just press the “ZONE” button. xMax/Min Memory – press the button “MEMORY” to see the maximum temperature, humidity, heat index, dew point, wind speed, and wind chill readings. Press the button again to see the minimum readings and press the button again to return to the normal mode. The memory will clear if you push and hold the “MEMORY” button for a few seconds when in the maximum or minimum readings. xBarometer & Weather Forecast – the weather station has a built-in barometer to measure atmospheric pressure and forecasts the weather with icons for Sunny/Partly Cloudy/Cloudy/Rainy/Stormy. The unit predicts the weather conditions for the next 12 to 24 hours based on the atmospheric pressure change and is about 70% correct. The company accepts no liability for any incorrect forecast.If you do not live near sea level, the altitude must be set so that the air pressure will be accurate. Press the “PRESSURE” button to change the barometric pressure from hPa to inHg or mb/Hg. You can obtain your location air pressure from many internet weather stations (or local sources), to input the information, press and hold the “PRESSURE” button for a few seconds and then enter the correct data by using the up and down buttons. The pressure history bar displays the moving atmospheric pressure history of the past 12 hours which allows reasonable tendencies.
5xHeat Index – combines the effects of temperature and humidity and is the apparent temperature of how hot the heat/humidity combination makes it feel. Push the button “Heat Index/Dew Point” to display either the heat index or the dew point. xDew Point – is the saturation point of the air, or the temperature to which the air has to be cooled in order to get condensation. Push the “Heat Index/Dew Point” button to obtain the information the same way as noted above under “Heat Index”.xIce Alert – an ice alert icon (*) appears on the display next to the wind chill reading when the outdoor temperature falls to or below 4° C (39.2° F). xWind Speed & Direction – the Anemometer allows you to sample the wind speed and direction. Set the display to read the wind speed type by pushing the button on the rear of the Receiver called “WIND UNIT” to the choice you desire – kmp (kilometers per hour), mph (miles per hour), m/s (meters per second), knots, or Beaufort. The display shows 16 wind directions as “N” for north, “SW” for southwest, etc. and displays the average wind direction over a two minute period. Press the “WIND” button to select gust wind speed and it will show the maximum wind speed over a ten minute period and press the button again to show the average wind speed over a two minute period. xWind Chill – is the apparent temperature felt on exposed skin due to the combination of air temperature and wind speed. The wind chill reading on the display is calculated based on the temperature measured by the Anemometer and the average wind speed. xWind Gust & Wind Chill Alarm – you can set the Receiver to sound an alarm for about one minute when wind gust reaches or exceeds a set limit. Press the “WIND ALARM” button to silence the alarm sound but the related high alarm icons will continue to flash until the alarm condition is no longer met. Press the “WIND ALARM” to show high wind gust alarm display and alarm icons appear in the wind gust area. Press and hold the “WIND ALARM” button to enter the setting mode and wind gust digits will flash. Use the up and down buttons to set the values you want and then press “WIND ALARM” to exit. You can set the Receiver to sound an alarm for about one minute when the wind chill reaches or falls below the set limit. Press the “WIND ALARM” to silence the alarm sound. The related low alarm icon will continue to flash until the alarm condition is no longer met. Press the “WIND ALARM” repeatedly until the alarm icon appears in the wind chill display area. Press and hold the “WIND ALARM” button to enter its setting mode and the wind chill digits will flash. Press the up and down buttons to set the values you want to use and press “WIND ALARM” to confirm the setting and exit. Press the “WIND ALARM” button on the rear of the Receiver repeatedly to enable or disable the wind gust alarm or the wind chill alarm. When enabled, the Receiver will have icons of “Hi” and/or “Lo” for the functions. xRainfall Measurement – The wireless Rain Gauge provides daily, weekly, monthly and accumulated rainfall measurements. Press the “RAIN/CLEAR” button repeatedly to switch between the different modes and the corresponding daily, weekly, monthly, or total icon will appear indicating your current display mode. In each mode, press and hold the “RAIN/CLEAR” button for a few seconds to clear the readings. Press the “RAIN UNIT” button on the rear of the Receiver to change the rain measurement unit between mm and inch to your choice. xRainfall History – the Receiver has a large capacity memory that can store and display – daily rainfall (up to the last six days as well as the current day), weekly rainfall (up to the last six weeks as well as the current week), and monthly rainfall (up to the last six months as well as the current month).
Press “RAIN HISTORY” repeatedly to scroll through the history data corresponding to your selection. On the bar shown in the rainfall display area, the “0” represents the current period and the “-1”, “-2”, etc. indicate the prior periods. As an example, during the month of April, press the “RAIN HISTORY” button repeatedly in the monthly mode until “-3” bar chart is shown. The bar chart and reading indicate the monthly rainfall record for the month of January (1st through 31st).xAlarm Setting – press the “ALARM” button to show the alarm time and the “ALARM” icon will appear. Press again to enable or disable the alarm – when enabled a bell icon will appear”. Press and hold the “ALARM” button to enter the setting mode. Enter the desired hour and minute values by pressing the “UP” and “DOWN” button and then pressing “ALARM” to set each. xSnooze – when the alarm goes off, press “SNOOZE/LIGHT” button (rear of Receiver) to go into snooze mode and the alarm will go off again in 10 minutes and continue over and over as long as you hit the “SNOOZE”. To stop the snooze or alarm, press the “ALARM” button.xChannel – if your Sensor is set correctly to Channel 1, then a small icon to the left of wind chill display will show “ch1”. If you do not have an outdoor temperature and humidity display, make sure that the “1” is displayed and if not (shows a 2 or 3), then push the “CH” button until is shows the “1”. xLow Battery Indication – the Receiver and remote sensors will be display an icon and you should change batteries as soon as possible.xPlacement – the Receiver can be put on a table, desk, or other flat surface or it can (by using a hanger cut out (in two places) on the rear of the Receiver) be hung on a wall or other location.Specifications: xIndoor Temperature Range = 0º to +50º C (+ 32º to + 122º F) xRemote Sensor Temperature Range = -20º to + 60º C ( -4º to + 140º F) xIndoor/Outdoor Humidity Range = 20% to 99% Relative Humidity xResolution = ± .5º C (± 1.5º F) for temperature & ± 1.5% humidity xWind Speed Range = 0 to 108 km/h, 0 to 67 mph, 0 to 30 m/s, 0 to 58 knots, 0 to 11 Beaufort xRain Gauge Reading = 0 to 9999mm, 0 to 394 in xClock = digital quartz xTransmission = RF433 MHz xDimensions = Receiver – 7.6” x 1.1” x 4.5” (193x28x114mm) Anemometer/Sensor – 8.0” x 7.8” x 14.3” (203x198x363mm) Rain Gauge – 5.8” x 2.3” x 3.3” (147x58x84mm) xWeight = Receiver - 15oz/425g Sensor - 9oz/255g Rain Gauge - 6oz/170g 2835 Columbia St. Torrance, California 90503 U.S.A. www.celestron.comPrinted in China 0110 RoHSThis device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:(1) This device may not cause harmful interference, and(2) this device must accept any interference received, including interference that may cause undesired operation.NOTE: THE MANUFACTURER IS NOT RESPONSIBLE FOR ANY RADIO OR TV INTERFERENCECAUSED BY UNAUTHORIZED MODIFICATIONS TO THIS EQUIPMENT. SUCH MODIFICATIONSCOULD VOID THE USER AUTHORITY TO OPERATE THE EQUIPMENT

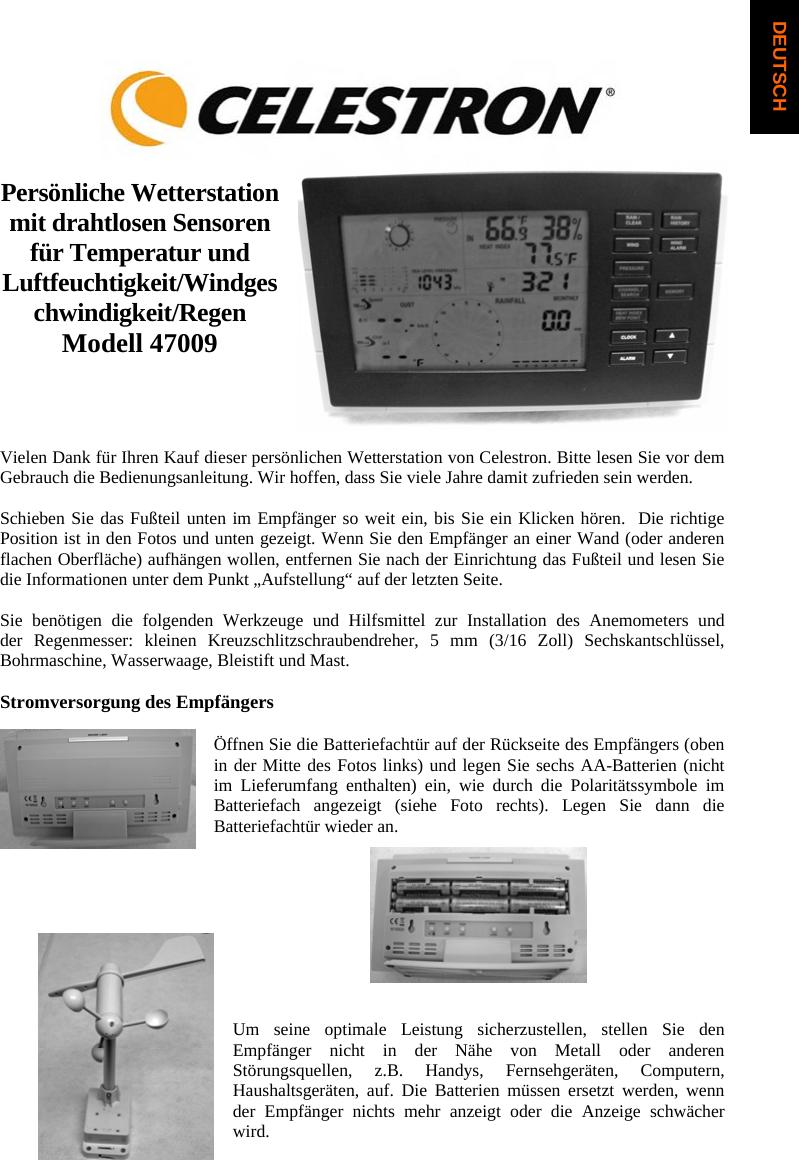

Persönliche Wetterstation mit drahtlosen Sensoren für Temperatur und Luftfeuchtigkeit/Windgeschwindigkeit/Regen Modell 47009 Vielen Dank für Ihren Kauf dieser persönlichen Wetterstation von Celestron. Bitte lesen Sie vor dem Gebrauch die Bedienungsanleitung. Wir hoffen, dass Sie viele Jahre damit zufrieden sein werden. Schieben Sie das Fußteil unten im Empfänger so weit ein, bis Sie ein Klicken hören. Die richtige Position ist in den Fotos und unten gezeigt. Wenn Sie den Empfänger an einer Wand (oder anderen flachen Oberfläche) aufhängen wollen, entfernen Sie nach der Einrichtung das Fußteil und lesen Sie die Informationen unter dem Punkt „Aufstellung“ auf der letzten Seite. Sie benötigen die folgenden Werkzeuge und Hilfsmittel zur Installation des Anemometers und der Regenmesser: kleinen Kreuzschlitzschraubendreher, 5 mm (3/16 Zoll) Sechskantschlüssel, Bohrmaschine, Wasserwaage, Bleistift und Mast. Stromversorgung des Empfängers Öffnen Sie die Batteriefachtür auf der Rückseite des Empfängers (oben in der Mitte des Fotos links) und legen Sie sechs AA-Batterien (nicht im Lieferumfang enthalten) ein, wie durch die Polaritätssymbole im Batteriefach angezeigt (siehe Foto rechts). Legen Sie dann die Batteriefachtür wieder an.Um seine optimale Leistung sicherzustellen, stellen Sie den Empfänger nicht in der Nähe von Metall oder anderen Störungsquellen, z.B. Handys, Fernsehgeräten, Computern, Haushaltsgeräten, auf. Die Batterien müssen ersetzt werden, wenn der Empfänger nichts mehr anzeigt oder die Anzeige schwächer wird.DEUTSCH

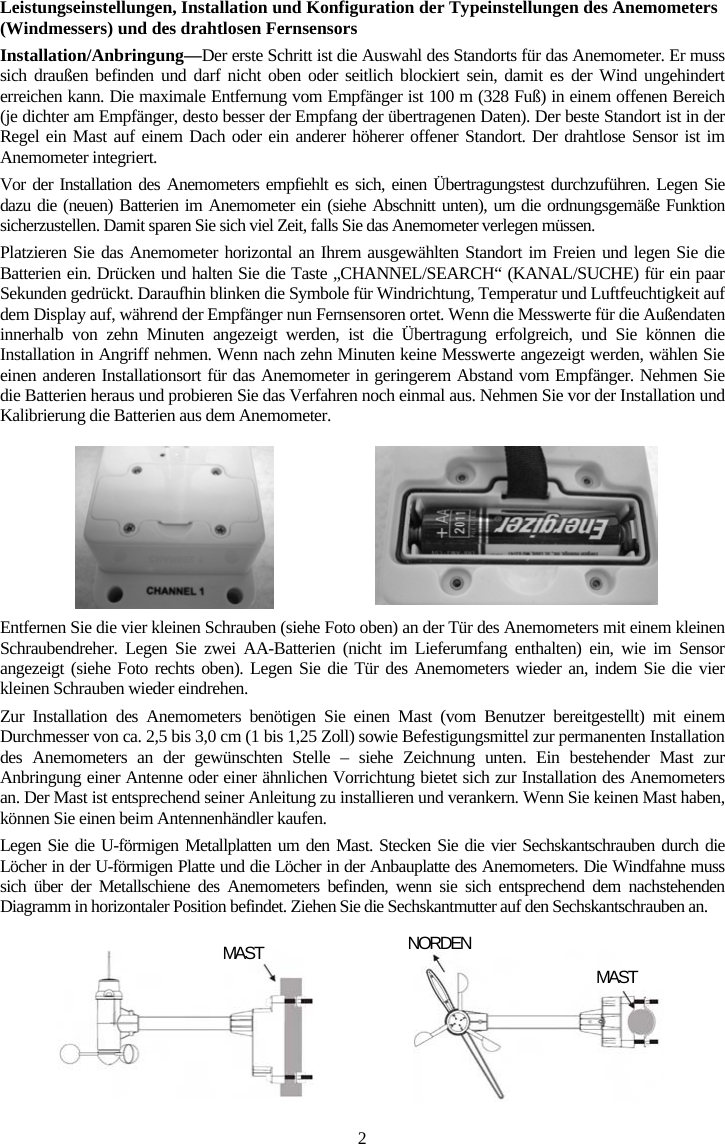

2Leistungseinstellungen, Installation und Konfiguration der Typeinstellungen des Anemometers (Windmessers) und des drahtlosen FernsensorsInstallation/Anbringung—Der erste Schritt ist die Auswahl des Standorts für das Anemometer. Er muss sich draußen befinden und darf nicht oben oder seitlich blockiert sein, damit es der Wind ungehindert erreichen kann. Die maximale Entfernung vom Empfänger ist 100 m (328 Fuß) in einem offenen Bereich (je dichter am Empfänger, desto besser der Empfang der übertragenen Daten). Der beste Standort ist in der Regel ein Mast auf einem Dach oder ein anderer höherer offener Standort. Der drahtlose Sensor ist im Anemometer integriert.Vor der Installation des Anemometers empfiehlt es sich, einen Übertragungstest durchzuführen. Legen Sie dazu die (neuen) Batterien im Anemometer ein (siehe Abschnitt unten), um die ordnungsgemäße Funktion sicherzustellen. Damit sparen Sie sich viel Zeit, falls Sie das Anemometer verlegen müssen. Platzieren Sie das Anemometer horizontal an Ihrem ausgewählten Standort im Freien und legen Sie die Batterien ein. Drücken und halten Sie die Taste „CHANNEL/SEARCH“ (KANAL/SUCHE) für ein paar Sekunden gedrückt. Daraufhin blinken die Symbole für Windrichtung, Temperatur und Luftfeuchtigkeit auf dem Display auf, während der Empfänger nun Fernsensoren ortet. Wenn die Messwerte für die Außendaten innerhalb von zehn Minuten angezeigt werden, ist die Übertragung erfolgreich, und Sie können die Installation in Angriff nehmen. Wenn nach zehn Minuten keine Messwerte angezeigt werden, wählen Sie einen anderen Installationsort für das Anemometer in geringerem Abstand vom Empfänger. Nehmen Sie die Batterien heraus und probieren Sie das Verfahren noch einmal aus. Nehmen Sie vor der Installation und Kalibrierung die Batterien aus dem Anemometer.Entfernen Sie die vier kleinen Schrauben (siehe Foto oben) an der Tür des Anemometers mit einem kleinen Schraubendreher. Legen Sie zwei AA-Batterien (nicht im Lieferumfang enthalten) ein, wie im Sensor angezeigt (siehe Foto rechts oben). Legen Sie die Tür des Anemometers wieder an, indem Sie die vier kleinen Schrauben wieder eindrehen.Zur Installation des Anemometers benötigen Sie einen Mast (vom Benutzer bereitgestellt) mit einem Durchmesser von ca. 2,5 bis 3,0 cm (1 bis 1,25 Zoll) sowie Befestigungsmittel zur permanenten Installation des Anemometers an der gewünschten Stelle – siehe Zeichnung unten. Ein bestehender Mast zur Anbringung einer Antenne oder einer ähnlichen Vorrichtung bietet sich zur Installation des Anemometers an. Der Mast ist entsprechend seiner Anleitung zu installieren und verankern. Wenn Sie keinen Mast haben, können Sie einen beim Antennenhändler kaufen.Legen Sie die U-förmigen Metallplatten um den Mast. Stecken Sie die vier Sechskantschrauben durch die Löcher in der U-förmigen Platte und die Löcher in der Anbauplatte des Anemometers. Die Windfahne muss sich über der Metallschiene des Anemometers befinden, wenn sie sich entsprechend dem nachstehenden Diagramm in horizontaler Position befindet. Ziehen Sie die Sechskantmutter auf den Sechskantschrauben an.MAST NORDEN MAST

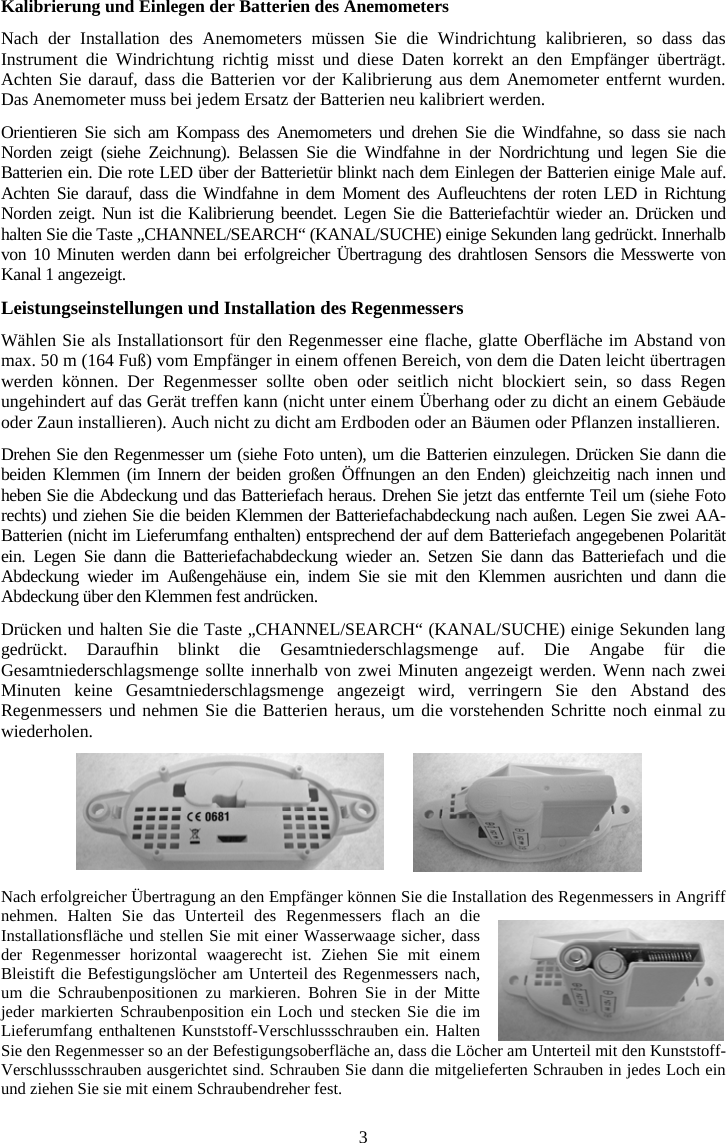

3Kalibrierung und Einlegen der Batterien des Anemometers Nach der Installation des Anemometers müssen Sie die Windrichtung kalibrieren, so dass das Instrument die Windrichtung richtig misst und diese Daten korrekt an den Empfänger überträgt. Achten Sie darauf, dass die Batterien vor der Kalibrierung aus dem Anemometer entfernt wurden. Das Anemometer muss bei jedem Ersatz der Batterien neu kalibriert werden.Orientieren Sie sich am Kompass des Anemometers und drehen Sie die Windfahne, so dass sie nach Norden zeigt (siehe Zeichnung). Belassen Sie die Windfahne in der Nordrichtung und legen Sie die Batterien ein. Die rote LED über der Batterietür blinkt nach dem Einlegen der Batterien einige Male auf. Achten Sie darauf, dass die Windfahne in dem Moment des Aufleuchtens der roten LED in Richtung Norden zeigt. Nun ist die Kalibrierung beendet. Legen Sie die Batteriefachtür wieder an. Drücken und halten Sie die Taste „CHANNEL/SEARCH“ (KANAL/SUCHE) einige Sekunden lang gedrückt. Innerhalb von 10 Minuten werden dann bei erfolgreicher Übertragung des drahtlosen Sensors die Messwerte von Kanal 1 angezeigt. Leistungseinstellungen und Installation des Regenmessers Wählen Sie als Installationsort für den Regenmesser eine flache, glatte Oberfläche im Abstand von max. 50 m (164 Fuß) vom Empfänger in einem offenen Bereich, von dem die Daten leicht übertragen werden können. Der Regenmesser sollte oben oder seitlich nicht blockiert sein, so dass Regen ungehindert auf das Gerät treffen kann (nicht unter einem Überhang oder zu dicht an einem Gebäude oder Zaun installieren). Auch nicht zu dicht am Erdboden oder an Bäumen oder Pflanzen installieren.Drehen Sie den Regenmesser um (siehe Foto unten), um die Batterien einzulegen. Drücken Sie dann die beiden Klemmen (im Innern der beiden großen Öffnungen an den Enden) gleichzeitig nach innen und heben Sie die Abdeckung und das Batteriefach heraus. Drehen Sie jetzt das entfernte Teil um (siehe Foto rechts) und ziehen Sie die beiden Klemmen der Batteriefachabdeckung nach außen. Legen Sie zwei AA-Batterien (nicht im Lieferumfang enthalten) entsprechend der auf dem Batteriefach angegebenen Polarität ein. Legen Sie dann die Batteriefachabdeckung wieder an. Setzen Sie dann das Batteriefach und die Abdeckung wieder im Außengehäuse ein, indem Sie sie mit den Klemmen ausrichten und dann die Abdeckung über den Klemmen fest andrücken.Drücken und halten Sie die Taste „CHANNEL/SEARCH“ (KANAL/SUCHE) einige Sekunden lang gedrückt. Daraufhin blinkt die Gesamtniederschlagsmenge auf. Die Angabe für die Gesamtniederschlagsmenge sollte innerhalb von zwei Minuten angezeigt werden. Wenn nach zwei Minuten keine Gesamtniederschlagsmenge angezeigt wird, verringern Sie den Abstand des Regenmessers und nehmen Sie die Batterien heraus, um die vorstehenden Schritte noch einmal zu wiederholen.Nach erfolgreicher Übertragung an den Empfänger können Sie die Installation des Regenmessers in Angriff nehmen. Halten Sie das Unterteil des Regenmessers flach an die Installationsfläche und stellen Sie mit einer Wasserwaage sicher, dass der Regenmesser horizontal waagerecht ist. Ziehen Sie mit einem Bleistift die Befestigungslöcher am Unterteil des Regenmessers nach, um die Schraubenpositionen zu markieren. Bohren Sie in der Mitte jeder markierten Schraubenposition ein Loch und stecken Sie die im Lieferumfang enthaltenen Kunststoff-Verschlussschrauben ein. Halten Sie den Regenmesser so an der Befestigungsoberfläche an, dass die Löcher am Unterteil mit den Kunststoff-Verschlussschrauben ausgerichtet sind. Schrauben Sie dann die mitgelieferten Schrauben in jedes Loch ein und ziehen Sie sie mit einem Schraubendreher fest.
4Einstellungen und Betrieb des Empfängers xInnen- und Außentemperatur und -luftfeuchtigkeit –Die Innentemperatur und –luftfeuchtigkeit werden oben rechts auf dem LCD-Display angezeigt. Drücken Sie die Taste „CHANNEL/SEARCH“ (KANAL/SUCHE), um von den Innendaten zu den Außendaten zu wechseln (Kanal 1). Sie können auch automatisch ca. alle fünf Sekunden von den Innen- zu den Außendaten wechseln, wenn Sie die Taste „CHANNEL/SEARCH“ (KANAL/SUCHE) drücken, wenn Sie ein Symbol „CH “ sehen, d.h. wenn Sie im „Wechseln“-Modus sind. Wenn Sie die Kanäle wechseln, sehen Sie möglicherweise Kanal 2 mit bedeutungslosen Daten. Sie können diese einfach ignorieren.xDatenanzeige in „C“ oder „F“ – Drücken Sie den Knopf „C/F“ (auf der Rückseite des Empfängers), um die Anzeige auf „C“ (Celsius) oder „F“ (Fahrenheit) einzustellen. xUhrzeit und Kalender – Drücken Sie die Taste „CLOCK“ (UHR) und schalten Sie zwischen Uhrzeit, Kalender (Tag/Monat) und Wochentag hin und her. Drücken Sie die Taste „CLOCK“ (UHR) und halten Sie sie einige Sekunden gedrückt, um den Konfigurationsmodus aufzurufen. Nehmen Sie Änderungen mit Hilfe der Tasten „UP“ (AUF) oder „DOWN“ (AB) vor. Drücken Sie, nachdem jede Einstellung richtig vorgenommen wurde, „CLOCK“ (UHR). Die Einstellungen ihrer Reihenfolge nach sind: 12-24-Stunden-Format/Stunde/Minute/Jahr/Tag-Monat-Sequenz/Monat/Tag/Beenden. Um die Uhrzeit in einer anderen Zeitzone prüfen zu können, müssen Sie zuerst den Zeitunterschied in Stunden einstellen. Drücken und halten Sie dazu die Taste „ZONE“ (ZONE) auf der Rückseite des Empfängers gedrückt, um die Konfiguration aufzurufen. Drücken Sie dann die Tasten „UP“ (AUF) oder „DOWN“ (AB), um die Stundendifferenz zu ändern, und drücken Sie dann „ZONE“ (ZONE), um die Eingabe zu akzeptieren. Drücken Sie hinterher einfach die Taste „ZONE“ (ZONE), um die alternative Zeitzone anzuzeigen.xMax/Min-Speicher – Drücken Sie die Taste „MEMORY“ (SPEICHER), um die Höchstmesswerte für Temperatur, Luftfeuchtigkeit, Hitzeindex, Taupunkt, Windgeschwindigkeit und Windkühle anzuzeigen. Drücken Sie die Taste erneut, um die Mindestmesswerte zu sehen. Nach nochmaligem Drücken der Taste kehren Sie wieder in den Normalmodus zurück. Der Speicher wird gelöscht, wenn Sie die Taste „MEMORY“ (SPEICHER) einige Sekunden drücken und halten, wenn Sie sich im Anzeigemodus für die Höchst- oder Mindestmesswerte befinden. xBarometer und Wettervorhersage – In der Wetterstation ist ein Barometer zur Messung des Atmosphärendrucks integriert. Es sagt das Wetter mit Symbolen für sonnig/teilweise bewölkt/bewölkt/regnerisch/stürmisch voraus. Das Gerät sagt die Wetterbedingungen für die nächsten 12 bis 24 Stunden auf der Grundlage von Änderungen des Atmosphärendrucks voraus. Die Korrektheit der Vorhersage beträgt ca. 70 %. Der Hersteller übernimmt keine Haftung für falsche Vorhersagen.Wenn Ihr Standort nicht ungefähr auf Meereshöhe liegt, muss die Höhe über NN eingestellt werden, so dass die Luftdruckanzeigen korrekt sind. Drücken Sie die Taste „PRESSURE“ (DRUCK), um den Luftdruck von hPa auf inHg oder mb/Hgl umzustellen. Sie können den Luftdruck für Ihren Standort aus Wetterstationen im Internet (oder lokalen Stationen) beziehen. Zur Eingabe der Informationen drücken und halten Sie die Taste „PRESSURE“ (DRUCK) einige Sekunden lang gedrückt und geben dann die korrekten Daten ein, indem Sie die Tasten „UP“ (AUF) und „DOWN“ (AB) drücken.

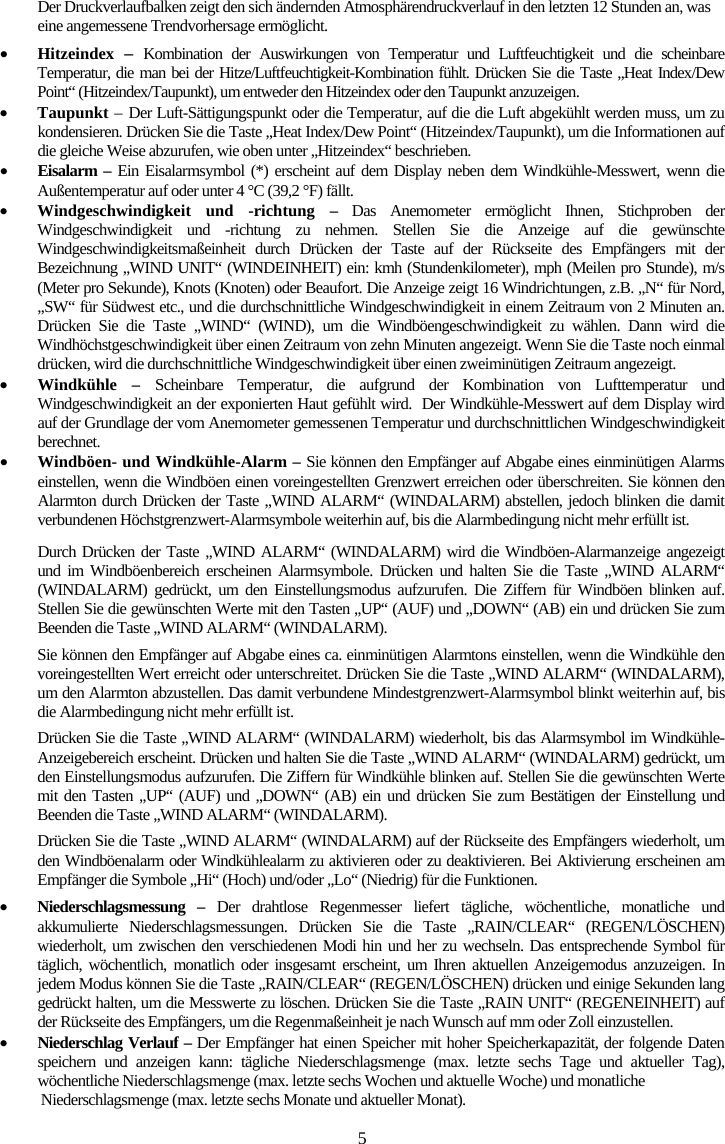

5Der Druckverlaufbalken zeigt den sich ändernden Atmosphärendruckverlauf in den letzten 12 Stunden an, was eine angemessene Trendvorhersage ermöglicht. xHitzeindex –Kombination der Auswirkungen von Temperatur und Luftfeuchtigkeit und die scheinbare Temperatur, die man bei der Hitze/Luftfeuchtigkeit-Kombination fühlt. Drücken Sie die Taste „Heat Index/Dew Point“ (Hitzeindex/Taupunkt), um entweder den Hitzeindex oder den Taupunkt anzuzeigen. xTaupunkt –Der Luft-Sättigungspunkt oder die Temperatur, auf die die Luft abgekühlt werden muss, um zu kondensieren. Drücken Sie die Taste „Heat Index/Dew Point“ (Hitzeindex/Taupunkt), um die Informationen auf die gleiche Weise abzurufen, wie oben unter „Hitzeindex“ beschrieben.xEisalarm – Ein Eisalarmsymbol (*) erscheint auf dem Display neben dem Windkühle-Messwert, wenn die Außentemperatur auf oder unter 4 °C (39,2 °F) fällt. xWindgeschwindigkeit und -richtung – Das Anemometer ermöglicht Ihnen, Stichproben der Windgeschwindigkeit und -richtung zu nehmen. Stellen Sie die Anzeige auf die gewünschte Windgeschwindigkeitsmaßeinheit durch Drücken der Taste auf der Rückseite des Empfängers mit der Bezeichnung „WIND UNIT“ (WINDEINHEIT) ein: kmh (Stundenkilometer), mph (Meilen pro Stunde), m/s (Meter pro Sekunde), Knots (Knoten) oder Beaufort. Die Anzeige zeigt 16 Windrichtungen, z.B. „N“ für Nord, „SW“ für Südwest etc., und die durchschnittliche Windgeschwindigkeit in einem Zeitraum von 2 Minuten an. Drücken Sie die Taste „WIND“ (WIND), um die Windböengeschwindigkeit zu wählen. Dann wird die Windhöchstgeschwindigkeit über einen Zeitraum von zehn Minuten angezeigt. Wenn Sie die Taste noch einmal drücken, wird die durchschnittliche Windgeschwindigkeit über einen zweiminütigen Zeitraum angezeigt. xWindkühle – Scheinbare Temperatur, die aufgrund der Kombination von Lufttemperatur und Windgeschwindigkeit an der exponierten Haut gefühlt wird. Der Windkühle-Messwert auf dem Display wird auf der Grundlage der vom Anemometer gemessenen Temperatur und durchschnittlichen Windgeschwindigkeit berechnet. xWindböen- und Windkühle-Alarm – Sie können den Empfänger auf Abgabe eines einminütigen Alarms einstellen, wenn die Windböen einen voreingestellten Grenzwert erreichen oder überschreiten. Sie können den Alarmton durch Drücken der Taste „WIND ALARM“ (WINDALARM) abstellen, jedoch blinken die damit verbundenen Höchstgrenzwert-Alarmsymbole weiterhin auf, bis die Alarmbedingung nicht mehr erfüllt ist. Durch Drücken der Taste „WIND ALARM“ (WINDALARM) wird die Windböen-Alarmanzeige angezeigt und im Windböenbereich erscheinen Alarmsymbole. Drücken und halten Sie die Taste „WIND ALARM“ (WINDALARM) gedrückt, um den Einstellungsmodus aufzurufen. Die Ziffern für Windböen blinken auf. Stellen Sie die gewünschten Werte mit den Tasten „UP“ (AUF) und „DOWN“ (AB) ein und drücken Sie zum Beenden die Taste „WIND ALARM“ (WINDALARM). Sie können den Empfänger auf Abgabe eines ca. einminütigen Alarmtons einstellen, wenn die Windkühle den voreingestellten Wert erreicht oder unterschreitet. Drücken Sie die Taste „WIND ALARM“ (WINDALARM), um den Alarmton abzustellen. Das damit verbundene Mindestgrenzwert-Alarmsymbol blinkt weiterhin auf, bis die Alarmbedingung nicht mehr erfüllt ist. Drücken Sie die Taste „WIND ALARM“ (WINDALARM) wiederholt, bis das Alarmsymbol im Windkühle-Anzeigebereich erscheint. Drücken und halten Sie die Taste „WIND ALARM“ (WINDALARM) gedrückt, um den Einstellungsmodus aufzurufen. Die Ziffern für Windkühle blinken auf. Stellen Sie die gewünschten Werte mit den Tasten „UP“ (AUF) und „DOWN“ (AB) ein und drücken Sie zum Bestätigen der Einstellung und Beenden die Taste „WIND ALARM“ (WINDALARM). Drücken Sie die Taste „WIND ALARM“ (WINDALARM) auf der Rückseite des Empfängers wiederholt, um den Windböenalarm oder Windkühlealarm zu aktivieren oder zu deaktivieren. Bei Aktivierung erscheinen am Empfänger die Symbole „Hi“ (Hoch) und/oder „Lo“ (Niedrig) für die Funktionen. xNiederschlagsmessung – Der drahtlose Regenmesser liefert tägliche, wöchentliche, monatliche und akkumulierte Niederschlagsmessungen. Drücken Sie die Taste „RAIN/CLEAR“ (REGEN/LÖSCHEN) wiederholt, um zwischen den verschiedenen Modi hin und her zu wechseln. Das entsprechende Symbol für täglich, wöchentlich, monatlich oder insgesamt erscheint, um Ihren aktuellen Anzeigemodus anzuzeigen. In jedem Modus können Sie die Taste „RAIN/CLEAR“ (REGEN/LÖSCHEN) drücken und einige Sekunden lang gedrückt halten, um die Messwerte zu löschen. Drücken Sie die Taste „RAIN UNIT“ (REGENEINHEIT) auf der Rückseite des Empfängers, um die Regenmaßeinheit je nach Wunsch auf mm oder Zoll einzustellen. xNiederschlag Verlauf – Der Empfänger hat einen Speicher mit hoher Speicherkapazität, der folgende Daten speichern und anzeigen kann: tägliche Niederschlagsmenge (max. letzte sechs Tage und aktueller Tag), wöchentliche Niederschlagsmenge (max. letzte sechs Wochen und aktuelle Woche) und monatliche Niederschlagsmenge (max. letzte sechs Monate und aktueller Monat).

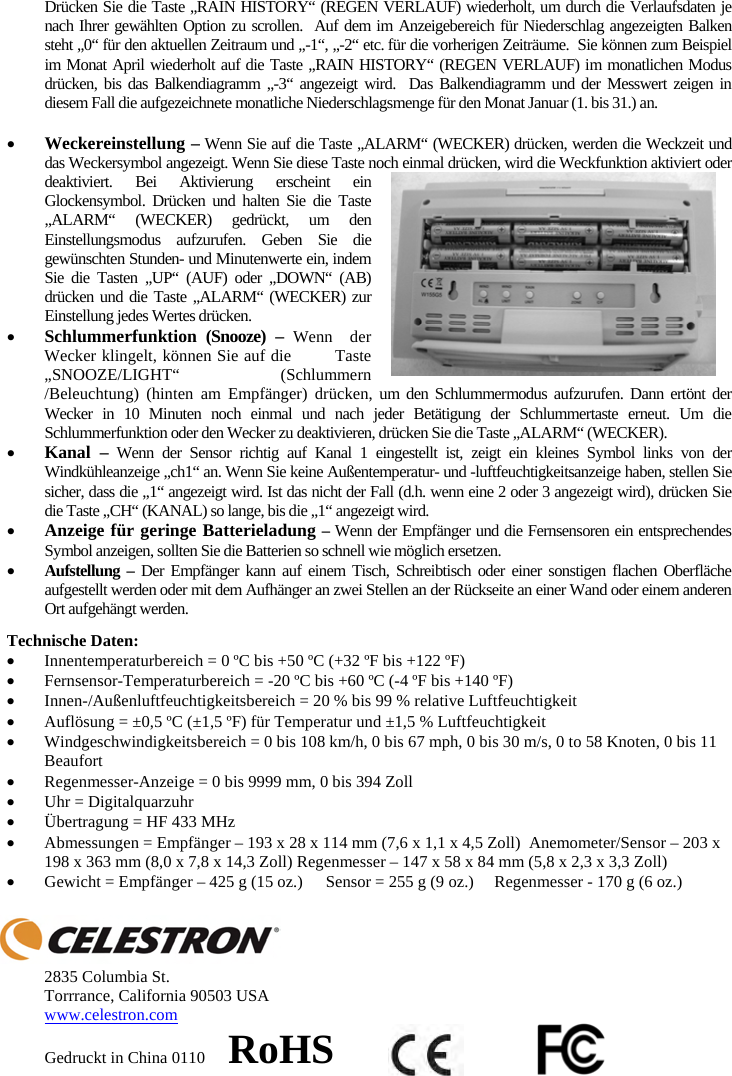

Drücken Sie die Taste „RAIN HISTORY“ (REGEN VERLAUF) wiederholt, um durch die Verlaufsdaten je nach Ihrer gewählten Option zu scrollen. Auf dem im Anzeigebereich für Niederschlag angezeigten Balken steht „0“ für den aktuellen Zeitraum und „-1“, „-2“ etc. für die vorherigen Zeiträume. Sie können zum Beispiel im Monat April wiederholt auf die Taste „RAIN HISTORY“ (REGEN VERLAUF) im monatlichen Modus drücken, bis das Balkendiagramm „-3“ angezeigt wird. Das Balkendiagramm und der Messwert zeigen in diesem Fall die aufgezeichnete monatliche Niederschlagsmenge für den Monat Januar (1. bis 31.) an. xWeckereinstellung – Wenn Sie auf die Taste „ALARM“ (WECKER) drücken, werden die Weckzeit und das Weckersymbol angezeigt. Wenn Sie diese Taste noch einmal drücken, wird die Weckfunktion aktiviert oder deaktiviert. Bei Aktivierung erscheint ein Glockensymbol. Drücken und halten Sie die Taste „ALARM“ (WECKER) gedrückt, um den Einstellungsmodus aufzurufen. Geben Sie die gewünschten Stunden- und Minutenwerte ein, indem Sie die Tasten „UP“ (AUF) oder „DOWN“ (AB) drücken und die Taste „ALARM“ (WECKER) zur Einstellung jedes Wertes drücken. xSchlummerfunktion (Snooze) – Wenn der Wecker klingelt, können Sie auf die Taste „SNOOZE/LIGHT“ (Schlummern /Beleuchtung) (hinten am Empfänger) drücken, um den Schlummermodus aufzurufen. Dann ertönt der Wecker in 10 Minuten noch einmal und nach jeder Betätigung der Schlummertaste erneut. Um die Schlummerfunktion oder den Wecker zu deaktivieren, drücken Sie die Taste „ALARM“ (WECKER).xKanal – Wenn der Sensor richtig auf Kanal 1 eingestellt ist, zeigt ein kleines Symbol links von der Windkühleanzeige „ch1“ an. Wenn Sie keine Außentemperatur- und -luftfeuchtigkeitsanzeige haben, stellen Sie sicher, dass die „1“ angezeigt wird. Ist das nicht der Fall (d.h. wenn eine 2 oder 3 angezeigt wird), drücken Sie die Taste „CH“ (KANAL) so lange, bis die „1“ angezeigt wird. xAnzeige für geringe Batterieladung –Wenn der Empfänger und die Fernsensoren ein entsprechendes Symbol anzeigen, sollten Sie die Batterien so schnell wie möglich ersetzen.xAufstellung – Der Empfänger kann auf einem Tisch, Schreibtisch oder einer sonstigen flachen Oberfläche aufgestellt werden oder mit dem Aufhänger an zwei Stellen an der Rückseite an einer Wand oder einem anderen Ort aufgehängt werden.Technische Daten: xInnentemperaturbereich = 0 ºC bis +50 ºC (+32 ºF bis +122 ºF) xFernsensor-Temperaturbereich = -20 ºC bis +60 ºC (-4 ºF bis +140 ºF) xInnen-/Außenluftfeuchtigkeitsbereich = 20 % bis 99 % relative Luftfeuchtigkeit xAuflösung = ±0,5 ºC (±1,5 ºF) für Temperatur und ±1,5 % Luftfeuchtigkeit xWindgeschwindigkeitsbereich = 0 bis 108 km/h, 0 bis 67 mph, 0 bis 30 m/s, 0 to 58 Knoten, 0 bis 11 Beaufort xRegenmesser-Anzeige = 0 bis 9999 mm, 0 bis 394 Zoll xUhr = Digitalquarzuhr xÜbertragung = HF 433 MHz xAbmessungen = Empfänger – 193 x 28 x 114 mm (7,6 x 1,1 x 4,5 Zoll) Anemometer/Sensor – 203 x 198 x 363 mm (8,0 x 7,8 x 14,3 Zoll) Regenmesser – 147 x 58 x 84 mm (5,8 x 2,3 x 3,3 Zoll) xGewicht = Empfänger – 425 g (15 oz.) Sensor = 255 g (9 oz.) Regenmesser - 170 g (6 oz.)2835 Columbia St. Torrrance, California 90503 USA www.celestron.comGedruckt in China 0110 RoHS

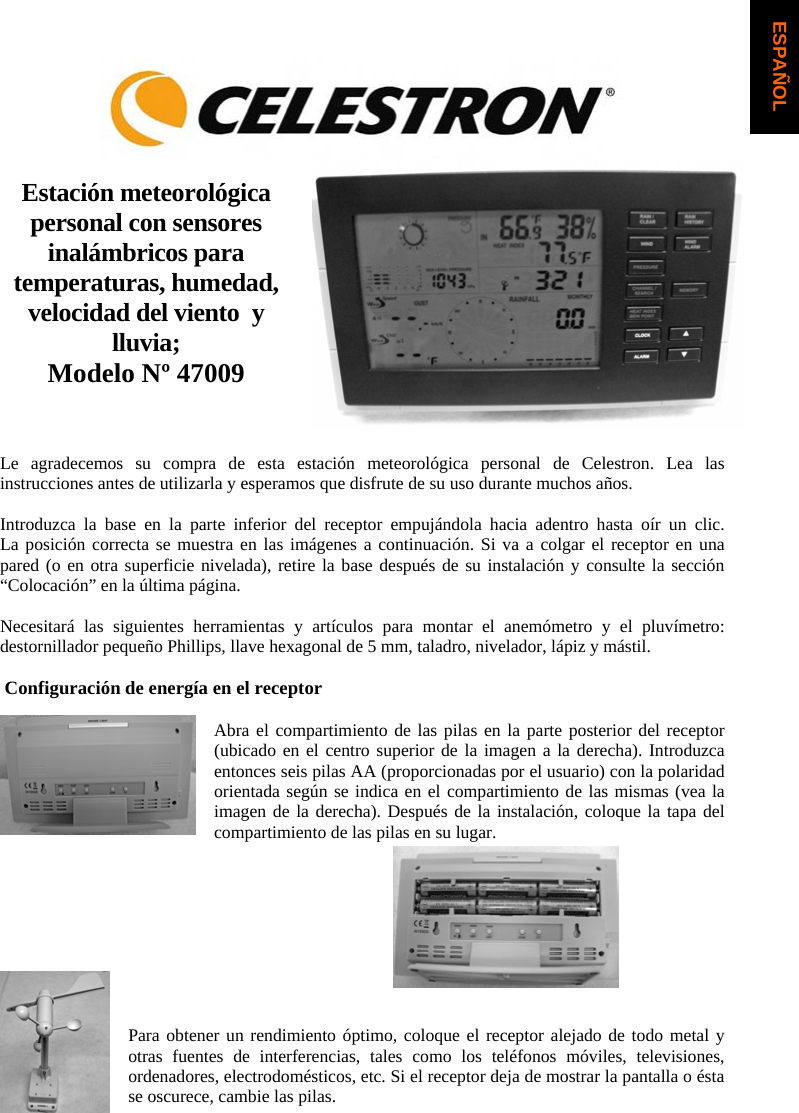

Estación meteorológica personal con sensores inalámbricos para temperaturas, humedad, velocidad del viento y lluvia;Modelo Nº 47009 Le agradecemos su compra de esta estación meteorológica personal de Celestron. Lea las instrucciones antes de utilizarla y esperamos que disfrute de su uso durante muchos años.Introduzca la base en la parte inferior del receptor empujándola hacia adentro hasta oír un clic. La posición correcta se muestra en las imágenes a continuación. Si va a colgar el receptor en una pared (o en otra superficie nivelada), retire la base después de su instalación y consulte la sección “Colocación” en la última página.Necesitará las siguientes herramientas y artículos para montar el anemómetro y el pluvímetro: destornillador pequeño Phillips, llave hexagonal de 5 mm, taladro, nivelador, lápiz y mástil. Configuración de energía en el receptor Abra el compartimiento de las pilas en la parte posterior del receptor (ubicado en el centro superior de la imagen a la derecha). Introduzca entonces seis pilas AA (proporcionadas por el usuario) con la polaridad orientada según se indica en el compartimiento de las mismas (vea la imagen de la derecha). Después de la instalación, coloque la tapa del compartimiento de las pilas en su lugar.Para obtener un rendimiento óptimo, coloque el receptor alejado de todo metal y otras fuentes de interferencias, tales como los teléfonos móviles, televisiones, ordenadores, electrodomésticos, etc. Si el receptor deja de mostrar la pantalla o ésta se oscurece, cambie las pilas. ESPAÑOL

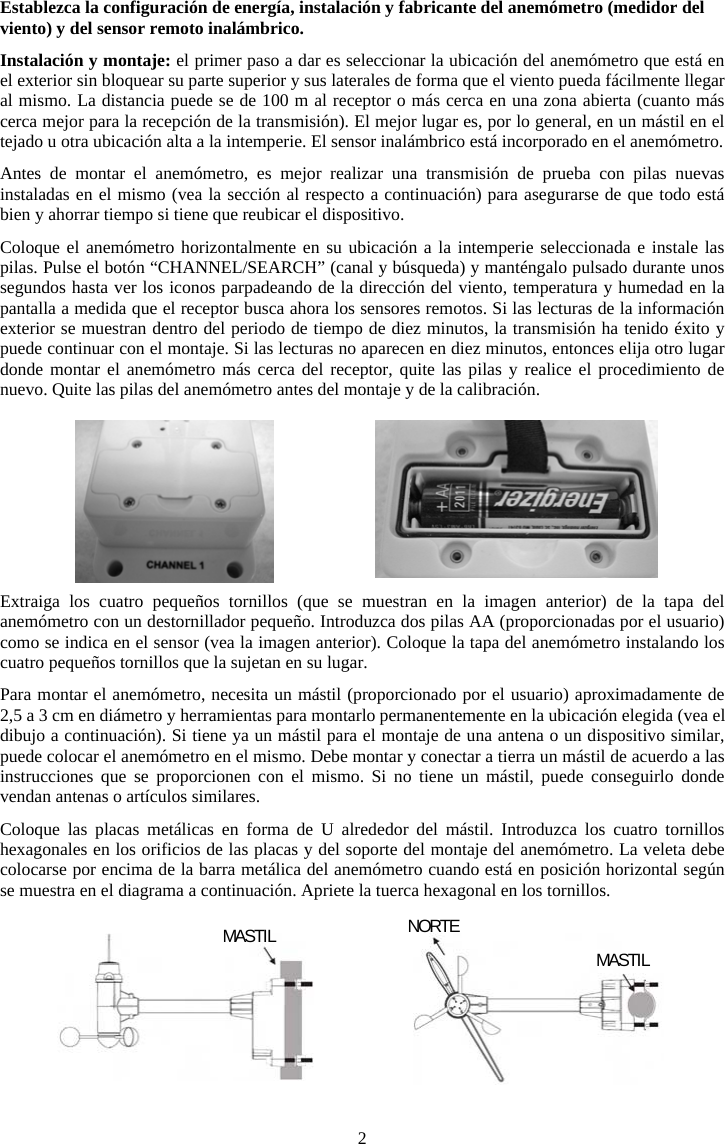

2Establezca la configuración de energía, instalación y fabricante del anemómetro (medidor del viento) y del sensor remoto inalámbrico.Instalación y montaje: el primer paso a dar es seleccionar la ubicación del anemómetro que está en el exterior sin bloquear su parte superior y sus laterales de forma que el viento pueda fácilmente llegar al mismo. La distancia puede se de 100 m al receptor o más cerca en una zona abierta (cuanto más cerca mejor para la recepción de la transmisión). El mejor lugar es, por lo general, en un mástil en el tejado u otra ubicación alta a la intemperie. El sensor inalámbrico está incorporado en el anemómetro.Antes de montar el anemómetro, es mejor realizar una transmisión de prueba con pilas nuevas instaladas en el mismo (vea la sección al respecto a continuación) para asegurarse de que todo está bien y ahorrar tiempo si tiene que reubicar el dispositivo. Coloque el anemómetro horizontalmente en su ubicación a la intemperie seleccionada e instale las pilas. Pulse el botón “CHANNEL/SEARCH” (canal y búsqueda) y manténgalo pulsado durante unos segundos hasta ver los iconos parpadeando de la dirección del viento, temperatura y humedad en la pantalla a medida que el receptor busca ahora los sensores remotos. Si las lecturas de la información exterior se muestran dentro del periodo de tiempo de diez minutos, la transmisión ha tenido éxito y puede continuar con el montaje. Si las lecturas no aparecen en diez minutos, entonces elija otro lugar donde montar el anemómetro más cerca del receptor, quite las pilas y realice el procedimiento de nuevo. Quite las pilas del anemómetro antes del montaje y de la calibración.Extraiga los cuatro pequeños tornillos (que se muestran en la imagen anterior) de la tapa del anemómetro con un destornillador pequeño. Introduzca dos pilas AA (proporcionadas por el usuario) como se indica en el sensor (vea la imagen anterior). Coloque la tapa del anemómetro instalando los cuatro pequeños tornillos que la sujetan en su lugar.Para montar el anemómetro, necesita un mástil (proporcionado por el usuario) aproximadamente de 2,5 a 3 cm en diámetro y herramientas para montarlo permanentemente en la ubicación elegida (vea el dibujo a continuación). Si tiene ya un mástil para el montaje de una antena o un dispositivo similar, puede colocar el anemómetro en el mismo. Debe montar y conectar a tierra un mástil de acuerdo a las instrucciones que se proporcionen con el mismo. Si no tiene un mástil, puede conseguirlo donde vendan antenas o artículos similares.Coloque las placas metálicas en forma de U alrededor del mástil. Introduzca los cuatro tornillos hexagonales en los orificios de las placas y del soporte del montaje del anemómetro. La veleta debe colocarse por encima de la barra metálica del anemómetro cuando está en posición horizontal según se muestra en el diagrama a continuación. Apriete la tuerca hexagonal en los tornillos.MASTIL NORTEMASTIL

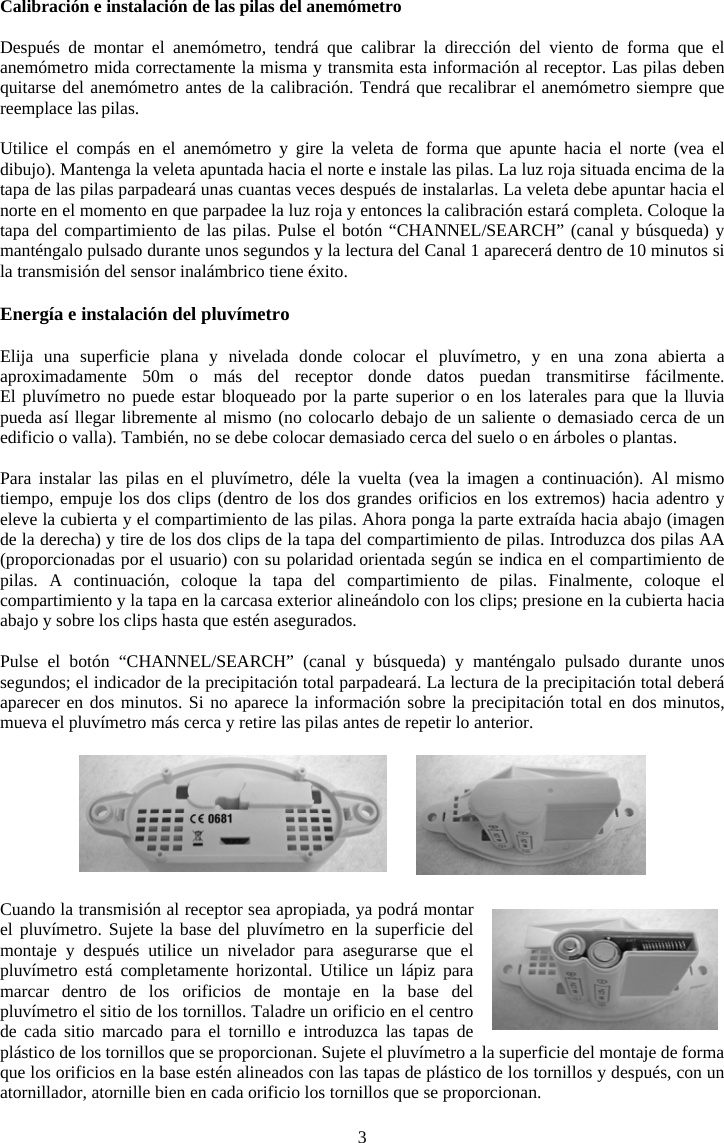

3Calibración e instalación de las pilas del anemómetro Después de montar el anemómetro, tendrá que calibrar la dirección del viento de forma que el anemómetro mida correctamente la misma y transmita esta información al receptor. Las pilas deben quitarse del anemómetro antes de la calibración. Tendrá que recalibrar el anemómetro siempre que reemplace las pilas.Utilice el compás en el anemómetro y gire la veleta de forma que apunte hacia el norte (vea el dibujo). Mantenga la veleta apuntada hacia el norte e instale las pilas. La luz roja situada encima de la tapa de las pilas parpadeará unas cuantas veces después de instalarlas. La veleta debe apuntar hacia el norte en el momento en que parpadee la luz roja y entonces la calibración estará completa. Coloque la tapa del compartimiento de las pilas. Pulse el botón “CHANNEL/SEARCH” (canal y búsqueda) y manténgalo pulsado durante unos segundos y la lectura del Canal 1 aparecerá dentro de 10 minutos si la transmisión del sensor inalámbrico tiene éxito.Energía e instalación del pluvímetro Elija una superficie plana y nivelada donde colocar el pluvímetro, y en una zona abierta a aproximadamente 50m o más del receptor donde datos puedan transmitirse fácilmente. El pluvímetro no puede estar bloqueado por la parte superior o en los laterales para que la lluvia pueda así llegar libremente al mismo (no colocarlo debajo de un saliente o demasiado cerca de un edificio o valla). También, no se debe colocar demasiado cerca del suelo o en árboles o plantas.Para instalar las pilas en el pluvímetro, déle la vuelta (vea la imagen a continuación). Al mismo tiempo, empuje los dos clips (dentro de los dos grandes orificios en los extremos) hacia adentro y eleve la cubierta y el compartimiento de las pilas. Ahora ponga la parte extraída hacia abajo (imagen de la derecha) y tire de los dos clips de la tapa del compartimiento de pilas. Introduzca dos pilas AA (proporcionadas por el usuario) con su polaridad orientada según se indica en el compartimiento de pilas. A continuación, coloque la tapa del compartimiento de pilas. Finalmente, coloque el compartimiento y la tapa en la carcasa exterior alineándolo con los clips; presione en la cubierta hacia abajo y sobre los clips hasta que estén asegurados.Pulse el botón “CHANNEL/SEARCH” (canal y búsqueda) y manténgalo pulsado durante unos segundos; el indicador de la precipitación total parpadeará. La lectura de la precipitación total deberá aparecer en dos minutos. Si no aparece la información sobre la precipitación total en dos minutos, mueva el pluvímetro más cerca y retire las pilas antes de repetir lo anterior.Cuando la transmisión al receptor sea apropiada, ya podrá montar el pluvímetro. Sujete la base del pluvímetro en la superficie del montaje y después utilice un nivelador para asegurarse que el pluvímetro está completamente horizontal. Utilice un lápiz para marcar dentro de los orificios de montaje en la base del pluvímetro el sitio de los tornillos. Taladre un orificio en el centro de cada sitio marcado para el tornillo e introduzca las tapas de plástico de los tornillos que se proporcionan. Sujete el pluvímetro a la superficie del montaje de forma que los orificios en la base estén alineados con las tapas de plástico de los tornillos y después, con un atornillador, atornille bien en cada orificio los tornillos que se proporcionan.

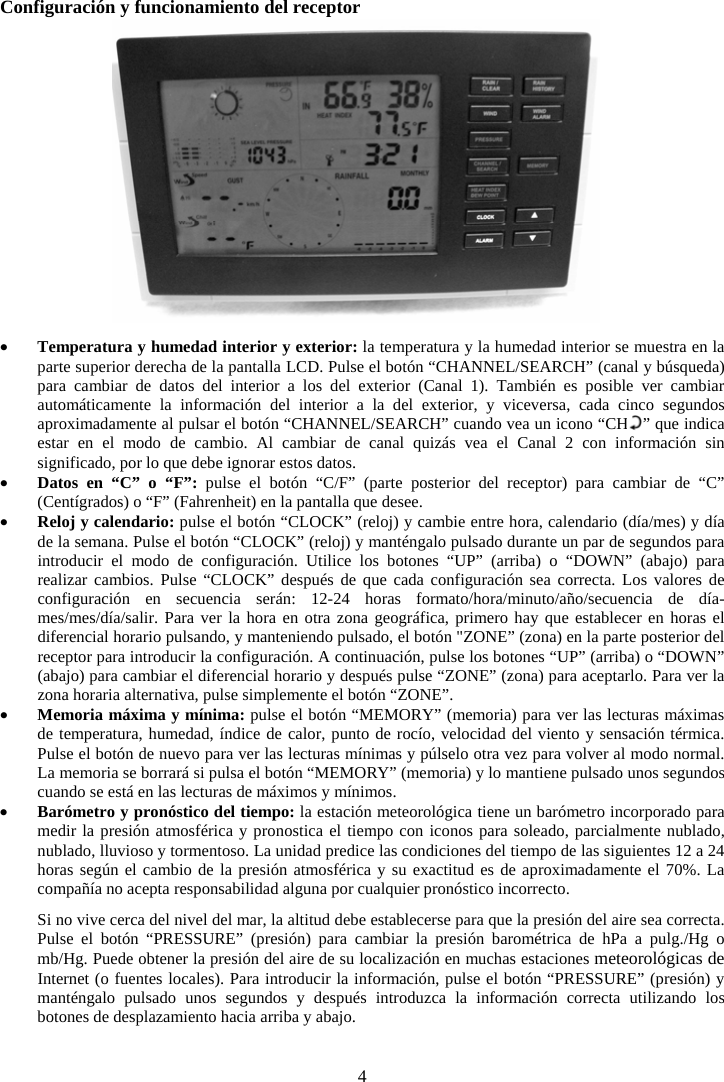

4Configuración y funcionamiento del receptor xTemperatura y humedad interior y exterior: la temperatura y la humedad interior se muestra en la parte superior derecha de la pantalla LCD. Pulse el botón “CHANNEL/SEARCH” (canal y búsqueda) para cambiar de datos del interior a los del exterior (Canal 1). También es posible ver cambiar automáticamente la información del interior a la del exterior, y viceversa, cada cinco segundos aproximadamente al pulsar el botón “CHANNEL/SEARCH” cuando vea un icono “CH ” que indica estar en el modo de cambio. Al cambiar de canal quizás vea el Canal 2 con información sin significado, por lo que debe ignorar estos datos.xDatos en “C” o “F”: pulse el botón “C/F” (parte posterior del receptor) para cambiar de “C” (Centígrados) o “F” (Fahrenheit) en la pantalla que desee.xReloj y calendario: pulse el botón “CLOCK” (reloj) y cambie entre hora, calendario (día/mes) y día de la semana. Pulse el botón “CLOCK” (reloj) y manténgalo pulsado durante un par de segundos para introducir el modo de configuración. Utilice los botones “UP” (arriba) o “DOWN” (abajo) para realizar cambios. Pulse “CLOCK” después de que cada configuración sea correcta. Los valores de configuración en secuencia serán: 12-24 horas formato/hora/minuto/año/secuencia de día-mes/mes/día/salir. Para ver la hora en otra zona geográfica, primero hay que establecer en horas el diferencial horario pulsando, y manteniendo pulsado, el botón "ZONE” (zona) en la parte posterior del receptor para introducir la configuración. A continuación, pulse los botones “UP” (arriba) o “DOWN” (abajo) para cambiar el diferencial horario y después pulse “ZONE” (zona) para aceptarlo. Para ver la zona horaria alternativa, pulse simplemente el botón “ZONE”. xMemoria máxima y mínima: pulse el botón “MEMORY” (memoria) para ver las lecturas máximas de temperatura, humedad, índice de calor, punto de rocío, velocidad del viento y sensación térmica. Pulse el botón de nuevo para ver las lecturas mínimas y púlselo otra vez para volver al modo normal. La memoria se borrará si pulsa el botón “MEMORY” (memoria) y lo mantiene pulsado unos segundos cuando se está en las lecturas de máximos y mínimos. xBarómetro y pronóstico del tiempo: la estación meteorológica tiene un barómetro incorporado para medir la presión atmosférica y pronostica el tiempo con iconos para soleado, parcialmente nublado, nublado, lluvioso y tormentoso. La unidad predice las condiciones del tiempo de las siguientes 12 a 24 horas según el cambio de la presión atmosférica y su exactitud es de aproximadamente el 70%. La compañía no acepta responsabilidad alguna por cualquier pronóstico incorrecto.Si no vive cerca del nivel del mar, la altitud debe establecerse para que la presión del aire sea correcta. Pulse el botón “PRESSURE” (presión) para cambiar la presión barométrica de hPa a pulg./Hg o mb/Hg. Puede obtener la presión del aire de su localización en muchas estaciones meteorológicas de Internet (o fuentes locales). Para introducir la información, pulse el botón “PRESSURE” (presión) y manténgalo pulsado unos segundos y después introduzca la información correcta utilizando los botones de desplazamiento hacia arriba y abajo.

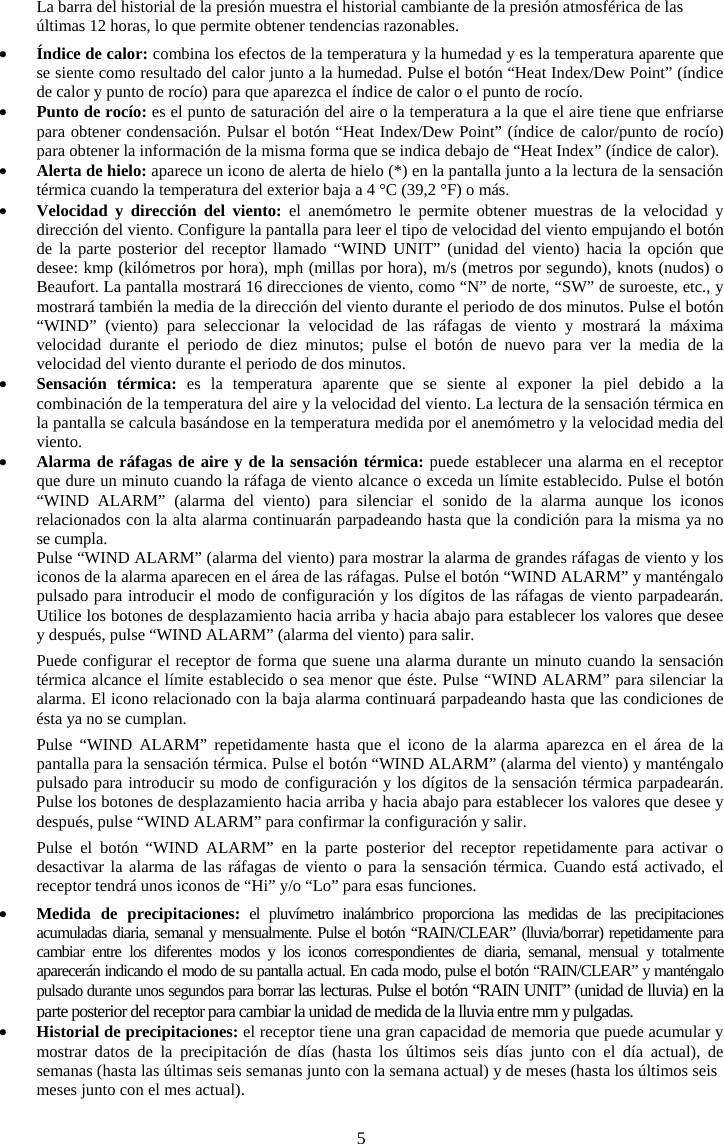

5La barra del historial de la presión muestra el historial cambiante de la presión atmosférica de las últimas 12 horas, lo que permite obtener tendencias razonables. xÍndice de calor: combina los efectos de la temperatura y la humedad y es la temperatura aparente que se siente como resultado del calor junto a la humedad. Pulse el botón “Heat Index/Dew Point” (índice de calor y punto de rocío) para que aparezca el índice de calor o el punto de rocío. xPunto de rocío: es el punto de saturación del aire o la temperatura a la que el aire tiene que enfriarse para obtener condensación. Pulsar el botón “Heat Index/Dew Point” (índice de calor/punto de rocío) para obtener la información de la misma forma que se indica debajo de “Heat Index” (índice de calor).xAlerta de hielo: aparece un icono de alerta de hielo (*) en la pantalla junto a la lectura de la sensación térmica cuando la temperatura del exterior baja a 4 °C (39,2 °F) o más. xVelocidad y dirección del viento: el anemómetro le permite obtener muestras de la velocidad y dirección del viento. Configure la pantalla para leer el tipo de velocidad del viento empujando el botón de la parte posterior del receptor llamado “WIND UNIT” (unidad del viento) hacia la opción que desee: kmp (kilómetros por hora), mph (millas por hora), m/s (metros por segundo), knots (nudos) o Beaufort. La pantalla mostrará 16 direcciones de viento, como “N” de norte, “SW” de suroeste, etc., y mostrará también la media de la dirección del viento durante el periodo de dos minutos. Pulse el botón “WIND” (viento) para seleccionar la velocidad de las ráfagas de viento y mostrará la máxima velocidad durante el periodo de diez minutos; pulse el botón de nuevo para ver la media de la velocidad del viento durante el periodo de dos minutos. xSensación térmica: es la temperatura aparente que se siente al exponer la piel debido a la combinación de la temperatura del aire y la velocidad del viento. La lectura de la sensación térmica en la pantalla se calcula basándose en la temperatura medida por el anemómetro y la velocidad media del viento. xAlarma de ráfagas de aire y de la sensación térmica: puede establecer una alarma en el receptor que dure un minuto cuando la ráfaga de viento alcance o exceda un límite establecido. Pulse el botón “WIND ALARM” (alarma del viento) para silenciar el sonido de la alarma aunque los iconos relacionados con la alta alarma continuarán parpadeando hasta que la condición para la misma ya no se cumpla. Pulse “WIND ALARM” (alarma del viento) para mostrar la alarma de grandes ráfagas de viento y los iconos de la alarma aparecen en el área de las ráfagas. Pulse el botón “WIND ALARM” y manténgalo pulsado para introducir el modo de configuración y los dígitos de las ráfagas de viento parpadearán. Utilice los botones de desplazamiento hacia arriba y hacia abajo para establecer los valores que desee y después, pulse “WIND ALARM” (alarma del viento) para salir. Puede configurar el receptor de forma que suene una alarma durante un minuto cuando la sensación térmica alcance el límite establecido o sea menor que éste. Pulse “WIND ALARM” para silenciar la alarma. El icono relacionado con la baja alarma continuará parpadeando hasta que las condiciones de ésta ya no se cumplan. Pulse “WIND ALARM” repetidamente hasta que el icono de la alarma aparezca en el área de la pantalla para la sensación térmica. Pulse el botón “WIND ALARM” (alarma del viento) y manténgalo pulsado para introducir su modo de configuración y los dígitos de la sensación térmica parpadearán. Pulse los botones de desplazamiento hacia arriba y hacia abajo para establecer los valores que desee y después, pulse “WIND ALARM” para confirmar la configuración y salir. Pulse el botón “WIND ALARM” en la parte posterior del receptor repetidamente para activar o desactivar la alarma de las ráfagas de viento o para la sensación térmica. Cuando está activado, el receptor tendrá unos iconos de “Hi” y/o “Lo” para esas funciones. xMedida de precipitaciones: el pluvímetro inalámbrico proporciona las medidas de las precipitaciones acumuladas diaria, semanal y mensualmente. Pulse el botón “RAIN/CLEAR” (lluvia/borrar) repetidamente para cambiar entre los diferentes modos y los iconos correspondientes de diaria, semanal, mensual y totalmente aparecerán indicando el modo de su pantalla actual. En cada modo, pulse el botón “RAIN/CLEAR” y manténgalo pulsado durante unos segundos para borrar las lecturas. Pulse el botón “RAIN UNIT” (unidad de lluvia) en la parte posterior del receptor para cambiar la unidad de medida de la lluvia entre mm y pulgadas. xHistorial de precipitaciones: el receptor tiene una gran capacidad de memoria que puede acumular y mostrar datos de la precipitación de días (hasta los últimos seis días junto con el día actual), desemanas (hasta las últimas seis semanas junto con la semana actual) y de meses (hasta los últimos seis meses junto con el mes actual).

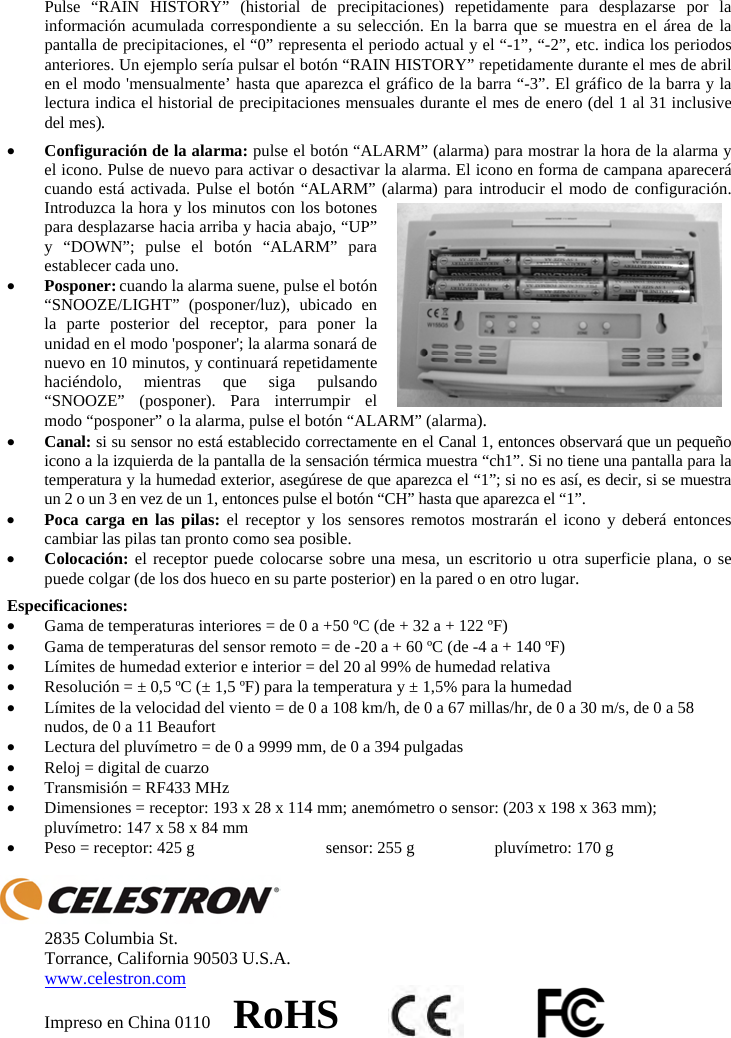

Pulse “RAIN HISTORY” (historial de precipitaciones) repetidamente para desplazarse por la información acumulada correspondiente a su selección. En la barra que se muestra en el área de la pantalla de precipitaciones, el “0” representa el periodo actual y el “-1”, “-2”, etc. indica los periodos anteriores. Un ejemplo sería pulsar el botón “RAIN HISTORY” repetidamente durante el mes de abril en el modo 'mensualmente’ hasta que aparezca el gráfico de la barra “-3”. El gráfico de la barra y la lectura indica el historial de precipitaciones mensuales durante el mes de enero (del 1 al 31 inclusive del mes). xConfiguración de la alarma: pulse el botón “ALARM” (alarma) para mostrar la hora de la alarma y el icono. Pulse de nuevo para activar o desactivar la alarma. El icono en forma de campana aparecerá cuando está activada. Pulse el botón “ALARM” (alarma) para introducir el modo de configuración. Introduzca la hora y los minutos con los botones para desplazarse hacia arriba y hacia abajo, “UP” y “DOWN”; pulse el botón “ALARM” para establecer cada uno. xPosponer: cuando la alarma suene, pulse el botón “SNOOZE/LIGHT” (posponer/luz), ubicado en la parte posterior del receptor, para poner la unidad en el modo 'posponer'; la alarma sonará de nuevo en 10 minutos, y continuará repetidamente haciéndolo, mientras que siga pulsando “SNOOZE” (posponer). Para interrumpir el modo “posponer” o la alarma, pulse el botón “ALARM” (alarma).xCanal: si su sensor no está establecido correctamente en el Canal 1, entonces observará que un pequeño icono a la izquierda de la pantalla de la sensación térmica muestra “ch1”. Si no tiene una pantalla para la temperatura y la humedad exterior, asegúrese de que aparezca el “1”; si no es así, es decir, si se muestra un 2 o un 3 en vez de un 1, entonces pulse el botón “CH” hasta que aparezca el “1”.xPoca carga en las pilas: el receptor y los sensores remotos mostrarán el icono y deberá entonces cambiar las pilas tan pronto como sea posible.xColocación: el receptor puede colocarse sobre una mesa, un escritorio u otra superficie plana, o se puede colgar (de los dos hueco en su parte posterior) en la pared o en otro lugar.Especificaciones: xGama de temperaturas interiores = de 0 a +50 ºC (de + 32 a + 122 ºF) xGama de temperaturas del sensor remoto = de -20 a + 60 ºC (de -4 a + 140 ºF) xLímites de humedad exterior e interior = del 20 al 99% de humedad relativa xResolución = ± 0,5 ºC (± 1,5 ºF) para la temperatura y ± 1,5% para la humedad xLímites de la velocidad del viento = de 0 a 108 km/h, de 0 a 67 millas/hr, de 0 a 30 m/s, de 0 a 58 nudos, de 0 a 11 Beaufort xLectura del pluvímetro = de 0 a 9999 mm, de 0 a 394 pulgadas xReloj = digital de cuarzo xTransmisión = RF433 MHz xDimensiones = receptor: 193 x 28 x 114 mm; anemómetro o sensor: (203 x 198 x 363 mm); pluvímetro: 147 x 58 x 84 mm xPeso = receptor: 425 g sensor: 255 g pluvímetro: 170 g2835 Columbia St. Torrance, California 90503 U.S.A. www.celestron.comImpreso en China 0110 RoHS

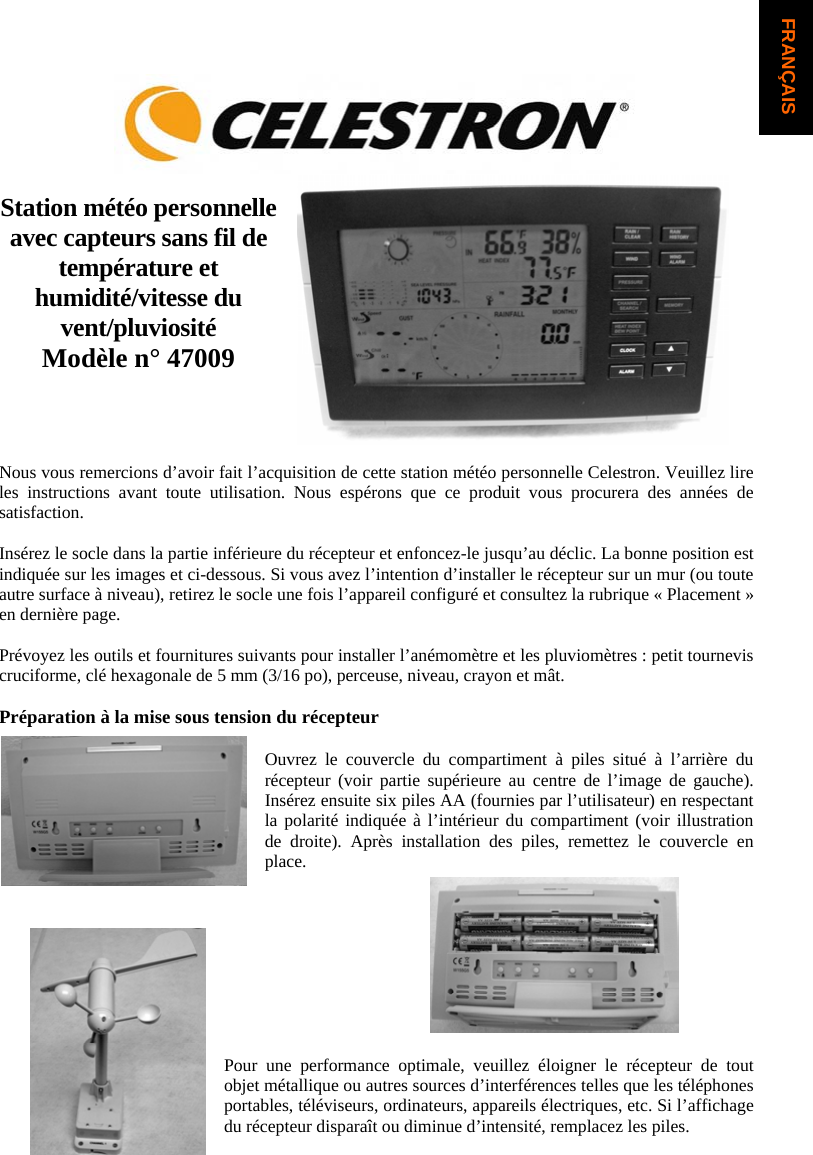

Station météo personnelle avec capteurs sans fil de température et humidité/vitesse du vent/pluviosité Modèle n° 47009 Nous vous remercions d’avoir fait l’acquisition de cette station météo personnelle Celestron. Veuillez lire les instructions avant toute utilisation. Nous espérons que ce produit vous procurera des années de satisfaction.Insérez le socle dans la partie inférieure du récepteur et enfoncez-le jusqu’au déclic. La bonne position est indiquée sur les images et ci-dessous. Si vous avez l’intention d’installer le récepteur sur un mur (ou toute autre surface à niveau), retirez le socle une fois l’appareil configuré et consultez la rubrique « Placement » en dernière page.Prévoyez les outils et fournitures suivants pour installer l’anémomètre et les pluviomètres : petit tournevis cruciforme, clé hexagonale de 5 mm (3/16 po), perceuse, niveau, crayon et mât. Préparation à la mise sous tension du récepteur Ouvrez le couvercle du compartiment à piles situé à l’arrière du récepteur (voir partie supérieure au centre de l’image de gauche). Insérez ensuite six piles AA (fournies par l’utilisateur) en respectant la polarité indiquée à l’intérieur du compartiment (voir illustration de droite). Après installation des piles, remettez le couvercle en place.Pour une performance optimale, veuillez éloigner le récepteur de tout objet métallique ou autres sources d’interférences telles que les téléphones portables, téléviseurs, ordinateurs, appareils électriques, etc. Si l’affichage du récepteur disparaît ou diminue d’intensité, remplacez les piles. FRANÇAIS

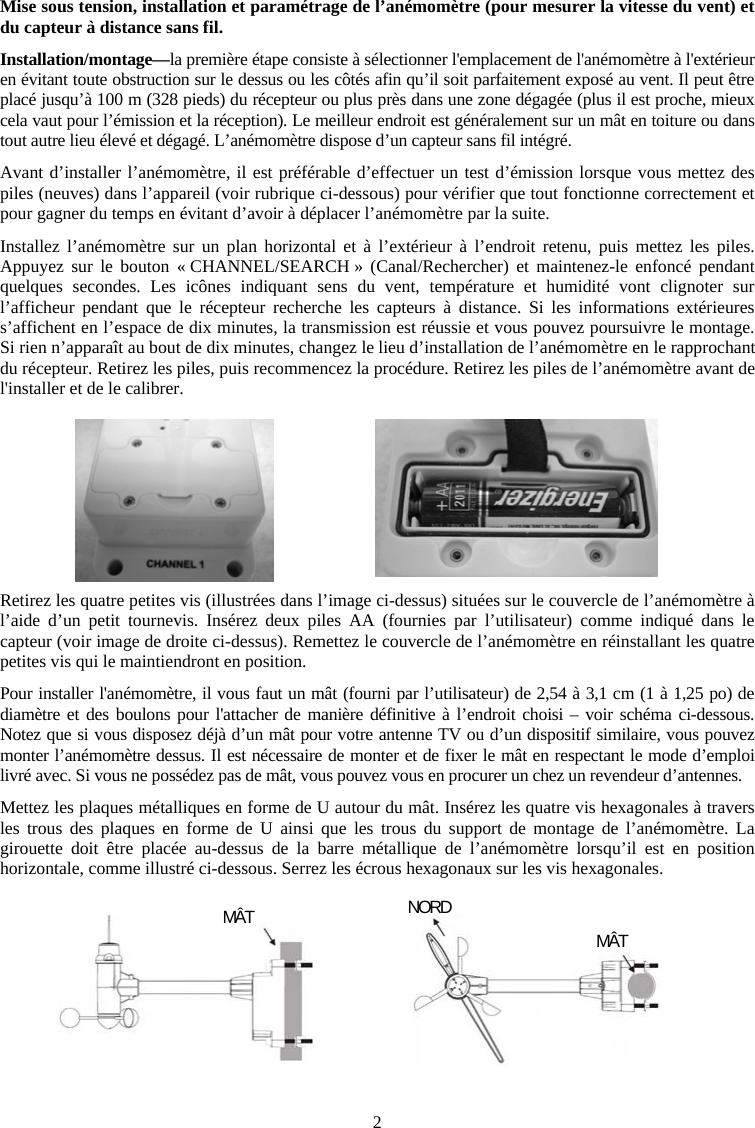

2Mise sous tension, installation et paramétrage de l’anémomètre (pour mesurer la vitesse du vent) et du capteur à distance sans fil.Installation/montage—la première étape consiste à sélectionner l'emplacement de l'anémomètre à l'extérieur en évitant toute obstruction sur le dessus ou les côtés afin qu’il soit parfaitement exposé au vent. Il peut être placé jusqu’à 100 m (328 pieds) du récepteur ou plus près dans une zone dégagée (plus il est proche, mieux cela vaut pour l’émission et la réception). Le meilleur endroit est généralement sur un mât en toiture ou dans tout autre lieu élevé et dégagé. L’anémomètre dispose d’un capteur sans fil intégré.Avant d’installer l’anémomètre, il est préférable d’effectuer un test d’émission lorsque vous mettez des piles (neuves) dans l’appareil (voir rubrique ci-dessous) pour vérifier que tout fonctionne correctement et pour gagner du temps en évitant d’avoir à déplacer l’anémomètre par la suite. Installez l’anémomètre sur un plan horizontal et à l’extérieur à l’endroit retenu, puis mettez les piles. Appuyez sur le bouton « CHANNEL/SEARCH » (Canal/Rechercher) et maintenez-le enfoncé pendant quelques secondes. Les icônes indiquant sens du vent, température et humidité vont clignoter sur l’afficheur pendant que le récepteur recherche les capteurs à distance. Si les informations extérieures s’affichent en l’espace de dix minutes, la transmission est réussie et vous pouvez poursuivre le montage. Si rien n’apparaît au bout de dix minutes, changez le lieu d’installation de l’anémomètre en le rapprochant du récepteur. Retirez les piles, puis recommencez la procédure. Retirez les piles de l’anémomètre avant de l'installer et de le calibrer.Retirez les quatre petites vis (illustrées dans l’image ci-dessus) situées sur le couvercle de l’anémomètre à l’aide d’un petit tournevis. Insérez deux piles AA (fournies par l’utilisateur) comme indiqué dans le capteur (voir image de droite ci-dessus). Remettez le couvercle de l’anémomètre en réinstallant les quatre petites vis qui le maintiendront en position.Pour installer l'anémomètre, il vous faut un mât (fourni par l’utilisateur) de 2,54 à 3,1 cm (1 à 1,25 po) de diamètre et des boulons pour l'attacher de manière définitive à l’endroit choisi – voir schéma ci-dessous. Notez que si vous disposez déjà d’un mât pour votre antenne TV ou d’un dispositif similaire, vous pouvez monter l’anémomètre dessus. Il est nécessaire de monter et de fixer le mât en respectant le mode d’emploi livré avec. Si vous ne possédez pas de mât, vous pouvez vous en procurer un chez un revendeur d’antennes.Mettez les plaques métalliques en forme de U autour du mât. Insérez les quatre vis hexagonales à travers les trous des plaques en forme de U ainsi que les trous du support de montage de l’anémomètre. La girouette doit être placée au-dessus de la barre métallique de l’anémomètre lorsqu’il est en position horizontale, comme illustré ci-dessous. Serrez les écrous hexagonaux sur les vis hexagonales.MÂT NORDMÂT

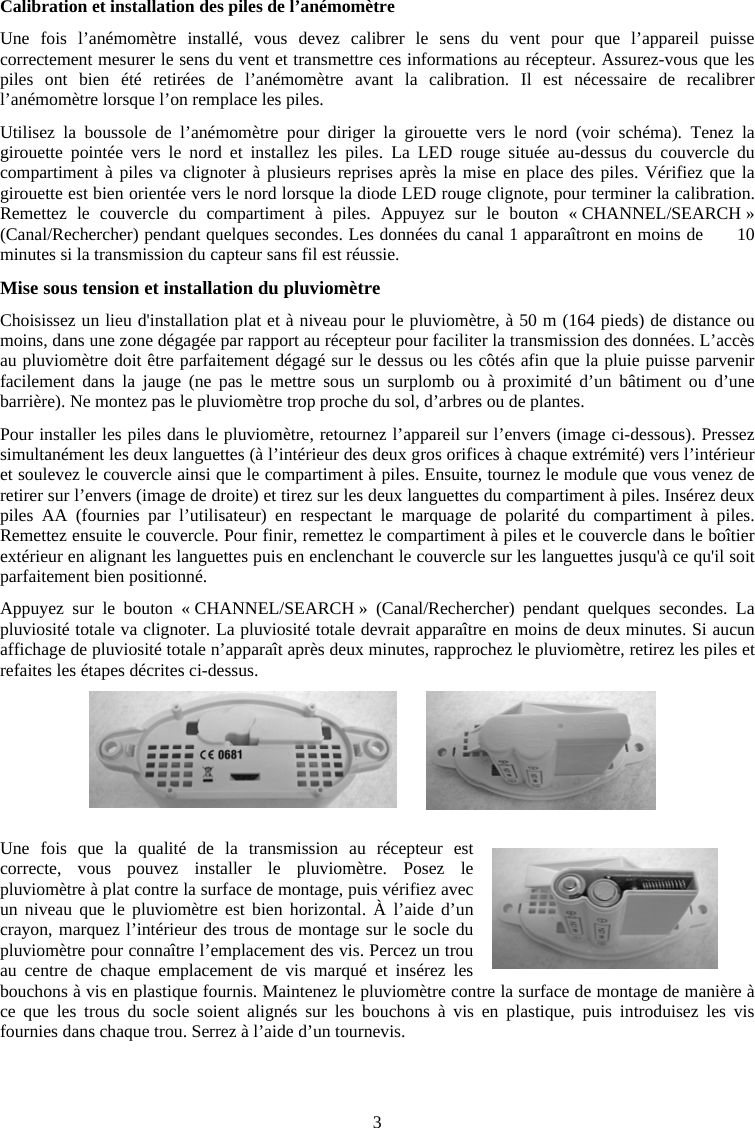

3Calibration et installation des piles de l’anémomètre Une fois l’anémomètre installé, vous devez calibrer le sens du vent pour que l’appareil puisse correctement mesurer le sens du vent et transmettre ces informations au récepteur. Assurez-vous que les piles ont bien été retirées de l’anémomètre avant la calibration. Il est nécessaire de recalibrer l’anémomètre lorsque l’on remplace les piles.Utilisez la boussole de l’anémomètre pour diriger la girouette vers le nord (voir schéma). Tenez la girouette pointée vers le nord et installez les piles. La LED rouge située au-dessus du couvercle du compartiment à piles va clignoter à plusieurs reprises après la mise en place des piles. Vérifiez que la girouette est bien orientée vers le nord lorsque la diode LED rouge clignote, pour terminer la calibration. Remettez le couvercle du compartiment à piles. Appuyez sur le bouton « CHANNEL/SEARCH » (Canal/Rechercher) pendant quelques secondes. Les données du canal 1 apparaîtront en moins de 10 minutes si la transmission du capteur sans fil est réussie.Mise sous tension et installation du pluviomètre Choisissez un lieu d'installation plat et à niveau pour le pluviomètre, à 50 m (164 pieds) de distance ou moins, dans une zone dégagée par rapport au récepteur pour faciliter la transmission des données. L’accès au pluviomètre doit être parfaitement dégagé sur le dessus ou les côtés afin que la pluie puisse parvenir facilement dans la jauge (ne pas le mettre sous un surplomb ou à proximité d’un bâtiment ou d’une barrière). Ne montez pas le pluviomètre trop proche du sol, d’arbres ou de plantes.Pour installer les piles dans le pluviomètre, retournez l’appareil sur l’envers (image ci-dessous). Pressez simultanément les deux languettes (à l’intérieur des deux gros orifices à chaque extrémité) vers l’intérieur et soulevez le couvercle ainsi que le compartiment à piles. Ensuite, tournez le module que vous venez de retirer sur l’envers (image de droite) et tirez sur les deux languettes du compartiment à piles. Insérez deux piles AA (fournies par l’utilisateur) en respectant le marquage de polarité du compartiment à piles. Remettez ensuite le couvercle. Pour finir, remettez le compartiment à piles et le couvercle dans le boîtier extérieur en alignant les languettes puis en enclenchant le couvercle sur les languettes jusqu'à ce qu'il soit parfaitement bien positionné.Appuyez sur le bouton « CHANNEL/SEARCH » (Canal/Rechercher) pendant quelques secondes. La pluviosité totale va clignoter. La pluviosité totale devrait apparaître en moins de deux minutes. Si aucun affichage de pluviosité totale n’apparaît après deux minutes, rapprochez le pluviomètre, retirez les piles et refaites les étapes décrites ci-dessus.Une fois que la qualité de la transmission au récepteur est correcte, vous pouvez installer le pluviomètre. Posez le pluviomètre à plat contre la surface de montage, puis vérifiez avec un niveau que le pluviomètre est bien horizontal. À l’aide d’un crayon, marquez l’intérieur des trous de montage sur le socle du pluviomètre pour connaître l’emplacement des vis. Percez un trou au centre de chaque emplacement de vis marqué et insérez les bouchons à vis en plastique fournis. Maintenez le pluviomètre contre la surface de montage de manière à ce que les trous du socle soient alignés sur les bouchons à vis en plastique, puis introduisez les vis fournies dans chaque trou. Serrez à l’aide d’un tournevis.

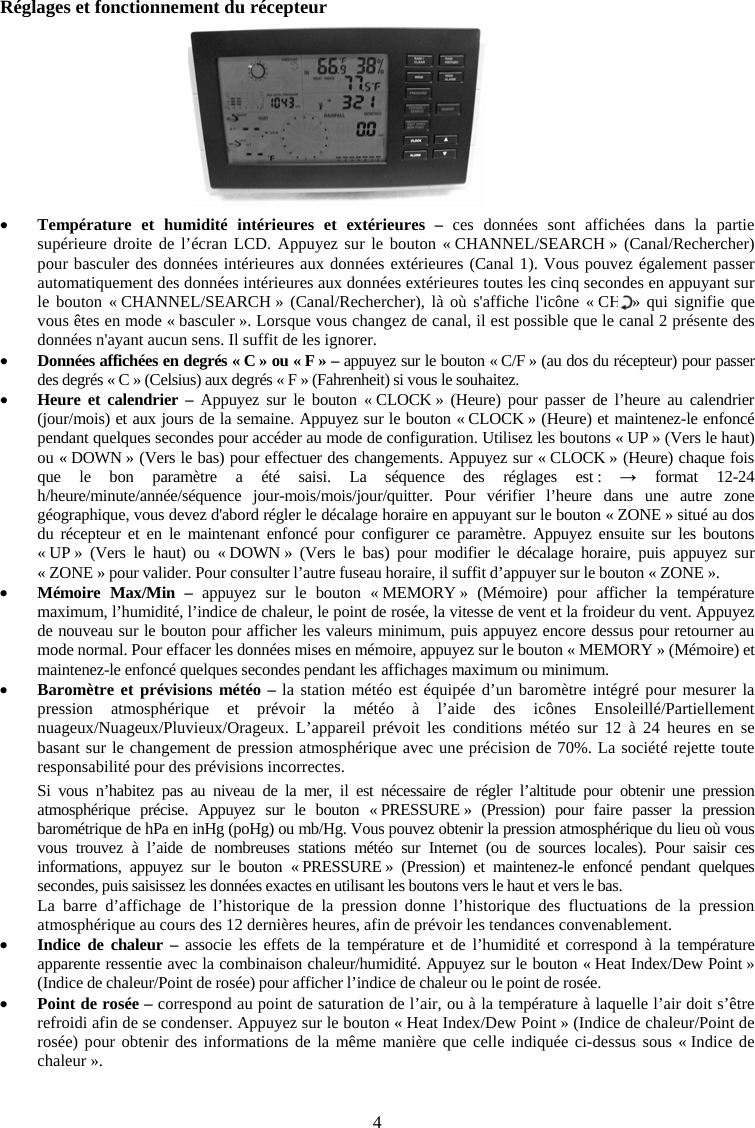

4Réglages et fonctionnement du récepteur xTempérature et humidité intérieures et extérieures – ces données sont affichées dans la partie supérieure droite de l’écran LCD. Appuyez sur le bouton « CHANNEL/SEARCH » (Canal/Rechercher) pour basculer des données intérieures aux données extérieures (Canal 1). Vous pouvez également passer automatiquement des données intérieures aux données extérieures toutes les cinq secondes en appuyant sur le bouton « CHANNEL/SEARCH » (Canal/Rechercher), là où s'affiche l'icône « CH » qui signifie que vous êtes en mode « basculer ». Lorsque vous changez de canal, il est possible que le canal 2 présente des données n'ayant aucun sens. Il suffit de les ignorer.xDonnées affichées en degrés « C » ou « F » – appuyez sur le bouton « C/F » (au dos du récepteur) pour passer des degrés « C » (Celsius) aux degrés « F » (Fahrenheit) si vous le souhaitez.xHeure et calendrier – Appuyez sur le bouton « CLOCK » (Heure) pour passer de l’heure au calendrier (jour/mois) et aux jours de la semaine. Appuyez sur le bouton « CLOCK » (Heure) et maintenez-le enfoncé pendant quelques secondes pour accéder au mode de configuration. Utilisez les boutons « UP » (Vers le haut) ou « DOWN » (Vers le bas) pour effectuer des changements. Appuyez sur « CLOCK » (Heure) chaque fois que le bon paramètre a été saisi. La séquence des réglages est : ĺ format 12-24 h/heure/minute/année/séquence jour-mois/mois/jour/quitter. Pour vérifier l’heure dans une autre zone géographique, vous devez d'abord régler le décalage horaire en appuyant sur le bouton « ZONE » situé au dos du récepteur et en le maintenant enfoncé pour configurer ce paramètre. Appuyez ensuite sur les boutons « UP » (Vers le haut) ou « DOWN » (Vers le bas) pour modifier le décalage horaire, puis appuyez sur « ZONE » pour valider. Pour consulter l’autre fuseau horaire, il suffit d’appuyer sur le bouton « ZONE ». xMémoire Max/Min – appuyez sur le bouton « MEMORY » (Mémoire) pour afficher la température maximum, l’humidité, l’indice de chaleur, le point de rosée, la vitesse de vent et la froideur du vent. Appuyez de nouveau sur le bouton pour afficher les valeurs minimum, puis appuyez encore dessus pour retourner au mode normal. Pour effacer les données mises en mémoire, appuyez sur le bouton « MEMORY » (Mémoire) et maintenez-le enfoncé quelques secondes pendant les affichages maximum ou minimum. xBaromètre et prévisions météo – la station météo est équipée d’un baromètre intégré pour mesurer la pression atmosphérique et prévoir la météo à l’aide des icônes Ensoleillé/Partiellement nuageux/Nuageux/Pluvieux/Orageux. L’appareil prévoit les conditions météo sur 12 à 24 heures en se basant sur le changement de pression atmosphérique avec une précision de 70%. La société rejette toute responsabilité pour des prévisions incorrectes.Si vous n’habitez pas au niveau de la mer, il est nécessaire de régler l’altitude pour obtenir une pression atmosphérique précise. Appuyez sur le bouton « PRESSURE » (Pression) pour faire passer la pression barométrique de hPa en inHg (poHg) ou mb/Hg. Vous pouvez obtenir la pression atmosphérique du lieu où vous vous trouvez à l’aide de nombreuses stations météo sur Internet (ou de sources locales). Pour saisir ces informations, appuyez sur le bouton « PRESSURE » (Pression) et maintenez-le enfoncé pendant quelques secondes, puis saisissez les données exactes en utilisant les boutons vers le haut et vers le bas. La barre d’affichage de l’historique de la pression donne l’historique des fluctuations de la pression atmosphérique au cours des 12 dernières heures, afin de prévoir les tendances convenablement. xIndice de chaleur – associe les effets de la température et de l’humidité et correspond à la température apparente ressentie avec la combinaison chaleur/humidité. Appuyez sur le bouton « Heat Index/Dew Point » (Indice de chaleur/Point de rosée) pour afficher l’indice de chaleur ou le point de rosée. xPoint de rosée – correspond au point de saturation de l’air, ou à la température à laquelle l’air doit s’être refroidi afin de se condenser. Appuyez sur le bouton « Heat Index/Dew Point » (Indice de chaleur/Point de rosée) pour obtenir des informations de la même manière que celle indiquée ci-dessus sous « Indice de chaleur ».

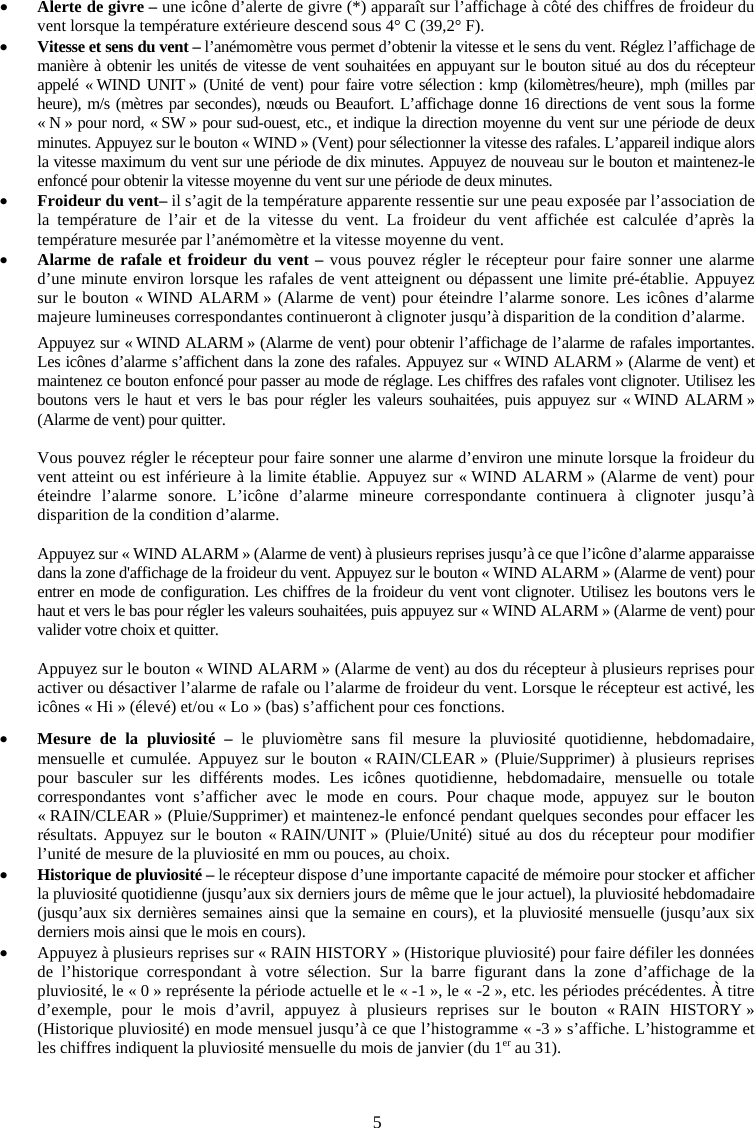

5xAlerte de givre – une icône d’alerte de givre (*) apparaît sur l’affichage à côté des chiffres de froideur du vent lorsque la température extérieure descend sous 4° C (39,2° F). xVitesse et sens du vent – l’anémomètre vous permet d’obtenir la vitesse et le sens du vent. Réglez l’affichage de manière à obtenir les unités de vitesse de vent souhaitées en appuyant sur le bouton situé au dos du récepteur appelé « WIND UNIT » (Unité de vent) pour faire votre sélection : kmp (kilomètres/heure), mph (milles par heure), m/s (mètres par secondes), nœuds ou Beaufort. L’affichage donne 16 directions de vent sous la forme « N » pour nord, « SW » pour sud-ouest, etc., et indique la direction moyenne du vent sur une période de deux minutes. Appuyez sur le bouton « WIND » (Vent) pour sélectionner la vitesse des rafales. L’appareil indique alors la vitesse maximum du vent sur une période de dix minutes. Appuyez de nouveau sur le bouton et maintenez-le enfoncé pour obtenir la vitesse moyenne du vent sur une période de deux minutes. xFroideur du vent– il s’agit de la température apparente ressentie sur une peau exposée par l’association de la température de l’air et de la vitesse du vent. La froideur du vent affichée est calculée d’après la température mesurée par l’anémomètre et la vitesse moyenne du vent. xAlarme de rafale et froideur du vent – vous pouvez régler le récepteur pour faire sonner une alarme d’une minute environ lorsque les rafales de vent atteignent ou dépassent une limite pré-établie. Appuyez sur le bouton « WIND ALARM » (Alarme de vent) pour éteindre l’alarme sonore. Les icônes d’alarme majeure lumineuses correspondantes continueront à clignoter jusqu’à disparition de la condition d’alarme. Appuyez sur « WIND ALARM » (Alarme de vent) pour obtenir l’affichage de l’alarme de rafales importantes. Les icônes d’alarme s’affichent dans la zone des rafales. Appuyez sur « WIND ALARM » (Alarme de vent) et maintenez ce bouton enfoncé pour passer au mode de réglage. Les chiffres des rafales vont clignoter. Utilisez les boutons vers le haut et vers le bas pour régler les valeurs souhaitées, puis appuyez sur « WIND ALARM » (Alarme de vent) pour quitter. Vous pouvez régler le récepteur pour faire sonner une alarme d’environ une minute lorsque la froideur du vent atteint ou est inférieure à la limite établie. Appuyez sur « WIND ALARM » (Alarme de vent) pour éteindre l’alarme sonore. L’icône d’alarme mineure correspondante continuera à clignoter jusqu’à disparition de la condition d’alarme. Appuyez sur « WIND ALARM » (Alarme de vent) à plusieurs reprises jusqu’à ce que l’icône d’alarme apparaisse dans la zone d'affichage de la froideur du vent. Appuyez sur le bouton « WIND ALARM » (Alarme de vent) pour entrer en mode de configuration. Les chiffres de la froideur du vent vont clignoter. Utilisez les boutons vers le haut et vers le bas pour régler les valeurs souhaitées, puis appuyez sur « WIND ALARM » (Alarme de vent) pour valider votre choix et quitter. Appuyez sur le bouton « WIND ALARM » (Alarme de vent) au dos du récepteur à plusieurs reprises pour activer ou désactiver l’alarme de rafale ou l’alarme de froideur du vent. Lorsque le récepteur est activé, les icônes « Hi » (élevé) et/ou « Lo » (bas) s’affichent pour ces fonctions. xMesure de la pluviosité – le pluviomètre sans fil mesure la pluviosité quotidienne, hebdomadaire, mensuelle et cumulée. Appuyez sur le bouton « RAIN/CLEAR » (Pluie/Supprimer) à plusieurs reprises pour basculer sur les différents modes. Les icônes quotidienne, hebdomadaire, mensuelle ou totale correspondantes vont s’afficher avec le mode en cours. Pour chaque mode, appuyez sur le bouton « RAIN/CLEAR » (Pluie/Supprimer) et maintenez-le enfoncé pendant quelques secondes pour effacer les résultats. Appuyez sur le bouton « RAIN/UNIT » (Pluie/Unité) situé au dos du récepteur pour modifier l’unité de mesure de la pluviosité en mm ou pouces, au choix. xHistorique de pluviosité – le récepteur dispose d’une importante capacité de mémoire pour stocker et afficher la pluviosité quotidienne (jusqu’aux six derniers jours de même que le jour actuel), la pluviosité hebdomadaire (jusqu’aux six dernières semaines ainsi que la semaine en cours), et la pluviosité mensuelle (jusqu’aux six derniers mois ainsi que le mois en cours). xAppuyez à plusieurs reprises sur « RAIN HISTORY » (Historique pluviosité) pour faire défiler les données de l’historique correspondant à votre sélection. Sur la barre figurant dans la zone d’affichage de la pluviosité, le « 0 » représente la période actuelle et le « -1 », le « -2 », etc. les périodes précédentes. À titre d’exemple, pour le mois d’avril, appuyez à plusieurs reprises sur le bouton « RAIN HISTORY » (Historique pluviosité) en mode mensuel jusqu’à ce que l’histogramme « -3 » s’affiche. L’histogramme et les chiffres indiquent la pluviosité mensuelle du mois de janvier (du 1er au 31).

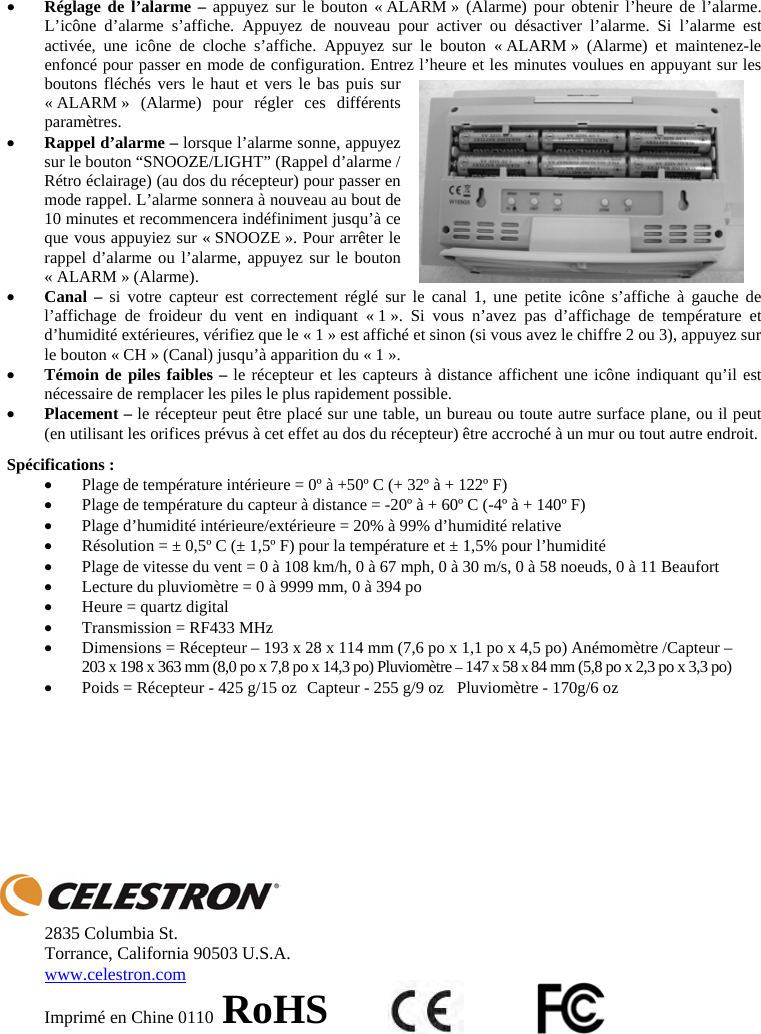

xRéglage de l’alarme – appuyez sur le bouton « ALARM » (Alarme) pour obtenir l’heure de l’alarme. L’icône d’alarme s’affiche. Appuyez de nouveau pour activer ou désactiver l’alarme. Si l’alarme est activée, une icône de cloche s’affiche. Appuyez sur le bouton « ALARM » (Alarme) et maintenez-le enfoncé pour passer en mode de configuration. Entrez l’heure et les minutes voulues en appuyant sur les boutons fléchés vers le haut et vers le bas puis sur « ALARM » (Alarme) pour régler ces différents paramètres. xRappel d’alarme – lorsque l’alarme sonne, appuyez sur le bouton “SNOOZE/LIGHT” (Rappel d’alarme / Rétro éclairage) (au dos du récepteur) pour passer en mode rappel. L’alarme sonnera à nouveau au bout de 10 minutes et recommencera indéfiniment jusqu’à ce que vous appuyiez sur « SNOOZE ». Pour arrêter le rappel d’alarme ou l’alarme, appuyez sur le bouton « ALARM » (Alarme).xCanal – si votre capteur est correctement réglé sur le canal 1, une petite icône s’affiche à gauche de l’affichage de froideur du vent en indiquant « 1 ». Si vous n’avez pas d’affichage de température et d’humidité extérieures, vérifiez que le « 1 » est affiché et sinon (si vous avez le chiffre 2 ou 3), appuyez sur le bouton « CH » (Canal) jusqu’à apparition du « 1 ». xTémoin de piles faibles – le récepteur et les capteurs à distance affichent une icône indiquant qu’il est nécessaire de remplacer les piles le plus rapidement possible. xPlacement – le récepteur peut être placé sur une table, un bureau ou toute autre surface plane, ou il peut (en utilisant les orifices prévus à cet effet au dos du récepteur) être accroché à un mur ou tout autre endroit.Spécifications : xPlage de température intérieure = 0º à +50º C (+ 32º à + 122º F) xPlage de température du capteur à distance = -20º à + 60º C (-4º à + 140º F) xPlage d’humidité intérieure/extérieure = 20% à 99% d’humidité relative xRésolution = ± 0,5º C (± 1,5º F) pour la température et ± 1,5% pour l’humidité xPlage de vitesse du vent = 0 à 108 km/h, 0 à 67 mph, 0 à 30 m/s, 0 à 58 noeuds, 0 à 11 Beaufort xLecture du pluviomètre = 0 à 9999 mm, 0 à 394 po xHeure = quartz digital xTransmission = RF433 MHz xDimensions = Récepteur – 193 x 28 x 114 mm (7,6 po x 1,1 po x 4,5 po) Anémomètre /Capteur – 203 x 198 x 363 mm (8,0 po x 7,8 po x 14,3 po) Pluviomètre – 147 x 58 x84 mm (5,8 po x 2,3 po x 3,3 po)xPoids = Récepteur - 425 g/15 oz Capteur - 255 g/9 oz Pluviomètre - 170g/6 oz2835 Columbia St. Torrance, California 90503 U.S.A. www.celestron.comImprimé en Chine 0110 RoHS

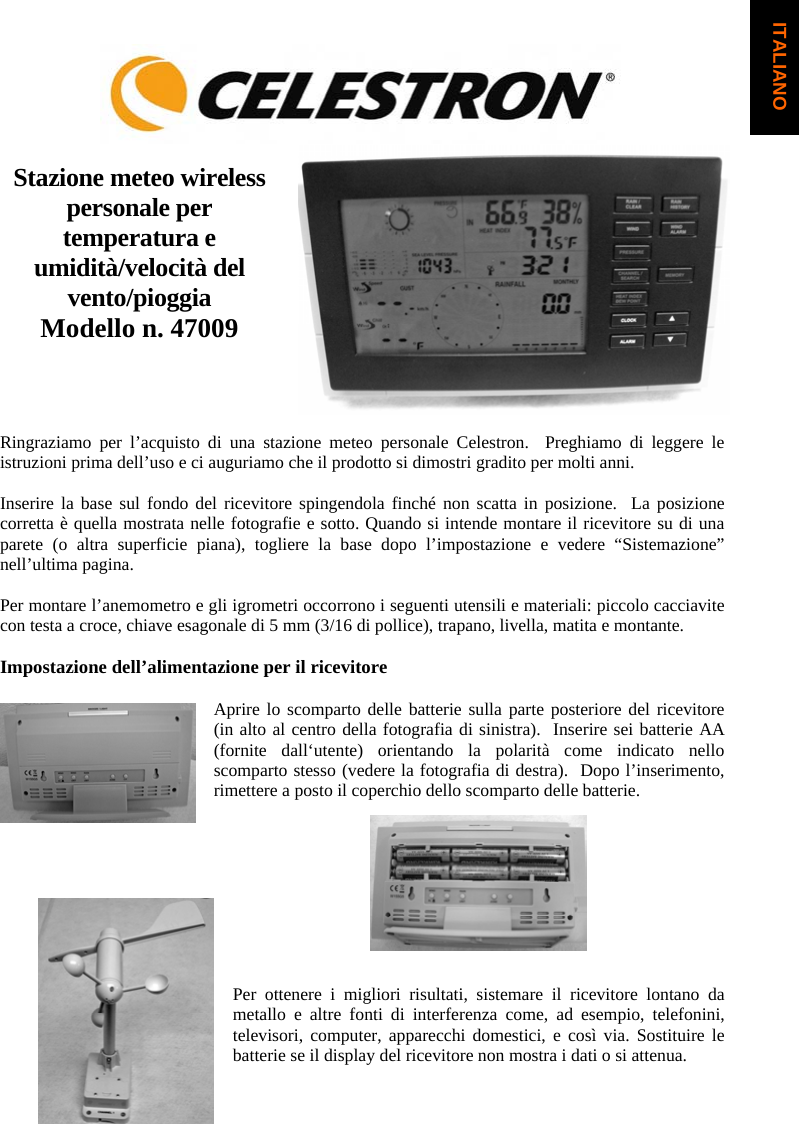

Stazione meteo wireless personale per temperatura e umidità/velocità del vento/pioggiaModello n. 47009 Ringraziamo per l’acquisto di una stazione meteo personale Celestron. Preghiamo di leggere le istruzioni prima dell’uso e ci auguriamo che il prodotto si dimostri gradito per molti anni.Inserire la base sul fondo del ricevitore spingendola finché non scatta in posizione. La posizione corretta è quella mostrata nelle fotografie e sotto. Quando si intende montare il ricevitore su di una parete (o altra superficie piana), togliere la base dopo l’impostazione e vedere “Sistemazione” nell’ultima pagina.Per montare l’anemometro e gli igrometri occorrono i seguenti utensili e materiali: piccolo cacciavite con testa a croce, chiave esagonale di 5 mm (3/16 di pollice), trapano, livella, matita e montante. Impostazione dell’alimentazione per il ricevitore Aprire lo scomparto delle batterie sulla parte posteriore del ricevitore (in alto al centro della fotografia di sinistra). Inserire sei batterie AA (fornite dall‘utente) orientando la polarità come indicato nello scomparto stesso (vedere la fotografia di destra). Dopo l’inserimento, rimettere a posto il coperchio dello scomparto delle batterie.Per ottenere i migliori risultati, sistemare il ricevitore lontano da metallo e altre fonti di interferenza come, ad esempio, telefonini, televisori, computer, apparecchi domestici, e così via. Sostituire le batterie se il display del ricevitore non mostra i dati o si attenua. ITALIANO

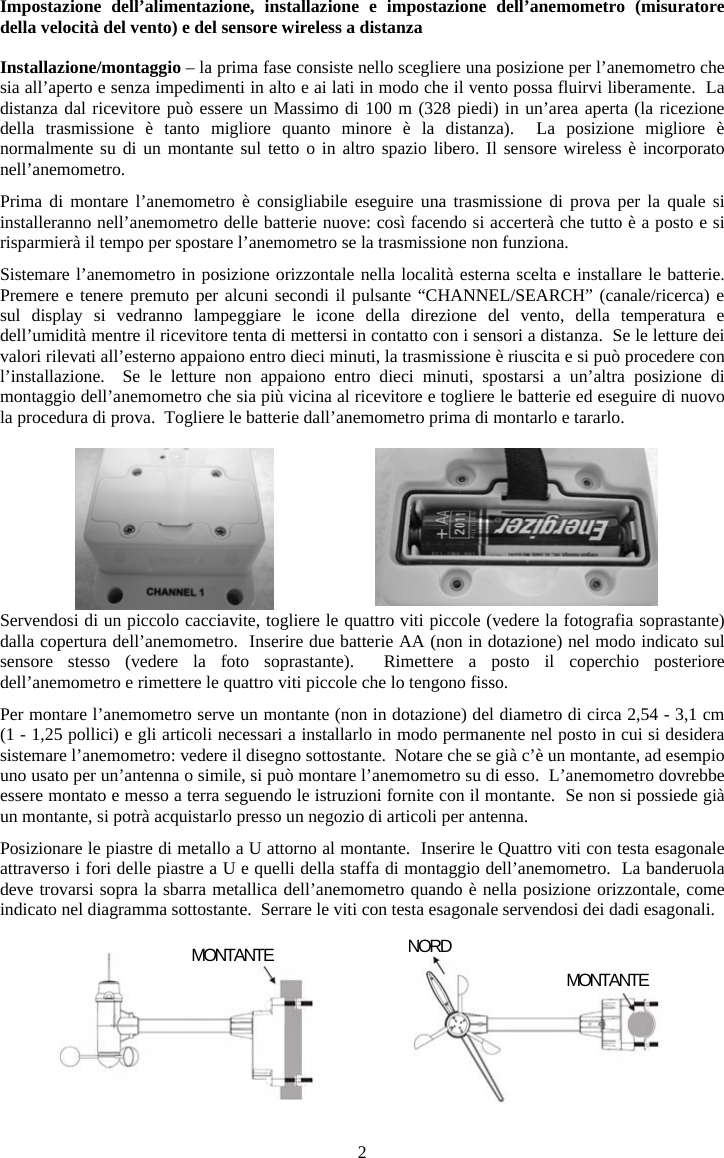

2Impostazione dell’alimentazione, installazione e impostazione dell’anemometro (misuratore della velocità del vento) e del sensore wireless a distanzaInstallazione/montaggio – la prima fase consiste nello scegliere una posizione per l’anemometro che sia all’aperto e senza impedimenti in alto e ai lati in modo che il vento possa fluirvi liberamente. La distanza dal ricevitore può essere un Massimo di 100 m (328 piedi) in un’area aperta (la ricezione della trasmissione è tanto migliore quanto minore è la distanza). La posizione migliore è normalmente su di un montante sul tetto o in altro spazio libero. Il sensore wireless è incorporato nell’anemometro.Prima di montare l’anemometro è consigliabile eseguire una trasmissione di prova per la quale si installeranno nell’anemometro delle batterie nuove: così facendo si accerterà che tutto è a posto e si risparmierà il tempo per spostare l’anemometro se la trasmissione non funziona. Sistemare l’anemometro in posizione orizzontale nella località esterna scelta e installare le batterie. Premere e tenere premuto per alcuni secondi il pulsante “CHANNEL/SEARCH” (canale/ricerca) e sul display si vedranno lampeggiare le icone della direzione del vento, della temperatura e dell’umidità mentre il ricevitore tenta di mettersi in contatto con i sensori a distanza. Se le letture dei valori rilevati all’esterno appaiono entro dieci minuti, la trasmissione è riuscita e si può procedere con l’installazione. Se le letture non appaiono entro dieci minuti, spostarsi a un’altra posizione di montaggio dell’anemometro che sia più vicina al ricevitore e togliere le batterie ed eseguire di nuovo la procedura di prova. Togliere le batterie dall’anemometro prima di montarlo e tararlo.Servendosi di un piccolo cacciavite, togliere le quattro viti piccole (vedere la fotografia soprastante) dalla copertura dell’anemometro. Inserire due batterie AA (non in dotazione) nel modo indicato sul sensore stesso (vedere la foto soprastante). Rimettere a posto il coperchio posteriore dell’anemometro e rimettere le quattro viti piccole che lo tengono fisso.Per montare l’anemometro serve un montante (non in dotazione) del diametro di circa 2,54 - 3,1 cm (1 - 1,25 pollici) e gli articoli necessari a installarlo in modo permanente nel posto in cui si desidera sistemare l’anemometro: vedere il disegno sottostante. Notare che se già c’è un montante, ad esempio uno usato per un’antenna o simile, si può montare l’anemometro su di esso. L’anemometro dovrebbe essere montato e messo a terra seguendo le istruzioni fornite con il montante. Se non si possiede già un montante, si potrà acquistarlo presso un negozio di articoli per antenna.Posizionare le piastre di metallo a U attorno al montante. Inserire le Quattro viti con testa esagonale attraverso i fori delle piastre a U e quelli della staffa di montaggio dell’anemometro. La banderuola deve trovarsi sopra la sbarra metallica dell’anemometro quando è nella posizione orizzontale, come indicato nel diagramma sottostante. Serrare le viti con testa esagonale servendosi dei dadi esagonali.MONTANTE NORDMONTANTE

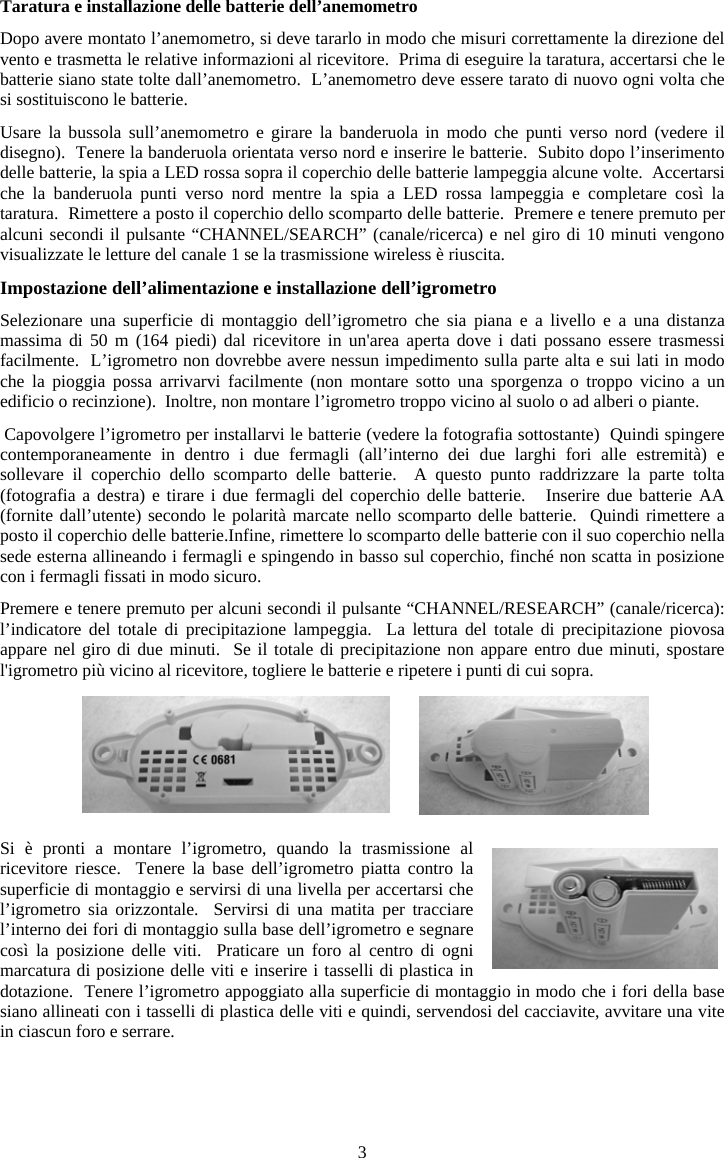

3Taratura e installazione delle batterie dell’anemometro Dopo avere montato l’anemometro, si deve tararlo in modo che misuri correttamente la direzione del vento e trasmetta le relative informazioni al ricevitore. Prima di eseguire la taratura, accertarsi che le batterie siano state tolte dall’anemometro. L’anemometro deve essere tarato di nuovo ogni volta che si sostituiscono le batterie.Usare la bussola sull’anemometro e girare la banderuola in modo che punti verso nord (vedere il disegno). Tenere la banderuola orientata verso nord e inserire le batterie. Subito dopo l’inserimento delle batterie, la spia a LED rossa sopra il coperchio delle batterie lampeggia alcune volte. Accertarsi che la banderuola punti verso nord mentre la spia a LED rossa lampeggia e completare così la taratura. Rimettere a posto il coperchio dello scomparto delle batterie. Premere e tenere premuto per alcuni secondi il pulsante “CHANNEL/SEARCH” (canale/ricerca) e nel giro di 10 minuti vengono visualizzate le letture del canale 1 se la trasmissione wireless è riuscita.Impostazione dell’alimentazione e installazione dell’igrometro Selezionare una superficie di montaggio dell’igrometro che sia piana e a livello e a una distanza massima di 50 m (164 piedi) dal ricevitore in un'area aperta dove i dati possano essere trasmessi facilmente. L’igrometro non dovrebbe avere nessun impedimento sulla parte alta e sui lati in modo che la pioggia possa arrivarvi facilmente (non montare sotto una sporgenza o troppo vicino a un edificio o recinzione). Inoltre, non montare l’igrometro troppo vicino al suolo o ad alberi o piante. Capovolgere l’igrometro per installarvi le batterie (vedere la fotografia sottostante) Quindi spingere contemporaneamente in dentro i due fermagli (all’interno dei due larghi fori alle estremità) e sollevare il coperchio dello scomparto delle batterie. A questo punto raddrizzare la parte tolta (fotografia a destra) e tirare i due fermagli del coperchio delle batterie. Inserire due batterie AA (fornite dall’utente) secondo le polarità marcate nello scomparto delle batterie. Quindi rimettere a posto il coperchio delle batterie.Infine, rimettere lo scomparto delle batterie con il suo coperchio nella sede esterna allineando i fermagli e spingendo in basso sul coperchio, finché non scatta in posizione con i fermagli fissati in modo sicuro. Premere e tenere premuto per alcuni secondi il pulsante “CHANNEL/RESEARCH” (canale/ricerca): l’indicatore del totale di precipitazione lampeggia. La lettura del totale di precipitazione piovosa appare nel giro di due minuti. Se il totale di precipitazione non appare entro due minuti, spostare l'igrometro più vicino al ricevitore, togliere le batterie e ripetere i punti di cui sopra. Si è pronti a montare l’igrometro, quando la trasmissione al ricevitore riesce. Tenere la base dell’igrometro piatta contro la superficie di montaggio e servirsi di una livella per accertarsi che l’igrometro sia orizzontale. Servirsi di una matita per tracciare l’interno dei fori di montaggio sulla base dell’igrometro e segnare così la posizione delle viti. Praticare un foro al centro di ogni marcatura di posizione delle viti e inserire i tasselli di plastica in dotazione. Tenere l’igrometro appoggiato alla superficie di montaggio in modo che i fori della base siano allineati con i tasselli di plastica delle viti e quindi, servendosi del cacciavite, avvitare una vite in ciascun foro e serrare.
4Impostazione e uso del ricevitore xTemperatura e umidità interna e esterna – la temperatura e l’umidità all’interno sono visualizzate sulla parte alta a destra del display a LCD. Premere il pulsante “CHANNEL/SEARCH” (canale/ricerca) per passare dai valori all’interno a quelli all’esterno (canale 1). Si può anche impostare il display in modo che i valori interni ed esterni vengano visualizzati in modo automatico alternativamente ogni cinque secondi; per questa impostazione, premendo il pulsante "CHANNEL/SERARCH” (canale/ricerca) fino a vedere l’icona “CH ” (canale ) che indica che ci si trova in modalità di “commutazione”. Quando si cambia canale si potrà vedere il canale 2 con dati senza significato che basta ignorare.xVisualizzazione dati in “C” o “F” – premere il pulsante “C/F” (sulla parte posteriore del ricevitore) per cambiare i dati visualizzati da “C” (gradi centigradi) o da “F” (gradi Fahrenheit), come preferito.xOrologio e calendario – premere il pulsante “CLOCK” (orologio) per visualizzare alternativamente l’ora, la data (giorno/mese) e il giorno della settimana. Per accedere alla modalità d’impostazione,premere il pulsante “CLOCK” (orologio) e tenerlo premuto per un paio di secondi. Servirsi dei pulsanti “UP” (su) e “DOWN” (giù) per eseguire le modifiche. Dopo ogni impostazione corretta, premere “CLOCK” (orologio). Le impostazioni sono, in ordine: formato a 12-24 ore/ore/minuti/anno/sequenza giorno-mese/mese/giorno/uscita. Per vedere che ore sono in un altro fuso orario, si deve impostare dapprima il numero di ore di differenza tra i fusi premendo e tenendo premuto il pulsante “ZONE” (fuso) sul lato posteriore del ricevitore e accedere all'impostazione. Quindi premere “UP” (su) o “DOWN” (giù) per immettere il numero di ore di differenza e premere “ZONE” (fuso) per accettare il valore immesso. Per vedere l’ora del fuso orario impostato, premere semplicemente il pulsante “ZONE” (fuso). xMemoria max/min – premere il pulsante “MEMORY” (memoria) per visualizzare le letture di massima per temperatura, umidità, indice di calore, punto di rugiada, velocità del vento e indice di freddo da vento. Premere il pulsante una seconda volta per vedere le letture minime e premere il pulsante una volta ancora per tornare alla visualizzazione normale. La memoria si azzera se si preme e tiene premuto il pulsante “MEMORY” (memoria) per alcuni secondi, quando si stanno visualizzando i dati di massima o di minima. xBarometro e previsione del tempo – la stazione meteo è dotata di un barometro incorporato che misura la pressione atmosferica e mostra la previsione del tempo tramite icone che rappresentano sole/cielo parzialmente nuvoloso/cielo nuvoloso/pioggia/perturbazione. L’unità fa le previsioni del tempo per le successive 12-24 ore basandosi sul cambiamento della pressione barometrica ed è accurata al 70%. La ditta non assume nessuna responsabilità per previsioni incorrette.Se non si risiede a livello del mare o quasi, è necessario impostare il valore dell’altitudine per ottenere valori di pressione accurati. Premere il pulsante “PRESSURE” (pressione) per cambiare l’unità di misura della pressione da hPa (ettoPascal) a inHg (pollici di mercurio) o a mb/Hgl (millibar/Hg). Si può ottenere il valore della pressione atmosferica su diverse stazioni meteo in Internet (o fonti di informazioni locali); per immettere il dato, premere e tenere premuto per alcuni secondi il pulsante “PRESSURE” (pressione) e quindi inserire il valore corretto servendosi dei pulsanti freccia su e giù.

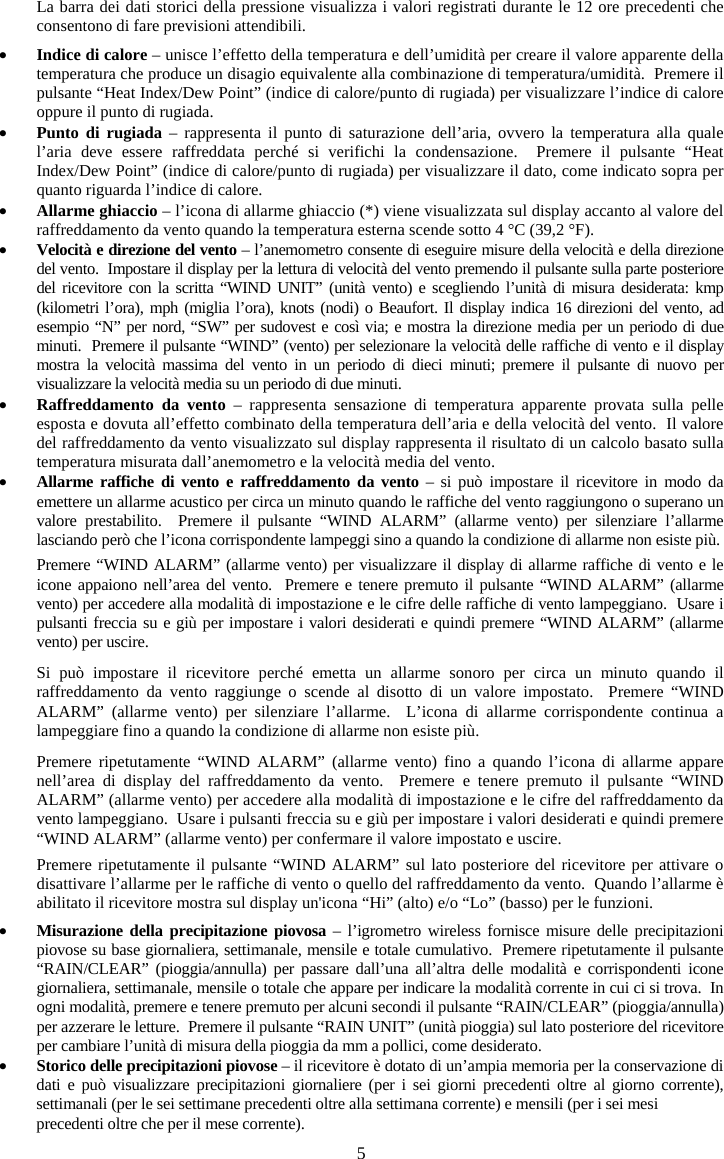

5La barra dei dati storici della pressione visualizza i valori registrati durante le 12 ore precedenti che consentono di fare previsioni attendibili. xIndice di calore – unisce l’effetto della temperatura e dell’umidità per creare il valore apparente della temperatura che produce un disagio equivalente alla combinazione di temperatura/umidità. Premere il pulsante “Heat Index/Dew Point” (indice di calore/punto di rugiada) per visualizzare l’indice di calore oppure il punto di rugiada. xPunto di rugiada – rappresenta il punto di saturazione dell’aria, ovvero la temperatura alla quale l’aria deve essere raffreddata perché si verifichi la condensazione. Premere il pulsante “Heat Index/Dew Point” (indice di calore/punto di rugiada) per visualizzare il dato, come indicato sopra per quanto riguarda l’indice di calore.xAllarme ghiaccio – l’icona di allarme ghiaccio (*) viene visualizzata sul display accanto al valore del raffreddamento da vento quando la temperatura esterna scende sotto 4 °C (39,2 °F). xVelocità e direzione del vento – l’anemometro consente di eseguire misure della velocità e della direzione del vento. Impostare il display per la lettura di velocità del vento premendo il pulsante sulla parte posteriore del ricevitore con la scritta “WIND UNIT” (unità vento) e scegliendo l’unità di misura desiderata: kmp (kilometri l’ora), mph (miglia l’ora), knots (nodi) o Beaufort. Il display indica 16 direzioni del vento, ad esempio “N” per nord, “SW” per sudovest e così via; e mostra la direzione media per un periodo di due minuti. Premere il pulsante “WIND” (vento) per selezionare la velocità delle raffiche di vento e il display mostra la velocità massima del vento in un periodo di dieci minuti; premere il pulsante di nuovo per visualizzare la velocità media su un periodo di due minuti. xRaffreddamento da vento – rappresenta sensazione di temperatura apparente provata sulla pelle esposta e dovuta all’effetto combinato della temperatura dell’aria e della velocità del vento. Il valore del raffreddamento da vento visualizzato sul display rappresenta il risultato di un calcolo basato sulla temperatura misurata dall’anemometro e la velocità media del vento. xAllarme raffiche di vento e raffreddamento da vento – si può impostare il ricevitore in modo da emettere un allarme acustico per circa un minuto quando le raffiche del vento raggiungono o superano un valore prestabilito. Premere il pulsante “WIND ALARM” (allarme vento) per silenziare l’allarme lasciando però che l’icona corrispondente lampeggi sino a quando la condizione di allarme non esiste più. Premere “WIND ALARM” (allarme vento) per visualizzare il display di allarme raffiche di vento e le icone appaiono nell’area del vento. Premere e tenere premuto il pulsante “WIND ALARM” (allarme vento) per accedere alla modalità di impostazione e le cifre delle raffiche di vento lampeggiano. Usare i pulsanti freccia su e giù per impostare i valori desiderati e quindi premere “WIND ALARM” (allarme vento) per uscire. Si può impostare il ricevitore perché emetta un allarme sonoro per circa un minuto quando il raffreddamento da vento raggiunge o scende al disotto di un valore impostato. Premere “WIND ALARM” (allarme vento) per silenziare l’allarme. L’icona di allarme corrispondente continua a lampeggiare fino a quando la condizione di allarme non esiste più. Premere ripetutamente “WIND ALARM” (allarme vento) fino a quando l’icona di allarme appare nell’area di display del raffreddamento da vento. Premere e tenere premuto il pulsante “WIND ALARM” (allarme vento) per accedere alla modalità di impostazione e le cifre del raffreddamento da vento lampeggiano. Usare i pulsanti freccia su e giù per impostare i valori desiderati e quindi premere “WIND ALARM” (allarme vento) per confermare il valore impostato e uscire. Premere ripetutamente il pulsante “WIND ALARM” sul lato posteriore del ricevitore per attivare o disattivare l’allarme per le raffiche di vento o quello del raffreddamento da vento. Quando l’allarme è abilitato il ricevitore mostra sul display un'icona “Hi” (alto) e/o “Lo” (basso) per le funzioni. xMisurazione della precipitazione piovosa – l’igrometro wireless fornisce misure delle precipitazioni piovose su base giornaliera, settimanale, mensile e totale cumulativo. Premere ripetutamente il pulsante “RAIN/CLEAR” (pioggia/annulla) per passare dall’una all’altra delle modalità e corrispondenti icone giornaliera, settimanale, mensile o totale che appare per indicare la modalità corrente in cui ci si trova. In ogni modalità, premere e tenere premuto per alcuni secondi il pulsante “RAIN/CLEAR” (pioggia/annulla) per azzerare le letture. Premere il pulsante “RAIN UNIT” (unità pioggia) sul lato posteriore del ricevitore per cambiare l’unità di misura della pioggia da mm a pollici, come desiderato. xStorico delle precipitazioni piovose – il ricevitore è dotato di un’ampia memoria per la conservazione di dati e può visualizzare precipitazioni giornaliere (per i sei giorni precedenti oltre al giorno corrente), settimanali (per le sei settimane precedenti oltre alla settimana corrente) e mensili (per i sei mesi precedenti oltre che per il mese corrente).

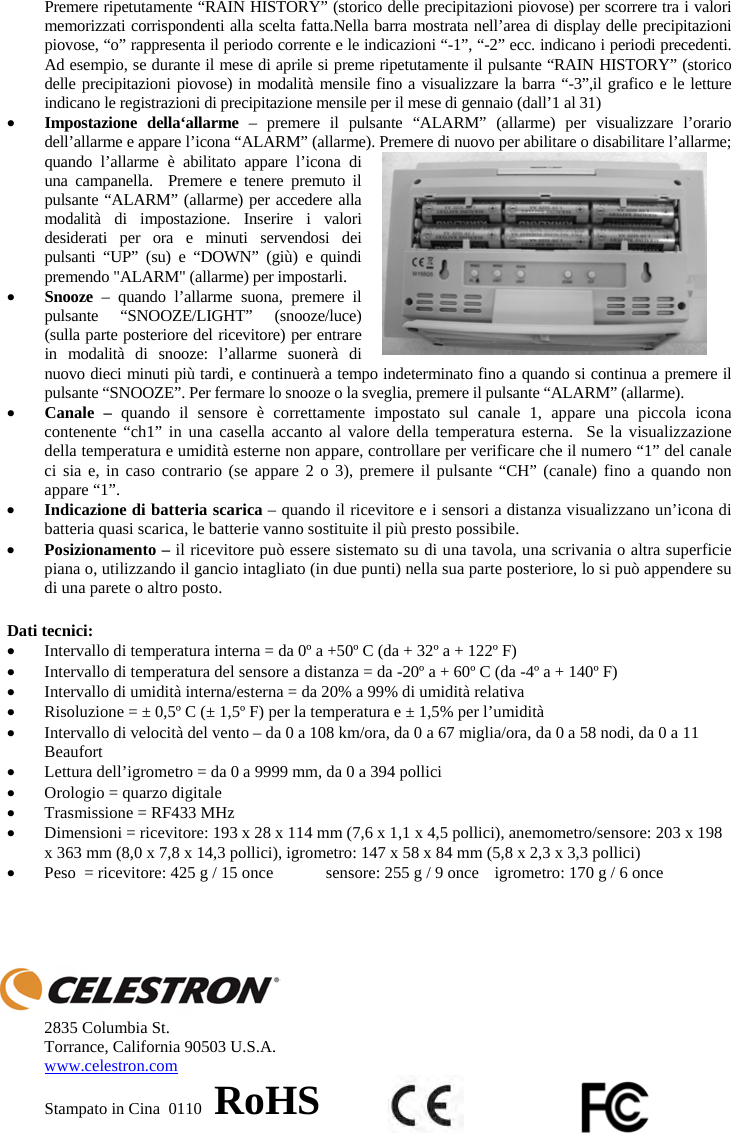

Premere ripetutamente “RAIN HISTORY” (storico delle precipitazioni piovose) per scorrere tra i valori memorizzati corrispondenti alla scelta fatta.Nella barra mostrata nell’area di display delle precipitazioni piovose, “o” rappresenta il periodo corrente e le indicazioni “-1”, “-2” ecc. indicano i periodi precedenti. Ad esempio, se durante il mese di aprile si preme ripetutamente il pulsante “RAIN HISTORY” (storico delle precipitazioni piovose) in modalità mensile fino a visualizzare la barra “-3”,il grafico e le letture indicano le registrazioni di precipitazione mensile per il mese di gennaio (dall’1 al 31) xImpostazione della‘allarme – premere il pulsante “ALARM” (allarme) per visualizzare l’orario dell’allarme e appare l’icona “ALARM” (allarme). Premere di nuovo per abilitare o disabilitare l’allarme; quando l’allarme è abilitato appare l’icona di una campanella. Premere e tenere premuto il pulsante “ALARM” (allarme) per accedere alla modalità di impostazione. Inserire i valori desiderati per ora e minuti servendosi dei pulsanti “UP” (su) e “DOWN” (giù) e quindi premendo "ALARM" (allarme) per impostarli. xSnooze – quando l’allarme suona, premere il pulsante “SNOOZE/LIGHT” (snooze/luce) (sulla parte posteriore del ricevitore) per entrare in modalità di snooze: l’allarme suonerà di nuovo dieci minuti più tardi, e continuerà a tempo indeterminato fino a quando si continua a premere il pulsante “SNOOZE”. Per fermare lo snooze o la sveglia, premere il pulsante “ALARM” (allarme).xCanale – quando il sensore è correttamente impostato sul canale 1, appare una piccola icona contenente “ch1” in una casella accanto al valore della temperatura esterna. Se la visualizzazione della temperatura e umidità esterne non appare, controllare per verificare che il numero “1” del canale ci sia e, in caso contrario (se appare 2 o 3), premere il pulsante “CH” (canale) fino a quando non appare “1”. xIndicazione di batteria scarica – quando il ricevitore e i sensori a distanza visualizzano un’icona di batteria quasi scarica, le batterie vanno sostituite il più presto possibile.xPosizionamento – il ricevitore può essere sistemato su di una tavola, una scrivania o altra superficie piana o, utilizzando il gancio intagliato (in due punti) nella sua parte posteriore, lo si può appendere su di una parete o altro posto.Dati tecnici: xIntervallo di temperatura interna = da 0º a +50º C (da + 32º a + 122º F) xIntervallo di temperatura del sensore a distanza = da -20º a + 60º C (da -4º a + 140º F) xIntervallo di umidità interna/esterna = da 20% a 99% di umidità relativa xRisoluzione = ± 0,5º C (± 1,5º F) per la temperatura e ± 1,5% per l’umidità xIntervallo di velocità del vento – da 0 a 108 km/ora, da 0 a 67 miglia/ora, da 0 a 58 nodi, da 0 a 11 Beaufort xLettura dell’igrometro = da 0 a 9999 mm, da 0 a 394 pollici xOrologio = quarzo digitale xTrasmissione = RF433 MHz xDimensioni = ricevitore: 193 x 28 x 114 mm (7,6 x 1,1 x 4,5 pollici), anemometro/sensore: 203 x 198 x 363 mm (8,0 x 7,8 x 14,3 pollici), igrometro: 147 x 58 x 84 mm (5,8 x 2,3 x 3,3 pollici) xPeso = ricevitore: 425 g / 15 once sensore: 255 g / 9 once igrometro: 170 g / 6 once2835 Columbia St. Torrance, California 90503 U.S.A. www.celestron.comStampato in Cina 0110 RoHS
