AirPort Express

Käyttöönotto-opas

2

Sisältö

4Luku 1: Alkutoimet

6

Tietoja AirPort Expressistä

7

Tietoja AirPort-ohjelmistosta

8

Mitä tarvitset päästäksesi alkuun

9

AirPort Expressin kytkeminen pistorasiaan

10

AirPort Expressin merkkivalot

11

Mitä seuraavaksi

12 Luku 2: AirPort Expressin käyttö

12

AirPort Expressin käyttäminen laajakaistayhteyden kanssa

14

AirPort Expressin käyttäminen musiikin lähettämiseen stereoihin tai

aktiivikaiuttimiin olemassa olevassa langattomassa verkossa

16

AirPort Expressin käyttäminen USB-tulostimen jakamiseen

19 Luku 3: AirPort Expressin käyttöönotto

20

AirPort-työkalun käyttäminen

22

Uuden langattoman verkon luominen

22

Internet-yhteyden määrittely ja jakaminen

23

Olemassa olevaan langattomaan verkkoon liittyminen

24

Langattomien asiakkaiden päästäminen verkkoon

25

Lisäasetusten tekeminen

Sisältö

3

26 Luku 4: Vinkkejä ja vianetsintää

32

AirPort Expressin sijoittaminen

33

Laitteet, jotka voivat aiheuttaa häiriöitä AirPortille

34 Luku 5: Lisätietoja, huolto ja tuki

34

Verkossa olevat resurssit

34

Näytöllä näkyvät ohjeet

35

Takuuhuollon hankkiminen

35

AirPort Expressin sarjanumeron löytäminen

36 Liite: AirPort Expressin tekniset tiedot

37

AirPort Expressin turvallisuusvinkkejä

38

Vältä kosteita paikkoja

38

Älä korjaa laitetta itse

39

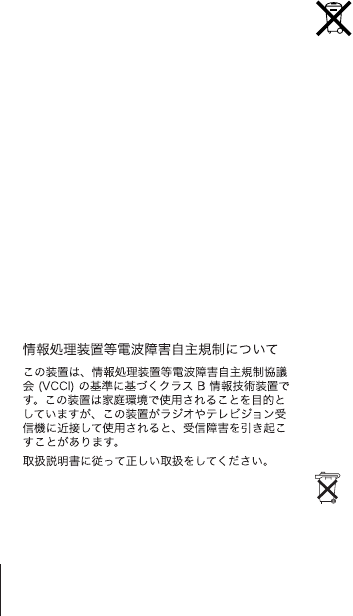

Regulatory Compliance Information

4

1

1

Alkutoimet

Onnittelut AirPort Expressin hankkimisesta. Alkuun pääset

lukemalla tämän oppaan.

AirPort Express perustuu IEEE (Institute of Electrical and Electronics Engineers) standar-

diluonnokseen 802.11n ja tarjoaa paremman suorituskyvyn ja pidemmän kantaman

kuin aiemmat IEEE 802.11 -standardit. AirPort Express on yhteensopiva tietokoneiden

kanssa, jotka käyttävät 802.11b-, 802.11g-, 802.11a- ja 802.11n -standardeja.

AirPort Expressillä voit jakaa laajakaistayhteyden langattomasti lähiverkon tieto-

koneiden kanssa, toistaa iTunes-musiikkia stereoista ja jakaa USB-tulostimen.

AirPort Expressin mukana tulee AirTunes, joka on helppo tapa iTunesin musiikin

toistamisen etäkaiuttimien kautta.

Luku 1

Alkutoimet

5

AirPort Expressin avulla voit:

Â

luoda langattoman verkon kotiin, muodostaa yhteyden internetiin ja jakaa internet-

yhteyden enintään kymmenen tietokoneen tai muun Wi-Fi-laitteen, kuten iPhonen,

iPod touchin tai Apple TV:n kanssa. Koko perhe voi olla yhteydessä internetiin

samaan aikaan.

Â

liittää AirPort Expressin stereoihin tai aktiivikaiuttimiin ja toistaa iTunesin musiikkia

AirTunesin avulla AirPort- tai AirPort Extreme -kortilla varustetusta Macintosh-

tietokoneesta tai yhteensopivasta Windows XP- tai Windows Vista -tietokoneesta.

Â

luoda langattoman yhteyden ethernet-verkkoon. AirPortilla tai AirPort Extremellä

varustetut Macintosh-tietokoneet ja Windows Vista- tai Windows XP -tietokoneet

voivat sitten käyttää koko verkkoa ilman kaapeleita.

Â

liittää USB-tulostimen AirPort Expressiin. Kaikki AirPort-verkossa olevat yhteensopivat

tietokoneet (niin langattomat kuin johdoilla liitetytkin) voivat tulostaa siihen.

6 Luku 1

Alkutoimet

Tietoja AirPort Expressistä

AirPort Expressissä on kolme porttia, jotka sijaitsevat laitteen pohjassa:

Â

ethernet-portti (G

) DSL- tai kaapelimodeemiin tai olemassa olevaan

ethernet-verkkoon liittämistä varten

Â

analoginen ja optinen digitaaliääniliitäntä (-

) stereoihin ja aktiivikaiuttimiin

liittämistä varten

Â

USB-portti (d

) yhteensopivan tulostimen liittämistä varten

Porttien vieressä on nollauspainike, jota käytetään AirPort Expressin vianmääritykseen.

AirPort Expressin kyljessä oleva merkkivalo näyttää laitteen sen hetkisen tilan.

Merkki-

valo

Nollauspainike

Linjaulostulo

(analoginen ja optinen

digitaalisen äänen liitin)

Ethernet-portti

USB-portti

Virtasovitin

Luku 1

Alkutoimet

7

Tietoja AirPort-ohjelmistosta

AirPort Express toimii AirPort Express -CD-levyllä olevan AirPort-ohjelmiston kanssa.

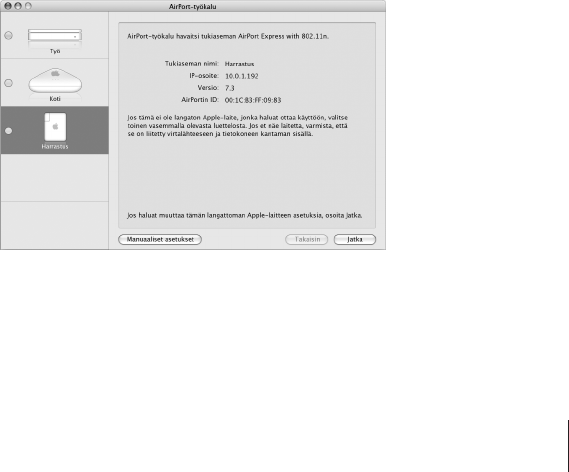

AirPort-työkalu

AirPort-työkalu auttaa AirPort Expressin käyttöönotossa. Sen avulla voit luoda

langattoman verkon, muodostaa internet-yhteyden ja jakaa USB-tulostimen. Voit

myös liittää AirPort Expressin olemassa olevaan langattomaan AirPort Express- tai

AirPort Extreme- verkkoon ja laajentaa verkon kantamaa WDS:llä. AirPort-työkalua

käyttäen AirPort Expressin ja langattoman verkon käyttöönotto sujuu helposti.

AirPort-työkalu on myös kehittynyt työkalu AirPort Extreme- ja AirPort Express

-tukiasemien käyttöönottoon ja hallintaan. AirPort-työkalun avulla voidaan myös

muokata verkko-, reititys- ja suojausasetuksia ja muita lisäasetuksia.

Valikkorivin AirPort-tilavalikko

AirPort-tilavalikon avulla voit vaihtaa AirPort-verkkojen välillä, tarkkailla nykyisen ver-

kon signaalin laatua, luoda tietokoneiden välisen verkon ja laittaa AirPortin päälle ja

pois päältä. Tilavalikko on käytettävissä Mac OS X -tietokoneissa.

Z

8 Luku 1

Alkutoimet

Mitä tarvitset päästäksesi alkuun

Jos haluat ottaa AirPort Expressin käyttöön Macintosh-tietokoneen kanssa, tarvitset:

Â

Macintosh-tietokoneen, johon on asennettu AirPort- tai AirPort Extreme -kortti

Â

Mac OS X -version 10.4 tai uudemman

Jos haluat ottaa AirPort Expressin käyttöön Windows-tietokoneen kanssa, tarvitset:

Â

Windows-tietokoneen, jossa on 300 MHz tai nopeampi prosessori ja yhteensopiva

langaton 802.11a-, 802.11b-, 802.11g- tai 802.11n-verkkokortti

Â

Windows Vistan tai Windows XP:n, jossa on Service Pack 2

Tarvitset iTunesin, jotta voit toistaa tietokoneella olevaa musiikkia AirPort Expressiin lii-

tettyjen stereoiden kautta. Varmista, että sinulla on iTunesin uusin versio, vierailemalla

osoitteessa www.apple.com/fi/itunes.

Voit käyttää AirPort Expressiä minkä tahansa langattoman tietokoneen kanssa, joka

on IEEE 802.11a-, 802.11b-, 802.11g- tai 802.11n-standardin mukainen. Jotta voit ottaa

AirPort Expressin käyttöön, tietokoneesi on täytettävä edellä luetellut vaatimukset.

Luku 1

Alkutoimet

9

AirPort Expressin kytkeminen pistorasiaan

Ennen AirPort Expressin kytkemistä pistorasiaan, liitä tarvittavat kaapelit portteihin,

joita haluat käyttää. Liitä DSL- tai kaapelimodeemin verkkokaapeli (jos haluat muodos-

taa yhteyden internetiin), stereoiden äänikaapeli (jos haluat kuunnella iTunesin musiik-

kia AirTunesilla) ja tulostimen USB-kaapeli (jos haluat tulostaa yhteensopivalla USB-

tulostimella).

Kun olet liittänyt kaikkien niiden laitteiden kaapelit, joita haluat käyttää, kytke

AirPort Express pistorasiaan. Laitteessa ei ole virtakatkaisijaa.

Virtasovitin

10 Luku 1

Alkutoimet

Kun liität AirPort Expressin virtalähteen pistorasiaan, merkkivalo välkkyy vihreänä sekunnin

ja palaa sitten keltaisena käynnistymisen ajan. Kun se on käynnistynyt, merkkivalo välkkyy

keltaisena, kunnes siihen on päivitetty uudet asetukset. Merkkivalo palaa vihreänä, kun

AirPort Express on otettu käyttöön ja se on yhteydessä internetiin tai verkkoon.

AirPort Expressin merkkivalot

Seuraavassa taulukossa on lueteltu AirPort Expressin merkkivalot ja niiden merkitykset.

Valo Tila/merkitys

Pois

AirPort Expressiä ei ole kytketty pistorasiaan.

Välkkyvä vihreä

AirPort Express käynnistyy. Valo välkkyy sekunnin ajan.

Tasainen vihreä

AirPort Express on päällä ja toimii normaalisti. Jos valitset

AirPort-työkalun Tukiasema-osion Merkkivalo-ponnahdusvali-

kosta Vilku kun toimintaa, merkkivalo saattaa välkkyä vihreänä

normaalin toiminnan aikana.

Välkkyvä keltainen

AirPort Express ei voi muodostaa yhteyttä verkkoon tai inter-

netiin tai se on kohdannut ongelman. Varmista, että olet asen-

tanut AirPort-työkalun, ja selvitä sillä mikä saa merkkivalon

välkkymään keltaisena. Katso ”Jos AirPort Expressin tilavalo

välkkyy keltaisena” sivulla 29.

Tasainen keltainen

AirPort Express viimeistelee käynnistysvaihetta.

Välkkyvä keltainen ja vihreä

Käynnistyksessä saattaa olla ongelmia. AirPort Express käynnistyy

uudelleen ja yrittää toistamiseen.

Tasainen sininen

Tukiasema on valmis sallimaan langattoman asiakkaan liittyä

verkkoon. Katso kohta ”Langattomien asiakkaiden päästäminen

verkkoon” sivulla 24.

Luku 1

Alkutoimet

11

Mitä seuraavaksi

Kun olet kytkenyt AirPort Expressin pistorasiaan, voit asettaa sen toimimaan

internet-yhteyden, stereoiden, USB-tulostimen tai olemassa olevan verkon kanssa

AirPort-työkalun avulla.

Luku ”AirPort Expressin käyttö” sivulla 12 sisältää esimerkkejä tavoista, joilla voit käyttää

AirPort Expressiä, sekä ohjeita langattoman verkon käyttöönottoon.

Katso sitten ”AirPort Expressin käyttöönotto” sivulla 19, jossa on lisätietoja

käyttöönottoprosessista.

12

2

2

AirPort Expressin käyttö

Tässä luvussa kerrotaan AirPort Expressin

erilaisista käyttötavoista.

Luvussa on esimerkkejä siitä, miltä AirPort Express -kokoonpano saattaa käyttötarkoi-

tuksesta riippuen näyttää. Luku sisältää myös lyhyen selvityksen siitä, mitä tarvitset

AirPort Express -verkon nopeaan käyttöönottoon.

AirPort Expressin käyttäminen laajakaistayhteyden kanssa

Kun asetat AirPort Expressin jakamaan verkko- ja internet-yhteyden, Macintosh-

tietokoneita, joissa on AirPort- tai AirPort Extreme -kortti, sekä 802.11a-, 802.11b-,

802.11g- ja 802.11n-yhteensopivia langattomia tietokoneita voidaan käyttää tiedos-

tojen jakamiseen, pelien pelaamiseen ja internet-ohjelmien kuten selaimien ja

sähköpostiohjelmien käyttämiseen AirPort-verkossa.

Luku 2

AirPort Expressin käyttö

13

Miltä se näyttää

Kuinka se otetaan käyttöön

1

Liitä DSL- tai kaapelimodeemi AirPort Expressin ethernet-porttiin (G

).

2

Luo uusi verkko AirPort-työkalun avulla. (Lisätietoja on kohdassa ”AirPort Expressin

käyttöönotto” sivulla 19.)

AirPortia ja muita langattomia verkkokortteja tai -sovittimia käyttävät tietokoneet

muodostavat internet-yhteyden AirPort Expressin kautta.

Langattomat tietokoneet kommunikoivat keskenään AirPort Expressin avulla.

DSL- tai kaapelimodeemi

Ethernet-portti

Internetiin

G

14 Luku 2

AirPort Expressin käyttö

AirPort Expressin käyttäminen musiikin lähettämiseen

stereoihin tai aktiivikaiuttimiin olemassa olevassa

langattomassa verkossa

Voit myös liittää AirPort Expressin asiakkaaksi olemassa olevaan langattomaan

verkkoon. Liitä AirPort Express stereoihin tai aktiivikaiuttimiin ja toista iTunesin

musiikkia AirTunesilla. Kun AirPort Express liitetään olemassa olevaan verkkoon,

se voidaan sijoittaa toiseen, verkon kantaman sisällä olevaan huoneeseen.

Miltä se näyttää

Aktiivi-

kaiuttimet

DSL- tai kaapeli-

modeemi

Internetiin

Linja ulos -portti

AirPort Extreme

-tukiasema

Ethernet-porttiin

Luku 2

AirPort Expressin käyttö

15

Kuinka se otetaan käyttöön

1

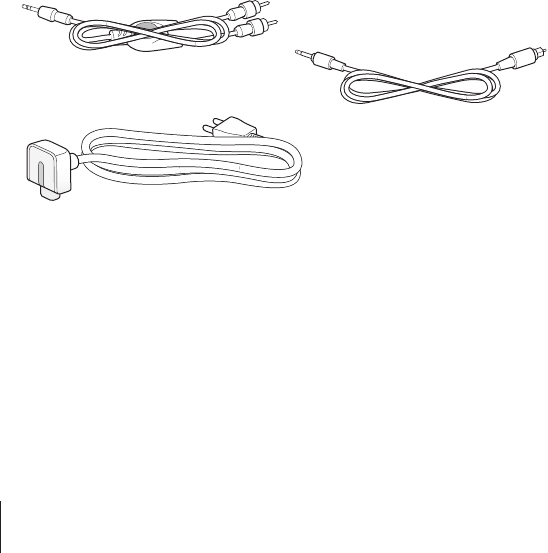

Liitä AirPort Express stereoihin tai aktiivikaiuttimiin miniliitäntään (

-

) liitetyn valokaapelin,

analogisen miniliitin–2xRCA-kaapelin tai miniliitin–miniliitin-kaapelin avulla.

Huomaa:

AirPort Expressin kanssa ei voida käyttää USB-kaiuttimia. Käytä aktiivikaiuttimia

miniliittimen kanssa.

2

Macintoshissa voit liittyä langattomaan verkkoon käyttämällä valikkorivin AirPort-tila-

valikkoa. Windows-tietokoneissa voit pitää osoitinta langattoman yhteyden kuvakkeen

päällä, kunnes näet AirPort-verkon nimen (SSID), ja valita verkon luettelosta, jos käytet-

tävissä on useita verkkoja. Syötä tarvittaessa verkon salasana.

3

Avaa iTunes ja valitse stereot tai kaiuttimet iTunes-ikkunan oikeassa alakulmassa

olevasta ponnahdusvalikosta.

Voit lähettää iTunesin musiikkia useampaan kuin yhteen AirPort Expressin samanaikai-

sesti valitsemalla kaiutinponnahdusvalikosta Useita kaiuttimia.

AirPort Expressin kantaman sisällä olevat langattomat tietokoneet voivat lähettää siihen

musiikkia iTunes 4.6:n tai uudemman avulla. Vain yksi tietokone voi lähettää musiikkia

AirPort Expressiin samanaikaisesti.

Älä liitä AirPort Expressiä stereoiden levysoitinliitäntään.

16 Luku 2

AirPort Expressin käyttö

AirPort Expressin käyttäminen USB-tulostimen jakamiseen

Kun liität AirPort Expressiin USB-tulostimen, kaikki langattoman verkon tietokoneet

voivat tulostaa sille.

Miltä se näyttää

DSL- tai kaapelimodeemi

Internetiin

USB-porttiin

Ethernet-porttiLinja ulos -portti G

Aktiivikaiuttimet

Luku 2

AirPort Expressin käyttö

17

Kuinka se otetaan käyttöön

1

Liitä tulostin AirPort Expressin USB-porttiin (d

) USB-kaapelilla.

2

Luo verkko tai liity olemassa olevaan verkkoon AirPort-työkalun avulla.

(Katso ”AirPort Expressin käyttöönotto” sivulla 19.)

Langattomat tietokoneet, joissa on Mac OS X 10.2.7 tai uudempi tai Windows Vista

tai Windows XP, voivat tulostaa tulostimelle.

Tulostimen käyttäminen tietokoneessa, jossa on Mac OS X 10.3 tai 10.4:

1

Avaa Tulostimen asetustyökalu (sijaitsee Ohjelmat-kansion Lisäohjelmat-kansiossa).

2

Valitse tulostin luettelosta.

Jos tulostin ei ole luettelossa, osoita Lisää, valitse ponnahdusvalikosta Bonjour ja

valitse sitten tulostin luettelosta.

Tulostimen käyttäminen tietokoneessa, jossa on Mac OS X 10.5:

1

Valitse Omenavalikko > Järjestelmäasetukset ja osoita Tulostus ja faksaus.

2

Valitse tulostin luettelosta. Jos tulostimen nimi ei ole luettelossa, osoita luettelon

alareunassa olevaa lisäyspainiketta (+) ja valitse tulostin, jota haluat käyttää.

Tulostimen käyttäminen Windows-tietokoneella:

1

Asenna Bonjour for Windows AirPort Expressin mukana tulleelta CD-levyltä.

2

Liitä tulostin näytöllä näkyviä ohjeita seuraten.

18 Luku 2

AirPort Expressin käyttö

Valinnainen äänikaapeli ja virtajohto

Voit ostaa lisävarusteena myytävän AirPort Express -stereoliitäntäsarjan ja liittää

AirPort Expressin stereoihin tai aktiivikaiuttimiin. Sarja sisältää analogisen

miniliitin–2xRCA-kaapelin, digitaalisen Toslink-valokaapelin ja virtajohdon.

Â

Liitä analoginen kaapeli stereoihin, jos ne käyttävät normaaleja analogisia kaapeleita.

Â

Liitä digitaalinen valokaapeli stereoihin, jos niissä on digitaalinen Toslink-portti.

Â

Kytke virtajohto, jos asennat AirPort Expressin muualle kuin pistorasian viereen.

Miniliitin–RCA-kaapeli

Digitaalinen optinen

Toslink–miniliitin-kaapeli

Virtajohto

3

19

3

AirPort Expressin käyttöönotto

Tämä luku sisältää tietoja ja ohjeita AirPort-ohjelmiston

käyttämisestä AirPort Expressin käyttöönotossa.

Päätä edellisen luvun kuvien avulla, missä haluat käyttää AirPort Expressiä ja mitä

ominaisuuksia haluat ottaa käyttöön AirPort-verkossa. Määrittele AirPort Express

ja ota käyttöön langaton verkko tämän luvun ohjeiden avulla.

AirPort-työkalun avulla voit:

Â

luoda verkon, jonka avulla langattomat tietokoneet voivat kommunikoida keskenään.

Jos määrittelet AirPort Expressin tukiasemaksi ja liität sen internetiin, langattomat

tietokoneet voivat myös jakaa internet-yhteyden.

Â

liittää AirPort Expressin olemassa olevaan langattomaan verkkoon, käyttää

AirTunesia iTunes-musiikin toistamiseen stereoista tai aktiivikaiuttimista ja

liittää USB-tulostimen jaettavaksi.

Käyttää AirTunesia iTunesin musiikin toistamiseen ja jakaa USB-tulostimen

määrittelemässäsi verkossa, olipa se sitten uusi tai jo olemassa oleva.

Jos sinulla on useampi kuin yksi AirPort Express, voit esimerkiksi liittää yhden

olohuoneessa oleviin stereoihin ja toisen työhuoneessa oleviin aktiivikaiuttimiin.

AirTunesin avulla voit sitten lähettää musiikkia kumpaan tahansa AirPort Expressiin,

riippuen siitä missä päin taloa olet. Valitse iTunes-ikkunan oikeassa alakulmassa

20 Luku 3

AirPort Expressin käyttöönotto

olevasta kaiutinponnahdusvalikosta AirPort Express, jota haluat käyttää. Voit myös

lähettää iTunesin musiikkia useammalle kuin yhdelle AirPort Expressille samanaikaisesti.

Tämä luku antaa yleiskuvan AirPort-työkalun käyttöönottoapurin käytöstä verkon ja

muiden AirPort Expressin ominaisuuksien määrittelyssä. Yksityiskohtaisempia tietoja

langattomista verkoista ja AirPort-työkalun lisäominaisuuksista saat AirPort-verkkojen

suunnittelu AirPort-työkalua käyttäen (Mac OS X 10.5 ja Windows) -dokumentista, joka

löytyy AirPort CD:ltä ja osoitteesta www.apple.com/fi/support/airport.

Dokumentissa on lisätietoja kummastakin seuraavasta aiheesta:

Â

AirPort-työkalun käyttäminen AirPort Extreme 802.11n -tukiaseman kanssa

Â

AirPort-työkalun käyttäminen AirPort Express 802.11g -tukiaseman käyttöönotossa

Huomaa: Voit suorittaa useimmat verkon käyttöönottoon ja määrittelyyn liittyvät

tehtävät käyttöönottoapurin ja AirPort-työkalun avulla. Jos haluat tehdä lisävalintoja,

valitse AirPort-työkalun Tukiasema-valikosta Manuaaliset asetukset. Katso kohta

”Lisäasetusten tekeminen” sivulla 25.

AirPort-työkalun käyttäminen

Jos haluat luoda langattoman verkon ja määritellä AirPort Expressin muodostamaan

internet-yhteyden, käytä AirPort-työkalun käyttöönottoapuria. AirPort-työkalu asenne-

taan tietokoneelle, kun asennat AirPort Express -CD-levyllä olevan ohjelmiston.

Macintosh-tietokoneessa, jossa on Mac OS X v10.4 tai uudempi:

1Avaa AirPort-työkalu Ohjelmat-kansion Lisäohjelmat-kansiossa.

2Valitse AirPort Express ja osoita Jatka.

Luku 3 AirPort Expressin käyttöönotto 21

3Ota AirPort Express käyttöön ja muodosta langaton verkko noudattaen näytöllä

näkyviä ohjeita.

Windows XP- tietokoneella (jossa on Service Pack 2):

1Avaa kohdassa Käynnistä > Kaikki ohjelmat > AirPort oleva AirPort-työkalu.

2Valitse AirPort Express ja osoita Jatka.

3Ota AirPort Express käyttöön ja muodosta langaton verkko noudattaen näytöllä

näkyviä ohjeita.

AirPort-työkalun käyttöönottoapuri kysyy joukon kysymyksiä siitä, minkä tyyppisen

verkon haluat luoda ja mitä palveluja haluat ottaa käyttöön. Käyttöönottoapuri auttaa

sinua syöttämään sopivat asetukset verkolle, jota olet luomassa.

22 Luku 3 AirPort Expressin käyttöönotto

Jos haluat muodostaa internet-yhteyden AirPort Expressillä, tarvitset laajakaistayhtey-

den (DSL- tai kaapelimodeemi) internet-palveluntarjoajalta tai internet-yhteyden ole-

massa olevan ethernet-verkon kautta. Jos sait internet-palveluntarjoajalta tietoja (kuten

kiinteän IP-osoitteen tai PPPoE-käyttäjätunnuksen ja -salasanan), ne on ehkä syötet-

tävä AirPort-työkaluun. Pidä nämä tiedot käsillä, kun otat AirPort Expressin käyttöön.

Uuden langattoman verkon luominen

Voit käyttää AirPort-työkalun käyttöönottoapuria uuden langattoman verkon luomi-

seen. Käyttöönottoapuri ohjaa sinut tarvittavien vaiheiden läpi, joita ovat mm. verkon

nimeäminen ja suojaaminen salasanalla sekä muiden asetusten tekeminen.

Jos aiot jakaa USB-tulostimen verkossa:

1Liitä tulostin AirPort Expressin USB-porttiin (d).

2Avaa AirPort-työkalu. Macintosh-tietokoneessa se löytyy Ohjelmat-kansion sisältä

Lisäohjelmat-kansiosta ja Windows XP-tietokoneessa valitsemalla Käynnistä >

Kaikki ohjelmat > AirPort.

3Luo uusi verkko näytöllä näkyviä ohjeita seuraten.

Internet-yhteyden määrittely ja jakaminen

Jos aiot jakaa internet-yhteyden verkon muiden langattomien tietokoneiden kanssa,

AirPort Express on asetettava jakamaan internet-yhteytensä. Kun AirPort Express

on otettu käyttöön, tietokoneet voivat käyttää internetiä AirPort-verkon kautta.

AirPort Express muodostaa yhteyden internetiin ja lähettää tiedot tietokoneille

AirPort-verkon avulla.

Luku 3 AirPort Expressin käyttöönotto 23

Ennen kuin käytät AirPort-työkalua tukiaseman käyttöönottoon, liitä DSL- tai

kaapelimodeemi AirPortin Expressin ethernet-porttiin (G). Jos käytät internet-

yhteyden muodostamiseen internetiin liitettyä olemassa olevaa ethernet-verkkoa,

voit liittää AirPort Expressin siihen.

AirPort-työkalun käyttöönottoapurin avulla voit syöttää internet-palveluntarjoajan ase-

tukset ja määritellä, kuinka AirPort Express jakaa asetukset muiden tietokoneiden kanssa.

AirPort-työkalu tarjoaa nopean ja helpon tavan ottaa tukiasema ja verkko käyttöön.

Jos haluat tehdä lisäasetuksia, kuten rajoittaa pääsyä verkkoon tai tehdä DHCP-

lisäasetuksia, valitse AirPort-työkalun Tukiasema-valikosta Manuaaliset asetukset.

Olemassa olevaan langattomaan verkkoon liittyminen

Voit käyttää AirPort-työkalua olemassa olevaan langattomaan verkkoon liittymiseen.

Kun liität AirPort Expressin stereoihin, langattomassa verkossa olevat tietokoneet voivat

käyttää AirTunesia iTunesin musiikin toistamiseen stereoista. Jos liität AirPort Expressiin

USB-tulostimen tai -kovalevyn, kaikki verkon tietokoneet voivat tulostaa tulostimelle tai

käyttää kovalevyn tiedostoja.

Liitä äänikaapeli stereoihin ja USB-kaapeli tulostimeen ennen AirPort-työkalun

käyttämistä.

Olemassa olevaan verkkoon liittyminen:

1Avaa AirPort-työkalu, joka sijaitsee Macintoshissa Ohjelmat/Lisäohjelmat-kansiossa ja

Windowsissa Käynnistä > Kaikki ohjelmat > AirPort -valikossa.

2Yhdistä AirPort Express langattomaan verkkoon noudattaen näytöllä näkyviä ohjeita.

24 Luku 3 AirPort Expressin käyttöönotto

Langattomien asiakkaiden päästäminen verkkoon

Jos verkko on suojattu WPA Personalilla tai WPA/WPA2 Personalilla, voit tarjota

langattomille asiakkaille pääsyn verkkoon salasanaa syöttämättä.

Kun sallit asiakkaan käyttää verkkoa, asiakkaan nimi ja langaton MAC-osoite (eli AirPort-

tunnus) tallennetaan AirPort-työkalun pääsynhallintaluetteloon, kunnes poistat asiak-

kaan luettelosta. Voit myös tarjota pääsyn 24 tunniksi, jonka jälkeen asiakas ei enää voi

käyttää verkkoa.

Kun tarjoat asiakkaalle pääsyn verkkoon, asiakkaan ei tarvitset tietää verkon salasanaa.

Pääsyn salliminen verkkoon asiakkaalle:

1Avaa AirPort-työkalu, valitse tukiasema ja valitse Tukiasema-valikosta Manuaaliset

asetukset. Syötä tarvittaessa tukiaseman salasana.

2Valitse Tukiasema-valikosta Lisää langattomia asiakkaita.

3Valitse, kuinka haluat asiakkaan käyttävän verkkoa:

ÂJos haluat syöttää pääsyä pyytävän asiakkaan tarjoaman kahdeksanmerkkisen

numeron, valitse PIN.

ÂJos haluat sallia pääsyn ensimmäiselle verkkoon liittymistä yrittävälle asiakkaalle,

valitse Ensimmäinen yritys.

4Jos haluat tarjota pääsyn verkkoon vain päiväksi, valitse Rajoita asiakkaan pääsy

24 tuntiin. Jos et valitse tätä vaihtoehtoa, asiakas pääsee verkkoon, kunnes poistat

asiakkaan nimen luettelosta.

Luku 3 AirPort Expressin käyttöönotto 25

Lisäasetusten tekeminen

Voit tehdä lisäasetuksia käyttämällä AirPort-työkalua ja tekemällä AirPort Expressin

asetukset käsin. Voit määritellä edistyneitä tukiasema-asetuksia, jotka liittyvät muun

muassa turvallisuuteen, suljettuihin verkkoihin, DHCP-laina-aikaan, käyttöoikeuksiin,

virtasäätöihin ja käyttäjätunnusten asettamiseen.

Jos haluat tehdä lisäasetuksia tai muutoksia jo käyttöönotettuun verkkoon:

1Valitse langaton verkko, jota haluat muuttaa.

Käytä Macintoshissa valikkorivillä olevaa AirPort-tilavalikkoa. Windows XP -tietokoneessa

voit pitää osoitinta langattoman yhteyden kuvakkeen päällä, kunnes näet AirPort-verkon

nimen (SSID), ja valita verkon luettelosta, jos käytettävissä on useita verkkoja.

Apple-tukiaseman verkon oletusnimi on AirPortNetwork XXXXXX, missä XXXXXX:n

paikalla on kuusi viimeistä merkkiä AirPortin ID:stä eli MAC-osoitteesta. AirPortin ID

on kirjoitettu AirPort Expressiin virtapistokkeen puolelle.

2Avaa AirPort-työkalu. Macintosh-tietokoneessa se löytyy Ohjelmat-kansion sisältä

Lisäohjelmat-kansiosta ja Windows XP-tietokoneessa valitsemalla Käynnistä > Kaikki

ohjelmat > AirPort.

3Jos luettelossa on useampi kuin yksi tukiasema, valitse tukiasema, jonka asetuksia

haluat muuttaa. Jos et näe tukiasemaa, jonka asetuksia haluat muuttaa, etsi tukiasemia

osoittamalla Etsi uudelleen ja valitse sitten haluamasi tukiasema.

4

Valitse Tukiasema-valikosta Manuaaliset asetukset. Jos sinulta kysytään salasanaa, anna se.

26

4

4Vinkkejä ja vianetsintää

Voit ratkaista useimmat AirPort Expressiin liittyvät ongelmat

nopeasti noudattamalla tämän luvun ohjeita.

Jos AirPort Express -ohjelmisto ei löydä oikeaa AirPort-laitteistoa

Varmista, että käyttämässäsi tietokoneessa on AirPort- tai AirPort Extreme -kortti. Jos

olet vastikään asentanut kortin, sammuta tietokone ja tarkista, että asennus on suori-

tettu oikein. Varmista, että AirPort-antenni on kytketty tukevasti korttiin (kytkettäessä

pitäisi kuulua naksahdus). Varmista, että kortin toinen pää on kytketty tukevasti AirPort-

korttipaikan liittimeen.

Jos käytät Windows-tietokonetta, varmista, että langaton verkkokortti tai sovitin on

asennettu oikein. Tarkista liitäntä tietokoneen mukana tulleen dokumentaation avulla.

Luku 4 Vinkkejä ja vianetsintää 27

Jos et voi toistaa iTunesin musiikkia stereoistasi

Tarkista seuraavat asiat:

ÂVarmista, että AirPort Express on kytketty pistorasiaan, että se on tietokoneen

kantaman sisällä ja että olet liittänyt tarvittavat kaapelit. Sinun on ehkä liityttävä

AirPort Express -verkkoon.

ÂVarmista, että iTunes-ikkunan oikeassa alakulmassa olevassa

kaiutinponnahdusvalikossa on valittuna AirPort Express.

ÂVarmista, että käytössä on iTunes 4.6 tai uudempi.

Jos et kuule musiikkia

Jos musiikki toistuu (iTunes-ikkunan yläreunassa oleva etenemispalkki liikkuu), mutta

mitään ei kuulu, tarkista seuraavat asiat.

Â

Jos yrität kuunnella musiikkia AirPort Expressiin liitetyillä kaiuttimilla ja olet valinnut

iTunes-asetusten Ääni-osiossa ”Ohita iTunesin äänenvoimakkuuden säätö

lisäkaiuttimien osalta” -valintaneliön, varmista, että lisäkaiuttimet on valittu iTunes-

ikkunan alareunan ponnahdusvalikossa ja ettei lisäkaiuttimien äänenvoimakkuus

ole minimissä.

Jos unohdit verkon tai AirPort Expressin salasanan

Voit poistaa AirPort-verkon tai AirPort Expressin salasanan nollaamalla AirPort Expressin.

Salasanan nollaaminen:

1Pidä nollauspainiketta painettuna sekunnin ajan suoristetun paperiliittimen avulla.

2Valitse AirPort-verkko.

28 Luku 4 Vinkkejä ja vianetsintää

Macintosh-tietokoneessa:

ÂValitse AirPort Expressin luoma verkko valikkorivin AirPort-tilavalikosta (verkon nimi

ei muutu).

Windows Vista- tai Windows XP -tietokoneessa:

ÂPidä osoitinta langattoman yhteyden kuvakkeen päällä, kunnes näet AirPort-verkon

nimen (SSID), ja valitse verkko luettelosta, jos käytettävissä on useita verkkoja.

3Avaa AirPort-työkalu, joka sijaitsee Macintosh-tietokoneessa Ohjelmat/Lisäohjelmat-

kansiossa ja Windows-tietokoneessa Käynnistä > Kaikki ohjelmat > AirPort -valikossa.

4Valitse AirPort Express ja osoita Valinnat.

5Tee näytöllä näkyvässä valintataulussa seuraavat muutokset:

ÂNollaa AirPort Expressin salasana.

ÂAktivoi AirPort-verkon salasanasuojaus laittamalla salaus päälle. Jos salaus laitetaan

päälle, AirPort-verkon käyttöön on määriteltävä uusi salasana.

6Osoita OK.

AirPort Express käynnistyy uudelleen ja lataa tekemäsi asetukset.

Jos AirPort Express ei vastaa

Kokeile irrottaa se pistorasiasta ja liittää se takaisin.

Jos AirPort Express lakkaa kokonaan reagoimasta, siihen on ehkä palautettava tehdas-

asetukset. Kun tehdasasetukset palautetaan eli kun AirPort Express nollataan, kaikki

asetukset korvautuvat alkuperäisillä.

Luku 4 Vinkkejä ja vianetsintää 29

Jos AirPort Expressin tilavalo välkkyy keltaisena

Ethernet-kaapeli ei ehkä ole liitetty kunnolla, AirPort Express saattaa olla AirPort-verkon

kantaman ulkopuolella tai internet-palveluntarjoajan kanssa saattaa olla ongelmia. Jos

muodostat internet-yhteyden DSL- tai kaapelimodeemin avulla, modeemi on ehkä

menettänyt yhteyden verkkoon tai internetiin. Vaikka modeemi näyttäisi toimivan

oikein, kokeile irrottaa se virtalähteestä, odota muutama sekunti ja liitä se takaisin

virtalähteeseen. Varmista, että AirPort Express on liitetty suoraan modeemiin ethernet-

kaapelilla, ennen modeemin liittämistä takaisin virtalähteeseen.

Saat lisätietoja keltaisena välkkyvän merkkivalon syystä avaamalla AirPort-työkalun,

valitsemalla tukiasemasi ja valitsemalla sitten Tukiasema-valikosta Manuaaliset asetuk-

set. Syötä tarvittaessa tukiaseman salasana ja tuo sitten välkkyvän valon tiedot esiin

osoittamalla Tukiaseman tila.

Voit myös valita AirPort-asetuksista Valvo tukiasemaa ongelmien varalta -valintaneliön.

Jos tukiasemassa on ongelmia, AirPort-työkalu avautuu ja auttaa sinua ongelman

ratkaisemisessa.

Huomaa: Jos AirPort Express on määritelty langattomaksi asiakkaaksi ja se yrittää liittyä

verkkoon, joka on suojattu pääsynhallintaluetteloilla (ACL), AirPort Expressin pitää olla

luettelossa voidakseen liittyä verkkoon.

AirPort Express palautetaan tehdasasetuksiin seuraavasti:

mPidä nollauspainiketta painettuna kymmenen sekunnin ajan suoristetun paperi-

liittimen avulla.

AirPort Express käynnistyy uudelleen seuraavin asetuksin:

ÂAirPort Express saa IP-osoitteen DHCP:n avulla.

30 Luku 4 Vinkkejä ja vianetsintää

ÂVerkon nimeksi tulee Apple Network XXXXXX (jossa X on kirjain tai numero).

ÂAirPort Expressin salasanaksi tulee public.

AirPort-työkalun avulla luomasi AirPort Express -profiilit säilyvät, kun

AirPort Express nollataan.

Jos haluat palauttaa AirPort Expressin tehdasasetuksiin ja poistaa luomasi profiilit:

1Irrota AirPort Express pistorasiasta.

2Pidä nollauspainiketta painettuna suoristetun paperiliittimen avulla, kun kytket

AirPort Expressin pistorasiaan.

Odota, kunnes merkkivalo välähtää, ja nollaa sitten tukiasema.

Jos tulostin ei vastaa

Jos tulostin on liitetty AirPort Expressin USB-porttiin, mutta AirPort-verkon tietokoneet

eivät pysty tulostamaan, kokeile seuraavaa:

1Varmista, että tulostin on liitetty ja päällä.

2Tarkista, että kaapelit on liitetty kunnolla tulostimeen ja AirPort Expressin USB-porttiin.

3Varmista, että tulostin on valittuna sitä käyttävien asiakaskoneiden tulostinluettelossa.

Tulostimen valitseminen tietokoneessa, jossa on Mac OS X 10.3 tai 10.4:

ÂAvaa Tulostimen asetustyökalu, joka sijaitsee Ohjelmat-kansion

Lisäohjelmat-kansiossa.

ÂJos tulostin ei ole luettelossa, osoita Lisää.

ÂValitse ponnahdusvalikosta Bonjour.

ÂValitse tulostin ja osoita Lisää.

Luku 4 Vinkkejä ja vianetsintää 31

Tulostimen valitseminen tietokoneessa, jossa on Mac OS X 10.5:

ÂValitse Omenavalikko > Järjestelmäasetukset ja osoita Tulostus ja faksaus.

ÂValitse tulostin luettelosta. Jos tulostimen nimi ei ole luettelossa, osoita luettelon

alareunassa olevaa lisäyspainiketta (+) ja valitse tulostin, jota haluat käyttää.

Tulostimen valitseminen Windows-tietokoneessa:

ÂValitse Käynnistä-valikon kautta ”Tulostimet ja faksit”.

ÂValitse kirjotin. Jos tulostin ei ole luettelossa, napsauta Lisää tulostin ja noudata

näytöllä näkyviä ohjeita.

4Sammuta tulostin, odota muutama sekunti ja laita se takaisin päälle.

Jos haluat päivittää AirPort-ohjelmiston

Apple päivittää AirPort-ohjelmistoa ajoittain.

Tukiaseman ohjelmiston päivittäminen:

1Avaa AirPort-työkalu Ohjelmat-kansion Lisäohjelmat-kansiossa.

2Valitse AirPort-työkalu-valikosta Tarkista päivitykset.

3Hae kaikki saatavilla olevat firmware-päivitykset osoittamalla Hae tai valitse

tukiasemallesi tietty firmware osoittamalla Näytä yksityiskohdat.

4Kun firmware on haettu, asenna se tukiasemaasi osoittamalla Päivitä. Jos aiot päivit-

tää useamman kuin yhden tukiaseman, valitse haluamasi tukiasemat osoittamalla

Näytä yksityiskohdat.

32 Luku 4 Vinkkejä ja vianetsintää

AirPort Expressin sijoittaminen

Seuraavat suositukset auttavat AirPort Expressiä saavuttamaan suurimman mahdollisen

kantaman ja kattavuuden.

ÂSijoita AirPort Express avoimeen paikkaan, jossa ei ole esteitä, kuten suuria

huonekaluja tai seiniä. Vältä sen sijoittamista metallisten pintojen läheisyyteen.

ÂJos sijoitat AirPort Expressin jonkin huonekalun taakse, jätä vähintään kolme senttiä

tilaa AirPort Expressin ja huonekalun välille.

ÂVältä AirPort Expressin laittamista kyljelleen.

ÂVältä AirPort Expressin sijoittamista paikkoihin, joissa on metallisia pintoja kolmella tai

useammalle sivustalla.

ÂJos sijoitat AirPort Expressin viihdekeskuksen yhteyteen, älä ympäröi sitä kokonaan

ääni-, video- tai virtakaapeleilla. Sijoita AirPort Express niin, että kaapelit ovat yhdellä

puolella. Jätä AirPort Expressin ja kaapeleiden väliin niin paljon tilaa kuin mahdollista.

ÂJos sijoitat AirPort Expressin stereolaitteiston taakse, sijoita se jommalle kummalle

puolelle. Vältä sijoittamasta sitä suoraan stereoiden taakse.

ÂYritä sijoittaa AirPort Express vähintään 8 metrin päähän mikroaaltouunista,

2,4 GHz langattomasta puhelimesta ja muusta häiriölähteestä.

Luku 4 Vinkkejä ja vianetsintää 33

Laitteet, jotka voivat aiheuttaa häiriöitä AirPortille

Mitä kauempana häiriölähde on, sitä epätodennäköisempää on, että se on häiriön

aiheuttaja. Seuraavat laitteet voivat häiritä AirPort-tietoliikennettä:

Âmikroaaltouunit

Âsatelliittivastaanottimet

Âtietyntyyppisten satelliittivastaanottimien mukana tulleet koaksiaalikaapelit.

Ota yhteyttä laitteen valmistajaan ja hanki uudemmat kaapelit.

Âtietyt sähkölaitteet, kuten voimalinjat, sähköistetyt junanraiteet ja voimalaitokset

Â2,4 GHz taajuudella toimivat langattomat puhelimet. Jos sinulla on ongelmia

puhelimen tai AirPortin tiedonsiirron kanssa, vaihda tukiaseman tai AirPort Expressin

käyttämää kanavaa.

Âvierekkäin olevat tukiasemat, jotka käyttävät läheisiä kanavia. Jos esimerkiksi

tukiasema A käyttää kanavaa 1, tukiasema B tulisi asettaa käyttämään kanavaa 4

tai suurempaa.

34

5

5Lisätietoja, huolto ja tuki

Lisätietoja AirPort Expressin käytöstä löytyy kovalevyltäsi,

verkosta ja näytöllä näkyvistä ohjeista.

Verkossa olevat resurssit

Uusimmat tiedot AirPort Expressistä löytyvät osoitteesta

www.apple.com/fi/airportexpress.

Voit rekisteröidä AirPort Expressin (jos et rekisteröinyt sitä, kun asensit AirPort Express

-CD:llä olevat ohjelmistot) osoitteessa www.apple.com/fi/register.

AirPortin huolto- ja tukitiedot, tuotekohtaisia tietoja ja palautetta sisältävät

foorumit sekä Applen uusimmat ohjelmistopäivitykset löytyvät osoitteesta

www.apple.com/fi/support/airport.

Saat tukea Yhdysvaltain ulkopuolella siirtymällä osoitteeseen

www.apple.com/fi/support ja valitsemalla maasi ponnahdusvalikosta.

Näytöllä näkyvät ohjeet

mJos haluat lisätietoja AirPortista, avaa AirPort-työkalu ja valitse Ohjeet >

AirPort-työkalu-ohjeet.

Luku 5 Lisätietoja, huolto ja tuki 35

Takuuhuollon hankkiminen

Jos AirPort Express vaikuttaa vioittuneelta tai ei toimi kunnolla, seuraa tässä kirjasessa,

näytöllä näkyvissä ohjeissa ja verkossa annettuja ohjeita.

Jos laite ei vieläkään toimi, osoitteesta www.apple.com/fi/support löytyy ohjeita

takuuhuollon hankkimiseen.

AirPort Expressin sarjanumeron löytäminen

AirPort Expressin sarjanumero löytyy laitteen pohjasta.

36

Liite

AirPort Expressin tekniset tiedot

AirPortin tekniset tiedot

ÂTaajuusalue: 2,4 tai 5 GHz

ÂRadiosignaalin lähtöteho: 20 dBm (nimellinen)

ÂHyväksynnät: 802.11 DSSS 1 ja 2 Mbps -hyväksyntä, 802.11a-, 802.11b-, 802.11g-

standardit ja 802.11n-standardiehdotus

Liitännät

ÂRJ-45 ethernet LAN -liitin sisäänrakennettua 10/100Base-T:tä varten (G)

ÂUSB (d)

ÂAnaloginen/digitaalinen optinen 3,5 mm miniliitin

ÂAirPort Extreme

Ympäristövaatimukset

ÂKäyttölämpötila: 0° C ... 35° C

ÂVarastointilämpötila: –25° C ... 60° C

ÂIlman suhteellinen kosteus (käyttö): 20 % - 80 %

ÂIlman suhteellinen kosteus (varastointi): 10 % - 90 %, ei-kondensoiva

ÂKäyttökorkeus: 0 - 3000 m

ÂVarastointikorkeus enintään: 4500 m

Liite AirPort Expressin tekniset tiedot 37

Mitat ja paino

ÂKorkeus: 94 mm

ÂLeveys: 75 mm

ÂPaksuus: 28,5 mm

ÂPaino: 215 grammaa

Laitteisto-osoitteet

AirPort Expressissä on kaksi laitteisto-osoitetta, jotka löytyvät laitteen sivusta:

ÂAirPort ID: Käytetään AirPort Expressin tunnistamiseen langattomassa verkossa.

ÂEthernet ID: Tunnetaan myös nimellä MAC-osoite. Tämä osoite on ehkä toimitettava

internet-palveluntarjoajalle, jotta AirPort Express voidaan kytkeä internetiin.

AirPort Expressin turvallisuusvinkkejä

ÂAinoa tapa sammuttaa AirPort Express kokonaan on irrottaa se virtalähteestä.

ÂPidä AirPort Expressiä kiinni sivuilta, kun kytket tai irrotat sen. Pidä sormet pois

virtapistokkeen metalliosasta.

ÂAirPort Express on korkeajännitteinen laite, eikä sitä saa avata mistään syystä, ei edes

silloin, kun se on irrotettu pistorasiasta. Jos AirPort Express tarvitsee huoltoa, katso

”Lisätietoja, huolto ja tuki” sivulla 34.

ÂÄlä koskaan pakota liitintä porttiin. Jos liitin ei mene porttiin kohtuullisen helposti,

liitin ja portti eivät todennäköisesti sovi yhteen. Varmista, että liitin sopii porttiin ja

että se on oikeassa asennossa porttiin nähden.

ÂJos käytät valinnaista virtajohtoa, vältä AirPort Expressin roikuttamista virtajohdosta.

38 Liite AirPort Expressin tekniset tiedot

ÂKotelon lämpeneminen on normaalia AirPort Expressiä käytettäessä. AirPort Expressin

kotelo toimii jäähdytyspintana, joka siirtää lämpöä laitteen sisältä viileämpään

ulkoilmaan.

Vältä kosteita paikkoja

ÂPidä AirPort Express erillään nesteistä, esimerkiksi etäällä juomista, pesualtaista,

kylpyammeista ja suihkutiloista.

ÂÄlä anna AirPort Expressin altistua suoralle auringonvalolle tai sateelle tai

muulle kosteudelle.

ÂVaro läikyttämästä ruokaa tai juomaa AirPort Expressin päälle. Jos niin tapahtuu,

irrota AirPort Express virtalähteestä ennen puhdistamista.

Jos laitteen päälle läikkyy jotakin, se on ehkä lähetettävä Applelle huoltoon. Katso

luku 5, ”Lisätietoja, huolto ja tuki”, sivulla 34.

Älä korjaa laitetta itse

VAROITUS: Älä käytä AirPort Expressiä vedessä, veden äärellä tai kosteissa paikoissa

sähköiskujen ja tapaturmien välttämiseksi.

VAROITUS: Älä yritä avata tai purkaa AirPort Expressiä. Avaaminen ja purkaminen

aiheuttavat sähköiskun vaaran ja mitätöivät rajoitetun takuun. Laitteen sisällä ei ole

käyttäjän huollettavissa olevia osia.

39

Regulatory Compliance Information

Wireless Radio Use

This device is restricted to indoor use due to its

operation in the 5.15 to 5.25 GHz frequency range to

reduce the potential for harmful interference to co-

channel Mobile Satellite systems.

Cet appareil doit être utilisé à l’intérieur.

Exposure to Radio Frequency Energy

The radiated output power of this device is well below

the FCC radio frequency exposure limits. However, this

device should be operated with a minimum distance of

at least 20 cm between its antennas and a person's

body and the antennas used with this transmitter must

not be co-located or operated in conjunction with any

other antenna or transmitter subject to the conditions

of the FCC Grant.

FCC Declaration of Conformity

This device complies with part 15 of the FCC rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) this device must accept any interference received,

including interference that may cause undesired

operation. See instructions if interference to radio

or television reception is suspected.

Radio and Television Interference

This computer equipment generates, uses, and can

radiate radio-frequency energy. If it is not installed and

used properly—that is, in strict accordance with Apple’s

instructions—it may cause interference with radio and

television reception.

This equipment has been tested and found to comply

with the limits for a Class B digital device in accordance

with the specifications in Part 15 of FCC rules. These

specifications are designed to provide reasonable

protection against such interference in a residential

installation. However, there is no guarantee that

interference will not occur in a particular installation.

You can determine whether your computer system is

causing interference by turning it off. If the interference

stops, it was probably caused by the computer or one of

the peripheral devices.

If your computer system does cause interference to

radio or television reception, try to correct the

interference by using one or more of the following

measures:

ÂTurn the television or radio antenna until the

interference stops.

ÂMove the computer to one side or the other of the

television or radio.

ÂMove the computer farther away from the television or

radio.

ÂPlug the computer into an outlet that is on a different

circuit from the television or radio. (That is, make

certain the computer and the television or radio are on

circuits controlled by different circuit breakers

or fuses.)

If necessary, consult an Apple Authorized Service

Provider or Apple. See the service and support

information that came with your Apple product.

Or, consult an experienced radio/television technician

for additional suggestions.

Important: Changes or modifications to this product not

authorized by Apple Inc. could void the EMC compliance

and negate your authority to operate the product.

40

This product was tested for FCC compliance under

conditions that included the use of Apple peripheral

devices and Apple shielded cables and connectors

between system components. It is important that you

use Apple peripheral devices and shielded cables and

connectors between system components to reduce the

possibility of causing interference to radios, television

sets, and other electronic devices. You can obtain Apple

peripheral devices and the proper shielded cables and

connectors through an Apple-authorized dealer. For

non-Apple peripheral devices, contact the manufacturer

or dealer for assistance.

Responsible party (contact for FCC matters only):

Apple Inc., Corporate Compliance, 1 Infinite Loop M/S

26-A, Cupertino, CA 95014-2084.

Industry Canada Statement

This Class B device meets all requirements of the

Canadian interference-causing equipment regulations.

Cet appareil numérique de la Class B respecte toutes

les exigences du Règlement sur le matériel brouilleur

du Canada.

VCCI Class B Statement

Europe — EU Declaration of Conformity

For more information, see

www.apple.com/euro/compliance.

Euroopan unioni – Tietoja tuotteen

hävittämisestä

Yllä oleva symboli kertoo, että paikallisten lakien ja sään-

nösten mukaan tuote on hävitettävä muuten kuin taval-

lisen talousjätteen mukana. Kun tuotteen käyttöikä on

lopussa, vie se paikallisten viranomaisten osoittamaan

keräyspisteeseen. Jotkut keräyspisteet vastaanottavat

tuotteita veloituksetta. Tuotteen oikeanlainen keräys ja

kierrätys auttavat säästämään luonnonvaroja ja varmis-

tamaan, että tuote kierrätetään tavalla, joka suojaa

terveys- ja ympäristöhaitoilta.

Tietoja hävittämisestä ja kierrätyksestä

Tässä tuotteessa on sisäinen paristo. Hävitä se paikal-

listen ympäristösäännösten mukaisesti. Lisätietoja

Applen kierrätysohjelmasta löytyy osoitteesta

www.apple.com/fi/environment.

California: The coin cell battery in your product contains

perchlorates. Special handling and disposal may apply.

Refer to www.dtsc.ca.gov/hazardouswaste/perchlorate.

Deutschland: Dieses Gerät enthält Batterien. Bitte nicht

in den Hausmüll werfen. Entsorgen Sie dieses Gerätes

am Ende seines Lebenszyklus entsprechend der

maßgeblichen gesetzlichen Regelungen.

Nederlands: Gebruikte batterijen kunnen worden

ingeleverd bij de chemokar of in een speciale

batterijcontainer voor klein chemisch afval (kca)

worden gedeponeerd.

41

Taiwan:

Apple ja ympäristö

Apple Inc. tuntee vastuunsa toimintojensa ja

tuotteidensa ympäristövaikutusten minimoimisessa.

Lisätietoja löytyy osoitteesta

www.apple.com/fi/environment.

Taiwan Warning Statements

Korea Warning Statements

© 2008 Apple Inc. Kaikki oikeudet pidätetään.

Apple, Apple-logo, AirPort, AirPort Express, AirPort

Extreme, Apple TV, Bonjour, iTunes, Mac, Macintosh ja

Mac OS ovat Apple Incorporatedin Yhdysvalloissa ja

muissa maissa rekisteröityjä tavaramerkkejä. AirTunes ja

iPhone ovat Apple Incorporatedin tavaramerkkejä. Muut

tässä mainitut tuotteiden ja yritysten nimet saattavat

olla vastaavien yritysten tavaramerkkejä.

www.apple.com/airport

www.apple.com/support/airport

K019-1153
