Käyttöopas

Mac Pro

Käyttöopas

Sisältää tietoja Mac

Pron käyttöönotosta,

laajennuksesta ja

vianetsinnästä



Apple Inc.

Tämä käyttöopas on tekijänoikeuslakien suojaama eikä

sitä saa osittainkaan kopioida ilman Applen antamaa

kirjallista lupaa.

Apple-logo on Apple Incorporatedin Yhdysvalloissa ja

muissa maissa rekisteröity tavaramerkki. Näppäimistön

Apple-logon (Optio (z

)-Vaihto-K) käyttö kaupallisiin

tarkoituksiin ilman Applen etukäteen antamaa kirjallista

lupaa voidaan tulkita tavaramerkkirikkomukseksi sekä

lainvastaiseksi epäreiluksi kilpailuksi.

Tämän käyttöoppaan sisältämien tietojen oikeellisuus

on pyritty varmistamaan kaikin tavoin. Apple ei vastaa

paino- tai lyöntivirheistä.

Apple

1 Infinite Loop

Cupertino, CA 95014-2084

408-996-1010

www.apple.com

Apple, Apple-logo, AirPort, AppleShare, AppleTalk,

FireWire, iCal, iLife, iPod, iTunes, Mac, Mac OS ja

Macintosh ovat Apple Incorporatedin Yhdysvalloissa

ja muissa maissa rekisteröityjä tavaramerkkejä.

Finder, FireWire-logo, Safari ja SuperDrive ovat Apple

Incorporatedin tavaramerkkejä.

AppleCare ja Apple Store ovat Apple Incorporatedin

Yhdysvalloissa ja muissa maissa rekisteröityjä

palvelumerkkejä.

Mighty Mouse © Viacom International Inc. Kaikki

oikeudet pidätetään. Mighty Mouse -tavaramerkkiä

käytetään lisenssillä.

Bluetooth-sana ja -logot ovat Bluetooth SIG

Incorporatedin omaisuutta, ja Apple Incorporated

käyttää niitä lisenssinvaraisesti.

Tämä tuote sisältää Kalifornian yliopiston (Berkeley) ja

sen tukijoiden kehittämiä ohjelmia.

Intel ja Intel Xeon ovat Intel Corporationin

tavaramerkkejä Yhdysvalloissa ja muissa maissa.

Kaikki muut tässä mainitut yritysten ja tuotteiden nimet

ovat asianomaisten yritysten tavaramerkkejä. Muiden

valmistajien tuotteiden mainitseminen on tapahtunut

yksinomaan tiedonvälitystarkoituksessa eikä merkitse

tukea tai suositusta. Apple ei vastaa näiden tuotteiden

toiminnasta tai käytöstä.

Valmistettu Dolby Laboratoriesin lisenssillä. ”Dolby”, ”Pro

Logic” ja kaksois-D-symboli ovat Dolby Laboratoriesin

tavaramerkkejä. Confidential Unpublished Works,

1992–1997 Dolby Laboratories, Inc. Kaikki oikeudet

pidätetään.

Tässä käsikirjassa kuvattu tuote sisältää kopiointisuojaus-

tekniikkaa, joka on Macrovision Corporationin ja mui-

den oikeuksienomistajien hakemien menetelmäpa-

tenttihakemusten suojaama. Tämän kopiointisuojaustek-

niikan käyttö ede

llyttää Macrovision Corporationin lupaa, ja ilman Macro-

vision Corporationin erillistä lupaa se on tarkoitettu vain

kotikäyttöön ja muuhun rajoitettuun käyttöön. Järjestel-

män muuttaminen tai purkaminen on kielletty.

Laitteisto sisältää yhdysvaltalaisten patenttihakemusten

no. 4,631,603, 4,577,216, 4,819,098 ja 4,907,093 suojaamaa

tekniikkaa, ja se on lisensoitu vain rajoitettua katselua

varten.

Julkaistu samanaikaisesti Yhdysvalloissa ja Kanadassa.

Sisältö

5Luku 1: Käyttöönotto

Mac Pron käyttöönotto

Mac Pron nukkumaan laittaminen tai sammuttaminen

15 Luku 2: Opi tuntemaan Mac Pro

Mac Pron etupuolen perusominaisuudet

Portit ja liitännät Mac Pron takaosassa

Lisää takaosan portteja ja liitäntöjä

Sisäiset laajennusmahdollisuudet

Tiedon hankkiminen

27 Luku 3: Asennustoimet tietokoneen sisällä

Tietokoneen avaaminen

Muistin asentaminen

Sisäisten tallennuslaitteiden asentaminen

PCI Express -korttien lisääminen

Sisäisen varmistuspariston vaihtaminen

53 Luku 4: Vianetsintä

Ongelmat Mac Pron kanssa

Sisältö

Ohjelmisto-ongelmat

Ohjelmiston pitäminen päivitettynä

Ongelmat langattomissa AirPort-yhteyksissä

Ongelmat näytön kanssa

Ongelmat internet-yhteydessä

Apple Hardware Test -ohjelman käyttö

Tietokoneen mukana tulleen ohjelmiston uudelleenasennus

Ethernet-suorituskyvyn parantaminen

Lisätiedot, huolto ja tuki

Sarjanumeron sijainti

69 Liite A: Tekniset tiedot

77 Liite B: Turvallisuus, huolto ja ergonomia

Tärkeitä turvallisuustietoja

Yleisiä huolto-ohjeita

Tärkeitä ergonomiaan ja terveyteen liittyviä tietoja

Kuulovaurioiden välttäminen

83 Regulatory Compliance Information

Apple ja ympäristö

Käyttöönotto

Onnittelut uuden, tehokkaan Mac Pro -tietokoneen

ostosta. Tämä luku sisältää ohjeita tietokoneen ja näytön

käyttöönotosta.

Mac Prossa on uusinta tietokonetekniikkaa, kuten edistykselliset 64-bittiset

moniytimiset prosessorit, nopea FB-DIMM-muisti, PCI Express -näytönohjaimet

ja -laajennuskortit ja runsaasti paikkoja sisäisille tallennuslaitteille. Kaikki tämä

eloksoidussa alumiinikotelossa, jonka sisäosiin pääsee helposti käsiksi.

Mac Pron käyttöönotto

Mac Pro on suunniteltu siten, että saat sen nopeasti käyttökuntoon ja voit alkaa käyttää

sitä välittömästi. Ota Mac Pro käyttöön seuraavilla sivuilla annettujen ohjeiden avulla.

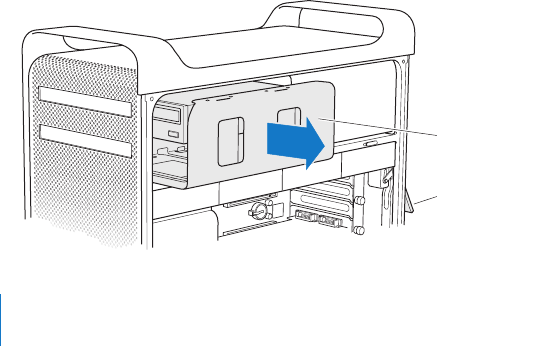

Poista ennen aloittamista suojakalvo tietokoneen ulkopuolelta ja sivupaneelin

sisäpuolelta. Ohjeita sivupaneelin avaamiseen on kohdassa ”Tietokoneen avaaminen”

sivulla 28.

6 Luku 1

Käyttöönotto

Vaihe 1: Aseta tietokone ja näyttö paikoilleen

Nosta Mac Prota sen kummastakin kahvasta käyttäen oikeaa nostotekniikkaa. Jos

näyttö on painava, käytä myös sen asettelussa oikeaa nostotekniikkaa. Aseta tietokone

ja näyttö niin, että:

ne ovat molemmat tukevalla, tasaisella alustalla

virtajohdon liittimet eivät painu seinää tai muuta kohdetta vasten

ilman virtaamista näytön tai tietokoneen edessä, takana tai alla ei ole estetty

tietokoneen edessä on riittävästi tilaa optisten asemien kelkkojen avaamiselle

Ainoa tapa sulkea virta kokonaan tietokoneesta ja näytöstä on se, että niiden virtajoh-

dot irrotetaan virtalähteestä. Varmista, että tietokoneen ja näytön virtajohdot ovat hel-

posti saatavilla, jotta tietokone tai näyttö voidaan tarvittaessa nopeasti irrottaa.

Luku 1

Käyttöönotto

Vaihe 2: Liitä virtajohto

Liitä virtajohto tukevasti Mac Pron takana syvennyksessä olevaan virtaliitäntään ja liitä

johdon toinen pää maadoitettuun pistorasiaan tai maadoitettuun jatkojohtoon.

Virtajohdon liitäntä

Virtajohdon pistoke

8 Luku 1

Käyttöönotto

Vaihe 3: Yhdistä näyttö

Yhdistä näyttö tietokoneeseen oheisen kuvan mukaisesti. Näytöstä riippuen kytkettäviä

kaapeleita saattaa olla yksi tai useampia. Lisätietoja on näytön mukana tulleissa ohjeissa.

Voit liittää kaksi Digital Visual Interface (DVI) -liittimillä varustettua näyttöä Mac Pron

takana oleviin näyttöportteihin.

Voit liittää minkä tahansa Applen näytön kumpaan tahansa porttiin. Jos haluat hyödyn-

tää täyttä tarkkuutta 30 tuuman Apple Cinema HD Display -näytön kanssa, käytä DVI-

porttia 1.

USB-portti

FireWire 400 -portti

Näyttökaapeli

Näyttöportit

Luku 1

Käyttöönotto

Voit liittää myös Apple Display Connector (ADC)- tai video graphics array (VGA)

-liittimellä varustettuja näyttöjä jotakin seuraavista sovittimista käyttäen:

Kun haluat liittää VGA-näytön, käytä Applen DVI–VGA-näyttösovitinta (tulee

Mac Pron mukana) ja liitä näyttö sen kautta DVI-porttiin.

Kun haluat liittää ADC-näytön, käytä Applen DVI–ADC-näyttösovitinta (ei sisälly

toimitukseen) ja liitä näyttö sen kautta DVI-porttiin.

Voit ostaa Applen DVI–ADC-näyttösovittimen Apple-jälleenmyyjältä tai verkon

Apple Storesta osoitteesta www.apple.com/fi/store.

DVI-näyttöportit

DVI–VGA-

näyttö-

sovitin

Näyttökaapelin

VGA-liitin

DVI-näyttö-

portti

10 Luku 1

Käyttöönotto

Vaihe 4: Liitä ethernet-kaapeli

Kun haluat päästä internetiin tai verkkoon, liitä ethernet-kaapelin toinen pää jompaan

kumpaan Mac Pron takana olevista ethernet-porteista. Liitä toinen pää DSL-modeemiin,

kaapelimodeemiin tai ethernet-verkkoon.

Vaihe 5: Liitä näppäimistö ja hiiri

Kytke näppäimistökaapeli yhteen tietokoneen tai näytön USB-porteista (d

). Kiinnitä

Mighty Mouse -hiiren kaapeli näppäimistössä olevaan USB-porttiin.

Gigabit Ethernet -portit

Luku 1

Käyttöönotto

Jos näppäimistökaapeli ei ole tarpeeksi pitkä ulottuakseen tietokoneen USB-porttiin,

voit käyttää tietokoneen mukana tullutta näppäimistön jatkokaapelia.

Hiiri

Näppäimistö

Liitä hiiri näppäimistön

USB-porttiin.

Apple-näppäimistön jatkokaapeli

12 Luku 1

Käyttöönotto

Langattoman näppäimistön ja hiiren käyttö

Jos ostit Apple Wireless Keyboard -näppäimistön ja Apple Wireless Mouse -hiiren

Mac Pron kanssa, ota ne käyttöön niiden mukana tulleiden ohjeiden mukaisesti.

Vaihe 6: Käynnistä Mac Pro

Käynnistä tietokone painamalla sen etuosassa olevaa käynnistyspainiketta (®

). Mikäli

tietokoneen näyttö on käynnistettävä erikseen, kytke virta näyttöön painamalla sen

virtapainiketta.

Vaihe 7: Käytä käyttöönottoapuria

Kun käynnistät Mac Pron ensimmäistä kertaa, käyttöönottoapuri avautuu. Käyttöönot-

toapuri auttaa sinua internet- ja sähköpostitietojen syöttämisessä ja käyttäjätunnuksen

luomisessa Mac Prolle. Jos sinulla on jo Mac, käyttöönottoapuri voi auttaa sinua siirtä-

mään tiedostot, ohjelmat ja muut tiedot automaattisesti vanhasta Macista uuteen

Mac Prohon.

Vaihe 8: Muokkaa työpöytä mieleiseksesi ja tee asetukset

Voit nopeasti muokata työpöydän haluamasi näköiseksi Järjestelmäasetusten avulla.

Valitse valikkoriviltä Omenavalikko (

) > Järjestelmäasetukset. Kun tutustut tietokonee-

seesi, voit tutkia Järjestelmäasetuksia, jotka ovat Mac Pron asetusten komentokeskus.

Lisätietoa saat avaamalla Mac-ohjeet ja etsimällä hakusanalla ”Järjestelmäasetukset” tai

haluamasi asetuksen nimellä.

Tarvitsetko apua käyttöönotossa?

Mikäli näytöllä ei näy mitään tai arvelet, että tietokone ei käynnistynyt asianmukaisesti,

tarkista seuraavat asiat:

Onko tietokone kytketty sähköverkkoon? Mikäli tietokone on kytketty jatkojohtoon,

onko johdon mahdollinen virtakytkin päällä?

Luku 1

Käyttöönotto

Onko virtajohto liitetty kunnolla tietokoneeseen?

Ovatko näppäimistön ja näytön kaapelit kunnolla kiinni?

Onko näyttö päällä? Ovatko näytön kirkkaus- ja kontrastisäätimet oikeassa

asennossa? Jos näytössä on kirkkaussäätimet, säädä niitä.

Jos näytöllä ei vieläkään näy mitään, käynnistä tietokone uudestaan. Paina

tietokoneen käynnistyspainiketta 5 tai 6 sekuntia, kunnes tietokone sammuu.

Käynnistä kone painamalla painiketta uudestaan.

Jos näytöllä näkyy vilkkuva kysymysmerkki tai tilan merkkivalo välkkyy sarjassa,

tutustu Luvussa 4 ”Vianetsintä” sivulla 53 annettuihin ohjeisiin.

Mac Pron nukkumaan laittaminen tai sammuttaminen

Kun lopetat Mac Pron käytön, voit laittaa sen nukkumaan tai sammuttaa sen.

Mac Pron laittaminen nukkumaan

Jos Mac Pro on käyttämättömänä vain vähän aikaa, voit laittaa koneen nukkumaan eli

lepotilaan. Kun tietokone on nukkumassa, näyttö on pimeä. Nukkumassa oleva tieto-

kone voidaan herättää nopeasti ilman, että sen käynnistymistä täytyy odotella.

Tietokone laitetaan nukkumaan jollain seuraavista tavoista:

Valitse Omenavalikko (

) > Mene nukkumaan.

Paina Mac Pron etuosassa olevaa käynnistyspainiketta.

Valitse Omenavalikko (

) > Järjestelmäasetukset, osoita Energiansäästäjä ja

aseta nukkumisajastus.

14 Luku 1

Käyttöönotto

Kun haluat herättää tietokoneen nukkumasta, tee jokin seuraavista toimenpiteistä:

Paina jotain näppäimistön näppäintä.

Paina hiiren painiketta.

Paina Mac Pron etuosassa olevaa käynnistyspainiketta.

Mac Pron sammuttaminen

Jos et aio käyttää Mac Prota ainakaan päivään, se kannattaa sammuttaa. Sammuta

Mac Pro valitsemalla Omenavalikko (

) > Sammuta.

VAROITUS:

Älä sammuta Mac Prota kytkemällä jatkojohdon kytkintä pois päältä tai

irrottamalla tietokoneen virtajohtoa (paitsi jos tietokoneen sammuttaminen ei onnistu

millään muulla tavoin). Tiedostot tai käyttöjärjestelmä saattavat vahingoittua, mikäli

tietokonetta ei sammuteta asianmukaisesti.

VAROITUS:

Sammuta Mac Pro ennen sen siirtämistä. Tietokoneen siirtäminen kovale-

vyn vielä pyöriessä voi vahingoittaa kovalevyä ja johtaa tiedostojen katoamiseen tai

siihen, ettei tietokonetta voida käynnistää kovalevyltä.

Opi tuntemaan Mac Pro

Tässä luvussa annetaan perustietoja Mac Pro -tietokoneestasi.

Jatka lukemista, niin saat yleiskuvan tietokoneen ominaisuuksista ja porteista.

Uusimpien tietojen hankkiminen

Applen verkkosivut osoitteessa www.apple.com/fi sisältävät linkkejä Applen uutisiin,

ilmaisiin päivityksiin ja tietoihin Mac Pron kanssa yhteensopivista laitteista ja ohjelmista.

Monien Apple-tuotteiden käyttöoppaat ja teknistä tukea kaikille Apple-tuotteille saat

Applen tukisivuilta osoitteesta www.apple.com/fi/support.

16 Luku 2

Opi tuntemaan Mac Pro

Mac Pron etupuolen perusominaisuudet

Optinen asema

Kuulokeliitäntä

Tilavalo

®Käynnistyspainike

FireWire 400

-portti

FireWire 800 -portti

Toinen optinen asema

(valinnainen)

USB 2.0 -portit (2)

Luku 2

Opi tuntemaan Mac Pro

Optinen levyasema

Mac Pron DVD+R DL/DVD±RW/CD-RW SuperDrive lukee CD-ROM-, photo CD- ja ääni-

CD-levyjä sekä DVD-levyjä. Sillä voidaan kirjoittaa musiikkia, dokumentteja ja muita

tiedostoja CD-R-, CD-RW-, DVD±R-, DVD±RW- ja DVD+R Double Layer (DL) -levyille.

Avaa asema painamalla Apple Keyboard -näppäimistön levynpoistonäppäintä (C

). Jos

Mac Prossa on toinen optinen asema, avaa se painamalla Optio-näppäintä (z

) ja

levynpoistonäppäintä (C

Käynnistyspainike

Paina tätä painiketta, kun haluat käynnistää Mac Pron, laittaa sen nukkumaan tai herät-

tää sen lepotilasta. Kun haluat käynnistää tietokoneen uudestaan, pidä painiketta painet-

tuna 5 tai 6 sekuntia, jotta Mac Pro sammuu, ja käynnistä sitten tietokone painamalla

painiketta uudestaan.

FireWire 400 ja 800 -portit

Liitä Mac Pro FireWire-liitäntäisiin digitaalivideokameroihin, skannereihin ja ulkoisiin

kovalevyihin. Voit liittää ja irrottaa FireWire-laitteita ilman koneen uudelleenkäynnistystä.

FireWire 400 -portti tukee jopa 400 Mbit/s tiedonsiirtonopeuksia. FireWire 800 -portti

tukee jopa 800 Mbit/s tiedonsiirtonopeuksia.

USB 2.0 -portit

Liitä Mac Pro USB-liitäntäisiin näppäimistöihin, hiiriin, kirjoittimiin, skannereihin,

iPodeihin, kaiuttimiin, mikrofoneihin ja keskittimiin. Myös näytössäsi saattaa olla

USB-portteja.

Kuulokeliitäntä

Liitä kuulokkeet Mac Prohon kuulokeliitännän kautta. Kun kuulokepistoke liitetään

kuulokeliitäntään, sisäinen kaiutin mykistyy.

Tilavalo

Valkoinen valo kertoo, että Mac Pro on päällä; sykkivä valo kertoo, että se

on nukkumassa.

18 Luku 2

Opi tuntemaan Mac Pro

Portit ja liitännät Mac Pron takaosassa

Virtajohdon

liitäntä

Lukitussalpa

USB 2.0 -portit (3)

FireWire 400 -portti

FireWire 800 -portti

Gigabit Ethernet

-portit (2)

Luku 2

Opi tuntemaan Mac Pro

Virtajohdon liitäntä

Liitä tähän Mac Pron mukana tullut virtajohto. Älä käytä tavallisia virta- tai jatkojohtoja.

Lukitussalpa

Salpaa nostamalla avataan sivupaneeli, jotta päästään käsiksi Mac Pron sisäosiin. Kun

työskentelet tietokoneen sisäosien kanssa ja salpa on alhaalla, optiset asemat ja kovale-

vyt ovat lukittuina paikoilleen. Voit estää pääsyn tietokoneen sisälle ja suojata sisäiset

osat kiinnittämällä salpaan turvalukon. Voit myös liittää lukituskaapelin salpaan tai kah-

vojen ja jalkojen ympärille suojataksesi Mac Prota. Lisätietoja on sivulla 37.

dUSB 2.0 -portit

Liitä Mac Prohon USB-laitteita kuten näppäimistöjä, hiiriä, kirjoittimia, skannereita,

kaiuttimia, mikrofoneja ja keskittimiä. Myös näytössäsi saattaa olla USB-portteja.

HFireWire 400 ja 800 -portit

FireWire 400 -portti tukee 100, 200 ja 400 Mbit/s tiedonsiirtonopeuksia. FireWire 800

-portti tukee 100, 200 400 ja 800 Mbit/s tiedonsiirtonopeuksia.

GKaksi Gigabit Ethernet -porttia suurien kehyksien tuella

Liitä Mac Pro nopeaan ethernet-verkkoon CAT 5e -kaapelia käyttäen, jotta voit käyttää

internetiä tai verkkoresursseja, kuten kirjoittimia ja palvelimia, ja jakaa tietoa verkossa.

20 Luku 2 Opi tuntemaan Mac Pro

Lisää takaosan portteja ja liitäntöjä

PCI Express

-laajennuspaikat

DVI-näyttöportti 1

Optinen digitaalinen

äänen ulostuloportti

Äänen linja sisään

Äänen linja ulos

Optinen digitaalinen

äänen sisäänmenoportti

DVI-näyttöportti 2

Luku 2 Opi tuntemaan Mac Pro 21

PCI Express -laajennuspaikat (3)

Laajenna Mac Prota asentamalla jopa kolme Peripheral Component Interconnect (PCI)

Express -korttia paikkoihin 2, 3 ja 4.

£DVI-näyttöportit

Liitä portteihin Digital Visual Interface (DVI) -liitännällä varustettuja näyttöjä. Liitä

jompaan kumpaan porttiin Apple-näyttö, kuten 20-, 23- tai 30-tuumainen Apple Cinema

Display. Hyödynnä täyttä tarkkuutta liittämällä 30-tuumainen Apple Cinema HD Display

-näyttö porttiin 1. Voit liittää portteihin myös VGA-liittimellä varustettuja näyttöjä Applen

DVI–VGA-näyttösovitinta käyttäen; sovitin tulee Mac Pron mukana.

Optiset digitaaliset äänen sisäänmeno- ja ulostuloportit

Liitä tietokoneeseen dekkejä, viritinvahvistimia, digitaalisia instrumentteja ja 5.1 surround

-kaiutinjärjestelmiä käyttäen vakiomallisia Toslink-kaapeleita tai optisia kaapeleita, joissa

on 3,5 mm optinen muovi- tai nylon-liitin. Voit siirtää stereo- tai koodattua 5.1 -ääntä

S/PDIF (Sony/Philips Digital Interface) -protokollaa ja Toslink-kaapeleita käyttäen.

,Analoginen äänen linja sisään -portti

Liitä omalla virtalähteellä toimivia mikrofoneja, MP3- ja CD-soittimia ja muita

analogisia laitteita.

-Analoginen äänen linja ulos -portti

Liitä omalla virtalähteellä toimivia analogisia kaiuttimia ja muita analogisia

ulostulolaitteita.

22 Luku 2 Opi tuntemaan Mac Pro

Sisäiset laajennusmahdollisuudet

Kovalevyjen

kelkat (4)

Optisen aseman kelkka

Paikka 1:

Tuplaleveä

PCI Express

-grafiikkapaikka

(näytönohjain

asennettuna)

Ylempi muistikortti

Alempi muistikortti

Paikat 2–4: PCI Express

Paristo

Luku 2 Opi tuntemaan Mac Pro 23

Optiset asemat

Mac Prossa on valmiina yksi tai kaksi DVD+R DL/DVD±RW/CD-RW SuperDrive -asemaa

optisen aseman kelkassa. Optisen aseman vaihdosta kerrotaan kohdassa ”Optisen ase-

man vaihtaminen” sivulla 42.

Kovalevy

Mac Prossa on valmiina enintään neljä kovalevyä, jotka on asennettu levykelkkoihin.

Kovalevyn asentamisesta ja vaihtamisesta kerrotaan kohdassa ”Sisäisten tallennuslaittei-

den asentaminen” sivulla 38.

PCI Express -paikat

Mac Prossa on kolme PCI Express -laajennuspaikkaa. Tietokoneen ominaisuuksien

laajentamisesta PCI-kortteja paikkoihin 2 - 4 asentamalla kerrotaan kohdassa

”PCI Express -korttien lisääminen” sivulla 47.

Paristo

Mac Pro käyttää sisäistä varmistusparistoa. Jos Mac Pron käynnistyksessä on ongelmia

tai järjestelmän päiväys- ja aika-asetukset ovat usein väärin, paristo on ehkä vaihdettava.

Lisätietoja on kohdassa ”Sisäisen varmistuspariston vaihtaminen” sivulla 51.

Tuplaleveä PCI Express -grafiikkapaikka

Liitä jopa kaksi näyttöä PCI Express -grafiikkapaikassa (paikka 1) olevaan näytönohjai-

meen. Voit vaihtaa paikassa olevan ohjaimen ja asentaa lisänäytönohjaimia PCI-paikkoi-

hin 2 - 4. Katso ”PCI Express -korttien lisääminen” sivulla 47.

Muistikortit

Mac Prossa on kaksi muistikorttia. Molempiin kortteihin mahtuu 4 FB-DIMM-moduulia,

yhteensä 8 DIMM-moduulia. Voit lisätä muistia asentamalla 667 MHz FB-DIMM-

moduuleita pareittain muistikorteille. Kohdassa ”Muistin asentaminen” sivulla 32

annetaan tietoja Mac Pron muistityypistä.

24 Luku 2 Opi tuntemaan Mac Pro

Tiedon hankkiminen

Lisätietoja Macin käyttämisestä löytyy Mac-ohjeista ja internetistä osoitteesta

www.apple.com/fi/support.

Mac-ohjeiden avaaminen:

1Osoita Dockissa (näytön reunassa oleva symbolipalkki) olevaa Finderin symbolia.

2Valitse Ohjeet > Mac-ohjeet (osoita valikkorivin Ohjeet-valikkoa ja valitse Mac-ohjeet).

3Osoita hakukenttää, kirjoita kysymys ja paina näppäimistön rivinvaihtonäppäintä.

Lisätietoja

Lisätietoja Mac Pron käyttämisestä löytyy seuraavista paikoista:

Toiminto... Lisätietoja...

Lisälevyjen, muistin ja laajen-

nuskorttien asentaminen tai

pariston vaihto

Luku 3 “Asennustoimet tietokoneen sisällä” sivulla 27.

Tietokoneen vianetsintä, jos

ongelmia ilmenee

Luku 4 “Vianetsintä” sivulla 53.

Huollon ja tuen saaminen Mac

Proille

”Lisätiedot, huolto ja tuki” sivulla 66. Tai katso Apple-tukisivusto

osoitteessa www.apple.com/fi/support.

Mac OS X:n käyttäminen Mac OS X -verkkosivusto osoitteessa www.apple.com/fi/macosx/

overview. Tai etsi Mac-ohjeista hakusanalla ”Mac OS X”.

iLife-ohjelmien käyttäminen iLife-verkkosivusto osoitteessa www.apple.com/fi/ilife. Tai avaa

jokin iLife-ohjelma ja sitten Mac-ohjeet ja kirjoita kysymys

hakukenttään.

Luku 2 Opi tuntemaan Mac Pro 25

Järjestelmäasetusten

muuttaminen

Avaa Järjestelmäasetukset valitsemalla Omenavalikko () >

Järjestelmäasetukset. Tai etsi Mac-ohjeista hakusanalla

”järjestelmäasetukset”.

Hiiren ja näppäimistön

käyttäminen

Etsi Mac-ohjeista hakusanalla ”hiiri” tai ”näppäimistö”.

Langattoman AirPort-

tekniikan käyttäminen

AirPort-tukisivu osoitteessa www.apple.com/fi/support/airport.

Tai avaa AirPort-ohjeet pitämällä Mac-ohjeiden yläreunassa

olevaa kotipainiketta painettuna ja valitsemalla AirPort-ohjeet

luettelosta.

Langattoman Bluetooth®-

tekniikan käyttäminen

Bluetooth-tukisivu osoitteessa www.apple.com/fi/support/

bluetooth. Tai avaa Ohjelmat-kansion alla olevasta Lisäohjelmat-

kansiosta Bluetooth-tiedostonvaihto-ohjelma ja valitse Ohjeet >

Bluetooth-ohjeet.

Kirjoittimen liittäminen Etsi Mac-ohjeista hakusanalla ”tulostaminen”.

FireWire- ja USB-liitännät Etsi Mac-ohjeista hakusanalla ”USB” tai ”FireWire”.

Internet-yhteyden

muodostaminen

Etsi Mac-ohjeista hakusanalla ”internet”.

Toiminto... Lisätietoja...

3Asennustoimet tietokoneen sisällä

Tämän luvun tietojen avulla voit muokata ja laajentaa

Mac Prota tarpeidesi mukaan.

Tämä luku sisältää tietoa ja ohjeita tietokoneen sisäosien käsittelystä. Luku sisältää

tietoa tärkeistä menetelmistä seuraavissa kohdissa:

Â”Tietokoneen avaaminen” sivulla 28

Â”Muistin asentaminen” sivulla 32

Â”Sisäisten tallennuslaitteiden asentaminen” sivulla 38

Â”PCI Express -korttien lisääminen” sivulla 47

Â”Sisäisen varmistuspariston vaihtaminen” sivulla 51

VAROITUS: Apple suosittelee, että muistin, PCI Express -korttien ja sisäisten tallennus-

laitteiden asentamiseen käytetään Apple-huoltoa. Jos haluat ottaa yhteyttä Apple-

huoltoon tai Appleen, katso ”Lisätiedot, huolto ja tuki” sivulla 66. Näiden osien asenta-

minen itse saattaa vaurioittaa tietokonetta tavalla, jota takuu ei kata. Lisätietoja näistä

ja muista takuukysymyksistä saat Apple-huollosta tai -jälleenmyyjältä

28 Luku 3 Asennustoimet tietokoneen sisällä

Tietokoneen avaaminen

1Ennen kuin avaat Mac Pron, sammuta se valitsemalla Omenavalikko () > Sammuta.

2Odota viidestä kymmeneen minuuttia, jotta tietokoneen sisällä olevat osat jäähtyvät.

3Vapauta kehoosi kerääntynyt staattinen sähkövaraus koskettamalla Mac Pron

metallista ulkopintaa.

Tärkeää: Pura aina sähkövaraus ennen kuin kosket mitään osaa tietokoneen sisällä

tai asennat osia. Vähennä staattisen sähkön kerääntymistä olemalla kävelemättä

huoneessa, kunnes olet asentanut kortin, muistin tai sisäisen tallennuslaitteen ja

sulkenut tietokoneen.

·VAROITUS: Sammuta aina Mac Pro ennen sen avaamista, jotta et vahingoita

tietokoneen sisäisiä tai asennettavia osia. Älä avaa tietokoneen koteloa tai yritä

asentaa siihen osia tietokoneen ollessa päällä.

·VAROITUS: Anna tietokoneen jäähtyä, ennen kuin kosket sisäisiin osiin, sillä ne voivat

olla hyvin kuumia.

Luku 3 Asennustoimet tietokoneen sisällä 29

4Irrota tietokoneesta kaikki kaapelit ja virtajohto.

·VAROITUS: Irrota aina Mac Pro pistorasiasta, jotta et vahingoita sen sisäisiä tai

asennettavia osia. Älä yritä asentaa osia, kun tietokone on kiinni pistorasiassa.

Kosketa

tietokoneen

päällä olevaa

metallipintaa.

30 Luku 3 Asennustoimet tietokoneen sisällä

5Pidä kiinni tietokoneen sivupaneelista ja nosta tietokoneen takapaneelissa

olevaa salpaa.

Nosta salpaa pitäen

samalla kiinni

sivupaneelista.

Luku 3 Asennustoimet tietokoneen sisällä 31

6Poista sivupaneeli.

Tärkeää: Pidä sivupaneelista tukevasti kiinni poistaessasi sen.

Vedä sivupaneelin

yläosa ulos ja nosta

sivupaneeli ylös.

32 Luku 3 Asennustoimet tietokoneen sisällä

Muistin asentaminen

Mac Prossa on kaksi muistikorttia, joissa molemmissa on 4 muistipaikkaa (neljä moduu-

liparia). Mac Prossa on vähintään 1 Gt muistia, joka koostuu kahdesta 512 Mt täysin pus-

kuroidusta DIMM-muistimoduulista (FB-DIMM) asennettuna kahteen DIMM-paikkaan.

Voit lisätä 512 Mt, 1 Gt ja 2 Gt FB-DIMM-muistimoduuleita pareina muistikorttien vapai-

siin DIMM-paikkoihin.

DIMM-moduulit on asennettava samankokoisina pareina ja niiden on täytettävä

seuraavat ehdot:

Â667 MHz, FB-DIMM

Â72-bittisiä, 240-nastaisia moduuleita

ÂEnintään 36 piiriä DIMM-moduulia kohden

ÂECC-virheenkorjaus

Tärkeää: Apple suosittelee käyttämään Applen hyväksymiä FB-DIMM-muisteja.

Muiden kuin Applen hyväksymien FD-DIMM-muistien käyttäminen saattaa saada

Mac Pron toimimaan äänekkäämmin tai vähemmän tehokkaasti lämpenemisen

vuoksi. Mac Prossa ei voida käyttää vanhempien Mac-tietokoneiden DIMM-muisteja.

Huomaa: Kun ostat DIMM-muistia Mac-tietokoneeseen, varmista, että muistin myyjä

noudattaa JEDEC (Joint Electron Device Engineering Council) -määräyksiä. Tarkista

muistin myyjältä, että DIMM tukee oikeita ajastusmalleja ja että Serial Presence Detect

(SPD) -ominaisuus on ohjelmoitu oikein JEDEC-standardin mukaisesti. Voit tarkistaa

DIMM-muistien yhteensopivuuden Applen sivuilla olevasta Macintosh Products

Guidesta osoitteesta www.apple.com/fi/guide. Applen muistia voit ostaa Apple Store

-verkkokaupasta osoitteesta www.apple.com/fi/store.

Luku 3 Asennustoimet tietokoneen sisällä 33

Muistin asentaminen:

1Sammuta tietokone, avaa se ja irrota sivupaneeli noudattaen ohjeita (sivu 28).

2Poista muistikortti ja laske se puhtaalle, pehmeälle liinalle.

·VAROITUS: Anna tietokoneen jäähtyä 5–10 minuuttia ennen kuin kosket sen sisäisiin

osiin. Muistikorttien komponentit saattavat olla erittäin kuumia.

34 Luku 3 Asennustoimet tietokoneen sisällä

3Avaa DIMM-paikan vapautusvivut painamalla niitä sivuille.

4Aseta ensimmäinen FB-DIMM muistikortin paikkaan ja paina FB-DIMM-moduulin

molempia reunoja alaspäin, kunnes liuskat ovat pystysuorassa ja vapautusvivut

napsahtavat paikoilleen. Asenna toinen FB-DIMM samalla tavalla. Älä koske kul-

taisiin DIMM-liittimiin.

Tärkeää: Lisää DIMM-moduulit muistikortteihin tässä järjestyksessä.

Ylempi muistikortti

Ensimmäinen lisä-

DIMM-moduulien pari

Toinen lisä-DIMM-

moduulien pari

Kolmas lisä-DIMM-

moduulien pari

Alempi muistikortti

Luku 3 Asennustoimet tietokoneen sisällä 35

5Vältä naarmuttamasta työtasoa tai Mac Prota asettamalla Mac Pro pehmeälle puhtaalle

kankaalle pöydälle tai työtasolle.

6Asenna muistikortit painaen kevyesti, kunnes ne ovat muistipaikassa.

Työnnä tietokoneen

ollessa kyljellään

muistikortit

suoraan alas

muistipaikkoihin.

36 Luku 3 Asennustoimet tietokoneen sisällä

7Nosta Mac Pro pystyyn ja aseta sivupaneeli takaisin paikalleen.

Tärkeää: Kun asetat sivupaneelin takaisin paikalleen, pidä siitä hyvin kiinni, jotta

se pysyy paikallaan, kun työnnät salvan alas.

Aseta sivupaneeli

uraan ja työnnä

se kiinni.

Luku 3 Asennustoimet tietokoneen sisällä 37

8Kiinnitä sivupaneeli työntämällä salpa alas.

Työnnä sivupaneelia

tietokonetta vasten ja

työnnä samalla salpaa

alas, kunnes se on

tukevasti tietokoneen

takaosaa vasten.

Jos haluat lukita sivupaneelin

tai suojata tietokoneen, käännä

lukitusliuska alas ennen salvan

sulkemista. Näin saat käyttöösi

metallisilmukan, johon voit

kiinnittää lukon tai kaapelin.

38 Luku 3 Asennustoimet tietokoneen sisällä

Sisäisten tallennuslaitteiden asentaminen

Mac Prossa on tilaa kuudelle sisäiselle asemalle: kahdelle optiselle asemalle ja neljälle

kovalevylle. Useimmissa kokoonpanoissa on yksi kovalevy ensimmäisessä kovalevypai-

kassa ja optinen asema ylemmässä optisen aseman paikassa.

Voit lisätä jopa kolme 3 Gbit/s SATA-kovalevyä tyhjiin kovalevypaikkoihin. Levyillä on

oltava seuraavat ominaisuudet:

ÂTyyppi: SATA 3 Gbit/s

ÂLeveys: 3,9 tuumaa (102 mm)

ÂSyvyys: 5,7 tuumaa (147 mm)

ÂKorkeus: 1,0 tuumaa

Lisätietoja vaatimuksista ja tuetuista laitteista saat Apple-jälleenmyyjältä ja Applen

tukisivuilta osoitteesta www.apple.com/fi/support.

Tärkeää: Kun asennat tai vaihdat optisia asemia, käytä Mac Pron mukana tulleita

alkuperäisiä Applen kaapeleita.

3 Gbit/s SATA-kovalevyn asentaminen

Mac Pron neljään kovalevypaikkaan mahtuu jopa neljä tuuman korkuista 3 Gbit/s SATA-

kovalevyä. Jos Mac Prossa on asennettuna yksi kovalevy, se on ensimmäisessä paikassa.

Voit asentaa kovalevyjä toiseen, kolmanteen ja neljänteen kovalevypaikkaan.

Luku 3 Asennustoimet tietokoneen sisällä 39

Kovalevyn asentaminen:

1Avaa Mac Pro ja poista sivupaneeli noudattamalla ohjeita (sivu 28).

2Irrota kovalevykelkat nostamalla salpaa.

Tärkeää: Kun salpa on alhaalla, kelkat on lukittu asemapaikkoihin eikä niitä

voida poistaa.

3Vedä kovalevykelkka pois asemapaikasta.

Vedä kovalevy-

kelkka ulos

Vapauta kelkat

nostamalla salpaa

40 Luku 3 Asennustoimet tietokoneen sisällä

4Kiinnitä kovalevy kelkkaan kelkassa olevilla neljällä ruuvilla.

Tärkeää: Jos kovalevyn alaosassa oleva piirilevy on näkyvissä, pidä kovalevyä kiinni sen

sivuista. Älä koske piirilevyyn, koska asema saattaa vahingoittua.

Aseta liittimet

takaosaa

kohden.

Luku 3 Asennustoimet tietokoneen sisällä 41

5Nosta salpaa ja liu'uta kelkka ohjaimien ylitse asemapaikkaan, kunnes se on pohjassa ja

napsahtaa paikalleen.

6Aseta sivupaneelin takaisin paikalleen ja kiinnitä se painamalla salpaa alaspäin.

Levyn liittimet

kiinnittyvät

tietokoneeseen,

kun levy on

kunnolla paikallaan

Varmista, että

salpa on ylhäällä.

42 Luku 3 Asennustoimet tietokoneen sisällä

Optisen aseman vaihtaminen

Mac Pron optisen aseman paikkoihin on asennettuna yksi tai kaksi SuperDrive-asemaa.

Vaihda optinen asema näitä ohjeita noudattamalla.

Tärkeää: Tarkista aseman valmistajalta tai valmistajan web-sivuilta, onko asema ase-

tettu kaapelivalintatilaan (cable select). Aseta asema kaapelivalintatilaan ennen asen-

nusta, jollei valmistaja ole jo tehnyt sitä.

Optisen aseman vaihtaminen:

1Avaa Mac Pro ja poista sivupaneeli noudattamalla sivu 28 olevia ohjeita.

2Irrota optisen aseman kelkat nostamalla salpaa.

Tärkeää: Kun salpa on alhaalla, asemat ja kelkat on lukittu asemapaikkoihin eikä niitä

voida poistaa.

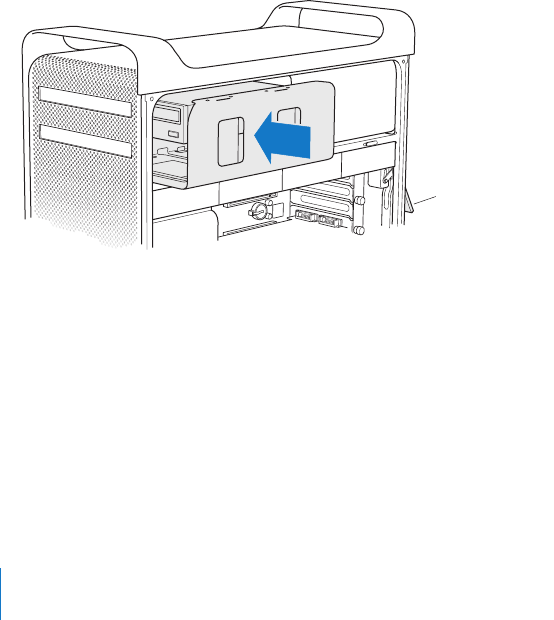

3Vedä optisen aseman kelkka puolittain pois optisen aseman paikasta.

Liu’uta kelkka

osittain ulos

tietokoneesta.

Varmista, että salpa

on ylhäällä.

Luku 3 Asennustoimet tietokoneen sisällä 43

4Irrota optisen aseman virta- ja lattakaapelit ja poista kelkka.

44 Luku 3 Asennustoimet tietokoneen sisällä

5Poista optinen asema kelkasta irrottamalla neljä kiinnitysruuvia.

6Kiinnitä uusi optinen asema kelkkaan käyttämällä alkuperäisen optisen aseman

neljää ruuvia.

Neljä lisäruuvia

Luku 3 Asennustoimet tietokoneen sisällä 45

7Liu'uta optinen asema ja kelkka ohjaimien ylitse puolittain asemapaikkaan.

8Kiinnitä virta- ja lattakaapelit aseman taakse.

Lattakaapelin

päässä oleva

liitin

Virtakaapelin

keskiliitin

46 Luku 3 Asennustoimet tietokoneen sisällä

9Nosta salpa, liu'uta optinen asema asemapaikkaan ja paina se paikalleen.

10 Aseta sivupaneelin takaisin paikalleen ja kiinnitä se painamalla salpaa alaspäin.

Varmista, että salpa

on ylhäällä.

Luku 3 Asennustoimet tietokoneen sisällä 47

PCI Express -korttien lisääminen

Voit laajentaa Mac Pron ominaisuuksia asentamalla kortteja PCI Express -paikkoihin.

Mac Prossa on yksi tuplaleveä PCI Express -grafiikkapaikka ja kolme PCI Express

-laajennuspaikkaa eli yhteensä neljä paikkaa. Näihin paikkoihin voidaan asentaa

PCI Express -näytönohjaimia ja laajennuskortteja.

Tietoja PCI Express -korteista

Mac Prossa on tehokas PCI Express -näytönohjain, joka sisältää grafiikkaprosessorin ja

tarjoaa tietokoneen näyttöportit. Näytönohjain on asennettu paikkaan 1.

Voit asentaa lisää PCI Express -näytönohjaimia ja laajennuskortteja. Ennen kuin asennat

kortin, tarkista sen teknisistä tiedoista, että se toimii Mac Pron kanssa.

Voit säätää Mac Pro:n PCI Express -laajennuspaikkojen kaistanleveyttä laajennuspaikka-

työkalulla (Expansion Slot Utility), joka sijaitsee käynnistyslevyllä kansiossa /Järjestelmä/

Kirjasto/Core Services/.

Tärkeää: Kaikkien neljän PCI Express -paikan tehontarve ei saa ylittää yhteensä

300 wattia.

PCI Express -kortin asentaminen:

1Avaa tietokone ja poista sivupaneeli (katso sivu 28).

·VAROITUS: Sammuta aina Mac Pro ja irrota sen virtajohto, jotta tietokoneen sisäiset

osat tai uudet asennettavat osat eivät vahingoittuisi. Älä yritä asentaa mitään tietoko-

neen ollessa liitettynä pistorasiaan. Anna tietokoneen jäähtyä 5–10 minuuttia, ennen

kuin kosket sisäisiin osiin, sillä ne voivat olla hyvin kuumia.

48 Luku 3 Asennustoimet tietokoneen sisällä

2Aseta Mac Pro pehmeälle puhtaalle kankaalle välttääksesi naarmuttamasta tietokonetta

tai työtasoa.

3Irrota PCI-kiinnikkeen kiinnitysruuvit ja poista kiinnike.

4Poista sen laajennuspaikan peitelevy, johon aiot asentaa kortin.

5Poista uusi kortti antistaattisesta pussista ja pidä siitä kiinni sen kulmista. Älä kosketa

kultaisia liittimiä tai kortin komponentteja.

Laajennuspaikan

peitelevy

Poista kortti

työntämällä

liuskaa, joka

vapauttaa

pidikkeen.

PCI-kiinnike

Luku 3 Asennustoimet tietokoneen sisällä 49

6Kohdista kortin liittimet laajennuspaikan kanssa ja paina kortti paikkaan.

Tiesitkö? – Täyspitkän PCI-kortin asentaminen

PCI-kortin asentaminen saattaa olla helpompaa, jos poistat kovalevyt ja kelkat sekä

viereiset kortit. Jos sinulla on täyspitkä kortti, aseta kortin pää ensin korttiohjaimeen

ja asenna kortti sitten kohdistamalla se PCI-paikan kanssa.

Laajennuspaikan aukko

PCI Express -paikka

Kiinnitä kortti

PCI-kiinnikkeellä.

Työnnä PCI-kiinnike

tuen alle.

Jos PCI Express -kortti

on täyspitkä (12”),

varmista, että se sopii

korttiohjaimeen.

50 Luku 3 Asennustoimet tietokoneen sisällä

7Paina korttia varovaisesti mutta päättäväisesti kunnes liitin on kunnolla paikallaan.

Paina korttia vain tyhjistä kohdista, jotta et vahingoita sen komponentteja.

Huomaa: Älä keinuta korttia puolelta toiselle äläkä pakota sitä paikalleen. Jos kortti ei

mene paikalleen, tarkista, että liitin tai laajennuspaikka ei ole vahingoittunut tai tukkiu-

tunut, ja yritä kortin asentamista uudelleen.

8Vedä korttia kevyesti tarkistaaksesi, että se on kunnolla paikoillaan. Jos kortti pysyy

paikallaan ja sen kullatut liittimet ovat miltei näkymättömissä, kortti on asennettu.

9Laita PCI-kiinnike takaisin paikalleen ja kiinnitä kortti kiristämällä ruuvit.

10 Aseta sivupaneeli takaisin paikalleen ja kiinnitä se painamalla salpaa alaspäin.

VAROITUS: Jos poistat kortin, mutta et asenna toista sen tilalle, laita tyhjän laajennus-

paikan kohdalle suojalevy, jotta paikkaan ei joutuisi sinne kuulumattomia esineitä.

Suojaamaton paikka vaikuttaa sisäisiä osia viilentävään ilmankiertoon ja voi vahingoit-

taa tietokonetta.

Luku 3 Asennustoimet tietokoneen sisällä 51

Sisäisen varmistuspariston vaihtaminen

Mac Pro käyttää CR 2032 -litiumparistoa, joka säilyttää asetukset, kuten päivämäärän

ja kellonajan, kun Mac Pro on sammutettuna. Jos huomaat epäsäännöllisiä ongelmia

Mac Pron käynnistymisen yhteydessä tai muutoksia päiväys- ja aika-asetuksissa, paristo

on ehkä vaihdettava.

Tärkeää: Vanhaa paristoa hävitettäessä on noudatettava paikallisia

ympäristömääräyksiä.

Pariston asettaminen takaisin paikoilleen:

1Avaa Mac Pro ja poista sivupaneeli noudattamalla ohjeita (sivu 28).

2Poista sellaiset PCI Express -kortit, jotka estävät pääsyn paristopaikkaan. Ohjeita

annetaan kohdassa ”PCI Express -korttien lisääminen” sivulla 47.

3Poista vanha paristo pidikkeestä.

·VAROITUS: Pariston asentaminen väärinpäin saattaa aiheuttaa räjähdyksen. Käytä

ainoastaan samanlaista tai alkuperäisen valmistajan suosittelemaa korvaavaa

paristotyyppiä.

52 Luku 3 Asennustoimet tietokoneen sisällä

4Laita uusi paristo pidikkeeseen positiivinen puoli (+) ylöspäin.

5Laita poistamasi PCI Express -kortit takaisin paikoilleen (katso sivu 47).

6Aseta sivupaneeli takaisin paikalleen ja kiinnitä se painamalla salpaa alaspäin.

Liu’uta vanha paristo

ulos. Aseta uusi paristo

positiivinen (+)

puoli ylöspäin.

Poista kortti paikasta 1.

Vapauta pidike

työntämällä liuskaa.

4Vianetsintä

Jos Mac Prota käytettäessä on ongelmia, seuraavia

toimintatapoja kannattaa kokeilla heti.

Saatat joskus kohdata ongelmia Mac Pron käytössä. Tässä luvussa kerrotaan toimista,

joita voit kokeilla ongelman ratkaisemiseksi.

Ongelmat Mac Pron kanssa

Jos Mac Pro ei reagoi tai käynnisty, levy ei tule ulos asemasta tai tilan merkkivalo

vilkkuu, kokeile seuraavia ratkaisuja.

Tietokone ei vastaa tai osoitin ei liiku.

Varmista ensin hiiren ja näppäimistön liitännät irrottamalla ja liittämällä sitten liittimet

takaisin ja tarkistamalla, että ne ovat tukevasti paikoillaan.

Yritä sitten kumota tietokoneen nykyinen toiminto.

ÂPaina Komento- (x) ja Q-näppäimiä samanaikaisesti keskeyttääksesi nykyisen

ohjelman.

ÂPaina Komento- (x) ja piste-näppäimiä samanaikaisesti. Jos näytölle aukeaa

valintataulu, osoita Kumoa.

54 Luku 4 Vianetsintä

ÂValitse Omenavalikko () > Pakota lopettamaan ja valitse ohjelma, jonka haluat

lopettaa. Voit pakottaa ohjelman lopettamaan myös painamalla Esc-, Optio- (z) ja

Komento-näppäimiä (x) samanaikaisesti. Käynnistä Mac Pro uudestaan valitsemalla

Omenavalikko () > Käynnistä uudestaan, jotta voit olla varma, että ongelma on

poistunut kokonaan. Voit suorittaa uudelleenkäynnistyksen myös painamalla käynnis-

tyspainiketta (®) noin 5 tai 6 sekuntia niin, että Mac Pro sammuu. Paina sitten käyn-

nistyspainiketta (®) uudestaan, niin Mac Pro käynnistyy.

ÂJos ongelma toistuu tiettyä ohjelmaa käytettäessä, tarkista ohjelman valmistajalta,

onko ohjelma varmasti yhteensopiva tietokoneesi kanssa.

ÂJos ongelma toistuu usein, valitse Ohjeet > Mac-ohjelma ja etsi hakusanalla

”ongelmat“.

Tietokone ei sammu tai käynnisty.

ÂVarmista, että virtajohto on kytketty toimivaan virtalähteeseen. Virtajohdon liittimen

on oltavat kokonaan tietokoneen virtaliitännässä ja tukevasti paikallaan.

ÂJos tietokone ei edelleenkään käynnisty, yritä PRAM-muistin nollaamista. Käynnistä

tietokone ja pidä välittömästi Komento- (x), Optio- (z), P- ja R-näppäimiä painet-

tuina, kunnes kuulet käynnistysäänen toisen kerran. Vapauta näppäimet. Aseta kova-

levy tietokoneen käynnistyslevyksi toimimalla seuraavasti:

1Valitse Omenavalikko () > Järjestelmäasetukset.

2Osoita Käynnistys

3Valitse kovalevy.

PRAM palautetaan oletusarvoon ja kelloasetukset on ehkä tehtävä uudelleen.

Luku 4 Vianetsintä 55

ÂJos tietokone ei käynnisty PRAM-muistin nollaamisen jälkeen, käynnistä se uudes-

taan pitäen Optio-näppäintä (z) painettuna, jotta voit valita käynnistyksessä

käytettävän levyn.

ÂJos tämä ei auta, käynnistä tietokone Vaihto-näppäin painettuna.

Levyn poistaminen ei onnistu.

Jokin levyllä oleva tiedosto saattaa olla käytössä. Lopeta avoinna olevat ohjelmat ja

yritä uudelleen.

Jos tämä ei auta, valitse Omenavalikko () > Käynnistä uudestaan ja pidä painettuna

joko hiiren painiketta tai Apple Keyboard -näppäimistön levynpoistonäppäintä (C).

Jos levy ei vieläkään tule ulos:

1Sammuta tietokone.

2Paina varovasti levykelkan edustaa suojaavaa etupaneelia alas.

3Työnnä suoristetun paperiliittimen pää tarkasti levykelkan alla olevaan pieneen reikään.

4Paina paperiliitintä, kunnes kelkka aukeaa.

5Vedä kelkka esiin, poista levy ja työnnä kelkka kiinni.

Tilavalo vilkkuu eikä tietokone käynnisty.

ÂJos äskettäin on asennettu muistia, PCI-laajennuskortti tai muu sisäinen osa, varmista,

että se on asennettu oikein ja että se on tietokoneen kanssa yhteensopiva. Kokeile,

käynnistyykö tietokone, jos asennettu osa poistetaan.

ÂJos tilavalo vilkkuu yhä, yritä selvittää ongelma katsomalla miten se vilkkuu:

ÂYksi lyhyt välähdys, jonka jälkeen valo on pitkään pois päältä: Ei sopivaa muistia.

ÂKolme lyhyttä välähdystä, joiden jälkeen valo on pitkään pois päältä: Muisti on rikki.

56 Luku 4 Vianetsintä

Ohjelmisto-ongelmat

Kun ohjelma ”jähmettyy” tai ei reagoi, Mac OS X mahdollistaa kyseisen ohjelman lopet-

tamisen ilman koneen uudelleenkäynnistystä. Jumiutuneen ohjelman lopettaminen

saattaa mahdollistaa töiden tallentamisen muissa avoimissa ohjelmissa.

Ohjelman pakottaminen lopettamaan:

1Paina Komento (x)-Optio (z)-Esc tai valitse valikkoriviltä Omenavalikko () > Pakota

lopettamaan.

2Valitse lopetettavan ohjelman nimi Pakota lopettamaan -ikkunassa.

3Osoita Pakota lopettamaan.

Ohjelma sulkeutuu jättäen muut ohjelmat auki.

Ongelmat tietyn ohjelman kanssa.

ÂKäytä Ohjelmiston päivitystä varmistaaksesi, että käytössäsi ovat uusimmat ohjaimet,

viankorjaukset ja muut päivitykset.

ÂMuiden valmistajien ohjelmiin liittyvien ongelmien yhteydessä kannattaa ottaa

yhteyttä kyseiseen valmistajaan.

Ongelmia tietokoneen tai Mac OS X:n käytössä.

ÂOhjeita ja vianetsintävinkkejä löytyy Mac-ohjeista (Ohjeet-valikossa).

ÂUusimmat vianetsintätiedot ja ohjelmistopäivitykset löytyvät Applen tukisivuilta

osoitteesta www.apple.com/fi/support.

Luku 4 Vianetsintä 57

Ohjelmiston pitäminen päivitettynä

Voit muodostaa internet-yhteyden ja hakea ja asentaa automaattisesti uusimmat

ilmaiset ohjelmistoversiot, ohjaimet ja muut Applen uutuudet.

Kun olet yhteydessä internetiin, Ohjelmiston päivitys tarkistaa Applen internet-

palvelimilta, onko tietokoneeseesi saatavilla sopivia päivityksiä. Voit asettaa Macisi

tarkistamaan Applen palvelimet tasaisin väliajoin ja hakemaan ja asentamaan

päivitetyt ohjelmat.

Ohjelmistopäivitysten tarkistaminen:

1Avaa Järjestelmäasetukset.

2Osoita Ohjelmiston päivitys -symbolia ja seuraa näytöllä näkyviä ohjeita.

ÂJos haluat lisätietoja, etsi aihe ”ohjelmiston päivitys” Mac-ohjeessa.

ÂUusimmat Mac OS X:ää koskevat tiedot löytyvät Mac OS X -sivuilta osoitteesta

www.apple.com/fi/macosx.

Ongelmat langattomissa AirPort-yhteyksissä

Jos sinulla on ongelmia langattoman AirPort-yhteyden kanssa:

ÂVarmista että olet määritellyt ohjelmiston tukiaseman mukana tulleiden

ohjeiden mukaan.

ÂVarmista, että tietokone tai verkko, johon yritetään ottaa yhteys, on toiminnassa

ja että siihen voidaan ottaa langaton yhteys.

58 Luku 4 Vianetsintä

ÂVarmista, että tämä tietokone on enintään antennin kantomatkan päässä toisesta tie-

tokoneesta tai verkon tukiasemasta. Lähellä olevat sähkölaitteet tai metallirakenteet

voivat häiritä langatonta tietoliikennettä ja lyhentää kantomatkaa. Signaalin laatu

saattaa parantua, jos tietokone sijoitetaan toiseen paikkaan tai sitä käännetään.

ÂTarkista AirPort-signaalin voimakkuus. Valikkorivin AirPort-tilasymbolissa on

korkeintaan neljä palkkia.

ÂLisätietoja saat langattoman laitteen mukana tulleista ohjeista tai hakemalla

Mac-ohjeista sanalla ”AirPort”.

Ongelmat näytön kanssa

Näytöllä ei ole kuvaa.

ÂVarmista, että näyttö ja tietokone ovat päällä.

ÂVarmista, että kaapelit on kytketty kunnolla tietokoneeseen ja näyttöön.

ÂJos näytönohjaimessa on sisäinen virtajohto, varmista, että se on yhdistetty korttiin

ja emolevyyn.

ÂVarmista, että tietokone ei ole nukkumassa. Koeta herättää tietokone painamalla

käynnistyspainiketta tai mitä tahansa näppäintä.

VAROITUS: Jos sinulla on Apple-näytön kanssa sellainen ongelma, johon ei löydy

ratkaisua tästä oppaasta, ota yhteyttä valtuutettuun Apple-huoltoon. Mikäli yrität

korjata näyttöä itse, näytön rajoitettu takuu ei korvaa näytölle mahdollisesti

aiheutuvaa vahinkoa. Lisätietoja näistä ja muista takuukysymyksistä saat Apple-

huollosta tai -jälleenmyyjältä

Luku 4 Vianetsintä 59

ÂVarmista, että näytön kirkkaus ja kontrasti on asetettu asianmukaisesti. Joissain

näytöissä on kirkkaus- ja kontrastisäätimet etureunassa tai sen alla.

ÂNollaa PRAM käynnistämällä tietokone uudestaan pitäen Komento- (x), Optio- (z), P-

ja R-näppäimiä painettuina, kunnes kuulet käynnistysäänen toisen kerran. Käynnistä

tietokone tämän jälkeen sen mukana tulleelta ohjelmistonasennuslevyltä.

Näytön kuva on himmeä tai välkkyy.

ÂSäädä kirkkaus- ja kontrastiasetuksia. Joissain näytöissä on kirkkaus- ja kontrastisääti-

met etureunassa tai sen alla. Saatat myös pystyä säätämään kirkkautta ja kontrastia

Järjestelmäasetusten Näytöt-osiosta.

ÂKalibroi näyttö valitsemalla Omenavalikko () > Järjestelmäasetukset. Osoita Näytöt,

valitse Väri ja osoita Kalibroi. Lisätietoja väristä ja näytöstä saat Mac-ohjeista.

ÂLähistöllä oleva virtajohto, loistelamppu tai sähkölaite (esimerkiksi radio, mikroaalto-

uuni tai toinen tietokone) saattaa aiheuttaa välkkymistä. Siirrä lähellä olevia sähkölait-

teita tai tietokonetta ja näyttöä.

Näytöllä ei ole värejä, tai ne eivät näytä hyviltä.

ÂVarmista, että näyttö on kiinnitetty kunnolla tietokoneeseen.

ÂKalibroi näyttö edellä annettujen ohjeiden mukaisesti.

ÂAvaa Järjestelmäasetusten Näytöt-osio ja varmista, että näyttösi on asetettu toista-

maan värejä. Lisätietoja väristä ja näytöstä saat Mac-ohjeista.

Kun näytön tarkkuutta muutetaan, työpöydällä olevat symbolit siirtyvät.

Näytön tarkkuuden vaihtaminen vaikuttaa tiedon näyttämiseen näytöllä. Käyttöjärjes-

telmä saattaa siirtää symboleita toisiin paikkoihin, kun näytön tarkkuutta on vaihdettu.

60 Luku 4 Vianetsintä

Näyttö jähmettyy.

ÂPakota jumiutunut ohjelma lopettamaan. Valitse Omenavalikko () > Pakota

lopettamaan ja valitse ohjelma.

ÂJos tästä ei ole apua, pakota tietokone käynnistymään uudestaan painamalla

käynnistyspainiketta (®) 5 tai 6 sekunnin ajan niin, että Mac Pro sammuu. Paina

sitten käynnistyspainiketta (®) uudestaan, niin Mac Pro käynnistyy.

Näytön etuosassa oleva valo vilkkuu.

Joissain Applen litteissä näytöissä virtavalo vilkkuu nopeasti sarjassa, kun on

havaittu virhe.

ÂJos valo vilkkuu nopeasti kolmen sarjoissa, näyttö on havainnut väärässä videomuo-

dossa olevan signaalin. Tarkista, että näyttö on yhteensopiva näytönohjaimen kanssa,

ja että oikea näyttöohjelma on asennettuna (jos näytön mukana tuli asennusohjelma).

ÂJos valo vilkkuu kahden lyhyen ja yhden pitkän sarjassa, näyttö on havainnut ongelman

taustavalon kanssa. Ota yhteyttä Apple-jälleenmyyjään tai -huoltoon.

Ongelmat internet-yhteydessä

Jos internet-yhteydessä on ongelmia, voit kokeilla tässä osiossa mainittuja ohjeita

alkaen Verkkodiagnostiikasta.

Verkkodiagnostiikan käyttäminen:

1Valitse Omenavalikko () > Järjestelmäasetukset.

2Osoita Verkko ja Avusta.

3Avaa Verkkodiagnostiikka osoittamalla Vianmääritys.

4Seuraa näytöllä näkyviä ohjeita.

Luku 4 Vianetsintä 61

Jos Verkkodiagnostiikka ei ratkaise ongelmaa, ongelma saattaa johtua internet-

palveluntarjoajasta, yhteyden muodostamiseen käytetystä ulkoisesta laitteesta tai

palvelimesta, jota yrität käyttää. Voit myös kokeilla seuraavassa osiossa esitettyjä

ohjeita.

Kaapelimodeemi-, DSL- ja lähiverkko-internet-yhteydet

Varmista, että kaikki modeemikaapelit ovat tiukasti paikoillaan, mukaan lukien modee-

min virtajohto, modeemin tietokoneeseen yhdistävä kaapeli ja modeemin puhelinpis-

torasiaan liittävä kaapeli. Tarkista kaikki ethernet-keskittimiin ja -reitittimiin kytketyt

kaapelit ja virtalähteet.

Nollaa modeemi sammuttamalla se ja laittamalla se takaisin päälle.

Kytke DSL- tai kaapelimodeemi pois päältä muutamaksi minuutiksi ja kytke se sitten

takaisin päälle. Jotkin internet-palveluntarjoajat suosittelevat modeemin virtajohdon

irrottamista. Jos modeemissasi on nollauspainike, voit painaa sitä ennen tai jälkeen

virran kytkemisen päälle ja pois.

PPPoE-yhteydet

Jos yhteyden muodostaminen internet-palveluntarjoajaan PPPoE:tä käyttäen ei onnistu,

varmista, että olet syöttänyt oikeat tiedot Verkko-asetuksiin.

Tarkista Järjestelmäasetusten asetukset:

1Valitse Omenavalikko () > Järjestelmäasetukset.

2Osoita Verkko.

3Valitse Näytä-ponnahdusvalikosta Verkkoporttien määrittelyt.

4Vedä Sisäinen Ethernet porttimäärittelyluettelon alkuun.

5Valitse Näytä-ponnahdusvalikosta Sisäinen Ethernet.

62 Luku 4 Vianetsintä

6Osoita PPPoE.

7Valitse ”Yhdistä käyttäen PPPoE:tä”.

8Tarkista, että olet kirjoittanut internet-palveluntarjoajalta saamasi tiedot oikein

Käyttäjätunnus-kenttään.

9Jos valitsit salasanan tallentamisen, kirjoita salasanasi uudestaan voidaksesi olla varma,

että se on oikein.

10 Osoita TCP/IP. Varmista, että olet syöttänyt palveluntarjoajalta saamasi tiedot oikein.

11 Osoita Käytä.

Verkkoyhteydet

Varmista, että ethernet-kaapeli on kytketty tietokoneeseen ja verkkoon. Tarkista kaikki

ethernet-keskittimiin ja -reitittimiin kytketyt kaapelit ja virtalähteet.

Jos internet-yhteys jaetaan kahden tai useamman tietokoneen kesken, varmista että

verkkoasetukset on tehty sopivalla tavalla. Sinun on tiedettävä, tarjoaako internet-

palveluntarjoaja yhden vai useampia IP-osoitteita (yhden jokaiselle koneelle).

Jos käytössä on vain yksi IP-osoite, sinulla on oltava yhteyden jakamiseen kykenevä

NAT-reititin (network address translation). Lisätietoja käyttöönotosta saat reitittimen

mukana tulleesta dokumentaatiosta tai verkon ylläpitäjältä. AirPort-tukiasemaa voi-

daan käyttää yhden IP-osoitteen jakamiseen useiden tietokoneiden kesken. Tietoja

AirPort-tukiasemasta löytyy Mac-ohjeista tai Applen AirPort-sivuilta osoitteesta

www.apple.com/fi/support/airport.

Jos ongelman ratkaiseminen näiden ohjeiden avulla ei onnistu, ota yhteyttä internet-

palveluntarjoajaan tai verkon ylläpitäjään.

Luku 4 Vianetsintä 63

Apple Hardware Test -ohjelman käyttö

Apple Hardware Test -ohjelman avulla voit tarkistaa, johtuuko ongelma

tietokoneen laitteistosta.

Apple Hardware Testiä käytetään seuraavasti:

1Irrota tietokoneesta kaikki ulkoiset laitteet paitsi näppäimistö ja hiiri.

Jos tietokoneeseen on liitetty ethernet-kaapeli, irrota sekin.

2Laita tietokoneen mukana tullut Mac OS X:n asennuslevy 1 asemaan.

3Käynnistä tietokone uudestaan pitäen D-näppäintä painettuna.

Näkyviin tulee luettelo saatavilla olevista käynnistystaltioista.

4Osoita Apple Hardware Test ja osoita sitten oikealle osoittavaa nuolta.

5Kun Apple Hardware Testin päänäyttö tulee näkyville (noin 45 sekunnin kuluttua),

seuraa näytöllä näkyviä ohjeita.

6Jos Apple Hardware Test havaitsee ongelman, se näyttää virhekoodin. Laita

virhekoodi muistiin, ennen kuin alat etsiä sopivaa tukipalvelua.

Jos Apple Hardware Test ei havaitse laitteisto-ongelmaa, ongelma saattaa

liittyä ohjelmiin.

Lisätietoja Apple Hardware Testistä saat Apple Hardware Testin Lue minut

-tiedostosta, joka on Mac OS X:n asennuslevyllä 1.

64 Luku 4 Vianetsintä

Tietokoneen mukana tulleen ohjelmiston uudelleenasennus

Käytä tietokoneen mukana tulleita asennuslevyjä Mac OS X:n ja muiden tietokoneen

mukana tulleiden ohjelmien asentamiseen.

Tärkeää: Apple suosittelee kovalevyllä olevien tietojen varmuuskopiointia ennen

ohjelmistojen palauttamista. Apple ei vastaa kadonneista tiedostoista.

Mac OS X:n asentaminen

Asenna Mac OS X seuraavasti:

1Jos mahdollista, ota varmuuskopio tärkeistä tiedostoistasi.

2Laita tietokoneen mukana tullut Mac OS X:n asennuslevy 1 asemaan.

3Kaksoisosoita ”Install Mac OS X and Bundled Software”.

4Seuraa näytöllä näkyviä ohjeita.

5Valitse asennuksen kohdelevy ja jatka noudattaen näytöllä näkyviä ohjeita.

Tietokone saattaa käynnistyä uudestaan ja pyytää sinua laittamaan seuraavan

Mac OS X -levyn asemaan.

Tärkeää: ”Tyhjennä ja asenna” -valinta tyhjentää kohdelevyn, joten sinun kannattaa

ottaa varmuuskopiot tärkeistä tiedostoista ennen Mac OS X:n ja muiden ohjelmien

asennusta.

Ohjelmien asentaminen

Kun haluat asentaa tietokoneen mukana tulleet ohjelmat, noudata alla olevia ohjeita.

Tietokoneessa on oltava Mac OS X asennettuna.

Näin asennat ohjelmia:

1Jos mahdollista, ota varmuuskopio tärkeistä tiedostoistasi.

Luku 4 Vianetsintä 65

2Laita tietokoneen mukana tullut Mac OS X:n asennuslevy 1 asemaan.

3Kaksoisosoita ”Bundled Software”.

4Seuraa näytöllä näkyviä ohjeita.

5Valitse asennuksen kohdelevy ja jatka noudattaen näytöllä näkyviä ohjeita.

Huomaa: iCal, iChat, iSync, iTunes ja Safari kuuluvat Mac OS X:ään. Ohjelmien

asentaminen onnistuu seuraamalla edellä annettuja Mac OS X:n asennusohjeita.

Ethernet-suorituskyvyn parantaminen

Tietokoneen suorituskyky on paras mahdollinen, kun ethernet-portti, johon se on

kytketty, on asetettu automaattisesti neuvottelevaksi. Varmista verkon ylläpitäjältä,

että tämä asetus on päällä.

Tärkeää: Jos sinulla on vaikeuksia verkkoyhteyden saamisessa, varmista, että kytkin on

asetettu automaattisesti neuvottelevaksi (mikäli mahdollista). Jos kytkimen portti ei ole

automaattisesti neuvotteleva, tietokone tunnistaa oikean nopeuden, mutta duplex-

tilaksi oletetaan half-duplex. Jos linkin toisessa päässä olevan kytkimen portti on

asetettu full-duplex-tilaan, verkossa voi esiintyä runsaasti myöhästyneitä kehyksiä. Jos

kytkintä ei voida asettaa automaattisesti neuvottelevaksi, aseta kytkimen portti half-

duplex-tilaan. Lisätietoja on ethernet-kytkimen mukana tulleissa ohjeissa.

Huomaa: Jos tietokone liitetään suoraan ylläpidettävään ethernet-kytkimeen,

verkon ylläpitäjän on estettävä AppleTalk-osoitteiden kysely kyseisen portin osalta.

Muutoin tietokone saattaa ottaa käyttöön toisen samassa verkossa olevan tieto-

koneen AppleTalk-osoitteen ja kummankin koneen verkkoyhteys saattaa kärsiä.

66 Luku 4 Vianetsintä

Lisätiedot, huolto ja tuki

Jos Mac Pro on huollon tarpeessa, ota yhteyttä Applen valtuuttamaan huoltoon

tai Appleen. Lisätietoja Mac Prosta löytyy internetistä, näytöllä näkyvistä ohjeista,

Järjestelmän kuvauksesta ja Apple Hardware Testistä.

Jos et tilannut langatonta AirPort- tai Bluetooth-tekniikkaa Mac Pron tilauksen

yhteydessä, ota yhteyttä Apple-huoltoon tai Apple Storeen.

Verkkoresurssit

Löydät verkosta huolto- ja tukitietoja osoitteesta www.apple.com/fi/support/. Valitse

tarvittaessa maa ponnahdusvalikosta. Voit tehdä hakuja AppleCare Knowledge Base

-tietokannasta, tarkistaa ohjelmistopäivitykset tai osallistua Applen keskusteluryhmiin.

Näytöllä näkyvät ohjeet

Löydät monia vastauksia kysymyksiisi, ohjeita ja vianetsintätietoja Mac-ohjeista. Valitse

Ohjeet > Mac-ohjeet.

Järjestelmän kuvaus

Järjestelmän kuvauksen avulla saat tietoja tietokoneestasi. Se näyttää asennetut lait-

teet ja ohjelmat, sarjanumeron ja käyttöjärjestelmäversion, asennetun muistin määrän

ja muita tietoja. Kun haluat avata Järjestelmän kuvauksen, valitse valikkoriviltä Omena-

valikko () > Tietoja tästä Macista ja osoita Lisätietoja.

Apple Hardware Test

Apple Hardware Testin avulla voit diagnosoida Mac Pron laitteisto-ongelmia. Lisätietoja

annetaan kohdassa ”Apple Hardware Test -ohjelman käyttö” sivulla 63.

Luku 4 Vianetsintä 67

AppleCare-huolto ja -tuki

Mac Prohon kuuluu 90 päivän puhelintuki ja yhden vuoden huoltotakuu Applen

hyväksymässä korjauskeskuksessa. Voit pidentää tuen kestoa ostamalla AppleCare

Protection Plan -tukisopimuksen. Lisätietoja saat vierailemalla ohessa mainituilla

oman maasi web-sivuilla.

Jos tarvitset lisäapua, AppleCare-puhelintuki voi auttaa sinua ohjelmien asentamisessa

ja avaamisessa sekä perusvianetsinnässä. Soita lähimmän tukikeskuksen numeroon

(ensimmäiset 90 päivää ovat ilmaisia). Pidä tieto ostopäivästä ja Mac Pron sarjanume-

rosta lähettyvilläsi, kun soitat tukeen.

Huomaa: 90 päivän takuupuhelintuki alkaa ostopäivästä. Siitä saatetaan periä

normaalit puhelumaksut.

Täydellinen luettelo on osoitteessa www.apple.com/contact/phone_contacts.html.

Puhelinnumerot voivat muuttua, ja puheluista saatetaan periä maksu.

Maa Puhelinnumero Web-sivusto

Tanska (45) 7010 20 07 www.apple.com/dk/support

Suomi (358) 0800 96162 www.apple.com/fi/support

Hollanti (31) 0900 7777 703 www.apple.com/nl/support

Norja (47) 815 00 158 www.apple.com/no/support

Ruotsi (46) 0771 199 519 www.apple.com/se/support

Iso-Britannia (44) 0870 876 0753 www.apple.com/uk/support

68 Luku 4 Vianetsintä

Sarjanumeron sijainti

Järjestelmän kuvaus kertoo Mac Pron sarjanumeron. Avaa Ohjelmat-kansion Lisäohjel-

mat-kansiossa oleva Järjestelmän kuvaus -ohjelma ja osoita Laitteisto-kohtaa.

Sarjanumero näkyy myös kokoonpanotarrassa, joka on Mac Pron takana, lähellä

näyttöportteja.

Liite

ATekniset tiedot

Prosessori- ja muistitiedot

Prosessori

ÂKaksi kaksiytimistä tai kaksi neliytimistä Intel Xeon -prosessoria

Â4 Mt sisäistä L2-välimuistia kaksiytimistä prosessoria kohden

Â8 Mt sisäistä L2-välimuistia neliytimistä prosessoria kohden

ÂKaksi itsenäistä 1333 MHz järjestelmäväylää

RAM-muisti

ÂTäysin puskuroidut DIMM-muistimoduulit (FB-DIMM)

ÂPC2-5300, 667 MHz FB-DIMM

ÂDIMM-moduulit on asennettava kooltaan ja ominaisuuksiltaan vastaavina pareina

(sama määrä piirejä DIMM-moduulia kohden)

ÂKahdeksan DIMM-paikkaa (neljä paikkaa muistikorttia kohden)

ÂECC-virheenkorjaus

Â72-bittisiä, 240-nastaisia moduuleita

ÂEnintään 36 piiriä DIMM-moduulia kohden

ÂApplen hyväksymä jäähdytyslevy (mahdollisimman hiljaista toimintaa varten)

ÂJEDEC-määrityksen mukainen (katso sivu 32)

ÂSuurin sallittu korkeus 31 mm

70 Liite A Tekniset tiedot

ÂPariteetiton

Järjestelmän kuvaus -ohjelma, joka sijaitsee Ohjelmat-kansion sisällä olevassa Lisäohjel-

mat-kansiossa, tarjoaa tietoja tietokoneesta mukaan lukien muistin määrän.

Näytönohjain

PCI Express -näytönohjain kahdella DVI-liittimellä (Digital Visual Interface).

Videonäyttötilat

Kun haluat tutustua näytön teknisiin tietoihin:

ÂApple-näytöt: Katso sivulta www.apple.com/fi/displays.

ÂMuut kuin Applen näytöt: Katso sivulta www.apple.com/guide.

SuperDrive-aseman (DVD+R DL/DVD±RW/CD-RW) tekniset tiedot

ÂTuetut levynhalkaisijat: 12 cm ja 8 cm

Tuetut muodot

ÂCD-ROM

ÂCD-Audio

ÂCD-R

ÂCD-RW

ÂCD-I

ÂCD-I Bridge

ÂCD Extended

ÂCD Mixed Mode

ÂPhoto CD

Liite A Tekniset tiedot 71

ÂVideo CD

ÂEnhanced CD

ÂDVD-Video

ÂDVD±R

ÂDVD±RW

ÂDVD+R DL

USB-tiedot

ÂTuki Universal Serial Bus (USB) 2.0:lle ja 1.1:lle

ÂSeitsemän ulkoista USB Type A -porttia

ÂKaksi USB 2.0 -porttia edessä

ÂKolme USB 2.0 -porttia takana

ÂKaksi USB 1.1 -porttia Apple Keyboard -näppäimistössä

ÂJokaisella takaportilla on erillinen 480 Mbit/s USB-kanavansa

Â500 mA (yhteensä 1,5 A takana ja 1,0 A edessä)

FireWire-tiedot

ÂFireWire 400- ja FireWire 800 -tuki

ÂNeljä ulkoista FireWire-porttia: yksi FireWire 400- ja yksi FireWire 800 -portti

edessä ja takana

ÂTiedonsiirtonopeus:

ÂFireWire 400: 100, 200 ja 400 Mbit/s

ÂFireWire 800: 100, 200, 400 ja 800 Mbit/s

72 Liite A Tekniset tiedot

Teho

ÂLähtöjännite: Noin 12 V

ÂLähtöteho: Yhteensä enintään 28 W neljälle portille tai 7 W mille tahansa

yhdelle portille

Ethernet-tiedot

ÂIEEE 802.3 -yhteensopiva

ÂKaapelin maksimipituus: 100 metriä (m)

ÂSiirtoprotokollat: Open Transport, AppleShare, AppleTalk, NetWare for Macintosh,

TCP/IP

ÂLiitin: RJ-45 10Base-T:lle, 100Base-TX:lle ja 1000Base-T:lle

ÂMedia, 10Base-T: CAT 3 tai parempi UTP käyttäen 2 paria 100 m asti

ÂMedia, 100Base-TX: CAT 5e UTP käyttäen 2 paria 100 m asti

ÂMedia, 1000Base-T: CAT 5e UTP käyttäen 4 paria 100 m asti

ÂKanavanopeudet: IEEE-automaattineuvottelu 10Base-T:lle, 100Base-TX:lle

ja 1000Base-T:lle

Bluetooth 2.0+EDR:n tekniset tiedot (valinnainen)

ÂLangaton tiedonsiirto: Jopa 3 Mbit/s

ÂKantavuusalue: jopa 10 metriä (ympäristöolosuhteista riippuen)

ÂTaajuusalue: 2,4 gigahertsiä (GHz)

Liite A Tekniset tiedot 73

AirPort Extremen tekniset tiedot (valinnainen)

ÂTaajuusalue: 2,4 ja 5 gigahertsiä (GHz)

ÂRadiosignaalin lähtöteho: 20 dBm (nimellinen)

Yhteensopivuus

Â802.11a, b, g ja standardiehdotus n

Optisen digitaalisen äänen tiedot

ÂMuoto: Sony/Phillips Digital Interface (S/PDIF) -protokolla (IEC60958-3)

ÂLiitäntätyyppi: Optinen Toslink (IEC60874-17)

ÂBittisyvyys: 16 tai 24 bittiä

Optinen digitaalisen äänen ulostulo

Perustuu tyypilliseen tilanteeseen (1 kHz toisto, 0 dBFS 24-bittinen siniaalto,

ulostulon näytteenottotaajuus 44,1 kHz), jollei alla toisin mainita.

ÂUlostulon näytteenottotaajuus: 44,1 kHz, 48 kHz tai 96 kHz

ÂSignaali/kohina-suhde: Suurempi kuin 130 dB

ÂKokonaisharmoninen särö + kohina: alle -130 dB (0,00001 prosenttia)

Optinen digitaalisen äänen sisäänmeno

Perustuu tyypilliseen tilanteeseen (1 kHz toisto, 0 dBFS 24-bittinen siniaalto), jollei

alla toisin mainita.

ÂSisäänmenon näytteenottotaajuus: 44,1 kHz, 48 kHz tai 96 kHz

ÂSignaali/kohina-suhde: Suurempi kuin 130 dB

ÂKokonaisharmoninen särö + kohina: alle -130 dB (0,00001 prosenttia)

74 Liite A Tekniset tiedot

Analogisen äänen tiedot

ÂNäytteenottotaajuus: 44,1 kHz, 48 kHz tai 96 kHz

ÂLiitäntätyyppi: 1/8” mini

ÂBittisyvyys: 16 tai 24 bittiä

ÂTaajuusvaste: 20 Hz - 20 kHz, +0.5 dB/-3 dB

Analoginen äänen ulostulo käyttäen kuulokeliitäntää (tyypilliset arvot)

Perustuu tyypilliseen tilanteeseen (1 kHz toisto, -3 dBFS 24-bittinen siniaalto,

ulostulon näytteenottotaajuus 44,1 kHz 150 ohmiin), jollei toisin mainita.

ÂLähtöjännite: 1,4 volttia (rms) (Vrms) (+5,1 dBµ)

ÂLähtöimpedanssi: 24 ohmia

ÂLähtöteho: 90 milliwattia (mW)

ÂSignaali/kohina-suhde: yli 90 dB

ÂKokonaisharmoninen särö + kohina: alle -75 dB (0,01 prosenttia)

ÂKanavaerottelu: yli 50 dB

Analoginen äänen linjasisäänmeno (tyypilliset arvot)

Perustuu tyypilliseen tilanteeseen (1 kHz toisto, -3 dBFS 24-bittinen siniaalto,

ulostulon näytteenottotaajuus 44,1 kHz), jollei alla toisin mainita.

ÂSisäänmenojännite korkeintaan: 2 Vrms (+8,2 dBµ)

ÂSisäänmenoimpedanssi: yli 20 kilo-ohmia

ÂSignaali/kohina-suhde: yli 90 dB

ÂKokonaisharmoninen särö + kohina: alle -85 dB (0,006 prosenttia)

ÂKanavaerottelu: yli 80 dB

Liite A Tekniset tiedot 75

Analoginen äänen linjaulostulo (tyypilliset arvot)

Perustuu tyypilliseen tilanteeseen (1 kHz toisto, -3 dBFS 24-bittinen siniaalto,

ulostulon näytteenottotaajuus 44,1 kHz 100 kilo-ohmiin), jollei toisin mainita.

ÂLähtöjännite: 1,6 Vrms (+6,3 dBµ)

ÂLähtöimpedanssi: 24 ohmia

ÂSignaali/kohina-suhde: yli 90 dB

ÂKokonaisharmoninen särö + kohina: alle -85 dB (0,01 prosenttia)

ÂKanavaerottelu: yli 90 dB

Virtalähde

Vaihtovirtasyöttö:

ÂJännitealueet: 100–240 V vaihtovirta (AC)

ÂVirta: enintään 12 A (pieni jännitealue) tai 6 A (suuri jännitealue)

ÂTaajuus: 50–60 Hz

Laajennuskorttien ja lisälaitteiden tehovaatimukset

Laajennuskortit

Kaikkien neljän PCI Express -paikan tehontarve ei saa ylittää 300 wattia.

USB-laitteet

Jokaiselle tietokoneen sisäiselle USB-portille on varattu 500 mA.

FireWire-laitteet

Tietokone pystyy toimittamaan FireWire-porteille maksimissaan 28 W.

76 Liite A Tekniset tiedot

Järjestelmän kello ja paristo

Tietokoneessa on CMOS-piiri, jossa on pitkäikäinen paristo.

Paristo

3 voltin, CR 2032 -litiumkolikkoparisto (katso ”Sisäisen varmistuspariston vaihtaminen”

sivulla 51).

Mitat ja käyttöympäristö

Mitat

ÂPaino: 19,2 kg

Paino vaihtelee kokoonpanon mukaan. Yllä mainittu paino viittaa peruskokoonpa-

noon. Paino saattaa olla suurempi, jos tietokoneeseen on asennettu lisälaitteita.

ÂKorkeus: 511 mm

ÂLeveys: 206 mm

ÂSyvyys: 475 mm

Käyttöympäristö

ÂKäyttölämpötila: 10° - 35° C

ÂVarastointilämpötila: –40° - 47° C

ÂSuhteellinen kosteus: 5 % - 95 % (ei-kondensoituva)

ÂKorkeus: 0 - 3048 m

Liite

BTurvallisuus, huolto ja ergonomia

Tässä liitteessä on tärkeää tietoa turvallisuudesta, huollosta

sekä ergonomia-asioista, jotka on hyvä ottaa huomioon

tietokonetta ja näyttöä käytettäessä.

Tärkeitä turvallisuustietoja

Ainoa tapa katkaista virta kokonaan tietokoneesta on irrottaa virtajohto pistorasiasta.

Näytön virta katkaistaan kokonaan irrottamalla näytön virtajohto tietokoneesta tai

pistorasiasta. Varmista, että ainakin toinen pää laitteen virtajohdoista on helposti

saatavilla, jotta virta voidaan tarvittaessa helposti katkaista tietokoneesta ja näytöstä.

Oman ja laitteen turvallisuuden vuoksi on aina huolehdittava seuraavista

varotoimenpiteistä.

Irrota virtajohto tietokoneesta tai näytöstä (vedä pistokkeesta, älä johdosta) ja irrota

puhelinkaapeli, mikäli:

Âvirtajohto rispaantuu tai vahingoittuu muuten

Âtietokoneen päälle kaatuu nestettä

Âtietokone tai näyttö ovat olleet sateessa tai muuten erittäin kosteassa paikassa

Âtietokone tai näyttö on pudonnut tai kotelo on muuten vahingoittunut

Âepäilet tietokoneen tai näytön tarvitsevan huoltoa tai korjausta

78 Liite B Turvallisuus, huolto ja ergonomia

Âhaluat puhdistaa tietokoneen tai näytön kotelon tai näyttöpinnan

ÂJos aiot varastoida tietokoneen pidemmäksi aikaa, poista paristo.

Kun haluat tilata huollon tai esittää siihen liittyviä kysymyksiä, ota yhteyttä Applen

valtuuttamaan huoltoon tai Appleen. Tuki- ja huoltotiedot on annettu tietokoneen

mukana tulleissa ohjeissa.

Apple ja ympäristö

Apple tekee parhaansa, jotta sen toiminnan ja tuotteiden haitalliset ympäristövaikutuk-

set olisivat mahdollisimman vähäiset.

Tietoja löytyy osoitteesta www.apple.com/environment.

Yleisiä huolto-ohjeita

Jos puhtaalla liinalla pyyhkiminen ei riitä tietokoneen tai näytön puhdistamiseen,

toimi seuraavasti:

1Sammuta tietokone ja näyttö.

2Irrota tietokoneen virtajohto pistorasiasta. Jos näyttö on erikseen kytketty pistorasiaan,

irrota myös sen johto.

3Irrota näyttökaapeli tietokoneesta.

4Puhdista näyttöruutu pehmeällä, nukkaamattomalla paperilla tai kankaalla, joka on

kostutettu mietoon saippuaveteen.

·VAROITUS: Älä ruiskuta nestettä suoraan näyttöruudulle. Neste saattaa valua näytön

sisään ja aiheuttaa sähköiskun.

Liite B Turvallisuus, huolto ja ergonomia 79

5Pyyhi tietokoneen tai näytön kuoret varovasti puhtaalla, kostealla liinalla.

Tärkeää: Älä käytä aerosolisuihkeita, liuottimia tai hankausaineita, sillä ne saattavat

vahingoittaa koneen pintaa.

Optisen aseman suojaaminen

Pidä optinen asema toimintakunnossa seuraavien ohjeiden avulla:

ÂLaita tietokone sellaiseen paikkaan, että aseman kelkka ei osu mihinkään auetessaan.

ÂSulje asema, kun se ei ole käytössä.

ÂÄlä laita mitään avoinna olevan kelkan päälle.

ÂÄlä kosketa optisen aseman linssiä sormin. Älä pyyhi linssiä paperipyyhkeellä tai

muulla hankaavalla liinalla. Jos sinun on pyyhittävä linssi, hanki puhdistusaine

valtuutetusta Apple-huollosta.

ÂPidä tietokone poissa kaikkien kosteudenlähteiden lähettyviltä.

Näytön hoitotoimet

Näyttö pidetään hyvässä kunnossa seuraavasti:

ÂÄlä paina sormeasi näytön ruudulle.

ÂÄlä kirjoita ruudulle tai osoita ruutua millään terävällä esineellä.

ÂJos tietokonetta tai näyttöä ei käytetä koko päivänä tai pidempään aikaan, sammuta

tietokone ja näyttö tai käytä Energiansäästäjää.

Sammuta näyttö, vähennä sen kirkkautta tai käytä näytönsäästäjää, joka himmentää tai

vaihtaa näytöllä näkyvää kuvaa tietokoneen ollessa käyttämättömänä pidemmän aikaa.

80 Liite B Turvallisuus, huolto ja ergonomia

Tärkeitä ergonomiaan ja terveyteen liittyviä tietoja

Seuraavassa esitettyjen ohjeiden avulla voidaan vähentää heijastuksia ja säätää työtilan

kalusteet käyttäjälle sopiviksi.

ÂKäytä säädettävää ja miellyttävän tukevaa työtuolia. Säädä tuolin korkeus siten, että

reitesi ovat hieman alaviistoon ja jalkaterät lepäävät lattialla.

Tuolin selkänojan pitäisi tukea alaselkää (ristiselkää). Säädä selkänoja itsellesi

sopivaksi tuolin valmistajan ohjeiden mukaan.

ÂTietokoneen näppäimistöä käytettäessä olkapäiden tulisi olla rentoina. Olkavarren

ja kyynärvarren tulisi olla suorassa kulmassa ja ranteen ja käden samassa linjassa.

Tuolia on ehkä nostettava, jotta kädet ja käsivarret ovat oikeassa kulmassa näppäimis-

töön nähden. Jos jalkaterät eivät tällöin lepää lattialla, käytä korkeudeltaan ja kallis-

tukseltaan säädettävää jalkatukea. Jalkatukea ei ehkä tarvita, jos työtasoa voidaan

laskea. Tai käytä näppäimistötasoa, joka on muuta työtasoa alempana.

ÂSijoita hiiri näppäimistön korkeudelle. Jätä riittävästi tilaa hiiren liikuttelua varten.

ÂAseta näyttö niin, että näytön yläreuna on näppäimistön edessä istuessasi hiukan sil-

mien tason alapuolella. Näytön paras katseluetäisyys on yksilöllinen, tosin useimpien

käyttäjien mielestä paras etäisyys on 45 - 70 cm.

Liite B Turvallisuus, huolto ja ergonomia 81

ÂAseta näyttö niin, että lampuista ja ikkunasta tulevat valot heijastuvat siihen mahdol-

lisimman vähän. Käytä kallistettavaa näytönjalustaa, jos se on mahdollista. Jalustan

avulla voit asettaa näytön parhaaseen mahdolliseen katselukulmaan ja vähentää tai

eliminoida valonheijasteet niistä valonlähteistä, joiden paikkaa et voi vaihtaa.

Lisätietoa terveydestä, turvallisuudesta ja huollosta on Applen ergonomiasivuilla

osoitteessa www.apple.com/about/ergonomics.

Reidet hieman

vinossa

Rennot

hartiat

Näyttö sijoitettu niin,

että sen pinnalla ei

näy heijastuksia

Käsivarret ja

kädet suorassa

linjassa

Käsivarret

suorassa tai

hieman vinossa

Alaselkä

tuettuna

Jalat tasaisesti lattialla

tai jalkatuen päällä

Näytön yläreuna

silmien tasalla tai

hiukan alempana

(näytön korkeutta

on ehkä säädettävä

nostamalla tai

laskemalla työtasoa.)

Tilaa

työpöydän

alla

45–70 cm

82 Liite B Turvallisuus, huolto ja ergonomia

Kuulovaurioiden välttäminen

VAROITUS: Nappikuulokkeiden tai tavallisten kuulokkeiden käyttäminen kovalla

äänenvoimakkuudella saattaa aiheuttaa pysyviä kuulovaurioita. Ajan kuluessa voit

tottua korkeampaan äänenvoimakkuuteen niin, että se kuulostaa normaalilta vaikka

saattaakin vahingoittaa kuuloasi. Jos korvissasi soi tai kuulet puheen vaimeana, lopeta

kuuntelu ja tarkistuta kuulosi. Mitä korkeampi äänenvoimakkuus on, sitä lyhyemmässä

ajassa kuulo voi vaurioitua. Asiantuntijat suosittelevat kuulon suojaamista seuraavasti:

ÂRajoita kuulokkeiden käyttöä korkealla äänenvoimakkuudella.

ÂVältä lisäämästä äänenvoimakkuutta ympäristön melun peittämiseksi.

ÂVähennä äänenvoimakkuutta, jos et kuule ihmisten puhetta.

Regulatory Compliance Information

Compliance Statement

This device complies with part 15 of the FCC rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) this device must accept any interference received,

including interference that may cause undesired

operation. See instructions if interference to radio or

television reception is suspected.

L‘utilisation de ce dispositif est autorisée seulement aux

conditions suivantes : (1) il ne doit pas produire de

brouillage et (2) l’utilisateur du dispositif doit étre prêt à

accepter tout brouillage radioélectrique reçu, même si

ce brouillage est susceptible de compromettre le

fonctionnement du dispositif.

Radio and Television Interference

This computer equipment generates, uses, and can

radiate radio-frequency energy. If it is not installed and

used properly—that is, in strict accordance with Apple’s

instructions—it may cause interference with radio and

television reception.

This equipment has been tested and found to comply

with the limits for a Class B digital device in accordance

with the specifications in Part 15 of FCC rules. These

specifications are designed to provide reasonable

protection against such interference in a residential

installation. However, there is no guarantee that

interference will not occur in a particular installation.

You can determine whether your computer system is

causing interference by turning it off. If the interference

stops, it was probably caused by the computer or one of

the peripheral devices.

If your computer system does cause interference to

radio or television reception, try to correct the

interference by using one or more of the following

measures:

ÂTurn the television or radio antenna until the

interference stops.

ÂMove the computer to one side or the other of the

television or radio.

ÂMove the computer farther away from the television or

radio.

ÂPlug the computer into an outlet that is on a different

circuit from the television or radio. (That is, make

certain the computer and the television or radio are

on circuits controlled by different circuit breakers

or fuses.)

If necessary, consult an Apple Authorized Service

Provider or Apple. See the service and support

information that came with your Apple product. Or,

consult an experienced radio/television technician for

additional suggestions.

Important: Changes or modifications to this product

not authorized by Apple Inc., could void the EMC

compliance and negate your authority to operate the

product.

This product has demonstrated EMC compliance under

conditions that included the use of compliant peripheral

devices and shielded cables between system

components. It is important that you use compliant

peripheral devices and shielded cables (including

Ethernet network cables) between system components

to reduce the possibility of causing interference to

radios, television sets, and other electronic devices.

Responsible party (contact for FCC matters only):

Apple Inc.

Product Compliance

1 Infinite Loop M/S 26-A

Cupertino, CA 95014-2084

Wireless Radio Use

This device is restricted to indoor use due to its

operation in the 5.15 to 5.25 GHz frequency range to

reduce the potential for harmful interference to co-

channel Mobile Satellite systems.

Cet appareil doit être utilisé à l’intérieur.

Exposure to Radio Frequency Energy

The radiated output power of the AirPort Card in this

device is below the FCC radio frequency exposure limits

for uncontrolled equipment. This device should be

operated with a minimum distance of at least 20 cm

between the AirPort Card antennas and a person’s body

and must not be co-located or operated with any other

antenna or transmitter.

FCC Bluetooth Wireless Compliance

The antenna used with this transmitter must not be

colocated or operated in conjunction with any other

antenna or transmitter subject to the conditions of the

FCC Grant.

Bluetooth Industry Canada Statement

This Class B device meets all requirements of the

Canadian interference-causing equipment regulations.

Cet appareil numérique de la Class B respecte toutes les

exigences du Règlement sur le matériel brouilleur

du Canada.

Industry Canada Statement

Complies with the Canadian ICES-003 Class B

specifications. Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada. This device

complies with RSS 210 of Industry Canada.

Bluetooth Europe – EU Declaration of

Conformitys

This wireless device complies with the specifications EN

300 328, EN 301-489, and EN 60950 following the

provisions of the R&TTE directive.

Europe – EU Declaration of Conformity

The equipment complies with the RF Exposure

Requirement 1999/519/EC, Council Recommendation of

12 July 1999 on the limitation of exposure of the general

public to electromagnetic fields (0 Hz to 300 GHz). This

equipment meets the following conformance standards:

EN300 328, EN301 893, EN301 489-17, EN60950.

Apple Inc. vakuuttaa täten, että 802.11 Mini-PCIe card i-

tyyppinen laite on direktiivin 1999/5/EY oleellisten

vaatimusten ja sitä koskevien direktiivin muiden ehtojen

mukainen.

Complies with European Directives

72/23/EEC, 89/336/EEC, and 99/5/EC.

See www.apple.com/euro/compliance.

Korea Mouse Statement

Korea Keyboard Statement

Korea Statements

Singapore Wireless Certification

Taiwan Wireless Statements

Taiwan Statement

Taiwan Class B Statement

VCCI Class B Statement

Hiiren Luokan 1 LED -tietoja

Apple Mighty Mouse -hiiri on luokan 1 LED-tuote, joka

noudattaa IEC 60825-1 A1 A2 -säädöstä.

It also complies with the Canadian ICES-003 Class B

Specification.

Tietoja ulkoisesta USB-modeemista

Jos kytket Mac Pron puhelinlinjaan käyttäen USB-

modeemia, tutustu modeemin mukana tulleessa

dokumentaatiossa oleviin tietoliikenneviranomaisen

ohjeisiin.

Apple ja ympäristö

Apple Inc. kantaa vastuun tuotteidensa ja toimintojensa

ympäristövaikutusten pitämisestä mahdollisimman

vähäisinä. Lisätietoja annetaan osoitteessa:

www.apple.com/environment

Tietoja hävittämisestä ja kierrätyksestä

Tämä symboli kertoo, että tuote on hävitettävä asian-

mukaisesti paikallista lainsäädäntöä noudattaen. Kun

tuotteen käyttöikä on lopussa, tiedustele kierrätysvaih-

toehdoista ottamalla yhteyttä Appleen tai paikallisiin

viranomaisiin.

Lisätietoja Applen kierrätysohjelmasta saat vierailemalla

osoitteessa: www.apple.com/environment/recycling

Tietoja paristojen hävittämisestä

Vanhoja paristoja hävitettäessä on noudatettava

paikallisia ympäristömääräyksiä.

California: The coin cell battery in your product contains

perchlorates. Special handling and disposal may apply.

Refer to www.dtsc.ca.gov/hazardouswaste/perchlorate.

Deutschland: Das Gerät enthält Batterien. Diese

gehören nicht in den Hausmüll. Sie können verbrauchte

Batterien beim Handel oder bei den Kommunen

unentgeltlich abgeben. Um Kurzschlüsse zu vermeiden,

kleben Sie die Pole der Batterien vorsorglich mit einem

Klebestreifen ab.

Nederlands: Gebruikte batterijen kunnen worden

ingeleverd bij de chemokar of in een speciale

batterijcontainer voor klein chemisch afval (kca) worden

gedeponeerd.

Taiwan:

Euroopan unioni – tietoja tuotteen hävittämisestä

Yllä oleva symboli kertoo, että paikallisten lakien ja sään-

nösten mukaan tuote on hävitettävä muuten kuin taval-

lisen talousjätteen mukana. Kun tuotteen käyttöikä on

lopussa, vie se paikallisten viranomaisten osoittamaan

keräyspisteeseen. Jotkut keräyspisteet vastaanottavat

tuotteita veloituksetta. Tuotteen oikeanlainen keräys ja

kierrätys auttavat säästämään luonnonvaroja ja varmis-

tamaan, että tuote kierrätetään tavalla, joka suojaa ter-

veys- ja ympäristöhaitoilta.

Apple Mac Pro K4363 User Manual Käyttöopas Guide

Navigation menu

Versions of this User Manual:

Views

Navigation
