QUICK START GUIDE | KURZANLEITUNG | GUIDE DE DÉMARRAGE RAPIDE

HYDRO TECH PERFORMANCE MONITOR | ADVANCED FILTRATION SYSTEM

EN.2QUICK START GUIDE EN.3

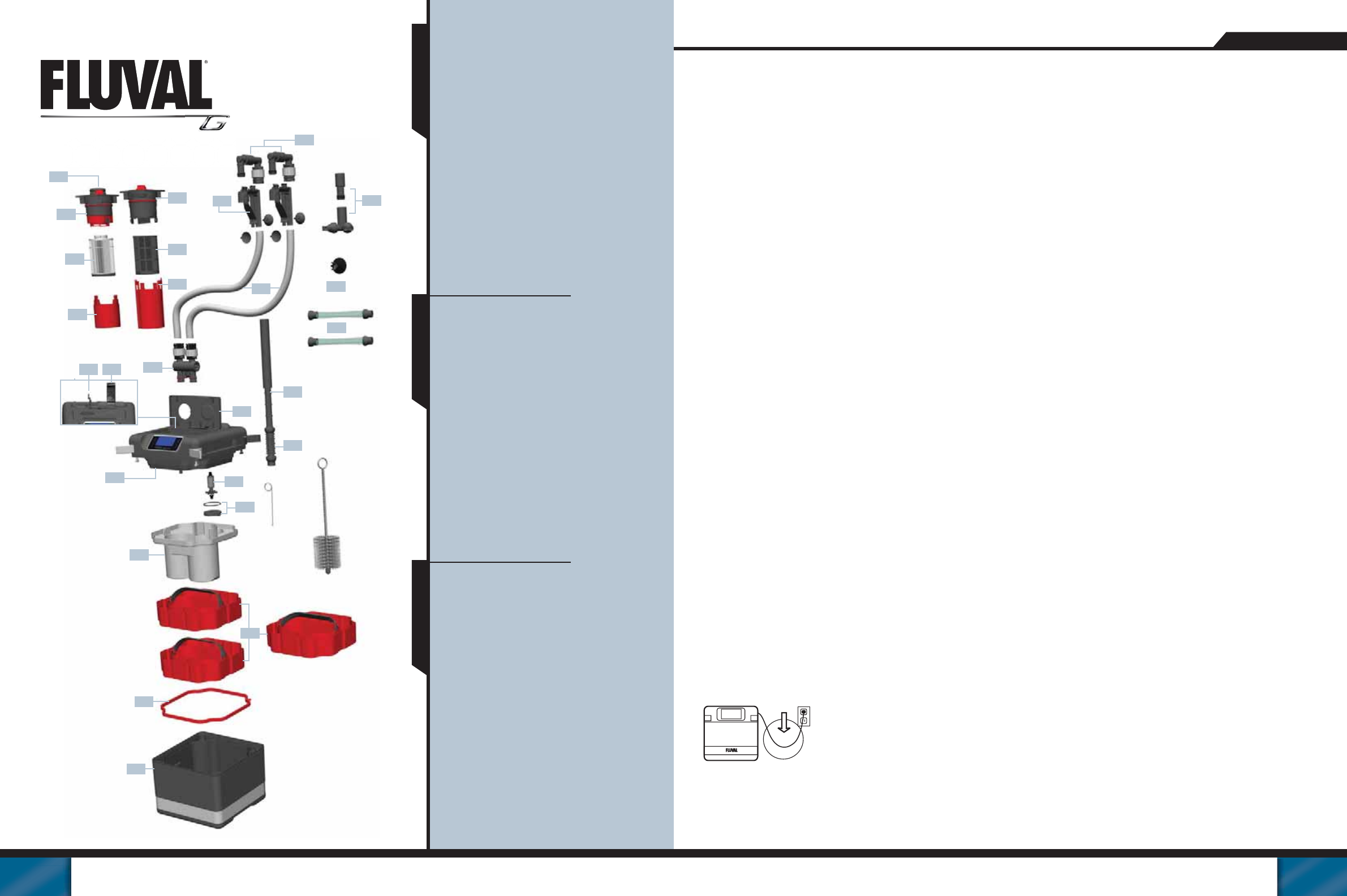

01. Priming button

02. Priming chamber

03. Mechanical cartridge

04. Mechanical cartridge cup

05. Chemical cartridge cap

06. Chemical cartridge

07. Chemical cartridge cup

08. AquaStop release lever

09. AquaStop valve lever

10. AquaStop

11. Filter head

12. Biological basket cover

13. Biological baskets [G3 x 2/G6 x 3]

14. Filter canister gasket

15. Filter canister

16. Cross rim assembly

17. Rim attachment

18. Output nozzle + extension

19. Hosing

20. Spray bar suction cup

21. Spray bars

22. Telescopic intake stem

23. Intake strainer

24. Cartridge lid

25. Impeller assembly

26. Impeller cover + “O” ring

01. Ansaugknopf

02. Ansaugkammer

03. Mechanischer Filtereinsatz

04. Mechanischer Filterbehälter

05. Chemische Einsatzabdeckung

06. Chemischer Filtereinsatz

07. Chemischer Filterbehälter

08. AquaStop Auslösehebel

09. AquaStop Ventilhebel

10. AquaStop

11. Filterkopf

12. Korbabdeckung für biologische Medien

13. Körbe für biologische Medien [G3 x 2/G6 x 3]

14. Filterbehälterdichtung

15. Filterbehälter

16. Rahmenbefestigungsteile

17. Rahmenbefestigung

18. Wasseraustrittsstutzen + Verlängerung

19. Schlauch

20. Düsenstrahlrohr-Saughalter

21. Düsenstrahlrohre

22. Teleskop-Ansaugrohr

23. Ansaugkorb

24. Filterdeckel

25. Antriebsmagneteinheit

26. Antriebsmagnetabdeckung + O-Ring

01. Bouton d’amorçage

02. Chambre d’amorçage

03. Cartouche de ﬁ ltration mécanique

04. Boîtier de la cartouche de ﬁ ltration mécanique

05. Couvercle de la cartouche de ﬁ ltration chimique

06. Cartouche de ﬁ ltration chimique

07. Boîtier de la cartouche de ﬁ ltration chimique

08. Manette de dégagement de la soupape AquaStop

09. Manette de la soupape AquaStop

10. AquaStop

11. Tête du ﬁ ltre

12. Couvre-paniers de la masse ﬁ ltrante biologique

13. Paniers de la masse ﬁ ltrante biologique

(G3 x 2/G6 x 3)

14. Joint d’étanchéité du ﬁ ltre

15. Cuve du ﬁ ltre

16. Bloc de raccordement

17. Fixation au cadre

18. Bec de sortie d’eau + rallonge

19. Tuyaux

20. Ventouse du tube diffuseur

21. Tubes diffuseurs

22. Tube d’admission téléscopique

23. Crépine d’admission

24. Couvercle des cartouches du ﬁ ltre

25. Bloc de la couronne

26. Couvercle de la couronne + joint d’étanchéité

ENGLISHFRANÇAIS GERMAN

08 09

IMPORTANT SAFETY INSTRUCTIONS

WARNING - To guard against injury, basic safety precautions should be observed.

READ AND FOLLOW ALL SAFETY INSTRUCTIONS

To guard against injury, basic safety precautions should be

observed when handling the Fluval Canister Filter, including

the following:

READ AND FOLLOW ALL

SAFETY INSTRUCTIONS and all

the important notices on the appliance before using.

Failure to do so may result in damage to the unit.

2. DANGER – To avoid possible electric shock, special

care should be taken since water is employed in the

use of aquarium equipment. For each of the following

situations, do not attempt repairs yourself; return the

appliance to an authorized service facility for service or

discard the appliance.

A. If the appliance falls into the water, DON’T reach for it!

First unplug it and retrieve it. If electrical components

of the appliance get wet, unplug the appliance

immediately.

B. If the appliance shows any sign of abnormal water

leakage or if RCD (or GFCI- Ground Fault Current

Interrupter) switches off disconnect the power supply

cord from mains and remove pump from water.

C. Carefully examine the appliance after installation.

It should not be plugged if there is water on parts not

intended to be wet.

D. Do not operate any appliance if it has a damaged cord

or plug, or if it is malfunctioning or it is dropped or

damaged in any manner. The power cord of this

appliance cannot be replaced; if the cord is damaged,

the appliance should be discarded. Never cut the cord.

The display label of this appliance cannot be replaced; if

the display label is damaged or not fully adherent, the

appliance should be discarded.

E. To avoid the possibility of the appliance plug or

receptacle getting wet, position the appliance to one side

of a wall mounted receptacle to prevent water from

dripping onto the receptacle or plug.

A “drip loop” (see photo) should be arranged by the user

for the cord connecting appliance to a

receptacle. The “drip loop” is that

part of the cord below the level of the

receptacle or the connector if an

extension cord is used, to prevent

water traveling along the cord and

coming in contact with the receptacle.

If the plug or receptacle does get wet, DON’T unplug the

cord. Disconnect the fuse or circuit breaker that supplies

power to the appliance. Then unplug and examine for

presence of water in receptacle.

3. WARNING - Close supervision is necessary when any

appliance is used by or near children. This appliance

is not intended for use by persons (including children)

with reduced physical, sensory or mental capabilities,

or lack of experience and knowledge, unless they have

been given supervision or instruction concerning use

of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not

play with the appliance.

4. To avoid injury, do not touch moving parts or hot

parts.

5. CAUTION – Always unplug or disconnect all appliances

in the aquarium from electricity supply before

placing hands in water, before putting on or taking off

parts and while the equipment is being installed,

maintained or handled. Never yank cord to pull plug

from outlet. Grasp the plug and pull to disconnect.

Always unplug an appliance from an outlet when not

in use.

6. This is an aquarium ﬁ lter-pump. Do not use this ﬁ lter

pump for other than intended use (i.e.: do not use in

swimming pools, bathrooms, etc.). The use of

attachments not recommended or sold by the appliance

manufacturer may cause an unsafe condition. This

ﬁ lter-pump is not submersible. Never put the ﬁ lter

head in water or under water jets.

• Do not use this ﬁ lter-pump in swimming pools or other

situations where people are immersed.

• This ﬁ lter-pump is suitable for use in water temperatures

up to 35 °C.

• Do not use this ﬁ lter-pump with inﬂ ammable or drinkable

liquids.

7. This ﬁ lter pump is suitable for Indoor Household use only.

Do not install or store the appliance where it will be

exposed to the weather or to temperatures below

freezing.

8. Make sure that the ﬁ lter-pump is securely installed

before operating it. Do not allow pump to run dry.

9. If an extension cord is necessary, a cord with proper

rating should be used. A cord rated for less amperes or

watts than the appliance rating may overheat. Care

should be taken to arrange the cord so that it will not be

tripped over or pulled. The connection should be carried

out by a qualiﬁ ed electrical installer.

10. SAVE THESE INSTRUCTIONS

For the complete use and understanding of this product

it is recommended that you read this manual thoroughly

and understand all the steps involved. Failure to do so

may result in damage to this product.

ENGLISH

HYDRO TECH PERFORMANCE MONITOR | ADVANCED FILTRATION SYSTEM

EN.4QUICK START GUIDE EN.5

INSTALLATION AND SETUP

IMPORTANT: Read all instructions before beginning.

• For best results, top off water in aquarium

before beginning setup.

• Allow 45-60 minutes for setup and installation.

• If at any time you need more detail with the

instruction, please visit www.ﬂ uval-g.com to

follow a photo slide show of these step-by-step

instructions.

• Tools required: Utility knife or a pair of scissors

CAUTION: DO NOT PLUG IN FILTER UNTIL SETUP

IS COMPLETE AND UNIT IS FILLED WITH WATER.

STEP 1: Unpack and identify all parts. See Parts

Page for a visual guide.

STEP 2: FILTER PLACEMENT

This is a gravity-fed system! For it to work properly,

all installation requirements must be properly

followed:

• The top of the ﬁ lter must be at least 20 in.

(50 cm) below your aquarium’s water level but

never more than 4.9 ft. (150 cm). The hosing

supplied with the unit is 9.8 ft. (3 m) long. Do not

use longer and/or different type hosing as the

priming efﬁ ciency and water ﬂ ow rate could be

diminished and the ﬁ lter may not operate correctly.

• NEVER INSTALL THE FILTER ABOVE THE

WATER LEVEL. The aquarium water level should

never be more than 6 in. (15 cm) below your

aquarium rim.

• For best performance, the ﬁ lter should be placed

completely beneath the aquarium in such a way

that the AQUASTOP assembly is always within

easy reach and can be removed easily for

maintenance purposes.

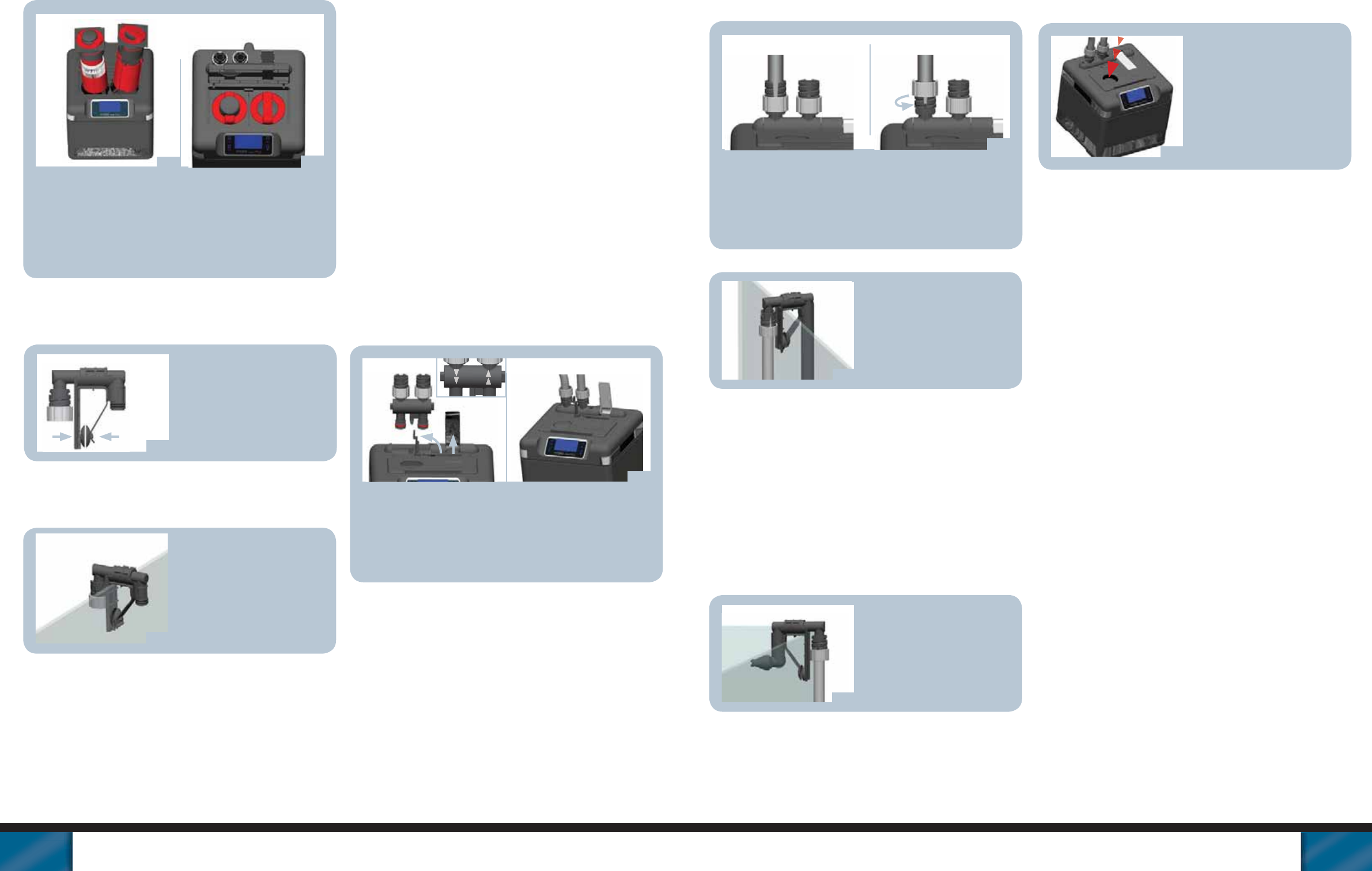

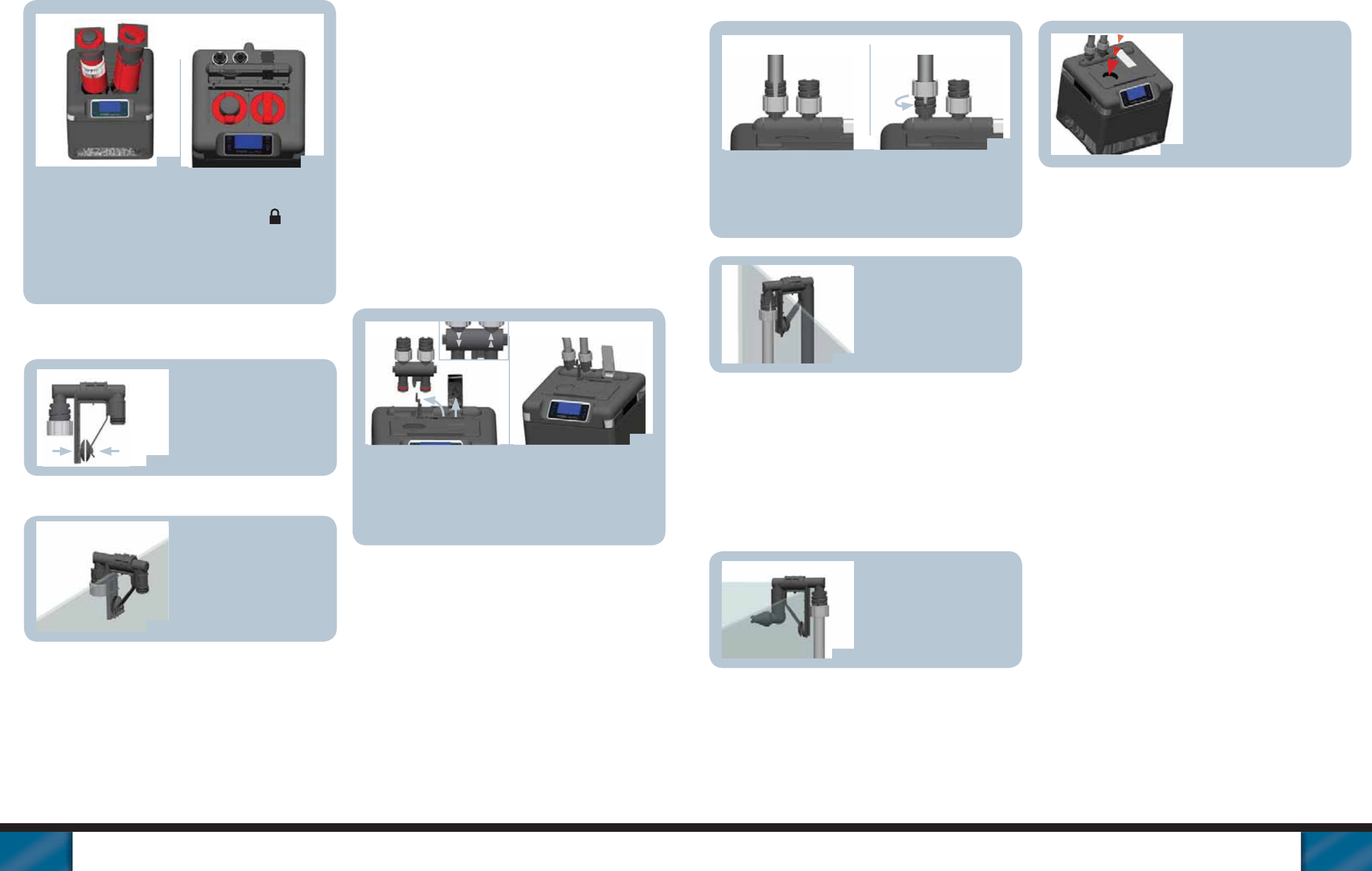

Open the cartridge lid.

The silver AQUASTOP

valve lever must be

completely up and the

black Aquastop release

lever must be

completely pushed

down in order to open

the lid.

• Remove the pre ﬁ lter cartridge, located on the

left (when facing the ﬁ lter), by turning the knob

counter-clockwise from the “ ” position to the

“ ” position. Pull out the cartridge.

• Rotate the pre-ﬁ lter cartridge anti-clockwise to

separate it from the priming chamber.

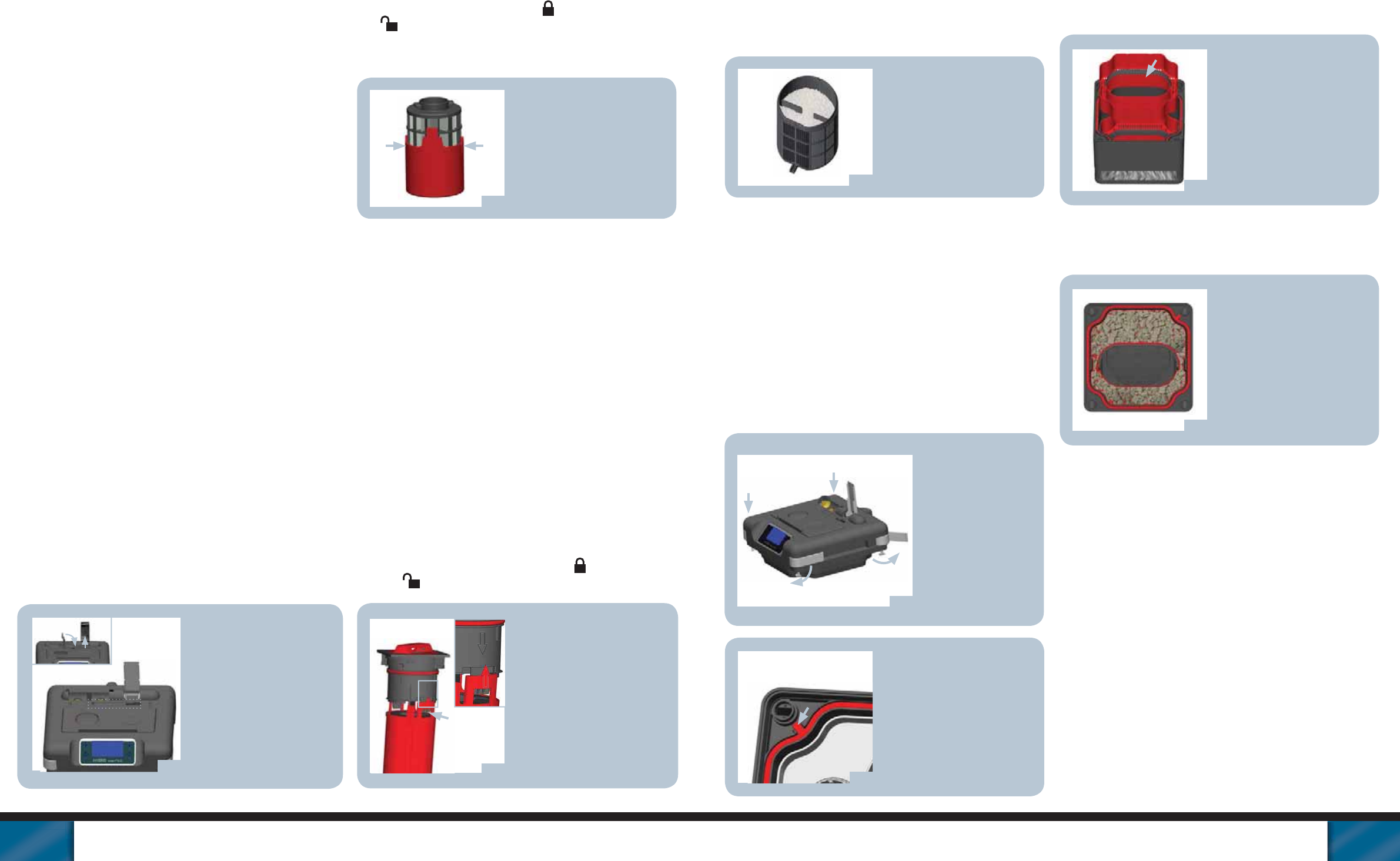

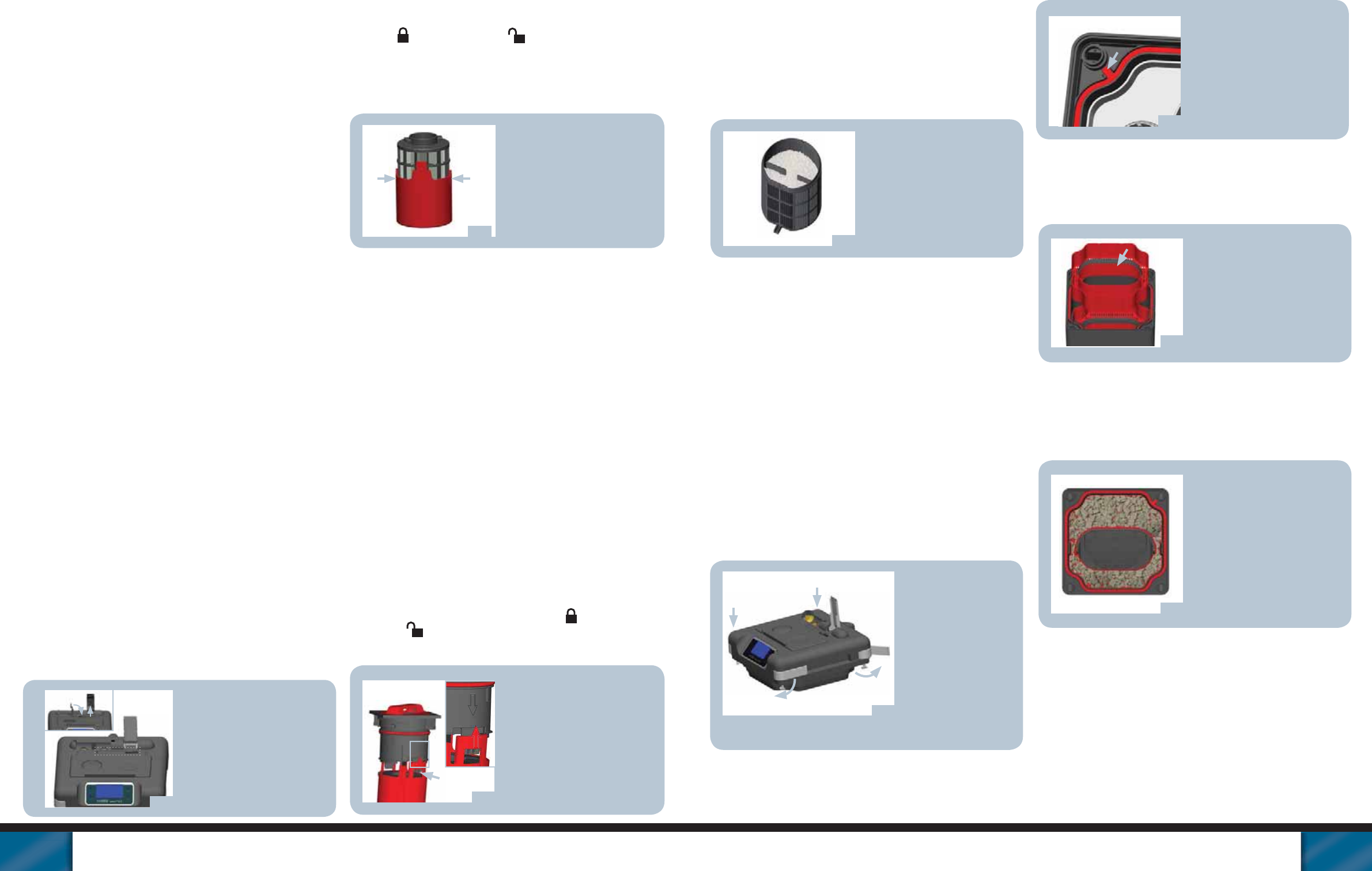

To remove the cartridge

from its red dirt collec-

tion cup, simultaneously

squeeze the ridged areas

found on either side of

the cup’s grooves.

• Rinse the inside and outside of the cartridge

with fresh water to remove any impurities. Note

that debris is collected on the interior of the

cartridge.

• Re-place the cartridge cup and attach the

mechanical cartridge to the priming chamber

using a clockwise motion.

• Put the mechanical cartridge assembly aside

(preferably into a bucket.)

Maintenance Note: The mechanical cartridges

should be rinsed every 14 days— sooner if the

“Alert low ﬂ ow” warning appears. The ﬁ lter cartridge

included is a general usage cartridge. To remove

smaller debris in salt water or in low-sediment

aquariums, a ﬁ ne cartridge can be purchased.

To ﬁ nd an online retailer visit www.ﬂ uval-g.com.

B. Preparation of Chemical Filter Cartridge

• Remove the chemical ﬁ lter cartridge, located on

the right (when facing the ﬁ lter), by turning the

knob counter-clockwise from the “ ” position

the “ ” position. Pull out the cartridge.

Release the chemical

cartridge cup from the

assembly head by

pushing against one of

the two marked black

clips located in the

middle of the cartridge.

While pressing the clips,

pull the cup downwards.

• If using the carbon cartridge provided remove it

from the cartridge cup and then remove the

plastic bag. After rinsing it thoroughly with tap

water, place the cartridge back into the bottom

cup making sure it’s properly aligned.

If using another loose or

granulated chemical

media i.e. Fluval Lab

Series Nitrate or Phos-

phate remover, ﬁ ll the

cup to 1 cm below the

top rim.

• Read more about ﬁ lter media choices at

www.ﬂ uval-g.com.

• Before replacing the cartridge cap, check for any

particles or debris on the outer lip or underneath

the cap. Debris in either area can prevent a

proper seal from taking place.

• Replace cartridge cap and re-insert cartridge into

cartridge cup. It can only be re-assembled

following the correct left to right orientation.

See arrows in G.3. Re-attach cartridge cup to

chemical cartridge cap.

• Put the chemical cartridge assembly aside.

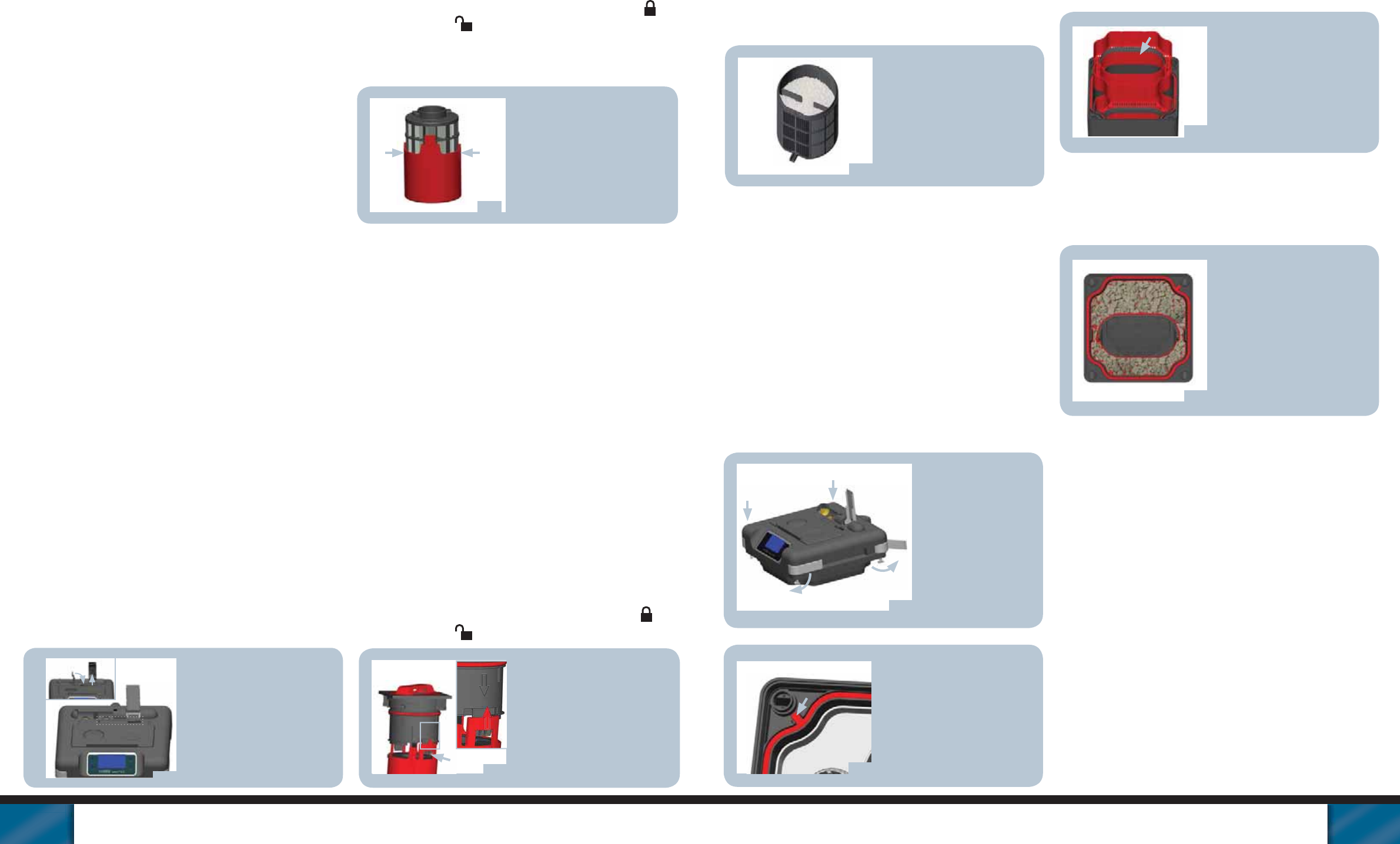

C. Insert the ﬁ lter gasket

Open the silver

metal lid fasteners

located on each

corner of the ﬁ lter.

Take off the ﬁ lter

head and carefully

set it aside so not

to damage the

sensors on the

underside of

the lid.

Align the red silicone

seal into the black

groove located around

the interior rim of the

canister. Run your

ﬁ nger all the way

around the gasket to

make sure it is seated

properly.

D. Biological Media Baskets

• Lift out the biological media basket cover and put

it aside.

Using the handles, lift

out the biological bas-

kets (the Fluval G3 has

two baskets; the Fluval

G6 has three biological

baskets).

• Take the baskets and biological G-nodes to a sink.

Remove G-nodes from the plastic bags, mixing the

small and large G-nodes evenly into each basket.

Leave enough space at

the top—no nodes should

be protruding from the

upper edges of the

baskets. To avoid

problems when stacking

the baskets, there should

be a minimum 5mm

between the basket edge

and G-nodes.

• Add more G-nodes, if desired.

• Rinse each basket thoroughly under running tap

water to remove any dust particles.

• Place baskets back in to the canister, carefully

aligning large grooves on the baskets with the

edges inside the canister.

• Place the biological basket cover back on top of

the biological media baskets.

• Align the ﬁ lter head on the canister. Push down

so that all four corners of the lid are all the way

down. If any of the corners won’t go all the way

down, check that all corner fasteners are fully

opened.

Do not force.

• When the ﬁ lter head is properly aligned, close all

four metal lid fasteners.

STEP 3: INSTALLING THE FILTER

A. Preparation of Pre-Filter Cartridge

G.2

G.4

G.1 G.3

G.6

G.5

G.8

G.7

HYDRO TECH PERFORMANCE MONITOR | ADVANCED FILTRATION SYSTEM

EN.6QUICK START GUIDE EN.7

Replace the mechanical and chemical cartridges

back into place making sure to align them properly

and then turning the knobs clockwise to “ ”

cartridges into place.

If the cartridge lid doesn’t close, the cartridges have

not been installed properly.

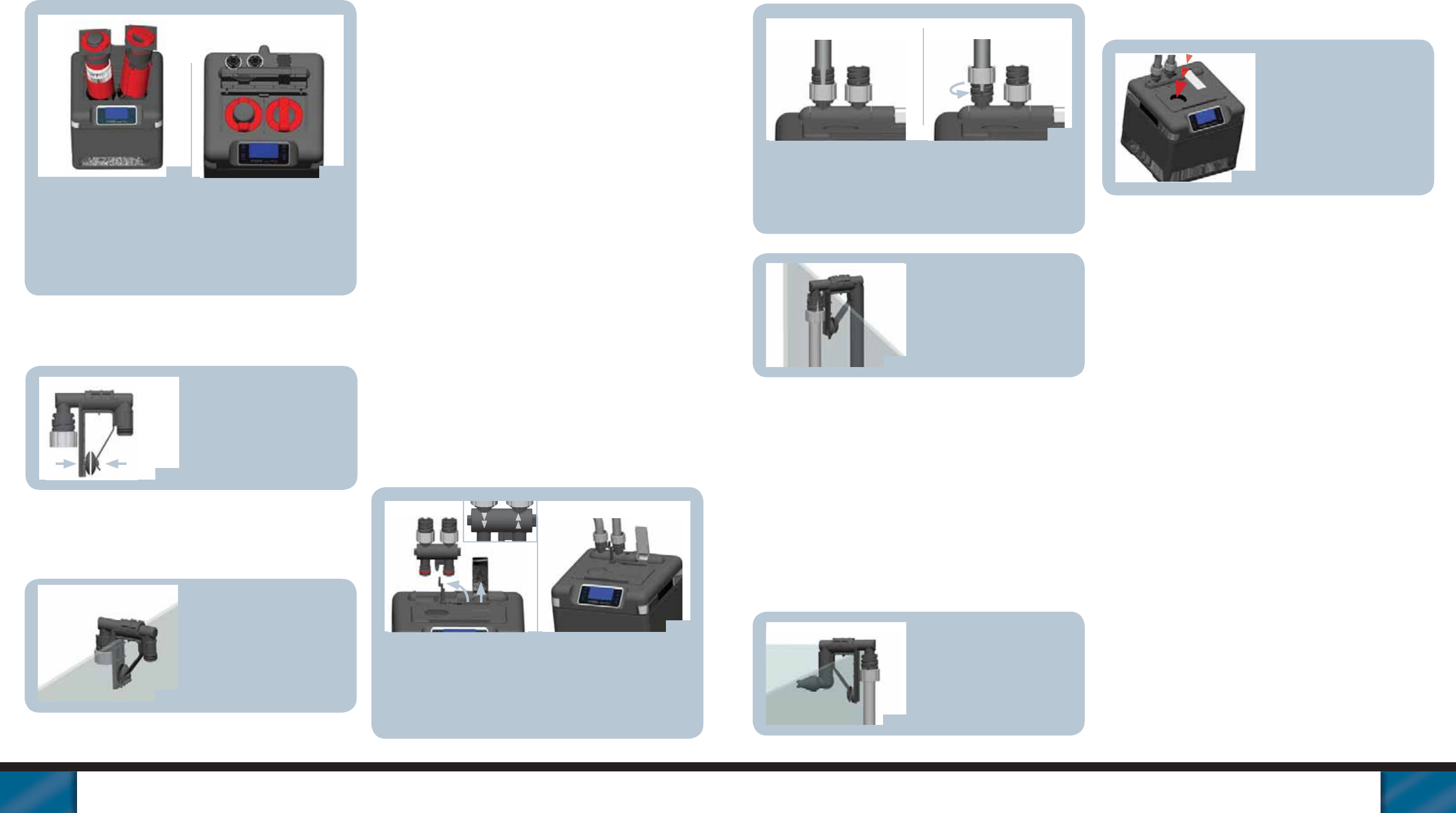

Insert two suction cups

on each side of the rim

attachment assemblies

so the suction cups are

facing each other.

• One rim attachment will hold the intake strainer

and the other the output nozzle or spray bars.

STEP 4: INSTALL RIM ATTACHMENTS

A. Placement

At opposite ends, place

the rim assembly over

aquarium’s back rim,

making sure the rim with

the nut is on the outside.

B. Install Telescopic intake stem

• Push the telescopic intake stem fully into the

cross rim assembly up to the top. The intake

strainer must be placed at least 3 in (7.5cm)

from the bottom of the aquarium gravel.

Important: Position the telescopic intake strainer

as far away as possible from any air source (e.g. air

stones, aeration devices, protein skimmers, the out-

put nozzles or spray bars). Air entering the intake

strainer will reduce ﬁ lter efﬁ ciency.

C. Install Output nozzles

• The “Y” outlet comes with the output nozzles

attached. To use the spray bars, ﬁ rst remove the

output nozzles by twisting them to one side so

they pop off the “Y”. You can then attach the

spray bars directly to the “Y” outlet.

STEP 5: CONNECTING HOSES

Important: Hosing should always follow a straight

path from the ﬁ lter to the aquarium rim with some

slack but no loops. The ﬁ lter will not work efﬁ ciently if

the hose is too long or too short.

A. Install the Aquastop

• Lift the silver AQUASTOP valve lever on top of

the ﬁ lter to a full upright position. Next lift the

Aquastop release lever to the left. Important: to

avoid damaging the Aquastop levers, always

follow the recommended sequences/procedures

and never force anything.

NOTE: Don’t force the silver valve lever or release

lever. If it doesn’t close easily then you need to

reinstall the Aquastop assembly making sure to align

it properly.

Insert the AQUASTOP Valve into the top of the

ﬁ lter, with indicator arrows facing front and close

the AQUASTOP release lever. This engages the

AQUASTOP valve. Then pull the aquastop valve

lever down.

The intake hose will connect to left side of the

AQUASTOP valve (down arrow). Push one end of the

hose all the way onto the barbed adaptor, turn the

nut counter-clockwise as tightly as possible without

forcing it.

• Stretch the hose up to

the intake cross rim

assembly . Using

scissors or a utility knife,

cut the hose just above

the lock nut.

• Take the cross rim assembly off the rim

attachment and push the hose onto the barbed

connector, turn the nut lock clockwise securing

the hose to the rim connector. Place the intake

assembly back onto the rim attachment, pressing

it into place until you hear it ”click.”

C. Connect the output hose

• The output hose will connect on the right side of

the Aquastop (up arrow).

Repeat this same

procedure used for the

intake hose to connect

the hose for the output

hose.

Important: Hosing should always follow a straight

path from the ﬁ lter to the aquarium rim, with some

slack, but no loops. The shorter the hosing, the

better the unit will perform. Do not cut too short.

If necessary, you can always cut it shorter later.

After having topped up

the aquarium with water,

quickly and vigorously

push the priming

button all the way down

2-3 times until the water

starts ﬂ owing into the

ﬁ lter.

• When the ﬁ lter has completely ﬁ lled with water

and all air bubbles have stopped coming out of

return nozzles connect it to the power supply

outlet.

• The LCD display will switch on and after a short

pause it will show the start up and setup

sequence of the ﬁ lter. Once the start sequence

has ended, the pump will initiate the water ﬂ ow,

provided the ﬁ lter is completely ﬁ lled with water.

The pump will not operate if the ﬁ lter is not

completely full of water.

• Once the water is ﬂ owing properly, check the

aquarium water level again and, if necessary,

restore it to adequate levels.

STEP 6. STARTING THE PUMPB. Connect the intake hose

G.9 G.10

G.11

G.12

G.13

G.14

G.15

G.17

G.16

STEP 7. FILTER SETTINGS

You are now ready to set up your ﬁ lter options using

the menus.

HYDRO TECH PERFORMANCE MONITOR | ADVANCED FILTRATION SYSTEM

EN.8QUICK START GUIDE EN.9

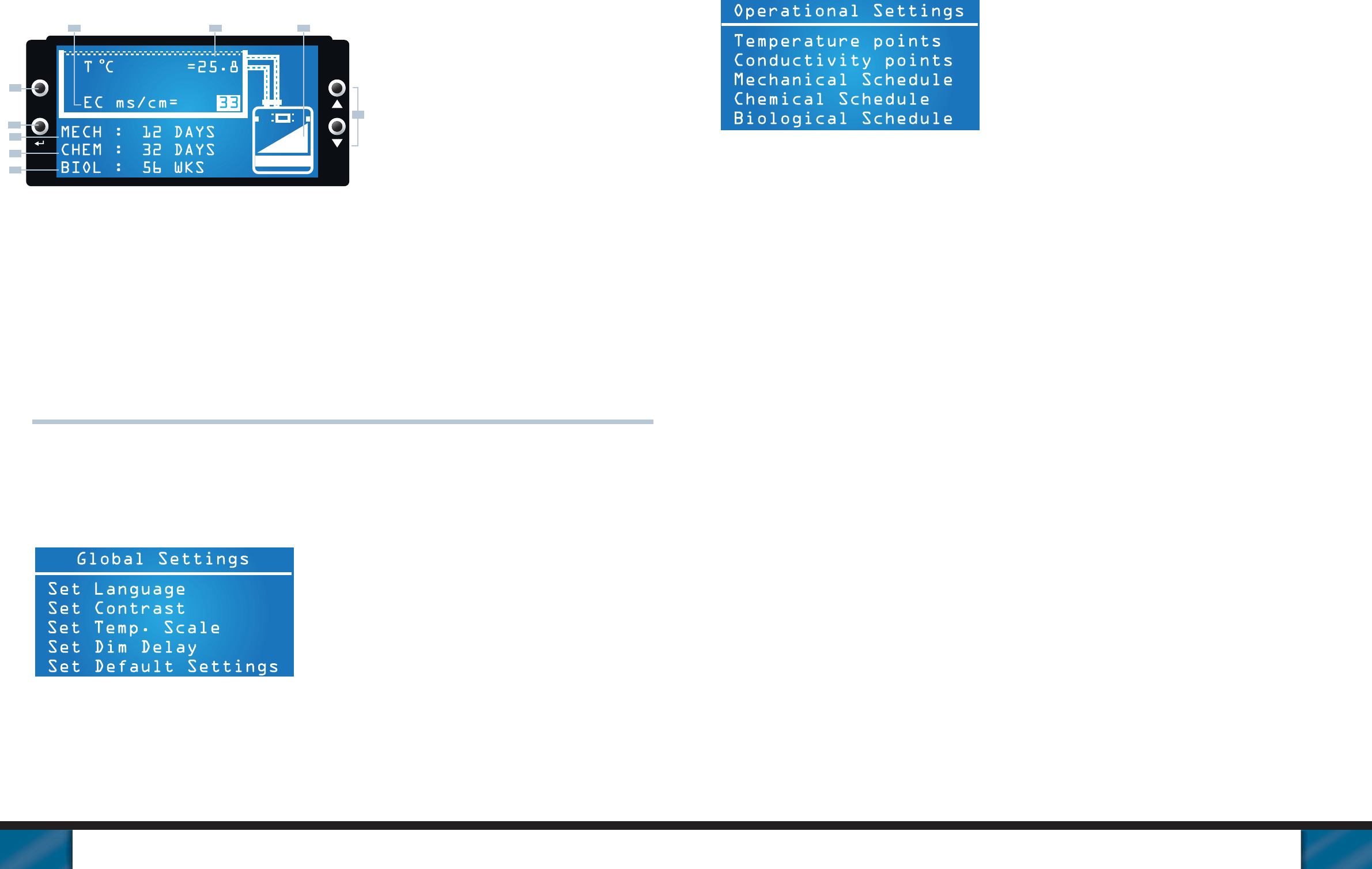

GLOBAL and OPERATIONAL SETTINGS MENUS

1. To reach either menu from the Main Menu, use the scroll keys.

2. When the desired Menu is displayed, press “Enter” to scroll through the available

options within same Menu.

3. When the desired option is highlighted, press “Enter” to open its speciﬁ c sub-screen.

“GLOBAL SETTINGS” MENU

This menu allows you to set the options of:

Display language, Screen contrast, Temperature

scale, Dimmer delay and Default setting.

To access the global settings menu press the scroll

key up or down.

To set any options from this menu including options

on the submenus, use the following procedure:

• Press “Enter” to access the menu.

• Use the scroll keys to highlight the desired

selection.

• Press “Enter” to enter the sub-screen

• ONLY In “Set Contrast” Press “Enter” again to

activate the scroll keys (The value option will start

to ﬂ ash)

• Use the scroll keys to change values.

• Press “Enter” to register the selection.

• If no button is pressed, the screen returns to the

main screen after 3 minutes.

• Continuous pressing of the “ESC” key will bring you

back to the main screen

To set any options from this menu including options

on the submenus, use the following procedure:

• Press “Enter” to access the menu.

• Use the scroll keys to highlight the desired

selection.

• Press “Enter” to enter the sub-screen.

• Use the scroll keys to highlight the adjustable

value.

• Press “Enter” (The value will start to ﬂ ash)

• Adjust the value with the scroll keys

• Press “Enter” to register the selection.

• If no button is pressed, then after 3 minutes the

screen returns to the main screen.

• Continuous pressing of the “ESC” key will bring you

back to the main screen

TEMPERATURE POINTS

The following options are available:

Water Temp: Displays the aquarium water

temperature.

Alert: Turns “ON / OFF” the “Alert Temperature,

out of range” message. When water temperature

goes out of the set temperature range, the T°C line

on the main screen will ﬂ ash.

Min/Max: Sets the min/max values for the water

temperature range. The minimum temperature can’t

be higher than the maximum and vice versa.

CONDUCTIVITY POINTS

The following options are available:

Conduct: Displays the water conductivity value.

Find more information on conductivity on

www ﬂ uval-g.com.

Salinity: Displays water salinity in PSU. Salinity only

appears if water is marine

Alert: Turns “ON / OFF “Alert Conductivity, out of

range” message. When conductivity goes out of

range the EC line on the main screen will ﬂ ash.

Min/Max: Sets the min/max values for the water

conductivity range. The minimum conductivity can’t

be higher than the maximum and vice versa.

MECHANICAL SCHEDULE

The following options are available:

Elapsed Days: Counts the days elapsed since the

last recorded maintenance. This information is

displayed on the “MECH” line on the main menu. To

reset to zero use the scroll keys to select the value,

press enter to choose the option, use the scroll key

to choose “YES” and press “Enter”.

MENU SETTINGS

ESC

Start up Screen

When the ﬁ lter is ﬁ rst turned on the welcome screens

will be displayed with the messages “Fluval G3 / G6”

“Language Selection” then “initializing.” When the

language screen is displayed (English is the default

setting) other language choices can be made ( French

(FR), German (D), Spanish (ES), Italian (IT). To chose an

alternate language use the scroll keys to move to the

selected language. Press Enter to register the

language. If no language is chosen, the ﬁ lter will move

to the default English setting. See the section on

Global Settings for more information.

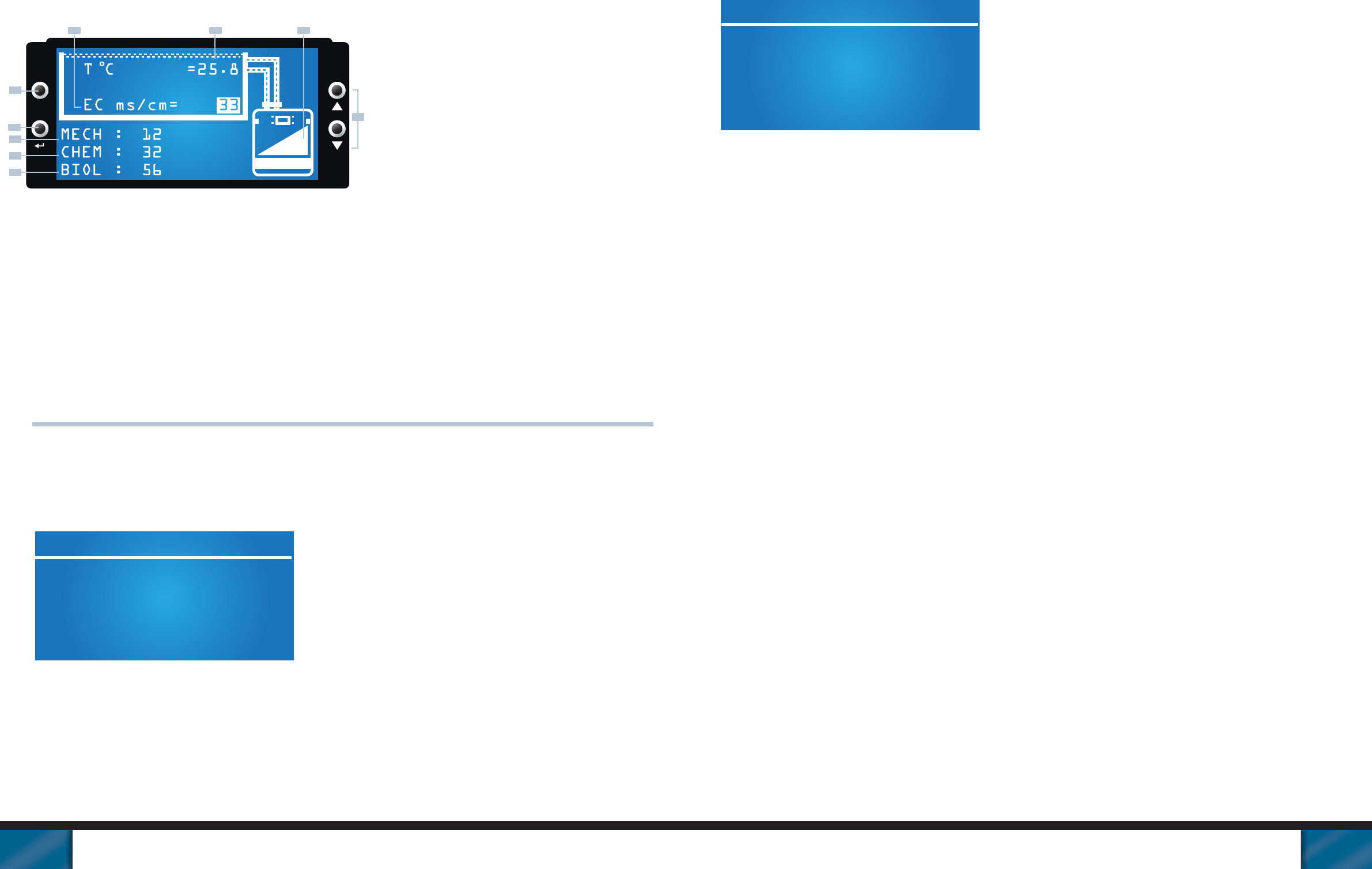

6. 5.7.

1.MECH: Shows the elapsed days

from last recorded maintenance

operation of the mechanical

ﬁ ltration cartridge.

2.CHEM: Shows the elapsed days

from last recorded chemical

cartridge maintenance operation.

3.BIOL: Shows the elapsed weeks

from last recorded biological

maintenance operation.

4.SCROLL UP/DOWN:

Both keys allow you to scroll to

and through menu choices as well

as and increasing and decreasing

values.

5.WATER FLOW: Displays the

approximate ﬂ ow rate. When a

100% ﬂ ow is detected the triangle

will be full and water will move

through the tubes. When the ﬂ ow

rate decreases, the triangle will

empty accordingly.

6.T°C: Displays the aquarium

water temperature measured.

If electrical supply is 50Hz the

temperature is automatically set

to Celsius degrees (°C), if the

electrical supply is 60Hz, the

temperature is set to Fahrenheit

degrees (°F).

7.EC _S/cm: Displays the value

of water electrical conductivity

monitored by the ﬁ lter by automati-

cally distinguishing if it’s a marine

or fresh water aquarium. Allow

48 hrs for proper calibration.

8.ESCAPE KEY: Repeatedly

pressing the “ESC” key brings you

back to the main screen.

9.ENTER KEY: This key conﬁ rms

and then sets the information

entered. If you press the “ESC” key

without having ﬁ rst pressed the

“ENTER” key to conﬁ rm your data

will not be saved.

MAIN MENU

Alert: Turns the warning message for “Mech”

maintenance alert “ON or OFF”.

Days to alert: Use the scroll keys to choose the

days between the previous and next maintenance.

The highest number available is 99.

CHEMICAL SCHEDULE

The following options are available:

Elapsed Days: Counts the days elapsed since the

last recorded chemical maintenance. This

information is displayed on the “CHEM” line on the

main menu. To reset to zero use scroll keys to select

the value, press enter to choose the option, use the

scroll key to choose “YES” and press “Enter”.

Alert: Turns the warning message for “Chem”

maintenance alert “ON or OFF”.

Days to alert: Use the scroll keys to choose the

days between the previous and next maintenance.

The highest number is 99.

BIOLOGICAL SCHEDULE

The following options are available:

Elapsed Weeks: Counts the weeks elapsed since

the last recorded biological maintenance. This

information is displayed on the “Biol” line on the

main menu. To reset to zero use scroll keys to

select the value, press “Enter” to choose the option,

use the scroll key to choose “YES” and press “Enter”.

Alert: Turns the warning message for “Bio”

maintenance alert “ON or OFF”

Weeks to alert: Use the scroll keys to choose the

weeks between the previous and next maintenance.

The highest number is 99.

“OPERATIONAL SETTINGS” MENU

Within this menu you can set “Temperature and

Conductivity Alarm Points” as well as “Mechanical,

Chemical and Biological maintenance schedules”.

To access the “Operational Settings” menu press the

scroll keys up or down.

HYDRO TECH PERFORMANCE MONITOR | ADVANCED FILTRATION SYSTEM

EN.10 KURZANLEITUNG D.11

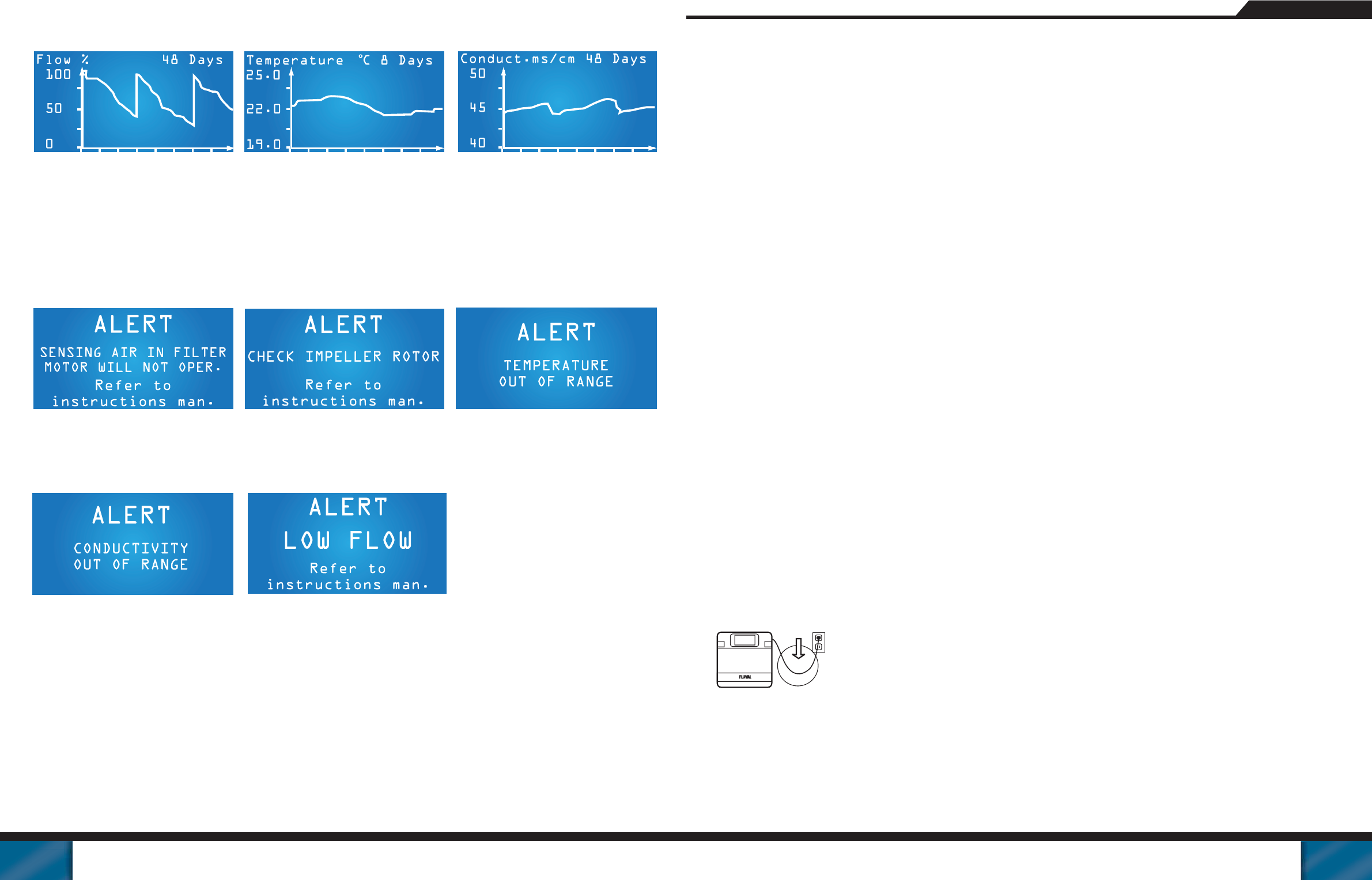

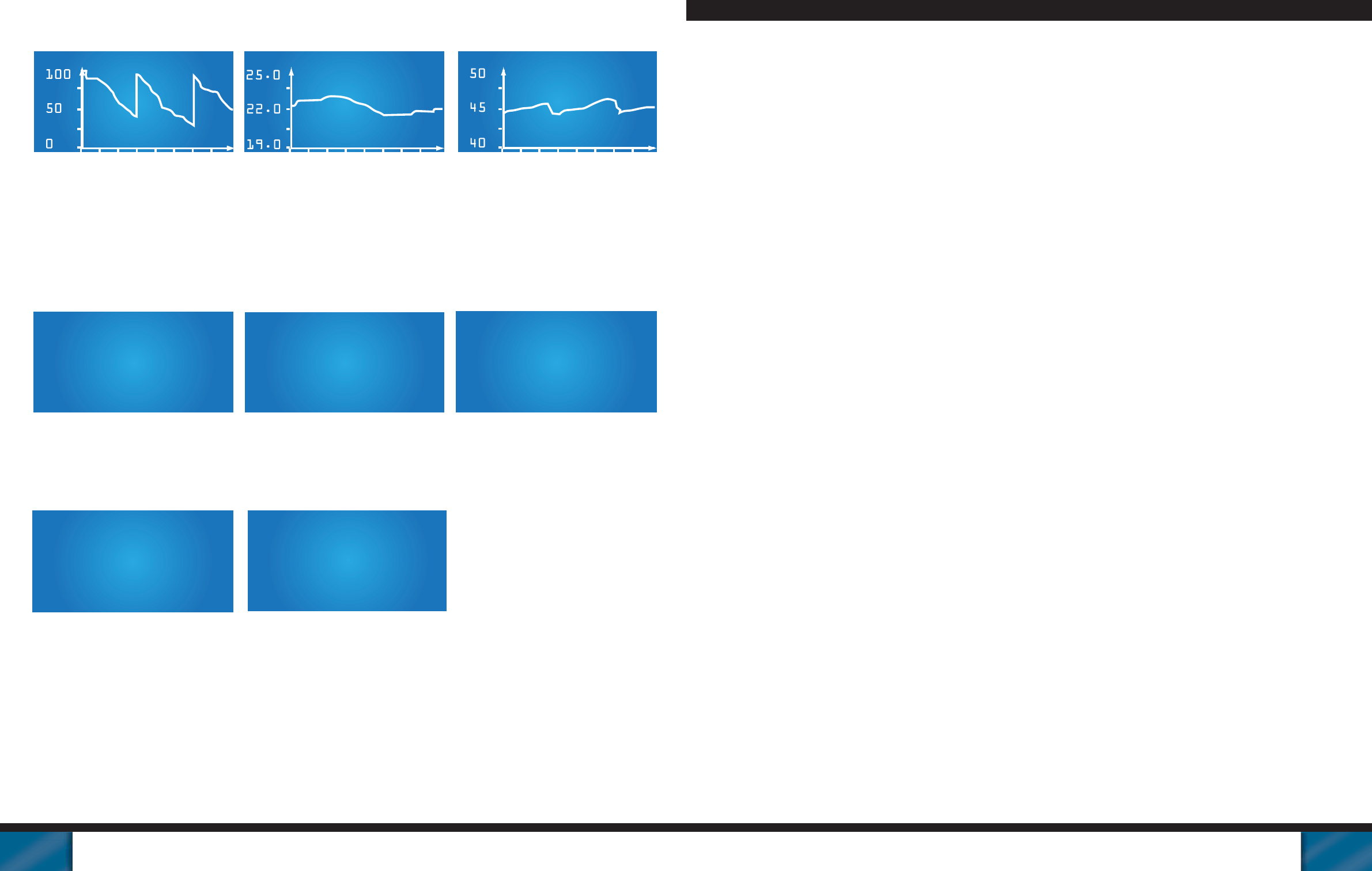

FILTER FLOW GRAPH

Displays the approximate ﬂ ow rate during the

last 48 days.

#1 FIRST PRIORITY

Sensing air in ﬁ lter

This message appears when there is not

enough water in the ﬁ lter. For further

instructions visit www ﬂ uval-g.com.

#4 PRIORITY

Alert Conductivity

This message appears when the aquarium

water conductivity is outside the set range. For

further instructions visit www ﬂ uval-g.com.

#5 PRIORITY

Low Flow

This message appears when the water ﬂ ow is

equal or below the factory-set minimum. For

further instructions visit www ﬂ uval-g.com.

TEMPERATURE GRAPH

Displays the temperature trend during the last

8 days.

#2 PRIORITY

Blocked Impeller

This message appears when the impeller is

blocked and the ﬁ lter is not pumping water.

For further instructions visit www ﬂ uval-g.com.

CONDUCTIVITY GRAPH

Displays the conductivity trend over the last

48 days.

#3 PRIORITY

Alert Temperature

This message appears when the aquarium

water temperature is outside the set range.

For further instructions visit www ﬂ uval-g.com.

ALARMS & WARNING MESSAGES

The “G” series software continuously monitors ﬁ lter operations and will provide “Alert” signals for some

abnormal conditions. It also displays reminders about scheduled maintenance. When warnings or alerts are

displayed they will alternate with the Main Screen. If there is more than one warning message to display, the

system will display one message in order of priority.

WICHTIGE SICHERHEITSHINWEISE

ACHTUNG – Zum Schutz vor Verletzungen sind grundlegende Sicherheitsvorkehrungen zu beachten.

BITTE ALLE SICHERHEITSHINWEISE LESEN UND BEFOLGEN

Zum Schutz vor Verletzungen sind beim Umgang mit dem Fluval

Außenﬁ lter grundlegende Sicherheitsvorkehrungen zu beachten,

einschließlich der folgenden Hinweise:

LESEN UND BEFOLGEN SIE

ALLE SICHERHEITSHINWEISE

sowie alle wichtigen Hinweise auf dem Gerät vor der

Benutzung. Andernfalls kann dieses Produkt beschädigt werden.

2. GEFAHR – Zur Vermeidung eines möglichen elektrischen

Schlags sollten Sie besonders vorsichtig sein, weil bei der

Benutzung des Aquarienzubehörs Wasser verwendet wird.

In den folgenden Situationen sollten Sie nicht versuchen,

das Gerät selbst zu reparieren, sondern es an einen

autorisierten Kundendienst zur Reparatur geben oder das

Gerät entsorgen.

A. Sollte das Gerät ins Wasser fallen, greifen Sie NICHT

danach! Trennen Sie es erst vom Stromnetz, bevor Sie es

aus dem Wasser holen. Wenn elektrische Komponenten des

Geräts nass werden, trennen Sie es sofort vom Stromnetz.

B. Wenn das Gerät einen abnormalen Wasserverlust zeigt oder

wenn sich der FI- bzw. Fehlerschutzschalter ausschaltet,

ziehen Sie den Netzstecker aus dem Stromnetz und nehmen

Sie die Pumpe aus dem Wasser

C. Gerät nach der Installation sorgfältig überprüfen. Es darf nicht

an das Stromnetz angeschlossen werden, wenn Teile nass

geworden sind, die nicht nass werden sollen.

D. Kein Gerät mit beschädigtem Netzkabel oder beschädigtem

Stecker benutzen oder wenn es nicht richtig funktioniert,

heruntergefallen ist oder anderweitig beschädigt wurde. Das

Netzkabel dieses Geräts kann nicht ausgewechselt werden.

Wenn das Kabel beschädigt ist, sollte das Gerät entsorgt

werden. Niemals das Kabel abschneiden. Das Display dieses

Geräts kann nicht ausgetauscht werden. Wenn das Display

beschädigt ist oder nicht fest am Gehäuse sitzt, sollte das

Gerät entsorgt werden.

E. Um die Möglichkeit zu vermeiden, dass der Gerätestecker

oder die Steckdose nass werden, sollte das Gerät neben einer

Wandsteckdose so abgestellt werden, dass kein Wasser auf

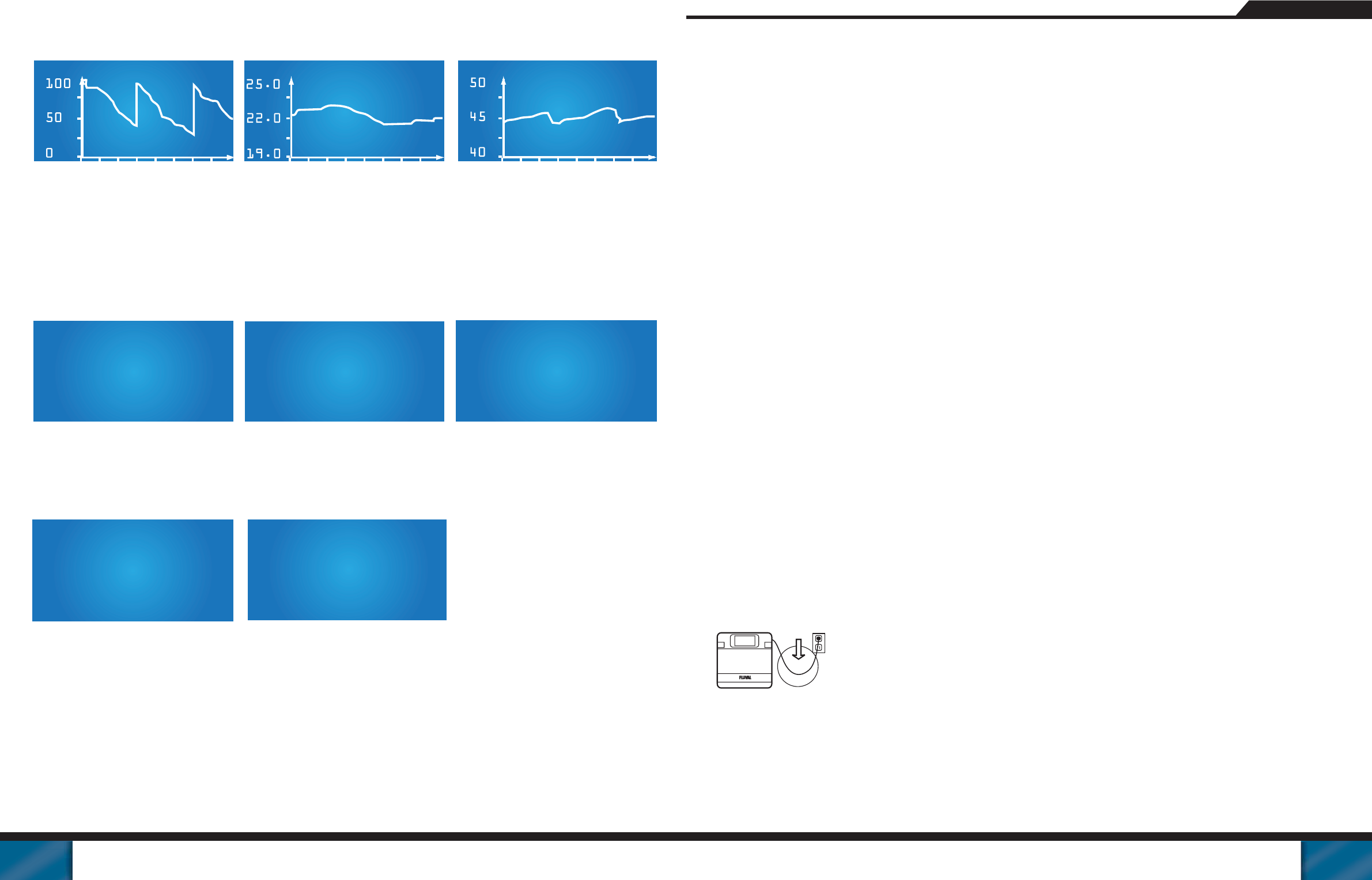

Steckdose oder Stecker tropfen kann. Eine „Tropfschleife“ (siehe

Abbildung) sollte zur Steckdose hin gebildet

werden. Die „Tropfschleife“ ist der Teil des

Netzkabels, der unterhalb der Steckdose

oder des Anschlusses bei Verwendung

eines Verlängerungskabels liegt, damit

verhindert wird, dass Wasser das Kabel

entlangwandert und mit der Steckdose

in Berührung kommt. Wenn der Stecker oder die Steckdose

nass werden, ziehen Sie NICHT den Stecker. Sicherung oder

Stromkreisunterbrecher für das Gerät ausschalten. Erst

danach das Netzkabel herausziehen und die Steckdose auf

Wasser überprüfen.

3. ACHTUNG - Sorgfältige Aufsicht ist notwendig, wenn ein

Gerät von Kindern oder in der Nähe von Kindern benutzt wird.

Das Gerät ist nicht für den Gebrauch durch Personen

(einschließlich Kindern) mit eingeschränkten körperlichen,

sensorischen oder geistigen Fähigkeiten oder durch Personen

mit wenig Erfahrung im Umgang mit technischen Geräten

geeignet, außer wenn diese Personen vor der Nutzung des

Gerätes entsprechende Bedienungsanweisungen erhalten

oder sie unter Aufsicht einer Person stehen, die für ihre

Sicherheit verantwortlich ist. Kinder sollten stets beaufsichtigt

werden, damit sie nicht mit dem Gerät herumspielen.

4. Um Verletzungen zu vermeiden, berühren Sie keine sich

bewegenden oder heißen Teile.

5. VORSICHT – Grundsätzlich alle Geräte im Aquarium vom

Stromnetz trennen, bevor Hände ins Wasser getaucht, Teile

ein- bzw. abgebaut oder Geräte installiert bzw. gewartet

werden. Immer alle Stecker ziehen, wenn die Pumpe ins

Wasser getaucht oder aus dem Wasser geholt wird. Nie

am Netzkabel ziehen, um den Stecker aus der Steckdose zu

ziehen. Immer am Stecker anfassen und ziehen. Geräte, die

nicht benutzt werden, immer vom Stromnetz trennen.

6. Diese Filterpumpe ist ausschließlich für den Einsatz in

Aquarien ausgelegt. Benutzen Sie diese Filterpumpe

nur für den vorgesehenen Verwendungszweck (d. h. nicht

für Swimmingpools, Badezimmer usw.). Die Verwendung

von Anbauteilen, die nicht vom Gerätehersteller

empfohlen oder verkauft werden, kann zu einem

unsicheren Betriebszustand führen. Die Filterpumpe ist

nicht tauchbar. Die Filterabdeckung nie in Wasser oder

unter einen Wasserstrahl halten.

• Diese Filterpumpe nicht in Swimmingpools oder in anderen

Situationen verwenden, in den sich Menschen im Wasser

beﬁ nden.

• Die Pumpe nicht mit entzündlichen oder trinkbaren

Flüssigkeiten verwenden.

7. Diese Pumpe ist NICHT für den Einsatz im Freien

geeignet. Installieren oder lagern Sie das Gerät nicht

dort, wo es der Witterung oder Temperaturen unter dem

Gefrierpunkt ausgesetzt ist.

8. Achten Sie darauf, dass die Filterpumpe sicher installiert ist,

bevor sie in Betrieb genommen wird. Lassen Sie die Pumpe

nie trocken laufen.

9. Wenn ein Verlängerungskabel benötigt wird, muss ein Kabel

geeigneter Leistung benutzt werden. Ein Verlängerungskabel

mit weniger Ampere oder Watt als das Gerät kann sich

überhitzen. Achten Sie darauf, das Verlängerungskabel so zu

verlegen, dass man nicht darüber stolpert oder es herauszieht.

10. BEWAHREN SIE DIESE

ANLEITUNG AUF

Zur vollständigen Nutzung und zum Verständnis dieses

Produkts wird empfohlen, diese Anleitung gründlich zu lesen

und zu verstehen. Andernfalls kann dieses Produkt beschädigt

werden.

GERMAN

GRAPHIC DISPLAYS

These display screens have no adjustable settings but supply crucial system information.

HYDRO TECH PERFORMANCE MONITOR | INNOVATIVES FILTERSYSTEM

D.12 KURZANLEITUNG D.13

INSTALLATION UND AUFBAU

WICHTIG: Lesen Sie sich zuerst die gesamte

Bedienungsanleitung durch.

• Planen Sie für den Aufbau und die Installation

45 bis 60 Minuten ein.

• Wenn Sie weitere Einzelheiten zur Anleitung

benötigen, gehen Sie auf www.ﬂ uval-g.com, wo

Sie eine Foto-Präsentation dieser Schritt-für-

Schritt-Anleitung ﬁ nden.

• Benötigtes Werkzeug: Messer oder Schere

VORSICHT: DEN FILTER VOR BEENDIGUNG DES

AUFBAUS UND VOR BEFÜLLUNG MIT WASSER

NICHT AN DAS STROMNETZ ANSCHLIESSEN.

SCHRITT 1: Packen Sie den Karton vollständig aus

und identiﬁ zieren Sie alle Teile. Zur visuellen

Unterstützung s. Teileliste.

SCHRITT 2: PLATZIERUNG DES FILTERS

Es handelt sich hier um ein Schwerkraft-System!

Damit es richtig funktioniert, müssen alle

Installationsanforderungen genau befolgt werden:

• Die Deckplatte des Filters muss sich mindestens

50 cm unterhalb des Wasserspiegels Ihres

Aquariums beﬁ nden, aber auf keinen Fall mehr

als 150 cm darunter. Der mit dem Gerät

gelieferte Schlauch ist 3 m lang. Verwenden Sie

keinen längeren und/oder anderen Schlauchtyp,

da die Selbstansaugungsefﬁ zienz und die

Wasserdurchﬂ ussleistung dadurch herabgesetzt

werden und der Filter somit nicht richtig arbeiten

kann.

• INSTALLIEREN SIE DEN FILTER NIE OBERHALB

DES WASSERSPIEGELS. Der Wasserspiegel darf

sich nie mehr als 15 cm unter dem Aquarienrand

beﬁ nden.

• Für eine optimale Leistung sollte der Filter

komplett unter dem Aquarium platziert sein, so

dass auf die AQUASTOP-Vorrichtung immer

schnell zugegriffen werden kann und sie zu

Wartungszwecken leicht ausgebaut werden kann.

• Entfernen Sie den linken Vorﬁ lter-Einsatz, indem

Sie den Drehknopf gegen den Uhrzeigersinn von

der “ “ Position in die “ “ Position drehen.

Ziehen Sie den Einsatz heraus.

• Drehen Sie den Vorﬁ lter-Einsatz gegen den

Uhrzeigersinn, um ihn von der Ansaugkammer

zu trennen.

• Spülen Sie den Einsatz innen und außen mit

ﬂ ießendem Wasser aus, um Verschmutzungen zu

entfernen. Beachten Sie, dass sich auch im

Inneren des Einsatzes Abfallstoffe sammeln.

• Setzen Sie den Einsatzbehälter wieder ein und

befestigen Sie die mechanische Einsatzvorrichtung

an der Ansaugkammer, indem Sie sie im

Uhrzeigersinn drehen.

• Legen Sie die mechanische Einsatzvorrichtung

beiseite (vorzugsweise in einen Eimer).

Wartungshinweis: Die mechanischen Einsätze

sollten alle zwei Wochen gespült werden, wenn der

Warnhinweis „Alarm niedriger Durchﬂ uss“ erscheint,

jedoch schon vorher. Der mitgelieferte Filtereinsatz

ist ein Einsatz zum allgemeinen Gebrauch.

Zur Entfernung von kleineren Partikeln in Meerwas-

ser oder speziellen Süßwasseraquarien sind feinere

Einsätze erhältlich. Auf www.ﬂ uval-g.com ﬁ nden Sie

die entsprechenden Online-Händler

B. Vorbereitung eines chemischen Filtereinsatzes

• Entfernen Sie den chemischen Filtereinsatz, der

sich rechts beﬁ ndet, indem Sie den Drehknopf

gegen den Uhrzeigersinn von der “ “ Position

in die “ “ Position drehen. Ziehen Sie den

Einsatz heraus.

• Wenn Sie den mitgelieferten Kohleeinsatz

verwenden, nehmen Sie ihn vom Einsatzbehälter

ab und entfernen Sie dann den Plastikbeutel.

Nachdem Sie ihn sorgfältig mit Leitungswasser

gespült haben, setzen Sie den Einsatz zurück in

den Bodenbehälter. Stellen Sie dabei sicher, dass

er genau passt.

Wenn Sie andere lose oder

granulierte chemische

Medien, z. B. Fluval Lab

Series Nitrat oder

Phosphat-Entferner

verwenden, füllen Sie den

Behälter bis 1 cm unter

dem oberen Rand.

• Über die Auswahl von Filtermedien erfahren Sie

mehr auf der mitgelieferten CD.

• Bitte prüfen Sie vor dem Austausch der

Einsatzkappe, ob sich Partikel oder Abfallstoffe

am äußeren Rand oder unter der Kappe beﬁ nden.

Abfallstoffe können in allen Bereichen eine sichere

Abdichtung verhindern.

• Tauschen Sie die Einsatzkappe aus und setzen

Sie den Einsatz wieder in den Einsatzbehälter ein.

Er kann nur unter Befolgung der korrekten

Links-nach-rechts-Orientierung wieder

zusammengesetzt werden. Siehe Richtungspfeile

unter G.3. Befestigen Sie den Einsatzbehälter

wieder an der chemischen Einsatzabdeckung.

• Legen Sie die chemische Einsatzvorrichtung

beiseite.

Öffnen Sie die sil-

bernen Metalldeckel-

verschlüsse an allen

Seiten des Filters.

Nehmen Sie die

Filterabdeckung ab

und legen Sie diese

vorsichtig beiseite,

damit die Sensoren

an der Unterseite

der Abdeckung nicht

beschädigt werden.

D. Körbe für biologische Medien

• Heben Sie die Abdeckung des Korbs für

biologische Medien heraus und legen Sie ihn

beiseite.

Benutzen Sie die Griffe

und heben Sie die

biologischen Körbe

heraus (der Fluval G3

hat zwei Körbe, der

Fluval G6 hat drei

biologische Körbe).

• Nehmen Sie die Körbe und biologischen G-Knoten

mit zu einem Waschbecken. Nehmen Sie die

G-Knoten aus den Plastikbeuteln heraus und

verteilen Sie die kleinen und großen G-Knoten

vermischt gleichmäßig in jedem Korb.

Lassen Sie im oberen

Bereich genug Platz – die

Knoten sollten nicht aus den

Körben hervorstehen. Um

Probleme beim Stapeln der

Körbe zu vermeiden, sollte

mindestens ein Abstand

von 5 mm zwischen der

Korbkante und den

G-Knoten gelassen werden.

• Sie können auch mehr G-Knoten hinzufügen.

• Spülen Sie jeden Korb sorgfältig unter ﬂ ießendem

Wasser ab, um Staubpartikel zu entfernen.

• Setzen Sie die Körbe in den Filterbehälter zurück

und richten Sie die großen Nuten sorgfältig an

den Kanten innerhalb des Behälters aus.

• Platzieren Sie die Abdeckung des biologischen

Korbs zurück auf den Körben für biologische

Medien.

• Setzen Sie den Deckel auf den Behälter. Nach

unten drücken, so dass alle vier Ecken der

SCHRITT 3: INSTALLATION DES FILTERS

A. Vorbereitung des Vorﬁ lter-Einsatzes

C. Einsetzen der Filterdichtung

Um den Einsatz von seinem

roten Schmutzsammel-

behälter abzunehmen,

drücken Sie gleichzeitig

die geriffelten Bereiche an

beiden Seiten des Behälters

zusammen.

G.2

G.4

G.5

G.8

G.7

Führen Sie die rote

Silikondichtung in die

schwarze Nut ein, die

sich um den Innenrand

des Filterbehälters herum

beﬁ ndet. Fahren Sie mit

dem Finger die Dichtung

nach, um sicherzustellen,

dass sie richtig sitzt.

G.6

Lösen Sie den Behälter des

chemischen Einsatzes vom

Vorrichtungskopf, indem

Sie gegen einen der beiden

markierten schwarzen Clips

in der Mitte des Einsatzes

drücken. Ziehen Sie den Be-

hälter nach unten, während

Sie auf die Clips drücken.

G.3

Öffnen Sie den Einsatzdeck-

el. Der silberne AQUASTOP-

Ventilhebel muss ganz nach

oben und der schwarze

Aquastop-Auslösehebel

ganz nach unten gedrückt

sein, um den Deckel zu

öffnen.

G.1

HYDRO TECH PERFORMANCE MONITOR | INNOVATIVES FILTERSYSTEM

D.14 KURZANLEITUNG D.15

Abdeckung ganz unten sind. Wenn eine der

Ecken nicht ganz unten ist, stellen Sie sicher,

dass alle Eckverschlüsse vollständig geöffnet

sind. Keine Gewalt anwenden.

• Wenn die Abdeckung richtig sitzt, schließen Sie

alle vier Metalldeckelverschlüsse.

Setzen Sie die mechanischen und chemischen Filter

wieder ein und stellen Sie dabei sicher, dass sie alle

richtig eingepasst sind. Dann drehen Sie die Drehknöpfe

im Uhrzeigersinn, um die Einsätze einrasten zu lassen.

Wenn die Einsatzabdeckung nicht schließt, wurden die

Einsätze nicht richtig installiert.

• Ein Rahmenanbauteil hält den Ansaugkorb und

das andere den Wasseraustrittsstutzen oder

das Düsenstrahlrohr.

SCHRITT 4: INSTALLATION DER

RAHMENANBAUTEILE

A. Einsetzen

B. Installation des Ansaugrohrs

• Drücken Sie das Ansaugrohr ganz in die

Rahmenbefestigung nach oben. Der Ansaugkorb

muss mindestens 7,5 cm Abstand vom Aquarien-

kies haben.

Wichtig: Positionieren Sie den Ansaugkorb so weit

entfernt wie möglich von Luftquellen (z. B.

Ausströmersteine, Belüftungsgeräte, Eiweiß-

Abschäumer, Wasseraustrittsstutzen oder

Düsenstrahlrohre). In den Ansaugkorb eindringende

Luft setzt die Efﬁ zienz des Filters herab.

C. Installation der Wasseraustrittsstutzen

• An dem Y-Abﬂ uss sind die Austrittsstutzen bereits

befestigt. Um Düsenstrahlrohre zu verwenden, neh-

men Sie zunächst die Austrittsstutzen weg, indem

Sie sie so zur Seite drehen, so dass sie von dem „Y“

lösen lassen. Sie können die Düsenstrahlrohre dann

direkt am „Y“-Austrittsstutzen befestigen.

SCHRITT 5: VERBINDUNGSSCHLÄUCHE

Wichtig: Die Schläuche müssen immer gerade vom

Filter zum Aquarienrand verlegt werden; sie können

locker sitzen, dürfen aber keine Schlaufen aufweisen.

Der Filter kann nicht efﬁ zient funktionieren, wenn der

Schlauch zu lang oder zu kurz ist.

A. Installation des Aquastops

• Drücken Sie den silbernen AQUASTOP-Ventilhebel

an der Oberseite des Filters in eine vollständig

aufrechte Position. Dann ziehen Sie den

schwarzen AQUASTOP-Auslösehebel nach links.

Wichtig: Damit die Aquastop-Hebel nicht

beschädigt werden, befolgen Sie immer die

empfohlene Reihenfolge/Vorgehensweise und

wenden Sie nie Gewalt an.

HINWEIS: Wenden Sie beim silbernen Ventilhebel

oder Auslösehebel keine Gewalt an. Wenn sich

diese nicht leicht schließen, sollten Sie die Aquastop-

Baugruppe neu installieren und dabei darauf achten,

dass alles genau zusammenpasst.

Setzen Sie das AQUASTOP-Ventil in die Filterabdeck-

ung ein. Die Anzeigepfeile weisen auf die Vorderseite.

Schließen Sie den AQUASTOP-Auslösehebel. Dadurch

rastet die AQUASTOP-Dichtung ein. Siehe G.13.

Drücken Sie dann den AQUASTOP-Ventilhebel herunter.

Der Ansaugschlauch stellt die Verbindung zur linken Seite

des AQUASTOP-Ventils (Pfeil nach unten) her. Schieben

Sie ein Ende des Schlauchs ganz auf die Schlauchtülle

und drehen Sie die Mutter ohne zuviel Kraft so fest wie

möglich gegen den Uhrzeigersinn.

• Nehmen Sie die Rahmenbefestigung vom

Rahmenanbauteil ab, schieben Sie den Schlauch

auf die Schlauchtülle und drehen Sie die Befesti-

gungsmutter im Uhrzeigersinn, so dass der

Schlauch sicher an der aufsteckbaren

Rahmenbefestigung befestigt ist. Platzieren Sie

die Eintrittsvorrichtung wieder auf der Rahmen-

befestigung und drücken Sie diese fest, bis Sie ein

“Klick“-Geräusch hören.

Ziehen Sie den Schlauch bis

zur Ansaugkorb-Rahmenbe-

festigung hoch. Schneiden

Sie den Schlauch mit einer

Schere oder einem Messer

gerade über der Befesti-

gungsmutter ab.

C. Den Austrittsschlauch anschließen

• Der Austrittsschlauch wird an der rechten Seite

des Aquastop angeschlossen (Pfeil nach oben).

Wichtig: Die Schläuche müssen immer gerade vom

Filter zum Aquarienrand verlegt werden; sie kön-

nen locker sitzen, dürfen aber keine Schlaufen

aufweisen. Je kürzer der Schlauch ist, desto besser

funktioniert das Gerät. Schneiden Sie ihn aber nicht

zu kurz ab. Sie können den Schlauch später immer

noch kürzen, wenn dies erforderlich ist

Wiederholen Sie die

gleichen Arbeitsschritte

wie beim Ansaugschlauch,

um den Austrittsschlauch

anzuschließen.

Nachdem Sie das Aquarium

mit Wasser befüllt haben,

drücken Sie den Füllknopf

zwei- bis dreimal schnell

und kräftig bis ganz nach

unten, bis das Wasser

beginnt, in den Filter zu

laufen.

• Wenn der Filter vollständig mit Wasser gefüllt ist

und keine Luftblasen mehr aus den

Austrittsstutzen aufsteigen, schließen Sie ihn an

das Stromnetz an.

• Die LCD-Anzeige schaltet sich ein und nach einer

kurzen Pause wird der Setup-Ablauf des Filters

gestartet und angezeigt. Sobald der Start-Ablauf

beendet ist, beginnt die Pumpe mit dem

Wasserdurchﬂ uss, sofern der Filter komplett mit

Wasser befüllt ist. Die Pumpe arbeitet nicht,

wenn der Filter nicht komplett mit Wasser

befüllt ist.

• Sobald das Wasser richtig ﬂ ießt, prüfen Sie den

Wasserstand des Aquariums erneut und füllen

Sie es auf den richtigen Stand auf, wenn dies

nötig ist.

SCHRITT 6: INBETRIEBNAHME DER PUMPE

B. Den Ansaugschlauch anschließen

G.9 G.10

G.11

G.12

G.13

G.14

G.15

G.17

G.16

Setzen Sie zwei Saugnäpfe

an beide Seiten der

Rahmenanbaugruppe, so

dass sich die Saugnäpfe

einander gegenüber

beﬁ nden.

Platzieren Sie die Rah-

menanbaugruppe an den

gegenüberliegenden Enden

über dem hinteren Rand

des Aquariums und stellen

Sie dabei sicher, dass sich

der Rahmen mit der Mutter

außen beﬁ ndet.

SCHRITT 7: FILTER-EINSTELLUNGEN

Nun können Sie anhand der Menüs Ihre Einstellungen

für die Filter-Optionen festlegen.

HYDRO TECH PERFORMANCE MONITOR | INNOVATIVES FILTERSYSTEM

D.16 KURZANLEITUNG D.17

MENÜS FÜR ALLGEMEINE und BETRIEBSEINSTELLUNGEN

1. Um vom Hauptmenü in alle anderen Menüs zu gelangen, benutzen Sie die Scrolltasten.

2. Wenn das gewünschte Menü angezeigt wird, drücken Sie “Enter“, um durch die vorhandenen Optionen

in dem Menü zu scrollen.

3. Wenn die gewünschte Option markiert ist, drücken Sie “Enter“, um das spezielle Untermenü zu öffnen.

ALLGEMEINES MENÜ

In diesem Menü können Sie die Bildschrimsprache,

den Bildschirmkontrast, die Temperaturskala, den

Anzeige-Helligkeitsregler einstellen und weitere

Standardeinstellungen festlegen.

Um zum Menü Allgemeine Einstellungen zu gelangen,

drücken Sie die Scrolltasten nach unten oder nach

oben.

Um Optionen in diesem Menü einzustellen,

einschließlich der Optionen der Untermenüs, gehen Sie

wie folgt vor:

• Drücken Sie “Enter“, um zum Menü zu gelangen.

• Benutzen Sie die Scrolltasten, um zu einer speziellen

Option zu gelangen.

• Drücken Sie “Enter“, um in das Untermenü zu

gelangen.

• NUR in der Einstellung des Kontrastes müssen

Sie erneut “Enter“ drücken, um die Scrolltasten zu

aktivieren (Die Wert-Option beginnt zu blinken).

• Benutzen Sie die Scrolltasten, um die Werte zu

verändern.

• Drücken Sie zum Speichern “Enter“.

• Wenn keine Taste betätigt wird, kehrt der Bildschirm

nach 3 Minuten zum Hauptmenü zurück.

• Wenn Sie mehrmals hintereinander “ESC“ drücken,

glangen Sie zum Hauptmenü zurück.

Um Optionen in diesem Menü einzustellen,

einschließlich der Optionen der Untermenüs, gehen Sie

wie folgt vor:

• Drücken Sie „Enter“, um zum Menü zu gelangen.

• Benutzen Sie die Scrolltasten, um zu einer speziellen

Option zu gelangen.

• Drücken Sie „Enter“, um in das Untermenü zu

gelangen.

• Benutzen Sie die Scrolltasten, um den jeweiligen

Wert zu markieren.

• Drücken Sie „Enter“ (Der Wert fängt an zu blinken)

• Benutzen Sie die Scrolltasten, um den Wert zu

verändern.

• Drücken Sie zum Speichern „Enter“.

• Wenn Sie keine Taste drücken, kehrt die Anzeige

nach 3 Minuten zum Hauptmenü zurück.

• Wenn Sie mehrmals hintereinander „ESC“ drücken,

glangen Sie zum Hauptmenü zurück.

TEMPERATUR

Folgende Optionen stehen zur Verfügung:

Wassertemperatur: zeigt die Wassertemperatur des

Aquariums an

Alarm: schaltet die Meldung “Temperaturalarm, nicht

im zulässigen Bereich“ ein/aus. Wenn die Wassertem-

peratur sich außerhalb des zulässigen Bereichs beﬁ n-

det, blinkt die Option T°C des Hauptbildschirms.

Min/Max: hier werden der maximale und minimale

Wert des Wassertemperaturbereichs eingestellt.

Die Minimal-Temperatur kann nicht höher sein als die

Maximal-Temperatur und umgekehrt.

LEITFÄHIGKEITSPUNKTE

Folgende Optionen stehen zur Verfügung:

Leitfähigkeit: zeigt den Wert der Wasserleitfähigkeit

an. Mehr zur Leitfähigkeit erfahren Sie auf

www.ﬂ uval-g.com.

Salzgehalt: zeigt den Salzgehalt in PSU. Er erscheint

nur, wenn es sich um Meerwasser handelt.

Alarm: schaltet die Meldung „Alarm Leitfähigkeit, nicht

im zulässigen Bereich“ ein/aus. Wenn die Leitfähigkeit

sich außerhalb des zulässigen Bereichs beﬁ ndet, blinkt

die Option EC-Zeile des Hauptbildschirms.

Min/Max: hier werden der maximale und minimale

Wert des Wasserleitfähigkeitsbereich eingestellt. Die

Minimal-Leitfähigkeit kann nicht höher sein als die

Maximal-Leitfähigkeit und umgekehrt.

MECHANISCHER ZEITPLAN

Folgende Optionen stehen zur Verfügung:

Vergangene Tage: zählt die Tage, die seit der letzten

gespeicherten Wartung vergangen sind. Diese

Information wird in der MECH-Zeile des Hauptmenüs

angezeigt.

Reset auf null: Verwenden Sie die Scrolltasten, um den

Wert auszuwählen, drücken Sie dann zur Auswahl der

Option “Enter” und verwenden Sie wieder die Scroll-

MENÜ-EINSTELLUNGEN

ESC

Start-Bildschirm

Wenn der Filter zum ersten Mal angeschaltet wird,

erscheint der Begrüßungsbildschirm mit der Meldung

“Fluval G3 / G6” “Sprachauswahl” und dann “Initialisieren”.

Wenn der Sprachbildschirm angezeigt wird (Englisch

ist die Standardeinstellung), können andere Sprachen

gewählt werden. Die Auswahl beinhaltet: Französisch (FR),

Deutsch (D), Spanisch (SP), Italienisch (IT). Verwenden

Sie die Scrolltaste, um zur ausgewählten Sprache zu

gelangen. Drücken Sie „Enter“, um die Sprache zu

speichern. Wenn Sie keine Sprache auswählen, hat der

Filter die Standardeinstellung Englisch. Für weitere

Informationen siehe Abschnitt Allgemeine Einstellungen.

TAGE

Allgemeine Einstel.

Sprache wählen

Kontrast regeln

Temperaturskala

Einst Dimmerverzög

Grundeinstellungen

Betriebseinstellungen

Temperatur

Leitfähigkeit

Mechanische F.Zeitpl.

Chemische F.Zeitpl.

Biologische F.Zeitpl.

6. 5.7.

1.MECH: Zeigt die Tage an, die

seit dem letzten gespeicherten

Wartungsvorgang des

mechanischen Filtereinsatzes

vergangen sind.

2.CHEM: Zeigt die Tage an, die

seit dem letzten gespeicherten

Wartungsvorgang des chemischen

Filtereinsatzes vergangen sind.

3.BIOL: Zeigt die Wochen an, die

seit dem letzten gespeicherten

biologischen Wartungsvorgang

vergangen sind.

4.SCROLLEN AUF/AB:

Beide Tasten ermöglichen es,

durch die Menü-Auswahl zu

scrollen. Außerdem kann man

damit Werte erhöhen oder

verringern.

5.WASSERDURCHFLUSS: Zeigt

die ungefähre Durchﬂ ussrate an:

Bei einer 100%igen Flussrate wird

ein gefülltes Dreieck mit Röhren,

die die Wasserzirkulation

darstellen, angezeigt. Wenn die

Flussrate abnimmt, leert sich das

Dreieck entsprechend.

6.T°C: Zeigt die gemessene

Wassertemperatur an. Wenn die

Stromzufuhr 50 Hz beträgt, wird

die Temperatur automatisch in

Grad Celsius (°C) angezeigt. Wenn

die Stromzufuhr 60 Hz beträgt,

wird die Temperatur in Fahrenheit

angezeigt (°F).

7.EC _S/cm: Zeigt den Wert der

elektrischen Leitfähigkeit des

Wassers, die durch den Filter

überwacht wird, indem er

automatisch unterscheidet, ob es

sich um ein Meerwasser- oder

Frischwasser-Aquarium handelt.

Die ordnungsgemäße Kalibrierung

dauert 48 Stunden.

8.ESCAPE-TASTE: Wenn Sie die

“ESC“-Taste mehrmals drücken,

kommen Sie zum Hauptmenü

zurück.

9.EINGABE-TASTE: Mit dieser

Taste bestätigen und speichern Sie

die eingegebenen Informationen.

Wenn Sie die ESC-Taste drücken,

ohne zuvor zur Bestätigung

“ENTER“ gedrückt zu haben,

werden Ihre Daten nicht

gespeichert.

HAUPTMENÜ

taste, um JA zu wählen. Drücken Sie “Enter“.

Alarm: stellt den Warnhinweis für den

Mech-Wartungsalarm ein oder aus.

Tage bis Alarm: Verwenden Sie die Scrolltasten, um

die Tage zwischen letzter und nächster Wartung

auszuwählen. Die höchstmögliche Anzahl ist 99.

CHEMISCHER ZEITPLAN

Folgende Optionen stehen zur Verfügung:

Vergangene Tage: zählt die Tage, die seit der letzten

gespeicherten chemischen Wartung vergangen sind.

Diese Information wird in der CHEM-Zeile des

Hauptmenüs angezeigt.

Reset auf null: Verwenden Sie die Scrolltasten, um den

Wert auszuwählen, drücken Sie dann zur Auswahl der

Option “Enter“ und verwenden Sie wieder die

Scrolltaste, um JA zu wählen. Drücken Sie “Enter“.

Alarm: stellt den Warnhinweis für den

Chem-Wartungsalarm ein oder aus.

Tage bis Alarm: Verwenden Sie die Scrolltasten, um

die Tage zwischen letzter und nächster Wartung

auszuwählen. Die höchstmögliche Anzahl ist 99.

BIOLOGISCHER ZEITPLAN

Folgende Optionen stehen zur Verfügung:

Vergangene Wochen: zählt die Tage, die seit der

letzten gespeicherten biologischen Wartung

vergangen sind. Diese Information wird in der

BIOL-Zeile des Hauptmenüs angezeigt.

Reset auf null: Verwenden Sie die Scrolltasten, um den

Wert auszuwählen, drücken Sie dann zur Auswahl der

Option “Enter“ und verwenden Sie wieder die

Scrolltaste, um JA zu wählen. Drücken Sie “Enter“.

Alarm: stellt den Warnhinweis für den

Biol-Wartungsalarm ein oder aus.

Wochen bis Alarm: Verwenden Sie die Scrolltasten,

um die Wochen zwischen letzter und nächster Wartung

auszuwählen. Die höchstmögliche Anzahl ist 99.

BETRIEBSMENÜ

In diesem Menü können Sie die Alarmeinstellungen der

Temperatur und der Leitfähigkeit einstellen sowie die

Wartungspläne der mechanischen, der chemischen

und der biologischen Filterung.

Um zum Menü „Betriebseinstellungen“ zu gelangen,

drücken Sie die Scrolltasten nach unten oder nach

oben.

HYDRO TECH PERFORMANCE MONITOR | INNOVATIVES FILTERSYSTEM

D.18 GUIDE DE DÉMARRAGE RAPIDE FR.19

FILTERFLUSS-GRAFIK:

zeigt die ungefähre Durchﬂ ussrate der letzten

48 Tage an.

#1 ERSTE PRIORITÄT

Luft im Filter

Diese Nachricht erscheint, wenn nicht genug

Wasser im Filter ist. Für weitere Anweisungen

gehen Sie auf www.ﬂ uval-g.com.

#4 VIERTE PRIORITÄT

Alarm Leitfähigkeit

Diese Nachricht erscheint, wenn die

Leitfähigkeit des Aquarienwassers sich

außerhalb des festgelegten Bereichs beﬁ ndet.

Für weitere Anweisungen gehen Sie auf

www.ﬂ uval-g.com.

#5 FÜNFTE PRIORITÄT

Niedriger Fluss

Diese Nachricht erscheint, wenn der

Wasserﬂ uss bei dem werkseingestellten

Minimum oder darunter liegt. Für weitere

Anweisungen gehen Sie auf www.ﬂ uval-g.com.

TEMPERATUR-GRAFIK:

zeigt die Temperaturentwicklung der letzten

8 Betriebstage an.

#2 ZWEITE PRIORITÄT

Blockiertes Flügelrad

Diese Nachricht erscheint, wenn das Laufrad

blockiert ist und der Filter kein Wasser pumpt.

Für weitere Anweisungen gehen Sie auf

www.ﬂ uval-g.com.

LEITFÄHIGKEITS-GRAFIK:

zeigt die Leitfähigkeitsentwicklung der letzten

48 Tage an.

#3 DRITTE PRIORITÄT

Alarm Temperatur

Diese Nachricht erscheint, wenn die

Temperatur des Aquarienwassers sich

außerhalb des festgelegten Bereichs beﬁ ndet.

Für weitere Anweisungen gehen Sie auf

www.ﬂ uval-g.com.

Durchfluss % 48 Tage

ALARM

EVTL. LUFT IM FILTER

MOT NICHT IN BETRIEB

Siehe

Gebrauchsanleitun

ALARM

LEITFAEHIGKEIT

AUSSERH. BEREICH

ALARM

GERINGER DURCHFLUSS

Siehe

Gebrauchsanleitung

Temperatur ºC 8 Tage

ALARM

FLUEGELRAD PRUEFEN

Siehe

Gebrauchsanleitun

Leitfäh. ms/cm 48 Tage

ALARM

TEMPERATUR

AUSSERH. BEREICH

ALARME & WARNHINWEISE

Die Software der “G“-Serie überwacht den Filterbetrieb kontinuierlich und zeigt Warnhinweise zu Bedingungen

außerhalb des normalen Bereichs an. Außerdem erinnert sie an geplante Wartungsabläufe. Wenn Warnhinweise

angezeigt werden, wechseln sie sich mit dem Hauptbildschirm ab. Wenn mehr als ein Warnhinweis vorliegt, zeigt

das System einen Hinweis nach Priorität an.

GRAFIK-ANZEIGE

Diese Anzeige-Bildschirme haben keine variablen Einstellungen, liefern aber entscheidende Informationen

für Ihren Filter

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT - Pour éviter toute blessure, il faut observer des précautions élémentaires de sécurité.

LIRE ET SUIVRE TOUTES LES MESURES DE SÉCURITÉ

Pour éviter toute blessure, il faut observer des précautions

élémentaires de sécurité durant la manipulation du ﬁ ltre extérieur

Fluval, y compris les suivantes :

LIRE ET SUIVRE TOUTES LES

MESURES DE SÉCURITÉ

et tous les avis importants apparaissant sur l’appareil avant de

l’utiliser. Le non-respect de ces précautions pourrait entraîner

des dommages à l’appareil.

2. DANGER – Pour éviter tout risque de choc électrique, il faut

faire particulièrement attention puisque de l’eau est utilisée

avec l’équipement de l’aquarium. Dans chacune des

situations suivantes, ne pas essayer de réparer l’appareil

soi-même; le retourner à un service autorisé de réparations

ou le jeter.

A. Si l’appareil tombe dans l’eau, NE PAS tenter de l’attraper.

Il faut d’abord le débrancher, puis le récupérer. Si des pièces

électriques de l’appareil se mouillent, débrancher

immédiatement l’appareil.

B. Si l’appareil montre un signe de fuite anormale d’eau ou si le

dispositif différentiel (ou disjoncteur de fuite de terre)

s’éteint, débrancher d’abord le cordon de la source

d’alimentation électrique et retirer ensuite le ﬁ ltre de l’eau.

C. Examiner attentivement l’appareil après l’installation. Il ne

devrait pas être branché s’il y a de l’eau sur des pièces qui ne

doivent pas être mouillées.

D. Ne pas faire fonctionner un appareil dont la ﬁ che ou le cordon

sont endommagés, qui ne fonctionne pas correctement, ou qui

est tombé ou a été endommagé d’une manière quelconque.

Le cordon d’alimentation de cet appareil ne peut pas être

remplacé; si le cordon est endommagé, il faut jeter l’appareil.

Ne jamais couper le cordon. La plaque de l’afﬁ cheur de cet

appareil ne peut être remplacée. Si elle est endommagée ou

n’adhère pas correctement, il faut jeter l’appareil.

E. Aﬁ n d’éviter que la ﬁ che ou la prise de courant ne soient

mouillées, installer l’appareil à côté d’une prise de courant mu-

rale de manière à empêcher l’eau de dégoutter sur la prise ou

sur la ﬁ che. Une « boucle d’égouttement » (voir photo) devrait

être formée par l’utilisateur avec le cordon

d’alimentation reliant l’appareil à la prise

de courant. La « boucle d’égouttement »

est la partie du cordon se trouvant sous

la prise de courant, ou le raccord si une

rallonge est utilisée. Elle empêche l’eau

de glisser le long du cordon et d’entrer

en contact avec la prise de courant. Si la ﬁ che ou la prise de

courant entrent en contact avec l’eau, NE PAS débrancher

le cordon. Débrancher le fusible ou le disjoncteur qui fournit

l’électricité à l’appareil. Débrancher ensuite l’appareil et vériﬁ er

qu’il n’y a pas d’eau dans la prise.

3. AVERTISSEMENT - Surveiller étroitement les enfants qui

utilisent cet appareil ou qui se trouvent à proximité. Cet

appareil ne doit pas être utilisé par des personnes (y compris

des enfants) aux capacités physiques, sensorielles ou mentales

réduites, ou manquant d’expérience ou de connaissances, à

moins qu’elles soient placées sous la supervision d’une

personne chargée de leur sécurité ou qu’elles en aient reçu les

directives nécessaires à l’utilisation de cet appareil. Toujours

surveiller étroitement les enfants aﬁ n de s’assurer qu’ils ne

s’amusent pas avec cet appareil.

4. Pour éviter toute blessure, ne toucher aucune pièce en

mouvement ou chaude.

5. ATTENTION – Toujours débrancher tous les appareils à

l’intérieur de l’aquarium de la prise de courant avant de

mettre les mains dans l’eau, d’insérer ou de retirer des

pièces et avant d’installer, d’entretenir ou de manipuler

l’équipement. Ne jamais tirer sur le cordon d’alimentation

pour débrancher l’appareil, mais saisir la ﬁ che et tirer pour

débrancher. Toujours débrancher tout appareil lorsqu’il n’est

pas utilisé.

6. Cet appareil est un ﬁ ltre-pompe pour aquarium. Ne pas

employer ce ﬁ ltre-pompe pour un usage autre que celui pour

lequel il a été conçu (c.-à-d. ne pas l’utiliser dans des piscines,

des salles de bain, etc.). L’emploi de ﬁ xations ni recommandées

ni vendues par le fabricant de l’appareil peut être source de

situations dangereuses. Ce ﬁ ltre-pompe n’est pas submersible.

Ne jamais mettre la tête du ﬁ ltre dans l’eau ni sous un jet

d’eau.

• Ne pas se servir de ce ﬁ ltre dans des piscines ni dans d’autres

situations où des personnes sont immergées dans l’eau.

• Ce ﬁ ltre convient à un usage dans l’eau dont la température ne

dépasse pas 35 °C.

• Ne pas utiliser ce ﬁ ltre avec des liquides inﬂ ammables ou

potables.

7. Ce ﬁ ltre convient à un usage à l’INTÉRIEUR seulement. Ne pas

installer ni ranger l’appareil où il sera exposé à des conditions

climatiques ou à des températures sous le point de

congélation.

8. S’assurer que le ﬁ ltre est solidement installé avant de le faire

fonctionner. Ce ﬁ ltre ne doit jamais fonctionner à sec.

9. Si une rallonge électrique est nécessaire, vériﬁ er qu’elle est

d’un calibre sufﬁ sant. Un cordon électrique de moins d’ampères

ou de watts que l’appareil peut surchauffer. Prendre les

précautions nécessaires aﬁ n d’éviter qu’on tire sur la rallonge

ou qu’on trébuche dessus. Le raccordement devrait être

effectué par un électricien qualiﬁ é.

10. CONSERVER CES INSTRUCTIONS

Pour comprendre le fonctionnement de cet appareil et bien

l’utiliser, il est recommandé de lire le mode d’emploi au complet

et de s’assurer d’en comprendre toutes les étapes.

Le non-respect de cette directive pourrait entraîner des

dommages à l’appareil.

FRANÇAIS

HYDRO TECH PERFORMANCE MONITOR | SYSTÈME DE FILTRATION ÉVOLUÉ

FR.20 GUIDE DE DÉMARRAGE RAPIDE FR.21

INSTALLATION ET CONFIGURATION

IMPORTANT : Lire toutes les instructions avant de

commencer.

• Pour de meilleurs résultats, remplissez l’aquarium

d’eau avant de commencer l’installation et la

conﬁ guration.

• Prévoyez de 45 à 60 minutes pour l’installation et

la conﬁ guration.

• En tout temps, si vous avez besoin de

renseignements supplémentaires au sujet de

l’installation, vous pouvez visionner un diaporama

illustrant les étapes décrites dans ce mode

d’emploi au www.ﬂ uval-g.com.

• Outils requis : couteau tout usage ou ciseaux.

ATTENTION : NE PAS BRANCHER LE FILTRE AVANT

QUE L’INSTALLATION SOIT COMPLÉTÉE

ET QUE L’AQUARIUM SOIT REMPLI D’EAU.

ÉTAPE 1 : Déballer et identiﬁ er toutes les pièces.

Utiliser le schéma d’identiﬁ cation des pièces comme

guide.

ÉTAPE 2 : POSITIONNEMENT DU FILTRE

Ce ﬁ ltre est un système de ﬁ ltration par gravité. Pour

qu’il fonctionne correctement, il faut respecter les

directives d’installation suivantes :

• Le dessus du ﬁ ltre doit être placé à au moins 50 cm

(20 po) sous le niveau de l’eau de l’aquarium, mais ja-

mais à plus de 150 cm (4,9 pi). Le tuyau fourni avec

le ﬁ ltre mesure 3 m (9,8 pi). Ne pas utiliser un tuyau

plus long ou un autre type de tuyau, car cela pourrait

diminuer le débit d’eau et nuire à l’amorçage. De plus,

le ﬁ ltre pourrait ne pas fonctionner correctement.

• NE JAMAIS PLACER LE FILTRE PLUS HAUT QUE

LE NIVEAU DE L’EAU. Le niveau de l’eau ne

devrait jamais être à plus de 15 cm (6 po) en

dessous du cadre de l’aquarium.

• Pour un rendement optimal, placer le ﬁ ltre

complètement sous l’aquarium et de façon à ce

que le système AquaStop soit toujours facile à

atteindre et qu’il puisse être retiré du ﬁ ltre

aisément lors de l’entretien.

• Retirer la cartouche de ﬁ ltration mécanique (située

à gauche lorsqu’on est face au ﬁ ltre) en tournant

la poignée dans le sens inverse des aiguilles d’une

montre jusqu’à ce qu’elle passe de la position « »

à la position « ». Sortir la cartouche.

• Tourner la cartouche de ﬁ ltration mécanique dans

le sens inverse des aiguilles d’une montre pour la

séparer de la chambre d’amorçage.

• Rincer l’intérieur et l’extérieur de la cartouche à

l’eau fraîche pour enlever les impuretés. Il est à

noter que les débris s’accumulent à l’intérieur de

la cartouche.

• Replacer le boîtier rouge et attacher de nouveau

la cartouche de ﬁ ltration mécanique à la chambre

d’amorçage en la tournant dans le sens des aiguilles

d’une montre.

• Mettre la cartouche de ﬁ ltration mécanique de côté

(de préférence dans un seau).

Note concernant l’entretien : Les cartouches de

ﬁ ltration mécanique devraient être rincées tous les

14 jours, plus tôt si l’avertissement « Alerte faible

débit » apparaît. La cartouche fournie avec le ﬁ ltre est

destinée à un usage général. Pour enlever les débris

ﬁ ns d’un aquarium d’eau de mer ou d’un aquarium qui

contient peu de sédiments, il est suggéré de se pro-

curer une cartouche de ﬁ ltration ﬁ ne. Pour trouver un

détaillant en ligne, visiter le www.ﬂ uval-g.com.

B. Préparation de la cartouche de ﬁ ltration chimique

• Retirer la cartouche de ﬁ ltration chimique (située

à droite lorsqu’on est face au ﬁ ltre) en tournant la

poignée dans le sens inverse des aiguilles d’une

montre jusqu’à ce qu’elle passe de la position « »

à la position « ». Sortir la cartouche.

• Si on utilise la cartouche de charbon fournie avec

le ﬁ ltre, l’enlever du boîtier et retirer le sac de

plastique. Après l’avoir rincée abondamment à l’eau

du robinet, remettre la cartouche dans son boîtier

en prenant soin qu’elle soit bien alignée.

Si on choisit d’utiliser une

autre masse ﬁ ltrante en

vrac ou en granulés

(p. ex. un éliminateur de

phosphate ou de nitrate

Lab Series Fluval), remplir

le boîtier jusqu’à 1 cm

du bord.

• Pour plus de renseignements sur les différentes

masses ﬁ ltrantes, visiter le www.ﬂ uval-g.com.

• Avant de remettre le bouchon sur la cartouche,

vériﬁ er qu’il n’y a pas de particules ou de

débris sous le bouchon ou sur son rebord externe.

La présence de débris pourrait l’empêcher de

fermer hermétiquement.

• Replacer le bouchon et remettre la cartouche dans

son boîtier. Il faut absolument visser de gauche à

droite pour pouvoir assembler la cartouche (voir les

ﬂ èches à G.3). Attacher de nouveau le boîtier à la

partie supérieure de la cartouche.

• Mettre la cartouche de côté.

Ouvrir les loquets

argentés situés aux

quatre coins du ﬁ ltre.

Enlever la tête du

ﬁ ltre et la mettre de

côté avec précaution

pour ne pas

endommager les

capteurs qui se

trouvent à l’intérieur.

D. Paniers de la masse ﬁ ltrante biologique

• Enlever le couvre-paniers de la masse ﬁ ltrante

biologique et le mettre de côté.

À l’aide des poignées,

extraire les paniers de la

masse ﬁ ltrante biologique

de la cuve (le ﬁ ltre Fluval

G3 a deux paniers, le ﬁ ltre

Fluval G6 en a trois).

• Au-dessus d’un évier, sortir les cylindres G-Nodes

des sacs en plastique et les verser dans les paniers,

en mélangeant des parts égales de petits et de gros

cylindres dans chacun des paniers.

Laisser un espace sufﬁ sant

sur le dessus; les cylindres

ne doivent pas dépasser le

bord des paniers. Pour

pouvoir superposer les

paniers sans problèmes,

laisser une distance d’au

moins 5 mm entre les

cylindres G-nodes et le bord

des paniers.

• Ajouter des cylindres G-Nodes au besoin.

• Rincer chaque panier abondamment à l’eau du

robinet pour enlever les particules de poussière.

• Replacer les paniers dans la cuve, en alignant

soigneusement les larges sillons des paniers sur les

saillies de la cuve.

• Poser le couvre-paniers sur le dernier panier de la

masse ﬁ ltrante biologique.

• Ajuster la tête du ﬁ ltre sur la cuve et appuyer

dessus jusqu’à ce que les quatre coins reposent

solidement sur la cuve. Si l’un des coins n’est pas

parfaitement appuyé, vériﬁ er que chacun des quatre

loquets est bien ouvert.

Ne pas forcer.

• Lorsque la tête du ﬁ ltre est installée correctement,

refermer les loquets.

ÉTAPE 3 : INSTALLATION DU FILTRE

A. Préparation de la cartouche de ﬁ ltration mécanique

C. Pose du joint d’étanchéité du ﬁ ltre

Pour sortir la cartouche de

son boîtier rouge, presser

simultanément les surfaces

striées situées de chaque

côté des rainures du boî-

tier.

G.2

G.4

G.5

G.8

G.7

Poser le joint en silicone

rouge en l’ajustant sur la

rainure qui suit le con-

tour du bord de la cuve

du ﬁ ltre. Passer un doigt

sur tout le joint pour

s’assurer qu’il est bien

inséré.

G.6

Séparer le boîtier de la

partie supérieure de la

cartouche. Pour ce faire,

appuyer sur l’un des deux

boutons noirs situés au

centre de la cartouche et,

au même moment, tirer le

boîtier vers le bas.

G.3

Ouvrir le couvercle des

cartouches du ﬁ ltre. La

manette argentée de

la soupape AquaStop

doit être complètement

relevée et la manette de

dégagement noire doit être

complètement abaissée

pour ouvrir le couvercle.

G.1

HYDRO TECH PERFORMANCE MONITOR | SYSTÈME DE FILTRATION ÉVOLUÉ

FR.22 GUIDE DE DÉMARRAGE RAPIDE FR.23

Remettre les cartouches de ﬁ ltration mécanique et

chimique en place en s’assurant qu’elles sont bien

alignées, puis les verrouiller en tournant les poignées

dans le sens des aiguilles d’une montre.

Si le couvercle des cartouches du ﬁ ltre ne ferme pas, les

cartouches n’ont pas été installées correctement.

• Une des ﬁ xations servira pour la crépine

d’admission, l’autre pour le tuyau de sortie d’eau ou

les tubes diffuseurs.

ÉTAPE 4 : INSTALLATION DES FIXATIONS

AU CADRE

A. Positionnement

B. Installation du tube d’admission télescopique

• Insérer le tube d’admission télescopique dans le bloc

de raccordement en le poussant jusqu’au fond. La

crépine doit se trouver à au moins 7,5 cm (3 po)

au-dessus du gravier placé au fond de l’aquarium.

Important : Placer la crépine aussi loin que possible

de toute source d’air (pierre à air, dispositif d’aération,

écumeur de protéines, becs de sortie d’eau, tubes

diffuseurs, etc.). Si de l’air y entre, le ﬁ ltre sera

moins efﬁ cace.

C. Installation des becs de sortie d’eau

• Le raccord en Y est déjà muni des becs de sortie

d’eau. Pour utiliser les tubes diffuseurs, enlever les

becs de sortie du raccord en Y en les tournant d’un

côté pour les déloger. Brancher ensuite les tubes

diffuseurs directement au raccord en Y.

ÉTAPE 5 : RACCORDEMENT DES TUYAUX

Important : Les tuyaux doivent toujours suivre un

chemin direct du ﬁ ltre au cadre de l’aquarium. Ils

doivent être détendus, mais ne pas former de boucles.

Le ﬁ ltre ne fonctionnera pas correctement si les tuyaux

sont trop longs ou trop courts.

A. Installation de la soupape AquaStop

• Tirer la manette argentée de la soupape AquaStop

(située sur le dessus du ﬁ ltre) complètement vers le

haut. Lever ensuite la manette noire de dégagement

de la soupape AquaStop en la tirant vers la gauche.

Important : Aﬁ n de ne pas endommager les

manettes du système AquaStop, toujours suivre

les directives et ne jamais forcer quoi que ce soit.

NOTE : Ne pas forcer les manettes de la soupape

AquaStop. Si elles ne s’abaissent pas aisément, il faut

réinstaller la soupape en s’assurant qu’elle est alignée

correctement.

Insérer la soupape AquaStop sur le dessus du ﬁ ltre,

les ﬂ èches en avant. Enfoncer la soupape et abaisser

la manette de dégagement noire. Cette action amorce

la soupape AquaStop. Abaisser ensuite la manette

argentée.

Le tuyau d’entrée d’eau est raccordé au côté gauche de

la soupape AquaStop (ﬂ èche vers le bas). Insérer une

extrémité du tuyau en la poussant jusqu’au bout dans

l’adaptateur cannelé, puis visser l’écrou aussi serré que

possible dans le sens des aiguilles d’une montre, sans

trop le forcer.

• Sortir le bloc de raccordement de la ﬁ xation au

cadre et insérer le tuyau dans l’adaptateur cannelé,

puis visser l’écrou dans le sens des aiguilles d’une

montre, de façon à ce que le tuyau soit attaché

solidement au bloc de raccordement.

Replacer le bloc de raccordement sur la ﬁ xation

au cadre en appuyant dessus jusqu’à ce qu’un déclic

se fasse entendre.

Étirer le tuyau jusqu’au rac-

cord d’entrée d’eau du bloc

de raccordement. À l’aide

d’un couteau tout usage ou

de ciseaux, couper le tuyau

juste au-dessus de l’écrou

de blocage.

C. Branchement du tuyau de sortie d’eau

• Le tuyau de sortie d’eau est raccordé au côté droit

de la soupape AquaStop (ﬂ èche vers le haut).

Important : Les tuyaux doivent toujours suivre un

chemin direct du ﬁ ltre au cadre de l’aquarium. Ils

doivent être détendus, mais ne pas former de

boucles. Plus le tuyau est court, plus le ﬁ ltre est

performant. Ne pas couper le tuyau trop court.

Le tuyau pourra être coupé plus tard, au besoin.

Pour brancher le tuyau de

sortie d’eau, répéter les

mêmes étapes que lors

du branchement du tuyau

d’entrée d’eau.

Après avoir rempli

l’aquarium avec de l’eau,

enfoncer rapidement et

vigoureusement le bouton

d’amorçage jusqu’au fond

à deux ou trois reprises,

jusqu’à ce que l’eau

commence à entrer

dans le ﬁ ltre.

• Lorsque le ﬁ ltre est complètement rempli d’eau et

que les bulles d’air cessent de s’échapper du bec

de sortie, brancher le ﬁ ltre sur une prise de

courant.

• L’écran ACL s’allumera, et après une courte

pause, commencera à afﬁ cher la séquence de

mise en marche du ﬁ ltre. Une fois cette étape

terminée, la pompe amorcera la circulation de

l’eau dans le ﬁ ltre, pourvu que celui-ci soit rempli

d’eau. La pompe ne fonctionnera pas si le ﬁ ltre

n’est pas complètement rempli d’eau.

• Une fois que l’eau circule adéquatement, vériﬁ er

le niveau d’eau à nouveau et l’ajuster s’il y a lieu.

ÉTAPE 6 : DÉMARRAGE DE LA POMPEB. Branchement du tuyau d’entrée d’eau

G.9 G.10

G.11

G.12

G.13

G.14

G.15

G.17

G.16

Sur chacune des ﬁ xations

au cadre, installer deux

ventouses de manière à ce

qu’elles soient face à face.

Placer les ﬁ xations sur le

cadre, une à chaque ex-

trémité de la paroi arrière de

l’aquarium, en s’assurant que

le côté du bloc de raccorde-

ment qui comporte un écrou

est à l’extérieur.

ÉTAPE 7 : CONFIGURATION DU FILTRE

C’est maintenant le moment de choisir les options en

utilisant les menus du ﬁ ltre.

HYDRO TECH PERFORMANCE MONITOR | SYSTÈME DE FILTRATION ÉVOLUÉ

FR.24 GUIDE DE DÉMARRAGE RAPIDE FR.25

MENUS DES PARAMÈTRES GÉNÉRAUX ET OPÉRATIONNELS

1. Pour accéder à l’un ou l’autre des menus à partir du menu principal, utiliser les touches de déﬁ lement.

2. Lorsque le menu désiré apparaît, appuyer sur ENTER pour accéder aux différentes options proposées dans

ce menu.

3. Lorsque l’option voulue est en surbrillance, appuyer sur ENTER pour voir la liste des options secondaires.

MENU DES PARAMÈTRES GÉNÉRAUX

Ce menu permet de choisir la langue d’afﬁ chage et de

régler le contraste, l’échelle de température, le

gradateur d’afﬁ chage et la conﬁ guration par défaut.

Pour accéder au menu des paramètres généraux,

appuyer sur les touches de déﬁ lement (vers le haut ou

vers le bas).

Pour régler l’une des options de ce menu (y compris

celles des sous-menus), suivre les étapes suivantes :

• Appuyer sur la touche ENTER pour accéder au

menu.

• Utiliser les touches de déﬁ lement pour choisir un

paramètre (le mettre en surbrillance).

• Appuyer sur ENTER pour accéder au sous-menu.

• Pour l’option « Régler contraste » SEULEMENT,

appuyer sur ENTER une autre fois aﬁ n d’activer

les touches de déﬁ lement (l’option des valeurs

commencera alors à clignoter).

• Utiliser les touches de déﬁ lement pour modiﬁ er les

valeurs.

• Appuyer sur ENTER pour enregistrer le choix.

• Si aucune touche n’est enfoncée après 3 minutes,

l’écran retournera à l’écran principal.

• Appuyer de façon continue sur ESC ramène à l’écran

principal.

Pour régler l’une des options de ce menu (y compris

celles des sous-menus), suivre les étapes suivantes :

• Appuyer sur la touche ENTER pour accéder au

menu.

• Utiliser les touches de déﬁ lement pour choisir un

paramètre (le mettre en surbrillance).

• Appuyer sur ENTER pour accéder au sous-menu.

• Utiliser les touches de déﬁ lement pour mettre les

valeurs réglables en surbrillance.

• Appuyer sur ENTER (la valeur commencera alors

à clignoter).

• Régler la valeur à l’aide des touches de déﬁ lement.

• Appuyer sur ENTER pour enregistrer le choix.

• Si aucune touche n’est enfoncée après 3 minutes,

l’écran retournera à l’écran principal.

• Appuyer de façon continue sur ESC ramène à l’écran

principal.

LIMITES DE TEMPÉRATURE

Les options suivantes sont offertes :

Tempér. eau : afﬁ che la température de l’eau de

l’aquarium.

Alerte : allume et éteint le message « Alerte

température hors limites ». Si la température se

trouve hors des limites déterminées, l’option T °C

de l’écran principal clignotera.

Min./Max. : permet de régler les limites de

température minimales et maximales de l’eau.

La température minimale ne peut pas être plus élevée

que la température maximale, et vice versa.

LIMITES DE CONDUCTIVITÉ

Les options suivantes sont offertes :

Conduct. : afﬁ che la conductivité de l’eau de l’aquarium.

Pour plus de renseignements sur la conductivité, visitez

le www.ﬂ uval-g.com.

Salinité : afﬁ che la salinité de l’eau en PSU. La salinité

apparaît seulement avec les aquariums d’eau de mer.

Alerte : allume et éteint le message « Alerte

conductivité hors limites ». Si la conductivité se trouve

hors des limites déterminées, l’option CE de l’écran

principal clignotera.

Min./Max. : permet de régler les limites de

conductivité minimales et maximales de l’eau.

La conductivité minimale ne peut pas être plus élevée

que la conductivité maximale, et vice versa.

HORAIRE DE FILTRATION MÉCANIQUE

Les options suivantes sont offertes :

Jours écoulés : compte le nombre de jours écoulés

depuis la dernière opération d’entretien. Cette informa-

tion apparaît sur la ligne MÉC du menu principal. Pour

remettre à zéro, utiliser les touches de déﬁ lement aﬁ n

de sélectionner une valeur, appuyer sur ENTER pour

choisir l’option et utiliser les touches de déﬁ lement pour

choisir OUI. Appuyer ensuite sur ENTER.

AFFICHAGE DES MENUS

ESC

Écran de démarrage

Lorsque le ﬁ ltre est mis en marche pour la première

fois, l’écran de bienvenue s’ouvre sur le message « Flu-

val G3 / G6 », suivi de « Language Selection » et de « initial-

izing ». La langue par défaut est l’anglais. Lorsque l’écran du

choix de langue (language selection) apparaît, il est pos-

sible de changer la langue d’afﬁ chage pour le français (FR),

l’allemand (D), l’espagnol (SP) ou l’italien (IT). Pour sélection-

ner une langue, utiliser les touches de déﬁ lement (ﬂ èches)

pour aller à la langue voulue, puis appuyer sur ENTER

pour enregistrer le choix. Si aucune langue n’est choisie,

le ﬁ ltre utilisera l’anglais comme langue d’afﬁ chage. Pour

plus de renseignements, consulter la section « Menu des

paramètres généraux ».

jMEC

CHIM

BIOL

SEM

Parametres généraux

Choisir langue

Régler contraste

Echelle de températ.

Intervalle gradateur

Configur. par défaut

Parametres opération.

Limites température

Limites conductivité

Horaire filtr. méc.

Horaire filtr. chim.

Horaire filtr. biol.

6. 5.7.

1.MÉC : afﬁ che le temps écoulé

depuis la dernière opération

d’entretien de la cartouche de

ﬁ ltration mécanique.

2.CHIM : afﬁ che le temps écoulé

depuis la dernière opération

d’entretien de la cartouche de

ﬁ ltration chimique.

3.BIOL : afﬁ che le nombre de

semaines écoulées depuis la

dernière opération d’entretien de

la ﬁ ltration biologique.

4.TOUCHES DE DÉFILEMENT

(FLÈCHES HAUT/BAS) :

Les deux touches vous permettent

d’accéder aux menus, de faire

déﬁ ler les choix des menus et

d’augmenter ou de diminuer les

valeurs.

5.DÉBIT D’EAU : représente le

débit d’eau approximatif détecté.

Lorsque le débit d’eau du ﬁ ltre est

de 100 %, le graphique montre un

triangle plein et de l’eau circulant

dans les tubes. Si le débit

diminue, le triangle se vide

proportionnellement.

6.T °C : afﬁ che la température de

l’eau enregistrée. La température

s’afﬁ chera automatiquement

en degrés Celsius (°C) si le

courant électrique est de 50 Hz,

et elle s’afﬁ chera en degrés

Fahrenheit (°F) s’il est de 60 Hz.

7.CE _S/cm : afﬁ che la valeur de

la conductivité électrique décelée

par le ﬁ ltre, qui détecte s’il s’agit

d’un aquarium d’eau douce ou

d’eau de mer. Attendre 48 heures

pour obtenir le calibrage adéquat.

8.TOUCHE « ESC » : appuyer

sur la touche « ESC » à quelques

reprises ramène à l’écran

principal.

9.TOUCHE « ENTER » : cette

touche conﬁ rme et enregistre

l’information saisie. Si on appuie

sur la touche ESC sans avoir

d’abord appuyé sur ENTER pour

conﬁ rmer, les données ne seront

pas sauvegardées.

MENU PRINCIPAL

Alerte : allume et éteint le message d’alerte de

l’entretien du système de ﬁ ltration mécanique.

Jours avant alerte : utiliser les touches de déﬁ lement

pour choisir le nombre de jours entre les opérations

d’entretien. Le nombre de jours maximal est 99.

HORAIRE DE FILTRATION CHIMIQUE

Les options suivantes sont offertes :

Jours écoulés : compte le nombre de jours écoulés

depuis la dernière opération d’entretien du système de

ﬁ ltration chimique. Cette information apparaît sur la

ligne CHIM du menu principal. Pour remettre à zéro,

utiliser les touches de déﬁ lement pour sélectionner

une valeur, appuyer sur ENTER pour choisir l’option et

utiliser les touches de déﬁ lement pour choisir OUI.

Appuyer sur ENTER.

Alerte : allume et éteint le message d’alerte de

l’entretien du système de ﬁ ltration chimique.

Jours avant alerte : utiliser les touches de

déroulement pour choisir le nombre de jours entre

les opérations d’entretien. Le nombre de jours maximal

est 99.

HORAIRE DE FILTRATION BIOLOGIQUE

Les options suivantes sont offertes :

Semaines écoulées : compte le nombre de semaines

écoulées depuis la dernière opération d’entretien du

système de ﬁ ltration biologique. Cette information

apparaît sur la ligne BIOL du menu principal. Pour

remettre à zéro, utiliser les touches de déﬁ lement

pour sélectionner une valeur, appuyer sur ENTER pour

choisir l’option et utiliser les touches de déﬁ lement pour

choisir OUI. Appuyer sur ENTER.

Alerte : allume et éteint le message d’alerte de

l’entretien du système de ﬁ ltration biologique.

Semaines avant alerte : utiliser les touches de

déﬁ lement pour choisir le nombre de semaines entre

les opérations d’entretien. Le nombre de semaines

maximal est 99.

MENU DES PARAMÈTRES OPÉRATIONNELS

Ce menu permet de régler les limites de température

et de conductivité, ainsi que l’horaire d’entretien de la

ﬁ ltration mécanique, chimique et biologique.

Pour accéder au menu des paramètres opérationnels,

appuyer sur les touches de déﬁ lement (vers le haut ou

vers le bas).

HYDRO TECH PERFORMANCE MONITOR | SYSTÈME DE FILTRATION ÉVOLUÉ

FR.26 27

GRAPHIQUE DE DÉBIT DU FILTRE :

présente le débit d’eau approximatif des

48 derniers jours.

PRIORITÉ ABSOLUE NO 1

Décèle air dans ﬁ ltre

Ce message apparaît lorsqu’il n’y a pas assez

d’eau dans le ﬁ ltre. Visiter le www.ﬂ uval-g.com

pour connaître la marche à suivre.

PRIORITÉ NO 4

Alerte conductivité

Ce message apparaît lorsque la conductivité de

l’eau de l’aquarium se trouve hors des limites

déterminées.

Visiter le www.ﬂ uval-g.com pour connaître la

marche à suivre.

PRIORITÉ NO 5

Faible débit

Ce message apparaît lorsque le débit de l’eau

est égal ou inférieur au débit minimum

déterminé en usine.

Visiter le www.ﬂ uval-g.com pour connaître la

marche à suivre.

GRAPHIQUE DE TEMPÉRATURE :

présente la courbe de température des

8 derniers jours.

PRIORITÉ NO 2

Vér. hélice de couronne

Ce message apparaît lorsque la couronne est

bloquée et que le ﬁ ltre ne pompe plus d’eau.

Visiter le www.ﬂ uval-g.com pour connaître la

marche à suivre.

GRAPHIQUE DE CONDUCTIVITÉ :

présente la courbe de conductivité des

48 derniers jours.

PRIORITÉ NO 3

Alerte température

Ce message apparaît lorsque la température de

l’eau de l’aquarium se trouve hors des limites

déterminées.

Visiter le www.ﬂ uval-g.com pour connaître la

marche à suivre.

Débit % 48 j

ALERTE

AIR DANS FILTRE

MOTEUR NE FONCT. PAS

Consulter

mode d’em

loi

ALERTE

CONDUCTIVITE

HORS LIMITES

ALERTE

FAIBLE DEBIT

Consulter

mode d’emploi

Température ºC 8 j

ALERTE

VER. HELICE COURONNE

Consulter

mode d’em

loi

Conduct. ms/cm 48 j

ALERTE

TEMPERATURE

HORS LIMITES

ALARMES ET MESSAGES D’AVERTISSEMENT

Le logiciel des ﬁ ltres de série G surveille de façon continuelle le fonctionnement du ﬁ ltre et signalera toute

condition anormale. Il envoie également des rappels concernant l’horaire d’entretien. Lorsqu’une alerte ou un

message d’avertissement est envoyé, il apparaît en alternance avec l’écran principal. S’il y a plus d’un message

d’avertissement, le système en afﬁ chera un seul, en ordre de priorité.

GRAPHIQUES

Ces graphiques n’afﬁ chent pas des paramètres réglables, mais fournissent des renseignements

importants à propos du ﬁ ltre. If you have a problem or question concerning the operation of the Fluval G ﬁ lter, please let us try to help you

before you return the product to your dealer. Most problems can be handled promptly with a phone call. Or, if you

prefer, you can contact us on our web site at www.hagen.com. Or visit www.ﬂ uval-g.com for more information.

When you contact us please have all relevant information, such as model number and/or part numbers available,

as well as the nature of the problem.

Falls dieses Produkt fehlerhaft sein sollte, geben Sie es zusammen mit dem Kaufnachweis entweder an Ihren

örtlichen Zoofachhändler oder senden Sie es mit im Voraus bezahlten Versandkosten an:

HAGEN Deutschland GmbH & Co. KG

Lehmweg 99-105

25488 Holm

Weitere Informationen über dieses Produkt erhalten Sie ebenfalls auf unseren Websites www.hagenservice.de,

www.hagen.com oder www.ﬂ uval-g.com.

Si vous avez un problème ou des questions au sujet du fonctionnement du ﬁ ltre Fluval G, veuillez nous permettre

de vous aider avant de le retourner à votre détaillant. La plupart des problèmes peuvent être résolus rapidement

grâce à un appel téléphonique. Ou, si vous le préférez, vous pouvez communiquer avec nous par le biais de notre

site Web au www.hagen.com ou consulter le www.ﬂ uval-g.com pour plus d’information. Lorsque vous nous

téléphonez (ou nous écrivez), s’il vous plaît ayez à la main tous les renseignements pertinents tels que le numéro

de modèle ou le numéro des pièces et précisez la nature du problème.

CUSTOMER SERVICE | KUNDENDIENST | SERVICE À LA CLIENTÈLE

CANADA

Rolf C. Hagen Inc.

20500 Trans Canada Hwy,

Baie d’Urfé, QC H9X 0A2

Tel: (800) 554-2436

USA

Rolf C. Hagen (U.S.A.) Corp.

305 Forbes Blvd.

Mansﬁ eld, MA 02048

Tel: (800) 724-2436

www.fluval-g.com

Customer Service Department

Rolf C. Hagen (UK) Ltd.

California Drive

Whitwood Industrial Estate,

Castleford WF10 5QH,

West Yorkshire

Tel: 01977556622

FRANCE

Rolf C. Hagen (France) SA.

Zone Parisud 4

Boulevard Jean Monnet

F-77388 Comb la Ville.

Tel: +33 1 64 88 14 18

GERMANY

HAGEN Deutschland GmbH & Co. KG

Lehmweg 99-105

25488 Holm

Tel: 0180 1 42 43 63

MALAYSIA

Rolf C. Hagen (SEA) Sdn Bhd.

Lot 14A, Jalan 3A, Kawasan

Perusahaan Cheras Jaya

Balakong, 43200 Chears, Selangor

Darul Ehsan

Tel: + 603 9074 2388

SPAIN

Rolf C. Hagen España S.A.

Avda. de Beniparrell, 11 y 13

P.I. L’Altero 46460 Silla

Valencia, Spain

Tel: +34 96 120 09 45

09510800 28G09

Fluval G Series G3 G6 Instructions

Navigation menu

Versions of this User Manual:

Views

Navigation
