Operating Instructions

Important Safety Information –

Please read carefully

Input: 24V DC 5A

Output: 8 x 15.5-19.5V DC 0.7A (0-100% PWM)

Caution: Do not use any power supply other than the

one supplied with your genuine AquaRay SmartControl 8

unit. The use of a different power supply will invalidate the

guarantee.

- Always isolate the PSU from the mains electricity

before installing or carrying out any maintenance

to your AquaRay SmartControl 8 unit unit.

Caution: The AquaRay SmartControl 8 unit is not

waterproof and therefore must not be mounted above the

aquarium or in any position where it may accidentally fall into

water or be splashed by water.

Caution: Do not operate this appliance if it has been

damaged, is malfunctioning, or has been dropped or

immersed in water.

- This unit is designed to be used indoors and is

not suitable for any outdoor applications.

Caution: Always leave a drip-loop in the DC supply cable

to the AquaRay lamp unit to prevent water

running down the cable and reaching the AquaRay

SmartControl 8 unit.

- Dispose of this unit responsibly. Check with

your local authority for disposal information.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Parts List

1. AquaRay SmartControl 8 unit

2. AquaRay SmartControl 8 PSU

3. Mains cable

4. Fixing kit

5. Temperature sensor cable

6. Fibre optic light pipe

7. Menu guide sheet

Installation

To ensure water shedding properties (should the unit

accidentally get splashed), the unit should be mounted

vertically on a surface using the screws supplied in the

fixing kit. These engage into the keyhole slots on the back

of the unit.

Self adhesive feet are supplied in the fixing kit and can be

placed in the circular indents on the back of the unit to

prevent it marking the wall.

When mounting the SmartControl 8 unit, please make

sure there is enough space below to connect the PSU and

lamps.

Once the unit is in position, connect the lamps and

temperature sensor (if using) to the SmartControl 8 unit

by plugging them into the correct sockets on the control

unit.

Please note: Channels 1, 2, 3 and 4 are all controlled

independently of each other.

Connect the PSU to the SmartControl 8 unit by plugging it

into the input.

Operation

Once mounted and connected according to the installation

instructions above, the mains power to the PSU may be

switched on.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

When the controller has entered ‘RUN’ mode (i.e. the clock

is displayed) you may program the unit as detailed below:-

• Pressing the ENTER button will cycle through the

available menus (see the separate Menu Guide sheet). If

no button is pressed for 10 seconds, the SmartControl 8

unit will return to ‘RUN’ mode.

• Pressing hin ‘RUN’ mode will cycle through ON, OFF,

and AUTO modes, where ON is all channels 100% on,

OFF is all channels 0%, and AUTO resumes the user set

program.

• Pressing iin ‘RUN’ mode will initiate the‘Storm Function’

(see below for details of this function).

• Pressing iwhilst in ‘Storm Function’ will exit and resume

the user set program.

• A DEMO mode can be entered by holding the ENTER

button during power up. The display will show ‘DEMO’

In DEMO mode, the lamps continuously brighten and dim

according to the following set program:-

Ramp up to 100% over 15 seconds

Ramp down to 5% over 15 seconds

Storm function for 10 seconds

Ramp up to 100% over 15 seconds

Ramp down to 5% over 15 seconds

The unit will then exit demo mode and return to the

user set program

Setup

• First follow the Menu Guide sheet to set the current

time (under TIME SETTING)

• For each channel set your timings

• Lamps start to brighten when the ON TIME equals the

current time. A RAMP time of 1 is equivalent to 1 minute

before lamps are at full brightness.

• Lamps will start to dim when the OFF TIME equals the

current time.

• RAMP has a range of 1 to 240 (1 minute to 4 hours).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

• The MAX LEV setting allows the maximum brightness of

each channel to be set as a percentage.

• The MIN LEV settings for each channel is the level that

the channel dims down to during the OFF phase.

Please note: the minimum level cannot exceed the

maximum level. At ‘OFF TIME’ the units must dim and at

‘ON TIME’ the units must brighten.

Moon function

Useful Tip: Some coral spawnings are timed with the phases

of the moon.

This function can be toggled on or off in the miscellaneous

settings. It mimics the phases of the moon by varying the

minimum light levels of channel 4 throughout a 30 day cycle.

Cloud function

Useful Tip: Using cloud function will offer a more realistic

lighting scene for your aquarium, and could help prevent coral

bleaching through photoinhibition.

This function can be toggled on or off in the miscellaneous

settings and simulates clouds passing over the tank by dimming

the channels down and then brightening them in sequence.

Clouds pass over at random (20 per hour) and only dim by a

maximum of 20%.

Storm Function

Useful Tip: Using the storm function whilst carrying out a

water change has been known to trigger breeding

behaviour in certain species of fish.

The storm function can be started by a button press (see

“Operation” above), or can be toggled on or off to create

1 storm per day at a random time.

When storm function is entered the following sequence occurs:-

1. The controlled AquaRay light units will dim down to 5%

across a 5 minute period.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

During this period ‘STORM <<’ will be displayed on the

screen to indicate the storm approaching.

2. The controlled AquaRay light units will simulate lightning

by flashing at random intervals across a period of

30 minutes. During this period ‘STORM Ϟ’ will be

displayed on the screen to indicate lightning.

3. The AquaRay light units will stop flashing and brighten

back to their programmed level across a 5 minute

period. During this period ‘STORM >>’ will be displayed

to indicate the storm ending.

4. The user’s set program will be resumed.

WARNING: The storm function involves flashing lights

which have been known to cause seizures in some

sufferers of epilepsy.

Light Level Sensor

Useful Tip: Use this in conjunction with remote internet

access to ensure that your lights are working as they should.

Insert the fibre optic light pipe into the Light Pipe Input on

the controller. Place the lensed end of the light pipe in the

area in which you want to monitor light levels. Ensure that the

lights are at their maximum and then use the menu system to

navigate to LIGHT CA and select YES to calibrate the level to

100%. You will then be able to monitor what level your lights

are at. Alternatively you can measure how much light hits

certain areas of your aquarium: Use LIGHT CA to calibrate

to the lights’ maximum by activating it when the light pipe

lens is next to the light source, and then you will be able to

measure the percentage of light at different parts of the tank

my moving the lens to different areas.

Temperature Sensor

Useful Tip: If you already have a thermometer/temperature

sensor in your tank, the SmartControl 8 temperature

sensor could be used to monitor the temperature of your

lights instead.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

To use the temperature sensor, the temperature probe must

be connected to the COM port on the controller before

the power is turned on. Once connected and powered up,

the temperature can be displayed by navigating through to

the menu system, or by looking at the computer interface.

Master/Slave

If you would like to use up to 4 x SmartControl 8 units

together, you can connect them using the Master/Slave

connection cable (available separately - not supplied). This

connects from the spare USB on the temperature sensor

cable, to the COM port of the next unit. You should use

the menu system to set the first controller in line to be

Master, the second to be Slave1, the third to be Slave2 and

the fourth to be Slave3. All units will then follow what the

Master controller is doing.

1-10V Control

The SmartControl 8 can be connected to any external

lighting controller or aquarium computer with a 1-10V

output and it will slave from that signal. To enable this

mode, simply navigate through the menu system on the

controller and turn 1-10V to ON. Cables to connect to

various devices are sold separately. If you wish to make

your own cable,

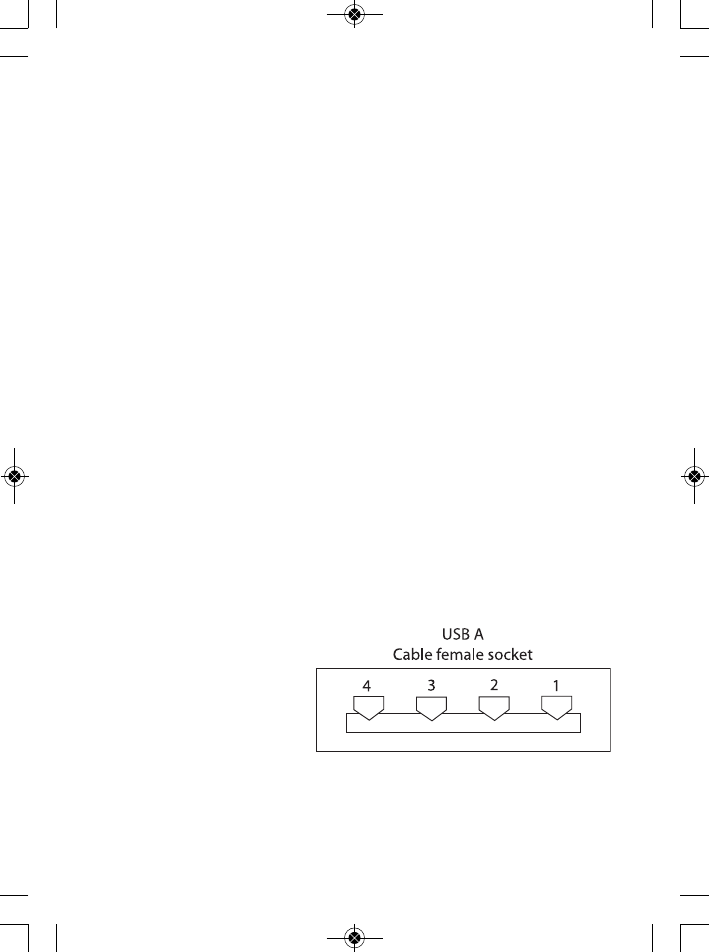

connect via the female

type A USB connector

on the temperature

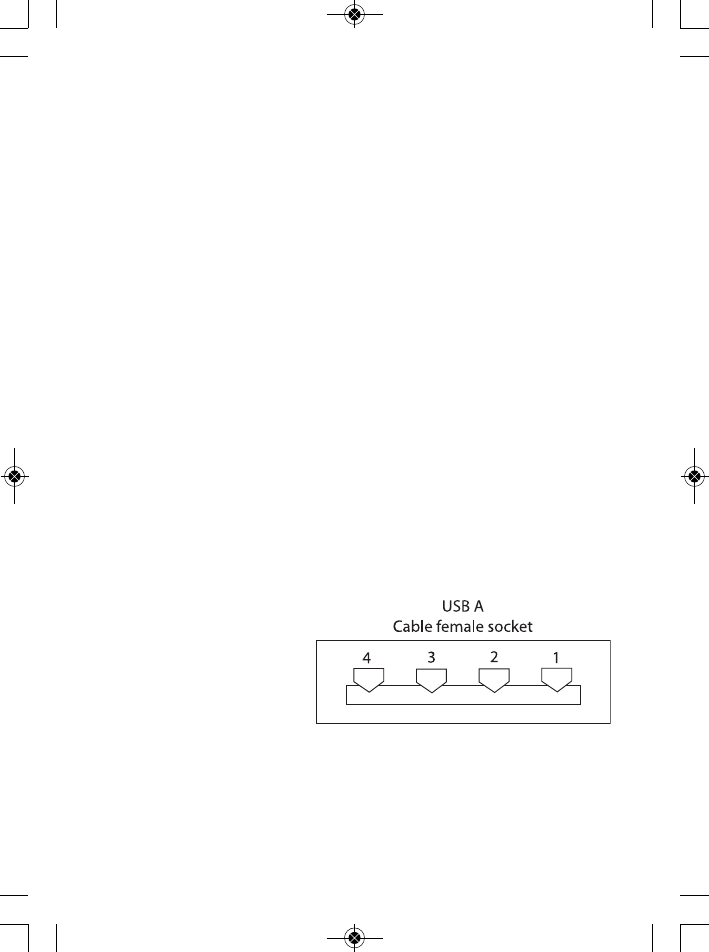

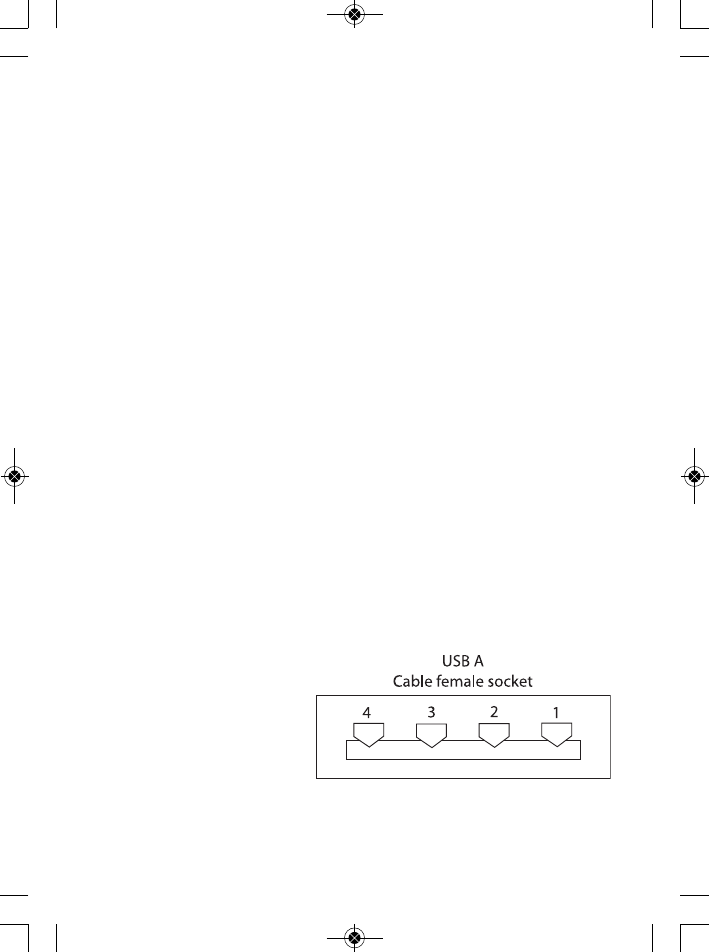

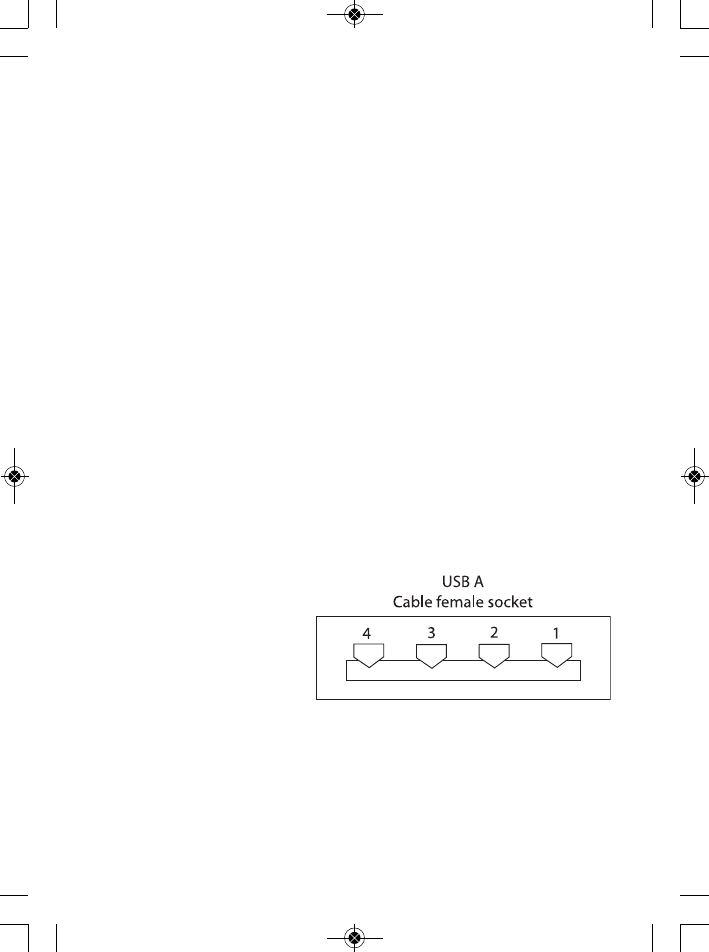

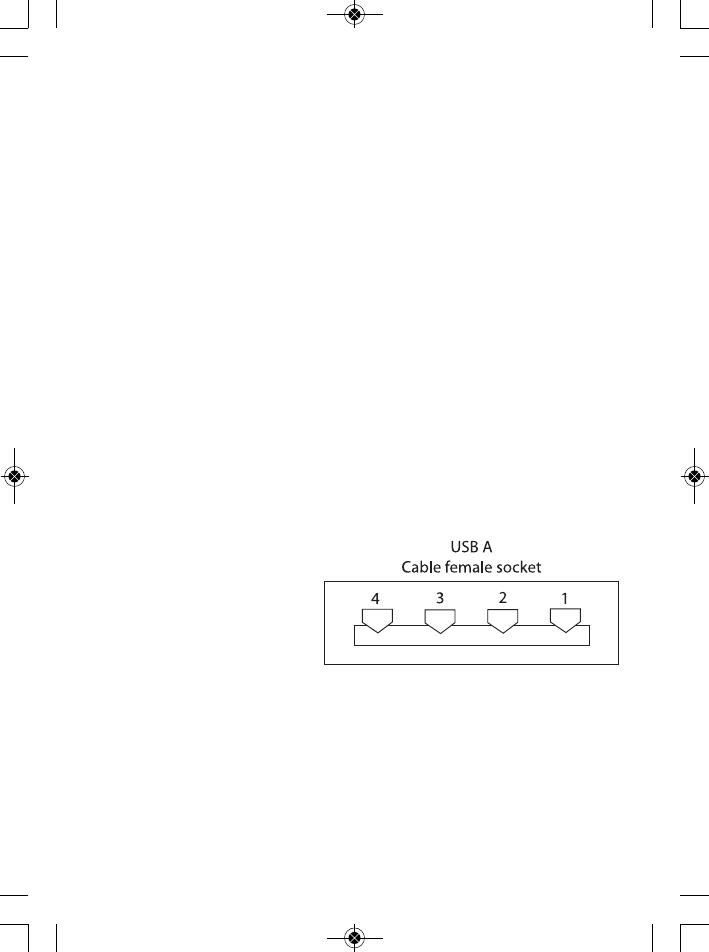

sensor cable, where Pin

1 is 1-10V and Pin 4 is

GND (see diagram).

Tropical Marine Centre does supply a male Type A USB to 2

core bare ended cable to help with this task (supplied

separately). Contact your local retailer for further details.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Firmware Version

The version of firmware running on the controller can be

viewed by scrolling through the miscellaneous settings (see

Menu Guide sheet).

Connection to a PC/Mac

The SmartControl 8 can be connected directly to a PC/Mac

using a cat5 ethernet cable (not supplied). Plug one end into a

spare ethernet port on the PC/Mac and the other end into

the LAN port on the SmartControl 8 unit.

Wait for 10 seconds and then navigate through the menu

system on the SmartControl 8 to view the IP address (see

the Menu Guide sheet).

Please note: the IP address may change each time the

controller is connected to the network.

If you enter this IP address into the address bar of your

web browser you will then see the controller’s settings

displayed on the device. You can also change and save those

settings.

Please note: for your security the settings are password

protected. The default username is ‘admin’ and the

password is ‘icontrol’. You can change these if you wish, and

the password can be reset to ‘icontrol’ via the push button

menu system should you forget your own password (see

the Menu Guide sheet).

Wireless connection to any WiFi device

(PC, Mac, Tablet, Smartphone)

The SmartControl 8 can be connected directly to a

wireless network using a cat5 ethernet cable and wireless

router or wireless bridge (not supplied).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Plug one end of the cat5 cable into a spare ethernet port

on the wireless router/bridge and the other end into the

LAN port on the SmartControl 8 unit.

Wait for 10 seconds and then navigate through the menu

system on the SmartControl 8 to view the IP address (See

the Menu Guide sheet).

Please note: the IP address may change each time the

controller is connected to the network.

Ensure that your internet-ready device is also connected

to the same network, then enter the IP address into the

web browser on your internet-ready device. You will then

see the controller’s settings displayed on the device. You

can also change and save those settings.

Please note: for your security the settings are password

protected. The default username is ‘admin’ the password is

‘icontrol’. You can change these if you wish, and the

password can be reset to ‘icontrol’ via the push button

menu system should you forget your own password (see

the Menu Guide sheet).

Accessing the SmartControl 8 from outside the

local area network (LAN)

To do this you must have the controller connected to your

network via a wireless router or wireless bridge (not

supplied). You may need to change settings on your router

and firewall to allow port forwarding. Please ask your

internet service provider or router manufacturer to

explain how to open port 80 to allow port forwarding.

Always ensure that you keep your network secure - seek

advice from an IT professional if you are in any doubt.

Once this is set up, you will be able to use your router’s

public IP address in the address bar of your browser in

order to access the SmartControl 8 from anywhere in the

world, provided you have internet access.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Maintenance

Caution: To avoid possible electric shock, special care

should be taken when using this appliance near water.

Caution: Always isolate the PSU from the mains electricity

before carrying out any maintenance on your AquaRay set up.

The SmartControl 8 unit is not a customer serviceable part.

Caution: Do not attempt to open the plastic case of the

SmartControl 8 unit. This will invalidate the guarantee.

The SmartControl 8 unit should need little or no

maintenance once set up. However occasional cleaning may

be necessary. This can be done with a warm damp cloth.

Troubleshooting

Problem: The SmartControl 8 unit does not

switch on.

Solution: Check cable connection between PSU and controller.

Solution: Check power cord is firmly connected to PSU.

Solution: Check (and replace if necessary) the fuse in the

PSU’s power cord plug (UK only). If the controller still

does not switch on, return the unit to your local stockist

for further testing and replacement if necessary.

Problem: The SmartControl 8 unit does not

control the lamp units.

Solution: Check the connection between the lamp units

and the SmartControl 8 unit.

Solution: Check the program settings.If the controller still

does not control the lamp units, return the unit to your local

stockist for further testing and replacement if necessary.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Frequently Asked Questions

The SmartControl 8 unit has 8 outputs - can I

run less than 8 light units from it?

Yes, it is not a problem to use any number of lights up to the

maximum of 8 outputs.

What is the colour temperature of moonlight,

and how do I simulate this?

Light from the moon is actually just light from the sun that

is reflected back to the Earth. Moonlight is therefore the

same colour temperature as daylight, just not as bright.

The simplest way to simulate a moonlight photoperiod is

to set any or all of the channels of your SmartControl 8

unit to ramp down from full power to 5% or 10%

overnight, before ramping up again at sunrise. With 4

channels timed separately, the SmartControl 8 offers the

flexibility to have a moonlight phase for viewing in the

evening before switching off the lights completely later on.

My lights appear to dim very slowly at first,

then suddenly appear dimmer very quickly -

why is this?

This is because the human eye does not register small

differences in brightness until overall light levels drop below

approximately 40% of “normal” brightness. At sunset, for

example, it does not appear to be getting darker until dusk

when light levels reach around 40% of full daylight, and then it

seems to get dark quite suddenly.

Useful Tip: the shorter the ramp down period, the more

noticeable this effect will be. To minimise the appearance of

sudden dimming, set your SmartControl 8 unit to ramp down

over a longer period of time.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Notice d’utilisation

Informations importantes relatives à la sécurité –

À lire attentivement

Entrée : 24 VCC 5A

Sortie : 8 x 15,5-19,5 VCC 0,7A (0-100% MID)

Attention : N’utilisez pas de bloc d’alimentation autre que celui

fourni avec votre appareil AquaRay SmartControl 8 d’origine.

L’utilisation d’un autre bloc d’alimentation annulerait la garantie.

- Isolez toujours le bloc d’alimentation du courant du

secteur avant d’installer votre appareil AquaRay

SmartControl 8 ou d’effectuer tout entretien sur

celui-ci.

Attention: L’appareil AquaRay SmartControl 8 n’est pas

étanche et par conséquent, il ne faut pas l’installer au-dessus de

l’aquarium ou dans une position où il risquerait de tomber dans

l’eau ou d’être éclaboussé.

Attention: N’utilisez pas cet appareil s’il est endommagé,

défectueux, s’il est tombé ou s’il a été immergé dans l’eau.

- Cet appareil est conçu pour être utilisé à l’intérieur et

n’est pas adapté aux applications à l’extérieur.

Attention: Prévoyez toujours une boucle d’égouttement sur le

câble d’alimentation CC de la lampe AquaRay afin d’éviter que

l’eau ne descende le long de celui-ci et n’atteigne l’appareil

AquaRay SmartControl 8.

- Débarrassez-vous de cet appareil de façon

responsable. Renseignez-vous auprès des autorités

locales de votre région pour obtenir des informations

au sujet de son élimination.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Liste des pièces

1. Appareil AquaRay SmartControl 8

2. Bloc d’alimentation de l’appareil AquaRay SmartControl 8

3. Câble secteur

4. Kit de fixation

5. Câble du capteur de température

6. Conducteur de lumière en fibre optique

7. Fiche du menu

Installation

Afin de garantir l’évacuation de l’eau (si l’appareil est

accidentellement éclaboussé), montez l’appareil sur une surface

verticale à l’aide des vis fournies avec le kit de fixation. Il suffit de

les introduire dans les fentes en trou de serrure situées au dos de

l’appareil.

Des patins adhésifs sont fournis avec le kit de fixation ;

positionnez-les dans les creux circulaires au dos de l’appareil pour

éviter qu’il laisse des marques sur le mur.

Lors du montage de l’appareil SmartControl 8, veillez à garder

suffisamment d’espace au-dessous pour connecter le bloc

d’alimentation et les lampes.

Une fois que l’appareil est en place, connectez les lampes et le

capteur de température (si utilisé) au SmartControl 8 en les

branchant dans les prises correspondantes sur l’appareil.

Remarque: Les canaux 1, 2, 3 et 4 sont tous contrôlés

indépendamment les uns des autres.

Branchez le bloc d’alimentation dans l’entrée de l’appareil

SmartControl 8.

Utilisation

Une fois que vous avez installé et connecté l’appareil selon les

instructions ci-dessus, allumez l’alimentation secteur vers le

bloc d’alimentation.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Dès que le contrôleur accède au mode « RUN » (MARCHE)

(c’est-à-dire lorsque l’horloge s’affiche), vous pouvez programmer

l’appareil comme indiqué ci-dessous :

• Appuyez sur la touche ENTER (VALIDER) pour parcourir les

options du menu (voir la Fiche du menu fournie). Si vous

n’appuyez sur aucune touche dans les 10 secondes, l’appareil

SmartControl 8 retourne en mode « RUN ».

• Appuyez sur hen mode « RUN » pour faire défiler les modes

suivants : ON, OFF et AUTO. En mode ON (allumage), tous les

canaux sont activés à 100%, en mode OFF (extinction) tous les

canaux sont à 0 %, et le mode AUTO rétablit le programmé réglé

par l’utilisateur.

• Appuyez sur ien mode « RUN » pour lancer la fonction

«Storm » (Orage) (consultez ci-dessous les détails expliquant

cette fonction).

• Appuyer sur ialors que la fonction «Storm » est active permet

de quitter cette fonction et de rétablir le programme réglé par

l’utilisateur.

• Accédez au mode DEMO en appuyant sur la touche ENTER

pendant la mise en marche. L’affichage indique « DEMO »

En mode DEMO, les lampes s’allument et s’éteignent

progressivement en continu selon le programme suivant :

Éclairage à 100 % dans les 15 secondes

Diminution jusqu’à 5 % dans les 15 secondes

Fonction orage pendant 10 secondes

Éclairage à 100 % dans les 15 secondes

Diminution jusqu’à 5 % dans les 15 secondes

L’appareil quitte le mode démo et rétablit le programme réglé

par l’utilisateur.

Configuration

• Commencez par régler l’heure à l’aide de la Fiche du menu

(sous TIME SETTING, RÉGLAGE DE L’HEURE)

• Réglez les horaires pour chaque canal

• Les lampes commencent à s’allumer lorsque l’heure de mise en

marche (ON TIME) correspond à l’heure actuelle. Un temps

RAMP (de progression) de 1 équivaut à 1 minute avant que les

lampes atteignent leur luminosité totale.

• Les lampes commencent à s’éteindre lorsque l’heure d’extinction

(OFF TIME) correspond à l’heure actuelle.

• RAMP offre une plage de 1 à 240 (1 minute à 4 heures).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

• Le réglage MAX LEV (NIVEAU MAX.) permet de régler la

luminosité maximum de chaque canal sur un pourcentage.

• Le réglage MIN LEV correspond au niveau minimum d’extinction

de chaque canal pendant la phase OFF (d’extinction).

Remarque: le niveau minimum ne peut pas dépasser le niveau

maximum. Sur OFF TIME (heure d’extinction), la luminosité des

unités doit diminuer, sur ON TIME (heure de mise en marche), la

luminosité doit augmenter.

Fonction Lune

Conseil utile : Certains frais de corail se synchronisent aux phases

de la lune.

Cette fonction peut être activée ou désactivée dans les réglages

divers. Elle reproduit les phases lunaires en faisant varier les

niveaux minimum d’éclairage du canal 4 sur un cycle de 30 jours.

Fonction Nuage

Conseil utile : La fonction Nuage permet de créer une ambiance

d’éclairage plus réaliste dans votre aquarium et peut aider à

empêcher le blanchiment des coraux par photo-inhibition.

Cette fonction peut être activée ou désactivée dans les réglages

divers et simule le passage des nuages au-dessus de l’aquarium en

atténuant et en éclaircissant la luminosité des canaux en séquence.

Les nuages passent de manière aléatoire (20 par heure) et

atténuent la luminosité de seulement 20 % maximum.

Fonction Tempête

Conseil utile : L’utilisation de la fonction tempête pendant la

réalisation d’un changement d’eau est connue pour déclencher un

comportement reproductif chez certaines espèces de poissons.

La fonction tempête s’active en appuyant sur une touche (voir la

section «Utilisation » ci-dessus), ou bien vous pouvez régler son

activation/désactivation afin de créer une tempête par jour à une

heure aléatoire.

Lorsque la fonction Tempête est déclenchée, la séquence suivante

se produit:

1. Les éclairages contrôlés AquaRay atténuent leur luminosité

jusqu’à 5 % sur une période de 5 minutes.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Pendant ce délai, « STORM << » s’affiche à l’écran afin

d’indiquer qu’une tempête approche.

2. Les éclairages contrôlés AquaRay simulent des éclairs en

clignotant à intervalles irréguliers sur une période de

30 minutes. Pendant ce délai, « STORM ϟ» s’affiche à l’écran

pour indiquer les éclairs en cours.

3. Les éclairages contrôlés AquaRay arrêtent de clignoter et

augmentent leur luminosité jusqu’au niveau programmé sur une

période de 5 minutes. Pendant ce délai, « STORM >> » s’affiche

à l’écran pour indiquer la fin d’une tempête.

4. Le programme réglé par l’utilisateur est rétabli.

AVERTISSEMENT : La fonction tempête implique le

clignotement des éclairages, qui peut être à l’origine de

convulsions chez certaines personnes souffrant d’épilepsie.

Capteur du niveau d’éclairage

Conseil utile : Utilisez ce capteur avec un accès internet à distance

pour vous assurer que vos éclairages, fonctionnent correctement.

Insérez le conducteur de lumière en fibre optique dans l’entrée

conducteur de lumière sur le contrôleur. Positionnez l’extrémité

du conducteur de lumière dotée d’une lentille dans la zone où

vous souhaitez surveiller les niveaux d’éclairage. Veillez à ce que les

éclairages soient au maximum avant d’utiliser le système de menu

pour accéder à LIGHT CA ; sélectionnez YES pour étalonner le

niveau sur 100 %. Vous pourrez alors surveiller le niveau auquel se

trouvent vos éclairages. Il est également possible de mesurer la

quantité de lumière qui atteint certaines zones de votre aquarium.

Utilisez LIGHT CA pour étalonner selon la luminosité maximum

des éclairages en activant cette fonction lorsque la lentille du

conducteur de lumière se trouve près de la source de lumière. Il

vous sera alors possible de mesurer le pourcentage de lumière à

divers endroits de l’aquarium en déplaçant la lentille.

Capteur de température

Conseil utile : Si votre aquarium est déjà équipé d’un

thermomètre/capteur de température, le capteur de température

SmartControl 8 peut alors être utilisé pour surveiller la

température de vos éclairages.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Pour utiliser le capteur de température, la sonde de température

doit être connectée au port COM sur contrôleur avant d’activer

l’alimentation. Dès que le capteur est branché et sous tension,

vous pouvez afficher la température en navigant dans le système

de menus ou en observant l’interface de l’ordinateur.

Master/Slave (Maître/Esclave)

Si vous souhaitez utiliser jusqu’à 4 appareils SmartControl 8

ensemble, il est possible de les raccorder en utilisant le câble de

connexion Master/Slave (Maître /Esclave) (disponible séparément,

non fourni). Ce câble se branche sur le port USB situé sur le

câble du capteur de température, vers le port COM de l’appareil

suivant. Il est ensuite recommandé d’utiliser le système de menu

pour régler le premier contrôleur comme Master (Maître), le

second comme Slave1 (Esclave 1), le troisième comme Slave2 et le

quatrième comme Slave3. Tous les appareils suivent alors ce que

fait le contrôleur Master (Maître).

Contrôle 1-10

Le SmartControl 8 peut être raccordé à un contrôleur d’éclairage

externe ou à un ordinateur d’aquarium doté d’une sortie 1-10V et

adoptera un comportement esclave à partir de ce signal. Pour

activer ce mode, il suffit de naviguer dans le système de menu du

contrôleur et d’activer 1-10 V (ON). Les câbles de connexion vers

divers dispositifs sont vendus séparément. Si vous souhaitez

utiliser votre propre câble, connectez au niveau du connecteur

USB femelle de type A sur

le câble du capteur de

température, où la Broche

1 est 1-10 V et la Broche 4

est GND (MASSE) (voir le

schéma).

Tropical Marine Centre peut fournir un connecteur USB de type A

relié à une extrémité de câble libre à 2 conducteurs pour vous

assister dans cette tâche (fourni séparément). Contactez votre

revendeur local pour tout renseignement supplémentaire.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Version de micrologiciel

Vous pouvez consulter la version du micrologiciel exécuté sur le

contrôleur en parcourant les réglages divers (voir la Fiche du

menu).

Raccordement à un PC/Mac

Il est possible de raccorder le SmartControl 8 directement à un

PC/Mac à l’aide d’un câble Ethernet cat 5 (non fourni). Branchez

une extrémité du câble dans le port Ethernet sur le PC/Mac et

l’autre extrémité dans le port LAN sur l’appareil SmartControl 8.

Attendez 10 secondes puis naviguez dans le système du menu sur

le SmartControl 8 pour consulter l’adresse IP (voir la Fiche du

menu).

Remarque: l’adresse IP peut changer chaque fois que le

contrôleur est connecté au réseau.

Si vous saisissez l’adresse IP dans la barre d’adresse de votre

navigateur, les réglages du contrôleur s’affichent sur le dispositif.

Vous pouvez modifier ou enregistrer ces réglages.

Remarque: pour votre sécurité, les réglages sont protégés par

un mot de passe. Le nom d’utilisateur par défaut est « admin » et

le mot de passe « icontrol ». Vous pouvez les modifier si vous le

souhaitez et réinitialiser le mot de passe sur « icontrol » via le

système de menu à touche si vous oubliez votre mot de passe

(voir la Fiche du menu).

Connexion sans fil à un dispositif Wifi (PC, Mac,

tablette, smartphone)

Il est possible de connecter le SmartControl 8 directement à un

réseau sans fil à l’aide d’un câble Ethernet cat 5 et d’un routeur

sans fil ou une passerelle sans fil (non fournis).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Branchez une extrémité du câble ethernet cat 5 dans le port

Ethernet sur le routeur/la passerelle sans fil et l’autre extrémité

dans le port LAN sur l’appareil SmartControl 8.

Attendez 10 secondes puis naviguez dans le système du menu sur

le SmartControl 8 pour consulter l’adresse IP (voir la Fiche

du menu).

Remarque: l’adresse IP peut changer chaque fois que le

contrôleur est connecté au réseau.

Vérifiez que votre dispositif compatible Internet est également

connecté au même réseau, puis saisissez l’adresse IP dans la barre

d’adresse du navigateur de votre dispositif. Les réglages du

contrôleur s’affichent sur le dispositif. Vous pouvez modifier ou

enregistrer ces réglages.

Remarque: pour votre sécurité, les réglages sont protégés par

un mot de passe. Le nom d’utilisateur par défaut est « admin » et

le mot de passe « icontrol ». Vous pouvez les modifier si vous le

souhaitez et réinitialiser le mot de passe sur « icontrol » via le

système de menu à touche si vous oubliez votre mot de passe

(voir la Fiche du menu).

Accès au SmartControl 8 depuis l’extérieur du

réseau local LAN

Pour obtenir cet accès, le contrôleur doit être connecté au réseau

via un routeur sans fil ou une passerelle sans fil (non fournis). Il

vous faudra peut-être modifier les réglages sur votre routeur et

pare-feu pour permettre le transfert de port. Veuillez demander à

votre fournisseur de services Internet ou au fabricant du routeur

de vous expliquer comment ouvrir le port 80 afin d’autoriser le

transfert de port. Veillez à garantir la sécurité de votre réseau à

tout moment ; demandez l’aide d’un professionnel de

l’informatique si vous avez le moindre doute.

Une fois que cette tâche est réalisée, vous pourrez utiliser

l’adresse IP publique de votre routeur dans la barre d’adresse de

votre navigateur afin d’accéder au SmartControl 8 depuis

n’importe où dans le monde, pourvu que vous ayez accès

à Internet.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Entretien

Attention : pour éviter tout risque de choc électrique, des

précautions particulières doivent être prises lors de l’utilisation de

cet appareil à proximité de l’eau.

Attention: isolez toujours le bloc d’alimentation du courant du

secteur avant toute intervention d’entretien sur la configuration

de votre appareil AquaRay.

Vous ne pouvez pas réparer l’appareil SmartControl 8.

Attention: n’essayez pas d’ouvrir le boîtier en plastique de

l’appareil SmartControl 8. Cela provoquera l’annulation de la

garantie.

L’appareil SmartControl 8 nécessite un entretien très limité, voire

même aucun, une fois qu’il est configuré. Il faut tout de même le

nettoyer de temps à autre. Vous pouvez facilement le nettoyer

avec un chiffon humidifié à l’eau chaude.

Dépannage des défauts

Problème : Il n’est pas possible d’allumer l’appareil

SmartControl 8.

Solution: Vérifiez la connexion du câble entre le bloc

d’alimentation et le contrôleur.

Solution: Vérifiez que le cordon d’alimentation est bien branché

dans le bloc d’alimentation.

Solution: Vérifiez (et remplacez si nécessaire) le fusible dans la

prise du cordon d’alimentation du bloc d’alimentation (GB

uniquement). Si le contrôleur ne s’allume toujours pas, veuillez

renvoyer l’appareil à votre revendeur pour des essais

supplémentaires et un remplacement éventuel.

Problème : L’appareil SmartControl 8 ne contrôle

pas les lampes.

Solution: Vérifiez la connexion entre les lampes et l’appareil

SmartControl 8.

Solution: Vérifiez la programmation. Si le contrôleur ne contrôle

toujours pas les lampes, veuillez renvoyer l’appareil à votre

revendeur pour des essais supplémentaires et un remplacement

éventuel.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Foire aux questions

L’appareil SmartControl 8 dispose de 8 sorties ; est-il

possible de l’utiliser avec moins de 8 lampes ?

Oui, ce n’est pas un problème. Il est possible d’utiliser n’importe

quel nombre de lampes jusqu’à 8 sorties maximum.

Quelle est la température de couleur du clair de

lune, et comment puis-je le simuler ?

La lumière provenant de la lune est en réalité la lumière du soleil

qui se reflète sur la Terre. Le clair de lune a par conséquent la

même température de couleur que la lumière du jour, mais elle est

moins lumineuse.

La solution la plus simple pour simuler la photopériode du clair de

lune est de régler un ou tous les canaux de votre SmartControl 8

sur une diminution à partir d’une puissance maximum jusqu’à 5%

ou 10% la nuit, avant d’augmenter à nouveau la luminosité au lever

du soleil. Avec 4 canaux à temporisation séparée, le SmartControl

8 offre la possibilité de régler une phase de clair de lune le soir

pour observation avant d’éteindre complètement l’éclairage par la

suite.

Mes lampes diminuent en luminosité très doucement

pour commencer, puis très rapidement par la suite,

pourquoi ?

C’est parce que l’œil humain ne remarque pas les différences de

luminosité très faibles ; il faut pour cela que le niveau de

luminosité global chute en-dessous d’environ 40 % de la luminosité

« normale ». Au coucher du soleil, par exemple, il ne semble pas

que la lumière diminue jusqu’au crépuscule quand les niveaux de

luminosité atteignent environ 40 % de la lumière du jour, par la

suite, la tombée de la nuit semble très rapide.

Conseil utile : plus la période de diminution est courte, plus cet effet

se remarque facilement. Pour minimiser l’apparence d’une

diminution soudaine de la luminosité, réglez votre SmartControl 8

sur une diminution sur une période plus longue.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Gebrauchsanweisung

Wichtige Sicherheitshinweise –

Bitte sorgfältig lesen

Eingang: 24 VDC, 5 A

Ausgang: 8 x 15,5-19,5 VDC 0,7 A (0-100 % PWM)

Achtung:Verwenden Sie ausschließlich das Netzteil, das mit

dem Originalgerät AquaRay SmartControl 8 (im Folgenden “das

Gerät” genannt) geliefert wurde. Bei Verwendung eines anderen

Netzteils erlischt die Garantie.

- Trennen Sie das Netzteil immer vom Stromnetz,

bevor Sie Installations- oder Wartungsarbeiten am

Gerät durchführen.

Achtung: Das Gerät ist nicht wasserdicht und darf daher nicht

über dem Aquarium oder an einer anderen Stelle montiert

werden, an der es ins Wasser fallen oder durch Spritzer benetzt

werden könnte.

Achtung: Betreiben Sie das Gerät nicht, wenn es beschädigt

ist, nicht ordnungsgemäß funktioniert, heruntergefallen ist oder

in Wasser getaucht wurde.

- Das Gerät ist für den Gebrauch in geschlossenen

Räumen vorgesehen und für jegliche Anwendung im

Freien ungeeignet.

Achtung: Das DC-Versorgungskabel der AquaRay-

Lampeneinheit sollte stets eine Schlaufe zum Ableiten

von Wassertropfen haben, damit kein Wasser am Kabel

zum Gerät herunter laufen kann.

- Handeln Sie bei der Entsorgung des Geräts

verantwortungsvoll. Hinweise zur fachgerechten Entsorgung

erhalten Sie von der städtischen Müllabfuhr.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Teileliste

1. AquaRay-Gerät SmartControl 8

2. AquaRay-Netzteil SmartControl 8

3. Netzkabel

4. Montagekit

5. Temperaturfühlerkabel

6. Glasfaser-Lichtleiter

7. Menü-Kurzübersicht

Installation

Damit die Wasser abweisenden Eigenschaften gewahrt bleiben

(falls das Gerät einmal nass werden sollte), muss das Gerät mit

den im Montagekit enthaltenen Schrauben an einer senkrechten

Fläche befestigt werden. Diese passen in die Langlöcher an der

Rückseite des Geräts.

Im Montagekit sind ferner selbstklebende Abstandshalter

enthalten, die in den Vertiefungen an der Geräterückseite

eingesetzt werden können, um keine unnötigen Spuren an der

Wand zu hinterlassen.

Bei der Montage müssen Sie genügend Platz unterhalb des

Geräts lassen, um das Netzteil und die Lampen anzuschließen.

Ist das Gerät korrekt angebracht, schließen Sie die Lampen

(sowie ggf. den Temperaturfühler) an die entsprechenden

Buchsen des Steuergeräts an.

Wichtiger Hinweis: Die Kanäle 1, 2, 3 und 4 werden jeweils

unabhängig voneinander geregelt.

Schließen Sie das Netzteil am Netzeingang des Geräts an.

Bedienung

Nachdem die obigen Schritte (Montage und Anschlüsse)

abgeschlossen sind, kann die Stromversorgung des Netzteils

eingeschaltet werden.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Wenn das Steuergerät automatisch in den Modus “RUN”

schaltet (d.h. wenn die Uhr angezeigt wird), können Sie das

Gerät wie folgt programmieren

• Durch Drücken der Taste ENTER werden die verfügbaren

Menüs der Reihe nach aufgerufen (siehe separate Menü-

Kurzübersicht). Wird 10 Sekunden lang keine Taste gedrückt,

schaltet die Elektronik zurück in den Modus “RUN”.

• Durch Drücken von him Modus “RUN” werden der Reihe

nach die Modi “ON”, “OFF” und “AUTO” aufgerufen: “ON” =

alle Kanäle zu 100% aktiv, “OFF” = alle Kanäle zu 0% aktiv,

“AUTO” = Zurück zum Benutzereinstellungspogramm.

• Durch Drücken von iim Modus “RUN” wird die “Storm

Function” aufgerufen (Einzelheiten dazu siehe unten).

• Durch Drücken von ibei aktiver “Storm Function” wird das

Benutzereinstellungspogramm wieder aufgerufen.

• Durch Halten der ENTER-Taste beim Hochfahren wird der

Modus “DEMO” aufgerufen. Auf dem Display wird “DEMO”

angezeigt.

Im Modus “DEMO” werden die Lampen nach dem folgenden

Einstellungsprogramm permanent heller bzw. dunkler gestellt:

Hochdrehen auf 100%, über 15 Sekunden

Herunterdrehen auf 5%, über 15 Sekunden

Storm Function für 10 Sekunden

Hochdrehen auf 100%, über 15 Sekunden

Herunterdrehen auf 5%, über 15 Sekunden.

Das Gerät beendet dann den Modus “DEMO” und kehrt zum

Benutzereinstellungspogramm zurück.

Einrichten

• Verfahren Sie zunächst nach der Menü-Kurzübersicht, um unter

“TIME SETTING” die aktuelle Uhrzeit einzustellen.

• Stellen Sie die gewünschten Zeitpunkte für jeden Kanal ein.

• Die Lampen werden heller, wenn der Wert für “ON TIME” der

aktuellen Uhrzeit entspricht. Der Zeitwert 1 für “RAMP”

entspricht einer Minute, bevor die Lampen die volle Helligkeit

erreichen.

• Die Lampen werden dunkler, wenn der Wert für “OFF TIME”

der aktuellen Uhrzeit entspricht.

• Der Parameter “RAMP” hat einen Bereich von 1 bis 240

(1 Minute bis 4 Stunden).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

• Die Funktion “MAX LEV” ermöglicht das Einstellen der

maximalen Helligkeit eines jeden Kanals in Prozentwerten.

• Die Funktion “MIN LEV” des jeweiligen Kanals gibt das Maß

vor, in welchem der Kanal während der Ausschaltphase (OFF

TIME) abgedunkelt wird.

Wichtiger Hinweis: Die minimale Lichtstärke kann nicht

über der maximalen Lichtstärke liegen. Während der

Ausschaltphase (OFF TIME) müssen die Einheiten abgedunkelt

sein und während der Einschaltphase (ON TIME) aufgehellt.

Mondfunktion

Nützlicher Tipp: Das Korallenlaichen ist in manchen Fällen von der

Mondphase abhängig.

Diese Funktion kann unter den sonstigen Einstellungen ein- und

ausgeschaltet werden. Sie ahmt die Phasen des Mondes nach,

indem die minimale Lichtstärke von Kanal 4 über einen Zeitraum

von 30 Tagen verändert wird.

Wolkenfunktion

Nützlicher Tipp: Mit der Wolkenfunktion können Sie Ihrem

Aquarium ein realistischeres Beleuchtungsszenario verleihen und

u.U. ein Verblassen der Korallen durch Photoinhibition

verhindern.

Diese Funktion kann unter den sonstigen Einstellungen ein- und

ausgeschaltet werden. Sie simuliert das Vorüberziehen von

Wolken über dem Becken, indem die Kanäle abwechselnd

abgedunkelt und aufgehellt werden. Wolken ziehen in

unregelmäßigen Intervallen (20 pro Stunde) vorbei und

reduzieren das Licht lediglich um bis zu 20%.

Storm Function

Nützlicher Tipp: Die Verwendung der Storm Function während

eines Wasseraustausches kann bekanntermaßen Brutverhalten

bei einigen Fischarten auslösen.

Die Storm Function kann auf Knopfdruck gestartet werden

(siehe “Bedienung” weiter oben); Sie können aber auch durch

Ein- und Ausschalten 1 Sturm pro Tag zu einem willkürlichen

Zeipunkt simulieren.

Bei aktivierter Storm Function werden nacheinander die

folgenden Schritte eingeleitet

1. Die angesteuerten AquaRay-Lampeneinheiten werden über

einen Zeitraum von 5 Minuten auf 5% abgedunkelt.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Während dieser Phase wird auf dem Display “STORM<<”

angezeigt, um auf die Gewittersimulation hinzuweisen.

2. Die angesteuerten AquaRay-Lampeneinheiten simulieren

30 Minuten lang Blitze durch Aufflackern in unregelmäßigen

Intervallen. Während dieser Phase wird auf dem Display

“STORM Ϟ” angezeigt, um auf die Blitzsimulation hinzuweisen.

3. Die AquaRay-Lampeneinheiten hören auf zu flackern und

werden über einen Zeitraum von 5 Minuten wieder auf die

programmierte Lichtstärke aufgehellt. Während dieser Phase

wird auf dem Display “STORM>>” angezeigt, um auf das Ende

der Gewittersimulation hinzuweisen.

4. Das Benutzereinstellungspogramm wird wieder aufgerufen.

WARNUNG: Bei der Storm Function werden Blitze simuliert,

was bei Epilepsiepatienten in manchen Fällen einen Anfall

auslösen kann.

Lichtstärkesensor

Nützlicher Tipp: Über das Internet können Sie diese Funktion per

Remotezugriff steuern, um sicherzugehen, dass die Lampen

korrekt funktionieren.

Stecken Sie den Glasfaser-Lichtleiter in den Lichtleiter-Eingang

am Steuergerät. Platzieren Sie die Sonde des Lichtleiters an der

Stelle, an der Sie die Lichtstärke überwachen möchten.

Vergewissern Sie sich, dass an den Lampen die maximale

Lichtstärke eingestellt ist, und navigieren Sie dann über das

Menüsystem zur Option “LIGHT CA”. Wählen Sie “YES”, um die

Lichtstärke auf 100% zu kalibrieren. Nun können Sie die

jeweilige Lichtstärke der Lampen überwachen. Alternativ dazu

können Sie messen, wie viel Licht auf bestimmte Bereiche des

Aquariums fällt: Um die maximale Lichtstärke zu kalibrieren,

aktivieren Sie die Option “LIGHT CA”, wenn die Sonde des

Lichtleiters sich in der Nähe der Lichtquelle befindet. So können

Sie die prozentuale Lichtstärke an verschiedenen Stellen des

Beckens messen, indem Sie die Sonde auf verschiedene Stellen

richten.

Temperaturfühler

Nützlicher Tipp: Ist in Ihrem Becken bereits ein Thermometer

bzw. Temperaturfühler installiert, können Sie den SmartControl

8-Temperaturfühler wahlweise zur Überwachung der

Lampentemperatur verwenden.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Zur Verwendung des Temperaturfühlers müssen Sie die

Temperatursonde an den COM-Anschluss des Steuergeräts

anschließen, bevor Sie die Spannungsversorgung einschalten.

Nach dem Anschließen und Hochfahren können Sie sich die

Temperatur über das Menüsystem oder die

Computerschnittstelle anzeigen lassen.

Master/Slave

Über das Master-Slave-Verbindungskabel (getrennt lieferbar)

können Sie bis zu vier SmartControl 8-Einheiten gleichzeitig

anschließen. Dazu verbinden Sie den USB-Zusatzanschluss des

Temperaturfühlerkabels mit dem COM-Anschluss der nächsten

Einheit. Über das Menüsystem legen Sie das erste Steuergerät in

der Leitung als Master fest, das zweite als Slave1, das dritte als

Slave2 und das vierte als Slave3. Alle Einheiten verhalten sich

analog zum Master-Steuergerät.

Spannungsregelung (1 bis 10 V)

Das Gerät kann an einen beliebigen externen Lichtregler oder

Aquarium-Computer mit 1-10V Ausgangsspannung

angeschlossen werden und diese Spannung als Slave-Signal

nutzen. Zur Aktivierung dieses Modus müssen Sie lediglich im

Menüsystem des Steuergeräts navigieren und die

Spannungsversorgung (1–10V) einschalten. Die Kabel für den

Anschluss an die

jeweiligen Geräte sind

getrennt lieferbar. Wenn

Sie ein Kabel selber

anfertigen möchten,

schließen Sie dieses am

USB-Buchsenende (Typ A)

des Temperatur fühler -

kabels an: Pin 1 = 1-10V, Pin 4 = Erde (siehe Grafik).

Hierzu können Sie bei Tropical Marine Centre ein USB-

Steckerkabel vom Typ A mit einem zweiadrigen, blanken Ende

bestellen (getrennt lieferbar). Weitere Hinweise erhalten Sie bei

Ihrem örtlichen Fachhändler.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Firmware-Version

Die Version der auf dem Steuergerät laufenden Firmware finden

Sie unter den sonstigen Einstellungen (siehe Menü-

Kurzübersicht).

Anschluss an PC/Mac

Das Gerät kann über ein cat5-Ethernetkabel (nicht im

Lieferumfang enthalten) direkt an einen PC bzw. Mac

angeschlossen werden. Stecken Sie ein Ende in den Ethernet-

Zusatzanschluss des PC bzw. Mac und das andere Ende in den

LAN-Anschluss der SmartControl 8-Einheit.

Warten Sie 10 Sekunden, und navigieren Sie dann im

Menüsystem des Geräts, um sich die IP-Adresse anzeigen zu

lassen (siehe Menü-Kurzübersicht).

Wichtiger Hinweis: Die IP-Adresse IP kann sich jedes

Mal ändern, sobald das Steuergerät mit dem Netzwerk

verbunden wird.

Wenn Sie diese IP-Adresse in die Adressleiste Ihres Browsers

eingeben, werden die Controller-Einstellungen auf dem Gerät

angezeigt. Sie können diese Einstellungen auch ändern und

speichern.

Wichtiger Hinweis: Die Einstellungen sind zu Ihrer eigenen

Sicherheit mit einem Passwort geschützt. Der standardmäßige

Benutzername lautet “admin”, das Passwort “icontrol”. Diese

Daten können Sie beliebig ändern; und sollten Sie einmal das

Passwort vergessen, können Sie es über das Tastenmenüsystem

wieder auf “icontrol” zurücksetzen (siehe Menü-Kurzübersicht).

Drahtlose Verbindung mit einem beliebigen

W-LAN-Gerät (PC, Mac, Tablet, Smartphone)

Das Gerät kann über ein (nicht im Lieferumfang enthaltenes)

cat5-Ethernetkabel und einen W-LAN-Router oder eine

Funknetzbrücke direkt mit einem PC oder Mac

verbunden werden.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Stecken Sie ein Ende des cat5-Kabels in den Ethernet-

Zusatzanschluss des W-LAN-Routers bzw. der Funknetzbrücke

und das andere Ende in den LAN-Anschluss der SmartControl

8-Einheit.

Warten Sie 10 Sekunden, und navigieren Sie dann im

Menüsystem des Geräts, um sich die IP-Adresse anzeigen zu

lassen (siehe Menü-Kurzübersicht).

Wichtiger Hinweis: Die IP-Adresse IP kann sich jedes Mal

ändern, sobald das Steuergerät mit dem Netzwerk verbunden wird.

Vergewissern Sie sich, dass Ihr internetfähiges Gerät mit dem

gleichen Netzwerk verbunden ist, und geben Sie dann die IP-

Adresse in den Browser Ihres internetfähigen Geräts ein. Nun

werden die Controller-Einstellungen auf dem Gerät angezeigt. Sie

können diese Einstellungen auch ändern und speichern.

Wichtiger Hinweis: Die Einstellungen sind zu Ihrer eigenen

Sicherheit mit einem Passwort geschützt. Der standardmäßige

Benutzername lautet “admin”, das Passwort “icontrol”. Diese

Daten können Sie beliebig ändern; und sollten Sie einmal das

Passwort vergessen, können Sie es über das Tastenmenüsystem

wieder auf “icontrol” zurücksetzen (siehe Menü-Kurzübersicht).

Zugriff auf das Gerät von außerhalb des LAN

(lokales Netzwerk)

Hierzu muss das Steuergerät über einen W-LAN-Router oder

eine Funknetzbrücke (nicht im Lieferumfang enthalten) mit Ihrem

Netzwerk verbunden sein. Sie können die Router- und Firewall-

Konfiguration ändern, um eine Port-Weiterleitung zuzulassen.

Fragen Sie Ihren Internet-Dienstanbieter oder den Hersteller

Ihres Routers, wie Sie Port 80 öffnen können, um die Port-

Weiterleitung zu ermöglichen. Schützen Sie Ihr Netzwerk stets

vor Fremdzugriff. Im Zweifelsfall können Sie sich dazu Rat von

einem IT-Techniker einholen.

Sobald diese Einrichtung abgeschlossen ist, können Sie durch

Eingabe der öffentlichen IP-Adresse Ihres Routers in die

Adressleiste Ihres Browsers von jedem Ort auf der Welt, an dem

Sie Zugang zum Internet haben, auf den SmartControl 8

zugreifen. 28

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Wartung

Achtung: Um Stromschläge zu vermeiden, muss im Umgang

mit diesem Gerät in Wassernähe besonders vorsichtig verfahren

werden.

Achtung: Trennen Sie das Netzteil immer vom Stromnetz,

bevor Sie Wartungsarbeiten an Ihrer AquaRay-Anlage

durchführen.

Das Gerät kann nicht vom Kunden gewartet werden.

Achtung: Versuchen Sie nicht, das Kunststoffgehäuse des

Geräts zu öffnen. Dies würde zum Erlöschen der Garantie

führen.

Sobald das Gerät eingerichtet ist, fallen in der Regel nur wenige

oder gar keine Wartungsarbeiten an. Jedoch kann eine

gelegentliche Reinigung anfallen. Dazu können Sie ein mit

warmem Wasser angefeuchtetes Tuch benutzen.

Fehlerbehebung

Problem: Das Gerät lässt sich nicht einschalten.

Lösung: Überprüfen Sie die Kabelverbindung zwischen Netzteil

und Steuergerät.

Lösung: Vergewissern Sie sich, dass das Netzkabel fest am

Netzteil angeschlossen ist.

Lösung: Wenn das Steuergerät sich dann immer noch nicht

einschalten lässt, senden Sie die Einheit zwecks weiterer

Überprüfung und ggf. Austausch an Ihren lokalen Großhändler.

Problem: Die Lampeneinheiten reagieren nicht auf

die Signale des Geräts.

Lösung: Überprüfen Sie die Verbindung zwischen den

Lampeneinheiten und dem Gerät.

Lösung: Überprüfen Sie die Programmeinstellungen. Wenn die

Lampeneinheiten nach wie vor nicht auf die Signale des Geräts

reagieren, senden Sie die Einheit zwecks weiterer Überprüfung

und ggf. Austausch an Ihren lokalen Händler.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Häufig gestellte Fragen

Das Gerät hat 8 Ausgänge - kann ich auch weniger

als 8 Lampeneinheiten damit betreiben?

Ja. Sie können nach Belieben einen bis acht der Ausgänge mit je

einer Lampe belegen.

Welche Farbtemperatur hat das Mondlicht, und wie

simuliere ich das?

Beim Mondlicht handelt es sich lediglich um das vom Mond zur

Erde reflektierte Sonnenlicht. Daher hat das Mondlicht die

gleiche Farbtemperatur wie unser Tageslicht; es ist nur nicht so

hell.

Die einfachste Möglichkeit, eine Mond-Leuchtphase zu

simulieren, besteht darin, einen oder alle Kanäle des Geräts so

einzustellen, dass das Licht im Laufe der Nacht auf 5 oder 10%

abgedunkelt und zum Sonnenaufgang wieder aufgehellt wird. Die

4 Kanäle des SmartControl 8 haben jeweils eine eigene

Zeitschaltung, sodass Sie auf flexible Weise eine Mondlichtphase

am Abend simulieren können, bevor die Lampen später komplett

abgeschaltet werden.

Meine Lampen werden scheinbar erst sehr langsam

dunkler und dann plötzlich sehr schnell - wieso?

Das liegt daran, dass das menschliche Auge kleine

Helligkeitsunterschiede erst dann wahrnimmt, wenn die

Lichtstärke insgesamt unter etwa 40% der “normalen” Helligkeit

fällt. Beispielsweise scheint das Licht bei Sonnenuntergang bis

zur Dämmerung nicht schwächer zu werden. Sobald die

Lichtstärke nur noch etwa 40% des vollen Tageslichts beträgt,

scheint es plötzlich schneller dunkel zu werden.

Nützlicher Tipp: Je kürzer der Verdunklungszeitraum ist, desto

stärker werden Sie diesen Effekt bemerken. Sie können dem

Eindruck einer plötzlichen Verdunklung entgegenwirken, indem

Sie das Gerät so einstellen, dass das Licht über einen längeren

Zeitraum abgedunkelt wird.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Gebruiksaanwijzing

Belangrijke veiligheidsinformatie –

Lees deze zorgvuldig

Voeding: 24V gelijkstroom 5A

Vermogen: 8 x 15,5-19,5V gelijkstroom 0,7A

(0-100% pulsbreedtemodulatie

Waarschuwing: Gebruik geen andere voedingseenheid dan

die die meegeleverd werd bij uw AquaRay SmartControl 8-unit.

Gebruik van een andere voedingseenheid maakt de

garantie ongeldig.

- Trek altijd de stekker uit het stopcontact voordat u

uw AquaRay SmartControl 8-unit installeert of

onderhoud uitvoert.

Waarschuwing: De AquaRay SmartControl 8-unit is niet

waterdicht en mag daarom niet worden gemonteerd boven het

aquarium of op een andere plek waar deze in het water kan

vallen of waar er water op kan spatten.

Waarschuwing: Gebruik dit apparaat niet als het is

beschadigd, niet goed functioneert, of in het water is gevallen of

ondergedompeld.

- Dit apparaat is ontworpen voor gebruik binnenshuis

en is niet geschikt om buitenshuis te worden gebruikt.

Waarschuwing: Zorg altijd voor een druppellus in de

gelijkstroomkabel naar de AquaRay-lampeenheid om te

voorkomen dat water langs de kabel stroomt en in de

AquaRay SmartControl 8-unit terechtkomt.

- Voer dit apparaat overeenkomstig de

milieuvoorschriften af. Vraag de plaatselijke instanties

om meer informatie met betrekking tot

afvalverwerking.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Lijst van onderdelen

1. AquaRay SmartControl 8-unit

2. Voedingseenheid AquaRay SmartControl 8

3. Stroomkabel

4. Montagekit

5. Temperatuursensorkabel

6. Glasvezel-lichtkabel

7. Menu-overzicht

Installatie

Om ervoor te zorgen dat eventueel spatwater afdruppelt, dient

de unit met behulp van de schroeven in de montagekit verticaal

op een ondergrond te worden gemonteerd. De schroeven

passen in de sleuven aan de achterkant van de unit.

De montagekit bevat tevens zelfklevende nopjes die in de ronde

uitsparingen aan de onderkant van de unit kunnen worden

geplakt om te voorkomen dat de unit sporen op de muur

achterlaat.

Zorg er bij het installeren van de SmartControl 8-unit voor dat

er voldoende ruimte onder de unit is om de voedingseenheid en

lampen aan te sluiten.

Sluit, als de unit zich in de juiste positie bevindt, de lampen en de

temperatuursensor (indien gebruikt) op de overeenkomstige

aansluitingen van de SmartControl 8-unit aan.

Opmerking: Kanalen 1, 2, 3 en 4 werken onafhankelijk van

elkaar.

Sluit de voedingseenheid op de overeenkomstige aansluiting van

de SmartControl 8-unit aan.

Bediening

Als de unit volgens bovenstaande aanwijzingen is gemonteerd en

aangesloten, kan de stekker van de voedingseenheid in het

stopcontact worden gestoken.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Als de besturingseenheid zich in ‘RUN’-modus bevindt (d.w.z. de

tijd verschijnt) kunt u de unit als volgt programmeren:

• Druk op de knop ENTER om de verschillende menu’s te

doorlopen (zie het aparte Menu-overzicht). Als er gedurende

10 seconden geen knop wordt ingedrukt, keert de

SmartControl 8- unit automatisch terug naar ‘RUN’-modus.

• Druk in de ‘RUN’-modus op hom de ON-, OFF- en

AUTO-modi te doorlopen, waarbij ON betekent dat het

vermogen op alle kanalen 100% is, OFF dat het op alle kanalen

0% is en AUTO staat voor het door de gebruiker ingestelde

programma.

• Druk in de ‘RUN’-modus op iom de ‘Stormfunctie’ te

activeren (zie onder voor nadere details).

• Druk in de ‘Stormfunctie’ op iom de functie te verlaten en

terug te keren naar het door de gebruiker ingestelde

programma.

• Houd tijdens het inschakelen de knop ENTER ingedrukt om de

DEMO-modus te activeren. Op de display verschijnt ‘DEMO

In de DEMO-modus neemt de helderheid van de lampen

voortdurend toe en af volgens dit schema:

Licht tot 100% opvoeren in 15 seconden

Licht tot 5% dimmen in 15 seconden

Stormfunctie voor 10 seconden

Opvoeren tot 100% in 15 seconden

Afzwakken tot 5% in 15 seconden

De unit zal vervolgens de demo-modus verlaten en terugkeren

naar het door de gebruiker ingestelde programm

Instellingen

• Volg het Menu-overzicht om de juiste tijd in te stellen

(zie TIJDSINSTELLING)

• Stel voor ieder kanaal de gewenste tijden in

• Lampen zullen feller worden zodra de bij ON TIME ingestelde

tijd overeenkomt met de actuele tijd. Een RAMP-tijd van 1

betekent dat het 1 minuut duurt voordat de lampen op vol

vermogen schijnen.

• Lampen zullen beginnen te dimmen als de bij OFF TIME

ingestelde tijd overeenkomt met de actuele tijd.

• RAMP-tijd kan worden ingesteld tussen 1 en 240 (1 minuut tot

4 uur). 33

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

• Met de MAX LEV-instelling kan de maximale helderheid van elk

kanaal als percentage worden ingesteld.

• De MIN LEV-instelling voor elk kanaal is het niveau waarop het

kanaal wordt gedimd tijdens de OFF-fase.

Opmerking: Het minimumniveau kan niet hoger zijn dan het

maximumniveau. De units moeten bij het bereiken van ‘OFF

TIME’ dimmen en bij het bereiken van ‘ON TIME’ feller worden.

Maanfunctie

Handige tip: Bij sommige soorten koraal is de voortplanting

gekoppeld aan de maanfase.

Deze functie kan in de overige instellingen worden in- en

uitgeschakeld. De functie simuleert de maanfases door de

minimum lichtniveaus van kanaal 4 over een 30-daagse cyclus

te variëren.

Wolkenfunctie

Handige tip: De wolkenfunctie zorgt voor een realistischere

verlichting van uw aquarium en kan het verbleken van koraal

door licht helpen voorkomen.

Deze functie kan in de overige instellingen worden in- en

uitgeschakeld en simuleert wolken die over het aquarium drijven

door de lampen overeenkomstig te dimmen en feller te laten

schijnen. Wolken drijven willekeurig over het aquarium (20 per

uur) en dimmen het licht maximaal 20%.

Stormfunctie

Handige tip: Bij sommige soorten vis leidt inschakelen van de

stormfunctie en wisselen van water tot paaigedrag.

De stormfunctie kan worden per knopdruk worden gestart (zie

“Bediening” boven) of kan in- en uitgeschakeld worden om op

een willekeurig tijdstip 1 storm per dag te creëren.

Als de stormfunctie start, is de volgorde als volgt:

1. De betreffende AquaRay-verlichtingsarmaturen zullen binnen

5 minuten tot 5% worden gedimd.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Gedurende deze periode zal op de display ‘STORM <<’

verschijnen om het begin van de storm aan te geven.

2. De betreffende AquaRay-verlichtingsarmaturen zullen

gedurende 30 minuten willekeurig optredende bliksem

simuleren. Gedurende deze periode zal op de display

‘STORM Ϟ’ verschijnen om bliksem aan te geven.

3. Vervolgens zullen de AquaRay-verlichtingsarmaturen ophouden

te flitsen en binnen 5 minuten naar hun geprogrammeerde

lichtsterkte terugkeren. Gedurende deze periode zal op de

display ‘STORM >>’ verschijnen om het einde van de storm

aan te geven.

4. Daarna zal het door de gebruiker ingestelde programma

worden hervat.

WAARSCHUWING: De tijdens de stormfunctie flitsende

lampen hebben bij sommige epilepsie-patiënten aanvallen

veroorzaakt.

Lichtsensor

Handige tip: In combinatie met internettoegang op afstand kunt u

controleren of uw lampen naar behoren werken.

Sluit de glasvezel-lichtkabel aan op de aansluiting op de

besturingseenheid. Plaats het andere uiteinde in het gebied waar

u de lichtsterkte wilt meten. Stel de lampen op hun maximale

waarde in en ga in het menu naar LIGHT CA en kies YES om dit

niveau als 100% vast te leggen. Vervolgens kunt u bepalen met

welke intensiteit uw lampen branden. Daarnaast kunt u ook

bepalen hoeveel licht er in bepaalde gebieden van uw aquarium

schijnt: Stel de referentiewaarde van 100% met behulp van

LIGHT CA in door de lichtkabel bij volle sterkte naast de

lichtbron te houden. Vervolgens kunt u het percentage licht in

diverse gedeelten van uw aquarium bepalen door de kabel door

het aquarium te bewegen.

Temperatuursensor

Handige tip: Als zich al een thermometer/temperatuursensor in

uw aquarium bevindt, kan de SmartControl 8-temperatuur -

sensor worden gebruikt om de temperatuur van uw lampen te

controleren.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Sluit de temperatuursensor aan op de COM-ingang van de

besturingseenheid voordat u deze inschakelt. Zodra de

besturingseenheid is ingeschakeld, kan de temperatuur worden

weergegeven door de betreffende functie in het menu te kiezen

of door op de computer te kijken.

Meester/Slaaf

Met behulp van het Meester/Slaaf-aansluitkabel (niet

meegeleverd, maar apart leverbaar) kunt u 4x SmartControl

8-units aansluiten en tegelijk gebruiken. Deze dient te worden

aangesloten tussen de USB van de temperatuursensorkabel en

de COM-ingang van de volgende unit. U dient in het menu de

eerste besturingseenheid als Master (Meester) in te stellen, de

tweede als Slave1 (Slaaf1), de derde als Slave2 (Slaaf2) en de

vierde als Slave3 (Slaaf3). Alle units zullen dan de Meester-

besturingseenheid volgen.

1-10V-besturing

De SmartControl 8 kan worden aangesloten op elke externe

lichtregelaar of aquariumcomputer met een uitgangsspanning van

1-10V en zal dat signaal als hoofdsignaal volgen. Om deze modus

te activeren, dient u in het menu naar Controller (regelaar) te

gaan en 1-10V in de stand ON (AAN) te zetten. Kabels om

diverse apparaten aan te sluiten zijn apart verkrijgbaar. Als u uw

eigen kabel wilt gebruiken,

dient u dit via de

vrouwelijke

USB-aansluiting (type A)

op de temperatuur -

sensorkabel aan te sluiten,

waarbij Pin 1 1-10V is en

Pin 4 aarde is (zie

overzicht).

Tropical Marine Centre verkoopt voor dit doel een mannelijk

USB-kabel (type A) met 2 blote uiteinden (apart leverbaar).

Neem contact op met uw lokale verkoper voor nadere

informatie. 36

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Firmware-versie

U kunt zien welke versie van de firmware op de

besturingseenheid is geïnstalleerd door naar Miscellaneous

Settings te gaan (overige instellingen) (zie Menu-overzicht).

Aansluiten op een PC/Mac

De SmartControl 8 kan direct op een PC/Mac worden

aangesloten met een ethernetkabel (cat5) (niet meegeleverd).

Sluit een uiteinde aan op de ethernet-ingang van de PC/Mac en

het andere uiteinde op de LAN-ingang van de SmartControl

8-unit.

Wacht 10 seconden en navigeer door het menu van de

SmartControl 8 om het IP-adres te zien (zie het Menu-

overzicht).

Opmerking: het IP-adres kan elke keer dat de

besturingseenheid op het netwerk wordt aangesloten,

veranderen.

Voer dit IP-adres vervolgens op de adresbalk van uw

webbrowser in om de instellingen van de besturingseenheid te

zien. U kunt deze instellingen ook wijzigen en opslaan.

Opmerking: ter beveiliging zijn de instellingen door middel

van een wachtwoord beveiligd. De standaard ingestelde

gebruikersnaam is ‘admin’ en het wachtwoord is ‘icontrol’.

U kunt deze wijzigen, indien gewenst. Mocht u uw eigen

wachtwoord vergeten, dan kunt u via het drukknopmenu het

wachtwoord weer op ‘icontrol’ terugstellen (zie Menu-

overzicht).

Aansluiten via WiFi (op PC, Mac, tablet,

smartphone

Met een ethernetkabel (cat5) en een router of een

netwerkbridge (niet meegeleverd) kan de SmartControl 8 direct

op een draadloos netwerk worden aangesloten.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Sluit een uiteinde van de kabel (cat5) op de ethernet-ingang van

de router/bridge en het andere uiteinde op de LAN-ingang van

de SmartControl 8-unit.

Wacht 10 seconden en navigeer door het menu van de

SmartControl 8 om het IP-adres te zien (zie het Menu-

overzicht).

Opmerking: het IP-adres kan elke keer dat de

besturingseenheid op het netwerk wordt aangesloten,

veranderen.

Zorg dat het apparaat (PC, Mac, tablet, smartphone) waarop u de

SmartControl 8-unit wilt aansluiten ook op hetzelfde netwerk is

aangesloten en voer dan het IP-adres in in de web browser van

dit betreffende apparaat. De instellingen van de

besturingseenheid zullen op het apparaat verschijnen. U kunt

deze instellingen ook wijzigen en opslaan.

Opmerking: Ter beveiliging zijn de instellingen door middel

van een wachtwoord beveiligd. De standaard ingestelde

gebruikersnaam is ‘admin’ en het wachtwoord is ‘icontrol’. Indien

gewenst kunt u deze wijzigen. Mocht u uw eigen wachtwoord

vergeten, dan kunt u via het drukknopmenu het wachtwoord

weer op ‘icontrol’ terugstellen (zie Menu-overzicht).

Toegang tot de SmartControl 8 van buiten het

Local Area Network (LAN)

Hiervoor dient de besturingseenheid via een router of

netwerkbridge (niet meegeleverd) op uw netwerk te zijn

aangesloten. Eventueel dient u de instellingen van uw router en

firewall te wijzigen om port forwarding mogelijk te maken. Vraag

uw internetprovider of de fabrikant van uw router om uit te

leggen hoe port 80 kan worden geopend om port forwarding

mogelijk te maken. Zorg ervoor dat uw netwerk altijd beveiligd

is. Vraag een IT-professional om raad als u twijfels heeft.

Als port forwarding is opgezet, kunt u het openbare IP-adres van

uw router in de adresbalk van uw browser invoeren om van

waar ook ter wereld toegang te krijgen tot de SmartControl 8,

vooropgesteld dat u toegang tot het internet heeft.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Onderhoud

Waarschuwing: Wees bijzonder voorzichtig bij gebruik van

dit elektrische apparaat in de buurt van water vanwege het risico

van elektrische schokken.

Waarschuwing: Trek altijd de stekker uit het stopcontact

voordat u onderhoud uitvoert aan uw AquaRay-installatie.

De SmartControl 8-unit is geen apparaat dat door een

consument kan worden onderhouden.

Waarschuwing: Probeer niet om de kunststof behuizing van

de SmartControl 8-unit te openen. Indien u dit doet, vervalt

de garantie.

Nadat de SmartControl 8-unit is geïnstalleerd, is er nauwelijks

tot geen onderhoud nodig. Van tijd tot tijd kan het nodig zijn om

de unit schoon te maken. Dit kan worden gedaan met een

warme vochtige doek.

Problemen oplossen

Probleem: De SmartControl 8-unit gaat niet aan.

Oplossing: Controleer de aansluiting van de kabel tussen de

voedingseenheid en de besturingseenheid.

Oplossing: Controleer of de stroomkabel goed op de

voedingseenheid is aangesloten.

Oplossing: Controleer de zekering in de stekker van de

stroomkabel (en vervang deze indien nodig - alleen voor GB).

Als de besturingseenheid nog steeds niet aangaat, breng deze dan

naar uw lokale handelaar om te worden getest en, indien nodig,

te worden vervangen.

Probleem: De besturing van de

verlichtingsarmaturen via de SmartControl 8-unit

werkt niet.

Oplossing: Controleer de verbinding tussen de verlichtingsunits

en de SmartControl 8-unit.

Oplossing: Controleer de programma-instellingen. Als de

besturing van de armaturen via de besturingseenheid nog steeds

niet werkt, breng de eenheid dan naar uw lokale handelaar om te

worden getest en, indien nodig, te worden vervangen.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Veelgestelde vragen

De SmartControl 8-unit heeft 8 uitgangen -

kan ik ook minder dan 8 lichtarmaturen hierop

aansluiten?

Ja, u kunt ieder gewenst aantal verlichtingsarmaturen

aansluiten, zolang het totaal maximaal 8 bedraagt.

Welke kleurtemperatuur heeft maanlicht en

hoe kan ik dit simuleren?

Het licht van de maan is licht van de zon dat terug wordt

gekaatst naar de aarde. Maanlicht heeft daarom dezelfde

kleurtemperatuur als daglicht, maar is minder fel.

De eenvoudigste manier om een nacht met maan te

simuleren is om alle betreffende kanalen van uw

SmartControl 8-unit zo in te stellen dat ze ‘s avonds van

vol vermogen naar 5% tot 10% worden gedimd, voordat ze

bij zonsopgang weer worden opgevoerd. Dankzij 4 apart

getimede kanalen biedt de SmartControl 8 de mogelijkheid

om een maanlichtfase in de avond in te stellen en om de

lichten vervolgens helemaal uit te schakelen.

Het lijkt alsof mijn lampen eerst langzaam

dimmen en plotseling veel sneller dimmen -

waarom?

De reden hiervoor is dat het menselijk oog kleine

verschillen in felheid pas waarneemt als de lichtintensiteit

tot onder ca. 40% van de “normale” felheid is gedaald. Bij

zonsondergang bijvoorbeeld, lijkt het alsof het niet donker

wordt totdat de lichtintensiteit ca. 40% bedraagt van

normaal daglicht, en daarna lijkt het vrij snel donker te

worden.

Handige tip: Hoe korter de dimperiode, hoe opvallender dit

effect zal zijn. Om te voorkomen dat het te plotseling

donker wordt, kunt u de dimperiode van uw SmartControl

8-unit langer maken.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Instrucciones de funcionamiento

Información de seguridad importante – Por favor,

lea cuidadosamente

Entrada: 24 Vcc 5 A

Salida: 8 x 15,5-19,5 Vcc 0,7 A (0-100% PWM)

Precaución: No utilice ninguna fuente de alimentación distinta

de la incluida con su unidad AquaRay SmartControl 8 original.

La utilización de una fuente de alimentación distinta invalidaría la

garantía.

- Aísle siempre la fuente de alimentación de la red

eléctrica antes de instalarla o de llevar a cabo

cualquier operación de mantenimiento en su unidad

AquaRay SmartControl 8.

Precaución: La unidad AquaRay SmartControl 8 no es

impermeable por lo que no debe montarse sobre el acuario ni

en ningún lugar donde accidentalmente pueda caer en el agua o

recibir salpicaduras.

Precaución: No utilice este aparato si está dañado, si no

funciona correctamente o si se ha caído o se ha sumergido en

agua.

- Esta unidad está diseñada para ser utilizada en interiores

y no es adecuada para aplicaciones al aire libre.

Precaución: Deje siempre un lazo de goteo en el

cable de alimentación de CC para evitar que el agua

corra por el cable y alcance la unidad AquaRay

SmartControl 8.

- Deseche esta unidad de manera responsable.

Consulte con las autoridades de su localidad para obtener

información sobre la eliminación de los desechos.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Lista de piezas

1. Unidad AquaRay SmartControl 8

2. Fuente de alimentación de AquaRay SmartControl 8

3. Cable de red

4. Kit de sujeción

5. Cable del sensor de temperatura

6. Conducto de flujo luminoso de fibra óptica

7. Guía de menú

Instalación

Para asegurar las propiedades de evacuación de agua (por si la

unidad sufre salpicaduras accidentales), la unidad debe montarse

verticalmente en una superficie mediante los tornillos incluidos

en el kit de sujeción. Estos engranan en las ranuras chaveteadas

de la parte trasera de la unidad.

El kit de sujeción incluye pies autoadhesivos que pueden

colocarse en las indentaciones circulares de la parte trasera de la

unidad para evitar dejar marcas en la pared.

Al montar la unidad SmartControl 8 compruebe que haya

suficiente espacio por debajo para conectar la fuente de

alimentación y las lámparas.

Cuando la unidad esté en posición, conecte las lámparas y el

sensor de temperatura (en su caso) a la unidad SmartControl 8

enchufándolos a las tomas correctas de la unidad de control.

Tenga en cuenta lo siguiente: Los canales 1, 2, 3 y 4 se

controlan independientemente unos de otros.

Conecte la fuente de alimentación a la unidad SmartControl 8

enchufándola a la entrada.

Funcionamiento

Una vez montada y conectada de acuerdo con las instrucciones

de instalación anteriores, puede conectarse la alimentación de

red a la fuente de alimentación.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Si el controlador ha entrado en modo “RUN” (marcha) (y se visualiza

el reloj) puede programar la unidad tal como se explica a

continuación

• Si pulsa el botón ENTER conmutará cíclicamente entre los menús

disponibles (consulte la separata Guía de menús). Si no se pulsa

ningún botón durante diez segundos la unidad SmartControl 8

volverá al modo “RUN” (marcha).

• Si pulsa hen modo “RUN”, conmutará cíclicamente entre los modos

ON (activado), OFF (desactivado) y AUTO (automático), donde ON

comporta todos los canales encendidos al 100%, OFF todos los

canales al 0% y AUTO reanuda el programa fijado por el usuario.

• Si pulsa ien modo “RUN” se iniciará la “Storm Function” (función

de tormenta) (posteriormente se explican los detalles de esta

función).

• Si pulsa idurante la “Storm Function” saldrá de la misma y

reanudará el programa fijado por el usuario.

• Manteniendo pulsado el botón ENTER durante el encendido se

puede entrar en un modo DEMO (demostración). La pantalla

indicará “DEMO”

En modo DEMO las lámparas brillan y se atenúan continuamente

según el programa siguiente:

Subida hasta el 100% a lo largo de 15 segundos

Bajada hasta el 5% a lo largo de 15 segundos

Función de tormenta durante 10 segundos

Subida hasta el 100% a lo largo de 15 segundos

Bajada hasta el 5% a lo largo de 15 segundos

Entonces la unidad abandonará el modo de demostración y pasará al

programa fijado por el usuario

Configuración

• En primer lugar siga la Guía de menús para fijar la hora actual (en

TIME SETTING [fijación de la hora])

• Fije sus temporizaciones para cada canal

• Las lámparas empezarán a brillar cuando ON TIME (hora de

encendido) sea igual a la hora actual. Un tiempo RAMP (de rampa)

de 1 equivale a un minuto antes que las lámparas estén encendidas al

máximo.

• Las lámparas empezarán a atenuarse cuando OFF TIME (hora de

apagado) sea igual a la hora actual.

• RAMP (rampa) puede variar entre 1 y 240 (un minuto a

cuatro horas).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

• El ajuste MAX LEV (nivel máximo) permite fijar el brillo

máximo de cada canal en forma de porcentaje.

• El ajuste MIN LEV (nivel mínimo) de cada canal es el nivel al

que el canal se atenúa durante la fase de apagado.

Tenga en cuenta lo siguiente: el nivel mínimo no puede

superar al nivel máximo. En “OFF TIME” (hora de apagado) las

unidades deben atenuarse y en “ON TIME” deben brillar.

Función Moon (luna)

Recomendación útil: Algunos desoves del coral están sincronizados

con las fases de la luna.

Esta función puede activarse o desactivarse en los ajustes varios.

Imita las fases de la luna variando los niveles de luz mínima del

canal 4 en un ciclo de 30 días.

Función Cloud (nube)

Recomendación útil: La función de nube ofrecerá un alumbrado

más relista de su acuario y puede ayudar a evitar el

blanqueamiento del coral gracias a la fotoinhibición.

Esta función puede activarse o desactivarse en los ajustes varios

y simula el paso de nubes sobre el depósito atenuando los

canales y luego aumentando su brillo secuencialmente. Las nubes

pasan aleatoriamente (20 por hora) y como máximo atenúan

un 20 %.

Función Storm (tormenta)

Recomendación útil: Se ha observado que la utilización de la

función de tormenta mientras se lleva a cabo un cambio de agua

activa el comportamiento reproductor de algunas especies de

peces.

La función de tormenta puede iniciarse pulsando un botón

(véase “Funcionamiento”) o puede activarse o desactivarse para

crear una tormenta diaria a una hora aleatoria.

Cuando se entra en la función de tormenta se produce la

secuencia siguiente

1. Las unidades de alumbrado AquaRay controladas se atenuarán

al 5% durante un período de cinco minutos.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Durante este período, en la pantalla aparece “STORM <<” para

indicar que se acerca una tormenta.

2. Las unidades de alumbrado AquaRay controladas simularán

rayos destellando a intervalos aleatorios a lo largo de un

período de 30 minutos. Durante este período, en la pantalla

aparece “STORM ϟ” para indicar que se acerca una tormenta.

3. Las unidades de alumbrado AquaRay dejarán de destellar y

volverán a brillar con su nivel programado a lo largo de un

período de cinco minutos. Durante este período, en la pantalla

aparece “STORM >>” para indicar que la tormenta está

finalizando.

4. Se reanudará el programa fijado por el usuario.

ADVERTENCIA: La función de tormenta comporta luces

destellantes que pueden provocar ataques a algunos enfermos de

epilepsia.

Sensor de nivel de luz

Recomendación útil: Utilícelo conjuntamente con el acceso

remoto por internet para asegurarse que sus luces funcionan

según lo previsto.

Inserte el conducto de flujo luminoso de fibra óptica en la

entrada Light Pipe Input (conducto de flujo luminoso) del

controlador. Coloque el extremo con lente del conducto de flujo

luminoso en la zona cuyos niveles de luz desea supervisar.

Compruebe que las luces están a su nivel máximo y luego utilice

el sistema de menús para navegar hasta LIGHT CA (calibración

de la luz) y seleccione YES (sí) para calibrar el nivel al 100%.

Entonces podrá supervisar a qué nivel están sus luces. Otra

posibilidad es medir cuanta luz llega a determinadas zonas de su

acuario: Use LIGHT CA para calibrar el nivel máximo de las

luces activándolo cuando la lente del conducto de flujo luminoso

está cerca de la fuente de luz y entonces podrá medir el

porcentaje de luz en distintas zonas del depósito desplazando la

lente a distintas zonas.

Sensor de temperatura

Recomendación útil: Si ya dispone de un termómetro/sensor de

temperatura en su depósito, el sensor de temperatura del

SmartControl 8 puede utilizarse entonces para supervisar la

temperatura de sus lámparas. 45

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Para utilizar el sensor de temperatura, la sonda de temperatura

debe estar conectada al puerto COM del controlador antes de

encender la corriente. Una vez conectado y encendido, puede

visualizarse la temperatura navegando a través del sistema de

menús o mirando la interfaz del ordenador.

Master/Slave

Si desea utilizar juntas hasta cuatro unidades SmartControl 8

puede conectarlas mediante el cable de conexión Master/Slave

(principal/auxiliar) (disponible por separado, no incluido). Este

cable conecta la toma USB adicional del cable del sensor de

temperatura con el puerto COM de la unidad siguiente. Tendrá

que utilizar el sistema de menús para fijar el primer controlador

en línea como Master (principal), el segundo será Slave1

(auxiliar 1), el tercero Slave2 (auxiliar 2) y el cuarto Slave3

(auxiliar 3). Entonces, todas las unidades seguirán lo que está

haciendo el controlador Master.

Control 1-10 V

El SmartControl 8 puede conectarse a cualquier controlador de

alumbrado u ordenador de acuario externos con una salida de

1-10 V y actuará como auxiliar de dicha señal. Para habilitar este

modo, basta navegar a través del sistema de menús del

controlador y activar 1-10 V. Las cables para conectar los

distintos dispositivos se venden por separado. Si desea hacerse

su propio cable, conéctelo a través del conector hembra USB de

tipo A del cable del sensor de temperatura, donde el terminal 1

es 1-10 V y el terminal 4 es el de tierra (observe el diagrama).

Tropical Marine Centre

puede suministrar un

cable con conector USB

macho de tipo A con el

otro extremo con dos

conductores libres para

que esta tarea le resulte

más fácil (se suministra por separado). Si precisa más detalles

póngase en contacto con su distribuidor local.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Versión del firmware

La versión del firmware que se ejecuta en el controlador puede

visualizarse desplazándose por los ajustes varios (consulte la

Guía de menús).

Conexión a un PC/Mac

El SmartControl 8 puede conectarse directamente a un PC/Mac

con un cable ethernet cat5 (no incluido). Enchufe un extremo en

un puerto ethernet libre del PC/Mac y el otro en el puerto de

LAN de la unidad SmartControl 8.

Espere diez segundos y luego podrá navegar por el sistema de

menús del SmartControl 8 para ver la dirección IP (consulte la

Guía de menús).

Tenga en cuenta lo siguiente: la dirección IP puede

cambiar cada vez que se conecta el controlador a la red.

Si introduce esta dirección IP en la barra de direcciones de su

explorador de red, entonces verá los ajustes del controlador

mostrados en el dispositivo. También puede cambiar y guardar

estos ajustes.

Tenga en cuenta lo siguiente: por razones de seguridad,

los ajustes están protegidos por contraseña. El nombre de

usuario predeterminado es “admin” y la contraseña “icontrol”. Si

lo desea puede cambiarlos y la contraseña puede restaurarse a

“icontrol” mediante el sistema de menús de pulsadores si

olvidara su propia contraseña (consulte la Guía de menús).

Conexión inalámbrica a cualquier dispositivo WiFi

(PC, Mac, tableta, smartphone)

El SmartControl 8 puede conectarse directamente a una red

inalámbrica con un cable ethernet cat5 y un router inalámbrico o

un puente inalámbrico (no incluidos).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Enchufe un extremo del cable cat5 en un puerto ethernet libre

del router/puente inalámbrico y el otro en el puerto de LAN de

la unidad SmartControl 8.

Espere diez segundos y luego podrá navegar por el sistema de

menús del SmartControl 8 para ver la dirección IP (consulte la

Guía de menús).

Tenga en cuenta lo siguiente: la dirección IP puede

cambiar cada vez que se conecta el controlador a la red.

Compruebe que su dispositivo preparado para internet también

está conectado a la misma red e introduzca la dirección IP en el

explorador de red de su dispositivo. Entonces verá los ajustes

del controlador visualizados en el dispositivo. También puede

cambiar y guardar estos ajustes.

Tenga en cuenta lo siguiente: por razones de seguridad,

los ajustes están protegidos por contraseña. El nombre de

usuario predeterminado es “admin” y la contraseña “icontrol”. Si

lo desea puede cambiarlos y la contraseña puede restaurarse a

“icontrol” mediante el sistema de menús de pulsadores si

olvidara su propia contraseña (consulte la Guía de menús).

Acceso al SmartControl 8 desde fuera de la red de

área local (LAN)

Para esto el controlador deberá estar conectado a su red

mediante un router o un puente inalámbricos (no

suministrados). Puede que necesite cambiar los ajustes de su

router y cortafuegos para permitir el reenvío de puertos.

Pregunte a su proveedor de servicios de internet o al fabricante

del router cómo abrir el puerto 80 para permitir el reenvío de

puertos. Asegúrese siempre de mantener su red segura: consulte

a un profesional informático si tiene alguna duda.

Una vez realizada esta configuración, podrá utilizar la dirección IP

pública de su router en la barra de direcciones de su explorador

para acceder al SmartControl 8 desde cualquier lugar del mundo

donde tenga acceso a internet.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Mantenimiento

Precaución: Para evitar posibles descargas eléctricas, deberá

tenerse especial cuidado al utilizar este aparato cerca del agua.

Precaución: Aísle siempre la fuente de alimentación de la red

eléctrica antes de llevar a cabo cualquier mantenimiento en su

equipo AquaRay.

La unidad SmartControl 8 no contiene piezas que pueda reparar

el usuario.

Precaución: No intente abrir la caja de plástico de la unidad

SmartControl 8. Esto invalidaría la garantía.

La unidad SmartControl 8 requiere poco o ningún

mantenimiento una vez configurada. De todos modos, puede ser

necesaria una limpieza ocasional. Puede hacerse con un paño

húmedo caliente.

Resolución de problemas

Problema: La unidad SmartControl 8 no se

enciende.

Solución: Compruebe el cable de conexión entre la fuente de

alimentación y el controlador.

Solución: Compruebe que el cable de alimentación está bien

conectado a la fuente de alimentación.

Solución: Compruebe (y sustituya si es necesario) el fusible del

enchufe del cable de alimentación de la fuente de alimentación

(solo válido para el Reino Unido). Si el controlador sigue sin

encenderse, llévelo a su distribuidor local para que realice

pruebas adicionales y las sustituciones necesarias.

Problema: La unidad SmartControl 8 no controla las

unidades de lámparas.

Solución: Compruebe la conexión entre las unidades de lámpara

y la unidad SmartControl 8.

Solución: Compruebe los ajustes del programa. Si el controlador

sigue sin controlar las unidades de lámparas, llévelo a su

distribuidor local para que realice pruebas adicionales y las

sustituciones necesarias. 49

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Preguntas frecuentes

La unidad SmartControl 8 tiene ocho salidas ¿puedo

utilizar menos de ocho unidades de iluminación?

Sí, no hay problema en utilizar cualquier número de luces hasta

el máximo de ocho salidas.

¿Cuál es la temperatura de color de la luz lunar y

cómo la simulo?

La luz de la luna es realmente la luz del sol reflejada hacia la

Tierra. Por tanto, la luz de la luna tiene la misma temperatura de

color que la luz diurna, aunque con menor brillantez.

La forma más sencilla de simular un período luminoso de la luna

es fijar alguno o todos los canales de su unidad SmartControl 8

para atenuarse de plena potencia al 5 o 10 % por la noche, para

volver a aumentar al amanecer. Con cuatro canales temporizados

independientemente, el SmartControl 8 ofrece la flexibilidad de

tener una fase de luz de luna para verla al atardecer antes de

apagar totalmente las luces un rato después.

Mis luces parecen atenuarse muy lentamente al

principio y luego, de repente, lo hacen muy rápido

¿por qué?

Se debe a que el ojo humano no detecta pequeñas diferencias de

brillo hasta que los niveles generales de luz caen

aproximadamente por debajo del 40 % del brillo “normal”. Al

anochecer, por ejemplo, no parece que se esté haciendo oscuro

hasta el ocaso, cuando los niveles de luz llegan alrededor del

40 % de la luz diurna, y luego parece que oscurece de repente.

Consejo útil: cuanto menor sea el período de descenso más se

notará el efecto. Para reducir al mínimo la apariencia de

atenuación repentina, ajuste su unidad SmartControl 8 para que

reduzca la intensidad a lo largo de un período más prolongado.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Instruções de utilização

Informação de segurança importante –

Leia atentamente

Entrada: 24V CC 5 A

Saída: 8 x 15,5-19,5V CC 0,7A (0-100% PWM)

Cuidado: Não utilize uma fonte de alimentação diferente da

que é fornecida com a sua unidade AquaRay SmartControl 8

genuína. A utilização de uma fonte de alimentação diferente

invalidará a garantia.

- Isole sempre a unidade de alimentação (PSU) da

eletricidade da rede antes de instalar ou de realizar

qualquer trabalho de manutenção na sua unidade

AquaRay SmartControl 8.

Cuidado: A unidade AquaRay SmartControl 8 não é à prova

de água, como tal não pode ser montada acima do aquário

nem numa posição em que possa cair acidentalmente na água

ou corra o risco de ser salpicada com água.

Cuidado: Não utilize este aparelho se apresentar danos, se

estiver a funcionar mal, ou se tiver caído ou sido imerso em

água.

- Esta unidade foi concebida para ser utilizada em

interiores e não é adequada para aplicações em

exteriores.

Cuidado: Deixe sempre um circuito de purga no cabo de

alimentação CC da unidade de luz AquaRay para evitar que a

água escorra pelo cabo e chegue à unidade AquaRay

SmartControl 8.

- Elimine esta unidade com responsabilidade.

Informe-se junto das autoridades locais sobre

como deve proceder à sua eliminação.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Lista de peças

1. Unidade AquaRay SmartControl 8

2. PSU da AquaRay SmartControl 8

3. Cabo da rede

4. Kit de fixação

5. Cabo do sensor de temperatura

6. Tubo de luz de fibra ótica

7. Folha do Guia dos Menus

Instalação

Para garantir as propriedades de repelência de água (caso a

unidade seja salpicada acidentalmente), a unidade deve ser

montada verticalmente numa superfície utilizando os parafusos

fornecidos no kit de fixação. Estes engatam nas ranhuras em

forma de buraco de fechadura na parte de trás da unidade.

O kit de fixação contém pés autocolantes que podem ser

colocados nas reentrâncias circulares na parte de trás da

unidade para esta não marcar a parede.

Quando montar a unidade SmartControl 8, confirme que há

espaço suficiente por baixo para ligar a PSU e as luzes.

Assim que a unidade estiver em posição, ligue as luzes e o sensor

de temperatura (se o utilizar) à unidade SmartControl 8, ligando-

os às tomadas corretas na unidade de controlo.

Nota: Os canais 1, 2, 3 e 4 são todos controlados de forma

independente uns dos outros.

Ligue a PSU à unidade SmartControl 8 ligando-a à entrada.

Funcionamento

Concluída a montagem e ligação segundo as instruções de

instalação acima, pode ligar a alimentação da rede à PSU.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Depois de o controlador entrar no modo “RUN” (funcionamento)

(o relógio é exibido), pode programar a unidade seguindo as

instruções abaixo:

• Premindo o botão ENTER percorrerá os menus disponíveis

(consulte a folha do Guia dos Menus em separado). Se não

carregar em qualquer botão durante 10 segundos, a unidade

SmartControl 8 regressará ao modo “RUN”.

• Premindo hno modo “RUN” percorrerá os modos ON, OFF e

AUTO. Em ON todos os canais estão 100% ligados, em OFF

todos os canais estão 0% e em AUTO retoma o programa

definido do utilizador.

• Premindo ino modo “RUN” iniciará a “Função de tempestade”

(mais informações sobre esta função a seguir).

• Premindo ienquanto está em “Função de tempestade” sairá e

retomará o programa definido do utilizador.

• Pode entrar num modo DEMO mantendo o botão ENTER

premido quando liga o equipamento. Verá no visor “DEMO”

No modo DEMO, as luzes iluminam-se e escurecem

continuamente de acordo com o seguinte programa definido:

Aumenta até 100% em 15 segundos

Baixa até 5% em 15 segundos

Função de tempestade durante 10 segundos

Aumenta até 100% em 15 segundos

Baixa até 5% em 15 segundos

A unidade sairá então do modo de demonstração e regressa ao

programa definido do utilizador

Configuração

• Primeiro siga a folha do Guia dos Menus para acertar as horas

(em TIME SETTING)

• Defina as suas horas para cada canal

• As lâmpadas começam a iluminar-se quando a indicação ON

TIME (horas ativadas) é igual à hora atual. Um tempo de RAMP

de 1 é equivalente a 1 minuto antes de as luzes estarem no

máximo da luminosidade.

• As luzes começam a escurecer quando a indicação OFF TIME

(horas desativadas) é igual à hora atual.

• RAMP tem um intervalo de 1 a 240 (1 minuto a 4 horas).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

• A definição MAX LEV (nível máximo) permite definir a

luminosidade máxima de cada canal sob a forma

de percentagem.

• As definições MIN LEV (nível mínimo) para cada canal é o nível

até ao qual o canal reduz de intensidade luminosa durante a

fase OFF.

Nota: o nível mínimo não pode ser superior ao nível máximo.

Em “OFF TIME” as unidades têm de escurecer e em “ON TIME”

as unidades têm de se iluminar.

Função de lua

Sugestão útil: Algumas desovas de corais estão sincronizadas com

as fases da lua.

Esta função pode ser ligada ou desligada nas definições diversas.

Imita as fases da lua variando os níveis de luz mínimos do canal 4

ao longo de um ciclo de 30 dias.

Função de nuvem

Sugestão útil: A utilização da função de nuvem oferecerá um

cenário de iluminação mais realista para o seu aquário e pode

ajudar a evitar a descoloração do coral através da foto-inibição.

Esta função pode ser ligada ou desligada nas definições diversas e

simula nuvens a passar sobre o tanque escurecendo os canais e

depois iluminando-os sequencialmente. As nuvens passam por

cima aleatoriamente (20 por hora) e só escurecem um máximo

de 20%.

Função de tempestade

Sugestão útil: Sabe-se que a utilização da função de tempestade

durante uma mudança de água pode ativar comportamento de

reprodução em certas espécies de peixe.

A função de tempestade ativa-se carregando num botão (ver

“Funcionamento” acima) ou pode ser ligada ou desligada para

criar 1 tempestade por dia a uma hora aleatória.

Ao entrar na função de tempestade, ocorre a seguinte sequência

1. As unidades de luz AquaRay controladas escurecerão até 5%

ao longo de um período de 5 minutos.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Durante este período a indicação “STORM <<” será exibida

no ecrã para indicar a tempestade que se está a aproximar.

2. As unidades de luz AquaRay controladas simularão relâmpagos

piscando a intervalos aleatórios ao longo de um período de

30 minutos. Durante este período a indicação “STORM Ϟ”

será apresentada no ecrã para indicar relâmpagos.

3. As unidades de luz AquaRay param de piscar e voltam a

iluminar-se até ao nível programado ao longo de um período

de 5 minutos. Durante este período a indicação “STORM >>”

será exibida no ecrã para indicar o fim da tempestade.

4. O programa definido do utilizador será retomado.

AVISO: A função de tempestade inclui luzes intermitentes as

quais se sabe poderem provocar episódios de epilepsia em

algumas pessoas com esta doença.

Sensor do nível de luz

Sugestão útil: Utilize esta função em conjunto com o acesso

remoto à Internet para ter a certeza de que as luzes estão a

trabalhar corretamente.

Insira o tubo de luz de fibra ótica na Entrada do Tubo de Luz no

controlador. Coloque a extremidade do tubo de luz com lente

na área onde quer monitorizar os níveis de luz. Certifique-se de

que as luzes estão no máximo e depois utilize o sistema de

menus para navegar até LIGHT CA (calibrar luzes) e selecione

YES (sim) para calibrar o nível para 100%. A partir daqui pode

então monitorizar o nível das luzes. Em alternativa pode medir a

quantidade de luz que chega a certas áreas do seu aquário:

Utilize LIGHT CA para calibrar para o máximo das luzes

ativando a função quando a lente do tubo de luz está junto da

fonte de luz. Nessa altura poderá então medir a percentagem de

luz em diferentes partes do tanque movendo a lente para áreas

diferentes.

Sensor de temperatura

Sugestão útil: Se já tem um termómetro/sensor de temperatura

no seu tanque, pode utilizar o sensor de temperatura

SmartControl 8 para monitorizar a temperatura das luzes.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Para utilizar o sensor de temperatura, tem de ligar a sonda de

temperatura à porta COM no controlador antes de ligar a

alimentação. Depois de ligar a sonda à porta e ligar a

alimentação, pode ver a temperatura no visor, navegando no

sistema de menus, ou na interface do computador.

Master/Slave (principal/secundário)

Se quiser utilizar até 4 x unidades SmartControl 8 ao mesmo

tempo, pode ligá-las utilizando o cabo de ligação Master/Slave

(disponível separadamente - não fornecido). Este liga da USB

sobressalente no cabo do sensor de temperatura à porta COM

da unidade seguinte. Deve utilizar o sistema de menus para

definir o primeiro controlador como Master, o segundo como

Slave1, o terceiro como Slave2 e o quarto como Slave3. Todas as

unidades seguirão então o que o controlador Master está a fazer.

Controlo 1-10

O SmartControl 8 pode ser ligado a qualquer controlador de

iluminação exterior ou computador de aquário com uma saída

de 1-10V e seguirá esse sinal. Para ativar este modo, navegue

simplesmente no menu de sistemas do controlador e ative (ON)

1-10V. Os cabos para ligar a vários dispositivos são vendidos

separadamente. Se quiser

fazer o seu próprio cabo,

ligue através do conector

USB tipo A fêmea no cabo

do sensor de temperatura,

onde o Pino 1 é 1-10V e o

Pino 4 é GND (ver

diagrama).

O Tropical Marine Centre fornece um USB macho do Tipo A

para cabo de 2 almas com extremidade descarnada para ajudar

nesta tarefa (fornecido separadamente). Contacte o revendedor

local para mais informações.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Versão do Firmware

Pode ver a versão do firmware do controlador percorrendo as

definições diversas (ver folha do Guia dos Menus).

Ligação a um PC/Mac

O SmartControl 8 pode ser ligado diretamente a um PC/Mac

utilizando um cabo de Ethernet cat5 (não fornecido). Ligue uma

extremidade a uma porta Ethernet sobressalente no PC/Mac e a

outra extremidade à porta LAN na unidade SmartControl 8.

Aguarde 10 segundos e depois navegue no sistema de menus na

unidade SmartControl 8 para ver o endereço IP (ver Guia

dos Menus).

Nota: o endereço IP pode mudar cada vez que liga o

controlador à rede.

Se introduzir este endereço IP na barra de endereços do seu

browser verá as definições do controlador exibidas no

dispositivo. Também pode alterar e guardar essas definições.

Nota: para sua segurança, as definições estão protegidas por

palavra-passe. O nome de utilizador predefinido é “admin” e a

palavra-passe é “icontrol”. Se quiser pode alterar estes dados e a

palavra-passe pode ser reposta para “icontrol” através do

sistema de menus do botão de pressão, caso se esqueça da sua

palavra-passe (ver folha do Guia dos Menus).

Ligação sem fios a qualquer dispositivo WiFi (PC,

Mac, Tablet, Smartphone

A unidade SmartControl 8 pode ser ligada diretamente a uma

rede sem fios utilizando um cabo de Ethernet cat5 e um router

sem fios ou bridge sem fios (não fornecido).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Ligue uma extremidade do cabo cat5 a uma porta Ethernet

sobressalente no router/bridge sem fios e a outra extremidade à

porta LAN na unidade SmartControl 8.

Aguarde 10 segundos e depois navegue no sistema de menus na

SmartControl 8 para ver o endereço IP (ver Guia dos Menus).

Nota: o endereço IP pode mudar cada vez que liga o

controlador à rede.

Certifique-se de que o seu dispositivo preparado para Internet

está também ligado à mesma rede, em seguida introduza o

endereço IP no browser do seu dispositivo preparado para

Internet. Verá então as definições do controlador exibidas no

dispositivo. Também pode alterar e guardar essas definições.

Nota: para sua segurança, as definições estão protegidas por

palavra-passe. O nome de utilizador predefinido é “admin” e a

palavra-passe é “icontrol”. Se quiser pode alterar estes dados e a

palavra-passe pode ser reposta para “icontrol” através do

sistema de menus do botão de pressão, caso se esqueça da sua

palavra-passe (ver folha do Guia dos Menus).

Aceder à unidade SmartControl 8 fora da rede

local (LAN)

Para poder aceder, o controlador tem de estar ligado à sua rede

através de um router sem fios ou bridge sem fios (não

fornecido). Poderá ter de mudar as definições no seu router e

do firewall para permitir o reencaminhamento de portas. Peça ao

seu fornecedor de serviços Internet ou fabricante do router

para lhe explicar como se abre a porta 80 para permitir o

reencaminhamento de portas. Mantenha sempre a sua rede

segura - aconselhe-se com um profissional de TI se tiver alguma

dúvida. Assim que isto estiver configurado, pode utilizar o

endereço IP público do seu router na barra de endereços do seu

browser para aceder à unidade SmartControl 8 a partir de

qualquer parte do mundo, desde que tenha acesso à Internet.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Manutenção

Cuidado: Para evitar um possível choque elétrico, deve ser

especialmente cuidadoso sempre que utilizar este aparelho junto

da água.

Cuidado: Isole sempre a PSU da rede elétrica antes de realizar

qualquer trabalho de manutenção no seu equipamento AquaRay.

A unidade SmartControl 8 não é uma peça que possa ser

reparada pelo cliente.

Cuidado: Não tente abrir a caixa de plástico da unidade

SmartControl 8. Essa ação invalidará a garantia.

A manutenção da unidade SmartControl 8 depois de configurada

e instalada é muito reduzida ou mesmo desnecessária. No

entanto, poderá ter de ser limpa ocasionalmente. A limpeza pode

ser feita com um pano húmido quente.

Resolução de problemas

Problema: A unidade SmartControl 8 não liga.

Solução: Verifique a ligação do cabo entre a PSU e o controlador.

Solução: Verifique se o cabo de alimentação está bem ligado

à PSU.

Solução: Verifique (e substitua se for necessário) o fusível na ficha

do cabo de alimentação da PSU (só no Reino Unido). Se o

controlador ainda assim não ligar, devolva a unidade ao seu

armazenista local para mais testes e substituição, se for

necessário.

Problema: A unidade SmartControl 8 não controla

as unidades de luz.

Solução: Verifique a ligação entre as unidades de luz e a unidade

SmartControl 8.

Solução: Verifique as definições do programa. Se o controlador

ainda assim não controlar as unidades de luz, devolva a unidade

ao seu armazenista local para mais testes e substituição, se

for necessário.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Perguntas frequentes

A unidade SmartControl 8 tem 8 saídas - posso

utilizá-la com menos de 8 unidades de luz?

Sim, não há problema. Pode utilizar as luzes que quiser até ao

máximo de 8.

Qual é a temperatura da cor da luz da lua e como é

que faço a sua simulação?

Na verdade, a luz da lua é simplesmente a luz do sol que é

refletida de volta para a Terra. Por conseguinte, a temperatura da

cor da luz da lua é igual à da luz do dia, mas não tão brilhante.

A forma mais simples de simular um fotoperíodo da luz da lua é

definir um ou todos os canais da sua unidade SmartControl 8

para baixarem da potência máxima até 5% ou 10% durante a

noite, antes de aumentarem novamente ao nascer do sol. Com 4

canais temporizados separadamente, a SmartControl 8 oferece a

flexibilidade de ter uma fase de luz da lua para ver à noite, antes

de apagar todas as luzes mais tarde.

As minhas luzes parecem começar a escurecer

muito lentamente e depois, de repente, parecem

escurecer muito depressa - qual é o motivo?

Isto é porque o olho humano não regista pequenas diferenças de

luminosidade até os níveis de luz em geral descerem abaixo de

aproximadamente 40% da luminosidade “normal”. No pôr-do-

sol, por exemplo, não tem a sensação de que está a ficar escuro

até ao crepúsculo, momento do dia em que os níveis de luz

atingem cerca de 40% da luz máxima do dia, e então parece que

escurece muito repentinamente.

Sugestão útil: quanto mais curto for o período das luzes a

baixarem, mais visível será este efeito. Para minimizar o

aparecimento do escurecimento súbito, configure a sua unidade

SmartControl 8 para baixar durante um período de tempo

mais longo.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Istruzioni operative

Informazioni importanti per la sicurezza –

Leggere attentamente

Ingresso: 24 V c.c. 5A

Uscita: 8 x 15,5-19,5 V c.c. 0,7 A (0-100% PWM)

Attenzione: non utilizzare altri alimentatori al di fuori di

quello fornito in dotazione con l’apparecchio AquaRay

SmartControl 8 originale. L’utilizzo di un alimentatore

diverso determina il decadimento della garanzia.

- Prima di procedere all’installazione o ad interventi di

manutenzione sull’apparecchio AquaRay

SmartControl 8, isolare sempre l’alimentatore dalla

rete elettrica.

Attenzione: l’apparecchio AquaRay SmartControl 8 non è

impermeabile, pertanto non deve essere montato al di sopra

dell’acquario o in altri punti dove rischi di cadere accidentalmente

nell’acqua o sia soggetto a schizzi d’acqua.

Attenzione: non utilizzare l’apparecchio nel caso in cui sia

danneggiato, presenti malfunzionamenti, sia caduto o sia stato

immerso nell’acqua.

- Questo apparecchio è progettato per l’utilizzo in

ambienti interni e non è idoneo per applicazioni all’aperto.

Attenzione: fare sempre in modo che il cavo di alimentazione

in c.c. collegato alla lampada AquaRay formi una “curva di

gocciolamento” per evitare che l’acqua goccioli lungo di esso e

raggiunga l’apparecchio AquaRay SmartControl 8.

- Smaltire l’apparecchio in conformità alle disposizioni

di legge. Consultare gli enti competenti per

informazioni sullo smaltimento.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Elenco componenti

1. Apparecchio AquaRay SmartControl 8

2. Alimentatore dell’apparecchio AquaRay SmartControl 8

3. Cavo di rete

4. Kit di installazione

5. Cavo del sensore di temperatura

6. Tubo luminoso a fibra ottica

7. Scheda Guida ai menu

Installazione

Per assicurare proprietà idrorepellenti (qualora l’apparecchio

venisse accidentalmente schizzato), si raccomanda di installare

l’unità in posizione verticale su una superficie per mezzo delle

viti fornite con il kit di installazione. Le viti si inseriscono nelle

fessure a chiave presenti sul retro dell’apparecchio.

Il kit di installazione contiene anche piedini auto-adesivi da

applicare negli incavi circolari presenti sul retro dell’apparecchio

per evitare segni alla parete.

Quando si installa l’apparecchio SmartControl 8, accertarsi che

sotto vi sia sufficiente spazio per il collegamento

dell’alimentatore e delle lampade.

Una volta posizionato l’apparecchio, collegare le lampade e

l’eventuale sensore di temperatura alle apposite prese poste

sull’unità di controllo dell’apparecchio SmartControl 8.

Nota: i canali 1, 2, 3 e 4 sono tutti controllati

indipendentemente l’uno dall’altro.

Collegare l’alimentatore all’apparecchio SmartControl 8

inserendolo nell’apposito ingresso.

Funzionamento

Una volta effettuati l’installazione e i collegamenti, come da

istruzioni sopra riportate, è possibile inserire l’alimentazione

elettrica di rete all’alimentatore.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Quando il controller entra in modalità ‘RUN’ (segnalata dalla

visualizzazione dell’orologio), è possibile procedere alla

programmazione dell’apparecchio, come descritto di seguito:-

• Premendo il pulsante ENTER, si avanza tra i menu disponibili

(vedere la scheda Guida ai menu fornita a parte). Se non si preme

alcun pulsante per 10 secondi, l’apparecchio SmartControl 8 torna

alla modalità ‘RUN’.

• Premendo hin modalità ‘RUN’, si scorre tra le modalità ON, OFF e

AUTO: ON significa accensione 100% di tutti i canali, OFF

spegnimento 0% di tutti i canali, mentre in modalità AUTO si

riprende il programma impostato dall’utente.

• Premendo iin modalità ‘RUN’, si avvia la funzione tempesta

(‘Storm Function’, vedere sotto per informazioni dettagliate

al riguardo).

• Premendo iquando è inserita la funzione tempesta, si esce dalla

funzione e si torna al programma impostato dall’utente.

• Tenendo premuto il pulsante ENTER durante l’accensione, è

possibile attivare la modalità DEMO, indicata sul display dalla

dicitura ‘DEMO’.

In questa modalità, le lampade incrementano e attenuano di

continuo la propria luminosità in base al seguente schema:-

Incremento al 100% in 15 secondi

Attenuazione al 5% in 15 secondi

Funzione tempesta per 10 secondi

Incremento al 100% in 15 secondi

Attenuazione al 5% in 15 secondi

Al termine, l’apparecchio esce dalla modalità demo e torna al

programma impostato dall’utente.

Configurazione

• Seguire innanzitutto la scheda Guida ai menu per impostare l’ora

corrente (alla voce TIME SETTING, impostazione dell’ora).

• Impostare gli orari per ciascun canale.

• Le lampade cominciano a illuminarsi quando scatta l’ora impostata

alla voce ON TIME (orario di accensione). Impostando il valore

RAMP su 1, le lampade impiegano 1 minuto per raggiungere la

massima luminosità.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

• Le lampade cominciano a oscurarsi quando scatta l’ora impostata

alla voce OFF TIME (orario di spegnimento).

• L’intervallo dei valori RAMP va da 1 a 240 (da 1 minuto a 4 ore).

• L’impostazione MAX LEV consente di impostare la luminosità

massima, espressa in percentuale, di ciascun canale.

• L’impostazione MIN LEV per ciascun canale è il livello di luminosità

minimo al quale scende il canale durante la fase di spegnimento.

Nota: il livello minimo non può superare il livello massimo. Le

lampade devono oscurarsi in corrispondenza dell’ora impostata alla

voce ‘OFF TIME’ e illuminarsi in corrispondenza dell’ora impostata

alla voce ‘ON TIME’.

Funzione Luna

Consigli utili: in alcuni coralli, la deposizione delle uova è correlata alle

fasi lunari.

Questa funzione, attivabile e disattivabile nelle impostazioni generali,

simula le fasi della luna variando i livelli di luce minimi del canale 4 in

un arco di tempo di 30 giorni.

Funzione Nuvole

Consigli utili: la funzione Nuvole offre un ambiente di illuminazione

più realistico all’acquario e contribuisce a prevenire lo sbiancamento

dei coralli dovuto a fotoinibizione.

Attivabile e disattivabile nelle impostazioni generali, questa funzione

simula il passaggio delle nuvole sopra la vasca attenuando e quindi

aumentando di nuovo la luminosità dei canali in sequenza. Il

passaggio delle nuvole è casuale (20 nuvole all’ora) e riduce la

luminosità soltanto del 20% massimo.

Funzione Tempesta

Consigli utili: la funzione tempesta durante i cambi d’acqua si è

dimostrata utile nel favorire il comportamento riproduttivo di

determinate specie di pesci.

La funzione può essere avviata premendo un pulsante (vedere la

sezione “Funzionamento” sopra), oppure può essere impostata in

modo che si attivi/disattivi e crei una tempesta al giorno a orari casuali.

Quando si attiva la funzione tempesta, ha luogo la seguente sequenza:-

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

1. Le lampade AquaRay controllate si oscurano gradualmente fino

al 5% della luminosità nell’arco di 5 minuti.

In questo arco di tempo, sul display compare la dicitura

‘STORM <<’, a segnalare che è in arrivo una tempesta.

2. Le lampade AquaRay controllate simulano i fulmini, lampeggiando a

intervalli casuali per 30 minuti. In questo arco di tempo, sul display

compare la dicitura ‘STORM Ϟ’, a segnalare la presenza dei fulmini.

3. Successivamente, le lampade AquaRay cessano di lampeggiare e

nel giro di 5 minuti tornano al livello di luminosità programmato.

In questo arco di tempo, sul display compare la dicitura

‘STORM >>’, indicante la conclusione della tempesta.

4. A questo punto, riprende il programma impostato dall’utente.

AVVERTENZA: la funzione tempesta comporta l’uso di luci

lampeggianti, che possono essere causa di attacchi epilettici in

alcuni soggetti affetti da epilessia.

Sensore di luminosità

Consigli utili: per assicurare il funzionamento ottimale delle luci, si

consiglia di utilizzare il sensore unitamente all’accesso Internet a

distanza.

Inserire il tubo luminoso a fibra ottica nell’apposito ingresso

presente sul controller. Posizionare l’estremità munita di lente del

tubo luminoso nella zona in cui si desiderano monitorare i livelli di

luce. Verificare che le luci siano al livello massimo, quindi usare il

sistema di menu per andare alla voce LIGHT CA e selezionare YES

per effettuare la calibrazione portando il livello al 100%. A questo

punto è possibile monitorare il livello di luminosità corrente delle

luci. In alternativa, è possibile misurare quanta luce raggiunga

determinati punti dell’acquario: usare la funzione LIGHT CA per

calibrare le luci sul livello massimo, attivandola nel momento in cui

la lente del tubo luminoso si trova accanto alla sorgente luminosa;

spostando la lente nelle diverse zone della vasca, si potrà misurare

la percentuale di luce presente nei vari punti della vasca.

Sensore di temperatura

Consigli utili: nel caso in cui si disponga già di un

termometro/sensore di temperatura nella propria vasca, il sensore

di temperatura SmartControl 8 può essere utilizzato per

monitorare la temperatura delle luci.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Per utilizzare il sensore di temperatura, la relativa sonda va

collegata alla porta COM del controller prima dell’accensione.

Dopo il collegamento e l’accensione, la temperatura può essere

visualizzata dal sistema di menu oppure dall’interfaccia a computer.

Collegamento Master/Slave

Se lo si desidera, è possibile usare fino a 4 apparecchi

SmartControl 8 insieme, collegandoli con il cavo di connessione

Master/Slave (venduto a parte, non fornito in dotazione). Il

collegamento si effettua dalla USB di riserva del cavo del sensore

di temperatura alla porta COM dell’apparecchio successivo. Dal

sistema di menu si configura il primo controller come Master

(principale), il secondo come Slave1 (secondario 1), il terzo come

Slave2 e il quarto come Slave3. A quel punto, tutte le unità saranno

comandate dal controller Master.

Dispositivo di comando 1-10 V

L’apparecchio SmartControl 8 può essere collegato a qualsiasi

dispositivo di comando di illuminazione esterno o computer per

acquari con uscita 1-10 V affinché sia asservito a quel segnale. Per

abilitare questa modalità, è sufficiente usare il menu di sistema

del controller per andare alla voce 1-10V e impostarla su ON. I

cavi per il collegamento dei vari dispositivi sono venduti a parte.

Se si desidera realizzare

un proprio cavo, effettuare

il collegamento attraverso

il connettore USB di tipo

A femmina del cavo del

sensore di temperatura,

dove il Pin 1 è 1-10 V e il

Pin 4 è GND (vedere la figura).

Per facilitare l’operazione, è possibile acquistare separatamente da

Tropical Marine Centre un connettore USB di tipo A maschio con

cavo nudo a due conduttori. Per maggiori informazioni, rivolgersi al

rivenditore locale.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Versione firmware

La versione del firmware in esecuzione sul controller può essere

verificata nelle impostazioni generali (vedere la scheda Guida

ai menu).

Collegamento a un PC/Mac

L’apparecchio SmartControl 8 può essere collegato direttamente a

un PC/Mac attraverso un cavo ethernet cat5 (non fornito in

dotazione). Collegare un’estremità a una porta ethernet disponibile

sul PC/Mac e l’altra estremità alla porta LAN presente

sull’apparecchio SmartControl 8.

Attendere 10 secondi, quindi usare il sistema di menu di

SmartControl 8 per visualizzare l’indirizzo IP (vedere la scheda

Guida ai menu).

Nota: è possibile che l’indirizzo IP cambi ogni volta che si

collega il controller alla rete.

Inserendo questo indirizzo IP nella barra indirizzi del proprio

browser web, è possibile vedere le impostazioni del controller

visualizzate sul dispositivo. Le impostazioni possono anche essere

modificate e salvate.

Nota: le impostazioni sono protette da password per ragioni di

sicurezza. Lo username e la password di default sono,

rispettivamente, ‘admin’ e ‘icontrol’. Possono essere entrambi

modificati e, qualora si dimentichi la nuova password, è possibile

reimpostare la password originaria ‘icontrol’ attraverso il sistema

di menu a pulsanti (vedere la scheda Guida ai menu).

Connessione wireless a un dispositivo WiFi

(PC, Mac, tablet, smartphone)

L’apparecchio SmartControl 8 può essere collegato direttamente

a una rete wireless mediante un cavo ethernet cat5 e un router

wireless o ponte wireless (non forniti in dotazione).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Collegare un’estremità del cavo cat5 a una porta ethernet

disponibile sul router/ponte wireless e l’altra estremità alla porta

LAN presente sull’apparecchio SmartControl 8.

Attendere 10 secondi, quindi usare il sistema di menu di

SmartControl 8 per visualizzare l’indirizzo IP (vedere la scheda

Guida ai menu).

Nota: è possibile che l’indirizzo IP cambi ogni volta che si

collega il controller alla rete.

Assicurarsi che il proprio dispositivo con connessione a Internet

sia collegato alla stessa rete, quindi inserire l’indirizzo IP nel

browser web del dispositivo. A questo punto, le impostazioni del

controller verranno visualizzate sul dispositivo. Le impostazioni

possono anche essere modificate e salvate.

Nota: le impostazioni sono protette da password per ragioni di

sicurezza. Lo username e la password di default sono,

rispettivamente, ‘admin’ e ‘icontrol’. Possono essere entrambi

modificati e, qualora si dimentichi la nuova password, è possibile

reimpostare la password originaria ‘icontrol’ attraverso il sistema

di menu a pulsanti (vedere la scheda Guida ai menu).

Accesso a SmartControl 8 dall’esterno della

rete LAN

Per effettuare questo accesso, è necessario che il controller sia

collegato alla propria rete attraverso un router o ponte wireless

(non forniti in dotazione). Per aprire le porte del router

(“port forwarding”), è possibile che si debbano modificare le

impostazioni del router. Rivolgersi al proprio internet provider o

all’azienda produttrice del proprio router per informazioni su

come aprire la porta 80 e consentire la procedura di “port

forwarding”. Salvaguardare sempre la sicurezza della propria

rete. Nel dubbio, rivolgersi a un professionista IT per consulenza.

Una volta effettuata questa configurazione, sarà possibile

utilizzare l’indirizzo IP pubblico del proprio router inserendolo

nella barra indirizzi del browser per accedere a SmartControl 8

da qualsiasi angolo del mondo, purché si disponga di accesso a

Internet. 68

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Manutenzione

Attenzione: onde evitare possibili folgorazioni elettriche,

prestare particolare attenzione quando si utilizza questa

apparecchiatura vicino all’acqua.

Attenzione: prima di procedere a interventi di manutenzione

sull’apparecchio AquaRay, isolare sempre l’alimentatore dalla

rete elettrica.

L’unità SmartControl 8 non è un apparecchio riparabile

dall’utente.

Attenzione: non tentare di aprire l’involucro in plastica

dell’apparecchio SmartControl 8, pena il decadimento

della garanzia.

Una volta installato, l’apparecchio SmartControl 8 non necessita

di manutenzione, se non minima. Tuttavia, può essere di tanto in

tanto necessario provvedere alla pulizia. Per pulire l’apparecchio,

utilizzare un panno umido caldo.

Ricerca guasti

Problema: l’apparecchio SmartControl 8 non

si accende.

Rimedio: controllare il collegamento del cavo tra alimentatore

e controller.

Rimedio: verificare che il cavo di alimentazione sia ben collegato

all’alimentatore.

Rimedio: controllare (ed eventualmente sostituire) il fusibile nella

spina del cavo di alimentazione dell’alimentatore (solo Regno

Unito). Se il controller continua a non accendersi, riportare

l’apparecchio al proprio rivenditore per ulteriori verifiche e

l’eventuale sostituzione.

Problema: l’apparecchio SmartControl 8 non aziona le

lampade.

Rimedio: controllare il collegamento tra le lampade e

l’apparecchio SmartControl 8.

Rimedio: verificare le impostazioni di programma. Se il controller

continua a non azionare le lampade, riportare l’apparecchio al

proprio rivenditore per ulteriori verifiche e l’eventuale sostituzione.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Domande frequenti

L’apparecchio SmartControl 8 ha 8 uscite: posso

usarlo per gestire meno di 8 lampade?

Certo, alle uscite si possono collegare quante lampade si desiderino,

fino a un massimo di 8.

Qual è la temperatura colore della luce lunare e

come si fa a simularla?

La luce proveniente dalla luna non è che la luce del sole riflessa

verso la Terra. La luce della luna ha pertanto la stessa

temperatura colore della luce del giorno, solo che è

meno luminosa.

Il modo più semplice per simulare un fotoperiodo con luce

lunare consiste nell’impostare uno o tutti i canali

dell’apparecchio SmartControl 8 in modo tale che di notte

riducano la luminosità delle lampade al 5% o 10% della potenza

massima, per poi incrementarla nuovamente all’alba. Grazie alla

possibilità di impostare 4 canali su orari separati, l’apparecchio

SmartControl 8 offre la flessibilità di creare una fase di luce

lunare da ammirare la sera, seguita dallo spegnimento completo

delle luci per la notte.

Le mie luci si abbassano molto lentamente

all’inizio, poi all’improvviso sembrano oscurarsi

rapidamente. Come mai?

Questo accade perché l’occhio umano non registra le lievi

differenze di luminosità fino a che i livelli di luce complessivi non

scendono al di sotto del 40% circa della luminosità “normale”. Ad

esempio, al tramonto ci accorgiamo del graduale calar della luce

soltanto al crepuscolo, ovvero nel momento in cui la luminosità

scende a circa il 40% della massima luce diurna, e a quel punto

abbiamo l’impressione che faccia buio all’improvviso.

Consigli utili: quanto più breve sarà il periodo di attenuazione della

luce, tanto più visibile sarà l’effetto di oscuramento improvviso. Per

ridurlo al minimo, impostare il proprio SmartControl 8 su tempi di

attenuazione della luminosità più lunghi.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Инструкции по эксплуатации

Важная информация по технике безопасности –

внимательно изучите

Питание: 24 В пост. тока, 5 A

Выходы: 8 x 15,5-19,5 В пост. тока, 0,7 А (ШИМ 0-100%)

Предостережение: допускается использовать только

источник питания, входящий в комплект поставки

оригинального прибора AquaRay SmartControl 8. Использование

другого источника питания приведет к аннулированию

гарантии.

- Обязательно отсоединяйте блок питания от сети

электропитания, прежде чем подключать его или

выполнять какие-либо работы по техобслуживанию прибора

AquaRay SmartControl 8.

Предостережение: прибор AquaRay SmartControl 8 не

является водонепроницаемым и поэтому не должен крепиться

над аквариумом или в каком-либо положении, где он может

случайно упасть в воду или подвергнуться воздействию брызг

воды.

Предостережение: запрещается эксплуатировать данный

электроприбор, если он поврежден, неисправен, либо ронялся

или погружался в воду.

- Данный прибор предназначен для эксплуатации

внутри помещений и не пригоден для работы на

открытом воздухе.

Предостережение: обязательно оставляйте

каплеуловительную петлю на кабеле питания пост. тока блока

лампы AquaRay, чтобы предотвратить стекание воды

по кабелю к прибору AquaRay SmartControl 8.

- Утилизируйте прибор добросовестно. За

информацией по утилизации обращайтесь к местным

органам управления.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Комплект поставки

1. Прибор AquaRay SmartControl 8

2. Блок питания AquaRay SmartControl 8

3. Кабель питания

4. Комплект креплений

5. Кабель датчика температуры

6. Оптоволоконный световод

7. Справочное руководство по меню

Установка

Чтобы обеспечить предохранение прибора от воды (при

случайном попадании на него брызг), его следует крепить на

вертикальной поверхности, используя винты из комплекта

креплений. Эти винты вставляются в шпоночные пазы с задней

стороны прибора.

В комплект креплений входят самоклеящиеся опоры, которые

можно установить в круглые углубления с задней стороны

прибора, чтобы предотвратить оставление следов на стене.

При креплении прибора SmartControl 8 обязательно оставляйте

достаточное пространство под ним для подключения блока

питания и ламп.

После установки прибора SmartControl 8 на место подключите

к нему лампы и датчик температуры (в случае его

использования), подсоединив их к соответствующим разъемам

на блоке управления.

Обратите внимание: управление каналами 1, 2, 3 и

4 осуществляется независимо.

Подключите блок питания к прибору SmartControl 8,

подсоединив его ко входу питания.

Эксплуатация

После закрепления и подсоединения прибора в соответствии с

приведенными выше инструкциями по установке блок питания

может быть подключен к сети электропитания.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

После перехода контроллера в рабочий режим «RUN»

(т.е. отображения времени на экране) прибор может быть

запрограммирован, как описано ниже.

• При нажатии кнопки ENTER происходит циклическое

переключение доступных пунктов меню (см. отдельное

справочное руководство по меню). Если в течение 10 с не будет

нажата ни одна из кнопок, прибор SmartControl 8 вернется в

рабочий режим «RUN».

• Нажатие кнопки hв рабочем режиме «RUN» приводит к

циклическому переключению режимов ON, OFF и AUTO, причем в

режиме ON для всех каналов устанавливается уровень 100%, в

режиме OFF — уровень 0%, а в режиме AUTO выполняется

заданная пользователем программа.

• Нажатие кнопки iв рабочем режиме «RUN» вызывает включение

функции «Storm» (описание этой функции см. ниже).

• Нажатие кнопки iво время работы функции «Storm» приводит к

выключению этой функции и возврату к программе, заданной

пользователем.

• Удерживая кнопку ENTER нажатой во время включения питания,

можно перейти в демонстрационный режим DEMO. При этом на

дисплее будет отображаться сообщение «DEMO»

В демонстрационном режиме DEMO яркость свечения ламп

непрерывно увеличивается и уменьшается в соответствии со

следующей предустановленной программой:

уровень яркости повышается до 100% в течение 15 с;

уровень яркости снижается до 5% в течение 15 с;

на 10 с включается функция «Storm»;

уровень яркости повышается до 100% в течение 15 с;

уровень яркости снижается до 5% в течение 15 с.

После этого прибор выходит из демонстрационного режима и

возвращается к заданной пользователем программе.

Настройка

• Сначала установите текущее время, следуя указаниям из

справочного руководства по меню (раздел «TIME SETTING»).

• Задайте свои настройки времени для каждого канала

• Яркость ламп начнет увеличиваться, когда значение параметра ON

TIME станет равным текущему времени. Значение RAMP, равное 1,

означает достижение полной яркости ламп в течение 1 мин.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

• Яркость ламп начнет уменьшаться, когда значение параметра OFF

TIME станет равным текущему времени.

• Параметр RAMP имеет диапазон от 1 до 240 (от 1 мин до 4 часов).

• Параметр MAX LEV позволяет задать максимальный уровень

яркости для каждого канала в процентах.

• Значение параметра MIN LEV для каждого канала представляет

собой уровень, до которого уменьшается яркость в канале на

интервале выключения OFF.

Обратите внимание: минимальный уровень не может

превышать максимальный уровень. В момент времени «OFF TIME»

яркость приборов должна начинать снижаться, а в момент времени

«ON TIME» — начинать увеличиваться.

Функция «Moon»

Полезный совет: нерест некоторых кораллов происходит в

соответствии с фазами Луны.

Эта функция может быть включена или выключена в

дополнительных настройках. Она воспроизводит фазы Луны, меняя

минимальные уровни освещенности канала 4 в течение

30-суточного цикла.

Функция «Cloud»

Полезный совет: функция «Cloud» обеспечивает более

реалистичное освещение аквариума и позволяет предотвратить

обесцвечивание кораллов в результате фотоингибирования.

Эта функция может быть включена или выключена в

дополнительных настройках и имитирует прохождение облаков над

аквариумом, поочередно то уменьшая, то увеличивая уровни

яркости в каналах. Облака проходят случайным образом (20 в час), а

яркость уменьшается максимум на 20%.

Функция «Storm»

Полезный совет: известно, что использование функции «Storm» при

смене воды вызывает размножение некоторых видов рыб.

Функция «Storm» включается нажатием кнопки (см. раздел

«Эксплуатация» выше), а также может включаться и выключаться,

вызывая 1 шторм в сутки в произвольное время.

Во время работы функции «Storm» выполняется следующая

последовательность действий

1. Яркость управляемых блоков ламп AquaRay снижается до 5% в

течение периода 5 мин.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

В это время на экране отображается сообщение «STORM <<»,

указывающее на приближение шторма.

2. Управляемые блоки ламп AquaRay имитируют молнию,

вспыхивая в произвольные моменты времени в течение

периода 30 мин. В это время на экране отображается

сообщение «STORM ϟ», указывающее на молнию.

3. Блоки ламп AquaRay прекращают вспыхивать и возвращаются

к запрограммированному уровню яркости в течение периода

5 мин. В это время на экране отображается сообщение

«STORM >>», указывающее на прекращение шторма.

4. Возобновляется работа программы, заданной пользователем.

ПРЕДУПРЕЖДЕНИЕ: известно, что вспыхивание ламп во

время работы функции «Storm» вызывает пароксизмы у

некоторых больных эпилепсией.

Датчик уровня освещенности

Полезный совет: использование этого датчика в сочетании с

Интернет-доступом позволяет контролировать правильность

работы ламп.

Подсоедините оптоволоконный световод ко входу световода на

контроллере. Поместите конец светодиода с линзой в зону, в

которой требуется контролировать уровни освещенности.

Убедитесь, что яркость ламп максимальна, а затем перейдите к

параметру LIGHT CA в системе меню и выберите значение YES,

чтобы откалибровать уровень 100%. Это даст возможность

контролировать текущий уровень яркости ламп. Кроме того, с

помощью данного датчика можно измерять уровень

освещенности в отдельных зонах аквариума: расположите линзу

светодиода рядом с источником света и запустите калибровку

максимального уровня освещенности, используя параметр

LIGHT CA; в результате появится возможность измерить уровни

освещенности в процентах в различных частях аквариума,

помещая линзу в разные зоны.

Датчик температуры

Полезный совет: если в вашем аквариуме уже есть

термометр/датчик температуры, датчик температуры

SmartControl 8 можно использовать для контроля

температуры ламп.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Чтобы использовать датчик температуры, необходимо

подсоединить температурный зонд к порту COM контроллера до

включения питания. После подсоединения зонда и включения

питания температура может быть выведена на экран с помощью

системы меню или посредством интерфейса компьютера.

Конфигурация «ведущий-ведомый»

Если требуется использовать до 4 приборов SmartControl 8

одновременно, можно подключить их, используя соединительный

кабель конфигурации «ведущий-ведомый» (не входит в комплект

поставки и заказывается отдельно). Этот кабель подсоединяется

к свободному разъему USB на кабеле датчика температуры с

одного конца и к порту COM следующего устройства с другого

конца. Используя систему меню, необходимо установить первый

контроллер в линии в режим «Master» (ведущий), второй — в

режим «Slave1» (ведомый 1), третий — в режим «Slave2» (ведомый

2), а четвертый — в режим «Slave3» (ведомый 3). В результате все

устройства будут повторять действия ведущего контроллера.

Управление сигналом 1-10

Прибор SmartControl 8 может быть подключен к любому

внешнему контроллеру освещения или аквариумному компьютеру

с выходным сигналом 1-10 В для управления таким сигналом.

Чтобы включить данный режим, просто перейдите к параметру

1-10V (1-10 В) в системе меню контроллера и установите для него

значение ON. Кабели для подключения к различным устройствам

приобретаются отдельно.

В случае использования

своего собственного

кабеля подключение

следует производить через

гнездовой разъем USB

типа A на кабеле датчика

температуры, где контакт 1

представляет собой вывод 1-10 В, а контакт 4 — вывод

заземления (GND) (см. чертеж).

Tropical Marine Centre поставляет вилки USB типа A для

2-жильных кабелей без концевой заделки, чтобы облегчить такую

задачу (приобретаются отдельно). За дополнительной

информацией обращайтесь на местное предприятие

розничной торговли. 76

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Версия микропрограммы

Версию микропрограммы, действующей в контроллере, можно

узнать путем прокрутки дополнительных настроек (см.

справочное руководство по меню).

Подключение к ПК/Mac

Прибор SmartControl 8 можно подключить непосредственно к

ПК/Mac, используя Ethernet-кабель CAT5 (не входит в комплект

поставки). Подсоедините один конец кабеля к свободному

порту Ethernet на ПК/Mac, а другой — к порту ЛВС на

устройстве SmartControl 8.

Подождите в течение 10 с, а затем проверьте IP-адрес в системе

меню SmartControl 8 (см. справочное руководство по меню).

Обратите внимание: IP-адрес может изменяться при каждом

подключении контроллера к сети.

Если ввести IP-адрес в адресную строку веб-браузера, на экране

будут отображены настройки контроллера. Здесь также можно

изменять и сохранять эти настройки.

Обратите внимание: в целях безопасности настройки

защищены паролем. По умолчанию используются имя

пользователя «admin» и пароль «icontrol». При желании их

можно изменить, однако если собственный пароль будет забыт,

посредством системы меню с кнопочным управлением может

быть восстановлен пароль по умолчанию «icontrol» (см.

справочное руководство по меню).

Беспроводное подключение к устройству с

поддержкой Wi-Fi (ПК, Mac, планшету, смартфону)

SmartControl 8 можно подключить непосредственно к

беспроводной сети, используя Ethernet-кабель CAT5 и

беспроводной маршрутизатор или беспроводной мост (не

входят в комплект поставки).

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Подсоедините один конец кабеля CAT5 к свободному порту

Ethernet на беспроводном маршрутизаторе/мосте, а другой — к

порту ЛВС на устройстве SmartControl 8.

Подождите в течение 10 с, а затем проверьте IP-адрес в системе

меню SmartControl 8 (см. справочное руководство по меню).

Обратите внимание: IP-адрес может изменяться при каждом

подключении контроллера к сети.

Убедитесь, что устройство с доступом к сети Интернет

подключено к этой же сети, а затем введите IP-адрес в веб-

браузере на этом устройстве. На экране будут отображены

настройки контроллера. Здесь также можно изменять и

сохранять эти настройки.

Обратите внимание: в целях безопасности настройки

защищены паролем. По умолчанию используются имя

пользователя «admin» и пароль «icontrol». При желании их

можно изменить, однако если собственный пароль будет забыт,

посредством системы меню с кнопочным управлением может

быть восстановлен пароль по умолчанию «icontrol» (см.

справочное руководство по меню).

Доступ к SmartControl 8 снаружи локальной сети

(ЛВС)

Чтобы обеспечить такой доступ, необходимо подключить

контроллер к сети с помощью беспроводного маршрутизатора

или беспроводного моста (не входят в комплект поставки). При

этом может потребоваться изменить настройки

маршрутизатора или межсетевого экрана для осуществления

переадресации портов. Узнайте у своего Интернет-провайдера

или изготовителя маршрутизатора, как открыть порт 80 для

переадресации. Всегда следите за тем, чтобы ваша сеть

оставалась защищенной — в случае каких-либо сомнений

обращайтесь к специалисту по информационным технологиям.

После рассмотренной настройки для получения доступа к

SmartControl 8 из любой точки мира, где есть подключение к

сети Интернет, достаточно ввести внешний IP-адрес своего

маршрутизатора в адресной строке браузера.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Техническое обслуживание

Предостережение: во избежание возможного поражения

электрическим током следует соблюдать особую осторожность

при работе с данным электроприбором вблизи воды.

Предостережение: обязательно отсоединяйте блок питания

от сети электропитания, прежде чем выполнять какие-либо

работы по техобслуживанию прибора AquaRay.

Прибор SmartControl 8 не должен обслуживаться

пользователем.

Предостережение: никогда не пытайтесь открыть

пластмассовый корпус прибора SmartControl 8. Это повлечет

аннулирование гарантии.

Установленный и настроенный прибор SmartControl 8 почти не

требует технического обслуживания. Однако время от времени

он может нуждаться в очистке. Очистку можно производить с

помощью теплой влажной ткани.

Поиск и устранение неисправностей

Проблема: прибор SmartControl 8 не включается.

Решение: проверьте подключение кабеля между блоком питания

и контроллером.

Решение: убедитесь, что шнур питания надежно подсоединен к

блоку питания.

Решение: проверьте (и в случае необходимости замените)

предохранитель в разъеме шнура питания блока питания (только

для Великобритании). Если контроллер по-прежнему не

включается, верните прибор своей местной торговой фирме для

проверки и замены, если это необходимо.

Проблема: прибор SmartControl 8 не управляет

блоками ламп.

Решение: проверьте соединение между блоками ламп и

прибором SmartControl 8.

Решение: проверьте настройки программы. Если контроллер по-

прежнему не управляет блоками ламп, верните прибор своей

местной торговой фирме для проверки и замены, если это

необходимо.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Часто задаваемые вопросы

Прибор SmartControl 8 имеет 8 выходов — можно

ли подключить к нему менее 8 блоков ламп?

Да, можно использовать любое число ламп вплоть до

максимального количества, равного 8.

Какова цветовая температура лунного света, и как

воспроизвести ее?

Свет Луны по существу представляет собой обычный

солнечный свет, отраженный к Земле. Таким образом, лунный

свет имеет такую же цветовую температуру как дневной свет, но

только менее ярок.

Простейшим способом воспроизведения периода лунного света

является настройка всех или части каналов прибора

SmartControl 8 на снижение яркости от максимального значения

до 5% или 10% на ночь с последующим ее повышением на

восходе. Благодаря отдельной настройке времени 4 каналов

SmartControl 8 обеспечивает гибкость, позволяя устанавливать

фазу лунного света в вечернее время, а затем полностью

выключать лампы.

Кажется, что яркость моих ламп сначала снижается

очень медленно, а затем резко падает — почему это

происходит?

Это обусловлено тем, что человеческий глаз не замечает

незначительных различий в яркости до тех пор, пока общий

уровень освещенности не становится ниже примерно 40%

«нормального» уровня яркости. Например, на закате не кажется,

что стало темнее, вплоть до захода солнца, когда уровни

освещенности достигают примерно 40% полной яркости

дневного света, а затем создается ощущение, что темнеет почти

внезапно.

Полезный совет: чем меньше период снижения яркости, тем

более ощутим данный эффект. Чтобы свести к минимуму эффект

резкого потемнения, настраивайте прибор SmartControl 8 на

более длительный период снижения яркости.

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

Tropical Marine Centre,

Solesbridge Lane,

Chorleywood,

Hertfordshire,WD3 5SX, UK

Technical Information Lines

Tel: +44 (0) 1923 284151 Fax: +44 (0) 1923 285840

Open between

9am - 5pm Monday to Thursday/9am - 12pm Friday.

www.tropicalmarinecentre.co.uk tmc@tropicalmarinecentre.co.uk

v.1/2014

TMC

AquaRay SmartControl 8 instructions v1.2014 MULTI-LINGUAL_Layout 1 15/09/2014 15:2

TMC Aqua Ray Smart Control 8 Instructions

Navigation menu

Versions of this User Manual:

Views

Navigation
