Motherboard
H97M-PLUS
用 戶 手 冊
ii
C9011
第一版
2014 年 4 月
Offer to Provide Source Code of Certain Software
This product may contain copyrighted software that is licensed under the General Public License (“GPL”)
and under the Lesser General Public License Version (“LGPL”). The GPL and LGPL licensed code in this
product is distributed without any warranty. Copies of these licenses are included in this product.
You may obtain the complete corresponding source code (as dened in the GPL) for the GPL Software,
and/or the complete corresponding source code of the LGPL Software (with the complete machine-
readable “work that uses the Library”) for a period of three years after our last shipment of the product
including the GPL Software and/or LGPL Software, which will be no earlier than December 1, 2011, either
(1) for free by downloading it from http://support.asus.com/download;
or
(2) for the cost of reproduction and shipment, which is dependent on the preferred carrier and the location
where you want to have it shipped to, by sending a request to:
ASUSTeK Computer Inc.
Legal Compliance Dept.
15 Li Te Rd.,
Beitou, Taipei 112
Taiwan
In your request please provide the name, model number and version, as stated in the About Box of the
product for which you wish to obtain the corresponding source code and your contact details so that we
can coordinate the terms and cost of shipment with you.
The source code will be distributed WITHOUT ANY WARRANTY and licensed under the same license as
the corresponding binary/object code.
This offer is valid to anyone in receipt of this information.
ASUSTeK is eager to duly provide complete source code as required under various Free Open Source
Software licenses. If however you encounter any problems in obtaining the full corresponding source code
we would be much obliged if you give us a notication to the email address gpl@asus.com, stating the
product and describing the problem (please do NOT send large attachments such as source code archives
etc to this email address).
版權說明
©ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保留所有權利。
本用戶手冊包括但不限於其所包含的所有信息都受到著作權法的保護，未經華碩電腦股份有
限公司（以下簡稱“華碩”）許可，不得有任何仿造、複製、摘抄、轉譯、發行等行為或為其它
利用。
免責聲明
本用戶手冊是以“現狀”及“以目前明示的條件下”的狀態提供給您。在法律允許的範圍
內，華碩就本用戶手冊，不提供任何明示或默示的擔保及保證，包括但不限於商業暢銷性、特定
目的適用性、未侵害任何他人權利及任何使用本用戶手冊或無法使用本用戶手冊的保證，且華碩
對因使用本用戶手冊而獲取的結果或通過本用戶手冊所獲得任何信息的準確性或可靠性不提供擔
保及保證。
用戶應自行承擔使用本用戶手冊的所有風險。用戶明確瞭解並同意華碩、華碩的被授權人
及董事、管理層、員工、代理商、關聯企業皆無須為您因本用戶手冊、或因使用本用戶手冊、或
因不可歸責于華碩的原因而無法使用本用戶手冊或其任何部分而可能產生的衍生、附帶、直接、
間接、特別、懲罰或任何其它損失（包括但不限於利益損失、業務中斷、資料遺失或其它金錢損
失）負責，不論華碩是否被告知發生上述損失之可能性。
由於部分國家或地區可能不允許責任的全部免除或對上述損失的責任限制，所以上述限制或
排除條款可能對您不適用。
用戶知悉華碩有權隨時修改本用戶手冊。本產品規格或驅動程序一經改變，本用戶手冊將
會隨之更新。本用戶手冊更新的詳細說明請您訪問華碩的客戶服務網 http://www.asus.com.cn/
support/，或是直接與華碩電腦客戶關懷中心 400-620-6655 聯繫（不能撥打 400 電話的用
戶，請撥打技術支持電話 020-28047506）。
對於本用戶手冊中提及的第三方產品名稱或內容，其所有權及知識產權都為各產品或內容所
有人所有且受現行知識產權相關法律及國際條約的保護。
當下列兩種情況發生時，本產品將不再受到華碩的保修及服務：
（1） 本產品曾經過非華碩授權的維修、規格更改、零件替換或其它未經過華碩授權的行為。
（2）本產品序號模糊不清或丟失。
請 用 剪 刀 沿 虛 線 剪 下
尊敬的華碩產品用戶：
首先非常感謝您選用華碩公司產品，讓我們有機會向您提供優質的服務。為了使我們的服務讓您
更滿意，在購買後請您認真閱讀此說明並妥善保存此質量保證卡。
保修說明注意事項：
一、 請將此質量保證卡下方的用戶資料填寫完整，並由最終直接經銷商加蓋印章，如果沒有加蓋印
章，請找原購買處補蓋以保障您的權益。請務必保留購買發票或複印件，否則華碩公司將以產
品的出廠日期為參照進行保修。
二、 華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主
板及顯卡產品實行三年的免費保修服務。
三、 華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主
板及顯卡產品實行全國聯保服務。注：
A. 消費者必須出具正規購買發票或國家認可的有效憑證方可享受全國聯保。
B. 如消費者無法出具正規購買發票或國家認可的有效憑證，則需送修至原購買經銷商處享
受保修服務。
四、 若經本公司判斷屬下列因素，則不屬於免費保修服務的範圍，本公司將有權利收取維修費用：
A. 超過華碩提供的質保有效期的主板、顯卡產品。
B. 因遇不可抗拒外力（如：水災、火災、地震、雷擊、颱風等）或人為之操作使用不慎造
成之損害。
C. 未按產品說明書條例的要求使用、維護、保管而造成的損壞。
D. 用戶擅自或請第三方人員自行檢修、改裝、變更組件、修改線路等。
E. 因用戶自行安裝軟件即設定不當所造成之使用問題及故障。
F. 本公司產品序列號標貼撕毀或無法辨認，塗改保修服務卡或與實際產品不符。
G. 其他不正常使用所造成之問題及故障。
五、 技術支持及維修服務：
1. 我們建議您先登錄華碩官方會員網站（http://vip.asus.com），對您購買的華碩產品進行
在線註冊，註冊後您將會定期得到我們發送的產品信息以及技術資料；
2. 如果您在使用華碩產品的過程中遇到問題，您可以首先查閱用戶手冊，尋找答案；
3. 您亦可訪問華碩中文網站技術支持頁面（http://www.asus.com.cn/support）查詢到相
應的技術支持信息與常見問題排除；
4. 登錄我們的在線技術支持服務區進行咨詢（http://vip.asus.com/eservice/techserv.
aspx）；
5. 也歡迎您撥打華碩海星服務 7x24 小時免費技術支持專線 400-620-6655，由我們的在
線工程師為您提供服務；（註：未開通 400 的地區或使用移動電話，請撥打技術支持電
話 020-28047506）
6. 如果您使用的華碩產品由於硬件故障，需要維修服務，您可以直接聯繫您的經銷商，通
過經銷商及遍佈全國的華碩展示服務中心進行後續相應的檢修服務。
7. 無論通過何種方式來尋求技術服務，請您務必要明確告知您使用的產品型號、BIOS 版
本、搭配之硬件、詳細的故障現象等，以利於華碩工程師能幫助您更加準確快速地判斷
出故障的原因。
三年質保 全國聯保
華碩產品質量保證卡
用
戶
填
寫
資
料
用戶名稱 購買日期
聯繫人 聯繫電話
聯繫地址
經銷商名稱 產品種類
產品型號 產品序號
經
銷
商
印
章
v
目錄內容
安全性須知 ................................................................................................................................... vi
關於這本用戶手冊 .................................................................................................................... vii
包裝內容物 ................................................................................................................................... ix
H97M-PLUS 規格列表 ............................................................................................................ ix
第一章：產品介紹
1.1 主板安裝前 .................................................................................................................... 1-1
1.2 主板概述 ......................................................................................................................... 1-1
1.3 中央處理器（CPU） ................................................................................................. 1-3
1.4 系統內存 ......................................................................................................................... 1-6
1.5 擴展插槽 ......................................................................................................................... 1-9
1.6 跳線選擇區 ..................................................................................................................1-10
1.7 元件與外圍設備的連接 ...........................................................................................1-11
1.8 主板上的內置開關 ....................................................................................................1-20
1.9 內置指示燈 ..................................................................................................................1-22
1.10 軟件支持 .......................................................................................................................1-23
第二章：BIOS 信息
2.1 管理、更新您的 BIOS 程序 .................................................................................... 2-1
2.2 BIOS 程序設置 ............................................................................................................. 2-6
2.3 我的最愛（My Favorites） ..................................................................................2-10
2.4 主菜單（Main） ........................................................................................................2-11
2.5 Ai Tweaker 菜單（Ai Tweaker） ......................................................................2-13
2.6 高級菜單（Advanced） .........................................................................................2-23
2.7 監控菜單（Monitor） .............................................................................................2-32
2.8 啟動菜單（Boot） ...................................................................................................2-36
2.9 工具菜單（Tool） ....................................................................................................2-42
2.10 退出 BIOS 程序（Exit） ........................................................................................2-43
vi
安全性須知
電氣方面的安全性
• 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電源線暫時
從電源插槽中拔掉。
• 當您要加入硬件設備到系統中或者要移除系統中的硬件設備時，請務必先連接該
設備的數據線，然後再連接電源線。可能的話，在安裝硬件設備之前先拔掉電腦
的電源線。
• 當您要從主板連接或拔除任何的數據線之前，請確定所有的電源線已事先拔掉。
• 在使用擴展卡或適配卡之前，我們建議您可以先尋求專業人士的協助。這些設備
有可能會干擾接地的迴路。
• 請確定電源的電壓設置已調整到本國/本區域所使用的電壓標準值。若您不確定您
所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公司人員。
• 如果電源已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員或經銷商
來處理。
操作方面的安全性
• 在您安裝主板以及加入硬件設備之前，請務必詳加閱讀本手冊所提供的相關信
息。
• 在使用產品之前，請確定所有的數據線、電源線都已正確地連接好。若您發現有
任何重大的瑕疵，請儘快聯絡您的經銷商。
• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、回形針及其他零件收
好，不要遺留在主板上或電腦主機中。
• 灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免放置
在這些地方。
• 請勿將電腦主機放置在容易搖晃的地方。
• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技術人員聯
絡。
這個畫叉的帶輪子的箱子表示這個產品（電子設備）不能直接放入垃圾
筒。請根据不同地方的規定處理。
請勿將含汞電池丟棄於一般垃圾筒。此畫叉的帶輪子的箱子表示電池不能
放入一般垃圾筒。
華碩 REACH
注意：請遵守 REACH（Registration，Evaluation，Authorisation，and Restriction
of Chemicals）管理規範，我們會將產品中的化學物質公告在華碩 REACH 網站，詳
細請參考 http://csr.asus.com/english/REACH.htm
vii
關於這本用戶手冊
產品用戶手冊包含了所有當您在安裝華碩 H97M-PLUS 主板時所需用到的信息。
用戶手冊的編排方式
用戶手冊是由下面幾個章節所組成：
• 第一章：產品介紹
您可以在本章節中發現諸多華碩所賦予 H97M-PLUS 主板的優異特色。利用
簡潔易懂的說明讓您能很快地掌握 H97M-PLUS 主板的各項特性，當然，在本章
節中我們也會提及所有能夠應用在 H97M-PLUS 主板的新產品技術。
• 第二章：BIOS 信息
本章節描述如何使用 BIOS 設置程序中的每一個菜單項目來更改系統的設置。
此外也會詳加介紹 BIOS 各項設置值的使用時機與參數設置。
提示符號
為了能夠確保您正確地完成主板設置，請務必注意下面這些會在本手冊中出現的
標示符號所代表的特殊含意。
警告：提醒您在進行某一項工作時要注意您本身的安全。
小心：提醒您在進行某一項工作時要注意勿傷害到電腦主板元件。
重要： 此符號表示您必須要遵照手冊所描述之方式完成一項或多項軟硬件的安
裝或設置。
注意：提供有助於完成某項工作的訣竅和其他額外的信息。
跳線帽及圖示說明
主板上有一些小小的塑膠套，裡面有金屬導線，可以套住選擇區的任兩隻針腳
（Pin）使其相連而成一通路（短路），本手冊稱之為跳線帽。
有關主板的跳線帽使用設置，茲利用以下圖示說明。以下圖為例，欲設置
為“Jumper™ Mode”，需在選擇區的第一及第二隻針腳部分蓋上跳線帽，本手冊
圖示即以塗上底色代表蓋上跳線帽的位置，而空白的部分則代表空接針。以文字表示
為：[1-2]。
因此，欲設置為“JumperFree™ Mode”，以右圖
表示即為在“第二及第三隻針腳部分蓋上跳線帽”，
以文字表示即為：[2-3]。 Jumper Free
(Default)
23
Jumper Mode
12
viii
有毒有害物質或元素的名稱及含量說明標示：
電子信息產品污染控制標示：圖中之數字為產品之環保使用期限。
僅指電子信息產品中含有的有毒有害物質或元素不致發生外洩或突變
從而對環境造成污染或對人身、財產造成嚴重損害的期限。
部件名稱
有害物質或元素
鉛(Pb) 汞(Hg) 鎘(Cd) 六價鉻
(Cr(VI))
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
印刷電路板及其電子
組件 × ○ ○ ○ ○ ○
外部信號連接頭及線
材× ○ ○ ○ ○ ○
○： 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標
准規定的限量要求以下。
×： 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-
2006 標准規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規范。
備註：此產品所標示之環保使用期限，係指在一般正常使用狀況下。
哪裡可以找到更多的產品信息
您可以通過下面所提供的兩個管道來獲得您所使用的華碩產品信息以及軟硬件的
更新信息等。
1. 華碩網站
您可以到 http://www.asus.com.cn 華碩網站取得所有關於華碩軟硬件產品的各項
信息。
2. 其他文件
在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他
的文件，譬如經銷商所附的產品保證單據等。
ix
H97M-PLUS 規格列表
（下頁繼續）
中央處理器 支持採用 LGA1150 規格插槽的第四代、全新第四代與第五代英特爾®
酷睿™ i7 / 酷睿™ i5 / 酷睿™ i3 / Pentium® / Celeron® 處理器
支持 22nm 處理器
支持 Intel® Turbo Boost 2.0 技術*
• 是否支持 Intel® Turbo Boost 2.0 技術依據處理器類型而定。
• 請訪問華碩網站 http:/www.asus.com.cn 獲取最新的 Intel® 處理
器支持列表
芯片組 Intel® H97 Express 芯片組
內存 4 x 內存插槽，最高支持 32GB DDR3 1600/1333MHz un-buffered、
non-ECC 內存條
支持雙通道內存架構
支持 Intel® Extreme Memory Profile（XMP）技術
* 是否支持高速內存條取決於處理器的物理特性。請參考內存合格
供應商列表（QVL）。
** 請瀏覽 http://www.asus.com.cn 獲取最新內存合格供應商列表
（QVL）。
擴展槽 1 x PCI Express 3.0/2.0 x16 擴展卡插槽（x16 模式）
1 x PCI Express 2.0 x16 擴展卡插槽（最高 x4 模式，兼容 PCIe x1
與 x4 設備）
2 x PCI 擴展卡插槽
圖形顯示 集成圖形處理器 — 支持 Intel® HD Graphics
支持 Multi-VGA 顯示輸出：HDMI、DVI-D 和 RGB 接口
- 支持 HDMI，最高分辨率達 4096 x 2160 @24Hz / 2560 x
1600 @60Hz
- 支持 DVI-D，最高分辨率達 1920 x 1200 @60Hz
- 支持 RGB，最高分辨率達 1920 x 1200 @60Hz
支持 Intel® InTruTM 3D/Quick Sync Video / Clear Video HD
Technology/InsiderTM
最多可同時支持 3 臺顯示器
最大共享顯存 512MB
多顯卡支持 支持 AMD® Quad-GPU CrossFireX™ 技術
包裝內容物
在您拿到本主板包裝盒之後，請馬上檢查下面所列出的各項標準配件是否齊全。
主板 華碩 H97M-PLUS 主板
數據線 2 x Serial ATA 6.0Gb/s 數據線
配件 1 x I/O 擋板
隨機光盤 驅動程序與應用程序光盤
相關文件 用戶手冊
若以上列出的任何一項配件有損壞或是短缺的情形，請儘快與您的經銷
商聯絡。
x
H97M-PLUS 規格列表
（下頁繼續）
存儲媒體連接槽 In tel® H97 Express 芯片組，支持 RAID 0、1、5、10 與 Intel®
Rapid Storage 技術 13
- 1 x M.2 Socket 3，支持 M Key 與 2260/2280 型存儲設備
（SATA 與 PCIE 模式）*
- 6 x Serial ATA 6.0Gb/s 接口（灰色）
- 支持 Intel® Smart Response 技術、Intel® Rapid Start 技術，
及 Intel® Smart Connect 技術**
* M.2 Socket 3 與 SATA_5/6 共享帶寬，並支持 M Key 與 2260/2280 型
存儲設備。
** 這些功能能否運行取決於安裝的 CPU。
網絡功能 Intel® 千兆網絡控制器 - 802.3az Energy Efficient Ethernet (EEE)
appliance
Intel® I218-V 千兆網絡 - 集成網絡控制器和物理層（PHY）之間的雙
連接
音頻 R ealtek® ALC887 高保真 7.1 聲道音頻編解碼芯片，支持 Crystal
Sound 2
- 音頻區域防護線：精確地將音頻處理相關區域與主板上其他
區域分離，極大減少周遭對音頻區域信號的干擾
- 聲道專屬 PCB 層：左右聲道的線路分別在不同的 PCB 層中
走線，極大減少信號間的干擾，確保敏感的音頻信號在傳輸
中依然保持高品質
- 音頻運算放大器：為耳機和揚聲器帶來最高品質的聲音表現
- 高品質日本音頻電容：帶來溫暖、自然的音質表現，讓您獲
得更清晰、更保真、更身臨其境的感受
- 獨家抗爆破音（de-pop）線路：極大削弱系統啟動時的爆破音
- 支持音頻接口偵測（Jack-Detection）、多音源獨立輸出
（Multistreaming）與前面板音頻接口變換（Jack-Retasking）
功能
USB Intel® H97 Express 芯片組 - 支持華碩 USB 3.0 Boost
- 6 x USB 3.0/2.0 接口（2 個位於主板上，4 個位於後側面
板，藍色）
- 8 x USB 2.0/1.1 接口（6 個位於主板上，2 個位於後側面板）
華碩獨家研發功能 高性能
華碩 5 重防護
- 華碩主板為您的電腦提供 5 重防護：DIGI+VRM、DRAM
Fuse、ESD 靜電防護、5000 小時高品質固態電容以及不鏽鋼
I/O 背板，最佳的品質確保穩定性和持久性
華碩 DIGI+VRM（數字供電設計）：
- 數字電源控制：CPU 的數字電源設計
- 華碩 4 相電源設計
- 華碩 CPU 電源應用程序
華碩 DRAM Fuse
- 增強內存過載與短路保護
華碩 ESD Guards
- 增強型 ESD 靜電防護，延長元器件壽命
華碩 5000 小時高品質固態電容
- 使用壽命提高 2.5 倍，擁有卓越的耐久性
華碩超持久不鏽鋼 I/O 背板
- 使用壽命提高 3 倍
UEFI BIOS
- 擁有最高級的設置選項以及快速響應時間
xi
（下頁繼續）
H97M-PLUS 規格列表
華碩獨家研發功能 板載 M.2 插槽
- 最新傳輸技術，數據傳輸速率高達 10Gb/s
華碩 Fan Xpert 2+（風扇達人 2+ 代）
- 極致冷靜
華碩 EPU（智能節能處理器）
- EPU
Interactive HomeCloud
Media Streamer
- 傳輸來自電腦的音頻和視頻至智能電視
- 適用於便攜式智能電話/平板的 Media Streamer 應用程序，支持
iOS 7 和 Android 4.0 系統
Gaming Scenario
Crystal Sound 2
- 無暇音頻帶給您身臨其境的游戲體驗
支持 Steam
- Windows® 系統下兼容大部分游戲平臺
華碩獨家研發功能
- USB 3.0 Boost（USB 3.0 加速）
- Ai Charger（充得快）
- AI Suite 3（智能管家 3 代）
- Disk Unlocker
- MemOK!（內存救援）
EZ DIY
Push Notice（推送信息）
- 通過智能設備實時監控電腦狀態
UEFI BIOS EZ Mode
- 支持中文圖形化界面 BIOS
- 華碩 O.C. Tuner
- 華碩 CrashFree BIOS 3（BIOS 刷不死 3）
- 華碩 EZ Flash 2
Q-Design
- 華碩 Q-DIMM
- 華碩 Q-Slot
華碩靜音散熱方案 靜音散熱方案
- 華碩 Fan Xpert 2+（風扇達人 2+ 代）
- 美學散熱片：PCH 散熱片和 MOS 散熱片
後側面板設備接口 1 x PS/2 鍵盤/鼠標兩用接口
1 x HDMI 接口
1 x DVI-D 接口
1 x RGB 接口
1 x RJ-45 網絡接口
4 x USB 3.0/2.0 接口（藍色）
2 x USB 2.0/1.1 接口
6 插孔 8 聲道音頻 I/O 接口
xii
H97M-PLUS 規格列表
內置 I/O 設備接口 1 x 19-pin USB 3.0/2.0 擴展套件數據線插槽，可擴展 2 組外接式
USB 接口
3 x USB 2.0/1.1 擴展套件數據線插槽，可擴展 6 組外接式USB 接
口
1 x M.2 Socket 3（用於連接 M Key 和 2260/2280 型設備）
6 x SATA 6.0Gb/s 設備連接插座（灰色）
1 x 4-pin 中央處理器風扇電源插槽（PWM 模式）
2 x 4-pin 機箱風扇電源插槽，支持 3-pin（DC 模式）和 4-pin
（PWM 模式）風扇控制
1 x S/PDIF 數字音頻連接排針
1 x LPT 連接排針
1 x 串口連接插座（COM）
1 x TPM 連接排針
1 x 24-pin EATX 主板電源插槽
1 x 8-pin EATX 12V 主板電源插槽
1 x 前面板音頻連接排針（AAFP）
1 x 系統控制面板連接排針
1 x MemOK! 按鈕
1 x GPU Boost 開關
1 x CMOS 配置數據清除跳線
BIOS 功能 64Mb Flash ROM、UEFI AMI BIOS、PnP、DMI 2.7、WfM 2.0、SM
BIOS 2.8、ACPI 5.0、多國語言 BIOS、ASUS EZ Flash 2、ASUS
CrashFree BIOS 3、F11 EZ Tuning Wizard、F6 Qfan 控制、F3 My
Favorites、Quick Note、Last Modified Log、F12 鍵截圖功能、F3
快捷鍵功能、華碩 DRAM SPD 內存信息
管理功能 WfM 2.0、DMI 2.7、WOL by PME、PXE
驅動程序與應用程序光
盤
驅動程序
華碩應用程序
華碩在線升級程序（ASUS Update）
殺毒軟件（OEM 版本）
支持操作系統 Windows® 8.1/Windows® 8
Windows® 7
主板尺寸 uATX 規格：9.6 x 8.8 英寸（24.4 x 22.4 釐米）
規格若有變動，恕不另行通知。
華碩 H97M-PLUS 主板用戶手冊 1-1
產品介紹 1
1.1 主板安裝前
在您動手更改主板上的任何設置之前，請務必先作好以下所列出的各項預防措
施。
• 在處理主板上的任何元件之前，請您先拔掉電腦的電源線。
• 為避免產生靜電，在拿取任何電腦元件時除了可以使用防靜電手環之
外，您也可以觸摸一個有接地線的物品或者金屬物品像電源供應器外
殼等。
• 拿取集成電路元件時請盡量不要觸碰到元件上的芯片。
• 在您移除任何一個集成電路元件後，請將該元件放置在絕緣墊上以隔
離靜電，或者直接放回該元件的絕緣包裝袋中保存。
• 在您安裝或移除任何元件之前，請確認 ATX 電源供應器的電源開關是
切換到關閉（OFF）的位置，而最安全的做法是先暫時拔出電源供應
器的電源線，等到安裝/移除工作完成後再將之接回。如此可避免因仍
有電力殘留在系統中而嚴重損及主板、外圍設備、元件等。
1.2 主板概述
當您安裝主板到電腦機箱內時，請確認主板與機箱大小相適應。
請確認在安裝或移除主板前先拔除電源線，否則可能導致主板元器件損
壞和對用戶的人身傷害。
1.2.1 主板的擺放方向
當您安裝主板到電腦主機機箱內時，務必確認安裝的方向是否正確。主板的外接
插頭的方向應是朝向主機機箱的後方面板，而且您也會發現主機機箱後方面板會有相
對應的預留孔位。
1.2.2 螺絲孔位
請將下圖所圈選出來的“六”個螺絲孔位對準主機機箱內相對位置的螺絲孔，然
後再一一鎖上螺絲固定主板。
請勿將螺絲鎖得太緊！否則容易導致主板的印刷電路板產生龜裂。
1-2 第一章：產品介紹
此面朝向電腦主機
的後方面板
1.2.3 主板結構圖
H97M-PLUS
華碩 H97M-PLUS 主板用戶手冊 1-3
1.2.4 主板元件說明
1.3 中央處理器（CPU）
本主板配備一組中央處理器插槽，是專為 LGA1150 腳位封裝的第四代、全新第
四代與第五代英特爾® 酷睿™ i7 / 酷睿™ i5 / 酷睿™ i3 / Pentium® / Celeron® 處理器
所設計。
連接插槽/跳線選擇區/插槽/指示燈 頁數
1. 中央處理器 / 機箱風扇電源插槽（4-pin CPU_FAN、4-pin CHA_FAN1/2） 1-13
2. ATX 主板電源插槽（24-pin EATXPWR、8-pin EATX12V） 1-16
3. GPU Boost 指示燈 1-22
4. GPU Boost 開關 1-21
5. Intel® LGA1150 中央處理器插槽 1-3
6. DDR3 內存插槽 1-6
7. USB 3.0 擴展套件數據線插槽（20-1 pin USB3_12） 1-15
8. MemOK! 開關 1-20
9. 內存指示燈 1-22
10. Intel® H97 Serial ATA 6.0 Gb/s 設備連接插座（7-pin SATA6G_1-6） 1-14
11. M.2 SOCKET3 1-16
12. 電力指示燈（SB_PWR） 1-22
13. CMOS 配置數據清除跳線（3-pin CLRTC） 1-10
14. 系統控制面板連接排針（20-8 pin PANEL） 1-19
15. USB 2.0 擴展套件數據線插槽（10-1 pin USB910、USB1112、USB1314） 1-17
16. 串口連接插座（10-1 pin COM） 1-13
17. TPM 連接排針（20-1 pin TPM） 1-17
18. 數字音頻連接排針（4-1 pin SPDIF_OUT） 1-18
19. LPT 連接排針（26-1 pin LPT） 1-18
20. 前面板音頻連接排針（10-1 pin AAFP） 1-15
H97M-PLUS
H97M-PLUS CPU socket LGA1150
1-4 第一章：產品介紹

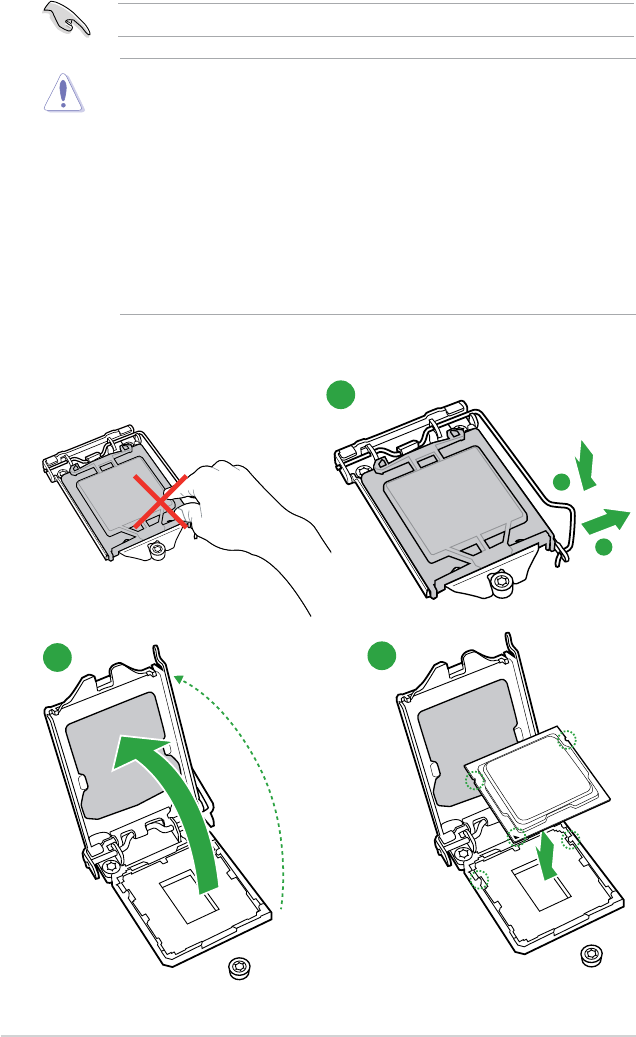

1.3.1 安裝中央處理器
1
23
A
B
在安裝中央處理器之前，請確認所有的電源連接都已拔除。
• 在您購買本主板之後，請確認在 LGA1150 插座上附有一個即插即用的
保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經損壞或是沒有保
護蓋，或者是插座接點已經彎曲，請立即與您的經銷商聯繫。
• 請確認您安裝的是 LGA1150 封裝的處理器。請勿將 LGA1155 與
LGA1156 處理器安裝於 LGA1150 插槽。
• 在安裝完主板之後，請將即插即用的保護蓋保留下來。只有 LGA1150
插槽上附有即插即用保護蓋的主板符合 Return Merchandise
Authorization（RMA）的要求，華碩電腦才能為您處理產品的維修與
保修。
• 本保修不包括處理器插座因遺失、錯誤的安裝或不正確地移除即插即
用保護蓋所造成的損壞。
華碩 H97M-PLUS 主板用戶手冊 1-5
4 5
A
B
C
1.3.2 安裝散熱器和風扇
在安裝散熱片與風扇之前若
有需要，請先將處理器與散
熱片塗上散熱膏。
安裝散熱片與風扇
2
B
A
A
B
1
1-6 第一章：產品介紹
A
34
A
B
B
A
取出散熱片與風扇 2
1
1.4 系統內存
1.4.1 概述
本主板配置四組 DDR3（Double Data Rate，雙倍數據傳輸率）內存插槽。下圖所
示為 DDR3 內存插槽在主板上的位置。
通道 插槽
通道 A DIMM_A1 與 DIMM_A2
通道 B DIMM_B1 與 DIMM_B2
H97M-PLUS
H97M-PLUS 240-pin DDR3 DIMM sockets
DIMM_A1
DIMM_A2
DIMM_B1
DIMM_B2
華碩 H97M-PLUS 主板用戶手冊 1-7
1.4.2 內存設置
您可以任意選擇使用 2GB、4GB 與 8GB unbuffered non-ECC DDR3 內存條至本
主板的 DIMM 插槽上。
• 您可以在通道 A 與通道 B 安裝不同容量的內存條，在雙通道設置中，
系統會偵測較低容量通道的內存容量。任何在較高容量通道的其他內
存容量，會被偵測為單通道模式運行。
• 根據 Intel 處理器規格，建議內存電壓低於 1.65V 以保護處理器。
• 在本主板請使用相同 CAS（CAS-Latency 行地址控制器延遲時間）值內
存條。建議您使用同一廠商所生產的相同容量型號的內存。請參考內存
合格商供應列表。
• 由於 Windows® 32-bit 操作系統內存地址的限制，當您安裝 4GB 或更
大內存時，實際可使用的內存將為 3GB 或更小。為了更加有效地使用
內存空間，我們建議您做以下操作：
- 若您安裝 Windows® 32-bit 操作系統，請安裝最多 3GB 總內存。
- 若您要安裝 4GB 或更多總內存，請安裝 Windows® 64-bit 操作系統。
- 若需要更詳細的數據，請訪問 M icrosoft 網站 ht tp://su ppo r t.
microsoft.com/kb/929605/zh-cn。
• 本主板不支持由 512Mb (64MB) 或更小容量的芯片構成的內存條。
• 內存條默認頻率依據 SPD 而變化，這是從內存條讀寫數據的標準方法。
在默認狀態下，一些超頻內存條會以低於供應商標示的頻率運行。若要
讓內存條以供應商的數值或更高的頻率運行，請參考“2.5 Ai Tweaker
菜單”一節中，手動調整內存頻率的說明。
• 在全負載（4 DIMM）或超頻設置下，請使用更有效的散熱系統以確保
系統穩定性。
• 請訪問華碩網站（http://www.asus.com.cn）獲得最新內存合格供應
商列表（QVL）。
• 華碩獨家支持高速內存條。
• 是否支持高速內存條按照 CPU 的物理特性而定。在 BIOS 程序中加載
X.M.P. 設置以支持高速內存條。
1-8 第一章：產品介紹
1.4.3 安裝內存條
1
2
3
移除內存條
B
A
華碩 H97M-PLUS 主板用戶手冊 1-9
1.5 擴展插槽
考慮到未來會擴展系統性能的可能性，本主板提供了擴展插槽，在接下來的子章
節中，將會描述主板上這些擴展插槽的相關信息。
安裝/移除任何擴展卡之前，請暫時先將電腦的電源線拔出。如此可免除
因電氣殘留於電腦中而發生的意外狀況。
1.5.1 安裝擴展卡
請依照下列步驟安裝擴展卡：
1. 安裝擴展卡之前，請先詳讀該擴展卡的使用說明，並且要針對該卡作必要的硬件
設置變更。
2. 鬆開電腦主機的機箱蓋並將之取出（如果您的主板已經放置在主機內）。
3. 找到一個您想要插入新擴展卡的空置插槽，並以十字螺絲起子鬆開該插槽位於主
機背板的金屬擋板的螺絲，最後將金屬擋板移出。
4. 將擴展卡上的金手指對齊主板上的擴展槽，然後慢慢地插入槽中，並以目視的方
法確認擴展卡上的金手指已完全沒入擴展槽中。
5. 再用剛才鬆開的螺絲將擴展卡金屬擋板鎖在電腦主機背板以固定整張卡。
6. 將電腦主機的機箱蓋裝回鎖好。
1.5.2 設置擴展卡
在安裝好擴展卡之後，接著還須通過軟件設置來調整該擴展卡的相關設置。
1. 啟動電腦，然後更改必要的 BIOS 程序設置。若需要的話，您也可以參閱“第二
章 BIOS 信息”以獲得更多信息。
2. 為加入的擴展卡指派一組尚未被系統使用到的 IRQ。
3. 為新的擴展卡安裝軟件驅動程序。
當您將 P CI 擴展卡插在可以共享的擴展插槽時，請注意該擴展卡的驅動
程序是否支持 I RQ 共享或者該擴展卡並不需要指派 IR Q。否則會容易因
IRQ 指派不當產生衝突，導致系統不穩定且該擴展卡的功能也無法使用。
1.5.3 PCI 擴展卡插槽
本主板支持 PCI 規格網卡、SCSI 卡、USB 卡和其他與 PCI 規格兼容的卡。
1.5.4 PCI Express 3.0/2.0 x16 擴展卡插槽；
本主板配備 1 个 PCI Express 3.0/2.0 x 16 插槽，可支持 PCI Express 3.0/2.0 x
16 規格的顯卡以及其他符合 PCI Express 規格的功能擴展卡。
1-10 第一章：產品介紹
1.6 跳線選擇區

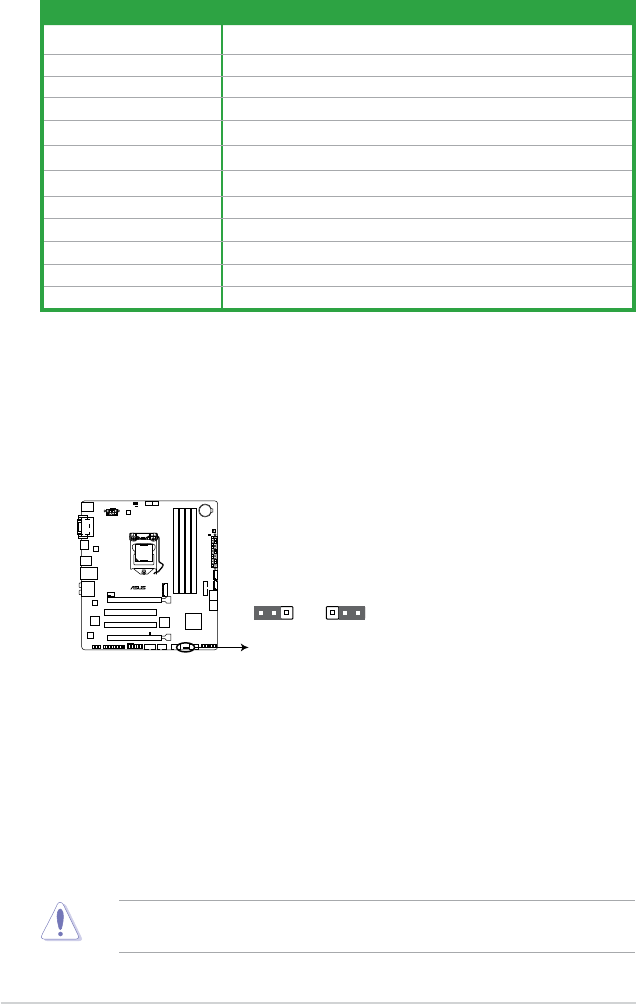

1. CMOS 配置數據清除（3-pin CLRTC）
在主板上的 CMOS 存儲器中記載著正確的時間與系統硬件配置等數據，這些
數據並不會因電腦電源的關閉而遺失數據與時間的正確性，因為這個 CMOS 的
電源是由主板上的鋰電池所供應。
除了清除 CMOS 配置數據之外，請勿將主板上 CLRTC 的跳線帽由默認
值的位置移除，因為這麼做可能會導致系統開機失敗。
想要清除這些數據，可以依照下列步驟進行：
1. 關閉電腦電源，拔掉電源線；
2. 將 CLRTC 跳線帽由 [1-2]（默認值）改為 [2-3] 約五∼十秒鐘（此時即清除
CMOS 數據），然後再將跳線帽改回 [1-2]；
3. 插上電源線，開啟電腦電源；
4. 當開機步驟正在進行時按著鍵盤上的 ＜Del＞ 鍵進入 BIOS 程序畫面重新設
置 BIOS 數據。
本主板指定中斷要求
A B C D E F G H
PCIEx16_1 共享 – – – – – – –
PCIEx16_2 共享 – – – – – – –
PCI_1 – – – 共享 – – – –
PCI_2 共享 – – – – – – –
Intel LAN 控制器 – – – – 共享 – – –
EHCI0 – – – – – – – 共享
EHCI1 共享 – – – – – – –
HD audio – – – – – – 共享 –
SATA 控制器 0 – – – 共享 – – – –
SATA 控制器 1 – – – 共享 – – – –
XHCI – – – – – 共享 – –
I.G.F.X 共享 – – – – – – –
H97M-PLUS
H97M-PLUS Clear RTC RAM
122 3
Normal
(Default)
Clear RTC
CLRTC
華碩 H97M-PLUS 主板用戶手冊 1-11
• 如果上述步驟不起作用，移除電池並再次移動跳線以清除 CMOS RTC
RAM 數據。CMOS 清除完畢後，重新安裝電池。
• 如果您是因為超頻的緣故導致系統無法正常開機，您無須使用上述的
配置數據清除方式來排除問題。建議可以採用 C.P.R（CPU 超不死）
功能，只要將系統重新啟動 BIOS 即可自動恢復默認值。
1.7 元件與外圍設備的連接
1.7.1 後側面板接口
1. PS/2 鍵盤/鼠標兩用接口：將 PS/2 鍵盤或鼠標接頭連接到此接口。
2. VGA 接口：這組 15-pin 接口可連接 VGA 顯示器或其它 VGA 兼容的設備。
3. RJ-45 網絡接口：通過網絡中心連接到一個局域網（LAN）。請參考下表獲取網
絡指示燈的詳細信息。
網絡指示燈說明
ACT/LINK
指示燈
速度
指示燈
網絡接口
Activity/Link 指示燈 速度指示燈
狀態 描述 狀態 描述
關閉 沒有連接 關閉 連接速度 10Mbps
橘色 已連接 橘色 連接速度 100Mbps
橘色（閃爍） 數據傳輸中 綠色 連接速度 1Gbps
橘色（閃爍後
恒亮）
準備從 S5 模
式喚醒
3
10
2
12 11
1
13
4 5 6 7
89
4. 中央聲道與重低音喇叭接口（橘色）：這個接口可以連接中央聲道與重低音喇
叭。
5. 後置環繞喇叭接口（黑色）：本接口在 4.1 聲道、5.1 聲道、7.1 聲道設置下是
用來連接後置環繞喇叭。
1-12 第一章：產品介紹
在 2.1、4.1、5.1、7.1 聲道音頻設置上，音頻輸出、音頻輸入與麥克風接
口的功能會隨著聲道音頻設置的改變而改變，如下表所示。
10. USB 3.0 設備接口 3、4、5、6：這四組 9-pin 通用串行總線（USB）接口可連接
到使用 USB 3.0/2.0 接口的硬件設備。
11. HDMI 接口：此高清晰多媒體接口（High-Definition Multimedia Interface），兼
容 HDCP，可播放 HD DVD、Blu-Ray 與其他保護內容。
12. DVI-D 接口：連接任何 DVI-D 兼容設備。DVI-D 無法將信號轉換為 RGB 輸出至
CRT 顯示器，且不兼容 DVI-I。
13. USB 2.0 設備接口 7 和 8：這兩組 4-pin 通用串行總線（USB）接口可連接到使
用 USB 2.0/1.1 接口的硬件設備。
• 在安裝 Windows® 操作系統時，請勿將鍵盤 / 鼠標連接到任何 USB
3.0 接口。
• 由於 USB 3.0 控制器限制，USB 3.0 設備僅可在 Windows® 操作系統
環境中，且安裝了 USB 3.0 驅動程序後才可使用。
• USB 3.0 設備僅可作為數據存儲設備使用。
• 強烈建議您將 USB 3.0 設備連接到 USB 3.0 接口，以得到更快的傳輸
速率與更好的性能。
2.1、4.1、5.1 或 7.1 聲道音頻設置
6. 音頻輸入接口（淺藍色）：您可以將磁帶、CD、DVD 播放器等的音頻輸出端連
接到此音頻輸入接口。
7. 音頻輸出接口（草綠色）：您可以連接耳機或喇叭等的音頻接收設備。在 4.1 聲
道、5.1 聲道、7.1 聲道的喇叭設置模式時，本接口是作為連接前置主聲道喇叭
之用。
8. 麥克風接口（粉紅色）：此接口連接至麥克風。
9. 側邊環繞喇叭接口（灰色）：在 7.1 聲道音頻設置下，這個接口可以連接側邊環
繞喇叭。
接口 耳機/2.1 聲道喇叭
輸出
4.1 聲道喇叭
輸出 5.1 聲道喇叭輸出 7.1 聲道喇叭輸出
淺藍色 聲音輸入端 聲音輸入端 聲音輸入端 聲音輸入端
草綠色 聲音輸出端 前置喇叭輸出 前置喇叭輸出 前置喇叭輸出
粉紅色 麥克風輸入端 麥克風輸入端 麥克風輸入端 麥克風輸入端
橘色 – – 中央/重低音喇
叭輸出
中央/重低音喇叭
輸出
黑色 – 後置喇叭輸出 後置喇叭輸出 後置喇叭輸出
灰色 – – – 側邊環繞喇叭輸出
華碩 H97M-PLUS 主板用戶手冊 1-13
1.7.2 內部接口

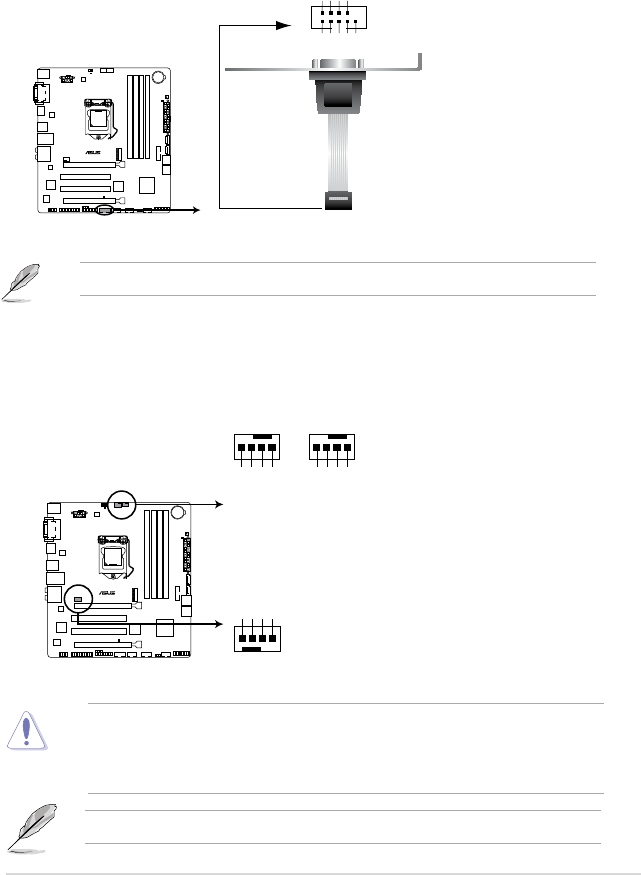

1. 串口連接插座（10-1 pin COM）
這組插座是用來連接串口（COM）。將串口模塊的數據線連接到這個插座，
然後將該模塊安裝到機箱後面板空的插槽中。
串口模塊需另行購買。
千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，很容易
因為主機內部溫度逐漸昇高而導致死機，甚至更嚴重者會燒毀主板上的
電子元件。注意：這些插槽並不是單純的排針，不要將跳線帽套在它們
的針腳上！
2. 中央處理器/機箱風扇電源插槽（4-pin CPU_FAN、4-pin CHA_FAN1/2）
將風扇電源接頭連接到這三組風扇電源插槽，確定每一條黑線與這些插槽的接
地端（GND）相匹配。
CPU_FAN 插槽支持處理器風扇最大達 1 安培（12瓦）的風扇電源。
H97M-PLUS
H97M-PLUS Serial port (COM) connector
PIN 1
COM
DCD
TXD
GND
RTS
RI
RXD
DTR
DSR
CTS
CHA_FAN1
CPU_FAN
CPU FAN PWM
CPU FAN IN
CPU FAN PWR
GND
CHA_FAN2
GND
CHA FAN PWR
CHA FAN IN
CHA FAN PWM
CHA FAN PWM
CHA FAN IN
CHA FAN PWR
GND
H97M-PLUS
H97M-PLUS Fan connectors
1-14 第一章：產品介紹
3. Intel® H97 Serial ATA 6.0Gb/s 設備連接插座（7-pin SATA6G_1~6）
本主板支持使用細薄的 Serial ATA 數據線連接 Serial ATA 6.0Gb/s 硬盤。若您
安裝了 Serial ATA 硬盤，可以通過內置的 Intel® H97 芯片組建立支持 Intel ® 快速存
儲技術的 RAID 0、RAID 1、RAID 5、RAID 10 磁盤陣列設置。
• 這些接口在默認情況下設為 AHCI 模式。若您要使用這些接口建立
Serial ATA RAID，請在 BIOS 設置程序中將【SATA Mode Selection】
設為 [RAID]。請參考“2.6.3 PCH 存儲設備設置（PCH Storage
Configuration）”的說明。
• 在創建 RAID 磁盤陣列之前，請參考驅動程序與應用程序光盤中 Manual
文件夾中的 RAID 手冊。
• 當您使用支持 NCQ 技術的硬盤時，請將 BIOS 程序中的【SATA Mode
Selection】設置為 [AHCI]。
• M.2 Socket 3 與 SATA_5/6 共享帶寬。為確保 M.2 PCIe 設備正常工
作，SATA 接口 5 和 6 是關閉的。請參考“2.6.3 PCH 存儲設備設置
（PCH Storage Configuration）”的說明。
SATA6G_3
GND
RSATA_TXP3
RSATA_TXN3
GND
RSATA_RXN3
RSATA_RXP3
GND
SATA6G_5
GND
RSATA_TXP5
RSATA_TXN5
GND
RSATA_RXN5
RSATA_RXP5
GND
SATA6G_4
GND
RSATA_TXP4
RSATA_TXN4
GND
RSATA_RXN4
RSATA_RXP4
GND
SATA6G_6
GND
RSATA_TXP6
RSATA_TXN6
GND
RSATA_RXN6
RSATA_RXP6
GND
SATA6G_1
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXN1
RSATA_RXP1
GND
SATA6G_2
GND
RSATA_TXP2
RSATA_TXN2
GND
RSATA_RXN2
RSATA_RXP2
GND
A
A
B
B
H97M-PLUS
H97M-PLUS SATA 6.0Gb/s connectors
華碩 H97M-PLUS 主板用戶手冊 1-15
4. 前面板音頻連接排針（10-1 pin AAFP）
這組音頻外接排針供您連接到前面板的音頻數據線，除了讓您可以輕鬆地通過
主機前面板來控制音頻輸入 / 輸出等功能，並且支持 AC’97 或 HD Audio 音頻
標準。將前面板音頻輸入 / 輸出模塊的數據線的一端連接到這個插槽上。
• 建議您將支持高保真（high definition）音頻的前面板音頻模塊連接到這
組排針，如此才能獲得高保真音頻的功能。
• 若要將高保真音頻前面板模塊安裝至本接針，請將 BIOS 程序中【Front
Panel Type】項目設置為 [HD]；若要將 AC 97 音頻前面板模塊安裝至
本接針，將 BIOS 程序設置為 [AC97]。
5. USB 3.0 擴展套件數據線插槽（20-1 pin USB3_12）
這個插槽用來連接額外的 USB 3.0 接口模塊，並與 USB 2.0 規格兼容。若您
的機箱提供有 USB 3.0 前面板連接線，將該連線連接至本插槽，就可擁有前面板
USB 3.0 解決方案，支持傳輸速率最高達 5Gbps，可對 USB 充電設備進行快速充
電 並 優 化 能 效。
• USB 3.0 模塊需另行購買。
• 此插槽是基於 xHCI 規格。建議您安裝相關驅動，以確保在 Windows®
7 操作系統下完整使用 USB 3.0 接口。
• 連接到此插槽的 USB 3.0 設備可能運行于 xHCI 或 EHCI 模式，取決於
操作系統的設置。
H97M-PLUS
H97M-PLUS Front panel audio connector
AAFP
AGND
NC
SENSE1_RETUR
SENSE2_RETUR
PORT1 L
PORT1 R
PORT2 R
SENSE_SEND
PORT2 L
HD-audio-compliant
pin definition
PIN 1
AGND
NC
NC
NC
MIC2
MICPWR
Line out_R
NC
Line out_L
Legacy AC’97
compliant definition
H97M-PLUS
H97M-PLUS USB3.0 Front panel connector
USB3_12
USB3+5V
IntA_P1_SSRX-
IntA_P1_SSRX+
GND
IntA_P1_SSTX-
IntA_P1_SSTX+
GND
IntA_P1_D-
IntA_P1_D+
GND
PIN 1
USB3+5V
IntA_P2_SSRX-
IntA_P2_SSRX+
GND
IntA_P2_SSTX-
IntA_P2_SSTX+
GND
IntA_P2_D-
IntA_P2_D+
1-16 第一章：產品介紹
• 建議您使用符合 ATX 12 V 2.3（或更高版本）規範的電源（PSU），
能提供至少 350W 高功率的電源。
• 請務必連接 4-pin/8-pin EATX +12V 電源插頭，否則可能無法順利啟
動電腦。
• 如果您的系統會搭載相當多的外圍設備，請使用較高功率的電源以提
供足夠的設備用電需求。不適用或功率不足的電源，有可能會導致系
統不穩定或難以開機。
• 若您要安裝兩張或更多高端 PCI Express X16 顯卡，為確保系統的穩定
性，建議您使用 1000W 或更大功率的電源。
• 若您不確定系統的最小電源供應需求，請參考華碩官方網站關
於“電源瓦數建議值計算”部分（http://support.asus.com/
PowerSupplyCalculator/PSCalculator.aspx?SLanguage=zh-cn）。

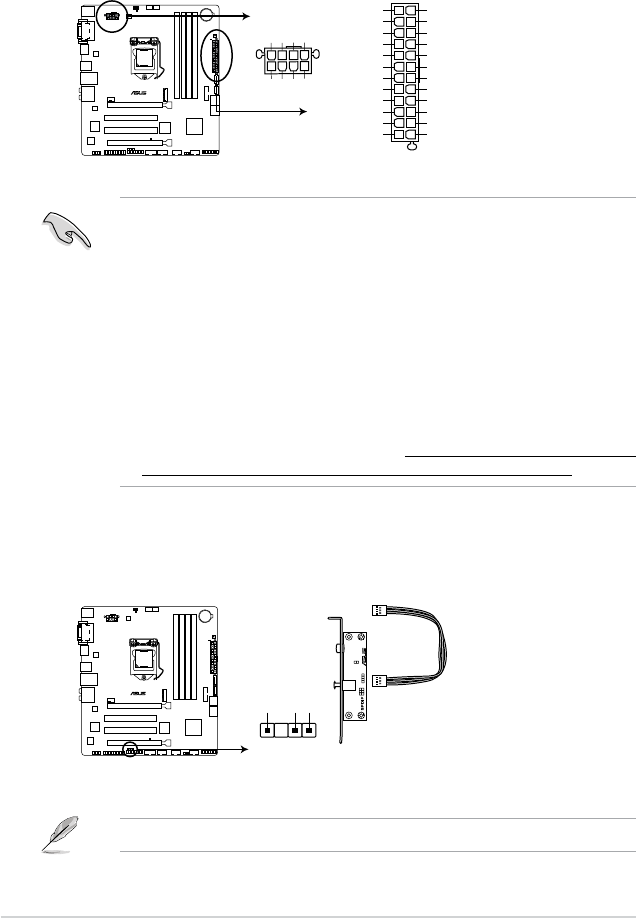

6. ATX 主板電源插槽（24-pin EATXPWR、8-pin EATX12V）
這些電源插槽用來連接到一個 ATX 電源供應器。電源供應器所提供的連接插
頭已經過特別設計，只能以一個特定方向插入主板上的電源插槽。找到正確的插
入方向後，僅需穩穩地將之套進插槽中即可。
H97M-PLUS
H97M-PLUS ATX power connectors
EATX12V
+12V DC
+12V DC
+12V DC
+12V DC
GND
GND
GND
GND
EATXPWR
PIN 1
PIN 1
GND
+5 Volts
+5 Volts
+5 Volts
-5 Volts
GND
GND
GND
PSON#
GND
-12 Volts
+3 Volts
+3 Volts
+12 Volts
+12 Volts
+5V Standby
Power OK
GND
+5 Volts
GND
+5 Volts
GND
+3 Volts
+3 Volts
7. 數字音頻連接排針（4-1 pin SPDIF_OUT）
這組排針是用來連接 S/PDIF 數字音頻模塊。
S/PDIF 模塊需另行購買。
H97M-PLUS
H97M-PLUS Digital audio connector
SPDIF_OUT
+5V
SPDIFOUT
GND
華碩 H97M-PLUS 主板用戶手冊 1-17
8. USB 2.0 擴展套件數據線插槽（10-1 pin USB910、USB1112、USB1314）
這些 USB 擴展套件數據線連接插槽支持 USB 2.0 規格，將 USB 模塊數據線
連接至任何一個插槽，然後將模塊安裝到機箱後側面板中開放的插槽。這些 USB
插槽與 USB 2.0 規格兼容，並支持傳輸速率最高達 480Mbps。
請勿將 1394 數據線連接到 USB 插座上，這麼做可能會導致主板的損壞。
USB 2.0 模塊需另行購買。
9. TPM 連接排針（20-1 pin TPM）
這些排針支持可信任平臺模塊（Trusted Platform Module，TPM）系統，可
以安全得存儲密鑰、數字證書、密碼和數据。一個 TPM 系統可幫助提高網絡安
全性，保護數字身份和確保平臺完整。
TPM 模塊需另行購買。
H97M-PLUS
H97M-PLUS USB2.0 connectors
USB+5V
USB_P11-
USB_P11+
GND
NC
USB+5V
USB_P12-
USB_P12+
GND
USB1112
PIN 1
USB+5V
USB_P9-
USB_P9+
GND
NC
USB+5V
USB_P10-
USB_P10+
GND
USB910
PIN 1
USB+5V
USB_P13-
USB_P13+
GND
NC
USB+5V
USB_P14-
USB_P14+
GND
USB1314
PIN 1
PIN 1
TPM
PWRDWN
GND
+3VSB
NC
LAD0
+3V
LAD3
PCIRST#
FRAME
PCICLK
NC
GPIO
SERIRQ
NC
GND
LAD1
LAD2
NC
GND
H97M-PLUS
H97M-PLUS TPM Connector
1-18 第一章：產品介紹
10. LPT 連接排針（26-1 pin LPT）
LPT（打印終端，Line Printing Terminal）連接排針支持如打印機等的設備。LPT
接口符合 IEEE 1284 接口標準，為 IBM PC 兼容電腦上的並口。
H97M-PLUS
LPT
PIN 1
SLCT
PE
BUSY
ACK#
PD7
PD6
PD5
PD4
PD3
PD2
PD1
PD0
STB#
GND
GND
GND
GND
GND
GND
GND
GND
SLIN#
INIT#
ERR#
AFD
H97M-PLUS Parallel Port Connector
11. SATA M.2 插槽
此插槽用來連接兼容 SATA M.2 的固態硬盤（SSD）。M.2 標準可支持最高
10.0Gb/s 的數據傳輸速度。
H97M-PLUS
H97M-PLUS M.2(SOCKET3)
M.2(SOCKET3)
• 本插槽支持 M Key 與 2260/2280 型存儲設備。
• M.2 Socket 3 與 SATA_5/6 共享帶寬。請參考“2.6.3 PCH 存儲設備
設置（PCH Storage Configuration）”的說明。
• 當使用 PCIe M.2 設備執行 Intel® Desktop Responsiveness 技術時，請
確認 Windows® UEFI 操作系統運行於 RAIＤ 模式。
M.2 (NGFF) 固態硬盤模塊需另行購買。
華碩 H97M-PLUS 主板用戶手冊 1-19
• 系統電源指示燈連接排針（2-pin +PWR_LED-）
這組排針可連接到計算機主機面板上的系統電源指示燈。在您啟動計算機並且
使用計算機的情況下，該指示燈會持續亮著；而當指示燈閃爍時，即表示計算機
正處於睡眠模式中。
• 硬盤動作指示燈連接排針（2-pin +HDD_LED-）
您可以連接此組 HDD_LED 接針到計算機主機面板上的硬盤動作指示燈，如
此一旦硬盤有讀寫動作時，指示燈隨即亮起。
• 機箱喇叭連接排針（4-pin SPEAKER）
這組 4-pin 排針連接到計算機主機機箱中的喇叭。當系統正常開機便可听到嗶
嗶聲，若開機時發生問題，則會以不同長短的音調來警示。
• ATX 電源/軟關機開關連接排針（2-pin PWR_BTN）
這組排針連接到計算機主機面板上控制計算機電源的開關。
• 復位鍵連接排針（2-pin RESET）
這組兩腳位排針連接到計算機主機面板上的 Reset 開關。可以讓您不需要關
掉計算機電源即可重新啟動，尤其在系統死機的時候特別有用。
12. 系統控制面板連接排針（20-8 pin PANEL）
這一組連接排針包括了數個連接到電腦主機前面板的功能接針。
H97M-PLUS
H97M-PLUS System panel connector
PIN 1
PWR_LED
SPEAKER
PWR_LED+
PWR_LED-
+5V
Ground
Ground
Speaker
HDD_LED+
HDD_LED-
PWR
Ground
Reset
Ground
PANEL
HDD_LED PWR_SW RESET
1-20 第一章：產品介紹
1.8 主板上的內置開關
當您想要針對未安裝在機箱的裸板或是開放機箱的系統作性能調校時，主板上內
置的開關按鈕可以方便您迅速地超頻或對系統性能持續調整。
1. MemOK! 開關
在主板上安裝不兼容的內存條可能會導致開機失敗，而且在 MemOK! 開關旁的內
存指示燈也會一直亮著。按住 MemOK! 開關直到內存指示燈開始閃爍，即開始自動
將內存調整為兼容直到成功開機。
• 請參考“1.9 內置指示燈”來找到內存指示燈更精確的位置。
• 內存指示燈在內存沒有正確安裝時也會亮起，在使用 MemOK! 功能前，
請先關閉系統並重新安裝內存。
• MemOK! 開關在 Windows 操作系統下無法使用。
• 在調整過程中，系統會載入與測試故障安全防護內存設置。系統進行一
項故障安全防護設置測試約需要 30 秒的時間，若是測試失敗，系統會
重新開機並測試下一個項目。內存指示燈閃爍的速度增加表示正在運行
不同的測試過程。
• 由於內存調整需求，系統將於每一組設置值測試時重新開機。在經過整
個調整過程後若安裝的內存仍然無法開機，內存指示燈會持續亮著，請
替換為用戶手冊或華碩網站（http://www.asus.com.cn）的合格供應商
列表中建議使用的內存。
• 在調整過程中，若是您將電腦關機並更換內存，在啟動電腦後，系統會
繼續進行內存調整。若要停止內存調整，將電腦關機然後將電源線拔除
大約 5∼10 秒即可。
• 若系統因 BIOS 超頻而無法開機，按一下 MemOK! 開關來啟動電腦並
載入默認的 BIOS 設置。在開機自我測試過程中會出現一個信息提醒您
BIOS 已經恢復至默認值。
• 在使用 MemOK! 功能後，建議您到華碩網站（http://www.asus.com.
cn）下載最新版本的 BIOS 程序。

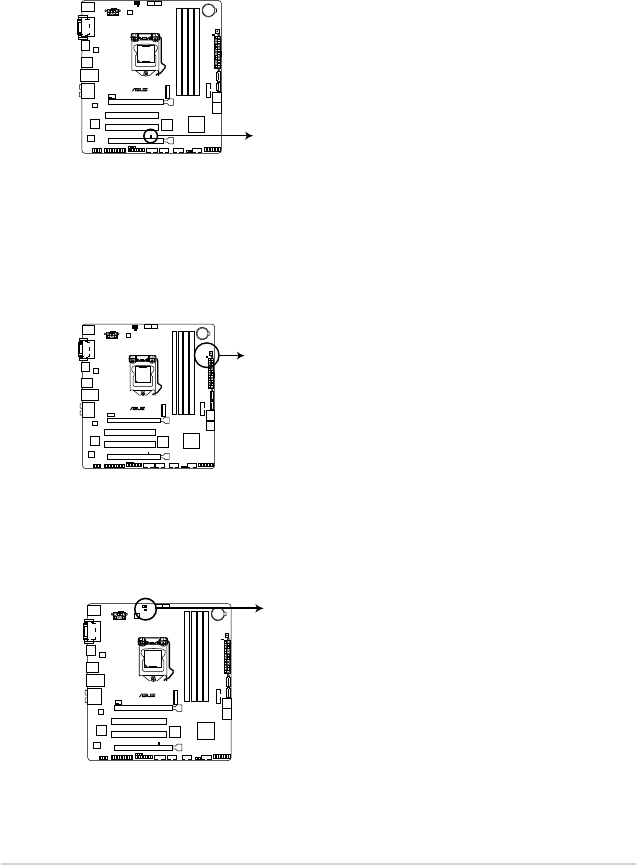

H97M-PLUS
H97M-PLUS MemOK! button
華碩 H97M-PLUS 主板用戶手冊 1-21
2. GPU Boost 開關
本開關用來開啟或關閉 GPU Boost 功能。
H97M-PLUS
H97M-PLUS GPU switch
Disable
(Default)
Enable
GPU
1-22 第一章：產品介紹
1.9 內置指示燈
1. 電力指示燈
當主板上內置的電力指示燈（SB_PWR）亮著時，表示目前系統是處於正常運
行、省電模式或者軟關機的狀態中，並非完全斷電。這個指示燈可用來提醒您在安裝
或移除任何的硬件設備之前，都必須先移除電源，等待指示燈熄滅才可進行。請參考
下圖所示。
SB_PWR
H97M-PLUS
H97M-PLUS Onboard LED
2. 內存指示燈
內存指示燈在主板處理開機程序時，依照順序檢查內存。若發現錯誤，在錯誤
設備旁的指示燈會持續亮著直到錯誤排除。用戶友善的設計提供直觀的方式，讓
您在一秒鐘的時間即可找到問題所在。
H97M-PLUS
H97M-PLUS MemOK! LED
MemOK! LED
3. GPU Boost 指示燈
當 GPU Boost 開關開啟時，GPU Boost 指示燈亮。
H97M-PLUS
H97M-PLUS GPU LED
GPU_LED
華碩 H97M-PLUS 主板用戶手冊 1-23
1.10 軟件支持
1.10.1 安裝操作系統
本主板完全適用於 Windows® 7（32bit/64bit）、Windows® 8（32bit/64bit）與
Windows® 8.1（32bit/64bit）操作系統。使用最新版本的操作系統並且不定時地升
級，是讓硬件配備得到最佳工作效率的有效方法。
由於主板和外圍硬件設備的選項設置繁多，本章僅就軟件的安裝程序供您參
考。您也可以參閱您使用的操作系統說明文件以取得更詳盡的信息
1.10.2 驅動程序與應用程序光盤信息
隨貨附贈的驅動程序與應用程序光盤包括了數個有用的軟件與應用程序，將它們
安裝到系統中可以強化主板的性能。
驅動程序與應用程序光盤的內容若有更新，恕不另行通知。請訪問華碩網
站 http://www.asus.com.cn 瞭解更新信息。
以下畫面僅供參考。
運行驅動程序與應用程序光盤
將驅動程序與應用程序光盤放入光驅。若您的系統已啟動光盤“自動播放”的功
能，那麼稍待一會兒光盤會自動顯示【特別提醒】菜單。點擊【驅動程序】、【應用程
序】、【AHCI/RAID 驅動程序】、【用戶手冊】與【聯繫信息】標籤頁可顯示對應的菜
單。
點擊安裝各項驅動程序
點擊圖示以獲得
更多信息
如果歡迎窗口並未自動出現，那麼您也可以到驅動程序與應用程序光盤
中的 BIN 文件夾裡直接點擊 ASSETUP.EXE 主程序開啟菜單窗口。
1-24 第一章：產品介紹
2-1華碩 H97M-PLUS 主板用戶手冊
Model Name: H97M-PLUS
Version: 0306
Release Date: 03/10/2014
建議您先將主板原始的 BIOS 程序備份到一張 USB 閃存盤中，以備您往
後需要再度安裝原始的 BIOS 程序。使用華碩在線升級程序來拷貝主板原
始的 BIOS 程序。
2.1 管理、更新您的 BIOS 程序
BIOS 信息 2
2.1.1 EZ Update
EZ Update 是一套可以自動更新主板的軟件、驅動和 BIOS 版本的程序，當系統
進入開機自檢時，您可以使用此程序手動更新保存的 BIOS，並選擇開機圖案。
請在 AI Suite 3 主菜單欄點擊【EZ Update】按鈕，之後將出現如下畫面：
點擊自動更新主
板的驅動、軟件
或固件
點擊從文件中找到
並選擇 BIOS
點擊選擇一個
開機圖案
點擊更新 BIOS
EZ Update 需要互聯網連接才能運行，可通過網絡或互聯網服務提供商
（ISP）進行互聯網連接。
第二章：BIOS 信息2-2
2.1.2 使用華碩 EZ Flash 2 升級 BIOS 程序
華碩 EZ Flash 2 程序讓您能輕鬆地升級 BIOS 程序，可以不必再到操作系統模式
下運行。
在使用此程序前，請從華碩網站上（http://www.asus.com.cn）下載最
新的 BIOS 文件。
請依據以下步驟使用 EZ Flash 2 升級 BIOS：
1. 將保存有最新 BIOS 文件的 USB 閃存盤插入 USB 接口。
2. 進入 BIOS 設置程序的高級模式（Advanced Mode）畫面，來到“Tool”菜單
並選擇 ASUS EZ Flash 2 Utility 並按下 ＜Enter＞ 鍵將其開啟。
3. 按下左/右方向鍵切換到“Drive”區域。
4. 按上/下方向鍵找到保存有最新 BIOS 文件的 USB 閃存盤，然後按下 ＜Enter＞
鍵。
5. 按下左/右方向鍵切換到“Folder Info”區域。
6. 按上/下方向鍵找到最新 BIOS 文件，然後按下 ＜Enter＞ 鍵開始更新 BIOS。
更新完成後重新啟動電腦。
•本功能僅支持採用 FAT 32/16 格式單一磁區的 USB 設備，如 USB
閃存盤。
•當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。
2.1.3 使用 CrashFree BIOS 3 程序恢復 BIOS 程序
華碩最新自行研發的 CrashFree BIOS 3 工具程序，讓您在當 BIOS 程序和數據被
病毒入侵或毀壞時，可以輕鬆地從驅動程序與應用程序光盤，或是從含有最新或原始
BIOS 文件的 USB 閃存盤中恢復 BIOS 程序的數據。
• 在使用此應用程序前，請先將移動存儲設備中的 BIOS 文件重命名為
H97MP.CAP。
• 驅動程序與應用程序光盤中的 BIOS 可能不是最新版本。請從華碩網站
上（http://www.asus.com.cn）下載最新的 BIOS 文件。
2-3華碩 H97M-PLUS 主板用戶手冊
當升級 BIOS 時，請勿關閉或重置系統！若是這麼做，將可能導致系統開
機失敗。
恢復 BIOS 程序：
請依照下列步驟恢復 BIOS 程序:
1. 開啟系統。
2. 將存有 BIOS 文件的驅動程序與應用程序光盤放入光驅，或 USB 閃存盤插入
USB 接口。
3. 接著工具程序便會自動檢查存儲設備中是否存有 BIOS 文件。當搜索到 BIOS 文
件後，工具程序會開始讀取 BIOS 文件並自動進入 EZ Flash 2 應用程序。
4. 系統要求您進入 BIOS 設置程序來恢復 BIOS 設置。為確保系統的兼容性與穩定
性，建議您按下 ＜F5＞ 來加載默認 BIOS 設置值。
2.1.4 華碩 BIOS Updater
華碩 BIOS Updater 可讓您在 DOS 環境下升級 BIOS 文件。
以下畫面僅供參考，可能與您所見到的 BIOS 畫面有所差異。
升級 BIOS 之前
• 準備好主板的驅動程序與應用程序光盤，及一個 USB 閃存盤。
• 從華碩網站（http://www.asus.com.cn/support/）下載最新的 BIOS 文件和
BIOS Updater 工具程序，並將它們保存於 USB 閃存盤中。
DOS 環境中不支持 NTFS 格式。請確保 USB 閃存盤是 FAT32/16 格
式單一分區。
• 關閉電腦。
• 請確保電腦配有 DVD 光驅。
第二章：BIOS 信息2-4
D:\>bupdater /pc /g
2. 在 BIOS Updater 畫面中按下 ＜Tab＞ 鍵，從文件欄切換至磁盤欄，然後選擇
D:。
Welcome to FreeDOS (http://www.freedos.org)!
C:/> d:
D:/>
在 DOS 環境中啟動系統
1. 將帶有 DOS 系統的保存有最新 BIOS 文件和 BIOS Updater 工具程序的 USB 閃
存盤連接到電腦的 USB 接口。
2. 啟動電腦，然後按下 <F8> 運行選擇啟動設備畫面。
3. 當選擇啟動設備畫面出現時，將驅動程序與應用程序光盤插入光驅，然後選擇
光驅作為啟動設備。
5. 在 FreeDOS 提示符後輸入 d：並按下 ＜Enter＞，可將光盤從磁盤 C（光驅）
切換到磁盤 D（USB 閃存盤）。
升級 BIOS 文件
請依照以下步驟用 BIOS Updater 工具程序升級 BIOS 文件：
1. 在 FreeDOS 提示符後輸入 bupdater /pc /g 並按下 ＜Enter＞。
ISOLINUX 3.20 2006-08-26 Copyright （C) 1994-2005 H. Peter Anvin
A Bootable DVD/CD is detected. Press ENTER to boot from the DVD/CD.
If no key is pressed within 5 seconds, the system will boot next priority device
automatically. boot:
4. 啟動信息出現時，在 5 秒內按下 <Enter> 進入 FreeDOS。
Please select boot device:
E1: ASUS DVD-E818A6T (4069MB)
USB DISK 2.0 (3824MB)
UEFI: (FAT) USB DISK 2.0 (3824MB)
Enter Setup
and to move selection
ENTER to select boot device
ESC to boot using defaults
2-5華碩 H97M-PLUS 主板用戶手冊
3. 按下 ＜Tab＞ 鍵，從 磁 盤 欄 切 換 至 文 件 欄，然後使用 ＜Up/Down/Home/End＞
鍵來選擇 BIOS 文件並按下 ＜Enter＞。
4. BIOS Updater 會檢查您所選擇的 BIOS 文件並提示您確認是否要升級 BIOS。
當升級 BIOS 時，請勿關閉或重置系統！若是這麼做，將可能導致系統開
機失敗。
BIOS 程序的出廠默認值可讓系統運行處於最佳性能。若系統因您改變 BIOS
程序而導致不穩定，請讀取出廠默認值來保持系統的穩定。請在 Exit 菜
單中選擇【Load Optimized Defaults】項目。詳細說明請參考“2.10 退
出 BIOS 程序”一節。
磁盤欄 文件欄
5. 選擇 [Yes] 並按下 ＜Enter＞。當 BIOS 升級完畢後，按 ＜ESC＞ 退出 BIOS
Updater。
6. 重新啟動您的電腦。
由於安全規定，不支持 BIOS 備份功能。
Are you sure you want to update the BIOS?
Yes No
ASUSTeK BIOS Updater for DOS V1.30 [2014/01/01]
Current ROM
BOARD: H97M-PLUS
VER: 0210 (H :00 B :00)
DATE: 03/10/2014
Update ROM
BOARD: Unknown
VER: Unknown
DATE: Unknown
PATH: C:\
C:
D:
FORMAN~1 <DIR>
H97MP.CAP 8390626 2014-03-10 21:14:34
Note
[Enter] Select or Load [Tab] Switch [V] Drive Info
[Up/Down/Home/End] Move [Esc] Exit
第二章：BIOS 信息2-6
通過電源鍵、Reset 鍵或 ＜Ctrl＞ + ＜Alt＞ + ＜Del＞ 鍵強迫正在運行
的系統重新開機會損壞到您的數據或系統，我們建議您正確地關閉正在
運行的系統。
• 在本章節的 BIOS 程序畫面僅供參考，將可能與您所見到的畫面有所差
異。
• 請至華碩網站 http://www.asus.com.cn 下載本主板最新的 BIOS 文件。
• 若您要使用鼠標控制 BI OS 設置程序，請在主板上連接一個 USB 鼠標。
• BIOS 程序的出廠默認值可讓系統運行處於最佳性能，但是若系統因您
改變 BIOS 程序而導致不穩定，請讀取出廠默認值來保持系統的穩定。
請參閱“2.10 退出 BIOS 程序”一節中【Load Optimized Defaults】項
目的詳細說明。
• 變更任何 BIOS 設置後，若系統無法啟動，嘗試清除 CMOS 數據並將
主板恢復至默認設置。請參閱“1.6 跳線選擇區”一節中關於清除 RTC
RAM 的詳細說明。
2.2 BIOS 程序設置
BIOS 設置程序用於更新或設置 BIOS。BIOS 設置畫面中標示了操作功能鍵與簡明
的操作說明，幫助您進行系統設置。
在開機時進入 BIOS 設置，您可以依據以下步驟進行：
在系統自檢（POST）過程中按下 ＜Delete＞ 或 <F2> 鍵。若不按下 ＜Delete＞
或 <F2> 鍵，自檢會繼續進行。
在 POST 過程結束後再進入 BIOS 設置，您可以選擇以下任一步驟進行：
• 按下 ＜Ctrl＞ + ＜Alt＞ + ＜Del＞ 鍵。
• 按下機箱上的 ＜RESET＞ 鍵重新開機。
• 您也可以將電腦關閉然後再重新開機。請在嘗試了以上兩種方法失敗後再選擇這
一操作。
BIOS 菜單畫面
BIOS 設置程序有兩種使用模式：EZ 模式（EZ Mode）與高級模式（Advanced
Mode）。您可以在“Exit”菜單中變更模式，或通過 EZ 模式/高級模式畫面中的【Exit/
Advanced Mode】按鈕來變更。
EZ 模式（EZ Mode）
默認情況下，當您進入 BIOS 設置程序後，EZ 模式（EZ Mode）畫面就會出現。
EZ 模式（EZ Mode）顯示基本系統信息概要，並用來選擇顯示語言、系統性能模
式與啟動設備順序。要進入高級模式（Advanced Mode），點擊【Exit/Advanced
Mode】按鈕，然後選擇高級模式（Advanced Mode）。
進入 BIOS 設置程序的默認畫面可變更。請參考“2.8 啟動菜單（Boot）”部
分【Setup Mode】 項目的說明。
2-7華碩 H97M-PLUS 主板用戶手冊
• 啟動設備項目依據系統中安裝的設備而定。
• 只有安裝了啟動設備後，【Boot Menu(F8)】按鈕才可用。
高級模式（Advanced Mode）
高級模式（Advanced Mode）為有經驗的終端用戶提供高級的 BIOS 設置項目。
以下畫面顯示了高級模式（Advanced Mode）畫面之一。詳細設置信息請參考以下
部分的說明。
要進入 EZ 模式（EZ Mode），點擊【Exit】按鈕，然後選擇華碩 EZ 模
式（EZ Mode）或按下 <F7>。
選擇 BIOS 設置程序的語言
設置系統日期和時間
顯 示 系 統 信 息、中 央 處 理 器 電
壓，及中央處理器/主板溫度
IRST 支持
設置
加載最優化
默認值
保存更改並
退出 BIOS
設置程序
顯示 X.M.P. 狀態
顯示中央處理器/
機箱風扇轉速
開啟超頻與
RAID 設置
嚮導
設置系統性
能模式
選擇啟動設
備順序
選擇啟動設
備順序
顯示高級模式
菜單
點擊以手動
調整風扇
第二章：BIOS 信息2-8

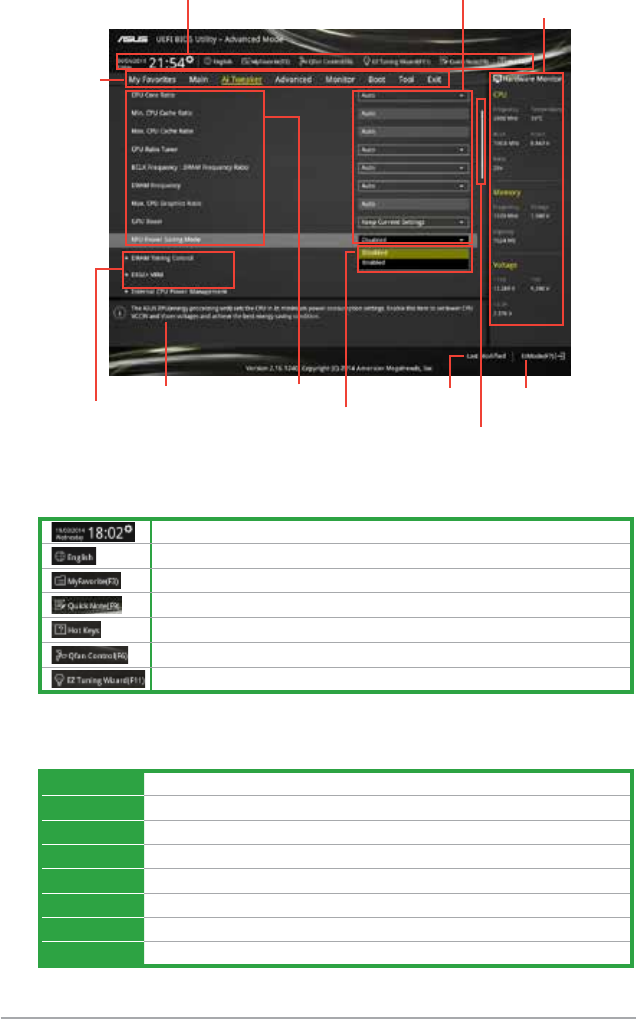

功能表列
BIOS 設置程序最上方各菜單功能說明如下：
My Favorites 本項目用於保存經常使用的系統設置和配置信息。
Main 本項目提供系統基本設置
Ai Tweaker 本項目用於變更超頻設置
Advanced 本項目提供系統高級功能設置
Monitor 本項目顯示系統溫度、電源狀態，並變更風扇設置
Boot 本項目提供系統開啟設置
Tool 本項目提供特殊功能設置
Exit 本項目提供退出 BIOS 設置程序與出廠默認值還原功能
最後修改
設置
進入 EZ 模式
硬件信息
在線操作說明 菜單項目
子菜單
設置值快速設置欄
滾動條
功能表列
下拉列表
快速設置欄
屏幕頂部的快速設置欄功能說明如下：
本項目用於設置系統日期和時間
本項目用於設置系統語言
本項目用於保存經常使用的系統設置
本項目用於做記錄
本項目用於顯示操作快捷方式
本項目用於更改風扇轉速設置
本項目用於超頻與 RAID 設置。
2-9華碩 H97M-PLUS 主板用戶手冊
菜單項目
在功能表列選定選項時，被選擇的功能將會反白，並在菜單項目區域內出現相應
的項目。
點擊功能表列中的其他項目（例如：Ai Tweaker、Advanced、Monitor、Boot、
Tool 與 Exit) 會出現該項目不同的選項。
子菜單
在菜單畫面中，若功能選項前面有一個小三角形標記，代表此選項有子菜單，您
可利用方向鍵來選擇項目，並按下 ＜Enter＞ 鍵來進入子菜單。
語言
這個按鈕位於功能表列的上方，用來選擇 BIOS 程序界面顯示的語言。點擊這個
按鈕來選擇您想要的 BIOS 畫面顯示語言。
我的最愛（F3）
這個按鈕位在功能表列的上方，用來以樹狀圖顯示所有的 BIOS 項目。選擇常用
的BIOS 設置項目並保存至我的最愛菜單。
Q-Fan 控制（F6）
這個按鈕位於功能表列的上方，用來顯示風扇現在的設置。使用這個按鈕來手動
調整風扇至您想要的設置值。
EZ Tuning 嚮導（F11）
這個按鈕位於功能表列的上方，用來查看和調整系統的超頻設置，也可以讓您將
主板的 SATA 模式從 AHCI 更改為 RAID 模式。
滾動條
在菜單畫面的右方若出現滾動條，即代表此頁選項超過可顯示的畫面，您可利用
上/下方向鍵或是 PageUp/PageDown 鍵來切換畫面。
在線操作說明
在菜單畫面的右上方為當前所選擇的作用選項的功能說明，此說明會依選項的不
同而自動變更。
設置值
此區域顯示菜單項目的設置值。這些項目中，有的功能選項僅為告知用戶當前運
行狀態，並無法更改，此類項目就會以淡灰色顯示。而可更改的項目，當您使用方向
鍵移動項目時，被選擇的項目以反白顯示。
設置值被選擇後以反白顯示。要改變設置值請選擇此項目，並按下 ＜Enter＞ 鍵
以顯示設置值列表。
快速筆記（F9）
按下此按鈕可查看您在 BIOS 中的操作筆記。
• 快速筆記不支持以下鍵盤功能：刪除、剪切、複製與粘貼。
• 您只能使用英文字母與數字來輸入筆記。
第二章：BIOS 信息2-10
操作功能鍵
在菜單畫面的右下方為操作功能鍵說明，請參照功能鍵說明來選擇及改變各項功
能。
上次修改設置
按下此按鈕顯示您上一次保存在 BIOS 中的修改信息。
硬件監控
菜單畫面右側顯示系統硬件監控信息的簡要說明。
2.3 我的最愛（My Favorites）
在此菜單中您可以輕鬆保存並使用您偏好的 BIOS 項目設置。
添加項目至我的最愛
請按照以下步驟添加項目至我的最愛：
1. 在鍵盤按下 <F3> 鍵或在 BIOS 程序畫面中點擊 來啟動設置樹狀
圖畫面。
2. 在設置樹狀圖畫面中選擇想要存儲至我的最愛的 BIOS 項目。
主菜單欄
子菜單欄
已選擇的
捷徑項目
3. 從主菜單欄選擇項目，然後點擊子菜單中想要存儲至我的最愛的選項，再點擊或
輕觸 或是按下 <Enter> 按鍵。
以下項目無法加入至我的最愛：
• 用戶自定義項目，例如：語言、啟動設備順序。
4. 點擊【Exit (ESC)】或按下 <esc> 鍵來關閉樹狀圖窗口。
5. 到我的最愛菜單查看已存儲的 BIOS 項目。
2-11華碩 H97M-PLUS 主板用戶手冊
2.4 主菜單（Main）
當您進入 BIOS 設置程序的高級模式（Advanced Mode）時，首先出現的第一個
畫面即為主菜單。主菜單顯示系統信息概要，用來設置系統日期、時間、語言與安全
設置。
2.4.1 System Language [English]
用來選擇 BIOS 語言。
設置值有：[English] [Español]
[Русский] [한국어]
2.4.2 Access Level [Administrator]
顯示當前用戶的訪問等級。
2.4.3 安全性菜單（Security）
本菜單可讓您改變系統安全設置。
• 若您忘記設置的 BIOS 密碼，可以採用清除 CMOS 實時鐘（RTC）存
儲器。請參閱“1.6 跳線選擇區”一節取得更多信息。
• 屏幕上方的【Administrator】或【User Password】項目顯示為默認值
[Not Installed]。設置密碼後，這些項目顯示為 [Installed]。
第二章：BIOS 信息2-12
管理員密碼（Administrator Password）
若您已經設置了一個管理員密碼，建議您輸入管理員密碼來進入系統。否則，您
只能看到或變更 BIOS 設置程序中的部分內容。
請依照以下步驟設置系統管理員密碼：
1. 選擇【Administrator Password】項目並按下 ＜Enter＞。
2. 在“Create New Password”窗口出現時，輸入欲設置的密碼，輸入完成按下
＜Enter＞。
3. 在彈出的確認窗口中再一次輸入密碼以確認密碼正確。
請依照以下步驟變更系統管理員密碼：
1. 選擇【Administrator Password】項目並按下 ＜Enter＞。
2. 在“Enter Current Password”窗口出現時，輸入現在的密碼，輸入完成按下
＜Enter＞。
3. 在“Create New Password”窗口出現時，輸入欲設置的新密碼，輸入完成按
下 ＜Enter＞。
4. 在彈出的確認窗口中再一次輸入密碼以確認密碼正確。
若要清除管理員密碼，請依據變更管理員密碼相同步驟操作，但在確認窗口出現時
直接按下 ＜Enter＞ 鍵以創建/確認密碼。清除了密碼後，屏幕頂部的【Administrator
Password】項目顯示為 [Not Installed]。
用戶密碼（User Password）
若您已經設置了一個用戶密碼，您必須輸入用戶密碼進入系統。屏幕頂部的
【User Password】項目顯示為默認值 [Not Installed]。設置密碼後，此項目會顯示為
[ Installed]。
請依照以下步驟設置用戶密碼：
1. 選擇【User Password】項目並按下 ＜Enter＞。
2. 在“Create New Password”窗口出現時，輸入欲設置的密碼，輸入完成按下
＜Enter＞。
3. 在彈出的確認窗口中再一次輸入密碼以確認密碼正確。
請依照以下步驟變更用戶密碼：
1. 選擇【User Password】項目並按下 ＜Enter＞。
2. 在“Enter Current Password”窗口出現時，輸入現在的密碼，輸入完成按下
＜Enter＞。
3. 在“Create New Password”窗口出現時，輸入欲設置的新密碼，輸入完成按
下 ＜Enter＞。
4. 在彈出的確認窗口中再一次輸入密碼以確認密碼正確。
若要清除用戶密碼，請依據變更用戶密碼相同步驟操作，但在確認窗口出現時直接
按下 ＜Enter＞ 鍵以創建/確認密碼。清除了密碼後，屏幕頂部的【User Password】項
目顯示為 [Not Installed]。
2-13華碩 H97M-PLUS 主板用戶手冊
2.5 Ai Tweaker 菜單（Ai Tweaker）
Ai Tweaker 菜單項目可讓您設置超頻的相關選項。
注意！在您設置此高級菜單設置時，不正確的設置值將導致系統功能異常。
此部分中的設置值依您主板上所安裝的 CPU 與內存條型號而定。
向下滾動頁面可顯示其他項目。
第二章：BIOS 信息2-14
2.5.1 CPU Core Ratio [Auto]
本項目用來手動或自動設置 CPU 核心倍頻。
[Auto] 自動設置所有 CPU 核心倍頻為 CPU 默認設置。
[Sync All Cores] 允許您為所有核心設置核心倍頻。
[Per Core] 允許您單獨設置 CPU 核心倍頻。
只有當【CPU Core Ratio】項目設為 [Sync All Cores] 或 [Per Core] 時
以下項目才會出現。
1-Core Ratio Limit [Auto]
本項目用來設置 1-Core 倍頻限制。選擇 [Auto] 應用 CPU 默認的 Turbo 倍頻
設置，或手動指定 1-Core 倍頻限制值，可高於或等於 2-Core 倍頻限制。
2-Core Ratio Limit [Auto]
本項目用來設置 2-Core 倍頻限制。選擇 [Auto] 應用 CPU 默認的 Turbo 倍頻
設置，或手動指定 2-Core 倍頻限制值，可高於或等於 3-Core 倍頻限制。【1-
Core Ratio Limit】不能設置為 [Auto]。
3-Core Ratio Limit [Auto]
本項目用來設置 3-Core 倍頻限制。選擇 [Auto] 應用 CPU 默認的 Turbo 倍頻
設置，或手動指定 3-Core 倍頻限制值，可高於或等於 4-Core 倍頻限制。【1-
Core Ratio Limit】與【2-Core Ratio Limit】不能設置為 [Auto]。
4-Core Ratio Limit [Auto]
本項目用來設置 4-Core 倍頻限制。選擇 [Auto] 應用 CPU 默認的 Turbo 倍頻
設置，或手動指定 4-Core 倍頻限制值，可高於或等於 3-Core 倍頻限制。【1-
Core Ratio Limit】、【2-Core Ratio Limit】與【3-Core Ratio Limit】不能設置
為 [Auto]。
2.5.2 Min CPU Cache Ratio [Auto]
本項目用來將處理器非核心倍頻設置至可能的最小值。使用 <+> / <-> 鍵調整設置
值。設置值取決於安裝的 CPU。
Target CPU Turbo-Mode Frequency : xxxxMHz
顯示目標 CPU Turbo-Mode 頻率。
Target DRAM Frequency : xxxxMHz
顯示目標內存頻率。
Target Cache Frequency : xxxxMHz
顯示目標緩存頻率。
Target DMI/PEG Frequency : xxxxMHz
顯示目標 DMI/PEG 頻率。
Target CPU Graphics Frequency: xxxxMHz
顯示目標 iGPU 頻率。
2-15華碩 H97M-PLUS 主板用戶手冊
2.5.3 Max CPU Cache Ratio [Auto]
本項目用來將處理器非核心倍頻設置至可能的最大值。使用 <+> / <-> 鍵調整設置
值。設置值取決於安裝的 CPU。
2.5.4 CPU Ratio Tuner [Auto]
本項目用來開啟或關閉 CPU 倍頻調整。開啟本項目會增強非 K 系列 CPU 的超頻
能力。設置值有：[Auto] [Enabled] [Disable]
2.5.5 BCLK Frequency: DRAM Frequency Ratio [Auto]
本項目用來設置 CPU 總線速率與內存速率比。
[Auto] 內存速率設為最優化設置。
[100:133] CPU 總線速率與內存速率比為 100:133。
[100:100] CPU 總線速率與內存速率比為 100:100。
2.5.6 DRAM Frequency [Auto]
本項目用來設置內存操作頻率。設置值依據 BCLK（基準時鐘）頻率而變。
選擇 [Auto] 應用最優化設置。設置值有：[DDR3-800MHz][DDR3-1066MHz]
[DDR3-1333MHz][DDR3-1600MHz][DDR3-1866MHz][DDR3-2133MHz]~[DDR3-
3400MHz]
設置過高的內存頻率將會導致系統的不穩定與硬件損壞，當系統出現不
穩定的狀況時，建議您使用默認值。
2.5.7 Max. CPU Graphics Ratio [Auto]
本項目用來設置處理器內置顯示單元的最大倍頻。最大倍頻為 60x。使用 <+> /
<-> 鍵調整設置。
2.5.10 DRAM Timing Control
本菜單中的項目可讓您設置 DRAM 時序控制功能，您可以使用 <+> / <-> 鍵調整
數值。當您要恢復默認值時，請使用鍵盤輸入 [auto] 並按下 <Enter> 鍵。
自行變更數值將會導致系統的不穩定與硬件損壞，當系統出現不穩定的
狀況時，建議您使用默認值。
2.5.8 GPU Boost [Keep Current Settings]
GPU Boost 可加速集成顯卡提供極致性能。設置值有：[Keep Current Settings]
[Enabled]
在選擇 [Enabled] 之前，請先確認已經安裝有適合處理器與圖形顯示需求
的高效處理器風扇。
2.5.9 EPU Power Saving Mode [Disabled]
本項目可以開啟或關閉 EPU 省電功能。設置值有：[Disabled] [Enabled]
第二章：BIOS 信息2-16
Power Phase Response [Fast]
當【CPU Power Phase Control】項目設為 [Power Phase Response] 時，
本項目才會出現。選擇 [Ultra Fast] 可獲得更快的響應。選擇 [Regular] 則響應
時間略長。設置值有：[Ultra Fast] [Fast] [Medium] [Regular]
CPU Power Duty Control [T.Probe]
[T.Probe] 維持各相散熱平衡。
[Extreme] 維持各相電流平衡。
CPU Current Capability [Auto]
本項目為超頻提供更寬的全供電範圍。較高的設置值可得到更寬的供電範圍並同
時擴大超頻頻率範圍。設置值有：[Auto] [100%] [110%] [120%] [130%] [140%]
當超頻或處理器負載較高需要額外的電力支持時，請選擇較高的設置
值。
2.5.11 DIGI+ VRM
CPU Load-Line Calibration [Auto]
Load-line 由 AMD VRAM 規格決定，並影響 CPU 電壓。CPU 工作電壓將依據
CPU 負載適當降低。較高的 load-line 校準會擁有較高的電壓與更好的超頻性能，但
會提高 CPU 與 VRAM 的熱量。本項目可以讓您使用以下的百分比調整電壓範圍以
提升系統性能。設置值有：[Auto] [Regular] [Medium] [High] [Ultra High] [Extreme]
實際提升的性能依據 CPU 規格而定。
CPU VRM Switching Frequency [Auto]
本項目影響 VRM 暫態響應速度與元件的熱產生。選擇 [Manual] 可設置較高的頻
率以獲得更快的暫態響應速度。設置值有：[Auto] [Manual]
Fixed CPU VRM Switching Frequency (KHz) [250]
當【CPU VRM Switching Frequency】設為 [Manual] 時，本項目才會出現。 本
項目可讓您設置一個較高的頻率以獲得更快的暫態響應速度。使用 <+> / <-> 鍵
調整設置值。設置值可在 200k Hz 到 350k Hz 範圍內，以 50k Hz 為增量調
整。
CPU Power Phase Control [Auto]
本項目可根據 CPU 的需要控制電源相位。設置值有：[Auto] [Standard] [Optimized]
[Extreme] [Power Phase Response]
當設置為 [Extreme] 與 [Power Phase Response] 時，請勿移除散熱模
塊。散熱情況需要監控。
2-17華碩 H97M-PLUS 主板用戶手冊
2.5.12 處理器電源管理（Internal CPU Power Management）
本菜單中的子項目用來設置 CPU 倍頻與功能。
Enhanced Intel SpeedStep Technology [Enabled]
本項目用來開啟或關閉增強型 Intel® SpeedStep Technology（EIST）。
[Disabled] 關閉此功能。
[Enabled] 由操作系統動態調整處理器電壓與核心頻率，減少電能消耗與熱量產
生。
Turbo Mode [Enabled]
本項目用來開啟核心處理器的速度，使其在特定條件下高於所標示的頻率運行。
設置值有：[Disabled] [Enabled]
• 僅某些型號的 CPU 支持 Turbo Mode。
• 只有當【Turbo Mode】項目設為 [Enabled] 時以下前三個項目才會出
現。
Turbo Mode Parameters
Long Duration Package Power Limit [Auto]
本項目用來限制渦輪倍頻的長時間電源。使用 <+> / <-> 鍵調整設置值。
Package Power Time Window [Auto]
本項目用來保持渦輪倍頻的電源時間窗口。使用 <+> / <-> 鍵調整設置值。
Short Duration Package Power Limit [Auto]
本項目用來限制渦輪倍頻的短時間電源。使用 <+> / <-> 鍵調整設置值。
CPU Integrated VR Current Limit [Auto]
允許您設置較高的電流限制以防止超頻時頻率和電源卡住。使用 <+> / <->
鍵調整設置值。
CPU Internal Power Switching Frequency
Frequency Tuning Mode [Auto]
本項目用來提高或降低內部調節器的切換頻率。降低頻率可幫助節能，提
高頻率或獲得電壓穩定性，設置值有：[Auto] [+] [-]
CPU Internal Power Fault Control
Thermal Feedback [Auto]
允許當外部調節器的溫度超過限制時，系統為 CPU 採取預警動作。設置
值有：[Auto] [Disabled] [Enabled]
CPU Integrated VR Fault Management [Auto]
關閉此項目防止超頻時全集成電壓調節器中斷。設置值有：[Auto]
[Disabled] [Enabled]
第二章：BIOS 信息2-18
CPU Internal Power Configuration
CPU Integrated VR Efficiency Management [Auto]
當處理器處於低電源狀態時提升節能性能。關閉此項目可時全集成電壓調
節器總是以高性能運行。設置值有：[Auto] [High Performance] [Balanced]
Power Decay Mode [Auto]
當處理器進入低電流狀態時，允許系統提升全集成電壓調節器的節能模
式。設置值有：[Auto] [Disabled] [Enabled]
Idle Power-in Response [Auto]
本項目用來設置輸入電源響應。設置值有：[Auto] [Regular] [Fast]
Idle Power-out Response [Auto]
本項目用來設置輸出電源響應。設置值有：[Auto] [Regular] [Fast]
Power Current Slope [Auto]
本項目用來設置瞬時加載時的高速主動相位電流平衡，以消除由於切換頻
率附近的加載電流震盪導致的電流不平衡。設置值有：[Auto] [Level 4] [Level
3] [Level 2] [Level 1] [Level 0] ]Level -1] [Level -2] [Level -3] [Level -4]
Power Current Offset [Auto]
本項目用來設置供電電流偏移。設置值有：[Auto] [100%] [87.5%] [75%]
[62.5%] [50%] [37.5%] [25%] [12.5%] [0%] [-12.5%] [-25%] [-37.5%]
[-50.0%] [-62.5%] [-75%] [-87.5%] [-100%]
Power Fast Ramp Response [Auto]
提高設置值來提升瞬時負荷時電壓調節器的響應。您可以使用 <+> / <->
鍵調整數值。
CPU Internal Power Saving Control
Power Saving Level 1 Threshold [Auto]
可設置 power saving level 1閥值。使用 <+> / <-> 鍵調整設置值。
Power Saving Level 2 Threshold [Auto]
可設置 power saving level 2 閥值。使用 <+> / <-> 鍵調整設置值。
Power Saving Level 3 Threshold [Auto]
可設置 power saving level 3 閥值。使用 <+> / <-> 鍵調整設置值。
2.5.13 Extreme Over-voltage [Disabled]
默認情況下，本項目設置為 [Disabled]，可為 CPU 提供過壓保護。當您將本項目
設置為 [Enabled] 時，您可以為超頻選擇電壓設置，但這樣可能會影響 CPU 的使用
壽命。
2-19華碩 H97M-PLUS 主板用戶手冊
2.5.14 CPU Core Voltage [Auto]
本項目用來設置處理器核心電壓。核心頻率提高時提高電壓。設置值有：[Auto]
[Manual Mode] [Offset Mode]
CPU Core Voltage Override [Auto]
本項目用來設置 CPU 核心電壓覆寫。設置值範圍從 0.001V 至 1.920V，以
0.001V 為增量調整。
Offset Mode Sign [+]
只有當【CPU Core Voltage】項目設為 [Offset Mode] 時以下項目才會出現，並
可以調整設置值。設置值：[+] [-]
CPU Core Voltage Offset [Auto]
只有當【CPU Core Voltage】項目設為 [Offset Mode] 時本項目才會出現，並
可以調整設置值。設置值範圍從 0.001V 至 0.999V，以0.001V 為增量調整。
2.5.15 CPU Cache Voltage [Auto]
本項目用來設置處理器緩存電壓。Ring 頻率提高時提高電壓。設置值有：[Auto]
[Manual Mode] [Offset Mode]
CPU Cache Voltage Override [Auto]
只有當【CPU Cache Voltage】設置為 [Manual Mode] 時，本項目才會出現，用
來設置 CPU 緩存電壓覆寫。設置值範圍從 0.001V 至 1.920V，以 0.001V 為增量
調整。
Offset Mode Sign [+]
只有當【CPU Cache Voltage】項目設為 [Offset Mode] 時以下項目才會出現，
並可以調整設置值。設置值：[+] [-]
CPU Cache Voltage Offset [Auto]
只有當【CPU Cache Voltage】項目設為 [Offset Mode] 時本項目才會出現，
並可以調整設置值。設置值範圍從 0.001V 至 0.999V，以 0.001V 為增量調
整。
第二章：BIOS 信息2-20
2.5.16 CPU Graphics Voltage [Auto]
本項目用來設置處理器內置顯示單元的電壓。iGPU 頻率提高時提高電壓。設置值
有：[Auto] [Manual Mode] [Offset Mode] [Adaptive Mode]
當使用某些特定的 CPU 類型時，會出現 [Adaptive Mode] 選項。
CPU Graphics Voltage Override [Auto]
只有當【CPU Graphics Voltage】項目設為 [Manual Mode] 時本項目才會出現，
用來設置 CPU 顯示電壓覆寫。設置值範圍從 0.001V 至 1.920V，以 0.001V 為增
量調整。
Offset Mode Sign [+]
只有當【CPU Graphics Voltage】項目設為 [Offset Mode] 或 [Adaptive Mode]
時本項目才會出現，並可以調整設置值。設置值：[+] [-]
CPU Graphics Voltage Offset [Auto]
只有當【CPU Graphics Voltage】項目設為 [Offset Mode] 或 [Adaptive Mode]
時本項目才會出現，並可以調整設置值。設置值範圍從 0.001V 至 0.999V，
以 0.001V 為增量調整。
Additional Turbo Mode CPU Graphics Voltage [Auto]
只有當【CPU Graphics Voltage】項目設為 [Adaptive Mode] 時本項目才會
出現，用來為 Turbo 模式中的 CPU 顯示增加電壓。設置值範圍從 0.001V 至
1.920V，以 0.001V 為增量調整。
Total Adaptive Mode CPU Graphics Voltage [Auto]
只有當【CPU Graphics Voltage】項目設為 [Adaptive Mode] 時此項目才會出
現，用來設置自適應模式的 CPU 顯示電壓。設置值範圍從 0.001V 至 1.920V，以
0.001V 為增量調整。
2-21華碩 H97M-PLUS 主板用戶手冊
2.5.17 CPU System Agent Voltage Offset Mode Sign [+]
本項目用來設置處理器系統代理電壓偏移模式符號。設置值：[+] [-]
CPU System Agent Voltage Offset [Auto]
本項目用來設置處理器系統代理電壓偏移。內存頻率提高時提高設置值。設置值
範圍從 0.001V 至 0.999V，以 0.001V 為增量調整。
2.5.18 CPU Analog I/O Voltage Offset Mode Sign [+]
本項目用來設置處理器 I/O 接口的模擬部分的電壓偏移符號。設置值：[+] [-]
CPU Analog I/O Voltage Offset [Auto]
本項目用來設置處理器 I/O 接口的模擬部分的電壓偏移。內存頻率提高時提高設
置值。設置值範圍從 0.001V 至 0.999V，以 0.001V 為增量調整。
2.5.19 CPU Digital I/O Voltage Offset Mode Sign [+]
本項目用來設置處理器 I/O 接口的數字部分的電壓偏移符號。設置值：[+] [-]
CPU Digital I/O Voltage Offset [Auto]
本項目用來設置處理器 I/O 接口的數字部分的電壓偏移。內存頻率提高時提高設
置值。設置值範圍從 0.001V 至 0.999V，以 0.001V 為增量調整。
2.5.20 SVID Support [Auto]
關閉 SVID 支持可使 CPU 停止與外部電壓調節器通信。設置值有：[Auto]
[Disabled] [Enabled]
當【SVID Support】設置為 [Enabled] 時，以下項目才會出現。
SVID Voltage Override [Auto]
本項目用來設置 SVID 電壓覆寫。默認情況下，本項目會採用所安裝處理器的標
準值。您也可以用 <+> 或 <-> 鍵調整設置。設置值範圍從 0.001V 至 2.440V，以
0.001V 為增量調整。
2.5.21 CPU Input Voltage (VCCIN) [Auto]
本項目用來設置 CPU 輸入電壓。設置值範圍從 0.800V 至 2.700V，以 0.010V
為增量調整。
2.5.22 DRAM Voltage [Auto]
本項目用來設置內存電壓。設置值範圍從 1.20000V 至 1.92000V，以
0.01000V 為增量調整。
2.5.23 PCH VLX Voltage [Auto]
本項目用來設置 PCH 上的 I/O 接口電壓。設置值範圍從 1.1850V 至 2.1350V，
以 0.0050V 為增量調整。
第二章：BIOS 信息2-22
2.5.24 PCH Voltage [Auto]
本項目用來設置 PCH 電壓。請使用 <+> 與 <-> 鍵調整數值，最小設置值為
0.7350V，最大值取決於內存電壓。
在高電壓設置下，系統需要更佳的冷卻系統來確保其運行穩定。
2.5.25 DRAM CTRL REF Voltage [Auto]
本項目用來設置內存控制參考電壓。設置值範圍從 0.39500V 至 0.63000V，以
0.00500V 為增量調整。
2.5.26 DRAM DATA REF Voltage on CHA/CHB [Auto]
本項目用來設置通道 A/B 上的內存數據參考電壓。設置值範圍從 0.39500V 到
0.63000V，以 0.00500V 為增量調整。
2.5.27 CPU Spread Spectrum [Auto]
[Auto] 自動設置。
[Disabled] 提升 BCLK 超頻能力。
[Enabled] 設為 [Enabled] 進行 EMI 控制。
2-23華碩 H97M-PLUS 主板用戶手冊
注意！在您設置本高級菜單的設置時，不正確的數值將導致系統毀損。
2.6 高級菜單（Advanced）
高級菜單可讓您改變中央處理器與其他系統設備的細部設置。
2.6.1 處理器設置（CPU Configuration）
本項目顯示 BIOS 自動偵測的中央處理器各項信息。
子菜單中顯示的項目依據所安裝的 CPU 型號而有所不同。
Intel Adaptive Thermal Monitor [Enabled]
[Enabled] 啟動 CPU 散熱監控功能幫助散熱。
[Disabled] 關閉 CPU 散熱監控功能。
Hyper-threading [Enabled]
The Intel Hyper-Threading 超線程技術允許超線程處理器在操作系統內作為兩個
邏輯處理器，允許操作系統同時處理雙線程。
[Enabled] 每個開啟的核心開啟雙線程。
[Disabled] 每個開啟的核心僅開啟單線程。
Active Processor Cores [All]
本項目用來選擇每個處理器封包中激活的 CPU 核心數。設置值有：[All] [1] [2] [3]
第二章：BIOS 信息2-24
Limit CPUID Maximum [Disabled]
[Enabled] 啟動不支持帶有擴展 CPUID 功能的中央處理器的 legacy 操作系統。
[Disabled] 關閉此功能。
Execute Disable Bit [Enabled]
[Enabled] 開啟 No-Execution Page Protection技術。
[Disabled] 強迫 XD 功能總是降低至 0。
Intel(R) Virtualization Technology [Disabled]
[Enabled] 讓一個硬件平台在獨立分區運行多個操作系統與應用程序，讓一台電
腦系統發揮多個虛擬系統的功能。
[Disabled] 關閉此功能。
Hardware Prefetcher (L2 Cache) [Enabled]
[Enabled] 本項目可讓硬件自動分析 CPU 需求並預取數據與代碼。
[Disabled] 關閉此功能。
Adjacent Cache Line Prefetch [Enabled]
[Enabled] 讓硬件平臺執行相鄰緩存線預取功能。
[Disabled] 關閉此功能。
Boot performance mode [Max Non-Turbo performance]
本項目用來選擇啟動高性能模式。設置值有：[Max Non-Turbo Performance]
[Max battery] [Turbo Performance]
CPU Power Management Configuration（CPU 電源管理設置）
本項目用來管理並設置 CPU 電源。
Enhanced Intel SpeedStep Technology [Enabled]
本項目可讓您開啟或關閉 Enhanced Intel® SpeedStep Technology（EIST）
技術。
[Disabled] CPU 在默認速度下運行。
[Enabled] 由操作系統控制 CPU 速度。
Turbo Mode [Enabled]
本項目在特定情況下，允許處理器以比標準頻率更快的速度運行。設置值
有：[Enabled] [Disabled]
僅指定型號的 CPU 支持 Turbo Mode。
CPU C States [Auto]
[Auto] 自動配置。
[Enabled] 開啟處理器 C 狀態功能。
[Disabled] 關閉處理器 C 狀態功能。
只有當【CPU C States】項目設為 [Enabled] 時此以下項目才會出現。
2-25華碩 H97M-PLUS 主板用戶手冊
Enhanced C1 state [Enabled]
[Enabled] 開啟增強 C1 狀態。
[Disabled] 關閉增強 C1 狀態。
CPU C3 Report [Enabled]
本項目用來開啟或關閉 CPU 對操作系統的 C3 報告。設置值有：[Enabled]
[Disabled]
CPU C6 Report [Enabled]
本項目用來開啟或關閉 CPU 對操作系統的 C6 報告。設置值有：[Enabled]
[Disabled]
C6 Latency [Short]
本項目用來設置 C6-State 的 C6 延遲時間。設置值有：[Short] [Long]
CPU C7 Report [CPU C7s]
本項目用來開啟或關閉 CPU 對操作系統的 C7 報告。設置值有：[Disabled]
[CPU C7] [CPU C7s]
C7 Latency [Long]
本項目用來設置 C7-State 的 C7 延遲時間。設置值有：[Short] [Long]
Package C State Support [Auto]
本項目依據以下設置值調整 C-State 設置。設置值有：[Auto] [Enabled] [C0/
C1] [C2] [C3] [C6] [CPU C7] [CPU C7s]
2.6.2 PCH 設置（PCH Configuration）
PCI Express Configuration
PCI-E Speed [Auto]
本項目用來選擇 PCI Express 接口速度。設置值有：[Auto] [Gen1] [Gen2]
Intel® Rapid Start Technology
Intel(R) Rapid Start Technology [Disabled]
本項目可以讓您開啟或關閉 Intel® Rapid Start 技術。設置值有：[Enabled]
[Disabled]。
只有當【Intel Rapid Start Technology】項目設為 [Enabled] 時以下項目
才會出現。
Entry on S3 RTC Wake [Enabled]
系統自動喚醒並將 Rapid Start Technology 設為 S4 模式。設置值有：
[Enabled] [Disabled
Entry After [x]
本項目用來設置喚醒時間，設置值範圍為 0（立即）至 120 分鐘。
Active Page Threshold Support [Enabled]
當分區容量不足以使 Intel® Rapid Start Technology 運行時，系統自動進入睡眠
模式。設置值有：[Enabled] [Disabled]
第二章：BIOS 信息2-26
請確保緩存分區容量大於總內存容量。
Hybrid Hard Disk Support [Disabled]
本項目用來開啟或關閉高速硬盤支持功能。設置值有：[Enabled] [Disabled]
Intel® Smart Connect Technology [Disabled]
ISCT Confiuration [Disabled]
本項目可以讓您開啟或關閉 Intel® Smart Connect Technology。設置值有：
[Enabled] [Disabled]
Active Memory Threshold [0]
為使 Rapid Start Technology 可以運行的額外分區輸入設置值。
2.6.3 PCH 存儲設備設置（PCH Storage Configuration）
當您進入 BIOS 設置程序時，BIOS 設置程序將自動檢測已安裝的 SATA 設備。當
未偵側到 SATA 設備時將顯示 [Empty]。
SATA (SATA5,6) and M.2 Configuration [Auto]
本項目用來設置 SATA 接口 5 / 6 上的設備與 M.2 設備之間的自動檢測功能。
[Auto] 系統自動檢測連接的 SATA 或 M.2 設備，並將 M.2 接口設置為較高
優先級。
[SATA] 系統將帶寬優先級分配給 SATA（SATA5,6）接口。
[M.2] 系統將帶寬優先級分配給 M.2 Socket 3 接口。
默認情況下，系統將檢測第一優先級設備。設備檢測優先級如下：PCIe
M.2 > SATA Mode M.2 > SATA 設備。
SATA Mode Selection [AHCI]
本項目用來進行 SATA 設置。
[Disabled] 關閉 SATA 功能。
[IDE] 若您要將 Serial ATA 硬盤作為 Parallel ATA 物理存儲設備，請設為
[IDE]。
[AHCI] 若您要讓 Serial ATA 硬盤使用 AHCI（Advanced Host Controller
Interface），請設為 [AHCI]。AHCI 允許內置內存開啟高級 Serial ATA
功能，通過原生命令排序技術來提升工作性能。
[RAID] 若要在 Serial ATA 硬盤設置 RAID 磁盤陣列，請將本項目設置為
[RAID]。
2-27華碩 H97M-PLUS 主板用戶手冊
Aggressive LPM Support [Disabled]
本項目為 LPM（連結電源管理，link power management）設計，支持更好的能
源節省。設置為關閉時，SATA 接口的熱抽換功能也會關閉。設置值有：[Disabled]
[Enabled]
S.M.A.R.T. Status Check [On]
S.M.A.R.T.（自動檢測、分析、報告技術，Self-Monitoring, Analysis and
Reporting Technology）是一個監控軟件，可以監控您的硬盤，並在發生錯誤時於開
機自檢（POST）時顯示錯誤信息。設置值有：[On] [Off]
Hot Plug [Disabled]
本項目只有在【SATA Mode Selection】項目設置為 [AHCI] 或 [RAID] 時才會出現。用
來啟動或關閉支持 SATA 設備熱插拔功能。設置值有：[Disabled] [Enabled]
2.6.4 系統代理設置（System Agent Configuration）
VT-d [Disabled]
本項目用來開啟或關閉 MCH 中的 VT-d 功能。設置值有：[Enabled] [Disabled]
CPU Display Audio [Enabled]
本項目用來開啟或關閉 CPU 顯示音頻支持。設置值有：[Enabled] [Disabled]
DVI Port Audio [Off]
本項目用來開啟或關閉 DVI 接口。設置值有：[On] [Off]
Graphics Configuration
Primary Display [Auto]
本項目用來選擇首選圖形顯示設備。設置項有： [Auto] [CPU Graphics] [PCIE]
[PCI]
CPU Graphics Memory [Auto]
本項目用來設置內部圖形顯示設備使用的內存大小。設置值有：[Auto] [32M]
[64M] [96M] [128M] ~ [448M] [480M] [512M]
Render Standby [Auto]
本項目可讓您通過內部圖形顯示設備開啟或關閉 Render Standby 功能。設置
項有：[Auto] [Disabled] [Enabled]
CPU Graphics Multi-Monitor [Disabled]
本項目用來開啟 iGPU 多顯示器支持功能。CPU 內置顯示單元共享系統顯存將
固定為 64MB。設置值有：[Disabled] [Enabled]
DMI Configuration
本項目用來控制不同的 DMI（Desktop Management Interface）功能。
DMI Gen 2 [Enabled]
本項目用來開啟或關閉 DMI Gen 2。設置值有：[Enabled] [Disabled]
第二章：BIOS 信息2-28
Legacy USB Support [Enabled]
[Enabled] 開啟 Legacy 操作系統對 USB 設備的支持。
[Disabled] USB 設備僅在 BIOS 設置程序中可用。
[Auto] 允許系統在開機時偵測是否存在 USB 設備。若存在，USB 控制器
legacy 模式開啟。若不存在，legacy USB 支持功能關閉。
Intel xHCI Mode [Smart Auto]
[Auto] 啟動操作系統時保留 xHCI 控制器前一次的操作。
[Smart Auto] 允許執行 xHCI 控制器。
[Enabled] 開啟此功能。
[Disabled] 關閉此功能。
EHCI Hand-off [Disabled]
[Enabled] 開啟對不支持 EHCI hand-off 功能的操作系統支持。
[Disabled] 關閉此功能。
USB Single Port Control
USB3_1~6 [Enabled]
本項目用來開啟或關閉單獨的 USB 接口。請參考“1.2.3 主板結構圖”了解
USB 接口位置。設置值有：[Enabled] [Disabled]
USB 7~14 [Enabled]
本項目用來開啟或關閉單獨的 USB 接口。請參考“1.2.3 主板結構圖”了解
USB 接口位置。設置值有：[Enabled] [Disabled]
USB Devices 項目顯示自動偵測到的 USB 設備。若無連接任何設備，則
會顯示 [None]。
2.6.5 USB 設備設置（USB Configuration）
本菜單可讓您變更 USB 設備的各項相關設置。
NB PCI-E Configuration
本項目可讓您進行 NB PCI Express 設置。
PCIEX16_1 Link Speed [Auto]
本項目用來設置 PCIE x16_1 速度。設置值有：[Auto] [Gen1] [Gen2]
[Gen3]
Memory Configuration
本項目用來設置內存參數。
Memory Scrambler [Enabled]
本項目用來開啟或關閉或關閉內存擾頻支持。設置值有：[Enabled] [Disabled]
Memory Remap [Enabled]
本項目用來開啟或關閉 4GB 以上內存的重尋址。設置值有：[Enabled]
[Disabled]
2-29華碩 H97M-PLUS 主板用戶手冊
2.6.6 Platform Misc Configuration
此菜單中的項目用來設置平臺相關功能。
PCI-E Native Power Management [Disabled]
本項目用來提升 PCIe 和操作系統中平臺 ASPM 操作的節能功能。設置值有：
[Disabled] [Enabled]
PCH-PCI Express
DMI Link ASPM Control [Disabled]
本項目用來設置 DMI Link 上北橋與南橋的 ASPM（Active State Power
Management）功能。設置值有：[Disabled] [Enabled]
ASPM Support [Disabled]
本項目用來選擇 ASPM state 的節能狀態。設置值有：[Disabled] [L0s] [L1]
[L0sL1] [Auto]
SA-PCI Express
DMI Link ASPM Control [Disabled]
本項目用來設置 DMI Link 上 CPU 與 PCH 的 ASPM（Active State Power
Management）功能。設置值有：[Disabled] [L0s] [L1] [L0sL1]
PEG ASPM Support [Disabled]
本項目用來選擇 ASPM state 的節能狀態，或使用華碩最佳化節能設置。設置值
有：[Disabled] [Auto] [ASPM L0s] [L1] [L0sL1]
2.6.7 內置設備設置（Onboard Devices Configuration）
HD Audio Controller [Enabled]
[Enabled] 開啟高保真音頻控制器。
[Disabled] 關閉此控制器。
只有當【HD Audio Controller】項目設為 [Enabled] 時以下兩個項目才會
出現。
Front Panel Type [HD Audio]
依據前面板音頻模組支持的音頻標準，設置前面板音頻接口（AAFP）模式為
legacy AC’97 或高保真音頻。
[HD Audio] 將前面板音頻接口（AAFP）模式設置為高保真音頻。
[AC97] 將前面板音頻接口（AAFP）模式設置為 legacy AC’97。
SPDIF Out Type [SPDIF]
[SPDIF] 設置為 SPDIF 音頻輸出。
[HDMI] 設置為 HDMI 音頻輸出。
第二章：BIOS 信息2-30
串口設置（Serial Port Configuration）
此菜單中的子項目用來設置串口。
Serial Port [Enabled]
本項目用來開啟或關閉串口（COM）。設置值有：[Enabled] [Disabled]
Change Settings [IO=3F8h; IRQ=4]
只有當主板上串口模塊設置為 [Enabled] 時此項目才會出現，用來選擇串
口的基地址。設置值有：[IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4]
[IO=2E8h; IRQ=3]
並口設置（Parallel Port Configuration）
以下的項目可以讓您進行並口設置。
Parallel Port [On]
本項目可以啟動或關閉並口(LPT/LPTE)。設置值有：[On] [Off]
Change Settings [Auto]
本項目可選擇 Super I/O 設備的最佳設置。設置值有：[Auto] [IO=378h;
IRQ=5;] [IO=378h; IRQ=5,6,7,9,10,11,12;] [IO=278h; IRQ=5,6,7,9,10,11,12;]
[IO=3BCh; IRQ=5,6,7,9,10,11,12;]
Device Mode [STD Printer Mode]
本項目可選擇打印口模式。 設置值有：[STD Printer Mode] [SPP Mode] [EPP-
1.9 and SPP Mode] [EPP-1.7 and SPP Mode] [ECP Mode] [ECP and EPP 1.9
Mode] [ECP and EPP 1.7 Mode]
Depop [Enabled]
本項目用來開啟或關閉 Depop。設置值有：[Enabled] [Disabled]
Intel LAN Controller [Enabled]
[Enabled] 開啟 Intel® 網絡控制器。
[Disabled] 關閉 Intel® 網絡控制器。
Intel LAN PXE OPROM [Disabled]
本項目用來開啟或關閉 Intel 網絡控制器的 PXE OptionRom，設置值有：[Enabled]
[Disabled]
Charging USB devices in Power State S5 [Disabled]
[Enabled] 即使在系統處於 S5 狀態也能為 USB 設備充電。S5 狀態是軟關機或
關機狀態，電腦內存不工作，不執行任何運算任務。
[Disabled] 關閉此功能。
2-31華碩 H97M-PLUS 主板用戶手冊
2.6.8 高級電源管理設置（APM）
Deep S4 [Disabled]
若開啟，處於 S4 狀態中的系統將進一步降低電能使用，並且關閉 USB 和 PS/2
設備。處於 S4 狀態中的系統可通過電源按鈕、網絡中的設備或其他方式喚醒，但無
法通過 USB 和 PS/2 設備喚醒。設置值有：[Disabled] [Enabled]
Restore AC Power Loss [Power Off]
[Power On] 當 AC 電源中斷之後系統維持開機狀態。
[Power Off] 在 AC 電源中斷之後系統將進入關閉狀態。
[Last State] 將系統設置回復到電源未中斷之前的狀態。
Power On By PS/2 Keyboard [Disabled]
[Disabled] 關閉 PS/2 鍵盤喚醒功能。
[Space Bar] 通過 PS/2 鍵盤上的空格鍵喚醒系統。
[Ctrl-Esc] 通過 PS/2 鍵盤上的 <Ctrl+Esc> 鍵喚醒系統。
[Power Key] 通過 PS/2 鍵盤上的電源鍵喚醒系統。要使用本功能，ATX 電源必
須可提供至少 1A 的電流與 +5VSB 的電壓。
Power On By PS/2 Mouse [Disabled]
[Disabled] 關閉 PS/2 鼠標喚醒功能。
[Enabled] 開啟 PS/2 鼠標喚醒功能。要使用本功能，ATX 電源必須可提供至少
1A 的電流與 +5VSB 的電壓。
Power On By PCIE/PCI [Disabled]
[Disabled] 關閉 PCIE/PCI 網絡設備喚醒功能。
[Enabled] 開啟 PCIE/PCI 網絡設備喚醒功能。
Power On By Ring [Disabled]
[Disabled] 關閉調製解調器喚醒功能。
[Enabled] 開啟調製解調器喚醒功能。
Power On By RTC [Disabled]
[Disabled] 關閉實時鐘（RTC）喚醒功能。
[Enabled] 若設為 [Enabled]， 將出現 RTC Alarm Date (Days) 與 Hour/Minute/
Second 子項目，您可以自行設置時間讓系統自動啟動。
2.6.9 網絡堆棧（Network Stack）
Network Stack [Disabled]
本項目可讓您開啟或關閉 UEFI Network Stack。設置值有：[Disabled] [Enable]
只有當【Network Stack】項目設為 [Enabled] 時以下項目才會出現。
Ipv4/Ipv6 PXE Support [Enabled]
本項目用來開啟或關閉 Ipv4/Ipv6 PXE 啟動項支持。設置值：[Disable Link]
[Enabled]
第二章：BIOS 信息2-32
2.7 監控菜單（Monitor）
本菜單顯示系統溫度/電源狀態，並可用來變更風扇設置。
往下滾動可顯示其他項目。
2-33華碩 H97M-PLUS 主板用戶手冊
2.7.1 Qfan Tuning
點擊本項目會自動檢測最低速度並設置每個風扇的最小工作週期。
2.7.2 CPU/MB Temperature [xxxºC/xxxºF]
本主板具備了中央處理器/主板的溫度感測器，可自動偵測並顯示當前處理器/主板
的溫度。若您不想顯示偵測到的溫度，請選擇 [Ignore]。
2.7.3 CPU Fan/ Chassis Fan1/2 Speed [xxxx RPM] 或 [Ignore]
/ [N/A]
主板具備中央處理器 / 機箱風扇轉速 RPM（Rotations Per Minute）監控功能。
如果主板上沒有連接風扇，這裡會顯示 [N/A]。若您不想顯示偵測到的速度，請選擇
[Ignore]。
2.7.4 CPU Input Voltage (VCCIN), CPU Core Coltage, 3.3V
Voltage, 5V Voltage, 12V Voltage
本主板具有電壓監控的功能，用來確保主板以及 CPU 接受正確的電壓準位，以及穩
定的電流供應。若您不想偵測此項目，請選擇 [Ignore]。
2.7.5 CPU Q-Fan Control [Enabled]
[Disabled] 關閉 CPU Q-Fan 控制功能。
[Enabled] 開啟 CPU Q-Fan 控制功能。
CPU Fan Speed Low Limit [200 RPM]
只有將【CPU Q-Fan Control】項目設為 [Enabled] 時，此項目才會出現，用來
關閉或設置 CPU 風扇警報速度。設置值有：[Ignore] [100RPM]
[200 RPM] [300
RPM] [400 RPM] [500 RPM]
CPU Fan Profile [Standard]
只有將【CPU Q-Fan Control】項目設為 [Enabled] 時，此項目才會出現，
用來設置 CPU 風扇適當的性能模式。
[Standard] 設置為 [Standard] 讓 CPU 風扇依據 CPU 的溫度自動調整。
[Silent] 設置為 [Silent] 將 CPU 風扇速度調整到最低，並擁有最安靜的運
行環境。
[Turbo] 設置為 [Turbo] 來獲得 CPU 風扇的最大轉速。
[Manual] 設置為 [Manual] 指定具體的風扇速度控制參數。
只有將【CPU Fan Profile】項目設為 [Manual] 時，以下項目才會出現。
CPU Upper Temperature [70]
使用 <+> / <-> 鍵調整 CPU 溫度上限。設置值範圍從 20℃ 到 75℃。
CPU Fan Max. Duty Cycle(%) [100]
使用 <+> / <-> 鍵調整 CPU 風扇最大轉速。設置值範圍從 60% 到
100%。當 CPU 溫度達到上限時，CPU 風扇會以最大的轉速運行。
第二章：BIOS 信息2-34
CPU Middle Temperature [25]
顯示 CPU 中間溫度。
CPU Fan Middle Duty Cycle(%) [20]
使用 <+> / <-> 鍵調整 CPU 風扇中間轉速。設置值範圍從 20% 到
100%。當 CPU 溫度達到中間溫度時，CPU 風扇會以中間轉速運行。
CPU Lower Temperature [20]
顯示 CPU 溫度下限。
CPU Fan Min. Duty Cycle(%) [20]
使用 <+> / <-> 鍵調整 CPU 風扇最小轉速。設置值範圍從 20% 到
100%。當 CPU 溫度低於下限 時，CPU 風扇會以最小的轉速運行。
2.7.6 Chassis Fan 1/2 Q-Fan Control [DC Mode]
[Disabled] 關閉機箱 Q-Fan 控制功能。
[PWM mode] 在 PWM 模式啟動機箱 Q-Fan 控制來使用 4-pin 機箱風扇。
[DC Mode] 當安裝 3-pin 的機箱風扇時，請選擇本項目來使用 Q-Fan 控制的 DC
模式。
Chassis Fan 1/2 Q-Fan Source [CPU]
本項目用來根據選擇的溫度來源控制指派的風扇。設置值有：[CPU] [MB]
Chassis Fan 1/2 Speed Low Limit [600 RPM]
只有將【Chassis Q-Fan 1/2 Control】項目設為 [Enabled] 時，此項目才會出
現。本項目用來關閉或設置機箱風扇警報速度。設置值有：[Ignore] [200RPM]
[300RPM] [400RPM] [500RPM] [600RPM]
Chassis Fan 1/2 Profile [Standard]
只有將【Chassis1/2 Q-Fan Control】項目設為 [Enabled] 時，此項目才會
出現，用來設置機箱風扇適當的性能模式。
[Standard] 設置為 [Standard] 讓機箱風扇依據機箱的溫度自動調整。
[Silent] 設置為 [Silent] 將機箱風扇速度調整到最低，並擁有最安靜的運行
環境。
[Turbo] 設置為 [Turbo] 來獲得機箱風扇的最大轉速。
[Manual] 設置為 [Manual] 指定具體的風扇速度控制參數。
只有將【Chassis Fan 1/2 Profile】項目設為 [Manual] 時，以下項目才
會出現。
Chassis Fan 1/2 Upper Temperature [70]
使用 <+> / <-> 鍵調整機箱溫度上限。設置值範圍從 40℃ 到 75℃。
Chassis Fan 1/2 Max. Duty Cycle(%) [100]
使用 <+> / <-> 鍵調整機箱風扇最大轉速。設置值範圍從 60% 到
100%。當機箱溫度達到上限時，機箱風扇會以最大的轉速運行。
2-35華碩 H97M-PLUS 主板用戶手冊
Chassis Fan 1/2 Middle Temperature [45]
顯示機箱風扇中間溫度。設置值範圍從 45℃ 到 70℃。
Chassis Fan 1/2 Middle Duty Cycle(%) [60]
使用 <+> / <-> 鍵調整機箱風扇中間轉速。設置值範圍從 60% 到
100%。當機箱溫度達到中間溫度時，機箱風扇會以中間轉速運行。
Chassis Fan 1/2 Lower Temperature [40]
顯示機箱溫度下限。
Chassis Fan 1/2 Min. Duty Cycle(%) [60]
使用 <+> / <-> 鍵調整機箱風扇最小轉速。設置值範圍從 60% 到
100%。當機箱溫度低於 40℃ 時，機箱風扇會以最小的轉速運行。
2.7.7 Allow Fan Stop [Disabled]
本項目允許溫度低於下限時，風扇停止工作。設置值有：[Disabled] [Enabled]
2.7.8 Anti Surge Support [Enabled]
本項目用來開啟或關閉電湧全保護功能。設置值有：[Disabled] [Enabled]
第二章：BIOS 信息2-36

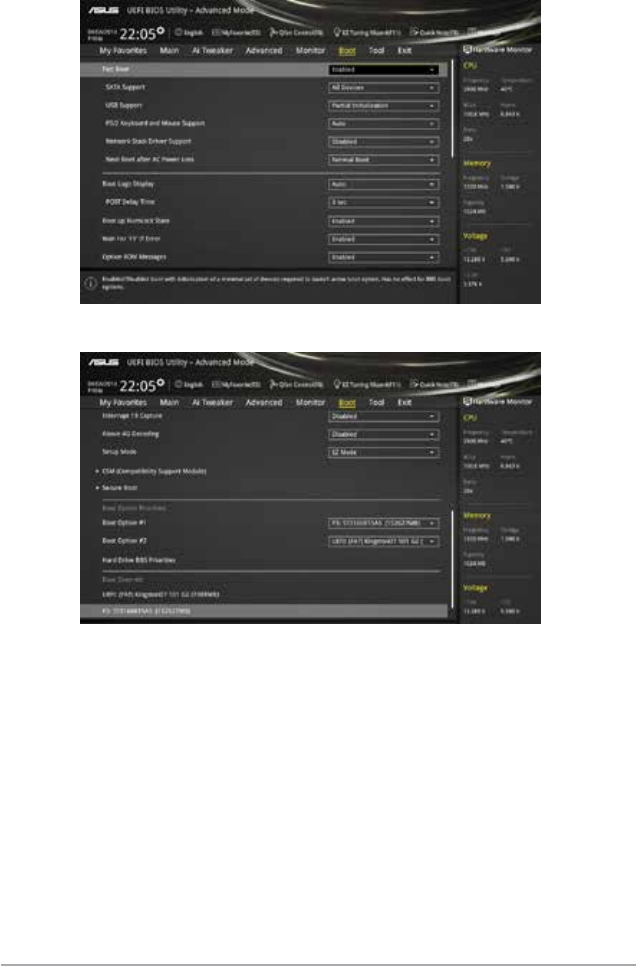

2.8 啟動菜單（Boot）
本菜單可讓您改變系統啟動設備與相關功能。
往下滾動可顯示其他項目。
2-37華碩 H97M-PLUS 主板用戶手冊
2.8.1 Fast Boot [Enabled]
[Disabled] 系統返回正常開機速度。
[Enabled] 系統加速啟動。
SATA Support [All Devices]
[All Devices] 連接到 SATA 接口的所有設備在開機自檢（POST）時可用。但
此設置會延長開機自檢時間。
[Hard Drive Only] 只有連接到 SATA 接口的硬盤在開機自檢時才會被偵測到。任
何硬件更改都將關閉快速啟動功能。
[Boot Drive Only] 只有連接到 SATA 接口的啟動設備在開機自檢時才會被偵測到。
任何硬件更改都將關閉快速啟動功能。
USB Support [Partial Initialization]
[Disabled] 在操作系統啟動前所有 USB 設備都不可用。可得到最快的開
機自檢（POST）時間。
[Full Initialization] 在操作系統下與開機自檢（POST）過程中所有 USB 設備都
可用。此過程就將延長 POST 時間。
[Partial Initialization] 為了得到更快速的 POST 時間，只有連接了鍵盤和鼠標的
USB 接口可被偵測到。
只有當【Fast Boot】項目設為 [Enabled] 時以下項目才會出現。
PS/2 Keyboard and Mouse Support [Auto]
安裝了鍵盤與鼠標後請選擇以下任一設置值。只有當快速啟動功能開啟時，這些
設置才有用。
[Auto] 當 PS/2 設備未重新連接或變更時，為獲得更快的 BIOS POST
時間，PS/2 設備在系統啟動或重新開啟時可用。若您在重新開
啟系統前移除或變更了 PS/2 設備，PS/2 設備將不可用，且無
法通過 PS/2 設備控制 BIOS 設置程序。
[Full Initialization] 為獲得完整的系統控制，在 POST 過程中 PS/2 設備可用。此
將延長 POST 時間。
[Disabled] 為儘量縮短 POST 時間，所有的 PS/2 設備將在系統進入操作
系統後才可用。
Network Stack Driver Support [Disabled]
[Disabled] BIOS 跳過網絡堆棧驅動並嘗試從下一個設備啟動。
[Enabled] 允許 BIOS 由網絡堆棧驅動啟動。
Next Boot after AC Power Loss [Normal Boot]
[Normal Boot] AC 電源中斷後，在下一次啟動時回到正常啟動。
[Fast Boot] AC 電源中斷後，在下一次啟動時加速啟動。
第二章：BIOS 信息2-38
POST Delay Time [3 sec]
只有當【Boot Logo Display】項目設為 [Auto] 與 [Full Screen] 時此項目才會出現
,用來設置系統顯示開機自檢報告的等待時間。本設置僅在正常啟動模式下有效。設置
值從 1 秒至 10 秒。
本設置僅在正常啟動模式下有效。
Post Report [5 sec]
只有當【Boot Logo Display】項目設為 [Disabled] 時此項目才會出現，用來設置
系統顯示自檢（Post）報告的等待時間。設置值：[1] ~ [10] [Until Press ESC]
。
2.8.3 Bootup NumLock State [On]
[On] 使 NumLock 鍵開機時自動啟動。
[Off] 使 NumLock 鍵開機時不自動啟動。
2.8.4 Wait For‘F1’If Error [Enabled]
當您將本項目設為 [Enabled]，那麼系統在開機過程出現錯誤信息時，將會等待您
按下 ＜F1＞ 鍵確認才會繼續進行開機程序。設置值有：[Disabled] [Enabled]
2.8.5 Option ROM Messages [Force BIOS]
[Force BIOS] 在啟動過程中，第三方 ROM 信息將會強制顯示。
[Keep Current] 只有當第三方廠商將設備設置為顯示 ROM 信息時，第三方 ROM 信
息才會顯示。
2.8.6 Interrupt 19 Capture [Disabled]
[Enabled] 允許附加 ROM 捕捉中斷 19。
[Disabled] 關閉此功能。
2.8.7 Above 4G Decoding [Disabled]
本項目 用來讓 您 在 4 G 地 址 空 間上 解 碼 64 位設備。設 置值 有：[D i s a b l e d ] [E n a b l e d ]
2.8.8 Setup Mode [EZ Mode]
[Advanced Mode] 將高級模式（Advanced Mode）畫面設為進入 BIOS 設置程序
的默認畫面。
[EZ Mode] 將 EZ 模式（EZ Mode）畫面設為進入 BIOS 設置程序的默認畫
面。
2.8.2 Boot Logo Display [Auto]
[Auto] 基於 Windows® 顯示要求調整開機圖案大小。
[Full Screen] POST 時全屏顯示開機圖案。
[Disabled] POST 時隱藏開機圖案。
2-39華碩 H97M-PLUS 主板用戶手冊
2.8.9 CSM（兼容性支持模組）
此項目用來控制 CSM（兼容性支持模組）是否開啟。
Launch CSM [Enabled]
[Auto] 系統自動偵測啟動設備與附加設備。
[Enabled] 為獲得更好的兼容性，開啟 CSM 以完全支持非 UEFI 驅動的附加設
備或 Windows® UEFI 模式。
[Disabled] 關閉 CSM 以完全支持 Windows® 安全更新與安全啟動。
Boot Device Control [UEFI and Legacy OpROM]
用來選擇您要啟動的設備類型。設置值有：[UEFI and Legacy OpRom] [Legacy
OpROM only] [UEFI only]
Boot from Network Devices [Legacy OpROM first]
用來選擇您要開啟的網絡設備類型。設置值有：[Legacy OpROM first] [UEFI
driver first] [Ignore]
Boot from Storage Devices [Legacy OpRom first]
用來選擇您要開啟的存儲設備類型。設置值有：[Both, Legacy OpROM first]
[Both, UEFI driver first] [Legacy OpROM first] [UEFI driver first] [Ignore]
Boot from PCIe/PCI Expansion Devices [Legacy OpROM first]
用來選擇您要開啟的 PCIe/PCI 擴展設備類型。設置值有：[Legacy OpROM first]
[UEFI driver first]
只有當【Launch CSM】項目設為 [Enabled] 時以下四個項目才會出現。
2.8.10 Secure Boot
本項目用來設置安全啟動相關的參數。
OS Type [Windows UE...]
本項目用來選擇您所安裝的操作系統。
[Windows UEFI mode] 運行 Microsoft® 安全啟動檢查。只有在 Windows® UEFI 模
式或其他 Microsoft® 安全啟動兼容操作系統中啟動時選擇
此項目。
[Other OS] 在 Windows® 非 UEFI 模式、Windows® Vista/XP 或其他
Microsoft® 安全啟動不兼容操作系統中啟動時獲得最佳功
能。Microsoft® 安全啟動功能僅可在 Windows® UEFI 模式
下正確運行。
Key Management
只有當【Secure Boot Mode】設為 [Custom] 時此項目才會出現，用來管理安全
啟動密鑰。
第二章：BIOS 信息2-40
KEK Management
KEK（密鑰交換密鑰或密鑰註冊密鑰）管理簽名數據庫（db）與撤銷簽名數據
庫（dbx）。
密鑰交換密鑰 (KEK) 指的是 Microsoft® Secure Boot Key-Enrollment
Key (KEK)。
Delete the KEK
本項目用來從系統刪除 KEK。設置值有：[Yes] [No]
Load Default KEK
選擇 Yes 加載系統默認的 KEK，或選擇 No 從 USB 存儲設備加載已下載
的 KEK。
Append Default KEK
選擇 Yes 附加系統默認的 KEK，或選擇 No 從 USB 存儲設備附加已下載
的額外 KEK，用於 db 與 dbx 管理。
KEK 文件必須格式化為一個基於時間認證變量的 UEFI 變量結構。
Install Default Secure Boot keys
本項目可讓您立即加載默認的安全啟動密鑰、平臺密鑰（PK）、密鑰交換密鑰
（KEK）、簽名數據庫（db）與撤銷簽名數據庫（dbx）。當默認的安全啟動密
鑰被加載時，所有的安全啟動密鑰的狀態將從未加載模式變為已加載模式。
密鑰交換密鑰 (KEK) 指的是 Microsoft® Secure Boot Key-Enrollment
Key (KEK)。
Clear Secure Boot keys
只有當加載默認安全啟動密鑰後此項目才會出現。用來清除所有默認安全啟動
密鑰。
Save Secure Boot keys
保存所有安全啟動密鑰至 USB 存儲設備。
PK Management
平臺密鑰（PK）鎖定並保護固件未經允許不得變更。系統會在系統進入操作系
統之前驗證 PK。
Delete PK
本項目用來從系統刪除 PK。一旦 PK 被刪除，整個系統的安全啟動密鑰
將無法激活。設置值有：[Yes] [No]
Load Default PK
選擇 Yes 加載系統默認的 PK，或選擇 No 從 USB 存儲設備加載已下載
的 PK。
PK 文件必須格式化為一個基於時間認證變量的 UEFI 變量結構。
2-41華碩 H97M-PLUS 主板用戶手冊
DB Management
db（認證簽名數據庫）列出了您可以在單台電腦加載的 UEFI 應用程序、操作
系統加載器與 UEFI 驅動程序的簽名者或鏡像文件。
Delete the db
本項目用來從系統刪除 db。設置值有：[Yes] [No]
Load Default db
選擇 Yes 加載系統默認的 db，或選擇 No 從 USB 存儲設備加載已下載的
db。
Append Default db from file
選擇 Yes 附加系統默認的 db，或選擇 No 從 USB 存儲設備附加已下載的
額外 db，以安全加載更多的鏡像文件。
db 文件必須格式化為一個基於時間認證變量的 UEFI 變量結構。
DBX Management
dbx（撤銷簽名數據庫）列出了 db 項目中不再被信任且不能被加載的被禁止鏡
像文件。
Delete the dbx
本項目用來從系統刪除 dbx。設置值有：[Yes] [No]
Load DBX from File
選擇 Yes 加載系統默認的 dbx，或選擇 No 從 USB 存儲設備加載已下載
的 dbx。
Append dbx from file
選擇 Yes 附加系統默認的 dbx，或選擇 No 從 USB 存儲設備附加已下載的
額外 dbx，以使更多 db 的鏡像文件無法被加載。
dbx 文件必須格式化為一個基於時間認證變量的 UEFI 變量結構。
2.8.11 啟動項目順序（Boot Option Priorities）
這些項目讓您自行選擇開機磁盤並排列開機設備順序。屏幕上顯示的設備數量依
據系統中安裝的設備而定。
• 若要以安全模式進入 Windows® 操作系統，請在 ASUS 標誌出現時按
下 <F5>，或在開機自檢完成後，按下 ＜F8＞。
• 若要在系統啟動時選擇啟動設備，請在 ASUS 標誌出現時按下 <F8>。
2.8.12 Boot Override
這些項目顯示可用設備。屏幕上顯示的設備數量依據系統中安裝的設備而定。選
擇一個項目，從該設備啟動。
第二章：BIOS 信息2-42
2.9 工具菜單（Tool）
本工具菜單可以讓您針對特別功能進行設置。請選擇菜單中的選項並按下 ＜Enter＞
鍵 來 顯 示 子 菜 單。
2.9.1 ASUS EZ Flash 2 Utility
本項目用來運行 ASUS EZ Flash 2。按下 ＜Enter＞ 開啟 ASUS EZ Flash 2 畫面。
更多詳細信息，請參考“2.1.2 使用華碩 EZ Flash 2 更新 BIOS 程序”部
分的說明。
2.9.2 Setup Animator [Enabled]
本項目用來啟動或關閉設置動畫。設置值有：[Disabled] [Enabled]
2.9.3 ASUS Overclocking Profile
本項目用來保存或加載多個 BIOS 設置。
若沒有建立任何設置文件，【Overclocking Profile】項目顯示為 [Not
assigned]。
• 當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。
• 建議您只在相同的內存 / 處理器設置與 BIOS 版本狀態下更新 BIOS 程
序。
Load from Profile
本項目用來加載先前保存在 BIOS Flash 中的 BIOS 設置。輸入一個設置文件號
碼，按下 ＜Enter＞，再選擇 [Yes]。
2.9.4 ASUS SPD Information
DIMM Slot # [DIMM_A1]
本選項顯示選定插槽上的內存條的 Serial Presence Detect (SPD) 信息。設置值
有：[DIMM_A1] [DIMM_A2] [DIMM_B1] [DIMM_B2]
Profile Name
本項目用來為欲保存設置文件創建名稱。
Save to Profile
本項目用來將當前的 BIOS 文件保存到 BIOS Flash 中，並建立一個設置文件。輸
入一個 1 到 8 的設置文件號碼，按下 ＜Enter＞，再選擇 [Yes]。
2-43華碩 H97M-PLUS 主板用戶手冊
2.10 退出 BIOS 程序（Exit）
本菜單可讓您讀取 BIOS 程序出廠默認值與退出 BIOS 程序，並可保存與取消對
BIOS 項目的更改。您可以從「Exit」菜單中進入 EZ 模式（EZ Mode）。
Load Optimized Defaults
本項目用來加載設置菜單中每個參數的默認值。選擇了該項目，或者按下 ＜F5＞
鍵後，系統會彈出一個確認窗口，點選 [Yes] 即可加載默認值。
Save Changes & Reset
完成設置後，在 Exit 菜單中選擇此項目以保存您的設置。選擇了該項目，或者按
下 ＜F10＞ 鍵後，系統會彈出一個確認窗口，點選 [Yes] 即可保存變更並退出。
Discard Changes & Exit
本項目可放棄您所做的更改，並退出 BIOS 設置程序。選擇了該項目，或者按下
＜Esc＞ 鍵後，系統會彈出一個確認窗口，點選 [Yes] 即可放棄變更並退出。
Launch EFI Shell from filesystem device
本項目用來開啟可用文件格式設備中的 EFI Shell 應用程序（shellx64.efi）。
第二章：BIOS 信息2-44
華碩的聯絡信息
華碩電腦（上海）有限公司 ASUSTEK COMPUTER (SHANGHAI)
CO., LTD
市場信息
地址： 上海市閔行莘庄工業區春東路508號
電話：+86-21-54421616
傳真：+86-21-54420088
互聯網：http://www.asus.com.cn/
技術支持
電話： +86-20-28047506
（400-620-6655）
電子郵件： http://vip.asus.com/VIP2/
Services/TechQuery?lang=zh-cn
華碩電腦公司 ASUSTeK COMPUTER INC.（亞太地區）
市場信息
地址： 台灣臺北市北投區立德路15號
電話：+886-2-2894-3447
傳真：+886-2-2890-7798
電子郵件：info@asus.com.tw
互聯網：http://www.asus.com/tw/
技術支持
電話：+86-21-38429911
傳真： +86-21-58668722, ext. 9101#
在線支持： http://www.asus.com/tw/
support/
ASUS COMPUTER INTERNATIONAL（美國）
市場信息
地址： 800 Corporate Way, Fremont, CA
94539, USA
傳真：+1-510-608-4555
互聯網：http://www.asus.com/us/
技術支持
電話：+1-812-282-2787
傳真：+1-812-284-0883
在線支持： http://www.service.asus.com/
ASUS COMPUTER GmbH（德國/奧地利）
市場信息
地址： Harkort Str. 21-23, D-40880
Ratingen, Germany
傳真：+49-2102-959931
互聯網：http://asus.com/de
在線聯絡： http://eu-rma.asus.com/sales（僅
回答市場相關事務的問題）
技術支持
電話： +49-2102-5789555
傳真：+49-2102-959911
在線支持： http://www.asus.com/de/
support/
EC Declaration of Conformity
We, the undersigned,
Manufacturer: ASUSTeK COMPUTER INC.
Address: 4F, No. 150, LI-TE Rd., PEITOU, TAIPEI 112, TAIWAN
Authorized representative in Europe: ASUS COMPUTER GmbH
Address, City: HARKORT STR. 21-23, 40880 RATINGEN
Country: GERMANY
declare the following apparatus:
Product name : Motherboard
Model name : H97M-PLUS
conform with the essential requirements of the following directives:
2004/108/EC-EMC Directive
EN 55022:2010+AC:2011
EN 61000-3-2:2006+A2:2009
EN 55013:2001+A1:2003+A2:2006
EN 55024:2010
EN 61000-3-3:2008
EN 55020:2007+A11:2011
1999/5/EC-R&TTE Directive
EN 300 328 V1.7.1(2006-10)
EN 300 440-1 V1.6.1(2010-08)
EN 300 440-2 V1.4.1(2010-08)
EN 301 511 V9.0.2(2003-03)
EN 301 908-1 V5.2.1(2011-05)
EN 301 908-2 V5.2.1(2011-07)
EN 301 893 V1.6.1(2011-11)
EN 302 544-2 V1.1.1(2009-01)
EN 302 623 V1.1.1(2009-01)
EN 50360:2001
EN 62479:2010
EN 50385:2002
EN 62311:2008
EN 301 489-1 V1.9.2(2011-09)
EN 301 489-3 V1.4.1(2002-08)
EN 301 489-4 V1.4.1(2009-05)
EN 301 489-7 V1.3.1(2005-11)
EN 301 489-9 V1.4.1(2007-11)
EN 301 489-17 V2.2.1(2012-09)
EN 301 489-24 V1.5.1(2010-09)
EN 302 326-2 V1.2.2(2007-06)
EN 302 326-3 V1.3.1(2007-09)
EN 301 357-2 V1.4.1(2008-11)
EN 302 291-1 V1.1.1(2005-07)
EN 302 291-2 V1.1.1(2005-07)
2006/95/EC-LVD Directive
EN 60950-1 / A12:2011 EN 60065:2002 / A12:2011
2009/125/EC-ErP Directive
Regulation (EC) No. 1275/2008
Regulation (EC) No. 642/2009
Regulation (EC) No. 278/2009
Regulation (EC) No. 617/2013
2011/65/EU-RoHS Directive
Ver. 140331
CE marking
Declaration Date: 14/04/2014
Year to begin affixing CE marking: 2014
Position : CEO
Name :
Jerry Shen
Signature :
__________
(EC conformity marking)
DECLARATION OF CONFORMITY
Per FCC Part 2 Section 2. 1077(a)
Responsible Party Name:
Asus Computer International
Address: 800 Corporate Way, Fremont
, CA 94539.
Phone/Fax No: (510)739-3777/(510)608-4555
hereby declares that the product
Product Name : Motherboard
Model Number : H97M-PLUS
Conforms to the following specifications:
FCC Part 15, Subpart B, Unintentional Radiators
Supplementary Information:
This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference,
and (2) this device must accept any interference received, including interference
that may cause undesired operation.
Representative Person’s Name : Steve Chang / President
Signature :
Date : Apr. 14, 2014
Ver. 140331

Navigation menu
