電気の取り扱い

･本製品、周辺機器、ケーブルなどの取り付けや取り外しを行う際は、必ずコンピューターと周辺

機器の電源ケーブルをコンセントから抜いて行ってください。お客様の取り付け方法に問題が

あった場合の故障や破損に関して弊社は一切の責任を負いません。

･電源延長コードや特殊なアダプターを用いる場合は専門家に相談してください。これらは、回

路のショート等の原因になる場合があります。

･ご使用の電源装置に電圧選択スイッチが付いている場合は、システムの損傷を防ぐために電

源装置の電圧選択スイッチがご利用の地域の電圧と合致しているかをご確認ください。ご利用

になる地域の電圧が不明な場合は、各地域の電力会社にお問い合わせください。

･電源装置が故障した場合はご自分で修理・分解をせず、各メーカーや販売店にご相談ください。

･光デジタルS/PDIFは、光デジタルコンポーネントで、クラス１レーザー製品に分類されていま

す。（本機能の搭載・非搭載は製品仕様によって異なります）

操作上の注意

･作業を行う前に、本パッケージに付属のマニュアル及び取り付ける部品のマニュアルをすべ

て熟読してください。

･電源を入れる前に、ケーブルが正しく接続されていることを確認してください。また電源コード

に損傷がないことを確認してください。

･各コネクター及びスロット、ソケット、回路にクリップやネジなどの金属を落とさないようにし

てください。電源回路のショート等の原因になります。

･埃･湿気･高温・低温を避けてください。湿気のある場所で本製品を使用しないでください。

･本製品は安定した場所に設置してください。

･本製品をご自分で修理・分解・改造しないでください。火災や感電、やけど、故障の原因となり

ます。修理は弊社修理センターまたは販売代理店にご依頼ください。

不可視レーザー光です。ビームを直接見たり触れたりしないでください。

本機は電気製品または電子装置であり、地域のゴミと一緒に捨てられません。また、本機の

コンポーネントはリサイクル性を考慮した設計を採用しております。なお、廃棄の際は地域の

条例等の指示に従ってください。

本機に装着されているボタン型電池には水銀が含まれています。通常ゴミとして廃棄しないで

ください。

回収とリサイクルについて

使用済みのコンピューター、ノートパソコン等の電子機器には、環境に悪影響を与える有害物質が

含まれており、通常のゴミとして廃棄することはできません。リサイクルによって、使用済みの製品

に使用されている金属部品、プラスチック部品、各コンポーネントは粉砕され新しい製品に再使用

されます。また、その他のコンポーネントや部品、物質も正しく処分・処理されることで、有害物質の

拡散の防止となり、環境を保護することに繋がります。

ASUSは各国の環境法等を満たし、またリサイクル従事者の作業の安全を図るよう、環境保護に関

する厳しい基準を設定しております。ASUSのリサイクルに対する姿勢は、多方面において環境保護

に大きく貢献しています。

安全上のご注意

このマニュアルについて

このマニュアルには、マザーボードの取り付けや構築の際に必要な情報が記してあります。

マニュアルの概要

本書は以下のChapter から構成されています。

• Chapter 1：製品の概要

マザーボードの機能とサポートする新機能についての説明、及びスイッチ、ボタン、ジャン

パ、コネクター、LEDなど各部位の説明。

• Chapter 2：基本的な取り付け

コンピューターの組み立て方やUSB BIOS Flashbackの使用方法、バックパネルについて

の説明。

• Chapter 3：UEFI BIOS 設定

UEFI BIOS Utilityでのシステム設定の変更方法とパラメータの詳細。

• Chapter 4：ソフトウェア

マザーボードパッケージに付属のサポートDVDとソフトウェアの内容。

• Chapter 5：RAID

RAID 設定についての説明。

• Chapter 6 ：付録

製品の規格や海外の法令についての説明。

詳細情報

1. ASUSオフィシャルサイト(http://www.asus.com/)

多言語に対応した弊社ウェブページで、製品のアップデート情報やサポート情報をご確認

いただけます。

2. 追加ドキュメント

パッケージ内容によっては、追加のドキュメントが同梱されている場合があります。注意事項

や購入店･販売店などが追加した最新情報などです。これらは、本書がサポートする範囲に

は含まれていません。

vii

このマニュアルの表記について

本書には、製品を安全にお使いいただき、お客様や他の人々への危害や財産への損害を未然に

防止していただくために、守っていただきたい事項が記載されています。次の内容をよくご理解

いただいた上で本文をお読みください。

表記

太字選択するメニューや項目を表示します。

斜字

文字やフレーズを強調する時に使います。

<Key> < > で囲った文字は、キーボードのキーです。

例：<Enter>→Enter もしくはリターンキーを押してください。

<Key1+Key2+Key3> 一度に２つ以上のキーを押す必要がある場合は(+)を使って示し

ています。

例：<Ctrl+Alt+Del>

警告：作業人が死亡する、または重傷を負う可能性が想定される内容を示しています。

注意: ハードウェアの損傷やデータの損失の可能性があることを示し、その危険を回

避するための方法を説明しています。

重要：作業を完了するために必要な指示や設定方法を記載しています。

メモ: 製品を使いやすくするための情報や補足の説明を記載しています。

本書に記載の内容（安全のための注意事項を含む）は、製品やサービスの仕様変更などにより、

予告なく変更される場合があります。あらかじめご了承ください。

viii

X99-DELUXE 仕様一覧

対応CPU

LGA2011-v3 ソケット： Intel® Core™ i7 プロセッサー

22nm CPU サポート

Intel® Smart Cache Technology 最大20MB

Intel® Turbo Boost Technology 2.0 サポート*

* Intel® Turbo Boost Technology 2.0のサポートはCPUにより異なります。

搭載チップセット Intel® X99 Express チップセット

対応メモリー

DDR4 DIMM スロット×8: 最大64GB

　 DDR4 3000(O.C.) / 2800 (O.C.) / 2666 (O.C.) / 2400 (O.C.) / 2133 MHz*

Non-ECC Unbu󰮏ered DIMM対応

クアッドチャンネルメモリーアーキテクチャ

Intel® Extreme Memory Prole (XMP) サポート

* XMPメモリーの動作はメモリーコントローラーを内蔵するCPUの物理的特性に依存し

ます。メモリーサポートの詳細についてはQVL(推奨ベンダーリスト)をご参照ください。

拡張スロット

<40レーンCPU>

PCI Express 3.0 x16 スロット×5*

シングル＠x16

デュアル＠x16/x16

トリプル＠x16/x16/x8 **

クアッド＠x8/x8/x16/x8

クイント＠x8/x8/x8/x8/x8

PCI Express 2.0 x4 スロット×1 ***

<28レーンCPU>

PCI Express 3.0 x16 スロット×3

シングル＠x16

デュアル＠x16/x8

トリプル＠x8/x8/x8

PCI Express 2.0 x16 スロット×2 (最大x1動作)

PCI Express 2.0 x4 スロット×1 ***

* PCI Express x16 第5スロット(PCIEX16_5)はM.2スロットと同じ帯域を使用しています。

** デフォルトのトリプル設定は x8/x8/x8 動作です。UEFI BIOS UtilityでPCI Express

x16 第5スロット(PCIEX16_5)の帯域幅を変更することで x16/x16/x8 動作を使用する

ことができます。

*** PCI Express 2.0 x4 スロット(PCIEX4_1)は、追加USB3.0ポート（USB3_E12）、追

加SATA Expressポート(SATAEXPRESS_E1)と同じ帯域を使用しています。詳しくは

「3.6.7 オンボードデバイス設定」をご覧ください。

マルチGPU対応 NVIDIA® 3-Way/Quad-GPU SLI™ Technology

AMD CrossFireX™ Technology (最大3-way / 4GPU構成)

ストレージ機能

Intel® X99 Express チップセット

- Intel® Rapid Storage Technology 13 (RAID 0/1/5/10 サポート)

- SATA Expressポート×1 (SATA 6Gb/s ポート×2)

- M.2スロット×1 (Socket 3 [Key M]、Type 2242/2260/2280対応)*

- SATA 6Gb/s ポート×8

コントローラー1×4ポート[グレー]

コントローラー2×4ポート[ブラック] **

- Intel® Rapid Storage Technology、Intel® Smart Response Technology、

Rapid Recover Technologyサポート***

X99-DELUXE 仕様一覧

ストレージ機能

ASMedia® SATA Express コントローラー ****

- SATA Expressポート×1 (SATA 6Gb/s ポート×2)

* 本製品のM.2スロットは、PCIeインターフェースのみをサポートします。

** チップセットの仕様により、コントローラー2が制御するSATA 6Gb/sポー

ト（SATA6G_7/8/9/10[ブラック]）は、RAIDを含むIntel® Rapid Storage

Technologyをサポートしません。

*** サポートする機能は、OSやCPUなど機器の構成により異なります。

**** サードパーティ製コントローラーが制御するSATAポートには、データ用ドライブ

を接続してください。また、ATAPIデバイスはサポートしていません。

LAN機能

デュアルギガビットLAN コントローラー

- 802.3az Energy E󰮐cient Ethernet (EEE) 対応

Intel® Ethernet Connection I218-V

- メディアアクセス制御層(MAC)と物理層(PHY)間のデュアル・イン

ターコネクト

Intel® Ethernet Controller I211-AT

ASUS Turbo LAN utility

無線データネットワーク

IEEE 802.11 a/b/g/n/ac 準拠

デュアルバンド (2.4GHz/5GHz) 対応

3x3 MIMO対応、最大通信速度1300Mbps (理論値)

ASUS Wi-Fi GO! Utility

Bluetooth Bluetooth v4.0

オーディオ機能

Realtek® ALC1150 （7.1チャンネル HDオーディオコーデック）

featuring Crystal Sound 2

- 左右のトラックを別々のレイヤーに別けることで均質な音質を確保

- オーディオ構成に応じた最高のオーディオ体験を提供

- アナログ層とデジタル層に基盤を分離し、ノイズ干渉を大幅に低減

- ノイズからオーディオ回路を保護するEMIシールド

- スピーカー出力とヘッドホン出力用のオペアンプを搭載

- スタートアップ時のポップノイズを低減する独自のデポップ回路

- 透明感まで忠実に再現できる、自然で温かみのある臨場感あふ

れるサウンドを実現する日本製プレミアムオーディオコンデンサ

ーを採用

- SN比: 112dbのステレオライン出力とSN比: 104dbのライン入力

をサポート

- 192kHz/24bit ロスレスサウンド対応

- Blu-ray オーディオコンテンツプロテクション対応

- DTS UltraPC II

- DTS Connect

- ジャック検出、マルチストリーミング、フロントパネル・ジャックリタ

スキング (マイク)

- 光デジタルS/PDIF出力ポート（バックパネル）

USB機能

Intel® X99 Express チップセット

- USB 3.0 Boost 対応

- USB 3.0ポート×4 (基板上コネクター×2基)

- USB 2.0ポート×6

（基板上コネクター×2基、バックパネル×2ポート）

USB機能

ASMedia® USB 3.0 ホストコントローラ

- USB 3.0 Boost 対応

- USB 3.0ポート×2 (バックパネル) [ブルー]

ASMedia® USB 3.0 ハブコントローラ

- USB 3.0 Boost 対応

- USB 3.0ポート×8 (バックパネル) [ブルー]

搭載機能

<フラッグシップ·パフォーマンス>

5-Way Optimization by Dual Intelligent Processors 5

- 5つの機能(TPU、EPU、DIGI+ Power Control、Fan Xpert 3、Turbo

App)を統合制御することで高いレベルでシステム全体のパフォ

ーマンスを最適化

DIGI+ Power Control

CPU電源

- 8フェーズデジタル電源回路

- CPU power utility

メモリー電源

- 4フェーズデジタル電源回路

- DRAM power utility

TPU

- Auto Tuning、TPU、GPU Boost、TPUスイッチ(2段階調整)

EPU

- EPU、EPU スイッチ

Fan Xpert3

- 指定した場所の温度に応じてファンを自動でコントロール

Turbo App

- 使用中のアプリケーションに基づきシステムのパフォーマンス

を自動的に切り替え

UEFI BIOS

- 起動が高速でより使いやすいインターフェースに生まれ変わった

基本プログラム

M.2 / SATA Express 対応 *

- M.2： PCI Express 3.0x4レーン接続に対応し最大32Gb/sの転送速

度を実現

- SATA Express: 従来のSerial ATAデバイスも取り付け可能な最大

転送速度10Gb/sを実現するインターフェース規格

* 本製品のM.2スロットは、PCIeインターフェースのみをサポートします。

ASUS 独自機能

独自のオーバークロックメモリー設計

- 独自の設計によりカップリングノイズと信号反射を最小限に抑え

ることでオーバークロックなどの高負荷時の安定した動作を提供

Thunderbolt サポート(別売) *

- Thunderbolt™ 2で最大転送速度20 Gb/s の双方向通信を実現

* 別途、ThunderboltEX II 拡張カードとDisplayPortを搭載するビデオカードの購

入が必要です。

X99-DELUXE 仕様一覧

ASUS 独自機能

<パワフル・ホームサーバー>

ASUS HomeCloud Server

Wi-Fi GO!

- Cloud GO!、Remote Desktop、Remote Keyboard & Mouse、File

Transfer

- Wi-Fi GO! & NFC Remote (iOS 7.0以上 / Android™ 4.0以上に対応)

ASUS Media Streamer

- PCからスマートTVにストリーミング配信

- iOS 7.0以上 / Android™ 4.0以上に対応

NFC Express 2フル対応 (別売) **

- USB 3.0 ×2ポートハブ付きNFCレシーバー

- NFC機能: Video-to-go、Photo Express、Remote Desktop、Quick

Launch、Windows 8 Login、 Bluetoothペアリング

** 別途、NFC EXPRESS 2 の購入が必要です。

<ゲーム特化機能>

Turbo APP

- 使用中のアプリケーションに基づきシステムのパフォーマンスを

自動的に切り替える

Turbo LAN

- 低PINGの遅延フリーオンラインゲーム環境を提供

Crystal Sound 2

- 最高のサウンド環境でゲームをより楽しくする

Push Notice

- PCの状態をスマートデバイスに通知

USB BIOS Flashback

- CPUやメモリーが不要のUEFI更新機能

UEFI BIOS EZ Mode

- 直感的に操作できるグラフィカルなインターフェース

- O.C. Tuner

- CrashFree BIOS 3

- EZ Flash 2

Q-Design

- Q-Code

- Q-Shield

- Q-LED (CPU、DRAM、VGA、Boot Device LED)

- Q-Slot

- Q-DIMM

- Q-Connector

X99-DELUXE 仕様一覧

xii

ASUS独自機能

ASUS 5X Protection:

- DIGI+ VRM - 8フェーズデジタル電源回路

- DRAM Overcurrent Protection - DRAM 過電流・短絡損傷保護

- ESD Guards - コンポーネントの静電放電保護

- High-Quality 5K-Hour Solid Capacitors - 105℃で5,000時間動作

の高品質固体コンデンサー

- Stainless Steel Back I/O - 耐腐食コーティング仕様ステンレスス

チール製バックI/Oパネル

USB 3.0 Boost

USB Charger+

Ai Charger+

Disk Unlocker

AI Suite 3

MemOK!

EZ XMP

サーマルソリューション

静音サーマルデザイン

- Fan Xpert 3

- ヒートパイプを採用したファンレス設計

オーバークロック機能

Precision Tweaker 2

- vCore: CPU電圧調節（0.001V 刻み）

- iGPU: 統合型グラフィックス電圧調整（0.001V 刻み）

- vCCIO: アナログ&デジタル I/O電圧調節（0.001V 刻み）

- vCCIN: CPU入力電圧調整（0.01V 刻み）

- vCCSA: システムエージェント電圧調整（0.001V 刻み）

- vDRAM Bus: 110段階メモリー電圧調整

- vPCH: 176段階チップセット電圧調整

SFS (Stepless Frequency Selection)

- ベースクロック: 80MHz ～300MHz（0.1MHz 刻み）

オーバークロック保護機能

- ASUS C.P.R.(CPU Parameter Recall)

バックパネル

インターフェース

USB BIOS Flashback ボタン ×１

Wi-Fi / Bluetooth アンテナ用ポート×3 (SMAタイプ)

光デジタル S/PDIF 出力ポート×１

LAN ポート×2 (RJ-45タイプ)

USB 3.0ポート×10

USB 2.0ポート×2 (USB BIOS Flashback対応)

オーディオ I/O ポート×5 (7.1チャンネル対応)

X99-DELUXE 仕様一覧

xiii

基板上

インターフェース

USB 3.0コネクター×2（19ピン）

USB 2.0コネクター×2(9ピン)

M.2スロット×1 (Socket 3 [Key M]、Type 2242/2260/2280対応)*

SATA Expressポート×2

SATA 6Gb/sポート×8

4ピン CPUファンコネクター×1

(3ピンDC制御と4ピンPWM制御に対応)*

4ピン CPUオプションファンコネクター×1

4ピンケースファンコネクター×4

(3ピンDC制御と4ピンPWM制御に対応)

フロントパネルオーディオコネクタ−×1

デジタルオーディオコネクター×１

5ピン Thunderboltヘッダー×1 （ThunderboltEX IIカード対応）

TPMヘッダー×１

24ピン EATX電源コネクター×１

8ピン EPS12V電源コネクター×1

システムパネルコネクター×１

5ピン FAN EXTENSION コネクター×1

3ピンケース開閉検出コネクター×1

3ピン CPU 過電圧ジャンパ×1

MemOK! ボタン×１

Clear CMOSボタン×１

2ピン DirectKeyヘッダー×1

EPUスイッチ×１

TPUスイッチ×１ (2段階調整)

EZ XPMスイッチ×1

SLI/CFX スイッチ×1

電源ボタン×１

リセットボタン×１

* 本製品のM.2スロットは、PCIeインターフェースのみをサポートします。

BIOS機能

128 Mb Flash ROM、UEFI AMI BIOS、PnP、DMI 2.7、WfM 2.0、

SM BIOS 2.7、ACPI 5.0、多言語 BIOS、ASUS EZ Flash 2、

CrashFree BIOS 3、F11 EZ Tuning Wizard、F6 Qfan Control、

F3 My Favorites、Quick Note、Last Modied Log、

F12画面キャプチャー、ASUS SPD Information

管理機能 WfM 2.0、DMI 2.7、WOL by PME、PXE

サポートDVDの

主な内容

ドライバー各種

ASUS ユーティリティ各種

マニュアル各種

アンチウイルスソフトウェア（OEM版）

サポートO S

Windows® 8.1

Windows® 8

Windows® 7

フォームファクター ATX フォームファクター: 30.5 cm x 24.4 cm（12インチx 9.6 インチ）

X99-DELUXE 仕様一覧

製品は性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。

xiv

• 万一、付属品が足りない場合や破損していた場合は、すぐにご購入元にお申し出ください。

• 本マニュアルで使用されているイラストや画面は実際とは異なる場合があります。予めご

了承ください。

パッケージの内容

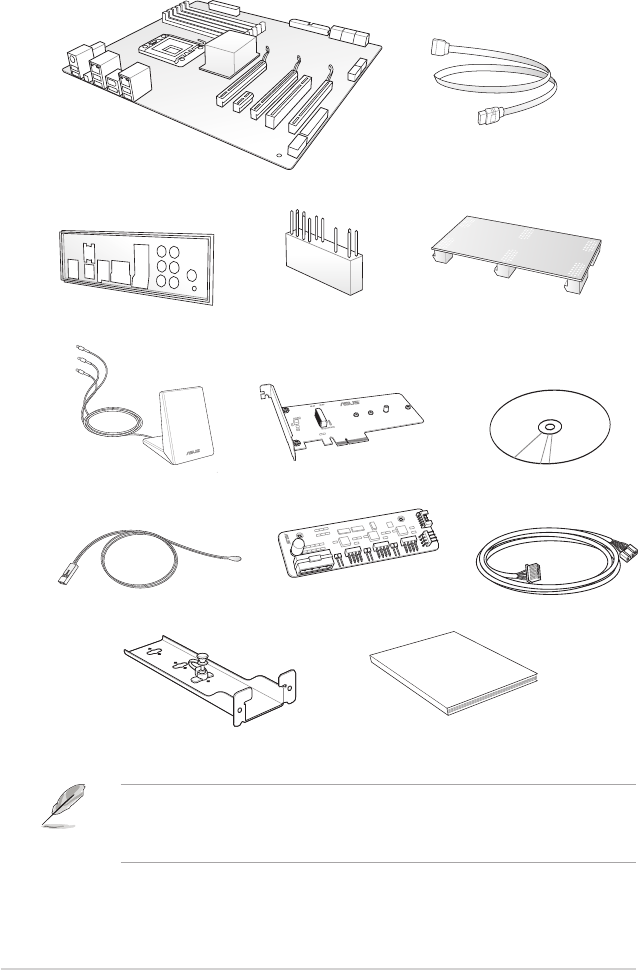

製品パッケージに以下のものが揃っていることを確認してください。

X99-DELUXE マザーボード

ユーザーマニュアル

サポート DVD

SATA 6Gb/s ケーブル×8

2-WAY/3-WAY SLI

ブリッジコネクター × 1

Q-Shield×1

User Manual

2-in-1 ASUS Q-Connector キット ×1

3T3R デュアルバンド対応Wi-Fi /

Bluetooth アンテナ×1

HYPER M.2 x 4カード×1

（付属モデルのみ）

FAN EXTENSION カード×1

（付属モデルのみ）

サーミスタケーブル×1 5ピン FAN EXTENSION 接続ケーブル

（付属モデルのみ）

M.2ブラケット×1

取り付け工具とコンポーネント

上記の工具とコンポーネントはマザーボードのパッケージには同梱されていません。

PC ケース

電源供給ユニット

Intel® LGA2011-v3 対応

CPUクーラー Intel® LGA2011-v3 CPU

DDR4 SDRAMメモリー

SATAストレージドライブ

ビデオカード

プラスドライバー

SATA光学ドライブ

各種取付用ネジ

xvi

ASUS X99-DELUXE Series 1-1

Chapter 1

製品の概要

1.1 独自機能

1.1.1 製品の特長

LGA 2011-v3ソケット Intel® Core™ i7 プロセッサー対応

本製品は、LGA2011-v3パッケージのIntel® Core™ i7 プロセッサーをサポートしています。これらのプ

ロセッサーはクアッドチャンネルによるDDR4メモリーコントロールとPCI Express 3.0 をサポートして

おり、非常に優れたシステムパフォーマンスを発揮することができます。

Intel® X99 Express チップセット

Intel® X99 Express チップセットは、LGA2011-v3パッケージのIntel® Core™ i7 をサポートする、

最新のワンチップチップセットです。Intel® X99 Express チップセットはシリアルポイントツーポ

イント接続を使用することでパフォーマンスを大幅に向上させ、帯域の増加とより高い安定性を

実現します。また、理論値でUSB 2.0規格の約10倍となる最大転送速度 5Gbps のUSB 3.0をI/O

Flexibilityにより最大6ポート、SATA 6Gb/sを最大10ポート、新世代フォームファクターM.2をサポ

ートします。

PCI Express® 3.0

最新のPCI Express インターフェース規格PCI Express 3.0（Gen3）は、エンコード方式の改善など

により従来の約2倍のパフォーマンスを発揮します。x16リンクでの合計帯域幅は双方向で32GB/s

で、PCI Express2.0の2倍の帯域幅となり、下位互換性を有したPCI Express 3.0 は、ユーザーに今ま

でにない利便性の高い最高のパフォーマンスを提供します。また、高度なグラフィックスパフォー

マンスや将来の拡張性を要求するユーザーにとって、なくてはならない最新のテクノロジーです。

3-WAY SLI™/CrossFireX™ サポート

本製品はNVIDIA® SLI™やAMD CrossFireX™といったマルチGPU構成をサポートしており、今まで

経験したことのない素晴らしいゲーム体験をお楽しみいただくことが可能です。

SATA Express対応

本製品はSATA Expressポートを搭載しています。SATA Express はSATA Revision 3.2で策定され

た最大10Gb/sの転送速度を実現する新しいインターフェース規格です。SATA Expressは従来の

SATAと下位互換性があり、SATA 6Gb/sデバイスを2基接続することも可能です。

Chapter1 製品の概要

1-2 Chapter 1: 製品の概要

Chapter 1

クアッドチャンネル DDR4 3000 MHz サポート

本製品は転送速度DDR4 3000MHzまでのDDR4 DIMMをサポートしており、最新の3Dゲーム、マ

ルチメディア、インターネットアプリケーションといった高い帯域幅を必要とする用途での要件を

満たすことができます。また、独自のT-Topology設計により、カップリングノイズと信号反射を最

小限に抑えることで、オーバークロックなどの高負荷時の安定した動作を提供します。

PCI Express 3.0 x4接続対応 M.2スロット

本製品はM.2スロットを搭載しています。M.2規格はSATA Revision 3.2で策定された最大10Gb/s

転送速度を実現する新しいインターフェース規格です。本製品のM.2スロットはPCI Express 3.0x4

レーン接続に対応しており、通常のM.2スロットと比較して3倍以上も高速な最大32Gb/sの転送速

度を実現することができます。

• 本製品のM.2スロットは、PCIeインターフェースのみをサポートします。

USB 3.0 ソリューション

本製品にはUSB 3.0ポート追加用のヘッダが搭載されており、USB 3.0搭載PCケースの性能を発揮

することができます。USB 3.0の転送速度は従来のUSB 2.0と比較し約10倍、理論値で最大5Gbps

もの高速転送を実現します。また、プラグアンドプレイに対応しているので接続も非常に簡単で

す。本製品はあなたに最高の接続性と転送速度を提供します。

1.1.2 その他の特別機能

DTS Connect

DTS Connect は、DTS Neo: PC™ とDTS Interactive™ の2つのテクノロジーを組み合わせ、臨場感

あるオーディオ体験を提供します。DTS Connect では、高度なアップミキシング技術を使用する

ことにより、お気に入りのステレオ音楽やビデオをより良い音で楽しむことができます。また、DTS

Connect により、多くのAV機器で使用可能な高品質デジタル・オーディオ接続で、PCをホームシ

アター・システムと接続することができます。

「DTS Neo: PC™」は、従来のステレオ音源（CD、mp3、wma、インターネットFMラジオでさえも）を

高品質な7.1チャンネルのサラウンド・サウンドにアップミックスするテクノロジーです。

「DTS Interactive™」は、あらゆるオーディオ・ソースをPC上でマルチチャンネルのDTSビットスト

リームにエンコーディングし、エンコードされたビットストリームを共通のデジタル・オーディオ接

続（S/PDIFまたはHDMI）から、DTS対応のホームシアター・システムで利用することができる技術

です。オーディオ・ソースは、高品位な48kHZおよび1.5Mbps にトランスコードされます。

DTS UltraPC II

DTS Surround Sensation UltraPC™なら、コンテンツがステレオでも、マルチチャンネルでも、今ま

でにない3次元サラウンド効果をステレオスピーカーやヘッドフォンで楽しむことができます。DTS

Surround Sensation UltraPC™によるサラウンド効果は、PCでは無理だと思っていた、クリアで広

がりのあるサウンドを実現します。DTS Premium Suite™ は、PCの能力を引き出し、クリアで明瞭

な、バランスのとれた質の高いサウンドを、どんなPCでも可能にします。

ErP指令対応

本製品は、European Union’s Energy-related Products (ErP) 対応製品です。ErP対応製品は、エ

ネルギー消費に関して、ある一定のエネルギー効率要件を満たしている必要があります。これは

ASUSの革新的製品設計で環境に優しい、エネルギー効率の良い製品を提供することで、二酸化

炭素排出量を削減し、環境保護に努めるというASUSの企業理念と合致するものです。

ASUS X99-DELUXE Series 1-3

Chapter 1

1. 2 マザーボードの概要

1.2.1 始める前に

マザーボードのパーツの取り付けや設定変更の際は、次の事項に注意してください。

• 各パーツを取り扱う前に、コンセントから電源ケーブルを抜いてください。

• 静電気による損傷を防ぐために、各パーツを取り扱う前に、静電気除去装置に触れるな

ど、静電気対策をしてください。

• IC 部分には絶対に手を触れないように、各パーツは両手で端を持つようにしてください。

• 各パーツを取り外すときは、必ず静電気防止パッドの上に置くか、コンポーネントに付属

する袋に入れてください。

• パーツの取り付け、取り外しを行う前に、AT X電源ユニットのスイッチをオフにし、電源ケ

ーブルがコンセントから抜かれていることを確認してください。電力が供給された状態で

の作業は、感電、故障の原因となります。

1-4 Chapter 1: 製品の概要

Chapter 1

バックパネルコネクターと内部コネクターの詳細については、「1.2.9 内部コネクター/ヘッダー」

と「 2.3.1 バックパネルコネクター」をご参照ください。

1.2.2 マザーボードのレイアウト

ASUS X99-DELUXE Series 1-5

Chapter 1

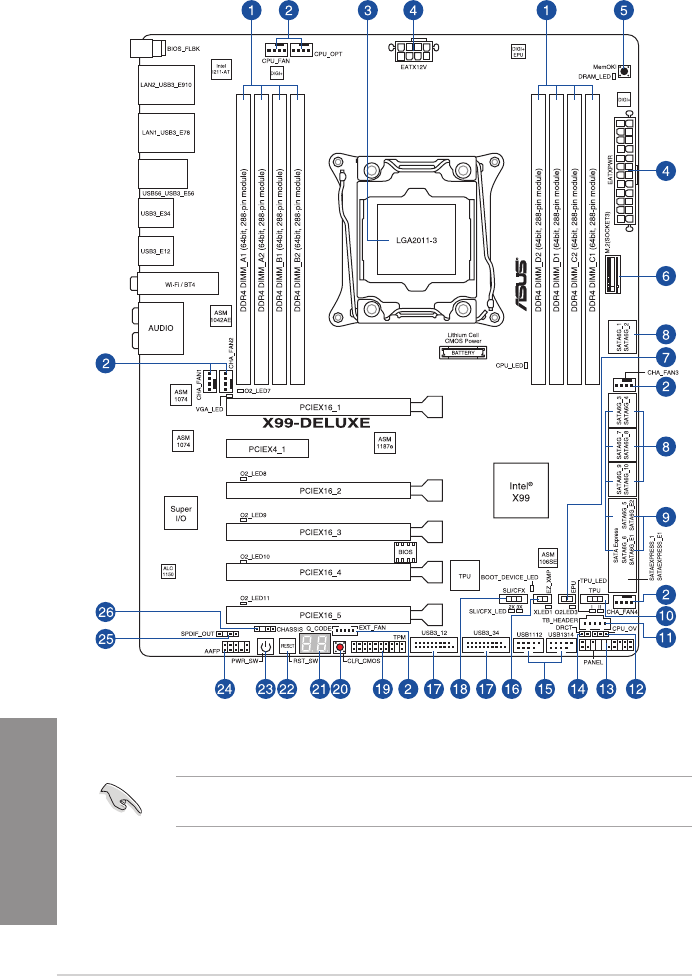

レイアウトの内容

名称ページ

1. DDR4 DIMM スロット 1-7

2. CPU、オプション、FAN EXTENSION、ケースファンコネクター

(4ピン CPU_FAN、4ピン CPU_OPT、5ピン EXT_FAN、4ピン CHA_FAN1-4 )

1-32

3. CPUソケット: LGA2011-v3 1-6

4. ATX電源コネクター (24ピン EATXPWR、8ピン EATX12V) 1-33

5. MemOK! ボタン (MemOK!) 1-16

6. M.2スロット (M.2) 1-36

7. EPU スイッチ (EPU) 1-18

8. Intel® SATA 6Gb/s ポート (7ピン SATA6G_12、SATA 6G_34、

SATA 6G_56/SATAEXPRESS_1、SATA 6G_78、SATA6G_910)

1-28

9. ASMedia® SATA 6Gb/s ポート(7ピン SATA6G_E12/ SATAEXPRESS_E1) 1-27

10. TPU スイッチ (TPU) 1-17

11. Thunderbolt ヘッダー(5ピン TB_HEADER) 1-36

12. CPU 過電圧ジャンパ(3ピン CPU_OV) 1-20

13. システムパネルコネクター (20-8ピン PANEL) 1-34

14. DirectKeyヘッダー(2ピン DRCT) 1-35

15. USB 2.0 コネクター(10-1ピン USB1112、USB1314) 1-31

16. EZ XMPスイッチ (EZ_XMP) 1-20

17. USB 3.0コネクター (20-1ピン USB3_E12、USB3_E34) 1-30

18. SLI/CFX スイッチ (SLI/CFX) 1-19

19. TPM ヘッダー(20-1ピン TPM) 1-35

20. Clear CMOS ボタン (CLR_CMOS) 1-19

21. Q-Code LED (Q_CODE1) 1-23

22. リセットボタン (RST_SW) 1-15

23. 電源ボタン (PWR_SW) 1-15

24. フロントパネルオーディオコネクター (10-1ピン AAFP) 1-29

25. デジタルオーディオコネクター (4-1ピン SPDIF_OUT) 1-29

26. ケース開閉検出コネクター (4-1ピン CHASSIS) 1-37

1-6 Chapter 1: 製品の概要

Chapter 1

1.2.3 プロセッサー

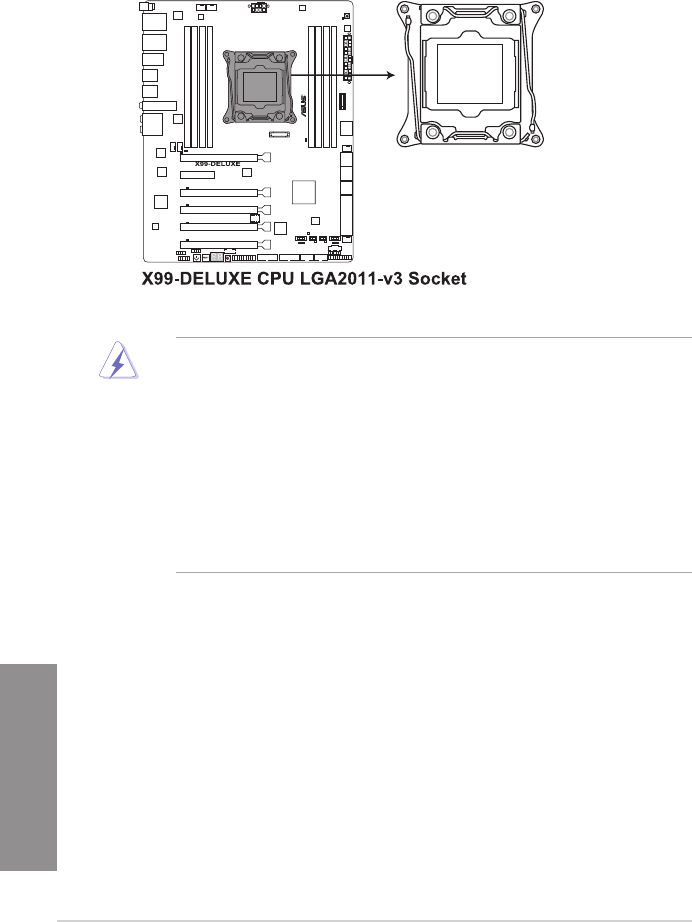

本製品には、Intel® Core™ i7 プロセッサーに対応するLGA2011-v3パッケージ用CPUソケットが

搭載されてます。

• CPUを取り付ける際は、コンセントから全ての電源ケーブルを抜いてから行ってください。

•

本製品をご購入後、すぐにソケットキャップが C P U ソケットに装着されていること、C P U

ソケットの接触部分（ピン）が曲がっていないことをご確認ください。ソケットキャ

ップがCPUソケットに装着されていない場合やCPUソケットの接触部分、マザーボ

ードのコンポーネントに不足や損傷が見つかった場合は、すぐに購入店または販

売代理店のお客様相談窓口にお問い合わせください。不足や損傷の原因が出荷

及び運送に起因する場合に限り、当社は修理費を負担いたします。

• マザーボードを取り付けた後も、ソケットキャップを保存してください。ASUSはこの

ソケットキャップが装着されている場合にのみ、RMA（保証サービス）を受け付けます。

• 製品保証は、CPUの間違った取り付け・取り外しに起因する故障及び不具合には適用され

ません。

ASUS X99-DELUXE Series 1-7

Chapter 1

推奨メモリー構成

1.2.4 システムメモリー

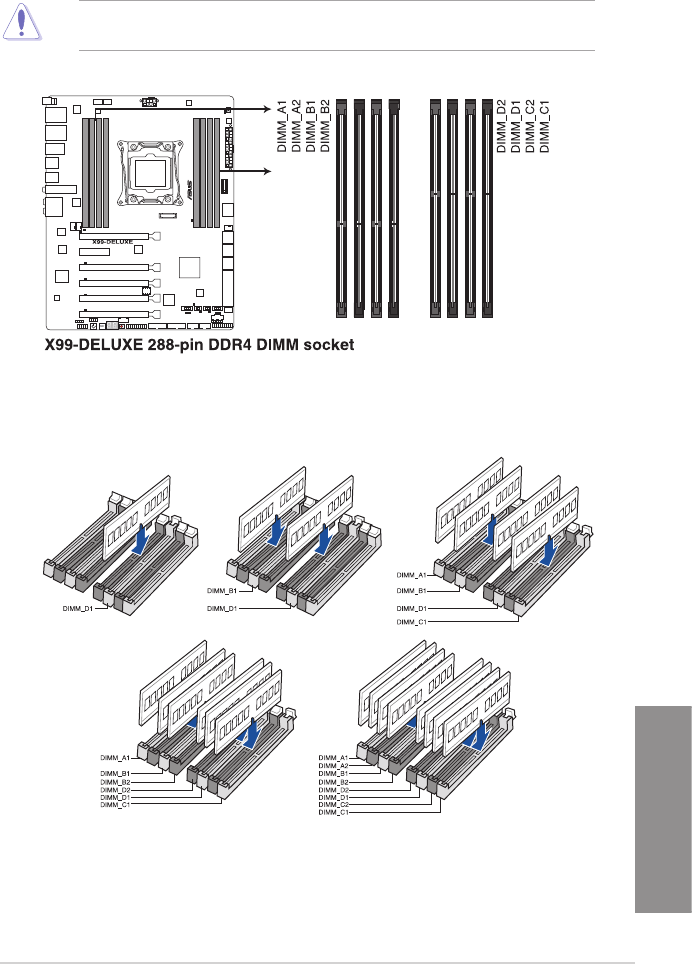

本製品には、DDR4 メモリーに対応したDIMMスロットが8基搭載されています。

DDR4メモリーはDDR2、 DDR3メモリーと同様の大きさですが、誤った取り付けを防止するため

ノッチの位置が異なっています。

1-8 Chapter 1: 製品の概要

Chapter 1

• 容量の異なるメモリーを Channel A / B / C / Dに取り付けることができます。異なる容量

のメモリーをクアッドチャンネル構成で取り付けた場合、アクセス領域はメモリー容量の

合計値が小さい方のチャンネルに合わせて割り当てられ、容量の大きなメモリーの超過

分に関してはシングルチャンネル用に割り当てられます。

• CPUの仕様電圧範囲以上の高い電圧を必要とするメモリーを取り付けるとCPUが損傷す

ることがあります。必ずCPUの仕様上の制限を超過しないメモリーをご使用いただくこと

をおすすめします。

• 同じCASレイテンシを持つメモリーを取り付けてください。またメモリーは同じベンダーの

同じ製造週のものを取り付けることをお勧めします。

• メモリーの割り当てに関する制限により、32bit Windows® OSでは４GB以上のシステムメモ

リーを取り付けても、OSが実際に利用可能な物理メモリーは4GB未満となります。メモリー

リソースを効果的にご使用いただくため、次のいずれかのメモリー構成をお勧めします。

- Windows® 32bit OSでは、4GB未満のシステムメモリー構成にする

- ４GB以上のシステムメモリー構成では、64bit Windows® OSをインストールする

詳細はMicrosoft® のサポートサイトでご確認ください。

http://support.microsoft.com/kb/978610/ja

• デフォルト設定のメモリー動作周波数はメモリーのSPDにより異なります。デフォルト設定

では、特定のメモリーはオーバークロックしてもメーカーが公表する値より低い値で動作

する場合があります。メーカーが公表する値、またはそれ以上の周波数で動作させる場合

は、「 3.5 Ai Tweaker メニュー」を参照し手動設定を行ってください。

• すべてのスロットにメモリーモジュールを取り付ける場合やオーバークロックを行なう場

合は、安定した動作のために適切な冷却システムをご使用ください。

• XMPメモリーの動作はメモリーコントローラーを内蔵するCPUの物理的特性に依存しま

す。XMPメモリーを取り付けた場合、メモリーの性能を発揮するにはUEFI BIOS Utilityで

X.M.P. プロファイルを指定する必要があります。サポートするメモリーについてはQVLを

ご参照ください。

• 最新のQVL（推奨ベンダーリスト）はASUSオフィシャルサイトをご覧ください。

（http://www.asus.com）

メモリー構成

2GB、4GB、8GBのDDR4 Non-ECC Unbu󰮏ered DIMMをメモリースロットに取り付けることが

できます。

ASUS X99-DELUXE Series 1-9

Chapter 1

X99-DELUXE マザーボードメモリーQVL（推奨ベンダーリスト）

ベンダーパーツNo. サイズ SS/

DS チップ

ブランドチップ

No. タイミング電圧メモリースロット

サポート

（オプション）

2 4 6 8

A_DATA AX4U2800W8G17-DRZ 8GB DS Hynix H5AN4G

8NMFR

17-18-18-36 1.2V • •

CORSAIR CMD16GX4M4A2800C16 16GB (4GBx4) SS - - 16-18-18-36 1.2V • •

CORSAIR CMD32GX4M4A2800C16 32GB (8GBx4) DS - - 16-18-18-36 1.2V • •

CORSAIR CMD64GX4M8A2800C16 64GB (8GBx8) DS - - 16-18-18-36 1.2V • • • •

CORSAIR CMD16GX4M4A2800C15 16GB (4GBx4) SS - - 15-17-17-36 1.2V • •

CORSAIR CMD32GX4M4A2800C15 32GB (8GBx4) DS - - 15-17-17-36 1.2V • •

CORSAIR CMK16GX4M4A2800C16 16GB (4GBx4) SS - - 16-18-18-36 1.2V • •

CORSAIR CMK32GX4M4A2800C16 32GB (8GBx4) DS - - 16-18-18-36 1.2V • •

CORSAIR CMK64GX4M8A2800C16 64GB (8GBx8) DS - - 16-18-18-36 1.2V • • • •

CORSAIR CMK16GX4M4A2800C15R 16GB (4GBx4) SS - - 15-17-17-36 1.2V • •

CORSAIR CMK32GX4M4A2800C15R 32GB (8GBx4) DS - - 15-17-17-36 1.2V • •

DDR4 2800

DDR4 2666 MHz

ベンダーパーツNo. サイズ SS/

DS チップ

ブランドチップ

No. タイミング電圧メモリースロット

サポート

（オプション）

2 4 6 8

CORSAIR CMD16GX4M4A2666C14 16GB (4GBx4) SS - - 14-16-16-35 1.2V • •

CORSAIR CMD32GX4M4A2666C14 32GB (8GBx4) DS - - 14-16-16-35 1.2V • •

CORSAIR CMK16GX4M4A2666C15 16GB (4GBx4) SS - - 15-17-17-35 1.2V • •

CORSAIR CMK32GX4M4A2666C15 32GB (8GBx4) DS - - 15-17-17-35 1.2V • •

CORSAIR CMK16GX4M4A2666C14R 16GB (4GBx4) SS - - 14-16-16-35 1.2V • •

CORSAIR CMK32GX4M4A2666C14R 32GB (8GBx4) DS - - 14-16-16-35 1.2V • •

DDR4 2400 MHz

ベンダーパーツNo. サイズ SS/

DS チップ

ブランドチップ

No. タイミング電圧メモリースロット

サポート

（オプション）

2 4 6 8

A_DATA AX4U2400W8G16-DRZ 8GB SS SK hynix H5AN4G

8NMFR

16-16-16-39 1.2V • •

CORSAIR CMD16GX4M4A2400C14 16GB (4GBx4) SS - - 14-16-16-31 1.2V • •

CORSAIR CMD32GX4M4A2400C14 32GB (8GBx4) DS - - 14-16-16-31 1.2V • •

CORSAIR CMD64GX4M8A2400C14 64GB (8GBx8) DS - - 14-16-16-31 1.2V • • • •

CORSAIR CMD16GX4M4A2400C13 16GB (4GBx4) SS - - 13-15-15-31 1.2V • •

CORSAIR CMD32GX4M4A2400C13 32GB (8GBx4) DS - - 13-15-15-31 1.2V • •

CORSAIR CMK16GX4M4A2400C14B 16GB (4GBx4) SS - - 14-16-16-31 1.2V • •

CORSAIR CMK16GX4M4A2400C14R 16GB (4GBx4) SS - - 14-16-16-31 1.2V • •

CORSAIR CMK16GX4M4A2400C14 16GB (4GBx4) SS - - 14-16-16-31 1.2V • •

CORSAIR CMK32GX4M4A2400C14 32GB (8GBx4) DS - - 14-16-16-31 1.2V • •

CORSAIR CMK64GX4M8A2400C14 64GB (8GBx8) DS - - 14-16-16-31 1.2V • • • •

CORSAIR CMK16GX4M4A2400C13R 16GB (4GBx4) SS - - 13-15-15-31 1.2V • •

CORSAIR CMK32GX4M4A2400C13R 32GB (8GBx4) DS - - 13-15-15-31 1.2V • •

panram PUD42400C154GNJK 4GB SS - - 15-15-15-36 1.2V • •

panram PUD42400C158GNJK 8GB DS - - 15-15-15-36 1.2V • •

panram PUD42400C154G2NJK 8GB (4GBx2) SS - - 15-15-15-36 1.2V • •

panram PUD42400C158G2NJK 16GB (8GBx2) DS - - 15-15-15-36 1.2V • •

1-10 Chapter 1: 製品の概要

Chapter 1

DDR4 2133 MHz

ベンダーパーツNo. サイズ SS/

DS チップ

ブランドチップ No. タイミング電圧メモリースロット

サポート

（オプション）

2 4 6 8

Micron MTA8ATF51264AZ-

2G1A1

4GB SS Micron D9RGQ 15-15-15-37 1.2V • • • •

Micron MTA16ATF1G64AZ-

2G1A1

8GB DS Micron D9RGQ 15-15-15-37 1.2V • • • •

Crucial CT4G4DFS8

213.8FA1

4GB SS Micron D9RGQ 15-15-15-37 1.2V • • • •

Crucial CT8G4DFD8

213.16FA1

8GB DS Micron D9RGQ 15-15-15-37 1.2V • • • •

Samsung M378A5143DB0-CPB 4GB SS Samsung K4A4G08

5WD-BCPB

15-15-15-37 1.2V • • • •

SK hynix HMA451U6MF

R8N-TF

4GB SS SK hynix H5AN4G8

NMFRTFC

15-15-15-37 1.2V • • • •

SK hynix HMA41GU6MF

R8N-TF

8GB DS SK hynix H5AN4G8

NMFRTFC

15-15-15-37 1.2V • • • •

A_DATA AX4U2133W4

G13-DRZ

4GB SS SK hynix H5AN4G8

NMFR

13-13-13-36 1.2V • •

A_DATA AX4U2133W8

G13-DRZ

8GB DS SK hynix H5AN4G8

NMFR

13-13-13-36 1.2V • •

A_DATA AX4U2133W4

G15-DRZ

4GB SS SK hynix H5AN4G8

NMFR

15-15-15-37 1.2V • •

A_DATA AX4U2133W8

G15-DRZ

8GB DS SK hynix H5AN4G8

NMFR

15-15-15-37 1.2V • •

CORSAIR CMK8GX4M2

A2133C15

8GB

(4GBx2)

SS - - 15-15-15-36 1.2V • •

CORSAIR CMK16GX4M

2A2133C15

16GB

(8GBx2)

DS - - 15-15-15-36 1.2V • •

CORSAIR CMK8GX4M2

A2133C15R

8GB

(4GBx2)

SS - - 15-15-15-36 1.2V • •

CORSAIR CMK16GX4M

4A2133C13B

16GB

(4GBx4)

SS - - 13-15-15-28 1.2V • •

CORSAIR CMK16GX4M

4A2133C13R

16GB

(4GBx4)

SS - - 13-15-15-28 1.2V • •

CORSAIR CMK16GX4M4

A2133C13

16GB

(4GBx4)

SS - - 13-15-15-28 1.2V • •

CORSAIR CMK32GX4M4

A2133C13

32GB

(8GBx4)

DS - - 13-15-15-28 1.2V • •

CORSAIR CMK64GX4M8

A2133C13

64GB

(8GBx8)

DS - - 13-15-15-28 1.2V • • • •

CORSAIR CMK16GX4M4

A2133C12R

16GB

(4GBx4)

SS - - 12-14-14-27 1.2V • •

CORSAIR CMK32GX4M4

A2133C12R

32GB

(8GBx4)

DS - - 12-14-14-27 1.2V • •

CORSAIR CMD16GX4M4

A2133C12

16GB

(4GBx4)

SS - - 12-14-14-27 1.2V • •

CORSAIR CMD32GX4M4

A2133C12

32GB

(8GBx4)

DS - - 12-14-14-27 1.2V • •

Kingston KVR21N15/8 8GB DS SK hynix H5AN4G8N

MFRTFC

15-15-15-37 1.2V • •

panram PUD42133C1

54GNJK

4GB DS - - 15-15-15-36 1.2V • •

panram PUD42133C1

58GNJK

8GB DS - - 15-15-15-36 1.2V • •

panram PUD42133C1

54G2NJK

8GB

(4GBx2)

SS - - 15-15-15-36 1.2V • •

panram PUD42133C1

58G2NJK

16GB

(8GBx2)

DS - - 15-15-15-36 1.2V • •

SUPER

TALENT

FBU2B008GM 8GB DS - - 15-15-15-36 1.2V • • • •

ASUS X99-DELUXE Series 1-11

Chapter 1

• メモリーサポート:

メモリー 1 枚：シングルチャンネルメモリー構成として１枚のメモリーを任意のスロッ

トに取り付けることが可能です。モジュールをD1スロットに取り付ける

ことをお勧めします。

メモリー 2 枚：１組のデュアルチャンネルメモリー構成として２枚のメモリーをグレ

ーまたはブラック、いずれかのスロットに取り付けることが可能です。よ

り良い互換性のため、モジュールをB1とD1スロットに取り付けること

をお勧めします。

メモリー 4 枚： 1組のクアッドチャンネルメモリー構成として4枚のメモリーをブラック

またはダークグレー、いずれかのスロットに取り付けることが可能で

す。より良い互換性のため、モジュールをA1/B1/C1/D1スロット（ダーク

グレー）に取り付けることをお勧めします。

メモリー 6 枚： 1組のクアッドチャンネルメモリー構成と1組のデュアルチャンネル構

成として6枚のメモリーを取り付けることが可能です。より良い互換性

のため、モジュールをA1/B1/C1/D1スロット(ダークグレー)とB2/D2ス

ロット(ブラック)に取り付けることをお勧めします。

メモリー 8 枚： 2組のクアッドチャンネルメモリー構成として8枚のメモリーを取り付け

ることが可能です。

• メモリークーラーは各製品によってサイズや形状が異なるため、物理的な干渉により取り

付けできない場合がございます。

• XMPメモリーの動作はメモリーコントローラーを内蔵するCPUの物理的特性に依存しま

す。XMPメモリーを取り付けた場合、メモリーの性能を発揮するにはUEFI BIOS Utilityで

X.M.P. プロファイルを指定する必要があります。サポートするメモリーについてはQVLを

ご参照ください。

• 最新のQVLはASUSオフィシャルサイトをご覧ください。（http://www.asus.com）

*　「SS」はシングルサイド、「DS」はダブルサイドのメモリーモジュールを示しています。

1-12 Chapter 1: 製品の概要

Chapter 1

1.2.5 拡張スロット

拡張カードの追加や取り外しを行う際は、電源をオフにし電源ケーブルを抜いてから行ってく

ださい。電源ケーブルを接続したまま作業をすると、負傷や、マザーボードコンポーネントの損

傷の原因となります。

PCI Express 2.0 x4 スロット（PCIEX4_1）はオープンエンドスロットとなっており、x8/x16カード

を取り付けることが可能です。帯域幅の調整について、詳しくは「3.6.7 オンボードデバイス設定」

をご覧ください。

スロットスロット説明

40レーンCPU 28レーンCPU

PCIEX16_1 PCIe 3.0 x16 スロット PCIe 3.0 x16 スロット

PCIEX4_1 PCIe 2.0 x4 スロット PCIe 2.0 x4 スロット

PCIEX16_2 PCIe 3.0 x16 スロット（最大x8動作） PCIe 3.0 x16 スロット（最大x8動作）

PCIEX16_3 PCIe 3.0 x16 スロット PCIe 2.0 x16 スロット（最大x1動作）

PCIEX16_4 PCIe 3.0 x16 スロット（最大x8動作） PCIe 3.0 x16 スロット（最大x8動作）

PCIEX16_5 PCIe 3.0 x16 スロット（最大x8動作） PCIe 2.0 x16 スロット（最大x1動作）

ASUS X99-DELUXE Series 1-13

Chapter 1

• SLI™やCrossFireX™環境を構築する場合は、システム構成に見合った大容量の電源ユニットご

用意ください。

• 複数のビデオカードを使用する場合は、熱管理の観点からケースファンを設置することを

おすすめします。

• 40レーンCPUを使用して3-way グラフィックスを構成する場合は最高のパフォーマンスで

ご使用いただくためにUEFI BIOS Utilityで「CPU PCI-EX4_5 Slot (Black) Bandwidth」を

[X8 Mode]に設定してください。

40レーンCPU PCI Express 3.0 動作モード

VGA 構成 PCIEX16_1 PCIEX16_2 PCIEX16_3 PCIEX16_4 PCIEX16_5

シングル x16* - x16* - -

デュアル x16 - x16 - -

トリプル x16 - x16 - x8

x8 x8 - x8 -

28レーンCPU PCI Express 3.0 動作モード

VGA 構成 PCIEX16_1 PCIEX16_2 PCIEX16_4

シングル x16 - -

デュアル x16 - x8

トリプル x8 x8 x8

* シングル構成ではどちらのスロットに設置した場合でも最高のパフォーマンスでご使用いただくこと

ができます。

1-14 Chapter 1: 製品の概要

Chapter 1

割り込み要求（IR Q）の割り当て

A B C D E F G H

PCIEX16_1 共有 – – – – – – –

PCIEX16_2 共有 – – – – – – –

PCIEX16_3 共有 – 共有* – – – – –

PCIEX16_4 共有 – – – – – – –

PCIEX16_5 共有 – – 共有* – – – –

PCIEX4_1 共有 – – – – – – –

SMBUS コントローラー – – 共有 – – – – –

Wi-Fi/Bluetooth 4.0 – 共有 – – – – – –

Intel® SATA

コントローラー 1 –共有––––––

Intel® SATA

コントローラー 2 共有–––––––

Intel® LAN1 (I218-V) – – – – 共有 – – –

Intel® LAN2 (I211-AT) 共有 – – – – – – –

ASMedia SATA

コントローラー(106SE) 共有–––––––

Intel® xHCI – – – – – – – 共有

Intel® EHCI 1 – – – – – 共有 – –

Intel® EHCI 2 – – 共有 – – – – –

HD Audio – – – – – – 共有 –

ASMediaコントローラー

(1042AE) ––共有–––––

* 28レーンCPUを取り付けた場合

ASUS X99-DELUXE Series 1-15

Chapter 1

1.2.6 オンボードボタン/スイッチ

ベアシステムまたはオープンケースシステムでの作業中に、パフォーマンスを微調整することがで

きます。これらのボタンはシステムパフォーマンスを頻繁に変更するオーバークロッカーやゲーマ

ーに理想的なソリューションです。

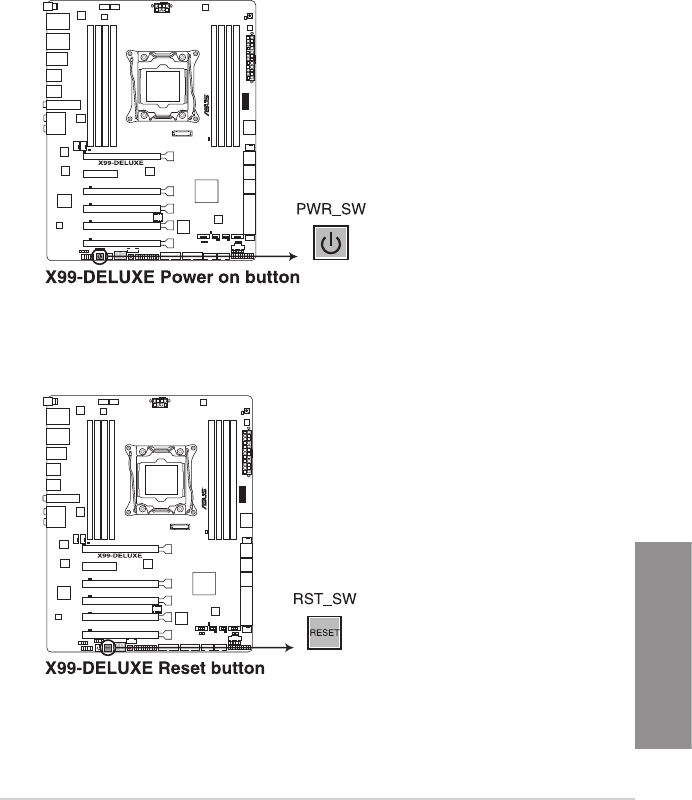

1. 電源ボタン (PWR_SW)

本製品には電源ボタンが搭載されており、システムの電源をオンにする、またはウェイクア

ップすることができます。このボタンはシステムが電源に接続されているときも点灯します。

マザーボードコンポーネントを取り外す際にこのボタンが点灯している場合は、システムを

シャットダウンし電源ケーブルを取り外してください。

2. リセットボタン (RST_SW)

リセットボタンを押すと、システムは強制的に再起動します。

1-16 Chapter 1: 製品の概要

Chapter 1

3. MemOK!ボタン (MemOK!)

本製品と互換性のないメモリーを取り付けると、システムが起動せず、DRAM_LEDが点灯し

ます。起動時の自己診断テスト (POST) 中にMemOK! ボタンを押すとMemOK! 機能が実行

され、互換性を調整し起動する確率を上げることができます。

• DRAM_LEDの正確な位置は、「1.2.8 オンボードLED」をご覧ください。

• DRAM_LEDはメモリーが正しく取り付けられていない場合にも点灯します。MemOK! 機能

を利用する前にシステムの電源をオフにし、メモリーが正しく取り付けられているか確認し

てください。

• MemOK! ボタンはWindows® OS 上およびS5ステート（電源オフ）では機能しません。

• 調整作業中は、システムはフェイルセーフメモリー設定をロードしテストを実行します。１つ

のフェイルセーフ設定のテストには約30秒かかります。テストに失敗した場合、システムは

再起動し次のフェイルセーフ設定のテストを実行します。DRAM_LEDの点滅が速くなった

場合は、異なるテストが実行されていることを示します。

• メモリー調整を行うため、各タイミング設定のテスト実行時にシステムは自動的に再起動

します。なお、調整作業が終了しても取り付けたメモリーで起動しない場合は、DRAM_LED

が点灯し続けます。その場合はQVL（推奨ベンダーリスト）に記載のメモリーをご使用くだ

さい。QVLは本書またはASUSオフィシャルサイトでご確認ください。

• 調整作業中にコンピューターの電源をオフにする、またはメモリー交換するなどした場合、

システム再起動後にメモリー調整作業を続行します。調整作業を終了するには、コンピュ

ーターの電源をオフにし、電源コードを５秒から10秒取り外してください。

• メモリーのオーバークロックによりシステムが正常に起動しなくなった場合は、POST中に

MemOK! ボタンを押してメモリーを調整し、UEFI BIOS Utilityでデフォルト設定をロードし

てください。

• MemOK! 機能をご利用の際は、事前にUEFI BIOSを最新バージョンに更新することをお勧

めします。最新UEFI BIOSはASUSオフィシャルサイトにて公開しております。

（http://www.asus.com）

ASUS X99-DELUXE Series 1-17

Chapter 1

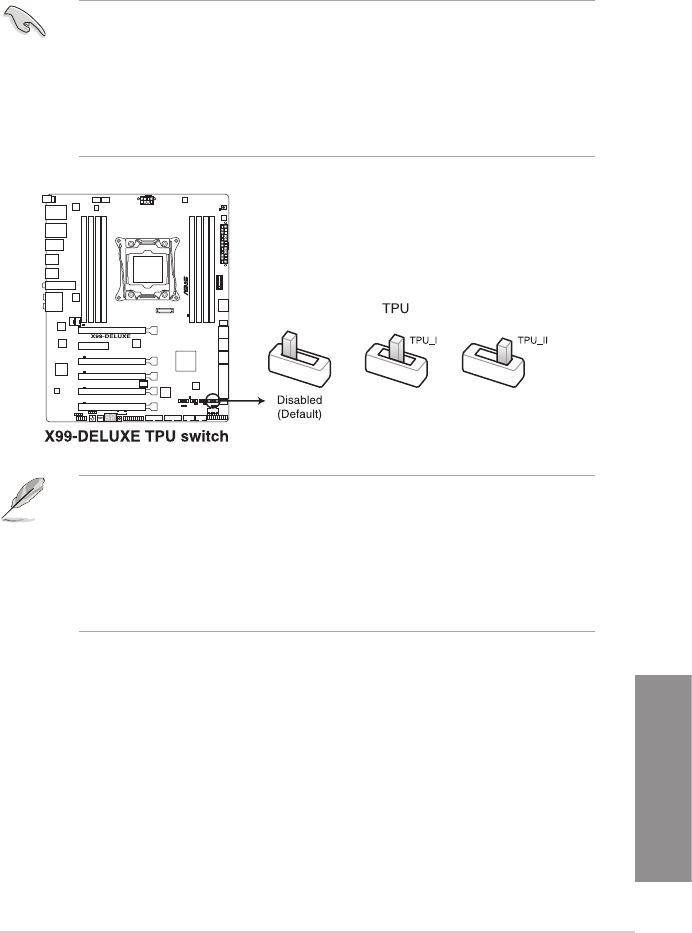

4. TPUスイッチ (TPU)

TPUスイッチを有効にすると、チップセットを介さずに直接CPUの動作倍率やベースクロッ

クを自動で変更し、高速で安定したクロックスピードにオーバークロックします。

• システムパフォーマンスを最大限に発揮するためには、システム電源がオフの時にスイッ

チの操作を行うことを推奨いたします。

• TPUスイッチを TPU_I 「Enabled (Ratio Only Tuning)」に設定した場合、パフォーマンスを

向上するため、システムは自動的にCPU動作倍率のみを調節します。

• TPUスイッチを TPU_II 「Enabled (BCLK First Tuning)」に設定した場合、システムはCPU

の動作倍率に基づきベースクロックを調整します。Turbo boost機能は自動的に無効にな

ります。

• スイッチの設定を有効にすると、TPU LEDが点灯します。TPU LEDの正確な位置は、「1.2.8

オンボードLED」をご覧ください。

• Windows® OS 環境下でTPUスイッチを有効に設定した場合、TPU機能は次回システム起

動時に有効になります。

• Windows® OS 環境下のユーティリティ、UEFI BIOS Utilityによるオーバークロック、TPUス

イッチ、これら機能は同時に有効に設定することは可能ですが、システムは最後に保存・適

用された設定でのみ動作します。

Enabled Enabled

(Ratio Only Tuning) (BCLK First Tuning)

1-18 Chapter 1: 製品の概要

Chapter 1

5. EPUスイッチ (EPU)

EPUスイッチを有効にすると、自動的にコンピューターの負荷を検知し、電力消費を抑えます。

EPUのパフォーマンスを最大限に発揮するためには、システム電源がオフの時にスイッチの操

作を行ってください。

• スイッチの設定を有効にすると、EPU LEDが点灯します。EPU LEDの正確な位置は、「 1.2.8

オンボードLED」をご覧ください。

• Windows® OS 環境下でEPUスイッチを有効に設定した場合、EPU機能は次回システム起

動時に有効になります。

• Windows® OS 環境下のユーティリティ、UEFI BIOS UtilityによるEPU設定、EPUスイッチ、こ

れら機能は同時に有効に設定することは可能ですが、システムは最後に保存・適用された

設定でのみ動作します。

ASUS X99-DELUXE Series 1-19

Chapter 1

6. Clear CMOSボタン (CLR_CMOS)

このボタンを押すことで、CMOSのリアルタイムクロック（RTC）RAMを消去することができ

ます。CMOS RTC RAMを消去することにより、システム時計、システムパスワード、およびシ

ステム設定パラメータをデフォルト状態に戻すことができます。

7. SLI/CFX スイッチ

このスイッチを有効にすることで、それぞれのPCI Express スロット上部に設置されたLED

が点灯し、2-Way / 3-Way 構成時のビデオカードを取り付けるスロットを示します。

• SLI/CFXスイッチの下にあるLEDは、SLI/CFXスイッチを有効にすると点灯します。 SLI/CFX

LEDの位置はセクション「1.2.8 オンボードLED」をご覧ください。

• 40レーンCPUを取り付けた場合、UEFI BIOS Utilityの「CPU PCI-EX4_5 Slot (Black)

Bandwidth」の設定に従い点灯するLEDは変化します。　　

1-20 Chapter 1: 製品の概要

Chapter 1

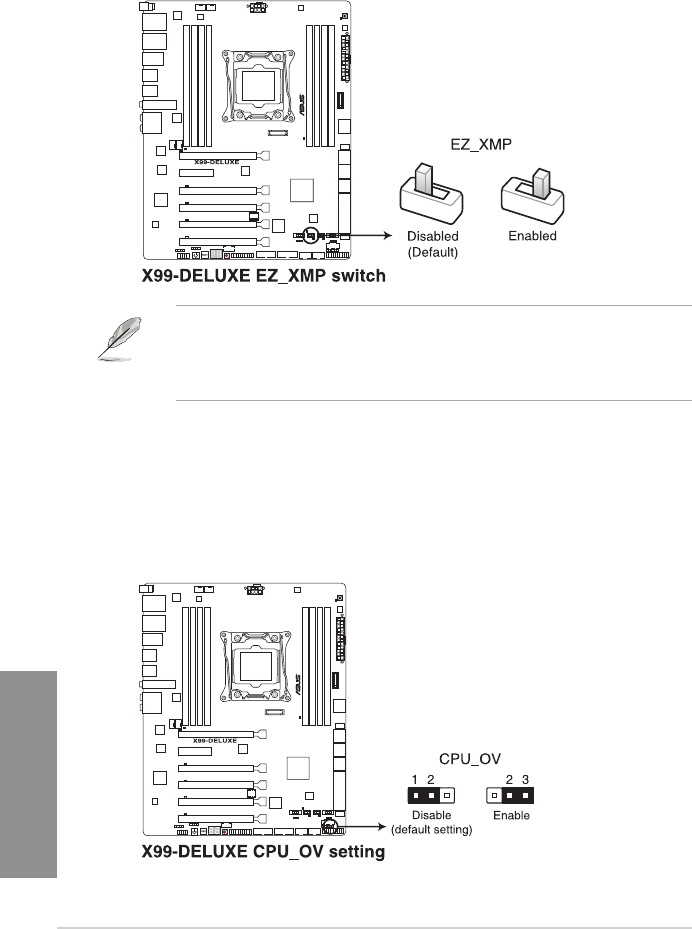

8. EZ XMPスイッチ (EZ_XMP)

XMP(eXtreme Memory Prole)対応メモリーを取り付けている場合にこのスイッチを有効

にすることで、メモリーのSPD拡張領域に格納されたオーバークロック設定値を読み込み、

手軽にオーバークロックを行うことができます。

・ XMPプロファイルが複数格納されているメモリーを取り付けた場合、[プロファイル #1]に

登録されているオーバークロック設定を読み込みます。

・ XMPプロファイルを格納していないメモリーを取り付けた場合、EZ XMPスイッチを有効に

してもオーバークロックは実行されません。

1.2.7 ジャンパ

1. CPU過電圧ジャンパ (3ピン CPU_OV)

このジャンパを有効（ピン2-3）に設定することでCPUに高い電圧を供給することが可能とな

り、より柔軟なオーバークロック設定を行うことが可能になります。工場出荷時は無効（ピン

1-2）に設定されています。

ASUS X99-DELUXE Series 1-21

Chapter 1

1.2.8 オンボードLED

1. Q-LED

システムは起動時にPOST（Power-on Self Test）と呼ばれる動作チェックを実行します。Q-

LEDは重要なコンポーネント（CPU、DRAM、ビデオカード）をPOST時に順番にチェックし、

エラーが検出されると該当箇所のLEDを点灯させ問題個所を通知します。LEDが点灯して

いる場合、システムは正常に動作することができません。Q-LEDは、素早く問題個所を発見

することができる非常に便利な機能です。

2. TPU LED (TPU_LED)

TPUスイッチを有効にすると、TPU LEDが点灯します。TPU LEDの色はTPUスイッチの状態

によって異なります。

1-22 Chapter 1: 製品の概要

Chapter 1

3. EPU LED (OLED2)

EPUスイッチを有効にすると、EPU LED(O2LED3)が点灯します。

4. EZ XMP LED (XLED1)

EZ XMP スイッチを有効にすると、 EZ XMP LED (XLED1) が点灯します。

ASUS X99-DELUXE Series 1-23

Chapter 1

6. Q-Code LED (Q_CODE)

Q-Code LEDは7セグメントLEDディスプレイによってPOSTコードを表示しシステムの状態

を通知します。コードの詳細については、本ページ以降に記載のQ-Code 表をご参照くだ

さい。

5. SLI/CFX LED

SLI/CFXスイッチを有効にすると、 SLI/CFX LEDが点灯します。また、スイッチの設定に合わ

せそれぞれのPCI Express スロット上部に設置されたLEDが点灯し、2-Way / 3-Way 構成時

のビデオカードを取り付けるスロットを示します。

1-24 Chapter 1: 製品の概要

Chapter 1

Q-Code表

（次項へ）

コード説明

00 未使用

02 マイクロコードローディング前のAP 初期化

03 マイクロコードローディング前のシステムエージェント初期化

04 マイクロコードローディング前のPCH 初期化

06 マイクロコードローディング

10 PEI Core を開始

11 – 14 プリメモリーCPU 初期化を開始

15 – 18 プリメモリーシステムエージェント初期化を開始

19 – 1C プリメモリーPCH 初期化を開始

2B – 2F メモリー初期化

30 ASL用に予約 (ACPI/ASL ステータスコードをご参照ください)

31 メモリ装着済み

32 – 36 CPUポストメモリー初期化

37 – 3A ポストメモリーシステムエージェント初期化を開始

3B – 3E ポストメモリーPCH 初期化を開始

4F DXE IPLを開始

50 – 53 メモリー初期化エラー無効なメモリータイプ、または互換性のないメモリース

ピード

54 不特定なメモリー初期化エラー

55 メモリー未装着

56 無効なCPUタイプ、またはスピード

57 CPU不適合

58 CPUセルフテスト失敗、またはCPUキャッシュエラーの可能性あり

59 CPUマイクロコードが見つからない、またはマイクロコードの更新に失敗

5A インターナルCPUエラー

5B リセットPPI無効

5C – 5F AMI エラーコード用に予約

E0 S3 レジュームを開始（DXE IPLによってS3 レジュームPPI実行）

E1 S3 ブートスクリプト実行

E2 ビデオリポスト

E3 OS S3 ウェイクベクターコール

E4 – E7 AMI プログレスコード用に予約

E8 S3 レジュームに失敗

E9 S3 レジュームPPIが見つからない

EA S 3 レジュームブートスクリプトエラー

EB S3 OS ウェイクエラー

EC – EF AMI エラーコード用に予約

F0 ファームウェアによりリカバリー状態を決定 (Auto リカバリー)

F1 ユーザーによりリカバリー状態を決定 (Forced リカバリー)

ASUS X99-DELUXE Series 1-25

Chapter 1

コード説明

F2 リカバリープロセス開始

F3 リカバリーファームウェアイメージが見つかりました

F4 リカバリーファームウェアイメージをロード済み

F5 – F7 AMI プログレスコード用に予約

F8 リカバリー PPI無効

F9 リカバリーカプセルが見つからない

FA 無効なリカバリーカプセル

FB – FF AMI エラーコード用に予約

60 DXE Coreを開始

61 NVRAM 初期化

62 PCH Runtime Servicesのインストール

63 – 67 CPU DXE 初期化開始

68 PCI ホストブリッジ初期化

69 システムエージェントDXE 初期化開始

6A システムエージェントDXE SMM 初期化開始

6B – 6F システムエージェントDXE 初期化(システムエージェントモジュール用)

70 PCH DXE 初期化開始

71 PCH DXE SMM 初期化開始

72 PCH デバイス初期化

73 – 77 PCH DXE 初期化 (PCH モジュール用)

78 ACPI モジュール初期化

79 CSM 初期化

7A – 7F AMI DXE コードに予約

90 Boot Device Selection (BDS)フェーズ開始

91 ドライバー接続開始

92 PCI バス初期化開始

93 PCI バスホットプラグコントローラー初期化

94 PCI バス一覧

95 PCI バスリクエストリソース

96 PCI バス割当リソース

97 コンソール出力デバイス接続

98 コンソール入力デバイス接続

99 スーパーIO 初期化

9A USB 初期化開始

9B USB リセット

9C USB 検出

9D USB 有効

9E – 9F AMI コード用に予約

A0 IDE 初期化開始

（次項へ）

Q-Code表

1-26 Chapter 1: 製品の概要

Chapter 1

コード説明

A1 IDE リセット

A2 IDE 検出

A3 IDE 有効

A4 SCSI 初期化開始

A5 SCSI リセット

A6 SCSI 検出

A7 SCSI 有効

A8 パスワード認証のセットアップ

A9 セットアップの開始

AA ASL用に予約 (ACPI/ASL ステータスコードをご参照ください)

AB セットアップ入力待ち

AC ASL用に予約 (ACPI/ASL ステータスコードをご参照ください)

AD ブートイベント準備完了

AE レガシーブートイベント

AF ブートサービスイベント終了

B0 ランタイムセットバーチャルアドレスマップ開始

B1 ランタイムセットバーチャルアドレスマップ終了

B2 レガシーオプション ROM 初期化

B3 システムリセット

B4 USB ホットプラグ

B5 PCI バスホットプラグ

B6 NVRAMクリーンアップ

B7 設定リセット(NVRAM設定リセット)

B8– BF AMI コード用に予約

D0 CPU 初期化エラー

D1 システムエージェント初期化エラー

D2 PCH 初期化エラー

D3 特定のアーキテクチャプロトコルが使用できない

D4 PCI リソース割当エラーリソースがない

D5 レガシーオプションROM用スペースがない

D6 コンソール出力デバイスが見つからない

D7 コンソール入力デバイスが見つからない

D8 無効なパスワード

D9 エラーローディングブートオプション(ローディングイメージリターンエラー)

DA ブートオプション失敗(スタートイメージリターンエラー)

DB Flashアップデート失敗

DC リセットプロトコルが使用できない

(次項へ)

Q-Code表

ASUS X99-DELUXE Series 1-27

Chapter 1

ACPI/ASLステータスコード

コード説明

03 システムは S3 スリープ状態に入っています。

04 システムは S4 スリープ状態に入っています。

05 システムは S5 スリープ状態にな入っています。

30 システムは S3 スリープ状態からウェイクアップしています。

40 システムは S4 スリープ状態からウェイクアップしています。

AC システムは ACPI モードになりました。割り込みコントローラーは PIC モードです。

AA システムは ACPI モードになりました。割り込みコントローラーは APIC モードです。

1.2.9 内部コネクター/ヘッダー

1. ASMedia® SATA 6Gb/sポート (7ピン SATA6G_E12/SATAEXPRESS_E1)

SATAストレージデバイス、またはSATA Expressデバイスを接続します。

• 追加SATA Expressポート(SATAEXPRESS_E1)は、追加USB3.0ポート（USB3_E12）、PCI

Express 2.0 x4スロット(PCIEX4_1)と同じ帯域を使用しています。詳しくは「3.6.7 オンボー

ドデバイス設定」をご覧ください。

• サードパーティ製コントローラーが制御するSATAポートには、データ用ドライブを接続し

てください。また、ATAPIデバイスはサポートしていません。

• SATA Expressは従来のSerial ATAと下位互換性があり、SATA 6Gb/sデバイスを2基接続す

ることができます。

1-28 Chapter 1: 製品の概要

Chapter 1

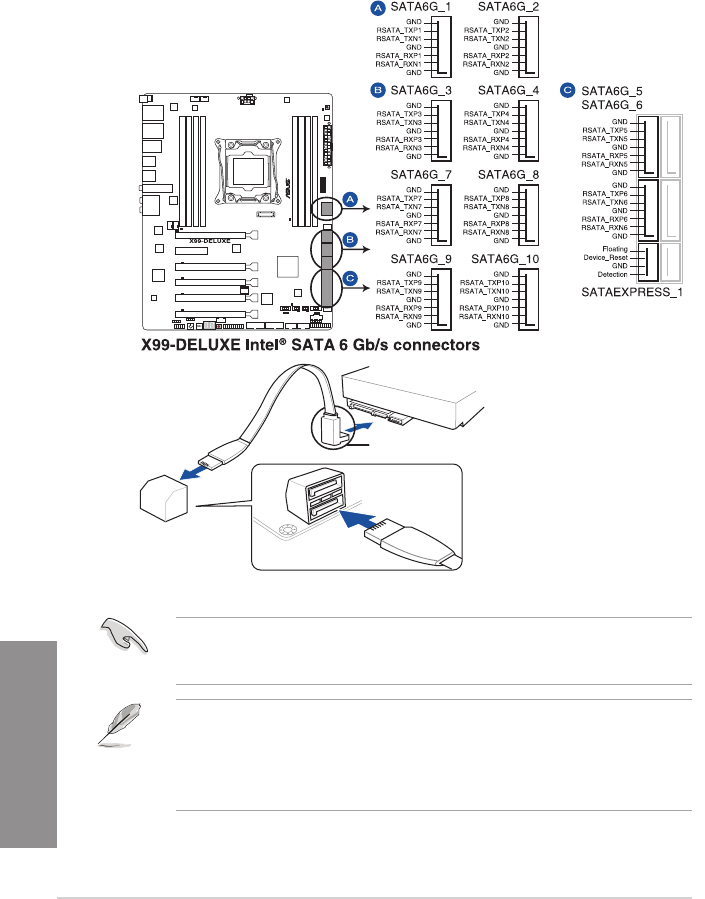

2. Intel® X99 SATA 6Gb/s ポート(7ピン SATA6G_12、 SATA6G_34、 SATA6G_56/

SATAEXPRESS_1、 SATA6G_78、SATA6G_910)

SATAストレージデバイスや光学ドライブ、SATA Expressデバイスを接続します。Intel® チッ

プセットが制御するSATAポートに接続したSATAストレージデバイスを使用して、RAIDアレ

イ(0/1/5/10)を構築することが可能です。

SATA動作モードはデフォルト設定で [AHCI]に設定されています。SATA RAIDを構築する場合

は、UEFI BIOS UtilityでSATA動作モードを[RAID] に設定してください。詳細は「 3.6.3 PCHストレ

ージ設定」をご参照ください。

• SATA Expressは従来のSerial ATAと下位互換性があり、SATA 6Gb/sデバイスを2基接続す

ることができます。

• チップセットの仕様により、コントローラー2が制御するSATA 6Gb/sポート

（SATA6G_7/8/9/10[ブラック]）は、RAIDを含むIntel® Rapid Storage Technologyをサポ

ートしません。

SATAケーブルをマザーボードのSATA

コネクターとSATAデバイスのSATAコネクタ

ーにしっかりと接続します。接続する際は

SATAコネクターの内部形状を確認し、

ケーブルの向きに十分ご注意ください。

図はL型（直角型）を取り付ける場合

ASUS X99-DELUXE Series 1-29

Chapter 1

3. デジタルオーディオコネクター (4-1ピン SPDIF_OUT)

S/PDIF(Sony/Philips Digital Interface)モジュールを接続します。

S/PDIFモジュールは別途お買い求めください。

4. フロントパネルオーディオコネクター（10-1ピン AAFP）

HDオーディオ及びAC’97オーディオをサポートする、PCケースのフロントパネルオーディオ

I/Oモジュール用コネクターです。オーディオ I/Oモジュールをこのコネクターに接続します。

• HD オーディオ機能を最大限に活用するため、H D フロントパネルオーディオモジュールを

接続することをお勧めします。

• HDフロントパネルオーディオモジュールを接続する場合は、UEFI BIOS Utilityで「Front

Panel Type」を [ HD Audio] に設定します。AC’97フロントパネルオーディオモジュールを

接続する場合は、この項目を [AC97] に設定します。デフォルト設定は [HD Audio] に設

定されています。

1-30 Chapter 1: 製品の概要

Chapter 1

5. USB 3.0コネクター (20-1ピン USB3_12、 USB3_34)

USB 3.0ポート用コネクターです。USB 3.0の転送速度は理論値でUSB 2.0の約10倍となり、

プラグアンドプレイに対応しているので接続も非常に簡単です。ご利用のPCケースやデバ

イスが9ピン＋10ピンのピンヘッダーに対応したUSB 3.0 デバイスの場合は、このコネクタ

ーに接続して利用することが可能です。

• USB 3.0 モジュールは別途お買い求めください。

• Windows® 7 環境下では、Intel® チップセットのUSB 3.0ポートはドライバーをインストー

ルした場合にのみUSB 3.0として動作します。

・ xHCIコントローラーの制御するUSBポートに接続されたUSBデバイスは、UEFI BIOS Utility

のIntel xHCI Mode 設定に従いxHCIモードまたはEHCIモードで動作することができます。

ASUS X99-DELUXE Series 1-31

Chapter 1

IEEE 1394モジュールをUSBコネクターに接続しないでください。マザーボードが損傷する原因

となります。

フロントパネルなどのUSBピンヘッダーコネクターが個別に分かれている場合、USBピンヘッダ

ーコネクターをQ-Connectorに接続することで脱着を容易にすることができます。

• チップセットが制御するUSBポートは、Intel社が策定したeXtensible Host コントローラー

Interface (xHCI) Specication に基づいています。Windows® 7 をご利用の場合は、最適

なパフォーマンスが発揮できるよう、チップセットドライバー(INF アップデートユーティリ

ティー)やxHCI USB Host Controllerドライバーなどの関連するドライバーをインストール

してからご使用になることをお勧めします。

• xHCIコントローラーの制御するUSBポートに接続されたUSBデバイスは、UEFI BIOS Utility

のIntel xHCI Mode 設定に従いxHCIモードまたはEHCIモードで動作することができます。

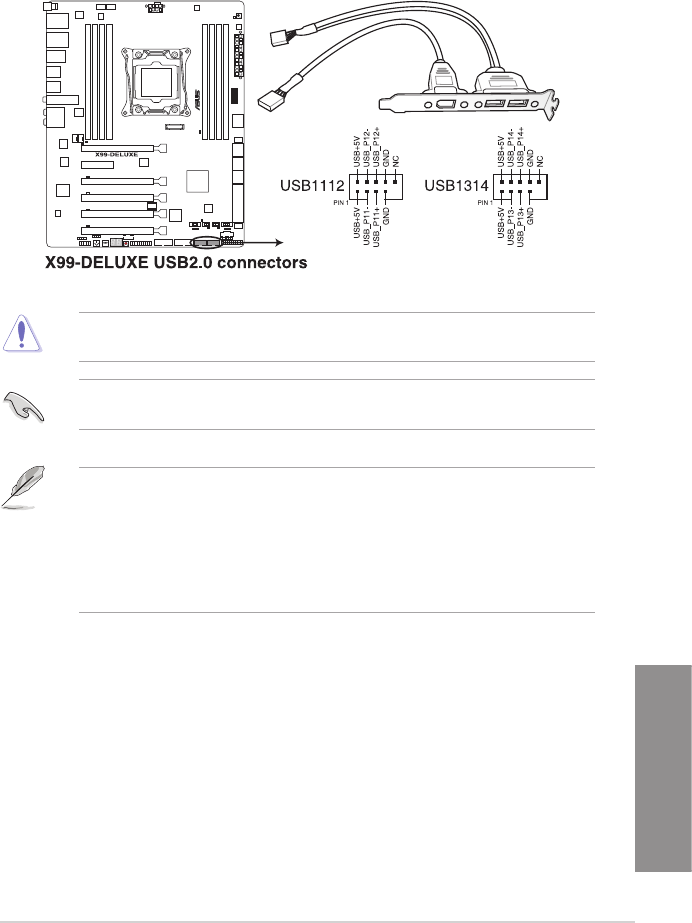

6. USB 2.0コネクター (10-1ピン USB1112、 USB1314)

USB 2.0 ポート用コネクターです。USB 2.0モジュールのケーブルをこれらのコネクターに

接続します。このコネクターは最大 480 Mbps の接続速度を持つUSB 2.0 規格に準拠して

います。

1-32 Chapter 1: 製品の概要

Chapter 1

7. CPU、オプション、FAN EXTENSION、ケースファンコネクター

(4ピン CPU_FAN、 4ピン CPU_OPT、 5ピン EXT_FAN、4ピン CHA_FAN1-4)

CPUクーラーなどの冷却ファンの電源ケーブルを接続します。接続する際は、電源ケーブル

のグランドライン(GND)がコネクターのグランドピン(GND)に接続されていることをご確認

ください。

• PCケース内に十分な空気の流れがないと、マザーボードやコンポーネントが損傷する恐れが

あります。組み立ての際にはシステムの冷却ファン（吸/排気ファン）を必ず設置してください。ま

た、吸/排気ファンの電源をマザーボードから取得することで、エアフローをマザーボード側で

効果的にコントロールすることができます。また、これはジャンパピンではありません。ファンコ

ネクターにジャンパキャップを取り付けないでください。

• 各ファンのケーブルが、コネクターにしっかり接続されていることをご確認ください。

• CPU_FAN コネクターは、最大1A（12W）までのCPUファンをサポートします。

• 本製品のコネクターに取り付けられたファンはFan Xpert3で制御することができます。

• CPUファンコネクターは取り付けられたCPUファンのタイプを検出し、制御方式を自動

的に切り替えます。 CPUファンの制御方式は、UEFI BIOS Utilityの「Advanced Mode」→

「Monitor」→「 CPU Q-Fan Control」で設定することができます。

• ケースファンコネクターは、DC制御とPWM制御をサポートしています。ケースファンの制

御方式は、UEFI BIOS Utilityの「Advanced Mode」→「 Monitor」→ 「 Fan Speed Control」→

「Chassis Fan Q-Fan Control」で設定することができます

• FAN EXTENSION カードの取り付け方法について、詳しくは「2.1.8 拡張カードを取り付け

る」をご覧ください。

FAN EXTENSION カードは付属モデルにのみ同梱します。

ASUS X99-DELUXE Series 1-33

Chapter 1

• システムの快適なご利用のために、容量 350W以上のATX 12V バージョン2.4規格以降の

電源ユニットを使用することをお勧めします。

• EATX12Vコネクターには必ず電源ユニットのCPU補助電源ケーブルを接続してください。

• CPUへの安定した電流を確保するために8ピンのEPS12Vコネクターを[EATX12V]に接続

することを推奨します。8ピンのEPS12Vコネクターの有無は電源ユニットにより異なりま

す。電源ユニットの仕様については、電源ユニット各メーカーまたは代理店にお問い合わ

せください。

• 大量に電力を消費するデバイスを使用する場合は、高出力の電源ユニットの使用をお勧

めします。電源ユニットの能力が不十分だと、システムが不安定になる、またはシステムが

起動できなくなる等の問題が発生する場合があります。

8. ATX電源コネクター (24ピン EATXPWR、 8ピンEATX12V)

ATX電源プラグ用のコネクターです。電源プラグは正しい向きでのみ取り付けられるように

設計されています。正しい向きでしっかりと挿し込んでください。

1-34 Chapter 1: 製品の概要

Chapter 1

• システム電源LED（2ピン PLED）

システム電源LED用2ピンコネクターです。PCケースの電源LEDケーブルを接続してくださ

い。システムの電源LEDはシステムの電源をオンにすると点灯し、システムがスリープモー

ドに入ると点滅します。

• ハードディスクドライブアクティビティ L E D（ 2ピン HDD_LED）

ハードディスクドライブアクティビティLED用2ピンコネクターです。ハードディスクドライブ

アクティビティLEDケーブルを接続してください。ハードディスクアクティビティLEDは、SATA

ストレージドライブがデータの読み書きを行っているときに点灯、または点滅します。

• ビープスピーカー（4ピン SPEAKER）

システム警告スピーカー用4ピンコネクターです。スピーカーはその鳴り方でシステムの不

具合を報告し、警告を発します。

• 電源ボタン/ソフトオフボタン（2ピン PWRSW）

システムの電源ボタン用2ピンコネクターです。電源ボタンを押すとシステムの電源がオン

になります。OSが起動している状態で、電源スイッチを押してから４秒以内に離すと、シス

テムはOSの設定に従いスリープモード、または休止状態、シャットダウンに移行します。電

源スイッチを４秒以上押すと、システムはOSの設定に関わらず強制的にオフになります。

• リセットボタン（2ピン RESET）

リセットボタン用 2 ピンコネクターです。システムの電源をオフにせずにシステムを再起動し

ます。

9. システムパネルコネクター (20-8ピン PANEL)

このコネクターはPCケースに付属する各機能に対応しています。

ASUS X99-DELUXE Series 1-35

Chapter 1

10. TPMヘッダー (20-1ピン TPM)

TPM(Trusted Platform Module)を接続することができます。TPMはプラットフォームの監

視やデータの暗号化、電子証明書を保管といった高レベルなセキュリティ機能を備えてい

ます。

TPMは別途お買い求めください。

11. DirectKeyヘッダー (2ピン DRCT)

2ピンのケーブルスイッチ、または電源ボタンやリセットボタンを接続します。UEFI BIOS

Utilityの「DirectKey (DRCT)」を有効に設定した場合、起動時に < F2>や<Delete>を押す

ことなくこのヘッダーに接続したスイッチで直接UEFI BIOS Utilityを起動することが可能に

なります。

ケーブルスイッチは別途お買い求めください。

1-36 Chapter 1: 製品の概要

Chapter 1

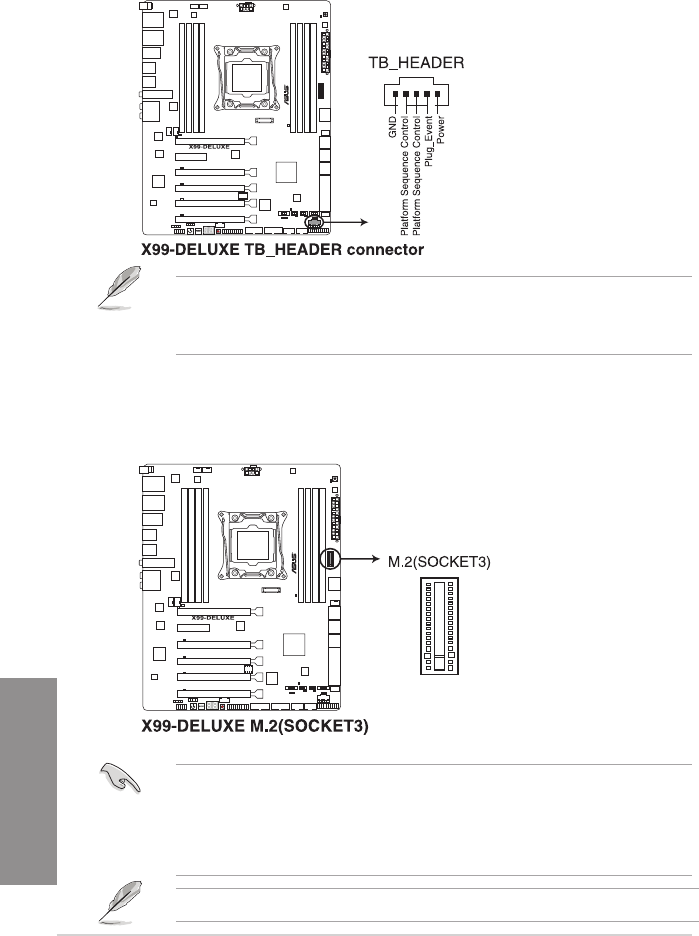

12. Thunderbolt ヘッダー(5ピン TB_HEADER)

ASUS ThunderboltEX II拡張カードを接続する際に使用します。ASUS ThunderboltEX II拡

張カードでは、デイジーチェーン接続により1つのポートで最大6台のThunderbolt™デバイ

スと3台のネイティブDisplayPort対応ディスプレイを接続することができます。

・ ASUS ThunderboltEX II拡張カードは別途お買い求めください。

・ ASUS ThunderboltEX II 拡張カードを使用するには、別途DisplayPortを搭載するビデオ

カードが必要です。

13. M.2スロット (M.2)

M.2規格のSSDを取り付けることができます。本製品のM.2スロットは、PCIeインターフェー

スのM.2ストレージのみをサポートしています。

• 本製品のM.2スロットは、Type 2242/2260/2280サイズのM.2 Socket 3(Key M) PCIe SSD

モジュールをサポートしています。

・ M.2スロットはPCI Express x16 第5スロット(PCIEX16_5)と同じ帯域を使用しています。M.2

スロットを使用する場合は、UEFI BIOS Utilityで「PCI-EX4_5 Slot (Black) Bandwidth」を

[X4 Mode]に設定してください。

M.2 SSD モジュールは別途お買い求めください。

ASUS X99-DELUXE Series 1-37

Chapter 1

14. ケース開閉検出コネクター (4-1ピン CHASSIS)

ケース開閉検出センサー用コネクターです。センサーケーブルまたはスイッチケーブルを接

続してください。システムコンポーネントの取り外しや交換のときにケースを開けると、ケー

ス開閉検出センサーまたはスイッチはこのコネクターに信号を送信します。信号はその後、

ケース開閉検出イベントを発行します。

初期設定値では、「Chassis Signal」と「GND」のピンの間はジャンパキャップにより、ショ

ートされています。ケース開閉検出機能を使用する場合にのみ、ジャンパを取り外してケー

ス開閉検出センサーを接続してください。

このコネクターにセンサー/スイッチを初めて接続するまたは再度接続した場合は必ずPOST時

にメッセージが表示されます。メッセージが表示された場合は、一旦リセットをしてシステムを

再起動してください。

1-38 Chapter 1: 製品の概要

Chapter 1

ASUS X99-DELUXE Series 2-1

Chapter 2

基本的な取り付け

2.1 コンピューターを組み立てる

2.1.1 マザーボードを取り付ける

本マニュアルで使用されているイラストや画面は実際とは異なる場合があります。マザー

ボードのレイアウトはモデルにより異なりますが、取り付け方法は同じです。

1. PCケースにI/Oシールドとマザーボード設置用のスペーサーを取り付けます。

2. I/Oシールドとマザーボードのバックパネルの位置が合っていることを確認し、スペーサー

とマザーボードのネジ穴を合わせるように正しい位置に設置します。

Chapter2 基本的な取り付け

2-2 Chapter 2: 基本的な取り付け

Chapter 2

3. 下図を参考に、マザーボードを9か所のネジでケースに固定します。

ネジはきつく締めすぎないように注意してください。

ASUS X99-DELUXE Series 2-3

Chapter 2

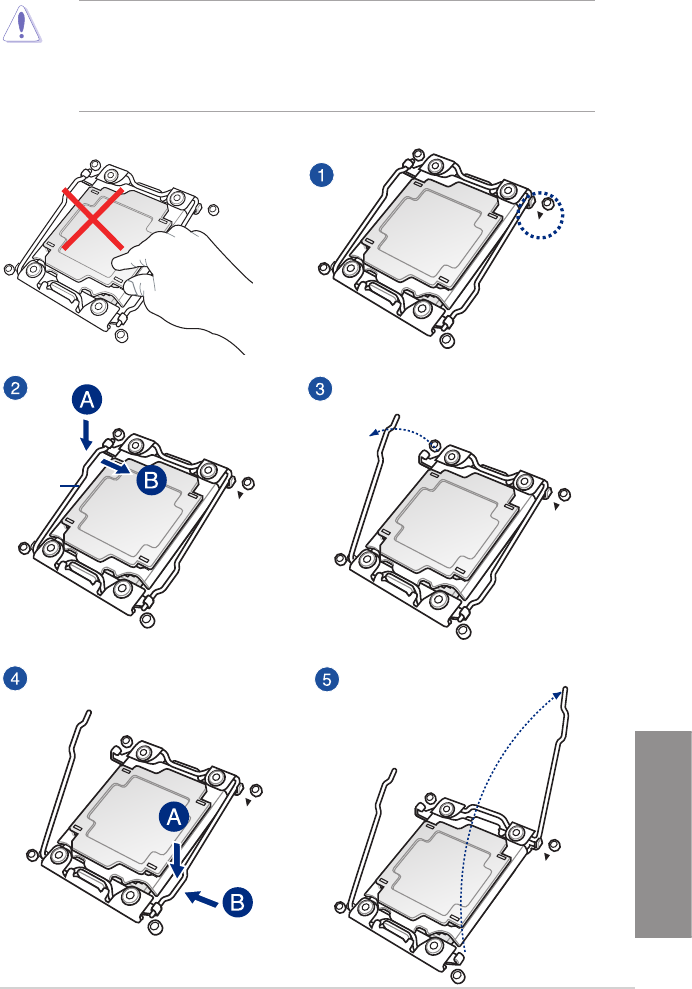

2.1.2 CPUを取り付ける

・ LGA2011-v3 ソケットは2本のロードレバーで固定されています。CPUの取り付けを行う

際は、必ずCPU付属のマニュアルを確認の上、正しい手順で行ってください。製品保証

は、CPUの間違った取り付け・取り外しに起因する故障及び不具合には適用されません。

・ CPUが所定の位置に取り付けられ状態でロードレバーが押し込まれると、ロードプレート

上のソケットキャップは自動的に外れます。ソケットキャップは大切に保管してください。

三角マーク

ロードレバー

2-4 Chapter 2: 基本的な取り付け

Chapter 2

三角マーク

ロードプレート

ロードプレート先端

CPUソケット

キャップ

ASUS X99-DELUXE Series 2-5

Chapter 2

2.1.3 CPUクーラーを取り付ける

CPUクーラーを取り付ける前に、必ずCPUに

サーマルグリス（シリコングリス）を塗布して

ください。CPUクーラーによって、サーマルグ

リスや熱伝導体シートなどが購入時から塗

付されているものがあります。

手順

2-6 Chapter 2: 基本的な取り付け

Chapter 2

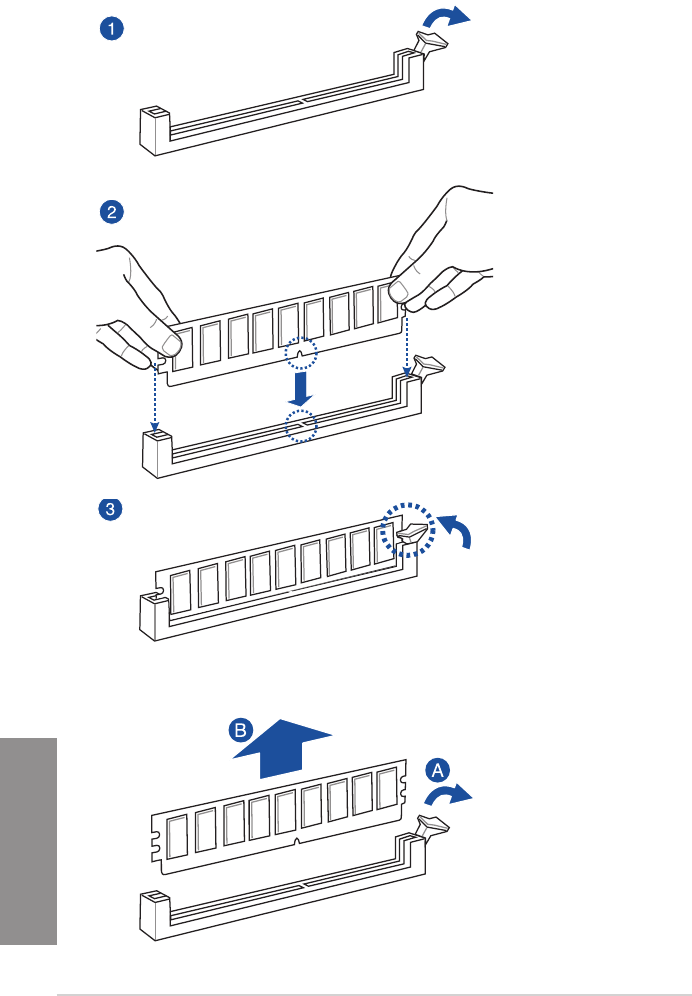

メモリーを取り外す

2.1.4 メモリーを取り付ける

ASUS X99-DELUXE Series 2-7

Chapter 2

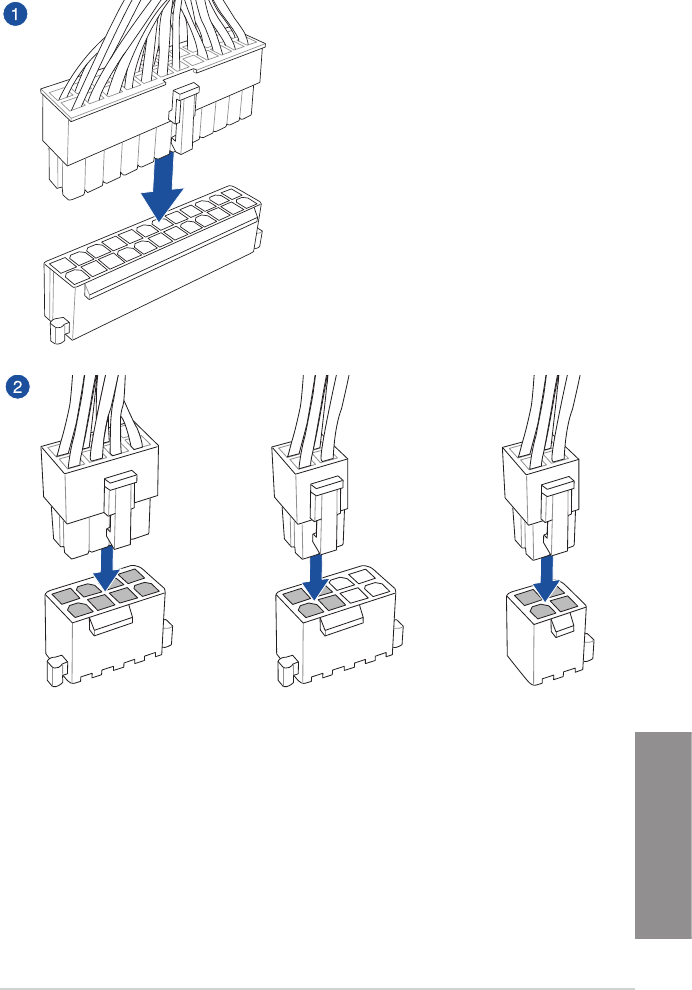

2.1.5 ATX 電源を取り付ける

またはまたは

2-8 Chapter 2: 基本的な取り付け

Chapter 2

2.1.6 SATAデバイスを取り付ける

または

ASUS X99-DELUXE Series 2-9

Chapter 2

2.1.7 フロント I/O コネクターを取り付ける

Q-Connectorを取り付ける

USB 2.0コネクターを取り付けるフロントパネルオーディオコネクターを取

り付ける

USB 3.0 コネクターを取り付ける

HDD LED

POWER SW

RESET SW

HDD LED-

HDD LED+

PWR

Reset

Ground

HDD LED

USB 2.0

AAFP

USB 3.0

2-10 Chapter 2: 基本的な取り付け

Chapter 2

2.1.8 拡張カードを取り付ける

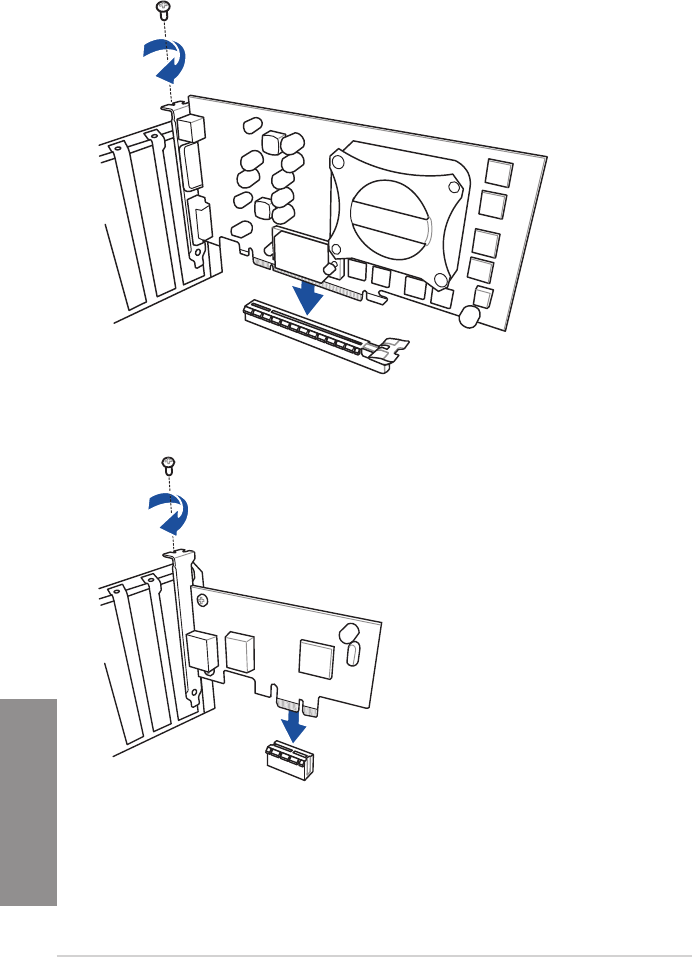

PCI Express x16 カードを取り付ける

PCI Express x1カードを取り付ける

ASUS X99-DELUXE Series 2-11

Chapter 2

HYPER M.2 x4カードを取り付ける

本製品を最高のパフォーマンスでご使用いただくために、28レーンCPUをご使用の場合

は、HYPER M.2 x4 カードを使用しないことをおすすめします。

・ HYPER M.2 x4カードは、Type 2230/2242/2260/2280/22110サイズのM.2 Socket 3(Key M)

PCIe SSD モジュールをサポートしています。

・ HYPER M.2 x4 カードは付属モデルにのみ同梱します。

・ M.2 SSD モジュールは別途お買い求めください。

2-12 Chapter 2: 基本的な取り付け

Chapter 2

FAN EXTENSION カードを取り付ける

PCI Express x16 第5スロット(PCIEX16_5)に拡張カードを取り付けた場合、物理的な干渉が発生

しFAN EXTENSION 接続ケーブルを取り付けできない場合があります。物理的な干渉が発生す

る場合は、拡張カードを取り付けるスロットを変更してご利用ください。

ASUS X99-DELUXE Series 2-13

Chapter 2

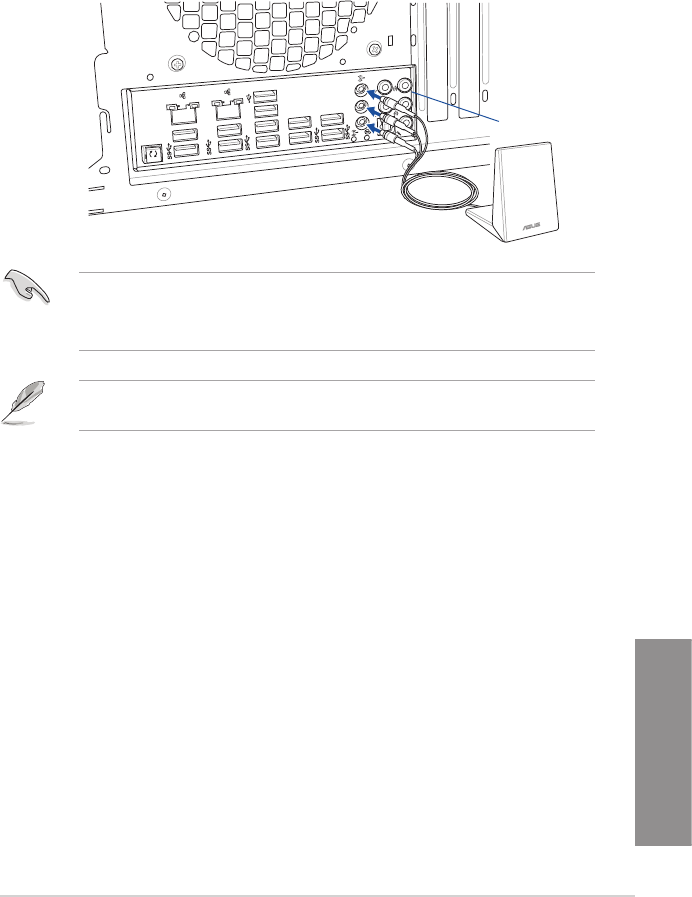

2.1.9 Wi-Fi / Bluetooth アンテナを取り付ける

Wi-Fi / Bluetooth アンテナを取り付ける

バックパネルのWi-Fi / Bluetooth アンテナ用ポート(SMAタイプ)に付属のWi-Fi / Bluetooth アン

テナを接続します。

USB BIOS

Flashback

USB BIOS

Flashback

USB 3.0/UASP

SPDIF OUT REAR O/SUB

LINE IN

LINE OUT

MIC IN

USB 3.0/UASP

BIOS

• 使用中にアンテナが外れないよう、しっかりと取り付けてください。

• ASUS Wi-Fi GO! ソフトウェアをインストールする前に、ワイヤレスネットワークドライバ−

とBluetoothドライバーをインストールしてください。

本マニュアルで使用されているイラストや画面は実際とは異なる場合があります。マザー

ボードのレイアウトはモデルにより異なりますが、取り付け方法は同じです。

I/Oシールド

2-14 Chapter 2: 基本的な取り付け

Chapter 2

2.2 UEFI BIOSを更新する

USB BIOS Flashback

USB BIOS FlashbackはこれまでのBIOS更新ツールとはまったく違う、とても便利なUEFI BIOSの更

新手段です。BIOSやOSを起動することなく、簡単にUEFI BIOSを更新することができます。CPUや

メモリーの取り付けは不要で、特定のUSBポートにBIOSファイルを保存したUSBメモリーを接続

し、USB BIOS Flashbackボタンを数秒間押すだけで、スタンバイ電源で自動的にUEFI BIOSの更新

を行なうことができます。

手順:

1. 光学ドライブに付属のサポートDVDを挿入し、USB BIOS Flashback（USB BIOS Flashback

Wizard）をインストールします。

2. USB BIOS Flashbackに対応するUSBポートにUSBメモリーを接続します。

• 安定した動作のために、USB BIOS Flashback機能はUSB 2.0規格のFAT32/16ファイルシス

テムをもつ、シングルパーティションのUSBメモリーをご使用ください。

• ASUSオフィシャルサイトからBIOSファイルをダウンロードした場合は、ファイル名を

「X99D.CAP」に変更してください。

3. インストールしたUSB BIOS Flashback Wizardを起動し、最新のBIOSファイルをダウンロー

ドします。

4. BIOSファイルのダウンロードが完了したら、コンピューターをシャットダウンします。

5. コンピューターが完全にシャットダウンした後、LEDが点滅をはじめるまで、USB BIOS

Flachbackボタンを押し続けます。（約3秒間）

USB BIOS Flashback ポート

USB BIOS Flashback ボタン

• UEFI BIOS更新中はUSBメモリーを取り外す、電源プラグを抜く、オンボードスイッチを

押す、ジャンパスイッチの位置を変更するなど一切の行為を行わないようご注意くださ

い。BIOS更新中に他の行為を行った場合、UEFI BIOSの更新が中断する可能性があります。

• USB BIOS Flashback LEDが5秒ほど点滅したあとで点灯状態となる場合は、 USB BIOS

Flashback 機能が正常に動作していないことを示しています。

考えられる原因:

1. USBストレージが正しく取り付けられていない。

2. サポート外のファイルシステム、またはファイル名が正しくない。

このようなエラーが発生した場合は、電源装置のスイッチをオフにするなどしてシステム

の電源を完全にオフにした後に再度実行してください。

• UEFI BIOSのアップデートにはリスクが伴います。UEFI BIOSのアップデートに失敗する

と、UEFI BIOSが破損、損傷しシステムを起動することができなくなる恐れがあります。UEFI

BIOSのアップデートに伴う不具合、動作不良、破損等に関しましては保証の対象外となり

ます。

6. USB BIOS Flashbackが完了するとLEDは消灯します。LEDが完全に消灯したことを確認して

システムを起動し、UEFI BIOS Utilityを確認します。

ASUS X99-DELUXE Series 2-15

Chapter 2

2.3 バックパネルとオーディオ接続

2.3.1 バックパネルコネクター

*、**、*** : LEDの点灯内容、及びオーディオ I/O ポートの構成は次のページでご確認ください。

バックパネルコネクター

1. Intel® LAN ポート (LAN2) ** 7. USB 3.0 ポート E56

2. Intel® LAN ポート (LAN1) ** 8. USB 3.0 ポート E34

3. USB 2.0ポート 56

(下段ポートは USB BIOS Flashback対応)

9. USB 3.0 ポート E12

4. USB BIOS Flashbackボタン 10. Wi-Fi / Bluetooth アンテナ用ポート

(SMAタイプ)*

5. USB 3.0 ポート E910 11. 光デジタルS/PDIF 出力ポート

6. USB 3.0 ポート E78 12. オーディオ I/O ポート***

2-16 Chapter 2: 基本的な取り付け

Chapter 2

• xHCIコントローラーの制御するUSBポートに接続されたUSBデバイスは、UEFI BIOS Utility

のIntel xHCI Mode 設定に従いxHCIモードまたはEHCIモードで動作することができます。

• USB 3.0 ポートではブートデバイスを使用することはできません。

• USB 3.0 デバイスを最高のパフォーマンスでご使用いただくために、USB 3.0 対応デバイ

スはUSB 3.0 ポートに接続してご使用いただくことをおすすめします。

• チップセットが制御するUSBポートは、Intel社が策定したeXtensible Host コントローラー

Interface (xHCI) Specication に基づいています。レガシーデバイスを接続する場合、互

換性とパフォーマンスを最適化するためにデバイスファームウェアの更新が必要な場合が

あります。

** LAN ポート LED

アクティブリンク

LED スピード

LED

LAN ポート

アクティブリンク LED スピード LED

状態説明状態説明

オフリンクなしオフ 10 Mbps

オレンジ (点灯) リンク確立オレンジ 100 Mbps

オレンジ (点滅) データ送受信中グリーン 1 Gbps

オレンジ

(常時点滅) S5から起動可能な

状態

LANコントローラーはUEFI BIOS Utilityで無効にすることができますが、Intel® LAN ポート

(LAN1)のLEDは無効状態でも点灯/点滅する場合があります。

* Wi-Fi / Bluetooth LED

Wi-Fi LED Bluetooth LED

状態説明状態説明

オフリンクなしオフリンクなし

グリーンデータ送受信中ブルーリンク確立

点滅データ送受信中

* Bluetooth® ワードマークおよびロゴは、Bluetooth SIG,INC.が所有する登録商標であり、ASUSTeK Computer Inc.はこれら商

標を使用する許可を受けています。他のトレードマークおよび商号は、各所有権者が所有する財産です。

Wi-Fi 802.11 a/b/g/n/ac,

Bluetooth v4.0

Wi-Fi LED Bluetooth LED

ASUS X99-DELUXE Series 2-17

Chapter 2

ヘッドホンとマイクを接続

ステレオスピーカーに接続

*** オーディオ構成表

ポートヘッドセット

2.1チャンネル 4.1チャンネル 5.1チャンネル 7.1チャンネル

ライトブルーライン入力ライン入力ライン入力ライン入力

ライムライン出力フロント

スピーカー出力

フロント

スピーカー出力

フロントスピーカー

出力

ピンクマイク入力マイク入力マイク入力マイク入力

オレンジ – – センター/

サブウーファ

センター/

サブウーファ

ブラック –リアスピーカー

出力

リアスピーカー

出力

リアスピーカー

出力

グレー – – サイドスピーカー

出力*

サイドスピーカー

出力

* Windows® 8.1 のみ

2.3.2 オーディオ I/O接続

オーディオ I/O ポート

2-18 Chapter 2: 基本的な取り付け

Chapter 2

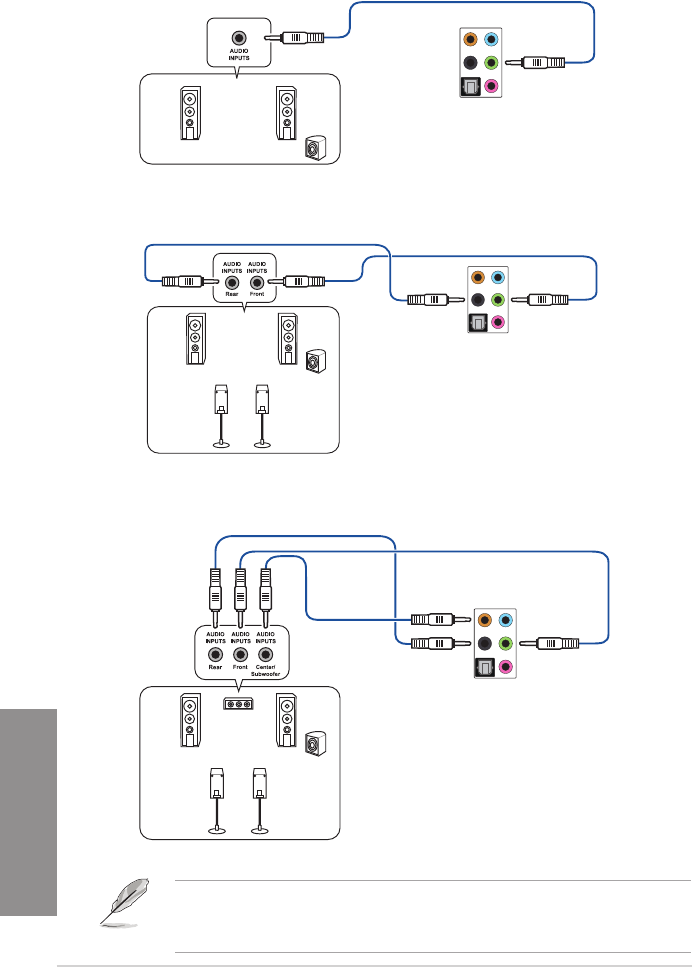

4.1チャンネルスピーカーに接続

5.1チャンネルスピーカーに接続

2.1チャンネルスピーカーに接続

Windows® 8.1 環境で5.1chサウンドシステムを接続する場合は、サイドスピーカー

（サラウンドスピーカー）をグレーポートに接続してご使用いただくことをおすす

めします。

ASUS X99-DELUXE Series 2-19

Chapter 2

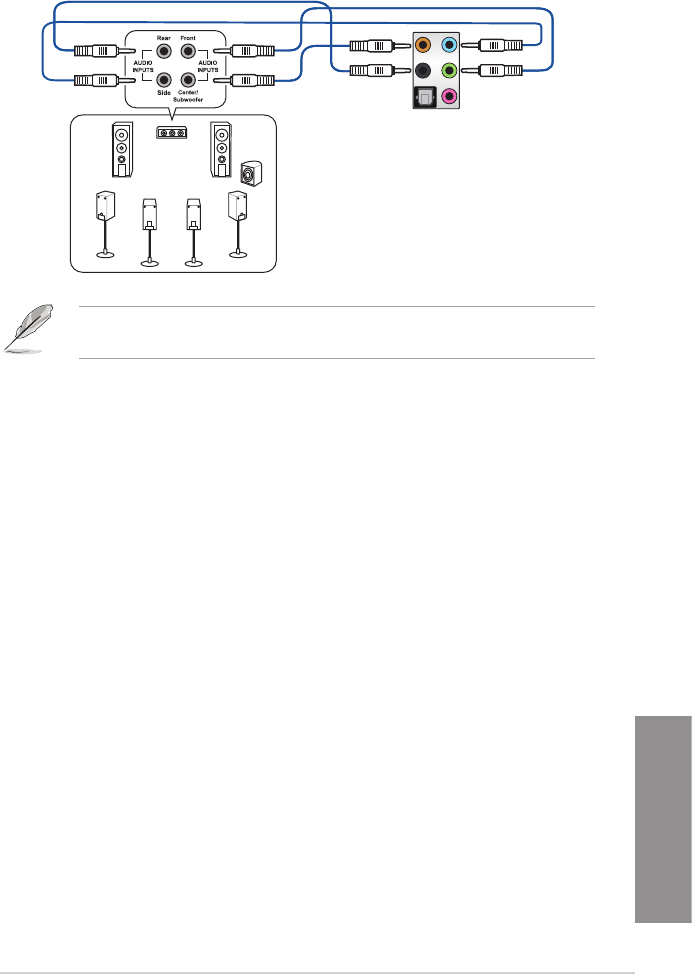

7.1チャンネルスピーカーに接続

DTS UltraPC II 機能が有効の場合は、リアスピーカー（サラウンドバック）をグレー

ポートに接続してご使用ください。

2.4 初めて起動する

1. すべてのコンポーネントやデバイスの接続が終了したら、PCケースのカバーを元に戻して

ください。

2. すべてのスイッチをオフにしてください。

3. 電源コードをPCケース背面の電源ユニットのコネクターに接続します。

4. 電源コードをコンセントに接続します。

5. 以下の順番でデバイスの電源をオンにします。

a. モニター／ディスプレイ

b. 外部デバイス類（デイジーチェーンの最後のデバイスから）

c. システム電源

6. ATX電源のスイッチをオンにし、システムの電源をオンにすると、通常PCケースのシステム

電源LEDが点灯します。モニター/ディスプレイがスタンバイ状態をサポートしている場合

は、システムの電源をオンにすると同時にモニター/ディスプレイは自動的にスタンバイ

状態から復帰します。

次にシステムは、起動時の自己診断テスト (POST) を実行します。テストを実行している間

に問題が確認された場合は、BIOSがビープ音を出すか、画面にメッセージが表示されま

す。システムの電源をオンにしてから30秒以上経過しても画面に何も表示されない場合

は、電源オンテストの失敗です。各コンポーネントの設置状態を確認してください。問題が

解決されない場合は、販売店にお問い合わせください。

2-20 Chapter 2: 基本的な取り付け

Chapter 2

UEFI BIOS ビープ説明

短いビープ１回ビデオカードの検出(正常起動)

クイックブート設定が無効(正常起動)

キーボード検出エラー

長いビープ１回＋短いビープ２回、

数秒後同じパターンで繰り返し

メモリー検出エラー

長いビープ１回＋短いビープ３回ビデオカード検出エラー

長いビープ１回＋短いビープ４回ハードウェアエラー

7. システムの電源をオンにした直後に、<F2>または<Delete>を押すとUEFI BIOS Utility を

起動することができます。UEFI BIOS Utilityの設定についてはChapter 3をご参照ください。

2.5 システムの電源をオフにする

OSが起動している状態で、電源スイッチを押してから４秒以内に離すと、システムはOS

の設定に従いスリープモード、または休止状態、シャットダウンに移行します。電源スイッ

チを４秒以上押すと、システムはOSの設定に関わらず強制的にオフになります。この機能

は、OSやシステムがハングアップ（ロック）して、通常のシステム終了作業が行えない場合に

のみご使用ください。強制終了は各コンポーネントに負担をかけます。万一の場合を除き

頻繁に強制終了をしないようご注意ください。

ASUS X99-DELUXE Series 3-1

Chapter 3

UEFI BIOS設定

Chapter3UEFIBIOS設設

3.1 UEFIとは

ASUS UEFI BIOSは、従来のキーボード操作だけでなくマウスでの操作も可能となった

グラフィカルでユーザーフレンドリーなインターフェースです。OSを使用するのと

同じくらいに簡単に操作することができます。* EFI(UEFI)が従来のBIOSと同じ機能を

持つことから、ASUSはEFI(UEFI)を「UEFI BIOS」、「BIOS」と表記します。

UEFI（Unied Extensible Firmware Interface）は、Intel 社が提唱している、従来パソコンのハード

ウェア制御を担ってきた BIOS に代わる、OS とファームウェアのインターフェース仕様です。UEFI

は非常に高機能な最新のファームウェアで従来のBIOSと違い拡張性に富んでいます。UEFIの設

定はマザーボードのCMOS RAM（CMOS）に保存されています。通常、UEFIのデフォルト設定はほ

とんどの環境で、最適なパフォーマンスを実現できるように設定されています。以下の状況以外で

は、デフォルト設定のままで使用することをお勧めします。

• システム起動中にエラーメッセージが表示され、UEFI BIOS Utility を起動するように指示が

あった場合

• UEFI BIOSの設定を必要とするコンポーネントをシステムに取り付けた場合

不適切な設定を行うと、システムが起動しない、または不安定になるといった症状が出ること

があります。設定を変更する際は、専門知識を持った技術者等のアドバイスを受けることを強く

お勧めします。

ASUSオフィシャルサイトからダウンロードしたBIOSファイルをUSB BIOS Flashback機能で使用

する場合は、手動でファイル名を「X99D.CAP」に変更してください。

3-2 Chapter 3: UEFI BIOS 設定

Chapter 3

3.2 UEFI BIOS Utility

UEFI BIOS Utilityでは各種パラメーターの調整やオンボード機能の有効/無効、UEFI BIOSの更新

などを行なうことができます。UEFI BIOS Utilityはグラフィカルなユーザーインターフェースを採用

しており、従来のキーボードだけでなくマウスでも操作することができるので、だれでも直感的に

操作することが可能です。

コンピューターの起動時にUEFI BIOS Utilityを起動する

コンピューターの起動時にASUSロゴが表示されます。ASUSロゴが表示されている間、システム

はPOST (Power on self test: 電源投入時の自己診断テスト)を行っています。このPOST中に<F2>

または<Delete>を押すことでUEFI BIOS Utilityを起動することができます。

POST後にUEFI BIOS Utilityを起動する

手順

• PCケースまたはマザーボード上のリセットボタンを押す。

• PCケースまたはマザーボード上の電源ボタンを押してシステムをシャットダウンし、再度電

源ボタンを押してシステムをオンにする。

上記のいずれかの方法でコンピューターを再起動した後で、再度POST中に<F2>または

<Delete>を繰り返し押します。

• 本マニュアルで使用されているイラストや画面は実際のものと異なる場合があります。

• マウスでUEFI BIOS Utilityの操作を行う場合は、USBマウスをマザーボードに接続して

からシステムの電源をオンにしてください。

• 設定を変更した後システムが不安定になる場合は、デフォルト設定をロードしてください。

デフォルト設定に戻すには、、<F5>を押すか終了メニューの「Load Optimized Defaults」を

選択します。（詳細は「3.10 終了メニュー」参照）

• 設定を変更した後システムが起動しなくなった場合は、CMOSクリアを実行し、マザー

ボードのリセットを行ってください。Clear CMOSボタンの位置は「1.2.6 オンボードボタン/

スイッチ」をご参照ください。

• UEFI BIOS UtilityはBluetooth デバイスには対応していません。

• UEFI BIOS Utility上で、キーボードは英語配列キーボードとして認識されます。

• UEFI BIOS Utility の各項目の名称、設定値、デフォルト設定値は、ご利用のモデルやUEFI BIOS

バージョン、取り付けたCPU/メモリーにより異なる場合があります。予めご了承ください。

メニュー画面

UEFI BIOS Utilityには、EZ Mode とAdvanced Mode の2つのモードがあります。モードの切り替

えは<F7>を押すか、画面右下の「Advanced Mode(F7)」/「 EZ Mode(F7)」ボタンを押すことで簡

単に切り替えることができます。

ASUS X99-DELUXE Series 3-3

Chapter 3

3.2.1 EZ Mode

EZ Mode では、基本的なシステム情報の一覧が表示され、表示言語やシステムパフォーマンスモ

ード、ブートデバイスの優先順位などが設定できます。Advanced Mode へ切り替えるには<F7>

を押すか、画面右下の「Advanced Mode(F7)」ボタンを押すことで簡単に切り替えることができ

ます。

UEFI BIOS Utility起動時に表示する画面モードは変更することができます。詳細は「3.8 ブートメ

ニュー」の「 Setup Mode」をご参照ください。

各項目に表示される内容は、取り付けたデバイスにより異なります。

システムインフォメーション表示言語 EZ Tuning Wizard(F11)

EZ System Tuning

Advanced Mode

起動デバイスの優先順位

デフォルト設定を適用

終了メニュー

起動デバイスの選択

Q-Fan Tuning

Intel® Rapid Storage Technology用

SATA RAIDの有効/無効

3-4 Chapter 3: UEFI BIOS 設定

Chapter 3

3.2.2 Advanced Mode

Advanced Modeでは、オーバークロックや各種電圧の調整から、オンボード機能の有効/無効な

ど詳細な設定を行うことができます。Advanced Modeの各項目の詳細については、以降のページ

をご覧ください。

Advanced ModeからEZ Modeへ切り替えるには<F7>を押すか、画面右下の「EZ Mode(F7)」ボ

タンを押すことで簡単に切り替えることができます。

メインメニュー

詳細情報

サブメニュー Last modied

EZ Mode

ハードウェア

モニター

表示言語 Hot Keys

Qfan Control(F6)

MyFavorite(F3) Quick Note (F9)

EZ Tuning Wizard(F11)

構成フィールド

メニューバー

スクロールバー

ASUS X99-DELUXE Series 3-5

Chapter 3

メニュー

メニューバーの各項目を選択することにより、各項目に応じた設定メニューが表示されます。例え

ば、メニューバーで「Main」を選択すると、「Main」の設定メニューが画面に表示されます。

サブメニュー

サブメニューが含まれる項目の前には、「>」マークが表示されます。サブメニューを表示するに

は、マウスで項目を選択するか、カーソルキーで項目を選択し、<Enter>を押します。

表示言語

UEFI BIOS Utility で表示する言語を選択することができます。

MyFavorite (F3)

ツリーマップから頻繁に使用する項目をお気に入りとして登録することで、画面の切り替えなどの

面倒な操作をせずに一画面で各種設定を変更することができるようになります。

詳細は「3.3 My Favorites」をご覧ください。

Qfan Control (F6)

Q-Fan Tuning画面を起動し、Q-Fan Control機能によるファンの調整を行うことができます。

詳細は「3.2.3 Q-Fan Control」をご覧ください。

EZ Tuning Wizard (F11)

設定ウィザードを使用して、用途に合わせてシステムを簡単にオーバークロックすることができま

す。また、EZ Tuning WizardにはRAIDアレイを構築するための設定ウィザードも備わっています。

詳細は「3.2.4 EZ Tuning Wizard」をご覧ください。

メニューバー

画面上部のメニューバーには次の項目が表示されます。主な設定内容は以下のとおりです。

My Favorites 登録したお気に入り項目

Main 基本システム設定

Ai Tweaker オーバークロック関連

Advanced 拡張システム設定

Monitor システム温度/電力状態の表示、およびファンの設定

Boot システム起動関連

Tool 独自機能

Exit 終了メニュー、及びデフォルト設定のロード

3-6 Chapter 3: UEFI BIOS 設定

Chapter 3

Quick Note(F9)

簡易メモを表示します。BIOSの設定状況や設定値など、メモを書き込むことができます。

• 次のキーとキーボードショートカットは使用できません: <DEL>キー、切り取り(Ctrl + X)、

コピー(Ctrl + C)、貼り付け(Ctrl + V)

• 使用可能な言語は英語のみです。また、キーボードは英語配列キーボードとして認識され

ています。

Hot Keys （操作ガイド）

UEFI BIOS Utilityを操作するためのキーボードの基本操作やショートカットの一覧を表示します。

スクロールバー

設定項目が画面に収まりきらない場合は、スクロールバーがメニュー画面の右側に表示されま

す。マウスやカーソルキー、または <Page Up>/<Page Down> で、画面をスクロールすることが

できます。

詳細情報

選択した項目に関する詳細な情報を表示します。また、本製品では<F12>を押してUEFI BIOS

Utility 画面のスクリーンショットを撮影し、USBメモリーに保存することができます。

構成フィールド

構成フィールドには各項目の現在設定されている状態や数値が表示されます。ユーザーによる変

更が可能でない項目は、選択することができません。

設定可能なフィールドは選択するとハイライト表示されます。フィールドの値を変更するには、そ

のフィルドをマウスで選択するか、表示されるナビゲーションキーに従い数値を変更し、<Enter>

を押して決定します。

Last Modied (最終更新内容)

前回保存したUEFI BIOS Utilityの変更内容を表示します。

ASUS X99-DELUXE Series 3-7

Chapter 3

3.2.3 Q-Fan Control

Q-Fan Controlでは、CPU温度にあわせて各ファンの回転数を制御することができます。また、環境

に合わせて既定の動作プロファイルを選択することも可能です。

ファンの選択 PWM制御モード

変更を取り消す

設定を適用

メインメニューに戻る

ファン動作プロファイル

DC制御モード

マニュアル設定

3-8 Chapter 3: UEFI BIOS 設定

Chapter 3

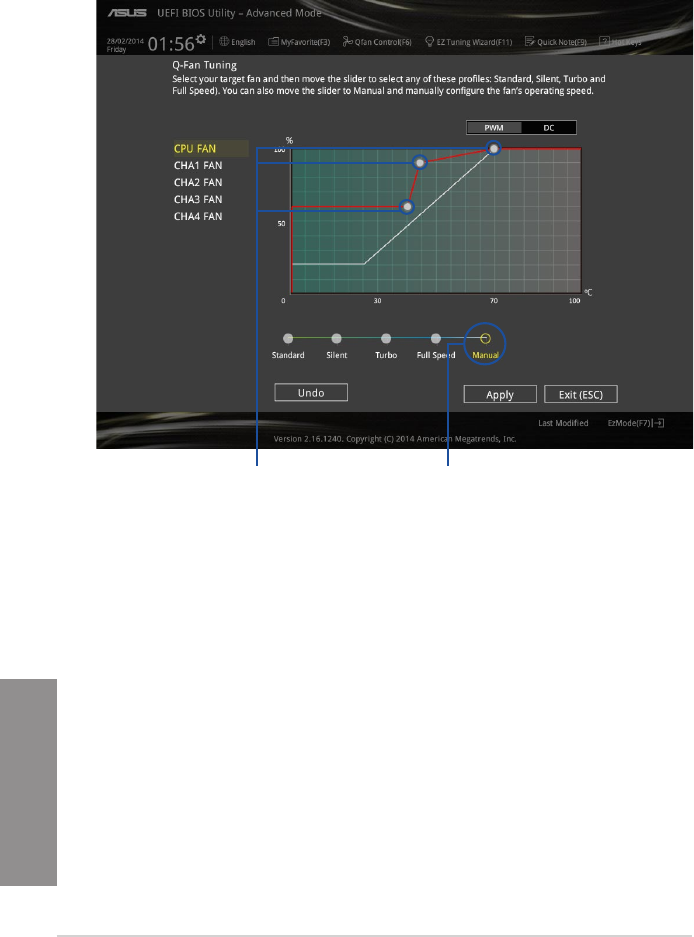

ファンの回転数を手動で設定する

プロファイルの「Manual」を選択することで、ファンの回転数を手動で設定することができます。

手順

1. 設定を変更するファンを選択し、プロファイルの「Manual」を選択します。

2. スピードポイントをドラッグして、CPU温度に対するファンの回転数を設定します。

3. 「Apply」をクリックして設定を適用します。メインメニューへ戻るには「Exit (ESC)」をクリッ

クします。

スピードポイントマニュアル設定

ASUS X99-DELUXE Series 3-9

Chapter 3

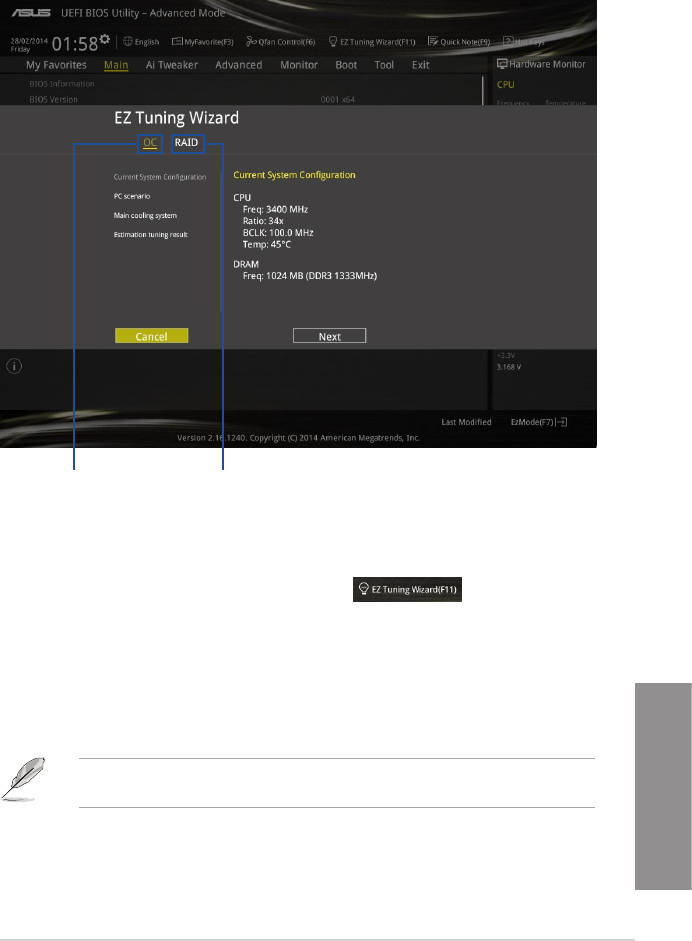

3.2.4 EZ Tuning Wizard

設定ウィザードを使用して、用途に合わせてシステムを簡単にオーバークロックすることができま

す。また、EZ Tuning WizardにはRAIDアレイを構築するための設定ウィザードも備わっています。

システム設定の調整

手順

1. キーボードの<F11>を押すか、Advanced ModeでをクリックしE Z

Tuning Wizardを起動します。次に、「OC」を選択し「 Next」をクリックします。

2. 「Daily Computing」、「 Gaming/Media Editing」のいずれかから、PCの利用環境を選択し、

「Next」をクリックします。

3. 「Box cooler(リファレンス/ストッククーラー)」「Tower cooler(大型/タワー型クーラー)」

「Water cooler(液冷)」の中から、取り付けられているCPUクーラーのタイプを選択し、

「Next」をクリックします。

CPUクーラーのタイプが不明な場合は「I’m not sure(不明)」を選択してください。システムは自

動的に適切なクーラータイプを検出します。

4. 「Estimation tuning result」の内容を確認し問題がなければ「Next」→「Yes」の順にクリッ

クし自動調整を実行します。

システム

オーバークロック RAIDセットアップ

3-10 Chapter 3: UEFI BIOS 設定

Chapter 3

RAIDアレイの構築

手順（SATA動作モードがRAIDに設定されている場合）

1. キーボードの<F11>を押すか、Advanced Modeでをクリックし、E Z

Tuning Wizardを起動します。

2. 「RAID」を選択し「 Next」をクリックします。

• 取り付けられているSATAストレージデバイスに既存のRAIDボリュームが存在しないこと

をご確認ください。

• RAIDアレイを構築するSATAストレージは、Intel® チップセットが制御するSATAポートに接

続してください。

・ SATA動作モードがRAID以外に設定されている場合は、EZ Tuning Wizard上で動作モード

を[RAID]に変更することができます。

3. 「Easy Backup」または「 Super Speed」のいずれかから構築するRAIDアレイのタイプを選

択し、「 Next」をクリックします。

a. Easy Backupを選択した場合

は、「 Easy Backup (RAID1)

」または「 Easy Backup

(RAID10)」どちらかのRAIDレ

ベルを選択します。

4. RAIDレベルを選択したら「Next」をクリックします。

5. 画面に指示に従いセットアップを完了します。

Easy Backup (RAID10)

は、SATAストレージデバイ

スを4台以上接続している場

合にのみ選択することがで

きます。

b. Super Speedを選択した場合

は、「 Super Speed (RAID0)

」または「 Super Speed

(RAID5)」どちらかのRAIDレ

ベルを選択します。

Super Speed (RAID5)は、SATA

ストレージデバイスを3台以上

接続している場合にのみ選択

することができます。

ASUS X99-DELUXE Series 3-11

Chapter 3

3.3 My Favorites

頻繁に使用する項目をお気に入りとして登録することで、画面の切り替えなどの面倒な操作をせ

ずに一画面で各種設定を変更することができます。

3-12 Chapter 3: UEFI BIOS 設定

Chapter 3

お気に入り項目を追加する

手順

1. Advanced Modeでキーボードの<F3>を押すかをクリックし、Setup

Tree Mapを開きます。

2. Setup Tree Mapでお気に入りに登録したい項目を選択します。

3. まず、メインメニューパネルでカテゴリーを選択し、次にサブメニューパネルでお気に入り

に追加したい項目を選択します。お気に入りに追加したい項目で<Enter>を押すかを

クリックして項目を追加します。

次の項目はお気に入りに追加することはできません:

・ユーザー管理項目(システム言語や起動デバイス優先順位など)

・ユーザー設定項目(システム日付や時間など)

4. 「Exit (ESC)」をクリックするか、<ESC>を押してメインメニューに戻ります。

5. 登録した項目はメニューバー「My Favorites」から呼び出すことができます。

メインメニュー

パネル

サブメニューパネル

追加した項目

ASUS X99-DELUXE Series 3-13

Chapter 3

3.4 メインメニュー

Advanced Modeのメインメニューでは、マザーボード、CPU、メモリーの基本的な情報を表示す

る他に、表示言語やセキュリティの設定を行うことができます。

セキュリティ

システムセキュリティ設定の変更が可能です。

• パスワードを忘れた場合、CMOSクリアを実行しパスワードを削除します。

Clear CMOSボタンの位置は「1.2.6 オンボードボタン/スイッチ」をご参照ください。

• パスワードを削除すると、画面上の「Administrator」または「 User Password」にはデフォ

ルト設定の「Not Installed」と表示されます。パスワードを再び設定すると、

「Installed」と表示されます。

3-14 Chapter 3: UEFI BIOS 設定

Chapter 3

Administrator Password

管理者パスワードを設定した場合は、システムにアクセスする際に管理者パスワードの入力を

要求するように設定することをお勧めします。

管理者パスワードの設定手順

1. 「Administrator Password」を選択します。

2. 「Create New Password」ボックスにパスワードを入力し、<Enter>を押します。

3. パスワードの確認のため、「Conrm New Password」ボックスに先ほど入力したパスワー

ドと同じパスワードを入力し、[OK] ボタンをクリックします。

管理者パスワードの変更手順

1. 「Administrator Password」を選択します。

2. 「Enter Current Password」ボックスに現在のパスワードを入力し、<Enter>を押します。

3. 「Create New Password」ボックスに新しいパスワードを入力し、<Enter>を押します。

4. パスワードの確認のため、「Conrm New Password」ボックスに先ほど入力したパスワー

ドと同じパスワードを入力し、[OK] ボタンをクリックします。

管理者パスワードの消去も、管理者パスワードの変更時と同じ手順で行いますが、パスワードの

作成/確認を要求された後、なにも入力せずに<Enter>を押します。パスワード消去後は、

「Administrator Password」には「 Not Installed」と表示されます。

User Password

ユーザーパスワードを設定した場合、システムにアクセスするときにユーザーパスワードを入力

する必要があります。

ユーザーパスワードの設定手順

1. 「User Password」を選択します。

2. 「Create New Password」にパスワードを入力し、<Enter>を押します。

3. パスワードの確認のため、「Conrm New Password」ボックスに先ほど入力したパスワー

ドと同じパスワードを入力し、[OK] ボタンをクリックします。

ユーザーパスワードの変更手順

1. 「User Password」を選択します。

2. 「Enter Current Password」に現在のパスワードを入力し、<Enter>を押します。

3. 「Create New Password」に新しいパスワードを入力し、<Enter>を押します。

4. パスワードの確認のため、「Conrm New Password」ボックスに先ほど入力したパスワー

ドと同じパスワードを入力し、[OK] ボタンをクリックします。

ユーザーパスワードの消去も、ユーザーパスワードの変更時と同じ手順で行いますが、パスワー

ドの作成/確認を要求された後、なにも入力せずに<Enter>を押します。パスワード消去後は、

「User Password」には「 Not Installed」と表示されます。

ASUS X99-DELUXE Series 3-15

Chapter 3

3.5 Ai Tweaker メニュー

オーバークロックに関連する設定を行なうことができます。

Ai Tweaker メニューで設定値を変更する際は十分ご注意ください。不適切な値を設定した場

合、システムに誤作動や故障が発生する可能性があります。

本項目で表示される設定オプションは取り付けたCPUとメモリーにより異なります。

スクロールすることで画面の外に隠れているコンテンツを表示することができます。

Ai Overclock Tuner [Auto]

CPUのオーバークロックオプションを選択して、CPUのベースクロック(基本動作周波数)などを設

定することができます

[Auto] 標準ベースクロックで動作

[Manual] ベースクロックを任意に設定可能

[XMP] XMP(eXtreme Memory Prole)対応メモリーのプロファイルに従い動作

次の項目は「Ai Overclock Tuner」を [Manual]または[XMP] に設定すると表示されます。

3-16 Chapter 3: UEFI BIOS 設定

Chapter 3

CPU Strap [Auto]

ベースクロック (基準動作周波数) を設定します。この項目はデフォルトで[Auto]に設定さ

れており、UEFI BIOS Utilityの設定をもとにシステムは自動的に最適な値に調整します。

設定オプション: [Auto] [100MHz] [125MHz] [167MHz] [250MHz]

次の項目は「CPU Strap」を [ Auto]以外に設定すると表示されます。

Source Clock Tuner [Auto]

オーバークロック能力を上げるため、割り当てたCPU Strap（ベースクロック）に

基づき、クロックソース周波数を選択することができます。

設定オプション: [8Ohm dbl] [7Ohm dbl] [6Ohm dbl] [5Ohm dbl]

[4Ohm dbl] [3Ohm dbl] [2Ohm dbl] [Auto]

PLL Selection [Auto]

使用するPLL(Phase Locked Loop)を選択します。100 MHz を超えるDMI 周波数のオーバ

ークロックを行う場合は [SB PL] を、ジッターの発生を抑えるには [LC PLL] を選択します。

設定オプション: [Auto] [LC PLL] [SB PLL]

Filter PLL [Auto]

ベースクロック (基準動作周波数) の動作状態に応じて変更を行います。システムを高いベ

ースクロックで動作させる場合は[High BCLK Mode]、基準値に近いベースクロックで動作

させる場合は[Low BCLK Mode]に設定します。

設定オプション: [Auto] [Low BCLK Mode] [High BCLK Mode]

BCLK Frequency [Auto]

ベースクロック (基準動作周波数) を設定します。設定範囲は80.0MHz～300.0MHzです。

この項目は、取り付けたCPUの仕様に基づいて設定することをお勧めします。

Initial BCLK Frequency [Auto]

オーバークロックを開始する際のイニシャルベースクロックを設定します。システムはオー

バークロックを実行する際にこのイニシャルベースクロックから開始し、通常のベースクロ

ックへ切り替わります。イニシャルベースクロックは、80.0MHz以下に設定することはでき

ません。

ASUS MultiCore Enhancement [Auto]

オーバークロック設定を行った際やメモリーの動作周波数を変更した際などに、自動的にパフォ

ーマンスを最適化するASUS MultiCore Enhancement機能の有効/無効を設定します。

設定オプション: [Auto] [Disabled]

CPU Core Ratio [Auto]

CPUの動作倍率の同期方法を設定します。

[Auto] 自動的にすべてのコアの動作倍率を調整します。

[Sync All Cores] 1コア時の動作倍率上限を、すべてのコアの動作倍率として設定します。

[Per Core] アクティブなコア数毎に動作倍率の上限を設定します。

「CPU Core Ratio」を [ Sync All Cores] または [Per Core]に設定すると、次の項目が表示され

ます。

ASUS X99-DELUXE Series 3-17

Chapter 3

1-Core Ratio Limit [Auto]

1コア時の動作倍率上限を設定します。

[Auto]　　　CPUの既定値を使用します。

[Manual]　 1コア時の動作倍率上限を手動で設定します。設定値は[2-Core

Ratio Limit]と同じか、またはそれ以上で設定する必要があります。

2-Core Ratio Limit [Auto]

２コア時の動作倍率上限を設定します。

[Auto]　　　CPUの既定値を使用します。

[Manual]　 2コア時の動作倍率上限を手動で設定します。設定値は[3-Core

Ratio Limit]と同じか、またはそれ以上で設定する必要があります。

さらに、[1-Core Ratio Limit]は[Auto]であってはなりません。

3-Core Ratio Limit [Auto]

３コア時の動作倍率上限を設定します。

[Auto]　　　CPUの既定値を使用します。

[Manual]　 3コア時の動作倍率上限を手動で設定します。設定値は[4-Core

Ratio Limit]と同じか、またはそれ以上で設定する必要がありま

す。さらに、[1-Core Ratio Limit][2-Core Ratio Limit]は[Auto]であ

ってはなりません。

4-Core Ratio Limit [Auto]

4コア時の動作倍率上限を設定します。

[Auto]　　　CPUの既定値を使用します。

[Manual]　 4コア時の動作倍率上限を手動で設定します。

[1-Core Ratio Limit][2-Core Ratio Limit][3-Core Ratio Limit]は[Auto]

であってはなりません。

5-Core Ratio Limit [Auto]

5コア時の動作倍率上限を設定します。

[Auto]　　　CPUの既定値を使用します。

[Manual]　 5コア時の動作倍率上限を手動で設定します。

[1-Core Ratio Limit][2-Core Ratio Limit][3-Core Ratio Limit] [4-Core

Ratio Limit] は[Auto]であってはなりません。

6-Core Ratio Limit [Auto]

6コア時の動作倍率上限を設定します。

[Auto]　　　CPUの既定値を使用します。

[Manual]　 6コア時の動作倍率上限を手動で設定します。

[1-Core Ratio Limit][2-Core Ratio Limit][3-Core Ratio Limit] [4-Core

Ratio Limit] [5-Core Ratio Limit] は[Auto]であってはなりません。

7-Core Ratio Limit [Auto]

7コア時の動作倍率上限を設定します。

[Auto] CPUの既定値を使用します。

[Manual] 7コア時の動作倍率上限を手動で設定します。

[1-Core Ratio Limit][2-Core Ratio Limit][3-Core Ratio Limit]

[4-Core Ratio Limit] [5-Core Ratio Limit] [6-Core Ratio Limit] は

[Auto]であってはなりません。

Min. CPU Cache Ratio [Auto]

CPUキャッシュ(リングバス)の最小作倍率を設定します。

設定範囲は取り付けたCPUにより異なります。

Max. CPU Cache Ratio [Auto]

CPUキャッシュ(リングバス)の最大動作倍率を設定します。

設定範囲は取り付けたCPUにより異なります。

3-18 Chapter 3: UEFI BIOS 設定

Chapter 3

Internal PLL Overvoltage [Auto]

CPU内蔵PLL動作電圧の過電圧サポートを設定します。

設定オプション: [Auto] [Enabled] [Disabled]

BCLK Frequency : DRAM Frequency Ratio [Auto]

CPUの基準動作周波数(ベースクロック)に対するメモリー動作周波数の比率を設定します。

[Auto] 自動的に最適な値を割り当てます。

[100:133] 100：133 の比率で動作させます。

[100:100] 100：100 の比率で動作させます。

DRAM Frequency [Auto]

メモリーの動作周波数を設定することができます。設定可能なオプションは、ベースクロック周波

数の設定に応じて変化します。

設定オプション: [Auto] [DDR4-2133] [DDR4-2400] [DDR4-2666] [DDR4-2800] [[DDR4-3000]

OC Tuner [Keep Current Settings]

CPUやメモリーの動作周波数、電圧を自動的に調節しオーバークロックします。

[BCLK + Ratio Tuning] CPUの動作倍率に基づきベースクロックを調整します。

[Ratio Tuning] CPUの動作倍率のみを調整します。

[Keep Current Settings] 現在の設定を維持します。

[BCLK + Ratio Tuning]または[Ratio Tuning]を選択する場合は、高負荷に対応するために適

切なCPUクーラーを取り付けてください。また、現在設定しているオーバークロック設定を維持

する場合は[Keep Current Settings]を選択してください。

EPU Power Saving Mode [Disabled]

省電力機能 EPU (Energy Processing Unit) の有効/無効を設定します。

設定オプション: [Disabled] [Enabled]

DRAM Timing Control

メモリーのアクセスタイミングに関する設定を行うことができます。

デフォルト設定に戻すには、キーボードで [auto] と入力し、<Enter> を押します。

メモリーのアクセスタイミングを変更するとシステムが不安定になる場合があります。不安定に

なった場合は、デフォルト設定に戻してください。

ASUS X99-DELUXE Series 3-19

Chapter 3

Primary Timings

DRAM CAS# Latency [Auto]

設定オプション: [Auto] [1] – [31]

DRAM RAS# to CAS# Delay [Auto]

設定オプション: [Auto] [1] – [31]

DRAM RAS# PRE Time [Auto]

設定オプション: [Auto] [1] – [31]

DRAM RAS# ACT Time [Auto]

設定オプション: [Auto] [1] – [63]

DRAM Command Rate [Auto]

設定オプション: [Auto] [Timing T1] – [Timing T3]

Secondary Timings

DRAM RAS# to RAS# Delay [Auto]

設定オプション: [Auto] [1] – [7]

DRAM RAS# to RAS# Delay L [Auto]

設定オプション: [Auto] [1] – [7]

DRAM REF Cycle Time [Auto]

設定オプション: [Auto] [1] – [1023]

DRAM Refresh Interval [Auto]

設定オプション: [Auto] [1] – [32767]

DRAM WRITE Recovery Time [Auto]

設定オプション: [Auto] [1] – [31]

DRAM READ to PRE Time [Auto]

設定オプション: [Auto] [1] – [15]

DRAM FOUR ACT WIN Time [Auto]

設定オプション: [Auto] [1] – [63]

DRAM WRITE to READ Delay [Auto]

設定オプション: [Auto] [1] – [15]

DRAM WRITE to READ Delay(tWTR_L) [Auto]

設定オプション: [Auto] [1] – [15]

DRAM CKE Minimum Pulse Width [Auto]

設定オプション: [Auto] [5] – [8]

DRAM CAS# Write Latency [Auto]

設定オプション: [Auto] [1] – [31]

DRAM Write Latency [Auto]

設定オプション: [Auto] [1] – [31]

3-20 Chapter 3: UEFI BIOS 設定

Chapter 3

Third Timings

TRRDR [Auto]

設定オプション: [Auto] [1] - [7]

TRRDD [Auto]

設定オプション: [Auto] [1] - [7]

TWWDR [Auto]

設定オプション: [Auto] [1] - [7]

TWWDD [Auto]

設定オプション: [Auto] [1] - [7]

TRWDR [Auto]

設定オプション: [Auto] [1] - [7]

TWRDR [Auto]

設定オプション: [Auto] [1] - [7]

TWRDD [Auto]

設定オプション: [Auto] [1] - [7]

TRWSR [Auto]

設定オプション: [Auto] [1] - [7]

TCCD [Auto]

設定オプション: [Auto] [1] - [7]

TUWRDR [Auto]

設定オプション: [Auto] [1] - [3]

TRWDR2 [Auto]

設定オプション: [Auto] [0] - [31]

TRWDD [Auto]

設定オプション: [Auto] [0] - [31]

TRWSR2 [Auto]

設定オプション: [Auto] [0] - [31]

TWRDD2 [Auto]

設定オプション: [Auto] [0] - [31]

TCCDWR [Auto]

設定オプション: [Auto] [0] - [7]

RTL IOL control

DRAM RTL INIT Value [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHA D0 R0) [Auto]

設定オプション: [Auto] [1] - [127]

ASUS X99-DELUXE Series 3-21

Chapter 3

DRAM RTL (CHA D0 R1) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHA D1 R0) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHA D1 R1) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHB D0 R0) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHB D0 R1) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHB D1 R0) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHB D1 R1) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHC D0 R0) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHC D0 R1) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHC D1 R0) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHC D1 R1) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHD D0 R0) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHD D0 R1) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHD D1 R0) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM RTL (CHD D1 R1) [Auto]

設定オプション: [Auto] [1] - [127]

DRAM IO-L (CHA D0 R0) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHA D0 R1) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHA D1 R0) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHA D1 R1) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHB D0 R0) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHB D0 R1) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHB D1 R0) [Auto]

設定オプション: [Auto] [1] - [255]

3-22 Chapter 3: UEFI BIOS 設定

Chapter 3

DRAM IO-L (CHB D1 R1) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHC D0 R0) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHC D0 R1) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHC D1 R0) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHC D1 R1) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHD D0 R0) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHD D0 R1) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHD D1 R0) [Auto]

設定オプション: [Auto] [1] - [255]

DRAM IO-L (CHD D1 R1) [Auto]

設定オプション: [Auto] [1] - [255]

IO control

MC Vref(CHA) [Auto]

設定オプション: [Auto] [50] - [99.911]

MC Vref(CHB) [Auto]

設定オプション: [Auto] [50] - [99.911]

MC Vref(CHC) [Auto]

設定オプション: [Auto] [50] - [99.911]

MC Vref(CHD) [Auto]

設定オプション: [Auto] [50] - [99.911]

DRAM Vref (CHA) [Auto]

設定オプション: [Auto] [60] - [99]

DRAM Vref (CHB) [Auto]

設定オプション: [Auto] [60] - [99]

DRAM Vref (CHC) [Auto]

設定オプション: [Auto] [60] - [99]

DRAM Vref (CHD) [Auto]

設定オプション: [Auto] [60] - [99]

CTL Vref (CHAB) Sign [+]

設定オプション: [+] [-]

CTL Vref (CHAB) [Auto]

設定オプション: [Auto] [0.00] - [0.20]

CTL Vref (CHCD) Sign [+]

設定オプション: [+] [-]

CTL Vref (CHCD) [Auto]

設定オプション: [Auto] [0.00] - [0.20]
