Atco Royale 20E I C 24E 30E Club 20 Professional Users Manual CLUB/ROYALE Buch

!! Atco-1 Atco Lawn Mower Manuals - Lawn Mower Manuals – The Best Lawn Mower Manuals Collection

ROYALE 20E IC, ROYALE 24E IC, ROYALE 30E IC, CLUB 20 IC PROFESSIONAL to the manual 55cc6433-0cfc-4764-b72d-9691a154b5c9

2015-02-06

: Atco Atco-Royale-20E-I-C-Royale-24E-I-C-Royale-30E-I-C-Club-20-I-C-Professional-Users-Manual-498990 atco-royale-20e-i-c-royale-24e-i-c-royale-30e-i-c-club-20-i-c-professional-users-manual-498990 atco pdf

Open the PDF directly: View PDF .
Page Count: 104 [warning: Documents this large are best viewed by clicking the View PDF Link!]

EURO • Printed in England • Titelseiten • F016 L69 838 • CLUB/ROYALE • OSW 08/01

ROYALE 20E I/C

ROYALE 24E I/C

ROYALE 30E I/C

CLUB 20 I/C PROFESSIONAL

Deutsch

English

Français

Español

Português

Italiano

Nederlands

Dansk

Svenska

Norsk

Suomi

Eλληνικά

Türkçe

CLUB/ROYALE OPERATING INSTRUCTIONS

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

CLUB 20 I/C PROFESSIONAL

STOP

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

EURO • Printed in England • Titelseiten • F016 L69 838 • CLUB/ROYALE • OSW 08/01

ROYALE 20E I/C

ROYALE 24E I/C

ROYALE 30E I/C

STOP

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

EURO • Printed in England • Titelseiten • F016 L69 838 • CLUB/ROYALE • OSW 08/01

A 6

CLUB

ROYALE

CLUB

15 14 10

EROYALE

11 12 29

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

EURO • Printed in England • Titelseiten • F016 L69 838 • CLUB/ROYALE • OSW 08/01

ROYALE

OFF

22 21 18 20

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

EURO • Printed in England • D • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Deutsch - 1

Achtung! Die nachfolgenden Anweisungen sorgfältig durchlesen.

Machen Sie sich mit den Bedienelementen und dem ordnungsge-

mäßen Gebrauch des Rasenmähers vertraut.

Lernen Sie wie der Rasenmäher bei Gefahr angehalten wird.

Erläuterung der Symbole an dem Rasenmäher

Allgemeiner Gefahrenhinweis.

Die Bedienungsanleitung durchlesen.

Darauf achten, dass in der Nähe stehende Personen nicht

durch weggeschleuderte Fremdkörper verletzt werden.

In der Nähe stehende Personen auf sicheren Abstand zur

Maschine halten.

Vor Wartungsarbeiten den Zündkerzenstecker ziehen.

Scharfe Messer. Hüten Sie sich vor dem Verlust von Zehen

oder Finger.

Bevor Sie bewegliche Teile der Maschine anfassen, warten

Sie bis diese vollständig still stehen. Die Messer rotieren

nach dem Abschalten des Motors noch weiter und können

Verletzungen verursachen.

Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Perso-

nen erlauben den Rasenmäher zu benutzen. Nationale Vorschriften be-

schränken möglicherweise das Alter des Bedieners.

Niemals mähen, während sich Personen, insbesondere Kinder oder

Haustiere, in unmittelbarer Nähe aufhalten.

Den Rasenmäher bei laufendem Motor niemals hochheben oder tragen.

Denken Sie daran, dass Sie als Bediener oder Benutzer bei Unfällen und

daraus resultierenden Schäden an anderen Menschen oder deren Eigen-

tum die Verantwortung tragen.

Beim Mähen stets geeignetes Schuhwerk und lange Hosen tragen. Be-

nutzen Sie den Mäher nicht barfuß oder mit offenen Sandalen.

Vor dem Mähen den Rasen gründlich nach Gegenständen absuchen,

die von dem Mäher erfasst und hochgeschleudert werden können.

Diese Gegenstände entfernen.

WARNUNG – Benzin ist leicht entflammbar.

– Kraftstoff nur in Behältern aufbewahren, die eigens für diesen

Zweck bestimmt sind.

– Kraftstoff nur im Freien nachfüllen und beim Nachfüllen nicht rau-

chen.

– Kraftstoff vor dem Starten des Motors auffüllen. Niemals den Deckel

des Benzintanks öffnen oder Kraftstoff auffüllen, während der Mo-

tor läuft oder noch heiß ist.

– Falls Benzin verschüttet wird den Motor nicht starten, sondern den

Mäher von diesem Platz wegziehen. Offenes Feuer vermeiden, bis

sich das verschüttete Benzin verflüchtigt hat.

– Die Deckel von Benzintank und Benzinkanister wieder sicher ver-

schließen.

– Einen schadhaften Schalldämpfer ersetzen.

– Den Motor nicht in geschlossenen Räume laufen lassen, da sich ge-

fährliche Kohlenmonoxid-Dämpfe ansammeln können.

– Vor dem Mähen stets eine Sichtprüfung durchführen und darauf

achten, dass die Schneidmesser, deren Befestigungsschrauben so-

wie der Schneidmechansimus nicht abgenutzt oder beschädigt sind.

Vorsicht bei Mähern mit mehreren Schneidmessern, da das Drehen

von einem Schneidmesser auch die anderen in Rotation versetzt.

Nur bei Tageslicht oder gutem künstlichem Licht mähen.

Den Rasenmäher nach Möglichkeit nicht bei nassem Gras betreiben.

Auf schrägen Flächen stets auf guten Stand achten.

Stets ruhig gehen, niemals schnell laufen.

Das Mähen an Böschungen kann gefährlich sein:

– Auf schrägen Flächen immer quer und niemals auf- und abwärts

mähen.

– Auf schrägen Flächen, insbesondere bei nassem Gras, stets auf gu-

ten Stand achten.

Beim Richtungswechsel an Abhängen äußerst vorsichtig sein.

Keine besonders steilen Abhänge mähen.

– Beim Rückwärtsgehen oder Ziehen des Rasenmähers äußerst vor-

sichtig sein. Beim Mähen den Rasenmäher niemals zurück zum Kör-

per ziehen.

Die Messer müssen stehen, wenn der Rasenmäher für den Transport ge-

kippt werden muss, wenn nicht mit Gras bepflanzte Flächen überquert

werden und beim Transport zu und von dem zu mähenden Bereich.

Den Rasenmäher beim Starten oder Einschalten des Motors nicht kip-

pen, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In

diesem Fall nur so weit wie nötig und nur auf der vom Bediener abge-

wandten Seite kippen. Immer darauf achten, dass beim Ablassen auf

den Boden beide Hände am Handgriff sind.

Den Mäher niemals mit defekten Schutzvorrichtungen oder ohne ein-

gehängtem Grasfangkorb benutzen.

Die Motorregler-Einstellungen nicht verändern bzw. den Motor nicht

überdrehen. Der Betrieb des Motors mit zu hoher Drehzahl kann die

Verletzungsgefahr erhöhen.

Vor dem Starten des Motors den Schneidzylinder und den Fahrantrieb

auskuppeln.

Starten Sie den Motor, wie in der Bedienungsanleitung beschrieben.

Die Füße dürfen nicht in der Nähe der Messer sein. Mäher beim Starten

nicht kippen.

Während der Benutzung des Rasenmähers nicht Hände oder Füße in

die Nähe von oder unter rotierende Teile bringen.

Den Motor ausschalten und den Zündkerzenstecker abziehen:

– wenn Sie den Rasenmäher überprüfen, reinigen oder an ihm arbei-

ten

– nach der Kollision mit Fremdkörpern. Den Rasenmäher auf Beschä-

digungen untersuchen. Vor dem Wiedereinschalten und Betreiben

des Rasenmähers Reparaturen ausführen.

– wenn der Rasenmäher ungewöhnlich zu vibrieren beginnt (sofort

prüfen).

– wenn Sie die Schnitthöhe einstellen

Motor ausschalten:

– immer wenn Sie die Maschine verlassen

– vor dem Nachtanken

– wenn Sie Verunreinigungen beseitigen

– wenn Sie die Schnitthöhe einstellen

Zum Abstellen des Motors den Gashebel zurückziehen.

Den Festsitz aller Muttern, Bolzen und Schrauben sicherstellen, um zu

gewährleisten, dass sich der Rasenmäher immer in einem sicheren Ar-

beitszustand befindet.

Abgenutzte oder beschädigte Messer und Schrauben nur im ganzen

Satz auswechseln, um Unwuchten zu vermeiden.

Den Rasenmäher niemals mit Benzin im Tank in einem Raum lagern, in

dem Bezindämpfe von offenem Feuer oder Funken entzündet werden

können.

Den Motor abkühlen lassen, bevor der Mäher in einem Raum abgestellt

wird.

Um die Brandgefahr zu reduzieren Motor, Auspuff, Batteriefach und

Benzin-Lagerort vor Gras, Blättern und Verunreinigungen durch

Schmiermittel frei halten.

Den Grasfangkorb/-sack regelmäßig auf Abnutzung überprüfen.

Sicherheitshalber abgenutzte oder beschädigte Teile auswechseln.

Bei Verwendung von einem Mähersitz langsam fahren.

Falls der Benzintank geleert werden muss, sollte dies im Freien erfol-

gen.

Bei Einstellarbeiten am Rasenmäher darauf achten, dass Füße und

Hände nicht zwischen die rotierenden Schneidmessern und feststehen-

den Teile des Rasenmähers gelangen.

Stellen Sie sicher, dass auszuwechselnde Teile von ATCO stammen.

Sicherheitshinweise

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

6 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • D • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Deutsch - 2

Motormäher Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Bestellnummer F016 312 142 F016 310 442 F016 310 542 F016 310 642

Motortyp B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Motorgeschwindigkeit (min-1) 2 800 2 800 2 800 2 800

Motor-Hubraum (cm3) 206 206 206 206

Tankvolumen (l) 4,1 4,1 4,1 4,1

Elektrostarter nein ja ja ja

Nennaufnahme (kW) 6,5 6,5 6,5 6,5

Messerbreite (cm) 51 51 61 76

Schnitthöhe (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Schnitte pro Meter 146 73 73 73

Volumen Grasfangkorb (l) 60 76 99 126

Gewicht (kg) 92 103 111 135

Breite über alles (cm) 77 70 79 94

Seriennummer siehe Leistungsangaben an der Maschine

Das Produkt ist bestimmt für das Rasenmähen im pri-

vaten und gewerblichen Bereich.

Hinweis: Gewerbliche Nutzung bedeutet nicht Nut-

zung im Sinne von Vermietung/Verleihung.

Dieses Handbuch enthält Anweisungen über die rich-

tige Montage und den sicheren Gebrauch Ihrer Ma-

schine. Es ist wichtig, dass Sie diese Anweisungen

sorgfältig lesen.

Die Maschine wiegt im vollständig zusammengebau-

ten Zustand etwa 92 – 135 kg. Holen Sie bei Bedarf

Hilfe, um die Maschine aus der Verpackung zu neh-

men.

Vorsicht beim Transport des Mähers zum Rasen, da

die Schneidmesser scharf sind.

Nehmen Sie den Rasenmäher vorsichtig aus der Ver-

packung prüfen Sie, ob die nachfolgenden Teile voll-

ständig sind:

– Rasenmäher mit Griffbügel

– Bedienungsanleitung

– Ersatzteilliste

– Werkzeugsatz

Wenn Teile fehlen oder beschädigt sind, wenden Sie

sich bitte an Ihren Händler.

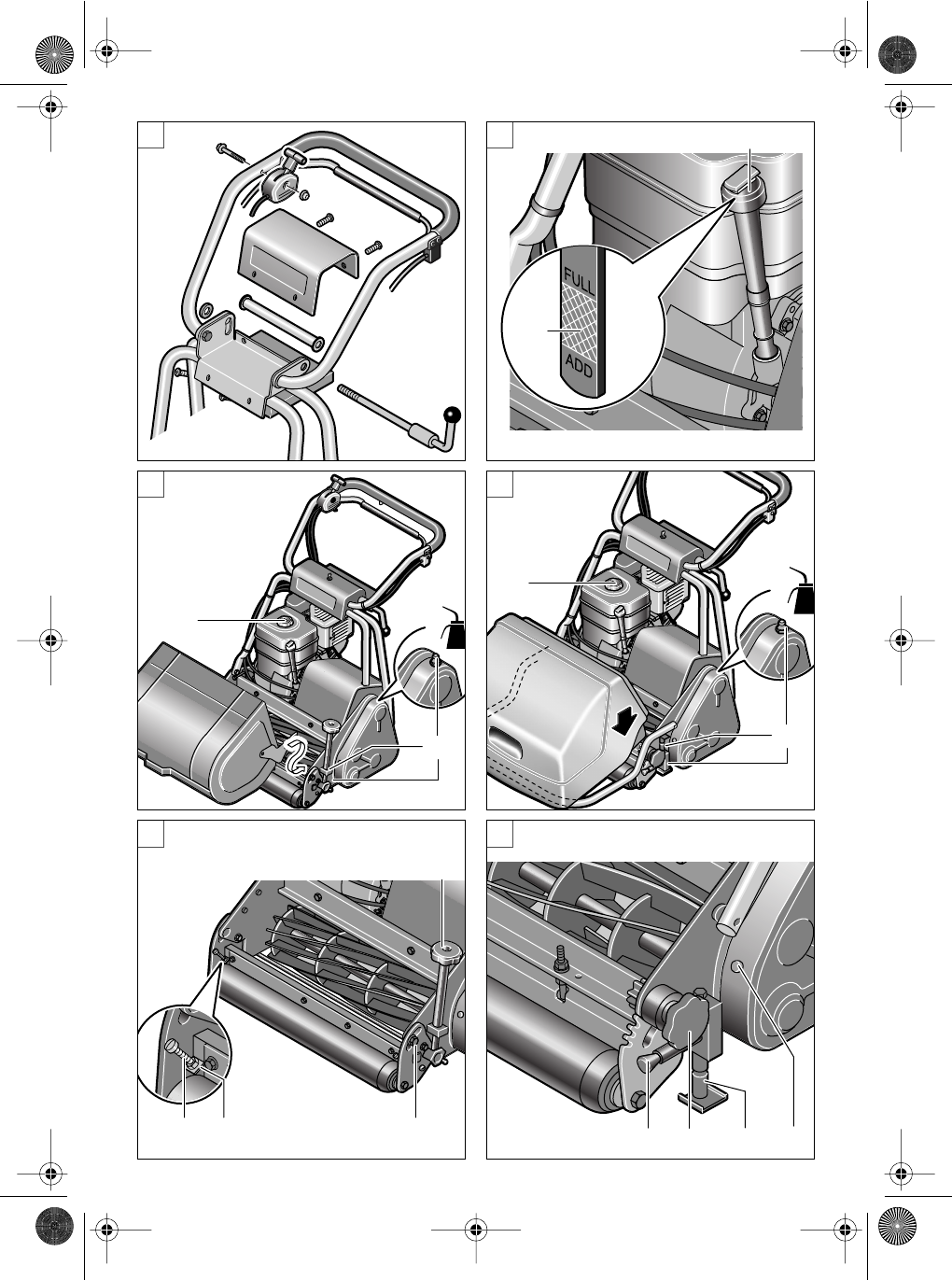

1 Griff

2 Hebel für Fahrantrieb

3 Zündschlüssel

4 Motor

5 Benzintankdeckel

6 Öltankverschluss

7 Grasfangkorb

8 Knopf für Schnitthöheneinstellung

Abgebildetes oder beschriebenes Zubehör gehört

teilweise nicht zum Lieferumfang.

Griff

Griff wie dargestellt montieren und Gashebel anbrin-

gen.

Motoröl

Der Rasenmäher wird nicht mit Motoröl im Mo-

tor geliefert. Es ist jedoch möglich, dass eine

kleine Menge Motoröl sich im Motor befindet.

Vor dem Starten des Motors unbedingt Motoröl

einfüllen, um Motorschäden zu vermeiden. Es ist

wichtig nur empfohlenes Motoröl zu verwen-

den, um Motorschäden zu vermeiden.

Der Motor ist mit einem Pegelwächter ausgestattet

der das Starten des Motors ohne ausreichende Motor-

ölfüllung verhindert.

1. Den Mäher auf eine ebene Fläche stellen und den

Ölmessstab 9 herausschrauben.

Gerätekennwerte

Bestimmungsgemäßer Gebrauch

Einleitung

Lieferumfang

Geräteelemente

Montage

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

7 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • D • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Deutsch - 3

2. Den des Ölmessstab 9 mit einem Lappen abputzen

und wieder einschrauben; den Ölmessstab 9 er-

neut ausschrauben und den Ölstand prüfen.

3. Hochwertiges Qualitätsöl vom Typ SAE 30 API SF

nach und nach einfüllen. Dabei das Öl absetzen

lassen und immer wieder den Ölstand prüfen, bis

er die Füllmarke 9 erreicht. Der Motor fasst bis zu

0,6 Liter Öl.

4. Den Ölmessstab 9 wieder einschrauben und fest-

ziehen.

Benzin

Benzin altert mit der Zeit. Der Motor startet mög-

licherweise schlechter, wenn Sie Benzin benut-

zen, das älter als 30 Tage ist. Immer den Ben-

zintank leer fahren, wenn der Mäher länger als

30 Tage nicht verwendet werden soll.

1. Den Benzintankdeckel 5 vom Benzintank abneh-

men und unverbleites Benzin bis ca. 6 mm unter-

halb Oberkante auffüllen, damit sich das Benzin

ausdehnen kann.

2. Benzintankdeckel 5 wieder auf den Benzintank

aufschrauben.

3. Ggf. verschüttetes Benzin vom Motor abwischen,

ehe dieser gestartet wird.

Batterie (Modelle mit Elektrostarter)

Die Batterie ist ab Werk angeschlossen. Das Laden ist

im Abschnitt „Batterie“ beschrieben.

Grasfangkorb/-sack

Den Grasfangkorb wie dargestellt einhängen/abneh-

men.

Einstellung der Schnitthöhe

Club B20

Die Schnitthöhe Ihres Mähers ist im Bereich zwischen

2,8 – 18 mm einstellbar.

Die Schnitthöhe wird wie folgt verstellt:

1. Die Feststellschrauben 10 an beiden Seiten des

Mähers lösen.

2. Den Sterngriff 8 für die Höheneinstellung drehen

bis die gewünschte Schnitthöhe erreicht ist.

3. Die Feststellschrauben 10 wieder festziehen.

Royale Modell

Die Schnitthöhe Ihres Mähers ist verstellbar im Be-

reich zwischen 5 – 35 mm. Er besitzt Zwischenmar-

kierungen als Einstellhilfe.

Schnitthöhe einstellen

Den Mäher nach hinten kippen und Entriegelung 11

ziehen und halten, damit der Ständer 12 voll ausfährt.

1. Die Entriegelung 11 vorsichtig zurückführen und

darauf achten, dass sie richtig einrastet. Den Mäher

jetzt auf den Ständer 12 ablassen.

2. Feststellschrauben 13 auf beiden Seiten des Mä-

hers lösen.

3. Den Sterngriff 8 für die Höheneinstellung drehen

bis die gewünschte Schnitthöhe erreicht ist und die

Feststellschrauben 13 wieder festziehen.

4. Den Mäher nach hinten kippen und Entriege-

lung 11 bis zum Anschlag ziehen.

5. Den Ständer 12 des Mähers einfahren und die Ent-

riegelung 11 vorsichtig zurückführen.

Anmerkung: Bei allen Modellen nach Verstellen der

Schnitthöhe prüfen, ob der Rechen, nachgestellt wer-

den muss (siehe „Einstellung des Rechens“).

Einstellung des Rechens

Ihr Mäher ist mit einem einstellbaren Rechen ausge-

rüstet, der bei geringen Schnitthöhen verwendet wer-

den kann.

Der Rechen wird wie folgt verstellt:

Club Modell

1. Muttern 14 lösen.

2. Schrauben 15 drehen bis die Rechenspitzen den

Boden berühren.

Anmerkung: Achten Sie darauf die Rechenspitzen

nicht zu tief einzustellen.

3. Muttern 14 festziehen, um den Rechen zu fixieren,

dabei die Schrauben 15 gegenhalten.

Royale Modell

1. Muttern 16 und Schrauben 17 lösen, bis die Re-

chenspitzen den Boden berühren.

Anmerkung: Achten Sie darauf die Rechenspitzen

nicht zu tief einzustellen.

2. Der Schrauben 17 festziehen, um den Rechen zu

fixieren, dabei die Muttern 16 gegenhalten.

Starten und Stoppen

Kaltstart

Modelle mit Handzugstarter:

1. Motor-Abstellschalter 18 auf ON stellen.

2. Den Gashebel 19 auf Position stellen.

3. Den Benzinhahn 20 öffnen.

4. Den Choke 21 auf „On“ stellen.

5. Um zu Starten den Handgriff 22 ziehen. Nach je-

dem Startversuch, den Handgriff langsam zurück-

führen.

Modelle mit Elektrostarter

1. Motor-Abstellschalter 18 auf ON stellen.

2. Den Gashebel 19 auf Position stellen.

3. Den Benzinhahn 20 öffnen.

C D

Benutzung des Mähers

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

8 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • D • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Deutsch - 4

4. Den Choke 21 auf „On“ stellen.

5. Zum Anlassen den Zündschlüssel nach rechts dre-

hen. Falls der Motor nach drei Versuchen nicht

läuft, den Handgriff des Handzugstarters benutzen

und die Batterie aufladen (siehe Abschnitte War-

tung und Fehlersuche).

Warmstart

Verfahren Sie wie unter „Kaltstarten des Motors“ be-

schrieben und ignorieren Sie Schritt 4.

Falls der Motor nicht anläuft oder nicht rund läuft,

verfahren Sie wie unter „Kaltstarten des Motors“ be-

schrieben, und positionieren Sie den Choke zwischen

„On“ und „Off“.

Stoppen

1. Den Gashebel 19 auf Position „Stoppen“ stel-

len.

2. Motor-Abstellschalter 18 auf OFF stellen.

Handbremse

Die Handbremse wird hauptsächlich, verwendet um

das Anhalten auf Abhängen zu unterstützen und um

den Mäher zu parken. Betätigen Sie die Handbremse

nicht, wenn der Antrieb eingekuppelt ist, d.h. der He-

bel für den Fahrantrieb betätigt ist. Verwenden Sie die

Handbremse nicht generell um zu Bremsen, sondern

nur wie vorgesehen. Dies verhindert die vorzeitige

Abnutzung des Gummis der Antriebswalze.

Benutzung der Handbremse:

Lösen

Den Bremshebel 23 von der Position „(P)“ (Par-

ken) nach hinten ziehen und nach vorne in die

Position „0“ (Bremse gelöst) schieben.

Bremsen

Den Bremshebel 23 nach hinten in die Bremspo-

sition ziehen. Falls der Mäher geparkt werden

soll, den Handbremshebel in die Position „(P)“

bringen.

Schneidmesser und hintere Rolle einkuppeln

1. Stellen Sie sicher, dass der Kupplungshebel für das

Schneidmesser 24 in der Kerbe eingerastet ist.

2. Den Motor anlassen und die Handbremse lösen.

3. Den roten Sicherheitsriegel 25 nach vorne schie-

ben und langsam den Hebel für Fahrantrieb 2

nach oben ziehen.

4. Den roten Sicherheitsriegel 25 loslassen.

5. Stellen Sie die Geschwindigkeit nach Bedarf ein,

indem Sie den Gashebel 19 zwischen und

verstellen.

6. Um anzuhalten, den Hebel für den Fahrantrieb 2

loslassen.

Nur den hinteren Roller einkuppeln

Achtung: Um Schäden am Getriebe zu vermeiden,

muss gewährleistet sein, dass der Mäher steht.

Den Kupplungshebel für das Schneidmesser 24

zur Seite drücken und aus der Kerbe ziehen.

Vor dem Mähen den Ölpegel im Motor prüfen und

gegebenenfalls den Benzintank mit Kraftstoff füllen.

Am Ende der Mähsaison ist es ratsam nur so viel

Kraftstoff in den Benzintank zu füllen, wie zum

Mähen benötigt wird, da bei der Stilllegung der

Benzintank leer sein sollte.

Optimale Mähergebnisse werden erzielt, wenn

Sie vom Rand des Rasens ausgehend mit dem

Mähen beginnen und vorwärts laufend ein „L“

beschreiten. Am Ende rechtwinklig vor und die

vorhergehende Bahn leicht überdeckend wieder

zurück.

Beim nächsten Mähen den rechten Winkel seitenver-

kehrt ansetzen, da dies Unebenheiten in der Boden-

fläche verhindert, die durch stetes Mähen in der glei-

chen Richtung entstehen können.

Anhalten und den Zündkerzenstecker von der

Zündkerze abziehen.

Hinweis: Führen Sie die folgenden Wartungsarbeiten

regelmäßig aus, damit eine lange und zuverlässige

Nutzung gewährleistet ist.

Den Rasenmäher regelmäßig auf offensichtliche Män-

gel wie lose oder beschädigte Messer, lose Verbin-

dungen und abgenutzte oder beschädigte Teile unter-

suchen.

Prüfen Sie, ob Abdeckungen und Schutzvorrichtun-

gen unbeschädigt und richtig angebracht sind. Füh-

ren Sie vor der Benutzung eventuell notwendige War-

tungs- oder Reparaturarbeiten durch.

Den Mäher außen gründlich mit einer weichen Bürste

und mit einem Lappen reinigen. Kein Wasser, Lö-

sungsmittel oder Poliermittel verwenden. Verschmut-

zungen vollständig entfernen, insbesondere vom

Luftfilter und den Motorkühlrippen.

Sollte der Rasenmäher trotz sorgfältiger Herstellungs-

und Prüfverfahren einmal ausfallen, ist die Reparatur

von einer autorisierten Kundendienststelle für ATCO-

Elektrowerkzeuge ausführen zu lassen.

Bei allen Rückfragen und Ersatzteilbestellungen bitte

unbedingt die 10-stellige Bestellnummer laut Typen-

schild des Gerätes angeben.

Mähen

Wartung

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

9 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • D • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Deutsch - 5

Falls das Gras nicht sauber und gleichmäßig ge-

schnitten wird, sollte der Schneidzylinder einge-

stellt werden.

1. Den Mäher zurück kippen und sicher fixieren.

2. Einstellschrauben 26 und 27 an beiden Seiten des

Mähers lösen.

3. Einstellschraube 27 in einzelnen kleinen Schritten

im Uhrzeigersinn drehen.

Anmerkung: Der Schneidzylinder ist richtig einge-

stellt, wenn beim Drehen die Schneidmesser über die

volle Breite leicht das untere Messer streifen.

Die Schneidmesser wirken wie eine Schere. Die rich-

tige Einstellung der Schneidmesser ist erreicht, wenn

ein Blatt Papier über die gesamte Messerbreite sauber

geschnitten wird.

4. Nach korrekter Einstellung die Einstellschraube 26

anziehen.

Um das Auswerfen des Grases in den Graskasten

zu verbessern, die Grasauswurfplatte wie nach-

folgend beschrieben einstellen:

1. Schrauben 28 lösen.

2. Die Auswurfplatte gleichmäßig nach unten drü-

cken und darauf achten, dass die Auswurfplatte

nicht den Schneidzylinder berührt.

3. Nach Einstellung der idealen Position die Schrau-

ben 28 festziehen.

Wenn die Batterie entfernt wird, Motor nicht

starten ohne vorher den Pluspol (rot) des Batte-

riesteckers mit Isolierband zu umwickeln. An-

dernfalls können am Kabel Funken entstehen.

Aufladen:

Beim Aufladen der Batterie die Batterieklemmen ab-

nehmen. Der Mäher ist mit einer 12 Ah Batterie aus-

gestattet. Die Batterie ist gemäß den Angaben in der

Bedienungsanleitung des verwendeten Batterielade-

gerätes aufzuladen (nicht Bestandteil des Lieferum-

fangs).

Das Gerät muss nur selten geschmiert werden, da be-

wegliche Teile auf abgedichteten Lagern laufen. Die

wenigen Schmierstellen 29 erfordern lediglich einige

Tropfen Motoröl in Abständen von zwei Monaten.

Ölwechsel:

Bei einem neuen Motor ist das Motoröl nach 2 Be-

triebsstunden zu wechseln. Danach sollte das Mo-

toröl alle 50 Stunden gewechselt werden, spätestens

jedoch vor der Einlagerung am Ende der Mähsaison.

Ölwechsel wie folgt durchführen:

Anmerkung: Das Motoröl fließt besser ab wenn der

Motor warm ist.

1. Den Bereich um die hintere, untere Ölablass-

schraube 30 mit Lappen säubern und die Ölablass-

schraube herausschrauben.

2. Den Ölablassschlauch 31 in die Ablassöffnung ein-

schrauben.

3. Den Mäher nach hinten kippen und das Öl in eine

geeignete Wanne entleeren. Vergewissern Sie sich,

dass das gesamte Altöl ausgelaufen ist.

4. Die Ölablassschraube 30 wieder einschrauben.

5. Den Bereich um den Öleinfüllstutzen 6 reinigen

und den Ölmessstab herausziehen.

6. Den Mäher auf eine ebene Fläche stellen und über

die Öleinfüllöffnung nach und nach ein hochwer-

tigen Motoröl (z. B. SAE 30 API SF) einfüllen. Das

Öl absetzen lassen und immer wieder den Ölstand

prüfen, bis er die Markierung auf dem Messstab 9

erreicht hat. Je nach Restölmenge im Ölsumpf wer-

den bis zu 0,6 Liter (1,1 pint) benötigt.

7. Den Ölmessstab wieder fest in den Öleinfüllstut-

zen 6 einschrauben.

Anmerkung: Nur empfohlenes Öl verwenden, um

Motorschäden zu vermeiden.

Reinigen des Luftfilters (Einzelheiten sind der Bedie-

nungsanleitung des Motors zu entnehmen).

Allgemeine Wartung und Einstellungen (Einzelheiten

sind der Bedienungsanleitung des Motors zu entneh-

men).

Autosteer Sitz +

Ausrüstungssatz Royale 20 F016 800104

Autosteer Sitz +

Ausrüstungssatz Royale 24 F016 800105

Autosteer Sitz +

Ausrüstungssatz Royale 30 F016 800106

Seiten-Radsatz Royale 20 F016 L80928

Seiten-Radsatz Royale 24 F016 L80929

Seiten-Radsatz Royale 30 F016 L80930

Räder- und Ständersatz Club 20 F016 L80019

1 Liter Motoröl SAE 30 API SF F016 S10258

Einstellung der Messer

Einstellung der Grasauswurfplatte

Batterie

Schmierung

C D

Wartung des Motors

Zubehör

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

10 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • D • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Deutsch - 6

Regelmäßige Wartung zu den empfohlenen Fristen,

der Austausch von verschlissenen und beschädigten

Teilen bei Bedarf und regelmäßiger Service in einer

autorisierten ATCO Kundendienst-Werkstatt vor der

Winterlagerung garantieren eine maximale Lebens-

dauer des Mähers. Vor der Einlagerung ist folgendes

zu berücksichtigen:

Den Mäher gründlich reinigen. Grasanhaftungen ent-

fernen, insbesondere im Bereich der Motorkühlrip-

pen und der Bremsbacke (siehe auch Bedienungsan-

leitung des Motors).

Die Schneidmechanik überprüfen und die Schneiden

leicht ölen (siehe „Einstellen der Schneidmesser“).

Alle Schrauben und Muttern auf festen Sitz prüfen.

Kraftstoff im Benzintank wie folgt leeren:

– Den Benzinschlauch vom Vergaser abnehmen und

den Tankinhalt in einen Kanister entleeren.

– Den Motor für einige Minuten laufen lassen, bis

der Motor von selbst abstirbt.

– Die Mutter vom Schwimmergehäuse abschrauben,

das Schwimmergehäuse vom Vergaser abnehmen

und Restkraftstoff entleeren. Verharzungen an

wichtigen Vergaserteilen verursacht durch Kraft-

stoffreste werden dadurch vermieden.

Das Motoröl wechseln und den Luftfilter reinigen.

(Nur bei Winterlagerung. Für Einzelheiten siehe Be-

dienungsanleitung des Motors).

Während der Winterlagerung die Batterie einmal auf-

laden (siehe auch „Batterie“).

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine ein-

mal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie

sich an Ihre Service-Werkstatt.

Warnung: Vor Beginn der Fehlersuche Mäher abstellen und Zündkerzenstecker abnehmen.

Winterlagerung/Lagerung über 30 Tage

Fehlersuche

Symptome Mögliche Ursache Abhilfe

Nach dem Mähen sieht

der Rasen zerfranst aus

Schneidmesser nicht richtig eingestellt Schneidmesser einstellen

Motor startet nicht Motor ist abgesoffen

Zündkerzenkabel lose

Zündkerze verschmutzt

Kein Öl

10 – 15 Minuten warten

Wieder aufstecken

Siehe Wartungsanleitung „Motor“

Motoröl einfüllen

Motor stoppt kein Benzin

Motordrehzahl zu niedrig für die Mäh-

bedingungen

Schneidzylinder blockiert

Motor kann nicht abgestellt werden

Tank auffüllen

Gashebeleinstellung verändern

Motor abstellen und Hindernis ent-

fernen

Seilzug nicht richtig eingestellt.

Motor durch Abziehen des Zünd-

kerzensteckers abstellen (siehe

Bedienungssanleitung „Motor“)

Schneidzylinder rotiert

nicht

Falsch eingestellt autorisierte ATCO-Kundendienst-

werkstatt aufsuchen

Fahrantrieb kuppelt

nicht ein

Fehlerhafte Einstellung/Zug beschädigt autorisierte ATCO-Kundendienst-

werkstatt aufsuchen

Übermäßige

Schwingungen/Geräusche

Schneidmesser und/oder Zylinderlagerung

beschädigt

Motor defekt

autorisierte ATCO-Kundendienst-

werkstatt aufsuchen

Siehe Wartungsanleitung „Motor“

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

11 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • D • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Deutsch - 7

Auf dieses Produkt leistet ATCO Garantie auf Mate-

rial- und Herstellungsfehler. Fehler die innerhalb der

Garantiezeit auftreten, werden von ATCO repariert

oder durch Ersatzlieferung beseitigt, sofern das Gerät

nicht im Verleih/in der Vermietung eingesetzt wurde.

Die Gewährleistung für den auf dem Mäher montier-

ten Motor erfolgt durch den Motorhersteller. Einzel-

heiten entnehmen Sie bitte der Bedienungsanleitung

des Motors.

Die Garantiezeit bei nicht kommerzieller Verwen-

dung beträgt auf Teile und Arbeitszeit 1 Jahr, begin-

nend mit dem Kaufdatum.

Die Garantiezeit bei kommerzieller Verwendung be-

trägt auf Teile und Arbeitszeit 90 Tage beginnend mit

dem Kaufdatum.

Zur Definition dieser Gewährleistung:

Nicht kommerzielle Verwendung ist jede Verwen-

dung des Produkts im Garten oder auf dem Anwesen,

das Grund und Boden des Eigentümers bildet.

Kommerzielle Verwendung ist jede andere Art der

Verwendung, einschließlich solche zur Schaffung von

Einkommen, ausgenommen davon sind Verleih/Ver-

mietung.

Bei Garantiereparaturen:

– Bringen Sie Ihren Rasenmäher zu Ihrer autorisier-

ten ATCO-Kundenwerkstatt.

– Legen Sie Ihren Kaufnachweis mit Datum vor.

– Legen Sie die Garantiekarte vor.

Garantie kann nicht gewährt werden, wenn:

– das Produkt weiter verkauft wurde (nicht zutref-

fend für Irische Republik)

– das Produkt abweichend von den Spezifikationen

des Herstellers modifiziert wurde oder keine origi-

nal Ersatzteile verwendet wurden.

– vorher Reparaturen durch eine nicht von ATCO

autorisierte Kundendienstwerkstätte durchgeführt

wurde.

– der Mangel durch fehlerhafte Einstellung, Miss-

brauch, Nachlässigkeit oder versehentlicher Be-

schädigung herrührt.

– der Schaden auf mangelnde Schmierung oder

Wartung zurückzuführen ist.

Fehlfunktionen können durch normale Abnutzung

verursacht werden. Folgende Teile, deren Lebens-

dauer von regelmäßigen Service abhängt, sind als

Verschleißteile deklariert und nicht durch die nor-

male Garantie abgedeckt.

Bei Schäden an Schneidmessern, Antriebsketten, La-

gern, Gummibelag der hinteren Rolle und Seilzügen.

Die Kosten für die regelmäßige Wartung des Pro-

dukts sind nicht durch die Garantie gedeckt.

Folgen Sie bitte den Anweisungen Ihrer Bedienungs-

anleitung in Ihrem Intresse, weil ein richtig gepflegtes

Produkt viele Jahre ausgezeichnete Dienste leisten

wird.

Verlangen Sie bei Bedarf stets original ATCO Ersatz-

teile. Bei Schäden am Produkt, die durch die Verwen-

dung von Ersatzteilen herrühren, die nicht von ATCO

hergestellt oder freigegeben sind, wird keine Ge-

währleistung übernommen.

Diese Garantiebestimmungen schränken nicht Ihre

gesetzlichen Rechte ein.

Dieses Produkt wurde gefertigt nach den Bedingun-

gen eines Umwelt-Management-Systems, welches wo

immer möglich die umweltfreundlichsten Werkstoffe

und Arbeitsprozesse verwendet, auch im Hinblick auf

Wiederverwertung nach Ablauf der Lebensdauer. Die

Verpackung kann ebenfalls wieder aufbereitet wer-

den.

Wenn dieses Gerät einmal verschrottet werden muss,

bitte an Ihre Umwelt denken und bei einem aner-

kannten Entsorgungsbetrieb entsorgen.

(Informationen über Entsorgungsbetriebe erhalten

Sie bei Ihrer örtlichen Behörde.)

Messwerte ermittelt entsprechend 2000/14/EG

(1,60 m Höhe,1 m Abstand) und EN 25 349.

Der A-bewertete Geräuschpegel des Gerätes beträgt ty-

pischerweise: Schalldruckpegel 86 dB (A) Club,

84 dB (A) 20 I/C, 84 dB (A) 24 I/C und 85 dB (A)

30 I/C; Schallleistungspegel 97 dB (A) Club, 95 dB (A)

20 I/C, 95 dB (A) 24 I/C und 96 dB (A) 30 I/C.

Die bewertete Beschleunigung beträgt typischer-

weise 4 m/s2.

Wir erklären in alleiniger Verantwortung, dass dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60 335, EN 836 ge-

mäß den Bestimmungen der Richtlinien 89/336/EWG,

98/37/EG, 2000/14/EG.

2000/14/EG: Der garantierte Schallleistungspegel LWa

ist niedriger als 97 dB (A) Club, 97 dB (A) 20 I/C,

97 dB (A) 24 I/C und 98 dB (A) 30 I/C. Bewertungs-

verfahren der Konformität gemäß Anhang VIII.

Benannte Prüfstelle: SRL, Sudbury England

Ort: Stowmarket, 07. 2001

Unterschrift: Stellung: Direktor

Änderungen vorbehalten

Garantie

Konformitätserklärung

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

12 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GB • F016 L69 838 • CLUB/ROYALE • OSW 08/01

English - 1

Warning! Read these instructions carefully, be familiar with

the controls and the proper use of the lawnmower.

Learn how to stop the lawnmower quickly in any emer-

gency.

Explanation of symbols on the lawnmower

General hazard safety alert.

Read instruction manual.

Beware of thrown or flying objects to bystanders.

Keep bystanders a safe distance away from the ma-

chine.

Remove spark plug lead before maintenance.

Sharp blade(s). Beware of severing toes or fingers.

Wait until all machine components have completely

stopped before touching them. The blades continue to

rotate after the machine is switched off, a rotating blade

can cause injury.

Never allow children or people unfamiliar with these instructions

to use the lawnmower. Local regulations may restrict the age of

the operator.

Never mow while people, especially children or pets, are nearby.

Never pick up or carry the lawnmower while the motor is run-

ning.

Keep in mind that the operator or user is responsible for accidents

or hazards occurring to other people or their property.

Whilst mowing, always wear substantial footwear and long trou-

sers. Do no operate the equipment when barefoot or wearing

open sandals.

Thoroughly inspect the area where the lawnmower is to be used

and remove all objects that may be thrown by the machine.

WARNING – Petrol is highly flammable.

– Store fuel in containers specifically designed for this purpose.

– Refuel outdoors only and do not smoke while refuelling.

– Add fuel before starting the engine. Never remove the cap of

the fuel tank or add petrol whilst the engine is running or

when the engine is hot.

– If petrol is spilled, do not attempt to start the engine but move

the machine away from the area of spillage and avoid creating

any source of ignition until petrol vapours have dissipated.

– Replace the fuel tank and container caps securely.

– Replace faulty silencers.

– Do not operate the engine in a confined space where danger-

ous carbon monoxide fumes can collect.

– Before using, always visually inspect to see that the blades,

blade bolts and cutter assembly are not worn or damaged. On

multi-bladed lawnmower, take care as rotating one blade

cause other blades to rotate.

Mow only in daylight or in good artificial light.

Avoid operating the lawnmower in wet grass, where feasible.

Always be sure of your footing on slopes.

Walk, never run.

Mowing on banks can be dangerous:

– Mow across the face of slopes - never up and down.

– Be particularly careful of your footing on slopes or wet grass.

Exercise extreme caution when changing direction on slopes.

Do not mow excessively steep slopes.

– Use extreme caution when stepping back or pulling the lawn-

mower towards you. Never cut grass by pulling the mower to-

wards you.

Stop the blades if the lawnmower has to be tilted for transporta-

tion when crossing surfaces other than grass and when transport-

ing the lawnmower to and from the area to be mowed.

Do not tilt the lawnmower when starting or switching on the mo-

tor, except if the lawnmower has to be tilted for starting in long

grass. In this case, do not tilt it more than absolutely necessary

and lift only the part which is away from the operator. Always en-

sure that both hands are in the operating position before returning

the mower to the ground.

Never operate the lawnmower with defective guards, or without

the grassbox in place.

Do not change the engine governor settings or overspeed the en-

gine. Operating an engine at excessive speed may increase the

hazard of personal injury.

Disengage all blade and clutches before starting the engine.

Start the engine or switch on the motor carefully according to in-

structions and with feet well away from the blade(s). Do not tilt

the mower when starting.

Do not put hands or feet near, or under, rotating parts while the

lawnmower is being operated.

Stop the engine and disconnect the spark plug wire:

– before checking, cleaning or working on the lawnmower

– after striking a foreign object. Inspect the lawnmower for dam-

age and make repairs before restarting and operating the

lawnmower.

– if the lawnmower starts to vibrate abnormally (check immedi-

ately).

– before making height of cut adjustment

Stop the engine:

– whenever you leave the machine

– before refuelling

– before clearing blockages

– before making height of cut adjustment

Reduce the throttle setting during engine shut-down.

Keep all nuts, bolts and screws tight to be sure that the lawn-

mower is in safe working condition.

Replace worn or damaged blades and bolts in sets to preserve bal-

ance.

Never store the lawnmower with petrol in the tank inside a build-

ing where fumes may reach open flame or spark.

Allow the engine to cool before storing in any enclosure.

To reduce the fire hazard, keep the engine, silencer, battery com-

partment and petrol storage area free of grass, leaves or excessive

grease.

Check the grassbox/bag frequently for wear or deterioration.

Replace worn or damaged parts for safety.

Go slow when using a trailing seat.

If the fuel tank has be drained, this should be done outdoors.

Be careful during adjustment of the lawnmower to prevent en-

trapment of the feet and hands between moving blades and fixed

parts of the lawnmower.

Ensure replacement parts fitted are ATCO approved.

Safety Notes

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

13 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GB • F016 L69 838 • CLUB/ROYALE • OSW 08/01

English - 2

Cylinder Mower Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Part number F016 312 142 F016 310 442 F016 310 542 F016 310 642

Engine type B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Engine speed (rpm) 2 800 2 800 2 800 2 800

Engine size (cm3) 206 206 206 206

Fuel Tank capacity (l) 4.1 4.1 4.1 4.1

Electric start no yes yes yes

Rated power (kW) 6.5 6.5 6.5 6.5

Blade width (cm) 51 51 61 76

Height of cut (mm) 2.8 – 18 5 – 35 5 – 35 5 – 35

Cuts per metre 146 73 73 73

Grassbox capacity (l) 60 76 99 126

Weight (kg) 92 103 111 135

Max overall width (cms) 77 70 79 94

Serial Number See rating details on machine

This product is intended for domestic and commer-

cial lawn mowing.

Note: commercial use does not include rental/hire

use.

This manual gives instructions on the correct assem-

bly and safe use of your machine. It is important that

you read these instructions carefully.

When fully assembled the machine weighs approxi-

mately 92 – 135 kg. If necessary, obtain assistance to

remove from packaging.

Take care when transporting the mower to the lawn,

as the blades are sharp.

Carefully remove the machine from its packaging and

check that you have all the following items:

– Lawnmower with handle assembly

– Operating instructions

– Spare parts list

– Tool kit

When parts are missing or damaged, please contact

your dealer.

1 Handle

2 Drive lever

3 Ignition key (electric start models only)

4 Engine

5 Petrol filler cap

6 Oil filler cap

7 Grassbox

8 Height of cut knob

Not all of the accessories illustrated or described are

included as standard delivery.

Handles

Assemble the handles as shown and fit the throttel le-

ver.

Engine Oil

The mower is not supplied with oil in the en-

gine, however it is possible that there is a small

quantity in the engine. It is essential to fill with

oil before starting the engine it avoid damage to

your engine. It is important to use the recom-

mended oil to avoid damage to your engine.

The engine is fitted with a switch that will prevent the

engine from starting without suffcient oil.

1. With the mower standing on level ground, un-

screw and remove the oil filler dip stick 9.

2. Wipe the oil filler dip stick 9 clean; refit and

tighten the oil filler dip stick 9, then remove it

again. Check the oil level.

Product Specification

Intended Use

Introduction

Delivered Items

Operating Controls

Assembly

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

14 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GB • F016 L69 838 • CLUB/ROYALE • OSW 08/01

English - 3

3. Add a good-quality SAE 30 API SF in small quanti-

ties at a time, allowing it to settle. Repeatedly add

oil and check the level until it reaches the dip

stick 9. The engine may require up to 0.6 litres of

oil.

4. Refit and tighten the oil filler dip stick 9.

Petrol

Petrol deteriorates over time. Engine starting

may be difficult if you use petrol kept for more

than 30 days. Always run the fuel tank dry when

storing over 30 days.

1. Remove the petrol filler cap 5, add unleaded petrol

to the tank, leaving approximately 6 mm of tank

space for fuel expansion.

2. Replace the petrol filler cap 5.

3. Wipe up any spilt petrol from the engine before

starting the mower.

Battery (Electric start models)

The battery is already connected. For charging see

chapter “Battery“.

Grassbox/bag

Attach/remove the grassbox as shown.

Height of cut adjustment

Club B20

Your mower has an adjustable height of cut between

2,8 – 18 mm.

The height of cut adjusted as follows:

1. Slacken bolts 10 on both sides of the mower.

2. Turn the height of cut knob 8 to achieve the re-

quired height of cut.

3. Tighten bolts 10.

Royale models

Your mower has an adjustable height of cut between

5 – 35 mm with markings spaced between as an aid

to adjustment.

Adjusting the Cutting Height

Tilt the mower back and pull plunger 11, allowing

the stand 12 to extend fully.

1. Carefully release the plunger 11 ensuring it is fully

home and rest the mower on the stand 12.

2. Slacken bolts 13 on both sides of the mower.

3. Turn the height of cut knob 8 to achieve the re-

quired height of cut and tighten bolts 13.

4. Tilt the mower back and pull plunger 11 fully.

5. Raise the mower stand 12 and carefully release the

plunger 11.

Note: For all models you may need to re-adjust the

comb after changing height of cut (see “Comb Adjust-

ment” below).

Comb Adjustment

Your mower has an adjustable comb fitted which can

be brought into use on the lower heights of cut.

The comb is adjusted as follows:

Club models

1. Slacken nuts 14.

2. Turn screws 15 until the comb tines just touch the

ground.

Note: Take care not to set the comb tines too deep.

3. While holding screw 15 tighten nuts 14 to lock the

comb in place.

Royale models

1. Slacken nut 16 and screws 17 until the comb tines

just touch the ground.

Note: Take care not to set the comb tines too deep.

2. While holding nut 16 tighten screws 17 to lock the

comb in place.

Starting and Stopping

Starting from Cold

Recoil Start Models:

1. Move the engine cut-off switch 18 to ON.

2. Move the throttle lever 19 to position .

3. Turn the petrol tap 20 on.

4. Move the choke lever 21 to “On”.

5. Pull the recoil cord handle 22. Allow the recoil

handle to return slowly after each pull.

Electric start models:

1. Move the engine cut-off switch 18 to ON.

2. Move the throttle lever 19 to position .

3. Turn the petrol tap 20 on.

4. Move the choke lever 21 to “On”.

5. Turn the key clockwise to start. If the engine

doesn’t start after three attempts use the recoil cord

handle and charge the battery (see maintenance

and also fault finding sections).

Starting from Hot

Follow “Starting from Cold” ignore steps 4 only.

If the engine does not start or will not continue to run

follow the “Starting from Cold” procedure with choke

lever between the “On” and “Off” postion.

Stopping

1. Move the throttle lever 19 to position Stop-

ping.

2. Move the engine cut-off switch 18 to OFF.

C D

Using Your mower

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

15 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GB • F016 L69 838 • CLUB/ROYALE • OSW 08/01

English - 4

Parking brake

The parking brake is primarily used to assist stopping

on slopes and for parking. Do not attempt to apply

the brake with the drive engaged, drive control lever

raised. Only use the brake as required and not as a

general stopping device. This will prevent premature

wear on the roller rubber.

Use the brake as follows:

Releasing

Pull the brake lever 23 back and away from the

parking position “(P)” notch and allow the lever

to go forward to the brake off position “O”.

Braking

Pull the brake lever 23 back to the brake position

or if parking position “(P)” notch.

Engaging Cylinder cutter and rear roller

1. Ensure that the cutter release lever 24 is located in

notch.

2. Start engine and release the parking brake.

3. Push the red safety latch 25 forward and gradually

squeeze the drive lever 2 toward the top handle.

4. Release the red safety latch 25.

5. Adjust the speed as required by moving the throt-

tle lever 19 between and .

6. To stop, release the drive lever 2.

Engaging rear roller only

Note: To prevent damage to the transmission, ensure

the mower is stationary.

Lift and pull out the cutter release lever 24 from

notch.

Before mowing, check the engine oil level and fill the

petrol tank.

Toward the end of season, it is advisable to put

only as much fuel in the tank as you need for

each cut, since it should be completely used be-

fore storing the mower.

For best results, place the lawnmower on the

edge of lawn, mow in a forward direction figure.

Then at right angles at the end of each turn,

slightly overlapping the previously cut strip.

The next time you mow the lawn, try to work at right

angles to the previous cut as this will help prevent un-

evenness in the surface soil which can build up if you

always mow in the same direction.

Stop and remove spark plug cap.

Note: To ensure long and reliable service, carry out

the following maintenance regularly.

Regularly check for obvious defects such as loose,

dislodged or damaged blades, loose fixings, and

worn or damaged components.

Check that covers and guards are undamaged and

correctly fitted. Carry out necessary maintenance or

repairs before using.

Clean the exterior of the machine thoroughly using a

soft brush and cloth. Do not use water, solvents or

polishes. Remove all debris, especially from the air fil-

ter and engine fins.

If the mower should happen to fail despite the care

taken in manufacture and testing, repair should be

carried out by an authorised customer service agent

for ATCO garden products.

For all correspondence and spare parts orders, always

include the 10-digit part number from the nameplate

of the machine!

The cutter should be adjusted if the grass is not

cut cleanly and evenly.

1. Tilt the mower back and wedge securely.

2. Slacken adjuster bolt 26 and 27 on both sides of

mower.

3. Turn adjuster bolt 27 clockwise a little at a time.

Note: The blades are correctly adjusted when the cut-

ting cylinder lightly brushes the bottom blade across

the full width as the cylinder is turned.

The blade act like a pair of shears, as a test, correctly

adjusted blades will cut a piece of good quality writ-

ing paper across the width of the blade.

4. Once correctly adjusted tighten adjuster bolt 26.

To improve the throw of the grass into box adjust

the delivery plate as follow:

1. Slacken bolts 28.

2. Press the delivery plate down evenly, ensuring that

it does not touch the cylinder.

3. Once the ideal position is found tighten bolts 28.

Mowing

Maintenance

Adjusting the Blade

Adjusting the Delivery Plate

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

16 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GB • F016 L69 838 • CLUB/ROYALE • OSW 08/01

English - 5

If battery is removed, do not operate engine

without insulating POS+ (red) battery cable ter-

minal with electrical tape, or sparking from bat-

tery cables can result.

Charging:

When charging the battery disconnect the battery ter-

minals. The battery fitted to the mower is 14 Ah rated,

charge the battery as per the instruction for the

charger you are using (not supplied).

The need for lubrication is minimal as moving parts

run on sealed bearings. The few lublication points 29

are and require lublication a few drops of engine oil

every 2 months.

Changing oil:

Change the oil after 2 hours of use. The oil should

then be changed every 50 hours or at the end of each

season before storage, whichever is sooner.

Change the oil as follows:

Note: The oil will drain more freely if the engine is

warm.

1. Clean area around the rear lower oil drain plug 30

and remove plug.

2. Screw the oil drain tube 31 assembly.

3. Tip the mower back and drain the oil into a suita-

ble container. Ensure that all the old oil has

drained away.

4. Refit the oil drain plug 30.

5. Clean the area around the oil fill dip stick 6 and re-

move.

6. With the mower on level ground slowly pour a

good quality SAE 30 oil (i. e. SAE 30 API SF), in

small quantities, into the oil filler hole. The correct

level on the dip stick 9. Depending on any residual

of oil in the sump, up to 0,6 litres (1.1 pint) oil will

be required to fill the engine.

7. Refit the oil fill dip stick 6.

Note: It is important that you use the recommended

oil to avoid damage to your engine.

Cleaning Air filter (See engine manual for details).

General maintenance and Adjustments (See engine

manual for details).

autosteer seat + pack Royale 20 F016 800104

autosteer seat + pack Royale 24 F016 800105

autosteer seat + pack Royale 30 F016 800106

side wheel kit Royale 20 F016 L80928

side wheel kit Royale 24 F016 L80929

side wheel kit Royale 30 F016 L80930

wheel and stand kit Club 20 F016 L80019

1 litre of SAE 30 API SF Oil F016 S10258

Regular maintenace at the recommended service in-

tervals, replacing worn or damaged parts as necessary

and having the mower serviced by an ATCO Ap-

proved Service Agent before winter storage will max-

imize the life and reliability of the mower. Observe

the following before storage:

Clean the mower down thoroughly. Remove any

grass debris especially around the engine cooling fins

(also see engine manual) and the brake shoe.

Check the cutting action (see “Adjusting the Blades”)

and lightly oil the cutting edges.

Check that all nuts and bolts are tight.

Drain off any fuel in the petrol tank by:

– Removing the pipe from the carburettor and emp-

tying the fuel into a can.

– Run the engine for a few minutes until the engine

stops.

– Remove the carburettor bowl by removing nut,

and drain off any fuel in the carburettor. This will

prevent gum (fuel deposits) forming on essential

carburettor parts.

Change the oil and clean the air filter. (Winter storage

only. See engine manual for details).

Recharge the battery once during winter storage (re-

fer to “Battery Maintenance”).

Battery

Lublication

Engine Maintenance

C D

Accessories

Winter Storage/Storage over 30 day

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

17 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GB • F016 L69 838 • CLUB/ROYALE • OSW 08/01

English - 6

The following table gives checks and actions that you can perform if your machine does not operate correctly.

If these do not identify/remedy the problem, contact your service agent.

Warning: Switch off, remove spark plug cap before investigating fault.

Fault Finding

Symptom Possible Cause Remedy

Mower leaves a ragged

finish

Cutter not correctly adjusted Adjust the cutter

Engine will not start Engine is flooded

Spark plug lead not connected

Spark plug dirty

no oil

Leave for 10 – 15 minutes

Reconnect

See engine maintenance manual

add oil

Engine stops No petrol

Engine speed too low for conditions

Cutting cylinder obstructed

Engine does not stop

Refill tank

Move throttle

Turn off engine and clear

obstruction

Throttle cable not correctly

adjusted. Stop engine by removing

spark plug lead and refer to the

engine maintenance manual.

Cutting cylinder does not

rotate

Incorrect adjustment Contact an ATCO Approved

Service Agent

Land drive does not

engage

Incorrect adjustment/cable damaged Contact an ATCO Approved

Service Agent

Excessive vibration/noise Blade(s) or/and cylinder bearing damaged

Engine fault

Contact an ATCO Approved

Service Agent

See engine maintenance manual

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

18 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GB • F016 L69 838 • CLUB/ROYALE • OSW 08/01

English - 7

ATCO guarantees this product against manufacturing

defects. We will repair (or replace at our option) if a

manufacturing defect occurs within the guarantee pe-

riod as long as it has not been subjected to rental/hire

use. The engine fitted to this mower is covered by the

engine manufacturer. See engine manual for details.

The guarantee period for domestic use is 1 year for

parts and labour costs from date purchase.

The guarantee period for non-domestic use is 90 days

for parts and labour costs from date purchase.

For the purpose of this guarantee:

Domestic use means any use of the product on the

property belonging to the purchaser forming part of

the garden area of his/her dwelling.

Non-domestic use means all other uses including,

commercial, income producing, but excluding

rental/hire use.

To obtain a repair under this guarantee:

– Take your lawnmower to a ATCO Approved Serv-

ice Agent.

– Show your dated proof of purchase.

– Show the guarantee page.

This guarantee does not apply if:

– the product has been resold by original purchaser

(this does not apply in the Republic of Irland), or

has been used under hire.

– the product has been modified to cange the man-

ufacturer‘s specification, or if non-genuine spares

have been fitted.

– if any previous repair was undertaken by anyone

other than an ATCO Approved Service Agent.

– the fault is due to maladjustment, abuse, neglect or

accidental damage.

– the fault is due to lack of lubrication or mainte-

nance.

Failure is due to normal wear. The following parts are

considered as wearing parts. Their life is dependant

on regular servicing and they are not therefore, nor-

mally covered by the guarantee.

Blades, drive chains, bearings, rubber on the rear

roller and cables.

The cost of routine maintenance of the product is not

covered by the guarantee.

It is in your best interest to follow the Operating In-

structions for your mower/scarifier, as a properly

cared for product should give many yeas of excellent

service.

Should you require spare always insist on genuine

ATCO spares. Any damage caused to the product

through the fitting of parts not made or approved by

ATCO is not covered by the Guarantee.

Your statutory rights are not affected by this guaran-

tee.

Your product has been manufactured under an envi-

ronmental management system using where possible

the most environmentally responsible material and

processes, and with the potential for recycling at the

end of its life.

When the time comes to dispose of this product

please consider the environmental and take it to rec-

ognised recycling facility.

(Please contact your Local Authority for location in-

formation.)

Measured values determined according to

2000/14/EC (1.60 m height, 1 m distance away) and

EN 25 349.

Typically the A-weighted noise level of the product is:

sound pressure level 86 dB (A) Club, 84 dB (A)

20 I/C, 84 dB (A) 24 I/C and 85 dB (A) 30 I/C; sound

power level 97 dB (A) Club, 95 dB (A) 20 I/C,

95 dB (A) 24 I/C and 96 dB (A) 30 I/C.

The typical weighted acceleration is 4 m/s2.

We declare under our sole responsibility that this

product is in conformity with the following standards

or standardization documents: EN 60 335, EN 836

according to the provisions of the directives

89/336/EEC, 98/37/EC, 2000/14/EC.

2000/14/EC: The guaranteed sound power level LWa

is lower than 97 dB (A) Club, 97 dB (A) 20 I/C,

97 dB (A) 24 I/C and 98 dB (A) 30 I/C. Conformity

assessment procedure according to Annex VIII.

Notified body: SRL, Sudbury England

PLACE: Stowmarket, 07. 2001

Signature: Position: Director

Subject to change without notice

Guarantee

Declaration of Conformity

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

19 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • F • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Français - 1

Attention! Lire attentivement les instructions suivantes. Se fami-

liariser avec les éléments de commande et l’utilisation appro-

priée de la tondeuse.

Apprendre comment arrêter la tondeuse en cas d’urgence.

Explication des symboles se trouvant sur la tondeuse

Indications générales sur d’éventuels dangers.

Lire les instructions d’utilisation.

Faire attention à ce que les personnes se trouvant à proxi-

mité ne soient pas blessées par des projections provenant de

la tondeuse.

Garder une distance de sécurité entre l’utilisateur de la ma-

chine en marche et des personnes se trouvant à proximité.

Avant d’effectuer les travaux de maintenance, retirer le câble

d’allumage.

Lames coupantes. Attention à ne pas se couper les orteils ou

les doigts.

Attendre l’arrêt total de tous les éléments de la machine

avant de les toucher. Après la mise hors tension de la ma-

chine, les lames continuent à tourner, pouvant provoquer

ainsi des blessures.

Ne jamais laisser un enfant ou toute autre personne n’ayant pas pris

connaissance des instructions d’utilisation se servir de la tondeuse. Des

réglementations locales peuvent éventuellement fixer une limite d’âge

inférieure quant à l’utilisateur.

Ne jamais tondre la pelouse lorsque des personnes, en particulier des

enfants, ou des animaux domestiques se trouvent à proximité.

Ne jamais soulever ni transporter la tondeuse pendant que le moteur

tourne.

Attention : l’opérateur ou l’utilisateur de la tondeuse est responsable des

accidents et des dangers causés sur autrui et sur les biens de celui-ci.

Porter toujours des chaussures fermées et des pantalons longs pour les

travaux de tonte. Ne jamais faire fonctionner la tondeuse si on est pieds

nus ou en sandalettes.

Avant de tondre le gazon, contrôler soigneusement le terrain afin de dé-

tecter tout objet pouvant être happé et projeté par la tondeuse et élimi-

ner ces objets.

AVERTISSEMENT – L’essence est facilement inflammable.

– Ne conserver le carburant que dans des réservoirs spécialement

prévus à cet effet.

– Ne remplir le réservoir de carburant qu’à l’extérieur et ne pas fumer

pendant le remplissage.

– Remplir le réservoir de carburant avant de démarrer le moteur. Ne

jamais enlever le couvercle du réservoir d’essence pendant que le

moteur est en marche ou quand il est chaud.

– Au cas où de l’essence aurait été répandue, ne pas démarrer le mo-

teur mais écarter la tondeuse de l’endroit où se trouve l’essence ré-

pandue et éviter tous agissements pouvant entraîner des risques

d’incendie jusqu’à ce que l’essence répandue soit évaporée.

– Bien fermer les couvercles du réservoir d’essence ainsi que du bi-

don d’essence.

– Remplacer les pots d’échappement endommagés.

– Ne pas faire marcher le moteur dans des locaux fermés dans les-

quels des gaz dangereux de monoxyde de carbone risquent de s’ac-

cumuler.

– Avant de tondre le gazon, effectuer toujours un contrôle visuel et

veiller à ce que les lames de coupe, leurs vis de fixation et le mé-

canisme de coupe ne soient ni usés ni endommagés. Attention avec

les tondeuses possédant plusieurs lames de coupe, étant donné que

lors de la mise en rotation d’une lame de coupe, les autres lames se

mettent également à tourner.

Ne tondre que de jour ou sous un bon éclairage artificiel.

Eviter si possible d’utiliser la tondeuse lorsque l’herbe est mouillée.

Sur des pentes, veiller à toujours garder une position stable.

Toujours marcher normalement, ne jamais courir.

Tondre sur des talus peut être dangereux:

– Toujours tondre perpendiculairement à la pente - jamais de haut en

bas ou de bas en haut.

– Sur des pentes, surtout lorsque l’herbe est mouillée, veiller à tou-

jours garder une position stable.

Faire très attention lors d’un changement de direction sur une pente.

Ne pas utiliser la tondeuse sur des pentes très abruptes.

– Faire très attention en reculant ou en tirant la tondeuse vers soi. Lors

des travaux de tonte, ne jamais tirer la tondeuse vers soi.

Les lames doivent être totalement à l’arrêt quand la tondeuse doit être

inclinée pour être transportée, quand on traverse des surfaces autres

que le gazon ou qu’on la déplace entre deux surfaces à tondre.

Ne pas incliner la tondeuse lors du démarrage ou lorsqu’on met le mo-

teur en fonctionnement, sauf si ceci est nécessaire pour la mettre en

route quand l’herbe est haute. Incliner alors la tondeuse juste ce qu’il

faut et uniquement sur le côté opposé à l’utilisateur. Veiller toujours à

ce que les mains soient placées sur le guidon lorsqu’on repose la ton-

deuse sur le sol.

Ne jamais utiliser la tondeuse lorsque les dispositifs de protection sont

endommagés, ou que le bac de ramassage n’est pas monté.

Ne pas modifier les réglages du régulateur du moteur ou ne pas sur-

charger le moteur. L’utilisation de la tondeuse à des vitesses excessives

peut augmenter les risques d’accident.

Avant de démarrer le moteur, désaccoupler toutes les lames de coupe

et débrayer.

Démarrez le moteur comme indiqué dans le manuel d'emploi et éloi-

gnez vos pieds des couteaux. Ne pas basculer la tondeuse au cours du

démarrage.

Durant l’utilisation de la tondeuse, toujours tenir les pieds et les mains

à l’écart des parties rotatives de la tondeuse.

Arrêter le moteur et enlever le câble d’allumage :

– pour contrôler, nettoyer ou effectuer des travaux sur la tondeuse

– lorsque la tondeuse a heurté un corps étranger (pierres ou bâtons).

Vérifier si la tondeuse n’a pas été endommagée et, avant de la re-

démarrer ou de la remettre en fonctionnement, effectuer les répa-

rations nécessaires.

– si la tondeuse commence à vibrer anormalement (vérifier immédia-

tement).

– pour régler la hauteur de coupe

Arrêter le moteur :

– à chaque fois que vous avez fini de vous en servir

– avant de remplir le réservoir

– pour éliminer les encrassements

– pour régler la hauteur de coupe

Lors de l’arrêt du moteur, remettre le levier de réglage de la vanne pa-

pillon vers l’arrière.

Vérifier que les écrous, boulons et vis soient bien serrés afin que la ton-

deuse fonctionne sans danger.

Toujours remplacer l’ensemble des lames et boulons usés ou endom-

magés pour préserver l’équilibre de la machine.

Ne jamais ranger la tondeuse avec de l’essence dans le réservoir à l’in-

térieur d’un bâtiment à proximité de flammes ou d’étincelles.

Avant de ranger la tondeuse à l’intérieur d’un bâtiment, laisser refroidir

le moteur.

Afin de réduire les risques d’incendie, toujours tenir l’herbe, les

feuillage et les lubrifiants excessifs à l’écart du moteur, de l’échappe-

ment et du lieu de stockage de l’essence.

Vérifier régulièrement l’état d’usure du bac de ramassage.

Pour des raisons de sécurité, remplacer les pièces usées ou endomma-

gées.

En cas d’utilisation d’un siège, rouler lentement.

La vidange du réservoir d’essence devrait, si besoin est, s’effectuer à

l’extérieur.

Lors des travaux de réglage à effectuer sur la tondeuse, veiller à tenir

les pieds et les mains à l’écart des lames de coupe en rotation et des

parties fixes de la tondeuse.

Veiller à ce que les pièces de rechange soient des pièces d’origine

ATCO.

Instructions de sécurité

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

20 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • F • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Français - 2

Tondeuse thermique Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Référence F016 312 142 F016 310 442 F016 310 542 F016 310 642

Type de moteur B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Vitesse de rotation du moteur (tr/min) 2 800 2 800 2 800 2 800

Cylindrée du moteur (cm3) 206 206 206 206

Volume du réservoir (l) 4,1 4,1 4,1 4,1

Démarrage électrique non oui oui oui

Puissance absorbée (kW) 6,5 6,5 6,5 6,5

Largeur de la lame (cm) 51 51 61 76

Hauteur de coupe (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Nombre de coupes par mètre 146 73 73 73

Capacité du bac de ramassage (l) 60 76 99 126

Poids (kg) 92 103 111 135

Largeur totale max. (cm) 77 70 79 94

Numéro de série voir plaque signalétique se trouvant sur la machine

Cet appareil est destiné à la tonte des pelouses à titre

privé et à usage professionnel.

Nota : l’utilisation dans l’artisanat exclut la location/le

prêt.

Ce manuel contient des indications quant à la ma-

nière de monter et d’utiliser correctement la ton-

deuse. Il est important de lire attentivement ces ins-

tructions.

Une fois complètement assemblée, la machine pèse

environ 92 – 135 kg. Si besoin est, vous faire aider

pour retirer la machine de son emballage.

Attention en portant la tondeuse sur le gazon étant

donné que les lames de coupe sont aiguisées.

Retirer avec précaution la tondeuse de l’emballage et

vérifier si tous les éléments suivants sont complets:

– Tondeuse avec guidon

– Instructions d’utilisation

– Liste des pièces de rechange

– Set d’outils

S’il vous manque des éléments ou si l’un d’eux est en-

dommagé, veuillez contacter votre revendeur.

1 Poignée

2 Levier pour mécanisme de roulement

3 Clé de contact

4 Moteur

5 Couvercle du réservoir d’essence

6 Couvercle réservoir d’huile

7 Bac de ramassage

8 Bouton de réglage de la hauteur de coupe

Les accessoires reproduits ou décrits ne sont pas

forcément fournis avec la machine.

Guidon

Monter le guidon conformément à la figure et posi-

tionner le levier de vitesse.

Huile pour moteurs

A sa livraison, la tondeuse n’est pas remplie

d’huile. Cependant, il se peut qu’un petite quan-

tité d’huile se trouve dans le moteur. Avant de dé-

marrer le moteur, le remplir impérativement

d’huile pour moteurs afin d’éviter un endomma-

gement. Afin d’éviter un endommagement du

moteur, il est important d’utiliser l’huile recom-

mandée.

Le moteur est équipé d’un détecteur de niveau empê-

chant le démarrage du moteur s’il n’y a pas suffisam-

ment d’huile.

1. Mettre la tondeuse sur une surface plane et dévis-

ser la tubulure de remplissage d’huile avec la jauge

de niveau 9.

Caractéristiques techniques

Utilisation conforme

Introduction

Pièces jointes à la machine

Eléments de la machine

Montage

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

21 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • F • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Français - 3

2. Nettoyer la jauge de niveau de la tubulure de rem-

plissage d’huile 9 à l’aide d’un chiffon et la revisser

; dévisser de nouveau la tubulure de remplissage

d’huile avec la jauge de niveau 9 afin de contrôler

le niveau de l’huile.

3. Verser progressivement l’huile de haute qualité du

type SAE 30 API SF dans le réservoir d’huile. Lais-

ser à l’huile le temps de se poser et continuer à

contrôler le niveau d’huile jusqu’à atteindre la

jauge de niveau 9. Le moteur peut nécessiter une

quantité d’huile allant jusqu’à 0,6 l.

4. Revisser la tubulure de remplissage d’huile avec la

jauge de niveau 9 et bien serrer.

Essence

La qualité de l’essence se dégrade avec le temps.

Le démarrage du moteur peut être entravé

lorsqu’on utilise de l’essence qui a été stockée

pendant plus de 30 jours. Au cas où la tondeuse

ne serait pas utilisée pendant plus de 30 jours,

toujours vider le réservoir d’essence.

1. Enlever le couvercle 5 du réservoir d’essence et

verser de l’essence sans plomb dans le réservoir

jusqu’à 6 mm env. en dessous du plafond du ré-

servoir afin de prendre en compte l’extension de

l’essence.

2. Revisser le couvercle 5 sur le réservoir d’essence.

3. Nettoyer l’essence répandue sur le moteur avant

de démarrer le moteur.

Batterie (Modèles à démarrage électrique)

Le branchement de la batterie se fait à l’usine. Le re-

chargement de la batterie est décrit dans le chapitre

« Batterie ».

Bac de ramassage

Fixer le bac de ramassage conformément à la figure.

Réglage de la hauteur de coupe

Club B20

La hauteur de coupe de la tondeuse est réglable dans

une plage située entre 2,8 – 18 mm.

Régler la hauteur de coupe de la manière suivante :

1. Desserrer les vis de fixation 10 des deux côtés de

la tondeuse.

2. Tourner le bouton-étoile 8 du réglage de la hau-

teur jusqu’à atteindre la hauteur de coupe souhai-

tée.

3. Resserrer les vis de fixation 10.

Modèle Royale

La hauteur de coupe de la tondeuse est réglable dans

une plage située entre 5 – 35 mm avec des marqua-

ges intermédiaires servant d’aide de réglage.

Réglage de la hauteur de coupe

Basculer la tondeuse vers l’arrière, tirer le bouton de

déverrouillage 11 et le maintenir dans cette position

ce qui permet de sortir complètement le support 12.

1. Remettre en place avec précaution le bouton de

déverrouillage 11 en veillant à ce qu’il s’encli-

quette correctement. Poser maintenant la tondeuse

sur le support 12.

2. Desserrer les vis de fixation 13 des deux côtés de

la tondeuse.

3. Tourner le bouton-étoile 8 du réglage de la hau-

teur jusqu’à atteindre la hauteur de coupe souhai-

tée et resserrer les vis de fixation 13.

4. Basculer la tondeuse vers l’arrière et tirer à fond le

bouton de déverrouillage 11.

5. Lever le support 12 de la tondeuse et remettre en

place avec précaution le bouton de déver-

rouillage 11.

Nota : Dans tous les modèles, il peut être nécessaire

de rajuster le râteau une fois la hauteur de coupe ré-

glée. (Voir « Réglage du râteau »).

Réglage du râteau

La tondeuse est équipée d’un râteau réglable pouvant

être utilisé pour de faibles hauteurs de coupe.

Régler le râteau de la manière suivante :

Modèle Club

1. Desserrer l’écrou 14.

2. Tourner les vis 15 jusqu’à ce que la pointe du râ-

teau touche le sol.

Nota : Veiller à ne pas régler la pointe du râteau sur

une position trop basse.

3. Fixer le râteau en serrant les écrous 14 tout en

maintenant les vis 15.

Modèle Royale

1. Desserrer l’écrou 16 et les vis 17 jusqu’à ce que la

pointe du râteau touche le sol.

Nota : Veiller à ne pas régler la pointe du râteau sur

une position trop basse.

2. Fixer le râteau en serrant les vis 17 tout en mainte-

nant les écrous 16.

C D

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

22 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • F • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Français - 4

Démarrer et arrêter

Démarrage à froid

Modèles avec cordon de démarrage :

1. Mettre l’interrupteur du moteur 18 sur la posi-

tion ON.

2. Mettre le levier de réglage de la vanne papillo 19

sur la position .

3. Ouvrir le robinet d’essence 20.

4. Mettre le levier de réglage du volet d’air 21 sur la

position « ON ».

5. Tirer la poignée 22 du cordon de démarrage.

Après chaque essai de traction, laisser rembobiner

lentement.

Modèles à démarrage électrique:

1. Mettre l’interrupteur du moteur 18 sur la posi-

tion ON.

2. Mettre le levier de réglage de la vanne papillo 19

sur la position .

3. Ouvrir le robinet d’essence 20.

4. Mettre le levier de réglage du volet d’air 21 sur la

position « ON ».

5. Afin de démarrer, tourner la clé vers la droite. Au

cas où le moteur ne démarrerait pas après trois es-

sais, utiliser la poignée du cordon de démarrage et

recharger la batterie (voir chapitres « Entretien » et

« Dépannage »).

Démarrage à chaud

Procéder conformément à la description « Démarrage

à froid », cependant ne suivre que les étapes 4.

Si le moteur ne démarre pas ou qu’il ne marche pas

de manière continue, procéder conformément à la

description « Démarrage à froid », cependant en posi-

tionnant le levier de réglage du volet d’air entre

« ON » et « OFF ».

Arrêt

1. Mettre le levier de réglage de la vanne papillon 19

sur la position Arrêt.

2. Mettre l’interrupteur du moteur 18 sur la posi-

tion OFF.

Frein à main

Le frein à main sert notamment à faciliter l’arrêt sur

des pentes et à garer la tondeuse. Ne pas actionner le

frein à main lorsque l’entraînement est embrayé ou

que le levier pour le mécanisme de roulement est ac-

tionné. Ne pas utiliser le frein à main de manière gé-

nérale pour arrêter mais seulement conformément à

sa destination. Ceci permet d’éviter une usure pré-

coce du caoutchouc des rouleaux.

Utilisation du frein à main :

Relâcher

Tirer le levier du frein 23 vers l’arrière, en l’écar-

tant de l’entaille « (P) » (position de stationne-

ment) et en le mettant vers l’avant dans la posi-

tion « O » (positon frein lâché).

Freiner

Tirer le levier du frein 23 vers l’arrière dans la po-

sition de freinage ou, si la tondeuse doit être ga-

rée, dans l’entaille « (P) ».

Embrayer la lame de coupe et le rouleau arrière

1. S’assurer que le levier d’embrayage pour la lame

de coupe 24 est bien encliqueté dans l’entaille.

2. Démarrer le moteur et lâcher le frein à main.

3. Pousser le verrou de sécurité rouge 25 vers l’avant

et tirer le levier pour le mécanisme de roulement 2

vers le guidon supérieur.

4. Lâcher le verrou de sécurité rouge 25.

5. Suivant les besoins, régler la vitesse en déplaçant

le levier de réglage de la vanne papillon 19 entre

les positions et .

6. Pour arrêter, relâcher le levier pour le mécanisme

de roulement 2.

Ne faire embrayer que le rouleau arrière

Nota : Afin d’éviter des endommagements sur les en-

grenages, s’assurer que la tondeuse est bien arrêtée.

Lever le levier d’embrayage pour la lame de

coupe 24 et le déverrouiller en le sortant de l’en-

taille.

Avant de commencer à tondre le gazon, contrôler le

niveau de l’huile se trouvant dans le moteur et, le cas

échéant, rajouter du carburant dans le réservoir d’es-

sence.

A la fin de la saison de tonte, il est recommandé

de ne remplir le réservoir que de la quantité d’es-

sence nécessaire pour tondre le gazon, car la

tondeuse ne doit plus contenir aucun carburant

avant d’être stockée.

Vous obtiendrez les meilleurs résultats de tonte

en commençant les travaux en bordure du gazon

et en suivant un tracé en « L ». Puis à l’angle droit

de chaque passe, retourner en chevauchant légè-

rement la passe précédente.

Lors des prochains travaux de tonte, suivre le même

tracé mais en sens inverse étant donné qu’une tonte

toujours effectuée dans la même direction de coupe

peut causer des déformations dans le sol.

Utilisation de la tondeuse

Tondre

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

23 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • F • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Français - 5

Arrêter et retirer la cosse de bougie d’allumage

de la bougie.

Remarque: afin d’assurer une utilisation longue et fia-

ble de la tondeuse, procéder à intervalles réguliers

aux travaux d’entretien suivants.

Vérifier régulièrement qu’il n’y ait pas de défauts tels

que des lames desserrées ou endommagées, des rac-

cords détachés ou encore des pièces usées ou abî-

mées.

Vérifier que les couvercles et les dispositifs de protec-

tion ne soient pas endommagés et qu’ils soient cor-

rectement branchés. Avant d’utiliser la machine, ef-

fectuer les travaux d’entretien et de réparation éven-

tuellement nécessaires.

Nettoyer soigneusement les parties extérieures de la

tondeuse à l’aide d’une brosse douce et d’un torchon.

Pour les travaux de nettoyage, ne pas utiliser d’eau ni

de solvants ou détergents abrasifs. Enlever tous les

encrassements pouvant adhérer notamment sur le fil-

tre à air et sur les ailettes de refroidissement du mo-

teur.

Si, malgré tous les soins apportés à la fabrication et

au contrôle de la tondeuse, celle-ci devait avoir un

défaut, la réparation ne doit être confiée qu’à une sta-

tion de service après-vente agréée pour outillage

ATCO.

Pour toute demande de renseignements ou com-

mande de pièces de rechange, nous préciser impéra-

tivement le numéro de référence à dix chiffres de la

machine.

Lorsque l’herbe n’est plus coupée correctement

et de façon régulière, procéder au réglage des la-

mes de coupe.

1. Basculer la tondeuse vers l’arrière et la bloquer so-

lidement.

2. Desserrer les vis de réglage 26 et 27 des deux cô-

tés de la tondeuse.

3. Tourner légèrement et progressivement la vis de

réglage 27 vers la droite.

Nota : Les lames de coupe sont correctement réglées

lorsque le cylindre de coupe en rotation frôle à peine

de toute la largeur la lame inférieure.

Les lames de coupe agissent comme une paire de ci-

seaux. Le réglage correct des lames de coupe peut

être contrôlé à l’aide d’une feuille de papier qui doit

être coupée par la lame sur toute sa largeur.

4. Une fois le réglage effectué correctement, serrer la

vis de réglage 26.

Afin d’améliorer l’éjection de l’herbe dans le bac

de ramassage, régler la plaque d’éjection de la

manière suivante :

1. Desserrer les vis 28.

2. Pousser la plaque d’éjection vers le bas et de ma-

nière régulière en veillant à ce qu’elle ne touche

pas le cylindre.

3. Après réglage sur la position idéale, serrer les

vis 28.

Si la batterie est enlevée, ne pas démarrer le mo-

teur avant d’avoir enroulé le pôle positif (rouge)

de la fiche de la batterie avec un ruban isolant. Si-

non, il y a des risques de formation d’étincelles

sur le câble.

Recharger :

Lors du chargement de la batterie, débrancher les

bornes de la batterie. La tondeuse dispose d’une

batterie 14 Ah. Charger la batterie conformément aux

instructions du chargeur utilisé (qui n’est pas fourni

avec la tondeuse).

Les travaux de graissage sont peu nombreux étant

donné que les parties mobiles sont montées sur des

roulements étanches. Les quelques endroits de grais-

sage 29 ne nécessitent que quelques gouttes d’huile

pour moteurs tous les deux mois.

Nettoyage

Réglage des lames de coupe

Réglage de la plaque d’éjection

d’herbe

Batterie

Graissage

C D

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

24 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • F • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Français - 6

Vidange d’huile :

Dans un nouveau moteur, l’huile doit être changée

après une durée de service de deux heures. Après

cela, l’huile pour moteurs devrait être changée toutes

les 50 heures ou à fin de la saison de tonte avant de

stocker la tondeuse.

Pour la vidange d’huile, procéder de la manière sui-

vante :

Nota : L’huile s’écoule plus facilement lorsque le mo-

teur est chaud.

1. Nettoyer l’endroit autour du bouchon de vidange

d’huile 30 se trouvant dans la partie inférieure ar-

rière à l’aide d’un torchon et dévisser le bouchon

de vidange d’huile.

2. Visser le tube d’écoulement 31 dans l’orifice

d’échappement.

3. Basculer la tondeuse vers l’arrière et vider l’huile

dans un récipient approprié. S’assurer que toute

l’huile usée est sortie.

4. Revisser le bouchon de vidange d’huile 30.

5. Nettoyer l’endroit autour de la tubulure de rem-

plissage d’huile 6 et enlever celle-ci.

6. Mettre la tondeuse sur une surface plane et verser

lentement et progressivement une huile de haute

qualité du type SAE 30 (p. ex. SAE 30 API SF)

dans l’orifice de remplissage d’huile. Laisser à

l’huile le temps de se poser et continuer à contrô-

ler le niveau d’huile jusqu’à atteindre la jauge de

niveau 9. Suivant la quantité résiduelle d’huile

dans la cuvette-carter d’huile, il faut une quantité

allant jusqu’à 0,6 l d’huile pour remplir le moteur.

7. Revisser la tubulure de remplissage d’huile 6 avec

la jauge de niveau et bien serrer.

Nota : Afin d’éviter un endommagement du moteur,

il est important d’utiliser une huile recommandée.

Nettoyage du filtre à air (pour avoir plus de détails,

voir les instructions d’utilisation « Moteur »).

Travaux d’entretien et réglages généraux (pour avoir

plus de détails, voir les instructions d’utilisation « Mo-

teur »).

Siège Autosteer +

kit d’équipement Royale 20 F016 800104

Siège Autosteer +

kit d’équipement Royale 24 F016 800105

Siège Autosteer +

kit d’équipement Royale 30 F016 800106

Jeu de roues pour (avant) Royale 20 F016 L80928

Jeu de roues pour (avant) Royale 24 F016 L80929

Jeu de roues pour (avant) Royale 30 F016 L80930

Jeu de roues et de réserve Club 20 F016 L80019

1 l d’huile SAE 30 API SF F016 S10258

La durée de vie de la tondeuse se trouve augmentée

lorsque les travaux d’entretien sont effectués dans les

intervalles recommandés, lorsque les pièces usées ou

endommagées sont remplacées si besoin est, et lors-

que les travaux de maintenance sont effectués régu-

lièrement avant le stockage d’hiver auprès d’un com-

merçant ATCO autorisé. Respecter les points suivants

avant de stocker la tondeuse :

Nettoyer soigneusement la tondeuse. Enlever toutes

les herbes et tous les encrassements pouvant adhérer

notamment à l’endroit des ailettes de refroidissement

du moteur (voir aussi les instructions d’utilisation

« Moteur ») ainsi qu’à l’endroit des mâchoires des

freins.

Contrôler le mécanisme de coupe (voir aussi « Ré-

glage des lames de coupe ») et huiler légèrement les

tranchants.

Contrôler si toutes les vis et tous les écrous sont bien

serrés.

Vider le réservoir d’essence :

– Enlever le tuyau flexible d’essence du carburateur

et vider le contenu du réservoir dans un bidon.

– Laisser marcher le moteur pendant quelques minu-

tes jusqu’à ce que le moteur s’arrête de lui-même.

– Dévisser l’écrou de la cuve à niveau constant, en-

lever celui-ci du carburateur et vider le carburant,

s’il y en a encore. Ceci permet d’éviter une résini-

fication (due à des résidus de carburant) des par-

ties importantes du carburateur.

Changer l’huile pour moteurs et nettoyer le filtre à air.

(Seulement pour un stockage d’hiver ; pour avoir plus

de détails, voir les instructions d’utilisation « Mo-

teur »).

Durant le stockage d’hiver, charger une fois la batte-

rie (voir « Entretien de la batterie »).

Entretien du moteur

Accessoires

Stockage d’hiver/Stockage pendant

plus de 30 jours

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

25 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • F • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Français - 7

Le tableau suivant montre les types de pannes et vous indique comment vous pouvez y remédier si votre ma-

chine ne fonctionne pas correctement. Si malgré cela vous n’arrivez pas à localiser le problème et à le résoudre,

contactez votre service après-vente.

Avertissement : avant de procéder au dépannage, arrêter la tondeuse et retirer la cosse de bougie d’al-

lumage.

Dépannage

Problème Cause possible Remède

Après la tonte, le gazon a

un aspect irrégulier

Les lames de coupe ne sont pas correc-

tement réglées

Régler les lames de coupe

Le moteur ne démarre pas Le moteur est noyé

Le câble d’allumage n’est pas branché

La bougie d’allumage est encrassé

Plus d’huile

Attendre 10 à 15 minutes

Brancher de nouveau le câble

Voir les instructions d’entretien

« Moteur »

Remplir d’huile pour moteurs

Le moteur s’arrête Aucune essence/plus d’essence

La vitesse de rotation du moteur est

trop basse pour les conditions de

coupe

Le cylindre de coupe bloque

Le moteur ne s’arrête pas

Remplir le réservoir d’essence

Modifier la position de la vanne

papillon

Arrêter le moteur et enlever l’obstacle

La vanne papillon n’est pas correcte-

ment réglée Arrêter le moteur en

retirant la cosse de bougie d’allumage ;

voir les instructions d’entretien

« Moteur »

Le cylindre de coupe ne

tourne pas

Mauvais réglage Contacter un service après-vente

ATCO autorisé

Le mécanisme de roule-

ment ne s’embraye pas

Mauvais réglage/cordon endommagé Contacter un service après-vente

ATCO autorisé

Vibrations/bruits excessifs Lames de coupe et/ou logement du

cylindre endommagé(s)

Moteur défectueux

Contacter un service après-vente

ATCO autorisé

Voir les instructions d’entretien

« Moteur »

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

26 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • F • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Français - 8

Pour ce produit, la société ATCO octroie une garantie

pour les défauts de fabrication. Les défauts de fabri-

cation surgissant durant la période de garantie seront

réparés par ATCO (ou compensés par une livraison

de remplacement) à condition que l’appareil n’ait pas

été mis en location à des fins lucratives. Les presta-

tions de garantie du moteur de la tondeuse incom-

bent au fabricant du moteur. Veuillez trouver les dé-

tails dans les prestations de garantie pour le moteur.

La période de garantie pour une utilisation non-com-

merciale se rapportant à des pièces et des travaux de ré-

paration s’élève à 1 an à partir du jour de l’acquisition.

La période de garantie pour une utilisation commer-

ciale se rapportant à des pièces et des travaux de ré-

paration s’élève à 90 jours à partir du jour de l’acqui-

sition.

Définition des prestations de garantie :

Une utilisation non-commerciale signifie toute utilisa-

tion du produit sur le terrain du propriétaire consti-

tuant une partie du jardin ou de la propriété.

Une utilisation commerciale signifie toute autre utili-

sation, y compris à des fins lucratives, à l’exception

d’une location.

Pour les travaux de réparations tombant sous ces

prestations de garantie :

– Remettre la tondeuse auprès de votre service

après-vente ATCO autorisé.

– Fournir la preuve d’achat avec la date d’achat.

– Présenter le coupon de garantie.

IL n’est pas possible de faire valoir la garantie :

– si le produit a été vendu par le premier acheteur

(n’est pas valable pour la république irlandaise),

ou qu’il ait été utilisé en location.

– si le produit a été modifié contrairement aux spé-

cifications du fabricant ou si des pièces de re-

change autres que des pièces de rechange d’ori-

gine ATCO ont été utilisées.

– si des travaux de réparation précédents ont été ef-

fectués par une tierce personne (et non par un ser-

vice après-vente ATCO autorisé).

– si le défaut est dû à un mauvais réglage, un abus,

une négligence ou un endommagement par mé-

garde.

– si l’endommagement résulte d’un graissage ou en-

tretien insuffisant.

Une usure normale peut être à l’origine de pannes. Les

pièces suivantes dont la durée de vie dépende d’un

entretien régulier sont déclarées pièces d’usure et, en

conséquence, ne sont pas couverts par la garantie.

Pour lames de coupe, chaînes d’entraînements, rou-

lement, caoutchouc du rouleau arrière et cordons.

Les coûts de l’entretien standard du produit ne sont

pas couverts par la garantie.

Veiller dans votre propre intérêt à bien respecter les

indications figurant dans ces instructions d’utilisation,

étant donné qu’un produit correctement entretenu

fonctionnera impeccablement pendant de nombreu-

ses années.

Si besoin est, exiger toujours les pièces de rechange

ATCO d’origine. La société ATCO n’assume aucune

responsabilité pour tout dommage qui résulterait

d’une utilisation de pièces de rechange n’ayant pas

été fabriquées ou autorisées par ATCO.

Cette garantie ne modifie pas vos droits légaux.

Ce produit a été fabriqué en respectant les exigences

d’un système de préservation de l’environnement.

Dans la mesure du possible, les matériaux utilisés et

les procédés appliqués ont été choisis conformément

aux règlements sur la préservation de l’environne-

ment en vue d’être recyclés une fois leur durée de vie

écoulée. L’emballage peut également être recyclé.

Veuillez penser à l’environnement quand ce produit

devra être éliminé, et le déposer auprès d’un orga-

nisme de récupération agréé.

(Pour plus de renseignements sur les organismes de

traitement des déchets, contacter le service responsa-

ble de votre commune.)

Valeurs de mesures obtenues conformément à la

2000/14/CE (mesure effectuée à une hauteur de

1,60 m et à 1 m de distance) et EN 25 349.

Les mesures réelles (A) des niveaux sonores de la

machine sont : intensité de bruit 86 dB (A) Club,

84 dB (A) 20 I/C, 84 dB (A) 24 I/C et 85 dB (A)

30 I/C. Niveau de bruit 97 dB (A) Club, 95 dB (A)

20 I/C, 95 dB (A) 24 I/C et 96 dB (A) 30 I/C.

L’accélération réelle mesurée est de 4 m/s2.

Nous déclarons sous notre propre responsabilité que

ce produit est en conformité avec les normes ou do-

cuments normalisés suivants : EN 60 335, EN 836

conformément aux réglementations 89/336/CEE,

98/37/CE, 2000/14/CE.

2000/14/CE : Le niveau d’intensité acoustique LWa ga-

ranti est inférieur à 97 dB (A) Club, 97 dB (A) 20 I/C,

97 dB (A) 24 I/C et 98 dB (A) 30 I/C. Procédures

d’évaluation de la conformité conformément à l’an-

nexe VIII.

Office de contrôle désigné : SRL, Sudbury England

Lieu : Stowmarket, 07. 2001

Signature : Fonction :

Administrateur

Sous réserve de modifications

Garantie

Déclaration de conformité

CLUB/ROYALE - Buch Seite 8 Dienstag, 7. August 2001 2:41 14

27 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • E • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Español - 1

¡Atención! Lea con detenimiento las siguientes instrucciones. Fa-

miliarícese con los elementos de manejo y el uso reglamentario

del cortacésped.

Practique primero cómo detener el cortacésped en situaciones de

peligro.

Explicación de los símbolos utilizados en el cortacésped

Indicación general de peligro.

Lea las instrucciones de manejo.

Prestar atención a que las personas circundantes no puedan

ser lesionadas por los cuerpos extraños que puedan salir

despedidos al trabajar.

Cuide que las personas que haya en las proximidades man-

tengan una distancia de seguridad respecto a la máquina.

Antes de efectuar trabajos de mantenimiento desconectar el

cable de la bujía.

Las cuchillas están muy afiladas. Preste atención para no le-

sionarse con ellas los dedos de los pies o de las manos.

Antes de manipular en la máquina espere a que todas partes

se hayan detenido completamente. Las cuchillas pueden le-

sionarle después de haber desconectado el motor, ya que si-

guen girando cierto tiempo.

Jamás permita que utilicen el cortacésped niños, o aquellas personas

que no conozcan bien el contenido de estas instrucciones. Infórmese si

las prescripciones vigentes en su país fijan una edad mínima para el

usuario.

Jamás corte el césped si se encuentran personas, especialmente niños,

o animales domésticos, en las inmediaciones del aparato.

Jamás alce o transporte el cortacésped con el motor en marcha.

Sea consciente de que Vd. como usuario o empresa aplicadora son res-

ponsables de los accidentes o peligros que se pudieran causar a perso-

nas o bienes materiales.

Al cortar el césped llevar siempre un calzado adecuado y pantalones

largos. No utilice el cortacésped si está descalzo o si lleva sandalias.

Antes de comenzar trabajar examine detenidamente el área de corte y

retirar los objetos que pudieran quedar atrapados o ser impulsados por

el cortacésped.

ADVERTENCIA – La gasolina se inflama fácilmente.

– Guardar combustible solamente en recipientes adecuados para ello.

– Únicamente debe rellenarse combustible al aire libre, no debiendo

fumar al realizar esto.

– Rellenar combustible antes de arrancar el motor. Jamás retirar la

tapa del depósito de gasolina o rellenar combustible si el motor está

funcionando o si está todavía caliente.

– En caso de haberse derramado gasolina no debe arrancarse el mo-

tor, debiendo retirarse el cortacésped de ese lugar, prestando aten-

ción además a que no pueda inflamarse la gasolina derramada hasta

que ésta se haya evaporado completamente.

– Montar de forma segura la tapa del depósito y del bidón de gasolina.

– Sustituir un silenciador de escape si está dañado.

– No dejar funcionar el motor en recintos cerrados, ya que puede for-

marse monóxido de carbono que es tóxico.

– Antes de comenzar a cortar el césped inspeccionar el aparato para

determinar si las cuchillas de corte, sus tornillos de sujeción y el me-

canismo de corte no están dañados, o excesivamente desgastados.

Tener precaución en los cortacésped con cuchillas de corte múlti-

ples puesto que al girar una cuchilla las demás también giran.

Cortar el césped con luz diurna o con luz artificial suficiente.

Evite en lo posible la utilización del cortacésped si el césped estuviese

húmedo.

Al trabajar en pendientes debe adoptarse siempre una posición estable.

Camine de forma pausada y nunca de forma apresurada.

Al cortar el césped en taludes esto puede ser peligroso:

– En superficies inclinadas guiar el aparato siempre en sentido trans-

versal a la pendiente y jamás subiendo o bajando la pendiente.

– Al trabajar en pendientes, especialmente si el césped estuviese mo-

jado, debe adoptarse siempre una posición estable.

Proceda con especial cautela al cambiar de dirección en las pendientes.

No corte el césped en áreas con una pendiente muy pronunciada.

– Preste especial atención al caminar hacia atrás o al tirar del corta-

césped. Nunca cortar el césped atrayendo el cortacésped hacia sí.

Las cuchillas deben estar detenidas en caso de tener que inclinar el cor-

tacésped para su transporte, al cruzar áreas sin césped y al llevar el apa-

rato al lugar de trabajo o al retornar de él.

No inclinar el cortacésped al ponerlo en marcha, a no ser que ello sea

indispensable por estar el césped es muy alto. En estos casos inclinar

hacia arriba, lo mínimo necesario, el lado del aparato opuesto a su

cuerpo. Preste atención a que ambas manos agarren la empuñadura al

volver al depositar el aparato sobre el suelo.

Jamás debe utilizarse el cortacésped con unos dispositivos protectores

defectuosos, o sin la cesta colectora de césped montada.

No manipular el regulador del motor, ni sobrerrevolucionarlo. Las uti-

lización del cortacésped trabajando a una velocidad excesiva supone

un riesgo mayor a lesionarse.

Antes de arrancar el motor desembragar el cilindro de corte y el accio-

namiento de traslación.

Arranque el motor tal cómo se describe en las instrucciones de manejo.

Mantenga alejados los pies de las cuchillas. No incline el cortacésped

al arrancarlo.

Nunca aproxime las manos o pies a las partes rotantes del cortacésped

en funcionamiento.

Apagar el motor y desconectar el cable de la bujía:

– al inspeccionar, limpiar, o manipular el cortacésped

– en caso de colisionar con cuerpos extraños. Verificar si el cortacés-

ped se ha deteriorado y realizar la reparaciones pertinentes antes

de su nueva conexión o de continuar utilizándolo.

– en caso de que el cortacésped comience a vibrar excesivamente

(controlarlo inmediatamente).

– al ajustar la altura de corte

Apagar el motor:

– siempre que deje sola la máquina

– antes de repostar

– al limpiarlo

– al ajustar la altura de corte

Antes de apagar el motor reducir la posición del acelerador.

Asegurarse que todas las tuercas, pernos y tornillos estén firmemente

apretados para que el cortacésped se encuentre siempre en un estado

de trabajo seguro.

Sustituir siempre al mismo tiempo la cuchilla y los tornillos desgastados

o dañados para evitar posibles desequilibrios.

No guardar nunca el cortacésped con gasolina en el depósito en aque-

llos lugares en los que pudiera presentarse un fuego abierto o chispas

que pudieran inflamar los vapores emanados.

Antes de guardar el cortacésped en un lugar cerrado dejar que el motor

se enfríe.

Para reducir el peligro de incendio, retirar el césped, hojas y el lubri-

cante derramado del tubo de escape, alojamiento de la batería y del de-

pósito de gasolina.

Verificar periódicamente el nivel de desgaste del saco o cesto colector

de césped.

Como medida de seguridad, dejar sustituir la partes desgastadas o da-

ñadas.

En caso de utilizar un asiento para cortar el césped desplazarse lenta-

mente.

Si fuese necesario vaciar el depósito de gasolina, esto debe realizarse

al aire libre.

Al llevar a cabo trabajos de ajuste en el cortacésped, prestar atención a

no introducir los pies y manos entre las cuchillas en funcionamiento y

las partes fijas del cortacésped.

Asegúrese que las partes sustituidas sean repuestos originales ATCO.

Instrucciones de seguridad

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

28 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • E • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Español - 2

Cortacésped a motor Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Número de pedido F016 312 142 F016 310 442 F016 310 542 F016 310 642

Tipo de motor B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Revoluciones del motor (min-1) 2 800 2 800 2 800 2 800

Cilindrada del motor (cm3) 206 206 206 206

Capacidad del depósito (l) 4,1 4,1 4,1 4,1

Arranque eléctrico No Sí Sí Sí

Potencia absorbida (kW) 6,5 6,5 6,5 6,5

Anchura de la cuchilla (cm) 51 51 61 76

Altura de corte (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Número de cortes por metro 146 73 73 73

Capacidad de la cesta colectora

de césped (l) 60 76 99 126

Peso (kg) 92 103 111 135

Anchura total máx. (cm) 77 70 79 94

Número de serie ver indicaciones de potencia en la máquina

Este producto ha sido proyectado para cortar el cés-

ped tanto para el uso particular como comercial.

Observación: en el uso con fines comerciales queda

excluido el alquiler o arrendamiento del aparato.

Este manual incluye instrucciones sobre el montaje

correcto y la utilización segura de la máquina. Es muy

importante leer minuciosamente estas instrucciones.

La máquina montada íntegramente pesa unos

92 – 135 kg. Si fuese necesario, recurra a otra per-

sona para sacar la máquina del embalaje.

Tenga cuidado al transportar el cortacésped al lugar

de utilización puesto que las cuchillas de corte están

muy afiladas.

Extraiga con cuidado el cortacésped del embalaje y

verifique si las partes citadas a continuación están

completas:

– Cortacésped con empuñadura de estribo

– Instrucciones de manejo

– Lista de piezas de repuesto

– Juego de herramientas

Si faltasen piezas, o si alguna de ellas estuviese da-

ñada, diríjase por favor al comercio de su adquisi-

ción.

1 Empuñadura

2 Palanca para accionamiento de traslación

3 Llave de encendido

4 Motor

5 Tapón de la gasolina

6 Tapón del depósito de aceite

7 Cesto colector de césped

8 Botón de ajuste de la altura de corte

¡Los accesorios descritos e ilustrados no corresponden

en parte al material que se adjunta!

Empuñadura

Montar la empuñadura según se muestra en la figura

y fijar la palanca del acelerador.

Aceite de motor

El cortacésped no se suministra con aceite en el

motor, aunque es posible que exista una pe-

queña cantidad de aceite en el cárter. Por ello,

antes de arrancar el motor, es imprescindible

llenar aceite de motor para evitar dañarlo. Es im-

portante utilizar el aceite de motor recomen-

dado para no deteriorarlo.

El motor viene equipado con un detector de nivel

que no permite arrancarlo si el nivel de aceite fuese

insuficiente.

1. Colocar el cortacésped sobre una superficie plana

y desenroscar el tapón de la boca de llenado de

aceite con la varilla 9.

Características técnicas

Utilización reglamentaria

Introducción

Material que se adjunta

Elementos de la máquina

Montaje

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

29 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • E • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Español - 3

2. Limpiar con un paño la varilla de aceite 9 y volver

a enroscarla; desmontar nuevamente la varilla de

aceite 9 y controlar el nivel de aceite.

3. Ir rellenando lentamente con aceite de alta calidad

del tipo SAE 30 API SF. Dejar que el aceite llegue

a posarse y verificar frecuentemente el nivel de

aceite en la varilla 9. El motor puede precisar hasta

0,6 litros de aceite.

4. Enroscar el tapón de la boca de llenado de aceite

con la varilla 9 y apretarlo.

Gasolina

Las propiedades de la gasolina se van alterando

con el tiempo. El arranque del motor puede difi-

cultarse si la gasolina lleva guardada en el depó-

sito más de 30 días. Si no va a emplearse el cor-

tacésped en los próximos 30 días, dejar funcio-

nar el aparato hasta consumir toda la gasolina

del depósito.

1. Desmontar el tapón 5 del depósito de gasolina y

llenar gasolina sin plomo en el depósito dejando

un espacio de aprox. 6 mm para la dilatación de la

gasolina.

2. Enroscar el tapón 5 en el depósito de gasolina.

3. Limpiar la gasolina derramada en el motor antes

de arrancarlo.

Batería (Modelos con arranque eléctrico)

El aparato se suministra de fábrica con la batería co-

nectada. La forma de cargarla se describe en el apar-

tado “Batería”.

Cesto o saco colector de césped

Montar y desmontar la cesta colectora de césped se-

gún figura.

Ajuste de la altura de corte

Club B20

La altura de corte de su cortacésped puede ajustarse

dentro de un margen de 2,8 – 18 mm.

La altura de corte se ajusta de la siguiente manera:

1. Aflojar los tornillos de sujeción 10 a ambos lados

del cortacésped.

2. Girar la empuñadura de estrella 8 hasta obtener el

ajuste de altura deseado.

3. Apretar los tornillos de sujeción 10.

Modelo Royale

La altura de corte de su cortacésped puede ajustarse

dentro de un margen de 5 – 35 mm; unas marcas in-

termedias le facilitan el ajuste.

Ajuste de la altura de corte

Inclinar hacia atrás el cortacésped, tirar y mantener en

esa posición el desenclavamiento 11 para que el so-

porte 12 salga completamente.

1. Soltar con cuidado el desenclavamiento 11 obser-

vando en ello que alcance a enclavar de forma se-

gura. Dejar entonces que el cortacésped repose

sobre el soporte 12.

2. Aflojar los tornillos de sujeción 13 a ambos lados

del cortacésped.

3. Girar la empuñadura de estrella 8 hasta alcanzar la

altura de corte deseada, y apretar los tornillos de

sujeción 13.

4. Inclinar hacia atrás el cortacésped y tirar hasta el

tope del desenclavamiento 11.

5. Subir el soporte 12 del cortacésped y regresar con

cuidado el desenclavamiento 11 a su posición ini-

cial.

Observación: en todos los modelos debe verificarse

si es necesario reajustar el rastrillo después de regular

la altura de corte. (véase “Ajuste del rastrillo”).

Ajuste del rastrillo

Su cortacésped viene equipado con un rastrillo ajus-

table que puede ser utilizado al trabajar con alturas

de corte reducidas.

El rastrillo se ajusta de la siguiente manera:

Modelo Club

1. Aflojar la tuerca 14.

2. Girar los tornillos 15 hasta que las puntas del ras-

trillo alcancen a tocar el suelo.

Observación: prestar atención a no ajustar dema-

siado bajas las puntas del rastrillo.

3. Sujetar el rastrillo apretando la tuercas 14 suje-

tando simultáneamente los tornillos 15.

Modelo Royale

1. Aflojar la tuerca 16 y los tornillos 17 de manera

que las puntas del rastrillo alcancen a tocar el

suelo.

Observación: prestar atención a no ajustar dema-

siado bajas las puntas del rastrillo.

2. Apretar los tornillos 17 sujetando la tuerca 16 para

asegurar el rastrillo.

C D

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

30 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • E • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Español - 4

Arranque y apagado

Arranque en frío

Modelos de arranque por cuerda:

1. Colocar el conmutador del motor 18 en ON.

2. Colocar la palanca del acelerador 19 en la posi-

ción .

3. Abrir la llave de paso de gasolina 20.

4. Colocar el choke 21 en “On”.

5. Para arrancar el motor tirar de la empuñadura 22.

Después de cada intento de arranque dejar que se

recupere lentamente la cuerda.

Modelos con arranque eléctrico:

1. Colocar el conmutador del motor 18 en ON.

2. Colocar la palanca del acelerador 19 en la posi-

ción .

3. Abrir la llave de paso de gasolina 20.

4. Colocar el choke 21 en “On”.

5. Para arrancar, girar la llave a la derecha. Si el mo-

tor no se pusiese en marcha después del tercer in-

tento, utilizar la empuñadura del mecanismo de

arranque y recargar la batería (véase los apartados

Mantenimiento e Investigación de averías).

Arranque en caliente

Proceda de la misma manera descrita bajo “Arranque

en frío del motor” ignorando, sin embargo, el paso 4.

Si el motor no se pusiese en marcha o funcionase de

forma irregular, proceda según la descripción bajo

“Arranque en frío del motor” pero colocando la pa-

lanca del choke entre “On” y “Off”.

Apagado

1. Colocar la palanca del acelerador 19 en la posición

de apagado.

2. Colocar el conmutador del motor 18 en OFF.

Freno de mano

El freno de mano se utiliza principalmente para asis-

tirle al detener el aparato en pendientes y al estacio-

nar el cortacésped. No active el freno de mano si se

encuentra embragado el accionamiento, o en caso de

haber activado la palanca del accionamiento de tras-

lación. No utilice el freno de mano para detener el

aparato, sino exclusivamente con el fin para el que ha

sido concebido. De esta manera se evita el desgaste

prematuro de la goma en las ruedas motrices.

Utilización del freno de mano:

Aflojar

Desplazar la palanca de frenado 23 hacia atrás,

en sentido opuesto a la muesca “(P)” (posición

para aparcar) y llevarla a la posición delan-

tera “O” (freno desactivado).

Frenado

Tirar hacia atrás la palanca de frenado 23, o, en

caso de querer estacionar el cortacésped, a la po-

sición de la muesca “(P)”.

Forma de embragar las cuchillas de corte y el

rodillo trasero

1. Asegurarse de que la palanca de embrague de las

cuchillas de corte 24 esté enclavada en la muesca.

2. Arrancar el motor y aflojar el freno de mano.

3. Desplazar hacia adelante el bloqueador de seguri-

dad rojo 25 y tirar lentamente hacia la empuña-

dura superior la palanca de embrague del acciona-

miento de traslación 2.

4. Liberar el bloqueador de seguridad rojo 25.

5. Ajustar la velocidad a sus requerimientos colo-

cando la palanca del acelerador 19 entre y

6. Para detener el aparato, soltar la palanca del accio-

namiento de traslación 2.

Solamente debe embragarse el rodillo trasero

Observación: para evitar daños en el engranaje es

necesario que el cortacésped esté detenido.

Levantar la palanca de embrague de las cuchillas

de corte 24 y sacarla de la muesca.

Antes de comenzar a cortar el césped debe verificarse

el nivel de aceite del motor y rellenar combustible en

el depósito de gasolina si fuese necesario.

Si la temporada de utilización del cortacésped

está próxima a concluirse, se aconseja llenar el

depósito solamente con una cantidad de gaso-

lina suficiente para realizar el trabajo previsto,

ya que no es aconsejable guardar el cortacésped

con combustible en su interior.

Los resultados al cortar el césped son óptimos si

se comienza a cortar el césped por uno de los

costados describiendo una trayectoria hacia ade-

lante en forma de “L”. Seguidamente en el punto

extremo perpendicular, retornar en dirección

contraria cuidando que las franjas formadas al

cortar se solapen ligeramente.

Al efectuar el corte la vez siguiente comenzar a cortar

el césped invirtiendo a espejo el ángulo recto de las

franjas de corte, puesto que así se pueden contrarrestar

las irregularidades del terreno que pudieran originarse

al cortar el césped siempre en la misma dirección.

Utilización del cortacésped

Corte del césped

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

31 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • E • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Español - 5

Detener la máquina y desconectar el cable de la

bujía.

Observación: efectúe periódicamente los siguientes

trabajos de mantenimiento para asegurar una utiliza-

ción prolongada y fiable del aparato.

Inspeccionar periódicamente el cortacésped para ver

si la cuchilla esta suelta o dañada, si existen uniones

flojas, o piezas desgastadas o dañadas.

Verifique que las cubiertas y dispositivos protectores

estén correctamente montados y que no estén daña-

dos. Antes de la utilización del aparato efectúe los tra-

bajos de mantenimiento o reparación que sean nece-

sarios.

Limpiar exteriormente de forma minuciosa el corta-

césped con un cepillo blando y un paño. Para su lim-

pieza no debe utilizarse agua, disolventes o pasta

para pulir. Desprender completamente la suciedad,

especialmente en el filtro de aire y en las aletas de re-

frigeración del motor.

Si a pesar de los esmerados procesos de fabricación

y control, la cortadora de césped llegase a averiarse,

la reparación deberá encargarse a un taller de servicio

autorizado para herramientas eléctricas ATCO.

Al realizar consultas o solicitar piezas de repuesto, ¡es

imprescindible indicar siempre el número de pedido

de 10 cifras que figura en la placa de características

del aparato!

Si el corte del césped no es limpio y uniforme

deben reajustarse el cilindro de cuchillas.

1. Inclinar hacia atrás el cortacésped y asegurarlo fir-

memente.

2. Aflojar los tornillos de ajuste 26 y 27 a ambos la-

dos del cortacésped.

3. Ir girando hacia la derecha en pequeños intervalos

el tornillo de ajuste 27.

Observación: las cuchillas de corte están correcta-

mente ajustadas si al girar el cilindro de corte éste

apenas alcanza a tocar en toda su anchura la cuchilla

inferior.

Las cuchillas de corte trabajan como unas tijeras. El

ajuste correcto de las cuchillas de corte puede contro-

larse con una hoja de papel comprobando que ésta

se corta limpiamente en toda la anchura de la cuchi-

lla.

4. Una vez ajustada la cuchilla correctamente, apretar

el tornillo de ajuste 26.

Para mejorar la expulsión del césped en la cesta

colectora ajustar la placa expulsora de césped de

la manera siguiente:

1. Aflojar los tornillos 28.

2. Presionar uniformemente hacia abajo la placa ex-

pulsora cuidando que ésta no llegue a tocar el ci-

lindro.

3. Una vez realizado el ajuste de forma óptima apre-

tar los tornillos 28.

En caso de retirar la batería, proteger con cinta

aislante el polo positivo (rojo) del conector de

batería antes de arrancar el motor. En el caso

contrario pueden saltar chispas en el cable.

Carga:

Al recargar la batería desconectarla del aparato. El

cortacésped está dotado de una batería de 14 Ah. La

batería debe recargarse según las instrucciones del

cargador de baterías (no se adjunta con el aparato)

utilizado.

Los trabajos de lubricación a realizar son pocos, ya

que las partes móviles llevan cojinetes sellados. Los

puntos de lubricación 29 requieren tan sólo unas

cuantas gotas de aceite de motor cada dos meses.

Mantenimiento

Ajuste de las cuchillas

Ajuste de la placa expulsora

de césped

Batería

Lubricación

C D

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

32 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • E • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Español - 6

Cambio de aceite:

Si el motor es nuevo debe cambiarse el aceite des-

pués de 2 horas de servicio. Seguidamente debe cam-

biarse el aceite del motor cada 50 horas, o antes de

su almacenaje, al finalizar la temporada de utilización

del cortacésped.

Efectuar el cambio de aceite de la manera siguiente:

Observación: el aceite del motor sale más fácilmente

con el motor caliente.

1. Limpiar con un paño el área en torno al tornillo de

vaciado de aceite 30 en la parte posterior inferior

y aflojar el tornillo de vaciado de aceite.

2. Enroscar la manguera de vaciado de aceite 31 en

la abertura de vaciado.

3. Abatir hacia atrás el cortacésped y recoger el aceite

en un recipiente adecuado. Comprobar que haya

salido todo el aceite.

4. Enroscar el tornillo de vaciado de aceite 30.

5. Limpiar el área en torno a la boca de llenado de

aceite 6 y sacar la varilla de aceite.

6. Depositar el cortacésped sobre una superficie

plana y rellenar poco a poco por la boca de lle-

nado un aceite de alta calidad SAE 30 (p. ej.

SAE 30 API SF). Dejar que el aceite se deposite en

el fondo e ir controlando el nivel de aceite hasta

que alcance la marca en la varilla 9. La cantidad de

aceite precisada puede ser de hasta 0,6 litros

(1,1 pint).

7. Enroscar y apretar la varilla en la boca de llenado

de aceite 6.

Observación: utilizar únicamente el aceite recomen-

dado para evitar daños en el motor.

Limpieza del filtro de aire (véase instrucciones de ma-

nejo del “Motor” para más detalles).

Mantenimiento y ajustes generales (véase instruccio-

nes de manejo del “Motor” para más detalles).

Asiento Autosteer +

kit de reequipamiento Royale 20 F016 800104

Asiento Autosteer +

kit de reequipamiento Royale 24 F016 800105

Asiento Autosteer +

kit de reequipamiento Royale 30 F016 800106

Juego de ruedas laterales Royale 20 F016 L80928

Juego de ruedas laterales Royale 24 F016 L80929

Juego de ruedas laterales Royale 30 F016 L80930

Juegos de ruedas y

de soportes Club 20 F016 L80019

1 litro de aceite SAE 30 API SF F016 S10258

Mediante un mantenimiento periódico, respetando

los intervalos de mantenimiento recomendados, una

sustitución de acuerdo a las necesidades de las piezas

desgastadas y dañadas, y el servicio regular en un ser-

vicio técnico autorizado ATCO antes del almacenaje

durante la temporada de invierno, se prolonga consi-

derablemente la vida útil del cortacésped. Antes de su

almacenaje deben considerarse los siguientes puntos:

Limpiar minuciosamente el cortacésped. Eliminar los

restos de césped, especialmente en el área de las ale-

tas de refrigeración (véase también las instrucciones

de servicio del “Motor”) y de la zapata del freno.

Inspeccionar el mecanismo de corte (véase “Ajuste de

las cuchillas de corte”) y lubricar ligeramente los filos.

Controlar que todos los tornillos y tuercas estén fir-

memente apretados.

Vaciar el combustible del depósito de gasolina:

– Desmontando el tubo de gasolina del carburador

para vaciar el contenido del depósito en un bidón.

– Dejar funcionar el motor unos cuantos minutos

hasta que el motor se apague por sí mismo.

– Aflojar las tuercas de la carcasa del flotador para

desmontarlo del carburador y vaciar el combusti-

ble que pudiera tener. De esta manera se evitan las

incrustaciones (por los restos de combustible) en

las partes vitales del carburador.

Cambiar el aceite del motor y limpiar el filtro de aire.

(solamente para el almacenaje durante el invierno.

Véase instrucciones de servicio del “Motor” para más

detalles).

Durante el almacenaje en invierno recargar una vez

la batería (véase “Mantenimiento de la batería”).

Mantenimiento del motor

Accesorios

Almacenaje durante el

invierno/almacenaje durante más

de 30 días

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

33 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • E • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Español - 7

La tabla siguiente muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presentarse anomalías

en su máquina. Si ello no le ayudase a localizar el problema, diríjase un taller de servicio.

Advertencia: antes de comenzar con la investigación de averías apagar el cortacésped y desconectar

el cable de la bujía.

Investigación de averías

Síntomas Posible causa Solución

El césped es cortado de forma

irregular

Cuchillas de corte ajustadas

incorrectamente

Ajustar las cuchillas de corte

El motor no arranca El motor se ha ahogado

Cable de bujía sin conectar

Bujía sucia

No hay aceite

Esperar 10 a 15 minutos

Volver a conectarlo

Véase instrucciones de mantenimiento

del “Motor”

Rellenar con aceite de motor

El motor se apaga No hay gasolina

Revoluciones del motor demasiado

bajas para cortar el césped

Cilindro de corte bloqueado

El motor no se apaga

Rellenar el depósito

Modificar la posición de la palanca del

acelerador

Apagar el motor y retirar el obstáculo

El cable del acelerador está mal ajus-

tado. Apagar el motor desconectando

el cable de la bujía y consultar las ins-

trucciones de mantenimiento del

“Motor”

El cilindro de corte no gira Ajuste incorrecto Acudir a un servicio técnico autorizado

ATCO

El accionamiento de

traslación no embraga

Ajuste incorrecto/cable dañado Acudir a un servicio técnico autorizado

ATCO

Vibraciones excesivas/ruidos Cuchillas de corte y/o apoyos del

cilindro dañados

Motor defectuoso

Acudir a un servicio técnico autorizado

ATCO

Véase instrucciones de mantenimiento

del “Motor”

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

34 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • E • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Español - 8

La garantía de ATCO para este producto cubre los de-

fectos de material y fabricación. Los defectos que se

presenten durante el plazo de garantía son subsana-

dos por ATCO, ya sea por reparación o por entrega

de reposición, según se estime conveniente, y siem-

pre que no se trate de un aparato de alquiler o arren-

damiento. La garantía del motor del cortacésped es

incumbencia del fabricante del motor. Para más deta-

lles le remitimos a las instrucciones de manejo del

motor.

El plazo de garantía para las partes y la mano de obra

en aparatos no usados comercialmente es de 1 año a

partir del día de su adquisición.

El plazo de garantía para las partes y la mano de obra

en aparatos utilizados comercialmente es de 90 días

a partir del día de su adquisición.

Definición de esta garantía:

La aplicación no comercial comprende la utilización

del producto sobre los bienes raíces del propietario

en el área ajardinado o en su finca.

Un uso comercial es toda aplicación diferente de la

anteriormente mencionada, incluso aquella con fines

lucrativos, exceptuándose, sin embargo, el alquiler o

arrendamiento del aparato.

Para las reparaciones en garantía:

– Entregue su cortacésped a un servicio técnico au-

torizado ATCO.

– Adjunte su comprobante con la fecha de compra.

– Adjunte su tarjeta de garantía.

Esta garantía no es aplicable en el caso de que:

– el producto haya sido revendido (no es aplicable

en Irlanda), o sea un aparato de alquiler.

– el producto haya sido modificado de forma dife-

rente a la especificada por el fabricante, o en caso

de haber empleado piezas de repuesto que no

sean originales.

– haberse realizado reparaciones previas por terce-

ros (servicios técnicos no autorizados por ATCO).

– los desperfectos se deriven de un ajuste inco-

rrecto, abuso, negligencia o daño por descuido.

– el desperfecto se derive de una lubricación o man-

tenimiento deficientes.

Debido al desgaste natural de las piezas pueden pre-

sentarse averías en el aparato. Las partes siguientes,

cuya vida útil depende del servicio periódico que re-

ciban, han sido definidas como piezas de desgaste, y

no quedan cubiertas por la garantía.

Se presenten daños en cuchillas de corte, cadenas de

accionamiento, cojinetes, goma del rodillo trasero y

cables de mando.

Los costes para el mantenimiento periódico del pro-

ducto no quedan cubiertos por la garantía.

Le recomendamos atenerse a las indicaciones men-

cionadas en las instrucciones de manejo, ya que sola-

mente un producto bien cuidado le prestará un servi-

cio excelente durante muchos años.

Utilice siempre piezas de repuesto originales ATCO.

ATCO no asume responsabilidad alguna por los da-

ños en el producto derivados de la aplicación de pie-

zas de repuestos no elaboradas u homologadas por

ATCO.

Este garantía no modifica los derechos que marca la

ley.

Este producto fue elaborado ateniéndose al Sistema

de Gestión del Medio Ambiente. Siempre que fue po-

sible, se utilizaron materiales y procesos ecológicos,

también con vistas a su posterior reciclaje al desechar

el aparato. El embalaje también es reciclable.

Ayude a mantener el medio ambiente. Si tiene que

eliminar este producto, entréguelo a uno de los pun-

tos recogida existentes.

(consulte a las entidades locales para obtener infor-

maciones sobre las empresas encargadas de su elimi-

nación.)

Determinación de los valores de medición según

norma 2000/14/CE (a 1,60 m de altura y 1 m de dis-

tancia) y EN 25 349.

El nivel de ruido típico de la máquina corresponde a:

nivel de presión de sonido 86 dB (A) Club, 84 dB (A)

20 I/C, 84 dB (A) 24 I/C y 85 dB (A) 30 I/C; nivel de

potencia de sonido 97 dB (A) Club, 95 dB (A) 20 I/C,

95 dB (A) 24 I/C y 96 dB (A) 30 I/C.

La aceleración se eleva normalmente a 4 m/s2.

Declaramos bajo nuestra sola responsabilidad que

este producto está en conformidad con las normas o

documentos normalizados siguientes: EN 60 335,

EN 836 de acuerdo con las regulaciones 89/336/CEE,

98/37/CE, 2000/14/CE.

2000/14/CE: El nivel de potencia acústica LWa que se

garantiza, es inferior a 97 dB (A) Club, 97 dB (A)

20 I/C, 97 dB (A) 24 I/C y 98 dB (A) 30 I/C. Procedi-

miento para evaluación de la conformidad según

apéndice VIII.

Servicio de inspección designado:

SRL, Sudbury England

Localidad: Stowmarket, 07. 2001

Firmado: Posición: Director

Reservado el derecho de modificaciones

Garantía

Declaración de conformidad

CLUB/ROYALE - Buch Seite 8 Dienstag, 7. August 2001 2:41 14

35 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • P • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Português - 1

Aviso! Leia com atenção estas instruções de segurança, familia-

rize-se com os controlos e a utilização correcta do corta relva.

Aprenda como parar o corta-relvas em situações de perigo.

Explicação dos símbolos no corta relva

Avisos gerais de perigo.

Leia a instrução de serviço.

Observe por favor, que pessoas que se encontrem perto do

local de trabalho não sejam lesadas por objectos que possam

ser atirados pelo aparelho.

Mantenha as pessoas que se encontrem na área de trabalho,

em distância suficientemente segura da máquina.

Retire a ficha das velas de ignição antes de realizar tarefas

de manutenção.

Lâminas afiadas. Tome extremamente cuidado, para que não

haja perda de dedos devido ao contacto com as lâminas.

Aguarde até que todas as partes da máquina estejam com-

pletamente paradas, antes de tocá-las. As lâminas continuam

a girar, após desligar o motor e podem portanto causar le-

sões.

Jamais permita que crianças ou pessoas não familiarizadas com as ins-

truções, utilizem o corta relva. Directivas nacionais podem possivel-

mente restringir a idade do operador.

Jamais corte a relva enquanto pessoas, principalmente crianças ou ani-

mais domésticos, se encontrem perto do local de trabalho.

Jamais levante ou transporte o corta relva com o motor a funcionar.

Observe: O utente é responsável por acidentes ou riscos que envolvam

outras pessoas ou as suas propriedades.

Ao cortar a relva, deverá sempre usar sapatos apropriados e vestir cal-

ças compridas. Jamais utilize o corta-relvas quando estiver descalço ou

utilizando sandalhas abertas.

Antes de cortar a relva, deverá procurar meticulosamente, se lá se en-

contram objectos que possam ser alcançados pelo corta-relva e lança-

dos para fora. Remover estes objectos.

ATENÇÃO – Gasolina é facilmente inflamável.

– Apenas guardar combustível em recipientes destinados para este

objectivo.

– Apenas abastecer combustível ao ar livre e não fumar durante o

abastecimento.

– Abastecer com combustível antes do arranque do motor. Jamais

abrir a tampa do tanque de gasolina ou abastecer com combustível

enquanto o motor estiver funcionando ou enquanto este ainda es-

tiver quente.

– Se entornar gasolina, não deverá ligar o motor, mas afastar o corta-

relva deste local e evitar chamas abertas, até que a gasolina derra-

mada tenha se evaporado.

– Fechar firmemente a tampa do tanque de gasolina e a tampa do ga-

lão de gasolina.

– Substituir silenciadores danificados.

– Não permitir que o motor funcione em recintos fechados, onde pos-

sam se acumular perigosos vapores de monóxido de carbono noci-

vos à saúde.

– Antes de cortar a relva, deverá sempre realizar um controle visual e

observar que as lâminas de corte, os respectivos parafusos de fixação,

assim como o mecanismo de corte não apresentem desgaste ou este-

jam danificados. Cuidado com corta-relvas com várias lâminas de

corte, pois a rotação de uma das lâminas acciona a rotação das outras.

Apenas utilize o corta relva com luz do dia ou com boa luz artificial.

Sempre que possível, evite utilizar o corta relva com a relva molhada.

Mantenha sempre uma posição firme ao trabalhar em declives.

Sempre ande, jamais corra.

Cortar a relva em declives pode ser perigoso:

– Em terrenos inclinados, deverá sempre cortar perpendicularmente

ao declive, jamais para cima e para baixo.

– Mantenha sempre uma posição firme ao trabalhar em declives, prin-

cipalmente se a relva estiver molhada.

Tenha o máximo de cuidado ao mudar a direcção durante o trabalho

em declives.

Jamais utilize o aparelho em declives demasiadamente íngremes.

– Tenha o máximo de cuidado ao andar para trás ou ao puxar o corta

relva para trás. Jamais puxar o corta-relvas na sua direcção ao cortar

a relva.

As lâminas devem estar completamente paradas, quando o corta relva

tiver que ser inclinado para o transporte, para passar por superfícies

não plantadas ou se tiver que transportá-lo para uma outra área a ser

trabalhada.

Não inclinar o corta relva ao ligar e desligar o motor, a não ser se for

necessário ao arrancar em relva alta. Neste caso, deverá inclinar o apa-

relho apenas o quanto for necessário, e apenas do lado contrário do

operador. Observe sempre, que ao abaixar novamente para o solo, am-

bas as mãos se encontrem no punho para as mãos.

Jamais utilizar o corta-relvas com dispositivos de protecção defeituosos

ou com o cesto colector de relva desmontado.

Não alterar os ajustes do regulador do motor, ou seja, não sobrecarre-

gue o motor. A utilização do corta-relvas com uma velocidade demasi-

adamente alta, pode aumentar o risco de lesões e acidentes.

Antes de ligar o motor, deverá desembraiar o cilindro de corte e accio-

namento.

Dê partida no motor, como descrito na instrução de serviço. Os pés não

devem encontra-se nas proximidades das lâminas. Não incline o corta-

relvas ao dar partida.

Jamais permitir que mãos ou pés se encontrem nas proximidades de

partes em rotação durante o funcionamento do corta-relvas.

Desligar o motor e retirar a ficha de velas de ignição:

– Antes de proceder à inspecção, limpeza ou manutenção da má-

quina

– após colidir com corpos estranhos. Controlar se o corta-relvas apre-

senta danos. Realizar as respectivas reparações necessárias antes de

ligar novamente o corta-relvas ou antes de uma próxima utilização.

– Se o corta relva começar a vibrar anormalmente (controlar imedia-

tamente).

– ao ajustar a altura de corte

Desligar o motor:

– Sempre que deixar a máquina sozinha

– antes do reabastecimento

– ao remover sujidades

– ao ajustar a altura de corte

Desligar o motor puxando a alavanca do acelerador para trás.

Assegure-se de que todas as porcas, pinos e parafusos estejam fixos,

para garantir que o corta relva esteja sempre em perfeito estado de fun-

cionamento e possa trabalhar com segurança.

Lâminas e parafusos gastos ou danificados, devem apenas ser substitui-

dos em conjunto, para evitar desiquilíbrio.

Jamais armazenar o corta-relvas com gasolina no tanque num recinto

fechado, no qual os vapores de gasolina possam ser inflamados por

chamas abertas ou faíscas.

Permita que o motor arrefeça, antes de guardar o corta-relvas dentro de

um recinto fechado.

Para reduzir o risco de incêndio, deverá sempre manter o motor, o es-

cape, o compartimento da bateria e o local de armazenamento de ga-

solina livres de relva, folhas e sujidades de lubrificante.

Controlar regularmente o cesto/saco colector, para verificar o desgaste.

Por motivos de segurança, deverá substituir peças gastas ou danifica-

das.

Se utilizar um assento de corta-relvas, deverá conduzir lentamente.

Se for necessário esvaziar o tanque de gasolina, isto deveria ser feito ao

ar livre.

Durante trabalhos de ajuste no corta-relvas, deverá observar que pés e

mãos não se encontrem entre as lâminas de corte em rotação e as peças

fixas do corta-relvas.

Assegure-se, de que as peças sobressalentes sejam peças genuínas

ATCO.

Instruções de segurança

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

36 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • P • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Português - 2

Corta-relvas a motor Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

N° de encomenda F016 312 142 F016 310 442 F016 310 542 F016 310 642

Tipo de motor B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Velocidade do motor (min-1) 2 800 2 800 2 800 2 800

Cilindrada do motor (cm3) 206 206 206 206

Volume do tanque (l) 4,1 4,1 4,1 4,1

Arranque eléctrico não sim sim sim

Potência nominal absorvida (kW) 6,5 6,5 6,5 6,5

Largura da lâmina (cm) 51 51 61 76

Altura de corte (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Cortes por metro 146 73 73 73

Volume do cesto colector (l) 60 76 99 126

Peso (kg) 92 103 111 135

Largura total (cm) 77 70 79 94

Número de série veja as indicações de potência na máquina

O produto é destinado para cortar relvas em áreas do-

mésticas e comerciais.

Observação: Aplicação comercial não significa alu-

ger/locação.

Este manual contém instruções sobre a montagem

correcta e a utilização segura da sua máquina. É im-

portante ler atentamente estas instruções.

A máquina totalmente montada pesa aprox.

92 – 135 kg. Se necessário, peça auxílio para retirar a

máquina da embalagem.

Cuidado ao transportar o corta-relvas, pois as suas lâ-

minas de corte são afiadas.

Retire cuidadosamente o corta relva da embalagem e

certifique-se que esta contém as seguintes peças:

– Corta relva com punho de manejo

– Instrução de serviço

– Lista de peças sobressalentes

– Conjunto de ferramentas

Se quaisquer peças estiverem faltando ou danificadas,

dirija-se ao seu revendedor autorizado.

1 Punho

2 Alavanca de accionamento

3 Chave de ignição

4 Motor

5 Tampa do tanque de gasolina

6 Fecho do tanque de óleo

7 Cesto colector de relva

8 Botão para o ajuste da altura de corte

Os acessórios ilustrados e descritos nas instruções de

serviço nem sempre são abrangidos pelo conjunto de

fornecimento!

Punho

Montar o punho como indicado e aplicar a alavanca

do aceleredor.

Óleo para motores

O corta-relvas não é fornecido com óleo para

motores dentro do motor. No entanto é possível,

que se encontre uma pequena quantidade de

óleo para motores no motor. Para evitar danos

no motor, é imprescindível colocar óleo para

motores no motor antes de ligá-lo. Para evitar

danos no motor, é importante que só seja utili-

zado o óleo para motores recomendado.

O motor está equipado com um controle de nível,

que evita que o motor possa arrancar sem suficiente

óleo de motor.

1. Colocar o corta-relvas sobre uma superfície plana

e desatarraxar a vara de medição de óleo 9.

Dados técnicos do aparelho

Utilização de acordo com as

disposições

Introdução

Componentes fornecidos

Elementos do aparelho

Montagem

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

37 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • P • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Português - 3

2. Limpar a vara de medição de óleo 9 com um pano

e reatarraxar, desaparafusar novamente a vara de

medição de óleo 9 e controlar o nível de óleo.

3. Abastecer pouco a pouco com o óleo de alta qua-

lidade do tipo SAE 30 API SF. Para isto é impor-

tante que o óleo possa se sedimentar e que o nível

de óleo seja repetidamente controlado, até que al-

cance a vara de medição 9. O motor pode neces-

sitar até 0,6 litros de óleo.

4. Reatarraxar a vara de medição de óleo 9.

Gasolina

A qualidade da gasolina deteriora com o tempo.

É possível que o motor arranque com dificul-

dade, se for utilizada gasolina com mais do que

30 dias. Se o corta-relvas não for utilizado por

mais do que 30 dias, deverá sempre permitir que

o corta-relvas funcione até que o tanque de gaso-

lina esteja vazio.

1. Abrir a tampa 5 do tanque de gasolina e abastecer

o tanque com gasolina sem chumbo, até aprox.

6 mm abaixo da superfície do tanque para que a

gasolina possa se dilatar.

2. Reatarraxar a tampa 5 do tanque de gasolina.

3. Se tiver entornado gasolina, deverá limpá-la antes

de ligar o motor.

Bateria (Modelos com arranque eléctrico)

A bateria está conectada a partir de fábrica. O carre-

gamento está descrito na secção “Bateria”.

Cesto/saco colector de relva

Fixar o cesto colector de relva como indicado na ilus-

tração.

Ajuste da altura de corte

Club B20

A altura de corte do seu corta-relva é ajustável numa

faixa entre 2,8 – 18 mm.

A altura de corte é ajustável da seguinte maneira:

1. Soltar os parafusos de fixação 10 em ambos os la-

dos do corta-relvas.

2. Girar o punho em forma de estrela 8 para o ajuste

da altura de corte, até alcançar a altura de corte de-

sejada.

3. Reapertar os parafusos de fixação 10.

Modelo Royale

A altura de corte do seu corta-relvas é ajustável na

faixa entre 5 – 35 mm, com marcas intermediárias

como auxílio de ajuste.

Ajustar a altura de corte

Virar o corta-relvas para trás e puxar e manter puxado

o destravamento 11, sendo que a coluna 12 deve ser

completamente aberta.

1. Conduzir cuidadosamente o destravamento 11

para trás e observar, que engate completamente.

Agora deverá apoiar o corta-relva sobre a co-

luna 12.

2. Soltar os parafusos de fixação 13 que se encon-

tram em ambos os lados do corta-relvas.

3. Girar o punho em forma de estrela 8 para o ajuste

da altura de corte, até alcançar a altura de corte de-

sejada e reapertar os parafusos de fixação 13.

4. Virar o corta-relvas para trás e puxar completa-

mente o destravamento 11.

5. Elevar a coluna 12 do corta-relvas e conduzir cui-

dadosamente o destravamento 11 para a posição

inicial.

Observação: Para alguns modelos, pode ser neces-

sário reajustar o ancinho após ajustar a altura de

corte. (Veja “Ajuste do ancinho”).

Ajuste do ancinho

O seu corta-relvas está equipado com um ancinho

ajustável, que pode ser utilizado para reduzidas altu-

ras de corte.

O ancinho é ajustado da seguinte maneira:

Modelo Club

1. Soltar as porcas 14.

2. Girar os parafusos 15 até que as pontas do anci-

nho entrem em contacto com o chão.

Observação: Não ajuste as pontas do ancinho de

modo que estejam demasiadamente baixas.

3. Fixar o ancinho apertando as porcas 14 e man-

tendo os parafusos 15 numa posição firme.

Modelo Royale

1. Soltar a porca 16 e a parafusos 17, até que as pon-

tas do ancinho entrem em contacto com o chão.

Observação: Não ajuste as pontas do ancinho de

modo que estejam demasiadamente baixas.

2. Fixar o ancinho apertando as parafusos 17 e man-

tendo as porcas 16 numa posição firme.

C D

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

38 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • P • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Português - 4

Arrancar e parar

Arranque frio

Modelos com cordão de arranque:

1. Colocar o interruptor de desligamento do mo-

tor 18 na posição ON.

2. Colocar o acelerador 19 em posição .

3. Abrir a torneira de gasolina 20.

4. Colocar o choke 21 na posição “On” (ligado).

5. Puxar o punho 22 para ligar o motor. Após cada

tentativa de puxar, deverá permitir que o punho

possa retornar para a posição inicial.

Modelos com arranque eléctrico:

1. Colocar o interruptor de desligamento do mo-

tor 18 na posição ON.

2. Colocar o acelerador 19 em posição .

3. Abrir a torneira de gasolina 20.

4. Colocar o choke 21 na posição “On” (ligado).

5. Girar a chave para a direita, para arrancar. Se o

motor não arrancar após três tentativas, deverá uti-

lizar o punho do motor de arranque e carregar a

bateria (Veja as secções Manutenção e Eliminação

de erros).

Arranque quente

Proceda como descrito em “Arranque frio do motor”,

e ignore o passo 4.

Se o motor não arrancar ou não funcionar continua-

mente, proceda como descrito em “Arranque frio do

motor”, e posicione o choke entre “On” e “Off”.

Parar

1. Colocar o acelerador 19 na posição parar.

2. Colocar o interruptor de desligamento do mo-

tor 18 na posição OFF.

Travão de mão

O travão de mão é principalmente utilizado para

apoiar a parada em declives e para estacionar o corta-

relvas. Não accione o travão de mão quando o acci-

onamento estiver engatado ou quando a alavanca de

acoplamento para o accionamento estiver accionado.

Não utilize o travão para parar em geral, mas apenas

como destinado. Isto evita um desgaste prematuro da

borracha do rolo.

Utilização do travão manual:

Soltar

Puxar a alavanca de travamento 23 da posi-

ção “(P)” (posição de estacionamento) e deslo-

car para frente para a posição “O” (travão desen-

gatado).

Travões

Puxar a alavanca de travamento 23 para trás,

para a posição de travamento, ou, se o corta-rel-

vas tiver que ser estacionado, na ranhura “(P)”.

Engatar a lâmina de corte e o rolo posterior

1. Assegure-se de que a alavanca de acoplamento

para a lâmina de corte 24 esteja engatada na ra-

nhura.

2. Ligar o motor e soltar o travão de mão.

3. Deslocar o trinco de segurança 25 vermelho para

frente e puxar lentamente a alavanca para o acci-

onamento 2 para cima.

4. Soltar o trinco de segurança 25 vermelho.

5. Ajustar a velocidade de acordo com as necessida-

des, modificando a posição da alavanca do acele-

rador 19 entre e .

6. Para parar, deverá soltar a alavanca o acciona-

mento 2.

Apenas engatar o rolo posterior

Atenção: Para evitar danos na embraiagem, deverá

ser assegurado que o corta-relvas esteja parado.

Premir a alavanca de acoplamento para a lâmina

de corte 24 para olado e puxar da ranhura.

Controlar o nível do óleo antes de cortar a relva e se

necessário abastecer o tanque de gasolina com com-

bustível.

No final da estação é recomendável apenas abas-

tecer a quantidade de combustível no tanque de

gasolina, necessária para cortar a relva, pois o

corta-relvas não deveria conter combustível ao

ser armazenado.

Ideais resultados de corte podem ser alcançados,

se começar a cortar a relva pelos cantos da relva

e movimentando-se para frente em forma “L”.

Em seguida, na extremidade angular de cada

pista, deverá retornar, passando levemente por

cima da última pista cortada.

Ao cortar a relva da próxima vez, o ângulo recto de-

verá encontra-se do lado oposto, pois isto poderá evi-

tar desnivelamentos no solo, devido à constantes cor-

tes no mesmo sentido.

Utilização do corta-relvas

Cortar relva

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

39 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • P • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Português - 5

Parar e retirar a ficha de velas de ignição da vela

de ignição.

Indicação: As seguintes tarefas de manutenção de-

vem ser realizadas regularmente, para que seja asse-

gurada uma longa vida útil do aparelho e um funcio-

namento fiável.

Controlar o corta relva regularmente para verificar se

apresenta insuficiências óbvias, como por exemplo

lâminas soltas ou danificadas, ligações soltas e peças

gastas ou danificadas.

Verifique se as tampas e os dispositivos de protecção

estão em perfeito estado e correctamente montados.

Proceda à manutenção ou reparações necessárias an-

tes de utilizar o corta relva.

Limpar meticulosamente o exterior do corta-relvas

com uma escova macia e um pano. Não utilize água,

solventes ou meios de polimento. Remover comple-

tamente as sujidades, principalmente do filtro de ar e

das nervuras de arrefecimento do motor.

Caso o corta relva venha a apresentar falhas, apesar

de cuidadosos processos de fabricação e de controlo

de qualidade, deve ser reparado em um serviço téc-

nico autorizado para ferramentas eléctricas ATCO.

No caso de informações e encomendas de acessórios,

indique por favor sem falta o número de encomenda

de 10 algarismos do aparelho!

Se a relva não for cortada de forma limpa e uni-

forme, deveria ajustar o cilindro de corte.

1. Inclinar o corta-relvas para trás e fixar firmemente

com uma cunha.

2. Soltar os parafusos de ajuste 26 e 27 em ambos os

lados do corta-relvas.

3. Girar o parafuso de ajuste 27 em pequenos passos

para a direita.

Observações: O cilindro de corte está correctamente

ajustado, quando as lâminas de corte rasparem leve-

mente sobre a lâmina inferior.

As lâminas de corte funcionam como uma tesoura.

O ajuste correcto das lâminas de corte pode ser con-

trolado com uma folha de papel, e estará correcto se

cortar o papel com perfeição por toda a largura da lâ-

mina.

4. Apertar o parafuso de ajuste 26 após o ajuste cor-

recto.

Para aprimorar a expulsão da relva para dentro

do recipiente colector de relva, deverá ajustar a

placa de expulsão de relva como descrito:

1. Soltar os parafusos 28.

2. Premir uniformemente a placa de expulsão para

baixo e observar que a placa de expulsão não en-

tre em contacto com o cilindro de corte.

3. Após ajustar a posição ideal, deverá apertar os pa-

rafusos 28.

Se a bateria tiver sido removida, não deverá dar

partida no motor sem antes ter enrolado o pólo

positivo (vermelho) da ficha da bateria com uma

fita isolante. Caso contrário podem ser origina-

das faíscas no cabo.

Carregar:

Ao carregar a bateria, deveria separar os terminais da

bateria. O corta-relvas está equipado com uma bate-

ria de 14 Ah. A bateria deve ser carregada de acordo

com a instrução do carregador da bateria (não está in-

cluido no fornecimento).

A necessidade de trabalhos de lubrificação é redu-

zida, pois as partes móveis movimentam-se sobre

mancais vedados. Os poucos locais de lubrificação 29

necessitam apenas uma gota de óleo para motores,

num intervalo de dois mêses.

Manutenção

Ajuste das lâminas

Ajuste da placa de expulsão de relva

Bateria

Lubrificação

C D

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

40 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • P • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Português - 6

Troca de óleo:

Num motor novo, deverá trocar o óleo para motores

após 2 horas de funcionamento. Em seguida o óleo

para motores deveria ser trocado a cada 50 horas ou

no final de uma estação de cortar relva, no entanto o

mais tardar no final da temporada.

Realizar a troca de óleo da seguinte maneira:

Observação: O óleo para motores escorre melhor,

quando o motor está quente.

1. Limpar a área em volta do parafuso inferior tra-

seiro 30 com uma pano limpo e desatarraxar o pa-

rafuso de purga de óleo.

2. Atarraxar a mangueira de purga de óleo 31 na

abertura de purga.

3. Inclinar o corta-relvas para trás e esvaziar o óleo

num recipiente apropriado. Assegure-se que todo

o óleo velho tenha sido esvaziado.

4. Reatarraxar o parafuso de purga de óleo 30.

5. Limpar a área em volta do bocal de abastecimento

de óleo 6 e removê-lo.

6. Abastecer pouco a pouco com o óleo de alta qua-

lidade (p. ex. SAE 30 API SF). Para isto é impor-

tante que o óleo possa se sedimentar e que o nível

de óleo seja repetidamente controlado, até que al-

cance a vara de medição 9. De acordo com a

quantidade do óleo restante, o motor pode neces-

sitar até 0,6 litros de óleo (1,1 pint).

7. Reatarraxar a vara de medição de óleo 6 firme-

mente no bocal de abastecimento de óleo.

Observação: É importante utilizar o óleo recomen-

dado para evitar danos no motor.

Limpeza do filtro de ar (Veja Instrução de serviço

“Motor” para obter detalhes).

Manutenção e ajustes gerais (Veja Instrução de ser-

viço “Motor” para obter detalhes).

Assento +

equipamento Autosteer Royale 20 F016 800104

Assento +

equipamento Autosteer Royale 24 F016 800105

Assento +

equipamento Autosteer Royale 30 F016 800106

Jogo de rodas (frente) Royale 20 F016 L80928

Jogo de rodas (frente) Royale 24 F016 L80929

Jogo de rodas (frente) Royale 30 F016 L80930

Jogo de rodas e jogo

do suporte Club 20 F016 L80019

1 litro de óleo demotor SAE 30 API SF F016 S10258

A vida útil do corta-relvas é maximizada, através de

uma manutenção regular dentro dos intervalos de

manutenção recomendados, substituição de peças

gastas e danificadas de acordo com as necessidades e

serviços regulares por um revendedor de serviço au-

torizado ATCO antes do armazenamento durante o

inverno. Antes do armazenamento deverão ser obser-

vados os seguintes pontos:

Limpar meticulosamente o corta-relvas. Remover su-

jidades de relva, principalmente na área das nervuras

para o arrefecimento do motor e das pastilhas do tra-

vão (Veja também as instruções de serviço “Motor”).

Controlar o mecanismo de corte e lubrificar leve-

mente as lâminas (Veja “Ajuste das lâminas de corte”).

Controlar a posição firme de todos os parafusos e

porcas.

Esvaziar o combustível do tanque de gasolina, como

descrito a seguir:

– Retirar a mangueira de gasolina do carburador e

esvaziar o conteúdo do tanque num reservatório

de combustível.

– Permitir que o motor funcione durante alguns mi-

nutos, até que o motor se desligue automatica-

mente.

– Desatarraxar a porca da carcaça do flutuador, reti-

rar a carcaça do flutuador do caburador e esvaziar

quaisquer restos de combustível. Desta forma são

evitados residuos de resina (provocado por restos

de combustível) nas partes mais importantes do

carburador.

Trocar o óleo do motor e limpar o filtro de ar. (Ape-

nas para armazenamento durante o inverno. Detalhes

encontram-se na Instrução de serviço “Motor”).

Durante o armazenamento de inverno, deverá carre-

gar a bateria uma vez (Veja “Manutenção da bateria”).

Manutenção do motor

Acessório

Armazenamento durante o

inverno/armazenamento por mais

do que 30 dias

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

41 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • P • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Português - 7

A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso a

sua máquina não funcione de forma correcta. Se no entanto não puder localizar e eliminar o problema, dirija-

se a sua oficina de serviço.

Atenção: Antes de iniciar a procura de erros, deverá desligar o corta-relvas, estacioná-lo e retirar a

ficha da vela de ignição.

Procura de erros

Sintomas Causa provável Solução

Após cortar a relva, esta

tem um aspecto debruado

Ajustar correctamente a lâmina de

corte

Ajustar as lâminas de corte

O motor não arranca O motor está afogado

Os cabos de velas de ignição não estão

conectados

Vela de ignição suja

Nenhum óleo

Aguardar 10 a 15 minutos

Conectar novamente

Veja instrução de manutenção “Motor”

Abastecer com óleo para motores

O motor pára nenhuma gasolina

O número de rotação do motor é

demasiadamente baixo para as

condições de corte

O cilindro de corte está bloqueado

O motor não desliga-se

Abastecer o tanque

Alterar o ajuste do acelerador

Desligar o motor e remover o obstá-

culo

A tensão do cordão de arranque não

está correctamente ajustada. Desligar

o motor puxando a ficha da vela de

ignição e veja a Instrução de serviço

“Motor”

O cilindro de corte não

gira

Ajustado de forma incorrecta Entrar em contacto com um serviço

pós-venda autorizada ATCO

O accionamento não

engata

Ajuste defeituoso/a tensão está

danificada

Entrar em contacto com um serviço

pós-venda autorizada ATCO

Demasiadas oscila-

ções/ruídos

Lâminas de corte e/ou mancal de

cilindro danificados

Motor com defeito

Entrar em contacto com um serviço

pós-venda autorizada ATCO

Veja instrução de manutenção “Motor”

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

42 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • P • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Português - 8

A ATCO oferece uma garantia contra erros de produ-

ção e de material para este produto. Erros de produ-

ção que possam ocorrer dentro deste período de ga-

rantia, serão reparados pela ATCO (ou eliminados

através de um fornecimento de substituição), a não

ser que o aparelho tenha sido alugado. A garantia do

motor do corta-relvas é da responsabilidade do fabri-

cante do motor. Detalhes encontram-se na instrução

de serviço do motor.

O período de garantia de utilização não-comercial

para peças e reparações é de 1 ano a partir do dia da

aquisição.

O período de garantia de utilização comercial para

peças e reparações é de 90 dias a partir do dia da

aquisição.

Como definição desta garantia:

Uma utilização não-comercial é a utilização do pro-

duto na parte da propriedade do proprietário, que é

o seu jardim ou gramado.

Uma utilização comercial é qualquer outro tipo de

utilização, inclusive a utilização para alcançar um or-

denado, a não ser o aluguer do aparelho.

Para reparações durante a garantia:

– Leve o seu corta-relva a um serviço pós-venda au-

torizado ATCO.

– Apresente um comprovante de compra com data.

– Apresente o cartão de garantia.

Este serviço de garantia não pode ser concedido se:

– O produto foi revendido (não é válido na Repú-

blica da Irlanda) ou se foi alugado para posterior

utilização.

– O produto foi modificado, contra as especificações

do fabricante ou se não foram utilizadas peças so-

bressalentes originais.

– Reparação anterior foi realizada por terceiros (ser-

viço pós-venda não autorizado ATCO).

– As falhas foram provocadas por ajustes errados,

utilização incorrecta, descuido ou danos inadverti-

dos.

– O dano foi provocado por falta de lubrificação ou

manutenção.

Erros de funcionamento podem ser provocados por

desgaste normal. As seguintes peças, que possuem

uma vida útil dependente de um serviço regular, são

declaradas como peças de desgaste e não são abran-

gidas pela garantia normal.

No caso de danos nas lâminas de corte, correntes de

accionamento, mancal, borracha, o cilindro posterior

e suspensões.

Os custos para uma manutenção regular do produto

não estão incluidos na garantia.

Siga por favor, em seu próprio interesse, as recomen-

dações desta instrução de serviço, pois um produto

correctamente tratado, oferecerá durante muitos anos

um serviço impecável.

Se necessário, exija sempre peças sobressalentes ori-

ginais ATCO. A ATCO não assume nenhuma respon-

sabilidade por danos no produto, provenientes da

utilização de peças sobressalentes que não foram

produzidas ou homologadas pela ATCO.

Estas determinações de garantia não alteram os seus

direitos legais.

Este produto foi fabricado com respeito de um sis-

tema de administração do meio ambiente. Sempre

que possível, foram aplicados materiais e processos

que não prejudicam o meio ambiente, tendo em vista

a reciclagem após a vida útil do aparelho. A embala-

gem também é reciclável.

Pense no seu meio ambiente quando tiver que enviar

este produto para a sucata e leve-o a uma firma de

eliminação ecológica reconhecida.

(Informações sobre as firmas de eliminação podem

ser obtidas nas repartições públicas.)

Valores de medida de acordo com 2000/14/CE (altura

1,60 m, distância 1 m) e EN 25 349.

O nível de ruído avaliado A do aparelho é tipica-

mente: Nível de pressão acústica 86 dB (A) Club,

84 dB (A) 20 I/C, 84 dB (A) 24 I/C e 85 dB (A)

30 I/C. Nível de potência acústica 97 dB (A) Club,

95 dB (A) 20 I/C, 95 dB (A) 24 I/C e 96 dB (A)

30 I/C.

A aceleração avaliada é tipicamente de 4 m/s2.

Declaramos sob nossa exclusiva responsabilidade

que este producto cumpre as seguintes normas ou

documentos normativos: EN 60 335, EN 836 con-

forme as disposições das directivas 89/336/CEE,

98/37/CE, 2000/14/CE.

2000/14/CE: O nível garantido de potência acústica

LWa é inferior a 97 dB (A) Club, 97 dB (A) 20 I/C,

97 dB (A) 24 I/C e 98 dB (A) 30 I/C. Processo de ava-

liação da conformidade conforme anexo VIII.

Posto de teste mencionado: SRL, Sudbury England

Local: Stowmarket, 07. 2001

Assinatura: Posição: Direktor

Reservado o direito a modificações

Garantia

Declaração de conformidade

CLUB/ROYALE - Buch Seite 8 Dienstag, 7. August 2001 2:41 14

43 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • I • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Italiano - 1

Attenzione! Leggere attentamente queste istruzioni. Acquistare di-

mestichezza con i dispositivi di comando ed il corretto utilizzo del

tosaerba.

Imparare bene a fermare correttamente il tosaerba in caso di peri-

colo.

Spiegazione dei simboli presenti sul tosaerba

Allarme generale di pericolo.

Leggere il «Manuale di Istruzioni».

Attenzione a non mettere in pericolo l’incolumità di persone

che si trovano nelle vicinanze attraverso corpi lanciati o fatti

volare per aria.

Tenere le persone presenti a distanza di sicurezza dalla mac-

china.

Prima di eseguire interventi di manutenzione, estrarre il cap-

puccio per candela.

Lame affilate. Attenzione a non tagliarsi le dita delle mani o dei

piedi.

Prima di toccare le parti mobili della macchina, attendere fino

a quando queste si saranno fermate completamente. Le lame

continuano a ruotare dopo lo spegnimento della macchina;

una lama rotante può provocare lesioni.

Non permettere ai bambini e agli adulti che non abbiano preso visione

delle presenti istruzioni di utilizzare il tosaerba. Le norme locali possono

imporre restrizioni circa l’età dell’operatore.

Non utilizzare mai il tosaerba nelle vicinanze d’altre persone, soprattutto

bambini, o di animali domestici.

Non sollevare né trasportare mai il tosaerba quando il motore è in fun-

zione.

Tenere presente che in qualità di operatore oppure di utente della mac-

china, in caso di incidenti si porta la completa responsabilità per ogni tipo

di danno fisico e materiale arrecato ad altre persone.

Tagliando l’erba, portare sempre scarpe di sicurezza e pantaloni lunghi.

Non utilizzare il tosaerba a piedi nudi né calzando sandali aperti.

Prima di cominciare a tagliare l’erba, controllare attentamente che non vi

siano oggetti che potrebbero essere colpiti dal tosaerba ed essere quindi

scagliati per aria. Rimuovere questi oggetti.

AVVERTENZA – La benzina è facilmente infiammabile.

– Conservare il carburante esclusivamente in specifici serbatoi apposita-

mente previsti per questo uso.

– Eseguire le operazioni di riempimento del carburante esclusivamente

all’aperto ed evitare assolutamente di fumare mentre si versa la ben-

zina nel serbatoio.

– Prima di mettere in moto il motore, riempire il serbatoio con il carbu-

rante. Mai aprire il coperchio del serbatoio della benzina né tentare di

riempire il serbatoio del carburante quando il motore è in moto op-

pure quando il motore è ancora caldo.

– Qualora si dovesse sbadatamente versare della benzina per terra, non

avviare il motore ma allentare il tosaerba dal rispettivo luogo. Evitare

sempre fuochi aperti fino a quando la benzina sparsa non sarà com-

pletamente evaporata.

– Chiudere di nuovo con cura i rispettivi coperchi del serbatoio della

benzina e della tanica della benzina.

– Sostituire un silenziatore difettoso.

– Mai mettere in moto il motore in ambienti chiusi perché potrebbero

svilupparsi e formarsi nuvole di pericolosi vapori di monossido di car-

bonio.

– Prima di iniziare a tagliare l’erba eseguire sempre un controllo visivo

ed accertarsi che le lame di taglio, le viti di fissaggio ed il completo

meccanismo di taglio si trovino in perfetto stato e non siano né usurati,

né difettosi. Attenzione in caso di lavori di taglio con diverse lame da

taglio: tenere sempre presente che ruotando una lama di taglio si met-

tono in rotazione anche le altre lame.

Procedere alla tosatura dell’erba solamente di giorno o con una buona il-

luminazione artificiale.

Se possibile, evitare di utilizzare il tosaerba sull’erba bagnata.

Lavorando su superfici oblique, assicurarsi sempre una buona posizione

operativa.

Camminare e non correre mai.

La tosatura dell’erba sulle scarpate può essere pericolosa:

– In caso di superfici con una certa pendenza oppure in caso di erba

bagnata, attenzione a non scivolare.

– Lavorando su superfici oblique e in modo particolare in caso di erba

bagnata, avere cura di assicurarsi sempre una buona posizione opera-

tiva.

Porre un’estrema cautela nell’invertire direzione sulle pendenze.

Non tosare l’erba su pendenze eccessivamente ripide.

– Porre un’estrema cautela quando si arretra o si tira il tosaerba verso di

sé. Durante le operazioni di taglio dell’erba, mai tirare il tosaerba in-

dietro in direzione del proprio corpo.

Arrestare le lame prima di ribaltare il tosaerba per trasportarlo su superfici

non erbose e alla/dalla zona da trattare.

Avviando la macchina oppure quando si accende il motore, non ribaltare

il tosaerba. È necessario ribaltare il tosaerba soltanto in caso di avvio su

prato con erba alta. In tal caso, ribaltare la macchina per quanto è neces-

sario e soltanto in senso opposto a quello in cui si trova l’operatore. Riab-

bassando la macchina verso terra, avere cura di tenere entrambe le mani

sull’impugnatura della macchina.

Mai utilizzare il tosaerba con dispositivi di protezione difettosi né utiliz-

zarlo mai senza aver prima applicato l’apposito cestello raccoglierba.

Non modificare le registrazioni del regolatore del motore, rispettivamente,

evitare di fare andare fuori giri il motore. Operando con un motore con un

numero di giri troppo alto vi è il pericolo di aumentare sensibilmente il

rischio di incidenti.

Prima di avviare il motore, disinnestare il cilindro di taglio e la trazione.

Avviare il motore seguendo le indicazioni contenute nelle Istruzioni per

l’uso. Non avvicinare i piedi alle lame. Durante l’operazione di avvio non

ribaltare il tosaerba.

Durante l’utilizzo del tosaerba, non avvicinare mai né le mani né i piedi

alle parti in rotazione né tanto meno metterli nella zona di taglio.

Spegnere il motore ed estrarre il cappuccio per candela:

– prima di controllare, pulire o intervenire sul tosaerba;

– in seguito ad una collisione con corpi estranei. Controllare se il tosa-

erba dovesse aver subito dei danni. Prima di mettere di nuovo in moto

e di continuare ad utilizzare il tosaerba, eseguire tutte le riparazioni del

caso.

– se il tosaerba inizia a vibrare in maniera anormale (controllare imme-

diatamente).

– quando si esegue la registrazione dell’altezza di taglio

Arrestare il motore:

– ogniqualvolta si lascia la macchina incustodita

– prima di fare il pieno del serbatoio

– quando si eliminano accumuli di sporcizia

– quando si esegue la registrazione dell’altezza di taglio

Per spegnere il motore ritirare la levetta del gas.

Mantenere serrati tutti i dadi, i bulloni e le viti per essere certi che il tosa-

erba operi in condizioni di sicurezza.

Sostituire le lame usurate o danneggiate e le serie complete di bulloni per

mantenere l’equilibratura.

Mai depositare il tosaerba con il serbatoio pieno di benzina in un locale in

cui i vapori di benzina potrebbero essere accesi da fiamme libere oppure

da scintille.

Aspettare che il motore si raffreddi prima di depositare il tosaerba in un

locale.

Al fine di ridurre il pericolo d’incendio, tenere sempre libero il motore, lo

scarico, il vano delle batterie ed il luogo di deposito della benzina accer-

tandosi che non vi si trovi erba, foglie e accumuli di sporcizia dovuti a lu-

brificanti.

Controllare spesso il cestello raccoglierba per individuare eventuali usure

o deterioramenti.

A titolo di sicurezza, sostituire le parti usurate o danneggiate.

Utilizzando un sedile da tosaerba è indispensabile procedere lentamente.

Qualora dovesse essere necessario svuotare il serbatoio della benzina sarà

necessario farlo all’aperto.

In caso di operazioni di regolazione al tosaerba accertarsi che né mani, né

piedi possano andare a finire tra le lame da taglio in rotazione né tra le

parti fisse del tosaerba.

Accertarsi che le parti di ricambio montate siano approvate da ATCO.

Istruzioni per la sicurezza

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

44 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • I • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Italiano - 2

Tosaerba Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Codice di ordinazione F016 312 142 F016 310 442 F016 310 542 F016 310 642

Tipo di motore B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Velocità del motore (g/min) 2 800 2 800 2 800 2 800

Cilindrata del motore (cm3) 206 206 206 206

Capacità del serbatoio (l) 4,1 4,1 4,1 4,1

Avviamento elettrico no sì sì sì

Potenza assorbita nominale (kW) 6,5 6,5 6,5 6,5

Larghezza lame (cm) 51 51 61 76

Altezza di taglio (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Tagli al metro 146 73 73 73

Capacità cestello raccoglierba (l) 60 76 99 126

Peso (kg) 92 103 111 135

Larghezza fuori tutto (cm) 77 70 79 94

Numero di serie Vedi dettagli valori nominali sulla macchina

Questo prodotto è previsto per tosare l’erba a livello

privato ed a livello industriale/commerciale.

Avvertenza: Per uso commerciale/industriale non si

intende utilizzo nel senso di affitto/noleggio.

Il presente manuale fornisce le istruzioni per un cor-

retto assemblaggio ed un utilizzo sicuro del Vostro to-

saerba. Leggere attentamente tali istruzioni.

Con il completo imballo, la macchina pesa circa

92 – 135 kg. Se il caso, farsi aiutare per estrarre la

macchina dall’imballaggio.

Attenzione durante il trasporto del tosaerba verso la

superficie in cui si intende tagliare l’erba perché le

lame da taglio sono molto affilate.

Estrarre con cautela la macchina dall’imballaggio e

verificare la presenza dei seguenti elementi:

– Tosaerba con impugnatura

– Manuale di istruzioni

– Lista pezzi di ricambio

– Set di utensili

In caso che un qualsiasi elemento dovesse mancare

oppure dovesse essere danneggiato, mettersi in con-

tatto con il rivenditore presso il quale avete acquistato

il tosaerba.

1 Impugnatura

2 Levetta per la trazione

3 Chiave dell’accensione

4 Motore

5 Tappo del serbatoio della benzina

6 Tappo del serbatoio per l’olio

7 Cestello raccoglierba

8 Manopola per la regolazione dell’altezza

di taglio

Gli accessori illustrati o descritti nelle istruzioni per

l’uso non sono sempre compresi nella fornitura!

Impugnatura

Montare l’impugnatura come da illustrazione ed ap-

plicare la levetta del gas.

Olio per motori

Il tosaerba viene fornito senza olio nel motore.

È comunque possibile che una piccola quantità

di olio per motori si trovi nel motore. Prima di

avviare il motore è estremamente importante

mettere l’olio nel motore al fine di evitare che il

motore subisca danni. Per evitare che il motore

possa subire danni è anche importante che si uti-

lizzi esclusivamente l’olio raccomandato.

Il motore é munito di un dispositivo di controllo au-

tomatico di livello che impedisce l’avviamento del

motore in mancanza di una sufficiente quantità di olio

lubrificante per motori.

1. Posizionare il tosaerba su una superficie piana

e estrarre l’astina di livello olio 9 svitandola.

Dati tecnici

Uso conforme alle norme

Introduzione

Volume di fornitura

Elementi della macchina

Montaggio

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

45 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • I • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Italiano - 3

2. Utilizzando uno straccio, pulire l’astina di livello

dell’olio 9 e riavvitarla nuovamente; estrarre

l’astina di livello olio 9 svitandola di nuovo e con-

trollare il livello dell’olio.

3. Versare solo olio di alta qualità tipo SAE 30 API SF

man mano ed a seconda delle esigenze. Così fa-

cendo, attendere che l’olio si sia posato e ripetere

diverse volte l’operazione di controllo del livello

dell’olio, fino a quando avrà raggiunto la marca-

tura di livello 9. Il motore ha una capienza mas-

sima di 0,6 litri di olio.

4. Infilare nuovamente ed avvitare l’astina di livello

olio 9 stringendola bene.

Benzina

Con il passar del tempo, le proprietà della ben-

zina vengono a perdersi. Possibilmente il mo-

tore parte con difficoltà se si usa benzina che ab-

bia più di trenta giorni. In caso che il tosaerba

non venisse utilizzato per un periodo che vada

oltre 30 giorni, operare con il tosaerba fino a far

svuotare completamente il serbatoio della ben-

zina.

1. Togliere il tappo del serbatoio della benzina 5 dal

serbatoio della benzina e versarvi benzina senza

piombo fino a ca. 6 mm al di sotto del bordo su-

periore in modo che la benzina possa espandersi.

2. Avvitare nuovamente il tappo del serbatoio della

benzina 5 sul serbatoio della benzina.

3. In caso si versasse della benzina fuori del serba-

toio, pulirla con uno straccio dal motore prima di

mettere in moto il motore.

Batteria (Modelli con avviamento elettrico)

La batteria viene collegata già in fabbrica. Le modalità

di carica della batteria sono descritte al capitolo «Bat-

teria».

Cestello raccoglierba

Applicare/rimuovere il cestello raccoglierba proce-

dendo come da illustrazioni.

Regolazione dell’altezza di taglio

Club B20

L’altezza di taglio del Vostro tosaerba è regolabile in

un campo tra 2,8 – 18 mm.

L’altezza di taglio si regola operando come segue:

1. Allentare le viti di fissaggio 10 che si trovano su

entrambi i lati del tosaerba.

2. Ruotare la manopola a crociera 8 per la regola-

zione dell'altezza fino a quando si sarà raggiunta

l'altezza di taglio che si desidera.

3. Riavvitare nuovamente le viti di fissaggio 10.

Modello Royale

L’altezza di taglio del Vostro tosaerba è regolabile in

un campo tra 5 – 35 mm. La macchina è dotata di

marcature intermedie per facilitare l’operazione di re-

golazione.

Regolazione dell’altezza di taglio

Ribaltare il tosaerba all’indietro, tirare lo sbloccag-

gio 11 e mantenerlo in posizione in modo che il sup-

porto 12 possa fuoriuscire completamente.

1. Riportare lo sbloccaggio 11 con attenzione alla po-

sizione di partenza e accertarsi che faccia presa

correttamente. Abbassare dunque il tosaerba sul

supporto 12.

2. Allentare le viti di fissaggio 13 che si trovano su

entrambi i lati del tosaerba.

3. Ruotare la manopola a crociera 8 per la regola-

zione dell’altezza fino a quando si sarà raggiunta

l’altezza di taglio che si desidera ed avvitare nuo-

vamente le viti di fissaggio 13.

4. Ribaltare il tosaerba all’indietro e tirare lo sbloc-

caggio 11 fino alla battuta di guida.

5. Ritirare il supporto 12 del tosaerba e riportare lo

sbloccaggio 11 con attenzione alla posizione di

partenza.

Nota: Dopo aver spostato l’altezza di taglio, per tutti

i modelli è necessario controllare se sia necessario re-

golare nuovamente il rastrello (vedi «Regolazione del

rastrello»).

Regolazione del rastrello

Il Vostro tosaerba è dotato di un rastrello regolabile

che può essere utilizzato in caso di basse altezze di

taglio.

Il rastrello si regola operando come segue:

Modello Club

1. Allentare i dadi 14.

2. Ruotare le viti 15 fino a quando le punte del ra-

strello arrivano a toccare la terra.

Nota: Accertarsi che le punte del rastrello non siano

state regolate troppo basse.

3. Per fissare il rastrello, avvitare bene i dadi 14; così

facendo fare pressione contraria sulle viti 15.

Modello Royale

1. Allentare i dadi 16 e le viti 17 fino a quando le

punte del rastrello arrivano a toccare la terra.

Nota: Accertarsi che le punte del rastrello non siano

state regolate troppo basse.

2. Per fissare il rastrello, avvitare bene le viti 17; così

facendo fare pressione contraria sui dadi 16.

C D

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

46 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • I • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Italiano - 4

Avviare ed arrestare

Avviamento a freddo

Modelli con avviamento a mano:

1. Mettere l’interruttore di arresto del motore 18

su ON.

2. Mettere la levetta del gas 19 in posi-

zione .

3. Aprire il rubinetto della benzina 20.

4. Mettere la farfalla dello starter 20 su «On».

5. Per mettere in moto, tirare la maniglia 22. Dopo

ogni tentativo di avvio, riportare la maniglia lenta-

mente alla posizione di partenza.

Modelli con avviamento elettrico:

1. Mettere l’interruttore di arresto del motore 18

su ON.

2. Mettere la levetta del gas 19 in posizione .

3. Aprire il rubinetto della benzina 20.

4. Mettere la farfalla dello starter 20 su «On».

5. Per mettere in moto il tosaerba, ruotare la chiave

dell’accensione in senso orario. Qualora il motore

non dovesse mettersi in moto dopo tre tentativi,

utilizzare la maniglia dell’avviamento a mano e ri-

caricare la batteria (cfr. paragrafi Manutenzione e

Ricerca di anomalie).

Avviamento a caldo

Procedere come descritto al paragrafo «Avviamento a

freddo del motore» ed ignorando comunque il

passo 4.

Qualora il motore non dovesse mettersi in moto op-

pure non dovesse funzionare correttamente, proce-

dere come descritto al paragrafo «Avviamento a

freddo del motore» e posizionare la farfalla dello star-

ter tra «On» e «Off».

Arresto

1. Mettere la levetta del gas 19 in posizione «Arre-

sto».

2. Mettere l’interruttore di arresto del motore 18

su OFF.

Freno a mano

Il freno a mano serve principalmente per facilitare le

operazioni di frenatura su superfici oblique e per par-

cheggiare il tosaerba. Non azionare il freno a mano

quando la trasmissione è innestata, cioè quando la le-

vetta per la trazione si trova inserita. In linea generale,

non utilizzare il freno a mano per frenare ma esclusi-

vamente per le funzioni previste. In questo modo è

possibile evitare che la gomma del cilindro di trasmis-

sione possa essere soggetta ad usura prematura.

Uso del freno a mano:

Sbloccare

Tirare la levetta di comando del freno 23 dalla

posizione «(P)» (parcheggio) all’indietro e spin-

gerla in avanti in posizione «0» (freno sbloccato).

Frenare

Tirare la levetta di comando del freno 23 all’in-

dietro nella posizione di frenatura. Qualora il to-

saerba dovesse essere parcheggiato, mettere la

levetta di comando del freno alla posizione «(P)».

Innestare la lama di taglio e la rotella

posteriore

1. Assicurarsi che la leva della frizione per la lama di

taglio 24 sia innestata in posizione nella tacca.

2. Avviare il motore ed allentare il freno a mano.

3. Spingere in avanti il chiavistello rosso di sicu-

rezza 25 e tirare lentamente verso l’alto la levetta

per la trazione 2.

4. Rilasciare il chiavistello rosso di sicurezza 25.

5. Regolare la velocità in base alle esigenze mettendo

la levetta del gas 19 in rispettiva posizione tra

e .

6. Per fermarsi, rilasciare la levetta per la trazione 2.

Innestare soltanto la rotella posteriore

Attenzione: Al fine di evitare danni agli ingranaggi,

assicurarsi sempre che il tosaerba sia fermo.

Premere la leva della frizione per la lama di ta-

glio 24 lateralmente e tirarla fuori dalla tacca.

Prima di iniziare a tagliare l’erba, controllare il livello

dell’olio nel motore e, se il caso, riempire il serbatoio

della benzina con relativo carburante.

Alla fine della stagione delle mietiture, si consi-

glia di versare nel serbatoio della benzina sol-

tanto la quantità di carburante necessaria per la

specifica operazione di taglio in modo che

quando si conserva il tosaerba il serbatoio della

benzina sia possibilmente vuoto.

I migliori risultati di mietitura si raggiungono ini-

ziando a mietere sui bordi del prato e proce-

dendo in avanti formando man mano una «L».

Alla fine di un tracciato, proseguire ad angolo

retto e tornare indietro coprendo leggermente la

pista precedentemente seguita in senso inverso.

In occasione di una successiva operazione di mieti-

tura, iniziare a tagliare l’erba seguendo il senso in-

verso al fine di evitare la formazione di dislivelli sulla

superficie che sono possibili quando si miete sempre

seguendo la stessa direzione.

Uso del tosaerba

Tosatura dell’erba

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

47 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • I • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Italiano - 5

Fermarsi ed estrarre dalla candela il rispettivo

cappuccio.

Nota: Per garantire un funzionamento durevole ed af-

fidabile, eseguire regolarmente le seguenti operazioni

di manutenzione.

Accertarsi periodicamente che il tosaerba non abbia

difetti evidenti, quali lame allentate o danneggiate,

fissaggi allentati e parti usurate o danneggiate.

Controllare che i coperchi e le protezioni non siano

danneggiati e siano montati correttamente. Eseguire

le necessarie operazioni di manutenzione e ripara-

zione prima di usare la macchina.

Pulire accuratamente l’esterno del tosaerba utiliz-

zando una spazzola morbida ed uno straccio adatto.

Non utilizzare acqua, né solventi, né lucidi. Eliminare

completamente ogni tipo di sporcizia, in modo parti-

colare dal filtro dell’aria e dalle alette di raffredda-

mento del motore.

Se nonostante gli accurati procedimenti di produ-

zione e di controllo il tosaerba dovesse guastarsi, la

riparazione va fatta effettuare da un Centro di assi-

stenza Clienti autorizzato per gli elettroutensili ATCO.

Comunicare sempre il codice di ordinazione a

10 cifre dell’elettroutensile in caso di richieste o di or-

dinazione di pezzi di ricambio!

Qualora il taglio dell’erba non dovesse risultare

pulito ed uniforme, regolare il cilindro di taglio.

1. Ribaltare all’indietro il tosaerba e fissarla in posi-

zione sicura.

2. Allentare le viti di regolazione 26 e 27 che si tro-

vano su entrambi i lati del tosaerba.

3. Ruotare la vite di regolazione 27 operando a pic-

coli passi in senso orario.

Nota: Il cilindro di taglio è regolato correttamente

quando, durante la rotazione, le lama di taglio stri-

sciano leggermente la lama inferiore su tutta la lar-

ghezza.

Le lama di taglio lavorano come delle forbici. La cor-

retta regolazione delle lame di taglio si raggiunge

quando un foglio di carta viene tagliato nettamente su

tutta la larghezza delle lame.

4. Una volta eseguita la corretta regolazione, avvitare

bene la vite di regolazione 26.

Per migliorare la trasmissione dell’erba nel ce-

stello raccoglierba, regolare la piastra di espul-

sione dell’erba seguendo i passi successivamente

descritti:

1. Allentare le viti 28.

2. Premere la piastra di espulsione in modo uniforme

verso il basso ed accertarsi che la piastra di espul-

sione non arrivi a toccare il cilindro di taglio.

3. Una volta eseguita la regolazione della posizione

ideale, avvitare bene le viti 28.

Se dovete asportare la batteria non avviate il mo-

tore senza aver prima avvolto con del nastro iso-

lante il polo positivo (rosso) della spina della

batteria. In difetto, potranno insorgere scintille

dal cavo.

Ricarica:

Per l’operazione di ricarica della batteria, rimuovere i

morsetti della batteria. Il tosaerba è dotato di una

batteria 14 Ah. La batteria deve essere ricaricata se-

guendo le indicazioni contenute nel rispettivo Ma-

nuale di istruzioni relativo al dispositivo di ricarica

utilizzato (non compreso nel volume di fornitura).

La macchina deve essere lubrificata soltanto rara-

mente perché le parti mobili scorrono su cuscinetti

impermeabili. I pochi punti di lubrificazione 29 ri-

chiedono semplicemente alcune gocce di olio per

motori con un intervallo di due mesi.

Manutenzione

Regolazione delle lame da taglio

Regolazione della piastra di

espulsione dell’erba

Batteria

Lubrificazione

C D

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

48 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • I • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Italiano - 6

Cambio dell’olio:

In caso di un nuovo motore, l’olio per motori deve es-

sere cambiato dopo 2 ore di funzionamento. In se-

guito, l’olio per motori dovrebbe essere cambiato

ogni 50 ore di esercizio, al più tardi, comunque,

prima di mettere in deposito la macchina alla fine

della stagione dei tagli.

Eseguire il cambio dell’olio procedendo come segue:

Nota: L’olio per motori scorre meglio quando il mo-

tore è caldo.

1. Utilizzando uno straccio adatto, pulire la zona in-

torno alla vite posteriore del tappo di scarico

dell’olio 30 e togliere quindi il tappo di scarico

dell’olio svitandolo.

2. Avvitare il tubo di scarico dell’olio 31 nel rispettivo

foro di scarico.

3. Ribaltare all’indietro il tosaerba e svuotare l’olio in

una vaschetta di raccolta adatta. Assicurarsi sem-

pre che tutto l’olio che si trova nel motore sia ef-

fettivamente fuoriuscito completamente.

4. Avvitare di nuovo il tappo di scarico dell’olio 30.

5. Pulire la parte intorno alla bocca riempimento

dell’olio 6 ed estrarre l’astina di livello olio.

6. Posizionare il tosaerba su una superficie piana e

riempire attraverso il foro di riempimento dell’olio

man mano a seconda dell’esigenza con olio per

motori di alta qualità (p. es. SAE 30 API SF). Atten-

dere che l’olio si sia posato e ripetere diverse volte

l’operazione di controllo del livello dell’olio, fino a

quando avrà raggiunto la marcatura di livello

sull’asta di livello 9. A seconda della quantità di

olio che rimane nella coppa dell’olio, sarà neces-

sario fino a 0,6 litro (1,1 pint).

7. Inserire ed avvitare di nuovo bene l’astina di livello

olio nella bocca riempimento olio 6.

Nota: Utilizzare esclusivamente olio raccomandato al

fine di poter evitare il pericolo di danneggiare il mo-

tore.

Pulizia del filtro dell’aria (per ulteriori dettagli consul-

tare il Manuale di istruzioni relativo al motore).

Manutenzione generale e registrazioni (per ulteriori

dettagli consultare il Manuale di istruzioni relativo al

motore).

Sedile Autosteer +

gruppo equipaggiamento Royale 20 F016 800104

Sedile Autosteer +

gruppo equipaggiamento Royale 24 F016 800105

Sedile Autosteer +

gruppo equipaggiamento Royale 30 F016 800106

Gruppo di ruote laterali Royale 20 F016 L80928

Gruppo di ruote laterali Royale 24 F016 L80929

Gruppo di ruote laterali Royale 30 F016 L80930

Gruppo di ruote e

di supporto Club 20 F016 L80019

1 litro di olio per motori SAE 30 API SF F016 S10258

Eseguendo regolarmente le operazioni di manuten-

zione agli intervalli previsti, sostituendo in caso di ne-

cessità le parti eccessivamente consumate e danneg-

giate e facendo eseguire regolarmente gli interventi di

servizio presso una delle autorizzate Officine di Assi-

stenza Clienti Atco prima del rimessaggio invernale,

possiamo garantire una massimale durata del tosa-

erba. Prima del deposito, tenere presente quanto se-

gue:

Pulire il tosaerba accuratamente. Rimuovere tutta

l’erba rimasta attaccata ed in modo particolare nella

zona delle alette di raffreddamento del motore e delle

ganascia del freno (cfr. anche il Manuale di istruzioni

relativo al motore).

Controllare il meccanismo di taglio ed oliare legger-

mente i taglienti (cfr. «Regolazione delle lame»).

Controllare che tutte le viti ed i dadi siano ben fissi.

Svuotare il carburante dal serbatoio della benzina

procedendo come segue:

– Togliere il tubo per la benzina dal carburatore e

svuotare il contenuto del serbatoio in una tanica.

– Lasciare in moto il motore per alcuni minuti fino a

quando si spegne da solo.

– Svitare i dadi dalla camera di galleggiante, rimuo-

vere la camera di galleggiante dal carburatore e

svuotare il resto del carburante. In questo modo si

evitano resinificazioni su importanti parti del car-

buratore provocate da resti di carburante.

Cambiare l’olio per motori e pulire il filtro dell’aria.

(Solo in caso di rimessaggio invernale. Per ulteriori

dettagli, cfr. Manuale di istruzioni, relativo al motore).

Durante il periodo di rimessaggio invernale, ricaricare

la batteria una volta (cfr. anche «Batteria»).

Manutenzione del motore

Accessorio opzionale

Rimessaggio invernale/deposito

oltre 30 giorni

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

49 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • I • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Italiano - 7

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se il tosaerba non funziona cor-

rettamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore.

Avvertenza: Prima di iniziare con la ricerca delle cause di anomalie, spegnere il tosaerba ed estrarre

il cappuccio per candela.

Individuazione dei guasti e rimedi

Problema Possibili cause Rimedi

Dopo il taglio, l’aspetto

dell’erba non è uniforme

Le lame di taglio non sono state

registrate correttamente

Regolare i coltelli di taglio

Il motore non parte Il motore si è ingolfato

Il cavo della candela è allentato

La candela è sporca

Manca olio

Attendere 10 – 15 minuti

Riapplicare nuovamente

Cfr. Istruzioni per la manutenzione

«Motore»

Riempire olio per motori

Il motore si ferma Manca benzina

Il numero di giri del motore è troppo

basso per le condizioni di taglio

Il cilindro di taglio è bloccato

Il motore non può essere spento

Riempire il serbatoio

Modificare la regolazione della levetta

del gas

Spegnere il motore e rimuovere

l’ostacolo

Il comando a cavo flessibile non

è stato registrato correttamente.

Spegnere il motore estraendo il

cappuccio per candela (cfr. Istruzioni

per l’uso «Motore»)

Il cilindro di taglio non

gira

Regolazione sbagliata Rivolgersi ad Centro di Assistenza

Clienti ATCO autorizzato

La trazione non si innesta Regolazione sbagliata/dispositivo

traente difettoso

Rivolgersi ad Centro di Assistenza

Clienti ATCO autorizzato

Oscillazioni esagerate/

rumori

Lama di taglio e/o supporto cilindro

danneggiato

Motore difettoso

Rivolgersi ad Centro di Assistenza

Clienti ATCO autorizzato

Cfr. Istruzioni per la manutenzione

«Motore»

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

50 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • I • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Italiano - 8

Su questo prodotto la ATCO fornisce una garanzia su

difetti di materiale e di costruzione. Difetti che si veri-

ficano durante il periodo della garanzia verranno eli-

minati a carico della ATCO tramite riparazioni oppure

tramite forniture di ricambio a condizione che la mac-

china non sia stata utilizzata nel quadro di attività di

noleggio/affitto. La prestazione di garanzia relativa al

motore montato sul tosaerba è a carico della rispettiva

casa costruttrice. Per ulteriori dettagli si prega di con-

sultare il rispettivo Manuale di istruzioni, del motore.

Il periodo di garanzia in caso di utilizzo non commer-

ciale/industriale è di un anno a partire dalla data di ac-

quisto e si riferisce alle parti ed al periodo di lavoro.

Il periodo di garanzia in caso di utilizzo commerciale

è di 90 giorni a partire dalla data di acquisto e si rife-

risce alle parti ed al periodo di lavoro.

Per quanto riguarda la definizione della presente di-

chiarazione di garanzia:

Per impiego a livello non commerciale/industriale si

intende ogni uso del prodotto entro il proprio giardino

oppure entro la tenuta del proprietario della macchina.

Per impiego a livello commerciale/industriale si in-

tende ogni altra forma di utilizzo incluse quelle volte

a procurarsi una fonte di reddito: da queste si esclude

ogni attività di noleggio/affitto.

In caso di riparazioni coperte da garanzia:

– Portare il Vostro tosaerba ad un’autorizzata Offi-

cina Servizio Clienti ATCO.

– Presentare la documentazione relativa da cui risulti

la data d’acquisto.

– Presentare il certificato di garanzia.

La prestazione di garanzia non potrà essere concessa se:

– il prodotto è stato venduto a terzi (non riguarda la

Repubblica irlandese) è stato utilizzato come pro-

dotto da noleggio.

– il prodotto dovesse essere stato modificato in

modo non conforme alle specificazioni della casa

costruttrice oppure se non dovessero essere stati

utilizzati pezzi di ricambio originali.

– precedentemente dovessero essere state eseguite

riparazioni attraverso Officine Servizio Clienti non

autorizzate dalla Atco.

– il difetto dovesse essere stato provocato da regi-

strazioni sbagliate, da abuso, da incuranza oppure

da danneggiamenti provocati involontariamente.

– il difetto dovesse essere attribuito alla mancanza di

lubrificazione o alla mancanza di manutenzione.

Potranno verificarsi eventuali casi di cattivo funziona-

mento a causa del normale logoramento. I pezzi qui

di seguito indicati, la cui vita dipende dal fatto che gli

stessi vengano sottoposti a regolari controlli o meno,

sono pezzi soggetti all’usura e non sono pertanto co-

perti dalla normale garanzia.

In caso di difetti alle lame di taglio, alle catene di tra-

smissione, ai cuscinetti, alla superficie di gomma della

rotella inferiore ed ai comandi a cavo flessibile.

Le spese necessarie per la realizzazione dei regolari

interventi di manutenzione sul prodotto non sono co-

perte dalla prestazione di garanzia.

Seguite attentamente le indicazioni riportate nel li-

bretto d’istruzioni per l’uso, in quanto un prodotto

ben curato potrà funzionare ancora per molti anni

con prestazioni ottimali.

In caso di necessità, richiedere sempre parti di ricam-

bio originali ATCO. Ogni tipo di danno al prodotto at-

tribuibile all’applicazione di pezzi di ricambio né co-

struiti né autorizzati dalla Atco, non è coperto da nes-

suna prestazione di garanzia.

Le condizioni generali di garanzia non limitano i Vo-

stri diritti legali.

Questo prodotto è stato realizzato in conformità con le

condizioni previste da un sistema di management del

riciclaggio che prevede di utilizzare possibilmente sol-

tanto materiali che siano i più ecologici possibili e che

rispetta anche processi operativi che riguardano il rici-

claggio dopo la scadenza della durata della macchina.

Anche il materiale d’imballaggio può essere riciclato.

In caso dovesse essere necessario rottamare la mac-

china, si prega di tenere presente le esigenze dell’Am-

biente e smaltirla comportandosi in modo conforme

alle norme locali rivolgendosi, se il caso, ad apposite

ditte specializzate in operazioni di smaltimento.

(Informazioni relative a ditte specializzate in operazioni

di smaltimento sono reperibili presso le Autorità locali.)

Valori misurati conformemente alla norma CE 2000/14

(1,60 m altezza, 1 m distanza) e EN 25 349.

La misurazione A del livello di pressione acustica

dell’utensile è di solito di: Livello di rumorosità 86 dB

(A) Club, 84 dB (A) 20 I/C, 84 dB (A) 24 I/C e

85 dB (A) 30 I/C. Potenza della rumorosità 97 dB (A)

Club, 95 dB (A) 20 I/C, 95 dB (A) 24 I/C e 96 dB (A)

30 I/C.

L’accelerazione misurata raggiunge di solito il valore

di 4 m/s2.

Assumendone la piena responsabilità, dichiariamo

che il prodotto è conforme alle seguenti normative ed

ai relativi documenti: EN 60 335, EN 836 in base alle

prescrizioni delle direttive CEE 89/336, CE 98/37,

CE 2000/14.

CE 2000/14: Il livello della potenza sonora LWa garan-

tito è minore di 97 dB (A) Club, 97 dB (A) 20 I/C,

97 dB (A) 24 I/C e 98 dB (A) 30 I/C. Procedimento di

valutazione della conformità secondo appendice VIII.

Ufficio di sorveglianza tecnica: SRL, Sudbury England

Luogo: Stowmarket, 07. 2001

Firma: Posizione: Direttore

Con riserva di modifiche

Garanzia

Dichiarazione di conformità

CLUB/ROYALE - Buch Seite 8 Dienstag, 7. August 2001 2:41 14

51 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • NL • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Nederlands - 1

Let op! Lees de volgende voorschriften zorgvuldig. Maak uzelf

vertrouwd met de bedieningselementen en het juiste gebruik van

de gazonmaaier.

Leer hoe de gazonmaaier bij gevaar wordt stopgezet.

Verklaring van de symbolen op de gazonmaaier

Algemene waarschuwing.

Lees de gebruiksaanwijzing.

Voorkom dat personen in de buurt gewond raken door weg-

geslingerde voorwerpen.

Houd personen in de buurt op een veilige afstand tot de ma-

chine.

Trek voor onderhoudswerkzaamheden eerst de bougiekabel

los.

Scherpe messen. Wees uiterst voorzichtig met tenen en vin-

gers.

Wacht tot bewegende delen van de machine volledig stil-

staan voordat u deze aanraakt. De messen draaien na het

uitschakelen van de motor nog en kunnen verwondingen

veroorzaken.

Laat kinderen of personen die deze voorschriften niet gelezen hebben

de gazonmaaier nooit gebruiken. In uw land gelden eventueel voor-

schriften ten aanzien van de leeftijd van de bediener.

Maai nooit dicht in de buurt van personen, in het bijzonder kinderen,

of huisdieren.

De gazonmaaier nooit optillen of dragen wanneer de motor loopt.

Denk eraan dat u als bediener of gebruiker verantwoordelijk bent bij

ongevallen en voor daaruit voortkomende schade aan andere mensen

of hun eigendom.

Draai tijdens het maaien altijd geschikte schoenen en een lange broek.

Gebruik de maaier niet met blote voeten of met open sandalen.

Doorzoek het gazon voor het maaien grondig op voorwerpen die door

de maaier meegenomen en omhoog geslingerd kunnen worden. Ver-

wijder deze voorwerpen.

WAARSCHUWING – benzine is licht ontvlambaar.

– Bewaar brandstof alleen in een tank die speciaal voor dit doel be-

stemd is.

– Tank alleen buitenshuis brandstof en rook tijdens het tanken niet.

– Tank brandstof voordat u de motor start. Open de dop van de ben-

zinetank niet en tank geen brandstof wanneer de motor loopt of

heet is.

– Start de motor niet wanneer benzine gemorst is, maar trek de

maaier weg van deze plaats. Voorkom open vuur tot de gemorste

benzine vervluchtigd is.

– Sluit de dop van de benzinetank en de jerrycan weer stevig.

– Vervang een defecte geluiddemper.

– Laat de motor niet lopen in een gesloten ruimte, aangezien zich

daar zich gevaarlijke koolmonoxidedampen kunnen verzamelen.

– Controleer de machine altijd optisch voordat u begint met maaien

en let erop dat de maaimessen, de bevestigingsbouten van de maai-

messen en het maaimechanisme niet versleten of beschadigd zijn.

Voorzichtig bij een maaier met meer dan één maaimes. Wanneer

één maaimes draait, worden ook de andere messen gedraaid.

Maai alleen bij daglicht of goed kunstlicht.

Gebruik de gazonmaaier bij voorkeur niet wanneer het gras nat is.

Zorg ervoor dat u op een schuin oppervlak stevig staat.

Loop altijd rustig, nooit te snel.

Het maaien op hellingen kan gevaarlijk zijn:

– Maai altijd dwars op een helling, nooit naar boven of naar beneden.

– Zorg ervoor dat u op een schuin oppervlak stevig staat, in het bij-

zonder bij nat gras.

Ga altijd uiterst voorzichtig te werk bij het veranderen van richting op

een helling.

Maai niet op bijzonder steile hellingen.

– Wees uiterst voorzichtig bij het achteruitlopen of bij het trekken van

de gazonmaaier. Trek bij het maaien de gazonmaaier nooit terug

naar uw lichaam.

De messen moeten stilstaan wanneer de gazonmaaier bij het vervoeren

moet worden gekanteld, wanneer de machine over een oppervlak waar

geen gras groeit moet worden verplaatst en bij het vervoer naar en van

een te maaien gedeelte.

Kantel de gazonmaaier niet bij het starten of inschakelen van de motor,

behalve wanneer dit nodig is bij het aanlopen in hoog gras. Kantel de

maaier in dit geval alleen zo ver als nodig en alleen aan de van u afge-

keerde zijde. Houd de handgreep altijd met beide handen vast wanneer

u de maaier op de grond laat zakken.

Gebruik de maaier nooit met een defecte veiligheidsvoorziening of

zonder een bevestigde grasvanger.

Verander de instellingen van de motorregelaar niet. Stel geen te hoog

toerental in. Het gebruik van de motor met een te hoog toerental kan

het verwondingsgevaar doen toenemen.

Koppel voor het starten van de motor de maaicilinder en wielaandrij-

ving los.

Start de motor zoals in de gebruiksaanwijzing beschreven. Uw voeten

mogen zich niet in de buurt van de messen bevinden. Kantel de maaier

bij het starten niet.

Breng tijdens het gebruik van de gazonmaaier geen handen of voeten

in de buurt van of onder ronddraaiende delen.

Schakel de motor uit en trek de bougiestekker los:

– wanneer u de gazonmaaier controleert of reinigt of wanneer u aan

de maaier werkt

– na het raken van een voorwerp. Controleer de gazonmaaier op be-

schadigingen. Voer reparatiewerkzaamheden uit voordat u de ga-

zonmaaier inschakelt en opnieuw gebruikt.

– wanneer de gazonmaaier op een ongewone manier begint te trillen

(onmiddellijk controleren).

– wanneer u de maaihoogte instelt

Motor uitschakelen

– altijd wanneer u de machine verlaat

– voor het tanken

– wanneer u verontreinigingen verwijdert

– wanneer u de maaihoogte instelt

Trek de gashendel naar achteren om de motor uit te zetten.

Controleer of alle moeren, bouten en schroeven vastzitten om er zeker

van te zijn dat de gazonmaaier zich in een veilige gebruikstoestand be-

vindt.

Vervang versleten of beschadigde messen en schroeven altijd per com-

plete set om onbalans te voorkomen.

Berg de gazonmaaier nooit op met benzine in de tank in een ruimte

waarin benzinedampen door open vuur of vonken ontstoken kunnen

worden.

Laat de motor afkoelen voordat de maaier in een ruimte wordt wegge-

zet.

Houd de motor, uitlaat, accuruimte en de plaats waar benzine wordt

bewaard vrij van gras, bladeren en verontreinigingen door smeermiddel

om het brandgevaar te beperken.

Controleer de grasbak regelmatig op slijtage.

Vervang versleten of beschadigde delen veiligheidshalve.

Rijd langzaam bij gebruik van een maaierstoel.

Wanneer de benzinetank leeg moet worden gemaakt, dient dit buitens-

huis te gebeuren.

Let er bij instelwerkzaamheden aan de gazonmaaier op dat voeten en

handen niet tussen ronddraaiende maaimessen en vaste delen van de

gazonmaaier terechtkomen.

Verzeker u ervan dat de vervangingsonderdelen van ATCO afkomstig

zijn.

Veiligheidsvoorschriften

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

52 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • NL • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Nederlands - 2

Motormaaier Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Bestelnummer F016 312 142 F016 310 442 F016 310 542 F016 310 642

Motortype B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Motorsnelheid (min-1) 2 800 2 800 2 800 2 800

Cilinderinhoud motor (cm3) 206 206 206 206

Tankvolume (l) 4,1 4,1 4,1 4,1

Elektrische start Nee Ja Ja Ja

Opgenomen vermogen (kW) 6,5 6,5 6,5 6,5

Mesbreedte (cm) 51 51 61 76

Maaihoogte (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Aantal maaibewerkingen per meter 146 73 73 73

Inhoud grasbak (l) 60 76 99 126

Gewicht (kg) 92 103 111 135

Volledige breedte (cm) 77 70 79 94

Serienummer zie gegevens over het vermogen van de machine

Dit product is bestemd voor het maaien van gazons

voor particulier en bedrijfsmatig gebruik.

Opmerking: Bedrijfsmatig gebruik betekent niet ge-

bruik in de zin van verhuur of uitlening.

Dit handboek bevat voorschriften over de juiste mon-

tage en het veilig gebruik van uw machine. Het is be-

langrijk dat u deze voorschriften zorgvuldig leest.

De machine weegt in compleet gemonteerde toe-

stand ongeveer 92 – 135 kg. Vraag indien nodig hulp

om de machine uit de verpakking te nemen.

Voorzichtig bij het transport van de maaier naar het

gazon. De maaimessen zijn scherp.

Neem de gazonmaaier voorzichtig uit de verpakking.

Controleer of de volgende delen compleet zijn:

– Gazonmaaier met greepbeugel

– Gebruiksaanwijzing

– Onderdelenlijst

– Gereedschapset

Neem contact op met uw leverancier wanneer onder-

delen ontbreken of beschadigd zijn.

1 Greep

2 Hendel voor wielaandrijving

3 Contactsleutel

4 Motor

5 Benzinetankdop

6 Olietankdop

7 Grasbak

8 Knop voor maaihoogte-instelling

In de gebruiksaanwijzing afgebeeld en beschreven

toebehoren wordt niet altijd standaard meegeleverd.

Greep

Monteer de greep zoals weergegeven en breng de

gashendel aan.

Motorolie

De gazonmaaier wordt niet met motorolie in de

motor geleverd. Het is echter mogelijk dat zich

een kleine hoeveelheid motorolie in de motor

bevindt. Vul de motor voor het starten beslist

met motorolie ter voorkoming van schade aan

de motor. Het is belangrijk om uitsluitend de ge-

adviseerde motorolie te gebruiken ter voorko-

ming van schade aan de motor.

De motor is voorzien van een niveaubewaker die

voorkomt dat de motor zonder voldoende motorolie

wordt gestart.

1. Zet de maaier neer op een recht oppervlak en

draai de oliepeilstok 9 naar buiten.

Technische gegevens

Gebruik volgens bestemming

Inleiding

Meegeleverd

Bestanddelen van de machine

Montage

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

53 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • NL • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Nederlands - 3

2. Wrijf de oliepeilstok 9 schoon met een doek en

draai deze weer naar binnen. Draai de oliepeil-

stok 9 opnieuw naar buiten en lees het oliepeil af.

3. Vul de motor langzaam met hoogwaardige kwali-

teitsolie van het type SAE 30 API SF. Laat de olie

daarbij tot rust komen en controleer het oliepeil

herhaaldelijk tot de olie de vulmarkering 9 bereikt.

De motor kan maximaal 0,6 liter olie bevatten.

4. Draai de oliepeilstok 9 weer in en schroef deze

vast.

Benzine

Benzine wordt na verloop van tijd oud. De motor

start mogelijkerwijs slechter wanneer u benzine

gebruikt die ouder dan 30 dagen is. Rijd de ben-

zinetank altijd leeg wanneer de maaier langer

dan 30 dagen wordt gebruikt.

1. Schroef de benzinetankdop 5 van de benzinetank

en vul de tank met loodvrije benzine tot ca. 6 mm

onder de rand van de tank, zodat de benzine

ruimte voor uitzetting heeft.

2. Schroef de benzinetankdop 5 weer op de benzine-

tank.

3. Veeg eventueel gemorste benzine van de motor

voordat deze gestart wordt.

Accu (Modellen met elektrische start)

De accu is in de fabriek aangesloten. Het opladen

wordt beschreven in het gedeelte „Accu”.

Grasbak

Verwijder en bevestig de grasvanger zoals afgebeeld.

Maaihoogte instellen

Club B20

De maaihoogte van de maaier kan worden ingesteld

tussen 2,8 – 18 mm.

Stel de maaihoogte als volgt in:

1. Draai de vastzetschroeven 10 aan beide zijden van

de maaier los.

2. Draai de kruisknop 8 voor de hoogte-instelling tot

de gewenste maaihoogte bereikt wordt.

3. Draai de vastzetschroeven 10 weer vast.

Model Royale

De maaihoogte van de maaier kan worden versteld

tussen 5 – 35 mm. Deze bezit tussenmarkeringen als

instelhulpmiddel.

Maaihoogte instellen

Kantel de maaier naar achteren, trek aan de ontgren-

deling 11 en houd deze vast, zodat de standaard 12

volledig naar buiten draait.

1. Geleid de ontgrendeling 11 voorzichtig terug en

let erop dat deze correct vastklikt. Laat de maaier

nu op de standaard 12 zakken.

2. Draai de vastzetschroeven 13 aan beide zijden van

de maaier los.

3. Draai de kruisknop 8 voor de hoogte-instelling tot

de gewenste maaihoogte bereikt wordt en draai de

vastzetschroeven 13 weer vast.

4. Kantel de maaier naar achteren en trek de ontgren-

deling 11 tot aan de aanslag aan.

5. Beweeg de standaard 12 van de maaier naar bin-

nen en geleid de ontgrendeling 11 voorzichtig te-

rug.

Opmerking: Controleer bij alle modellen na het ver-

stellen van de maaihoogte of de hark moet worden

bijgesteld (zie „Instelling van de hark”).

Hark instellen

Uw maaier is voorzien van een instelbare hark die bij

geringe maaihoogten kan worden gebruikt.

Stel de hark als volgt in:

Model Club

1. Draai de moeren 14 los.

2. Draai de schroeven 15 tot de punten van de hark

de grond raken.

Opmerking: stel de punten van de hark niet te laag

in.

3. Draai de moeren 14 vast om de hark vast te zetten.

Houd daarbij de schroeven 15 tegen.

Model Royale

1. Draai de moeren 16 en schroeven 17 los tot de

punten van de hark de grond raken.

Opmerking: stel de punten van de hark niet te laag

in.

2. Draai de schroeven 17 vast om de hark vast te zet-

ten. Houd daarbij de moeren 16 tegen.

Starten en stoppen

Koude start

Modellen met handbediende trekstarter:

1. Zet de motor-uitzetschakelaar 18 op ON.

2. Zet de gashendel 19 in de juiste stand .

3. Open de benzinekraan 20.

4. Zet de choke 21 op „On”.

5. Trek aan de handgreep 22 om te starten. Geleid na

elke startpoging de handgreep langzaam terug.

Modellen met elektrische start:

1. Zet de motor-uitzetschakelaar 18 op ON.

2. Zet de gashendel 19 in de juiste stand .

3. Open de benzinekraan 20.

4. Zet de choke 21 op „On”.

5. Draai de contactsleutel naar rechts om de motor te

starten. Gebruik de handgreep van de trekstarter

wanneer de motor na drie startpogingen niet start

en laad de accu op (zie de gedeelten Onderhoud

en Fouten opsporen).

C D

Gebruik van de maaier

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

54 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • NL • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Nederlands - 4

Warme start

Ga te werk zoals beschreven onder „Koude start van

de motor”, maar sta slap 4 over.

Wanneer de motor niet start of niet regelmatig loopt,

gaat u te werk zoals beschreven onder „Koude start

van de motor” en plaatst u de choke tussen „On” en

„Off”.

Stoppen

1. Zet de gashendel 19 in de stand „Stoppen”.

2. Zet de motor-uitzetschakelaar 18 op OFF.

Handrem

De handrem wordt voornamelijk gebruikt als onder-

steuning bij het stoppen op hellingen en om de

maaier te parkeren. Bedien de handrem niet wanneer

de aandrijving vastgekoppeld is, dus wanneer de

hendel voor de wielaandrijving bediend is. Gebruik

de handrem niet in het algemeen om te remmen,

maar alleen zoals voorzien. Daardoor voorkomt u

voortijdige slijtage van het rubber van de aandrijfwal-

sen.

Gebruik van de handrem:

Losmaken

Trek de remhendel 23 vanaf de stand „(P)” (par-

keerstand) naar achteren en vervolgens naar vo-

ren in de stand „0” (rem los).

Remmen

Trek de remhendel 23 naar achteren in de rem-

stand. Zet de hendel van de handrem in de

stand „(P)” wanneer u de maaier wilt parkeren.

Maaimes en achterste rol vastkoppelen

1. Controleer dat de koppelingshendel voor het

maaimes 24 in de inkeping is vastgeklikt.

2. Start de motor en maak de handrem los.

3. Duw de rode veiligheidsgrendel 25 naar voren en

trek de hendel voor de wielaandrijving 2 langzaam

naar boven.

4. Laat de rode veiligheidsgrendel 25 los.

5. Stel de snelheid naar wens in door de gashen-

del 19 tussen en te verstellen.

6. Laat de hendel voor de wielaandrijving 2 los wan-

neer u wilt stoppen.

Alleen de achterste rol vastkoppelen

Let op: Ter voorkoming van schade aan de overbren-

ging moet de maaier beslist stilstaan.

Duw de koppelingshendel voor het maaimes 24

zijwaarts en uit de inkeping.

Controleer voor het maaien het oliepeil in de motor

en vul de benzinetank indien nodig met brandstof.

Geadviseerd wordt om aan het einde van het

maaiseizoen de brandstoftank slechts zover met

brandstof te vullen als voor het maaien nodig is,

aangezien bij het opbergen de benzinetank leeg

moet zijn.

U bereikt optimale maairesultaten wanneer u

vanaf de rand van het gazon met maaien begint

en verder maait in een L-vorm. Aan het einde

haaks vooruit en de vorige baan licht overlap-

pend weer terug.

Neem bij de volgende keer maaien de tegengestelde

hoek. Hierdoor voorkomt u het ontstaan van oneffen-

heden van het grondoppervlak door voortdurend

maaien in dezelfde richting.

Zet de maaier stil en trek de bougiestekker los

van de bougie.

Opmerking: Voer de volgende onderhoudswerk-

zaamheden regelmatig uit zodat u verzekerd bent van

een lang en probleemloos gebruik.

Controleer de gazonmaaier regelmatig op zichtbare

gebreken zoals losse of beschadigde messen, losse

verbindingen en versleten of beschadigde delen.

Controleer of afschermingen en veiligheidsvoorzie-

ningen niet beschadigd zijn en juist zijn aangebracht.

Voer voor het gebruik eventueel noodzakelijke on-

derhouds- of reparatiewerkzaamheden uit.

Reinig de maaier aan de buitenkant grondig met een

zachte borstel en een doek. Gebruik geen water, op-

losmiddel of polijstmiddel. Verwijder alle vuil volle-

dig, in het bijzonder van het luchtfilter en de koelrib-

ben van de motor.

Wanneer de gazonmaaier ondanks zorgvuldige pro-

ductie- en testprocédés toch defect raakt, moet de re-

paratie door een erkende klantenservice voor ATCO.

Vermeld bij vragen en bestellingen van vervangings-

onderdelen altijd het bestelnummer van 10 cijfers van

de machine.

Maaien

Onderhoud

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

55 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • NL • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Nederlands - 5

Wanneer het gras niet zuiver en gelijkmatig ge-

knipt wordt, moet de maaicilinder ingesteld wor-

den.

1. Kantel de maaier achteruit en zet deze stevig vast

met blokken.

2. Draai de instelschroeven 26 en 27 aan beide zijden

van de maaier los.

3. Draai de instelschroef 27 in afzonderlijke kleine

stappen met de wijzers van de klok mee.

Opmerking: De maaicilinder is correct ingesteld

wanneer tijdens het draaien de maaimessen het on-

derste mes over de volledige breedte licht raken.

De maaimessen werken als een schaar. De juiste in-

stelling van de maaimessen is bereikt wanneer een

blad papier over de hele mesbreedte zuiver wordt af-

gesneden.

4. Draai na de correcte instelling de instelschroef 26

vast.

Ter verbetering van het uitwerpen van het gras

in de grasvanger, moet de grasuitwerpplaat als

volgt worden ingesteld:

1. Draai de schroeven 28 los.

2. Duw de uitwerpplaat gelijkmatig naar beneden en

let erop dat de uitwerpplaat de maaicilinder niet

aanraakt.

3. Draai na het instellen van de ideale stand de

schroeven 28 vast.

Wanneer de accu verwijderd wordt, mag de mo-

tor niet worden gestart zonder eerst de pluspool

(rood) van de accustekker met isolatietape te

omwikkelen. Anders kunnen vonken aan de ka-

bel ontstaan.

Opladen:

Verwijder bij het opladen van de accu de accuklem-

men. De maaier is voorzien van een accu van 14 Ah.

De accu moet worden opgeladen volgens gegevens

in de gebruiksaanwijzing van de gebruikte acculader

(wordt niet meegeleverd).

De machine hoeft slechts zelden te worden gesmeerd,

aangezien bewegende delen op afgedichte lagers lo-

pen. De enkele smeerpunten 29 vereisen slechts en-

kele druppels motorolie, elke twee maanden.

Olie verversen:

Bij een nieuwe motor moet de motorolie na twee be-

drijfsuren worden ververst. Daarna moet de motoro-

lie elke 50 uur worden ververst, uiterlijk echter voor-

dat de maaier aan het einde van het maaiseizoen

wordt opgeborgen.

Ververs de olie als volgt:

Opmerking: De motorolie stroomt beter weg wan-

neer de motor warm is.

1. Maak de omgeving van de olieaftapschroef 30 (on-

deraan, achter) met een doek schoon en draai de

olieaftapschroef naar buiten.

2. Draai de olieaftapslang 31 in de aftapopening.

3. Kantel de maaier naar achteren en laat de olie in

een geschikte kuip lopen. Controleer dat alle oude

olie uit de motor is gelopen.

4. Draai de olieaftapschroef 30 weer in.

5. Maak de omgeving van de olievulaansluiting 6

schoon en trek de oliepeilstok naar buiten.

6. Plaats de maaier op een recht oppervlak en vul de

motor via de olievulopening met hoogwaardige

olie (bijvoorbeeld SAE 30 API SF). Laat de olie tot

rust komen en controleer het oliepeil herhaaldelijk

tot de olie de markering op de peilstok 9 bereikt

heeft. Afhankelijk van de resterende oliehoeveel-

heid in het oliecarter is 0,6 liter (1,1 pint) nodig.

7. Schroef de oliepeilstok weer stevig in de olievul-

aansluiting 6.

Opmerking: gebruik alleen de geadviseerde olie ter

voorkoming van defecten aan de motor.

Luchtfilter reinigen (raadpleeg de gebruiksaanwijzing

van de motor voor meer informatie).

Algemeen onderhoud en instellingen (raadpleeg de

gebruiksaanwijzing van de motor voor meer informa-

tie).

Autosteer-stoel en

uitrustingset Royale 20 F016 800104

Autosteer-stoel en

uitrustingset Royale 24 F016 800105

Autosteer-stoel en

uitrustingset Royale 30 F016 800106

Set zijwielen Royale 20 F016 L80928

Set zijwielen Royale 24 F016 L80929

Set zijwielen Royale 30 F016 L80930

Set met wielen

en standaard Club 20 F016 L80019

1 liter motorolie SAE 30 API SF F016 S10258

Instelling van de messen

Instelling van de grasuitwerpplaat

Accu

Smering

C D

Onderhoud van de motor

Toebehoren

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

56 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • NL • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Nederlands - 6

Een maximale levensduur van de maaier wordt ge-

waarborgd door regelmatig onderhoud op de geadvi-

seerde tijdstippen, vervanging van versleten en be-

schadigde delen indien vereist en regelmatig onder-

houd door een erkende ATCO-klantenservice

voordat de maaier tijdens de winter wordt opgebor-

gen. Voor het opbergen moet het volgende in acht

worden genomen:

Reinig de maaier grondig. Verwijder vastzittend gras,

in het bijzonder uit de buurt van de motorkoelribben

en de remklauw (zie ook de gebruiksaanwijzing van

de motor).

Controleer het maaimechanisme en smeer de snijkan-

ten licht met olie (zie „Maaimessen instellen”).

Controleer of alle schroeven en moeren stevig vastzit-

ten.

Verwijder de brandstof als volgt uit de benzinetank:

– Neem de benzineslang van de carburateur en laat

de inhoud van de tank in een jerrycan lopen.

– Laat de motor enkele minuten lopen tot de motor

vanzelf stopt.

– Schroef de moer van het vlotterhuis. Neem het

vlotterhuis van de carburateur en verwijder de res-

terende brandstof. Harde aanslag op belangrijke

onderdelen van de carburateur, veroorzaakt door

brandstofresten, worden daardoor voorkomen.

Ververs de motorolie en reinig het luchtfilter. (Alleen

bij opbergen voor de winter. Zie de gebruiksaanwij-

zing van de motor voor meer informatie).

Laad tijdens het opbergen gedurende de winter de

accu eenmaal op (zie ook „Accu”).

De volgende tabel storingsverschijnselen en hoe u problemen kunt oplossen wanneer uw machine niet goed

werkt. Neem contact op met uw servicewerkplaats wanneer u het probleem niet zelf kunt verhelpen.

Waarschuwing: zet de maaier uit en maak de bougiestekker los voordat u met het zoeken naar de fout

begint.

Opbergen tijdens de winter of opbergen langer dan 30 dagen

Defect opsporen

Symptomen Mogelijke oorzaak Oplossing

Na het maaien ziet het

gazon er gerafeld uit

Maaimessen niet goed ingesteld Maaimessen instellen

Motor start niet Motor is verzopen

Bougiekabel los

Bougie vuil

Geen olie

Wacht 10 – 15 minuten

Steek kabel weer vast

Zie onderhoudshandleiding van de

motor

Vullen met motorolie

Motor stopt Geen benzine

Motortoerental te laag voor de

maaiomstandigheden

Maaicilinder geblokkeerd

Motor kan niet worden afgezet

Tank vullen

Verander de instelling van de

gashendel

Zet de motor uit en verwijder de

belemmering

Trekkabel niet goed ingesteld.

Zet de motor uit door de bougiestek-

ker los te trekken (zie de gebruiksaan-

wijzing van de motor)

Maaicilinder draait niet

rond

Verkeerd ingesteld Ga naar een erkende ATCO-klanten-

service

Wielaandrijving wordt

niet vastgekoppeld

Instelling verkeerd, kabel beschadigd Ga naar een erkende ATCO-klanten-

service

Overmatige trillingen of

geluiden

Maaimes en/of cilinderlager bescha-

digd

Motor defect

Ga naar een erkende ATCO-klanten-

service

Zie onderhoudshandleiding van de

motor

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

57 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • NL • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Nederlands - 7

Voor dit product biedt ATCO garantie op materiaal-

en fabricagefouten. Fouten die binnen de garantiepe-

riode optreden, worden door ATCO gerepareerd of

verholpen door een vervangende levering indien de

machine niet is gebruikt voor verhuur of uitlening. De

garantie voor de op de maaier gemonteerde motor

wordt geboden door de fabrikant van de motor. Zie

de gebruiksaanwijzing van de motor voor meer infor-

matie.

De duur van de garantie op onderdelen en arbeidsu-

ren bij niet-commercieel gebruik bedraagt 1 jaar met

ingang van de koopdatum.

De duur van de garantie op onderdelen en arbeidsu-

ren bij commercieel gebruik bedraagt 90 dagen met

ingang van de koopdatum.

Ten aanzien van de definitie van de garantie geldt:

Niet-commercieel gebruik is elk gebruik van het pro-

duct in de tuin of op het erf in eigendom van de be-

zitter.

Commercieel gebruik is elk ander soort gebruik, in-

clusief gebruik voor het scheppen van inkomen, met

uitzondering van gebruik voor verhuur.

Bij garantiereparaties:

– breng uw gazonmaaier naar uw erkende ATCO-

klantenservice.

– Overleg uw aankoopbewijs met datum.

– Overleg de garantiekaart.

Garantie kan niet worden geboden wanneer:

– Het product is doorverkocht (geldt niet voor de

Ierse Republiek) of is gebruikt voor verhuur.

– Het product afwijkend van de specificaties van de

fabrikant is gewijzigd of geen oorspronkelijke ver-

vangingsonderdelen zijn gebruikt.

– Eerder reparaties door een niet door Atco erkende

klantenservice zijn uitgevoerd.

– Het gebrek is ontstaan door een verkeerde instel-

ling, misbruik, nalatigheid of beschadiging door

vergissing.

– Het defect terug te voeren is op gebrekkige sme-

ring of gebrekkig onderhoud.

Storingen kunnen worden veroorzaakt door normale

slijtage. De volgende onderdelen, waarvan de levens-

duur van regelmatige service afhankelijk is, gelden

als slijtende onderdelen en vallen niet onder de ga-

rantie.

Bij defecten aan maaimessen, aandrijfkettingen, la-

gers, rubberbekleding van de achterste rol en trekka-

bels.

De kosten voor het regelmatig onderhoud van het

product worden niet door de garantie gedekt.

Volg de voorschriften in uw gebruiksaanwijzing op,

in uw eigen belang, want een goed verzorgd product

zal vele jaren uitstekend dienst doen.

Vraag altijd naar originele ATCO-vervangingsonder-

delen. Geen garantie wordt geboden bij defecten aan

het product die ontstaan zijn door het gebruik van

vervangingsonderdelen die niet door Atco zijn ver-

vaardigd of goedgekeurd.

Deze garantiebepalingen beperken uw wettelijke

rechten niet.

Dit product is vervaardigd volgens de voorwaarden

van een milieubeheersysteem waarbij indien mogelijk

de meest milieuvriendelijke materialen en arbeids-

processen worden gebruikt, ook met het oog op het

hergebruik na afloop van de levensduur. De verpak-

king kan eveneens worden hergebruikt.

Denk aan het milieu wanneer deze machine na het

einde van de levensduur moet worden afgevoerd.

Breng de machine naar een erkend verwerkingsbe-

drijf.

(Informatie over afvalverwerking is verkrijgbaar bij

uw gemeente.)

Meetwaarden vastgesteld volgens 2000/14/EG

(1,60 m hoogte, 1 m afstand) en EN 25 349.

Het A-gewaardeerde geluidsdrukniveau van de ma-

chine bedraagt kenmerkend: geluidsdrukniveau

86 dB (A) Club, 84 dB (A) 20 I/C, 84 dB (A) 24 I/C en

85 dB (A) 30 I/C; geluidsvermogenniveau 97 dB (A)

Club, 95 dB (A) 20 I/C, 95 dB (A) 24 I/C en 96 dB (A)

30 I/C.

De kenmerkende gewaardeerde versnelling bedraagt

4 m/s2.

Wij verklaren op eigen verantwoording dat dit pro-

duct voldoet aan de volgende normen en normatieve

documenten: EN 60 335, EN 836 volgens de bepalin-

gen van de richtlijnen 89/336/EEG, 98/37/EG,

2000/14/EG.

2000/14/EG: het gegarandeerde geluidsvermogenni-

veau LWa is lager dan 97 dB (A) Club, 97 dB (A)

20 I/C, 97 dB (A) 24 I/C en 98 dB (A) 30 I/C. Waar-

deringsmethode van de conformiteit volgens aan-

hangsel VIII.

Benoemde keuringsinstantie: SRL, Sudbury England

Plaats: Stowmarket, 07. 2001

Handtekening: Functie: Directeur

Wijzigingen voorbehouden

Garantie

Conformiteitsverklaring

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

58 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • DK • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Dansk - 1

Advarsel! Gennemlæs denne vejledning grundigt. Gør dig for-

trolig med plæneklipperens betjeningsanordninger og kor-

rekte anvendelse.

Lær at stoppe plæneklipperen i tilfælde af fare.

Forklaring af symboler på plæneklipperen

Generel sikkerhedsadvarsel.

Læs betjeningsvejledningen.

Pas på udkastede eller flyvende genstande, der kan kvæ-

ste tilskuere.

Hold tilskuere i sikker afstand fra maskinen.

Træk tændrørsstikket ud, før vedligeholdelse udføres.

Skarpe knive. Pas på tæerne og fingrene - de kan blive

skåret af.

De bevægelige dele skal altid stå helt stille, før der tages

fat i/om dem. Knivene vil fortsætte med at rotere, efter at

der er blevet slukket for maskinen. En roterende kniv kan

forårsage kvæstelser.

Lad aldrig børn eller personer, der ikke har gennemlæst denne be-

tjeningsvejledning, anvende plæneklipperen. Lokale regler kan be-

grænse alderen på den person, som må betjene plæneklipperen.

Slå aldrig græs, mens der er nogen, især børn eller kæledyr, i nær-

heden.

Løft aldrig plæneklipperen op og bær den aldrig, mens motoren går.

De skal være klar over, at De som bruger bærer ansvaret for evt.

ulykker og deraf følgende kvæstelser af mennesker og beskadigelse

af disses ejendom.

Betjen ikke plæneklipperen med bare fødder eller åbne sandaler;

brug altid egnet fodtøj og lange bukser.

Før græsset slås: Undersøg græsplænen grundigt for genstande, der

kan blive fanget af og slynget op af plæneklipperen. Fjern disse gen-

stande.

ADVARSEL – Benzin er let antændeligt.

– Brændstof må kun opbevares i særlige beholdere, der er specielt

egnet til opbevaring af brændstof.

– Brændstof må kun påfyldes ude i det frie. Det er forbudt at ryge

under påfyldningen.

– Brændstof skal påfyldes, før motoren startes. Låget må aldrig ta-

ges af benzintanken og brændstof må ikke påfyldes, mens mo-

toren går eller er varm.

– Hvis benzin spildes, må motoren ikke startes. I dette tilfælde

trækkes plæneklipperen væk fra det sted, hvor benzinen er ble-

vet spildt. Undgå åben ild, indtil det spildte benzin er fordampet.

– Sæt lågene på benzintank og benzindunk og skru dem rigtigt

fast.

– Udskift lyddæmperen, hvis den er beskadiget.

– Lad ikke motoren gå i lukkede rum, da dette kan føre til koncen-

tration af farlige kulilter.

– Før græsset slås: Gennemfør altid en visuel kontrol på maskinen

og kontrollér, at skæreknivene, deres fastgørelsesskruer samt

skæremekanisme ikke er slidt eller beskadiget. Vær forsigtig når

der slås græs med flere skæreknive, da drejning af en skærekniv

medfører, at de andre også begynder at rotere.

Slå kun græs i dagslys eller i god kunstig belysning.

Undgå at bruge plæneklipperen på vådt græs, hvor det er muligt.

Man skal altid passe på ikke at miste fodfæstet på skråninger.

Gå altid - løb aldrig.

Det kan være farligt at slå græs på skråninger:

– Slå altid græs på tværs af skråninger - aldrig op og ned.

– Man skal altid passe på ikke at miste fodfæstet på skråninger,

især når græsset er vådt.

Når der skiftes retning på skråninger, skal der udvises stor forsigtig-

hed.

Slå aldrig græs på alt for stejle skråninger.

– Man skal være særlig forsigtig, når man går baglæns eller trækker

plæneklipperen hen imod sig selv. Forsøg aldrig at trække plæ-

neklipperen ind mod Dem selv under græsslåningen.

Stands knivene, hvis plæneklipperen skal vippes for transport, når

der køres hen over andre overflader end græs og ved transport af

plæneklipperen til og fra det område, hvor der skal klippes græs.

Vip ikke plæneklipperen, når motoren startes eller tændes. Undta-

gelse: når plæneklipperen startes i højt græs. I dette tilfælde vippes

maskinen kun i det nødvendige omfang og kun på den side, som

vender væk fra brugeren. Begge hænder skal altid holde rundt om

håndgrebet, når maskinen sænkes ned på jorden.

Plæneklipperen må aldrig benyttes, hvis skærmene er defekte eller

græsboksen ikke er hængt på.

Ændre ikke motorregulator-indstillingerne og overbelast ikke moto-

ren. Græsslåning med for store omdrejningstal kan øge faren for

kvæstelser.

Udkoble skærecylinderne og fremtrækket, før motoren startes.

Start motoren som beskrevet i brugsvejledningen. Sørg for at fød-

derne ikke kommer i nærheden af knivene. Vip ikke plæneklippe-

ren, når den startes.

Hold hænder og fødder væk fra roterende dele under græsslånin-

gen.

Sluk motoren og fjern tændrørsstikket:

– før man kontrollerer, rengør eller arbejder på plæneklipperen

– efter at man har ramt et fremmedlegeme. Undersøg plæneklip-

peren for beskadigelse. Udfør de fornødne reparationer, før plæ-

neklipperen startes igen og benyttes til at slå græs.

– hvis plæneklipperen begynder at vibrere unormalt meget (kon-

trollér omgående).

– hvis slåhøjden skal indstilles

Sluk motoren:

– før man forlader maskinen

– før eftertankning

– hvis snavs skal fjernes fra plæneklipperen

– hvis slåhøjden skal indstilles

Træk gasreguleringen tilbage, når motoren skal slukkes.

Hold alle møtrikker, bolte og skruer stramme for at sikre, at plæne-

klipperen er i sikker arbejdsstand.

Udskift altid slidte eller beskadigede knive og skruer i sæt for at be-

vare maskinens ligevægt.

Opbevar aldrig plæneklipperen i et rum, hvis der er benzin i tanken,

da benzindampe kan være brandfarlige, hvis de kommer i nærheden

af åben ild eller gnister.

Sørg for at motoren er afkølet, før den stilles fra i et rum.

For at reducere brandfaren holdes motor, udstødningen, batterirum

og opbevaringssted fri for benzin, smøremidler, græs, blade og

snavs.

Kontrollér græsboksen hyppigt for slid eller forringelse.

Udskift slidte eller beskadigede dele for en sikkerheds skyld.

Kør langsomt, hvis plæneklipperen er udstyret med et sæde.

Hvis benzintanken skal tømmes, skal dette altid ske ude i det frie.

Sørg for at fødder og hænder ikke kommer ind mellem de roterende

skæreknive og fast dele på plæneklipperen, når indstillingsarbejde

udføres på maskinen.

Sørg for kun at montere reservedele, der er godkendt af ATCO.

Sikkerhedsforskrifter

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

59 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • DK • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Dansk - 2

Motordrevet plæneklipper Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Bestillingsnummer F016 312 142 F016 310 442 F016 310 542 F016 310 642

Motortype B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Motorhastighed (/min) 2 800 2 800 2 800 2 800

Motor-slagvolumen (cm3) 206 206 206 206

Tankvolumen (l) 4,1 4,1 4,1 4,1

Elektrisk starter nej ja ja ja

Optagen effekt (kW) 6,5 6,5 6,5 6,5

Knivbredde (cm) 51 51 61 76

Slåhøjde (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Snit/meter 146 73 73 73

Rumindhold i græsboks (l) 60 76 99 126

Vægt (kg) 92 103 111 135

Bredde (cm) 77 70 79 94

Serienummer se oplysningerne på maskinen

Dette produkt er beregnet til privat og erhvervsmæs-

sig plæneklipning.

Bemærk: Ved erhvervsmæssig plæneklipning forstås

ikke udlejning/udlån.

Denne vejledning giver instruktioner om den kor-

rekte samling og sikre anvendelse af plæneklipperen.

Det er vigtigt at gennemlæse disse instruktioner om-

hyggeligt.

Når maskinen er helt samlet, vejer den ca.

92 – 135 kg. Få om nødvendigt hjælp med at fjerne

den fra emballagen.

Pas på når plæneklipperen transporteres hen til plæ-

nen, da skæreknivene er skarpe.

Maskinen fjernes forsigtigt fra emballagen. Kontrollér

herefter at der ikke mangler noget:

– Plæneklipper med bøjlegreb

– Betjeningsvejledning

– Reservedelsliste

– Værktøjssæt

Hvis nogle dele mangler eller er beskadigede, bedes

du kontakte den forhandler, hvor du har købt maski-

nen.

1 Greb

2 Koblingsbøjle til fremtræk

3 Tændingsnøgle

4 Motor

5 Låg til benzintank

6 Olietankdæksel

7 Græsboks

8 Knap til indstilling af slåhøjde

Tilbehør, som er illustreret og beskrevet i betjeningsvej-

ledningen, er ikke altid indeholdt i leveringen.

Greb

Monter grebet på som vist på billedet og sæt gashånd-

taget på.

Motorolie

Plæneklipperens motor er ikke forsynet med

motorolie ved leveringen. Der kan dog befinde

sig en lille mængde motorolie i motoren. Motor-

olie skal være påfyldt, før motoren startes for at

undgå motorskader. Det er kun tilladt at benytte

motorolie, som er anbefalet af fabrikanten, da

der ellers kan opstå motorskader.

Motoren er udstyret med en olie-niveaukontrol, der

forhindrer at motoren starter, hvis der er for lidt mo-

torolie på.

1. Stil plæneklipperen på et jævnt underlag og skru

oliemålepinden 9 ud.

2. Tør oliemålepinden 9 af med en klud og skru den

fast igen; skru oliemålepinden 9 ud igen og kon-

trollér olieniveauet.

Tekniske data

Foreskrevet anvendelse

Introduktion

Maskinens dele

Maskinelementer

Samling

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

60 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • DK • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Dansk - 3

3. Påfyld førsteklasses kvalitetsolie af typen

SAE 30 API SF lidt ad gangen. Vent til olien er fal-

det helt ned og kontrollér olieniveauet flere gange,

indtil påfyldningsmærket 9 er nået. Motoren kan

rumme 0,6 liter olie.

4. Skru oliemålepinden 9 på plads igen og spænd

den fast.

Benzin

Benzin bliver gammel efter et vist stykke. Moto-

ren kan starte noget dårligere, hvis de benytter

benzin, der er ældre end 30 dage. Kør altid ben-

zintanken tom, hvis plæneklipperen stilles til

opbevaring i mere end 30 dage.

1. Tag låget 5 af benzintanken og påfyld blyfri benzin

indtil ca. 6 mm under overkanten, så benzin kan

ekspandere.

2. Skru låget på benzintanken 5 igen.

3. Tør evt. spildt benzin af motoren, før motoren star-

tes.

Batteri (Modeller med elektrisk starter)

Batteriet er tilsluttet fra fabrikken. Opladning er be-

skrevet i afsnittet „Batteri“.

Græsboks

Sæt græsboksen på og tag den af som vist på illustra-

tionen.

Indstilling af slåhøjde

Club B20

Slåhøjden kan indstilles mellem 2,8 – 18 mm.

Slåhøjden indstilles på følgende måde:

1. Løsne skruerne 10 på begge sider af plæneklippe-

ren.

2. Drej stjernegrebet 8 til indstilling af slåhøjden, ind-

til den ønskede slåhøjde er nået.

3. Spænd skruerne 10 igen.

Model Royale

Slåhøjden kan indstilles mellem 5 – 35 mm. De an-

bragte markeringer gør det nemmere at indstille den

ønskede slåhøjde.

Indstilling af slåhøjde

Vip plæneklipperen bagud, træk i låsen 11 og hold

fast i den, så foden 12 kan køre helt ud.

1. Før låsen 11 forsigtigt tilbage og sørg for, at den

falder rigtigt i hak. Stil herefter plæneklipperen på

fødderne 12.

2. Løsne skruerne 13 på begge sider af plæneklippe-

ren.

3. Drej på stjernegrebet 8 til indstilling af slåhøjden,

indtil den ønskede slåhøjde er nået. Spænd heref-

ter skruerne 13 igen.

4. Vip plæneklipperen bagud og træk i låsen 11 indtil

stop.

5. Pres foden 12 ind på plads og før låsen 11 forsig-

tigt tilbage.

Anmærkning for alle modeller: Kontrollér efter

indstilling af slåhøjden, om riven skal justeres (se

„Indstilling af rive“).

Indstilling af rive

Plæneklipperen er udstyret med en justerbar rive, der

kan benyttes, hvis slåhøjden er lav.

Riven indstilles på følgende måde:

Model Club

1. Løsne møtrikkerne 14.

2. Drej på skruerne 15, indtil rivespidserne berører

jorden.

Anmærkning: Sørg for at rivespidserne ikke indstil-

les for dybt.

3. Spænd møtrikkerne 14 for at fiksere riven, samti-

digt med at der holdes kontra på skruerne 15.

Model Royale

1. Løsne møtrikkerne 16 og skruerne 17, indtil rive-

spidserne berører jorden.

Anmærkning: Sørg for at rivespidserne ikke indstil-

les for dybt.

2. Spænd skruerne 17 for at fiksere riven, samtidigt

med at der holdes kontra på møtrikkerne 16.

Start og stop

Koldstart

Modeller med håndtrækstarter:

1. Stil motorens afbryder 18 på ON.

2. Stil gasreguleringen 19 hen på .

3. Åben for benzinhanen 20.

4. Stil chokeren 21 på „On“.

5. Træk i håndgrebet 22 for at starte plæneklipperen.

Før håndgrebet langsomt tilbage efter hvert start-

forsøg.

Modeller med elektrisk starter:

1. Stil motorens afbryder 18 på ON.

2. Stil gasreguleringen 19 hen på .

3. Åben for benzinhanen 20.

4. Stil chokeren 21 på „On“.

5. Drej tændingsnøglen mod højre for at starte plæ-

neklipperen. Hvis motoren ikke starter efter tre

forsøg, benyttes håndgrebet til håndtræksstarteren

og batteriet lades (se afsnittene Vedligeholdelse og

Fejlsøgning).

C D

Brug af plæneklipperen

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

61 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • DK • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Dansk - 4

Varmstart

Fremgangsmåde som beskrevet under „Koldstart“,

spring skridt 4 over.

Hvis motoren ikke starter eller ikke går rigtigt, følg da

beskrivelsen under „Koldstart“ og positionér choke-

ren mellem „On“ og „Off“.

Stop

1. Stil gasreguleringen 19 på Stop.

2. Stil motorens afbryder 18 på OFF.

Håndbremse

Håndbremsen benyttes især til at gøre det nemmere

at stoppe på bakkede arealer og parkere plæneklip-

peren. Benyt ikke håndbremsen, hvis fremtrækket er

indkoblet, dvs. når koblingsbøjlen til fremtrækket er

aktiveret. Benyt ikke håndbremsen til almindelig

bremsning af plæneklipperen. Dette forhindrer, at

gummien slides for hurtigt på fremtræksvalsen.

Brug af håndbremsen:

Løsne

Træk bremsearmen 23 fra position „(P)“ (Parke-

ring-) og videre bagud og skub den herefter

fremad i position „0“ (Bremse løsnet).

Bremse

Træk bremsearmen 23 bagud i bremsepositio-

nen. Hvis plæneklipperen skal parkeres, stilles

håndbremsearmen hen på „(P)“.

Indkobling af skæreknive og bageste rulle

1. Sørg for at sikre, at koblingsarmen til skærekni-

ven 24 sidder rigtigt i kærven.

2. Start motoren og slip håndbremsen.

3. Skub den røde sikkerhedslås 25 frem og træk lang-

somt koblingsbøjlen til fremtrækket 2 op.

4. Slip den røde sikkerhedslås 25.

5. Indstil hastigheden efter behov ved at stille gasre-

guleringen 19 mellem og .

6. Plæneklipperen stoppes ved at slippe koblingsbøj-

len til fremtrækket 2.

Indkobling af bageste rulle

Anmærkning: Det er vigtigt, at plæneklipperen står

rigtigt for at undgå skader på gearet.

Tryk koblingsarmen til skærekniven 24 ud til si-

den og træk den ud af kærven.

Før gråsslåning: Kontrollér olieniveauet i motoren og

fyld benzintanken med brændstof efter behov.

I slutningen af sæsonen bør man sørge for, at

tanken ikke indeholder mere brændstof end

nødvendigt til græsslåning, da tanken skal være

tom, når plæneklipperen stilles til opbevaring

om vinteren.

De bedste slåresultater opnås ved at starte helt

ude ved plænens kant og bevæge plæneklippe-

ren som et „L“. Græsslåningen afsluttes i en ret

vinkel ved at køre let tilbage hen over den tidli-

gere bane.

Næste gang der slås græs startes den rette vinkel

(L-form) omvendt, da dette forhindrer ujævnheder i

græsset, der kan opstå, hvis græsslåning altid gen-

nemføres i den samme retning.

Stop plæneklipperen og fjern tændrørsstikket

fra tændrøret.

Bemærk: For at sikre lang og pålidelig drift skal føl-

gende vedligeholdelse udføres jævnligt.

Kontrollér jævnligt for tydelige defekter som f.eks.

løse eller beskadigede knive, løse forbindelser og

slidte eller beskadigede dele.

Kontrollér at dæksler og skærme ikke er beskadigede

og at de er monteret rigtigt. Udfør evt. fornøden ved-

ligeholdelse eller reparationer før brug.

Rengør den udvendige side af plæneklipperen grun-

digt med en blød børste og en klud. Vand, opløs-

ningsmidler eller poleringsmidler må ikke benyttes.

Fjern al snavs, især fra luftfilteret og motorens køle-

ribber.

Skulle græsslåmaskinen trods omhyggelig fabrikation

og kontrol engang holde op med at fungere, skal re-

parationen udføres af et autoriseret serviceværksted

for ATCO-elektroværktøj.

Det 10-cifrede bestillingsnummer for maskinen skal

altid angives ved forespørgsler og bestilling af reser-

vedele.

Græsslåning

Vedligeholdelse

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

62 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • DK • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Dansk - 5

Hvis græsset ikke slås rent og jævnt, skal klippe-

cylinderen indstilles.

1. Vip plæneklipperen tilbage og fiksér den.

2. Løsne skruerne 26 og 27 på begge sider af plæne-

klipperen.

3. Drej skruen 27 mod højre i små skridt ad gangen.

Anmærkning: Klippecylinderen er rigtigt indstillet,

når skæreknivene i hele bredden er i let berøring med

den nederste kniv, når skæreknivene drejes.

Skæreknivene fungerer som en saks. Skæreknivene

er indstillet rigtigt, når et ark papir klippes rigtigt over

i hele knivbredden.

4. Spænd indstillingsskruen 26, når skæreknivene er

indstillet rigtigt.

Hvis man ønsker at forbedre græsudkastet til

græsboksen, indstilles græsudkastpladen på føl-

gende måde:

1. Løsne skruerne 28.

2. Tryk udkastpladen jævnt nedad og sørg for, at ud-

kastpladen ikke berører klippecylinderen.

3. Spænd skruerne 28, når den ønskede position er

indstillet.

Når startbatteriet fjernes fra maskinen, skal man

beskytte pluspolen på batteriet med isolerings-

bånd. Løse ledninger kan forårsage farlige gni-

ster, når disse rører ved pluspolen.

Ladning:

Batteriklemmerne skal være fjernet under batterilad-

ningen. Plæneklipperen er udstyret med et

14 Ah batteri. Batteriet skal lades iht. angivelserne i

brugsvejledningen til det benyttede ladeaggregat

(ikke omfattet af leveringen).

Plæneklipperen skal kun smøres en gang imellem, da

bevægelige dele løber på pakkede lejer. De få smø-

resteder 29 kræver kun et par dråber motorolie ca.

hver 2. måned.

Olieskift:

Hvis motoren er ny, skal motorolien skiftes efter

2 driftstimer. Herefter bør motorolien skiftes hver

50. time, dog senest før plæneklipperen stilles til op-

bevaring, når slåsæsonen er forbi.

Olieskift gennemføres på følgende måde:

Anmærkning: Motorolie løber bedst, når motoren er

varm.

1. Rengør området omkring den bageste, nederste

olieaftapningsskrue 30 med en klud og skru olie-

aftapningsskruen ud.

2. Skru olieaftapningsslangen 31 ind i aftapningsåb-

ningen.

3. Vip plæneklipperen bagud og tøm olien ned i et

egnet kar. Kontrollér at al olien tømmes ud.

4. Skru olieaftapningsskruen 30 i igen.

5. Rengør området omkring oliepåfyldningsstudsen 6

og træk oliemålepinden ud.

6. Stil plæneklipperen på et lige underlag og fyld mo-

torolie af god kvalitet (f.eks. SAE 30 API SF) lidt ad

gangen gennem oliepåfyldningsåbningen. Lad

olien falde til ro. Kontrollér olieniveauet flere

gange, indtil markeringen er nået på målepin-

den 9. Afhængigt af restoliemængden i oliesum-

pen er der brug for op til 0,6 liter (1,1 pint).

7. Skru oliemålepinden fast igen i oliepåfyldnings-

studsen 6.

Anmærkning: Brug kun olie, som er anbefalet af fa-

brikanten, da der ellers kan opstå motorskader.

Rengøring af luftfilteret (detaljer er beskrevet i brugs-

vejledningen til motoren).

Almindelig vedligeholdelse og indstillinger (detaljer

er beskrevet i brugsvejledningen til motoren).

Autosteer sæde +

udstyrssæt Royale 20 F016 800104

Autosteer sæde +

udstyrssæt Royale 24 F016 800105

Autosteer sæde +

udstyrssæt Royale 30 F016 800106

Side-hjulsæt Royale 20 F016 L80928

Side-hjulsæt Royale 24 F016 L80929

Side-hjulsæt Royale 30 F016 L80930

Hjul- og stativsæt Club 20 F016 L80019

1 liter motorolie SAE 30 API SF F016 S10258

Indstilling af knive

Indstilling af græsudkastplade

Batteri

Smøring

C D

Vedligeholdelse af motor

Tilbehør

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

63 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • DK • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Dansk - 6

Regelmæssig vedligeholdelse på de anbefalede tids-

punkter, udskiftning af slidte og beskadigede dele ef-

ter behov og regelmæssig service på et autoriseret

ATCO-serviceværksted før vinteren sikrer en maksi-

mal levetid for plæneklipperen. Overhold følgende,

før plæneklipperen stilles til opbevaring:

Rengør plæneklipperen grundigt. Fjern gammel græs

fra plæneklipperen, især i området omkring motorens

køleribber og bremsesko (se også brugsvejledningen

til motoren).

Kontrollér klippemekanikken og smør skærene med

lidt olie (se „Indstilling af knive“).

Kontrollér alle skruer og møtrikker for korrekt place-

ring.

Tøm brændstof ud af benzintanken på følgende måde:

– Fjern benzinslangen fra karburatoren og tøm tank-

indholdet ud i en dunk.

– Lad motoren gå i et par miinutter, indtil den stop-

per af sig selv.

– Skru møtrikken af svømmerhuset, tag svømmerhu-

set af karburatoren og tøm det resterende brænd-

stof ud. På denne måde undgås dannelse af har-

piks på vigtige karburatordele, som opstår som

følge af brændstofrester.

Skift motorolien ud og rengør luftfilteret. (kun før

plæneklipperen stilles fra til opbevaring om vinteren.

Læs mere herom i brugsvejledningen til motoren).

Oplad batteriet en gang i vintermånederne (se også

„Batteri“).

I følgende tabel angives de kontroleftersyn og det arbejde, som kan udføres, hvis maskinen ikke fungerer rig-

tigt. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.

Advarsel: Sluk plæneklipperen og fjern tændrørsstikket, før De begynder at søge efter evt. fejl.

Opbevaring om vinteren/opbevaring i mere end 30 dage

Fejlfinding

Symptom Mulig årsag Afhjælpning

Græsset er ikke klippet

ordentligt

Skæreknivene er ikke indstillet rigtigt Indstil skæreknivene

Motoren starter ikke Motoren er „druknet“

Tændrørskablet er løst

Tændrøret er snavset

Ingen olie

Vent 10 – 15 minutter

Sæt det på igen

Se vedligeholdelsesvejledning „Motor“

Påfyld motorolie

Motoren stopper Ingen benzin

For lille motorhastighed til

græsslåningen

Klippecylinderen er blokeret

Motoren kan ikke slukkes

Fyld tanken op

Ændre indstillingen af gasreguleringen

Sluk motoren og fjern forhindringen

Træksnoren er ikke indstillet rigtigt.

Sluk for motoren og fjern tændrørsstik-

ket (se brugsvejledning „Motor“)

Klippecylinderen roterer

ikke

Forkert indstilling Kontakt et autoriseret ATCO-service-

værksted

Fremtrækket indkobles

ikke

Forkert indstilling/træksnor beskadiget Kontakt et autoriseret ATCO-service-

værksted

For mange svingnin-

ger/støj

Skæreknivene og/eller cylinder-

lejringen er beskadiget

Motoren er defekt

Kontakt et autoriseret ATCO-service-

værksted

Se vedligeholdelsesvejledning „Motor“

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

64 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • DK • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Dansk - 7

Garantien dækker materiale- og produktionsfejl. Fejl,

der opstår i garantiperioden, repareres eller defekte

dele udskiftes af ATCO. Dette gælder ikke, hvis ma-

skinen har været udlånt/udlejet. Motoren på plæne-

klipperen er dækket af en særlig garanti fra motorfa-

brikanten. Læs mere herom i brugsvejledningen til

motoren.

Ved ikke erhvervsmæssig brug er der 1 års garanti på

dele og arbejdstid, fra købsdagen.

Ved erhvervsmæssig brug er der 90 dages garanti på

dele og arbejdstid, fra købsdagen.

Denne garanti defineres på følgende måde:

Ved ikke erhvervsmæssig brug forstås enhver form

for brug af produktet i haven eller på den grund

(jord), som tilhører ejeren.

Ved erhvervsmæssig brug forstås enhver anden form

for brug af produktet, inkl. brug i forbindelse med ud-

øvelse af ens erhverv, undtaget udlån/udlejning.

I tilfælde af garanti:

– Bringes plæneklipperen til Deres autoriserede

ATCO-kundeværksted.

– Husk at fremlægge købsbevis med dato.

– Husk at fremlægge garantibevis.

Garantien bortfalder, hvis:

– produktet er blevet solgt videre (gælder ikke i Ir-

land) er blevet udlånt til brug.

– produktet er blevet modificeret, så det afviger fra

fabrikantens specifikationer, eller hvis der blevet

benyttet uoriginale reservedele.

– reparationer ikke er blevet gennemført på et auto-

riseret ATCO-værksted.

– manglen skyldes forkert indstilling, misbrug, skø-

desløshed eller tilfældig beskadigelse.

– skaden skyldes manglende smøring eller vedlige-

holdelse.

Fejlfunktioner kan opstå som følge af normalt slid.

Følgende dele, hvis levetid afhænger af regelmæssig

service, er deklareret som sliddele. Disse dele er ikke

dækket af den normale garanti.

Skader er opstået på skæreknive, drivkæder, lejer,

gummibelægning på den bageste rulle og træksnore.

Garantien dækker ikke omkostningerne til dækning

af regelmæssig vedligeholdelse af produktet.

Det er i brugerens interesse at følge instruktionerne i

brugsvejledningen, da et velplejet produkt kan benyt-

tes i mange år.

Benyt altid originale ATCO reservedele. Skader på

produktet, som skyldes brug af reservedele, som ikke

er fremstillet eller frigivet af ATCO, er ikke dækket af

garantien.

Disse garantibestemmelser indskrænker ikke Deres

rettigheder iht. loven.

Deres produkter er blevet fremstillet iht. et manage-

mentsystem for miljøbeskyttelse. Vi har inden for mu-

lighedernes grænser forsøgt at benytte materialer og

fremstillingsmåder, der lever op til det ansvar, som vi

har over for miljøet. Desuden har vi bestræbt os på at

benytte materialer, der kan genbruges, når apparatet

er slidt op. Emballagen kan genbruges.

Tænk på miljøet, når De bortskaffer denne maskine.

Aflevér maskinen til et anerkendt recyclingcenter.

(Kontakt de lokale myndigheder, hvis De ønsker at

vide mere om miljøvenlig bortskaffelse af gamle ma-

skiner.)

Måleværdier beregnes iht. 2000/14/EF (1,60 m højde,

1 m afstand) og EN 25 349.

Værktøjets A-vurderede støjniveau er typisk: Lydtryk-

niveau 86 dB (A) Club, 84 dB (A) 20 I/C, 84 dB (A)

24 I/C og 85 dB (A) 30 I/C, lydeffektniveau 97 dB (A)

Club, 95 dB (A) 20 I/C, 95 dB (A) 24 I/C og

96 dB (A) 30 I/C.

Det vægtede accelerationsniveau er typisk 4 m/s2.

Vi erklærer under almindeligt ansvar, at dette produkt

er i overensstemmelse med følgende standarder eller

normative dokumenter: EN 60 335, EN 836 i henhold

til bestemmelserne i direktiverne 89/336/EØF,

98/37/EF og 2000/14/EF.

2000/14/EF: Det garanterede lydeffektniveau LWa er

lavere en 97 dB (A) Club, 97 dB (A) 20 I/C, 97 dB (A)

24 I/C og 98 dB (A) 30 I/C. Proceducerer for over-

ensstemmelsesvurdering iht. bilag VIII.

Bemyndiget prøvelaboratorium: SRL, Sudbury Eng-

land

By: Stowmarket, 07. 2001

Underskrift: Stilling: Direktør

Ret til ændringer forbeholdes

Service og reparation

Overensstemmelseserklæring

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

65 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • S • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Svenska - 1

Obs! Läs noggrant igenom dessa anvisningar. Gör dig förtro-

gen med gräsklipparens manöverelement och dess ända-

målsenliga användning.

Lär dig hur du stänger av gräsklipparen i nödsituationer.

Förklaring av symbolerna på gräsklipparen

Allmänna varningar för riskmoment.

Läs bruksanvisningen.

Se till att personer som står i närheten inte skadas av

föremål som eventuellt slungas ut.

Håll personer på betryggande avstånd från maskinen.

Före underhållsåtgärder dra av tändstiftets kabel.

Vassa knivar. Se upp så att du inte skadar tår eller fing-

rar.

Vänta tills maskinens alla delar står stilla innan du berör

någon av dem. Knivarna fortsätter att rotera en kort

stund efter det maskinen slagits ifrån och kan därför

medföra skador.

Låt aldrig barn eller personer som inte är insatta i gräsklipparens

funktion använda den. Lokala föreskrifter beträffande använda-

rens ålder ska beaktas.

Använd aldrig gräsklipparen när personer, speciellt då barn, eller

husdjur uppehåller sig i närheten.

Gräsklipparen får aldrig lyftas upp eller bäras med motorn i gång.

Kom ihåg att ägaren eller användaren ansvarar för olyckor och hä-

rav förorsakade skador hos andra personer eller deras egendom.

Vid gräsklippning använd lämpliga skor och långa byxor. Använd

inte gräsklipparen barfota eller med öppna sandaler.

Före klippning startas, undersök noggrant gräsmattan avseende

ovidkommande föremål som kan dras in i gräsklipparen och se-

dan slungas ut. Avlägsna sådana föremål.

VARNING – Bensin kan lätt antändas.

– Förvara bränslet i behållare som är avsedda för detta ändamål.

– Fyll på bränsle endast utomhus; vid påfyllning är rökning för-

bjuden.

– Fyll på bränsle innan motorn startas. Ta aldrig bort tanklocket

och fyll inte heller på bränsle när motorn är i gång eller het.

– Vid bensinspill får motorn inte startas. Avlägsna gräsklipparen

från platsen för utspilld bensin. Undvik öppen eld tills ut-

spillda bensinen avdunstat.

– Tillslut ordentligt bensintankens lock och bensindunken.

– Byt ut defekt ljuddämpare.

– Låt inte motorn gå inomhus; risk finns för att farlig kolos upp-

står.

– Innan gräsklipparen startas, okulärbesiktiga och kontrollera att

knivarna, deras fästskruvar och klippmekanismen inte är ned-

slitna eller skadade. Var försiktig om gräsklipparen har flera

knivar; vid vridning av en kniv sätts även de andra knivarna i

rörelse.

Använd gräsklipparen endast i dagsljus eller vid god belysning.

Undvik att använda gräsklipparen i vått gräs.

Se till att du på sluttning står stadigt.

Gå alltid lugnt, spring inte.

Gräsklippning på sluttningar kan innebära fara:

– Klipp tvärs mot sluttningen och aldrig uppåt eller nedåt.

– Se till att du på sluttning står stadigt, speciellt då om gräset är

vått.

Var ytterst försiktig när du vänder på sluttningar.

Använd inte gräsklipparen på branta sluttningar.

– Var ytterst försiktig när du går bakåt eller drar gräsklipparen

efter dig. Vid klippning dra aldrig klipparen tillbaka mot dig

själv.

Knivarna måste stå stilla när gräsklipparen ska ställas på lut för

transport, när markområden utan gräs passeras och när den för-

flyttas till och från det område som ska klippas.

Luta inte gräsklipparen vid start eller påkoppling av motorn om

det inte är nödvändigt t ex vid start i högt gräs. Luta gräsklipparen

i så fall inte mer än nödvändigt och lyft endast upp den sida som

vetter bort från användaren. Se till att båda händerna hålls på

handtaget när gräsklipparen sänks ned.

Använd aldrig gräsklipparen med defekt skyddsutrustning eller

utan monterad uppsamlare.

Justera inte inställd motorreglering resp kör inte upp motorn i

högt varvtal. Om gräsklipparen körs med för hög hastighet ökar

riskerna för kroppsskada.

Innan motorn startas, ska alla knivar och kördrivningen urkopp-

las.

Starta motorn enligt beskrivning i bruksanvisningen. Se till att föt-

terna hålls på betryggande avstånd från knivarna. Gräsklipparen

får inte tippas vid start.

Se vid gräsklippning till att du aldrig för händerna eller fötterna

nära eller under roterande delar.

Stäng av motorn och ta bort tändstiftets kontakt:

– vid kontroll, rengöring eller andra åtgärder

– när gräsklipparen kommit i kontakt med främmande föremål.

Kontrollera gräsklipparen avseende skada och utför erforder-

liga reparationer innan den återinkopplas och används.

– när gräsklipparen börjar vibrera onormalt (kontrollera ome-

delbart).

– när snitthöjden ställs in

Frånkoppla motorn:

– varje gång du lämnar maskinen

– före tankning

– när föroreningar ska åtgärdas

– när snitthöjden ställs in

Vid avstängning av motorn gasspaken tillbaka.

Kontrollera att alla muttrar, bultar och skruvar är stadigt åtdragna;

detta är förutsättningen för att gräsklipparen ska kunna fungera på

rätt sätt.

Nedslitna eller skadade knivar och skruvar får bytas ut endast som

komplett sats för undvikande av obalans.

Lagra aldrig gräsklipparen med bensin i tanken i ett rum där risk

finns för att bensingaserna kan antändas genom öppen eld eller

gnistor.

Låt motorn avkylas innan gräsklipparen tas in för lagring inomhus.

För att reducera brandriskerna ska motorn, ljuddämpären, batteri-

facket och lagringsplatsen för bensin hållas fria från gräs, löv och

föroreningar samt smörjmedel.

Kontrollera regelbundet uppsamlingskorgens/-säckens slitage.

Av säkerhetsskäl ska slitna eller skadade delar bytas ut.

Vid användning av en sits ska gräsklipparen köras långsamt.

Bensintanken ska alltid tömmas utomhus.

Vid inställningsarbeten på gräsklipparen se till att fötterna eller

händerna inte råkar in mellan roterande kniv och fast monterade

delar på gräsklipparen.

Kontrollera att reservdelarna kommer från ATCO.

Säkerhetsanvisningar

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

66 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • S • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Svenska - 2

Motorgräsklippare Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Artikelnummer F016 312 142 F016 310 442 F016 310 542 F016 310 642

Motortyp B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Motorns hastighet (r/min) 2 800 2 800 2 800 2 800

Motorns slagvolym (cm3) 206 206 206 206

Tankvolym (l) 4,1 4,1 4,1 4,1

Elstartanordning nej ja ja ja

Märkeffekt (kW) 6,5 6,5 6,5 6,5

Knivbredd (cm) 51 51 61 76

Snitthöjd (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Snitt per meter 146 73 73 73

Volym uppsamlingskorg (l) 60 76 99 126

Vikt (kg) 92 103 111 135

Totalbredd (cm) 77 70 79 94

Serienummer se maskinens effektdata

Gräsklipparen är avsedd för privat och yrkesmässig

klippning av gräs.

Anmärkning: Vid yrkesmässig användning är uthyr-

ning/utlåning inte tillåten.

Denna instruktionsbok lämnar anvisningar för kor-

rekt montage och säker användning av maskinen. Det

är viktigt att du noggrant läser igenom anvisningarna.

Maskinen i monterat tillstånd väger ca 92 – 135 kg.

Tillkalla eventuellt hjälp för att plocka upp maskinen

ur förpackningen.

Se upp för dessa vassa knivarna vid transport av gräs-

klipparen ut på gräsmattan.

Ta försiktigt ut gräsklipparen ur förpackningen och

kontrollera att följande delar finns med:

– Gräsklippare med bygelhandtag

– Bruksanvisning

– Reservdelslista

– Verktygssats

Saknas delar eller är de skadade ta genast kontakt

med din återförsäljare.

1 Handtag

2 Spak för kördrivning

3 Tändnyckel

4 Motor

5 Bensintankens lock

6 Oljetanklock

7 Gräsuppsamlingskorg

8 Knapp för inställning av snitthöjd

I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte alltid i leveransen!

Handgreppet

Montera handtaget enligt bild och sätt fast gasspaken.

Motorolja

Vid leverans är gräsklipparens motor inte fylld

med olja. Eventuellt finns dock en mindre

mängd olja kvar i motorn. Innan motorn startas,

ska motorolja fyllas på för undvikande av even-

tuella skador på motorn. Använd endast rekom-

menderad motorolja för att undvika motorska-

dor.

Motorn är utrustad med en nivåvakt som hindrar start

av motorn om den inte är fylld med tillräcklig mängd

motorolja.

1. Ställ upp gräsklipparen på en plan yta och skruva

bort oljemätstickan 9.

2. Torka med en trasa av mätstickan 9 och skruva

åter in den; skruva åter bort mätstickan 9 och för

kontroll av oljenivån.

Tekniska data

Ändamålsenlig användning

Inledning

Leveransen omfattar

Maskinens komponenter

Montage

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

67 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • S • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Svenska - 3

3. Fyll stegvis på högvärdig kvalitetsolja av typ

SAE 30 API SF. Låt oljan sätta sig och upprepa

kontrollen av oljenivån tills olja når upp till marke-

ringen 9. Motorn rymmer upp till 0,6 liter olja.

4. Skruva åter in mätstickan 9 och dra fast den.

Bensin

Bensinens kvalitet försämras med tiden. Mo-

torns start kan påverkas menligt om använd

bensin lagrats över 30 dagar. Används gräsklip-

paren inte inom en period om 30 dagar ska ben-

sintanken tömmas.

1. Skruva bort bensintankens lock 5 och tanka blyfri

bensin upp till ca. 6 mm under tankens övre kant

för att bensinen ska kunna utvidgas.

2. Skruva åter fast locket 5 på bensintanken.

3. Torka av eventuellt bränslespill från motorn innan

den startas.

Batteri (Modeller med elstartanordning)

Batteriet har anslutits vid fabriken. Laddningen be-

skrivs i avsnittet ”Batteri”.

Gräsuppsamlingskorg/-säck

Montera gräsuppsamlaren enligt bild.

Inställning av snitthöjd

Club B20

Gräsklipparens snitthöjd kan ställas in mellan

2,8 – 18 mm.

Snitthöjden ställs in så här:

1. Lossa fästskruvarna 10 på varsin sida om gräsklip-

paren.

2. Vrid stjärnhjulet 8 för höjdinställningen tills önskad

snitthöjd uppnåtts.

3. Dra åter fast fästskruvarna 10.

Royale Modell

Gräsklipparens snitthöjd kan ställas in mellan

5 – 35 mm. Den är försedd med mellanmarkeringar

för inställningshjälp.

Inställning av snitthöjd

Fäll ned gräsklipparen bakåt och dra ut spärren 11

och håll den utdragen så att pelarfoten 12 körs ut helt.

1. Släpp försiktigt tillbaka spärren 11 och kontrollera

att den låser i läget. Sänk nu ned gräsklipparen

mot pelarfoten 12.

2. Lossa fästskruvarna 13 på varsin sida om gräsklip-

paren.

3. Vrid stjärnhjulet 8 för höjdinställning tills önskad

snitthöjd uppnåtts och dra åter fast fästskru-

varna 13.

4. Fäll ned gräsklipparen bakåt och dra ut spärren 11

mot stopp.

5. Skjut in gräsklipparens pelarfot 12 och för försik-

tigt tillbaka spärren 11.

Anmärkning: På alla modeller ska efter inställning

av snitthöjden kontroll ske av om en justering av räf-

san krävs. (Se ”Inställning av räfsan”).

Inställning av räfsan

Gräsklipparen är försedd med en inställbar räfsa som

kan användas vid låga snitthöjder.

Så här ställs räfsan in:

Club Modell

1. Lossa muttrarna 14.

2. Vrid skruvarna 15 tills räfsans spetsar berör mar-

ken.

Anmärkning: Kontrollera att räfsans spetsar inte är

för djupt inställda

3. Lås räfsan genom att dra fast muttrarna 14, håll

härvid emot på skruvarna 15.

Royale Modell

1. Lossa muttrarna 16 och skruvarna 17 tills räfsans

spetsar berör marken.

Anmärkning: Kontrollera att räfsans spetsar inte är

för djupt inställda

2. Lås räfsan genom att dra fast skruvarna 17, håll

härvid emot på muttrarna 16.

Start och stopp

Kallstart

Modeller med startlina:

1. Ställ motorns strömställare 18 på ON.

2. Ställ strypventilens arm 19 i läge .

3. Öpnna bensinkranen 20.

4. Ställ choken 21 i läge ”On”.

5. För start dra ut starthandtaget 22. Efter varje start-

försök ska handtaget långsamt återföras.

Modeller med elstartanordning:

1. Ställ motorns strömställare 18 på ON.

2. Ställ strypventilens arm 19 i läge .

3. Öpnna bensinkranen 20.

4. Ställ choken 21 i läge ”On”.

5. För start vrid nyckeln åt höger. Om motorn inte

startar efter tre försök, använd starthandtaget och

ladda upp batteriet (se avsnitt Underhåll och fel-

sökning).

Varmstart

Förfar enligt beskrivning för ”Kallstart” men ignorera

momentet 4.

Startar inte motorn eller går den inte jämt, förfar enligt

beskrivning för ”Kallstart” och ställ choken i ett läge

mellan ”On” och ”Off”.

Stoppa

1. Ställ gasspaken 19 läge ”Stopp”.

2. Ställ motorns strömställare 18 på OFF.

C D

Användning av gräsklipparen

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

68 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • S • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Svenska - 4

Handbroms

Handbromsen används huvudsakligen för att under-

lätta stopp på sluttning och parkering av gräsklippa-

ren. Påverka inte handbromsen när drivningen är in-

kopplad, dvs när körbygeln är. Använd inte hand-

bromsen generellt för bromsning utan endast för

ovan beskrivet ändamål. Härigenom undviks en för

tidig nedslitning av drivvalsens gummibeläggning.

Användning av handbroms:

Lossa

Dra bromsspaken 23 bakåt och bort från lä-

get ”(P)” (parkering) och skjut den framåt till lä-

get ”O” (läge för lossad broms).

Bremsa

Dra bromsspaken 23 bakåt till läget för broms-

ning. Ska gräsklipparen parkeras för handbrom-

sen till läget ”(P)”.

Inkoppling av kniv och bakre valsen

1. Kontrollera att kopplingsspaken för kniven 24 lå-

ser i spåret.

2. Starta motorn och lossa handbromsen.

3. Skjut den röda säkerhetsspärren 25 framåt och dra

långsamt kopplingsspaken för körning 2 uppåt.

4. Släpp den röda säkerhetsspärren 25.

5. Ställ in hastigheten enligt behov genom justera

gasspaken 19 mellan och .

6. Släpp körbygeln 2 för att stanna gräsklipparen.

Inkoppling endast av bakre valsen

Anmärkning: För att unvika skador på växeln, se till

att gräsklipparen stannat.

Skjut kopplingsspaken för kniven 24 åt sidan och

dra den sedan ur spåret.

Kontrollera oljenivån i motorn innan klippning startas

och fyll på bränsle vid behov.

Mot slutet av klippsäsongen rekommenderar vi

att fylla på så mycket bränsle som behövs för ak-

tuell klippning då bensintanken ska vara tom

vid inställning för vintern.

För optimal klippning starta vid gräsmattans kant

och kör sedan framåt i ”L”-form. Vid varje rät-

vinklig svängning ska den tidigare banan över-

lappas en aning.

Vid klippning av nästa bana ska gräsklipparen

svängas i rät vinkel åt motsatt håll, då detta undviker

ojämnheter i gräsmattan som kan uppstå vid klipp-

ning i samma riktning.

Stanna och dra bort kontakten från tändstiftet.

Märk: Lång och tillförlitlig drift kan endast garanteras

om följande underhållsarbeten regelbundet utförs.

Kontrollera regelbundet gräsklipparen avseende de-

fekter som t ex lösa eller skadade knivar, lösa förbin-

delser och nedslitna eller skadade delar.

Kontrollera att täckkåpor och skyddsanordningar är

felfria och korrekt monterade. Eventuellt nödvändiga

servicearbeten och reparationer ska utföras innan ma-

skinen tas i bruk.

Rengör gräsklipparen noggrant utvändigt med en

mjuk borste och trasa. För rengöring får varken vat-

ten, lösnings- eller polermedel användas. Avlägsna

alla föroreningar, speciellt då från luftfilter och mo-

torns kylflänsar.

Om i gräsklipparen trots exakt tillverkning och sträng

kontroll störning skulle uppstå, bör reparation utföras

av auktoriserad serviceverkstad för ATCO-elverktyg.

Var vänlig ange vid förfrågningar och reservdels-

beställningar apparatens artikelnummer som består

av 10 tecken.

Blir gräset inte rent och jämnt klippt, ska knivcy-

lindern ställas in.

1. Fäll ned gräsklipparen bakåt och säkra den i detta

läge.

2. Lossa ställskruvarna 26 och 27 på varsin sida om

gräsklipparen.

3. Vrid ställskruven 27 i små steg medurs.

Anmärkning: Knivarna är korrekt inställda när

klippcylindern nätt och jämt stryker över underkni-

vens hela bredd vid rotering av cylindern.

Knivarna fungerar som en sax. Knivarna är korrekt in-

ställada om ett pappersark kan skäras rent över hela

knivbredden.

4. Efter korrekt inställning, dra fast ställskruven 26.

För optimal utkastning av gräset till uppsamlaren

ställ in gräsutkastarplattar enligt beskrivning

nedan:

1. Lossa skruvarna 28.

2. Tryck jämnt ned utkastarplattan och kontrollera att

den inte berör cylindern.

3. Efter korrekt inställning dra fast skruvarna 28.

Gräsklippning

Underhåll

Inställning av kniv

Inställning av gräsutkastarplatta

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

69 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • S • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Svenska - 5

Om batteriet är uttaget får motorn inte startas

innan batterikontaktens pluspol (röd) omlin-

dats med isoleringsband. I annat fall kan gnistor

uppstå på kabeln.

Uppladdning:

Vid laddning av batteriet ska batteriledningarna från-

kopplas. Gräsklipparen är utrustad med ett

14 Ah batteri. Batteriet ska laddas upp enligt beskriv-

ning i bruksanvisningen för batteriladdaren (ingår

inte i leverans).

Gräsklipparen behöver mycket sällan smörjning efter-

som de rörliga delarna löper i slutna lager. De få fö-

rekommande smörjställena 29 kräver endast ett par

droppar motorolja varannan månad.

Oljebyte:

På en ny motor ska motoroljan bytas efter 2 drifttim-

mar. Därefter ska motoroljan bytas i intervaller om

50 drifttimmar eller senast när gräsklippningen avslu-

tas för året.

Så här byts oljan:

Anmärkning: Motoroljan kan lättare tappas av när

motorn är varm.

1. Torka med en trasa av partiet kring bakre, undre

oljeavtappningsskruven 30 och skruva sedan bort

den.

2. Skruva in oljeavtappningsslangen 31 i avtapp-

ningsöppningen.

3. Fäll ned gräsklipparen bakåt och tappa av oljan till

ett lämpligt tråg. Kontrollera att all gammal olja av-

tappats

4. Skruva åter in oljeavtappningsskruven 30.

5. Rengör partiet kring oljepåfyllningsstutsen 6 och

dra sedan ut oljemätstickan.

6. Ställ upp gräsklipparen på en plan yta och fyll

långsamt och stegvis på olja i kvalitet SAE 30 (t ex

SAE 30 API SF). Låt oljan sätta sig och kontrollera

fortlöpande oljenivån tills den når upp till marke-

ringen på mätstickan 9. Beroende på eventuella

oljeåterstoder i motorn behövs upp till 0,6 liter

(1,1 pint) olja.

7. Skruva stadigt fast oljemätstickan i oljepåfyllnings-

stutsen 6.

Anmärkning: Använd alltid rekommenderad olje-

kvalitet för att undvika motorskada.

Rengöring av luftfilter (för detaljerad information se

bruksanvisningen ”Motor”).

Allmänt underhåll och inställningar. (för detaljerad in-

formation se bruksanvisningen ”Motor”).

Autosteer säte +

utrustningssats Royale 20 F016 800104

Autosteer säte +

utrustningssats Royale 24 F016 800105

Autosteer säte +

utrustningssats Royale 30 F016 800106

Sidohjulsats Royale 20 F016 L80928

Sidohjulsats Royale 24 F016 L80929

Sidohjulsats Royale 30 F016 L80930

Hjul- och pelarfotsats Club 20 F016 L80019

1 liter SAE 30 API SF olja F016 S10258

Regelbunden skötsel inom rekommenderade service-

intervaller, byte av nedslitna och skadade delar och

reglbundet underhåll hos en auktoriserad Atco servi-

ceverkstad före vinterlagring förlänger gräsklipparens

livslängd. Före lagring ska följande punkter beaktas:

Rengör gräsklipparen noggrant. Avlägsna alla förore-

ningar, speciellt då från området kring motorns kyl-

flänsar (se även bruksanvisning ”Motor”) och vid

bromsbacken.

Kontrollera skärmekanismen (se ”Inställning av kni-

var”) och smörj knivarna lätt med olja.

Kontrollera att alla skruvar och muttrar sitter stadigt.

Så här töms bränslet ur bensintanken:

– Ta bort bensinslangen från förgasaren och tappa

ur bränslet i en dunk.

– Låt motorn gå tills den stannar av sig själv.

– Skruva bort muttern från flottörhuset, ta bort flot-

törhuset från förgasaren och töm ur eventuellt

bränsle. Härvid undviks förhartsning orsakad av

bränslerester på viktiga förgasardelar.

Byt motoroljan och rengör luftfiltret. (Endast för vin-

terlagring se detaljerad information i bruksanvis-

ningen ”Motor”).

Under vintern ska batteriet laddas upp en gång (se

”Batteriunderhåll”).

Batteri

Smörjning

Motorunderhåll

C D

Tillbehör

Vinterlagring/lagring över 30 dagar

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

70 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • S • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Svenska - 6

Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om

du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din serviceverkstad.

Varning: Innan felsökning påbörjas ska gräsklipparen stängas av och tändstiftkontakten tas bort.

Felsökning

Symptom Möjliga orsaker Åtgärd

Efter klippning ser gräset

fransigt ut

Kniven är inte riktigt inställd Ställ in kniven

Motorn startar inte Motorn har flödat över

Tändstiftskabeln är lös

Tändstiftet är förorenat

Olja saknas

Vänta 10 – 15 minuter

Återanslut

Se underhållsanvisning ”Motor”

Fyll på motorolja

Motorn stannar Bensin saknas

För låga motorvarvtal för gräsklippning

Klippcylindern blockerad

Motorn kan inte stannas

Fyll på bränsle

Justera gasspakens inställning

Stäng av motorn och avlägsna hindret

Gasvajern ej korrekt inställd. Stäng av

motorn genom att dra bort tändstifts-

kontakten (se bruksanvisning ”Motor”).

Klippcylindern roterar

inte

Fel inställd Uppsök auktoriserad ATCO service-

verkstad

Körning kan inte kopplas

på

Felaktig inställning/vajern skadad Uppsök auktoriserad ATCO service-

verkstad

För kraftiga vibrationer/

buller

Knivarna och/eller cylinderlagren

skadade

Motorn defekt

Uppsök auktoriserad ATCO service-

verkstad

Se underhållsanvisning ”Motor”

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

71 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • S • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Svenska - 7

På denna produkt lämnar ATCO en garanti för mate-

rial- och tillverkningsfel. Fel som uppstår under ga-

rantitiden åtgärdas av ATCO eller avhjälp genom er-

sättningsleverans såvida gräsklipparen inte varit utlå-

nad/tuthyrd. Garanti för gräsklipparens motor lämnas

av motortillverkaren. Detaljerad information lämnas i

motorns bruksanvisning.

Garantitiden omfattar 1 år räknat från köpdatum vid

icke kommersiell användning för delar och arbetstid.

Garantitiden omfattar 90 dagar räknat från köpdatum

vid kommersiell användning för delar och arbetstid.

Definitioner för garantin:

Icke kommersiell användning omfattar varje använd-

ning av produkten på ägarens egen mark som utgör

en del av trädgården eller tomten.

Kommersiell användning omfattar all annan använd-

ning inklusive sådan som tjänar vinstinressen med

undantag av utlåning/uthyrning.

För reparation under garantitiden:

– Lämna in din gräsklippare till en auktoriserad

ATCO serviceverkstad.

– Uppvisa ditt köpbevis med datum.

– Uppvisa garantibeviset.

Denna garanti lämnas inte:

– om första ägaren sålt produkten vidare (gäller inte

i Republiken Irland) eller använt den för utlåning.

– om produkten modifierats så att den inte överens-

stämmer med tillverkarens specifikationer eller om

inte original reservdelar använts.

– när reparationer utförts av serviceverkstad som

inte auktoriserats av ATCO,

– om brister uppstått till följd av fel inställning, miss-

bruk, slarv eller oavsiktlig skada.

– när skadan uppstått till följd av bristande smörj-

ning eller underhåll.

Normalt slitage kan medföra felfunktioner. Livsläng-

den på följande slitdetaljer är beroende av regelbun-

den service och för dessa lämnas ingen garanti.

Vid skada på knivar, drivkedjor, lager , gummibelägg-

ning på bakre vals och vajrar.

Garantin täcker inte kostnader för standardunderhåll.

Följ i ditt eget intresse instruktionerna i bruksanvis-

ningen. En välskött produkt kan under många år bi-

behålla sin kapacitet.

Begär alltid original ATCO reservdelar. För skador på

produkten som uppstått till följd av att främmande de-

lar använts som inte tillverkats av Atco och som inte

heller godkänts av ATCO fritar sig ATCO från allt an-

svar.

Denna garanti inkräktar inte på dina lagenliga rättig-

heter.

Denna produkt har tillverkats under beaktande av ett

miljö-management-system. I den utsträckning det va-

rit möjligt, har miljövänliga material och processer an-

vänts samtidigt som hänsyn tagits till möjligheterna

för materialåtervinning efter utlöpt brukstid. Förpack-

ningsmaterialet kan även återvinnas.

Ta hänsyn till miljön när denna produkt avfallshante-

ras och lämna in den till ett auktoriserat avfallsföretag.

(Lokal myndighet kan upplysa om avfallsföretag.)

Mätvärdena har tagits fram baserande på 2000/14/EG

(1,60 m höjd, 1 m avstånd) och EN 25 349.

Maskinens A-vägda ljudnivå uppnår i typiska fall:

Ljudtrycksnivå 86 dB (A) Club, 84 dB (A) 20 I/C,

84 dB (A) 24 I/C och 85 dB (A) 30 I/C; ljudeffektnivå

97 dB (A) Club, 95 dB (A) 20 I/C, 95 dB (A) 24 I/C

och 96 dB (A) 30 I/C.

Den beräknade accelerationen är i typiska fall 4 m/s2.

Vi försäkrar härmed under exklusivt ansvar att denna

produkt överensstämmer med följande normer och

harmoniserade standarder: EN 60 335, EN 836 enligt

bestämmelserna i direktiven 89/336/EEG, 98/37/EG,

2000/14/EG.

2000/14/EG: Garanterad ljudeffektnivå LWa är lägre

än 97 dB (A) Club, 97 dB (A) 20 I/C, 97 dB (A) 24 I/

C och 98 dB (A) 30 I/C. Beräkningsmetod för konfor-

mitet enligt bilaga VIII.

Nämnd provningsanstalt: SRL, Sudbury England

Ort: Stowmarket, 07. 2001

Namnteckning: Befattning: VD

Ändringar förbehålles

Leverantörsansvar

Försäkran om överensstämmelse

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

72 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • N • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Norsk - 1

OBS! Les nøye gjennom de nedenstående informasjonene. Gjør

deg kjent med betjeningselementene og korrekt bruk av gress-

klipperen.

Lær hvordan gressklipperen kan stanses i tilfelle fare.

Forklaring av symbolene på gressklipperen

Generell advarsel.

Les bruksanvisningen.

Pass på at personer som står i nærheten ikke skades av gjen-

stander som slynges ut.

Hold personer i nærheten i en sikker avstand fra gressklip-

peren.

Trekk av tennpluggforbinderen før det utføres vedlikeholds-

arbeider.

Knivene er skarpe og kan kutte fingre og tær.

Ikke berør noen av maskindelene før de er helt stanset. Kni-

vene fortsetter å rotere etter at motoren er slått av og kan for-

årsake skader.

La aldri barn eller personer som ikke er kjent med disse informasjonene

få lov til å bruke gressklipperen. Nasjonale lover krever eventuelt en

minstealder for brukeren.

Slå aldri gress når det oppholder seg personer - særskilt barn - eller hus-

dyr like i nærheten.

Du må aldri løfte eller bære gressklipperen mens motoren går.

Merk: Brukeren har ansvaret for uhell og påfølgende skader ovenfor an-

dre mennesker eller deres eiendom.

Bruk alltid egnede sko og lange bukser når du klipper gresset. Ikke

bruk gressklipperen barbent eller med åpne sandaler.

Sjekk plenen grundig før den klippes med hensyn til gjenstander som

kan komme inn i gressklipperen og slynges opp. Fjern disse gjenstan-

dene.

ADVARSEL – bensin er lett antennelig.

– Oppbevar drivstoff kun i beholdere som er egnet til denne bruk.

– Fyll drivstoff kun på utendørs og ikke røyk under påfyllingen.

– Fyll på drivstoff før du starter motoren. Åpne aldri lokket på ben-

sintanken eller fyll på drivstoff mens motoren går eller fremdeles er

varm.

– Hvis bensin spilles må motoren ikke startes, men gressklipperen tas

bort fra dette stedet. Unngå åpen ild til den spilte bensinen er for-

dunstet.

– Skru lokket godt på bensintanken og bensinkannen igjen.

– Skift ut en skadet lyddemper.

– Ikke la motoren gå i lukkede rom, fordi det kan samle seg farlige

kullmonoksid-damper.

– Før klippingen må du alltid kontrollere gressklipperen visuelt og

passe på at skjæreknivene, deres monteringsskruer og skjæremeka-

nismen ikke er slitt eller skadet. Vær forsiktig med gressklippere

som har flere skjærekniver, fordi en dreining av en skjærekniv også

fører til at de andre roterer.

Klipp kun gresset i dagslys eller i godt kunstig lys.

Bruk gressklipperen helst ikke på vått gress.

Pass på å stå stødig i skråninger.

Gå alltid rolig, ikke løp.

Det kan være farlig å klippe i skråninger:

– I skråninger må du alltid klippe på tvers og aldri oppover eller ned-

over.

– Pass på å stå stødig i skråninger, særlig når gresset er vått.

Vær spesielt forsiktig når du skifter retning i skråninger.

Ikke klipp i særskilt bratte skråninger.

– Vær svært forsiktig nå du går baklengs eller trekker gressklipperen

mot deg. Trekk aldri gressklipperen tilbake mot kroppen når du

klipper.

Knivene må stå stille når gressklipperen vippes til transport, når du går

over flater uten gress og under transport til og fra stedet som skal klip-

pes.

Ikke vipp gressklipperen når du starter eller slår på motoren, unntatt

hvis det er nødvendig ved starting i høyt gress. I dette tilfellet må gress-

klipperen kun vippes så sterkt som nødvendig og alltid bort fra bruke-

ren. Pass alltid på at begge hendene befinner seg på håndtaket når

gressklipperen settes ned på bakken.

Bruk aldri gressklipperen med defekt beskyttelsesutstyr eller uten festet

gressoppsamler.

Motorregulator-innstillingene må ikke endres hhv. motoren ikke ruses.

Bruk av motoren med for høyt turtall kan øke risikoen for skader.

Før motoren startes må skjæresylinderen og kjøredriften settes fri.

Start motoren som beskrevet i bruksanvisningen. Føttene må ikke være

i nærheten av knivene. Gressklipperen må ikke vippes når den startes.

Hold aldri hender eller føtter i nærheten av eller under roterende deler

når gressklipperen er i bruk.

Slå av motoren og trekk av tennpluggforbinderen:

– når du kontrollerer, rengjør eller utfører arbeider på gressklipperen

– etter sammenstøt med fremmedlegemer. Undersøk gressklipperen

mht. skader. Utfør nødvendige reparasjoner før ny start eller drift av

gressklipperen.

– når gressklipperen begynner å vibrere unormalt (må straks under-

søkes).

– når du innstiller klippehøyden

Utkobling av motoren:

– alltid når du forlater gressklipperen

– før ny påfylling

– når du fjerner smuss

– når du innstiller klippehøyden

Trekk gasshendelen tilbake for å stanse motoren.

Sørg for at alle mutre, bolter og skruer sitter godt fast, slik at gressklip-

peren alltid befinner seg i en sikker arbeidstilstand.

Slitte eller skadede kniver og skruer må kun skiftes ut som komplett

sett, slik at ubalanser unngås.

Oppbevar aldri gressklipperen med bensin i tanken inne i et rom der

bensindamper fra åpen ild eller gnister kan antennes.

La motoren avkjøle før gressklipperen plasseres i et rom.

For å redusere brannfaren må motor, eksosrør, batterirom og bensin-

oppbevaringssted holdes fri for gress, blad og smuss fra smøremidler.

Se med jevne mellomrom etter om gressoppsamleren er slitt.

For sikkerhets skyld må slitte eller skadede deler skiftes ut.

Kjør langsomt hvis du bruker et gressklippersete

Hvis bensintanken skal tømmes, må dette gjøres utendørs.

Ved innstillingsarbeider på gressklipperen må det passes på at føtter og

hender ikke kommer inn mellom skjærekniver og faststående deler på

gressklipperen.

Sørg for at deler som monteres er fra ATCO.

Sikkerhetsinformasjoner

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

73 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • N • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Norsk - 2

Motorgressklipper Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Bestillingsnummer F016 312 142 F016 310 442 F016 310 542 F016 310 642

Motortype B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Motorhastighet (min-1) 2 800 2 800 2 800 2 800

Motorens slagvolum (cm3) 206 206 206 206

Tankvolum (l) 4,1 4,1 4,1 4,1

Elektro-starter nei ja ja ja

Opptatt effekt (kW) 6,5 6,5 6,5 6,5

Knivbredde (cm) 51 51 61 76

Klippehøyde (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Snitt pr. meter 146 73 73 73

Volum gressoppsamler (l) 60 76 99 126

Vekt (kg) 92 103 111 135

Total bredde (cm) 77 70 79 94

Serienummer se effektdata på gressklipperen

Produktet er beregnet til privat og yrkesmessig gress-

klipping.

Merk: Yrkesmessig bruk vil ikke si utleie/utlån.

Denne håndboken inneholder anvisninger om kor-

rekt montasje og sikker bruk av gressklipperen. Det

er viktig at du leser disse informasjonene nøye.

Gressklipperen veier ca. 92 – 135 kg i ferdig montert

tilstand. Sørg om nødvendig for å få hjelp til å løfte

gressklipperen ut av forpakningen.

Vær forsiktig når gressklipperen transporteres bort til

gresset, for skjæreknivene er skarpe.

Ta gressklipperen forsiktig ut av forpakningen og

kontrollér at du har fått nedenstående deler:

– Gressklipper med bøylehåndtak

– Bruksanvisning

– Reservedelsliste

– Verktøysett

Hvis deler mangler eller er skadet, må du henvende

deg til din forhandler.

1 Håndtak

2 Spak til kjøredrift

3 Tenningsnøkkel

4 Motor

5 Bensintanklokk

6 Oljetankdeksel

7 Gressoppsamler

8 Knott for klippehøydeinnstilling

Tilbehør som er beskrevet og illustrert i

bruksanvisningen inngår ikke alltid i leveransen.

Håndtak

Monter håndtaket som vist på bildet og sett på gass-

hendelen.

Motorolje

Gressklipperen leveres ikke med motorolje i

motoren. Men det er mulig at det befinner seg en

liten mengde motorolje i motoren. Før motoren

startes må det absolutt fylles på motorolje for å

unngå motorskader. Det er viktig kun å bruke

den anbefalte motoroljen for å unngå motorska-

der.

Motoren er utstyrt med en nivåvakt som forhindrer at

motoren blir startet uten tilstrekkelig oppfylling av

motorolje.

1. Sett gressklipperen på en jevn flate og skru ut ol-

jemålestav 9.

Tekniske data

Formålsmessig bruk

Innledning

Dette inngår i leveransen

Maskinelementer

Montering

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

74 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • N • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Norsk - 3

2. Tørk av oljemålestaven 9 med en klut og skru den

på igjen; skru oljemålestav 9 av igjen og kontroller

oljenivået.

3. Fyll på høyverdig kvalitetsolje av type

SAE 30 API SF litt etter litt. La så oljen sette seg litt

og kontroller oljenivået igjen, til det når påfyllings-

merket 9. Motoren kan fylles med opp til 0,6 liter

olje.

4. Skru oljemålestav 9 på igjen og trekk til.

Bensin

Bensinen eldres etter hvert. Det kan være van-

skeligere å starte motoren hvis du bruker bensin

som er eldre enn 30 dager. Hvis gressklipperen

ikke brukes på mer 30 dager, må du alltid la ben-

sintanken kjør.

1. Ta bensintanklokket 5 av fra bensintanken og fyll

blyfri bensin i tanken opp til ca. 6 mm under over-

kanten, slik at bensinen kan utvide seg.

2. Skru bensintanklokket 5 på bensintanken igjen.

3. Eventuelt spilt bensin tørkes av motoren før den

startes.

Batteri (Modeller med elektro-star)

Batteriet er tilkoplet fra fabrikken. Opplading er be-

skrevet i avsnitt «Batteri».

Gressoppsamlerkurv/-pose

Gressoppsamleren festes/fjernes som vist på bildet.

Innstilling av klippehøyden

Club B20

Gressklipperens klippehøyde kan innstilles mellom

2,8 – 18 mm.

Klippehøyden innstilles på følgende måte:

1. Løs låseskruene 10 på begge sider av gressklippe-

ren.

2. Drei stjernegrep 8 for høydeinnstillingen til ønsket

klippehøyde er nådd.

3. Skru låseskruene 10 fast igjen.

Royale modell

Gressklipperens klippehøyde kan innstilles mellom

5 – 35 mm. Den har mellommarkeringer som innstil-

lingshjelp.

Innstilling av klippehøyden

Vipp gressklipperen bakover og trekk lås 11 og hold

den fast, slik at stativ 12 kjøres helt ut.

1. Før lås 11 forsiktig tilbake og pass på at den går

helt i lås. Sett så gressklipperen ned på stativ 12.

2. Løs låseskruene 13 på begge sider av gressklippe-

ren.

3. Drei stjernegrep 8 for høydeinnstillingen til ønsket

klippehøyde er nådd og skru låseskruene 13 fast

igjen.

4. Vipp gressklipperen bakover og trekk lås 11 frem

til anslaget.

5. Kjør gressklipperstativet 12 inn og før låsen 11 for-

siktig tilbake.

Anmerkning: På alle modeller kan det være nød-

vendig å justere raken etter endring av klippehøyden

(se «Innstilling av raken»).

Innstilling av raken

Gressklipperen er utstyrt med en stillbar rake, som

kan brukes ved lave klippehøyder.

Raken innstilles på følgende måte:

Club modell

1. Løs mutrene 14.

2. Skru skruene 15 til rakespissen berører bakken.

Anmerkning: Pass på at rakespissen ikke innstilles

for dypt.

3. Ved å trekke til mutrene 14 låses raken, samtidig

holdes skruene 15 mot.

Royale modell

1. Drei mutrene 16 og løs skruene 17 til rakespissen

berører bakken.

Anmerkning: Pass på at rakespissen ikke innstilles

for dypt.

2. Ved å trekke til skruene 17 låses raken, samtidig

holdes mutrene 16 mot.

Start og stans

Kaldstart

Modeller med startsnor:

1. Sett motorens utkoblingsbryter 18 på ON.

2. Sett gasshendelen 19 i posisjon .

3. Åpne bensinkran 20.

4. Sett choken 21 på «On».

5. Trekk i håndtaket 22 for å starte. Etter hvert start-

forsøk må du føre håndtaket langsomt tilbake.

Modeller med elektro-star:

1. Sett motorens utkoblingsbryter 18 på ON.

2. Sett gasshendelen 19 i posisjon .

3. Åpne bensinkran 20.

4. Sett choken 21 på «On».

5. Vri tenningsnøkkelen mot høyre til starting. Hvis

motoren ikke går etter tre forsøk, må håndtaket til

startsnoren benyttes og batteriet lades opp (se av-

snittene Vedlikehold og Feilsøking).

C D

Bruk av gressklipperen

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

75 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • N • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Norsk - 4

Varmstart

Gjør som beskrevet i «Kaldstart av motoren», men ig-

norer skritt 4.

Hvis motoren ikke starter eller ikke går rundt, gjør du

som beskrevet i «Kaldstart av motoren» og setter cho-

ken mellom «On» og «Off».

Stans

1. Sett gasshendel 19 i posisjon Stans.

2. Sett motorens utkoblingsbryter 18 på OFF.

Håndbremse

Håndbremsen brukes hovedsakelig som hjelp til stan-

sing i skråninger og til parkering av gressklipperen.

Ikke bruk håndbremsen når drevet er innkoplet, dvs.

spaken for kjøredrift er trykt. Ikke bruk håndbremsen

generelt til bremsing, men kun til angitt formål. Dette

forhindrer at gummien på drivvalsen slites for tidlig.

Bruk av håndbremsen:

Løsing

Trekk bremsespak 23 bakover bort fra (P)-posi-

sjonen (parkering) og skyv den fremover til

«0»-posisjon (bremsen løst).

Bremsing

Trekk bremsespak 23 bakover til bremseposi-

sjon. Hvis gressklipperen skal parkeres settes

håndbremsespaken i (P)-posisjonen.

IInnkobling av skjæreknivene og bakre rulle

1. Sørg for at koplingsspaken for skjærekniven 24 er

gått i lås i kjervet.

2. Start motoren og løs håndbremsen.

3. Skyv den røde sikkerhetslåsen 25 fremover og

trekk spaken for kjøredrift 2 langsomt oppover.

4. Slipp den røde sikkerhetslåsen 25.

5. Innstill hastigheten etter behov ved å justere gass-

hendel 19 mellom og .

6. Slipp spaken for kjøredrift 2 for å stanse.

Kun den bakre rullen koples inn

OBS! For å unngå skader på giret må det sørges for

at gressklipperen står stille.

Trykk koplingsspaken for skjærekniven 24 mot

siden og trekk den ut av kjervet.

Før gresset klippes må oljenivået i motoren kontrolle-

res og eventuelt drivstoff fylles på bensintanken.

På slutten av gressklippingssesongen bør man

kun fylle på den mengden bensin i tanken som

er nødvendig til klippingen, fordi bensintanken

skal være tom når gressklipperen oppbevares.

Optimale klipperesultater oppnås når du begyn-

ner med klippingen på kanten av gressplenen og

går fremover i en «L». I hjørnet går man så i rett

vinkel og tilbake igjen slik at siste bane overlap-

pes litt.

Ved neste klipping setter man den rette vinkelen på

den andre siden, fordi det da forhindres at det opp-

står ujevnheter i bakkeflaten, som ellers kan oppstå

med regelmessig klipping i samme retning.

Stans og trekk tennpluggforbinderen av tenn-

pluggen.

Merk: Utfør følgende servicearbeider med jevne mel-

lomrom, for å sikre en lang og pålitelig bruk.

Kontrollér gressklipperen regelmessig med hensyn til

tydelige feil som f. eks. løse eller skadede kniver, løse

forbindelser og slitte eller skadede deler.

Kontrollér at deksler og verneinnretninger ikke er

skadet og er korrekt plassert. Utfør eventuelle vedli-

keholds- eller reparasjonsarbeider før gressklipperen

tas i bruk.

Gressklipperens utvendige deler må rengjøres grun-

dig med en myk børste og en klut. Til rengjøring må

det ikke brukes vann, løsemidler eller polermidler.

Fjern all smussen, særskilt fra luftfilter og motorkjøle-

ribber.

Skulle gressklipperen svikte til tross for omhyggelige

produksjons- og kontrollmetoder, må reparasjonen

utføres av et autorisert serviceverksted for ATCO-

elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du

absolutt oppgi maskinens 10-sifrede bestillingsnum-

mer.

Klipping

Vedlikehold

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

76 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • N • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Norsk - 5

Hvis gresset ikke klippes pent og jevnt, bør skjæ-

resylinderen innstilles.

1. Vipp gressklipperen tilbake og fest den godt.

2. Løs innstillingsskruene 26 og 27 på begge sider av

gressklipperen.

3. Skru stillskruen 27 i enkelte, små skritt med urvi-

serne.

Anmerkning: Skjæresylinderen er riktig innstilt når

skjæreknivene så vidt stryker over hele bredden til

nedre kniv når sylinderen dreies.

Skjæreknivene virker som en saks. Den riktige innstil-

lingen av skjæreknivene kan kontrolleres med et ark

papir, som skal skjæres rent over hele knivbredden.

4. Skru stillskrue 26 fast igjen etter korrekt innstilling.

For å forbedre gressutkastet i gressbeholderen,

må gressutkastplaten innstilles som beskrevet

nedenstående:

1. Løs skruene 28.

2. Trykk utkastplaten jevnt nedover og pass på at ut-

kastplaten ikke berører skjæresylinderen.

3. Etter innstilling av den ideelle posisjonen skrus

skruene 28 fast.

Når batteriet blir tatt vekk skal motoren ikke

startes uten at det er viklet isolerbånd rundt

plusspolen (rød) på batteripluggen. Ellers kan

det oppstå gnister på kabelen.

Opplading:

Ved opplading av batteriet må batteriklemmene tas

av. Gressklipperen er utstyrt med et 14 Ah batteri.

Batteriet skal lades opp i henhold til informasjonene

i bruksanvisningen for batteriladeren (inngår ikke i

leveransen).

Gressklipperen må sjelden smøres, fordi bevegelige

deler går på tettede lagre. De få smørestedene 29

trenger kun å smøres med noen få dråper motorolje

annenhver måned.

Oljeskifte:

På en ny motor må motoroljen skiftes etter 2 driftsti-

mer. Deretter skal motoroljen skiftes hver 50. time,

senest før gressklipperen lagres på slutten av gress-

klippingssesongen.

Skift olje på følgende måte:

Anmerkning: Motoroljen flyter bedre ut når moto-

ren er varm.

1. Rengjør området rundt den bakre, nedre oljetøm-

meskruen 30 med en klut og skru ut oljetømme-

skruen.

2. Skru oljetømmeslangen 31 inn i tømmeåpningen.

3. Vipp gressklipperen bakover og tøm oljen ut i en

egnet beholder. Forviss deg om at all den gamle

oljen renner ut.

4. Skru oljetømmeskruen 30 inn igjen.

5. Rengjør området rundt oljepåfyllingsstussen 6 og

trekk oljemålestaven ut.

6. Sett gressklipperen på en jevn flate og fyll litt etter

litt på en kvalitativt høyverdig motorolje (f. eks.

SAE 30 API SF) i oljepåfyllingsåpningen. La så ol-

jen sette seg litt og kontroller oljenivået igjen, til

det når markeringen på målestav 9. Avhengig av

restmengden i beholderen er det nødvendig med

opp til 0,6 liter (1,1 pint) olje.

7. Skru oljemålestaven godt inn i oljepåfyllingsstus-

sen 6.

Anmerkning: Bruk kun anbefalt olje for å unngå

motorskader.

Rengjøring av luftfilteret (nærmere informasjoner fin-

ner du i bruksanvisningen for motoren).

Generelt vedlikehold og innstillinger (se driftsinstruk-

sen «Motor» for nærmere informasjoner).

Autosteer sete +

utstyrsett Royale 20 F016 800104

Autosteer sete +

utstyrsett Royale 24 F016 800105

Autosteer sete +

utstyrsett Royale 30 F016 800106

Side-hjulsett Royale 20 F016 L80928

Side-hjulsett Royale 24 F016 L80929

Side-hjulsett Royale 30 F016 L80930

Hjul- og stativsett Club 20 F016 L80019

1 liter motorolje SAE 30 API SF F016 S10258

Innstilling av knivene

Innstilling av gressutkastplaten

Batteri

Smøring

C D

Vedlikehold av motoren

Tilbehør

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

77 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • N • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Norsk - 6

Regelmessig vedlikehold innenfor de anbefalte fris-

tene, utskifting av slitte og skadede deler etter behov

og regelmessig service på et autorisert Atco service-

verksted før vinterlagringen garanterer en maksimal

levetid for gressklipperen. Før lagring må det tas hen-

syn til følgende punkter:

Gressklipperen må rengjøres grundig. Gressrester må

fjernes, særskilt i området rundt motorkjøleribbene og

bremsebakken (se også bruksanvisningen for moto-

ren).

Kontroller klippemekanikken og smør eggene litt.(se

«Innstilling av skjæreknivene»).

Kontroller om alle skruene og mutrene sitter godt

fast.

Drivstoff i bensintanken tømmes på følgende måte:

– Ta bensinslangen av fra forgasseren og tøm tank-

innholdet i en kanne.

– La motoren gå i noen få minutter, til motoren stan-

ser av seg selv.

– Skru mutteren av fra flottørhuset, ta flottørhuset av

fra forgasseren og tøm ut eventuelt rest-drivstoff.

Slik unngås harskning (av drivstoffrester) på vik-

tige forgasserdeler.

Skift motorolje og rengjør luftfilteret. (Kun ved vinter-

lagring. Se bruksanvisningen for motoren for nær-

mere informasjoner).

I løpet av vinterlagringen må batteriet lades opp en

gang (se også «Batteri»).

Nedenstående tabell viser feilsymptomer og mulig utbedring av feil, hvis maskinen en gang skulle svikte. Hvis

du ikke kan lokalisere og utbedre problemet, må du henvende deg til service-verkstedet.

Advarsel: Før feilsøkingen begynner må gressklipperen slås av og tennpluggforbinderen tas av.

Vinterlagring/lagring i mer enn 30 dager

Feilsøking

Symptomer Mulig årsak Utbedring

Etter klippingen ser ple-

nen frynsete ut

Skjærekniven er ikke riktig innstilt Innstill skjærekniven

Motoren starter ikke Motoren har fått for mye bensin

Tennpluggkabelen er løs

Tennpluggen er tilsmusset

Ingen olje

Vent 10 – 15 minutter

Sett på igjen

Se vedlikeholdsinstruksen «Motor»

Fyll på motorolje

Motoren stanser Ingen bensin

For lavt motorturtall for klippevilkå-

rene

Skjæresylinder blokkert

Motoren kan ikke stanses

Fyll på tanken

Gasshendelinnstillingen endres

Stans motoren og fjern hindringer

Snoren er ikke riktig innstilt. Slå av

motoren ved å trekke av tennpluggfor-

binderen (se bruksanvisningen «Motor»)

Skjæresylinderen roterer

ikke

Galt innstilt Henvend deg til et ATCO-autorisert

serviceverksted

Kjøredriften kobles ikke

inn

Gal innstilling/trekket er skadet Henvend deg til et ATCO-autorisert

serviceverksted

For sterke vibrasjoner/

lyder

Skjærekniv og/eller sylinderopplagring

skadet

Motor defekt

Henvend deg til et ATCO-autorisert

serviceverksted

Se vedlikeholdsinstruksen «Motor»

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

78 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • N • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Norsk - 7

ATCO yter garanti for material- og produksjonsfeil på

dette produktet. Produksjonsfeil som oppstår i løpet

av garantitiden repareres av ATCO eller utbedres med

levering av reservedeler, hvis gressklipperen ikke ble

utleid. Garanti på gressklippermotoren ytes av motor-

produsenten. Nærmere informasjoner er angitt i

bruksanvisningen for motoren.

Garantitiden for ikke-kommersiell bruk på deler og

arbeidstid er 1 år som begynner med kjøpsdatoen.

Garantitiden for kommersiell bruk på deler og ar-

beidstid er 90 dager som begynner med kjøpsdatoen.

Definisjon av denne garantien:

Ikke-kommersiell bruk betyr enhver bruk av produk-

tet i eierens egen hage eller park.

Kommersiell bruk vil si enhver annen type bruk, også

yrkesmessig bruk, unntatt utleie.

For reparasjoner som inngår i denne garantien:

– Ved garantireparasjoner: Lever gressklipperen din

til et ATCO-autorisert serviceverksted.

– Vis frem kvitteringen med kjøpsdatum.

– Vis frem garantikortet.

Denne garantien kan ikke ytes hvis:

– produktet ble solgt videre (gjelder ikke i Irland),

eller ble leid ut.

– produktet ble endret avvikende fra produsentens

spesifikasjoner eller det ikke ble brukt originale re-

servedeler.

– tidligere reparasjoner ble utført av et annet (ikke

Atco-autorisert) serviceverksted.

– feilen oppsto på grunn av feilaktig innstilling, mis-

bruk, skjødesløshet eller uvilkårlige skader.

– skaden oppsto på grunn av manglende smøring el-

ler vedlikehold.

Feilfunksjoner kan forårsakes av normal slitasje. Føl-

gende deler, der levetiden er avhengig av regelmessig

service, er erklært som slitasjedeler og er ikke dekket

av normal garanti.

Ved skader på skjærekniv, drivkjeder, lagre, gummi-

belegg på bakre rulle og trekksnorer.

Utgiftene for regelmessig vedlikehold av produktet er

ikke dekket av garantien.

Vennligst følg anvisningene i bruksanvisningen i din

egen interesse, fordi et produkt som er riktig stelt vil

yte utmerkete tjenester i mange år.

Be alltid om å få original ATCO reservedeler. For ska-

der på produktet som oppstår ved bruk av reservede-

ler som ikke er produsert eller godkjent av Atco,

overtar Atco ingen garanti.

Disse garantibestemmelsene innskrenker ikke dine

lovmessige rettigheter.

Dette produktet ble produsert i samsvar med et miljø-

management system. Så langt som mulig er det brukt

miljøvennlig materiell og arbeidsprosesser, med hen-

blikk på gjenvinning når produktets levetid er over.

Emballasjen kan også resirkuleres.

Tenk på miljøet når dette produktet må kastes og le-

ver det til en godkjent samlestasjon.

(Informasjoner om samlestasjoner får du av de lokale

myndighetene.)

Måleverdier funnet i samsvar med 2000/14/EF

(1,60 m høyde, 1 m avstand) og EN 25 349.

Det typiske A-bedømte støynivået for maskinen er:

Lydtrykknivå: 86 dB (A) Club, 84 dB (A) 20 I/C,

84 dB (A) 24 I/C og 85 dB (A) 30 I/C. Lydstyrkenivå:

97 dB (A) Club, 95 dB (A) 20 I/C, 95 dB (A) 24 I/C og

96 dB (A) 30 I/C.

Den typiske bedømte akselerasjonen er 4 m/s2.

Vi overtar ansvaret for at dette produktet er i overens-

stemmelse med følgende standarder eller standard-

dokumenter: EN 60 335, EN 836 i samsvar med be-

stemmelsene i direktivene 89/336/EØF, 98/37/EF,

2000/14/EF.

2000/14/EF: Den garanterte lydstyrken LWa er lavere

enn 97 dB (A) Club, 97 dB (A) 20 I/C, 97 dB (A) 24 I/

C og 98 dB (A) 30 I/C. Bedømmelsesmetode for sam-

svar se vedlegg VIII.

Angitt kontrollsted: SRL, Sudbury England

Sted: Stowmarket, 07. 2001

Underskrift: Stilling: Leder

Rett til endringer forbeholdes

Garanti

Samsvarserklæring

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

79 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • FIN • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Suomi - 1

Huomio! Lue nämä ohjeet huolella. Tutustu ruohonleikkurin sää-

timiin ja oikeaan käyttöön.

Opettele miten ruohonleikkuri pysäytetään vaaratilanteessa.

Ruohonleikkurin tunnusmerkkien selitykset

Yleinen vaarasta ilmoittava ohje.

Lue käyttöohje.

Varo, etteivät koneesta sinkoutuvat esineet loukkaa lähellä

seisovia henkilöitä.

Pidä lähellä olevat henkilöt turvallisella etäisyydellä ko-

neesta.

Irrota sytytystulpan pistoke ennen huoltotöitä.

Terät ovat teräviä. Suojele itseäsi, jotta et menettäisi varvasta

tai sormea.

Odota, kunnes koneen kaikki osat ovat pysähtyneet, ennen

kuin kosketat niitä. Terät jatkavat pyörimistä virran katkai-

sun jälkeen ja saattavat aiheuttaa loukkaantumisia.

Älä koskaan anna lasten tai muiden näihin ohjeisiin tutustumattomien

henkilöiden käyttää ruohonleikkuria. Kansalliset säännökset saattavat

asettaa rajoituksia käyttäjän iälle.

Älä koskaan leikkaa ruohoa, jos välittömässä läheisyydessä on muita

henkilöitä, varsinkin lapsia tai kotieläimiä.

Älä koskaan nosta tai kanna ruohonleikkuria moottorin käydessä.

Ota omistajana tai käyttäjänä huomioon, että olet vastuussa onnetto-

muuksista ja niistä syntyneistä vaurioista, joita aiheutuu muille ihmisille

tai heidän omaisuudelle.

Käytä aina sopivia jalkineita ja pitkälahkeisia housuja ruohoa leikatta-

essa. Älä käytä ruohonleikkuria paljain jaloin tai avoimissa sandaaleissa.

Ennen ruohonleikkuuta on nurmikko tarkoin tutkittava ja siitä tulee

poistaa kaikki esineet, joihin ruohonleikkuri saattaa osua sinkoen niitä

ympärilleen.

VAROITUS – bensiini on helposti syttyvä.

– Säilytä polttoaine ainoastaan säiliöissä, joita on määrätty tähän tar-

koitukseen.

– Täytä polttoainetta ainoastaan ulkona äläkä tupakoi täytön aikana.

– Lisää polttoainetta ennen kuin käynnistät moottorin. Älä koskaan

avaa säiliön kantta tai täytä polttoainetta moottorin ollessa käyn-

nissä tai vielä kuuma.

– Jos bensiiniä läikkyy, ei moottoria saa käynnistää, vaan ruohonleik-

kuri on siirrettävä pois läikkymisalueelta ja kaikkia syttymislähteitä

on vältettävä, kunnes läikkynyt bensiini on haihtunut.

– Sulje bensiinisäiliön ja bensiinikanisterin kannet hyvin.

– Vaihda vahingoittunut pakokammio uuteen.

– Älä anna moottorin käydä suljetussa tilassa, jossa saattaa kerääntyä

vaarallista hiilimonoksidia.

– Tarkista aina ennen ruohonleikkuuta ruohonleikkuria silmämääräi-

sesti, ja kiinnitä huomiota siihen, etteivät leikkuuterät, niiden kiin-

nitysruuvit tai leikkausmekanismi ole loppuun kuluneita tai vaurioi-

tuneita. Ole varovainen, jos leikkurissa on useampia teriä, koska yh-

den terän kiertäminen pyörittää myös muita teriä.

Leikkaa ruohoa ainoastaan päivänvalossa tai hyvässä sähkövalossa.

Vältä ruohonleikkurin käyttöä märässä ruohossa.

Kiinnitä aina huomiota tukevaan asentoon kaltevassa pinnassa.

Kävele aina rauhallisesti, älä koskaan juokse.

Rinteissä leikkaaminen saattaa olla vaarallista:

– Leikkaa aina viistoon kaltevassa paikassa äläkä liiku ylös-alas suun-

taan.

– Kiinnitä aina huomiota tukevaan asentoon rinteissä, etenkin ruohon

ollessa märkää.

Ole erityisen varovainen, kun vaihdat suuntaa rinteissä.

Älä leikkaa ruohoa jyrkissä rinteissä.

– Ole erityisen varovainen astuessasi taaksepäin tai vetäessäsi ruo-

honleikkuria perässäsi. Älä koskaan leikkaa vetämällä ruohonleik-

kuria itseäsi kohti.

Terien on oltava pysähdyksissä, jos ruohonleikkuria täytyy kallistaa kul-

jetusta varten muita pintoja kuin ruohikkoa ylitettäessä sekä kuljetetta-

essa ruohonleikkuria leikattavalle alueelle tai pois siitä.

Älä kallista ruohonleikkuria käynnistettäessä, paitsi milloin se on välttä-

mätöntä käynnistettäessä korkeassa ruohossa. Kallista laitetta tässäkin

tapauksessa vain niin vähän kuin mahdollista ja aina käyttäjästä pois-

päin. Pidä aina kahvaa kummallakin kädellä päästäessäsi leikkurin alas

maahan.

Älä koskaan käytä ruohonleikkuria, jos suojavarusteet ovat vaurioitu-

neet tai ilman asennettua ruohonkerääjää.

Älä muuta moottorisäätimen asetuksia äläkä käytä moottoria ylikierrok-

silla. Ruohonleikkurin käyttö liian suurella kierrosluvulla saattaa kasvat-

taa loukkaantumisvaaraa.

Kytke irti kaikki leikkuusylinterit ja siirtokoneisto ennen moottorin

käynnistämistä.

Käynnistä moottori käyttöohjeessa selostetulla tavalla. Jalat eivät saa

olla terien läheisyydessä. Älä kallista ruohonleikkuria sitä käynnistettä-

essä.

Älä koskaan vie käsiä tai jalkoja lähelle pyöriviä osia tai niiden alle, ruo-

honleikkuria käytettäessä.

Moottorin sammutus ja sytytystulppa pistokkeen irrotus:

– ennen ruohonleikkurin tarkistusta, puhdistusta ja ennen siihen koh-

distuvia töitä

– osuttuaan vieraisiin esineisiin. Tarkista onko ruohonleikkuri vioittu-

nut ja suorita vastaavat korjaukset ennen uutta käynnistystä tai jat-

kokäyttöä.

– jos ruohonleikkuri alkaa täristä poikkeuksellisella tavalla (tarkista

välittömästi).

– asettaessasi leikkuukorkeutta

Pysäytä moottori:

– aina poistuessasi ruohonleikkurin luota

– ennen polttoaineen lisäystä

– poistaessasi likaa leikkurista

– asettaessasi leikkuukorkeutta

Vedä kasuvipu takaisinpäin ennen moottorin pysäyttämistä.

Varmista kaikkien muttereiden, pulttien ja ruuvien kireys ruohonleikku-

rin pitämiseksi turvallisessa toimintakunnossa.

Vaihda aina kuluneet tai vaurioituneet terät ja pultit koko sarjoina tasa-

painon säilyttämiseksi.

Älä koskaan säilytä bensiiniä ruohonleikkurin säiliössä sellaisessa ra-

kennuksessa, missä höyryt voivat joutua avotuleen tai kipinöintiin.

Anna moottorin jäähtyä, ennen kuin varastoit ruohonleikkurin raken-

nukseen.

Pienennä palovaara pitämällä moottori, pakoputki, akkulokero ja ben-

siinin säilytyspaikat vapaana ruohosta, lehdistä ja ylimääräisestä voite-

luaineesta.

Tarkista ruohonkeruusäiliö säännöllisesti kulumisen varalta.

Vaihda kuluneet tai vaurioituneet osat turvallisuuden varmistamiseksi.

Käytettäessä istuinta leikkurissa on ajettava hitaasti.

Jos polttoainesäiliö tulee tyhjentää on se tehtävä ulkona.

Asetustöitä ruohonleikkuriin tehtäessä on varottava, etteivät kädet tai ja-

lat joudu pyörivien leikkuuterien ja ruohonleikkurin kiinteiden osien

väliin.

Varmista, että vaihto-osat ovat Atcoin hyväksymiä.

Turvaohjeet

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

80 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • FIN • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Suomi - 2

Moottorikäyttöinen ruohonleikkuri Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Tilausnumero F016 312 142 F016 310 442 F016 310 542 F016 310 642

Moottorityyppi B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Moottorin nopeus (min-1) 2 800 2 800 2 800 2 800

Moottorin iskutilavuus (cm3) 206 206 206 206

Säiliön tilavuus (l) 4,1 4,1 4,1 4,1

Sähkökäynnistys ei kyllä kyllä kyllä

Nimellisottoteho (kW) 6,5 6,5 6,5 6,5

Terän leveys (cm) 51 51 61 76

Leikkauskorkeus (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Leikkuukerrat metriä kohti 146 73 73 73

Ruohonkeruusäiliön tilavuus (l) 60 76 99 126

Paino (kg) 92 103 111 135

Suurin kokonaisleveys (cm) 77 70 79 94

Tilausnumero katso tehotiedot koneesta

Ruohonleikkuri on tarkoitettu ruohonleikkuun yksi-

tyis- ja ammattikäytössä.

Ohje: Ammattikäyttö ei sisällä koneen käyttöä vuok-

raukseen/lainaukseen.

Tässä käsikirjassa annetaan ohjeita oikeasta kokoon-

panosta ja ruohonleikkurin turvallisesta käytöstä. On

tärkeää, että luet nämä ohjeet huolella.

Täysin kokoonpantu kone painaa n. 92 – 135 kg.

Pyydä tarvittaessa apua koneen poistamiseksi pakka-

uksestaan.

Ole varovainen kuljettaessasi ruohonleikkuri nurmi-

kolle, leikkuuterät ovat teräviä.

Nosta ruohonleikkuri varovasti pakkauksesta ja tar-

kista, että siitä löytyy seuraavat tarvikkeet:

– Ruohonleikkuri sankakahvoineen

– Käyttöohje

– Varaosaluettelo

– Työkalusarja

Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys

jälleenmyyjääsi.

1 Kahva

2 Ajokoneiston vipu

3 Virta-avain

4 Moottori

5 Bensiinisäiliön kansi

6 Öljysäiliön kansi

7 Ruohonkeruusäiliö

8 Leikkuukorkeuden säätönuppi

Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä

sisälly toimitukseen!

Kahva

Asenna kahva kuvan osoittamalla tavalla ja kiinnitä

kaasuvipu.

Moottoriöljy

Ruohonleikkuria ei toimiteta moottori öljyllä

täytettynä. On kuitenkin mahdollista, että moot-

torissa on pieni määrä öljyä. Ennen moottorin

käynnistystä on ehdottomasti täytettävä öljyä,

moottorivaurioiden välttämiseksi. On tärkeää

käyttää ainoastaan suositeltua moottoriöljyä

moottorivaurioiden välttämiseksi.

Moottorissa on tasovahti, joka estää käynnistämisen,

jos moottorissa ei ole riittävästi moottoriöljyä.

1. Aseta ruohonleikkuri tasaiselle alustalle ja kierrä

irti öljyn mittatikku 9.

2. Pyyhi öljyn mittatikku 9 puhtaaksi öljystä rievulla

ja kierrä se takaisin paikoilleen; kierrä öljyn mitta-

tikku 9 uudelleen ulos ja tarkista öljyn taso.

Tekniset tiedot

Asianmukainen käyttö

Johdanto

Toimitukseen kuuluu

Koneen osat

Kokoonpano

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

81 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • FIN • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Suomi - 3

3. Täytä vähitellen korkealuokkaista laatuöljyä tyyp-

piä SAE 30 API SF. Anna öljyn asettua ja tarkista

öljyn taso toistuvasti, kunnes se saavuttaa täyttö-

merkin 9. Moottoriin mahtuu jopa 0,6 litraa öljyä.

4. Kierrä taas öljyn mittatikku 9 paikoilleen ja kiristä

se.

Bensiini

Bensiinin vanhenee ajan mittaan. Moottorin

käynnistys saattaa vaikeutua, jos käytät bensii-

niä, joka on yli 30 päivää vanhaa. Jos ruohon-

leikkuria ei tulla käyttämään yli 30:n päivään on

aina ajettava säiliö tyhjäksi.

1. Nosta pois bensiinisäiliön kansi 5 ja täytä lyijytöntä

bensiiniä säiliöön n. 6 mm säiliön yläpinnan alle

asti, jotta bensiini pystyy laajenemaan.

2. Kierrä taas säiliön kansi 5 takaisin säiliöön.

3. Pyyhi pois moottorille mahdollisesti läikkynyt ben-

siini, ennen kuin moottoria käynnistetään.

Akku (Malli sähkökäynnistyksellä)

Akku on liitetty laitteeseen tehtaalla. Lataaminen ku-

vataan kohdassa ”Akku”.

Ruohonkeruusäiliö/pussi

Kiinnitä/irrota ruohonkerääjä kuvan osoittamalla ta-

valla.

Leikkuukorkeuden asetus

Club B20

Ruohonleikkurisi leikkuukorkeus on asetettavissa

alueella 2,8 – 18 mm.

Leikkuukorkeus asetetaan seuraavasti:

1. Avaa kiinnitysruuvit 10 ruohonleikkurin kummal-

lakin puolella.

2. Kierrä korkeussäädön tähtikahvaa 8, kunnes ha-

luttu leikkuukorkeus on asetettu.

3. Kiristä kiinnitysruuvit 10 uudelleen.

Malli Royale

Ruohonleikkurisi leikkuukorkeus on säädettävissä

alueella 5 – 35 mm, ja siinä on merkit säädön avuksi.

Leikkuukorkeuden säätäminen

Kallista ruohonleikkuri taaksepäin, vedä lukitusnu-

pista 11 ja pidä se vedettynä, jolloin jalusta 12 kään-

tyy kokonaan ulos.

1. Vie lukitusnuppi 11 varovasti takaisin ja tarkista,

että se lukkiutuu kokonaan. Päästä ruohonleikkuri

seisomaan jalustalle 12.

2. Avaa kiinnitysruuvit 13 ruohonleikkurin kummal-

lakin puolella.

3. Kierrä korkeussäädön tähtikahvaa 8, kunnes ha-

luttu leikkuukorkeus on saavutettu ja kiristä sitten

kiinnitysruuvit 13 uudelleen.

4. Kallista ruohonleikkuri taaksepäin vedä lukitus-

nuppi 11 vasteeseen asti.

5. Työnnä sisään ruohonleikkurin jalustaa 12 ja vie

lukitusnuppi 11 varovasti takaisin.

Huomautus: Kaikissa malleissa saattaa olla tarpeel-

lista säätää harava uudelleen sen jälkeen, kun leik-

kuukorkeutta on säädetty. (Katso ”Haravan asetus”).

Haravan säätö

Ruohonleikkurisi on varustettu säädettävällä hara-

valla, jota voidaan käyttää pienillä leikkuukorkeuk-

silla.

Haravaa säädetään seuraavasti:

Malli Club

1. Avaa mutterit 14.

2. Kierrä ruuveja 15, kunnes haravan kärjet kosketta-

vat maata.

Huomautus: Tarkista, ettet säädä haravan piikkejä

liian syvälle.

3. Kiinnitä harava kiristämällä mutterit 15 samalla pi-

täen vastaan ruuveista 14.

Malli Royale

1. Avaa mutterit 16 ja ruuvit 17, kunnes haravan pii-

kit koskettavat maata.

Huomautus: Tarkista, ettet säädä haravan piikkejä

liian syvälle.

2. Kiinnitä harava kiristämällä ruuvit 17 samalla pi-

täen vastaan muttereista 16.

Käynnistys ja pysäytys

Kylmäkäynnistys

Mallit, joissa on käsinkäynnistys:

1. Aseta moottorin käynnistyskytkin 18 asen-

toon ON.

2. Aseta kaasuvipu 19 asentoon .

3. Avaa bensiinihana 20.

4. Aseta rikastin 21 asentoon ”On”.

5. Vedä käynnistimen kahvasta 22. Päästä kahva hi-

taasti takaisin jokaisen käynnistysyrityksen jäl-

keen.

Malli sähkökäynnistyksellä:

1. Aseta moottorin käynnistyskytkin 18 asen-

toon ON.

2. Aseta kaasuvipu 19 asentoon .

3. Avaa bensiinihana 20.

4. Aseta rikastin 21 asentoon ”On”.

5. Käynnistä kiertämällä virta-avainta oikealle. Ellei

moottori käynnisty kolmen yrityksen jälkeen, tulee

käyttää käsinkäynnistintä ja ladata akku (katso

kappaletta ”Huolto ja vianetsintä”).

C D

Ruohonleikkurin käyttö

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

82 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • FIN • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Suomi - 4

Lämminkäynnistys

Menettele kohdassa ”Moottorin kylmäkäynnistys” se-

lostetulla tavalla, paitsi vaihetta 4.

Ellei moottori käynnisty ja käy tasaisesti, tulee mene-

tellä kohdassa ”Moottorin kylmäkäynnistys” seloste-

tulla tavalla, rikastimen ollessa ”On” ja ”Off” asentojen

välissä.

Pysäytys

1. Aseta kaasuvipu 19 asentoon pysäytys.

2. Aseta moottorin käynnistyskytkin 18 asen-

toon OFF.

Käsijarru

Käsijarrua käytetään pääasiassa varmistamaan pysäh-

tymistä rinteissä ja ruohonleikkurin pysäköimiseksi.

Älä käytä käsijarrua, kun koneisto on kytkettynä ts.

siirtokoneiston kytkentävipua käytetään. Älä käytä

käsijarrua jarruttamiseen, vaan ainoastaan sille mää-

rättyyn käyttöön. Tämä estää vetorummun kumipääl-

lysteen ennenaikainen kuluminen loppuun.

Käsijarrun käyttö:

Irrotus

Vedä käsijarrun vipua 23 lovesta ”(P)” (pysä-

köinti) taaksepäin ja anna sen liikkua eteenpäin

asentoon ”0” (jarru vapautettu).

Jarrutus

Vedä jarruvipu 23 taaksepäin jarrutusasentoon.

Saata käsijarrun vipu asentoon ”(P)”, jos ruohon-

leikkuria pitää pysäköidä.

Leikkuuterien ja taemman rullan kytkentä

1. Varmista, että leikkuuterän 24 kytkentävipu on

lukkiutunut loveen.

2. Käynnistä moottori ja irrota käsijarru.

3. Työnnä punainen turvasalpa 25 eteenpäin ja vedä

siirtokoneiston 2 vipu hitaasti ylöspäin.

4. Päästä punainen turvasalpa 25 vapaaksi.

5. Aseta nopeus tarpeen mukaan, siirtämällä kaasuvi-

pua 19 välillä ja .

6. Pysäytä päästämällä siirtokoneiston 2 vipu va-

paaksi.

Vain taemman rullan kytkentä

Huomio: Jotta koneiston vaurioilta vältyttäisiin, tulee

varmistaa, että ruohonleikkuri on pysähtynyt.

Paina leikkuuterän 24 kytkentävipua sivuttain ja

vedä se lovesta.

Tarkista moottorin öljytaso ja täytä tarvittaessa poltto-

ainetta säiliöön ennen ruohonleikkuun aloittamista.

Leikkuukauden lopussa, neuvomme täyttämään

polttoainesäiliöön vain niin paljon bensiiniä,

kuin leikkuuseen tarvitaan, koska polttoainesäi-

liön tulisi olla tyhjä poistettaessa ruohonleikkuri

käytöstä.

Parhaan mahdollisen leikkuutuloksen saavutat,

jos aloitat leikkaamisen nurmikon reunasta ja

eteenpäin siirtyessäsi leikkaat ”L”-muotoisen alu-

een. Radan lopussa käännyt suorassa kulmassa

takaisin ja leikkaat takaisinpäin edellistä rataa

hieman limittäen.

Aloita seuraava leikkuu kääntäen suoran kulman vas-

takkaiseen suuntaan, jolloin pystyt estämään epäta-

saisuuksia, jotka voivat syntyä, jos aina leikataan sa-

massa suunnassa.

Pysäytä kone ja irrota sytytystulpan pistoke syty-

tystulpasta.

Ohje: Pitkäaikaisen ja luotettavan käytön varmistami-

seksi tulee suorittaa seuraavat huoltotoimenpiteet

säännöllisin väliajoin.

Tarkista säännöllisin väliajoin ilmeiset viat, kuten irto-

naiset tai vahingoittuneet terät, huonot liitokset ja lop-

puunkuluneet tai vialliset osat.

Tarkista, että suojukset ja turvalaitteet ovat kunnossa

ja oikein asennettuja. Suorita tarvittavat huolto- ja kor-

jaustoimet ennen käyttöä.

Puhdista ruohonleikkurin ulkoa perusteellisesti peh-

meällä harjalla ja rievulla. Älä käytä vettä, liuotinta tai

kiillotusainetta puhdistukseen. Poista lika kokonaan,

etenkin ilmansuodattimesta ja moottorin jäähdytysri-

voista.

Jos ruohonleikkuriin, huolellisesta valmistus- ja koes-

tusmenetelmästä huolimatta tulee vika, on korjaus an-

nettava ATCO-sähkötyökalut keskushuollon suoritet-

tavaksi.

Ilmoita ehdottomasti laitteen 10-numeroinen tilausnu-

mero kaikissa kyselyissä ja varaosatilauksissa!

Ruohonleikkuu

Huolto

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

83 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • FIN • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Suomi - 5

Ellei ruoho leikkaudu puhtaasti ja tasaisesti tulee

leikkuusylinteriä.

1. Kallista ruohonleikkuri taaksepäin ja lukitse se.

2. Avaa säätöruuvit 26 ja 27 ruohonleikkurin kum-

mallakin puolella.

3. Kierrä säätöruuvia 27 pienissä askelissa myötäpäi-

vään.

Huomautus: Leikkuusylinteri on oikein säädetty,

kun se kierrettäessä raapaisee kevyesti alemman te-

rän pintaa koko leveydeltä.

Leikkuuterät toimivat saksien lailla. Leikkuuterät on

säädetty oikein, kun ne leikkaavat paperiarkin siististi

terän koko leveydeltä.

4. Kiristä säätöruuvi 26 oikean säädön jälkeen.

Säädä viskainlaatta alla selostetulla tavalla, jotta

ruohon sinkoutuminen ruohonkerääjään para-

nee säätää:

1. Avaa ruuvit 28.

2. Paina viskainlaattaa tasaisesti alaspäin ja tarkista,

ettei se kosketa leikkuusylinteriä.

3. Kiristä ruuvit 28, kun viskainlaatta on saatu oike-

aan asentoon.

Jos akku on poistettu, moottoria ei saa käynnis-

tää ennen kuin akkukontaktin plusnapa (punai-

nen) on peitetty eristysnauhalla. Kaapeliin voi

muutoin syntyä kipinöitä.

Lataus:

Irrota akun napaliittimet akkua ladattaessa. Ruohon-

leikkuri on varustettu 14 Ah akulla. Akku tulee ladata

käytettävän akkulaturin (ei kuulu toimitukseen) käyt-

töohjeen mukaisesti.

Laitetta tarvitsee voidella vain harvoin, koska liikku-

vissa osissa on suljetut laakerit. Harvat voitelukoh-

dat 29 ne tarvitsevat vain muutaman pisaran mootto-

riöljyä kahden kuukauden välein.

Öljynvaihto:

Uuden moottorin moottoriöljy on vaihdettava kahden

käyttötunnin jälkeen. Tämän jälkeen tulee öljy vaih-

taa 50 käyttötunnin välein tai viimeistään leikkuukau-

den lopussa.

Suorita öljynvaihto seuraavasti:

Huomautus: Moottoriöljy valuu helpommin pois

moottorista sen ollessa lämmin.

1. Puhdista alue taaemman, alemman öljyntyhjennys-

ruuvin 30 ympäriltä rievulla ja kierrä irti se.

2. Kierrä öljyntyhjennysputki 31 tyhjennysaukkoon.

3. Kallista ruohonleikkuri taaksepäin ja tyhjennä öljy

sopivaan astiaan. Varmista, että kaikki vanha öljy

on valunut ulos.

4. Kierrä taas öljyntyhjennysruuvi 30 paikoilleen.

5. Puhdista alue öljyntäyttönysän 6 ympäriltä ja vedä

öljyn mittatikku ulos.

6. Aseta ruohonleikkuri tasaiselle alustalle ja täytä vä-

hitellen korkealuokkaista laatuöljyä tyyppiä

SAE 30 (esim. SAE 30 API SF) öljyn täyttöaukosta.

Anna öljyn asettua ja tarkista öljyn taso toistuvasti,

kunnes se saavuttaa merkkiä mittatikussa 9. Riip-

puen öljypohjaan jääneestä öljyjäännöksestä saat-

taa moottori tarvita jopa 0,6 litraa (1,1 pint) öljyä

täyttyäkseen.

7. Kierrä taas öljyn mittatikku öljyntäyttönysään 6 ja

kiristä se hyvin.

Huomautus: Käytä ainoastaan suositeltua öljyä

moottorivaurioiden välttämiseksi.

Ilmansuodattimen puhdistus (Katso yksityiskohdat

”Moottori”-käyttöohjeesta).

Yleinen huolto ja säädöt (Katso yksityiskohdat ”Moot-

tori”-käyttöohjeesta).

Autosteer-istuin +

varustesarja Royale 20 F016 800104

Autosteer-istuin +

varustesarja Royale 24 F016 800105

Autosteer-istuin +

varustesarja Royale 30 F016 800106

Sivupyöräsarja Royale 20 F016 L80928

Sivupyöräsarja Royale 24 F016 L80929

Sivupyöräsarja Royale 30 F016 L80930

Pyörä- ja jalustasarja Club 20 F016 L80019

1 litra SAE 30 API SF

moottoriöljyä F016 S10258

Leikkuuterien säätö

Ruohon viskainlaatan asetus

Akku

Voitelu

C D

Moottorin huolto

Tarvikkeet

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

84 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • FIN • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Suomi - 6

Säännöllinen huolto suositelluin huoltovälein, kulu-

neiden ja vaurioituneiden osien vaihto uusiin tarvitta-

essa sekä säännöllinen huolto valtuutetussa Atco-kor-

jaamossa ennen talvivarastointia saa ruohonleikkurin

kestämään mahdollisimman pitkään. Ennen varas-

tointia on otettava seuraavat asiat huomioon:

Ruohonleikkuria täytyy puhdistaa perusteellisesti. Ke-

rääntynyt ruoho on poistettava, etenkin moottorin

jäähdytysrivoista ja jarrukengistä (katso myös ”Moot-

tori”-käyttöohjetta).

Tarkista leikkuumekaniikka ja voitele terät kevyesti

öljyllä (katso ”Leikkuuterien säätö”).

Tarkista kaikkien ruuvien ja muttereiden tiukkuus.

Tyhjennä polttoaine säiliöstä seuraavasti:

– Irrota bensiiniletku kaasuttimesta ja tyhjennä säi-

liön sisältö kanisteriin.

– Anna moottorin käydä hetken, kunnes se sammuu

itsestään.

– Kierrä irti uimurikammion mutterit, irrota uimuri-

kammio kaasuttimesta ja tyhjennä mahdollinen

jäännöspolttoaine. Näin estetään (polttoainejään-

nösten aiheuttama) hartsinmuodostus kaasuttimen

tärkeisiin osiin.

Vaihda moottoriöljy ja puhdista ilmansuodatin. (Aino-

astaan talvivarastointia varten. Katso yksityiskohdat

”Moottori”-käyttöohjeesta).

Lataa akku kerran talvivarastoinnin aikana (katso

myös ”Akun huolto”).

Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon

avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen.

Varoitus: Ennen vianetsinnän alkua tulee ruohonleikkuri sammuttaa ja sytytystulpan pistoke irrottaa

sytytystulpasta.

Talvivarastointi/varastointi yli 30 päivää

Vianetsintä

Oire Mahdolliset syyt Korjaustoimenpide

Nurmikkoon jää ruoho-

tupsuja leikkuun jälkeen

Leikkuuterät väärin säädetty Säädä leikkuuterät

Moottori ei käynnisty Moottori tulvii

Sytytystulpankaapeli on irti

Sytytystulppa on likainen

Öljyä ei ole

Odota 10 – 15 minuuttia

Liitä uudelleen

Katso huolto-ohjetta ”Moottori”

Täytä moottoriöljyä

Moottori pysähtyy Ei ole bensiiniä

Moottorin kierrosluku on liian alhainen

ruohonleikkuuseen

Leikkuusylinteri on lukkiutunut

Moottoria ei voida sammuttaa

Täytä bensiinisäiliö

Muuta kaasuvivun säätöä

Pysäytä moottori ja poista este

Vaijeri väärin säädetty. Sammuta moot-

tori irrottamalla sytytystulpan pistoke

(katso huolto-ohjetta ”Moottori”)

Leikkuusylinteri ei pyöri Väärin säädetty Ota yhteys valtuutettuun ATCO-korjaa-

moon

Ajokoneisto ei kytkeydy Virheellinen säätö/vaijeri vaurioitunut Ota yhteys valtuutettuun ATCO-korjaa-

moon

Liian voimakas tärinä/

melu

Leikkuuterät ja/tai sylinterin laakeri

vaurioitunut

Moottori viallinen

Ota yhteys valtuutettuun ATCO-korjaa-

moon

Katso huolto-ohjetta ”Moottori”

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

85 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • FIN • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Suomi - 7

ATCO myöntää tälle tuotteelle materiaali- ja valmis-

tusvirheitä kattavan takuun. ATCO korjaa (tai kuittaa

vaihtamalla uuteen) virheet, jotka ilmenevät takuun

voimassaoloaikana edellyttäen, että ole ollut vuok-

rauskäytössä. Ruohonleikkuriin asennetun moottorin

takaa moottorin valmistaja. Katso tarkemmin mootto-

rin käyttöohjeesta.

Osia ja työtä käsittävä takuuaika, kun kone on ollut

ei-ammattimaisessa käytössä on 1 vuosi ostopäivästä.

Osia ja työtä käsittävä takuuaika, kun kone on ollut

ammattimaisessa käytössä on 90 päivää ostopäivästä.

Tämän takuun määritykset:

Ei-ammattimainen käyttö on jokainen tuotteen käyttö

omistajan puutarhassa ja tontilla, maalla ja tiluksilla.

Ammattimainen käyttö on kaikki muu käyttö, myös

tulonhankkimistarkoituksessa, poissuljettuna lainaus/

vuokraus.

Takuukorjauksia varten:

– Tulee sinun toimittaa ruohonleikkurisi valtuutet-

tuun ATCO-korjaamoon.

– Tulee sinun esittää päivätty ostokuittisi.

– Tulee sinun esittää takuukorttisi.

Takuu raukeaa, jos:

– tuote myydään edelleen (ei koske Irlannin tasaval-

taa), tai vuokrataan,

– tuotetta on muutettu valmistajan ohjeista poiketen

tai jos tuotteessa on käytetty ei-alkuperäisiä vara-

osia,

– aiempia korjauksia on suoritettu ei Atco-valtuute-

tuissa korjaamoissa.

– vika johtuu väärästä asetuksesta, väärinkäytöstä,

huolimattomuudesta tai tahattomasta vahingosta.

– vika johtuu puuttuvasta voitelusta tai huollosta.

Normaali kuluminen voi aiheuttaa laitevikoja. Seuraa-

vien kulutusosien käyttöikä riippuu säännöllisestä

huollosta eikä niille myönnetä takuuta.

Vaurio on leikkuuterissä, käyttöketjussa, laakereissa,

takarullan kumipinnoitteessa tai vaijerissa.

Takuu ei kata tuotteen normaalihuoltojen kustannuk-

sia.

Noudata käyttöohjetta oman etusi vuoksi. Hyvinhoi-

dettu tuote voi säilyttää tehonsa vuosikausia.

Vaadi aina alkuperäisiä ATCO-varaosia. Tuotteen

vaurioista, jotka johtuvat varaosien käytöstä, joita

Atco ei ole valmistanut tai hyväksynyt käytettäviksi,

Atco ei ota mitään vastuuta.

Tämä takuuehdot eivät rajoita lainmukaisia oikeuk-

siasi.

Tämä tuote on valmistettu ympäristöhallintojärjestel-

mää noudattaen, joka aina mahdollisuuksien mukaan

käyttää ympäristöystävällisimpiä materiaaleja ja pro-

sesseja, myös koskien uusintakäyttöä tuotteen eliniän

loputtua. Myös pakkaus voidaan kierrättää uusinta-

käyttöön.

Ajattele ympäristöäsi, kun tämä tuote lopulta tulee ro-

muttaa ja jätä se tunnustettuun jätteenkäsittely-yrityk-

seen hävitettäväksi.

(Paikalliset viranomaiset voivat antaa neuvoa jäteyri-

tyksistä.)

Mitta-arvot annettu 2000/14/EY mukaan (korkeus

1,60 m, etäisyys 1 m) ja EN 25 349.

Työkalun tyypillinen A-arvioitu melutaso: äänen pai-

netaso 86 dB (A) Club, 84 dB (A) 20 I/C, 84 dB (A)

24 I/C ja 85 dB (A) 30 I/C; äänentehotaso 97 dB (A)

Club, 95 dB (A) 20 I/C, 95 dB (A) 24 I/C ja 96 dB (A)

30 I/C.

Tyypillisesti luokitettu kiihtyvyys on 4 m/s2.

Todistamme täten ja vastaamme yksin siitä, että tämä

tuote on alla lueteltujen standardien ja standardoimis-

asiakirjojen vaatimusten mukainen EN 60 335,

EN 836 seuraavien direktiivien määräysten mukai-

sesti: 89/336/ETY, 98/37/EY, 2000/14/EY.

2000/14/EY: Taattu äänentehotaso LWa on alle 97 dB

(A) Club, 97 dB (A) 20 I/C, 97 dB (A) 24 I/C ja

98 dB (A) 30 I/C. Yhteensopivuuden arvostusmene-

telmä liitteen VIII mukaan.

Nimetty koestuslaitos: SRL, Sudbury England

Paikka: Stowmarket, 07. 2001

Allekirjoitus: Asema: Johtaja

Pidätämme oikeuden muutoksiin

Takuu

Yhdenmukaisuusvakuutus

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

86 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Eλληνικά - 1

Προσοχή! ∆ιαβάστε προσεκτικά τισ παρακάτω οδηγίεσ. Εξοικειωθείτε

µε τα στοιχεία χειρισµού και την κανονική χρήση του χλοοκοπτικού

µηχανήµατοσ.

Ενηµερωθήτε πωσ διακπτεται η λειτουργία του χλοοκπτη σε

περίπτωση κινδύνου.

Ερµηνεία των συµβλων επάνω στο χλοοκπτη

Γενική υπδειξη ασφάλειασ.

∆ιαβάστε ολκληρο το εγχειρίδιο των οδηγιών χρήσησ.

Προσέχετε, να µην τραυµατιστούν απ εκσφενδονίζοµενα

αντικείµενα τυχν παρευρισκµενα άτοµα.

Κρατάτε τα παρευρισκµενα άτοµα σε απσταση απ το

µηχάνηµα.

Πριν τη διεξαγωγή εργασιών συντήρησησ αφαιρέστε το

βύσµα των σπινθηριστών (των µπουζί).

Κοφτερά µαχαίρια. Προφυλαχθείτε απ µια ενδεχµενη

απώλεια των δακτύλων των ποδιών ή των χεριών σασ.

Πριν πιάσετε τα κινητά µέρη του µηχανήµατοσ περιµένετε

πρώτα να πάψουν εντελώσ να κινούνται. Μετά τη διακοπή

τησ λειτουργίασ του κινητήρα τα µαχαίρια ιχνηλατούν

(συνεχίζουν να κινούνται) και µπορούν έτσι να

προξενήσουν τραυµατισµούσ.

Μην αφήνετε ποτέ παιδιά ή άτοµα µη εξοικειωµένα µε τισ παρούσεσ

οδηγίεσ χρήσησ να χειριστούν το χλοοκπτη. Η ηλικία του χειριστή

µπορεί, ίσωσ, να περιορίζεται απ τισ σχετικέσ διατάξεισ των εκάστοτε

χωρών.

Μην εργάζεσθε ποτέ µε το µηχάνηµα ταν σε κοντυνή απσταση

βρίσκονται άλλα άτοµα, ιδιαίτερα παιδιά, ή κατοικίδια ζώα.

Μη σηκώνετε ή µεταφέρετε το χλοοκπτη ταν ο κινητήρασ

εργάζεται.

Λαµβάνετε πάντοτε υπψην σασ, τι σα χειριστήσ ή σα χρήστησ

φέρετε την ευθύνη για τυχν ατυχήµατα καθώσ και για τισ συνέπειέσ

τουσ για άλλουσ ανθρώπουσ ή για την περιουσία τουσ.

Κατά την κοπή φοράτε πάντοτε κατάλληλα υποδήµατα και µακρύ

παντελνι. Μη χρησιµοποιείτε το χλοοκπτη ξυπλητοσ/τη ή µε

ανοιχτά πέδιλα.

Πριν την κοπή ελέγξτε λεπτοµερώσ το γρασίδι για τυχν αντικείµενα

που µπορεί να εµπλακούν και να εκσφενδονιστούν απ το χλοοκπτη

προσ πάνω. Αποµακρύντε τα αντικείµενα αυτά.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ – Η βενζίνη είναι πολύ εύφλεκτη.

– ∆ιαφυλάγετε τα καύσιµα σε δοχεία που προορίζονται µνο γι΄αυτ

το σκοπ.

– Γεµίζετε το µηχάνηµα µε καύσιµα µνο στο ύπαιθρο και κατά το

γέµισµα µην καπνίζετε.

– Γεµίζετε τα καύσιµα άµεσα πριν την εκκίνηση του κινητήρα. Μην

αφαιρείτε ποτέ το καπάκι απ το δοχείο βενζίνησ και µη βάζετε

καύσιµα σ΄ αυτ σο ο κινητήρασ εργάζεται ή είναι ακµη ζεστσ.

– Σε περίπτωση που χύσετε τη βενζίνη µη «βάλτε εµπρσ» τον

κινητήρα αλλά αποµακρύντε το χλοοκπτη απ΄ αυτήν τη θέση.

Αποφύγετε τυχν ακάλυπτεσ φωτιέσ πριν αξατµιστεί η χυµένη

βενζίνα.

– Τοποθετήστε πάλι το καπάκι του δοχείου βενζίνησ κι ασφαλίστε

καλά το δοχείο βενζίνησ.

– Αντικαταστήστε έναν τυχν χαλασµένο σιγαστήρα.

– Μην αφήσετε τον κινητήρα να εργαστεί σε κλειστούσ χώρουσ

επειδή µπορεί να σχηµατιστούν επικίνδυνεσ αναθυµιάσεισ

µονοξειδίου του άνθρακοσ.

– Πριν απ κάθε κοπή προβαίνετε πάντοτε σε οπτικ έλεγχο των

µαχαιριών κοπήσ, των βιδών µε τισ οποίεσ αυτά είναι στερεωµένα,

καθώσ και του µηχανισµού κοπήσ, µήπωσ έχουν φθαρεί ή χαλάσει.

Προσοχή κατά τη χρήση χλοοκοπτών µε πολλά µαχαίρια κοπήσ,

επειδή η περιστροφή ενσ µαχαιριού κοπήσ µπορεί να θέσει και τα

άλλα επίσησ σε κίνηση.

Κβετε πάντοτε υπ το φωσ τησ ηµέρασ ή υπ καλ τεχνητ φωσ.

Μη χειρίζεσθε το χλοοκπτη ταν η χλη είναι υγρή, αν αυτ δεν είναι

οπωσδήποτε απαραίτητο.

Σε επικλινείσ επιφάνειεσ φροντίζετε πάντοτε για την ασφαλή στάση

του σώµατσ σασ.

Βαδίζετε πάντα ήσυχα, µην τρέχετε ποτέ.

Η κοπή σε επικλινείσ επιφάνειεσ µπορεί να είναι επικίνδυνη:

– Σε κεκλιµένεσ επιφάνειεσ κβετε πάντα κάθετα ωσ προσ την κλίση

και ποτέ µε τον κατήφορο ή τον ανήφορο.

– Σε επικλινείσ επιφάνειεσ, ιδιαίτερα ταν το γρασίδι είναι υγρ,

δίντε προσοχή στην ασφαλή στάση του σώµατσ σασ.

Προσέχετε ιδιαίτερα ταν στισ κατηφοριέσ αλλάζετε κατεύθυνση.

Μη κβετε σε ιδιαίτερα απτοµεσ επιφάνειεσ.

– Πορσέχετε ιδιαίτερα ταν οπισθοδροµείτε ή ταν τραβάτε το

χλοοκπτη. Κατά την κοπή µην τραβάτε ποτέ το χλοοκπτη πίσω,

προσ το σώµα σασ.

Τα µαχαίρια πρέπει να είναι ακίνητα ταν ο χλοοκπτησ πρέπει να

ανατραπεί για να διευκολυνθεί η µεταφορά του, ταν διασχίζονται

επιφάνειεσ χωρίσ χορτάρι κι ταν το µεταφέρετε στον ή απ τον υπ

κοπή τοµέα.

Μην γέρνετε το χλοοκπτη κατά την εκκίνησή του, εκτσ αν αυτ

είναι απαραίτητο κατά την εκκίνηση σε υψηλ χορτάρι. Σ΄ αυτήν την

περίπτωση γέρνετε το µηχάνηµα µνο σο είναι απαραίτητο και

πάντοτε προσ την αντίθετη πλευρά απ εκείνη βρίσκεται ο χρήστησ.

Προσέχετε να έχετε παντοτε και τα δυ σασ τα χέρια στη λαβή ταν

τον κατεβάζετε πάλι στο έδαφοσ.

Μη χρησιµοποιείτε ποτέ το χλοοκπτη ταν οι προστατευτικέσ

διατάξεισ είναι χαλασµένεσ ή χωρίσ αναρτηµένο τον κάλαθο συλλογήσ

κοµµένησ χλησ.

Μη µεταβάλλετε ποτέ τισ ρυθµίσεισ του ρυθµιστή κινητήρα και µην

υπερβαίνετε τον ανώτατο αριθµ στροφών του κινητήρα. Η χρήση του

χλοοκπτη µε υπερβολικά υψηλ αριθµ στροφών µπορεί να αυξήσει

το κίνδυνο τραυµατισµού.

Πριν την εκκινήσετε τον κινητήρα αποσυµπλέξτε τον κύλινδρο κοπήσ

και την κίνηση µέσω κινητήρα.

Εκκινήστε τον κινητήρα πωσ περιγράφεται στισ οδηγίεσ χειρισµού.

Τα πδια δε επιτρέπεται να βρίσκονται κοντά στα µαχαίρια. Μη

γέρνετε το χλοοκπτη κατά την εκκίνηση.

ταν χρησιµοποιείτε το χλοοκπτη µη βάζετε ποτέ τα χέρια και τα

πδια σασ κοντά ή κάτω απ περιστρεφµενα εξαρτήµατα.

Θέστε τον κινητήρα εκτσ λειτουργίασ και αφαιρέστε το βύσµα των

σπινθηριστών:

– ταν ελέγχετε ή καθαρίζετε το χλοοκπτη καθώσ κι ταν

διεξάγετε σ΄ αυτν κάποια εργασία

– µετά απ µια ενδεχµενη πρσκρουση σε ξένα αντικείµενα.

Ελέγξτε το χλοκπτη για τυχν βλάβεσ. Πριν επαναθέσετε σε

λειτουργία και πριν συνεχίσετε τη χρήση του χλοοκπτη διεξάγετε

τισ αντίστοιχεσ επισκευέσ.

– ταν ο χλοοκπτησ αρχίζει να κραδάζεται ασυνήθιστα (ελέγξτε

τον αµέσωσ).

– ταν ρυθµίζετε το ύψοσ κοπήσ

Θέστε τον κινητήρα εκτσ λειτουργιασ:

– πάντοτε, ταν εγκαταλείπετε το µηχάνηµα

– πριν βάλετε βενζίνη

– ταν αποµακρύνετε τυχν λερώµατα

– ταν ρυθµίζετε το ύψοσ κοπήσ

Πριν θέσετε τον κινητήρα εκτσ λειτουργίασ τραβήξτε πίσω το µιχλ

του γκαζιού.

Εξασφαλίζετε τη σταθερτητα (το σφίξιµο) λων των παξιµαδιών, των

πίρων και των βιδών, για να παραµένει ο χλοοκπτησ συνεχώσ σε

κατάσταση άψογησ λειτουργίασ.

Φθαρµένα ή χαλασµένα µαχαίρια και βίδεσ πρέπει να αντικαθίστανται

στο σύνολ τουσ (αντικατάσταση ολκληρου του σετ) προσ αποφυγή

κραδασµών.

ταν το δοχείο βενζίνησ δεν είναι άδειο µην αποθηκεύσετε/

διαφυλάξετε ποτέ το χλοοκπτη µέσα σ΄ ένα χώρο, µέσα στον οποίο οι

αναθυµιάσεισ τησ βενζίνησ µπορεί να έρθουν σε επαφή µε ακάλυπτη

φωτιά ή σπινθήρεσ.

Πριν αποθηκεύσετε/διαφυλάξετε τον χλοοκπτη µέσα σε κάποιον

χώρο αφήστε τον κινητήρα να κρυώσει.

Για να ελαττώσετε τον κίνδυνο πυρκαϊάσ διατηρείτε πάντοτε τον

κινητήρα, την εξάτµιση, το κιβώτιο µπαταρίασ και το χώρο

αποθήκευσησ τησ βενζίνησ καθαρούσ απ χορτάρια, φύλλα και

ρυπάνσεισ απ λιπαντικά µέσα.

Ελέγχετε τον κάλαθο/το σάκο υποδοχήσ κοµµένησ χλησ τακτικά για

τυχν φθορέσ.

Για λγουσ ασφαλείασ αντικαθιστάτε τυχν φθαρµένα ή χαλασµένα

εξαρτήµατα.

ταν χρησιµοποιείτε στο χλοοκπτη ένα κάθισµα εργάζεσθε αργά.

Αδειάζετε το δοχείο βενζίνησ πάντοτε στο ύπαιθρο.

Κατά τη διεξαγωγή εργασιών ρύθµισησ στο χλοοκπτη προσέχετε να

µην εµπλακούν τα χέρια σασ ή τα πδια σασ ανάµεσα στα

περιστρεφµενα µαχαίρια κοπήσ και τα σταθερά τµήµατα του

χλοοκπτη.

Βεβαιωθείτε, τι τα ανταλλακτικά προέρχονται απ την ATCO.

Υποδείξεισ ασφάλειασ

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

87 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Eλληνικά - 2

Χλοοκπτησ µε κινητήρα Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Κωδικσ αριθµσ F016 312 142 F016 310 442 F016 310 542 F016 310 642

Τύποσ κινητήρα B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Ταχύτητα κινητήρα (min-1) 2 800 2 800 2 800 2 800

Κυβισµσ κινητήρα (cm3) 206 206 206 206

Χωρητικτητα δοχείου

βενζίνησ (l) 4,1 4,1 4,1 4,1

Ηλεκτρική εκκίνηση χι ναι ναι ναι

Ονοµαστική ισχύσ (kW) 6,5 6,5 6,5 6,5

Φάρδοσ µαχαιριού (cm) 51 51 61 76

Ύψοσ κοπήσ (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Αριθµσ κοπών ανά µέτρο 146 73 73 73

Χωρητικτητα του καλάθου

υποδοχήσ κοµµένησ χλησ (l) 60 76 99 126

Βάροσ (kg) 92 103 111 135

Συνολικ φάρδοσ (cm) 77 70 79 94

Αριθµσ σειράσ βλέπε τα δεδοµένα απδοσησ που αναγράφονται στο µηχάνηµα

Το προϊν προορίζεται για την κοπή γρασιδιού στον

ιδιωτικ και επαγγελµατικ τοµ

Υπδειξη: Επαγγελµατική χρήση δε σηµαίνει

ενοικίαση/δανεισµ.

Το εγχειρίδιο αυτ περιέχει οδηγίεσ σχετικά µε

η σωστή συναρµολγηση και τον ασφαλή χειρισµ

του µηχανήµατσ σασ. Η προσεκτική ανάγνωση

αυτών των οδηγιών είναι σηµαντική.

Το µηχάνηµα ζυγίζει, ταν είναι τελείωσ

συναρµολογηµένο, 92 – 135 kg περίπου.

Αν χρειασθεί, ζητήστε βοήθεια για να βγάλετε το

µηχάνηµα απ τη συσκευασία του.

Προσοχή ταν µεταφέρετε το χλοκπτη στο

γρασίδι, επειδή τα µαχαίρια κοπήσ είναι κοφτερά.

Βγάλτε το χλοκπτη προσεκτικά απ τη

συσκευασία και ελέγξτε, αν υπάρχουν λα τα

παρακάτω εξαρτήµατα:

– Χλοοκπτησ µε χειρολαβή

– Οδηγίεσ χρήσησ

– Κατάλογοσ ανταλλακτικών

– Σετ εργαλείων

Αν λείπουν εξαρτήµατα ή αν εξαρτήµατα είναι

χαλασµένα σασ παρακαλούµε να απευθυνθείτε

στον έµπορ σασ.

1 Λαβή

2 Μοχλσ για κίνηση µέσω κινητήρα

3 Κλειδί εκκίνησησ (µίζασ)

4 Κινητήρασ

5 Καπάκι δοχείου (ρεζεβουάρ) βενζίνησ

6 Πώµα ντεπζιτου λαδιού

7 Κάλαθοσ υποδοχήσ κοµµένησ χλησ

8 Κουµπί για τη ρύθµιση του ύψουσ κοπήσ

Εξαρτήµατα που απεικονίζονται και περιγράφονται

στισ οδηγίεσ χρήσησ δε συνοδεύουν πάντοτε το

µηχάνηµα!

Λαβή

Συναρµολογήστ τη λαβή πωσ απικονίζται και

στρώστ το µοχλ γκαζιού.

Λάδι κινητήρα

Ο χλοοκπτησ παραδίδεται χωρίσ λάδι στον

κινητήρα. Υπάρχει, οµωσ, η πιθαντητα στον

κινητήρα να βρίσκεται µια µικρή ποστητα λαδιού.

Πριν την εκκίνηση του κινητήρα βάλτε πωδήποτε

λάδι, για να µην υποστεί βλάβη ο κινητήρασ. Είναι

επίσησ σηµαντικ, για να µην υποστεί βλάβη ο

κινητήρασ, να χρησιµοποιείτε µνο το

προτεινµενο λάδι κινητήρα.

Ο κινητήρασ είναι εξοπλισµένοσ µ΄ έναν

παλινδροµικ ελεγκτή ο οποίοσ εµποδίζει την

εκκίνηση του κινητήρα ταν αυτσ δεν έχει επαρκή

λάδια.

1. Τοποθετήστε το χλοοκπτη επάνω σε µια

επίπεδη επιφάνεια και ξεβιδώστε τη ράβδο

µέτρησησ λαδιού 9.

Χαρακτηριστικά µηχανήµατοσ

Χρήση σύµφωνα µε τον προορισµ

Εισαγωγή

Συσκευασία

Μέρη µηχανήµατοσ

Συναρµολγηση

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

88 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Eλληνικά - 3

2. Σφουγγίστε µ΄ ένα πανί τη ράβδο µέτρησησ

λαδιού 9 και ξαναβιδώστε την· ξεβιδώστε εκ

νέου τη ράβδο µέτρησησ λαδιού 9 και ελέγξτε

τη στάθµη του λαδιού.

3. Γεµίστε σιγά-σιγά µε λάδι υψηλήσ ποιτητασ

τύπου SAE 30 API SF. Αφήνετε το λάδι κάθε

τσο να «καθίσει» και ελέγχετε συχνά τη στάθµη

του λαδιού, µέχρι να φθάσει στην ένδειξη

πλήρωσησ 9. Ο κινητήρασ «παίρνει» έωσ

0,6 λίτρα λάδι.

4. Ξαναβιδώστε και σφίξτε εκ νέου τη ράβδο

µέτρησησ λαδιού 9.

Bενζίνη

Με την πάροδο του χρνου η βενζίνη παλιώνει.

Η εκκίνηση του κινητήρα µπορεί να επηρεαστεί

αρνητικά, αν χρησιµοποιήσετε βενζίνη που είναι

παλιτερη απ 30 ηµέρεσ. Σε περίπτωση που

ο χλοοκπτησ δεν πρκειται να χρησιµοποιηθεί για

χρονικ διάστηµα µεγαλύτερο απ 30 ηµέρεσ,

αφήστε το χλοοκπτη να λειτουργήσει µέχρι

ν΄ αδειάσει το δοχείο βενζίνησ.

1. Αφαιρέστε το καπάκι του δοχείου 5 απ το

δοχείο βενζίνησ και γεµίστε το δοχείο µε

αµλυβδη βενζίνη µέχρι 6 mm περίπου πιο κάτω

απ την επάνω ακµή του δοχείου· έτσι η βενζίνη

να µπορεί να διαστέλλεται.

2. Ξαναβιδώστε το καπάκι δοχείου βενζίνησ 5 στο

δοχείο βενζίνησ.

3. Σφουγγίστε τυχν χυµένη βενζίνη απ τον

κινητήρα πριν τον εκκινήστετε.

Μπαταρία (Μοντέλα µε ηλεκτρικ εκκινητή (µίζα)

Η µπαταρία είναι συνδεµένη απ τον

κατασκευαστή. Η φρτιση τησ µπαταρίασ

περιγράφεται στο κεφάλαιο «Μπαταρία».

Κάλαθοσ/Σάκοσ υποδοχήσ κοµµένησ

χλησ

Αναρτήστε/Αφαιρέστε τον κάλαθο συλλογήσ

κοµµένησ χλησ πωσ απεικονίζεται.

Ρύθµιση του ύψουσ κοπήσ

Club B20

Το ύψοσ κοπήσ χλοοκπτη σασ µπορεί να ρυθµιστεί

σε µια περιοχή µεταξύ 2,8 – 18 mm.

Το ύψοσ κοπήσ ρυθµίζεται ωσ εξήσ:

1. Λύστε τισ βίδεσ ακινητοποίησησ 10 στισ δυο

πλευρέσ του χλοοκπτη.

2. Γυρίστε την αστεροειδή λαβή 8 για τη ρύθµιση

του ύψουσ κοπήσ µέχρι να επιτευχθεί το

επιθυµητ ύψοσ κοπήσ.

3. Ξαναφίξτε τισ βίδεσ ακινητοποίησησ 10.

Μοντέλο Royale

Το ύψοσ κοπήσ του χλοοκπτη σασ µπορεί να

ρυθµιστεί σε µια περιοχή µεταξύ 5 – 35 mm.

∆ιαθέτει ενδιάµεσεσ βοηθητικέσ ενδείξεισ

ρύθµισησ.

Ρύθµιση του ύψουσ κοπήσ

Ανατρέψετε το χλοοκπτη προσ τα πίσω και

τραβήξτε και συγκρατήστε τραβηγµένη τη

µανδάλωση 11 για να εξέλθει εντελώσ

ο ορθοστάτησ 12.

1. Επαναφέρτε προσεκτικά την µανδάλωση 11

φροντίζοντασ να µανδαλώσει εντελώσ. Αφήστε

τώρα το χλοοκπτη να καθίσει επάνω στον

ορθοστάτη 12.

2. Λύστε τισ βίδεσ ακινητοποίησησ 13 στισ δυο

πλευρέσ του χλοοκπτη.

3. Γυρίστε την αστεροειδή λαβή 8 για τη ρύθµιση

του ύψουσ κοπήσ µέχρι να επιτευχθεί το

επιθυµητ ύψοσ κοπήσ και ξανασφίξτε τισ βίδεσ

ακινητοποίησησ 13.

4. Ανατρέψτε το χλοκπτη προσ τα πίσω και

τραβήξτε τέρµα τη µανδάλωση 11.

5. Βάλτε πάλι µέσα τον ορθοστάτη του

χλοοκπτη 12 και επαναφέρτε προσεκτικά τη

µανδάλωση 11.

Παρατήρηση: Μπορεί να χρειαστεί, σε λα τα

µοντέλα, µετά τη ρύθµιση του ύψουσ κοπήσ να

επανεξετάσετε, µήπωσ πρέπει να επαναρυθµιστεί η

τσουγκράνα. (Βλέπε «Ρύθµιση τησ τσουγκράνασ»).

Ρύθµιση τησ τσουγκράνασ

Ο χλοοκπτη σασ είναι εξοπλισµένοσ µε µια

ρυθµιζµενη τσουγκράνα, η οποία µπορεί να

χρησιµοποιηθεί σε κοπέσ ελάχιστου ύψουσ.

Η τσουγκράνα ρυθµίζεται ωσ εξήσ:

Μοντέλο Club

1. Λύστε τα περικχλια 14.

2. Γυρίστε τισ βίδεσ 15 µέχρι οι αιχµέσ τησ

τσουγκράνασ ν΄ αγγίξουν το έδαφοσ.

Παρατήρηση: Προσέξτε, να µη ρυθµιστούν πολύ

βαθειά οι αιχµέσ τησ τρουγκράνα.

3. Σφίξτε τα περικχλια 14 για να ακινητοποιήστε

την τσουγκράνα, κρατώντασ ταυτχρονα

«κντρα» µε τισ βιδεσ 15.

Μοντέλο Royale

1. Λύστε τα περικχλια 16 και τισ βίδεσ 17 µέχρι οι

αιχµέσ τησ τσουγκράνασ ν΄ αγγίξουν το έδαφοσ.

Παρατήρηση: Προσέξτε, να µη ρυθµιστούν πολύ

βαθειά οι αιχµέσ τησ τρουγκράνα.

2. Σφίξτε τισ βίδεσ 17 για να ακινητοποιήστε την

τσουγκράνα, κρατώντασ ταυτχρονα «κντρα»

µε τα περικχλια 16.

C D

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

89 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Eλληνικά - 4

Εκκίνηση και σταµάτηµα

Ψυχρή εκκίνηση

Mοντέλα µε χειροκίνητη µίζα σύρµατοσ:

1. Τοποθτήστ το διακπτη αναστολήσ κινητήρα

στη 18 θέση ΟΝ.

2. Τοποθετήστε το µοχλ γκαζιού 19 στη

θέση .

3. Ανοίξτε τη στρφιγγα τησ βενζίνησ 20.

4. Τοποθετήστε το τσοκ 21 στη θέση «On».

5. Για να βάλετε εµπρσ τραβήξτε τη

χειρολαβή 22. Μετά απ κάθε προσπάθεια

εκκίνησησ αφήντε τη χειρολαβή να επιστρέφει

αργά-αργά προσ τα πίσω.

Μοντέλα µε ηλεκτρικ εκκινητή (µίζα):

1. Τοποθτήστ το διακπτη αναστολήσ κινητήρα

στη 18 θέση ΟΝ.

2. Τοποθετήστε το µοχλ γκαζιού 19 στη

θέση .

3. Ανοίξτε τη στρφιγγα τησ βενζίνησ 20.

4. Τοποθετήστε το τσοκ 21 στη θέση «On».

5. Για να βάλετε εµπρσ γυρίστε το κλειδί προσ τα

δεξιά. Σε περίπτωση που µετά απ τρεισ δοκιµέσ

ο κινητήρασ δεν θα πάρει εµπρσ

χρησιµοποιήστε τη χειροκίνητη µίζα σύρµατοσ

και φορτίστε την µπαταρία (βλέπε κεφάλαια

Συντήρηση και Αναζήτηση σφαλµάτων).

Θερµή εκκίνηση

Ακολουθήστε τη διαδικασία που περιγράφεται

στο κεφάλαιο «Ψυχρή εκκίνηση του κινητήρα»,

παρακάµπτωντασ µωσ το βήµα 4.

Σε περίπτωση που ο κινητήρασ δεν παίρνει εµπρσ

ή δεν εργάζεται συνεχώσ ακολουθήστε τη

διαδικασία που περιγράφεται στο κεφάλαιο

«Ψυχρή εκκίνηση του κινητήρα» και τοποθετήστε

το τσοκ µεταξύ του «On» και του «Off».

Σταµάτηµα

1. Τοποθετήστε το µοχλ του γκαζιού 19 στη θέση

Σταµάτηµα.

2. Τοποθτήστ το διακπτη αναστολήσ κινητήρα

στη 18 θέση ΟFF.

Χειρφρενο

Το χειρφρενο χρησιµοποιείται κυρίωσ για την

υποστήριξη τησ συγκράτησησ στισ κατηφοριέσ

καθώσ και για το «πάρκιν» του χλοοκπτη. Μην

ενεργοποιείτε το χειρφρενο ταν η διάταξη

κίνησησ είναι συµπλεγµένη, δηλαδή ταν ο µοχλσ

για κίνηση µέσω κινητήρα είναι ενεργοποιηµένοσ.

Μη χρησιµοποιείτε το χειρφρενο για να

φρενάρετε το µηχάνηµα γενικά αλλά µνο για το

σκοπ που προορίζεται. Έτσι εµποδίζεται η πρωρη

φθορά του ελαστικού του κυλίνδρου κίνησησ.

Χειρισµσ του χειρφρενου:

Λύσιµο

Τραβήξτε το µοχλ 23 του χειρφρενου απ τη

θέση «(P)» (θέση πάρκιν) προσ τα πίσω και

ωθήστε τον προσ τα εµπρσ στη θέση

«O» (λύσιµο του φρένου).

Φρενάρισµα

Τραβήξτε το µοχλ 23 του χειρφρενου προσ

τα πίσω, στη θέση φρεναρίσµατοσ. Αν ο

χλοοκπτησ θα πρέπει να µπει στο πάρκιν,

τοποθετήστε το µοχλ του χειρφρενου στη

θέση «(P)».

Σύµπλεξη του µαχαιριού και του πισινού ράουλου

1. Βεβαιωθείτε, τι ο µοχλσ συµπλέκτη για το

µαχαίρι κοπήσ 24 έχει πιάσει στην εγκοπή.

2. Ξεκινήστε τον κινητήρα και λύστε το

χειρφρενο.

3. Ωθήστε το κκκινο µάνδαλο ασφαλείασ 25 προσ

τα εµπρσ και τραβήξτε αργά-αργά το µοχλ

συµπλέκτη για κίνηση µέσω κινητήρα 2 προσ τα

επάνω.

4. Αφήστε ελεύθερο το κκκινο µάνδαλο

ασφαλείασ 25.

5. Ρυθµίστε την ταχύτητα ανάλογα µε τισ ανάγκεσ

σασ µε τοποθέτηση του µοχλού γκαζιού 19

µεταξύ και .

6. Για να σταµατήσετε αφήστε ελεύθερο το µοχλ

συµπλέκτη για κίνηση µέσω κινητήρα 2.

Συµπλέξτε µνο το πισιν ράουλο

Προσοχή: Για να αποφευχτούν τυχν βλάβεσ στη

διάταξη κίνησησ πρέπει να φροντίσετε

οπωσδήποτε να µην κινείται ο χλοοκπτησ.

Πατήστε το µοχλ συµπλέκτη για το µαχαίρι

κοπήσ 24 προσ τα πλάγια και βγάλτε τον απ

την εγκοπή.

Χρήση του χλοοκπτη

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

90 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Eλληνικά - 5

Πριν την κοπή ελέγξτε τη στάθµη του λαδιού στον

κινητήρα και βάλτε ενδεχοµένωσ καύσιµα στο

δοχείο βενζίνησ.

Κατά το τέλοσ τησ περιδου κοπήσ είναι σκπιµο,

να βάλετε στο δοχείο βενζίνησ τσα καύσιµα, σα

απαιτούνται για την τελευταία κοπή, µια και που θα

πρέπει, πριν την αποθήκευση του χλοοκπτη, να

µην υπάρχει βενζίνη στο δοχείο.

Άψογα αποτελέσµατα κοπήσ επιτυγχάνονται

ταν αρχίσετε την κοπή του γρασιδιού απ το

περιθώριο και, περπατώντασ προσ τα εµπρσ,

διαγράψτε ένα «L». Ακολούθωσ, κάθετα ωσ

προσ το τέρµα κάθε λωρίδασ, γυρίστε πίσω και

συνεχίζετε την κοπή επικαλύπτωντασ ελαφρά

την προηγούµενη λωρίδα.

Στην επµενη κοπή διαγράψτε την ορθή γωνία

αντίστροφα, επειδή µ΄ αυτν τον τρπο

αποφεύγονται οι ανοµοιοµορφίεσ που

δηµιουργούνται στην επιφάνεια του γρασιδιού ταν

κβετε συνεχώσ προσ την ίδια κατεύθυνση.

Σταµατήστε και αφαιρέστε την κεφαλή του

διανοµέα (ντιστριµπιτέρ) απ το µπουζί.

Υπδειξη: ∆ιεξάγετε τακτικά τισ παρακάτω

εργασίεσ συντήρησησ, για να εξασφαλιστεί µια

µακρχρονη και ασφαλήσ χρήση.

Ελέγχετε το χλοοκπτη τακτικά, µήπωσ

παρουσιάζει εµφανείσ ελλείψεισ, πωσ χαλαρά

ή χαλασµένα µαχαίρια, χαλαρέσ συνδέσεισ και

χαλασµένα ή φθαρµένα τµήµατα.

Ελέγχετε, αν οι καλύπτρεσ και οι προστατευτικέσ

διατάξεισ είναι σώεσ και σωστά

συναρµολογηµένεσ. Πριν απ κάθε χρήση

διεξάγετε ενδεχοµένωσ τυχν απαραίτητεσ

εργασίεσ συντήρησησ ή επισκευήσ.

Καθαρίζετε πλήρωσ του χλοοκπτη απ΄ έξω

µε µια µαλακή βούρτσα κι ένα πανί.

Μη χρησιµοποιείτε νερ, διαλύτεσ ή στιλβωτικά

µέσα. Αποµακρύντε εντελώσ τυχν λερώµατα,

ιδιαίτερα απ το φίλτρο αέρα και τισ σχισµέσ ψύξησ

του κινητήρα.

Αν παρλεσ τισ επιµεληµένεσ µεθδουσ

κατασκευήσ και ελέγχου ο χλοοκπτησ σταµατήσει

κάποτε, ττε η επισκευή του πρέπει να ανατεθεί

σ΄ ένα εξουσιοδοτηµένο συνεργείο ηλεκτρικών

συσκευών τησ ATCO.

Οταν ζητάτε διασαφητικέσ πληροφορίεσ και ταν

παραγγέλλετε ανταλλακτικά, παρακαλούµε να

αναφέρετε οπωσδήποτε το 10ψήφιο κωδικ αριθµ

που υπάρχει στην πινακίδα κατασκευαστή!

Σε περίπτωση που το γρασίδι δεν κβεται

«καθαρά» και οµοιµορφα, θα πρέπει να

ρυθµιστεί ο κύλινδροσ κοπήσ.

1. Ανατρέψτε το χλοοκπτη προσ τα πίσω και

ακινητοποιήστε τον.

2. Χαλαρώστε τισ βίδεσ ρύθµισησ 26 και 27 στισ

δυο πλευρέσ του χλοοκπτη.

3. Γυρίστε τη βίδα ρυθµισησ 27 αργά και βήµα προσ

βήµα και φορά ίδια µ΄ εκείνη των δεικτών του

ρολογιού.

Παρατήρηση: Ο κύλινδροσ κοπήσ είναι σωστά

ρυθµισµένοσ, ταν κατά την περιστροφή τα

µαχαίρια κοπήσ αγγίζουν ελαφρά το κάτω µαχαίρι

σε λο του το πλάτοσ.

Τα µαχαίρια κοπήσ εργάζονται σαν ένα ψαλίδι.

Η σωστή ρύθµιση των µαχαιριών κοπήσ

επιτυγχάνεται, ταν ένα φύλλο χαρτί κβεται

άψογα καθ΄ λο το πλάτοσ του µαχαιριού.

4. Μετά τη σωστή ρύθµιση ξανασφίξτε τη βίδα 26.

Για να βελτιώσετε την απρριψη τησ χλησ

στον κάλαθο κοµµένησ χλησ ρυθµίστε την

πλάκα απρριψησ κοµµένησ χλησ πωσ

περιγράφεται παρακάτω:

1. Λύστε τισ βίδεσ 28.

2. Πατήστε την πλάκα απρριψησ κοµµένησ χλησ

οµοιµορφα προσ τα κάτω προσέχοντασ

ταυτχρονα να µην αγγίξει τον κύλινδρο κοπήσ.

3. Μετά τη ρύθµιση τησ βέλτιστησ θέσησ

ξανασφίξτε τισ βίδεσ 28.

ταν η µπαταρία λείπει, µην εκκινήσετε τον

κινητήρα χωρίσ να περιτυλίξετε προηγουµένωσ το

θετικ πλο (κκκινο) µε µονωτική ταινία.

∆ιαφορετικά µπορεί να προκληθεί σπινθηρισµσ.

Φρτιση:

Για να φορτίσετε την µπαταρία αφαιρέστε τουσ

ακροδέκτεσ µπαταρίασ. Ο χλοοκπτησ είναι

εξοπλισµένοσ µε µια µπαταρία 14 Ah (αµπερώρια).

Η µπαταρία πρέπει να φορτίζεται σύµφωνα µε τισ

Οδηγίεσ χρήσησ του χρησιµοποιούµενου φορτιστή

(δε συµπαραδίδεται µαζί µε το χλοοκπτη).

Κοπή

Συντήρηση

Ρύθµιση των µαχαιριών κοπήσ

Ρύθµιση τησ πλάκασ απρριψησ

κοµµένησ χλησ

Μπαταρία

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

91 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Eλληνικά - 6

Το µηχάνηµα άπαιτεί σπανίωσ λίπανση επειδή τα

κινητά εξαρτήµατα κινούνται επάνω σε ερµητικά

κλεισµένουσ τριβείσ (ρουλεµάν). Οι λιγοστέσ

θέσησ λίπανσησ 29 χρειάζονται µνο µερικέσ

σταγνεσ λαδιού κινητήρα κάθε δυο µήνεσ.

Αλλαγή λαδιού:

Σ΄ έναν καινούριο κινητήρα το λάδι πρέπει να

αλλαχτεί µετά απ 2 ώρεσ λειτουργίασ. Ακολούθωσ

το λάδι θα πρέπει να αλλάζεται κάθε 50 ώρεσ

λειτουργίασ, το αργτερο µωσ στο τέλοσ τησ

εκάστοτε περιδου κοπήσ.

Η αλλαγή του λαδιού διεξάγεται ωσ εξήσ:

Παρατήρηση: Το λάδι κινητήρα ρέει καλύτερα ταν

ο κινητήρασ είναι θερµσ.

1. Καθαρίστε µ΄ ένα πανί την περιοχή γύρω απ

την οπίσθια, κάτω βίδα εκροήσ λαδιών 30 και

ξεβιδώστε τη βίδα εκροήσ λαδιών.

2. Βιδώστε το σωλήνα εκροήσ λαδιών 31 στο

άνοιγµα εκροήσ.

3. Ανατρέψτε το χλοοκπτη προσ τα πίσω και

αφήστε τα λάδια να εκρεύσουν σε µια

κατάλληλη λεκάνη. Βεβαιωθείτε, τι εξέρευσαν

λα τα παλιά λάδια.

4. Ξαναβιδώστε τη βίδα εκροήσ λαδιών 30.

5. Καθαρίστε την περιοχή γύρω απ το στήριγµα

πλήρωσησ λαδιών 6 και ακολούθωσ αφαιρέστε

τη ράβδο µέτρησησ λαδιού.

6. Τοποθετήστε το χλοοκπτη επάνω σε µια

επίπεδη επιφάνεια και γεµίστε αργά-αργά µέσω

του ανοίγµατοσ πλήρωσησ λαδιών µε λάδι

υψηλήσ ποιτητασ τύπου SAE 30

(π. χ. SAE 30 API SF). Αφήντε το λάδι να

«καθήσει» και ελέγχετε κάθε τσο τη στάθµη

του λαδιού, µέχρι να φθάσει στην ένδειξη 9 τησ

ράβδου µέτρησησ. Ανάλογα µε το υπλοιπο

λαδιού στο κάρτερ ο κινητήρασ µπορεί να

απαιτηθούν µέχρι 0,6 λιτρα (1,1 pint) λάδι.

7. Ξαναβιδώστε σφικτά τη ράβδο µέτρησησ λαδιών

στο στήριγµα πλήρωσησ λαδιών 6.

Παρατήρηση: Χρησιµοποιείτε µνο το

προτεινµενο λάδι για να µην υποστεί βλάβη

ο κινητήρασ.

Καθαρισµσ του φίλτρου αέρα (περισστερεσ

πληροφορίεσ θα βρείτε στισ οδηγίεσ χειρισµού του

κινητήρα).

Γενική συντήρηση και ρυθµίσεισ (περισστερεσ

πληροφορίεσ θα βρείτε στισ οδηγίεσ χειρισµού του

κινητήρα).

Κάθισµα οδήγησησ +

σετ εξοπλισµού Royale 20 F016 800104

Κάθισµα οδήγησησ +

σετ εξοπλισµού Royale 24 F016 800105

Κάθισµα οδήγησησ +

σετ εξοπλισµού Royale 30 F016 800106

Σετ πλευρικών τροχών Royale 20 F016 L80928

Σετ πλευρικών τροχών Royale 24 F016 L80929

Σετ πλευρικών τροχών Royale 30 F016 L80930

Σετ τροχών και

ορθοστάτη Club 20 F016 L80019

1 λίτρο λαδιού κινητήρα

SAE 30 API SF F016 S10258

Η διάρκεια ζωήσ του χλοοκπτη παρατείνεται

σηµαντικά µε τακτική συντήρηση στα προβλεπµενα

διαστήµατα, την ενδεχµενη αντικατάσταση τυχν

φθαρµένων ή χαλασµένων εξαρτηµάτων καθώσ και

µε τακτικ Service απ ένα εξουσιοδοτηµένο

συνεργείο Service τησ ATCO, πριν την αποθήκευση

για το χειµώνα. Πριν την αποθήκευση πρέπει να

λαµβάνονται υπψην τα εξήσ:

Ο χλοοκπτησ πρέπει να καθαρίζεται πλήρωσ. Τυχν

λερώµατα απ χορτάρια πρέπει να αποµακρύνονται,

ιδιαίτερα απ την περιοχή των σχισµών ψύξησ του

κινητήρα και τη σιαγνα του φρένου (βλέπε επίσησ

οδηγίεσ χειρισµού του κινητήρα).

Ελέγχετε το µηχανισµ κοπήσ και λαδώνετε ελαφρά

τισ κψεισ (βλέπε «Ρύθµιση των µαχαιριών κοπήσ»).

Ελέγχετε, άν είναι σφιγµένεσ γερά λεσ οι βίδεσ

και τα παξιµάδια.

Αδειάστε τα καύσιµα απ το δοχείο βενζίνησ ώσ

εξήσ:

– Αφαιρέστε το σωλήνα τησ βενζίνασ απ το

καρµπιρατέρ και αδειάστε το περιεχµενο του

δοχείου βενζίνησ σ΄ ένα δοχείο (ντεπζιτο).

– Αφήστε τον κινητήρα να λειτουργήσει για λίγα

λεπτά µέχρι να διακψει απ µνοσ του τη

λειτουργία του.

– Ξεβιδώστε το περικχλιο απ το κέλυφοσ του

φλτερ, αφαιρέστε το κέλυφοσ του φλτερ απ

το καρµπιρατέρ και αδειάστε τυχν κατάλοιπα

βενζίνησ. Μ΄ αυτν τον τρπο εµποδίζεται

ο σχηµατισµσ ιζηµάτων (απ κατάλοιπα

καυσίµων) σε σηµαντικά εξαρτήµατα του

καρµπιρατέρ.

Αλλάξτε το λάδι του κινητήρα και καθαρίστε το

φίλτρο αέρα. (Μνο για αποθήκευση κατά τη

διάρκεια του χειµώνα. Για περισστερεσ

πληροφορίεσ βλέπε οδηγίεσ χειρισµού του

κινητήρα).

Κατά τη διάρκεια τησ χειµωνιάτικησ αποθήκευσησ

φορτίστε µια φορά την µπαταρία (βλέπε επίσησ

«Μπαταρία»).

Λίπανση

Συντήρηση κινητήρα

C D

Ειδικά εξαρτήµατα

Αποθήκευση κατά το χειµώνα/

Αποθήκευση πέραν των 30 ηµερών

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

92 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Eλληνικά - 7

Στον παρακάτω πίνακα αναφέρονται τα συµπτώµατα των σφαλµάτων καθώσ και πωσ µπορείτε να τα

εξουδετερώσετε, αν κάποια φορά το µηχάνηµα δε θα εργάζεται άψογα. Απευθυνθείτε στο συνεργείο σασ

τησ εξυπηρέτησησ πελατών (Service) αν µ΄ αυτν τρπο δεν θα µπορέσετε να εντοπίσετε και να

εξουδετερώστε το πρβληµα.

Προειδοποίηση: Πριν αρχίσετε την αναζήτηση σφαλµάτων θέστε το χλοοκπτη εκτσ λετουργίασ και

αφαιρέστε το βύσµα των σπινθηριστών (των µπουζί).

Αναζήτηση σφαλµάτων

Συµπτώµατα Πιθανή αιτία Θεραπεία

Με τά την κοπή το

γρασίδι φαίνεται σαν

«κουρελιασµένο»

Τα µαχαίρια κοπήσ δεν είναι σωστά

ρυθµισµένα Ρυθµίστε τα µαχαίρια κοπήσ

Ο κινητήρασ δεν παίρνει

εµπρσ Ο κινητήρασ έχει «µπουκώσει»

Το καλώδιο του σπινθηριστή είναι

χαλαρ

Ο σπινθηριστήσ (το µουζί) είναι

λερωµένο

Λείπει λάδι

Περιµένετε 10 – 15 λεπτά

Εµβυσµατώστε το εκ νέου

Βλέπε οδηγίεσ συντήρησησ

«Κινητήρασ»

Βάλτε λάδι στον κινητήρα

Ο κινητήρασ διακπτει

τη λειτουργία του δε έχει βενζίνη

Ο αριθµσ στροφών του κινητήρα

είναι πολύ χαµηλσ για τισ τρέχουσεσ

συνθήκεσ κοπήσ

Μπλοκαρισµένοσ κύλινδροσ κοπήσ

Ο κινητήρασ δεν µπορεί να τεθεί

εκτσ λειτουργίασ

Γεµίστε το ρεζερβουάρ (το δοχείο

βενζίνησ)

Αλλάξτε τη ρύθµιση του µοχλού

γκαζιού

Θέστε τον κινητήρα εκτσ

λειτουργίασ

Το συρµατσχοινο δεν είναι σωστά

ρυθµισµένο. Θέστε τον κινητήρα

εκτσ λειτουργίασ τραβώντασ το

βύσµα του σπινθηριστή (βλέπε

οδηγίεσ χειρισµού «Κινητήρασ»

Ο κύλινδροσ κοπήσ δεν

περιστρέφεται Εσφαλµένα ρυθµισµένοσ Επισκεφτήτε ένα εξουσιοδοτηµένο

συνεργείο Service τησ ATCΟ

Η κίνηση µέσω κινητήρα

δε συµπλέκεται Εσφαλµένη ρύθµιση/χαλασµένο

συρµατσχοινο Επισκεφτήτε ένα εξουσιοδοτηµένο

συνεργείο Service τησ ATCΟ

Υπερβολικοί κραδασµοί/

θρυβοι Χαλασµένα µαχαίρια κοπήσ και/ή

ρουλεµάν του κυλίνδρου

Χαλασµένοσ κινητήρασ

Επισκεφτήτε ένα εξουσιοδοτηµένο

συνεργείο Service τησ ATCΟ

Βλέπε οδηγίεσ συντήρησησ

«Κινητήρασ»

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

93 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • GR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Eλληνικά - 8

Για το προϊν αυτ η ATCΟ παρέχει εγγύηση για

σφάλµατα υλικού και κατασκευήσ. Η ΑTCΟ

επισκευάζει ή παραµερίζει µε προµήθεια

αναταλλακτικών σφάλµατα παρουσιάζονται µέσα

στα χρονικά ρια τησ εγγύησησ εφσον µωσ το

µηχάνηµα δεν ενοικιάστηκε/δε χρησιµοποιήθηκε

για δανειστικούσ σκοπούσ. Η εγγύηση για τον

κινητήρα παρέχεται απ τον κατασκευαστή του

κινητήρα. Σχετικέσ πληροφορίεσ θα βρείτε στην

εγγύηση για τον κινητήρα.

Ο χρονική διάρκεια τησ εγγύσησ για τα εξαρτήµατα

και το χρνο εργασίασ ανέρχεται σε 1 έτοσ απ την

ηµεροµηνία τησ αγοράσ του.

Ο χρονική διάρκεια τησ εγγύσησ για τα εξαρτήµατα

και το χρνο εργασίασ σε περίπτωση

επαγγελµατικήσ χρήσησ ανέρχεται σε 90 ηµέρεσ

απ την ηµεροµηνία τησ αγοράσ του.

Σχετικά µε τον ορισµ αυτήσ τησ παροχήσ εγγύησησ:

Μη επαγγελµατική χρήση σηµαίνει κάθε χρήση του

προϊντοσ µέσα σε κήπο ή σε κτήµα που ανήκουν

στον ιδιοκτήτη.

Επαγγελµατική χρήση είναι κάθε άλλο είδοσ

χρήσησ, συµπεριλαµβανµενησ και τησ χρήσησ για

εισοδηµατικούσ σκοπούσ, εκτσ απ το δανεισµ/

την ενοικίαση.

Σχετικά µε τισ επισκευέσ υπ΄ αυτήν την παροχή

εγγύησησ:

– προσκοµίστε το χλοοκπτη σασ σ΄ ένα

εξουσιοδοτηµένο συνεργείο Service τησ ATCO.

– Καταθέστε την απδειξη αγοράσ µε τη σχετική

ηµεροµηνία.

– Καταθέστε το δελτίο (την κάρτα) εγγύησησ.

∆εν παρέχεται εγγύηση:

– αν το προϊν πουλήθηκε απ τον πρώτο αγοραστή

(δεν ισχύει στην Ιρλανδική ∆ηµοκρατία) ή ταν

χρησιµοποιήθηκε επί δανεισµώ.

– αν το προϊν µετασκευάστηκε σε παρέκκλιση

απ τισ προδιαγραφέσ του κατασκευαστή ή σε

περίπτωση που δε χρησιµοποιήθηκαν γνήσια

ανταλλακτικά.

– αν προηγουµένωσ διεξήχτηκαν επισκευέσ απ

συνεργείο Service µη εξουσιοδοτηµένο απ την

ATCO).

– αν τα σφάλµατα προήλθαν απ εσφαλµένη

ρύθµιση, κατάχρηση, αµέλεια ή κατά λάθοσ

βλάβη.

– αν η βλάβη προήλθε λγω ελλιπούσ λίπανσησ

ή συντήρησησ.

Η φυσιολογική φθορά µπορεί να προκαλέσει

ανωµαλίεσ στη λειτουργία. Τα παρακάτω

εξαρτήµατα, η διάρκεια ζωήσ των οποίων εξαρτάται

απ τη τακτική διεξαγωγή του Service, έχουν

χαρακτηριστεί σαν αναλώσιµα εξαρτήµατα και δεν

καλύπτονται απ την κανονική εγγύηση.

Για βλάβεσ στα µαχαίρια κοπήσ, στισ αλυσίδεσ

µετάδοσησ κίνησησ, στουσ τριβείσ (ρουλεµάν),

στην ελαστική επίστρωση του πισινού ράουλου και

στα συρµατσχοινα.

Οι δαπάνεσ για την τακτική συντήρηση του

προϊντοσ δεν καλύπτονται απ την εγγύηση.

Σασ παρακαλούµε, για το δικ σασ συµφέρον,

τηρείτε τισ οδηγίεσ των οδηγιών χειρισµού, επειδή

ένα σωστά συντηρηµένο προϊν θα σασ προσφέρει

για πολλά χρνια άριστεσ υπηρεσίεσ.

Αν χρειαστεί, ζητάτε πάντοτε γνήσια ανταλλακτικά

τησ ATCO. Για ζηµιέσ του προϊντοσ που προήλθαν

εξαιτίασ χρήσησ ανταλλακτικών που δεν

κατασκευάστηκαν ή δεν εγκρίθηκαν απ την ATCO

δεν αναλαµβάνεται καµιά ευθύνη.

Αυτοί οι ροι τησ εγγύησησ δεν περιορίζουν τα

νµιµα διακιώµατά σασ.

Το προϊν αυτ κατασκευάστηκε σύµφωνα µε του

ρουσ ενσ Συστήµατοσ ∆ιαχείρισησ του

Περιβάλλοντοσ το οποίο χρησιµοποιεί, που είναι

δυνατ, τα πιο φιλικά προσ το περιβάλλον υλικά και

εργασιακέσ διαδικασίεσ· το ίδο ισχύει και κατά τισ

διαδικασίεσ για την ανακύκλωση µετά απ τη λήξη

τησ διάρκειασ ζωήσ του µηχανήµατοσ. Η

συσκευασία µπορεί κι αυτή να αξιοποιηθεί εκ νέου.

Αν κάποτε χρειαστεί να αποσύρετε το προϊν αυτ,

παρακαλούµε σκεφθείτε το περιβάλλον και

προσκοµίστε το σε µια αναγνωρισµένη υπηρεσία/

σε ένα αναγνωρισµένο κατάστηµα απσυρσησ.

(Πληροφορίεσ σχετικά µε τισ υπηρεσίεσ/καταστήµατα

απσυρσησ παρέχουν οι τοπικέσ αρχέσ.)

Εξακρίβωση των τιµών µέτρησησ σύµφωνα µε

2000/14/EK (ύψοσ 1,60 m, απσταση 1 m) και

EN 25 349.

Η σύµφωνα µε την καµπύλη Α εκτιµηθείσα στάθµη

θορύβου τησ συσκευήσ ανέρχεται σε: Στάθµη

ακουστικήσ πίεσησ 86 dB (A) Club, 84 dB (A) 20 I/C,

84 dB (A) 24 I/C και 85 dB (A) 30 I/C. Στάθµη ηχητικήσ

ισχύοσ 97 dB (A) Club, 95 dB (A) 20 I/C, 95 dB (A) 24 I/

C και 96 dB (A) 30 I/C.

Η εκτιµηθείσα χαρακτηριστική επιτάχυνση

ανέρχεται 4 m/s2.

∆ηλούµε υπευθύνωσ τι το προϊν αυτ

εκπληρώνει τουσ εξήσ κανονισµούσ

ή κατασκευαστικέσ συστάσεισ: EN 60 335, EN 836

σύµφωνα µε τισ διατάξεισ των Οδηγιών

89/336/EΟΚ, 98/37/EΚ, 2000/14/EΚ.

2000/14/EK: Η εγγυηµένη στάθµη ακουστικήσ

πίεσησ LWa είναι µικρτερη απ 97 dB (A) Club,

97 dB (A) 20 I/C, 97 dB (A) 24 I/C και 98 dB (A) 30 I/C.

∆ιαδικασία αποτίµησησ τησ συµβατικτητασ

σύµφωνα µε το παράρτηµα VIII.

∆ηλωµένη υπηρεσία ελέγχου: SRL, Sudbury

England

Τποσ: Stowmarket, 07. 2001

Υπογραφή: ∆ιοικητική θέση:

∆ιευθυντήσ

Τηρούµε το δικαίωµα

αλλαγών

Εγγύηση

∆ήλωση συµβατικτητασ

CLUB/ROYALE - Buch Seite 8 Dienstag, 7. August 2001 2:41 14

94 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • TR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Türkçe - 1

Dikkat! Aµaπ∂daki talimat∂ dikkatlice okuyun. Aletin kumanda

elemanlar∂ ve kullan∂m∂ hakk∂nda yeterli bilgi al∂n.

Çim biçme makinesinin acil durumlarda nas∂l durdurulacaπ∂n∂

öπrenin.

Çim biçme makinesi üzerindeki semboller hakk∂nda aç∂klama

Genel tehlike uyar∂lar∂.

Kullanma k∂lavuzuna bak∂n.

Çevredeki kiµilere f∂rlayabilecek parçalara dikkat.

Çevredeki kiµilerin aletten yeterli uzakl∂kta bulunmalar∂n∂

saπlay∂n.

Aletteki bak∂m çal∂µmalar∂ndan önce buji kablosunu ç∂kar∂n.

Keskin b∂çaklar! El veya ayak parmaklar∂n∂z∂ kesmemeye

dikkat edin.

Herhangi bir parçay∂ tutmadan önce aletin bütün parçalar∂n∂n

tam olarak durmas∂n∂ bekleyin. B∂çaklar alet kapand∂ktan

sonra da bir süre dönmeye devam eder ve yaralanmalara

neden olabilir.

Çocuklar∂n veya bu aletin kullanma talimat∂ hakk∂nda yeterli bilgiye sahip

olmayanlar∂n aleti kullanmas∂na asla izin vermeyin. Ulusal düzenleme

veya yönetmelikler aleti kullananlar∂n yaµ∂na s∂n∂rlama getirebilir.

Yak∂n∂n∂zda baµkalar∂, özellikle de çocuklar veya evcil hayvanlar varken

asla biçme yapmay∂n.

Motor çal∂µt∂r durumda iken çim biçme makinesini yukar∂ kald∂rmay∂n

veya taµ∂may∂n.

Uyar∂: Bu çim biçme makinesini kullanan kiµi; diπer insanlar∂n baµ∂na

kaza gelmesi, onlar∂n tehlikeye girmesi veya mallar∂na zarar gelmesi

durumlar∂ndaki sorumluluπu bizzat üstlenir.

Çimleri biçerken daima uygun ayakkab∂lar ve uzun pantolonlar giyin. Çim

biçme makinesini ç∂plak ayakla veya aç∂k sandaletlerle kullanmay∂n.

Çimleri biçmeye baµlamadan önce, biçme yapacaπ∂n∂z alanda makine

taraf∂ndan tutulup savrulabilecek eµya veya cisimlerin bulunup

bulunmad∂π∂n∂ dikkatli biçimde kontrol edin ve varsa bunlar∂ toplay∂n.

D∑KKAT – Benzin çabuk alevlenir.

– Benzini, sadece bu amaç için öngörülen haznede muhafaza edin.

– Benzini mutlaka aç∂k havada doldurun ve doldururken sigara

içmeyin.

– Benzini motoru çal∂µt∂rmadan önce ilave edin. Hiçbir zaman benzin

deposunun kapaπ∂n∂ aletten uzaklaµt∂rmay∂n ve motor çal∂µ∂r veya

k∂zg∂n halde iken benzin ilave etmeyin.

– Eπer benzin taµacak veya dökülecek olursa motoru çal∂µt∂rmay∂n;

çim biçme makinesini benzinin döküldüπü yerden uzaklaµt∂r∂n ve

dökülen benzin uçuncaya kadar yak∂n∂nda tutuµturucu malzeme

kullanmay∂n.

– Benzin deposunun ve benzin bidonunun kapaπ∂n∂ tekrar güvenli

biçime tak∂n.

– Zararl∂ egzoz damlalar∂n∂ temizleyin.

– Motoru, tehlikeli karbon monoksit buhar∂n∂n toplanabileceπi kapal∂

yerlerde çal∂µt∂rmay∂n.

– Çim biçme iµine baµlamadan önce daima gözünüzle dikkatli bir

kontrol yap∂n ve kesici b∂çak, kesici b∂çak tespit c∂vatalar∂ ve kesme

mekanizmas∂n∂n aµ∂nm∂µ veya hasarl∂ olup olmad∂klar∂na dikkat

edin. Çok say∂da kesici b∂çaπ∂ olan çim biçme makineleri ile

çal∂µ∂rken dikkatli olun, çünkü bir b∂çaπ∂n dönmesi diπerlerinin de

dönmesine neden olur.

Sadece gündüz gözüyle veya iyi ayd∂nlat∂lm∂µ yerlerde biçme yap∂n.

Mümkün olduπu kadar çim biçme makinesini ∂slak çimlerde kullanmay∂n.

Meyilli alanlarda duruµ pozisyonunuzun güvenli olmas∂na özen gösterin.

Sakince yürüyerek biçme yap∂n, h∂zl∂ hareket etmeyi.

Eπimli yerlerde biçme yapma tehlikeli olabilir:

– Eπimli yüzeylerde daima enine biçme yap∂n, hiçbir zaman yukar∂

aµaπ∂ biçmeyin.

– Meyilli alanlarda, özellikle çimler ∂slakken güvenli duruµ pozisyonu

al∂n.

Eπimli yerlerde yön deπiµtirirken çok dikkatli olun.

Çok dik eπimli yerlerde biçme yapmay∂n.

– Geri ad∂m atarken veya çim biçme makinesini çekerken çok dikkatli

olun. Çim biçme s∂ras∂nda hiçbir zaman aleti kendinize doπru

çekerek biçme yapmay∂n.

Çim biçme makinesini çim olmayan bir alandan geçirmek için yat∂r∂p

çekerken veya çim biçilecek alana getirir götürürken b∂çaklar∂ durdurun.

Zorunlu olmad∂π∂ takdirde (örneπin yüksek otlar∂ biçerken) çim biçme

makinesini motoru çal∂µt∂r∂rken devirmeyin. Bu gibi durumlarda sadece

gerektiπi kadar ve kullan∂c∂ taraf∂ndan kullan∂lan tarafa doπru makineyi

deviriniz. Aleti yere b∂rak∂rken her iki elinizin tutamaklar∂ kavr∂yor

olmas∂na dikkat edin.

Çim biçme makinesini hiçbir zaman ar∂zal∂ koruyucu donan∂mla veya çim

kasas∂ tak∂lmadan kullanmay∂n.

Motor regülatörü ayarlar∂n∂ deπiµtirmeyin ve motoru normalden h∂zl∂

devirle çal∂µt∂rmay∂n. Çim biçme makinesini aµ∂r∂ h∂zla kullanmak

yaralanma tehlikesi doπurur.

Motoru çal∂µt∂rmadan önce bütün kesici b∂çaklar∂ ve kavramalar∂ boµa

al∂n.

Motoru, kullanım kılavuzunda tarif edildiπi gibi çalıµtırın. Ayaklar,

bıçakların yakınında bulunmamalıdır. Biçme aletini, çalıµırken yan

yatırmayın.

Çim biçme makinesiyle çal∂µ∂rken ellerinizi veya ayaklar∂n∂z∂ hiçbir

zaman dönen parçalar∂n yak∂n∂na veya alt∂na getirmeyin.

Aµaπ∂daki durumlarda motoru kapat∂n ve buji kablosunu ç∂kar∂n:

– Kontrolden, temizlikten veya çim biçme makinesinin kendisinde bir

çal∂µmaya baµlamadan önce

– Yabanc∂ cisimlere (taµ veya benzeri cisimler) rastlarsan∂z. Çim biçme

makinesinde hasar olup olmad∂π∂n∂ kontrol edin ve hasar tespit

edecek olursan∂z, motoru tekrar çal∂µt∂rmadan veya makineyi tekrar

kullanmaya baµlamadan önce gerekli onar∂mlar∂ yapt∂r∂n.

– Çim biçme makinesi anormal biçimde titremeye baµlarsa (hemen

kontrol edin).

– Biçme yüksekliπini ayarlarken

Aµaπ∂daki durumlarda motoru kapat∂n:

– Aleti b∂rakt∂π∂n∂zda

– Benzin ilave etmeden önce

– Biriken pislikleri temizlerken

– Biçme yüksekliπini ayarlarken

Motoru yere b∂rak∂rken k∂s∂c∂ ayar∂n∂ düµürün.

Çim biçme makinesinin güvenli biçimde çal∂µmas∂ için bütün somun, vida

ve c∂vatalar∂ s∂k∂n.

Dengesizliπi önlemek için aµ∂nm∂µ veya hasar görmüµ b∂çaklar∂ ve

vidalar∂ mutlaka tak∂m halinde deπiµtirin.

Benzin deposunda benzin bulunan çim biçme makinesini hiçbir zaman

benzin buhar∂na ateµ veya k∂v∂lc∂mlar∂n ulaµma rizikosu bulunan kapal∂

mekânlarda saklamay∂n.

Çim biçme makinesini bina içinde depolamaya b∂rakmadan önce

motorun soπumas∂n∂ bekleyin.

Yang∂n tehlikesini minimuma indirmek için, daima motor, egzoz, batarya

yuvas∂ ve benzin deposu üzerindeki çim kal∂nt∂lar∂n∂, yaprak parçalar∂n∂

ve gereksiz yaπlar∂ temizleyin.

Çim toplama selesinin/torbas∂n∂n hasar görüp görmediπini düzenli olarak

kontrol edin.

Güvenliπiniz için y∂pranm∂µ ve hasar görmüµ parçalar∂ deπiµtirin.

Çim makinesi oturma parças∂ kullan∂rken yavaµ hareket edin.

Benzin deposunu boµaltman∂z gerekiyorsa, bu iµlemi mutlaka aç∂k

havada yap∂n.

Çim biçme makinesine ayarlama iµlemlerini yaparken, ayak ve ellerinizin

dönen b∂çaklar aras∂na veya makinenin sabitlenmiµ parçalar∂ aras∂na

girmemesine dikkat edin.

Deπiµtirilecek parçalar∂n ATCO kaynakl∂ olmas∂na dikkat edin.

Güvenlik talimat∂

STOP

CLUB/ROYALE - Buch Seite 1 Dienstag, 7. August 2001 2:41 14

95 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • TR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Türkçe - 2

Benzin motorlu çim biçme makinesi Club 20 I/C Royale 20E I/C Royale 24E I/C Royale 30E I/C

Professional

Sipariµ no. F016 312 142 F016 310 442 F016 310 542 F016 310 642

Motor tipi B&S Intek Pro B&S Intek Pro B&S Intek Pro B&S Intek Pro

Motor h∂z∂ (/dak) 2 800 2 800 2 800 2 800

Motor strok hacmi (cm3) 206 206 206 206

Benzin deposu hacmi (lt) 4,1 4,1 4,1 4,1

Elektro-Start Hay∂r Evet Evet Evet

Giriµ gücü (kW) 6,5 6,5 6,5 6,5

B∂çak geniµliπi (cm) 51 51 61 76

Kesme yüksekliπi (mm) 2,8 – 18 5 – 35 5 – 35 5 – 35

Metre baµ∂na kesme (biçme) say∂s∂ 146 73 73 73

Çim biçme selesi kapasitesi (lt) 60 76 99 126

Aπ∂rl∂π∂ (kg) 92 103 111 135

Max. toplam geniµlik (cm) 77 70 79 94

Seri numaras∂ Aletteki verilere bak∂n

Bu alet; özel ve profesyonel çim biçme iµleri için

geliµtirilmiµtir.

Not: Sanatkârlar∂n kullan∂m∂nda kiralama veya

ödünç verme söz konusu deπildir.

Bu el kitapç∂π∂, aletinizin doπru montaj∂ ve güvenli

kullan∂m∂na iliµkin talimat∂ içerir. Bu talimat∂

dikkatlice okuman∂z çok önemlidir.

Bu alet monte edilmiµ durumda yaklaµ∂k

92 – 135 kg’d∂r. Aleti ambalaj∂ndan ç∂karmak için

gerektiπinde yard∂m isteyin.

Çim biçme makinesini biçme yap∂lacak yere taµ∂rken

dikkatli olun, çünkü b∂çaklar çok keskindir.

Çim biçme makinesini ambalaj∂ndan dikkatle ç∂kar∂n

ve aµaπ∂daki parçalar∂n tam olup olmad∂π∂n∂ kontrol

edin:

– Tutamakl∂ çim biçme makinesi

– Kullanma k∂lavuzu

– Yedek parça listesi

– Alet tak∂m∂

Eπer parçalar eksik veya hasarl∂ ise lütfen yetkili

sat∂c∂n∂za baµvurun.

1 Tutamak

2 Hareket tahrik kolu

3 Ateµleme anahtar∂

4 Motor

5 Benzin deposu kapaπ∂

6 Yaπ haznesi kapaπ∂

7 Çim tutma selesi

8 Kesme (biçme) yüksekliπi ayar düπmesi

Kullan∂m k∂lavuzunda tan∂mlanan ve µekilleri gösterilen

akesuar∂n mutlaka teslimat kapsam∂nda bulunmas∂

gerekmez!

Tutamak

Tutamaπ∂ µekilde görüldüπü gibi monte edin ve gaz

kolunu tak∂n.

Motor yaπ∂

Çim biçme makinesi motor yaπ∂ ile birlikte teslim

edilmez. Ancak motorun içinde biraz yaπ

bulunma olas∂l∂π∂ vard∂r. Motor hasarlar∂ndan

kaç∂nmak için motoru çal∂µt∂rmadan önce

mutlaka motor yaπ∂n∂ doldurun. Motor

hasarlar∂ndan kaç∂nmak için önerilen motor

yaπ∂n∂n kullan∂lmas∂ çok önemlidir.

Motor bir yaπ seviye kontrol ünitesi ile donat∂lm∂µt∂r.

Bu ünite yeterli yaπ olmad∂π∂ takdirde motorun

çal∂µmas∂n∂ otomatik olarak önler.

1. Çim biçme makinesini düz bir zemine yerleµtirin

ve yaπ doldurma rakorunu ölçme çubuπu 9 ile

birlikte sökün.

Teknik veriler

Usulüne uygun kullan∂m

Giriµ

Teslimat kapsam∂

Aletin elemanlar∂

Montaj

CLUB/ROYALE - Buch Seite 2 Dienstag, 7. August 2001 2:41 14

96 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • TR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Türkçe - 3

2. Yaπ doldurma rakoru ölçme çubuπunu 9 bir bezle

s∂y∂r∂n ve tekrar vidalay∂n; yaπ doldurma rakoru

ile birlikte yaπ ölçme çubuπunu 9 tekrar sökün ve

yaπ seviyesini kontrol edin.

3. SAE 30 API SF tipindeki yüksek kaliteli yaπ∂

yavaµ yavaµ doldurun. Yaπ∂n hazne içine

oturmas∂n∂ bekleyin ve ölçme çubuπuna 9

eriµilinceye kadar tekrar tekrar yaπ seviyesini

kontrol edin. Motor, 0,6 litreye kadar yaπa

gereksinim duyar.

4. Ölçme çubuklu yaπ doldurma rakorunu 9 tekrar

tak∂n ve s∂k∂n.

Benzin

Benzinin kalitesi zamanda kötüleµir. 30 günden

fazla bir süre beklemiµ benzini kullanacak

olursan∂z motorun start∂nda sorunlar

yaµayabilirsiniz. Eπer çim biçme makinesini

30 günden daha fazla bir süre

kullanmayacaksan∂z benzin deposunu boµalt∂n.

1. Benzin deposu kapaπ∂n∂ 5 ç∂kar∂n ve benzinin

genleµmesine olanak saπlamak üzere, depo üst

yüzeyinin yaklaµ∂k 6 mm alt∂na kadar benzin

doldurun.

2. Benzin deposu kapaπ∂n∂ 5 tekrar tak∂n.

3. Motoru çal∂µt∂rmadan önce d∂µar∂ dökülen benzini

silin.

Batarya (Elektro-Start’l∂ Modeller)

Batarya fabrikasyon olarak baπlanm∂µt∂r. Ωarj iµlemi

“Batarya” bölümünde aç∂klanmaktad∂r.

Çim tutma selesi/torbas∂

Çim kasas∂n∂ µekilde görüldüπü gibi tespit edin.

Kesme (biçme) yüksekliπinin ayarlanmas∂

Club B20

Çim biçme makinenizin kesme yüksekliπi

2,8 – 18 mm aras∂nda ayarlanabilir.

Kesme yüksekliπi µu µekilde ayarlan∂r:

1. Çim biçme makinesinin iki yan∂ndaki tespit

c∂vatalar∂n∂ 10 gevµetin.

2. ∑stediπiniz kesme yüksekliπine eriµilinceye kadar,

kesme yüksekliπi ayar∂ için öngörülen y∂ld∂z

tutamaπ∂ 8 çevirin.

3. Tespit c∂vatalar∂n∂ 10 tekrar s∂k∂n.

Royale Modeli

Çim biçme makinenizin kesme yüksekliπi 5 – 35 mm

aras∂nda ayarlanabilir. Ara iµaretler size ayarlama

iµlemlerinde yard∂mc∂ olur.

Kesme yüksekliπinin ayar∂

Çim biçme makinesini arkaya doπru yat∂r∂n ve boµa

alma tutamaπ∂n∂ 11 çekin ve öylece tutun. Bu yolla

ayak 12 tümüyle d∂µar∂ ç∂kar.

1. Boµa alma tutamaπ∂n∂ 11 dikkatlice geri itin ve

tam olarak kavrama yapmas∂na dikkat edin.

Ve µimdi çim biçme makinesini ayak 12 üzerine

b∂rak∂n.

2. Çim biçme makinesinin iki yan∂ndaki tespit

c∂vatalar∂n∂ 13 gevµetin.

3. ∑stediπiniz kesme yüksekliπine eriµilinceye kadar,

kesme yüksekliπi ayar∂ için öngörülen y∂ld∂z

tutamaπ∂ 8 çevirin ve tespit c∂vatalar∂n∂ 13 tekrar

s∂k∂n.

4. Çim biçme makinesini arkaya doπru yat∂r∂n ve

boµa alma tutamaπ∂n∂ 11 sonuna kadar çekin.

5. Çim biçme makinesinin ayaπ∂n∂ 12 kald∂r∂n ve

boµa alma tutamaπ∂n∂ 11 dikkatlice geri itin.

Not: Bütün modellerde, t∂rm∂klama iµlemini, kesme

yüksekliπi ayar∂ndan sonra tekrar ayarlamak

gerekebilir (Bak∂n∂z: “T∂rm∂klaman∂n Ayarlanmas∂”).

T∂rm∂klaman∂n Ayarlanmas∂

Çim biçme makineniz, düµük kesme

yüksekliklerinde kullan∂labilecek ayarlanabilir bir

t∂rm∂klama sistemi ile donat∂lm∂µt∂r.

T∂rm∂klama iµlevi µu µekilde ayarlan∂r:

Club Modeli

1. C∂vatalar∂ 14 gevµetin.

2. C∂vatalar∂ 15, t∂rm∂k uçlar∂ zemine temas

edinceye kadar çevirin.

Not: T∂rm∂k uçlar∂n∂n fazla derine ayarlanmamas∂na

dikkat edin.

3. C∂vatalar∂ 14 s∂kmak suretiyle t∂rm∂klama ayar∂n∂

sabitleyin, bu s∂rada c∂vatalar∂ 15 kontra olarak

tutun.

Royale Modeli

1. T∂rm∂k uçlar∂ zemine temas edinceye kadar

c∂vatay∂ 16 ve c∂vatalar∂ 17 gevµetin.

Not: T∂rm∂k uçlar∂n∂n fazla derine ayarlanmamas∂na

dikkat edin.

2. C∂vatalar∂ 17 s∂kmak suretiyle t∂rm∂klama ayar∂n∂

sabitleyin, bu s∂rada c∂vatay∂ 16 kontra olarak

tutun.

Çal∂µt∂rma ve durdurma

Soπuk start

∑ple çal∂µt∂r∂lan modeller:

1. Motor durdurma µalterini 18 ON a getirin.

2. K∂sma ayar kolunu 19 ilgili pozisyona

getirin.

3. Benzin musluπunu 20 aç∂n.

4. Hava klapesi kolunu 21, “On” ’a getirin.

5. Starterin tutamaπ∂n∂ 22 çekin. Her çekme

denemesinden sonra tutamaπ∂ yavaµ tempoyla

b∂rak∂n.

C D

Çim biçme makinesinin kullan∂lmas∂

CLUB/ROYALE - Buch Seite 3 Dienstag, 7. August 2001 2:41 14

97 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • TR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Türkçe - 4

Elektro-Start’l∂ Modeller:

1. Motor durdurma µalterini 18 ON a getirin.

2. K∂sma ayar kolunu 19 ilgili pozisyona

getirin.

3. Benzin musluπunu 20 aç∂n.

4. Hava klapesi kolunu 21, “On” ’a getirin.

5. Start için anahtar∂ saπa çevirin. Eπer motor üç

denemeden sonra çal∂µmazsa, starter tutamaπ∂n∂

kullan∂n ve bataryay∂ µarj ettirin (Bak∂n∂z: “Bak∂m

ve Hata Arama”).

S∂cak start

“Motorun soπuk start∂” bölümünde aç∂kland∂π∂ gibi

hareket edin, ancak 4. iµlemleri yapmay∂n.

Eπer motor çal∂µmazsa veya kesintili çal∂µ∂rsa, hava

klapesi “O” ve “Off” ’da iken, “Motorun soπuk start∂”

bölümünde aç∂kland∂π∂ gibi hareket edin.

Durdurma

1. K∂s∂c∂ ayar kolunu 19 durdurma (Stoppen)

pozisyonuna getirin.

2. Motor durdurma µalterini 18 OFF a getirin.

El freni

El freni genelde meyilli arazide makinenin

durdurulmas∂n∂ desteklemek ve park etmek için

kullan∂l∂r. Tahrik mekanizmas∂ kuplaj halinde iken

veya debriyaj kolu hareket tahriki için bas∂lm∂µ iken

el frenini çekmeyin. El frenini sürekli olarak makineyi

durdurmak için kullanmay∂n. El frenini sadece

kendisi için öngörülen amaçlarla kullan∂n. El frenini

gereksiz yere s∂k s∂k kullan∂rsan∂z lastik makara

zaman∂ndan önce aµ∂n∂r.

El freninin kullan∂lmas∂:

Gevµetme

El freni kolunu 23 arkaya doπru, park

pozisyonunu gösteren “(P)” çentiπinden çekin

ve öne doπru “O” (fren boµta) pozisyonuna

getirin.

Frenleme

El freni kolunu 23 arkaya doπru frenleme

pozisyonuna çekin veya çim biçme makinesini

park edecekseniz “(P)” çentiπine çekin.

Kesici b∂çaπ∂n ve arka merdanenin kuplaj∂

1. Kesici b∂çaπa 24 ait debriyaj kolunun çentiπi

kavrad∂π∂ndan emin olun.

2. Motoru çal∂µt∂r∂n ve el frenini boµa al∂n.

3. K∂rm∂z∂ emniyet mandal∂n∂ 25 öne doπru itin ve

hareket tahriki 2 kuplaj kolunu yavaµça üst

tutamaπa çekin.

4. K∂rm∂z∂ emniyet mandal∂n∂ 25 gevµetin.

5. ∑htiyac∂n∂za göre h∂z∂ ayarlay∂n; bunu yapmak için

k∂s∂c∂ ayar kolunu 19 ve aras∂nda

hareket ettirin.

6. Durmak için hareket tahriki 2 kuplaj kolunu

b∂rak∂n.

Sadece arka merdaneyi kuplajlay∂n

Not: Ωanz∂manda hasarlara neden olmamak için

çim biçme makinesinin dik durmas∂ gerekir.

Kesici b∂çak kuplaj kolunu 24 kald∂r∂n ve

çentikten ç∂kar∂n.

Çim biçme iµlemine baµlamadan önce motordaki

yaπ seviyesini kontrol edin ve gerekiyorsa benzin

deposuna benzin doldurun.

Çim biçme sezonunun sonunda benzin

deposunda sadece gerektiπi kadar benzin

b∂rakmakta yarar vard∂r. Çünkü makine

kullan∂mdan kald∂r∂l∂p depoland∂π∂nda benzin

deposunda hiç benzin bulunmamas∂ gerekir.

Çimlerin kenar∂ndan biçmeye baµlar ve ileri

doπru hareket ederek bir “L” harfi biçiminde

biçme yaparsan∂z optimal biçme sonucu elde

edersiniz. Daha sonra, her kuµaπ∂n dik aç∂l∂

ucundan baµlayarak bir önceki kuµaπ∂n

üstünden hafifçe geri gidin.

Bir sonraki biçme iµlemine dik aç∂l∂ kuµaπ∂n

tersinden baµlay∂n, bu µekilde her defas∂nda ayn∂

yönde biçmenin olumsuz sonuçlar∂n∂ önlersiniz.

Makineyi durdurun ve buji fiµini bujiden çekin.

Uyar∂: Aleti uzun süre ve güvenli biçimde

kullanabilmek için aµaπ∂daki iµlemleri düzenli olarak

yap∂n.

Çim biçme makinesini görünür hatalar, örneπin

gevµek veya hasarl∂ b∂çaklar, y∂pranm∂µ veya hasar

görmüµ parçalar aç∂s∂ndan kontrol edin.

Muhafazalar∂n ve koruyucu donan∂mlar∂n hasarl∂

olup olmad∂klar∂n∂ ve doπru olarak tak∂l∂p

tak∂lmad∂klar∂n∂ kontrol edin. Aleti kullanmadan önce

gerekli olan bak∂m ve onar∂m iµlemlerini yerine

getirin.

Çim biçme makinesinin d∂µ∂n∂ yumuµak bir f∂rça ve

bezle esasl∂ olarak temizleyin. Temizlik için su,

çözücü madde veya polisaj maddesi kullanmay∂n.

Özellikle hava filtresi ve motor soπutma

donan∂m∂ndaki pislikleri tümüyle temizleyin.

Titiz üretim ve test yöntemlerine raπmen çim biçme

makinesi ar∂za yapacak olursa, onar∂m∂ ATCO

elektrikli el aletleri için yetkili bir ATCO Servisine

yapt∂r∂n.

Bütün baµvuru ve yedek parça sipariµlerinizde lütfen

aletin 10 haneli sipariµ numaras∂n∂ mutlaka belirtin!

Çim biçme

Bak∂m

CLUB/ROYALE - Buch Seite 4 Dienstag, 7. August 2001 2:41 14

98 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • TR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Türkçe - 5

Eπer çimler temiz ve düzgün bir biçimde

biçilmiyorsa, kesici b∂çaπ∂n ayarlanmas∂

gerekir.

1. Çim biçme makinesini geri devirin ve güvenli bir

biçimde kamalay∂n.

2. Çim biçme makinesinin iki yan∂ndaki ayar

c∂vatalar∂n∂ 26 ve 27 gevµetin.

3. Ayar c∂vatas∂n∂ 27 yavaµ yavaµ saπa doπru

çevirin.

Not: Silindir dönerken kesme silindiri alt b∂çaπ∂n üst

yüzeyinin tümünü tam olarak yal∂yorsa, kesici

b∂çaklar doπru ayarlanm∂µ demektir.

Kesici b∂çaklar birer makas gibi iµlev görür. Kesici

b∂çaklar∂n doπru olarak ayarlan∂p ayarlanmad∂π∂ bir

yaprak kâπ∂t ile kontrol edilebilir. Eπer kâπ∂t b∂çaπ∂n

toplam eni boyunca temiz olarak kesiliyorsa,

ayarlama doπru demektir.

4. Ayarlama iµlemini kusursuz biçimde yapt∂ktan

sonra ayar c∂vatas∂n∂ 26 s∂k∂n.

Biçilen çimlerin çim kasas∂na at∂lma iµlemini

optimal hale getirmek için talaµ atma levhas∂n∂

aµaπ∂da aç∂kland∂π∂ gibi ayarlay∂n:

1. C∂vatalar∂ 28 gevµetin.

2. Atma levhas∂n∂ düzgün bir biçimde aµaπ∂ bast∂r∂n

ve levhan∂n silindire temas etmemesine dikkat

edin.

3. ∑deal pozisyonda ayarlama yapt∂ktan sonra

c∂vatalar∂ 28 s∂k∂n.

Bataryay∂ ç∂kard∂π∂n∂zda, batarya fiµinin art∂

kutbunu (k∂rm∂z∂) izolasyon band∂ ile sarmadan

motoru çal∂µt∂rmay∂n. Aksi takdirde kabloda

k∂v∂lc∂mlar meydana gelebilir.

Ωarj:

Bataryay∂ µarj ederken kutup baµ∂ kelepçelerini

ç∂kar∂n. Bu çim biçme makinesi 14 Ah’lik bir batarya

ile donat∂lm∂µt∂r. Bataryay∂, kullan∂lan µarj cihaz∂n∂n

(teslimat kapsam∂nda yoktur) talimat∂na uygun

olarak µarj edin.

Hareketli parçalar kapal∂ ve s∂zd∂rmaz biçimde

yatakland∂klar∂ndan aletin yaπlama iµleri çok azd∂r.

Az say∂daki yaπlama yeri 29 sadece iki ayl∂k

periyotlarla birkaç damla motor yaπ∂ gerektirir.

Yaπ deπiµtirme:

Yeni bir motorda motor yaπ∂ 2 iµletim saatinden

sonra deπiµtirilmelidir. Daha sonra motor yaπ∂ her

50 iµletim saatinden sonra veya çim biçme

sezonunun sonunda, depolamadan önce

deπiµtirilmelidir.

Motor yaπ∂n∂ aµaπ∂da aç∂kland∂π∂ gibi deπiµtirin:

Not: Motor yaπ∂, motor s∂cakken daha iyi akar.

1. Alt arka tarafta bulunan yaπ boµaltma

c∂vatas∂n∂n 30 etraf∂n∂ bir bezle temizleyin ve yaπ

boµaltma c∂vatas∂n∂ sökün.

2. Yaπ boµaltma borusunu 31 boµaltma deliπine

vidalay∂n.

3. Çim biçme makinesini arkaya devirin ve yaπ∂

uygun bir kap içine boµalt∂n. Hazne içindeki yaπ∂n

bütünüyle boµald∂π∂ndan emin olun.

4. Yaπ boµaltma c∂vatas∂n∂ 30 tekrar tak∂n.

5. Yaπ doldurma rakorunun 6 etraf∂n∂ temizleyin ve

rakoru ç∂kar∂n.

6. Çim biçme makinesini düz bir zemine yerleµtirin

ve SAE 30 tipindeki kaliteli yaπ∂ (örneπin

SAE 30 API SF) yavaµ yavaµ yaπ doldurma

deliπinden doldurun. Yaπ∂n hazneye oturmas∂n∂

bekleyin ve ölçme çubuπuna 9 eriµinceye kadar

seviyeyi s∂k s∂k kontrol edin. Yaπ karterinde

bulunan yaπ göre, motora 0,6 litre (1,1 pint) yaπ

doldurmak gerekebilir.

7. Ölçü çubuπu ile birlikte yaπ doldurma rakorunu 6

tekrar tak∂n ve s∂k∂n.

Not: Motor hasarlar∂ndan sak∂nmak için önerilen

yaπ∂n kullan∂lmas∂ çok önemlidir.

Hava filtresinin temizlenmesi (Bak∂n∂z: “Motor”

kullan∂m k∂lavuzu ayr∂nt∂lar∂).

Genel bak∂m ve ayarlama iµlemleri (Bak∂n∂z: “Motor”

kullan∂m k∂lavuzu ayr∂nt∂lar∂).

Autosteer Oturaπ∂ +

Donan∂m tak∂m∂ Royale 20 F016 800104

Autosteer Oturaπ∂ +

Donan∂m tak∂m∂ Royale 24 F016 800105

Autosteer Oturaπ∂ +

Donan∂m tak∂m∂ Royale 30 F016 800106

Tekerlek tak∂m∂ (ön) Royale 20 F016 L80928

Tekerlek tak∂m∂ (ön) Royale 24 F016 L80929

Tekerlek tak∂m∂ (ön) Royale 30 F016 L80930

Tekerlekler ve

yedek tak∂m Club 20 F016 L80019

1 Litre SAE 30 API SF yaπ∂ F016 S10258

B∂çaklar∂n ayarlanmas∂

Çim atma levhas∂n∂n ayarlanmas∂

Batarya

Yaπlama

C D

Motor bak∂m∂

Aksesuar

CLUB/ROYALE - Buch Seite 5 Dienstag, 7. August 2001 2:41 14

99 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • TR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Türkçe - 6

Önerilen bak∂m periyotlar∂ içinde düzenli bak∂m,

gerektiπinde aµ∂nm∂µ ve hasar görmüµ parçalar∂n

zaman∂nda deπiµtirilmesi ve k∂µ depolamas∂ndan

önce yetkili bir ATCO Servisinde düzenli bak∂m

iµleri, çim biçme makinesinin kullan∂m ömrünü

önemli ölçüde uzat∂r. Çim biçme makinesini depoya

kald∂rmadan önce aµaπ∂daki iµlemleri yap∂n:

Çim biçme makinesini esasl∂ biçimde temizleyin.

Özellikle motor soπutma donan∂m∂ ve fren pabuçlar∂

bölgesindekiler olmak üzere, çim kal∂nt∂lar∂n∂

temizleyin (Bak∂n∂z: “Motor” Kullan∂m K∂lavuzu).

Kesme mekanizmas∂n∂ kontrol edin (Bak∂n∂z: “Kesici

b∂çaklar∂n ayarlanmas∂”) ve kesici aπ∂zlar∂ hafifçe

yaπlay∂n.

Bütün c∂vata ve somunlar∂n yerlerine iyice oturup

oturmad∂klar∂n∂ kontrol edin.

Benzin deposundaki benzini µu µekilde boµalt∂n:

– Karbüratördeki benzin baπlant∂s∂n∂ ç∂kar∂n ve

depo içindeki benzini bir bidona boµalt∂n.

– Kendi kendine duruncaya kadar motoru birkaç

dakika çal∂µt∂r∂n.

– Ωamand∂ra gövdesindeki c∂vatay∂ sökün,

µamand∂ra gövdesini karbüratörden ç∂kar∂n ve

benzin varsa boµalt∂n. Bu sayede, benzin

kal∂nt∂lar∂ nedeniyle önemli karbüratör

parçalar∂ndaki reçineleµme rizikosu ortadan

kalkar.

Motor yaπ∂n∂ deπiµtirin ve hava filtresini temizleyin.

(Sadece k∂µ depolamas∂nda. Bak∂n∂z: “Motor”

Kullan∂m K∂lavuzu ayr∂nt∂lar∂).

K∂µ mevsimi süresince bataryay∂ bir kez µarj edin

(Bak∂n∂z: “Bataryan∂n Bak∂m∂”).

Aµaπ∂daki tablo hata olas∂l∂klar∂n∂ ve bu hatalar∂n nas∂l giderileceπini göstermektedir. Eπer bu hatalar∂

kendiniz gideremiyorsan∂z bir servise baµvurun.

Uyar∂: Hata arama iµlemine baµlamadan önce çim biçme makinesini kapat∂n buji fiµini ç∂kar∂n.

K∂µ mevsiminde depolama/30 günden fazla bir süre depolama

Hata arama

Hatalar Olas∂ nedenler Giderilmesi

Biçme iµleminden sonra

çimler kopar∂lm∂µ gibi

görünüyor

Kesici b∂çaklar∂n ayarlar∂ doπru deπil Kesici b∂çaklar∂ ayarlay∂n

Motor çal∂µm∂yo Motor boπulmuµ

Buji kablosu baπl∂ deπil

Buji kirlenmiµ

Yaπ yok

10 – 15 dakika bekleyin

Tekrar baπlay∂n

“Motor” bak∂m talimat∂na bak∂n

Motor yaπ∂ doldurun

Motor stop ediyor Benzin yok

Çim biçme koµullar∂ için motor devir

say∂s∂ çok düµük

Kesici silindir bloke olmuµ durumda

Motor durmuyor

Depoyu doldurun

K∂sma ayar∂n∂ deπiµtirin

Motoru durdurun ve engeli ortadan

kald∂r∂n

K∂sma ayar∂ doπru deπil. Buji fiµini

çekmek suretiyle motoru durdurun ve

“Motor” bak∂m talimat∂na bak∂n

Kesici silindir dönmüyor Yanl∂µ ayarlanm∂µ ATCO’nun yetkili servisine baµvurun

Hareket tahriki kuplaj

yapm∂yor Ayarlama yanl∂µ/Çekici hasarl∂ ATCO’nun yetkili servisine baµvurun

Aµ∂r∂ titreµim/Aµ∂r∂ gürültü Kesici b∂çaklar ve/veya silindir yataπ∂

hasarl∂

Motor ar∂zal∂

ATCO’nun yetkili servisine baµvurun

“Motor” bak∂m talimat∂na bak∂n

CLUB/ROYALE - Buch Seite 6 Dienstag, 7. August 2001 2:41 14

100 • F016 L69 838 • TMS • 11.07.01

EURO • Printed in England • TR • F016 L69 838 • CLUB/ROYALE • OSW 08/01

Türkçe - 7

Bu ürün için ATCO, üretim hatalar∂na karµ∂ garanti

üstlenir. Eπer makine kiralama yoluyla

kullan∂lmam∂µsa, garanti süresi içinde ortaya

ç∂kacak üretim hatalar∂ ATCO taraf∂ndan onar∂l∂r

(veya yedek parça teslimat∂ ile telafi edilir). Çim

biçme makinesi motorunun garantisini motor

üreticisi üstlenir. Ayr∂nt∂lar için lütfen “Motor

Garantisi” bölümüne bak∂n∂z.

Ticari olmayan kullan∂mlardaki parça ve onar∂m

garanti süresi 1 y∂l olup, aletin sat∂n alma tarihi ile

baµlar.

Ticari kullan∂mlardaki parça ve onar∂m garanti süresi

90 gün olup, aletin sat∂n alma tarihi ile baµlar.

Bu garantiye ait aç∂klamalar:

Ticari olmayan kullan∂m; ürünün, bahçe sahibinin

zemininde ve onun gözetiminde kullan∂lmas∂

anlam∂na gelir.

Ticari kullan∂m; kiralama hariç olmak üzere, gelir

elde etmek üzere diπer bütün kullan∂m türlerini

kapsar.

Bu garanti kapsam∂ndaki onar∂mlar için:

– Çim biçme makinenizi yetkili bir ATCO Müµteri

Servisine gönderin.

– Üzerinde tarih bulunan sat∂n alma belgenizi aletle

birlikte gönderin.

– Garanti belgenizi ibraz edin.

Bu garanti, aµaπ∂daki koµullarda geçerli deπildir:

– Eπer ürün ilk sat∂n alan kiµi taraf∂ndan bir

baµkas∂na sat∂lm∂µsa (∑rlanda Cumhuriyeti’ni

kapsamaz) veya kiralanm∂µsa.

– Eπer üreticinin spesifikasyonlar∂na karµ∂ üründe

deπiµiklik yap∂lm∂µsa ve yanl∂µ veya orijinal

olmayan yedek parçalar kullan∂lm∂µsa.

– Eπer daha önceden baµkalar∂ taraf∂ndan

(ATCO ’nun yetkili servisleri d∂µ∂nda) ürün

onar∂lm∂µsa.

– Eπer yanl∂µ ayarlama, kötü kulan∂m, ihmalkârl∂k

veya dikkatsizlik sonucu önemli hasarlar

meydana gelmiµse.

– Eπer hasarlar yetersiz yaπlama ve bak∂m sonucu

ortaya ç∂km∂µsa.

Hatal∂ iµlevler normal y∂pranmalardan

kaynaklanabilir. Kullan∂m ömürleri düzenli servise

baπl∂ olan aµaπ∂daki parçalar, y∂pranan parçalar

olarak beyan edilmekte olup, normal garanti

kapsam∂nda deπildirler.

Kesici b∂çaklar, tahrik zincirleri, yatak, arka merdane

çekicinin lastiπi.

Ürünün standart bak∂m∂ için gerekli olan giderler

garanti kapsam∂nda girmez ve ödenmez.

Lütfen kullan∂m k∂lavuzundaki talimata kendi

yaran∂n∂z için titizlikle uyun, çünkü bak∂m∂ doπru

olanak yap∂lan bir alet uzun y∂llar yüksek

performansl∂ ve tatmin edici hizmet verir.

Gerektiπinde daima orijinal ATCO yedek parças∂

isteyin. ATCO taraf∂ndan üretilmemiµ veya onun

onay∂ al∂nmadan kullan∂lm∂µ parçalar∂n

deπiµtirilmesi sonucu ortaya ç∂kacak hasarlardan

ATCO sorumlu deπildir.

Bu garanti, yasal haklar∂n∂zda bir deπiµiklik yapmaz.

Bu ürün; bir “Çevre Koruma Yönetimi” sistemi

çerçevesinde üretilmiµtir. Bu ürünün üretilmesinde

mümkün olduπu kadar tekrar dönüµümlü

malzemeler kullan∂lm∂µ ve çevre dostu yöntemler

uygulanm∂µt∂r. Ürünün ambalaj∂ da tekrar

kullan∂labilir malzemeden yap∂lm∂µt∂r.

Bu ürünü tasfiye ederken lütfen çevreyi düµünün ve

yetkili bir tasfiye iµletmesine teslim edin.

(Tasfiye iµletmesine ait bilgileri bulunduπunuz

bölgedeki resmi mercilerden alabilirsiniz.)

Ölçüm deπerleri 2000/14/AT’e göre belirlenmektedir

(ölçeme 1,60 m yükseklik ve 1 m mesafeden) ve

EN 25 349.

Aletin, frekansa baπ∂ml∂ uluslararas∂ ses bas∂nc∂

seviyesi deπerlendirme eπrisi A’ya göre tipik gürültü

seviyesi: Ses bas∂nc∂ seviyesi 86 dB (A) Club,

84 dB (A) 20 I/C, 84 dB (A) 24 I/C ve 85 dB (A)

30 I/C. Çal∂µma s∂ras∂ndaki gürültü seviyesi 97 dB

(A) Club, 95 dB (A) 20 I/C, 95 dB (A) 24 I/C ve

96 dB (A) 30 I/C’d∂r.

Deπerlendirilen tipik ivme 4 m/s2.

Tek sorumlu olarak, bu ürünün aµaπ∂daki

standartlara veya standart belgelerine uygun

olduπunu beyan ederiz: 89/336/AET, 98/37/AT,

2000/14/AT yönetmeliπi hükümleri uyar∂nca EN

(avrupa standartlar∂) 60 335, EN 836.

2000/14/AT: Garanti edilen gürültü emisyonu

seviyesi LWa 97 dB (A) Club, 97 dB (A) 20 I/C,

97 dB (A) 24 I/C ve 98 dB (A) 30 I/C’dan daha

düµüktür. Uygunluk deπerlendirme yöntemi Ek VIII

uyar∂nca.

Yetkili test mercii: SRL, Sudbury England

Yer: Stowmarket, 07. 2001

∑mza: Konumu: Müdür

Deπiµiklikler mümkündür

Garanti

Uygunluk beyan∂

CLUB/ROYALE - Buch Seite 7 Dienstag, 7. August 2001 2:41 14

101 • F016 L69 838 • TMS • 11.07.01

Inspektion vor Auslieferung

Pre Deliverery Inspection Check

Inspection avant expédition

Inspectie voor aflevering

Inspección previa a la entrega

Datum /Date /Date / Datum/ Fecha / /

Jahr 1 (spätestens 50 Stunden)

Year 1 (or 50 hrs)

1 ère année (au max 50 heures)

1e jaar (uiter lijk 50 uur)

1 año (a más tardar después de 50 horas)

Datum/ Date /Date / Datum/ Fecha / /

Jahr 2 (spätestens 100 Stunden)

Year 2 (or 100 hrs)

2 ère année (au max 100 heures)

2e jaar (uiter lijk 100 uur)

2 año (a más tardar después de 100 horas)

Datum/ Date /Date / Datum/ Fecha / /

Jahr 3 (spätestens 150 Stunden)

Year 3 (or 150 hrs)

3 ère année (au max 150 heures)

3e jaar (uiter lijk 150 uur)

3 año (a más tardar después de 150 horas)

Datum /Date /Date / Datum/ Fecha / /

Jahr 4 (spätestens 200 Stunden)

Year 4 (or 200 hrs)

4 ère année (au max 200 heures)

4e jaar (uiter lijk 200 uur)

4 año (a más tardar después de 200 horas)

Datum/ Date /Date / Datum/ Fecha / /

Jahr 5 (spätestens 250 Stunden)

Year 5 (or 250 hrs)

5 ère année (au max 250 heures)

5e jaar (uiter lijk 250 uur)

5 año (a más tardar después de 250 horas)

Datum/ Date /Date / Datum/ Fecha / /

Jahr 6 (spätestens 300 Stunden)

Year 6 (or 300 hrs)

6 ère année (au max 300 heures)

6e jaar (uiter lijk 300 uur)

6 año (a más tardar después de 300 horas)

Datum /Date /Date / Datum/ Fecha / /

Jahr 7 (spätestens 350 Stunden)

Year 7 (or 350 hrs)

7 ère année (au max 350 heures)

7e jaar (uiter lijk 350 uur)

7 año (a más tardar después de 350 horas)

Datum/ Date /Date / Datum/ Fecha / /

Jahr 8 (spätestens 450 Stunden)

Year 8 (or 450 hrs)

8 ère année (au max 450 heures)

8e jaar (uiter lijk 450 uur)

8 año (a más tardar después de 450 horas)

Datum/ Date /Date / Datum/ Fecha / /

CLUB Royal · Garantiekarte 26.09.2000 10:42 Uhr Seite 1

Adresse • Printed in England • BA F 016 L69 838 • CLUB/ROYALE • OSW 08/01

Atco-Qualcast Ltd, Suffolk Works, Stowmarket, Suffolk, IP14 1EY, England

Tel: (01449) 742000 Fax: (01449) 675444 E-Mail: sales@atco.co.uk

Registered Office: Atco-Qualcast Ltd., Suffolk Works, Strowmarket, Suffolk, IP14 1EY, England

Printed in England F016L69 838 (01.07) O

CLUB/ROYALE - Buch Seite 104 Dienstag, 7. August 2001 2:41 14

We hope you find the links below useful. For further gardening information visit

Gardening Tools Direct

Blower Vacs Brush cutters Brushcutters Chainsaws Chain saws

Cultivators Cylinder lawn

mowers

Cylinder mowers Echo chainsaws Echo Strimmers

Electric

chainsaws

Fertiliser

spreaders

Garden blowers Garden rollers Garden shredders

Garden tractors Garden vacuums Hayter lawn

mowers

Hedge cutters Hedgecutters

Hover mowers Husqvarna

chainsaws

Kawasaki brush

cutters

Kawasaki

strimmers

Lawn mowers

Lawn scarifiers Lawn tractors Leaf blowers Leaf vacuums Petrol chainsaws

Petrol hedge

cutters

Ride on lawn

mowers

Ride on mowers Rotary mowers Rotavators

Ryobi strimmers Scarifiers Strimmers Westwood lawn

tractors

Westwood ride on

mowers

Westwood

tractors

Atco Royale 20E I C 24E 30E Club 20 Professional Users Manual CLUB/ROYALE Buch

!! Atco-1 Atco Lawn Mower Manuals - Lawn Mower Manuals – The Best Lawn Mower Manuals Collection

ROYALE 20E IC, ROYALE 24E IC, ROYALE 30E IC, CLUB 20 IC PROFESSIONAL to the manual 55cc6433-0cfc-4764-b72d-9691a154b5c9

Navigation menu

Versions of this User Manual:

Views

Navigation
