When using your telephone equipment, basic safety precautions should

always be followed to reduce the risk of ﬁre, electric shock, and injury to

persons, including the following:

1. Read and understand all instructions.

2. Follow all warnings and instructions marked on the product. The symbol

identiﬁes and alerts the user to the presence of important operating and

service instructions.

3. Unplug this product from the wall outlet before cleaning. Do not use liquid

cleaners or aerosol cleaners. Use a damp cloth for cleaning.

4. Do not locate base unit near water, for example, near a bath tub,

wash bowl, kitchen sink, or laundry tub, in a wet basement or near a

swimming pool.

5. Do not place this product on an unstable cart, stand or table. The product

may fall, causing serious damage to the product.

6. This product should never be placed near or over a radiator or heat

ventilation is provided.

7. This product is intended to be used with the supplied Class 2 Direct Plug-In

Power Unit rated 9 VDC 500 mA. Plantronics Part No. 46924-01 has a rated

input voltage of 120 VAC, 60 Hz and an output voltage of 9 VDC at 500mA.

8. Do not allow anything to rest on the power cord. Do not locate this product

where the cord will be abused by persons walking on it.

9. Do not overload outlets and extension cords as this can result in the risk of

ﬁre or electric shock.

10. Never push objects of any kind into this product through cabinet slots

as they may touch dangerous voltage points or short out parts that could result

in a risk of ﬁre or electric shock. Never spill liquid of any kind on the product.

11.To reduce the risk of electric shock, do not disassemble this product,

but take it to qualiﬁed servicemen when service or repair work is required.

Opening or removing covers may expose you to dangerous voltages or other

risks. Incorrect reassembly can cause electric shock when the appliance is

subsequently used.

12. Avoid using a telephone equipment during an electrical storm. The

10U100 System has built-in surge protection circuits that meet or exceed FCC

requirements. However, an incident such as a lightning strike at or near the

telephone lines, could cause serious damage. There may also be a remote risk of

electric shock or damage from lightning. If the 10U100 System is installed in an

area with frequent and/or severe electrical storms, it is suggested that the tele-

phone be disconnected during these storms or that additional surge suppression

equipment be added to the installation.

13. Do not use the telephone equipment to report a gas leak in the vicinity

of the leak.

IMPORTANT SAFETY

INSTRUCTIONS

60653-01 10U100 UserGuide_r2 5/11/01 12:11 AM Page 2

14. Unplug this product from the wall outlet and refer servicing to qualiﬁed

service personnel under the following conditions:

a) When the power supply cord or plug is damaged or frayed.

b)If liquid has been spilled into the product.

c) If the product has been exposed to rain or water.

d)If the product does not operate normally by following the operating

instructions. Adjust only those controls that are covered by the operating

instructions because improper adjustments of other controls may result in

damage and will often require extensive work by a qualiﬁed technician to

restore the product to normal operation.

e) If the product has been dropped or the base unit has been damaged.

f) If the product exhibits a distinct change in performance.

15. This product requires AC power in order to operate. In order to have phone

service during a power outage, have another telephone available that is

powered only by the telephone line.

16. Keep all product cords and cables away from operating machinery.

Battery Safety

SAVE THESE INSTRUCTIONS

CAUTION: To reduce the risk of ﬁre or injury to persons, read and follow

these instructions.

1. Use only the battery pack supplied with this product.

2. Do not dispose of the battery pack in a ﬁre. The cell may explode. Check with

local codes for possible special disposal instructions.

3. Do not open or mutilate battery pack. Released electrolyte is corrosive and may

cause damage to the eyes or skin and may be toxic is swallowed.

4. Exercise care in handling the battery pack in order not to “short” the battery

contacts with conducting materials such as rings, bracelets, and keys. The battery

pack or conductor may overheat and cause burns.

5. Charge the battery pack in accordance with instructions supplied with this unit.

6. Observe proper orientation between battery pack and charger contacts.

7. Contact your local, county, or state hazardous waste management authorities for

information on recycling or disposal programs in your area.

8. Important: The new battery pack must be attached to the Remote and

charged in the Charging Well until the Charge Indicator Light goes off

before it can be used away from the Base .

9. The maximum standby time for a freshly charged battery pack is approximately 7

days. The maximum talk time is approximately 6 hours.

60653-01 10U100 UserGuide_r2 5/11/01 12:11 AM Page 3

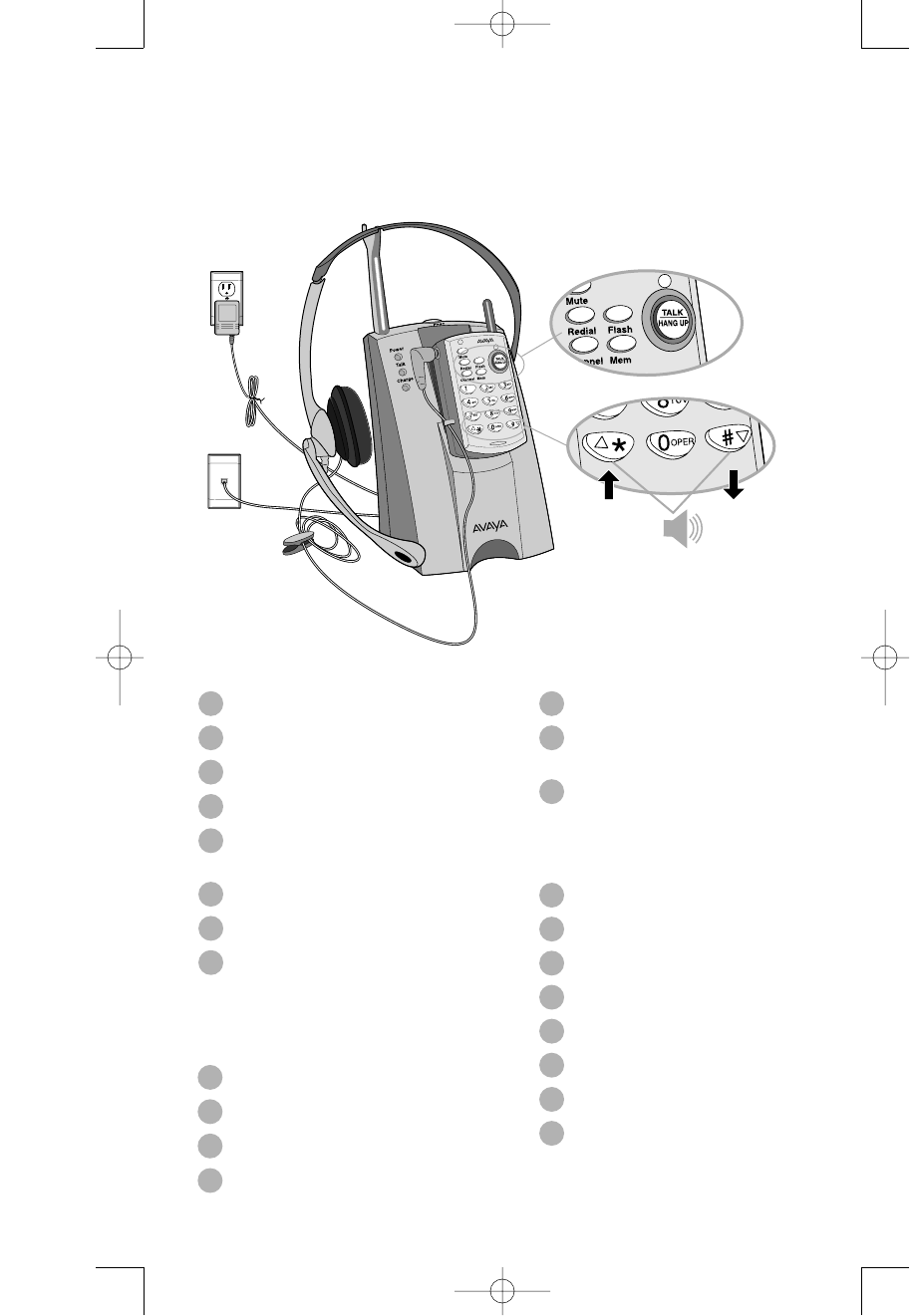

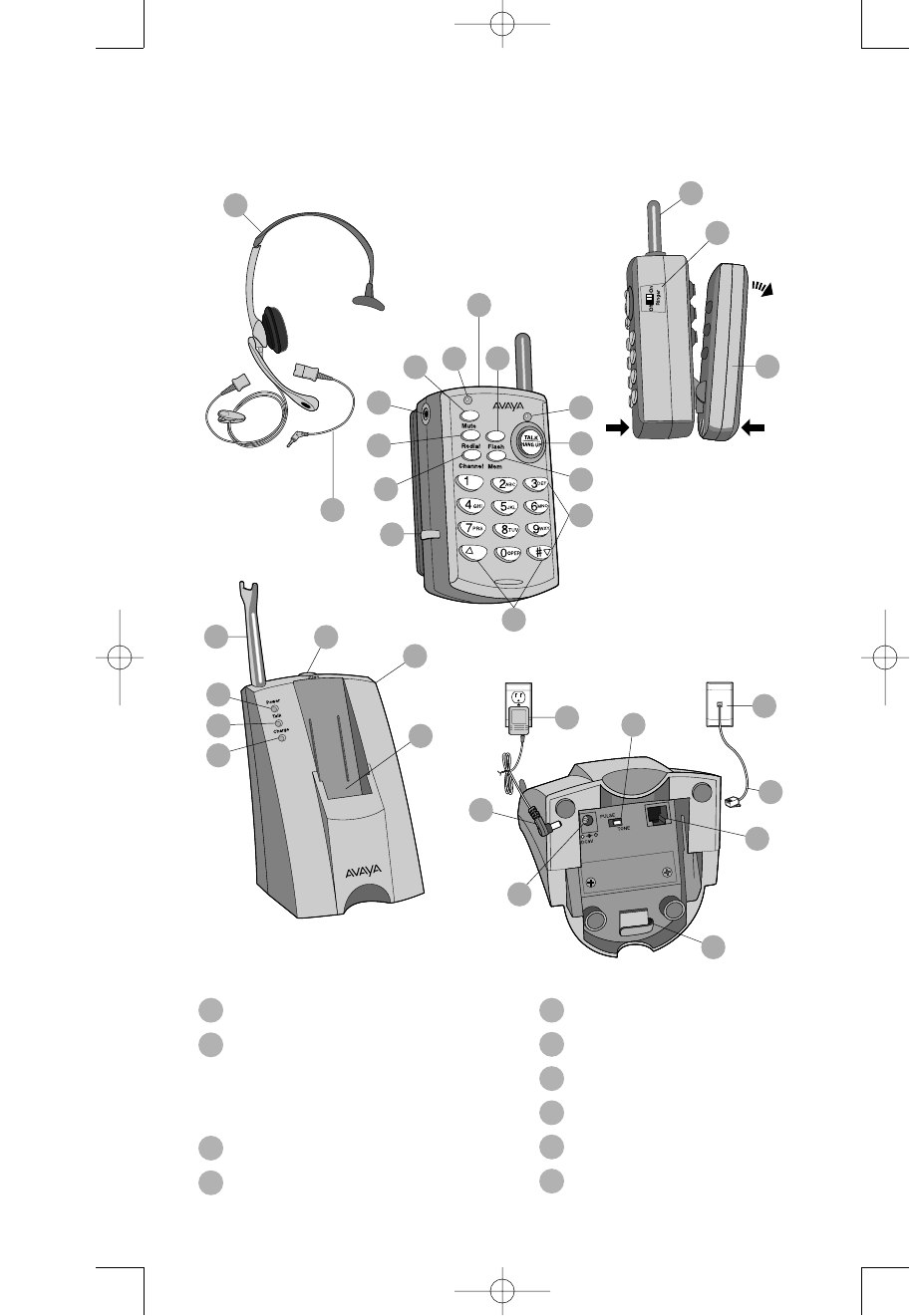

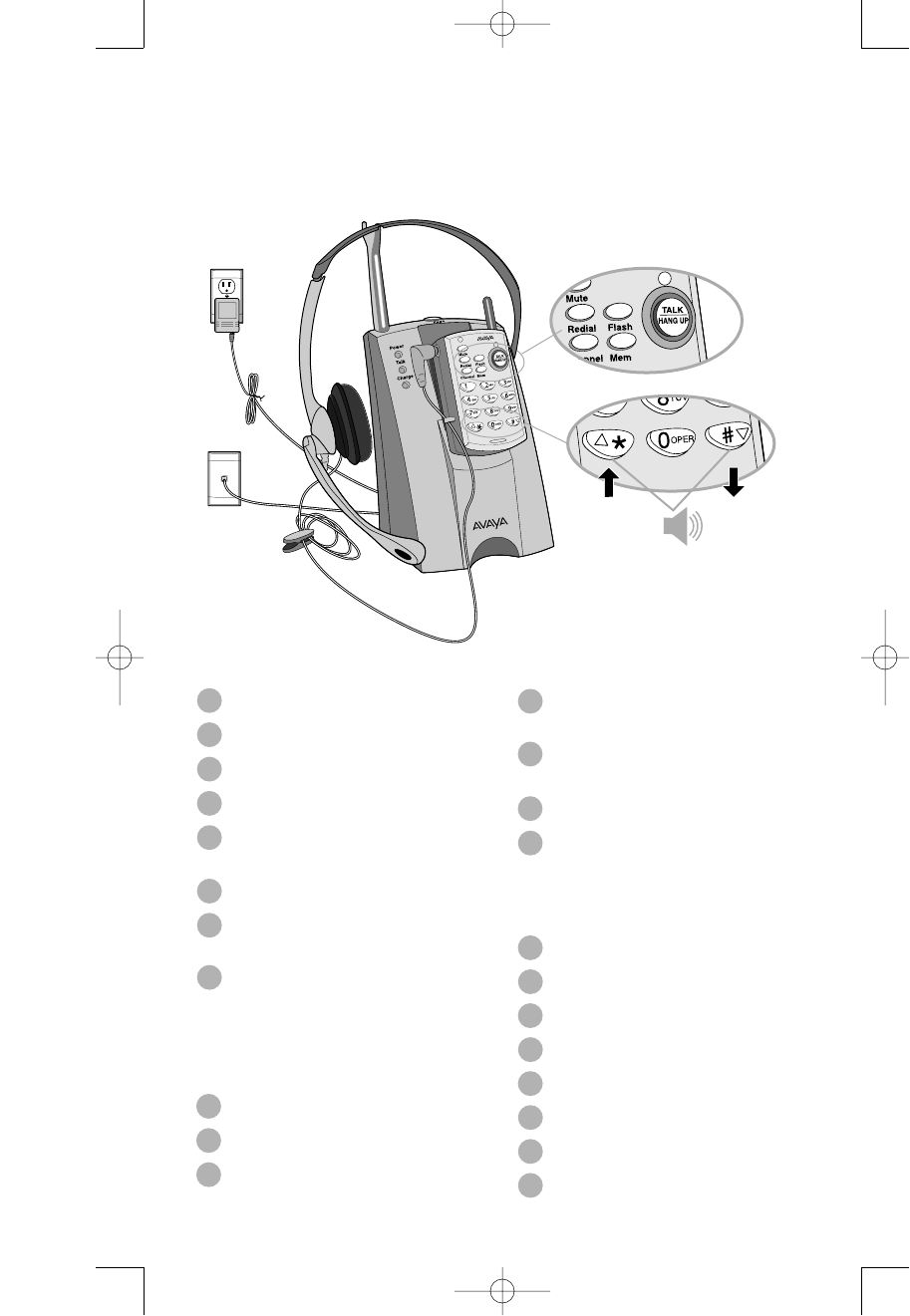

Model 10U100

Cordless Headset Telephone

Remote

10U100 Remote

Mute Indicator Light

Mute Button

Headset Jack

Redial Button

Channel Button

Headset Cable Retainer

In-Use Indicator Light

Headset

Quick Disconnect™(QD)

to 2.5mm Adapter Cable

(Optional: for use with

QD-style headsets)

60653-01 10U100 UserGuide_r2 5/11/01 12:11 AM Page 4

Talk/Hangup Button

Flash Button

Memory (Mem) Button

12 Button Keypad

Dual Function Receive

Volume Control

Antenna

Ringer ON/OFF Switch

Rechargeable Battery

and Belt Clip

In-Use Indicator Light (Talk)

Battery Charge Indicator Light

Remote Charging Well

Page Button

Base (Front)

10U100 Base

Headset Holder/Antenna

Power Indicator Light

Base (Underside)

AC Adapter Jack

AC Adapter Plug

AC Adapter

Telephone Wall Jack

Telephone Line Cord

Telephone Jack

Cord Retainer Clip

Pulse/Tone Switch

Refer to page 18 for

instructions on

Volume Control.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 5

1general ENGLISH

setup

Selecting a Location

Install the 10U100 Base Unit in a location that is

near an AC power outlet and a modular telephone line

jack. The base’s location effects the telephone’s range.

Try several locations to see which provides the best

performance. Select a location that is away from

electrical machinery, electrical appliances, metal walls,

ﬁling cabinets, wireless security alarms, room monitors,

and areas of excessive moisture.

Getting Started

Unpack the unit and check for the following items:

10U100 Remote

Rechargeable Battery

10U100 Base

AC Adapter

Telephone Line Cord

QD to 2.5mm Adapter Cable

Headset

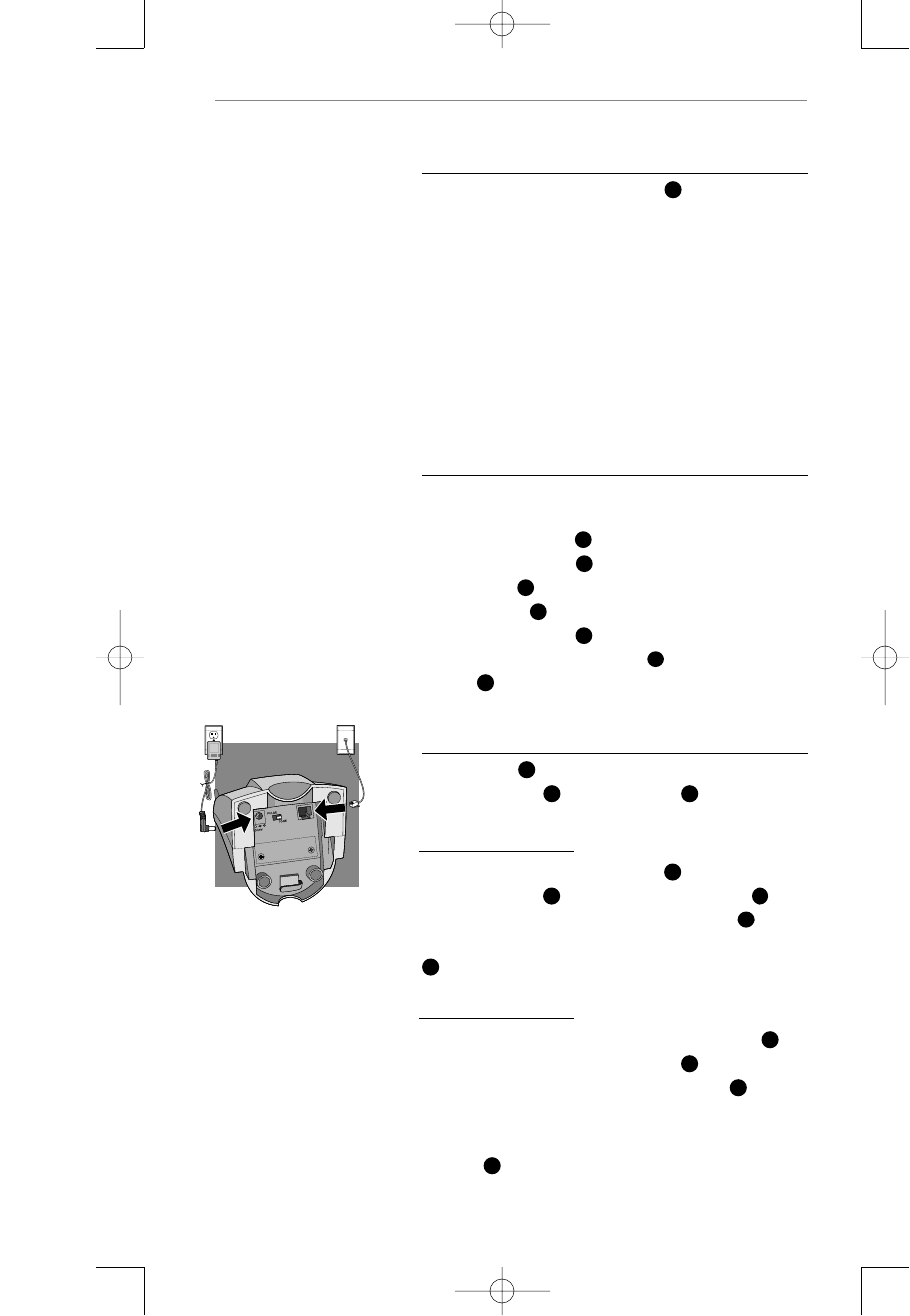

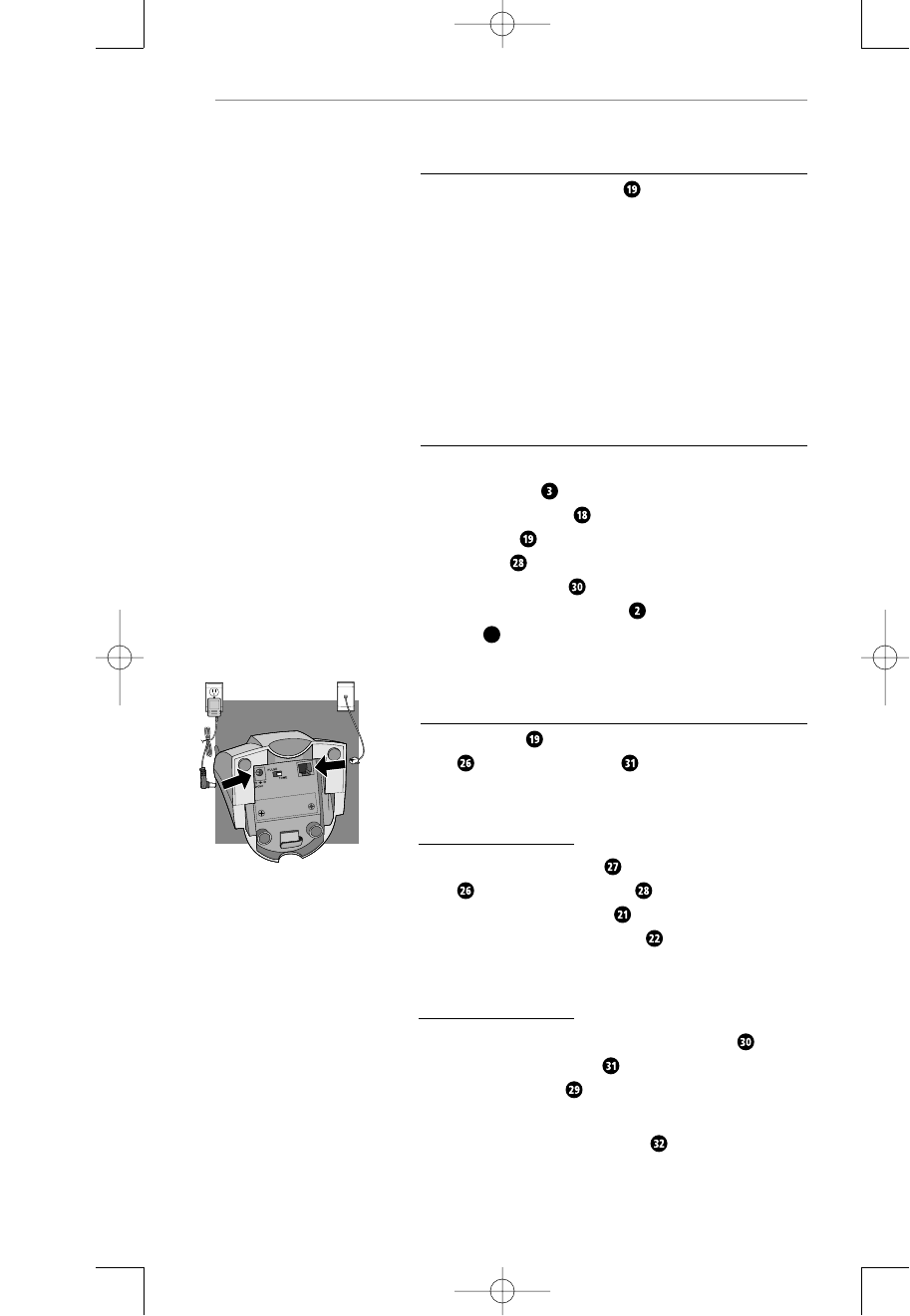

Connecting the Telephone Base

Place the Base on its back exposing the AC Adapter

Jack and Telephone Jack on its underside.

Plug the AC Adapter Plug into the AC Adapter

Jack . Plug the AC Adapter into an AC power

outlet. The Power Indicator will light after being

connected. The In-Use Indicator will remain off.

Connect one end of the Telephone Line Cord into

the Base’s Telephone Jack and the other end into a

Telephone Wall Jack .

Press both the Telephone Line Cord and the AC Adapter

Cord into the Cord Retainer Clip .

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 6

general ENGLISH

setup

Analog or PARTNER Telephone Application

You can use your 10U100 with the AVAYA PARTNER

System, either on an extension by itself (called

“standalone” operation), or in combination with a

PARTNER telephone (called “combination extension”).

Many of the installation steps are common regardless

of which type of operation you will be using.

AVAYA Analog Telephone Applications

You can use your 10U100 with an AVAYA DEFINITY

system as an analog station, either as an extension by

itself or in combination with an analog telephone.

Setting up the 10U100

1. Choose an area near an electrical outlet and

telephone jack. The outlet should not be controlled

by a wall switch. If using multiple cordless units (up

to 4 can be used in the same environment), observe

the following multiple unit placement guidelines.

• Keep all remote and base units of the cord-less

headsets at least 15 feet away from each other.

• If you are also using a AVAYA TransTalk System

or another 900MHz system, please observe the

location requirements on page 10.

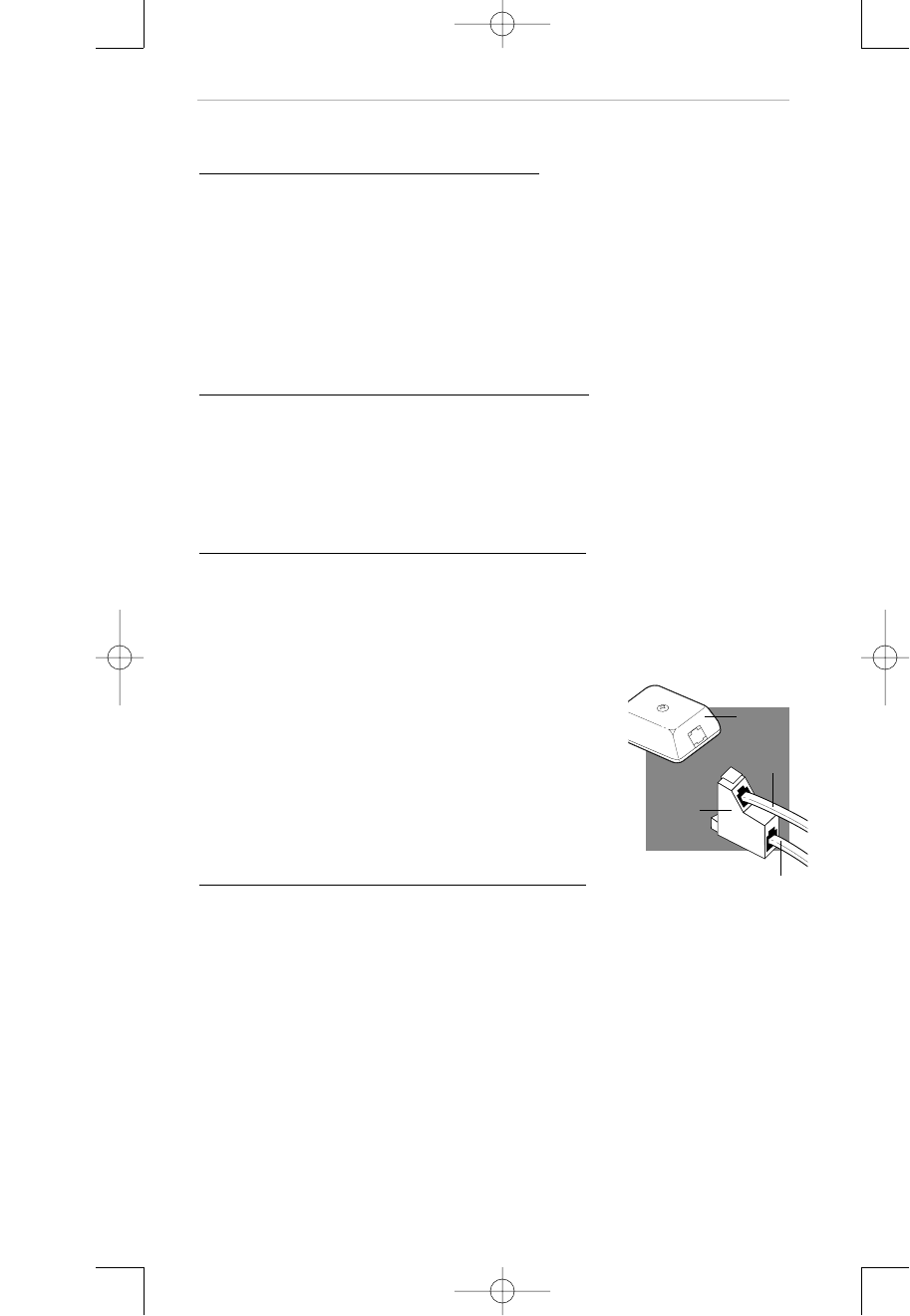

Connect the Telephone Line Cord

2. Connect one end of the supplied long telephone line

cord into the rear of the base.

For Standalone Operation: Connect the other end of

the supplied long telephone line cord into the telephone

extension outlet on the wall. Proceed to step 3.

For Combination Extension Users: Connect the other

end of the supplied long telephone line cord into the upper

jack of a 267F2-type bridging adapter (or equivalent).

Connect telephone line cord using bridging adapter.

Connect telephone line cord using auxiliary jack of the

telephone.

Bridging

Adapter

(267F2)

10U100

Wall

Jack

PARTNER System Phone

or standard phone

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 7

general ENGLISH

setup

Note: On all 6200 sets and some PARTNER telephone

sets (MSL-18D sets), the bridging adapter may not

be required. Simply plug the other end of the long

telephone line cord into the built-in AUX jack on the

bottom of the set.

• At the wall jack, disconnect the existing telephone line

cord for your telephone. Connect the plug you just

removed into the lower jack of the bridging adapter.

• Connect the plug on the bridging adapter into the

wall jack.

Connect the Line Cord

3. Plug the AC power adapter into an electrical outlet

and the DC connector to the back of the base unit.

Make sure that the electrical outlet is not controlled

by a wall switch.

Caution: Use only the AC power adapter supplied with

this telephone.

Set the Dial Mode Switch

4. If you have touch tone service on your line, set the

switch located on the back of the base to TONE. If you

have rotary service, set the switch to PULSE.

Charge the Handset Batteries Before Use

5. The batteries recharge automatically whenever the

handset is in the powered base unit cradle. The batteries

must be charged for 8 hours before using your phone

for the ﬁrst time.

Check for Dial Tone

6. After the batteries are charged, pick up the handset

and press . The TALK indicator should light up,

and you should hear a dial tone in the headset. If not,

see "Trouble Shooting".

talk

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 8

CAUTION:

• Never install telephone wiring during a

lightning storm.

• Never install telephone jacks in wet locations unless

the jack is speciﬁcally designed for wet locations.

• Never touch uninstalled telephone wires or terminals

unless the telephone line has been disconnected at

the network interface.

• Use caution when installing or modifying

telephone lines

Tips on Using your 10U100 with the AVAYA

PARTNER System

The 10U100 can support many of the same features as

a PARTNER System Telephone, either by using dial code

features manually, or by storing the appropriate codes

into the Remote Unit’s memory speed dial locations.

However, because the 10U100 does not have PARTNER

line buttons, feature buttons, or dedicated function

buttons, basic call handling procedures can be

different from that of a PARTNER telephone. Refer to

the Appendix of this manual or your PARTNER System

Programming and Use Guide for speciﬁc guidelines on

these operations.

general ENGLISH

setup

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 9

general ENGLISH

setup

AVAYA TransTalk or Other 900MHz System

Colocation Information

When a AVAYA TransTalk System is also in use:

The area between 550 to 950 feet away from the AVAYA

TransTalk Carrier Assembly Unit may result in interference

on the 10U100. Please follow these guidelines:

Minimum distance

from TransTalk Carrier

No. of 10U100’s Assembly Unit

1-2 550 ft.* (each)

3-4 650 ft.* (each)

5-6 750 ft.* (each)

7-8 850 ft.* (each)

9-10 950 ft.* (each)

* Up to ten (10) 10U100 units may be colocated in this

region with a chance of interference due to building

structures. For unobstructed or outdoor applications,

the interference range may increase to 1500 feet.

When another 900MHz System is also in use:

The area between 150 to 280 feet away from another

900MHz Unit may result in interference on the 10U100.

Please follow these guidelines:

Distance from other

No. of 10U100’s 900MHz Unit

1-2 150 ft.** (each)

3-4 185 ft.** (each)

5-6 230 ft.** (each)

7-8 250 ft.** (each)

9-10 280 ft.** (each)

** The actual area of colocation will vary with the

particular 900MHz system used.

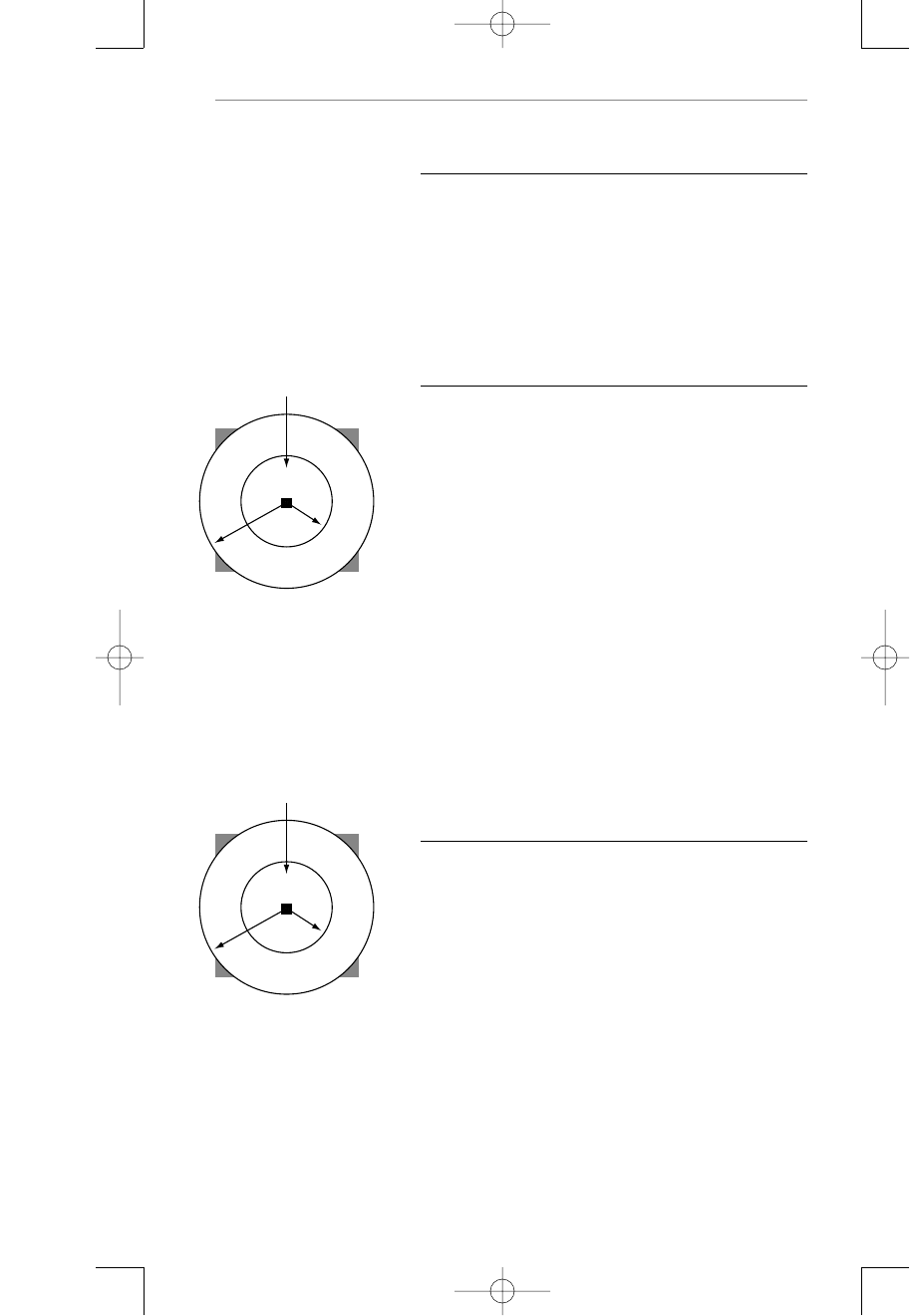

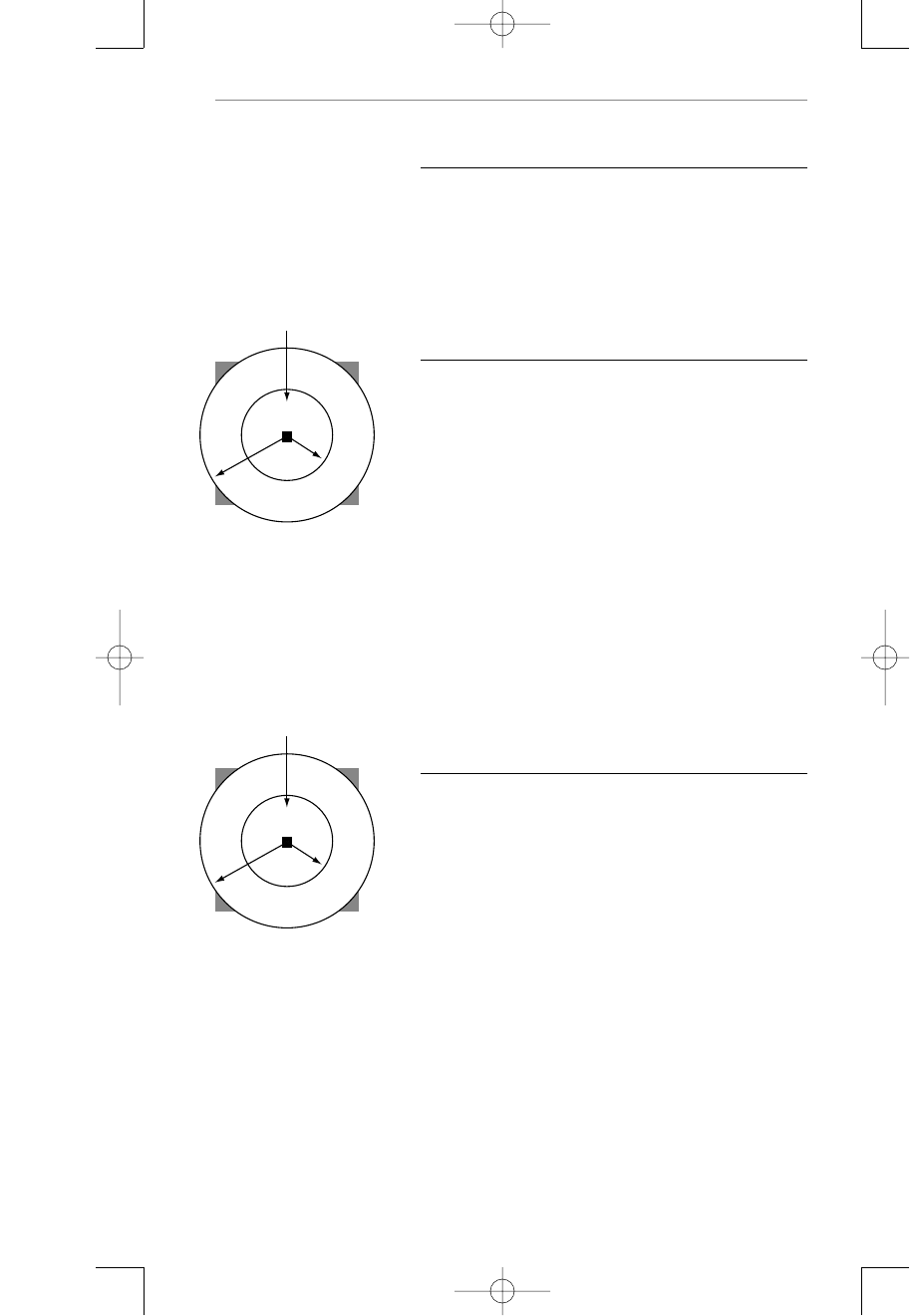

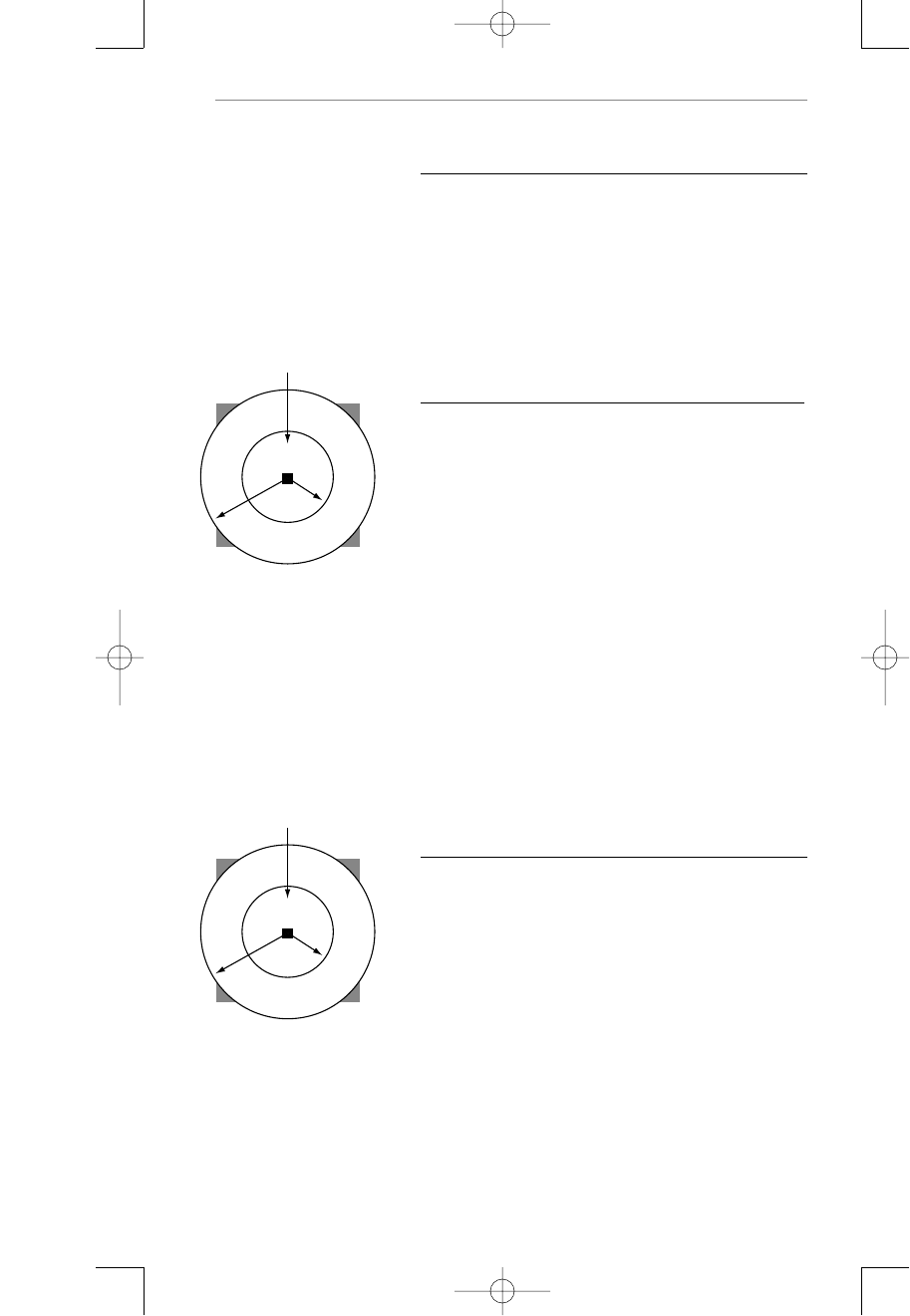

Colocation

950 ft* 550 ft

Colocation

Possible

Colocation

Do not place TransTalk

Carrier Assembly in

this region

10U100

Base Unit

Colocation

280 ft* 150 ft

Colocation

Possible

Colocation

Do not place other

900MHz units in

this region

10U100

Base Unit

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 10

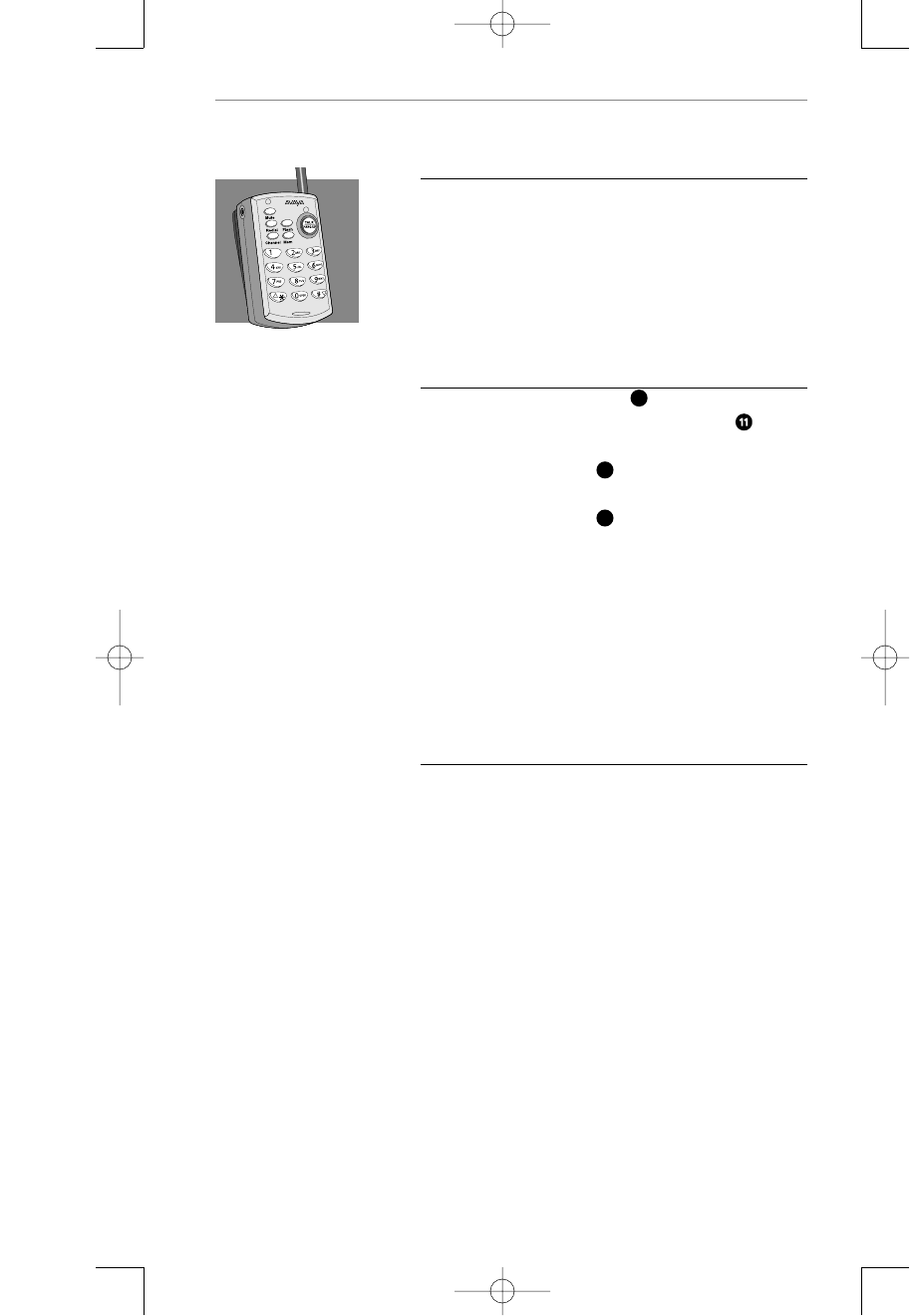

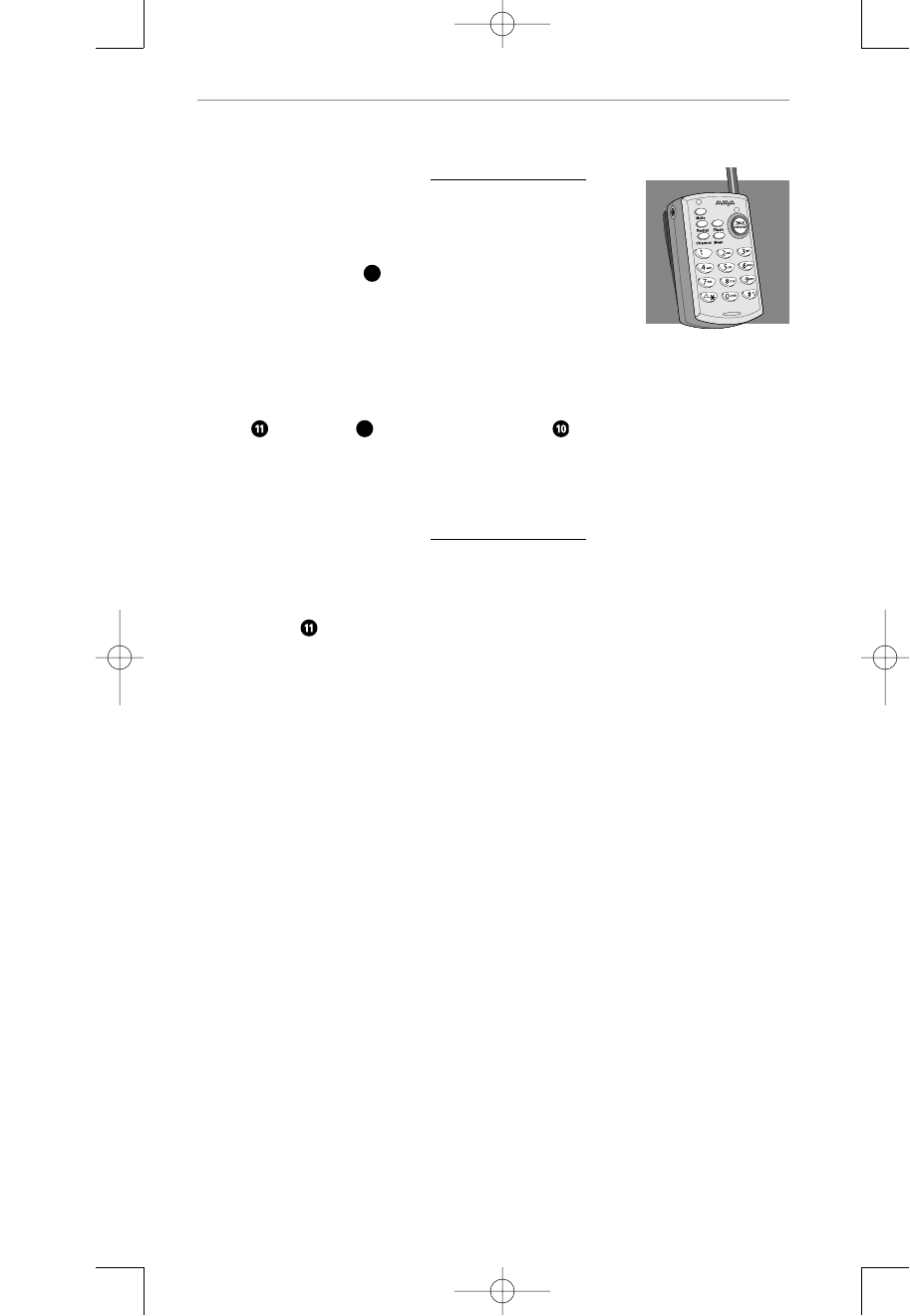

Preparing the Remote for use

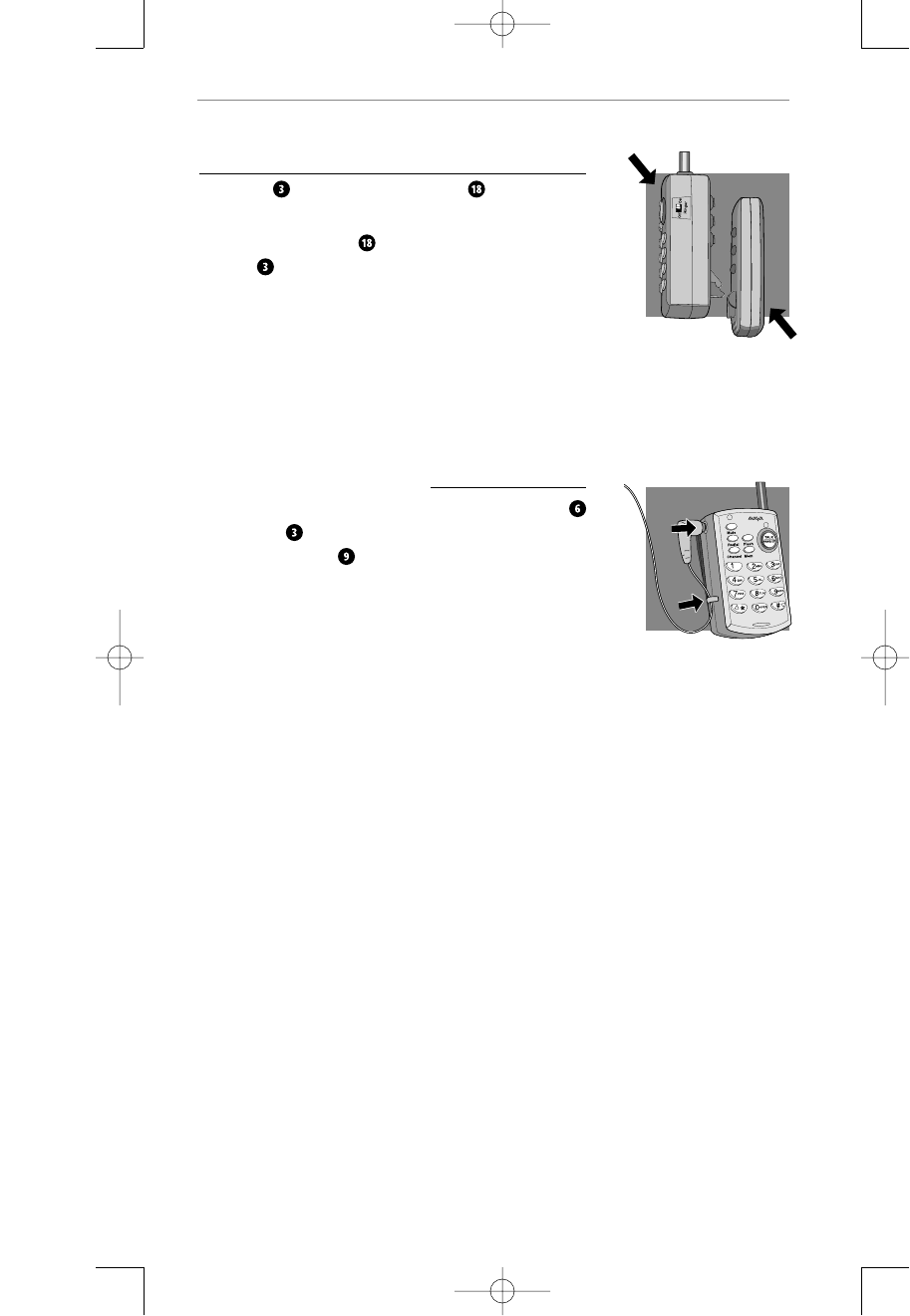

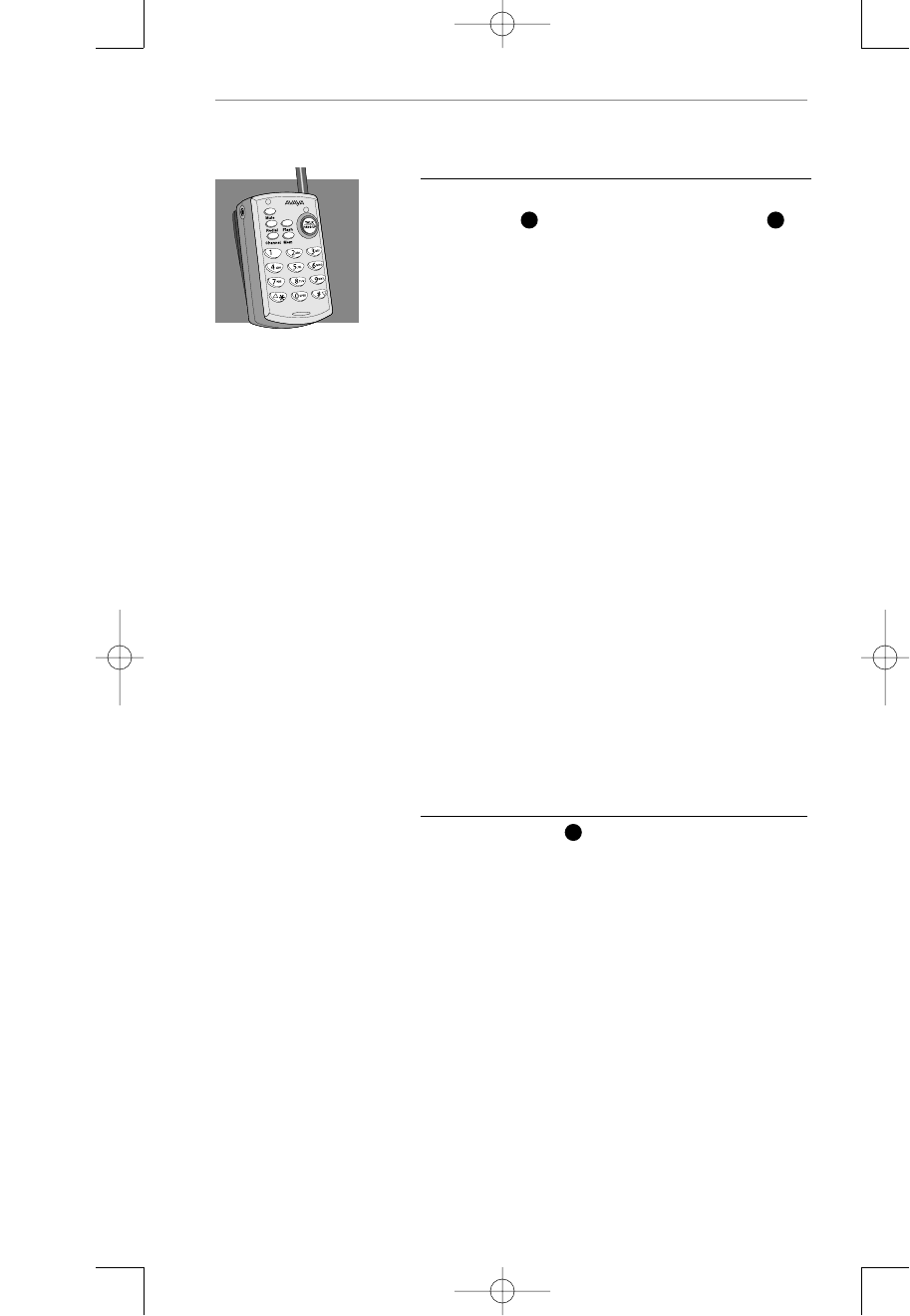

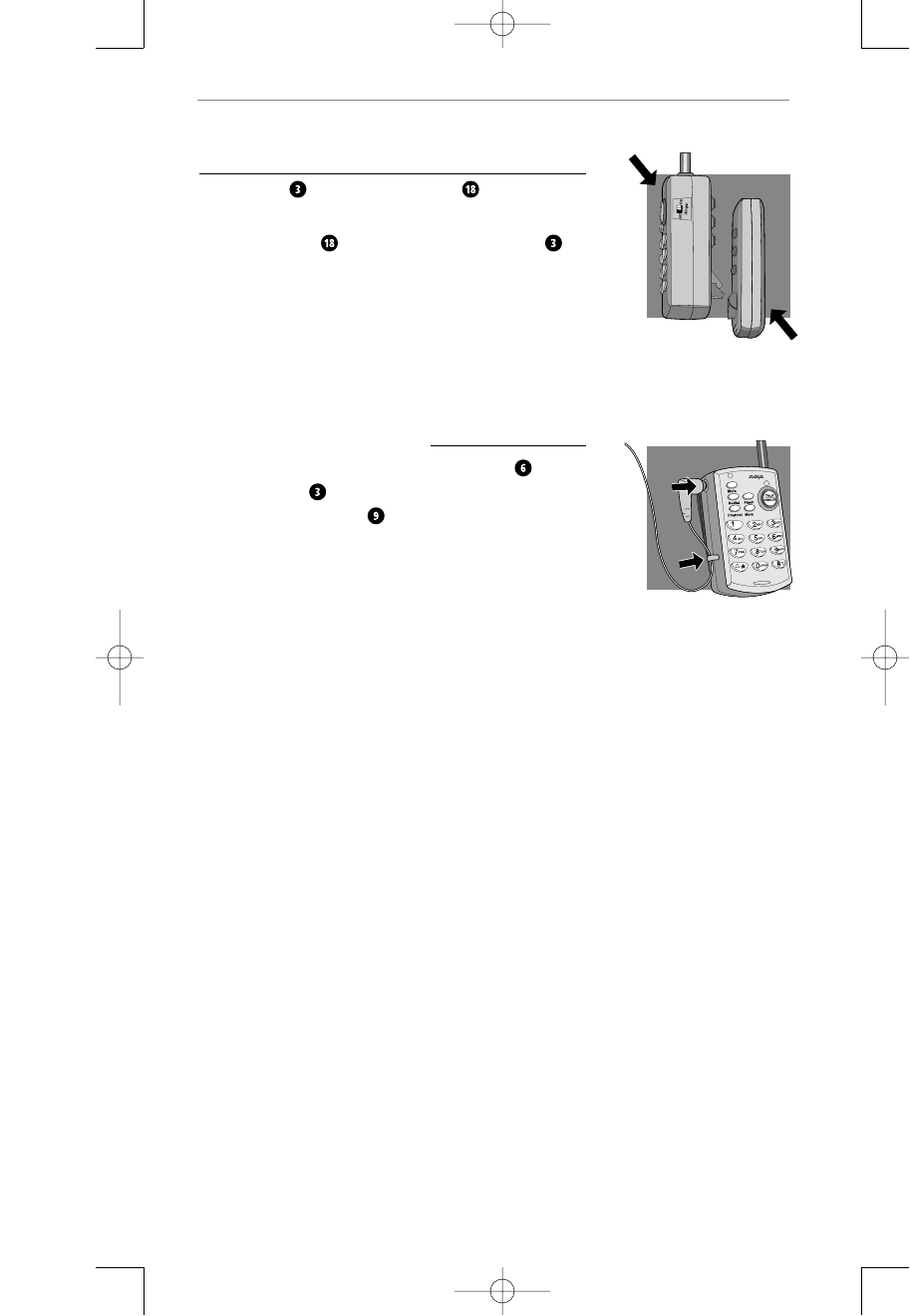

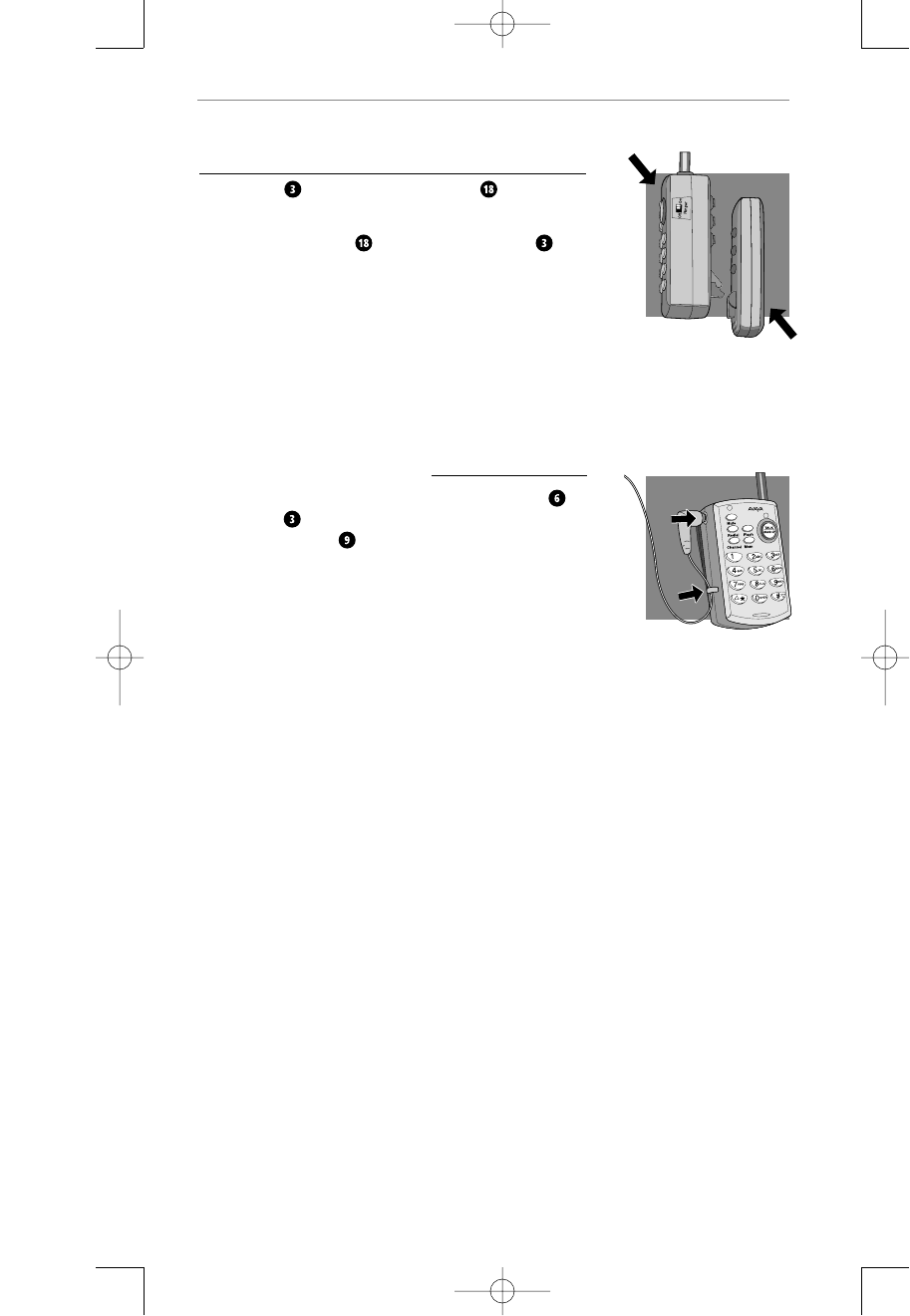

The Remote and the Battery Pack slide together

as shown.

Snap the Battery into the back of the Remote .

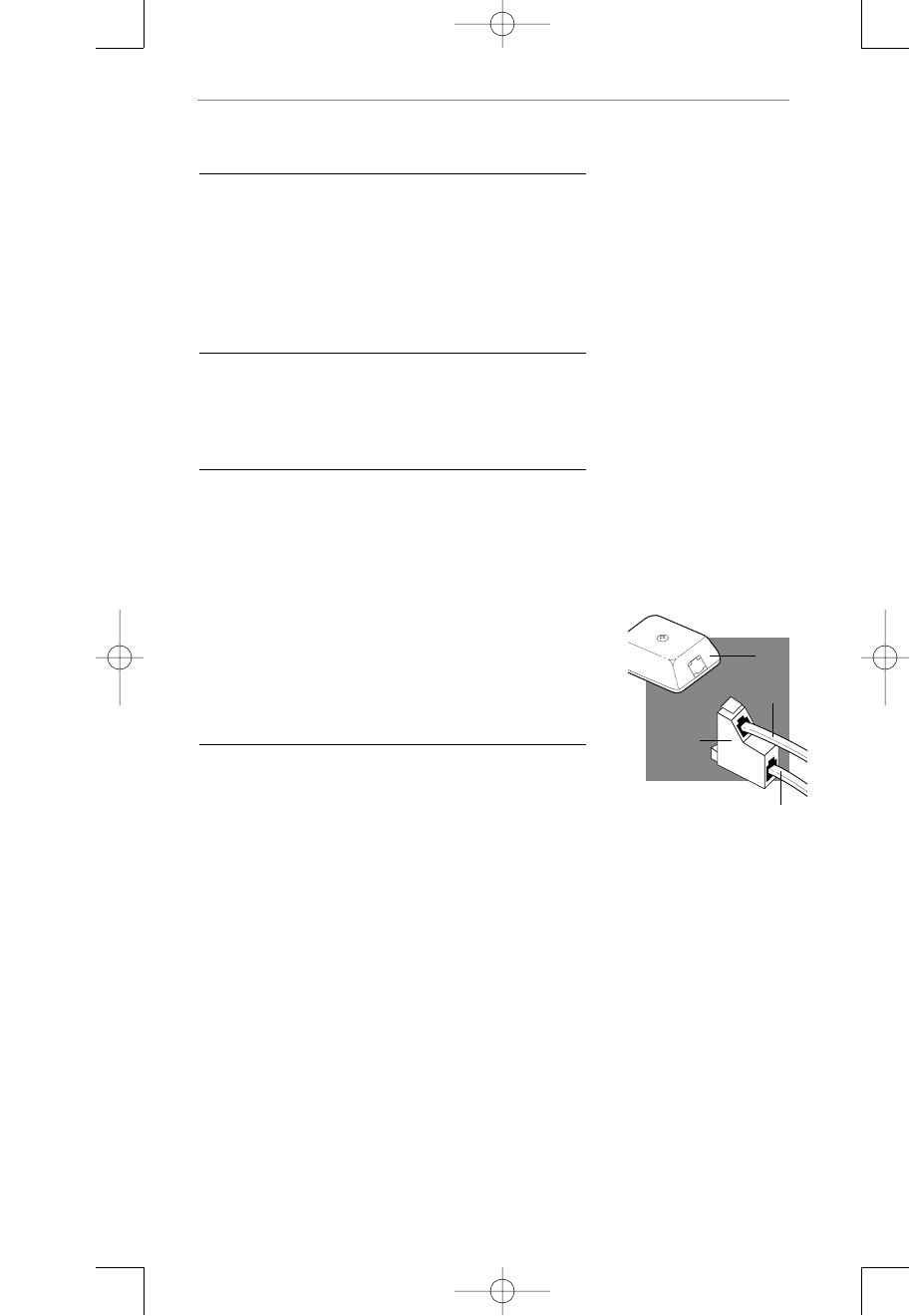

Plug the Headset cable into the Headset Jack

on the Remote and snap the Cable into the

Headset Cable Retainer .

general ENGLISH

setup

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 11

general ENGLISH

setup

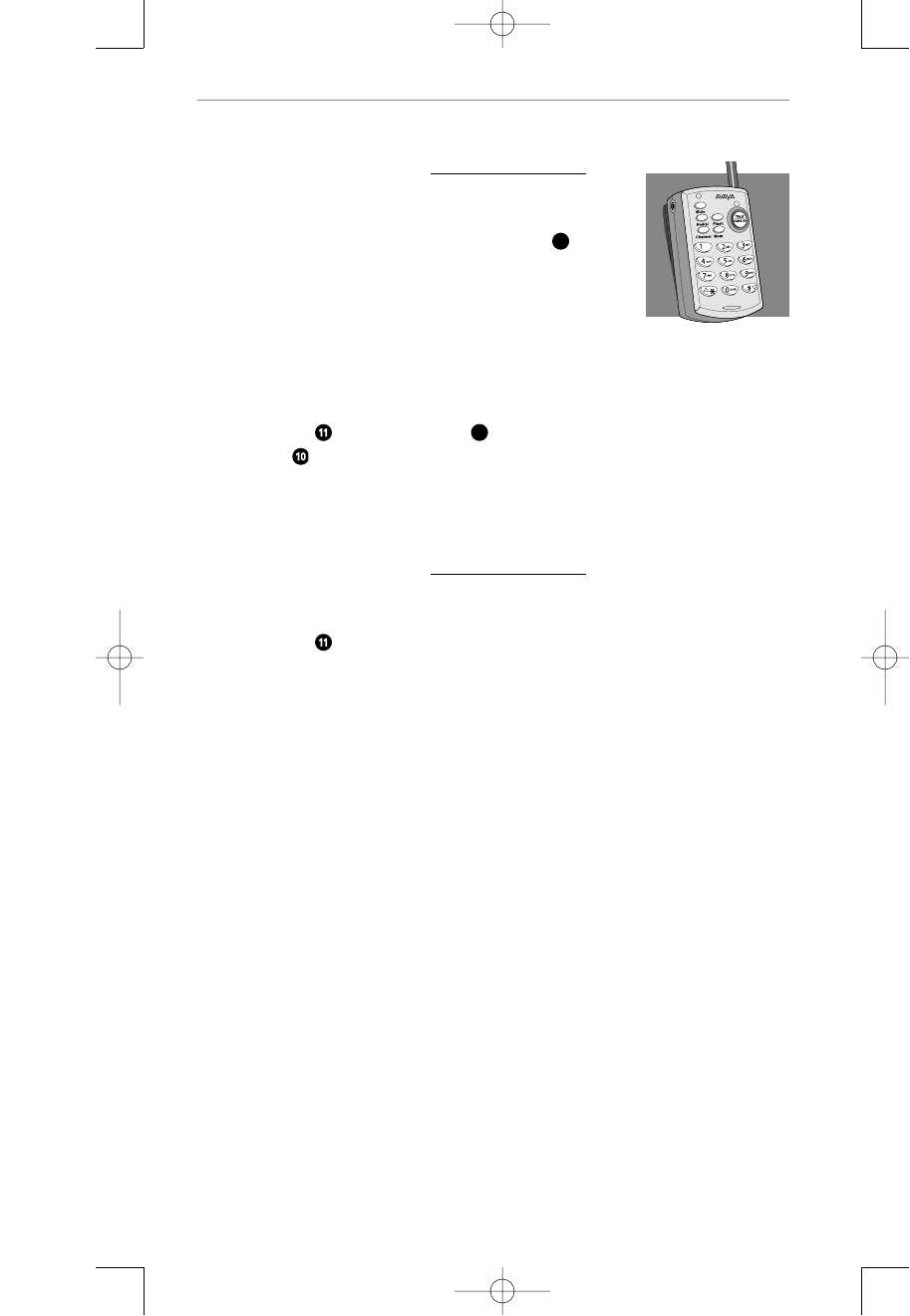

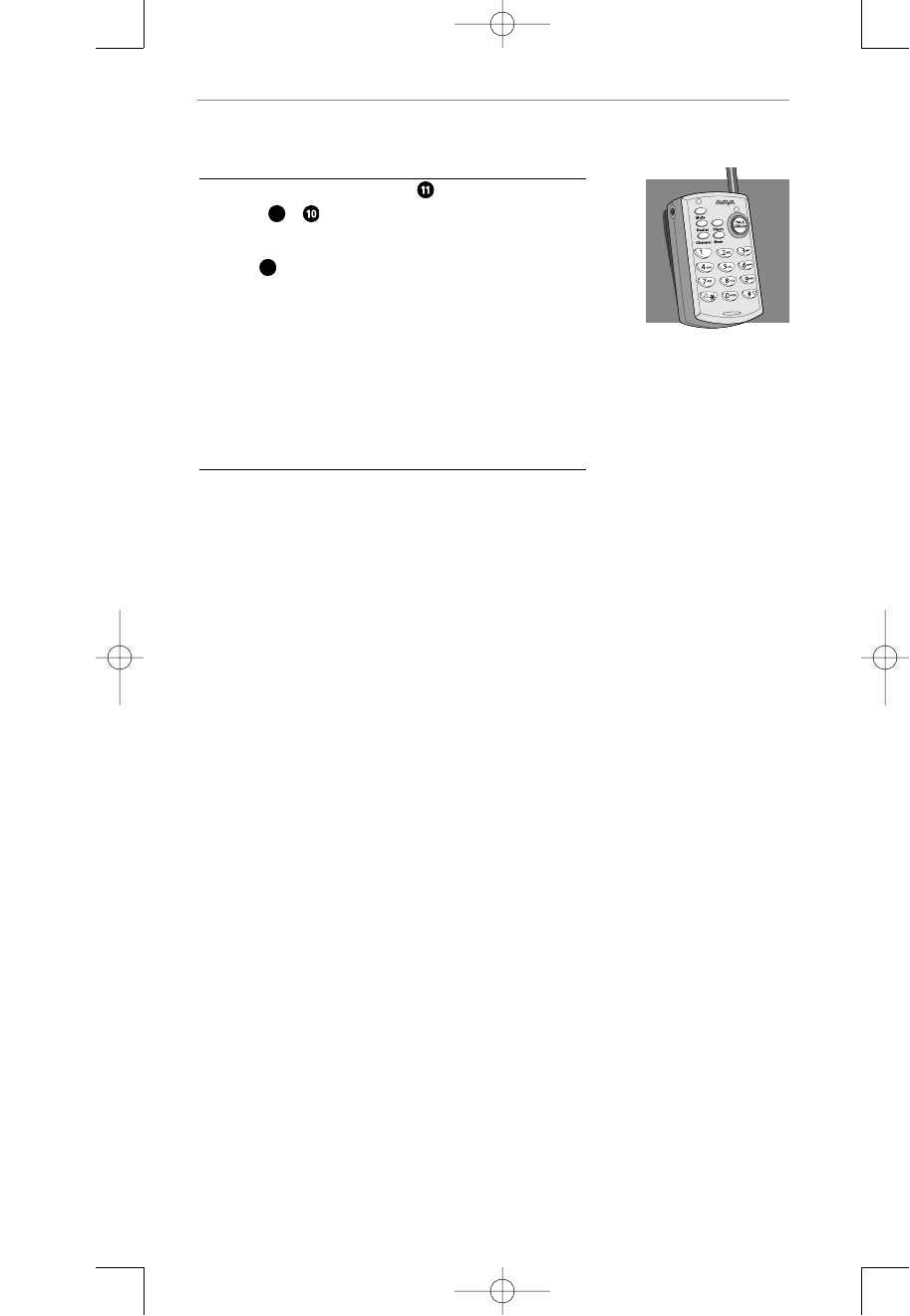

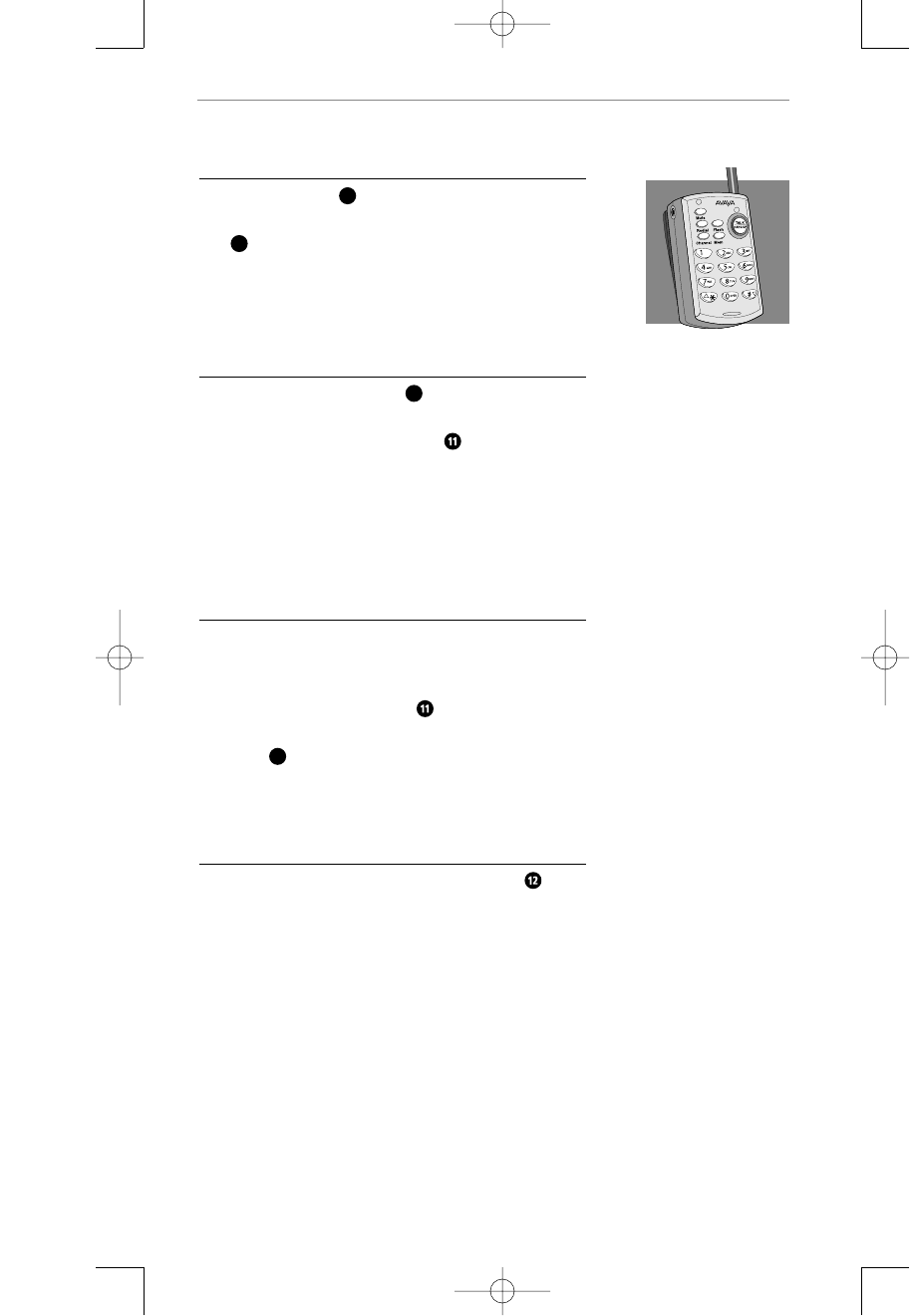

Charge the Remote

Firmly slide the Remote into the Remote

Charging Well until the Battery Charge Indicator

Light ﬂashes.

The Battery Charge Indicator Light will go off

when the battery is fully charged.

(It’s important to make good contact in the charging

well to properly charge the battery.)

The Remote may be operated while in its Charging

Well after gaining 5 seconds of orientation. The Charge

Indicator Light will stop ﬂickering when orientation

is attained.

Once charged, the Remote can be operated away from

the Base.

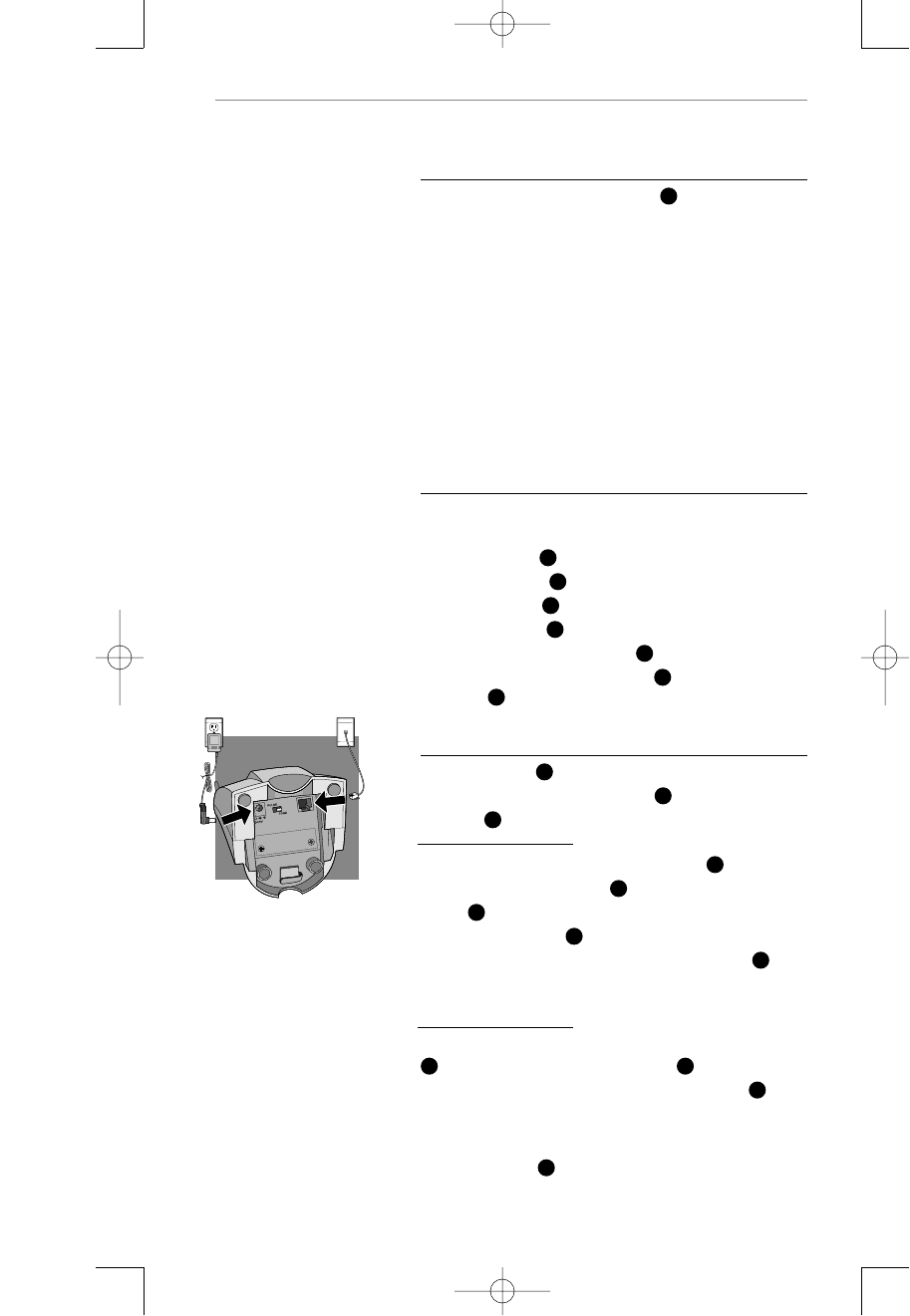

Pulse/Tone Switch

The Pulse/Tone Switch is located under the Base

Simply push the switch to Pulse or Tone as desired or

required by your telephone service.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 12

2make ENGLISH

a call

When you hear dial tone, enter the number you want

to call.

To disconnect a call, press the Talk/Hangup Button .

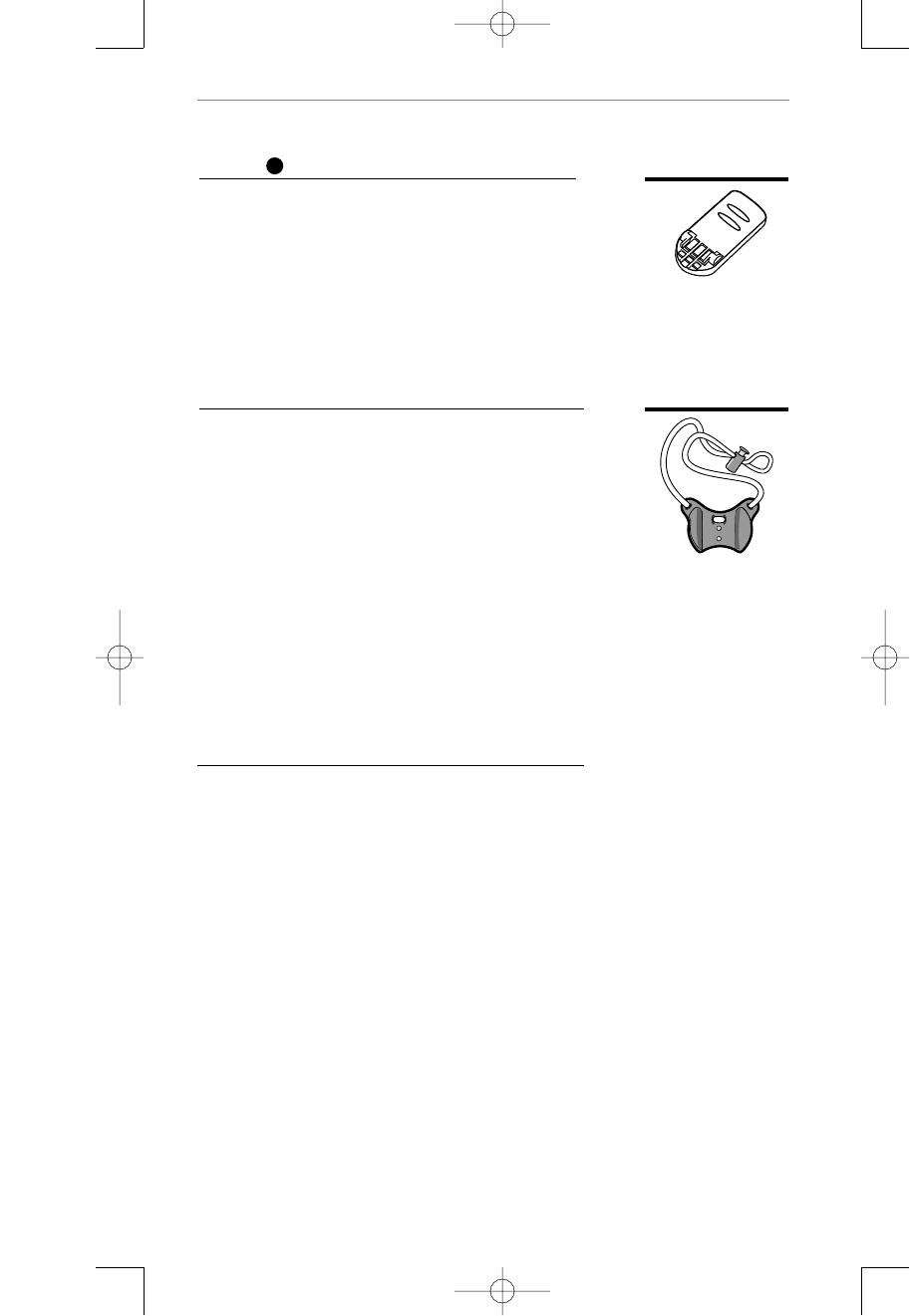

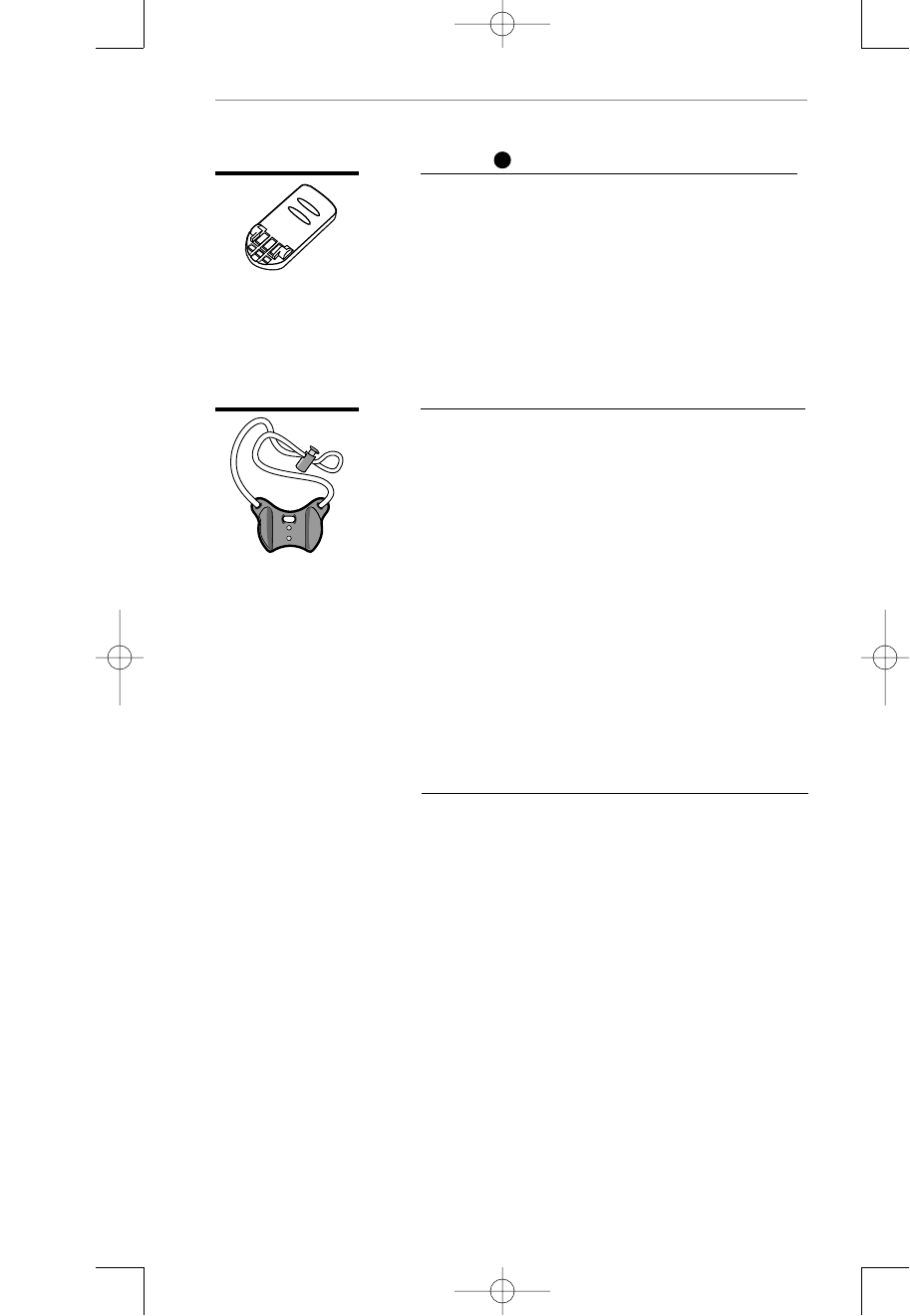

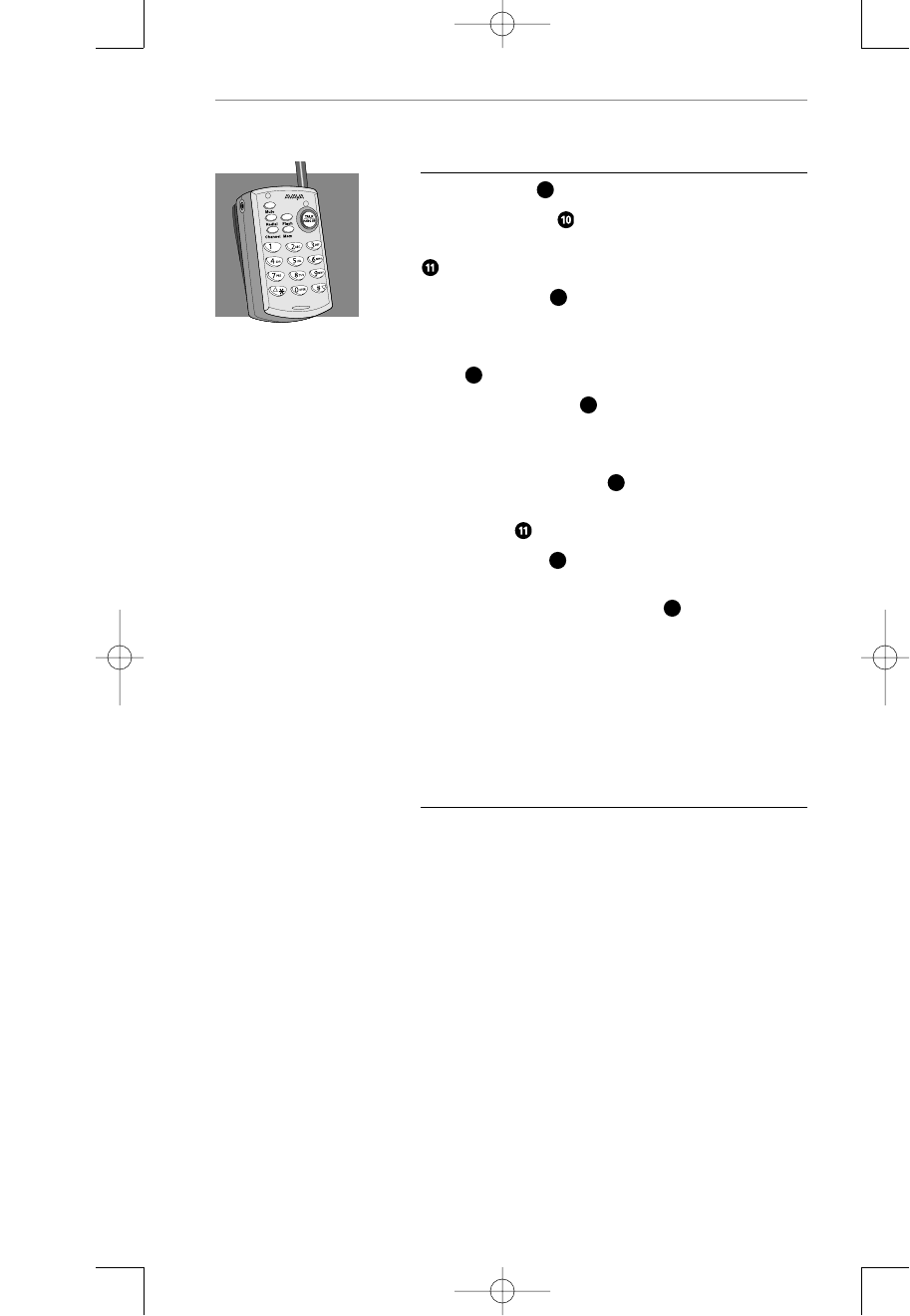

Before using your cordless telephone, put the headset

on and adjust it as needed.

Option: Use the supplied QD to 2.5mm adapter cable

to connect your QD-equipped headset to the remote.

For information on the additional headsets, contact

your AVAYA distributor.

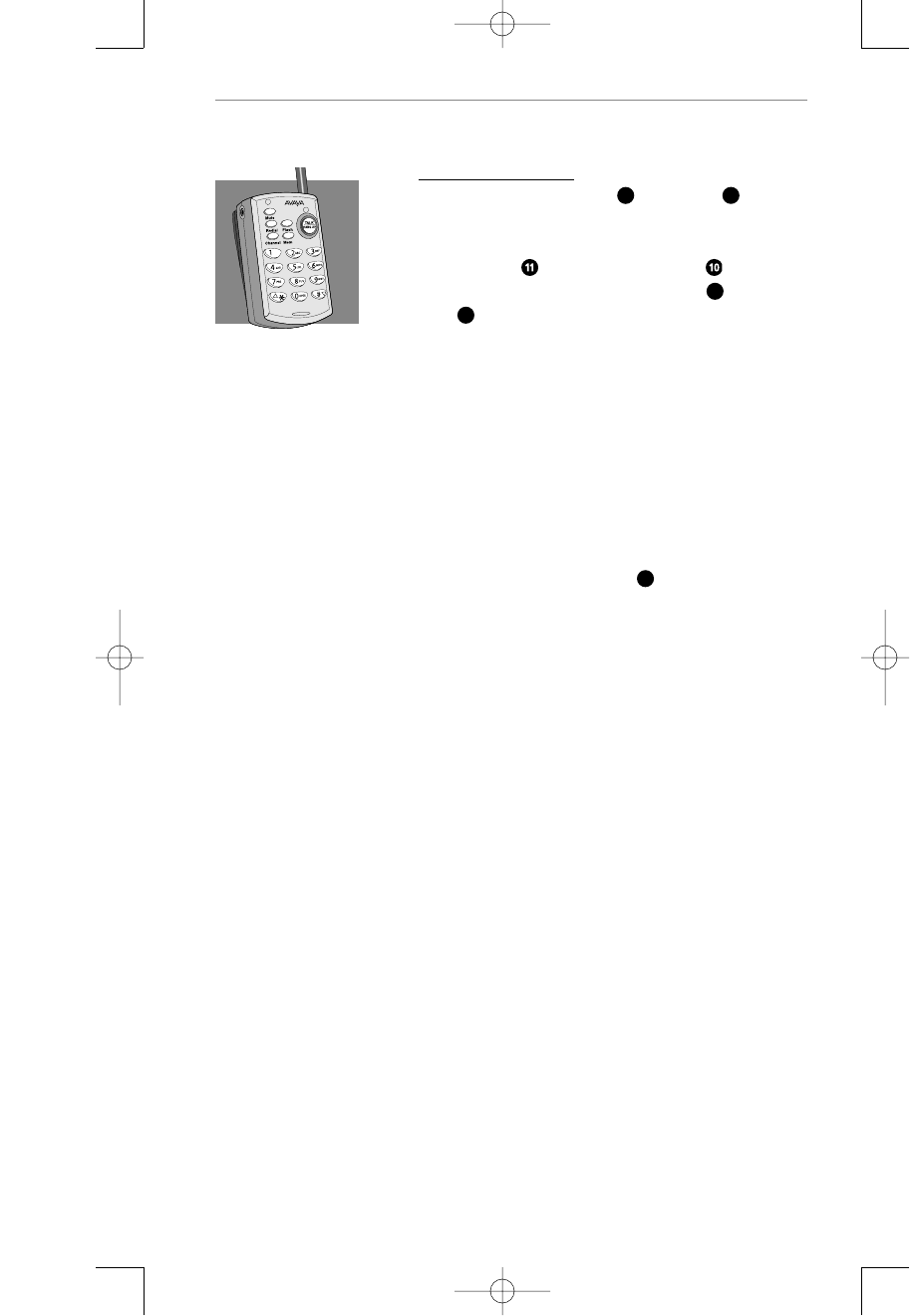

To make a call, press the Talk/Hangup Button on

the Remote . The In-Use Indicator will light.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 13

3receive ENGLISH

a call

Set the Ringer Switch on the Remote to the

ON position.

To answer a call press the Talk/Hangup Button . The

In-Use Indicator on the Remote and the In-Use

Indicator (Talk) on the Base will light.

When you press any button on the Remote, a short

sound will be heard indicating that the Base has

accepted the command.

Three short warning beeps indicate that you are out of

range, or there is too much interference.

If there is interference, move closer to the base before

you press any key. If interference is severe, the Remote

might lose communication with the Base and the call

might be disconnected. This does not happen often,

but if it does, return the Remote to the Charging Well

for a few seconds.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 14

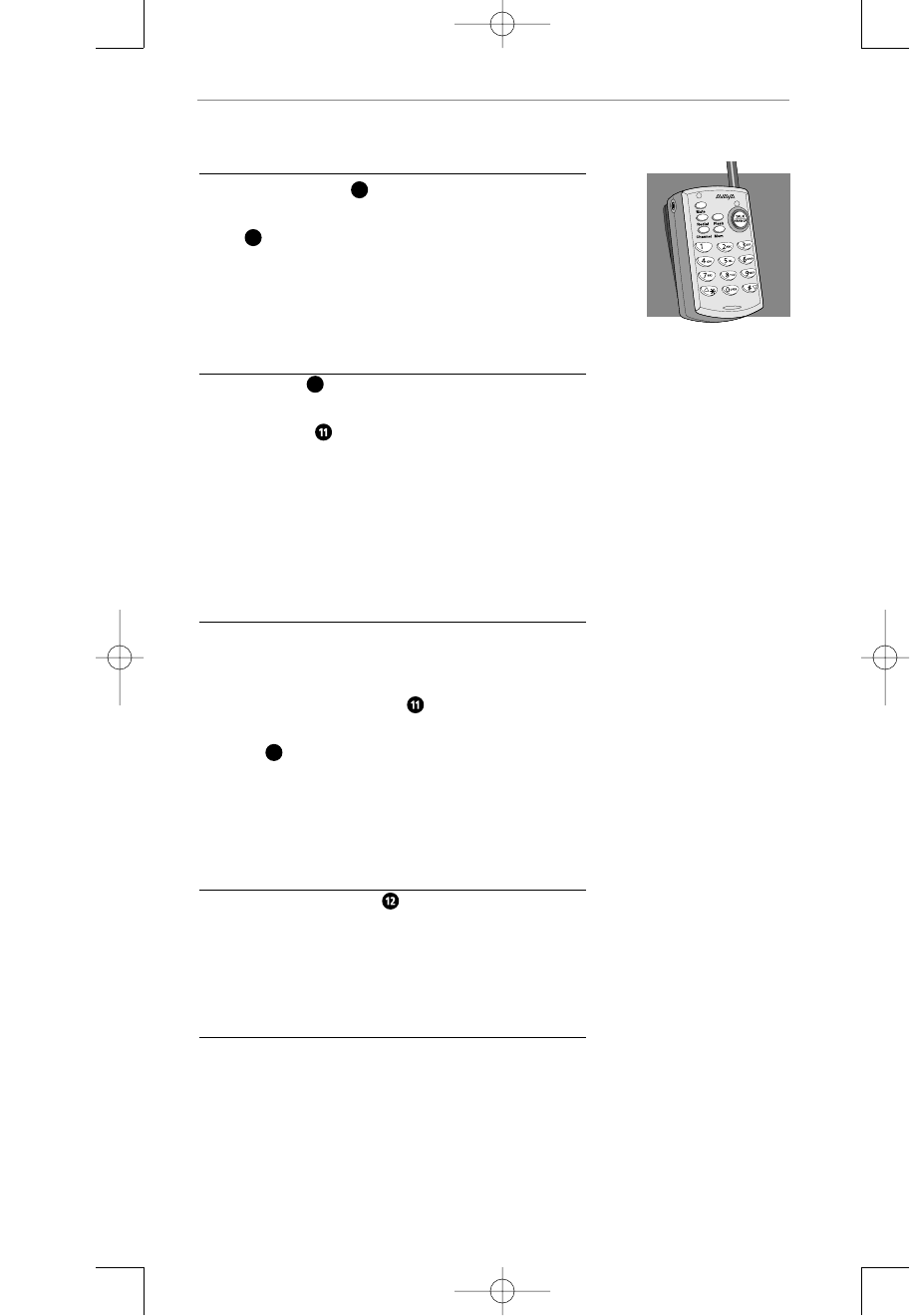

4special ENGLISH

buttons

Mute

The Mute Button stops the voice transmission to

the receiving party. When activated the red LED is

“On.” Press the Mute Button again to deactivate the

mute function.

Redial

The Redial Button redials the last number dialed. To

use, press the Talk/Hangup Button . When a dial

tone is heard, press the Redial Button.

The last number entered will be dialed just as you

would have redialed it manually.

Channel

Your cordless headset telephone has an auto scan

feature that automatically selects a clear channel

when you press the Talk/Hangup Button . If you

experience interference during a call, press the Channel

Button to switch to another channel until you have

good reception.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 15

special ENGLISH

buttons

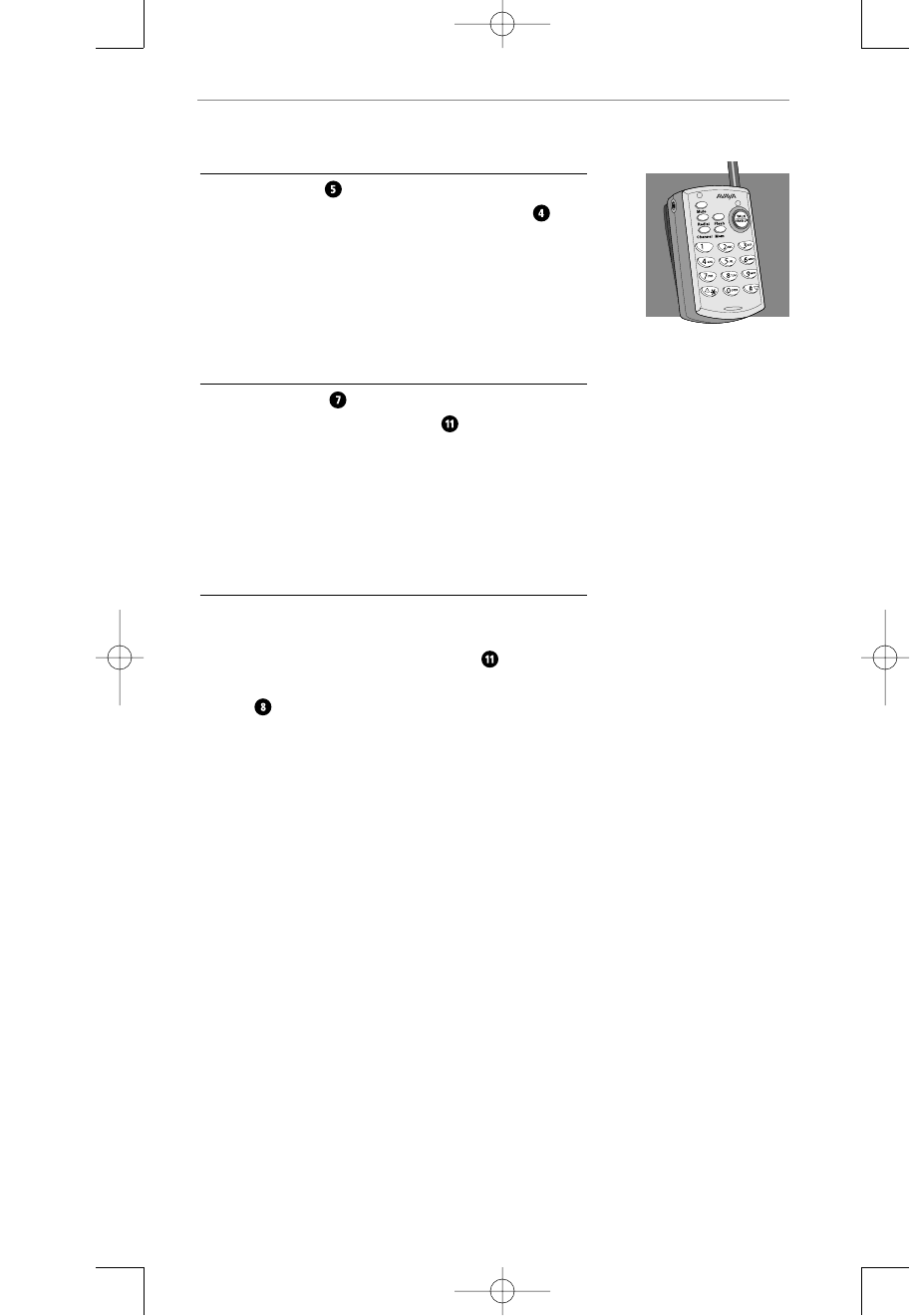

Flash

Use the Flash Button to access services such as call

waiting, etc.

MEM (Memory)

The 10U100 speed dial memory can store up to 10

phone numbers, containing a maximum of 16 digits.

The 0 through 9 buttons on the keypad recall and dial

the phone numbers stored in memory.

MEM — To Store Numbers

The In-Use Indicator Light should be off. If it is not

off, press the Talk/Hang Up Button once to shut

it off.

Press the Mem Button followed by the numbers

you want to store.

Press the Mem Button followed by the one digit

number (0-9) on the Telephone Keypad that you

want to assign for that number.

You can repeat the process for storing numbers until

the 10 single numbers on the keypad are used up.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 16

special ENGLISH

buttons

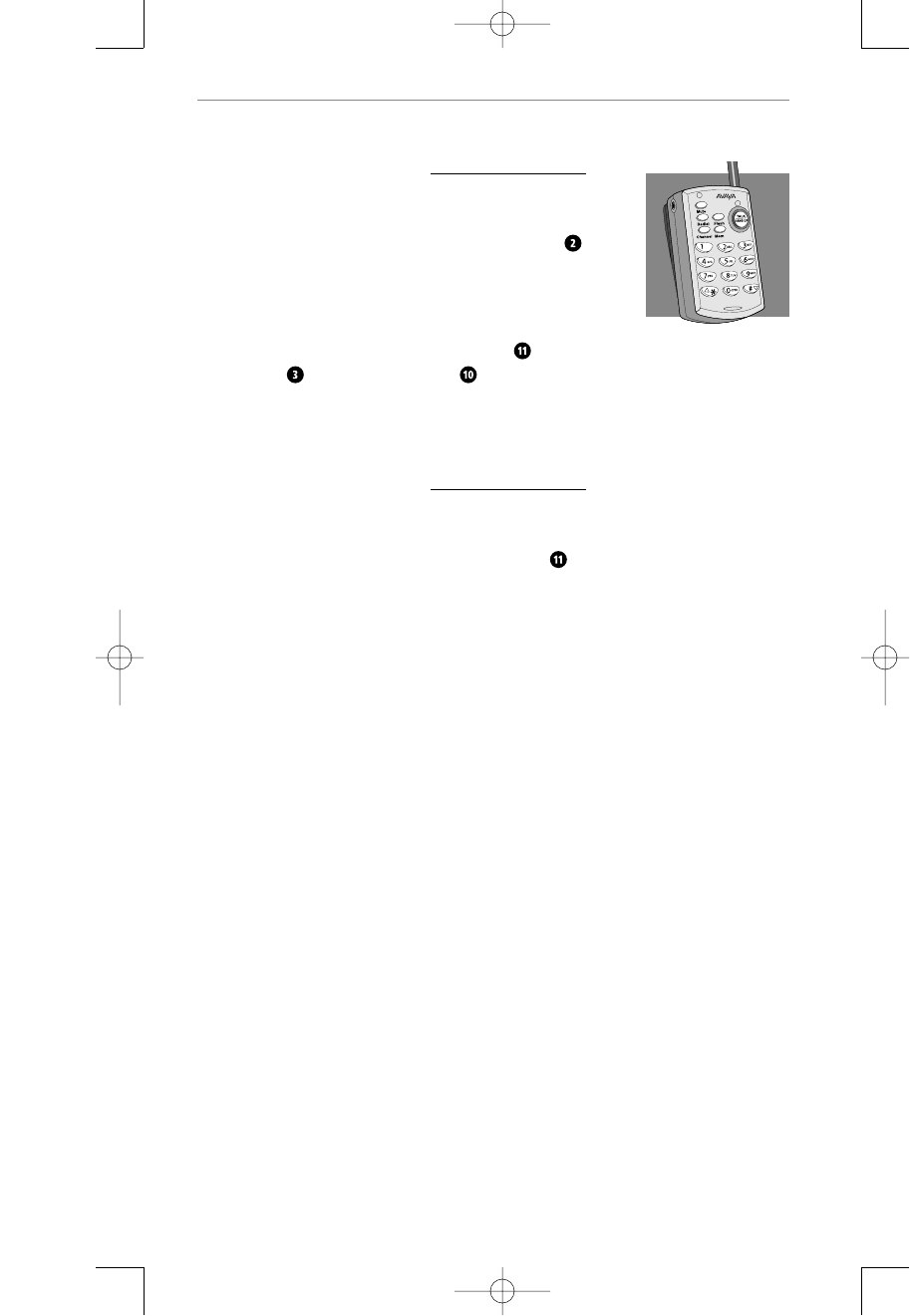

MEM — To Change Stored Numbers

To change a number stored in memory, simply store a

new number in that memory location.

MEM — To Dial Stored Numbers

Press the Talk/Hang Up Button . The In-Use

Indicators and will light up.

When the dial tone is heard, press the MEM Button ,

then press the desired single digit (0-9) memory

location button.

The stored number you have selected will be

automatically dialed.

MEM — To Dial Stored Number During a Call

The memory/recall function also works when additional

numbers are required during the call such as a numeric

password. At the appropriate time during the call press

Mem and the assigned key to rapidly transmit the

stored numbers.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 17

special ENGLISH

buttons

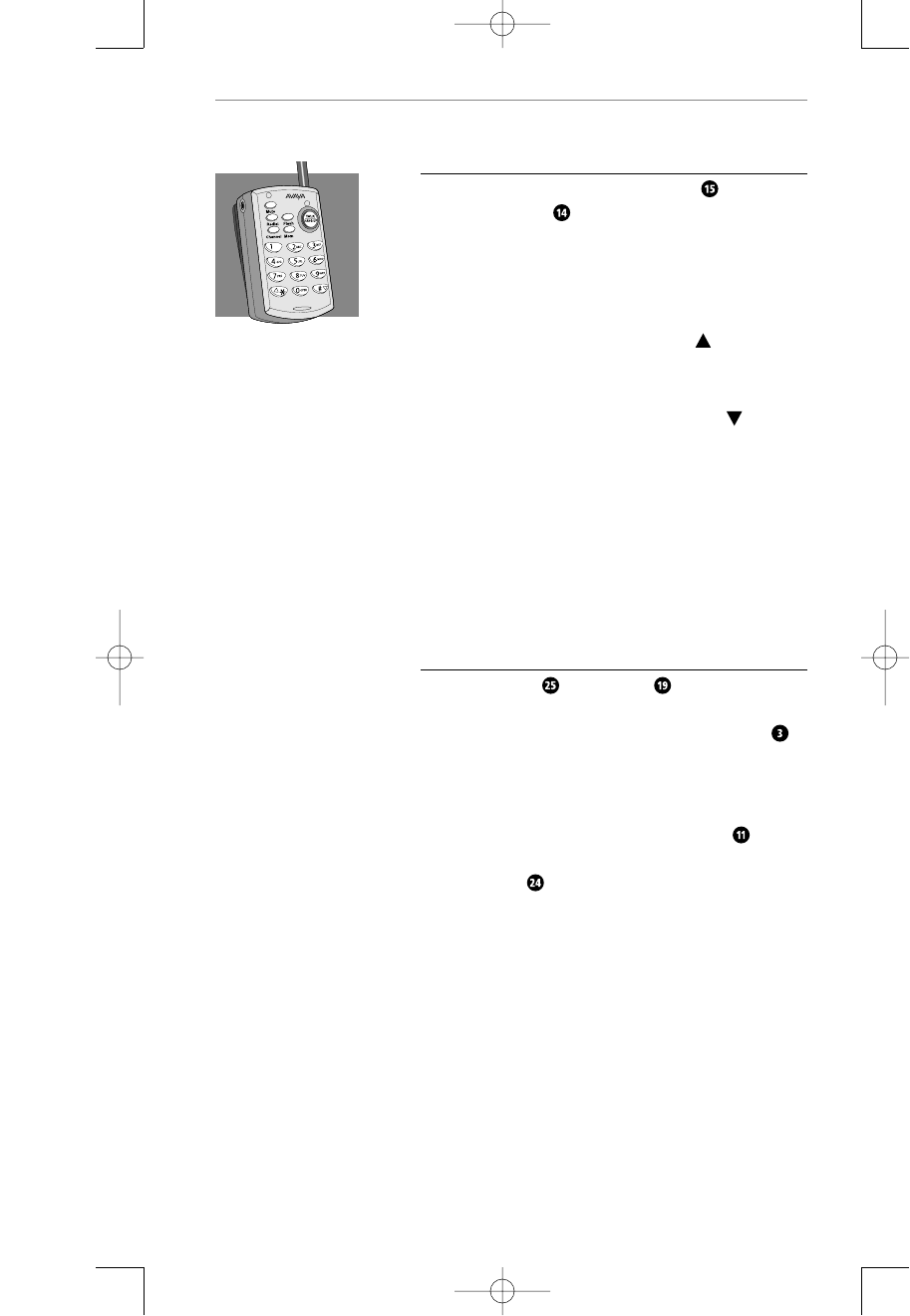

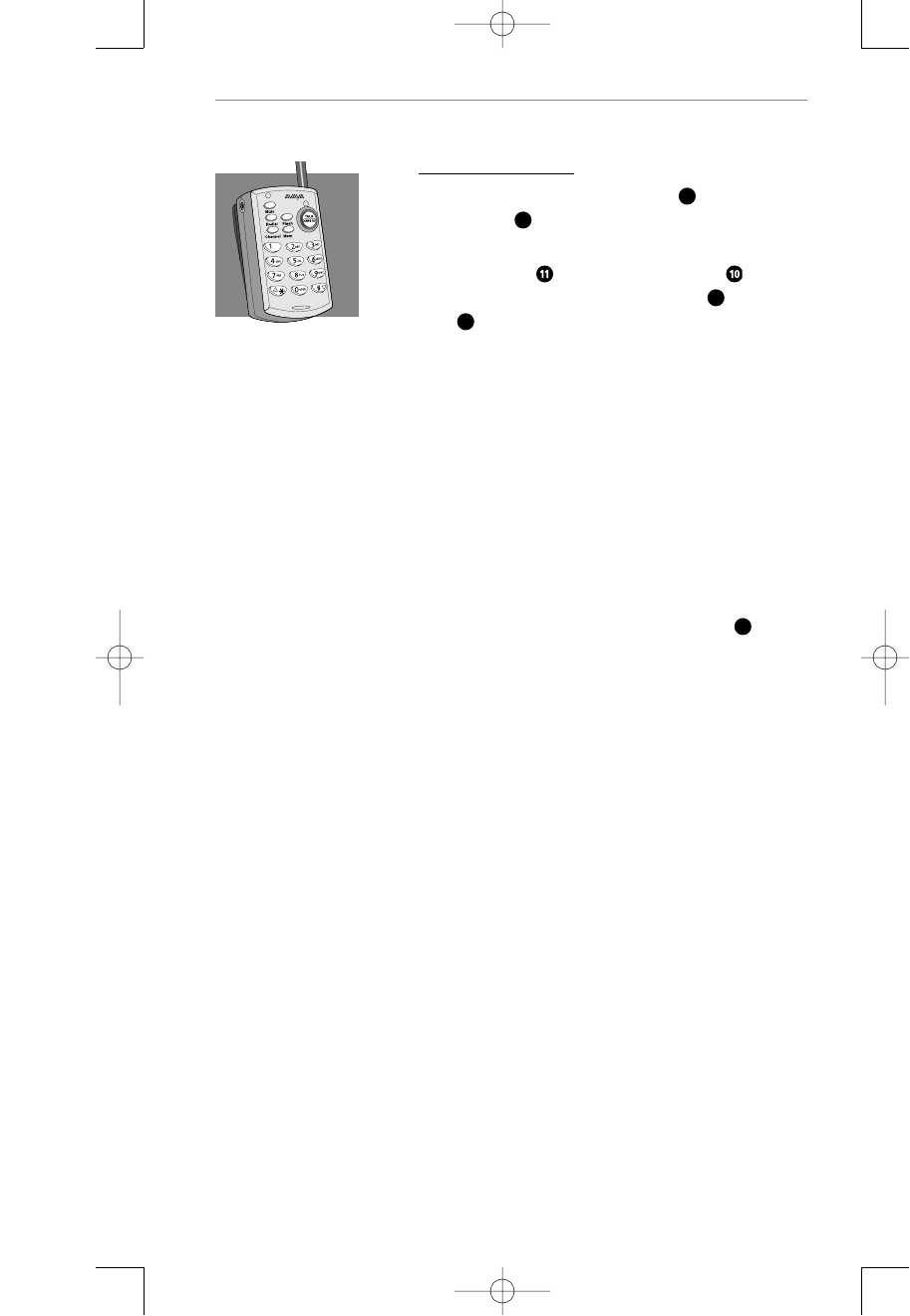

Volume Control

The Dual Function Volume Control Keys on the

12 Button Keypad allow you to adjust the sound

level that you hear through the headset. This feature

is especially useful for people who have trouble

hearing, or are in an especially noisy area like a kitchen

or workshop.

To increase volume, push and hold the ‘ /*’ Key on

the Remote for a minimum of 2 seconds or until the

volume is comfortable, then release the key.

To decrease the volume, push and hold the ‘ /#’ Key

on the Remote for a minimum of 2 seconds until the

volume is comfortable, then release the key.

Pressing the ‘*’ or ‘#’ key for less than 1 second

will cause the ‘*’ or ‘#’ to function normally as ‘*’

or ‘#’ keys.

Page Function

The Page Button on the Base allows someone

to summon you. By pressing the Page Button for less

than 2 seconds, it sends a message to the Remote

by emitting two long, loud beeps.

If you have misplaced the Remote, press the Page

Button for a minimum of 3 seconds and the Remote

will emit a steady alert. Press the Talk Button once

you have located the Remote or put it into the

Charging Well .

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 18

5audio visual ENGLISH

prompts

Visual

Remote

In-Use Indicator Light — Green LED is “On” only

when Remote Talk Button is activated.

Mute Indicator Light — Red LED is “On” only when

transmit audio is “muted.”

Base

Power Indicator Light — Red LED is “On”

whenever the power is applied to the Base via the

AC Power Adapter.

In-Use Indicator Light (Talk) — Green LED is “On”

only when Remote Talk Button is activated.

Charge Indicator Light — Amber LED ﬂashes for

2 seconds while verifying contact when Remote is

placed in the Charging Well . It remains “On” while

charging and turns off when battery is fully charged.

Audio

Low Battery — Two (2) beeps generated at 30 second

intervals whenever battery power is low, heard only

through the headset in TALK mode.

Out-of-Range — Three (3) beeps generated whenever

the Remote is taken out of range of the Base, heard

only through the headset in TALK mode.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 19

6trouble ENGLISH

shooting

The remote

does not ring

I cannot hear

a dial tone

PROBLEM ITEMS TO CHECK

• Make sure that the Ringer is “On”.

• Ensure that the Telephone Cord and the AC

Adapter are installed correctly.

• Recharge the Remote Battery by ﬁrmly placing it in

the Remote Charging Well .

• Disconnect the AC Adapter from the power source and

reconnect it in a known good outlet.

• Use the Remote in an area closer to the Base .

• Make sure your Remote Rechargeable Battery is

securely seated in the Charging Well and/or fully

charged. The Battery may need to be charged for

8 hours prior to ﬁrst use.

• Check that all cords are correctly connected and ﬁrmly

in place.

• Adjust the Dual Function Receive Volume Control Key

up to increase the volume.

• Make sure the Remote is within range of the Base.

• Separate and then reconnect the Rechargeable Battery

and Remote .

• Return the Remote to the Charging Well for 5 seconds

to re-establish a communication link.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 20

trouble ENGLISH

shooting

PROBLEM ITEMS TO CHECK

I hear a buzz

or a hum

I can hear

other cordless

device users

I need more

talk time

• Separate and then reconnect the Rechargeable Battery

and Remote .

• Remove and replace the AC power cord from the Base .

• Return the Remote to the Charging Well for 5 seconds

to re-establish a communication link.

• Make sure the Mute Button is off.

• Make sure the headset microphone is properly positioned.

• Change Channels using the Channel Button .

• Try locating your Base in different positions and make sure

no objects obstruct the Remote or Base.

• Locate the Remote and Base away from electronic

equipment or other radio-frequency devices.

• Change Channels using the Channel Button .

• Press the Channel Button until you get a clear signal.

• Use the Remote closer to the Base .

• A second Battery may be held in the Charging Well

while the Remote is in use. This provides an immediate

source of additional talk time. Extra Batteries are listed

under Supplies and Accessories.

My remote

stopped working

Caller cannot

hear my voice

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 21

trouble ENGLISH

shooting

Maintenance

The 10U100 System has been designed to give years

of trouble-free service. To help insure its longevity,

please read the following maintenance instructions:

Keep the 10U100 System dry. If it gets wet, ﬁrst

unplug the AC adapter then wipe the unit dry immedi-

ately. Liquids can contain minerals that can corrode

electronic circuits.

Use and store the 10U100 System only in normal

temperature environments. High temperatures can

shorten the life of electronic components and distort

or melt its plastic parts.

Keep the 10U100 System away from dust and dirt,

which can cause premature product failure.

Handle the 10U100 System gently and carefully.

Dropping it can cause serious damage to circuitry,

or plastic case, which may result in causing it

to malfunction.

Help Desk

Dial 1-800-544-4779 Monday through Friday, 8:00 a.m.

to 5:00 p.m. Paciﬁc Time.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 22

7supplies ENGLISH

and accessories

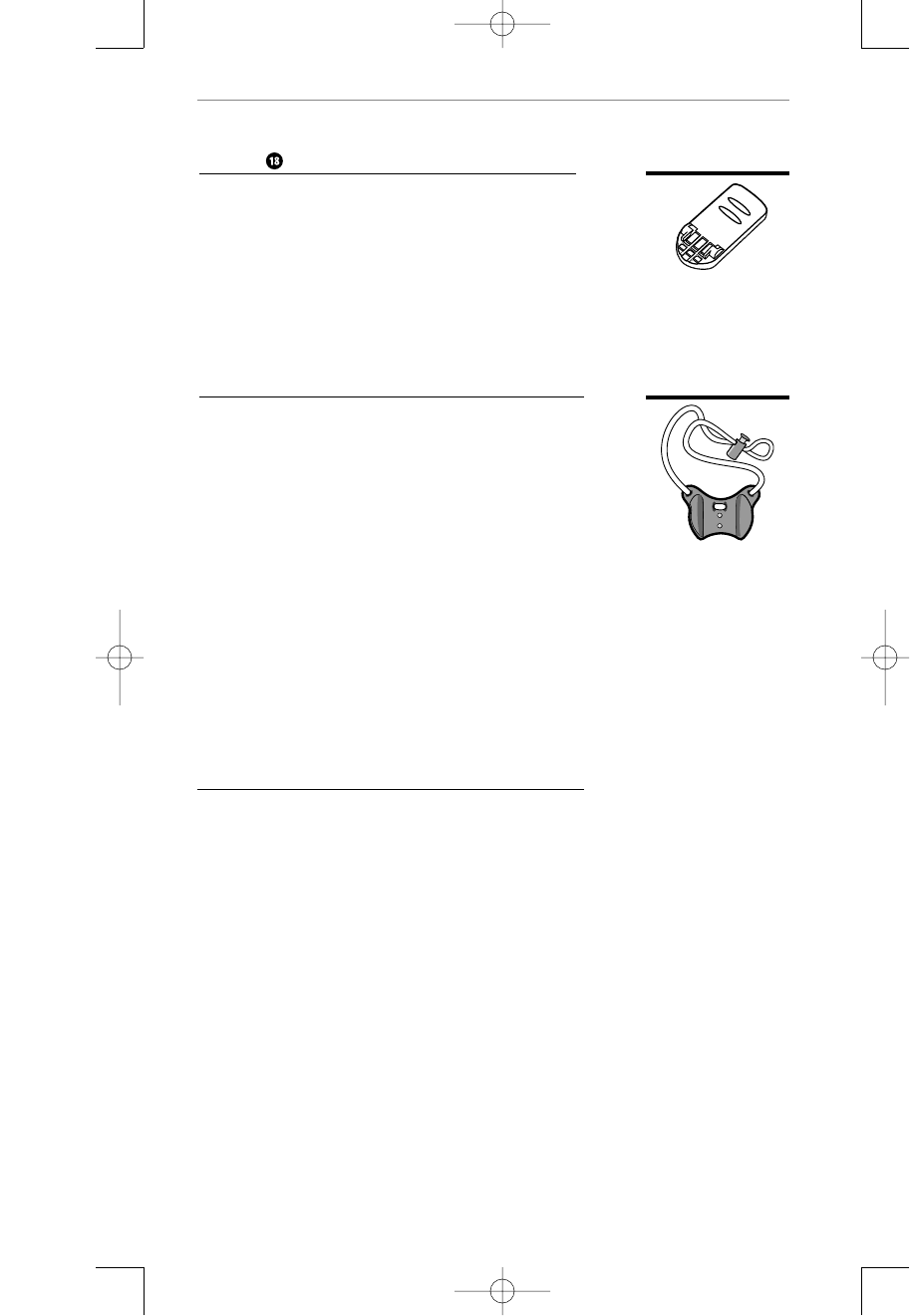

Battery

Extend talk time by having a

second Battery charged and ready.

(Replace the remote battery pack

if it does not hold a charge for more

than 2 hours after an overnight charge.)

Neck Strap

Allows Remote to be worn

around your neck.

Information on supplies and accessories

Call 1-800-544-4779 for assistance.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 23

8appendix ENGLISH

Using your 10U100 Cordless Headset with an analog or

PARTNER DEFINITY Telephone System

This appendix provides the instructions for using the 10U100 with a DEFINITY system.

Please refer to the previous sections in this manual for information regarding the

operation of functions speciﬁc to the 10U100 itself.

You can connect your 10U100 in the same manner as an analog telephone.

Your 10U100 can do many of the things that an analog telephone can do.

You can access DEFINITY features from the 10U100, but not analog telephone

features, such as Repetory Dial Buttons, Speakerphone, etc. If the 10U100 is being

used as a standalone telephone behind DEFINITY, the system administrator will need

to administer the extension as a 2500 YMPG or 2554 YMPG set.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 24

appendix ENGLISH

basic call handling

Making an Outside Call

To make an outside call:

• Press the button.

• Dial to get an outside line.

• Dial the number.

Making an Intercom Call

To make a ringing intercom call:

• Press the button.

• Dial the 2-digit extension number.

To make a voice signaled intercom call:

• Press the button.

You hear intercom dial tone.

• Dial plus the 2-digit extension number.

• When you hear a "beep", speak into the headset microphone.

Your voice is heard on the other extension’s speaker. If the extension you are calling

is a busy PARTNER phone, it will ring instead, and you will hear a ringing signal

instead of a "beep". If it is a standard phone, you will hear a busy signal (you can

only voice-signal a PARTNER phone).

Answering a Call

To answer a Call with the Remote Unit in the Base Cradle

When the telephone is ringing:

• Lift the Remote Unit from the cradle.

You are connected to the incoming call.

To answer a call with the Remote Unit outside of the Base Cradle

When the telephone is ringing:

• Press the button.

You are connected to the incoming call.

talk

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 25

Putting a Call on Hold

To put a call on System Hold:

• Press the button on the Remote Unit once.

You hear intercom dial tone. The call is on hold. Do not hang up the Remote Unit

while the call is on hold. If you do hang up the Remote Unit, the phone will ring.

Answering the ring will reconnect you to the held call.

To Retrieve a Call from System Hold

• Hang up the Remote Unit in the cradle, or press the button.

The call "rings back".

• Lift the Remote Unit from the cradle, or press the button.

You are reconnected to the held call.

Transferring a Call

To transfer a call with an announcement:

• While active on the call, press the button down once.

You hear intercom dial tone. The call is put on hold.

• Dial the 2-digit number of the extension to which you want the call transferred.

• When someone answers, announce the call. If the call is accepted, hang up. If no

one answers, press the button and you are reconnected to the caller. Or,

hand up, and the call will ring back. (If the person who refused the transfer does

not hang up, press the button again and you will be reconnected with

the call.)

To transfer a call with no announcement:

• While active on the call, press the button down once.

• Dial the 2-digit number of the extension to which you want the call transferred.

• When you hear ringing, hand up the Remote Unit in the cradle, or press the

button.

If no one answers, the call will ring back (if Transfer Return is active).

talk

flash

talk

flash

appendix ENGLISH

basic call handling

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 26

appendix ENGLISH

basic call handling

Making a Conference Call

You can set up a conference call from a 10U100 Cordless Headset Telephone that

connects you up to two other outside parties and two inside parties together at the

same time. All rules and considerations regarding conference calling with PARTNER

telephones also apply to 10U100 units.

To add a second party to an existing call

You are connected with the ﬁrst party:

• Press the button down once.

You hear intercom dial tone. The call of the ﬁrst party is put on hold.

•To add an outside party, dial plus the outside number. If the number is busy

or does not answer, hang up or press and the ﬁrst party will ring back.

To add an inside party, dial the 2-digit extension number. If the number is busy

or does not answer, press the button once and you will be reconnected to

the ﬁrst party.

• When the second party (inside or outside) answers, press the button once.

You are now connected with both parties.

To drop the second added outside party from a conference call

You are connected with the ﬁrst party:

• Press the button down once.

The last added party is dropped.

Speed Dialing

To dial a PARTNER Personal or System Speed Dial number:

• Press the button.

You hear intercom dial tone.

• Press plus the 2- or 3-digit Speed Dial code.

The system automatically selects an outside line and dials the Speed Dial number.

Note: You can’t program System Speed Dial numbers from a 10U100. It must be

done at extension 10.

To dial an outside number from the 10U100 speed dialer:

• Press the button.

You hear intercom dial tone.

• Dial .

You hear outside dial tone.

• Press followed by the desired single digit (0-9) memory location.

Your hear your number dialed.

mem

talk

flash

talk

flash

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 27

You can use several dial code features with a 10U100 Cordless Headset Telephone by

pressing instead of .

Note: Not all features are available on all PARTNER Systems. Consult your

PARTNER System Programming and User Guide for those which are available

to you.

Dial Code Features How to Use It

Recall Press

Last Number Redial Press

Touch-Tone Enable Press

Message Light On Press plus 2-digit

extension number

Message Light Off Press plus 2-digit

extension number

Simultaneous Paging Press or

in pulse mode

Call Forwarding/ Press plus your 2-digit extension

Call Follow-Me number, plus 2-digit destination number* or

in pulse mode

Call Pick-Up Press plus 2-digit line number of the

ringing extension to pick up the call

Direct Line Pickup Press plus 2-digit line number to pick

Active Line up or join

Direct Line Pickup Press plus 2-digit line number of the idle

Idle Line line to access

Group Pickup Press plus group number to pick

up a call ringing to any extension in the group

Personal Speed Dial Press plus 2-digit Personal Speed Dial code

System Speed Dial Press plus 2-digit System Speed Dial code

* To remove Call Forwarding, dial your extension number as both the originating and

destination number

feature

appendix ENGLISH

dial code features

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 28

appendix ENGLISH

dial code features

You cannot use Do Not Disturb, Exclusive Hold, Save Number Redial, Account Code

Entry, Background Music, Manual Signaling, VMS Cover, Voice Interrupt on Busy,

VIOB Talkback, Voice Mailbox Transfer, or Privacy with the 10U100 Cordless

Headset Telephone.

Using a Combination Extension

A combination extension is a 10U100 Cordless Headset Telephone (or other type of

standard telephone device) that shares a single extension with an analog telephone.

Using the Cordless Headset Telephone and an analog telephone in a combination

extension is fairly simple. The main thing to understand is that the two devices share

a single analog extension in the same way several home telephones share a single line.

For example:

• Both phone and headset share the same extension number.

• Both phone and headset share the same "voicepath", that is, when either one is

busy, the extension is busy.

• An incoming call rings at both devices.

In the combination extension, an analog telephone works like it always does and

the 10U100 works like it always does when connected to the analog telephone.

And, only one device can be used at a time, unless you want to join the two on

a single call, the same way your home phones can have two people on the same

call on different telephones.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 29

9warranty ENGLISH

information

How to obtain warranty repairs

To obtain in or out of warranty service, please prepay shipment and return the unit to the

appropriate facility listed below:

IN THE UNITED STATES

Customer Service Center

345 Encinal Street

Santa Cruz, CA 95060

Tel. (800) 544-4779

Fax (800) 279-0162

Please use the original container, or pack the unit(s) in a sturdy carton with sufﬁcient packing

material to prevent damage. Include the following information:

1. A proof-of-purchase indicating model number and date of purchase.

2. Bill-to address

3. Ship-to address

4. Number and description of units shipped

5. Name and telephone number of person to call, should contact be necessary

6. Reason for return and description of the problem

Damage occurring during shipment is deemed the responsibility of the carrier, and claims should

be made directly with the carrier.

Industry Canada Notice

Notice: The Industry Canada label identiﬁes certiﬁed equipment. This certiﬁcation means that the

equipment meets certain telecommunications network protective, operational and safety require-

ments. The Department does not guarantee the equipment will operate to the users satisfaction.

Before installing this equipment, users should ensure that it is permissible to be connected to the

facilities of the local telecommunications company. The equipment must also be installed using

an acceptable method of connection. In some cases, the company’s inside wiring associated with

a single line individual service may be extended by means of a certiﬁed connector assembly (tele-

phone extension cord). The customer should be aware that compliance with the above conditions

may not prevent degradation of service in some situations.

Repairs to certiﬁed equipment should be made by an authorized Canadian maintenance facility

designated by the supplier. Any repairs or alterations made by the user to this equipment, or

equipment malfunctions, may give the telecommunications company cause to request the user

to disconnect the equipment.

Users should ensure for their own protection that the electrical ground connec-tions of the power

utility, telephone lines and internal metallic water pipe system, if present, are connected together.

This precaution may be particularly important in rural areas.

Caution: Users should not attempt to make such connections themselves, but should contact the

appropriate electric inspection authority, or electrician, as appropriate.

Notice: The Ringer Equivalence Number (REN) assigned to each terminal device provides an

indication of the maximum number of terminals allowed to be connected to a telephone

interface. The termination on an interface may consist of any combination of devices subject

only to the requirement that the sum of the Ringer Equivalence Numbers of all the devices does

not exceed 5.

This device must be used with a CSA Certiﬁed/Listed telephone to ensure personal safety.

Quick Disconnect is a trademark of Plantronics, Inc.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 30

FCC Requirements - Part 15

This cordless telephone system complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause undesired operation.

CAUTION:

•Privacy of operation may not be ensured when using this phone.

•Changes or modiﬁcations not expressly approved in writing by AVAYA may void the user’s authority to

operate this equipment.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in

a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does

cause harmful interference to radio or television reception, which can be determined by turning the radio or tele-

vision off and on, the user is encouraged to try to correct interference by one or more of the following measures:

1. Reorient or relocate the receiving antenna.

2. Increase the separation between the equipment and receiver.

3. Connect the equipment into an outlet on another circuit.

4. Consult the dealer or an experienced radio/TV technician for help.

FCC Requirements – Part 68

1. The FCC has established Rules which permit this device to be directly connected to the telephone network.

Standardized jacks are used for these connections. This equipment should not be used on party lines or

coin phones.

2. If this devise is malfunctioning, it may also be causing harm to the telephone network; this device should be

disconnected until the source of the problem can be determined and until repair has been made. If this in not

done, the telephone company may temporarily disconnect service.

3. The telephone company may make changes in its technical operations and procedures; if such changes affect

the compatibility or use of this device, the telephone company is required to give adequate notice of the

changes. You will be advised of your right to ﬁle a complaint with the FCC.

4. If the telephone company requests information on what equipment is connected to their lines, inform them of:

a. The telephone number to which this unit is connected.

b. The ringer equivalence number.

c. The USOC jack required (RJ-11C).

d. The FCC Registration Number.

Items (b) and (d) are indicated on the label. The Ringer Equivalence Number (REN) is used to determine how many

devices can be connected to your telephone line. In most areas, the sum of the RENs of all devices on any one line

should not exceed ﬁve (5.0). If too many devices are attached, they may not ring properly.

Service Requirements

In the event of equipment malfunction, all repairs should be performed by AVAYA or an authorized agent. It is the

responsibility of users requiring service to report the need for service to AVAYA or one of its authorized agents.

Hearing Aid Compatibility Information

This telephone is not compatible with inductively coupled hearing aids.

FCC rules prohibit the use of non-hearing aid-compatible telephones in the following locations or applications:

1. All public or semipublic coin-operated or credit card telephones.

2. Elevators, highways and tunnels (automobile, subway, railroad or pedestrian) where a person with impaired

hearing might be isolated in an emergency.

3. Places where telephones are speciﬁcally installed to alert emergency authorities such as ﬁre, police or medical

assistance personnel.

4. Hospital rooms, residential health care facilities, convalescent homes and prisons.

5. Workstations for hearing impaired personnel.

6. Hotel, motel, apartment lobbies, in stores where telephones are used by patrons to order merchandise, in public

transportation terminals where telephones are used to call taxis or to reserve lodging or rental automobiles.

7. Hotel and motel rooms. (At least ten percent of the rooms must contain hearing aid-compatible telephones,

or jacks for plug-in hearing aid-compatible telephones which will be provided to hearing-impaired customers

upon request.)

10 FCC ENGLISH

information

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 31

IMPORTANTES CONSIGNES

DE SÉCURITÉ

Lorsque votre équipement téléphonique est en service, des précautions de

sécurité fondamentales doivent toujours être respectées pour réduire les risques

d’incendie, de choc électrique, et de blessures corporelles, y compris ce qui suit:

1. Lire et comprendre toutes les consignes.

2. Respecter tous les avertissements et consignes apparaissant sur le produit.

Le symbole identiﬁe et alerte l’utilisateur de la présence d’importantes consignes

opérationnelles et de mise en oeuvre.

3. Débrancher cet équipement de la prise murale avant de le nettoyer. Ne pas utiliser

de produits de nettoyage liquides ou en pulvérisateur. Nettoyer avec un chiffon humide.

4. Ne pas placer l’élément de base à proximité d’eau, comme près d’une baignoire,

cuvette, évier, bac de buanderie, dans un sous-sol mouillé ou près d’une piscine.

5. Ne pas placer ce produit sur un chariot, support ou table instables. Le produit

pourrait tomber et être considérablement endommagé.

6. Le produit ne doit jamais être placé à proximité d’un radiateur ou d’une

bouche de chaleur, ni bien entendu dessus; il ne doit pas être encastré sans

une ventilation adéquate.

7. Ce produit doit être utilisé avec l’Alimentation à Branchement Direct de Classe

2 fourni, ayant une valeur nominale de 9 VCC à 500 mA. La pièce Plantronics No.

46924-01 a un voltage nominal d’entrée de 120 VCA, 60 Hz et un voltage de sortie de

9 VCC à 500mA. La pièce Plantronics No. 46935-01 a un voltage nominal d’entrée de

220 VCA – 240 VCA, 50 Hz et un voltage de sortie de 9 VCC à 500mA.

8. Ne permettre à rien de venir en appui sur le cordon électrique. Ne pas placer ce

produit là où le cordon sera maltraité par des gens marchant dessus.

9. Ne pas surcharger les prises ou les rallonges électriques, car cela peut entraîner

un risque d’incendie ou de choc électrique.

10. N’insérer aucun objet dans ce produit par les fentes de l’élément de base, car

il pourrait contacter des points à voltage élevé ou court-circuiter des pièces,

ce qui pourrait entraîner un risque d’incendie ou de choc électrique. Ne renverser

aucun liquide sur ce produit.

11. Pour réduire le risque d’incendie ou de choc électrique, ne pas démonter ce

produit, mais l’apporter chez un réparateur compétent en cas de besoin de service

ou de réparation. L’ouverture ou l’enlèvement des couvercles pourrait vous exposer à

des voltages dangereux ou d’autres risques. Un remontage incorrect peut entraîner

un choc électrique lorsque le produit sera remis en service.

12. Éviter de se servir d’équipement téléphonique pendant un orage électrique.

Le Système 10U100 incorpore des circuits de protection contre les surtensions qui

sont égaux ou supérieurs aux exigences de la FCC. Cependant, un incident tel qu’une

tombée de foudre sur ou près des lignes téléphoniques, pourrait causer de sérieux

dégâts. Il existe aussi un léger risque de choc électrique ou de dégâts dus à la foudre.

Si le Système 10U100 est installé dans une région avec des orages électriques

fréquents et/ou sévères,il est suggéré de débrancher le téléphone pendant ces orages

ou d’ajouter à cette installation des équipements supplémentaires de protection contre

les surtensions.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 32

13. Ne pas se servir d’équipement téléphonique pour signaler une fuite de gaz à

proximité de cette fuite.

14. Débrancher ce produit de la prise murale et demander à du personnel

compétent d’effectuer le service dans les conditions suivantes :

a) Lorsque le cordon d’alimentation ou la prise sont endommagés ou élimés.

b) Si du liquide a été renversé dans le produit.

c) Si le produit a été exposé à la pluie ou à de l’eau.

d) Si le produit ne fonctionne pas normalement en suivant les consignes normales

de fonctionnement. Ne régler que les commandes couvertes par les instructions

de mise en oeuvre, car un réglage incorrect d’autres commandes peut provoquer

des dégâts et nécessitera souvent beaucoup de travail par un technicien

compétent pour restaurer le fonctionnement normal du produit.

e) Si le produit est tombé ou si l’élément de base est endommagé.

f) Si le produit reﬂète un changement notable de performances.

15. Ce produit nécessite une alimentation CA pour fonctionner. Pour maintenir un service

téléphonique pendant une interruption du courant électrique, il faut disposer d’un autre

téléphone alimenté seulement par la ligne téléphonique.

16. Éloigner tous les cordons et câblages du produit de toute machine

en fonctionnement.

Sécurité de la Batterie

CONSERVER CES INSTRUCTIONS

ATTENTION: Pour réduire le risque d’incendie ou de blessures corporelles, lire et

respecter les instructions suivantes:

1. N’utiliser que le groupe de batteries fourni avec ce produit.

2. Ne pas jeter le groupe de batteries au feu. Les éléments pourraient exploser. Consulter

les codes locaux pour toutes instructions de mise au rebut.

3. Ne pas ouvrir ou mutiler un groupe de batteries. L’électrolyte répandu est corrosif et

peut blesser les yeux ou la peau, et peut être toxique si avalé.

4. Manipuler le groupe de batteries avec soin, pour ne pas "court-circuiter" les contacts

de la batterie avec des produits conducteurs tels que bagues, bracelets, et clés. La

batterie ou l’élément conducteur pourrait surchauffer et provoquer des brûlures.

5. Mettre le groupe de batteries en charge conformément aux instructions fournies avec

cet équipement.

6. Respecter la bonne orientation entre le groupe de batteries et les contacts du chargeur.

7. Contacter les autorités locales, cantonales ou provinciales responsables de la disposition

de déchets dangereux pour toute information sur le recyclage ou les programmes de

disposition dans votre région.

8. Important: Le nouveau bloc de batteries doit être attaché au Télé-Élément et

chargé dans le Réceptacle de Recharge jusqu’à ce que le Voyant de Charge

s’éteigne avant de pouvoir l’utiliser loin de la Base .

9. Le temps maximum en mode attente pour un bloc de batteries fraîchement chargé est

d’environ 7 jours. Le temps maximum de conversation est d’environ 6 heures.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 33

Casque Sans Fil

10U100

Casque

Câble d’adaptateur (En option:

pour utilisation avec les

casques à connexion rapide)

Télé-Élément

Télé-Élément 10U100

Voyant de ‘Secret’

Bouton de ‘Secret’

Prise de Casque

Bouton de ‘Bis’

Bouton de Canal

Retenue pour câble de casque

Voyant “de service”

Casque

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 34

Bouton de Communication

Bouton de “Flash”

Bouton de Mémoire (Mem)

Clavier à 12 Boutons

Commande de Volume de

Réception à Double Fonction

Antenne

Interrupteur Marche/Arrêt

Batterie Rechargeable et

Pince pour Ceinture

Voyant de Chargement

Réceptacle de Recharge du

Télé-Élément

Bouton d’Appel de Localisation

Base (Devant)

Base du 10U100

Porte-Casque/Antenne

Voyant d’Alimentation

Voyant “En Service” (Parler)

Base (Dessous)

Fiche d’Adaptateur CA

Prise d’Adaptateur CA

Adaptateur CA

Prise de Téléphone Murale

Cordon Téléphonique

Prise de Téléphone

Pince de Maintien du Cordon

Commutateur Impulsion/Digital

Consulter les instructions

concernant la commande

de volume, page 47

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 35

1préparation FRANÇAIS

générale

Choix d’un Emplacement

Installer l’Élément de Base 10U100 à un endroit près

d’une prise électrique CA et d’une prise téléphonique

modulaire. L’emplacement de la base affecte la portée

du téléphone. Essayer plusieurs emplacements pour

trouver celui donnant les meilleures performances.

Choisir un emplacement loin de machines et

d’équipements électriques, de murs métalliques, de

classeurs à tiroirs, d’alarmes de sécurité sans-ﬁl, de

dispositifs de surveillance de pièces, et de zones d’une

humidité excessive.

Pour Commencer

Déballer l’ensemble et vériﬁer la présence des

éléments suivants:

Télé-Élément 10U100

Batterie Rechargeable

Base 10U100

Adaptateur CA

Cordon Téléphonique

Câble d’adaptateur pour casque

Casque

Branchement de la Base du Téléphone

Placer la Base à l’envers, exposant ainsi les prises

d’Adaptateur CA et de Téléphone en dessous.

Brancher la Fiche d’Adaptateur CA dans la prise

d’Adaptateur CA . Brancher l’Adaptateur CA

dans une prise CA. Le Témoin d’Alimentation

s’allumera après branchement. Le témoin "En Service"

restera éteint.

Brancher une extrémité du Cordon Téléphonique

dans la Prise Téléphonique de la Base et l’autre

extrémité dans la Prise Téléphonique Murale .

Engager les deux cordons Téléphonique et

d’Adaptateur CA dans la Pince de Maintien de

Cordons .

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 36

Applications Téléphoniques Analogiques

ou PARTNER

Il est possible d’utiliser le 10U100 avec le Système

PARTNER de AVAYA, soit comme une extension

toute seule (fonctionnement “autonome”), ou en

combinaison avec un téléphone PARTNER (fonction-

nement “combiné”). Beaucoup des étapes d’installation

sont communes aux deux, indépendamment du type de

fonctionnement qui sera utilisé.

Applications Téléphoniques Analogiques AVAYA

Il est possible d’utiliser le modèle 10U100 avec un

système DEFINITY AVAYA jouant le rôle de station

analogique, soit comme une simple extension

(autonome), soit en combinaison avec un téléphone

analogique.

Mise en Place du 10U100

1. Choisir un emplacement proche d’une prise

électrique et d’une prise téléphonique. La prise

électrique ne doit pas être commandée par un inter-

rupteur mural. Lors de l’utilisation d’éléments sans ﬁl

multiples (on peut en utiliser 4 dans le même

environnement), observer les consignes suivantes pour

la mise en place d’éléments multiples.

• Maintenir tous les télé-éléments et les éléments de

base du Casque sans ﬁl 10U100 à un minimum de

5 mètres l’un de l’autre.

• Si on utilise également un Système TransTalk de

AVAYA ou un autre système 900 MHz, prière de

respecter les exigences d’emplacement à la page 40.

Branchement du Cordon Téléphonique

2. Brancher l’une des extrémités du long cordon

téléphonique à l’arrière de la base.

Pour le fonctionnement autonome: brancher l’autre

extrémité du long cordon téléphonique sur la prise

murale du poste téléphonique. Passer au poste.

Pour le fonctionnement combiné: brancher l’autre

extrémité du long cordon téléphonique, sur la prise

téléphonique supérieure d’un adaptateur de pontage

de type 267F2 (ou équivalent).

Raccorder le cordon de la ligne téléphonique à l’aide de

l’adaptateur de pontage.

Raccorder le cordon de la ligne téléphonique à l’aide de

la prise de téléphone auxiliaire.

préparation FRANÇAIS

générale

Adaptateur

pontage

(267F2)

10U100

Prise de

téléphone

murale

Téléphone du Système

PARTNER ou standard

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 37

préparation FRANÇAIS

générale

Nota: Il est possible que l’usage de l’adaptateur de

pontage ne soit pas nécessaire avec tous les casques

6200 et certains casques téléphoniques PARTNER

(casques MSL-18D). Brancher simplement l’autre

extrémité du long cordon téléphonique dans la prise

AUX incorporée dans le bas du poste.

• À la prise murale, débrancher le cordon téléphonique

existant du téléphone. Brancher la ﬁche qu’on vient

de retirer dans la prise inférieure de l’adaptateur de

pontage.

• Brancher la ﬁche de l’adaptateur de pontage dans

la prise murale. Voir le croquis à droite.

Brancher le Cordon d’Alimentation

3. Brancher l’adaptateur CA dans une prise électrique

et le connecteur CC dans l’arrière de l’élément de base.

S’assurer que la prise électrique n’est pas commandée

par un interrupteur mural.

Attention: N’utiliser que l’adaptateur CA fourni avec

ce téléphone.

Régler le Commutateur de Mode de Composition

4. Si le service de votre ligne téléphonique est à

composition digitale, placer le commutateur situé à

l’arrière de la base sur TONE. Si votre ligne est à

composition pulsée, placer le commutateur sur PULSE.

Charger les Batteries du Combiné Avant

de l’Utiliser

5. Les batteries se rechargent automatiquement lorsque

le combiné est placé sur le réceptacle de la base sous

tension. Elles doivent être chargées pendant 8 heures

avant d’utiliser le téléphone pour la première fois.

Vérifier la Présence de la Tonalité

6. Après chargement des batteries, soulever le combiné

et appuyer sur . Le voyant lumineux TALK doit

s’allumer, et on doit entendre une tonalité dans le

casque. Sinon, voir “DÉPANNAGE”.

talk

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 38

ATTENTION:

• Ne jamais installer de câblage téléphonique pendant

un orage.

• Ne jamais installer de prises téléphoniques dans des

endroits mouillés à moins que la prise ne soit conçue

spéciﬁquement pour des endroits mouillés.

• Ne jamais toucher tes ﬁls ou bornes téléphoniques

non installés à moins que la ligne n’ait été

déconnectée à l’interface du réseau.

• Procéder avec prudence pour installer ou modiﬁer

des lignes téléphoniques.

Quelques Conseils sur l’Utilisation du 10U100

Avec le Système PARTNER de AVAYA

Le 10U100 est compatible avec beaucoup des fonctions

communes aux téléphones du Système PARTNER, soit en

utilisant manuellement des fonctions de composition de

code, soit en mettant en mémoire les codes appropriés

dans la mémoire de composition rapide du Télé-Élément.

Cependant, parce que le 10U100 ne possède pas,

comme le PARTNER, de touches de ligne, de touches de

fonctions, ou de touches de fonctions spécialisés, les

procédures de base de gestion d’appel peuvent différer

de celles d’un téléphone PARTNER. Voir dans l’Annexe

de ce manuel, ou dans le Guide de Programmation et

d’Emploi du Système PARTNER, les consignes spéciﬁques

à ces opérations.

préparation FRANÇAIS

générale

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 39

préparation FRANÇAIS

générale

Informations sur le Jumelage de Systèmes

TransTalk de AVAYA ou Autres Systèmes 900MHz

Lorsqu’un Système TransTalk de AVAYA est

également en service:

La zone entre 180 m et 330 m de l’ensemble TransTalk

Carrier de AVAYA peut entraîner des interférences avec le

Casque sans ﬁl 10U100. Prière de suivre ces consignes :

Distance minimale

de l’ensemble

Nombre de 10U100 TransTalk Carrier

1-2 180 m* (chacun)

3-4 220 m* (chacun)

5-6 250 m* (chacun)

7-8 280 m* (chacun)

9-10 330 m* (chacun)

*Jusqu’à dix (10) Casques sans ﬁl 10U100 peuvent

être jumelés dans cette zone, avec une possibilité

d’interférence en raison de la présence de bâtiments.

Pour les applications sans obstruction ou extérieures,

la zone d’interférence peut augmenter jusqu’à 500m.

Lorsqu’un autre Système 900 MHz est également

en service.

La zone entre 50 m et 92 m d’un autre élément 900

MHz peut entraîner des interférences avec le 10U100.

Prière de suivre ces consignes:

Distance minimale

d’un autre élément

Nombre de 10U100 900MHz

1-2 50 m** (chacun)

3-4 62 m** (chacun)

5-6 74 m** (chacun)

7-8 84 m** (chacun)

9-10 92 m** (chacun)

**La zone réelle de jumelage variera en fonction du

système 900 MHz utilisé.

Jumelage

330 m* 180 m

Aucun

jumelage

Jumelage

possible

Ne pas placer l’ensemble

TransTalk Carrier dans

cette zone.

10U100

Base

92 m* 50 m

Ne pas placer d’autres

unités 900 MHz

dans cette zone.

10U100

Base

Jumelage

Aucun

jumelage

Jumelage

possible

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 40

préparation FRANÇAIS

générale

Préparation du Télé-Élément Pour Emploi

Le portable et le module de batterie glissent

l’un sur l’autre, selon l’illustration.

Enclencher la batterie sur le dos du portable .

Brancher le câble de casque sur la prise de casque

du portable et enfoncer le câble dans la retenue

du câble de casque .

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 41

préparation FRANÇAIS

générale

Chargement du Télé-Élément

Glisser le Télé-Élément fermement dans le

Réceptacle de Recharge du Télé-Élément jusqu’à ce

que le Voyant de Charge de la Batterie clignote.

Le Voyant de Charge de la Batterie s’éteindra

lorsque la batterie sera complètement chargée.

(Il est important d’établir un bon contact dans

le Réceptacle de Recharge pour charger la

batterie correctement.)

On peut faire fonctionner le Télé-Élément dans son

Réceptacle de Recharge après 5 secondes d’orientation.

Le Voyant de Charge de la Batterie s’arrêtera de

trembloter lorsque l’orientation est obtenue.

Une fois chargé, le Télé-Élément peut être mis en

service loin de la Base.

Commutateur Impulsion/Digital

Le Commutateur Impulsion/Digital se trouve sous

la Base . Le pousser simplement vers Impulsion

ou Digital, comme désiré ou exigé par votre

service téléphonique.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 42

2pour placer FRANÇAIS

un appel

Après la tonalité, composer le numéro désiré.

Pour mettre ﬁn à l’appel, appuyer sur le Bouton de

Communication .

Avant d’utiliser le téléphone sans ﬁl, mettre le casque

et l’ajuster comme il faut.

Option: utiliser le câble d’adaptateur QD à 2,5 mm

—qui vous est fourni, pour raccorder votre casque

équipé QD au télé-élément.

Pour tous renseignements concernant des casques sup-

plémentaires, veuillez vous adresser à votre distributeur

AVAYA.

Pour placer un appel, appuyer sur le Bouton de

Communication sur le Télé-Élément . Le Voyant

“En Service” s’allumera.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 43

3pour recevoir FRANÇAIS

un appel

Placer le Commutateur Marche/Arrêt du

Télé-Élément sur MARCHE.

Pour répondre à un appel, appuyer sur le Bouton de

Communication . Le Voyant “En Service” sur

le Télé-Élément et le Voyant “En Service” sur la

Base s’allumeront.

Lorsqu’on appuie sur n’importe quel bouton du

Télé-Élément, on entend un bref bruit indiquant que

la Base a accepté l’ordre.

Trois ‘bips’ rapides d’avertissement indiquent que

l’appareil est hors de portée, ou qu’il y a trop

d’interférence.

S’il y a de l’interférence, se rapprocher de la base

avant d’appuyer sur un bouton. Si l’interférence est

sévère, la communication entre le Télé-Élément et la

Base pourrait être interrompue, et l’appel coupé. Ceci

n’arrive pas souvent, mais si cela arrive, replacer le

Télé-Élément dans le Réceptacle de Recharge

pendant quelques secondes.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 44

4 boutons FRANÇAIS

speciaux

Secret

Le Bouton de ‘Secret’ bloque la transmission vocale

vers l’interlocuteur. Lorsqu’il est activé le voyant LED

rouge est allumé. Appuyer de nouveau sur le

Bouton de Secret pour désactiver la fonction ‘Secret’.

Recomposition de Dernier Numéro (Bis)

Le Bouton ‘Bis’ recompose le dernier numéro

composé. Pour l’utiliser, appuyer sur le Bouton de

Communication . À la tonalité, appuyer sur le

Bouton ‘Bis’.

Le dernier numéro composé sera recomposé comme

si vous le faisiez manuellement.

Canal

Le téléphone à casque sans-ﬁl est équipé d’une

fonction de balayage automatique qui sélectionne

automatiquement un canal clair lorsqu’on appuie sur

le Bouton de Communication . Si une interférence

est constatée pendant un appel, appuyer sur le Bouton

de Canal pour passer sur un autre canal, jusqu’à ce

que la réception soit bonne.

Flash

Utiliser le Bouton de Flash pour accéder aux services

tels que l’attente d’appel, etc.

MEM (Mémoire)

La mémoire de composition rapide du 10U100 peut

enregistrer jusqu’à 10 numéros, contenant un

maximum de 16 chiffres. Les boutons 0 à 9 sur le

clavier récupèrent et composent les numéros de

téléphone mis en mémoire.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 45

boutons FRANÇAIS

speciaux

MEM — Pour Enregistrer des Numéros

Le Voyant ‘En-Service’ doit être éteint. S’il ne l’est

pas, appuyer une fois sur le Bouton de Communication

pour l’éteindre.

Appuyer sur le Bouton Mem , puis composer le

numéro à enregistrer.

Appuyer sur le Bouton Mem , puis sur le chiffre

unique (0-9) du Clavier Téléphonique que l’on désire

affecter à ce numéro.

On peut répéter le processus d’enregistrement

jusqu’à ce que les 10 chiffres uniques sur le clavier

soient utilisés.

MEM — Pour Modifier un Numéro Enregistré

Pour modiﬁer un numéro en mémoire, il sufﬁt

d’enregistrer un nouveau numéro à cet endroit.

MEM — Pour Composer un Numéro Enregistré

Appuyer sur le Bouton de Communication . Les

voyants ‘En-Service’ et s’allumeront.

À la tonalité, appuyer sur le bouton MEM , puis

sur le chiffre correspondant en mémoire au numéro

désiré (0-9).

Le numéro enregistré choisi sera composé

automatiquement.

MEM — Pour Composer un Numéro Enregistré

Pendant un Appel

La fonction ‘rappel de mémoire’ fonctionne aussi

lorsqu’il faut composer des chiffres supplémentaires au

cours d’un appel, tels qu’un mot de passe numérique.

Au moment voulu au cours d’un appel, appuyer sur

Mem et la touche affectée pour transmettre

rapidement les chiffres enregistrés.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 46

boutons FRANÇAIS

speciaux

Commande de Volume

La Commande de Volume de Réception à Double

Fonction sur le Clavier à 12 Boutons permet

d’ajuster le niveau sonore entendu dans le casque.

Cette fonction est particulièrement utile pour les

mal-entendants, ou pour les personnes dans un

endroit très bruyant tel qu’une cuisine ou un atelier.

Pour augmenter le volume, appuyer et maintenir la

touche ‘▲/✱’ sur le Télé-Élément pendant un minimum

de 2 secondes ou jusqu’à ce que le volume soit

confortable, puis la relâcher.

Pour diminuer le volume, appuyer et maintenir la

touche ‘▼/#’ sur le Télé-Élément pendant un minimum

de 2 secondes jusqu’à ce que le volume soit

confortable, puis la relâcher.

Si on appuie sur la touche ‘✱’ ou ‘#’ pendant moins

d’une seconde, la touche ‘✱’ ou ‘#’ fonctionnera

normalement en touche ‘✱’ ou ‘#’.

Fonction d’Appel de Localisation

Le Bouton d’Appel de Localisation sur la Base

permet à quelqu’un de vous appeler. En appuyant sur

le Bouton d’Appel de Localisation pendant moins de

2 secondes, il enverra un message au Télé-Élément

en émettant deux ‘Bips’ longs et forts.

Si le Télé-Élément a été égaré, appuyer sur le Bouton

d’Appel de Localisation pendant au moins 3 secondes

et le Télé-Élément émettra une alarme continue.

Lorsque le Télé-Élément aura été retrouvé, appuyer

une fois sur le Bouton de Communication, ou le placer

dans le Réceptacle de Recharge.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 47

5messages FRANÇAIS

audio visuels

Visuel

TÉLÉ-ÉLÉMENT

Voyant ‘En-Service’ — LED Vert allumé seulement

lorsque le Bouton de Communication du Télé-Élément

est activé.

Voyant de ‘Secret’ — LED Rouge allumé seulement

lorsque la transmission audio est sur ‘Secret’.

BASE

Voyant d’Alimentation — LED Rouge allumé

lorsque la Base est alimentée par l’Adaptateur

d’Alimentation CA.

Voyant ‘En Service’ (Parler) — LED Vert allumé

seulement lorsque le Bouton de Communication du

Télé-Élément est activé.

Voyant de Charge — Le voyant (LED) ambre clignote

2 secondes pendant la vériﬁcation du contact entre le

portable et le réceptacle de charge . lorsqu’on place

le portable sur le réceptacle.

Audio

Batterie Faible — Deux (2) ‘bips’ sont émis à 30

secondes d’intervalle lorsque la batterie est faible,

audible seulement dans le casque en mode

CONVERSATION.

Hors de Portée — Trois (3) ‘bips’ sont émis lorsque

le Télé-Élément est emmené hors de portée de la

Base, audible seulement dans le casque en mode

CONVERSATION.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 48

6dépannage FRANÇAIS

PROBLÈME CHOSES À VÉRIFIER

Le Télé-Élément

ne sonne pas

Je n’entends

pas de Tonalité

• S’assurer que la Sonnerie est sur “MARCHE”

• S’assurer que le Cordon Téléphonique et l’Adaptateur

CA sont correctement installés.

• Recharger la Batterie du Télé-Élément en le

plaçant fermement dans le Réceptacle de Charge du

Télé-Élément .

• Débrancher l’Adaptateur CA de sa prise et le rebrancher

dans une prise vériﬁée bonne.

• Utiliser le Télé-Élément dans une zone plus près de la

Base .

• S’assurer que le Bloc de Batteries du Télé-Élément est

bien assis dans le Réceptacle de Charge et/ou qu’il est

complètement chargé. La Batterie doit charger pendant

8 heures avant sa première mise en service.

• S’assurer que tous les cordons sont correctement

branchés et bien enfoncés.

• Augmenter la Commande de Volume de Réception à

Double Fonction pour augmenter le volume.

• S’assurer que le Télé-Élément est bien à portée de

l’Élément de Base.

• Séparer puis re-enclencher le Bloc de Batteries et le

Télé-Élément .

• Remettre le Télé-Élément dans le chargeur de l’Élément

de Base pendant 5 secondes pour rétablir la liaison

de communication.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 49

dépannage FRANÇAIS

PROBLÈME CHOSES À VÉRIFIER

Mon Télé-

Élément ne

Marche Plus

Le Demandeur

ne peut pas

Entendre ma

Voix

J’entends un

Bourdonnement

Vrombissement

Je peux Entendre

d’autres

Utilisateurs de

Dispositifs sans ﬁl

J’ai besoin

d’une durée de

Communication

plus longue

• Séparer puis re-enclencher le Bloc de Batteries et le

Télé-Élément. .

• Séparer Enlever et rebrancher le cordon d’alimentation

CA sur le l’Élément de Base .

• Séparer Remettre le Télé-Élément dans le Réceptacle de

Charge pendant 5 secondes pour rétablir la liaison

de communication.

• S’assurer que le Bouton de ‘Secret’ n’est

pas enclenché.

• Changer de Canal avec le Bouton de Canal .

• Essayer de placer l’Élément de Base en différentes

positions et s’assurer qu’aucun objet n’obstrue le

Télé-Élément ou la Base.

• Placer le Télé-Élément et la Base loin de tout

équipement électronique ou autres dispositifs

émetteurs de fréquences-radio.

• Changer de Canal avec le Bouton de Canal .

• Appuyez sur le Bouton de Canal jusqu’à ce que

le signal soit clair.

• Utiliser le Télé-Élément plus près de la Base .

• Un second Groupe de Batteries peut demeurer en place

dans le Réceptacle de Charge pendant que le Télé-Élément

est en service. Ceci fournit une source supplémentaire

immédiate de durée de communication. Voir les Groupes

de Batteries supplémentaires sous la rubrique Rechanges

et Accessoires.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 50

dépannage FRANÇAIS

Entretien

Le Système 10U100 a été conçu pour donner des années de

service sans problèmes. Pour aider à assurer sa longévité, prière

de lire les instructions d’entretien suivantes :

Conserver le Système 10U100 au sec. S’il est mouillé, débrancher

d’abord l’adaptateur CA, puis essuyer l’unité immédiatement.

Les liquides peuvent contenir des minéraux pouvant corroder les

circuits électroniques.

N’utiliser et stocker le Système 10U100 qu’en environnements

de température normale. Les températures élevées peuvent

raccourcir la vie des composants électroniques et déformer ou

faire fondre leurs éléments en plastique.

Éloigner le Système 10U100 de toute poussière et saleté, qui

peuvent entraîner une défaillance prématurée du produit.

Manipuler le Système 10U100 doucement et soigneusement.

Sa chute peut provoquer de graves dégâts aux circuits ou au

boîtier en plastique, ce qui peut entraîner une défaillance.

Bureau d’Assistance

Composez le 1-800-544-4779, du lundi au vendredi, de 8 heures

à 17 heures (heure du Paciﬁque) pour obtenir de l’aide.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 51

7rechanges FRANÇAIS

et accessoires

Batterie

Prolonger le temps de conversation en disposant

d’une seconde Batterie, chargée et prête.

(Remplacer le bloc de batteries du Télé-Élément s’il ne

maintient pas la charge pour plus de 2 heures, après

une mise en charge de toute une nuit)

Cordon pour le cou

Permet de porter le Télé-Élément autour du cou.

Informations sur les Rechanges et Accessoires

Composez le 1-800-544-4779 pour obtenir de l’aide.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 52

8annexe FRANÇAIS

Utilisation de votre Casque sans fil 10U100 avec un Système

Téléphonique Analogique ou PARTNER DEFINITY

Cette annexe fournit les instructions pour utiliser un Casque sans ﬁl 10U100 avec un

Système DEFINITY. Prière de se référer aux sections précédentes de ce manuel pour

les informations concernant les fonction spéciﬁques au Casque sans ﬁl 10U100

proprement dit.

Vous pouvez connecter votre 10U100 de la même manière qu’un téléphone

analogique. Votre 10U100 peut remplir la plupart des fonctions d’un téléphone

analogique.

Vous pouvez accéder aux fonctions DEFINITY à partir du 10U100, à l’exception des

fonctions téléphoniques analogiques telles que boutons d’appel du répertoire, micro-

phone, etc. Si le 10U100 est utilisé comme poste téléphonique autonome derrière le

DEFINITY, l’administrateur du Système devra gérer l’extension comme un combiné

2500 YMPG ou 2554 YMPG.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 53

annexe FRANÇAIS

Extensions de Programmation pour le Casque Sans Fil 10U100

Il faut régler la Sélection automatique de ligne sur “Intercom ﬁrst” pour tout poste

devant placer des appels en interphone, que le Casque sans ﬁl 10U100 soit lui-même

un poste (autonome) ou qu’il partage un poste avec un téléphone PARTNER (poste en

combinaison). Ceci signiﬁe que lorsqu’on appuie sur la touche sur le Télé-

Élément, on est automatiquement branché sur une ligne d’interphone. Alors, pour

obtenir une ligne extérieure, composer le . (Pour régler la Sélection Automatique

de Ligne, voir le Guide de Programmation et d’Emploi du Système PARTNER).

Fonctions du Casque Sans Fil

Le Casque sans ﬁl 10U100 peut servir de téléphone à fonctions avec le Système

PARTNER puisqu’il possède d’autres touches en plus du clavier ordinaire de 10

touches. Parmi ces fonctions se trouvent les touches d’insertion de mémoire

programmable, et des fonctions spéciales telles que . La plupart des

fonctions du Casque sans ﬁl 10U100 fonctionneront avec le Système PARTNER. On

peut utiliser les fonctions de code de composition de ce dernier à partir du Casque

sans ﬁl 10U100,. et les programmer dans une case de mémoire. Il y a cependant des

limites quant à ce que le Casque sans ﬁl 10U100 peut faire.

Les possibilités de fonctions du Casque sans ﬁl 10U100 résident dans l’élément

lui-même. Par exemple, si on enregistre un numéro dans un emplacement de

mémoire programmable, ce numéro est mémorisé dans le Casque sans ﬁl 10U100.

(Ceci diffère de l’enregistrement d’un numéro avec la touche de Composition

Automatique du téléphone PARTNER. Dans ce dernier cas, le numéro est en fait

enregistré dans l’élément de contrôle).

Nota: La touche de rappel du dernier numéro du Casque sans ﬁl 10U100 peut ne

pas fonctionner pour un appel extérieur lorsque la Sélection de Ligne Automatique

est réglée sur “Intercom ﬁrst”. Pour rappeler le dernier numéro, utiliser la fonction

de rappel du dernier numéro du Système PARTNER en appuyant sur

lorsque la tonalité d’interphone est obtenue.

flash

talk

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 54

Pour placer un appel extérieur

Pour placer un appel extérieur:

• Appuyer sur la touche .

• Appuyer sur pour une ligne extérieure.

• Composer le numéro.

Pour placer un appel sur interphone

Pour sonner sur l’interphone:

• Appuyer sur la touche .

• Composer les deux chiffres du poste demandé.

Pour placer un appel vocal sur l’interphone:

• Appuyer sur la touche .

On doit entendre la tonalité d’interphone.

• Appuyer sur , puis composer les deux chiffres du poste demandé.

• Lorsqu’on entend un “bip”, parler dans le micro du casque.

On peut entendre parler dans le haut-parleur de l’autre poste. Si le poste demandé

est un téléphone PARTNER occupé, il sonnera, et on entendra une sonnerie au lieu

d’un “bip”. Si c’est un téléphone standard, on entendra un signal “occupé” (on ne

peut placer un appel vocal que sur un téléphone PARTNER).

Pour Répondre à un Appel

Pour répondre à un appel avec le Télé-Élément posé sur le réceptacle de base

Lorsque le téléphone sonne:

• Soulever le Télé-Élément du réceptacle.

La communication est établie avec le demandeur.

Pour répondre à un appel avec le Télé-Élément sorti du réceptacle

Lorsque le téléphone sonne:

• Appuyer sur la touche .

La communication est établie avec le demandeur.

talk

annexe FRANÇAIS

gestion élémentaire des appels

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 55

annexe FRANÇAIS

gestion élémentaire des appels

Pour placer un appel en attente

Pour placer un appel en attente Système:

• Appuyer une fois sur la touche du Télé-Élément.

On entendra la tonalité d’interphone. L’appel est en attente. Ne pas raccrocher

le Télé-Élément pendant que l’appel est en attente. Si on raccroche, le téléphone

sonnera. Si on répond pendant la sonnerie, on sera re-connecté avec l’appel

en attente.

Pour récupérer un appel en attente Système:

• Replacer le Télé-Élément sur le réceptacle, ou appuyer sur la touche .

L’appel sonnera à nouveau.

• Soulever le Télé-Élément du réceptacle, ou appuyer sur la touche .

La communication est rétablie avec l’appel en attente.

Pour Transférer un Appel

Pour transférer un appel avec un message d’annonce:

• Tout en parlant, appuyer une fois sur la touche .

On entendra la tonalité d’interphone. L’appel est mis en attente.

• Composer les deux chiffres du poste auquel on désire transférer l’appel.

• Lorsque quelqu’un répond, annoncer l’appel:

si l’appel est accepté, raccrocher. S’il n’y a pas de réponse, appuyer sur la touche

et la communication sera rétablie avec le demandeur. On raccrochera, et

l’appel sonnera à nouveau. ( Si la personne ayant refusé le transfert ne raccroche

pas, appuyer de nouveau sur la touche et la communication sera rétablie

avec le demandeur.

Pour transférer un appel sans message d’annonce:

• Tout en parlant, appuyer une fois sur la touche .

On entendra la tonalité d’interphone. L’appel est mis en attente.

• Composer les deux chiffres du poste auquel on désire transférer l’appel.

• Lorsqu’on entend la sonnerie, replacer le Télé-Élément sur le réceptacle, ou

appuyer une fois sur la touche .

S’il n’y a pas de réponse, l’appel sonnera de nouveau (si le Renvoi de Transfert

est activé).

talk

flash

talk

flash

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 56

Pour Établir un Appel en Audioconférence

Il est possible avec un Casque sans ﬁl 10U100 d’établir un appel en audioconférence

à la fois avec deux autres postes extérieurs et deux autres postes intérieurs tous

ensemble. Toutes les règles et considérations concernant les appels en

audioconférence avec les téléphones PARTNER s’appliquent aussi aux éléments de

Casques sans ﬁl 10U100.

Pour ajouter un deuxième interlocuteur à un appel en cours

La communication est établie avec le premier interlocuteur:

• Appuyer une fois sur la touche .

On entendra la tonalité d’interphone. Le premier appel est mis en attente.

•Pour ajouter un interlocuteur extérieur, appuyer sur le puis composer

le numéro extérieur. Si ce numéro est occupé ou ne répond pas, raccrocher ou

appuyer sur et le premier interlocuteur sonnera à nouveau.

Pour ajouter un interlocuteur intérieur, composer les deux chiffres du numéro

intérieur. Si ce numéro est occupé ou ne répond pas, appuyer sur et le

premier interlocuteur sera re-connecté.

• Lorsque le second interlocuteur (intérieur ou extérieur) répond, appuyer une fois

sur .

Les deux interlocuteurs sont maintenant connectés.

Pour déconnecter d’une audioconférence le second interlocuteur extérieur

• Appuyer une fois sur la touche .

Le dernier interlocuteur ajouté est déconnecté.

Composition Rapide de Numéros

Pour appeler un numéro Personnel ou Système PARTNER par Composition Rapide:

• Appuyer une fois sur la touche .

On entendra la tonalité d’interphone.

• Appuyer sur puis composer les 2 ou 3 numéros du code de Composition

Rapide

Le système choisit automatiquement une ligne extérieure et compose le numéro de

Composition Rapide.

Nota: Il n’est pas possible de programmer de numéros de Composition Rapide du

Système à partir d’un Casque sans ﬁl 10U100. Ceci doit être fait à partir du poste 10.

talk

flash

talk

flash

annexe FRANÇAIS

gestion élémentaire des appels

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 57

annexe FRANÇAIS

Utilisation des Fonctions de Codes de Composition

On peut utiliser plusieurs fonctions de codes de composition avec un Casque sans ﬁl

10U100 en appuyant sur au lieu de .

Nota: Les fonctions ne sont pas toutes disponibles sur tous les Systèmes PARTNER.

Consulter le Guide de Programmation et d’Emploi du Système PARTNER pour voir

celles qui sont disponibles.

Fonction Comment l’utiliser

Rappel Appuyer sur

Rappel du Dernier Numéro Appuyer sur

Activation du Digital Appuyer sur

Témoin de Message Allumé Appuyer sur + 2 chiffres du poste

Témoin de Message Éteint Appuyer sur + 2 chiffres du poste

Appel/Recherche Simultanée Appuyer sur ou

en mode pulsé

Transfert d’Appel/ Appuyer sur + 2 chiffres de votre

Suivi d’Appel poste + 2 chiffres du poste demandé* ou en mode

pulsé: + 2 chiffres de votre poste

+ 2 chiffres du poste demandé*

Saisie de Communication Appuyer sur + 2 chiffres du poste qui sonne,

pour prendre la communication

Saisie de Ligne Directe Appuyer sur + 2 chiffres du poste de la

Ligne Active ligne, pour prendre ou se joindre à la communication

Saisie de Ligne Directe Appuyer sur Appuyer sur (8) + 2 chiffres de la

Ligne Inactive ligne inactive, pour accéder à la ligne

Saisie de Groupe Appuyer sur + le numéro du groupe,

pour prendre un appel sonnant sur tout poste

du groupe

Composition Rapide Appuyer sur + 2 chiffres du code de

Personnelle composition rapide personnel

Composition Rapide Appuyer sur + 2 chiffres du code de

Système composition rapide Système

* Pour annuler le Transfert Automatique d’Appel, composer le numéro de poste dans

les deux cas (celui du demandeur et celui du poste demandé)

feature

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 58

Utilisation des Fonctions de Codes de Composition

Avec le Casque sans ﬁl 10U100, on ne peut pas utiliser:

Ne Pas Déranger, Attente Exclusive, Mémoriser le Numéro à Rappeler, Insertion du

Code de Compte, Musique de Fond, Signalisation Manuelle, Couverture VMS,

Interruption Vocale Si Occupé, Réponse Pour Interruption Vocale Si Occupé,

Transfert à la Messagerie Vocale, ou Secret.

Utilisation d’un Poste en Combinaison

Une extension combinée est un téléphone à casque sans ﬁl 10U100 (ou autre type

d’appareil téléphonique standard) partageant une extension unique avec un téléphone

analogique.

L’utilisation d’un téléphone à casque sans ﬁl et d’un téléphone analogique en

extension combinée est relativement simple. Il est essentiel de comprendre que les

deux dispositifs partagent une seule extension analogique comme plusieurs postes

téléphoniques résidentiels partagent une seule ligne téléphonique. Par exemple:

• Le téléphone et le casque partagent le même numéro de poste.

• Le téléphone et le casque partagent le même canal vocal, c.à.d. lorsque l’un

des deux est en service, ce poste est occupé.

• Un appel sonne à la fois sur les deux appareils.

Dans l’extension combinée, un téléphone analogique fonctionne comme tel en

permanence et le 10U100 fonctionne comme il le fait toujours dans le mode de

raccordement à un téléphone analogique. Et seulement un appareil peut être employé

à la fois, à moins de vouloir brancher les deux sur le même appel, de même que sur

une installation privée on peut avoir deux personnes participant au même appel sur

deux téléphones différents.

annexe FRANÇAIS

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 59

9informations FRANÇAIS

sur la garantie

Pour Obtenir du Service sous ou hors Garantie

Pour obtenir du service sous ou hors garantie, veuillez nous renvoyer l’équipement, port payé,

à l’adresse appropriée indiquée ci-dessous:

AUX ÉTAS-UNIS:

Service après-vente

345 Encinal Street

Santa Cruz, CA 95060

Tél. 1.800.544.4779

Fax 1.800.279.0162

Placer l'équipement dans l’emballage original, ou le placer dans un carton robuste avec

sufﬁsamment d’emballage pour empêcher tout dégât. Inclure les informations suivantes :

1. Preuve d’achat indiquant le modèle et la date de l’achat.

2. L’adresse où envoyer la facture

3. L’adresse où expédier l’équipement

4. Le nombre et la description des équipements expédiés

5. Nom et téléphone de la personne à appeler, si un contact s’avère nécessaire.

6. Raison du renvoi et description du problème

Tout dégât provenant au cours de l’expédition est considérée la responsabilité du transporteur,

et les réclamations sont à soumettre directement au transporteur.

Notice Industry Canada

Notice: L’étiquette Industry Canada identiﬁe un équipement homologué. Cette homologation

signiﬁe que l’équipement satisfait à certaines exigences des réseaux de télécommunications du

point de vue protection, fonctionnement et sécurité. Le Département ne garantit pas que

l’équipement fonctionnera à la satisfaction de l’utilisateur.

Avant d’installer cet équipement, les utilisateurs devront s’assurer qu’il est permis de les connecter

aux services de la compagnie locale de télécommunications. L’équipement devra aussi être installé

en employant une méthode de connexion acceptable. Dans certains cas, le câblage interne de la

compagnie associé à un service individuel d’une seule ligne pourra être prolongé par un ensemble

de connexion agréé (ﬁl de rallonge téléphonique). Le client doit être conscient que le respect des

conditions ci-dessus peut ne pas empêcher une dégradation du service dans certaines situations.

Les réparations des équipements homologués devront être réalisées par un atelier de réparation

canadien agréé, désigné par le fournisseur. Toute réparation ou modiﬁcation apportée par

l’utilisateur de cet équipement, ou un mauvais fonctionnement de l’équipement, peut permettre

à la compagnie de télécommunications de demander à l’utilisateur de déconnecter l’équipement.

Pour leur propre protection, les utilisateurs devront s’assurer que les mises à la terre des câblages

électriques d’alimentation, des lignes téléphoniques et des tuyauteries métalliques internes d’eau,

si présentes, sont bien interconnectées. Cette précaution peut être particulièrement importante en

zones rurales.

Attention: Les utilisateurs ne devront pas essayer de réaliser ces connexions eux-mêmes, mais

devront contacter les autorités appropriées de contrôle électrique, ou un électricien, selon le cas.

Notice: Le Chiffre d’Équivalence de Sonnerie (REN) affecté à chaque dispositif terminal fournit une

indication du nombre maximal de terminaux qui pourront être connectés à une interface télé-

phonique. Cet aboutissement sur une interface pourra être constituée de toute combinaison de

dispositifs, à condition seulement que la somme des REN de tous les dispositifs ne dépasse pas 5.

Voir sur l’étiquette de l’équipement le chiffre REN applicable.

Ce dispositif doit être utilisé avec un téléphone certiﬁé/homologué CSA, aﬁn d’assurer la

sécurité personnelle.

Quick Disconnect sont des marques commerciales de Plantronics, Inc.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 60

Exigences de la FCC - Section 15

Ce téléphone sans ﬁl est conforme à la Section 15 des Règlements de la FCC. L’opération est sujette aux deux conditions

suivantes :

1. Cet équipement ne doit pas causer d’interférence nuisible, et.

2. Cet équipement doit accepter toute interférence reçue, y compris celles pouvant causer

un fonctionnement indésirable.

ATTENTION:

•L’emploi de cet appareil peut ne pas assurer la discrétion des opérations.

•Les altérations et modiﬁcations non approuvées expressément par écrit par AVAYA

peuvent annuler l’autorisation de l’utilisateur à mettre en oeuvre cet équipement.

Cet équipement a été testé et trouvé conforme aux limitations pour un dispositif digital de Classe B, selon la Section 15

des Règlements de la FCC. Ces limitations sont conçues pour fournir une protection raisonnable contre les interférences

nuisibles pour une installation résidentielle. Cet équipement crée, utilise et peut émettre de l’énergie aux fréquences

radiophoniques, et s’il n’est pas installé et exploité conformément aux instructions, il peut créer des interférences nuisibles

aux communications radiophoniques.

Cependant, il n’est pas garanti qu’une interférence ne se produira pas pour une installation particulière. Si cet équipement

provoque des interférences nuisibles à la réception de radio ou de télévision, ce qui peut se vériﬁer en allumant et en

éteignant la radio ou la télévision, il est conseillé à l’utilisateur d’essayer de corriger l’interférence au moyen de l’une ou

plusieurs des mesures suivantes :

1. Re-orienter ou déplacer l’antenne de réception.

2. Augmenter la séparation entre l’équipement et le récepteur.

3. Brancher l’équipement dans une prise d’un autre circuit.

4. Demander conseil au concessionnaire ou à un technicien de radio/télévision qualiﬁé.

Exigences de la FCC - Section 68

1. La FCC a établi des règlements permettant de brancher ce dispositif directement sur le réseau téléphonique. Des

connecteurs standardisés sont utilisés à cet effet. Cet équipement ne doit pas être utilisé sur des lignes à abonnés

multiples ou des téléphones à pièces publics.

2. Si cet équipement fonctionne anormalement, il pourrait endommager le réseau téléphonique; il faudra débrancher

cet équipement jusqu’à ce que la source du problème soit déterminée et les réparations accomplies. À défaut, la

Compagnie des Téléphones pourra interrompre temporairement le service.

3. La Compagnie des Téléphones pourrait modiﬁer ses opérations et procédures techniques; si ces modiﬁcations

affectent la compatibilité ou l’emploi de ce dispositif, la Compagnie des Téléphones est tenue de fournir un

préavis adéquat de ces modiﬁcations. Vous serez informé de vos droits à déposer une plainte auprès de la FCC.

4. Si la Compagnie des Téléphones demande des informations sur les équipements branchés sur leurs lignes, vous

devez les informer :

a. du numéro de téléphone sur lequel cet équipement est branché.

b. du chiffre d’équivalence de sonnerie (REN).

c. de la ﬁche USOC nécessaire (RJ-11C).

d. du numéro d’immatriculation FCC.

Les postes (b) et (d) sont indiquées sur la plaquette. Le REN sert à déterminer combien de dispositifs peuvent être

branchés sur votre ligne téléphonique. Dans la plupart des cas, la somme des RENs de tous les dispositifs sur une ligne

donnée ne doit pas dépasser cinq (5,0). S’il y a trop de dispositifs branchés, ils peuvent ne pas sonner correctement.

Exigences de Service

En cas de mauvais fonctionnement de l’équipement, toutes réparations doivent être faites par AVAYA ou un agent agréé.

Il incombe aux utilisateurs ayant besoin de services de signaler ce besoin à AVAYA ou l’un de ses agents agréés.

Informations sur les Audiophones et leur Compatibilité

Ce téléphone n’est pas compatible avec les audiophones à couplage inductif. Les règlements de la FCC interdisent l’emploi

de téléphones non compatibles avec les audiophones dans les emplacements ou applications suivantes:

1. Tous les téléphones à pièces ou à carte de crédit publics ou semi-publics.

2. Ascenseurs, routes ou tunnels (automobiles, métropolitains, chemins de fer ou piétonniers) où un malentendant

pourrait se trouver isolé en cas d’urgence.

3. Emplacements où les téléphones sont spéciﬁquement posés pour alerter les autorités d’urgence, tels que pompiers, police

ou assistance médicale.

4. Chambres d’hôpital, résidence de soins médicaux, centres de convalescence et prisons.

5. Postes de travail pour malentendants.

6. Hôtels, motels, halls d’appartements, magasins où le téléphone sert aux clients pour commander des marchandises,

gares de transports publiques où les téléphones servent à appeler les taxis ou réserver des chambres ou des voitures

de location.

7. Chambres d’hôtels et de motels (Au moins 10% des chambres doivent être équipées de téléphones compatibles avec

les audiophones, ou de prises pour téléphones compatibles avec les audiophones qui seront fournis aux malentendants

sur demande.)

10 informations FRANÇAIS

relatives à la FCC

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 61

Cada vez que usted utilice su equipo telefónico usted deberá respetar las

precauciones relacionadas con la seguridad para reducir el riesgo de incendios,

electrocución y lesiones a personas incluyendo lo siguiente:

1. Lea y comprenda todas las instrucciones.

2. Respete todas las advertencias e instrucciones indicadas en el producto. El

símbolo identiﬁca y alerta al usuario acerca de la presencia de instrucciones

importantes relacionadas con el funcionamiento y las reparaciones.

3. Desenchufe este producto del tomacorrientes de la pared antes de limpiarlo.

No utilice limpiadores líquidos o en aerosol para limpiarlo. Utilice un trozo de tela

humedecido para limpiarlo.

4. No coloque la unidad de la base cerca de agua, por ejemplo, cerca de una tina,

lavamanos, fregadero de la cocina o del lavadero, en un sótano mojado o cerca

de una alberca.

5. No coloque este producto sobre un carro, base o mesa inestable. El producto

podría caerse ocasionando serios daños al producto.

6. A este producto no se lo deberá colocar jamás cerca o sobre un radiador o

registro de calor. Este producto no debe colocarse jamás en una instalación

empotrada a menos que se proporcione la ventilación adecuada.

7. Este producto debe ser utilizado con la Unidad de Energía Directa Clase 2 para

Enchufar caliﬁcada 9 VDC 500 mA. La Pieza Nº 46924-01 de Plantronics cuenta con

un voltaje de entrada caliﬁcado de 120 VAC, 60 Hz y un voltaje de salida de 9 VDC a

500mA. O Pieza Nº 46935-01 de Plantronics con un voltaje de entrada caliﬁcado de

220 VAC – 240 VAC, 50 Hz y un voltaje de salida de 9 VDC a 500mA.

8. No permita que haya nada apoyado sobre el cable de energía. No coloque este

producto donde el cable será abusado por las personas que pasen caminando por

encima de él.

9. No sobrecargue los tomacorrientes y extensiones ya que esto podría resultar en

un riesgo de incendio o electrocución.

10. No empuje jamás ningún objeto de ninguna clase en este producto a través de

las ranuras de la base de la unidad ya que podría tocar puntos de voltaje peligrosos

o poner en cortocircuito a piezas, lo que podría resultar en el riesgo de incendio o de

electrocución. No derrame jamás líquido de ninguna clase sobre el producto.

11. Para reducir el riesgo de electrocución, no desarme este producto pero llévelo

para que el personal de servicio caliﬁcado lo repare cuando necesite trabajos de

mantenimiento o de reparación. Al abrir y quitar las tapas podría exponerlo a usted a

voltajes peligrosos y otros riesgos. Si vuelve armar el producto de forma incorrecta

podría ocasionar electrocución al volver a utilizar el producto.

12. Evite utilizar el equipo de teléfono durante tormentas eléctricas. El sistema

10U100 cuenta con circuitos de protección contra ﬂuctuaciones de la corriente

eléctrica que cumplen o exceden los requisitos de la FCC (Comisión Federal de

Comunicaciones). Sin embargo, un incidente tal como un rayo sobre o cerca de las

líneas de teléfono podría ocasionar serios daños. Es posible que también exista un

riesgo remoto de electrocución o daños ocasionados por el rayo. Si el sistema 10U100

se encuentra instalado en un área donde las tormentas eléctricas son severas y/o

frecuentes, se sugiere desconectarlo durante estas tormentas o colocar equipo

adicional para controlar las ﬂuctuaciones de energía.

INSTRUCCIONES IMPORTANTES

ACERCA DE LA SEGURIDAD

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 62

13. No utilice el equipo de teléfono para reportar una fuga de gas en las

proximidades de dicha fuga.

14. Desenchufe este producto del tomacorrientes de la pared y consulte con

personal de servicio caliﬁcado bajo las siguientes circunstancias:

a) Cuando el cable o enchufe de suministro de energía está gastado o deshilachado.

b) Si se ha derramado líquido sobre el producto.

c) Si el producto ha sido expuesto a la lluvia o agua.

d) Si el producto no funciona apropiadamente después de respetar todas las

instrucciones para su funcionamiento. Ajuste solamente aquellos controles que se

encuentran cubiertos bajo las instrucciones de funcionamiento, ya que el uso

indebido de los controles podría resultar en daños y con frecuencia requieren

extensas reparaciones por parte de un técnico caliﬁcado para poder restablecer el

producto a su funcionamiento normal.

e) Si el producto se ha caído o si se ha dañado la unidad base.

f) Si el producto exhibe un cambio signiﬁcativo en cuanto a su desempeño.

15. Este producto requiere energía AC para poder funcionar. Para poder tener servicio

telefónico durante un apagón de electricidad, tenga un teléfono disponible que

funciona solamente por medio de la línea de teléfono.

16. Mantenga todos los cables y cuerdas del producto alejados de maquinaria

en funcionamiento.

Seguridad de las Baterias

GUARDE ESTAS INSTRUCCIONES

PRECAUCION: Para reducir el riesgo de incendio o de lesiones a personas, lea

y respete las siguientes instrucciones

1. Utilice solamente el paquete de baterías suministrado con este producto.

2. No arroje el paquete de baterías al fuego. Las células pueden explotar. Consulte con los

códigos locales para averiguar cuales son las posibles instrucciones para descartarlo.

3. No abra ni mutile el paquete de baterías. El electrolito liberado es corrosivo y puede

ocasionar daños a los ojos o a la piel y su ingestión puede resultar tóxica.

4. Tenga cuidado al manejar el paquete de baterías para no poner en cortocircuito los

contactos de la batería con materiales conductores tales como anillos, pulseras y llaves.

La batería o el conductor pueden recalentarse y ocasionar quemaduras.

5. Reemplace el paquete de baterías de acuerdo con las instrucciones proporcionadas con

esta unidad.

6. Respete la orientación adecuada entre el paquete de baterías y los contactos

del cargador.

7. Comuníquese con las autoridades locales, de su condado o estado encargadas de la

administrar como se desecharán los materiales peligrosos para obtener información

relacionada con programas para reciclar o arrojar de su área.

8. Importante: El paquete de baterías nuevo debe estar adjuntado al Remoto y

debe cargarse en el Recinto para Cargar hasta que la Luz Indicadora de la

Carga se apague antes de poder utilizarlo fuera de la Base .

9. El máximo de tiempo en alerta de un paquete de baterías cargado es aproximadamente

7 días. El tiempo máximo para hablar es aproximadamente 6 horas.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 63

Auricular Sin Cable

Modelo 10U100

Auricular

Cable del adaptador (Opcional: Para

ser utilizado con los auriculares estilo

de Desconexión Rápida.)

Remoto

Remoto 10U100

Luz indicadora del silenciador

Botón silenciador

Ficha del auricular

Botón para volver a marcar

Botón del canal

Retén del cable del auricular

Luz indicadora de que está “En Uso”

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 64

Botón para Hablar/”colgar”

Botón para cambiar de línea

Botón para la memoria (“Mem”)

Almohadilla con 12 botones

Control del volumen de recepción

de doble función

Antena

Campanilla Activada/Apagada

Interruptor

Batería recargable y presilla para

el cinturón

Luz indicadora de “En Uso”

(Hablar)

Luz indicadora de la carga

de la batería

Recinto para cargar el remoto

Botón del localizador

Base (Frente)

Base 10U100

Porta auricular/antena

Luz indicadora de la energía

Base (Parte inferior)

Ficha del adaptador de AC

Enchufe del adaptador de AC

Adaptador AC

Ficha de teléfono para la pared

Cable para la línea de teléfono

Ficha de teléfono

Presilla para retener el cable

Interruptor para Pulso/Tono

Vea la página 78 para

obtener instrucciones

acerca del control

del volumen.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 65

1modo ESPAÑOL

de armar general

Modo de Seleccionar una Ubicacion

Instale la Unidad Base del 10U100 en una ubicación

donde se encuentre cerca de un tomacorrientes de

energía AC y de una ﬁcha para la línea de teléfono

modular. La ubicación de la base afecta el alcance del

teléfono. Intente colocarlo en varios lugares para ver

cual proporciona el mejor desempeño. Seleccione una

ubicación que se encuentre alejada de maquinarias

eléctricas, artículos eléctricos, paredes de metal,

gabinetes para archivar, alarmas de seguridad

inalámbricas, monitores en la habitación y áreas donde

haya un exceso de humedad.

Modo de Comenzar

Desempaque la unidad y asegúrese de tener los

siguientes artículos:

Remoto 10U100

Batería recargable

Base del 10U100

Adaptador de AC

Cable para la línea de teléfono

Cable del adaptador del auricular

Auricular

Modo de Conectar la Base del Telefono

Coloque la Base dada vueltas de modo tal que se

vea la Ficha del Adaptador de AC y la Ficha de

Teléfono en la parte inferior.

Enchufe el enchufe del Adaptador de AC en la

Ficha del Adaptador de AC . Enchufe el Adaptador

de AC en un tomacorrientes de energía AC. El

indicador de energía se encenderá después de

haber sido conectado. El Indicador de “En Uso”

permanecerá apagado.

Conecte un extremo del cable para la línea de teléfono

en la Ficha de Teléfono de la Base y el otro

extremo en una Ficha de teléfono para la Pared .

Coloque el cable de la línea de teléfono y el cable del

adaptador de AC haciendo presión en la Presilla para

Retener el Cable .

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 66

modo ESPAÑOL

de armar general

Aplicaciones del teléfono análogo o PARTNER

Usted puede utilizar el 10U100 con el Sistema PARTNER

de AVAYA, ya sea en una extensión por sí solo (que se

conoce como funcionamiento “autónomo”) o en

combinación con un teléfono PARTNER (que se conoce

como “extensión combinada”). Muchos de los pasos

para la instalación son comunes sin importar la clase de

funcionamiento que se utilizará.

Aplicaciones del teléfono análogo AVAYA

Usted puede utilizar su 10U100 con un sistema DEFINITY

AVAYA como estación análoga, ya sea como extensión

por sí misma o en combinación con un teléfono análogo.

Instalación del 10U100

1. Elija un área cerca de un tomacorrientes eléctrico y

de una ﬁcha de teléfono. El tomacorrientes no deberá

ser controlado por un interruptor de la pared. Si está

utilizando múltiples unidades inalámbricas (se pueden

utilizar hasta 4 en un mismo ambiente), respete las

siguientes pautas de ubicación para la unidad múltiple.

• Mantenga todas las unidades remotas y básicas de

los Auriculares Inalámbricos a por lo menos 15 pies

de distancia entre sí.

• Si usted también está utilizando el Sistema TransTalk

de AVAYA u otro sistema de 900 MHz, por favor,

respete los requisitos para la ubicación que aparecen

en la página 70.

Conecte el Cable de la Línea de Teléfono

2. Conecte un extremo del cable de la línea de teléfono

larga suministrada en la parte posterior de la base.

Para el Funcionamiento Autónomo: Conecte el

otro extremo del cable de la línea de teléfono larga

suministrada en la ﬁcha de la extensión de teléfono

de la pared. Proceda al paso 3.

Para los usuarios de la Extensión Combinada:

Conecte el otro extremo del cable de la línea de teléfono

larga suministrada en la ﬁcha superior de un adaptador

267F2 tipo puente (o equivalente).

Conecte el cable de la línea de teléfono utilizando el

adaptador de puente.

Conecte el cable de la línea de teléfono utilizando la

ﬁcha auxiliar del teléfono.

Adaptador

de puente

(267F2)

10U100

Ficha de

la pared

Teléfono de sistema

PARTNER o teléfono

convencional

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 67

modo ESPAÑOL

de armar general

Nota: En los equipos 6200 y en algunos equipos de

teléfono PARTNER (equipos MSL-18D), es posible que no

se requiera el adaptador de puente. Simplemente,

enchufe el otro extremo del cable largo de la línea de

teléfono en la ﬁcha “AUX” incorporada del equipo.

• En la ﬁcha de la pared, desconecte el cable de la

línea de teléfono existente de su teléfono. Conecte el

enchufe que usted ha acabado de quitar en la ﬁcha

inferior del adaptador derivado.

• Conecte el enchufe del adaptador derivado en la

ﬁcha de la pared. Vea la ﬁgura de la derecha.

Conecte el Cable Eléctrico

3. Conecte el adaptador de energía AC en el toma-

corrientes eléctrico y el conector DC en la parte

posterior de la unidad base. Asegúrese de que el

tomacorrientes eléctrico no esté controlado por un

interruptor de la pared.

Precaución: Use solamente el adaptador de energía

AC provisto con este teléfono.

Modo de Colocar el Interruptor en la

Modalidad para Marcar

4. Si usted cuenta con el servicio de tono digital en su

línea de teléfono, coloque el interruptor ubicado en la

parte posterior de la base en TONE (Tono). Si usted

tiene servicio rotativo, coloque el interruptor en

PULSE (Pulso).

Cargue las del Auricular Antes

de Utilizarlo

5. Las baterías vuelven a cargarse automáticamente

cuando el auricular se encuentra en el aparato de la

unidad base conectado. Las baterías deben cargarse

durante 8 horas antes de utilizar el teléfono por

primera vez.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 68

Verifique el Tono para Marcar

6. Después de haber cargado las baterías, levante el

auricular y oprima (Hablar). El indicador TALK

se iluminará, usted escuchará un tono para marcar en el

auricular. De no escucharlo, consulte con la sección de

“Resolución de Problemas”.

PRECAUCIÓN:

• No instale nunca el cableado del teléfono durante

una tormenta eléctrica.

• No instale nunca las ﬁchas de teléfono en lugares

húmedos, a menos que la ﬁcha haya sido diseñada

especíﬁcamente para lugares húmedos.

• No toque nunca los cables de teléfono ni las

terminales no conectadas, a menos que la línea

de teléfono haya sido desconectada desde la

interconexión de la red.

• Tenga cuidado al instalar o modiﬁcar las líneas

de teléfono.

Las Claves para Utilizar su 10U100 con el

Sistema PARTNER de AVAYA

El 10U100 puede respaldar varios de los mismos rasgos

que un Teléfono del Sistema PARTNER, ya sea utilizando

los rasgos del código para marcar a mano o conservando

los códigos apropiados en las designaciones para marcar

rápidamente de la memoria de la Unidad Remota.

Sin embargo, debido a que el 10U100 no cuenta con

teclas para líneas PARTNER, teclas para los rasgos ni

teclas con funciones dedicadas, los procedimientos para

manejar llamadas básicas pueden resultar diferentes que

los de un teléfono PARTNER. Vea el Apéndice H de este

manual o su Guía de Programación y Uso del Sistema

para obtener las pautas especíﬁcas de estas operaciones.

talk

modo ESPAÑOL

de armar general

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 69

modo ESPAÑOL

de armar general

Información Acerca de la Colocación del TransTalk

de AVAYA o de Otro Sistema de 900MHz

Cuando hay un sistema TransTalk de AVAYA que se

encuentra en funcionamiento al mismo tiempo:

El área entre 550 y 950 pies de distancia de la Unidad

del Aparato del TransTalk de AVAYA puede ocasionar

interferencias para el 10U100. Por favor, respete las

siguientes pautas:

Distancia Mínima

desde la Unidad del

Nº de 10U100’s Aparato del TransTalk

1-2 550 pies* (c/u)

3-4 650 pies* (c/u)

5-6 750 pies* (c/u)

7-8 850 pies* (c/u)

9-10 950 pies* (c/u)

* Se pueden colocar hasta diez (10) unidades 10U100 en

esta región con posibilidad de interferencia debido a

las estructuras de ediﬁcación. Para las aplicaciones sin

obstrucciones o al aire libre, el alcance de la inter-

ferencia puede aumentar hasta 1500 pies.

Cuando hay otro sistema de 900 MHz que también

está en funcionamiento:

El área entre 150 y 280 pies de distancia de otra unidad

de 900 MHz puede resultar en interferencia para el

10U100. Por favor, respete las siguientes pautas:

Distancia Mínima

desde otra Unidad

Nº de 10U100’s de 900MHz

1-2 150 pies** (c/u)

3-4 185 pies** (c/u)

5-6 230 pies** (c/u)

7-8 250 pies** (c/u)

9-10 280 pies** (c/u)

** El área actual de colocación variará con el sistema

de 900 MHz en particular a ser utilizado.

Colocación

950 ft* 550 ft

No se debe

colocar

Posible

colocación

No coloque

la Unidad TransTalk Carrier

en esta región

10U100

Unidad de la Base

280 ft* 150 ft

Colocación

No se debe

colocar

Posible

colocación

No coloque

otras unidades de 900Mhz

en esta región

10U100

Unidad de la Base

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 70

modo ESPAÑOL

de armar general

Modo de Preparar el Romoto para Poder Utilizarlo

El remoto y el paquete de baterías se hacen

deslizar juntos del modo indicado.

Hacer calzar la batería en la parte posterior del

remoto .

Enchufe el cable del auricular en la ﬁcha del auricular.

del Remoto y hacer calzar el Cable en el Retén del

Cable del Auricular .

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 71

modo ESPAÑOL

de armar general

Cargue el Remoto

Haga deslizar el Remoto ﬁrmemente en el Recinto

para Cargar el Remoto hasta que la Luz Indicadora

de la Carga de la Batería parpadee.

La Luz del Indicador de la Carga de la Batería

se apagará cuando la batería esté

completamente cargada.

(Es importante que haya un buen contacto en el

recinto para cargar para poder cargar la batería de

forma apropiada).

El Remoto puede ponerse en funcionamiento mientras

está en el Recinto para Cargar después de obtener 5

segundos de orientación. La Luz Indicadora de la Carga

dejará de parpadear una vez que se haya logrado la

orientación necesaria.

Una vez cargado, usted podrá utilizar al Remoto fuera

de su Base.

Interruptor de Pulso/Tono

El interruptor de Pulso/Tono se encuentra ubicado

por debajo de la Base simplemente empuje el

interruptor hacia Pulso o Tono según lo deseado o

requerido por su servicio telefónico.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 72

2modo ESPAÑOL

de hacer una llamada

Antes de usar su teléfono inalámbrico, póngase el

auricular y ajuste según resulte necesario.

Opción: Utilice el cable suministrado del QD (dispositivo

de desconexión rápida) al adaptador de 2.5 mm para

conectar su auricular equipado con desconexión rápida

al remoto.

Para obtener información acerca de los demás

auriculares, comuníquese con su distribuidor de AVAYA.

Para hacer una llamada, oprima el Botón Hablar/

Colgar del Remoto . El Indicador de “En uso”

se iluminará.

Cuando usted escucha el tono para marcar, marque

los números de la persona a la que desea llamar.

Para desconectar una llamada, oprima el Botón

Hablar/Colgar .

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 73

3modo ESPAÑOL

de recibir una llamada

Fije el Interruptor del timbre del Remoto en la

posición Encendido.

Para contestar una llamada, oprima el Botón

Hablar/Colgar . El indicador de En Uso del

Remoto y el Indicador de En Uso (Hablar) de la

Base se encenderán.

Cuando usted oprime cualquier botón en el Remoto,

se escuchará un pequeño sonido que indicará que la

Base ha aceptado la orden.

Tres “bips’ cortos indican que usted está fuera de

alcance o que hay demasiado interferencia.

Si hay interferencia, acérquese a la base antes de

oprimir cualquier tecla. Si la interferencia es severa, el

Remoto puede perder la comunicación con la Base y

se puede desconectar la llamada. Esto no sucede con

frecuencia, pero si lo hiciera, vuelva a colocar el

Remoto al Recinto para Cargar durante unos

cuantos segundos.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 74

Silenciador

El Botón silenciador detiene la transmisión de la voz

para la persona que la recibe. Cuando está activado el

LED (Diodo emisor de luz) se encontrará encendido.

Oprima nuevamente el Botón para Silenciar y desactivar

la función del silenciador.

Boton para Volver a Marcar

El Botón para volver a marcar vuelve a marcar el

último número marcado. Para utilizarlo, oprima el

Botón Talk/Hangup (Hablar/Colgar) . Cuando escuche

el tono para marcar, oprima el Botón para

Volver a marcar (Redial). El dispositivo marcará el

último número marcado del mismo modo que lo

hubiera hecho usted manualmente.

Canal

Su teléfono inalámbrico con auricular cuenta con un

dispositivo para panear que selecciona un canal claro

de forma automática cuando usted oprime el botón

“Talk/Hangup” (Hablar/Colgar) . Si usted siente inter-

ferencia durante una llamada, oprima el Botón

del Canal para cambiar a otro canal hasta obtener

una buena recepción.

Boton para Cambiar de Linea

Utilice el Botón ‘’Flash’’ (para cambiar de línea)

para acceder a los servicios tales como la llamada que

espera, etc.

4botones ESPAÑOL

especiales

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 75

botones ESPAÑOL

especiales

MEM — Para Almacenar Numeros

La luz indicadora de “en uso” deberá estar apagada.

Si no lo está, oprima el Botón “Talk/Hangup” una vez

para apagarlo.

Oprima el Botón “Mem” seguido por los números

que usted desea almacenar.

Oprima el Botón “Mem” seguido del número de

un dígito (0-9) que se encuentra en la almohadilla del

teléfono para asignar ese número al número que usted

desea almacenar.

Usted puede repetir este procedimiento para almacenar

números hasta haber utilizado todos los números del

1 al 10 de la almohadilla para marcar.

MEM — Para Cambiar Numeros Almacenados

Para cambiar un número almacenado en la memoria,

simplemente almacene un nuevo número en esa

ubicación de la memoria.

MEM (Memoria)

La memoria para marcar velozmente del 10U100

puede almacenar hasta 10 números de teléfono que

tengan un máximo de 16 dígitos. Los dígitos del 0 al 9

de la almohadilla puede volver a marcar los números

almacenados en la memoria.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 76

botones ESPAÑOL

especiales

MEM — Para Marcar Numeros Almacenados

Oprima el Botón Hablar/Colgar . Los indicadores de

“En uso” y se encenderán.

Cuando escuche el tono para marcar, oprima el Botón

“MEM” , luego oprima el botón del número de un

solo dígito (0-9) de la memoria que usted desee.

El número almacenado que usted seleccionó será

marcado automáticamente.

MEM — Para Marcar un Numero Almacenado

Durante una Llamada

La función de memoria/recordatorio también funcionará

cuando se requieran números adicionales durante una

llamada tales como contraseñas numéricas. En el

momento apropiado durante la llamada oprima el

botón Mem y la clave asignada para transmitir los

números almacenados rápidamente.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 77

botones ESPAÑOL

especiales

Control del Volumen

Las Llaves del Control del Volumen de transmisión de

función doble de la almohadilla de 12 botones

le permiten ajustar el nivel de sonido que usted

escucha a través del auricular. Este dispositivo resulta

especialmente útil para las personas que tienen

problema para escuchar o que se encuentran en un

área especialmente ruidosa como una cocina o taller.

Para aumentar el volumen, oprima y sostenga la tecla

‘▲/✱’’ del Remoto durante un mínimo de 2 segundos

o hasta que el volumen sea el cómodo, luego libere

la tecla.

Para bajar el volumen, oprima y sostenga la tecla ‘▼/#’

del Remoto durante un mínimo de 2 segundos hasta

que el volumen sea el cómodo, luego libere la tecla.

Al oprimir la tecla ‘✱’ o ‘#’ durante menos de 1

segundo hará que ‘’✱’ o ‘#’ funcione normalmente

como teclas ‘✱’ o ‘#’.

Funcion de Localizacion

El Botón Localizador de la Base le permite que

alguien lo llame. Al oprimir el Botón Localizador

durante menos de 2 segundos, enviará el mensaje al

Remoto emitiendo dos timbres largos y fuertes.

Si usted no se acuerda donde dejó el Remoto, oprima

el Botón “Page” (localizador) durante un mínimo de

3 segundos y el Remoto emitirá una alerta continua.

Oprima el Botón “Talk” (Hablar) una vez que localizó

el Remoto o colóquelo en el Recinto para Cargar.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 78

5sugerencias ESPAÑOL

audiovisuales

Visual

Remoto

Luz indicadora de “En Uso” — el LED (diodo emisor

de luz) verde está encendido solamente cuando el

Botón para Hablar del Remoto está activado.

Luz Indicadora del Silenciador — El LED (diodo

emisor de luz) rojo está encendido solamente cuando

el audio de la transmisión ha sido “silenciado”.

Base

Luz Indicadora de Energía — El LED (diodo emisor

de luz) rojo está encendido cuando la Base recibe

energía por medio del Adaptador de Energía AC.

Luz Indicadora de “En Uso” (“Talk”) — LED (diodo

emisor de luz) verde está encendido solamente cuando

el Botón para Hablar del Remoto está activado.

Luz Indicadora de Carga — El diodo emisor de luz

color ámbar (LED) parpadeará durante 2 segundos

mientras veriﬁca el contacto cuando se coloca el

Remoto en el Recinto para Cargar . Permanece

“encendido” mientras se está cargando y se apaga

cuando la batería está completamente cargada.

Audio

Baterías casi gastadas — Dos (2) bips generados en

intervalos de 30 segundos cada vez que la energía de

la batería esté casi gastada escuchados solamente a

través del auricular en la modalidad Hablar.

Fuera del alcance — Tres (3) bips generados cada vez

que el Remoto se encuentra fuera del alcance de la

base escuchados solamente a través del auricular en

la modalidad Hablar.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 79

PROBLEMA ARTICULOS A INSPECCIONAR

El Remoto

no Suena

No Escucho

el tono para

Marcar

• Asegúrese de que la Campanilla se encuentre activada.

• Asegúrese de que el cable del teléfono y el adaptador

de AC se encuentren instalados correctamente.

• Vuelva a cargar la batería del remoto colocándola

ﬁrmemente en el Recinto para Cargar el Remoto .

• Desconecte el Adaptador de AC de la fuente de energía

y vuelva a conectarlo en un tomacorrientes conocido

que funcione.

• Utilice el Remoto en un área más cercana a la Base .

• Asegúrese de que la Batería Recargable de su Remoto

se encuentre asentada de forma segura en el Recinto

para Cargar y/o que esté completamente cargada. Es

posible que necesite cargar la batería durante por lo

menos 8 horas antes del primer uso.

• Veriﬁque que todos los cables estén conectados de forma

correcta y en el lugar correspondiente.

• Ajuste la Tecla de control del volumen de recepción de

doble función hacia arriba para aumentar el volumen.

• Asegúrese de que el Remoto se encuentre dentro del

alcance de la Base.

• Separe y luego vuelva a conectar la Batería Recargable

y el Remoto .

• Vuelva a colocar el Remoto en el Recinto para Cargar

durante 5 segundos para volver a establecer un vínculo

de comunicación.

6resolución ESPAÑOL

de problemas

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 80

resolución ESPAÑOL

de problemas

PROBLEMA ARTICULOS A INSPECCIONAR

Mi remoto dejó

de funcionar

La Persona

que Llama no

Escucha mi Voz

Escucho un

zumbido o

susurro

Escucho a otros

Usuarios de

Dispositivos

Inalambricos

Necesito

mas Tiemp

para Hablar

• Separe y vuelva a conectar la Batería Recargable y

el Remoto .

• Quite y vuelva a colocar el cable de energía AC de la

Base .

• Vuelva a colocar el Remoto en el Recinto para Cargar

durante 5 segundos para restablecer un vínculo

de comunicación.

• Asegúrese de que el Botón Silenciador esté apagado.

• Cambie los canales utilizando el Botón del Canal .

• Intente ubicar la Base en distintas posiciones y asegúrese

de que no haya objetos que obstruyan la Base o el

Remoto.

• Ubique el Remoto y la Base alejados de cualquier equipo

eléctrico u otros dispositivos con frecuencia de radio.

• Cambie los canales utilizando el Botón del Canal .

• Oprima el Botón del Canal hasta obtener una

señal clara.

• Use el Remoto más cerca de la Base .

• Una segunda Batería puede quedar en el Recinto para

Cargar mientras se utiliza el Remoto. Esto proporciona un

recurso inmediato de tiempo adicional para poder hablar.

Las Baterías adicionales se encuentran mencionadas bajo

Equipos y Accesorios.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 81

resolución ESPAÑOL

de problemas

Maintenimiento

El Sistema 10U100 ha sido diseñado para proporcionar años

de servicio sin problemas. Para asegurar su longevidad, por

favor, lea las siguientes instrucciones de mantenimiento.

Mantenga al Sistema 10U100 seco. Si se moja, primero

desenchufe el adaptador de AC, luego seque la unidad

inmediatamente. Los líquidos que contienen minerales que

pueden corroer los circuitos electrónicos. Utilice y almacene

el Sistema 10U100 solamente en ambientes de temperatura

normal. Las altas temperaturas pueden acortar la vida de

componentes electrónicos y distorsionar o derretir sus piezas

de plástico.

Mantenga al Sistema CT 10 alejado del polvo y de la suciedad

que podría ocasionar la falla prematura del producto.

Maneje el Sistema 10U100 con cuidado y delicadeza. Si a

este producto se lo deja caer puede ocasionar daños serios a

los circuitos o cubierta de plástico lo que puede ocasionar su

mal funcionamiento.

Escritorio de Asistencia

Llamar al 1-800-544-4779 de lunes a viernes desde las 8:00a.m.

a las 5:00 p.m. Hora del Pacíﬁco para obtener asistencia.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 82

7equuipos ESPAÑOL

y accesorios

Batería

Extienda el tiempo para hablar dejando

una segunda batería cargada y lista.

(Cambie el paquete de baterías remoto si es que no

aguanta una carga por más de 2 horas después de

haberlo cargado toda la noche)

Correa para el cuello

Permite usar el remoto alrededor

de su cuello

Informacion Acerca de los Equipos y Accesorios

Llamar al 1-800-544-4779 para obtener asistencia.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 83

8apéndice ESPAÑOL

Utilización de su Auricular Inalámbrico 10U100 con un sistema

de teléfono análogo o DEFINITY de PARTNER.

Este apéndice proporciona las instrucciones para utilizar el 10U100 con el

sistema DEFINITY. Por favor, vea las secciones anteriores de este manual para

obtener información acerca del funcionamiento de las funciones especíﬁcas del

10U100 mismo.

Usted puede conectar su 10U100 del mismo modo que a un teléfono análogo.

Su 10U100 puede hacer muchas de las cosas que realiza un teléfono análogo.

Usted puede acceder a las funciones del DEFINITY desde el 10U100, pero no

a las características análogas del teléfono tales como: Botones para Marcar Repertorio,

Conferencia, etc. Si al 10U100 se lo utiliza como teléfono independiente detrás de

DEFINITY, el administrador del sistema deberá administrar la extensión como a un

equipo 2500 YMPG o 2554 YMPG.

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 84

apéndice ESPAÑOL

manejo básico de la llamada

Modo de Hacer una Llamada Exterior

Para hacer una llamada exterior:

• Oprima la tecla .

• Marque el para obtener una línea al exterior.

• Marque el número.

Modo de Hacer una Llamada con el Intercomunicador

Para hacer una llamada que suene a través del intercomunicador:

• Oprima la tecla .

• Marque el número de extensión de 2 dígitos.

Para hacer una llamada a través del intercomunicador anunciada vocalmente:

• Oprima la tecla .

Usted escuchará el tono para marcar del intercomunicador.

• Marque más el número de extensión de 2 dígitos.

• Cuando usted escuche un “bip”, hable cerca del micrófono del aparato.

Su voz se escuchará en el parlante de la otra extensión. Si la extensión a la que usted

está llamando es un teléfono PARTNER que está ocupado, este sonará y usted

escuchará una señal con sonido en vez de un “bip” Si es un teléfono convencional,

usted escuchará una señal de ocupado (usted solamente puede anunciar vocalmente

a través de un teléfono PARTNER).

Modo de Contestar una Llamada

Para contestar una llamada con la unidad remota en el aparato base

Cuando el teléfono está sonando:

• Levante la Unidad Remota del aparato.

Usted estará conectado con la llamada que está entrando.

Para contestar una llamada con la Unidad Remota fuera del aparato

Cuando el teléfono está sonando:

• Oprima la tecla .

Usted estará conectado con la llamada que está entrando.

talk

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 85

Modo de Poner a Esperar una Llamada

Para poner a esperar a una llamada del sistema:

• Oprima la tecla una vez en la Unidad Remota.

Usted escuchará el tono para marcar del intercomunicador. La llamada estará

esperando. No cuelgue la Unidad Remota mientras la llamada está esperando. Si usted

cuelga la Unidad Remota, el teléfono sonará. Si contesta el llamado, usted volverá a

conectarse con la llamada que dejó esperando.

Para Volver a Comunicarse con una Llamada del Sistema que

Quedó Esperando

• Cuelgue la Unidad Remota en el aparato u oprima la tecla .

La llamada “llamará nuevamente”.

• Levante la Unidad Remota del aparato u oprima la tecla .

Usted se volverá a conectar con la llamada que puso a esperar.

Modo de Transferir una Llamada

Para transferir una llamada anunciándola:

• Mientras esté conectado con la llamada, oprima la tecla una vez.

Usted escuchará el tono para marcar del intercomunicador. La llamada quedará

“Esperando”.

• Marque el número de 2 dígitos de la extensión a la que usted desea transferir

la llamada.

• Cuando alguien conteste, anuncie la llamada. Si la llamada es aceptada, cuelgue.

Si no contesta nadie, oprima la tecla y usted volverá a conectarse con la

persona que llamó. O, cuelgue y la llamada volverá a sonar. (Si la persona que

rechazó la llamada no cuelga, oprima la tecla nuevamente y usted

volverá a estar conectado con la llamada).

Para transferir una llamada sin anunciarla:

• Mientras esté conectado con la llamada, oprima la tecla una vez.

Usted escuchará el tono para marcar del intercomunicador. La llamada quedará

“Esperando”.

• Marque el número de 2 dígitos de la extensión a la que usted desea transferir

la llamada.

• Cuando usted escuche que está sonando, cuelgue la Unidad Remota en el aparato

u oprima la tecla .

Si no contesta nadie, la llamada volverá a sonar (si el Retorno de Transferencia

está conectado).

talk

flash

talk

flash

apéndice ESPAÑOL

manejo básico de la llamada

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 86

apéndice ESPAÑOL

manejo básico de la llamada

Modo de Hacer una Llamada en Conferencia

Usted puede hacer una llamada en conferencia desde el sistema de auriculares

10U100, el cual le conectará con otras dos personas en el exterior y dos personas

dentro del sistema a la vez. Todas las reglas de consideración relacionadas con las

llamadas en conferencia por medio de los teléfonos PARTNER son pertinentes para

las unidades 10U100.

Para agregar una segunda persona a una llamada existente

Usted está conectado con la primera persona:

• Oprima la techa una vez.

Usted escuchará el tono para marcar del intercomunicador. La llamada con la primera

de las personas quedará “Esperando”.

•Para agregar una persona exterior al sistema, marque el más el número

del exterior. Si el número está ocupado o no contesta, cuelgue u oprima

y sonará la llamada de la primera persona que estaba esperando.

Para agregar una persona que se encuentra dentro del sistema, marque

el número de 2 dígitos de la extensión. Si la extensión está ocupada o si no

contesta, oprima la tecla una vez y a usted se volverá a conectar con la

primera persona.

• Cuando la segunda persona (de adentro o del exterior) conteste, oprima la tecla

una vez.

Ahora usted quedará conectado con ambas personas.

Para desconectar a la segunda persona agregada del exterior durante una

llamada en conferencia

Usted está conectado con la primera persona:

• Oprima la tecla una vez.

La última persona agregada quedará desconectada.

Marcado Rápido

Para marcar un número del sistema PARTNER o personal rápidamente:

• Oprima la tecla .

Usted escuchará el tono para marcar del intercomunicador.

• Oprima el más el código para marcar rápido de 2 o 3 dígitos.

El sistema seleccionará una línea exterior automáticamente y marcará el número a

ser marcado rápidamente.

Nota: Usted no puede programar números para marcar rápido desde un 10U100.

Debe hacerlo desde la extensión 10.

talk

flash

talk

flash

60653-01 10U100 UserGuide_r2 5/11/01 12:12 AM Page 87

Modo de Utilizar los Rasgos del Código para Marcar

Con un 10U100, usted puede utilizar varias rasgos del código para marcar al oprimir

en vez de (rasgo).

Nota: No todas los rasgos se encuentran disponibles en todos los Sistemas PARTNER.

Consulte con su Guía de programación y del usuario del Sistema PARTNER para

veriﬁcar cuales se encuentran disponibles para usted.

Característica Modo de Utilizarla

Para Volver a Llamar Oprima

Para Volver a Marcar el Oprima

Último Número Marcado

Para Activar el Tono Digital Oprima

Luz de Mensaje Encendida Oprima más el número de

extensión de 2 dígitos

Luz de Mensaje Apagada Oprima más el número de

extensión de 2 dígitos

Búsqueda Simultánea Oprima o

en la modalidad pulso

Despacho de una Llamada Oprima más el número de

Llamada que me Sigue extensión de 2 dígitos, más el número de destino

de 2 dígitos o más el número de

extensión de 2 dígitos en modalidad pulso

Contestar una Llamada Oprima más el número de línea de 2 dígitos

de la extensión que está llamando para contestar

la llamada

Contestar una Línea Oprima más el número de línea de 2

Directa Línea Activa dígitos para contestar o para unirse a la llamada

Contestar una Línea Oprima más el número de la línea de 2 dígitos

Directa Línea Libre de la línea libre a acceder

Para Contestar en Grupo Oprima más el número del grupo para

contestar la llamada que suene en cualquiera de las

extensiones del grupo

Marcado Rápido Personal Oprima más el código Personal para Marcar

Rápido de 2 dígitos

Marcado Rápido del Sistema Oprima más el código del Sistema para

marcar rápido de 2 dígitos

* Para desconectar el Despacho de llamadas, marque el número de su extensión tanto

como número originador como número de destino.

feature

apéndice ESPAÑOL

60653-01 10U100 UserGuide_r2 5/11/01 12:13 AM Page 88

apéndice ESPAÑOL

Modo de Utilizar los Rasgos del Código para Marcar

Usted no puede usar No Molestar, Espera Exclusiva, Volver a Marcar el Número

Conservado, Introducción del Código de la Cuenta, Música en el Trasfondo,

Anunciación Manual, Tapa VMS, Interrupción Vocal cuando da Ocupado,

Interrupción Vocal cuando la Intercomunicación da ocupado, Transferencia o

Privacidad de Mensajes Audibles con el BC901.

Modo de Utilizar una Extensión Combinada

Una extensión combinada consiste de un Teléfono Inalámbrico con auricular 10U100

(u otro tipo de dispositivo telefónico convencional) que comparte una sola extensión

con un teléfono análogo.

La utilización de un Teléfono Inalámbrico con Auricular y del teléfono análogo en una

extensión combinada es bastante sencillo. Lo principal es comprender que los dos dis-

positivos comparten una sola extensión análoga del mismo modo que varios teléfonos

de un hogar comparten una sola línea. Por ejemplo:

• Tanto el teléfono como el auricular comparten el mismo número de extensión.

• Tanto el teléfono como el auricular comparten el mismo sendero de voz, es decir,

cuando cualquiera de los dos está ocupado, la extensión dará ocupado.

• Una llamada que entra suena en ambos dispositivos.

En la extensión combinada, un teléfono análogo funciona como lo hace de costumbre

y el 10U100 funciona como lo hace de costumbre cuando se lo conecta al teléfono

análogo; y se puede utilizar solamente un dispositivo por vez, a menos que usted

desee unir a ambos en una sola llamada, del mismo modo que lo haría en los

teléfonos de su hogar: hacer que dos personas escuchen la misma llamada desde

diferentes teléfonos.

60653-01 10U100 UserGuide_r2 5/11/01 12:13 AM Page 89

GARANTÍA LIMITADA Y LIMITES DE RESPONSABILIDAD

Garantía Limitada

AVAYA le garantiza a usted, el consumidor, que su equipo de telecomunicaciones AVAYA se encontrará en

buenas condiciones de funcionamiento y que durante su uso y funcionamiento cumplirá con las especiﬁcaciones

convencionales de AVAYA Technologies en cuanto a los materiales para el equipo actual en la fecha en que

AVAYA o su revendedor autorizado entregue o instale el equipo, cualquiera de las dos opciones que ocurra más

tarde (“Fecha de la Garantía”). Si usted notiﬁca a AVAYA o a su revendedor autorizado dentro de un período de

dos años contados a partir de la Fecha de Garantía que su equipo no se encuentra en buenas condiciones de

funcionamiento, AVAYA reparará o cambiará el equipo que no se encuentre en buenas condiciones de

funcionamiento sin cargo y de acuerdo a su criterio. Las piezas reparadas o cambiadas pueden ser nuevas o

renovadas y se proporcionarán en concepto de cambio. Si AVAYA determina que el equipo no puede ser ni

reparado ni reemplazado, AVAYA quitará el equipo y, de acuerdo a su criterio, le reembolsará el precio de

compra del equipo o lo aplicará hacia el precio de compra de otro equipo AVAYA comparable.

Si usted compró su equipo directamente de AVAYA, AVAYA realizará reparaciones cubiertas por la garantía de

acuerdo a los términos y condiciones del plan de mantenimiento especíﬁco de AVAYA que usted seleccionó.

Una explicación escrita de los planes de mantenimiento de AVAYA puede obtenerse de AVAYA llamando al

1 800 247 - 7000. Si usted compró su equipo a un vendedor de AVAYA autorizado, comuníquese con su

vendedor para obtener los detalles acerca del plan de mantenimiento pertinente para su sistema.

AVAYA no será responsable bajo esta garantía limitada por daños que resulten de:

1) la falla ocasionada por no respetar las instrucciones de instalación, funcionamiento o mantenimiento de AVAYA;

2) las modiﬁcaciones, movimiento o alteraciones no autorizadas;

3) el uso no autorizado de servicios de comunicaciones de agentes comunes a los que se accede a través

del equipo.

4) el abuso, mal uso o actos negligentes y omisiones por parte del consumidor y de las personas bajo

control del consumidor; o

5) actos de terceras personas o desastres naturales.

LA OBLIGACIÓN DE LUCENT DE REPARAR, CAMBIAR O REEMBOLSAR SEGÚN SE LO ESTABLECIDO

ANTERIORMENTE ES SU ÚNICO RECURSO. ESTA GARANTÍA ES NULA A MENOS QUE SU SISTEMA HAYA SIDO

COMPRADO DIRECTAMENTE DE LUCENT O DE UN REVENDEDOR AUTORIZADO DE LUCENT PARA SER

INSTALADO EN LOS E.U.A. O PUERTO RICO.

EXCEPTO SEGÚN LO ESTABLECIDO ANTERIORMENTE DE FORMA ESPECIFICA, LUCENT, SUS FILIALES,

PROVEEDORES Y REVENDEDORES AUTORIZADOS NO OTORGAN NINGUNA GARANTÍA EXPRESA NI IMPLÍCITA

Y NIEGA DE FORMA ESPECIFICA CUALQUIER GARANTÍA DE COMERCIABILIDAD O ADECUACIDAD PARA UN

PROPÓSITO EN PARTICULAR.

Limites de Responsabilidad

EXCEPTO EN EL CASO DE LESIONES PERSONALES PARA LOS CUALES NO SE EXCLUYEN NI LIMITAN DAÑOS A

LA PROPIEDAD PERSONAL TANGIBLE OCASIONADA EXCLUSIVAMENTE POR NEGLIGENCIA DE LUCENT, LA

RESPONSABILIDAD DE LUCENT, SUS FILIALES, PROVEEDORES Y REVENDEDORES AUTORIZADOS POR CUALQUIER

RECLAMO, PERDIDA, DAÑOS O GASTOS POR CUALQUIER CAUSA (INCLUYENDO LOS ACTOS Y OMISIONES DE

TERCERAS PARTES) SIN IMPORTAR EL RECURSO, YA SEA CONTRACTUAL, DAÑOS Y PERJUICIOS U OTROS, NO

DEBERÁ EXCEDER EL MONTO EQUIVALENTE AL MENOR DE LOS DAÑOS DIRECTOS COMPROBADOS O EL PRECIO

DE COMPRA DEL EQUIPO. DE NINGUNA MANERA SE HARÁ RESPONSABLE A LUCENT NI A SUS FILIALES,

PROVEEDORES O REVENDEDORES AUTORIZADOS DE CUALQUIER DAÑO INCIDENTAL, RESGUARDO,

CONSECUENTE O CUALQUIER OTRA PERDIDA O DAÑO INDIRECTO (INCLUYENDO LA PERDIDA DE GANANCIAS

O INGRESOS) EN LAS QUE SE INCURRAN CON RESPECTO AL EQUIPO. ESTE LIMITE DE RESPONSABILIDAD

SOBREVIVIRÁ LA FALTA DE RECURSO EXCLUSIVO ESTABLECIDA EN LA GARANTÍA LIMITADA ANTERIOR.

9información ESPAÑOL

acerca de la garantía

60653-01 10U100 UserGuide_r2 5/11/01 12:13 AM Page 90

Requisitos de la FCC – Parte 15

Este sistema de teléfono inalámbrico cumple con los Reglamentos Parte 15 de la FCC. El funcionamiento se

encuentra sujeto a las siguientes dos condiciones:

1. Este dispositivo puede no causar interferencia peligrosa y

2. Este dispositivo debe aceptar cualquier interferencia recibida incluyendo la interferencia que puede causar el

funcionamiento indeseado.

PRECAUCIÓN:

•La privacidad de funcionamiento puede no ser asegurada utilizar este teléfono.

•Los cambios o modiﬁcaciones que no hayan sido expresamente aprobadas por escrito por parte de

AVAYA pueden invalidar la autoridad del usuario de poner en funcionamiento este equipo.

El equipo ha sido puesto a prueba y se ha encontrado que cumple con los límites para un dispositivo digital

Clase B, en virtud de lo establecido por la Parte 15 de los reglamentos de la FCC. Estos límites han sido

diseñados para proporcionar una protección razonable contra la interferencia peligrosa en una instalación

residencial. Este equipo genera, utiliza y puede radiar energía de frecuencia radial y de no instalarse y utilizarse

de acuerdo con las instrucciones, podría ocasionar una interferencia peligrosa en las comunicaciones radiales.

Sin embargo, no existe ninguna garantía de que la interferencia no ocurrirá en una instalación en particular. Si

este equipo ocasiona interferencia peligrosa a la recepción de radio o televisión, que puede determinarse al

encender o apagar la radio o televisión, se alienta a que el usuario trate de corregir la interferencia por medio

de las siguientes medidas.

1. Vuelva a orientar o ubicar la antena de recepción.

2. Aumente la separación entre el equipo y el receptor.

3. Conecte el equipo en un tomacorrientes de otro circuito.

4. Consulte con el agente o con un técnico de radio o televisión experimentado para solicitar ayuda.

Requisitos de la FCC – Parte 68

1. La FCC ha establecido Reglamentos que permiten que este dispositivo sea conectado directamente a la red

telefónica. Se utilizan ﬁchas convencionales para estas conexiones. A este equipo no se lo deberá utilizar en

líneas de ﬁestas o teléfonos públicos.

2. Si el dispositivo está funcionando mal, también puede estar causando daños a la red de teléfonos; este

dispositivo no deberá desconectarse hasta haberse determinado la fuente del problema y hasta haberse

realizado las reparaciones. De no hacerlo, la compañía de teléfonos podría desconectar el servicio

temerariamente.

3. La compañía telefónica puede realizar cambios en su funcionamiento y procedimientos técnicos; si dichos

cambios afectaran la compatibilidad o el uso de este dispositivo, se requiere que la compañía telefónica

proporcione un aviso adecuado de dichos cambios. A usted se le asesorará acerca de su derecho de entablar

una queja ante la FCC.

4. Si la compañía telefónica solicita información acerca de que equipo está conectado en sus líneas, infórmeles:

a. El número de teléfono al que está conectado el teléfono.

b. El número de equivalencia del timbre.

c. La ﬁcha USOC requerida (RJ-11C).

d. El número de registración de la FCC.

Los puntos (b) y (d) se encuentran mencionados en la etiqueta. El número de equivalencia del timbre (REN, por

sus siglas en inglés) se utiliza para determinar cuantos dispositivos pueden conectarse a su línea de teléfono. En

la mayoría de las áreas, la suma de RENs de todos los dispositivos de cualquier línea no debería exceder a cinco

(5). Si hay demasiados dispositivos colocados, es posible que los mismos no suenen apropiadamente.

10 información ESPAÑOL

acerca de la FCC

60653-01 10U100 UserGuide_r2 5/11/01 12:13 AM Page 91

Requisitos para el Servicio

En caso del mal funcionamiento del equipo, AVAYA o un agente autorizado deberá realizar todas las reparaciones.

El usuario tiene la responsabilidad de solicitar servicio de reparaciones o de informar acerca de la necesidad de

dicho servicio a AVAYA o a uno de su agentes autorizados.

Información Acerca de la Compatibilidad con Audífonos

Este teléfono no es compatible con audífonos acoplados inductivamente.

Los reglamentos de la FCC prohiben el uso de teléfonos que no sean compatibles con audífonos para personas

con problemas auditivos en los siguientes lugares o aplicaciones:

1. Todos los teléfonos públicos o semi públicos que funcionen con monedas o tarjetas de crédito.

2. Elevadores, pasillos y túneles (de automóviles, subterráneos, ferrocarril o peatones) donde una persona con

problemas auditivos pueda quedar aislada durante un caso de emergencia.

3. Lugares donde se hayan instalado teléfonos especíﬁcamente para alertar a las autoridades de emergencia tales

como asistencia por parte del personal del cuerpo de bomberos, policía o médicos.

4. Habitaciones de hospital, instalaciones de atención para la salud residencial, casa de convalecencia y cárceles.

5. Estaciones de trabajo para personal con problemas auditivos.

6. Hoteles, moteles, entradas de departamentos, en negocios donde los clientes utilizan los teléfonos para realizar

pedidos de mercadería, en terminales de transporte público donde se utilizan los teléfonos para solicitar taxis o

para reservar alojamiento o el alquiler de automóviles.

7. Habitaciones de hotel y motel (Por lo menos diez por ciento de las habitaciones deben contar con teléfonos

compatibles con audífonos o ﬁchas para conectar teléfonos compatibles con audífonos para personas con

problemas auditivos; dichas ﬁchas se proporcionarán a los clientes con problemas auditivos a pedido).

información ESPAÑOL

acerca de la FCC

60653-01 10U100 UserGuide_r2 5/11/01 12:13 AM Page 92

Printed in the U.S.A. 60653-01 (04•01)

60653-01 10U100 Cover_r1 5/11/01 12:18 AM Page 1

Avaya 10U100 Users Manual

10u1001 1d8556ac-1a3d-4bb4-8ee6-c14c5a95011a Avaya Telephone 10U100 User Guide |

10u100_user_guide

Navigation menu

Versions of this User Manual:

Views

Navigation
