INSTALLATION GUIDE
AXIS T91A61 Wall Mount
AXIS T91A62 Parapet Mount
AXIS T91A63 Ceiling Mount
AXIS T91A64 Corner Mount
AXIS T91A67 Pole Mount
ENGLISH DEUTSCH ITALIANO ESPAÑOL
FRAN
Ç
AIS
cam_IG.book Page 1 Friday, December 18, 2009 3:14 PM
About this Document
This document includes instructions for installing the
AXIS T91A Mounting Accessories.
Equipment Modifications
This equipment must be installed and used in strict
accordance with the instructions given in the user
documentation.
Liability
Every care has been taken in the preparation of this
document. Please inform your local Axis office of any
inaccuracies or omissions. Axis Communications AB
cannot be held responsible for any technical or
typographical errors and reserves the right to make
changes to the product and documentation without
prior notice. Axis Communications AB makes no
warranty of any kind with regard to the material
contained within this document, including, but not
limited to, the implied warranties of merchantability
and fitness for a particular purpose. Axis
Communications AB shall not be liable nor responsible
for incidental or consequential damages in connection
with the furnishing, performance or use of this material.
Support
Should you require any technical assistance, please
contact your Axis reseller. If your questions cannot be
answered immediately, your reseller will forward your
queries through the appropriate channels to ensure a
rapid response. If you are connected to the Internet, you
can:
• find answers to resolved problems in the FAQ database.
Search by product, category, or phrases
• report problems to Axis support by logging in to your
private support area.
cam_IG.book Page 2 Friday, December 18, 2009 3:14 PM
AXIS T91A Series Installation Guide Page 3
ENGLISH
AXIS T91A Mounting Accessories
This installation guide provides instructions for installing the wall/parapet/ceiling/corner/pole
mounting accessories for Axis network cameras. For all other aspects of using the Axis network
camera, please see the Installation Guide and User’s Manual, available from www.axis.com
Installation steps
1. Check the package contents against the list below
2. Hardware overview. See page 4
3. Install the hardware:
•
Install the AXIS T91A61 Wall Mount, see page 6
•
Install the AXIS T91A62 Parapet Mount, see page 7
•
Install the AXIS T91A63 Ceiling Mount, see page 9
•
Install the AXIS T91A64 Corner Mount, see page 11
•
Install the AXIS T91A67 Pole Mount, see page 12
Package contents
Model Item
AXIS T91A61 Wall Mount Wall bracket
Bracket holder
AXIS T91A62 Parapet Mount Parapet bracket
Bracket holder
AXIS T91A63 Ceiling Mount Ceiling bracket
Bracket holder
AXIS T91A64 Corner Mount Corner bracket (AXIS T91A61 required)
4 M8x22 screws
AXIS T91A67 Pole Mount Pole bracket
Steel straps (steel strap tool not supplied)
Important!
This product must be used in
compliance with local laws and
regulations.
cam_IG.book Page 3 Friday, December 18, 2009 3:14 PM
Page 4 AXIS T91A Series Installation Guide

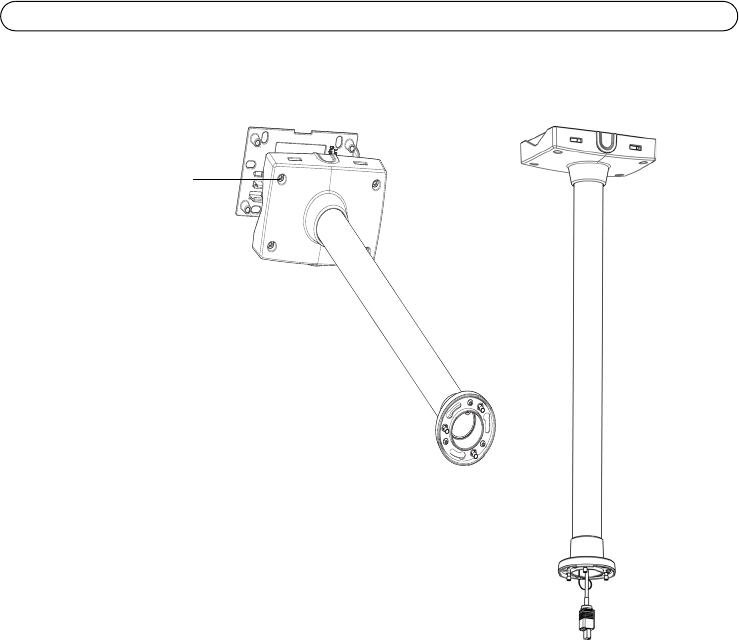

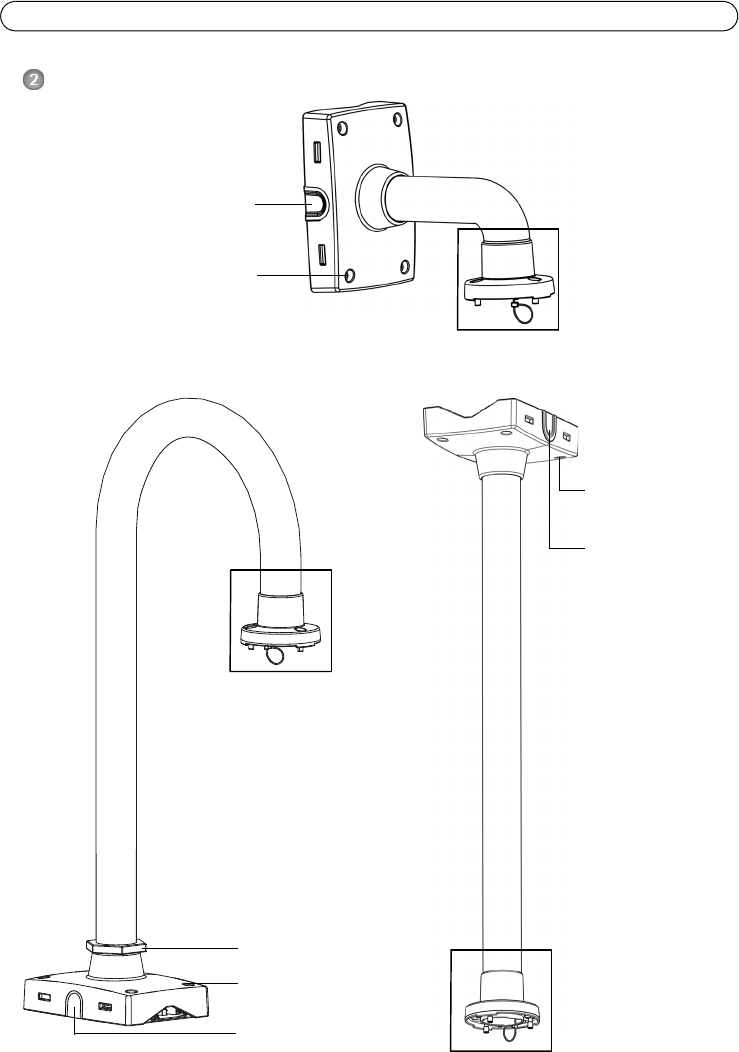

Hardware overview
Side cover
(remove for cable)
Torx T30 screws (4)
Pendant adapter
Parapet bracket
Side cover
Secure nut
Torx T30 screws (4)
Pendant adapter
(remove for cable)

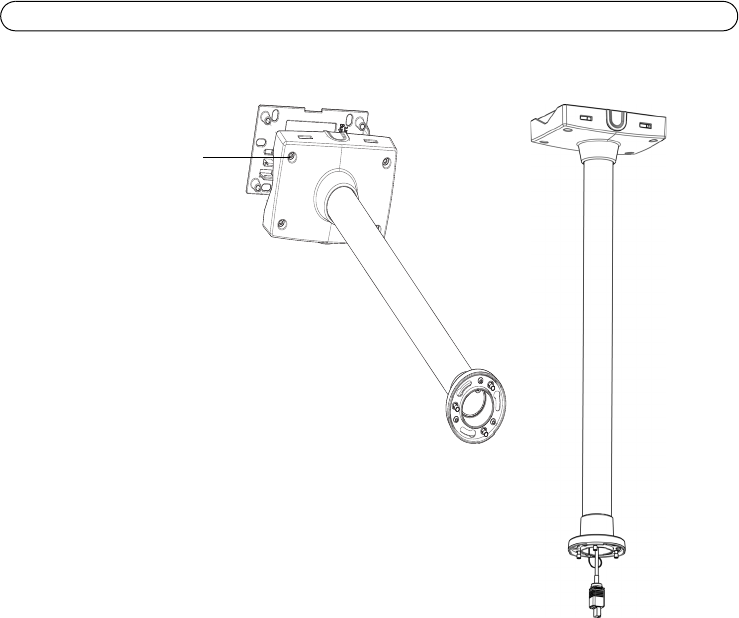

Ceiling bracket
Side cover
(remove for cable)
Torx T30
Pendant adapter
screws (4)
cam_IG.book Page 4 Friday, December 18, 2009 3:14 PM
AXIS T91A Series Installation Guide Page 5
ENGLISH
Note:
Some installations may require the supplied pendant adapter to be replaced which is done
by loosening the stop screw and unscrewing the adapter. In this case, refer to the Installa-
tion Guide included with the pendant kit.

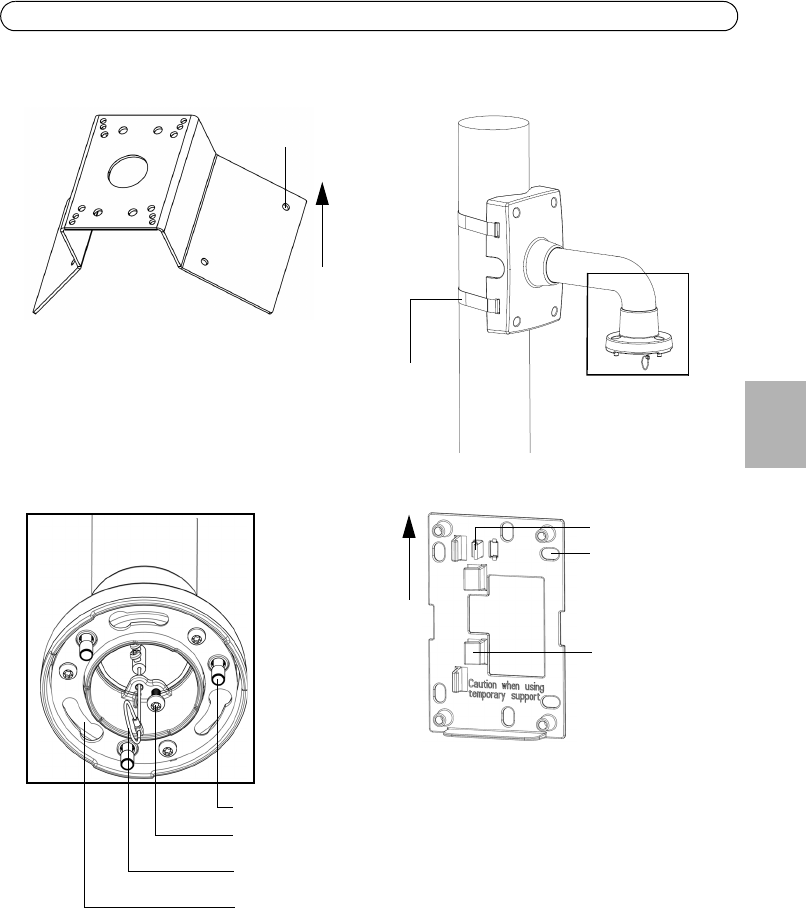

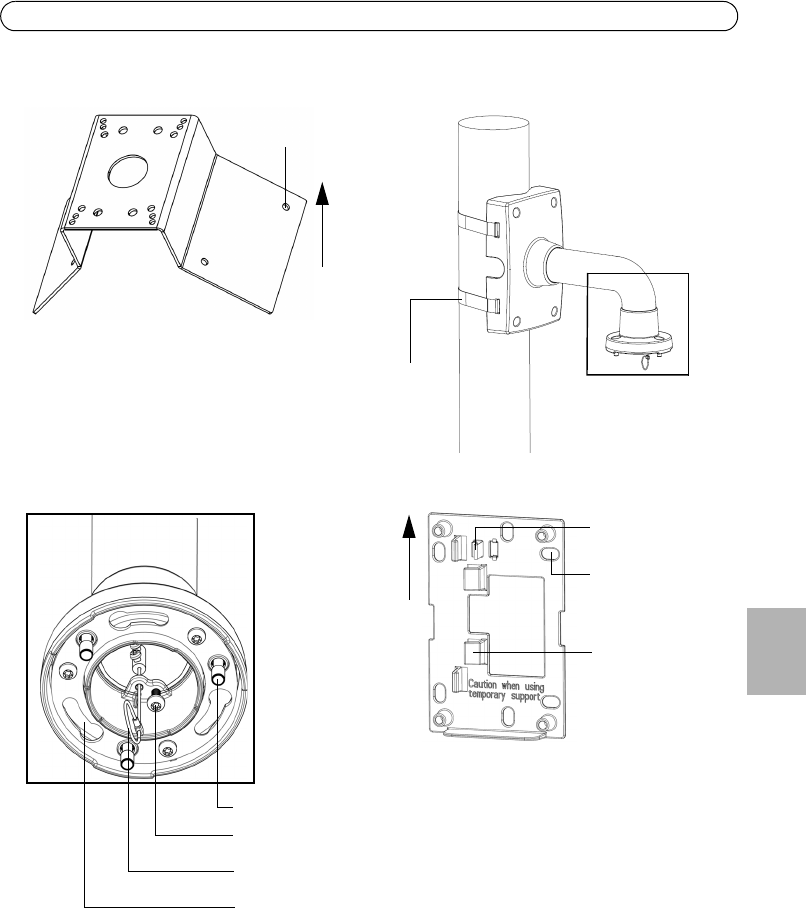

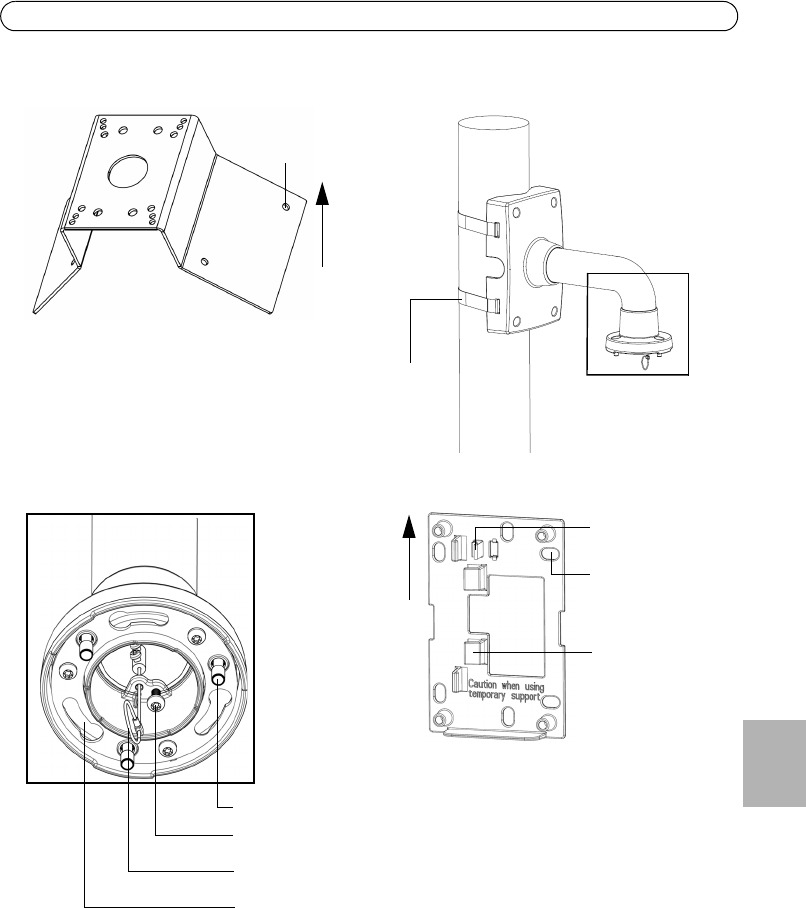

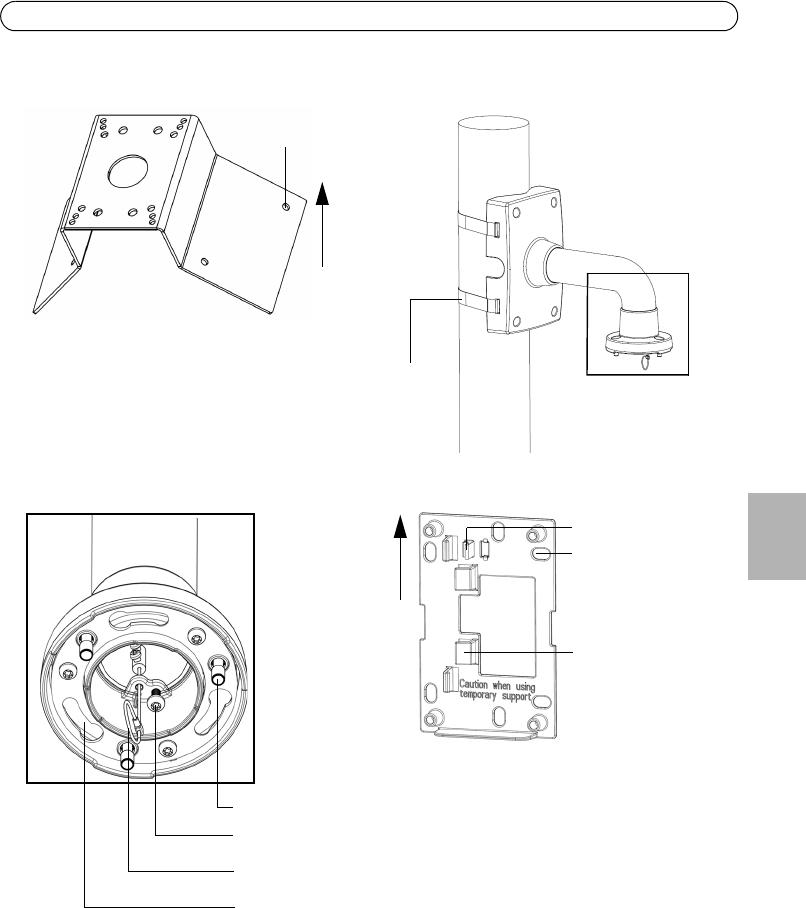

Pole bracket
Steel straps
(requires steel strap
Corner mount bracket
Screw hole (top)
Mounted
this way up
Torx T30 screws (3)
Slots for
unit holders (3)
Safety wire
Stop screw
Pendant adapter
Pendant adapter
tool - not supplied)
Holes for
mounting
screws (6)
Metal tabs
for temporary
Bracket holder
support (4)
Locking tab
This way up
(when mounting
on wall)
cam_IG.book Page 5 Friday, December 18, 2009 3:14 PM
Page 6 AXIS T91A Series Installation Guide
Install the Hardware

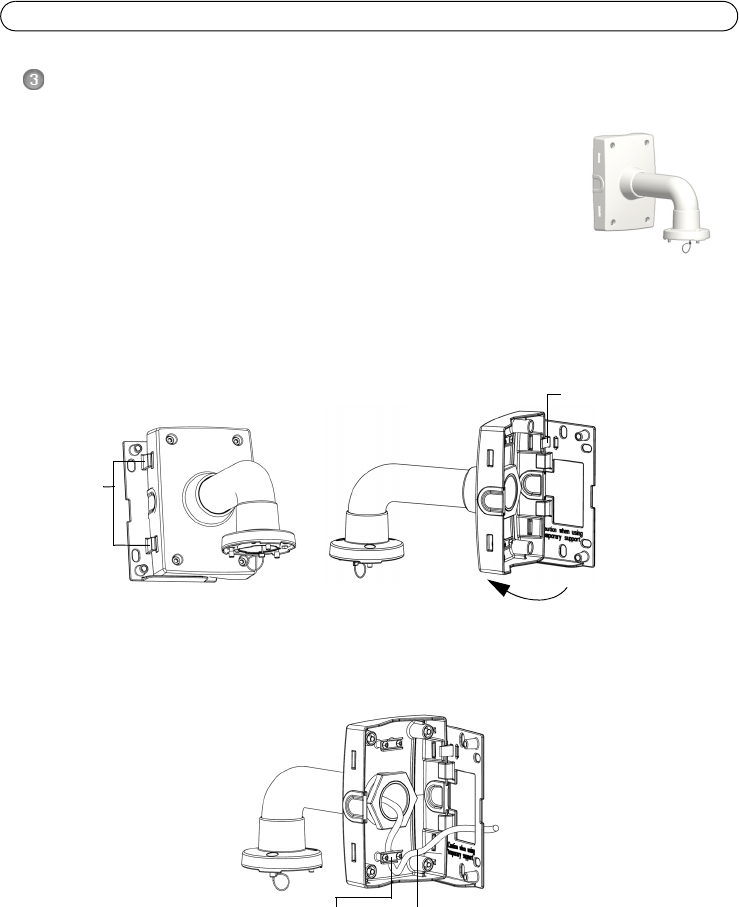

Install the AXIS T91A61 Wall Mount

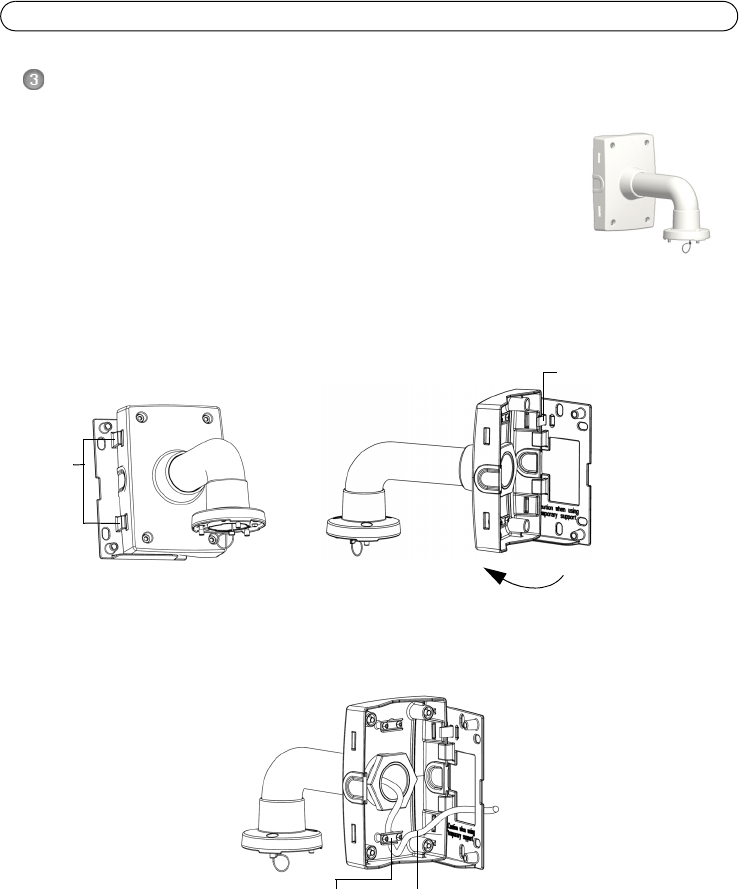

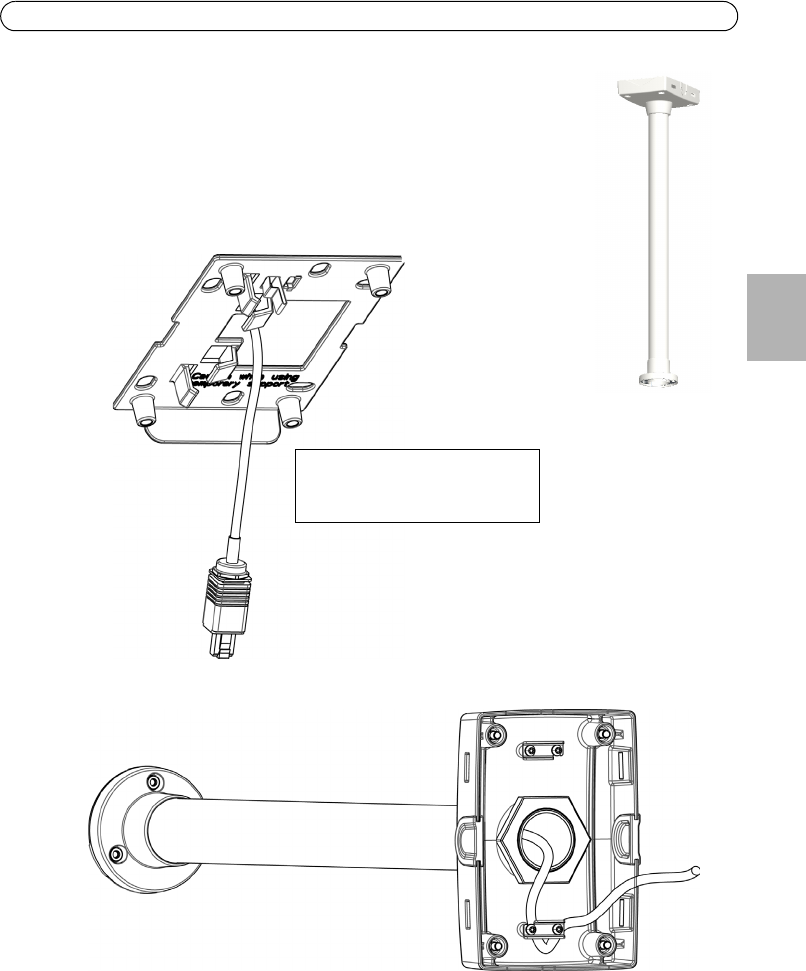

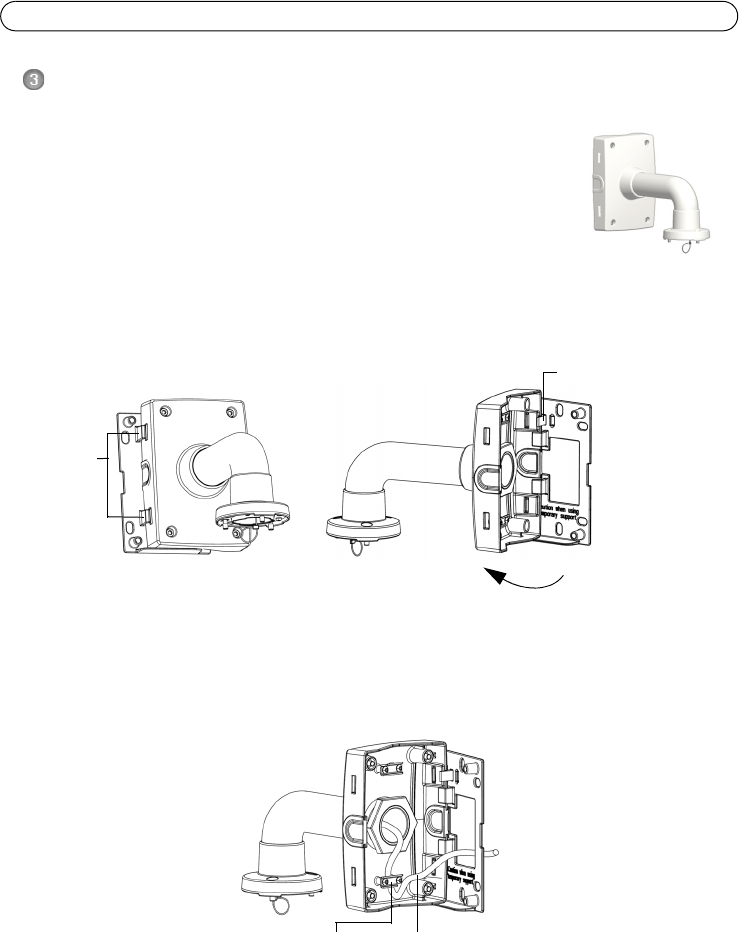

1. Refer to
Hardware overview,
on page 4 for information on the supplied
parts.
2. Route the network cable through or along the wall.
3. Attach the bracket holder in the desired position using screws that are
appropriate for the wall material and the weight of the camera and
bracket.
4. The wall bracket can temporarily be hooked on the bracket holder, in order to easily route the
cable through the bracket:
5. Route the necessary cables through the wall bracket, securing them in the cable holder.
6. Pull the locking tab and unhook the wall bracket from the temporary position.
7. Use the Torx screws to secure the wall bracket to the bracket holder.
8. Refer to the Installation Guide for the network camera for instructions on how to attach the
camera to the bracket.
Tabs
Swing wall bracket
to the side for
temporary support
Slide bracket between the
tabs on the bracket holder
Locking tab
Cable
Cable
holder
cam_IG.book Page 6 Friday, December 18, 2009 3:14 PM
AXIS T91A Series Installation Guide Page 7
ENGLISH

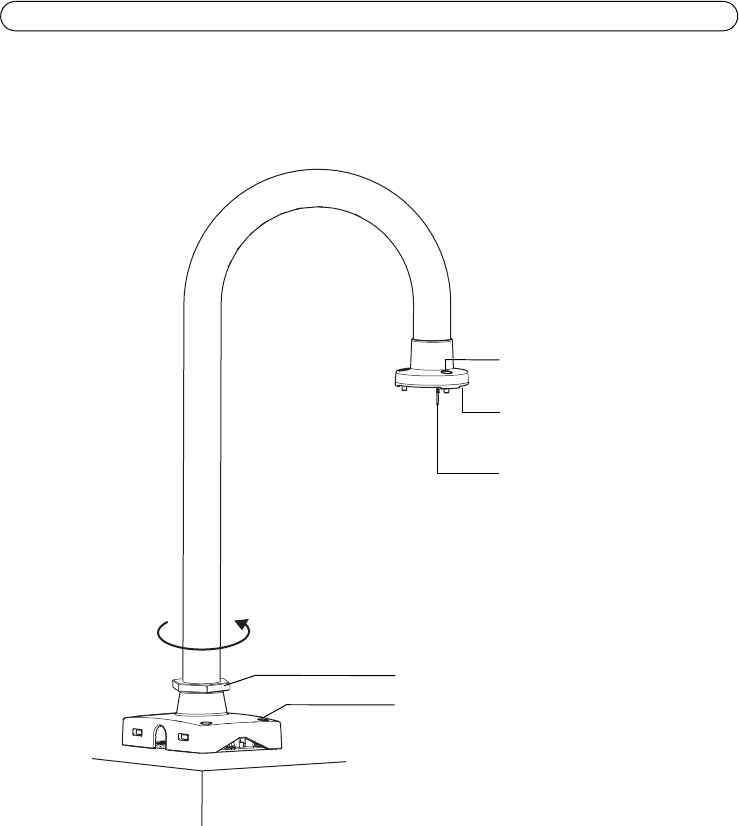

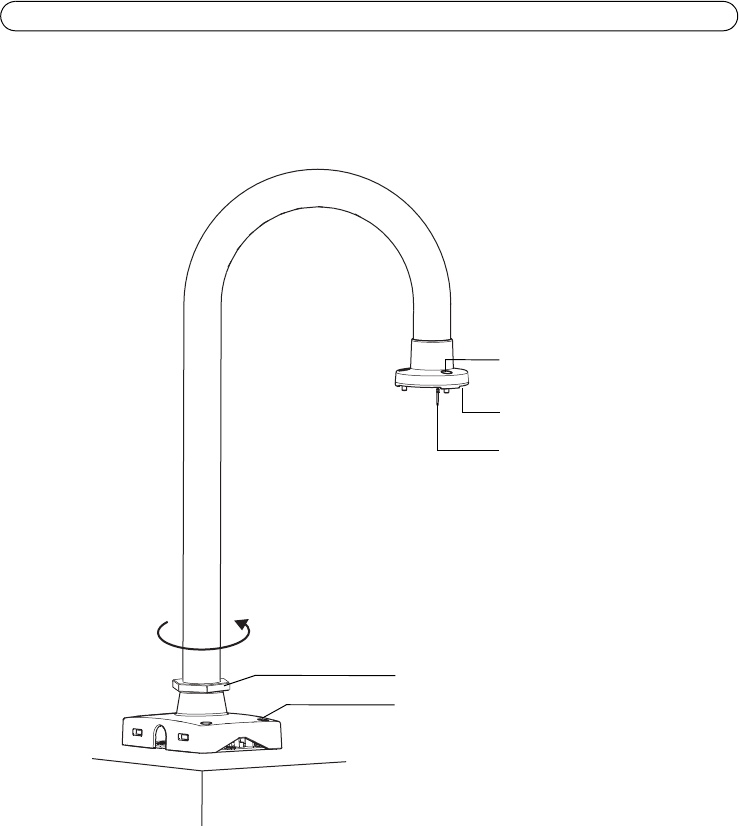

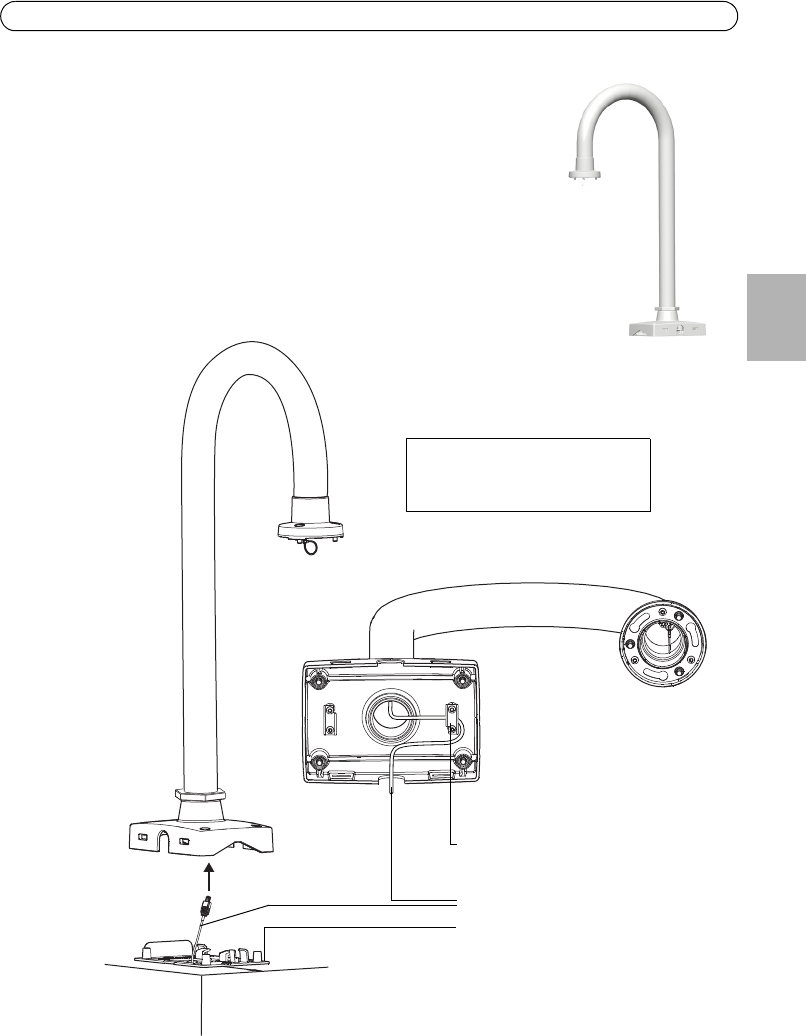

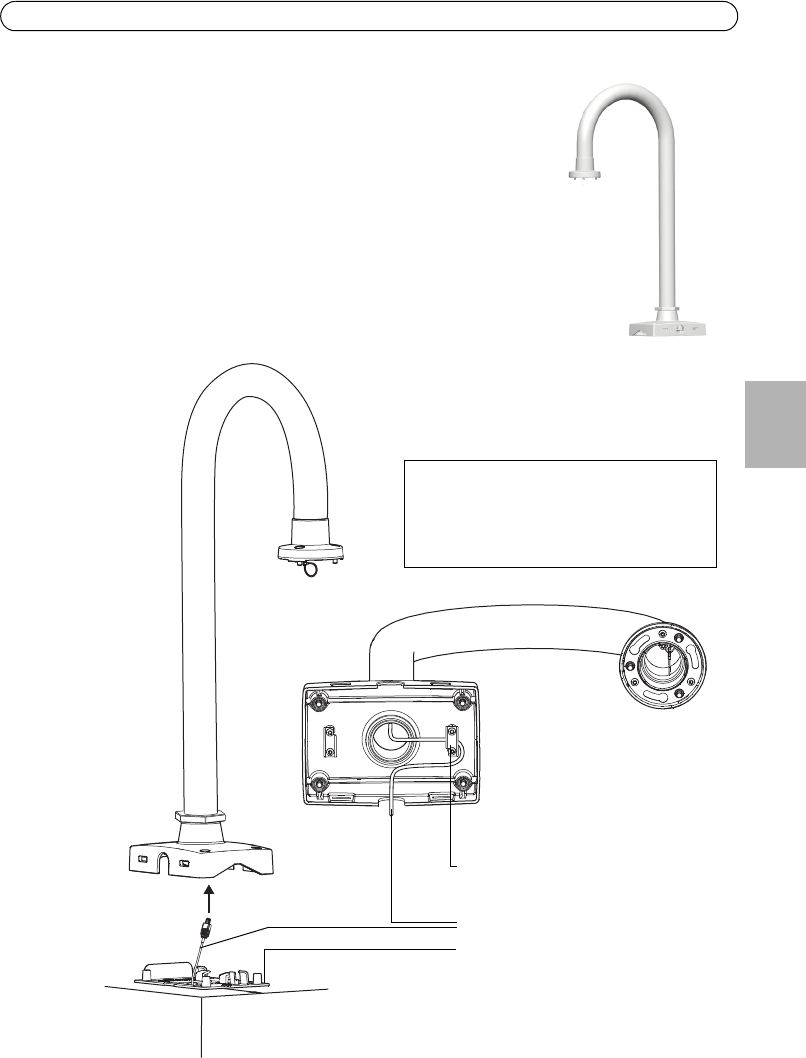

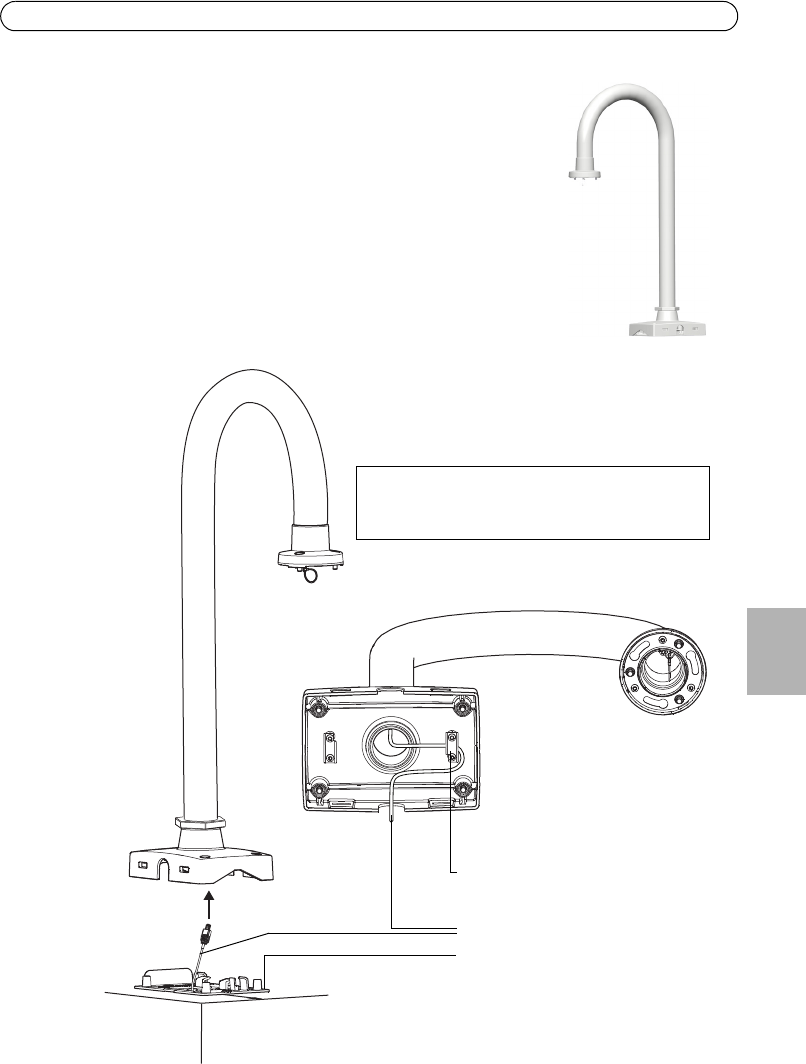

Install the AXIS T91A62 Parapet Mount
1. Refer to
Hardware overview,
on page 4 for information on the supplied
parts.
2. Route the network cable through or along the roof.
3. Attach the bracket holder in the desired position on the roof using
screws that are appropriate for the material and the weight of the
camera and bracket. Install the bracket maximum 80 mm (3.2 in.) from
the edge of the roof for the camera’s outer diameter to be aligned with
the edge of the roof. Maximum weight allowed 15 kg (33 lbs).
4. Route the necessary cables through the parapet bracket, securing them
in the cable holder.

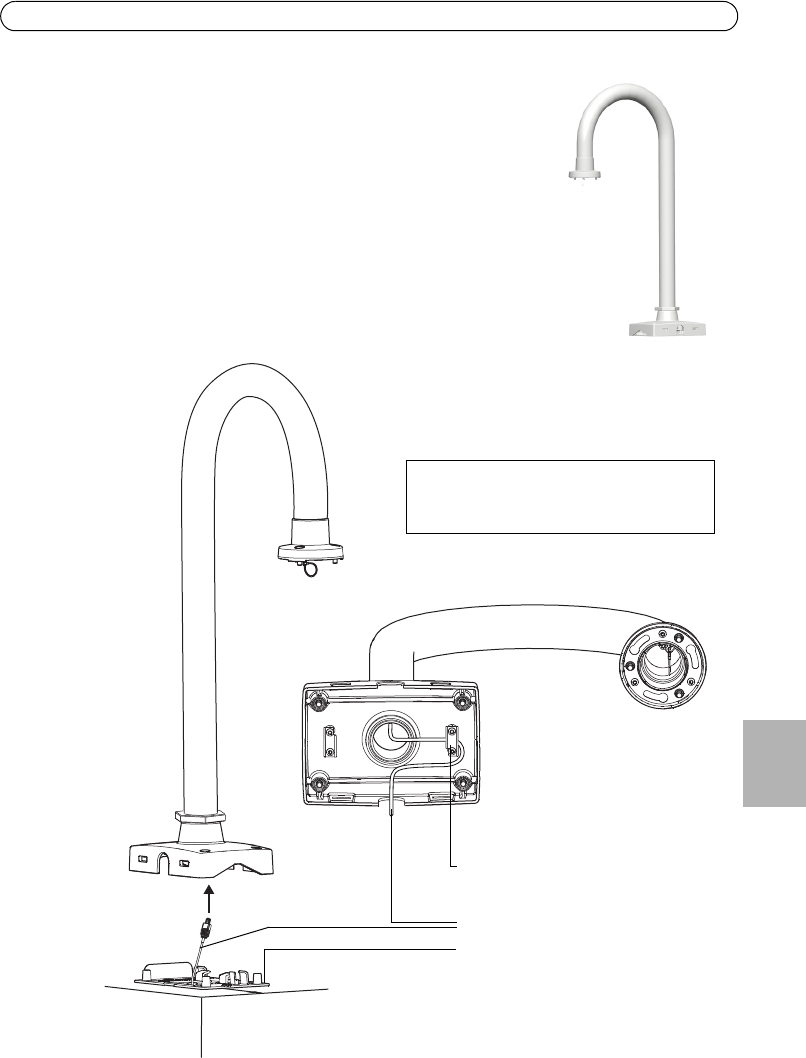

Install bracket holder
Cable holder
Cable
from the edge of the roof
Bracket holder
Note
: Do not use bracket holder
as a temporary support
with the parapet bracket.
max. 80 mm (3.2 in.)
cam_IG.book Page 7 Friday, December 18, 2009 3:14 PM
Page 8 AXIS T91A Series Installation Guide
5. Use the Torx screws to secure the parapet bracket to the bracket holder.
6. Rotate the bracket and tighten the secure nut to lock the bracket in a sideways position. The
camera can now be installed safely rather than hanging over the edge of the roof. The secure
nut is loose at delivery for this purpose.
7. Refer to the Installation Guide for the network camera for instructions on how to attach the
camera to the bracket.
8. Rotate the bracket into position and tighten the secure nut firmly.
Notes:
• Some installations may require the supplied pendant adapter to be replaced, which is done by
loosening the stop screw and unscrewing the adapter. In this case, refer to the Installation Guide
included with the pendant kit.

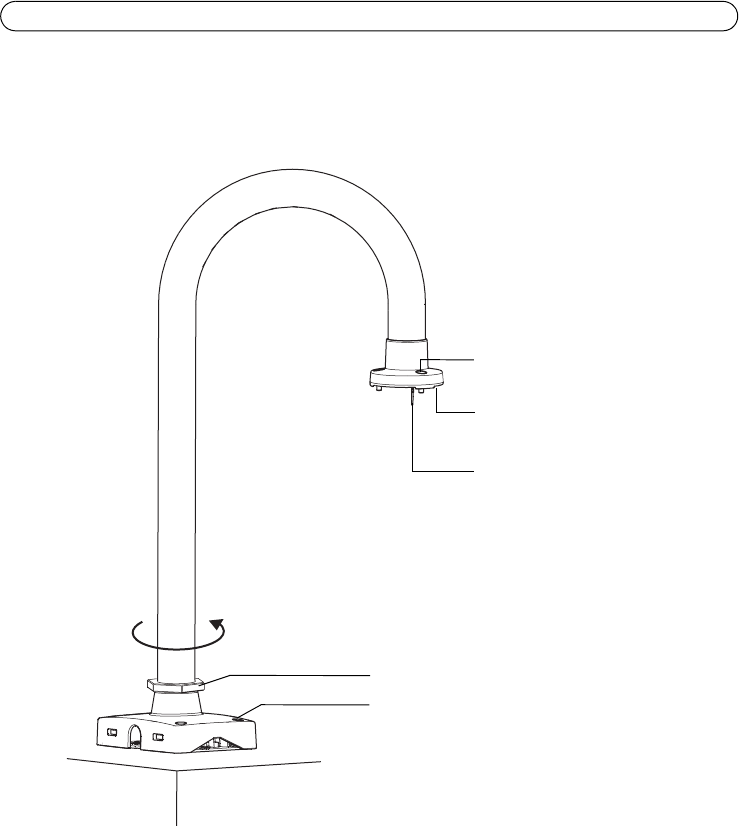

Secure nut
Safety wire
Torx T30 screws (3)
Slots for unit holders (3)
Torx T30 screws (4)
Rotate sideways to
install camera
cam_IG.book Page 8 Friday, December 18, 2009 3:14 PM
AXIS T91A Series Installation Guide Page 9
ENGLISH

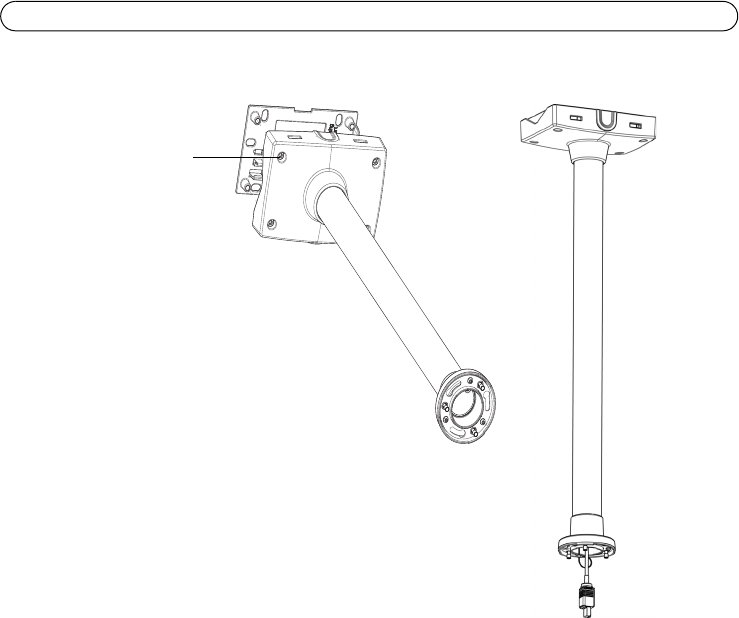

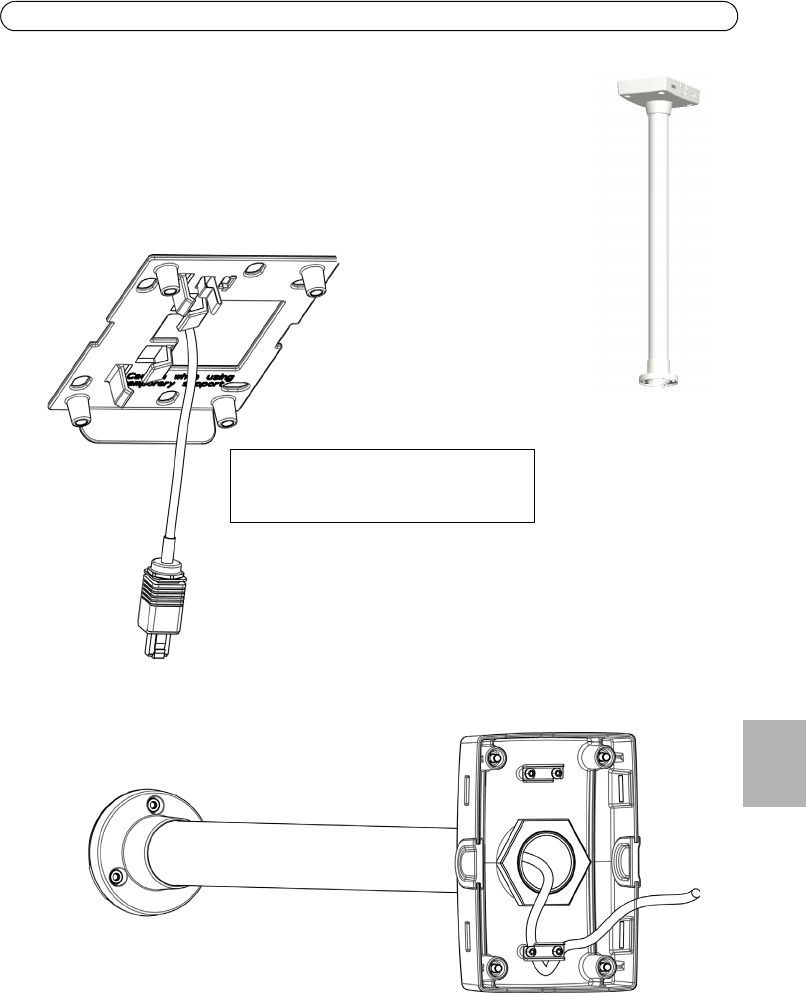

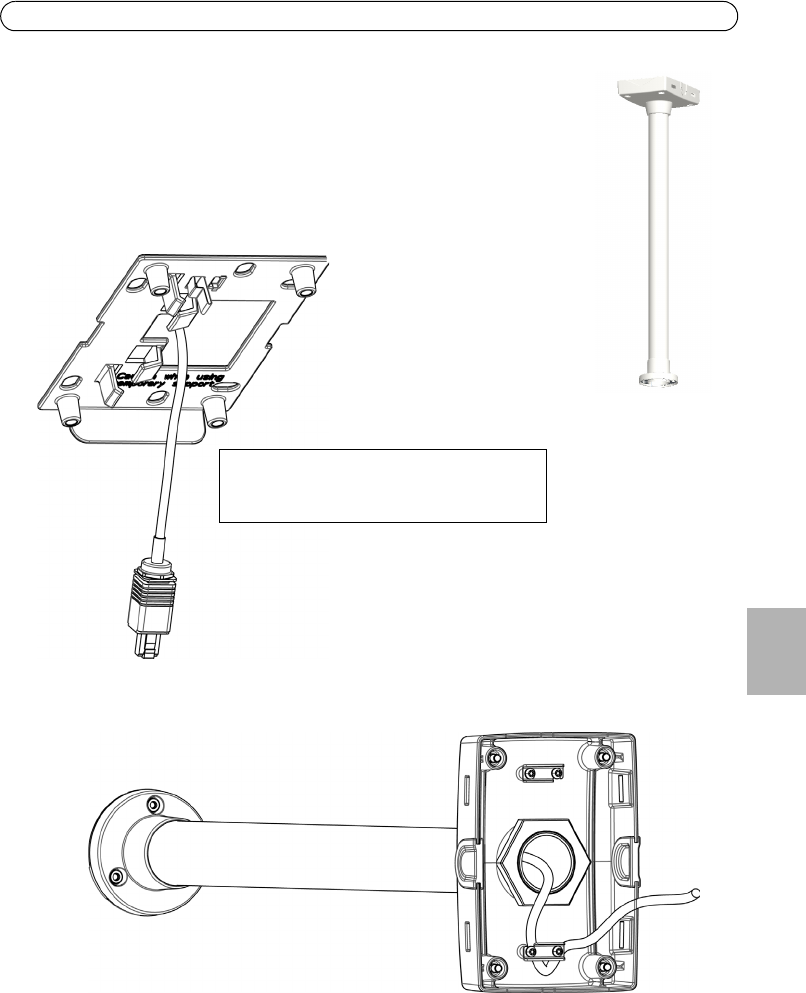

Install the AXIS T91A63 Ceiling Mount
1. Refer to
Hardware overview,
on page 4 and page 5 for information on the
supplied parts.
2. Route the network cable through or along the ceiling.
3. Attach the bracket holder in the desired position in the ceiling using screws
that are appropriate for the ceiling material and the weight of the camera
and bracket. Maximum weight allowed 15kg (33lbs).
4. Route the necessary cables through the ceiling bracket, securing them in the cable holder.
cam_IG.book Page 9 Friday, December 18, 2009 3:14 PM
Page 10 AXIS T91A Series Installation Guide
5. Use the Torx screws to secure the ceiling bracket to the bracket holder.
6. Refer to the Installation Guide for the network camera for instructions on how to attach the
camera to the bracket.
Torx screws(4)
cam_IG.book Page 10 Friday, December 18, 2009 3:14 PM
AXIS T91A Series Installation Guide Page 11
ENGLISH

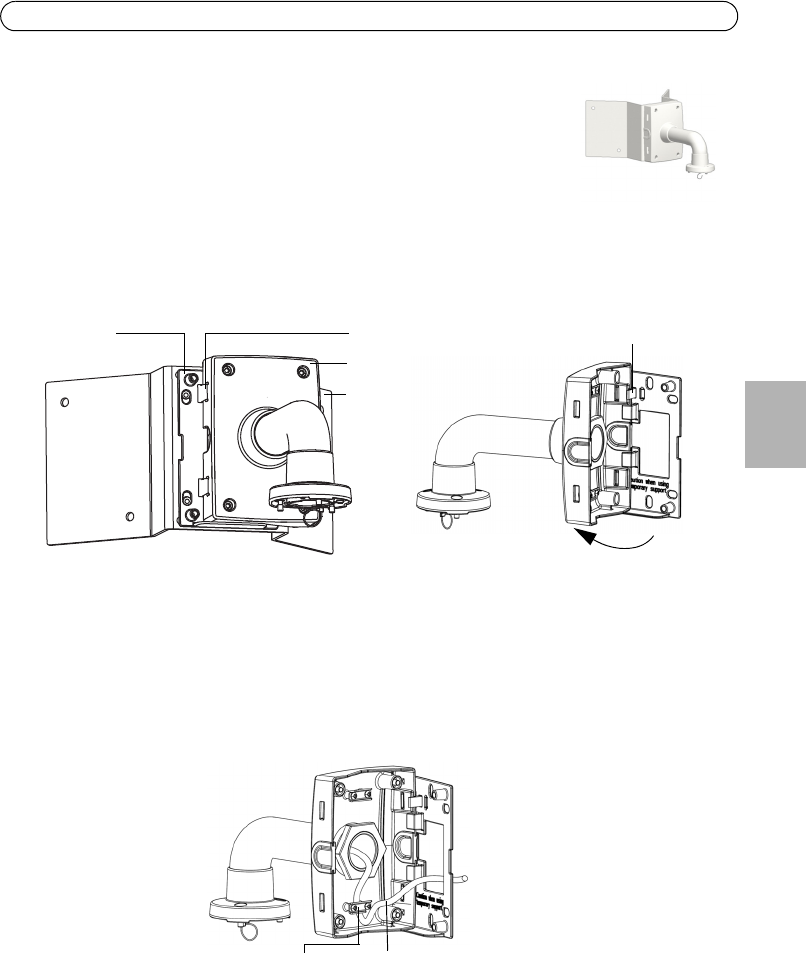

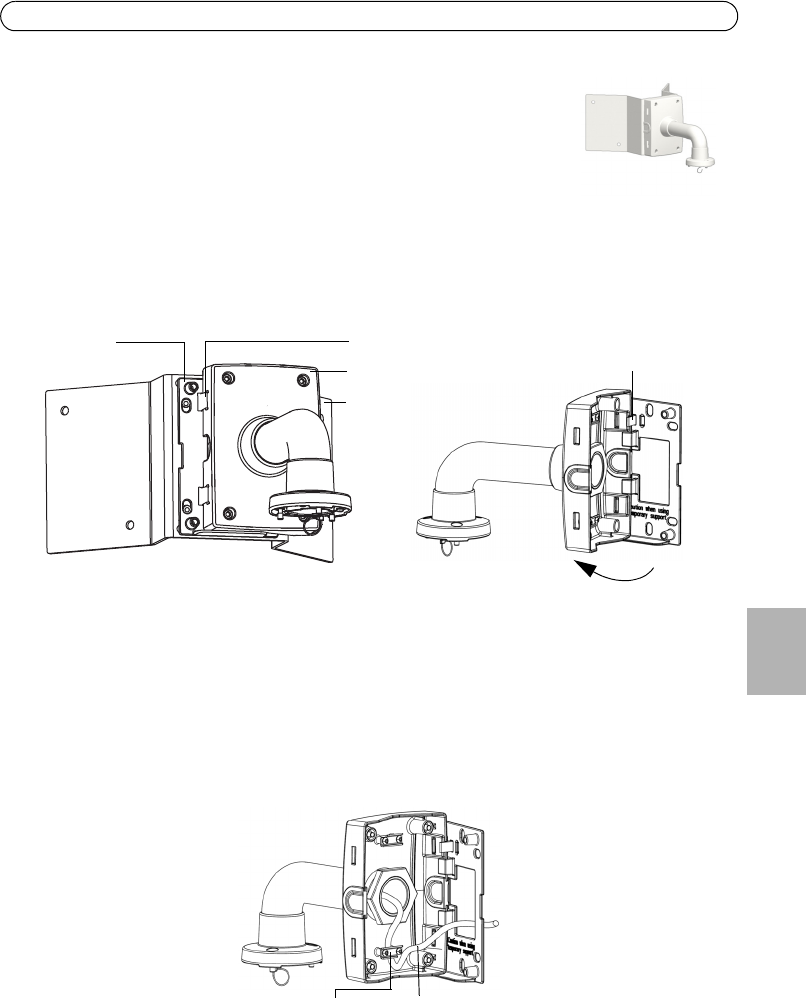

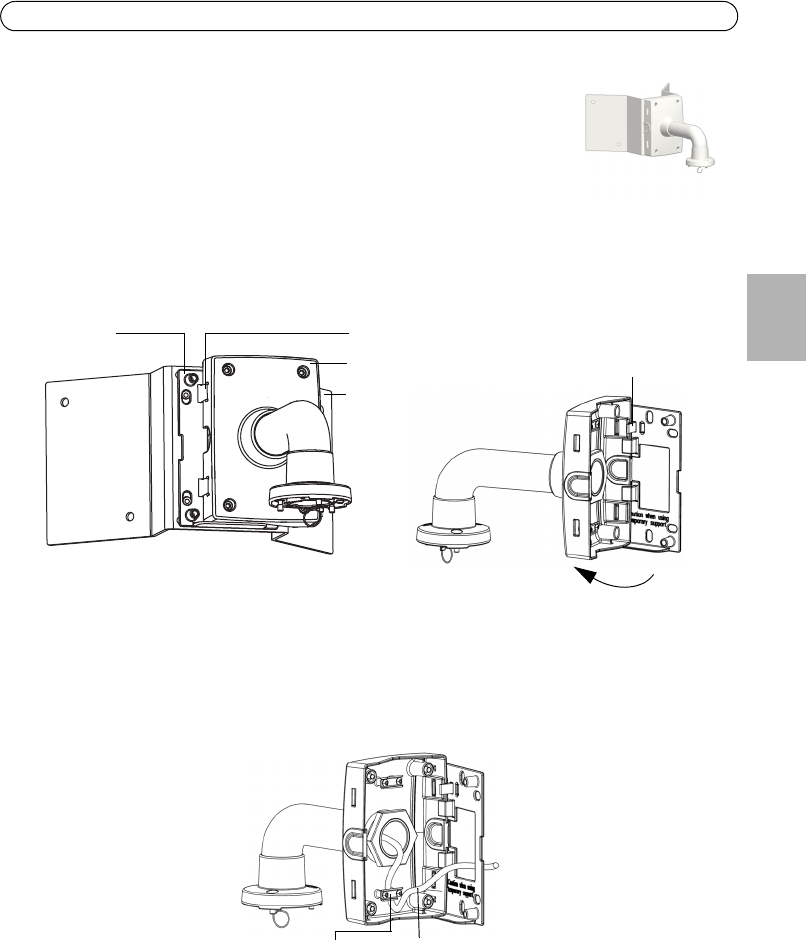

Install the AXIS T91A64 Corner Mount
1. Refer to
Hardware overview,
on page 4 for information on the supplied
parts.
2. Attach the corner bracket in the desired position using screws that are
appropriate for the wall material and the weight of the camera and
bracket.
3. Attach the bracket holder (not included) to the corner bracket using the
supplied screws.
4. The wall bracket (not included) can temporarily be hooked on the bracket holder, in order to
easily route the cable through the bracket:
Note:
The bracket holder and wall bracket (AXIS T91A61) are required for the installation but
must be purchased separately, see the table in
Package contents,
on page 3.
5. Route the necessary cables through the wall bracket, securing them in the cable holder.
6. Press the locking tab and unhook the wall bracket from the temporary position.
7. Use the Torx screws to secure the wall bracket to the bracket holder.
8. Refer to the Installation Guide for the network camera for instructions on how to attach the
camera to the bracket.
Tabs
Swing wall bracket
to the side for
temporary support
Slide bracket between the
tabs on the bracket holder
Locking tab
Wall bracket
Corner bracket
Bracket
holder
CableCable
holder
cam_IG.book Page 11 Friday, December 18, 2009 3:14 PM
Page 12 AXIS T91A Series Installation Guide

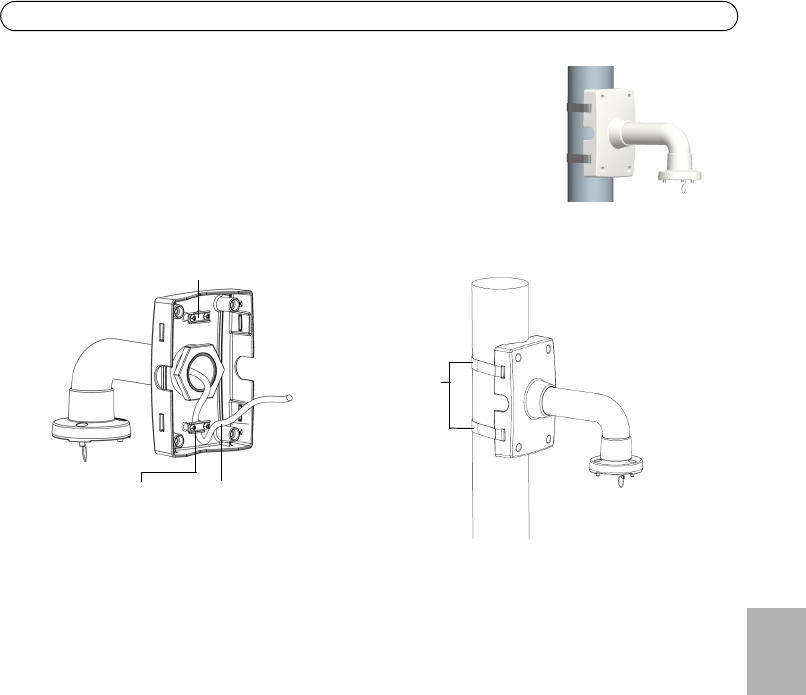

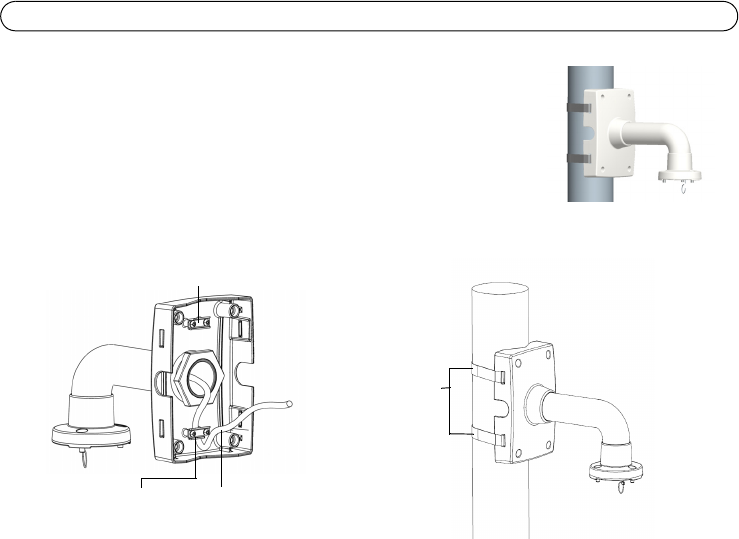

Install the AXIS T91A67 Pole Mount
1. Refer to
Hardware overview,
on page 4 and page 5 for information on
the supplied parts.
2. Route the necessary cables through the bracket, securing them with
the cable holder.

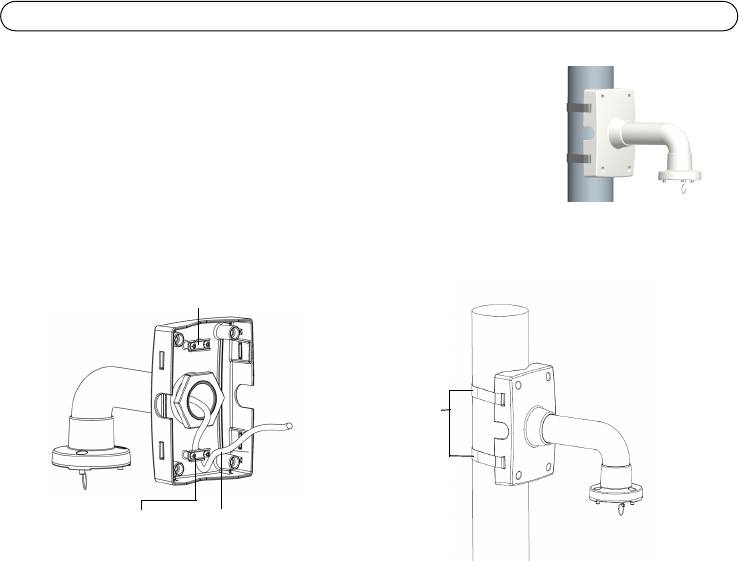

3. Use the supplied steel straps to attach the bracket to the pole and
tighten with a steel strap tool (not supplied).
4. Refer to the Installation Guide for the network camera for instructions on how to attach the
camera to the bracket.
Cable
Cable
holder
Cable
holder Pole mount
Steel straps
cam_IG.book Page 12 Friday, December 18, 2009 3:14 PM
AXIS T91A Series Installation Guide Page 13
ENGLISH

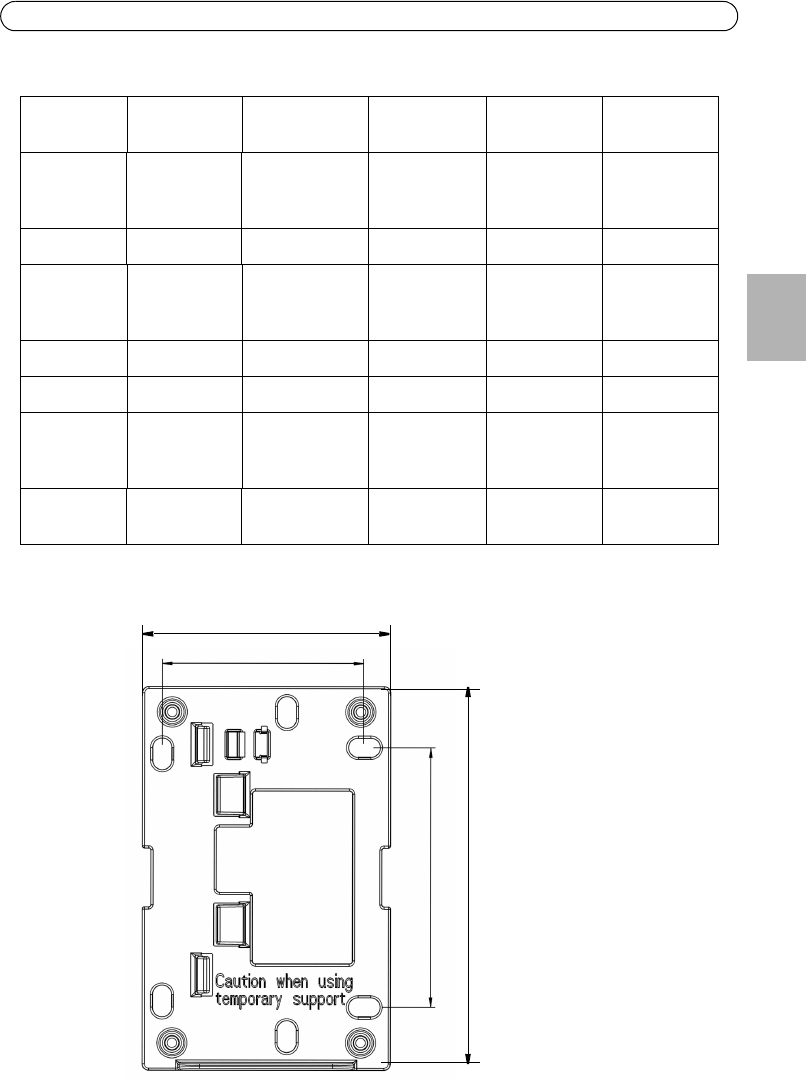

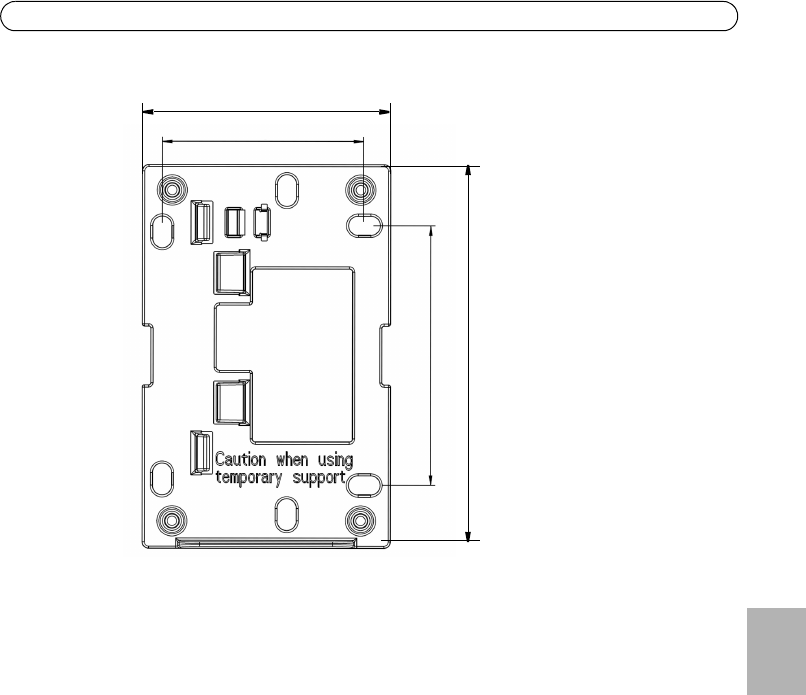

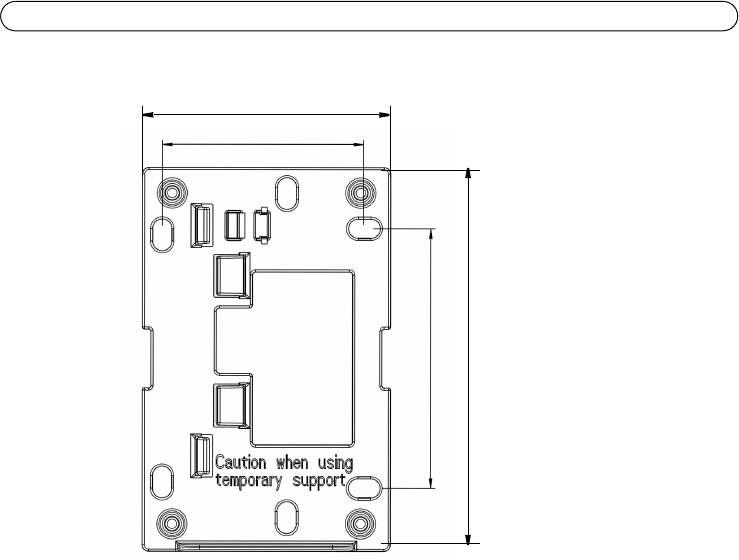

Technical Data
Bracket holder
AXIS T91A61
Wall Mount
AXIS T91A62
Parapet Mount
AXIS T91A63
Ceiling Mount
AXIS T91A64
Corner Mount
AXIS T91A67
Pole Mount
Size
WxHxD
mm (in.)
140 x 200 x 270
(5.6x8x10.7)
470 x 754 x 138
(18.5 x 29.7 x 5.4)
195 x 750 x 138
(7.7 x 29.5 x 5.4)
345 x 200 x 185
(13.6 x 8 x 7.3)
140 x 200 x 270
(5.6x8x10.7)
Weight g (lbs) 1450 (3.2) 2900 (6.4) 2000 (4.4) 1250 (2.8) 1220 (2.7)
Max. weight
supported
kg (lbs)
15 (33) 15 (33) 15 (33) 15 (33) 15 (33)
Material Aluminum Aluminum Aluminum Aluminum Aluminum
Color code NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B
Mounting
holes diameter
mm (in.)
9 (0.35) 9 (0.35) 9 (0.35) 10 (0.4) -
Pole size
mm (in.)
- - - 80–150 (3–6)
96 mm (3.8 in.)
124 mm (4.9 in.)
118 mm (4.6 in.)
183 mm (7.2 in.)
cam_IG.book Page 13 Friday, December 18, 2009 3:14 PM
cam_IG.book Page 14 Friday, December 18, 2009 3:14 PM
AXIS T91A Guide d'installation Page 15
FRAN
Ç
AIS
Accessoires de montage AXIS T91A
Ce guide d’installation vous explique comment installer les accessoires de montage mural, de
montage d’angle et de montage sur poteau pour les caméras réseau Axis. Pour toute autre
instruction d’utilisation de la caméra réseau Axis, veuillez consulter le guide d’installation et le
manuel de l’utilisateur, disponibles sur le site www.axis.com
Procédure d'installation
1. Vérification du contenu de l’emballage par rapport à la
liste ci-dessous
2. Vue d’ensemble du matériel. Reportez-vous à la page
16.
3. Installation du matériel :
•
Installation du montage mural AXIS T91A61, voir
page 18
•
Installation du montage sur parapet AXIS T91A62, voir page 19
•
Installation de la fixation au plafond AXIS T91A63, voir page 21
•
Installation du montage d’angle AXIS T91A64, voir page 23
•
Installation du montage sur poteau AXIS T91A67, voir page 24
Contenu de l’emballage
Modèle Élément
Montage mural AXIS T91A61 Support mural
Dispositif de fixation du support
Montage de parapet AXIS T91A62 Support de parapet
Dispositif de fixation du support
Montage au plafond AXIS T91A63 Support pour installation au plafond
Dispositif de fixation du support
Montage d'angle AXIS T91A64 Support d’angle (AXIS T91A61 requis)
4 vis M8x22
Montage sur poteau AXIS T91A67 Support de montage sur poteau
Bandes en acier (outil de fixation des bandes en acier non fourni)
Important !
Ce produit doit être utilisé
conformément aux lois et
dispositions locales en vigueur.
cam_IG.book Page 15 Friday, December 18, 2009 3:14 PM
Page 16 AXIS T91A Guide d'installation
Description du matériel
Couvercle latéral
(retirer pour passer le câble)
Vis Torx T30 (4)
Adaptateur de suspension
Support de parapet
Couvercle latéral
Écrou de sécurité
Vis Torx T30 (4)
Adaptateur de suspension
(retirer pour passer le câble)
Support pour installation au plafond
Couvercle latéral
(retirer pour
Torx T30
Adaptateur de suspension
vis (4)
passer le câble)
cam_IG.book Page 16 Friday, December 18, 2009 3:14 PM
AXIS T91A Guide d'installation Page 17
FRAN
Ç
AIS
Remarque :
Certaines installations peuvent nécessiter le remplacement de l’adaptateur de suspension.
Pour ce faire, desserrez la vis de butée et dévissez l'adaptateur. Le cas échéant, reportez-
vous au Guide d’installation fourni avec l’adaptateur de suspension.
Support de montage sur poteau
Bandes en acier
(nécessitent un outil de fixation
Support de montage d’angleTrou pour les vis
Monté
dans ce sens
Vis Torx T30 (3)
Logements pour
les supports de rack (3)
Fil de sécurité
Vis de butée
Adaptateur de suspension
Adaptateur
outil : non fourni)
Trous pour les
vis de
montage (6)
Pattes en métal
pour un
Dispositif de fixation du support
support (4)
Patte de blocage
Dans ce sens
(lors du montage
mural)
(partie supérieure)
(vers le haut)
de suspension
(vers le haut)
cam_IG.book Page 17 Friday, December 18, 2009 3:14 PM
Page 18 AXIS T91A Guide d'installation
Installation du Matériel

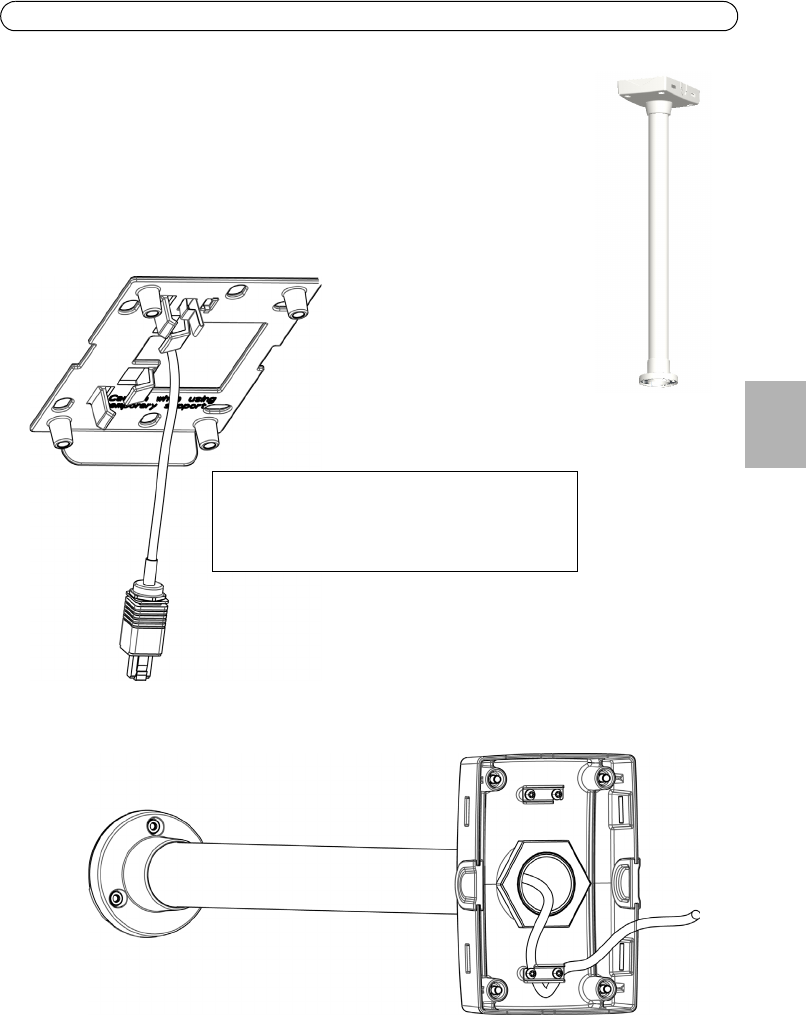

Installation de Montage mural AXIS T91A61
1. Reportez-vous à la section
Description du matériel,
à la page 16 pour
obtenir des informations sur les pièces fournies.
2. Acheminez le câble réseau à travers ou le long du mur.
3. Fixez le dispositif de fixation du support dans la position souhaitée en
utilisant des vis qui sont appropriées au matériau mural et au poids de la
caméra et du support.
4. Le support mural peut être temporairement accroché sur le dispositif de fixation du support,
afin d'acheminer facilement le câble dans le support :
5. Faites passer les câbles nécessaires dans le support mural en le fixant dans le dispositif de
support du câble.
6. Tirez la patte de blocage et décrochez le support mural de la position temporaire.
7. Utilisez les vis Torx pour fixer le support mural au dispositif de fixation du support.
8. Reportez-vous au guide d’installation de la caméra réseau pour savoir comment fixer la caméra
au support.
Pattes
Faire pivoter le support mural
vers le côté
pour obtenir un support temporaire
Glisser le support entre
les pattes sur le dispositif de
Patte de blocage
fixation du support
Attache
Attache
du câble
cam_IG.book Page 18 Friday, December 18, 2009 3:14 PM
AXIS T91A Guide d'installation Page 19
FRAN
Ç
AIS

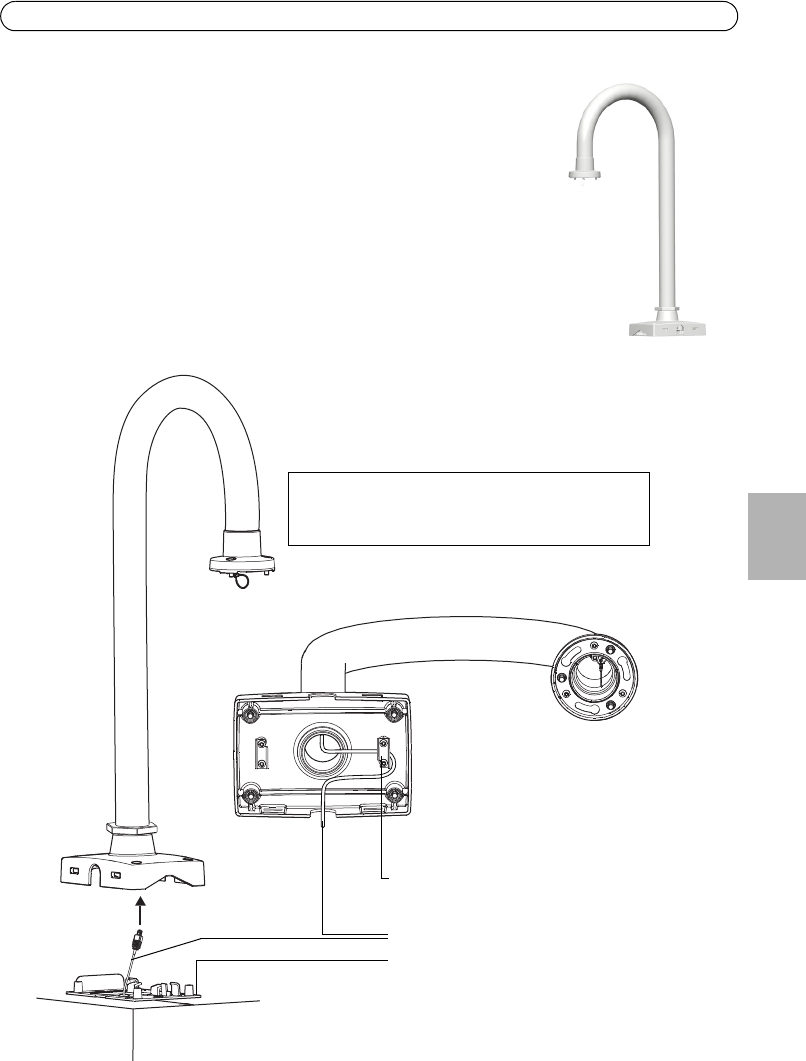

Installation de Montage de parapet AXIS T91A62
1. Reportez-vous à la section
Description du matériel,
à la page 16 pour
obtenir des informations sur les pièces fournies.
2. Acheminez le câble réseau à travers ou le long du toit.
3. Fixez le dispositif de fixation du support dans la position souhaitée sur
le toit en utilisant des vis qui sont appropriées au matériau mural et au
poids de la caméra et du support. Installez le support à 80 mm
maximum (3.2 po.) du bord du toit pour que le diamètre extérieur de la
caméra s'aligne avec le bord du toit. Poids maximum autorisé 15 kg (33
livres).
4. Faites passer les câbles nécessaires dans le support de parapet en le
fixant dans le dispositif de support du câble.
Installation du dispositif de fixation du support
Dispositif de support du câble
Attache
du bord du toit
Dispositif de fixation du support
Remarque
: ne pas utiliser le dispositif de
comme support temporaire
avec le support de parapet.
80 mm max. (3,2 po.)
fixation du support
cam_IG.book Page 19 Friday, December 18, 2009 3:14 PM
Page 20 AXIS T91A Guide d'installation
5. Utilisez les vis Torx pour fixer le support du parapet au dispositif de fixation du support.
6. Faites tourner le support et serrez l'écrou de sécurité pour bloquer le support dans une position
latérale. La caméra peut maintenant être installée en toute sécurité au lieu d'être suspendue sur
le bord du toit. C'est pourquoi l'écrou de sécurité est desserré à la livraison.
7. Reportez-vous au guide d’installation de la caméra réseau pour savoir comment fixer la caméra
au support.
8. Faites tourner le support dans la position et serrez bien l'écrou de sécurité.
Remarques :
• Certaines installations peuvent nécessiter le remplacement de l’adaptateur de suspension. Pour ce
faire, desserrez la vis de butée et dévissez l'adaptateur. Le cas échéant, reportez-vous au Guide
d’installation fourni avec l’adaptateur de suspension.
Écrou de sécurité
Fil de sécurité
Vis Torx T30 (3)
Supports de rack (3)
Vis Torx T30 (4)
Faites tourner latéralement pour
installer la caméra
cam_IG.book Page 20 Friday, December 18, 2009 3:14 PM
AXIS T91A Guide d'installation Page 21
FRAN
Ç
AIS

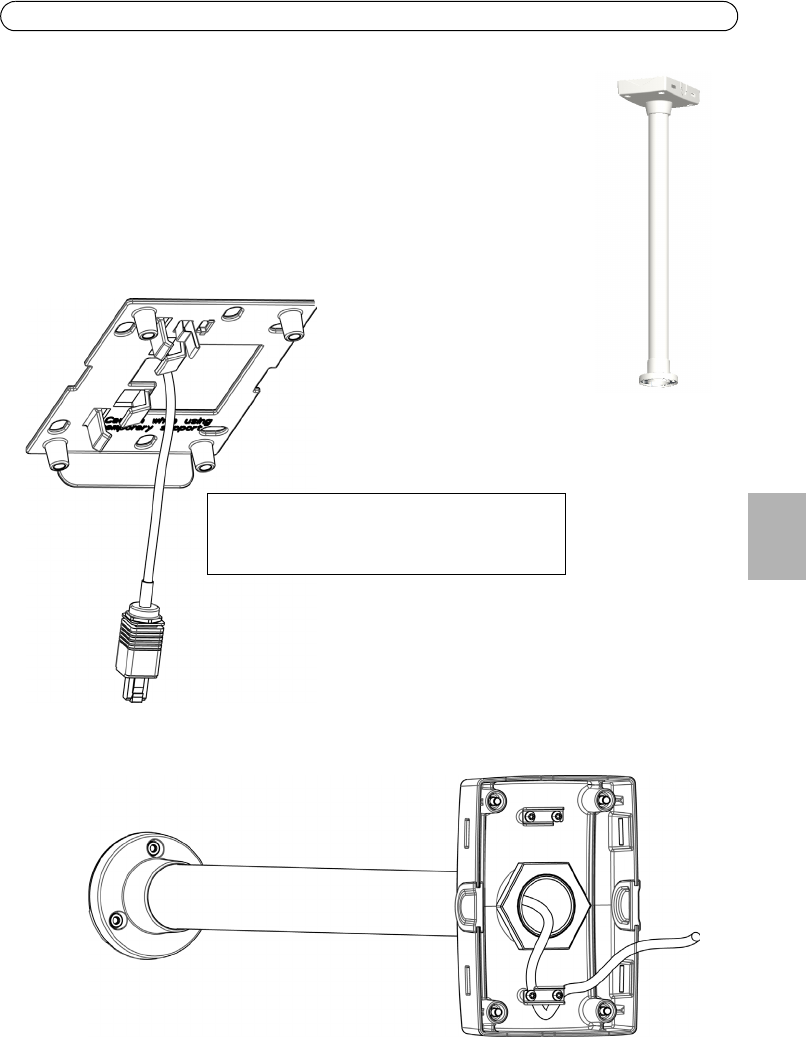

Installation de Montage au plafond AXIS T91A63
1. Reportez-vous à la section
Description du matériel,
à la page 16 et page
17 pour obtenir des informations sur les pièces fournies.
2. Acheminez le câble réseau à travers ou le long du plafond.
3. Fixez le dispositif de fixation du support dans la position souhaitée sur le
plafond en utilisant des vis qui sont appropriées au matériau du plafond et
au poids de la caméra et du support. Poids maximum autorisé 15kg (33
livres).
4. Faites passer les câbles nécessaires dans le support du plafond en le fixant dans le dispositif de
support du câble.
Remarque
: ne pas utiliser le dispositif de fixation
avec le support pour installation au
du support comme support temporaire
plafond.
cam_IG.book Page 21 Friday, December 18, 2009 3:14 PM
Page 22 AXIS T91A Guide d'installation
5. Utilisez les vis Torx pour fixer le support du plafond au dispositif de fixation du support.
6. Reportez-vous au guide d’installation de la caméra réseau pour savoir comment fixer la caméra
au support.
Vis Torx (4)
cam_IG.book Page 22 Friday, December 18, 2009 3:14 PM
AXIS T91A Guide d'installation Page 23
FRAN
Ç
AIS
Installation de Montage d'angle AXIS T91A64
1. Reportez-vous à la section
Description du matériel,
à la page 16 pour
obtenir des informations sur les pièces fournies.
2. Fixez le support d’angle dans la position souhaitée en utilisant des vis qui
sont appropriées au matériau mural et au poids de la caméra et du
support.
3. Fixez le dispositif de fixation du support (non inclus) au support d'angle
en utilisant les vis fournies.
4. Le support mural (non inclus) peut être temporairement accroché sur le dispositif de fixation du
support, afin d'acheminer facilement le câble dans le support :
Remarque :
Le dispositif de fixation du support et le support mural (AXIS T91A61) sont nécessaires pour
l'installation mais doivent être achetés séparément, voir le tableau de la
Contenu de
l’emballage,
à la page 15.
5. Faites passer les câbles nécessaires dans le support mural en le fixant dans le dispositif de
support du câble.
6. Appuyez sur la patte de blocage et décrochez le support mural de la position temporaire.
7. Utilisez les vis Torx pour fixer le support mural au dispositif de fixation du support.
8. Reportez-vous au guide d’installation de la caméra réseau pour savoir comment fixer la caméra
au support.
Pattes
Faire pivoter le support mural vers le
côté pour obtenir un support temporaire
Glisser le support entre
les pattes sur le dispositif de fixation du support
Patte de blocage
Support mural
Support d'angle
Dispositif
de fixation
AttacheAttache de fixation
cam_IG.book Page 23 Friday, December 18, 2009 3:14 PM
Page 24 AXIS T91A Guide d'installation
Installation de Montage sur poteau AXIS T91A67
1. Reportez-vous à la section
Description du matériel,
à la page 16 et
page 17 pour obtenir des informations sur les pièces fournies.
2. Faites passer les câbles nécessaires dans le support mural en le fixant
avec le dispositif de support du câble.
3. Utilisez les bandes en acier fournies pour fixer le support au poteau
et les resserrer à l’aide de l’outil de fixation des bandes en acier (non fourni).
4. Reportez-vous au guide d’installation de la caméra réseau pour savoir comment fixer la caméra
au support.
Attache
Attache
de fixation
Attache-
de fixation Montage sur poteau
Bandes en
acier
cam_IG.book Page 24 Friday, December 18, 2009 3:14 PM
AXIS T91A Guide d'installation Page 25
FRAN
Ç
AIS
Données techniques
Montage mural
AXIS T91A61
Montage de
parapet AXIS
T91A62
Montage au
plafond AXIS
T91A63
Montage
d'angle AXIS
T91A64
Montage sur
poteau AXIS
T91A67
Taille
LxHxP
mm (po.)
140 x 200 x 270
(5,6x8x10,7)
470 x 754 x 138
(18,5 x 29,7 x 5,4)
195 x 750 x 138
(7,7 x 29,5 x 5,4)
345 x 200 x 185
(13,6 x 8 x 7,3)
140 x 200 x 270
(5,6x8x10,7)
Poids g
(livres)
1450 (3,2) 2900 (6,4) 2000 (4,4) 1250 (2,8) 1220 (2,7)
Poids
maximum
kg (livre)
15 (33) 15 (33) 15 (33) 15 (33) 15 (33)
Matériau Aluminium Aluminium Aluminium Aluminium Aluminium
Code de
couleur
NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B
Diamètre des
trous de
fixation
mm (po.)
9 (0,35) 9 (0,35) 9 (0,35) 10 (0,4) -
Dimensions du
poteau
mm (po.)
- - - 80–150 (3–6)
cam_IG.book Page 25 Friday, December 18, 2009 3:14 PM
Page 26 AXIS T91A Guide d'installation
Dispositif de fixation du support
96 mm (3,8 po.)
124 mm (4,9 po.)
118 mm (4,6 po.)
183 mm (7,2 po.)
cam_IG.book Page 26 Friday, December 18, 2009 3:14 PM
AXIS T91A Installationsanleitung Seite 27
DEUTSCH
AXIS T91A Mounting Accessories
Dieses Anleitung enthält Anweisungen zur Anbringung von Wand-, Brüstungs-, Decken-, Eck- und
Masten-Halterungen für Netzwerk-Kameras von Axis. Alle weiteren Hinweise zur Verwendung der
Axis Netzwerk-Kamera finden Sie in der Installationsanleitung und im Benutzerhandbuch, die auf
unserer Website unter „www.axis.com“ zur Verfügung stehen.
Installationsschritte
1. Prüfen Sie, ob alle in der nachfolgenden Liste
aufgeführten Komponenten vorhanden sind.
2. Hardwareübersicht. Siehe Seite 28
3. Installieren Sie die Hardware:
•
Installieren der AXIS T91A61 Wandhalterung, siehe
Seite 30
•
Installieren der AXIS T91A62 Brüstungshalterung, siehe Seite 31
•
Installieren der AXIS T91A63 Deckenhalterung, siehe Seite 33
•
Installieren der AXIS T91A64 Eckhalterung, siehe Seite 35
•
Installieren der AXIS T91A67 Masten-Halterung, siehe Seite 36
Lieferumfang
Modell Komponente
AXIS T91A61 Wall Mount Wandhalterung
Wandplatte
AXIS T91A62 Parapet Mount Brüstungshalterung
Wandplatte
AXIS T91A63 Ceiling Mount Deckenhalterung
Wandplatte
AXIS T91A64 Corner Mount Eckhalterung (AXIS T91A61 erforderlich)
4 M8x22-Schrauben
AXIS T91A67 Pole Mount Masthalterung
Stahlbänder (Stahlbandwerkzeug im Lieferumfang nicht enthalten)
Wichtig!
Verwenden Sie dieses Produkt
unter Beachtung der geltenden
rechtlichen Bestimmungen.
cam_IG.book Page 27 Friday, December 18, 2009 3:14 PM
Seite 28 AXIS T91A Installationsanleitung
Hardwareübersicht
Seitliche Abdeckung
(für Kabel abnehmen)
Torx T30-Schrauben (4)
Hängemontage-Adapter
Brüstungshalterung
Seitliche Abdeckung
Sicherungsmutter
Torx T30-Schrauben (4)
Hängemontage-Adapter
(für Kabel abnehmen)
Deckenhalterung
Seitliche
(für Kabel
Torx T30-
Hängemontage-Adapter
schrauben (4)
Abdeckung
abnehmen)
cam_IG.book Page 28 Friday, December 18, 2009 3:14 PM
AXIS T91A Installationsanleitung Seite 29
DEUTSCH
Hinweis:
Bei einigen Installationen kann es erforderlich sein, den mitgelieferten Hängemontage-
Adapter zu ersetzen. Lösen Sie hierzu die Arretierschraube und schrauben Sie den Adapter
ab. Lesen Sie in diesem Fall die Installationsanleitung des Hängemontagesets.
Masthalterung
Stahlbänder
(Stahlbandwerkzeug erforderlich -
Eckhalterungsträger
Schraubloch (oben)
Wird in
dieser Richtung
Torx T30-Schrauben (3)
Aussparungen für
Kamerabefestigungen (3)
Sicherheitsdraht
Arretierschraube
Hängemontage-Adapter
Hängemontage-
im Lieferumfang nicht enthalten)
Löcher für
Befestigungs-
schrauben (6)
Metallstifte
für vorübergehende
Wandplatte
Befestigung (4)
Feststellstift
In dieser Richtung
(bei der
Wandmontage)
angebracht
Adapter
anbringen
cam_IG.book Page 29 Friday, December 18, 2009 3:14 PM
Seite 30 AXIS T91A Installationsanleitung
Installieren der Hardware
Installieren der AXIS T91A61 Wall Mount
1. Informationen zu den Zubehörteilen finden Sie unter
Hardwareübersicht,
auf Seite 28.
2. Führen Sie das Netzwerkkabel entweder durch die Wand oder entlang der
Wand.
3. Bringen Sie die Wandplatte an der gewünschten Position an. Verwenden
Sie dabei Schrauben, die für das Wandmaterial sowie das Gewicht der Kamera und der
Wandplatte geeignet sind.
4. Sie können die Wandhalterung vorübergehend an der Wandplatte einhaken, damit sich das
Kabel leichter durch die Halterung führen lässt:
5. Führen Sie die erforderlichen Kabel durch die Wandhalterung und sichern Sie sie im
Kabelhalter.
6. Drücken Sie den Feststellstift und lösen Sie die vorübergehende Befestigung der
Wandhalterung.
7. Befestigen Sie die Wandhalterung mit den Torx-Schrauben auf der Wandplatte.
8. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der
Installationsanleitung zur Netzwerk-Kamera.
Haltestifte
Klappen Sie die Wandhalterung
zur Seite, um sie vorübergehend zu befstigen
Schieben Sie die Halterung
der Wandplatte
Feststellstift
zwischen die Haltestifte auf
Kabel-
Kabel
halter
cam_IG.book Page 30 Friday, December 18, 2009 3:14 PM
AXIS T91A Installationsanleitung Seite 31
DEUTSCH
Installieren der AXIS T91A62 Parapet Mount
1. Informationen zu den Zubehörteilen finden Sie unter
Hardwareübersicht,
auf Seite 28.
2. Führen Sie das Netzwerkkabel entweder durch das Dach oder entlang
des Daches.
3. Bringen Sie die Wandplatte an der gewünschten Position am Dach an.
Verwenden Sie Schrauben, die für das Material sowie das Gewicht der
Kamera und der Halterung geeignet sind. Montieren Sie die Halterung
mit einem Abstand von maximal 80 mm von der Dachkante. Der äußere
Durchmesser der Kamera sollte mit der Dachkante in einer Flucht
liegen. Das maximal zulässige Gewicht beträgt 15 kg.
4. Führen Sie die erforderlichen Kabel durch die Brüstungshalterung und
sichern Sie sie im Kabelhalter.
Befestigen Sie die Wandplatte
Kabelhalter
Kabel
von der Dachkante
Wandplatte
Hinweis
: Verwenden Sie die Wandplatte nicht
zur vorübergehenden Befestigung an der
Brüstungshalterung.
mit einem Abstand von max. 80 mm
cam_IG.book Page 31 Friday, December 18, 2009 3:14 PM
Seite 32 AXIS T91A Installationsanleitung
5. Befestigen Sie die Brüstungshalterung mit den Torx-Schrauben an der Wandplatte.
6. Drehen Sie die Halterung und ziehen Sie die Sicherungsmutter fest, um die Halterung seitlich zu
befestigen. Die Kamera kann jetzt sicher montiert werden und hängt nicht über die Dachkante.
Die Sicherungsmutter ist bei der Lieferung nicht festgezogen.
7. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der
Installationsanleitung zur Netzwerk-Kamera.
8. Drehen Sie die Halterung an die gewünschte Position und ziehen Sie die Sicherungsmutter fest.
Hinweise:
• Bei einigen Installationen kann es erforderlich sein, den mitgelieferten Hängemontage-Adapter zu
ersetzen. Lösen Sie hierzu die Arretierschraube und schrauben Sie den Adapter ab. Lesen Sie in
diesem Fall die Installationsanleitung des Hängemontagesets.
Sicherungsmutter
Sicherheitsdraht
Torx T30-Schrauben (3)
Aussparungen für
Torx T30-Schrauben (4)
Zum Installieren der Kamera
seitlich drehen
Kamerabefestigungen (3)
cam_IG.book Page 32 Friday, December 18, 2009 3:14 PM
AXIS T91A Installationsanleitung Seite 33
DEUTSCH
Installieren der AXIS T91A63 Ceiling Mount
1. Informationen zu den Zubehörteilen finden Sie unter
Hardwareübersicht,
auf Seite 28 und auf Seite 29.
2. Führen Sie das Netzwerkkabel entweder durch die Decke oder entlang der
Decke.
3. Bringen Sie die Wandplatte an der gewünschten Position an der Decke an.
Verwenden Sie Schrauben, die für das Deckenmaterial sowie das Gewicht
der Kamera und der Halterung geeignet sind. Maximal zulässiges Gewicht
15 kg.
4. Führen Sie die erforderlichen Kabel durch die Deckenhalterung und sichern Sie sie im
Kabelhalter.
Hinweis
: Verwenden Sie die Wandplatte nicht
zur vorübergehenden Befestigung an der
Deckenhalterung.
cam_IG.book Page 33 Friday, December 18, 2009 3:14 PM
Seite 34 AXIS T91A Installationsanleitung
5. Befestigen Sie die Deckenhalterung mit Torx-Schrauben an der Wandplatte.
6. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der
Installationsanleitung zur Netzwerk-Kamera.
Torx-Schrauben (4)
cam_IG.book Page 34 Friday, December 18, 2009 3:14 PM
AXIS T91A Installationsanleitung Seite 35
DEUTSCH
Installieren der AXIS T91A64 Corner Mount
1. Informationen zu den Zubehörteilen finden Sie unter
Hardwareübersicht,
auf Seite 28.
2. Bringen Sie den Eckhalterungsträger an der gewünschten Position an.
Verwenden Sie dabei Schrauben, die für das Wandmaterial sowie das
Gewicht der Kamera und der Wandplatte geeignet sind.
3. Befestigen Sie mit den mitgelieferten Schrauben die Wandplatte (separat
erhältlich) an der Eckhalterung.
4. Sie können die Wandhalterung (separat erhältlich) vorübergehend an der Wandplatte einhaken,
damit sich das Kabel leichter durch die Halterung führen lässt:
Hinweis:
Die Wandplatte und die Wandhalterung (AXIS T91A61) sind für die Installation erforderlich.
Sie müssen separat erworben werden, siehe Tabelle unter
Lieferumfang,
auf Seite 27.
5. Führen Sie die erforderlichen Kabel durch die Wandhalterung und sichern Sie sie im
Kabelhalter.
6. Drücken Sie den Feststellstift und lösen Sie die vorübergehende Befestigung der Wandhalterung.
7. Befestigen Sie die Wandhalterung mit den Torx-Schrauben an der Wandplatte.
8. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der
Installationsanleitung zur Netzwerk-Kamera.
Haltestifte
Klappen Sie die Wandhalterung zur Seite,
um sie vorübergehend zu befestigen
Schieben Sie die Halterung zwischen die
Haltestifte auf der Wandplatte
Feststellstift
Wandhalterung
Eckhalterung
Wandplatte
KabelKabelhalter
cam_IG.book Page 35 Friday, December 18, 2009 3:14 PM
Seite 36 AXIS T91A Installationsanleitung
Installieren der AXIS T91A67 Pole Mount
1. Informationen zu den Zubehörteilen finden Sie unter
Hardwareübersicht,
auf Seite 28 und auf Seite 29.
2. Führen Sie die erforderlichen Kabel durch die Halterung und sichern
Sie sie im Kabelhalter.
3. Bringen Sie die Halterung unter Verwendung der mitgelieferten
Stahlbänder am Mast an und ziehen Sie sie mit dem Werkzeug für Stahlbänder (nicht im
Lieferumfang enthalten) fest.
4. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der
Installationsanleitung zur Netzwerk-Kamera.
Kabel
Kabelhalter
Kabel-
halter Masten-Halterung
Stahlbänder
cam_IG.book Page 36 Friday, December 18, 2009 3:14 PM
AXIS T91A Installationsanleitung Seite 37
DEUTSCH
Technische Daten
AXIS T91A61
Wall Mount
AXIS T91A62
Parapet Mount
AXIS T91A63
Ceiling Mount
AXIS T91A64
Corner Mount
AXIS T91A67
Pole Mount
Größe
BxHxT
mm (Zoll)
140 x 200 x 270
(5,6x8x10,7)
470 x 754 x 138
(18,5 x 29,7 x 5,4)
195 x 750 x 138
(7,7 x 29,5 x 5,4)
345 x 200 x 185
(13,6 x 8 x 7,3)
140 x 200 x 270
(5,6x8x10,7)
Gewicht in
Gramm (lbs)
1450 (3,2) 2900 (6,4) 2000 (4,4) 1250 (2,8) 1220 (2,7)
Max.
zulässiges
Gewicht
kg (lbs)
15 (33) 15 (33) 15 (33) 15 (33) 15 (33)
Material Aluminium Aluminium Aluminium Aluminium Aluminium
Farbcode NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B
Durchmesser
der
Montagebohr
ungen
mm (Zoll)
9 (0,35) 9 (0,35) 9 (0,35) 10 (0,4) -
Größe des
Masts
mm (Zoll)
- - - 80–150 (3–6)
cam_IG.book Page 37 Friday, December 18, 2009 3:14 PM
Seite 38 AXIS T91A Installationsanleitung
Wandplatte
96 mm (3,8 Zoll)
124 mm (4,9 Zoll)
118 mm (4,6 Zoll)
183 mm (7,2 Zoll)
cam_IG.book Page 38 Friday, December 18, 2009 3:14 PM
Guida all'installazione AXIS T91A Pagina 39
ITALIANO
Accessori per il montaggio AXIS T91A
Questa guida all'installazione fornisce le istruzioni per l'installazione degli accessori per il
montaggio delle telecamere di rete Axis a parete, su parapetto, a soffitto, ad angolo o su un palo.
Per altre informazioni relative all'utilizzo delle telecamere di rete di Axis, vedere la Guida
all'installazione e la Guida per l'utente disponibili sul sito web www.axis.com
Procedura di installazione
1. Controllare il contenuto della confezione utilizzando
l'elenco fornito di seguito.
2. Panoramica dell'hardware. Vedere pagina 40.
3. Installazione dell'hardware:
•
Installazione del supporto per il montaggio a
parete AXIS T91A61, vedere pagina 42
•
Installazione del supporto per il montaggio su parapetto AXIS T91A62, vedere pagina 43
•
Installazione del supporto per il montaggio a soffitto AXIS T91A63, vedere pagina 45
•
Installazione del supporto per il montaggio ad angolo AXIS T91A64, vedere pagina 47
•
Installazione del supporto per il montaggio su palo AXIS T91A67, vedere pagina 49
Contenuto della confezione
Modello Articolo
AXIS T91A61 per montaggio a parete Staffa per il montaggio a parete
Supporto della staffa
AXIS T91A62 per montaggio su
parapetto
Staffa per il montaggio su parapetto
Supporto della staffa
AXIS T91A63 per montaggio a soffitto Staffa per il montaggio a soffitto
Supporto della staffa
AXIS T91A64 per montaggio su angoli Staffa per il montaggio ad angolo (richiede AXIS T91A61)
4 viti M8x22
AXIS T91A67 per montaggio su palo Staffa per palo
Fascette in acciaio (l'attrezzo per il fissaggio delle fascette in
acciaio non è incluso)
Importante!
Il prodotto deve essere utilizzato
in conformità alle leggi e alle
regolamentazioni locali.
cam_IG.book Page 39 Friday, December 18, 2009 3:14 PM
Pagina 40 Guida all'installazione AXIS T91A
Panoramica dell'hardware
Copertura laterale
(rimuoverla per inserire il cavo)
Viti Torx T30 (4)
Adattatore per soffitti mobili
Staffa per il montaggio su parapetti
Copertura laterale
Dado di sicurezza
Viti Torx T30 (4)
Adattatore per
(rimuoverla per inserire
Staffa per il montaggio a soffitto
Copertura laterale
(rimuoverla per
Viti Torx
Adattatore per soffitti mobili
T30 (4)
inserire il cavo)
il cavo)
soffitti mobili
cam_IG.book Page 40 Friday, December 18, 2009 3:14 PM
Guida all'installazione AXIS T91A Pagina 41
ITALIANO
Nota:
In alcune installazioni può essere necessario sostituire l'elemento a sospensione; in questo
caso, allentare la vite di arresto e svitare l'adattatore. In questo caso, consultare la Guida di
installazione inclusa nel kit di sospensione.
Staffa per palo
Fascette in acciaio
(da fissare con l'apposito
Staffa per il montaggio ad angolo
Foro per vite (superiore)
Montare
in questa
Viti Torx T30 (3)
Fessure per
i supporti dell'unità (3)
Cavo di sicurezza
Vite di arresto
Adattatore per soffitti mobili
Adattatore per
attrezzo, non fornito)
Fori per le viti
di montaggio (6)
Linguette in
per il fissaggio
Supporto della staffa
temporaneo (4)
Linguetta di
Direzione verso l'alto
(durante il montaggio
a parete)
direzione
soffitti mobili
blocco
metallo
cam_IG.book Page 41 Friday, December 18, 2009 3:14 PM
Pagina 42 Guida all'installazione AXIS T91A
Installazione dell'hardware
Installazione di AXIS T91A61 per montaggio a parete
1. Vedere la sezione
Panoramica dell'hardware,
a pagina 40 per
informazioni sulle parti fornite.
2. Far passare il cavo di rete attraverso il muro o lungo di esso.
3. Fissare il supporto per il montaggio nella posizione desiderata utilizzando
viti idonee al materiale della parete e al peso della telecamera e della
staffa.
4. La staffa per il montaggio a parete può essere temporaneamente agganciata all'apposito
supporto per rendere più agevole l'inserimento del cavo:
5. Far passare i cavi necessari attraverso la staffa per il montaggio a parete, fissandoli
nell'apposito supporto.
6. Tirare la linguetta di blocco e sganciare la staffa per il montaggio a parete dalla posizione
temporanea.
7. Utilizzare le viti Torx per fissare la staffa per il montaggio a parete al relativo supporto.
8. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera
alla staffa.
Linguette
Ruotare la staffa per il montaggio a parete
su un lato per disporre di un supporto temporaneo
Inserire la staffa tra le
linguette sul supporto
Linguetta di blocco
della staffa
Supporto del cavo
Cavo
cam_IG.book Page 42 Friday, December 18, 2009 3:14 PM
Guida all'installazione AXIS T91A Pagina 43
ITALIANO
Installazione di AXIS T91A62 per montaggio su
parapetto
1. Vedere la sezione
Panoramica dell'hardware,
a pagina 40 per
informazioni sulle parti fornite.
2. Far passare il cavo di rete attraverso il tetto o lungo di esso.
3. Montare il supporto della staffa per il montaggio sul tetto nella
posizione desiderata utilizzando viti idonee al materiale e al peso della
telecamera e della staffa. Installare la staffa a non più di 80 mm dal
bordo del tetto, in modo che il diametro esterno della telecamera sia
allineato al bordo del tetto. Il peso massimo consentito è di 15 kg.
4. Far passare i cavi necessari attraverso la staffa per il montaggio su
parapetto, fissandoli nell'apposito supporto.
Installare il supporto della staffa
Supporto dei cavi
Cavo
dal bordo del tetto
Supporto della staffa
Nota
: non utilizzare il supporto della staffa
come sostegno temporaneo per la staffa
per il montaggio su parapetto.
a non più di 80 mm
cam_IG.book Page 43 Friday, December 18, 2009 3:14 PM
Pagina 44 Guida all'installazione AXIS T91A
5. Utilizzare le viti Torx per fissare la staffa per il montaggio su parapetto al relativo supporto.
6. Ruotare la staffa e serrare il dado di sicurezza per bloccare la staffa in posizione laterale. La
telecamera può ora essere installata in modo sicuro, senza pendere dal bordo del tetto. La AXIS
T91A62 viene spedita con il dado di sicurezza allentato per questo scopo.
7. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera
alla staffa.
8. Ruotare la staffa in posizione e stringere saldamente il dado di fissaggio.
Note:
• In alcune installazioni può essere necessario sostituire l'elemento a sospensione; in questo caso,
allentare la vite di arresto e svitare l'adattatore. In questo caso, consultare la Guida di installazione
inclusa nel kit di sospensione.
Dado di sicurezza
Cavo di sicurezza
Viti Torx T30 (3)
Alloggiamenti per i supporti
Viti Torx T30 (4)
Ruotare lateralmente per
installare la telecamera
dell'unità (3)
cam_IG.book Page 44 Friday, December 18, 2009 3:14 PM
Guida all'installazione AXIS T91A Pagina 45
ITALIANO
Installazione di AXIS T91A63 per montaggio a soffitto
1. Vedere le sezioni
Panoramica dell'hardware,
a pagina 40 e pagina 41 per
informazioni sulle parti fornite.
2. Far passare il cavo di rete attraverso il soffitto o lungo di esso.
3. Montare il supporto della staffa per il montaggio a soffitto nella posizione
desiderata utilizzando viti idonee al materiale del soffitto e al peso della
telecamera e della staffa. Il peso massimo consentito è di 15 kg.
4. Far passare i necessari cavi attraverso la staffa per il montaggio a soffitto, fissandoli
nell'apposito supporto.
Nota
: non utilizzare il supporto della staffa
come sostegno temporaneo per la staffa
per il montaggio a soffitto.
cam_IG.book Page 45 Friday, December 18, 2009 3:14 PM
Pagina 46 Guida all'installazione AXIS T91A
5. Utilizzare le viti Torx fornite in dotazione per fissare la staffa per il montaggio a soffitto al
relativo supporto.
6. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera
alla staffa.
Viti Torx (4)
cam_IG.book Page 46 Friday, December 18, 2009 3:14 PM
Guida all'installazione AXIS T91A Pagina 47
ITALIANO
Installazione di AXIS T91A64 per montaggio su angoli
1. Vedere la sezione
Panoramica dell'hardware,
a pagina 40 per
informazioni sulle parti fornite.
2. Montare il supporto angolare della staffa per il montaggio ad angolo nella
posizione desiderata utilizzando viti idonee al materiale della parete e al
peso della telecamera e della staffa.
3. Fissare il supporto della staffa (non incluso) al supporto angolare della
staffa per il montaggio ad angolo utilizzando le viti fornite in dotazione.
4. La staffa per il montaggio a parete (non inclusa) può essere temporaneamente agganciata
all'apposito supporto per rendere più agevole l'inserimento del cavo attraverso la staffa:
Nota:
Il supporto della staffa e la staffa a parete (AXIS T91A61) sono necessari per l'installazione
ma devono essere acquistati separatamente, come mostrato nella tabella in
Contenuto
della confezione,
a pagina 39.
5. Far passare i necessari cavi attraverso la staffa per il montaggio a parete, fissandoli
nell'apposito supporto.
Linguette
Ruotare la staffa per il montaggio a
su un lato per disporre di un
supporto temporaneo
Inserire la staffa tra le linguette sul
supporto della staffa
Linguetta di
Staffa per il montaggio a parete
Supporto angolare
Supporto
della staffa
parete
blocco
della staffa
SupportoCavo del cavo
cam_IG.book Page 47 Friday, December 18, 2009 3:14 PM
Pagina 48 Guida all'installazione AXIS T91A
6. Premere la linguetta di blocco e sganciare la staffa per il montaggio a parete dalla posizione
temporanea.
7. Utilizzare le viti Torx per fissare la staffa per il montaggio a parete al relativo supporto.
8. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera
alla staffa.
cam_IG.book Page 48 Friday, December 18, 2009 3:14 PM
Guida all'installazione AXIS T91A Pagina 49
ITALIANO
Installazione di AXIS T91A67 per montaggio su palo
1. Vedere le sezioni
Panoramica dell'hardware,
a pagina 40 e pagina 41
per informazioni sulle parti fornite.
2. Far passare i necessari cavi attraverso la staffa, fissandoli con
l'apposito supporto.
3. Utilizzare le fascette in acciaio fornite in dotazione per fissare la
staffa sul palo, quindi serrarle con l'apposito attrezzo (non fornito in dotazione).
4. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera
alla staffa.
Supporto
Cavo
del cavo
Supporto del cavo
Supporto per il
Fascette in
montaggio su palo
acciaio
cam_IG.book Page 49 Friday, December 18, 2009 3:14 PM
Pagina 50 Guida all'installazione AXIS T91A
Dati tecnici
AXIS T91A61
per montaggio
a parete
AXIS T91A62 per
montaggio su
parapetto
AXIS T91A63
per montaggio a
soffitto
AXIS T91A64
per montaggio
su angoli
AXIS T91A67
per montaggio
su palo
Dimensioni
LxAxP
mm (lb)
140 x 200 x 270
(5,6x8x10,7)
470 x 754 x 138
(18,5 x 29,7 x 5,4)
195 x 750 x 138
(7,7 x 29,5 x 5,4)
345 x 200 x 185
(13,6 x 8 x 7,3)
140 x 200 x 270
(5,6x8x10,7)
Peso in
grammi (lb)
1450 (3,2) 2900 (6,4) 2000 (4,4) 1250 (2,8) 1220 (2,7)
Peso max.
sostenuto
kg (lb)
15 (33) 15 (33) 15 (33) 15 (33) 15 (33)
Materiale Alluminio Alluminio Alluminio Alluminio Alluminio
Codice colori NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B
Diametro dei
fori di
montaggio
mm (in.)
9 (0,35) 9 (0,35) 9 (0,35) 10 (0,4) -
Diametro del
palo
mm (in.)
- - - 80–150 (3–6)
cam_IG.book Page 50 Friday, December 18, 2009 3:14 PM
Guida all'installazione AXIS T91A Pagina 51
ITALIANO
Supporto della staffa
96 mm (3,8 in)
124 mm (4,9 in)
118 mm (4,6 in)
183 mm (7,2 in)
cam_IG.book Page 51 Friday, December 18, 2009 3:14 PM
cam_IG.book Page 52 Friday, December 18, 2009 3:14 PM
Guía de instalación de la serie AXIS T91A Página 53
ESPAÑOL
Accesorios de montaje de AXIS T91A
Esta guía de instalación incluye las instrucciones necesarias para instalar los accesorios de montaje
en pared/parapeto/techo/esquina/poste para las cámaras de red Axis. Para el resto de los aspectos
de la utilización de la cámara de red Axis, consulte la Guía de instalación y el Manual del usuario,
disponibles en www.axis.com
Pasos para la instalación
1. Verifique el contenido del paquete con la lista que
aparece más abajo
2. Presentación del hardware. Consulte la página 54
3. Instalación del hardware:
•
Instalación del montaje en pared AXIS T91A61,
consulte la página 56
•
Instalación del montaje en parapeto AXIS T91A62, consulte la página 57
•
Instalación del montaje en techo AXIS T91A63, consulte la página 59
•
Instalación del montaje en esquina AXIS T91A64, consulte la página 61
•
Instalación del montaje en poste AXIS T91A67, consulte la página 62
Contenido del paquete
Modelo Artículo
Montaje en pared AXIS T91A61 Escuadra de pared
Soporte de escuadra
Montaje en parapeto AXIS T91A62 Escuadra de parapeto
Soporte de escuadra
Montaje en techo AXIS T91A63 Escuadra de techo
Soporte de escuadra
Montaje en esquina AXIS T91A64 Escuadra de esquina (necesaria para AXIS T91A61)
4 tornillos M8x22
Montaje en poste AXIS T91A67 Escuadra de poste
Bandas de acero (la herramienta para bandas de acero no se
suministra)
¡Importante!
Este producto debe utilizarse de
acuerdo con la legislación y
normativas locales.
cam_IG.book Page 53 Friday, December 18, 2009 3:14 PM
Página 54 Guía de instalación de la serie AXIS T91A
Presentación del hardware
Cubierta lateral
(retirar para colocar el cable)
Tornillos Torx T30 (4)
Adaptador de soporte colgante
Escuadra de parapeto
Cubierta lateral
Rosca de seguridad
Tornillos Torx T30 (4)
Adaptador de soporte colgante
(retirar para colocar
Escuadra de techo
Cubierta lateral
(retirar para
Tornillos Torx
Adaptador de soporte colgante
T30 (4)
colocar el cable)
el cable)
cam_IG.book Page 54 Friday, December 18, 2009 3:14 PM
Guía de instalación de la serie AXIS T91A Página 55
ESPAÑOL
Nota:
En algunas instalaciones puede ser necesario sustituir el adaptador de soporte colgante
suministrado; para ello, se debe aflojar el tornillo de retención y desatornillar el adaptador.
En ese caso, consulte la Guía de instalación que se incluye con el kit del soporte colgante.
Escuadra de poste
Bandas de acero
(se requiere herramienta
Escuadra de montaje en esquina
Orificio de tornillo
Montarlo con
este lado hacia
Tornillos Torx T30 (3)
Ranuras para
soportes de la unidad (3)
Cable de seguridad
Tornillo de retención
Adaptador de soporte colgante
Adaptador de
para bandas de acero, no suministrada)
Orificios para
tornillos de
montaje (6)
Lengüetas
para soporte
Soporte de escuadra
temporal (4)
Lengüeta de
Este lado hacia arriba
(cuando se monta
en la pared)
(parte superior)
arriba
soporte colgante
bloqueo
metálicas
cam_IG.book Page 55 Friday, December 18, 2009 3:14 PM
Página 56 Guía de instalación de la serie AXIS T91A
Instalación del hardware
Instalación del Montaje en pared AXIS T91A61
1. Consulte la sección
Presentación del hardware,
en la página 54 para
obtener información sobre las piezas suministradas.
2. Extienda el cable de red a través o a lo largo de la pared.
3. Fije el soporte de la escuadra en la posición deseada utilizando los
tornillos adecuados para el material de la pared y para el peso de la
cámara y la escuadra.
4. La escuadra de pared se puede colgar temporalmente en el soporte de la escuadra para
extender fácilmente el cable a través de la escuadra:
5. Extienda los cables necesarios a través de la escuadra de pared, fijándolos en el soporte para
cables.
6. Tire de la lengüeta de bloqueo y desenganche la escuadra de pared de la posición temporal.
7. Utilice los tornillos Torx para fijar la escuadra de pared al soporte de la escuadra.
8. Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo
fijar la cámara a la escuadra.
Lengüetas
Gire la escuadra de pared
hacia el lateral para
apoyarla temporalmente
Deslice la escuadra entre las
lengüetas del soporte de la
Lengüeta de
bloqueo
escuadra
Cable
Soporte
para cable
cam_IG.book Page 56 Friday, December 18, 2009 3:14 PM
Guía de instalación de la serie AXIS T91A Página 57
ESPAÑOL
Instalación del Montaje en parapeto AXIS T91A62
1. Consulte la sección
Presentación del hardware,
en la página 54 para
obtener información sobre las piezas suministradas.
2. Extienda el cable de red a través o a lo largo del tejado.
3. Fije el soporte de la escuadra en la posición deseada en el tejado
utilizando los tornillos adecuados para el material y para el peso de la
cámara y la escuadra. Instale la escuadra a un máximo de 80 mm
(3,2 pulg.) del borde del tejado para que el diámetro externo de la
cámara esté alineado con el borde del tejado. Peso máximo admitido:
15 kg (33 libras).
4. Extienda los cables necesarios a través de la escuadra de parapeto,
fijándolos en el soporte para cables.
Instale el soporte para escuadra
Soporte para cables
Cable
del borde del tejado
Soporte de escuadra
Nota
: no utilice el soporte de la escuadra
como soporte temporal con la
escuadra de parapeto.
a 80 mm (3,2 pulg.) máx.
cam_IG.book Page 57 Friday, December 18, 2009 3:14 PM
Página 58 Guía de instalación de la serie AXIS T91A
5. Utilice los tornillos Torx para fijar la escuadra de parapeto al soporte de la escuadra.
6. Gire la escuadra y apriete el rosca de seguridad para bloquear la escuadra en posición lateral. La
cámara se puede instalar ahora de forma segura en lugar de colgarla por el borde del tejado.
Para este fin, el rosca de seguridad se suministra suelto.
7. Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo
fijar la cámara a la escuadra.
8. Gire la escuadra para ajustarla en su posición y apriete firmemente el rosca de seguridad.
Notas:
• En algunas instalaciones puede ser necesario sustituir el adaptador de soporte colgante
suministrado; para ello, se debe aflojar el tornillo de retención y desatornillar el adaptador. En ese
caso, consulte la Guía de instalación que se incluye con el kit del soporte colgante.
Rosca de seguridad
Cable de seguridad
Tornillos Torx T30 (3)
Ranuras para soportes de
Tornillos Torx T30 (4)
Gire lateralmente para
instalar la cámara
la unidad (3)
cam_IG.book Page 58 Friday, December 18, 2009 3:14 PM
Guía de instalación de la serie AXIS T91A Página 59
ESPAÑOL
Instalación del Montaje en techo AXIS T91A63
1. Consulte la sección
Presentación del hardware,
en la página 54 y
página 55 para obtener información sobre las piezas suministradas.
2. Extienda el cable de red a través o a lo largo del techo.
3. Fije el soporte de la escuadra en la posición deseada en el techo utilizando
los tornillos adecuados para el material del techo y para el peso de la
cámara y la escuadra. Peso máximo admitido: 15 kg (33 libras).
4. Extienda los cables necesarios a través de la escuadra de techo, fijándolos en el soporte para
cables.
Nota
: no utilice el soporte de la escuadra
como soporte temporal con la
escuadra de techo.
cam_IG.book Page 59 Friday, December 18, 2009 3:14 PM
Página 60 Guía de instalación de la serie AXIS T91A
5. Utilice los tornillos Torx para fijar la escuadra de techo al soporte de la escuadra.
6. Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo
fijar la cámara a la escuadra.
Tornillos Torx (4)
cam_IG.book Page 60 Friday, December 18, 2009 3:14 PM
Guía de instalación de la serie AXIS T91A Página 61
ESPAÑOL
Instalación del Montaje en esquina AXIS T91A64
1. Consulte la sección
Presentación del hardware,
en la página 54 para
obtener información sobre las piezas suministradas.
2. Fije la escuadra de esquina en la posición deseada utilizando los tornillos
adecuados para el material de la pared y para el peso de la cámara y la
escuadra.
3. Fije el soporte de la escuadra (no incluido) en la escuadra de esquina
utilizando los tornillos suministrados.
4. La escuadra de pared (no incluida) se puede colgar temporalmente en el soporte de la escuadra
para extender fácilmente el cable a través de la escuadra:
Nota:
El soporte de la escuadra y la escuadra de pared (AXIS T91A61) se necesitan para la
instalación pero deben adquirirse por separado; consulte la tabla del apartado
Contenido
del paquete,
en la página 53.
5. Extienda los cables necesarios a través de la escuadra de pared, fijándolos en el soporte para
cables.
6. Presione la lengüeta de bloqueo y desenganche la escuadra de pared de la posición temporal.
7. Utilice los tornillos Torx para fijar la escuadra de pared al soporte de la escuadra.
8. Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo
fijar la cámara a la escuadra.
Lengüetas
Gire la escuadra de pared
hacia el lateral para apoyarla temporalmente
Deslice la escuadra entre las
lengüetas del soporte de la escuadra
Lengüeta de bloqueo
Escuadra de pared
Escuadra de esquina
Soporte
de escuadra
CableSoporte para cable
cam_IG.book Page 61 Friday, December 18, 2009 3:14 PM
Página 62 Guía de instalación de la serie AXIS T91A
Instalación del Montaje en poste AXIS T91A67
1. Consulte la sección
Presentación del hardware,
en la página 54 y
página 55 para obtener información sobre las piezas suministradas.
2. Extienda los cables necesarios a través de la escuadra, fijándolos con
el soporte para cables.
3. Utilice las bandas de acero suministradas para fijar la escuadra en el
poste y apriételas con una herramienta para bandas de acero (no suministrada).
4. Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo
fijar la cámara a la escuadra.
Cable
Soporte
para cable
Soporte
para cable Instalación en poste
Bandas de
acero
cam_IG.book Page 62 Friday, December 18, 2009 3:14 PM
Guía de instalación de la serie AXIS T91A Página 63
ESPAÑOL
Datos técnicos
Montaje en
pared AXIS
T91A61
Montaje en
parapeto AXIS
T91A62
Montaje en
techo AXIS
T91A63
Montaje en
esquina AXIS
T91A64
Montaje en
poste AXIS
T91A67
Tamaño
Anch. x Alt. x
Prof.
mm (pulg.)
140 x 200 x 270
(5,6x8x10,7)
470 x 754 x 138
(18,5 x 29,7 x 5,4)
195 x 750 x 138
(7,7 x 29,5 x 5,4)
345 x 200 x 185
(13,6 x 8 x 7,3)
140 x 200 x 270
(5,6x8x10,7)
Peso g (libras) 1450 (3,2) 2900 (6,4) 2000 (4,4) 1250 (2,8) 1220 (2,7)
Peso máx.
admitido
kg (libras)
15 (33) 15 (33) 15 (33) 15 (33) 15 (33)
Material Aluminio Aluminio Aluminio Aluminio Aluminio
Código de
color
NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B
Diámetro de
los orificios de
montaje
mm (pulg.)
9 (0,35) 9 (0,35) 9 (0,35) 10 (0,4) -
Tamaño del
poste
mm (pulg.)
- - - 80–150 (3–6)
cam_IG.book Page 63 Friday, December 18, 2009 3:14 PM
Página 64 Guía de instalación de la serie AXIS T91A
Soporte de escuadra
96 mm (3,8 pulg.)
124 mm (4,9 pulg.)
118 mm (4,6 pulg.)
183 mm (7,2 pulg.)
cam_IG.book Page 64 Friday, December 18, 2009 3:14 PM
cam_IG.book Page 65 Friday, December 18, 2009 3:14 PM
Installation Guide Ver.1.00
AXIS T91A61/62/63/64/67 Printed: December 2009
© Axis Communications AB, 2009 Part No. 37324
cam_IG.book Page 66 Friday, December 18, 2009 3:14 PM

Navigation menu
