AXIS 209FD
AXIS 209MFD
Installation Guide
AXIS 209FD//MFD Installation Guide Page 3
ENGLISH
ENGLISH
Safety information for M12/SPLIT cable
DC input is bidirectional
44-57 V DC, max 3.84W
Power supply needs to be fused
Page 4 AXIS 209FD//MFD Installation Guide
AXIS 209FD/ AXIS 209MFD
Installation Guide
This installation guide provides instructions for installing AXIS 209FD, and AXIS 209MFD on
your network. For all other aspects of using the product, please see the User’s Manual, available
on the CD included in this package, or from www.axis.com/techsup
Installation steps
1. Check the package contents against the list below.
2. Hardware overview. See page 5.
3. Install the hardware. See page 6.
4. Set an IP address. See page 8.
5. Set the password. See page 11.
6. Adjust the lens. See page 12.
7. Complete the installation. See page 13.
Package contents
Item Models/variants/notes
Fixed Dome Network camera AXIS 209FD
AXIS 209MFD
AXIS 209MFD 16MM
PoE Midspan Power over Ethernet midspan (1 port), including mains cable
(midspan not included in bulk pack)
Mounting kit Allen key (hex key) for tamper-proof cover screws
CD AXIS Network Video Product CD, including product documentation,
installation tools and other software
Printed Materials AXIS 209FD/MFD Installation Guide (this document)
Axis Warranty Document
Important!
This product must be used in
compliance with local laws and
regulations.
AXIS 209FD//MFD Installation Guide Page 5
ENGLISH
ENGLISH

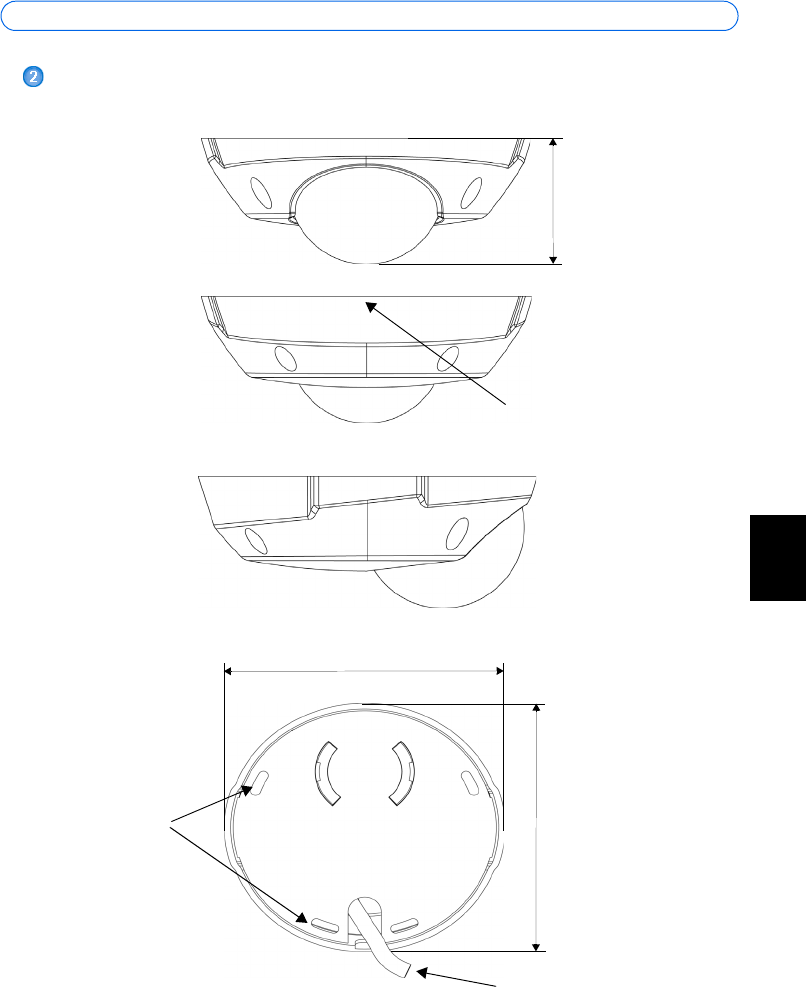

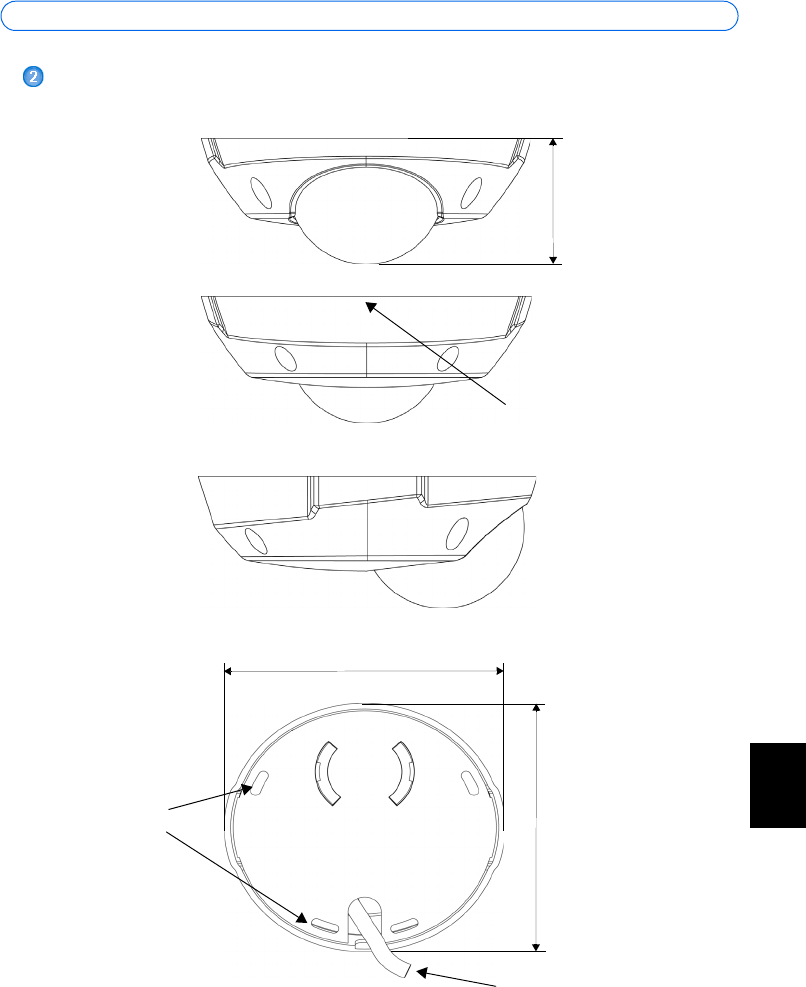

Hardware overview
Dimensions
Diameter 1 = 102mm (4.02”), Diameter 2 = 100mm (3.94”)
Height = 39mm (1.54”)
Weight = 0.18 kg (0.40lb)
Front view
Rear view
Side view
Position of rear cable
exit (optional)
Base plate
Network cable with
model-specific connector
Screw holes
∅102mm
∅100mm
39mm
Page 6 AXIS 209FD//MFD Installation Guide

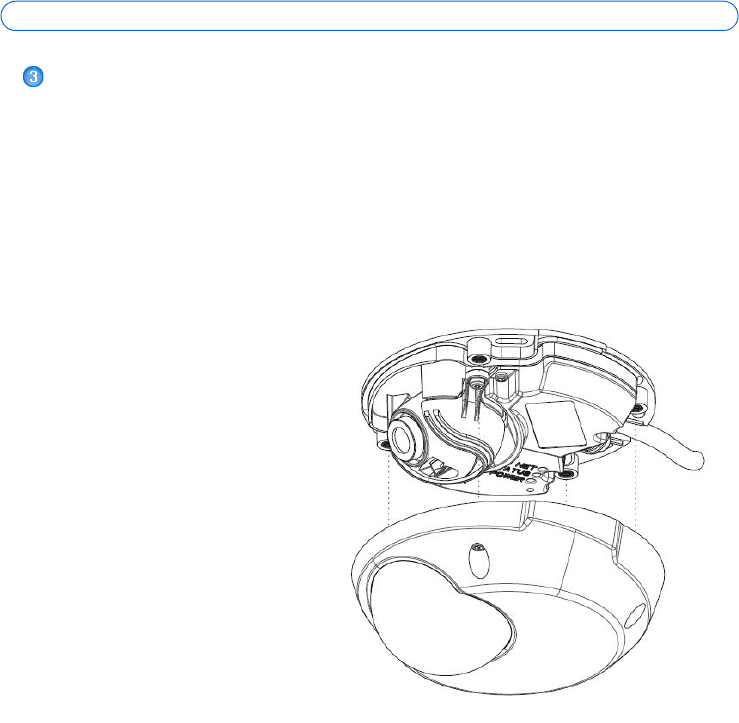

Install the hardware
Mount the camera
The AXIS 209FD//MFD can be mounted with the cable routed through the ceiling or from the
side.
The AXIS 209FD/AXIS 209MFD is
supplied with a standard RJ-45 female
network connector, on a 2 meter cable.

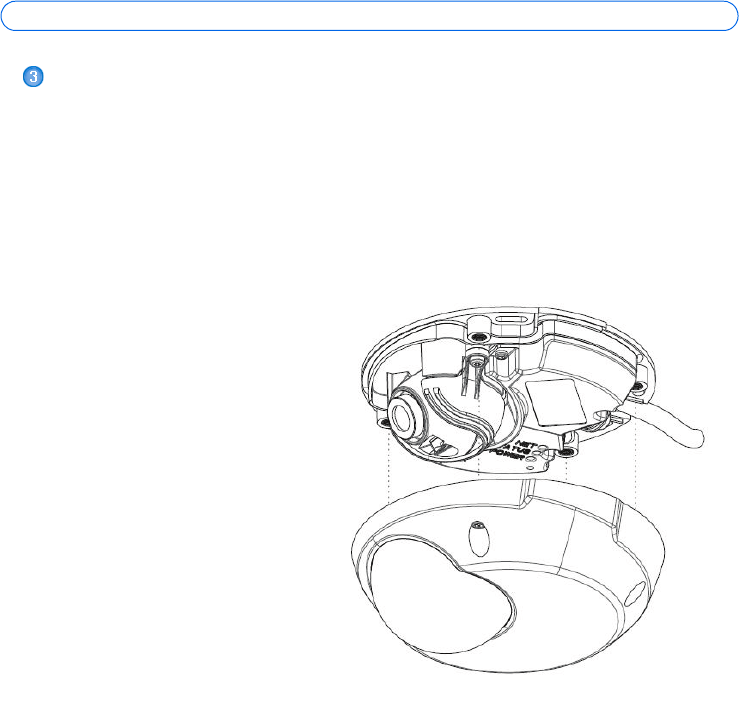

1. Using the supplied allen/hex key,
loosen the 4 screws holding the cover
and remove it.
2. Use the base plate to mark out the
positions for the mounting screws.
3. To route the cable through a ceiling,
cut or drill the hole for the cable and
connector.
For the AXIS 209FD/AXIS 209MFD
- cut a 17mm hole.
For the AXIS 209MFD - cut a 30mm
hole.
!IMPORTANT! - The casing of the AXIS 209FD/AXIS 209MFD is not approved
for outdoor use and may only be installed in indoor environments.
AXIS 209FD//MFD Installation Guide Page 7
ENGLISH
ENGLISH
4. Connect the network cable. If
PoE is not supported by the
network switch, use the supplied
PoE midspan/power injector to
connect power to the AXIS
209FD, AXIS 209MFD, AXIS
209MFD.
5. Check that the indicator LED:s
indicate the correct conditions.
See the table on page 15 for
further details.
6. Fasten the base plate to a flat
ceiling, using appropriate
screws/plugs.
Check that the base plate
completely covers the cable
hole, so that it is not visible
when the camera is in place.
Before replacing the cover, you should now make the final adjustment to the position of the lens.
This requires access to live images from the camera in your browser, so you should now proceed
as follows:
a) Assign an IP address - see step 4 on page 8.
b) Set the password - see step 5 on page 11.
c) Adjust the lens - see step 6 on page 12.
d) Complete the installation - see step 7 on page 13.

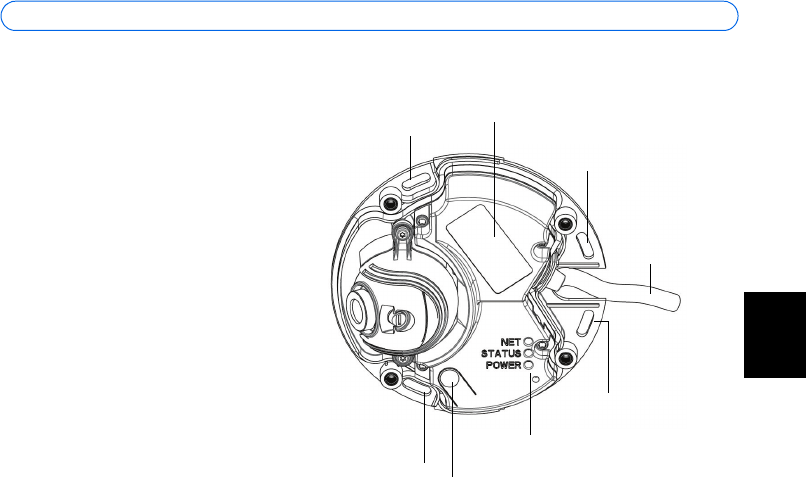

Network
cable with
connector
Indicator LEDs
Screw hole
Screw hole
Screw hole
Product ID & Serial
number (S/N) label
Screw hole
Control button
Page 8 AXIS 209FD//MFD Installation Guide
Assign an IP address
To make it accessible on the network, the AXIS 209FD/MFD must be assigned an IP address.
Depending on the number of cameras you wish to install, the recommended method for assigning
IP addresses in Windows is either AXIS IP Utility or AXIS Camera Management. Use the
method that best suits your purpose.
Both of these free applications are available on the Axis Network Video Product CD supplied
with this product, or they can be downloaded from www.axis.com/techsup
Notes:
• If there is a DHCP server on your network the AXIS 209FD/MFD will automatically receive a dynamic
IP address, but this will not prevent manual setting of an alternative address.
• The AXIS 209FD/MFD has the default IP address 192.168.0.90
• If assigning the IP address fails, check that there is no firewall blocking the operation.
• For other methods of assigning or discovering the IP address, e.g. in other operating systems, see
page 14.
Method Recommended for Operating system
AXIS IP Utility
See page 9
Single camera
Small installations
Windows
AXIS Camera Management
See page 10
Multiple cameras
Large installations
Installation on a different subnet
Windows 2000
Windows XP Pro
Windows 2003 Server
Windows Vista
AXIS 209FD//MFD Installation Guide Page 9
ENGLISH
ENGLISH

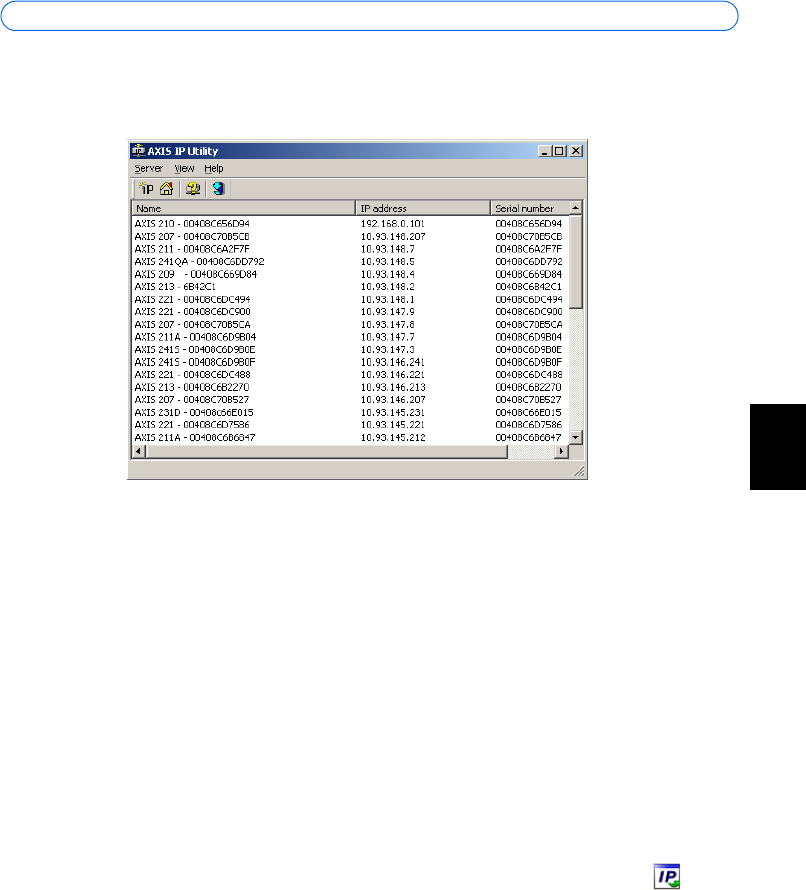

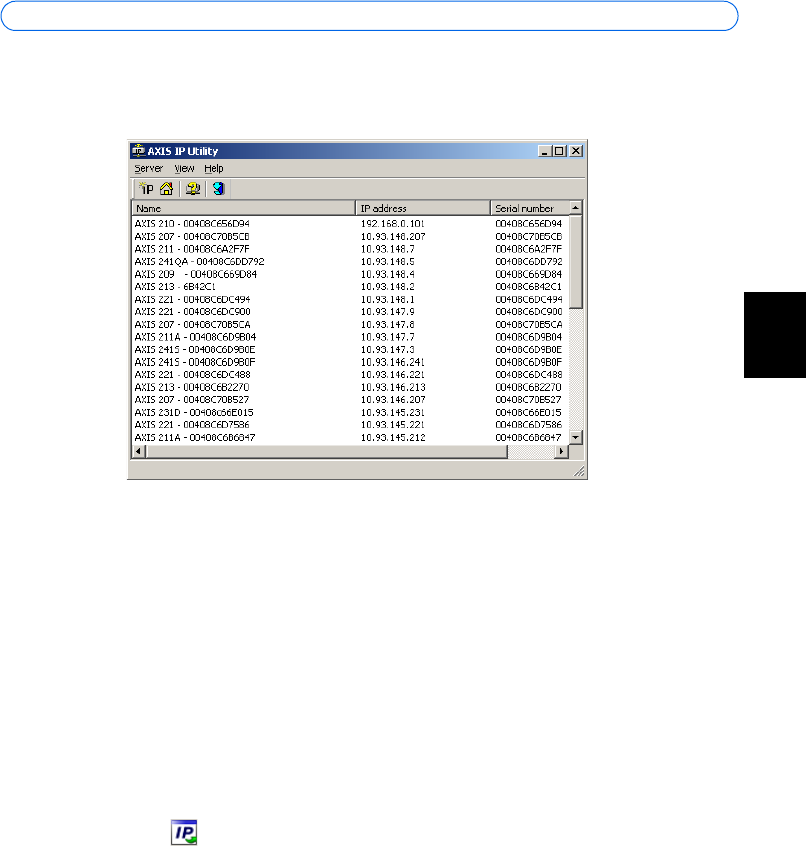

AXIS IP Utility - single camera/small installation
AXIS IP Utility automatically discovers and displays Axis devices on your network. The
application can also be used to manually assign a static IP address.
Note that the computer running AXIS IP Utility must be on the same network segment (physical
subnet) as the AXIS 209FD/MFD.
Automatic discovery
1. Check that the AXIS 209FD/MFD is connected to the network and that power has been
applied.
2. Start AXIS IP Utility.
3. When the camera appears in the window, double-click it to open its home page.
4. See page 11 for instructions on how to assign the password.
Assign the IP address manually (optional)
1. Acquire an unused IP address on the same network segment as your computer.
2. Select the AXIS 209FD/MFD in the list.
3. Click the button Assign new IP address to selected device and enter the IP address.
4. Click the Assign button and follow the instructions.
5. Click the Home Page button to access the camera’s web pages.
6. See page 11 for instructions on how to set the password.
Page 10 AXIS 209FD//MFD Installation Guide

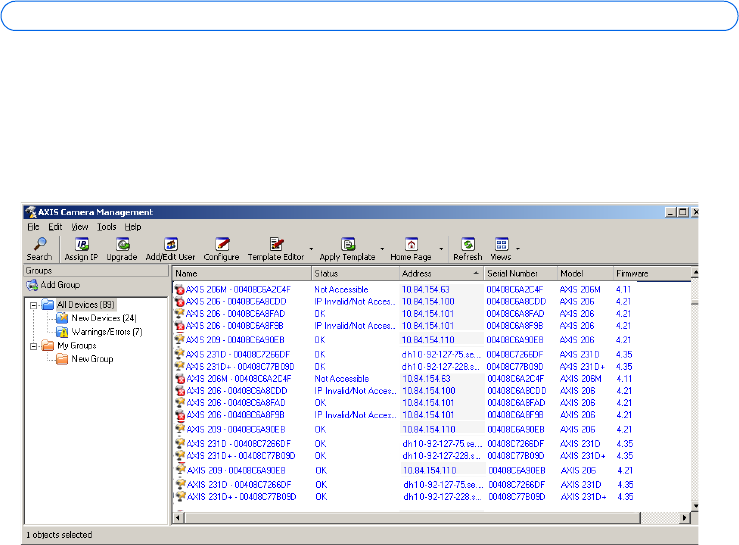

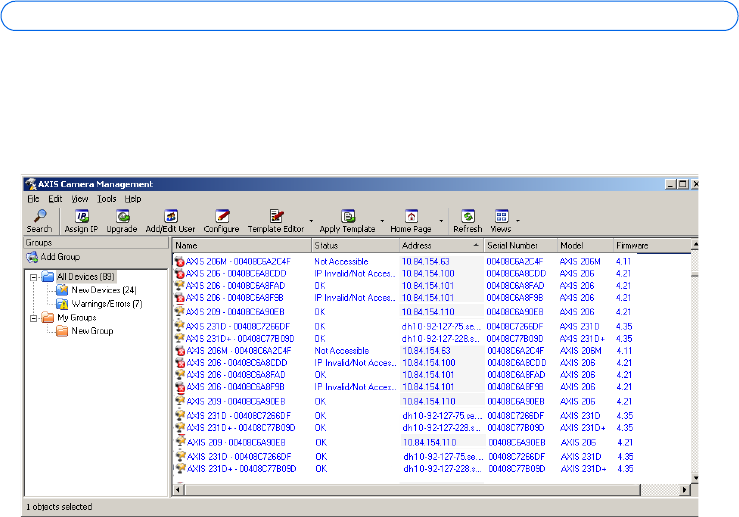

AXIS Camera Management - multiple cameras/large installations
AXIS Camera Management can automatically find and set IP addresses, show connection status,
and manage firmware upgrades for multiple Axis video products.
Set the IP address for a single device
1. Check that the camera is connected to the network and that power has been applied.
2. Start AXIS Camera Management. When the AXIS 209FD/MFD appears in the window,
double-click it to open the camera’s home page.
3. See page 11 for instructions on how to set the password.
Set the IP address in multiple devices
AXIS Camera Management speeds up the process of assigning IP addresses to multiple devices,
by suggesting IP addresses from a specified range.
1. Select the devices you wish to configure (different models can be selected) and click the
Assign IP button.
2. Select Obtain IP addresses automatically (DHCP), click the Update button and the
program will search in the specified range and suggest an IP address for each device.
-or-
Enter the range of IP addresses, the subnet mask and default router that devices can use and
click the Update button.
AXIS 209FD//MFD Installation Guide Page 11
ENGLISH
ENGLISH

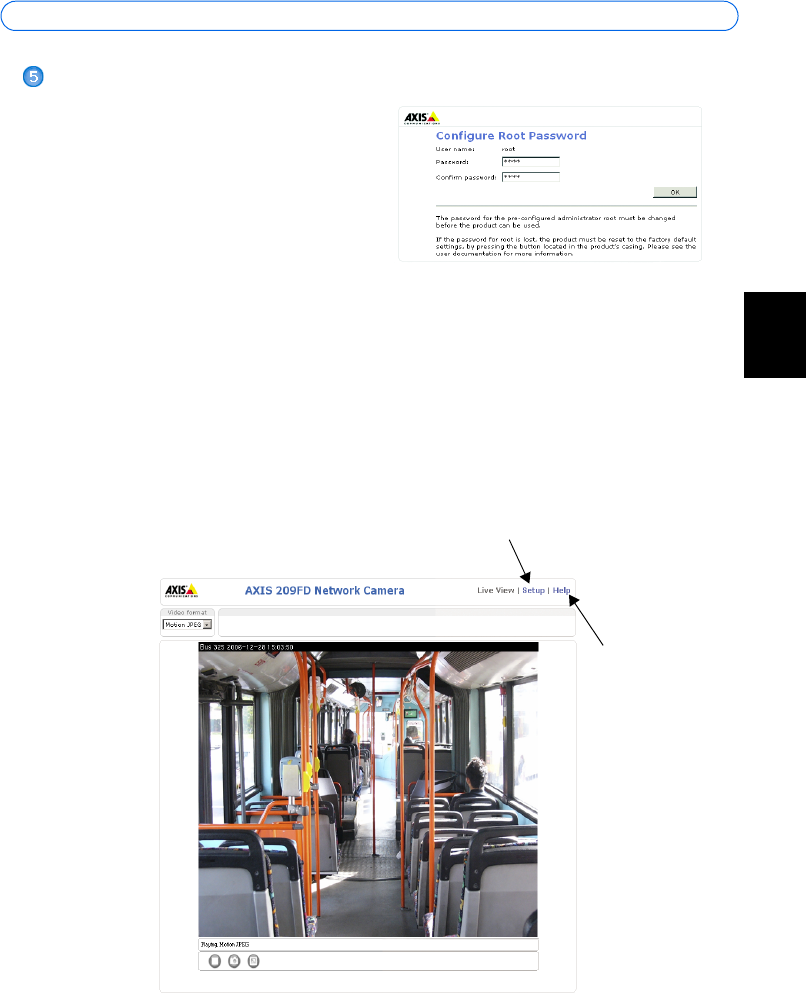

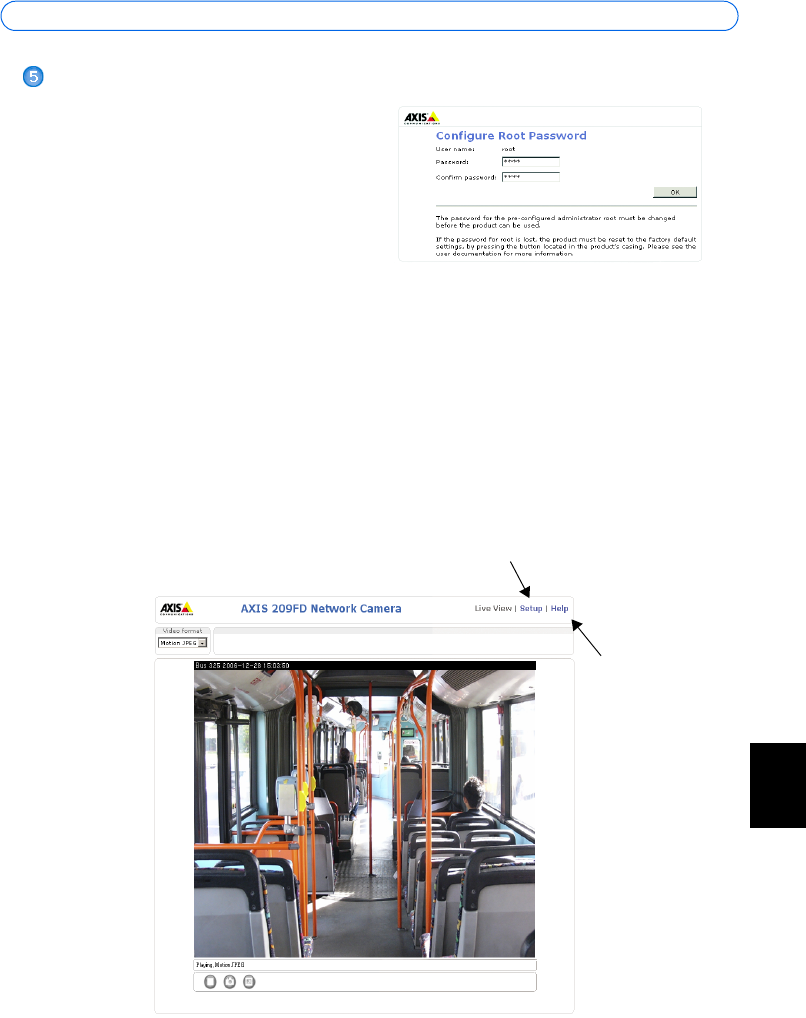

Set the password
When accessing the AXIS 209FD/MFD for the
first time, the ‘Configure Root Password’
dialog will be displayed.
1. Enter a password and then re-enter it, to con-
firm the spelling. Click OK.
2. Enter the user name root in the dialog as
requested.
Note: The default administrator user name root cannot be deleted.
3. Enter the password as set above, and click OK. If the password is lost, the
AXIS 209FD/MFD must be reset to the factory default settings. See page 15.
4. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the
video stream in Internet Explorer. You will need administrator rights on the computer to do
this.
The Live View page of the AXIS 209FD/MFD is displayed, with links to the Setup tools, which
allow you to customize the camera.
Setup - Provides all the tools for configuring
the camera to requirements.
Help - Displays
online help on all
aspects of using
the camera.
Page 12 AXIS 209FD//MFD Installation Guide

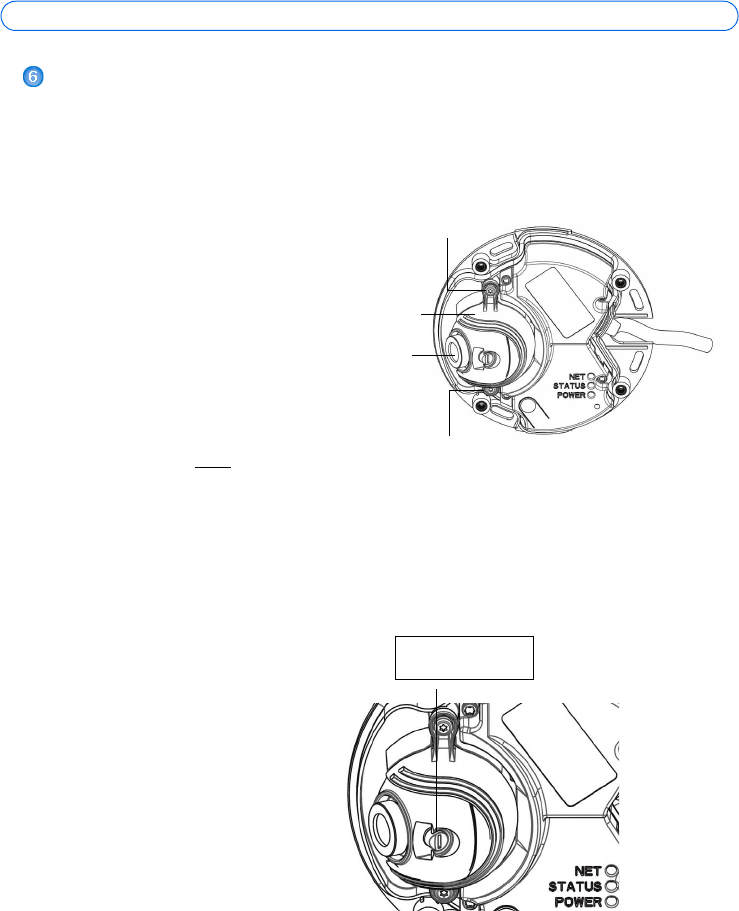

Lens adjustments
Position
To adjust the position of the lens, follow these steps:
1. Open the Live View page in your web
browser.
2. While checking the image in the Live
View page, move the lens to the desired
position.
Note: The lens holder is designed to allow
the lens to be repositioned by hand.
Do not loosen the lens holder
screws.
Focus
The focus of the AXIS 209FD/MFD is set
at the factory from 0.5m to infinity. It
does not normally need adjustment.
To focus on objects closer than 0.5m, or if
for some reason the lens has lost focus,
this can be adjusted in the following way.
1. Loosen the lens lock screw.
2. Manually rotate the lens to adjust the
focus until the image on the Live
View page is satisfactory.
3. Gently retighten the lens lock screw.
Lens holder screw
Lens holder screw
Do not loosen
Do not loosen
Lens
Lens holder
Lens lock screw
AXIS 209FD//MFD Installation Guide Page 13
ENGLISH
ENGLISH

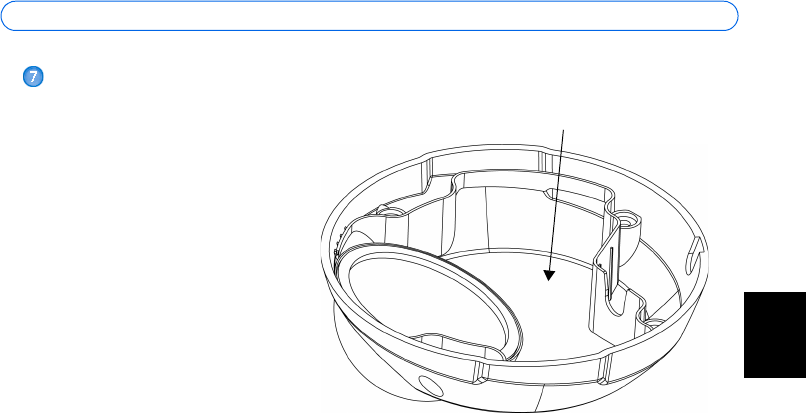

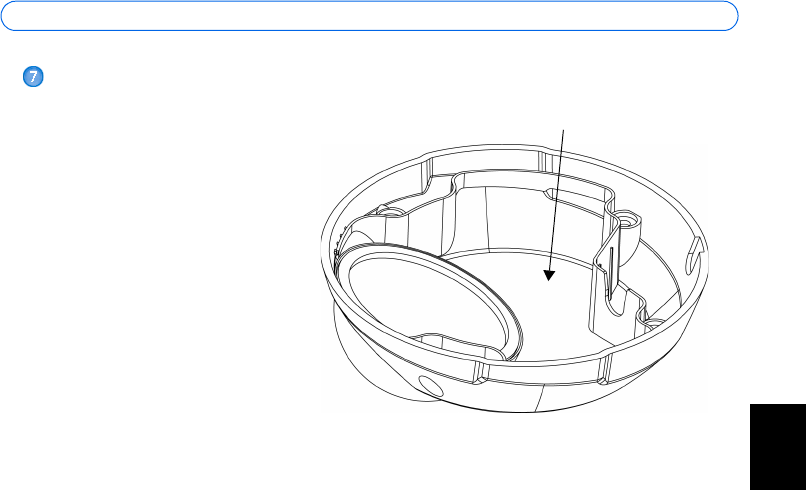

Complete the installation
1. Clean the dome with a dry soft
cloth to remove dust and finger-
prints and use a blower to remove
any dust from the lens.
2. You can replace the cover in
either of these two ways:
• Replace cover and gently
tighten the tamper-proof
screws by hand using the
supplied allen key.
• Replace cover and tighten
the tamper-proof screws
with torque screwdriver
(torque<0.4 Nm).
The installation is now complete.
Accessing the AXIS 209FD/MFD from the Internet
Once installed, your AXIS 209FD//MFD is accessible on your local network (LAN). To access
the camera from the Internet, network routers must be configured to allow incoming traffic,
which is usually done on a specific port. Please refer to the documentation for your router for
further instructions. For more information on this and other topics, visit the Axis Support Web at
www.axis.com/techsup
Page 14 AXIS 209FD//MFD Installation Guide
Other methods of setting the IP address
The table below shows the other methods available for setting or discovering the IP address. All
methods are enabled by default, and all can be disabled.
Set the IP address with ARP/Ping
1. Acquire an IP address on the same network segment your computer is connected to.
2. Locate the serial number (S/N) on the AXIS 209FD/MFD label.
3. Open a command prompt on your computer and enter the following commands:
4. Check that the network cable is connected to the camera and then start/restart the camera, by
disconnecting and reconnecting power.
5. Close the command prompt when you see ‘Reply from 192.168.0.125: ...’ or similar.
6. In your browser, type in http://<IP address> in the Location/Address field and press Enter on
your keyboard.
Notes:
• To open a command prompt in Windows: from the Start menu, select Run... and type cmd. Click OK.
• To use the ARP command on a Mac OS X, use the Terminal utility in Application > Utilities.
Use in operating
system
Notes
UPnP™
Windows When enabled on your computer, the camera is automatically
detected and added to “My Network Places.”
Bonjour MAC OSX
(10.4 or later)
Applicable to browsers with support for Bonjour. Navigate to the
Bonjour bookmark in your browser (e.g. Safari) and click on the
link to access the camera’s web pages.
AXIS Dynamic DNS
Service
All A free service from Axis that allows you to quickly and simply
install your camera. Requires an Internet connection with no
HTTP proxy. See www.axiscam.net for more information.
ARP/Ping All See below. The command must be issued within 2 minutes of
connecting power to the camera.
View DHCP server
admin pages
All To view the admin pages for the network DHCP server, see the
server’s own documentation.
Windows syntax Windows example
arp -s <IP Address> <Serial Number>
ping -l 408 -t <IP Address>
arp -s 192.168.0.125 00-40-8c-18-10-00
ping -l 408 -t 192.168.0.125
UNIX/Linux/Mac syntax UNIX/Linux/Mac example
arp -s <IP Address> <Serial Number> temp
ping -s 408 <IP Address>
arp -s 192.168.0.125 00:40:8c:18:10:00
temp
ping -s 408 192.168.0.125
AXIS 209FD//MFD Installation Guide Page 15
ENGLISH
ENGLISH
LED indicators
Unit connectors
(AXIS 209FD/AXIS 209MFD) Network connector - Female RJ-45 Ethernet connector for
10BaseT/100BaseTX. Supports Power over Ethernet. Using shielded cables is recommended.
(AXIS 209MFD) Network connector - Rugged female RJ-45 connector. Supports Power over
Ethernet. Using shielded cables is recommended
LED Color Indication
Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity.
Amber Steady for connection to 10 Mbit/s network. Flashes for network activity.
Unlit No network connection.
Status Green Steady green for normal operation.
Note: The Status LED can be configured to be unlit during normal operation, or to
flash only when the camera is accessed. To configure, go to Setup > System
Options > LED settings. See the online help files for more information.
Amber Steady during startup, during reset to factory default or when restoring settings.
Red Slow flash for failed upgrade.
Power Green Normal operation.
Amber Flashes green/amber during firmware upgrade.
Resetting to the Factory Default Settings
This will reset all parameters, including the IP address, to the Factory Default settings:
1. Disconnect the network cable from the camera.
2. Using the supplied allen/hex key, loosen the 4 screws holding the cover and remove it.
3. Press and hold the Control button and reconnect the network cable.
4. Keep the Control button pressed until the Status indicator displays amber (this may take up to
15 seconds).
5. Release the Control button. When the Status indicator displays green (which can take up to 1
minute) the process is complete and the camera has been reset.
6. Re-assign the IP address, using one of the methods described in this document.
It is also possible to reset parameters to the original factory default settings via the web interface.
For more information, please see the online help or the user’s manual.
Further information
The user’s manual is available from the Axis Web site at www.axis.com or from the Axis
Network Video Product CD supplied with this product.
Tip!
Visit www.axis.com/techsup to check if there is updated firmware available for your
AXIS 209FD//MFD. To see the currently installed firmware version, see the Basic
Configuration web page in the product’s Setup tools.
Guide d'installation de l'AXIS 209FD/MFD Page 17
FRANÇAIS
FRANÇAIS FRANCAIS
Consignes de sécurité pour le câble M12/Split
Entrée DC Bidirectionnelle
44-57 V DC, max 3.84W
L´alimentation doit être fusionnée
Page 18 Guide d'installation de l'AXIS 209FD/MFD
Guide d'installation de l'AXIS
209FD/ AXIS 209MFD
Ce Guide d'installation vous explique comment installer les appareils AXIS 209FD, AXIS
209MFD, Fixed Dome Network Camera sur votre réseau. Pour d'autres informations sur
l'utilisation de ce produit, consultez le Manuel de l'utilisateur, disponible sur le CD fourni ou sur
www.axis.com/techsup.
Étapes de l'installation
1. Vérifiez le contenu de la livraison à l'aide de la liste ci-dessous.
2. Présentation du matériel. Reportez-vous à la page 19.
3. Installation du matériel. Reportez-vous à la page 20.
4. Paramétrez une adresse IP. Reportez-vous à page 22.
5. Définissez le mot de passe. Reportez-vous à page 25.
6. Réglez l'objectif. Reportez-vous à la page 26.
7. Terminez l'installation. Reportez-vous à la page 27.
Contenu de l'emballage
Article Modèles/variantes/remarques
Caméra réseau à dôme fixe AXIS 209FD, AXIS 209MFD, AXIS 209MFD 16MM
Midspan PoE Midspan Power over Ethernet (1 port), câble de secteur fourni
(AXIS 209FD/AXIS 209MFD)
(midspan non inclus dans le lot)
Kit de montage Clé hexagonale pour vis inviolables
CD CD AXIS Network Video Product avec la documentation du produit, les outils
d'installation et d'autres logiciels
Documentation imprimée Guide d'installation de l'AXIS 209FD/MFD (le présent document)
Document de garantie d'Axis
Important !
Ce produit doit être utilisé
conformément aux lois et
dispositions locales en vigueur.
Guide d'installation de l'AXIS 209FD/MFD Page 19
FRANÇAIS
FRANÇAIS FRANCAIS
Présentation du matériel
Dimensions
Diamètre 1 = 102 mm, diamètre 2 = 100 mm
Hauteur = 39 mm
Poids = 0,18 kg
Vue avant
Vue arrière
Vue latérale
Position de la sortie
arrière du câble
(facultatif)
Plaque de base
Câble réseau avec
connecteur propre à
chaque modèle
Trous de vis
∅102mm
∅100 mm 39 mm
Page 20 Guide d'installation de l'AXIS 209FD/MFD
Installation du matériel
Montage de la caméra
L'AXIS 209FD/MFD peut être montée avec le câble acheminé dans le plafond ou par le côté.
L'AXIS 209FD/AXIS 209MFD est
équipée d'un connecteur de réseau femelle
RJ-45 standard, sur un câble de 2 mètres.
1. Á l'aide de la clé hexagonale fournie,
desserrez les 4 vis du couvercle et reti-
rez ce dernier.
2. Utilisez la plaque de base pour
marquer la position des vis de
montage.
3. Pour acheminer le câble dans un
plafond, découpez ou percez le trou
destiné au câble et au connecteur.
Pour l'AXIS 209FD/AXIS 209MFD,
découpez un trou de 17 mm.
Pour un câble en saillie, découpez
l'orifice de sortie du câble à l'arrière
du couvercle.
!IMPORTANT ! - Le boîtier de l'AXIS 209FD/AXIS 209MFD n'est pas conçu pour
une utilisation en extérieur et ne doit être installé qu'à l'intérieur.
Guide d'installation de l'AXIS 209FD/MFD Page 21
FRANÇAIS
FRANÇAIS FRANCAIS
4. Connectez le câble réseau. Si
l'alimentation PoE n'est pas
prise en charge par le
commutateur réseau, utilisez le
midspan PoE fourni pour
brancher l'AXIS 209FD/MFD.
5. Vérifiez que les témoins DEL
indiquent les conditions
correctes. Pour plus
d'informations, consultez le
tableau à la page 29.
6. Fixez la plaque de base au
plafond à l'aide des vis/chevilles
appropriées.
Vérifiez que la plaque de base
recouvre entièrement le trou du
câble afin qu'il ne soit pas
visible une fois la caméra en
place.
Avant de replacer le couvercle, procédez au réglage final de la position de l'objectif. Vous devez
pour cela accéder en direct aux images prises par la caméra dans votre navigateur Web ; procédez
de la manière suivante :
a) Attribuez-lui une adresse IP (étape 4 page 22).
b) Définissez le mot de passe (étape 5 page 25).
c) Réglez l'objectif (étape 6 page 26).
d) Terminez l'installation (étape 7 page 27).
Câble de
réseau avec
connecteur
Témoins DEL
Trou de vis
Trou de vis
Trou de vis
Étiquette ID du
produit et numéro de
série (S/N)
Trou de vis
Bouton de commande
Page 22 Guide d'installation de l'AXIS 209FD/MFD
Attribution d'une adresse IP
Pour que l'appareil AXIS 209FD/MFD soit accessible sur le réseau, vous devez lui affecter une
adresse IP.
Selon le nombre de caméras à installer, pour attribuer des adresses IP sous Windows, il est
recommandé d'utiliser AXIS IP Utility ou AXIS Camera Management. Employez l'application
qui vous convient le mieux.
Ces deux applications gratuites sont disponibles sur le CD de la caméra vidéo réseau Axis fourni
avec ce produit. Vous pouvez également les télécharger à partir du site www.axis.com/techsup.
Remarques
• Si votre réseau comporte un serveur DHCP, l'AXIS 209FD/MFD recevra automatiquement une adresse
IP dynamique, mais cela ne vous empêchera pas de définir manuellement une autre adresse.
• L'adresse IP par défaut de l'AXIS 209FD/MFD est 192.168.0.90.
• En cas d'échec de l'attribution de l'adresse IP, vérifiez qu'aucun pare-feu ne bloque l'opération.
• Pour connaître les autres méthodes d'affectation ou de repérage de l'adresse IP, par exemple sur
d'autres systèmes d'exploitation, reportez-vous à la page 28.
Méthode Recommandée pour Système
d'exploitation
AXIS IP Utility
Voir page 23
Une seule caméra
Les petites installations
Windows
AXIS Camera Management
Voir page 24
Plusieurs caméras
Les grandes installations
Installation sur un autre sous-
réseau
Windows 2000
Windows XP Pro
Windows 2003 Server
Windows Vista
Guide d'installation de l'AXIS 209FD/MFD Page 23
FRANÇAIS
FRANÇAIS FRANCAIS
AXIS IP Utility - Une seule caméra/petite installation
L'utilitaire AXIS IP Utility détecte et affiche automatiquement les périphériques Axis de votre
réseau. Cette application sert également à attribuer manuellement une adresse IP statique.
Notez que l'ordinateur exécutant l'application AXIS IP Utility doit se trouver sur le même
segment de réseau (sous-réseau physique) que l'appareil AXIS 209FD/MFD.
Détection automatique
1. Vérifiez que l'appareil AXIS 209FD/MFD est connecté au réseau et que l'alimentation est
activée.
2. Démarrez AXIS IP Utility.
3. Lorsque l'icône de la caméra apparaît dans la fenêtre, double-cliquez dessus pour ouvrir la
page d'accueil correspondante.
4. Consultez la page 25 pour savoir comment affecter le mot de passe.
Affectez manuellement l'adresse IP (optionnel)
1. Trouvez une adresse IP inutilisée sur le même segment de réseau que celui de votre ordina-
teur.
2. Sélectionnez AXIS 209FD/MFD dans la liste.
3. Cliquez sur le bouton Paramétrer une nouvelle adresse IP de l'outil sélectionné.
4. Cliquez sur le bouton Paramétrer et suivez les instructions.
5. Cliquez sur le bouton Page d'accueil pour accéder aux pages Web de la caméra.
6. Consultez la page 25 pour savoir comment définir le mot de passe.
Page 24 Guide d'installation de l'AXIS 209FD/MFD
AXIS Camera Management - Plusieurs caméras/grandes installa-
tions
AXIS Camera Management détecte et définit automatiquement les adresses IP, affiche les états
de connexion et gère les mises à niveau de microprogrammes de nombreux produits vidéo Axis.
Détection automatique
1. Vérifiez que la caméra est connectée au réseau et que l'alimentation est activée.
2. Démarrez AXIS Camera Management. Double-cliquez sur l'icône AXIS 209FD/MFD
lorsqu'elle apparaît dans la fenêtre de façon à ouvrir la page d'accueil.
3. Consultez la page 25 pour savoir comment définir le mot de passe.
Paramétrer l'adresse IP sur plusieurs appareils
AXIS Camera Management accélère le processus d'affectation d'adresses IP sur plusieurs
appareils en suggérant les adresses IP parmi une plage spécifiée.
1. Sélectionnez les appareils à configurer (il peut s'agir de plusieurs modèles), puis cliquez sur
le bouton Affecter une adresse IP.
2. Sélectionnez Obtenir les adresses IP automatiquement (DHCP) , puis cliquez sur le
bouton Mettre à jour. L'application effectue une recherche dans la plage indiquée et suggère
une adresse IP pour chaque appareil.
-ou-
Saisissez la plage d'adresses IP, le masque de sous-réseau et le routeur par défaut que les
appareils peuvent utiliser, puis cliquez sur le bouton Mettre à jour.
Guide d'installation de l'AXIS 209FD/MFD Page 25
FRANÇAIS
FRANÇAIS FRANCAIS
Définition du mot de passe
Si vous accédez à l'appareil AXIS 209FD/MFD
pour la première fois, la boîte de dialogue
Configurer le mot de passe root s'affiche.
1. Entrez un mot de passe et entrez-le une
seconde fois pour en confirmer l'orthographe.
Cliquez sur OK.
2. Entrez le nom d'utilisateur root dans la boite
de dialogue.
Remarque : le nom d'utilisateur par défaut de l'administrateur, à savoir root, ne peut pas être
supprimé.
3. Entrez le mot de passe comme expliqué ci-dessus, puis cliquez sur OK. Si vous avez oublié
votre mot de passe, vous devez rétablir les paramètres d'usine par défaut de l'AXIS 209FD/MFD.
Reportez-vous à page 29.
4. Si nécessaire, cliquez sur Oui pour installer AMC (Axis Media Control) afin de pouvoir
visualiser le flux vidéo dans Internet Explorer. Pour ce faire, vous devrez être connecté à
votre ordinateur avec les droits d'administrateur.
La page Vidéo en direct de l'AXIS 209FD/MFD s'affiche, avec des liens vers les outils de
configuration pour adapter la caméra à vos besoins.
Configuration : contient tous les outils nécessaires
pour adapter la caméra à vos besoins.
Aide : affiche
une aide en ligne
sur l'utilisation
de la caméra.
Page 26 Guide d'installation de l'AXIS 209FD/MFD
Réglages de l'objectif
Position
Pour régler la position de l'objectif, procédez comme suit :
1. Ouvrez la page Vidéo en direct dans
votre navigateur Web.
2. Tout en contrôlant l'image dans la page
Vidéo en direct, déplacez l'objectif vers
la position souhaitée.
Remarque: Le support de l´objectif est
conçu pour permettre le repo-
sitionnement de l´objectif à la
main. Ne pas dévisser les vis
du support de l´objectif.
Mise au point
Le paramètre usine de mise au point de
l'AXIS 209FD/MFD va de 0,5 m à l'infini.
En général, il n'est pas nécessaire de la
régler.
Mettre le focus sur un objet à moins de
0.5m, ou si pour quelque raison la lentille
perd le foyer, celà peut être ajusté de la
manière suivante:
1. Desserer la visse de serrure de foyer.
2. Ajuster manuellement l'objectif
jusqu'à ce que l'image à la page de
phase de vue soit satisfaisante.
3. Doucement resserrer la visse de
serrure du foyer.
Vis du support de l´objectif
Vis du support de l´objectif
Ne pas dévisser
Ne pas dévisser
Objectif
Support de
l´objectif
Vis de blocage de la lentille
Guide d'installation de l'AXIS 209FD/MFD Page 27
FRANÇAIS
FRANÇAIS FRANCAIS
Fin de l'installation
1. Nettoyez le dôme avec un chiffon
doux et sec pour enlever la pous-
sière et les traces de doigt.
Dépoussiérez l'objectif avec un
ventilateur.
2. Replacez le couvercle et serrez
délicatement les vis inviolables à
la main (moment de torsion
< 0.4 Nm), à l'aide de la clé
hexagonale fournie.
L'installation est terminée.
Accès à l'appareil
AXIS 209FD/MFD à partir d'Internet
Une fois installé, votre appareil AXIS 209FD/MFD est accessible sur votre réseau local (LAN).
Pour accéder à la caméra depuis Internet, vous devez configurer les routeurs réseau afin
d'autoriser l'entrée de données, ce qui se fait généralement sur un port spécifique. Consultez la
documentation de votre routeur pour obtenir davantage d'instructions. Pour de plus amples
informations, visitez le site de support d'Axis à l'adresse www.axis.com/techsup.
Page 28 Guide d'installation de l'AXIS 209FD/MFD
Autres méthodes de définition de l'adresse IP
Le tableau ci-dessous indique les autres méthodes permettant de définir ou de déterminer
l'adresse IP. Toutes les méthodes sont activées par défaut et désactivables.
Définition de l'adresse IP à l'aide d'ARP/Ping
1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur.
2. Repérez le numéro de série (S/N) sur l'étiquette de la caméra AXIS 209FD/MFD.
3. Ouvrez une invite de commande sur votre ordinateur et entrez les commandes suivantes
4. Vérifiez que le câble réseau est connecté à la caméra, puis démarrez/redémarrez cette
dernière en débranchant, puis en rebranchant l'alimentation.
5. Fermez l'invite de commande quand vous voyez « Reply from 192.168.0.125: ...’ (Réponse
de 192.168.0.125 : ...) ou un message similaire.
6. Dans votre navigateur, tapez http://<adresse IP> dans le champ Emplacement/Adresse, puis
appuyez sur Entrée sur le clavier.
Remarques
• Pour ouvrir une invite de commande sous Windows : dans le menu Démarrer, sélectionnez Exécuter
et tapez cmd. Cliquez sur OK.
Utilisation sur
le système
d'exploitation
Remarques
UPnP™
Windows Lorsque la caméra est activée sur votre ordinateur, elle est détectée et
ajoutée automatiquement au dossier Favoris réseau.
Bonjour MAC OSX (10.4
ou version ulté-
rieure)
Applicable aux navigateurs prenant en charge Bonjour. Accédez au rac-
courci de Bonjour dans votre navigateur (par exemple, Safari), puis cli-
quez sur le lien pour accéder aux pages Web de la caméra.
AXIS Dynamic
DNS Service
Tous Service Axis gratuit vous permettant d'installer rapidement votre
caméra en toute simplicité. Nécessite une connexion Internet sans proxy
HTTP. Pour plus d'informations, visitez le site www.axiscam.net.
ARP/Ping Tous Reportez-vous aux instructions ci-dessous. La commande doit être saisie
dans les 2 minutes suivant la connexion de l'alimentation à la caméra.
Serveur DHCP Tous Pour consulter les pages administratives du serveur DHCP réseau, repor-
tez-vous à la documentation du serveur.
Syntaxe pour Windows Exemple pour Windows
arp -s <adresse IP> <numéro de série>
ping -l 408 -t <adresse IP>
arp -s 192.168.0.125 00-40-8c-18-10-00
ping -l 408 -t 192.168.0.125
Syntaxe pour UNIX/Linux/Mac Exemple pour UNIX/Linux/Mac
arp -s <adresse IP> <numéro de série> temp
ping -s 408 <adresse IP>
arp -s 192.168.0.125 00:40:8c:18:10:00
temp
ping -s 408 192.168.0.125
Guide d'installation de l'AXIS 209FD/MFD Page 29
FRANÇAIS
FRANÇAIS FRANCAIS
• Pour utiliser la commande ARP sur Mac OS X, utilisez l'utilitaire Terminal dans Application >
Utilitaires.
Témoins DEL
Connecteurs de l'unité
(AXIS 209FD/AXIS 209MFD) Connecteur de réseau - Connecteur Ethernet RJ-45. Supporte
l'Alimentation Eléctrique par Câble Ethernet (PoE). Il est recommandé d'utiliser des câbles
blindés.
Témoin DEL Couleur Indication
Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité
réseau.
Orange Continu en cas de connexion à un réseau 10 Mbits/s. Clignote en cas d'activité
réseau.
Éteint Pas de connexion réseau.
État Vert Vert continu en cas de fonctionnement normal.
Remarque : Le voyant d'état peut être configuré pour être éteint au cours du
fonctionnement normal, ou pour clignoter uniquement lors des accès à la
caméra. Pour ce faire, cliquez sur Configuration > Options système > Para-
mètres DEL. Reportez-vous à l'aide en ligne pour plus d'informations.
Orange En continu pendant le démarrage, la réinitialisation des valeurs d'usine ou la res-
tauration des paramètres.
Rouge Clignote lentement en cas d'échec de la mise à niveau.
Connecteur Vert Fonctionnement normal.
Orange Clignote en vert/orange pendant la mise à niveau du microprogramme.
Page 30 Guide d'installation de l'AXIS 209FD/MFD
Rétablissement des paramètres d'usine par défaut
Pour revenir aux paramètres par défaut définis en usine et réinitialiser l'adresse IP, procédez
comme suit :
1. Débranchez le câble Ethernet de la caméra.
2. Á l'aide de la clé hexagonale fournie, desserrez les 4 vis du couvercle et retirez ce dernier.
3. Maintenez le bouton de commande enfoncé et rebranchez le câble Ethernet.
4. Appuyez sur le bouton jusqu'à ce que le voyant d'état passe à l'orange et clignote (cela peut
prendre jusqu'à 15 secondes).
5. Relâchez le bouton. Quand le voyant d'état émet une lumière verte (ce qui peut prendre 1
minute), la caméra est revenue aux réglages par défaut définis en usine.
Il est également possible de rétablir les paramètres usine par défaut d'origine via l'interface Web.
Pour plus d'informations, reportez-vous à l'aide en ligne ou au Manuel de l'utilisateur.
Plus d'informations
Le Manuel de l'utilisateur est disponible sur le site Web d'Axis, ou sur le CD du produit vidéo
réseau Axis fourni avec l'appareil.
Conseil :
Visitez le site www.axis.com/techsup pour vérifier si des micrologiciels mis à jour sont
disponibles pour votre appareil AXIS 209FD/MFD. Pour connaître la version du
micrologiciel actuellement installée, reportez-vous à la page Web Basic Configuration
(Configuration de base) dans les outils de configuration du produit.
AXIS 209FD/MFD Installationsanleitung Seite 31
DEUTSCH
DEUTSCH DEUTSCH
Sicherheitshinweise für das M12/SPLIT Kabel
Der DC-Eingang ist bidirektional
44-57 V DC, max 3,84 W.
Die Stromversorgung muss abgesichert werden.
Seite 32 AXIS 209FD/MFD Installationsanleitung
AXIS 209FD/
AXIS 209MFD Installationsanleitung
In dieser Anleitung wird die Installation der AXIS 209FD, AXIS 209MFD, und der Fixed Dome
Network Camera im Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des
Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD enthalten ist und auf
unserer Webseite unter www.axis.com/techsup zur Verfügung steht.
Installationsschritte
1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.
2. Hardwareübersicht (siehe Seite 33).
3. Hardware installieren (siehe Seite 34).
4. IP-Adresse festlegen (siehe Seite 36).
5. Kennwort festlegen (siehe Seite 39).
6. Objektiv einstellen (siehe Seite 40).
7. Installation abschließen (siehe Seite 41).
Lieferumfang
Komponente Modelle/Varianten/Anmerkungen
Netzwerk-Kuppelkamera für
Festinstallation
AXIS 209FD
AXIS 209MFD
AXIS 209MFD 16MM
PoE Midspan Power over Ethernet Midspan (1 Port) einschließlich Versorgungskabel
(AXIS 209FD/AXIS 209MFD)
(Midspan ist nicht in der Großpackung enthalten)
Montagesatz Inbusschlüssel (Sechskant-Stiftschlüssel) für manipulationssichere Schrauben
CD CD für AXIS-Netzwerkvideoprodukte einschließlich Produktdokumentation,
Installationstools und anderer Software
Gedruckte Dokumente AXIS 209FD/MFD Installationsanleitung (dieses Dokument)
Axis-Garantieerklärung
Wichtiger Hinweis!
Verwenden Sie dieses Produkt
nur gemäß den geltenden
rechtlichen Bestimmungen.
AXIS 209FD/MFD Installationsanleitung Seite 33
DEUTSCH
DEUTSCH DEUTSCH
Hardwareübersicht
Abmessungen
Durchmesser 1 = 102 mm, Durchmesser 2 = 100 mm
Höhe = 39 mm
Gewicht = 0,18 kg
Vorderansicht
Rückansicht
Seitenansicht
Position des Kabelausgangs auf
der Rückseite (optional)
Bodenplatte
Netzwerkkabel mit
modellspezifischem
Anschluss
Schraubenlöcher
∅102 mm
∅100 mm 39 mm
Seite 34 AXIS 209FD/MFD Installationsanleitung
Hardware installieren
Kamera befestigen
Die AXIS 209FD/MFD kann so befestigt werden, dass das Kabel durch die Decke oder seitlich
der Kamera entlang führt.
Die AXIS 209FD/AXIS 209MFD verfügt
über eine Standard-RJ-45-
Netzwerkanschluss buchse (weiblich) mit
einem 2 Meter langen Kabel.
1. Lösen Sie mit Hilfe des mitgelieferten
Inbusschlüssels/Sechskant-Stift-
schlüssels die 4 Schrauben, mit denen
das Gehäuse befestigt ist, und nehmen
Sie das Gehäuse ab.
2. Markieren Sie mit Hilfe der
Bodenplatte die Positionen der
Montageschrauben.
3. Um das Kabel durch eine Decke zu
verlegen, schneiden oder bohren Sie
ein Loch für das Kabel und den
Kabelanschluss.
Für die AXIS 209FD/AXIS 209MFD
ist ein Loch mit einem Durchmesser
von 17 mm erforderlich.
Oder:
Um das Kabel per Aufputzmontage zu verlegen, schneiden Sie die Öffnung des
Kabelausgangs auf der Rückseite des Gehäuses aus.
!WICHTIGER HINWEIS! Das Gehäuse der AXIS 209FD/AXIS 209MFD ist
nicht für die Benutzung im Freien geeignet. Deshalb darf die Kamera nur in
Innenräumen installiert werden.
AXIS 209FD/MFD Installationsanleitung Seite 35
DEUTSCH
DEUTSCH DEUTSCH
4. Schließen Sie das
Netzwerkkabel an. Falls der
Netzwerk-Switch PoE nicht
unterstützt, verwenden Sie den
mitgelieferten PoE Midspan
zum Stromanschluss des AXIS
209FD/MFD.
5. Überprüfen Sie, ob die LED-
Anzeigen den Betriebszustand
korrekt anzeigen. Weitere
Informationen finden Sie in der
Tabelle auf Seite 43.
6. Befestigen Sie die Bodenplatte
mit Hilfe geeigneter Schrauben/
Dübel an einer glatten Decke.
Stellen Sie sicher, dass die
Bodenplatte die Kabelöffnung
vollständig abdeckt, so dass
diese nicht sichtbar ist, wenn die
Kamera aufgestellt wird.
Bringen Sie das Objektiv in seine endgültige Position, bevor Sie das Kameragehäuse wieder
aufsetzen. Hierzu müssen Sie in Ihrem Browser auf Livebilder der Kamera zugreifen. Führen Sie
dazu folgendes Schritte aus:
a) IP-Adresse zuweisen (siehe Schritt 4 auf Seite 36)
b) Kennwort festlegen (siehe Schritt 5 auf Seite 39)
c) Objektiv einstellen (siehe Schritt 6 auf Seite 40)
d) Installation abschließen (siehe Schritt 7 auf Seite 41)
Netzwerkkabel
mit
LED-Anzeigen
Schraubenloch
Schraubenloch
Aufkleber mit
Produkt- und
Seriennummer (S/N)
Schraubenloch
Steuertaste
Schraubenloch
Anschluss
Seite 36 AXIS 209FD/MFD Installationsanleitung
IP-Adresse zuweisen
Um die Kommunikation mit dem Netzwerk zu ermöglichen, muss der AXIS 209FD/MFD eine
IP-Adresse zugewiesen werden.
Von der Anzahl der zu installierenden Kameras hängt ab, ob die IP-Adressen unter Windows mit
Hilfe von AXIS IP Utility oder AXIS Camera Management zugewiesen werden sollten.
Verwenden Sie die Methode, die für Ihren Zweck am besten geeignet ist.
Beide Anwendungen stehen kostenlos auf der mitgelieferten CD für Axis-
Netzwerkvideoprodukte zur Verfügung oder können unter www.axis.com/techsup
heruntergeladen werden.
Hinweise:
• Wenn Ihr Netzwerk über einen DHCP-Server verfügt, wird der AXIS 209FD/MFD automatisch eine
dynamische IP-Adresse zugewiesen. Sie können jedoch trotzdem manuell eine alternative Adresse
festlegen.
• Die Standard-IP-Adresse der AXIS 209FD/MFD lautet 192.168.0.90.
• Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft
werden.
• Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse (z. B. in anderen
Betriebssystemen) finden Sie auf Seite 42.
Methode Empfohlen für Betriebssystem
AXIS IP Utility
Siehe Seite 37
Einzelne Kamera
Kleine Installationen
Windows
AXIS Camera Management
Siehe Seite 38
Mehrere Kameras
Große Installationen
Installation in einem anderen Subnetz
Windows 2000
Windows XP Pro
Windows 2003 Server
Windows Vista
AXIS 209FD/MFD Installationsanleitung Seite 37
DEUTSCH
DEUTSCH DEUTSCH
AXIS IP Utility – Einzelne Kamera/kleine Installation
AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an.
Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse
verwendet werden.
Beachten Sie, dass sich die AXIS 209FD/MFD und der Computer, auf dem AXIS IP Utility
ausgeführt wird, im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden müssen.
Automatische Erkennung
1. Stellen Sie sicher, dass die AXIS 209FD/MFD an das Netzwerk und die Stromversorgung
angeschlossen ist.
2. Starten Sie AXIS IP Utility.
3. Doppelklicken Sie auf das Symbol der Kamera, um die entsprechende Startseite zu öffnen.
4. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 39.
Manuelle Zuweisung der IP-Adresse (optional)
1. Wählen Sie eine nicht zugewiesene IP-Adresse im selben Netzwerksegment, in dem sich Ihr
Computer befindet.
2. Wählen Sie die AXIS 209FD/MFD aus der Liste.
3. Klicken Sie auf die Schaltfläche Zuweisung einer neuen IP-Adresse an das
ausgewählte Gerät und geben Sie die IP Adresse an.
4. Klicken Sie auf die Schaltfläche Zuweisen, und folgen Sie den Anweisungen.
5. Klicken Sie auf die Schaltfläche Home Page (Startseite), um auf die Webseiten der Kamera
zuzugreifen.
6. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 39.
Seite 38 AXIS 209FD/MFD Installationsanleitung
AXIS Camera Management - Mehrere Kameras/große Installation
Mit AXIS Camera Management können automatisch IP-Adressen gesucht und eingerichtet, der
Verbindungsstatus angezeigt und die Firmware-Aktualisierungen mehrerer Axis-Videoprodukte
verwaltet werden.
Automatische Erkennung
1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen
ist.
2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol der AXIS
209FD/MFD, um die Startseite der Kamera zu öffnen.
3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 39.
IP-Adresse für mehrere Geräte festlegen
AXIS Camera Management beschleunigt die Zuweisung von IP-Adressen an mehrere Geräte,
indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden.
1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle
gewählt werden), und klicken Sie auf die Schaltfläche Assign IP (IP-Adresse zuweisen).
2. Wählen Sie Obtain IP addresses automatically (IP-Adressen automatisch zuweisen)
(DHCP), und klicken Sie auf die Schaltfläche Update (Aktualisieren). Das Programm startet
eine Suche im angegebenen Bereich und schlägt für jedes Gerät eine IP-Adresse vor.
Oder:
Geben Sie den Bereich der IP-Adressen, die Subnetzmaske und den Standardrouter für die
Geräte ein, und klicken Sie auf die Schaltfläche Update (Aktualisieren).
AXIS 209FD/MFD Installationsanleitung Seite 39
DEUTSCH
DEUTSCH DEUTSCH
Kennwort festlegen
Beim erstmaligen Zugriff auf die AXIS 209FD/
MFD wird das Dialogfeld Configure Root
Password (Root-Kennwort konfigurieren)
angezeigt.
1. Geben Sie ein Kennwort ein, und wiederho-
len Sie die Eingabe, um die korrekte Schreib-
weise zu bestätigen. Klicken Sie auf OK.
2. Geben Sie den Benutzernamen „root“ beim Login Dialog ein wenn Sie dazu aufgefordert
werden.
Hinweis: Der vorgegebene Administrator-Benutzername „root“ kann nicht gelöscht werden.
3. Geben Sie das zuvor festgelegte Kennwort ein, und klicken Sie auf OK. Wenn Sie das
Kennwort vergessen,muss die AXIS 209FD/MFD auf die werkseitigen
Standardeinstellungen zurückgesetzt werden (siehe Seite 44).
4. Klicken Sie auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss
der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. Zur
Installation müssen Sie über Administratorrechte für den Computer verfügen.
Die Seite „Direktübertragung“ der AXIS 209FD/MFD wird angezeigt. Sie enthält Links zu
Setup-Tools, mit denen Sie die Kamera Ihren Bedürfnissen entsprechend anpassen können.
Setup: Alle zur benutzerspezifischen Konfi-
guration der Kamera notwendigen Tools.
Hilfe: Aufrufen
der Online-Hilfe
für die Kamera.
Seite 40 AXIS 209FD/MFD Installationsanleitung
Objektiveinstellungen
Position
Um die Position des Objektivs einzustellen, führen Sie folgende Schritte aus:
1. Öffnen Sie die Seite „Direktübertra-
gung“ in Ihrem Webbrowser.
2. Überprüfen Sie das Bild auf der Seite
„Direktübertragung“, und bewegen Sie
das Objektiv dabei in die gewünschte
Position.
Hinweis: Die Objektivhalterung ermög-
licht die Ausrichtung des Objek-
tivs mit der Hand. Die
Schrauben an der Objektivhalte-
rung dürfen nicht gelöst werden.
Fokus
Der Fokus der AXIS 209FD/MFD ist
standardmäßig auf 0,5 m bis unendlich
eingestellt. Normalerweise ist keine
Anpassung des Fokus erforderlich.
Wenn Sie Objekte in einer Entfernung
von weniger als 0,5 Meter fokussieren
möchten, oder wenn sich die
Fokuseinstellung des Objektivs aus
irgendeinem Grund geändert hat gehen
Sie bitte folgendermaßen vor:
1. Lösen Sie die Feststellschraube für
den Fokus
2. Fokussieren Sie manuell durch
Drehen am Objektiv bis das Bild scharf ist
3. Drehen Sie die Feststellschraube vorsichtig wieder fest.
Objektivhalterungsschraube
Objektivhalterungsschraube
Nicht lösen!
Nicht lösen!
Objektiv-
halterung
Objektiv
Feststellschraube
für die Fokus
AXIS 209FD/MFD Installationsanleitung Seite 41
DEUTSCH
DEUTSCH DEUTSCH
Installation abschließen
1. Entfernen Sie mit einem trockenen, weichen Tuch Fingerabdrücke und Staub von der Gla-
soberfläche. Blasen Sie Staub ggf. mit Druckluft von der Linse.
2. Nehmen Sie zur Absorption von
Feuchtigkeit in der AXIS 209FD/
MFD das mitgelieferte
Silicagelkissen (Trockenbeutel)
aus dem Plastikbeutel, und
befestigen Sie es hinter der Kuppel
im Kameragehäuse.
3. Setzen Sie das Gehäuse wieder auf,
und befestigen Sie die
manipulationssicheren Schrauben
manuell (Drehmoment < 0.4 Nm)
mit Hilfe des mitgelieferten
Inbusschlüssels. Achten Sie bei der
AXIS 209FD/MFD darauf, dass
der Dichtungsring nicht eingeklemmt wird.
Die Installation ist damit abgeschlossen.
Über das Internet auf die AXIS 209FD/MFD zugreifen
Sobald die AXIS 209FD/MFD installiert ist, können Sie über Ihr lokales Netzwerk (LAN) auf die
Kamera zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie
die Netzwerk-Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr
zulassen. Dies geschieht üblicherweise für einen bestimmten Port. Ausführliche Informationen
zu diesem Thema finden Sie in der Dokumentation des Routers. Weitere Informationen hierzu
und zu anderen Themen erhalten Sie auf der Support-Webseite von Axis unter www.axis.com/
techsup.
Trockenbeutel hier befestigen
Seite 42 AXIS 209FD/MFD Installationsanleitung
Weitere Methoden zum Festlegen der IP-Adresse
Diese Tabelle bietet einen Überblick zu weiteren Methoden, die IP-Adresse festzulegen bzw. zu
ermitteln. Alle Methoden sind standardmäßig aktiviert und können deaktiviert werden.
IP-Adresse per ARP/Ping festlegen
1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer
befindet.
2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber der AXIS 209FD/MFD.
3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden
Befehle ein:
4. Stellen Sie sicher, dass das Netzwerkkabel mit der Kamera verbunden ist, und starten Sie die
Kamera bzw. starten Sie diese neu, indem Sie die Stromversorgung unterbrechen und
wiederherstellen.
Verwendung im
Betriebssystem
Hinweise
UPnP™
Windows Wenn die Funktion auf dem Computer aktiviert ist, wird die
Kamera automatisch erkannt und zur „Netzwerkumgebung“ hin-
zugefügt.
Bonjour MAC OS X
(ab Vers. 10.4)
Kann nur bei Browsern verwendet werden, die Bonjour unter-
stützen. Navigieren Sie zum Bonjour-Lesezeichen Ihres Browsers
(z. B. Safari), und klicken Sie auf den Link, um auf die Webseiten
der Kamera zu gelangen.
AXIS Dynamic DNS
Service
Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell
und einfach installieren können. Voraussetzung ist eine Internet-
verbindung ohne HTTP-Proxyserver. Weitere Informationen
hierzu finden Sie unter www.axiscam.net.
ARP/Ping Alle Siehe unten. Der Befehl muss innerhalb von 2 Minuten ausge-
führt werden, nachdem die Kamera an das Stromnetz ange-
schlossen wurde.
Admin-Seiten des
DHCP-Servers
anzeigen
Alle Hinweise zum Anzeigen der Administrationsseiten des DHCP-
Servers im Netzwerk finden Sie in der Serverdokumentation.
Syntax unter Windows:Beispiel für Windows
arp -s <IP-Adresse> <Seriennummer>
ping -l 408 -t <IP-Adresse>
arp -s 192.168.0.125 00-40-8c-18-10-00
ping -l 408 -t 192.168.0.125
Syntax unter UNIX/Linux/Mac Beispiel für UNIX/Linux/Mac
arp -s <IP-Adresse> <Seriennummer> temp
ping -s 408 <IP-Adresse>
arp -s 192.168.0.125 00:40:8c:18:10:00
temp
ping -s 408 192.168.0.125
AXIS 209FD/MFD Installationsanleitung Seite 43
DEUTSCH
DEUTSCH DEUTSCH
5. Schließen Sie die Eingabeaufforderung, sobald ‚Reply from 192.168.0.125: ...’ oder eine
ähnliche Antwort angezeigt wird.
6. Starten Sie einen Browser, geben Sie im Adressfeld „http://<IP-Adresse>“ ein, und drücken
Sie die Eingabetaste.
Hinweise:
• So öffnen Sie die Eingabeaufforderung unter Windows: Wählen Sie „Ausführen...“ im Startmenü, und
geben Sie „cmd“ ein. Klicken Sie auf OK.
• Verwenden Sie zum Eingeben des Befehls „ARP“ unter Mac OS X das Dienstprogramm „Terminal“, das
Sie unter „Anwendung > Dienstprogramme“ finden.
LED-Anzeigen
Kameraanschlüsse
(AXIS 209FD/AXIS 209MFD) Netzwerkanschluss - RJ-45-Ethernetanschluss. Unterstützt
PoE-Anschluss. Die Verwendung von geschirmten Kabeln wird empfohlen.
LED Farbe Bedeutung
Netzwerk Grün Leuchtet dauerhaft bei einer Netzwerkverbindung mit 100 Mbit/s. Blinkt bei Netz-
werkaktivität.
Gelb Leuchtet dauerhaft bei Netzwerkverbindung mit 10 Mbit/s. Blinkt bei Netzwerkak-
tivität.
Leuchtet
nicht
Keine Netzwerkverbindung.
Status Grün Leuchtet bei Normalbetrieb dauerhaft grün.
Hinweis: Die Status-LED kann so konfiguriert werden, dass sie bei normalem Betrieb
nicht leuchtet oder nur dann blinkt, wenn auf die Kamera zugegriffen wird. Klicken
Sie zur Konfiguration auf Setup > Systemoptionen > LED-Einstellungen. Weitere
Informationen dazu finden Sie in der Online-Hilfe.
Gelb Leuchtet dauerhaft beim Start und beim Wiederherstellen der Werkseinstellungen
bzw. von vorherigen Einstellungen.
Rot Blinkt langsam, wenn bei der Aktualisierung ein Fehler aufgetreten ist.
Betrieb Grün Normalbetrieb.
Gelb Blinkt grün/gelb bei Firmware-Aktualisierung.
Seite 44 AXIS 209FD/MFD Installationsanleitung
Auf werkseitige Voreinstellungen zurücksetzen
Gehen Sie folgendermaßen vor, um sämtliche Parameter einschließlich der IP-Adresse auf die
werkseitigen Standardeinstellungen zurückzusetzen:
1. 1. Trennen Sie das Netzwerkkabel von der Kamera.
2. Lösen Sie mit Hilfe des mitgelieferten Inbusschlüssels/Sechskant-Stiftschlüssels die 4
Schrauben, mit denen das Gehäuse befestigt ist, und nehmen Sie das Gehäuse ab.
3. Halten Sie die Steuertaste gedrückt, und schließen Sie das Netzwerkkabel wieder an.
4. Halten Sie die Steuertaste so lange gedrückt, bis die Status LED gelb leuchtet (dies kann bis
zu 15 Sekunden dauern).
5. Lassen Sie die Steuertaste los. Sobald die Status LED grün leuchtet (dies kann bis zu 1
Minute dauern), ist die Kamera auf die werkseitigen Standardeinstellungen zurückgesetzt.
Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen
zurückgesetzt werden. Weitere Informationen hierzu finden Sie in der Online-Hilfe und im
Benutzerhandbuch.
Weitere Informationen
Das Benutzerhandbuch ist auf der Axis-Website unter www.axis.com erhältlich und befindet sich
auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte.
Tipp!
Unter www.axis.com/techsup finden Sie Firmware-Aktualisierungen für Ihre AXIS
209FD/MFD. Gehen Sie unter „Setup-Tools“ auf die Seite „Standardkonfiguration“, um
die aktuelle Firmware-Version anzuzeigen.
Guida all'installazione di AXIS 209FD/MFD Pagina 45
ITALIANO ITALIANO
Informazioni di sicurezza per il cavo M12/SPLIT
L'ingresso CC e' bidirezionale
44-57 V CC, max 3.84W
L'alimentatore necessita di un fusibile.
Pagina 46 Guida all'installazione di AXIS 209FD/MFD
Guida all'installazione di
AXIS 209FD/ AXIS 209MFD
Nel presente documento vengono fornite le istruzioni per installare la Fixed Dome Network
Camera AXIS 209FD, AXIS 209MFD in rete. Per tutti gli altri aspetti sull’utilizzo del prodotto,
vedere il Manuale per l’utente disponibile sul CD incluso nella confezione oppure all’indirizzo
www.axis.com/techsup.
Procedura di installazione
1. Controllare il contenuto della confezione utilizzando l'elenco fornito di seguito.
2. Panoramica dell’hardware. Vedere pagina 47.
3. Installazione dell'hardware. Vedere pagina 48.
4. Assegnazione di un indirizzo IP. Vedere pagina 50.
5. Impostazione della password. Vedere pagina 53.
6. Regolazione dell'obiettivo. Vedere pagina 54.
7. Completamento dell'installazione. Vedere pagina 55.
Contenuto della confezione
Articolo Modello/varianti/note
Videocamera di rete a cupola
fissa
AXIS 209FD
AXIS 209MFD
AXIS 209MFD 16MM
Midspan PoE Midspan tramite alimentazione su rete Ethernet (PoE, Power over Ethernet) a
una porta, incluso il cavo di alimentazione
(AXIS 209FD/AXIS 209MFD(midspan non incluso nella confezione all'ingrosso)
Kit di montaggio Chiave a brugola (esadecimale) per viti del coperchio antimanomissione
CD CD del prodotto, inclusi gli strumenti di installazione e altro software nonché
la documentazione del prodotto
Documentazione cartacea Guida all'installazione di AXIS 209FD/MFD (questo documento)
Certificato di garanzia Axis
Importante
Il prodotto deve essere
utilizzato in conformità alle
leggi e alle disposizioni locali.
Guida all'installazione di AXIS 209FD/MFD Pagina 47
ITALIANO ITALIANO
Panoramica dell’hardware
Dimensioni
Diametro 1 = 102 mm, diametro 2 = 100 mm
Altezza = 39 mm
Peso = 180 grammi
Vista anteriore
Vista posteriore
Vista laterale
Posizione dell'uscita cavi
posteriore (opzionale)
Base
Cavo di rete con
connettore specifico per il
modello
Fori per le viti
∅102 mm
∅100 mm 39 mm
Pagina 48 Guida all'installazione di AXIS 209FD/MFD
Installazione dell'hardware
Montaggio della videocamera
Il dispositivo AXIS 209FD/MFD può essere montato facendo passare il cavo attraverso il soffitto
o la parete.
Il dispositivo AXIS 209FD/AXIS
209MFD viene fornito con un connettore
di rete femmina RJ-45 standard su un
cavo di 2 metri.
1. Con la chiave a brugola/esadecimale
in dotazione rimuovere il coperchio
allentando le 4 viti di fissaggio.
2. Utilizzare la piastra base per
contrassegnare la posizione delle viti
di montaggio.
3. Per far passare il cavo attraverso il
soffitto, praticare un foro per il cavo e
il connettore.
Il foro per il dispositivo AXIS 209FD/
AXIS 209MFD deve essere di 17 mm.
- oppure -
Se si installa la telecamera su una
superficie, praticare un foro per
l’uscita del cavo di rete nella parte posteriore del coperchio.
!IMPORTANTE! La custodia del dispositivo AXIS 209FD/AXIS 209MFD non
può essere utilizzata all'aperto e può essere installata solo in ambienti chiusi.
Guida all'installazione di AXIS 209FD/MFD Pagina 49
ITALIANO ITALIANO
4. Collegare il cavo di rete. Se
l'alimentazione PoE non è
supportata dallo switch,
collegare l'alimentazione al
dispositivo AXIS 209FD/MFD
mediante il midspan PoE
fornito.
5. Verificare che i LED indichino
le condizioni di funzionamento
corrette. Per ulteriori dettagli,
vedere la tabella a pagina 57.
6. Fissare la base su una superficie
piana del soffitto utilizzando
viti/tasselli adatti.
Verificare che la piastra base
copra completamente il foro del
cavo in modo che questo non sia
visibile una volta posizionata la
videocamera.
Prima di ricollocare il coperchio, regolare la posizione dell'obiettivo. Per questa operazione è
necessario accedere alle immagini dal vivo catturate dalla videocamera nel browser; procedere
pertanto nel modo riportato di seguito.
a) Assegnare un indirizzo IP. Vedere pagina 50.
b) Impostare la password. Vedere pagina 53.
c) Regolare l'obiettivo. Vedere pagina 54.
d) Completare l'installazione. Vedere pagina 55.
Connettore del
cavo di rete
LED
Foro per viti
Foro per viti
Foro per viti
Etichetta riportante il
numero prodotto (P/N)
e numero di serie (S/N)
Foro per viti
Tasto di controllo
Pagina 50 Guida all'installazione di AXIS 209FD/MFD
Assegnazione di un indirizzo IP
Per renderlo disponibile in rete, è necessario assegnare un indirizzo IP al dispositivo AXIS
209FD/MFD.
In base al numero di videocamere che si desidera installare, si consiglia di utilizzare AXIS IP
Utility o AXIS Camera Management per assegnare gli indirizzi IP in ambiente Windows.
Utilizzare il metodo più adatto alle proprie esigenze.
Entrambe le applicazioni sono disponibili gratuitamente sul CD del prodotto oppure possono
essere scaricate dal sito Web all’indirizzo www.axis.com/techsup.
Note
• Se è presente un server DHCP in rete, al dispositivo AXIS 209FD/MFD verrà assegnato
automaticamente un indirizzo IP dinamico, ma sarà possibile impostare manualmente un indirizzo
alternativo.
• L’indirizzo IP predefinito per il dispositivo AXIS 209FD/MFD è 192.168.0.90
• Se l'indirizzo IP non viene assegnato correttamente, verificare che non siano presenti firewall a
bloccare l’operazione.
• Per altri metodi di assegnazione o di rilevazione dell’indirizzo IP, ad esempio in altri sistemi operativi,
vedere pagina 56.
Metodo Consigliato per… Sistema operativo
AXIS IP Utility
Vedere pagina 51
Videocamera singola
Piccole installazioni
Windows
AXIS Camera Management
Vedere pagina 52
Più videocamere
Grandi installazioni
Installazione in una subnet differente
Windows 2000
Windows XP Pro
Windows 2003 Server
Guida all'installazione di AXIS 209FD/MFD Pagina 51
ITALIANO ITALIANO
AXIS IP Utility: videocamera singola/piccole installazioni
AXIS IP Utility consente di rilevare e visualizzare automaticamente la presenza di dispositivi
Axis in rete. L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo
IP statico.
Si tenga presente che il dispositivo AXIS 209FD/MFD deve essere installato sullo stesso
segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.
Rilevamento automatico
1. Verificare che il dispositivo AXIS 209FD/MFD sia collegato in rete e alimentato corretta-
mente.
2. Avviare AXIS IP Utility.
3. Quando la videocamera verrà visualizzata, fare doppio clic su di essa per aprire la home page.
4. Vedere pagina 53 per istruzioni su come assegnare la password.
Assegnazione manuale dell'indirizzo IP (facoltativo)
1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer.
2. Seleziona AXIS 209FD/MFD dalla lista.
3. Clicca sul pulsante Assegna uno nuovo indirizzo IP all'unitá selezionata e scrivi
l'indirizzo IP.
4. Fare clic sul pulsante Assegna e seguire le istruzioni visualizzate.
5. Fare clic sul pulsante Home Page per accedere alle pagine Web della videocamera.
6. Vedere pagina 53 per istruzioni su come impostare la password.
Pagina 52 Guida all'installazione di AXIS 209FD/MFD
AXIS Camera Management: più videocamere/grandi installazioni
AXIS Camera Management è in grado di individuare e impostare automaticamente gli indirizzi
IP, mostrare lo stato di connessione e gestire gli aggiornamenti del firmware di più prodotti video
Axis.
Rilevamento automatico
1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente.
2. Avviare AXIS Camera Management. Quando verrà visualizzato il dispositivo AXIS 209FD/
MFD, fare doppio clic su di esso per aprire la home page.
3. Vedere pagina 53 per istruzioni su come impostare la password.
Impostazione dell'indirizzo IP in più dispositivi
AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP a più
dispositivi, suggerendo gli indirizzi IP in base a un intervallo specifico.
1. Selezionare i dispositivi che si desidera configurare (anche differenti modelli) e fare clic sul
pulsante Assign IP.
2. Selezionare Obtain IP addresses automatically (DHCP), fare clic sul pulsante Update;
verrà eseguita una ricerca nell'intervallo specificato, quindi verrà suggerito un indirizzo IP
per ciascun dispositivo.
- oppure -
Immettere l'intervallo di indirizzi IP, la subnet mask e il router predefinito per i dispositivi e
fare clic sul pulsante Update.
Guida all'installazione di AXIS 209FD/MFD Pagina 53
ITALIANO ITALIANO
Impostazione della password
Quando si accede al dispositivo AXIS 209FD/
MFD per la prima volta, viene visualizzata la
finestra di dialogo "Configure Root Password".
1. Immettere una password, quindi inserirla di
nuovo per confermarne l'esattezza. Fare clic
su OK.
2. Inserisci il nome utente "root" nella finestra
come da richiesto.
Nota: non è possibile eliminare il nome utente predefinito dell'amministratore.
3. Inserire la password impostata in precedenza e fare clic su OK. Se si dimentica la password,
sarà necessario ripristinare le impostazioni di fabbrica del dispositivo AXIS 209FD/MFD.
Vedere pagina 57.
4. Se necessario, fare clic su Yes per installare AMC (Axis Media Control) che consente di
visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario
disporre dei privilegi di amministratore.
Viene visualizzata la pagina Line View del dispositivo AXIS 209FD/MFD con i collegamenti
agli strumenti di configurazione che consentono di personalizzare la videocamera.
Setup: fornisce tutti gli strumenti per la configurazione della videocamera ai
requisiti.
Help: visualizza
la Guida in linea
relativa alla
modalità di uti-
lizzo della video-
camera.
Pagina 54 Guida all'installazione di AXIS 209FD/MFD
Regolazione dell'obiettivo
Posizione
Per regolare la posizione dell'obiettivo, attenersi alla seguente procedura.
1. Aprire la pagina Live View nel browser
Web.
2. Controllando l'immagine visualizzata
nella pagina Live View spostare
l'obiettivo nella posizione desiderata.
Nota: Il supporto per le lenti e' disegnato
per poter permettere alle lenti di
essere riposizionate manualmente.
Non allentare le viti del supporto per
le lenti.
Messa a fuoco
La messa a fuoco del dispositivo AXIS
209FD/MFD viene impostata dal
produttore su un valore compreso da 0,5
m a infinito e in genere non è necessario
regolarla.
Se necessario correggere il fuoco per
obiettivi piú ravvicinati (sotto gli 0.5m),
possono essere eseguite le seguenti
istruzioni per la nuova messa a fuoco:
1. Allentare la vite di fissaggio della
messa a fuoco.
2. Aggiustare manualmente la lente
finché l'immagine sulla Live View
non é soddisfacente.
3. Con accortezza, stringere la vite di fissaggio della messa a fuoco.
Vite del supporto per le lenti
Vite del supporto per le lenti
Non allentare
Non allentare
Lenti
Supporto
per le lenti
Vite di regolazione della lente
Guida all'installazione di AXIS 209FD/MFD Pagina 55
ITALIANO ITALIANO
Completamento dell'installazione
1. Pulire la cupola con un panno mor-
bido e asciutto per rimuovere pol-
vere e impronte digitali; utilizzare
un soffietto per rimuovere la pol-
vere dall'obiettivo.
2. Riposizionare il coperchio e fissare
le viti antimanomissione
(momento di torsione < 0.4 Nm)
utilizzando la chiave a brugola in
dotazione.
L'installazione è completata.
Accesso al dispositivo
AXIS 209FD/MFD da Internet
Una volta installato, è possibile accedere al dispositivo AXIS 209FD/MFD dalla LAN. Per
accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il
traffico dei dati in entrata, operazione che solitamente viene effettuata su una porta specifica. Per
ulteriori istruzioni sul router, fare riferimento alla documentazione. Per ulteriori informazioni
relative a questo e altri argomenti, visitare il sito Web del supporto tecnico di Axis all'indirizzo
www.axis.com/techsup.
Applicare il sacchetto qui
Pagina 56 Guida all'installazione di AXIS 209FD/MFD
Altri metodi di impostazione dell’indirizzo IP
Nella tabella riportata di seguito sono illustrati altri metodi disponibili per impostare o rilevare
l'indirizzo IP. Tutti i metodi sono disponibili per impostazione predefinita e possono essere tutti
disabilitati.
Impostazione dell'indirizzo IP con ARP/Ping
1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer utilizzato.
2. Individuare il numero di serie indicato sull'etichetta del dispositivo AXIS 209FD/MFD.
3. Aprire un prompt dei comandi sul computer e digitare i seguenti comandi:
4. Verificare che il cavo di rete sia connesso alla videocamera e quindi avviare/riavviare la
videocamera, scollegando e ricollegando l’alimentazione.
5. Chiudere il prompt dei comandi una volta visualizzato il messaggio "Risposta da
192.168.0.125: ...“ oppure un messaggio simile.
6. Nel browser immettere http://<indirizzo IP> nel campo del percorso/indirizzo e premere
Invio.
Uso nel sistema
operativo
Note
UPnP™
Windows Se abilitata sul computer, la videocamera viene rilevata automaticamente
e aggiunta a “Risorse di rete”.
Bonjour MAC OSX
(10.4 o versione
successiva)
Si applica a browser con supporto Bonjour. Selezionare il segnalibro Bon-
jour nel browser (ad esempio Safari) e fare clic sul collegamento per acce-
dere alle pagine Web della videocamera.
Servizio AXIS
Dynamic DNS
Tutti Servizio gratuito fornito da Axis che consente di installare la videocamera
in modo facile e veloce. È necessaria una connessione a Internet senza
proxy HTTP. Per ulteriori informazioni, visitare il sito Web all’indirizzo
www.axiscam.net.
ARP/Ping Tutti Vedere le informazioni riportate di seguito. È necessario eseguire il
comando entro 2 minuti dal collegamento dell'alimentazione alla video-
camera.
Server DHCP Tutti Per visualizzare le pagine di amministrazione del server DHCP di rete,
vedere la documentazione specifica del server.
Sintassi di Windows Esempio di Windows
arp -s <Indirizzo IP> <Numero di serie>
ping -l 408 -t <Indirizzo IP>
arp -s 192.168.0.125 00-40-8c-18-10-00
ping -l 408 -t 192.168.0.125
Sintassi di UNIX/Linux/Mac Esempio di UNIX/Linux/Mac
arp -s <Indirizzo IP> <Numero di serie>
temp
ping -s 408 <Indirizzo IP>
arp -s 192.168.0.125 00:40:8c:18:10:00
temp
ping -s 408 192.168.0.125
Guida all'installazione di AXIS 209FD/MFD Pagina 57
ITALIANO ITALIANO
Note
• Per aprire un prompt dei comandi in Windows: dal menu Start, selezionare Esegui... e digitare cmd.
Fare clic su OK.
• Per utilizzare il comando ARP su un sistema operativo Mac OS X, servirsi dell'utilità Terminal, in
Applicazioni > Utilità.
Indicatori LED
Connettori
(AXIS 209FD/AXIS 209MFD) Connettore di rete - Ethernet RJ-45. Supporti Power over
Ethernet (PoE). Si consiglia l’uso di cavi schermati.
Ripristino delle impostazioni di fabbrica
Questa procedura consentirà di ripristinare le impostazioni di fabbrica per tutti i parametri,
incluso l'indirizzo IP.
1. Scollegare il cavo di rete dalla videocamera.
2. Con la chiave a brugola/esadecimale in dotazione rimuovere il coperchio allentando le 4 viti
di fissaggio.
3. Tenere premuto il pulsante Control e ricollegare il cavo di rete.
4. Tenere premuto il pulsante fino a quando l'indicatore di Stato emette una luce gialla
lampeggiante (l'operazione può richiedere fino a 15 secondi).
5. Rilasciare il pulsante Control. Quando l'indicatore di Stato diventa verde (l'operazione può
richiedere fino a 1 minuto) la procedura è completata e sono state ripristinate le impostazioni
di fabbrica per la videocamera.
LED Colore Indicazione
Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
Spia spenta Assenza di connessione di rete.
Stato Verde Luce verde fissa: condizioni di normale utilizzo.
Nota: è possibile configurare il LED di stato in modo che rimanga spento in con-
dizioni di normale utilizzo oppure in modo da ottenere una luce intermittente
quando si effettua l'accesso alla videocamera. Per configurarlo, selezionare
Configurazione > Opzioni di sistema > Impostazioni LED. Per ulteriori infor-
mazioni, consultare la Guida in linea.
Giallo Luce fissa: durante l’avvio o il ripristino delle impostazioni predefinite di fab-
brica o della configurazione.
Rosso Luce lampeggiante lenta: aggiornamento non riuscito.
Alimentazione Verde Normale utilizzo.
Giallo Luce lampeggiante verde/gialla: aggiornamento firmware.
Pagina 58 Guida all'installazione di AXIS 209FD/MFD
È possibile inoltre ripristinare le impostazioni di fabbrica mediante l’interfaccia Web. Per
ulteriori informazioni, consultare la Guida in linea o il Manuale per l'utente.
Ulteriori informazioni
Il Manuale per l’utente è disponibile sul sito Web di Axis all’indirizzo www.axis.com oppure sul
CD fornito con il prodotto.
Suggerimento
Visitare il sito Web Axis all'indirizzo www.axis.com/techsup per verificare se sono stati
pubblicati aggiornamenti del firmware per il dispositivo AXIS 209FD/MFD. Per
conoscere la versione installata del firmware, vedere la pagina di configurazione base
negli strumenti di configurazione.
Guía de instalación de AXIS 209FD/MFD Página 59
ESPAÑOL
ESPAÑOL ESPAÑOL
Información de seguridad para el cable M12/SPLIT
La entrada CC es bidireccional
44-57 V en CC, máx. 3.84W
La fuente de alimentación necesita tener fusible
Página 60 Guía de instalación de AXIS 209FD/MFD
Guía de instalación de la
AXIS 209FD/AXIS 209MFD
Esta guía de instalación incluye las instrucciones necesarias para instalar la Fixed Dome Network
Camera AXIS 209FD, AXIS 209MFD. Para obtener información sobre cualquier cuestión
relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se
incluye en este paquete o en la página www.axis.com/techsup.
Pasos de instalación
1. Verifique el contenido del paquete con la lista siguiente.
2. Presentación del hardware. Consulte la página 61.
3. Instale el hardware. Consulte la página 62.
4. Configure una dirección IP. Consulte la página 64.
5. Configure la contraseña. Consulte la página 67.
6. Ajuste la lente. Consulte la página 68.
7. Finalice la instalación. Consulte la página 69.
Contenido del paquete
Artículo Modelos/variantes/notas
Cámara de red con burbuja fija AXIS 209FD
AXIS 209MFD
AXIS 209MFD 16MM
Toma intermedia PoE Toma intermedia Power over Ethernet (1 puerto), que incluye cable de
alimentación (AXIS 209FD/AXIS 209MFD)
(toma intermedia no incluida en paquete al por mayor)
Kit de montaje Llave Allen (hexagonal) para tornillos de seguridad de la cubierta
CD CD sobre el producto de vídeo de red de Axis, que incluye herramientas de
instalación, software adicional y documentación acerca del producto
Material impreso Guía de instalación de AXIS 209FD/MFD (este documento)
Documento de garantía de Axis
¡Importante!
Este producto debe utilizarse de
acuerdo con la legislación y la
normativa locales.
Guía de instalación de AXIS 209FD/MFD Página 61
ESPAÑOL
ESPAÑOL ESPAÑOL
Presentación del hardware
Dimensiones
Diámetro 1 = 102 mm, Diámetro 2 = 100 mm
Altura = 39 mm
Peso = 0,18 kg
Vista frontal
Vista posterior
Vista lateral
Salida posterior del
cable (opcional)
Placa base
Cable de red con conector
específico del modelo
Orificios para tornillos
∅102 mm
∅100mm 39 mm
Página 62 Guía de instalación de AXIS 209FD/MFD
Instalación del hardware
Montaje de la cámara
La AXIS 209FD/MFD se puede montar con la salida de cable hacia el techo o por el lateral.
La AXIS 209FD/AXIS 209MFD
incorpora un conector de red estándar RJ-
45 hembra con un cable de 2 metros.
1. Utilice la llave Allen incluida para
aflojar los 4 tornillos que sujetan la
cubierta y retírela.
2. Utilice la placa base para marcar las
posiciones de los tornillos de montaje.
3. Para encaminar el cable a través del
techo, perfore un orificio para el cable
y el conector.
Para la AXIS 209FD/AXIS 209MFD
perfore un agujero de 17 mm.
o bien;
si quiere montar el cable en superficie,
perfore el orificio de salida del cable
en la parte posterior de la cubierta.
!¡IMPORTANTE! - La carcasa de la AXIS 209FD/AXIS 209MFD no está
aprobada para su uso en exteriores y solo puede instalarse en entornos interiores.
Guía de instalación de AXIS 209FD/MFD Página 63
ESPAÑOL
ESPAÑOL ESPAÑOL
4. Conecte el cable de red. Se
l'alimentazione PoE non è
supportata dall'interruttore di
rete, collegare l'alimentazione al
dispositivo AXIS 209FD/MFD
mediante il midspan PoE
fornito.
5. Compruebe que los LED indican
las condiciones adecuadas. Para
obtener información más
detallada, consulte la tabla de la
página 71.
6. Fije la placa base a un techo
plano con los tornillos o
espárragos adecuados.
Compruebe que la placa base
cubre completamente el orificio
del cable de modo que no sea
visible cuando la cámara esté
colocada.
Antes de volver a poner la cubierta deberá efectuar un último ajuste de la posición de la lente.
Para ello deberá acceder a la imagen en directo de la cámara en su navegador de Web; siga estos
pasos:
a) Asigne una dirección IP; consulte el paso 4 en la página 64.
b) Configure la contraseña; consulte el paso 5 en la página 67.
c) Ajuste la lente; consulte el paso 6 en la página 68.
b) Complete la instalación; consulte el paso 7 en la página 69.
Cable de red
con conector
Indicadores LED
Orificio de tornillo
Orificio de tornillo
Orificio de
tornillo
Etiqueta de ID de
producto y número de
serie (N/S)
Orificio de
tornillo
Botón de control
Página 64 Guía de instalación de AXIS 209FD/MFD
Asignación de una dirección IP
Debe asignarse una dirección IP a la AXIS 209FD/MFD para que sea accesible desde la red.
Dependiendo del número de cámaras que desee instalar, el método recomendado de asignación
de direcciones IP en Windows será AXIS IP Utility o bien AXIS Camera Management. Utilice
el método que se adapte mejor a sus necesidades.
Ambas aplicaciones son gratuitas y están disponibles en el CD del producto de vídeo en red de
Axis suministrado con este producto o pueden descargarse de www.axis.com/techsup.
Notas:
• Si hay un servidor DHCP en su red, la AXIS 209FD/MFD recibirá automáticamente una dirección IP
dinámica, pero esto no impedirá que se asigne manualmente una dirección alternativa.
• La AXIS 209FD/MFD tiene la siguiente dirección IP predeterminada: 192.168.0.90.
• Si no puede asignar la dirección IP, compruebe que no haya ningún cortafuegos que bloquee la
operación.
• Consulte la página 70 para conocer otros métodos de asignación o de detección de la dirección IP,
por ejemplo, en otros sistemas operativos.
Método Recomendado para Sistema operativo
AXIS IP Utility
Consulte la página 65
Cámaras individuales
Instalaciones pequeñas
Windows
AXIS Camera Management
Consulte la página 66
Varias cámaras
Instalaciones grandes
Instalación en una subred
diferente
Windows 2000
Windows XP Pro
Windows 2003 Server
Windows Vista
Guía de instalación de AXIS 209FD/MFD Página 65
ESPAÑOL
ESPAÑOL ESPAÑOL
AXIS IP Utility: para cámaras individuales o instalaciones pequeñas
AXIS IP Utility encuentra y muestra automáticamente los dispositivos Axis que existen en la red.
Además, puede utilizarse para fijar manualmente una dirección IP estática.
Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red
(subred física) que la AXIS 209FD/MFD.
Detección automática
1. Compruebe que la AXIS 209FD/MFD está conectada a la red y que recibe alimentación.
2. Inicie AXIS IP Utility.
3. Cuando la cámara aparezca en la ventana, haga doble clic en ella para abrir la página de
inicio.
4. Consulte la página 67 para obtener instrucciones sobre cómo asignar la contraseña.
Asignación manual de la dirección IP (opcional)
1. Obtenga una dirección IP que no esté en uso y que se encuentre en el mismo segmento de red
que su PC.
2. Seleccione AXIS 209FD/MFD en la lista.
3. Haga clic en el botón Asignar nueva dirección IP al dispositivo e introduzca la
dirección IP.
4. Haga clic en el botón Asignar y siga las instrucciones.
5. Haga clic en Página de Inicio para acceder a las páginas Web de la cámara.
6. Consulte la página 67 para obtener instrucciones sobre cómo configurar la contraseña.
Página 66 Guía de instalación de AXIS 209FD/MFD
AXIS Camera Management: para varias cámaras e instalaciones
grandes
AXIS Camera Management puede buscar y configurar automáticamente direcciones IP, mostrar
el estado de la conexión y administrar las actualizaciones del firmware de varios productos de
vídeo de Axis.
Detección automática
1. Compruebe que la cámara está conectada a la red y que recibe alimentación.
2. Inicie AXIS Camera Management. Cuando aparezca la AXIS 209FD/MFD en la ventana,
haga doble clic para abrir la página de inicio.
3. Consulte la página 67 para obtener instrucciones sobre cómo configurar la contraseña.
Configuración de la dirección IP en varios dispositivos
AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios
dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado.
1. Seleccione los dispositivos que desee configurar (se pueden seleccionar varios modelos) y
haga clic en el botón Assign IP (Asignar IP).
2. Seleccione Obtain IP addresses automatically (Obtener direcciones IP automáticamente)
(DHCP), haga clic en el botón Update (Actualización) y el programa iniciará la búsqueda en
el intervalo especificado y sugerirá una dirección IP para cada dispositivo;
o bien
introduzca el intervalo de direcciones IP, la máscara de subred y el encaminador
predeterminado que pueden utilizar los dispositivos, y haga clic en el botón Update.
Guía de instalación de AXIS 209FD/MFD Página 67
ESPAÑOL
ESPAÑOL ESPAÑOL
Configuración de la contraseña
Al acceder a la AXIS 209FD/MFD por primera
vez, aparecerá el cuadro de diálogo Configure
Root Password (Configurar contraseña de root).
1. A continuación, escriba una contraseña y
vuelva a escribirla para confirmarla. Haga
clic en Aceptar.
2. Introduzca el nombre de usuario 'root' en el
cuadro de diálogo para acceso presentado.
Nota: El nombre de usuario predeterminado para el administrador root no se puede borrar.
3. Escriba la contraseña que introdujo anteriormente y haga clic en Aceptar. Si se ha perdido la
contraseña deberá restablecer la AXIS 209FD/MFD a los valores iniciales. Consulte la
página 72.
4. En caso necesario, haga clic en Sí para instalar el AMC (AXIS Media Control) y así permitir
la visualización del vídeo continuo en Internet Explorer. Para ello, debe tener derechos de
administrador en su ordenador.
La página Live View (En vivo) de la AXIS 209FD/MFD aparece con enlaces a las herramientas
de configuración que le permiten personalizar la cámara.
Setup (Configuración): proporciona todas las herramientas
para configurar la cámara según sus necesidades.
Help (Ayuda):
presenta ayuda
en línea sobre
todos los
aspectos del uso
de la cámara.
Página 68 Guía de instalación de AXIS 209FD/MFD
Ajustes de la lente
Posición
Para ajustar la posición de la lente, siga estos pasos:
1. Abra la página Live View en su navega-
dor de Web.
2. Mientras comprueba la imagen en la
página Live View, mueva la lente a la
posición deseada.
Nota: El sostenedor de la lente ha sido
diseñado para permitir el reposicio-
namiento de la lente con la mano.
No afloje los tornillos del sostene-
dor de la lente.
Enfoque
El enfoque de la AXIS 209FD/MFD está
fijado en fábrica de 0,5 m al infinito.
Normalmente no es necesario ajustarlo.
Para enfocar un objeto mas cercano de
0.5m o por si alguna razón el lente ha
perdido foco, este puede ser ajustado de la
siguiente manera:
1. Afloje el tornillo de la cerradura del
foco
2. Ajuste el lente manualmente hasta
que la imagen en la página de visión
en vivo sea satisfactoria
3. Vuelva a apretar suavemente el
tornillo de la cerradura del foco
(par de apriete 0.1 Nm).
Tornillo del soporte de la lente
No desartornillar
No desartornillar
Lente
Soporte de
Tornillo del soporte de la lente
la lente
Tornillo de bloqueo de lente
<
Guía de instalación de AXIS 209FD/MFD Página 69
ESPAÑOL
ESPAÑOL ESPAÑOL
Finalización de la instalación
1. Limpie la burbuja con un trapo
suave y seco para eliminar el
polvo y las huellas dactilares y uti-
lice una pera para quitar el polvo
de la lente.
2. Vuelva a colocar la cubierta y
apriete suavemente (par de apriete
< 0.4 Nm) los tornillos de
seguridad con la llave Allen
incluida.
La instalación ha finalizado.
Acceso a la AXIS
209FD/MFD desde Internet
Una vez instalada, puede acceder a la AXIS 209FD/MFD desde su red local (LAN). Para acceder
a la cámara desde Internet, los encaminadores de red deben estar configurados para permitir el
tráfico de datos de entrada, que normalmente se efectúa en un puerto específico. Para obtener
más instrucciones, consulte la documentación de su encaminador. Para obtener más información
sobre este u otros temas, visite la página de asistencia técnica de Axis en www.axis.com/techsup.
Fijar la bolsa de desecante aquí
Página 70 Guía de instalación de AXIS 209FD/MFD
Otros métodos para configurar la dirección IP
Esta tabla presenta todos los métodos disponibles para configurar o detectar la dirección IP.
Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos.
Configuración de la dirección IP con ARP/Ping
1. Obtenga una dirección IP en el mismo segmento de red en el que está conectado su equipo.
2. Localice el número de serie (N/S) en la etiqueta de la AXIS 209FD/MFD.
3. Abra una línea de comandos en su equipo y escriba los comandos siguientes:
4. Compruebe que el cable de red está conectado a la cámara y desconecte y vuelva a conectar
la corriente para iniciarla o reiniciarla.
5. Cierre la línea de comando cuando vea ‘Reply from 192.168.0.125: ...’ o similar.
6. En el explorador, escriba http://<dirección IP> en el campo Ubicación/Dirección y pulse
Intro en el teclado.
Notas:
• Para abrir una línea de comandos en Windows: desde el menú Inicio, seleccione Ejecutar… y escriba
cmd. Haga clic en Aceptar.
• Para utilizar el comando ARP en un sistema operativo Mac OS X, utilice la herramienta Terminal, que
se encuentra en Aplicaciones > Utilidades.
Sistema operativo Notas
UPnP™
Windows La cámara se detecta y se añade a “Mis sitios de red”
automáticamente, siempre que esta opción esté habilitada en el
equipo.
Bonjour MAC OSX
(10.4 o posterior)
Aplicable a navegadores compatibles con Bonjour. Navegue
hasta el favorito Bonjour de su navegador (p. ej., Safari) y haga
clic en el vínculo para acceder a las páginas Web de la cámara.
AXIS Dynamic DNS
Service
Todos Servicio gratuito de Axis que permite instalar la cámara de forma
rápida y sencilla. Es necesario disponer de conexión a Internet sin
proxy HTTP. Para más información, consulte www.axiscam.net.
ARP/Ping Todos Véase más adelante. El comando debe emitirse en los dos
minutos posteriores al encendido de la cámara.
Servidor DHCP Todos Para visualizar las páginas de administración del servidor DHCP
en red, consulte la documentación del servidor.
Comando de Windows:Ejemplo de Windows
arp -s <Dirección IP> <Número de serie>
ping -l 408 -t <Dirección IP>
arp -s 192.168.0.125 00-40-8c-18-10-00
ping -l 408 -t 192.168.0.125
Comando de UNIX/Linux/Mac Ejemplo de UNIX/Linux/Mac
arp -s <Dirección IP> <Número de serie>
temp
ping -s 408 <Dirección IP>
arp -s 192.168.0.125 00:40:8c:18:10:00
temp
ping -s 408 192.168.0.125
Guía de instalación de AXIS 209FD/MFD Página 71
ESPAÑOL
ESPAÑOL ESPAÑOL
Indicadores LED
Conectores
(AXIS 209FD/AXIS 209MFD) Conector de red - Conector Ethernet RJ-45. Ayudas Power
over Ethernet (PoE). Se recomienda emplear cables blindados.
LED Color Indicación
Red Verde Fijo para indicar conexión a una red de 100 Mbit/s. Parpadeo para indicar
actividad de red.
Ámbar Fijo para indicar conexión a una red de 10 Mbit/s. Parpadeo para indicar
actividad de red.
Apagado Sin conexión de red.
Estado Verde Fijo para indicar funcionamiento normal.
Nota: puede configurarse el LED de estado para que esté apagado durante el
funcionamiento normal o para que parpadee únicamente cuando se accede a
la cámara. Para ello, vaya a Setup (Configuración) > System Options
(Opciones del sistema) > LED settings (Configuración de LED). Para obtener
más información, consulte los archivos de la ayuda en línea.
Ámbar Fijo durante el inicio o durante el restablecimiento de los valores iniciales o de
valores de configuración.
Rojo Parpadeo lento si no se puede realizar una actualización.
Alimentación Verde Funcionamiento normal.
Ámbar Parpadeo verde/ámbar durante la actualización del firmware.
Página 72 Guía de instalación de AXIS 209FD/MFD
Restablecimiento de los valores iniciales
Esta operación reconfigurará todos los parámetros, incluida la dirección IP, a los valores
iniciales:
1. Desconecte el cable de red de la cámara.
2. Utilice la llave allen incluida para aflojar los 4 tornillos que sujetan la cubierta y retírela.
3. Presione el botón de control y vuelva a conectar el cable de red.
4. Mantenga presionado el botón de control hasta que el indicador de estado brille con luz
ámbar (puede tardar hasta 15 segundos en encenderse).
5. Suelte el botón de control. Cuando el indicador de estado brille con luz verde (lo que puede
tardar hasta 1 minuto), ha finalizado el proceso y se han restablecido los valores iniciales de
la cámara.
También es posible restablecer los valores predeterminados de la cámara mediante la interfaz
Web. Si desea más información, consulte la ayuda en línea o el manual del usuario.
Más información
Puede acceder al Manual del usuario en la página Web de Axis www.axis.com, o bien a través
del CD sobre el producto de vídeo de red de Axis incluido con este producto.
Sugerencia:
entre en www.axis.com/techsup para comprobar si hay firmware actualizado disponible
para la AXIS 209FD/MFD. Para ver la versión de firmware que se encuentra instalada
en ese momento, consulte la página Web Basic Configuration (Configuración básica) en
las herramientas de configuración del producto.
AXIS 209FD/MFD Installation Guide Rev. 4.0 November 2012
Copyright © Axis Communications AB, 2007 - 2011 Part No. 49467

Navigation menu
