Behringer Firepower Fca1616 Quick Start Manual P0A3A (FCA1616)

FCA610 to the manual ba7af3b5-ed5b-4fec-a82d-8e2015d51818

: Behringer Behringer-Firepower-Fca1616-Quick-Start-Manual-751841 behringer-firepower-fca1616-quick-start-manual-751841 behringer pdf

Open the PDF directly: View PDF .
Page Count: 21

Quick Start Guide (Check out behringer.com for FullManual)

FIREPOWER

FCA1616

Audiophile 16 In/16 Out, 24-Bit/96 kHz FireWire/USB Audio/MIDIInterface with

ADATandMIDAS Preampliers

FCA610

Audiophile 6 In/10 Out, 24-Bit/96 kHz FireWire/USB Audio/MIDI Interface with

MIDASPreampliers

For the applicable warranty

terms and conditions and

additional information regarding

MUSICGroup’s Limited Warranty,

please see complete details online at

www.music-group.com/warranty.

Las terminales marcadas con

este símbolo transportan

corriente eléctrica de

magnitud su ciente como para constituir

un riesgo de descarga eléctrica.

Utilicesolo cables de altavoz

profesionales y de alta calidad con

conectores TS de 6,3 mm o de bayoneta

pre jados. Cualquier otra instalación o

modi cación debe ser realizada

únicamente por un técnicocuali cado.

Este símbolo, siempre que

aparece, leadvierte de la

presencia de voltaje

peligroso sin aislar dentro de la caja;

estevoltaje puede ser su ciente para

constituir un riesgo dedescarga.

Este símbolo, siempre que

aparece, leadvierte sobre

instrucciones operativas y

de mantenimiento que aparecen en la

documentación adjunta. Por favor,

leaelmanual.

Atención

Para reducir el riesgo de

descarga eléctrica, no quite

la tapa (olaparte posterior). Nohay

piezas en el interior del equipo que

puedan ser reparadas por el usuario.

Sies necesario, póngase en contacto con

personal cuali cado.

Atención

Para reducir el riesgo

de incendio o descarga

eléctrica, no exponga este aparato a la

lluvia, humedad o alguna otra fuente que

pueda salpicar o derramar algún líquido

sobre el aparato. Nocoloque ningún

tipo de recipiente para líquidos sobre

elaparato.

Atención

Las instrucciones de servicio

deben llevarlas a cabo

exclusivamente personal cuali cado.

Paraevitar el riesgo de una descarga

eléctrica, no realice reparaciones que no

se encuentren descritas en el manual

de operaciones. Lasreparaciones deben

ser realizadas exclusivamente por

personalcuali cado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas

lasadvertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un pañoseco.

7. No bloquee las aberturas de

ventilación. Instale el equipo de acuerdo

con las instrucciones del fabricante.

8. No instale este equipo cerca de

fuentes de calor tales como radiadores,

acumuladores de calor, estufas u otros

aparatos (incluyendo ampli cadores)

quepuedan producir calor.

9. No elimine o deshabilite nunca la

conexión a tierra del aparato o del cable

de alimentación de corriente. Unenchufe

polarizado tiene dos polos, uno de los

cuales tiene un contacto más ancho que

el otro. Una clavija con puesta a tierra

dispone de tres contactos: dos polos y

la puesta a tierra. El contacto ancho y el

tercer contacto, respectivamente, son

los que garantizan una mayor seguridad.

Siel enchufe suministrado con el equipo

no concuerda con la toma de corriente,

consulte con un electricista para cambiar

la toma de corriente obsoleta.

10. Coloque el cable de suministro de

energía de manera que no pueda ser

pisado y que esté protegido de objetos

a lados. Asegúrese de que el cable de

suministro de energía esté protegido,

especialmente en la zona de la clavija y en

el punto donde sale del aparato.

11. Use únicamente los dispositivos o

accesorios especi cados por elfabricante.

12. Use

únicamente

la carretilla,

plataforma, trípode,

soporte o mesa

especi cados por

el fabricante o suministrados junto

con el equipo. Altransportar el equipo,

tengacuidado para evitar daños y caídas

al tropezar con algúnobstáculo.

13. Desenchufe el equipo durante

tormentas o si no va a utilizarlo durante

un periodo largo.

14. Confíe las reparaciones únicamente

a servicios técnicos cuali cados.

Launidad requiere mantenimiento

siempre que haya sufrido algún daño,

si el cable de suministro de energía o el

enchufe presentaran daños, sehubiera

derramado un líquido o hubieran caído

objetos dentro del equipo, si el aparato

hubiera estado expuesto a la humedad

o la lluvia, si ha dejado de funcionar de

manera normal o si ha sufrido algún

golpe o caída.

15. Al conectar la unidad a la toma de

corriente eléctrica asegúrese de que la

conexión disponga de una unión a tierra.

16. Si el enchufe o conector de red sirve

como único medio de desconexión, éste

debe ser accesiblefácilmente.

LAS ESPECIFICACIONES TÉCNICAS Y LA

APARIENCIA EXTERIOR ESTÁN SUJETAS

A CAMBIOS SIN PREVIO AVISO Y NO

PODEMOS GARANTIZAR LA TOTAL

EXACTITUD DE TODO LO QUE APARECE

AQUÍ. BEHRINGER, KLARK TEKNIK,

MIDAS, BUGERA, YTURBOSOUND

SON PARTE DEL GRUPOMUSIC GROUP

MUSICGROUP.COM. TODAS LAS

MARCAS REGISTRADAS SON PROPIEDAD

DE SUS RESPECTIVOS DUEÑOS.

MUSICGROUP NO ACEPTA NINGÚN TIPO

DE RESPONSABILIDAD POR POSIBLES

Terminals marked with this

symbol carry electrical

current of su cient

magnitude to constitute risk of electric

shock. Use only high-quality professional

speaker cables with ¼" TS or twist-

locking plugs pre-installed. Allother

installation or modi cation should be

performed only by quali edpersonnel.

This symbol, wherever it

appears, alerts you to the

presence of uninsulated

dangerous voltage inside the enclosure -

voltage that may be su cient to

constitute a risk ofshock.

This symbol, wherever it

appears, alerts you to

important operating and

maintenance instructions in the

accompanying literature. Please read

themanual.

Caution

To reduce the risk of electric

shock, do not remove the

top cover (or the rear section). No user

serviceable parts inside. Refer servicing

to quali edpersonnel.

Caution

To reduce the risk of  re or

electric shock, do not expose

this appliance to rain and moisture.

Theapparatus shall not be exposed to

dripping or splashing liquids and no

objects  lled with liquids, such as vases,

shall be placed on the apparatus.

Caution

These service instructions

are for use by quali ed

service personnel only. Toreduce the

risk of electric shock do not perform any

servicing other than that contained in the

operation instructions. Repairshave to be

performed by quali ed servicepersonnel.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus

nearwater.

6. Clean only with dry cloth.

7. Do not block any ventilation

openings. Install in accordance with the

manufacturer’s instructions.

8. Do not install near any heat sources

such as radiators, heat registers, stoves,

orother apparatus (including ampli ers)

thatproduceheat.

9. Do not defeat the safety purpose

of the polarized or grounding-type plug.

Apolarized plug has two blades with

one wider than the other. A grounding-

type plug has two blades and a third

grounding prong. The wide blade or the

third prong are provided for your safety.

Ifthe provided plug does not  t into

your outlet, consult an electrician for

replacement of the obsoleteoutlet.

10. Protect the power cord from being

walked on or pinched particularly at

plugs, convenience receptacles, and the

point where they exit from theapparatus.

11. Use only attachments/accessories

speci ed by themanufacturer.

12. Use only with

the cart, stand,

tripod, bracket,

ortable speci ed by

the manufacturer,

orsold with

the apparatus. When a cart is used,

usecaution when moving the cart/

apparatus combination to avoid injury

from tip-over.

13. Unplug this apparatus during

lightning storms or when unused for long

periods oftime.

14. Refer all servicing to quali ed

service personnel. Servicing is required

when the apparatus has been damaged

in any way, such as power supply cord or

plug is damaged, liquid has been spilled

or objects have fallen into the apparatus,

the apparatus has been exposed to rain

or moisture, does not operate normally,

orhas beendropped.

15. The apparatus shall be connected to

a MAINS socket outlet with a protective

earthingconnection.

16. Where the MAINS plug or an

appliance coupler is used as the

disconnect device, thedisconnect device

shall remain readilyoperable.

TECHNICAL SPECIFICATIONS AND

APPEARANCES ARE SUBJECT TO CHANGE

WITHOUT NOTICE AND ACCURACY

IS NOT GUARANTEED. BEHRINGER,

KLARKTEKNIK, MIDAS, BUGERA,

AND TURBOSOUND ARE PART OF THE

MUSIC GROUP MUSICGROUP.COM.

ALL TRADEMARKS ARE THE PROPERTY

OF THEIR RESPECTIVE OWNERS.

MUSICGROUP ACCEPTS NO LIABILITY

FOR ANY LOSS WHICH MAY BE

SUFFERED BY ANY PERSON WHO RELIES

EITHER WHOLLY OR IN PART UPON

ANY DESCRIPTION, PHOTOGRAPH

OR STATEMENT CONTAINED HEREIN.

COLORSAND SPECIFICATIONS MAY

VARY FROM ACTUAL PRODUCT.

MUSIC GROUP PRODUCTS ARE SOLD

THROUGH AUTHORIZED FULLFILLERS

AND RESELLERS ONLY. FULLFILLERS

AND RESELLERS ARE NOT AGENTS OF

MUSICGROUP AND HAVE ABSOLUTELY

NO AUTHORITY TO BIND MUSICGROUP

BY ANY EXPRESS OR IMPLIED

UNDERTAKING OR REPRESENTATION.

THIS MANUAL IS COPYRIGHTED.

NO PART OF THIS MANUAL MAY BE

REPRODUCED OR TRANSMITTED IN ANY

FORM OR BY ANY MEANS, ELECTRONIC

OR MECHANICAL, INCLUDING

PHOTOCOPYING AND RECORDING OF

ANY KIND, FORANY PURPOSE, WITHOUT

THE EXPRESS WRITTEN PERMISSION OF

MUSICGROUPIPLTD.

ALL RIGHTS RESERVED.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay,

P.O. Box 146, Road Town, Tortola,

BritishVirgin Islands

LEGAL DISCLAIMER

LIMITED WARRANTY

Important Safety

Instructions

Instrucciones de

seguridad

NEGACIÓN LEGAL

2 3Quick Start GuideFIREPOWER FCA1616/FCA610

DA

Ñ

OS Y PERJUICIOS SUFRIDOS POR

CUALQUIER PERSONA QUE SE HAYA

BASADO COMPLETAMENTE O EN PARTE

EN LAS DESCRIPCIONES, FOTOGRAFÍAS

O EXPLICACIONES QUE APARECEN EN

ESTE DOCUMENTO. LOS COLORES Y

ESPECIFICACIONES TÉCNICAS PUEDEN

VARIAR LIGERAMENTE DE UN PRODUCTO

A OTRO. LOS PRODUCTOS MUSIC GROUP

SON COMERCIALIZADOS ÚNICAMENTE

A TRAVÉS DE DISTRIBUIDORES

OFICIALES. LOS DISTRIBUIDORES Y

MAYORISTAS NO SON AGENTES DE

MUSICGROUP, POR LO QUE NO ESTÁN

AUTORIZADOS A CONCEDER NINGÚN

TIPO DE CONTRATO O GARANTÍA QUE

OBLIGUE A MUSICGROUP DE FORMA

EXPRESA O IMPLÍCITA. ESTEMANUAL

ESTÁ PROTEGIDO POR LAS LEYES DEL

COPYRIGHT. ESTEMANUAL NO PUEDE

SER REPRODUCIDO O TRANSMITIDO,

NICOMPLETO NI EN PARTE,

PORNINGÚN TIPO DE MEDIO, TANTOSI

ES ELECTRÓNICO COMO MECÁNICO,

INCLUYENDOEL FOTOCOPIADO O

REGISTRO DE CUALQUIER TIPO Y PARA

CUALQUIER FIN, SIN LA AUTORIZACIÓN

EXPRESA Y POR ESCRITO DE

MUSICGROUPIPLTD.

RESERVADOS TODOS LOS DERECHOS.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay,

P.O. Box 146, Road Town, Tortola,

British Virgin Islands

Si quiere conocer los detalles y

condiciones aplicables de la garantía

así como información adicional sobre

la Garantía limitada de MUSIC group,

consulte online toda la información en la

web www.music-group.com/warranty.

Les points repérés par ce

symbole portent une

tension électrique su sante

pour constituer un risque d’électrocution.

Utilisez uniquement des câbles

d’enceintes professionnels de haute

qualité avec  ches Jack mono 6,35 mm ou

 ches à verrouillages déjà installées.

Touteautre installation ou modi cation

doit être e ectuée uniquement par un

personnel quali é.

Ce symbole avertit de la

présence d’une tension

dangereuse et non isolée à

l’intérieur de l’appareil - elle peut

provoquer des chocs électriques.

Attention

Ce symbol signale les

consignes d’utilisation

et d’entre ! Tienimportantes dans

la documentation fournie. Lisez les

consignes de sécurité du manuel

d’utilisation del’appareil.

Attention

Pour éviter tout risque de

choc électrique, ne pas

ouvrir le capot de l’appareil ni démonter

le panneau arrière. L’intérieur de

l’appareil ne possède aucun élément

réparable par l’utilisateur. Laissertoute

réparation à un professionnelquali é.

Attention

Pour réduire les risques de

feu et de choc électrique,

n’exposez pas cet appareil à la pluie,

à la moisissure, auxgouttes ou aux

éclaboussures. Ne posez pas de récipient

contenant un liquide sur l’appareil

(unvase par exemple).

Attention

Ces consignes de sécurité et

d’entretien sont destinées

à un personnel quali é. Pour éviter tout

risque de choc électrique, n’e ectuez

aucune réparation sur l’appareil qui ne

soit décrite par le manuel d’utilisation.

Les éventuelles réparations doivent

être e ectuées uniquement par un

technicienspécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les

consignesd’utilisation.

5. N’utilisez jamais l’appareil à

proximité d’un liquide.

6. Nettoyez l’appareil avec un

chi onsec.

7. Veillez à ne pas empêcher la bonne

ventilation de l’appareil via ses ouïes

de ventilation. Respectezles consignes

du fabricant concernant l’installation

del’appareil.

8. Ne placez pas l’appareil à proximité

d’une source de chaleur telle qu’un

chau age, unecuisinière ou tout appareil

dégageant de la chaleur (ycompris un

ampli depuissance).

9. Ne supprimez jamais la sécurité

des prises bipolaires ou des prises terre.

Lesprises bipolaires possèdent deux

contacts de largeur di érente. Leplus

large est le contact de sécurité. Lesprises

terre possèdent deux contacts plus une

mise à la terre servant de sécurité. Si la

prise du bloc d’alimentation ou du cordon

d’ali-mentation fourni ne correspond pas

à celles de votre installation électrique,

faites appel à un électricien pour

e ectuer le changement de prise.

10. Installez le cordon d’alimentation

de telle façon que personne ne puisse

marcher dessus et qu’il soit protégé

d’arêtes coupantes. Assurez-vous que le

cordon d’alimentation est sufsamment

protégé, notamment au niveau de sa prise

électrique et de l’endroit où il est relié à

l’appareil; celaest également valable pour

une éventuelle rallongeélectrique.

11. Utilisez exclusivement des

accessoires et des appareils

supplémentaires recommandés par

lefabricant.

12. Utilisez

exclusivement des

chariots, des diables,

desprésentoirs,

despieds et

des surfaces

de travail recommandés par le

fabricant ou livrés avec le produit.

Déplacezprécautionneusement tout

chariot ou diable chargé pour éviter

d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension

secteur en cas d’orage ou si l’appareil

reste inutilisé pendant une longue

période detemps.

14. Les travaux d’entretien de l’appareil

doivent être e ectués uniquement par

du personnel qualié. Aucunentretien

n’est nécessaire sauf si l’appareil est

endommagé de quelque façon que ce soit

(dommagessur le cordon d’alimentation

ou la prise par exemple), siun liquide

ou un objet a pénétré à l’intérieur du

châssis, si l’appareil a été exposé à la pluie

ou à l’humidité, s’il ne fonctionne pas

correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une

prise secteur dotée d’une protection par

mise à laterre.

16. La prise électrique ou la prise IEC de

tout appareil dénué de bouton marche/

arrêt doit rester accessible

enpermanence.

CARACTÉRISTIQUES TECHNIQUES ET

APPARENCE SUJETTES À MODIFICATIONS

SANS PRÉAVIS. PRÉCISION NON

GARANTIE. BEHRINGER, KLARK TEKNIK,

MIDAS, BUGERA, ET TURBOSOUND

FONT PARTIE DU MUSIC GROUP

MUSICGROUP.COM. TOUTESLES

MARQUES DÉPOSÉES SONT LA

PROPRIÉTÉ DE LEURS PROPRIÉTAIRES

RESPECTIFS. LA SOCIÉTÉ MUSICGROUP

N’ACCEPTE AUCUNE RESPONSABILITÉ

DANS LES ÉVENTUELS DOMMAGES

OU PERTES SUBIS PAR UN TIERS

EN SE BASANT EN ENTIER OU EN

PARTIE SUR LES DESCRIPTIONS,

PHOTOGRAPHIES OU DÉCLARATIONS

CONTENUES DANS CE DOCUMENT.

LESCOULEURS ET CARACTÉRISTIQUES

PEUVENT VARIER LÉGÈREMENT DE

CELLES DU PRODUIT. LESPRODUITS

MUSIC GROUP NE SONT VENDUS

QUE PAR LE BIAIS DE REVENDEURS

AGRÉÉS. LESDISTRIBUTEURS ET LES

REVENDEURS NE SONT PAS AGENTS DE

MUSICGROUP ET N’ONT ABSOLUMENT

AUCUNE AUTORITÉ POUR ENGAGER OU

REPRÉSENTER LA SOCIÉTÉ MUSICGROUP

DE FAÇON IMPLICITE, EXPLICITE OU

INDIRECTE. CE MODE D’EMPLOI EST

PROTÉGÉ PAR DROITS D’AUTEURS.

ILEST INTERDIT DE TRANSMETTRE OU

DE COPIER CE MODE D’EMPLOI SOUS

QUELLE FORME QUE CE SOIT, PAR QUEL

MOYEN QUE CE SOIT, ÉLECTRONIQUE

OU MÉCANIQUE, CE QUI COMPREND

LES MOYENS DE PHOTOCOPIE ET

D’ENREGISTREMENT DE QUELLE FAÇON

QUE CE SOIT, QUEL QUE SOIT LE BUT,

SANS LA PERMISSION ÉCRITE EXPRESSE

DE MUSICGROUPIPLTD.

TOUS DROITS RÉSERVÉS.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay,

P.O. Box 146, Road Town, Tortola,

Iles Vierges Britanniques

Pour connaître les termes et conditions

de garantie applicables, ainsi que

les informations supplémentaires et

détaillées sur la Garantie Limitée de

MUSIC Group, consultez le site Internet

www.music-group.com/warranty.

Vorsicht

Die mit dem Symbol

markierten Anschlüsse

führen so viel Spannung, dassdie Gefahr

eines Stromschlags besteht. Verwenden

Sie nur hochwertige, professionelle

Lautsprecherkabel mit vorinstallierten

6,35 mm MONO-Klinkensteckern

oder Lautsprecherstecker mit

Drehverriegelung. Alle anderen

Installationen oder Modi kationen

sollten nur von quali ziertem

Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch

Stromschlag auszuschließen,

darf die Geräteabdeckung bzw.

Geräterückwandnicht abgenommen

werden. ImInnern des Geräts be nden

sich keine vom Benutzer reparierbaren

Teile. Reparaturarbeiten dürfen

nur von quali ziertem Personal

ausgeführtwerden.

Achtung

Um eine Gefährdung durch

Feuer bzw. Stromschlag

auszuschließen, darf dieses Gerät weder

Regen oder Feuchtigkeit ausgesetzt

werden noch sollten Spritzwasser oder

tropfende Flüssigkeiten in das Gerät

gelangen können. Stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände, wie z.

B. Vasen, aufdasGerät.

Achtung

Die Service-Hinweise sind

nur durch quali ziertes

Personal zu befolgen. Umeine

Gefährdung durch Stromschlag zu

vermeiden, führen Sie bitte keinerlei

Reparaturen an dem Gerät durch,

dienicht in der Bedienungsanleitung

beschrieben sind. Reparaturen

sind nur von quali ziertem

Fachpersonaldurchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle

Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der

Nähe von Wasser.

6. Reinigen Sie das Gerät mit einem

trockenen Tuch.

7. Blockieren Sie nicht die

Belüftungsschlitze. BeachtenSie

beim Einbau des Gerätes die

Herstellerhinweise.

8. Stellen Sie das Gerät nicht in

der Nähe von Wärmequellen auf.

SolcheWärmequellen sind z. B.

Heizkörper, Herde oder andere Wärme

erzeugende Geräte (auch Verstärker).

9. Entfernen Sie in keinem Fall die

Sicherheitsvorrichtung von Zweipol- oder

geerdeten Steckern. Ein Zweipolstecker

hat zwei unterschiedlich breite

Steckkontakte. Ein geerdeter Stecker

hat zwei Steckkontakte und einen

dritten Erdungskontakt. Derbreitere

Steckkontakt oder der zusätzliche

Erdungskontakt dient Ihrer Sicherheit.

Fallsdas mitgelieferte Steckerformat

nicht zu Ihrer Steckdose passt, wenden

Sie sich bitte an einen Elektriker,

damit die Steckdose entsprechend

ausgetauscht wird.

GARANTÍA LIMITADA

Consignes de sécurité

DÉNI LÉGAL

GARANTIE LIMITÉE

Wichtige

Sicherhteitshinweise

4 5Quick Start GuideFIREPOWER FCA1616/FCA610

10. Verlegen Sie das Netzkabel so,

dass es vor Tritten und scharfen Kanten

geschützt ist und nicht beschädigt

werden kann. Achten Sie bitte

insbesondere im Bereich der Stecker,

Verlängerungskabel und an der Stelle,

an der das Netzkabel das Gerät verlässt,

aufausreichendenSchutz.

11. Das Gerät muss jederzeit mit

intaktem Schutzleiter an das Stromnetz

angeschlossensein.

12. Sollte der Hauptnetzstecker

oder eine Gerätesteckdose die

Funktionseinheit zum Abschalten sein,

muss diese immer zugänglichsein.

13. Verwenden Sie nur Zusatzgeräte/

Zubehörteile, dielaut Hersteller

geeignetsind.

14. Verwenden Sie

nur Wagen,

Standvorrichtungen,

Stative, Halteroder

Tische, die vom

Hersteller benannt

oder im Lieferumfang des Geräts

enthalten sind. Falls Sie einen Wagen

benutzen, seien Sie vorsichtig beim

Bewegen der Wagen-Gerätkombination,

umVerletzungen durch Stolpern

zuvermeiden.

15. Ziehen Sie den Netzstecker bei

Gewitter oder wenn Sie das Gerät längere

Zeit nichtbenutzen.

16. Lassen Sie alle Wartungsarbeiten

nur von quali ziertem Service-Personal

ausführen. EineWartung ist notwendig,

wenn das Gerät in irgendeiner Weise

beschädigt wurde (z. B. Beschädigung des

Netzkabels oder Steckers), Gegenstände

oder Flüssigkeit in das Geräteinnere

gelangt sind, das Gerät Regen oder

Feuchtigkeit ausgesetzt wurde, das Gerät

nicht ordnungsgemäß funktioniert oder

auf den Boden gefallenist.

17. Korrekte Entsorgung

dieses Produkts: Dieses

Symbol weist darauf hin,

dasProdukt entsprechend

der WEEE Direktive

(2002/96/EC) und der jeweiligen

nationalen Gesetze nicht zusammen mit

Ihren Haushaltsabfällen zu entsorgen.

Dieses Produkt sollte bei einer

autorisierten Sammelstelle für Recycling

elektrischer und elektronischer Geräte

(EEE) abgegeben werden.

Wegenbedenklicher Substanzen,

diegenerell mit elektrischen und

elektronischen Geräten in Verbindung

stehen, könnte eine unsachgemäße

Behandlung dieser Abfallart eine negative

Auswirkung auf Umwelt und Gesundheit

haben. Gleichzeitig gewährleistet Ihr

Beitrag zur richtigen Entsorgung dieses

Produkts die e ektive Nutzung

natürlicher Ressourcen. Fürweitere

Informationen zur Entsorgung Ihrer

Geräte bei einer Recycling-Stelle nehmen

Sie bitte Kontakt zum zuständigen

städtischen Büro, Entsorgungsamt oder

zu Ihrem Haushaltsabfallentsorgerauf.

TECHNISCHE DATEN UND

ERSCHEINUNGSBILD KÖNNEN

UNANGEKÜNDIGT GEÄNDERT WERDEN.

IRRTÜMER BLEIBEN VORBEHALTEN.

BEHRINGER, KLARK TEKNIK, MIDAS,

BUGERAUND TURBOSOUND SIND TEIL

DER MUSICGROUP MUSICGROUP.COM.

ALLEWARENZEICHEN SIND DAS EIGENTUM

IHRER JEWEILIGEN BESITZER.

MUSICGROUP ÜBERNIMMT KEINE

HAFTUNG FÜR VERLUSTE, DIEPERSONEN

ENTSTEHEN, DIE SICH GANZ ODER

TEILWEISE AUF HIER ENTHALTENE

BESCHREIBUNGEN, FOTOS ODER

AUSSAGEN VERLASSEN. ABGEBILDETE

FARBEN UND SPEZIFIKATIONEN KÖNNEN

GERINGFÜGIG VOM PRODUKT ABWEICHEN.

MUSICGROUP PRODUKTE WERDEN NUR

ÜBER AUTORISIERTE FACHHÄNDLER

VERKAUFT. DIEVERTRIEBSPARTNER

UND HÄNDLER SIND KEINE VERTRETER

VON MUSICGROUP UND SIND

NICHT BERECHTIGT, MUSICGROUP

DURCH AUSDRÜCKLICHE ODER

STILLSCHWEIGENDE HANDLUNGEN ODER

REPRÄSENTANZEN ZU VERPFLICHTEN.

DIESEBEDIENUNGSANLEITUNG IST

URHEBERRECHTLICH GESCHÜTZT.

KEIN TEIL DIESES HANDBUCHS

DARF IN IRGENDEINER FORM ODER

MIT IRGENDWELCHEN MITTELN

ELEKTRONISCH ODER MECHANISCH,

INKLUSIVE FOTOKOPIE ODER AUFNAHME,

ZU IRGENDEINEM ZWECK OHNE DIE

SCHRIFTLICHE ZUSTIMMUNG DER FIRMA

MUSICGROUPIPLTD. VERVIELFÄLTIGT

ODER ÜBERTRAGENWERDEN.

ALLE RECHTE VORBEHALTEN.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay,

P.O. Box 146, Road Town, Tortola,

British Virgin Islands

Die geltenden Garantiebedingungen

und zusätzliche Informationen bezüglich

der von MUSIC Group gewährten

beschränkten Garantie  nden Sie online

unter www. music-group.com/warranty.

Aviso!

Terminais marcados com o

símbolo carregam corrente

elétrica de magnitude su ciente para

constituir um risco de choque elétrico.

Use apenas cabos de alto-falantes

de alta qualidade com plugues TS de

¼" ou plugues com trava de torção

pré-instalados. Todas as outras

instalações e modi cações devem ser

efetuadas por pessoasquali cadas.

Este símbolo, onde quer que

o encontre, alerta-o para a

leitura das instruções de

manuseamento que acompanham o

equipamento. Por favor leia o manual

deinstruções.

Atenção

De forma a diminuir o

risco de choque eléctrico,

nãoremover a cobertura (ouasecção de

trás). Não existem peças substituíveis

por parte do utilizador no seu interior.

Para esse efeito recorrer a um

técnicoquali cado.

Atenção

Para reduzir o risco de

incêndios ou choques

eléctricos o aparelho não deve ser

exposto à chuva nem à humidade.

Alémdisso, não deve ser sujeito a

salpicos, nem devem ser colocados em

cima do aparelho objectos contendo

líquidos, taiscomojarras.

Atenção

Estas instruções de operação

devem ser utilizadas,

emexclusivo, por técnicos de assistência

quali cados. Para evitar choques

eléctricos não proceda a reparações

ou intervenções, que não as indicadas

nas instruções de operação, salvo se

possuir as quali -cações necessárias.

Para evitar choques eléctricos não

proceda a reparações ou intervenções,

que não as indicadas nas instruções de

operação. Só o deverá fazer se possuir as

quali caçõesnecessárias.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto

deágua.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de

ventilação. Instale de acordo com as

instruções dofabricante.

8. Não instale perto de

quaisquer fontes de calor tais

como radiadores, bocasde ar

quente, fogões de sala ou outros

aparelhos (incluindoampli cadores)

queproduzamcalor.

9. Não anule o objectivo de segurança

das  chas polarizadas ou do tipo de

ligação à terra. Uma  cha polarizada

dispõe de duas palhetas sendo uma mais

larga do que a outra. Uma  cha do tipo

ligação à terra dispõe de duas palhetas

e um terceiro dente de ligação à terra.

A palheta larga ou o terceiro dente são

fornecidos para sua segurança. Sea

 cha fornecida não encaixar na sua

tomada, consulte um electricista para a

substituição da tomadaobsoleta.

10. Proteja o cabo de alimentação de

pisadelas ou apertos, especialmente

nas  chas, extensões, e no local de

saída da unidade. Certi que-se de

que o cabo eléctrico está protegido.

Veri queparticularmente nas  chas,

nosreceptáculos e no ponto em que o

cabo sai doaparelho.

11. O aparelho tem de estar sempre

conectado à rede eléctrica com o

condutor de protecção intacto.

12. Se utilizar uma  cha de rede principal

ou uma tomada de aparelhos para desligar

a unidade de funcionamento, esta deve

estar sempreacessível.

13. Utilize apenas ligações/acessórios

especi cados pelofabricante.

14. Utilize apenas

com o carrinho,

estrutura, tripé,

suporte, ou mesa

especi cados pelo

fabricante ou

vendidos com o dispositivo. Quandoutilizar

um carrinho, tenha cuidado ao mover o

conjunto carrinho/dispositivo para evitar

danos provocados pela terpidação.

15. Desligue este dispositivo durante

as trovoadas ou quando não for utilizado

durante longos períodos detempo.

16. Qualquer tipo de reparação deve

ser sempre efectuado por pessoal

quali cado. Énecessária uma reparação

sempre que a unidade tiver sido de

alguma forma dani cada, como por

exemplo: no caso do cabo de alimentação

ou  cha se encontrarem dani cados;

naeventualidade de líquido ter sido

derramado ou objectos terem caído

para dentro do dispositivo; no caso da

unidade ter estado exposta à chuva

ou à humidade; seesta não funcionar

normalmente, ou se tiver caído.

17. Correcta eliminação

deste produto: este símbolo

indica que o produto não

deve ser eliminado

juntamente com os

resíduos domésticos, segundo a Directiva

REEE (2002/96/CE) e a legislação nacional.

Este produto deverá ser levado para um

centro de recolha licenciado para a

reciclagem de resíduos de equipamentos

eléctricos e electrónicos (EEE). Otratamento

incorrecto deste tipo de resíduos pode ter

um eventual impacto negativo no ambiente

e na saúde humana devido a substâncias

potencialmente perigosas que estão

geralmente associadas aos EEE. Aomesmo

tempo, a sua colaboração para a eliminação

correcta deste produto irá contribuir para a

utilização e ciente dos recursos naturais.

Paramais informação acerca dos locais

onde poderá deixar o seu equipamento

usado para reciclagem, é favor contactar os

serviços municipais locais, a entidade de

gestão de resíduos ou os serviços de recolha

de resíduosdomésticos.

ESPECIFICAÇÕES TÉCNICAS E APARÊNCIA

ESTÃO SUJEITAS A MUDANÇAS SEM

AVISO PRÉVIO E NÃO HÁ GARANTIA DE

PRECISÃO. BEHRINGER, KLARK TEKNIK,

MIDAS, BUGERA, ETURBOSOUND

FAZEM PARTE DO MUSICGROUP

MUSICGROUP.COM. TODAS AS MARCAS

REGISTADAS SÃO PROPRIEDADE DOS

SEUS RESPECTIVOS PROPRIETÁRIOS.

MUSICGROUP NÃO SE RESPONSABILIZA

POR QUALQUER PERDA QUE POSSA TER

SIDO SOFRIDA POR QUALQUER PESSOA

QUE ACREDITA TANTO COMPLETA

QUANTO PARCIALMENTE EM QUALQUER

DESCRIÇÃO, FOTO OU AFIRMAÇÃO AQUI

CONTIDA. CORES E ESPECIFICAÇÕES

PODEM VARIAR UM POUCO DO PRODUTO.

OSPRODUTOS DA MUSIC GROUP SÃO

VENDIDOS ATRAVÉS DE DISTRIBUIDORES

AUTORIZADOS APENAS. DISTRIBUIDORES

E REVENDEDORES NÃO SÃO AGENTES DA

MUSICGROUP E NÃO TÊM AUTORIDADE

ALGUMA PARA OBRIGAR A MUSICGROUP

A QUALQUER TAREFA OU REPRESENTAÇÃO

EXPRESSA OU IMPLÍCITA. ESTEMANUAL

TEM DIREITOS AUTORAIS. PARTEALGUMA

DESTE MANUAL PODE SER REPRODUZIDA

OU TRANSMITIDA DE QUALQUER FORMA

OU MEIO, ELETRÔNICO OU MECÂNICO,

INCLUINDOFOTOCÓPIA E GRAVAÇÃO

DE QUALQUER TIPO, PARAQUALQUER

INTENÇÃO, SEM A PERMISSÃO ESCRITA

EXPRESSA DE MUSICGROUPIPLTD.

TODOS DIREITOS RESERVADOS.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay,

P.O. Box 146, Road Town, Tortola,

Ilhas Virgens Britânicas

Para obter os termos de garantia

aplicáveis e condições e informações

adicionais a respeito da garantia

limitada do MUSIC group, favor veri car

detalhes na íntegra através do website

www.music-group.com/warranty.

BESCHRÄNKTE GARANTIE

HAFTUNGSAUSSCHLUSS

Instruções de

Segurança Importantes

GARANTIA LIMITADA

LEGAL RENUNCIANTE

6 7Quick Start GuideFIREPOWER FCA1616/FCA610

(EN) Step 1: Hook-Up

(ES) Paso 1: Conexión

(FR) Étape 1 : Connexions

(DE) Schritt 1: Verkabelung

(PT) Passo 1: Conexões

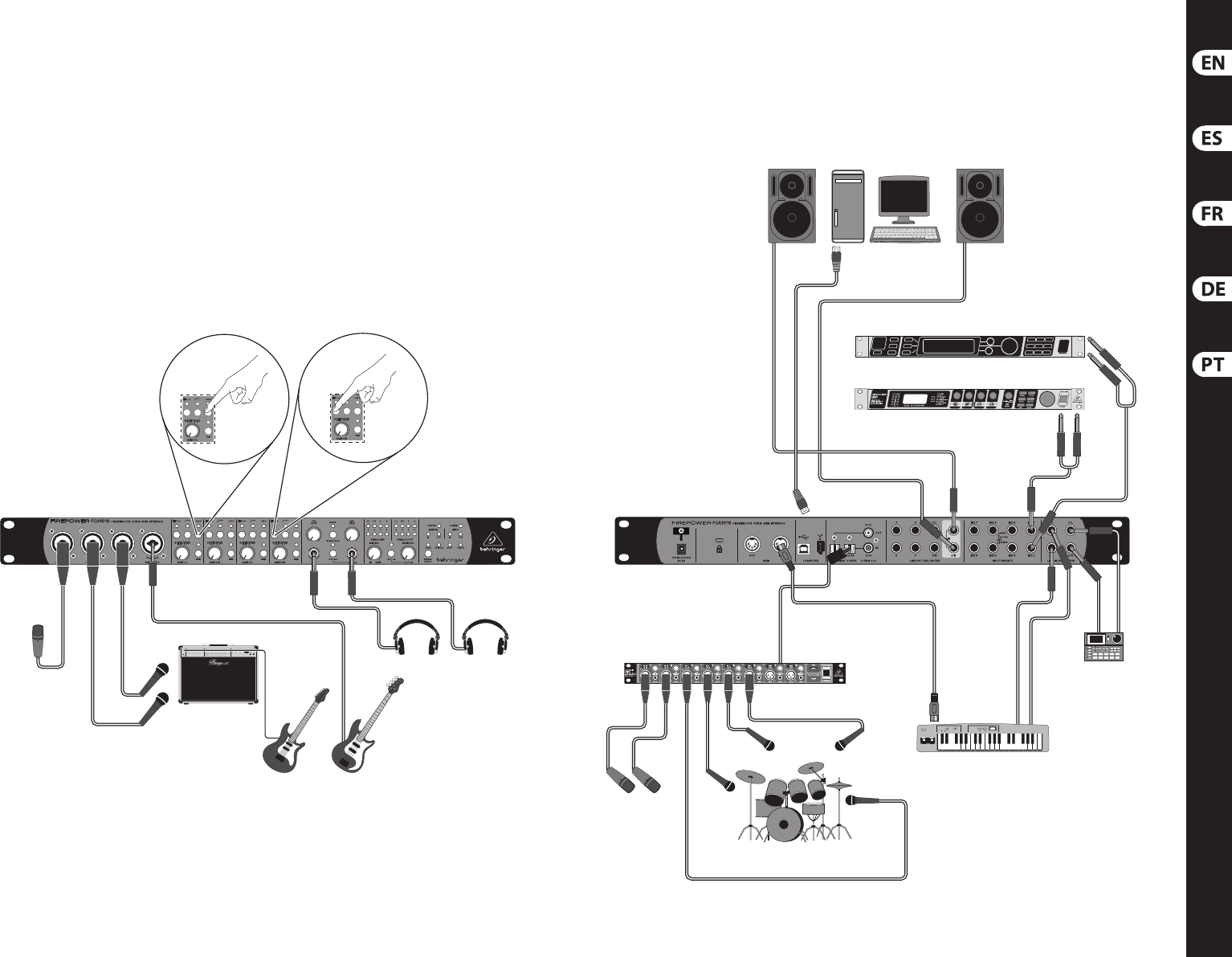

FIREPOWER FCA1616/FCA610 Hook-up

FCA1616 Multitrack / Mixing Studio

Estudio de Grabación

Studio D’enregistrement Multipistes

Mehrspur/Mixing-Studio

Multitrack / Mixing Studio

Drum Machine

Keyboard

Drum Set

XM8500

XM8500

ULTRAGAIN DIGITAL ADA8200

B2030A B2030A

DEQ2496

FX2000

C-1 C-1

XM8500 XM8500

C-1

HPX6000

Guitar

Guitar Amp

XM8500

Bass

M

I

D

A

S

P

R

E

A

M

P

M

I

D

A

S

P

R

E

A

M

P

M

I

D

A

S

P

R

E

A

M

P

M

I

D

A

S

P

R

E

A

M

P

M

I

D

A

S

P

R

E

A

M

P

M

I

D

A

S

P

R

E

A

M

P

M

I

D

A

S

P

R

E

A

M

P

M

I

D

A

S

P

R

E

A

M

P

8FIREPOWER FCA1616/FCA610 9Quick Start Guide

(EN) Step 1: Hook-Up

(ES) Paso 1: Conexión

(FR) Étape 1 : Connexions

(DE) Schritt 1: Verkabelung

(PT) Passo 1: Conexões

FIREPOWER FCA1616/FCA610 Hook-up

10 FIREPOWER FCA1616/FCA610 11 Quick Start Guide

FCA610 – Demo / Home Studio

Demo / Estudio de Grabación Casero

Home Studio

Demo/Heim-Studio

Demo / Home Studio

FCA610 / FCA1616 – 7.1 Surround Mixing

Mezcla Surround 7.1

7.1 Mixage Surround

7.1 Surround-Mischung

7.1 Surround Mixing

Guitar

C-1

HPX6000

Keyboard

FCA610 / FCA1616 Rear Panel

B2030A

B2030A

B2030A

B2030A

B2030A

B2030A B2030A

Right Rear

Right

Surround

Active

Subwoofer

Left Rear

Right Front

Left Front

CenterLeft

Surround

(EN) Step 2: Controls

(ES) Paso 2: Controles

(FR) Étape 2 : Réglages

(DE) Schritt 2: Regler

(PT) Passo 2: Controles

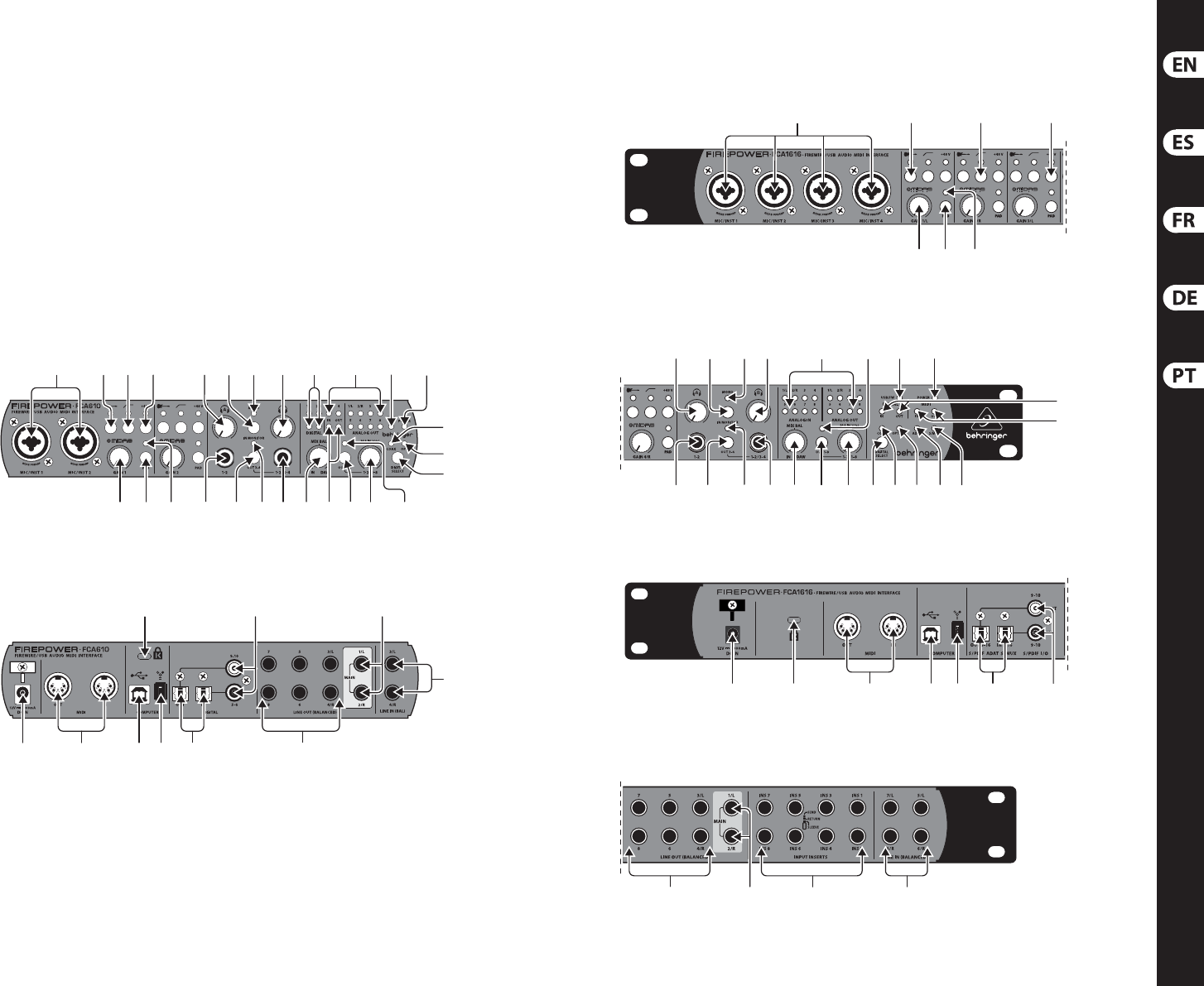

FIREPOWER FCA1616/FCA610 Controls

FCA1616 Rear(Left)

(5) (11) (13) (15)(6) (7) (14) (17) (18) (20) (25) (26) (27) (28) (29)

(1) (2) (12)

(3) (4) (8) (9) (10) (16) (19) (22) (24)

(21)

(23)

(30) (31) (33) (34)(32) (35) (36)

(37) (38) (39) (40)

(5) (11) (13) (15)(6) (7) (14) (17) (18) (20) (25) (26) (27) (28) (29)

(1) (2) (12)

(3) (4) (8) (9) (10) (16) (19) (22) (24)

(21)

(23)

(30) (31) (33) (34)(32) (35) (36)

(37) (38) (39) (40)

FCA1616 Rear (Right)

12 FIREPOWER FCA1616/FCA610 13 Quick Start Guide

(30) (32) (33) (34) (35) (37)

(31) (36) (38)

(40)

(1) (2) (3) (4) (8) (10) (16)(21)(9)

(12) (22) (24)

(27)

(25)

(26)

(5) (11) (14)(13)(6) (7) (15) (17) (18) (20)(23) (19)

FCA610 Front

FCA610 Rear

(5)

(11) (13) (15)

(6) (7)

(14) (17) (18) (20) (25) (26) (27) (28) (29)

(1) (2)

(12)

(3) (4)

(8) (9) (10) (16) (19) (22) (24)

(21)

(23)

(30) (31) (33) (34)(32) (35) (36) (37) (38) (39) (40)

FCA1616 Front (Right)

(5)

(11) (13) (15)

(6) (7)

(14) (17) (18) (20) (25) (26) (27) (28) (29)

(1) (2)

(12)

(3) (4)

(8) (9) (10) (16) (19) (22) (24)

(21)

(23)

(30) (31) (33) (34)(32) (35) (36) (37) (38) (39) (40)

FCA1616 Front (Left)

(EN) Step 2: Controls (ES) Paso 2: Controles

FIREPOWER FCA1616/FCA610 Controls

(17) MIX BAL(ANCE) knob changes

the balance between the

direct monitoring input signals

(FCA1616: IN 1-8, FCA610: IN 1-4)

andthe signal from your DAW (1-2).

Ifturned counterclockwise all the

way, onlythe input signals will be

heard. Ifturned fully clockwise,

the DAW main mix on outputs 1-2

will be heard. Midway blends the

twosignals.

(18) OUT 1-8 switch changes the MAIN

VOL(UME) knob from controlling

outputs 1-2 to controlling outputs

1-8 simultaneously.

(19) OUT 1-8 LED indicator indicates

when the MAIN VOL(UME) knob is

controlling outputs1-8.

(20) MAIN VOL(UME) knob adjusts

the volume of outputs 1-2 or 1-8

depending on how the OUT 1-8

switch is set.

(21) DIGITAL IN and OUT signal

LEDsindicate input and output

signal activity.

(22) USB/FW LED indicates connection

via USB orFireWire to a computer.

Blue indicates USB and red

indicatesFireWire.

(23) MIDI IN and OUT LEDs indicate MIDI

signalactivity.

(24) POWER LED indicates the unit is

currently on and ready to use.

(25) DIGITAL SELECT switch selects

between digital input options.

Important Note -

USB/FW select:

Press and hold the

DIGITAL SELECT

button while powering the unit on to

switch the bus mode from FireWire

to USB and vice versa.

(26) COAX(IAL) LED indicates the RCA

coaxial input is engaged.

(27) OPT(ICAL) LED indicates the optical

input is engaged.

(28) ADAT LED indicates the ADAT

operation for the optical input

(FCA1616 only).

(29) S/MUX LED indicates S/MUX

operation for the optical input

(FCA1616 only).

(30) Power socket and cable holder.

(31) Kensington security lock hole.

(32) Standard MIDI IN and OUT sockets

(5-pin DIN).

(33) USB socket (Type B).

(34) FireWire socket (6-pin IEEE1394).

(35) Optical in/out ports (TOS-LINK)

for S/PDIF signals or ADAT / S/MUX

signals (FCA1616only).

(36) Coaxial in/out ports (RCA)

for S/PDIF signals.

(37) Balanced LINE OUT jacks.

(38) MAIN output jacks 1-2 for sending

the main stereo mix to speakers or a

headphones distribution amp.

(39) INPUT INSERTS (FCA1616 only)

forlooping external signal

processors into the signal chain

directly after the preampliers.

(40) Balanced LINE IN jacks to connect

line level sources for recording.

(17) El mando MIX BAL cambie el

balance entre las señales de

entrada de monitorización directa

(FCA1616: IN 1-8, FCA610: IN

1-4) y la señal procedente de su

DAW (1-2). Si lo gira totalmente

a la derecha, solo escuchará las

señales de entrada. Si lo gira a

su tope izquierdo, escuchará la

mezcla principal DAW en las salidas

1-2. Las posiciones intermedias

le ofrecerán distintos niveles de

mezcla entre las dos señales.

(18) El interruptor OUT 1-8 hace que

el mando MAIN VOL controle

simultáneamente las salidas 1-8 en

lugar de solo las salidas 1-2.

(19) El piloto OUT 1-8 le hace saber en

qué momento el mando MAIN VOL

controla las salidas 1-8.

(20) El mando MAIN VOL ajusta el

volumen de las salidas 1-2 ó

1-8 dependiendo del ajuste del

interruptor OUT 1-8.

(21) Los pilotos DIGITAL IN y OUT le

indican actividad de señal de

entrada y salida digital.

(22) El piloto USB/FW le indica que hay

activa una conexión a un ordenador

vía USB o FireWire. El color

azul le indica conexión USB y el

rojo FireWire.

(23) Los pilotos MIDI IN y OUT le indican

actividad de señal MIDI.

(24) El piloto POWER le indica que la

unidad está encendida y lista para

su uso.

(25) El interruptor DIGITAL SELECT le

permite elegir entre las distintas

opciones de entrada digital.

Nota importante

- Selección

USB/FW:

Mantenga

pulsado el botón DIGITAL SELECT

mientras enciende la unidad para

conmutar el modo de bus de

FireWire a USB y viceversa.

(26) El piloto COAX le indica que está

activa la entrada RCA coaxial.

(27) El piloto OPT le indica que está

activa la entrada óptica.

(28) El piloto ADAT le indica el

funcionamiento ADAT de la entrada

óptica (solo FCA1616).

(29) El piloto S/MUX le indica

funcionamiento S/MUX de la

entrada óptica (solo FCA1616).

(30) Toma de corriente y gancho de

sujeción del cable.

(31) Abertura para candado de

seguridad Kensington.

(32) Tomas MIDI IN y OUT standard

(DIN de 5 puntas).

(33) Toma USB (Tipo B).

(34) Toma FireWire (IEEE1394 de

6 puntas).

(35) Puertos de entrada/salida

óptica (TOS-LINK) para señales

S/PDIF o señales ADAT / S/MUX

(solo FCA1616).

(36) Puertos de entrada/salida coaxial

(RCA) para señales S/PDIF.

(37) Tomas de salida LINE OUT

balanceadas.

(38) Tomas de salida MAIN 1-2 para el

envío de la mezcla principal stereo

a los auriculares o a un amplicador

de distribución de auriculares.

(39) Tomas INPUT INSERTS

(solo FCA1616) para la conexión

en bucle de procesadores de

señales externos en la cadena

de señal, directamente tras los

amplicadores.

(40) Tomas de entrada LINE IN

balanceadas para la conexión de

fuentes de nivel de línea para

la grabación.

(1) Combination XLR/TRS inputs with

MIDAS designed mic preampliers.

(2) HI-Z switch for use with electric or

bassguitars.

(3) Low cut lter eliminates unwanted

low frequencies.

(4) +48 V switch activates

phantom power for using

condensermicrophones.

(5) INPUT GAIN knob controls the

input gainof the connected signal

source. Thiscontrol should always

be turned fully counterclockwise

whenever you connect or disconnect

a signal source.

(6) PAD switch for reducing input level.

(7) PAD LED indicates that the pad

isengaged.

(8) Headphone A volume knob.

(9) MONO LED indicates the direct

monitoring signal on the headphone

signal is now mono.

(10) Headphone B volume knob.

(11) Headphone output jack A.

(12) MONO switch for direct monitoring

signal onheadphones.

(13) OUT(PUT) 3-4 switches headphone

output Bto outputs 3-4.

(14) OUT(PUT) 3-4 LED indicates

when output Bcarries signal of

outputs3-4.

(15) Headphone output jack B.

(16) ANALOG IN(PUT) and ANALOG

OUT(PUT) LEDs show when input and

output signals are active (Green) and

if clipping (Red) isimmanent.

(1) Entradas XLR/TRS combinadas

con previos de micro diseñados

por MIDAS.

(2) Interruptor HI-Z para que pueda usar

esta unidad con guitarras eléctricas

o bajos.

(3) Filtro de corte de graves que elimina

las bajas frecuencias no deseadas.

(4) Interruptor +48 V que le permite

activar la alimentación fantasma

para el uso de micrófonos

condensadores.

(5) Mando INPUT GAIN que le permite

controlar la ganancia de entrada

de la señal conectada. Coloque

siempre este control al mínimo

(tope izquierdo) cuando conecte o

desconecte una señal fuente.

(6) Interruptor PAD o de amortiguación,

que le permite reducir el nivel

de entrada.

(7) El piloto PAD le indica que la

amortiguación está activada.

(8) Mando de volumen de auriculares A.

(9) El piloto MONO le indica que la señal

de monitorización directa de la señal

de auriculares es mono.

(10) Mando de volumen de auriculares B.

(11) Clavija de salida de auriculares A.

(12) Interruptor MONO para la señal

de monitorización directa de

los auriculares.

(13) El interruptor OUT 3-4 deriva

las salidas 3-4 a la salida de

auriculares B.

(14) El piloto OUT 3-4 se ilumina cuando

la salida B recibe la señal de las

salidas 3-4.

(15) Clavija de salida de auriculares B.

(16) Los pilotos ANALOG IN y ANALOG

OUT le indican que están activas las

señales de entrada y salida (verde) y

si es inminente una saturación (rojo).

14 FIREPOWER FCA1616/FCA610 15 Quick Start Guide

FIREPOWER FCA1616/FCA610 Controls

(FR) Étape 2 : Réglages (17) Le potentiomètre MIX BAL(ANCE)

permet de régler la balance entre

le signal d’écoute directe des

entrées (FCA1616: Entrées 1 à 8,

FCA610: Entrées 1 à 4) et le signal

en provenance de votre station

audionumérique (1-2). Lorsque le

potentiomètre est complètement

tourné à gauche, vous n’entendez

que le signal d’entrée. S’il est

complètement tourné à droite, vous

n’entendez que le mixage principal

de la station audionumérique par

les sorties 1-2. En position centrale,

les deux signaux sont mélangés.

(18) Le bouton OUT 1-8 permet d’utiliser

le potentiomètre MAIN VOL(UME)

pour régler soit le volume des sorties

1-2 uniquement, soit le volume des

sorties 1 à 8 simultanément.

(19) Le témoin Led OUT 1-8 s’allume pour

indiquer que le potentiomètre MAIN

VOL(UME) permet de contrôler le

volume des sorties 1 à 8.

(20) Le potentiomètre MAIN VOL(UME)

permet de régler le volume des

sorties 1-2 ou 1 à 8 en fonction de la

conguration du bouton OUT 1-8.

(21) Les Leds DIGITAL IN et OUT indiquent

si un signal est présent en entrée ou

en sortie.

(22) La Led USB/FW indique si

une connexion USB (bleu)

ou FireWire (rouge) est établie

avec un ordinateur.

(23) Les Leds MIDI IN et OUT indiquent la

présence d’un signal MIDI.

(24) La Led POWER indique que l’appareil

est sous tension et prêt à être utilisé.

(25) Le sélecteur DIGITAL SELECT permet

de choisir la conguration des

entrées numériques.

Remarque

importante

– Sélection

USB/FW : Maintenez

le bouton DIGITAL SELECT enfoncé lors

de la mise sous tension de l’appareil

pour basculer du mode FireWire au

mode USB ou inversement.

(26) La Led COAX(IAL) indique qu’un

signal est présent à l’entrée

coaxiale RCA.

(27) La Led OPT(IQUE) indique qu’un

signal est présent à l’entrée optique.

(28) La Led ADAT indique que l’entrée

optique fonctionne en mode ADAT

(FCA1616 uniquement).

(29) La Led S/MUX indique que l’entrée

optique fonctionne en mode S/MUX

(FCA1616 uniquement).

(30) Embase d’alimentation et dispositif

de maintien du cordon.

(31) Verrou de sécurité Kensington.

(32) Connecteur MIDI IN et OUT

(DIN à 5 broches).

(33) Connecteur USB (Type B).

(34) Connecteur FireWire (IEEE1394 à

6 broches).

(35) Entrée/sortie optiques (TOS-LINK)

pour signaux S/PDIF ou ADAT /

S/MUX (FCA1616 uniquement).

(36) Entrée/sortie coaxiales (RCA) pour

signaux S/PDIF.

(37) Sorties symétriques LINE OUT.

(38) Les sorties MAIN 1-2 permettent

d’envoyer le mixage stéréo principal

vers des enceintes ou un ampli de

distribution pour casques.

(39) Les entrées INPUT INSERTS

(FCA1616 uniquement) permettent

de connecter des processeurs de

signal externes à la chaine de signal

directement après les préamplis.

(40) Les entrées symétriques LINE IN

permettent de connecter des sources

de niveau ligne.

(1) Entrées combinées XLR/Jack

6,35 mm stéréo avec préamplis micro

conçus par MIDAS.

(2) Bouton HI-Z pour utilisation avec une

guitare électrique ou une basse.

(3) Le ltre coupe-bas permet de couper

les basses fréquences indésirables.

(4) Enfoncez le bouton +48 V si vous

utilisez des micros à électret.

(5) Le potentiomètre INPUT GAIN permet

de régler le gain d’entrée du signal

source connecté à l’entrée. Réglez-le

toujours au minimum lorsque

vous connectez ou déconnectez

une source.

(6) Enfoncez le bouton PAD pour réduire

le niveau d’entrée du signal.

(7) La Led PAD indique que l’atténuateur

PAD est activé.

(8) Réglage du volume de la sortie

casque A.

(9) La Led MONO indique que le signal

d’écoute directe par casque est en

mode mono.

(10) Réglage du volume de la sortie

casque B.

(11) Sortie casque A.

(12) Bouton MONO du signal d’écoute

directe par casque.

(13) Le bouton OUT 3-4 permet d’envoyer

le signal des sorties 3-4 vers la sortie

casque B.

(14) La Led OUT 3-4 indique que la

sortie casque B porte le signal des

sorties 3-4.

(15) Sortie casque B.

(16) Les Leds ANALOG IN et ANALOG OUT

indiquent si un signal est présent

en entrée et en sortie (vert) et si le

signal sature (rouge).

(DE) Schritt 2: Regler (17) MIX BAL(ANCE)-Regler steuert

die Balance zwischen den Direct

Monitoring-Eingangssignalen

(FCA1616: IN 1-8, FCA610: IN

1-4) und dem Signal Ihrer

DAW/Musik-Software (1-2).

Bei kompletter Linksdrehung sind

nur die Eingangssignale hörbar.

Bei kompletter Rechtsdrehung

ist die DAW-Hauptmischung über

die Ausgänge 1-2 hörbar. In der

Mittelstellung werden beide

Signale gemischt.

(18) OUT 1-8 Taste entscheidet, ob

der MAIN VOL(UME)-Regler die

Ausgänge 1-2 oder die Ausgänge

1-8 gleichzeitig steuert.

(19) OUT 1-8 LED-Anzeige leuchtet,

wenn der MAIN VOL(UME)-Regler

die Ausgänge 1-8 steuert.

(20) MAIN VOL(UME)-Regler steuert

abhängig von der Stellung der

OUT 1-8 Taste die Lautstärke der

Ausgänge 1-2 oder 1-8.

(21) DIGITAL IN und OUT Signal-LEDs

zeigen aktive Eingangs- und

Ausgangssignale an.

(22) USB/FW LED zeigt eine Verbindung

zum Computer via USB oder

FireWire an. Blau zeigt USB und rot

zeigt FireWire an.

(23) MIDI IN und OUT LEDs zeigen aktive

MIDI-Signale an.

(24) POWER LED zeigt die

Betriebsbereitschaft des Geräts an.

(25) DIGITAL SELECT-Taste wählt

zwischen Digitaleingangs-Optionen.

Wichtiger Hinweis

- USB/FW-Wahl:

Um den

Bus-Modus

zwischen FireWire und USB

umzuschalten, halten Sie beim

Einschalten des Geräts die DIGITAL

SELECT-Taste gedrückt.

(26) COAX(IAL) LED zeigt an, dass

der koaxiale Cinch-Eingang

aktiviert ist.

(27) OPT(ICAL) LED zeigt an, dass der

optische Eingang aktiviert ist.

(28) ADAT LED zeigt den ADAT-Betrieb

am optischen Eingang an

(nur FCA1616).

(29) S/MUX LED zeigt den S/MUX-

Betrieb am optischen Eingang an

(nur FCA1616).

(30) Netzanschluss und Kabelhalterung.

(31) Anschluss für Kensington-

Sicherheitsschloss.

(32) Standard MIDI IN und OUT Buchsen

(5-Pol DIN).

(33) USB-Anschluss (Typ B).

(34) FireWire-Anschluss (6-Pol IEEE1394).

(35) Optische Ein/Ausgänge (TOS-LINK)

für S/PDIF-Signale oder ADAT /

S/MUX-Signale (nur FCA1616).

(36) Koaxiale Ein/Ausgänge (Cinch)

für S/PDIF-Signale.

(37) Symmetrische LINE OUT-Buchsen.

(38) MAIN-Ausgänge 1-2 zur

Übertragung der Stereo-

Hauptmischung zu

Lautsprechern oder Kopfhörer-

Verteilerverstärkern.

(39) INSERTS (nur FCA1616)

zum Einschleifen externer

Signalprozessoren in die

Signalkette direkt hinter den

Vorverstärkern.

(40) Symmetrische LINE IN-Buchsen

zum Anschließen von Line-Pegel-

Quellen für die Aufnahme.

(1) XLR/Klinke-Kombi-Eingänge

mit von MIDAS entwickelten

Mikrofon-Vorverstärkern.

(2) HI-Z-Taste für den Anschluss von

E-Gitarren oder E-Bässen.

(3) Low Cut Filter-Taste zur Beseitigung

unerwünschter tiefer Frequenzen.

(4) +48 V-Taste aktiviert die

Phantomspeisung für

Kondensatormikrofone.

(5) INPUT GAIN-Regler steuert

die Eingangsverstärkung der

angeschlossenen Signalquelle.

Vor dem Anschließen oder Trennen

von Signalquellen sollten Sie

diesen Regler immer ganz nach

links drehen.

(6) PAD-Taste zum Bedämpfen des

Eingangspegels.

(7) PAD LED zeigt die Aktivierung der

Pad-Funktion an.

(8) Kopfhörer A-Pegelregler

(9) MONO LED zeigt an, dass das direkte

Abhörsignal in den Kopfhörern

mono ist.

(10) Kopfhörer B-Pegelregler

(11) Kopfhörer A-Ausgang

(12) MONO-Taste für das direkte

Abhörsignal in den Kopfhörern.

(13) OUT(PUT) 3-4 schaltet Kopfhörer

B-Ausgang auf die Ausgänge 3-4.

(14) OUT(PUT) 3-4 LED zeigt an, wenn

Ausgang B das Signal der Ausgänge

3-4 überträgt.

(15) Kopfhörer B-Ausgang.

(16) ANALOG IN(PUT) und ANALOG

OUT(PUT) LEDs zeigen aktive

Eingangs- und Ausgangssignale

(grün) und Clipping (rot) an.

16 FIREPOWER FCA1616/FCA610 17 Quick Start Guide

(PT) Passo 2: Controles

FIREPOWER FCA1616/FCA610 Controls

(17) O botão MIX BAL(ANCE) modica o

balanço entre os sinais de entrada

de monitoramento direto (FCA1616:

IN 1-8, FCA610: IN 1-4) e o sinal

vindo do seu DAW (1-2). Se virado

completamente no sentido anti-

horário, somente os sinais de

entrada serão ouvidos. Se virado

completamente no sentido horário,

o main mix do DAW nas saídas

1-2 serão ouvidos. Se virado até a

metade ele mistura os dois sinais.

(18) O botão OUT 1-8 faz com que o botão

MAIN VOL(UME) passe do controle

das saídas 1-2 ao controle das saídas

1-8 simultaneamente.

(19) O LED indicador OUT 1-8 indica

quando o botão MAIN VOL(UME)

está controlando as saídas 1-8.

(20) O botão MAIN VOL(UME) ajusta

o volume das saídas 1-2 ou 1-8

dependendo de como o botão OUT

1-8 estiver ajustado.

(21) Os LEDs de sinal DIGITAL IN e OUT

indicam atividade do sinal de

entrada e saída.

(22) O LED USB/FW indica conexão

através do USB ou FireWire a um

computador. A cor azul indica USB e a

vermelha indica FireWire.

(23) Os LEDs MIDI IN e OUT indicam

atividade do sinal MIDI.

(24) LED POWER indica que a unidade

está atualmente ligada e pronta para

ser usada.

(25) O botão DIGITAL SELECT seleciona

entre as opções digital input

(entrada digital).

Nota importante -

USB/FW select:

Aperte e segure o

botão DIGITAL

SELECT enquanto liga a unidade para

mudar o modo bus (barramento) de

FireWire para USB e vice versa.

(26) O LED COAX(IAL) indica que a entrada

coaxial RCA está habilitada.

(27) O LED OPT(ICAL) indica que a entrada

óptica está habilitada.

(28) O LED ADAT indica a operação

ADAT para a entrada óptica

(FCA1616 apenas).

(29) O LED S/MUX indica a operação

S/MUX para a entrada óptica

(FCA1616 apenas).

(30) Tomada de energia e porta cabo.

(31) Buraco de trava de segurança

Kensington.

(32) Tomadas padrão MIDI IN e OUT

(DIN de 5 pinos).

(33) Tomada USB (Tipo B).

(34) Tomada FireWire (IEEE1394 de

6 pinos).

(35) Portas ópticas in/out (TOS-LINK)

para sinais S/PDIF ou sinais ADAT /

S/MUX (FCA1616 apenas).

(36) Portas coaxiais in/out (RCA)

para sinais S/PDIF.

(37) Jacks LINE OUT balanceados.

(38) Jacks MAIN de saída 1-2 para

envio do mix estéreo principal aos

alto-falantes ou um amplicador de

distribuição de fones de ouvido.

(39) INPUT INSERTS (FCA1616 apenas)

para looping de processadores

de sinal externo na corrente

de sinal diretamente após os

pré amplicadores.

(40) Jacks LINE IN balanceados para

conectar fontes de nível de linha

para gravação.

(1) Entradas de combinação XLR/TRS

com pré amplicadores de microfone

com design da MIDAS.

(2) Botão HI-Z para utilização com

guitarras ou baixos elétricos.

(3) O ltro de corte baixo arquiva

frequências baixas.

(4) O botão +48 V ativa a alimentação

fantasma para utilização com

microfones condensadores.

(5) O botão INPUT GAIN (ganho de

entrada) controla o ganho da

entrada da fonte de sinal conectada.

Este controle deve sempre estar

virado completamente no sentido

anti-horário quando quer que se

conecte ou desconecte uma fonte

de sinal.

(6) Botão PAD para redução do nível

de entrada.

(7) O LED PAD indica que o pad

está habilitado.

(8) Botão de volume Headphone A

(fone de ouvido A).

(9) O LED MONO indica que o sinal de

monitoramento direto no sinal do

fone de ouvido está agora em mono.

(10) Botão de volume Headphone B

(fone de ouvido B).

(11) Jack A da saída de fone de ouvido.

(12) Botão MONO para sinal de

monitoramento direto nos fones

de ouvido.

(13) OUT(PUT) 3-4 comuta a saída do fone

de ouvido B para as saídas 3-4.

(14) O LED OUT(PUT) 3-4 indica quando a

saída B carrega o sinal das saídas 3-4.

(15) Jack B da saída de fone de ouvido.

(16) Os LEDs ANALOG IN(PUT) e ANALOG

OUT(PUT) mostram quando os sinais

de entrada e de saída estão ativos

(verde) e se o clipping (vermelho)

está imanente.

18 FIREPOWER FCA1616/FCA610 19 Quick Start Guide

(EN) Step 3: Getting

started

(ES) Paso 3: Puesta en

marcha

FIREPOWER FCA1616/FCA610 Getting started

Install all necessary ASIO drivers

on your PC with Windows

operating system.

Connect the unit to AC power.

Connect the unit to your

computer via either USB 2.0 or

FireWire serial bus. Press and

hold the DIGITAL SELECT button

while powering the unit on to switch the bus

mode from FireWire to USB and vice versa.

Choose the FCA610/FCA1616 as

your audio/MIDI interface in

your computer's audio and MIDI

preferences and in your DAW I/O

software preferences (For Windows

operating system users: choose the FCA ASIO

driver within your DAW if possible).

Set your preferred sample

rateand bit depth for your

recording in your DAW

softwarepreferences.

Set appropriate input/output

channels in your DAW software.

Connect microphones and

instruments to the XLR/TRS

inputs (keep gain levels turned

down while making

connections). Set gain levels on

microphones and audio sources channels on

the FCA610/FCA1616 and in your DAW

software. Engage +48 V phantom power if

you are recording with condenser

microphones. Engage Hi-Z if you are

recording an electric guitar or bass direct.

Connect line level instruments

(keyboards, samplers,

drum machines, etc.) via the

balanced inputs on the rear

of the unit.

Connect S/PDIF or ADAT / S/MUX

(FCA1616 only) digital inputs/

outputs to external digital audio

devices (like the BEHRINGER

ULTRAGAIN DIGITAL ADA8200) for expanded

I/O connectivity.

Connect outboard signal

processing unitslike

compressors, equalizers,

ormulti-eects units to

the input inserts on the rear of the unit

(FCA1616 only).

Connect balanced outputs to

additional reference monitors,

external signal processing units,

or other audio routingoptions.

Connect headphones to monitor

outputs. There are two separate

headphones outputs that can

either share the main output

mix or be used to monitor separate

outputmixes.

Connect a pair of powered studio

monitors to the Main Outs on the

back of the unit for playback &

mixing. Additional active

monitors can be connected to the other

balanced outputs on the rear or the unit for

the purpose of comparing mixes through

dierent monitor scenarios, or for facilitating

mixes in 5.1 or 7.1 surround sound.

Connect synthesizers,

keyboards, or desktop MIDI

controllers (such as the

BEHRINGER U-CONTROL UMX610

or the B-CONTROL FADER BCF2000),

FXprocessors (such as the BEHRINGER

VIRTUALIZER 3D FX2000), or other MIDI

sound modules to the MIDI I/O.

Instale todos los drivers

ASIO necesarios en su

ordenador Windows.

Conecte la unidad a

la corriente.

Conecte la unidad a su

ordenador a través de

USB 2.0 o FireWire.

Mantenga pulsado el boton

DIGITAL SELECT mientras enciende la

unidad para conmutar el modo de bus de

FireWire a USB y viceversa.

Escoja el FCA610/FCA1616

como su interface audio/MIDI

en las preferencias audio y

MIDI de su ordenador y en sus

preferencias de E/S del software DAW

(Para usuarios de Windows: si es posible,

elija el driver FCA ASIO dentro de su DAW).

Ajuste la frecuencia de

muestreo y profundidad de

bits que quiera para su

grabación en las preferencias

de su software DAW.

Ajuste los canales de

entrada/salida adecuados en

su software DAW.

Conecte los micrófonos e

instrumentos a las entradas

XLR/TRS (mantenga los niveles

de ganancia al mínimo

mientras realiza estas conexiones).

Ajuste los niveles de ganancia en los

canales de micrófono y fuentes audio del

FCA610/FCA1616 y en su software DAW.

Active la alimentación fantasma de +48 V

si está trabajando con micrófonos

condensadores. Active la opción Hi-Z si va a

grabar la señal directa de una guitarra

eléctrica o bajo.

Conecte los instrumentos de

nivel de línea (teclados,

samplers, cajas de ritmo, etc.)

a través de las entradas

balanceadas de la parte trasera de

la unidad.

Conecte las entradas/salidas

digitales S/PDIF o ADAT /

S/MUX (solo FCA1616) a los

dispositivos de audio digital

externos (como el BEHRINGER ULTRAGAIN

DIGITAL ADA8200) para una mayor

conectividad de E/S.

Conecte las unidades de

procesado de señal externas

como compresores,

ecualizadores o multiefectos a

las entradas de inserción de l parte trasera

de esta unidad (solo FCA1616).

Conecte las salidas

balanceadas a monitores de

referencia, unidades de

procesado de señal u otras

opciones de ruteo audio adicionales.

Conecte los auriculares a las

salidas de monitorización

(dispone de dos salidas de

auriculares independientes

que pueden compartir la misma mezcla de

salida principal o que también puede usar

para monitorizar mezclas de

salida individuales).

Conecte un par de monitores

autoamplicados de estudio a

las salidas Main Out de la parte

trasera de la unidad para

escuchar la señal de reproducción y mezcla.

Puede conectar monitores activos

adicionales a las otras salidas balanceadas

de la parte trasera de la unidad con el n de

comparar las mezclas a través de distintos

sistemas de monitores, o para disponer de

mezclas en sonido surround 5.1 ó 7.1.

Conecte sintetizadores,

teclados o controladores MIDI

de sobremesa (como el

BEHRINGER U-CONTROL

UMX610 o el B-CONTROL FADER BCF2000),

procesadores de efectos (como el

BEHRINGER VIRTUALIZER 3D FX2000),

u otros módulos de sonido MIDI a las tomas

de E/S MIDI.

20 FIREPOWER FCA1616/FCA610 21 Quick Start Guide

(FR) Étape 3 : Mise en

œuvre

(DE) Schritt 3: Erste

Schritte

FIREPOWER FCA1616/FCA610 Getting started

Installez tous les pilotes ASIO

nécessaires sur votre PC équipé

de Windows.

Connectez l’appareil au secteur.

Connectez l’appareil à votre

ordinateur par USB 2.0 ou

FireWire. Maintenez le bouton

DIGITAL SELECT enfonce lors de

la mise sous tension de l’appareil pour

basculer du mode FireWire au mode USB

ou inversement.

Sélectionnez le FCA610/FCA1616

comme interface audio/MIDI

dans les préférences audio et

MIDI de votre ordinateur et de

votre logiciel audionumérique (pour les

utilisateurs sous Windows : sélectionnez si

possible le pilote FCA ASIO dans votre

logiciel audionumérique).

Congurez la fréquence

d’échantillonnage et la

résolution de l’enregistrement

dans les préférences de votre

logiciel audionumérique.

Congurez les entrées et sorties

de votre logiciel

audionumérique.

Connectez les micros et

instrument aux entrées XLR/Jack

symétriques (placez les réglages

de gain au minimum lorsque

vous eectuez les connexions). Réglez le

gain des voies des micros et des sources

audio sur le FCA610/FCA1616 ainsi que dans

votre logiciel audionumérique.

Activez l’alimentation fantôme +48 V si vous

utilisez des micros à électret pour votre

enregistrement. Activez la fonction Hi-Z si

vous enregistrez une guitare ou une basse

en direct.

Connectez les instruments de

niveau ligne (claviers, samplers,

boites à rythme, etc.)

aux entrées Jack 6,35 mm

symétriques sur la face arrière de l’appareil.

Connectez les entrées/sorties

numériques S/PDIF ou ADAT /

S/MUX (FCA1616 uniquement)

aux appareils numériques

externes (par exemple, BEHRINGER

ULTRAGAIN DIGITAL ADA8200) pour étendre

la connectivité E/S.

Connectez les processeurs

externes de traitement du signal

(compresseurs, égaliseurs,

processeurs multi-eets,…)

aux entrées d’insert situées sur la face arrière

de l’appareil (FCA1616 uniquement).

Connectez les sorties

symétriques à des moniteurs

d’écoutes, des processeurs

externes de traitement du

signal, ou eectuez toute autre connexion de

votre choix.

Connectez vos casques aux

sorties casque (l’appareil est

équipé de deux sorties casques

qui peuvent soit toutes deux

porter le mixage principal, soit être utilisées

pour fournir deux mixages diérents).

Connectez une paire d’écoutes

de studio actives aux sorties

MAIN situées sur la face arrière

de l’appareil pour écoute ou

mixage. Des écoutes actives supplémentaires

peuvent être connectées aux autres sorties

symétriques situées à l’arrière de l’appareil.

Ceci vous permet de comparer votre mixage

dans plusieurs situations d’écoute ou de

faciliter le mixage en son surround 5.1 ou 7.1.

Connectez vos synthétiseurs,

claviers, contrôleurs MIDI

(par exemple, le BEHRINGER

U-CONTROL UMX610 ou le

B-CONTROL FADER : BCF2000),

processeurs d’eets (par exemple,

le BEHRINGER VIRTUALIZER 3D FX2000),

ou tout autre module de son MIDI aux

entrée/sortie MIDI.

Installieren Sie alle nötigen

ASIO-Treiber auf Ihrem

Windows PC.

Schließen Sie das Gerät ans

Stromnetz an.

Schließen Sie das Gerät via

USB 2.0 oder FireWire an Ihren

Computer an. Um den

Bus-Modus zwischen FireWire

und USB umzuschalten, halten Sie beim

Einschalten des Gerats die DIGITAL SELECT

Taste gedruckt.

Wählen Sie das FCA610/

FCA1616 als Audio/MIDI

Interface in den Audio und

MIDI-Voreinstellungen Ihres

Computers und in den Voreinstellungen

Ihrer DAW I/O Musik-Software

(Windows-Nutzer: Wählen Sie möglichst in

Ihrer DAW den FCA ASIO-Treiber).

Stellen Sie in den

Voreinstellungen Ihrer DAW

Software die bevorzugte

Samplerate und Bit-Tiefe für

die Aufnahme ein.

Stellen Sie in Ihrer DAW

Software die geeigneten

Eingangs/Ausgangskanäle ein.

Schließen Sie Mikrofone und

Instrumente an die XLR/

Klinken-Eingänge an.

(Drehen Sie beim Herstellen

von Anschlüssen die Pegel zurück.)

Stellen Sie die Gain-Pegel für die

Mikrofon- und Audiosignal-Kanäle am

FCA610/FCA1616 und in Ihrer DAW Software

ein. Aktivieren Sie die +48 V

Phantomspannung, wenn Sie mit

Kondensatormikrofonen aufnehmen.

Aktivieren Sie Hi-Z, wenn Sie E-Gitarren

oder E-Bässe direkt aufnehmen.

Schließen Sie Instrumente mit

Line-Pegel (Keyboards,

Sampler, Drum Machines etc.)

über die rückseitigen

symmetrischen Eingänge an.

Verbinden Sie die S/PDIF oder

ADAT / S/MUX (nur FCA1616)

Digitaleingänge/-ausgänge

mit externen digitalen

Audiogeräten (z. B. BEHRINGER ULTRAGAIN

DIGITAL ADA8200) für eine erweiterte

I/O-Konnektivität.

Schließen Sie externe

Signalprozessoren wie

Kompressoren, Equalizer oder

Multieektgeräte an die

Inserts auf der Geräterückseite an

(nur FCA1616).

Verbinden Sie die

symmetrischen Ausgänge mit

zusätzlichen

Referenzmonitoren,

externen Signalprozessoren oder anderen

Audio-Routing-Optionen.

Schließen Sie Kopfhörer an

die Monitorausgänge an.

(Über die beiden separaten

Kopfhörerausgänge kann

man entweder die gleiche

Hauptausgangsmischung

oder unterschiedliche

Ausgangsmischungen abhören).

Schließen Sie für die

Wiedergabe und Mischung ein

Paar aktiver Studiomonitore an

die rückseitigen Main Outs an.

Um Mischungen mit Hilfe unterschiedlicher

Monitor-Setups zu vergleichen oder

Mischungen im 5.1 oder 7.1 Surround Sound

zu ermöglichen, kann man weitere aktive

Monitore an die anderen symmetrischen

Ausgänge auf der Rückseite des

Geräts anschließen.

Schließen Sie Synthesizer,

Keyboards oder Desktop MIDI

Controller (z. B. BEHRINGER

U-CONTROL UMX610 oder

B-CONTROL FADER BCF2000),

Eektprozessoren (z. B. BEHRINGER

VIRTUALIZER 3D FX2000) oder andere

MIDI-Soundmodule an die MIDI

Ein/Ausgänge an.

22 FIREPOWER FCA1616/FCA610 23 Quick Start Guide

(PT) Passo 3: Primeiros

Passos

Instale todos os drivers ASIO

necessários no seu Windows PC.

Conecte a unidade à corrente

elétrica AC.

Conecte a unidade ao seu

computador ou pelo USB 2.0 ou

pelo FireWire. Aperte e segure o

botao DIGITAL SELECT enquanto

liga a unidade para mudar o modo bus

(barramento) de FireWire para USB e

vice versa.

Escolha o FCA610/FCA1616 como

interface de áudio/MIDI nas

preferências de áudio e MIDI do

seu computador e nas

preferências do seu software DAW I/O

(Para usuários de Windows: escolha o driver

FCA ASIO dentro do seu DAW, se possível).

Ajuste sua taxa de amostragem

preferida e profundidade de bits

para sua gravação nas

preferências do seu

software DAW.

Ajuste os canais input/output

(entrada/saída) apropriados no

seu software DAW.

Conecte microfones e

instrumentos às entradas

XLR/TRS (mantenha os níveis de

ganho abaixados enquanto faz

as conexões). Ajuste os níveis de ganho nos

microfones e canais de fonte de áudio no

FCA610/FCA1616 e no seu software DAW.

Habilite a alimentação fantasma +48 V se

estiver gravando com microfones

condensadores. Habilite Hi-Z se estiver

gravando uma guitarra ou baixo

elétrico direto.

Conecte instrumentos de nível

de linha (teclados, samplers,

caixas de ritmos, etc.)

através das entradas

balanceadas na traseira da unidade.

Conecte o S/PDIF ou ADAT /

S/MUX (FCA1616 apenas)

entradas/saídas digitais a

aparelhos de áudio digitais

externos (como o BEHRINGER ULTRAGAIN

DIGITAL ADA8200) para obter conectividade

I/O expandida.

Conecte unidades de

processamento de sinal externo,

tais como compressores,

equalizadores, ou unidades de

efeitos múltiplos às inserções de entradas na

parte traseira da unidade (FCA1616 apenas).

Conecte saídas balanceadas a

monitores de referência

adicionais, unidades de

processamento de sinal

externas, ou outras opções de roteamento

de áudio.

Conecte fones de ouvido a saídas

de monitores (Há duas saídas de

fone de ouvido separadas que

podem ou compartilhar o mix da

saída principal ou ser usadas para monitorar

mixes de saída separados).

Conecte um par de monitores de

estúdio alimentados ao Main

Outs na parte traseira da

unidade para playback e mixing.

Monitores ativos adicionais podem ser

conectados às outras saídas balanceadas na

parte traseira da unidade com a nalidade de

comparar mixes através de cenários de

monitor diferentes, ou para facilitar mixes

em 5.1 ou 7.1 surround sound.

Conecte sintetizadores, teclados,

ou controladores desktop MIDI

(tais como o BEHRINGER

U-CONTROL UMX610 ou o

B-CONTROL FADER BCF2000), processadores

FX (tais como o BEHRINGER VIRTUALIZER 3D

FX2000), ou outros módulos de som MIDI ao

MIDI I/O.

FIREPOWER FCA1616/FCA610 Getting started

24 FIREPOWER FCA1616/FCA610 25 Quick Start Guide

Specications

FCA1616 FCA610

Front Inputs

Microphone/instrument 4 2

Preamp MIDAS Design

Type XLR / TRS combo connector

Frequency response 10 Hz - 40 kHz (+0 / -3 dB) @ 96 kHz sampling rate

Dynamic range 102 dB, A-weighted

Impedance instrument in: 1 MΩ / mic in: 3 kΩ

Gain range +8 dB to +60 dB

Max. input level +14 dBu

Low cut lter 75 Hz (-3 dB); 12 dB / octave

Hi-Z input 1 MΩ; unbalanced only

Pad attenuation 15 dB

Rear Inputs

Line in 4 2

Type ¼" TRS

Frequency response @ 96 kHz 10 Hz - 40 kHz (+0 / -3 dB)

@ 48 kHz 10 Hz - 22 kHz (+0 / -3 dB)

Dynamic range 100 dB, A-weighted

Impedance 47 kΩ

Max. input level +14 dBu

Inserts

Input inserts 8N/A

Type ¼" TRS N/A

Impedance 47 kΩ N/A

Max. input level +21 dBu N/A

Outputs

Line out 8

Type ¼" TRS

Frequency response @ 96 kHz 10 Hz - 40 kHz (+0 / -3 dB)

@ 48 kHz 10 Hz -22 kHz (+0 / -3 dB)

Impedance 200 Ω

Max. output level +8 dBu, balanced

Headphone Out

Phones outputs 2

Type ¼" TRS

Frequency response 22 Hz - 22 kHz (± 1 dB)

Impedance 10 Ω

Max. output level +22 dBu

FCA1616 FCA610

Digital Audio I/O

Type Coaxial: RCA – 1 In, 1 Out

Optical: TOS-LINK – 1 In, 1 Out

Supported formats S/PDIF, ADAT, S/MUX S/PDIF

MIDI I/O

Type 5-pin DIN; 1 In, 1 Out

Digital Processing

Converter resolution 24-bit

Supported sample rates 44.1, 48, 88.2, 96 kHz (USB/FireWire)

Computer Bus Connectivity

USB USB 2.0, type B

FireWire FireWire 400, 6-pin IEEE 1394

Software Support

Operating systems Mac OS X / Windows XP (32-bit), Windows Vista (32-bit), Windows 7 (64-bit)

Mac operating system drivers none (CoreAudio/CoreMIDI compliant)

Windows operating system drivers FCA1616 USB Driver (ASIO/WDM/MIDI) FCA610 USB Driver (ASIO/WDM/MIDI)

(download from behringer.com) Common FCA IEEE 1394 Driver (ASIO/WDM/MIDI)

Power

Voltage 100 V to 240 V~, 50/60 Hz

Power consumption 20 W

Dimensions

Dimensions (H x W x D) 50 x 482.6 x 161 mm (2.0 x 19 x 6.3") 50 x 241.3 x 161 mm (2.0 x 9.5 x 6.3")

Weight 1.8 kg (4.0 lbs) 1.1 kg (2.4 lbs)

FIREWIRE, MAC, AND OS X ARE TRADEMARKS OF APPLE INC., REGISTERED IN THE U.S. AND OTHER COUNTRIES. WINDOWS AND WINDOWS VISTA ARE EITHER REGISTERED

TRADEMARKS OR TRADEMARKS OF MICROSOFT CORPORATION IN THE UNITED STATES AND/OR OTHER COUNTRIES. ALL TRADEMARKS, INCLUDING BUT NOT LIMITED TO

ADAT, TOSLINK, ASIO, COREAUDIO, COREMIDI, AND KENSINGTON ARE TRADEMARKS OR REGISTERED TRADEMARKS OF THEIR RESPECTIVE OWNERS. THEIR USE NEITHER

CONSTITUTES A CLAIM OF THE TRADEMARK NOR AFFILIATION OF THE TRADEMARK OWNERS WITH MUSIC GROUP.

26 27Quick Start GuideFIREPOWER FCA1616/FCA610

Especicaciones técnicas

FCA1616 FCA610

Entradas Frontales

Micrófono/instrumento 4 2

Previo Diseño MIDAS

Tipo Conector combinado XLR / TRS

Respuesta de frecuencia 10 Hz - 40 kHz (+0 / -3 dB) @ 96 kHz de frecuencia de muestreo

Rango dinámico 102 dB, medición A

Impedancia entrada de instrumento : 1 MΩ / entrada de micrófono : 3 kΩ

Rango de ganancia +8 dB ~ +60dB

Nivel de entrada máximo +14 dBu

Filtro de corte de graves 75 Hz (-3 dB); 12 dB / octava

Entrada Hi-Z 1 MΩ ; solo no balanceado

Atenuación o Pad 15 dB

Entradas Traseras

Entrada de línea 4 2

Tipo TRS de 6,3 mm

Respuesta de frecuencia @ 96 kHz 10 Hz - 40 kHz (+0 / -3 dB)

@ 48 kHz 10 Hz - 22 kHz (+0 / -3 dB)

Rango dinámico 100 dB, medición A

Impedancia 47 kΩ

Nivel de entrada máximo +14 dBu

Inserciones

Inserciones de entrada 8N/A

Tipo TRS de 6,3 mm N/A

Impedancia 47 kΩ N/A

Nivel de entrada máximo +21 dBu N/A

Salidas

Salida de línea 8

Tipo TRS de 6,3 mm

Respuesta de frecuencia @ 96 kHz 10 Hz - 40 kHz (+0 / -3 dB)

@ 48 kHz 10 Hz - 22 kHz (+0 / -3 dB)

Impedancia 200 Ω

Nivel de salida máximo +8 dBu, balanceado

Salida de Auriculares

Salidas de auriculares 2

Tipo TRS de 6,3 mm

Respuesta de frecuencia 22 Hz - 22 kHz (± 1 dB)

Impedancia 10 Ω

Nivel de salida máximo +22 dBu

FCA1616 FCA610

E/S Audio Digital

Tipo Coaxial: RCA – 1 entrada, 1 salida

Óptico: TOS-LINK – 1 entrada, 1 salida

Formatos admitidos S/PDIF, ADAT, S/MUX S/PDIF

E/S MIDI

Tipo DIN de 5 puntas; 1 entrada, 1 salida

Procesado Digital

Resolución del conversor 24 bits

Frecuencias de muestreo admitidas 44,1, 48, 88,2, 96 kHz (USB/FW)

Conectividad de Bus de Ordenador

USB USB 2,0, tipo B

FireWire FireWire 400, 6 puntas IEEE 1394

Software Admitido

Sistemas operativos Mac OS X / Windows XP (32 Bits), Vista (32 Bits), 7 (64 Bits)

Drivers Mac ninguno (admite CoreAudio/CoreMIDI)

Drivers Windows Driver FCA1616 USB (ASIO/WDM/MIDI) Driver FCA610 USB (ASIO/WDM/MIDI)

(descárgueselo desde behringer.com) Driver FCA IEEE 1394 común (ASIO/WDM/MIDI)

Alimentación

Voltaje 100 a 240 V~, 50/60 Hz

Consumo 20 W

Dimensiones

Dimensiones 50 x 482,6 x 161 mm (2,0 x 19 x 6,3") 50 x 241,3 x 161 mm (2,0 x 9,5 x 6,3")

Peso 1,8 kg (4,0 lbs) 1,1 kg (2,4 lbs)

FIREWIRE, MAC Y OS X SOM MARCAS COMERCIALES DE APPLE INC., REGISTRADAS EN LOS ESTADOS UNIDOS DE AMÉRICA, ASÍ COMO EN OTRO PAÍSES. WINDOWS Y WINDOWS

VISTA SON MARCAS REGISTRADAS O MARCAS COMERCIALES DE MICROSOFT CORPORATION EN LOS ESTADOS UNIDOS DE AMÉRICA Y/O EN OTROS PAÍSES. TODAS LAS MARCAS

COMERCIALES, INCLUYENDO (PERO SIN QUE ESO SUPONGA LIMITACIÓN ALGUNA) ADAT, TOSLINK, ASIO, COREAUDIO, COREMIDI Y KENSINGTON SON MARCAS COMERCIALES O

MARCAS REGISTRADAS DE SUS RESPECTIVOS PROPIETARIOS. SU USO EN ESTE DOCUMENTO NO CONSITUYE NINGUNA VULNERACIÓN DE SU MARCA COMERCIAL, NI TAMPOCO

AFILIACIÓN O CONEXIÓN DE LOS PROPIETARIOS DE DICHA MARCA COMERCIAL CON MUSIC GROUP.

28 29Quick Start GuideFIREPOWER FCA1616/FCA610

Caractéristiques techniques

FCA1616 FCA610

Entrées sur la Face Avant

Micro/instrument 4 2

Préampli Conçu par MIDAS

Type Connecteur combiné XLR / Jack 6,35 mm symétrique

Réponse en fréquence 10 Hz - 40 kHz (+0 / -3 dB) fréquence d’échantillonnage de 96 kHz

Plage dynamique 102 dB, pondéré A

Impédance Entrée instrument : 1 MΩ / Entrée micro : 3 kΩ

Plage de gain +8 dB ~ +60dB

Niveau d’entrée max. +14 dBu

Filtre coupe-bas 75 Hz (-3 dB); 12 dB / Octave

Entrée Hi-Z 1 MΩ ; asymétrique uniquement

Atténuateur Pad 15 dB

Entrées sur la Face Arrière

Line in 4 2

Type Jack 6,35 mm symétrique

Réponse en fréquence @ 96 kHz 10 Hz - 40 kHz (+0 / -3 dB)

@ 48 kHz 10 Hz - 22 kHz (+0 / -3 dB)

Plage dynamique 100 dB, pondéré A

Impédance 47 kΩ

Niveau d’entrée max. +14 dBu

Entrées Insert

Entrées Insert 8N/A

Type Jack 6,35 mm symétrique N/A

Impédance 47 kΩ N/A

Niveau d’entrée max. +21 dBu N/A

Sorties

Line out 8

Type Jack 6,35 mm symétrique

Réponse en fréquence @ 96 kHz 10 Hz - 40 kHz (+0 / -3 dB)

@ 48 kHz 10 Hz -22 kHz (+0 / -3 dB)

Impédance 200 Ω

Niveau de sortie max. +8 dBu symétrique

Sorties Casque

Sorties casque 2

Type Jack 6,35 mm symétrique

Réponse en fréquence 22 Hz - 22 kHz (±1 dB)

Impédance 10 Ω

Niveau de sortie max. +22 dBu

FCA1616 FCA610

E/S Numériques

Type Coaxial: RCA – 1 In, 1 Out

Optique: TOS-LINK – 1 In, 1 Out

Formats supportés S/PDIF, ADAT, S/MUX S/PDIF

E/S MIDI

Type DIN à 5 broches; 1 IN, 1 OUT

Traitement Numérique

Résolution du convertisseur 24 bits

Fréquences d’échantillonnage

supportées 44,1; 48; 88,2; 96 kHz (USB/FW)

Connectivité Avec L’ordinateur

USB USB 2,0, type B

FireWire FireWire 400, IEEE 1394 à 6 broches

Logiciel

Systèmes d’exploitation Mac OS X / Windows XP (32-Bit), Vista (32-Bit), 7 (64-Bit)

Pilotes Mac Pas de pilote (conforme aux formats CoreAudio/CoreMIDI)

Pilotes Windows Pilote USB FCA1616 (ASIO/WDM/MIDI) Pilote USB FCA610 (ASIO/WDM/MIDI)

(télécharger sur behringer.com) Pilote IEEE 1394 Driver FCA (ASIO/WDM/MIDI)

Alimentation

Tension 100 V à 240 V~, 50/60 Hz

Consommation électrique 20 W

Dimensions

Dimensions 50 x 482,6 x 161 mm (2,0 x 19 x 6,3") 50 x 241,3 x 161 mm (2,0 x 9,5 x 6,3")

Poids 1,8 kg (4,0 lbs) 1,1 kg (2,4 lbs)

FIREWIRE, MAC, ET OS X SONT DES MARQUES D’APPLE INC., DÉPOSÉES AUX ÉTATS-UNIS ET DANS LES AUTRES PAYS. WINDOWS ET WINDOWS VISTA SONT DES MARQUES

COMMERCIALES OU DÉPOSÉES DE MICROSOFT CORPORATION AUX ÉTATS-UNIS ET/OU DANS LES AUTRES PAYS. TOUTES LES MARQUES, INCLUANT SANS LIMITATION ADAT,

TOSLINK, ASIO, COREAUDIO, COREMIDI, ET KENSINGTON SONT DES MARQUES COMMERCIALES OU DÉPOSÉES DE LEURS PROPRIÉTAIRES RÉSPECTIFS. LEUR UTILISATION NE

CONSTITUE PAS UN DROIT SUR LA MARQUE, NI UNE AFFILIATION DES PROPRIÉTAIRES DE LA MARQUE AVEC MUSIC GROUP.

30 31Quick Start GuideFIREPOWER FCA1616/FCA610

Technische Daten

FIREWIRE, MAC UND OS X SIND WARENZEICHEN VON APPLE INC. UND IN DEN USA UND ANDEREN LÄNDERN REGISTRIERT. WINDOWS UND WINDOWS VISTA SIND ENTWEDER

REGISTRIERTE WARENZEICHEN ODER WARENZEICHEN DER MICROSOFT CORPORATION IN DEN USA UND/ODER ANDEREN LÄNDERN. ALLE WARENZEICHEN, INKLUSIVE - ABER

NICHT BESCHRÄNKT AUF - ADAT, TOSLINK, ASIO, COREAUDIO, COREMIDI UND KENSINGTON, SIND WARENZEICHEN ODER EINGETRAGENE WARENZEICHEN DER JEWEILIGEN

INHABER. IHRE NUTZUNG STELLT WEDER EINEN ANSPRUCH AUF DAS WARENZEICHEN NOCH EINE ZUGEHÖRIGKEIT DER WARENZEICHEN-INHABER ZU MUSIC GROUP DAR.

32 33Quick Start GuideFIREPOWER FCA1616/FCA610

FCA1616 FCA610

Eingänge Vorderseite

Mikrofon/Instrument 4 2

Vorverstärker MIDAS Design

Typ XLR/Klinke-Kombianschluss

Frequenzgang 10 Hz - 40 kHz (+0 / -3 dB) @ 96 kHz Samplingrate

Dynamikbereich 102 dB, A-bewertet

Impedanz Instrument In: 1 MΩ / Mic In: 3 kΩ

Gain-Bereich +8 dB bis +60 dB

Max. Eingangspegel +14 dBu

Low Cut-Filter 75 Hz (-3 dB); 12 dB / Oktave

Hi-Z Eingang 1 MΩ; nur unsymmetrisch

Pad-Bedämpfung 15 dB

Eingänge Rückseite

Line In 4 2

Typ 6,35 mm symmetrischer Klinkenanschluss

Frequenzgang @ 96 kHz 10 Hz - 40 kHz (+0 / -3 dB)

@ 48 kHz 10 Hz - 22 kHz (+0 / -3 dB)

Dynamikbereich 100 dB, A-bewertet

Impedanz 47 kΩ

Max. Eingangspegel +14 dBu

Einschleifpunkte

Einschleifpunkte 8 —

Typ 6,35 mm TRS —

Impedanz 47 kΩ —

Max. Eingangspegel +21 dBu —

Ausgänge

Line Out 8

Typ 6,35 mm symmetrischer Klinkenanschluss

Frequenzgang @ 96 kHz 10 Hz - 40 kHz (+0 / -3 dB)

@ 48 kHz 10 Hz - 22 kHz (+0 / -3 dB)

Impedanz 200 Ω

Max. Ausgangspegel +8 dBu, symmetrisch

Kopfhörer-Ausgang

Kopfhörerausgänge 2

Typ 6,35 mm Stereo-Klinkenanschluss

Frequenzgang 22 Hz - 22 kHz (± 1 dB)

Impedanz 10 Ω

Max. Ausgangspegel +22 dBu

FCA1616 FCA610

Digital Ein-/Ausgänge

Typ koaxial: Cinch – 1 In, 1 Out

optisch: TOS-LINK – 1 In, 1 Out

Unterstützte Formate S/PDIF, ADAT, S/MUX S/PDIF

MIDI I/O

Typ 5-Pol DIN; 1 In, 1 Out

Digitale Signalverarbeitung

Wandlerauösung 24 Bit

Unterstützte Sampleraten 44,1 / 48 / 88,2 / 96 kHz (USB/FireWire)

Computer-Schnittstellen

USB USB 2,0, Typ B

FireWire FireWire 400, 6-Pol IEEE 1394

Software-Unterstützung

Betriebssysteme Mac OS X / Windows XP (32-Bit), Vista (32-Bit), 7 (64-Bit)

Treiber Mac keine (CoreAudio/CoreMIDI-kompatibel)

Treiber Windows FCA1616 USB Treiber (ASIO/WDM/MIDI) FCA610 USB Treiber (ASIO/WDM/MIDI)

(Download von behringer.com) gemeinsamer FCA IEEE 1394 Treiber (ASIO/WDM/MIDI)

Spannungsversorgung

Spannung 100 V bis 240 V~, 50/60 Hz

Leistungsaufnahme 20 W

Abmessungen

Abmessungen 50 x 482,6 x 161 mm (2,0 x 19 x 6,3") 50 x 241,3 x 161 mm (2,0 x 9,5 x 6,3")

Gewicht 1,8 kg (4,0 lbs) 1,1 kg (2,4 lbs)

Dados técnicos

FCA1616 FCA610

Entradas Frontais

Microfone/instrumento 4 2

Pré amplicador MIDAS Design

Tipo Conector combo XLR / TRS

Resposta em frequência 10 Hz - 40 kHz (+0 / -3 dB) @ 96 kHz taxa de amostragem

Faixa dinâmica 102 dB, A-ponderada

Impedância instrumento in: 1 MΩ / mic in: 3 kΩ

Ganho ajustável +8 dB ~ +60dB

Nível máx de entrada +14 dBu

Filtro de corte baixo 75 Hz (-3 dB); 12 dB / Oitava

Entrada HiZ 1 MΩ ; não balanceado apenas

Atenuação de Pad 15 dB

Entradas Traseiras

Line in 4 2

Tipo ¼" TRS

Resposta em frequência @ 96 kHz 10 Hz - 40 kHz (+0 / -3 dB)

@ 48 kHz 10 Hz - 22 kHz (+0 / -3 dB)

Faixa dinâmica 100 dB, A-ponderada

Impedância 47 kΩ

Nível máx de entrada +14 dBu

Inserts

Inserts de entrada 8N/A

Tipo ¼" TRS N/A

Impedância 47 kΩ N/A

Nível máx de entrada +21 dBu N/A

Saídas

Saída de linha 8

Tipo ¼" TRS

Resposta em frequência @ 96 kHz 10 Hz - 40 kHz (+0 / -3 dB)

@ 48 kHz 10 Hz -22 kHz (+0 / -3 dB)

Impedância 200 Ω

Nível máx de saída +8 dBu, balanceada

Headphone Out

Saídas de fones 2

Tipo ¼" TRS

Resposta em frequência 22 Hz - 22 kHz (±1 dB)

Impedância 10 Ω

Nível máx de saída +22 dBu

FCA1616 FCA610

Áudio Digital I/O

Tipo Coaxial: RCA – 1 In, 1 Out

Óptico: TOS-LINK – 1 In, 1 Out

Formatos compatíveis S/PDIF, ADAT, S/MUX S/PDIF

MIDI I/O

Tipo 5-pin DIN; 1 In, 1 Out

Processamento Digital

Resolução do conversor 24 bit

Taxas de amostragem compatíveis 44.1, 48, 88.2, 96 kHz (USB/FW)

Conectividade do Barramento do Computador

USB USB 2,0, tipo B

FireWire FireWire 400, IEEE de 6 pinos 1394

Suporte de Software

Sistemas operacionais Mac OS X / Windows XP (32-Bit), Vista (32-Bit), 7 (64-Bit)

Drivers Mac nenhum (CoreAudio/CoreMIDI em conformidade)

Drivers Windows FCA1616 USB Driver (ASIO/WDM/MIDI) FCA610 USB Driver (ASIO/WDM/MIDI)

(download a partir do site

behringer.com ) FCA IEEE 1394 Driver Comum (ASIO/WDM/MIDI)

Potência

Voltagem 100 V to 240 V~, 50/60 Hz

Consumo de energia 20 W

Dimensões

Dimensões 50 x 482,6 x 161 mm (2,0 x 19 x 6,3") 50 x 241,3 x 161 mm (2,0 x 9,5 x 6,3")

Peso 1,8 kg (4,0 lbs) 1,1 kg (2,4 lbs)

FIREWIRE, MAC, E OS X SÃO MARCAS DA APPLE INC., REGISTRADAS NOS EUA E OUTROS PAÍSES. WINDOWS E WINDOWS VISTA OU SÃO MARCAS REGISTRADAS OU

MARCAS DA MICROSOFT CORPORATION NOS ESTADOS UNIDOS E/OU OUTROS PAÍSES. TODAS AS MARCAS, INCLUSIVE MAS NÃO LIMITANDO-SE AO ADAT, TOSLINK, ASIO,

COREAUDIO, COREMIDI, E KENSINGTON SÃO MARCAS OU MARCAS REGISTRADAS DE SEUS RESPECTIVOS PROPRIETÁRIOS. A UTILIZAÇÃO DE SEU NOME NÃO CONSTITUI UMA

REIVINDICAÇÃO DA MARCA, NEM AFILIAÇÃO DOS DONOS DA MARCA COM O MUSIC GROUP.

34 35Quick Start GuideFIREPOWER FCA1616/FCA610

Other important information

1. Register online. Pleaseregister

your new MUSIC Group equipment

right after you purchase it by visiting

behringer. com. Registeringyour purchase

using our simple online form helps us to

process your repair claims more quickly

and eciently. Also, read the terms and

conditions of our warranty, ifapplicable.

2. Malfunction. Should your

MUSICGroup Authorized Reseller not be

located in your vicinity, you may contact

the MUSIC Group Authorized Fulller for

your country listed under “Support” at

behringer. com. Shouldyour country not be

listed, pleasecheck if your problem can be

dealt with by our “OnlineSupport” which

may also be found under “Support” at

behringer. com. Alternatively, please submit

an online warranty claim at behringer. com

BEFORE returning theproduct.

3. Power Connections.

Beforeplugging the unit into a power

socket, please make sure you are using the

correct mains voltage for your particular

model. Faulty fuses must be replaced

with fuses of the same type and rating

withoutexception.

1. Registro online.

Lerecomendamos que registre su nuevo

aparato MUSIC Group justo después de

su compra accediendo a la página web

behringer. com. Elregistro de su compra a

través de nuestro sencillo sistema online

nos ayudará a resolver cualquier incidencia

que se presente a la mayor brevedad

posible. Además,aproveche para leer

los términos y condiciones de nuestra

garantía, siesaplicable en sucaso.

2. Averías. En el caso de que no

exista un distribuidor MUSIC Group en

las inmediaciones, puede ponerse en

contacto con el distribuidor MUSIC Group

de su país, queencontrará dentro del

apartado “Support” de nuestra página web

behringer. com. En caso de que su país no

aparezca en ese listado, acceda a la sección

“Online Support” (quetambiénencontrará

dentro del apartado “Support” de nuestra

páginaweb) y compruebe si su problema

aparece descrito y solucionado allí.

Deforma alternativa, envíenos a través

de la página web una solicitud online de

soporte en periodo de garantía ANTES de

devolvernoselaparato.

3. Conexiones de corriente.

Antes de enchufar este aparato a una salida

de corriente, asegúrese de que dicha salida

sea del voltaje adecuado para su modelo

concreto. En caso de que deba sustituir un

fusible quemado, deberáhacerlo por otro de

idénticas especicaciones, sinexcepción.

1. Enregistrez-vous enligne.

Prenezle temps d’enregistrer votre

produit MUSIC Group aussi vite que

possible sur le site Internet behringer. com.

Lefait d’enregistrer le produit en ligne

nous permet de gérer les réparations

plus rapidement et plus ecacement.

Prenezégalement le temps de lire les

termes et conditions de notregarantie.

2. Dysfonctionnement. Si vous

n’avez pas de revendeur MUSIC Group près

de chez vous, contactez le distributeur

MUSIC Group de votre pays: consultez la

liste des distributeurs de votre pays dans

la page “Support” de notre site Internet

behringer. com. Si votre pays n’est pas

dans la liste, essayez de résoudre votre

problème avec notre “aideen ligne”

que vous trouverez également dans la

section “Support” du site behringer. com.

Vouspouvez également nous faire parvenir

directement votre demande de réparation

sous garantie par Internet sur le site

behringer. com AVANT de nous renvoyer

leproduit.

3. Raccordement au secteur.

Avant de relier cet équipement au secteur,

assurez-vous que la tension secteur de

votre région soit compatible avec l’appareil.

Veillez à remplacer les fusibles uniquement

par des modèles exactement de même

taille et de même valeur électrique — sans

aucuneexception.

Important information Aspectos importantes Informations

importantes

1. Online registrieren.

Bitteregistrieren Sie Ihr neues

MUSICGroup-Gerät direkt nach dem Kauf

auf der Website behringer. com. WennSie

Ihren Kauf mit unserem einfachen online

Formular registrieren, könnenwir Ihre

Reparaturansprüche schneller und

ezienter bearbeiten. Lesen Sie bitte

auch unsere Garantiebedingungen,

fallszutreend.

2. Funktionsfehler. Sollte sich

kein MUSIC Group Händler in Ihrer Nähe

benden, können Sie den MUSIC Group

Vertrieb Ihres Landes kontaktieren, der auf

behringer. com unter „Support“ aufgeführt

ist. Sollte Ihr Land nicht aufgelistet sein,

prüfen Sie bitte, ob Ihr Problem von

unserem „Online Support“ gelöst werden

kann, den Sie ebenfalls auf behringer. com

unter „Support“ nden. Alternativ reichen

Sie bitte Ihren Garantieanspruch online

auf behringer. com ein, BEVOR Sie das

Produktzurücksenden.

3. Stromanschluss. Bevor Sie das

Gerät an eine Netzsteckdose anschließen,

prüfen Sie bitte, obSie die korrekte

Netzspannung für Ihr spezielles Modell

verwenden. Fehlerhafte Sicherungen

müssen ausnahmslos durch Sicherungen

des gleichen Typs und Nennwerts

ersetztwerden.

1. Registre-se online. Porfavor,

registreseu novo equipamento

MUSICGroup logo após a compra visitando

o site behringer. com Registrar sua compra

usando nosso simples formulário online

nos ajuda a processar seus pedidos de

reparos com maior rapidez e eciência.

Além disso, leia nossos termos e condições

de garantia, caso sejanecessário.

2. Funcionamento Defeituoso.

Casoseufornecedor MUSIC Group não esteja

localizado nas proximidades, vocêpode

contatar um distribuidor MUSICGroup

para o seu país listado abaixo de “Suporte”

embehringer. com. Se seu país não estiver

na lista, favor checar se seu problema pode

ser resolvido com o nosso “SuporteOnline”

que também pode ser achado abaixo

de “Suporte”em behringer. com.

Alternativamente, favorenviar uma

solicitação de garantia online em

behringer. com ANTES da devolução

doproduto.

3. Ligações. Antes de ligar a unidade

à tomada, assegure-se de que está a

utilizar a voltagem correcta para o modelo

em questão. Osfusíveis com defeito

terão de ser substituídos, sem qualquer

excepção, porfusíveis do mesmo tipo e

correntenominal.

Weitere wichtige

Informationen

Outras Informações

Importantes

37Quick Start Guide36 FIREPOWER FCA1616/FCA610

FEDERAL COMMUNICATIONS

COMMISSION COMPLIANCE

INFORMATION

Responsible Party Name: MUSIC Group Services USInc.

Address: 18912 North Creek Parkway,

Suite 200 Bothell, WA 98011, USA

Phone Number: +1 425 672 0816

FIREPOWER FCA1616/FCA610

complies with the FCC rules as mentioned in the followingparagraph:

This equipment has been tested and found to comply with the limits

for a ClassB digital device, pursuant to part 15 of the FCC Rules.

Theselimits are designed to provide reasonable protection against

harmful interference in a residential installation. Thisequipment

generates, uses and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation.

Ifthis equipment does cause harmful interference to radio or television

reception, whichcan be determined by turning the equipment o and

on, theuser is encouraged to try to correct the interference by one or

more of the followingmeasures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit dierent from that

to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician forhelp.

This device complies with Part 15 of the FCC rules. Operation is subject

to the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received,

includinginterference that may cause undesired operation.

Important information:

Changes or modications to the equipment not expressly approved by

MUSIC Group can void the user’s authority to use the equipment.

FIREPOWER FCA1616/FCA610

39Quick Start Guide38 FIREPOWER FCA1616/FCA610

We Hear You
